Разборка HTC Evo 3D

Введение

Это всего лишь простая разборка, чтобы извлечь все компоненты, которые можно легко заменить.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка HTC Evo 3D

• Прежде всего, снимите заднюю крышку, аккумулятор и SD-карту.

Шаг 2

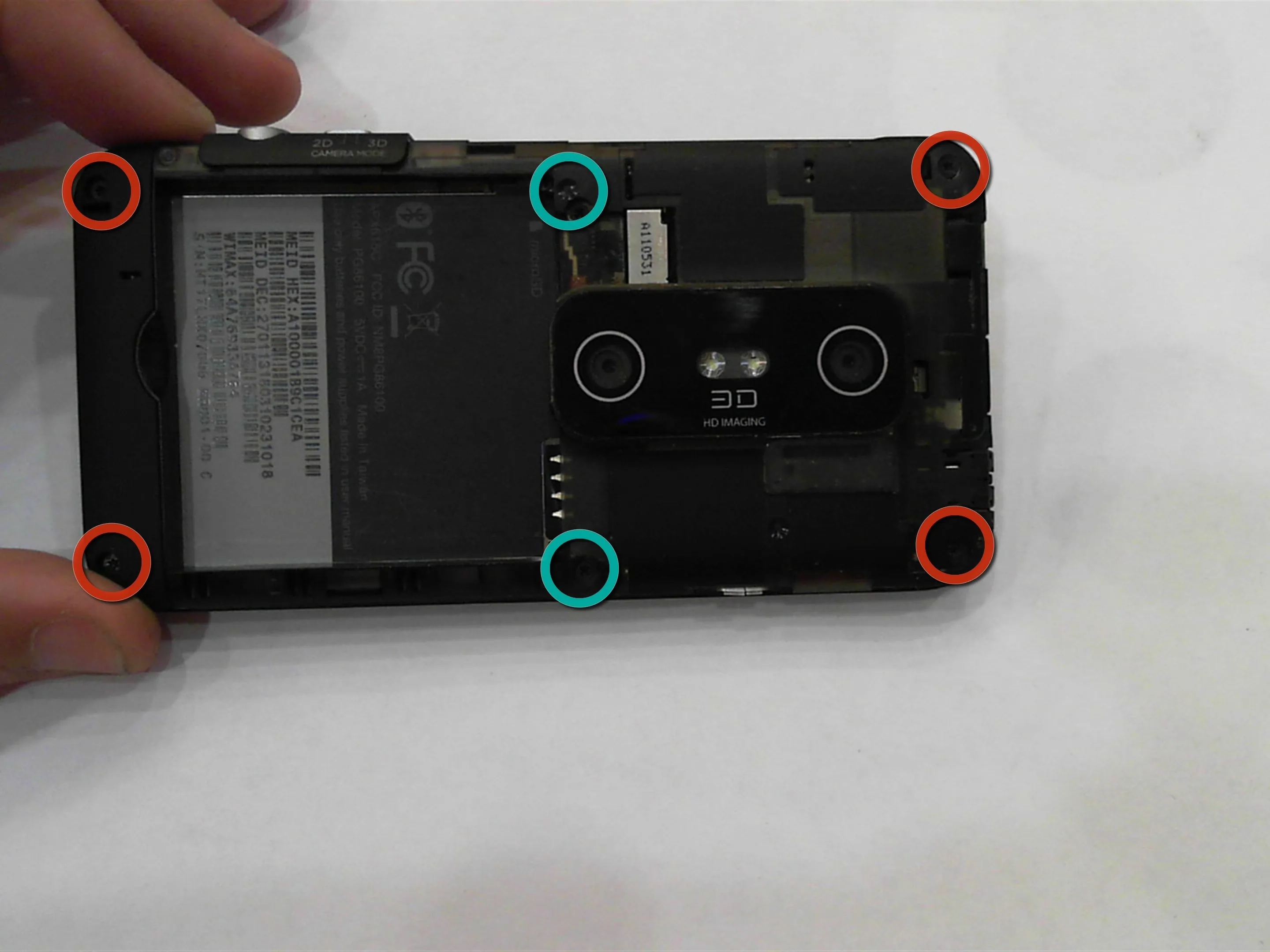

• Выкрутите четыре винта T5 Torx.

• Затем выкрутите два винта Phillips.

• *Извините за темное изображение.

Шаг 3

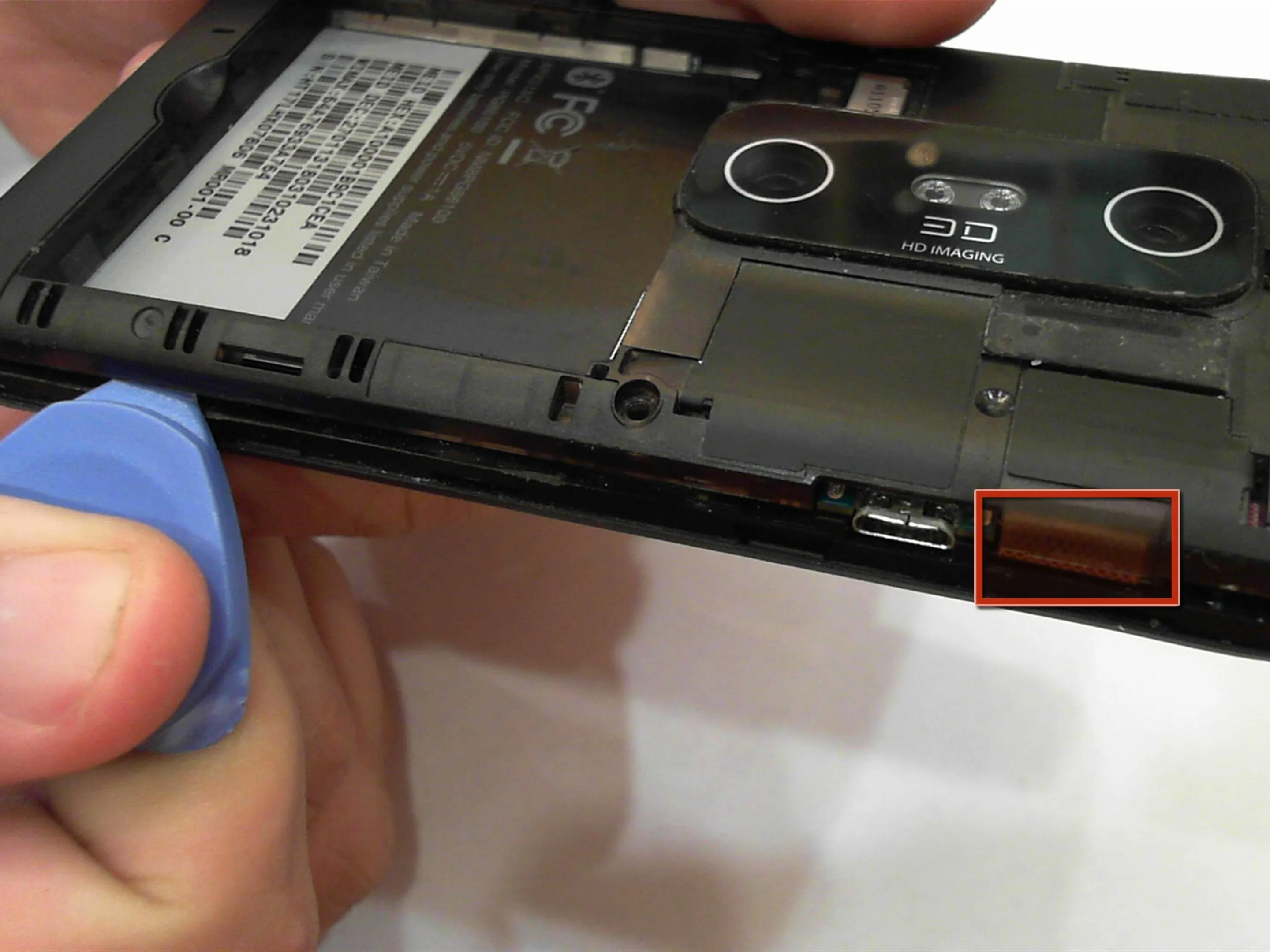

• Когда все винты будут выкручены, начните отделять переднюю часть корпуса от задней, используя палец или любой другой подобный инструмент.

• Начинайте снизу, где находится батарейный отсек, это самый простой способ.

• Будьте осторожны с лентами за пластиком

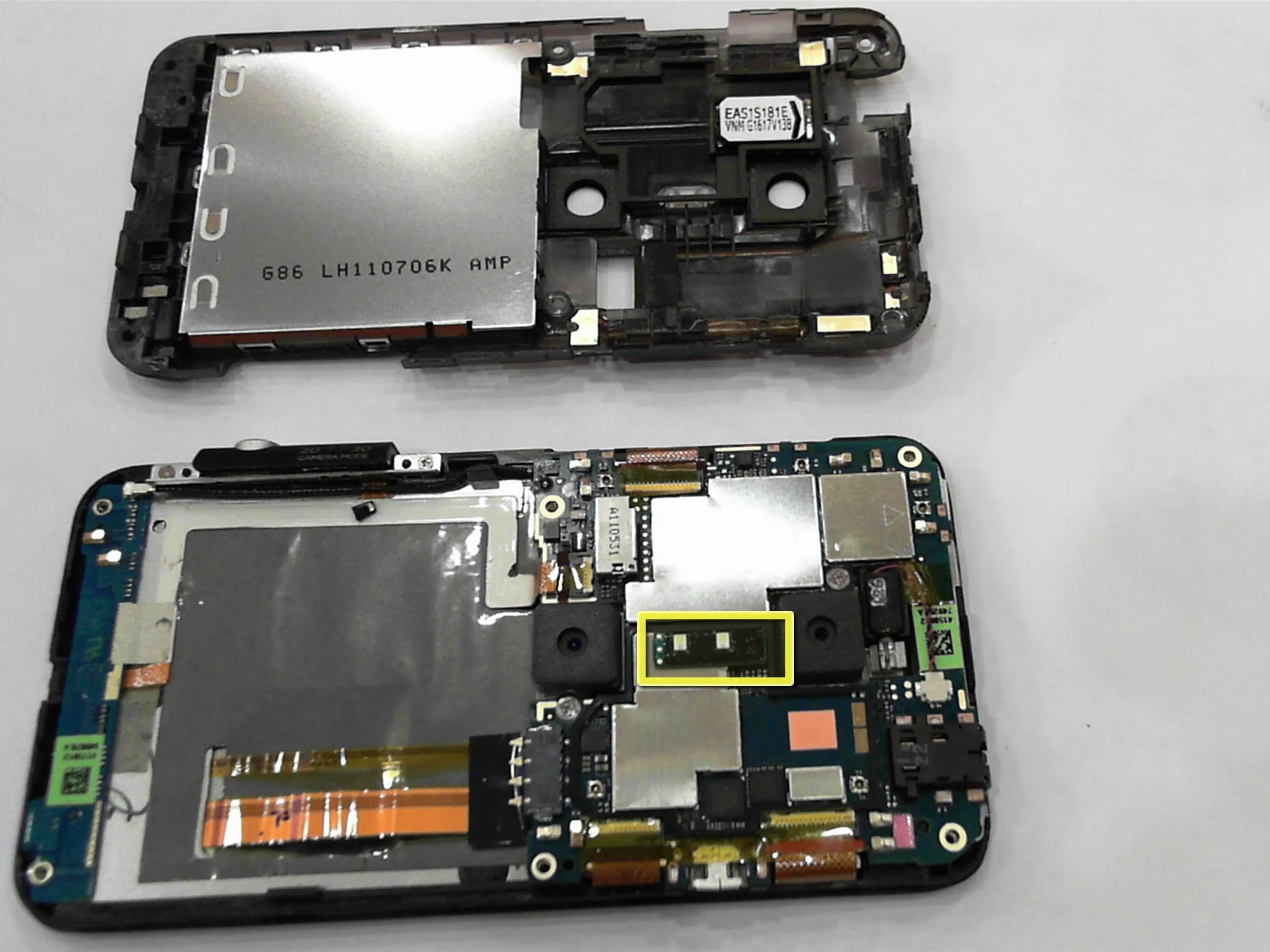

Шаг 4

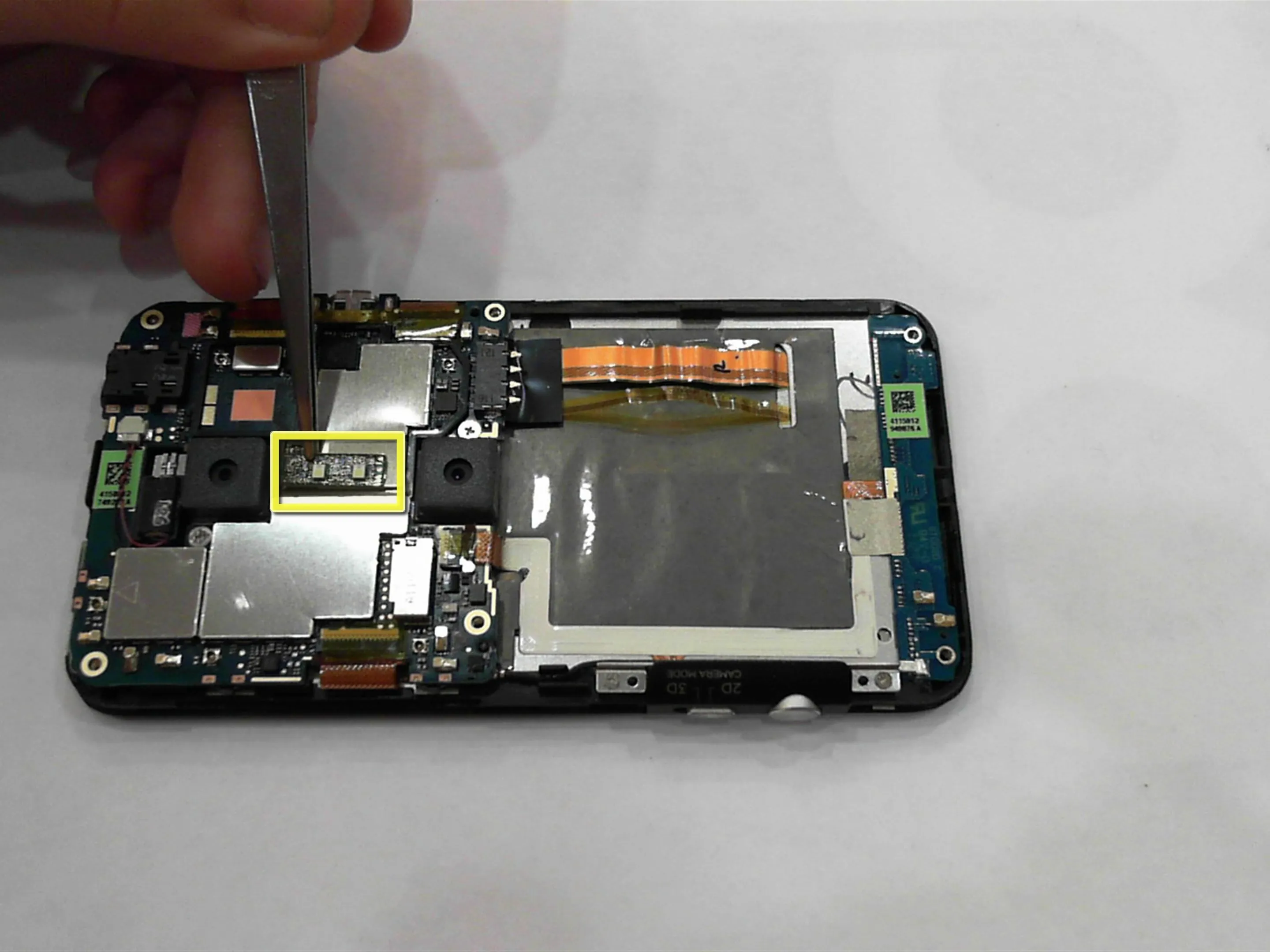

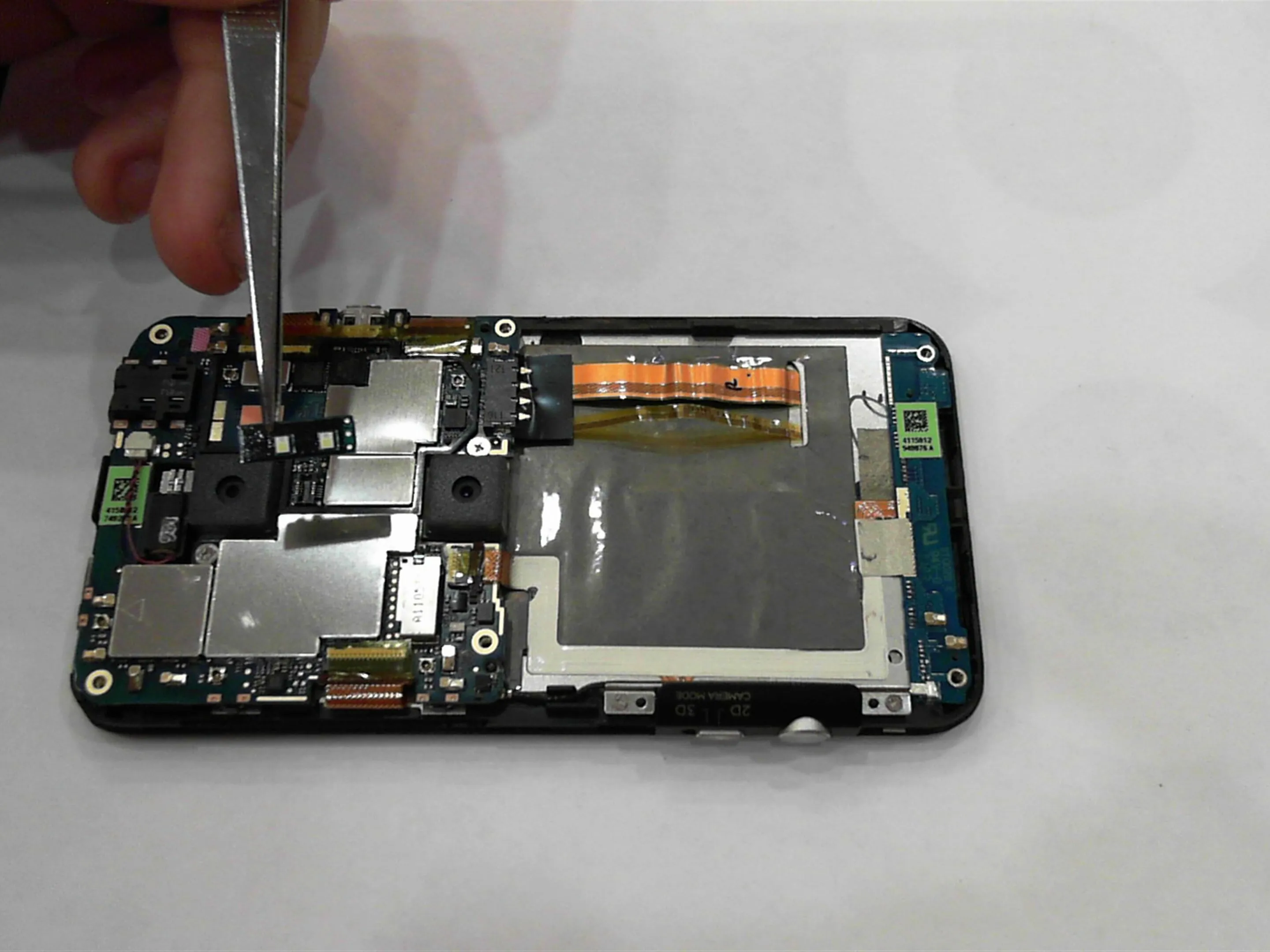

• Отделив светодиодную плату, приступайте к ее извлечению. Приложите только легкое усилие вверх, и она отсоединится сама.

Шаг 5

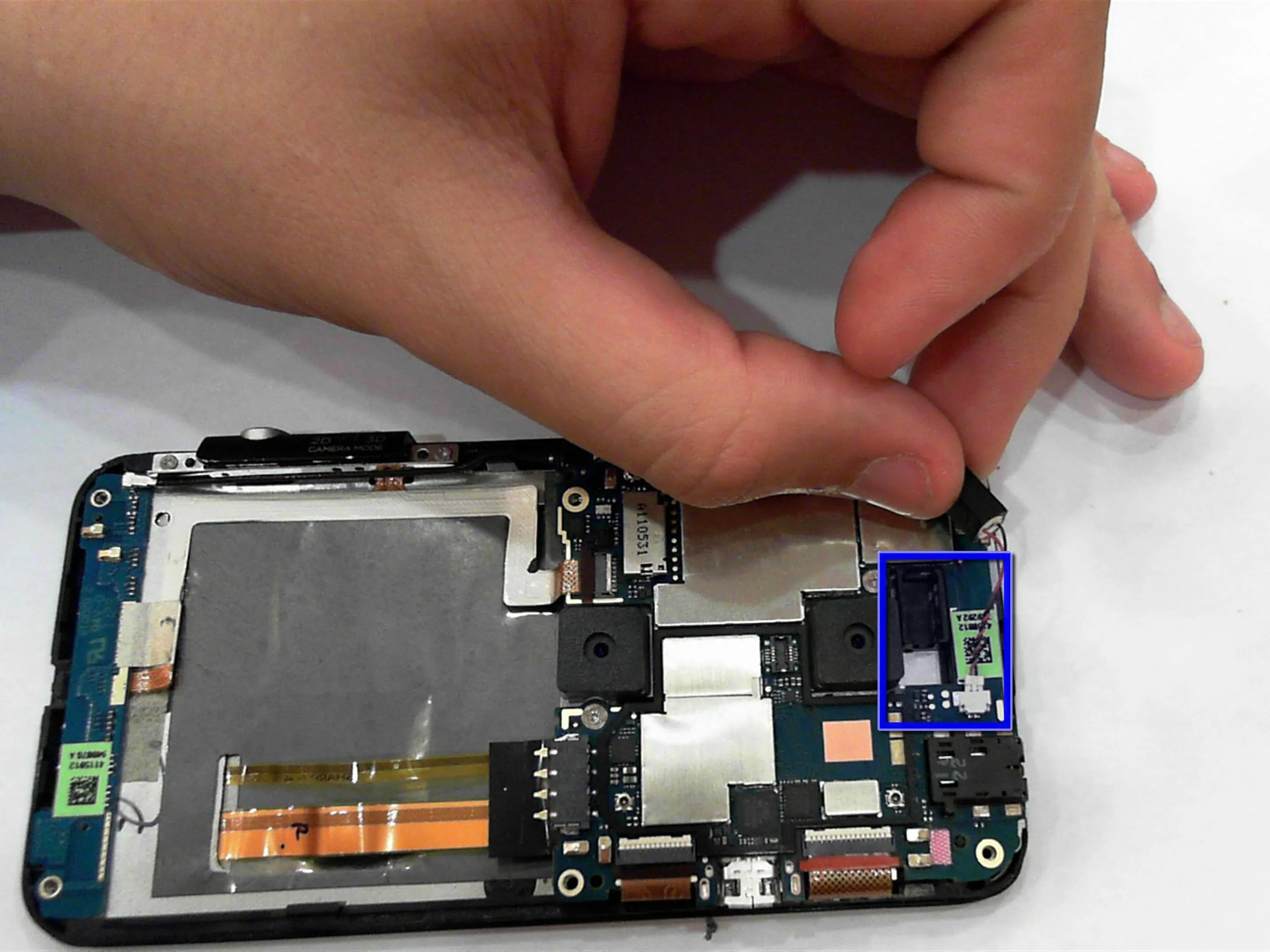

• Вибратор вынимается легко, просто возьмите его за провод и слегка потяните, и он должен выйти.

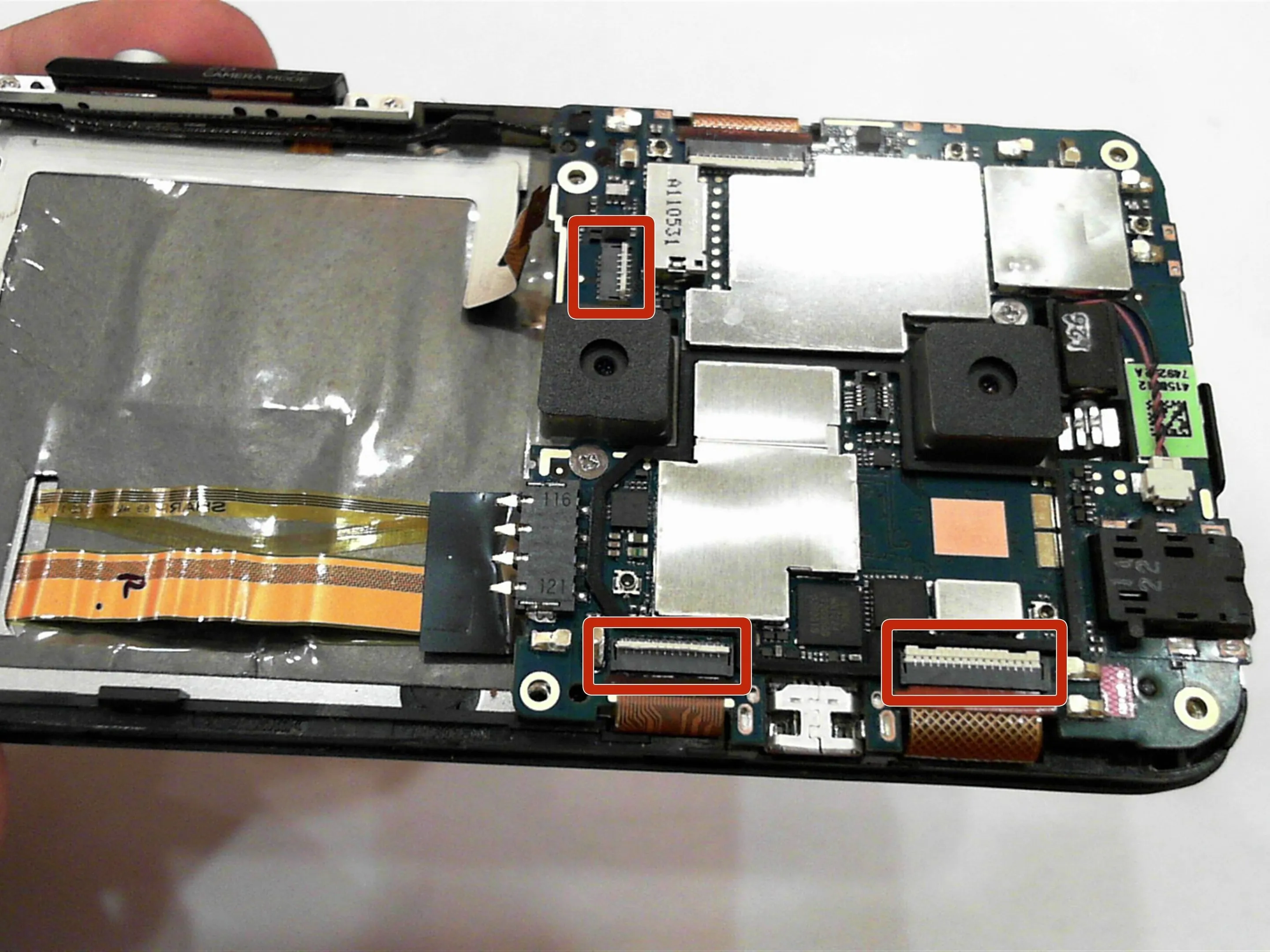

• Начните разблокировать зажимы, удерживающие ленты. Потяните белый язычок вверх, чтобы разблокировать.

• Пример: левая нижняя часть разблокирована, правая нижняя - заблокирована. Левая верхняя - закончена и удалена.

• Заправьте ленты, не сгибая и не делая разрывов.

Шаг 6

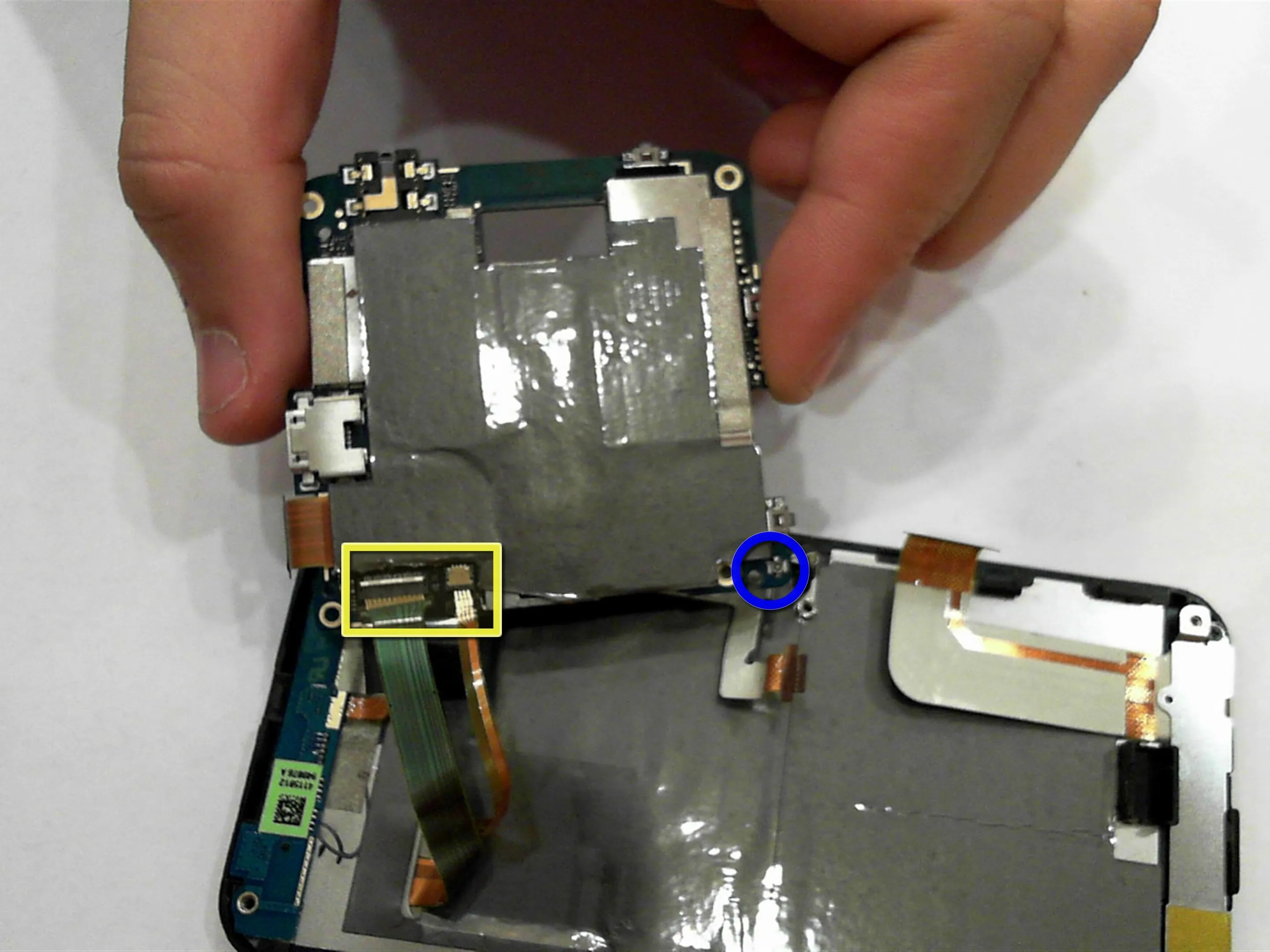

• За основной платой находятся еще две ленты.

• Откиньте обе защелки, удерживающие ленты, и они легко выдвинутся, не давите на них.

• Порт Wifi/сотовой антенны: поднимите головку шнура, чтобы снять, и нажмите по центру вниз, чтобы вставить обратно.

• В качестве примечания, серая лента на обратной стороне платы закрывала клипсы, поэтому я вырезал небольшой участок для этого руководства.

Шаг 7

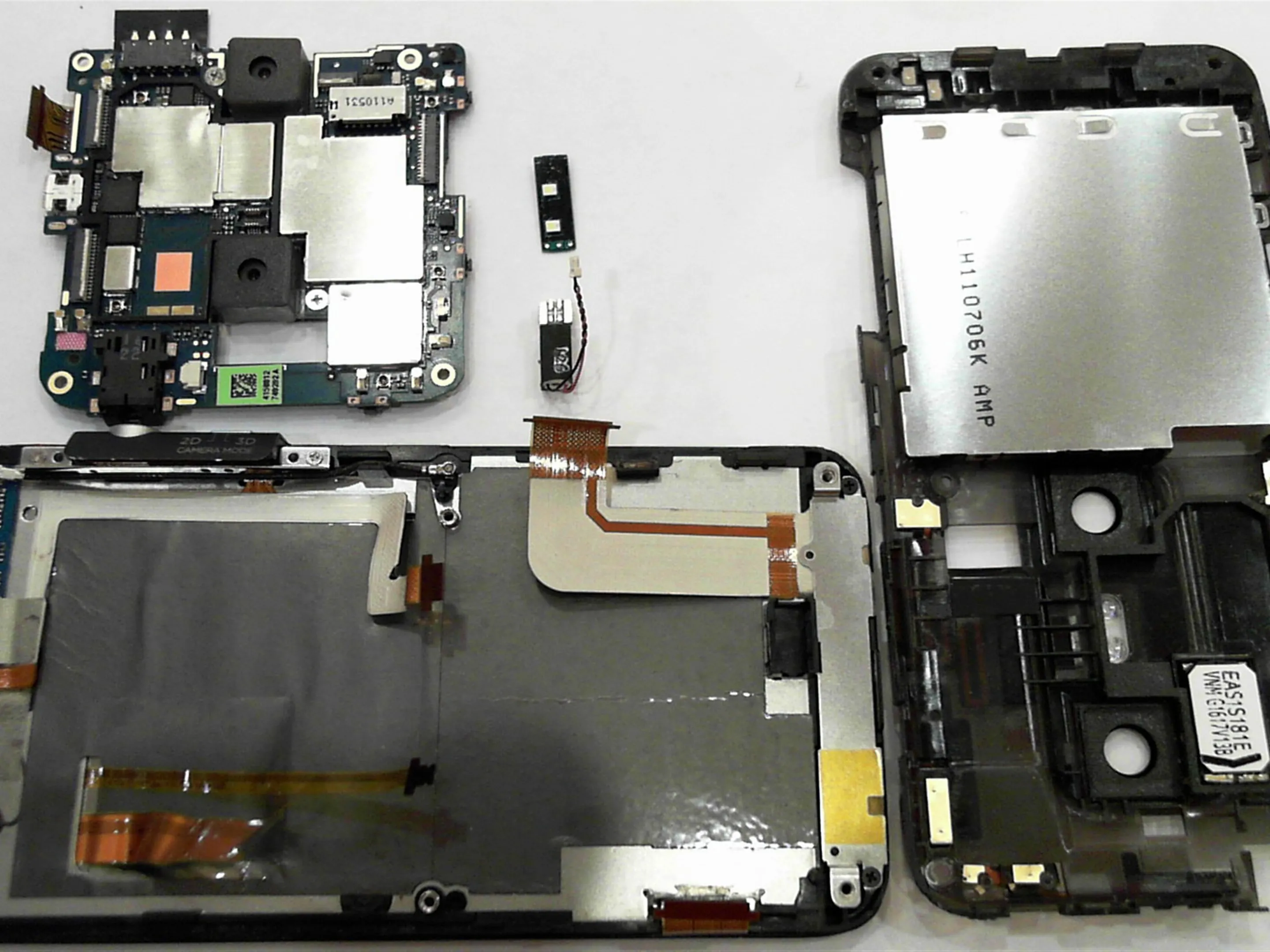

• На этом мы завершаем (простой) разборку Evo 3D.
