Разборка HTC Evo 4G

Введение

Мы потянули за пару ниточек, чтобы приобрести самый желанный на сегодняшний день телефон на базе Android - HTC Evo 4G!

Посмотрите видео Wired о нашей разборке HTC Evo 4G!

Что вам понадобится

Инструменты

•

•

•

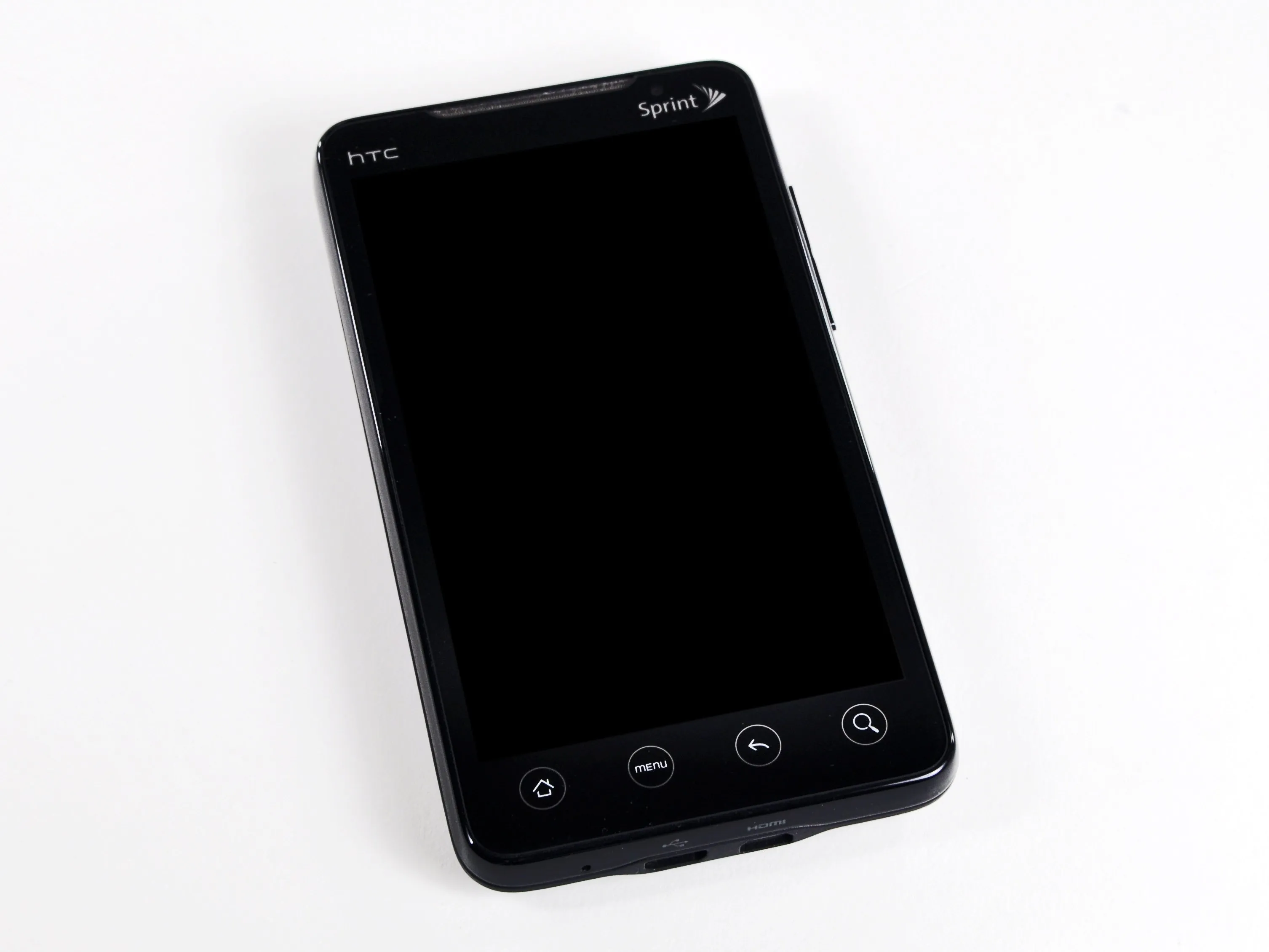

Шаг 1 Разборка HTC Evo 4G

• Сегодня славный день в истории разборок. Мы приветствуем HTC Evo 4G на самой большой сцене из всех.

• Технические характеристики Evo 4G включают в себя:

• 1 ГГц процессор Qualcomm Snapdragon

• 4,3-дюймовый ЖК-дисплей

• 512 МБ ОПЕРАТИВНОЙ ПАМЯТИ

• Двойные камеры (1,3 МП спереди и 8 МП сзади)

• Выход HDMI (требуется переходник)

• Android 2.1

Шаг 2

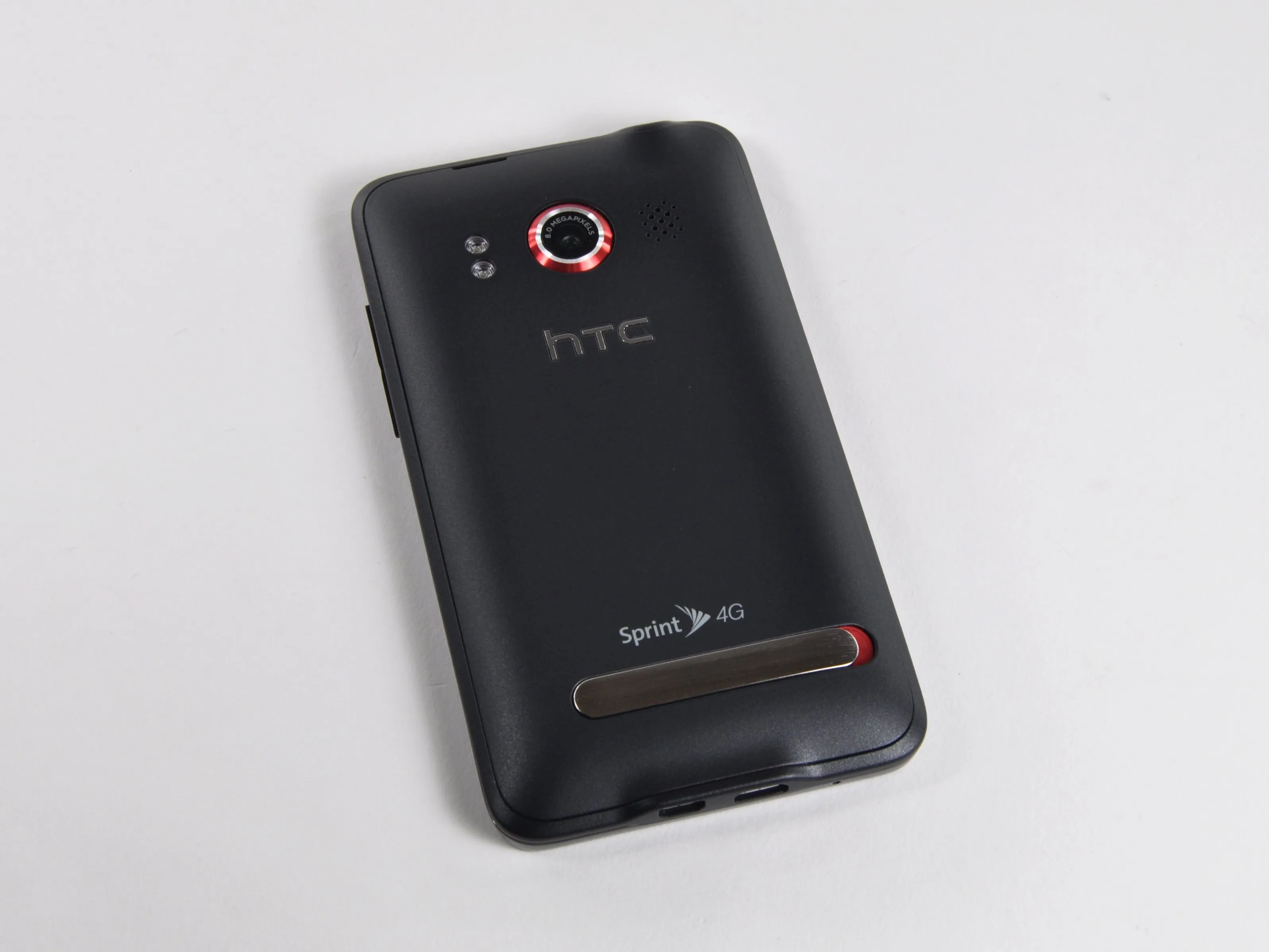

• В верхней части гладкого заднего корпуса Evo доминирует 8-мегапиксельная камера и две светодиодные вспышки.

• Откидная подставка на нижней грани позволяет расположить Evo горизонтально для просмотра видео на 4,3-дюймовом дисплее.

Шаг 3

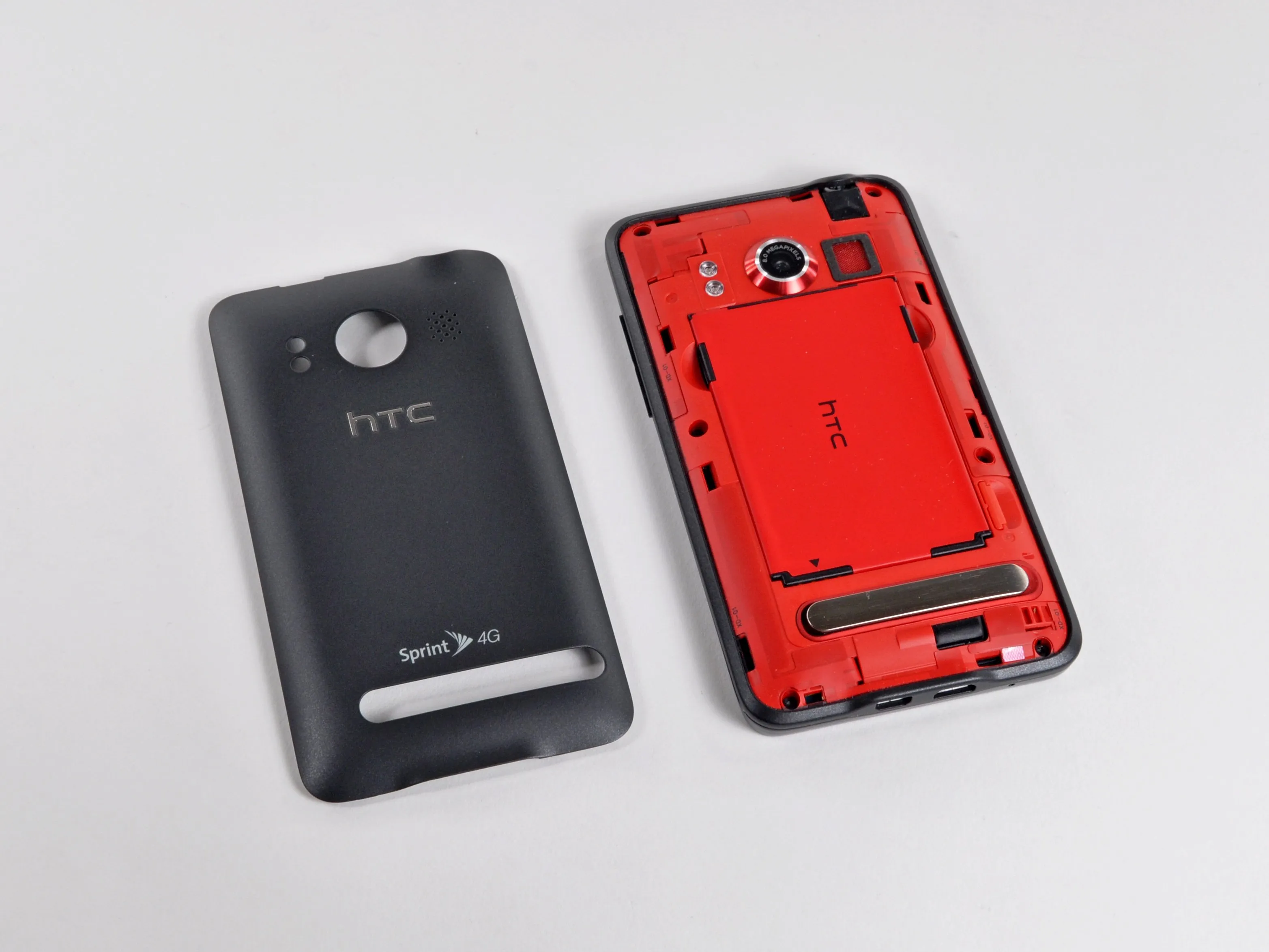

• После некоторого осторожного поддевания задний корпус легко отделяется от Evo.

• Святые красные внутренности! Может быть, это потому, что Китайская Республика флаг на 3/4 красный?

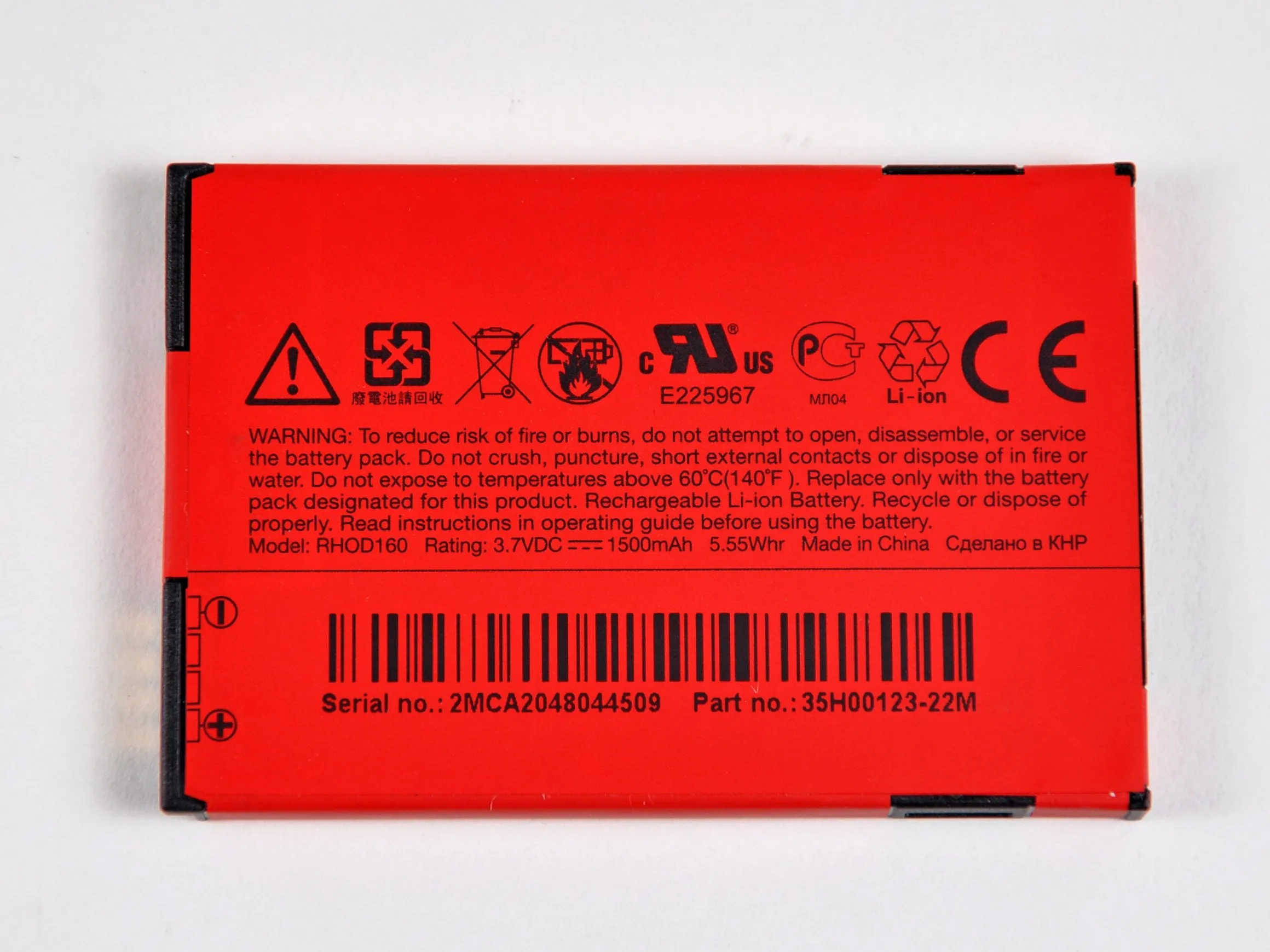

Шаг 4

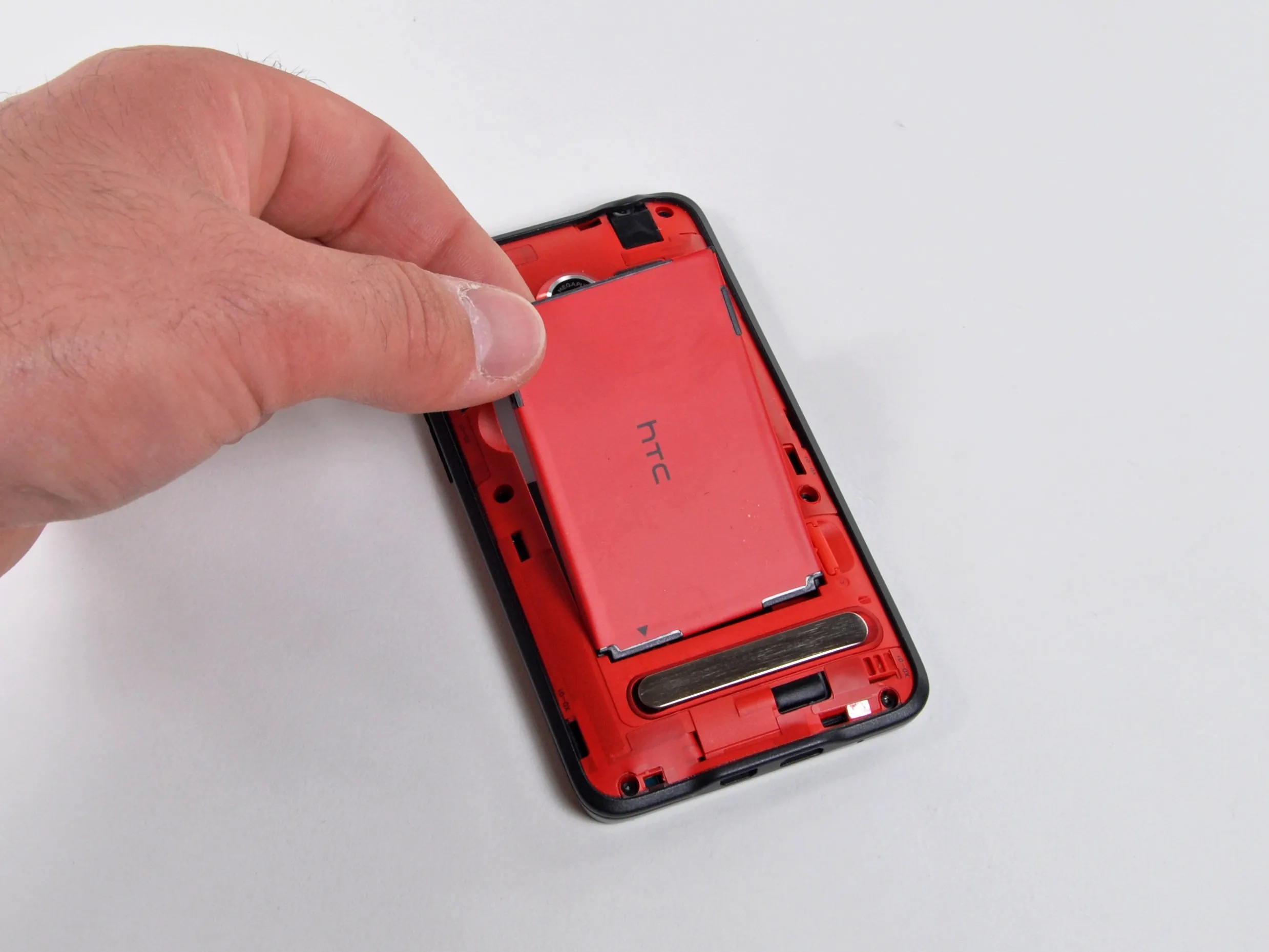

• Как и в большинстве разумных телефонов, замена батареи Evo - дело несложное.

• Литий-ионная перезаряжаемая батарея 3,7 В, 1500 мАч весит 31 грамм.

• Это на 23 % больше, чем у iPhone 3GSна 15% больше, чем у Droid Incredible, и на 7% больше, чем у Nexus One.

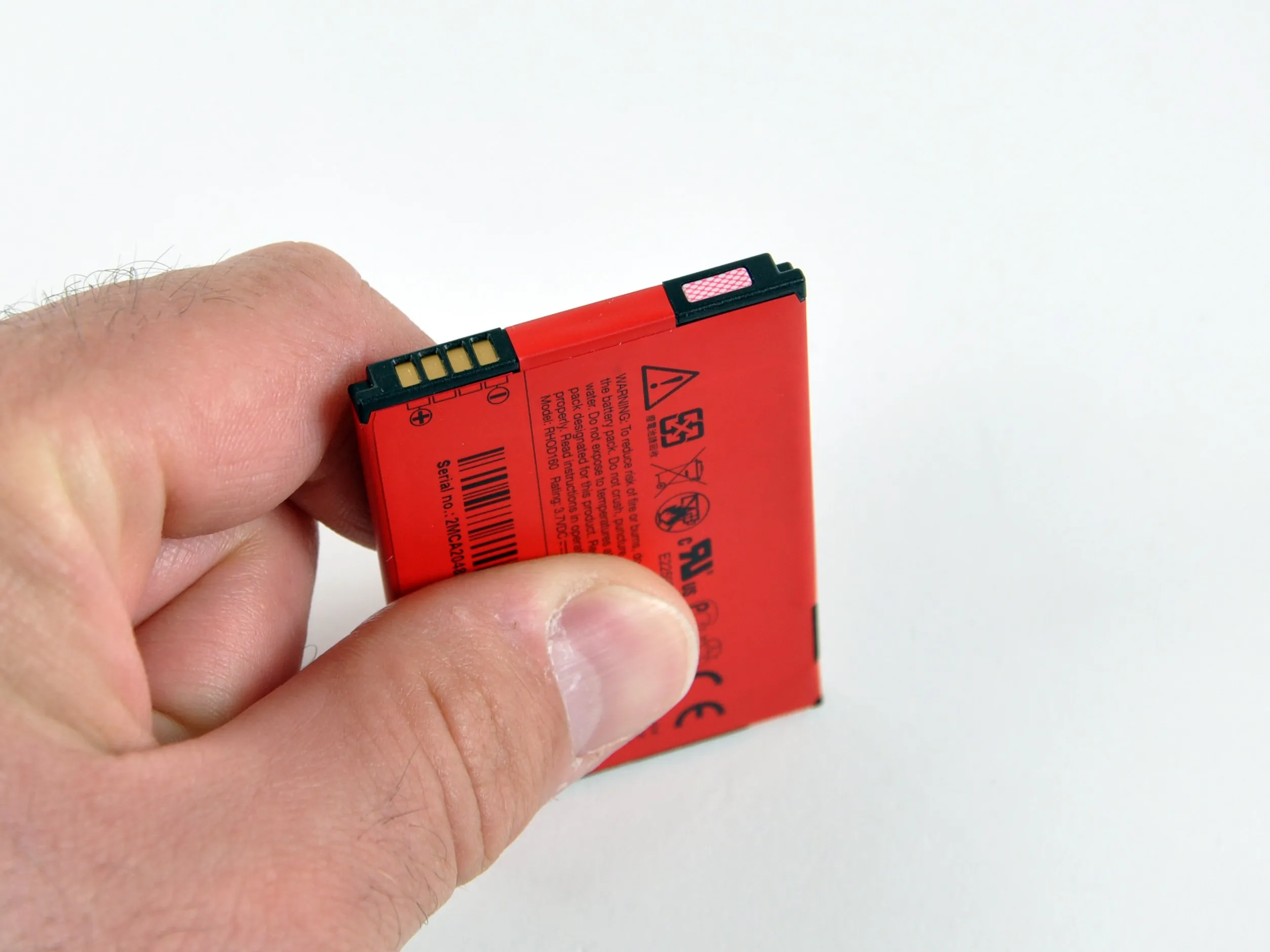

• Осторожно! На верхней грани батареи есть индикатор повреждения жидкостью.

Шаг 5

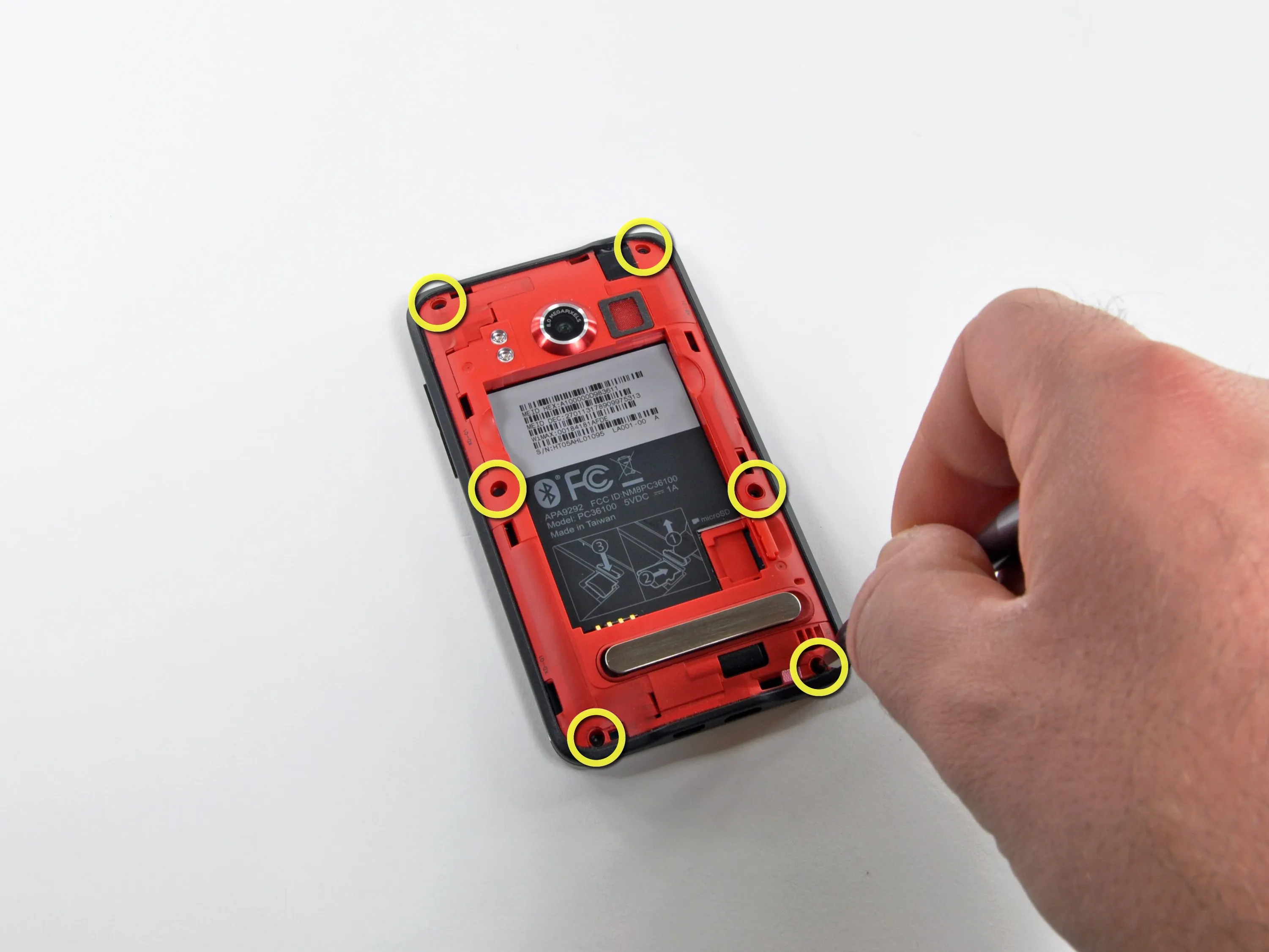

• Мы углубимся в Evo 4G, открутив шесть винтов T5 Torx и аккуратно отделив внутреннюю рамку с помощью инструмента для открытия iPod.

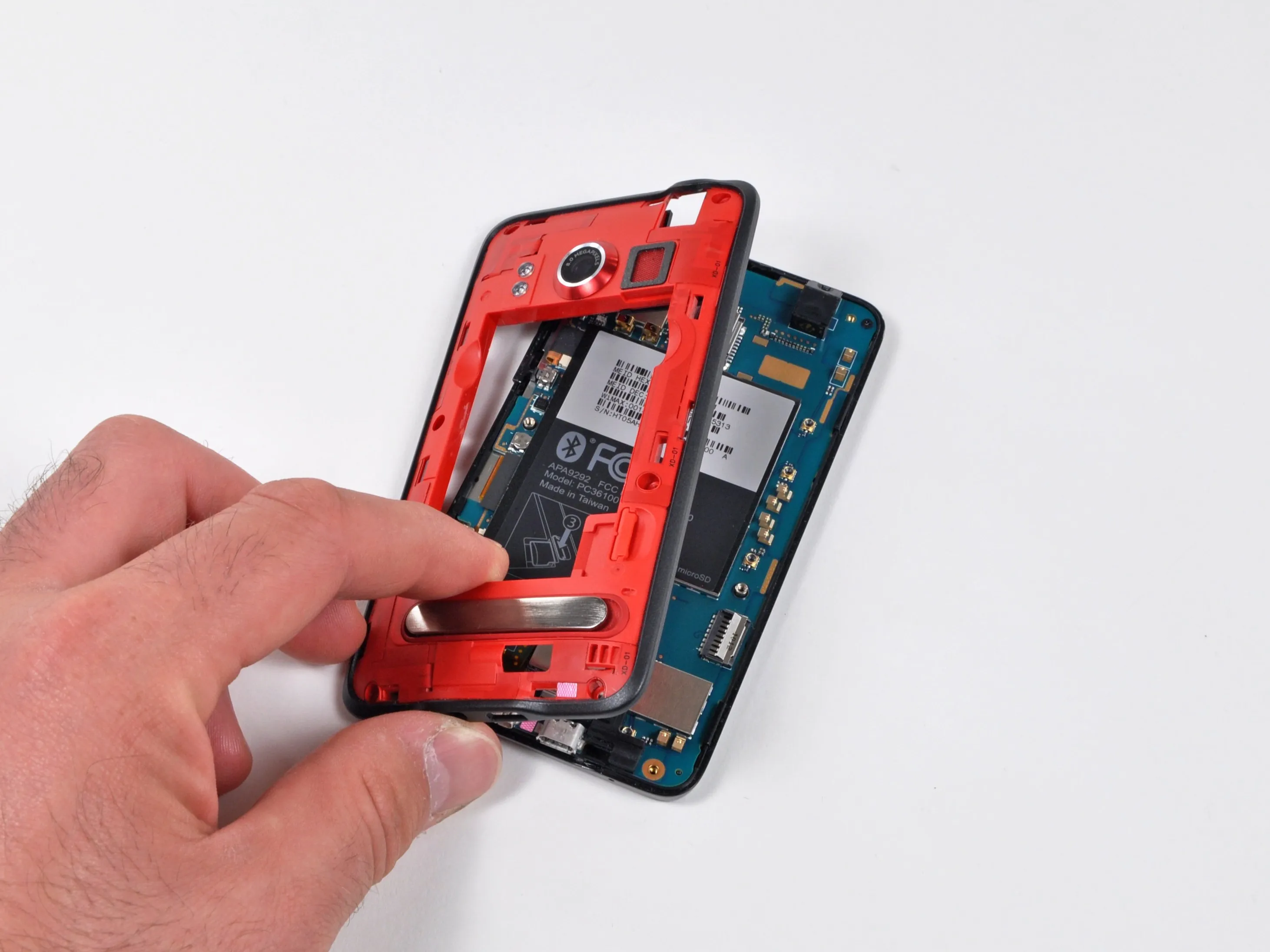

Шаг 6

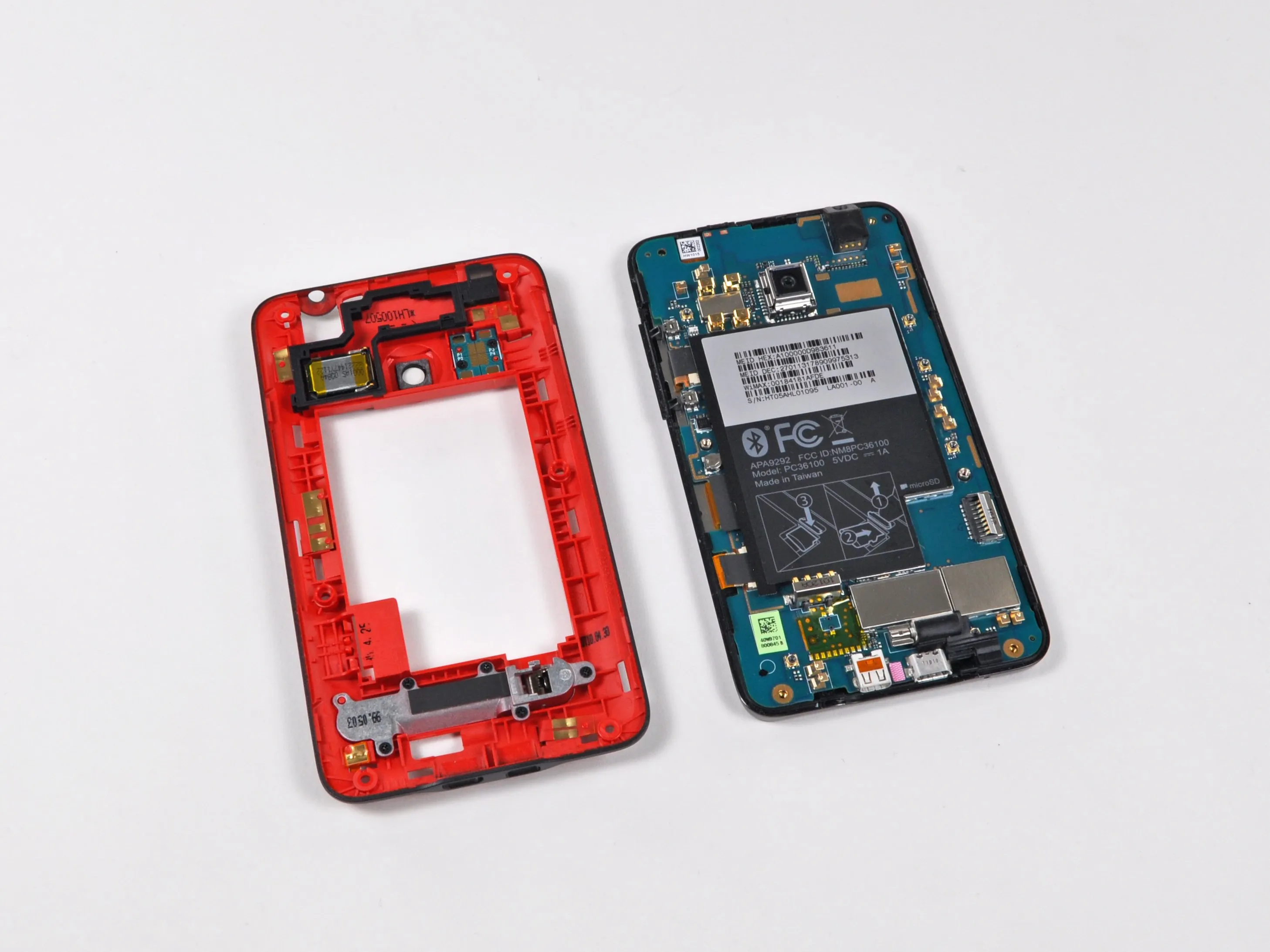

• Внутренняя рамка легко отделяется от остальной части Evo.

• В ней находятся подставка, антенны, светодиодные вспышки и динамик.

Шаг 7

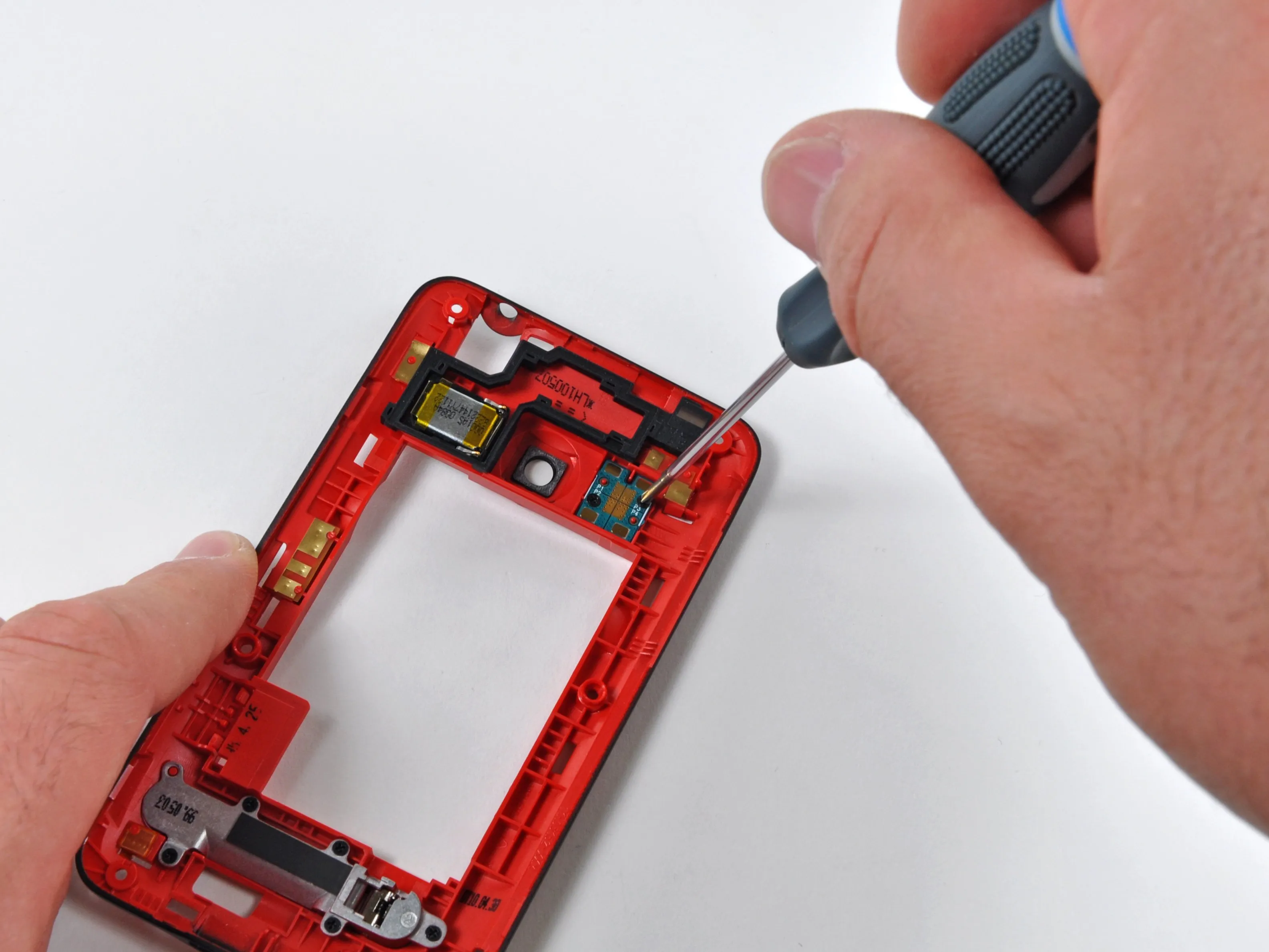

• Два маленьких крестообразных винта крепят светодиодную вспышку к внутренней рамке.

• Двойная светодиодная вспышка состоит не более чем из двух светодиодов, припаянных к небольшой соединительной плате.

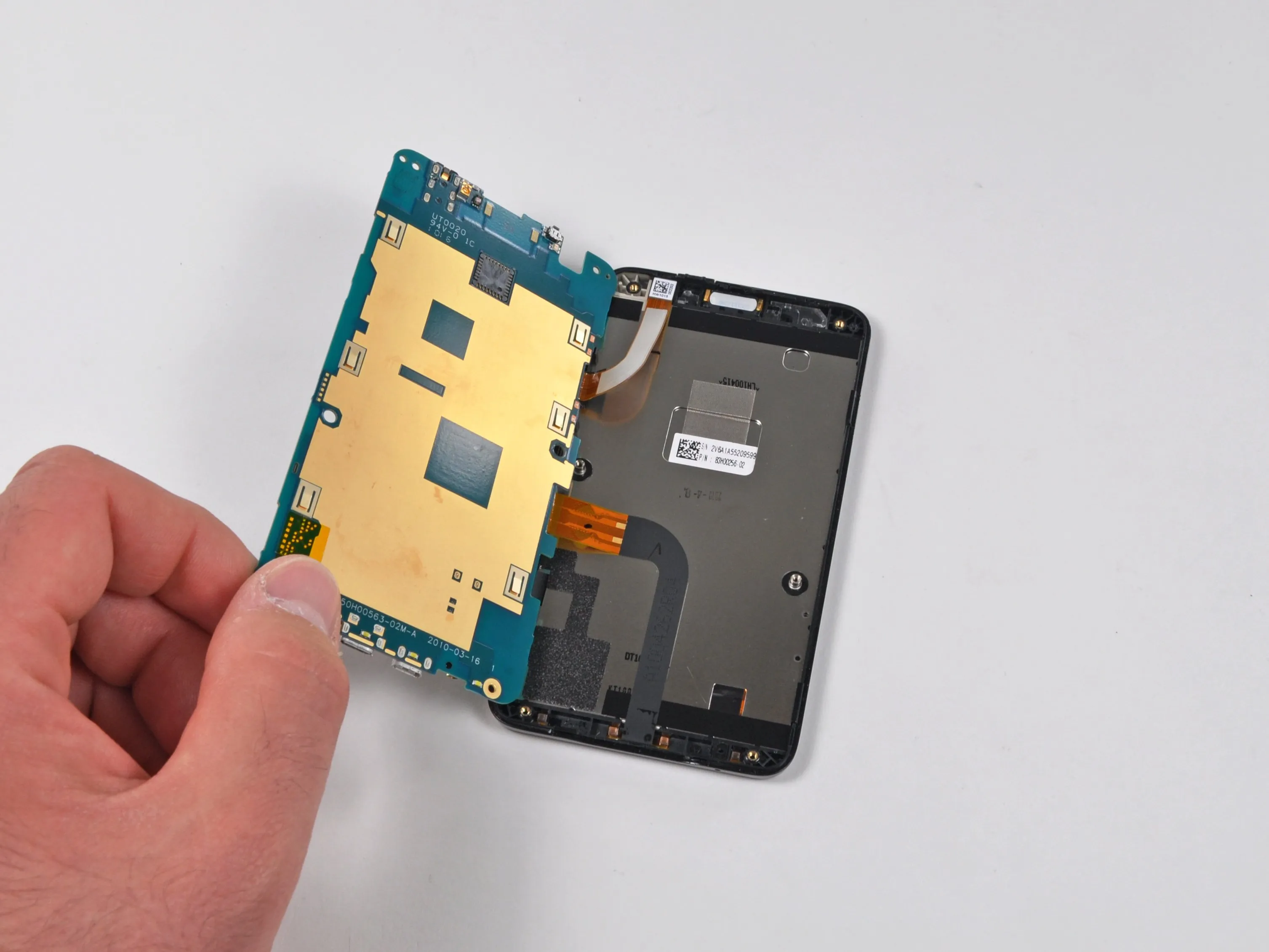

Шаг 8

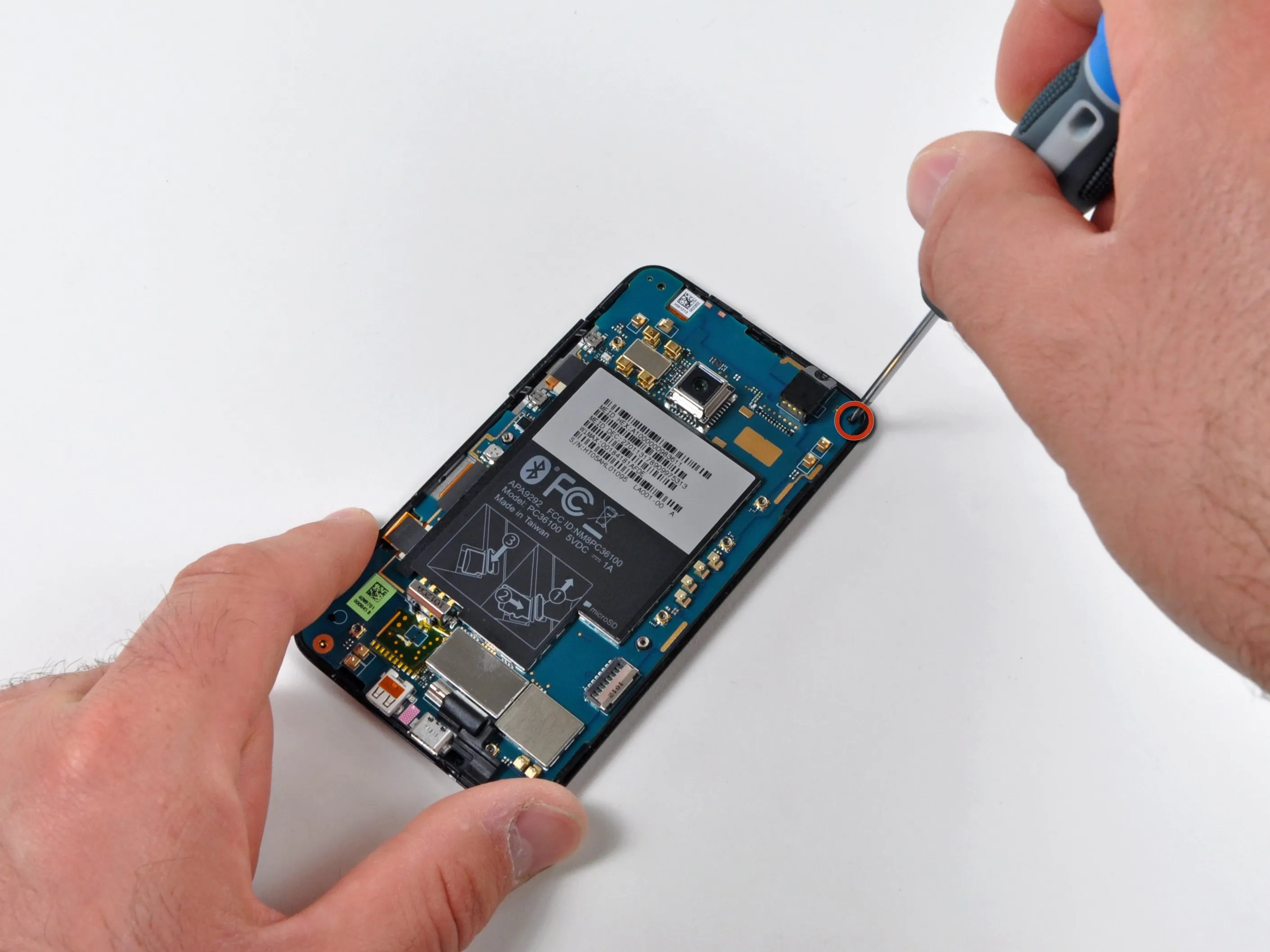

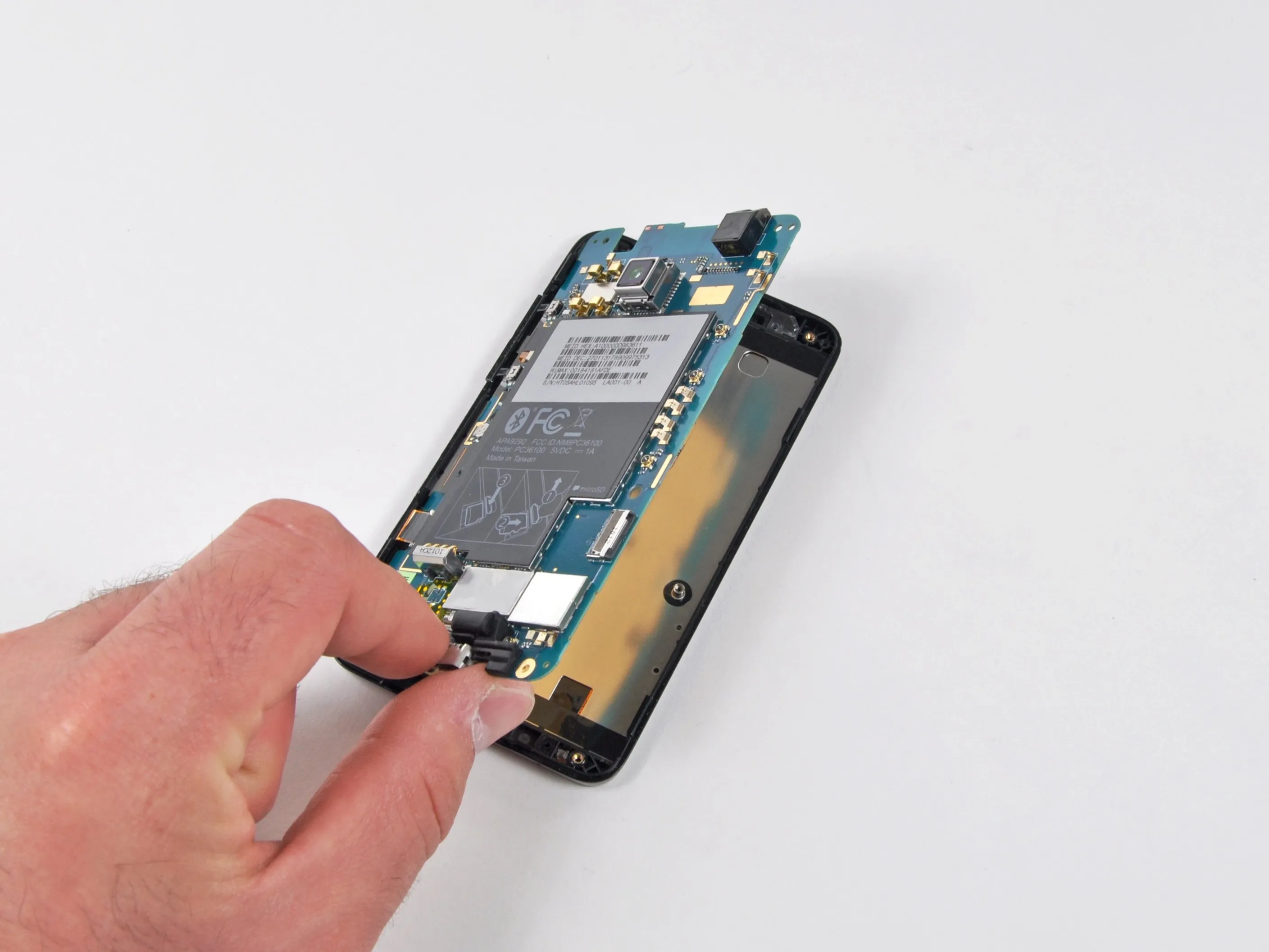

• Маленький крестообразный винт в левом верхнем углу Evo - это все, что удерживает левую часть логической платы в подставке.

Комментарии к шагу

камера съемная????

Камера на задней панели не подлежит замене. Она припаяна к логической плате. Однако переднюю камеру можно заменить, как показано в шаге 10.

Если вы упали в унитаз, остановитесь на этом шаге и убедитесь, что вся влага ушла, а затем соберите все обратно. Можно все протереть, я также использовал салфетку и собрал его обратно, и он работает лучше, чем до того, как я взял его поплавать. Большое спасибо, что показали мне, как его разобрать. Это сэкономило мне более 300 долларов на покупке нового.

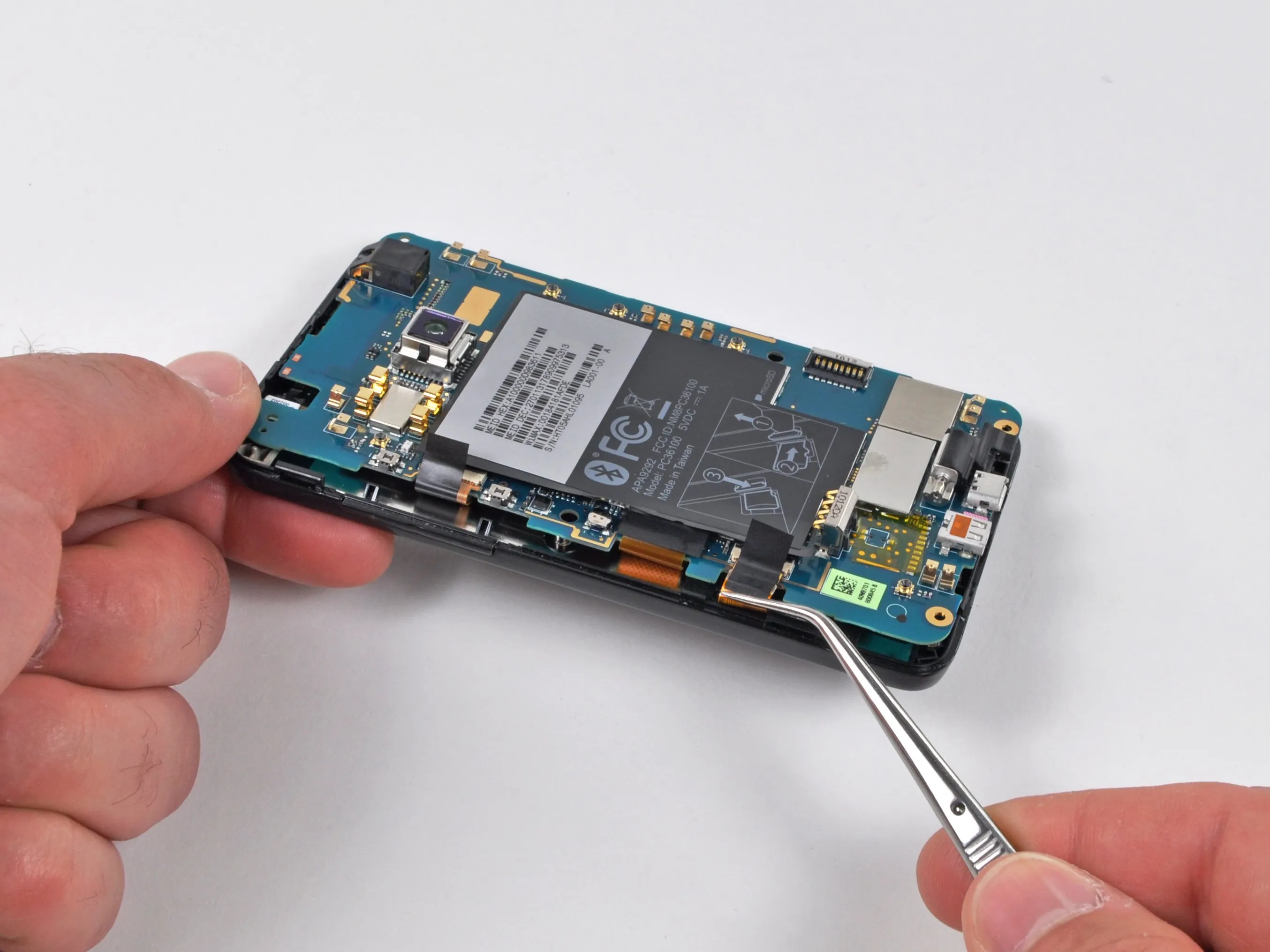

Шаг 9

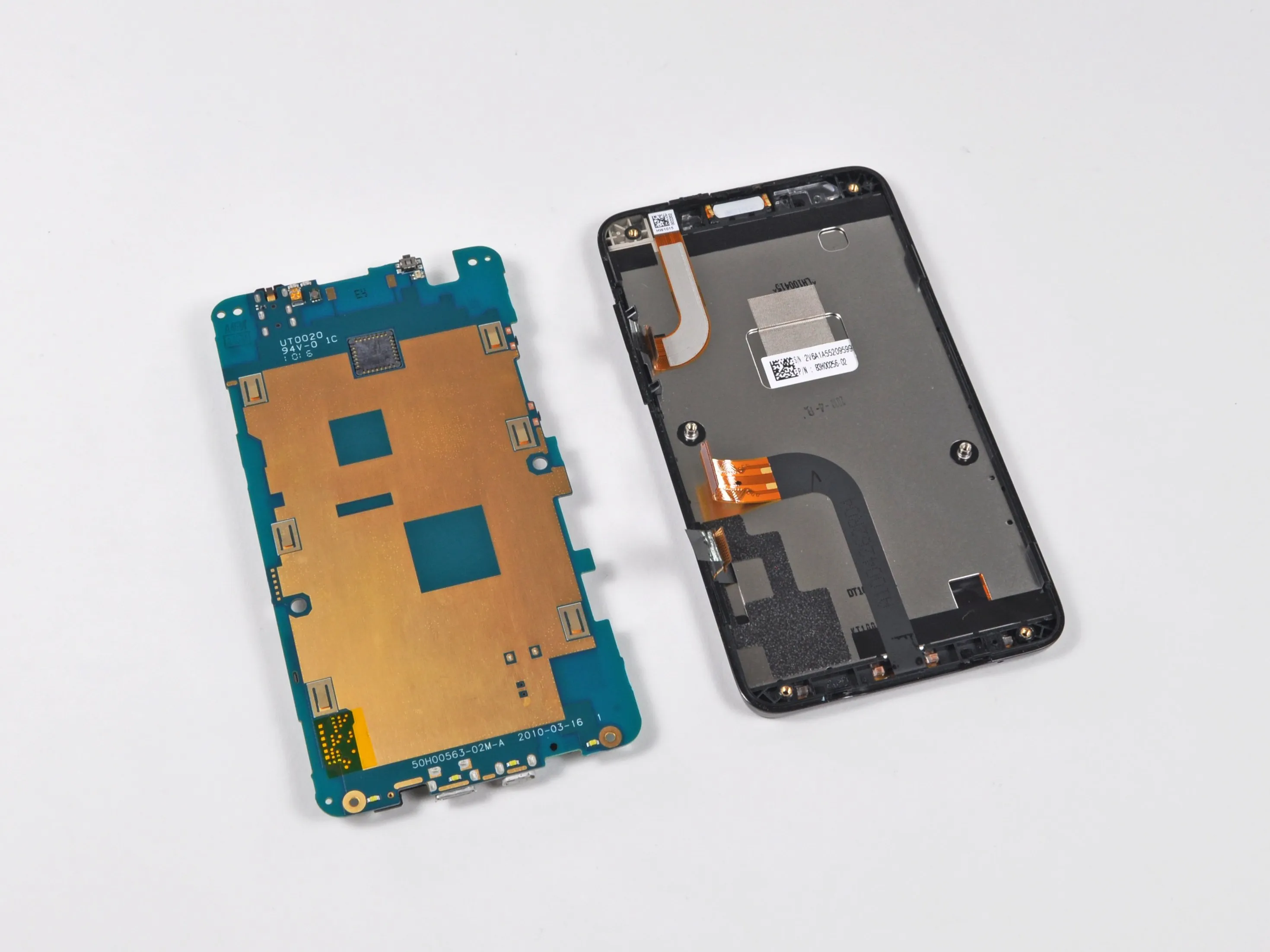

• Отсоединив ленточные кабели дисплея, дигитайзера и фронтальной камеры, можно снять логическую плату с передней половины Evo.

Шаг 10

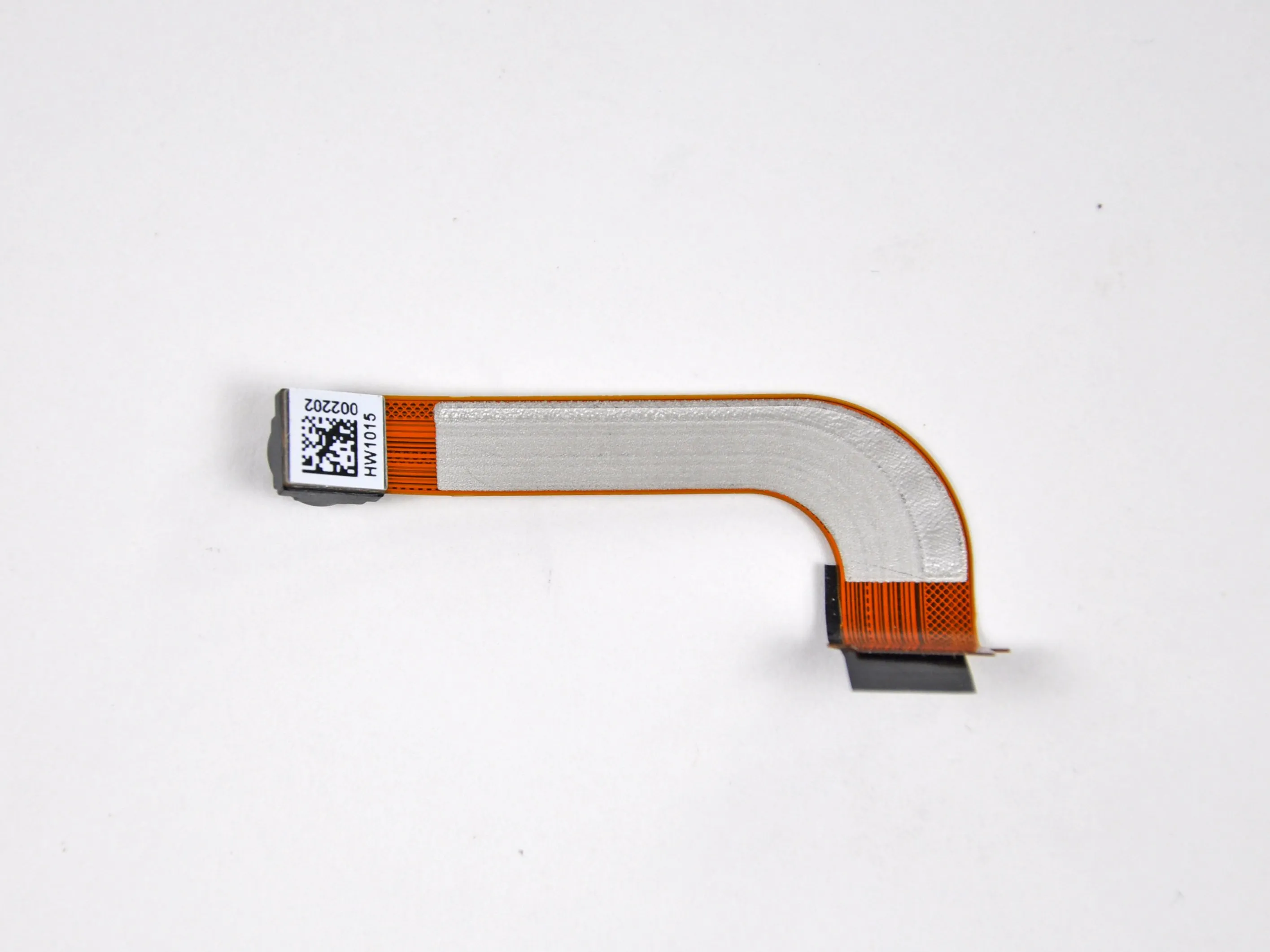

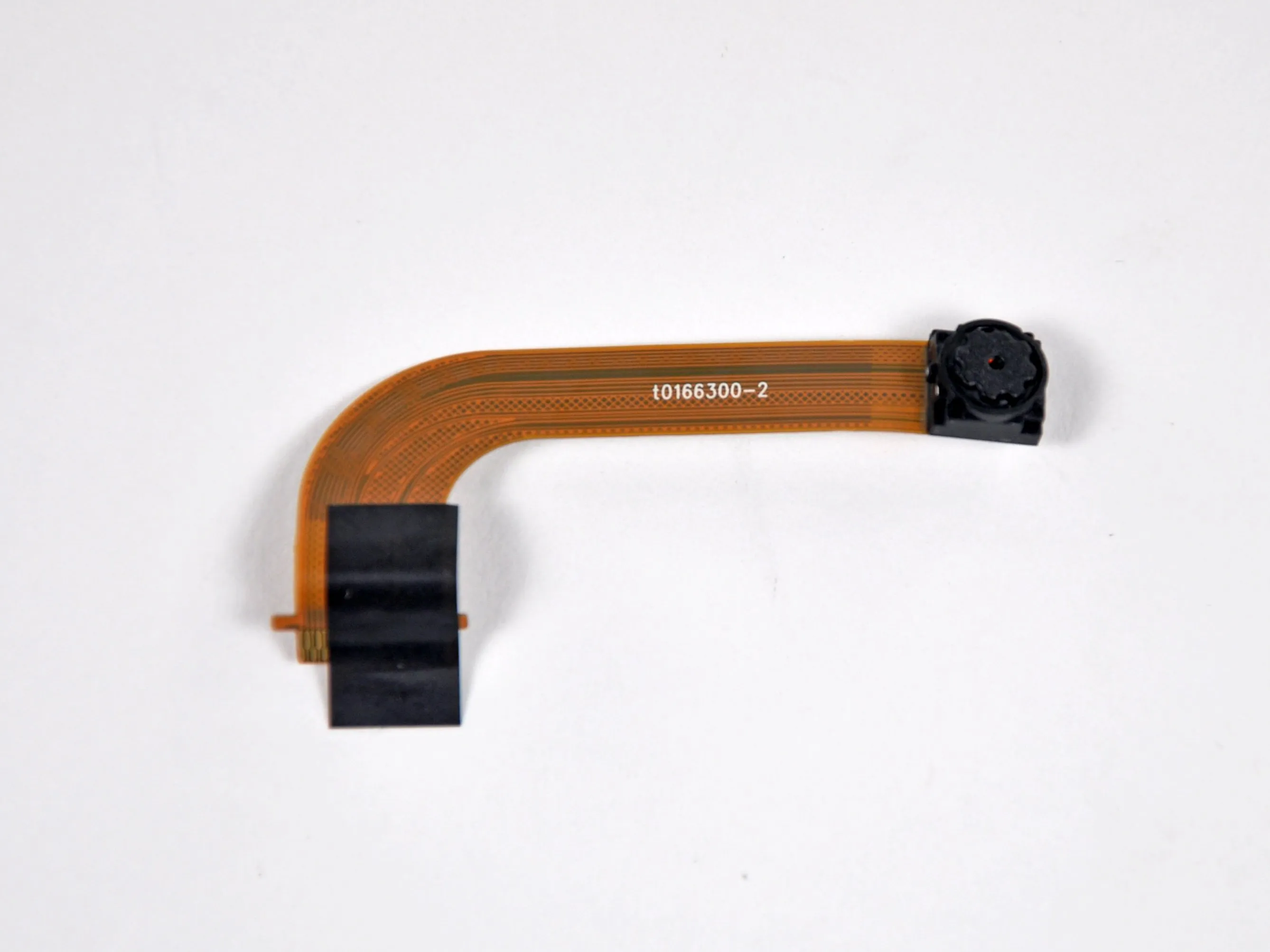

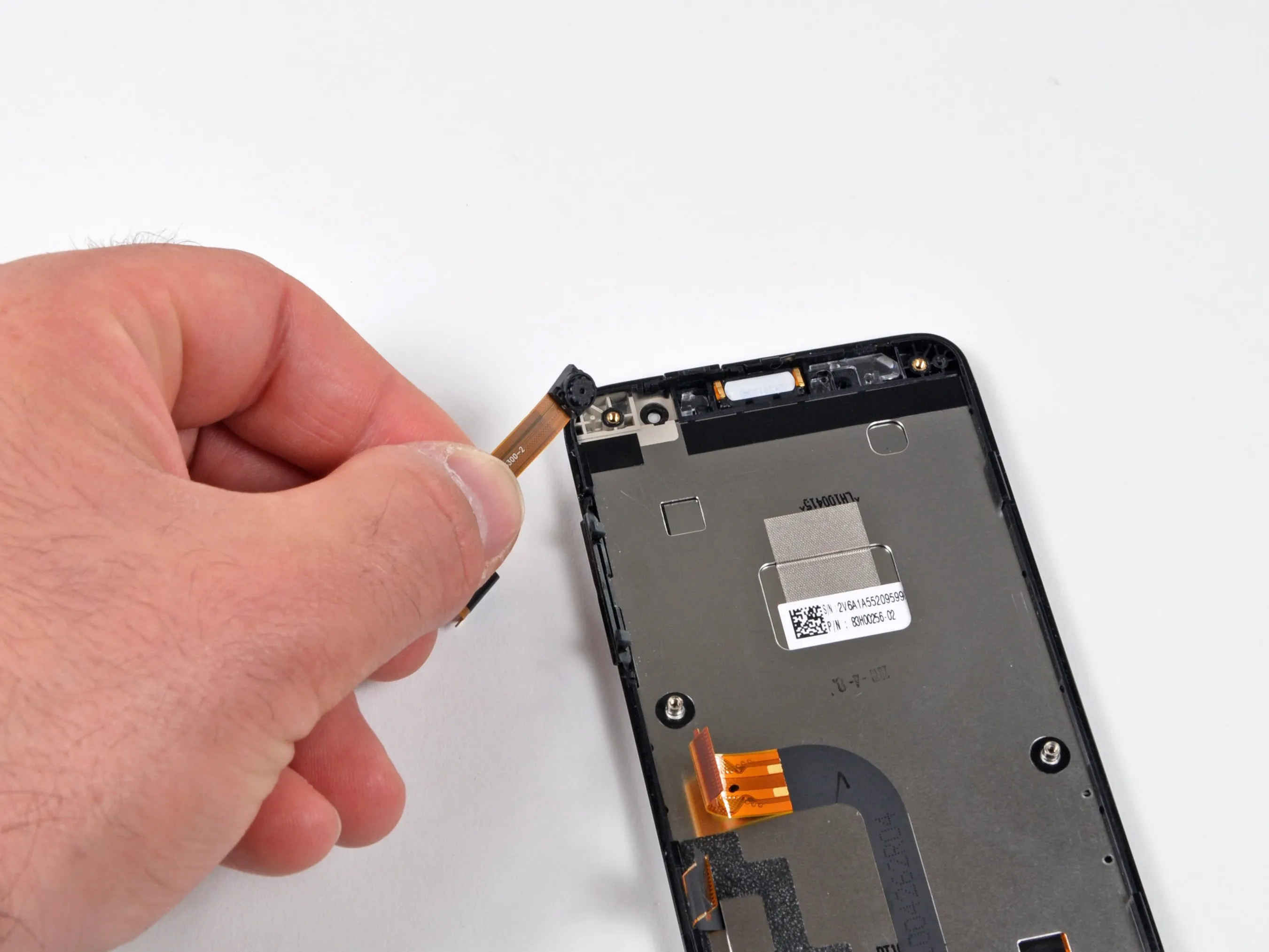

• Передняя 1,3-мегапиксельная камера вынимается прямо из своего корпуса в верхней части Evo 4G.

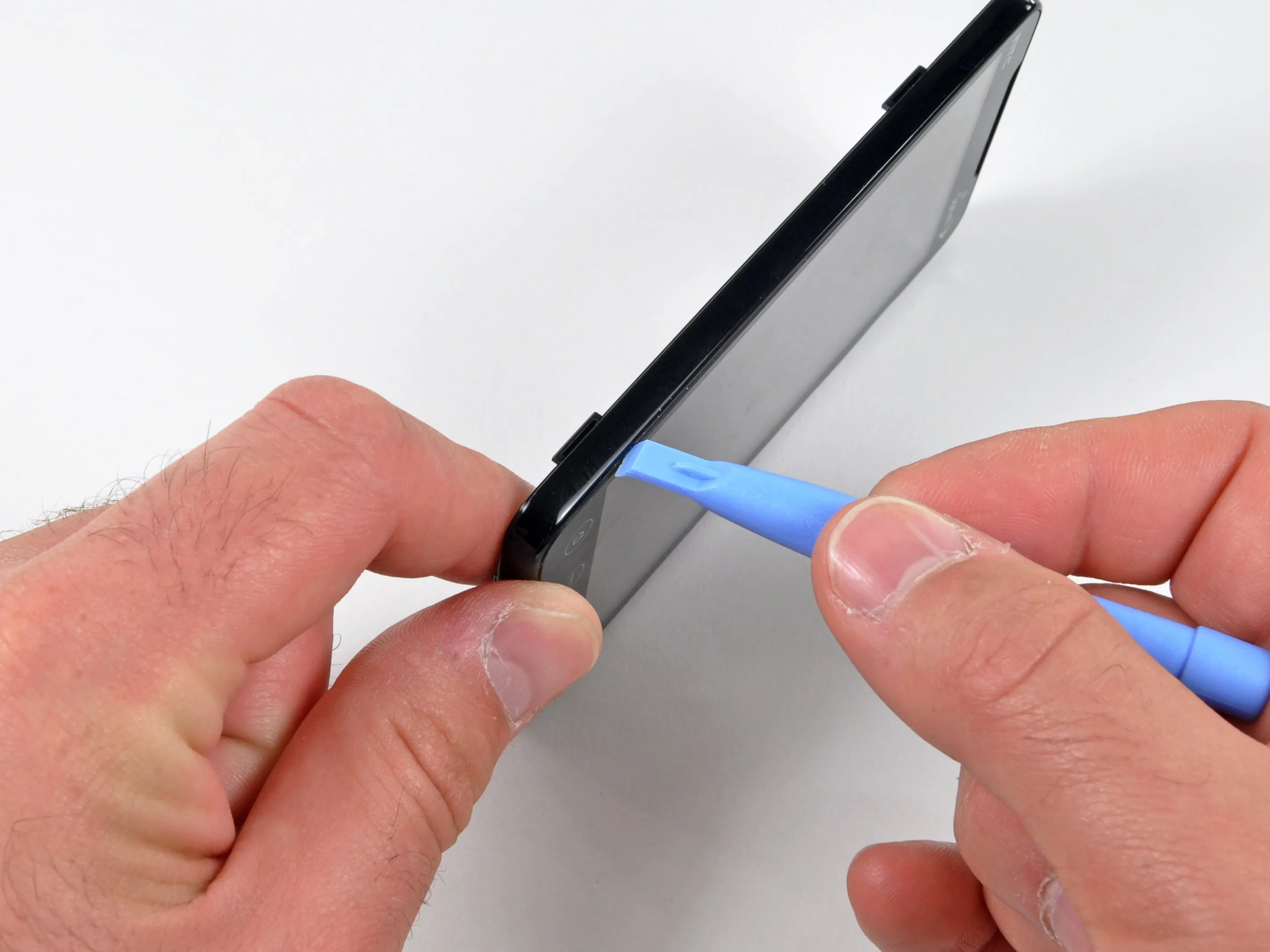

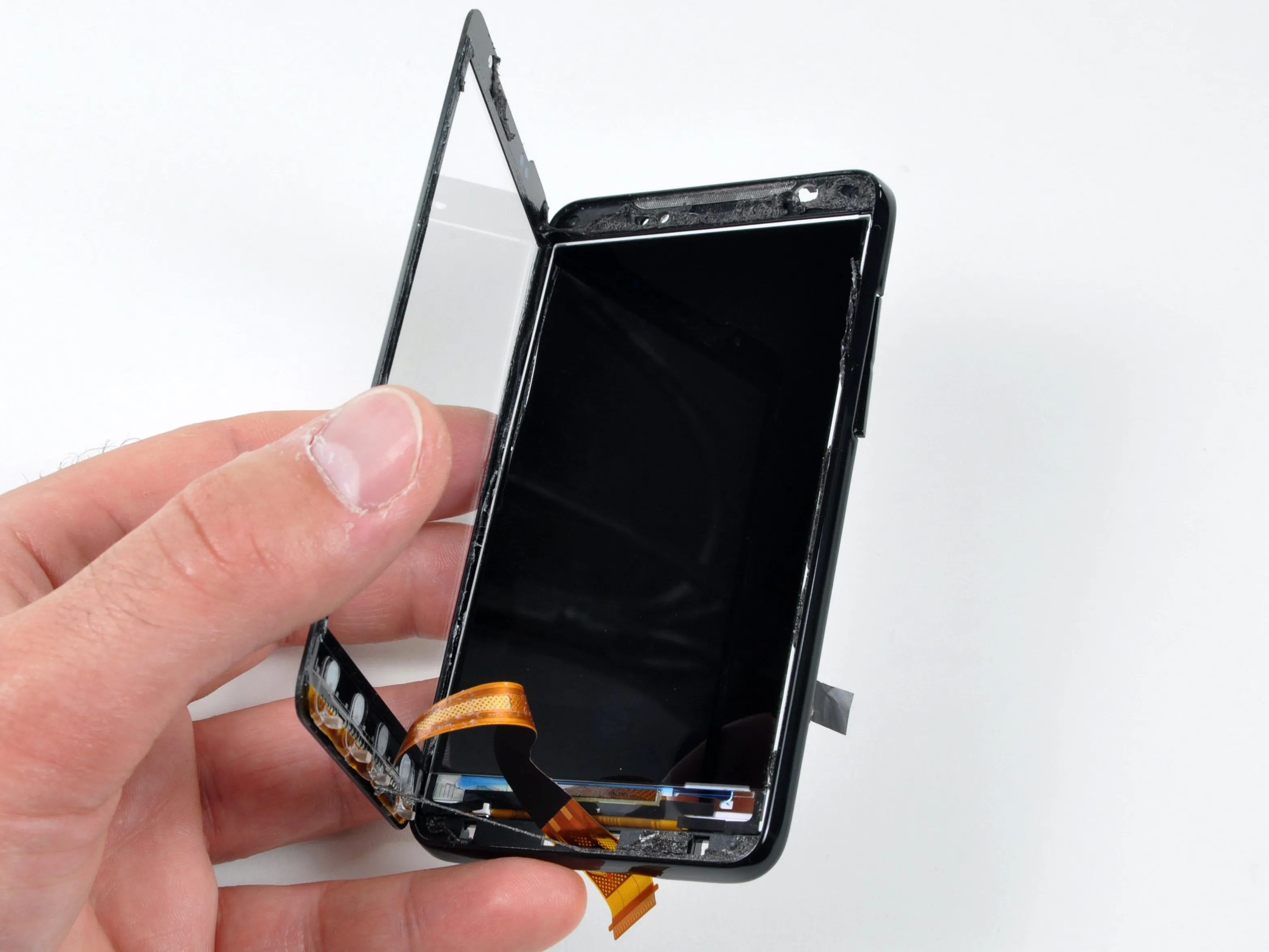

Шаг 11

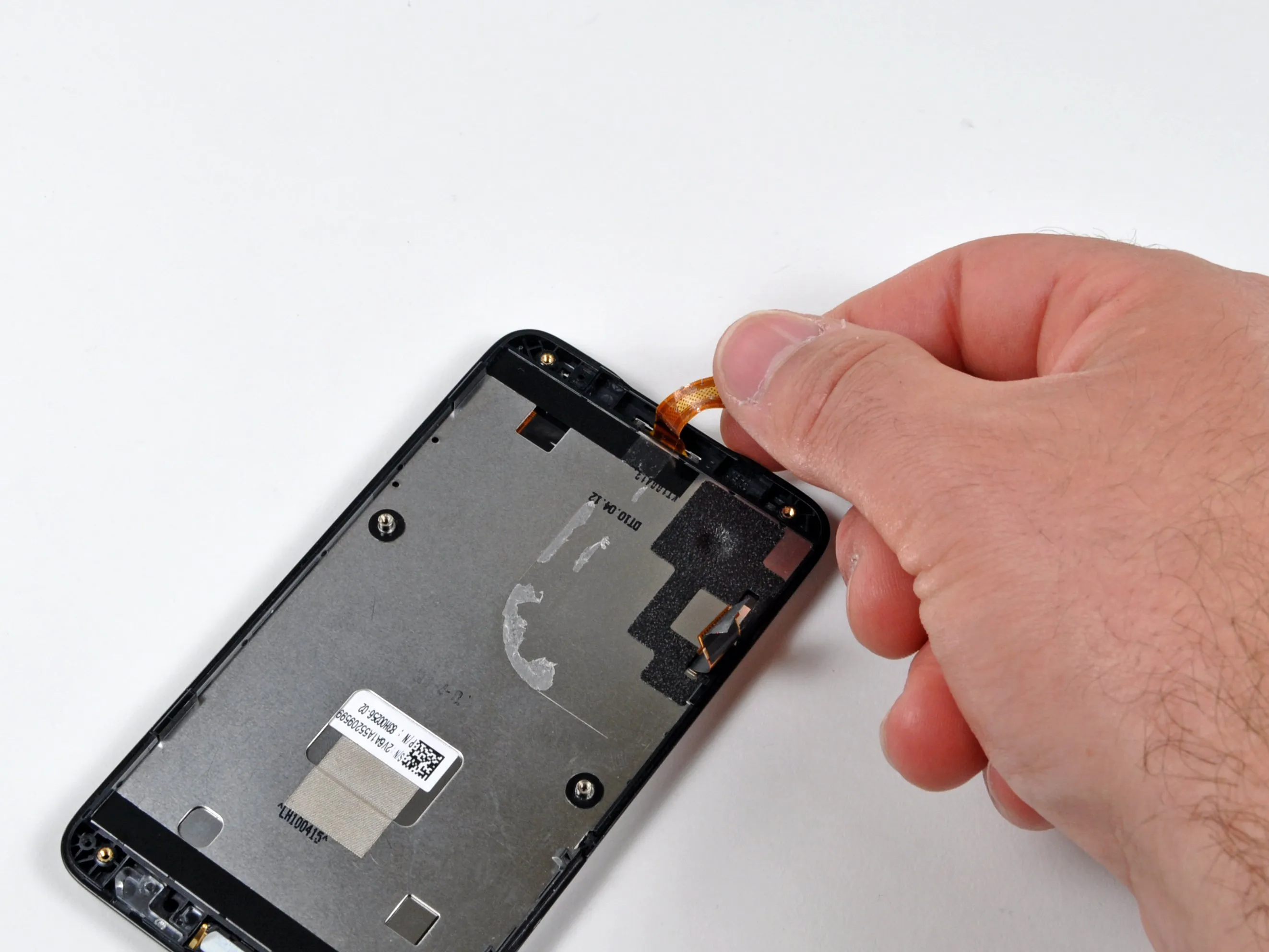

• Мы использовали инструмент для вскрытия iPod, чтобы отделить стекло от ЖК-дисплея и рамки.

• Снять стекло с Evo 4G не так уж и сложно. Это отличная новость для тех, кому не повезло уронить свой блестящий телефон и разбить стекло.

Комментарии к шагу

В этом шаге не упоминается клей (о котором говорится в видео), которым стекло крепится к дигитайзеру и ЖК-дисплею. Поскольку я не знал об этом, то, пытаясь удалить воду на ЖК-дисплее, я в итоге разрушил дисплей, в результате чего я лишился телефона за 550 долларов (и это не покрывается страховкой Sprint).

Как сказано во введении, 'разборка позволяет заглянуть внутрь устройства и не должна использоваться как инструкция по разборке'. Полный набор руководств по ремонту этого устройства можно найти здесь.

НЕ ПРАВДА. Стекло заклеено, если вы попытаетесь это сделать, вы только что купили новый Evo. Вам, придуркам, нужно собраться с силами.

Следуйте этому руководству, чтобы заменить переднюю панель. Откуда я знаю? Я уже делал это раньше. Разборки - это не руководство по ремонту. Не будьте @!&!$% в Делаете.ру, потому что вы неграмотный халтурщик.

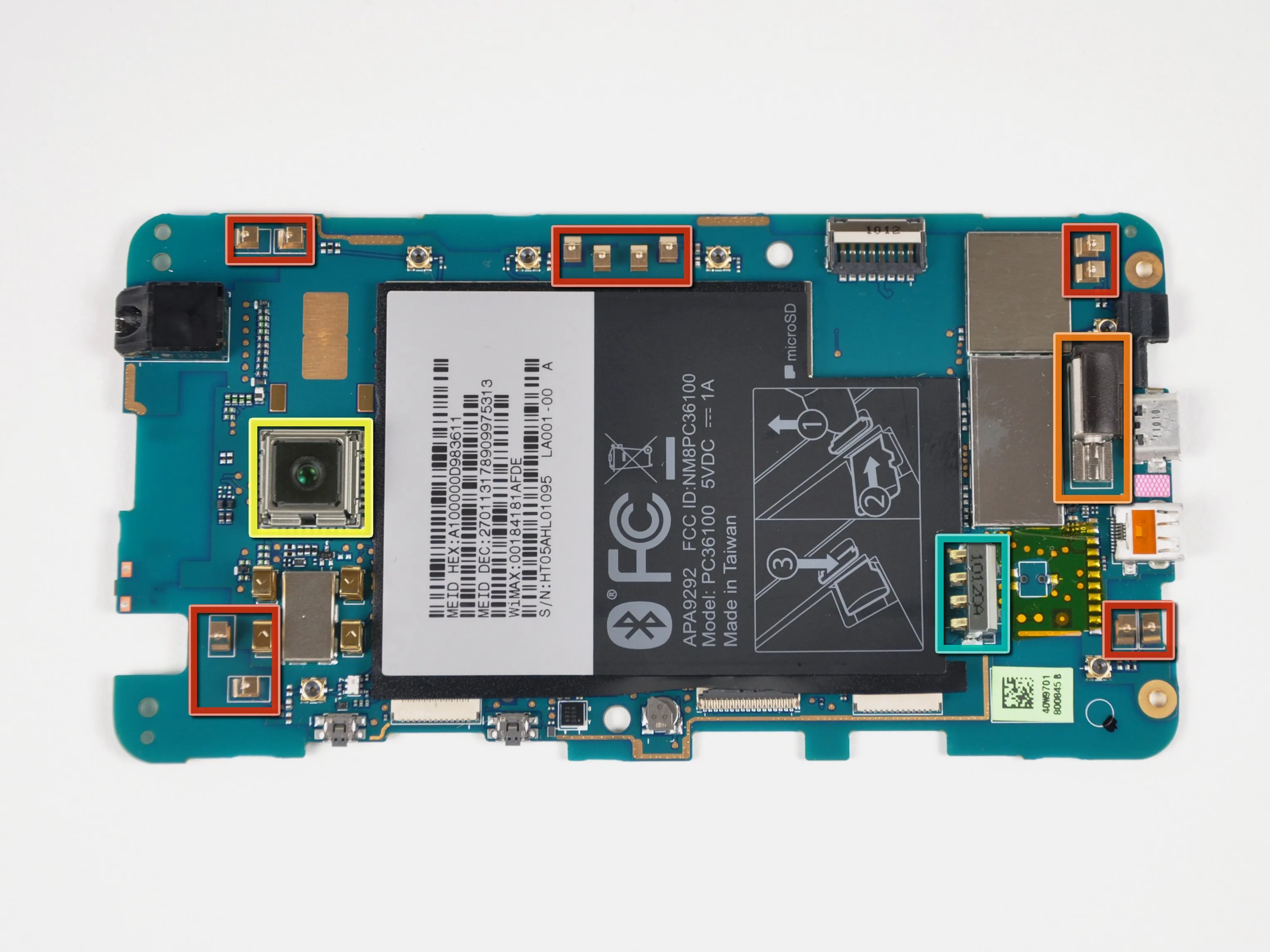

Шаг 12

• Выделяется на плате:

• Несколько рядов прижимных контактов, соединяющих антенны с логической платой.

• Вибромоторчик для... ну... вибрации.

• Сенсор 8-мегапиксельной камеры.

• Разъем для подключения аккумулятора.

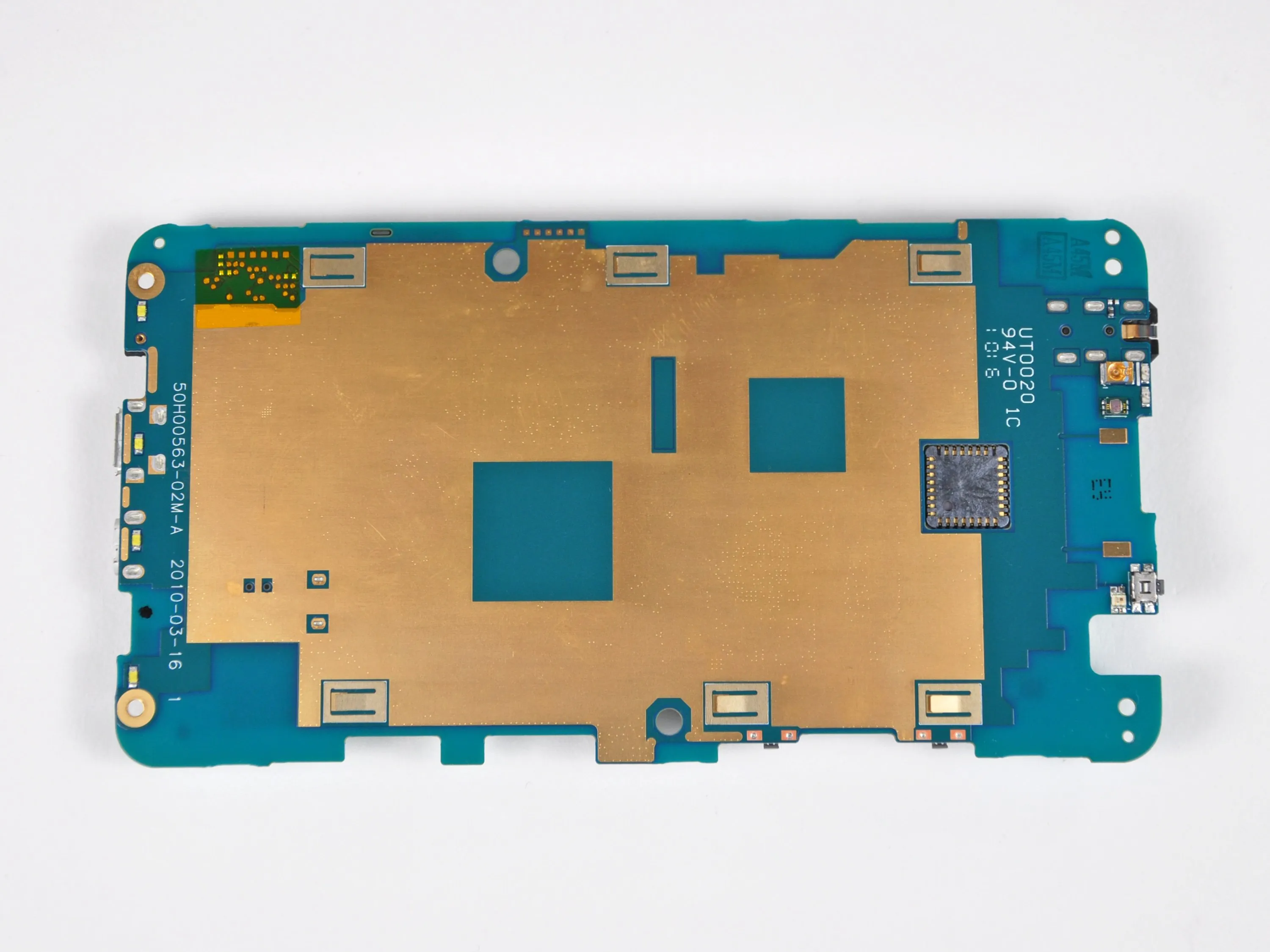

• Другая сторона платы не имеет никаких особенностей.

Комментарии к шагу

В правом нижнем углу платы находится еще один набор контактов антенны. Думаю, вы не заметили, что они выделены красным цветом.

Также интересны разъемы U.FL для каждого набора антенных 'площадок', возможно, для тестирования платы без задней панели?

Есть ли запасная часть зарядного устройства, которую я могу купить, чтобы воспроизвести его прямо рядом с 'Вибромотором для... ну... вибрации' с правой стороны? Он не будет заряжаться с помощью USB-кабеля для зарядки телефона. Пожалуйста, помогите?

Шаг 13

• На плате присутствуют следующие крупные игроки:

• Broadcom BCM4329, объединяющий Wi-Fi, Bluetooth и FM, обеспечивающий скорость до 50 Мбит/с в стандарте 802.11n.

• Комбинированный радиочастотный чип Sequans SQ1210.

• Процессор Qualcomm QSD8650 Snapdragon.

• Контроллер сенсорного экрана MXT224 от Atmel.

• Приемопередатчик Qualcomm RTR6500 CDMA2000 с GPS.

• ИС управления питанием PM7540 от Qualcomm.

Шаг 14

• Больше интересных комплектов:

• Samsung KBY00U00VM NAND Flash.

• Модуль передней панели FEM7758 от Avago.

• 6-канальная микросхема управления питанием Texas Instruments TPS65051.

• Triquint TQM613029 CDMA PA-Duplexer Module.

• Bosch Sensortec BMA150 Цифровой трехосный датчик ускорения

Комментарии к шагу

Вы можете как-то идентифицировать DA-конвертеры на этой штуке?

И кодек тоже?

Есть идеи насчет магнитометра? Интересно, это маленький компонент в самом низу под RTR6500, поскольку он немного изолирован от других компонентов.

Шаг 15

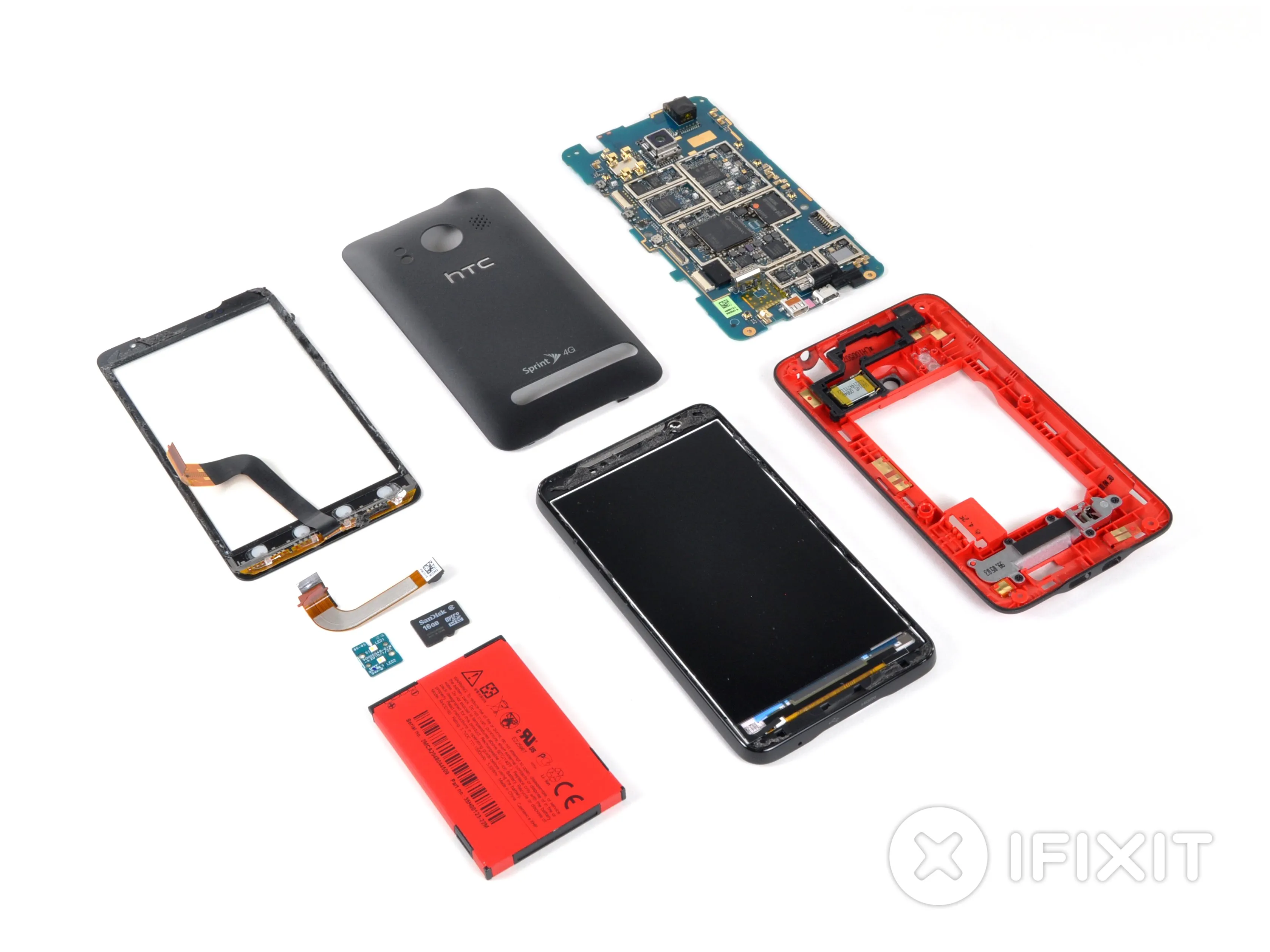

• Разрушенные останки того, что когда-то было HTC Evo 4G.

• Как всегда, спасибо, что выбрали Делаете.ру в качестве источника номер один для разбора гаджетов.
