Разборка HTC One

Введение

Кто сегодня спасет мир? Кто вернет вас к жизни? Именно так, дамы и господа, HTC One сегодня спасет мир. Изготовленный из цельного алюминиевого блока, HTC One - это смартфон, способный практически на все. Присоединяйтесь к нам, пока мы разбираем один телефон, который должен править всеми.

Надоело быть последним, кто узнает? Плановое устаревание выбило вас из колеи, и вам нужен быстрый заряд бодрости? Следите за . Делаете.ру в Twitter или дружите с нами на Facebook, чтобы получать самые свежие новости о разборах!

Что вам нужно

Инструменты

•

•

•

•

•

•

•

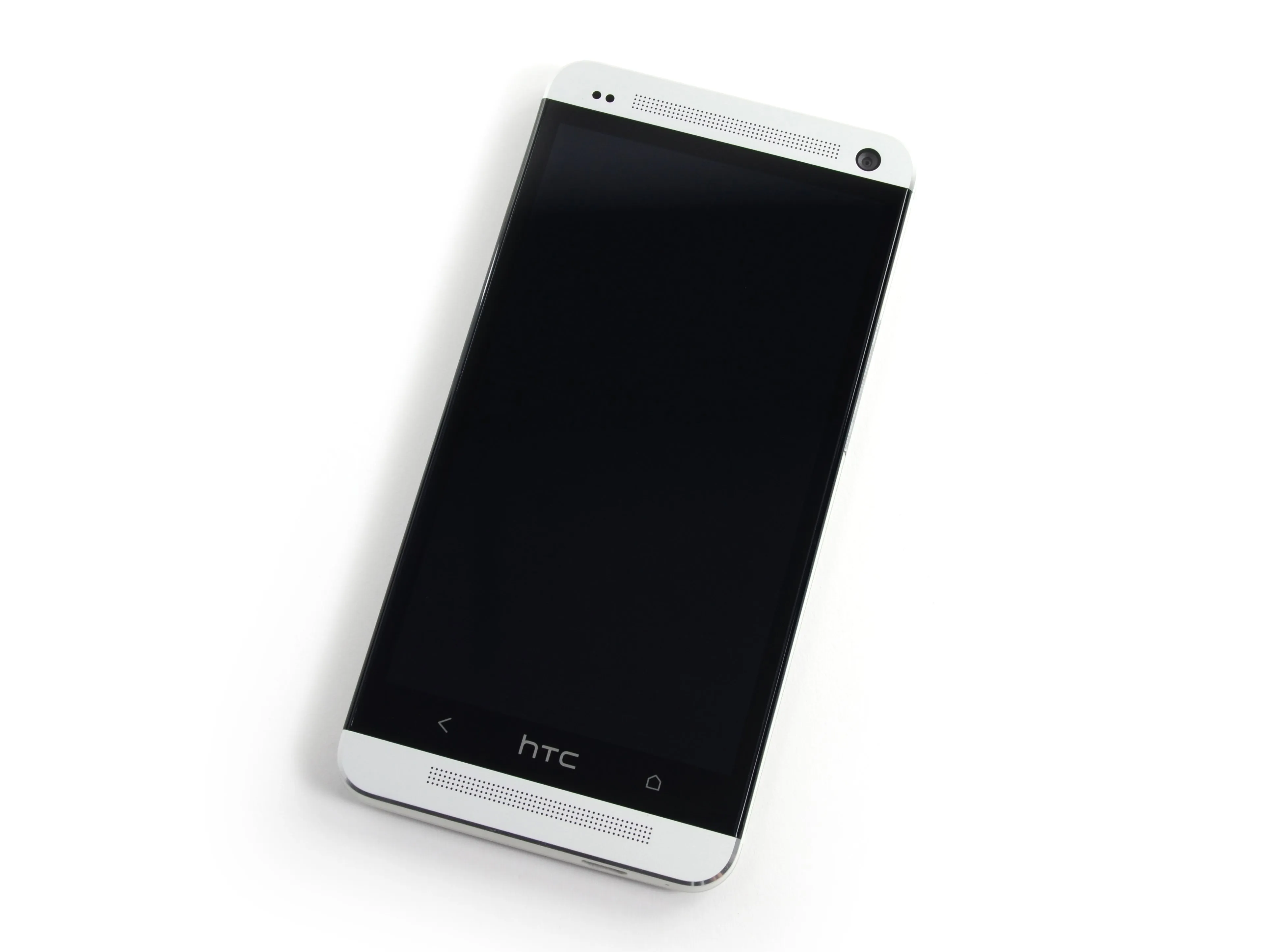

Шаг 1 Разборка HTC One

• Некоторые люди всю жизнь ищут 'того самого'. Мы нашли подходящего кандидата и решили разобраться с ним единственным известным нам способом: по частям.

• Технические характеристики:

• Цельноалюминиевый корпус

• 4,7-дюймовый дисплей с разрешением 1920x1080 (468 ppi)

• Четырехъядерный процессор Qualcomm Snapdragon 600 с частотой 1,7 ГГц

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ DDR2

• 4-мегапиксельная камера UltraPixel

• HTC BoomSound

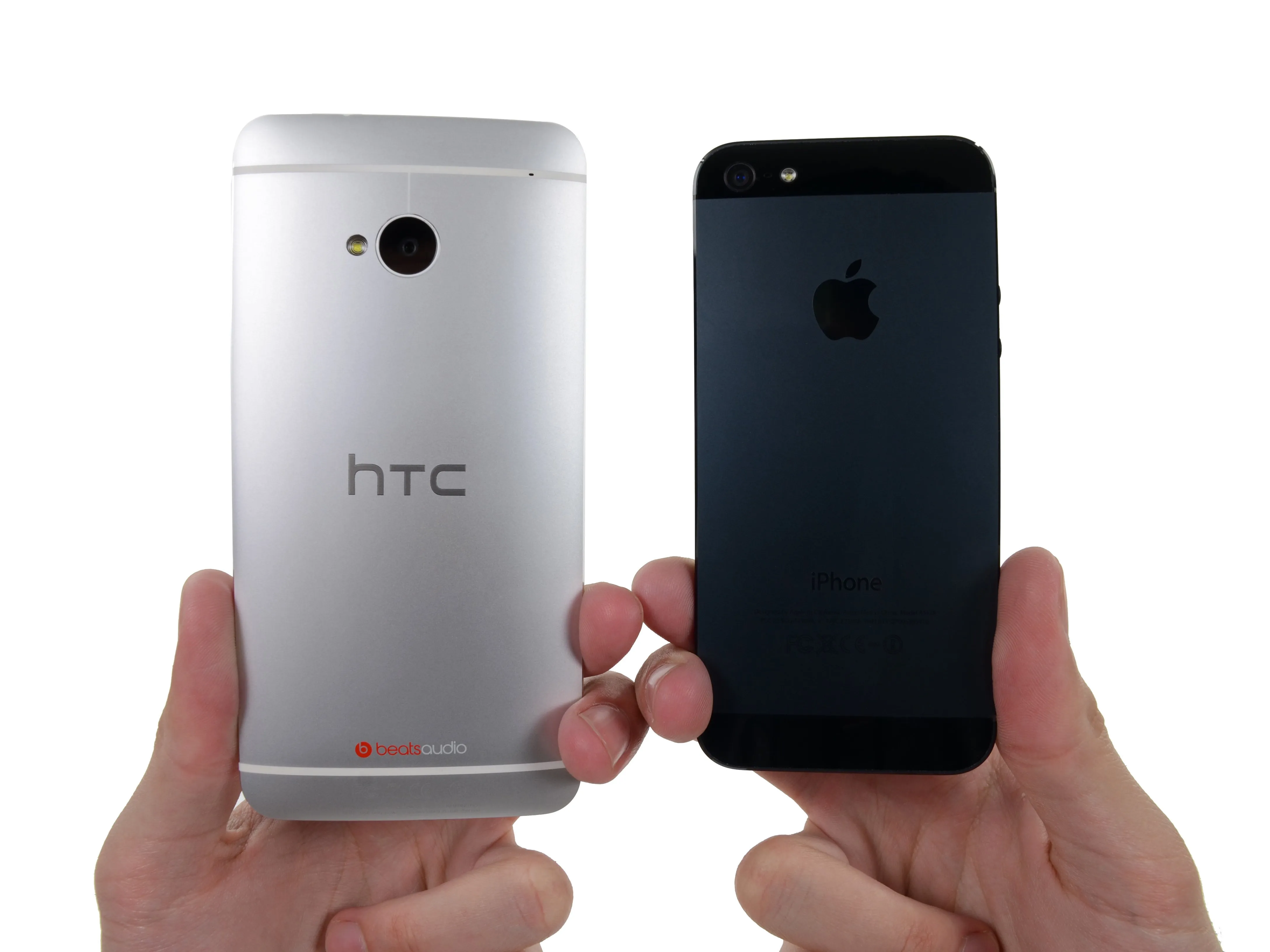

Шаг 2

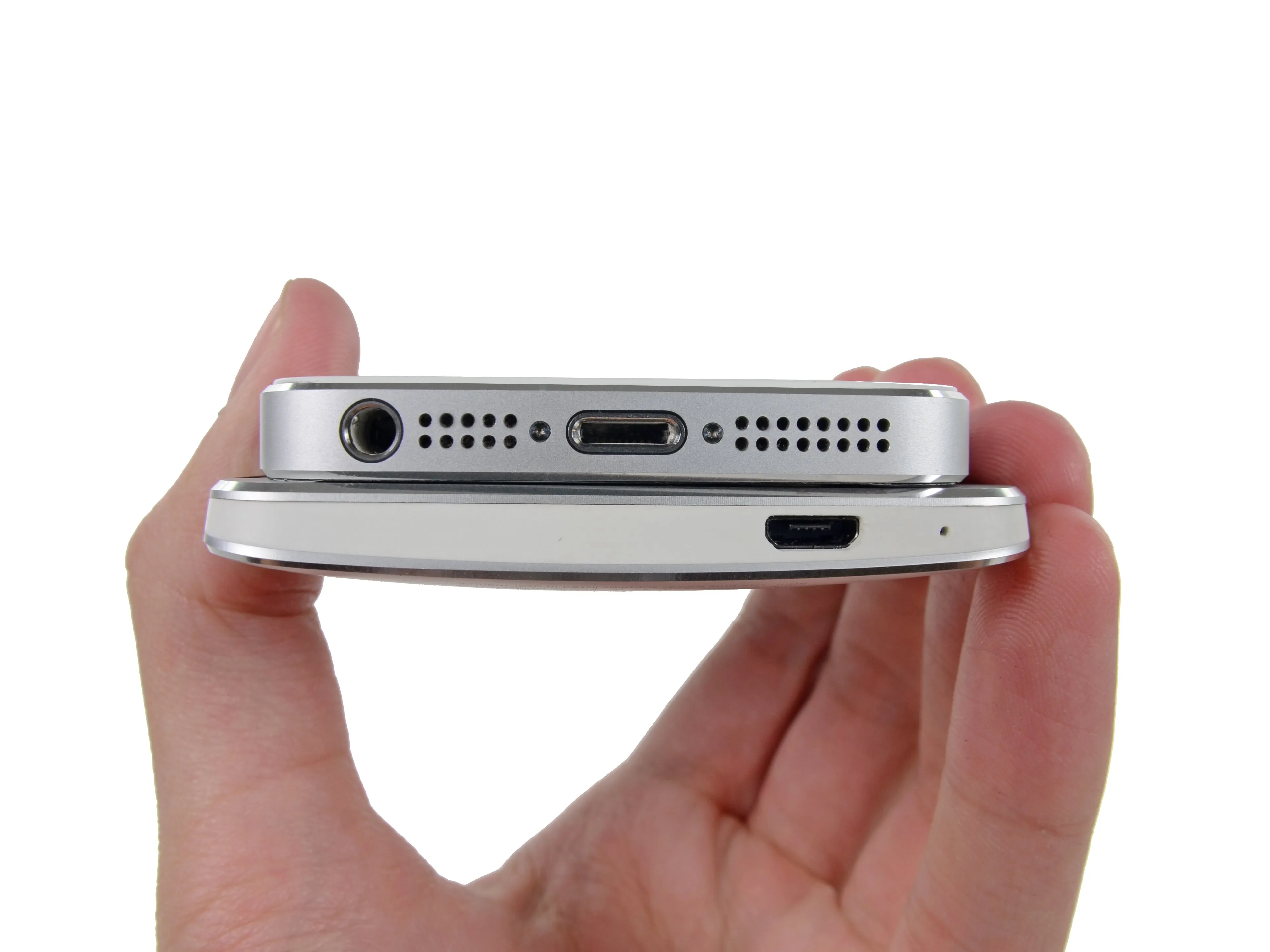

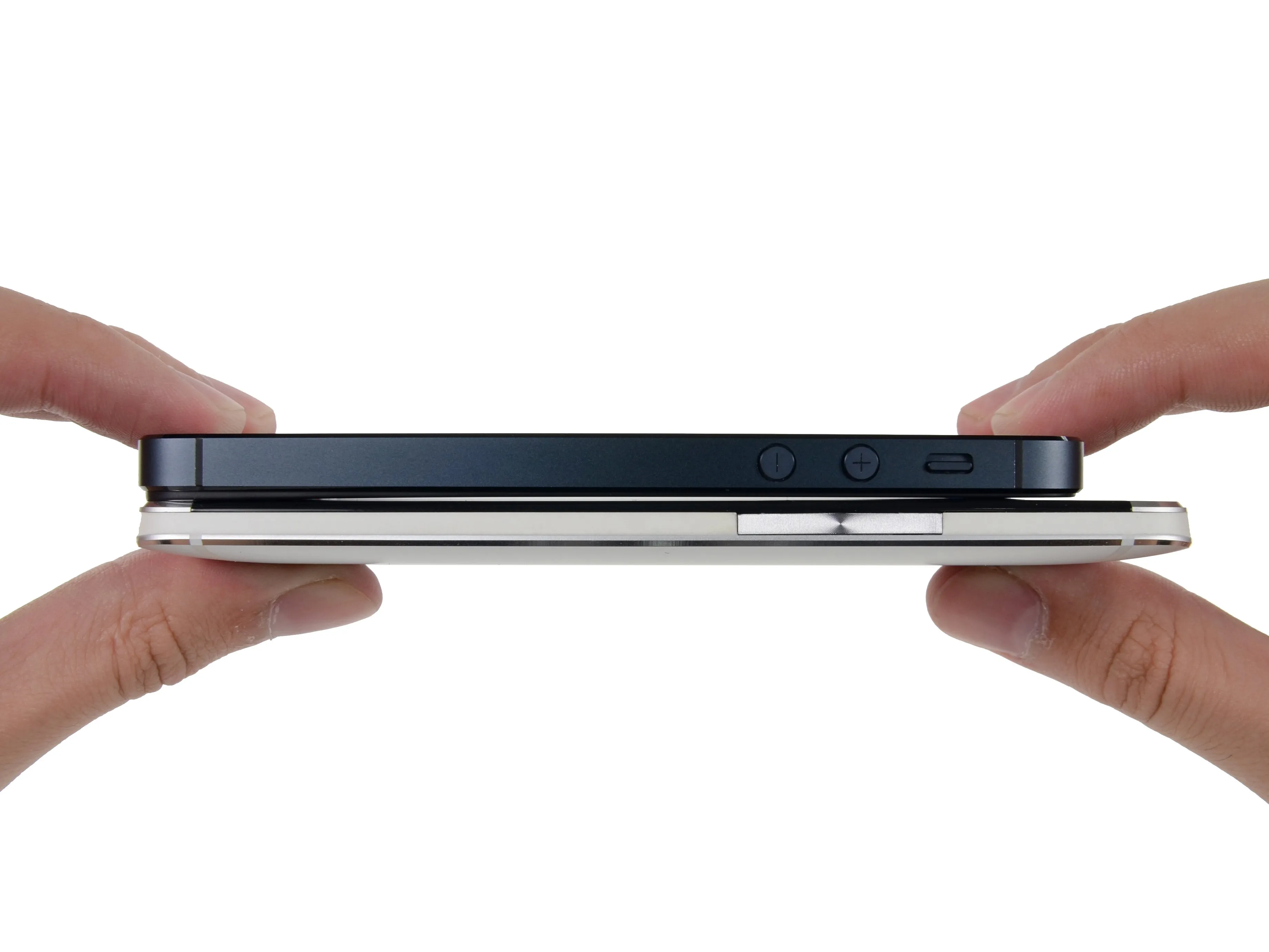

• Нет ничего удивительного в том, что HTC, похоже, берет пример с iPhone 5 создавая гладкий телефон с алюминиевым корпусом.

• В то время как Apple выбрала плоскую заднюю панель, чтобы уменьшить общую толщину iPhone, HTC хотела сделать более эргономичную изогнутую заднюю панель.

• HTC неоднократно заявляла, что хочет создать бесшовный продукт, и отсутствие каких-либо внешних винтов - тому подтверждение.

• В отличие от кнопок регулировки громкости iPhone, которые выступают из корпуса, кнопки One расположены заподлицо с боковыми сторонами, чтобы не нарушать линии корпуса.

Комментарии к шагу

Не хочу придираться, но у HTC было много старых телефонов, сделанных из алюминия. Они не взяли пример с Apple.

Отделяется ли дигитайзер от ЖК-дисплея? В ремонтных мастерских говорят, что он поставляется как единое целое, но в Интернете можно найти дигитайзер отдельно. Это немного запутывает. Буду признателен, если кто-нибудь прольет свет на эту тему :).

Снимать дигитайзер с ЖК-дисплея - та еще морока, потратил 2 часа и в итоге все испортил. Вы можете собрать его из отдельных частей и склеить их скотчем, но это будет не то же самое. Начните открывать корпус с углов верхнего динамика, там есть 2 большие клипсы, после этого кредитная карта должна сделать свою работу, чтобы открыть его.

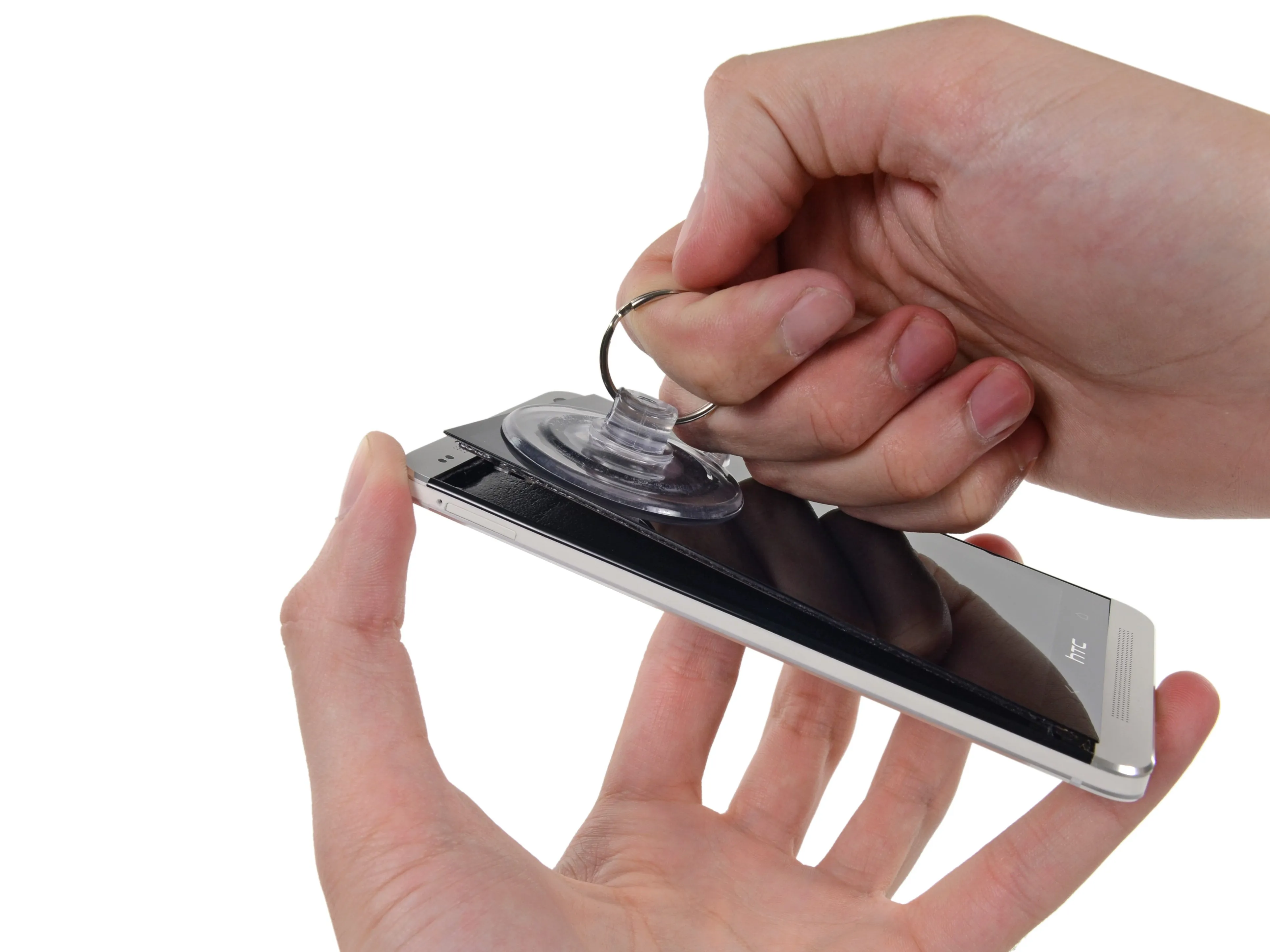

Шаг 3

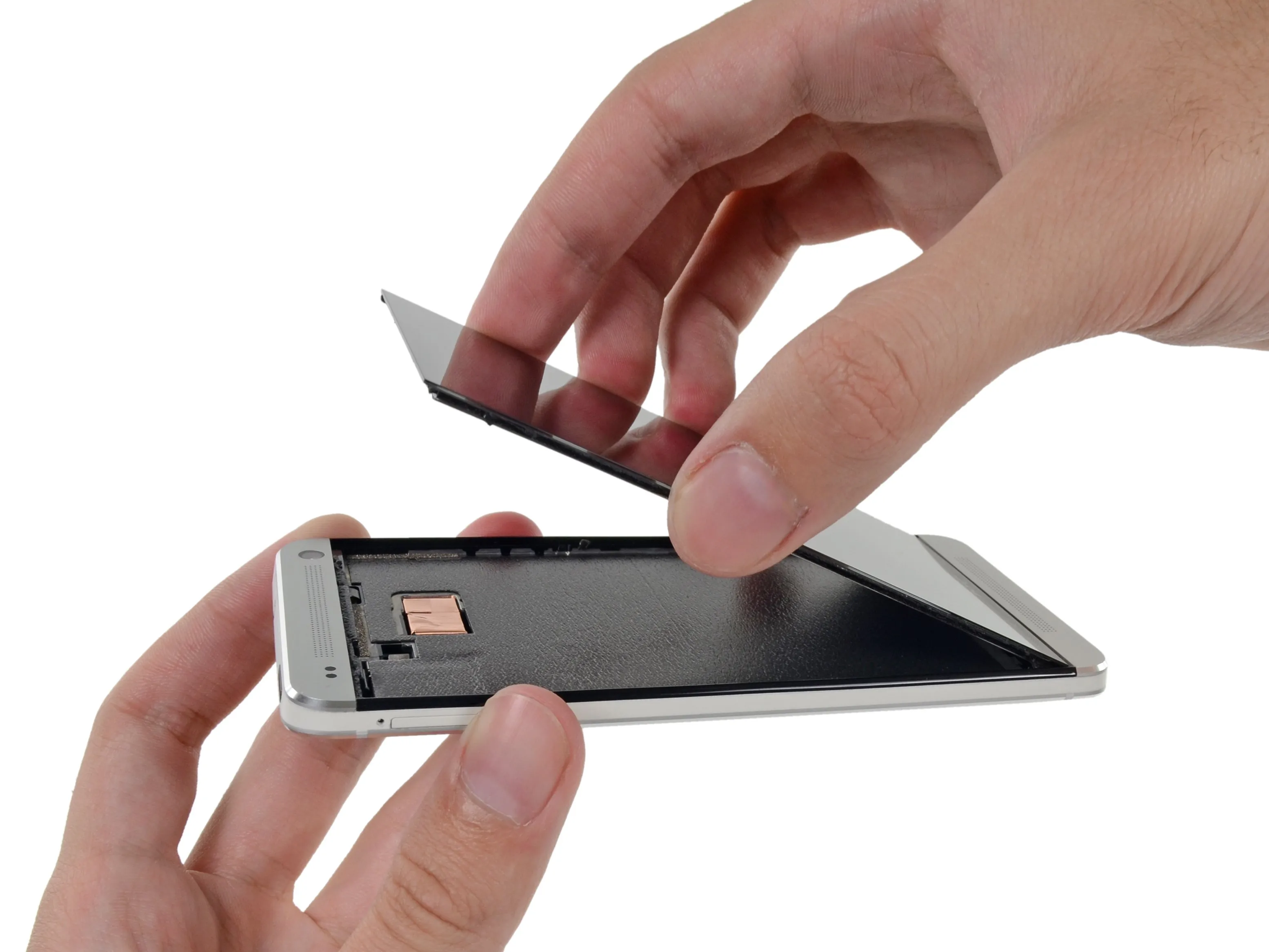

• Чтобы начать работу, мы погрузимся в ту часть HTC One, которая не является алюминиевой: 4,7-дюймовый HD-дисплей с разрешением 1080p.

• Небольшое количество тепла и присоска - вот и все, что потребовалось для создания щели в корпусе One конструкция с нулевым зазором.

Шаг 4

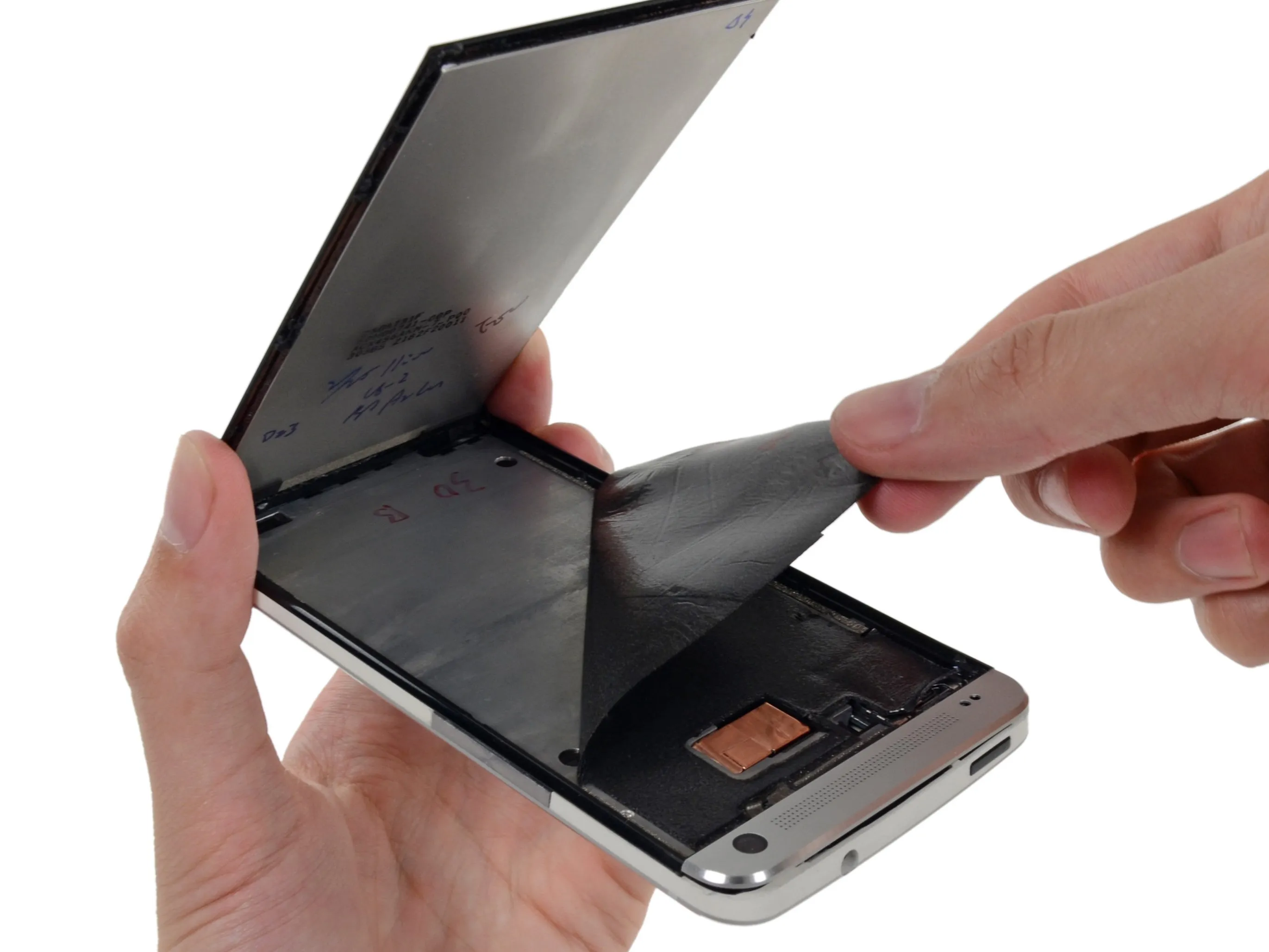

• Хотя дисплей можно приподнять, снять его нельзя, так как он по-прежнему подключен через ленточные кабели дисплея, которые проложены под корпусом.

• В надежде обнаружить какие-либо скрытые винты, мы снимаем большую поролоновую прокладку, приклеенную к верхней части корпуса.

• Безрезультатно.

Шаг 5

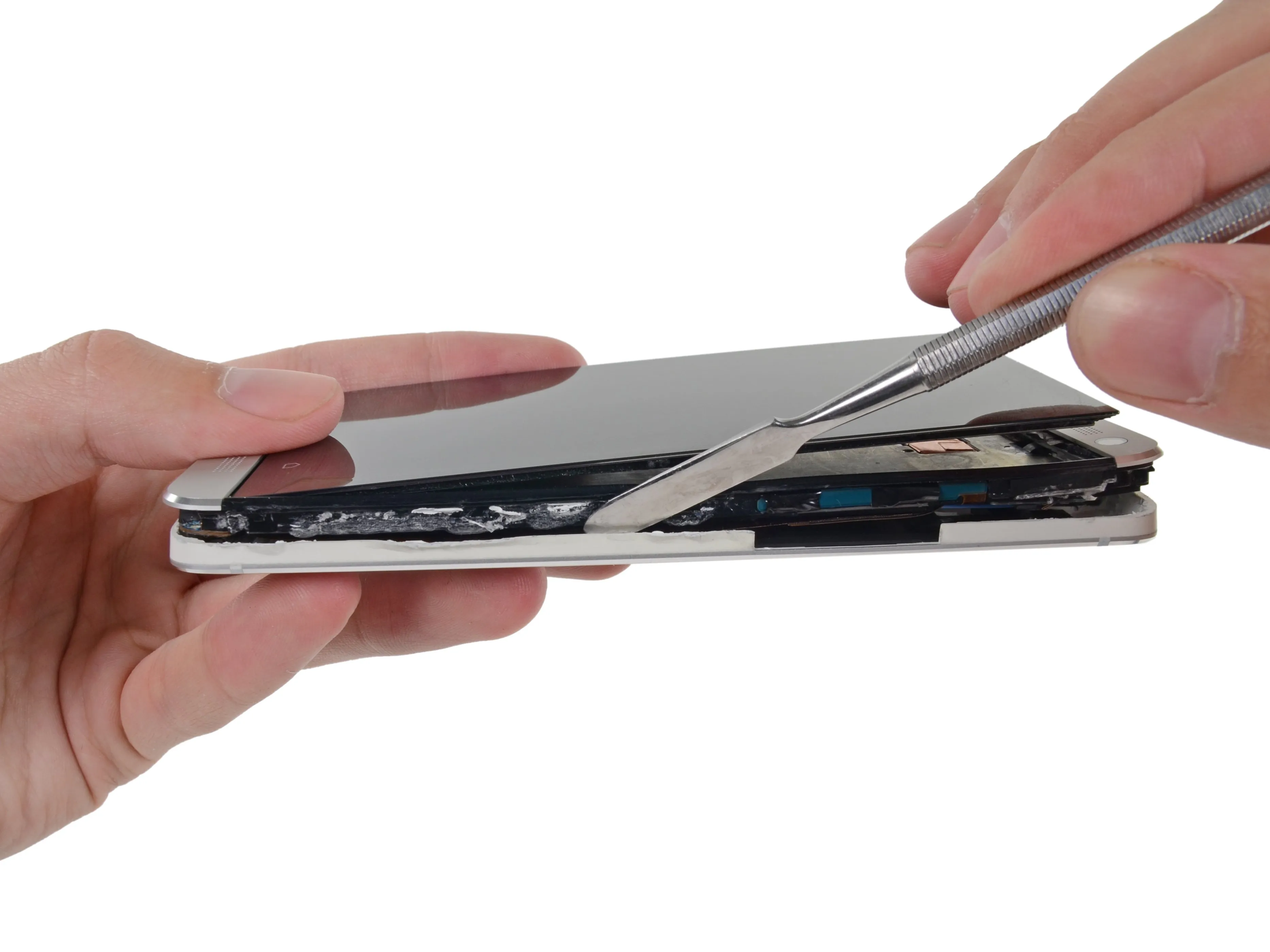

• Не имея четкого пути к разгадке, мы решаем подойти к делу более творчески... на добрых полчаса.

• Используя твердые руки опытного хирурга, мы освобождаем внутренности One из алюминиевого корпуса, напоминающего подземелье, с помощью металлической лопатки.

• Насколько мы знаем, термин 'потрошение' не так часто встречается в руководстве по эксплуатации устройства, пригодного для ремонта.

Комментарии к шагу

Я могу снять заднюю крышку менее чем за минуту, практически не повредив ее после многих попыток. Хитрость заключается в том, чтобы использовать кредитную карту и работать с левой стороны телефона. Возьмите инструмент для поддевания и вставьте его в шов прямо под слотом для SIM-карты. Затем вставьте карту в образовавшуюся щель. С силой вдавите карту в нижнюю часть телефона. Это позволит быстро и легко отсоединить левую и нижнюю части. Этого должно быть достаточно, чтобы снять заднюю крышку руками.

Спасибо astroguy!

Я хотел спросить... Кто-нибудь может посмотреть, что именно скрепляет крышку, чтобы с этим знанием последующие попытки были проще?

Шаг 6

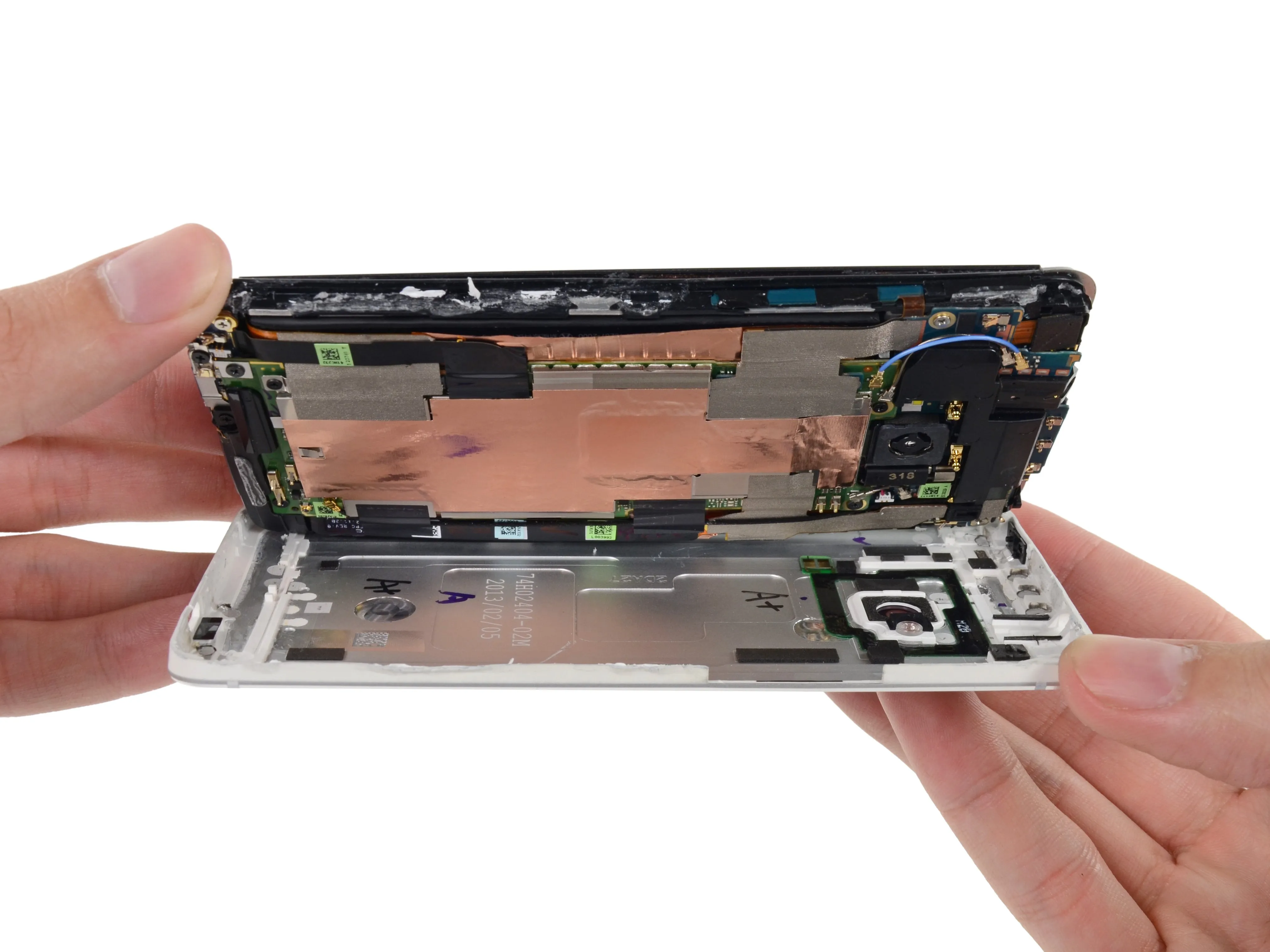

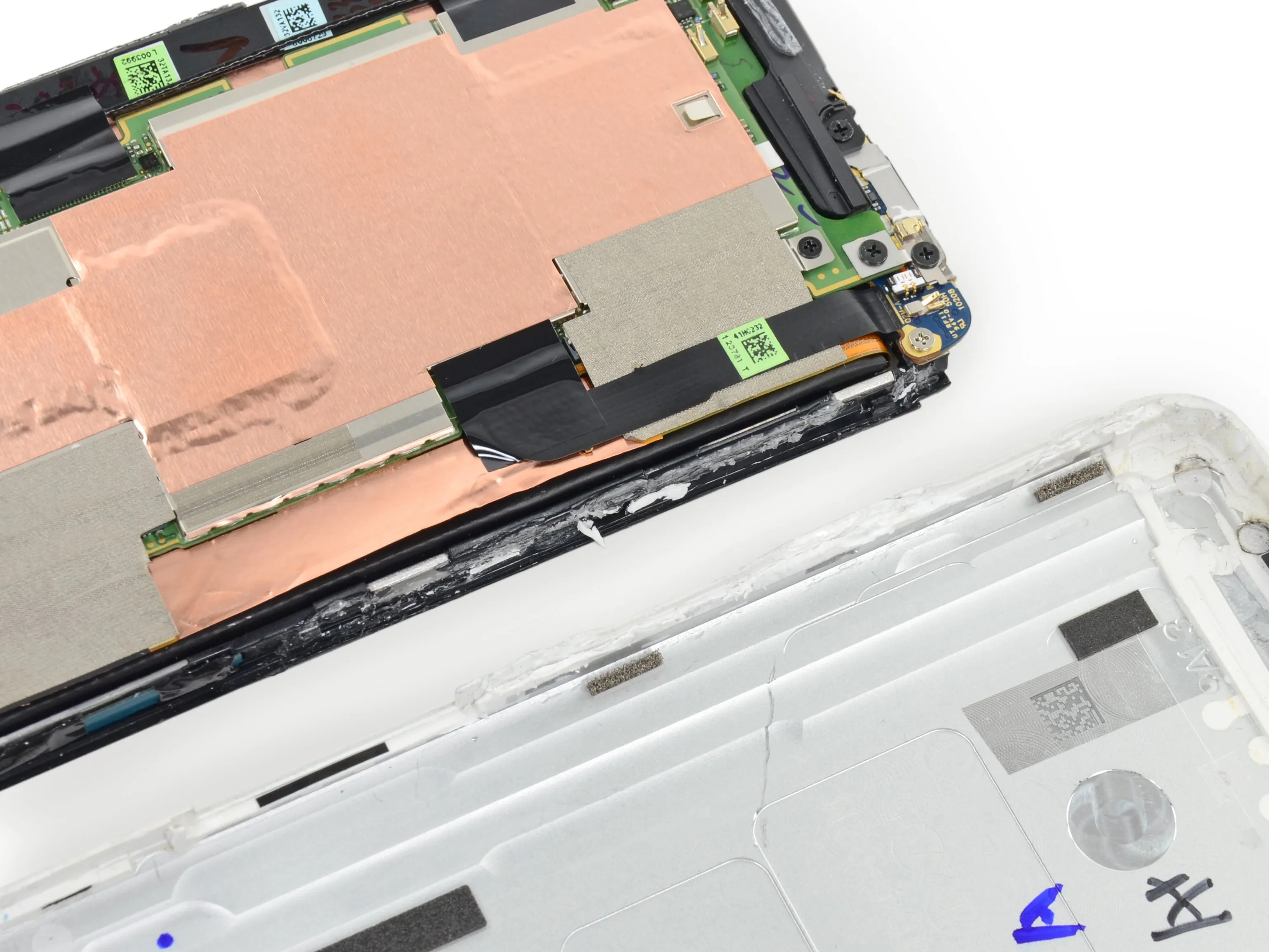

• Не будем врать, добраться до этого момента было трудной и сложной задачей. Объем работы по разделению заднего алюминиевого корпуса и переднего корпуса был огромен.

• Тем не менее, мы представляем вам содержимое One.

• Наши старательные действия, похоже, навсегда повредили пластиковый ободок, окружающий алюминиевый корпус. Возможно, если отжимать в темпе улитки и прикладывать тепло, то можно минимизировать ущерб, но мы не слишком надеемся на это. Этот телефон не был создан с расчетом на открытость.

Шаг 7

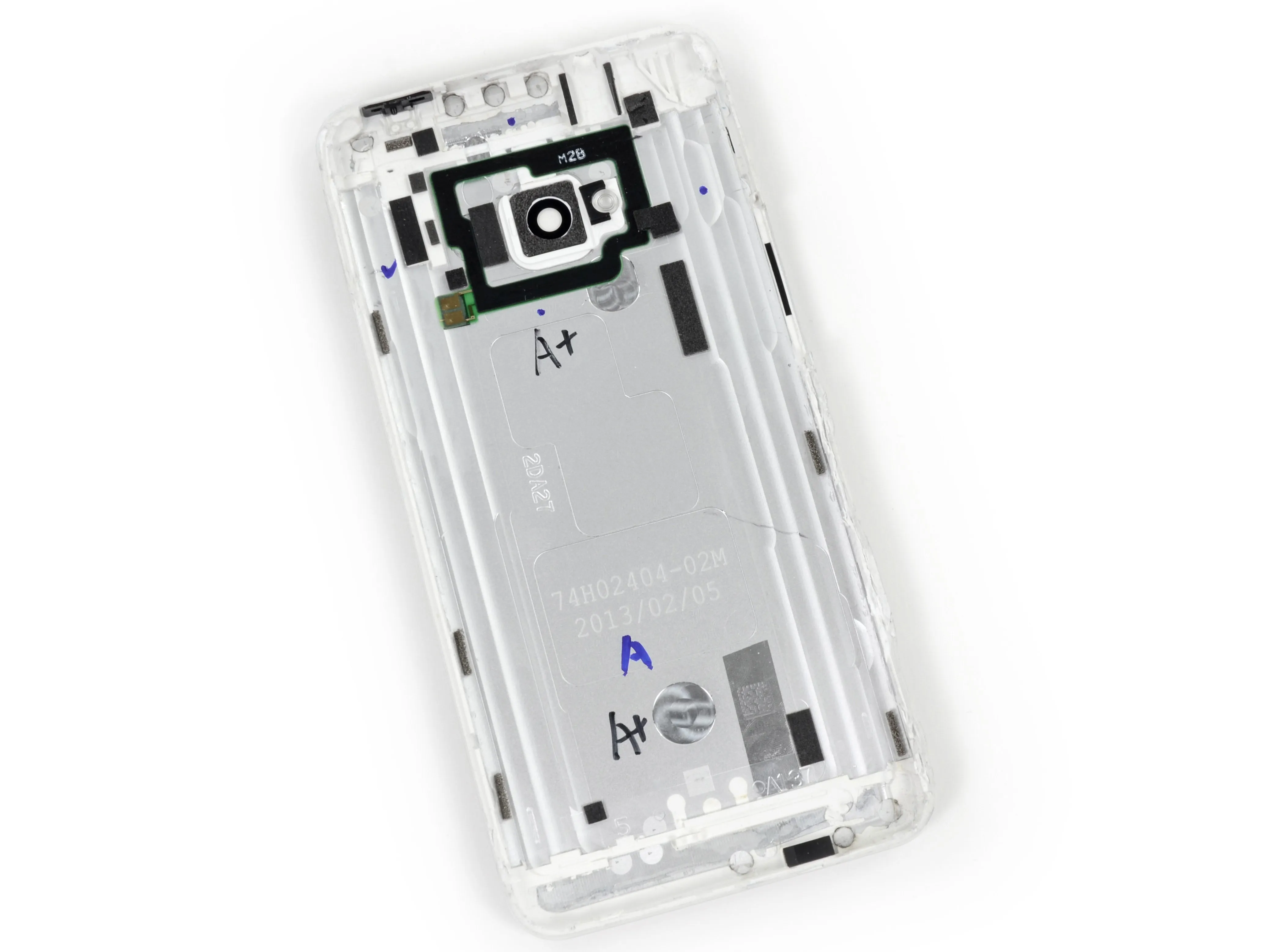

• Главная особенность One - это алюминиевый корпус, для изготовления которого потребовалось много специальная оснастка HTC, чтобы добиться идеальной посадки и отделки.

• Вокруг ободка камеры находится антенна ближней связи (NFC) и ее прижимные контакты. NFC недавно стал довольно стандартным в индустрии смартфонов, что, возможно, помогло Nexus Q получить большую популярность в прошлом году.

• Сняв заднюю крышку, мы видим табель успеваемости One. Он выглядит как ровная пятерка, хотя на данный момент мы не уверены, что оценка ремонтопригодности будет такой же хорошей.

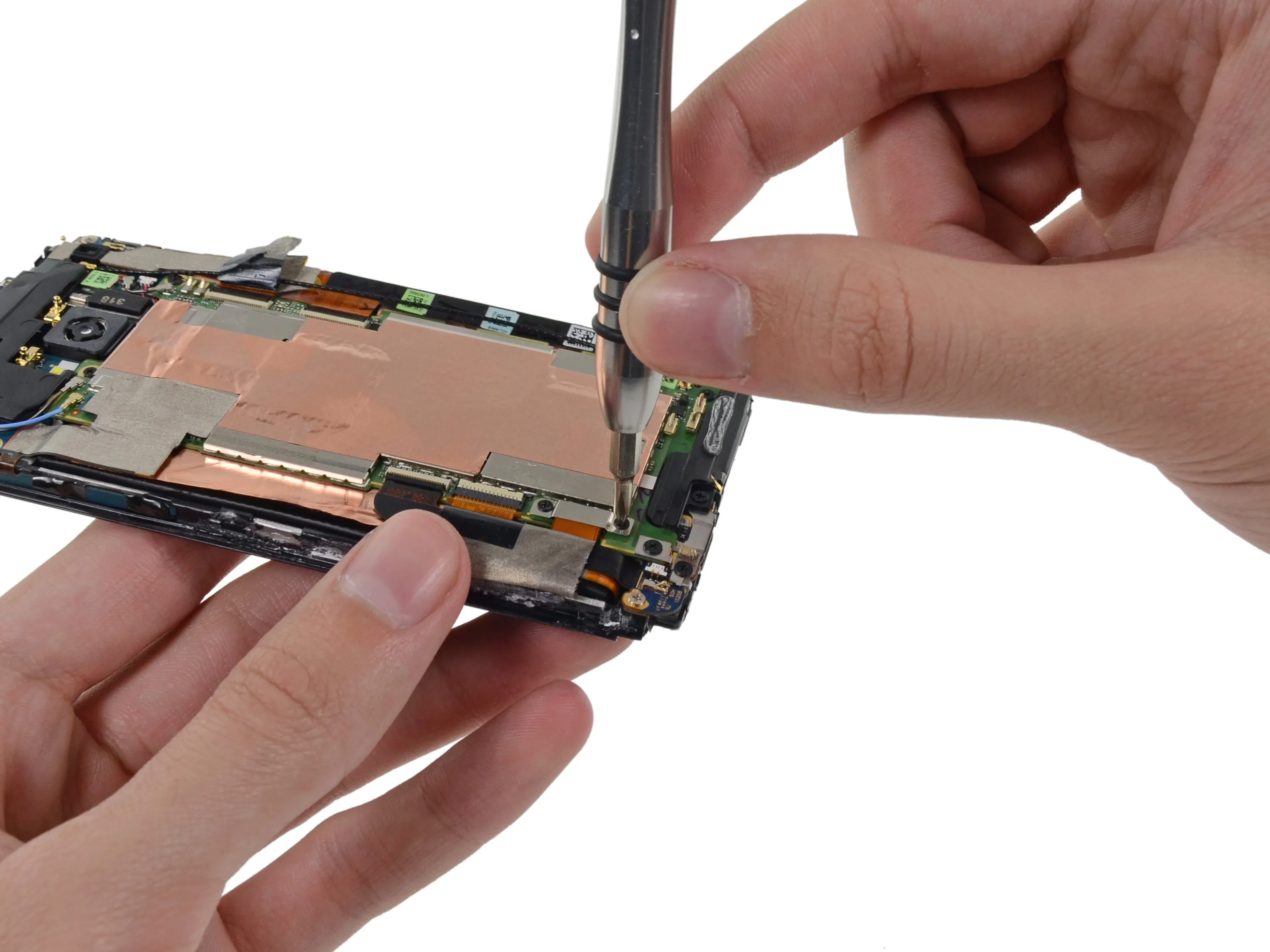

Шаг 8

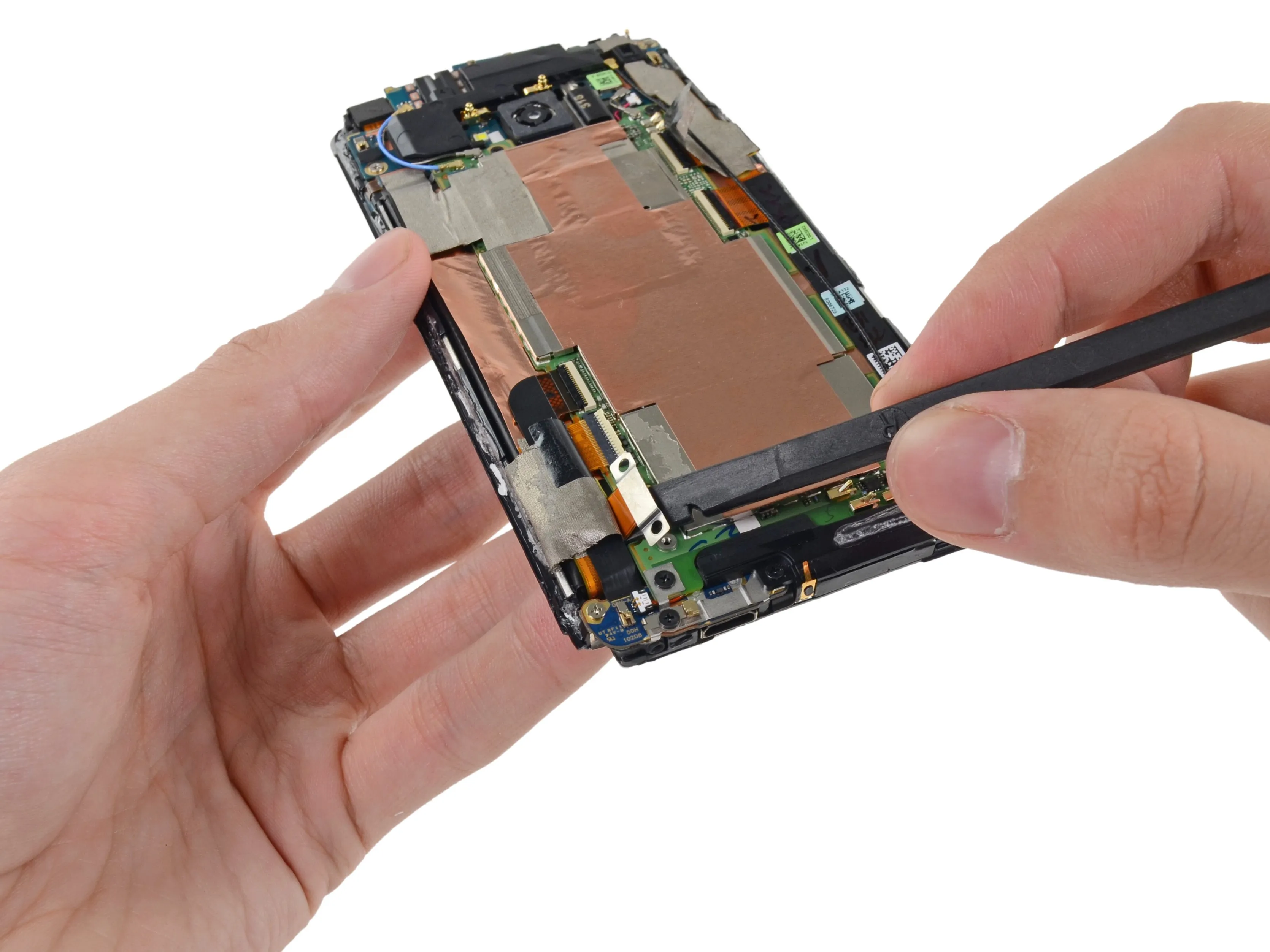

• Задняя панель One покрыта морем медной ленты и ленточных кабелей, и только после тщательных поисков нам удалось обнаружить разъем аккумулятора - хотя четкого пути к самому аккумулятору нет.

• Разъем аккумулятора прикреплен к материнской плате винтами. После пары поворотов с помощью прецизионного драйвера из нашего 64-битного набора он освобождается и готов к извлечению из устройства... но не сейчас.

Шаг 9

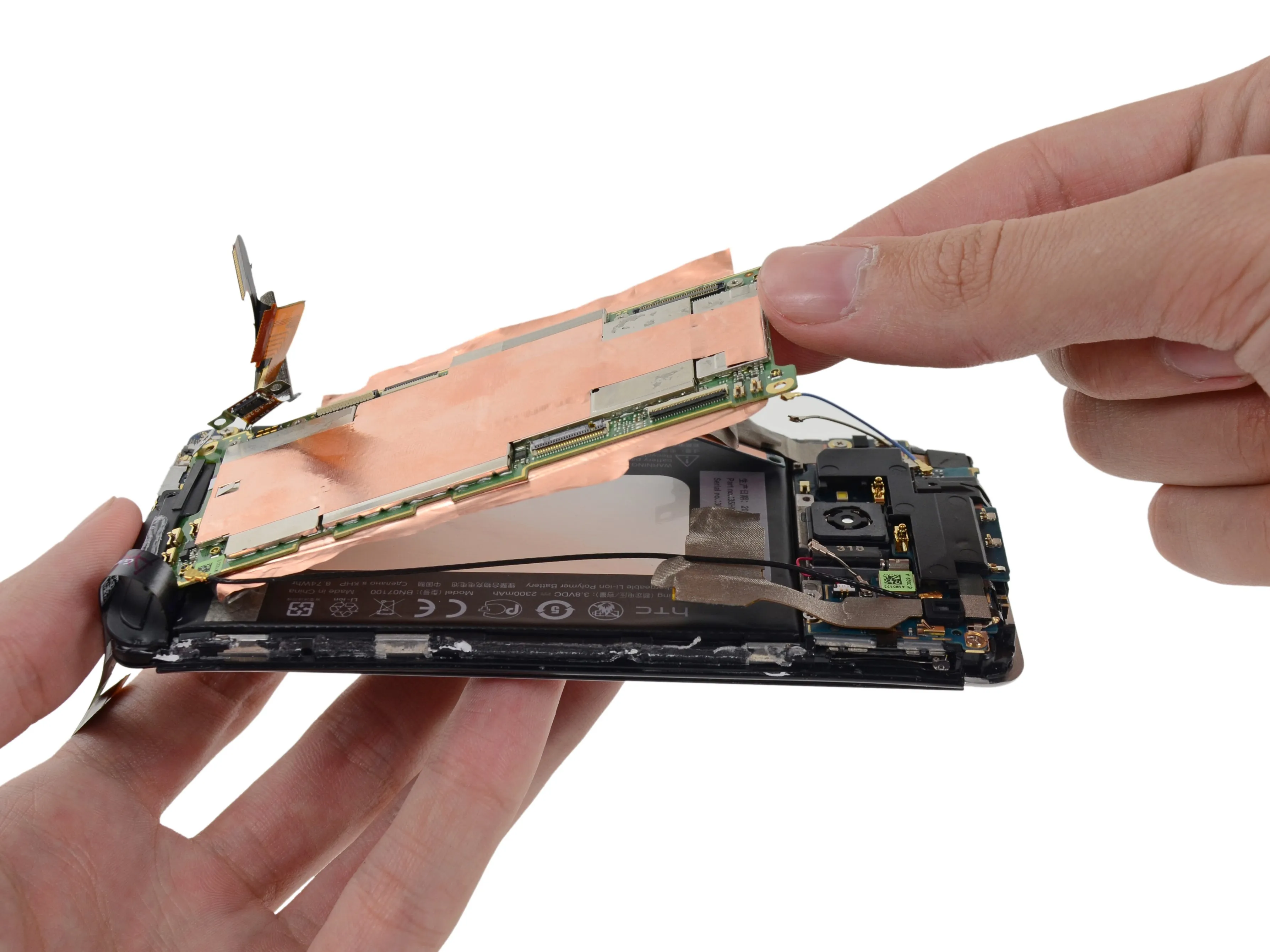

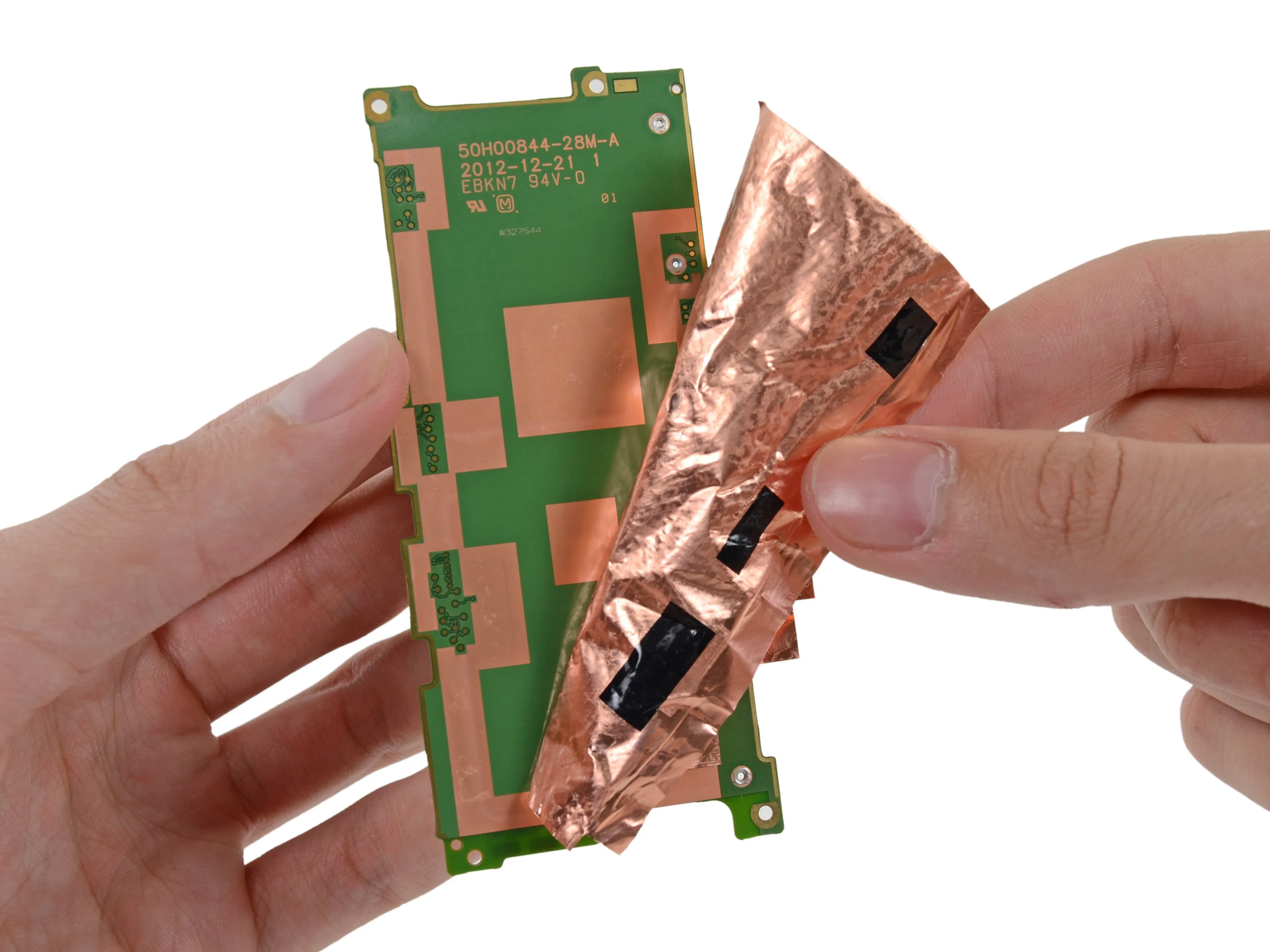

• Материнская плата HTC One практически вся заключена в медную оболочку. Две плоские части меди украшают каждую сторону материнской платы.

• Вот что касается медного экрана. Она рассеивает тепло и обеспечивает электрическое заземление. Однако с медным экраном сложно справиться во время сборки - все равно что пытаться расправить алюминиевую фольгу после того, как она смялась.

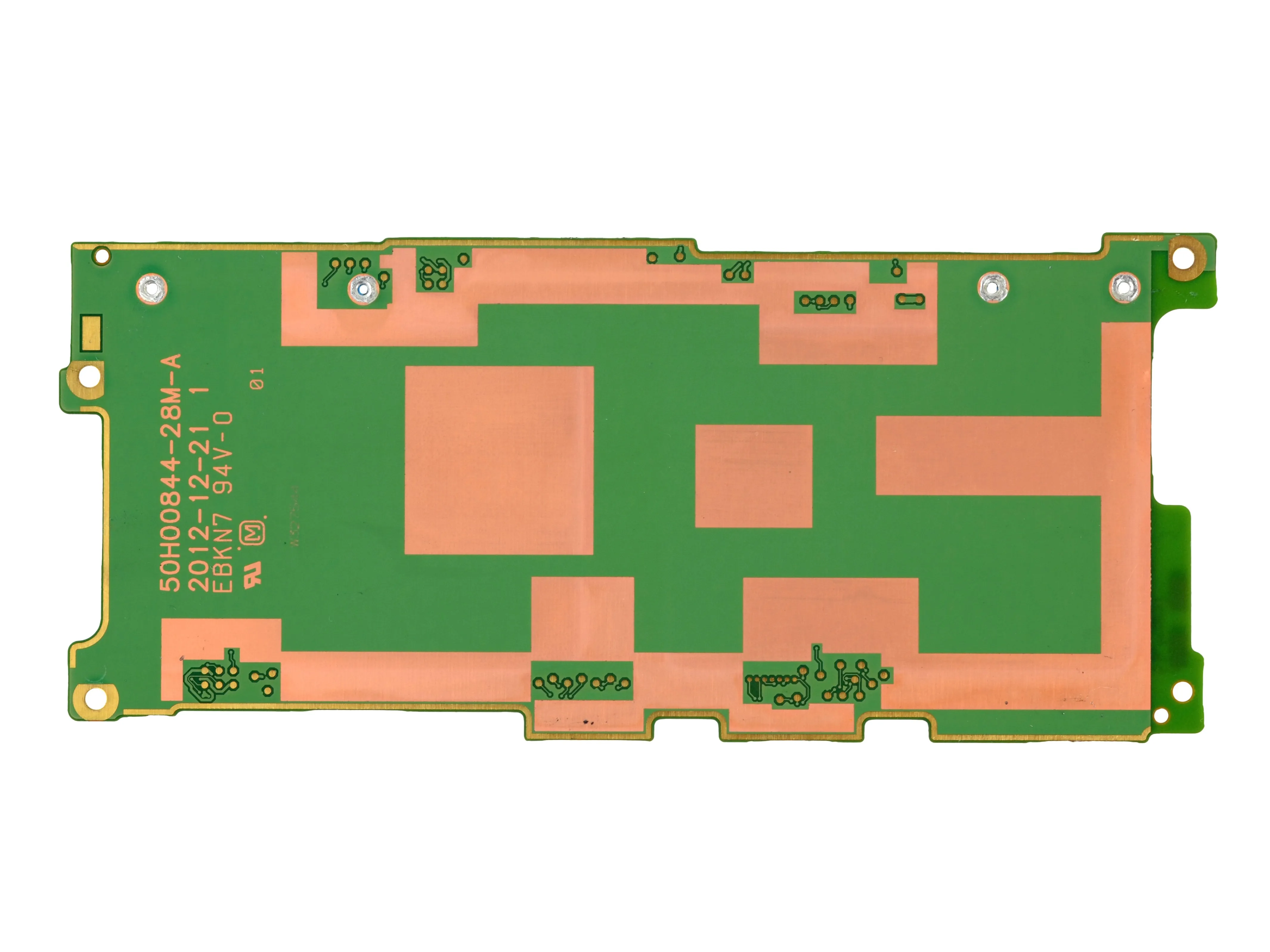

Шаг 10

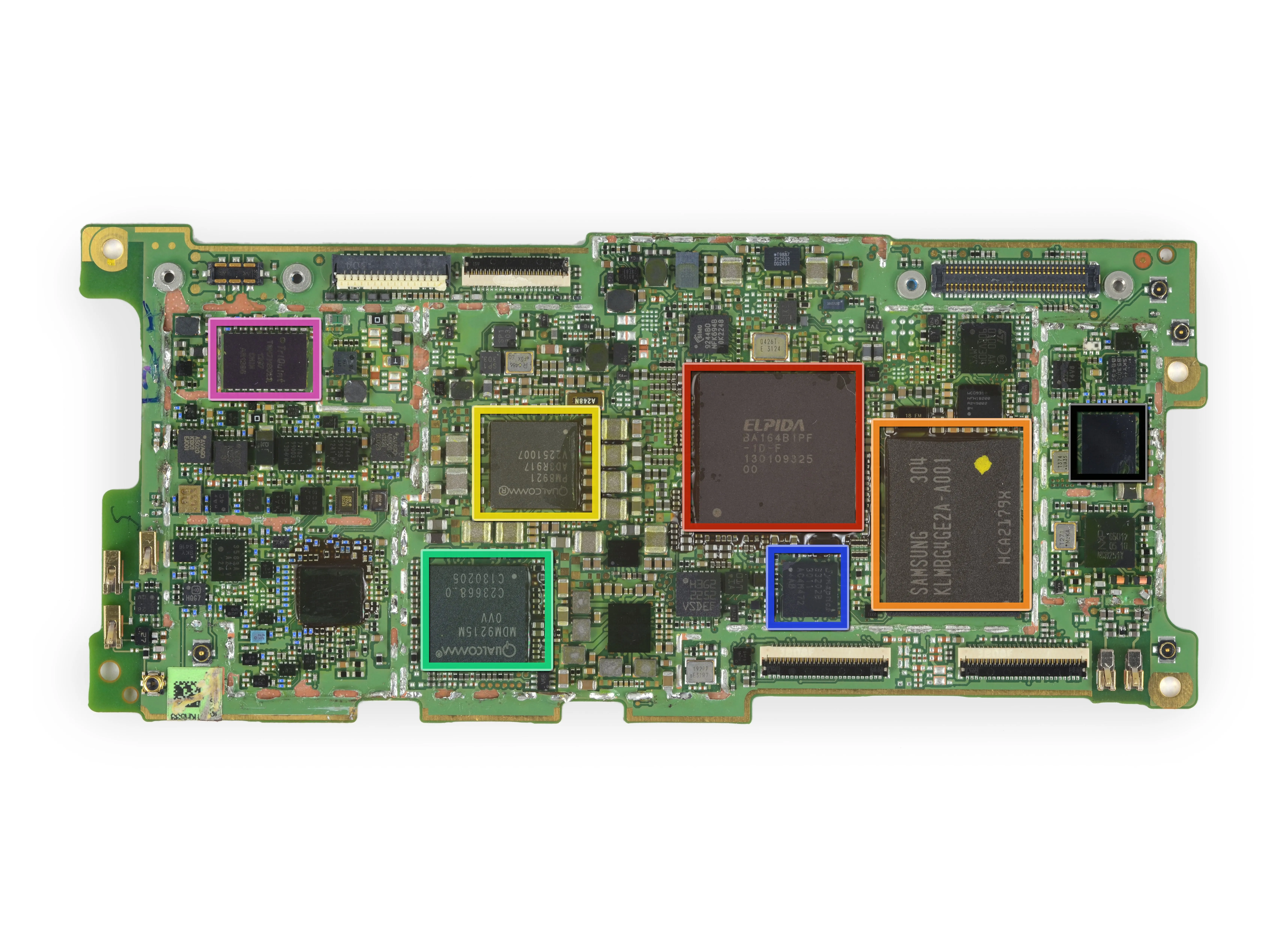

• Все микросхемы расположены на передней стороне материнской платы:

• Elpida BA164B1PF 2 ГБ оперативной памяти DDR2 + четырехъядерный процессор Qualcomm Snapdragon 600 с частотой 1,7 ГГц.

• Samsung KLMBG4GE2A 32 ГБ флэш-памяти NAND

• Qualcomm PM8921 микросхема управления питанием

• Qualcomm MDM9215M 4G GSM/UMTS/LTE модем

• Synaptics S32028

• TriQuint TQM7M9023 многодиапазонный усилитель мощности

• Broadcom BCM4335 однокристальная система 5G WiFi™ 802.11ac MAC/baseband/radio с Bluetooth 4.0+HS & FM-приемник

Комментарии к шагу

Мой htc one wifi перестал работать, просто показывает включение и больше ничего не делает. А иногда возвращается с простым сообщением об ошибке на ползунке включения. Я сделал все, что можно сделать с помощью программного обеспечения, так что это должно быть связано с оборудованием. Можно ли это исправить и есть ли у кого-нибудь предложения для меня.

Спасибо

Привет, Питер. У меня была такая же проблема. Вы решили ее, и если да, то как? Спасибо, Мишель

У меня та же проблема. У кого-нибудь есть решение?

Здравствуйте, мне нужна материнская плата для htc one m7, где я могу ее купить

Вы выделили некоторые части, а что делают все остальные?

Здравствуйте! При замене Qualcomm PM8921 power management IC HTC One сместил некоторые элементы о микросхемы. Дайте пожалуйста фото как на шаге 10 HTC One Teardown в основном без цветных меток. Спасибо!

Спасибо за отличное руководство.

Пожалуйста, дайте мне знать, если вы знаете, что такое IC, который находится в правой части оранжевого IC под черной IC на картинке STEP 10

Еще раз большое спасибо

Жду вашего скорейшего ответа.

Дорогие все, Знаете ли вы, если это возможно, чтобы заменить Broadcom BCM4335 самостоятельно, я сталкиваюсь с проблемами, связанными с FM + Bluetooth в моем HTC M7, однако я понятия не имею, если чип broadcom продается или нет, может ли кто-нибудь помочь мне?

Лол... серьезно? Конечно, он припаян к печатной плате... как и все остальные чипы. Есть НОЛЬ шансов, что вы сможете заменить его дома, чувак. Смирись с этим или начинай искать новый телефон.

Мой htc one не включается из-за флэш-памяти NAND. Могу ли я заменить чип или мне нужно пойти на замену материнской платы.

Здравствуйте, мне нужна материнская плата для htc one m7, где я могу ее купить

Мой мобильный телефон htc не может подключиться к ноутбуку (выдает ошибку не может зарядить подключите оригинальное зарядное устройство htc ) обслуживание клиентов сказал мне, что мы должны изменить материнскую плату .Так что plz скажите мне цену материнской платы для htc one m7 или где я могу купить его

Шаг 11

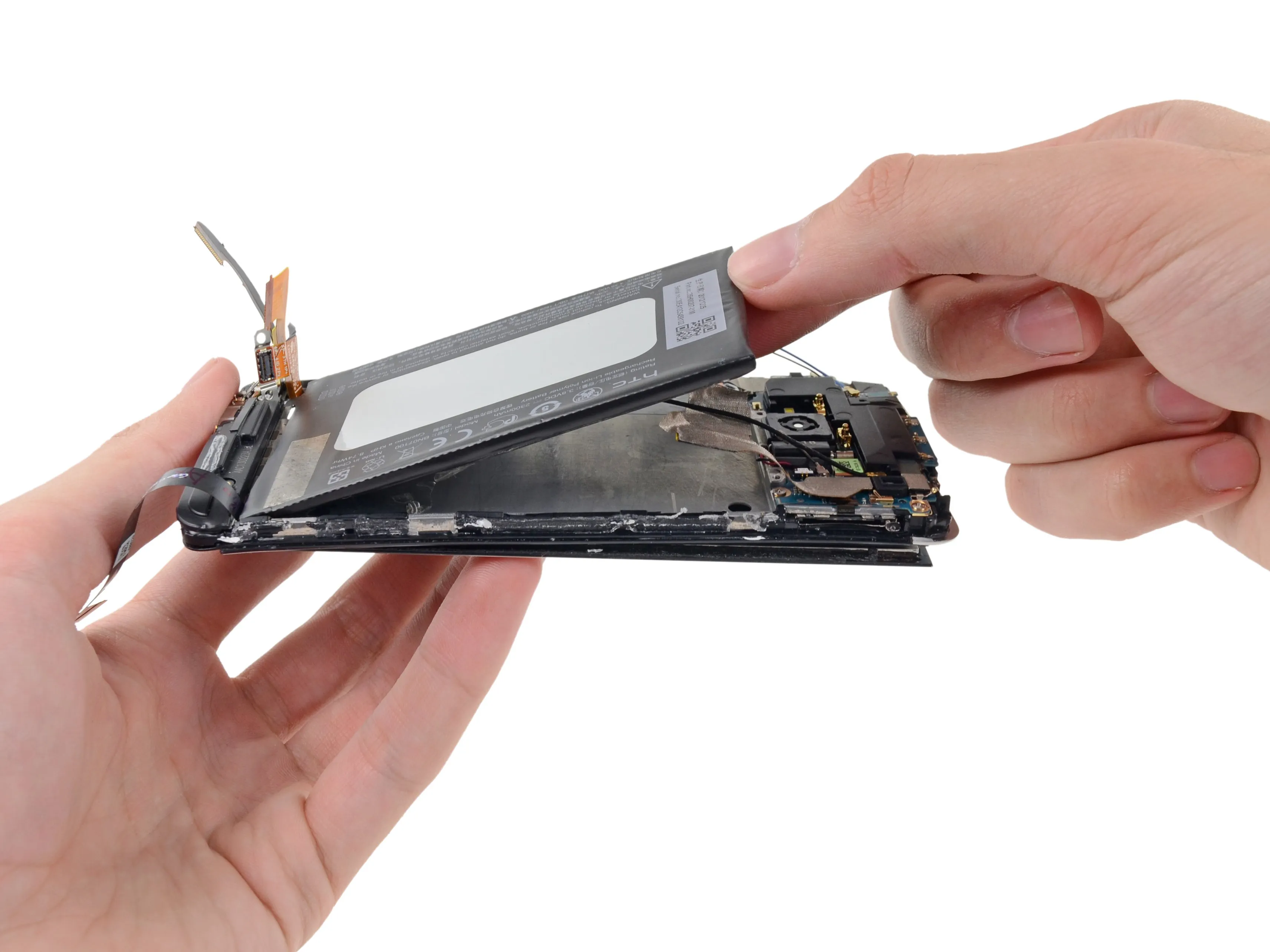

• Теперь, когда материнская плата снята, мы наконец-то можем получить доступ к встроенному в бутерброд аккумулятору. После некоторого подталкивания и отклеивания мы медленно извлекаем хорошо приклеенную батарею из средней рамки.

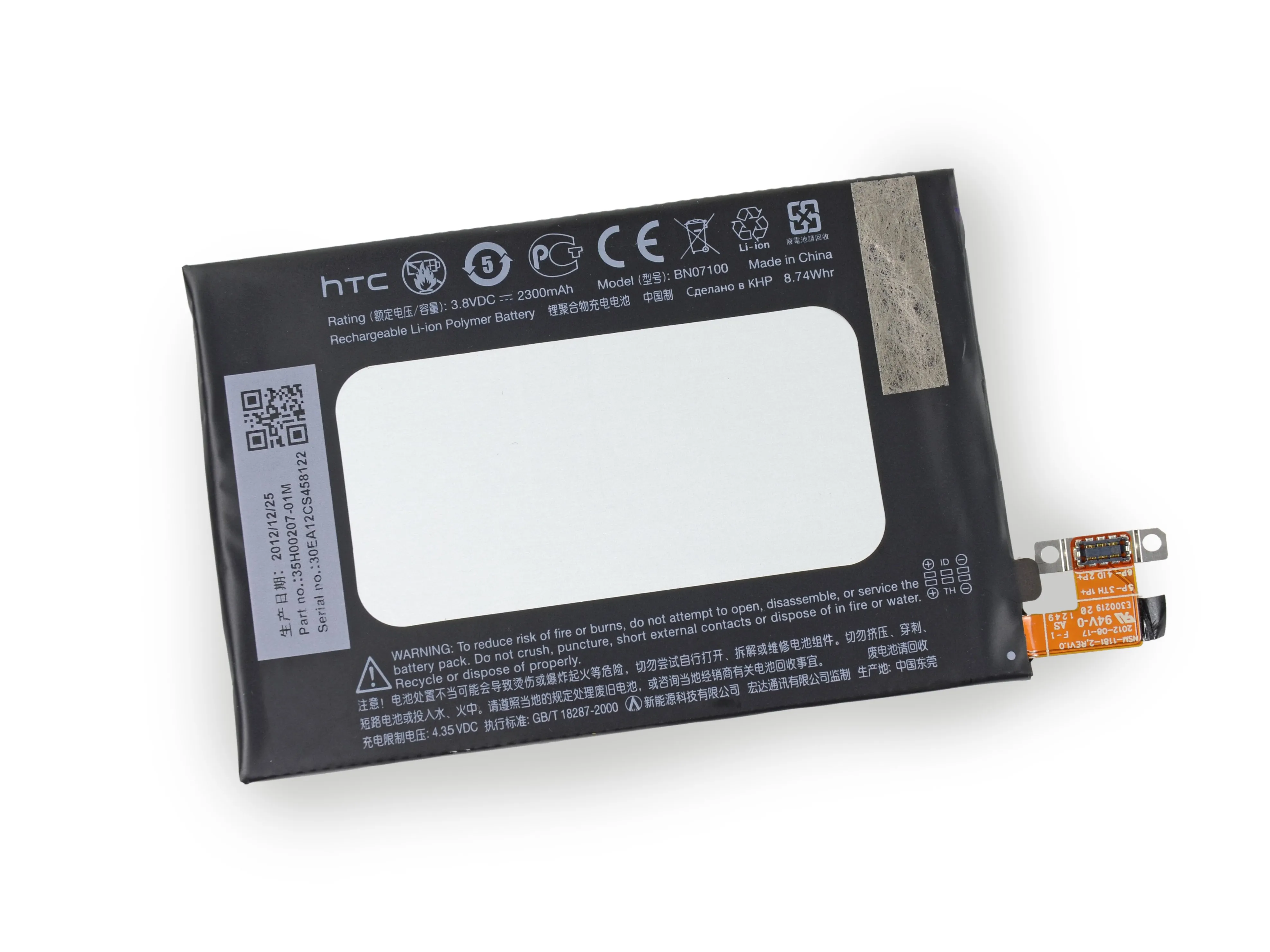

• Батарея напряжением 3,8 В имеет емкость 2300 мАч и весит 38,3 г. Для сравнения, в iPhone 5 имеет батарею 3,8 В, 1440 мАч, а Galaxy S III имеет батарею 3,8 В, 2100 мАч.

• Менее чем через неделю после выхода BlackBerry Z10 поразившего нас своей батареей, установленной пользователем, HTC One разрушил наши мечты о повсеместной ремонтопригодности.

Шаг 12

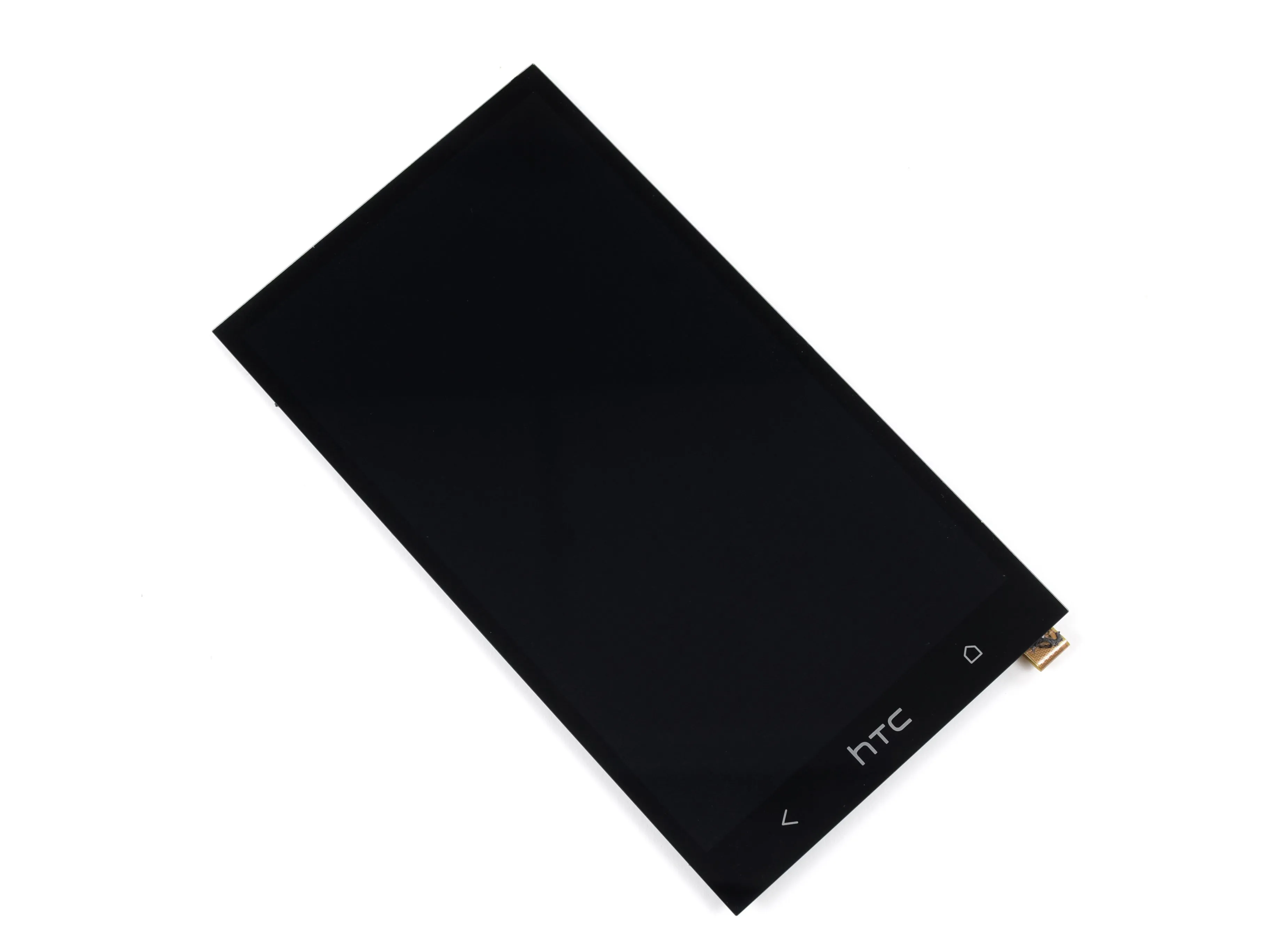

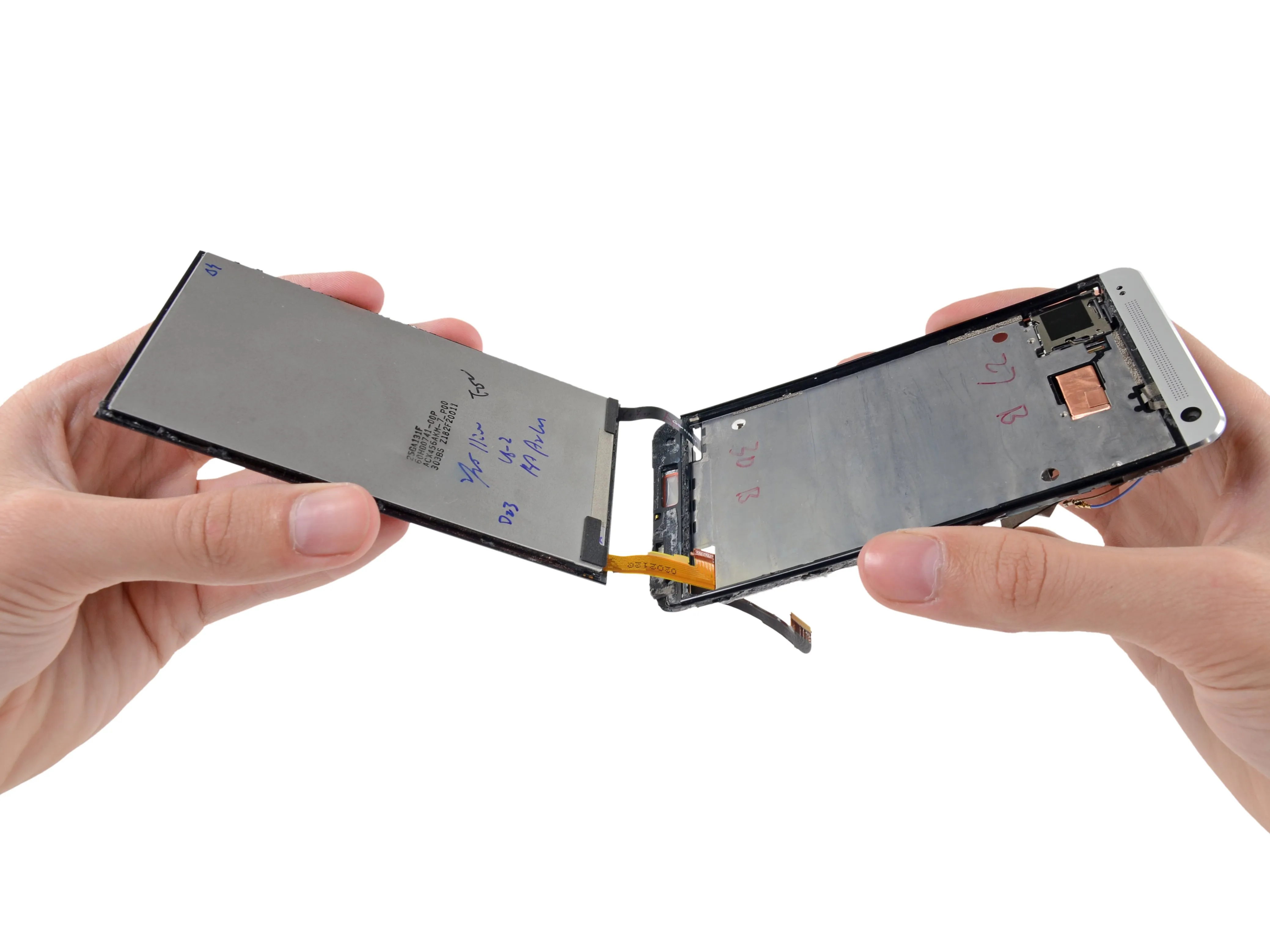

• Разрешение HTC One 1080P, 468 ppi конкурирует с современными HD-телевизорами и 10,6-дюймовым Surface Proно в размере 4,7 дюйма.

• Через девять шагов после извлечения дисплея из корпуса мы, наконец, получили возможность взглянуть на него самостоятельно. Как и в случае с батареей, этот компонент нельзя заменить, не сняв все с задней панели... а затем вытащив материнскую плату.

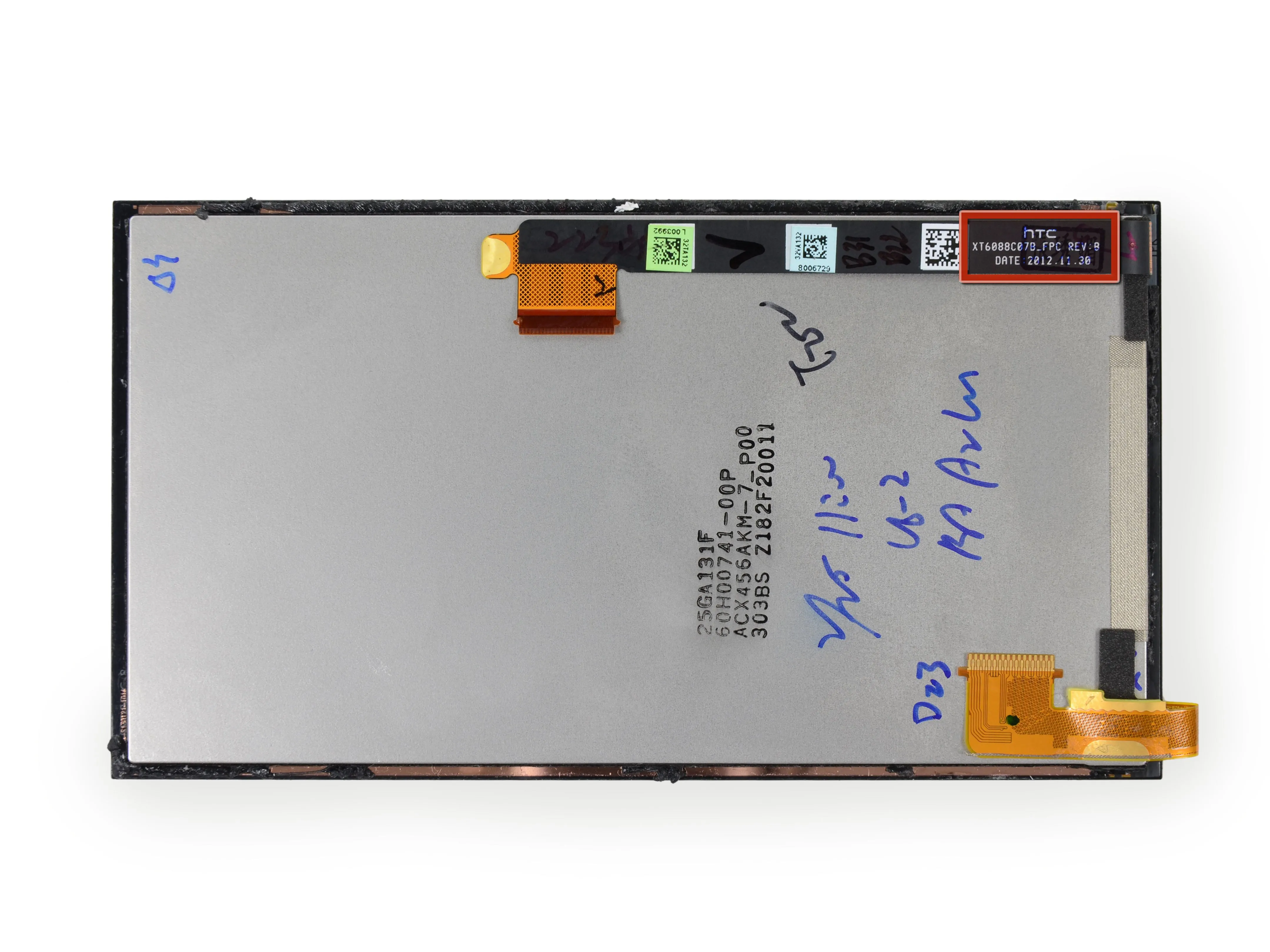

• На задней панели дисплея есть несколько странных пометок, которые мы можем идентифицировать только как подписи семейных врачей.

• Помимо отметок о проверке, на кабеле имеется маркировка XT6088C07B_FPC REV: 8 DATE: 2012.11.30, что указывает на то, что по крайней мере некоторые части этого телефона уже давно находятся в разработке.

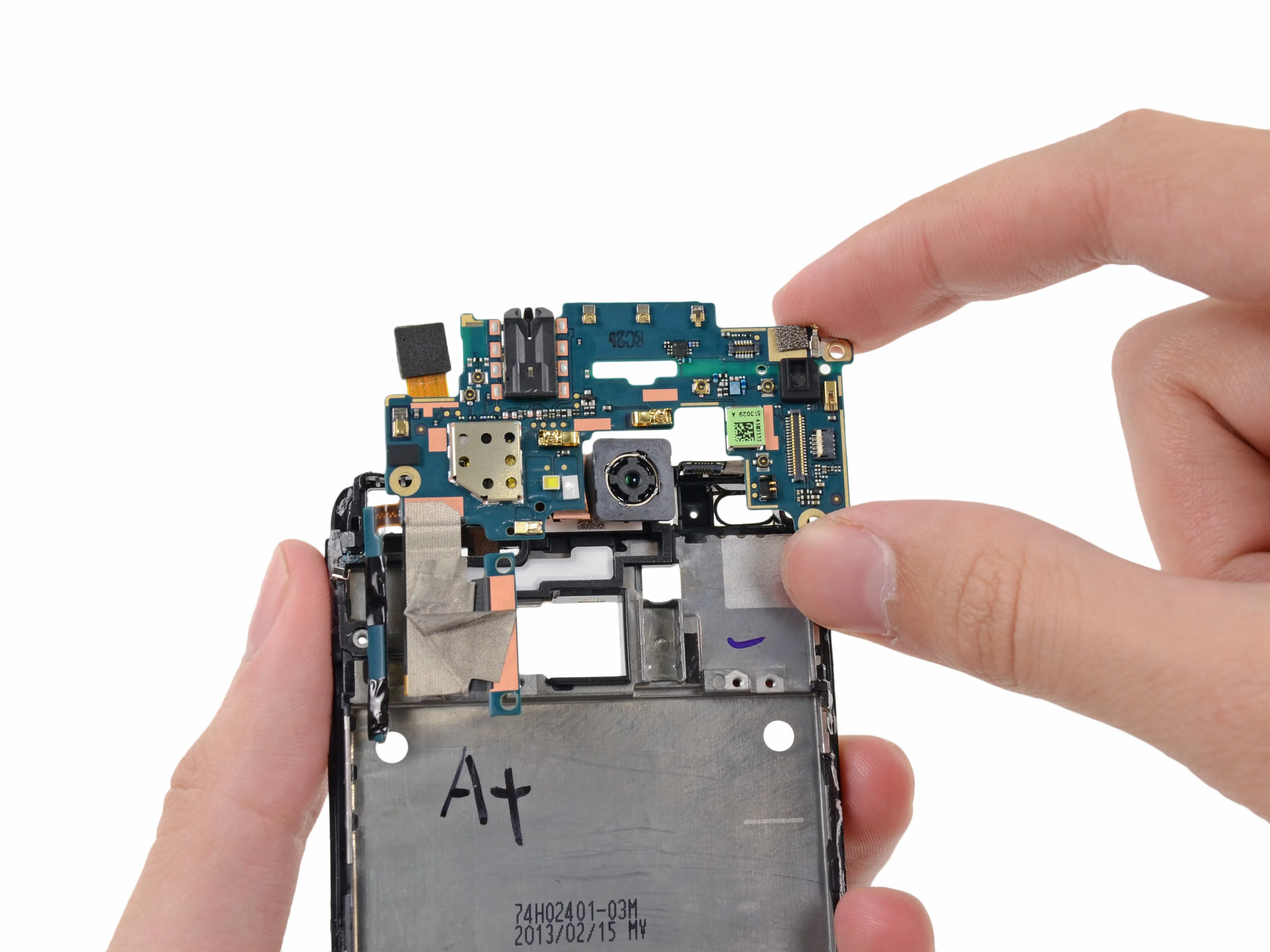

Шаг 13

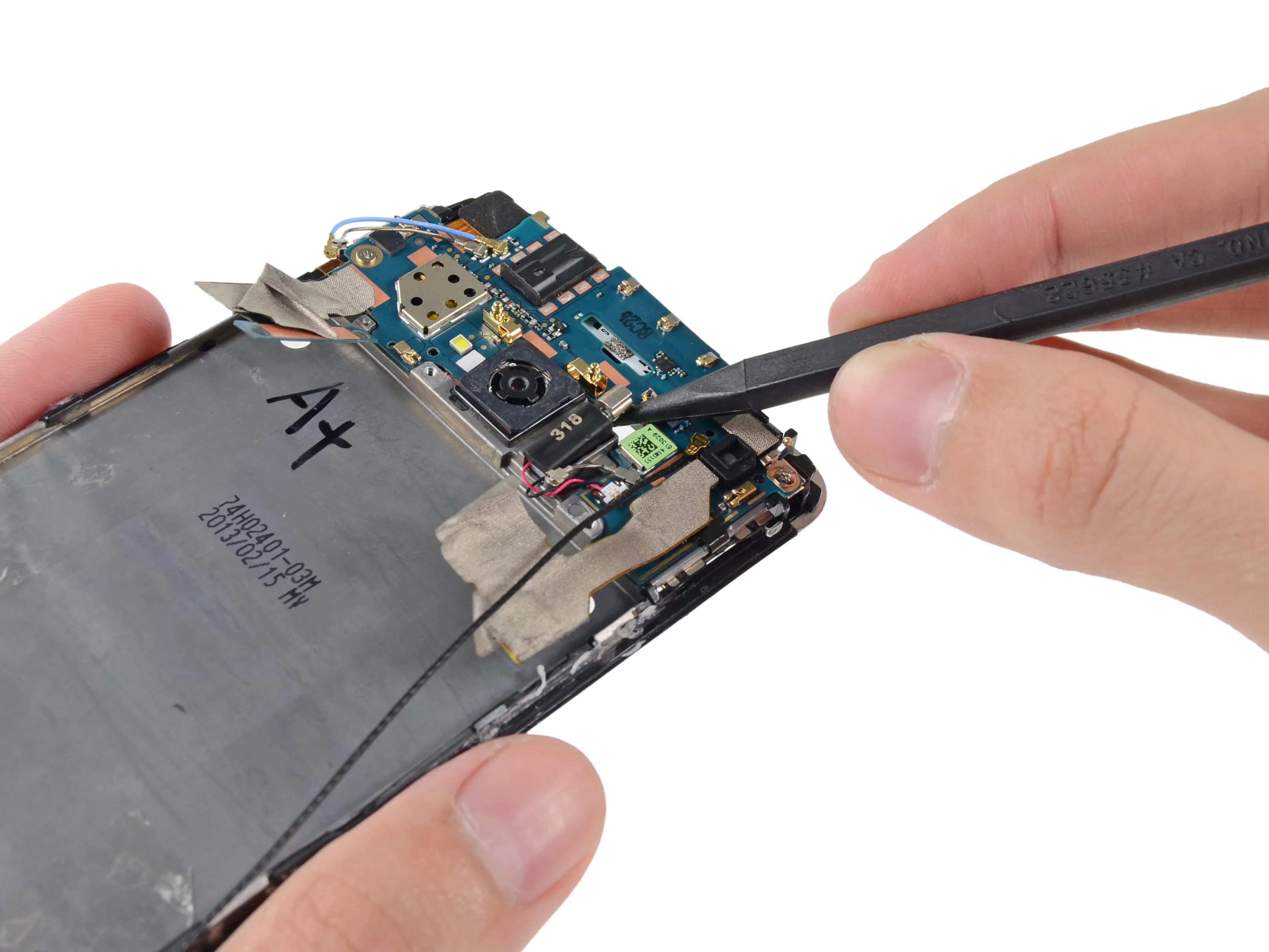

• Вытащив вибромотор, вы освободите дочернюю плату, чтобы она могла покинуть среднюю рамку.

• На этой плате расположено много всего: камеры на передней и задней панели, разъем для наушников, датчик освещенности, переключатели громкости и несколько пружинных контактов.

Шаг 14

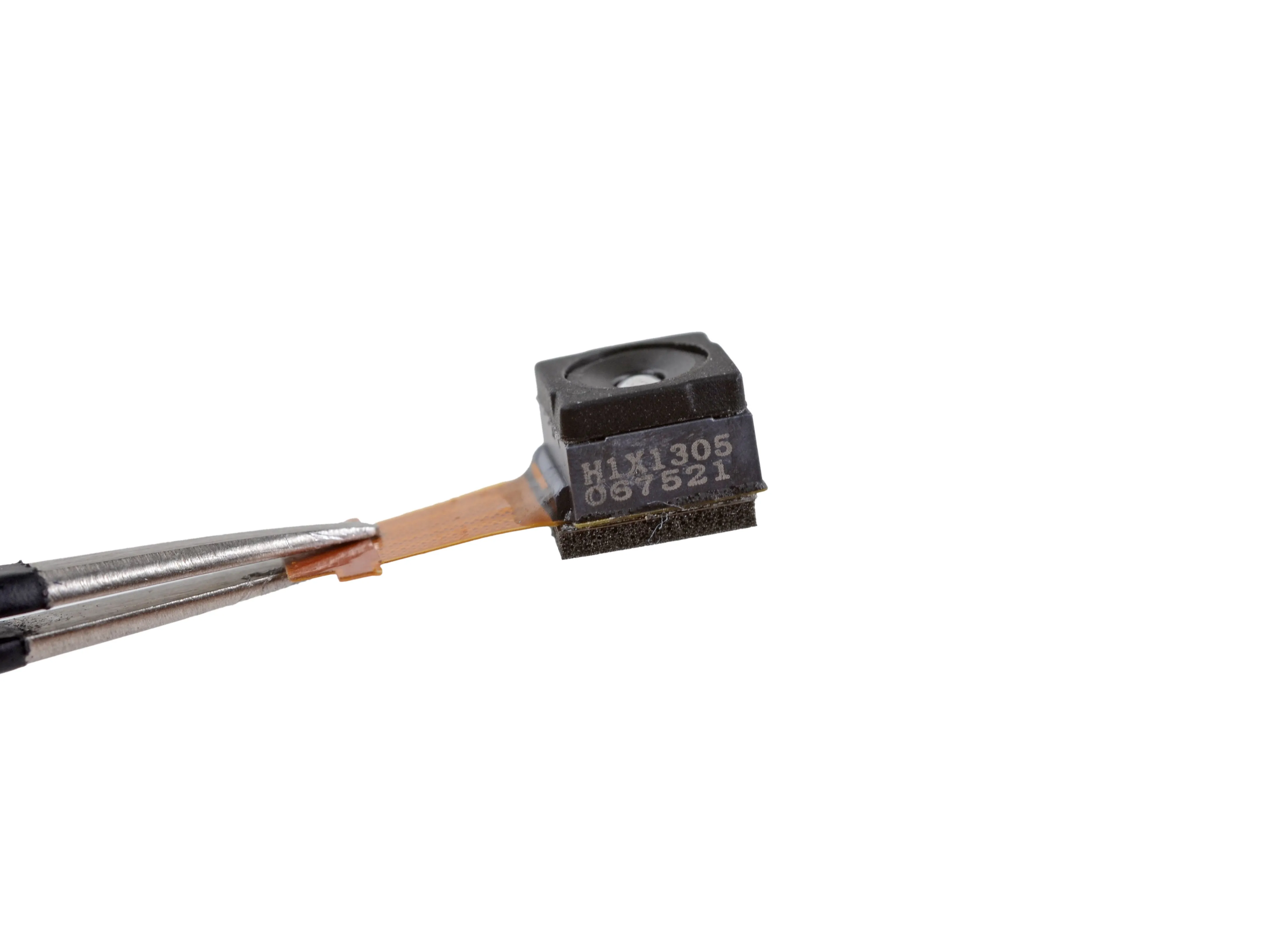

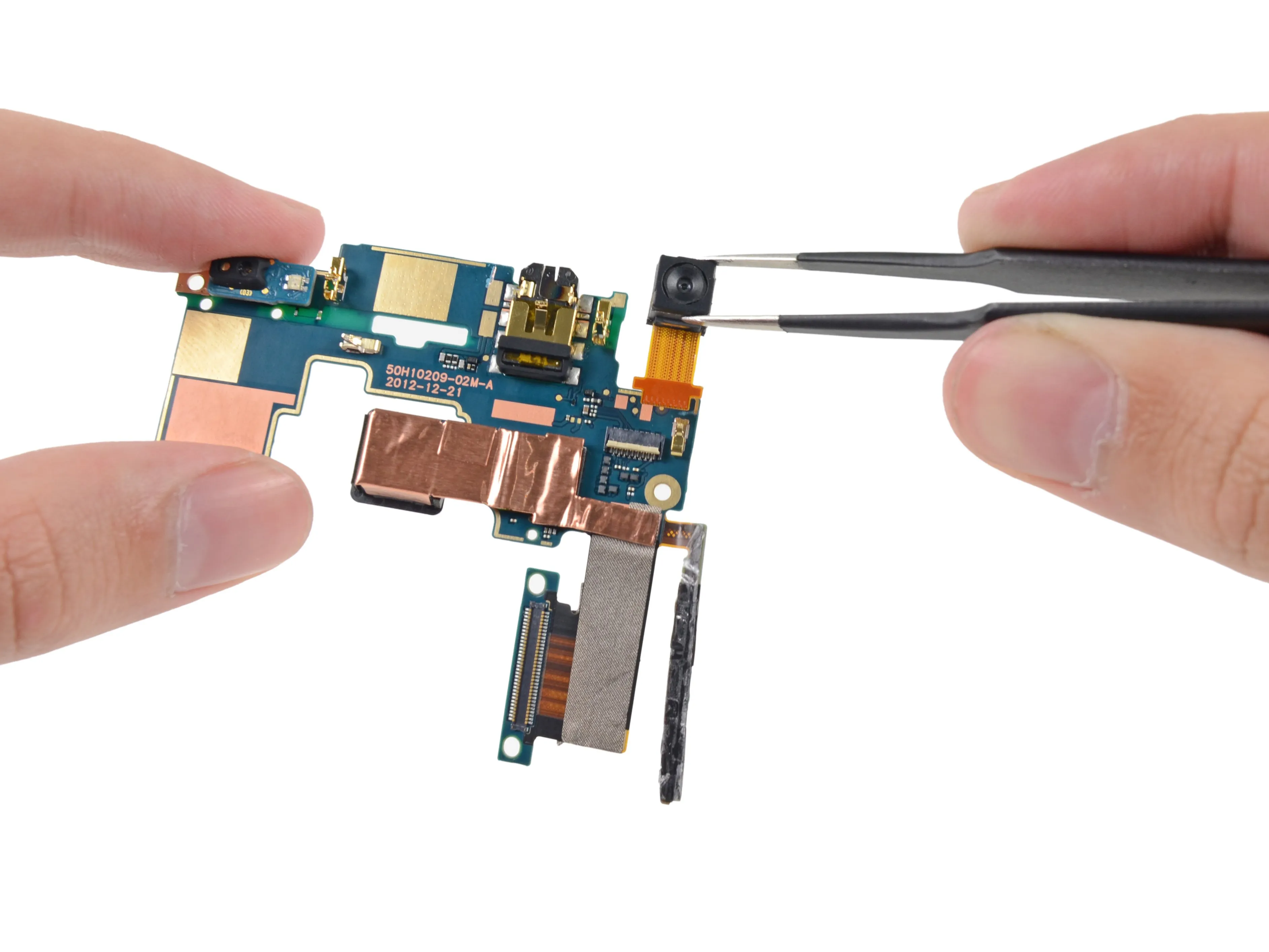

• Отключите фронтальную камеру с разрешением 2,1 МП.

• Это крошечное устройство имеет маркировку H1X1305 067521.

• Компания Chipworks разобрала свой HTC One и обнаружила внутри следы от матрицы OmniVision.

Шаг 15

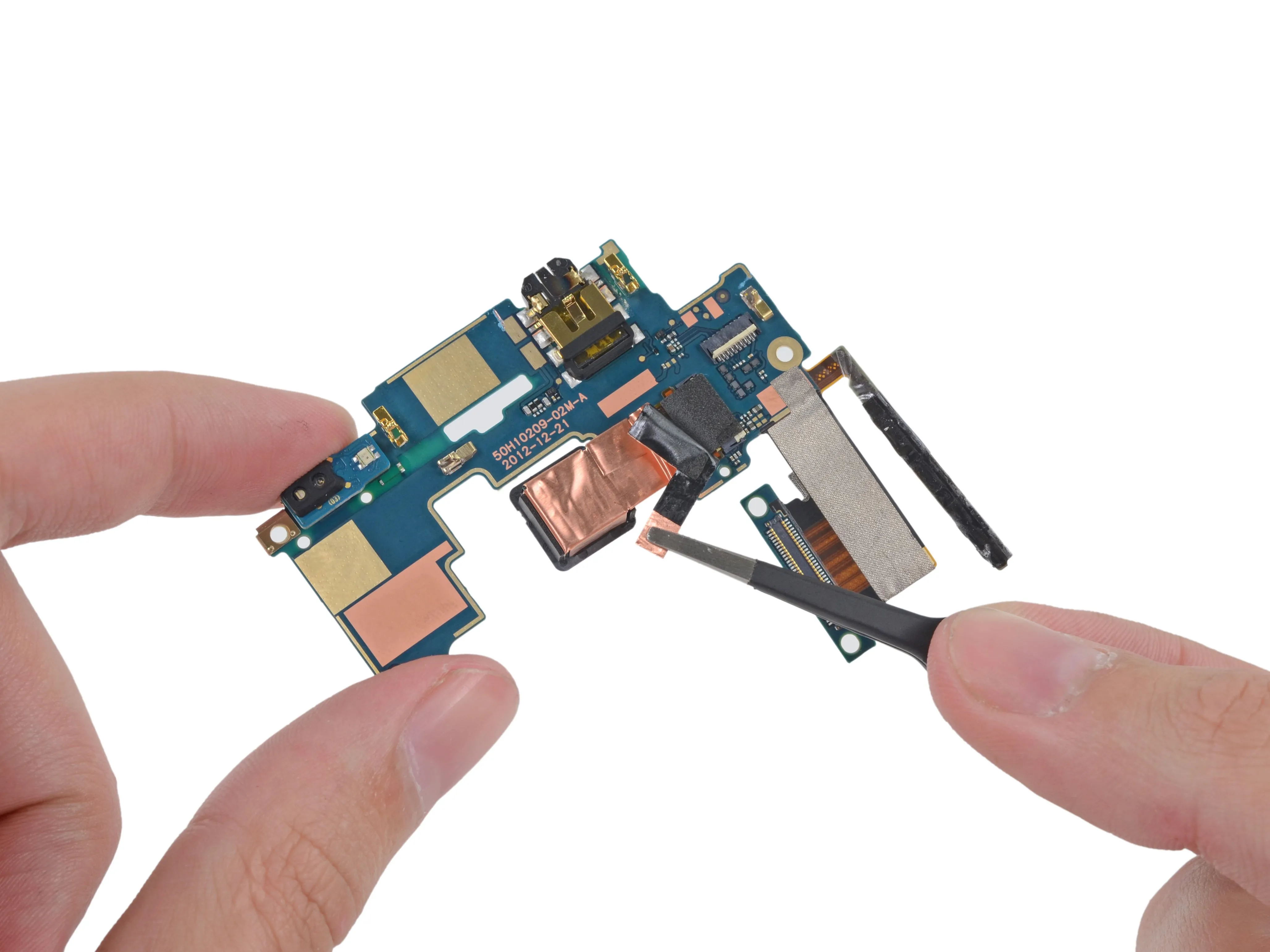

• Износу нет предела - даже задняя камера покрыта медным экраном.

• Это камера HTC UltraPixel с диафрагмой f/2.0 и объективом 28 мм, оснащенная специальным чипом HTC ImageChip™ 2.

• По данным Chipworks, это 4-Мп сенсор с обратной засветкой производства ST Microelectronics.

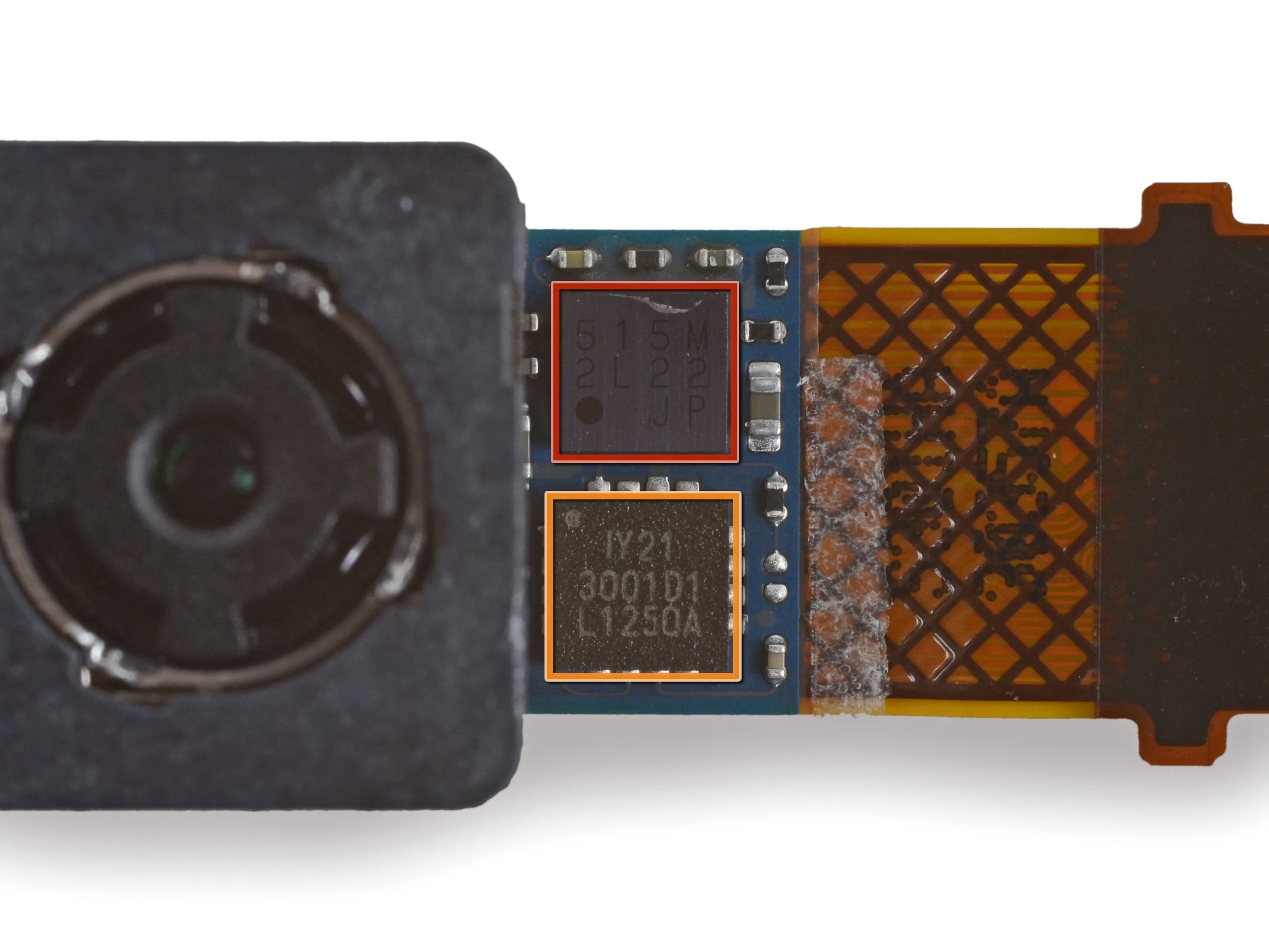

• Вытащив заднюю камеру, мы обнаружили две небольшие микросхемы, спрятанные на ленточном кабеле камеры:

• 515M 2L22 JP

• IY21 3001D1 L1250A

• Производство такой маленькой камеры, которая способна на многое, является сложной задачей, и нехватка этих устройств - одна из главных причин, по которой HTC пришлось отложить официальный запуск.

Комментарии к шагу

Мне нужна дочерняя плата для htc one m7, кто-нибудь может мне помочь?

ebay, поиск аудиоразъема.

Шаг 16

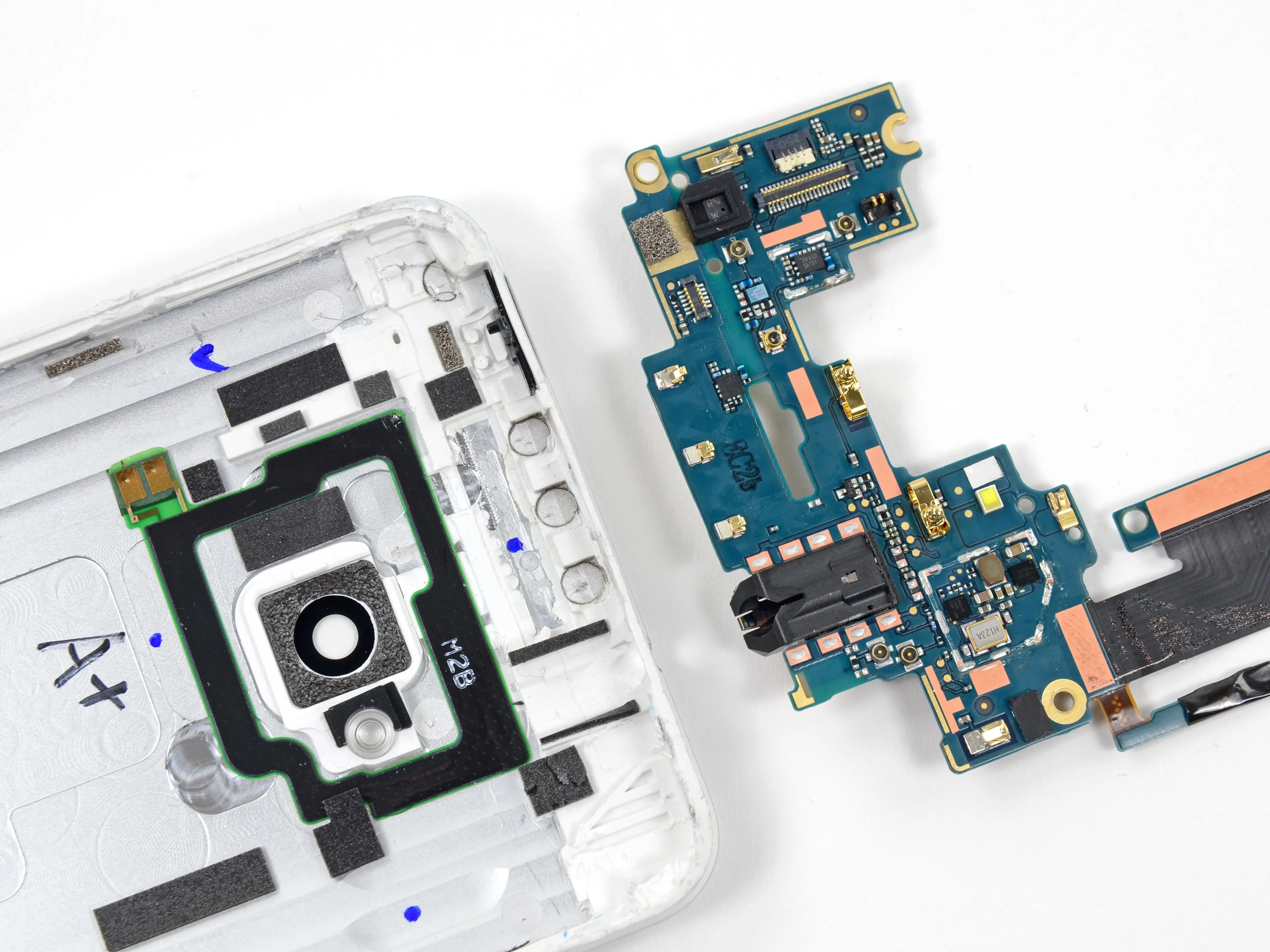

• Дочерняя плата осталась, но загадка осталась неразгаданной.

• Ни один телефон не работает без антенн, а антенны плохо передают сигналы через металлические стены. Учитывая, что эта дочерняя плата находится на приемном конце антенных кабелей материнской платы и расположена прямо под пластиковым ободком в верхней части телефона, мы думаем, что она имеет какое-то отношение к беспроводным сигналам.

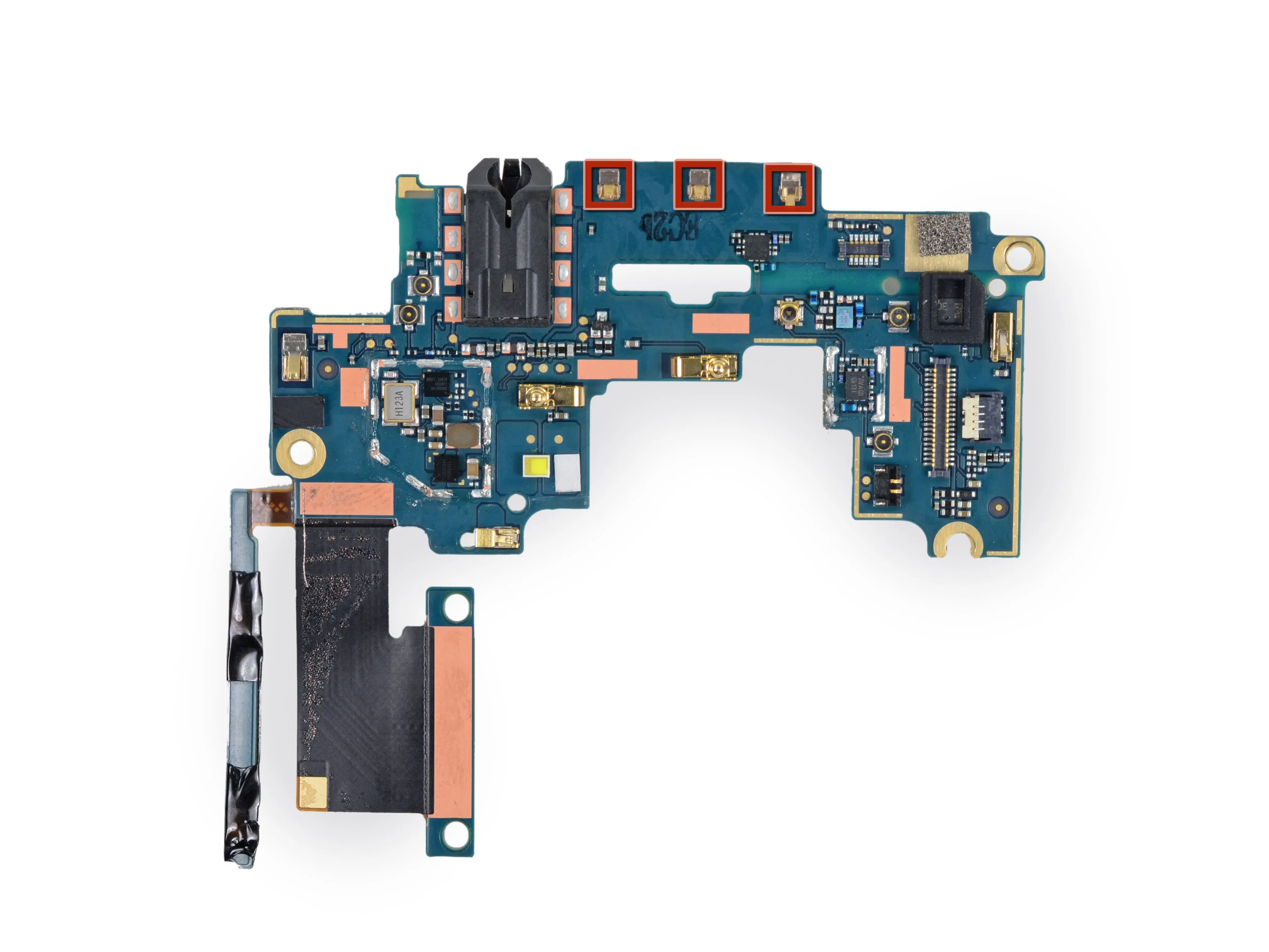

• Видите эти три пружинных контакта вдоль верхней части платы? Они соприкасаются с задней частью корпуса в области, скрытой пластиковым ободком. Если верить нашим предположениям, именно там HTC разместила антенны.

Комментарии к шагу

Один из трех пружинных контактов сломан, что делать?

Можно ли купить эти пружинные контакты?

Как называется эта деталь

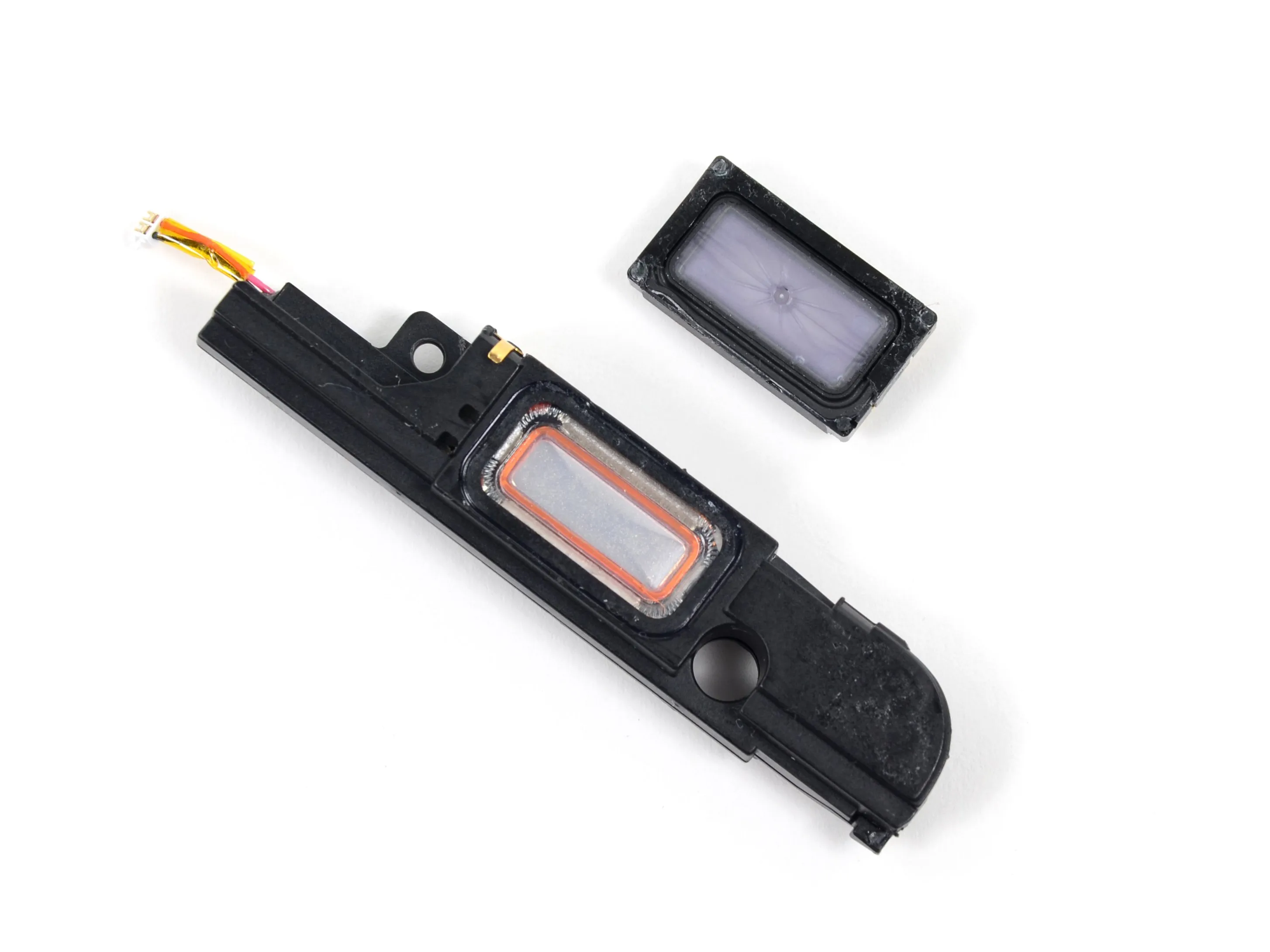

Шаг 17

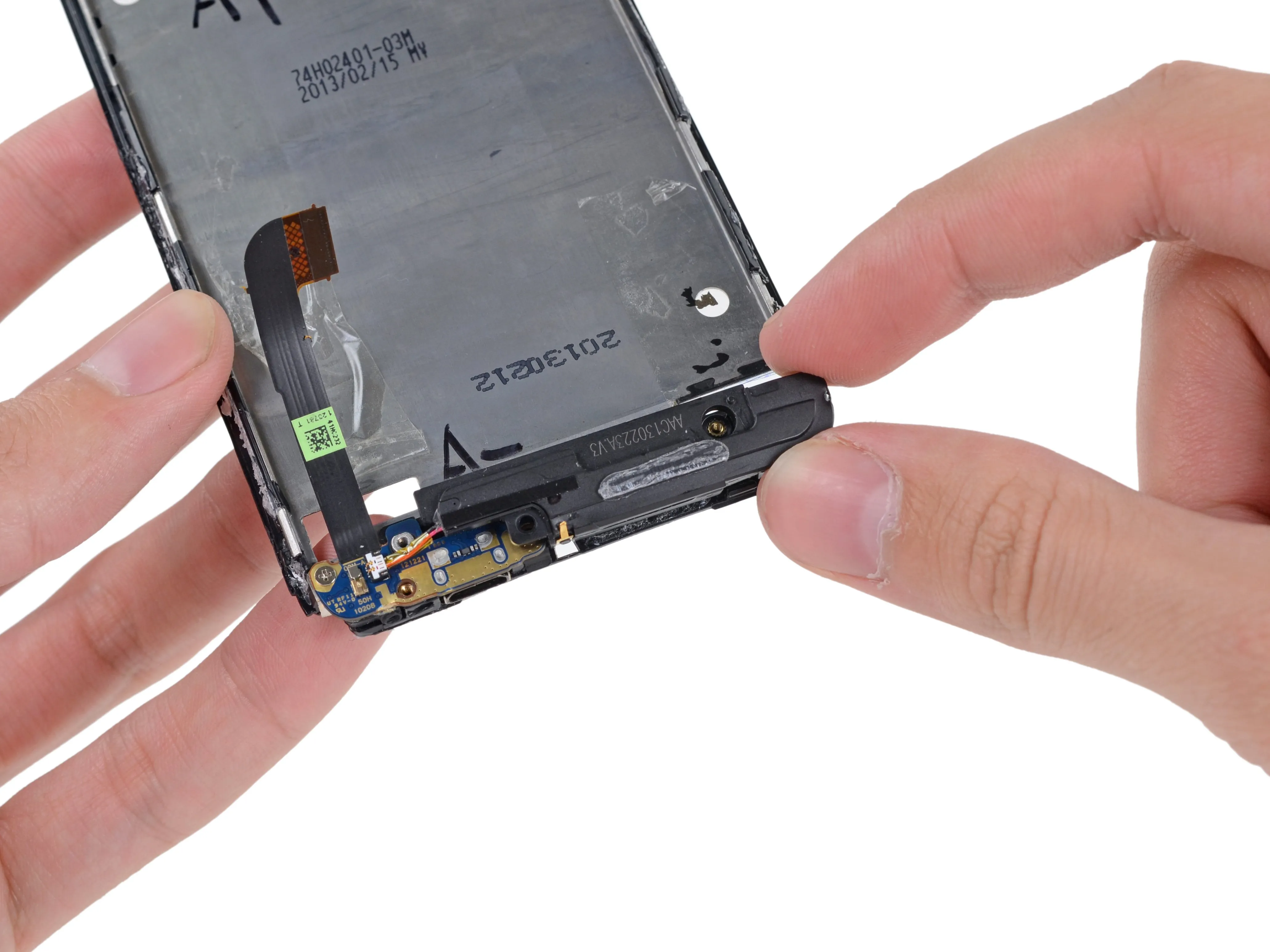

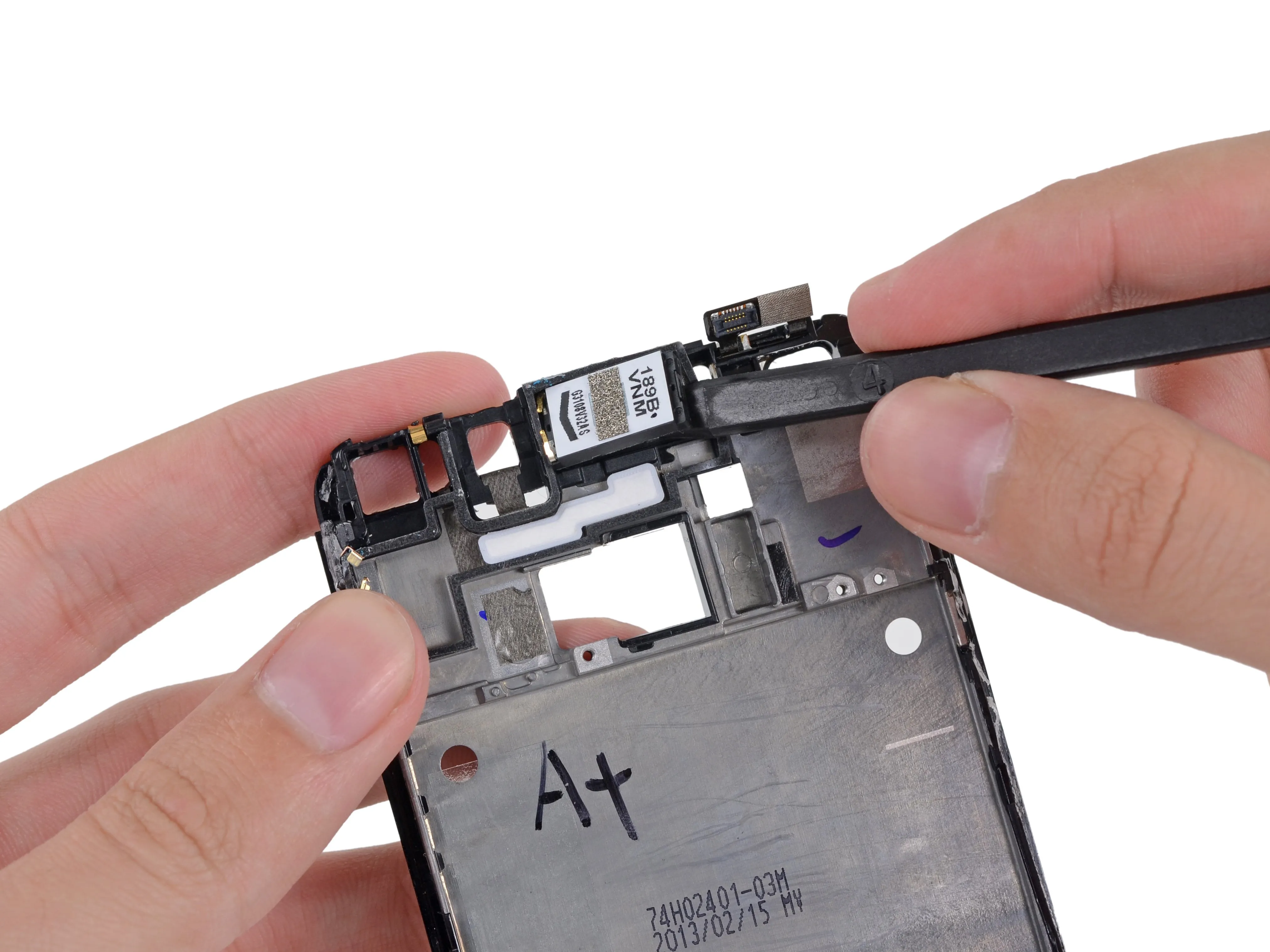

• И снова без сюрпризов: наш HTC One с двумя динамиками - подождите - с двумя динамиками.

• HTC использует Beats Audio в своих мобильных устройствах уже некоторое время. Независимо от того, основан ли этот выбор на реальных характеристиках или на узнаваемости бренда, компания Доктора Дре снова получила вызов - на этот раз для настройки, адаптации и утверждения дизайна стереодинамиков One и добавления программного эквалайзера.

Шаг 18

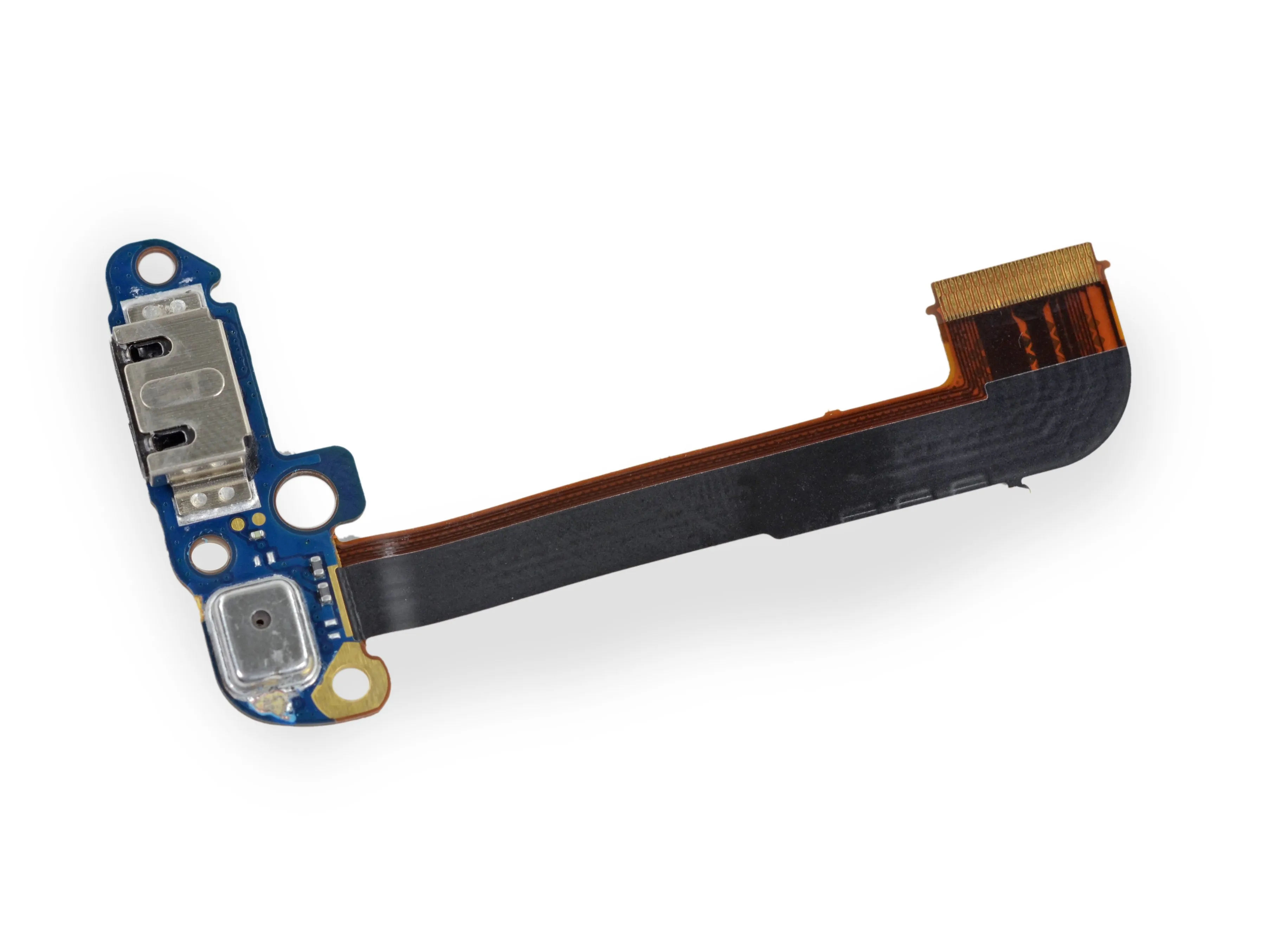

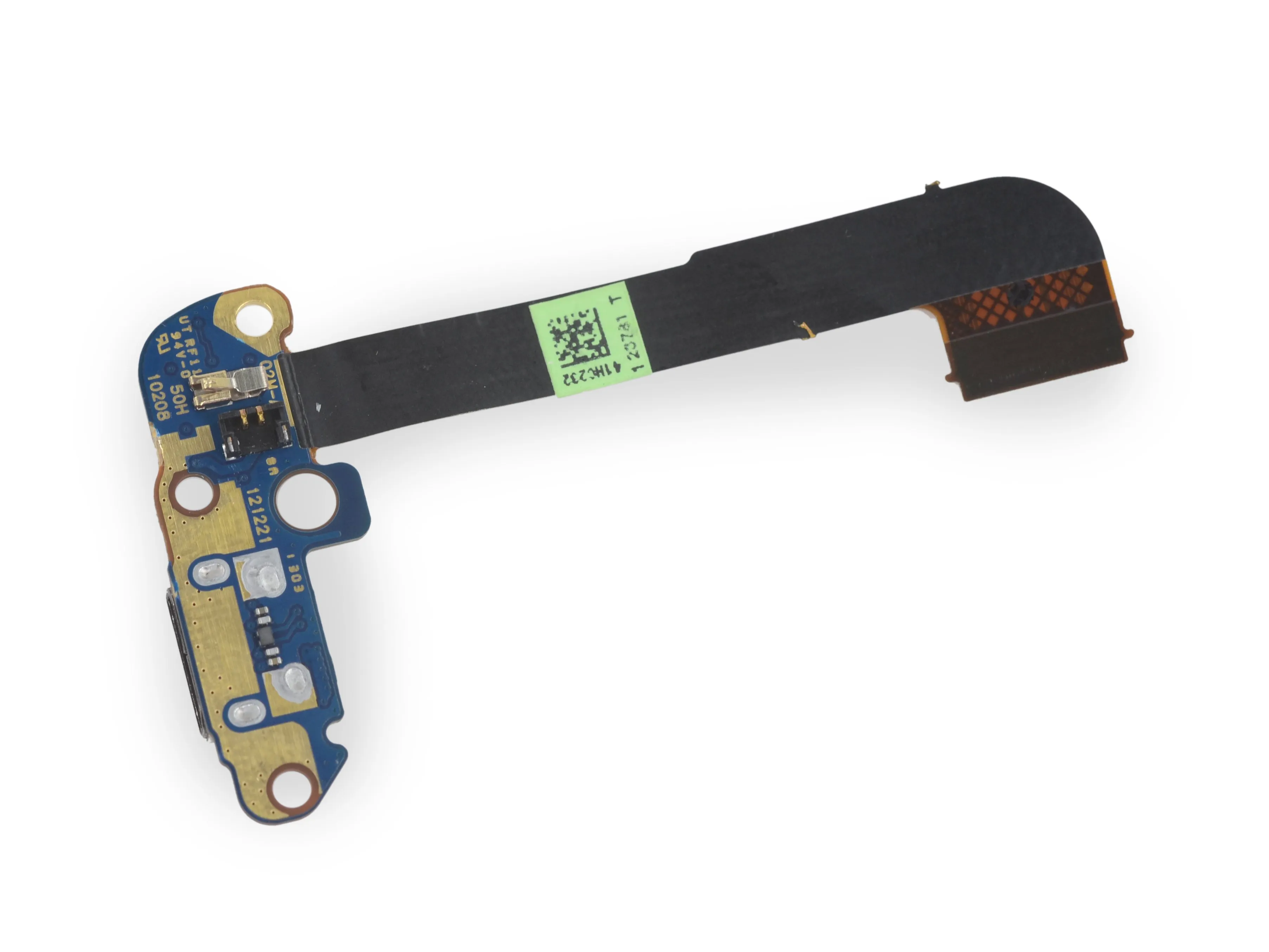

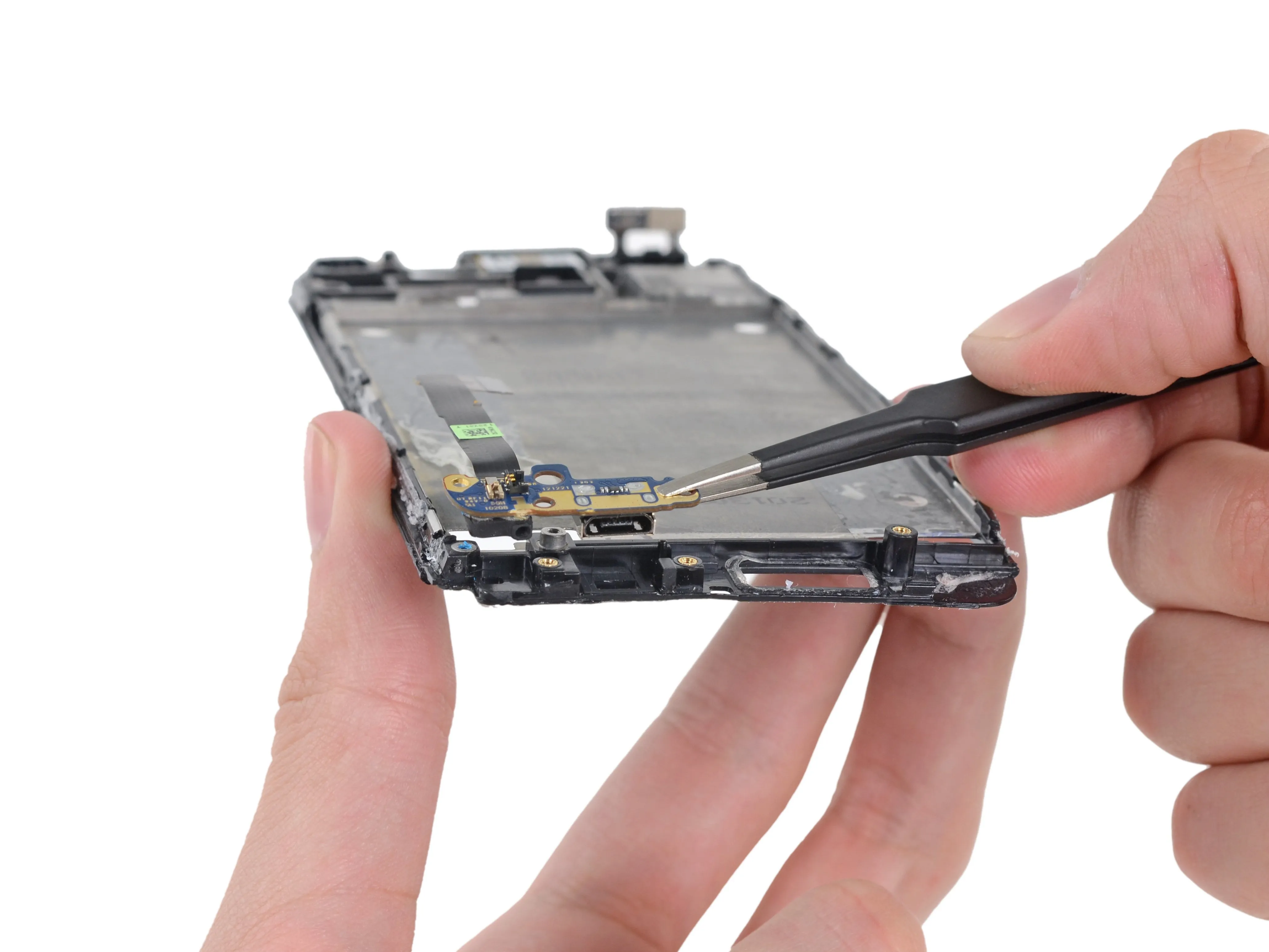

• Мы подошли к суровому завершению средней рамки. Здесь находятся порт USB и микрофон. Этот маленький вход/выход не является звездным бортом, но он пригодится, если вам нужно спросить дорогу.

• На противоположной стороне мы видим разъем для динамика. Похоже, что большая часть аудио проходит через эту маленькую плату.

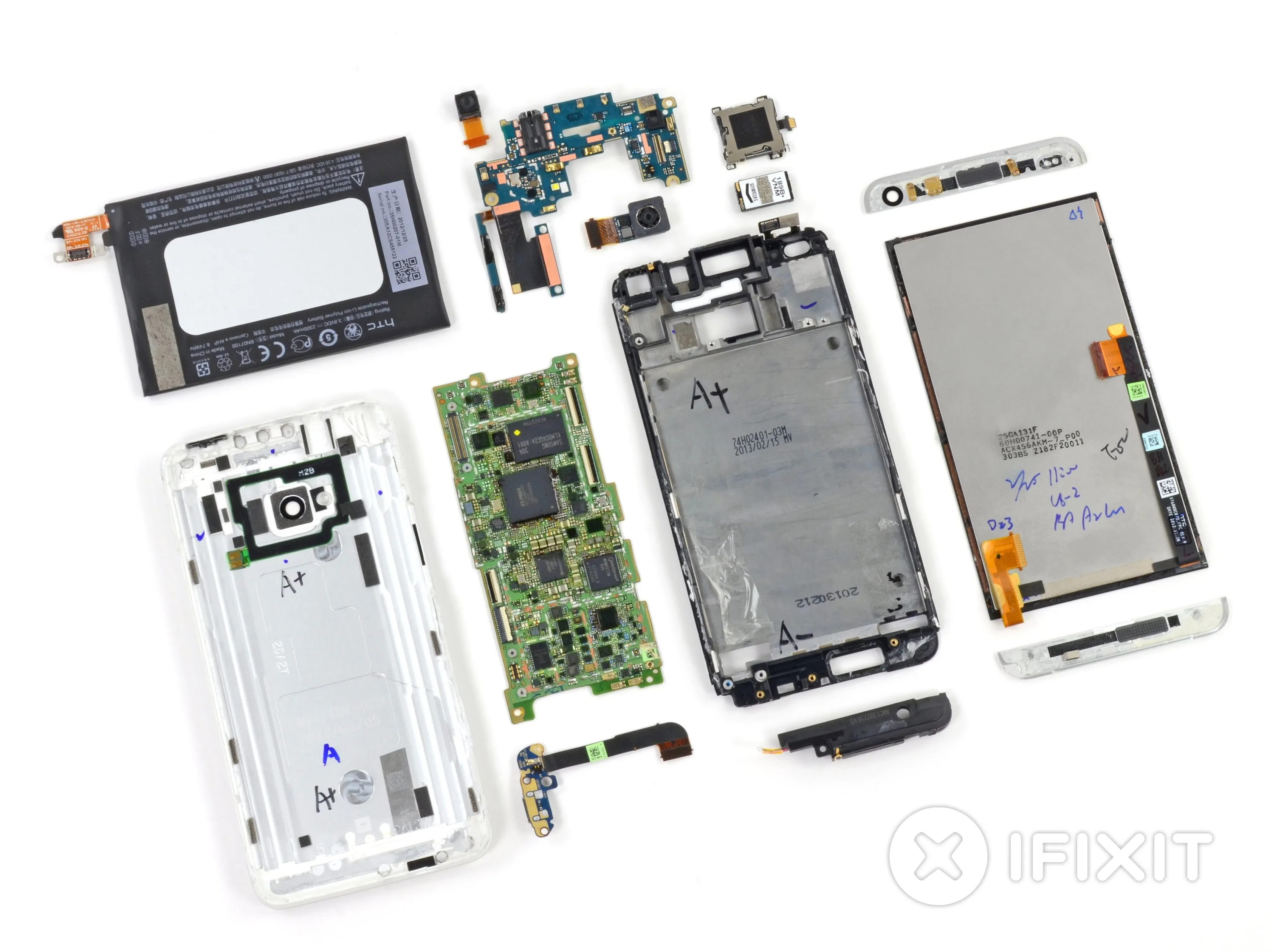

Шаг 19

• Оценка ремонтопригодности HTC One: 1 из 10 (10 - самый простой ремонт)

• Очень, очень трудно (возможно, невозможно?) открыть устройство, не повредив задний корпус. Из-за этого каждый компонент крайне сложно заменить.

• Аккумулятор находится под материнской платой и приклеен к средней рамке, что затрудняет его замену.

• Дисплей невозможно заменить без демонтажа задней панели, что делает практически невозможным самый распространенный ремонт - повреждение экрана.

• Медные экраны многих компонентов трудно снять и заменить.

• Прочная внешняя конструкция повышает долговечность.
