Разборка HTC One (M8)

Введение

Наступила весна, и HTC вылупила новый One. Присоединяйтесь к нам, и мы внимательно рассмотрим новинку этого сезона - HTC One (M8). В конце концов, наша работа - отсеивать непоправимое, а лучший способ сделать это - разрушение, то есть точный анализ.

Готовы начать действовать? Следите за нами в Instagram, ставьте лайк в Facebook или слушайте птичьи твиты в Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

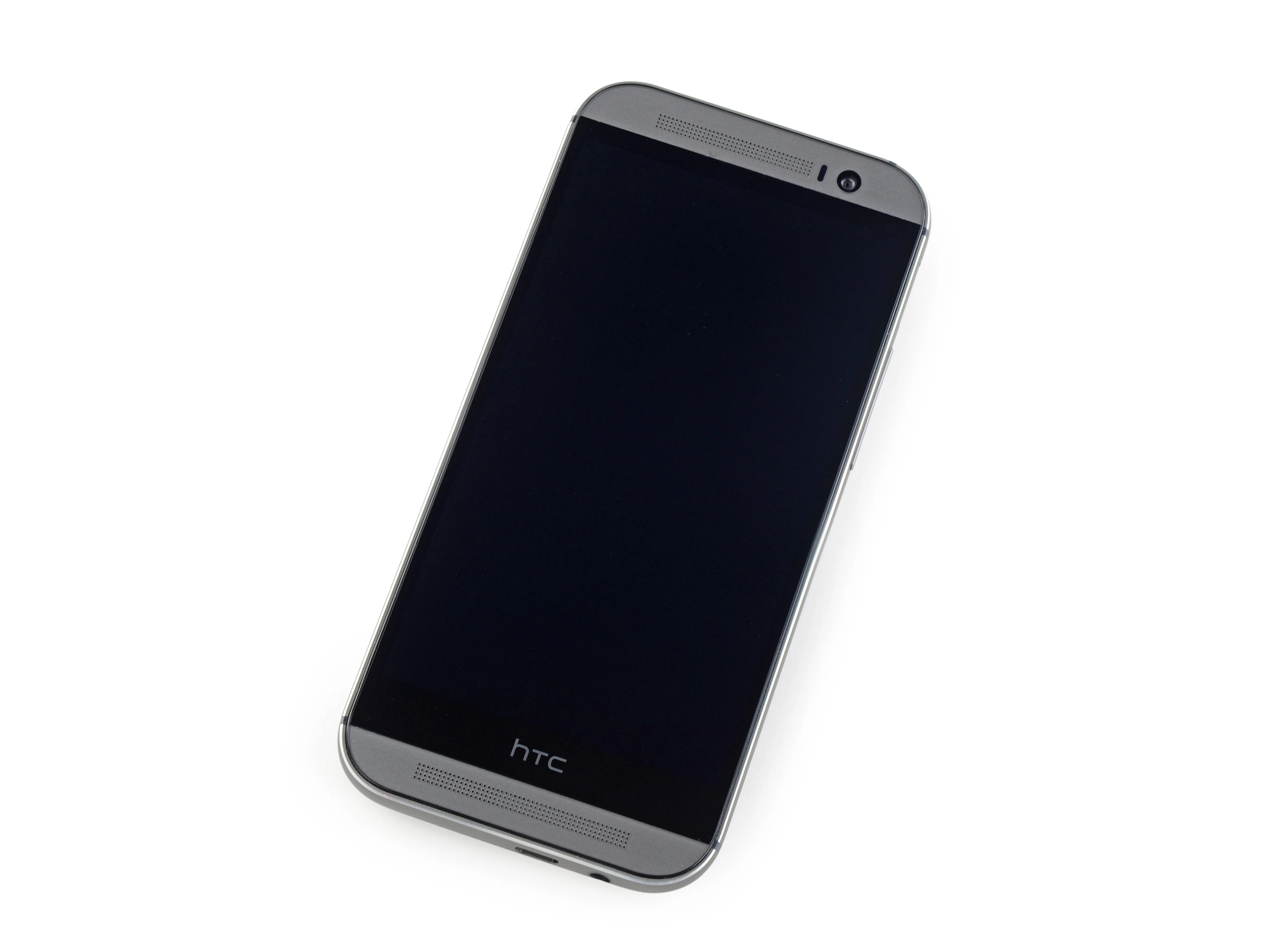

Шаг 1 Разборка HTC One (M8)

• Для своего второго акта HTC One предлагает впечатляющий реквизит. В длинный список аппаратного обеспечения входят:

• четырехъядерный процессор Qualcomm Snapdragon 801 с частотой 2,3 ГГц.

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 5-дюймовый дисплей 1080p с двумя фронтальными динамиками

• 4 Мп (2 'ультрапикселя') f/2.0 задняя Duo Camera с двойной вспышкой; 5,0-мегапиксельная фронтальная камера

• Встроенная память 16 или 32 ГБ; дополнительная память до 128 ГБ через microSD

• LTE, Bluetooth 3.0, NFC, Wi-Fi 802.11ac и ИК-бластер

• Сразу же возникает вопрос, окажется ли M8 более отзывчивым, чем его не подлежащий восстановлению предшественникчьи аппаратные секреты пришлось выколачивать из его изуродованного алюминиевого трупа.

Комментарии к шагу

Верхняя камера не ультрапиксельная!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Это просто датчик глубины или настоящая камера?

Второй датчик камеры используется только как датчик глубины, но вы можете сделать некоторые довольно крутые эффекты редактирования, используя дополнительные данные.

Не могу подключиться к wifi и не могу подключить bluetooth... так как мой отец отправил нас на Филиппины... не openline... пожалуйста, помогите мне, как я могу отремонтировать этот телефон

Шаг 2

• Пока мы обдумываем наш план действий, мы делаем паузу, чтобы оценить привлекательный, хотя и непостижимый дизайн One M8 из матового металла.

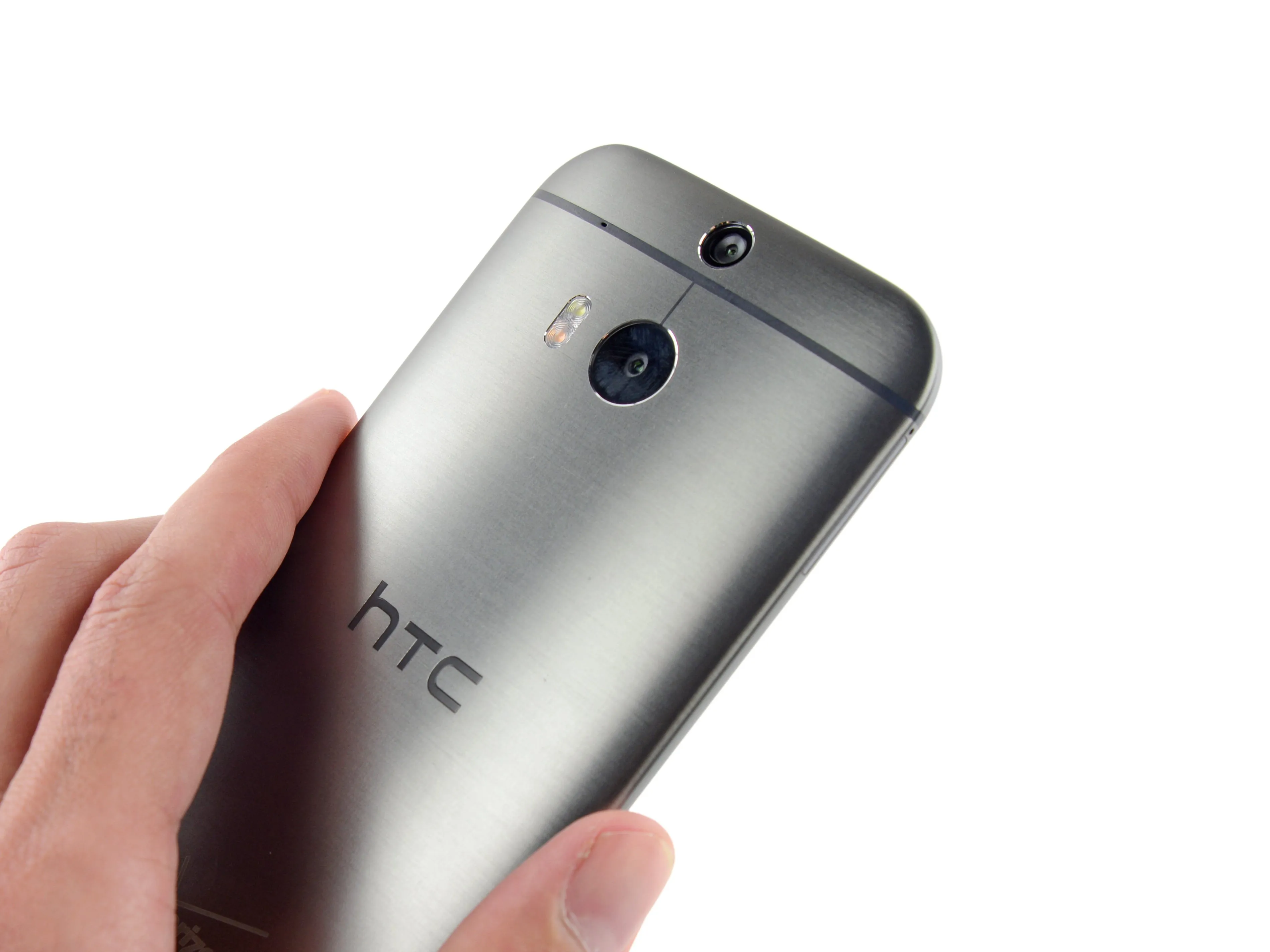

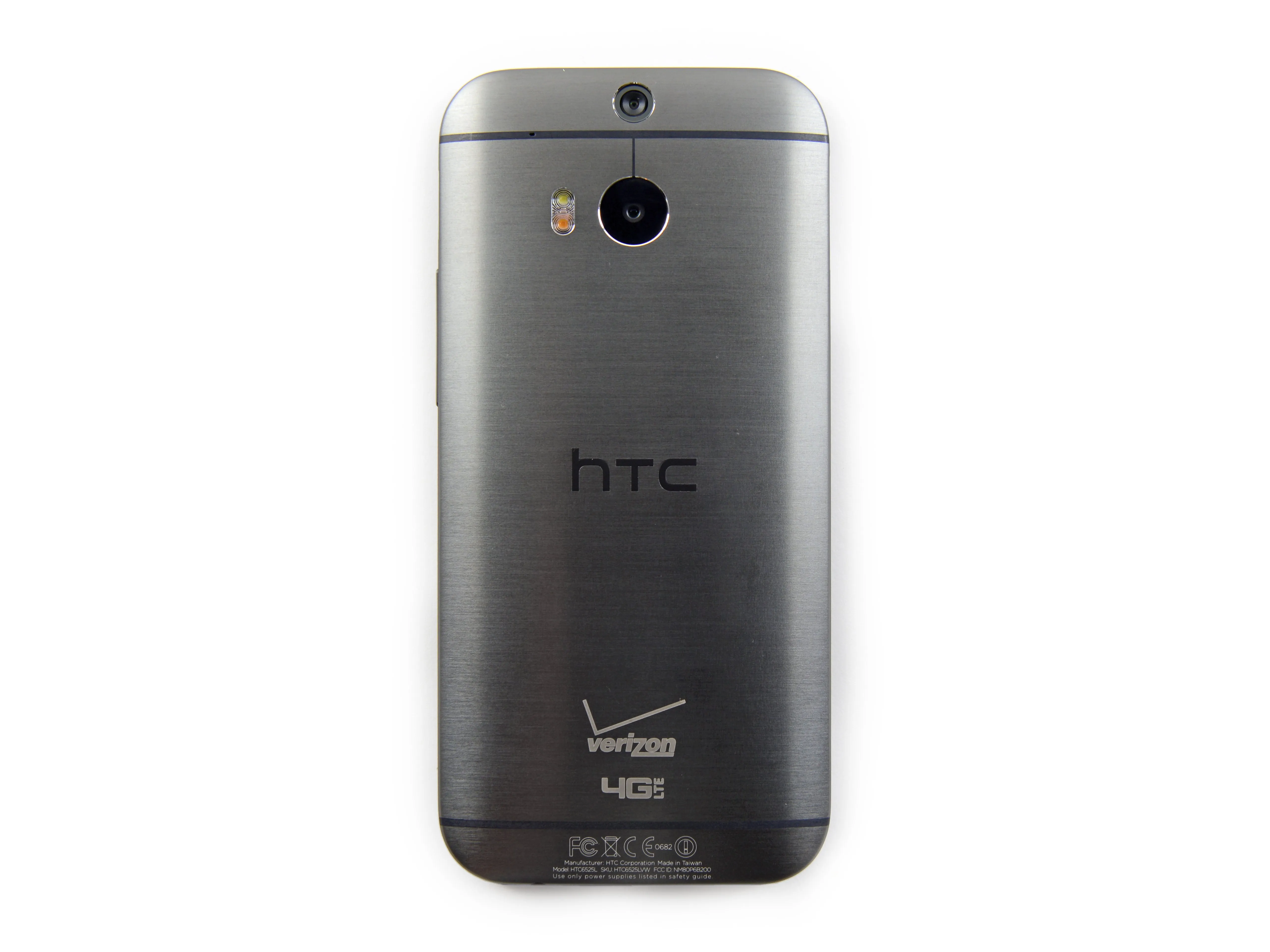

• Двойные задние камеры, двойная вспышка - несмотря на название One, этот телефон любит двойки.

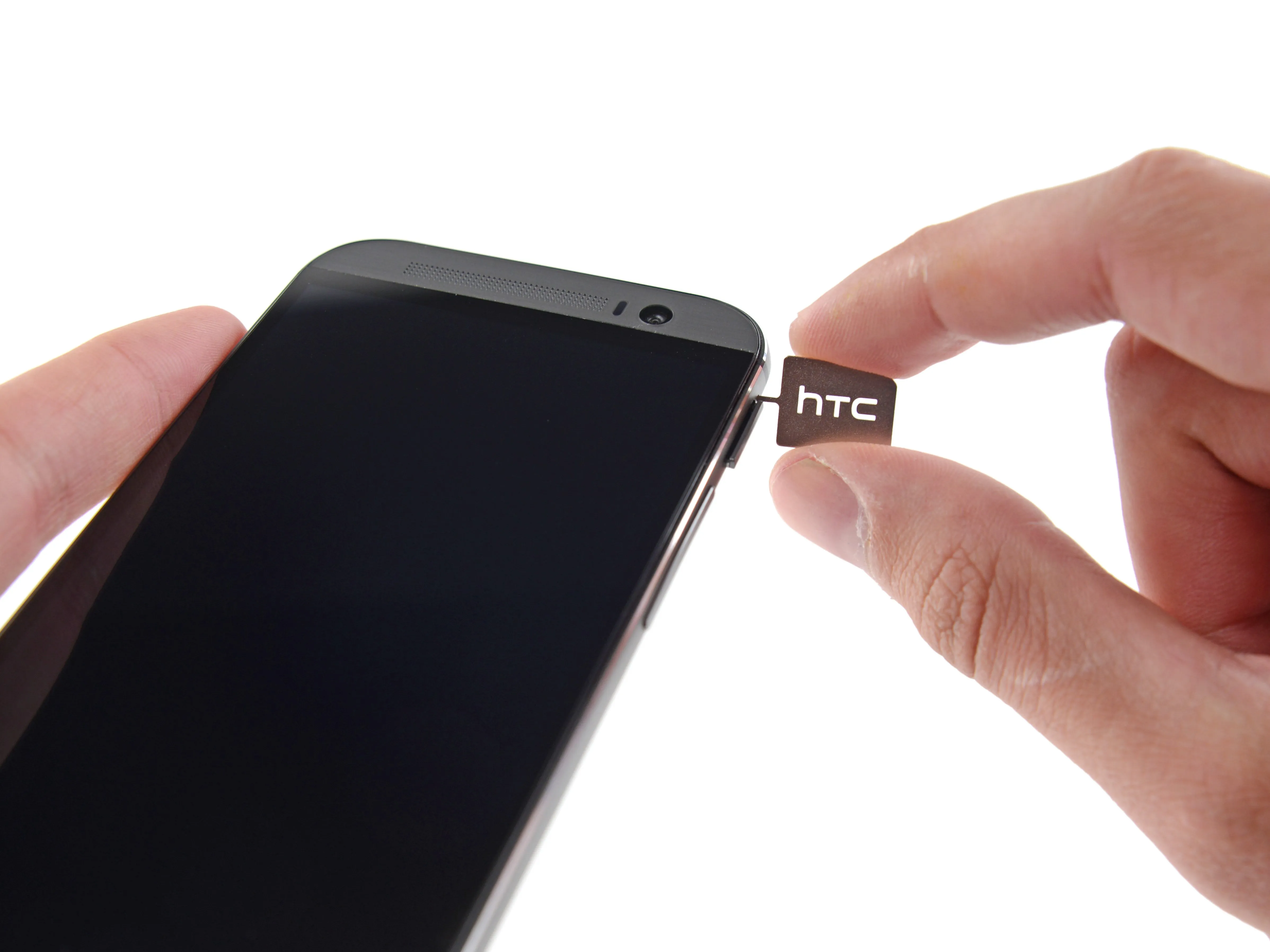

• Повернув M8, мы обнаруживаем первый из еще одной пары - два лотка для карт памяти, расположенных на верхней грани телефона (microSD и SIM).

• Может быть, мы просто назовем его One-Two? Нет? Идем дальше...

Шаг 3

• Дополнительная задняя камера снимает информацию о глубине, что позволяет использовать множество функций, таких как корректировка фокуса задним числом и удаление фона. Нам не терпится поковыряться в камере и посмотреть, как она разбирается на части.

Шаг 4

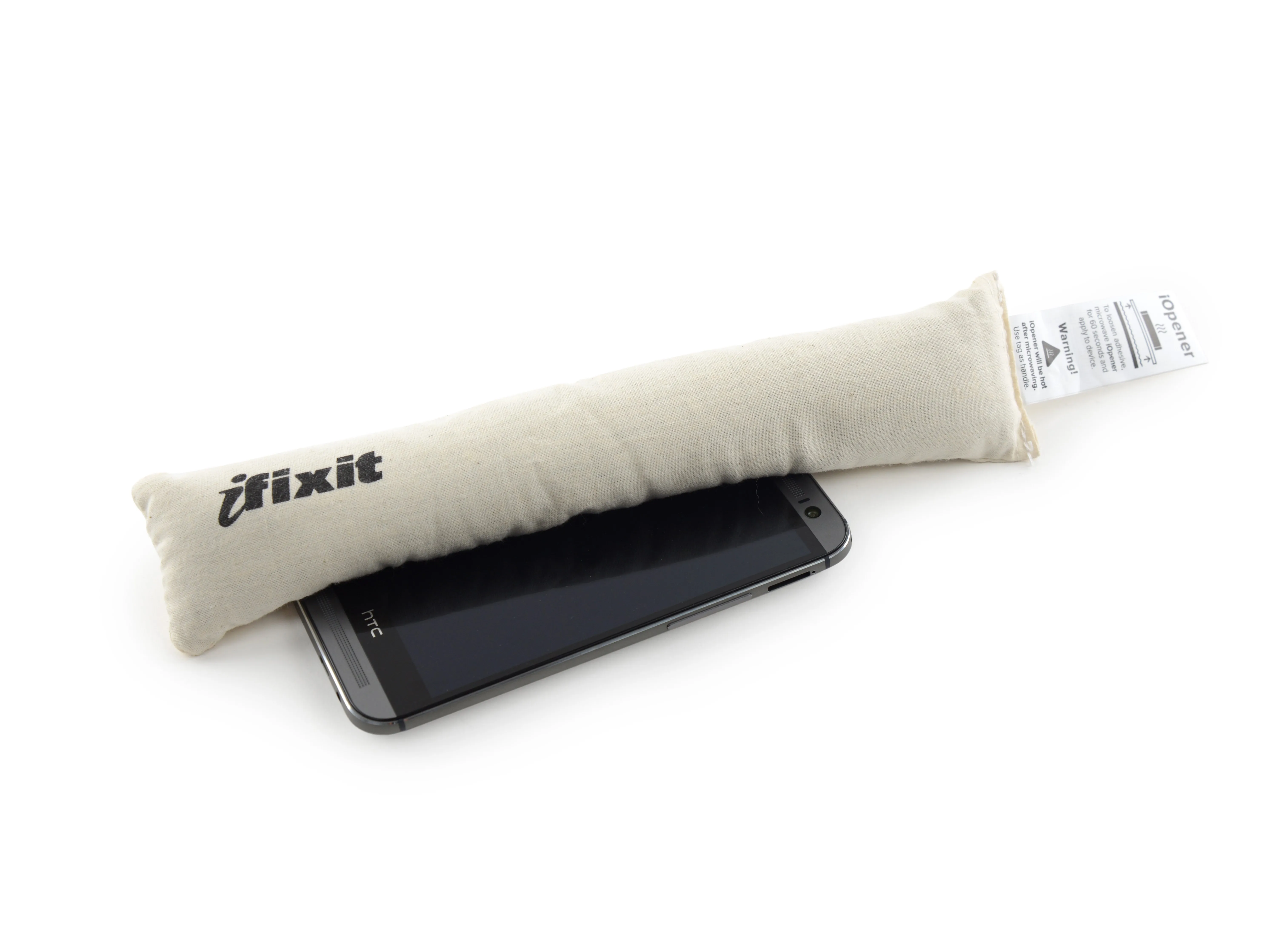

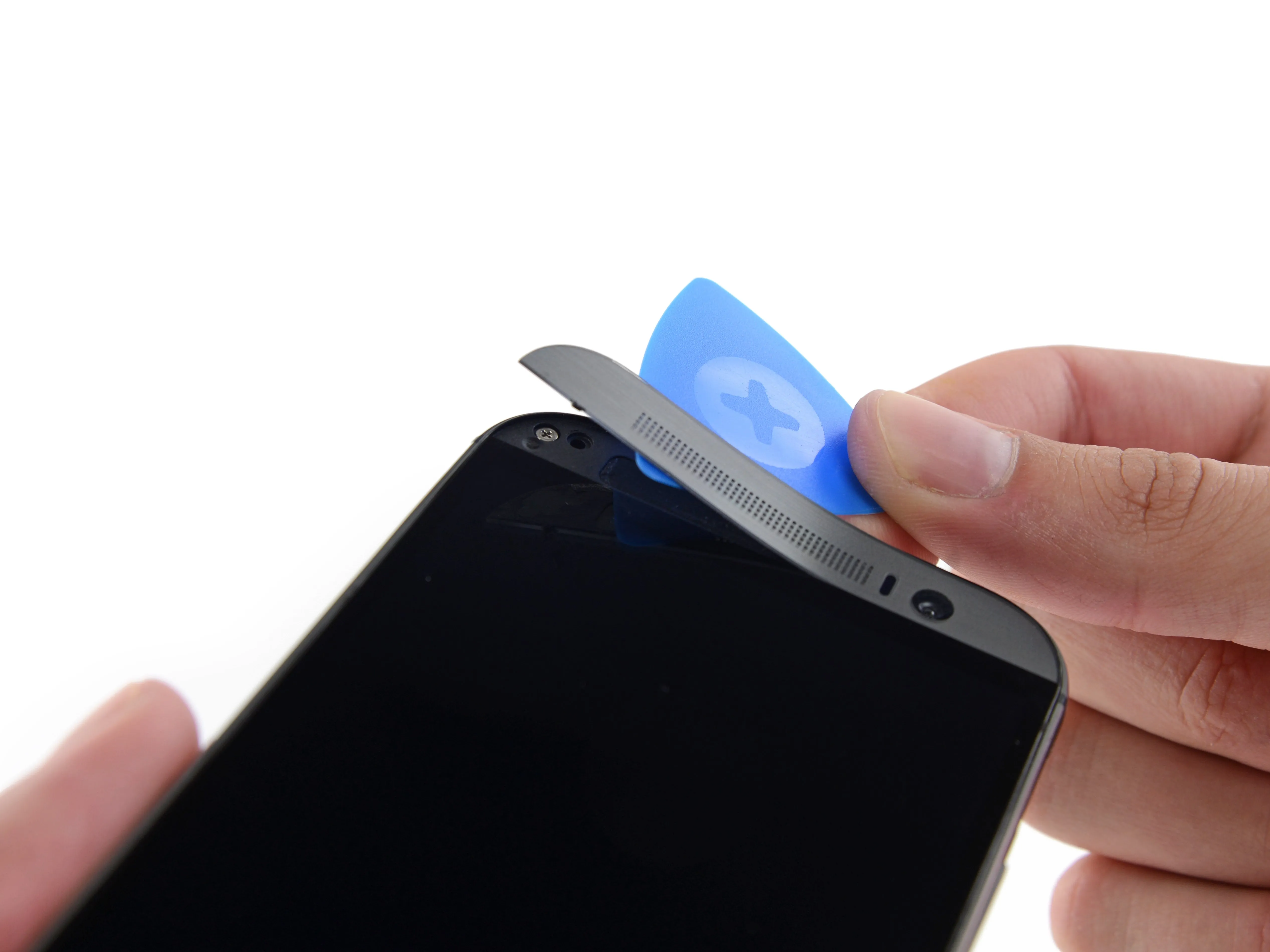

• В поисках точки входа мы удивляем One M8 острой горячей насадкой iOpener.

• Когда клей достаточно размягчился, мы ударяем по нему гитарным медиатором, пока не проглядывает первый винт.

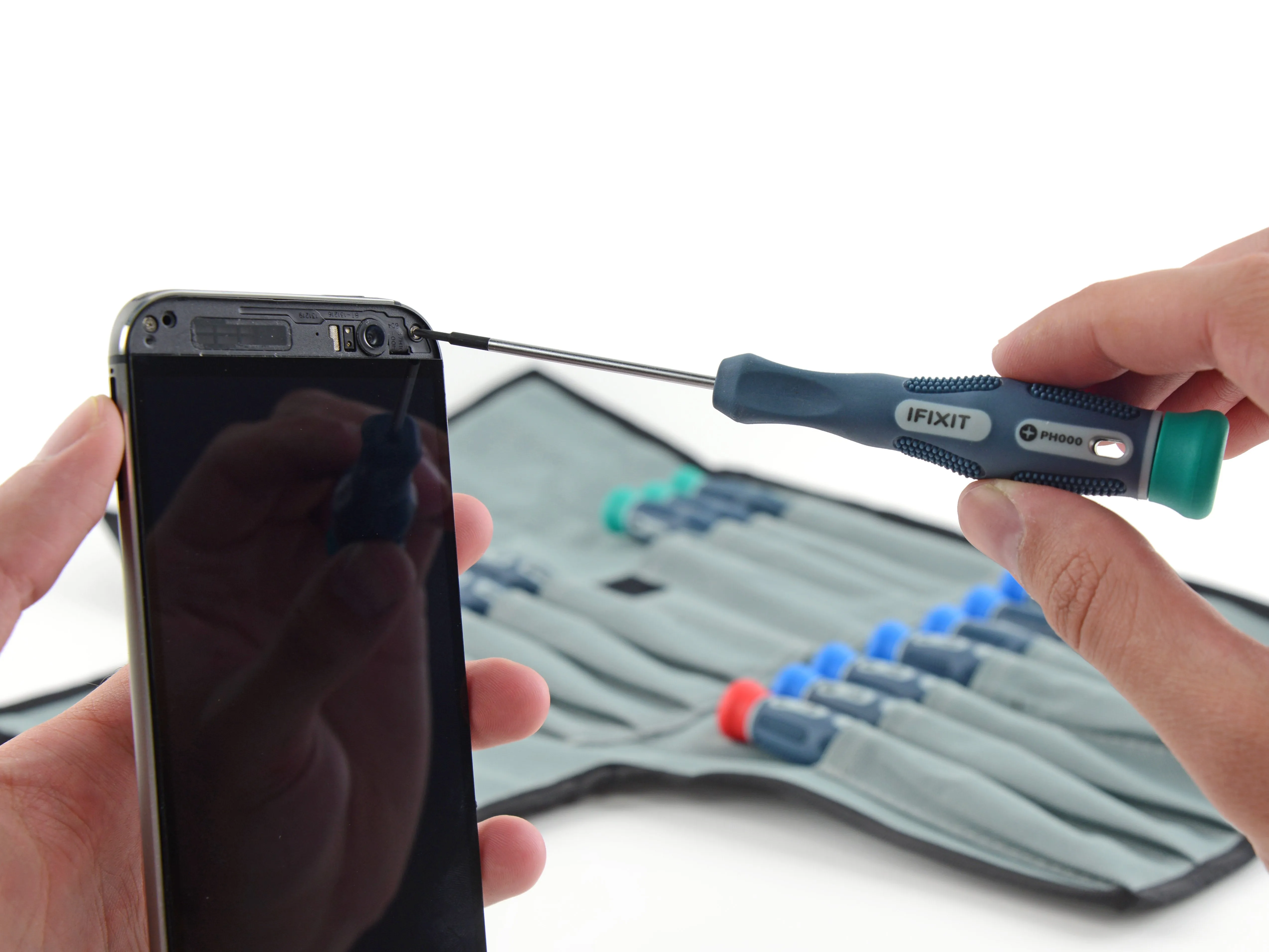

• Винты! Славные винты! Вот недостающее звено, которое делает эту конструкцию unibody ремонтопригодной. Всякий раз, когда мы видим куча клея и жестких зажимов заменяются винтами, мы знаем, что наступили (немного) более счастливые времена.

• Вот так и в One M8 первая линия обороны не работает - с помощью набора отверток Pro Tech эти винты ловко выкручиваются.

Комментарии к шагу

Пластина переднего динамика металлическая или пластиковая?

Эти крышки могут быть серебристого цвета, но на самом деле это гибкий пластик.

Быстрый вопрос, я хочу почистить верхнюю и нижнюю решетки (где находятся динамики), как поставить решетки на место? Спасибо!

Шаг 5

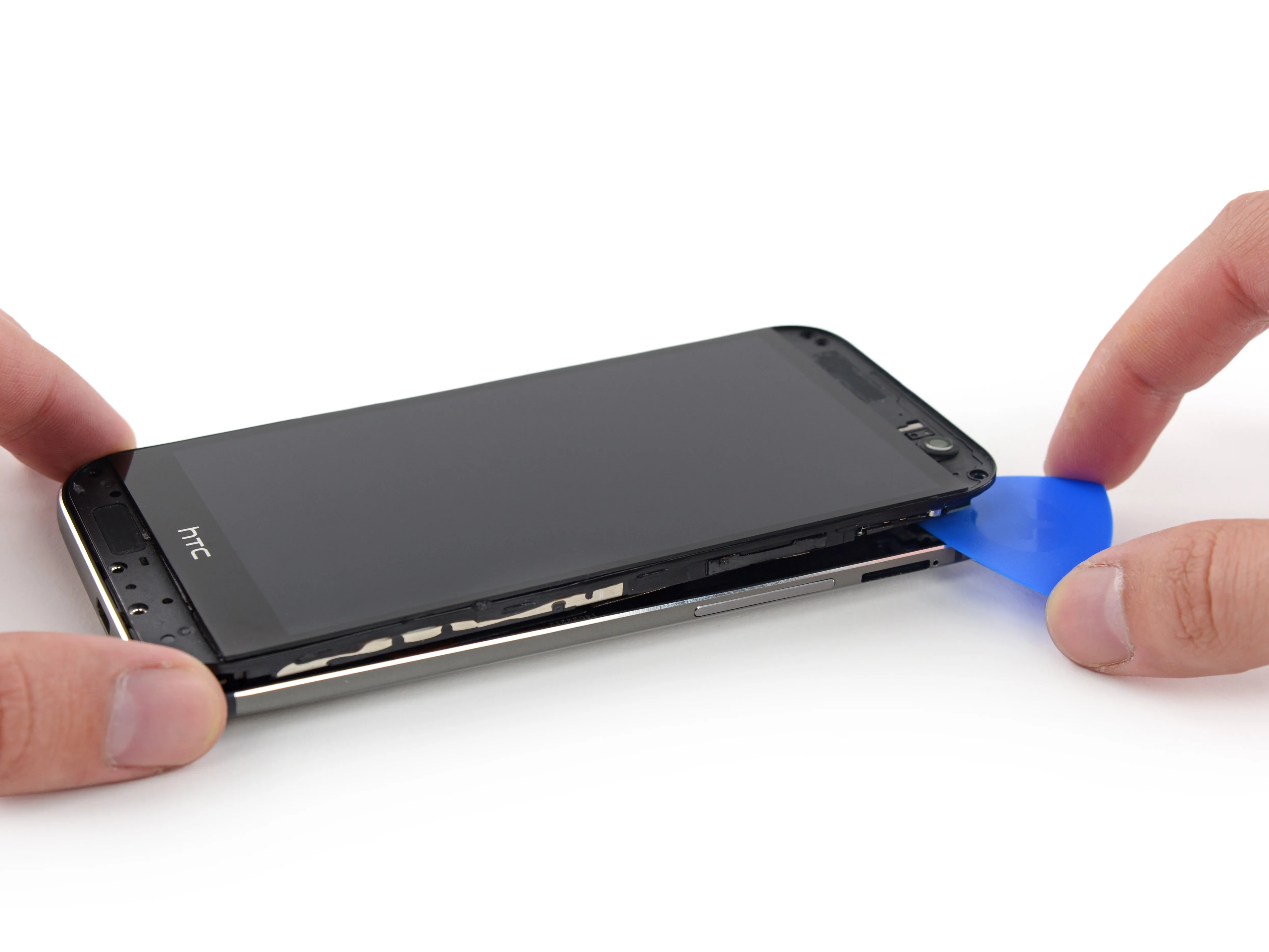

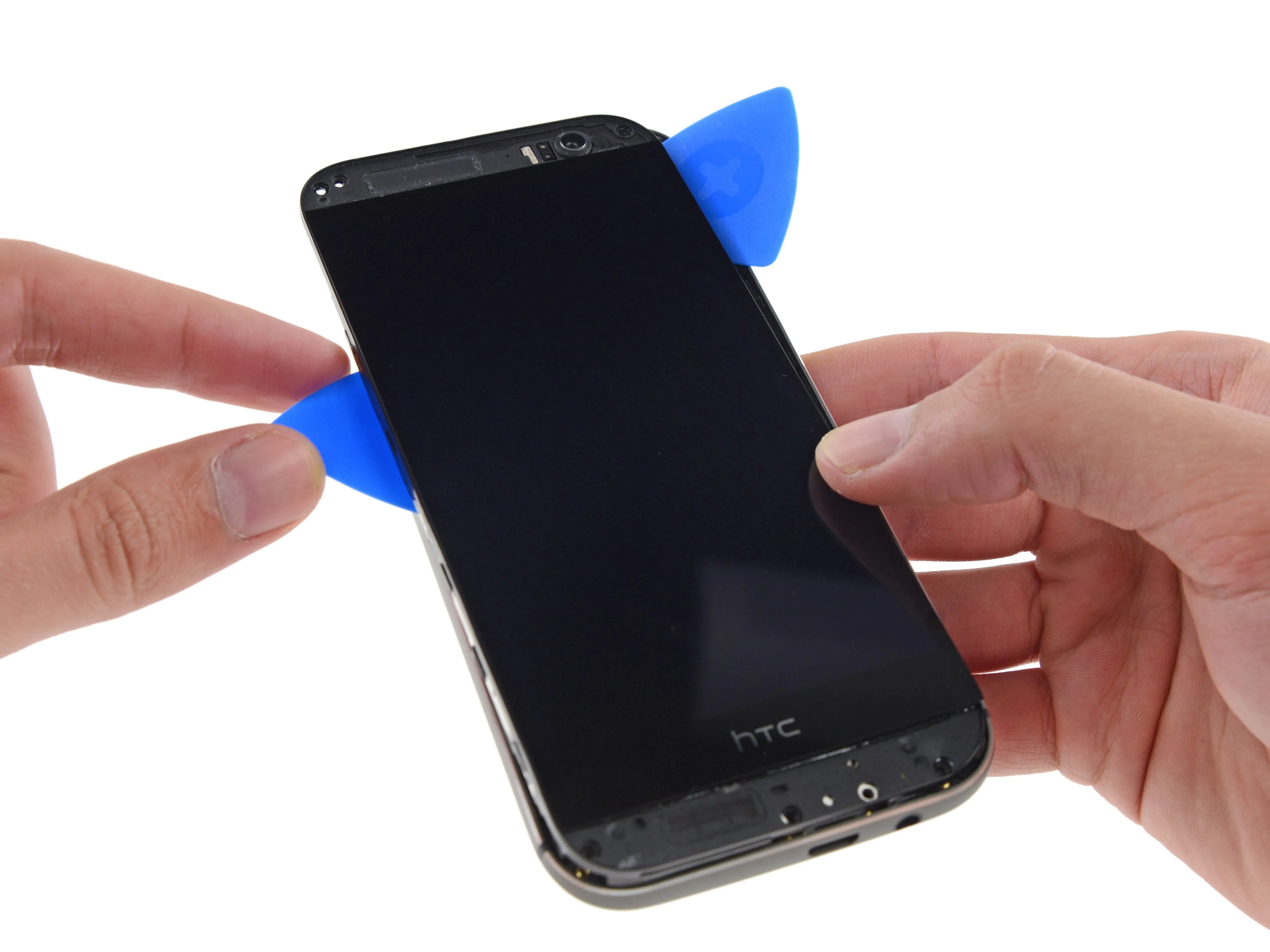

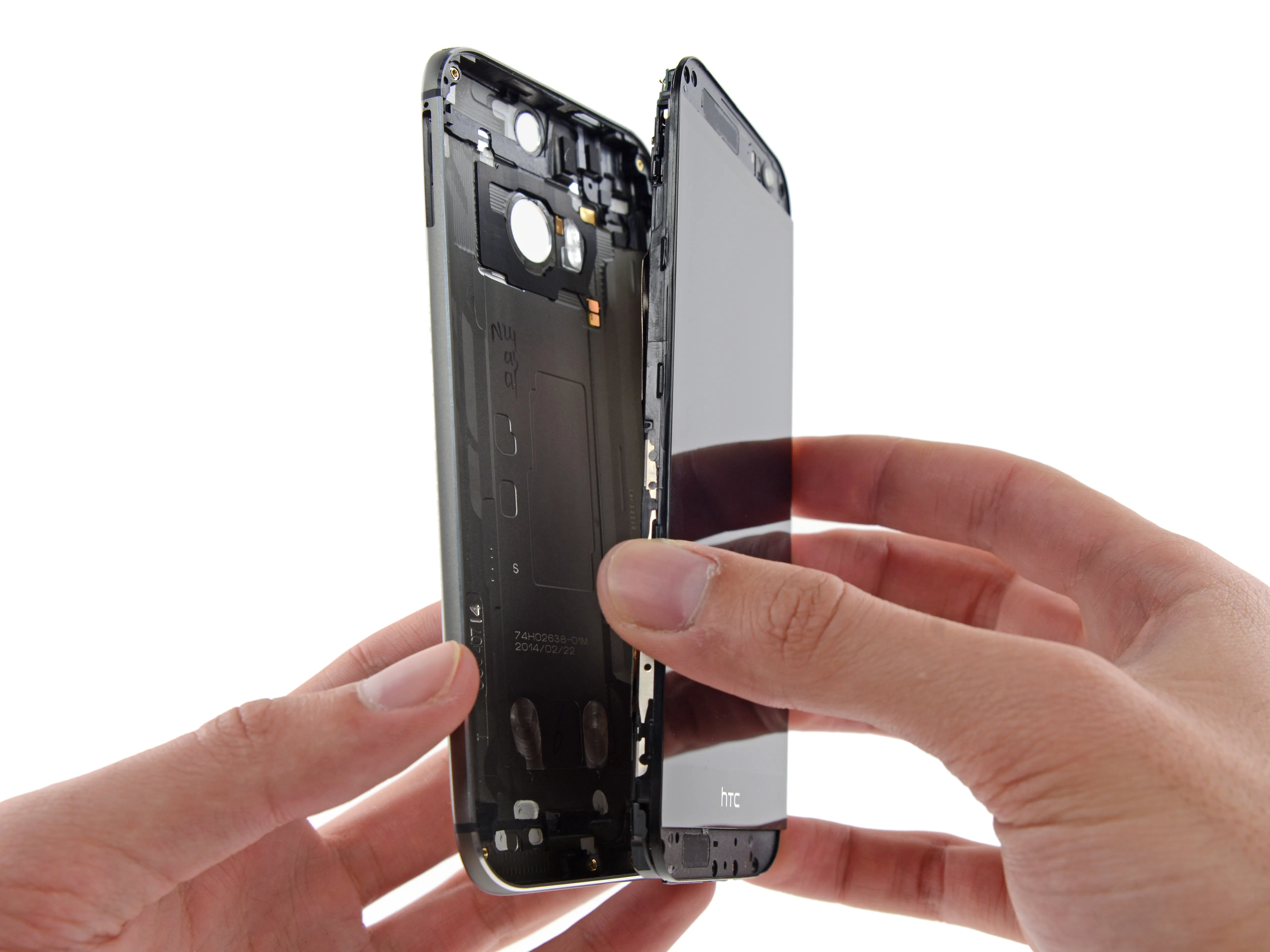

• Мы в ударе. Набирая обороты, мы освобождаем внутренности M8 от заднего корпуса с помощью гитарных медиаторов.

• Мы рады, что зашли так далеко, но не уверены, что это будет платиновый рекорд ремонтопригодности. Есть только один способ узнать это: Продолжайте играть.

Шаг 6

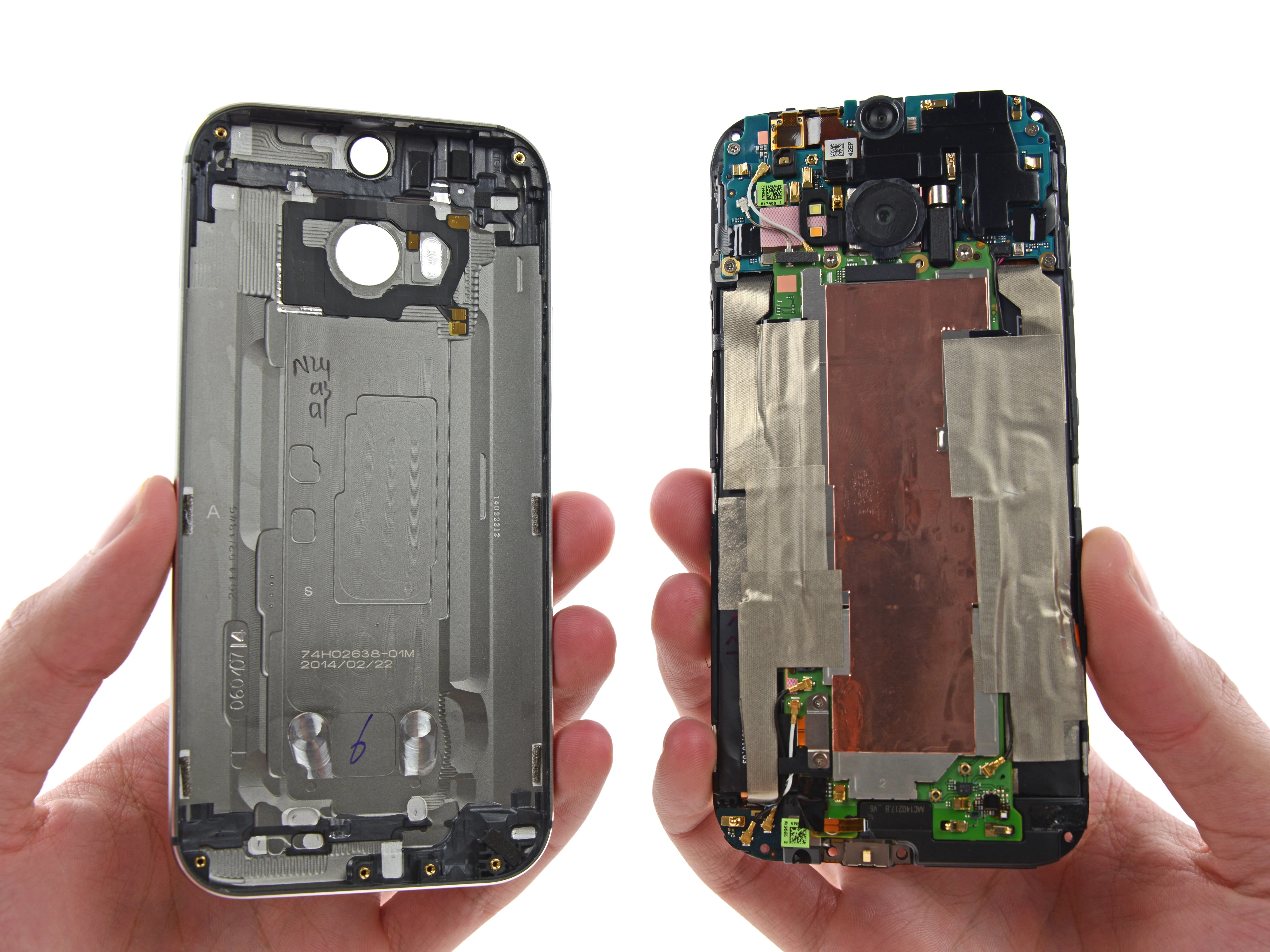

• Вот где все пошло наперекосяк во время разбора HTC One первого поколения (телефона, который получил наихудший балл за ремонтопригодность среди всех смартфонов, которые когда-либо попадали к нам на разборку).

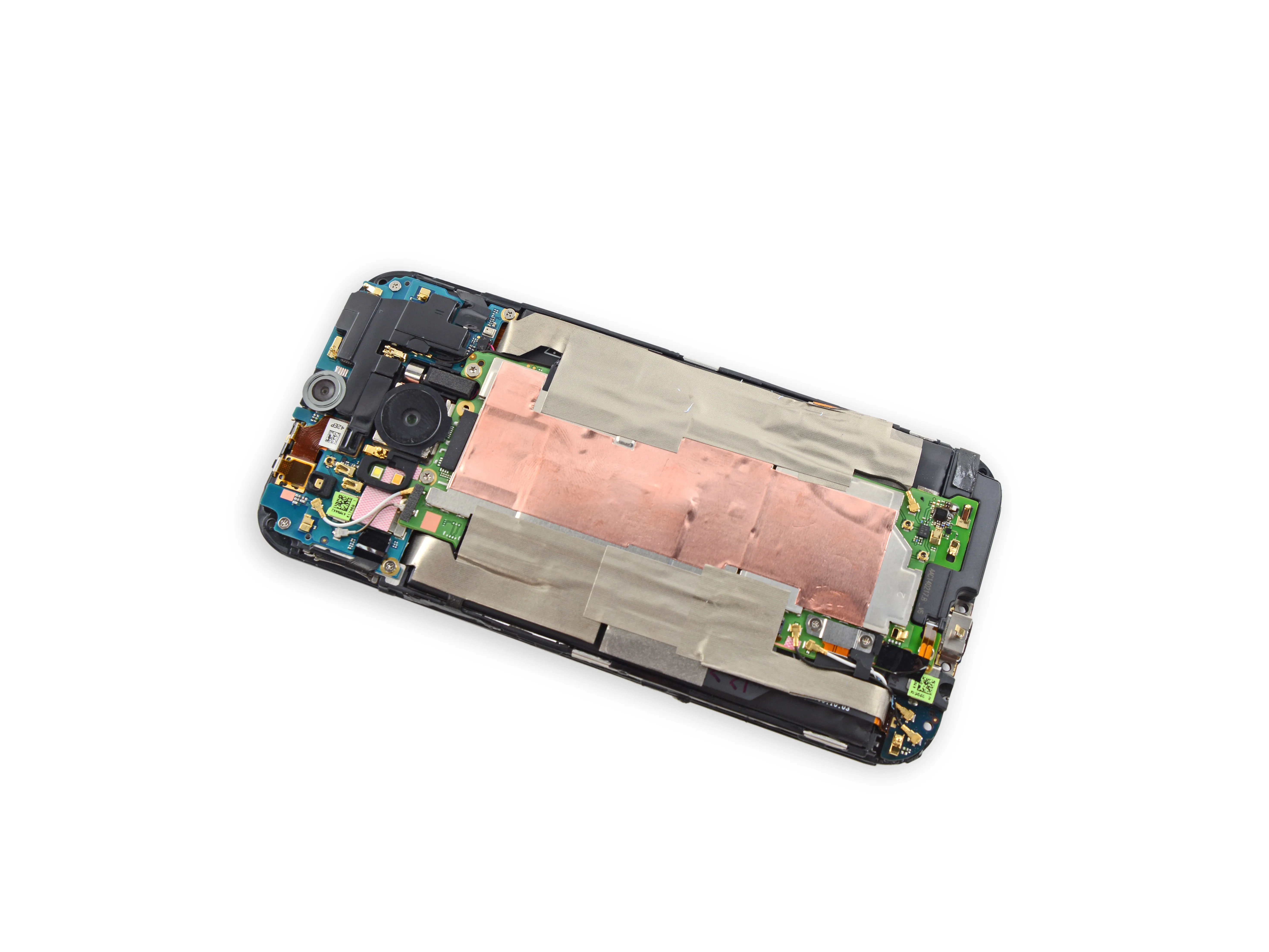

• К нашей радости, надоедливые дисплейные кабели прошлых лет уступили место пружинным контактам, и на этот раз телефон извлекается в чистом виде.

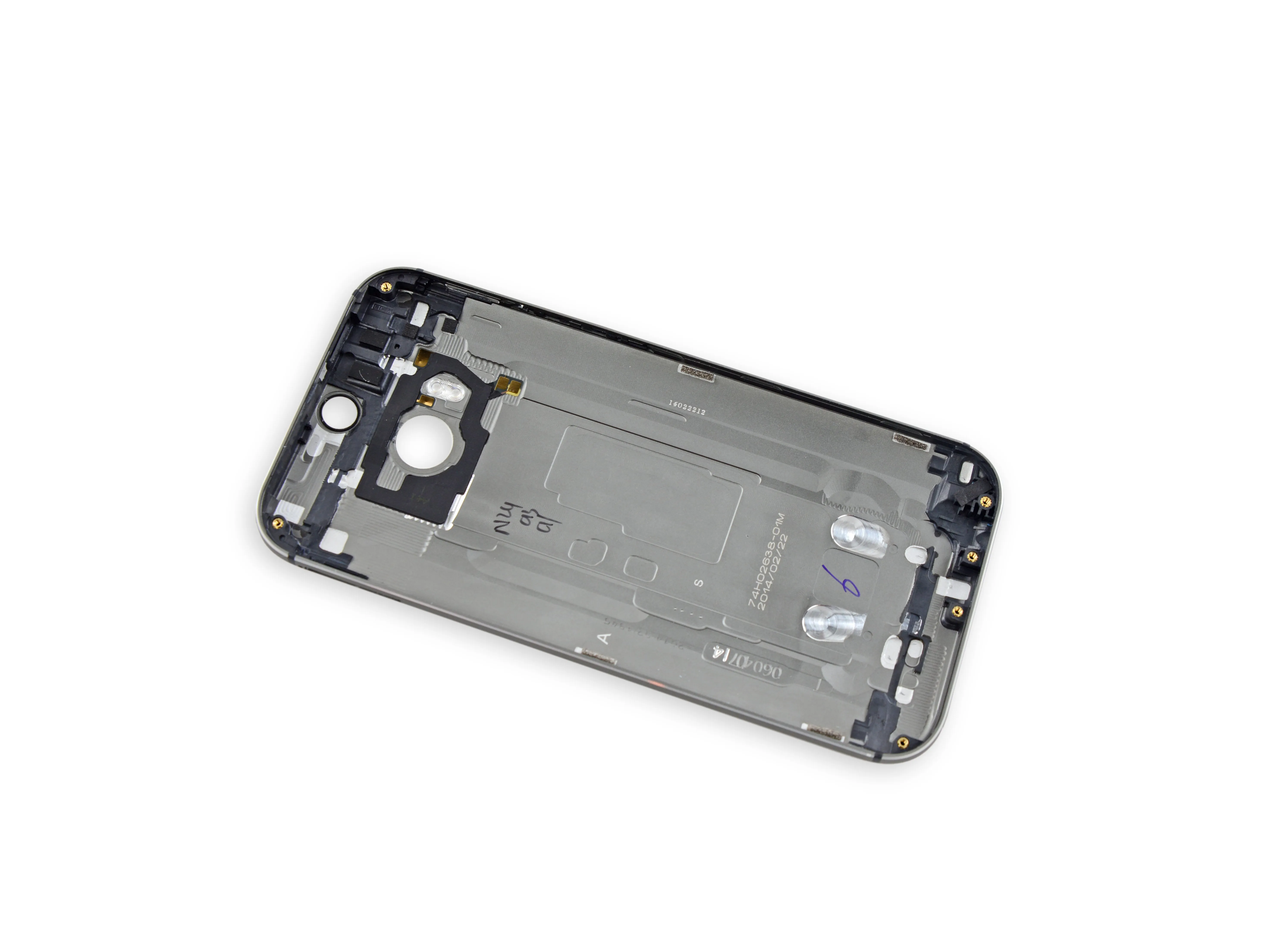

• Никакого искореженного алюминия - задний корпус остался целым. Кроме антенны NFC и красивой машинной работы, здесь не на что смотреть.

• Задний корпус весит 27,5 грамма.

• Остальные узлы выглядят не так аккуратно. Масса медных экранов и изоленты...

Шаг 7

• Далее мы отсоединяем разъем аккумулятора.

• Медведь Шоки говорит: 'Только вы можете предотвратить поражение электроникой'.

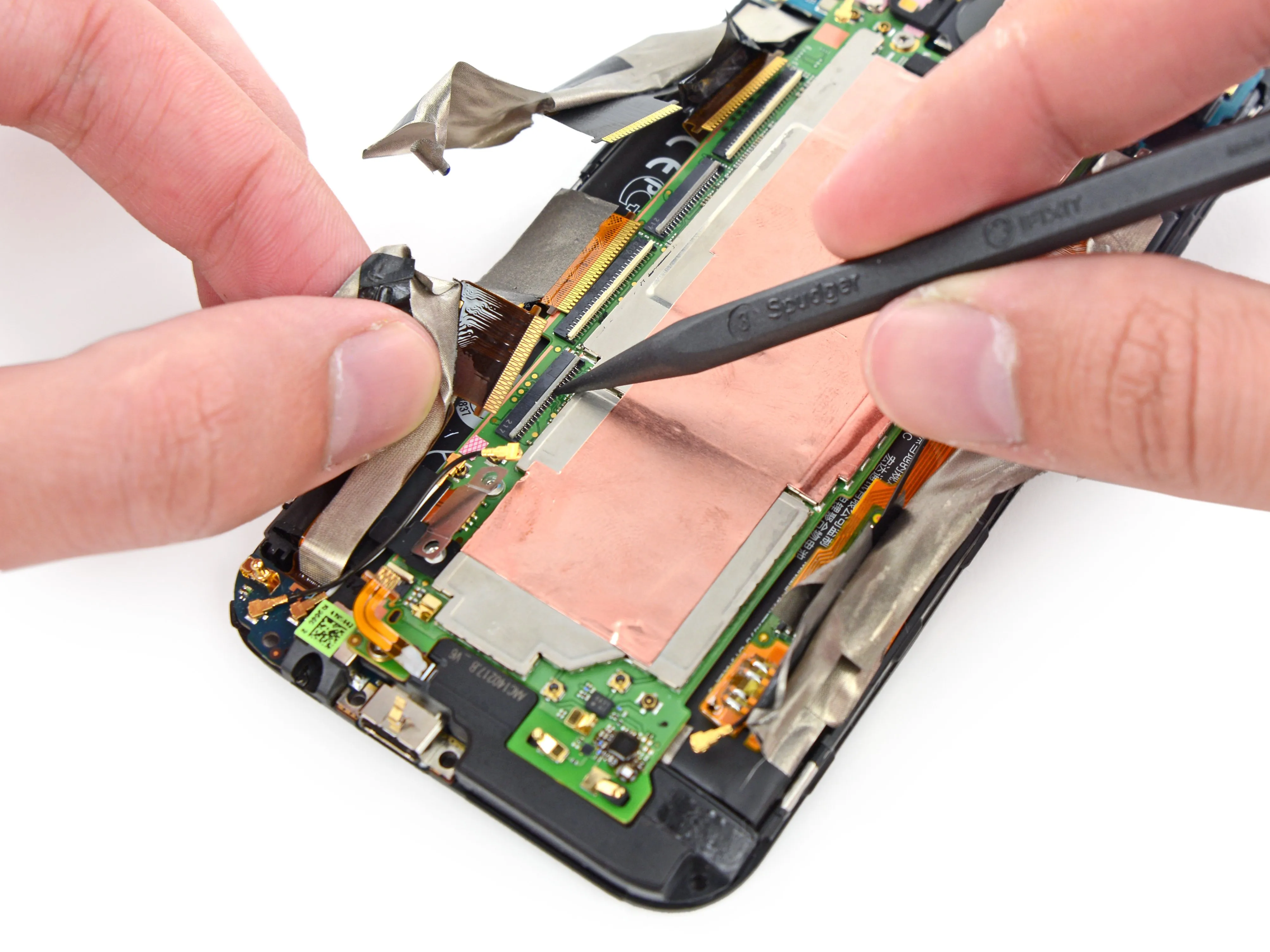

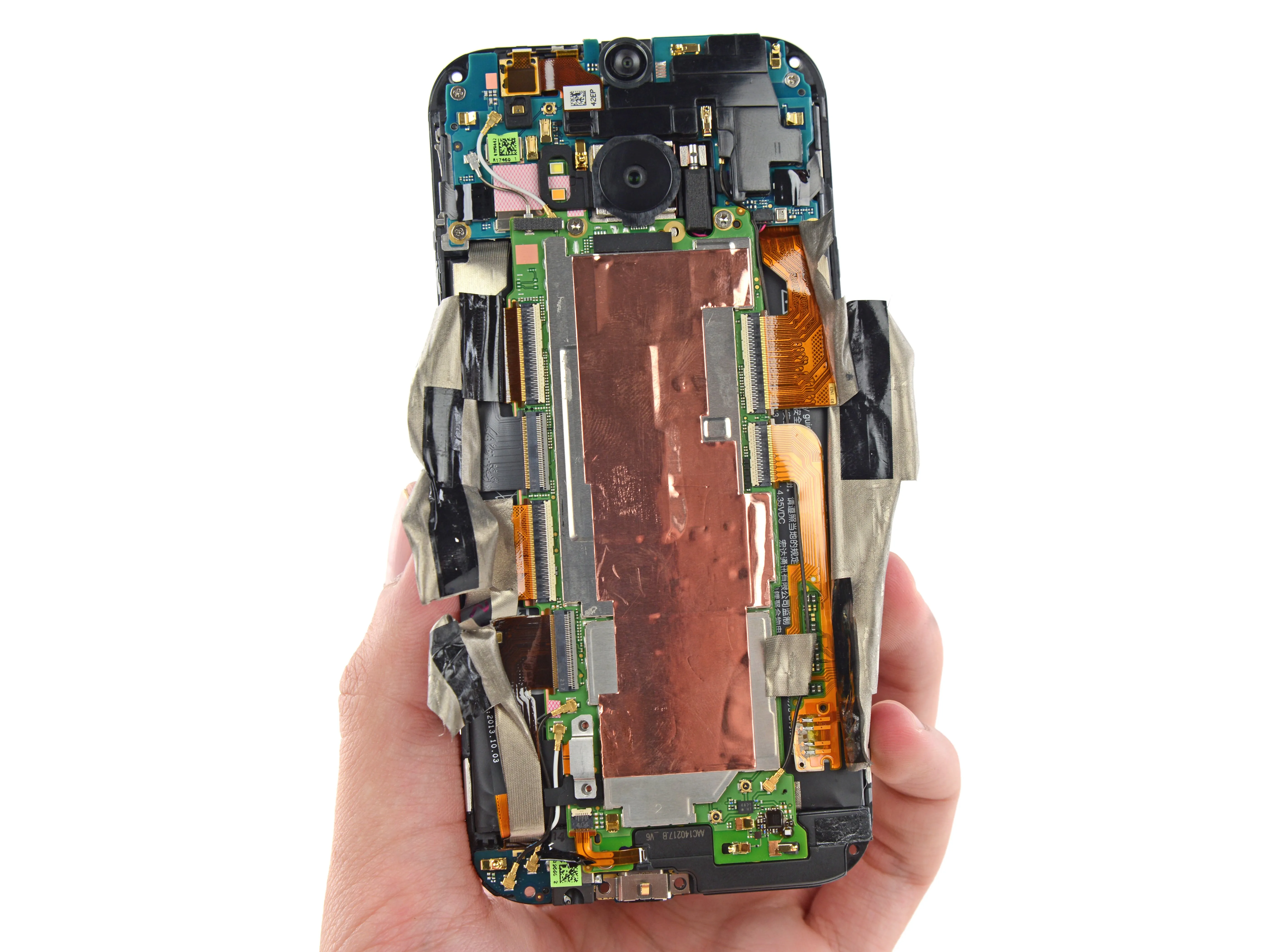

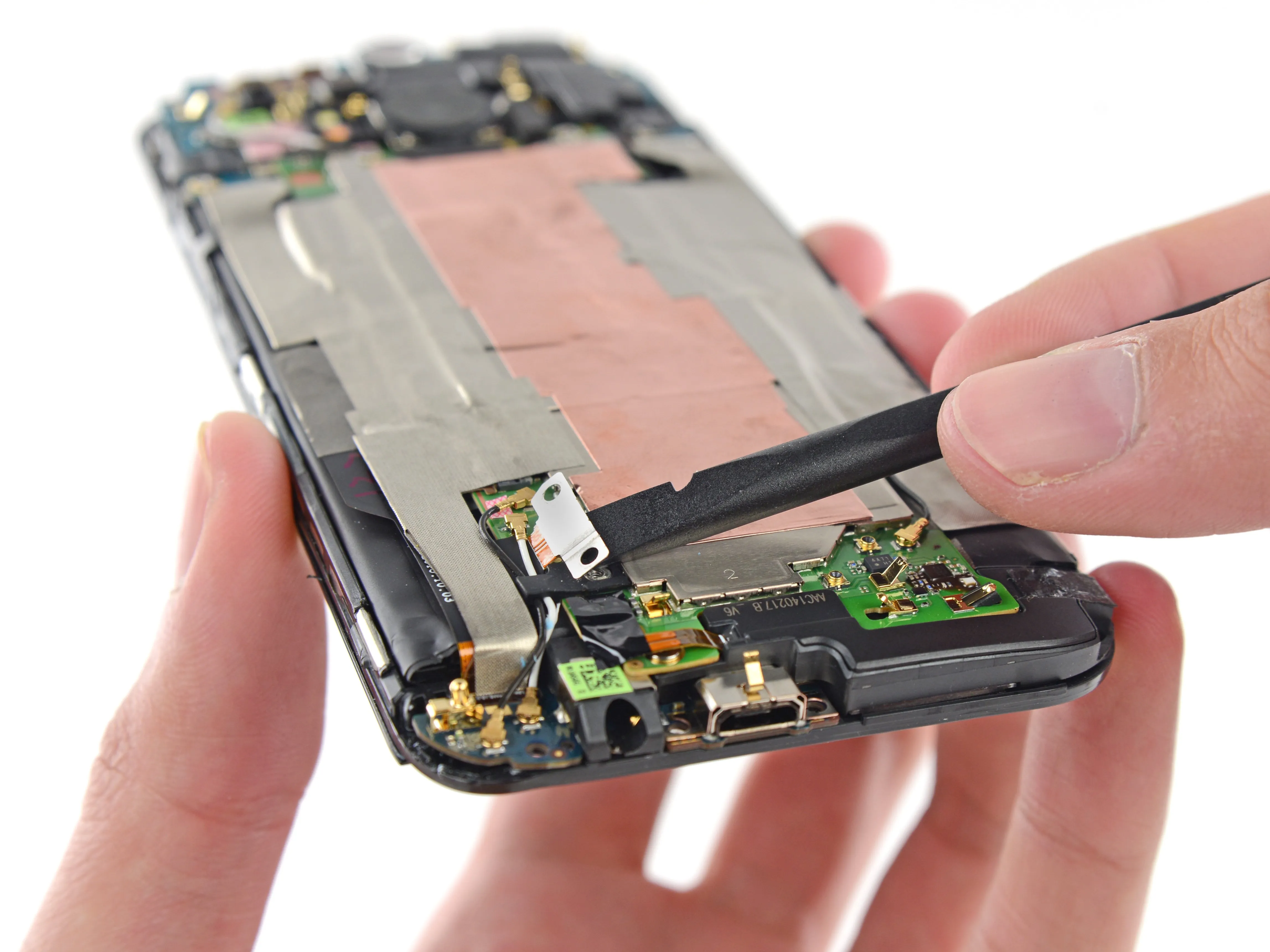

• Мы начинаем пробираться через то, что выглядит как эоны ленточных пластов. Копаться в запасах ленты на всей Земле - это немного похоже на то, как если бы из грудной клетки вылезло нечто, похожее на грудную клетку.

• Мы свободны! Ну, если не считать миллиарда кабелей, которые еще предстоит отсоединить.

• Миллиард - это примерно десять.

Шаг 8

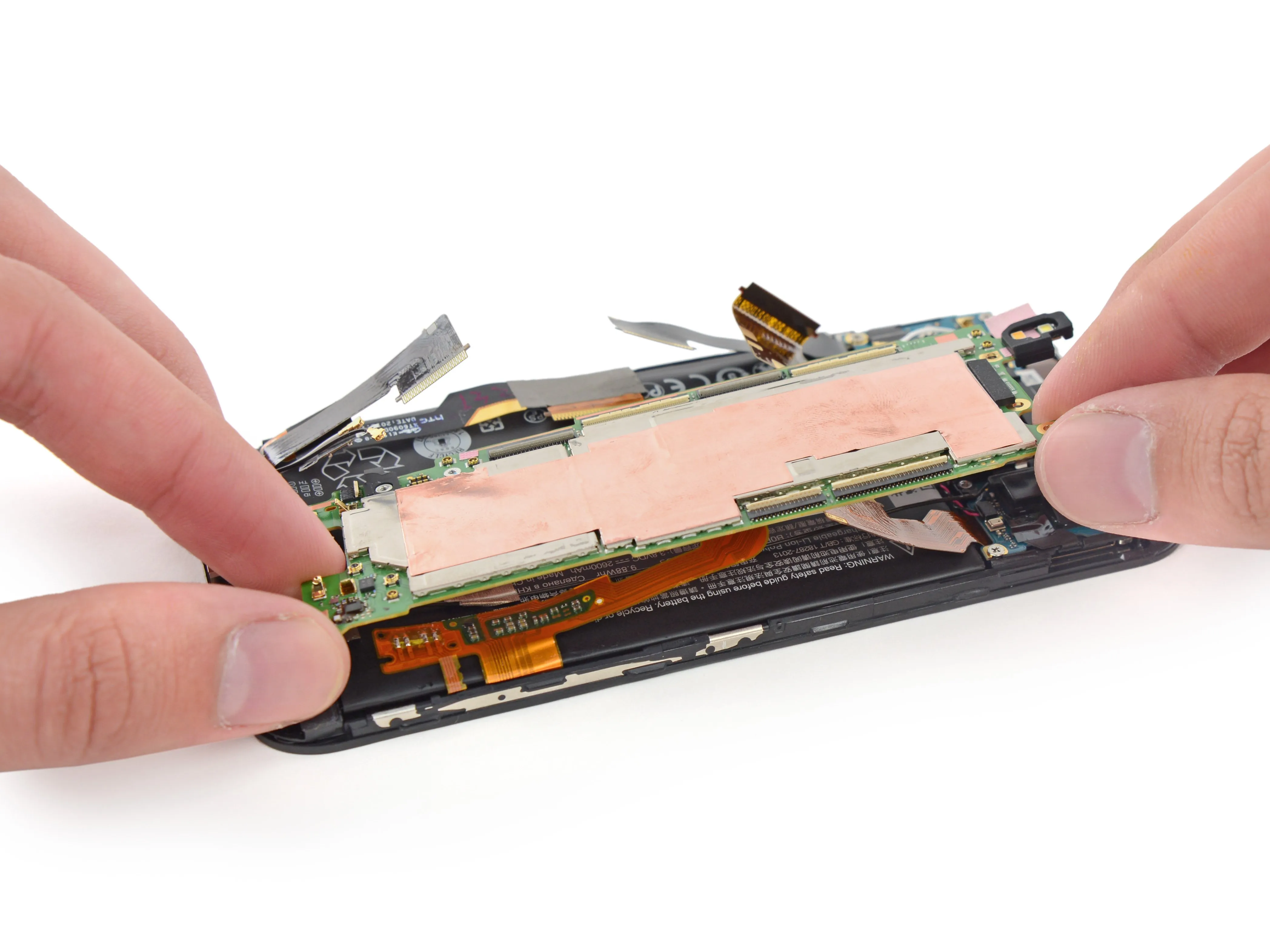

• Если снятие заднего корпуса дало нам надежду на улучшение показателей ремонтопригодности, то приклеенная материнская плата - это плохой знак.

• Улучшать - значит менять; совершенствовать - значит часто менять. С точки зрения ремонтопригодности мы хотели бы видеть больше изменений в этой плате.

Шаг 9

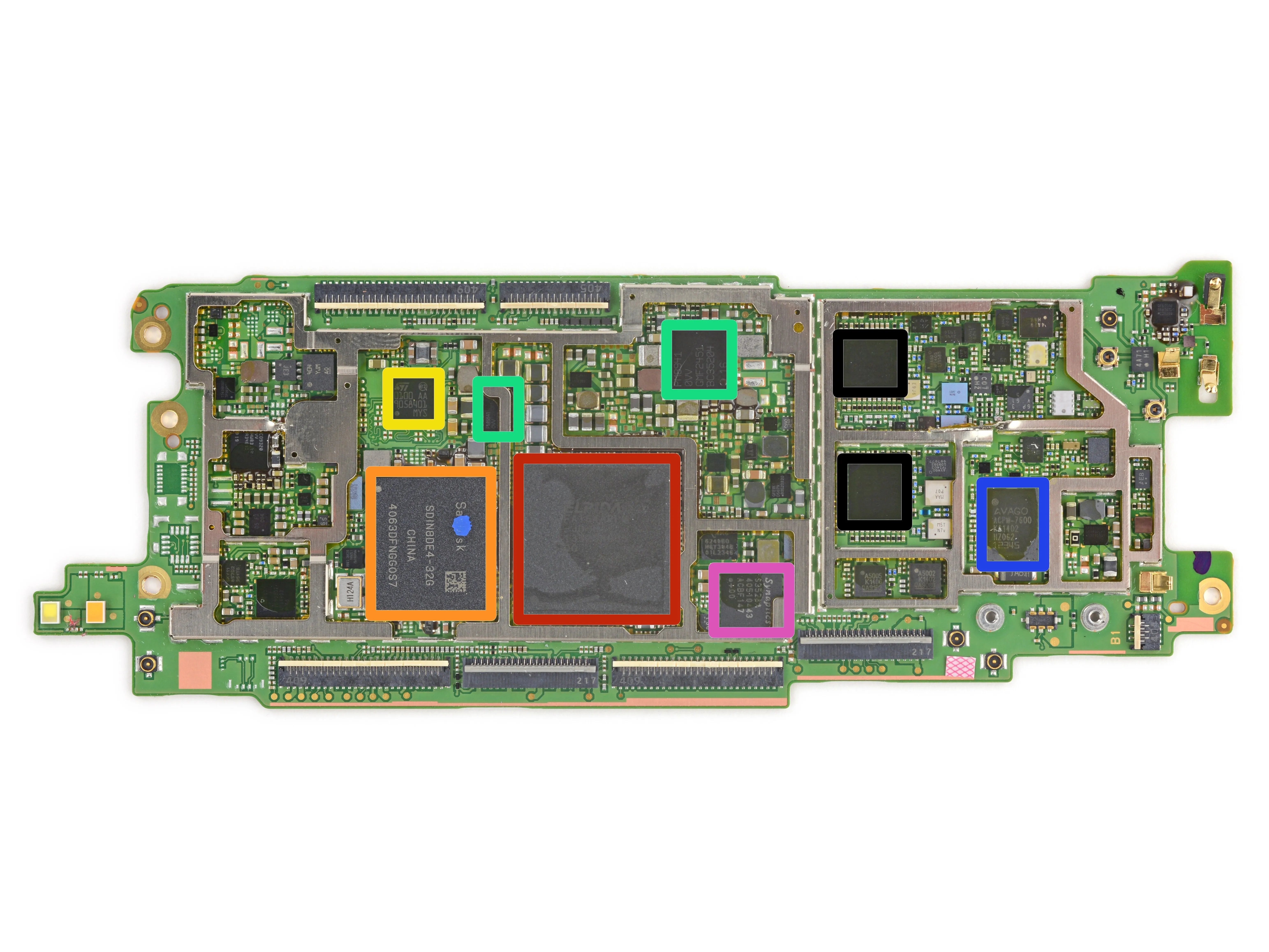

• Щиты опущены! Вот что мы обнаружили под ними:

• Elpida FA164A2PM 2 ГБ оперативной памяти + четырехъядерный процессор Qualcomm Snapdragon 801 2,3 ГГц

• SanDisk SDIN8DE4 32 ГБ флэш-памяти NAND

• STMicroelectronics 0100 AA 9058401 MYS

• Qualcomm PM8941 и PM8841 ИС управления питанием

• Avago ACPM-7600 модуль усилителя мощности

• Контроллер сенсорного экрана Synaptics S3528A

• Qualcomm WTR1625L Радиочастотный трансивер и WTR1625 (модем?)

Комментарии к шагу

Двойной WTR1625 предназначен для совместного использования с SVLTE или CDMA/TDD

Какой аудиокодек используется - Wolfson или Qualcomm wcd9320

Есть ли в нем Qualcomm WCD9320? Спасибо. :)

Шаг 10

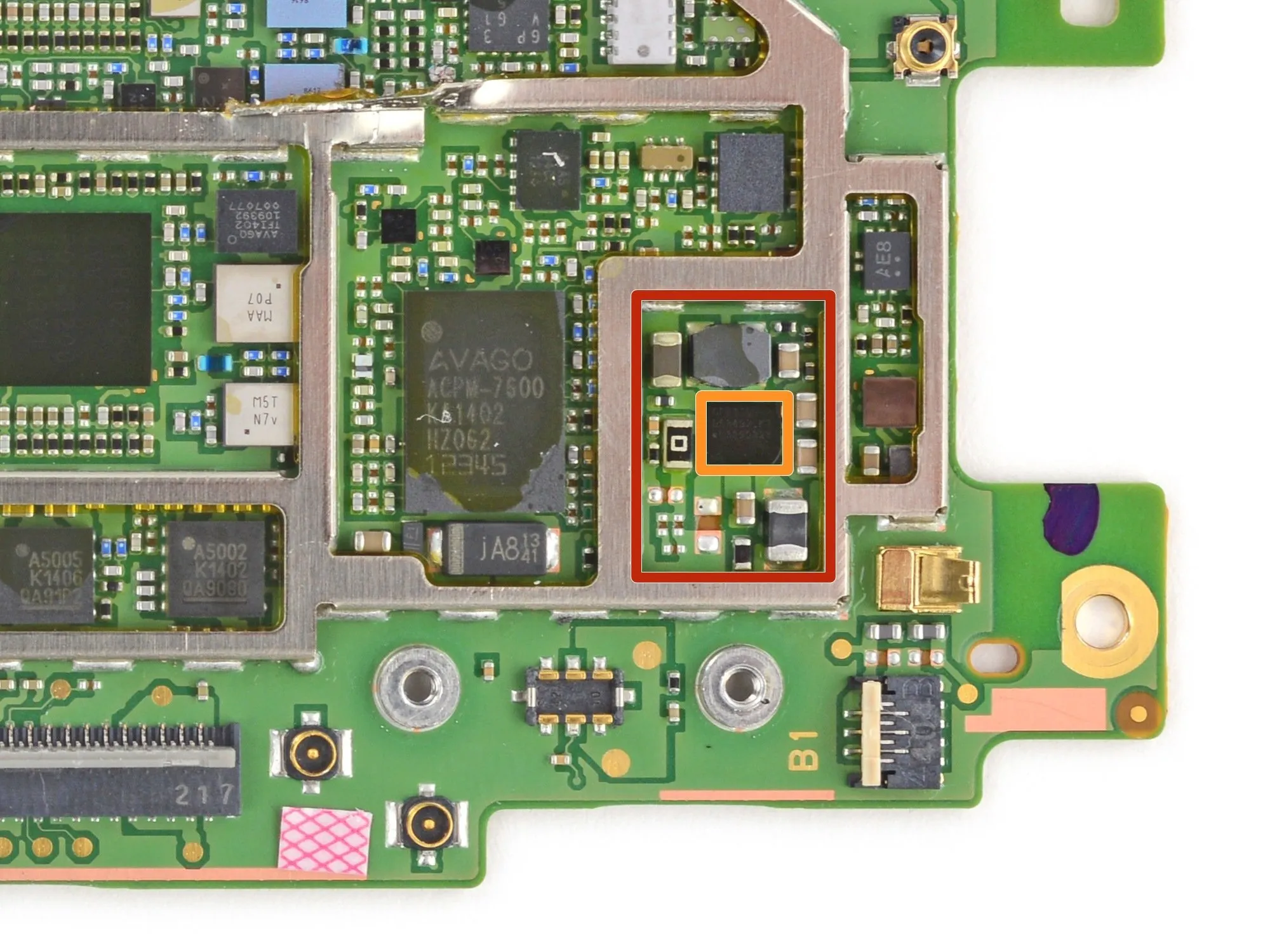

• Крупный план передней панели RF, подчеркивающий подсистему Qualcomm ET. Это 'Envelope Tracking', а не 'ExtraTerrestrial'.

• Внутри красной линии находится ИС Qualcomm QFE1100 ET, а также все сопутствующие пассивы, занимающие площадь около 50 мм2.

• Сама микросхема QFE1100 ETIC

Шаг 11

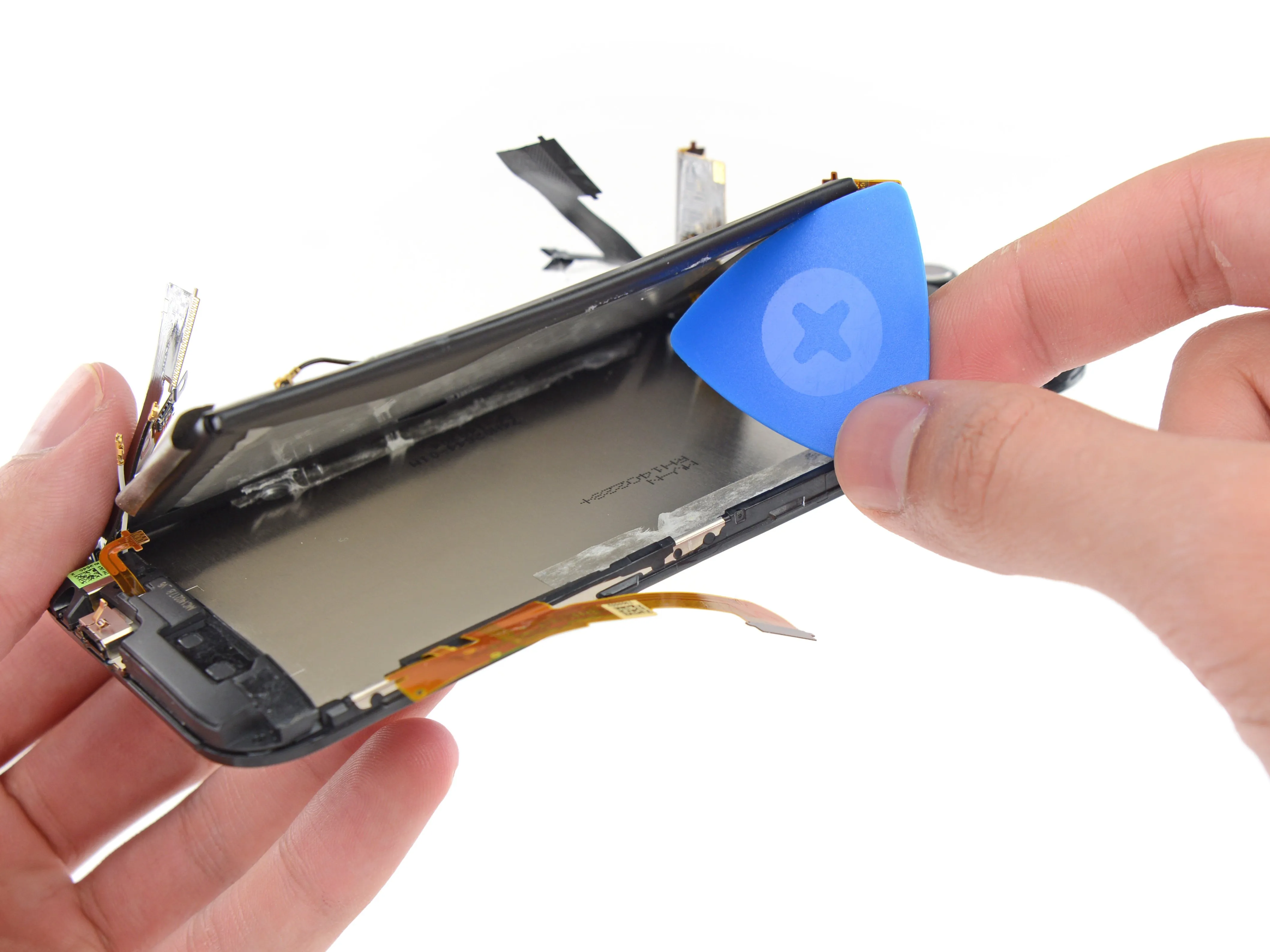

• Освободив материнскую плату, мы переходим к аккумулятору.

• Вы не ослышались: чтобы добраться до батареи, нужно снять материнскую плату, сноваОн более чем легко приклеен к ЖК-экрану.

• Эта огромная порция клея, несомненно, представляет угрозу для здоровья M8 и его ремонтопригодности. Жаль, что HTC не берет рецепт из книги Google.

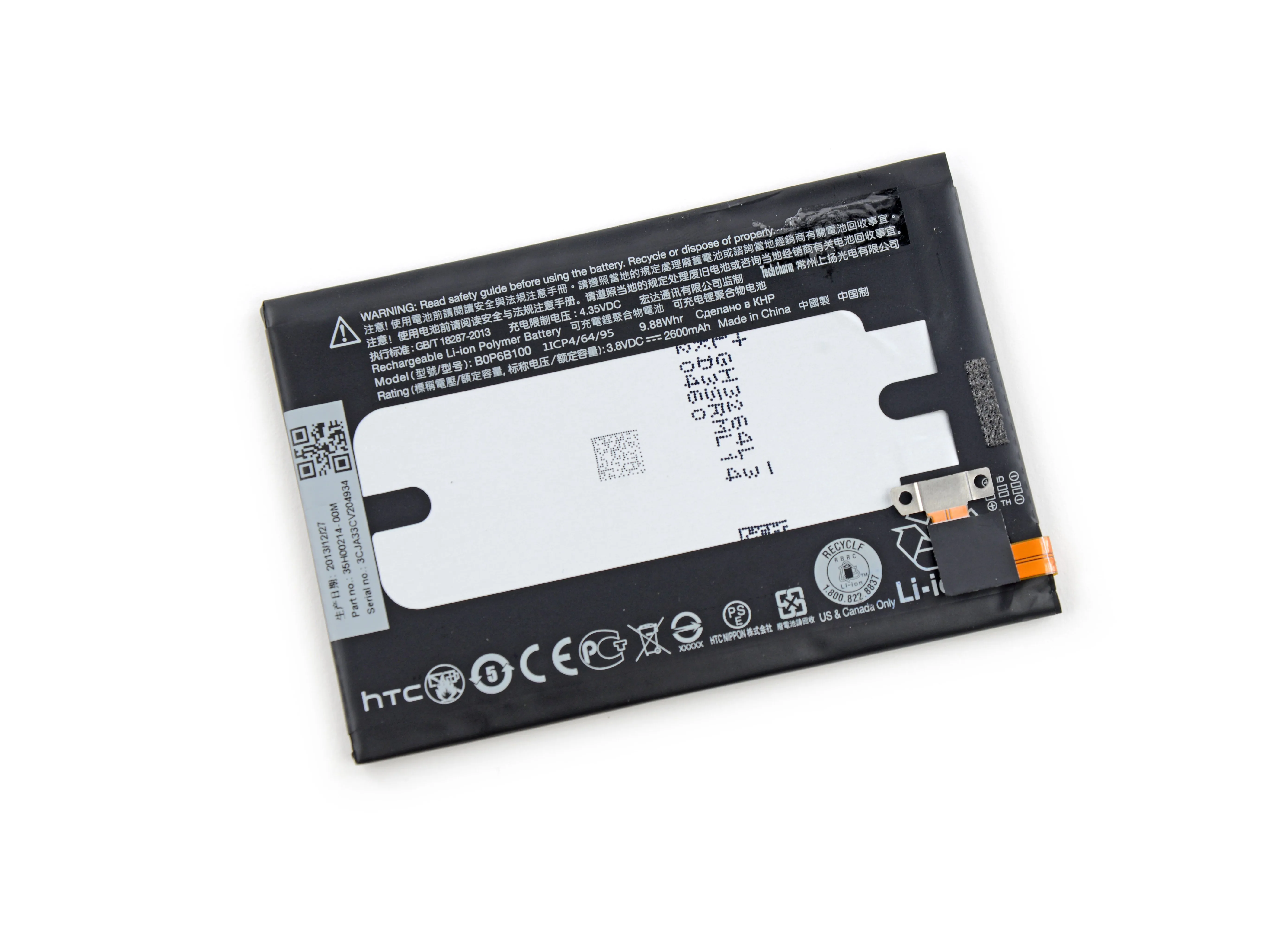

• HTC рассказала об исключительных характеристиках аккумулятора нового One: до 2 недель в режиме ожидания от 100 % заряда и 15 часов от 5 %. Вот это да!

• Во многом это достигается благодаря маломощным датчикам и умному программному обеспечению, а также аккумулятору емкостью 2600 мАч, что на 300 мАч больше, чем в прошлом году. по сравнению с прошлым годом.

Шаг 12

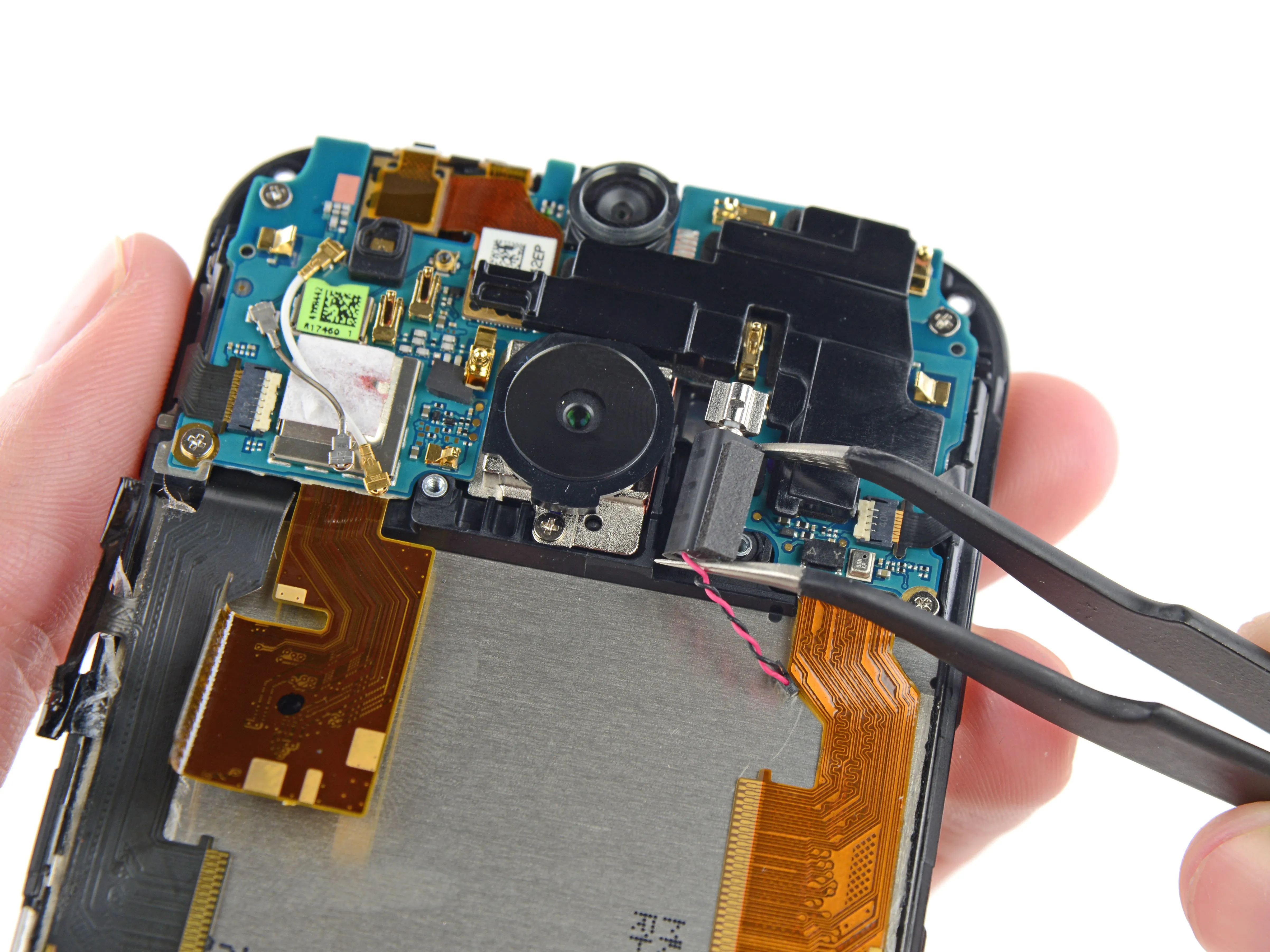

• Настало время для пары 'кусочков' от One:

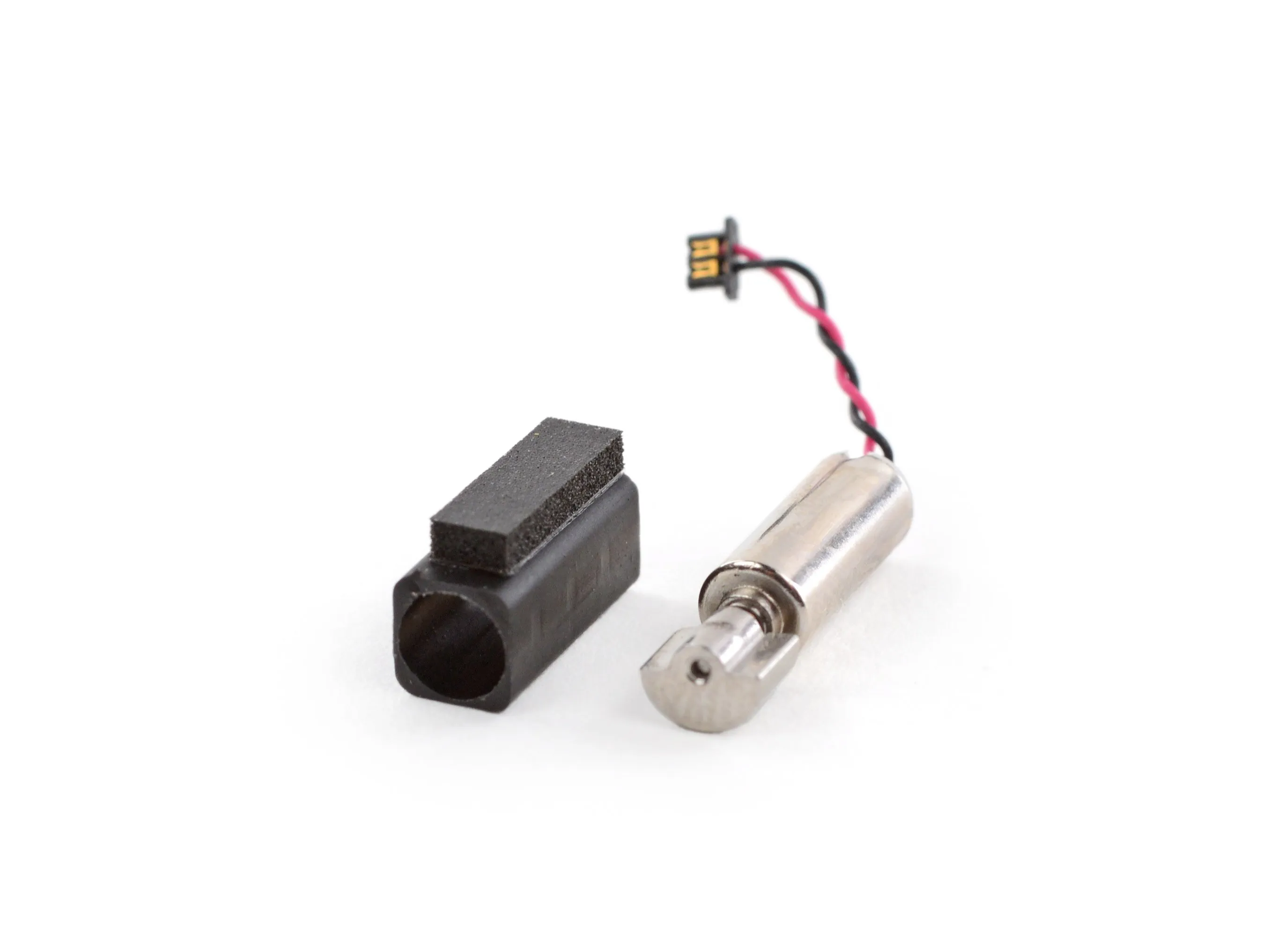

• Роторный вибромотор находится в этом квадратном резиновом корпусе.

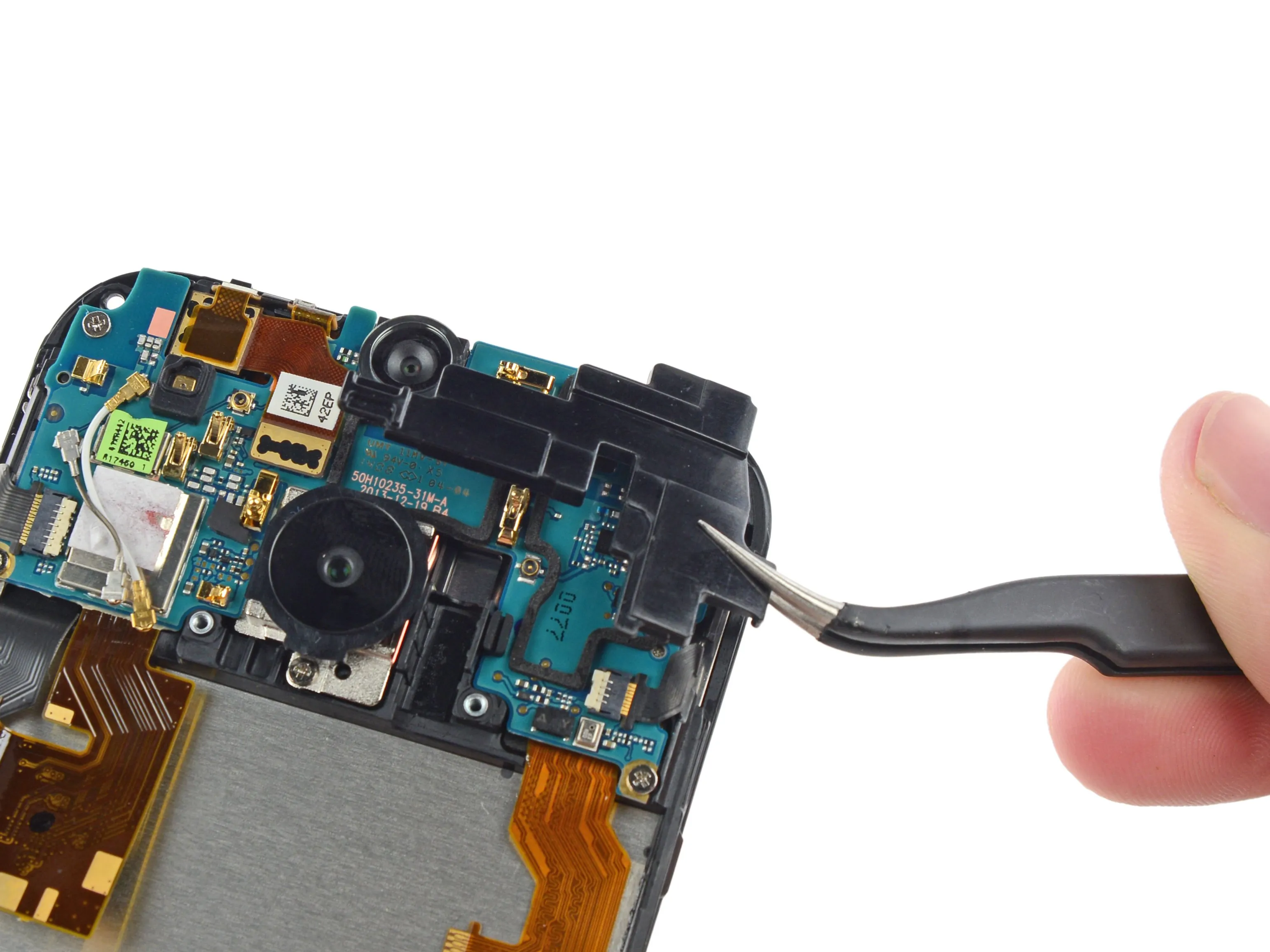

• Динамик наушников прикрыт пластиковой усилительной камерой, обеспечивающей необходимую мощность для этой половины широко разрекламированных стереодинамиков 'BoomSound'.

• Когда камера динамика удалена, мы готовы к взлету, чтобы снять эту дочернюю плату с корпуса.

Шаг 13

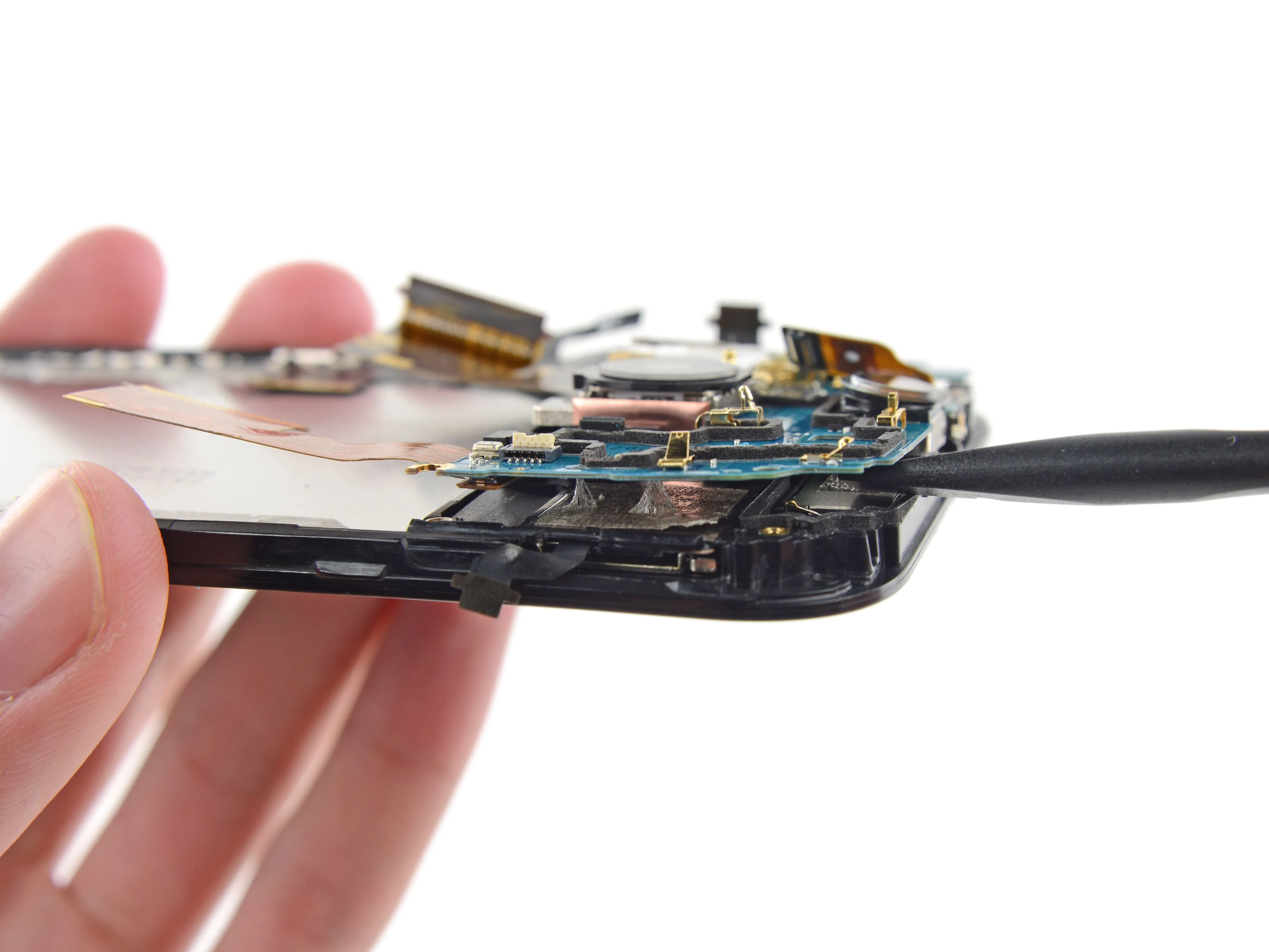

• По крайней мере, мы так думали, пока не обнаружили клей, удерживающий плату на месте.

• Наш пассатижи сильны, но рука уже сильно устала.

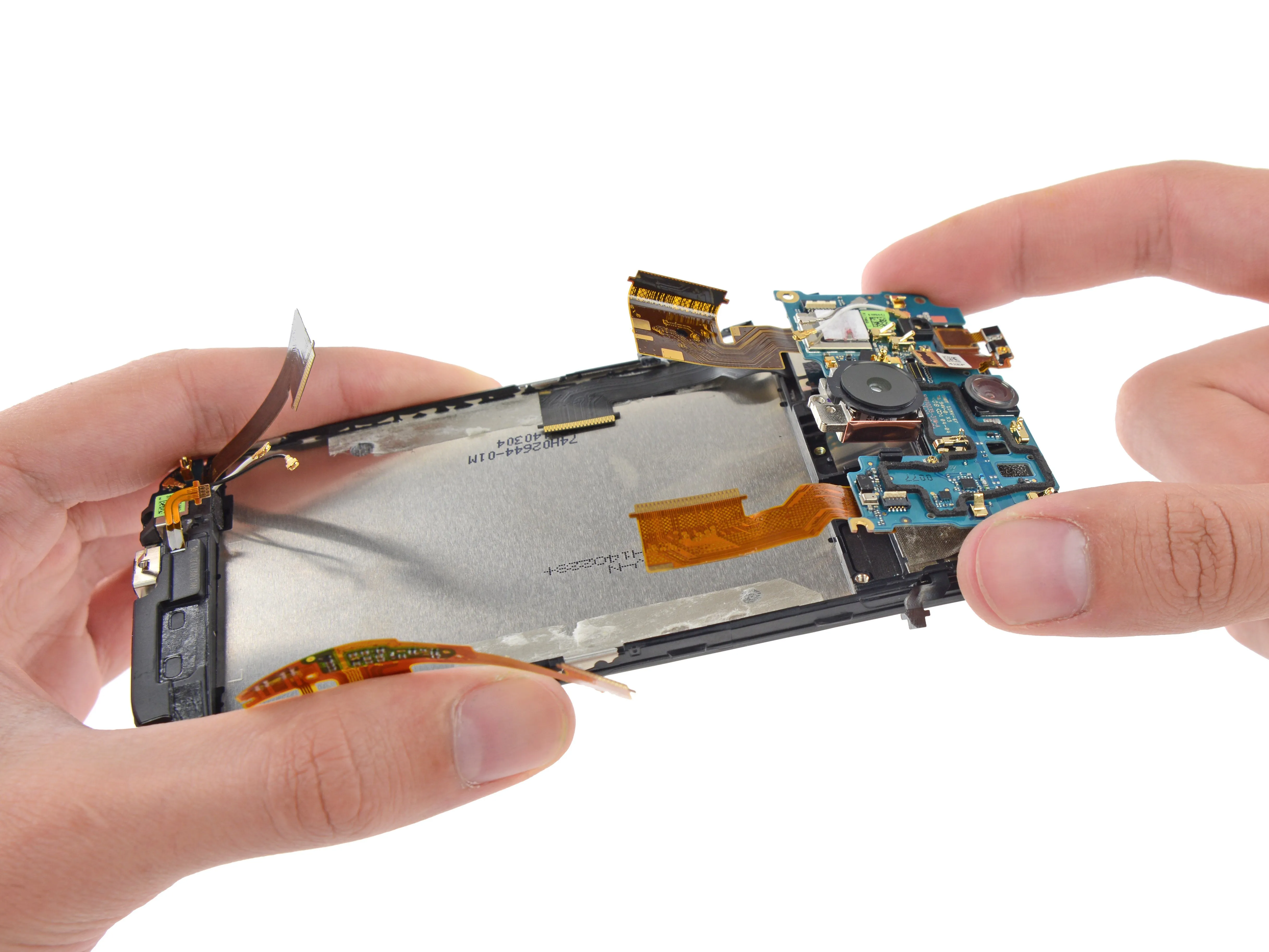

• Освободив дочернюю плату, пора собраться, чтобы взглянуть на модную технологию камеры.

Шаг 14

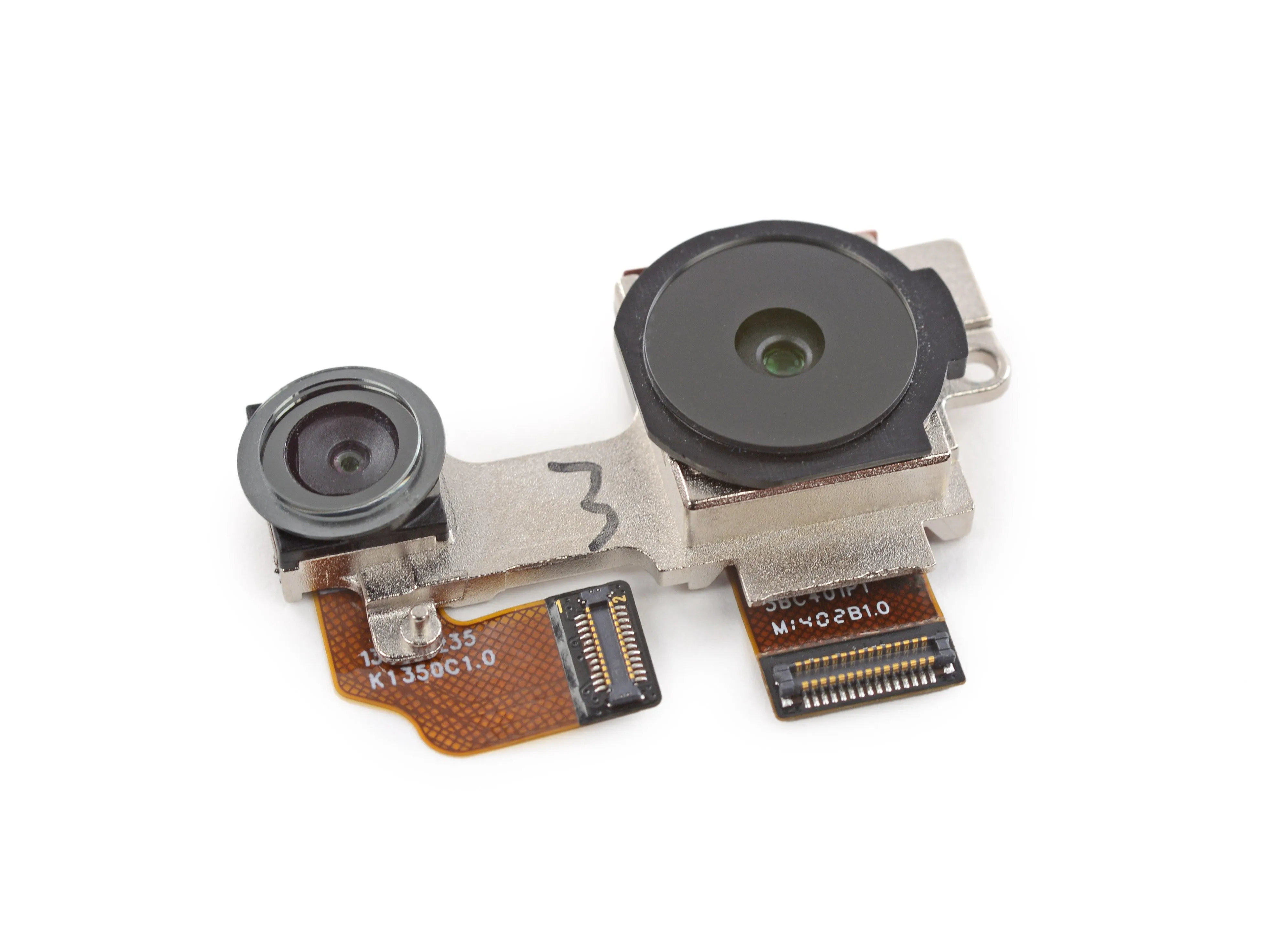

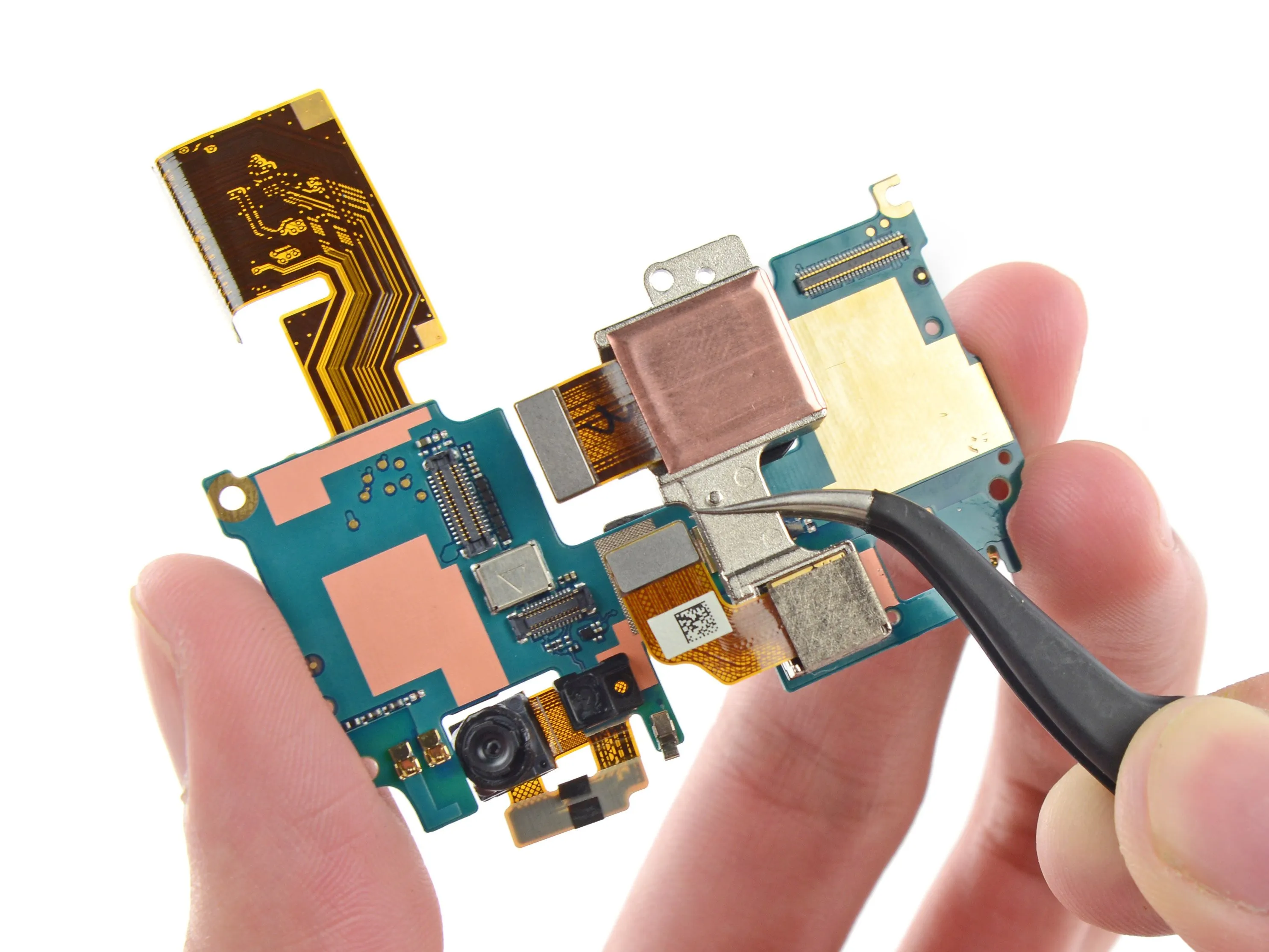

• Компания Chipworks обнаружила прошлогоднюю камеру 'UltraPixel' была 4-мегапиксельной. Вероятно, в этой ревизии количество пикселей такое же, но они крупнее.

• Гораздо интереснее добавление этой вспомогательной задней камеры, которая в сочетании с первой позволяет выполнять всевозможные манипуляции с данными, фокусировку задним числом и спецэффекты.

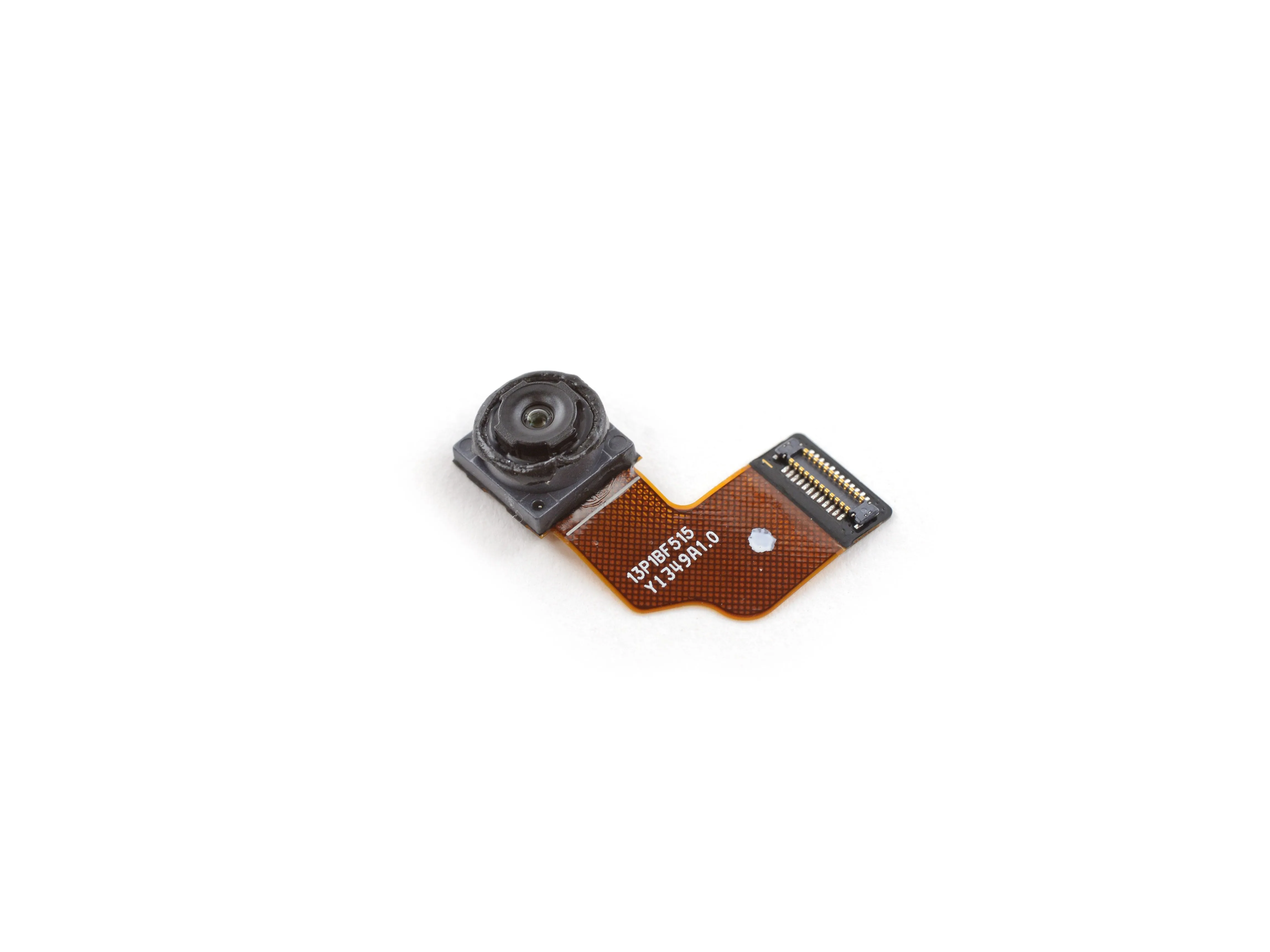

• Не отстает и бесстрашная selfie-камера, получившая огромный прирост технических характеристик: с прошлого сезона она составляет 2,1 мегапикселя до внушительных 5,0 МП (более чем достаточно для селфи).

Комментарии к шагу

Я заметил множество царапин на объективе моей камеры. На этой фотографии он, похоже, прикреплен к самой камере. На M7 новый объектив поставлялся вместе со сменным задним корпусом. Не так ли обстоит дело с M8, потому что я хотел бы заменить этот объектив, так как он начинает влиять на мои фотографии.

Удалось ли вам это выяснить? Можно ли снять стекло объектива, не повредив материнскую плату?

Это дрянное покрытие, которое HTC нанесла на объектив. На форумах Android central есть тема, в которой рассказывается о том, как решить эту проблему: https://forums.androidcentral.com/htc-one...

Да, крышка объектива является частью задней крышки (крышки аккумулятора). Я отправил свой телефон на гарантийный ремонт, и именно его заменили. Кажется, что заменить заднюю крышку на этом телефоне будет довольно просто.

Вы можете просто оторвать ее, она пластиковая. В интернете продают замену за 6 долларов, они поставляются с клеем на них. Если вы беспокоитесь о царапинах, то на самом деле это покрытие, которое HTC нанесла на объектив, и оно легко царапается. Подробнее об этой проблеме и о том, как ее решить, можно прочитать на форумах android central, там все сталкиваются с этой проблемой: https://forums.androidcentral.com/htc-one...

Шаг 15

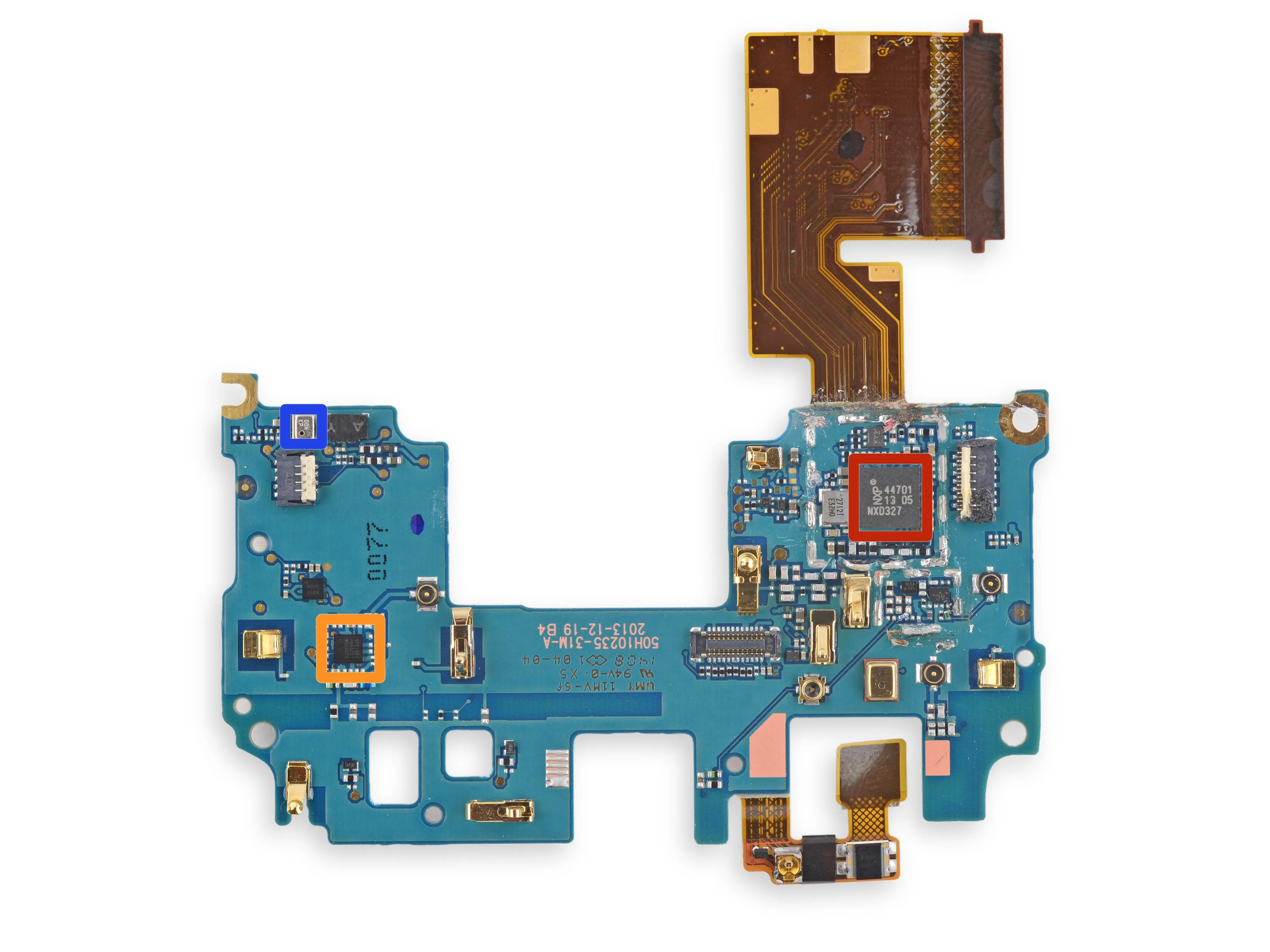

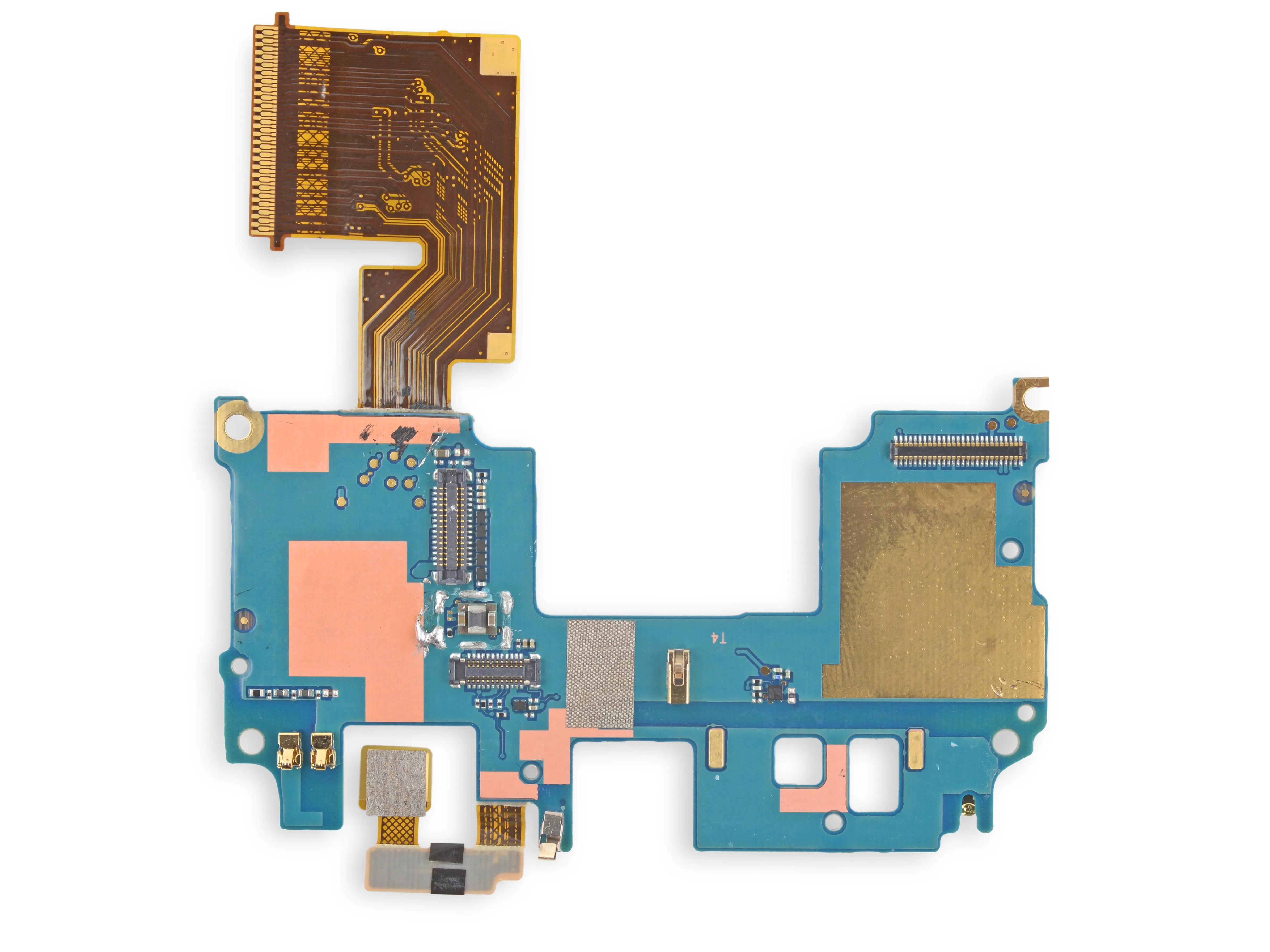

• Компанию друг другу на малонаселенной дочерней плате составляет пара оставшихся чипов:

• NXP 44701 контроллер NFC

• Датчик давления Bosch Sensortec BMP280

• Qualcomm QFE1550 тюнер с динамическим согласованием антенны

Шаг 16

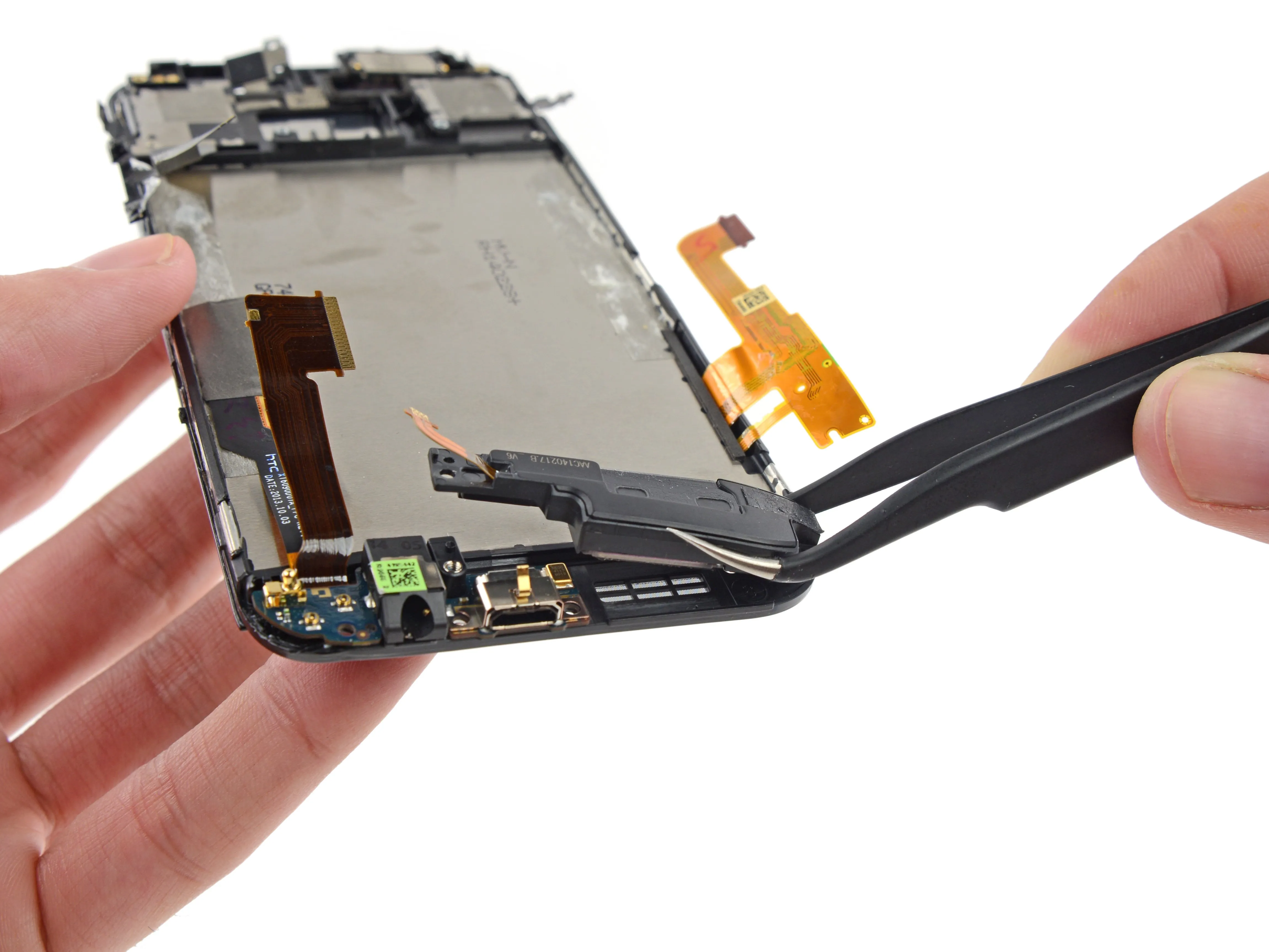

• Взмах пинцетом - и мы приступаем к работе с динамиком.

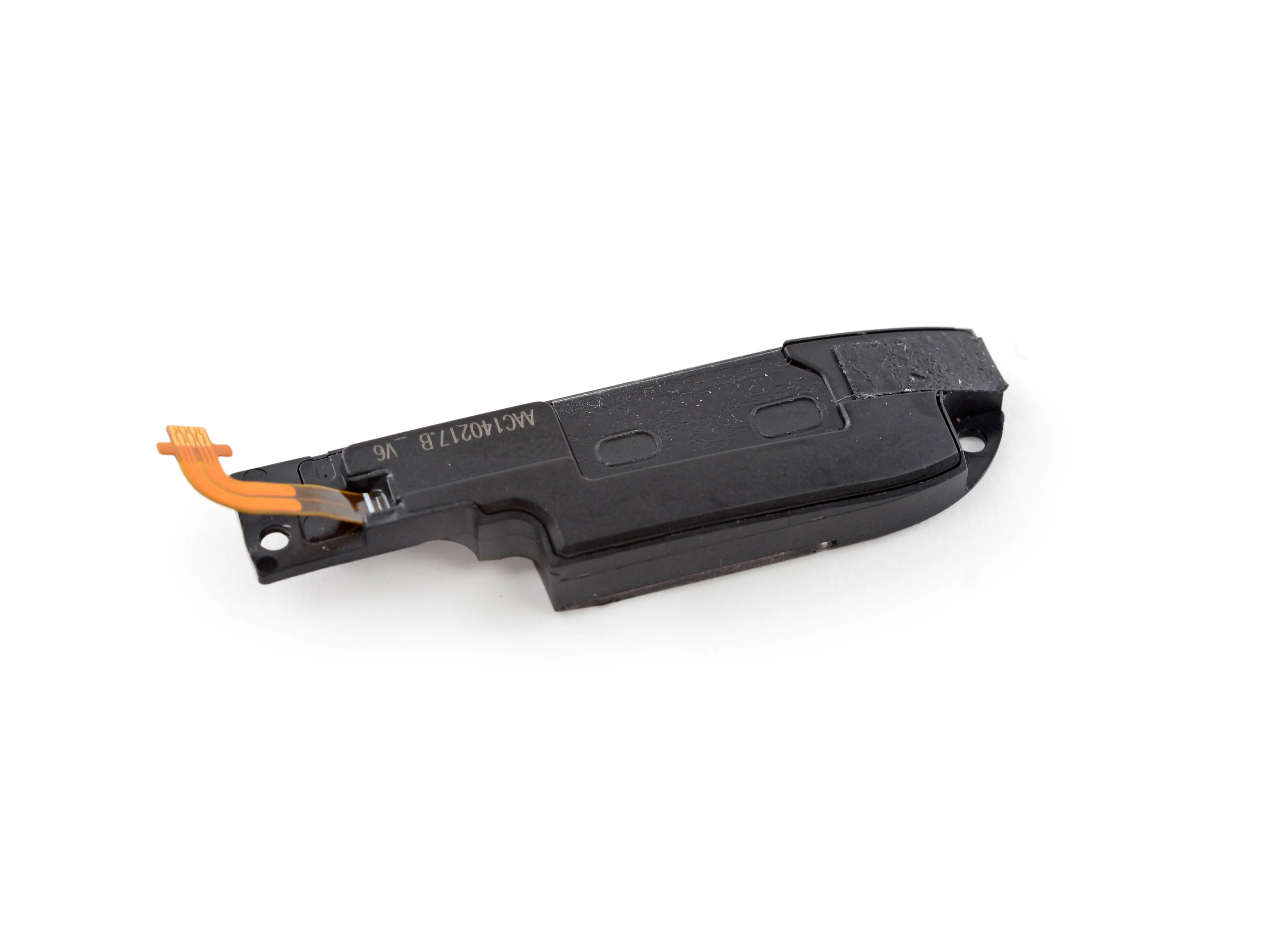

• Поклонники Доктора Дре, бейте себя в грудь от горя: Партнерство HTC с Beats Audio закончилось. Несмотря на это, первые отзывы подтверждают, что динамики довольно хороши... для телефона.

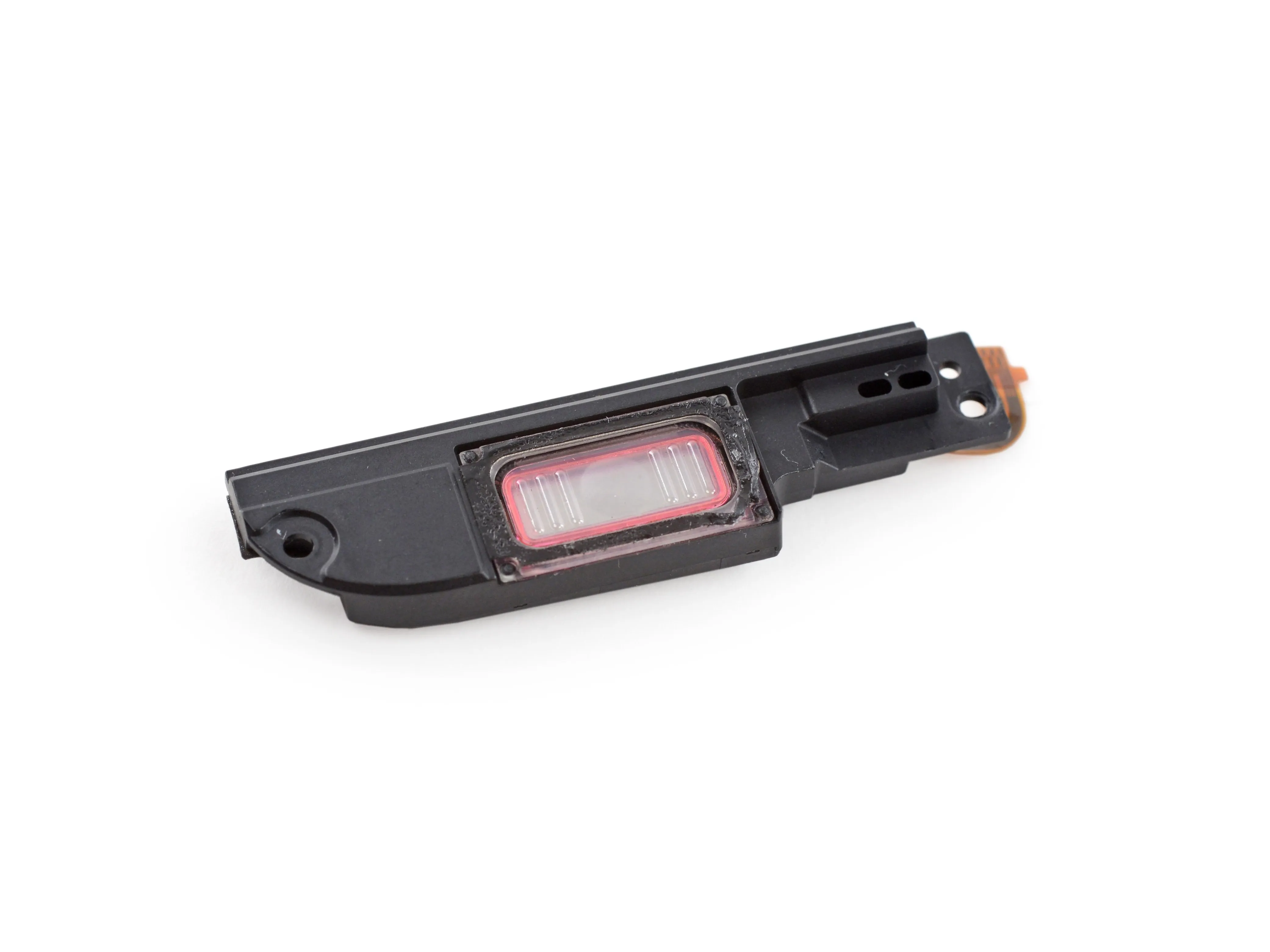

• Эти динамики HTC BoomSound дают неплохую вибрацию, достигающую 95 дБ, или чуть меньше, чем у пневматической дрели.

Шаг 17

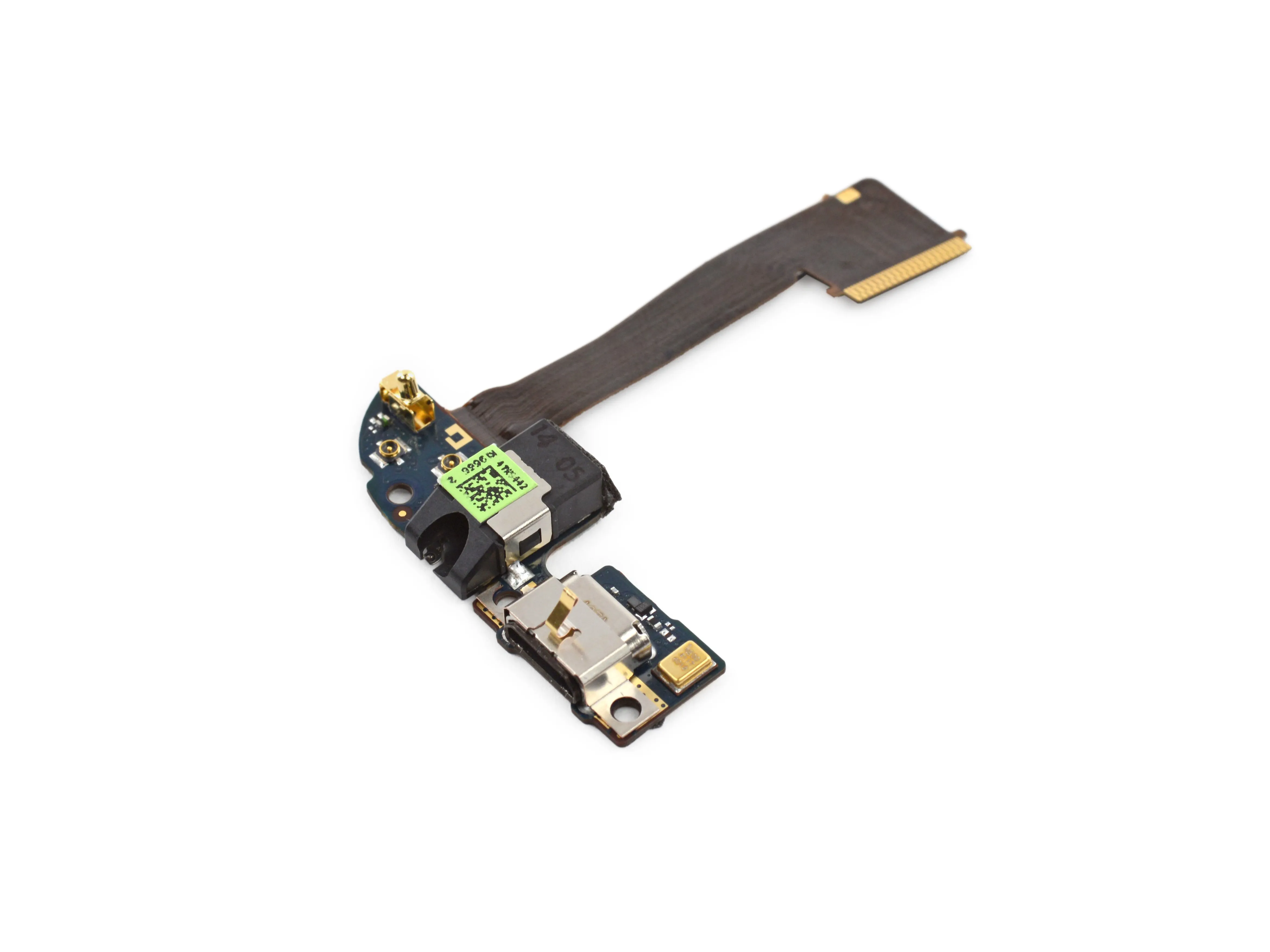

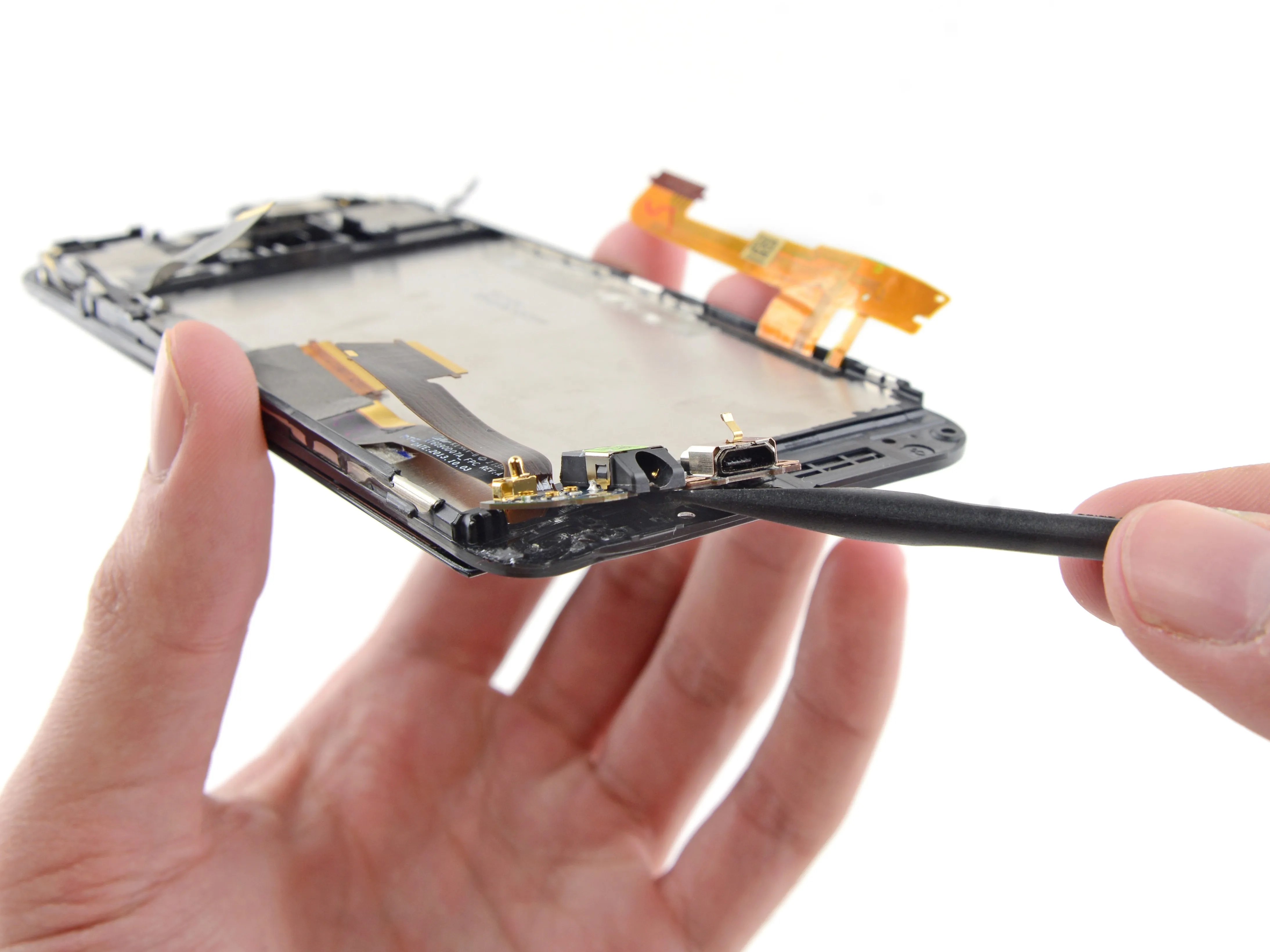

• Последним покинул вечеринку 3,5-мм аудиоразъем, который теперь делит небольшой кабельный узел с микрофоном и портом micro-USB на нижней панели телефона.

• Мы легонько подталкиваем его к выходу с помощью лопатки. Конец близок...

Комментарии к шагу

Можете ли вы определить микрофон? Ищу спецификацию:)

Из некоторых других сообщений, похоже, что есть несколько микрофонов. хотел бы получить конкретные сведения о каждом, так как у меня есть проблема с качеством звонка микрофона громкой связи.

У кого-нибудь еще есть такая проблема?

То же самое, это функция, которую я часто использую, и люди теперь говорят, что они не могут хорошо слышать и т.д..

Это потому, что внутри все в жиру.

Пыль забивается между верхней и нижней серой решеткой динамика и корпусом.

Купите новый гриль на ebay, снимите оригинальный, аккуратно очистите его с помощью пензила и пылесоса.

Убедитесь, что все чисто и сухо, приклейте гриль, и все готово, ваши микрофоны снова как новые.

Шаг 18

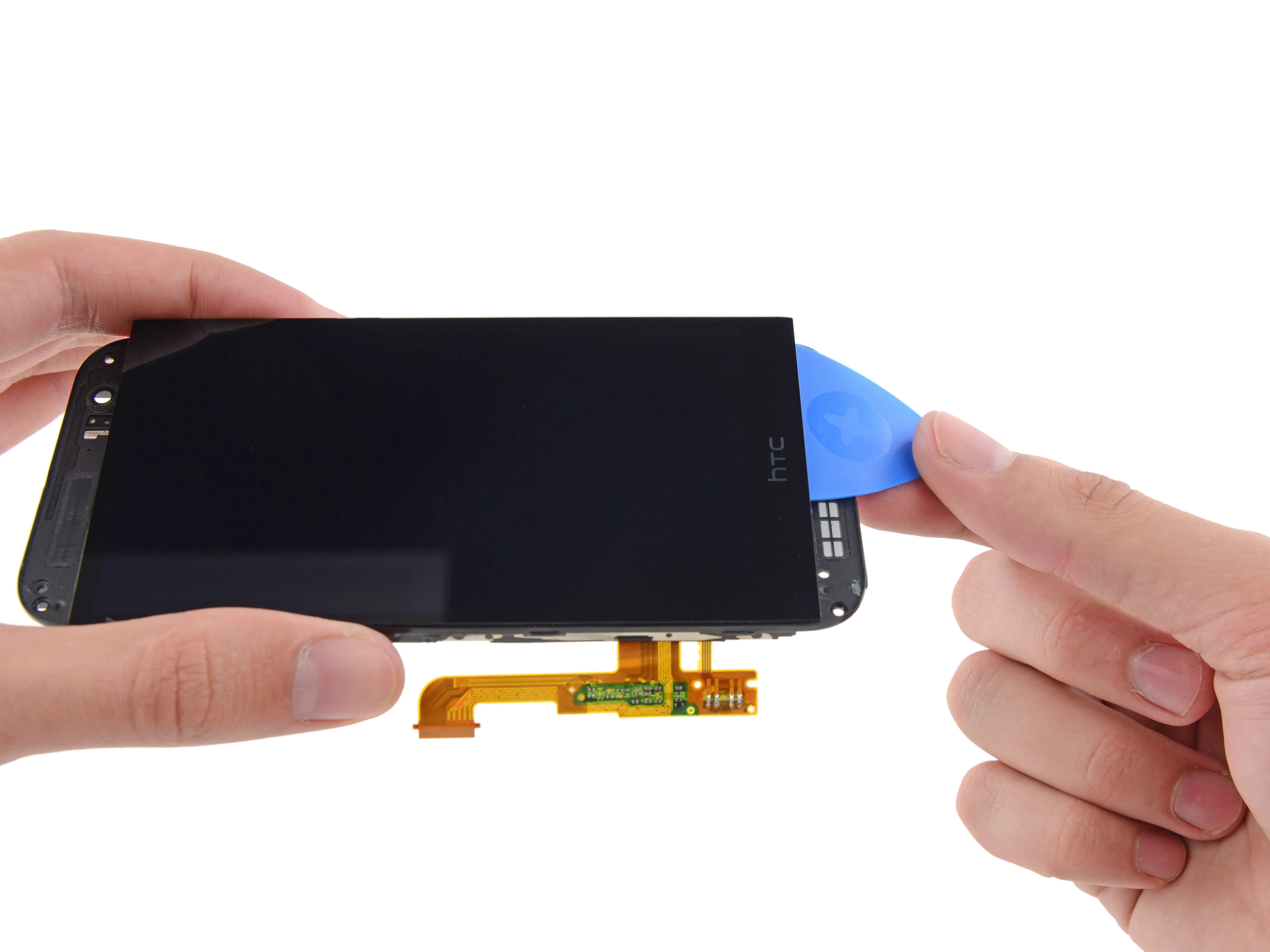

• Когда передняя панель в основном разобрана, мы наконец-то переходим к снятию дисплея.

• 'Наконец-то', потому что мы уже привыкли к тому, что Apple сборке iPhone с выниманием дисплея-которая значительно упрощает ремонт дисплея, поэтому нам непонятно, почему некоторые производители настаивают на том, чтобы замуровать и экран, и аккумулятор. Хотя бы один из них можно легко заменить!

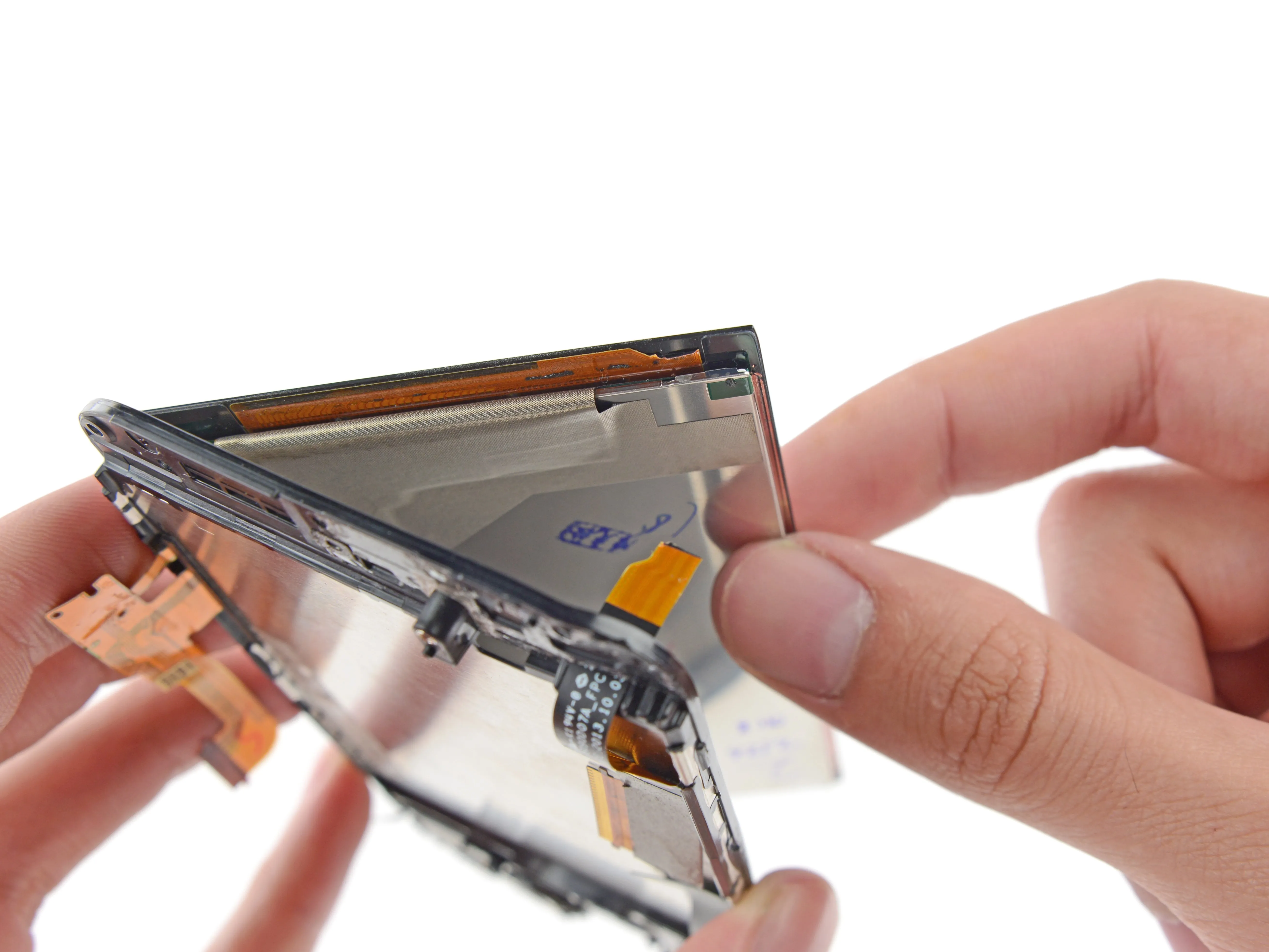

• Либеральный нагрев по краям стекла позволил нам легко провести медиатором по периметру, отделяя клей.

• ...Немного слишком легко, на самом деле, поскольку мы обнаружили совершенно неправильное место для нарезки кубиками, перерезав кабель дигитайзера.

• Не стесняйтесь благодарить нас за благородную жертву - мы сломали свой телефон, чтобы вам не пришлось этого делать.

Комментарии к шагу

Мы не уверены, почему некоторые производители настаивают на том, чтобы похоронить и экран, и батарею.

Я решил, что это делается для того, чтобы заставить покупателей покупать новый телефон, если сломался экран или батарея, вместо того чтобы ремонтировать его. В этом гораздо больше выгоды, чем в простом ремонте.

Да, это наравне с 'запланированным устареванием' в дизайне большинства крупных компаний (я промышленный дизайнер). Вы делаете что-то, что люди хотят купить, но не хотят хранить долго (год в большинстве случаев с телефонами), и скорее купят новый, чем отремонтируют. Если стоимость ремонта (который с большой вероятностью может достаться стороннему ремонтнику) достаточно близка к стоимости нового телефона (которая пойдет производителю, хотя и несколько косвенно), почему бы просто не купить новый телефон?

На мой взгляд, это очень безответственно.

Я внимательно прочитал и просмотрел вашу статью. Интересно, нельзя ли снять дисплей сразу после того, как вы сняли заднюю крышку, не разбирая все остальное? Конечно, необходимо знать, какие два разъема нужно отсоединить (дигитайзер, дисплей) и на какой угол сначала поднять дисплей, но это то, что мы знаем сейчас, после вашей первой попытки.

Было бы здорово, если бы вы ответили на эту мысль сейчас, после того как вы проделали эту работу и увидели детали. С уважением, Марти.

Нет, это невозможно, не хватает зазора для кабеля оцифровщика.

Этот телефон - настоящий беспорядок с точки зрения внутреннего дизайна.

Не могли бы вы объяснить, почему вы считаете, что 'черная полоса HTC' присутствует под экраном? Она действительно выполняет какую-то функцию? Я не вижу под ней ничего важного!

Она была создана для того, чтобы скрыть место, где гибкий кабель дигитайзера вставляется в лист дигитайзера.

Это дает дополнительное пространство для внутренних компонентов и более емкого аккумулятора. Лично я не возражаю, несмотря на то, что при игре в ландшафтном режиме экран смещен. Разница между верхней и нижней частью экрана составляет менее 3 мм, потому что нижняя решетка динамика короче верхней. На самом деле я не замечаю этого во время игр или просмотра фильмов.

Шаг 19

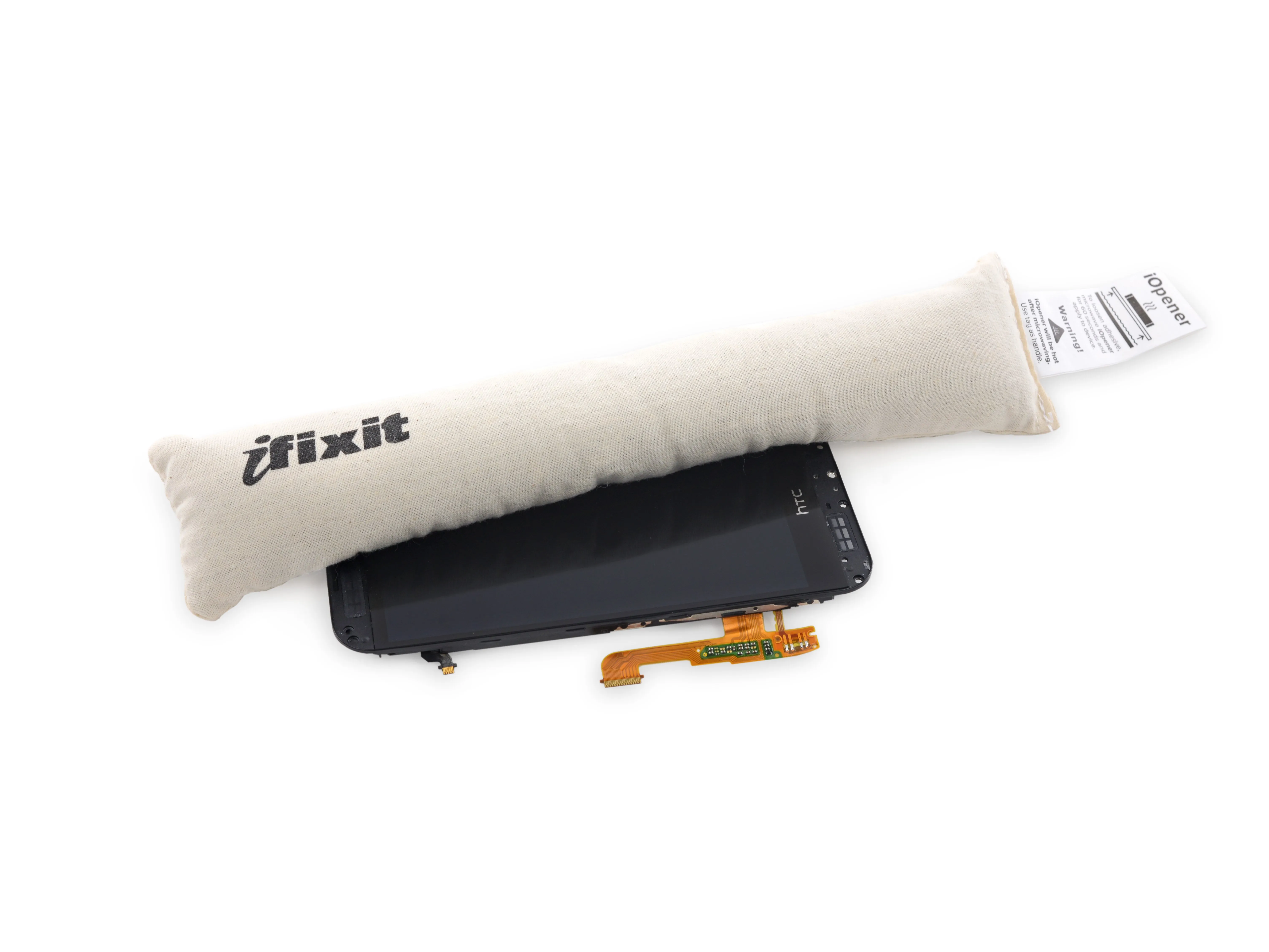

• Какое испытание - снять и заменить экран. К счастью, HTC признает эту трудность и предоставляет одну бесплатную замену экрана на вашем новом M8 (в течение первых шести месяцев). Не ломайте его после этого.

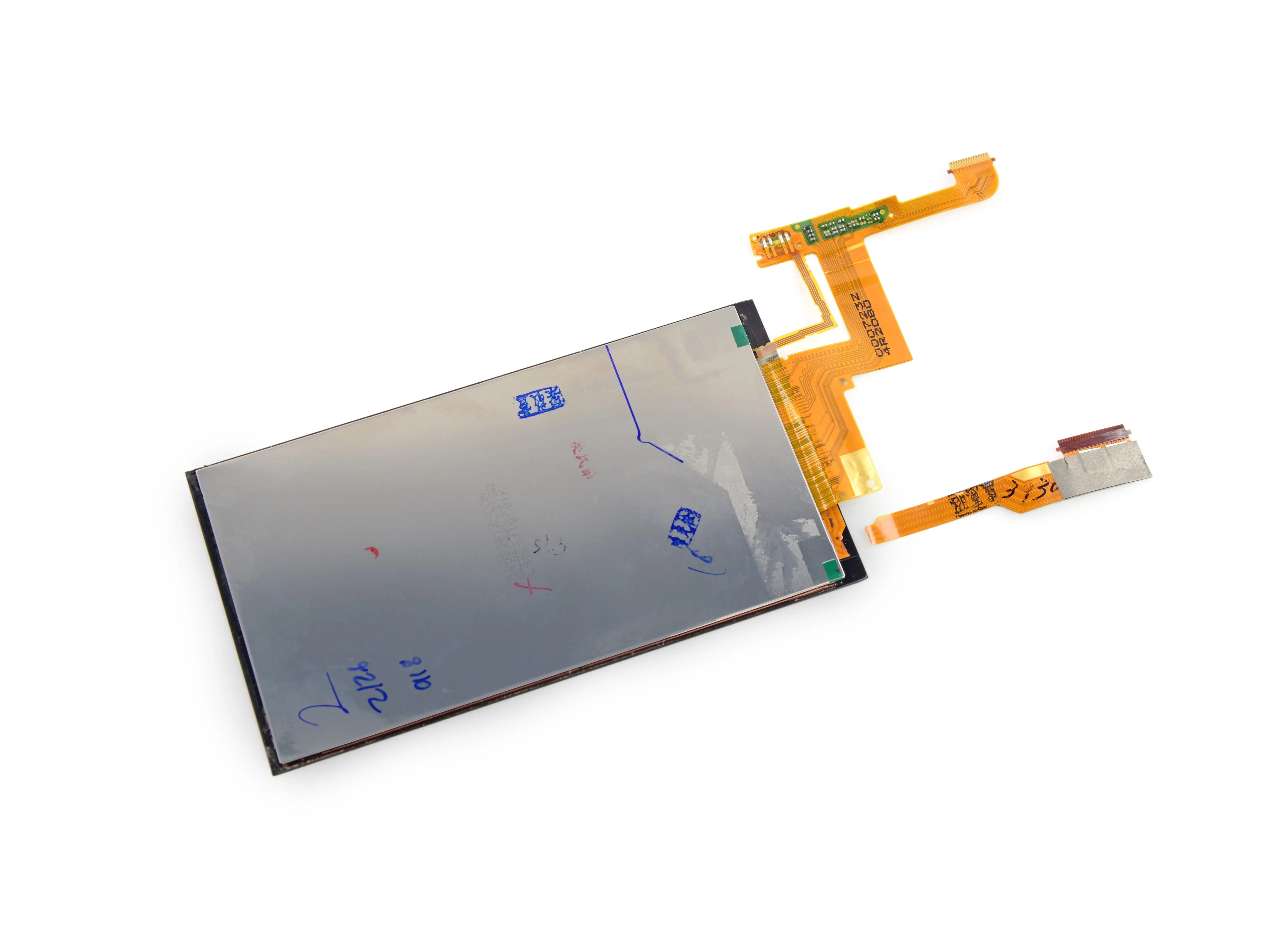

• Все эти штампы и подписи контроля качества на задней панели дисплея с разрешением 1080p напоминают нам о некоем Macintosh который мы недавно разобрали.

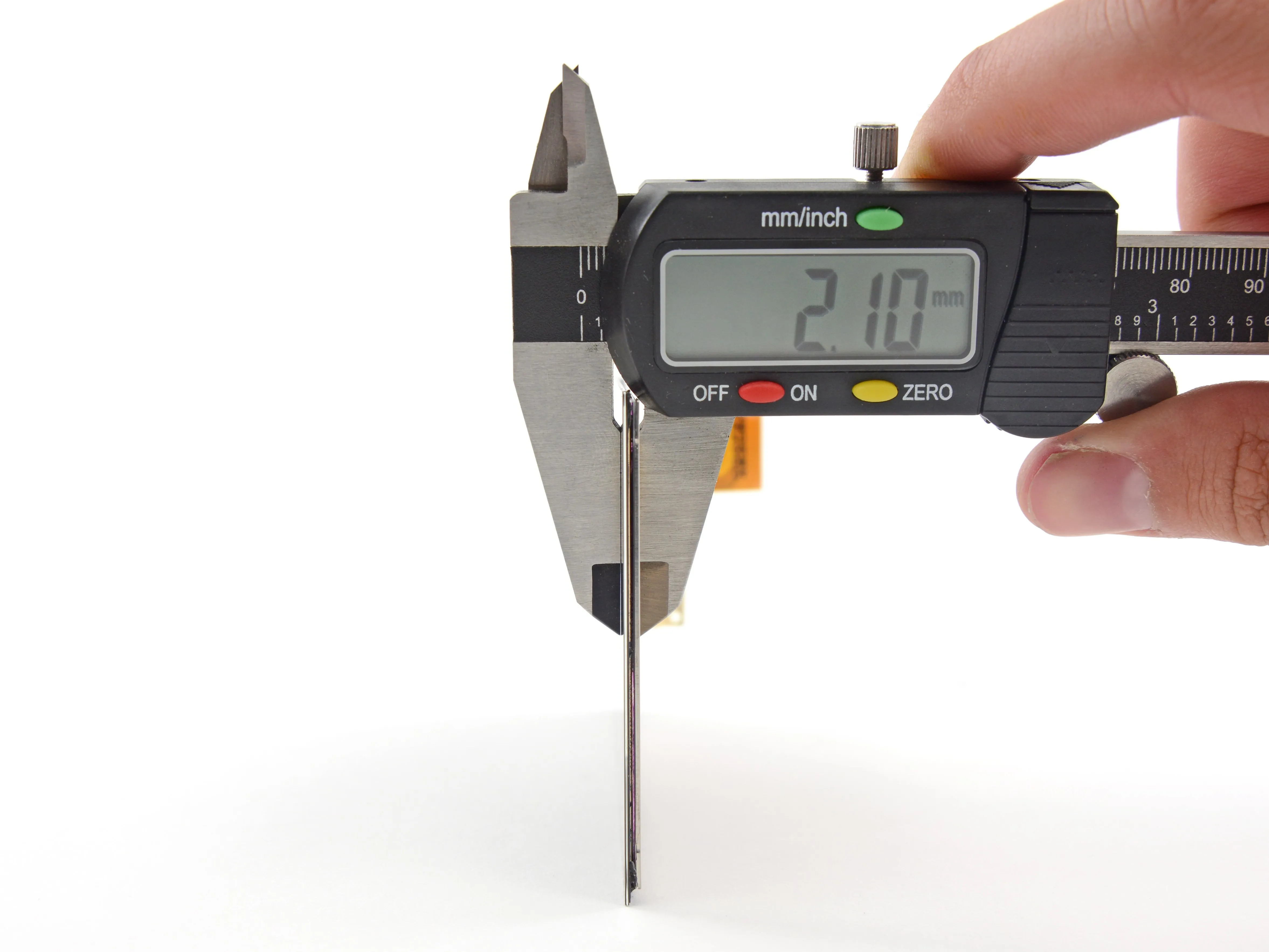

• Чтобы сделать тонкий телефон (9,4 мм), нужны тонкие компоненты. Толщина ЖК-дисплея и дигитайзера составляет чуть более 2 мм.

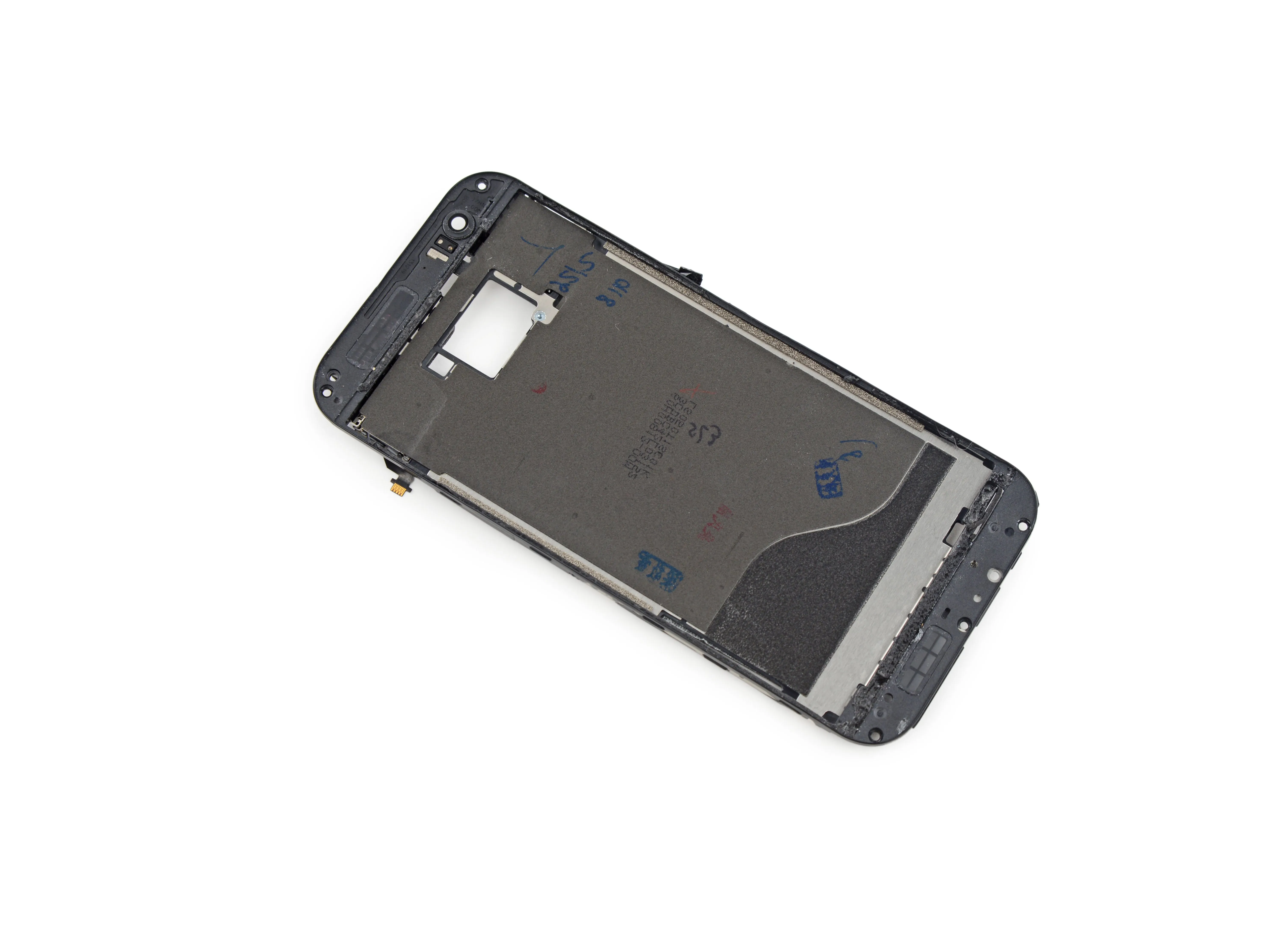

• Опустившись до голой средней части корпуса, команда разборщиков может похвалиться, выпить пива и обдумать предстоящую оценку ремонтопригодности.

• Предупреждение под спойлером: он будет выглядеть примерно так этот.

Комментарии к шагу

Потеряю ли я данные при разборке телефона?

Нет, вы не потеряете свои данные, разобрав и собрав телефон, а также во время большинства ремонтных работ.

Как рядовой потребитель я испытываю отвращение к HTC. У моей жены Samsung Note 2 уже шесть лет. Мой - windows M1 (8). Я не занимаюсь ремонтом часов или телефонов. Заплатил 785,00 за этот кусок дерьма 2 1/2 года назад. В один год порт зарядки перестал функционировать должным образом. Для вас, технарей, я думаю, это весело. Но для тех, кто хочет телефон, который переживет гарантию? Забудьте об этом! Не стоит того! Мне нужен телефон, который прослужит до конца гарантийного срока! Я люблю решать проблемы, но не с техникой. Когда я трачу такие деньги, я хочу что-то, что прослужит долго. Я не хочу ходить на технические курсы и получать диплом, чтобы починить чертов телефон! Надоели эти огромные компании, которые встраивают в продукт гарантию (плюс один день), чтобы выжить! Видимо, некоторым людям нравится идея, что через год после покупки им придется разбирать материнские платы и порты. Хорошо для вас! Но для таких людей, как я, когда я трачу столько денег, я хочу, чтобы мой продукт работал! Давно закончилась гарантия. Надоело!

Шаг 20

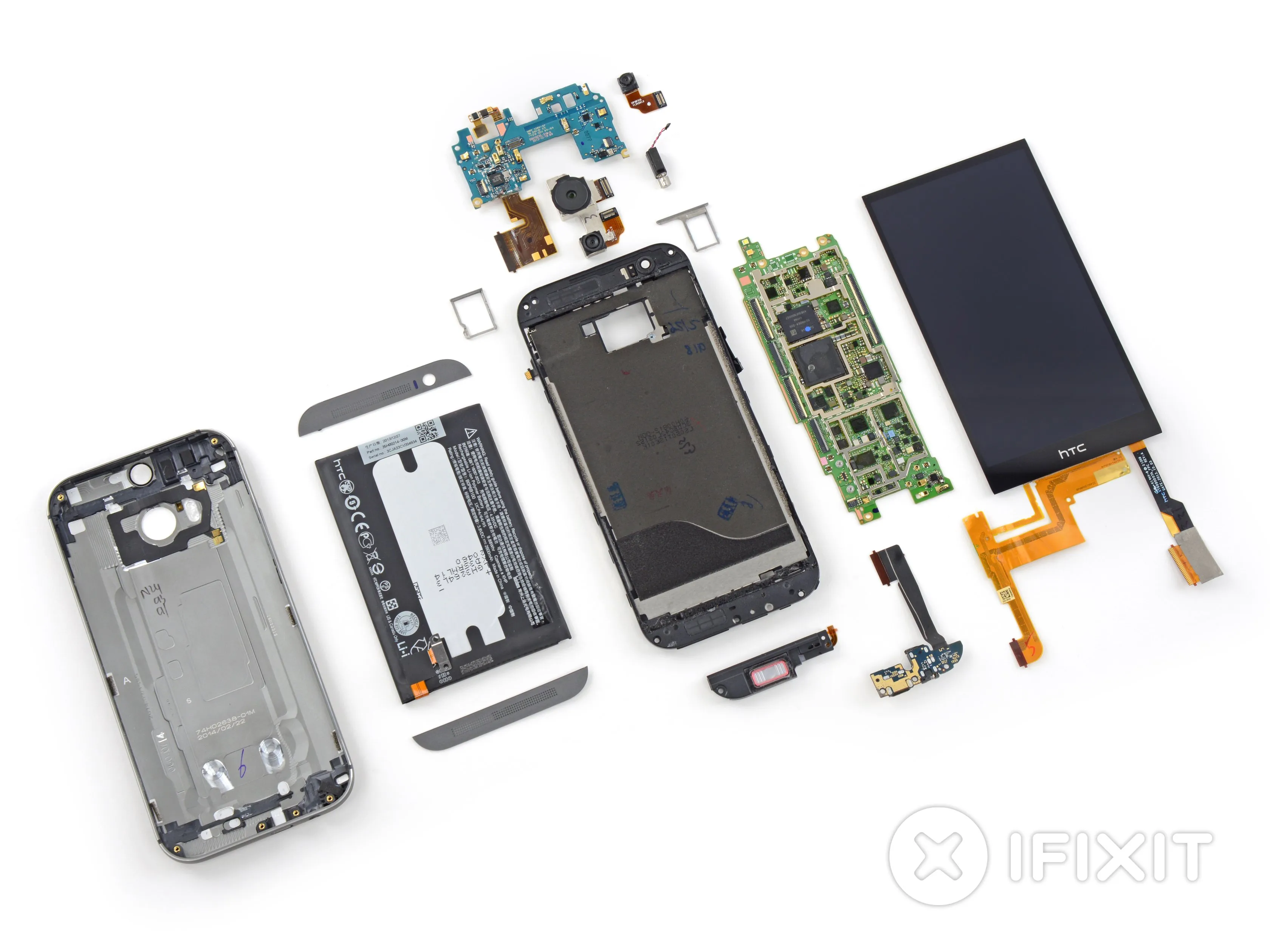

• Оценка ремонтопригодности HTC One M8: 2 из 10 (10 - самый простой ремонт)

• Открыть устройство, не повредив задний корпус, очень сложно, хотя уже и невозможно. Это делает замену каждого компонента чрезвычайно сложной.

• Аккумулятор находится под материнской платой и приклеен к средней рамке, что препятствует его замене.

• Замена дисплея невозможна без проделывания тоннеля через весь телефон. Это делает один из самых распространенных видов ремонта - поврежденный экран - очень сложным.

• Большое количество изоленты, клея и медных экранов затрудняют снятие и замену многих компонентов.

• Прочная внешняя конструкция повышает долговечность.
