Разборка HTC One M9

Введение

Официально наступила весна, а это означает пастельные тона, зайчиков и новые блестящие устройства для яиц. HTC выпустила третий One, M9, и мы сразу же приступили к его разбору. Присоединяйся к нам, чтобы открыть наше предпасхальное угощение - HTC One M9.

Готовы начать действовать? Следите за нами в Instagram, ставьте лайк в Facebook или слушайте птичий твит в Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка HTC One M9

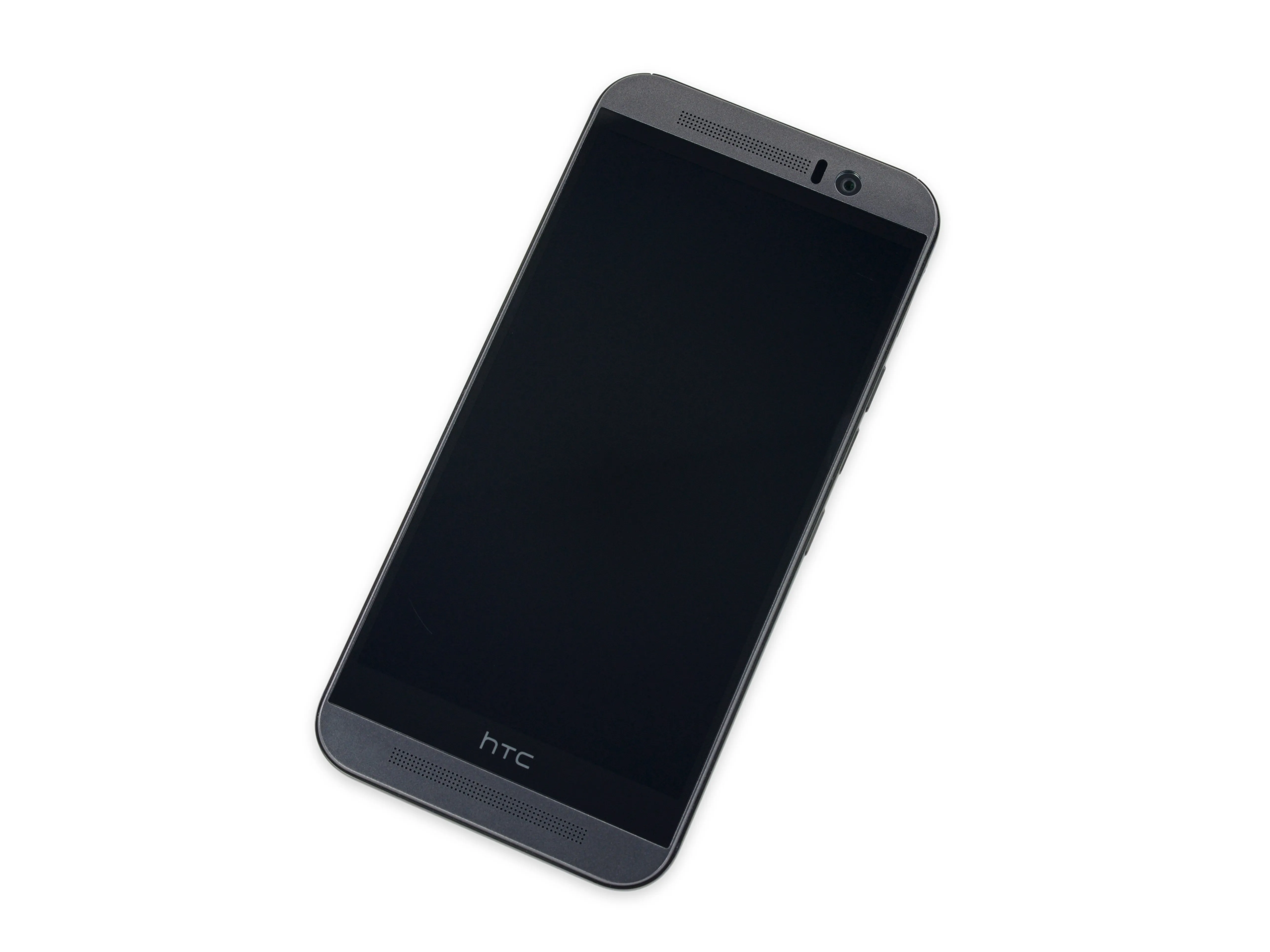

• HTC надеется, что M9 станет тем самым One для вас. Давайте посмотрим, что в него входит:

• 5,0-дюймовый дисплей с разрешением 1920 x 1080 и фронтальными стереодинамиками

• 20-Мп тыловая камера с возможностью записи видео в формате 4K; HTC UltraPixel фронтальная камера с возможностью записи видео в формате 1080p

• Qualcomm Snapdragon 810-64-бит, окта-ядро (4 x 2,0 ГГц + 4 x 1,5 ГГц)

• 3 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 32 ГБ встроенной памяти; дополнительное хранилище microSD объемом до 2 ТБ

• LTE, Bluetooth 4.1, NFC, HDMI MHL 3.0, 802.11ac и ИК-бластер

Шаг 2

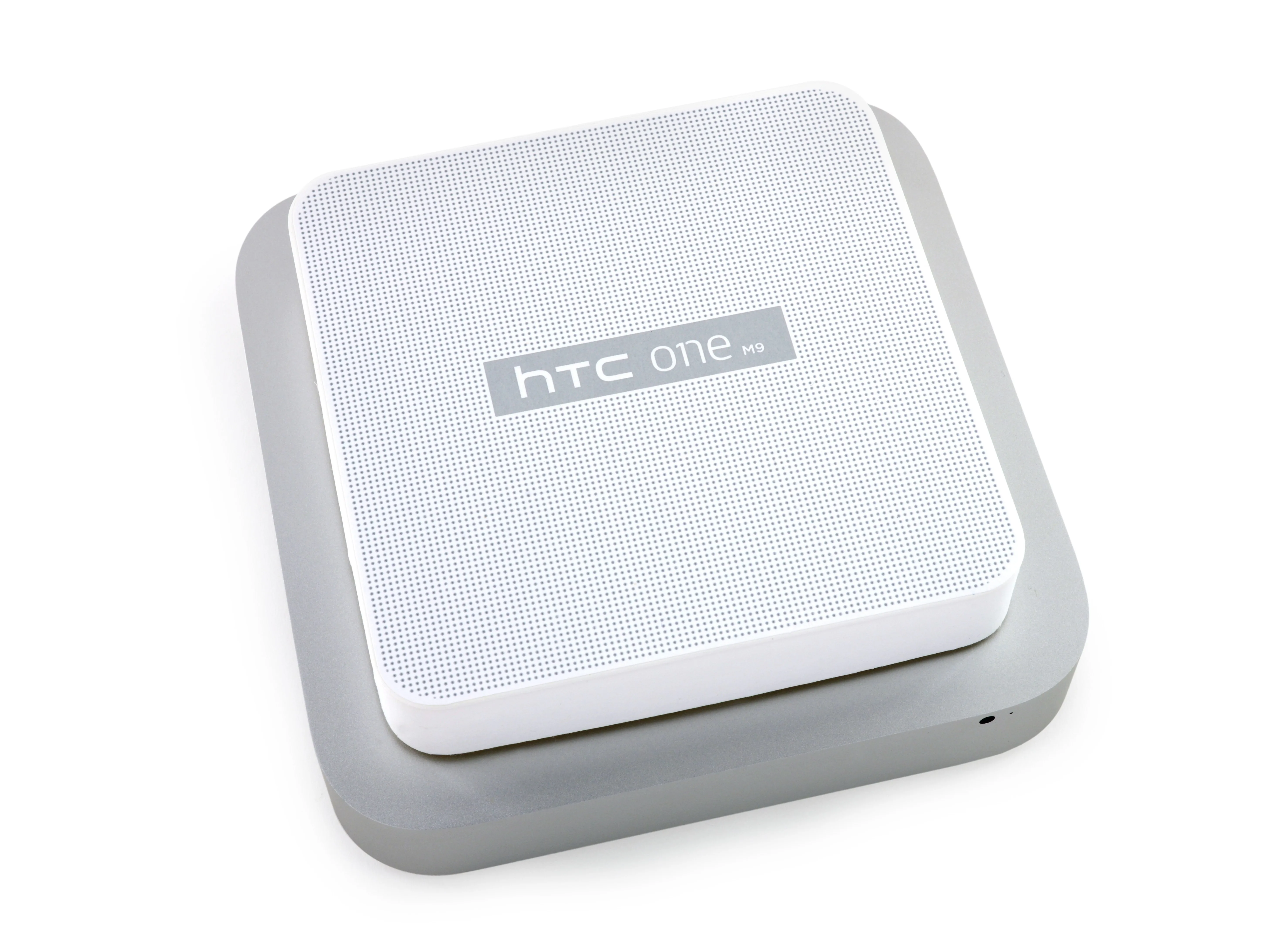

• Неужели HTC тайно прислала нам Mac Mini? Нет, но это определенно коробка с уникальным дизайном.

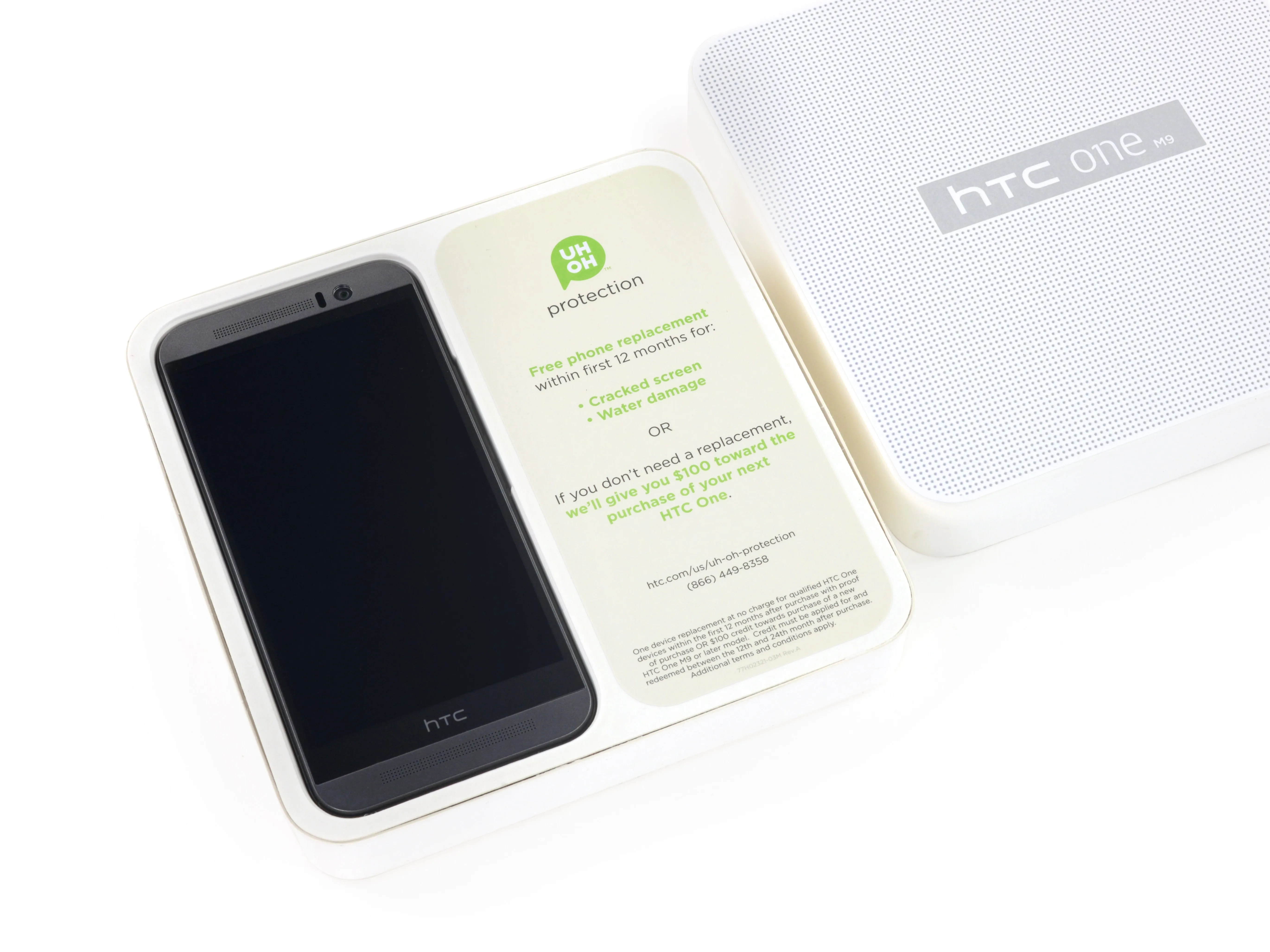

• HTC недавно выпустила 'Защита Uh-Oh' для One M8 и One M9, обещая полную замену телефона в случае треснувшего экрана или повреждения водой в течение первого года владения One.

• Мы уверены, что это предложение как-то связано с недружелюбным к ремонту дизайном которые имеют эти телефоны.

Шаг 3

• HTC столкнулась с некоторыми задержками в поставках One M9, предположительно из-за отсутствия на складе.

• По совпадению, наш телефон, похоже, столкнулся с более мягкими стандартами качества, чем можно ожидать от HTC.

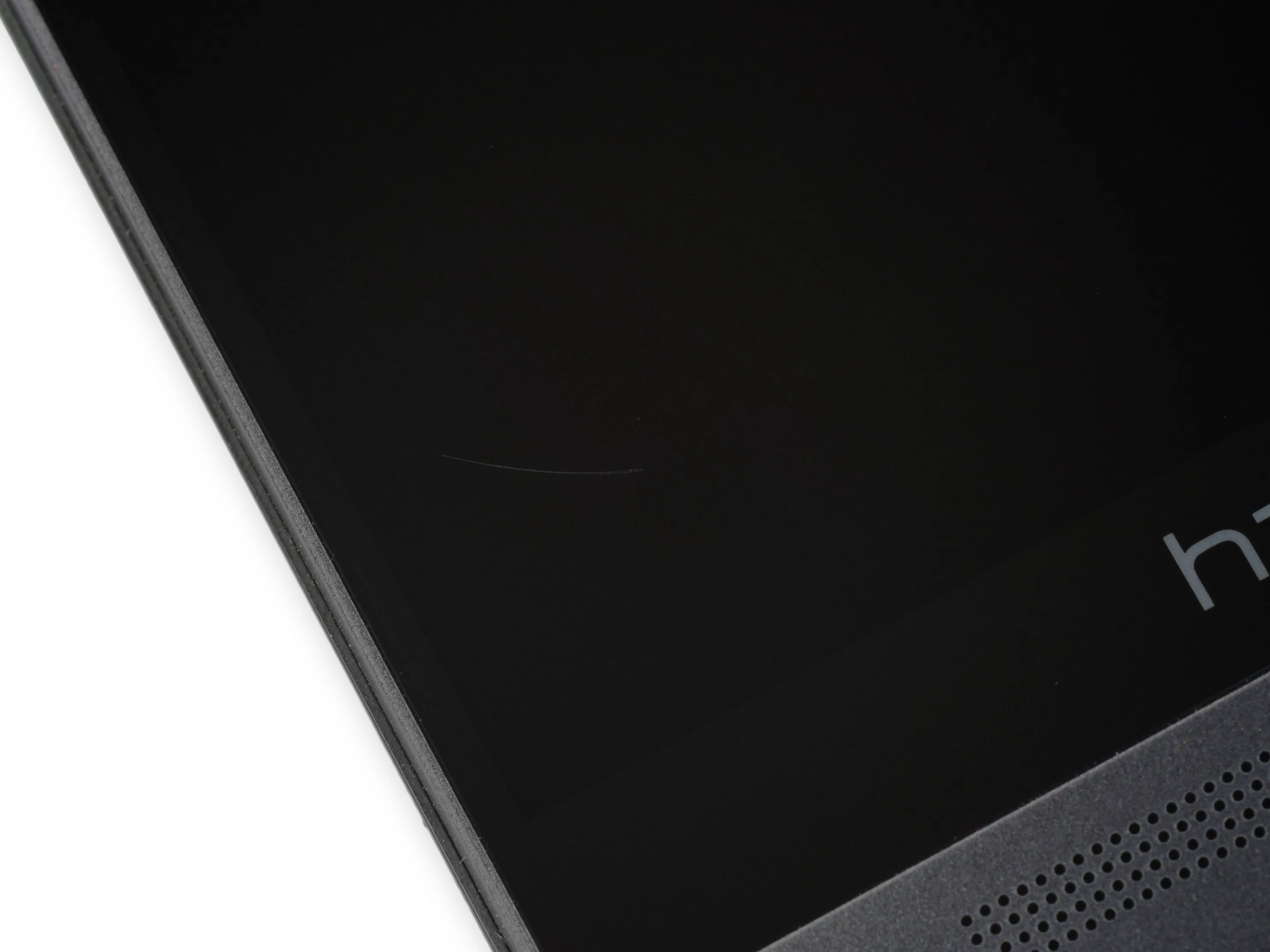

• Прямо из коробки мы заметили большую царапину в левом нижнем углу стекла дисплея.

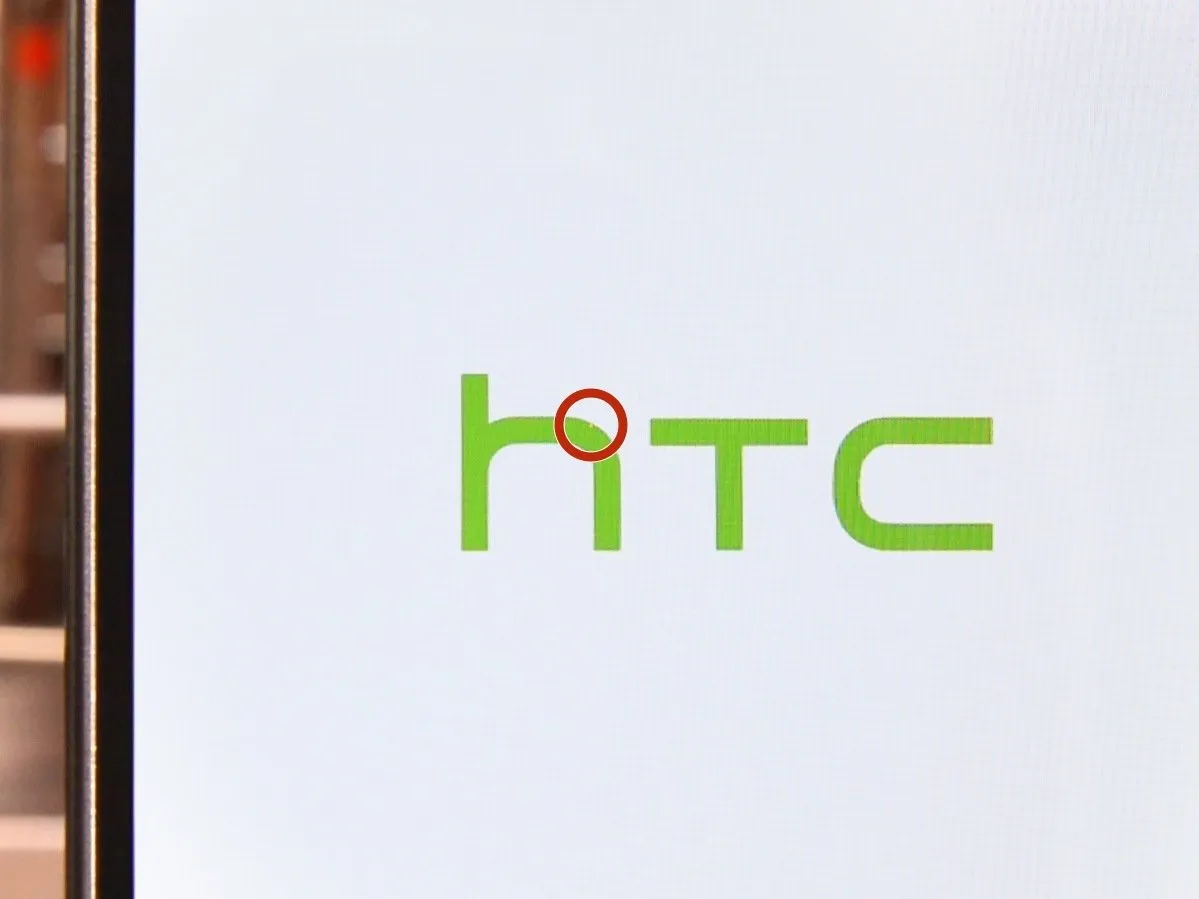

• И это еще не все! Когда мы впервые загрузили телефон, нас встретил прекрасный дефектный пиксель около середины экрана.

• Эти проблемы заставляют нас плохое предчувствие по поводу этого телефон...

Шаг 4

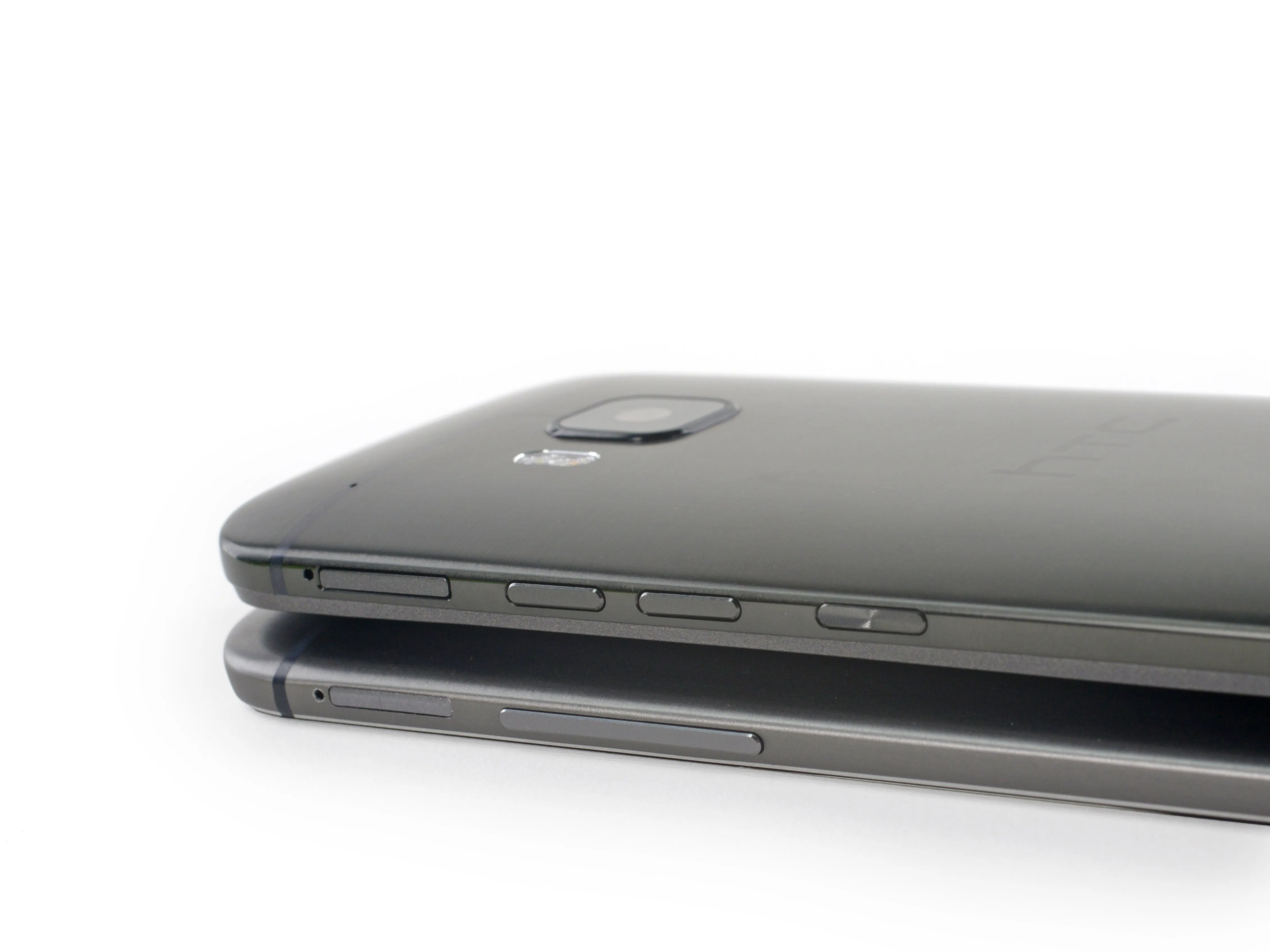

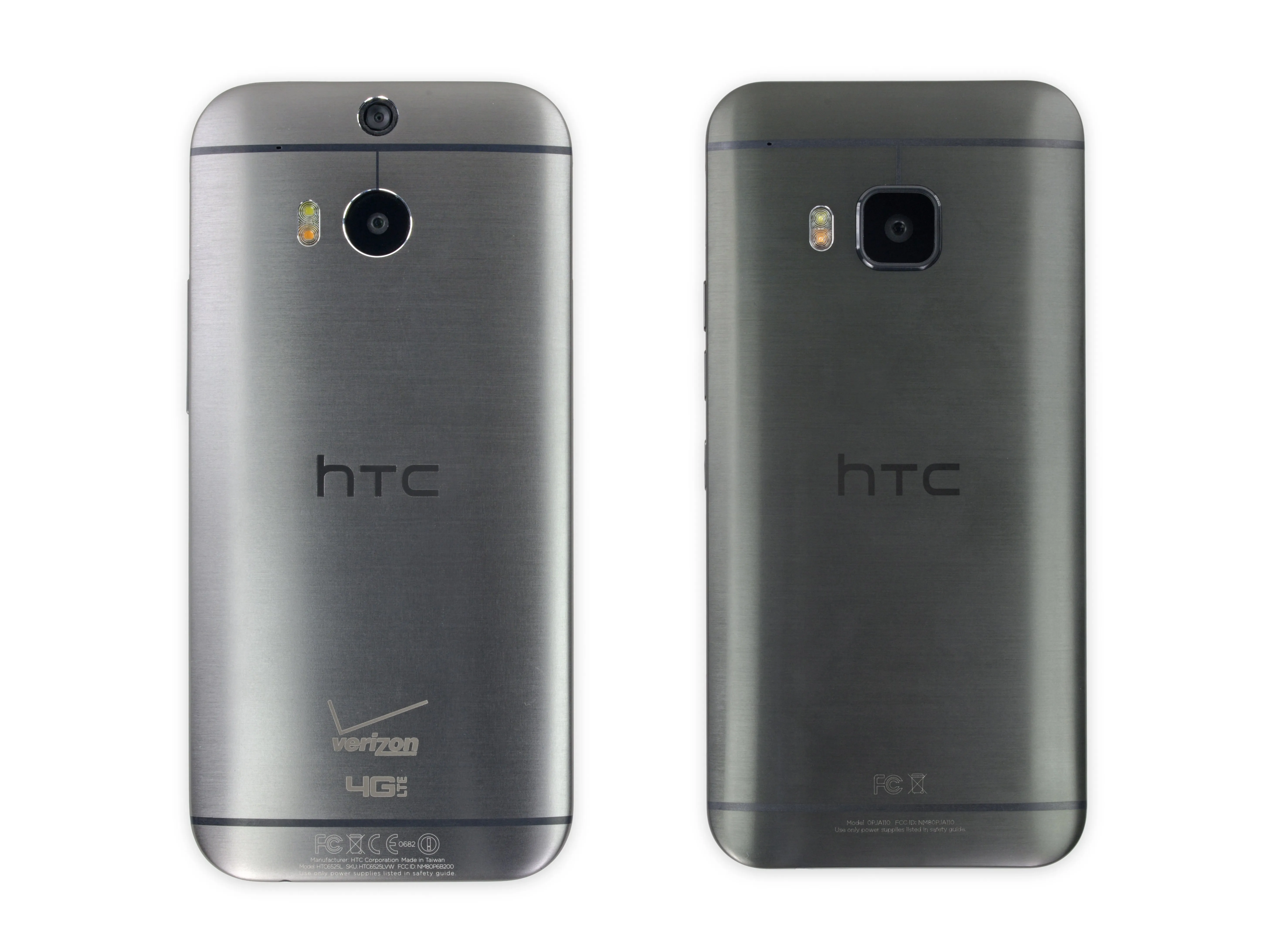

• Двухцветный металлический корпус M9 практически идентичен корпусу M8. Оружейно-серый M9 лишь на тон темнее своего старшего собрата, иначе можно сказать, что эти HTC - близнецы! Ну, почти...

• Самое заметное отличие M9 от своего предшественника это возвращение к одинарной задней камере, как в оригинале HTC One. Возможно, HTC решила, что конкурировать с 3DS с двойной камерой было немного ниже их достоинства.

• Второй метаморфозой M9 стала миграция кнопок.

• Выпустив iPhone 6 и 6 Plus, Apple поняла, что кнопка питания, расположенная сверху, не подходит для фаблета, который можно растянуть в руках, и переместила переключатель питания на боковую грань. Похоже, HTC подхватила эту идею и последовала ее примеру в модели M9.

• M9 также заменяет качающийся переключатель прошлых лет на выделенные кнопки громкости +/-.

Шаг 5

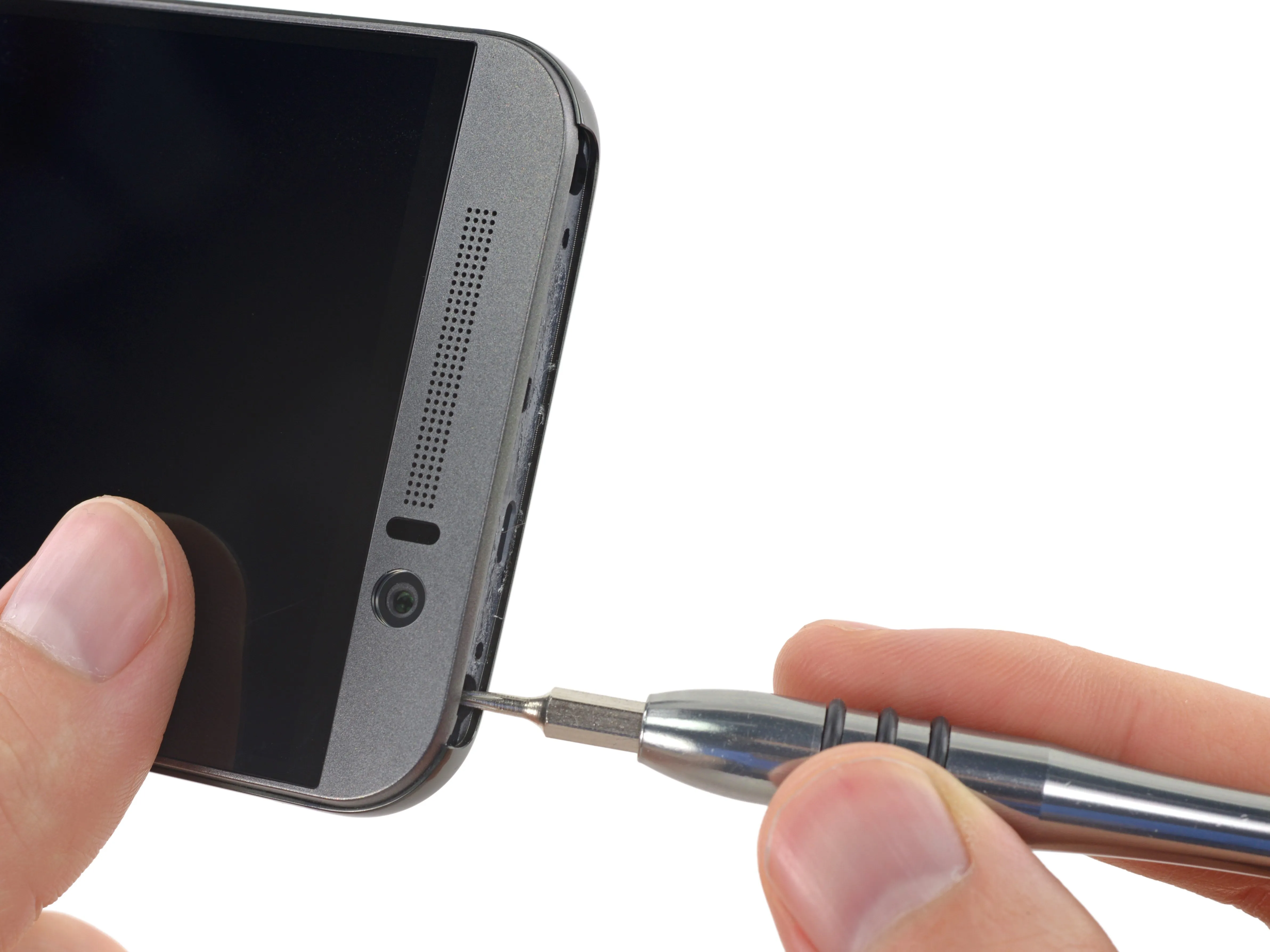

• При настойчивом ковырянии в верхней части корпуса обнаруживается пара винтов Torx.

• Исчезли передние панели доступа. Два винта в верхней части - это все, на что опирается M9, по крайней мере, пока.

• Возможно, у этого One нет Герметичный корпус которого мы опасались.

• Пока все хорошо. Сайт M8 крепится с помощью винтов, а не грозным клеем и хрупкими клипсамиТак что будем надеяться, что антиадгезивная тенденция продолжится...

Шаг 6

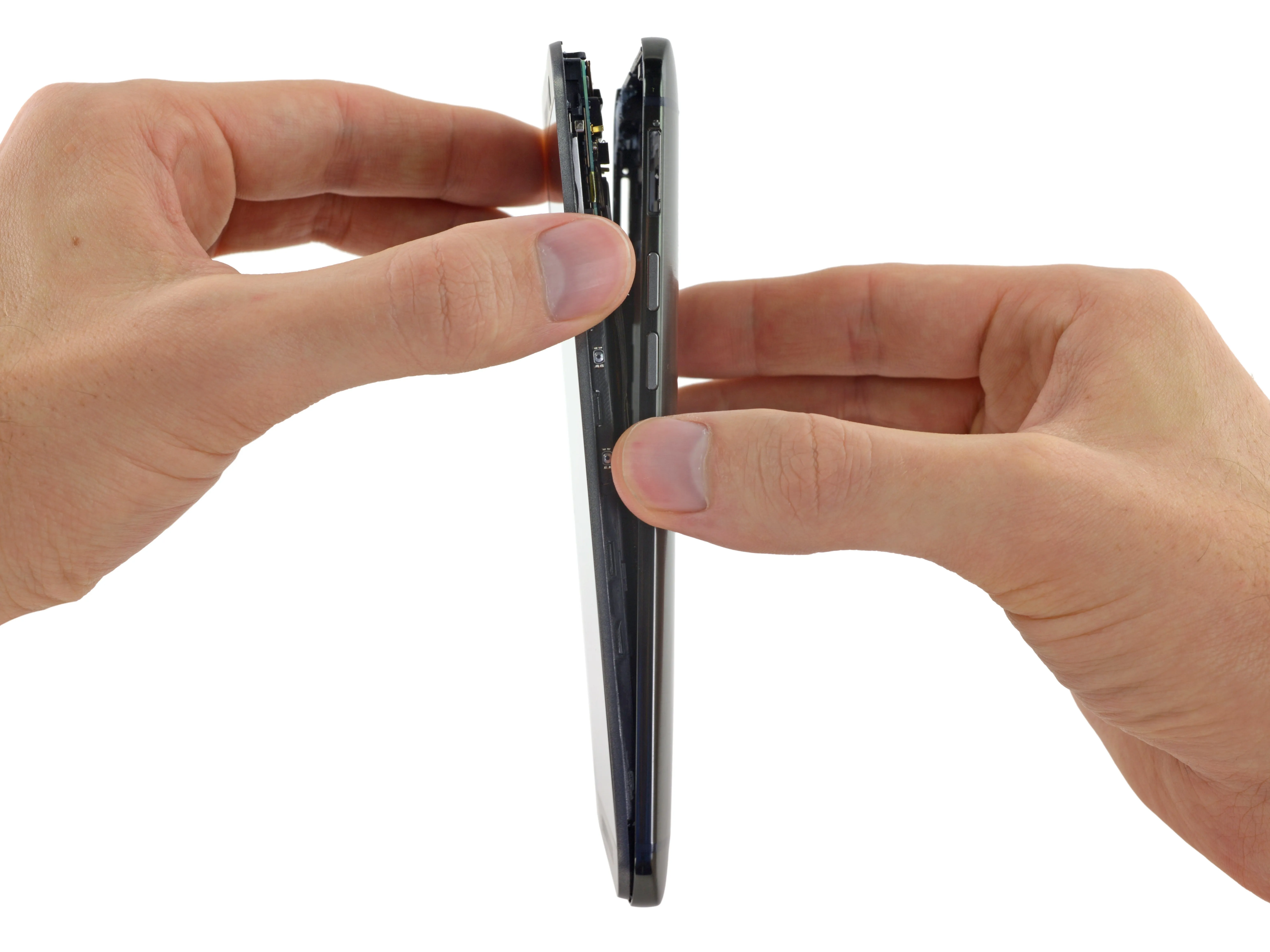

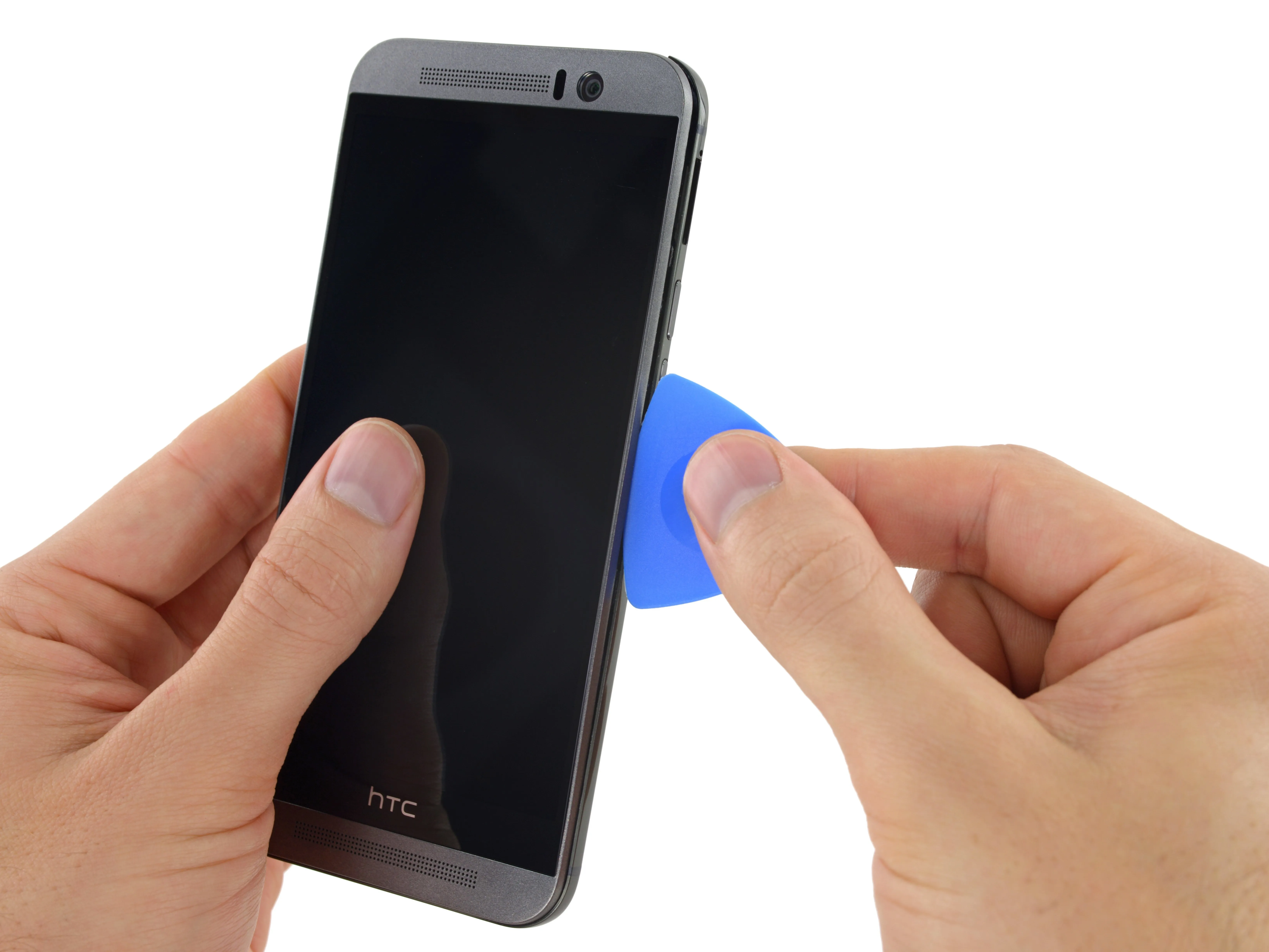

• В отличие от оригинального HTC One, в M9 нет необходимости нагревать корпус. Открутив винты верхней панели, мы сразу же приступаем к делу с помощью открывающегося медиатора, чтобы справиться с этими зажимами.

• С помощью нашей верной кирки мы аккуратно отделяем заднюю панель от корпуса телефона.

• Нижние клипсы особенно упрямы, но пока без клея!

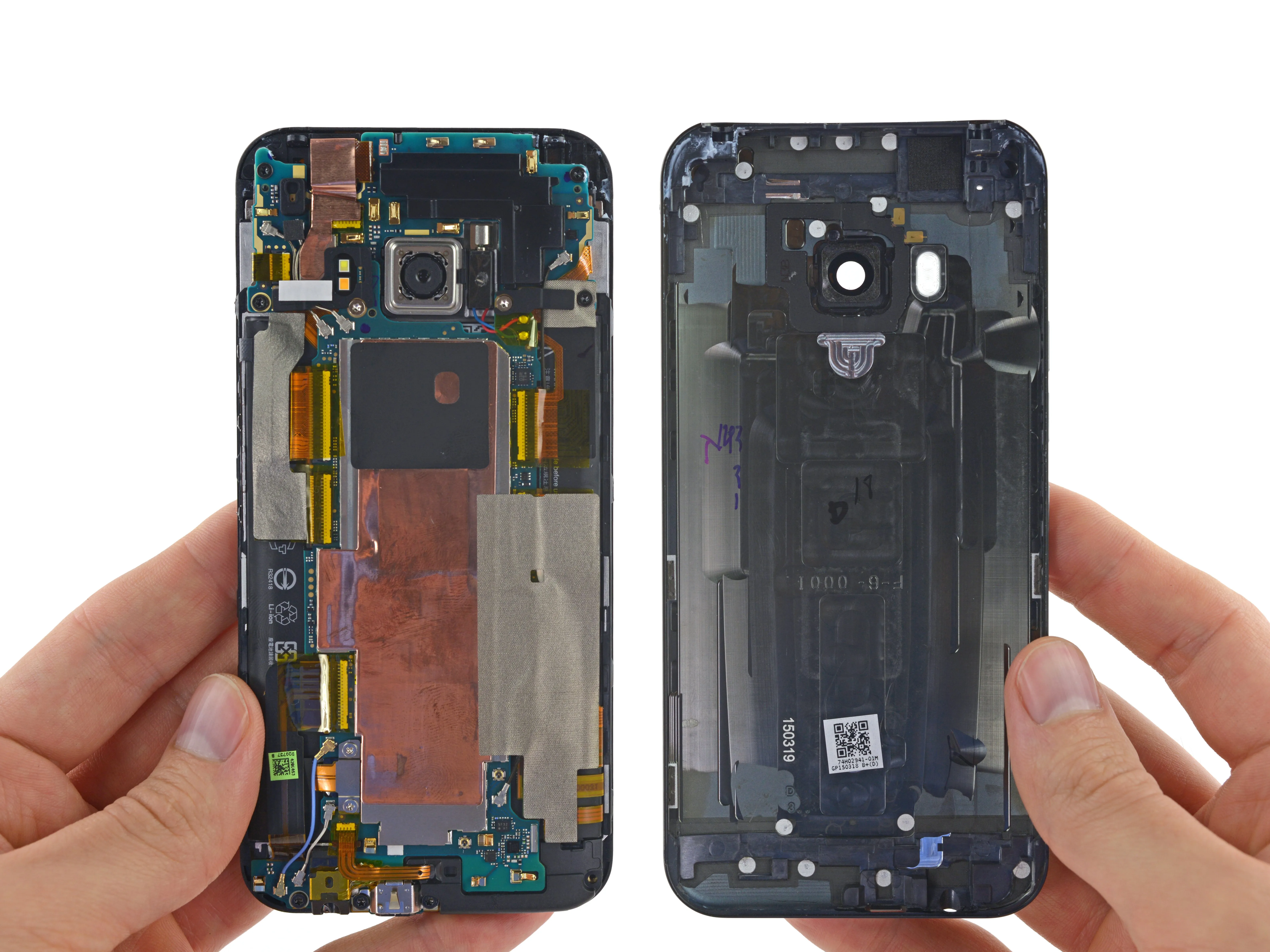

• Когда мы открываем заднюю крышку M9, мы впервые видим нежные лакомства внутри. На первый взгляд, этот новый HTC One очень похож на M8.

Комментарии к шагу

Вы забыли упомянуть о необходимости извлечения лотков для SIM-карт.

Эта разборка не является руководством по ремонту. Чтобы отремонтировать HTC One M9, воспользуйтесь нашим сервисным руководством.

Шаг 7

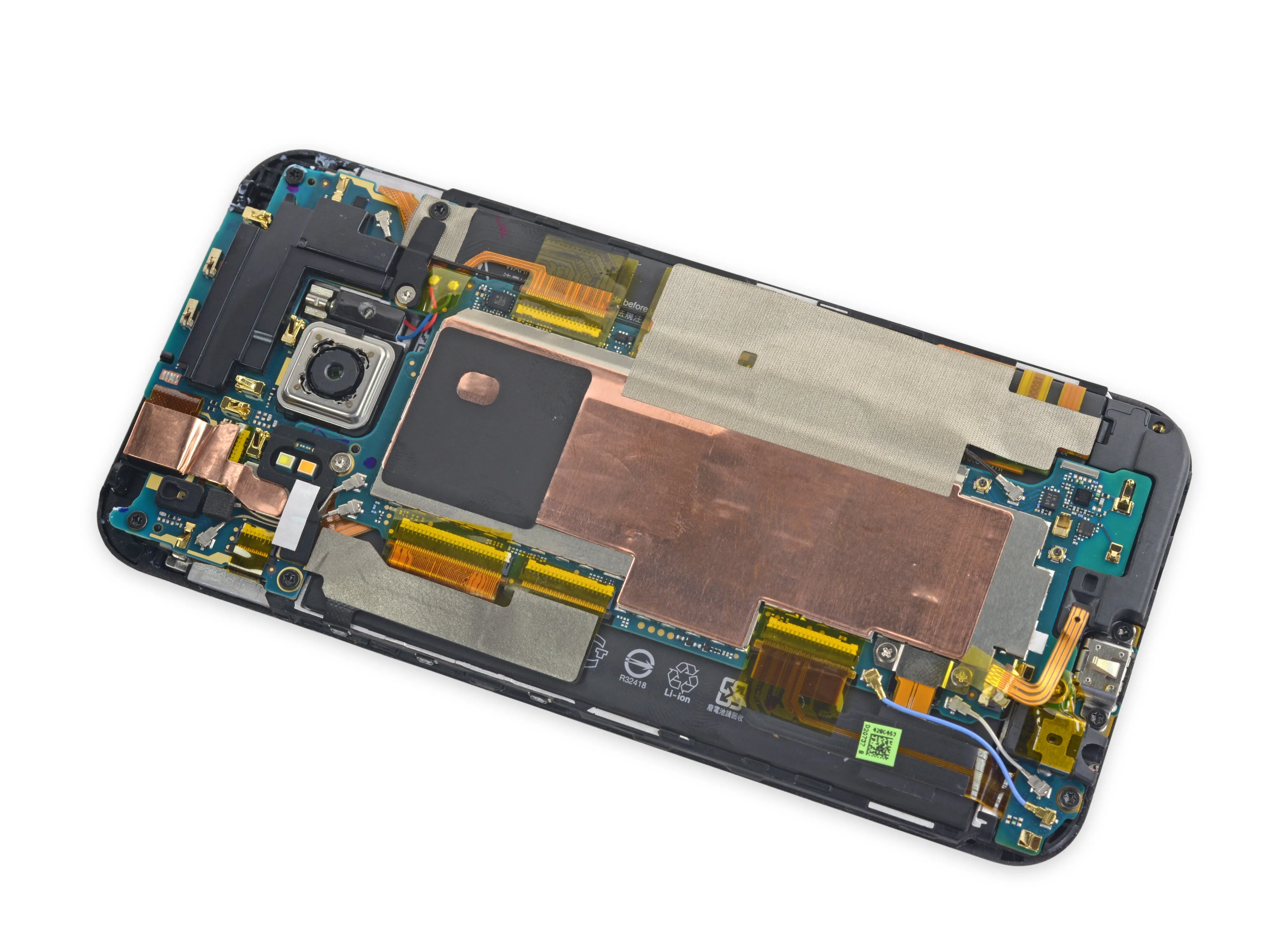

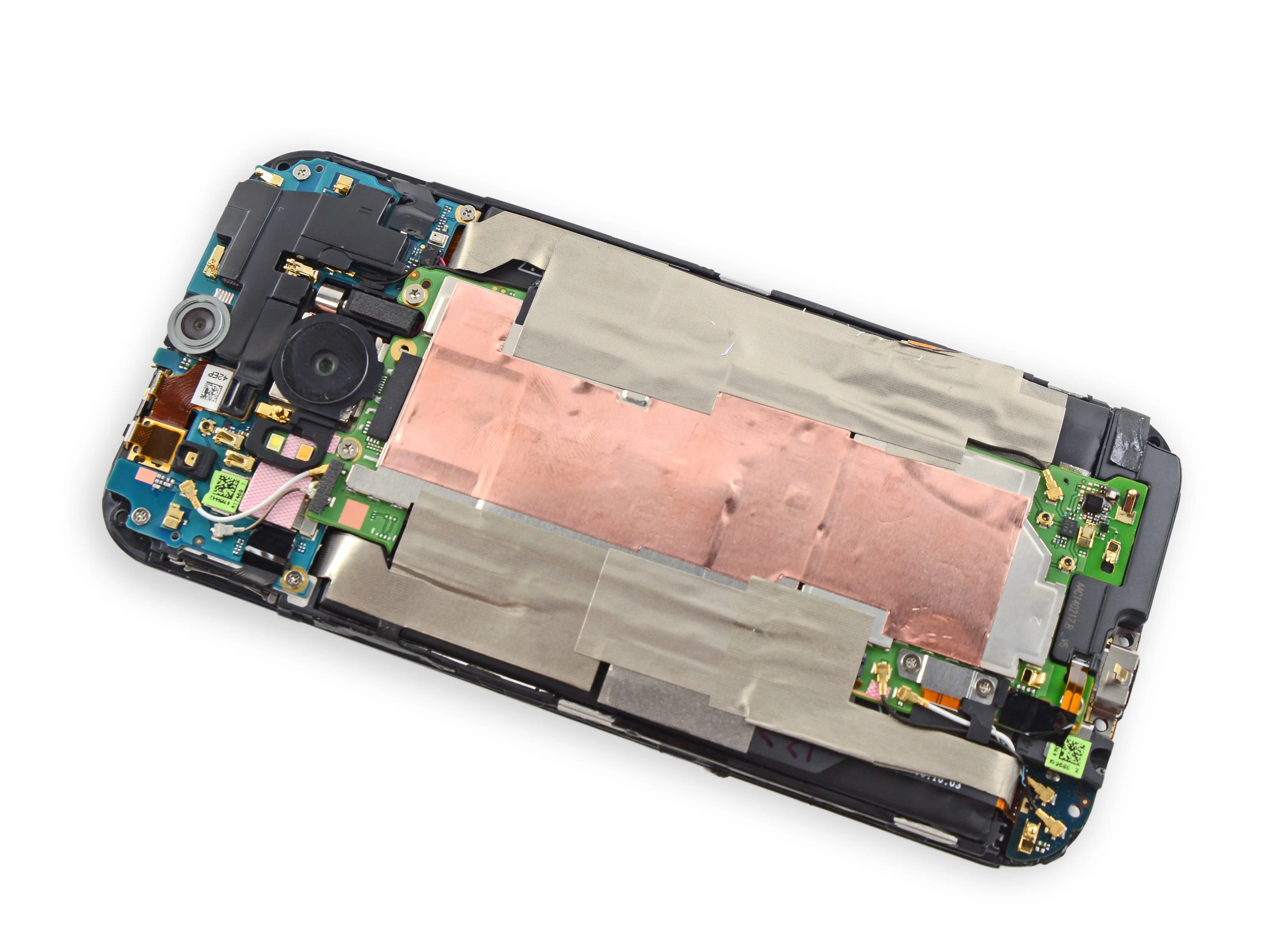

• HTC явно любит свои экраны. Мы благодарны за то, что они отказались от пленочных слоев M8 (второе изображение) в пользу более чистого и доступного дизайна нового M9 (первое).

• Если не считать мелких недоработок и отказа от камеры Duo Lens, воспринимающей глубину, то, кажется, мало что изменилось.

• За исключением цвета. Материнская плата теперь синяя, что, вероятно, позволяет ей работать быстрее, чем прошлогодняя зеленая.

Шаг 8

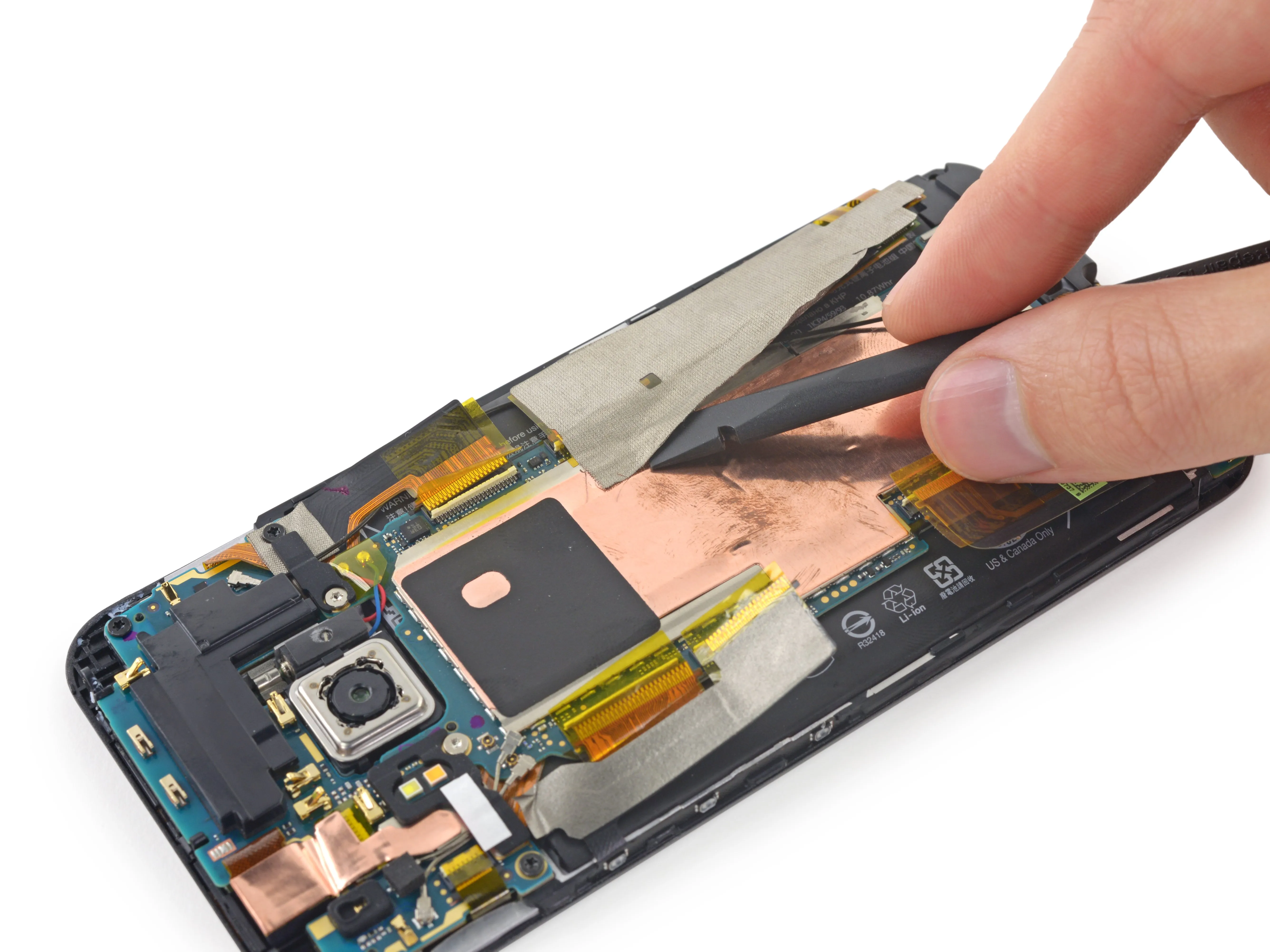

• Разборка HTC все меньше напоминает операцию на открытом сердце которую нам пришлось делать на M8.

• Тот, кто в прошлом году сходил с ума от изоленты, был должным образом утихомирен. Хотя разъемов по-прежнему много, добраться до них стало проще.

• Будем надеяться, что мы не сглазим это извлечение материнской платы...

Шаг 9

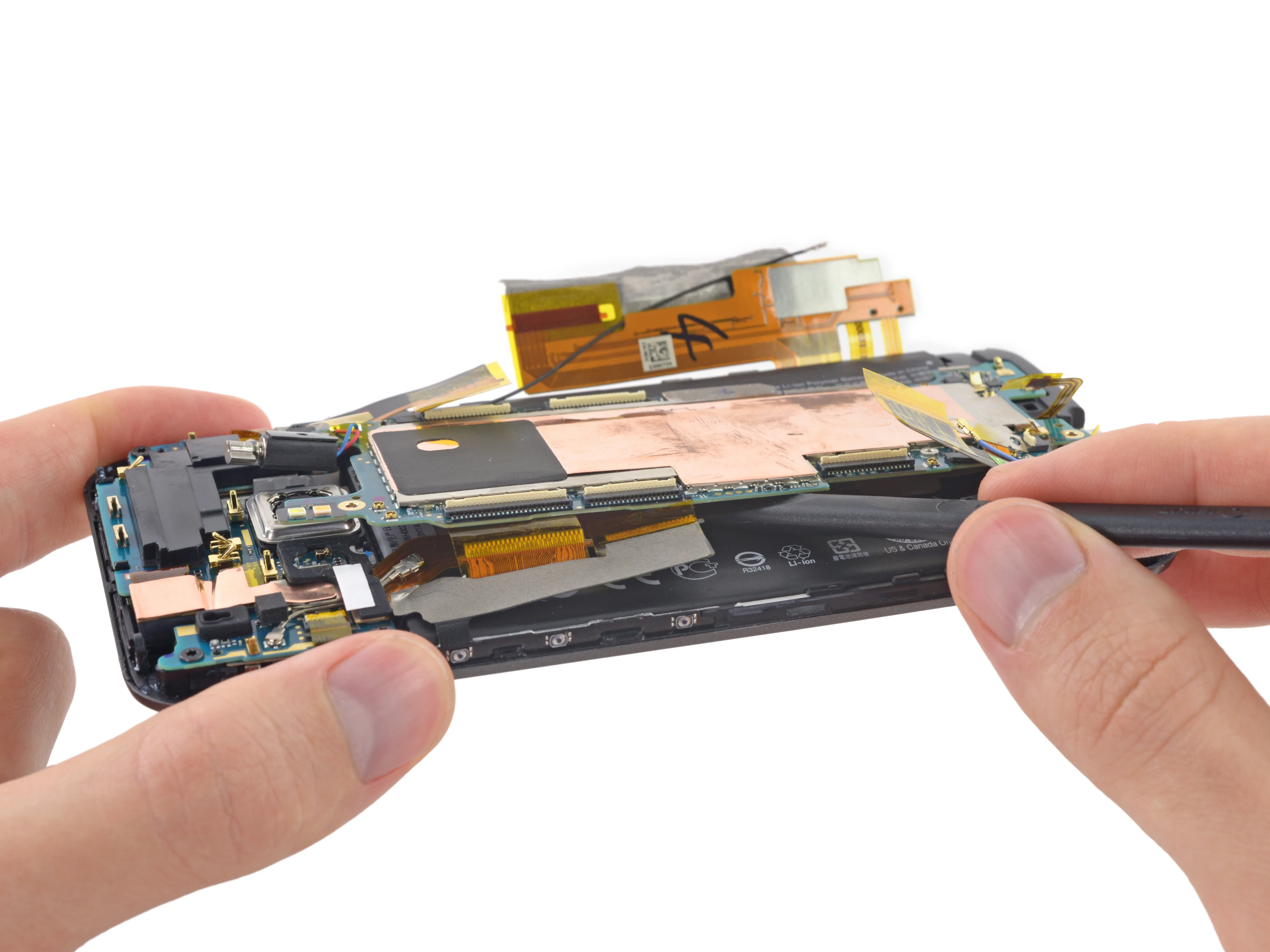

• Ааа! Что это такое? Похоже, инженеров HTC не заинтересовали наши выводы по M8. Они продолжают придерживаться своей привычки приклеивать материнскую плату.

• Мало того, что материнская плата приклеена, она еще и упирается в батарею - 'мягкую' батарею.

• После очень аккуратного поддевания тупой лопаткой нам удалось освободить материнскую плату и не сгореть.

• Фух!

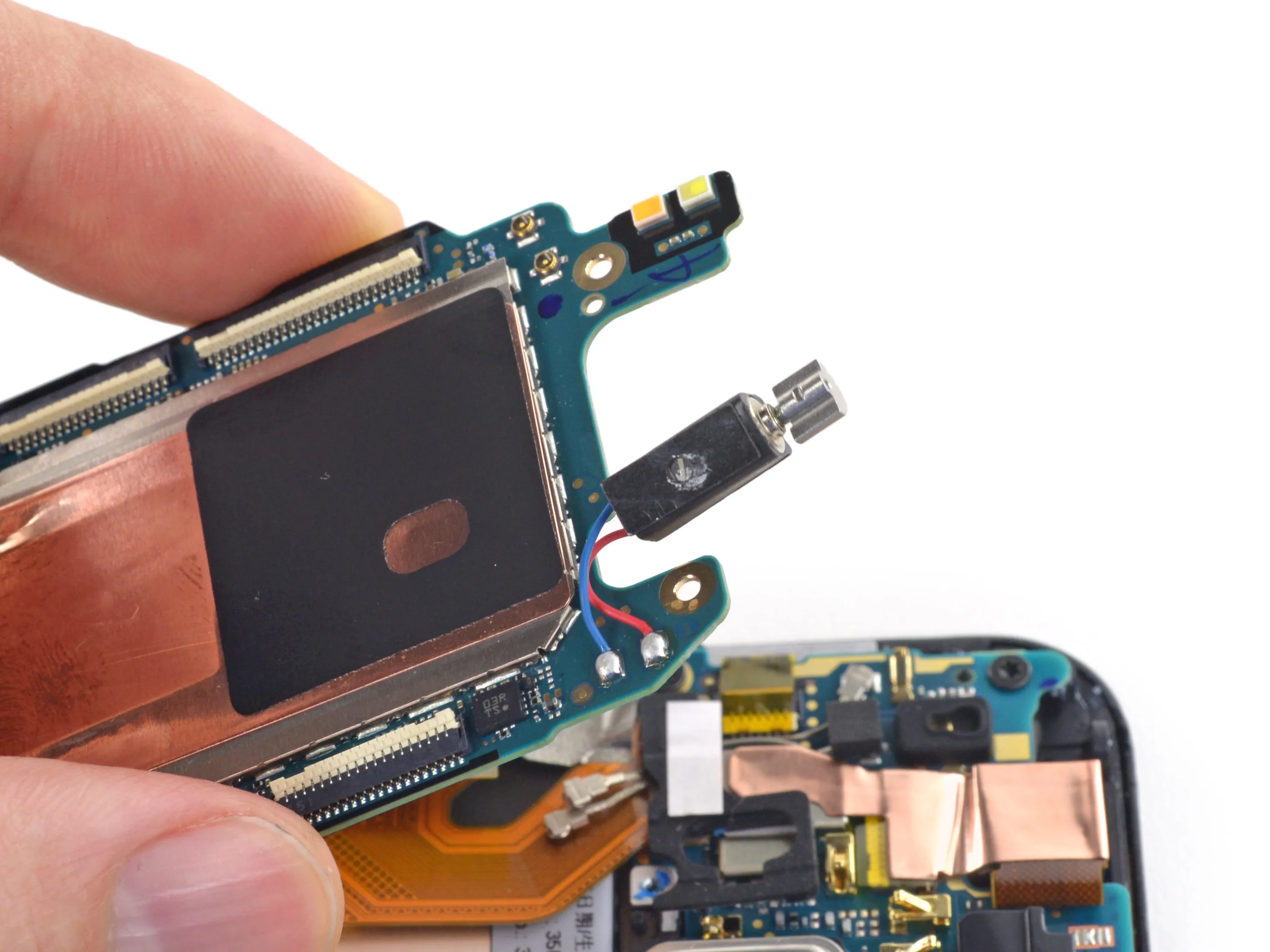

• А вращающийся вибратор? Да, он теперь припаян к материнской плате и (слегка) приклеен к корпусу.

• Больше никаких разъемови плотно прилегающей втулки. Замена стала более сложной.

Комментарии к шагу

Я только что вскрыл свой Verizon M9, чтобы заменить батарею, и между батареей и материнской платой нет клея. На нижней части материнской платы между платой и нижним корпусом динамика есть немного клея, но это легко устранить, проведя металлической лопаткой под нижней частью платы между платой и динамиком, чтобы разрушить клеевое соединение. После этого плата вынимается без проблем.

Металлическая лопатка - не лучшая идея против материнской платы. Используйте тепловую пушку в течение нескольких секунд, пока вы вытаскиваете плату. Она легко снимется!

Шаг 10

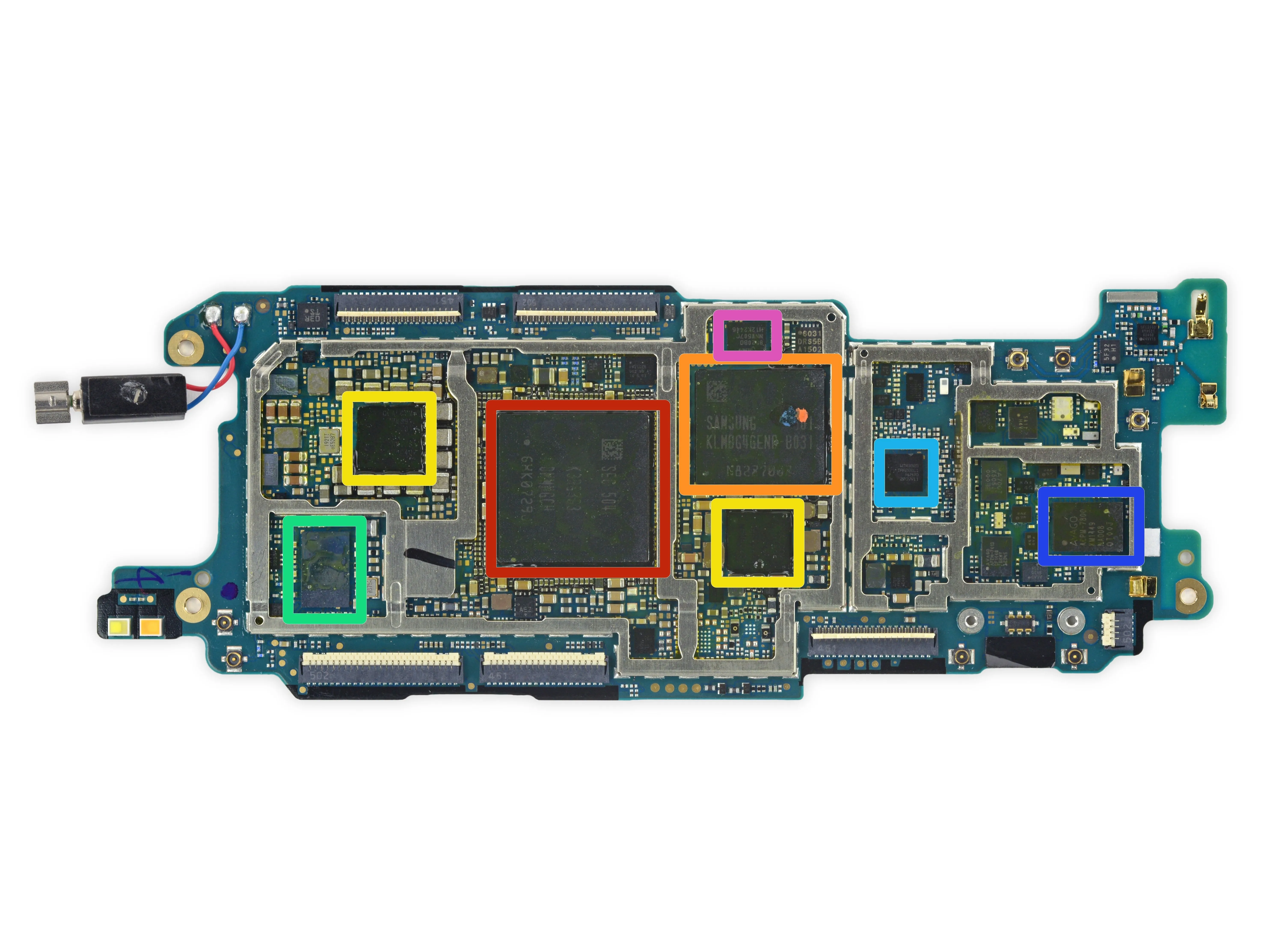

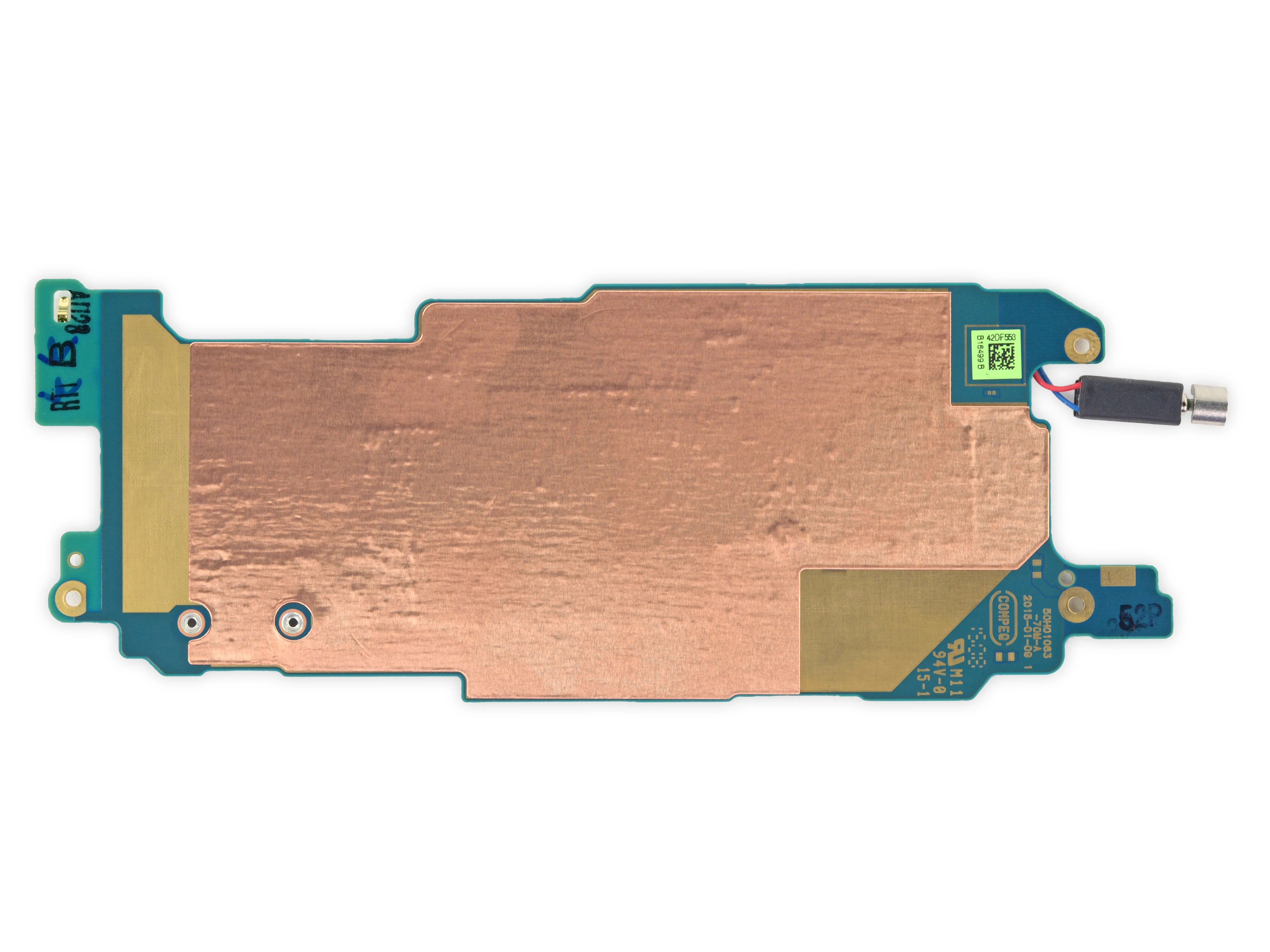

• А вот и микросхемы! Покрытые, надеюсь, не соплями (они оказались немного грязнее, чем мы привыкли... чем мы привыкли...)

• Samsung K3RG3G30MM-MGCH 3 ГБ оперативной памяти LPDDR4 + Qualcomm Snapdragon 810 восьмиядерный процессор

• Samsung KLMBG4GEND-B031 32 ГБ флэш-памяти eMMC NAND

• Qualcomm PMI8994 ИС управления питанием

• Broadcom BCM4356 Решение 2x2 802.11ac Wi-Fi с поддержкой Bluetooth 4.1 (также присутствует в Nexus 6)

• Qualcomm WTR3925 28 нм радиочастотный трансивер

• Многомодовый, многодиапазонный модуль усилителя мощности Avago ACPM-7800

• Передатчик Silicon Image SIL8620 MHL 3.0

Шаг 11

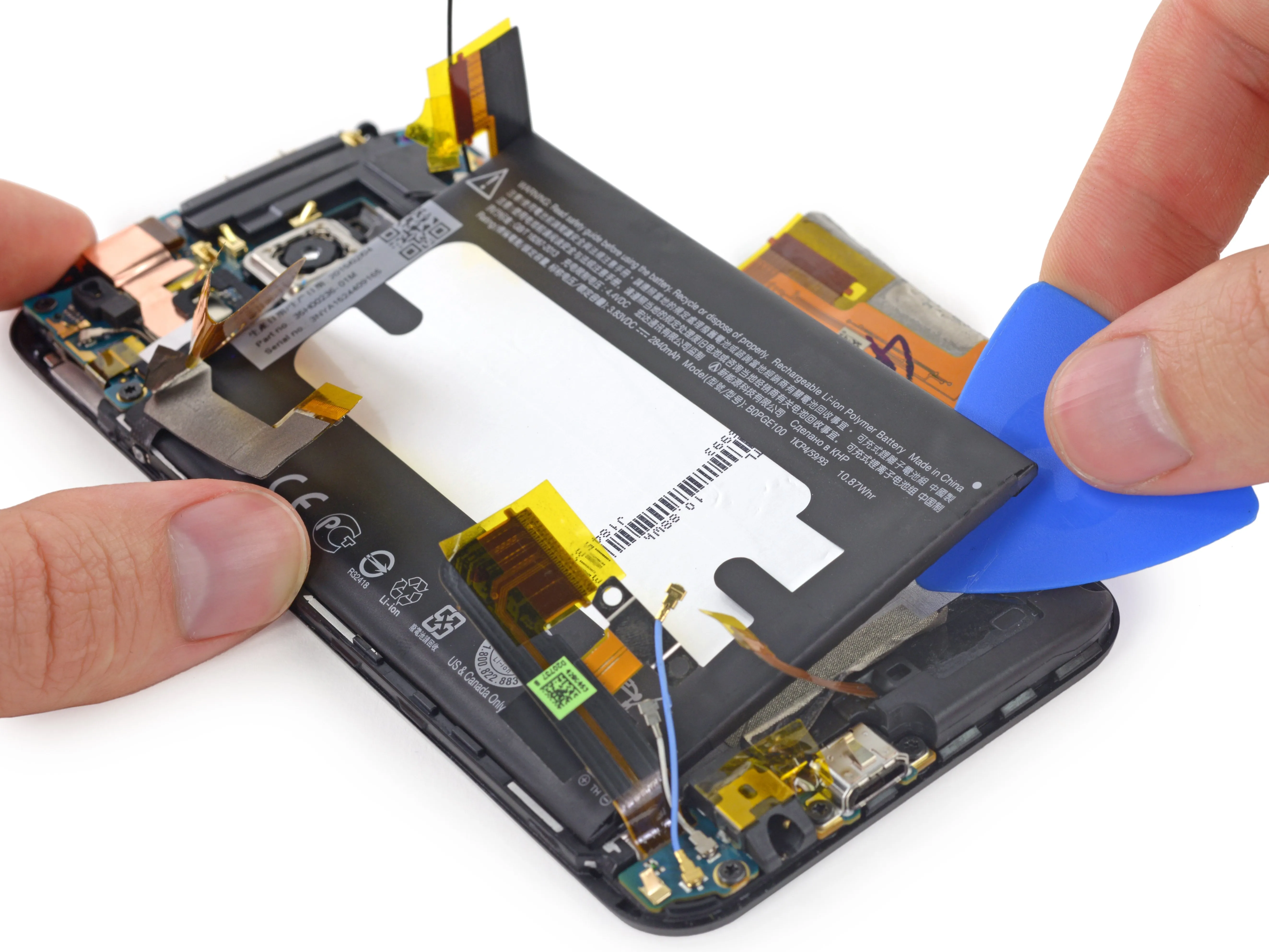

• Теперь, когда материнская плата извлечена, мы можем снять (надеемся, неповрежденную) батарею! После еще нескольких попыток.

• Да, материнская плата по-прежнему должна выйти раньше, чем батарея. А батарея по-прежнему представляет собой сэндвич из клея - держите сыр.

• Мы жаловались в прошлом годуИ в этом году мы снова вынуждены жаловаться. Литий-ионный аккумулятор - это расходный материал, его хватает лишь на ограниченное количество циклов зарядки, после чего он начинает терять емкость и требует замены.

• Зарывая аккумулятор так глубоко в устройство, вы подписываете свидетельство о его смерти в день его рождения.

Шаг 12

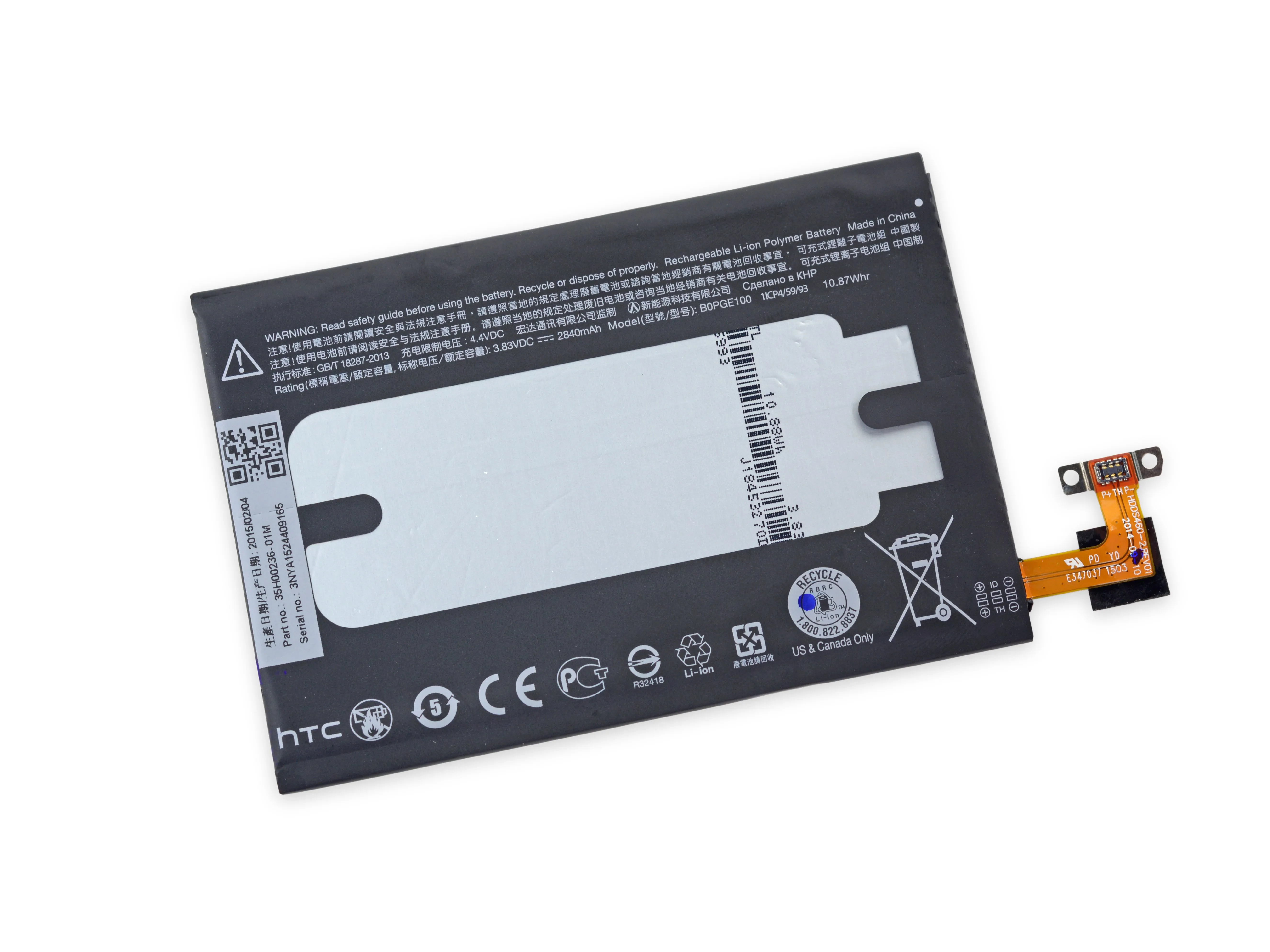

• В плане технических характеристик HTC снова немного увеличила емкость аккумулятора - до 10,87 Втч с прошлогоднего 9,88, но все еще немного не дотягивает до 11,1 Втч в iPhone 6 Plus. (Оригинальный One оснащался батареей емкостью 8,74 Вт-ч).

• В обзоре AnandTech считает, что время автономной работы M9 немного разочаровывает по сравнению с M8. Похоже, HTC постаралась остановить кровотечение, увеличив емкость батареи, но этого недостаточно, чтобы превзойти своего предшественника.

• Добавьте к этому тот факт, что M9 поддерживает новую спецификацию Qualcomm Quick Charge 2.0, но поставляется с обычным зарядным устройством 5 В, 1,5 А, которое не может обеспечить быструю зарядку, и мы немного разочарованы.

• Примите к сведению, HTC. Сайт Nexus 6 поддерживает технологию быстрой зарядки и поставляется с зарядным устройством, совместимым с ней.

Шаг 13

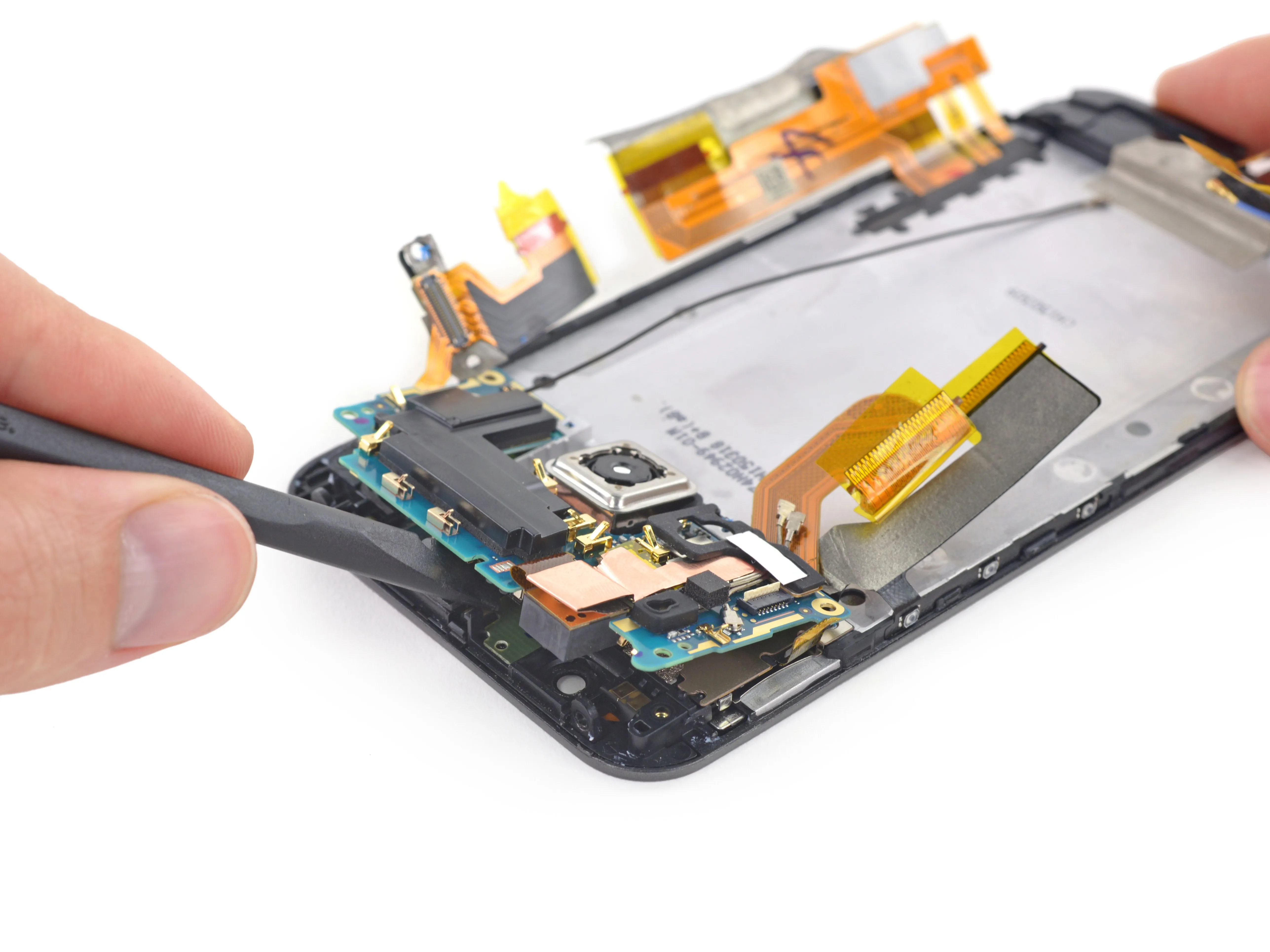

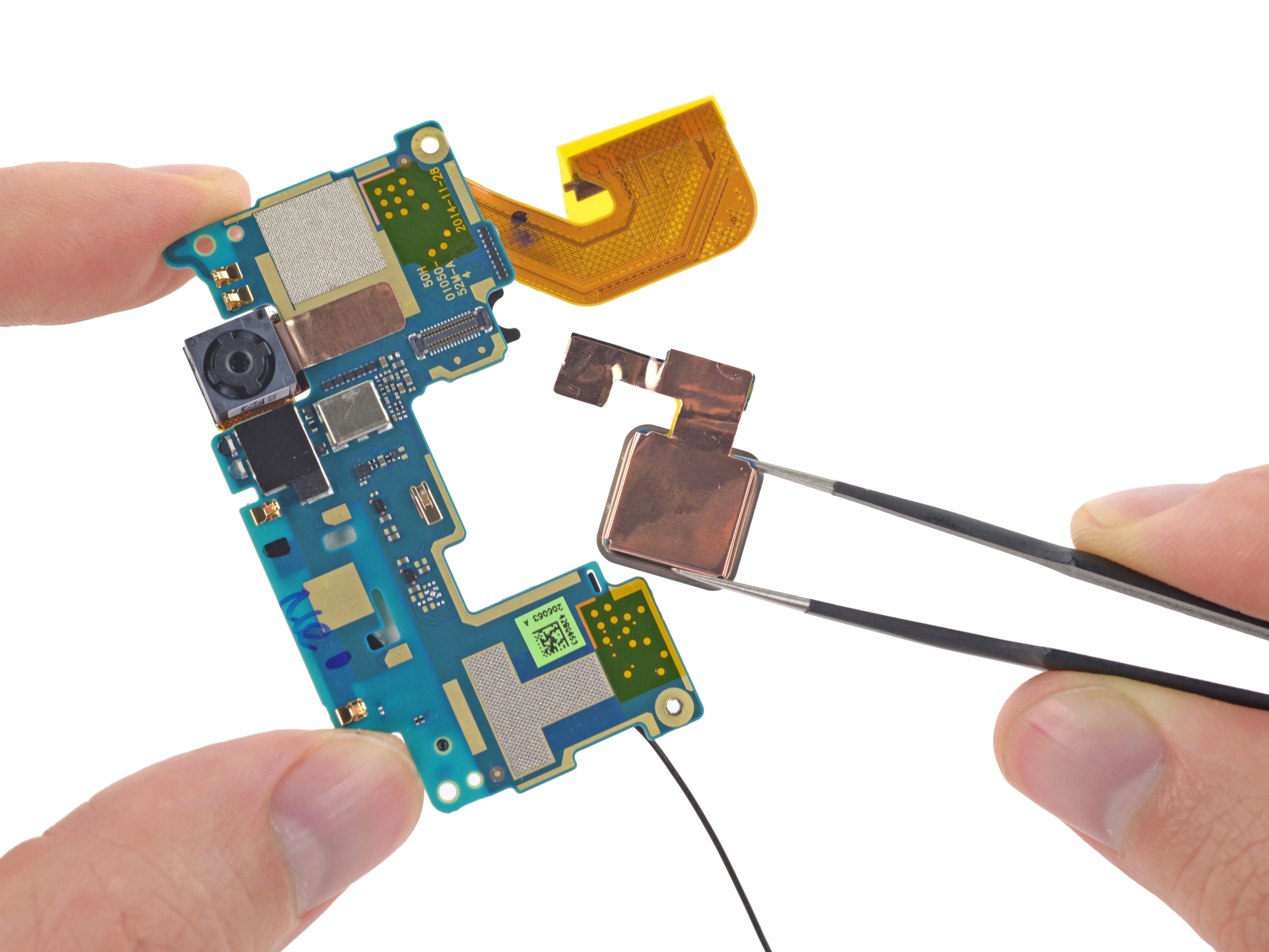

• Мы хотим взглянуть на камеру M9. Высоко оцененная камера. После последнего разъема, еще нескольких винтов и клея дочерняя плата наконец-то свободна.

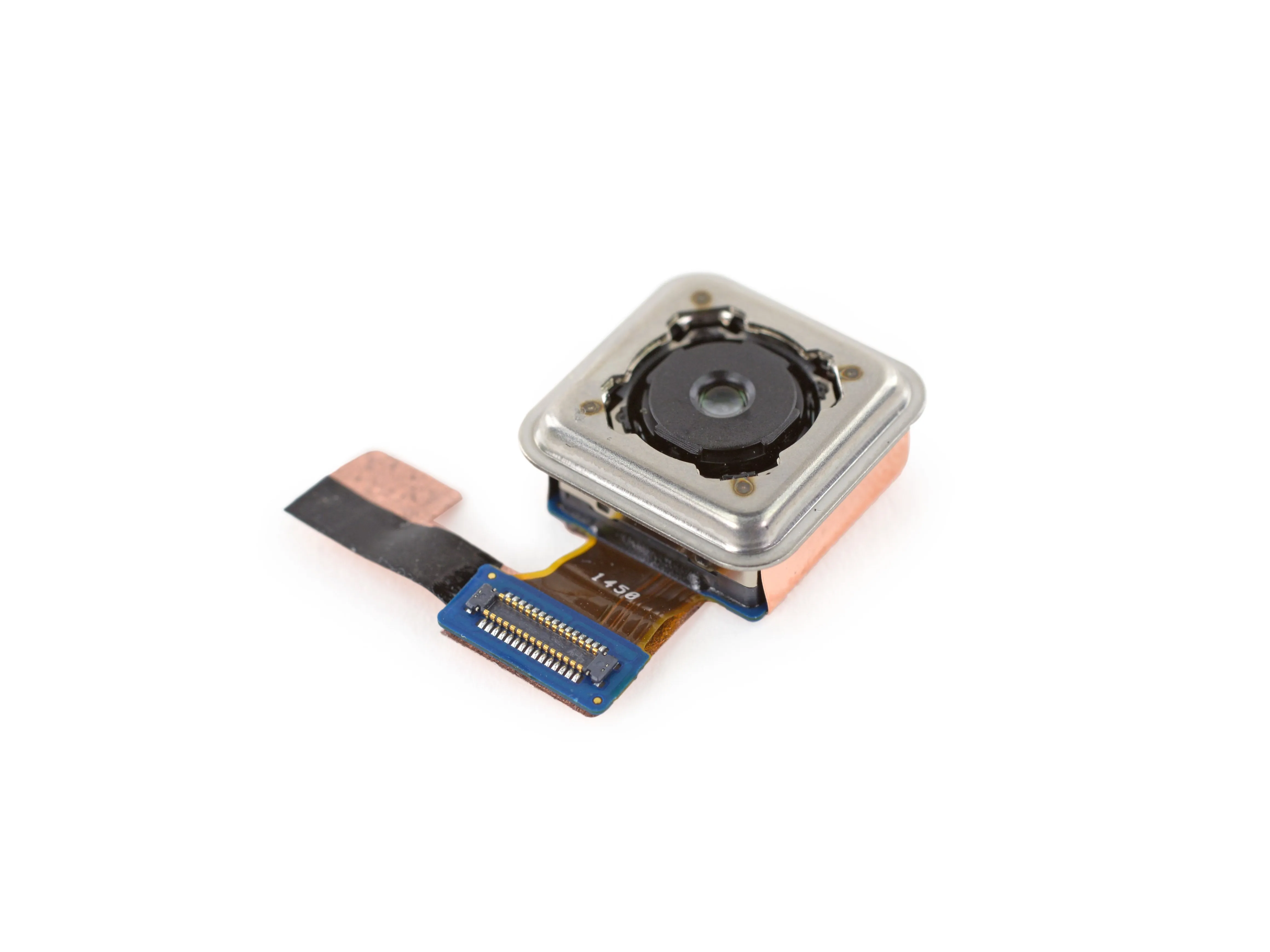

• А вместе с ней и новая одиночная камера на задней панели.

• Камера - это сильный независимый компонент для захвата изображений, которому не нужны никакие ухищрения в виде 3D.

• 20-Мп задняя камера M9 оснащена объективом с сапфировым покрытием - возможно, в ответ на критику. критику за легко царапающуюся крышку на M8. HTC, похоже, взяла пример с Apple и добавила немного блеска в камеру.

Шаг 14

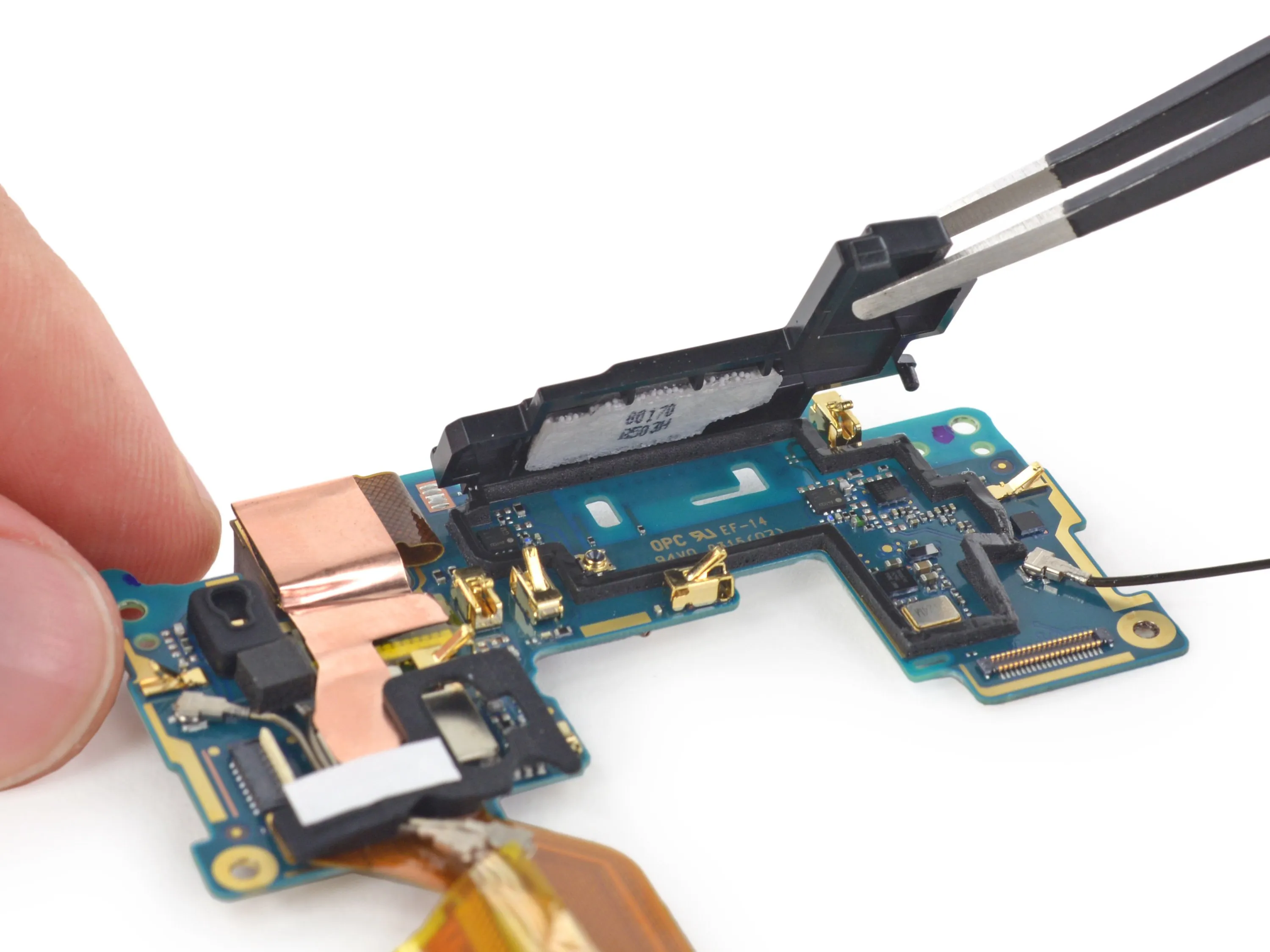

• Коробка для динамика! Полный пенополистирол! Такая технология.

• Динамики BoomSound от HTC выступают на бис в M9. Новая итерация динамиков BoomSound поддерживает Dolby Audio, обеспечивая полную звуковую сцену в твоих видеочатах с бабушкой.

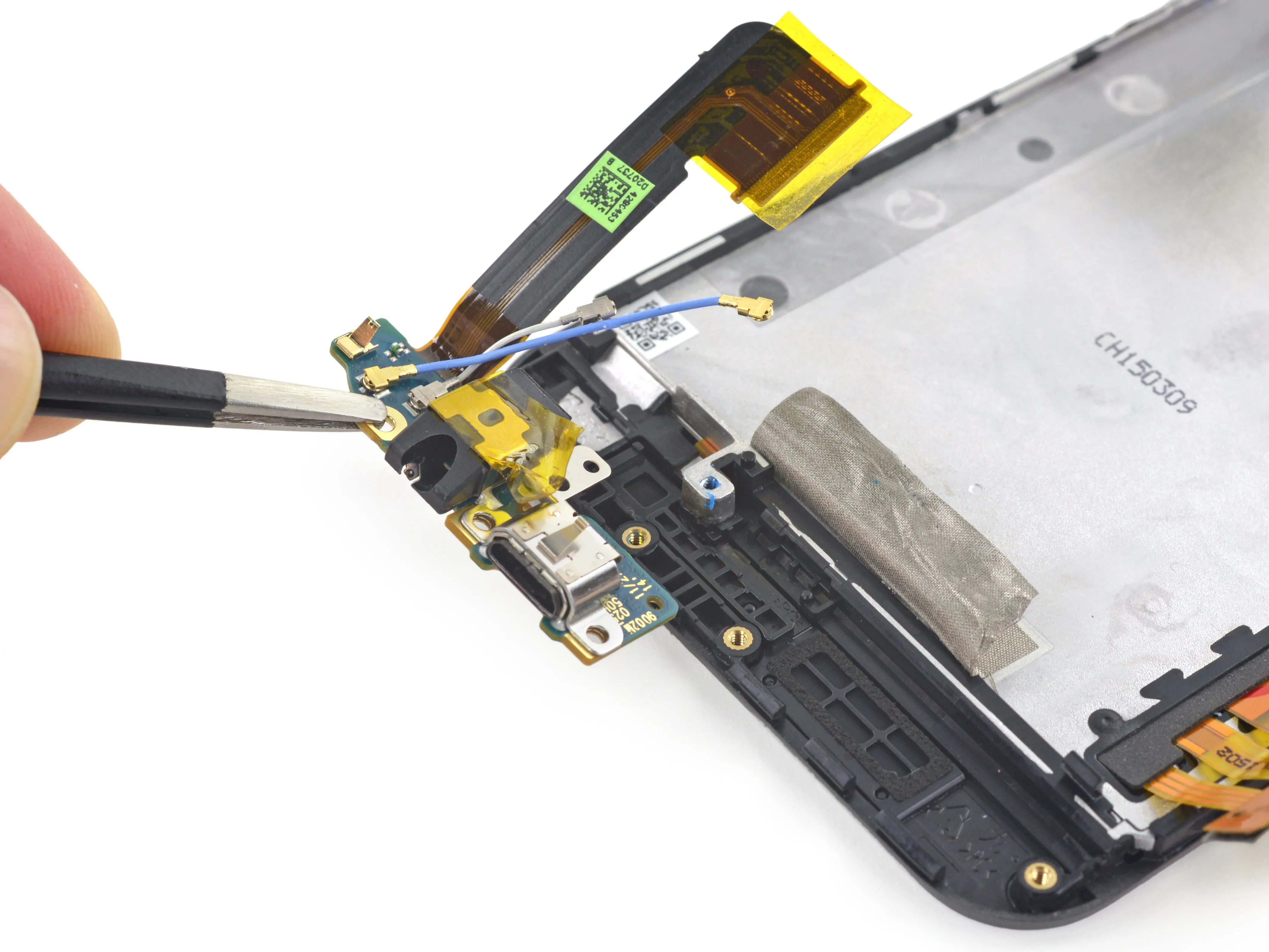

• Мы удалим плату ввода/вывода, а также 3,5-мм аудиоразъем, микрофон и порт micro-USB.

Шаг 15

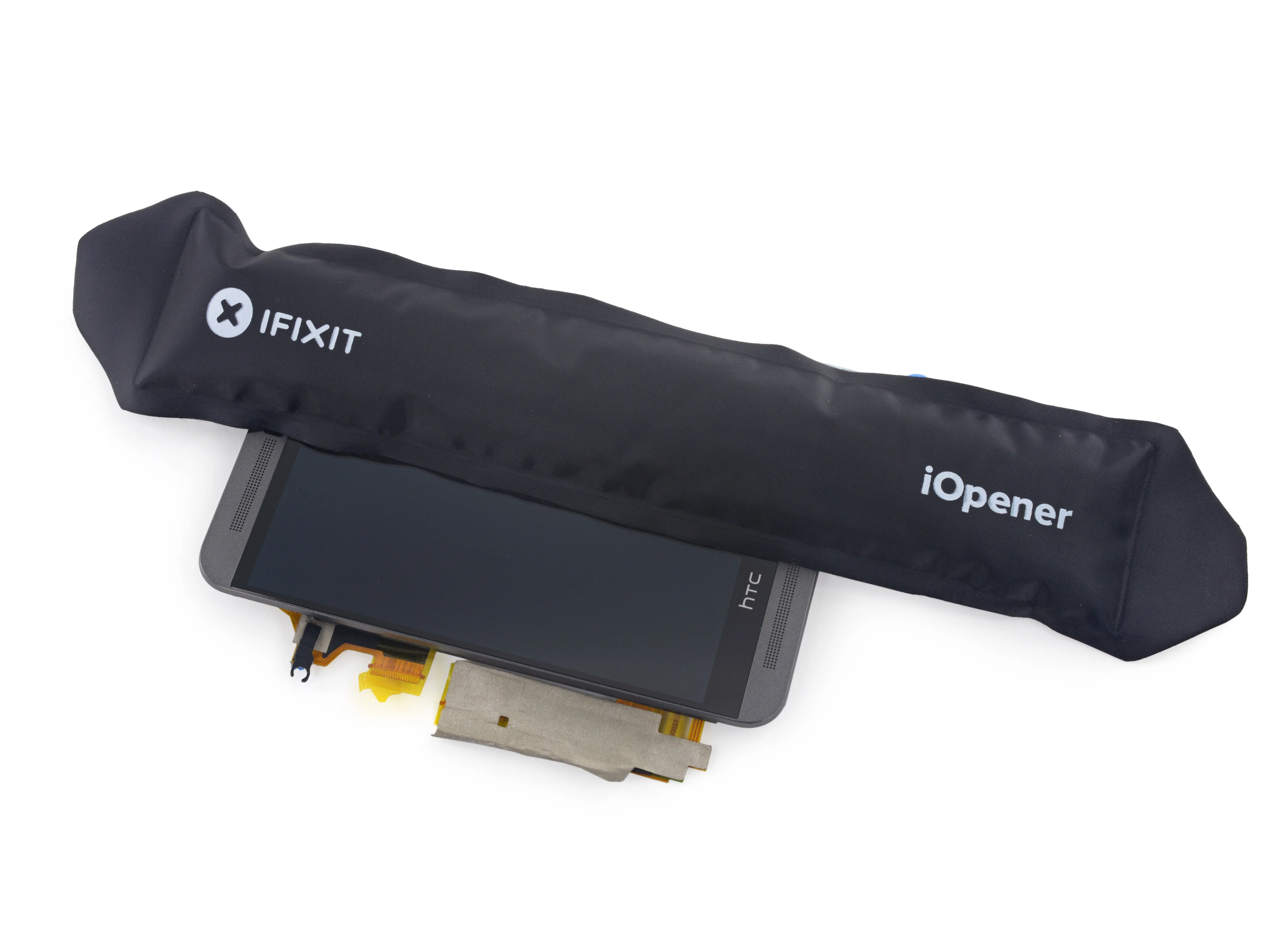

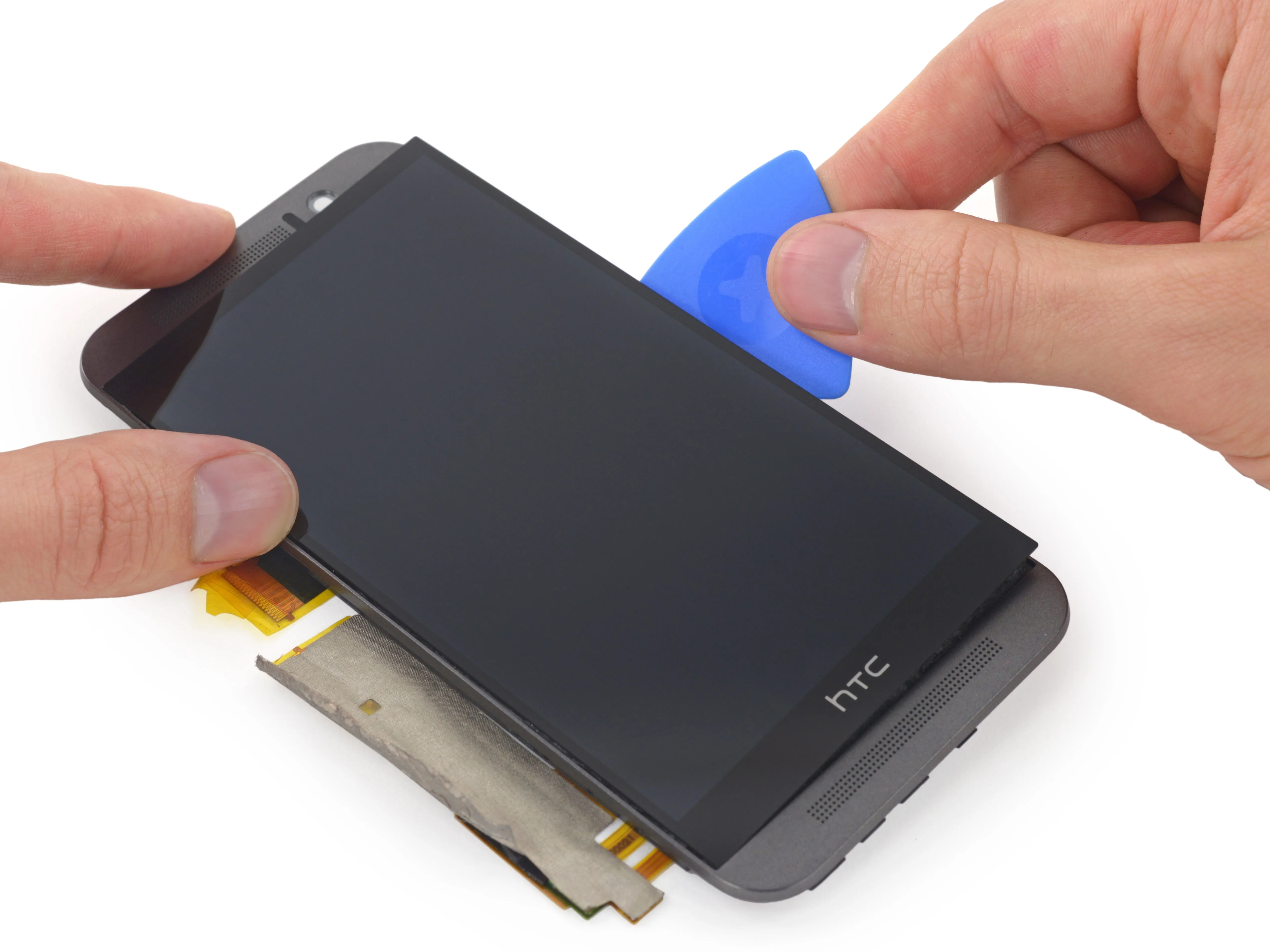

• Пришло время увеличить температуру! На нашем пути стояли две особенно липкие полоски клея, и для освобождения ЖК-дисплея потребовалось много осторожного нагрева и поддевания с помощью iOpener.

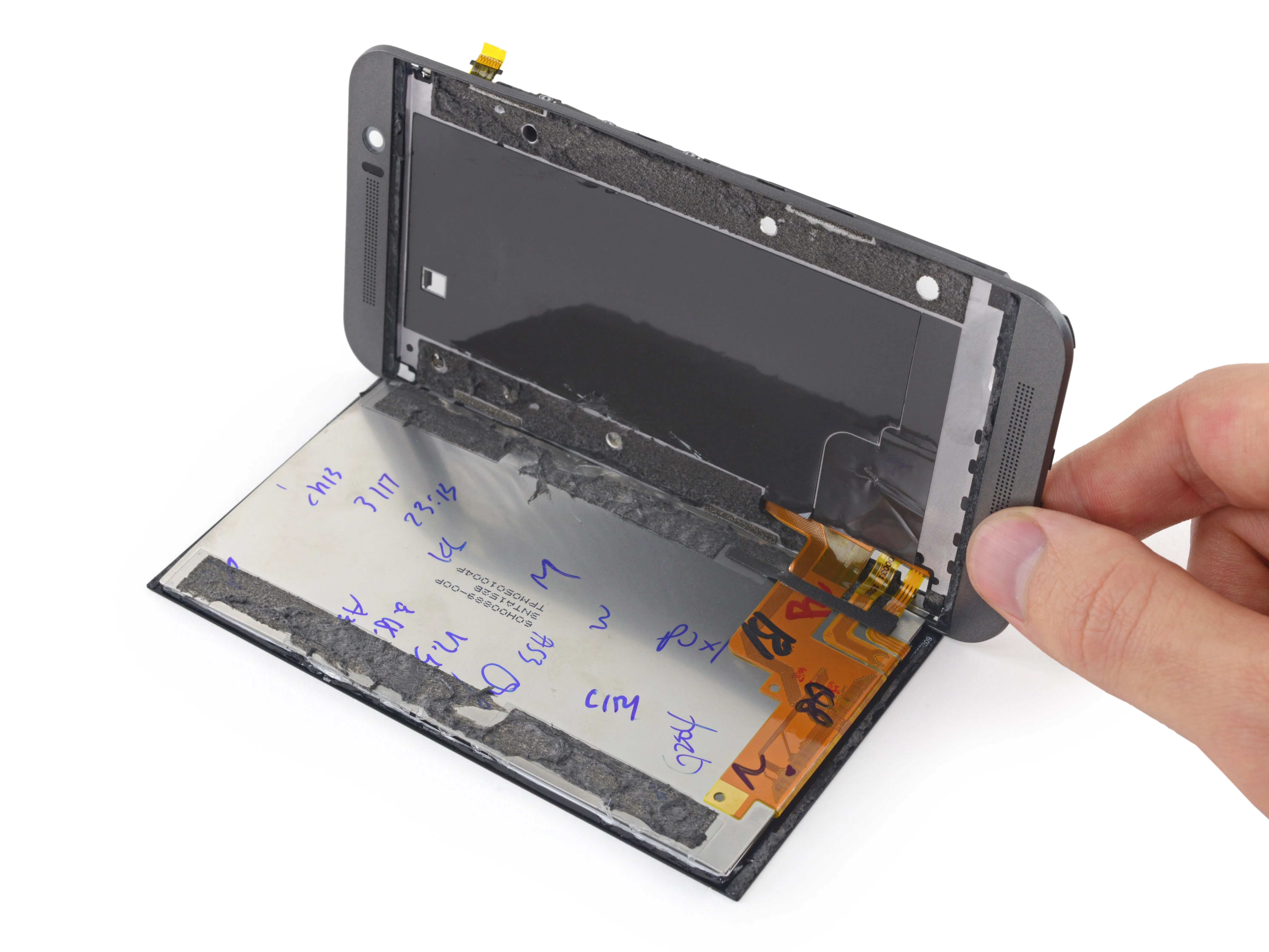

• На задней стороне ЖК-дисплея мы обнаружили множество загадочных символов. Неужели у этого One есть для нас секретное послание?

• После консультации с нашим высококвалифицированным криптологомнам сообщили, что это, скорее всего, просто знаки контроля качества.

Шаг 16

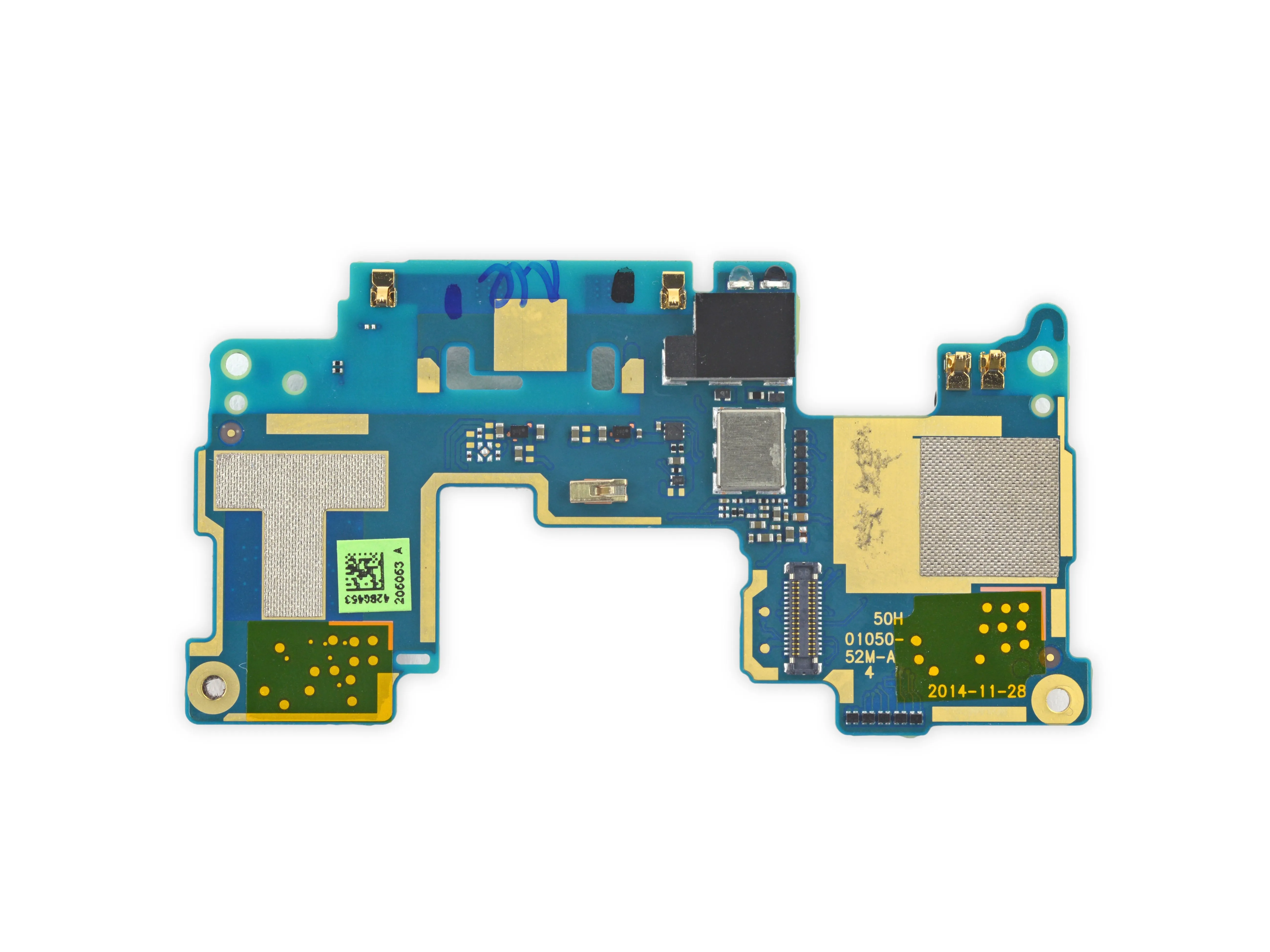

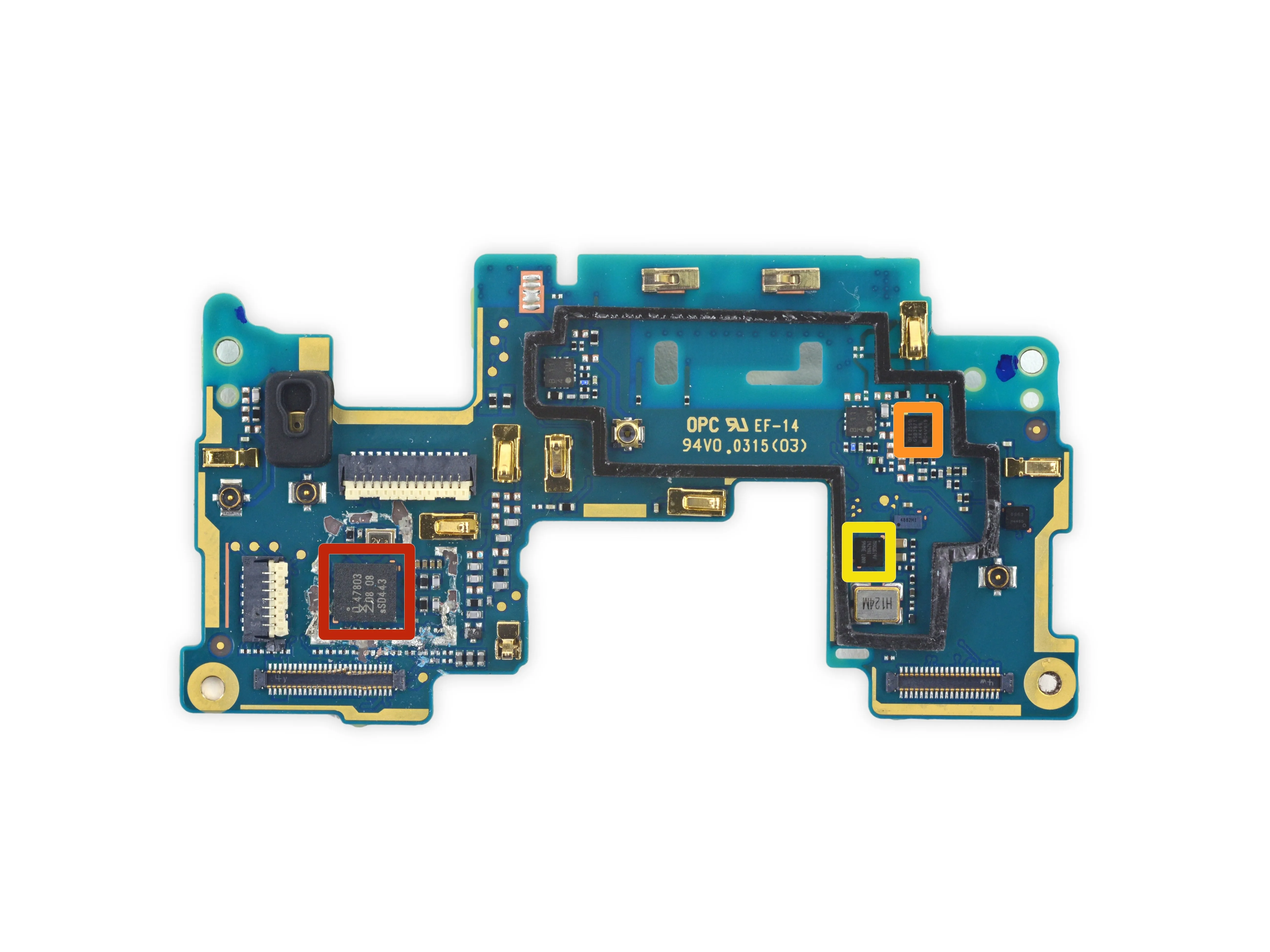

• Плата камеры извлечена из телефона и готова к съемке. Вот что находится на плате:

• NXP 47803 NFC-контроллер, как в Amazon Fire Phone

• Qualcomm QFE2550 антенный тюнер

• Maxim Integrated MAXQ614 16-битный микроконтроллер с инфракрасным модулем

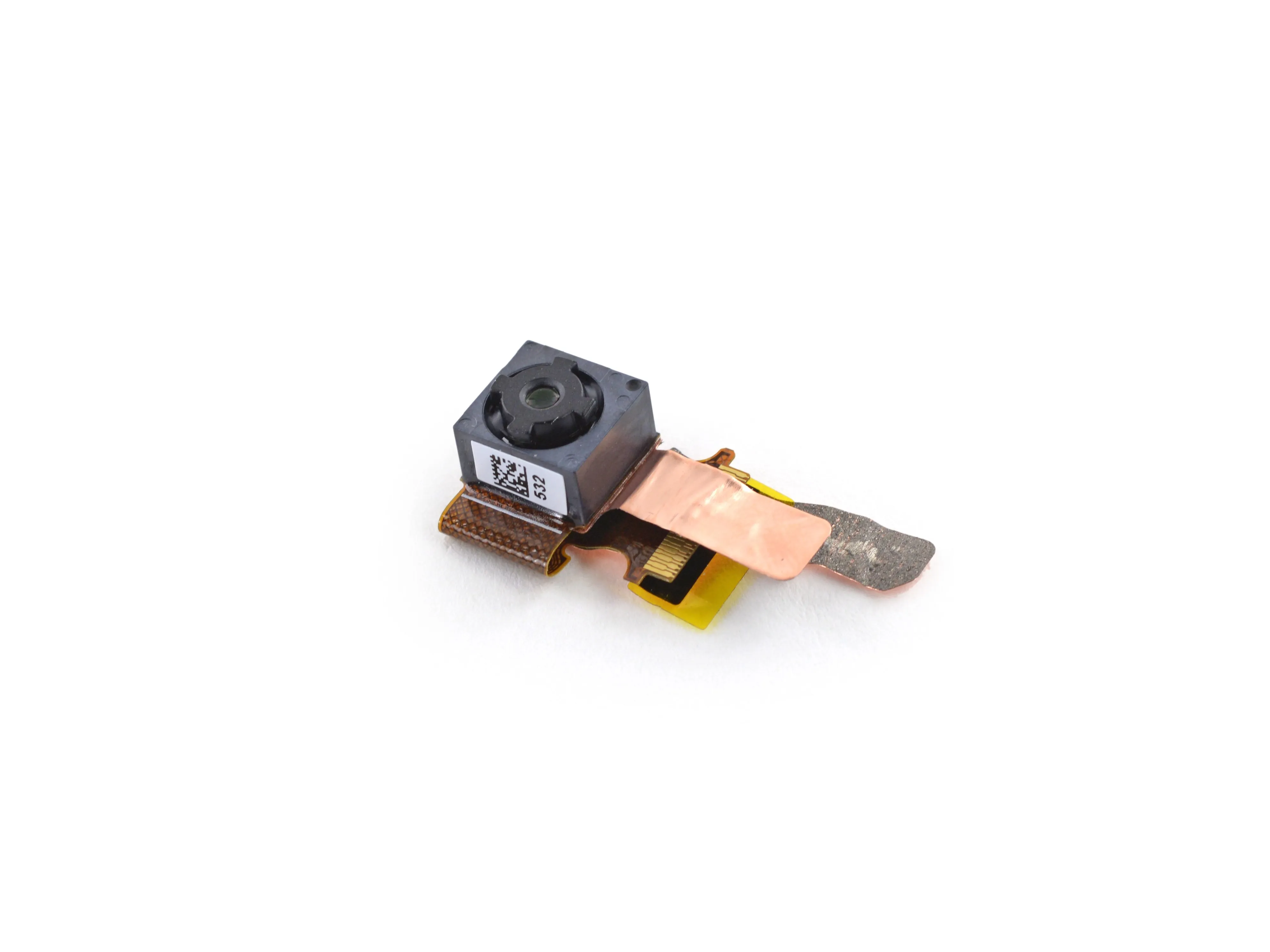

• Похоже, что HTC перенесла все свои Ultrapixels на сторону дисплея - эта 4 МП фронтальная камера имеет те же характеристики, что и основная камера M8, но немного меньше по размеру.

Шаг 17

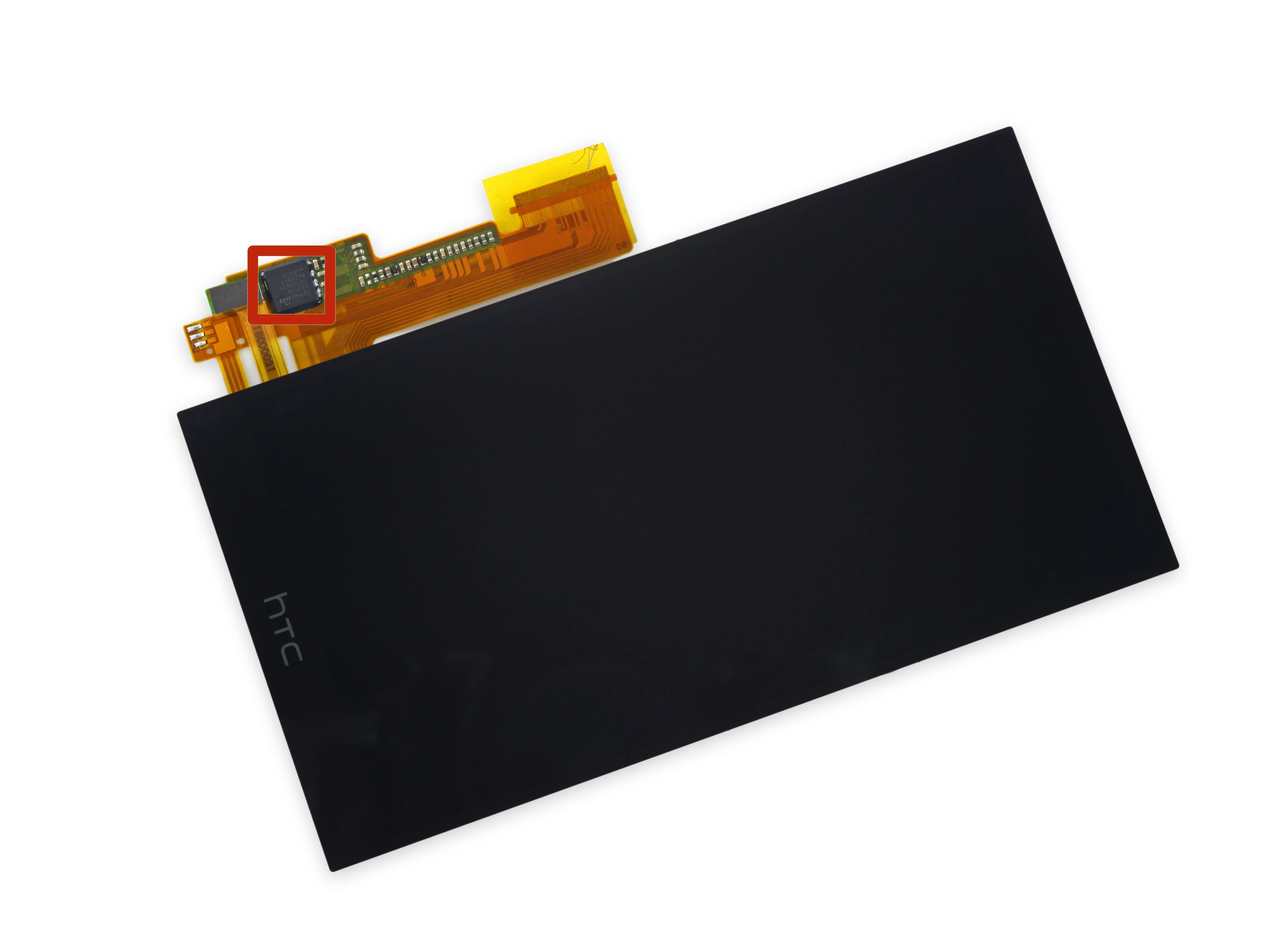

• На ленточном кабеле дисплея мы видим контроллер сенсорного экрана Synaptics S3351B.

• Скорее всего, это итерация контроллера S3350B, установленного в Nexus 5.

Шаг 18

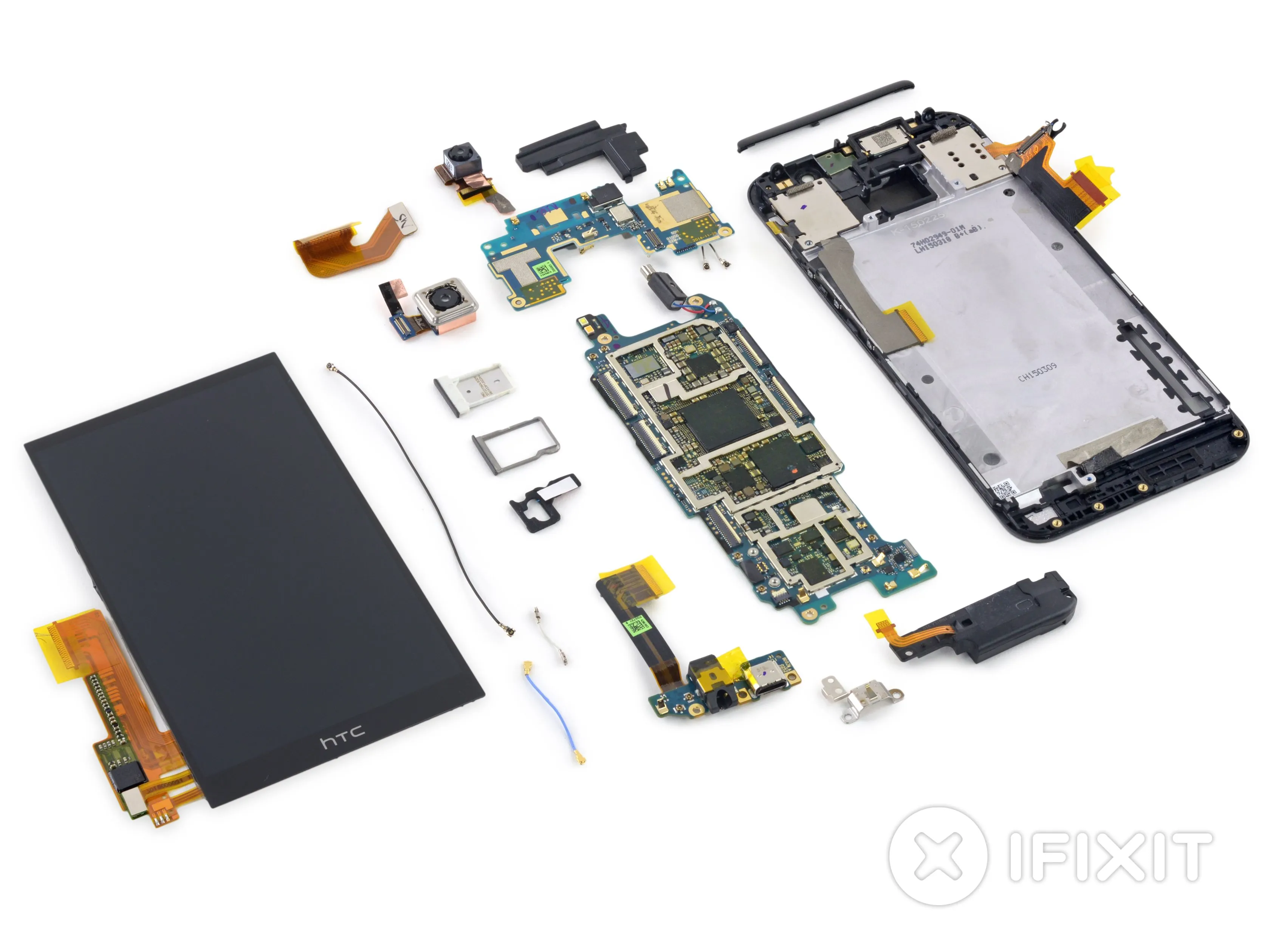

• Оценка ремонтопригодности HTC One M9: 2 из 10 (10 - самый простой ремонт)

• Аккумулятор находится под материнской платой и приклеен к средней рамке, что препятствует его замене.

• Замена дисплея невозможна без проделывания тоннеля через весь телефон. Это делает один из самых распространенных видов ремонта - поврежденный экран - очень сложным.

• Из-за сильного клея многие компоненты сложно и даже опасно снимать и заменять.

• Компания HTC решила, что сможет съесть и свой пирог, выпустив флагманский телефон, который сложно отремонтировать. Извините, HTC, но этот дизайн нужно менять.

• Упрощение конструкции (верхняя панель доступа и уменьшение количества изоленты/экрана) немного облегчает доступ к некоторым компонентам.
