Разборка HTC Surround

Введение

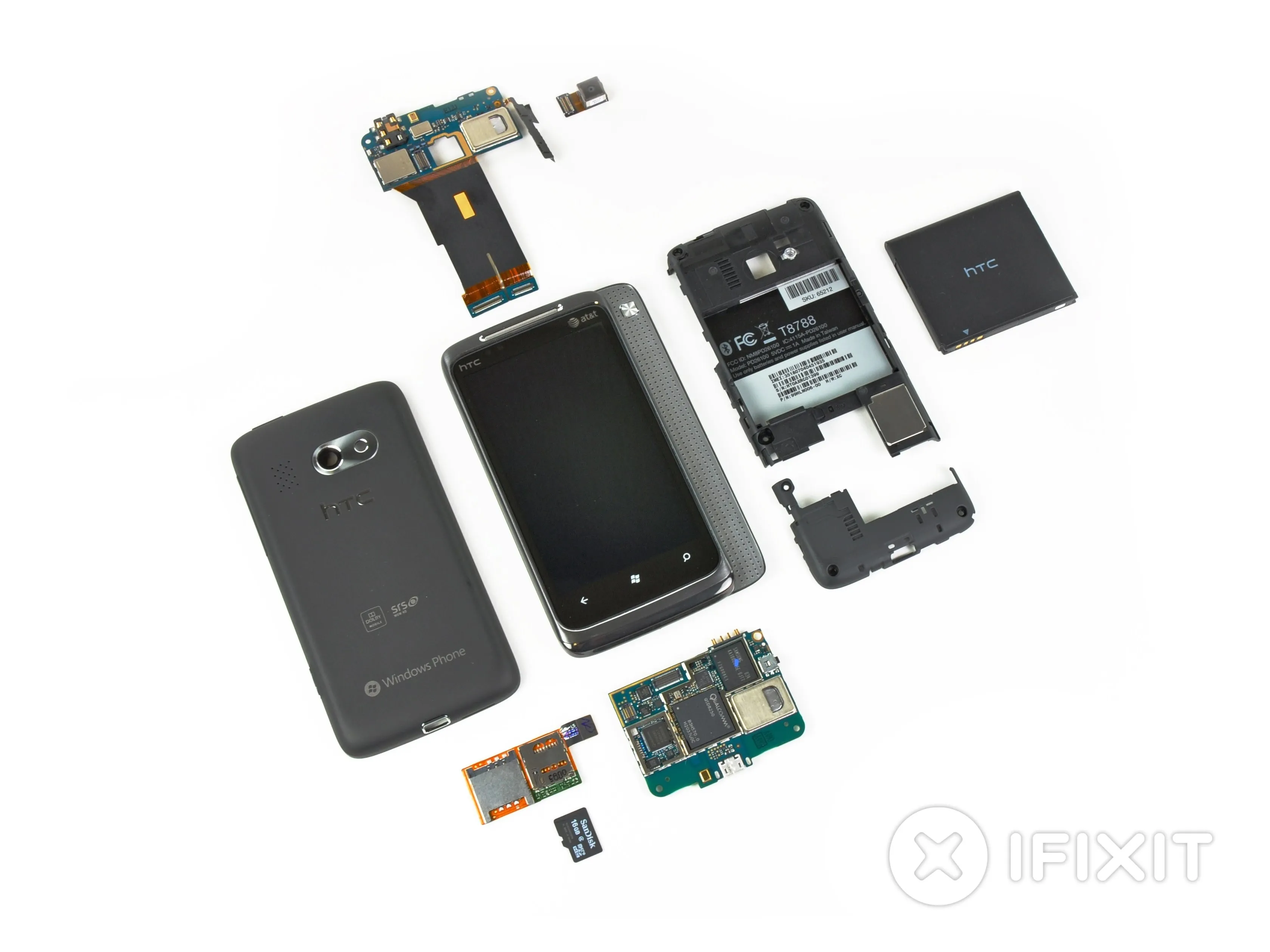

Хотите качаться с отключенным телефоном? Больше не ждите, ведь HTC Surround готов удовлетворить эту потребность. Благодаря выдвижному стереодинамику Dolby surround, а также подставке для ног, Surround готов принести вечеринку к вам. Присоединяйтесь к нам, пока мы исследуем глубины этого потрясающего телефона.

Большое спасибо Брайану из EDN за предоставленный телефон для разбора. Не забудьте ознакомиться с его анализом HTC Surround!

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка HTC Surround

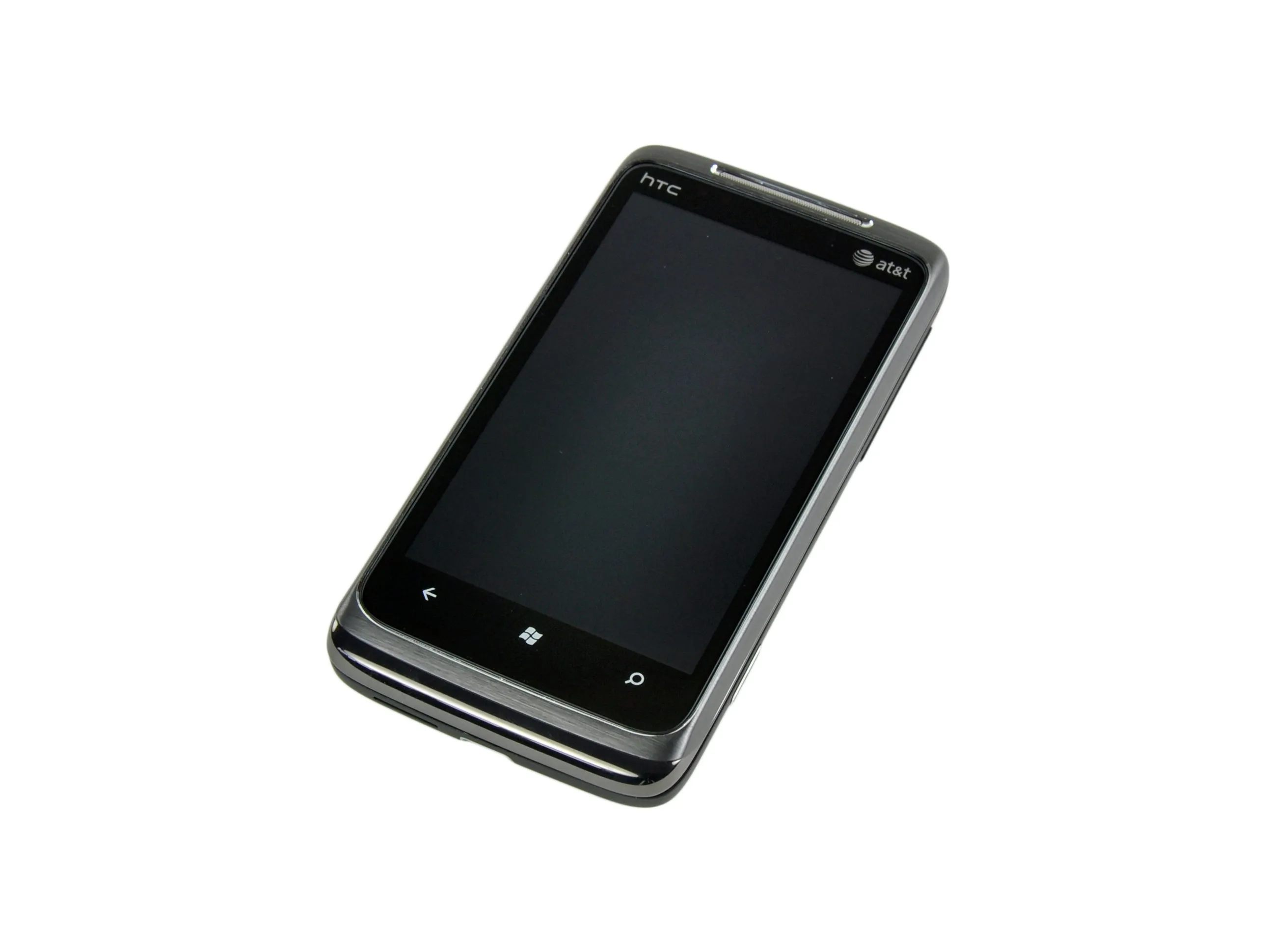

• HTC Surround поднимает идею мобильного медиацентра на совершенно новый уровень.

• Surround также является одним из первых смартфонов, использующих операционную систему Windows Phone 7.

• Технические характеристики:

• 1 ГГц процессор Qualcomm QSD8250 Snapdragon

• 448 МБ ОПЕРАТИВНОЙ ПАМЯТИ

• 16 Гб встроенной памяти

• 3,8-дюймовый широкоформатный WVGA-дисплей

• 5,0 МП камера

Шаг 2

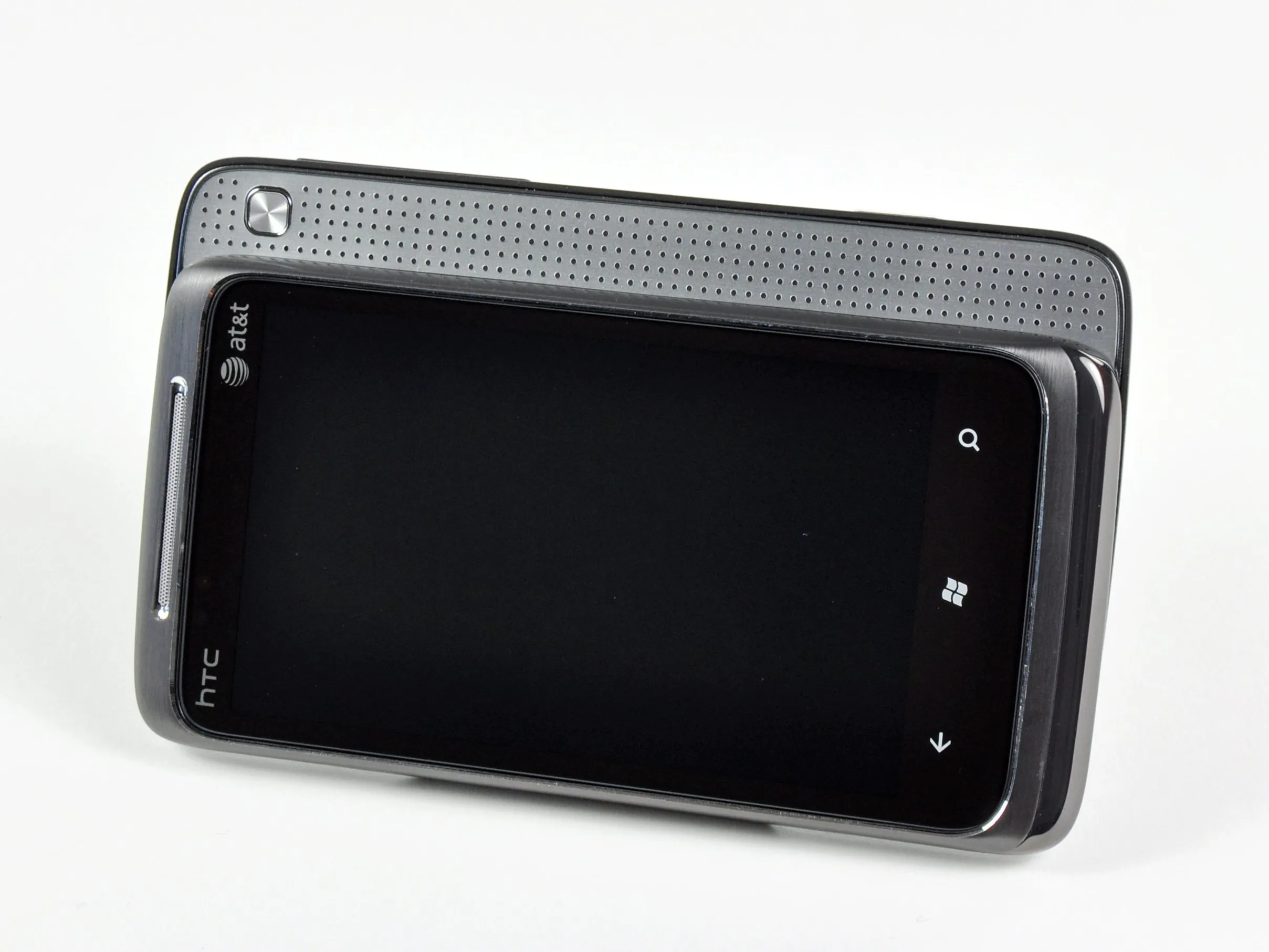

• Чтобы в полной мере реализовать аспект домашнего кинотеатра в Surround, вся нижняя половина телефона выдвигается, открывая впечатляющий набор динамиков.

• Телефон также оснащен подставкой для ног (а-ля Evo), предположительно для того, чтобы вы могли поставить телефон вертикально, когда захотите посидеть в ночном клубе на ходу. Или для просмотра видео. Неважно.

Шаг 3

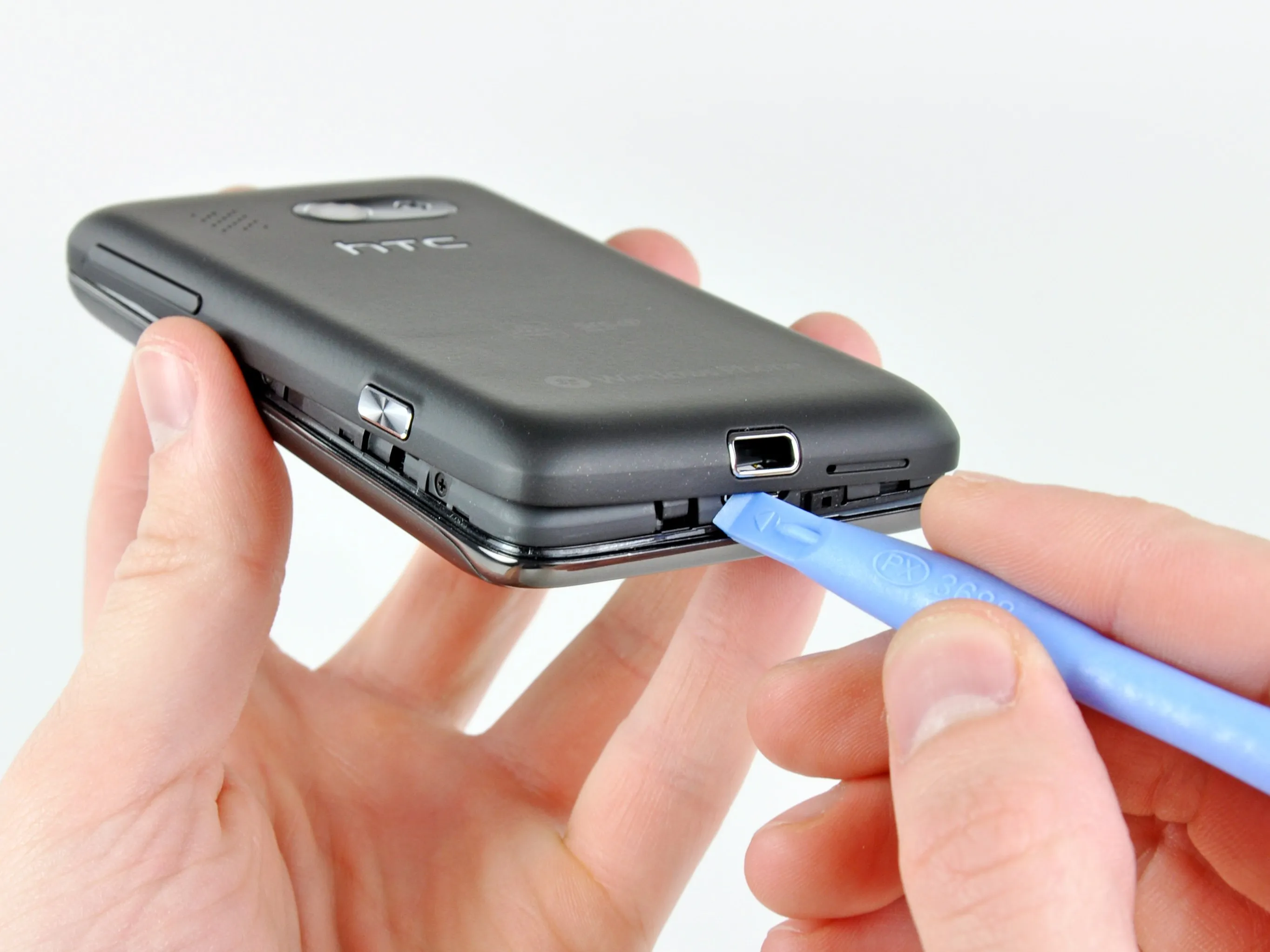

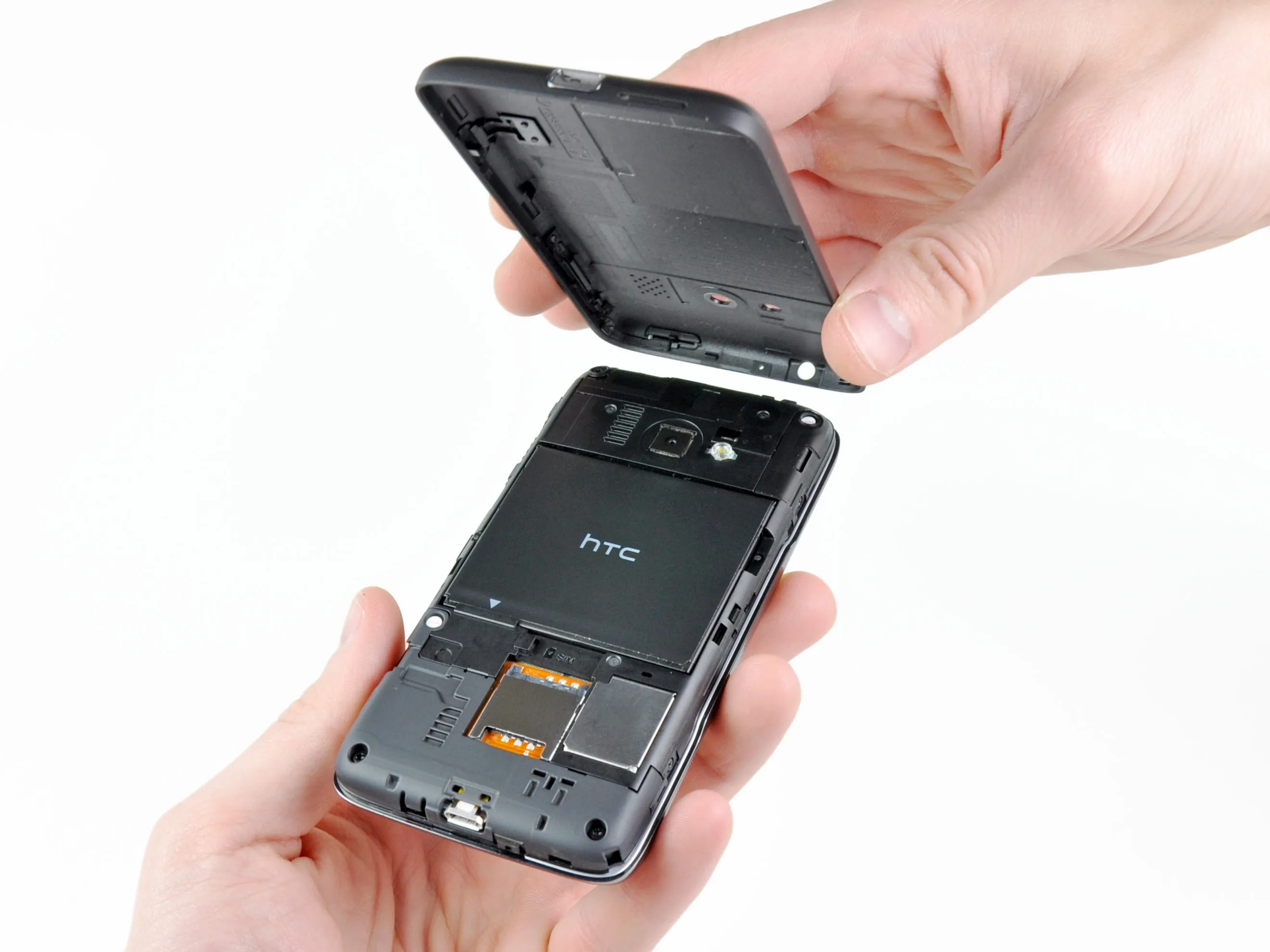

• С помощью пластиковых инструментов для открывания задняя крышка Surround легко снимается, и мы получаем первый взгляд на внутренности Surround.

• На самом деле для открытия задней крышки не обязательно использовать пластиковые инструменты, так как ногти прекрасно справятся с этой задачей. Но мы предпочитаем быть осторожными с такими вещами - никогда не знаешь, что может сломаться.

Шаг 4

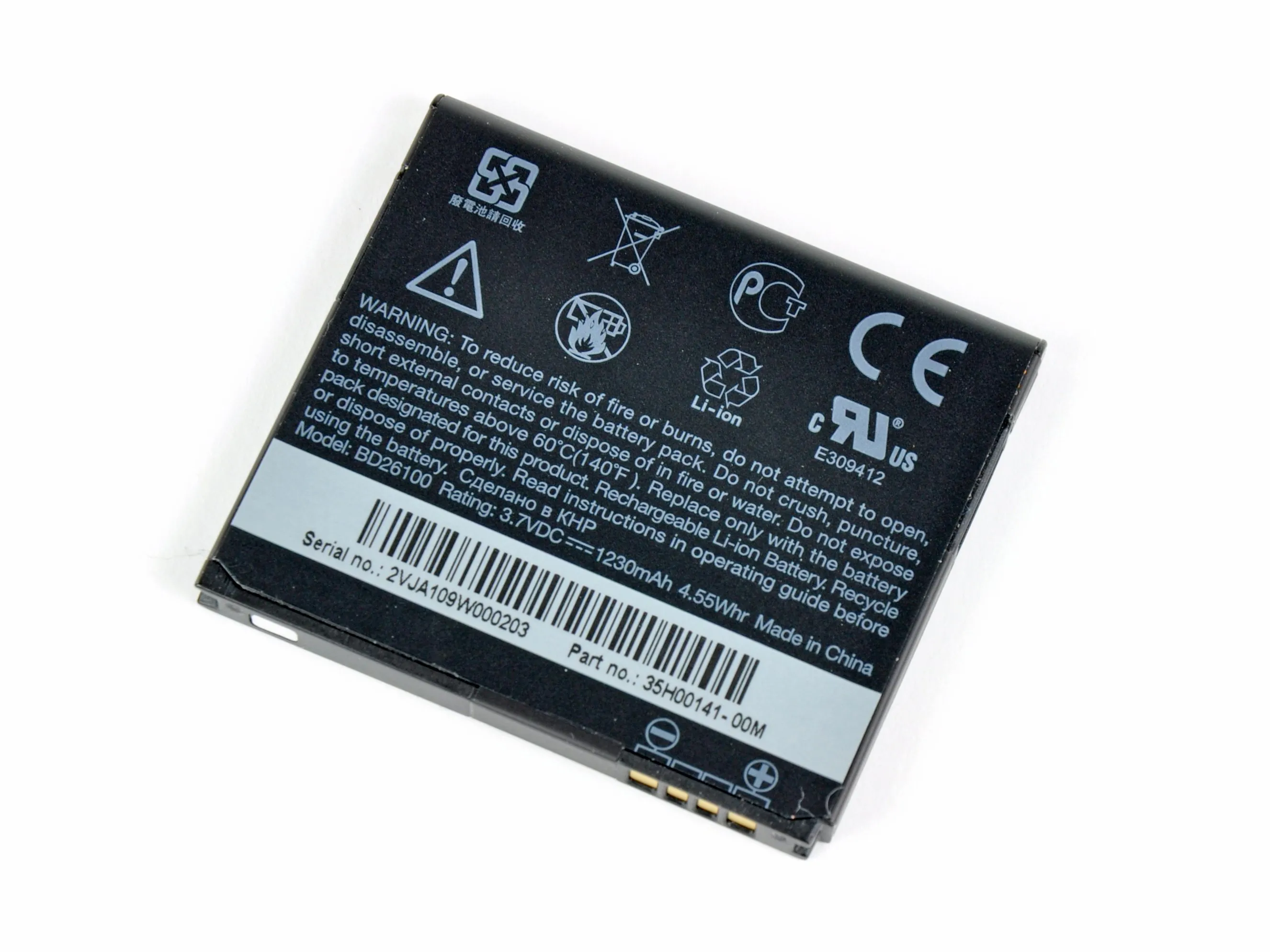

• Литий-ионный аккумулятор 3,7 В 1230 мАч 4,55 Втч обеспечивает до 4 часов работы в режиме разговора и около 275 часов в режиме ожидания.

Шаг 5

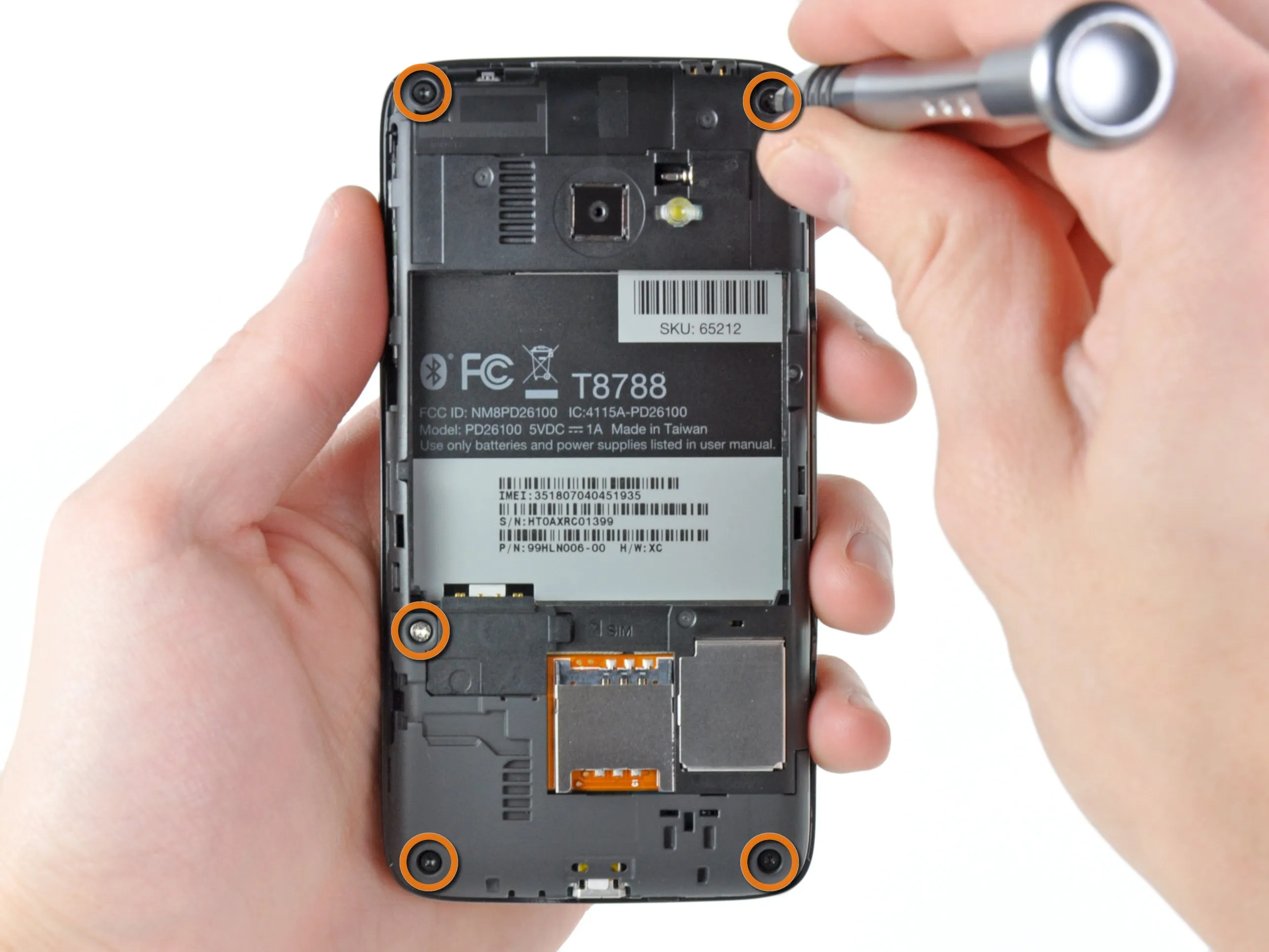

• Хотите открыть свой HTC Surround дальше? Надеюсь, вам плевать на гарантию. Две наклейки VOID, прикрепленные к винтам внутреннего корпуса, гарантируют, что ни одна попытка проникновения не останется незадокументированной.

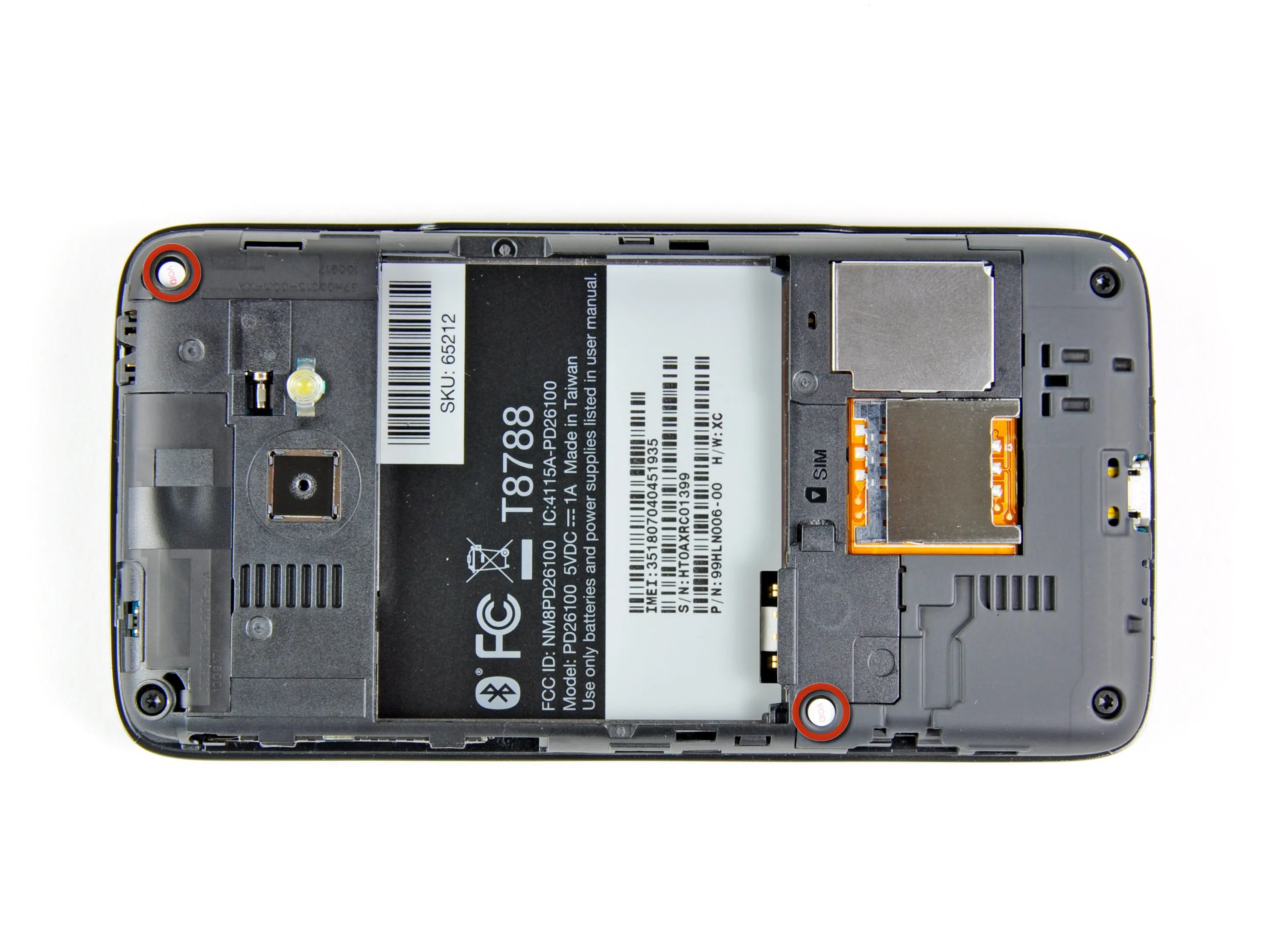

• После аннулирования гарантии, открутив пять винтов T5 Torx, мы становимся на шаг ближе к внутренним устройствам.

Шаг 6

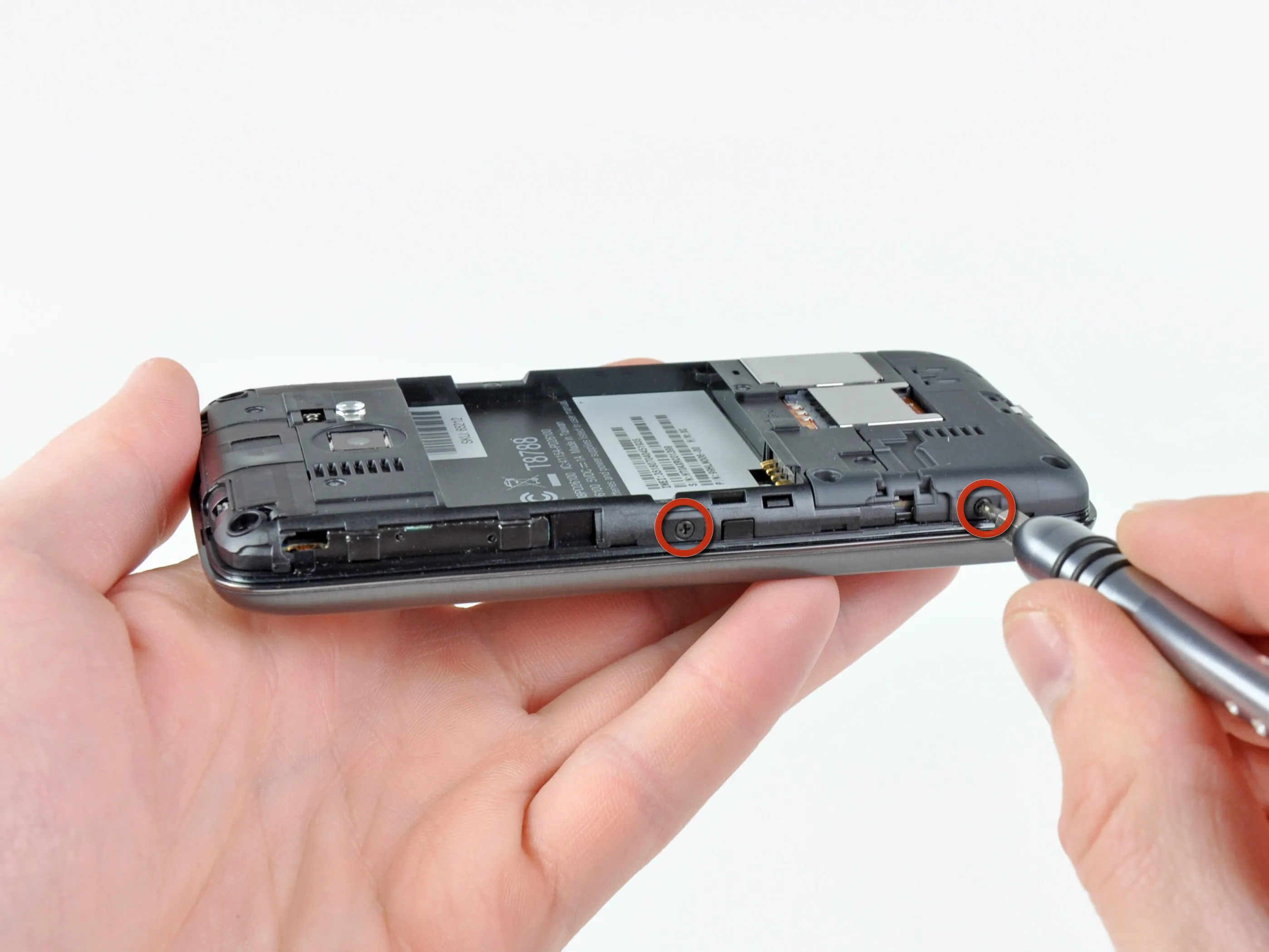

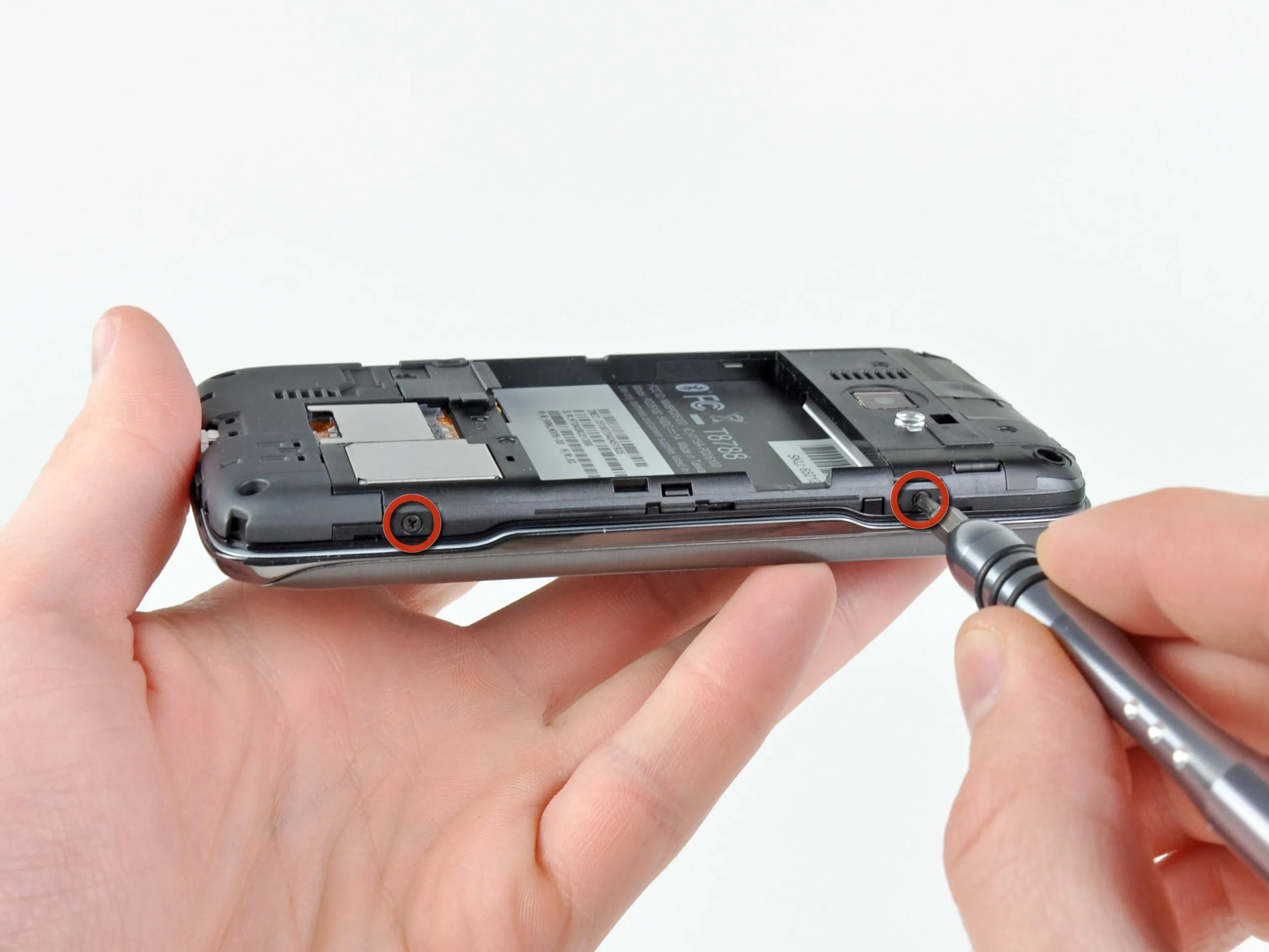

• Еще четыре крестообразных винта по краям телефона крепят задний корпус к корпусу HTC Surround.

Шаг 7

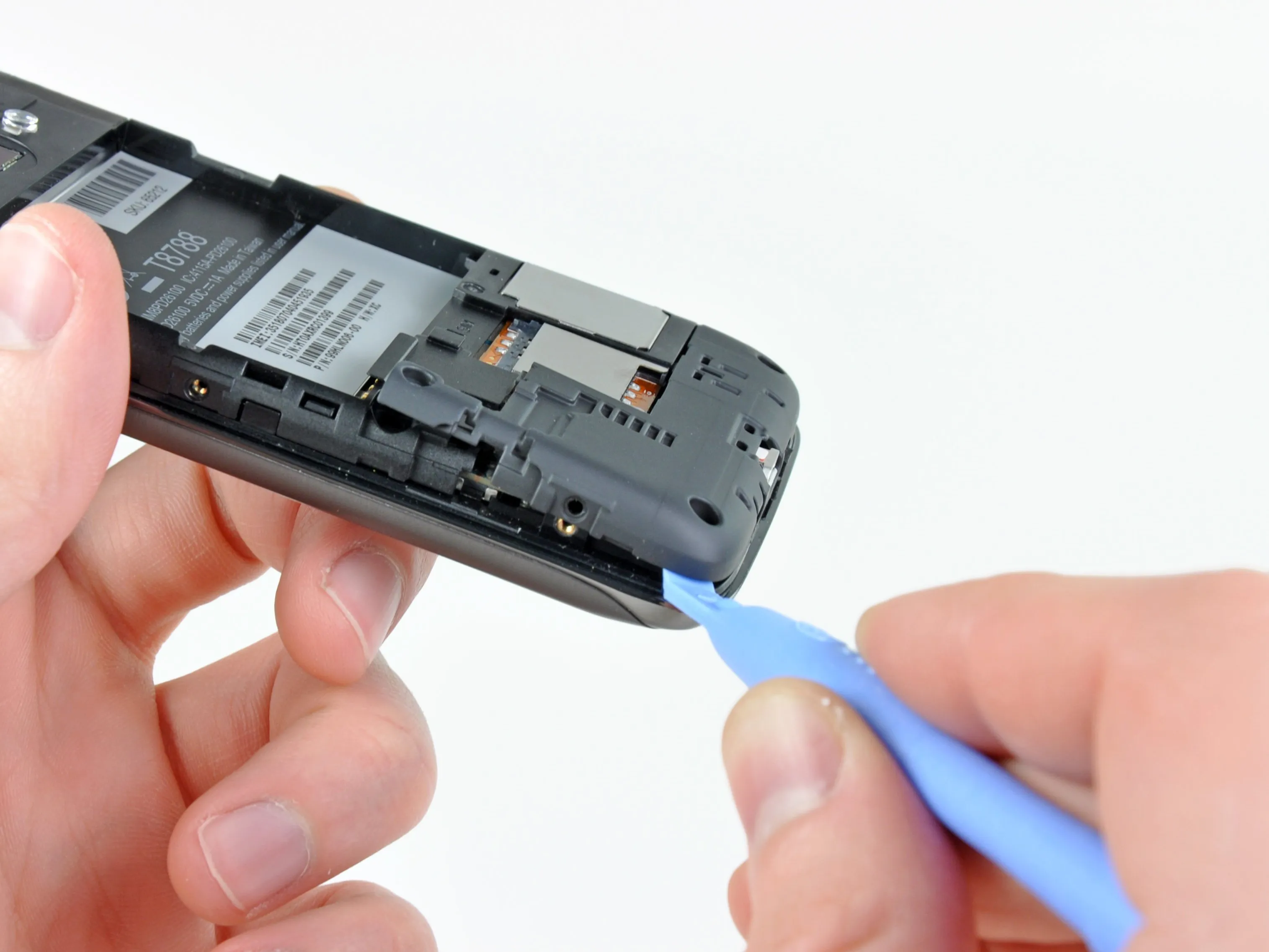

• Немного поддев пластиковым инструментом для открывания, можно снять нижний внутренний корпус с Surround.

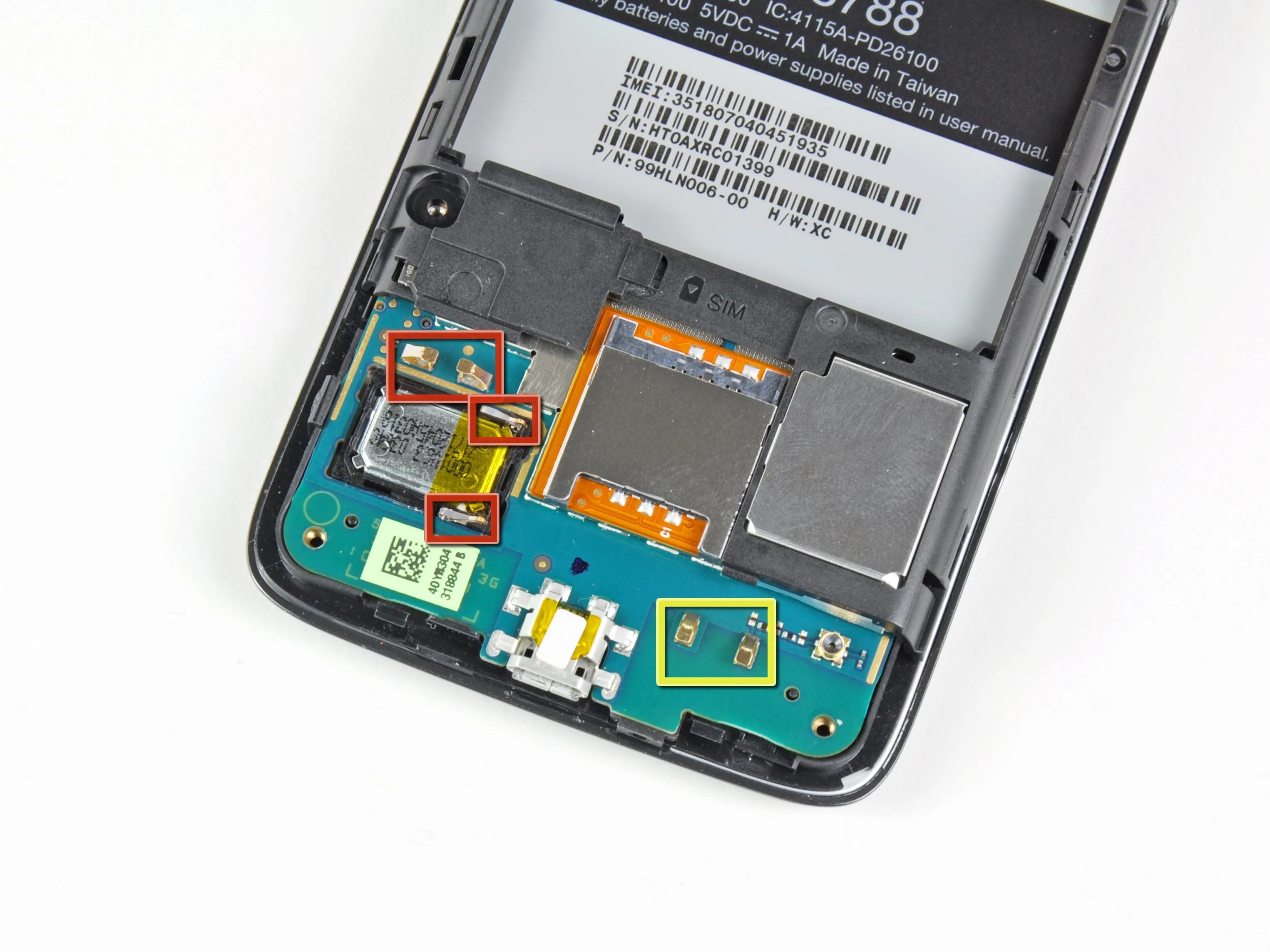

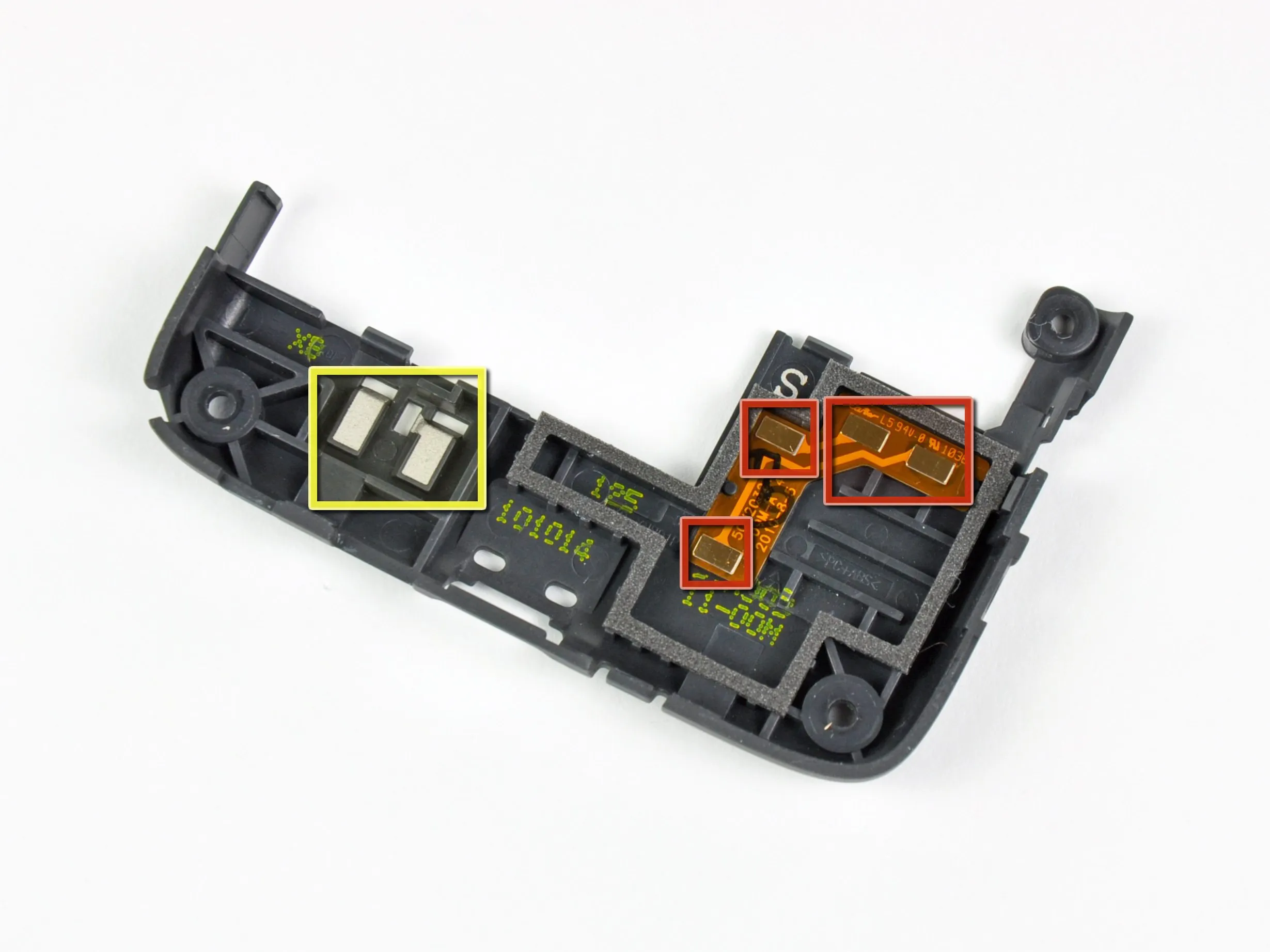

• Шесть прижимных контактов на нижнем внутреннем корпусе служат для:

• Подключение нижнего динамика к нижней материнской плате.

• Подключение к антенне, которая, предположительно, находится в нижнем внутреннем корпусе.

Шаг 8

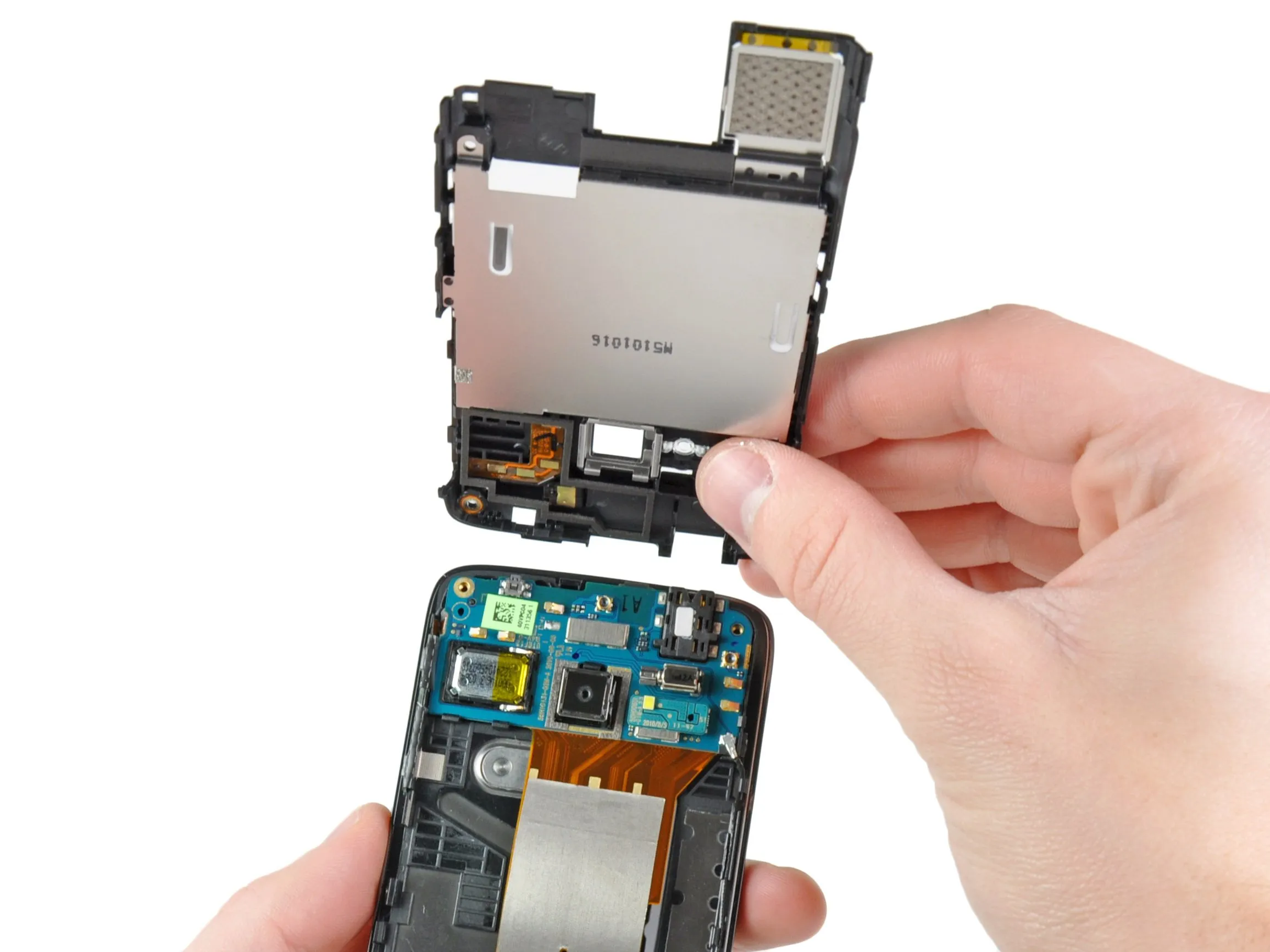

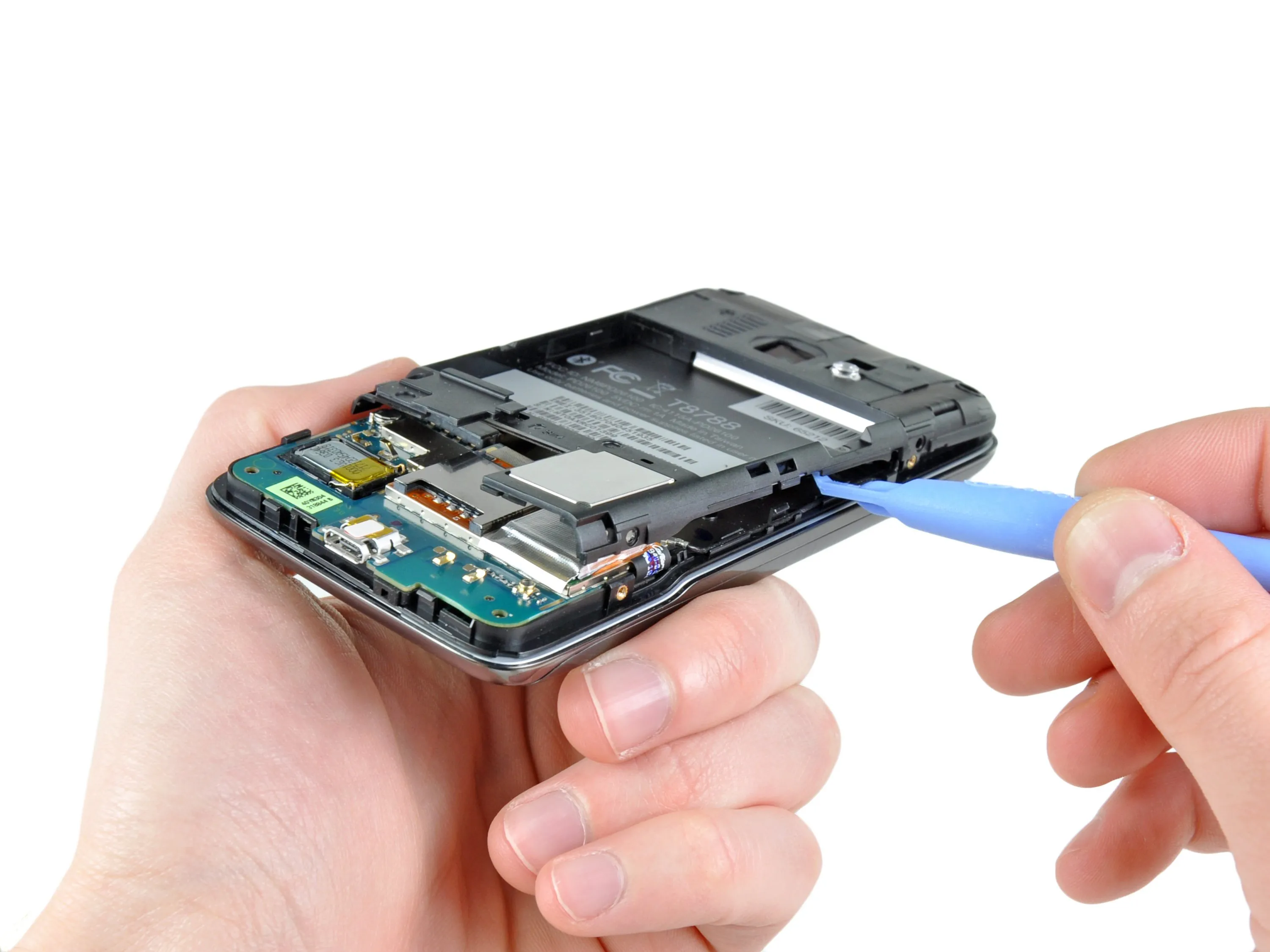

• Еще немного подденьте пластиковый инструмент, и верхняя часть внутреннего корпуса будет снята.

• В верхней части внутреннего корпуса находится небольшая соединительная плата для подключения динамика к верхней материнской плате, а также антенна и встроенные экраны для ЗАЩИТЫ ОТ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ защиты от электромагнитных помех.

Шаг 9

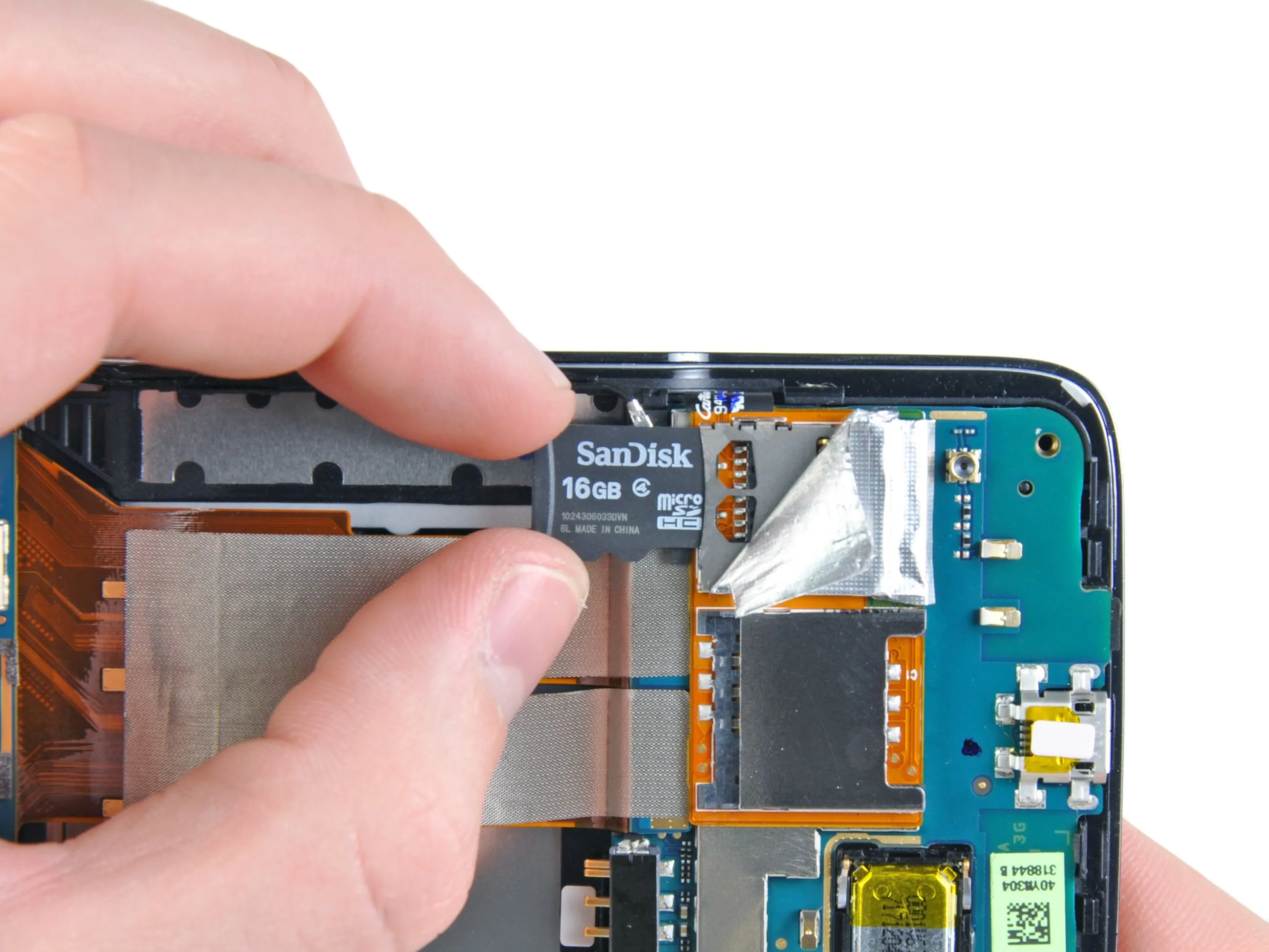

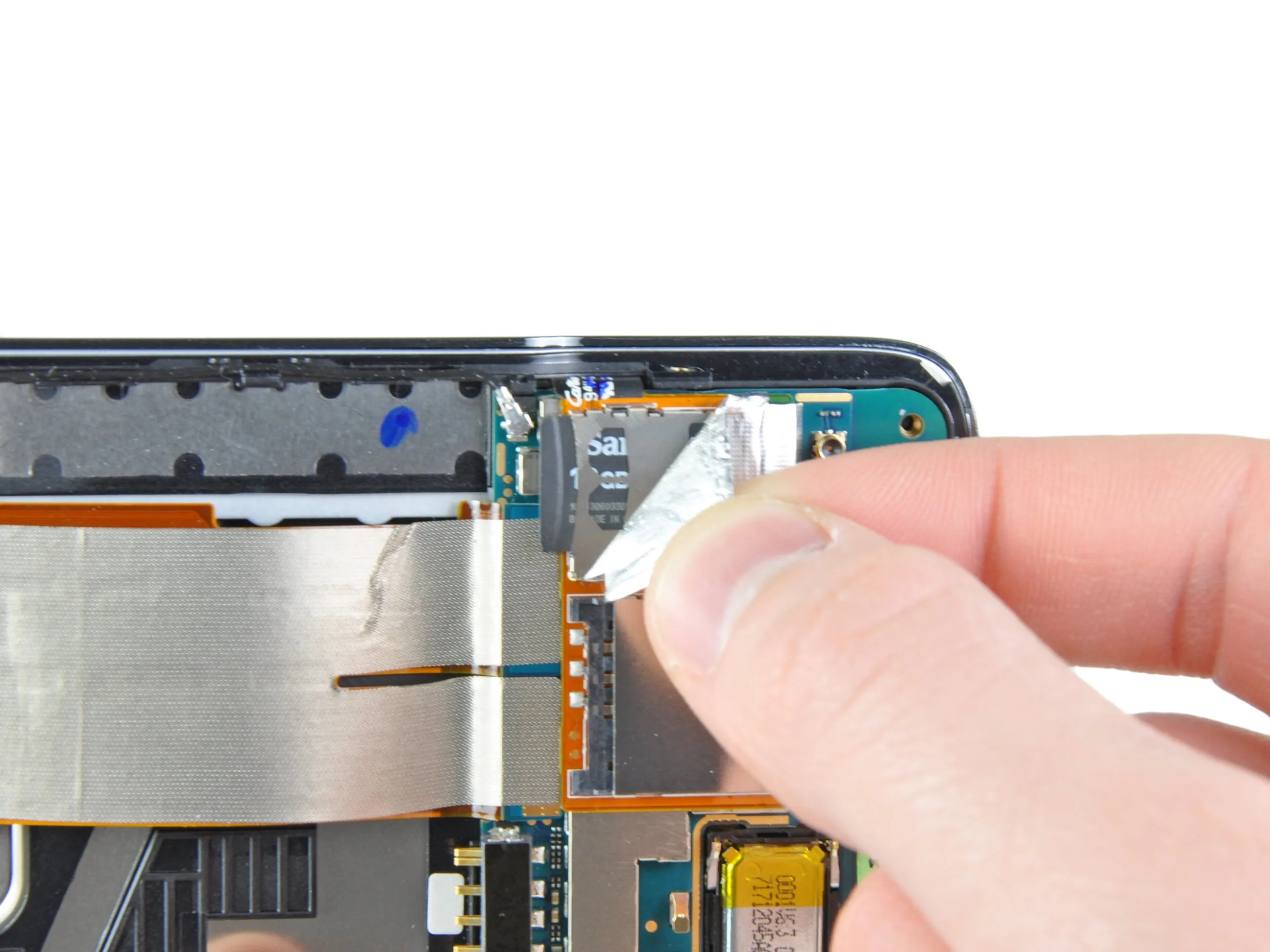

• Еще большее количество тыканий и тыканий показывает, что 'внутренняя память' в Surround - это не более чем хорошо спрятанная карта MicroSDHC. И им бы это сошло с рук, если бы не мы, нерадивые дети!

• Если вы решите, что 16 ГБ вам недостаточно, то вполне возможно, что вы сможете легко заменить карту на MicroSDHC большей емкости.

Шаг 10

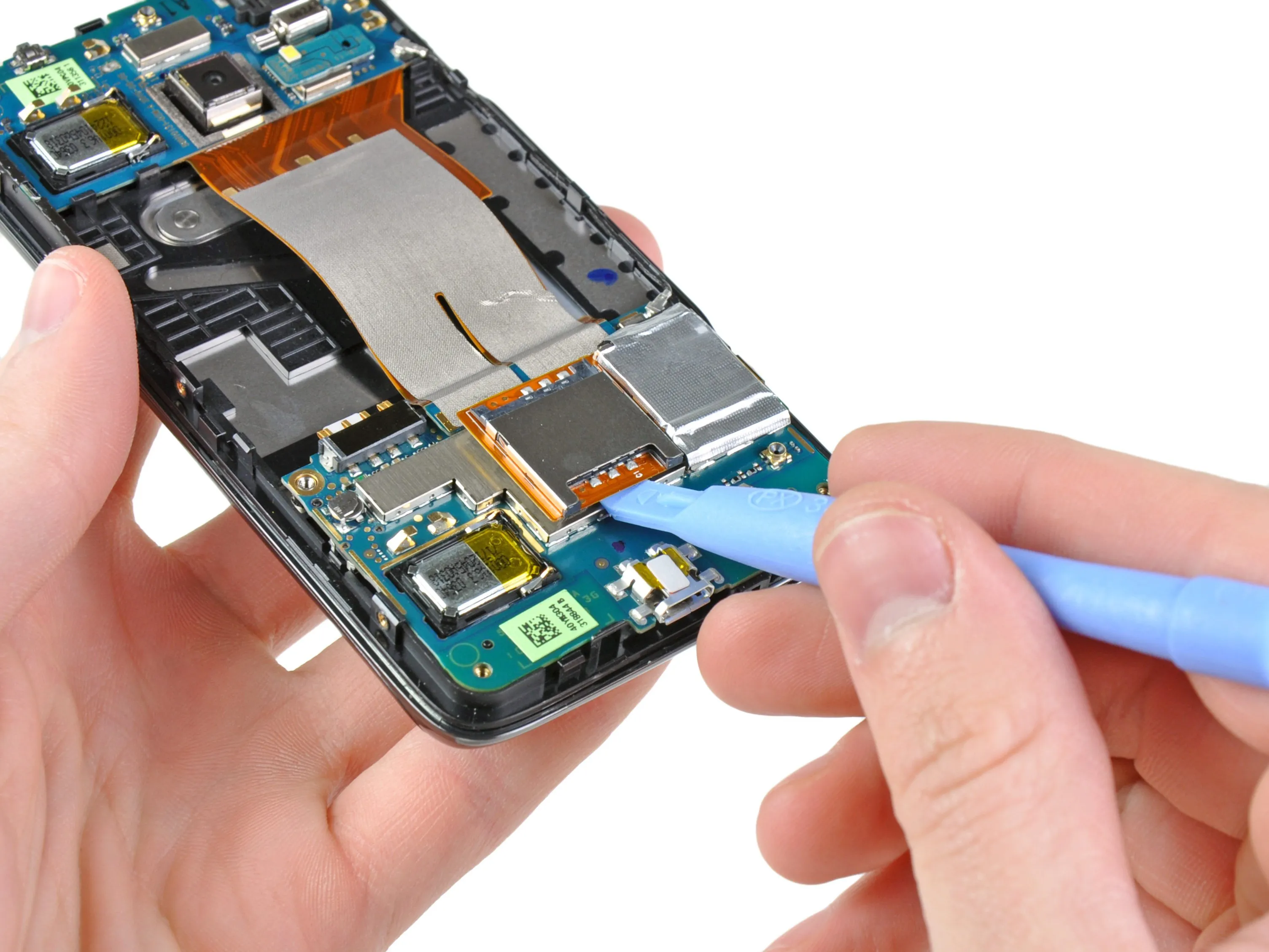

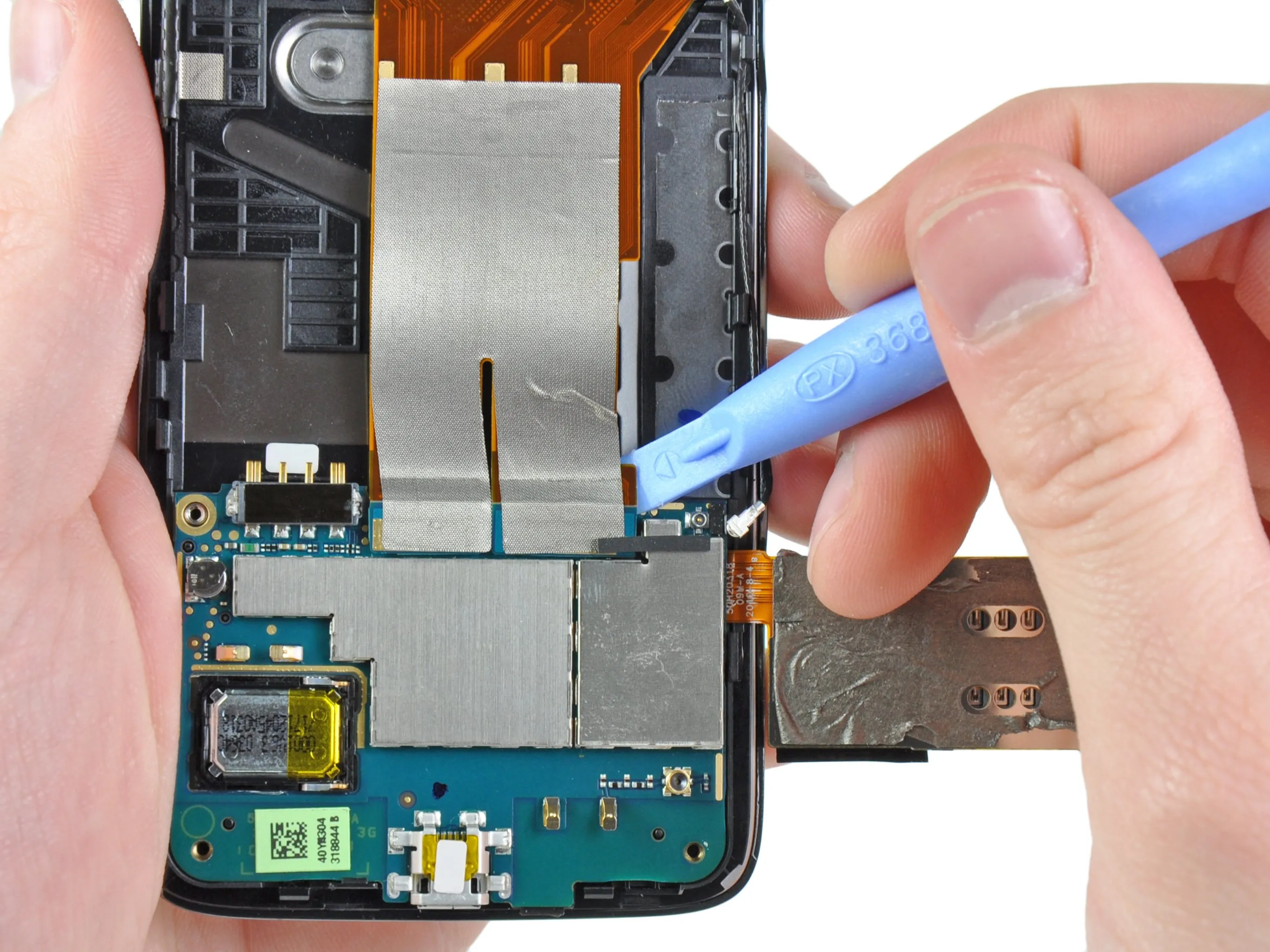

• Мы использовали пластиковый инструмент, чтобы поддеть слоты MicroSDHC и SIM-карты и отделить их от электромагнитного экрана.

• В Surround есть два Nexus One-образные материнские платы, которые соединены большим ленточным кабелем, проходящим через промежуток между ними.

• В этом нет ничего удивительного, поскольку HTC является производителем как Nexus One, так и Surround.

Шаг 11

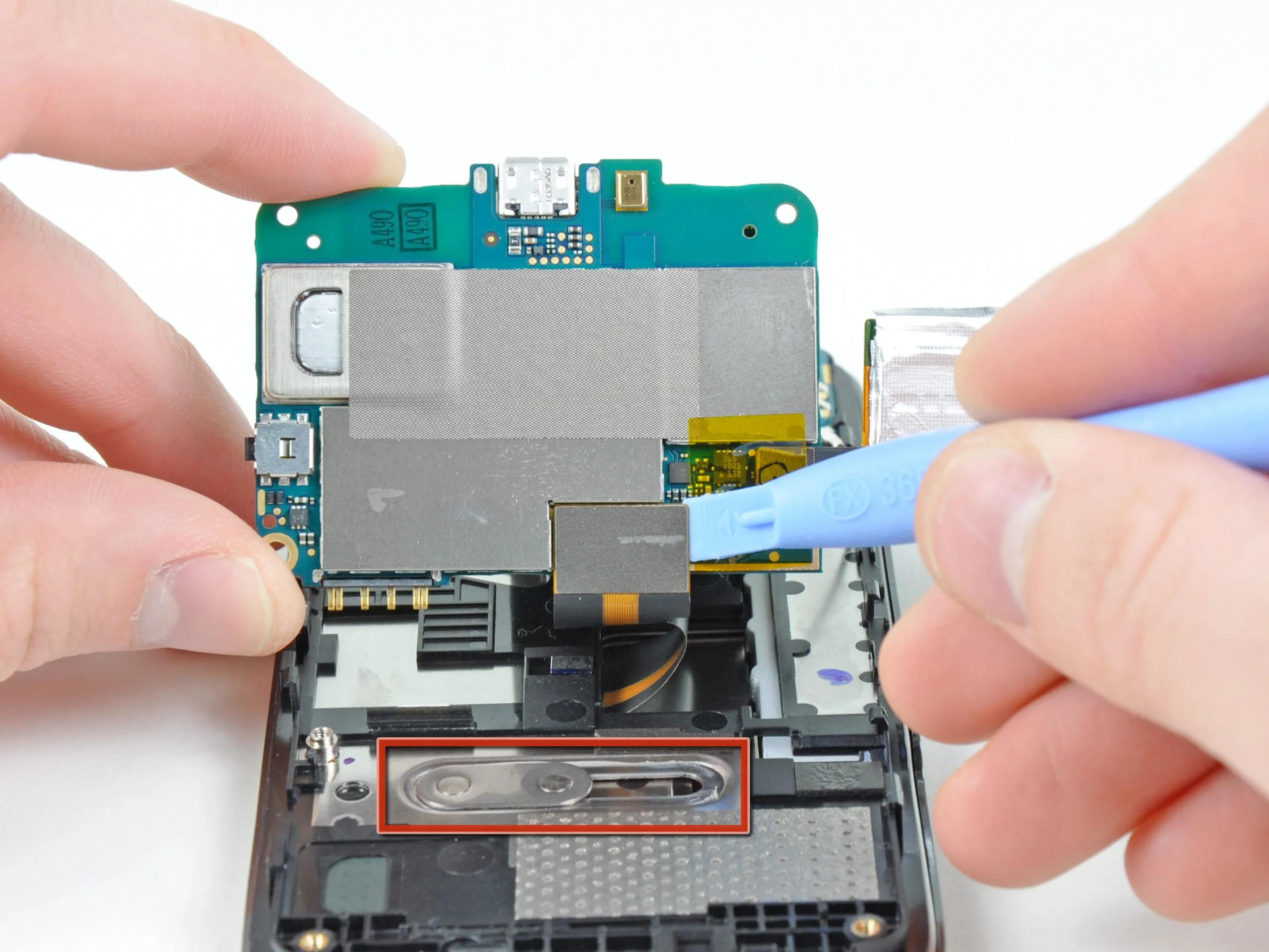

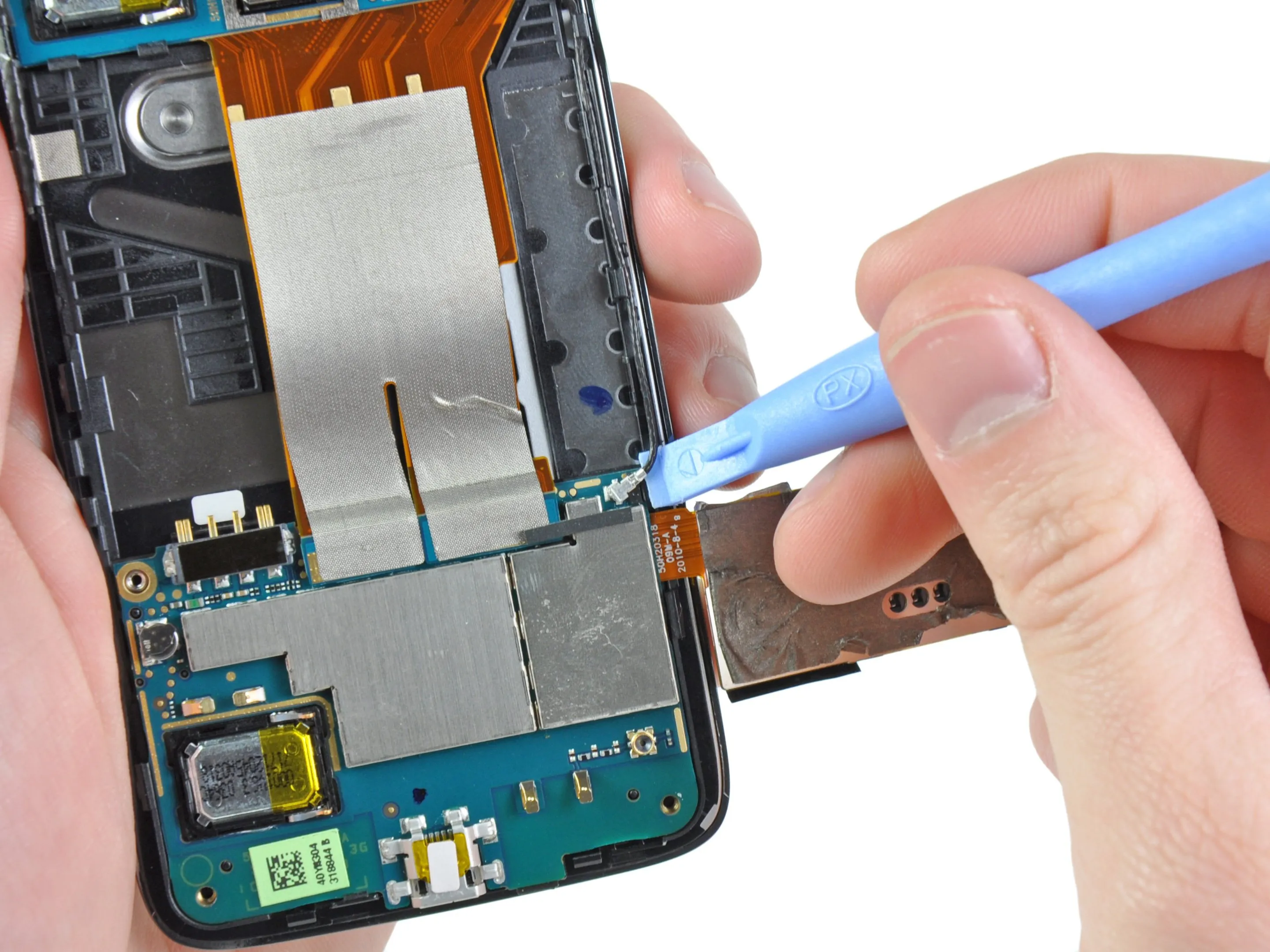

• Между нами и нижней половиной материнской платы Surround стоит горстка разъемов для подключения антенны, кабелей подключения материнской платы и данных дисплея. К счастью, мы чувствуем, что справимся с задачей.

• Прочный механизм слайдера должен выдержать годы открывания и закрывания решетки динамика.

Шаг 12

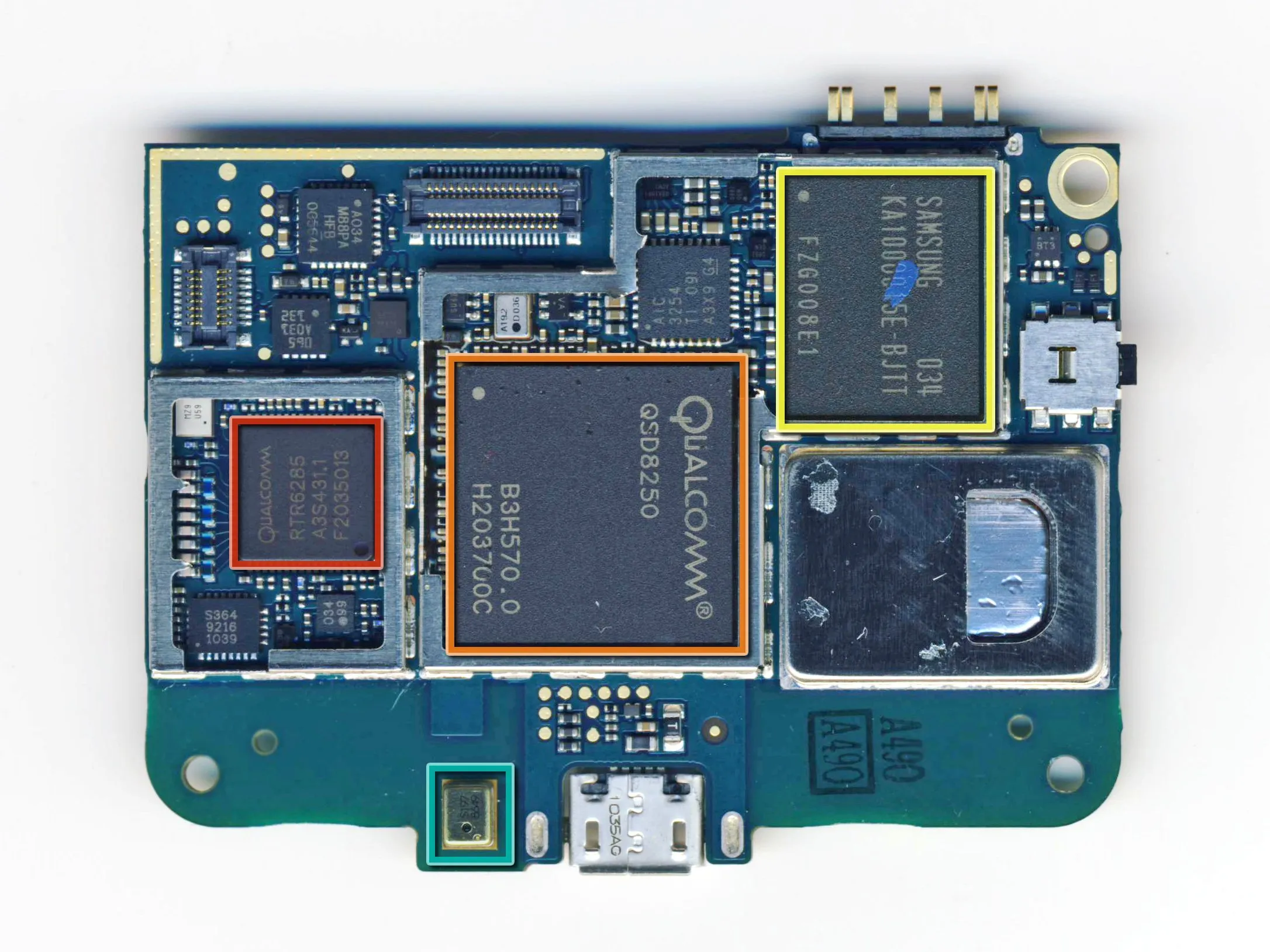

• Крупные игроки на передней панели нижней части материнской платы включают:

• Qualcomm RTR6285 многодиапазонный UMTS/EGPRS-трансивер с интегрированным GPS

• Qualcomm Snapdragon QSD8250 1 ГГц RISC микропроцессор со встроенным DSP.

• Микросхема Samsung KA100O015E-BJTT 512 МБ NAND Flash + 512 МБ SDRAM

• Как и в большинстве смартфонов, в Surround используются два микрофона для подавления фонового шума во время телефонных разговоров. Нижний микрофон можно увидеть рядом с портом Micro-USB.

• Чипы идентичны тем, что установлены в смартфонах Nexus One.

Шаг 13

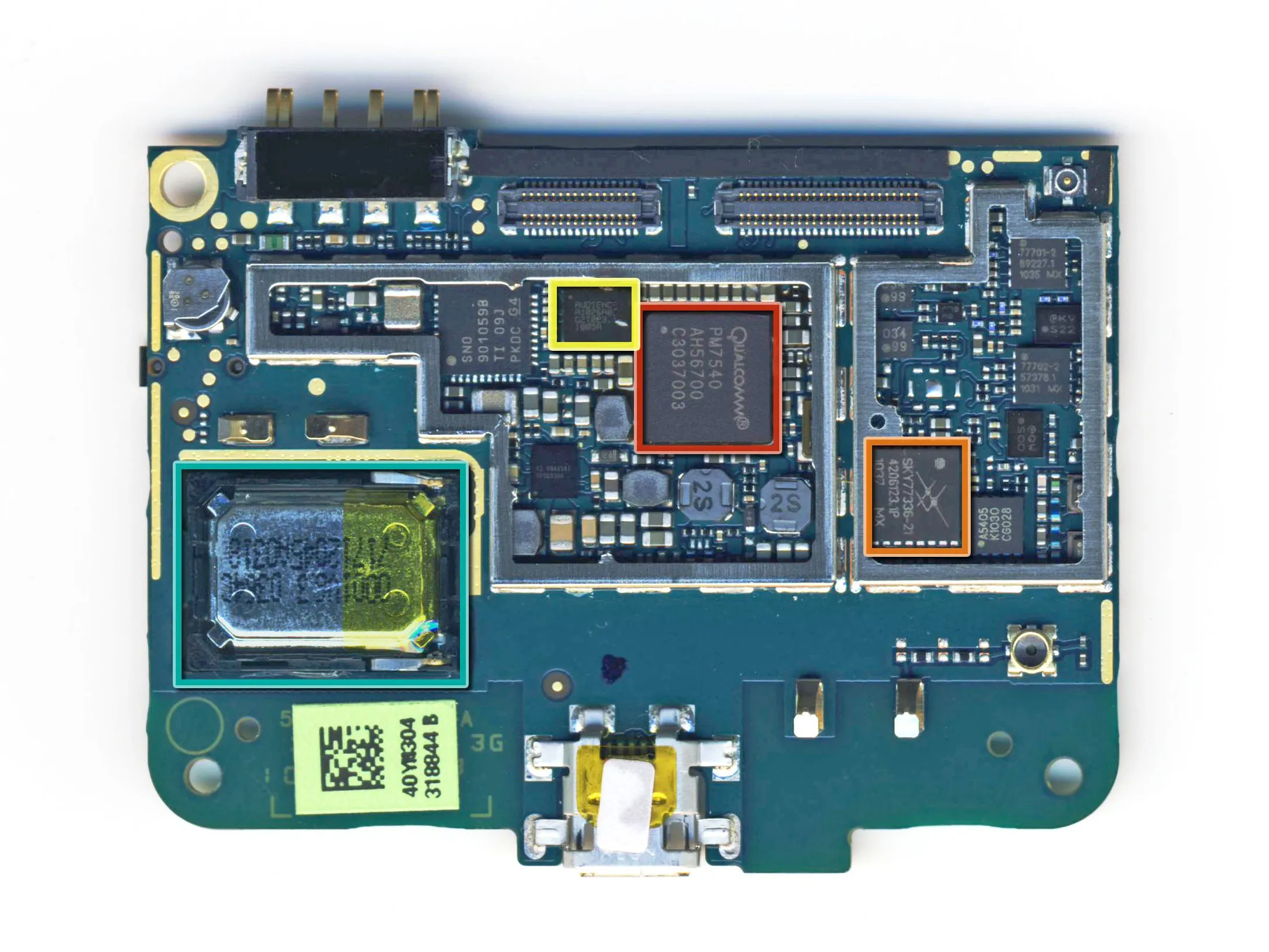

• И на задней стороне нижней материнской платы:

• Qualcomm PM7540 микросхема управления питанием

• Skyworks SKY77336 модуль усилителя мощности

• Audience A1026 Голосовой процессор, используемый в сочетании с двумя микрофонами.

• Один из двух динамиков, используемых для проецирования стереозвука через решетку динамика Surround.

• И снова все три чипа идентичны тем, что установлены в смартфоне Nexus One. Если ничего не сломалось, зачем это исправлять?

Шаг 14

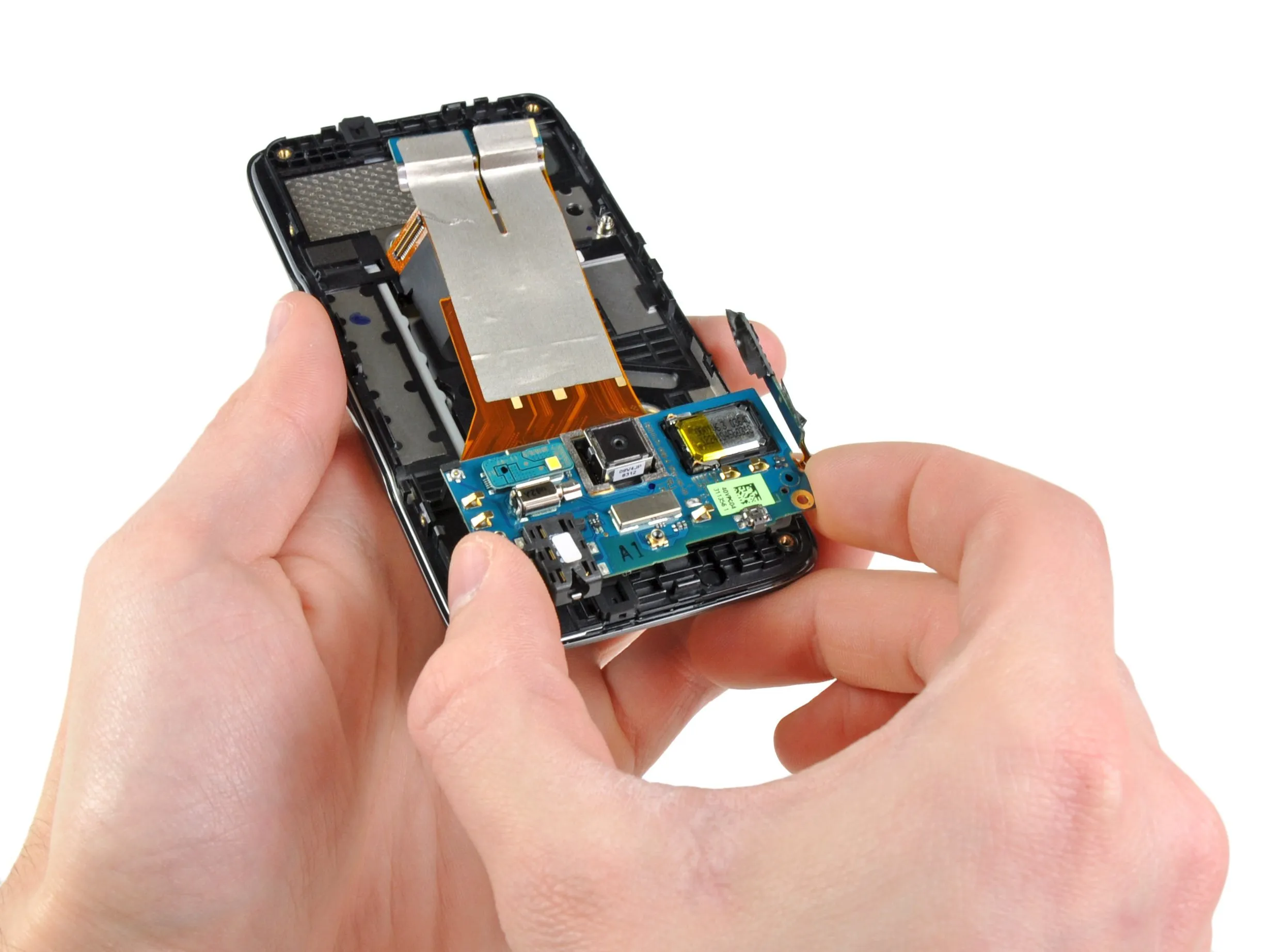

• Отжав несколько фиксирующих зажимов, можно снять верхнюю часть материнской платы с Surround.

• Межблочный кабель материнской платы находится между многочисленными слоями верхней материнской платы, как и на Nexus One. Эта техника позволяет не занимать место толстыми разъемами и гнездами, делая конечное соединение намного тоньше.

Шаг 15

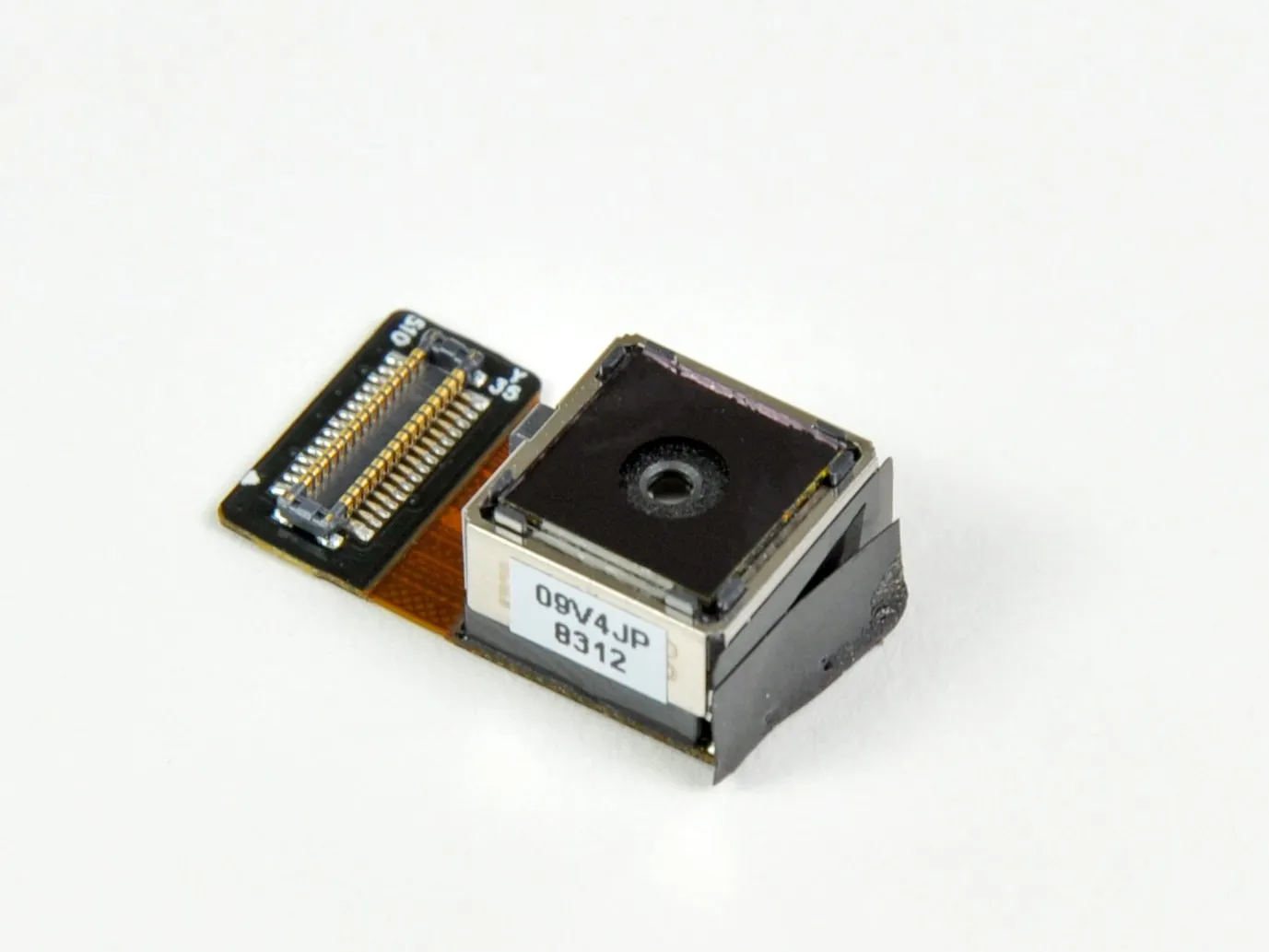

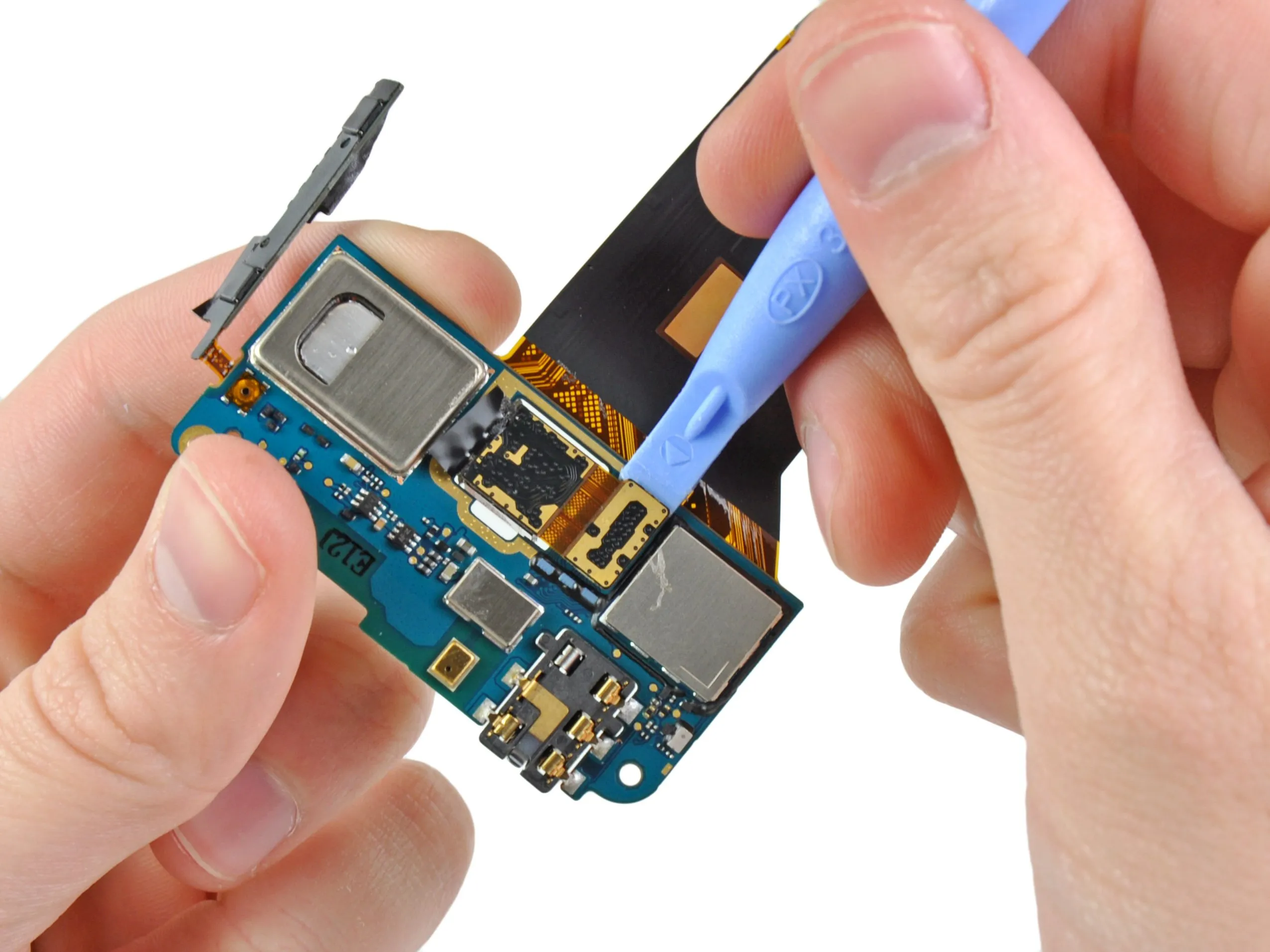

• Камера Surround легко снимается с верхней материнской платы.

• Эта маленькая камера снимает фотографии с разрешением 5 МП и автофокусом и записывает видео в формате 720p со скоростью 24 к/с.

Шаг 16

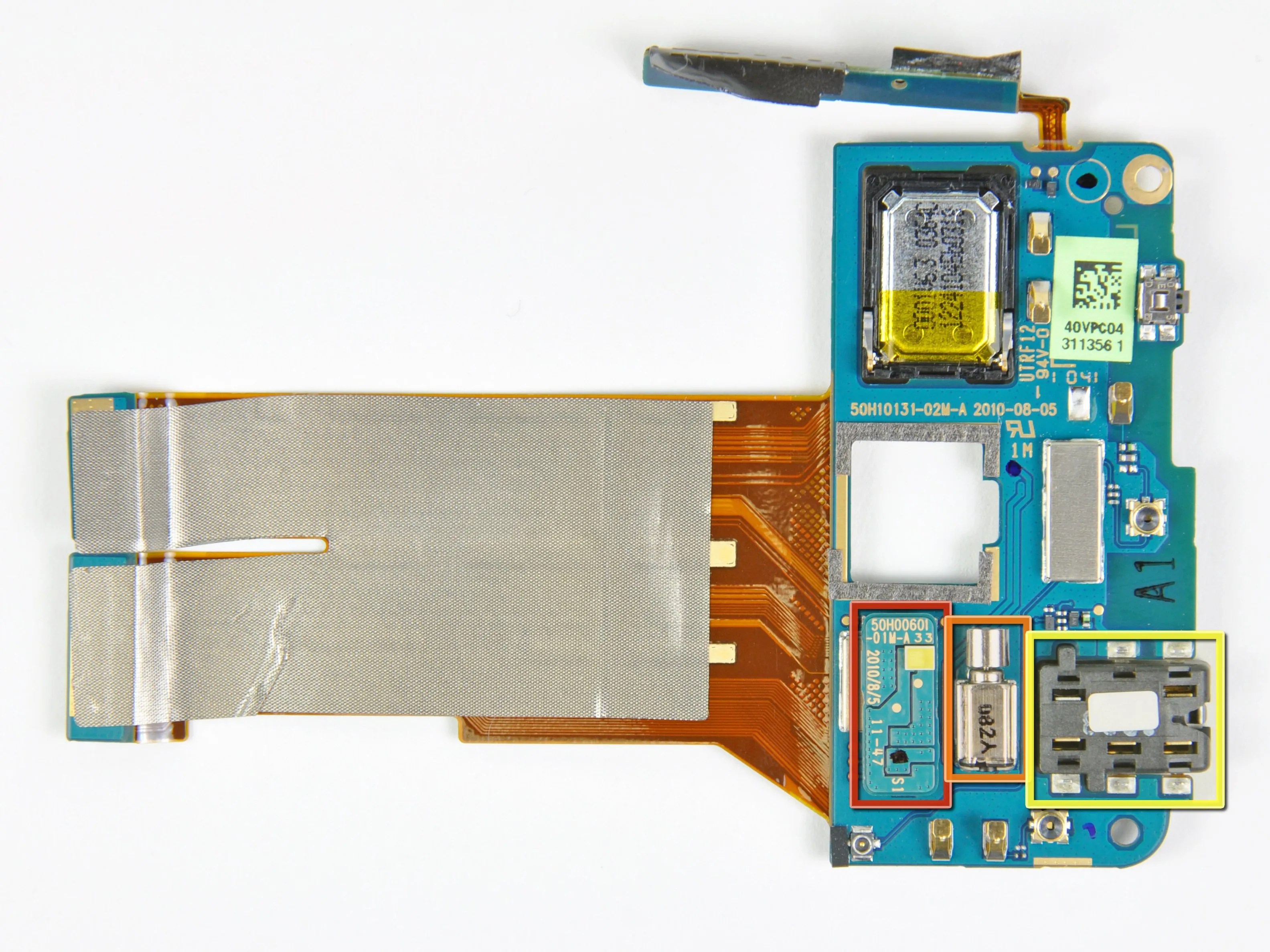

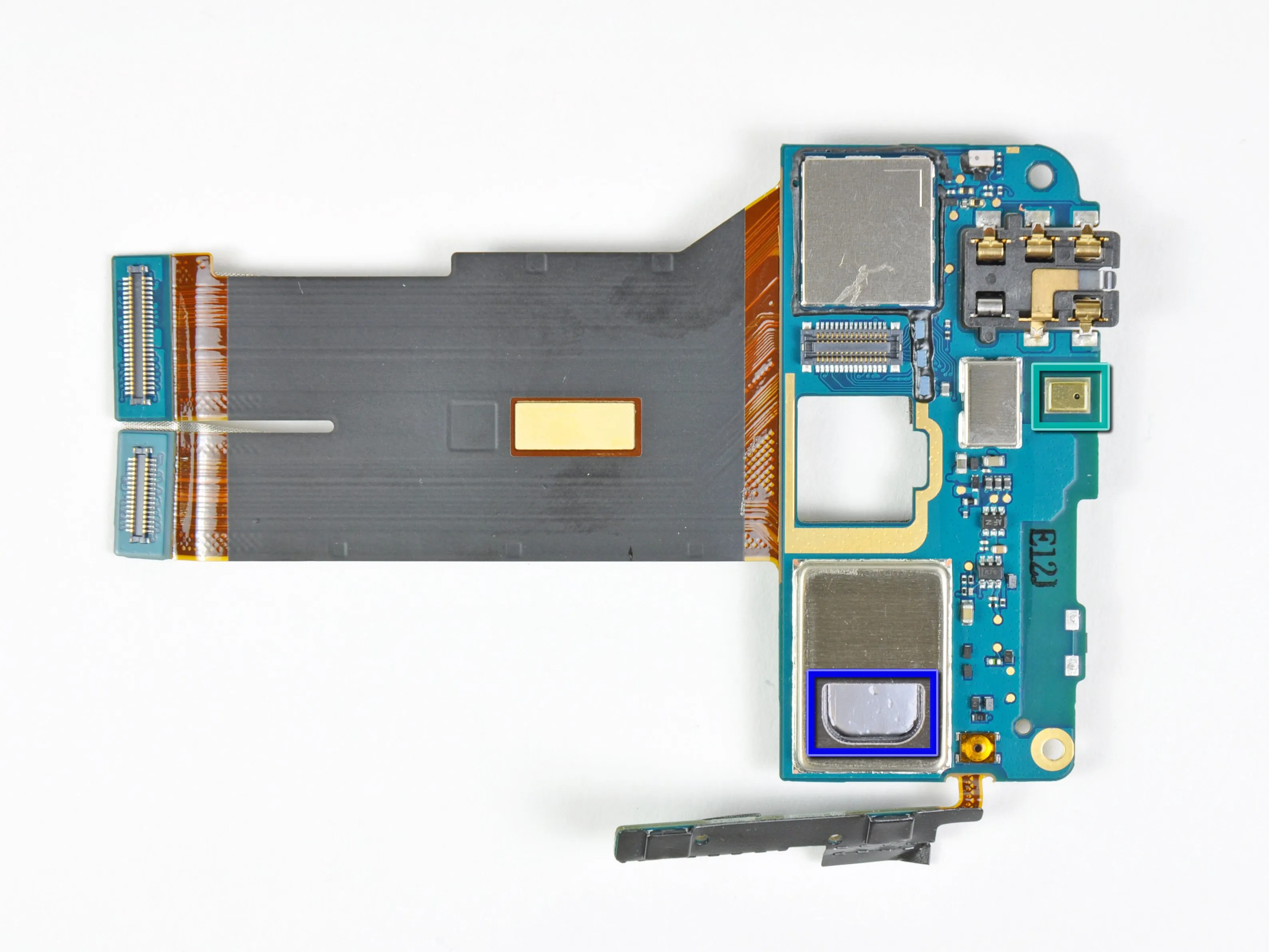

• Компоненты, прикрепленные к верхней материнской плате, включают:

• блок светодиодной вспышки

• Вибромотор

• Разъем для наушников

• Верхний микрофон

• Металлические пластины со стратегически расположенными отверстиями припаяны к передней части двух динамиков Surround, чтобы направить звук из причудливой решетки динамика, а не внутрь телефона.

Шаг 17

• Оценка ремонтопригодности HTC Surround: 5 из 10 (10 - самый простой ремонт)

• Относительно легко снять задний корпус, чтобы заменить аккумулятор.

• Механизм слайдера усложняет конструкцию только ради спорного улучшения качества звука, но при этом значительно усложняет процесс извлечения дисплея.

• Невозможно получить доступ к внутренней карте MicroSDHC, не лишив себя гарантии.

• Очень трудно получить доступ к передней панели и ЖК-дисплею для замены.
