Разборка HTC Touch Pro CDMA

Введение

Обзор аппаратной части HTC Touch Pro со схемами и обозначениями микросхем. См. www.phoneWreck.com для получения более подробную информацию о HTC Touch Pro и других устройствах.

Что тебе нужно

Инструменты

•

•

•

Шаг 1 HTC Touch Pro CDMA Teardown

• С тех пор как компания HTC недавно вышла на рынок телефонов под собственным брендом, ей было посвящено множество хвалебных отзывов. Будучи новым, более функциональным, но более громоздким братом и сестрой миллионной модели Touch Diamond, Touch Pro теперь работает в сетях CDMA как Sprint, так и Verizon.

• HTC в этом телефоне (возможно, больше, чем в любом другом телефоне с Windows Mobile) постаралась скрыть, что такое Windows Mobile. Благодаря TouchFLO 3D, упрощающему многие функции WinMo для сенсорного использования, пользоваться телефоном стало намного приятнее.

• Интерфейс плавный и работает очень гладко, без особых заминок. Цветовые схемы Sprint также радуют глаз.

Шаг 2

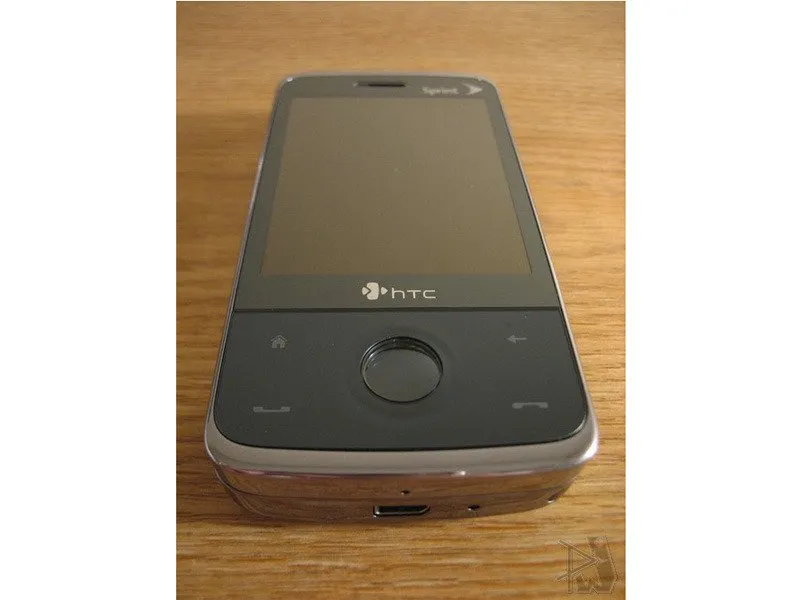

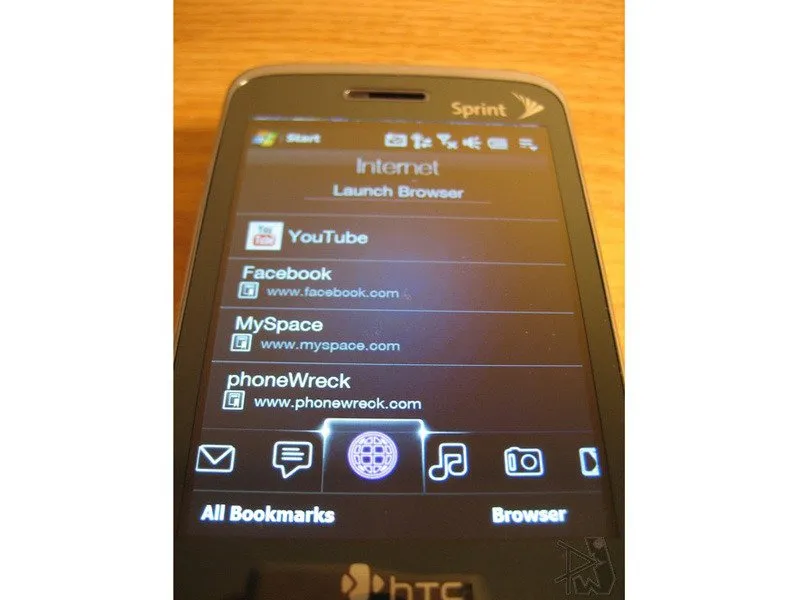

• Резистивный экран - один из лучших в мире резистивных экранов. Экран очень яркий, расстояние между пленкой и экраном минимальное, а сам он очень прочный. Благодаря минимальному расстоянию экран кажется почти стеклянным. По нему легко скользить пальцем и не нужно прилагать особых усилий.

• Хромированные боковые стороны и глянцевая и тонированная металлическая передняя панель просто поражают воображение. Логотипы Sprint и HTC также являются одними из лучших и самых изящных.

• К сожалению, задняя крышка кажется довольно дешевой, поскольку она представляет собой тонкий лист пластика.

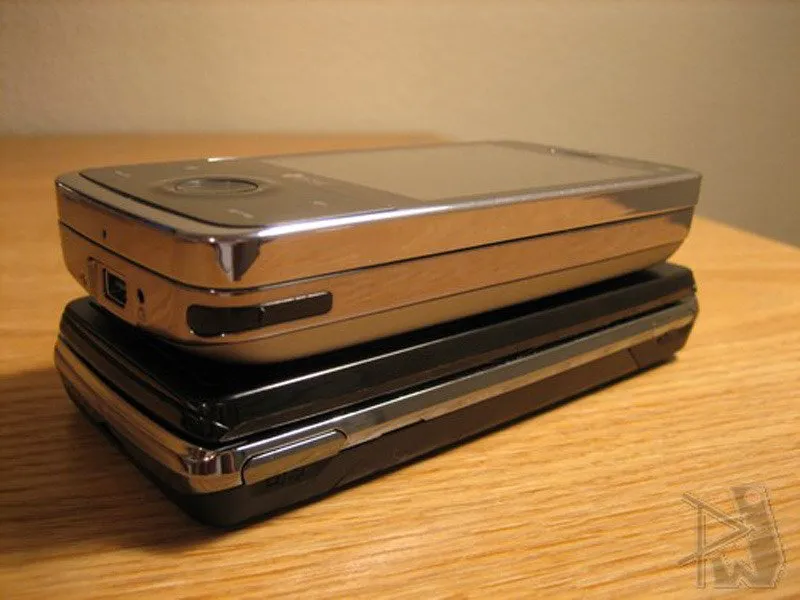

• Кроме того, довольно большим минусом является размер устройства. Те, кто ищет QWERTY-устройство, возможно, ожидают такого размера, но в руках он кажется еще больше, чем на фотографиях.

Шаг 3

• Телефон в целом довольно прочный, а кнопки на передней панели выглядят отлично и вызывают приятные ощущения при нажатии.

• Крышка немного поскрипывает, когда вы крепко держите устройство, и, учитывая, как часто используется такой смартфон, отсутствие предусмотрительности в этом вопросе очень вредит ему.

• Кроме того, механизм скольжения определенно не такой плавный, как у XPERIA X1 и G1. Нижняя часть экранного модуля скребет по клавишам, что приводит к неэлегантному переходу.

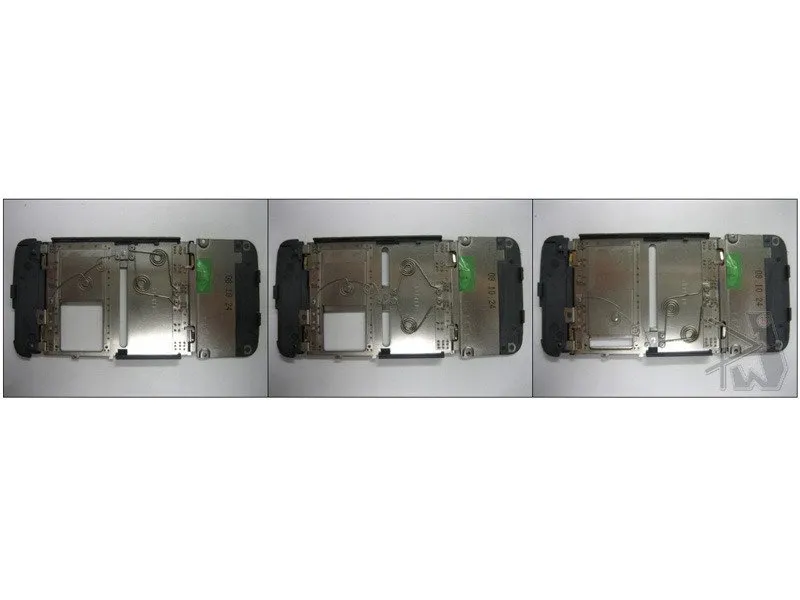

• Еще один интересный момент - четыре торсионные пружины, которые используются только для сдвига устройства. На самом деле в маленькой и легкой крышке используется двойная торсионная пружина, просто чтобы скрыть ленту.

Шаг 4

• Мы выбрали этот разбор, потому что большинство людей уже отметили внутренности GSM-разбора и его очень похожую архитектуру с GSM Diamond.

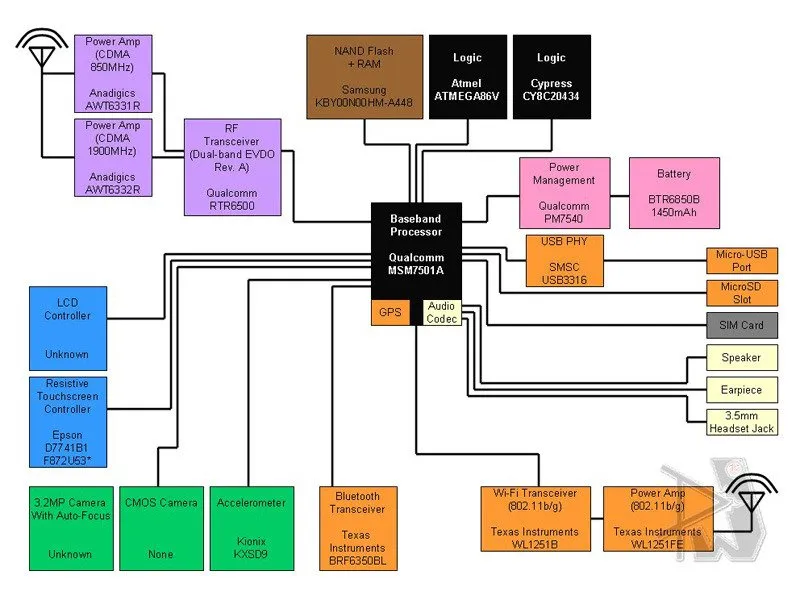

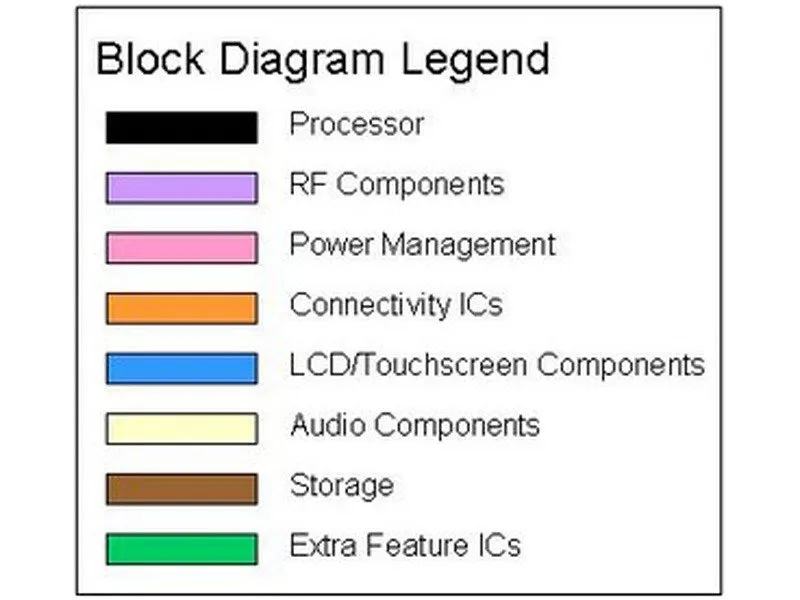

• Вместо процессоров Qualcomm MSM72xx в CDMA Touch Pro используется Qualcomm MSM7501A вместе с традиционными чипсетами Qualcomm, включая Qualcomm PM7540 и Qualcomm RTR6500.

• В телефоне используется процессор Qualcomm MSM7201A, который выполняет большую часть грязной работы. Операционная система Windows Mobile прекрасно справляется со всеми задачами, которые вы перед ней ставите. Интерфейс TouchFLO 3D работает плавно большую часть времени, но при обращении к некоторым его функциям наблюдаются некоторые задержки.

Шаг 5

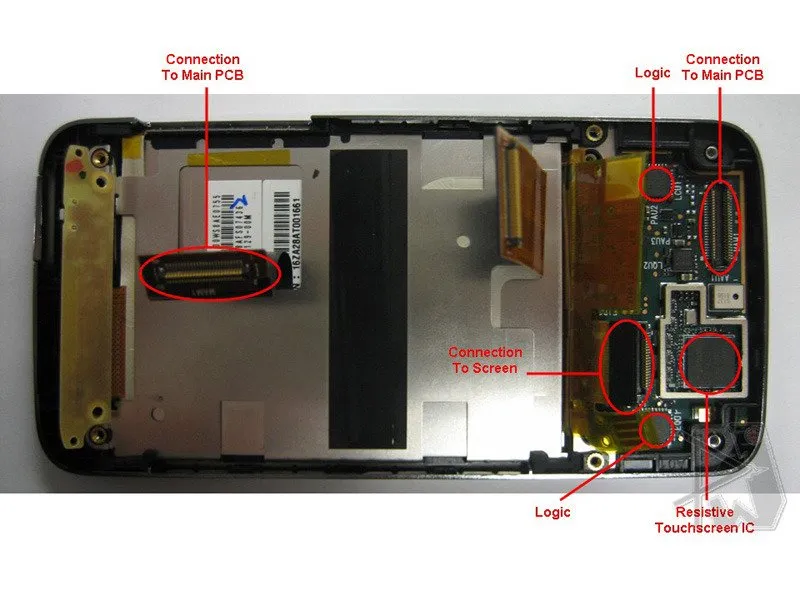

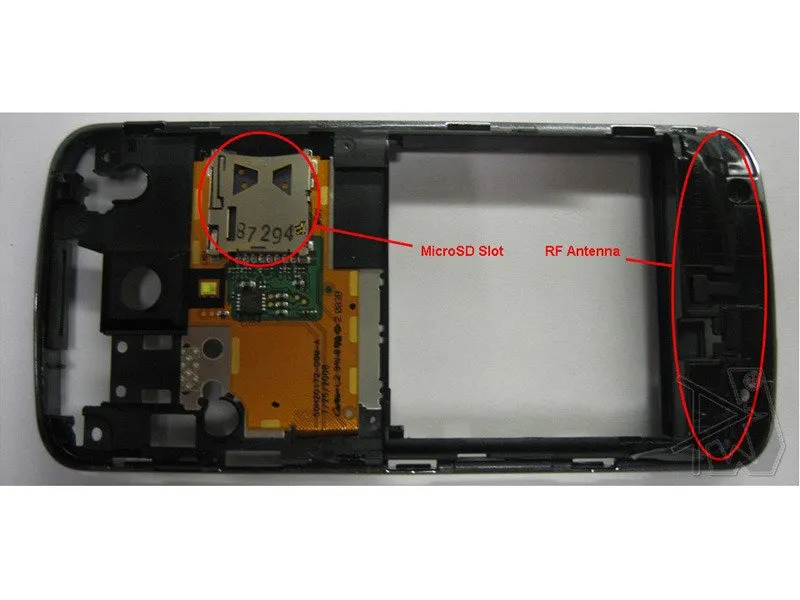

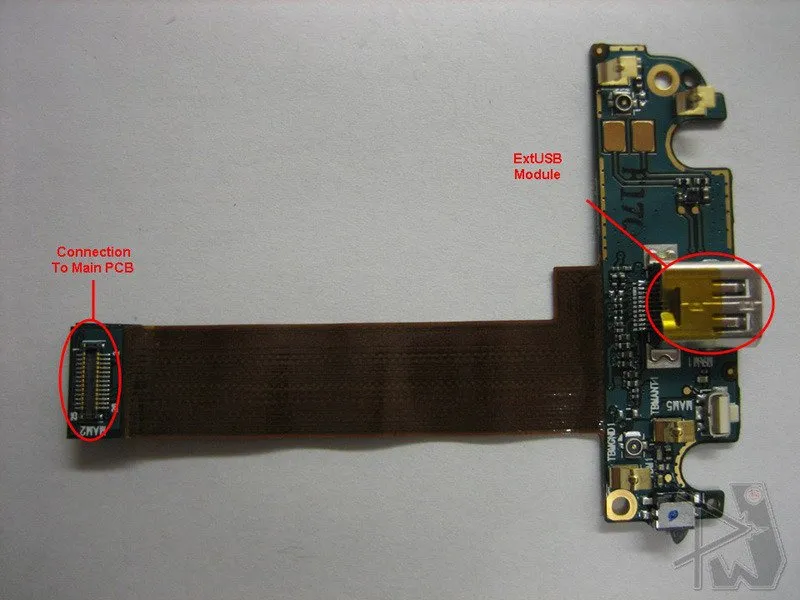

• Слева показан модуль экрана. Здесь мы видим микросхему Epson, которая, как мы полагаем, управляет резистивным сенсорным экраном, поскольку она также присутствует в XPERIA X1.

• Также интересно отметить две микросхемы для микроконтроллеров, от Atmel и Cypress.

• При синхронизации и боковой загрузке на компьютер ActiveSync от Microsoft работает как надо, но сильно замедляет передачу файлов по сравнению с режимом Mass Storage. Скорость работы ActiveSync составила 1,4 МБ/с, а Mass Storage - около 3,2 МБ/с. Скорость вполне ожидаема, поскольку аппаратная архитектура очень похожа на XPERIA X1, но она все равно не сравнится со скоростью передачи данных в 15 МБ/с у Bold.

Шаг 6

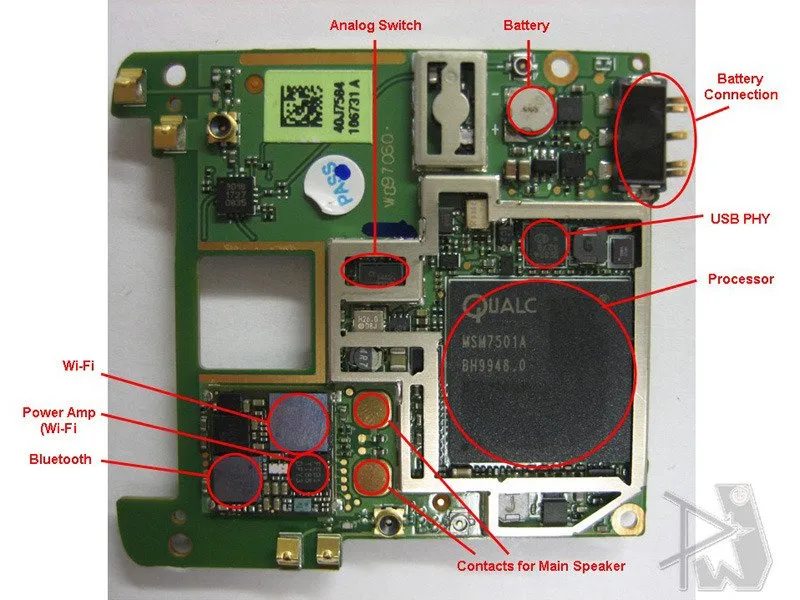

• Основную схему микросхемы можно найти здесь.

• Опять же, процессор объединяет GPS, аудиокодеки, а также контроллер USB.

• На основной печатной плате (слева) видно, что Anadigics выиграла дизайн двухдиапазонных усилителей мощности CDMA с возможностями EVDO Rev. A.

• Samsung, в традиционной для памяти манере, получила победу за чип памяти с интегрированной NAND Flash и RAM.

• На другой стороне печатной платы находится процессор и большинство остальных микросхем. USB PHY - это чип SMSC, такой же, как и в остальных устройствах HTC. Texas Instruments имеет свои чипсеты Bluetooth и Wi-Fi, BRF6350BL и WL1251B соответственно, а также усилитель мощности WL1251FE.
