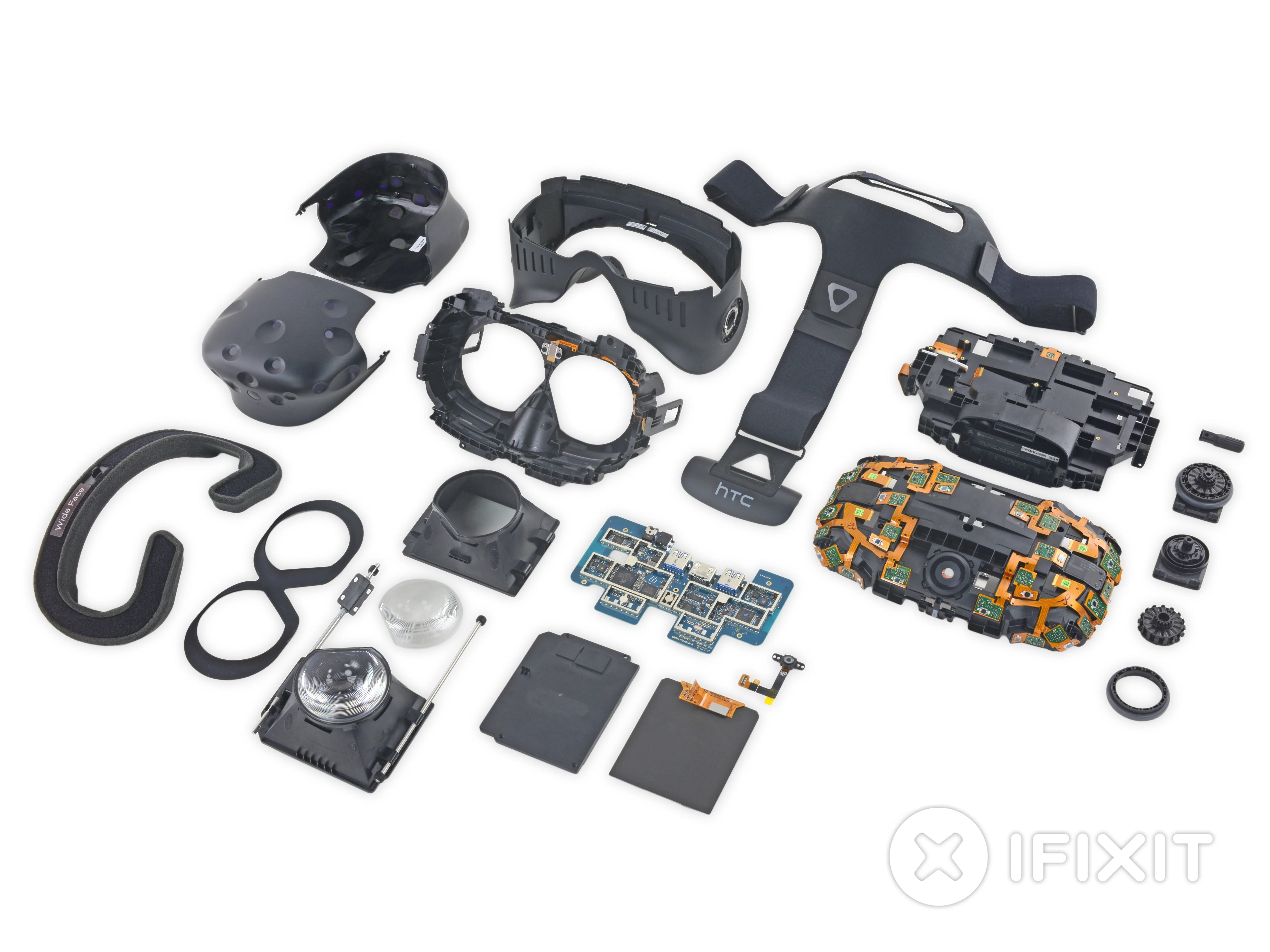

Разборка HTC Vive

Введение

Здесь речь идет о внутренностях гаджетов. Поскольку VR становится все более популярным, мы не могли дождаться небольшого обзора Vive. Что скрывает HTC прямо у вас на глазах? Прикрепите черный ящик к голове, потому что мы сейчас узнаем! Пришло время разобрать Vive.

Ищете еще больше виртуальных развлечений? Следите за нами в Instagram, Twitter и Facebook, чтобы узнать все последние новости о ремонте.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

•

Видеообзор

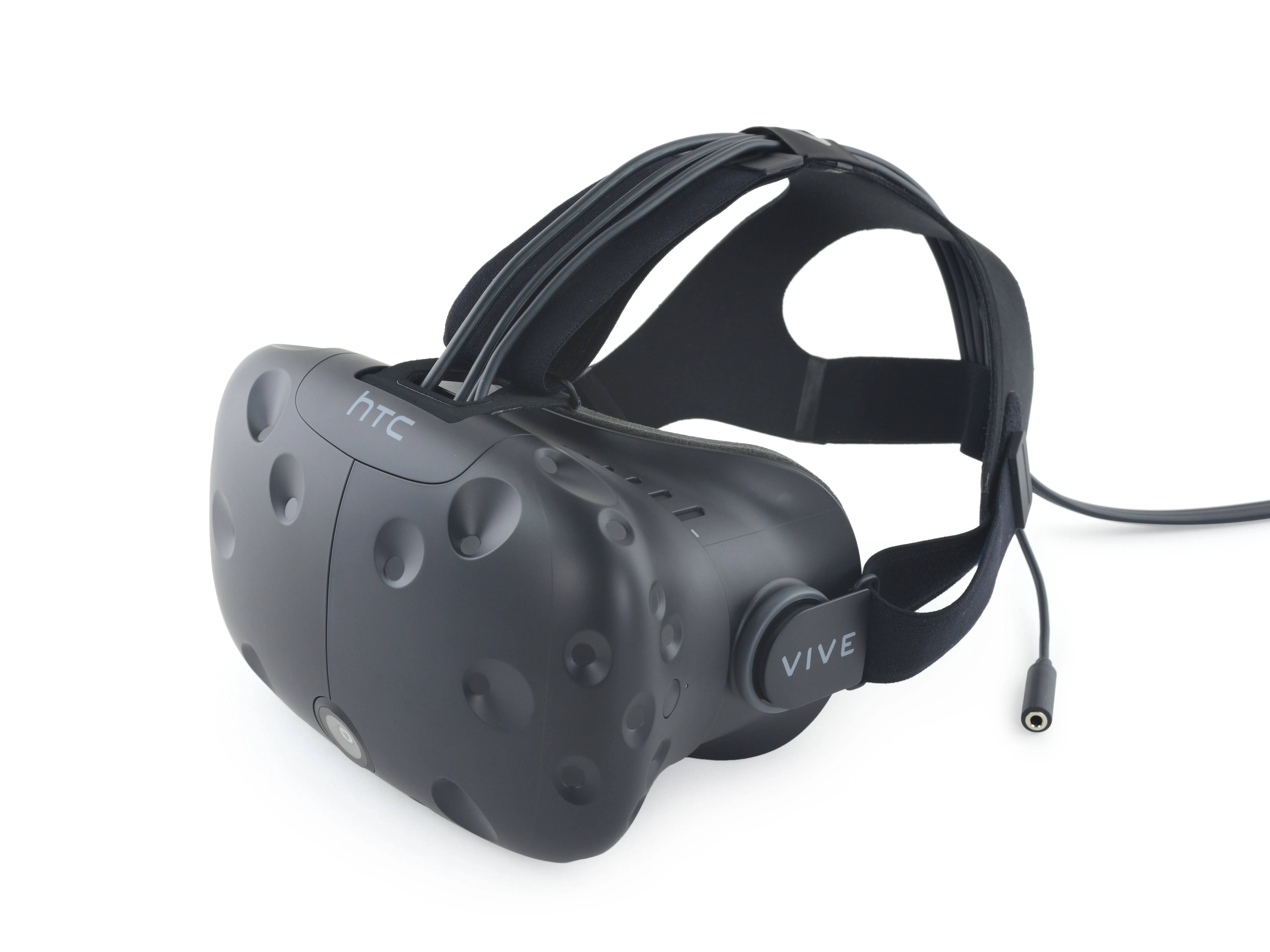

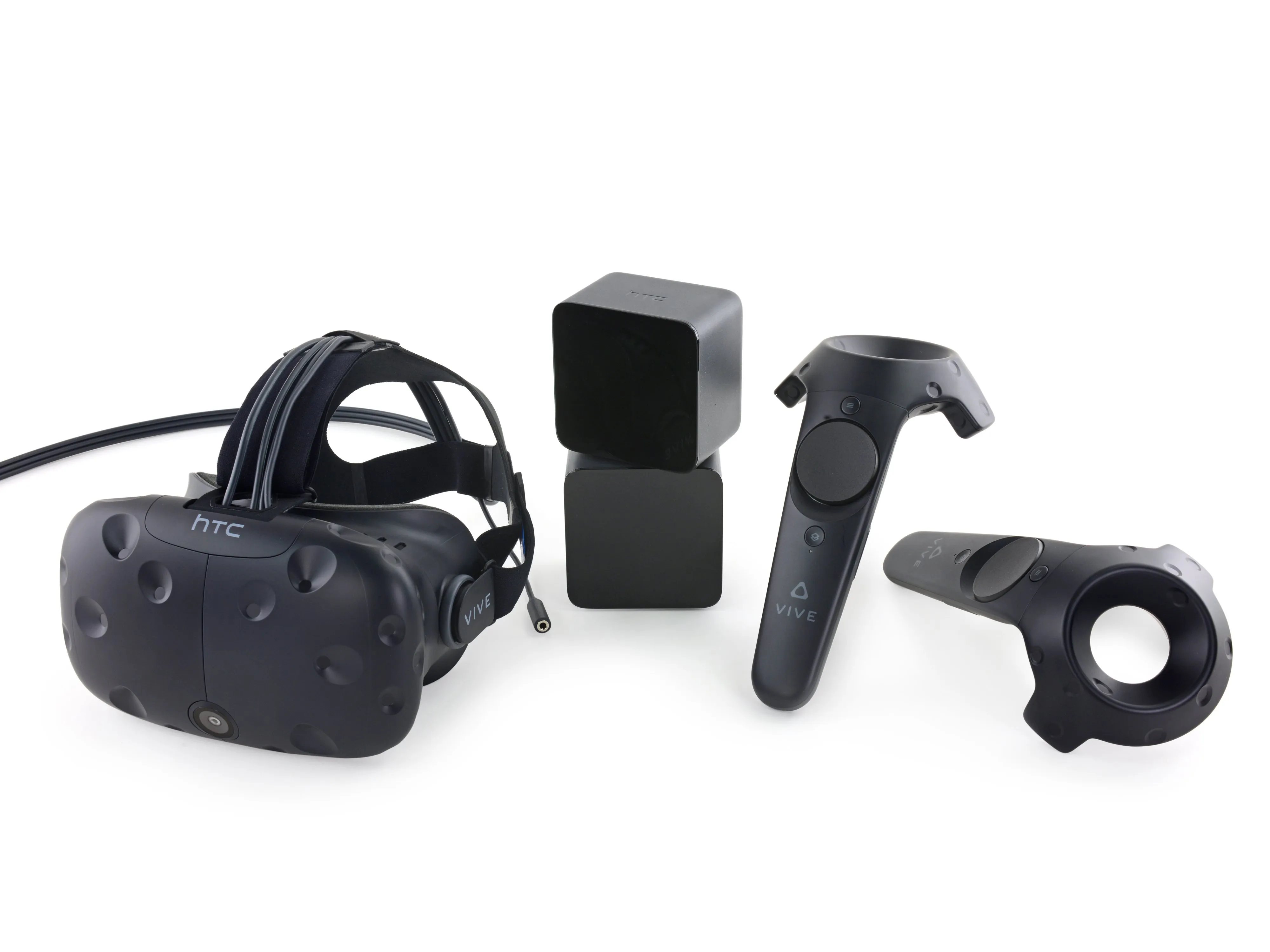

Шаг 1 Разборка HTC Vive

• Этого долго ждали, но 2016 год, похоже, станет годом, когда виртуальная реальность наконец-то станет реальностью. Как это работает? Ну, вот спецификации:

• Два AMOLED-дисплея 1080p с общим разрешением 2160 x 1200

• Частота обновления 90 Гц

• Встроенная фронтальная камера и микрофон

• Акселерометр, гироскоп и лазерный датчик положения

• Отслеживание гарнитуры на 360 градусов с помощью ИК-излучателей Lighthouse

• Поле зрения 110º по горизонтали

• Все это очень выгодно отличается - или, в некоторых случаях, идентично - от Oculus Rift CV1 который мы разбирали несколько недель назад.

Шаг 2

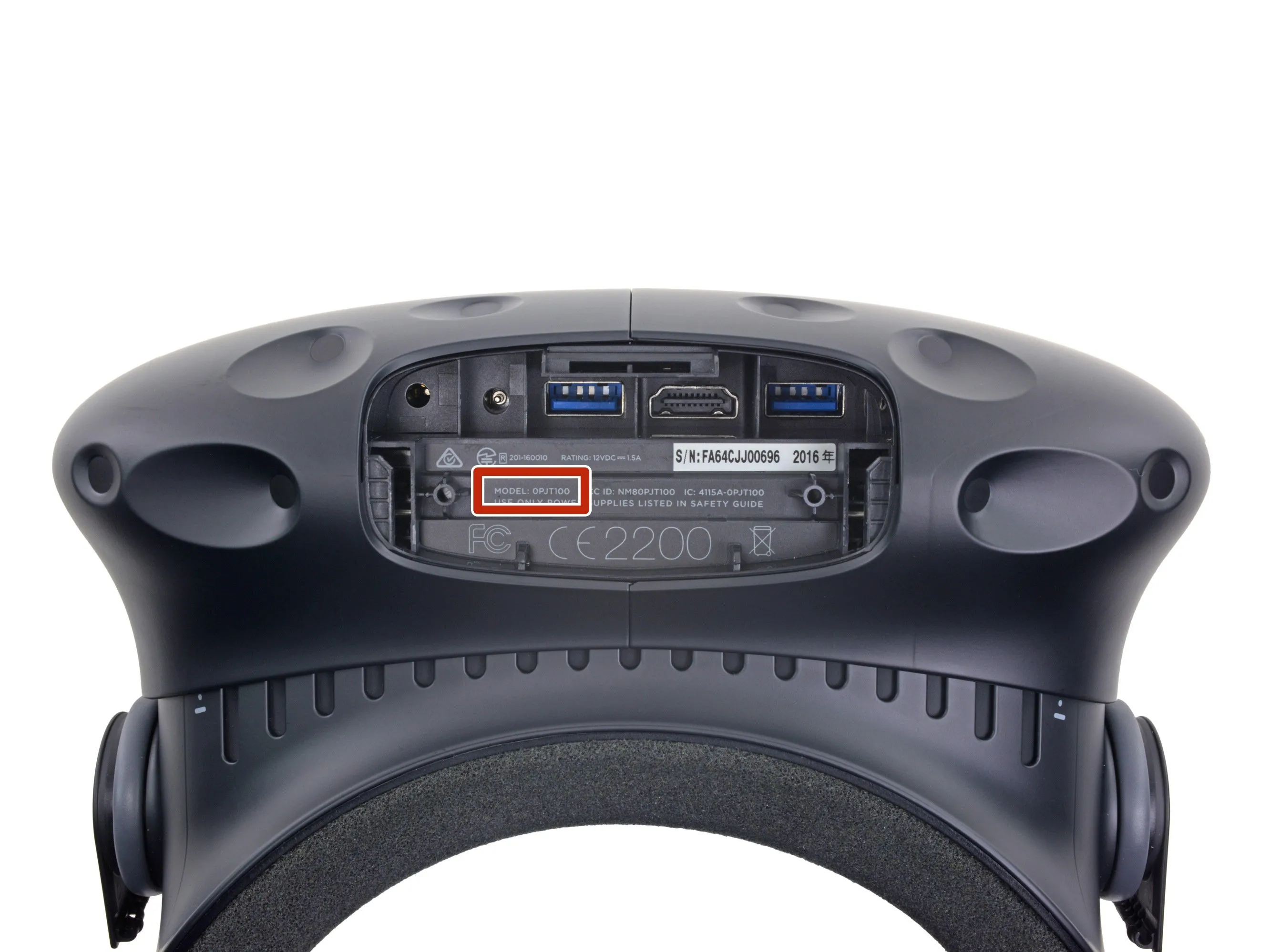

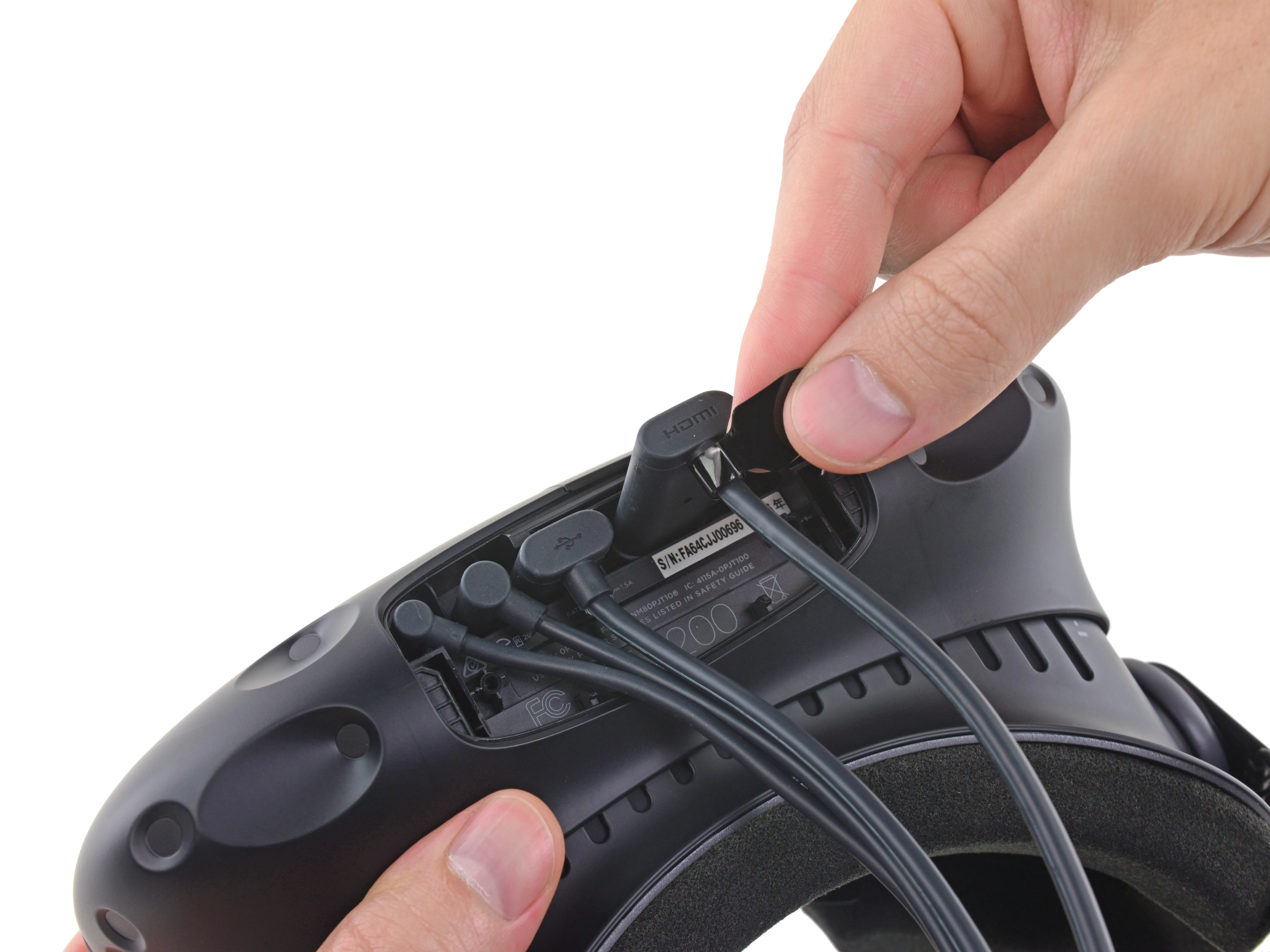

• Отсоединив четыре кабеля гарнитуры, мы видим номер модели гарнитуры: 0PJT100.

• Также мы видим стандартный 3,5-мм аудиоразъем, разъем DC barrel, один порт HDMI и два порта USB 3.0.

• Интересно, что HTC оставила крайний правый USB-порт открытым для подключения аксессуаров сторонних производителей.

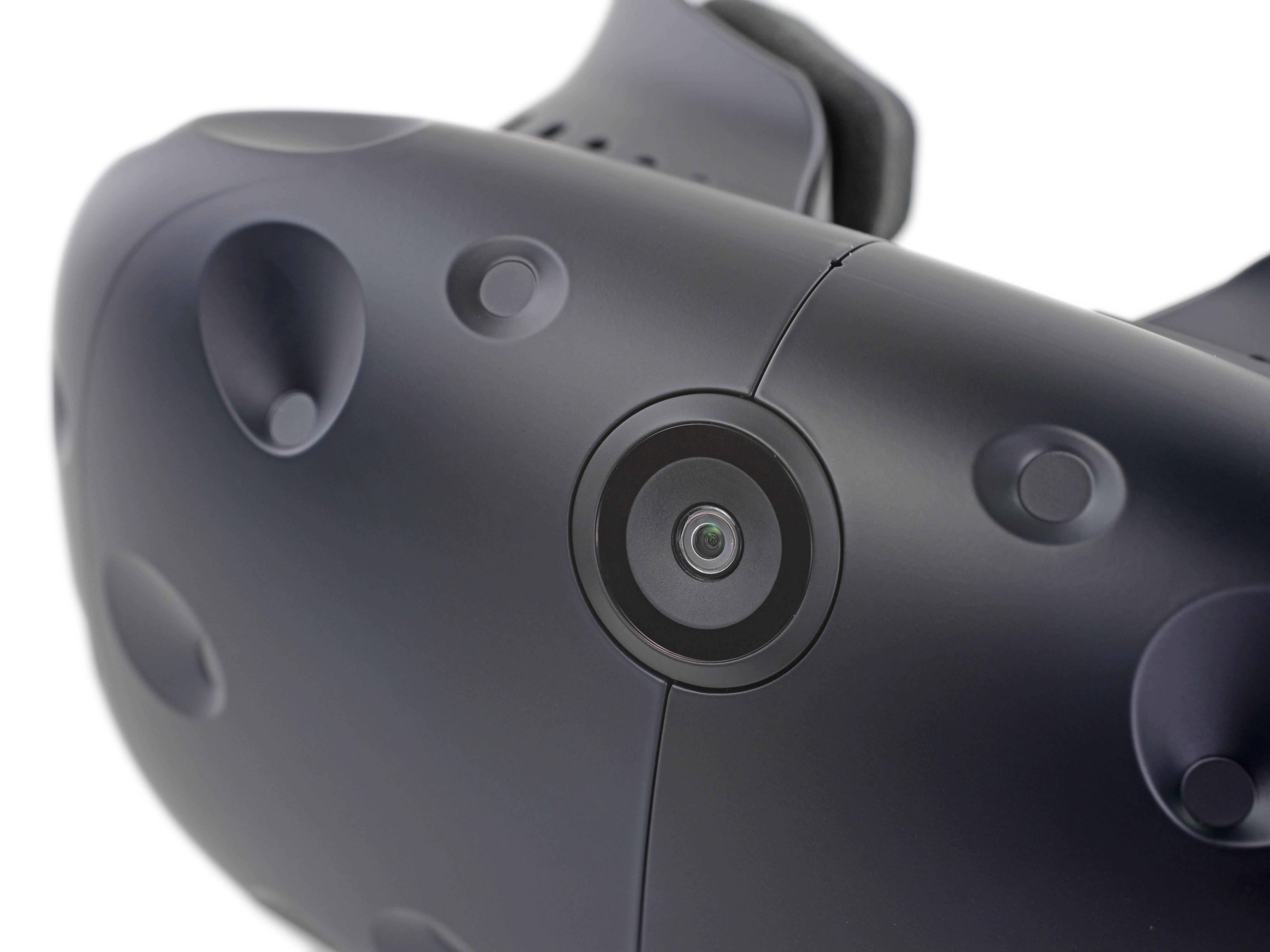

• Вниз! Мы переворачиваем Vive и встречаемся взглядом с фронтальной камерой. Этот немигающий циклоп также обеспечивает AR для Vive. На чем он работает? Давайте заберемся внутрь и узнаем.

Комментарии к шагу

Мне нравится, что они просто начинают со снятия крышки кабельного входа, не объясняя, как она вообще снимается. &&^&^$^ !&&*.

Это потому, что это разборка/анализ оборудования, а не инструкция. Однако, если мне не изменяет память, снятие крышки кабеля описано в руководстве пользователя. Вы просто нажимаете/сдвигаете ее в сторону передней части гарнитуры, а затем можете легко поднять ее.

Также хотелось бы знать, прежде чем я отломаю что-нибудь от своей гарнитуры за 800 долларов при установке беспроводного комплекта обновления.

мой кабель гарнитуры vive не работает, когда я играю, гарнитура мгновенно отключается, пожалуйста, помогите решить эту проблему

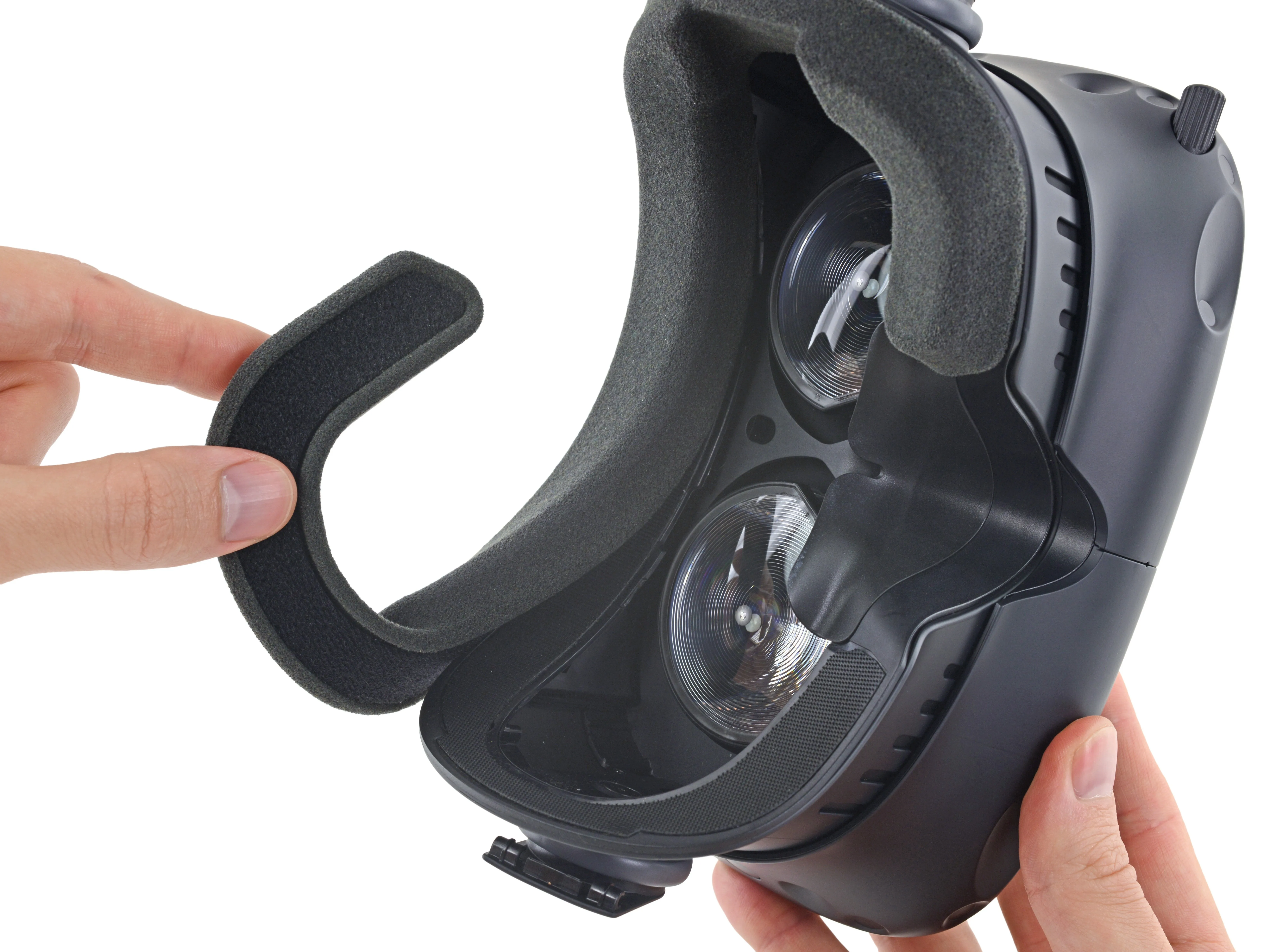

Шаг 3

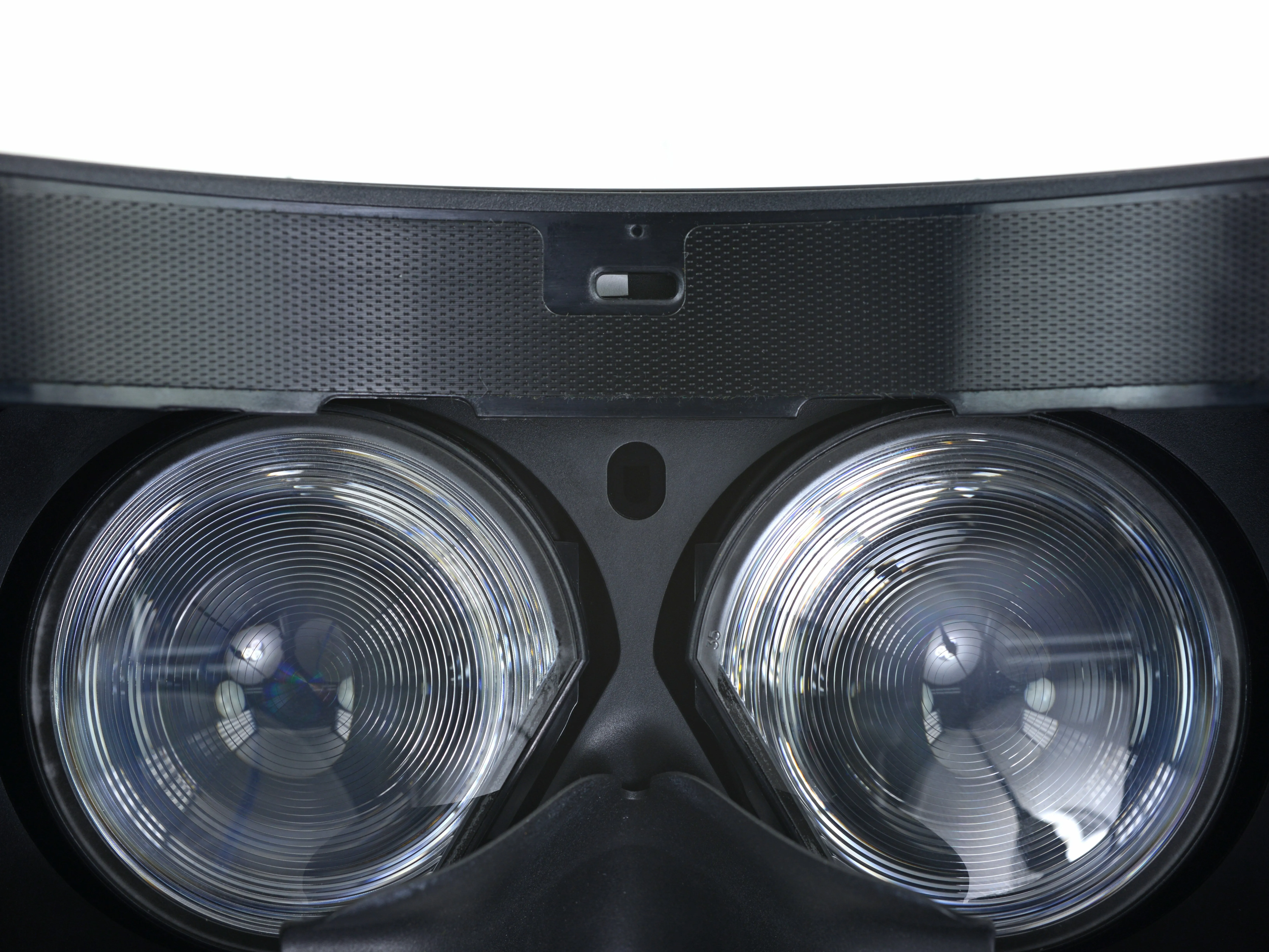

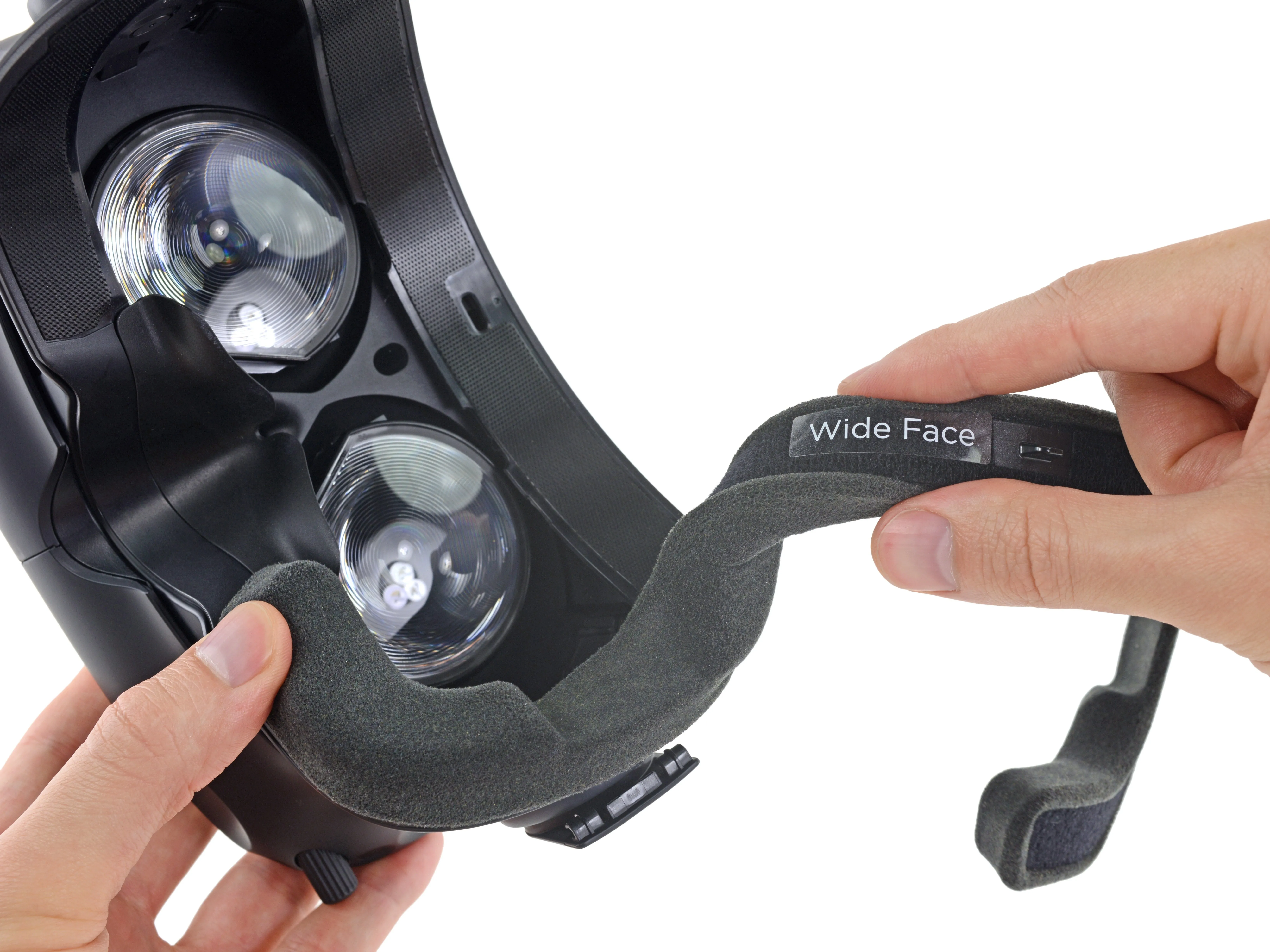

• Первым на очереди сменный поролоновый вкладыш, который для удобства прикреплен к гарнитуре липучкой.

• Отклеиваем липучку, чтобы обнаружить скрытое послание.

• Кому ты звонишь? широкое лицо? А?

• В уголке между окулярами находится датчик приближения, который определяет, когда Vive действительно находится на вашем лице - предположительно, чтобы отключить дисплеи, экономя энергию и ресурсы процессора.

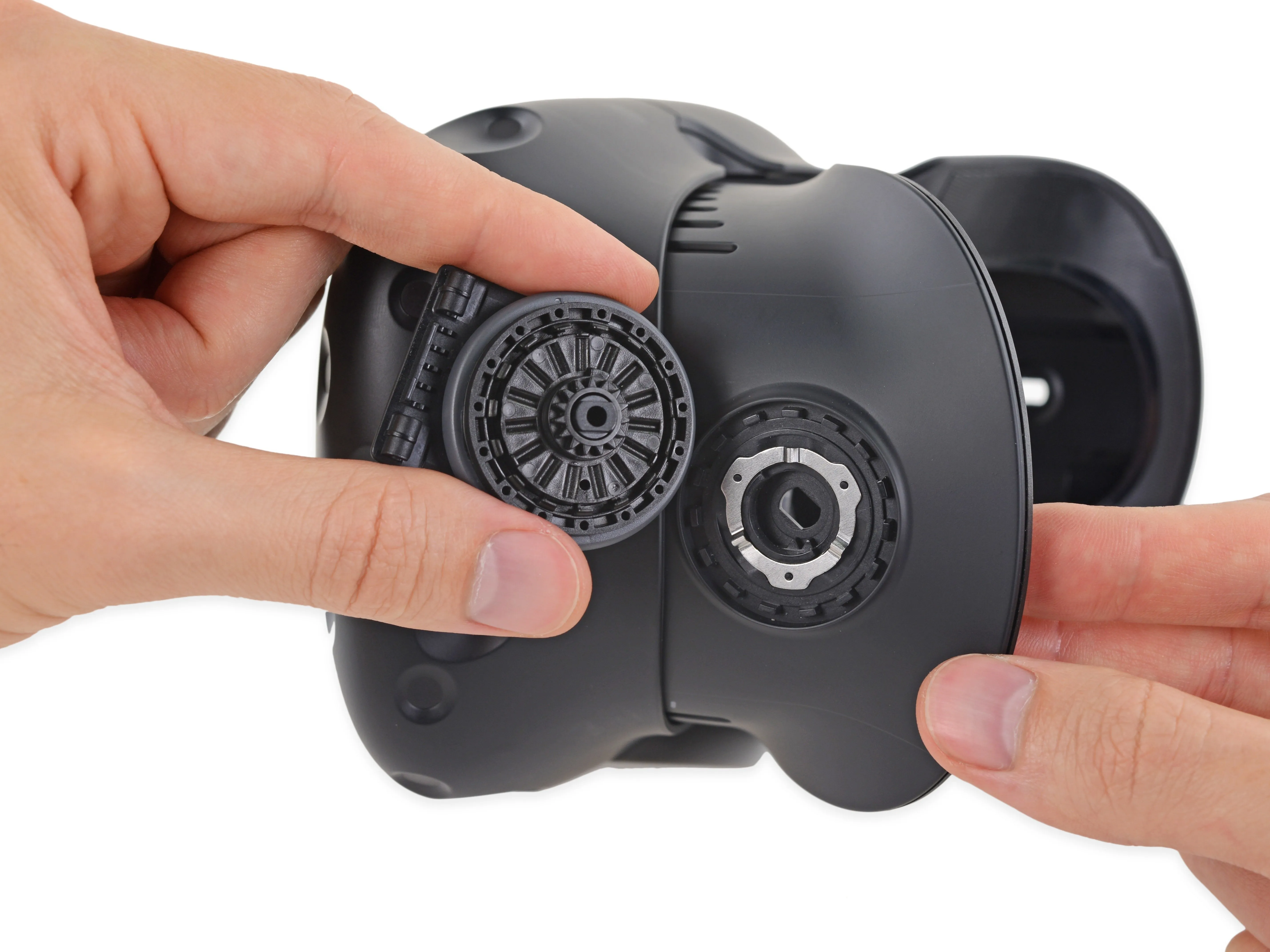

Шаг 4

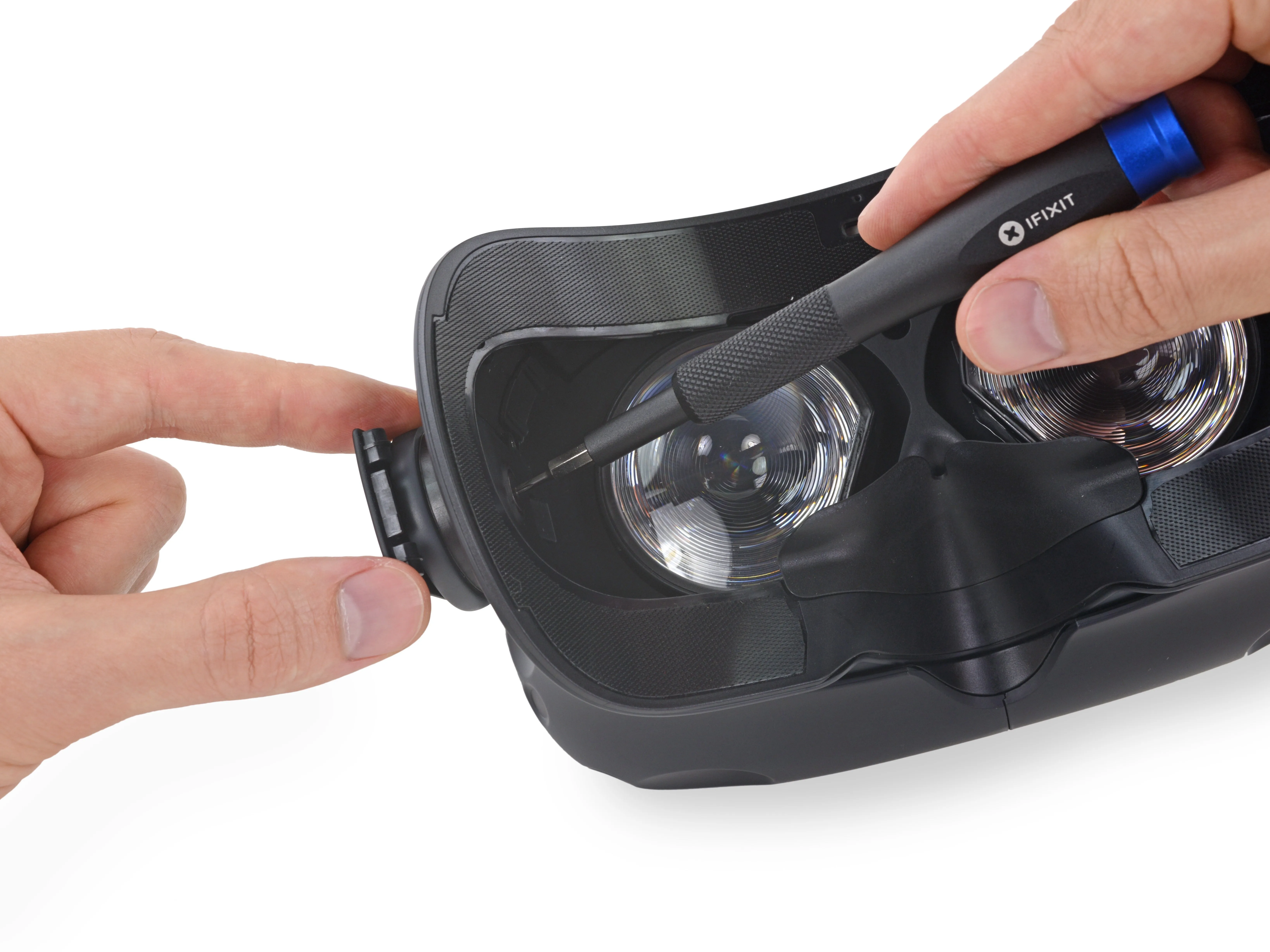

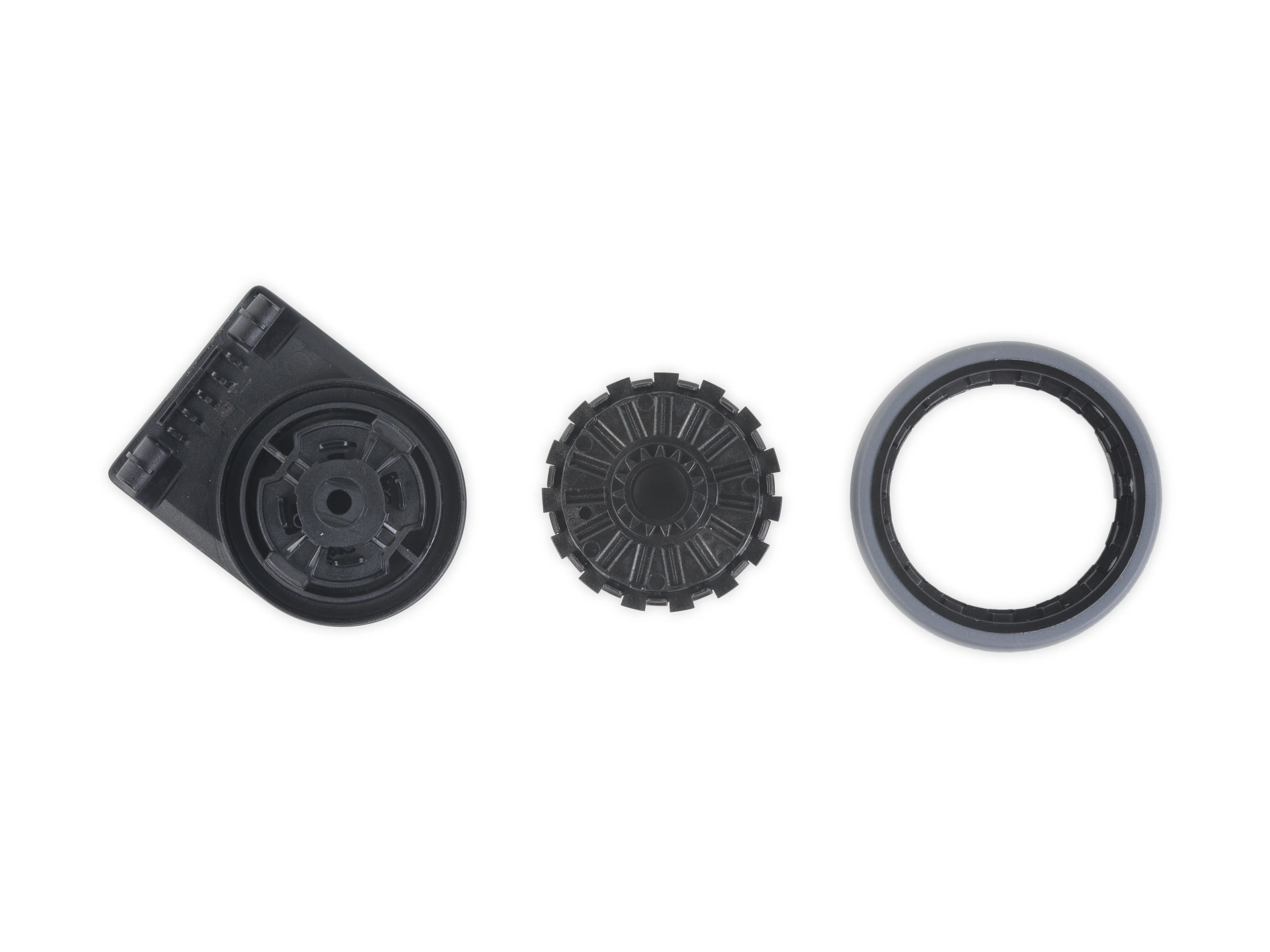

• Шестеренки! Мы заставили наши шестеренки вращаться, поскольку мы снимаем уменьшение расстояния между глазами на гарнитуре Vive.

• Не путать с IPDэта регулировка фактически контролирует расстояние от оптики гарнитуры до ваших глаз.

• Rift CV1 не имеет этой функции, вероятно, потому что ее асимметричные линзы позволяют регулировать фокус, просто придвигая гарнитуру выше или ниже к лицу. Является ли это подтверждением иного подхода к оптике в Vive? Об этом расскажет только дальнейший разбор.

Комментарии к шагу

Какого размера торкс?

Винт Torx имеет размер T6.

Когда вы собираете механизм наглазника, на шестеренке (центральная деталь на третьей фотографии) есть важный выступ. Центральная шестеренка поднята по гладкой окружности; на этой окружности есть небольшой выступ, который служит в качестве упора. Он едва заметен в положении '3 часа' на третьем снимке здесь и в положении '1 час' на втором снимке. Гнездо, с которым он входит в зацепление, видимое на втором изображении, имеет соответствующий рельефный выступ, который ограничивает вращение колеса всего на пол-оборота - этого достаточно, чтобы перевести его из минимального положения рельефа в максимальное. При сборке лучше всего сдвинуть деталь в положение минимального облегчения зрения (так как гравитация будет удерживать ее там) и совместить выступ с нижним краем гребня в гнезде. Если вы не обратите на это внимание и просто соберете деталь, то диапазон регулировки уменьшится.

При сборке добавьте немного синего фиксатора резьбы Loctite, как это было сделано на заводе, и хорошо затяните, но будьте осторожны, не перетягивайте. Они имеют тенденцию отходить и падать на ковер, чтобы быть потерянными навсегда, если их не закрепить и не зафиксировать.

Шаг 5

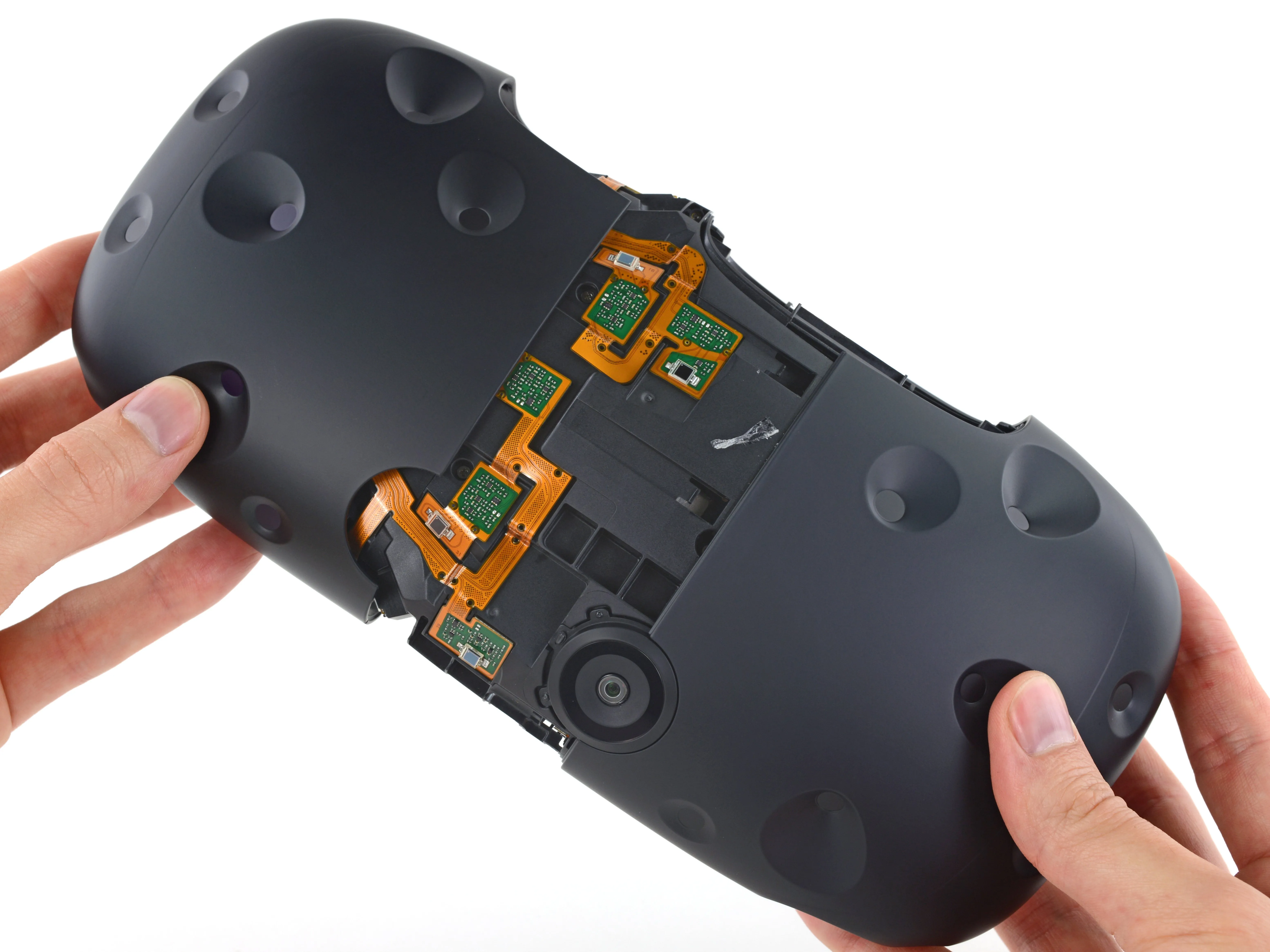

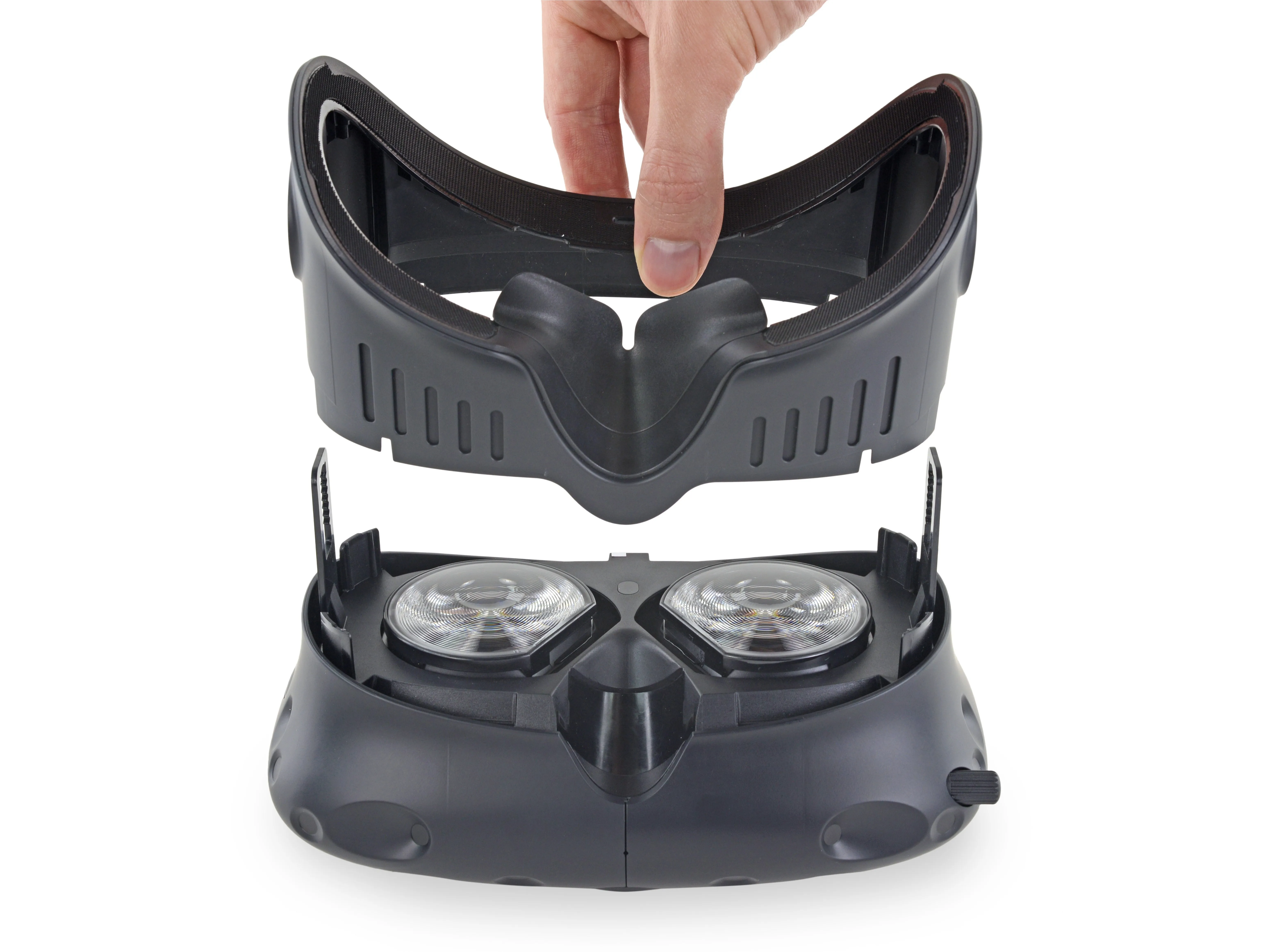

• Мы не можем не испытывать дежа вю когда мы раскрываем наш последний объект.

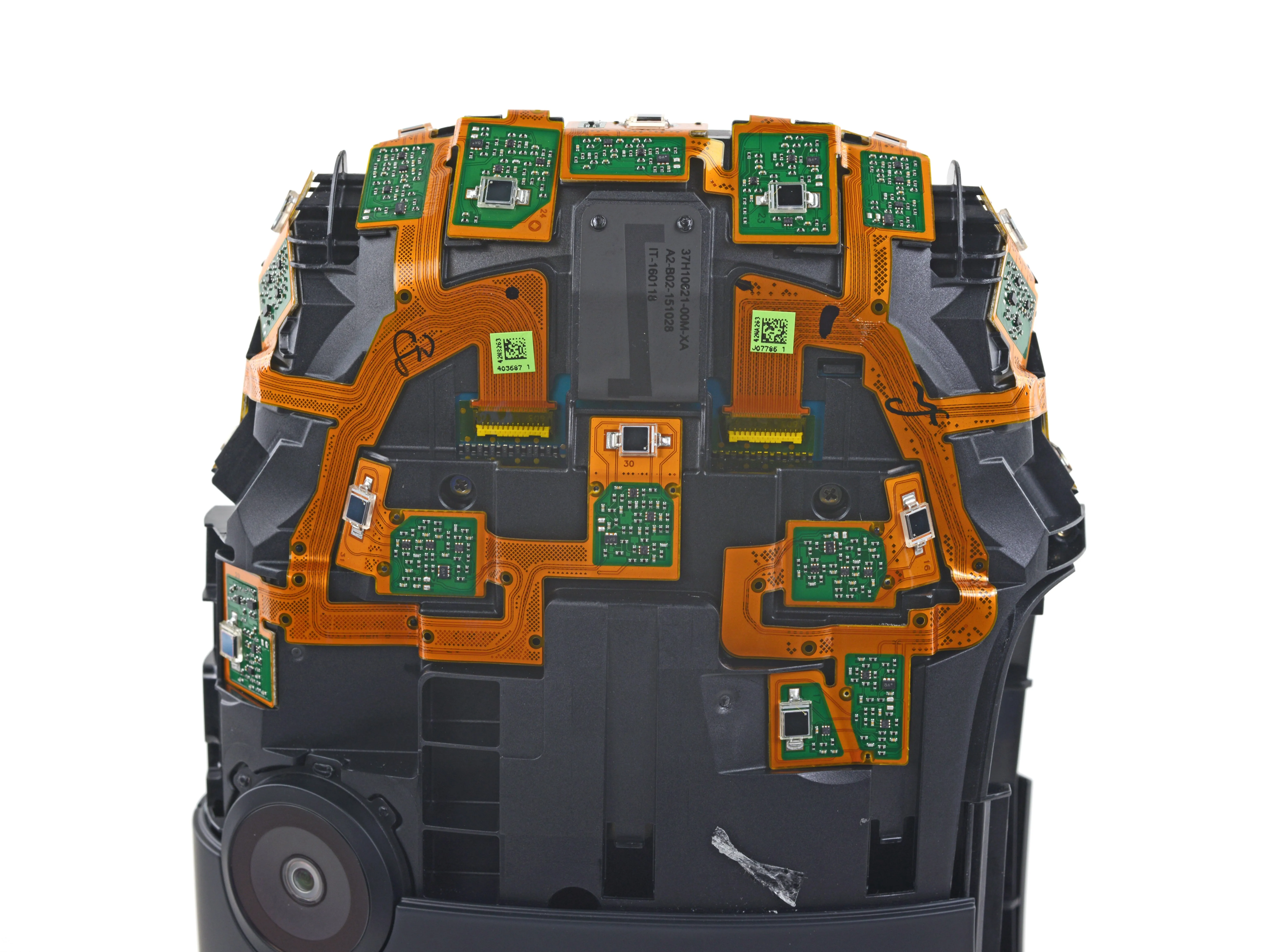

• Откинув внешнюю крышку Vive, вы обнаружите ряд датчиков - всего 32, по данным HTC.

• Эти фотодиоды принимают ИК-излучение от двух базовых станций Lighthouse, мигая и рассеивая свет по комнате. Это позволяет подключенному компьютеру рассчитать положение гарнитуры и ориентацию гарнитуры в пространстве в зависимости от времени между получением вспышки и последующей лазерной ИК-подсветкой.

• Этот метод является полной противоположностью технологии отслеживания положения головы, используемой в Oculus Rift. В Rift камера, установленная на столе, отслеживала ИК-излучатели в гарнитуре, в то время как в Vive гарнитура видит свет от установленных ИК-излучателей без фактического 'отслеживания' своего местоположения.

Комментарии к шагу

Отодвинуть раковину гораздо легче сказать, чем сделать. Если вы сможете просунуть шпатель под переднюю часть чуть выше средней линии, вы сможете разрушить сцепление, которое имеет клей, что значительно облегчит снятие оболочки. Я очень нервничал, отрывая эти секции, учитывая, что под ними скрывается множество тонких ленточных кабелей.

К счастью, ленточные кабели гораздо прочнее, чем кажутся...

PSA: Есть четыре винта, которые нужно открутить и которые закрыты маленькими черными наклейками (два сверху, два снизу).

Какие типы кабелей/материалов используются здесь (желтый цвет)? Это гибкая печатная плата? Если да, то какой материал для нее используется?

Оскар, спасибо за очень важную подсказку о винтах Torx со стальной головкой, по два с каждой стороны, спрятанных под наклейками EZ-Tear на моем устройстве.

Нужно было показать, где они проскальзывают, чтобы их открутить.

Спасибо, что не показали скрытые винты по бокам

Обратите внимание на очень маленький кусочек металла, который может оторваться при снятии переднего корпуса.

Было бы здорово иметь фотографию этих винтов - спасибо Оскару и Марку. После снятия корпуса я обнаружил много коррозии на диодной паутине. Почистил ватной палочкой и спиртом - парочка просто отвалилась!!!

Шаг 6

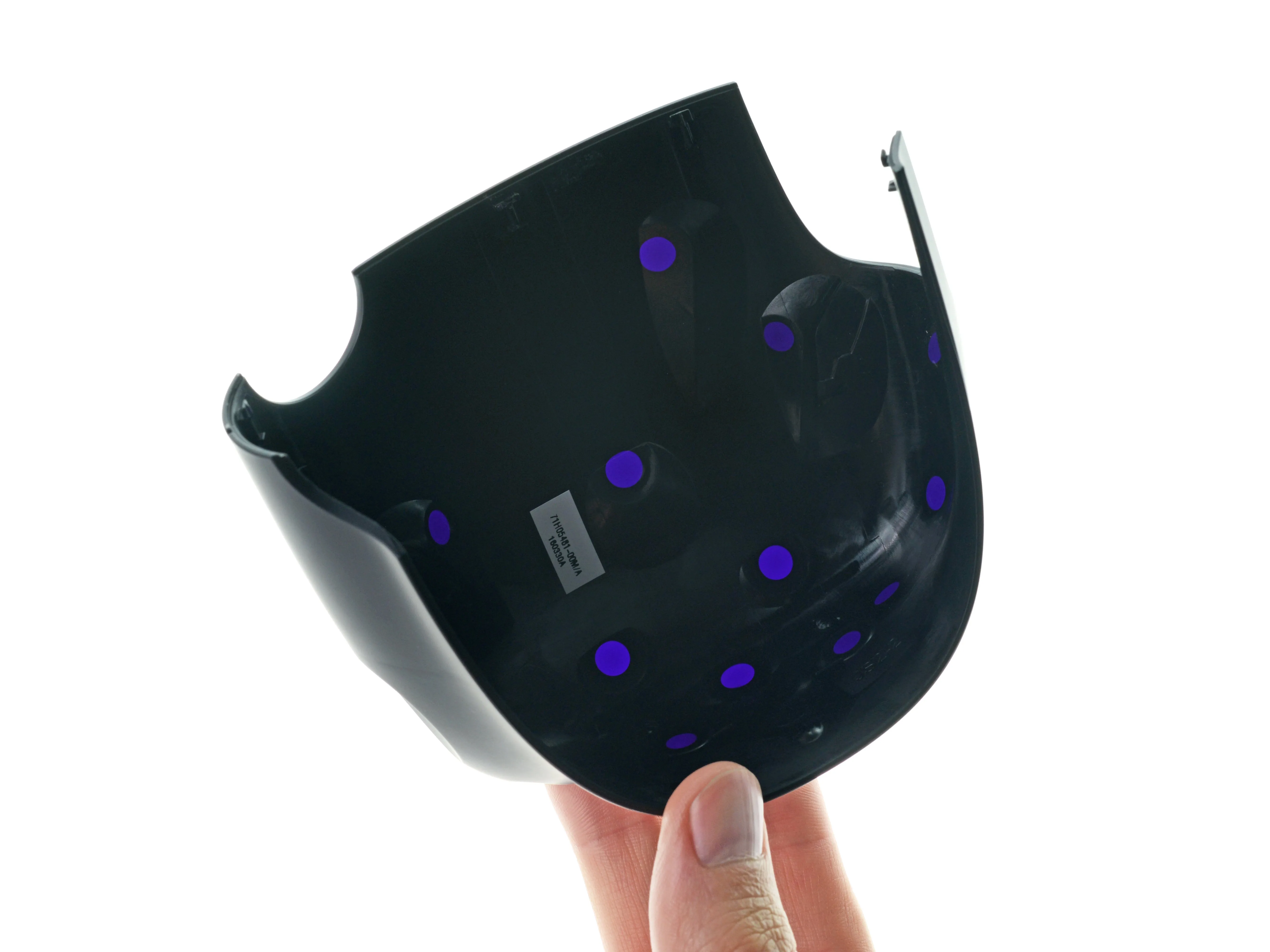

• При ближайшем рассмотрении внешнего корпуса видно, что в каждом углублении на поверхности находится небольшой ИК-фильтр.

• Благодаря этим ИК-окнам расположенные под ними фотодиоды хорошо видят свет и лазеры, излучаемые базовыми станциями маяка.

• Подробнее об этом позже.

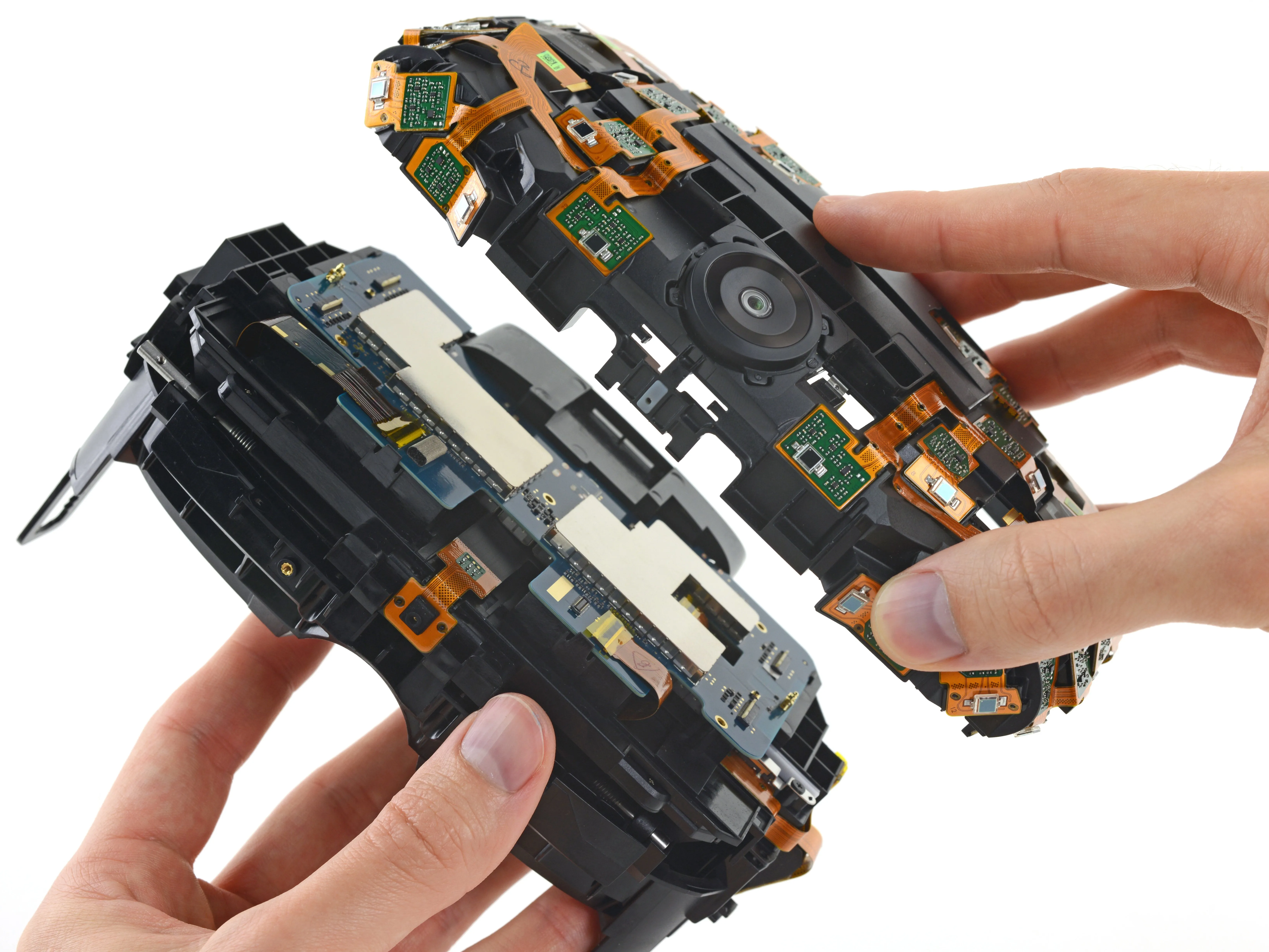

Шаг 7

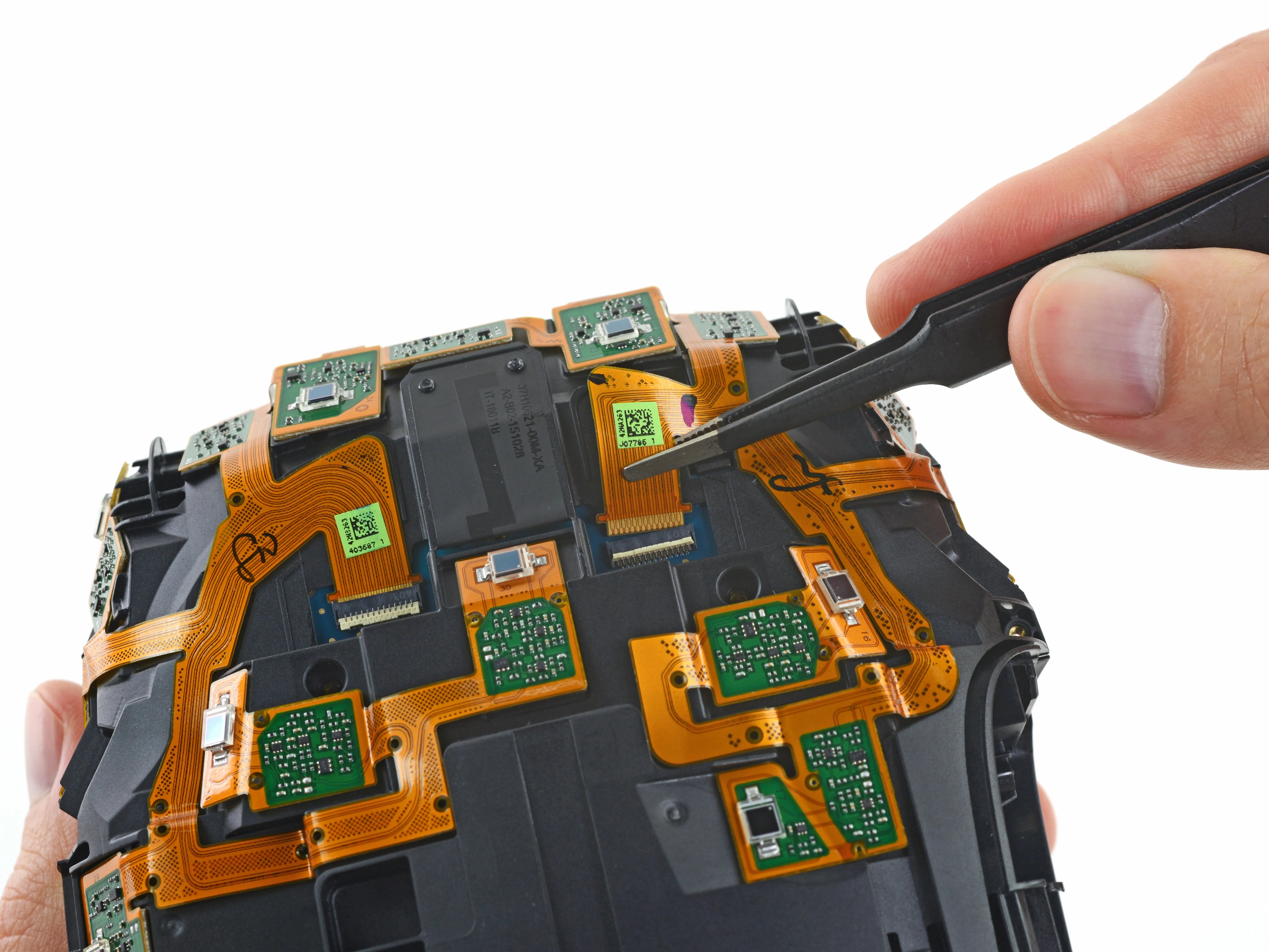

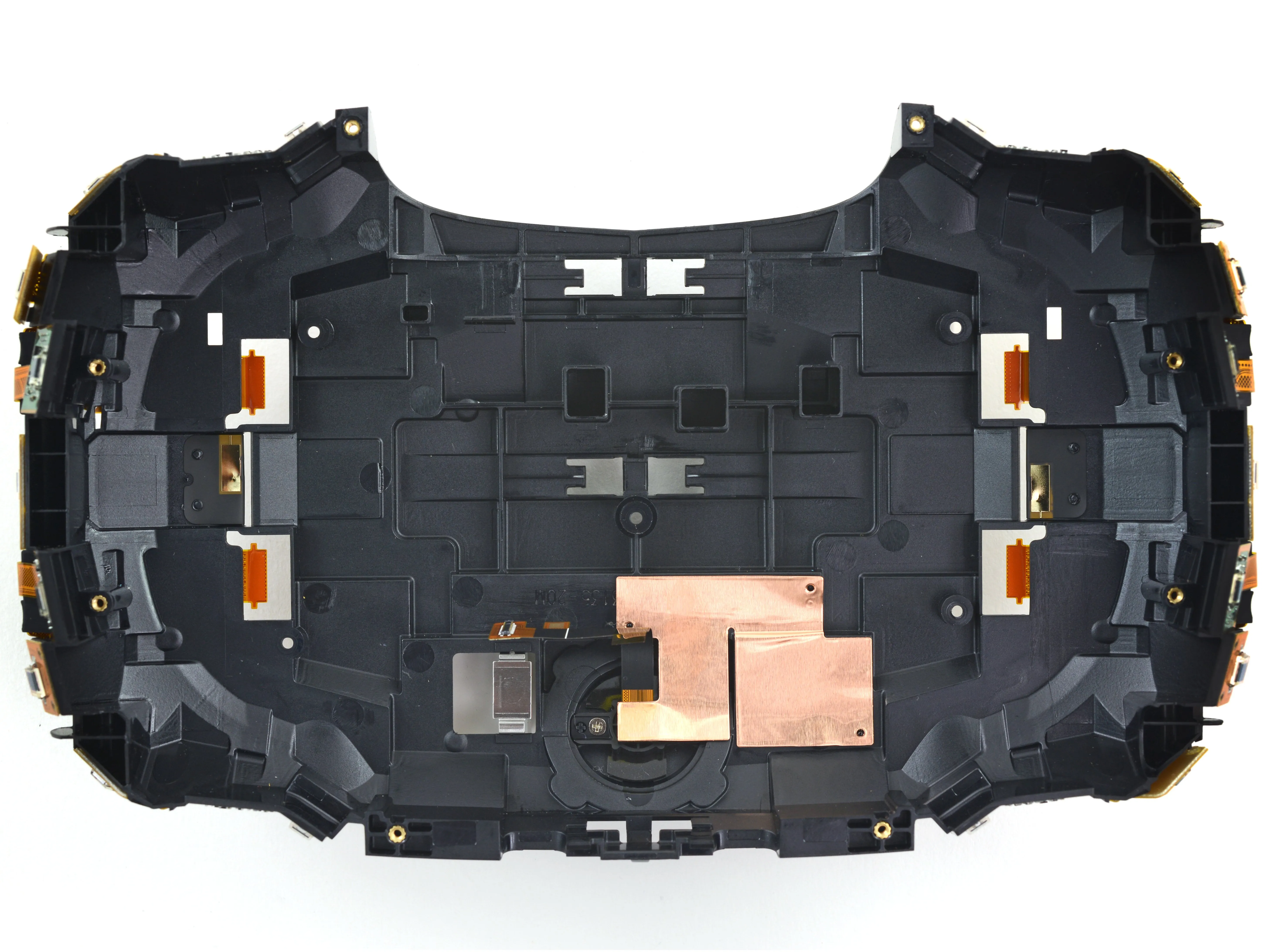

• Сняв внешнюю оболочку, мы щелкнем переключателем на нескольких разъемах ZIF, чтобы отсоединить от материнской платы проводку ИК-фотодиода.

• Для тех, кто ведет счет, все до сих пор было очень стандартным и легко разбиралось. Похоже, что это яблоко упало особенно далеко от лента-и-клея дерево.

• После ловкого извлечения скрытого пресс-разъема за фронтальной камерой весь набор датчиков снимается. Легко и просто.

• В задней части сборки мы находим пару пружинных контактов, которые обеспечивают питание всей системы - а за медной лентой скрывается камера.

Комментарии к шагу

Массив датчиков держится на 13 винтах Phillips: 8 по периметру (см. латунные вставки на третьей фотографии), один по центру и четыре как бы на полпути между углами и центром. Те, что по периметру, доступны со стороны линз гарнитуры; остальные пять - со стороны корпуса сенсора. Также есть два пластиковых выступа, на которые нужно надавить при снятии гарнитуры; они находятся внизу, рядом с микрофоном. Их едва видно в нижней части третьей фотографии. Когда вы будете искать винты по периметру со стороны объектива, рядом с этими выступами будут видны два винта с крестообразными головками - их не следует откручивать в данный момент. Винты по периметру снизу находятся дальше. Теперь нужно открутить только два винта по периметру снизу.

Вы не сможете снять прижимной разъем, пока пластина не будет частично снята, поэтому будьте осторожны при ее снятии. Она должна мягко отходить; если этого не происходит, значит, вы пропустили винт или выступ.

Также пока не следует откручивать два винта на верхней стороне объектива, которые находятся немного дальше, чем те, что соединяют оболочку. Те, которые нужно выкрутить на верхней стороне, находятся довольно далеко вперед; те, которые не нужно, находятся примерно в той же плоскости, что и ближняя сторона, где крепится крышка кабеля.

Винты, которые нужно открутить по бокам по периметру, находятся в углублении, за датчиками, которые тянутся назад от передней части корпуса. В пластике рядом с этими винтами есть углубления под отвертку, которые должны помочь вам их найти.

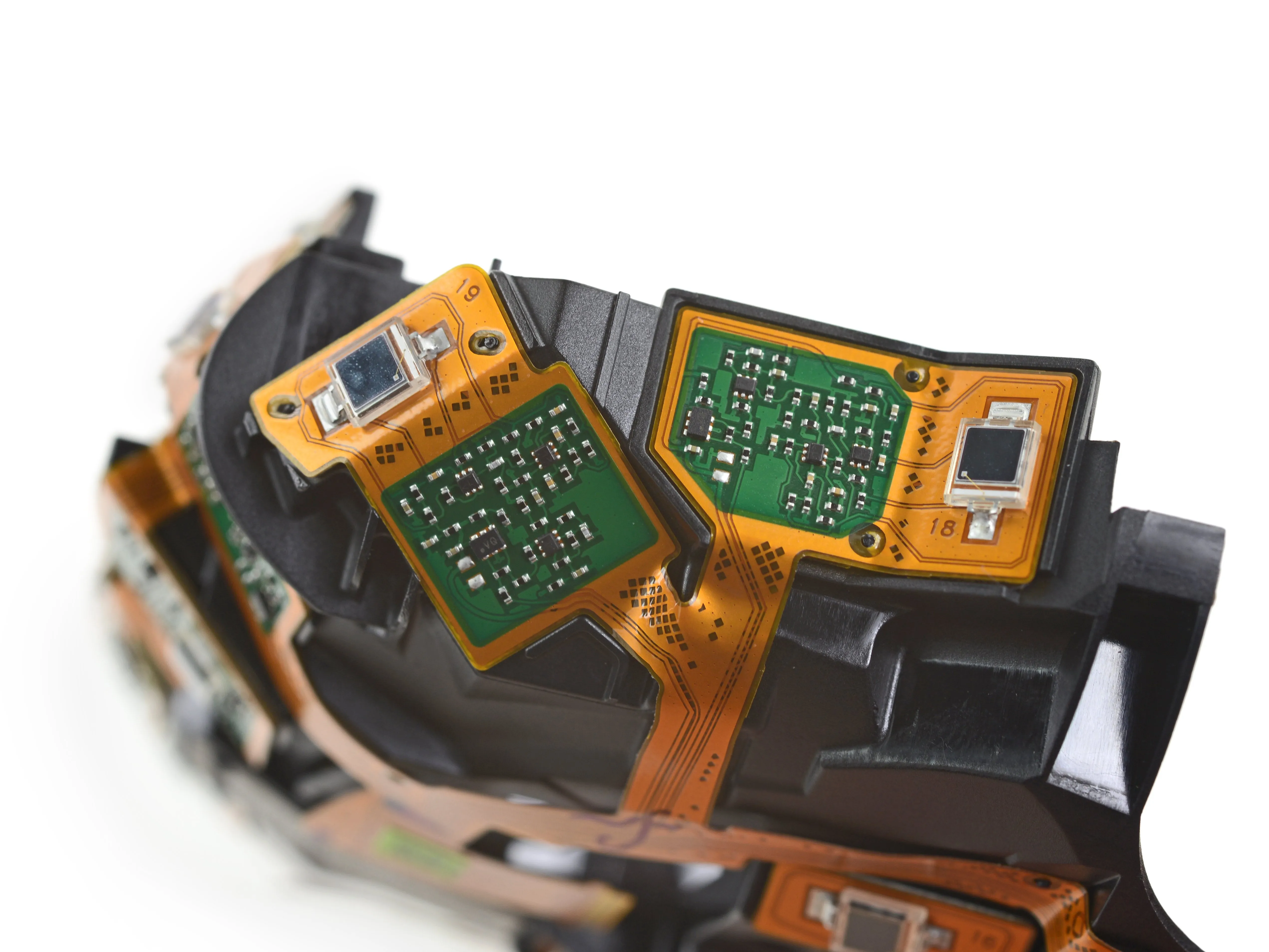

Шаг 8

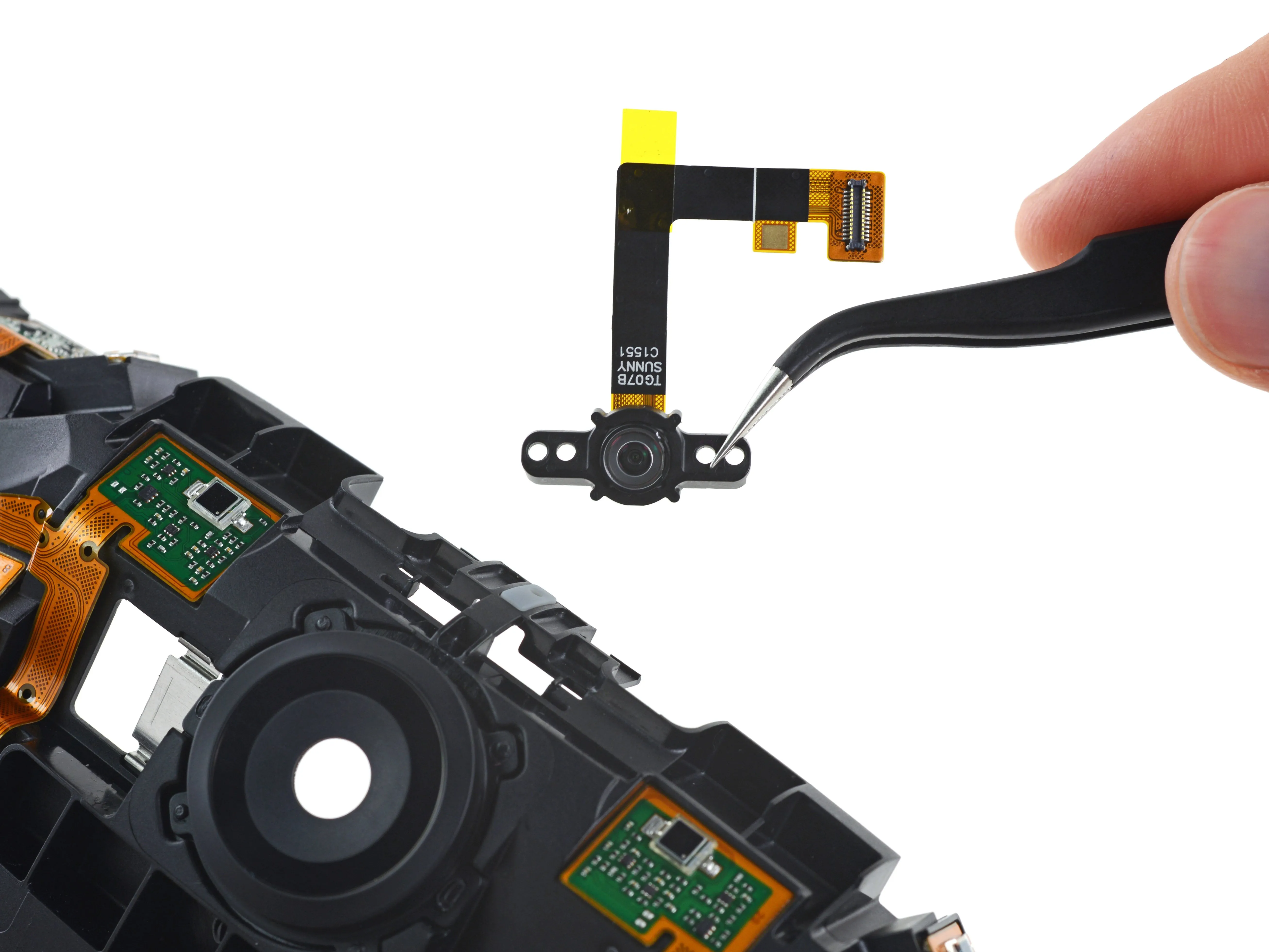

• С пинцетом в руках мы вынимаем фронтальную камеру из Vive. Она изготовлена компанией Sunny Optical Technology и имеет надпись: TG07B C1551.

• Это название может показаться знакомым. Мы также видели модули камеры Sunny в OnePlus One и Project Tango телефонах.

• Обойдя сетку датчиков, отметим, что каждый из них имеет индивидуальную нумерацию (фотодиоды 18 и 19 на фото).

Шаг 9

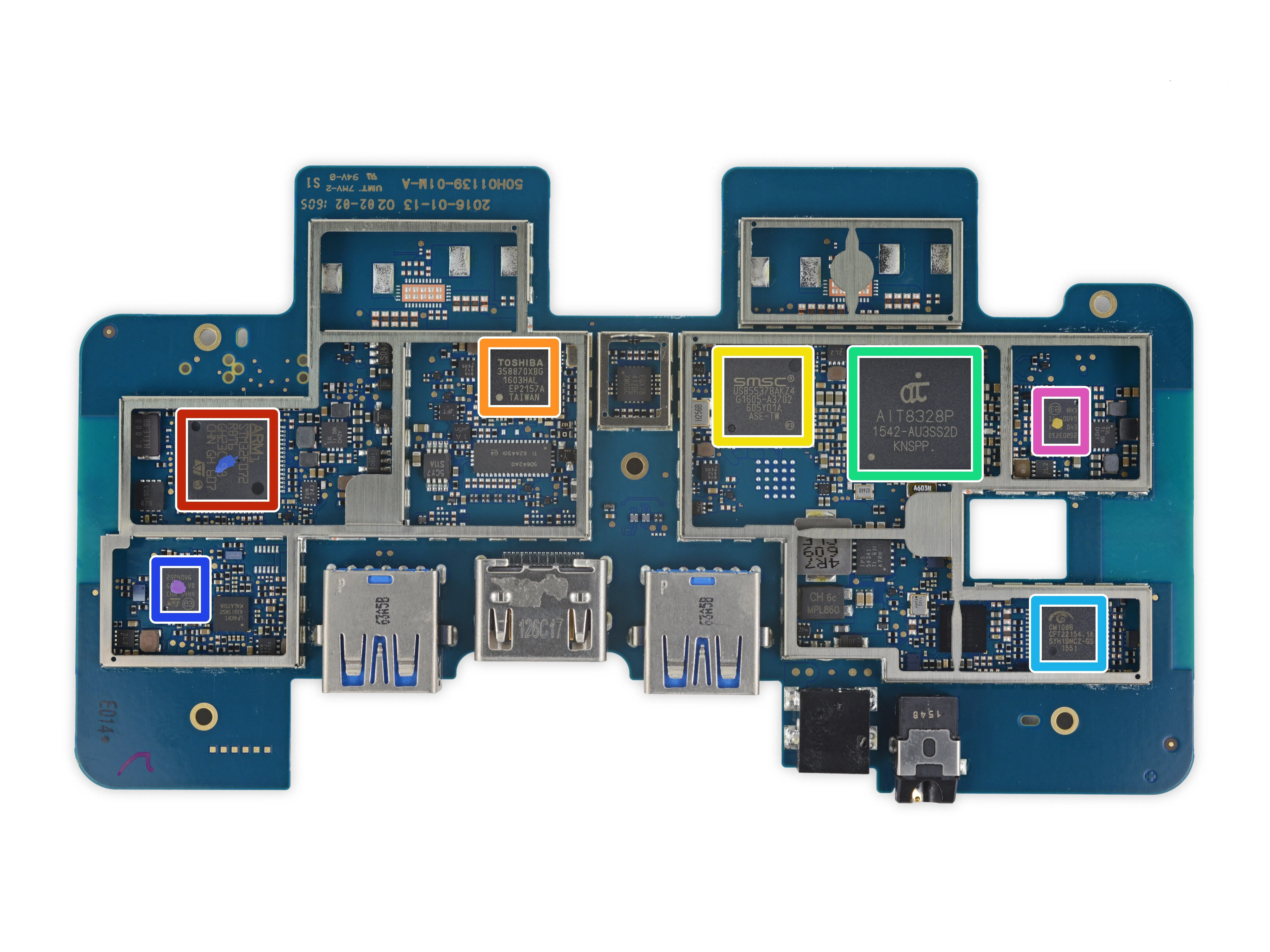

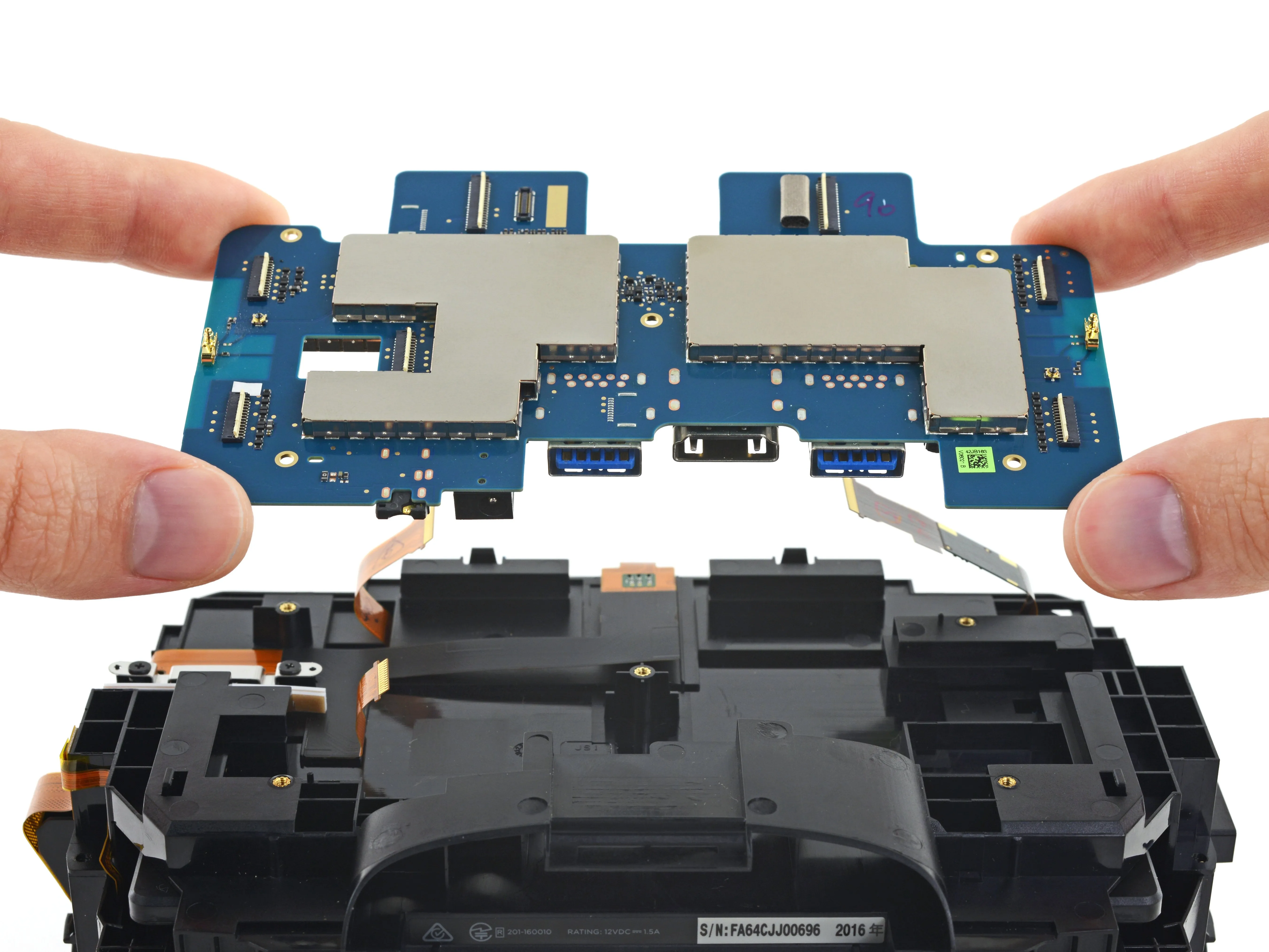

• У нас есть возможность поднять материнскую плату. Давайте посмотрим, что за кремний скрывается под этими огромными EMI-экранами. На лицевой стороне платы:

• STMicroelectronics STM32F072RBH6 32-разрядный ARM Cortex-M0 Микроконтроллер

• Toshiba TC358870XBG Конвертер 4K HDMI в MIPI Dual-DSI (также встречается в Oculus Rift CV1)

• 7-портовый контроллер-концентратор USB SMSC USB5537B

• Alpha Imaging Technology AIT8328 SoC с процессором сигналов изображения

• Cmedia CM108B USB Audio SoC

• Микрон M25P40 Последовательная флэш-память 4 Мб

• Микрон N25Q032A13ESE40E Последовательная флэш-память 32 Мб

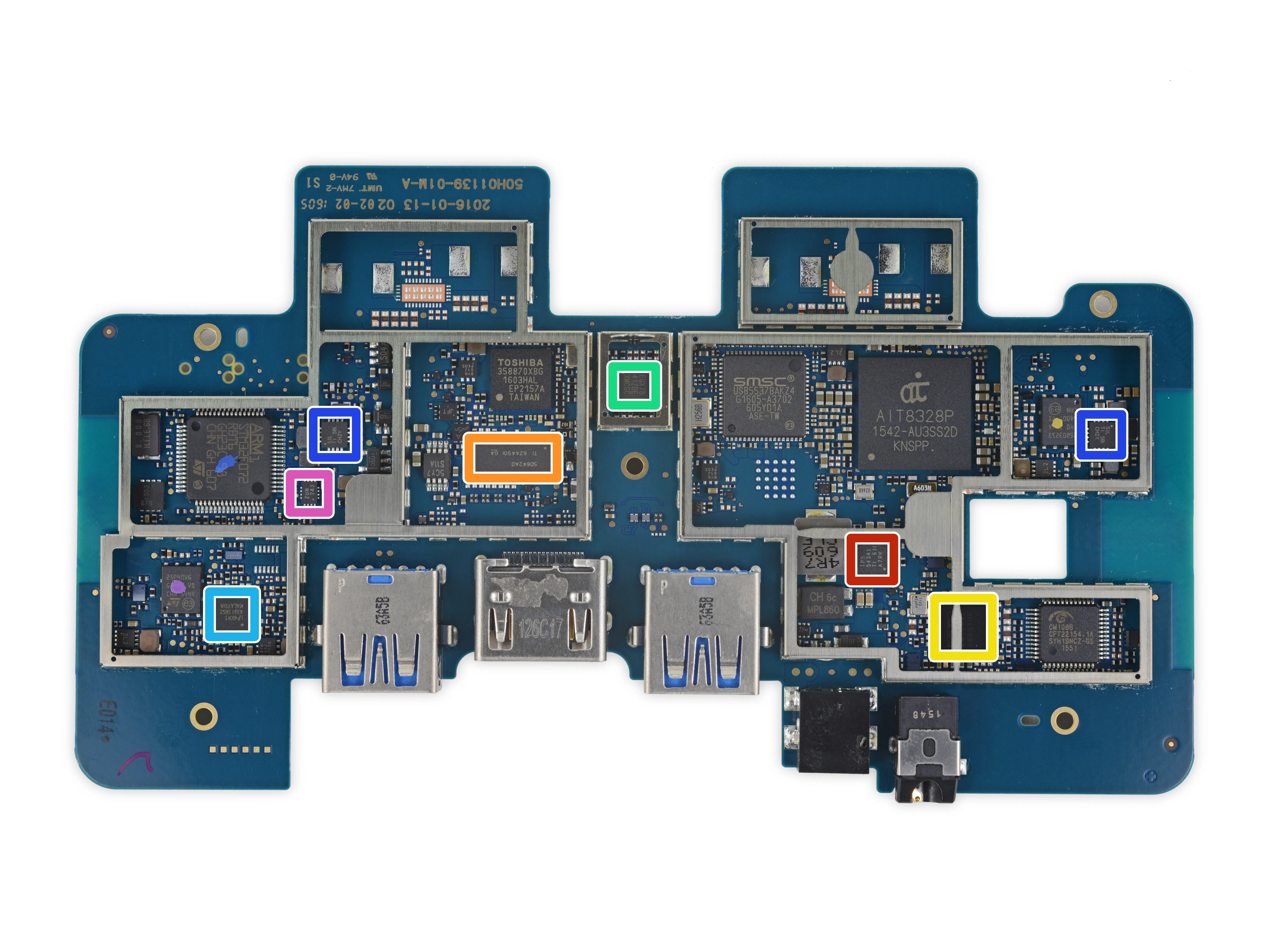

Шаг 10

• Еще больше микросхем на передней панели:

• Texas Instruments TPS54341 Бак-конвертер

• Texas Instruments TS3DV642 12-канальный двунаправленный мультиплексор/демультиплексор

• Cirrus Logic WM5102 Аудиокодек

• Pericom Semiconductor PI3EQX7841 Повторитель USB 3.0

• Lattice Semiconductor LP4K81 ПЛИС с ультранизким энергопотреблением

• Texas Instruments Управление питанием дисплея (вероятно)

• Texas Instruments TS3A5018 4-канальный аналоговый переключатель SPDT

Шаг 11

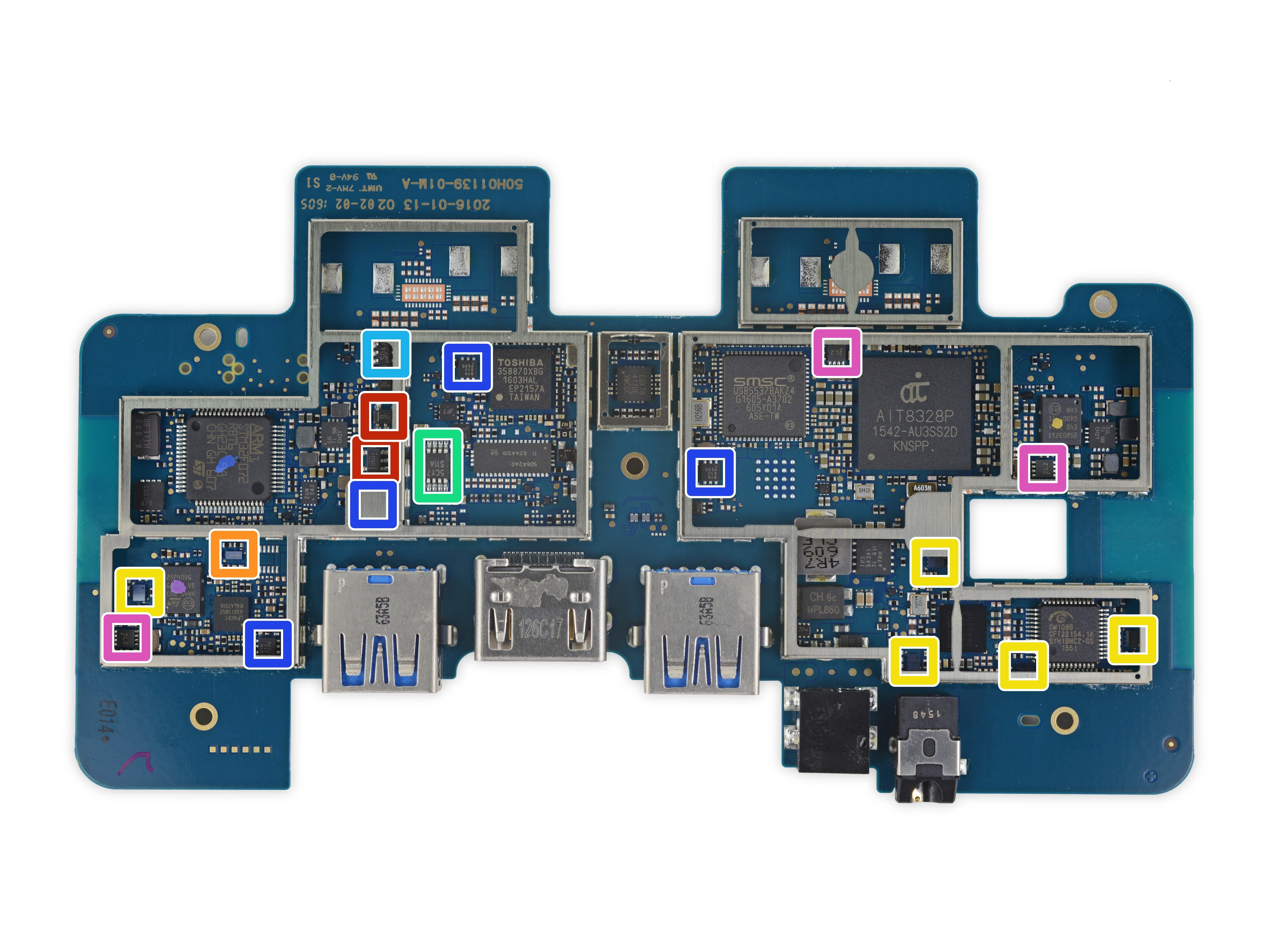

• Еще, еще больше микросхем на передней панели:

• Texas Instruments OPA171 операционный усилитель

• Texas Instruments TXS0102 2-битный двунаправленный транслятор уровня напряжения

• Texas Instruments TXB0104 4-битный двунаправленный транслятор уровня напряжения

• Texas Instruments LM2682 инвертор с удвоением напряжения

• Texas Instruments LM2665 преобразователь напряжения

• Texas Instruments TPS62290 Понижающий преобразователь на 1 А

• Richtek RT5795A 2 A синхронный понижающий преобразователь

Шаг 12

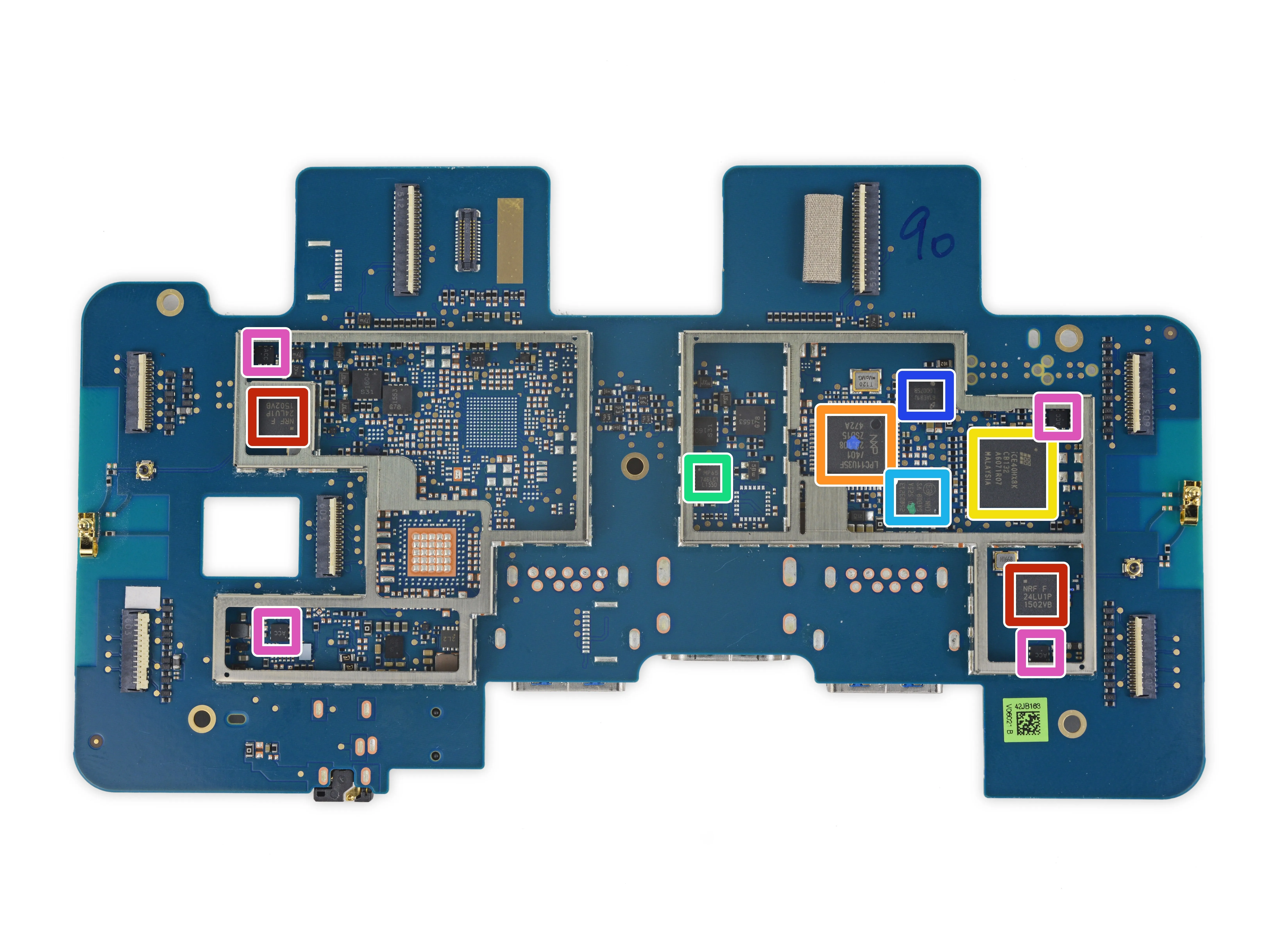

• На заднем плане у нас находятся:

• Nordic Semiconductor nRF24LU1P 2,4 ГГц SoC (x2)

• NXP Semiconductors LPC11U35FBD48/401 ARM Cortex-M0 Микроконтроллер

• Lattice Semiconductor ICE40HX8K-CB132 Высокопроизводительная ПЛИС

• Invensense MPU-6500 Комбинированный 6-осевой гироскоп и акселерометр

• Микрон N25Q032A13ESE40E Последовательная флэш-память 32 Мб

• Texas Instruments (ранее National Semiconductor) LP38798SD Линейный регулятор напряжения 800 мА

• ON Semiconductor NCP380HMUAJAATBG регулируемый переключатель нагрузки

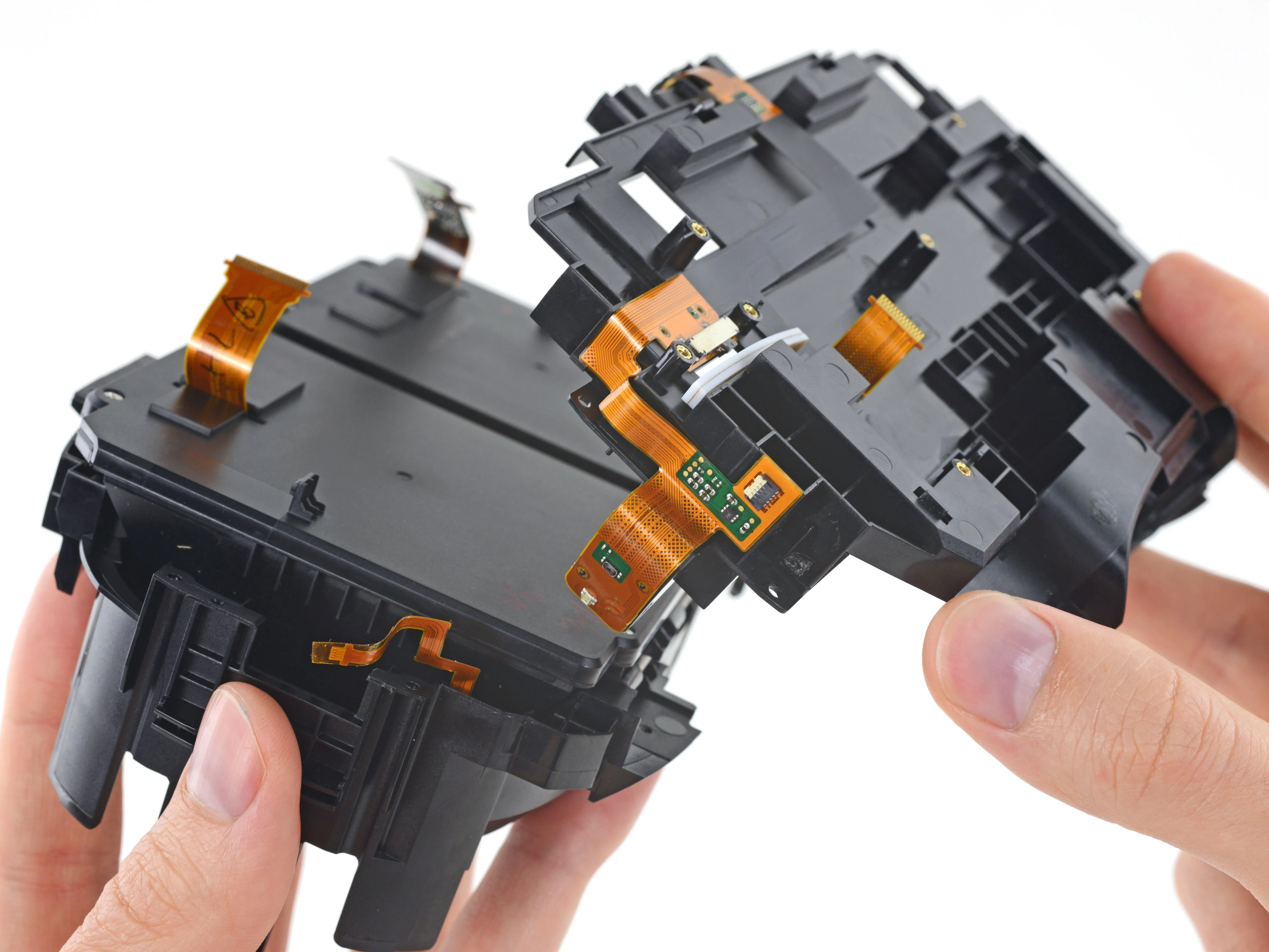

Шаг 13

• Следующий элемент: средняя рамка, на которой располагалась материнская плата. На ее боковой стороне мы находим небольшой ленточный кабель, на котором расположена кнопка гарнитуры.

• Есть много Texas Instruments TLV70233 300 мА / 3,3 В LDO-регуляторов на гибком кабеле вокруг средней рамки.

• При ближайшем рассмотрении на средней рамке обнаруживается прорезь для маленького черного стержня на задней стороне левой панели дисплея.

• Через эту прорезь узелок может проглядывать и скользить по белой тефлоновой полоске, активируя линейный потенциометркоторый используется для отслеживания положения IPD при настройке дисплеев.

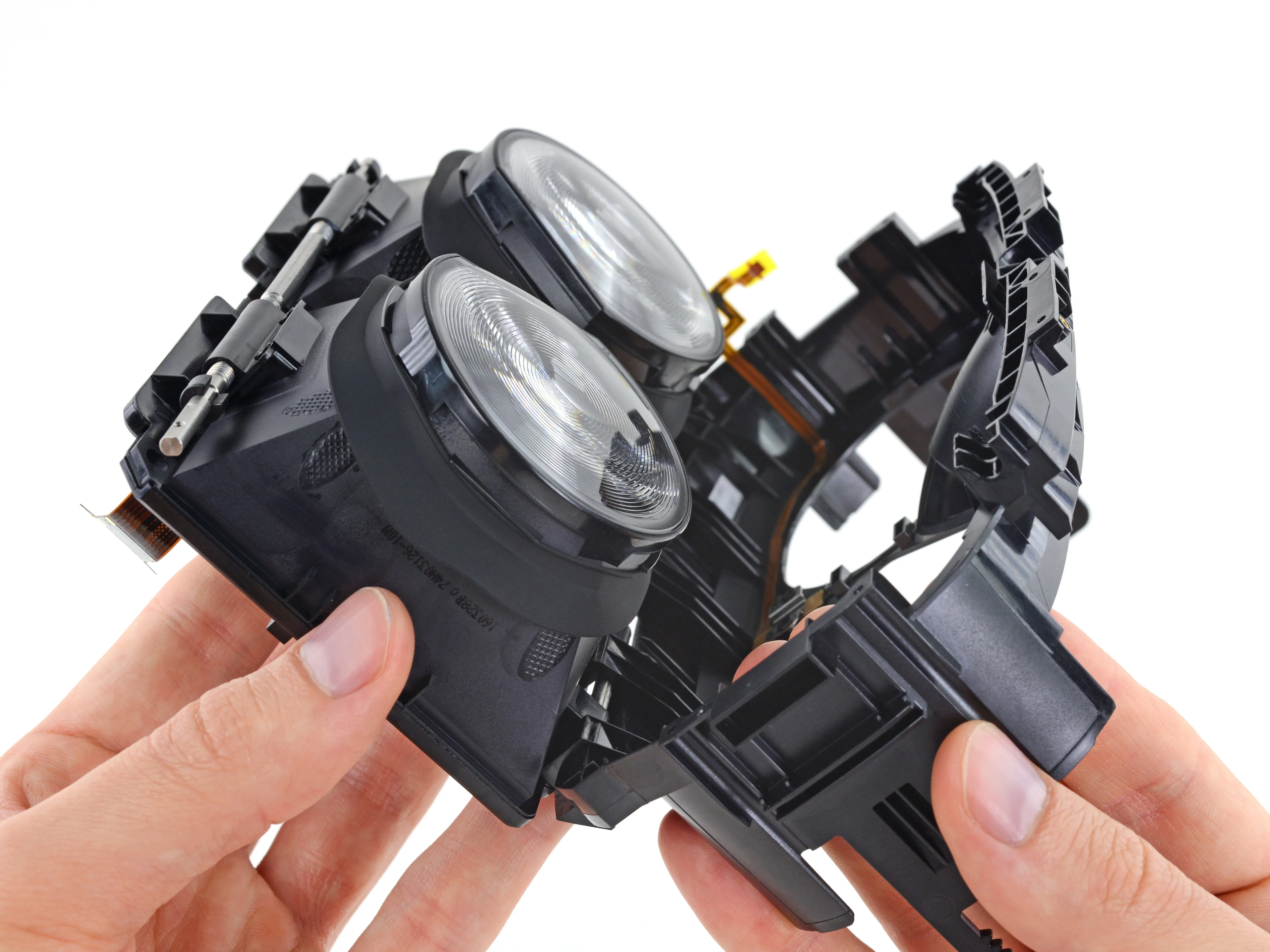

• Готовые к более глубокому изучению, мы извлекаем сдвоенные линзы и дисплеи из их корпусов и отклеиваем резиновую прокладку вокруг линз.

Комментарии к шагу

Здравствуйте, мне нужна запасная деталь. Ищу потенциометр для настройки ipd. Кто-нибудь знает, какого он типа?

Примечание для всех, кто зайдет так далеко, вам нужно будет снять тефлоновую полоску, чтобы снять среднюю рамку. Это связано с тем, что там находится пластиковый выступ, который соприкасается со скользящим потенциометром. Удалив тефлоновую полоску, можно отсоединить этот выступ от потенциометра и снять среднюю рамку, чтобы добраться до светодиодов. Во время разборки, если бы я не удалил эту полоску, я бы сломал подвижный потенциометр.

Шаг 14

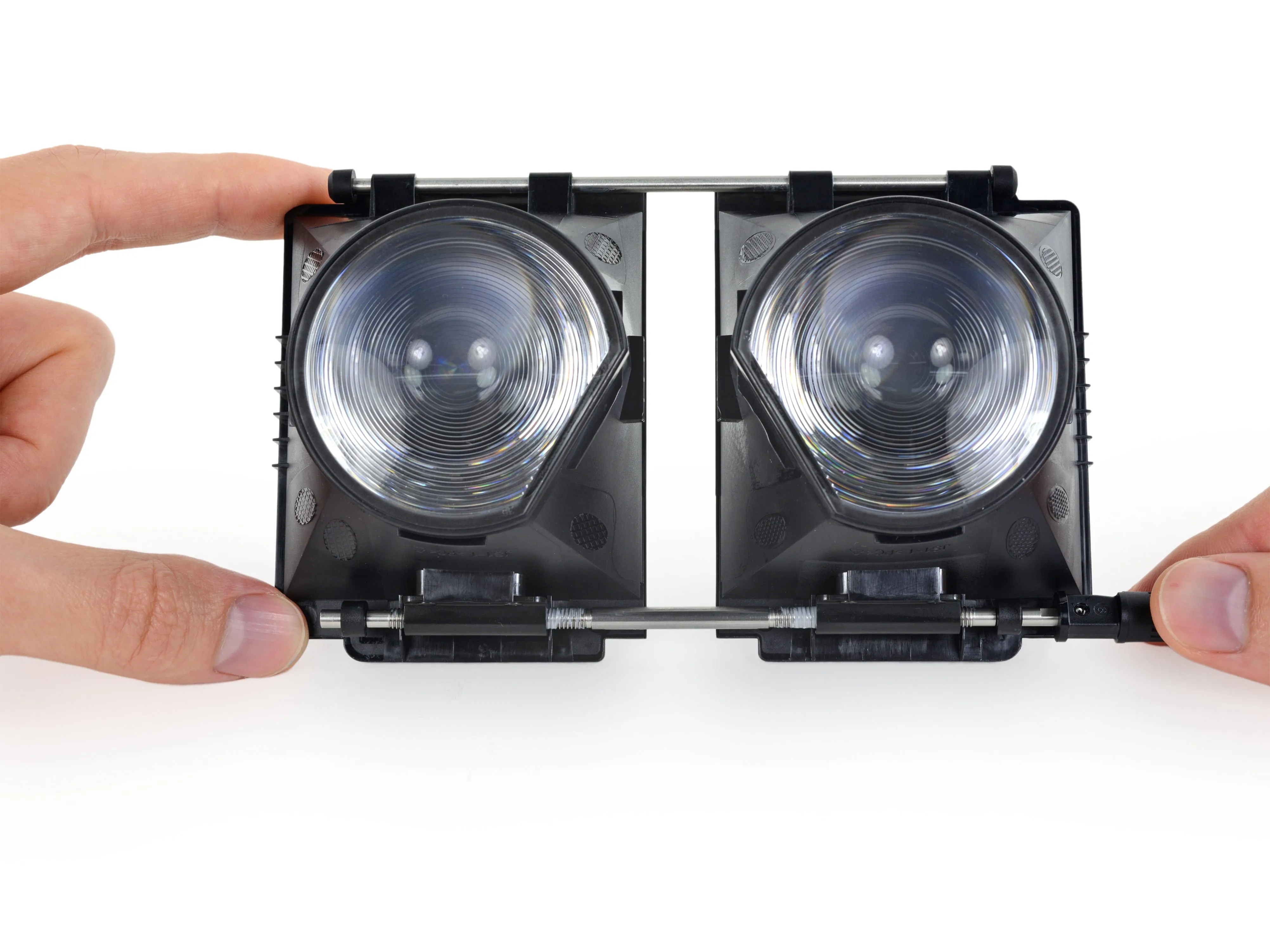

• Открыть! Закрыть! Открыть! Закрыть!

• Говоря о межзрачковое расстояние регулировки межзрачкового расстояния, вот механизм, который делает это возможным.

• Это простой стержень с резьбой и ползунком в верхней части. Проще некуда - просто поверните его.

• Мы видели нечто подобное в Oculus Rift CV1 - хотя Rift оснащен более сложной (и более запутанной) двойная реечная система.

Шаг 15

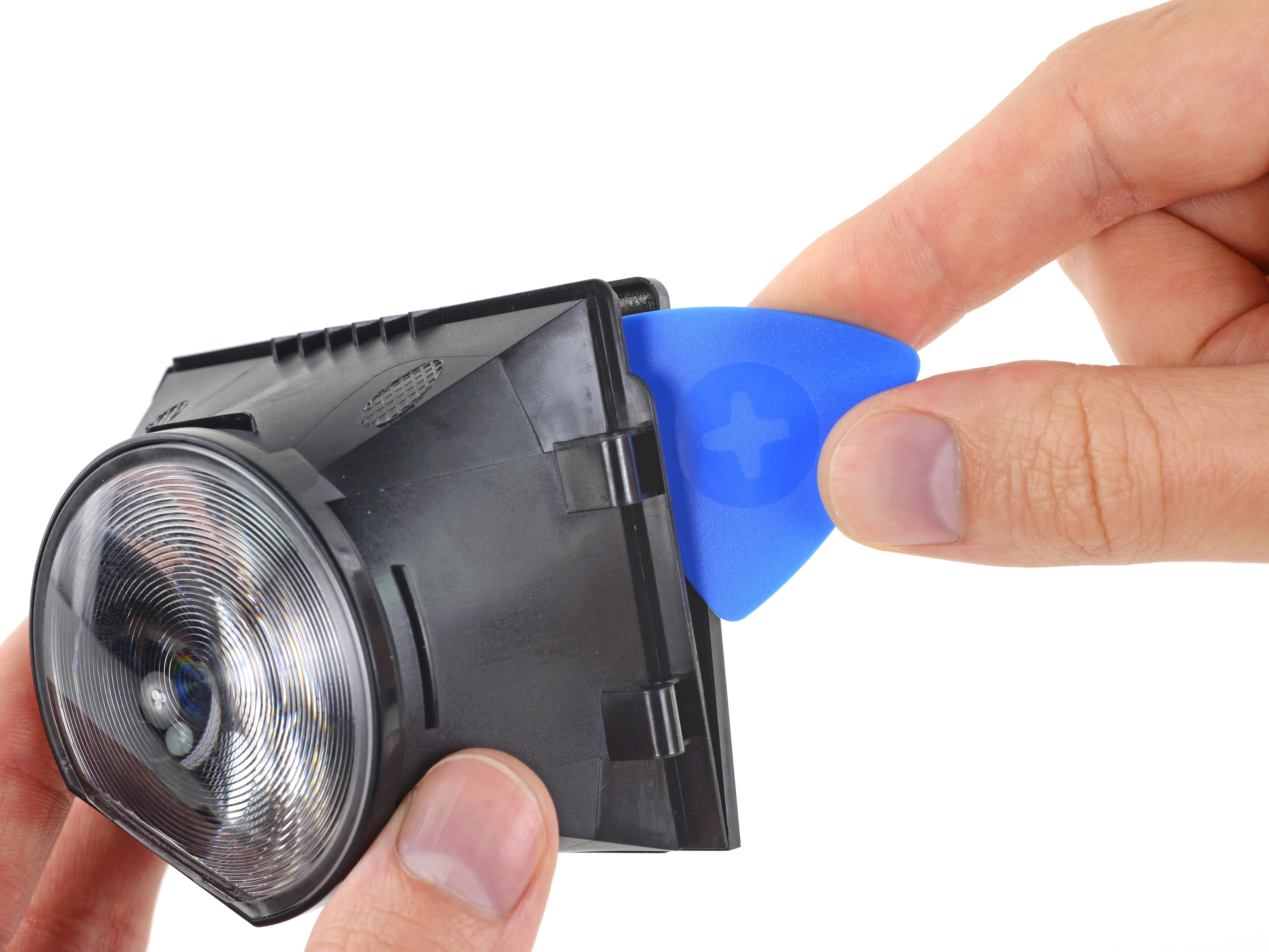

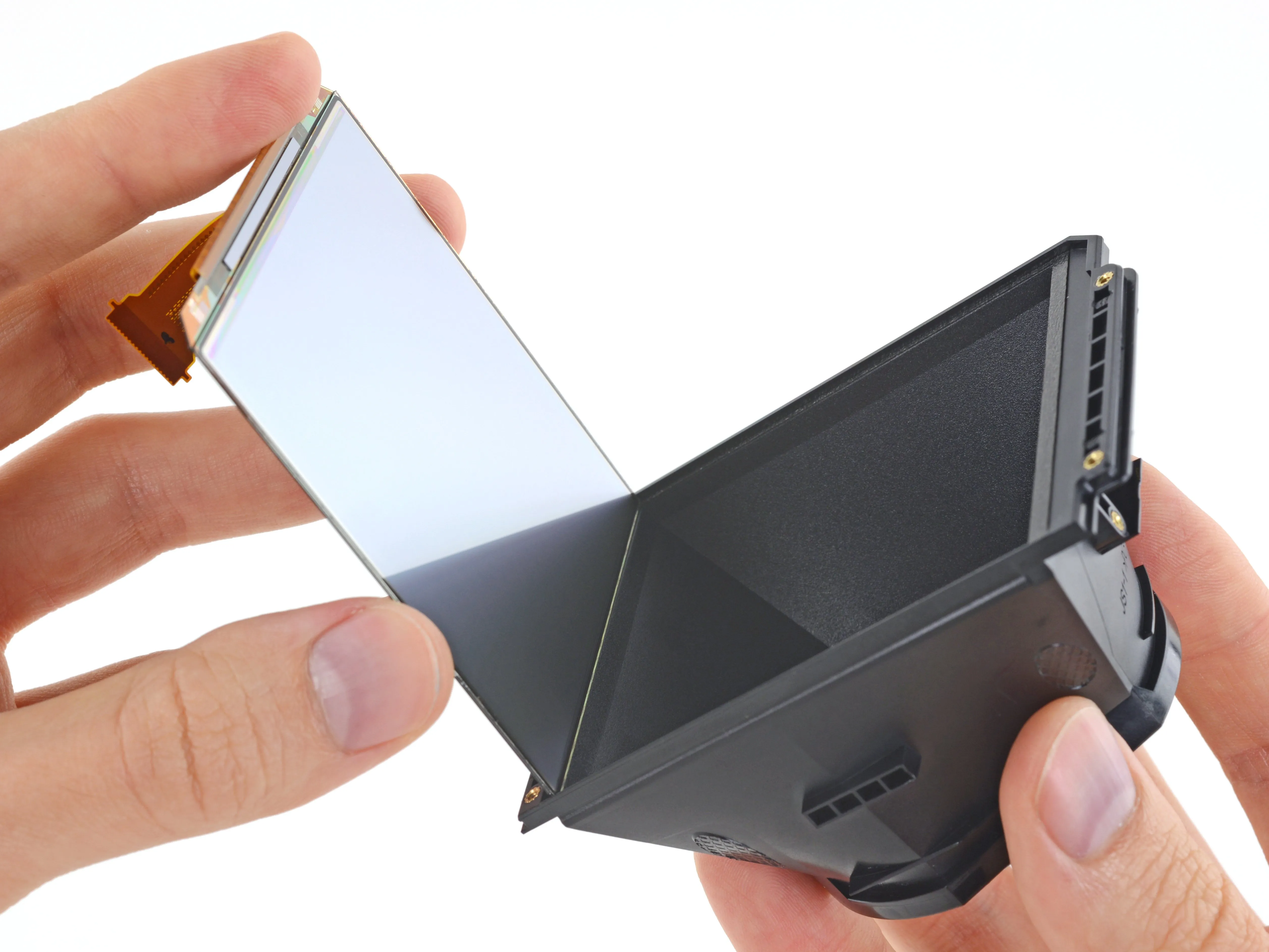

• Открутив четыре винта Phillips и проведя небольшое исследование, мы снимаем крышку дисплея, чтобы получить доступ к одной из сдвоенных AMOLED-панелей под брендом Samsung.

• Диагональ каждого дисплея составляет ~91,8 мм, что означает ~447 ppi. Для сравнения, Rift CV1 имеет ~456 ppi благодаря чуть меньшему дисплею (90 мм), но при этом обладает тем же разрешением, что и Vive.

Комментарии к шагу

91,8 мм по диагонали, но можем ли мы получить точные измерения, включая скошенные углы, а также высоту и ширину активной области?

Вот ссылка на дисплей : https://www.panelook.com/AMS361EP01_Samsu...

Шаг 16

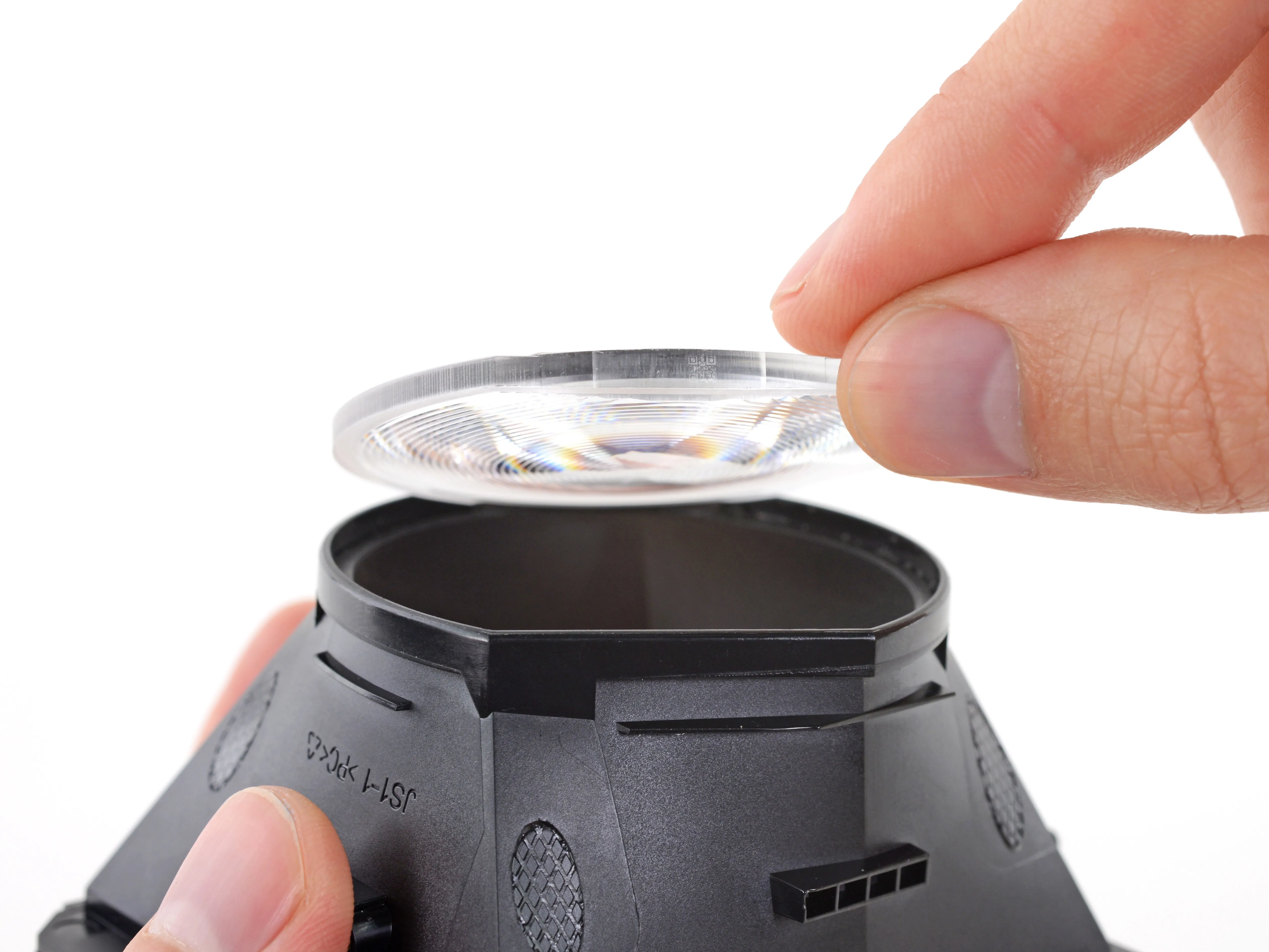

• Немного клея фиксирует каждую линзу, но для того, чтобы вынуть их, не требуется много усилий.

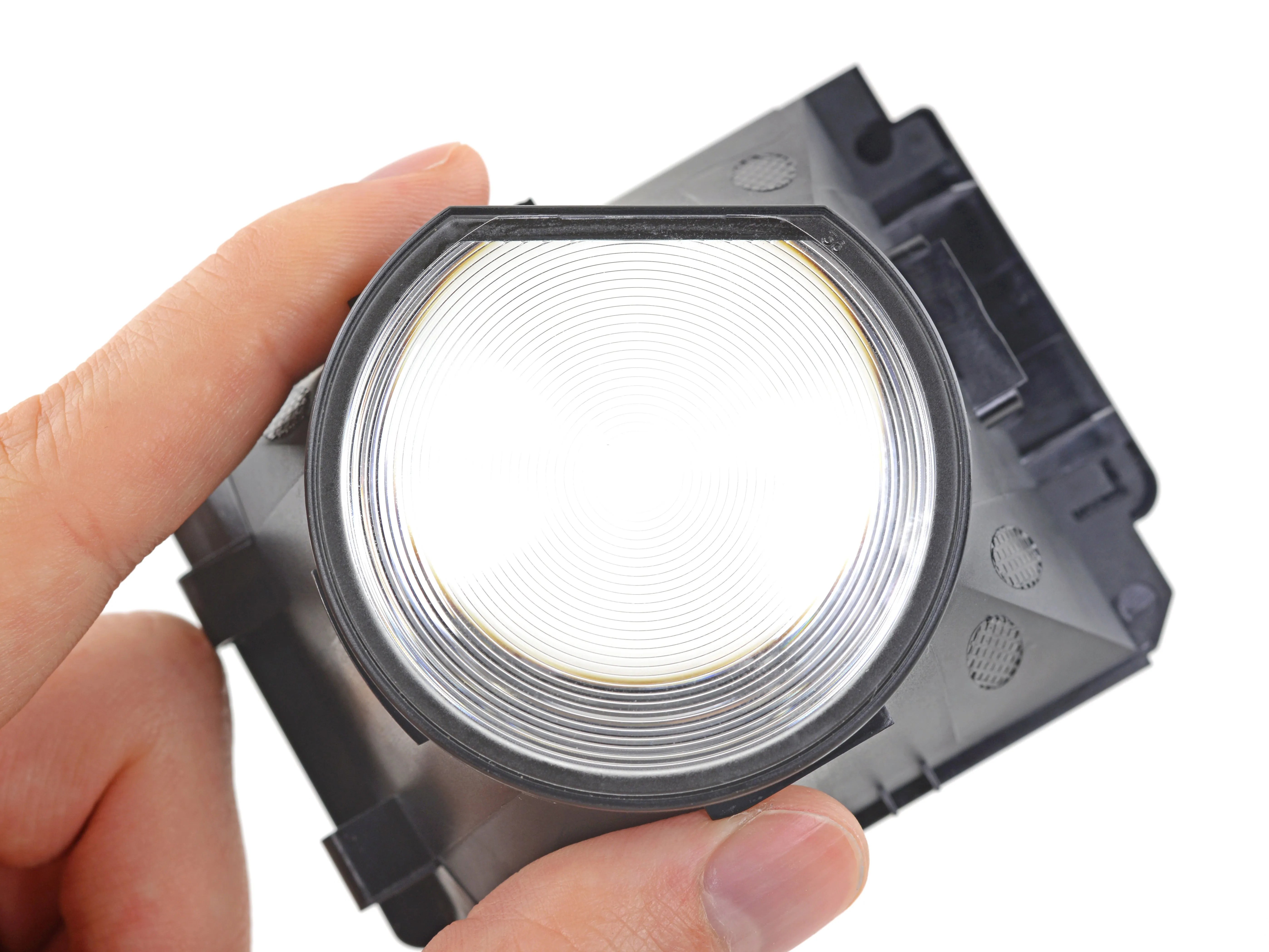

• Мы замечаем набор концентрических колец в каждой линзе - знакомый индикатор линз Френеля.

• В отличие от гибридных линз с которыми мы столкнулись в Oculus Rift, линзы Vive имеют однородный контур. Похоже, HTC решила управлять фокусом с помощью регулировки расстояния между глазами.

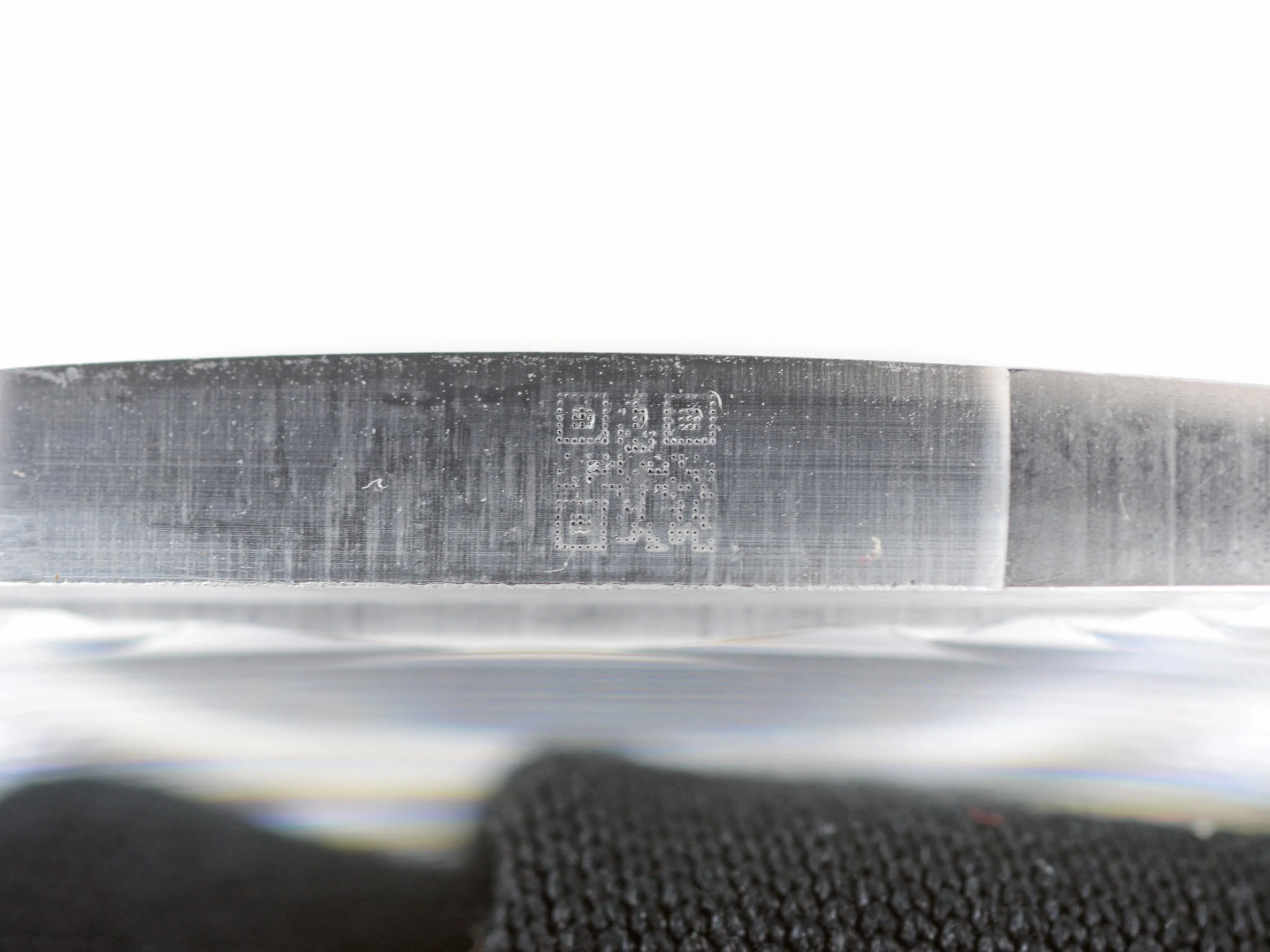

• Прямо на боковой поверхности линзы выгравирован самый маленький QR-код, который мы когда-либо видели. Несмотря на все наши усилия, мы не можем заставить его отсканировать.

• Может быть, нам просто нужен телефон поменьше.

Комментарии к шагу

Что такое фокусное расстояние объектива?

QR-код перенесен в Excel и отсканирован.

https://i.imgur.com/wvuNemZ.png

https://i.imgur.com/QIhoh2N.png

Линзы стеклянные или пластиковые?

Шаг 17

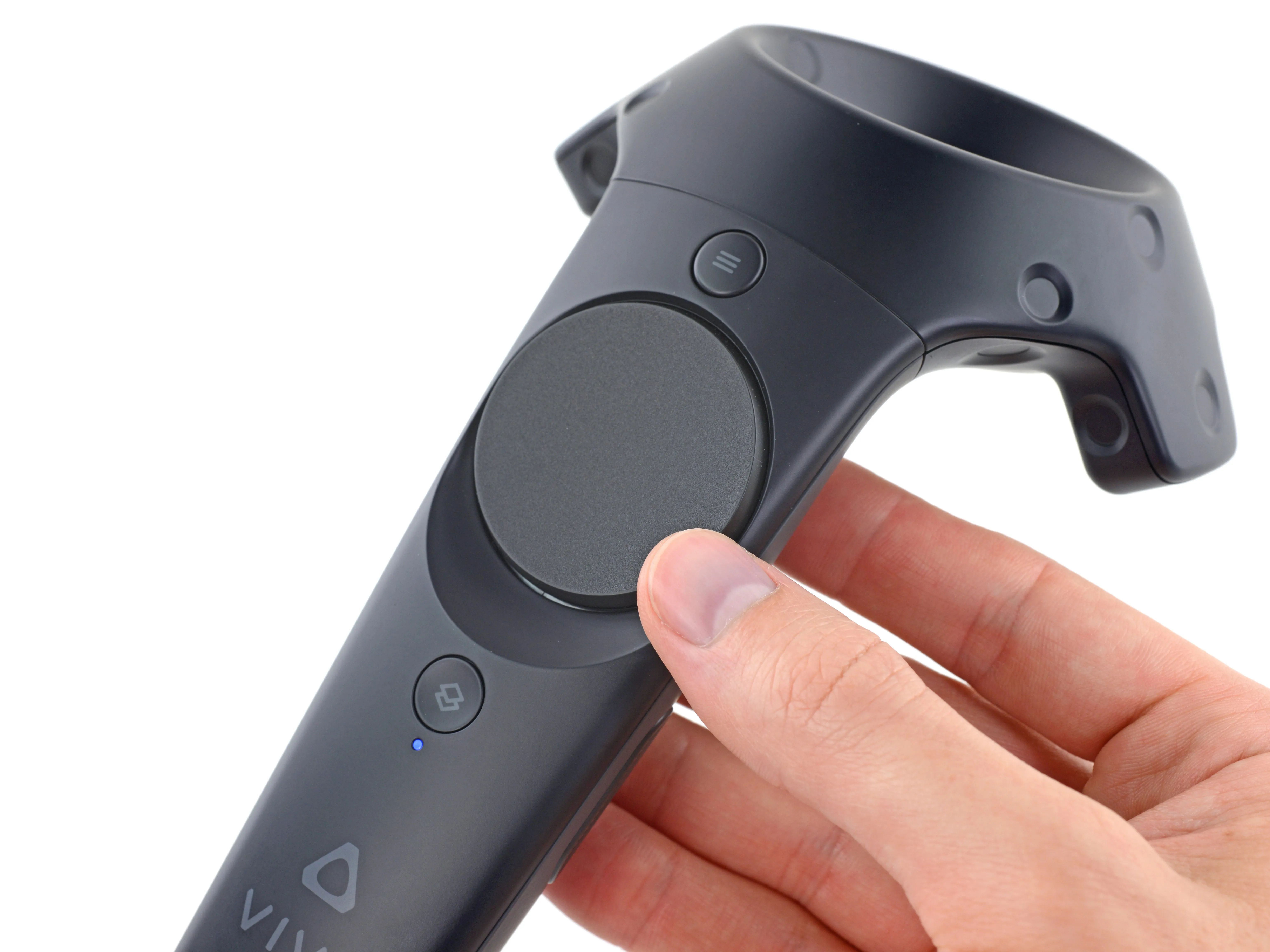

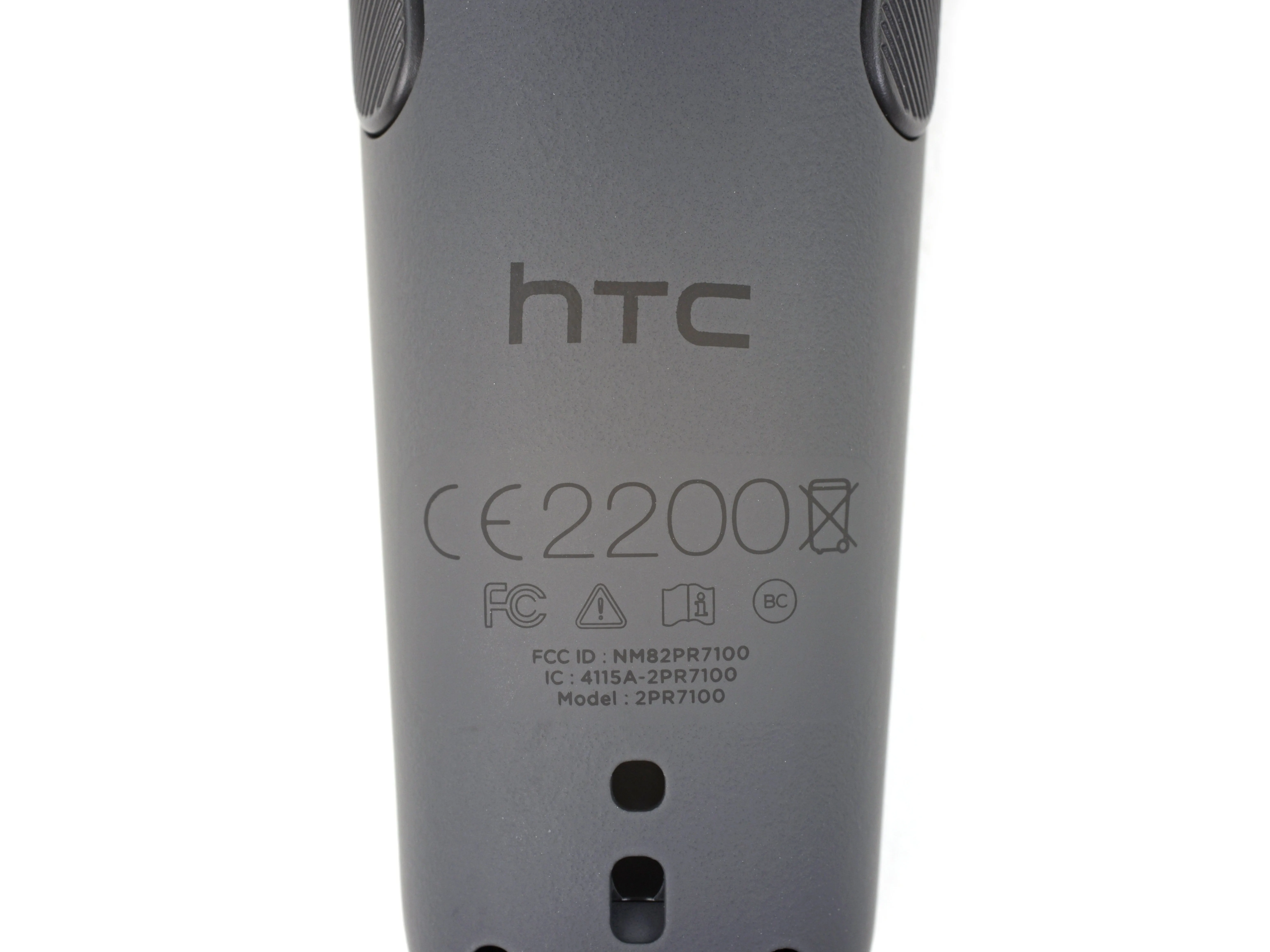

• Когда гарнитура полностью разобрана, пора переходить к контроллеру. При беглом осмотре можно обнаружить номер модели: 2PR7100.

• Vive производится компанией HTC, но совершенно очевидно, что Valve принимала активное участие в процессе разработки. Сенсорная панель контроллера очень напоминает те, что мы находили на Steam Controller.

• Помимо сенсорной панели и кнопок, контроллер оснащен 24 датчиками (включая два внутри кольца!), которые позволяют ему точно отслеживать свое положение на основе данных двух базовых станций Lighthouse.

Шаг 18

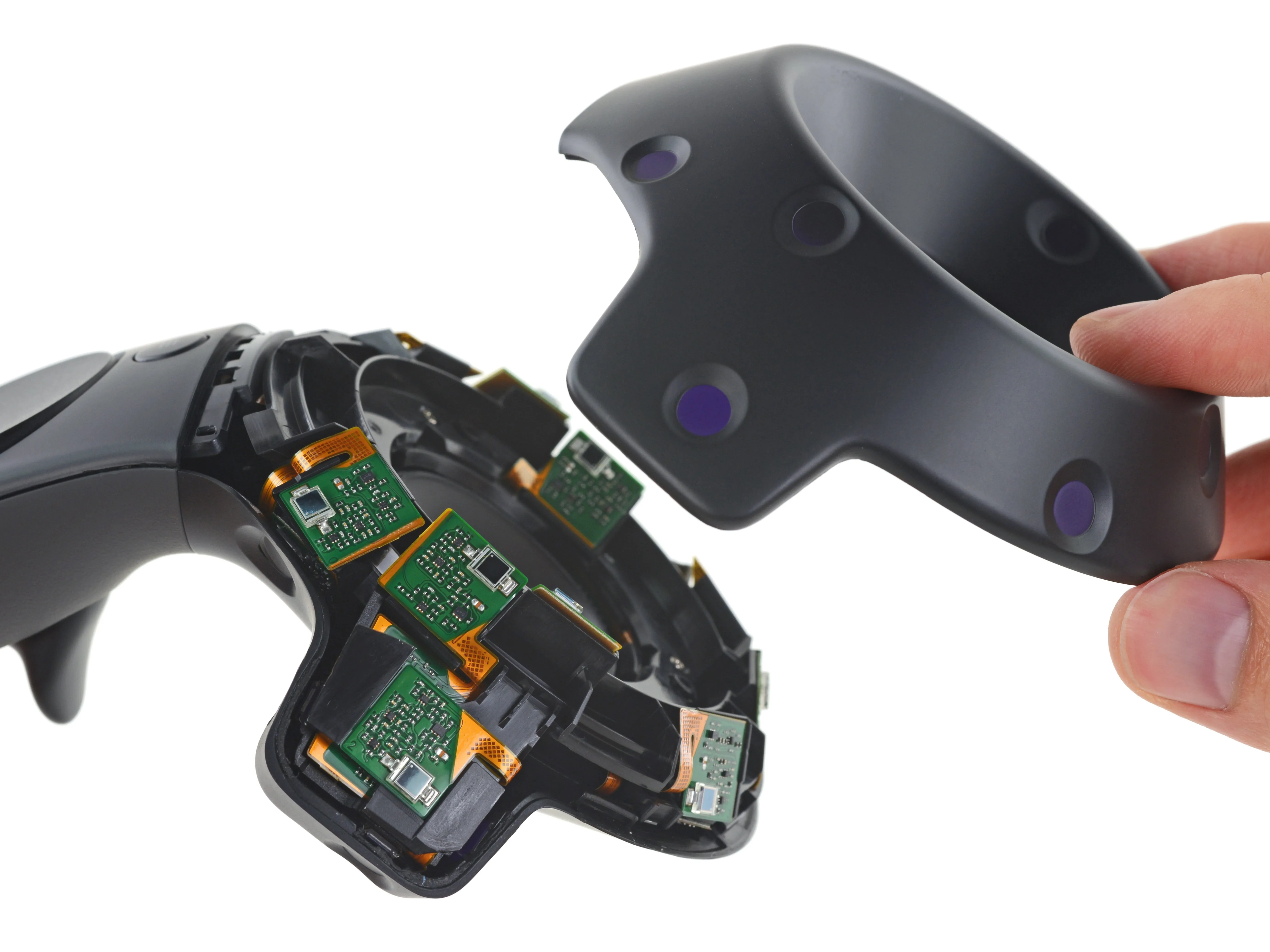

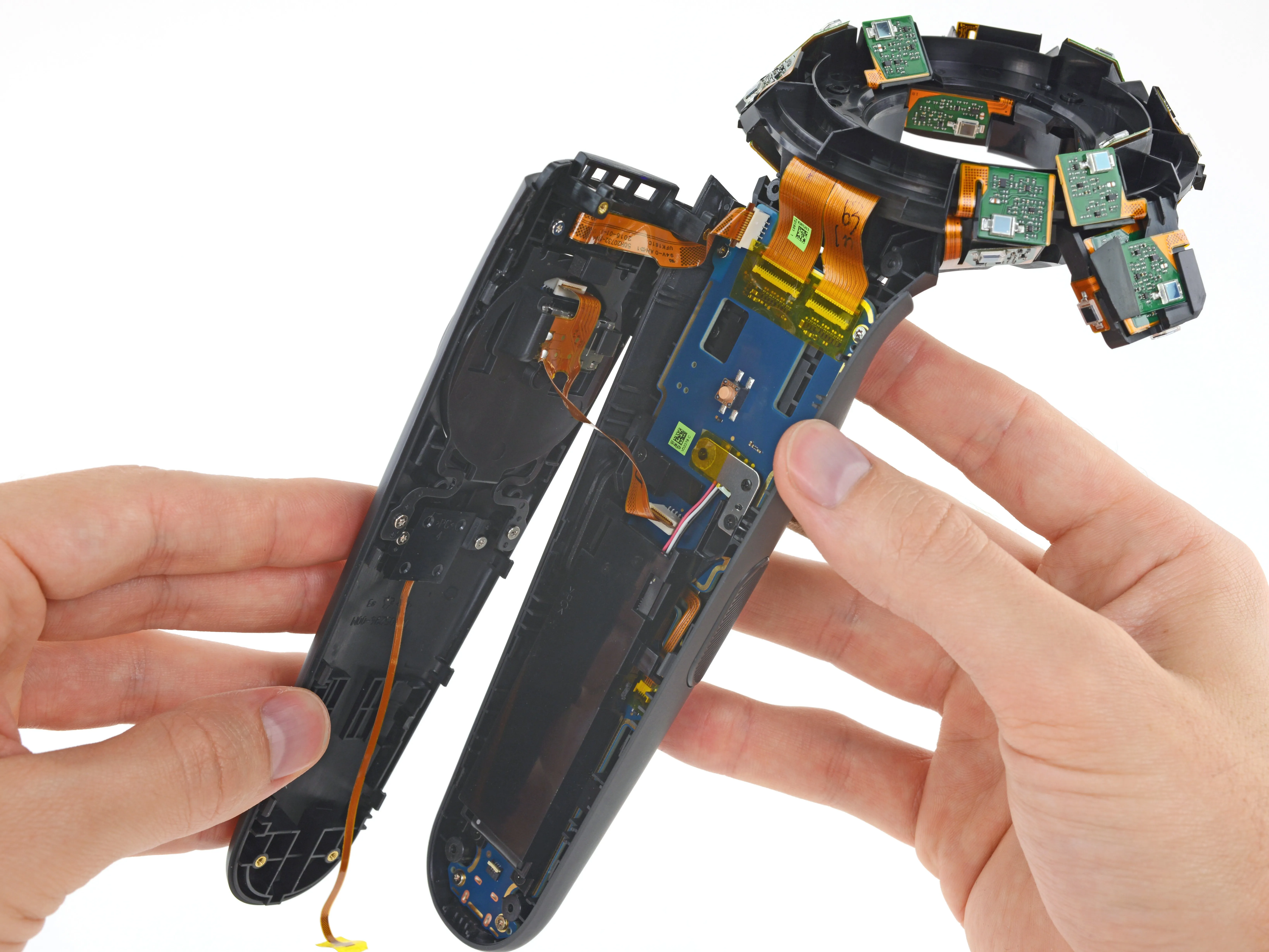

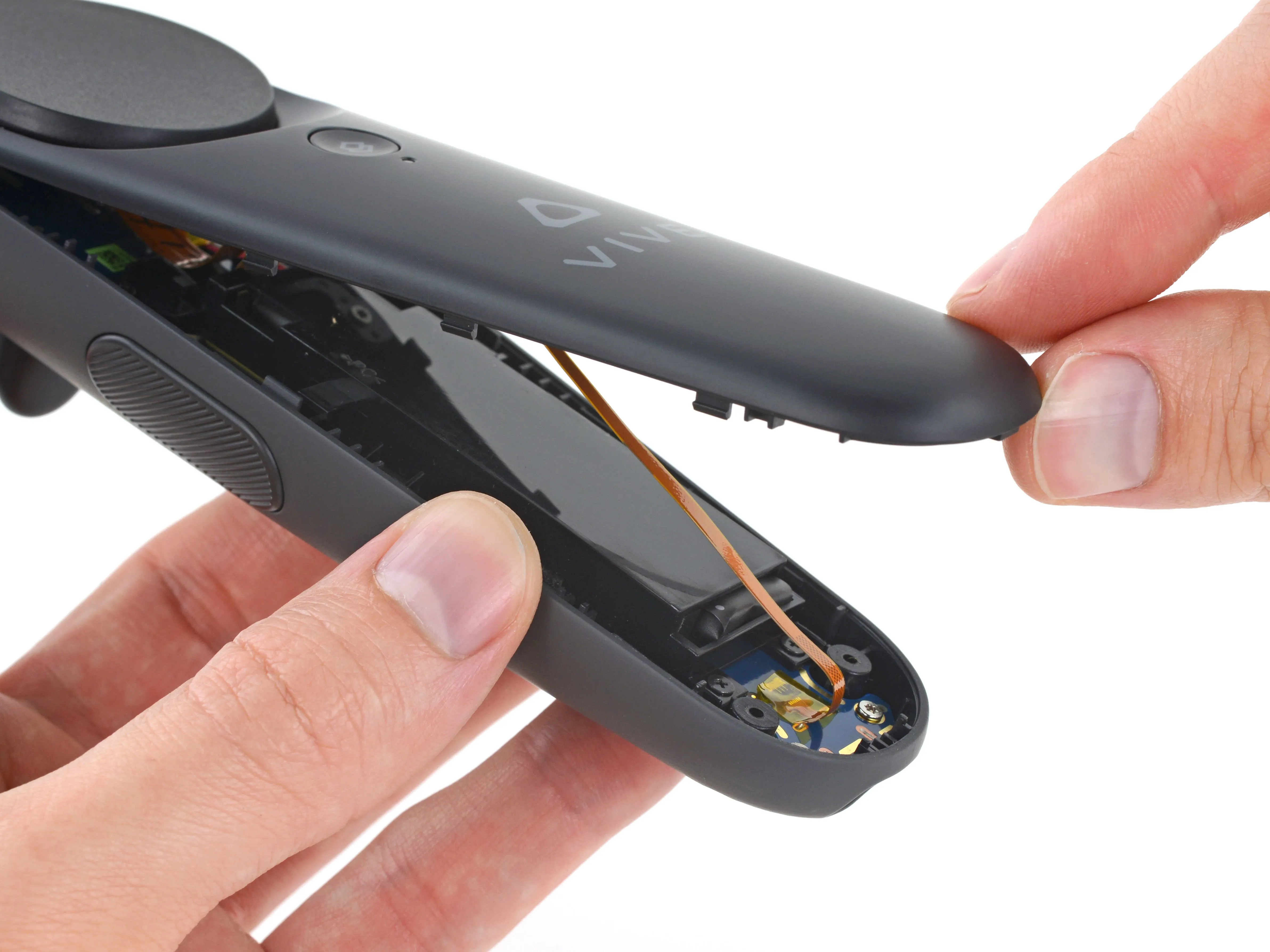

• Несколько винтов Torx и несколько жестких пластиковых клипс плотно закрывают внешний корпус и ИК-фильтры, но это не проблема.

• По мере продвижения по контроллеру мы обнаруживаем ленточный кабель-ловушку, а-ля iPhone 5s и iPhone SE.

• Ловушка обезврежена, мы открываем ручку и осматриваем ее поближе.

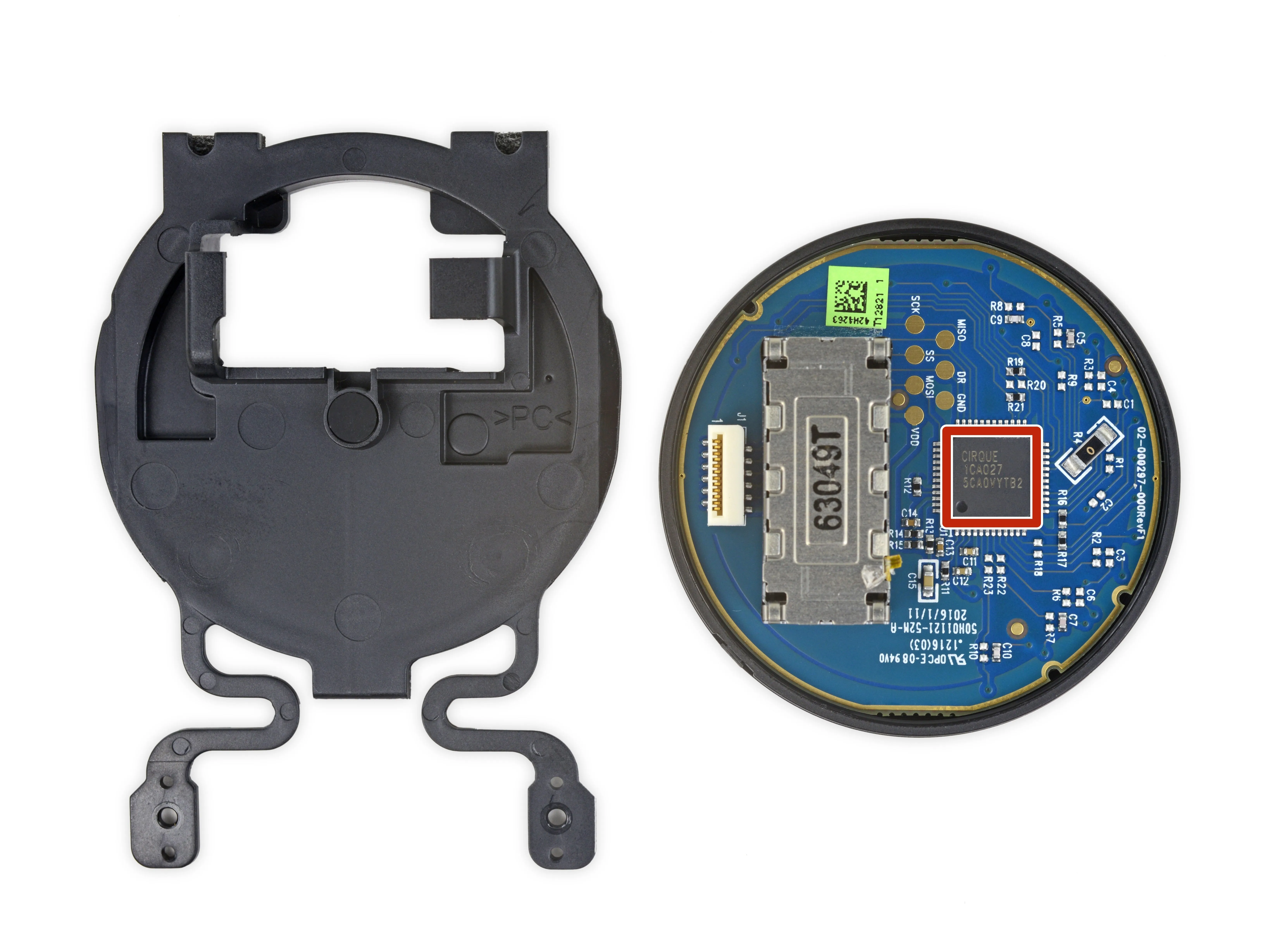

Шаг 19

• После извлечения тачпада из контроллера мы сразу же замечаем, что дочерняя плата практически идентична той, что находится в контроллере Steam.

• Как и раньше, тачпад управляется Cirque 1CA027 MCU-компаньон.

• Как и в случае со Steam Controller, на печатной плате также имеется семь хорошо обозначенных точек тестирования, которые позволяют легко напрямую подключаться к плате для тестирования.

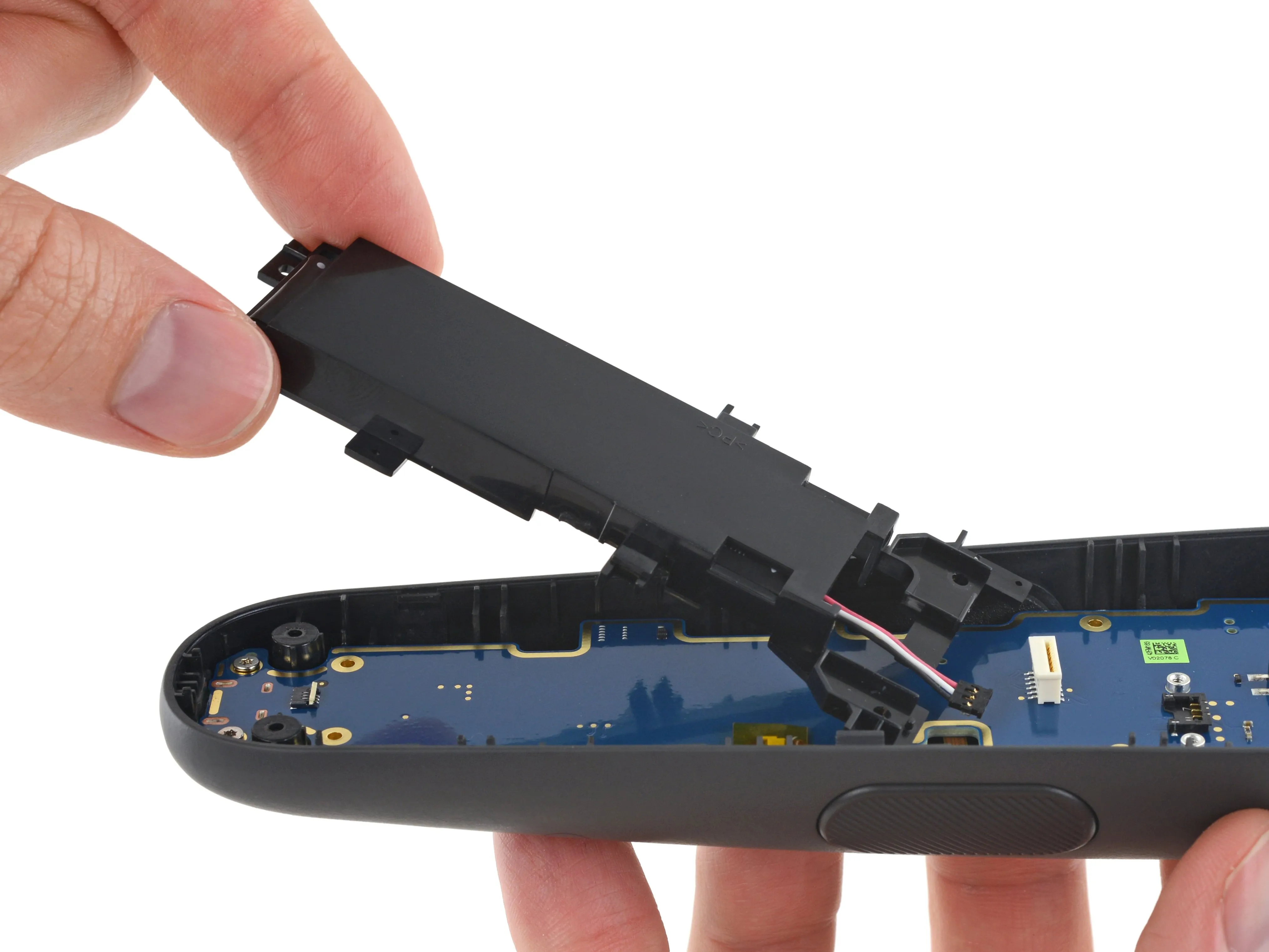

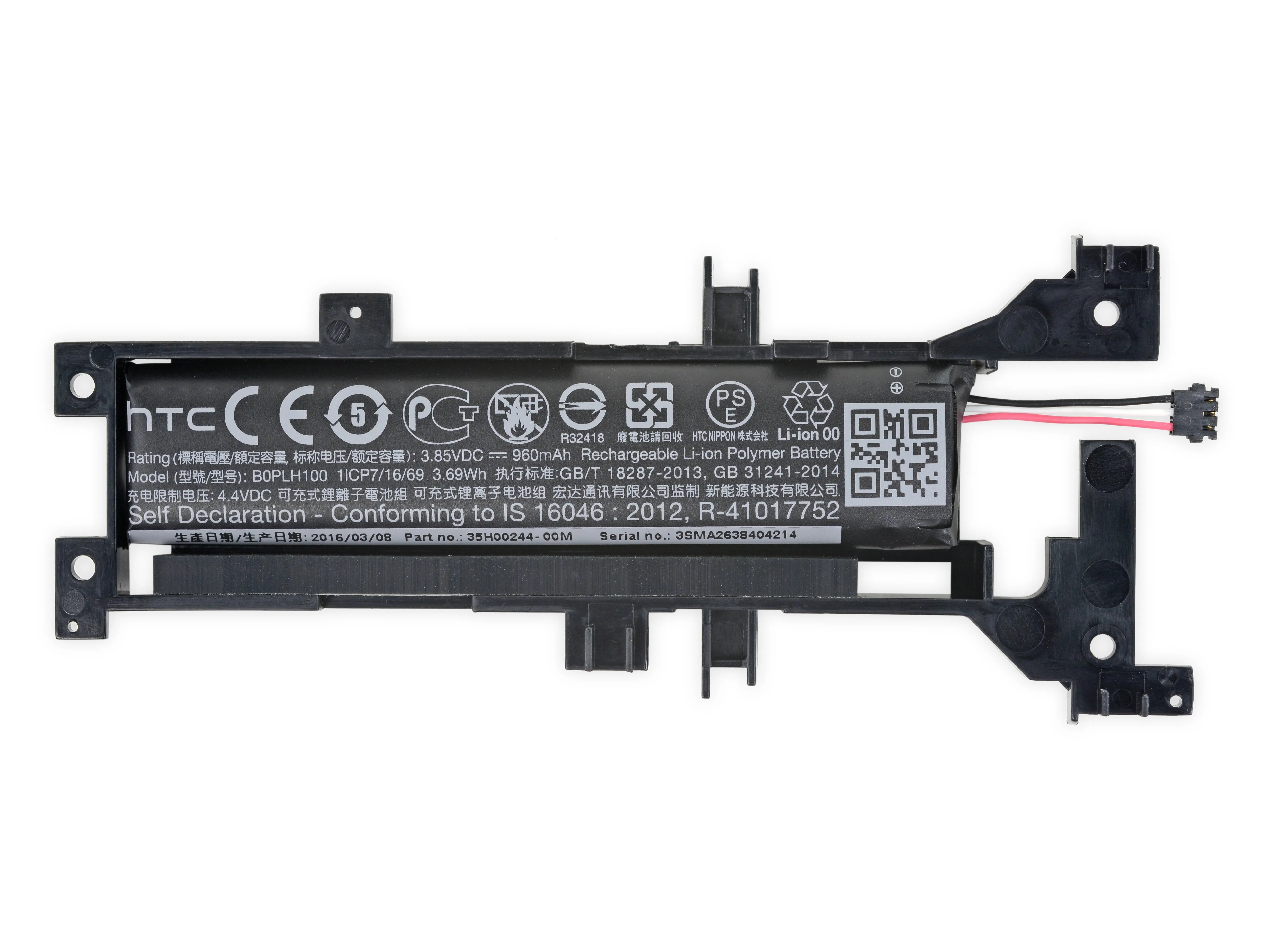

• Далее находится литий-полимерный аккумулятор на 3,85 В, 3,69 Вт-ч и 960 мА-ч. Внимательно осмотрев его, мы обнаружили номер модели B0PLH100 и большой QR-код.

• К сожалению, сканирование QR-кода не раскрывает секретного послания, только серийный номер: 3SMA2638404214.

• Удивительно! У нас на багаже такая же комбинация..

Комментарии к шагу

Здравствуйте! Я хотел бы знать, что весна приносит сенсорная панель контроллер htc пожалуйста, живет , я думаю, что у меня есть некоторые сломаны !

Я не могу нажать в целом, не если это приводит док или какой-то другой тип механизма.

https://i68.tinypic.com/eai7fb.jpg%5B/IMG...

Немного поздновато, но у меня была та же проблема, причина в том, что эта крошечная наклейка в середине трамплина немного сдвинулась.

Просто прикрепите ее суперклеем, и эта проблема больше не возникнет.

Я хотел бы обратить внимание других пользователей... Вы сломали функцию тактильной обратной связи вашего контроллера. Крошечный ленточный кабель, идущий от серебристой коробки на задней стороне тачпада, питает ее. Это очень легко сделать, если быть неосторожным, и практически невозможно починить, так что предупреждение здесь не помешает.

Шаг 20

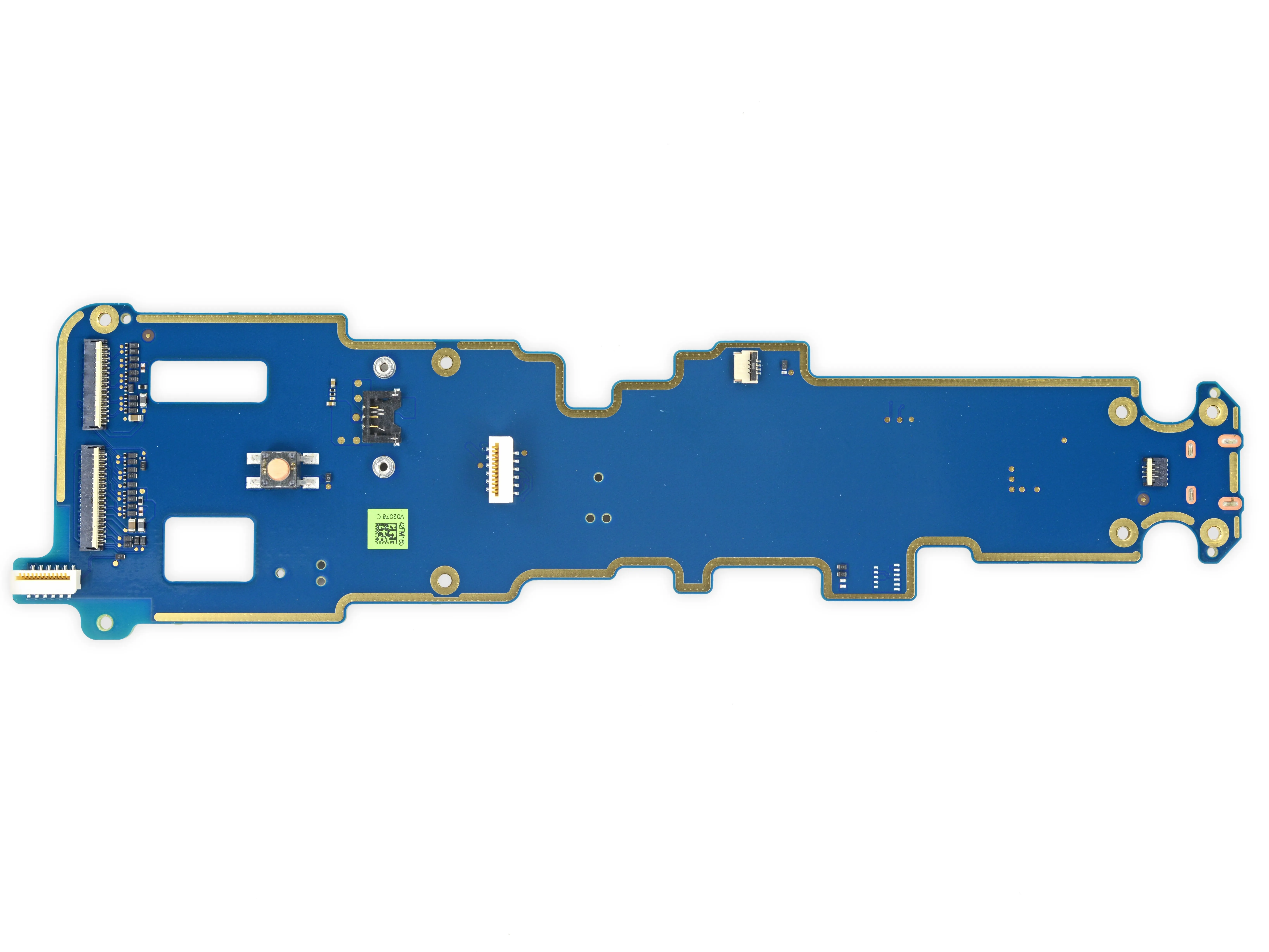

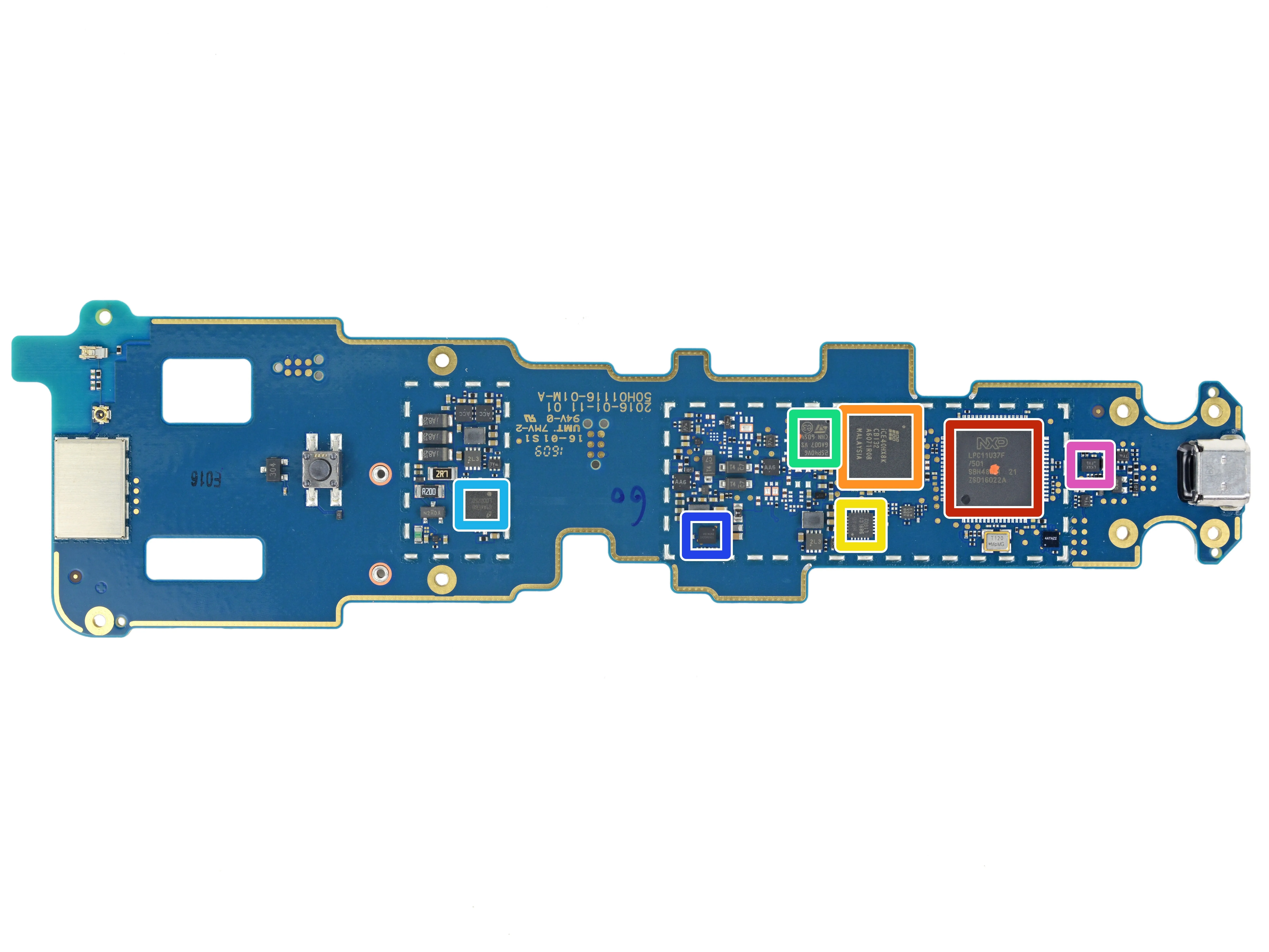

• Между контроллером и гарнитурой есть несколько общих микросхем, а также несколько новых:

• NXP Semiconductors LPC11U37F 32-Bit ARM Cortex-M0 Микроконтроллер

• Lattice Semiconductor ICE40HX8K-CB132 ПЛИС с ультранизким энергопотреблением

• Invensense MPU-6500 Комбинированный 6-осевой гироскоп и акселерометр

• Микрон M25P40 Последовательная флэш-память 4 Мб

• Texas Instruments (ранее National Semiconductor) LP38798SD Линейный регулятор напряжения 800 мА

• Texas Instruments BQ24158 ИС зарядного устройства для аккумуляторов

• ON Semiconductor FSA3000 2-портовый коммутатор USB 2.0

Комментарии к шагу

nRF24LU1P в металлической коробке?

Что на плате отвечает за создание звуковых сигналов при включении/выключении питания и можно ли к ним получить доступ?

Это может быть звук от вибратора, а не от динамика.

Любая информация о

Тактовый переключатель?

Мне нужно его заменить, но

не знаю, какой размер

или какую модель мне нужно купить.

У меня такая же проблема с переключателем для HTC Vive. Я вижу на нем текст 45 и 1905.

Что вызывает вибрацию? Есть ли привод? И если да, то где он находится.

Здравствуйте, я сломал штекер https://joxi.ru/D2P086qCd0pDj2, как его починить или где купить новый чип?

Контроллер теперь работает только с USB-кабелем, светодиод питания и функция OFF/ON не работают.

Большое спасибо

Шаг 21

• Еще больше микросхем в контроллере:

• Dialog Semiconductor (ранее Silego) SLG46110 Программируемая матрица смешанных сигналов

• Texas Instruments TCA6418E 18-выводной расширитель GPIO

• ON Semiconductor NCP380HMUAJAATBG регулируемый переключатель нагрузки

• Richtek LDO Регулятор (скорее всего)

• Richtek RT5795A Синхронный понижающий преобразователь на 2 А

• Микросхема приемопередатчика Bluetooth

Шаг 22

• Разобрав гарнитуру и контроллеры, мы переходим к одной из базовых станций Lighthouse. Какие секреты она хранит? Давайте узнаем!

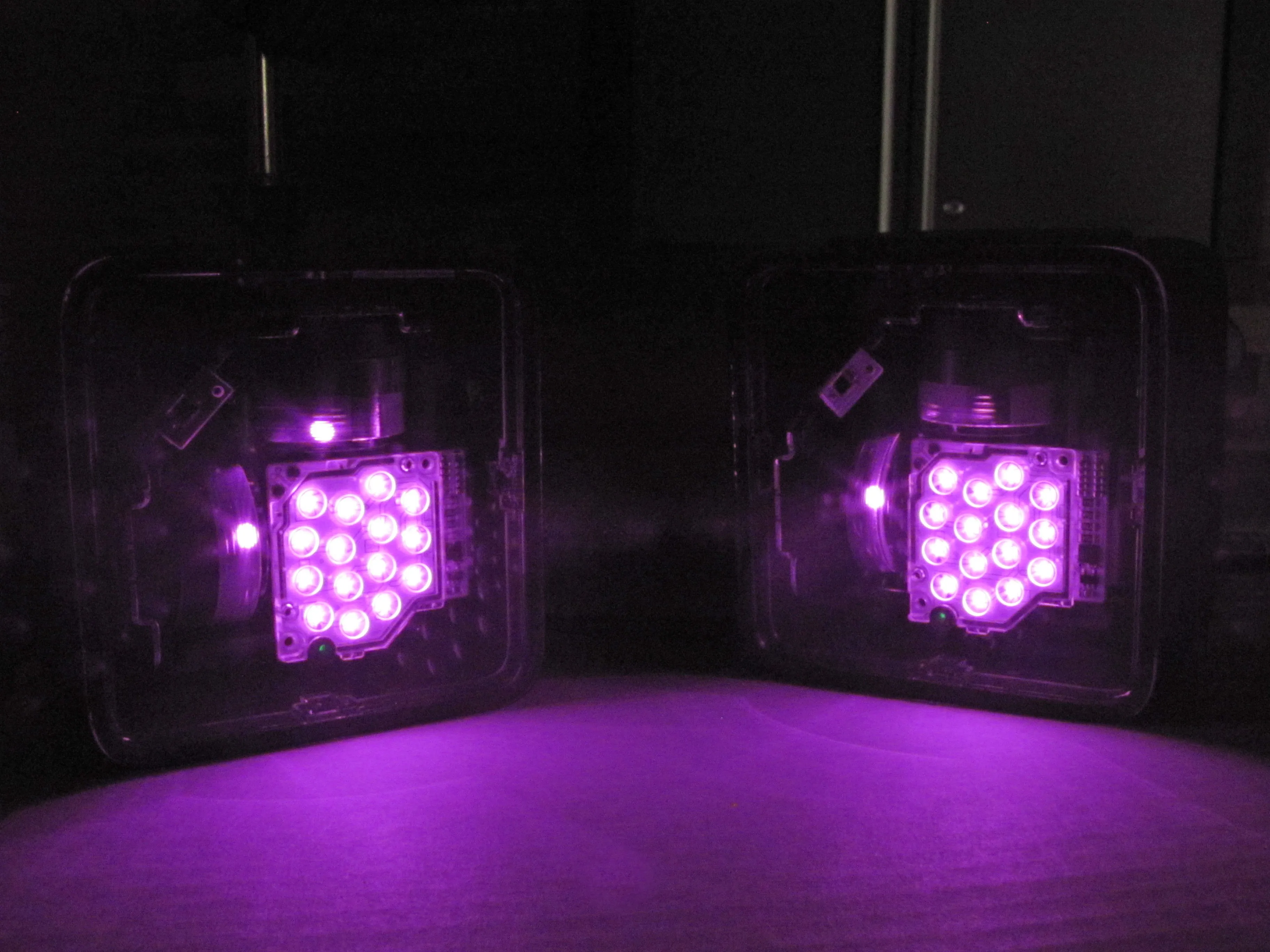

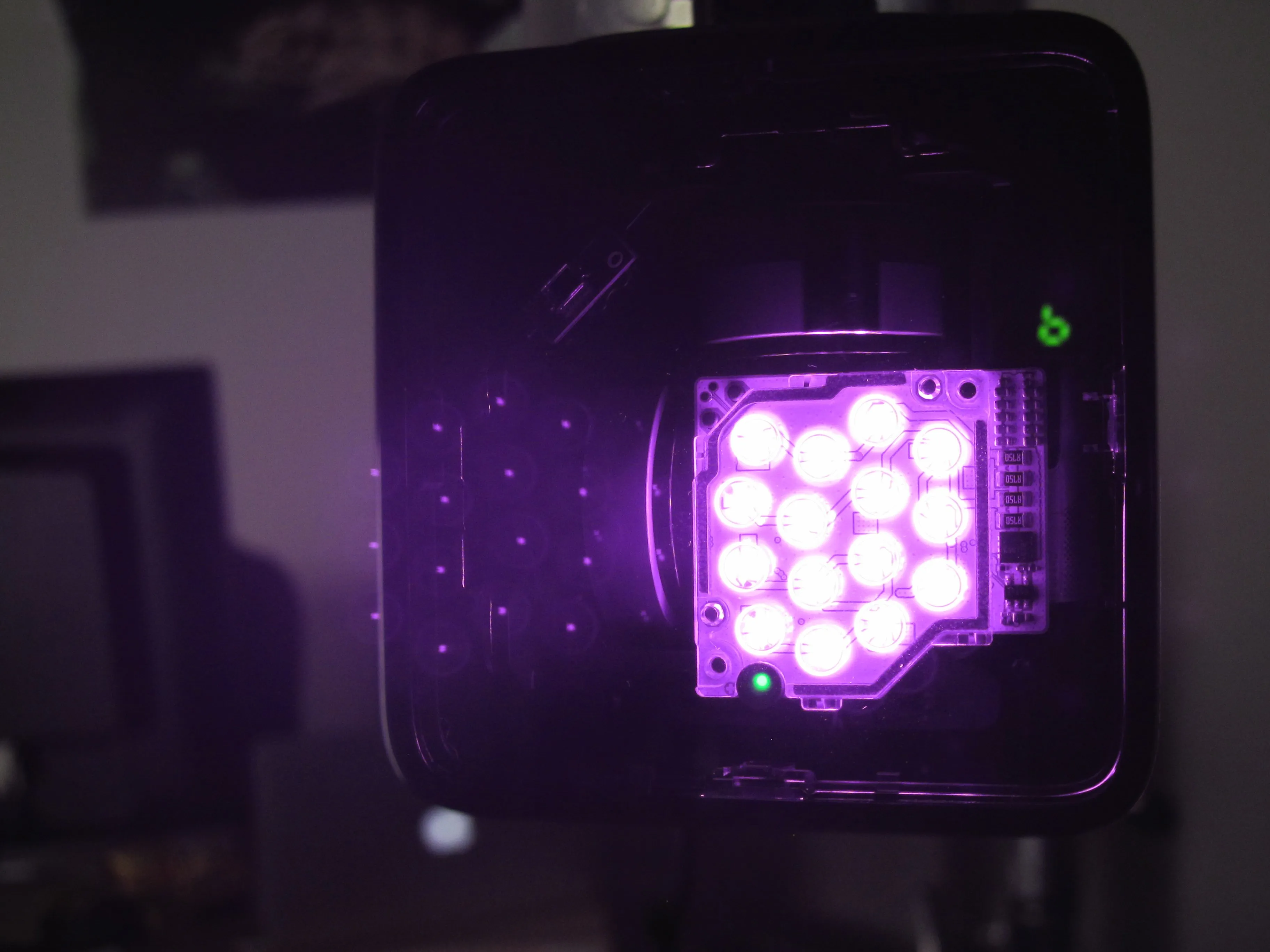

• Запустив ИК-камеру, мы видим внутренности через ИК-прозрачную переднюю панель - массив ярких ИК-светодиодов и пара моторизованных лазеров заставляют Lighthouse сиять ярко.

• В то время как Rift работает с ИК-камерой и некоторым причудливым программным обеспечением машинного зрения, чтобы следить за ИК-светодиоды 'Созвездие Vive использует совершенно другую система для отслеживания положения.

• Каждый маяк мигает своим ИК-светодиодом, сигнализируя о начале цикла. Затем вертикальные и горизонтальные лазеры проносятся по комнате, и все эти причудливые фотосенсоры на гарнитуре и контроллерах начинают искать лазеры.

• Затем отслеживаемая гарнитура или контроллер может определить свое положение на основе порядка получения датчиками лазерных лучей.

Шаг 23

• Пришло время вскрыть Lighthouse и проверить, насколько система соответствует нашим научным данным.

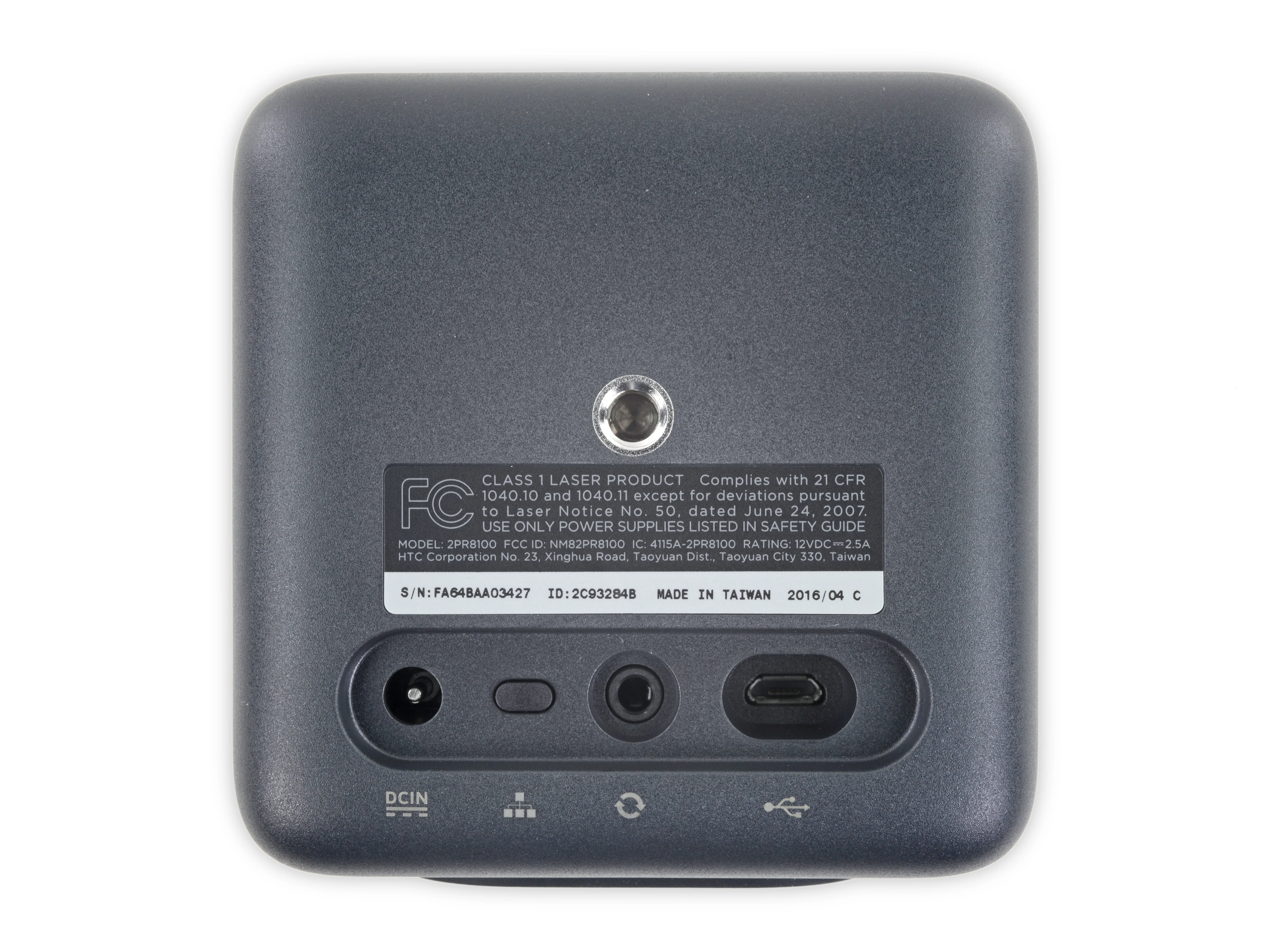

• Базовая станция имеет номер модели 2PR8100 а также маркировка Class 1 Laser Product.

• Этот рейтинг означает, что ИК-лазеры, содержащиеся в базовой станции, не превышают максимально допустимый уровень воздействия, установленный CDRH. Другими словами, лазеры можно светить в глаза или на кожу с минимальной вероятностью повреждения.

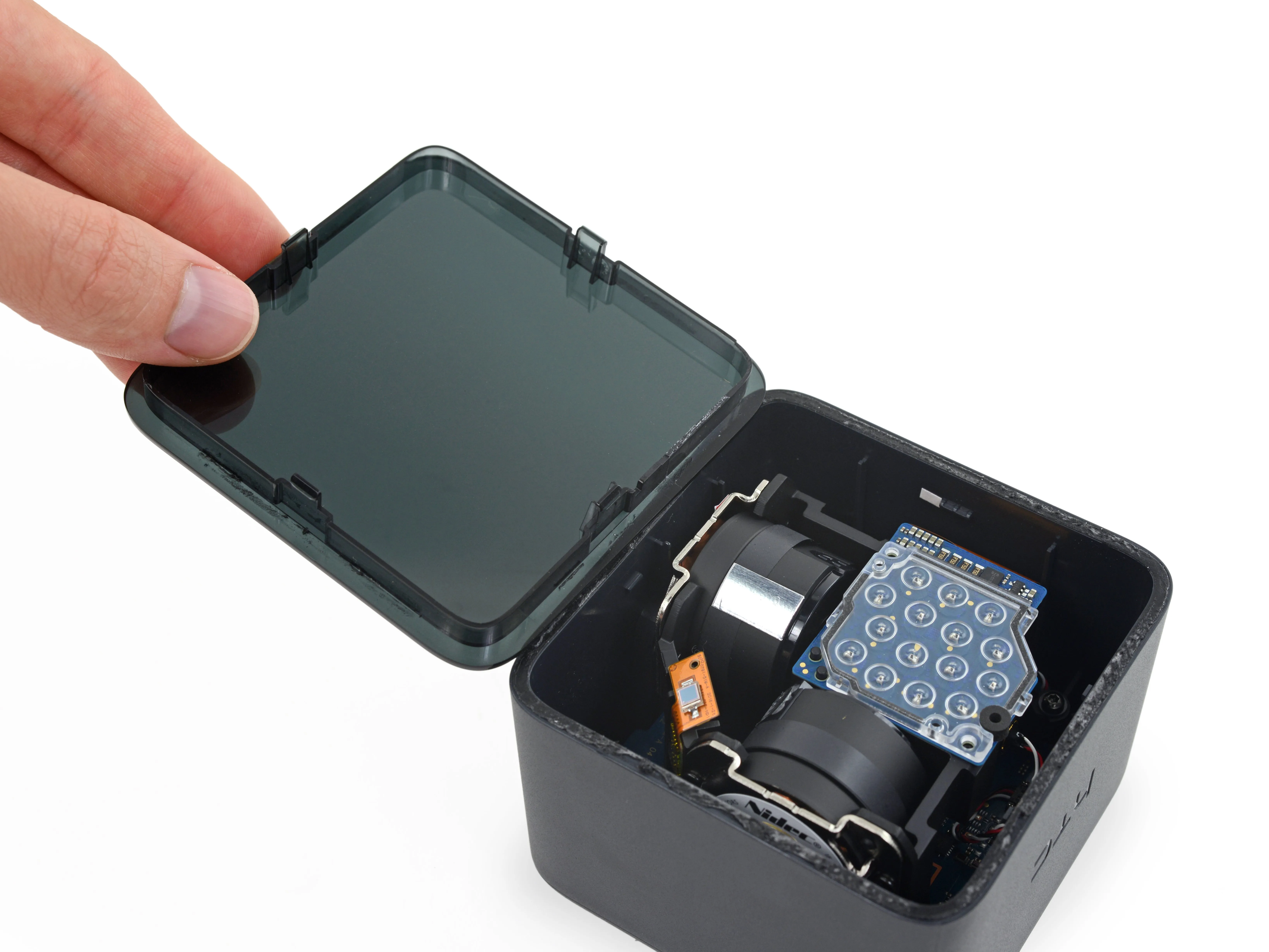

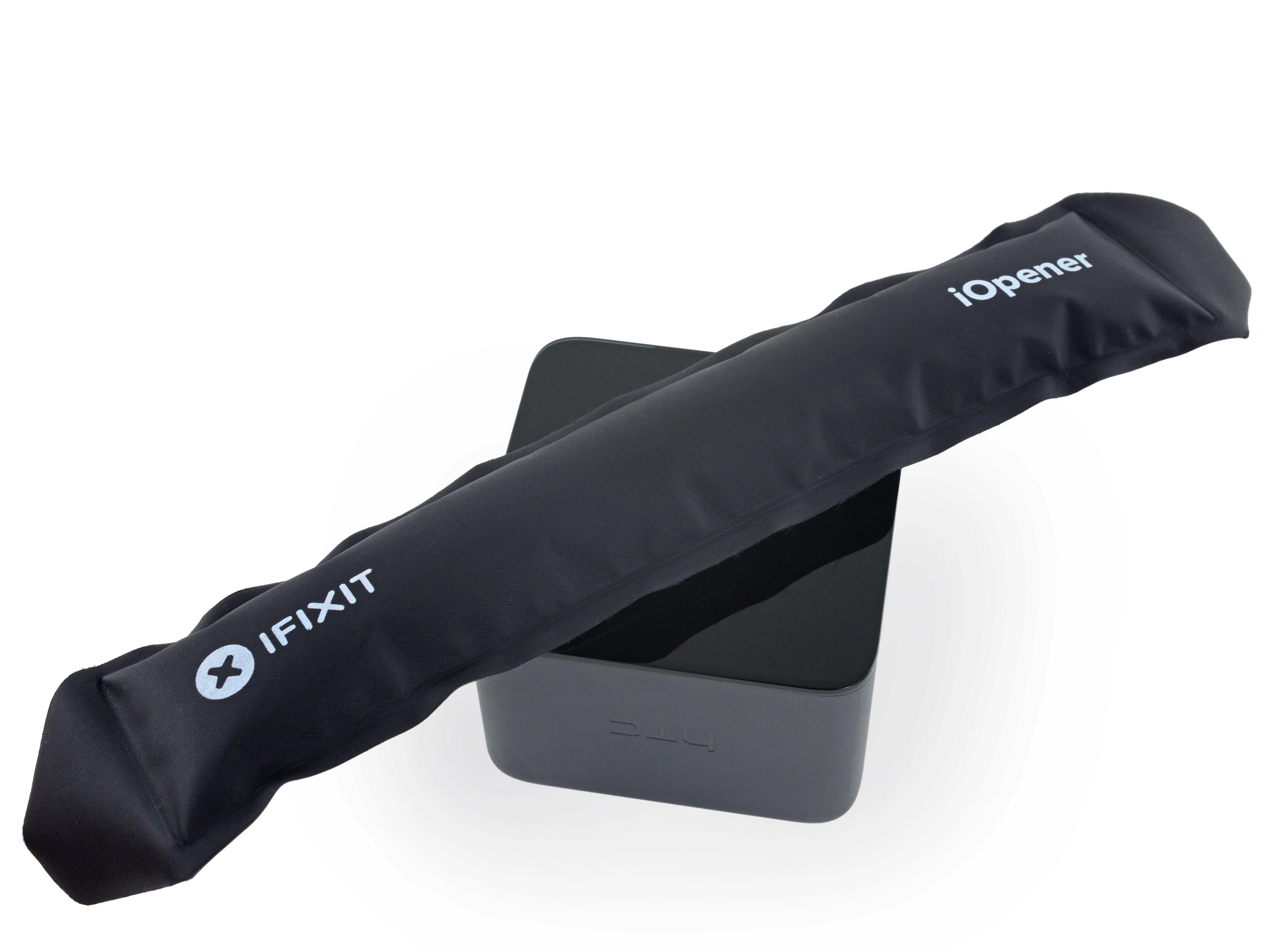

• С помощью верного iOpener и отмычки в руках мы быстро избавляемся от нескольких зажимов и липких прокладок, которые крепят переднюю панель базовой станции.

Шаг 24

• Сняв переднюю панель с относительной легкостью, мы готовимся к сложной задаче извлечения сложных внутренностей из этого чуда оптической техники.

• И все готово. К счастью для нас, весь блок устанавливается как единое целое в корпус базовой станции Lighthouse. Достаточно открутить четыре винта Torx, и все сразу же вывалится наружу.

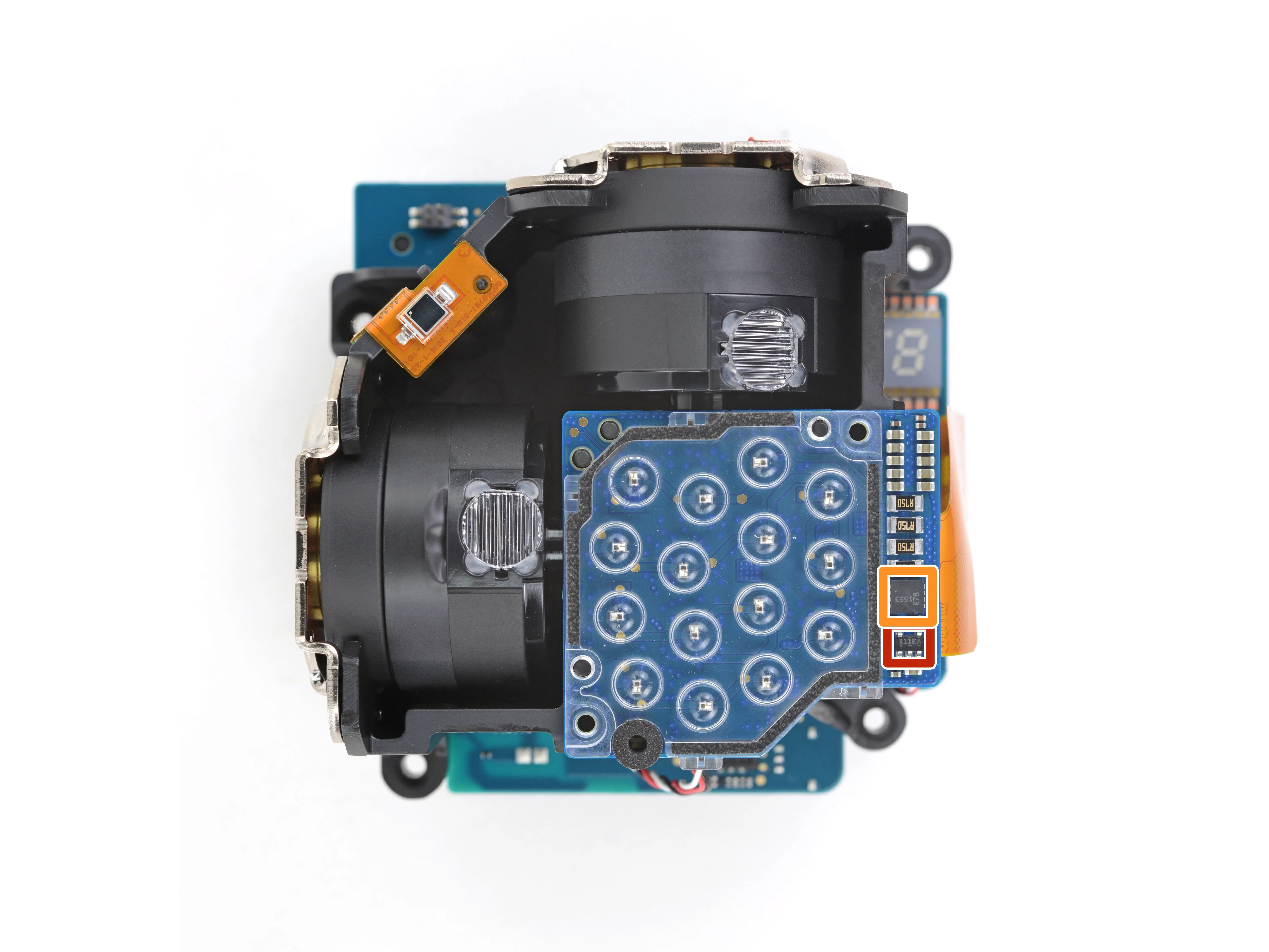

• Сняв крышку, мы видим массив ИК-светодиодов и вращающиеся лазерные излучатели, а также один ИК-фотодиод, который позволяет устройству синхронизироваться со своим аналогом.

• Идентификация микросхемы:

• ON Semiconductor FAN3111E Драйвер МОП-транзистора

• MOSFET

Комментарии к шагу

Я хотел бы узнать, знаете ли вы длину волны ИК-лазеров?

у меня проблема

одна из кнопок канала базовой станции не выходит, и я хотел открыть ее.

Но сбоку маяка есть 4 болта, я использовал L-образный ключ (дюймовый и мм).

к сожалению, они не подходят

Пожалуйста, скажите мне, как вы открыли его?

Какой размер инструмента вы использовали?

Это болты Torx. Размер T6.

Шаг 25

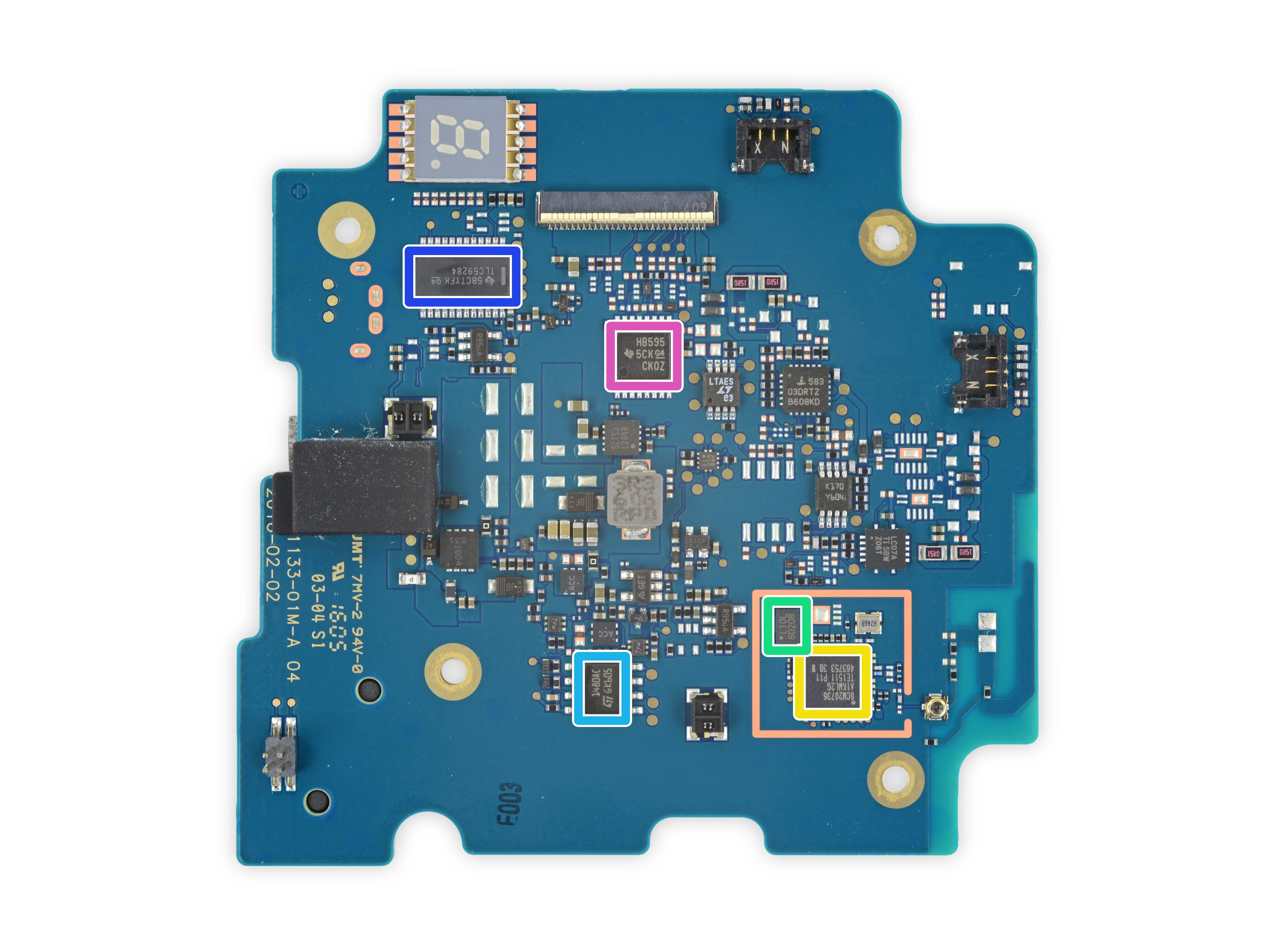

• Давайте прольем свет на то, что за чипы питают Lighthouse:

• NXP Semiconductors LPC11U37F 32-разрядный микроконтроллер ARM Cortex-M0

• Texas Instruments (ранее National Semiconductor) LP38798SD Линейный регулятор напряжения 800 мА

• Broadcom BCM20736 Bluetooth Smart SoC

• Macronix MX25L1006E Последовательная флэш-память 1 Мб

• STMicroelectronics ST1480AC Трансивер RS-485/RS-422 12 Мбит/с

• Texas Instruments TLC59284 16-канальный светодиодный драйвер

• Texas Instruments SN74AHCT595DBR 8-разрядный сдвиговый регистр с трехпозиционным выходным регистром

Комментарии к шагу

Не прошло и 24 часов с момента приобретения VIVE и доработки настроек, как одна из базовых станций перестала реагировать. Оказалось, что во время 'улучшения' положения крепления я также нажал кнопку канала рядом с разъемом питания, и она застряла в положении 'вниз'. Немного подковырнув кнопку булавкой, я вернул ее на место, чтобы базовая станция включилась, и все вроде бы работает нормально - но следы от иглы на кнопке, вероятно, оскорбят любого гаранта........

Спасибо за этот комментарий. Со мной случилось то же самое. Я как раз собирался снять переднее стекло, когда вы заставили меня вместо этого достать булавку.

Шаг 26

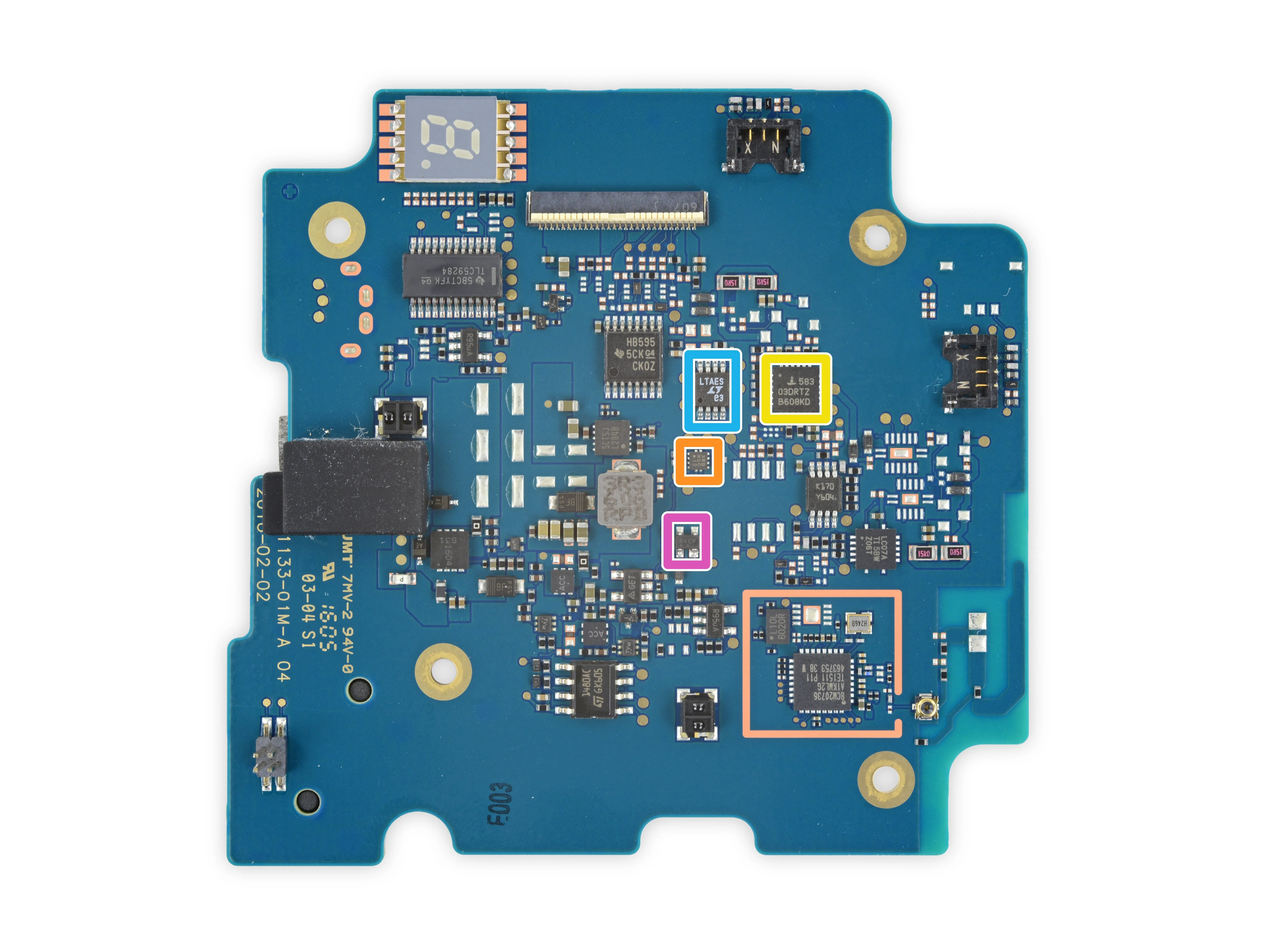

• Идентификация ИС Lighthouse, продолжение:

• STMicroelectronics LIS2DH12 3-осевой МЭМС-акселерометр

• Dialog Semiconductor (ранее Silego) SLG46120 Программируемый массив смешанных сигналов

• Renesas (ранее Intersil) ISL58303 Драйвер лазерного диода с тройным выходом 800 мА

• Texas Instruments DRV10866 Драйвер 3-фазного двигателя постоянного тока

• Analog Devices (ранее Linear Technology) LTC6904 Программируемый генератор с последовательным портом

• ON Semiconductor FSA3000 2-портовый коммутатор USB 2.0

• ON Semiconductor NCP305LSQ30T Детектор напряжения 3,0 В

Шаг 27

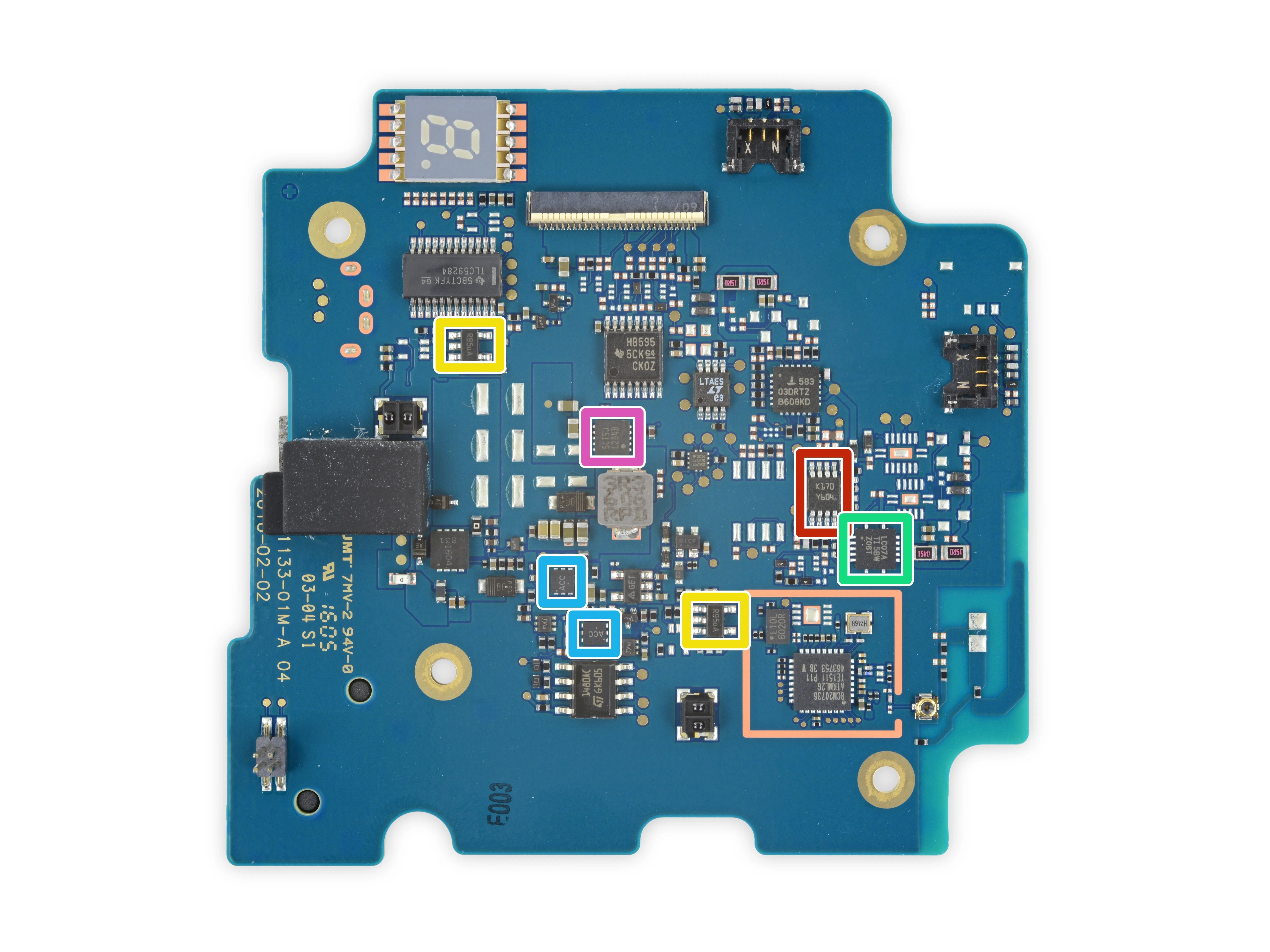

• Больше идентификации ИС Lighthouse:

• STMicroelectronics LMV358 Двойной операционный усилитель

• STMicroelectronics LMV321 Одиночный операционный усилитель Rail-to-Rail

• Diodes Incorporated AP331A Одиночный дифференциальный компаратор

• Texas Instruments SN74LVC07A Шестнадцатеричный буфер/драйвер

• ON Semiconductor NCP380HMUAJAATBG Переключатель распределения питания

• Texas Instruments TPS22920 Переключатель нагрузки 4 А / 3,6 В

• Texas Instruments LMR12020 Понижающий регулятор напряжения 2 А

Шаг 28

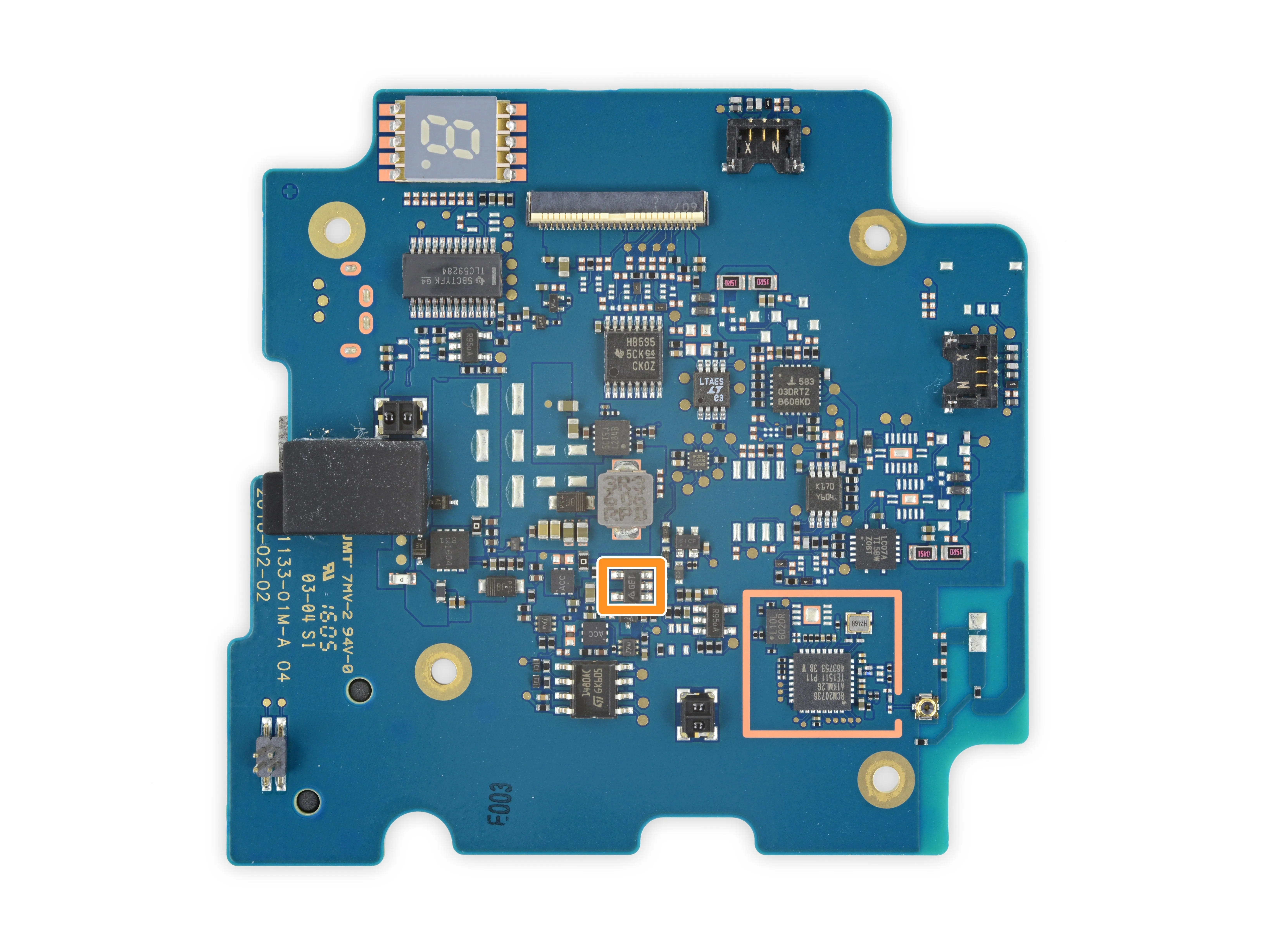

• Еще больше идентификации микросхем Lighthouse:

• Texas Instruments LP38798 LDO-регулятор 800 мА

• Diodes Incorporated AP2127K-3.3TRG1 LDO-регулятор 300 мА / 3,3 В

Шаг 29

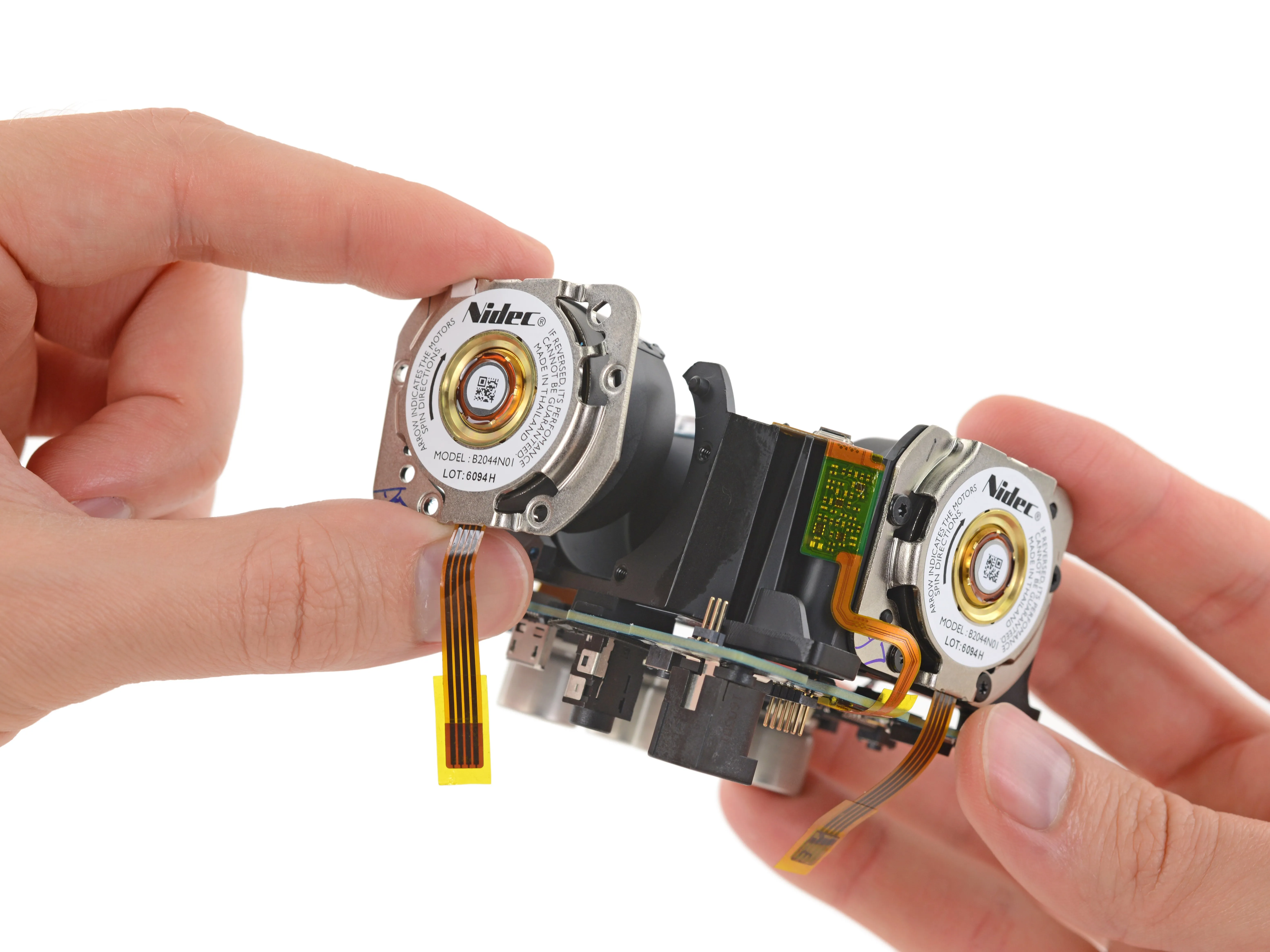

• Все наши желания по ремонту сегодня сбываются! Каждый лазерный двигатель крепится к блоку излучателей Lighthouse с помощью четырех винтов T5 Torx и подключается к материнской плате с помощью одного разъема ZIF.

• Nidec Может быть, это и не самое известное имя, но мы уже видели их двигатели постоянного тока, питающие вентиляторы в Xbox One Kinectа также в Mac Pro Late 2013. Эти конкретные двигатели имеют артикул: B2044N01.

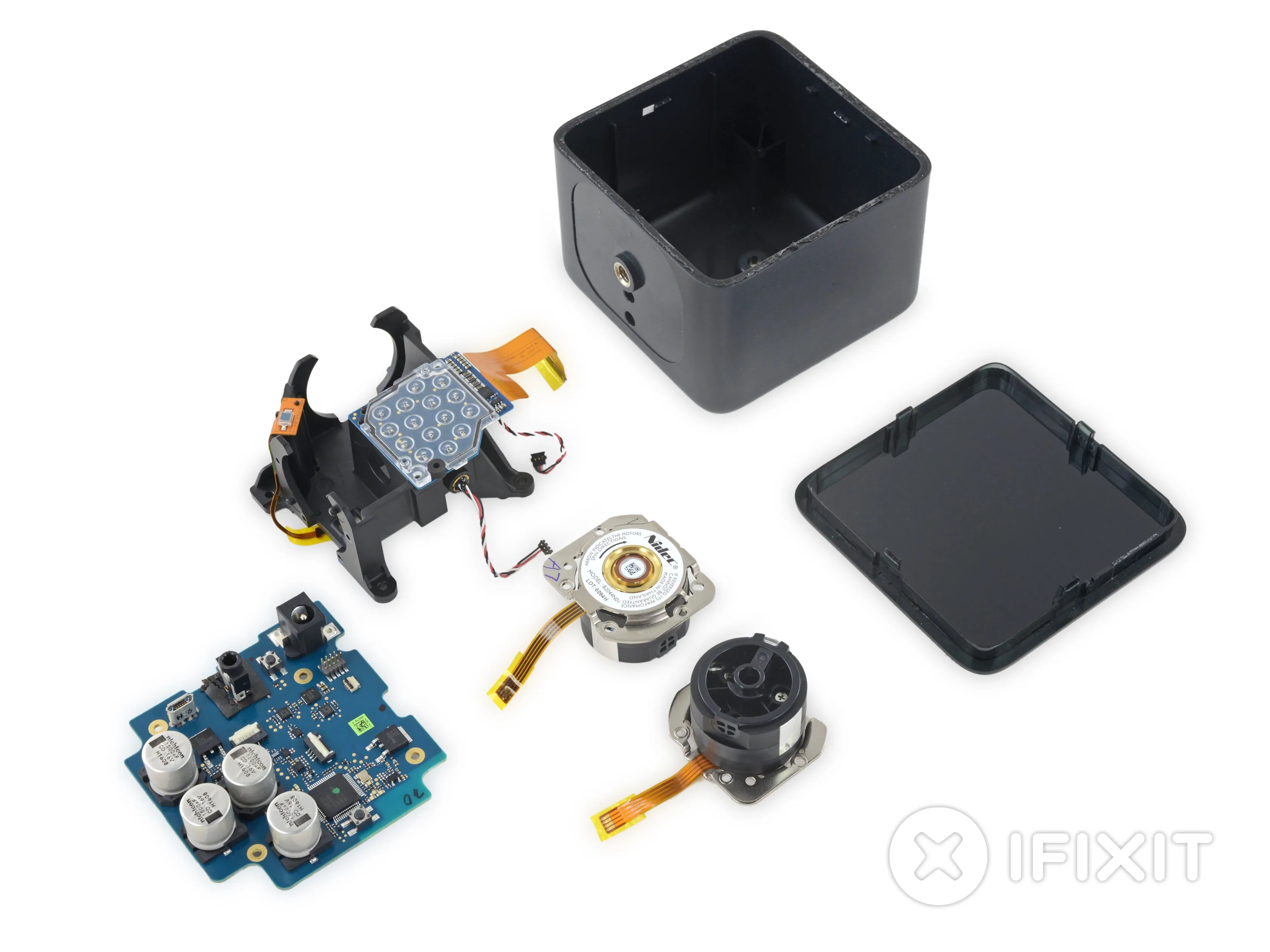

• Разложив детали Lighthouse для осмотра, мы завершаем разборку.

Комментарии к шагу

ndtec - японский производитель электрического оборудования

О, около 20 минут назад я играл в игру Vive под названием 'Holoball', которая предупреждает, что ремни иногда ломаются при игре в эту игру типа 'ракетбол', и они действительно сломались, когда я отпустил контроллер в сильном замахе... и довольно сильно ударился о стену в комнате. теперь он не распознается. Я все еще играю в некоторые игры, требующие только один контроллер, но хотел бы посмотреть, смогу ли я это исправить. Вы думаете, что сильный удар о стену может навсегда повредить что-то там или с открытием его и поиском проблемы большая трата времени. нашел этот сайт в Интернете... какой большой ресурс для тонн вещей. никогда не знал, что он существует.

Кто-нибудь знает, какой лазерный диод используется в моторах?

Привет, Джеймс, я задаюсь тем же вопросом. Мой лазерный диод в вертикальной части сдох, а гарантия закончилась. Но поскольку это просто лазерный диод, думаю, подойдет любой?

Обновление: нашел эту страницу на reddit, надеюсь, она поможет. Он показывает номер детали и все остальное. https://www.reddit.com/r/Vive/comments/c...

Шаг 30

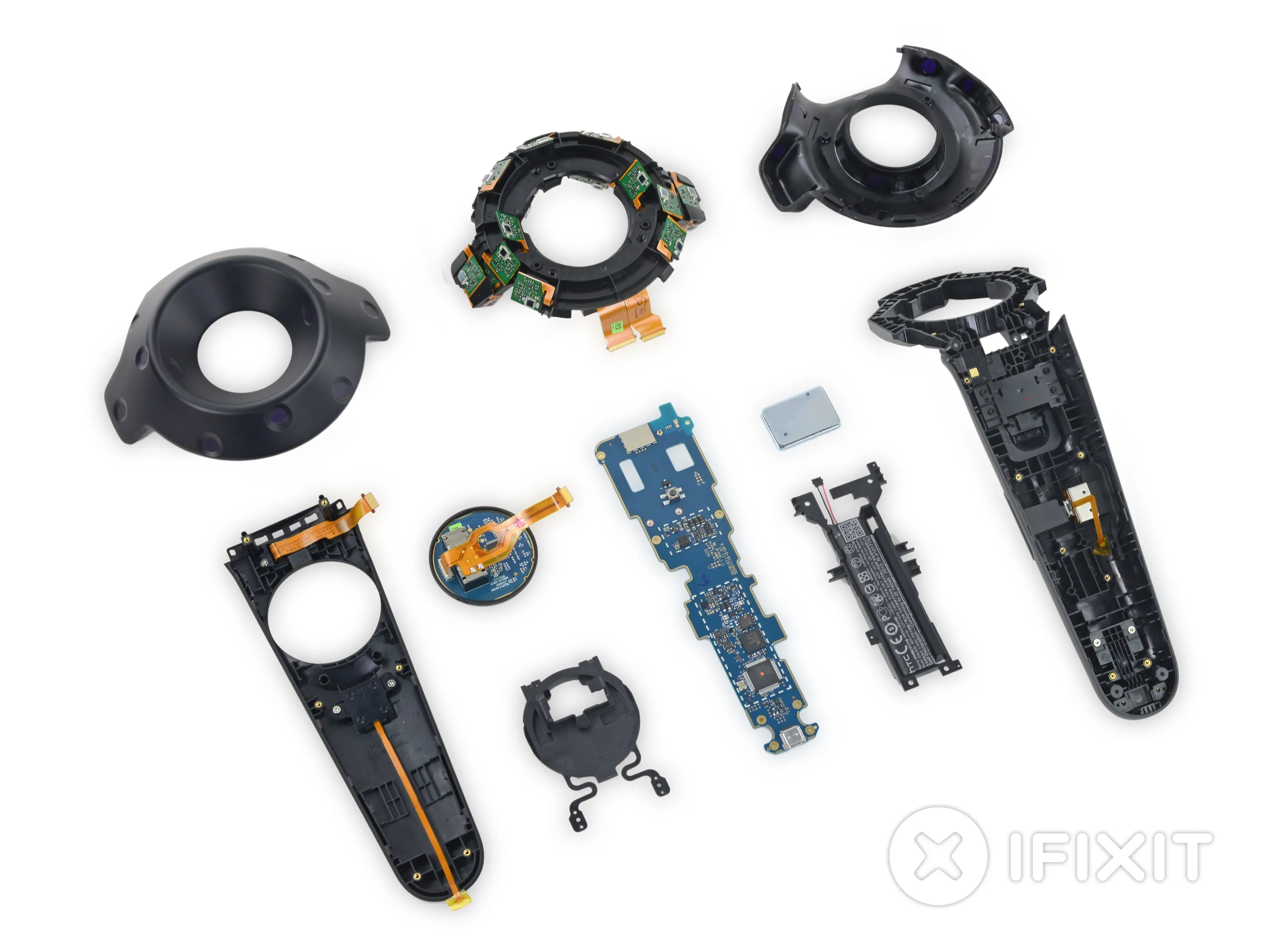

• Оценка ремонтопригодности HTC Vive: 8 из 10 (10 - лучше всего):

• Несмотря на сложную конструкцию, гарнитура разбирается легко и без повреждений.

• Головной ремешок и лицевые накладки снимаются, в них нет датчиков и электроники, которые могли бы выйти из строя.

• В гарнитуре, контроллерах и базовых станциях используются стандартные винты Phillips и Torx.

• Повторное использование тачпада от контроллера Steam означает, что некоторые компоненты для замены, скорее всего, уже доступны.

• Большое количество компонентов, многие из которых довольно хрупкие, означает, что вам понадобится руководство по обслуживанию, прежде чем приступать к ремонту.

• Клей используется редко, но он надежно фиксирует линзы, крышки базовой станции Lighthouse и матрицы датчиков.

Комментарии к статье

Важно отметить, что снятие лицевых панелей или даже прикосновение к моторам нарушает заводскую калибровку и в будущем приведет к ошибкам отслеживания. В настоящее время не существует способа повторной калибровки датчиков.

Я не могу согласиться с тем, что простое обнажение датчиков 'ломает' трекинг. Я (очень аккуратно) разобрал один из контроллеров, чтобы заново установить ослабленный тактильный мотор, и не заметил никакой разницы в точности отслеживания или точности. Контроллер может быть смещен на какую-то минуту, незаметную величину, но это не вызвало никаких проблем. Я думаю, что вы не будете испытывать трудностей при мелком ремонте, соблюдая необходимую осторожность.

@ Michael Stinton, Это контроллер... он говорит о самом HMD.

Это кажется сомнительным, поскольку простое взятие базовых станций заставляет лазерные двигатели заметно покачиваться и вращаться. Во всяком случае, мы собрали нашу Vive после разборки, и, похоже, она работает нормально. Я не могу поклясться, что ошибок отслеживания нет, так как были случайные сбои, когда мы только распаковали его, и сейчас они есть, но, чего бы это ни стоило, я не вижу никакой разницы.

Возможно, я немного преувеличиваю, но множество тем на Reddit о колебаниях при отслеживании и мой собственный опыт с Vive указывают на то, что система маяков может быть более хрупкой, чем кажется. Вибрация самих моторов вызывает колебания при отслеживании, и я бы не рекомендовал прикасаться к моторам и, возможно, усиливать их. На практике это не очень заметно, но посмотрите, как вибрирует ваш экран, когда вы опускаете гарнитуру.

Я надеялся, что узнаю больше о том, можно ли уменьшить расстояние между глазками еще больше, чем это возможно на складе. Мой друг, который носит очки, смог использовать самую близкую настройку просто отлично (т.е. не нужно было создавать больший зазор). Я не ношу очки. Когда я снял пенопластовый кожух и приложил Vive к лицу, я заметил, что изображение было ЛУЧШИМ - наименьшая размытость / наибольшее 'сладкое пятно' и самый широкий воспринимаемый FOV. Это неудобно делать с пристегнутыми ремешками, но кто-то модифицировал ночную маску, сделав ее еще меньше, чем у Wide Face (стандартной). Это показывает, что приближение этих линз к невооруженным глазам может иметь свои преимущества.

В любом случае, кажется, что А) между линзами и моими глазными яблоками есть место и Б) приближение линз к глазам будет полезным. Я подумал, не ошиблись ли они с регулятором расстояния между линзами (для тех, кто носит очки), но на самом деле шасси может выдержать меньшее расстояние. Может быть, пластиковая вкладка искусственно регулирует, насколько близко вы можете поднести линзы?

Мысли?

Проблема в ваших глазах, а не в оборудовании. Сходите в магазин и купите пару дешевых очков для чтения разной силы. Обратите внимание, что многим людям требуется разная коррекция правого и левого глаза. Как только вы определите, какие линзы лучше всего подходят для каждого глаза, закажите набор очков в интернет-магазине, где продаются очки по рецепту. Не забудьте приобрести очки с антибликовым покрытием.

Модифицировать свою новую игрушку - плохая идея.

Посмотрите в этой теме мод, который заменяет поролоновую прокладку тонким материалом из маски для сна:

https://www.reddit.com/r/Vive/comments/4...

Механическое уменьшение расстояния между глазками не представляется возможным без тяжелых физических модификаций, разрушающих гарантию.

Дэйв Адамс, у меня очень хорошее зрение, но спасибо. Rift, например, довольно четкий. Почему вы считаете, что самое близкое расстояние, на которое сейчас способны линзы, является оптимальным? Почему вы считаете, что это оптимально для всех лиц?

Майкл Синтон, да... Я упомянул об этом, когда написал 'кто-то модифицировал ночную маску, сделав ее еще меньше, чем у Wide Face (стоковая)'. Но я полагаю, что вы правы насчет тяжелого / ломающегося мода. Это просто позор. Экраны/оптика явно не помешали бы быть ближе, и места для их перемещения явно достаточно (об этом свидетельствует мой друг в очках, которому хватило места даже в самом близком положении).

Возможно, в какой-то момент что-то удастся придумать. Я думаю, что при использовании стандартных удобных накладок на корпус можно добиться дополнительной четкости и ощутимой ширины FOV.

Посмотрите это видео, которое я сделал с аналогичной проблемой. Он не использует стоковую накладку, но есть варианты, пока вы пытаетесь разобраться с более рискованными модами.

https://youtu.be/bY9eEG9efpw?list=PLBeUk...

Это здорово, один из моих контроллеров с трекпадом пришел с дефектами по прибытии. Поэтому я планирую разобрать свой контроллер, чтобы выяснить, что с ним не так.

Как все прошло? Удалось ли вам починить контроллер? Моя системная кнопка больше не реагирует, и я подумываю о том, чтобы вскрыть его... как только у меня в руках окажется T5 xD

Мой кот укусил в hdmi сторону 20 футов hdmi кабель я заменил его на короткий 3 фута один, который идет к ПК от разрывной коробки и использовать нормальный hdmi от ПК к разрывной коробке вау был сигнал снова теперь вот проблема его только 3 фута длиной Теперь я нашел 15 футов hdmi кабель из home depot thatwould fit в vive гарнитуры он не будет работать. Мой вопрос в том, являются ли кабели hdmi с vive специально сделанным пропиетарным кабелем, пожалуйста, помогите

Вы должны приобрести так называемый активный кабель HDMI. Вот те, которые мы используем в нашей студии: https://www.amazon.com/Cable-Matters-Ultr...

Является ли тачпад однокнопочным? Судя по картинкам, да. Я спрашиваю, потому что я не могу получить нажатие кнопки, когда я нажимаю вниз на правой стороне одного из моих контроллеров. Это было бы легко исправить, если бы это было так, потому что это была бы просто пластиковая деталь.

Такая же проблема. Хотелось бы узнать номер детали для кнопки под трек-падом.

Я бы тоже хотел узнать номер кнопки. Я пытался починить свой с некоторыми супер клей и случайно получил некоторые в кнопку. Я отсоединил кнопку от платы, чтобы попытаться починить ее, но она рассыпалась. Хотелось бы знать хорошую замену кнопке, которую я могу припаять, так как это будет как 50 центов, а не 150$.

Я полагаю, что Himax Technologies поставляет его: Два AMOLED-дисплея 1080p с общим разрешением 2160 x 1200.

Кто-нибудь может это подтвердить?

Вы ожидали, что они будут использовать другие панели, кроме Samsung?

Готов поспорить на несколько баксов, что они так и не смогли собрать его или заставить работать снова.

Привет, Джек! На самом деле, он полностью рабочий. Job Simulator на нем - это тонна удовольствия:D

За что?

Держу пари, что они так и не смогли собрать его или заставить работать.

Вообще-то, мы так и сделали! И весь этот процесс, похоже, не слишком сильно нарушил калибровку - Job Simulator и Valve's The Lab по-прежнему работают отлично.

Да, мы разбирали его полностью три раза. Все еще работает отлично!

Я нашел светодиод https://www.digikey.com/product-detail/en...

Вы уверены, что это тот самый светодиод? Светодиод в моей базовой станции выглядит похоже, но это не точное совпадение.

и лазеры также с длиной волны 850 нм ....

Замена лазерного диода? 850mn и ......mw??????? Спасибо

Замена лазерного диода? 850mn и ......mw???????

Есть интернет-магазин, который продает замену лазерного диода базовой станции htc vive

https://www.vr-part.com/product/htc-vive...

Привет! Пластиковая крышка камеры моего Vive сломалась. Я уже связался с HTC, но хотел бы узнать, можно ли ее как-то снять и заменить.

Заранее спасибо!

Похвально, что вы занимаетесь самоделками, но если ваш новый Vive пришел сломанным, вам, вероятно, следует просто позволить HTC разобраться с этим.

Есть предложения по защите от пота?

https://vrcover.com/

Есть ли хитрость, как открыть две половинки корпуса? Моя не хочет раздвигаться.

Это немного сложно. Вам определенно нужен более серьезный инструмент, чем кирка, которую он использовал (имо). У меня есть набор инструментов для ремонта сотовых телефонов, и в нем есть довольно прочный, но тонкий/неострый металлический инструмент для выколачивания. Я начал снизу и слегка затянул, клипсы будут отдаваться. В их видеоролике показано, как каждая сторона соскальзывает. Это произойдет только тогда, когда все зажимы будут освобождены. Это не страшно, просто нужно обработать шов и начать с той стороны, с которой они начали в видео... Я так и сделал. После этого другая сторона также освобождается от зажимов и отпускается. Я разобрал весь блок без повреждений. У моего друга есть племянник, который пролил на него что-то, и он умер. Я собираюсь провести чистку внутри, затем собрать и надеяться на лучшее. Я не вижу ничего очевидного, кроме некоторых соединений, которые загрязнены засохшей жидкостью. Надеюсь, что повезет.

'

Есть одно важное упущение: нужно снять нижнюю крышку массива фотодиодов, чтобы добраться до трех дополнительных винтов torx. Это, наконец, позволит вам снять верхнюю крышку рукоятки.

Жаль, что я не увидел этого раньше... чуть не узнал об этом с трудом.

В чем преимущество прямоугольной серебристой стали или железного металла, который находится рядом с ручным контроллером htc vive.?????

Это для решения некоторых вопросов с датчиком Mpu6500?

или связано с избавлением от интерференции?

Прямоугольный металлический элемент находится рядом с материнской платой и батареей на следующем изображении :-.

https://d3nevzfk7ii3be.cloudfront.net/ig...

Заранее спасибо!
