Разборка HTC Vive Pro

Введение

С молниеносным темпом выпуска новых технологий трудно поверить, что прошло почти два года с момента нашего первого разбора Vive. Сегодня HTC представила вам первую гарнитуру, которая должна стать VR v2.0, и мы предлагаем вам ее разобрать. Бросайте свои палочки и беритесь за лопаты - пришло время для разбора.

Присоединяйтесь к нам в виртуальном мире, подпишитесь на нас в Facebook, Instagram или Twitter, чтобы узнать обо всех будущих технологиях, которые можно напечатать. А для более личного опыта - читайте нашу рассылку.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка HTC Vive Pro

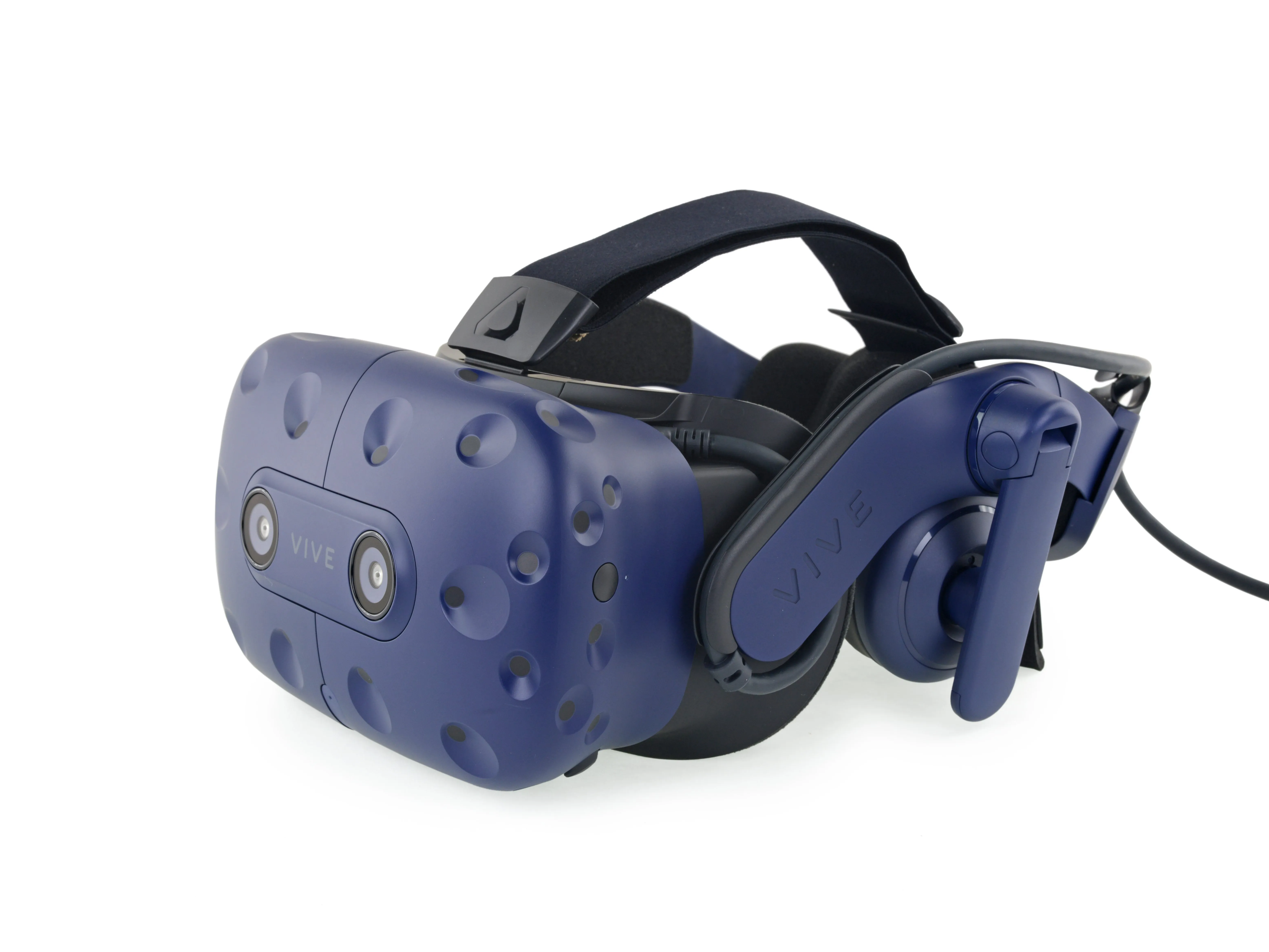

• Похоже, что Vive Pro оснащен новыми очками. Какими еще характеристиками он оснащен?

• Два AMOLED-дисплея с разрешением 1440p и общим разрешением 2880 × 1600

• Частота обновления 90 Гц

• Встроенные двойные фронтальные камеры, двойные микрофоны и наушники

• Акселерометр, датчики приближения, гироскоп и IPD

• Отслеживание гарнитуры на 360 градусов с помощью до четырех ИК-излучателей базовой станции Lighthouse 2.0

• Возможность беспроводного подключения с помощью еще не вышедшего адаптера Vive Wireless Adapter.

• Мы начнем с эпического рентгеновского обзора всей гарнитуры, сделанного волшебниками из Creative Electron. Creative Electron. Это наша дорожная карта для предстоящего разбора.

Шаг 2

• Сайт Оригинальный Vive впечатлил нас своей простотой разборкиИ мы возлагаем большие надежды на модель Pro.

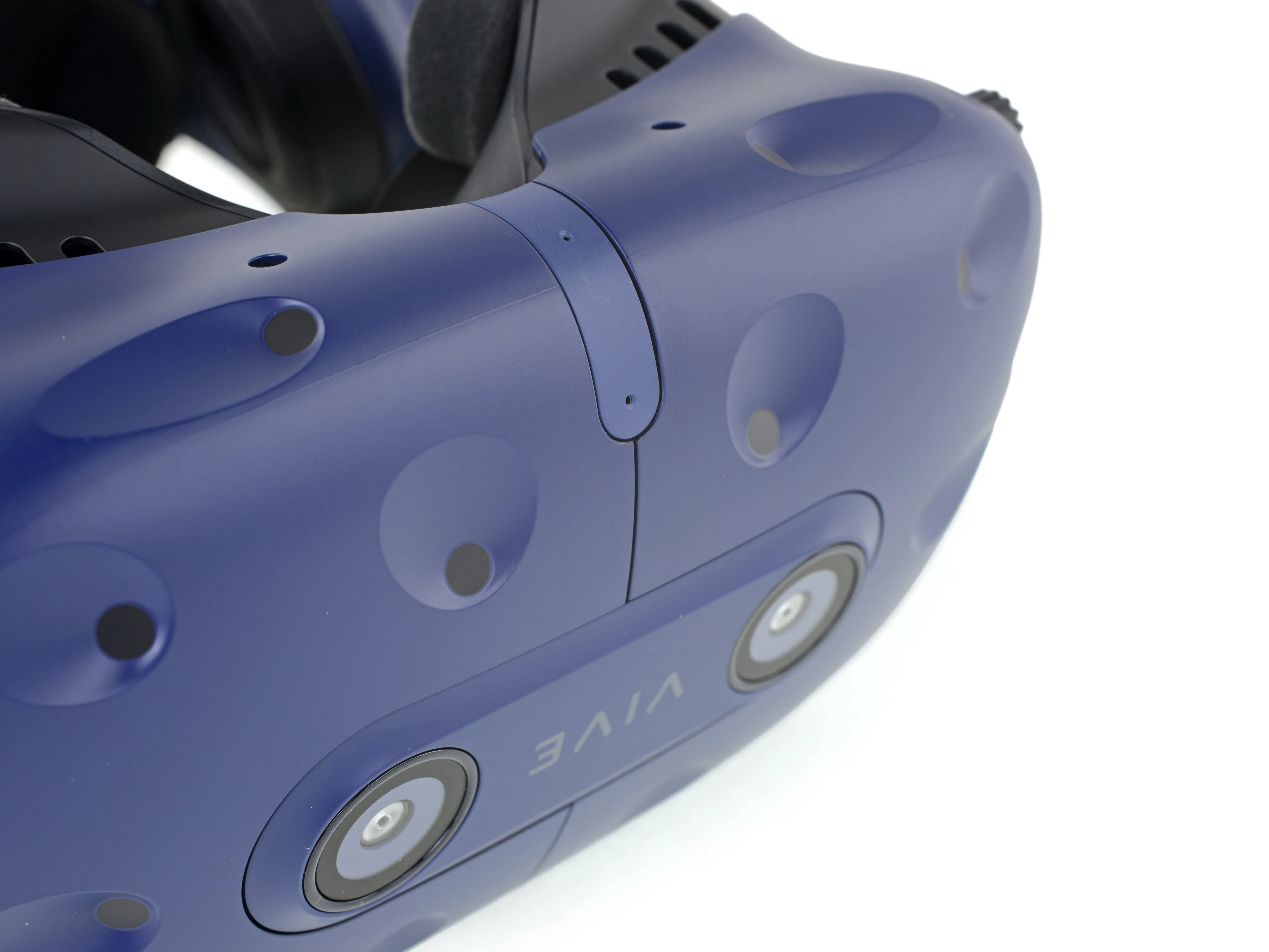

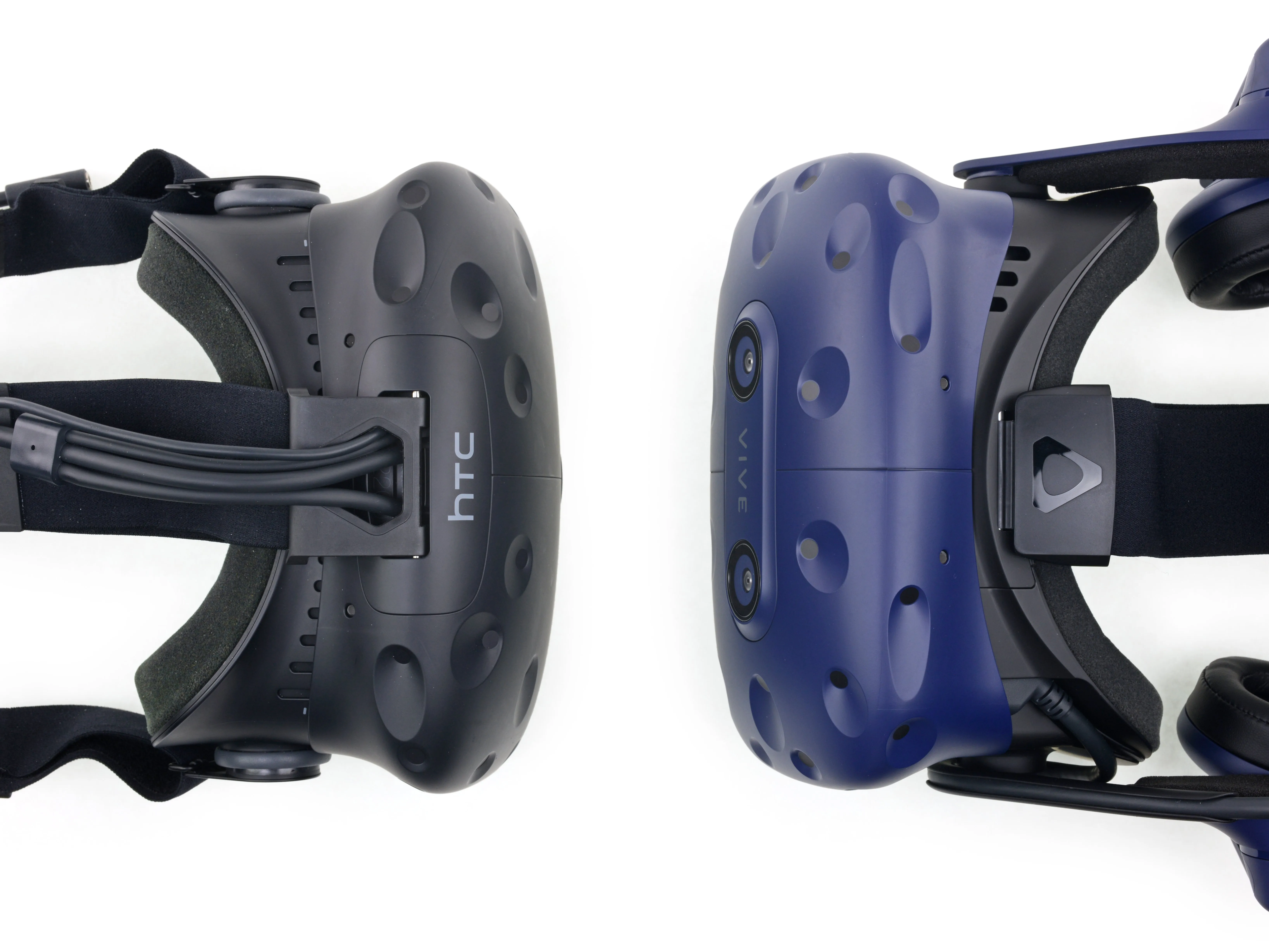

• Хотя внешне Pro очень похож на оригинальный Vive, мы сразу же заметили несколько важных отличий.

• Разрешение - не единственное, что увеличилось: в Pro удвоено количество микрофонов и фронтальных камер.

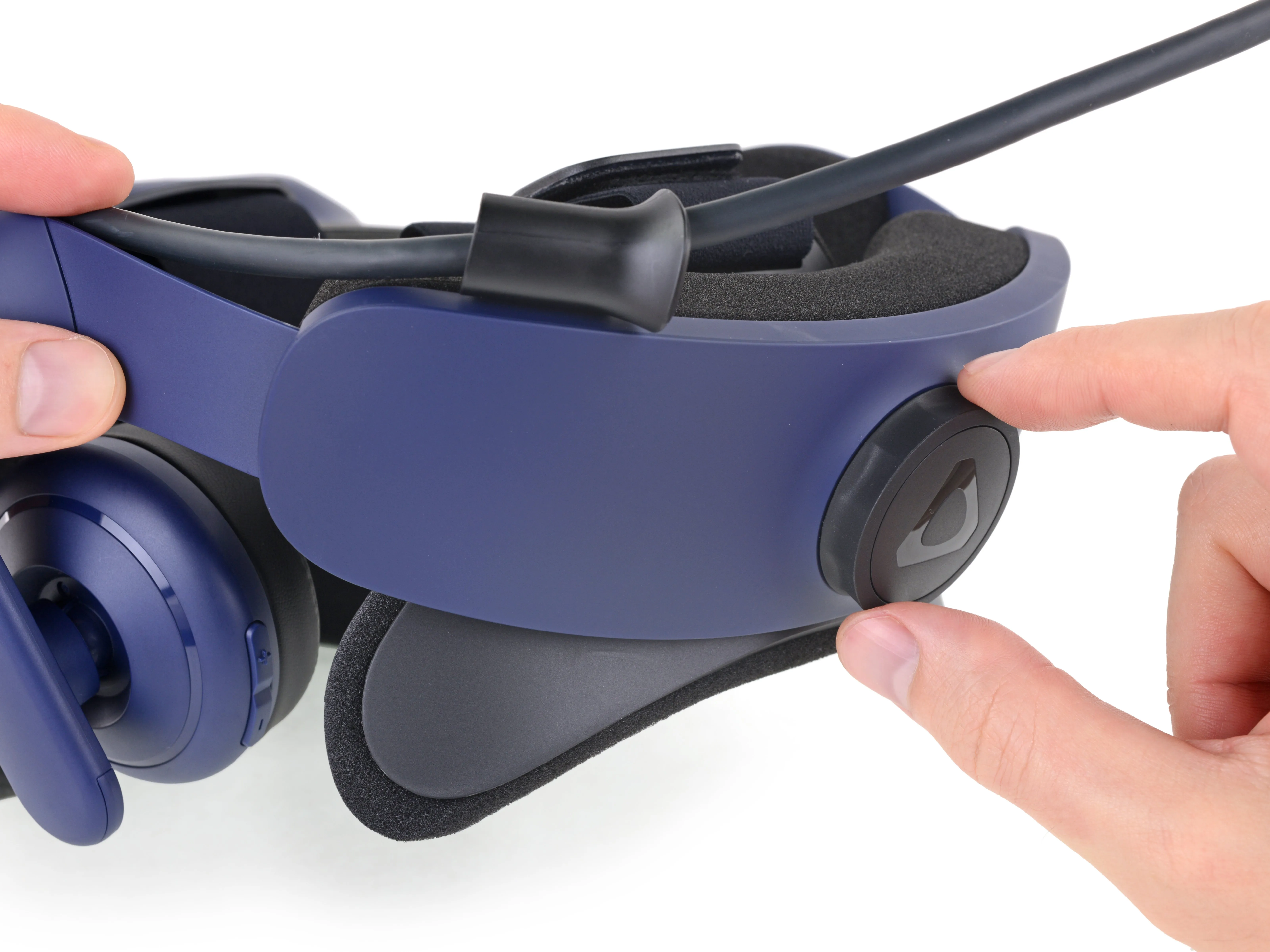

• Похоже, HTC позаимствовала некоторые технология регулировки ремешка от Sony, но отказались от кнопки, используя только диск для затягивания или ослабления головного убора.

Шаг 3

• Мы еще даже не приступили к разборке, а уже видим некоторые удобные для ремонта элементы!

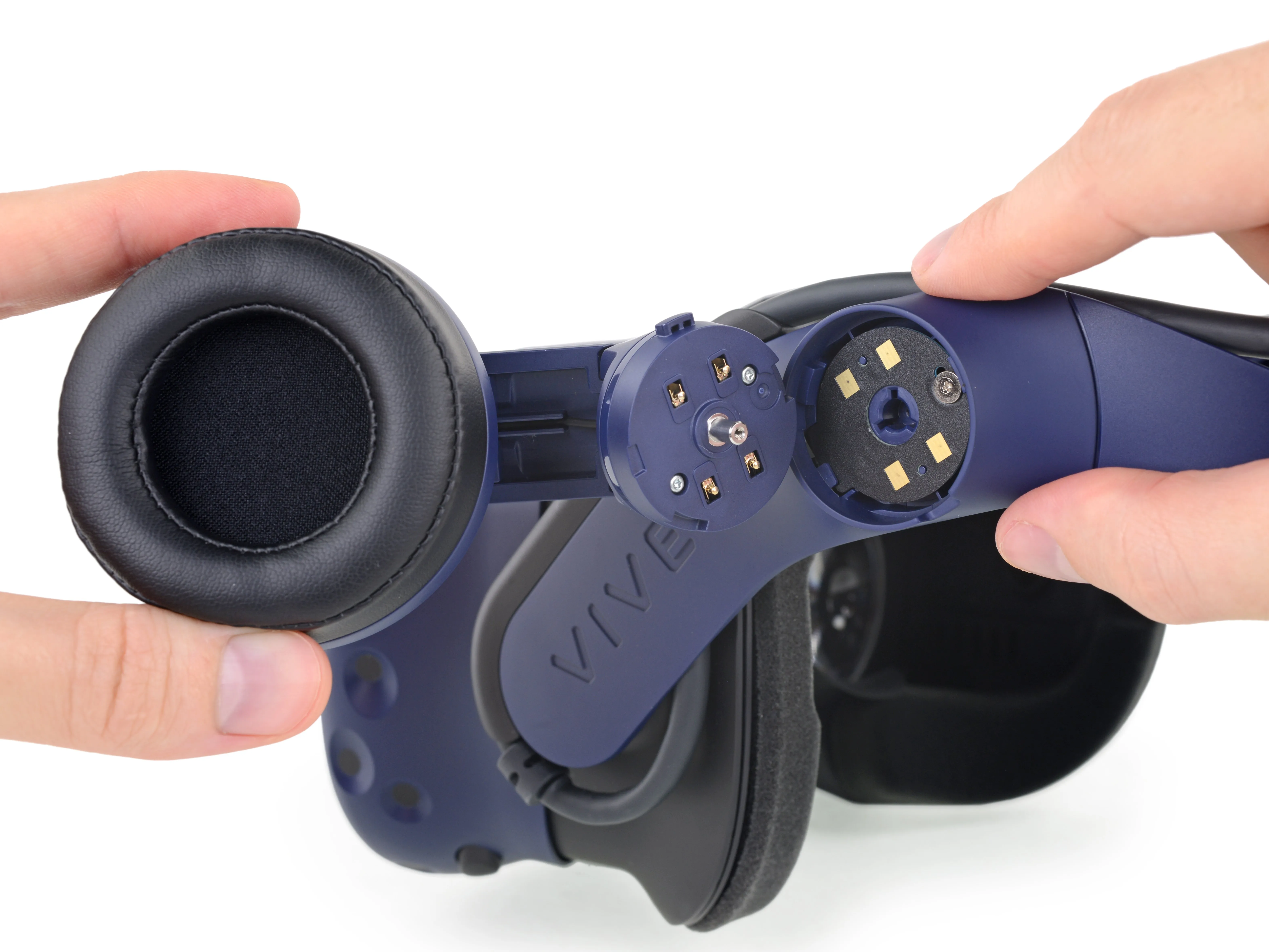

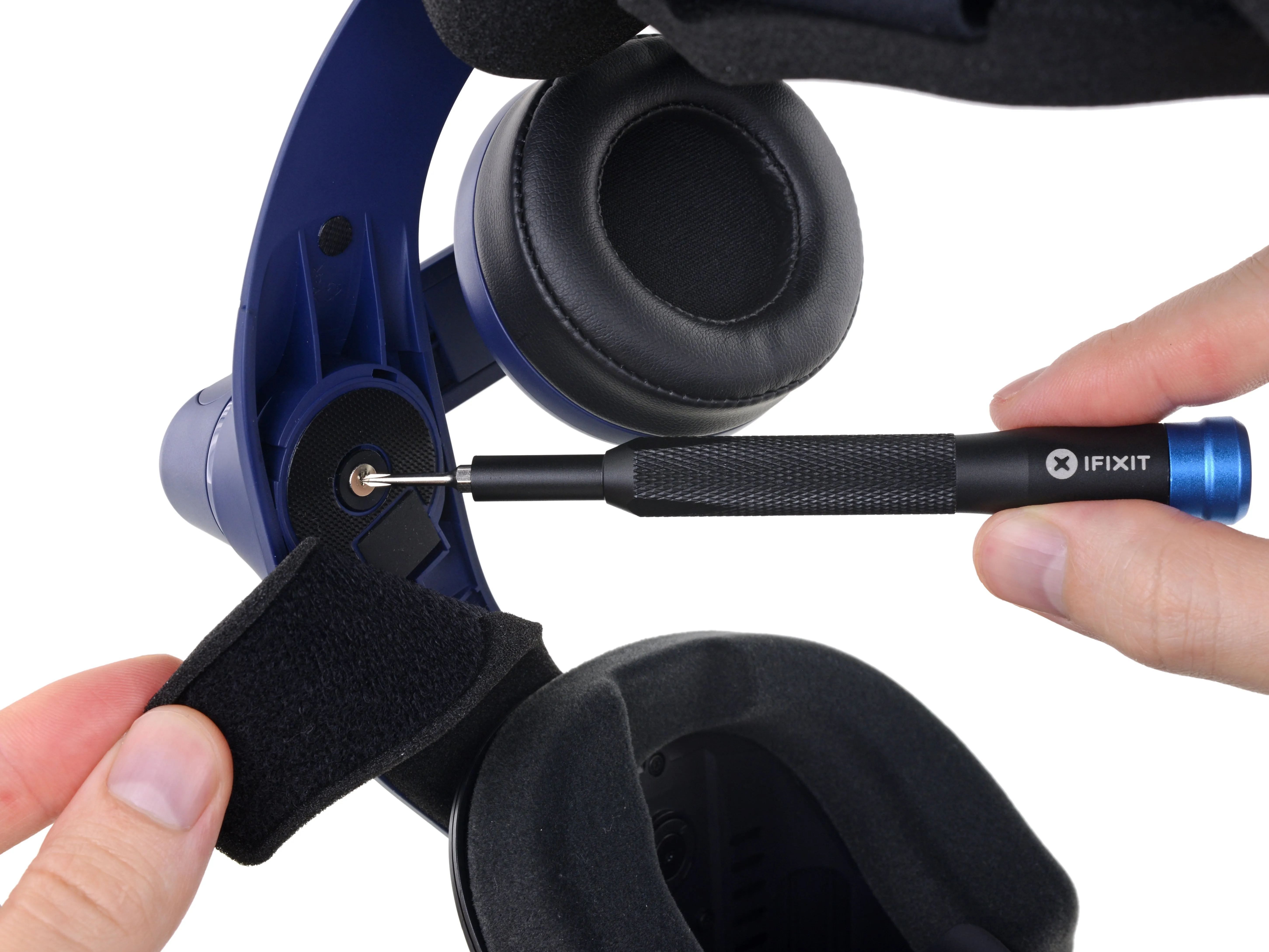

• Пружинные контакты и стандартные винты Phillips соединяют модульные наушники с гарнитурой, что позволяет легко снимать и заменять их.

• И самое приятное, что HTC даже рассказывает, как их снять.!

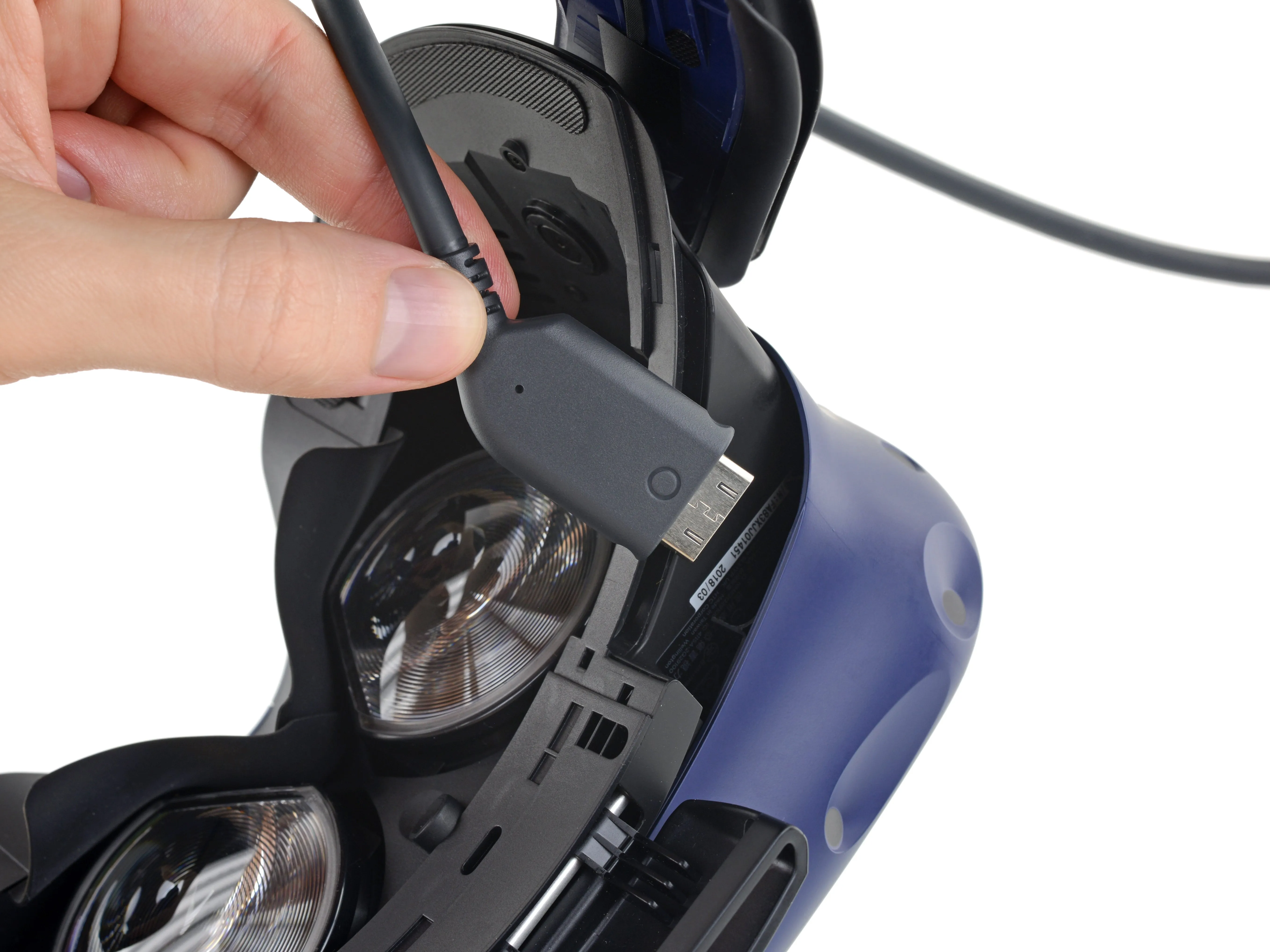

• Мы отклеиваем пару поролоновых прокладок и отстегиваем пластиковую крышку отсека, чтобы найти конец причудливого кабеля Vive Pro.

• Хотя полностью отказаться от проводов пока невозможно, HTC удалось уместить все линии питания и передачи данных Vive в одном кабеле, который аккуратно прокладывается вверх и над левым ухом, что значительно лучше тяжелого многожильного хвостика, свисавшего с оригинальной модели.

Шаг 4

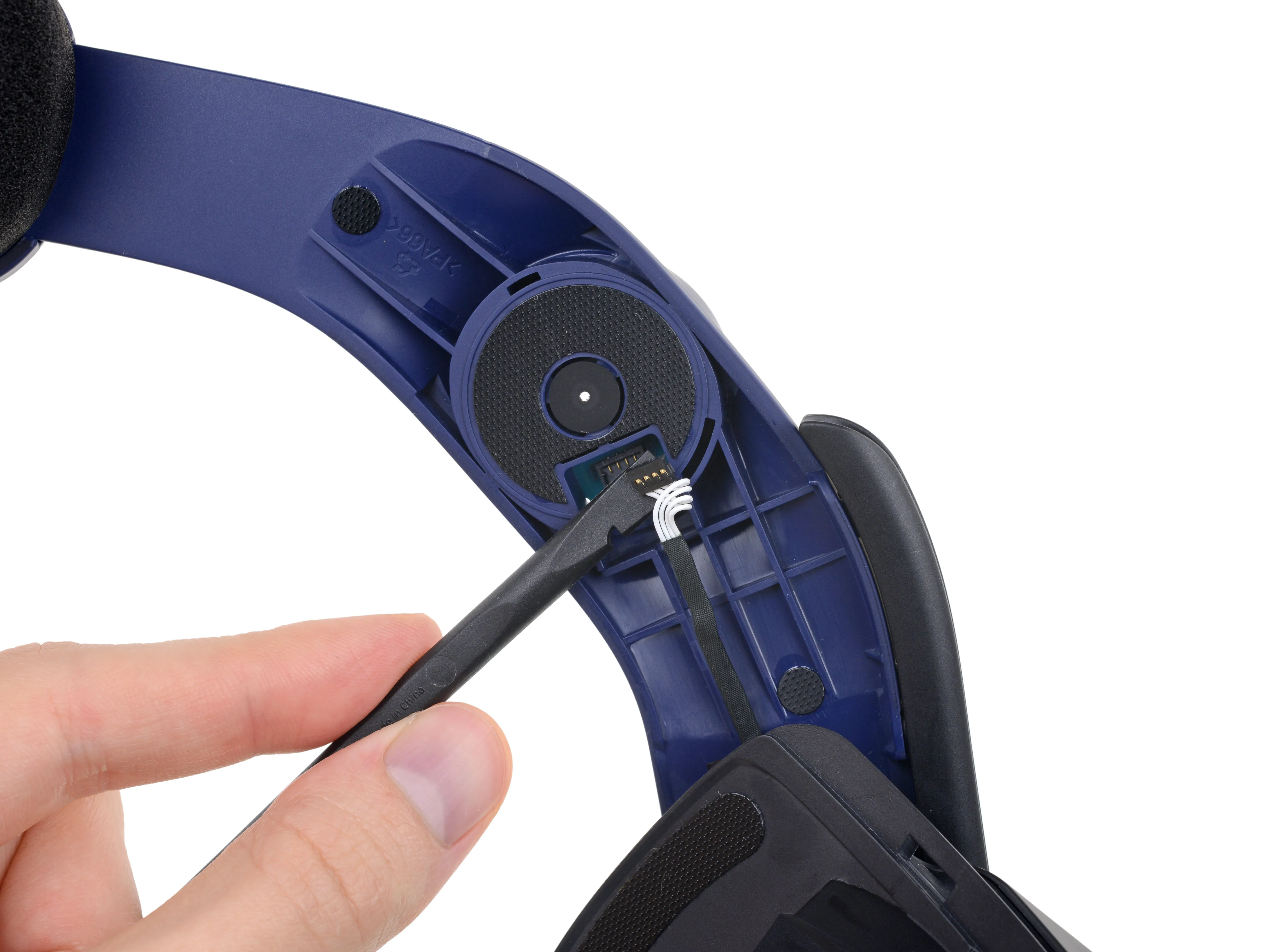

• Эти аудиокабели подключаются к сдвоенным контактным платам наушников через стандартный разъем - еще один бонус для неразрушающей разборки.

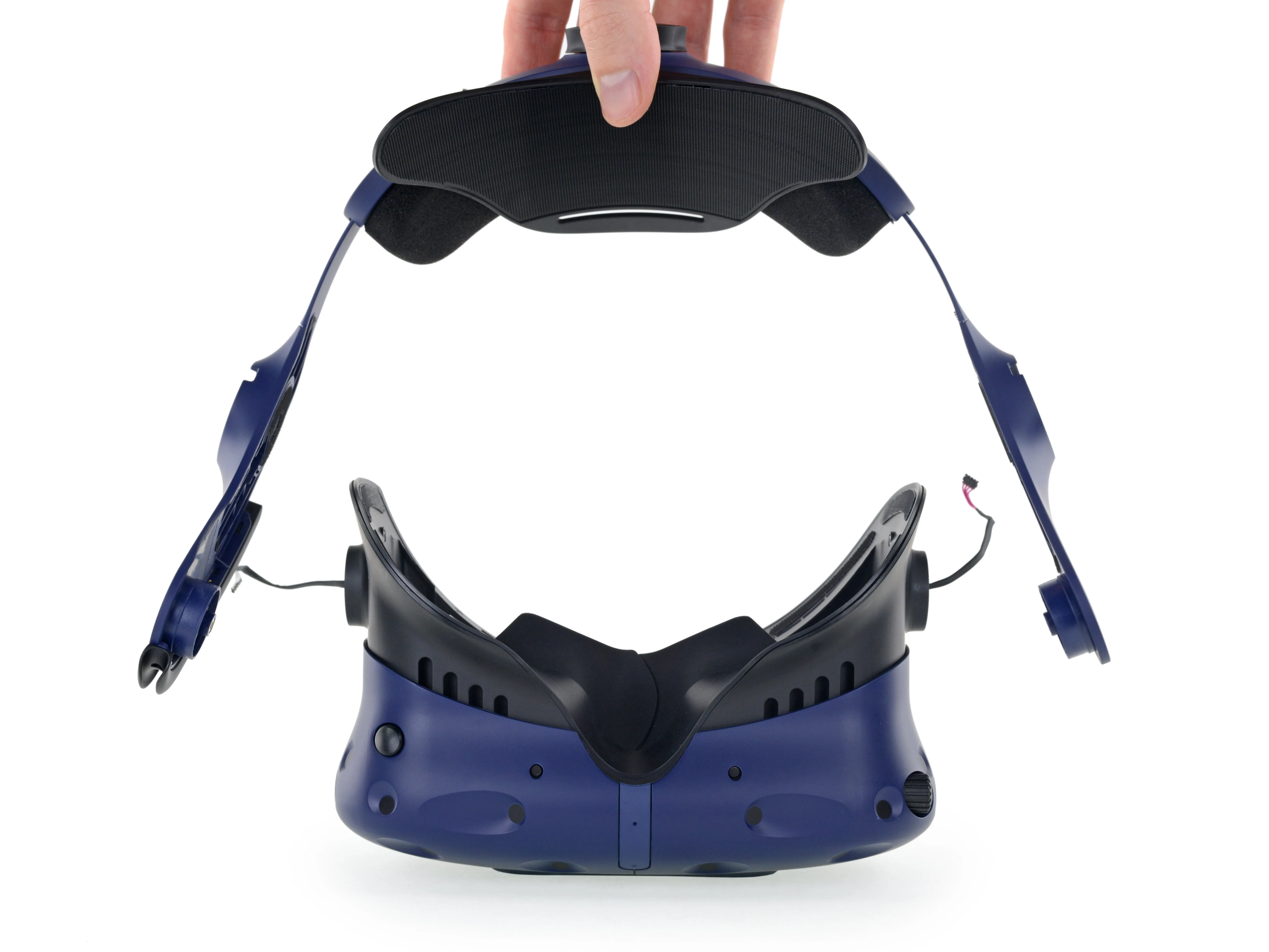

• После отсоединения кабелей наушников и откручивания пары винтов Torx ремешок снимается с гарнитуры, как шляпа. Или, может быть шлем?

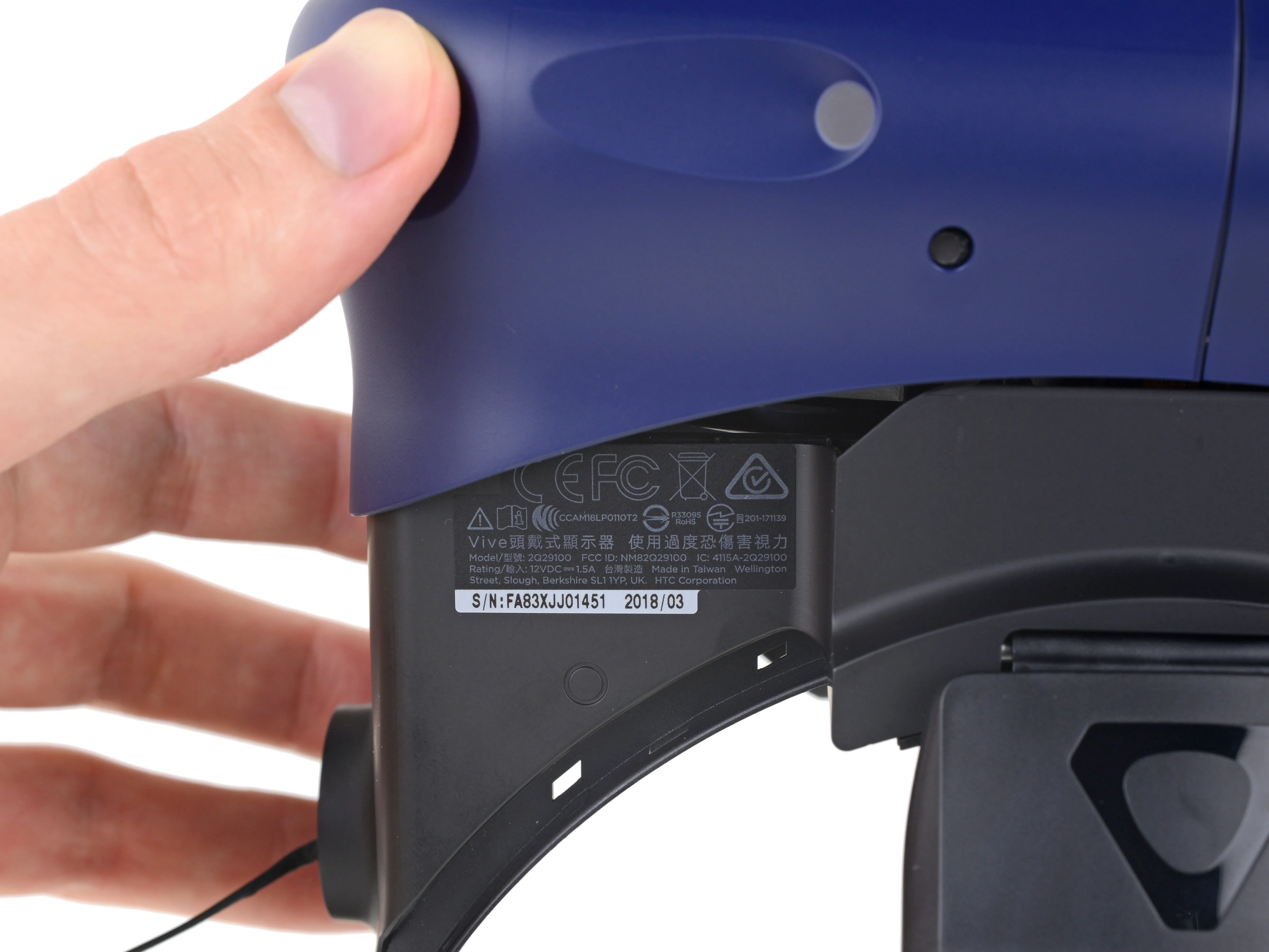

• Снимая оголовье, мы случайно заметили номер модели: 2Q29100.

Шаг 5

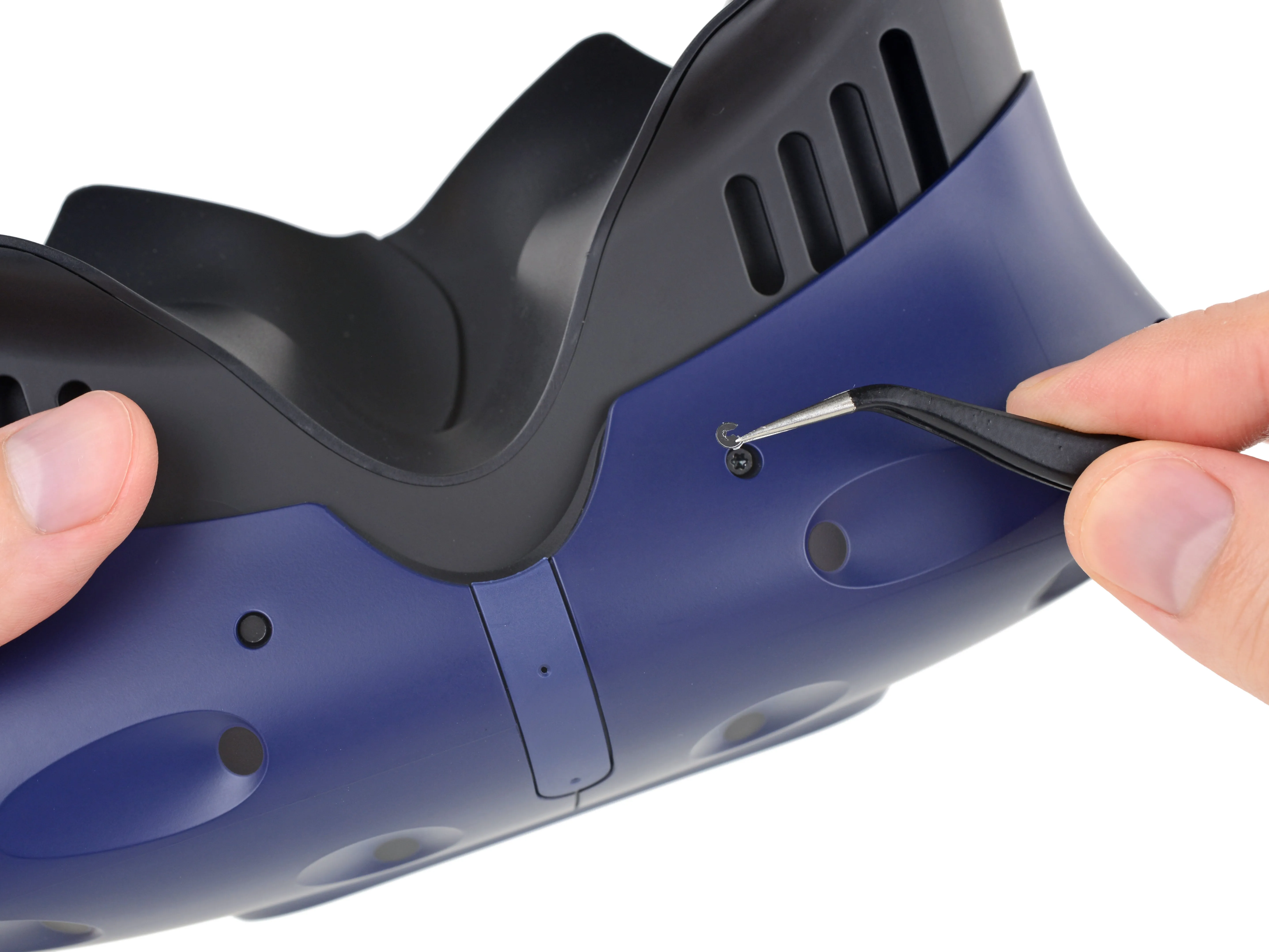

• Пробираясь через море углублений на передней крышке, мы находим пару (или четыре), которые на самом деле скрывают винты Torx!

• Хотя мы не являемся большими поклонниками скрытых или несанкционированных винтов, они гораздо лучше, чем клей или проприетарные головки.

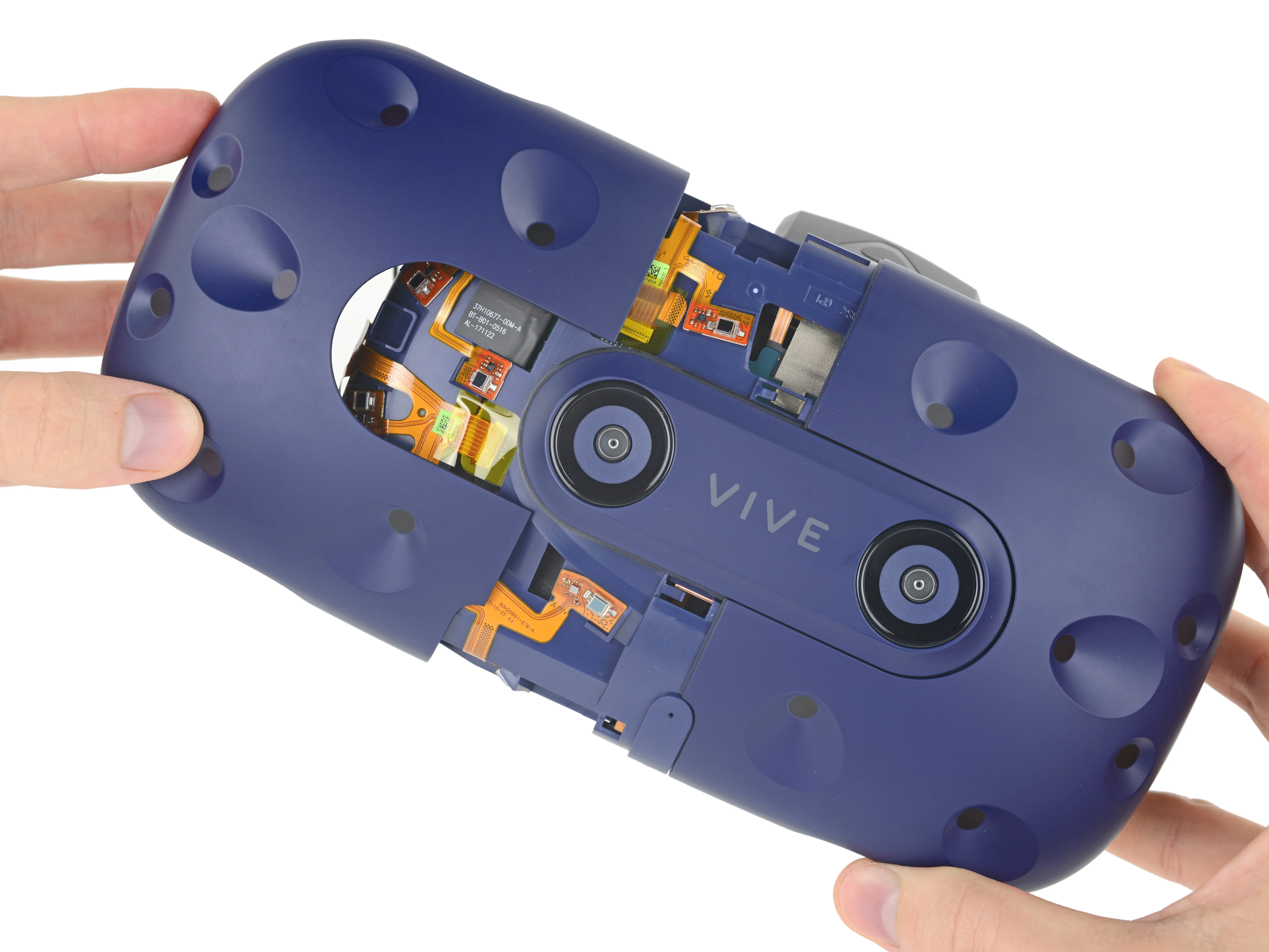

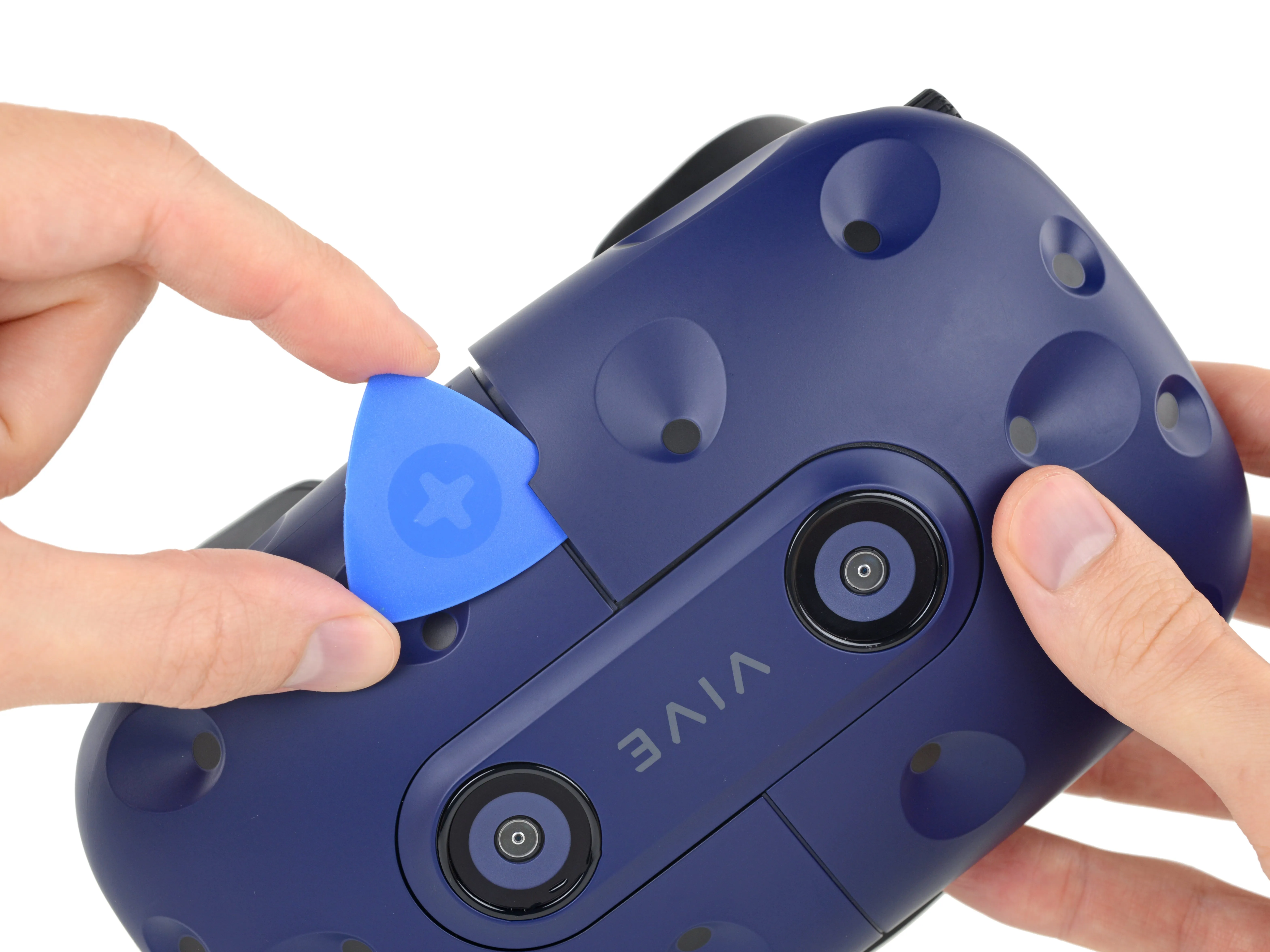

• После небольшой работы с отмычкой, чтобы освободить скрытые клипсы, внешний корпус раскалывается посередине и соскальзывает.

• Новый тревожный взгляд Vive Pro заставляет нас чувствовать себя немного неловко, когда мы отдираем его лицо - прости, Джонни Пять.

Шаг 6

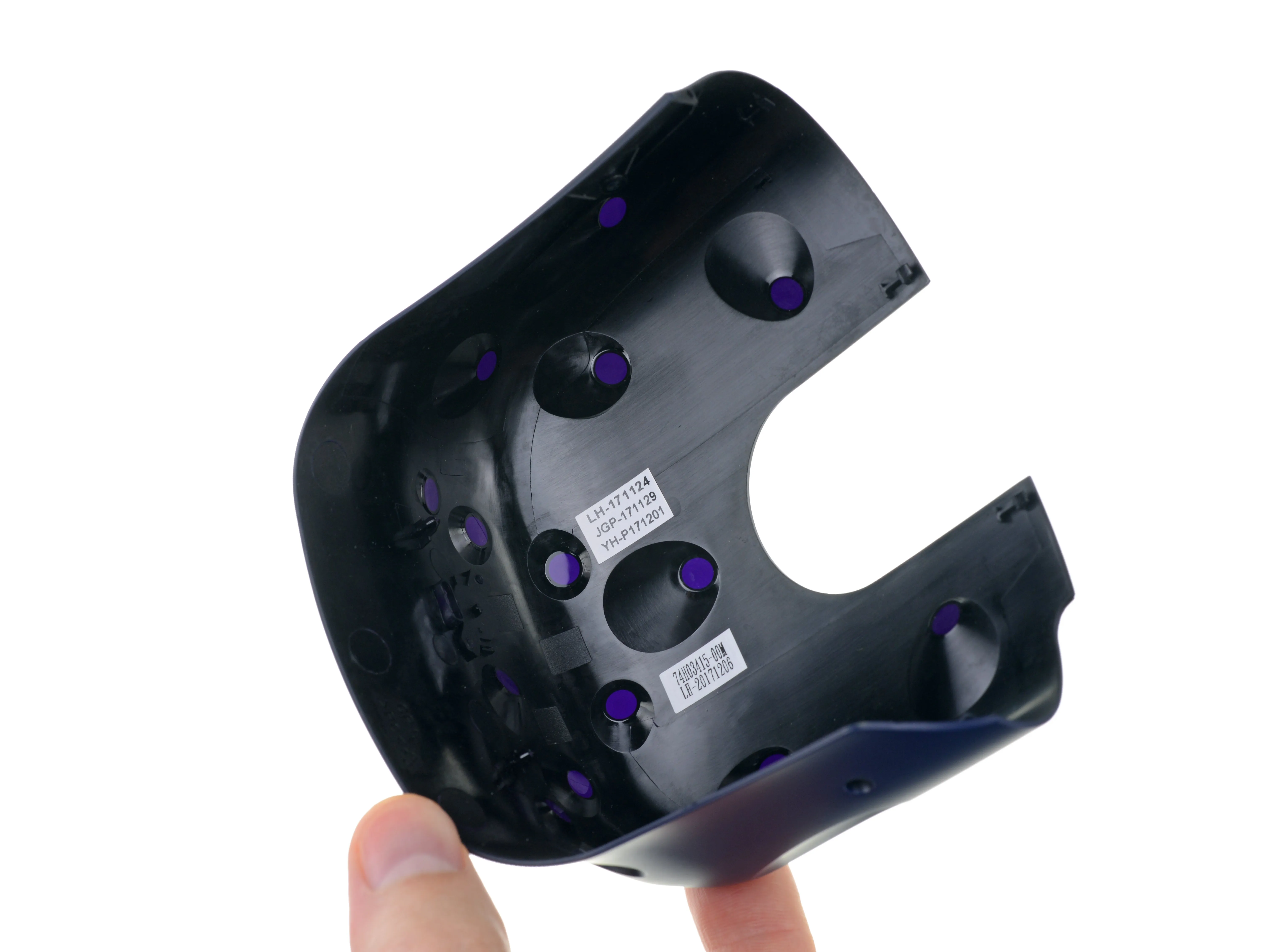

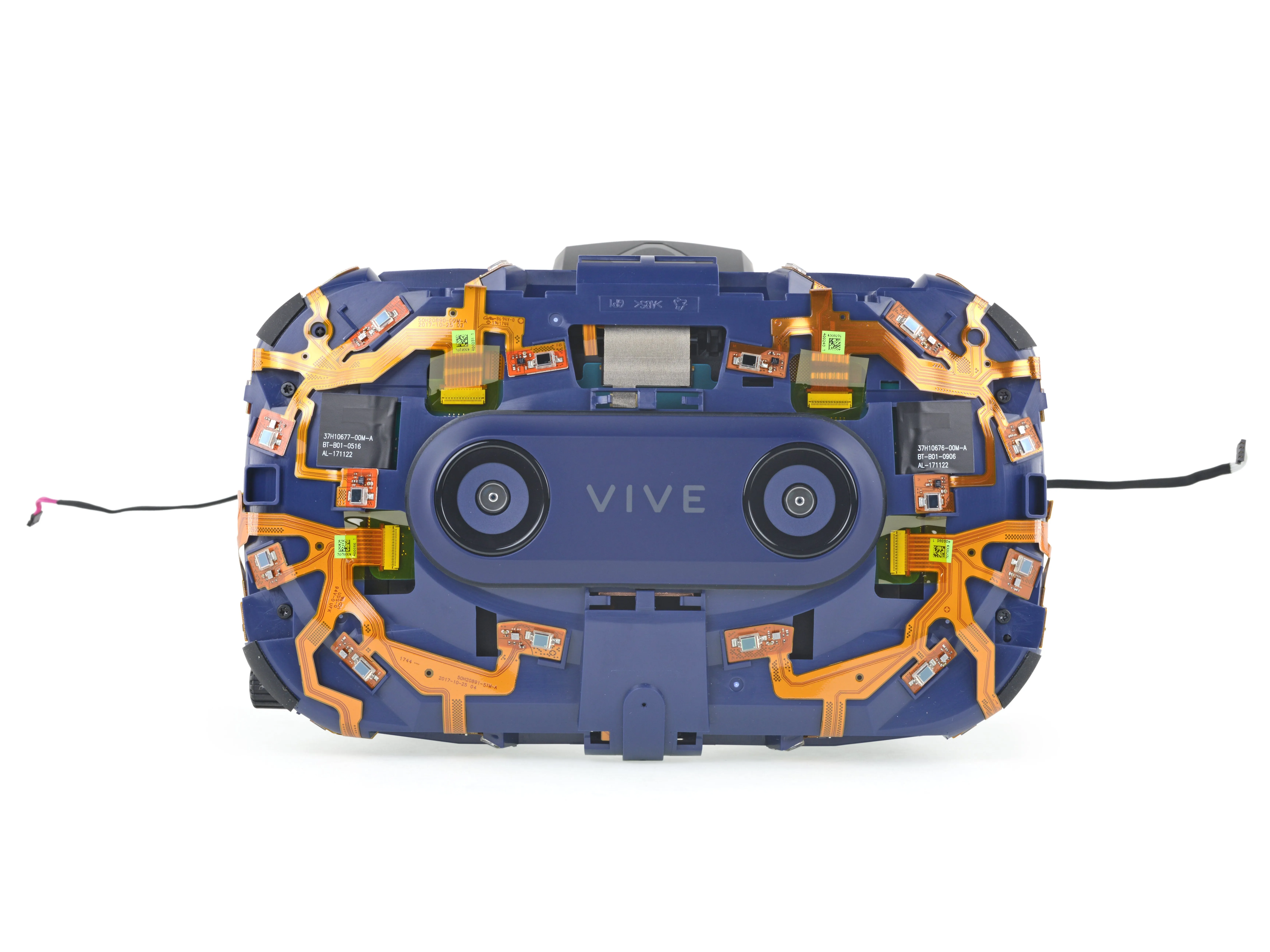

• Внутри крышки мы видим знакомые окошки с ИК-подсветкой. Все эти фиолетовые точки напоминают солнцезащитные очки для ИК-датчиков, расположенных под ними, - они помогают отфильтровать видимый свет, чтобы датчики могли легче распознавать ИК-лучи от базовых станций Lighthouse.

• Как и в оригинальная Viveпод гладкой поверхностью Pro находится паутина фотодиодов - всего их 32.

• В отличие от Oculus Rift, эта гарнитура ищет ИК-свет, а не излучает его.

• Однажды кто-то, носящий Vive, столкнется с кем-то, носящим Rift, создавая неизбежный вихрь рекурсивных ИК-сигналов.

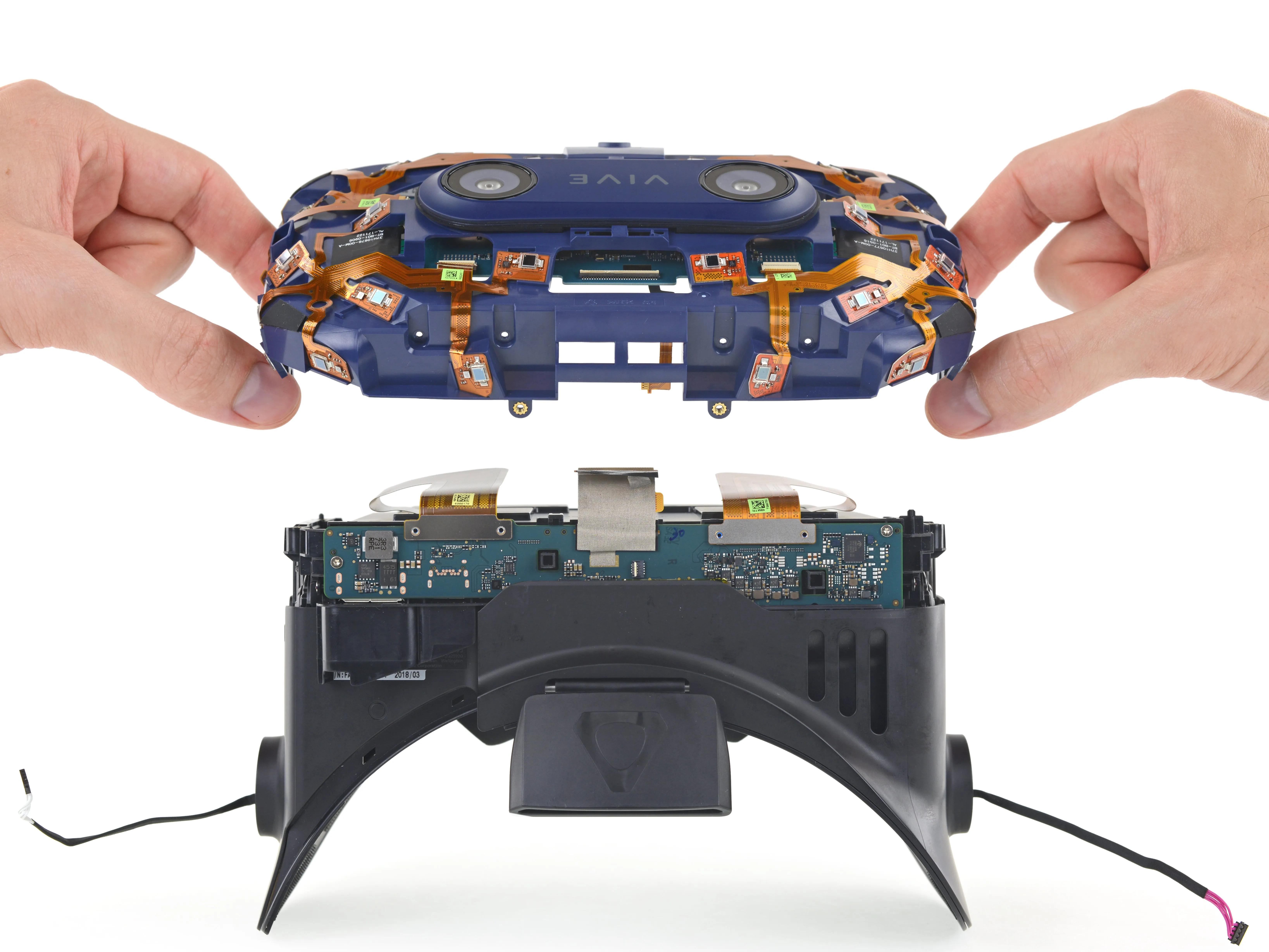

• Еще пара винтов, и лицевая панель взлетает - отделение массива ИК-датчиков завершено.

Шаг 7

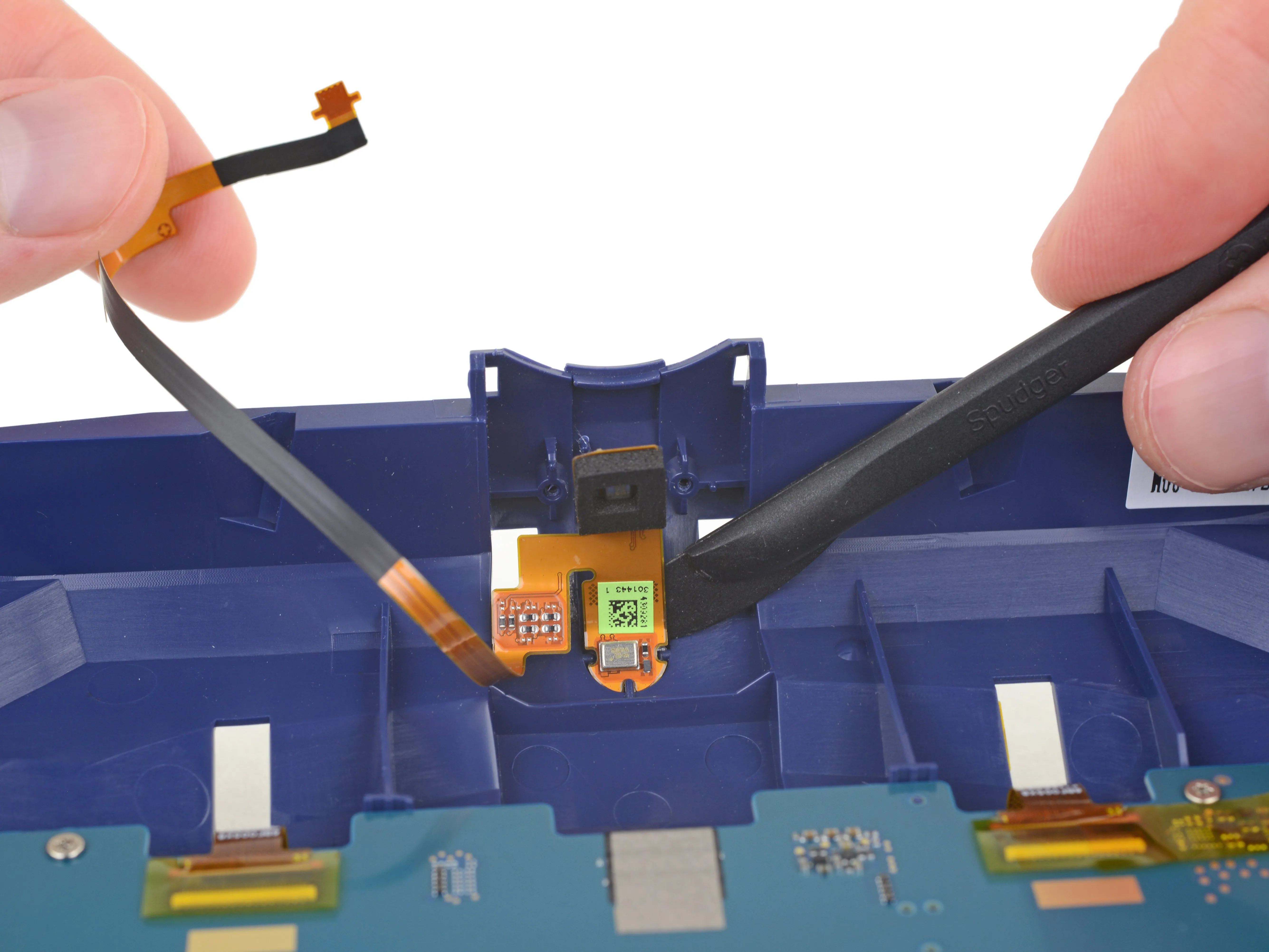

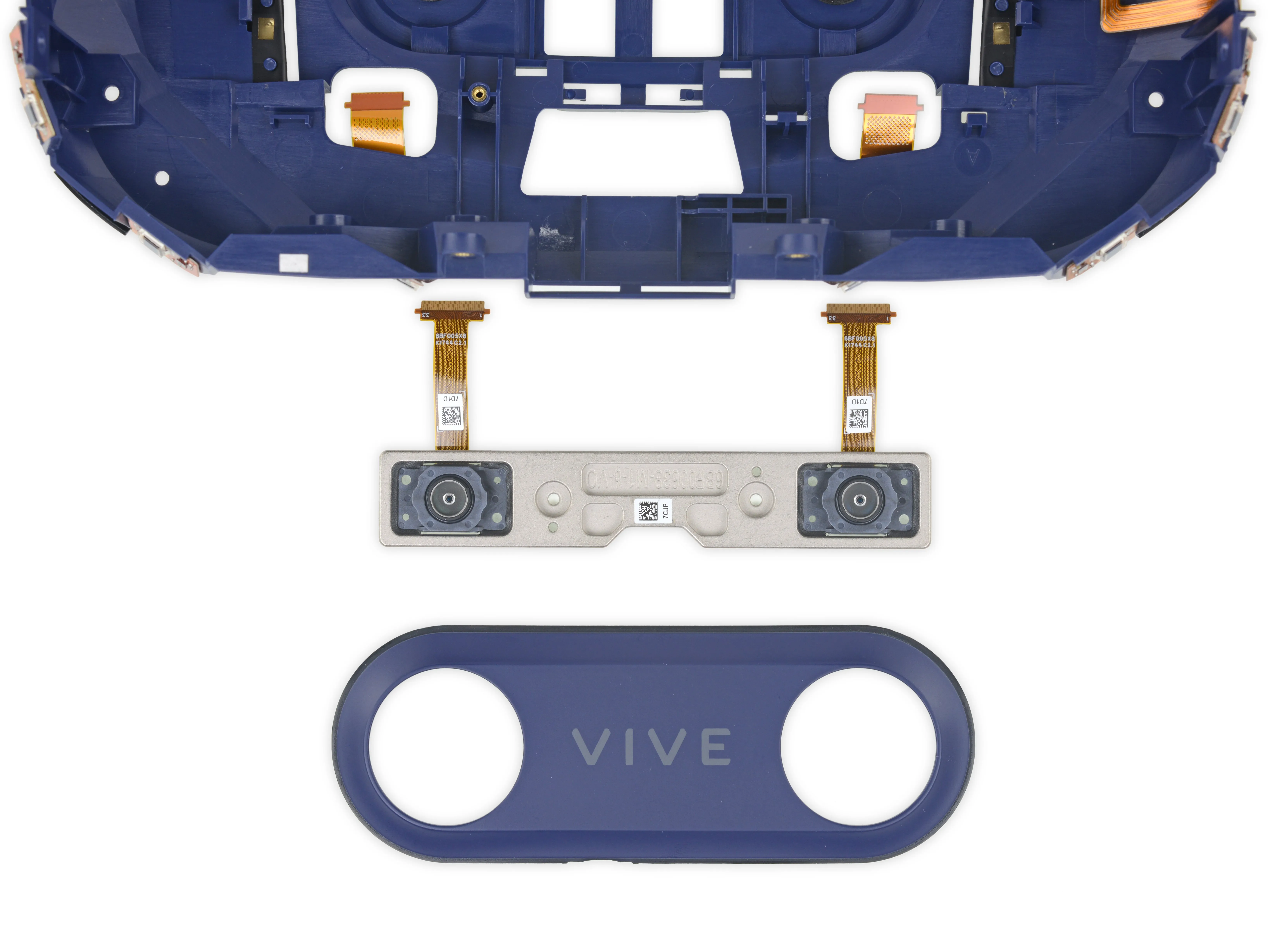

• Первый компонент в меню: двойной микрофон в нижней части лицевой панели.

• Чтобы извлечь их начисто, потребуется немного тепла и аккуратность. К счастью, в этом нет необходимости, если только вы не заменяете сломанные микрофоны, так что риск сопутствующих повреждений невелик.

• Если оригинальный Vive обходился одним микрофоном, то в Pro сдвоенные микрофоны обеспечивают улучшенное шумоподавление во время сетевой игры.

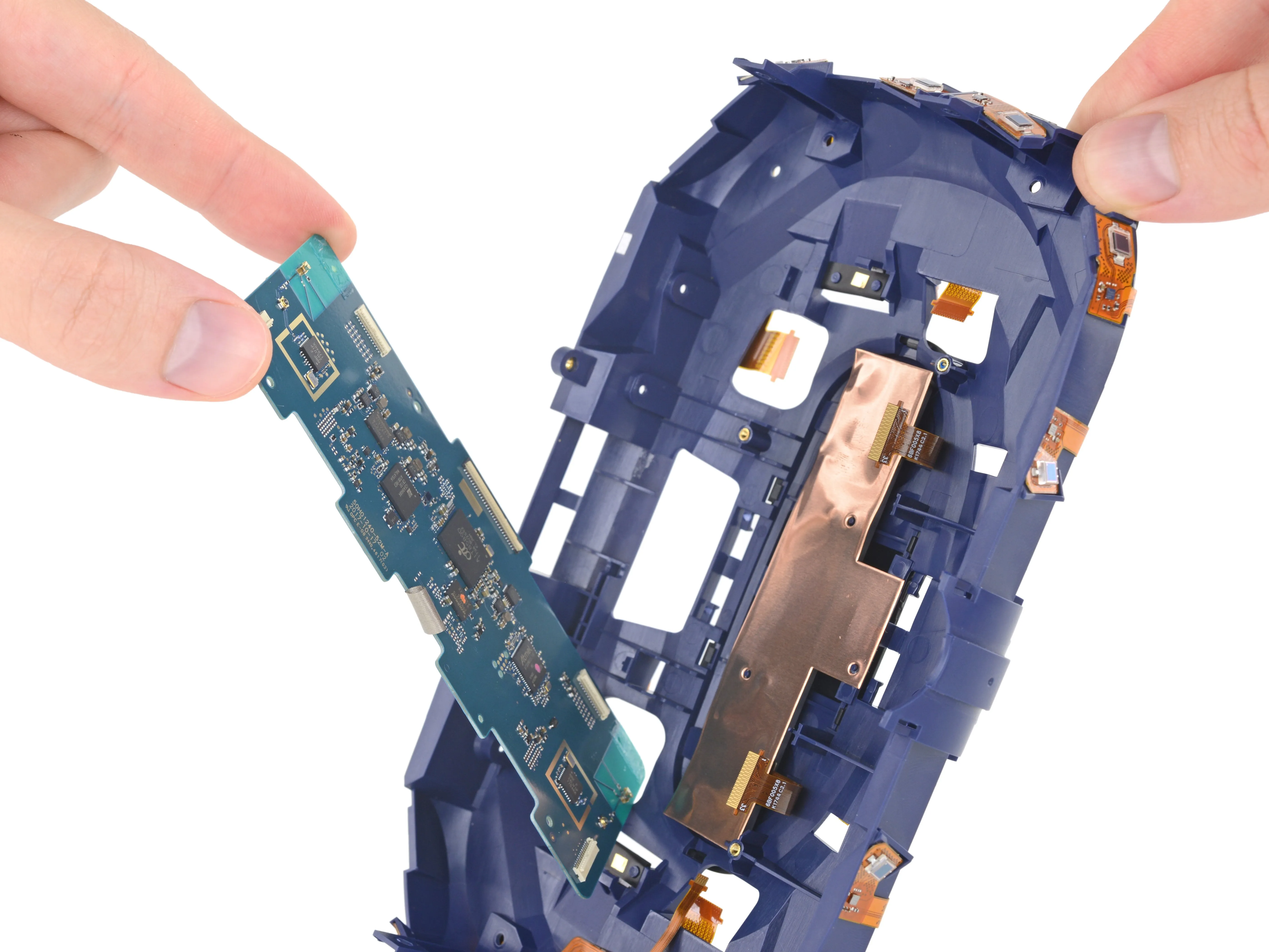

• Далее мы видим расположенную на лицевой панели основную плату, на которую поступают сигналы от массивов ИК-датчиков, камер и микрофонов.

• Под платой мы находим внушительный кусок медной фольги, которая, вероятно, используется для защиты от электромагнитных помех, а также для охлаждения. (Пассивное охлаждение было бы правильным решением, чтобы сохранить это устройство легким и достаточно тихим для ношения на лице!)

• А под ним находятся камеры! Два отдельных блока без каких-либо опознавательных знаков. HTC утверждает, что дополнительная камера улучшает Chaperone а также некоторые базовое отслеживание рук.

Шаг 8

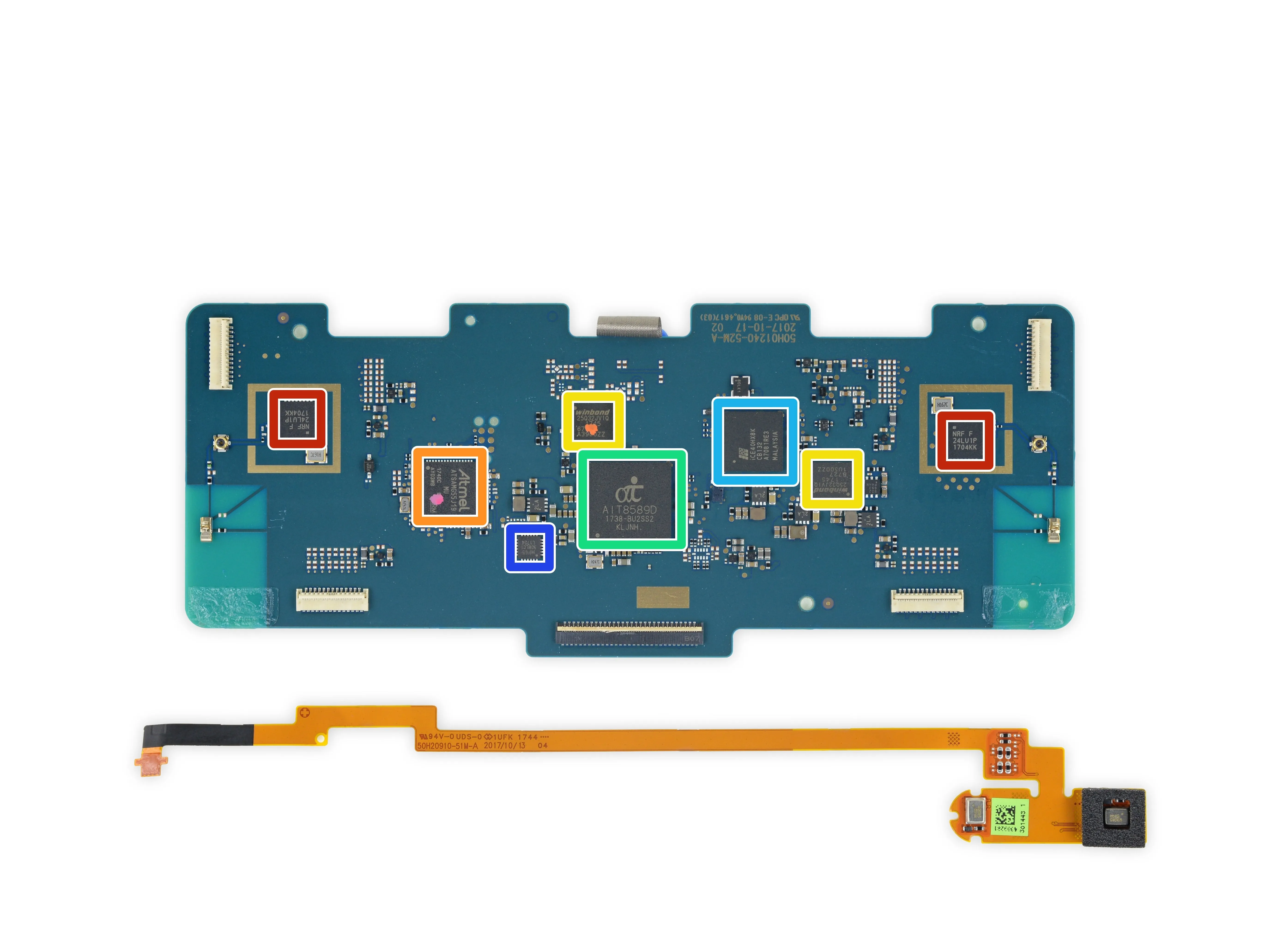

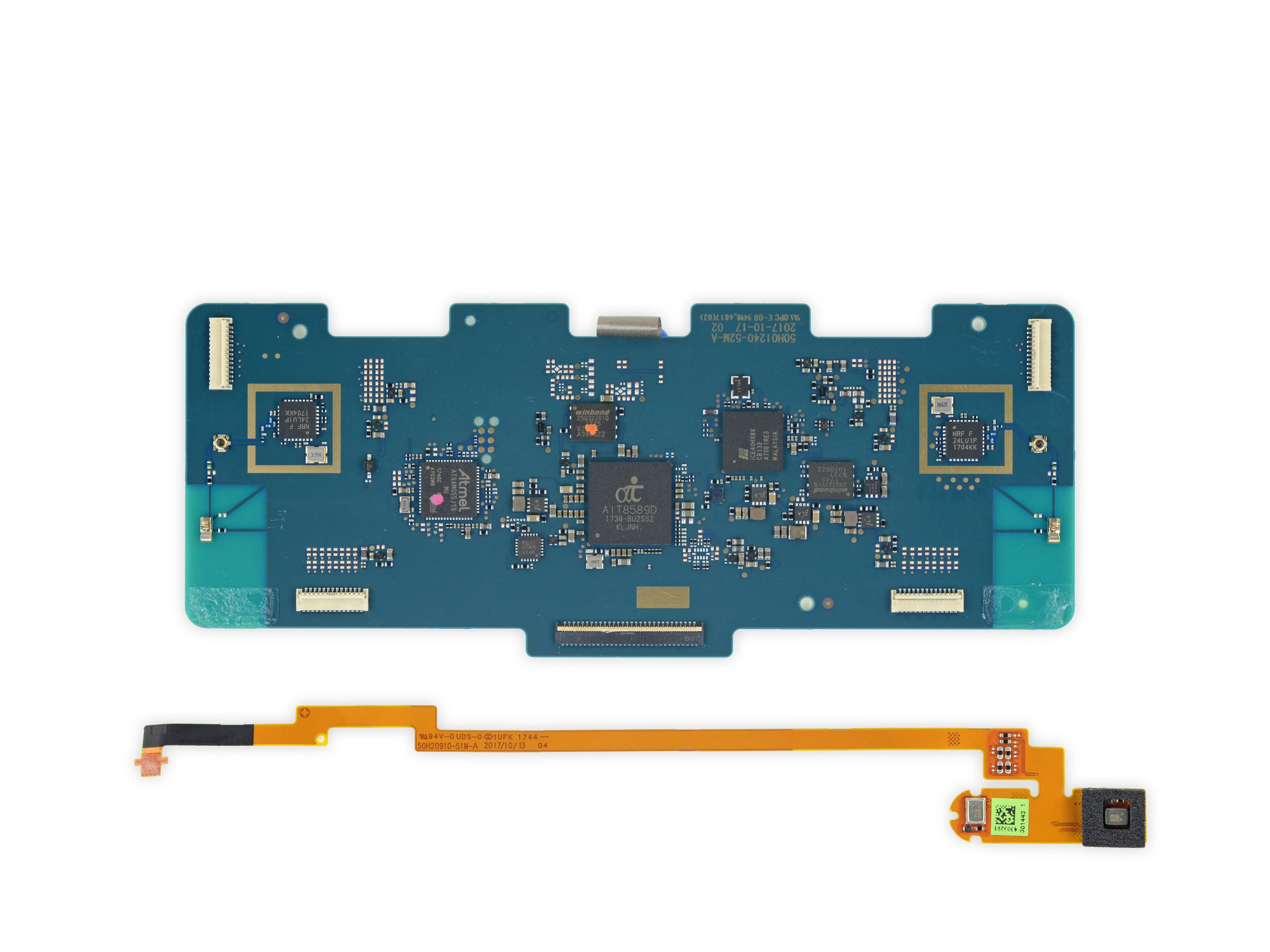

• Сканирование микросхем в сборе:

• Две микросхемы Nordic Semiconductor NRF24LU1P Радиочастотная SoC с ультранизким энергопотреблением на частоте 2,4 ГГц

• Atmel SAM G55J 32-битный микроконтроллер

• Два Winbond 25Q32JV1Q 4 МБ флэш-памяти

• Alpha Imaging Technology AIT8589D - скорее всего, обновленная версия процессора сигналов изображения, который мы видели в первом Vive

• Lattice Semiconductor iCE40HX8K ПЛИС с ультранизким энергопотреблением

• TDK (ранее Invensense) MPU-6500 3-осевой акселерометр/гироскоп

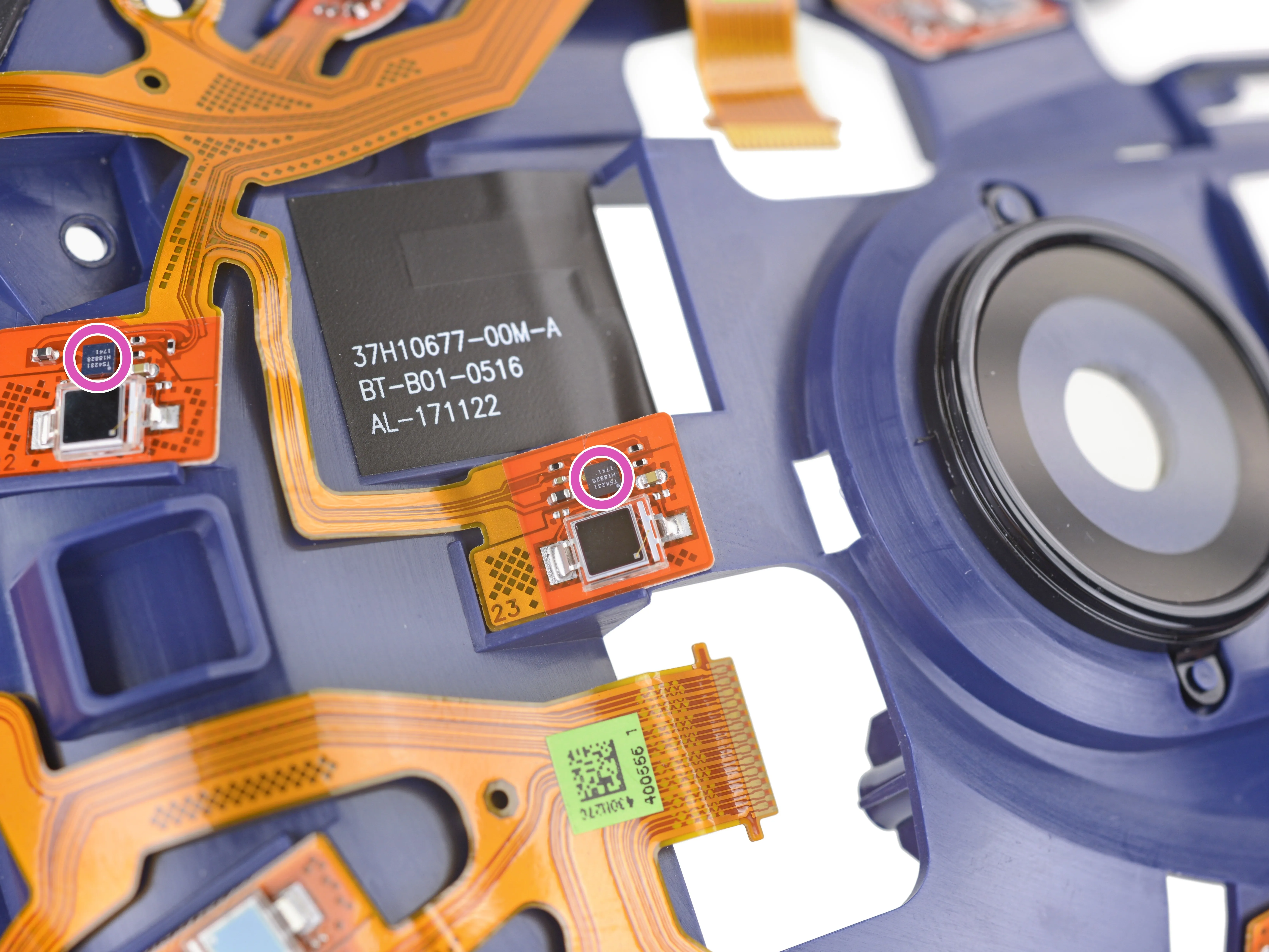

• На третьем изображении: Triad Semiconductor TS4231 ИС свето-цифрового преобразователя находится рядом с каждым ИК-датчиком, готовая преобразовывать импульсы ИК-излучения в цифровые сигналы.

Шаг 9

• После короткого перерыва в работе мы продолжаем путешествие в гарнитуру.

• Теперь гарнитура связана всего двумя соединительными кабелями для наушников и легко снимается и откладывается в сторону.

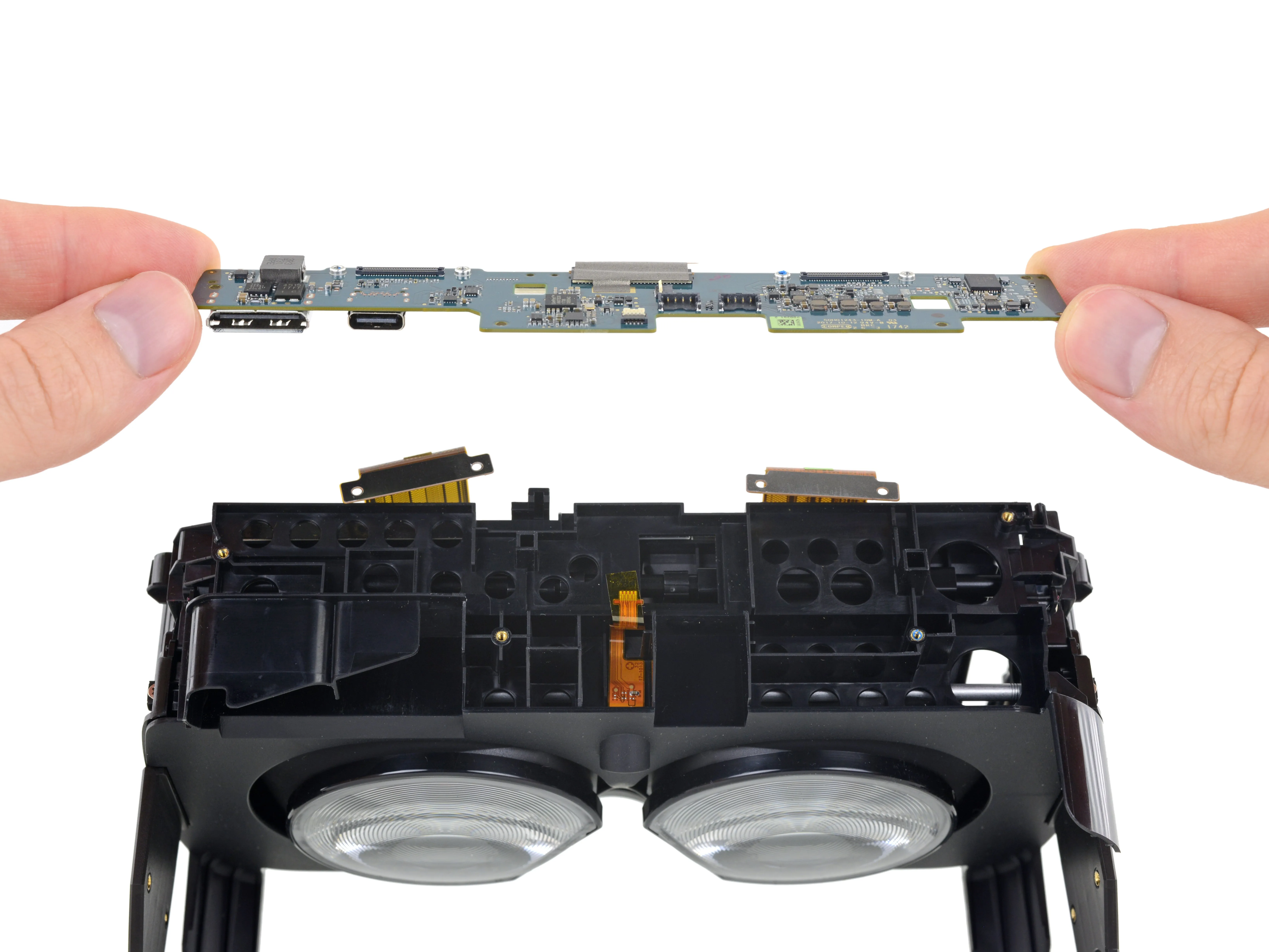

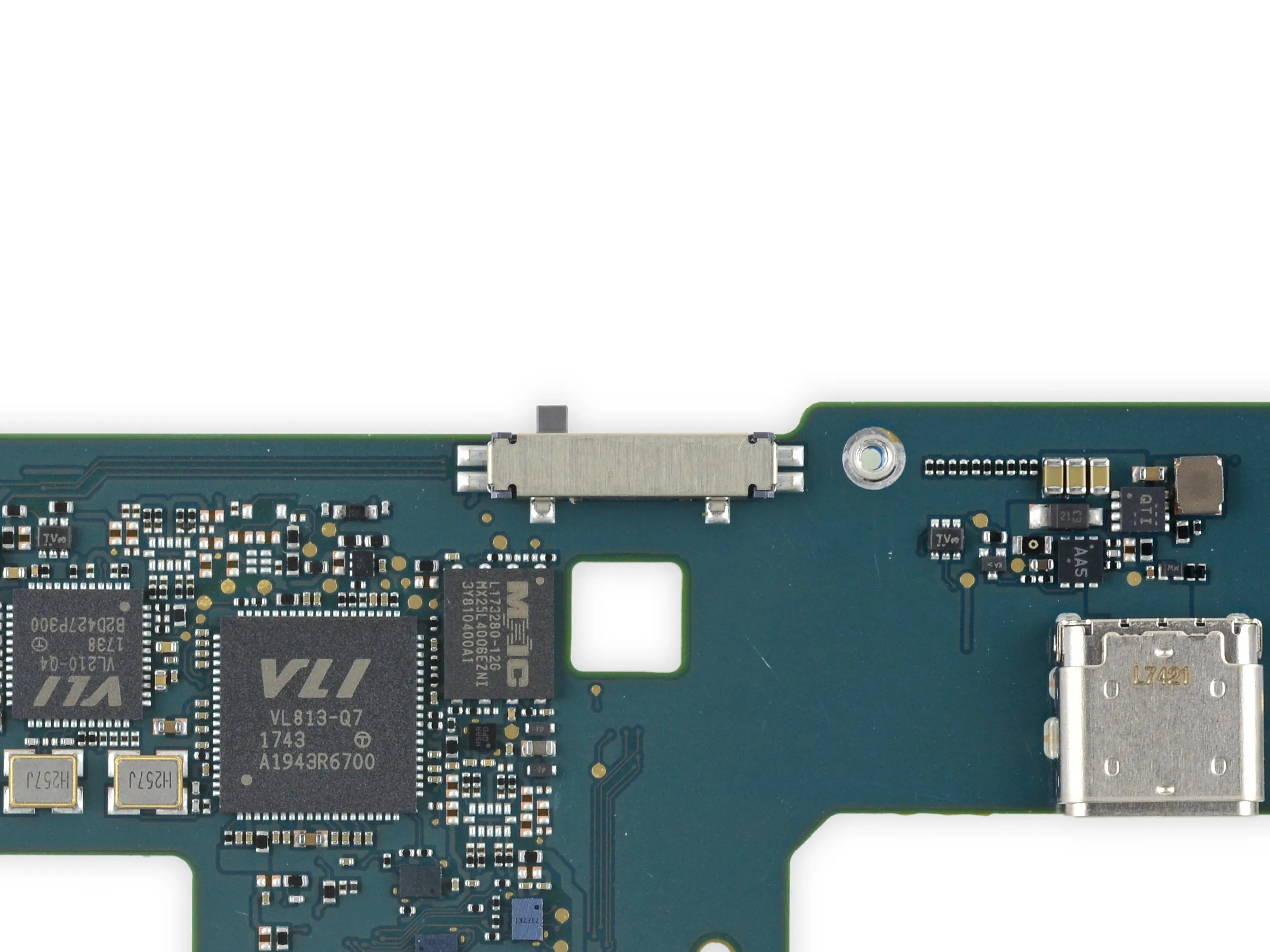

• В оригинальной модели Vive почти весь встроенный кремний сгруппированы на одной плате.то в сиквеле используются две платы меньшего размера. Эти дочерние платы обслуживают дисплеи, входы/выходы и еще пару элементов, о которых мы расскажем чуть позже.

• Хотя мы в восторге от чипов, нам немного не нравится, что порты по-прежнему припаяны к плате. Такие немодульные компоненты, подверженные высоким нагрузкам, как порты, могут стать причиной дорогостоящего ремонта.

• На этой плате также находится маленький линейный потенциометр, который раньше жил на своем собственном FPC. Этот маленький ползунок отслеживает положение дисплеев при настройке IPD.

Шаг 10

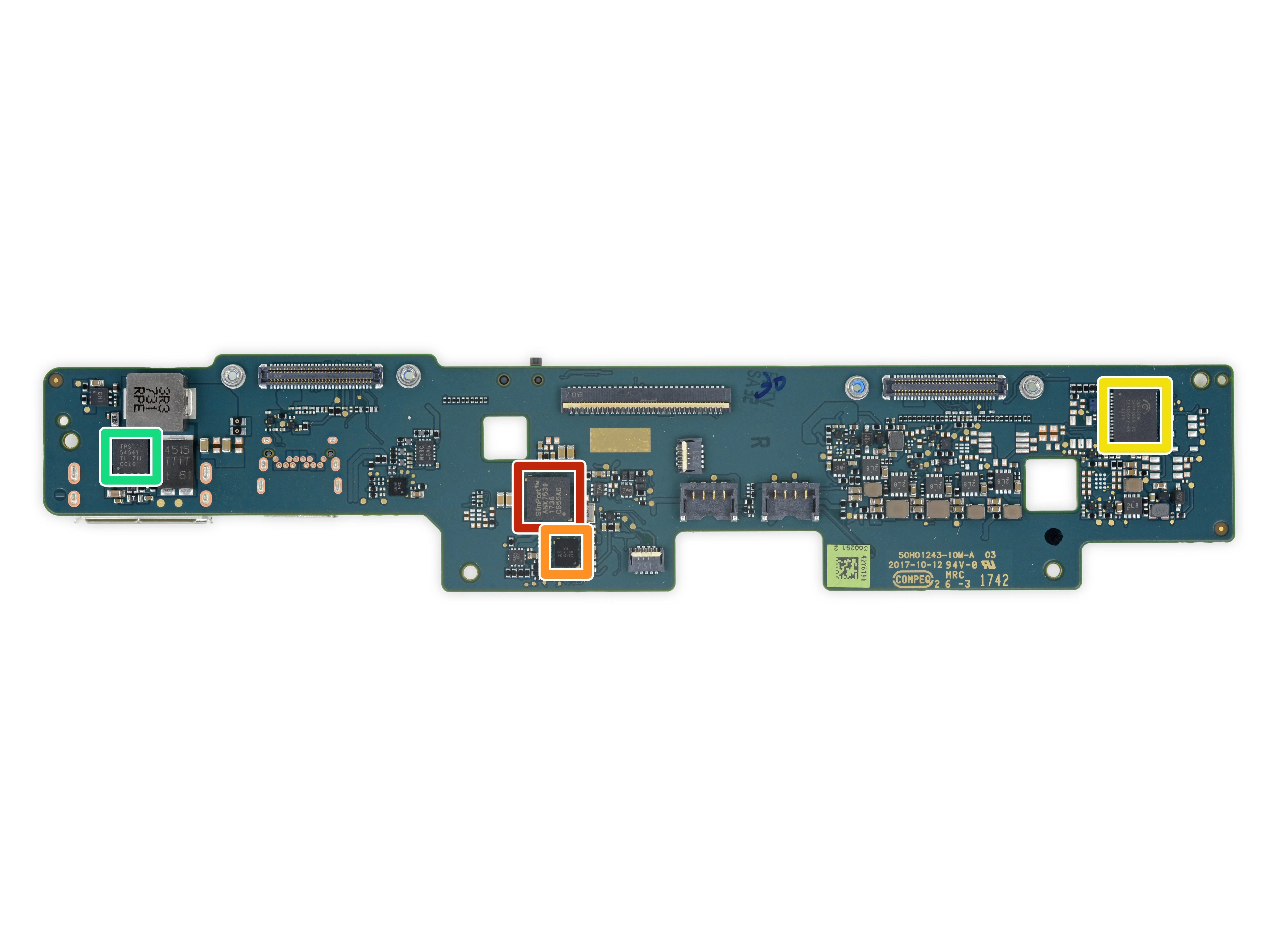

• Мы слышали, что цена на эту гарнитуру завышена, но, может быть, среди всего этого кремния мы найдем золото?

• Analogix ANX7530 Приемник Slimport (4K Ultra-HD)

• Высокопроизводительный ЦАП Cirrus Logic CS43130

• Cmedia CM6530N Полноскоростной аудиочип USB 2.0

• Texas Instruments TPS54541 Понижающий преобразователь постоянного тока

• ON Semiconductor FSA2275UMX аналоговые переключатели звука

• ON Semiconductor FSA4476UCX и FUSB340TMX Аналоговые переключатели USB

• Texas Instruments TXB0104 4-битный шифтер уровня напряжения

Шаг 11

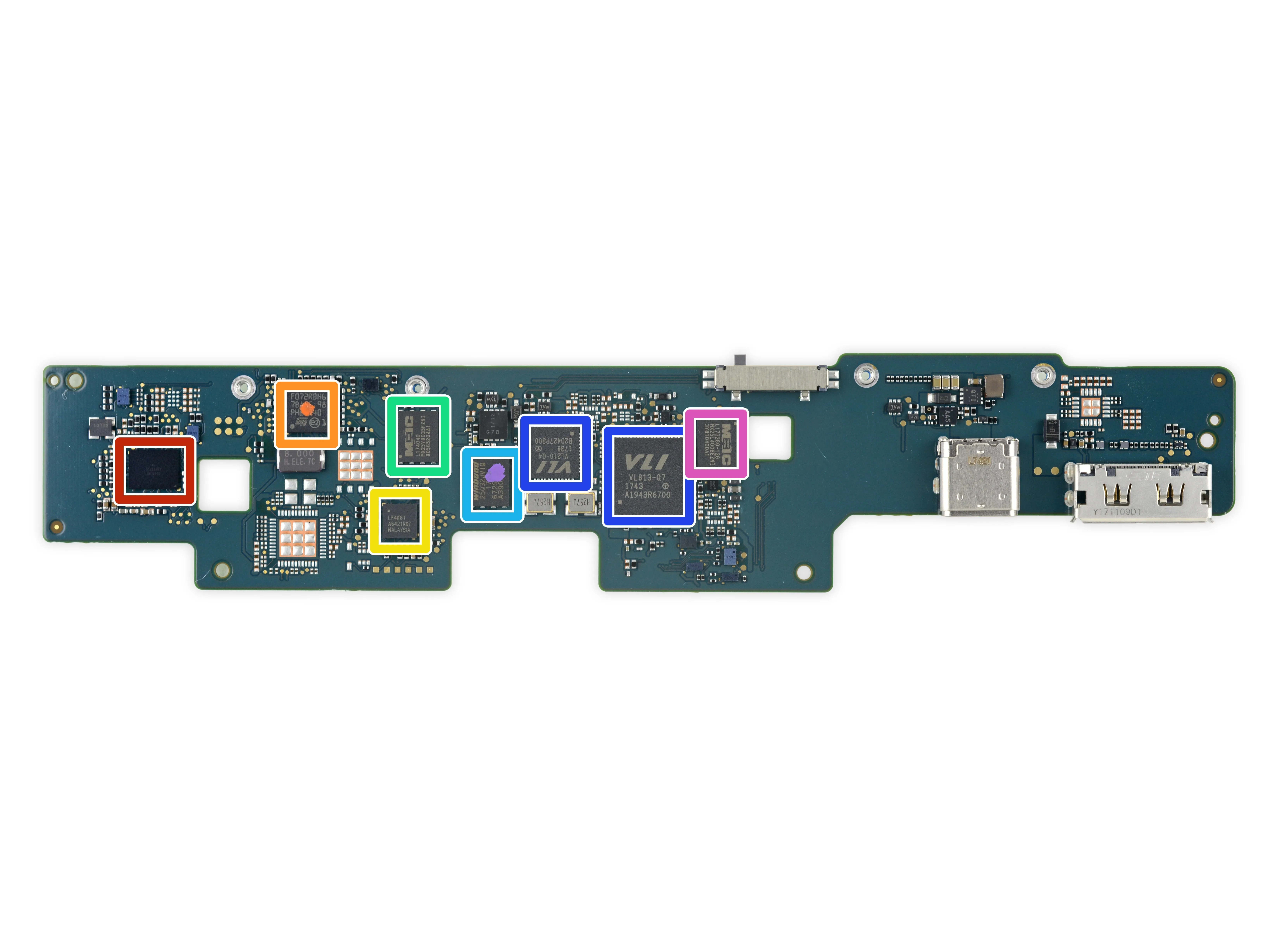

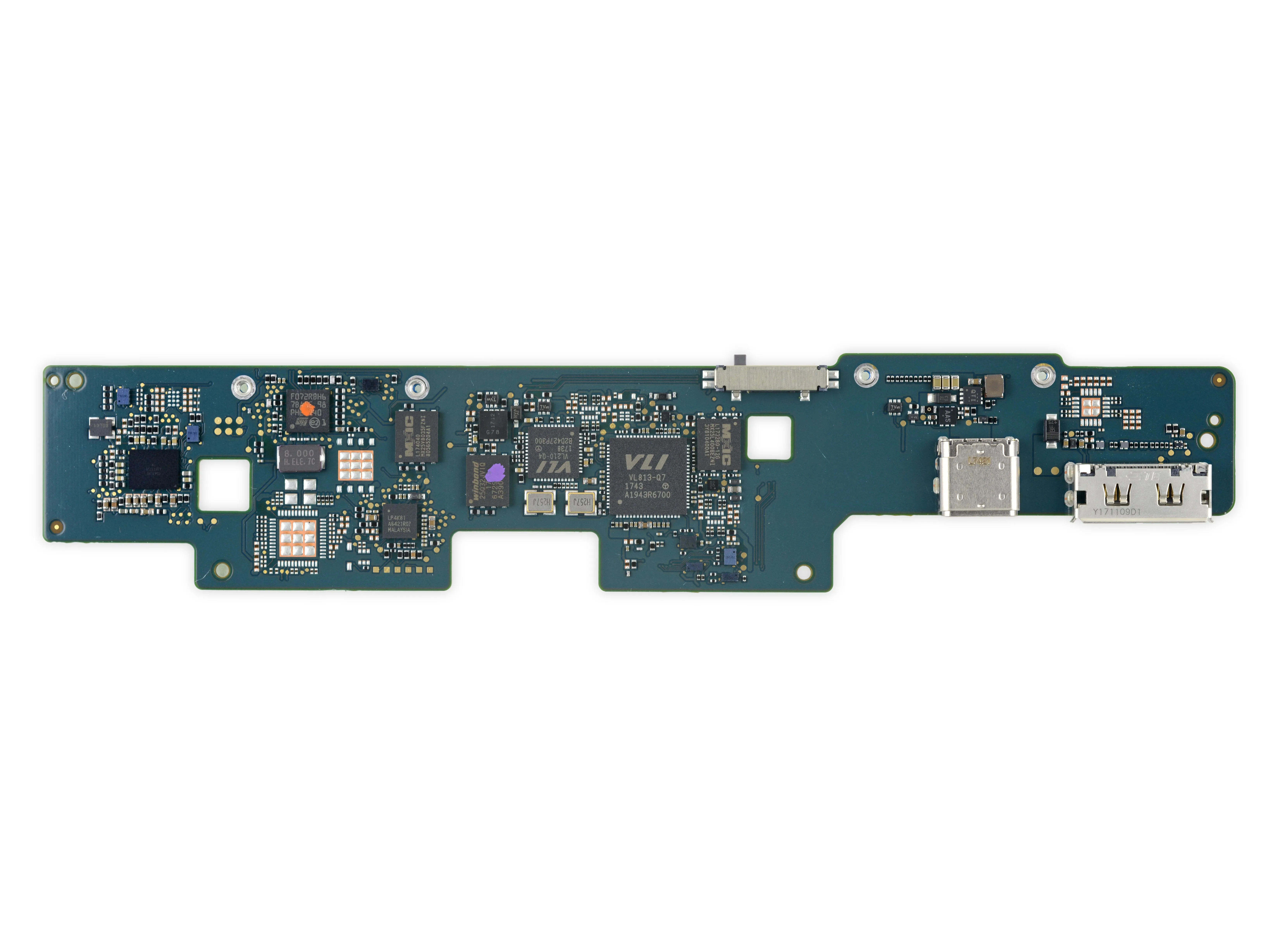

• С обратной стороны мы видим еще больше микросхем:

• Hi-Fi аудиокодек Cirrus Logic CS47L90

• STMicroelectronics STM32F072RBH6 ARM Cortex-M0 Микроконтроллер (такой же, как до)

• Lattice Semiconductor LP4K81 ПЛИС с ультранизким энергопотреблением

• Macronix MX25V8035F 8 Мб CMOS флэш-памяти

• Winbond 25Q32JV1Q 4 Мб флэш-памяти

• Via Labs VL210-Q4 и VL813-Q7 Контроллеры USB 3.0

• КМОП-флэш Macronix MX25L4006E 4 Мб

Комментарии к шагу

Это HDMI на крайней правой стороне?

На основном разъеме (входном) написано TE Y181224D1.

Я не могу найти этот артикул на сайте TE. Вы знаете больше об этом разъеме?

Рено

Шаг 12

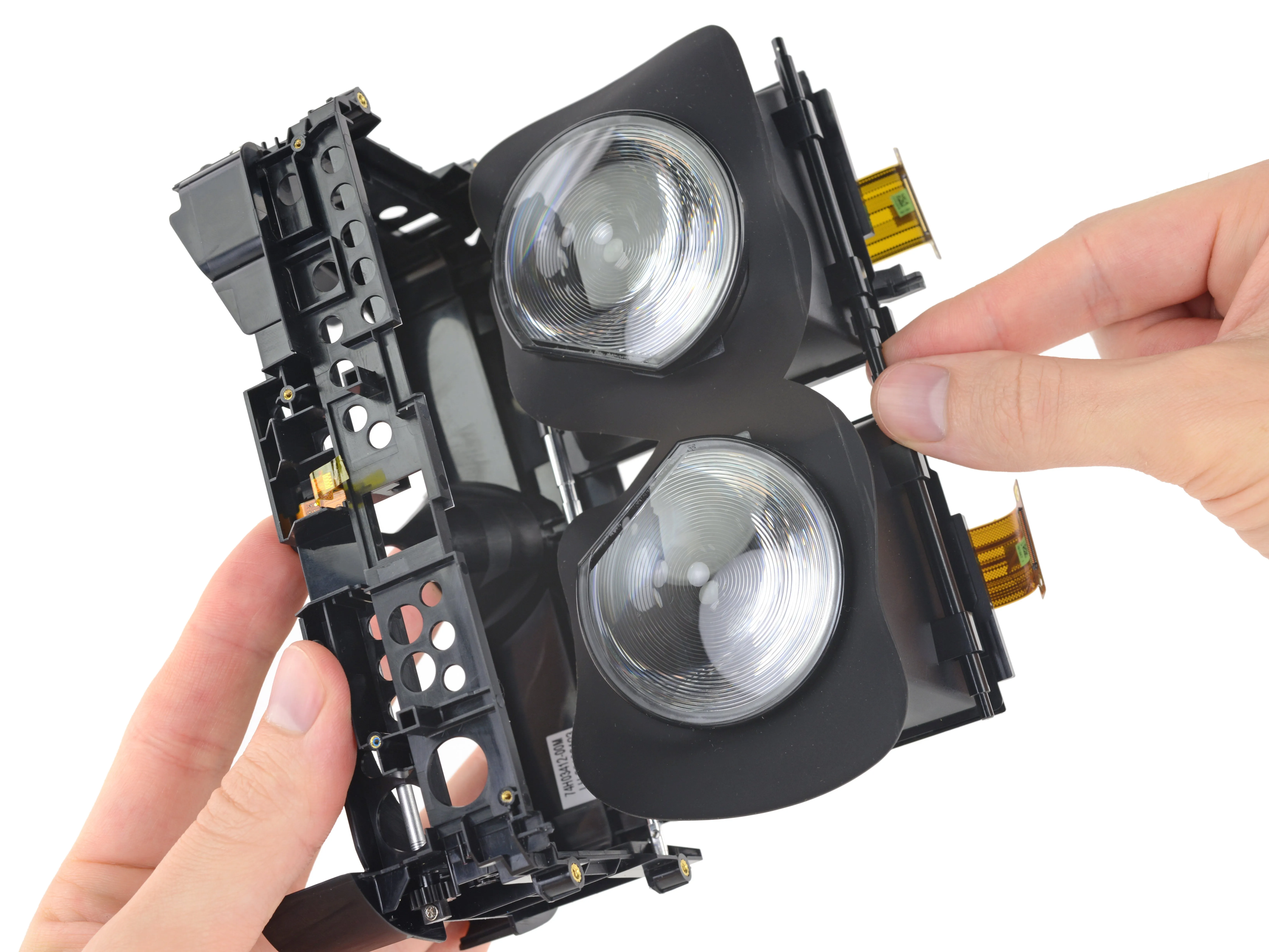

• Пытаясь взглянуть на эти причудливые дисплеи, мы отсоединяем всю оптику от средней рамки.

• Эти линзы имеют такие же концентрические кольца, как и у стандартного Vive, и, вероятно, такие же Френеля дизайн.

• Мы беремся жадными руками за одну из линз/дисплеев и аккуратно выводим кабель дисплея.

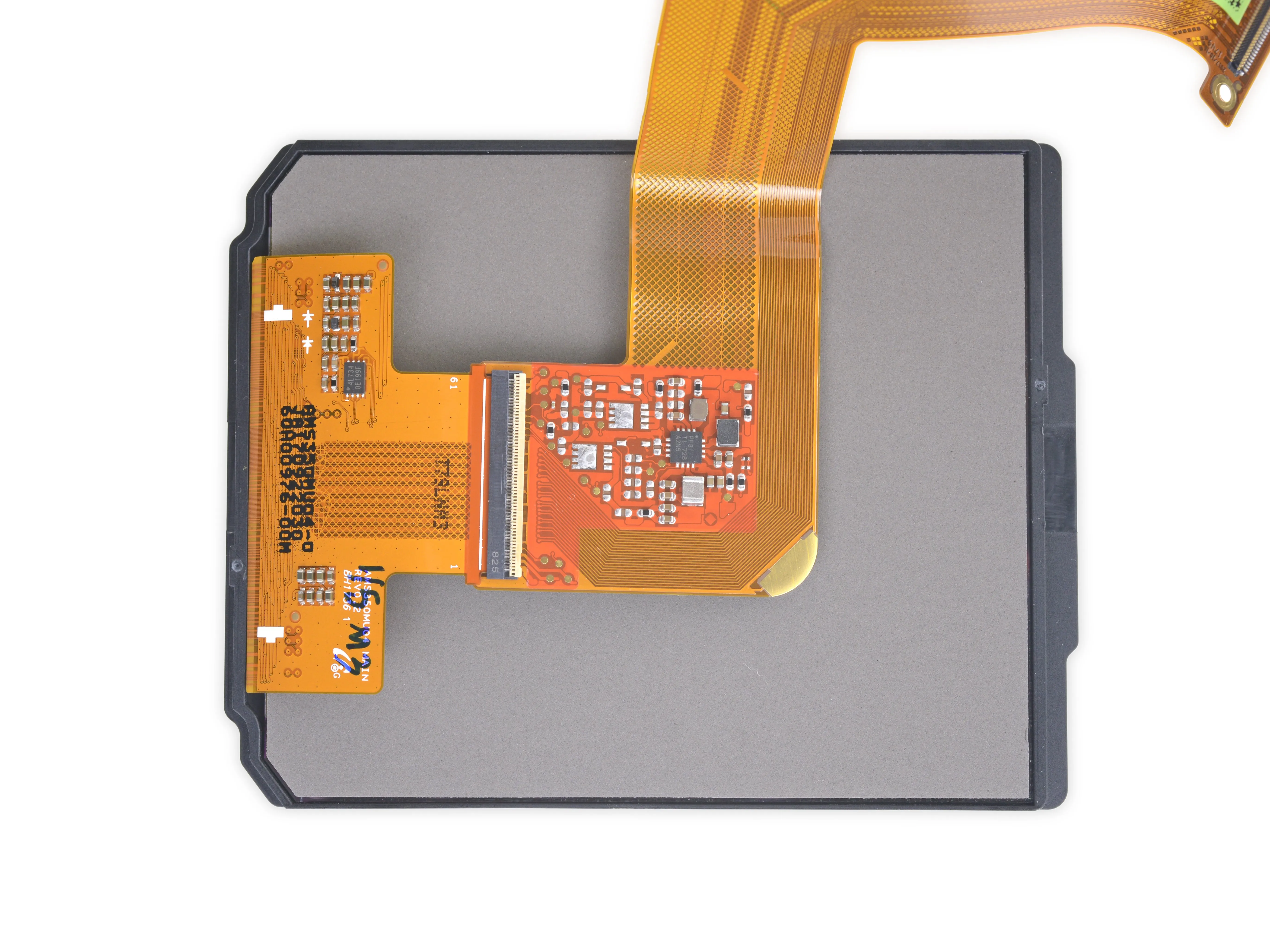

• Дисплей представляет собой AMOLED-панель Samsung AMS350MU04, по слухам, ту же самую, которую Samsung использует в своем собственном Odysseyсмешанная реальность гарнитуре смешанной реальности Odyssey.

• Гибкий кабель дисплея оснащен блоком питания AMOLED-дисплея Texas Instruments TPS65633B и кабелем Winbond W25Q40EWUXJE 4 Мб последовательной NOR флеш-памяти.

Шаг 13

• Но подождите - это еще не все!

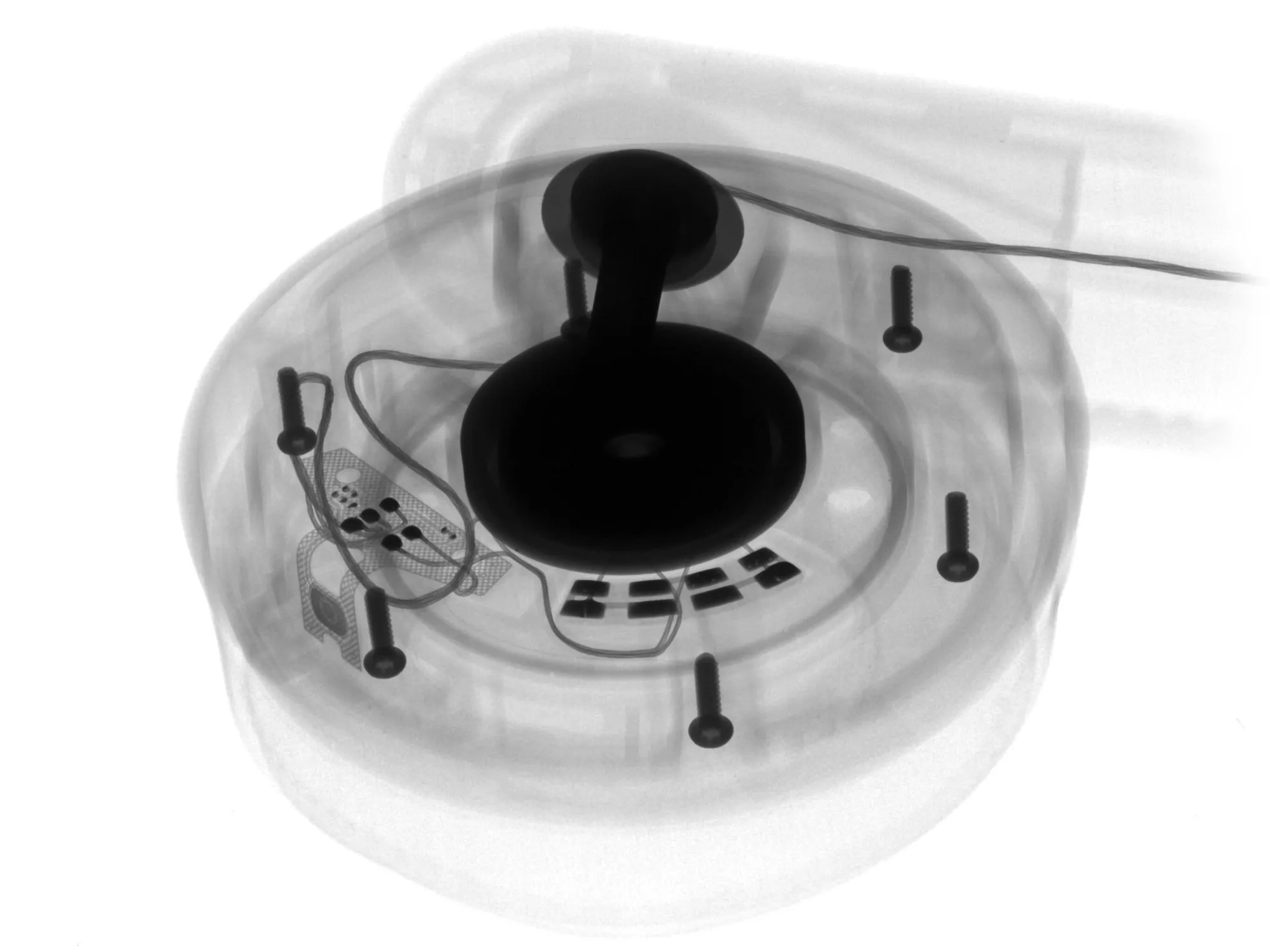

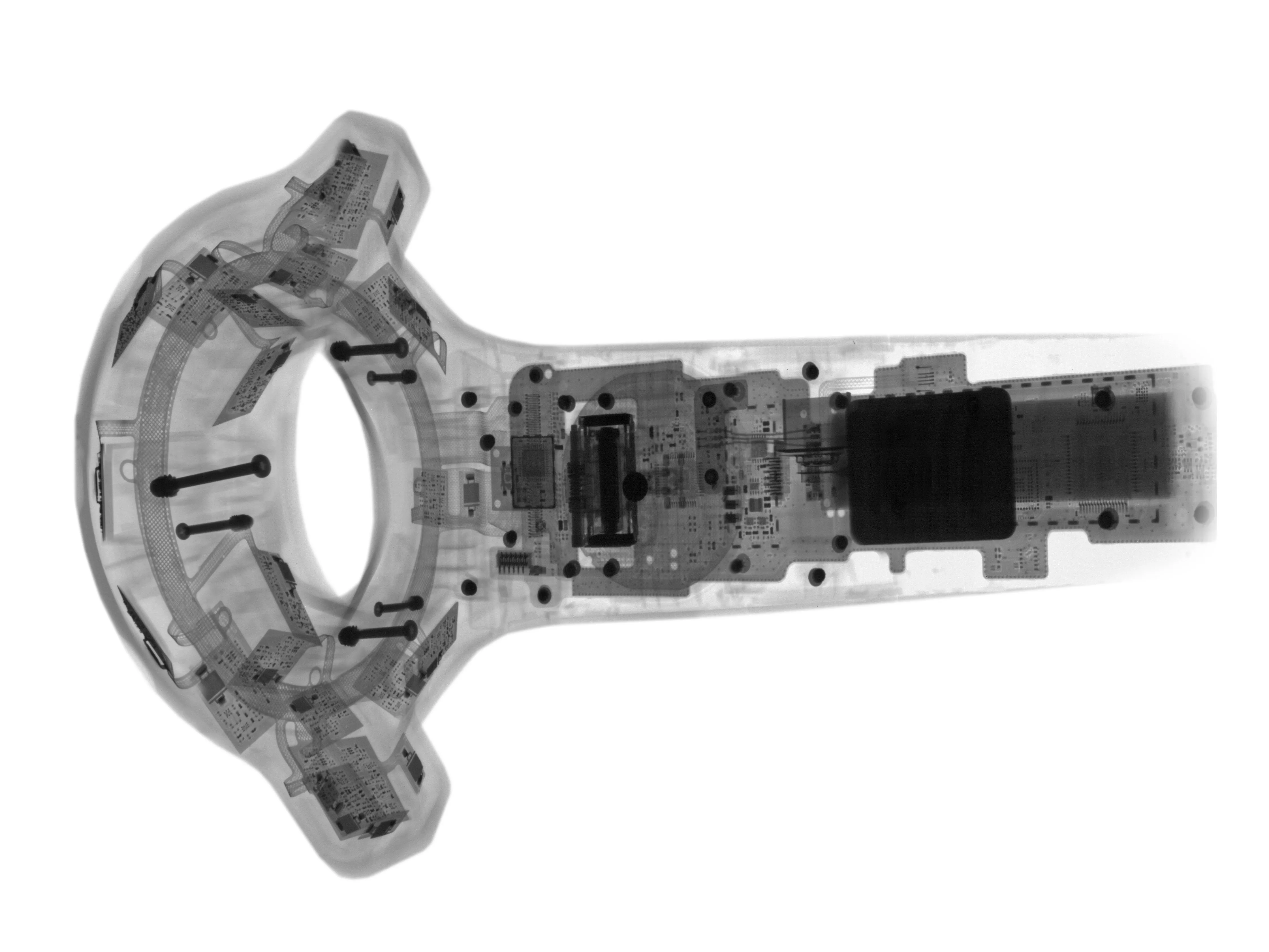

• Мы не стали разбирать наушники, но наши друзья из Creative Electron дали нам возможность взглянуть на их внутренности, и мы хотим поделиться с вами. Полюбуйтесь.

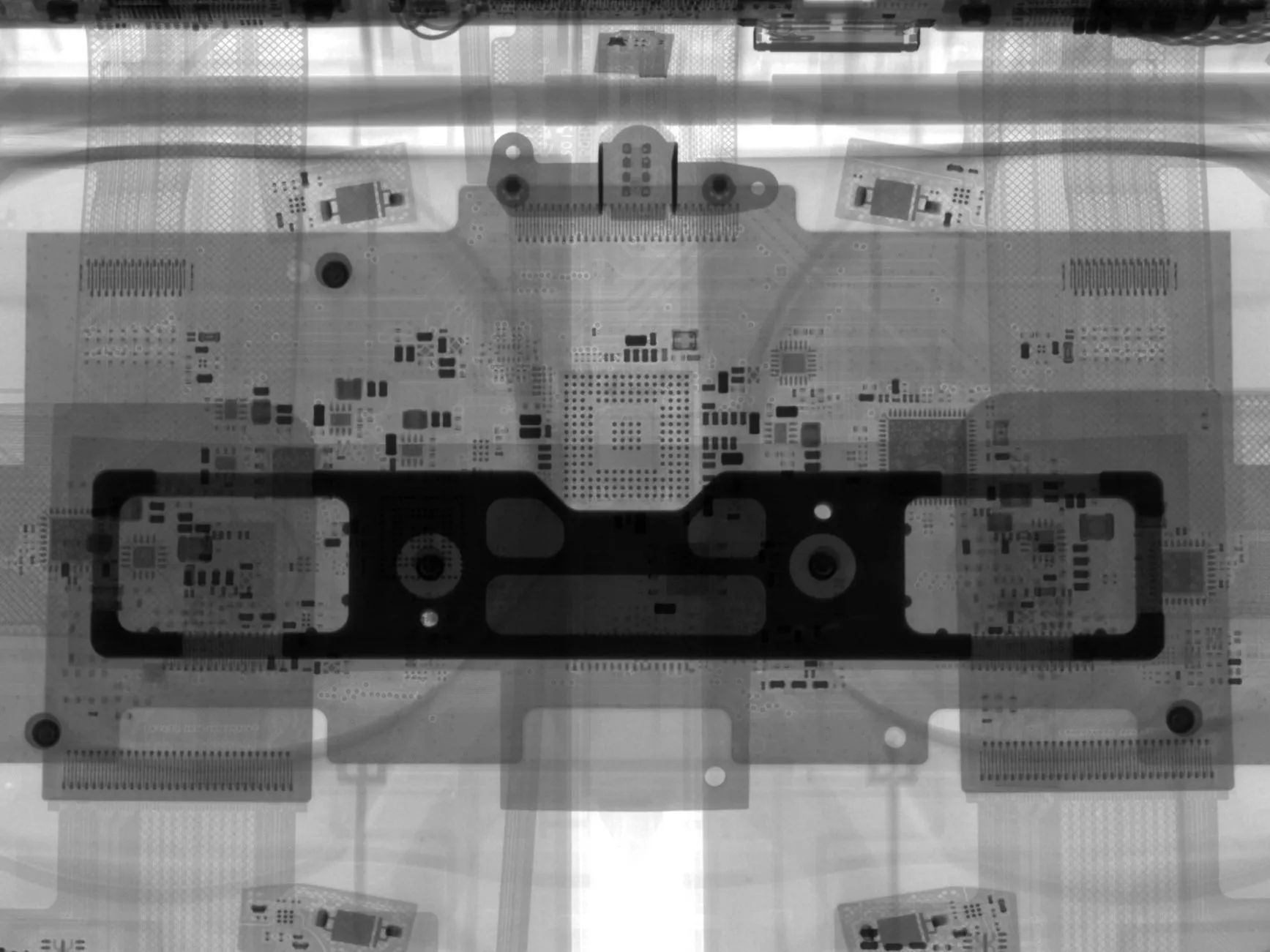

• Бонусный раунд: крупный план собранного HMD, а также контроллера, который мы мы разобрали в прошлый раз..

Комментарии к шагу

Рентген - это круто!

Кто-нибудь знает, как открыть наушники?

Шаг 14

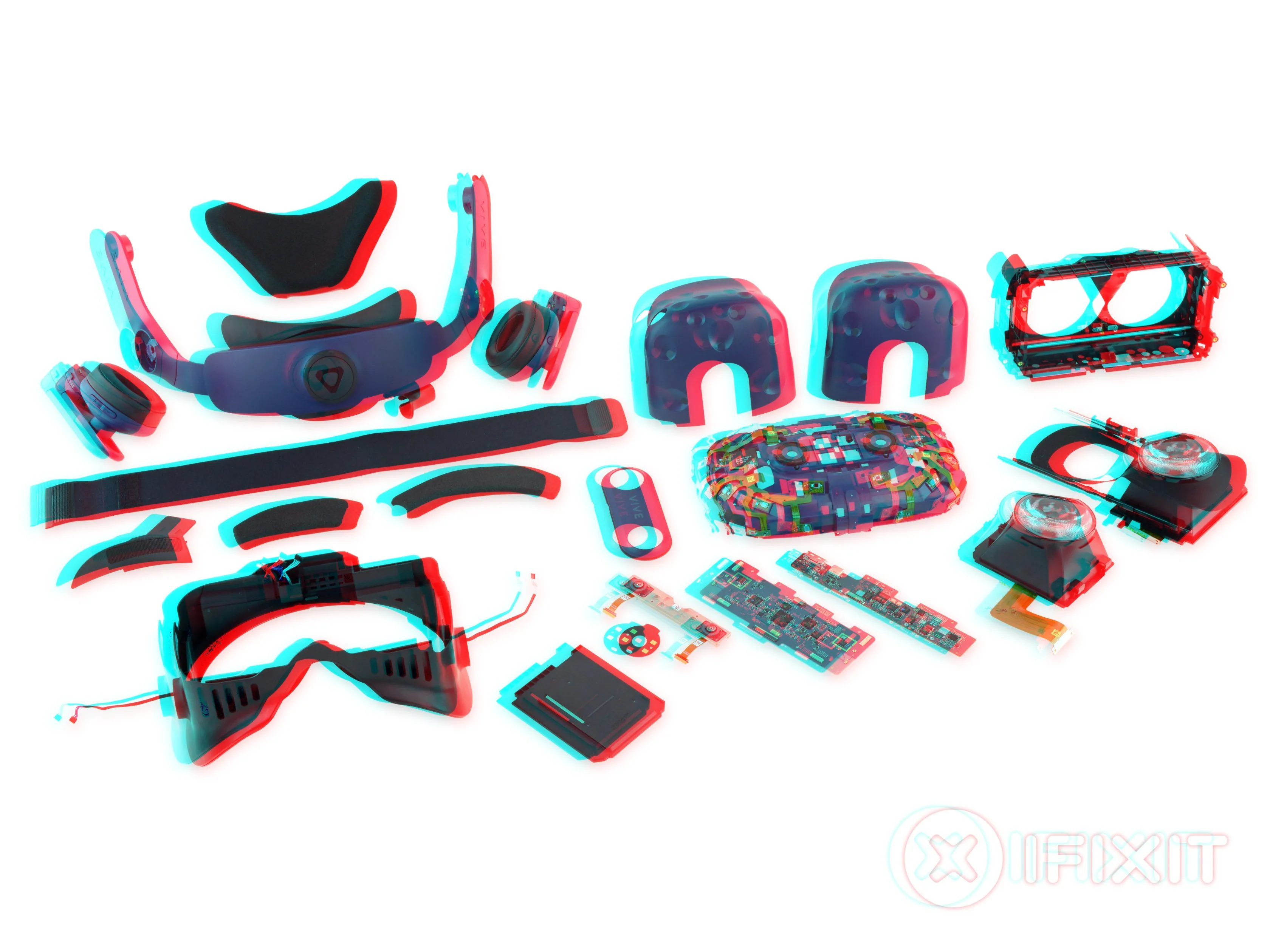

• Пожалуйста, наденьте свои 3D-очки.

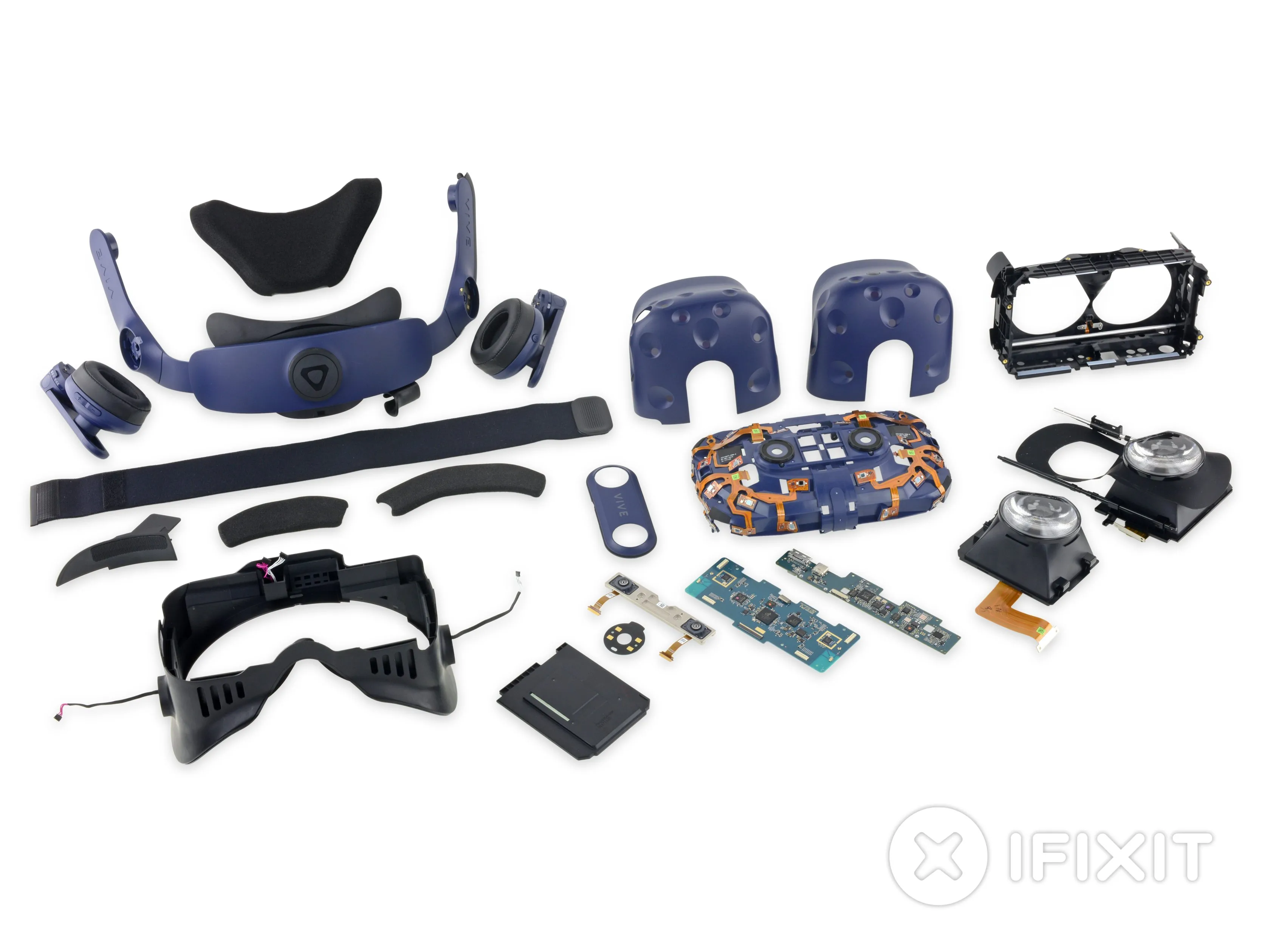

• Вот как рушится VR! Пора поставить этому устройству оценку, а затем собрать его обратно, чтобы немного поиграть.

• Спасибо за то, что отправились с нами на разборку Visual Reality! Мы надеемся увидеть вас позже!

Комментарии к шагу

Придерживайтесь сноса.

Стереоизображение довольно плохое. Это действительно было сделано с помощью стереофонических датчиков камеры со смещением или одна камера, на которую вы сместили изображение в фотошопе?

Вывод

• Разборка с помощью стандартных инструментов проста, неразрушающа и не содержит ловушек.
• Новые наушники полностью модульные и поставляются с инструкциями по снятию и установке.
• Стандартные винты Phillips и Torx крепят большинство компонентов. Износостойкие комфортные накладки крепятся с помощью липучек.
• Совместимость с существующими контроллерами и базовыми станциями означает, что вы уже знаете, как ремонтировать необходимые аксессуары.
• Клей используется очень редко, для крепления линз, микрофона и матриц датчиков.
• Это необычайно сложное устройство с большим количеством хрупких деталей, и производитель не предоставляет сервисное руководство, поэтому будьте особенно осторожны при попытке ремонта.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)
