Идентификатор микросхемы HTC Vive XR Elite

Идентификатор микросхемы HTC Vive XR Elite

Введение

Идентификатор микросхемы для HTC Vive XR Elite.

Шаг 1 Материнская плата гарнитуры со стороны A

Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны A: шаг 1, изображение 1 из 2
Идентификатор микросхемы HTC Vive XR Elite, сторона A основной платы гарнитуры: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны A: шаг 1, изображение 2 из 2
Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны A: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Samsung K3UHAHA0BM-AGCL 12 ГБ памяти LPDDR4X SDRAM, расположенной над прикладным процессором Qualcomm Snapdragon XR2

  • Samsung KLUDG4UHGC-B0E1 128 ГБ флэш-памяти NAND с поддержкой UFS 3.1

  • Управление питанием Qualcomm PM8009-100

  • Qualcomm PM3003A ? управление питанием

  • Qualcomm PMK8002 ? тактовый генератор

  • onsemi FSA3000L10X 2-портовый коммутатор USB 2.0 MHL

  • onsemi FSA550 Аналоговый переключатель 4PST

Шаг 2

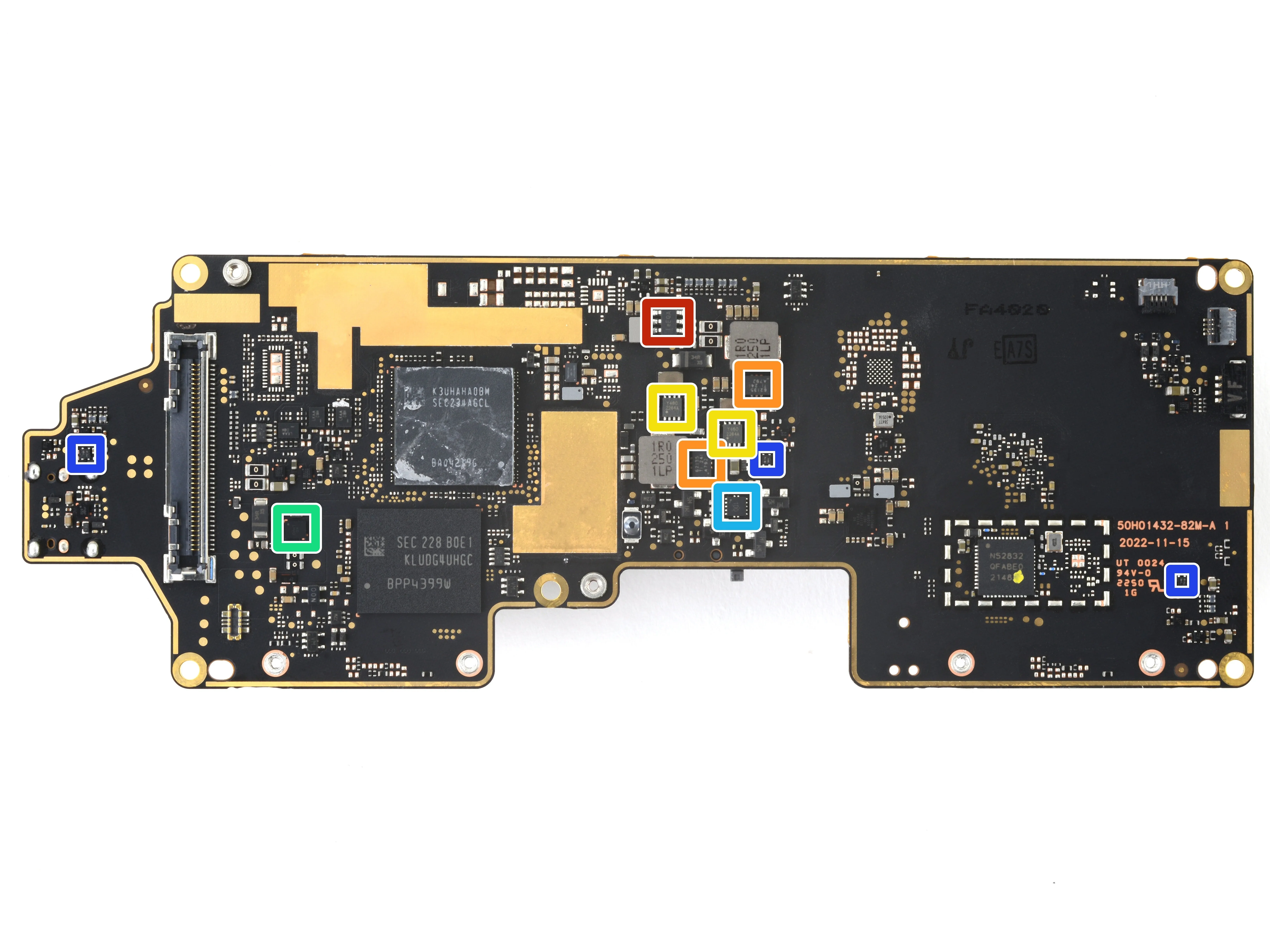

Идентификатор микросхемы HTC Vive XR Elite: шаг 2, изображение 1 из 1
Идентификатор микросхемы HTC Vive XR Elite: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Silergy SY7069ADC Синхронный повышающий преобразователь 3 А

  • Texas Instruments TPS62135 Понижающий преобразователь 4 A

  • Global Mixed-mode Technology G2264A 3 A синхронный понижающий преобразователь

  • Kinetic Technologies KTS1676EUT устройство защиты от перенапряжения

  • Texas Instruments TLV9064IRUCR четырехканальный операционный усилитель

  • Awinic AW37030D280DNR LDO-регулятор 300 мА / 2,8 В

Шаг 3 Сторона A основной платы гарнитуры - подключение

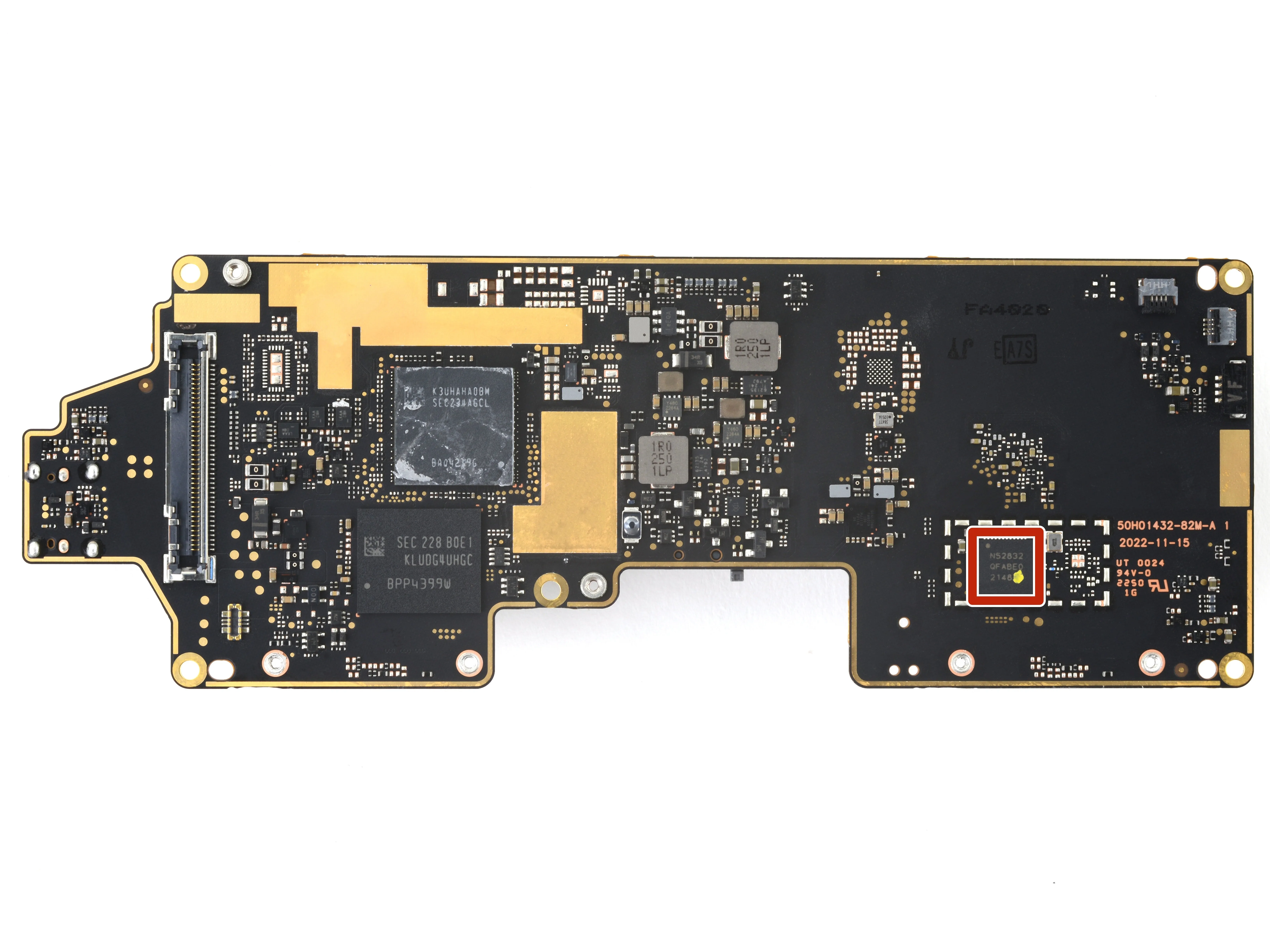

Идентификатор микросхемы HTC Vive XR Elite, боковая сторона A основной платы гарнитуры - подключение: шаг 3, изображение 1 из 1
Идентификатор микросхемы HTC Vive XR Elite, сторона A платы гарнитуры - подключение: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Nordic Semiconductor nRF52832 Bluetooth 5.2 SoC

Шаг 4 Материнская плата гарнитуры Сторона B

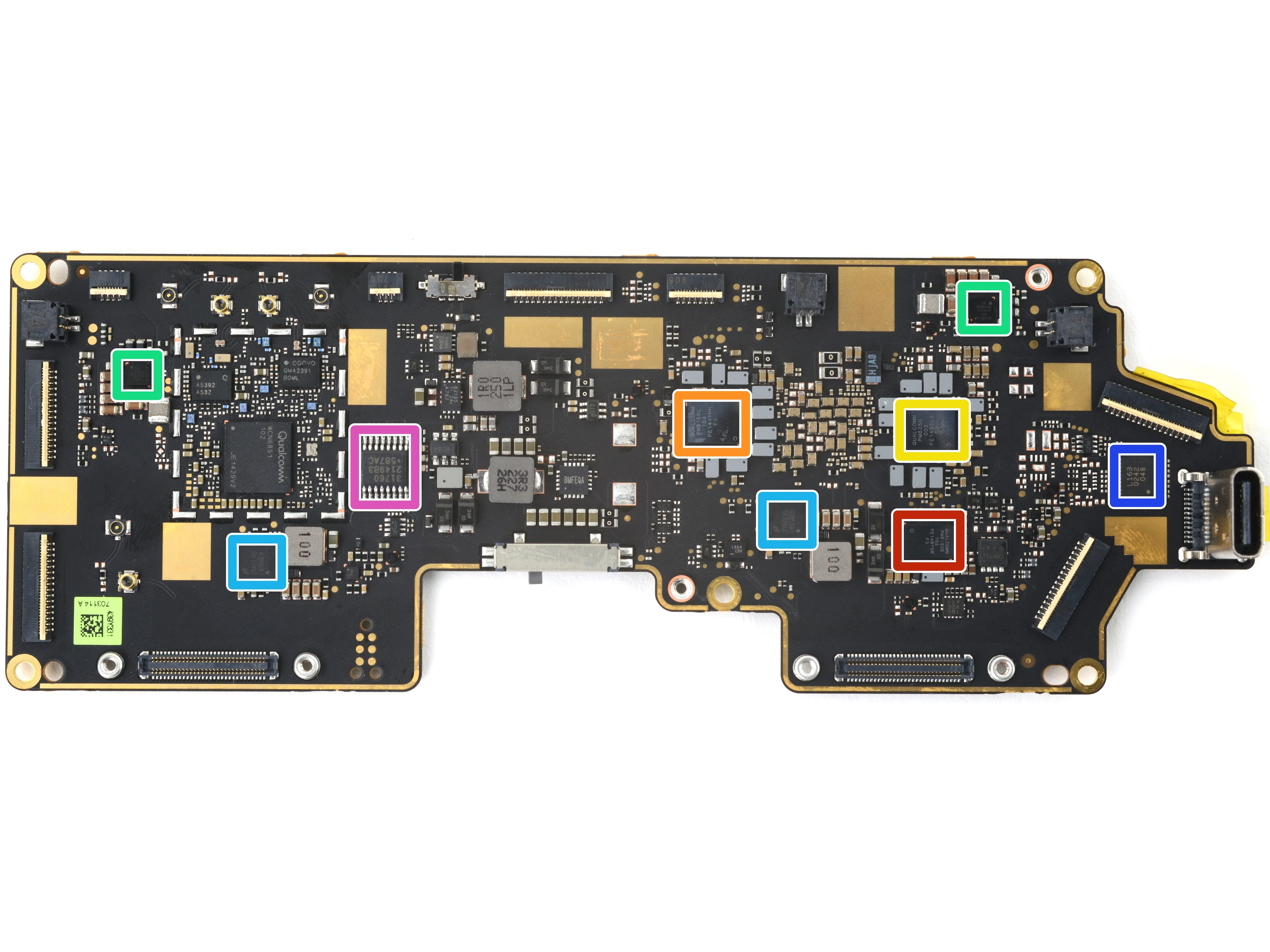

Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны B: шаг 4, изображение 1 из 2
Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны B: шаг 4, изображение 1 из 2 | Источник - ifixit.com

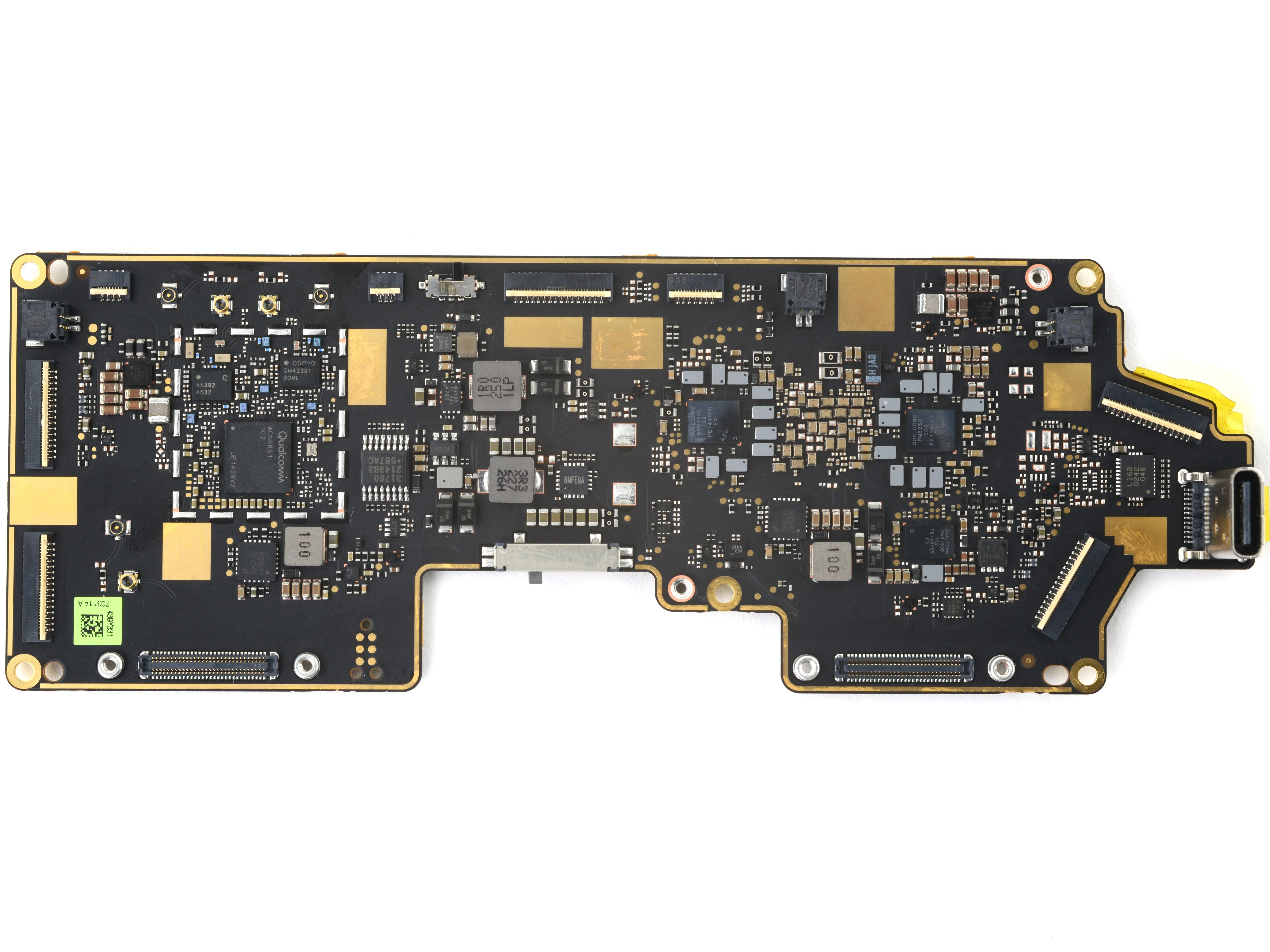

Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны B: шаг 4, изображение 2 из 2
Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны B: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Управление питанием Qualcomm PM8150B-102

  • Управление питанием Qualcomm PM8150L-103

  • Управление питанием Qualcomm PM8250-003

  • Qualcomm WSA8810-0VV Аудиоусилитель класса D мощностью 2 Вт

  • Texas Instruments LP8556SQ-E09 6-ч. Драйвер светодиодной подсветки

  • VIA Labs VL163 Коммутатор данных USB Type-C 10 Гбит/с

  • Analog Devices MAX31760 контроллер вентилятора

Шаг 5

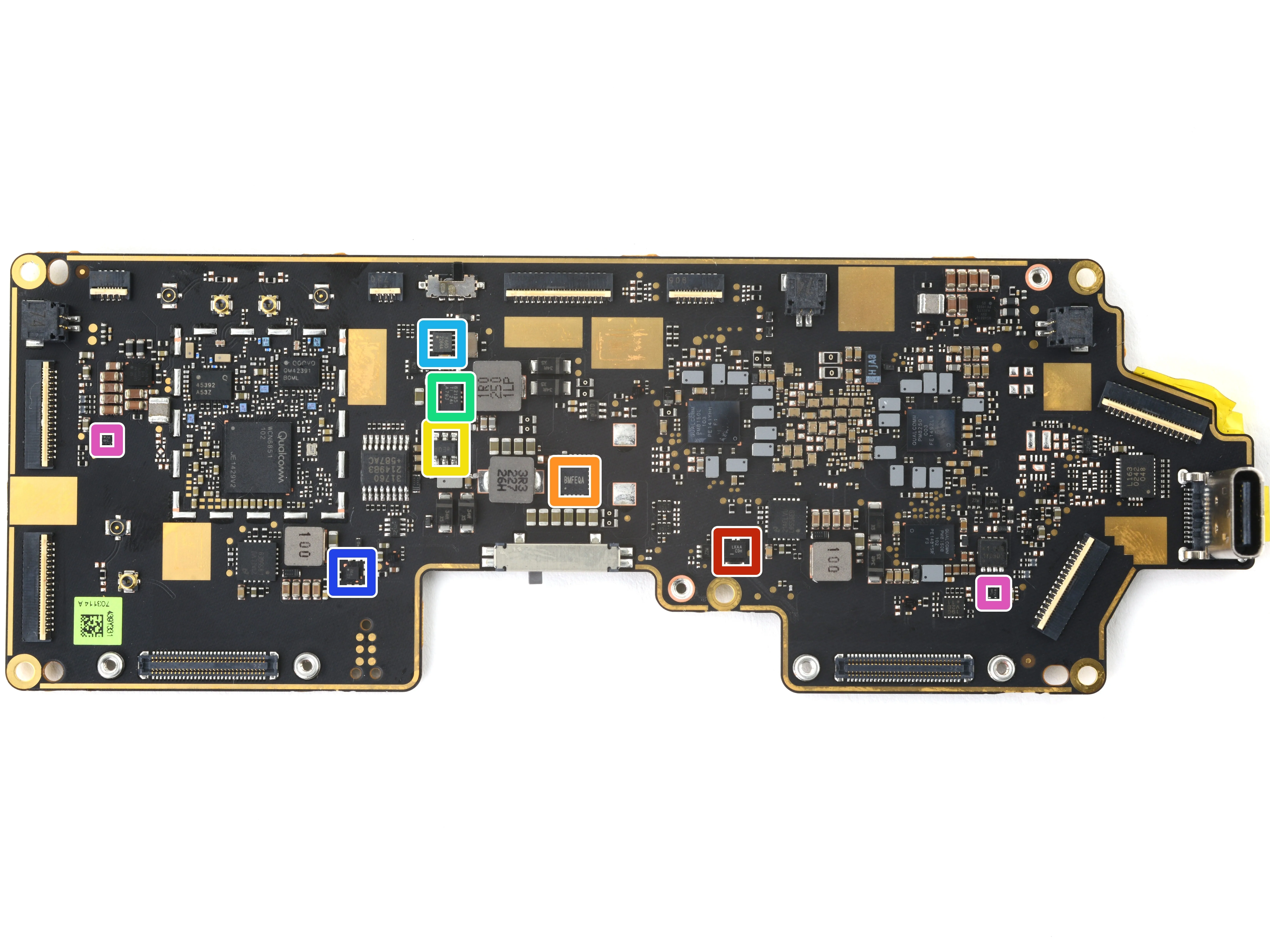

Идентификатор микросхемы HTC Vive XR Elite: шаг 5, изображение 1 из 1
Идентификатор микросхемы HTC Vive XR Elite: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • onsemi FSA3000L10X 2-портовый коммутатор USB 2.0 MHL

  • Silergy SY7120RAC Синхронный повышающий преобразователь 10 А / 16 В

  • Silergy SY7069ADC Синхронный повышающий преобразователь на 3 А

  • Texas Instruments TPS62135 Понижающий преобразователь 4 A

  • Global Mixed-mode Technology G2264A 3 A синхронный понижающий преобразователь

  • Texas Instruments LM358TP двойной 1-МГц операционный усилитель

  • Awinic AW37030D280DNR LDO-регулятор 300 мА / 2,8 В

Шаг 6 Сторона B основной платы гарнитуры - подключение

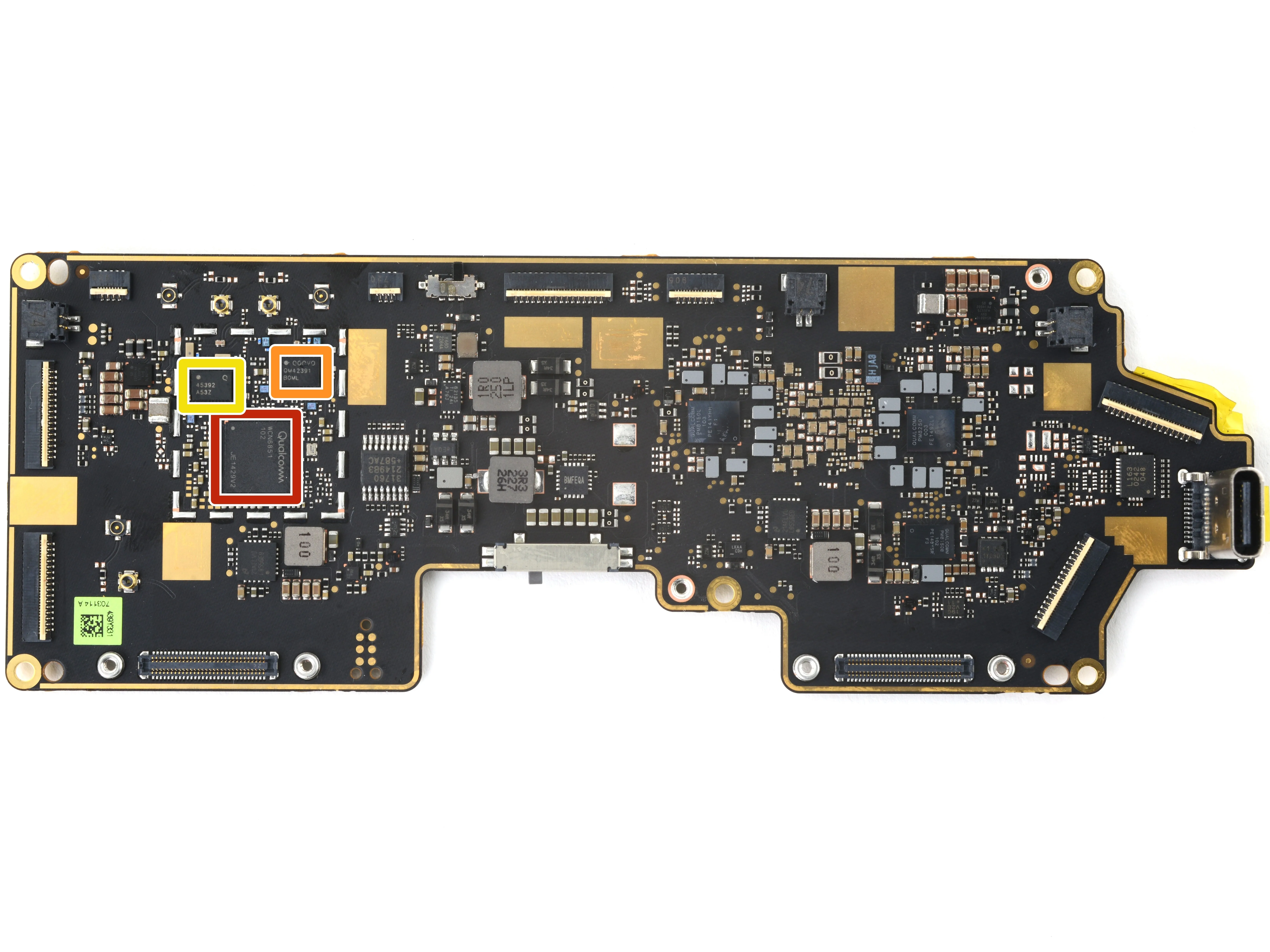

Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны B - Подключение: шаг 6, изображение 1 из 1
Идентификатор микросхемы HTC Vive XR Elite, основная плата гарнитуры со стороны B - подключение: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Qualcomm WCN6851-102 Контроллер FastConnect 6900 WiFi 6, 6E и Bluetooth 5.3

  • Qorvo QM42391 2,4 ГГц WLAN Front-End Module

  • Qorvo QM45392 5-7,2 ГГц WLAN Front-End Module

Шаг 7 Батарейная плата сторона A

Идентификатор микросхемы HTC Vive XR Elite, сторона A платы аккумулятора: шаг 7, изображение 1 из 2
Идентификатор микросхемы HTC Vive XR Elite, сторона A платы аккумулятора: шаг 7, изображение 1 из 2 | Источник - ifixit.com

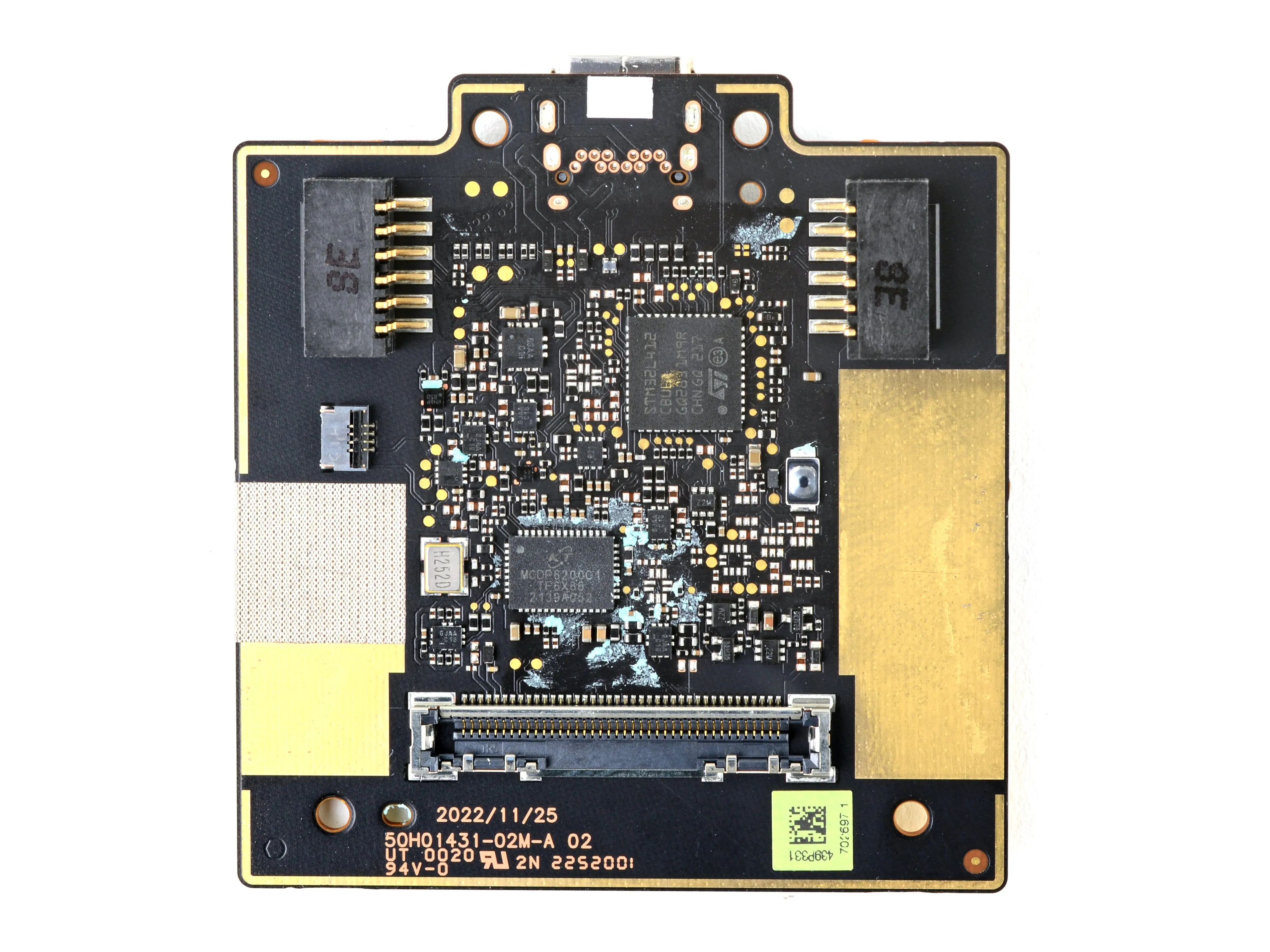

Идентификатор микросхемы HTC Vive XR Elite, сторона A платы аккумулятора: шаг 7, изображение 2 из 2
Идентификатор микросхемы HTC Vive XR Elite, сторона A платы аккумулятора: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • STMicroelectronics STM32L412CB 32-битный микроконтроллер ARM Cortex-M4 с 1 Мб флэш-памяти

  • Kinetic Technologies MCDP6200C1 Замедлитель переключения USB Type-C

  • onsemi FUSB302TMPX Контроллер USB Type-C с доставкой питания

  • onsemi FSUSB30UMX Аналоговый коммутатор USB 2.0 на 2 порта, 480 Мбит/с

  • onsemi FSA550 Аналоговый переключатель 4PST

  • Texas Instruments TUSB212 Кондиционер сигналов USB 2.0

Шаг 8 Батарейная плата со стороны B

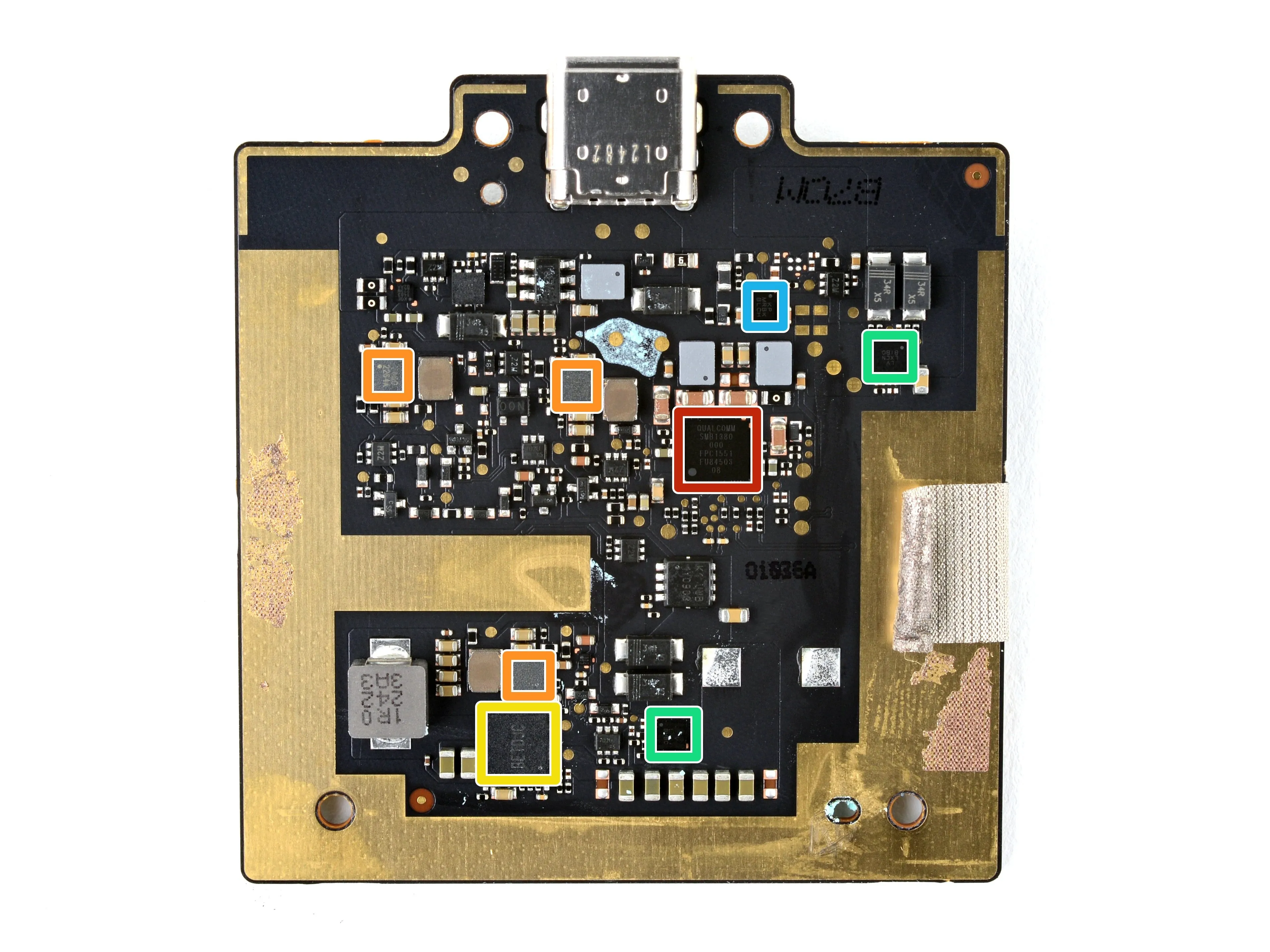

Идентификатор микросхемы HTC Vive XR Elite, плата аккумулятора сторона B: шаг 8, изображение 1 из 2
Идентификатор микросхемы HTC Vive XR Elite, сторона B платы аккумулятора: шаг 8, изображение 1 из 2 | Источник - ifixit.com

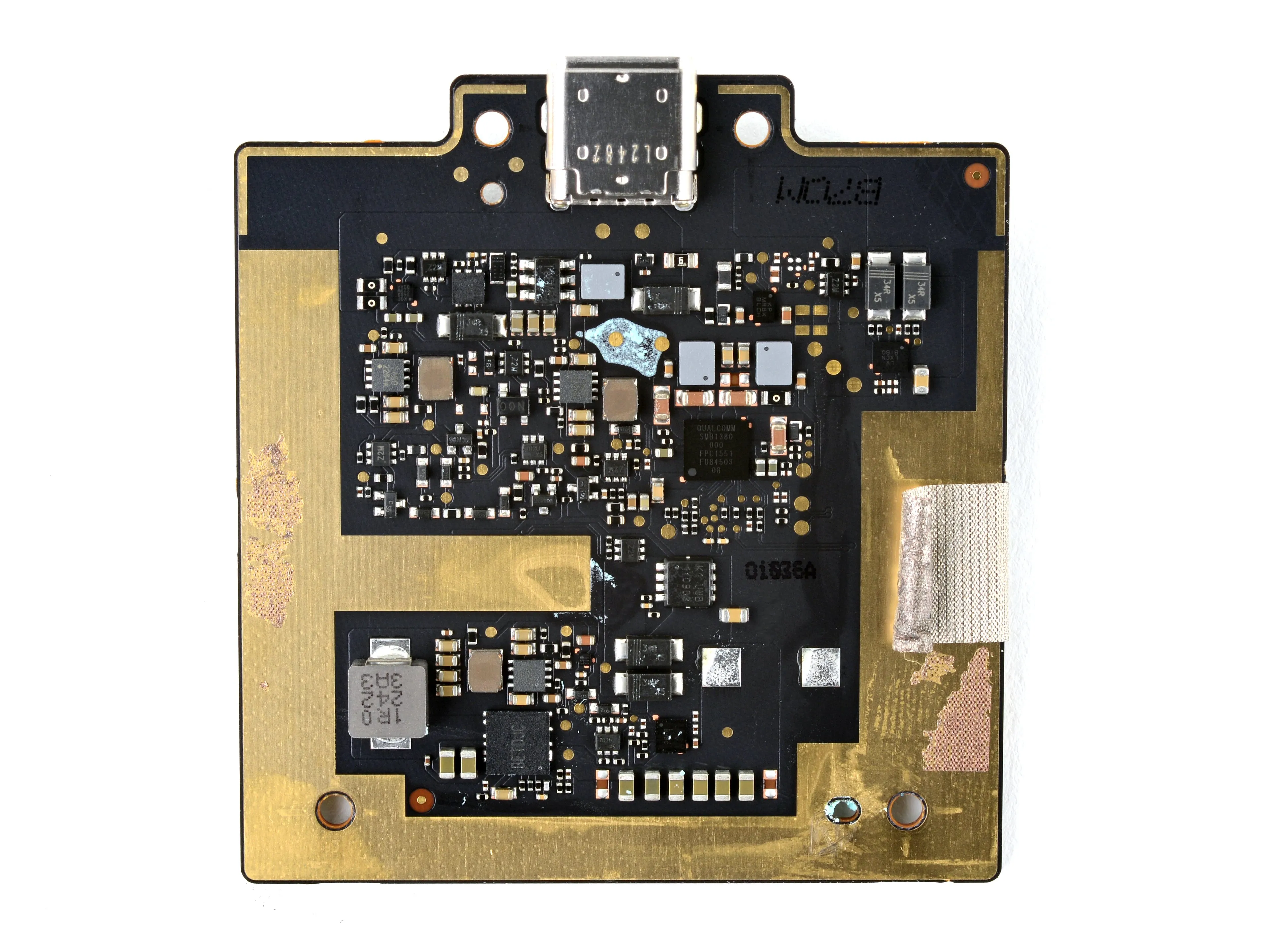

Идентификатор микросхемы HTC Vive XR Elite, сторона B платы аккумулятора: шаг 8, изображение 2 из 2
Идентификатор микросхемы HTC Vive XR Elite, сторона B платы аккумулятора: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Qualcomm SMB1380-000 Одноячеечное зарядное устройство для литий-ионных аккумуляторов с поддержкой быстрой зарядки 3.0

  • Синхронный понижающий преобразователь Global Mixed-mode Technology G2264A 3 A

  • Silergy DC-DC преобразователь

  • Kinetic Technologies KTS1693EVB переключатель нагрузки с защитой от перенапряжения и перегрузки по току

  • Kinetic Technologies KTS1668EAY Защита от перенапряжения 4 А
