Разборка Huawei Mate 10 Pro

Введение

Впереди Рождество, и в эти дни в гавани флагманов стало немного ветрено, но мы терпеливо ждем в конце дока, когда к нам приплывет Mate 10 Pro от китайского производителя смартфонов Huawei. И мы не зря стоим на холоде - после теплого приема этот новый смартфон отправляется прямиком на стол для разбора. Присоединяйтесь к нам, ведь мы исследуем последнее предложение Huawei по частям.

Не можете насытиться разборами флагманов? Подружитесь с нами на Facebook, твиттере и на Instagram чтобы быть в курсе всех событий, связанных с ремонтом!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

•

Шаг 1 Разборка Huawei Mate 10 Pro

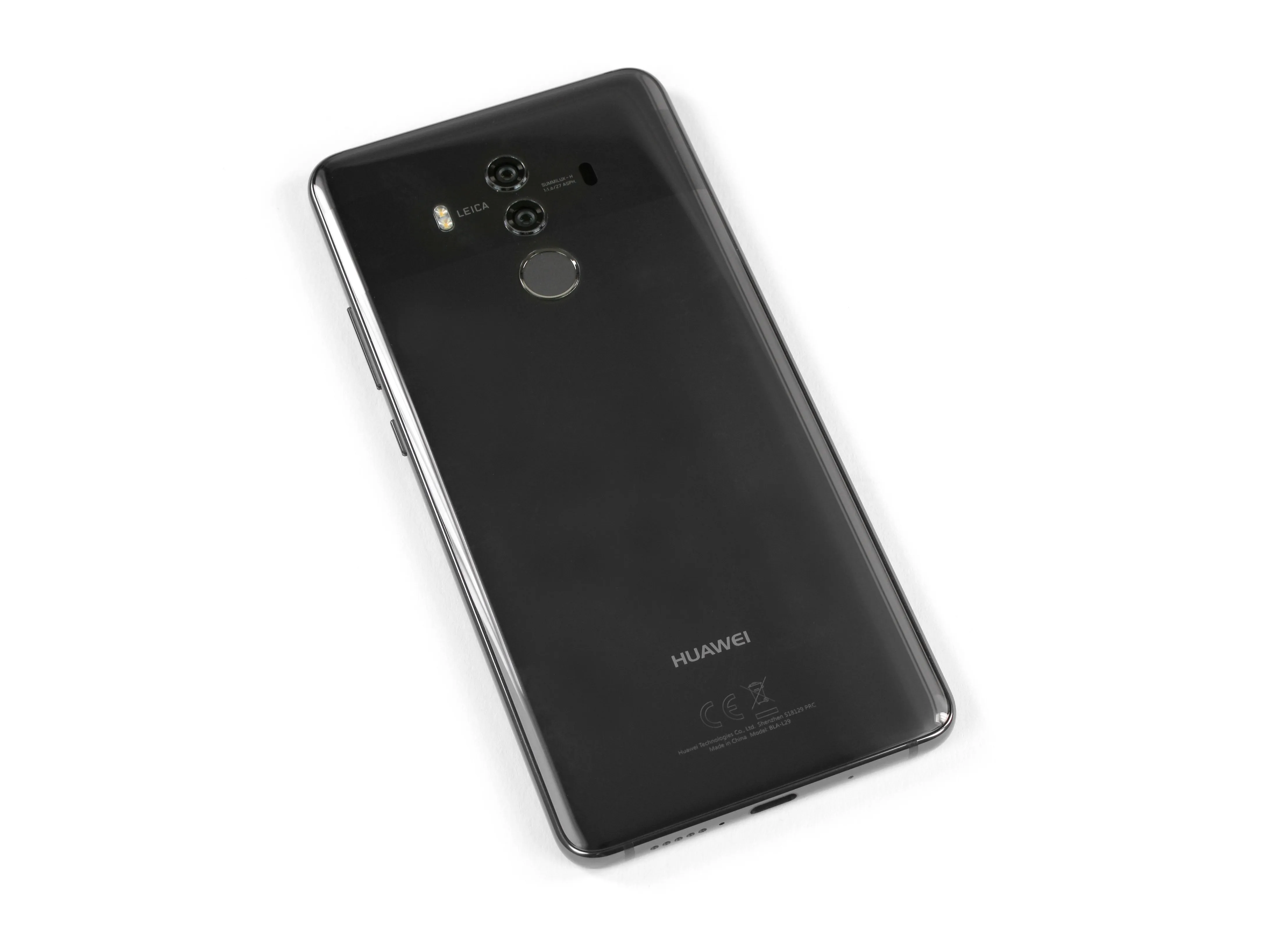

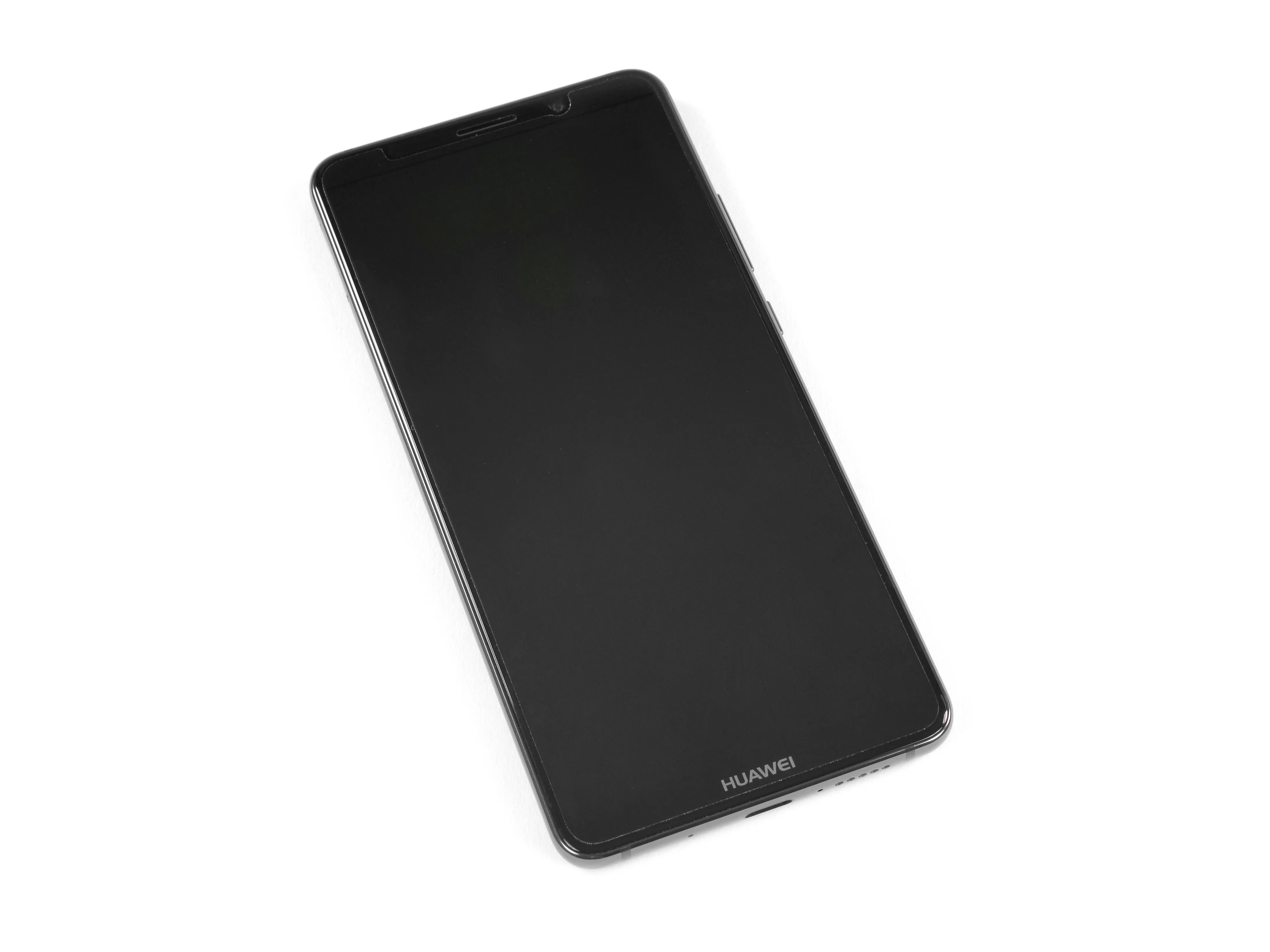

• Начнем разбор с неопровержимого факта - Huawei добавила стеклянную заднюю панель в Mate Pro 10, чтобы лучше соответствовать конкурентам.

• Значит ли это, что под корпусом, сертифицированным по стандарту IP67, мы найдем беспроводную зарядку? Судя по спецификациям, нет:

• восьмиядерный процессор Kirin 970 и GPU Mali-G72 MP12

• 6,0-дюймовый AMOLED-дисплей с разрешением 1080 x 2160 (402 ppi)

• Двойная основная камера 20 МП и 12 МП, ƒ/1,6 от Leica

• 8 МП ƒ/2,0 камера для селфи

• В конфигурации с накопителем на 128 ГБ и оперативной памятью 6 ГБ или накопителем на 64 ГБ и оперативной памятью 4 ГБ

• Поставляется с Android 8.0 Oreo и EMUI 8.0

Шаг 2

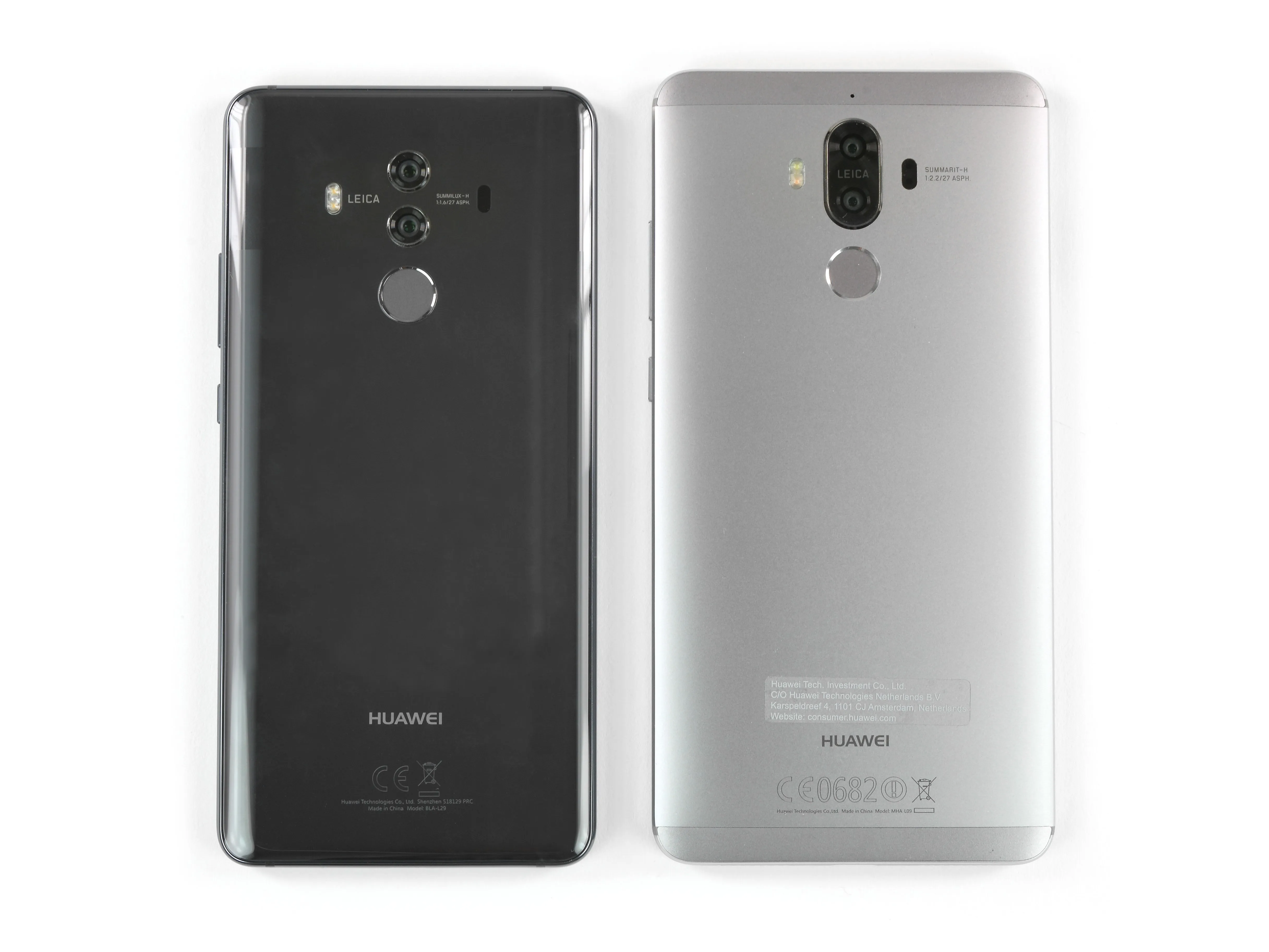

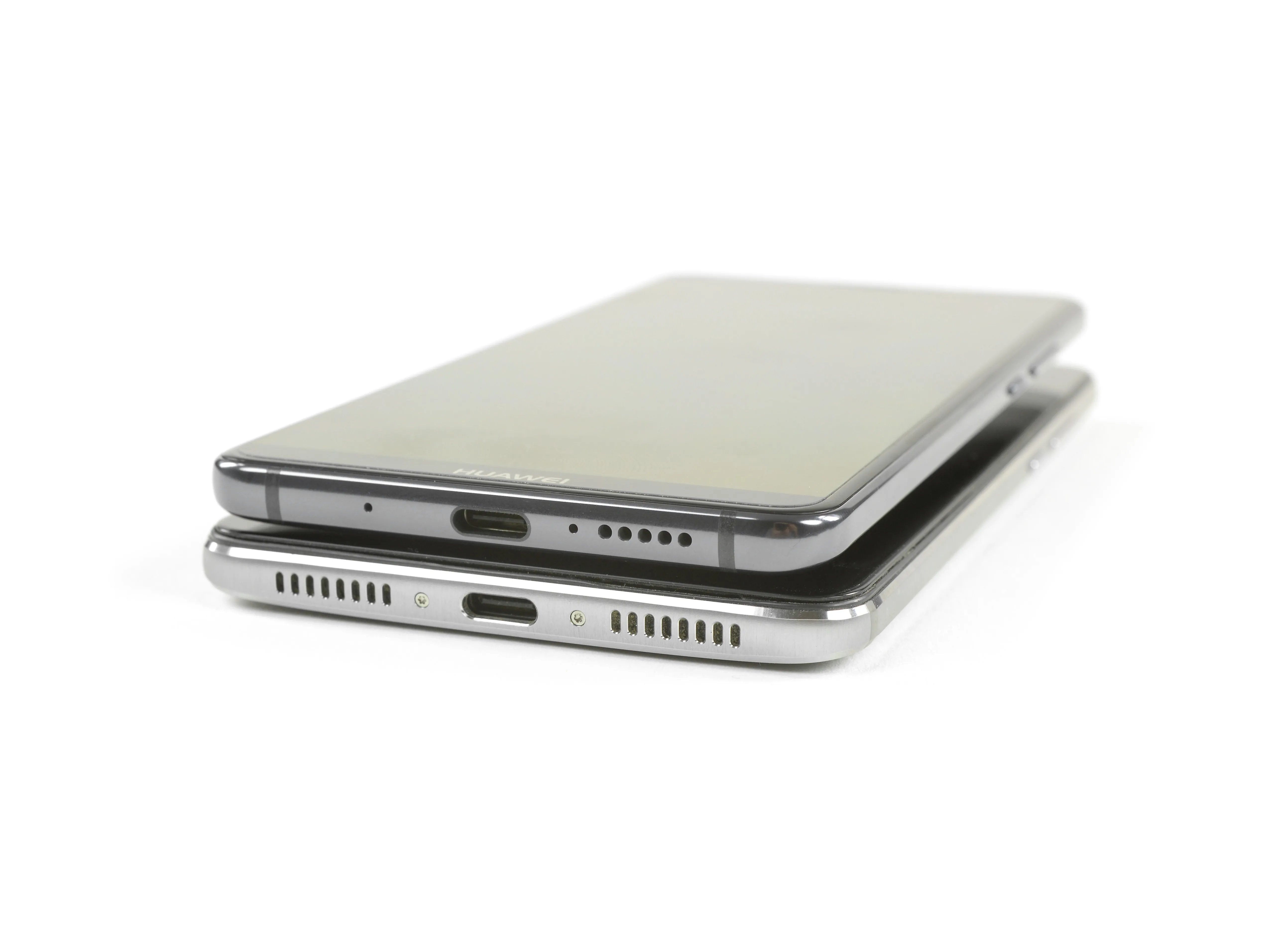

• Прежде чем приступить к разбору Mate 10 Pro, мы поставим его рядом с одним из его предшественников, Mate 9.который мы также разобрали- для быстрого сравнения.

• На первый взгляд, различия довольно незначительны: новая двойная камера Leica с оптической стабилизацией изображения и круглый датчик отпечатков пальцев прямо под ней.

• Более заметны новая эргономичная изогнутая стеклянная задняя панель и фирменная полоска, выделяющая камеры с двумя объективами.

• Нам немного грустно от того, что объективы камер теперь идут своими отдельными путями. Но это необходимая жертва, чтобы принять новый Цифровой рубеж.

• При ближайшем рассмотрении вы можете заметить, что Mate 10 Pro немного меньше Mate 9, хотя его дисплей на 0,1 дюйма больше. Новый 6,0-дюймовый дисплей практически лишен ободка.

Шаг 3

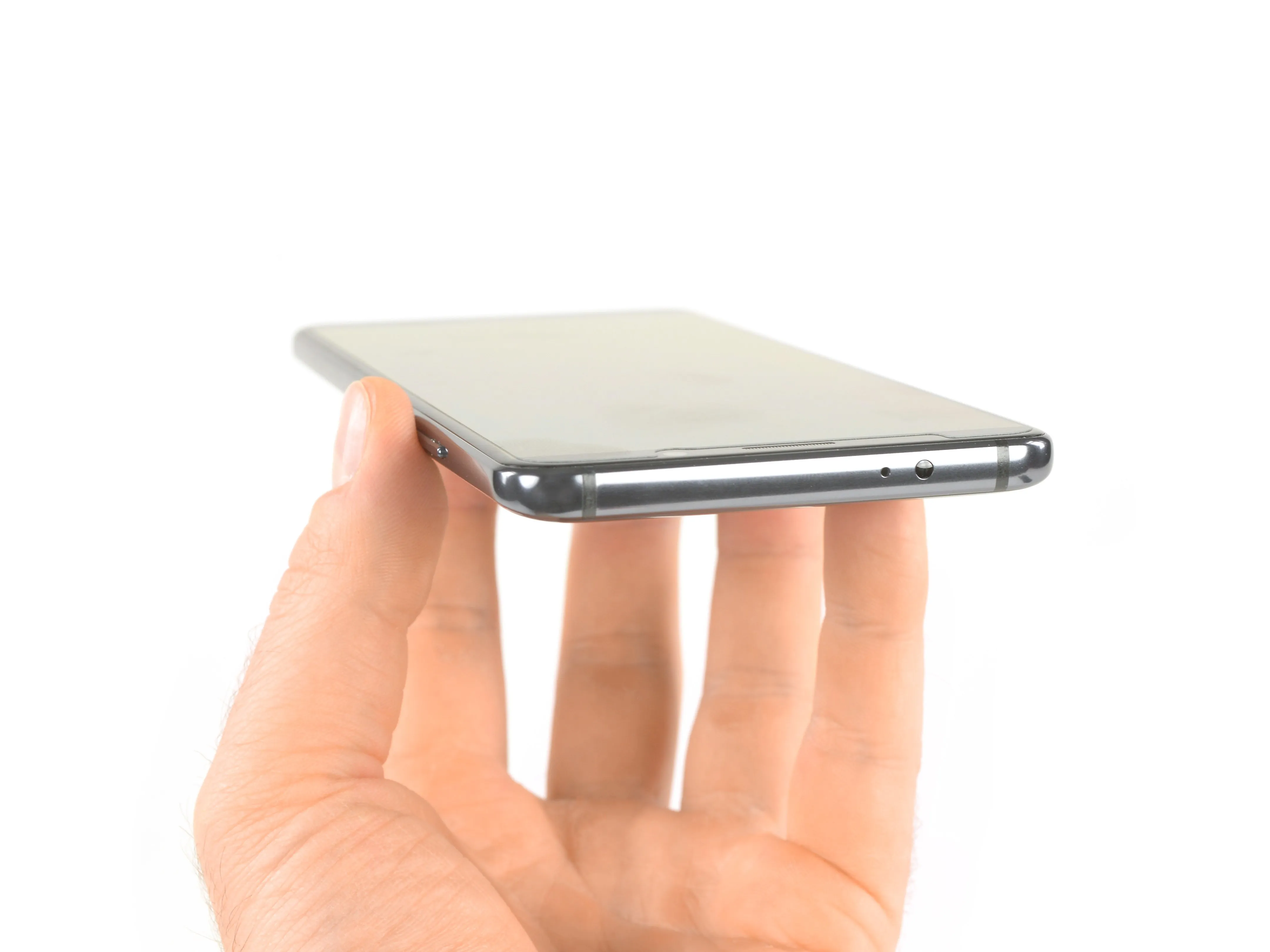

• Мы до сих пор помним, как открывали Mate 9 и тянулись за отверткой, как вдруг поняли, что откручивать здесь нечего!

• Мгновение спустя мы делаем еще одно шокирующее открытие - здесь нет разъема для наушников! Похоже, мы не сможем слушать музыку, пока открываем 10 Pro.

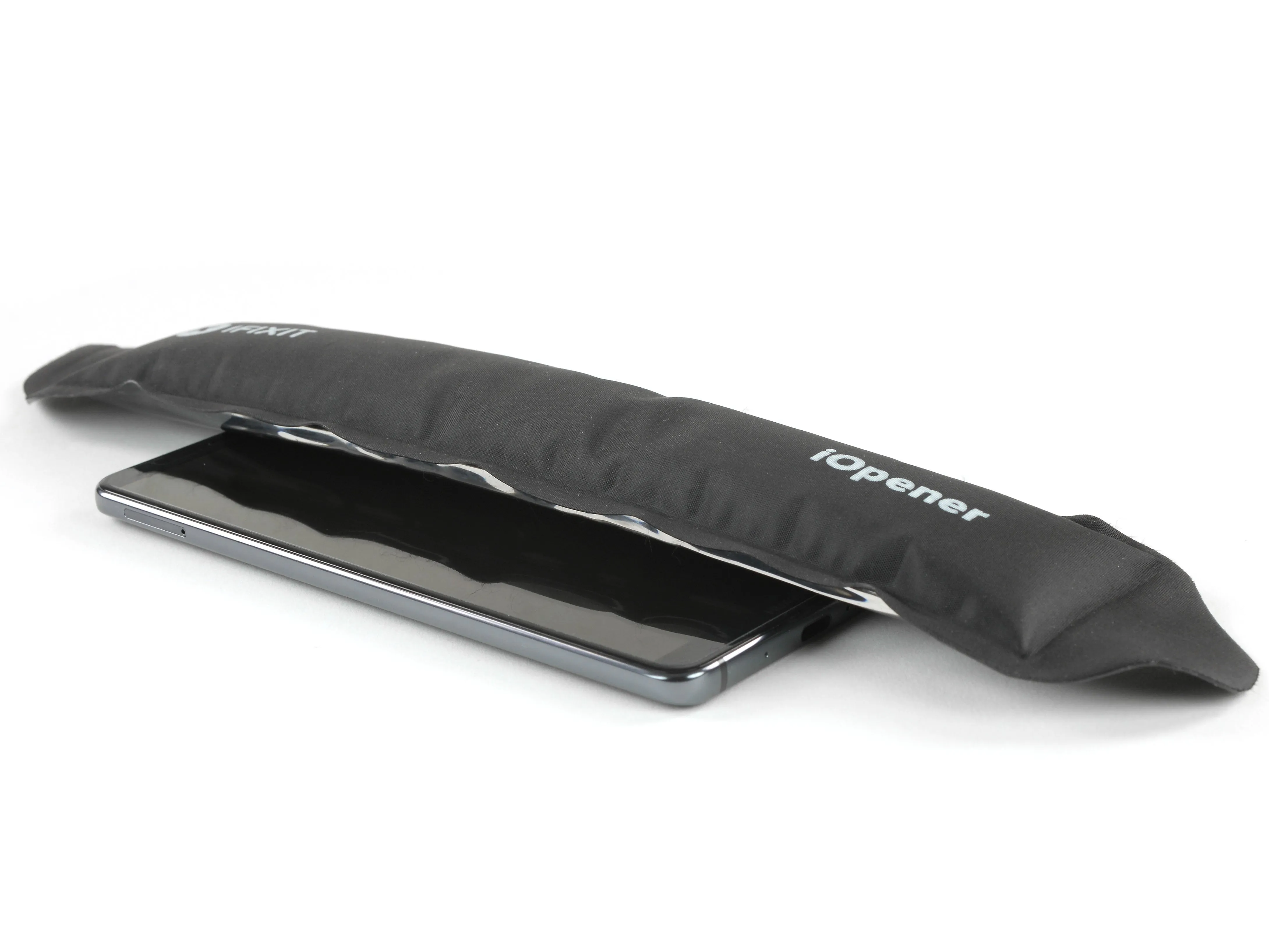

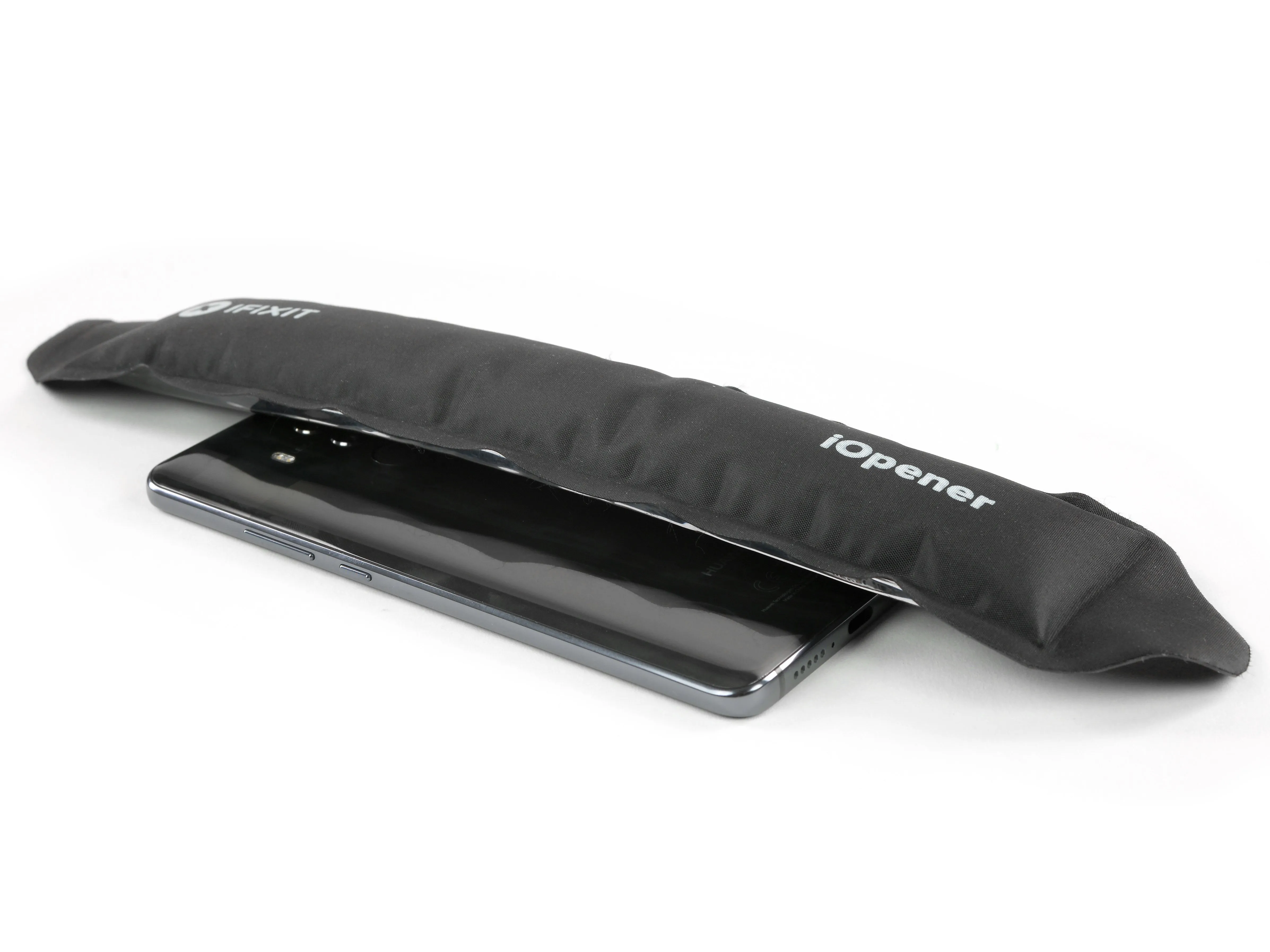

• В отсутствие каких-либо закручивающихся крепежей мы опускаем iOpener и начинаем нагревать заднюю панель фаблета. Учитывая рейтинг IP67, возможно, нам следовало ожидать немного неприятностей.

• Если вы планируете подледный дайвинг этой зимой, IP67 гарантирует водонепроницаемость (и пылезащищенность) на глубине до одного метра в течение 30 минут.

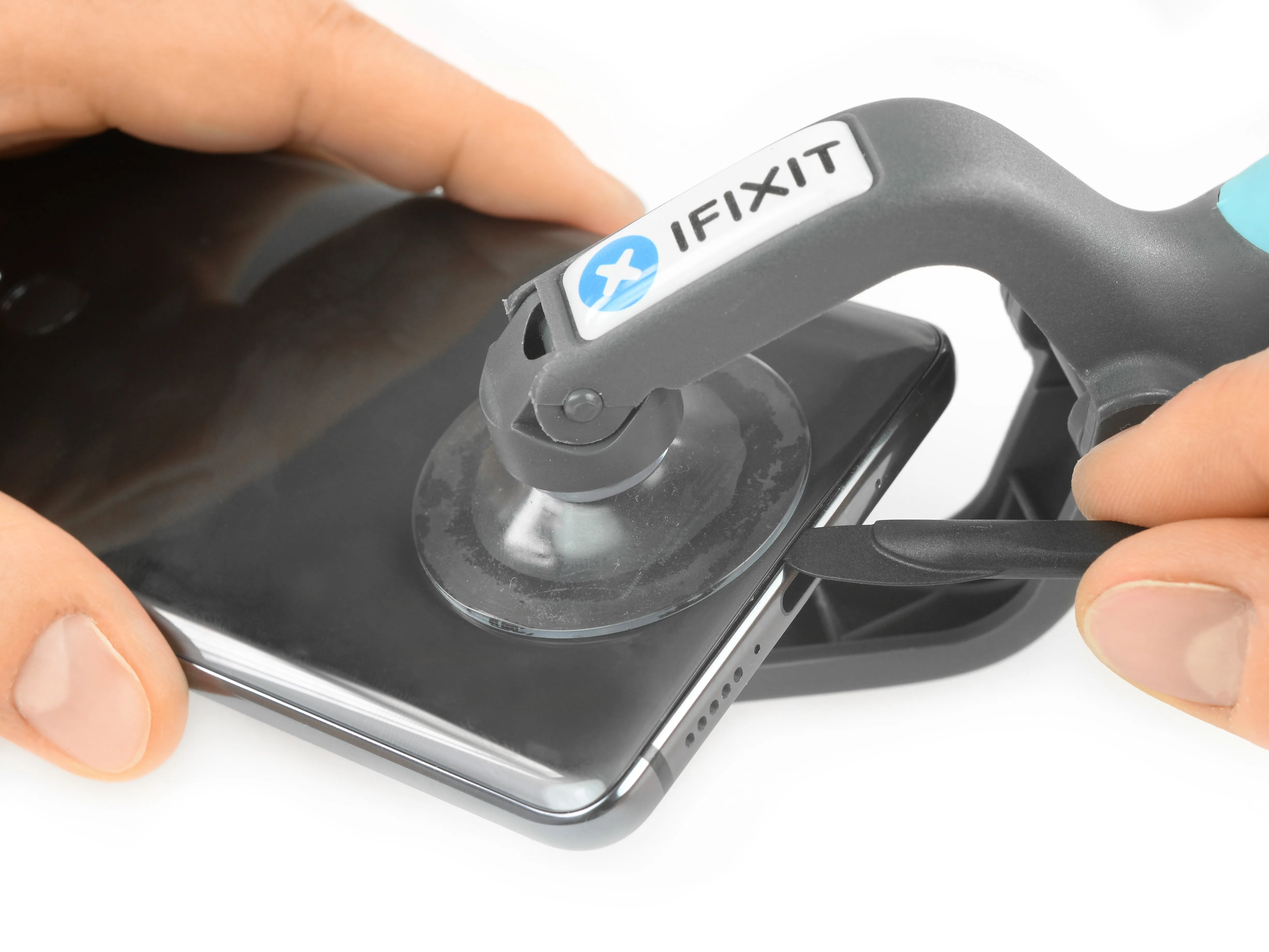

• Установим iSclack и начнем нарезать алебардой вокруг алюминиевой рамы...

Шаг 4

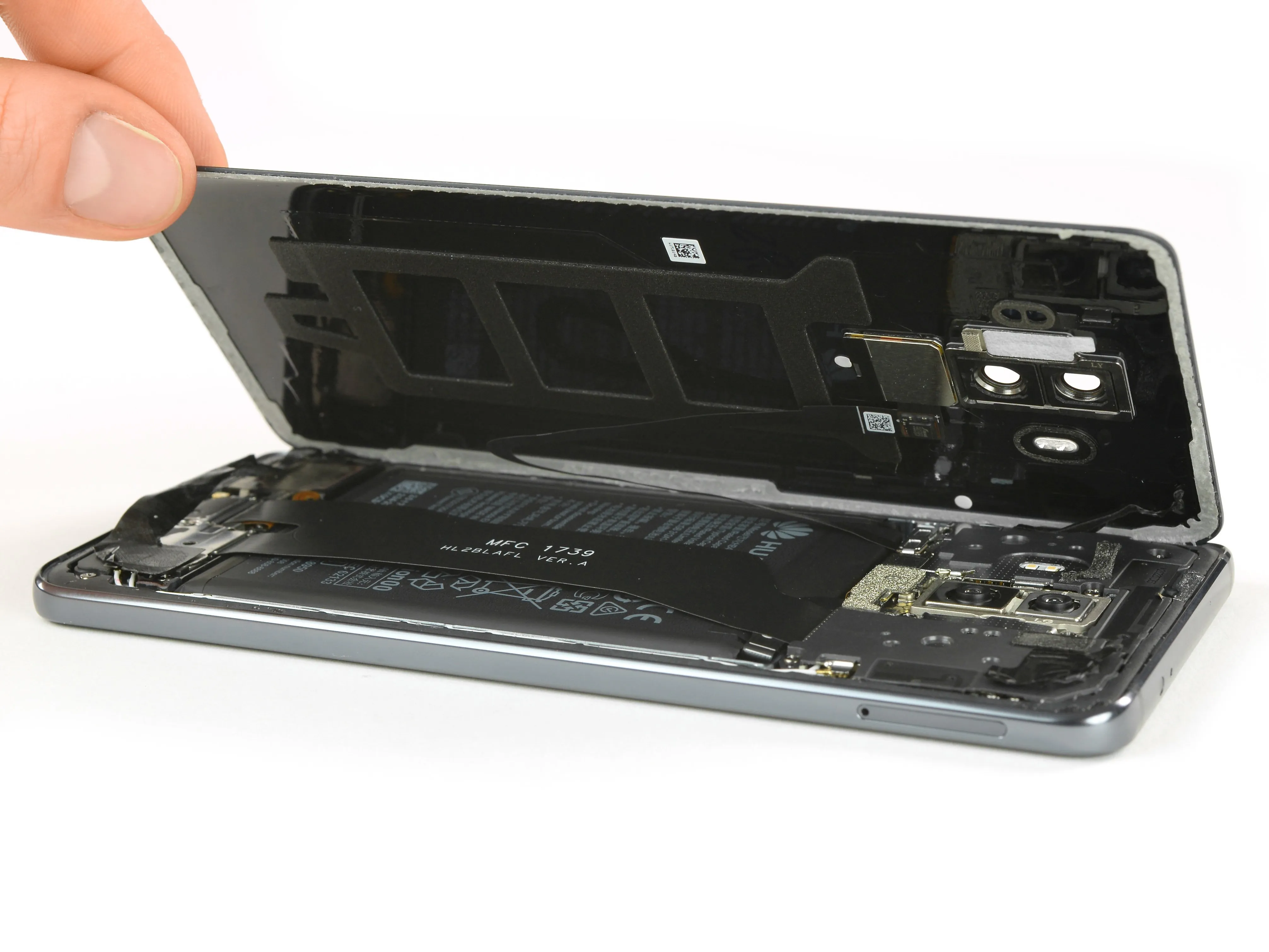

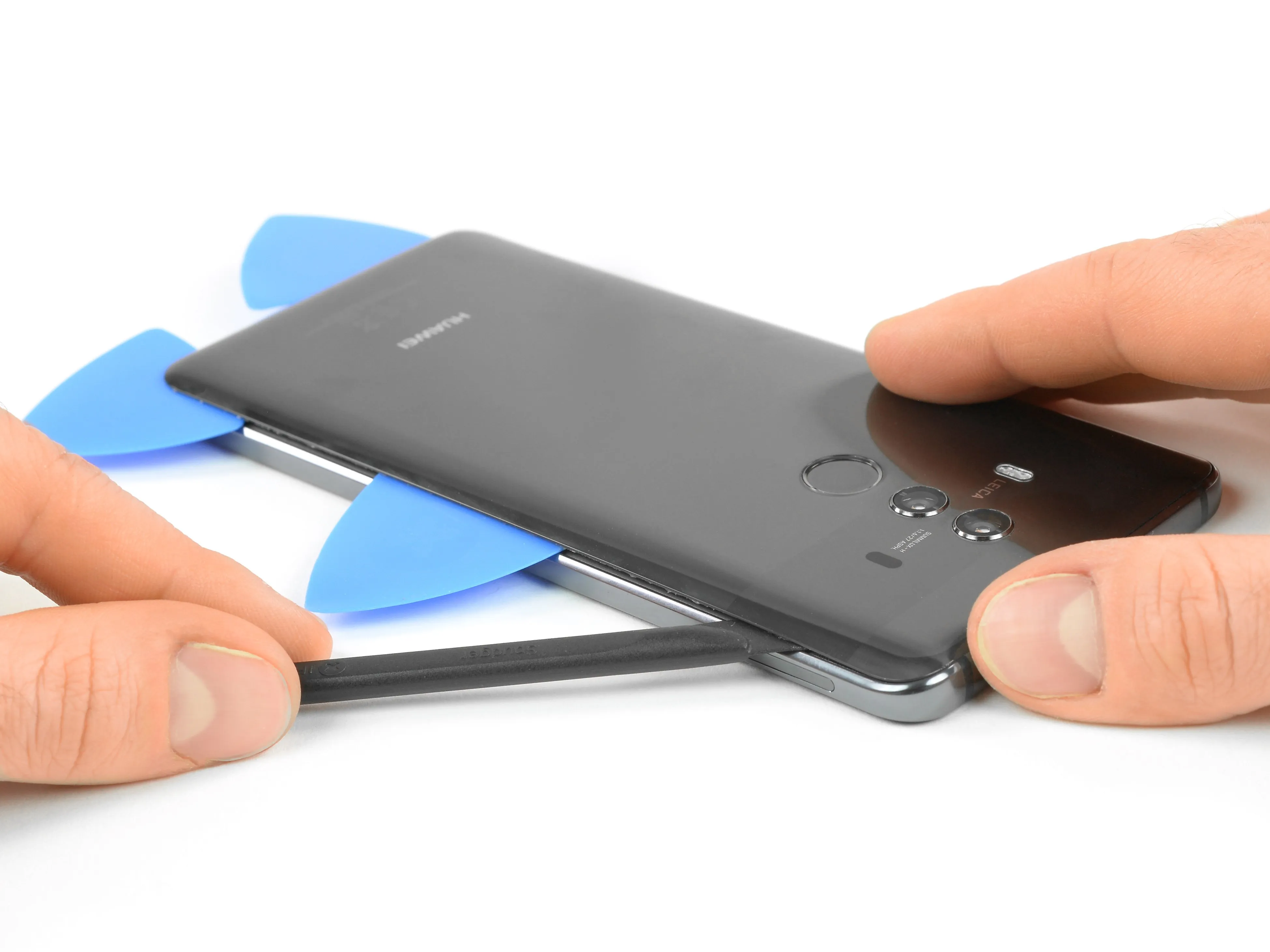

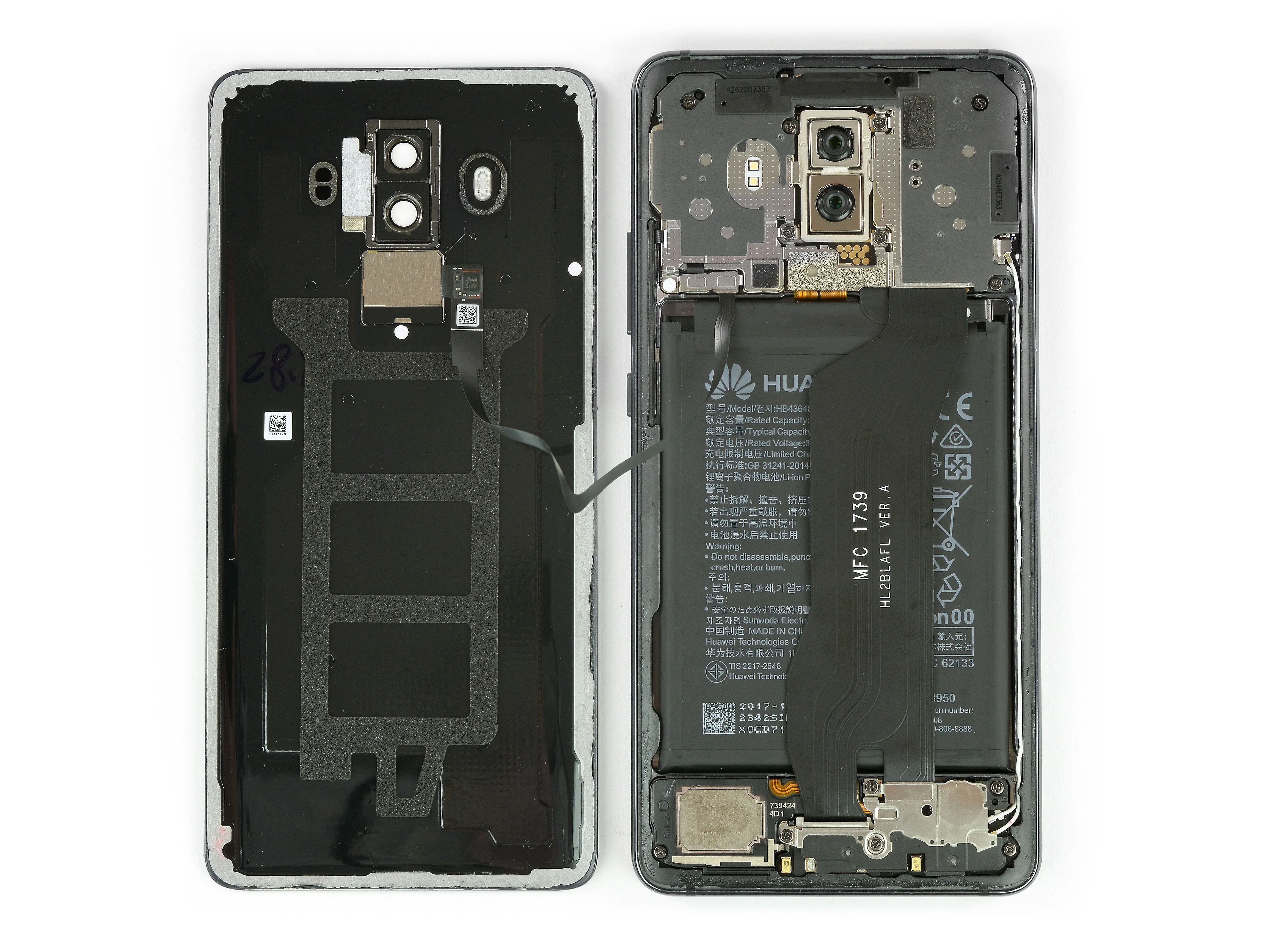

• Удивительно, но разогретый клей не слишком хорошо прилипает к задней крышке, и с помощью нескольких открывашек мы отделяем ее от основного корпуса. Может быть, именно поэтому на задней крышке есть индикаторы повреждения жидкостью, а на кабеле для датчика отпечатков пальцев - такой массивный кронштейн?

• Как и в Mate 9, гибкий кабель датчика отпечатков пальцев в 10 Pro по-прежнему крепит заднюю крышку к остальным частям фаблета.

• Узрите удивительные внутренности нового флагмана Huawei! Первое, что бросается в глаза, - это огромный гибкий кабель, идущий от дочерней платы к основной, где расположены все самые интересные микросхемы.

• Слева от гибкого кабеля находится контроллер отпечатков пальцев Silead.

Шаг 5

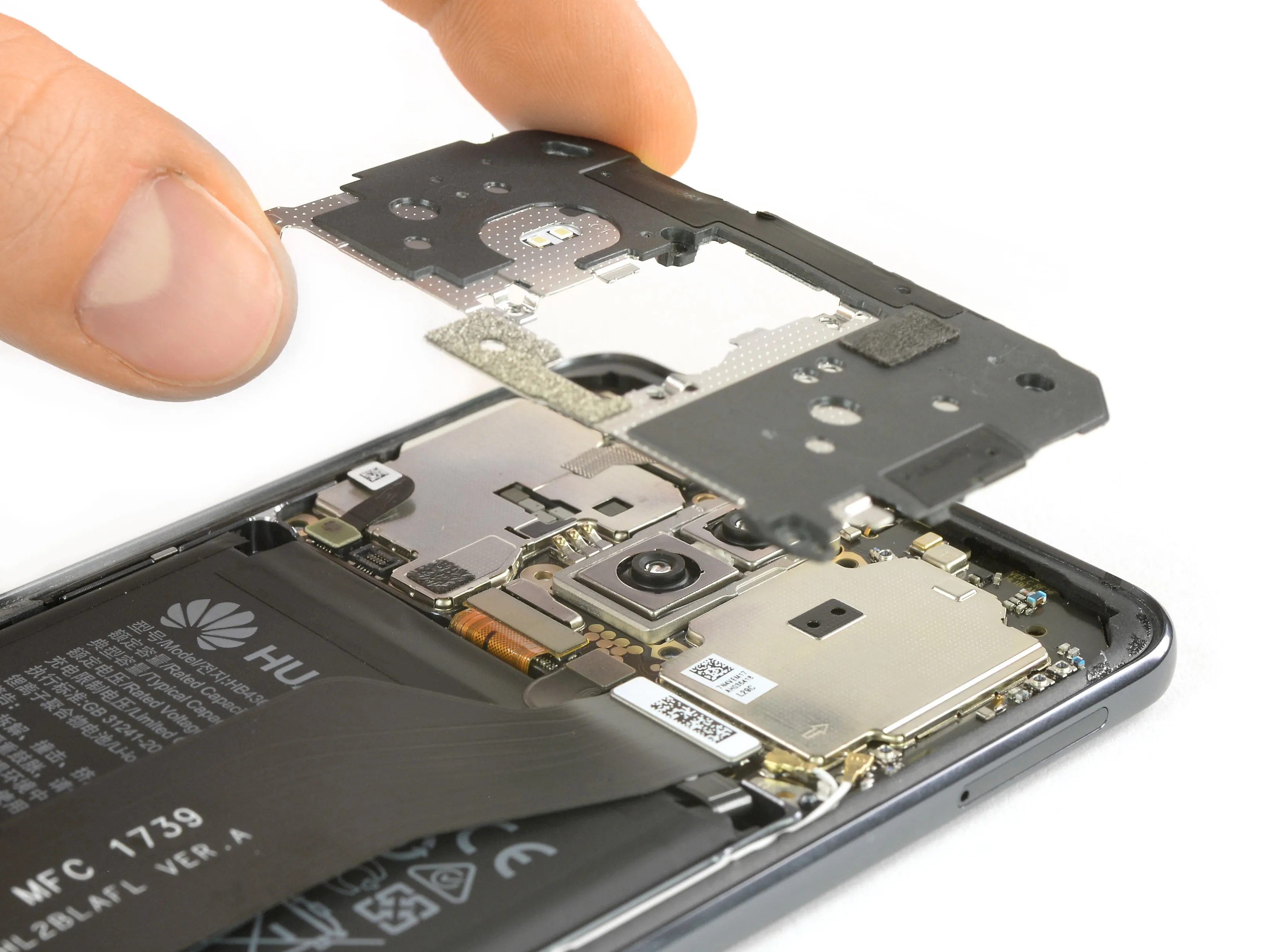

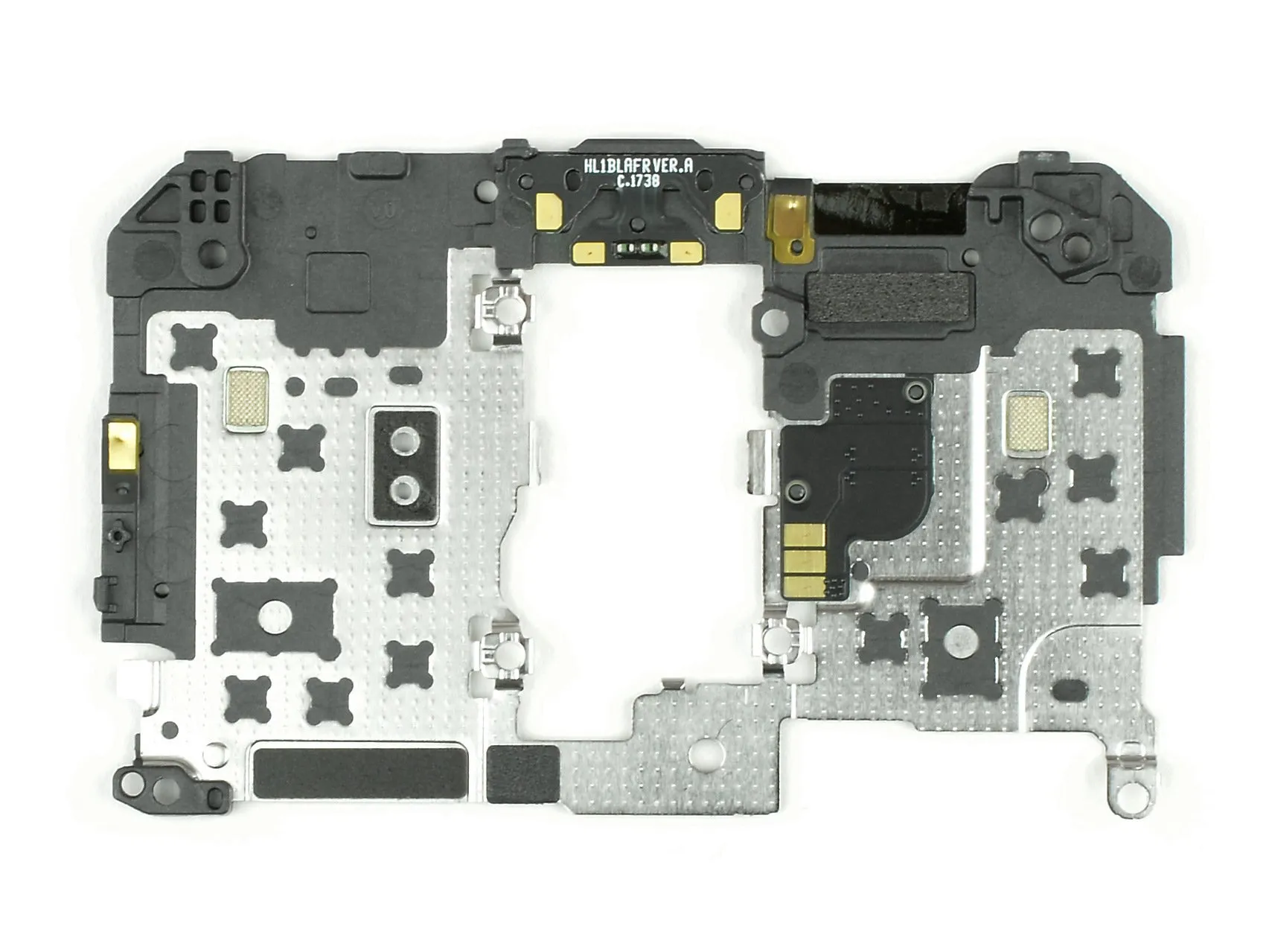

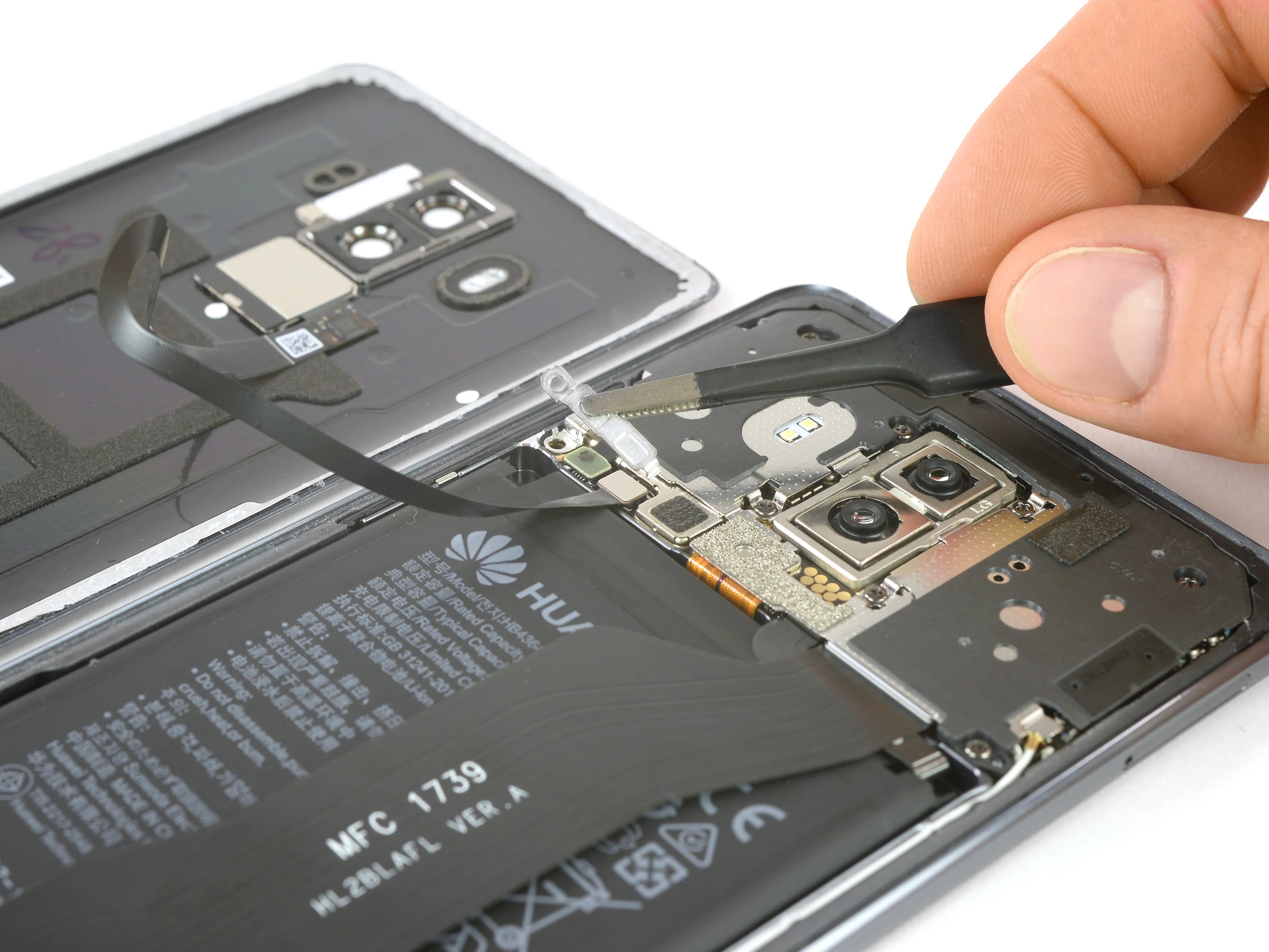

• Ценные части Mate 10 Pro хорошо защищены и прикрыты большим металлическим экраном.

• Продолжая разборку, мы удаляем один из многочисленных индикаторов жидкости и все винты Phillips, а также небольшой металлический экран, закрывающий гибкое соединение для датчика отпечатков пальцев.

• Похоже, что винты изготовлены из какого-то алюминиевого сплава - они не притягиваются ни к одному из наших драйверов, ни к магнитному коврику.

• Открутив все, что нужно, мы радостно потираем руки в предвкушении того, что обнаружим. Следующий элемент: большой экран, удерживающий двухсветодиодную вспышку, которая защищает все гибкие соединения и контакты на материнской плате.

Шаг 6

• Следующий пункт в нашем чек-листе - огромный гибкий кабель, которого мы никогда раньше не видели!

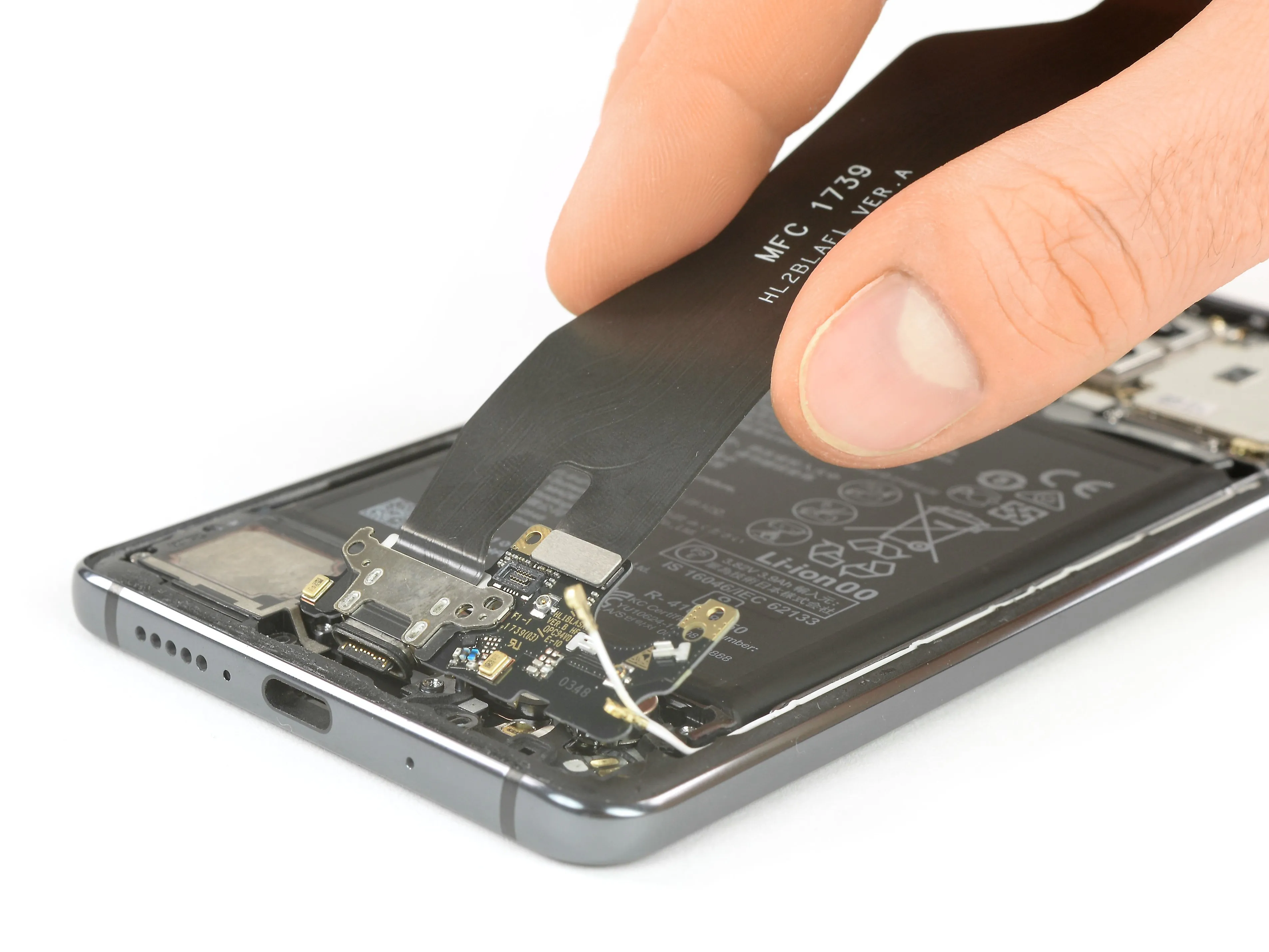

• После удаления ещё одного металлического экрана и двух антенных кабелей мы достаём гибкий кабель.

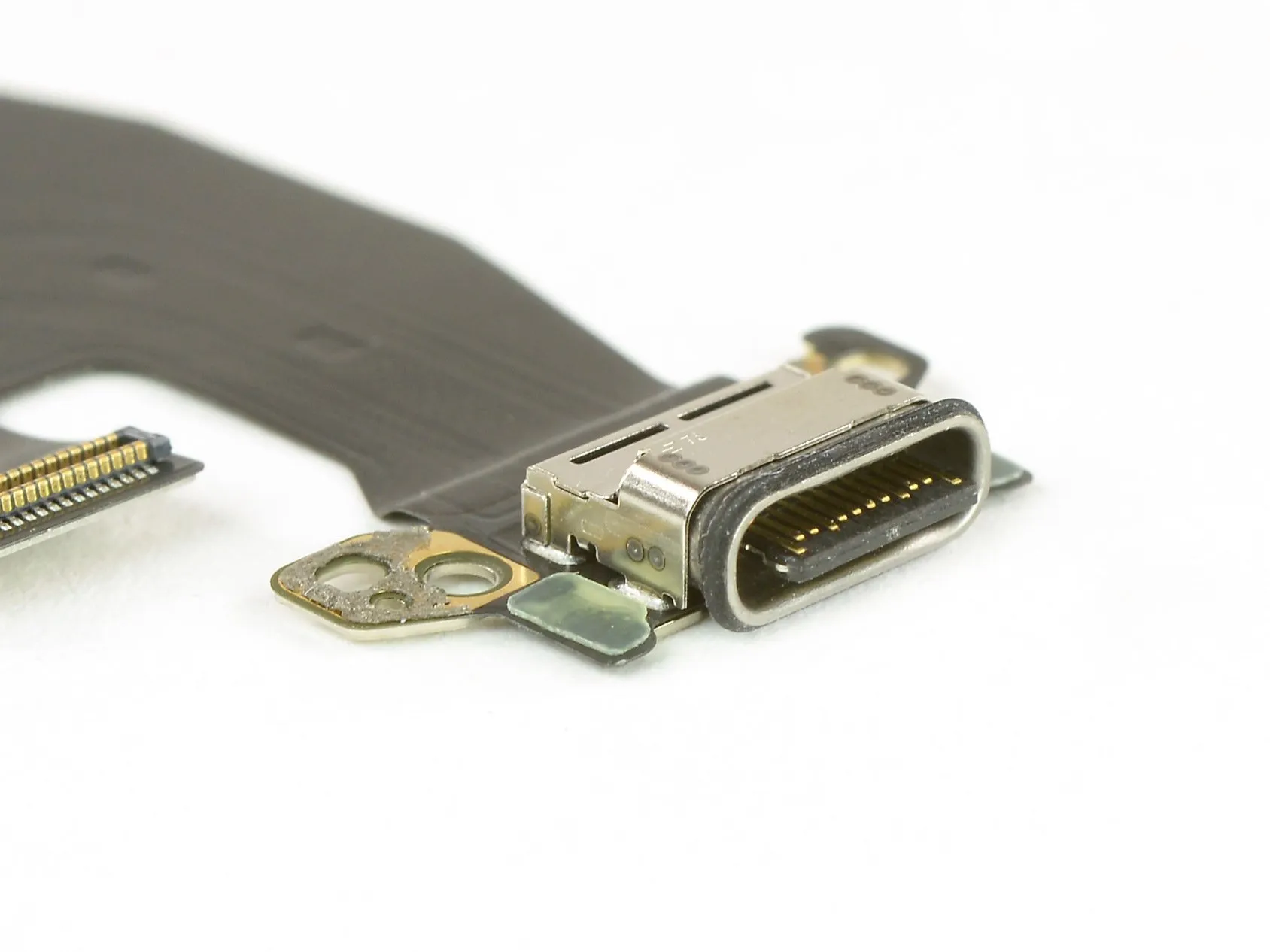

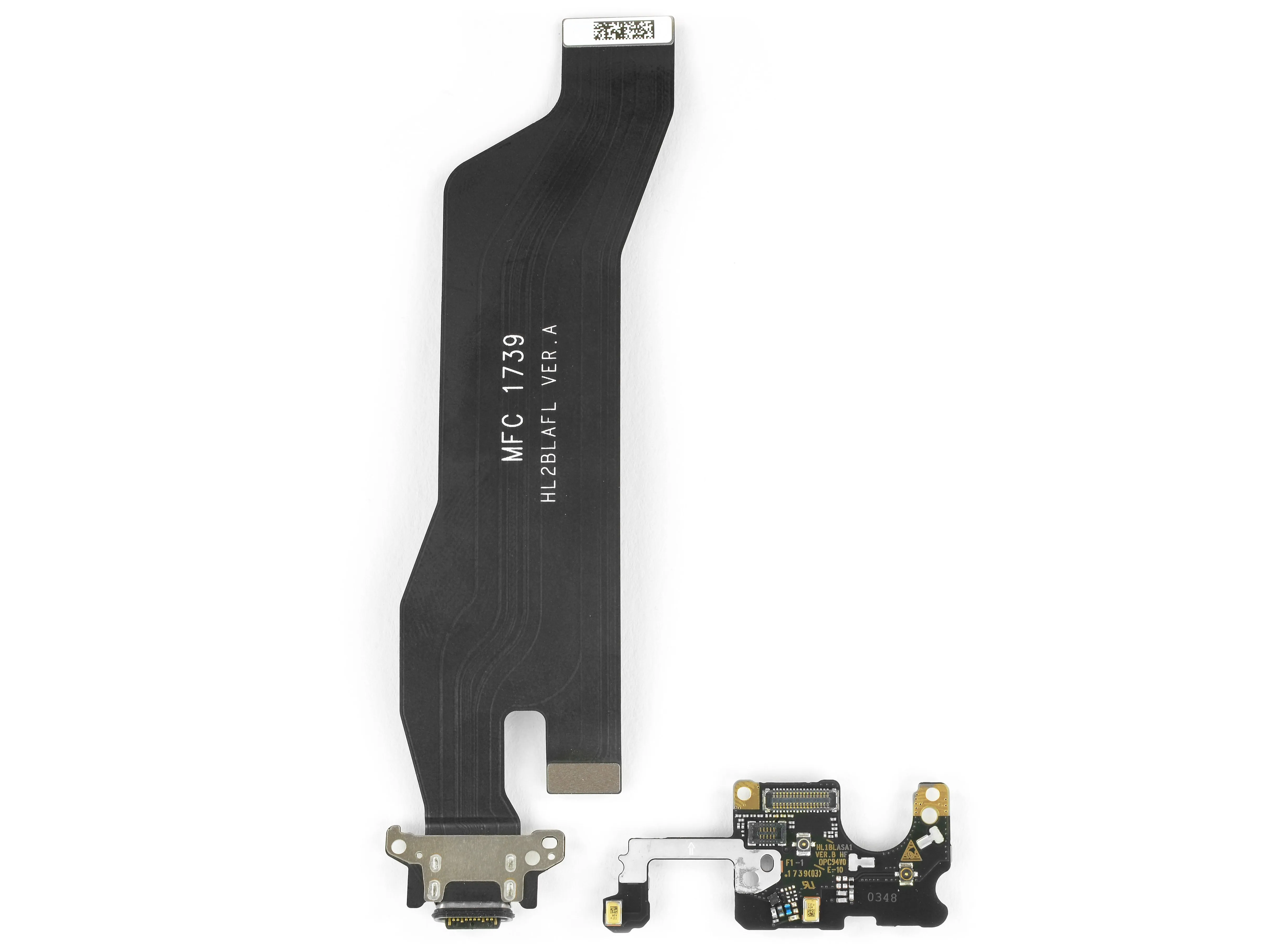

• К нашему удивлению, мы получаем не только гибкий кабель, но и целую дочернюю плату. Она приклеена к порту USB-C, который оснащен резиновой прокладкой, одобренной стандартом IP67.

• Мы рады видеть здесь достаточно модульный порт USB-C. Если (или когда) он окончательно выйдет из строя, вам просто придется заменить этот большой гибкий кабель вместе с ним.

Шаг 7

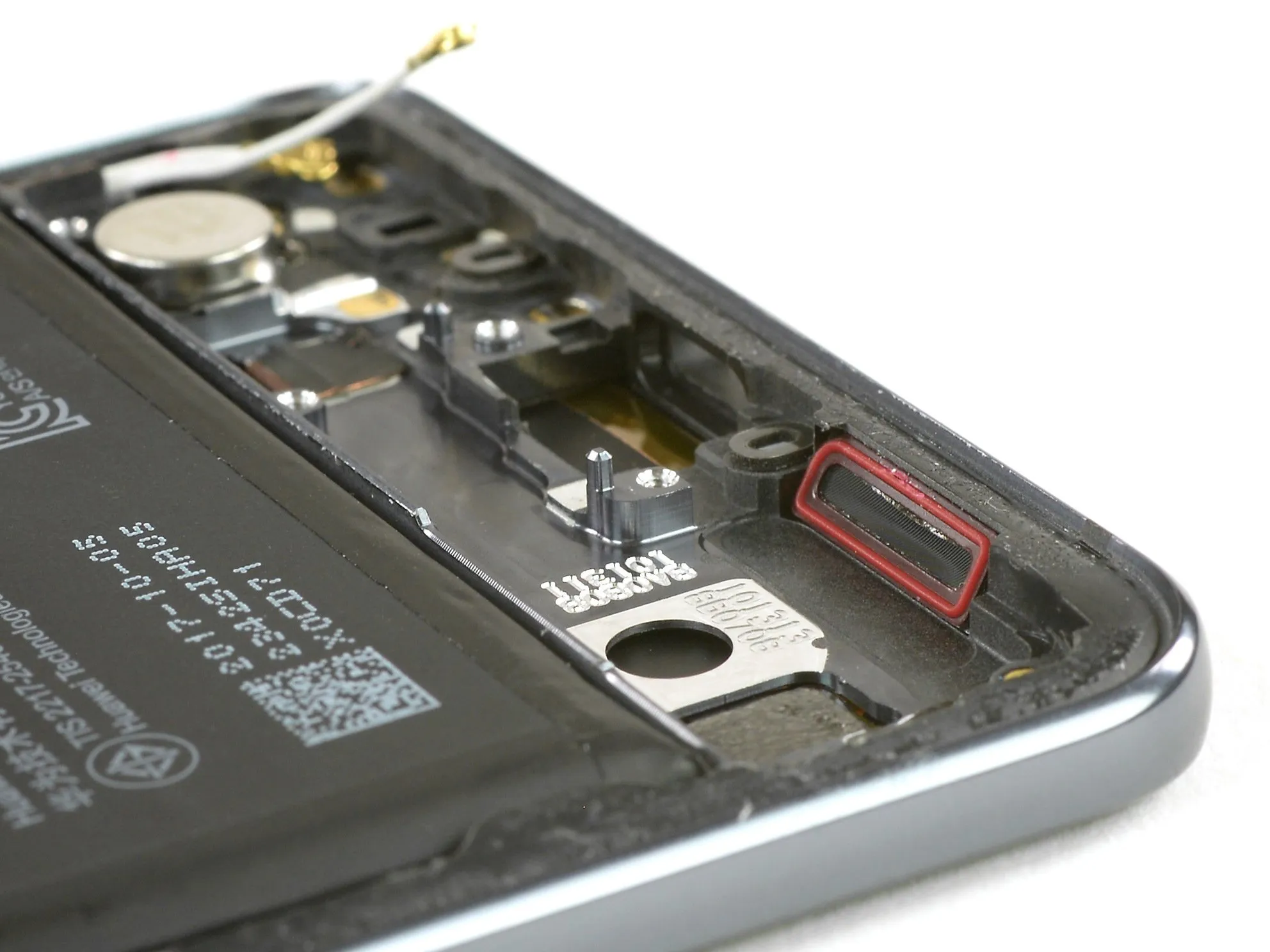

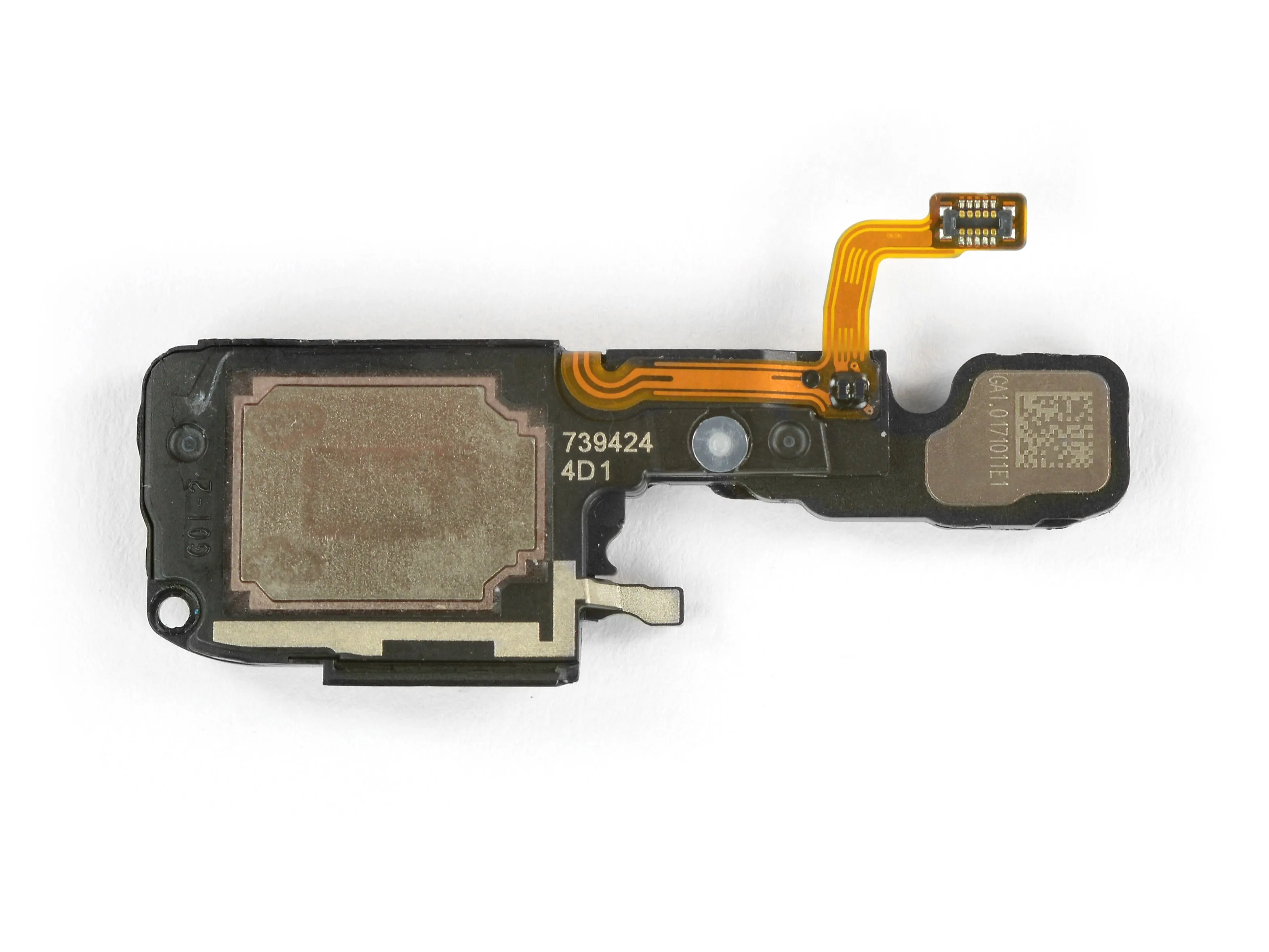

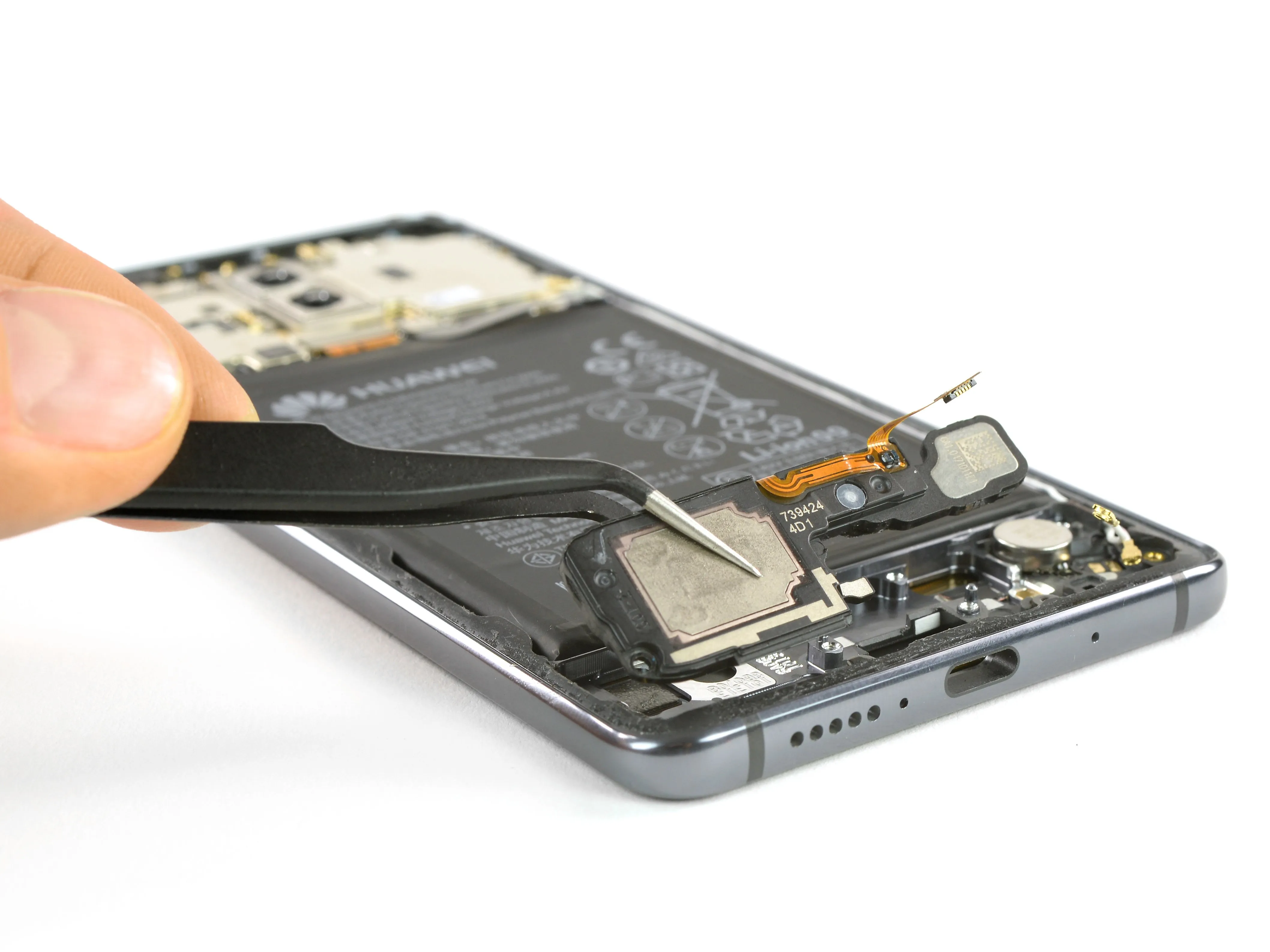

• Двигаясь дальше, мы снимаем динамик и обнаруживаем ярко-красную прокладку и очень тонкую сетчатую мембрану, защищающую его от пыли и воды!

• Удивительно, но стандартная версия Mate 10 поставляется только с сертификатом IP53. Причина этого нам не известна.

• На этом этапе мы можем снять и вибромотор, хотя он выглядит вполне стандартно, как монетка.

Шаг 8

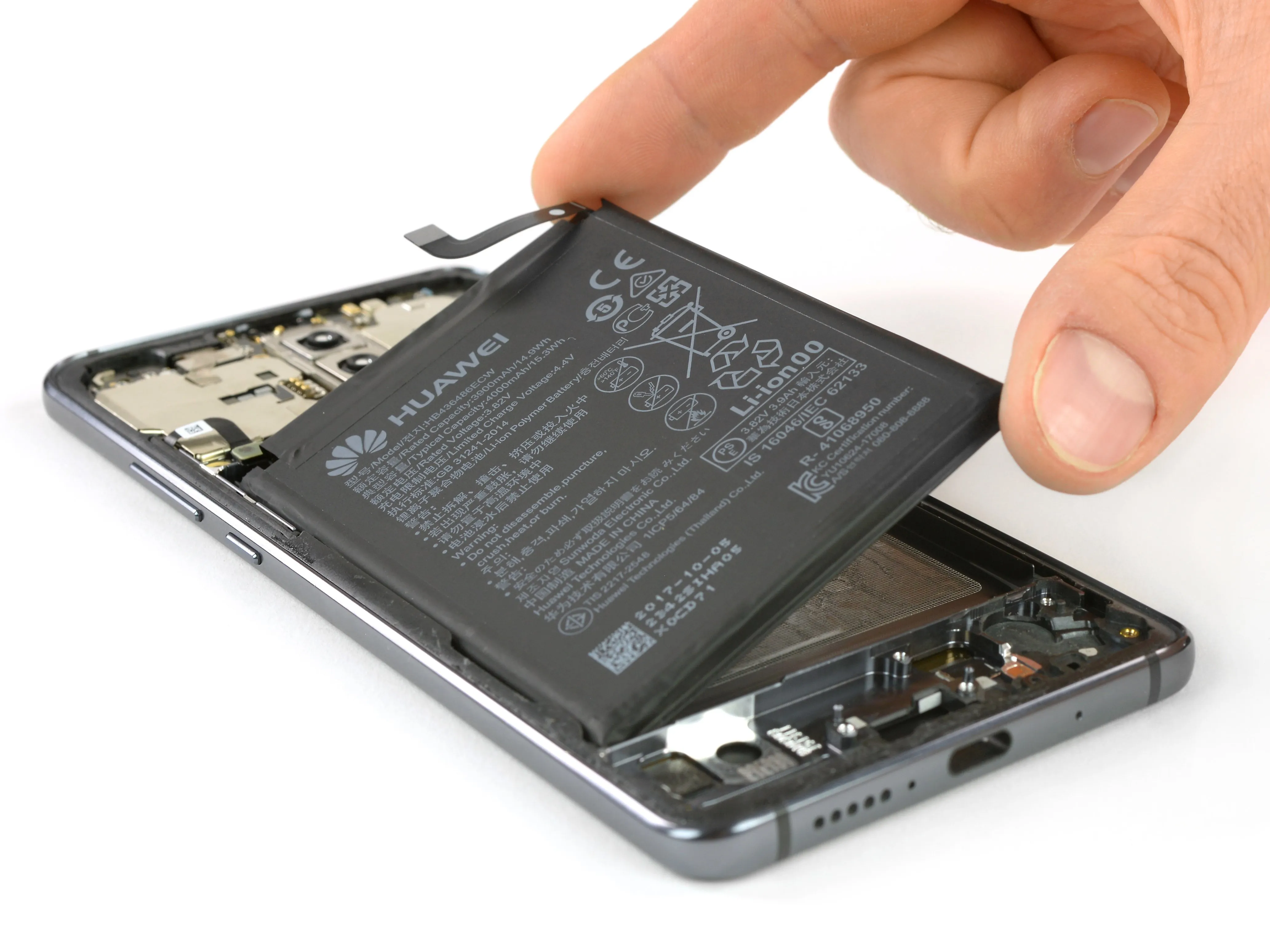

• Нам не терпится добраться до материнской платы, но сначала мы обнаруживаем кое-что, заслуживающее внимания, - аккумулятор!

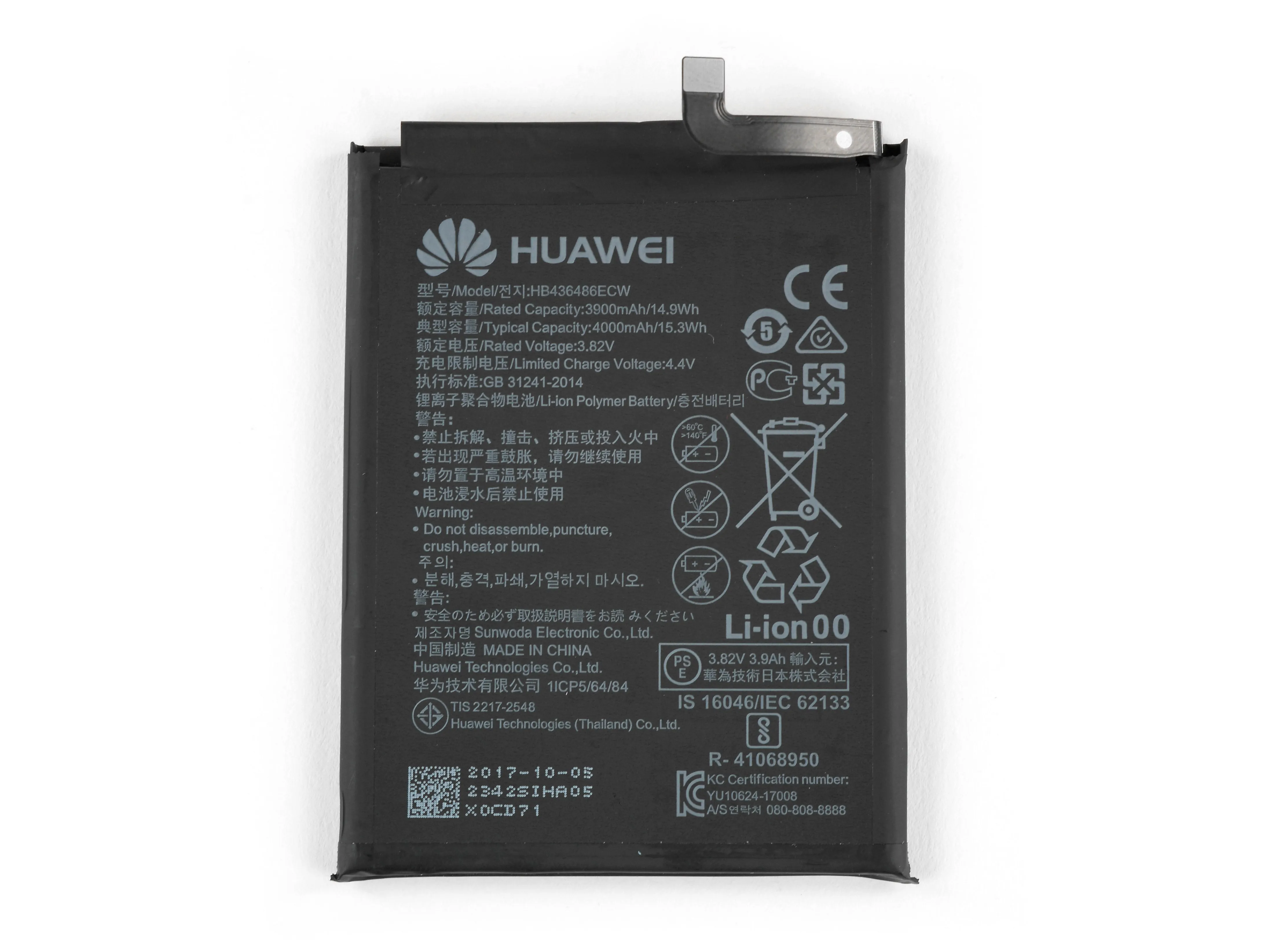

• Большой кусок клея покрывает почти всю нижнюю часть батареи. С помощью пластиковой карты и небольшого нагрева мы можем извлечь этого зверя емкостью 4000 мАч.

• Батарея с напряжением 3,82 В и мощностью до 15,3 Вт-ч такая же, как в Mate 9. Он оснащен интеллектуальной системой управления батареей, которая учитывает поведение пользователя, чтобы минимизировать потери энергии и увеличить время автономной работы. Huawei обещает полный день работы при 20-минутной зарядке.

• Несмотря на стеклянную заднюю панель, беспроводная зарядка в этом аккумуляторе не предусмотрена. Похоже, мы получаем все недостатки стеклянный сэндвич (включая двойное количество трещин) и ни одного плюса.

Шаг 9

• Еще несколько шагов отделяют нас от нового и долгожданного сокровища HiSilicon!

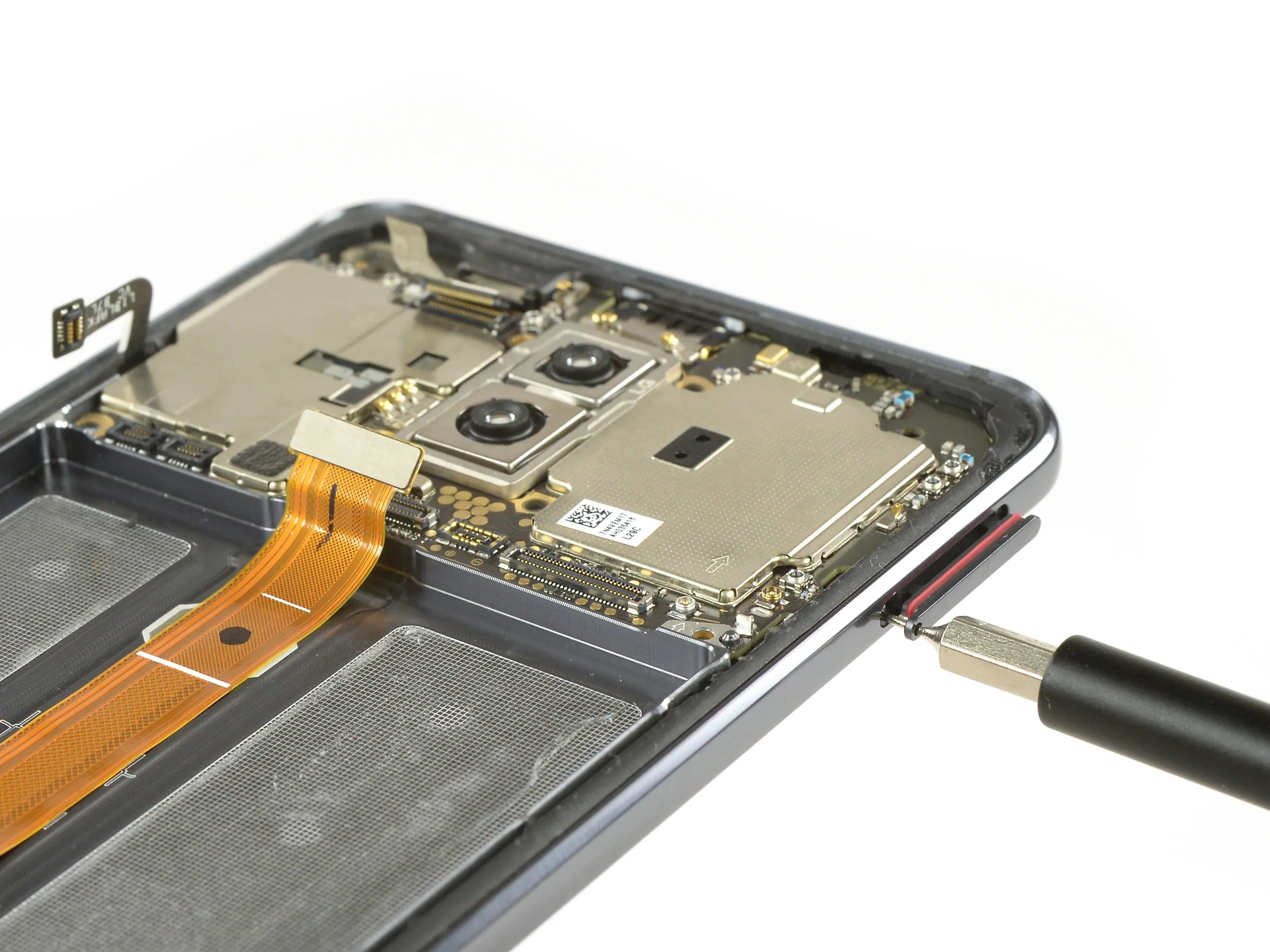

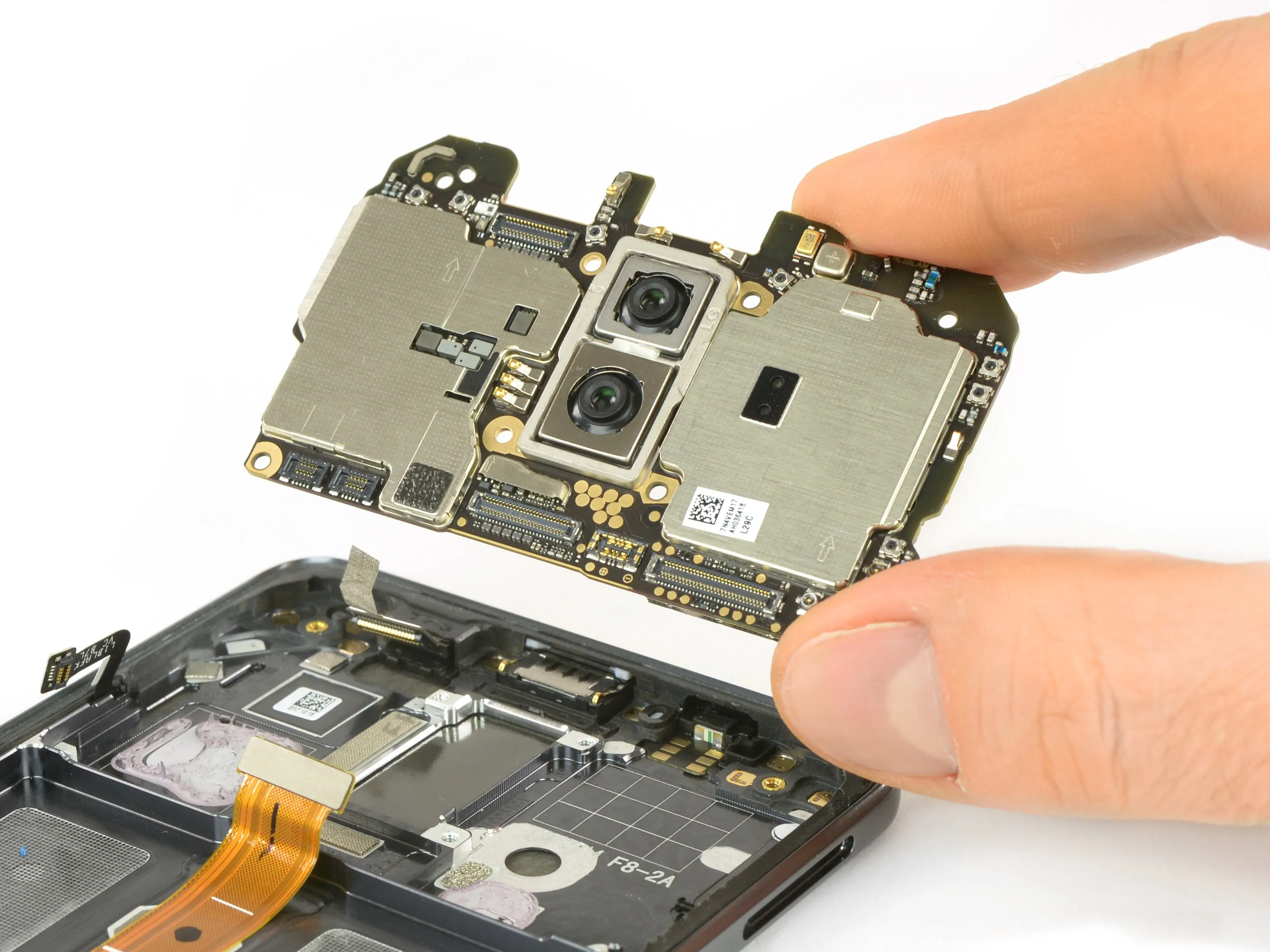

• Мы извлекаем лоток для SIM-карты (и похлопываем Huawei по спине так как видим еще одну красную резиновую прокладку), а затем легко вынимаем материнскую плату с двойной камерой.

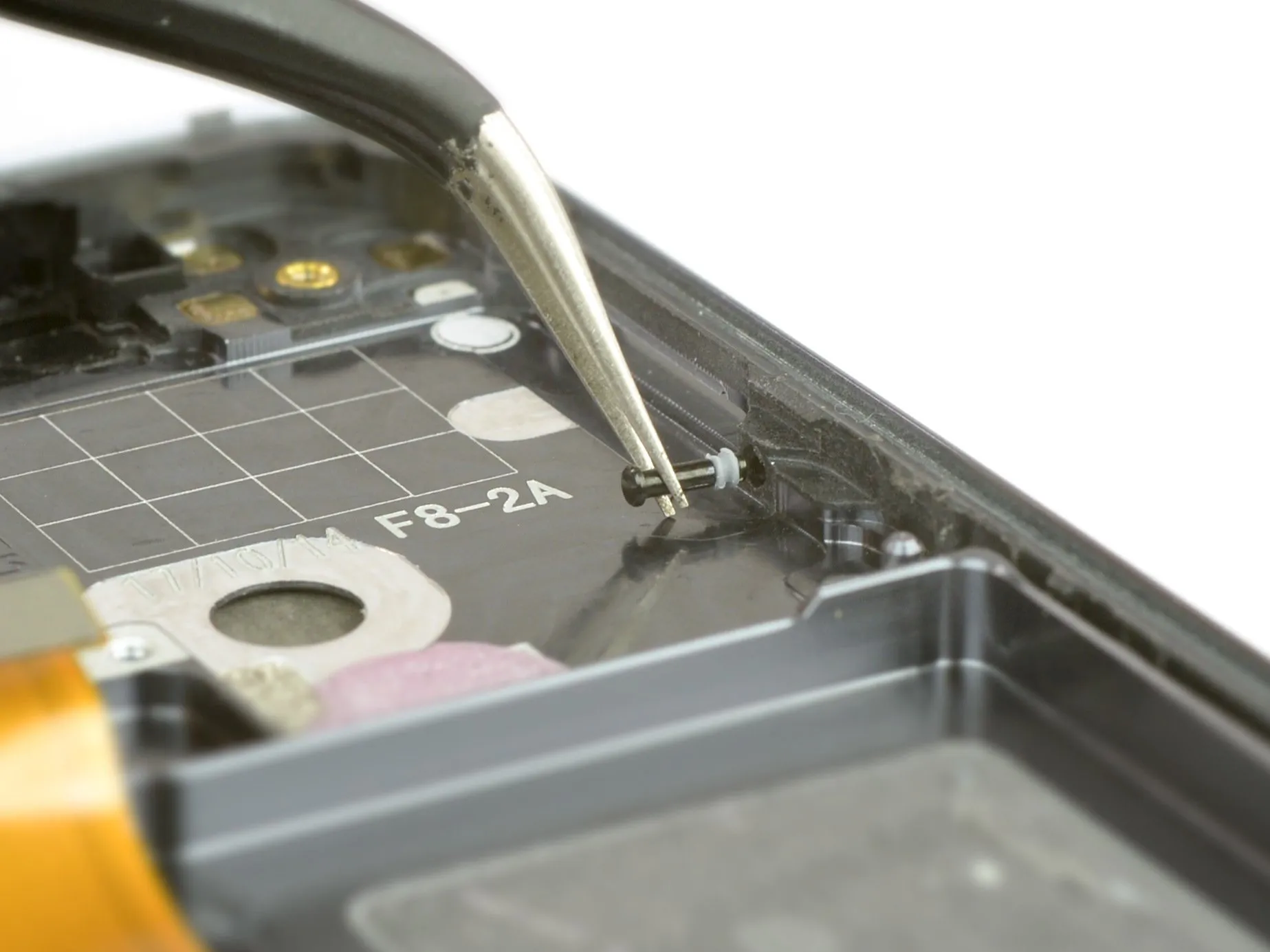

• Даже маленький штырек, с помощью которого извлекается SIM-карта, снабжен крошечной прокладкой.

Шаг 10

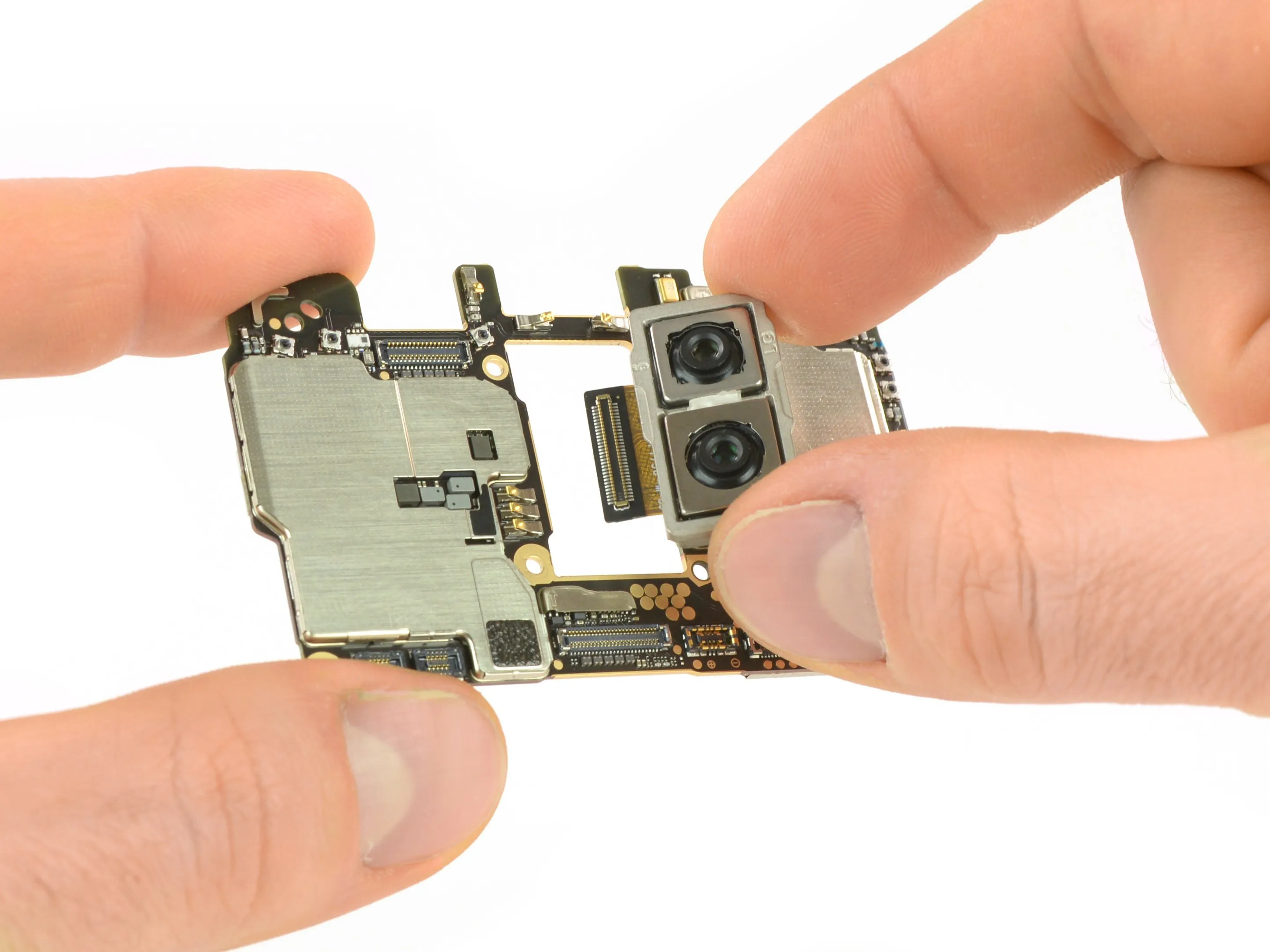

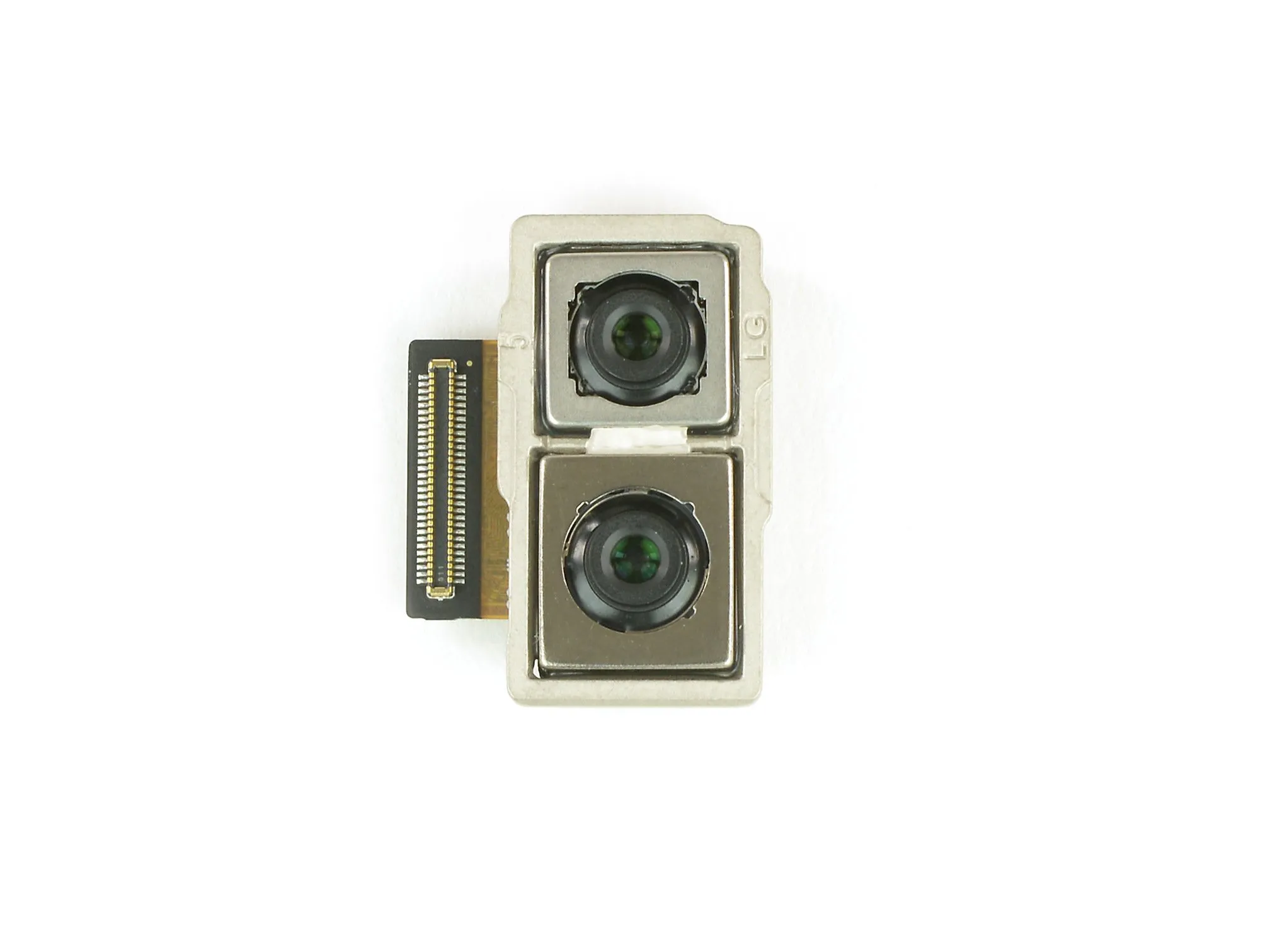

• Прежде чем приступить к разбору чипов, мы рассмотрим дополнение Leica к новому флагману Huawei: один модуль с 20-Мп монохромным сенсором и второй 12-Мп RGB-модуль.

• Благодаря интеллектуальным алгоритмам фотосъемки Huawei Mate 10 Pro должен распознавать различные типы сцен и объектов и автоматически настраивать экспозицию, цвет, контрастность и яркость для получения более качественных снимков.

Комментарии к шагу

Кто-нибудь еще заметил надпись 'LG' на металлической рамке, окружающей два модуля камеры?

Я думаю, что модуль камеры предоставлен LG, а объективы сделаны LEICA, у Mate 9 был объектив Summarit [f2.4], у mate 10 pro - оптический объектив Summilux [позволяющий получить больше света и DOF при f1.6].

Шаг 11

• Двойной объектив Leica Dual Lens оснащен диафрагмой ƒ/1,6, которая пропускает больше фотонов для лучшей съемки в условиях низкой освещенности и отсутствия размытия при съемке движущихся объектов.

• Кроме того, камера оснащена оптической стабилизацией изображения, что важно по многим причинам, и не в последнюю очередь потому, что вы можете потыкать ее и заставить покачиваться.

Шаг 12

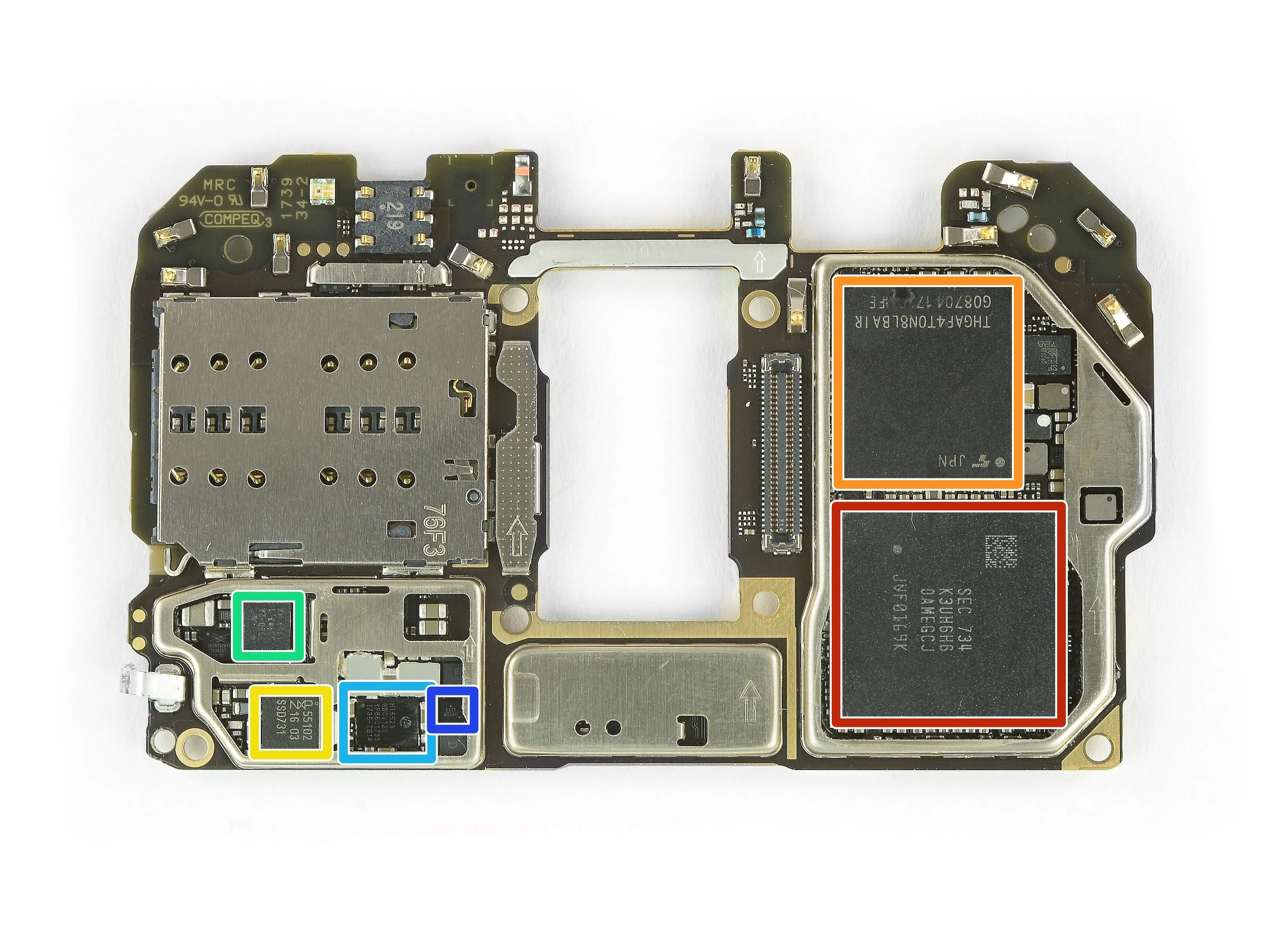

• Наше долгое путешествие близится к финалу, когда мы внимательно рассмотрим чипсет Mate 10 Pro!

• 4 ГБ (опционально 6 ГБ) оперативной памяти Samsung (K3UH6H60AM-EGCJ), с новым Kirin 970 SoC, расположенной под ним

• В состав SoC Kirin 970 входят два четырехъядерных процессора (Cortex A73 и Cortex A53), GPU Mali-G72 и специальный NPU (Neural Processing Unit).

• Toshiba THGAF4T0N8LBAIR 128 ГБ флэш-памяти NAND

• Контроллер NFC NXP Semiconductor PN548

• Радиочастотный модуль Skyworks SKY7360-2A

• Зарядное устройство HiSilicon Hi6523

• ON Semiconductor NCP392D контроллер защиты от перенапряжения

Шаг 13

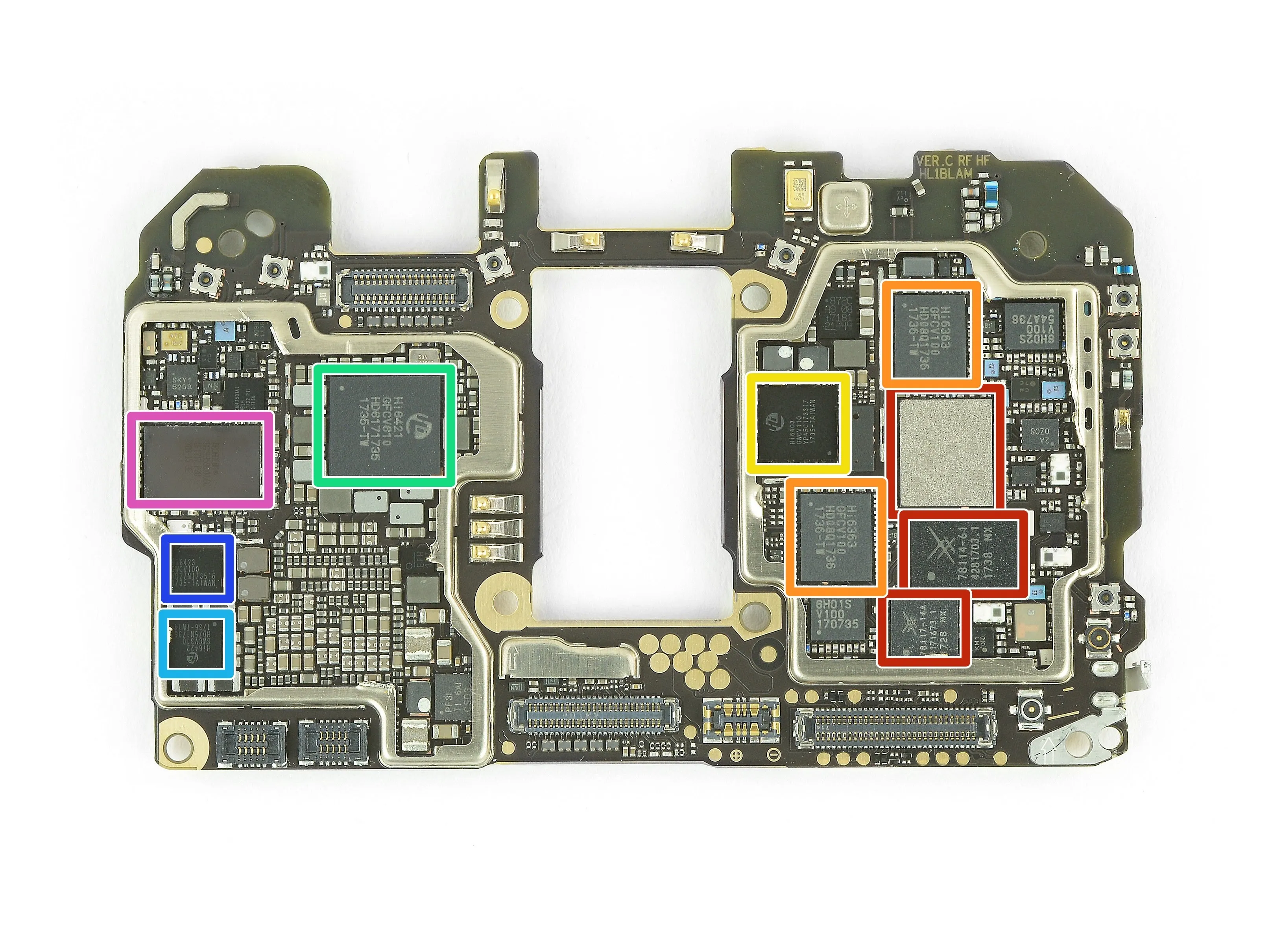

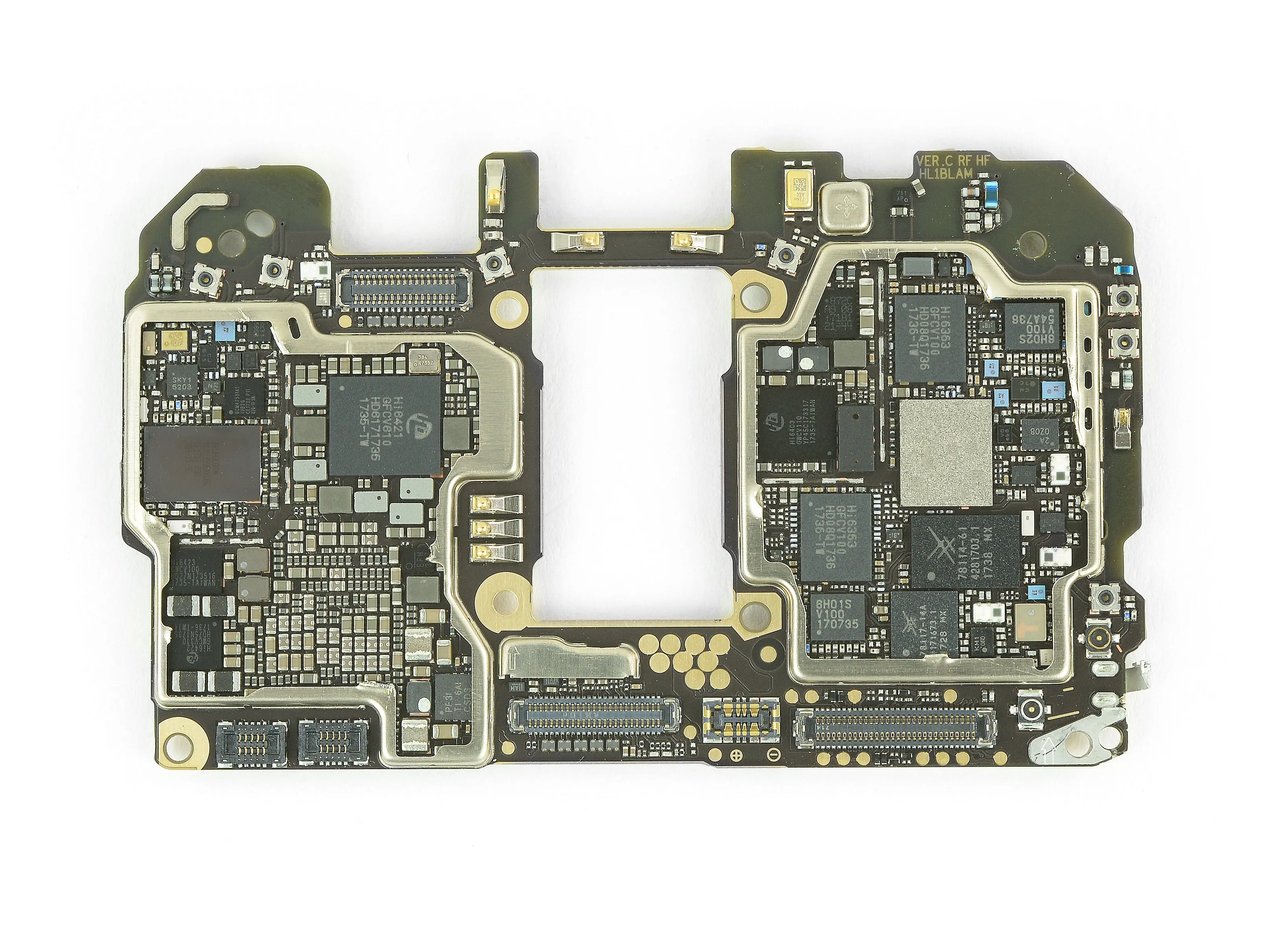

• И на задней панели:

• Skyworks SKY78113-14, SKY78114-61и SKY78117-14A Модули передней панели для диапазонов WCDMA / LTE

• Радиочастотный трансивер HiSilicon Hi6363

• Аудиокодек HiSilicon Hi6403

• HiSilicon Hi6421 управление питанием

• HiSilicon Hi6422 трекер огибающей

• HiSilicon Hi6423 управление питанием

• Broadcom BCM43596XKUBG WiFi/BT модуль

Шаг 14

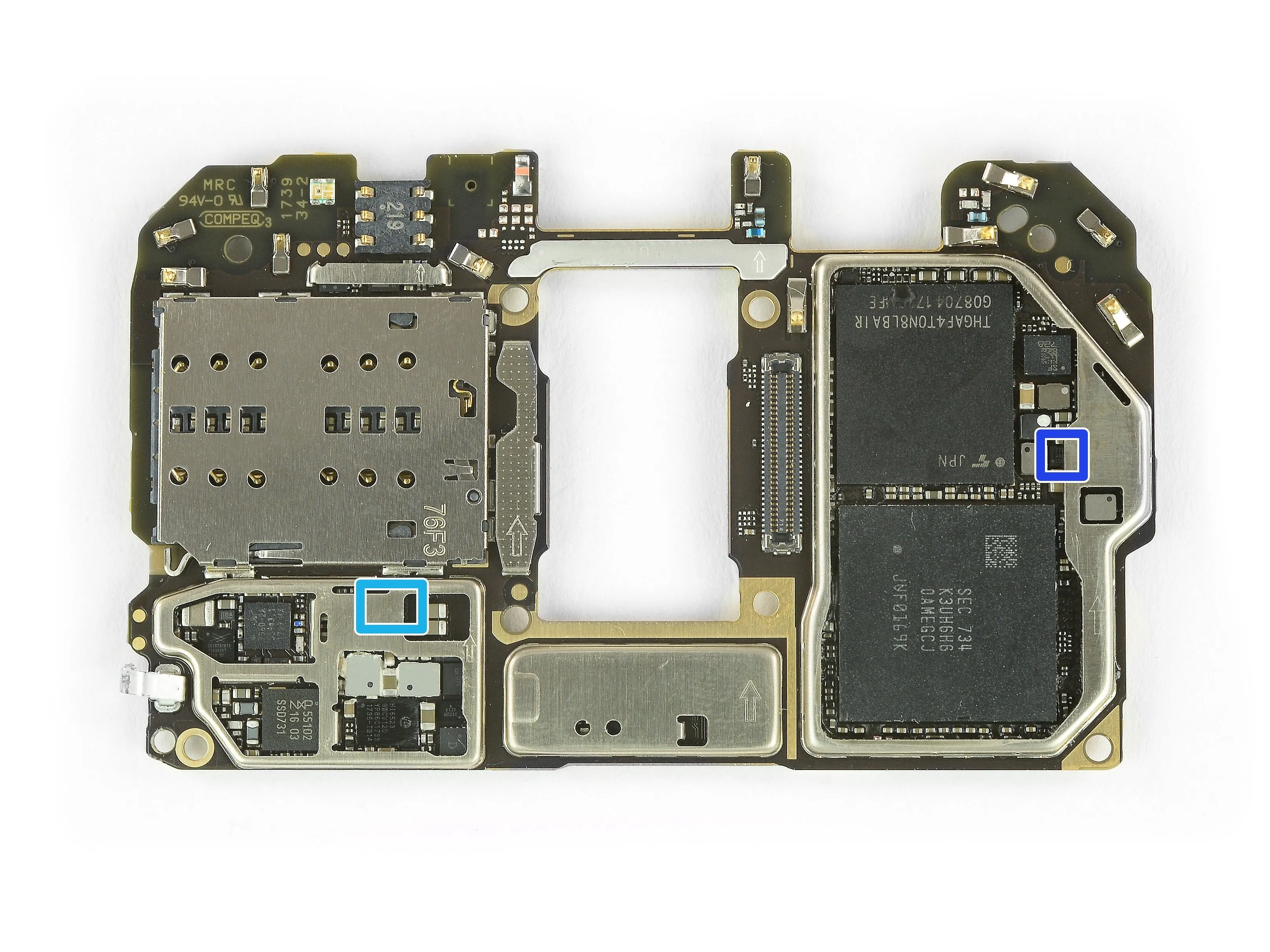

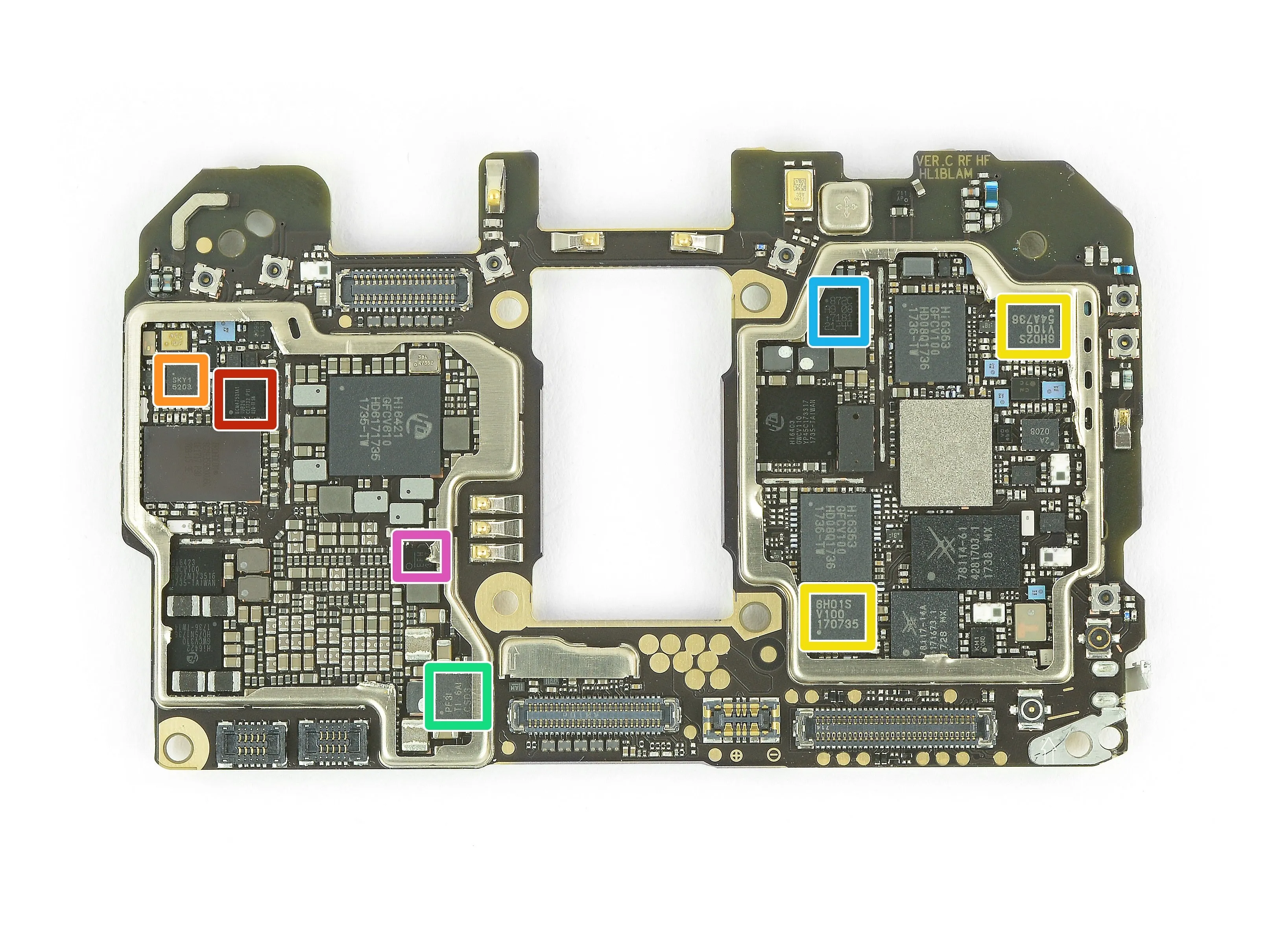

• Идентификация микросхем, часть 2:

• Broadcom BCM47531 GNSS-приемник

• Skyworks SKY85203-11 Коммутатор/передовой малошумящий усилитель для 2,4 ГГц, 802.11ac

• HiSilicon 6H01S/6H02S RF коммутатор/LNA

• Texas Instruments TPS65633B Блок питания AMOLED-дисплея

• Аудиоусилитель класса D NXP Semiconductor TFA9872C

• Texas Instruments TPS61256A Повышающий преобразователь 1 А

• вероятно, DC-DC преобразователь Ricoh

Шаг 15

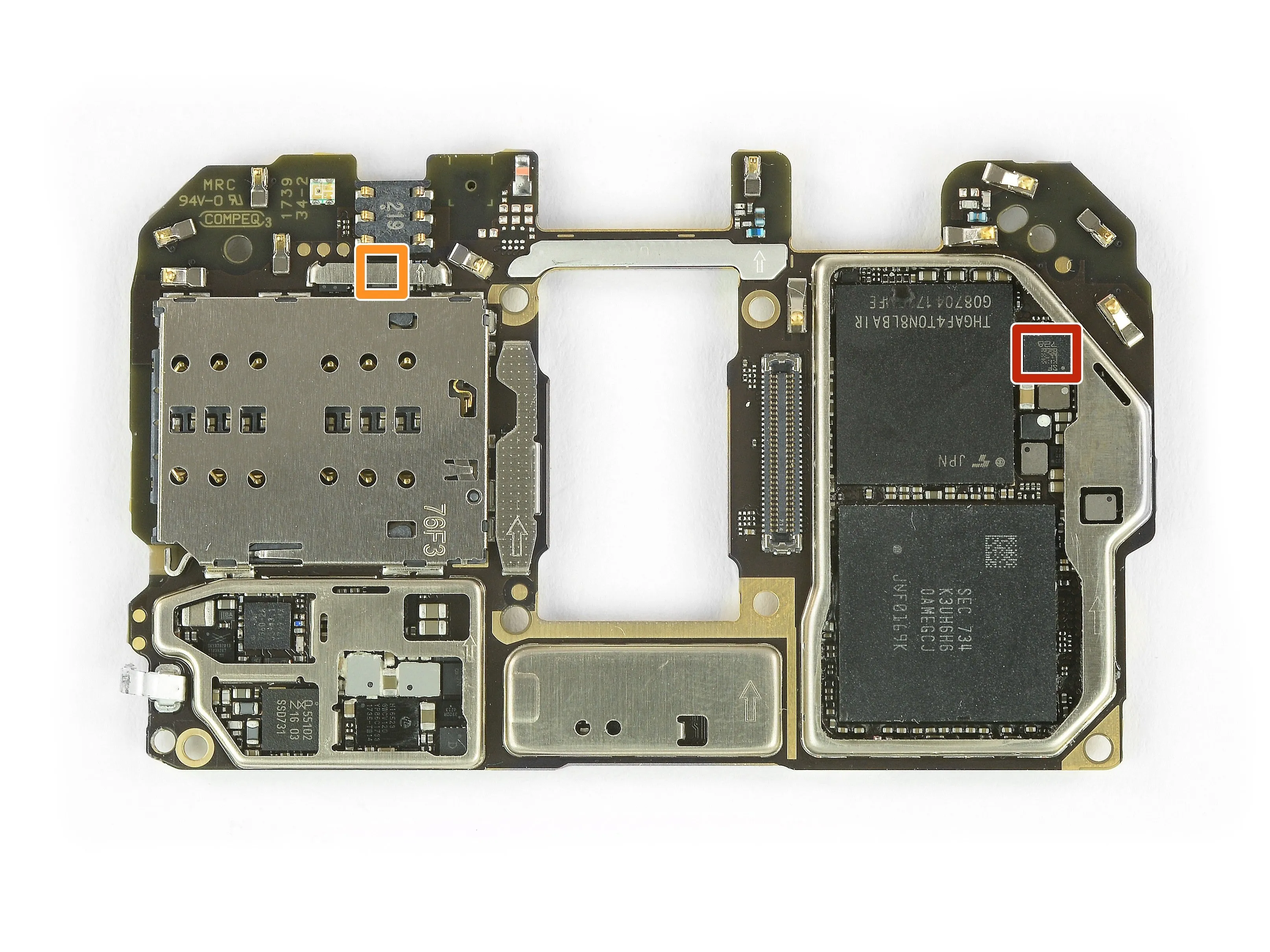

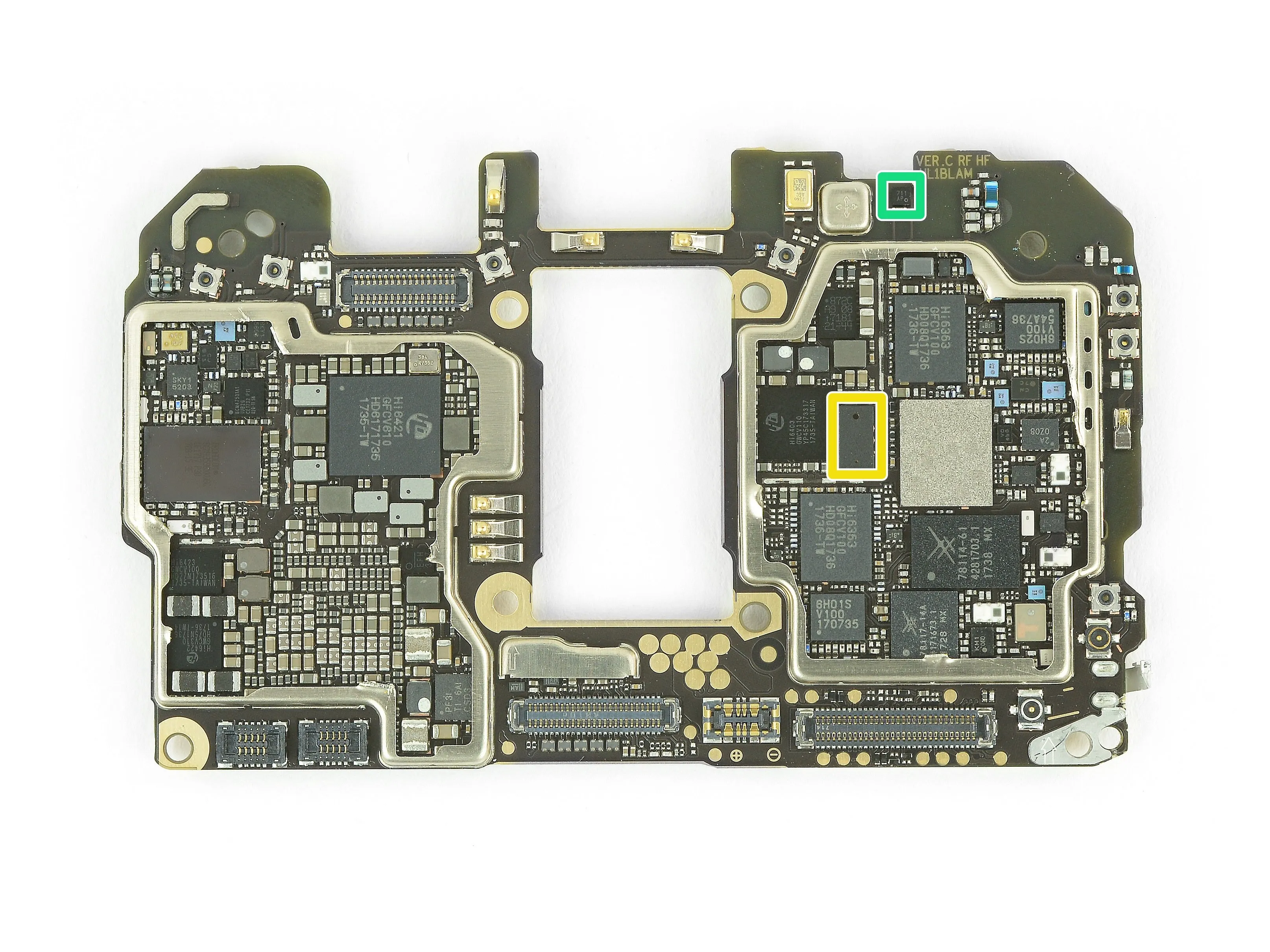

• Идентификация микросхем, часть 3 (датчики):

• STMicroelectronics LSM6DSM 3-осевой акселерометр/гироскоп

• STMicroelectronics LPS22HB датчик давления (вероятно)

• STMicroelectronics VL53L0X датчик времени пролета/определения жеста (вероятно)

• AKM Semiconductor AK0991x 3-осевой электронный компас (вероятно)

Шаг 16

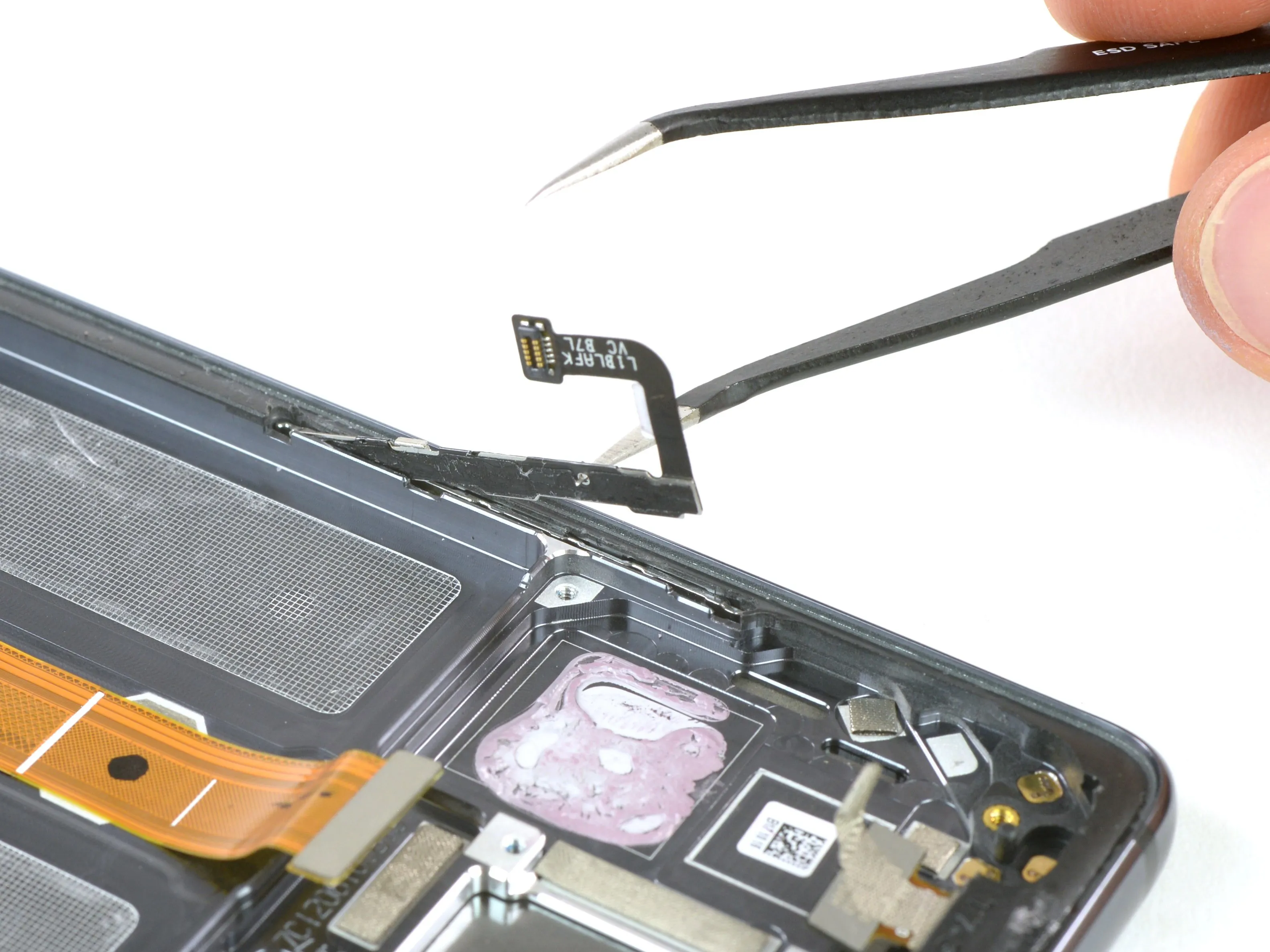

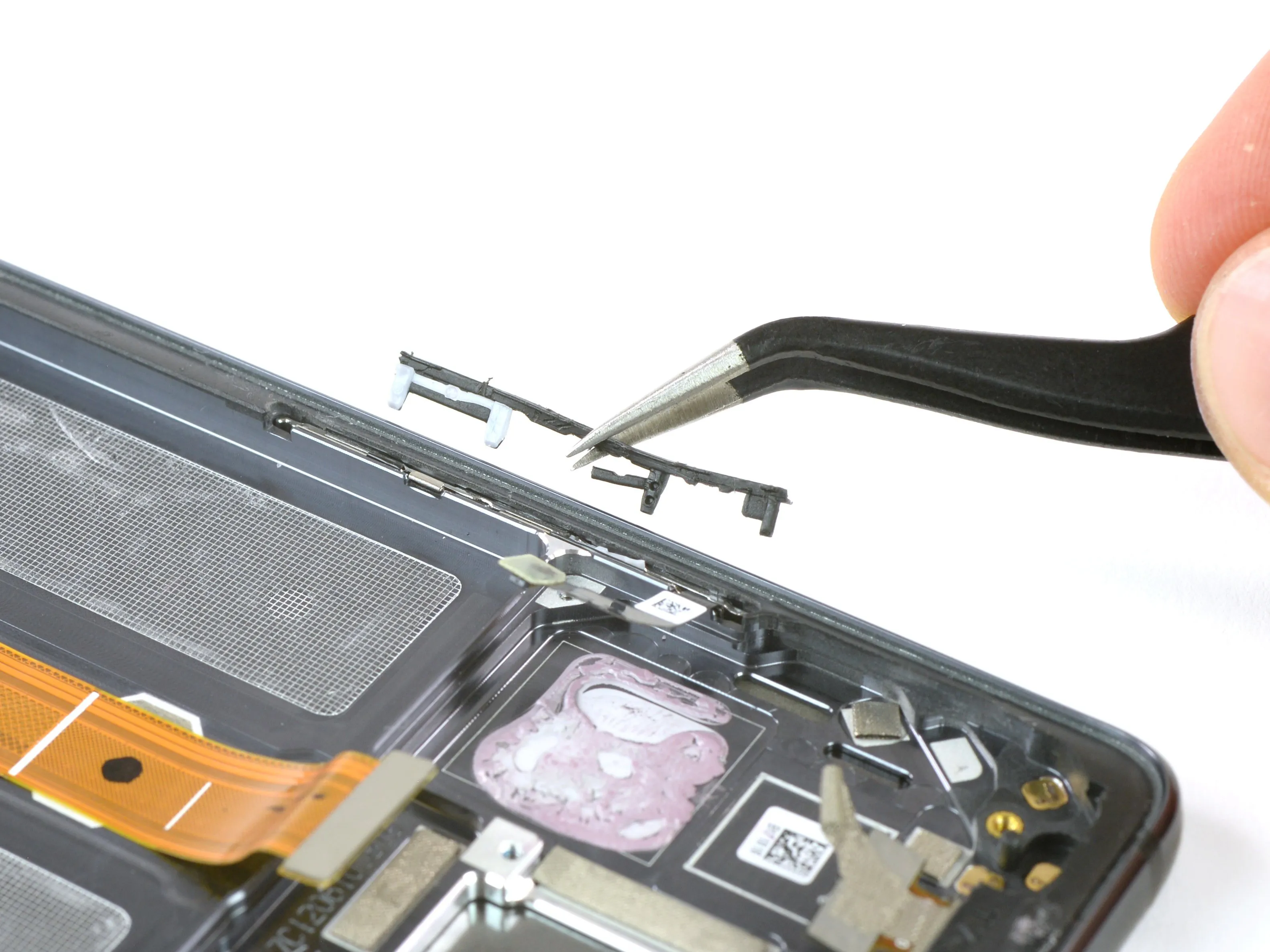

• Постепенно оправляемся от чипа и переходим к кнопкам питания и громкости.

• Здесь рейтинг IP67 достигается, к сожалению, с помощью небольших ломающихся пластиковых уплотнительных деталей. Не очень удобно для ремонта.

Шаг 17

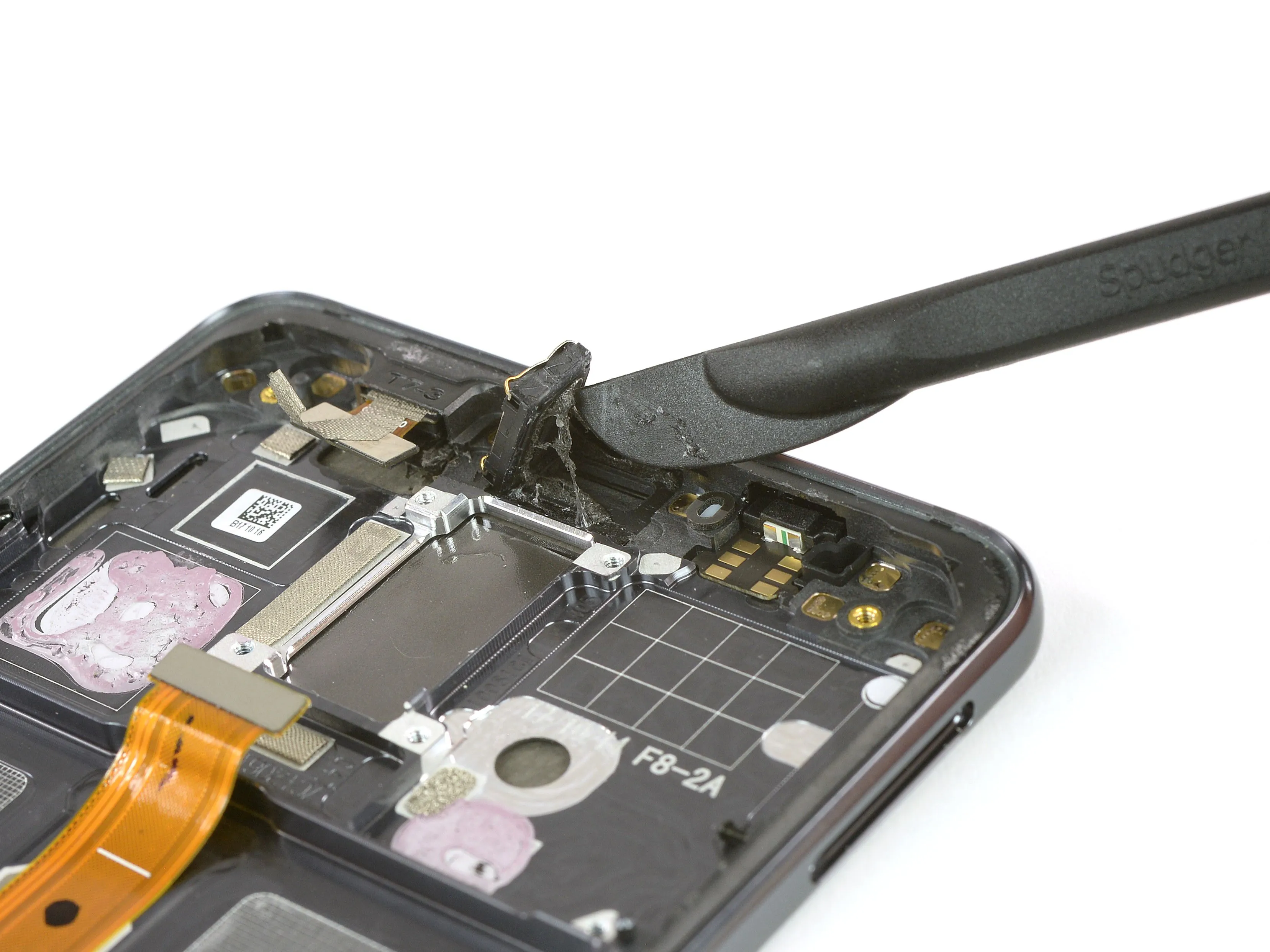

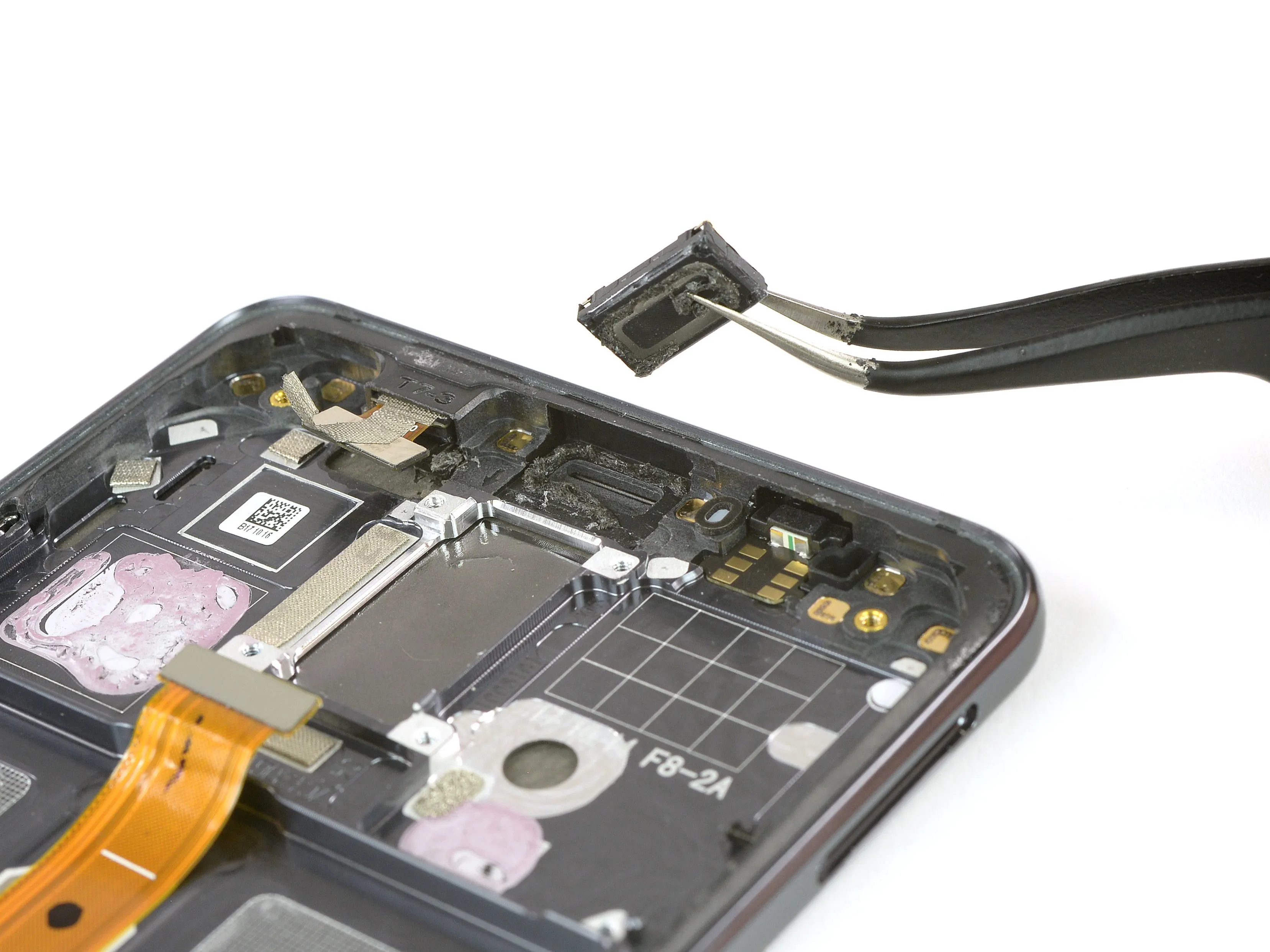

• Динамик наушника приклеен довольно хорошо, но боги разборки благословили нас лопаткой, и мы знаем, как ею пользоваться.

• Huawei рекламирует технологию искусственного интеллекта в Mate 10 Pro, которая позволяет увеличить громкость звонков, а шумные звонки превратить в высококачественные разговоры.

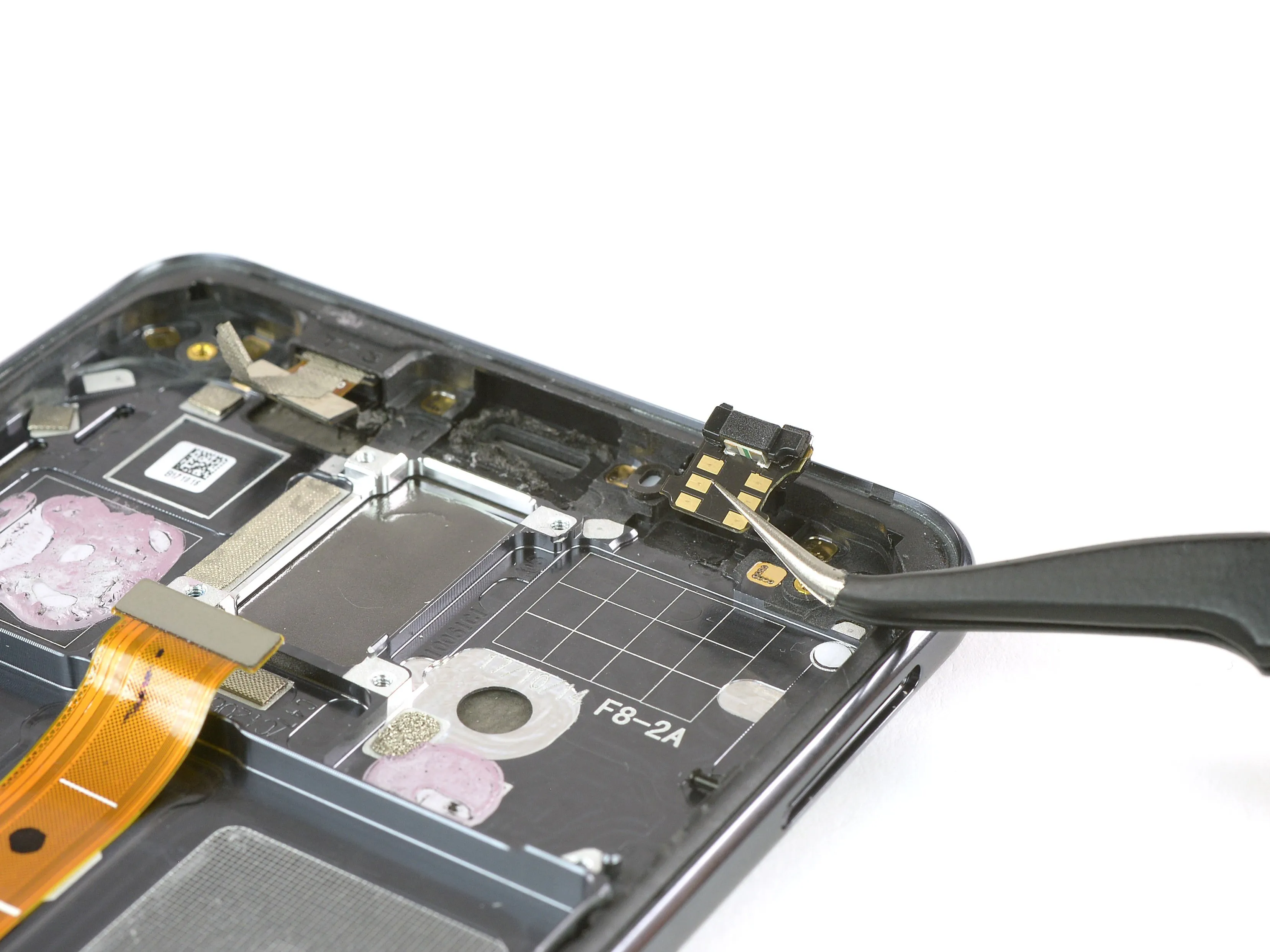

• По сравнению с динамиком наушника, ИК-бластер извлекается легко и буквально выскакивает у нас из рук.

Шаг 18

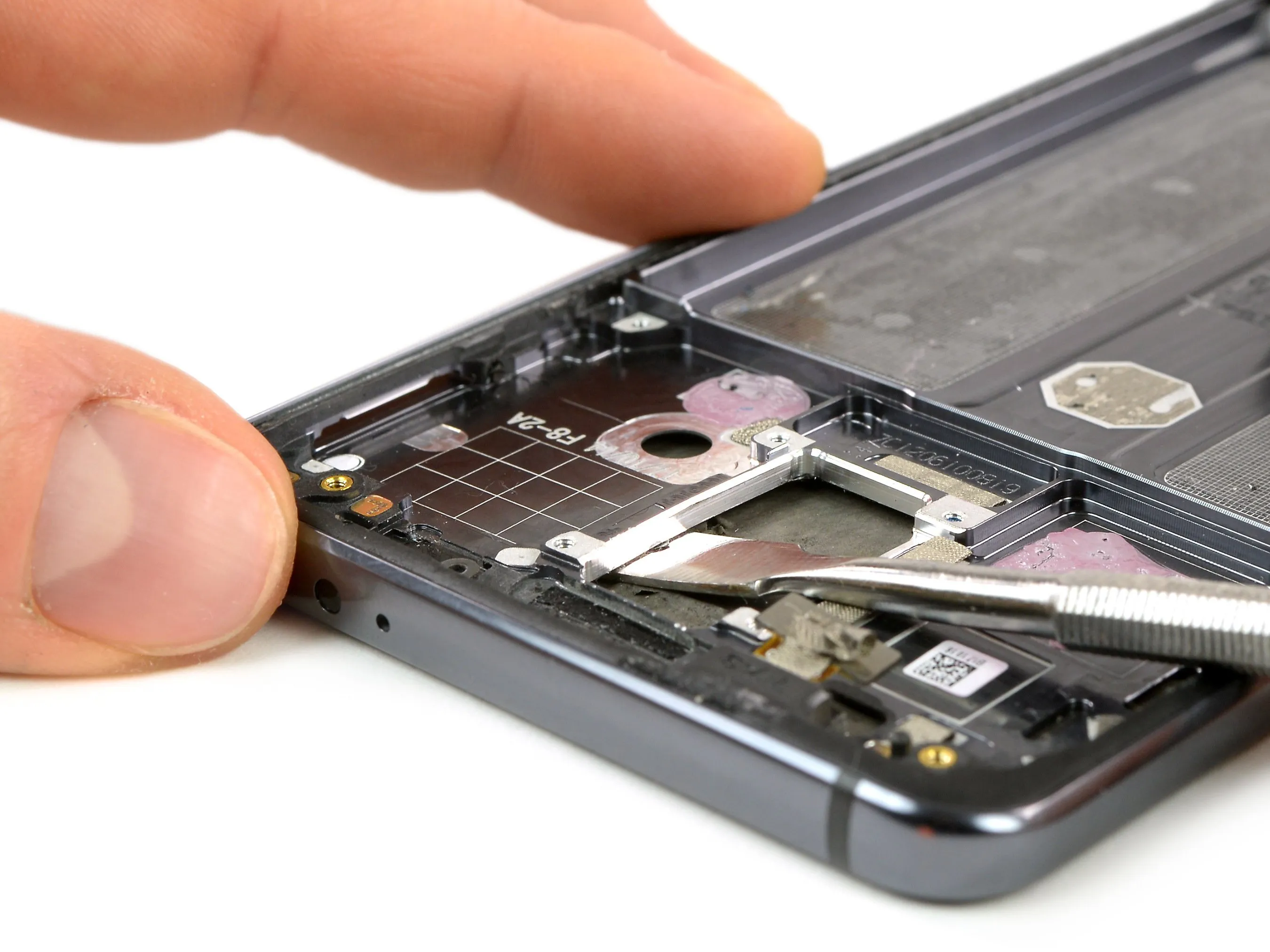

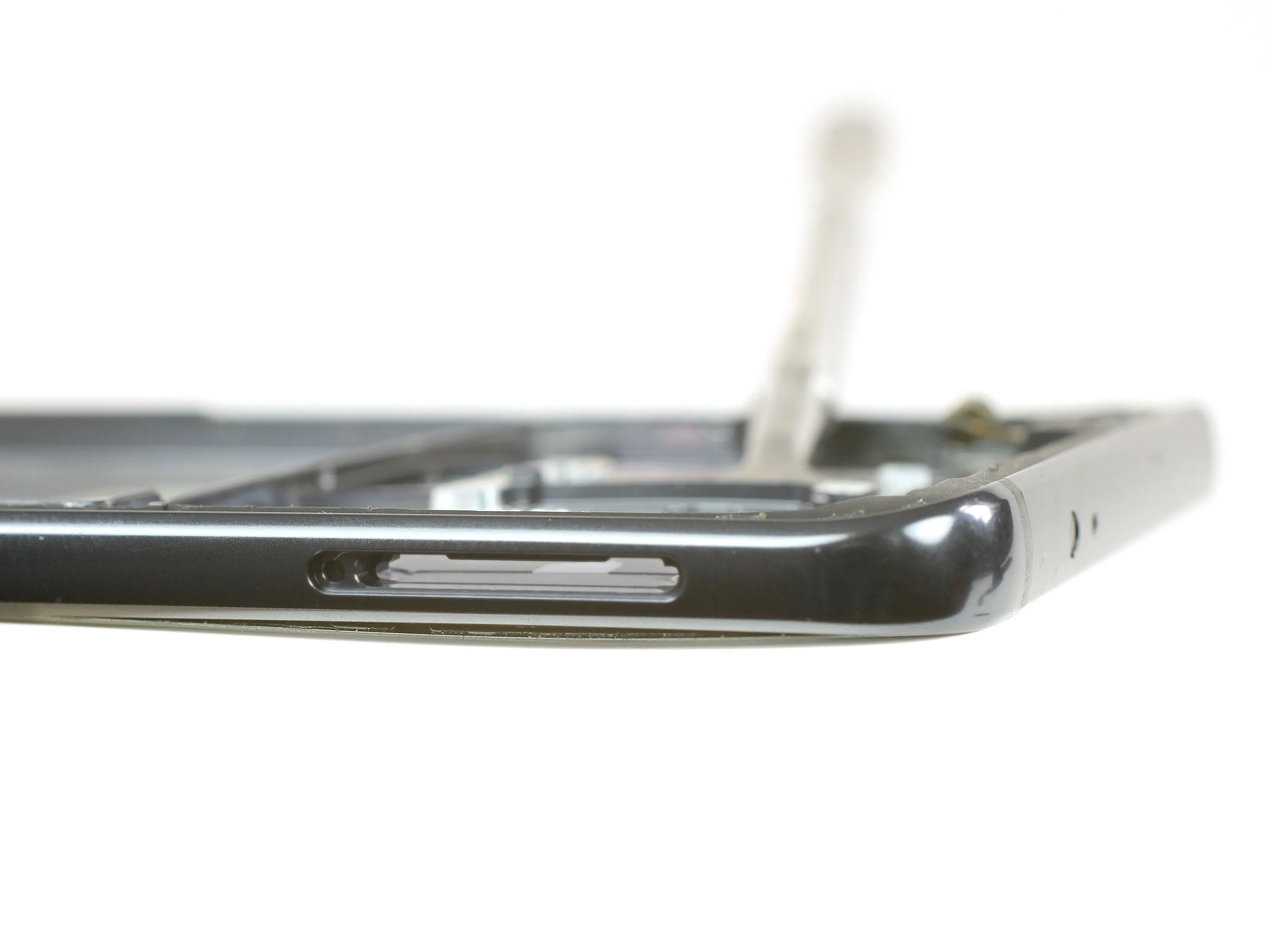

• Когда дело доходит до фронтальной камеры, мы не совсем довольны - она очень плотно закреплена в средней части Mate 10 Pro. Она немного болтается, но извлечь ее чистым способом будет непросто. Поэтому сначала мы сосредоточимся на дисплее.

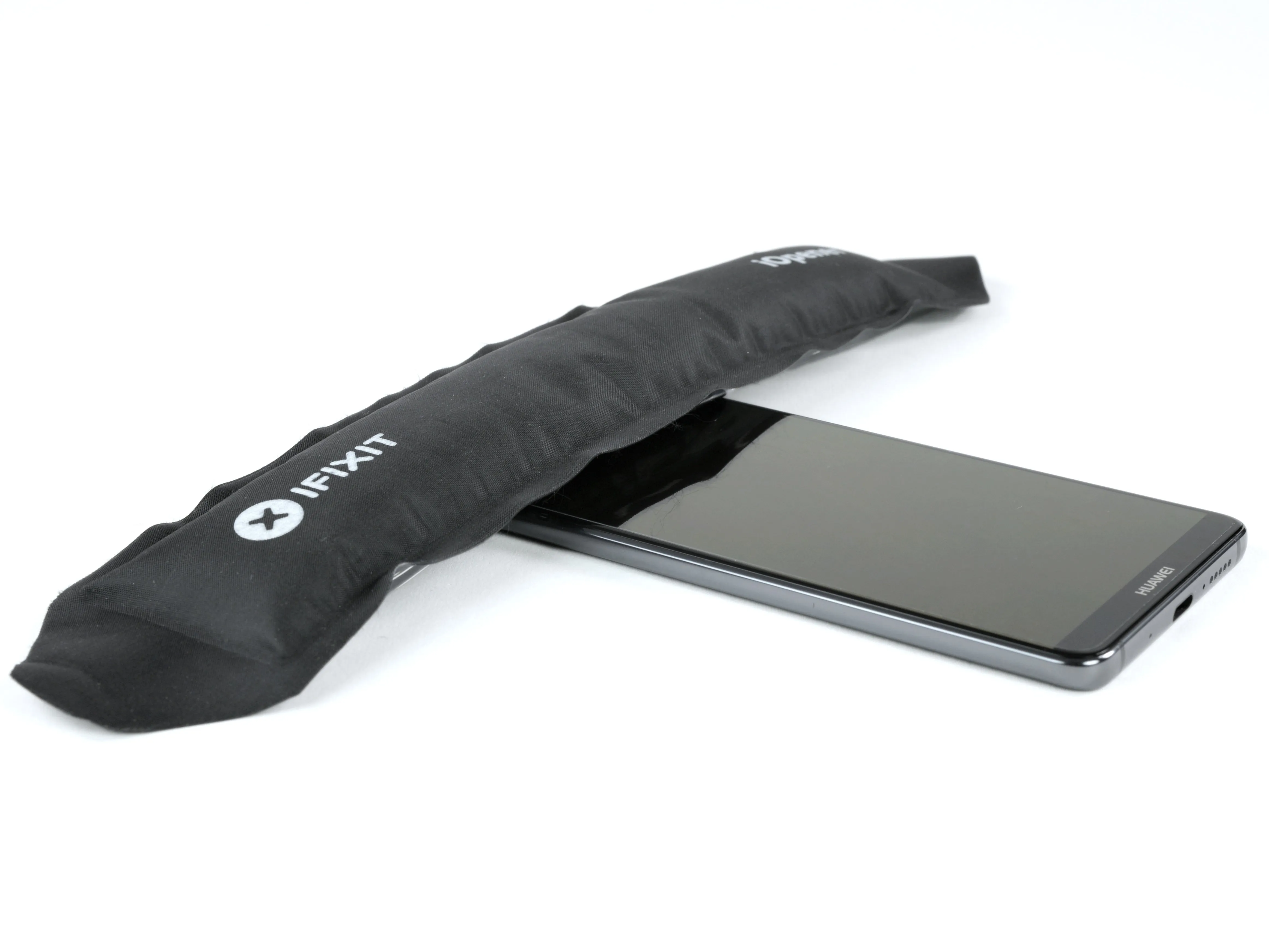

• Но попасть между дисплеем и рамкой также представляется практически невыполнимой задачей. Никакие попытки нагреть, потянуть или поддеть не увенчались успехом. Передняя панель плотно приклеена, а допуски настолько малы, что зазора просто нет.

• Наш единственный шанс - отверстие в средней рамке для двойной камеры. И после использования всего арсенала инструментов для расклинивания, начиная с алебарды и заканчивая инструментом для открывания и обычной лопаткой, мы заканчиваем металлической лопаткой. И наконец-то открывается небольшая щель.

Шаг 19

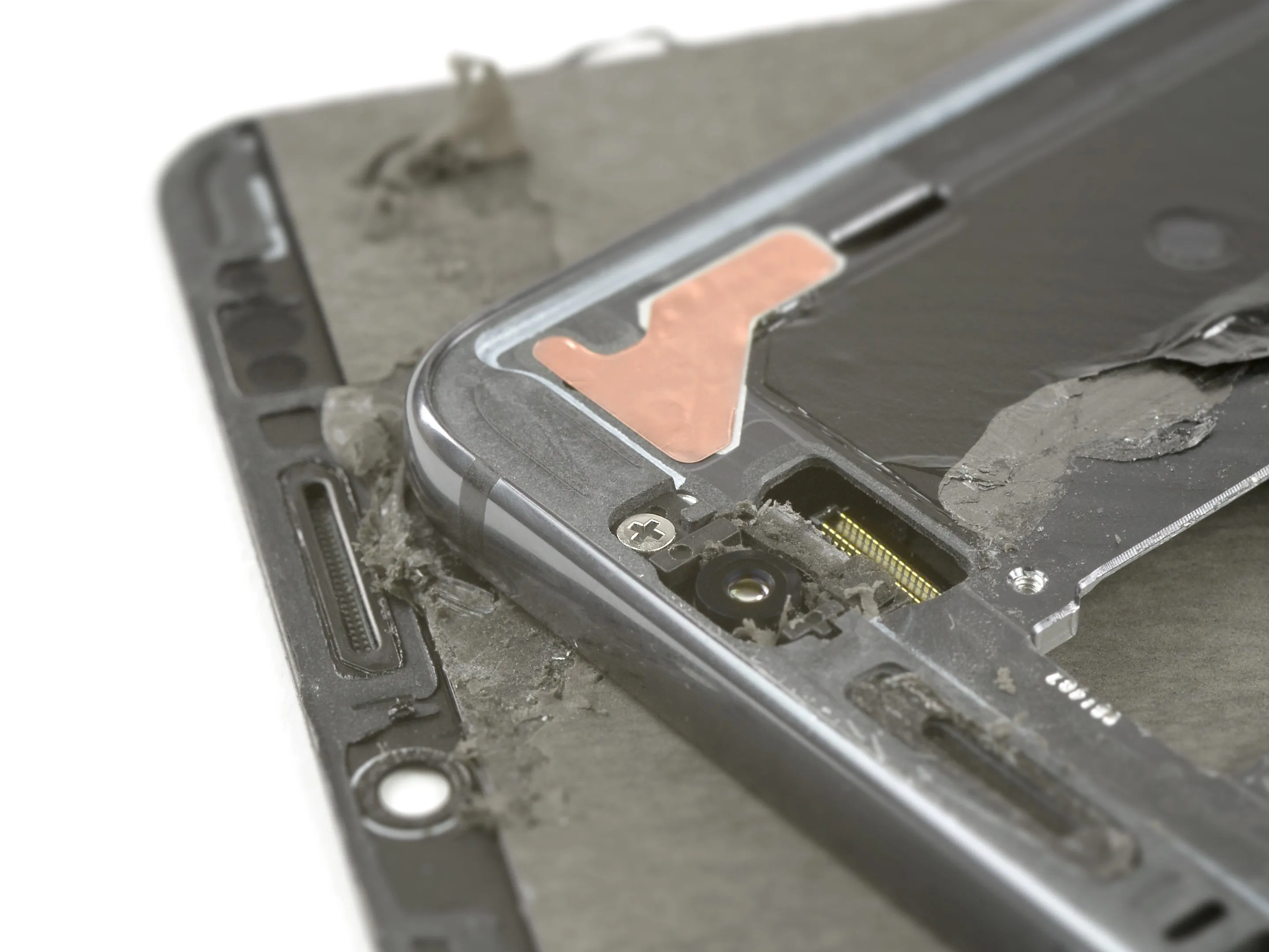

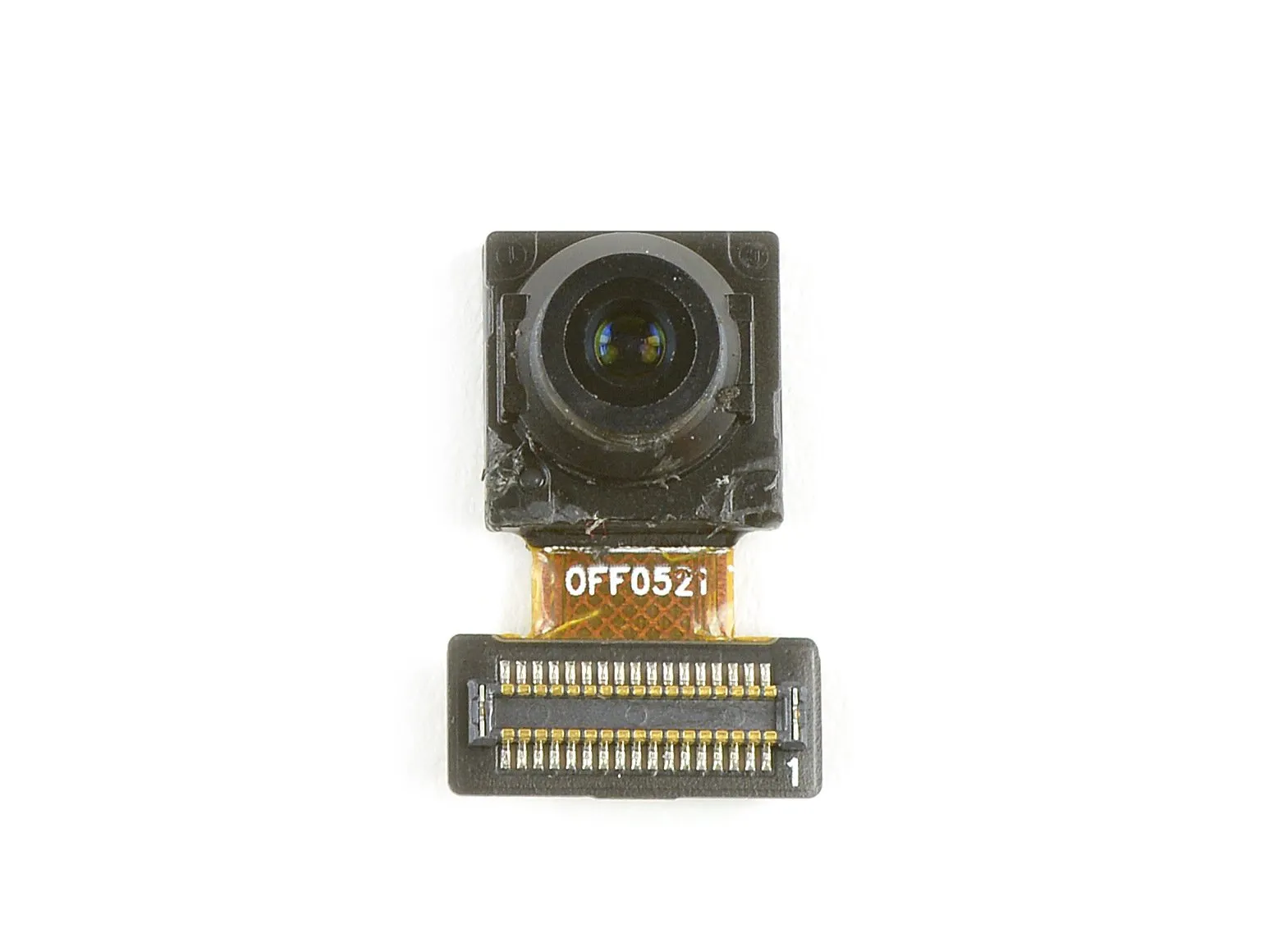

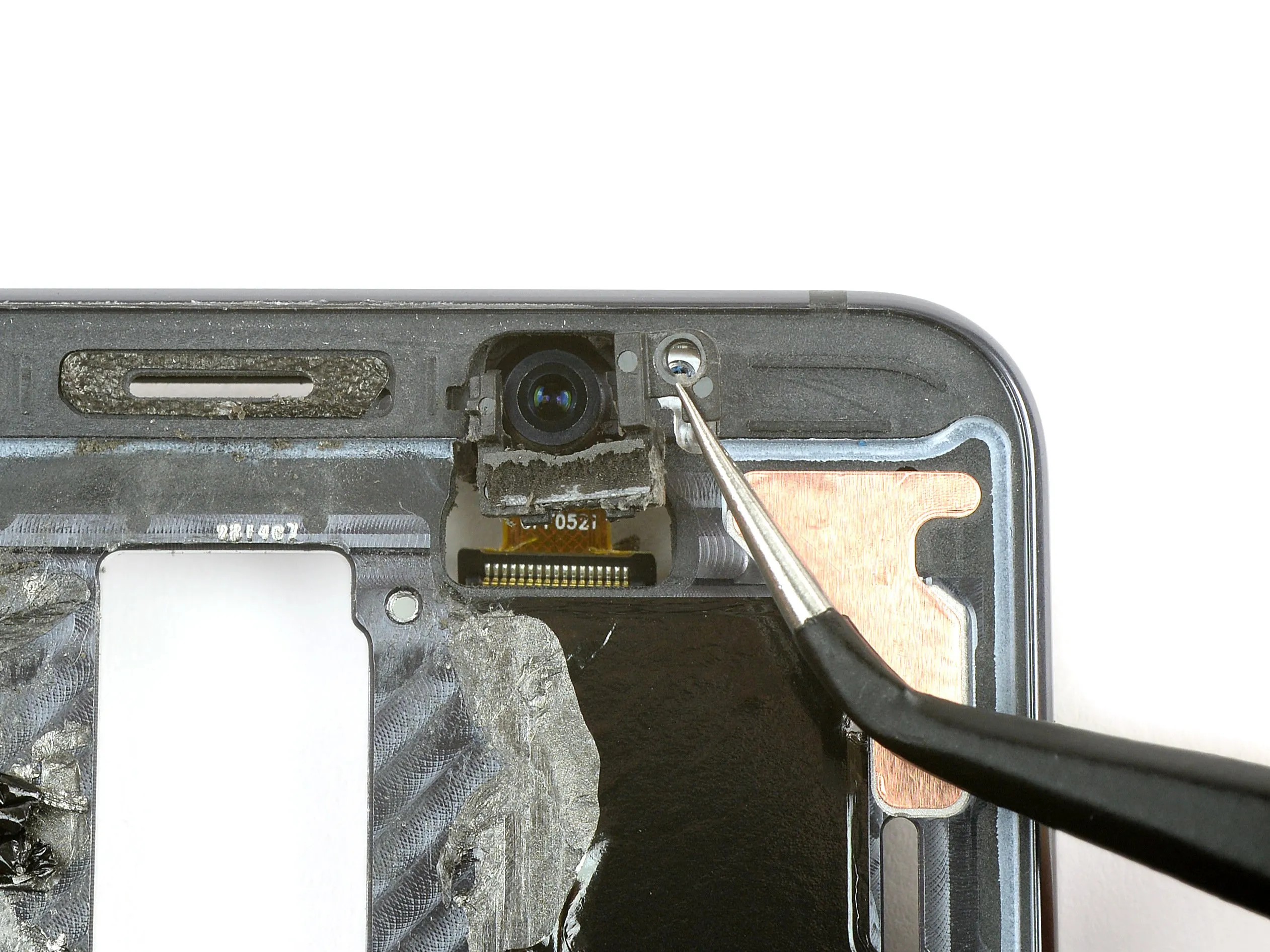

• Снова берем алебарду и скользим по краю, чтобы освободить дисплей, и обнаруживаем причину неподатливой фронтальной камеры - один-единственный винт.

• Этот винт - белая овечка под всеми черными винтами - не только из-за цвета, но и из-за материала. Он прилипает к нашим битам и магнитному коврику, как и ожидалось.

• Выкрутив винт, мы понимаем, что доступ к кронштейну и самой камере возможен только с этой стороны. Так что без снятия дисплея ремонт фронтальной камеры невозможен. Интересно, кто же должен был пройтись по инженерной доске?

• Тем не менее, фронтальная камера имеет разрешение 8 МП и апертуру f/2.0. Huawei утверждает, что Mate 10 Pro создает профессиональный эффект боке, смещая точку фокуса на объект съемки, для более эффектных портретов и селфи.

Шаг 20

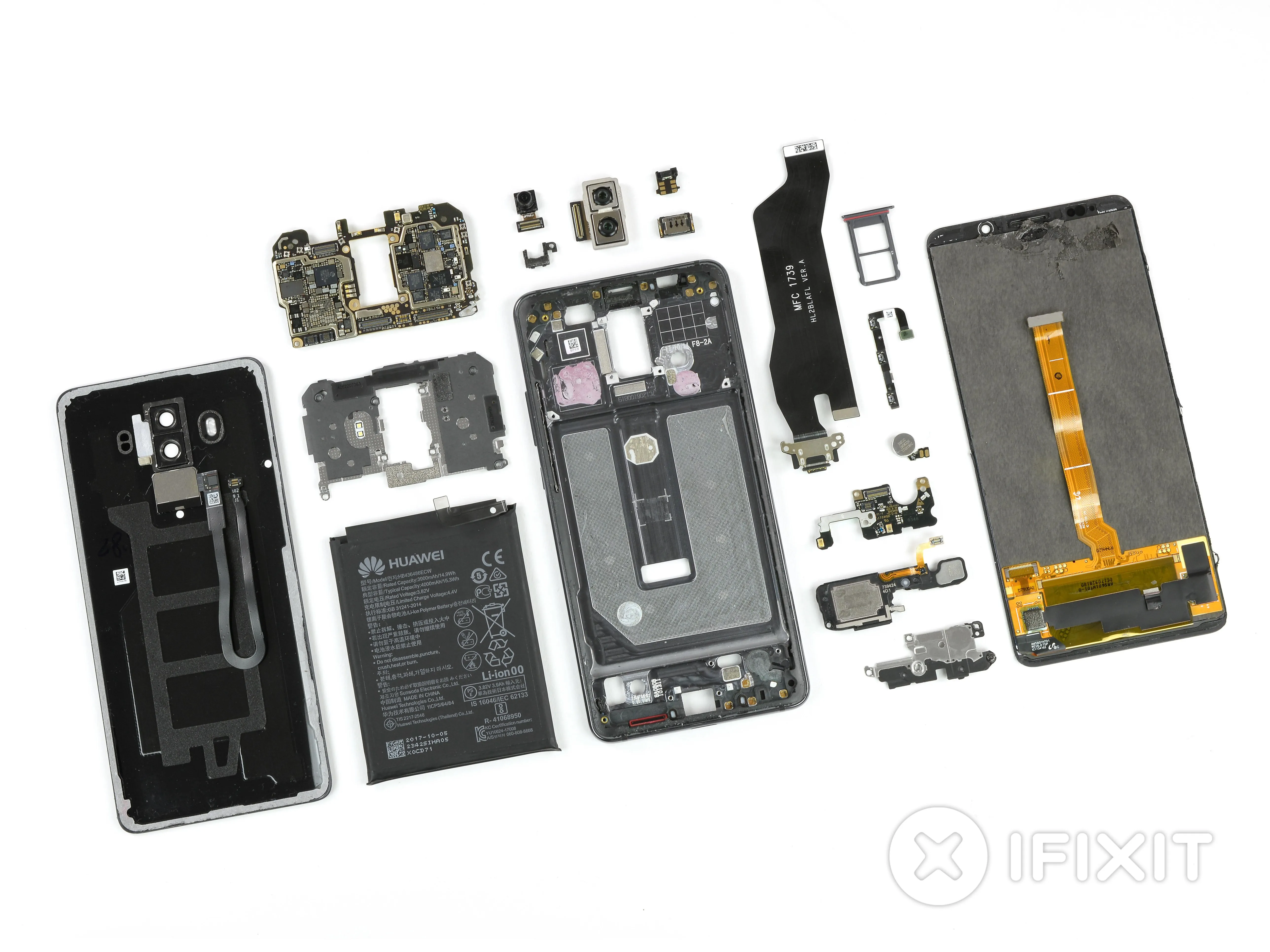

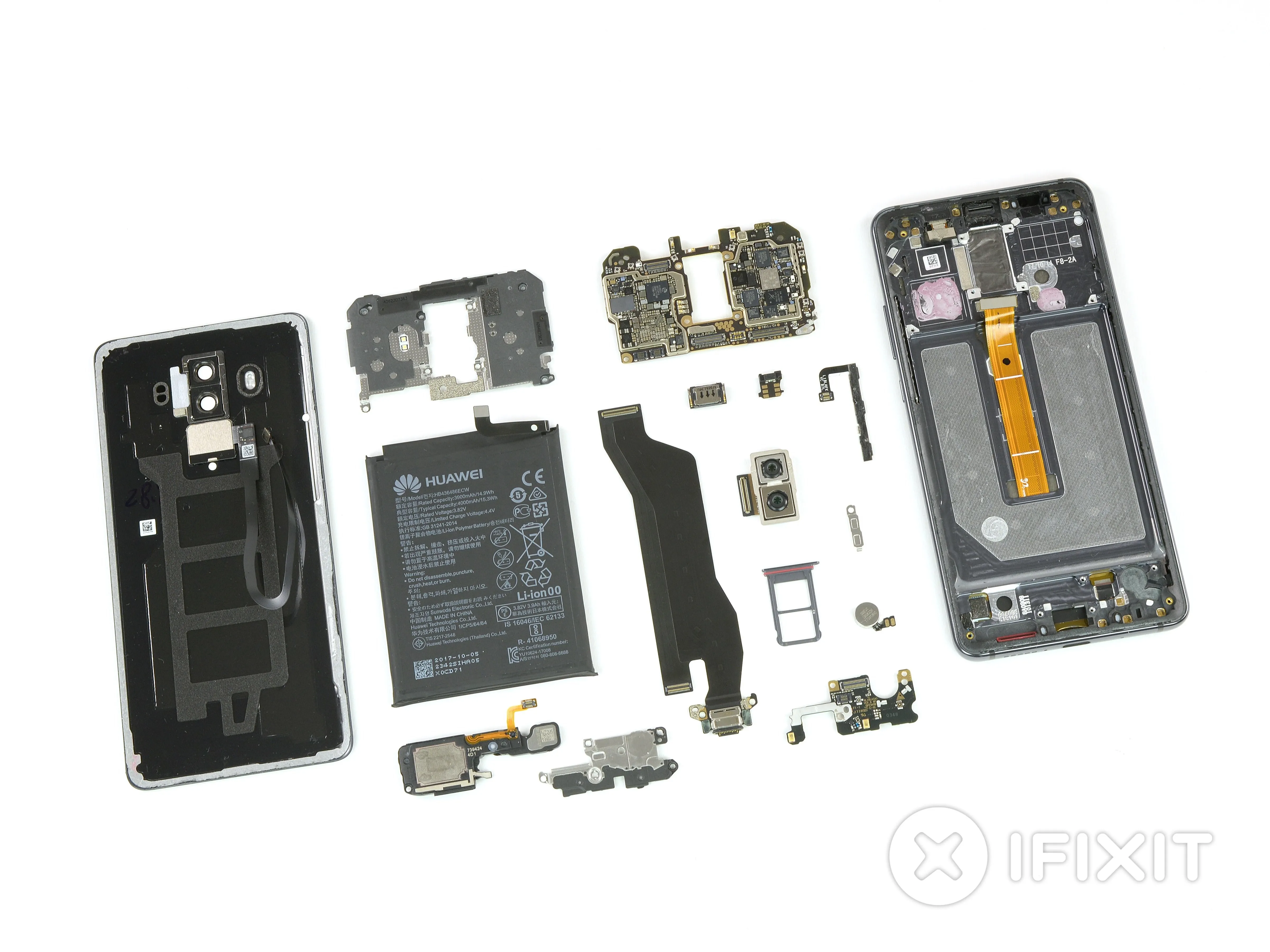

• На этом мы остановились. Пора оценить наши впечатления от путешествия на этом корабле. Это мог быть веселый круиз.

Вывод

• Несмотря на герметичность по стандарту IP67, задняя крышка открывается довольно легко.
• Порт USB, динамик и материнская плата легко снимаются.
• В Mate 10 Pro очень мало винтов, все они стандартные Phillips, но не впечатляют магнитом - за исключением одного, который спрятан под дисплеем.
• Mate 10 Pro имеет только один большой кабель, и он расположен очень аккуратно, хотя этот кабель припаян к порту USB.
• Поврежденная фронтальная камера означает замену всего дисплея, включая рамку, или повреждение дисплея при попытке его извлечения.
• А замена дисплея - самый распространенный способ ремонта - означает извлечение почти всех компонентов.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
