Разборка Huawei Mate 20 Pro

Введение

В самом разгаре грандиозного финала сезона флагманских смартфонов этого года компания Huawei выпускает на ринг своего последнего крупного бойца - Mate 20 Pro! На бумаге он выглядит мощнее, чем когда-либо, но только разборка покажет, настоящий ли это чемпион или просто позер.

Вы можете подписаться на нас в Facebook, Instagramи Twitter. У нас также есть рассылка, если вы больше любите электронную почту.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

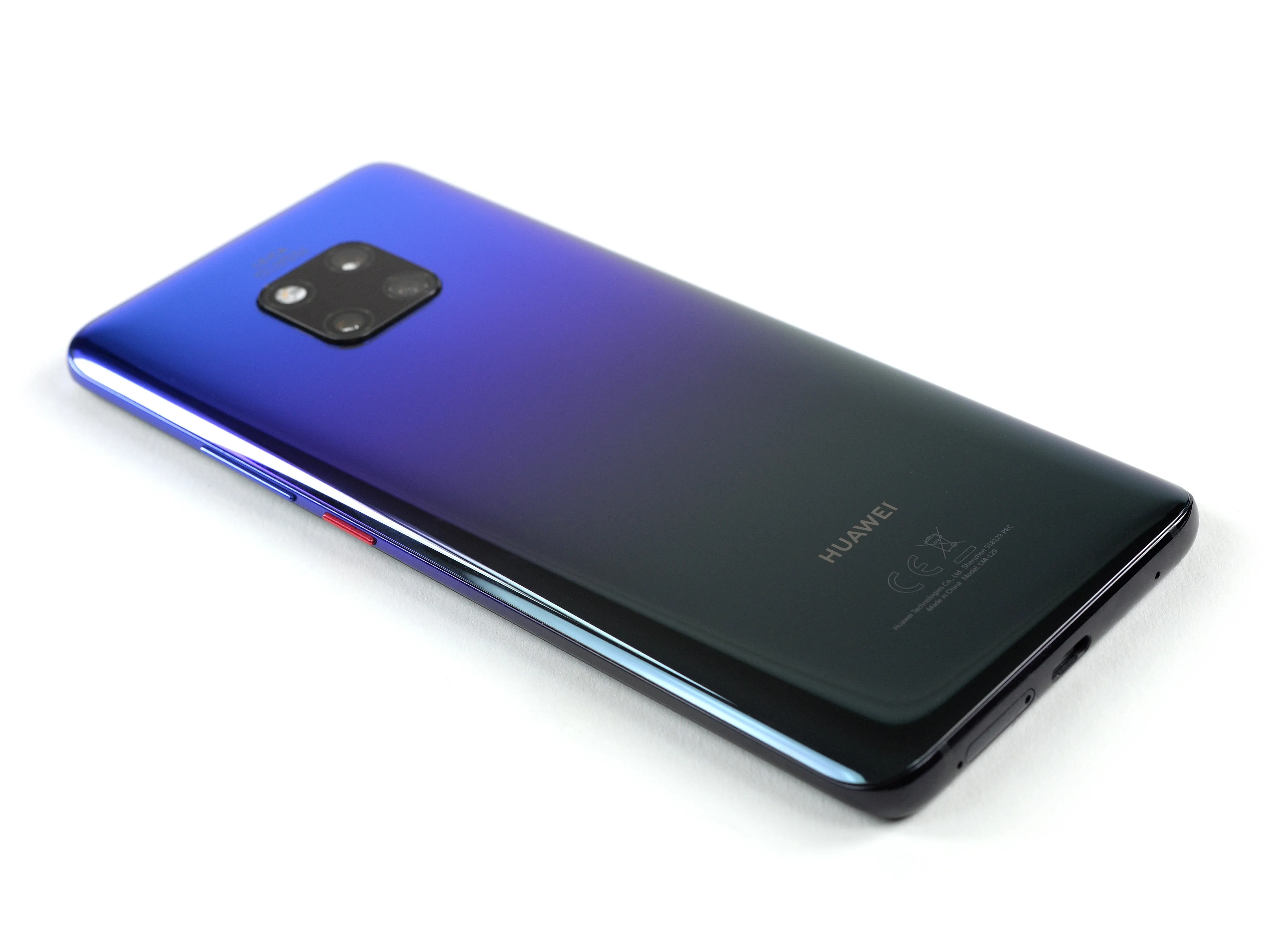

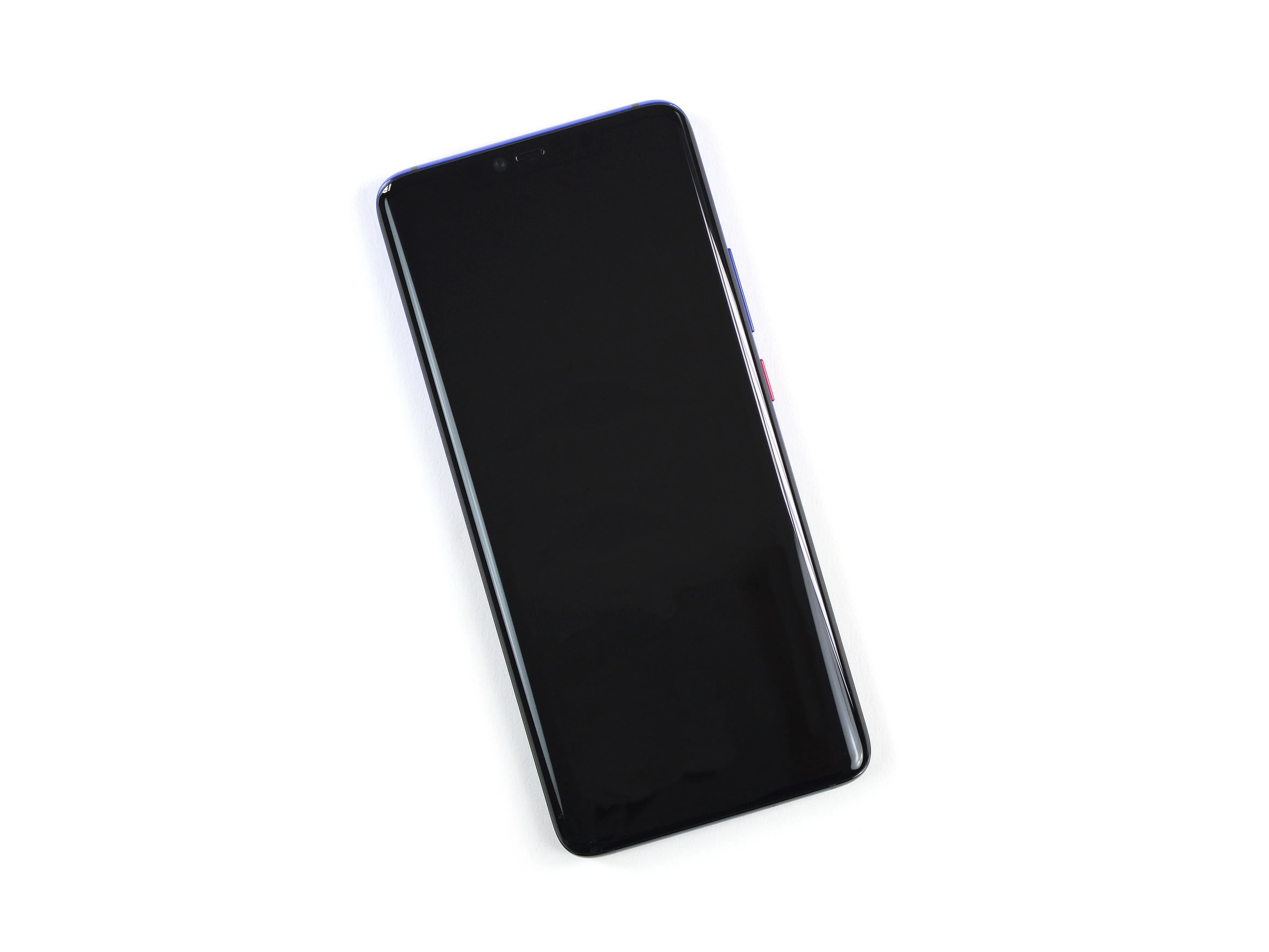

Шаг 1 Разборка Huawei Mate 20 Pro

• Вот что предлагает Mate 20 Pro на ринге:

• 6.39' AMOLED-дисплей с разрешением 3120 × 1440 (~538 ppi)

• Huawei Kirin 980 чипсет: Графический процессор Mali-G76 MP10 и восьмиядерный CPU (2 ядра Cortex-A76 с частотой 2,6 ГГц, 2 ядра Cortex-A76 с частотой 1,92 ГГц и 4 ядра Cortex-A55 с частотой 1,8 ГГц)

• Три задние камеры: 40 МП ƒ/1,8, 20 МП ƒ/2,2 и 8 МП ƒ/2,4 с 5-кратным оптическим зумом

• 24-Мп ƒ/2.0 камера selfie

• Степень защиты от пыли/воды IP68

• Android 9.0 (PIE)

• Аппаратное распознавание лиц и датчик отпечатков пальцев под дисплеем

Шаг 2

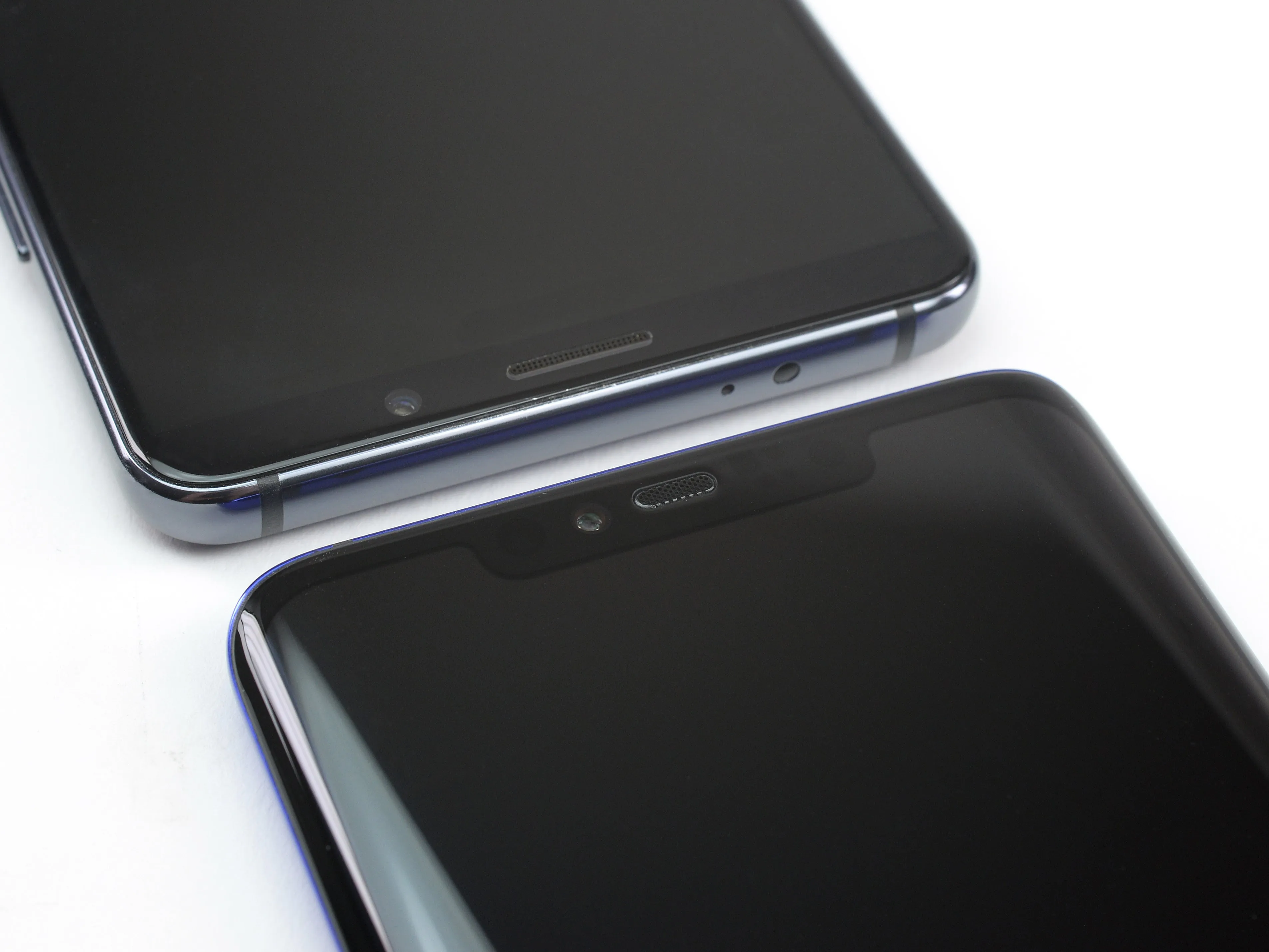

• Лицом к лицу с чемпионом прошлого сезонаMate 20 Pro получил новый изогнутый дисплей с выемкой.

• Этот вырез немного увеличился по сравнению с вырезом P20 Proосвободив место для новых датчиков, необходимых для функции 3D-разблокировки лица.

• В Mate 20 Pro задний датчик отпечатков пальцев заменен на третью камеру. Но достаточно ли трех, чтобы идти в ногу с конкурентами.конкурентами?

• Наш Mate 20 Pro облачен в стандартный для отрасли но заднее стекло не такое стандартное, как кажется. Huawei нанесла на него нескользящее покрытие, устойчивое к отпечаткам пальцев, чтобы предотвратить скользких аварий.

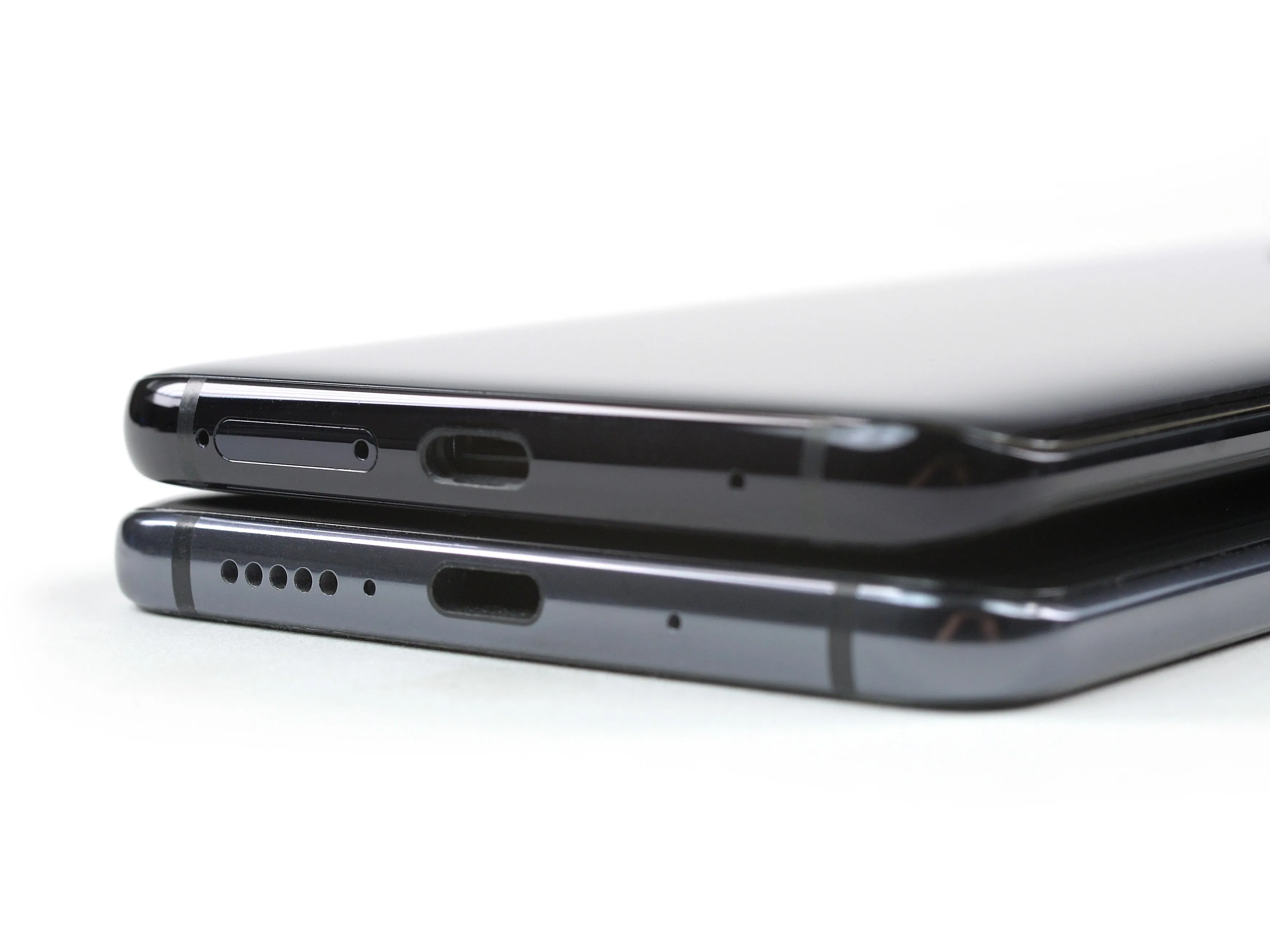

• Отверстия динамиков Mate 10 Pro уступают место лотку для SIM- и NM лотку для карт памяти в Mate 20 Pro.

Шаг 3

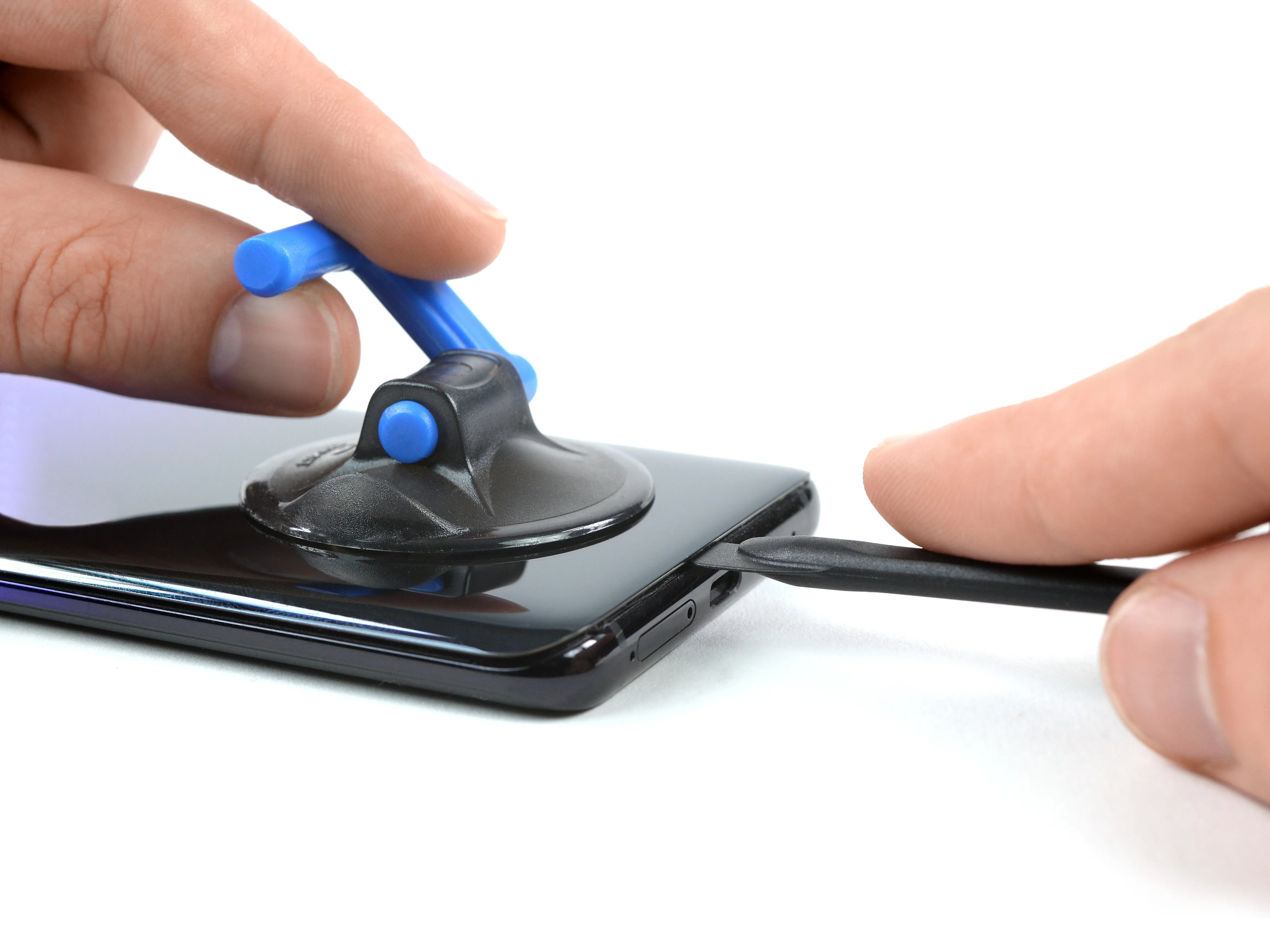

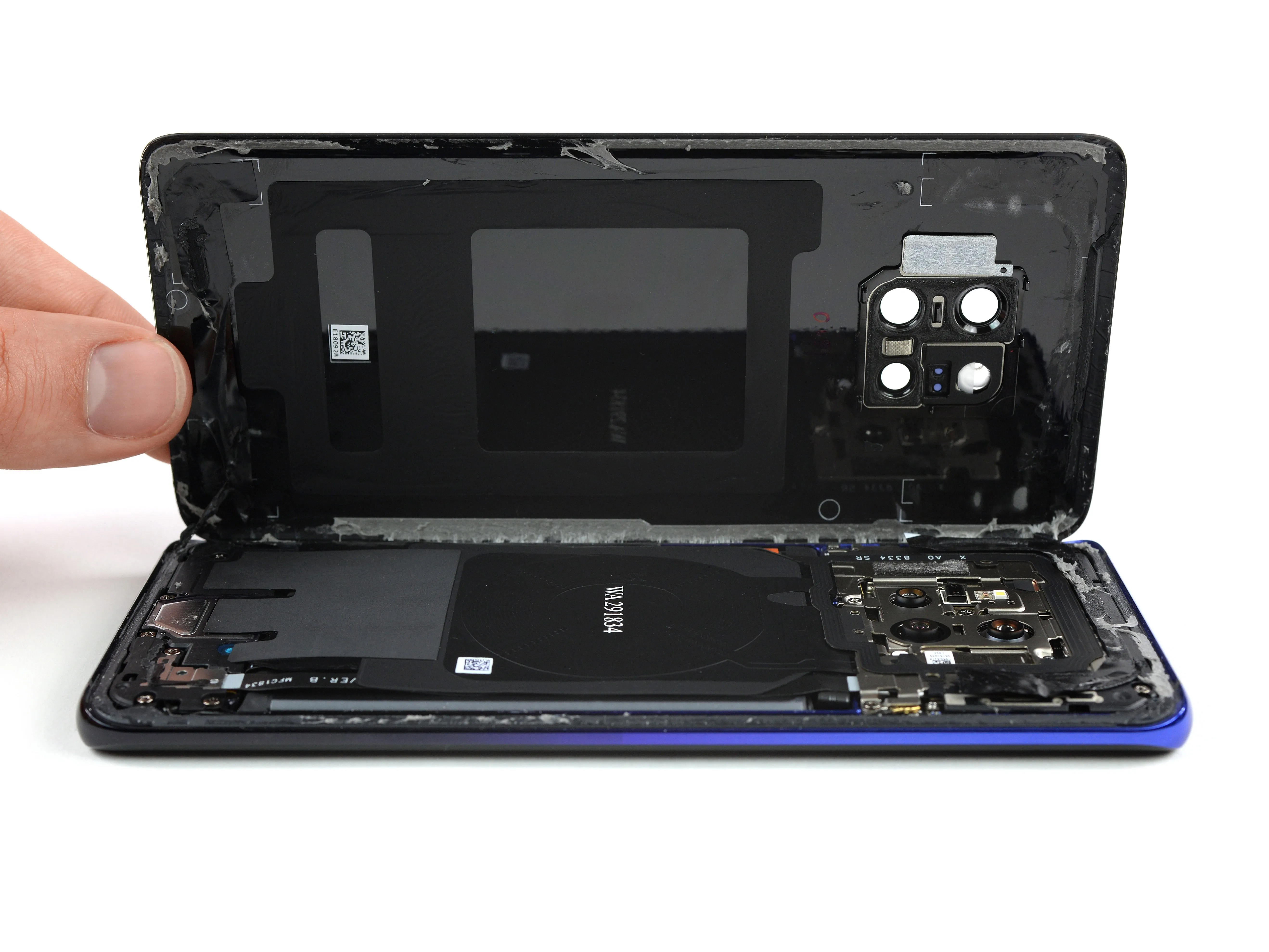

• Не смотря на хрупкую заднюю стеклянную панель, благодаря недавним разборам наполненных клеем конкурентовМы берем тепловую пушку и приступаем к работе.

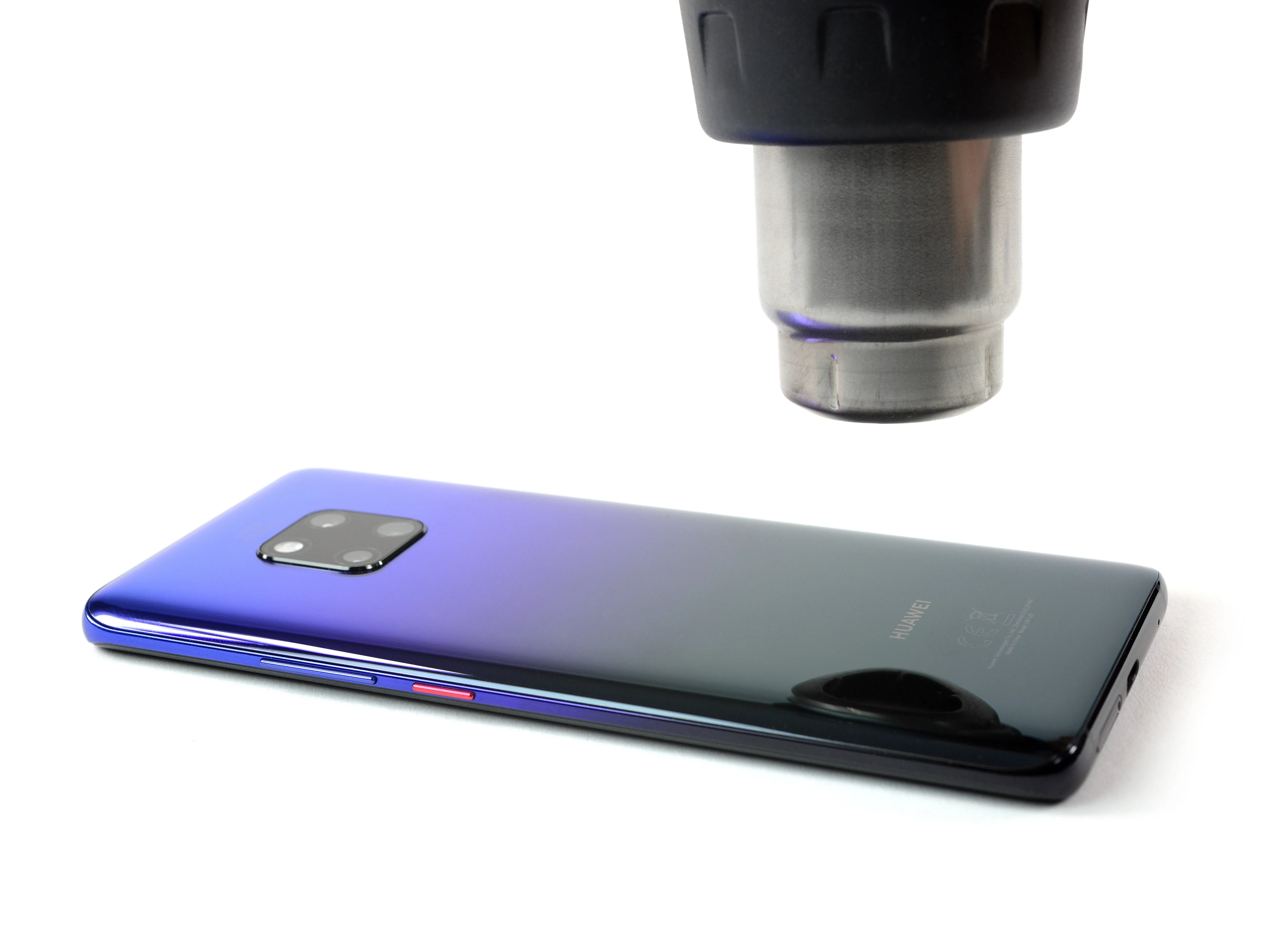

• Немного тепла помогает Mate 20 Pro расслабиться, прежде чем наши стандартные инструменты закончат работу!

• Благодаря перемещенному сканеру отпечатков пальцев нет опасности порвать хрупкие гибкие кабели при снятии задней крышки.

Шаг 4

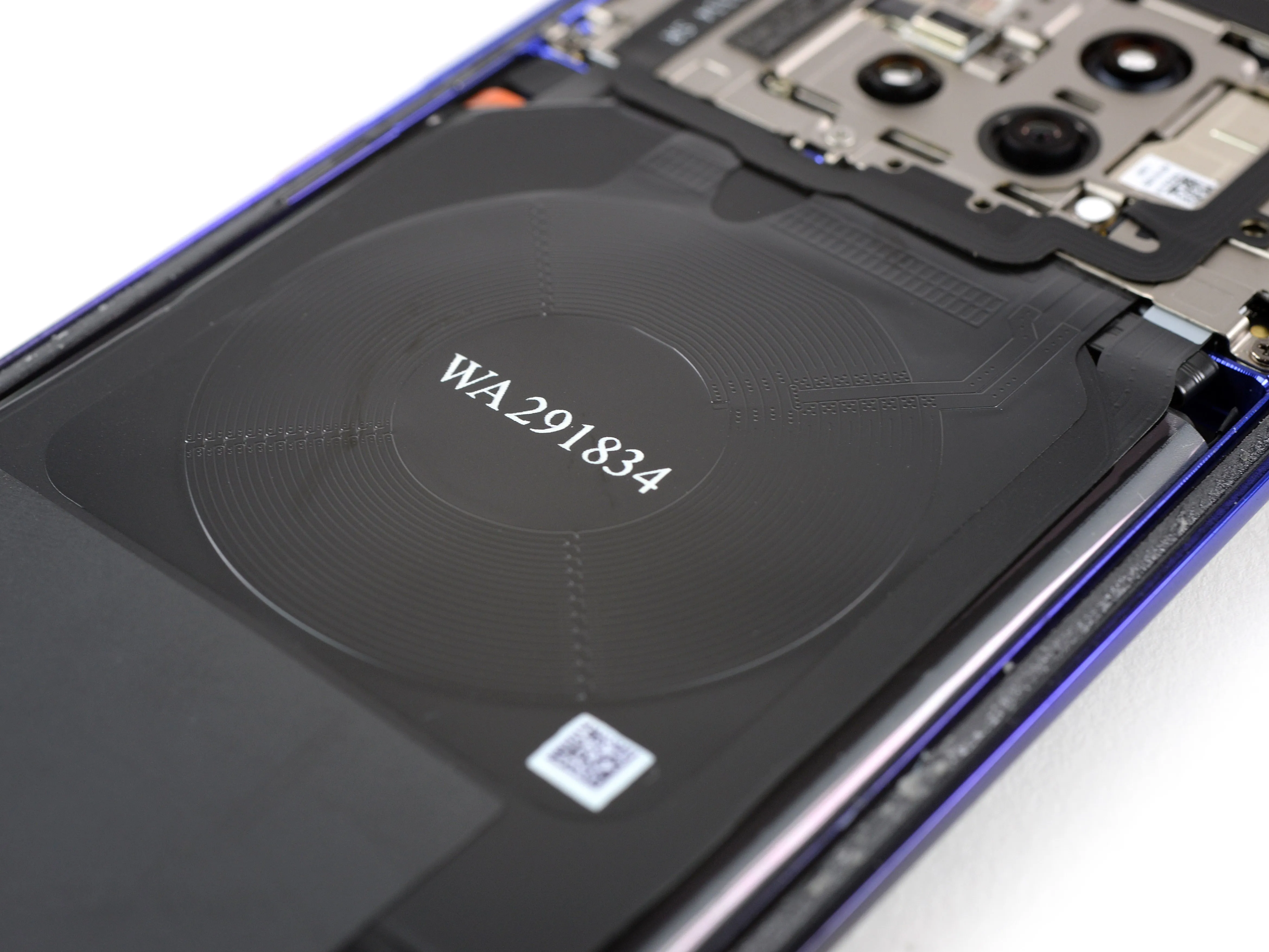

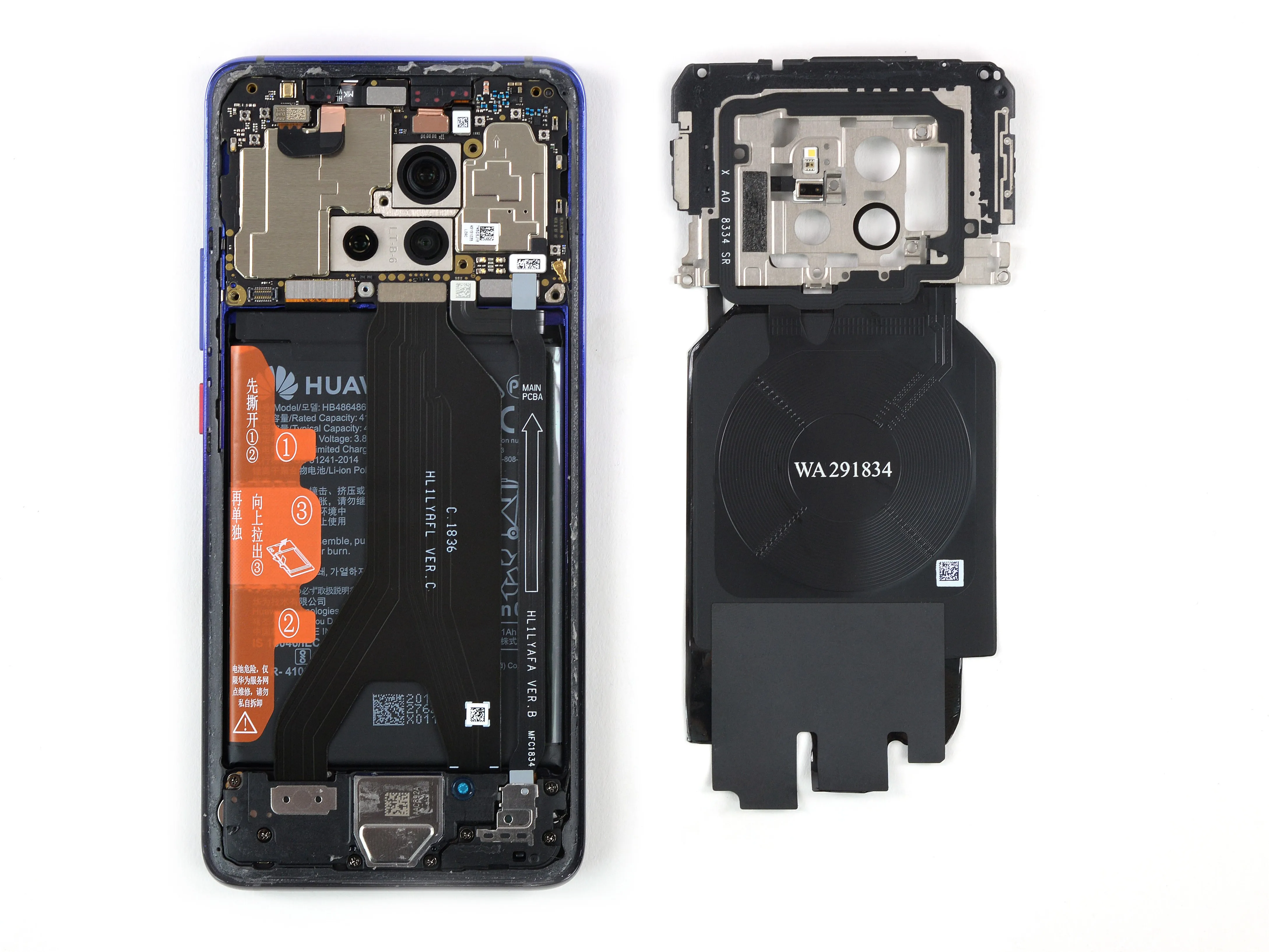

• Мы только пришли сюда, а уже столкнулись с одной из новых функций Mate 20 Pro - двунаправленной катушкой беспроводной зарядки.

• Катушка для зарядки Mate 20 Pro является одновременно и передатчиком, и приемником. Huawei хочет, чтобы вы использовали ее для зарядки конкурента AirPods, Freepods..

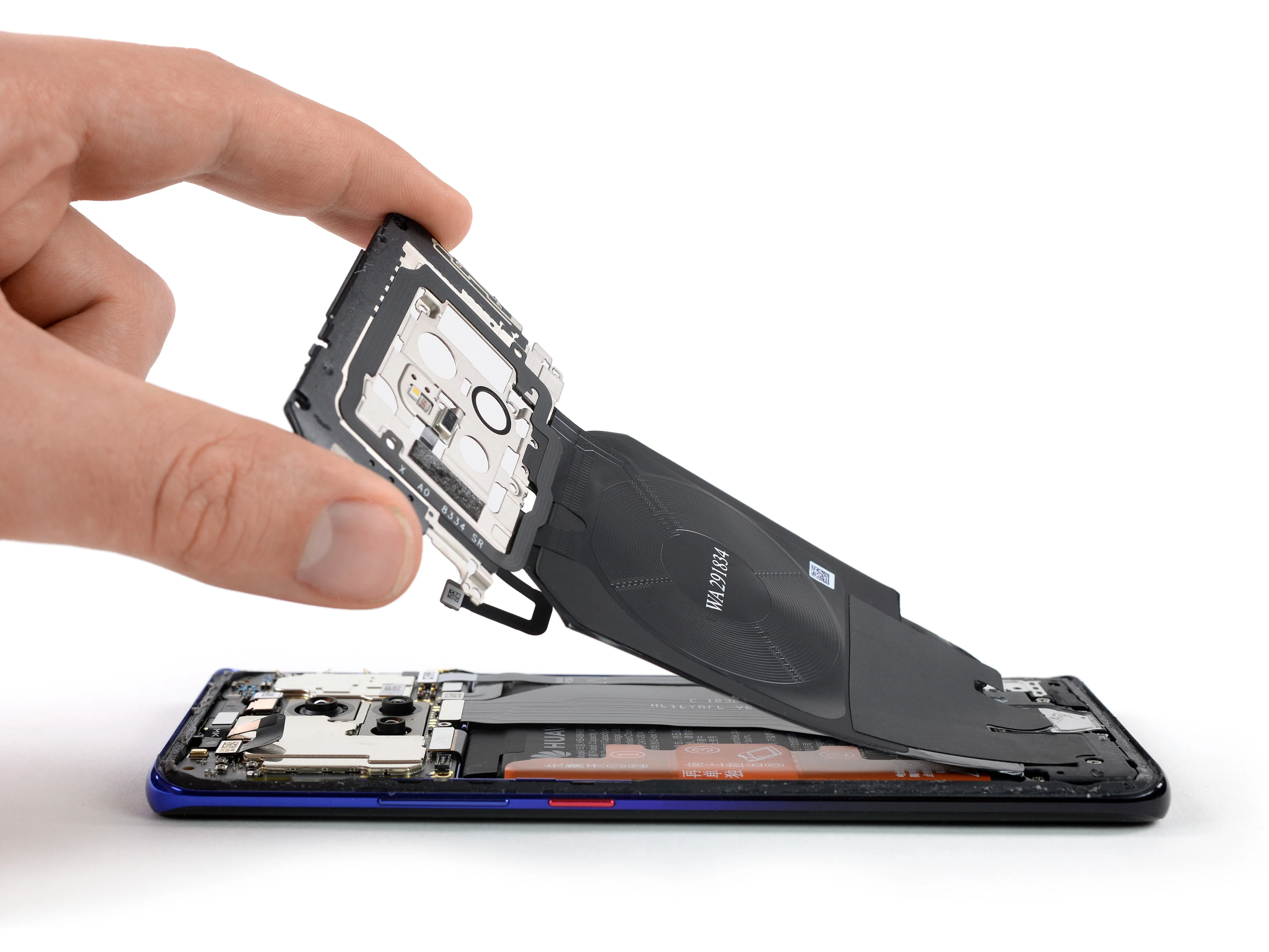

• Восемь винтов спустя мы снимаем среднюю рамку, на которой расположены катушка беспроводной зарядки, антенна NFC и двухсветодиодная двухтоновая вспышка.

Шаг 5

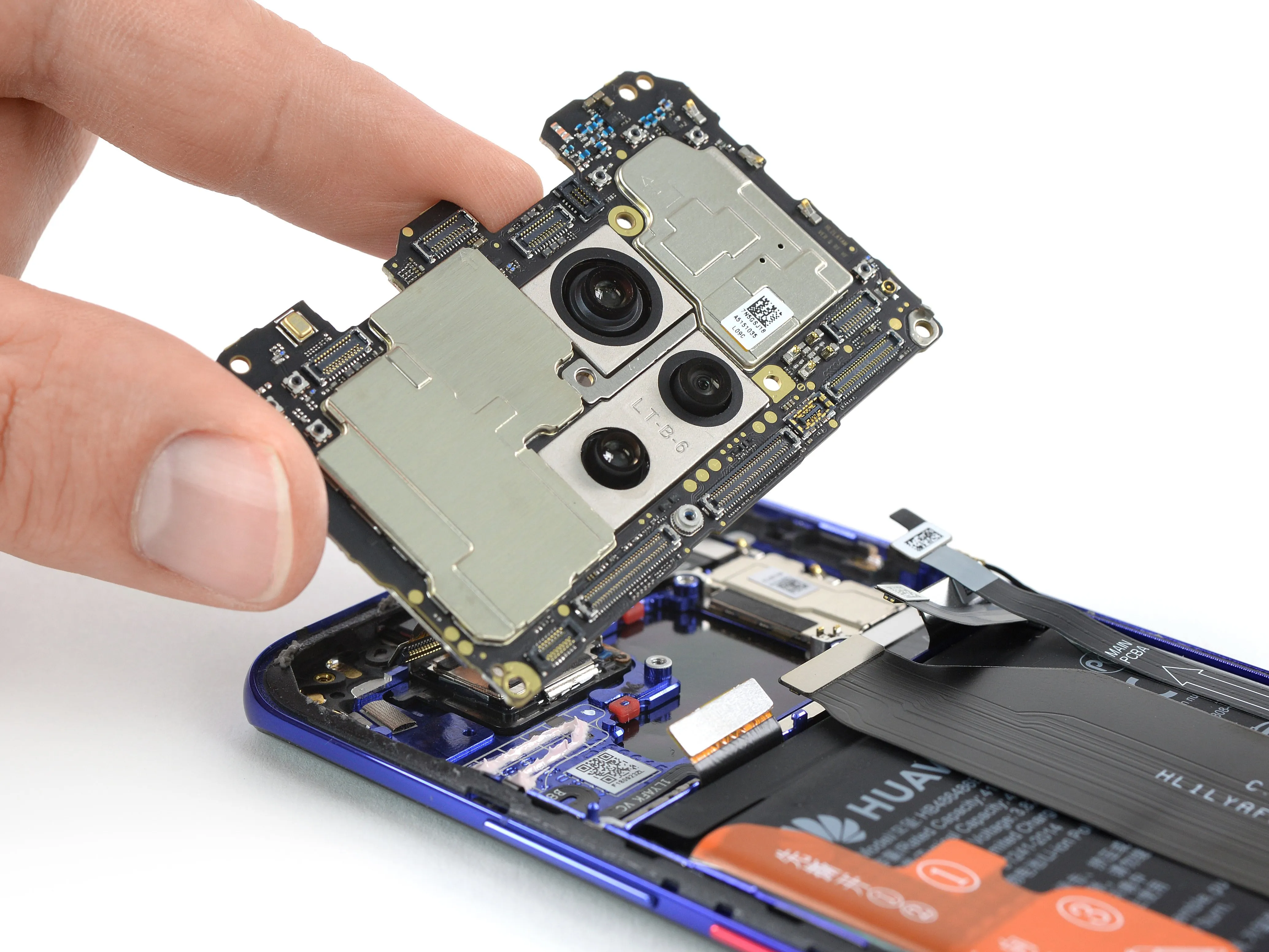

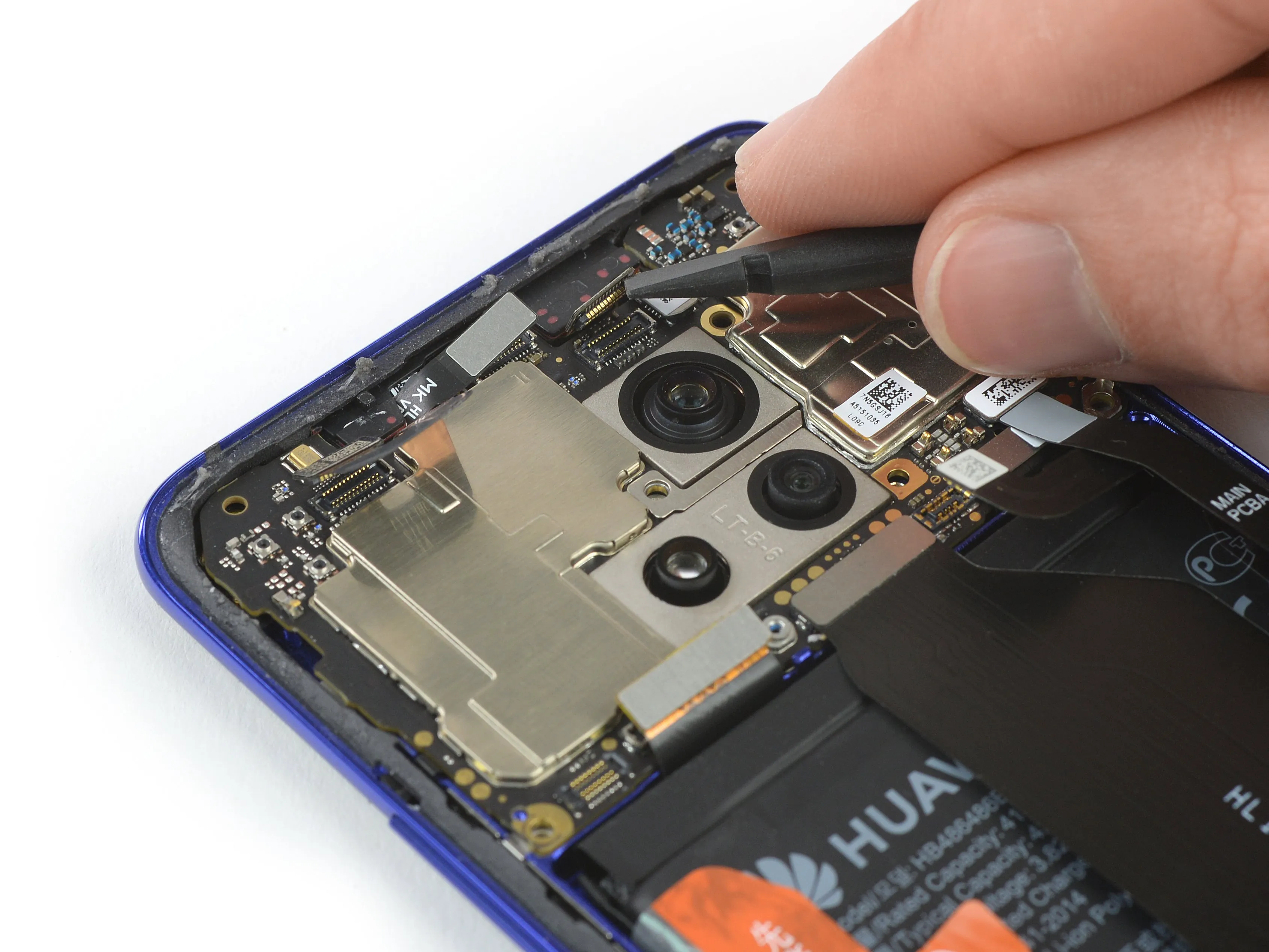

• На первый взгляд, материнская плата может свободно выскочить наружу, но при ближайшем рассмотрении обнаруживается девять гибких кабелей, удерживающих ее на месте, а также антенный кабель.

• Как и P20 ProMate 20 Pro придерживается относительно небольшой материнской платы, оставляя место для более емкого аккумулятора.

• Поскольку аппаратная 3D-разблокировка лица и тройная задняя камера занимают больше места на материнской плате, чем обычно, Huawei пришлось вырезать несколько отверстий для камеры и немного изменить компоновку.

• Отсоединив несколько гибких кабелей, нам удалось извлечь материнскую плату вместе с задними камерами.

Шаг 6

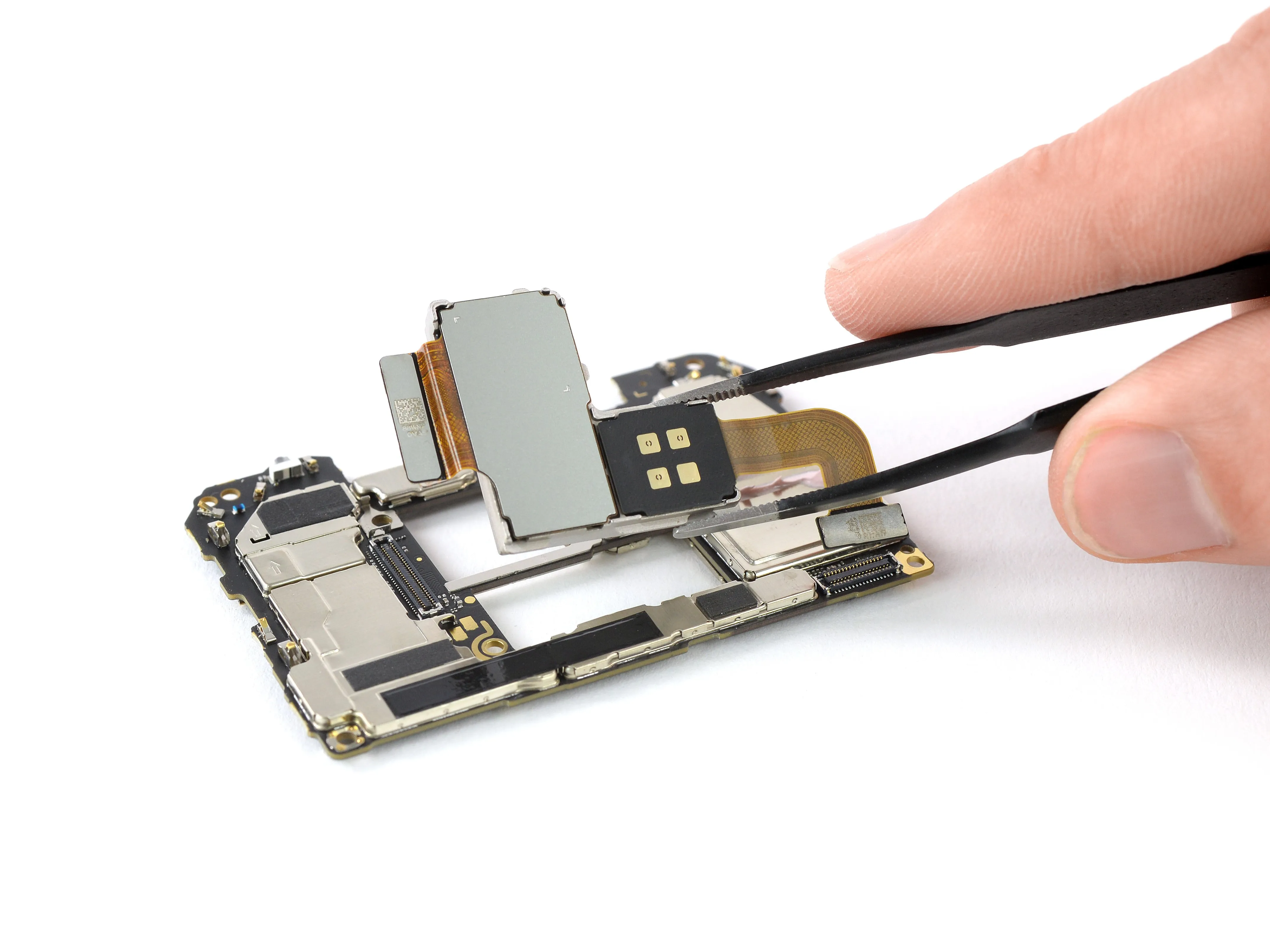

• ...которые легко снимаются после отсоединения двух дополнительных гибких кабелей. Хвала нашему старому доброму другу - пассатижам!

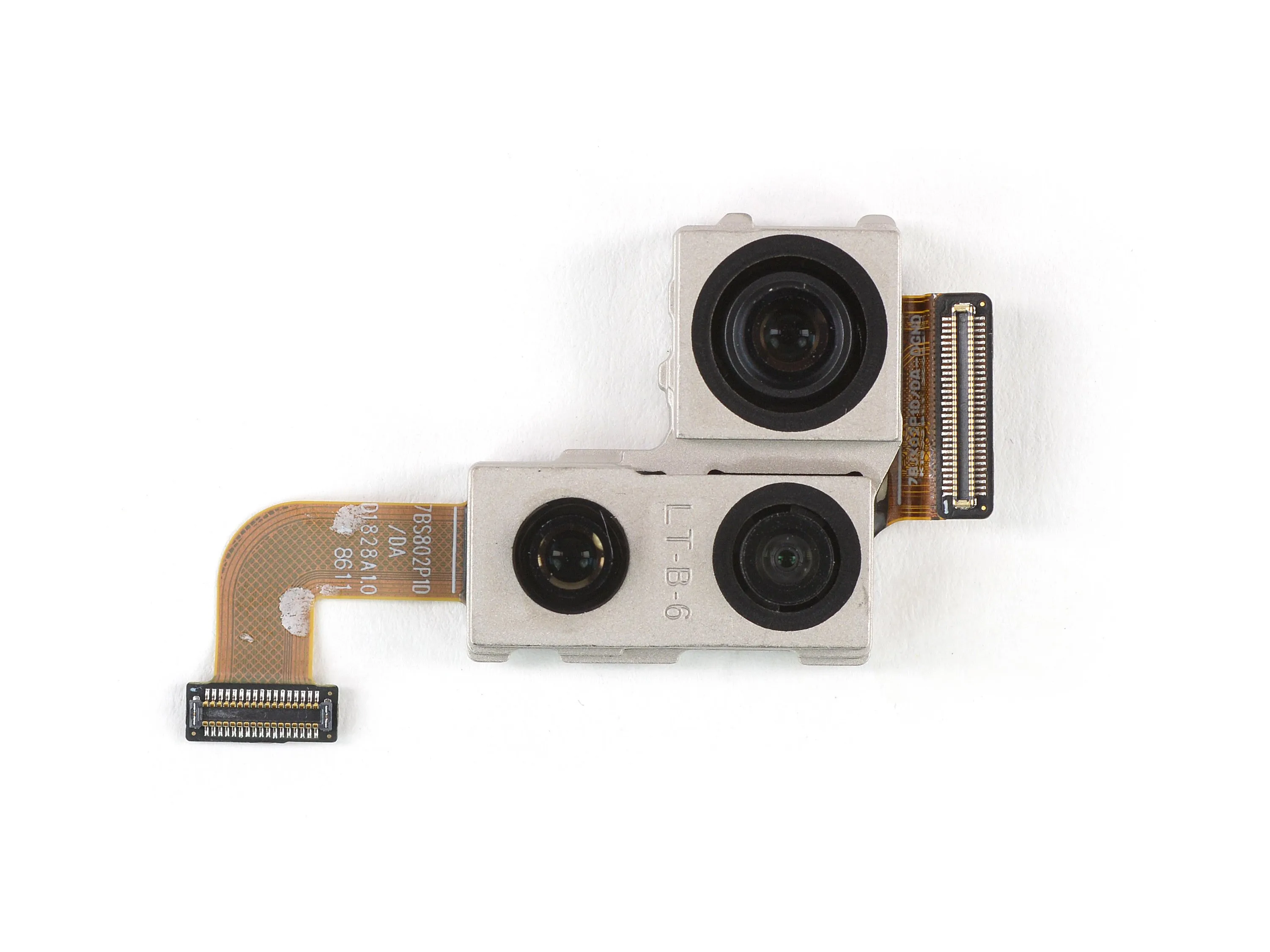

• Mate 20 Pro оснащен тремя задними камерами:

• Справа вверху: 40 МП, ƒ/1,8, широкоугольный объектив с эквивалентом 27 мм.

• Справа внизу: 20 МП, ƒ/2,2, 16 мм-эквивалентный широкоугольный объектив

• Слева внизу: 8 МП, ƒ/2,4, 80 мм-эквивалентный телеобъектив с 5-кратным оптическим зумом

• Камера P20 Pro монохроматическая камера была заменена на сверхширокоугольный объектив, идеально подходящий для съемки пейзажей и макросъемки (при минимальном фокусном расстоянии 2,5 см).

• Даже с тремя камерами Huawei утверждает, что мозг, стоящий за этим оборудованием, - это то, что действительно заставит ваши снимки сиять.

Комментарии к шагу

Все ли три камеры имеют OIS?

Или же OIS есть только у камер для телесъемки.

Датчик 'теле-фото' не имеет 5-кратного оптического зума.

40 Мп против 8 Мп само собой понятно, что это даже близко не настоящий 'оптический' зум.

И это не 5 крат. 80 / 27 = 2.96. Это 3-кратный 'зум'.

Сверхширокоугольный объектив имеет фокусное расстояние, эквивалентное 16 мм. Поэтому телеобъектив с эквивалентом 80 мм обеспечивает '5-кратный оптический зум' (80/16=5). Разрешение обеих камер (20 МП и 8 МП) не учитывается при расчете зума.

Шаг 7

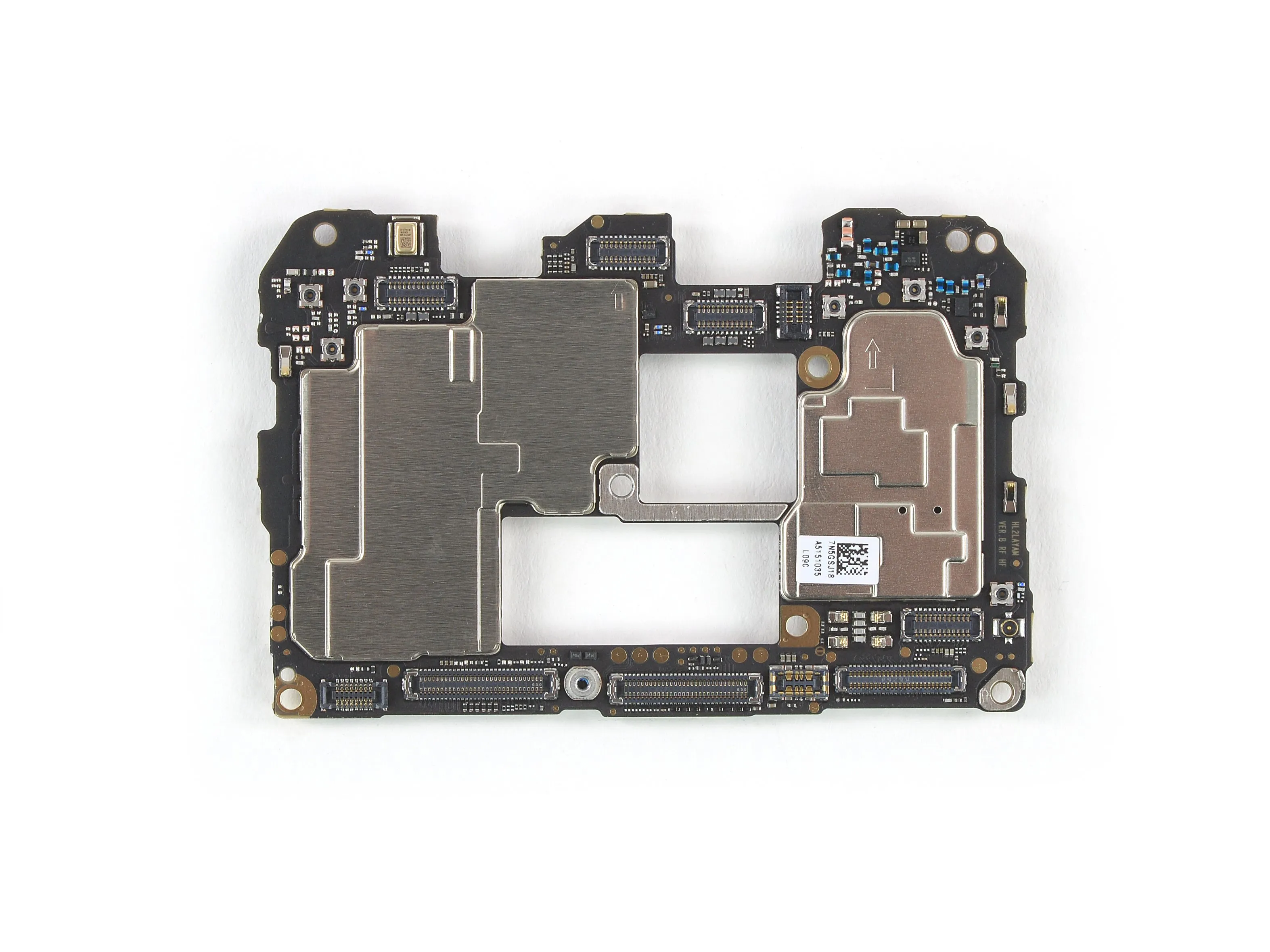

• Когда камеры убраны с дороги, на первый план выходит материнская плата. Вот что она может предложить:

• Toshiba THGAF8T0T43BAIR 128 ГБ универсального флеш-накопителя

• ИС управления питанием HiSilicon Hi6421

• Skyworks SKY78130-21 фронтальный модуль для диапазонов WCDMA/LTE 8/12/13/20/26/27

• Skyworks SKY78132-52 внешний модуль для WCDMA/LTE диапазонов 7/30/40/41

• Skyworks SKY78131-21 фронтальный модуль для диапазонов WCDMA/LTE 1/2/3/4/25/34/39

• Радиочастотный модуль Skyworks 7360-2A 04115.1 1821 MX

• Трекер огибающей HiSilicon Hi6422

Шаг 8

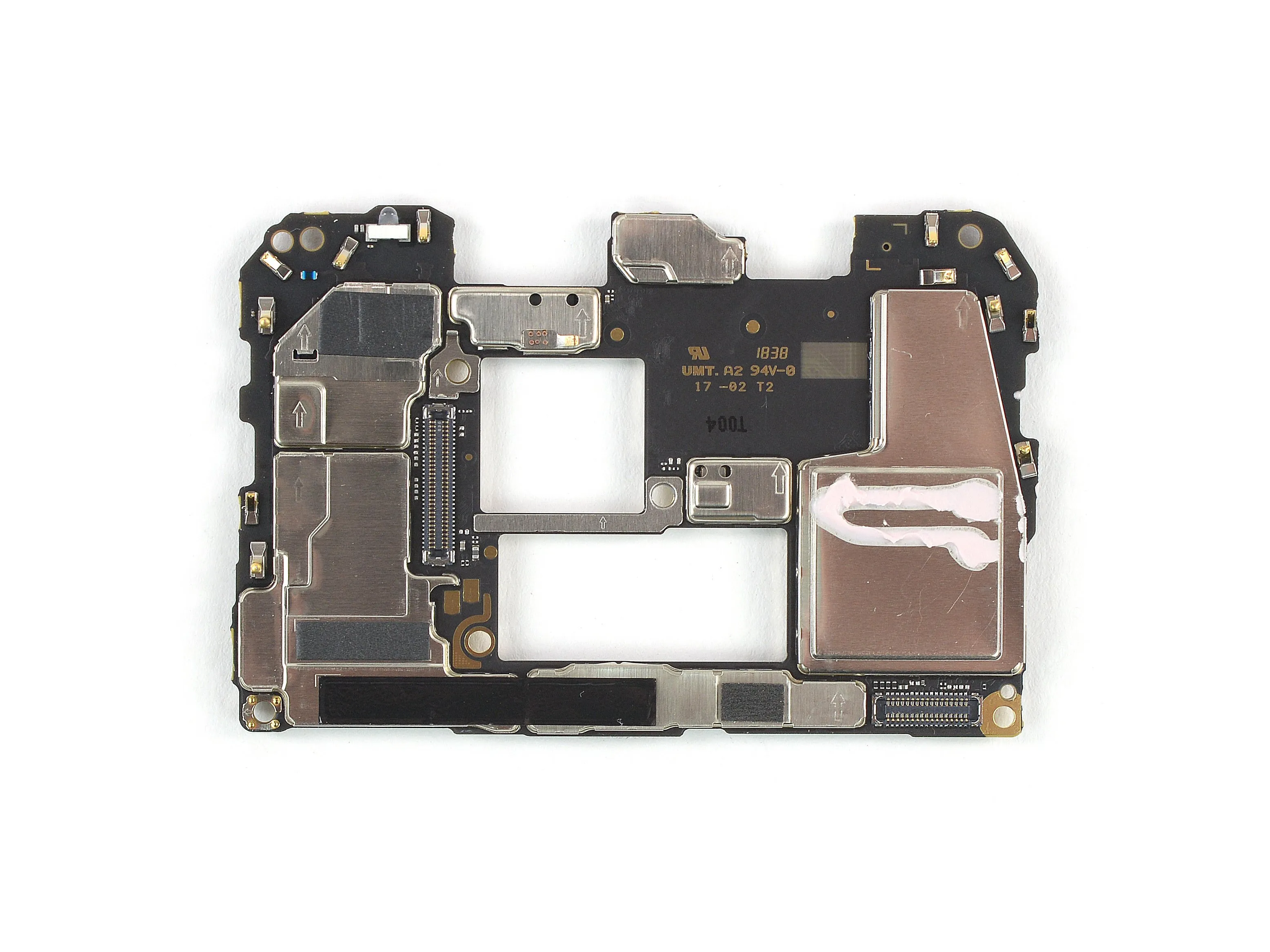

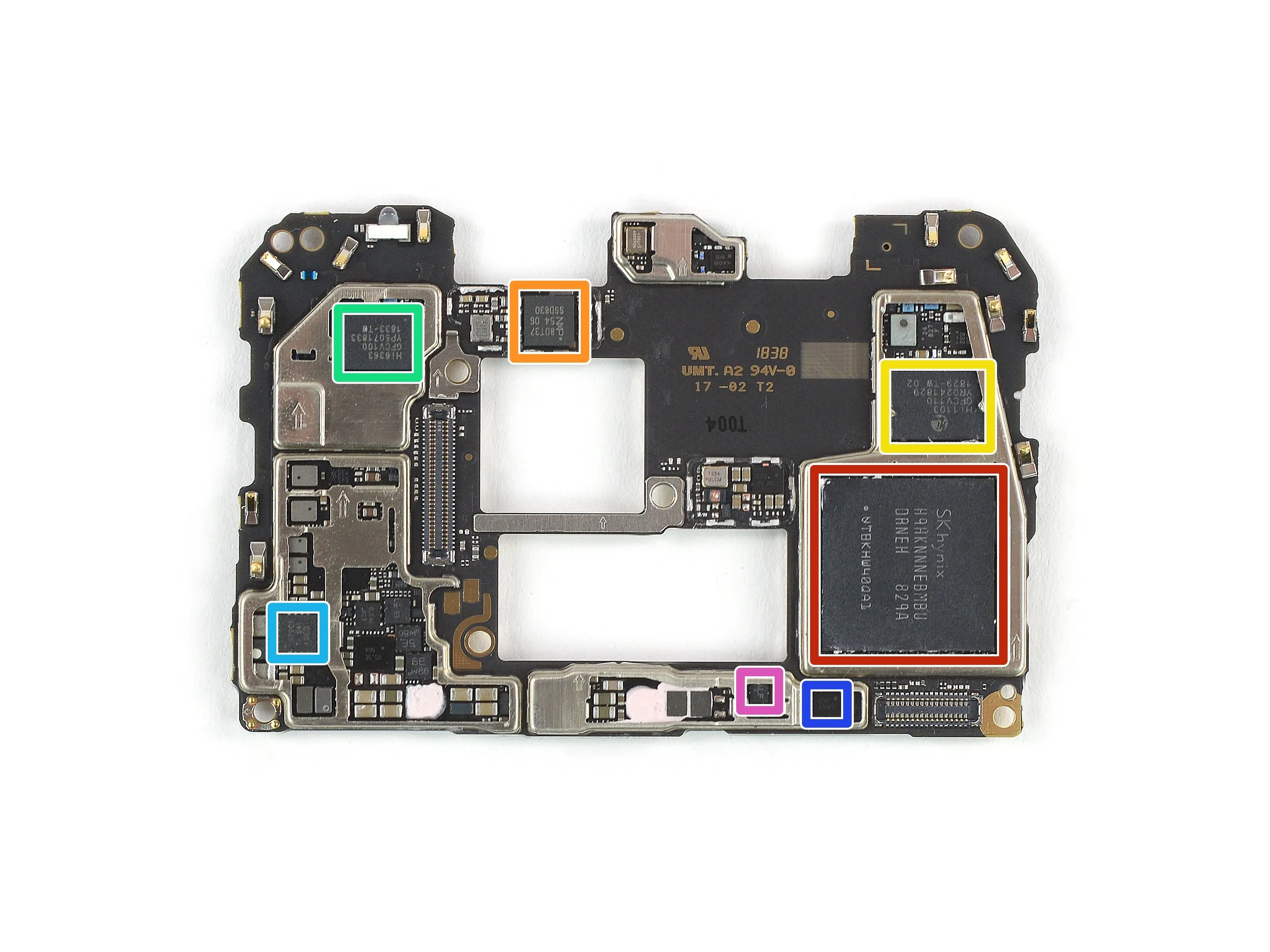

• На задней стороне мы обнаружили:

• SKhynix H9HKNNNEBMBUDR-NEH LPDDR4 (вероятно, с Huawei Kirin 980 под которым находится Huawei Kirin 980)

• NXP Semiconductor PN80T Контроллер NFC с защищенным элементом

• Чипсет Wi-Fi HiSilicon Hi1103

• Радиочастотный приемопередатчик HiSilicon Hi6363

• Texas Instruments TPS1879C1 управление питанием дисплея (вероятно)

• ON Semiconductor FSA4476 Аналоговый переключатель USB Type-C

• ON Semiconductor NLAS2750 двойной аналоговый переключатель DPDT

Шаг 9

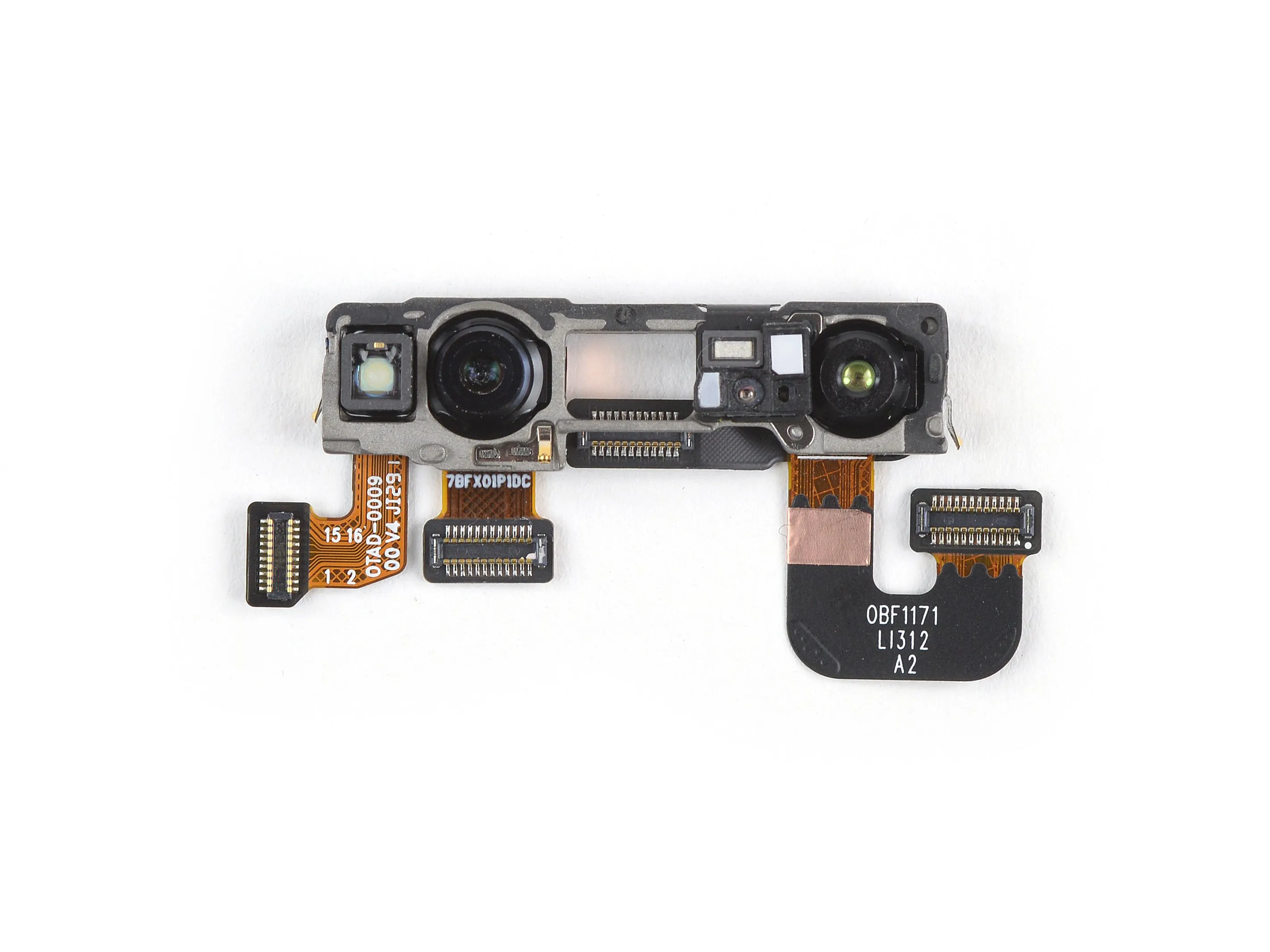

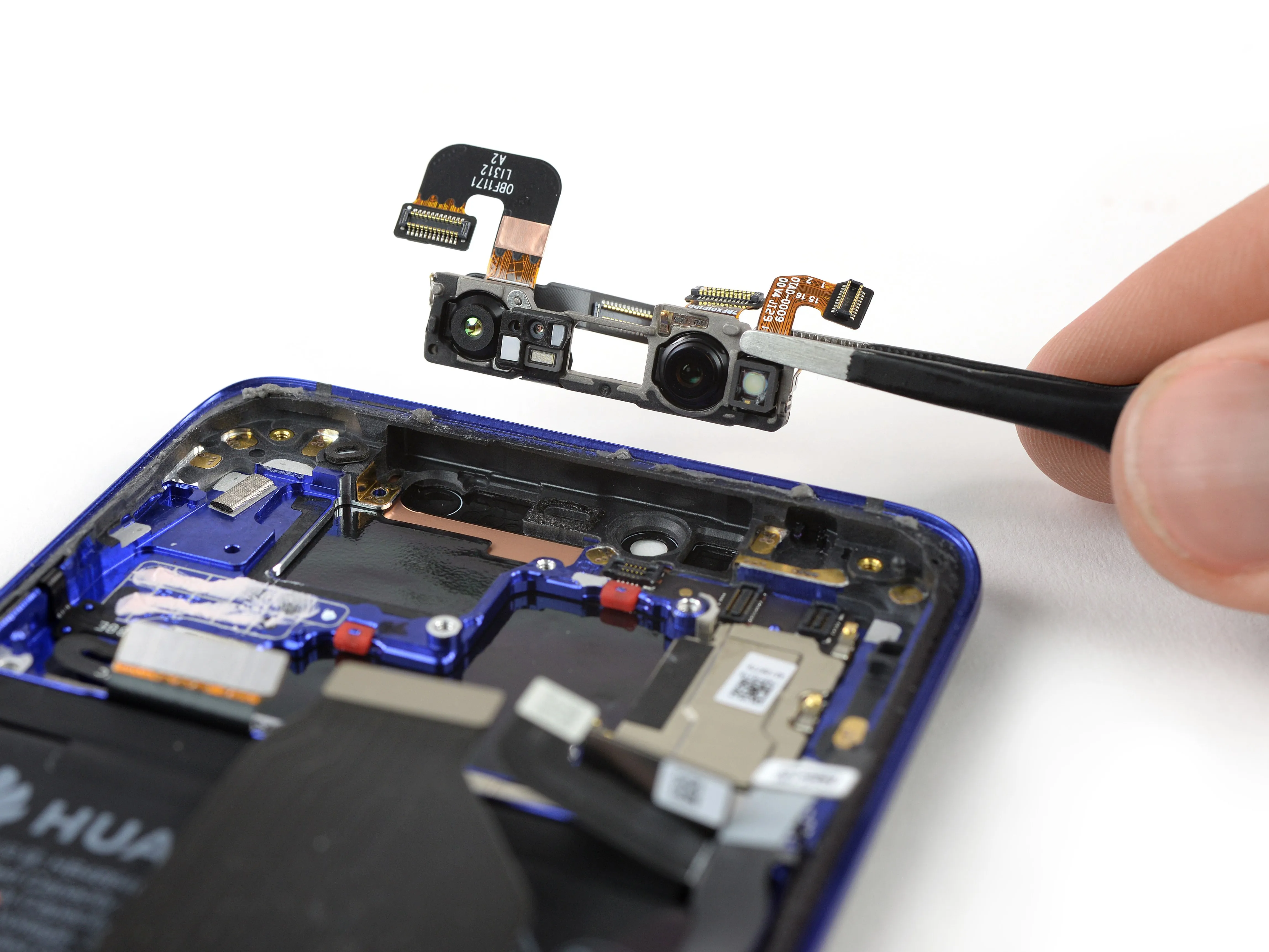

• Мы обшариваем область выреза и извлекаем знакомый фронтальную камеру / 3D-разблокировку лица. Кажется, он не совсем соответствует тому, что Huawei показанным во время презентацииНо лучше всего предположить следующее:

• Точечный проектор

• Объектив 24 МП, ƒ/2,0, эквивалент 26 мм, позаимствованный у серии P20

• Дальномер / датчик приближения

• Осветитель

• Датчик освещенности

• ИК-камера

• Прямоугольник тайны

Комментарии к шагу

На передней панели справа от решетки динамика есть светодиодный индикатор уведомлений, возможно, именно его вам не хватает.

Я думаю, что розовый прямоугольник - это лампа подсветки, а зеленый прямоугольник - это индикатор уведомлений.

Salut , j'ai abîmé la reconnaissance facial (carré bleu ciel la), je la trouve où cette pièce à l'achat ? :(

Здравствуйте, oceathys, не уверен, что эта деталь доступна в готовом виде. Но в качестве DIY-решения можно купить фольгу для рассеивателя (попробуйте поискать в фотомагазине) и вырезать ее по размеру. Если вы действительно хотите поработать в стиле tinker, вы можете попробовать использовать белую бумагу для подложки ;)

salve ho un problema nel senso che non mi va piu' ne sensore di prossimita ne sensore di luminosita', ho preso un ricambio ma solamente il sendore di luminosita sembra andare mentre quello di prossimita' non funziona e lo vedo da app android info... puo' essere che bisogna ripristinare il telefonoa lle impostazioni di fabbrica per far si che il sensore di prossimita' sia riconosciuto oppure il ricambio risulta rotto?

Камера с huawei mate 20 pro

Камера с huawei mate 20 pro prix

Мой номер телефона 22507 07 78 02 34

Камера с huawei mate 20 pro prix

Мой номер телефона 22507 07 78 02 34

Шаг 10

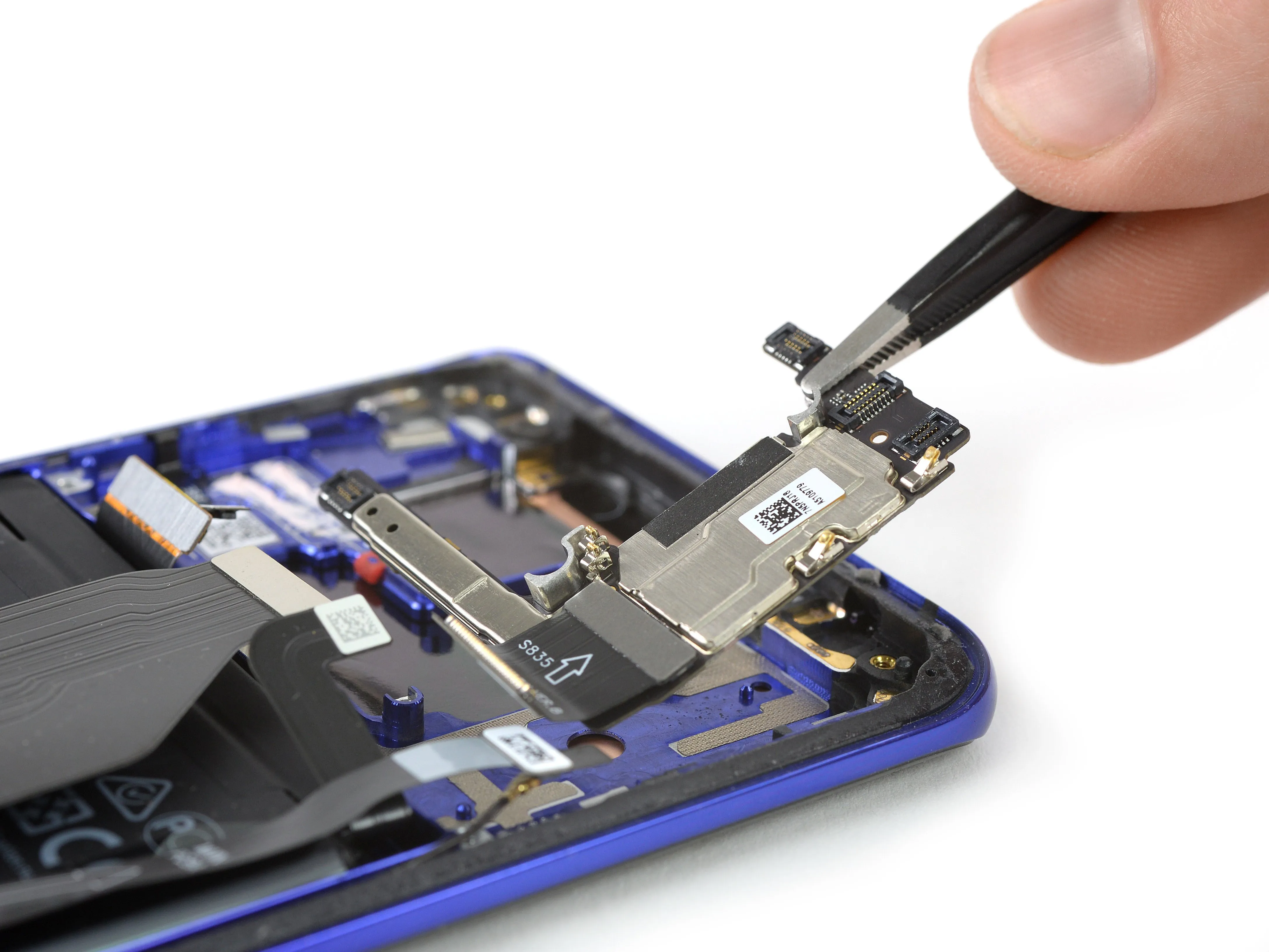

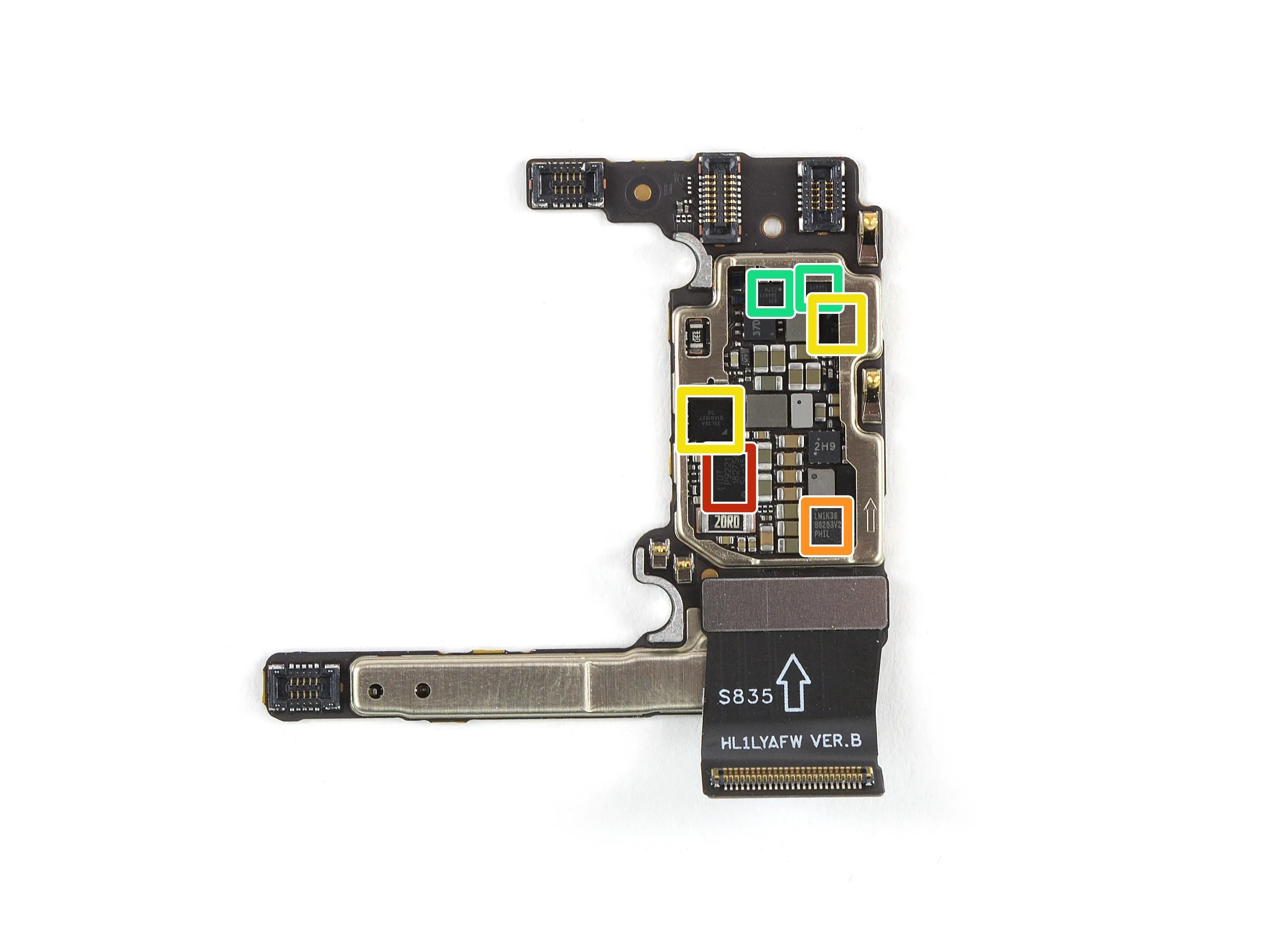

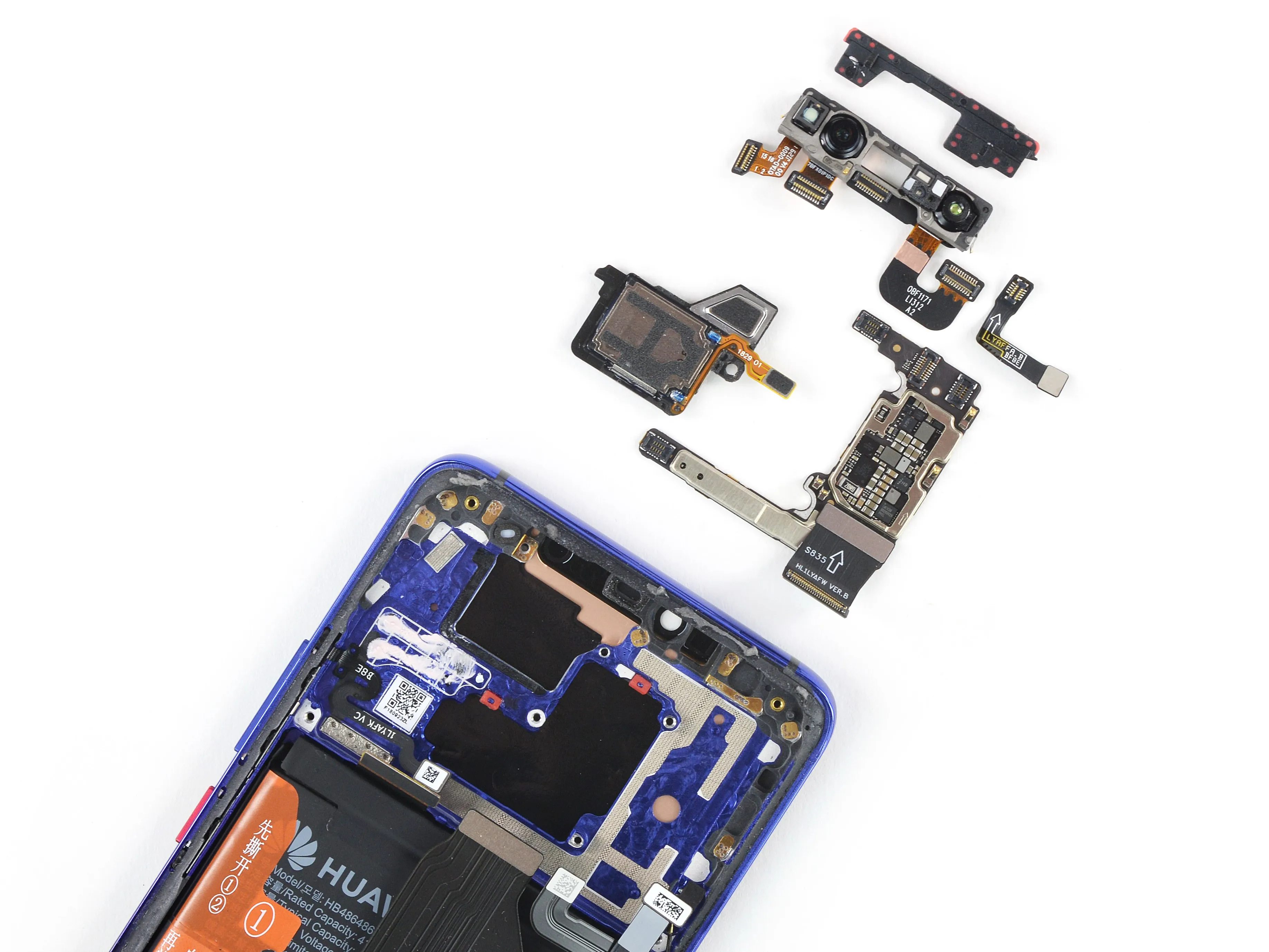

• С помощью пинцета мы выковыриваем последние кусочки за материнской платой.

• Недостающий элемент: небольшая межплатная плата для кнопок питания и громкости. Мы находим следующие микросхемы:

• IDT P9221 беспроводной приемник питания

• Lattice Semiconductor iCE40LM1K-CM36 ПЛИС iCE40

• Аудиоусилитель Cirrus Logic CS35L35A

• Texas Instruments LM3644 Драйвер светодиода вспышки камеры на 1,5 А

• Мозги Mate препарированы, пора перейти к другому концу телефона и проверить, как он устроен.

Комментарии к шагу

LMIK36 B8283V26 PHIL

35L35A B1AG1527 SG

871 3644TI C37H

какие три модели/названия чипов и их функции?

Hi, mein WLAN fällt immer wieder aus seit 1 Woche, alle meine anderen Smartphones funktioniert WLAN super. Außer bei meinem Mate 20pro. Die anderen beide sind auch mate 20pro.

Welches teil ist für Wlan verantwortlich ??

Welches teil muss ich auswechseln um wlan ordentlich zu haben. Mfg

u.memeti@outlook.de

Как выглядит и где находится микросхема зарядки?

Шаг 11

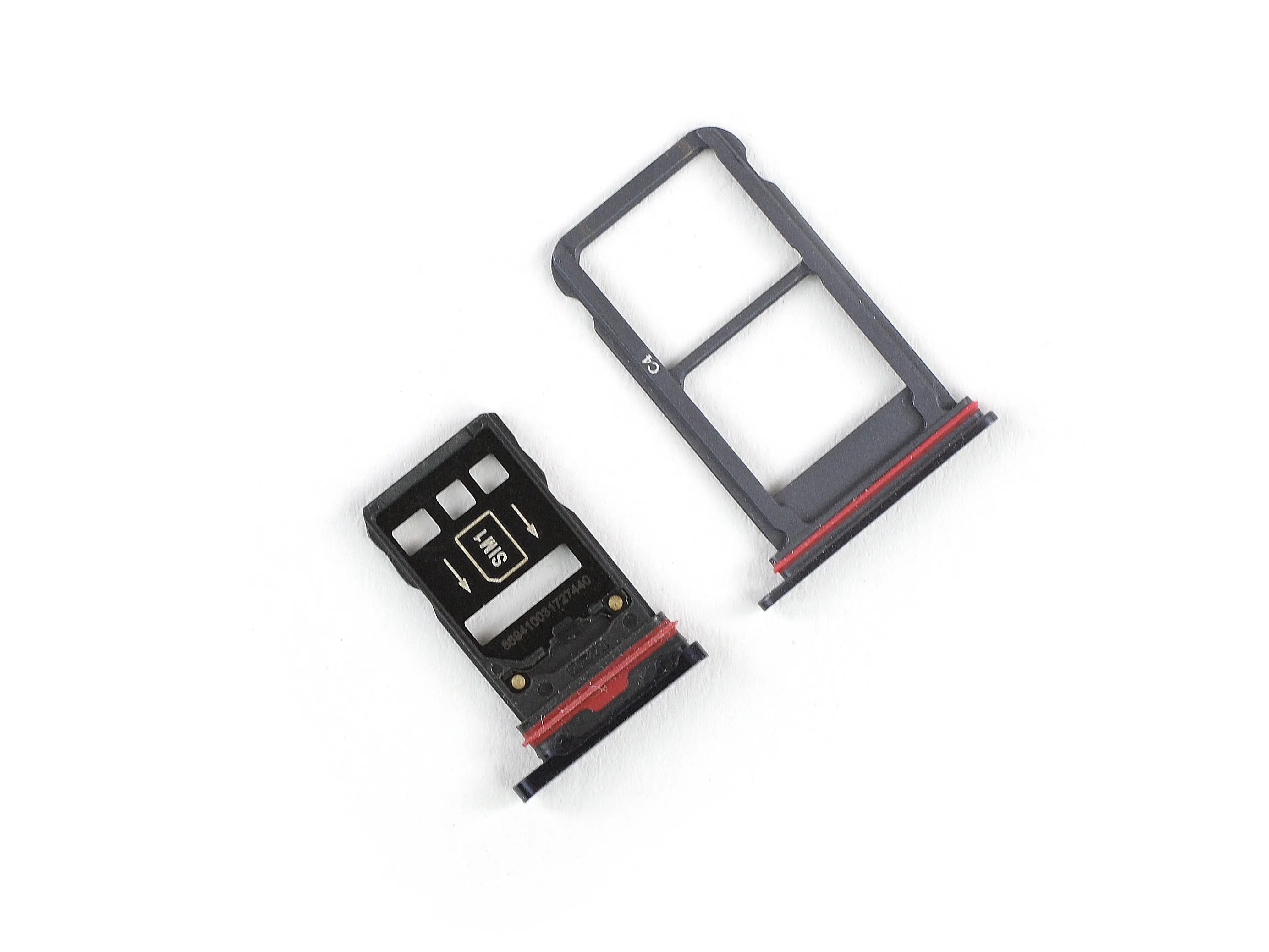

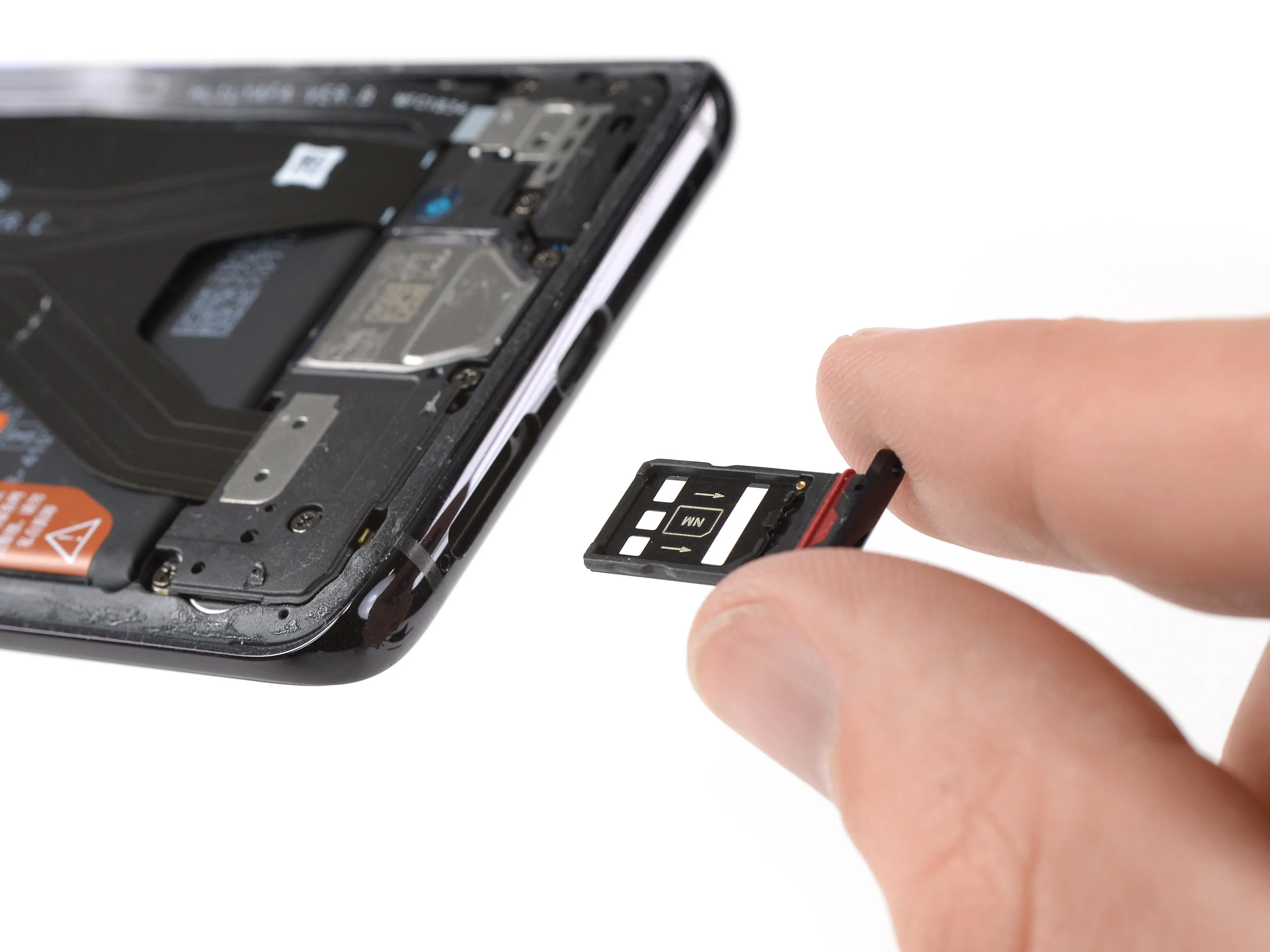

• Лотки для SIM-карт обычно не вызывают интереса, но этот лоток поддерживает новый формат карт памяти под названием nano memory (NM).

• На сайте новые карты NM представляют собой расширяемую память размером с nano-SIM (на 45 % меньше обычной SD-карты) и обеспечивают максимальную скорость чтения 95 Мб/с.

• Huawei сама производит NM-карты, что исключает возможность замедления работы телефона из-за использования некачественных SD-карт.

• Меньший формат также позволяет этому лотку для SIM/NM быть меньше, чем традиционный лоток для двух карт.

Шаг 12

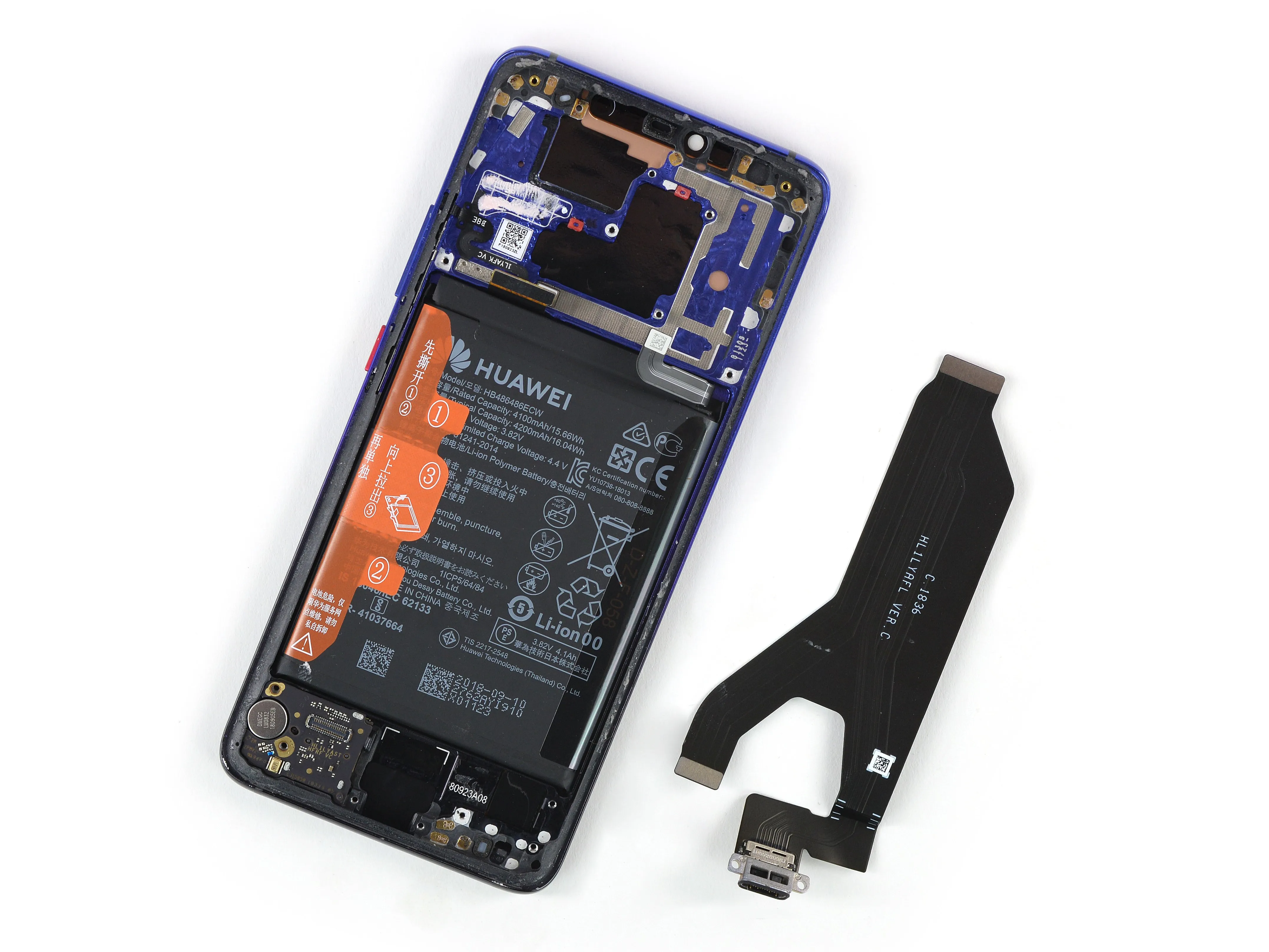

• Как и в P20 Proпорт зарядки USB-C закреплен на большом гибком кабеле. Это означает, что если порт зарядки выйдет из строя, вам придется заменить только основной кабель, а не более дорогую дочернюю плату, как в Google Pixel 3 XL.

• Еще одно сходство с P-серией: отсутствие 3,5-мм разъема для наушников. В комплект поставки входят наушники USB-C и переходник на 3,5 мм.

• Тем не менее, Mate 20 и Mate 20 Lite по-прежнему оснащены разъемом для наушников. Возможно, Huawei не совсем уверена. что за USB-C будущее.

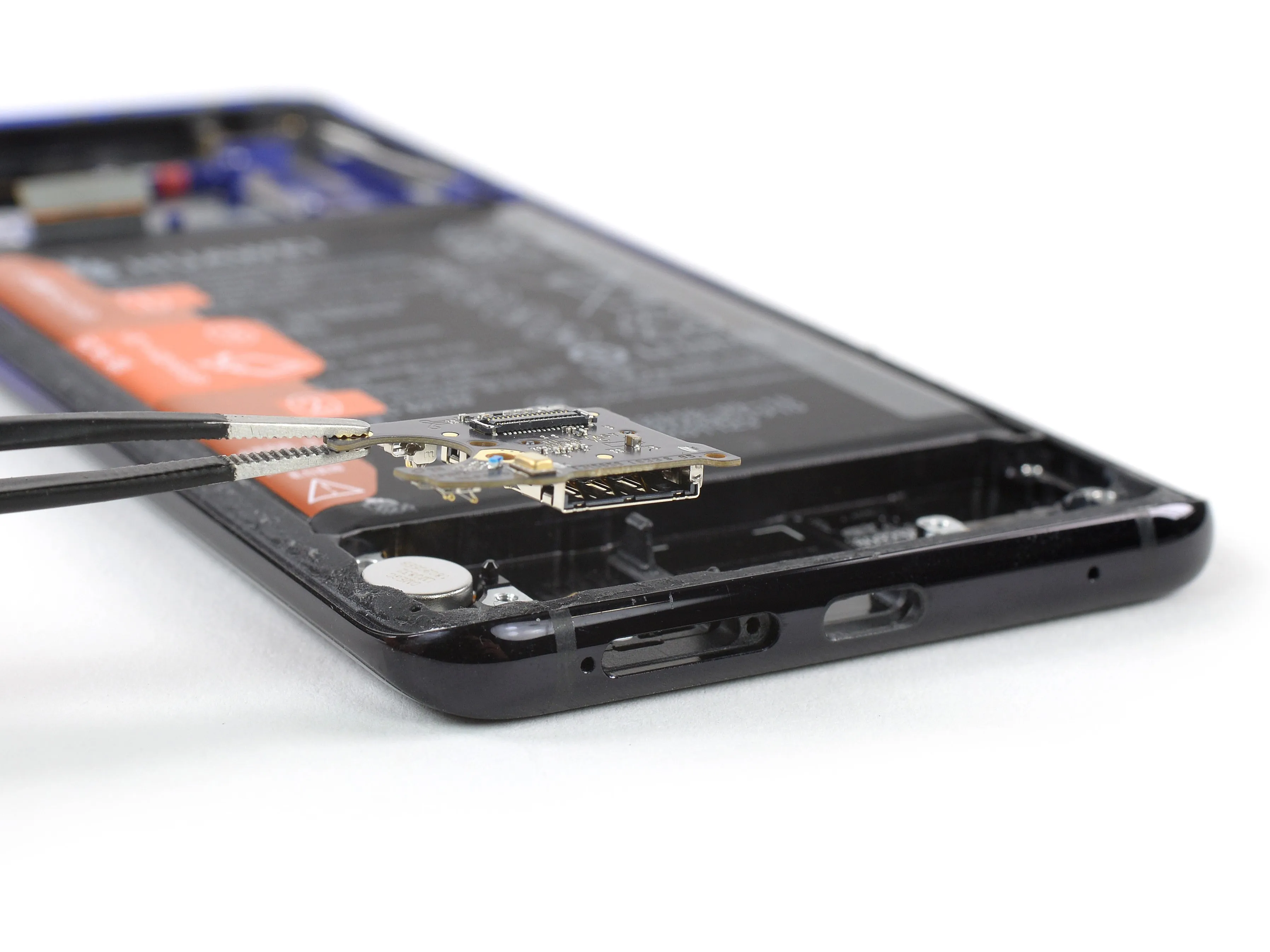

• Другой порт, считыватель SIM-карт, закреплен на небольшой плате и размещен рядом с вибромотором для монет.

Шаг 13

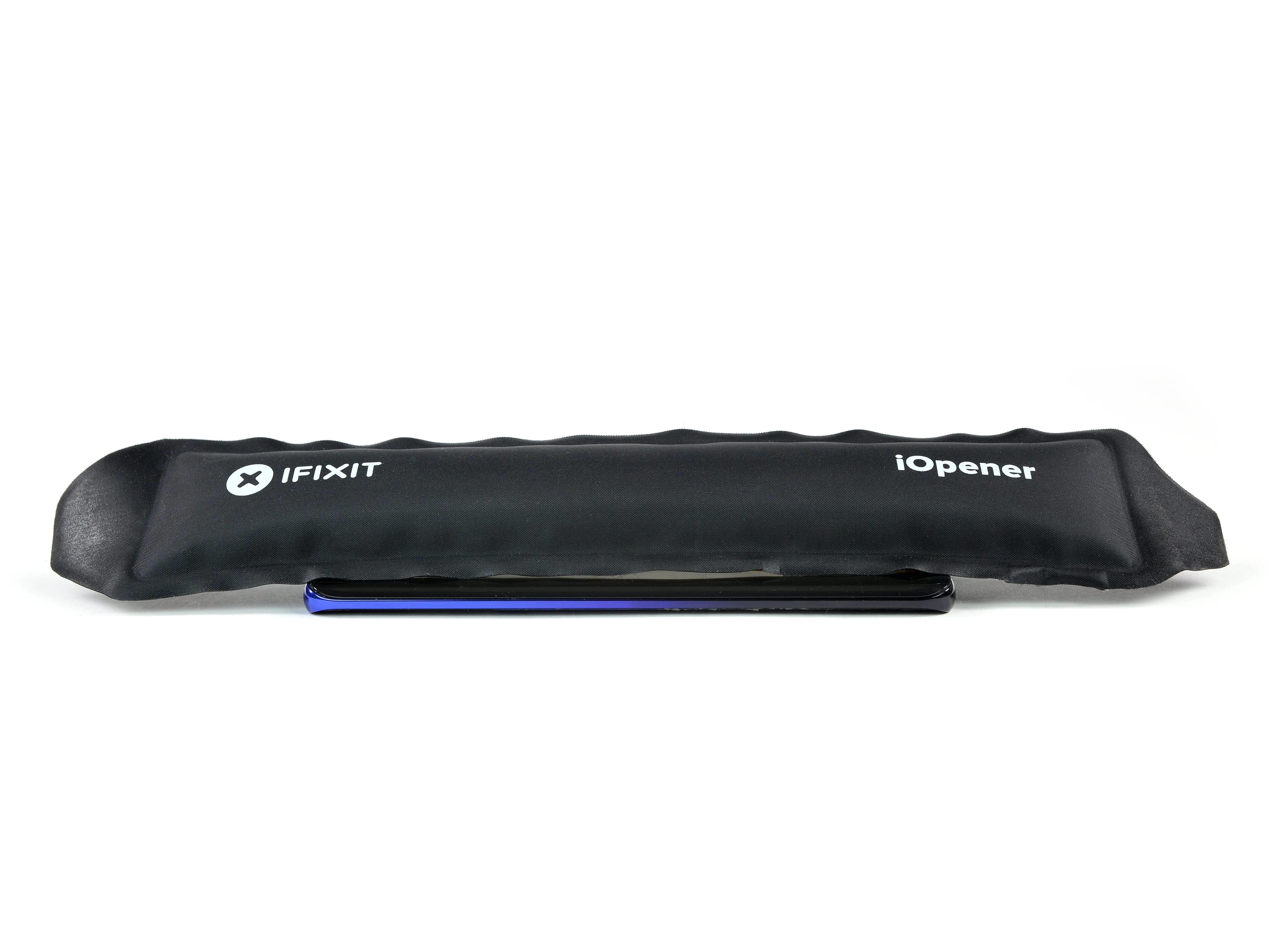

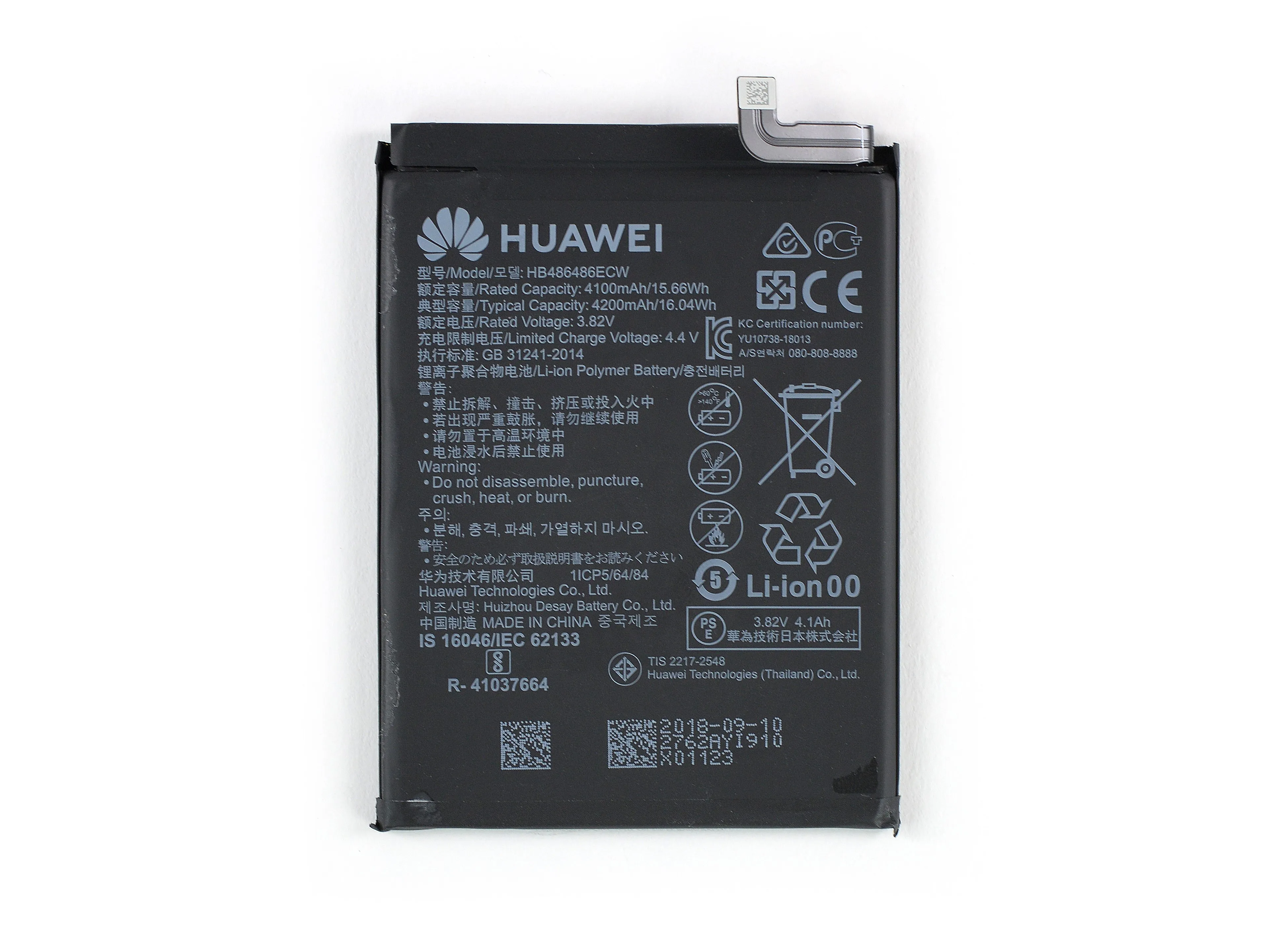

• Двигаясь дальше, мы поближе рассмотрим силовую установку Mate.

• К нашему удивлению, на левой стороне батареи мы обнаружили несколько оранжевых защелок, содержащих краткое руководство по ее извлечению - мы любим руководства!

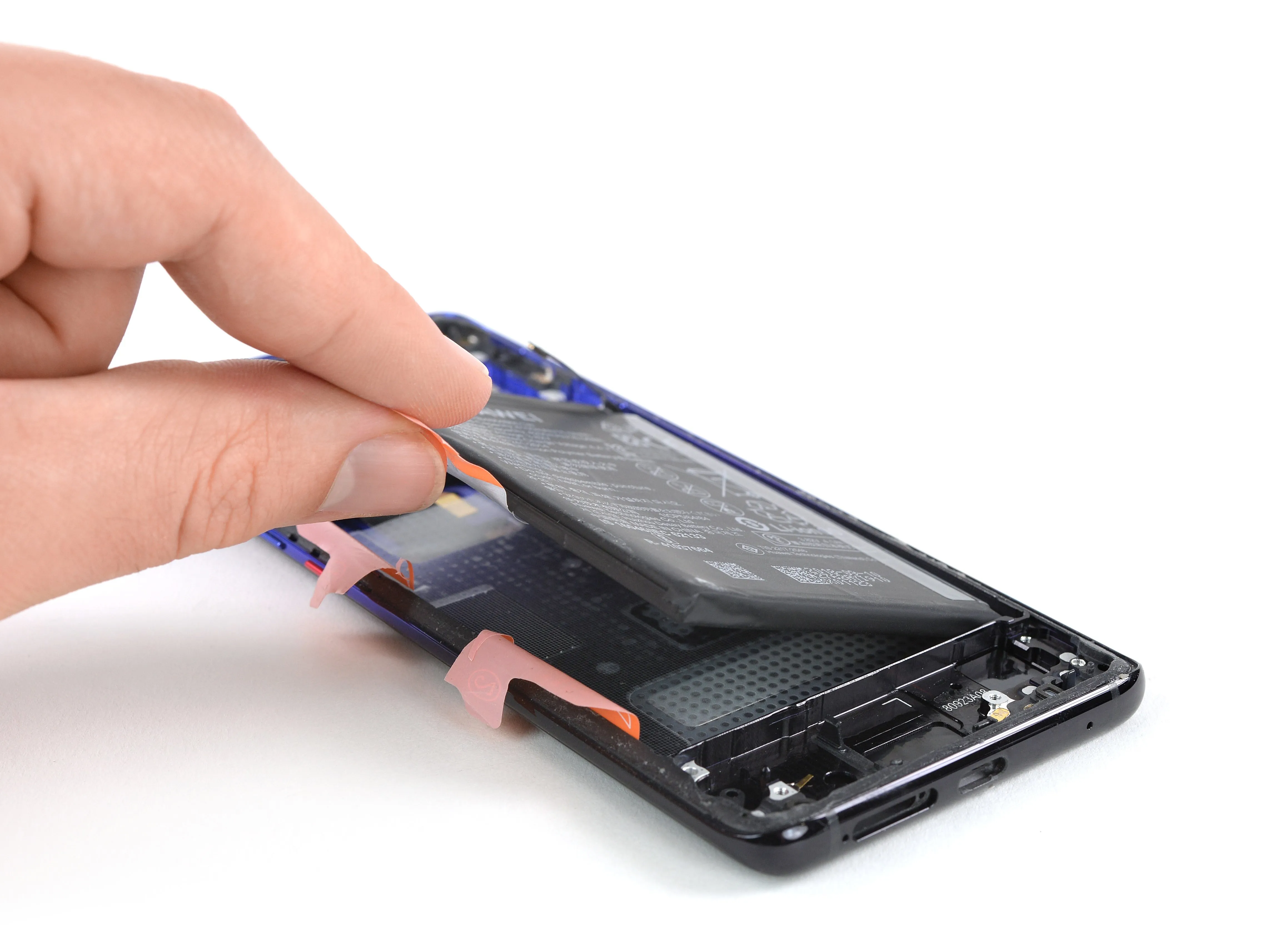

• Мы рады, когда удается извлечь батарею, не прибегая к помощи 'Делаете.ру' - в данном случае нам просто понадобилась небольшая помощь iOpener, чтобы извлечь ее.

• Вес батареи составляет беспрецедентные 16,04 Вт-ч (4200 мА-ч при напряжении 3,82 В).

• По своей емкости он превосходит практически все устройства, включая своего предшественника (15,28 Втч), iPhone XS Max (12,08 Втч), и даже тяжеловеса Samsung Galaxy Note9 (15,4 Вт-ч).

Шаг 14

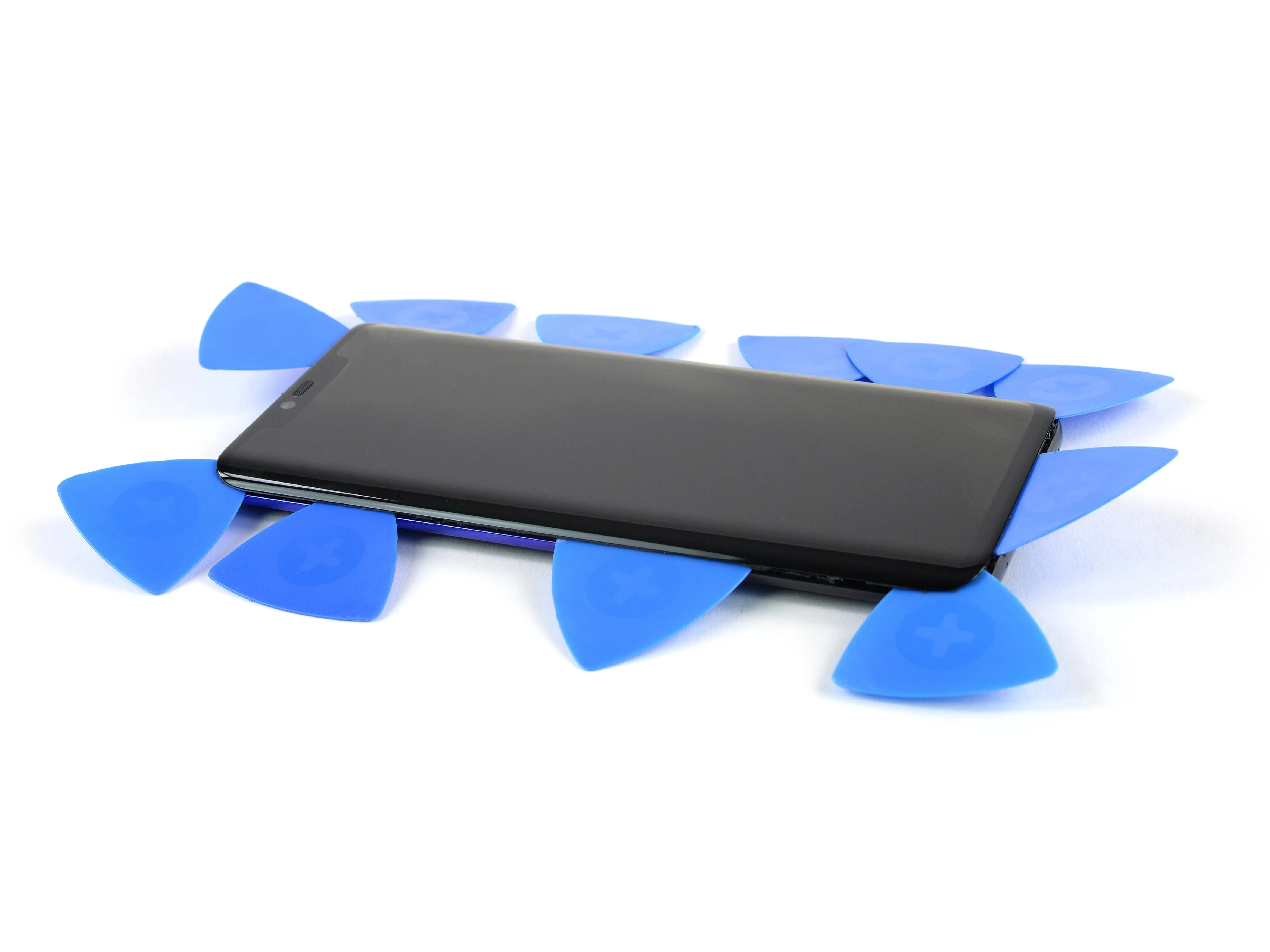

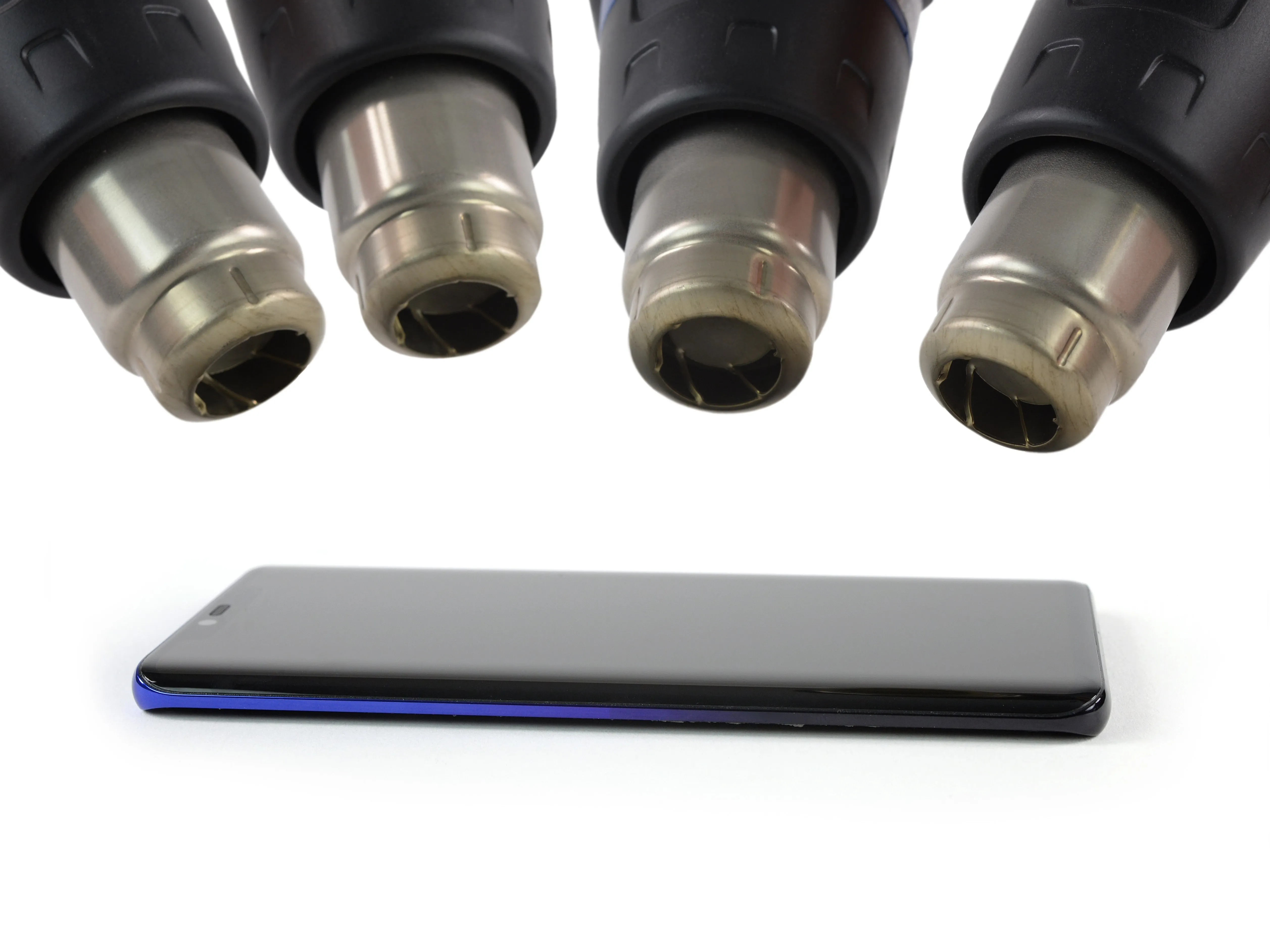

• Мы выпускаем на волю многоголовую змею с тепловым пистолетом - мы назвали ее Пэт, - которая проникает сквозь клей изогнутого дисплея со степенью защиты IP68.

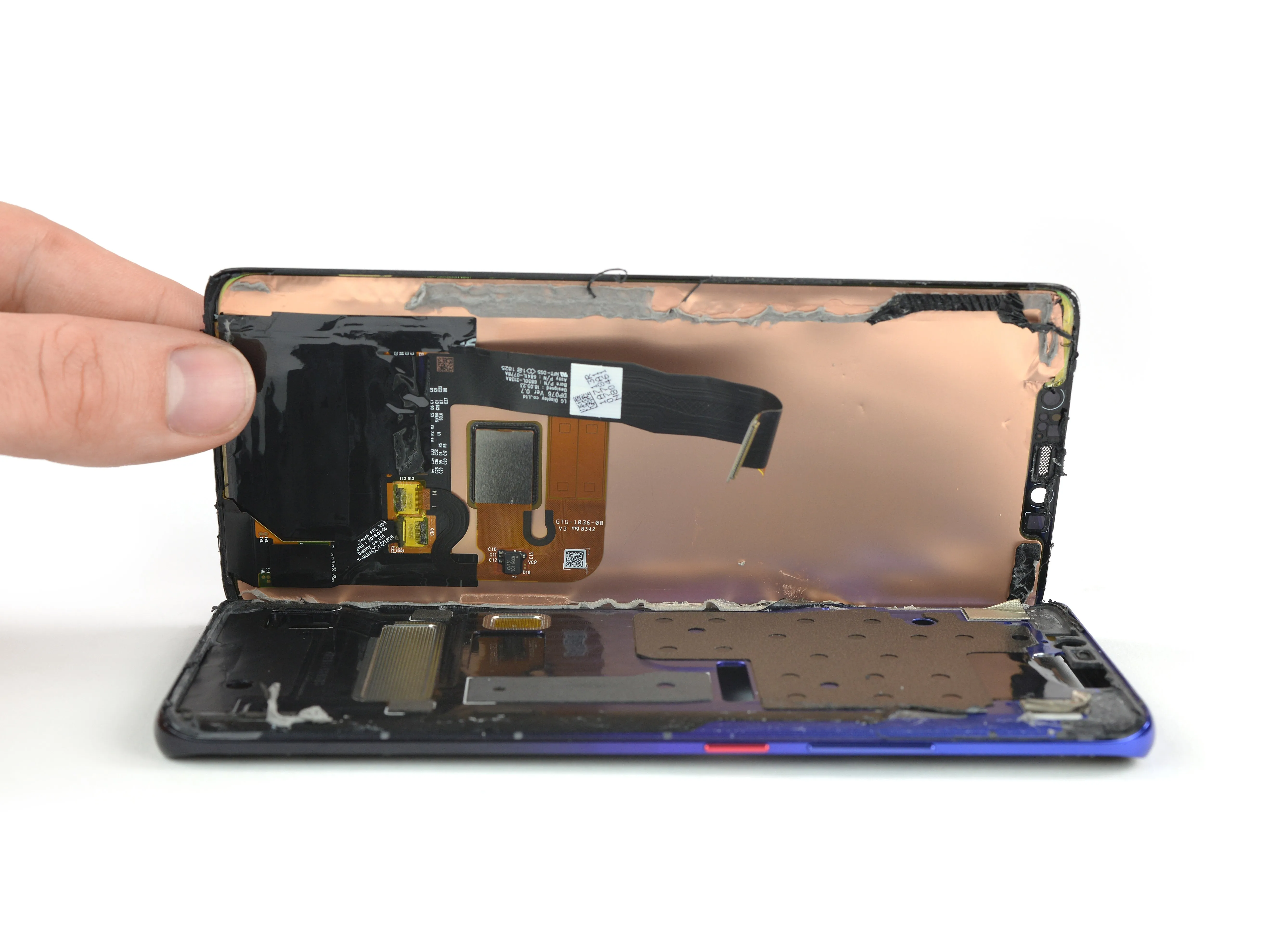

• Есть еще один большой секрет, который мы должны раскрыть, чтобы дать рейтинг новому фаблету Huawei - дисплей с разрешением 3120 x 1440 пикселей, соотношением 19,5:9 (плотность ~538 ppi)!

• Для любителей цифр: у iPhone XS - 2436 x 1125 пикселей (~458 ppi), у XS Max - 2688 x 1242 пикселей (~458 ppi), у Pixel 3 XL - 2960 x 1440 пикселей (~523 ppi), а у S9+ - 2960 x 1440 пикселей (~529 ppi).

• Открывающаяся кирка или одиннадцать значительно улучшают аэродинамику этого смартфона и помогают нам поддеть дисплей.

Шаг 15

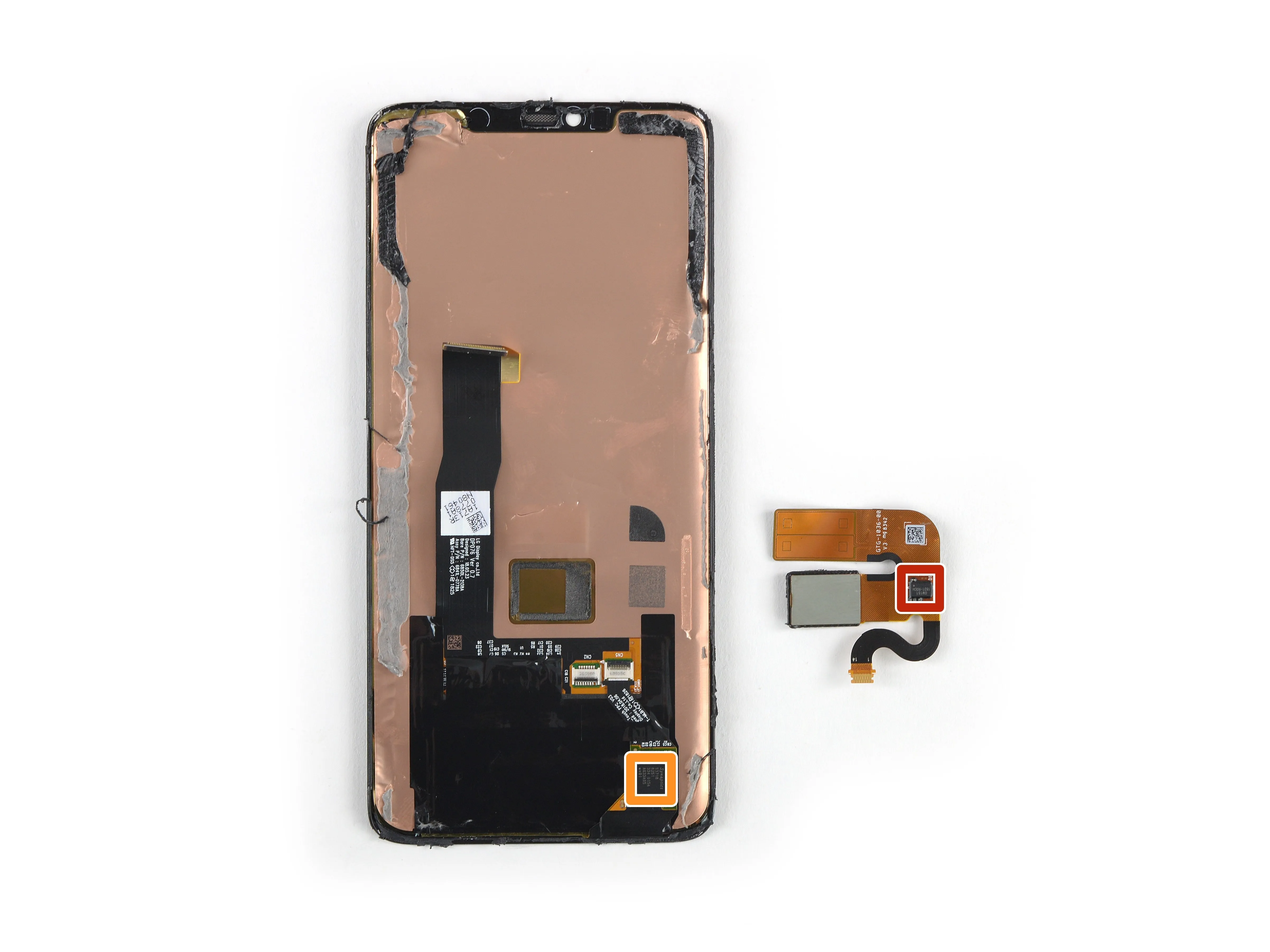

• Думали, мы уже закончили? Еще нет! Напоследок, но не в последнюю очередь, давайте поближе познакомимся с новой технологией Huawei по считыванию пальцев.

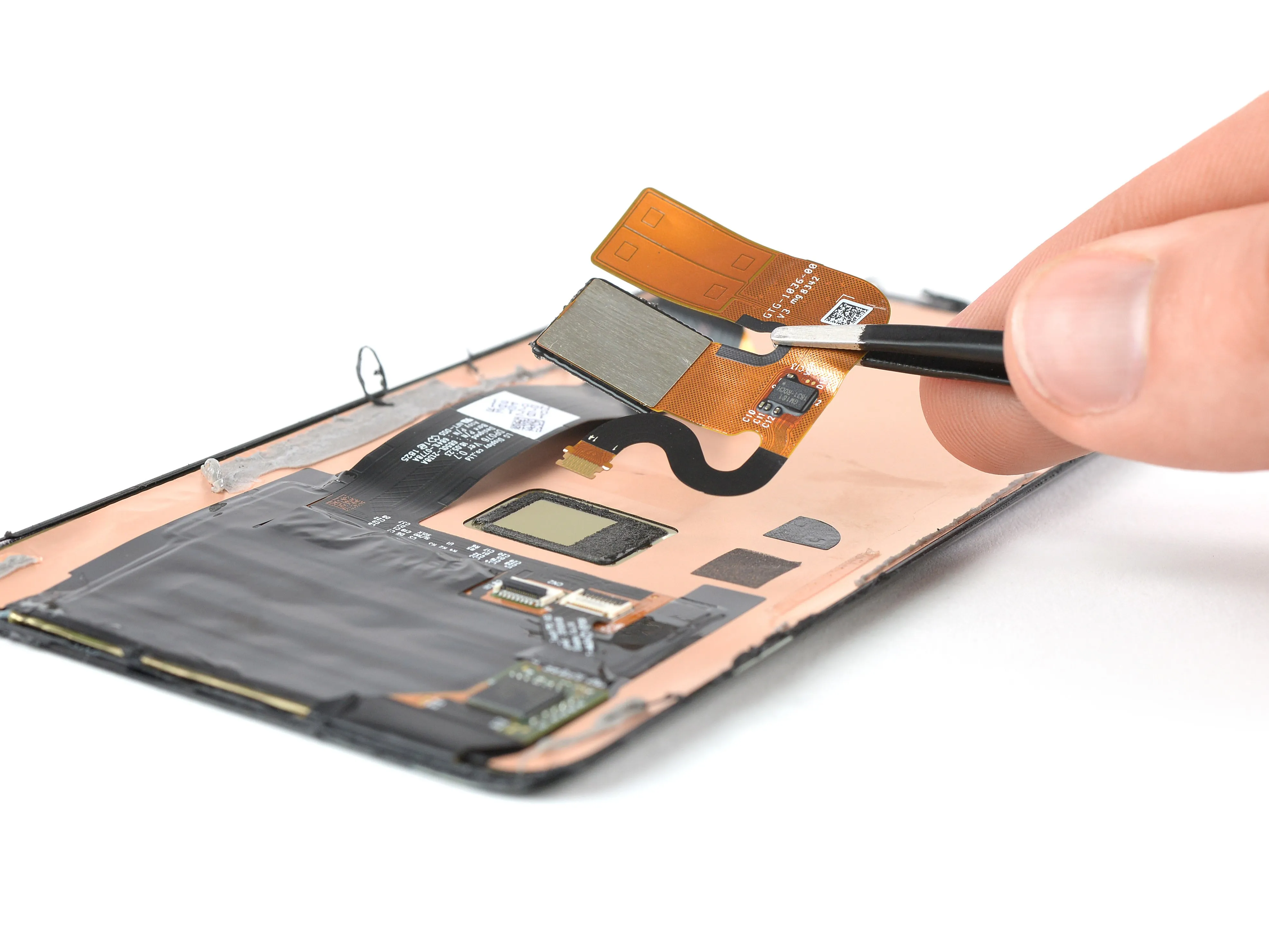

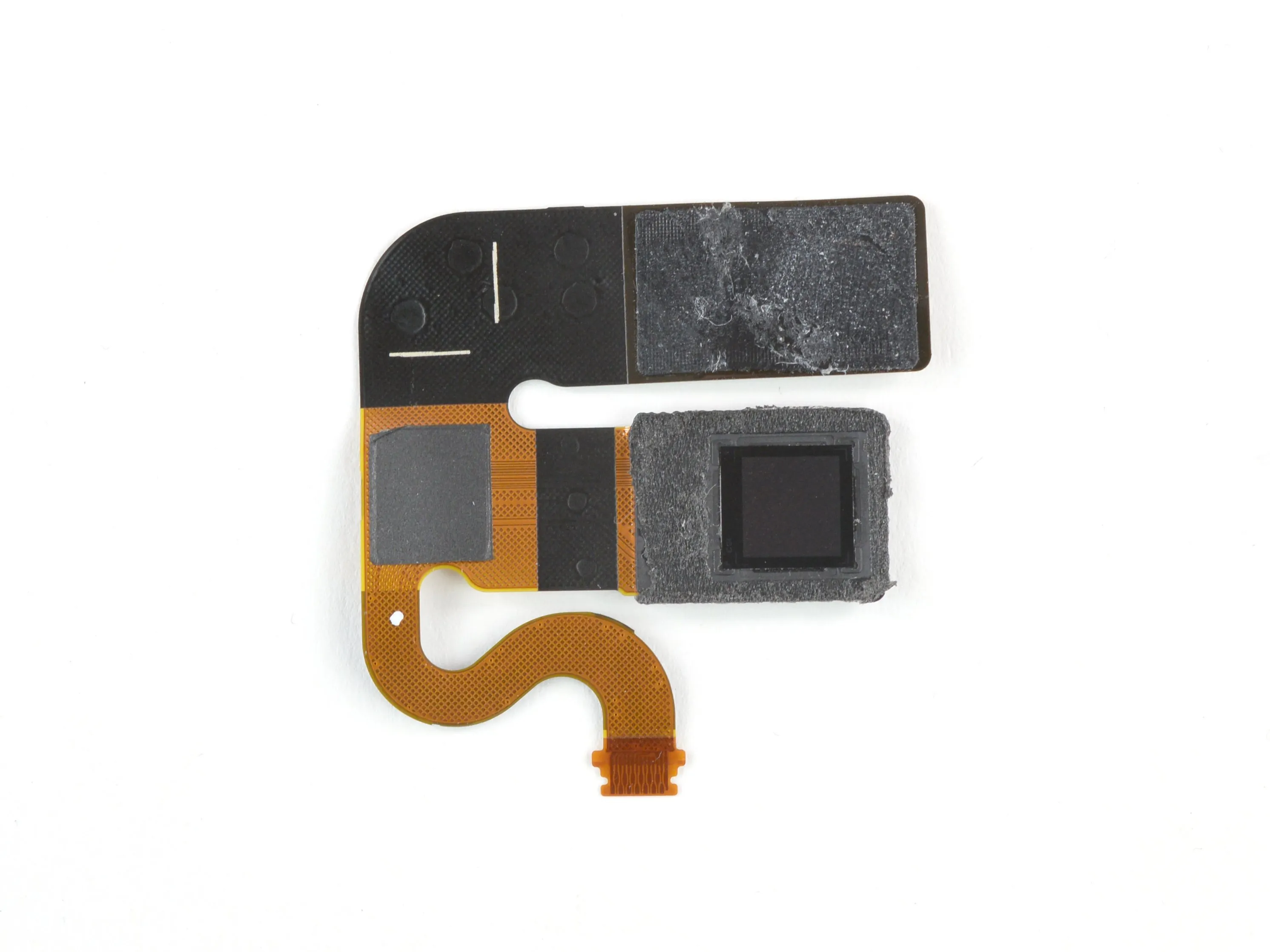

• Сайт датчик отпечатков пальцев изготовлен компанией Goodix и располагается под AMOLED-панелью, хотя Goodix рекламирует эту технологию как 'встроенный в дисплей датчик отпечатков пальцев™'.

• Гибкий кабель для считывания отпечатков пальцев содержит контроллер отпечатков пальцев Goodix GM181.

• Датчик не емкостной (как большинство привычных сенсоров, например Touch ID), а оптический. Как сообщается, он похож на датчик, установленный в новом OnePlus 6T.

• Датчик смотрит на ваш палец, который освещается светом от дисплея. Затем датчик использует полученную информацию для создания изображения характерных впадин и выступов вашего отпечатка пальца.

• А под дисплеем - контроллер сенсорного экрана Synaptics S3718.

Шаг 16

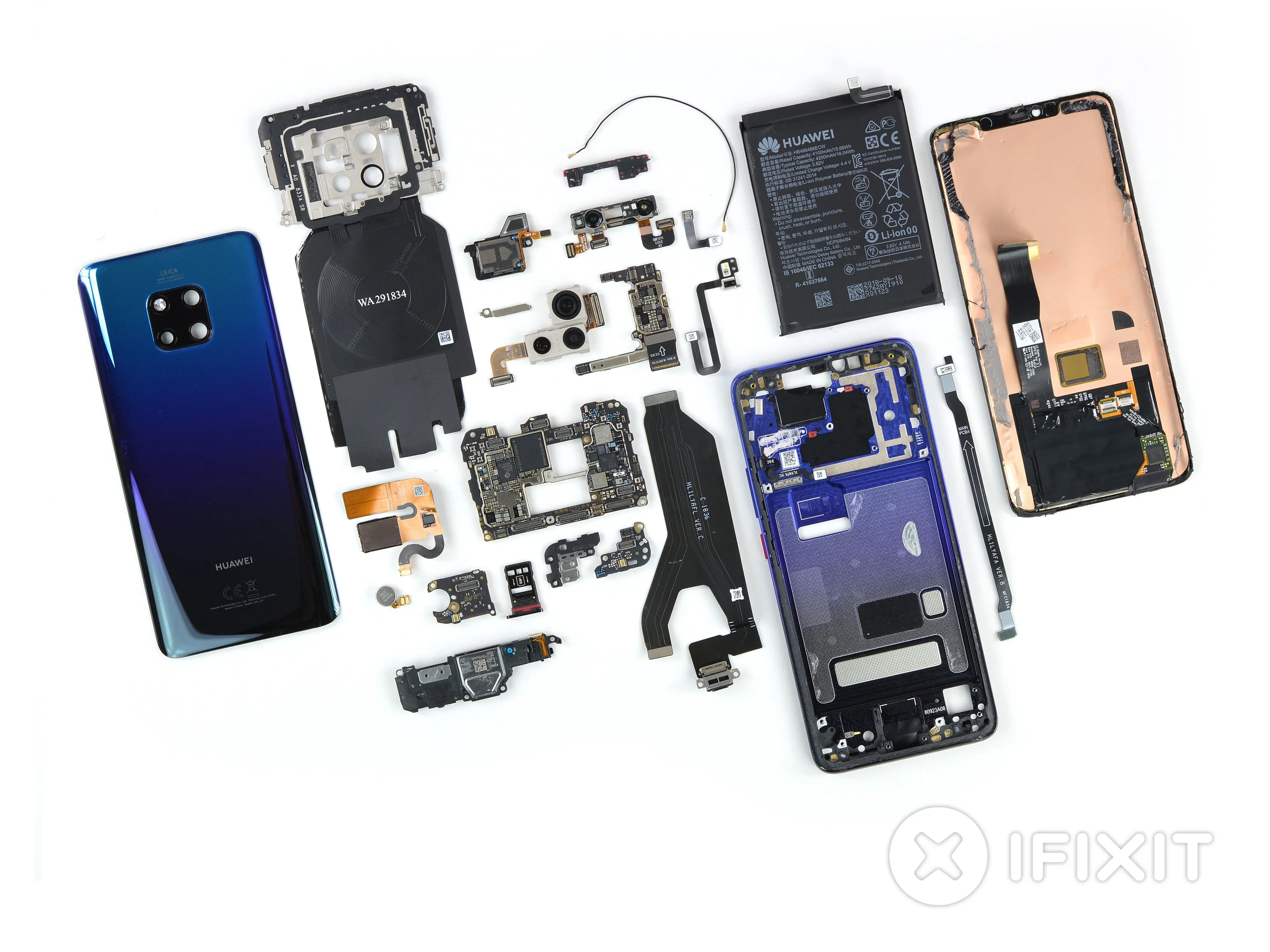

• Вот и все! Бой закончен, и мы отступаем в свой угол. На рынке смартфонов всегда будут появляться новые претенденты, но этот раунд подошел к концу.

• Если вы хотите получить на память симпатичные обои, вы можете найти их здесь!

• Хотите первыми узнавать новости о разлочке? Подпишитесь на нашу рассылку и узнайте все подробности!

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Для замены аккумулятора требуется снять только заднюю панель и среднюю рамку.
• При этом используются только стандартные винты Phillips и среднее количество клея.
• Из-за многослойной конструкции вокруг материнской платы имеется больше гибких разъемов, чем обычно, и ремонт займет больше времени.
• Приклеенное переднее и заднее стекло означает повышенный риск поломки и затрудняет начало ремонта.
• Ремонт экрана требует много времени на разборку и борьбу с жестким клеем.
• Разбитый экран, скорее всего, означает, что вам нужно заменить и сканер отпечатков пальцев, или наоборот.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)
