Разборка Huawei Mate 20 X

Введение

Больше мощности, больше экрана, больше батареи, больше скорости. Что все это означает на самом деле? Больше тепла. Как же вывести все это тепло из такого устройства, как смартфон? Это не значит, что вы можете добавить вентилятор или большую систему жидкостного охлаждения... Давайте посмотрим, как это делается.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Термический разбор Huawei Mate 20X.

• Привет всем, меня зовут Грег. Зарабатываю на жизнь разработкой тепловых решений для бытовой электроники. Я подумал, что это будет интересное сообщество, с которым можно делиться опытом и учиться. Это мой первый разбор, который я выкладываю, так что я постараюсь стать лучше со временем. Я приветствую любые отзывы и комментарии, которые у вас могут быть! Спасибо, и наслаждайтесь!

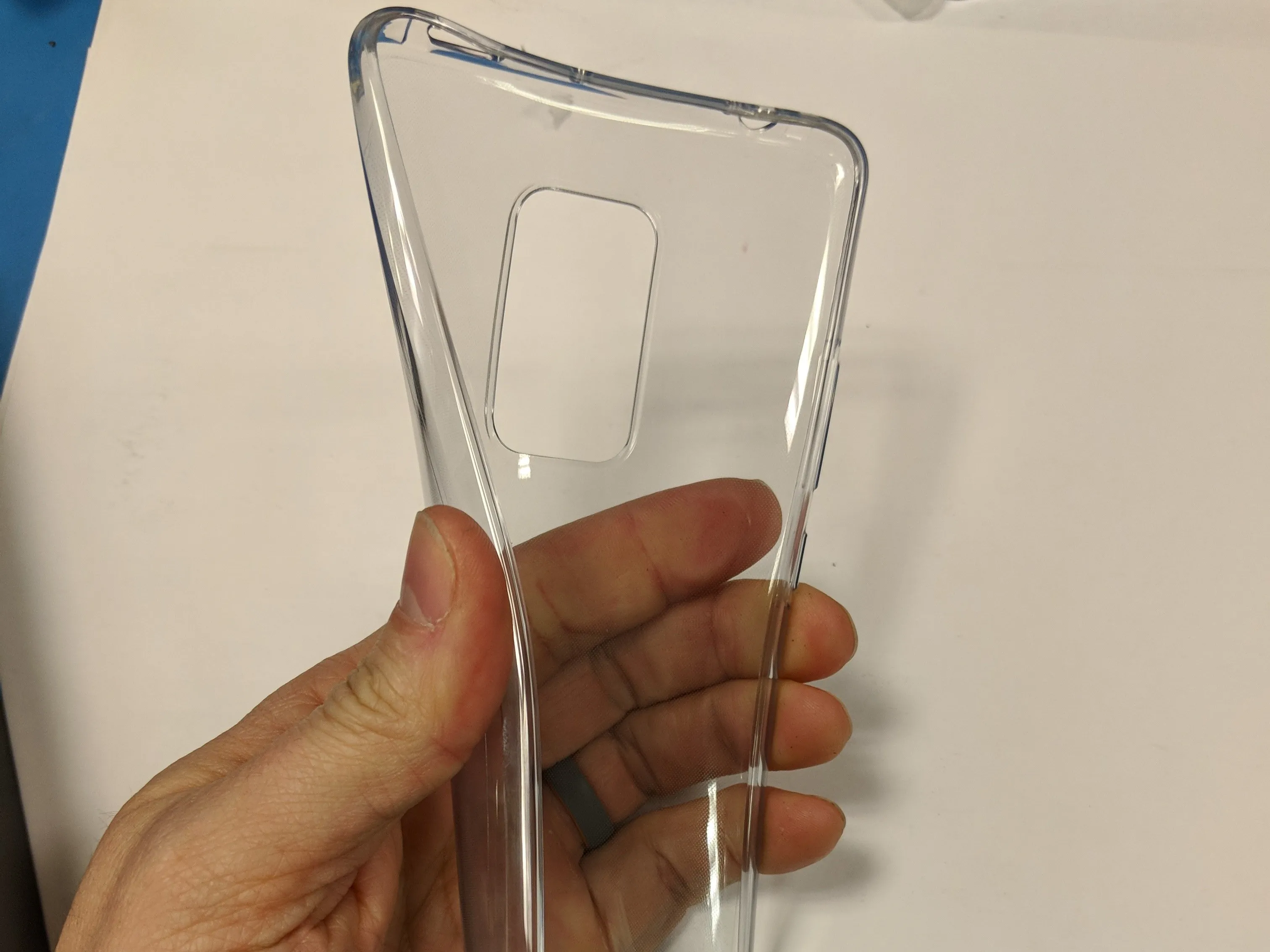

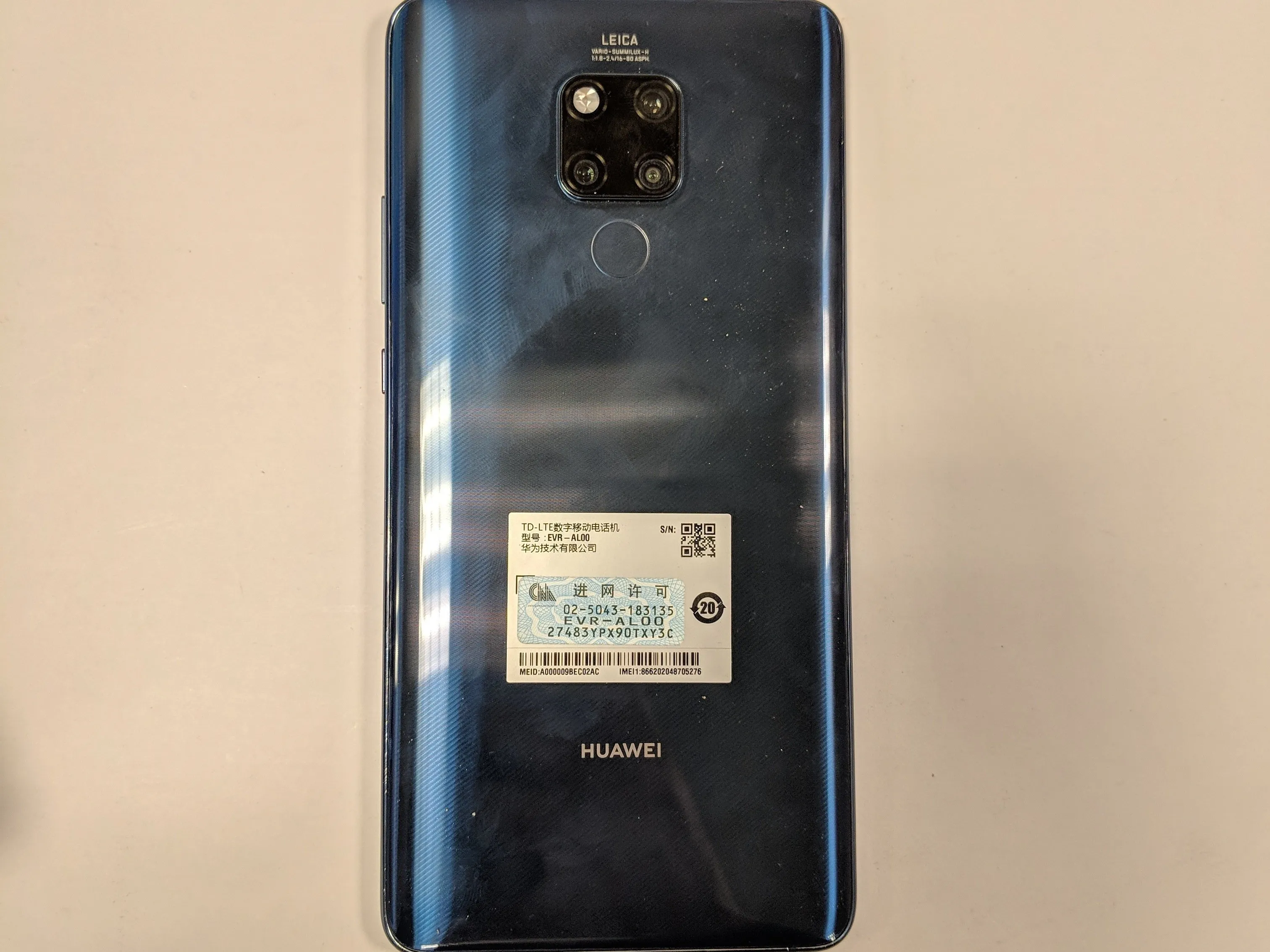

• Вот он... только что от моего друга с Дальнего Востока. Тройная камера и мягкий защитный чехол прилагаются!

• Сразу оговорюсь: я не буду рассматривать детали компонентов на платах в этом разборе, если об этом не попросят. Речь пойдет о тепловом решении.

• Тем не менее, этот разбор будет хорошим руководством для того, чтобы вы смогли добраться до устройства и починить все, что вам нужно :)

Шаг 2

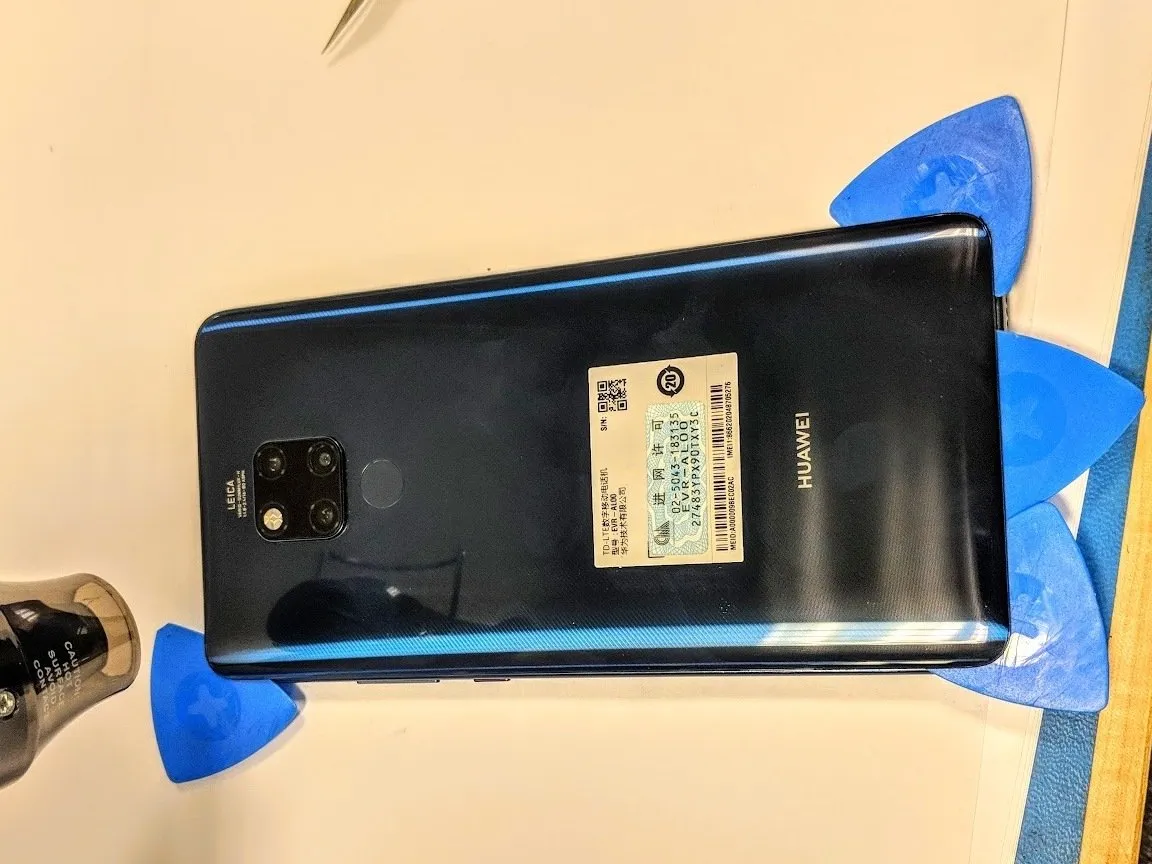

• Никаких видимых внешних креплений... кажется, это довольно стандартно в наши дни. Похоже, нам нужно немного тепла. Говорят, он может выдержать жару... насколько? Чтобы добраться сюда, мне потребовалось 25 минут... Я начал снизу.

Шаг 3

• Через ~30 минут успех! Это было очень много усилий. Но теперь мы можем увидеть, какими потрохами обладает этот аппарат!

Шаг 4

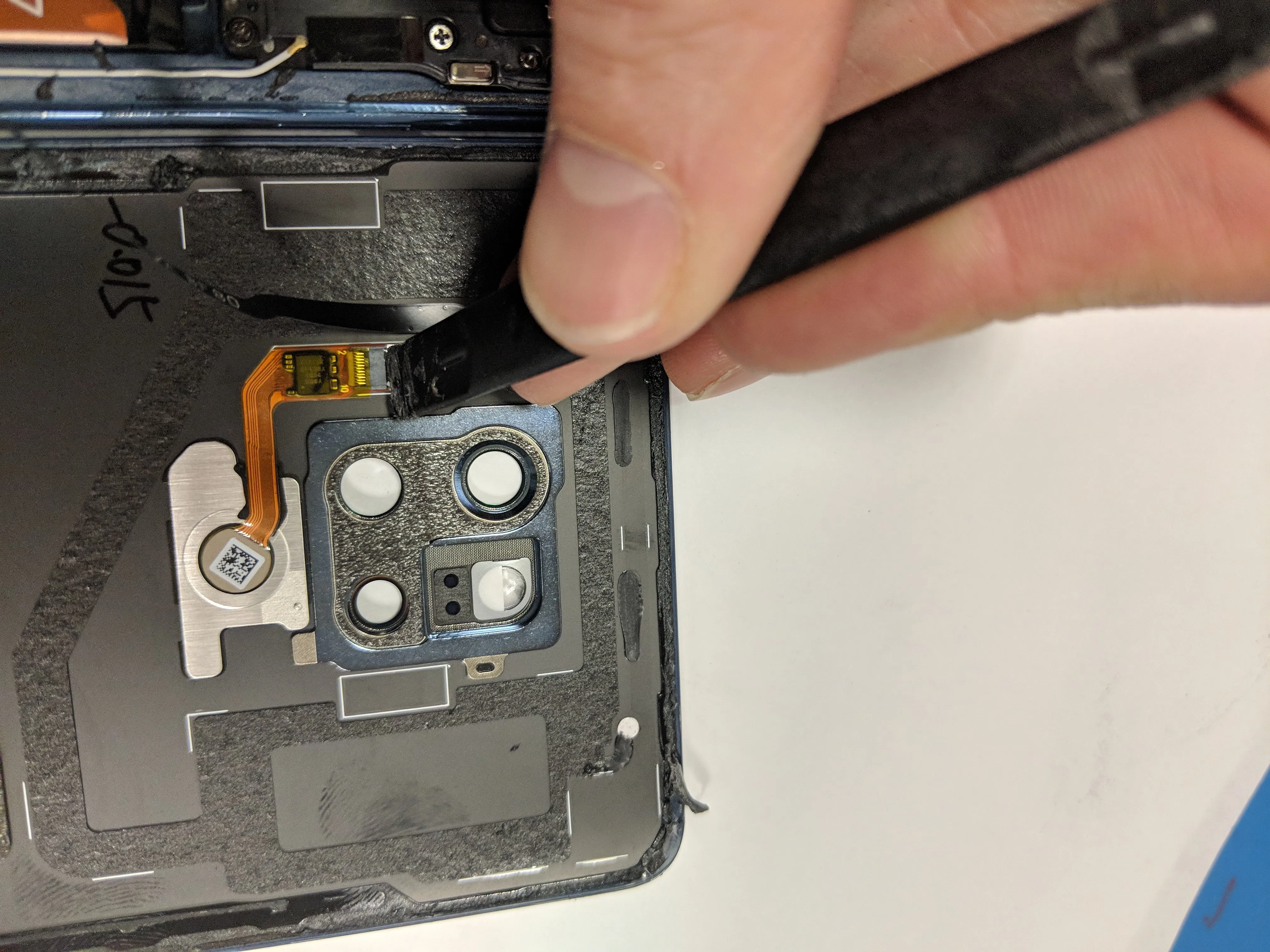

• Сразу же у нас есть скрытая мина. Но, если честно, ожидаемая. Датчик отпечатков пальцев имеет ленточный кабель, который крепится к материнской плате (где-то там).

• К счастью, это очень длинный и гибкий кабель, что делает его достаточно простым для отсоединения.

Шаг 5

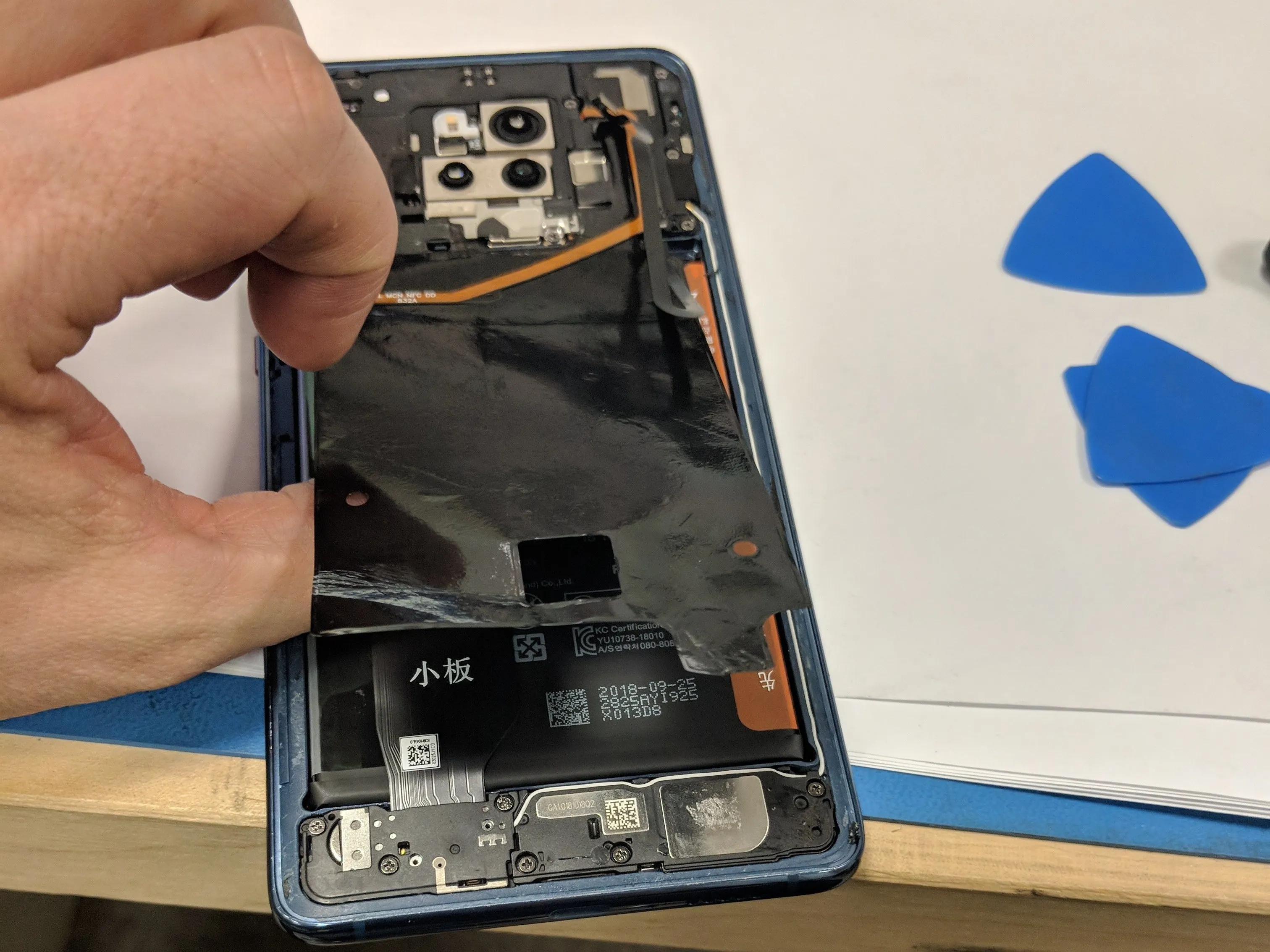

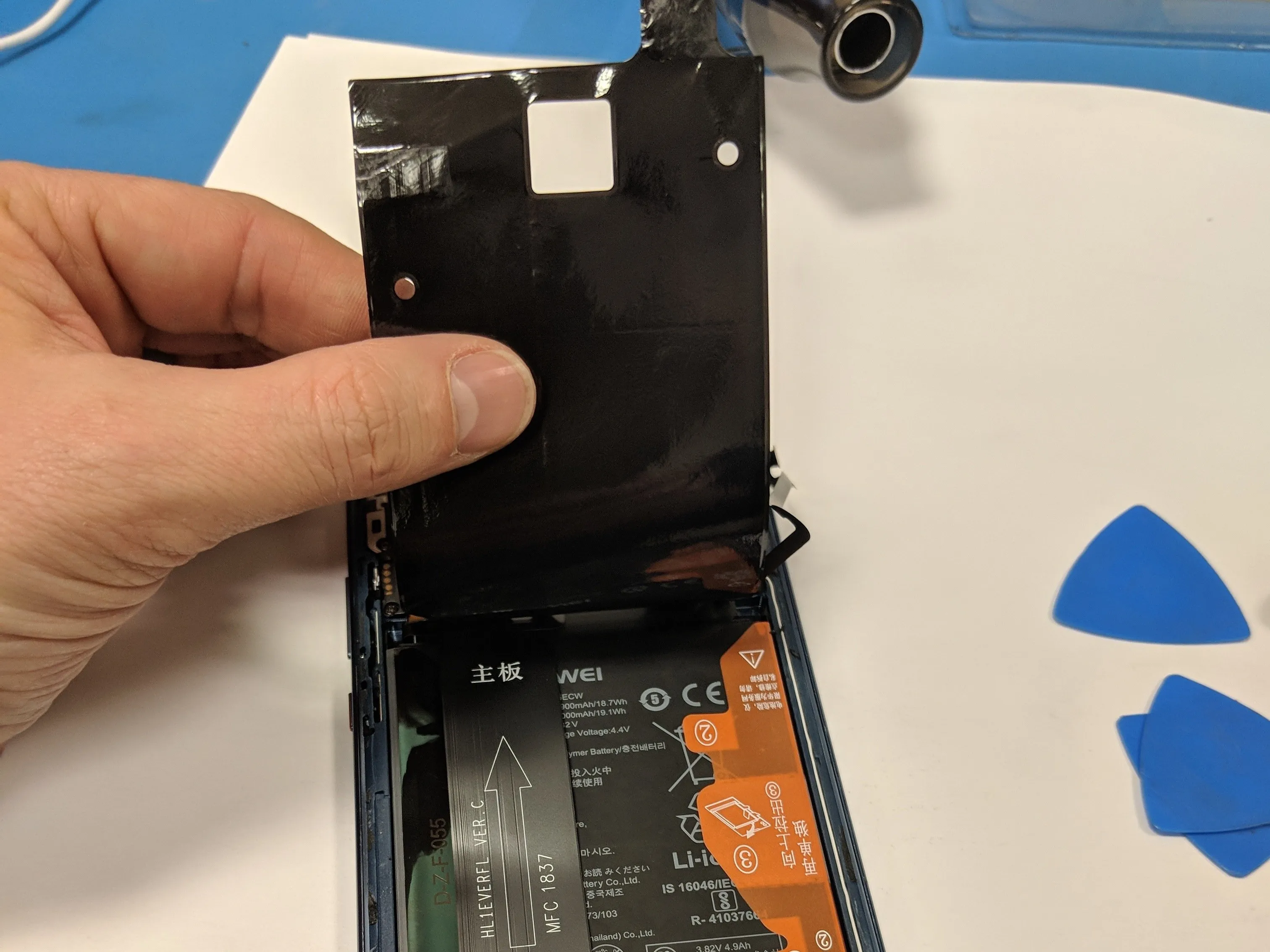

• Вот и все! Наша первая попытка разобраться с тепловым режимом этого зверя! Для непосвященных - это графит. Он покрыт черным пластиком, но является невероятным теплопроводником.

• Обратите внимание... если вы когда-нибудь будете работать с этим (или любым другим современным) смартфоном, будьте особенно осторожны с этим материалом. Он очень важен для термостабильности устройства!

• Я уже говорил, что он гибкий? Плюс, теплопроводность в 3 раза выше, чем у меди! Крутая штука.

Шаг 6

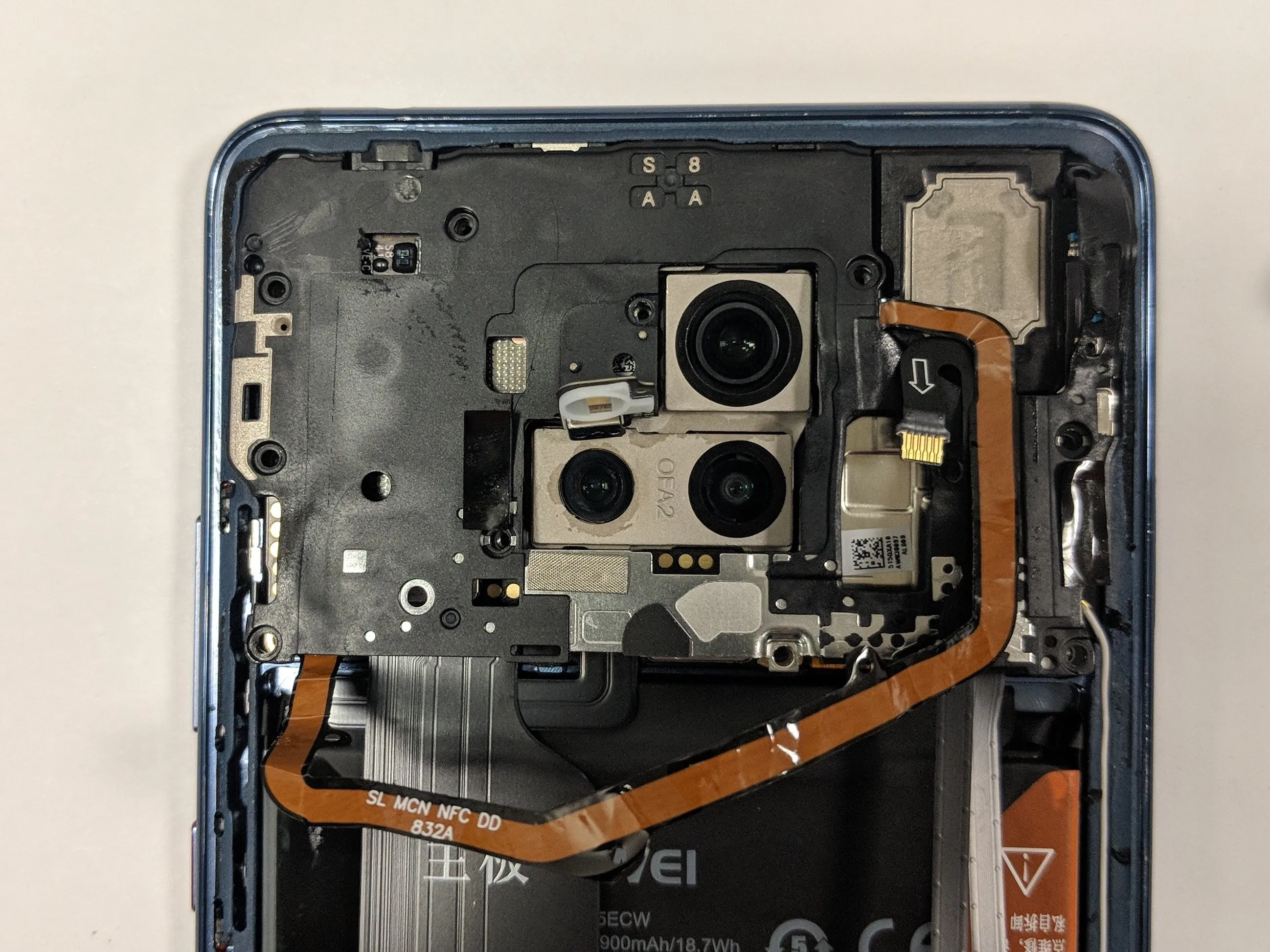

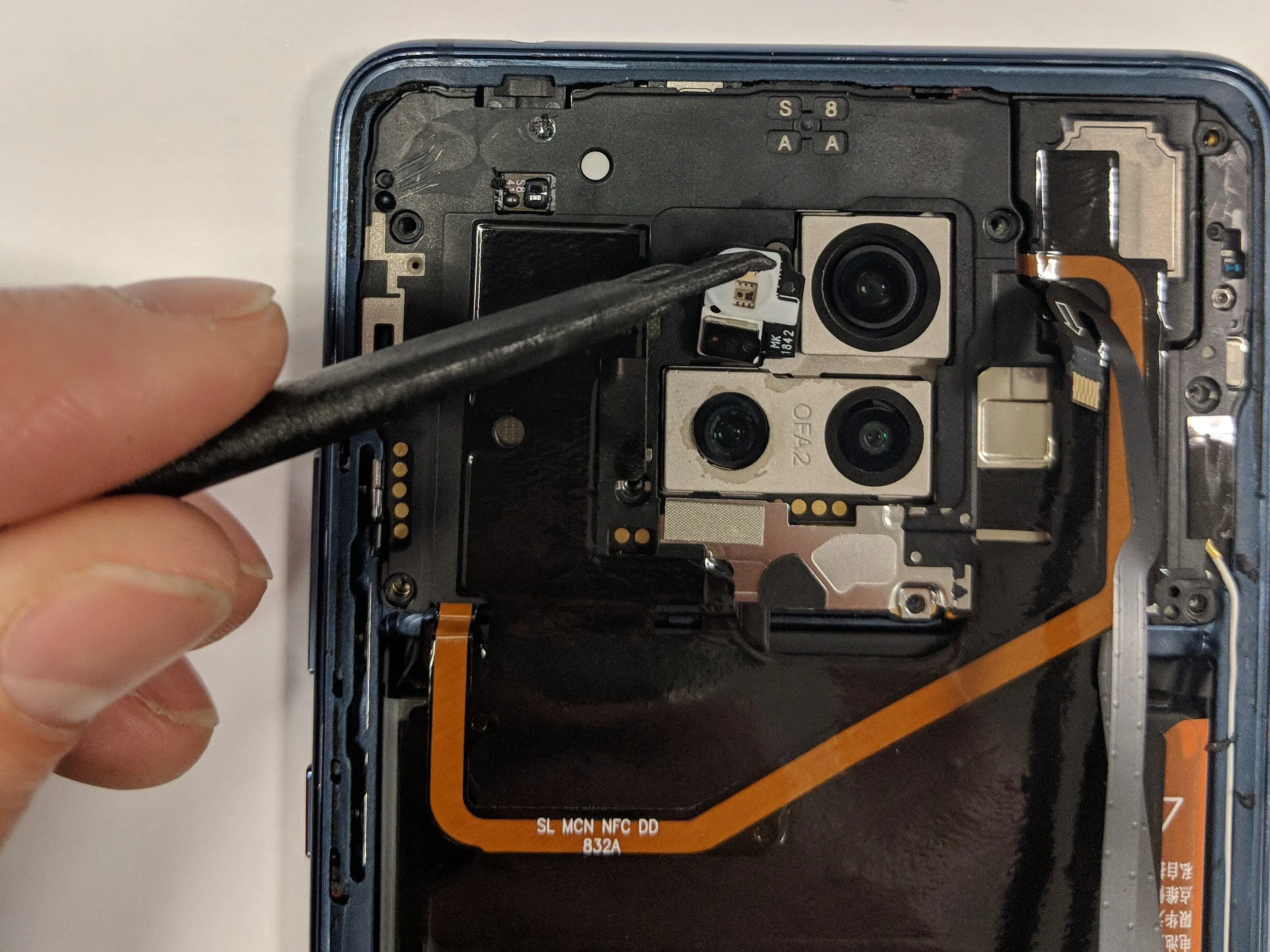

• В этих телефонах всегда можно найти способы утончить конструкцию, так что продолжаем копать.

• При снятии задней крышки вспышка немного отклеилась. Просто обратите на это внимание.

• Длинный ленточный кабель медного цвета, проходящий через графитовую часть, нужно будет аккуратно снять.

• При небольшом нагреве и осторожном потягивании кабель и графит отделяются без проблем.

Шаг 7

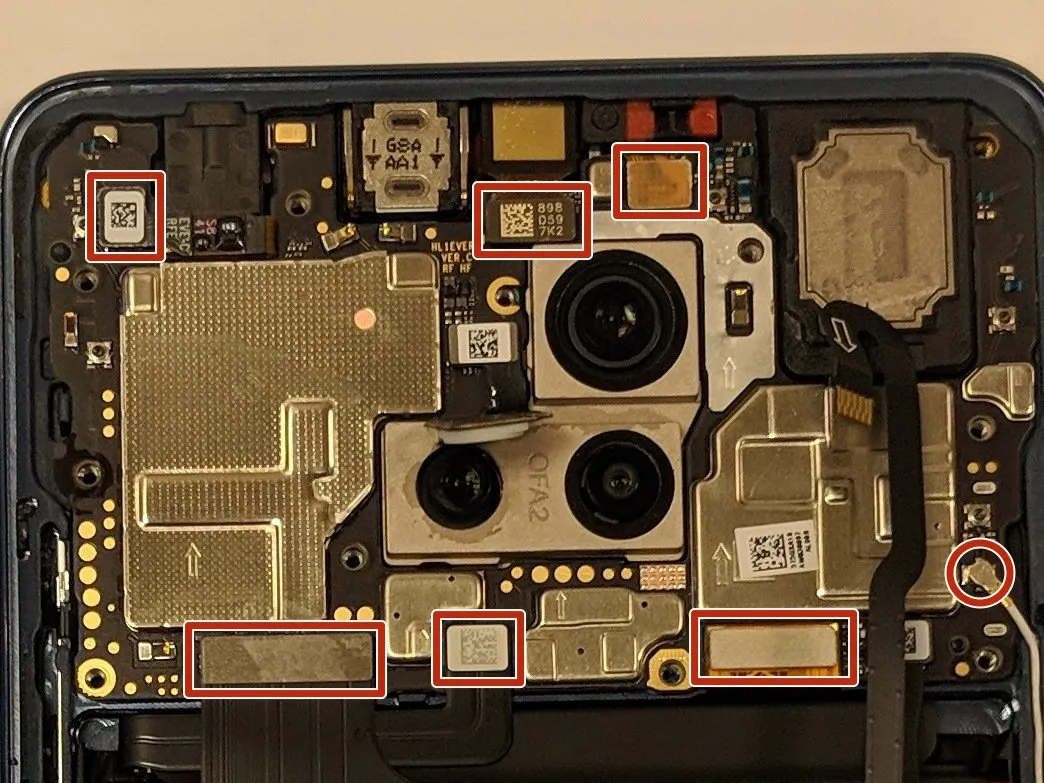

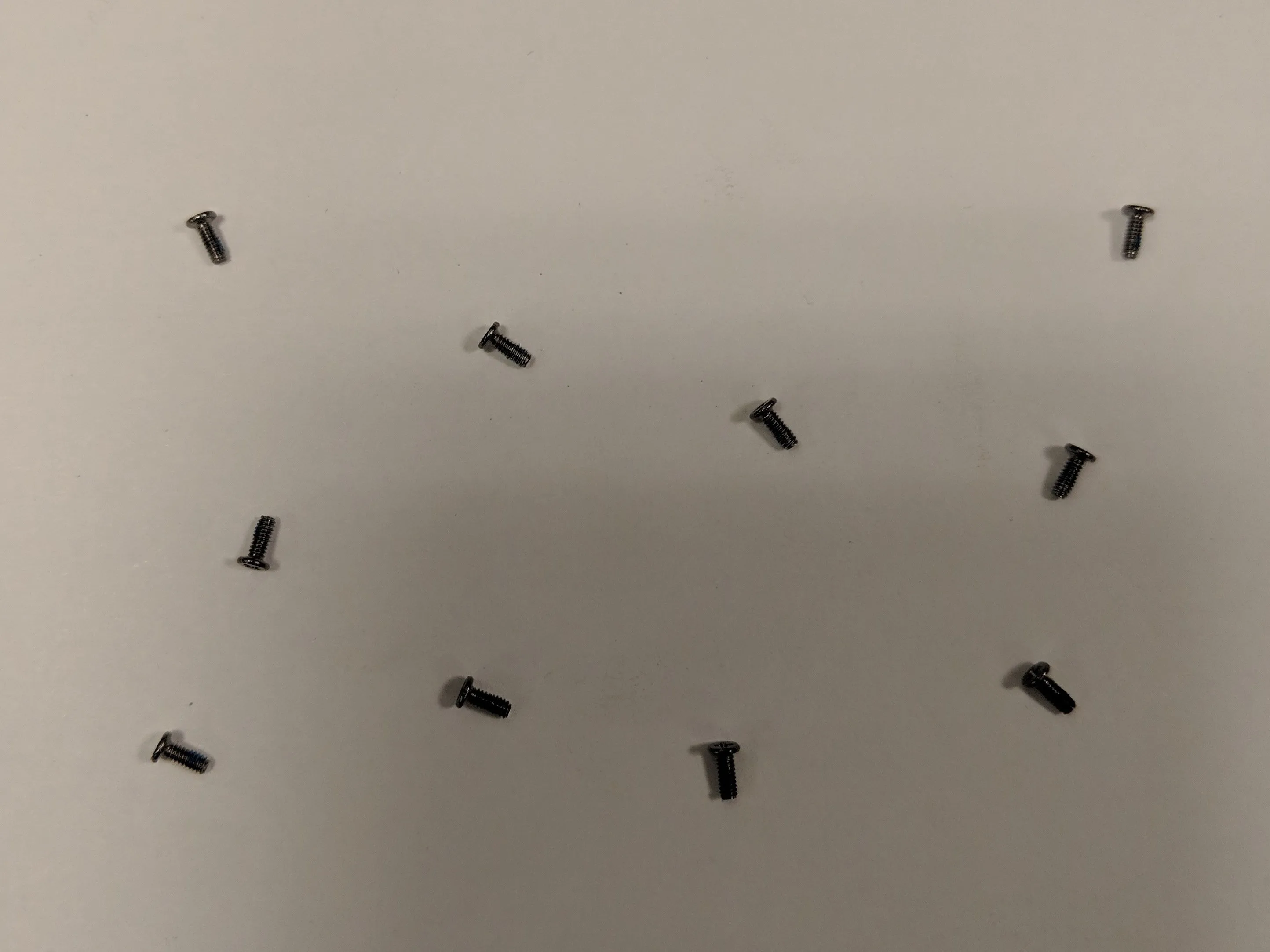

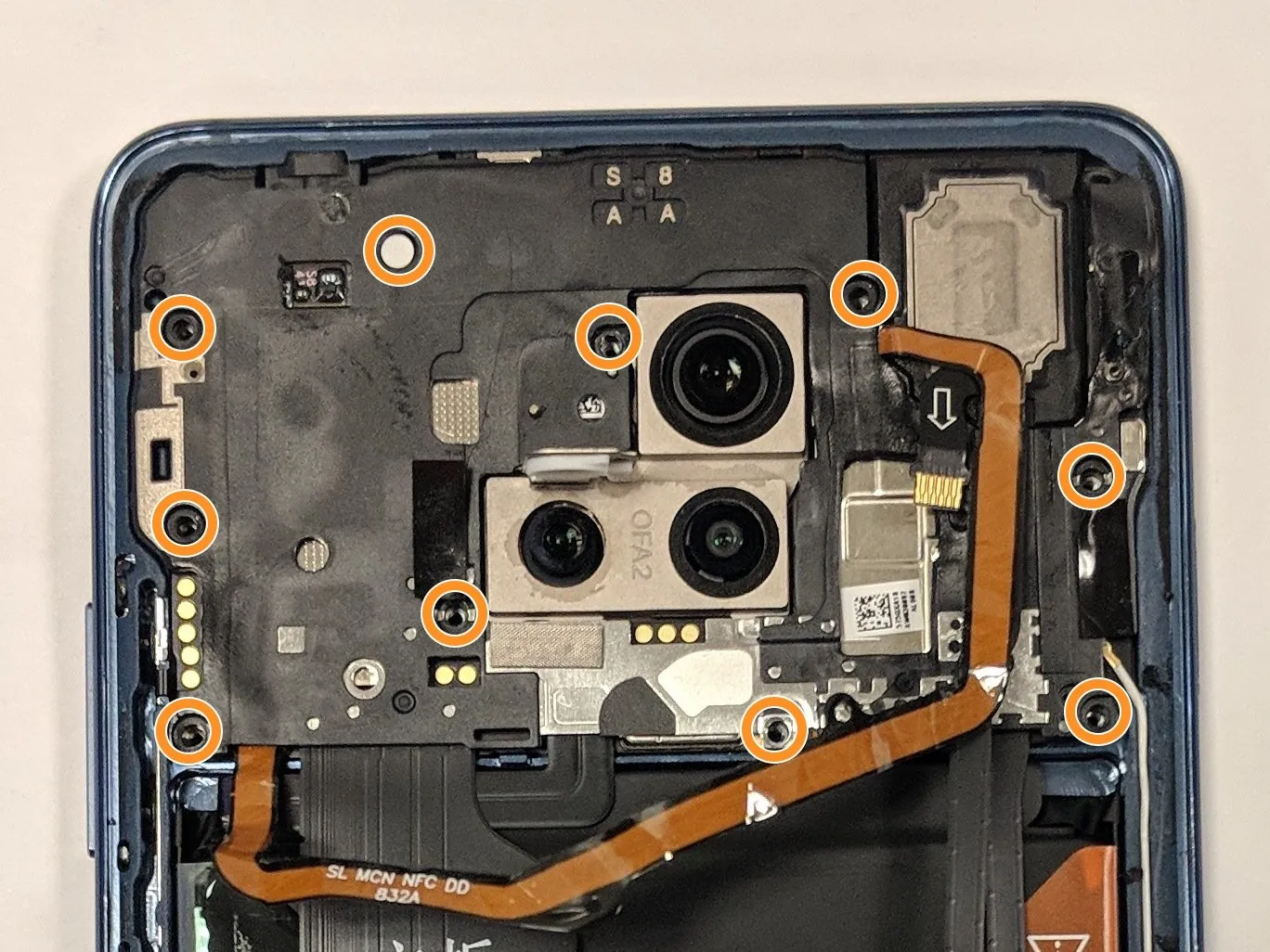

• Наконец-то крепеж! На самом деле много, 10 только для пластиковой крышки материнской платы. Под белой защитной наклейкой спрятан один винт.

Шаг 8

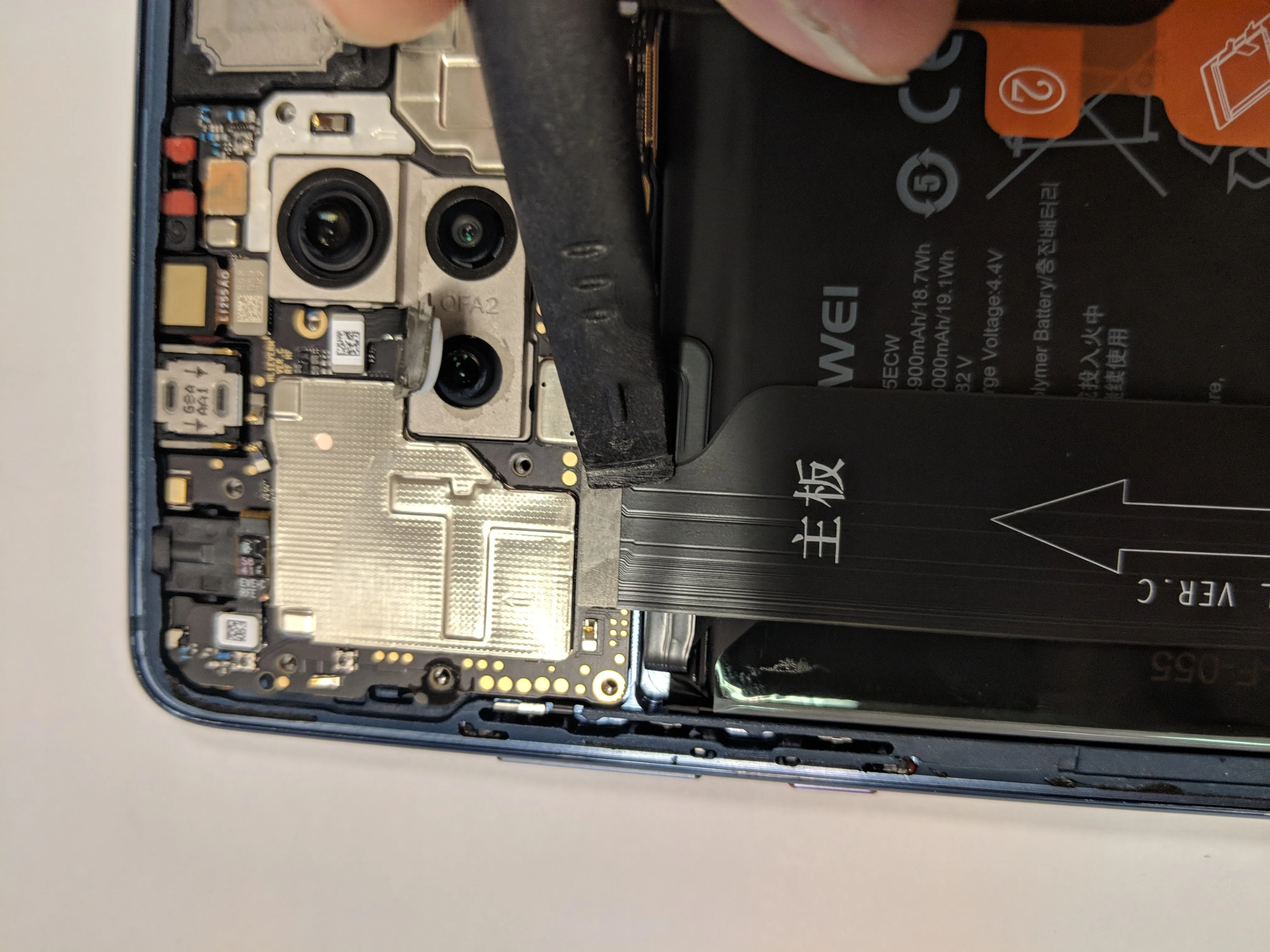

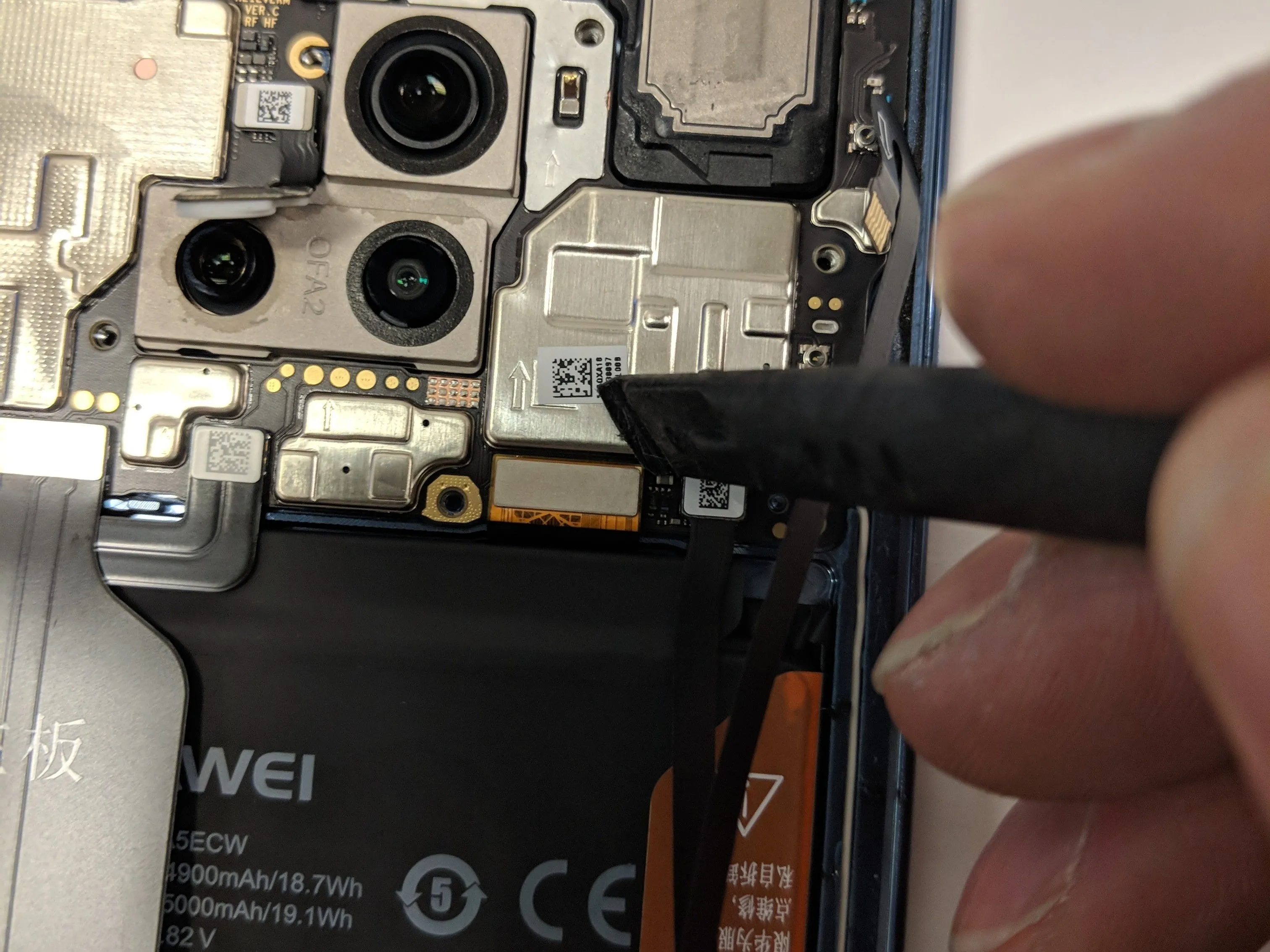

• Чтобы извлечь печатную плату, необходимо отсоединить стандартные крепления ленточного кабеля. Я предпочитаю пластиковые шлепалки :).

Шаг 9

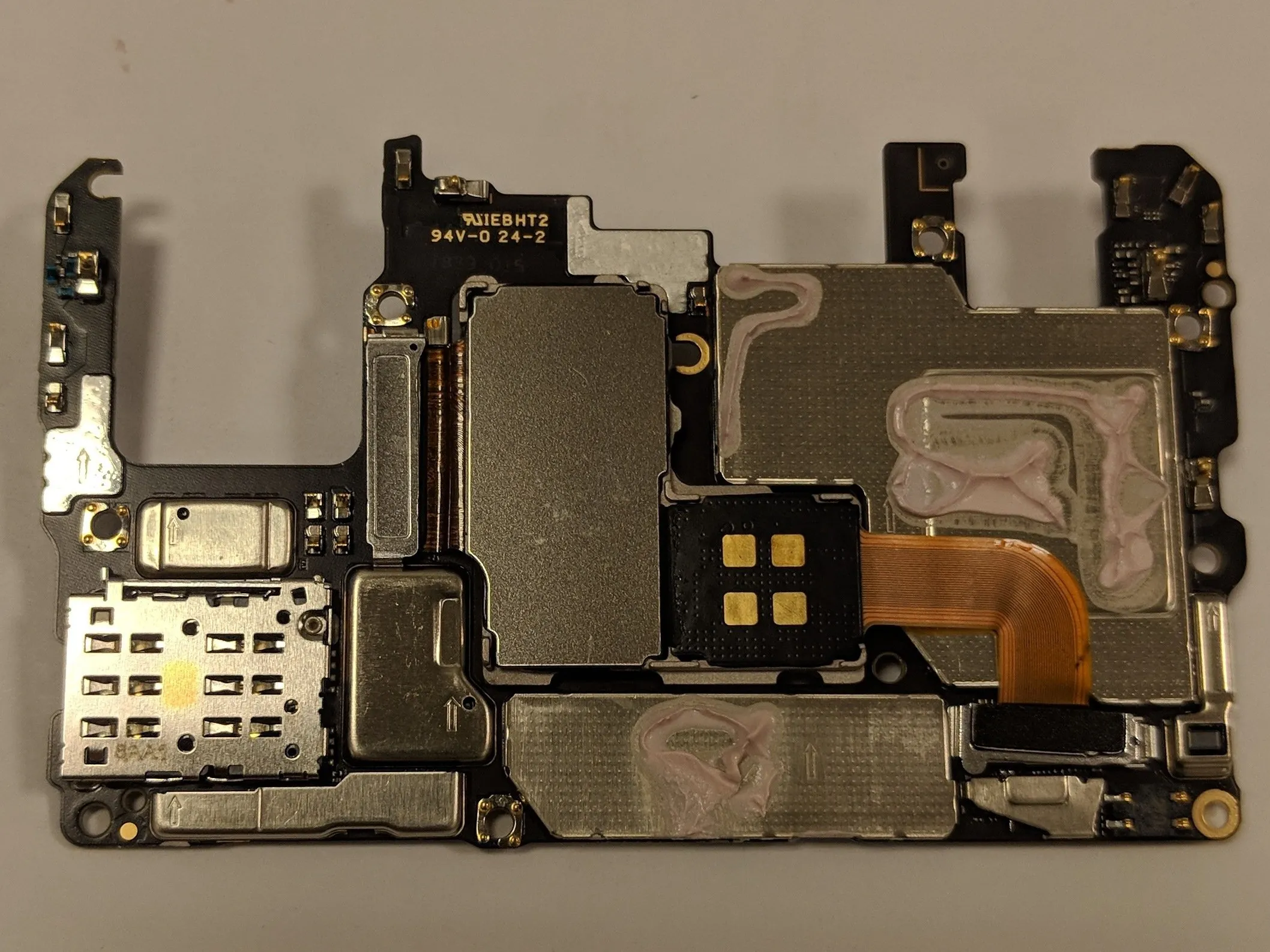

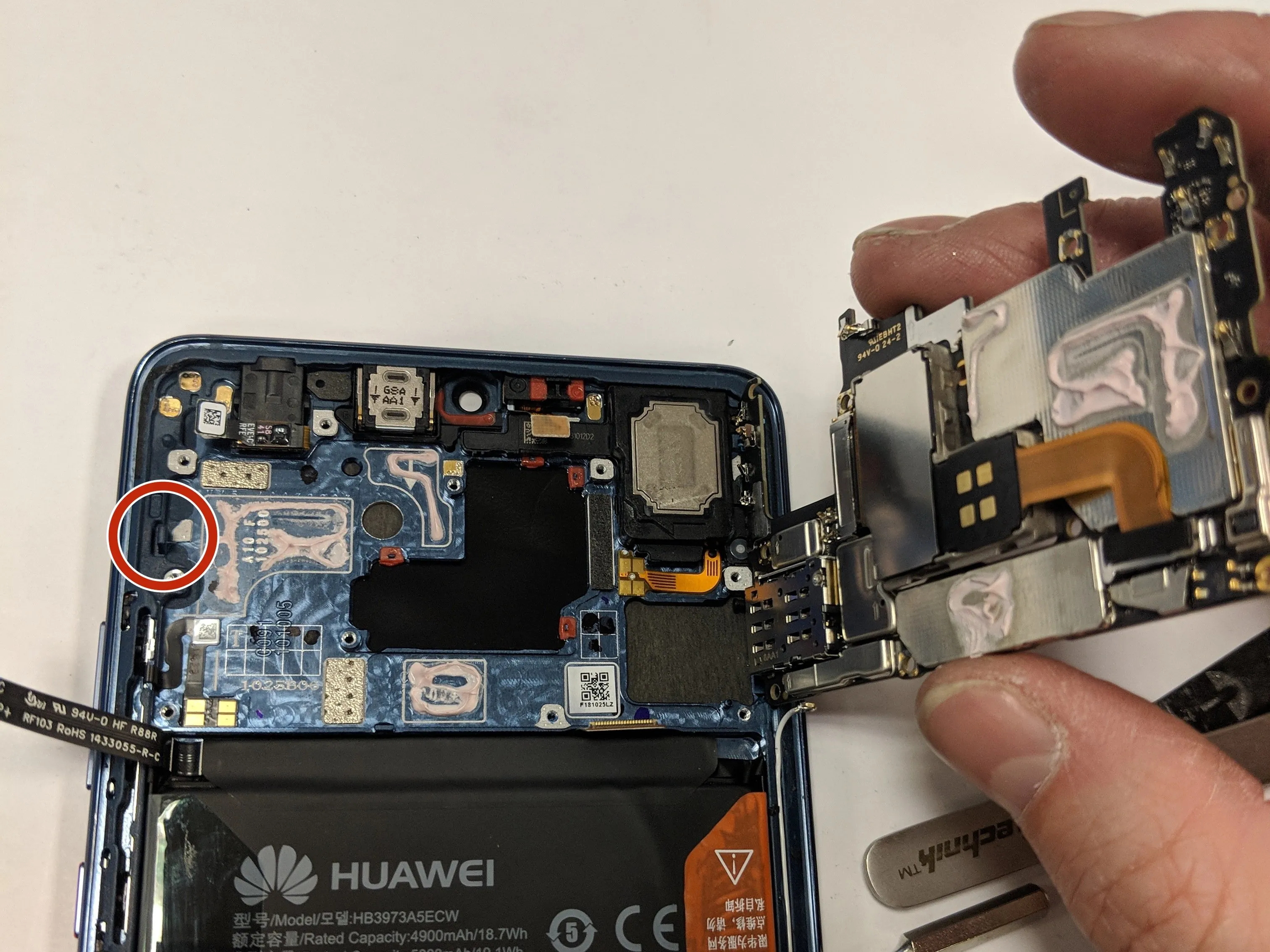

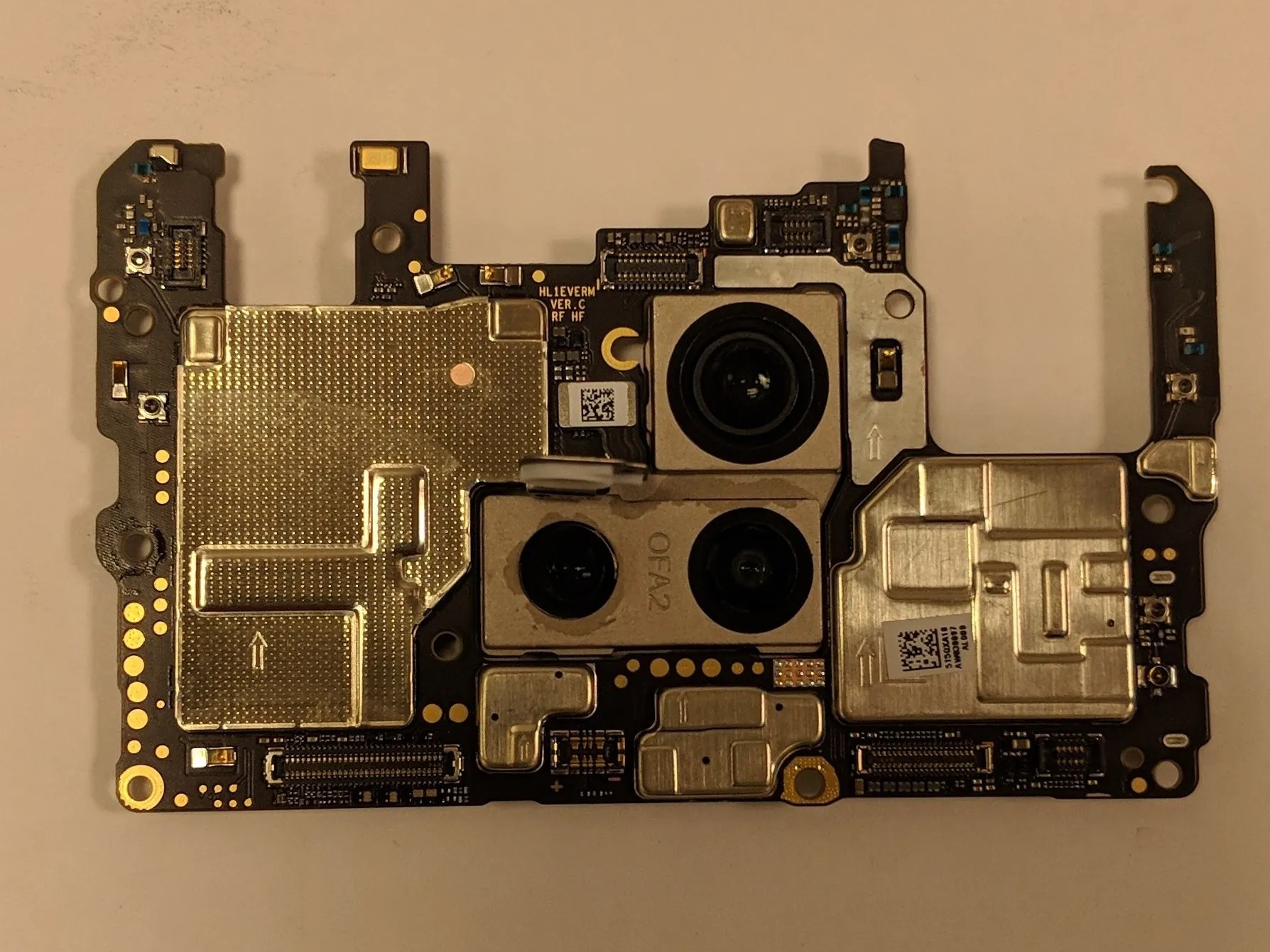

• Меня всегда поражает, насколько маленькими стали печатные платы этих смартфонов!

• На левой стороне печатной платы есть зажим, вмонтированный в металлический корпус. Его нужно снять, чтобы извлечь плату.

• Она будет пытаться прилипнуть на место из-за какого-то термоинтерфейсного материала, который удерживает ее.

Шаг 10

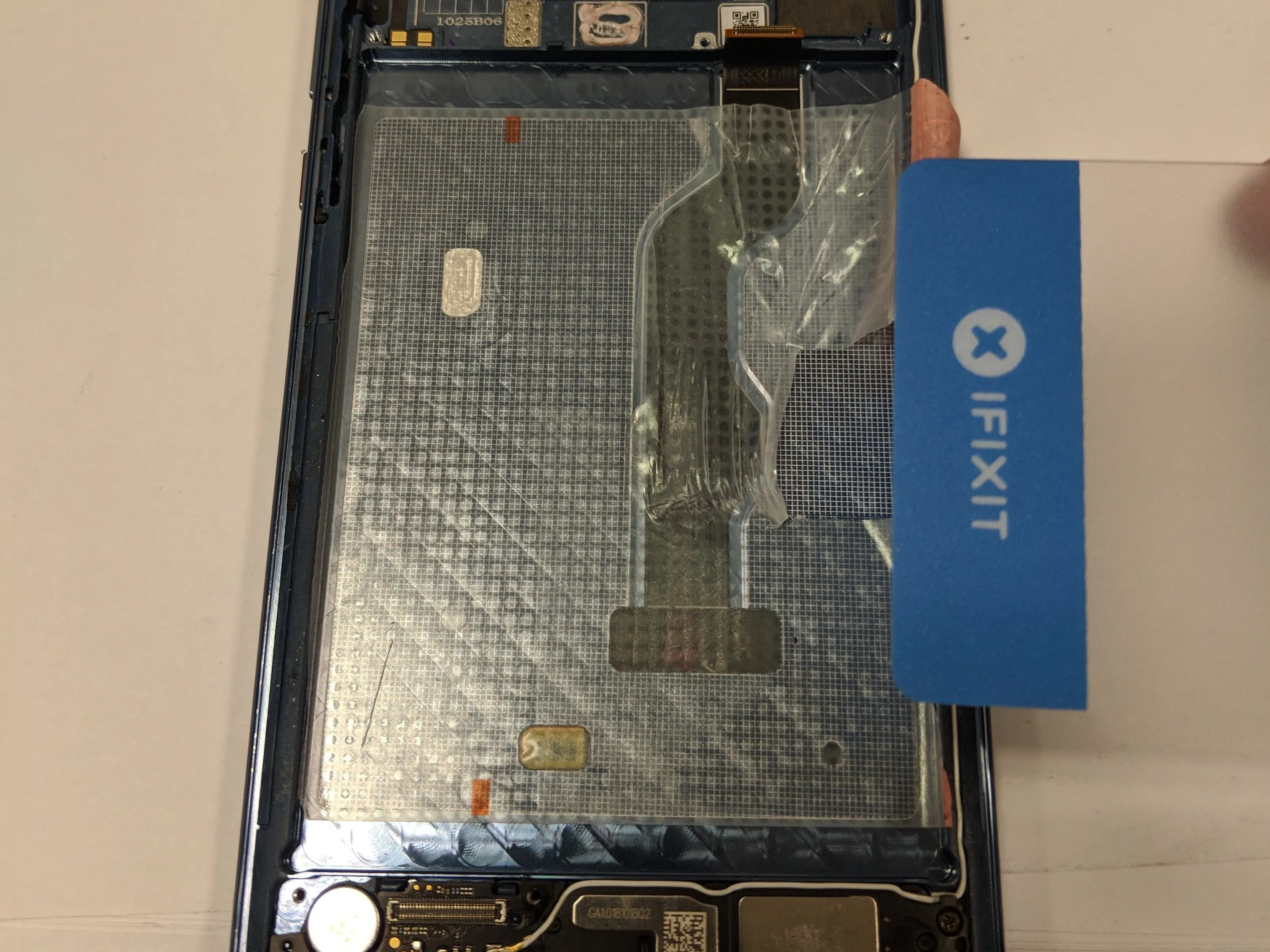

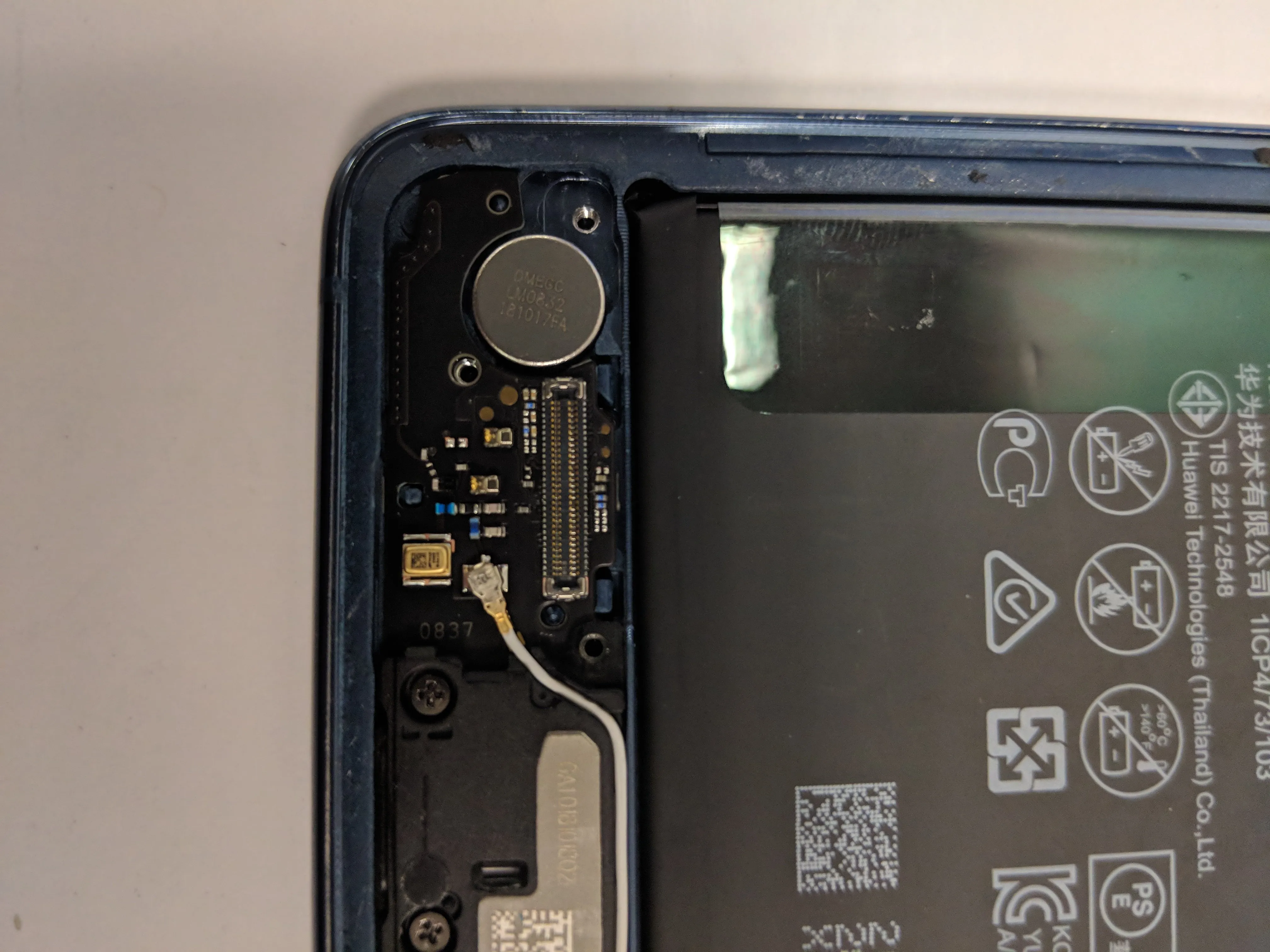

• Аккумулятор - следующий. Так мы обращаемся к большому ленточному кабелю, проходящему по его просторам.

• Всего три винта, и все того же размера, что и раньше!

• (Ладно, признаю, я пропустил много деталей. Но достаточно сказать, что маленькие вкладки для батареек с китайскими надписями оказались не очень полезными. Поэтому я просто засунул под него карточку. Я использовал минимальное количество тепла, чтобы это произошло).

• Ура! Батарея исчезла! Это было проще, чем большинство новых Samsung...

Шаг 11

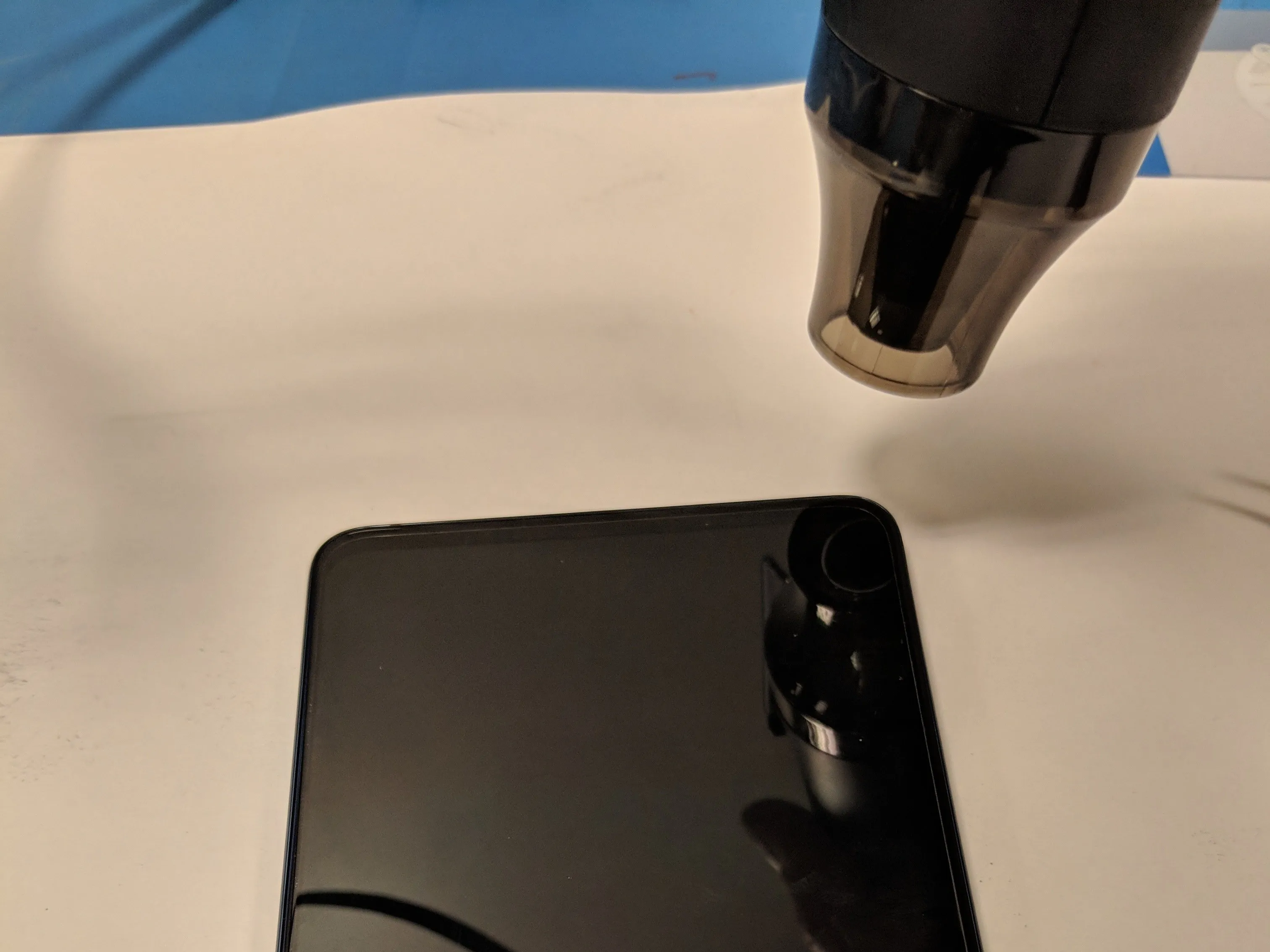

• Ладно, все еще нет никаких признаков того, что что-то скрывается, но, по моему опыту, обычно есть тепловое решение, предназначенное для дисплея. Пора копать!

• Еще 30 минут на минимальном нагреве и осторожное выковыривание, упражнение в терпении.

• Но ваше терпение (и мощная тепловая пушка) будут вознаграждены. Я начал с ушного динамика и медленно ввел в щель Exacto-нож с лезвием стамески. Это была невероятно тонкая работа. Обратите внимание, насколько тонок ободок. Я потрясен тем, насколько сильным оказался клей.

Шаг 12

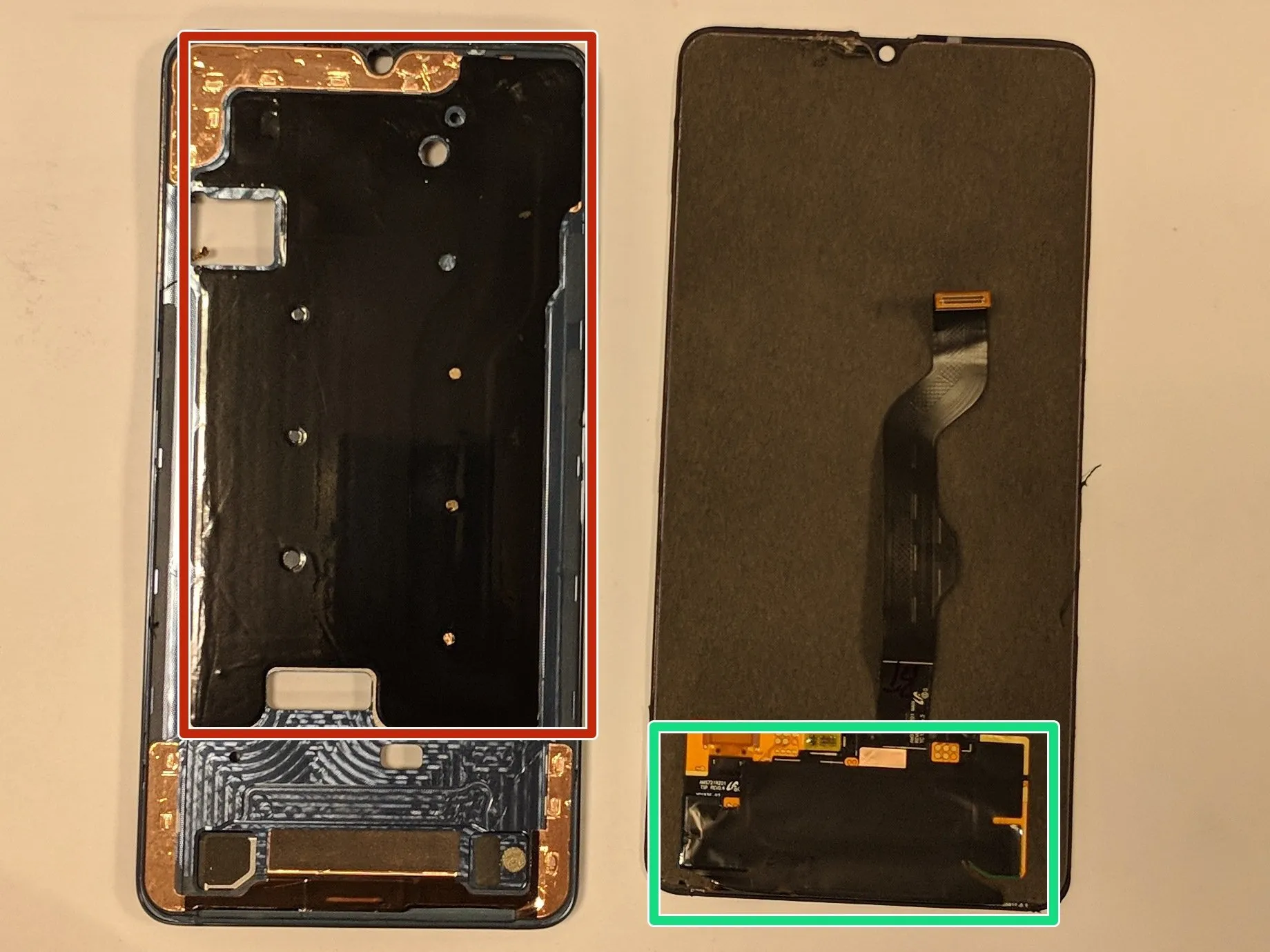

• Здесь мы видим решение для охлаждения OLED-дисплея.

• Справа - небольшая медная лента, в которой используется материал для экранирования электромагнитных полей.

• Слева - большой лист графита, а также несколько небольших медных полосок.

• Но при ближайшем рассмотрении я вижу то, что выглядит как нечто скрытое под графитом...

Шаг 13

• Посмотрите на это! При небольшом нагреве, чтобы аккуратно удалить гибкий графит, обнаруживается тонкая (400 микрон) паровая камера!

• Если посмотреть на ее расположение, то кажется, что она отводит тепло от более горячей верхней стороны телефона и отводит его вниз, к более холодной нижней стороне устройства.

• Позже я разберусь с паровой камерой и расскажу вам о ее внутреннем устройстве.

Шаг 14

• Вот и все! Окончательный итог:

• Паровая камера

• Большой кусок гибкого графита для распределения горячих точек на задней панели устройства.

• Большой кусок гибкого графита для поддержания изотермического состояния OLED-дисплея.

• Несколько небольших кусков медной фольги для распределения тепла и обеспечения дополнительных точек заземления для устройства.

• Если у вас есть вопросы, пожалуйста, оставьте мне комментарий! Спасибо, что проверили это!

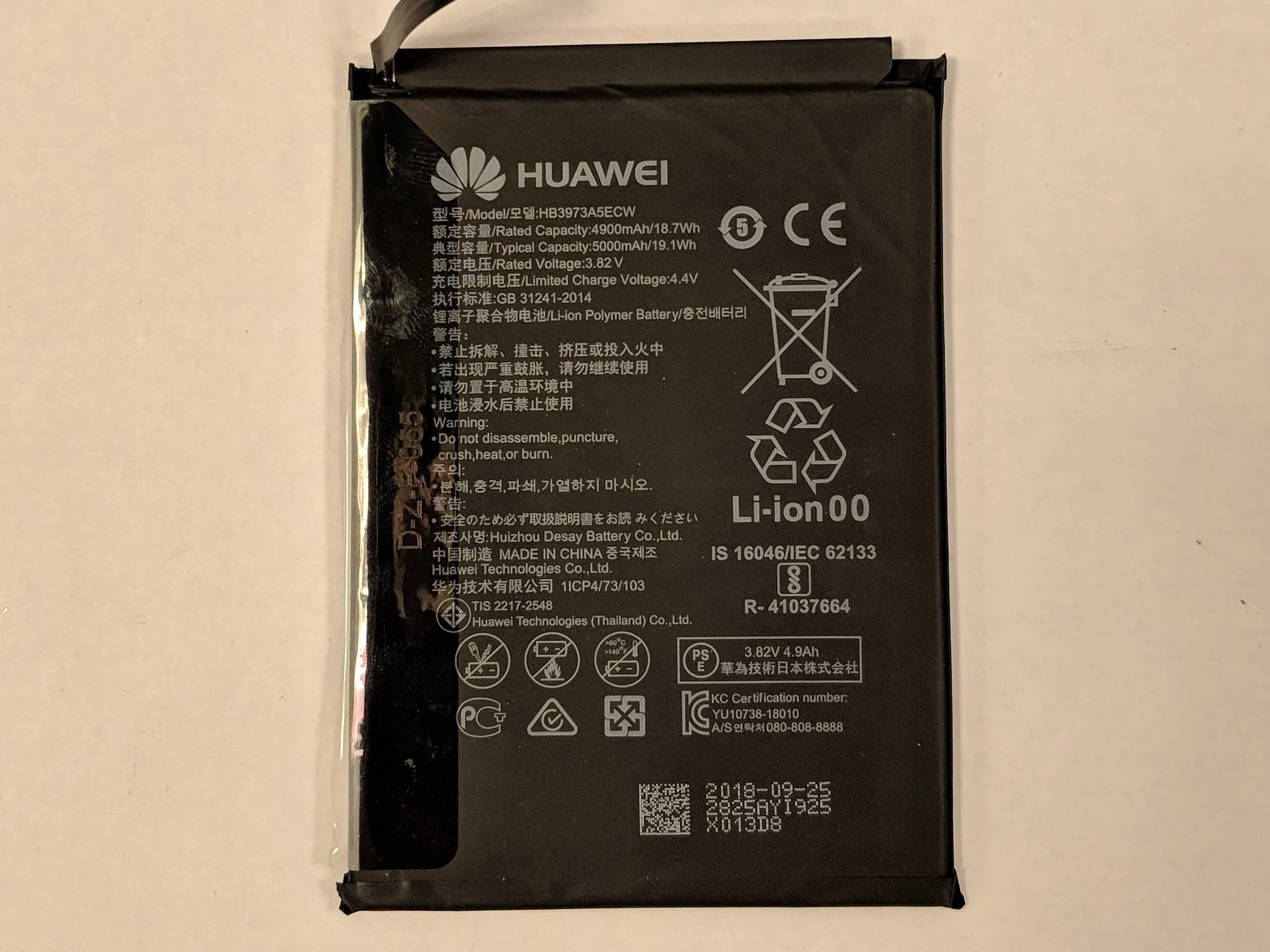

• Быстрая правка. Добавил изображение батареи по просьбе в комментариях. Будьте здоровы!

Комментарии к статье

Отличная работа. Полагаю, вы собрали его - он все еще работает?

Он все еще работает! Высшая оценка успешной разборки!

Большое спасибо!!!

Можете показать мне фотографию батареи?

Я хочу проверить некоторые данные о батарее.

Хиджун, я добавил изображение батареи. Надеюсь, это поможет!

Спасибо, что сделали это. У меня треснул экран. Можно ли снять и заменить передний экран, не снимая заднюю крышку? Я не был уверен, что можно добраться до кабеля для экрана.

Привет, mshawnlane, спасибо, что проверили. К сожалению, нет, экран нельзя заменить, не проходя через заднюю крышку устройства. Гибкая цепь проходит через среднюю пластину шасси устройства. Это означает, что даже если вы можете сначала снять дисплей, а затем отрезать гибкий кабель, для установки нового необходимо пройти через заднюю крышку.

Только будьте очень осторожны, когда будете снимать дисплей. Этот телефон обладает самым сильным клеем для крепления дисплея, с которым я когда-либо сталкивался. Терпение - это ключ! Ура!

Также большое спасибо за эту разборку, я думаю, она будет очень полезна при разборке моего телефона!

Я бы не хотел пытаться снять стекло с OLED. Я делал это пару раз еще во времена Samsung S4, это была ужасная боль в заднице, и для менее чем оптимального результата. Если требуется замена дисплея, я бы просто попытался купить целый блок.
