Разборка Huawei Mate 20 X 5G

Введение

В то время как торговый спор между США и Китаем затягивается, а мы все размышляем о будущем Huawei, компания Huawei выходит на арену 5G со своим новым флагманским смартфоном Mate 20 X 5G. В сегодняшнем разборе нам интересно узнать, что скрывает в себе этот фаблет большого размера и насколько независимым может быть его аппаратное обеспечение - даже несмотря на то, что Huawei грозит запрет на ведение бизнеса с американскими компаниями.

Не пропустите ни одной новости и следите за нами на Facebook, Instagram и Twitter. Подписка на рассылку для тех, кто ориентирован на электронную почту.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Huawei Mate 20 X 5G

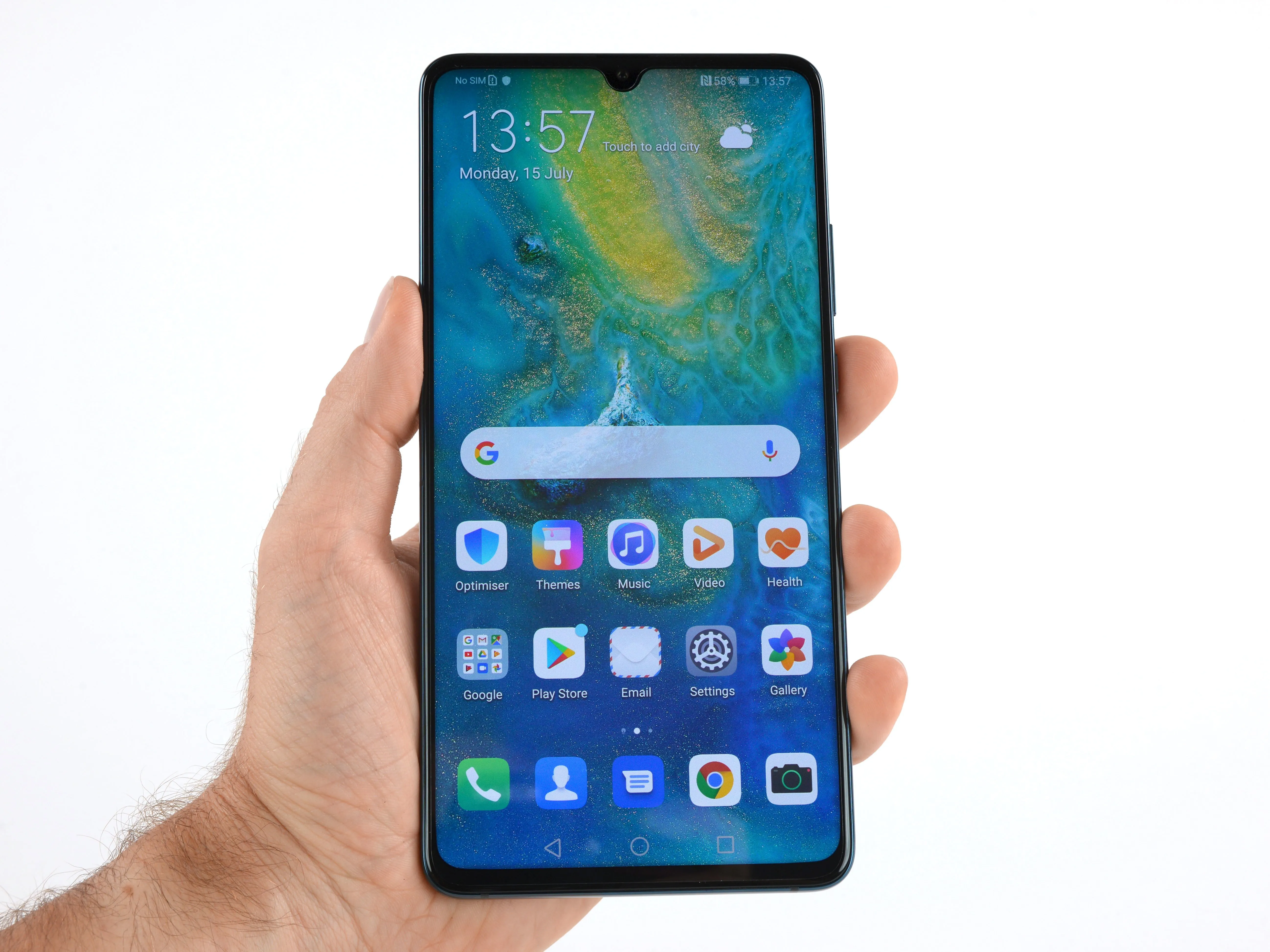

• Вот краткая информация об этом Mate 20 X 5G:

• 7,2-дюймовый мультитач OLED-дисплей с разрешением 1080 × 2244

• восьмиядерный процессор Huawei Kirin 980 чипсет Huawei Kirin 980, в паре с 8 ГБ оперативной памяти

• 256 ГБ встроенной памяти

• Многорежимный 5G-модем Balong 5000

• Аккумулятор емкостью 4 200 мАч с поддержкой 40 Вт SuperCharge 2.0

• Тройная тыловая камера: 40 МП ƒ/1,8, 20 МП ƒ/2,2 и 8 МП ƒ/2,4 объективы с 5-кратным оптическим зумом.

• Фронтальная камера расположена в вырезе 'капля воды', а задняя защитная крышка снабжена аккуратным напоминанием, которое мы покорно проигнорируем.

Шаг 2

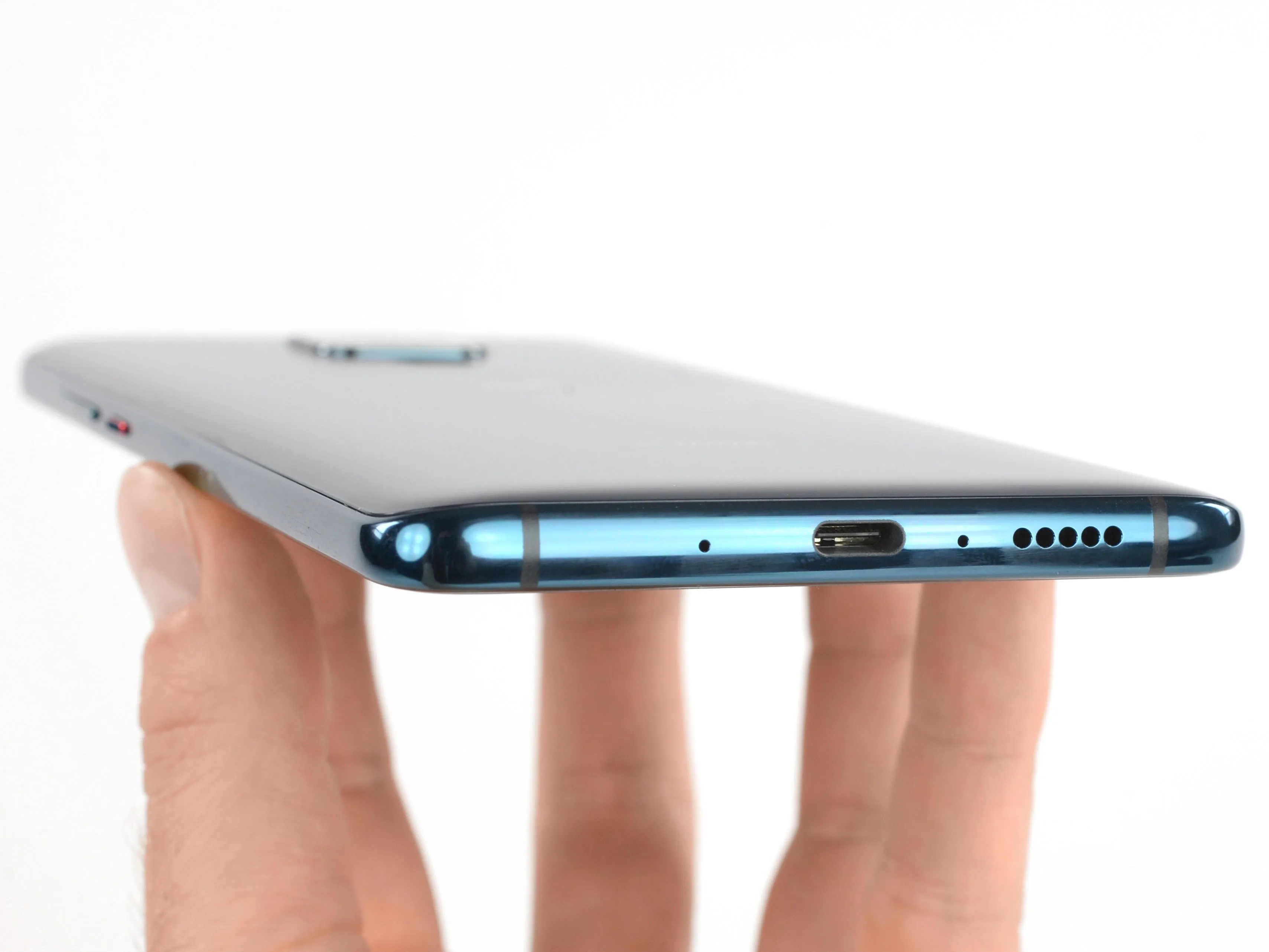

• В нижней части мы видим привычных подозреваемых: порт USB-C, два отверстия микрофона и решетку динамика.

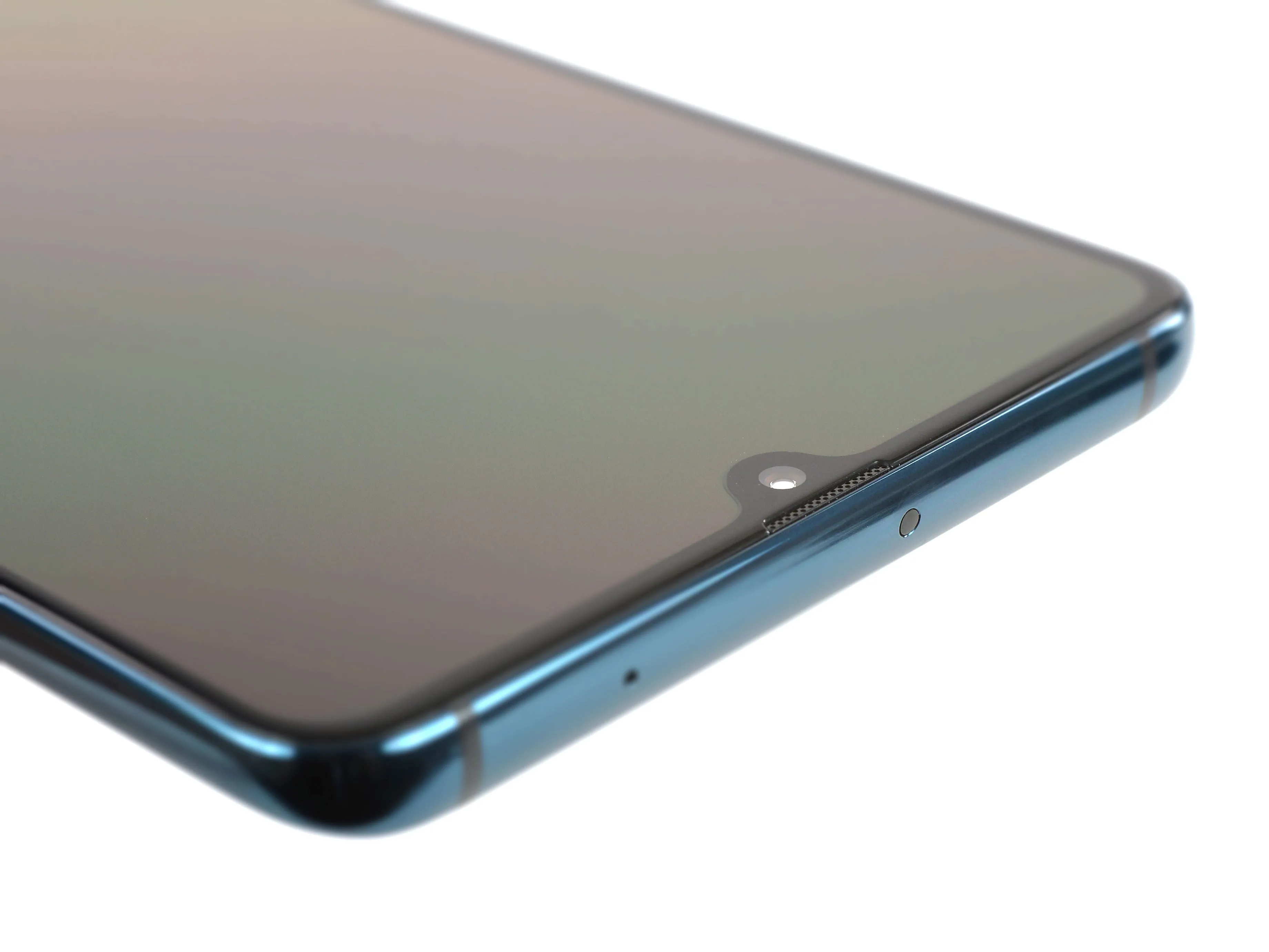

• Вдоль верхней грани мы находим еще одно отверстие микрофона, инфракрасный бластер и едва заметную решетку для динамика наушника.

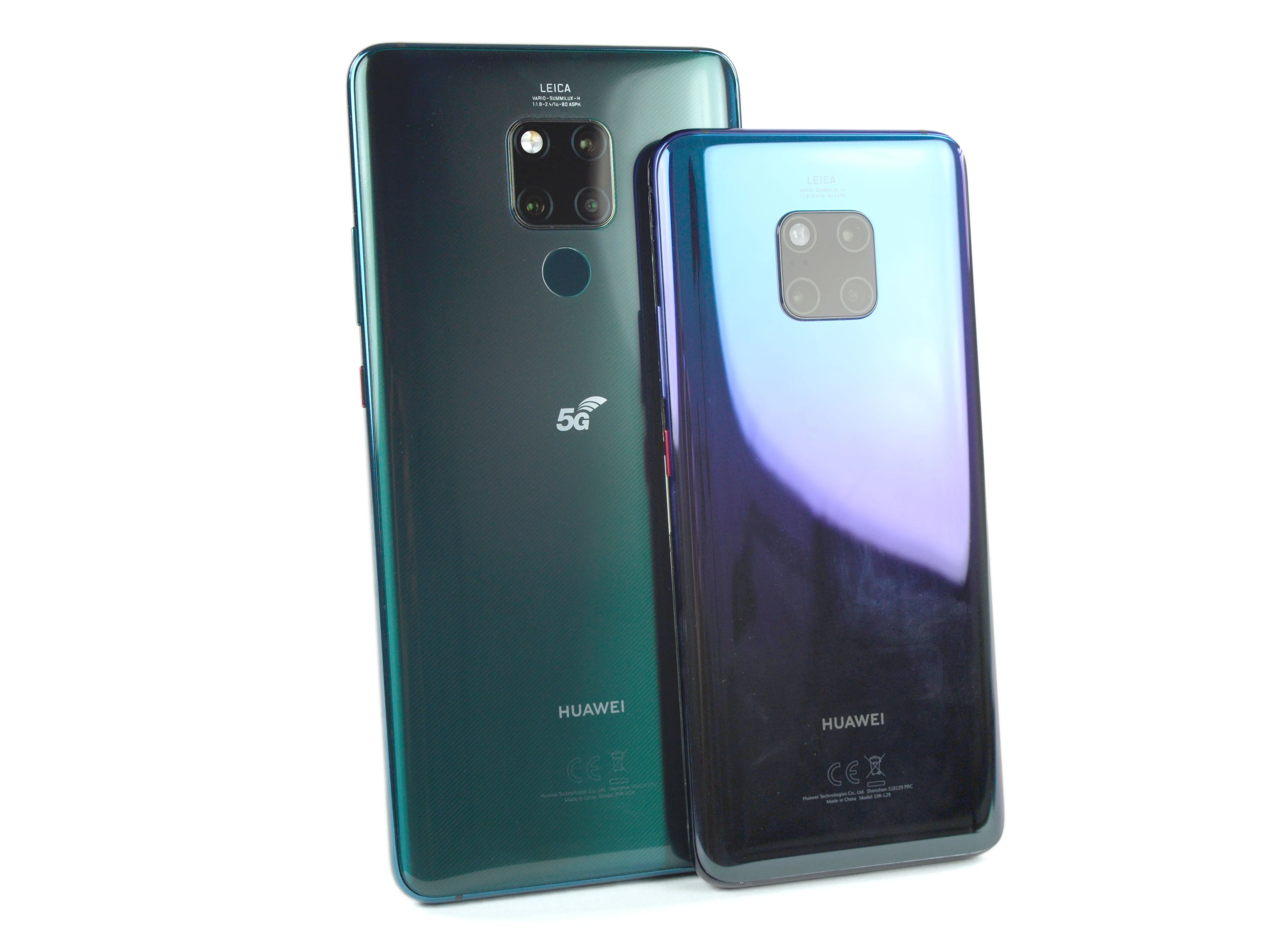

• По сравнению с и без того крупным Mate 20 Pro, X 5G выглядит колоссальным. На задней стороне мы отмечаем брендинг 5G и датчик отпечатков пальцев под массивом камер.

Шаг 3

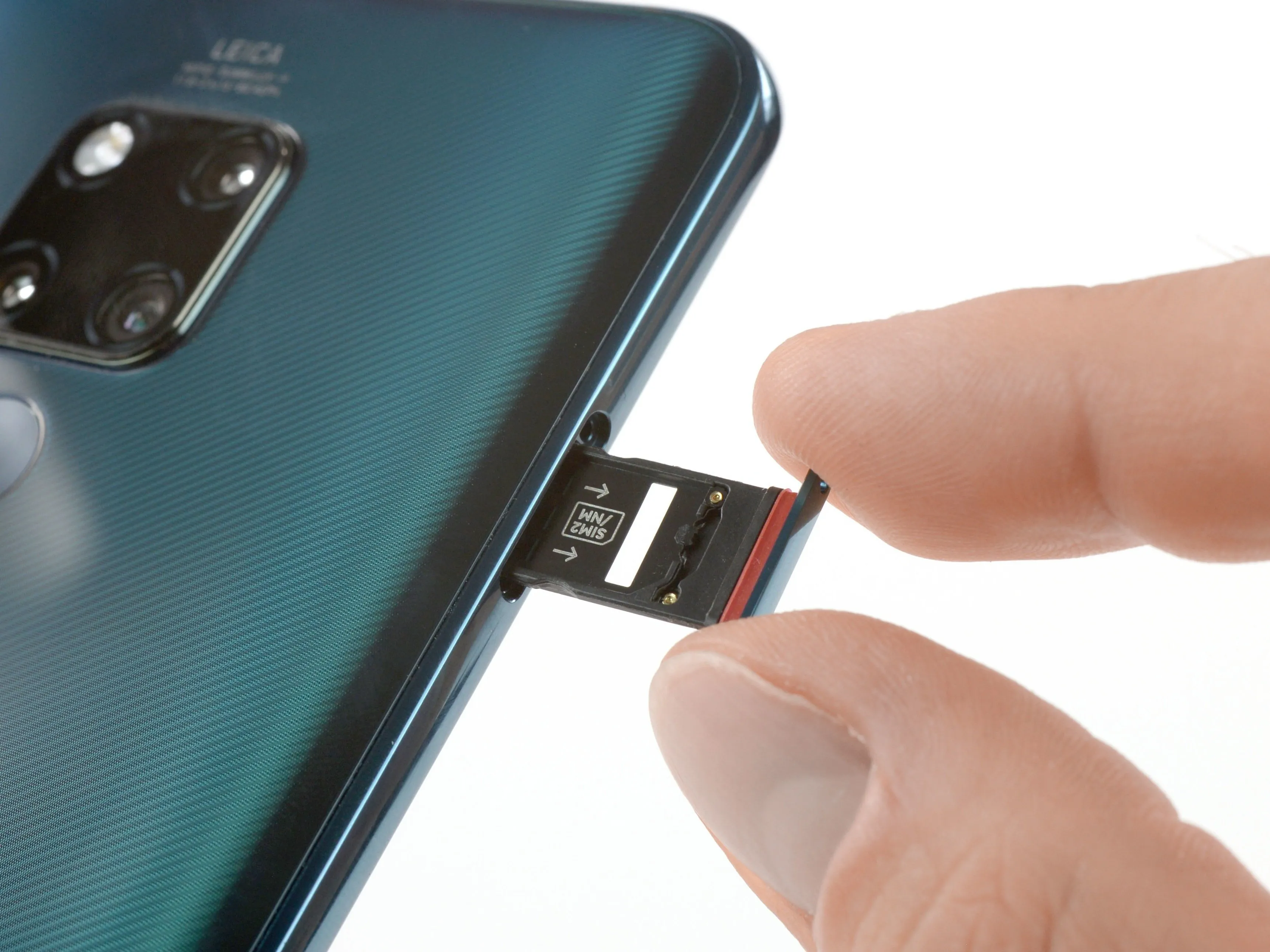

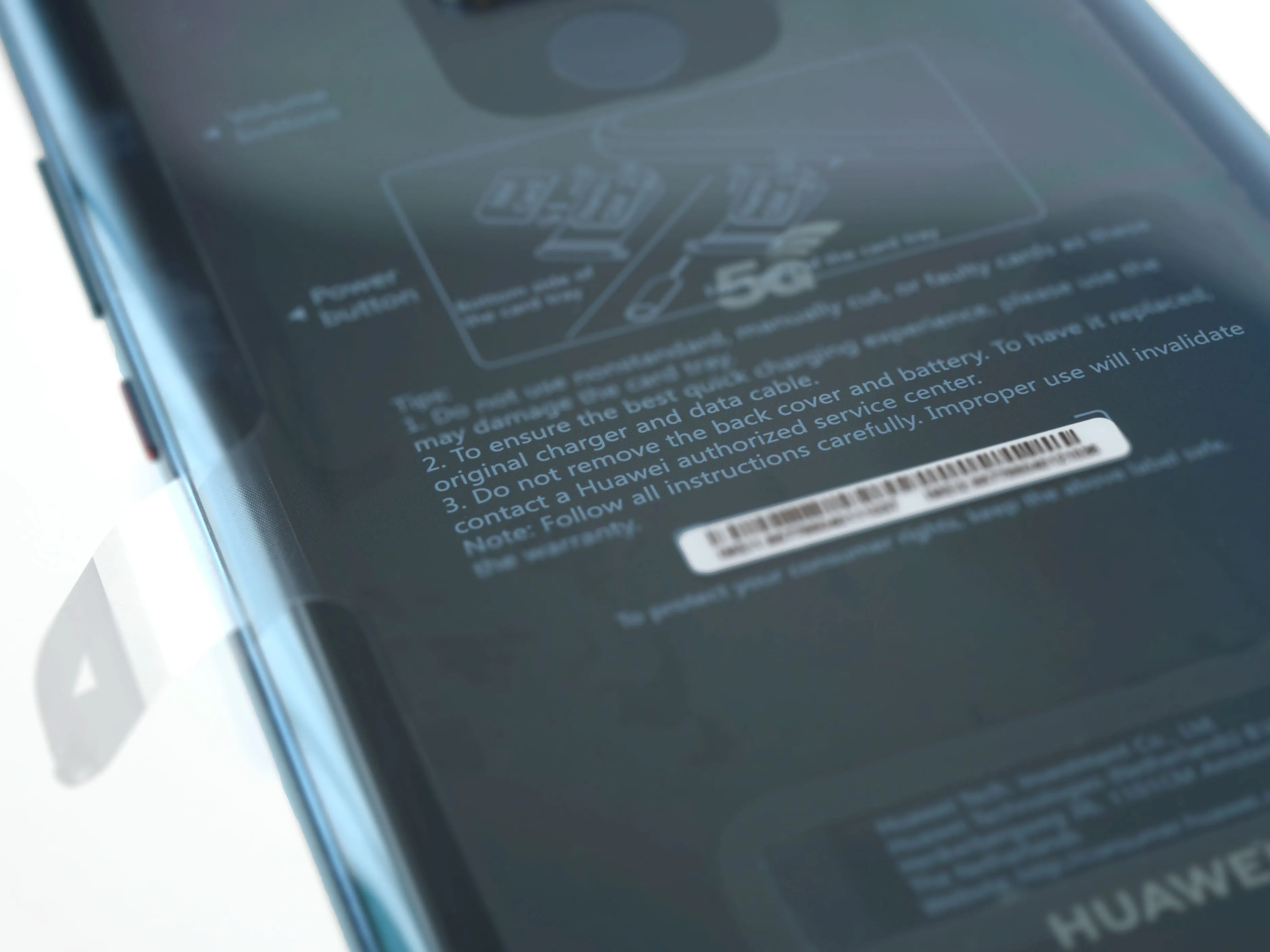

• Хотя этот Mate имеет класс защиты IP53, лоток для SIM-карт оснащен резиновой прокладкой - то, что мы обычно видим на 'водонепроницаемых' смартфонах в наши дни.

• Слот 1 этого SIM-лотка предназначен для карт 5G, в то время как слот 2 принимает только карты до 4G.

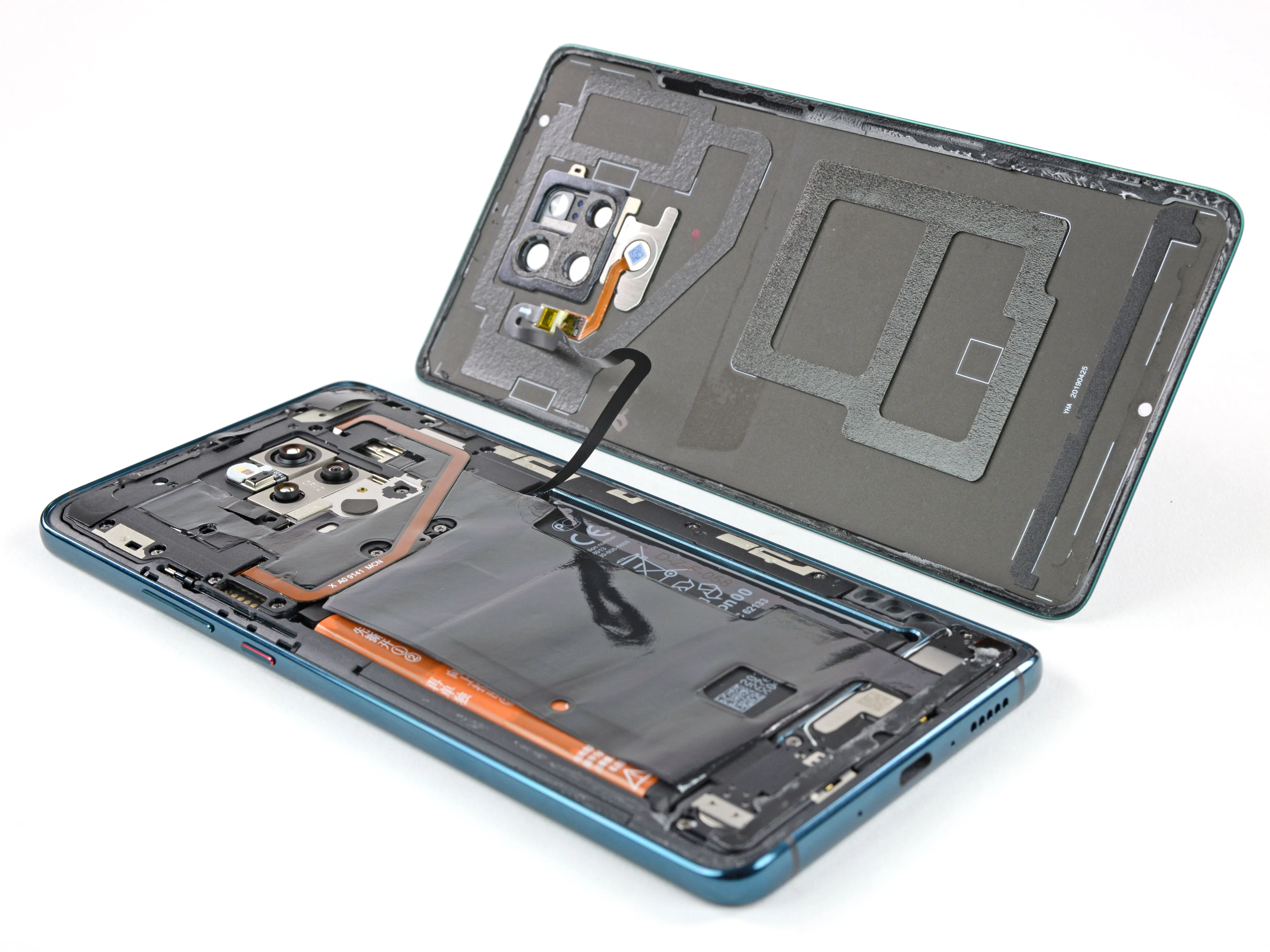

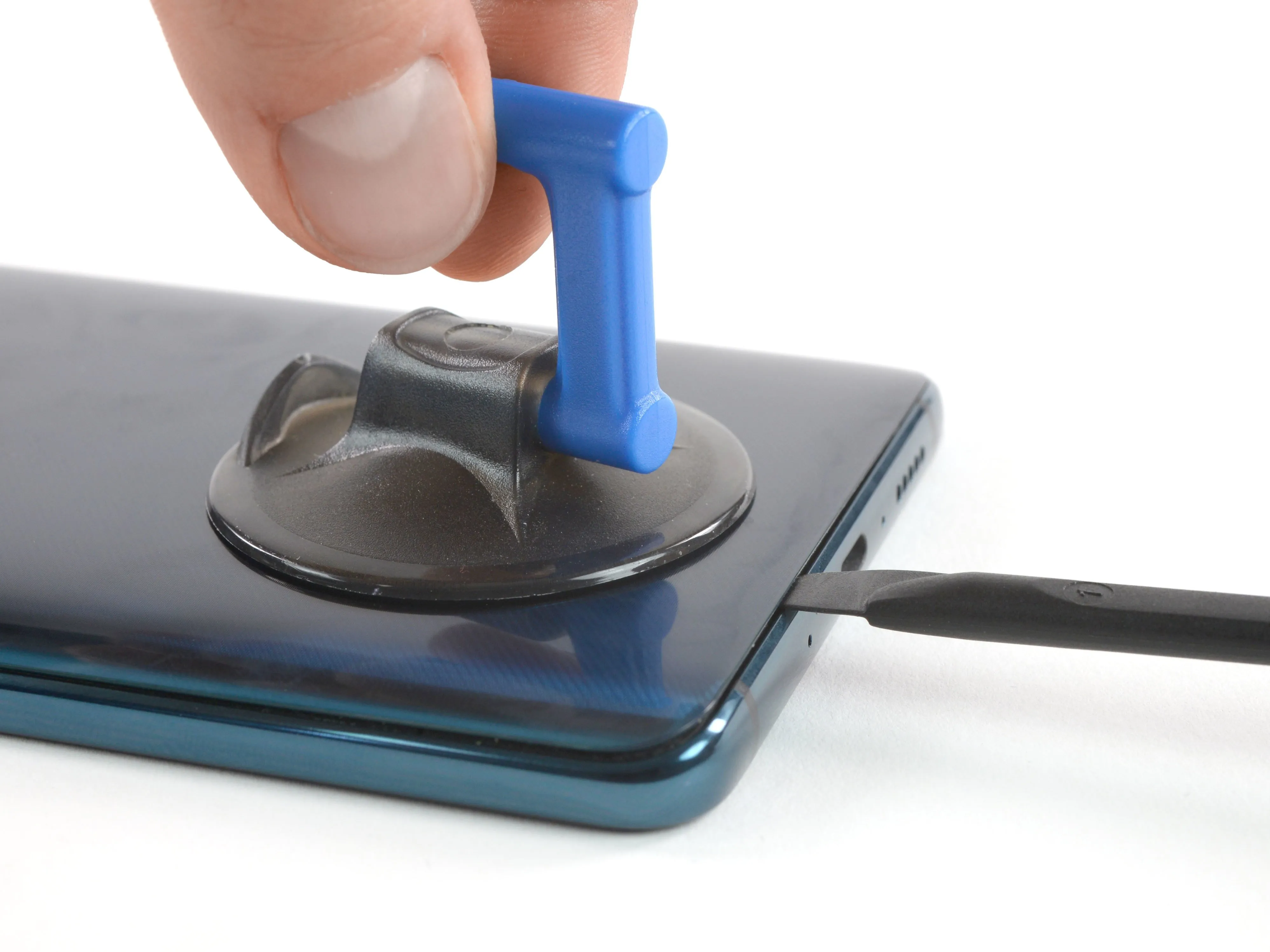

• К нашему удивлению, приклеенная задняя крышка отклеивается быстро - нагрев не требуется! Ручка-присоска и алебарда прекрасно отделяют все.

• Клей может затвердеть с возрастом, так что, возможно, в следующий раз все будет не так просто, но наш свежий с завода аппарат оказался очень сговорчивым.

• Гибкий кабель для снятия отпечатков пальцев пока держит заднюю крышку на привязи, но это такой длинный поводок, что мы не возражаем. Переходим к следующему слою.

Шаг 4

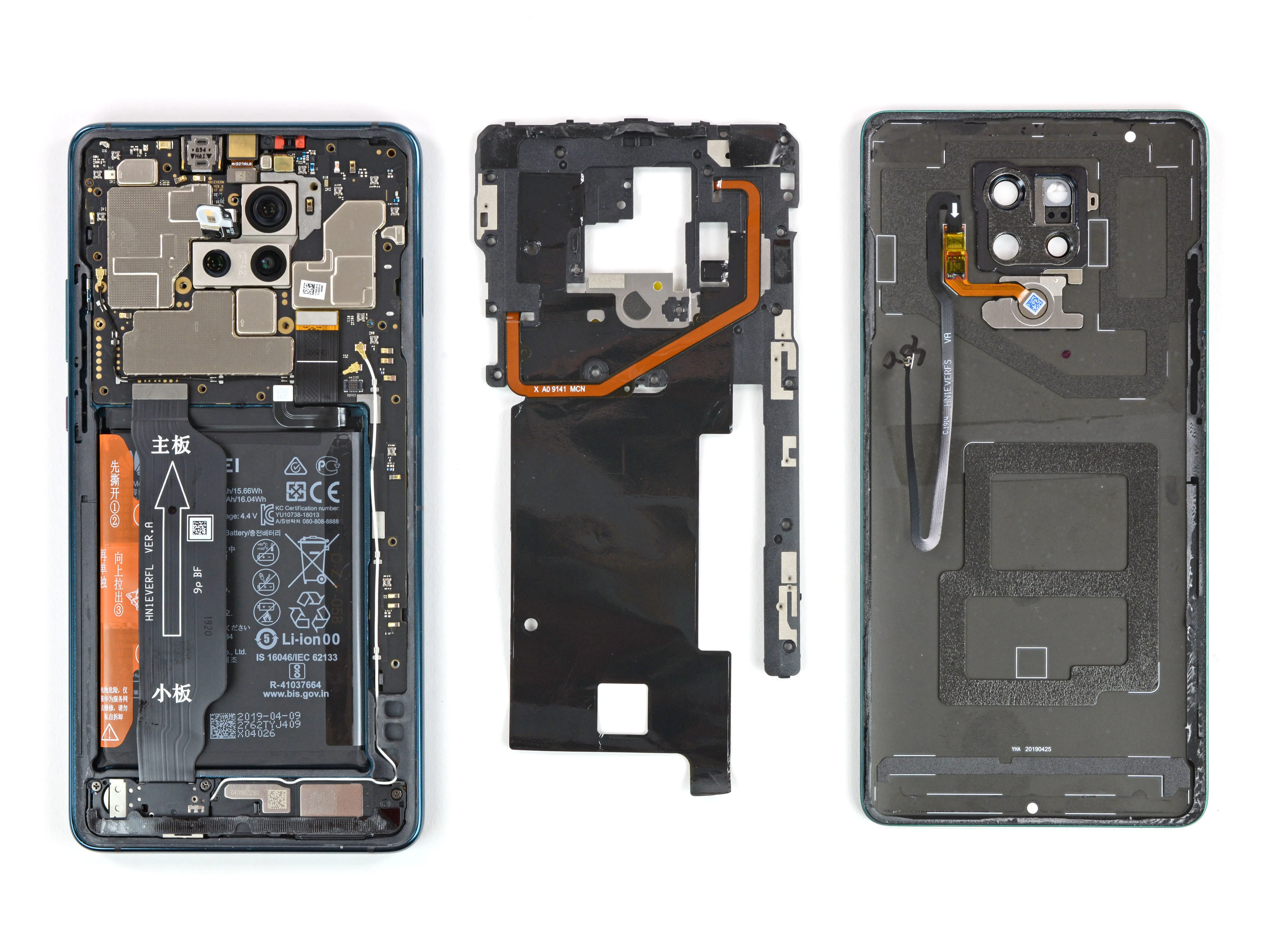

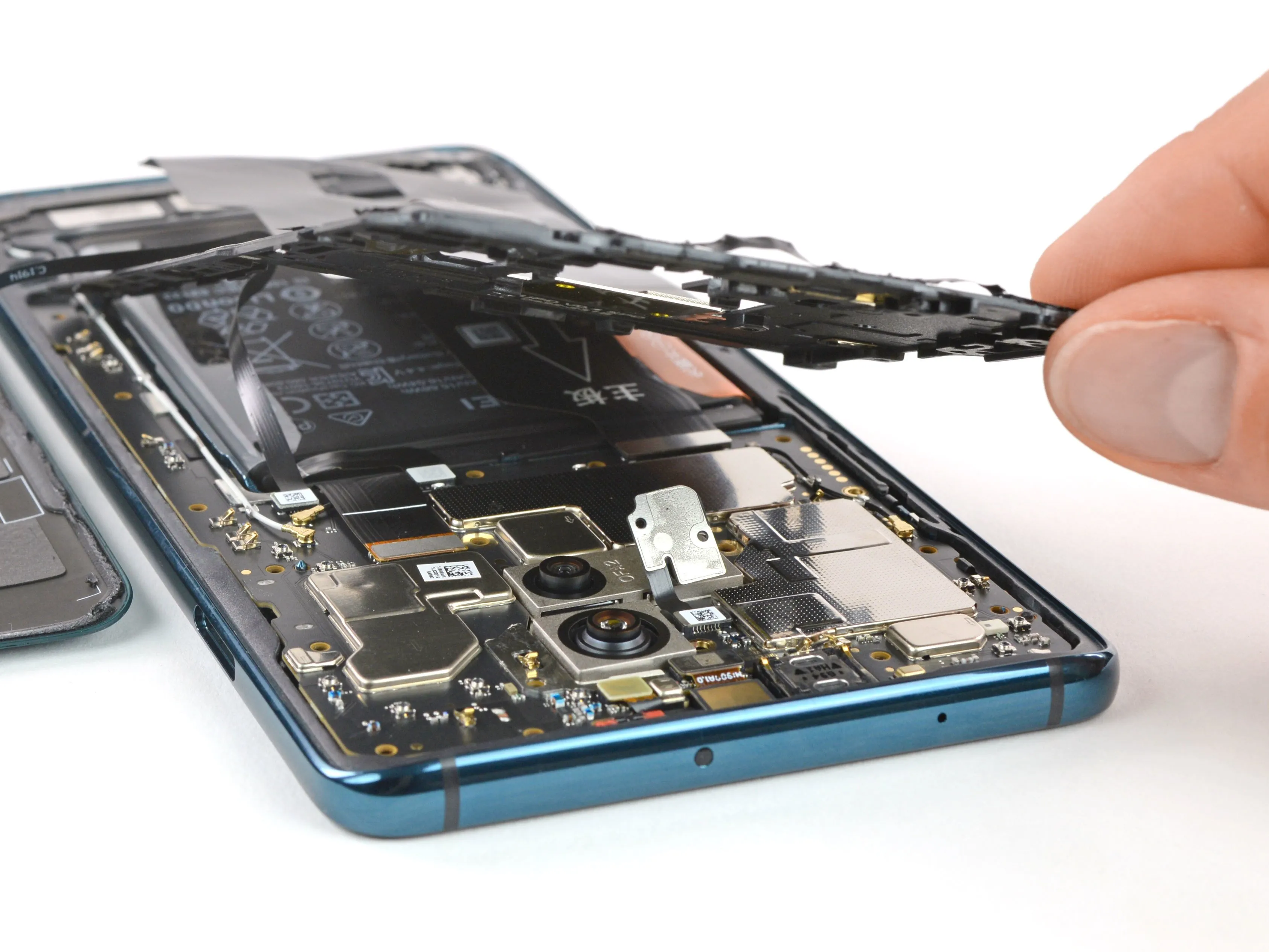

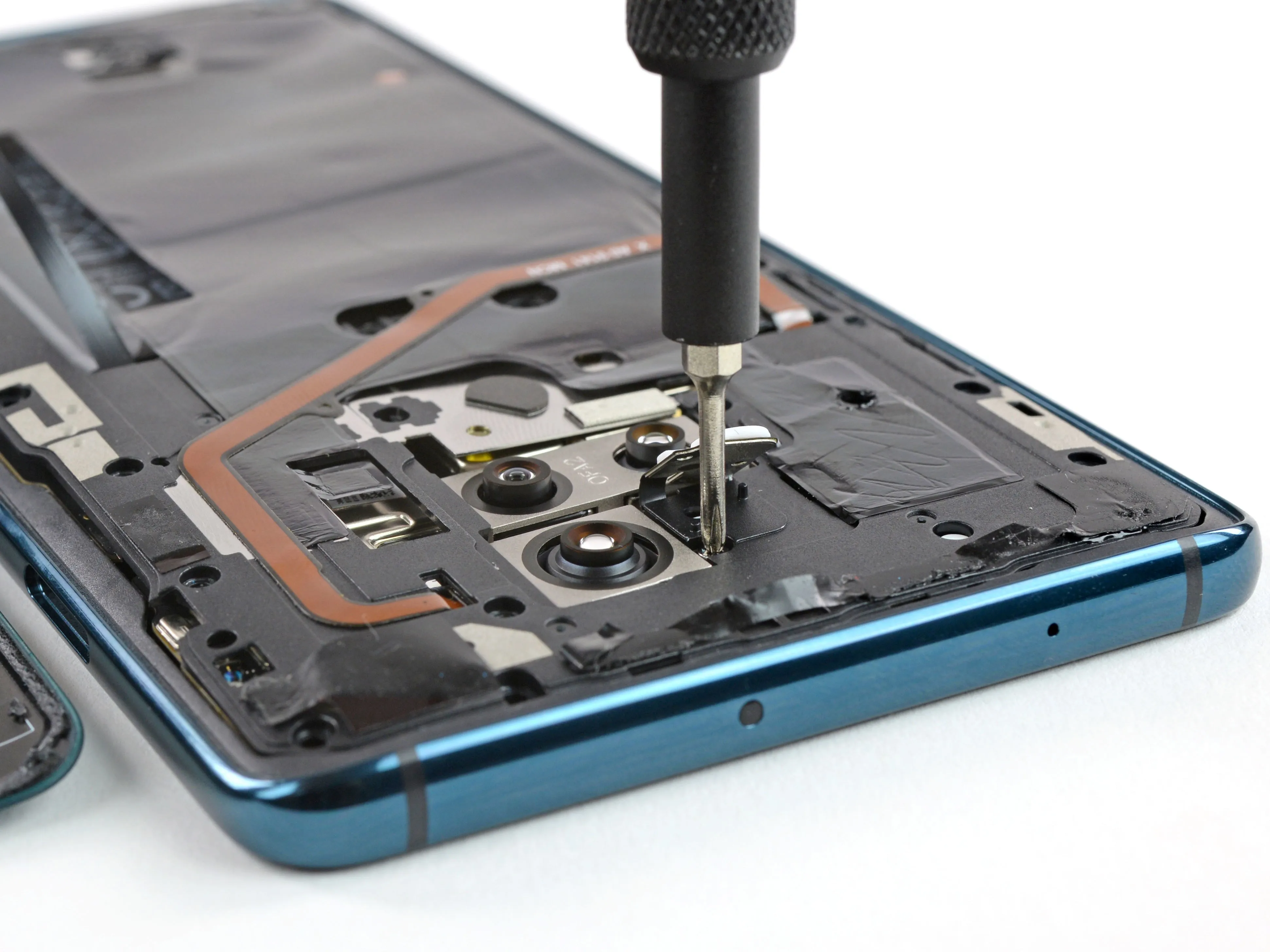

• Стайка винтов удерживает на месте катушку NFC, антенну и графитовую теплопроводящую прокладку. Один прячется за наклейкой для защиты от вскрытия, а другой скрывается под модулем вспышки камеры - странное место для винта.

• Когда все эти элементы убраны, мы наконец-то можем отсоединить датчик отпечатков пальцев и впервые заглянуть внутрь телефона.

Шаг 5

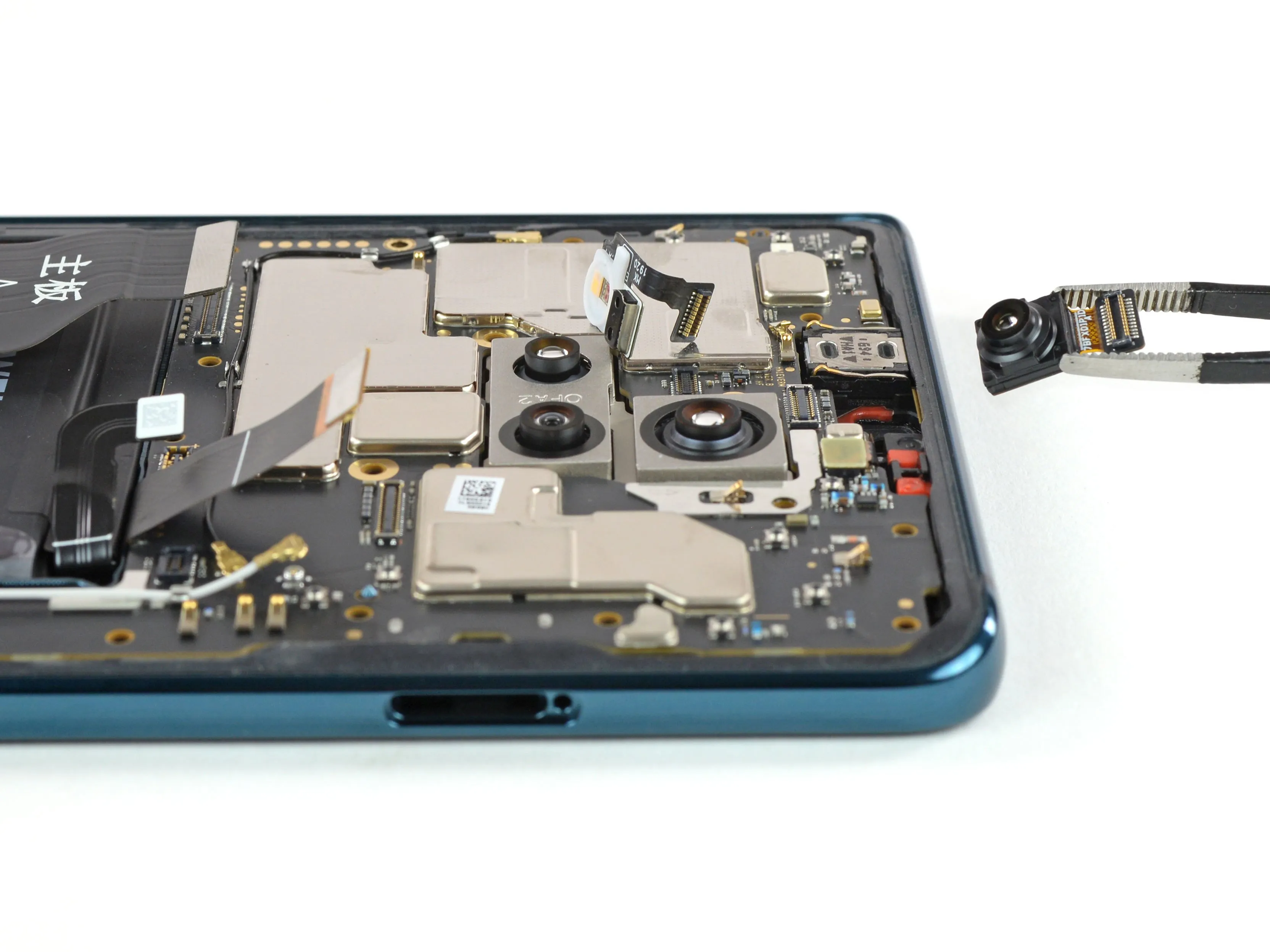

• Фронтальная камера с разрешением 24 МП, ƒ/2,0 вынимается простым нажатием. Мы никогда не устанем от этих удобных для ремонта разъёмов, крепящихся под давлением.

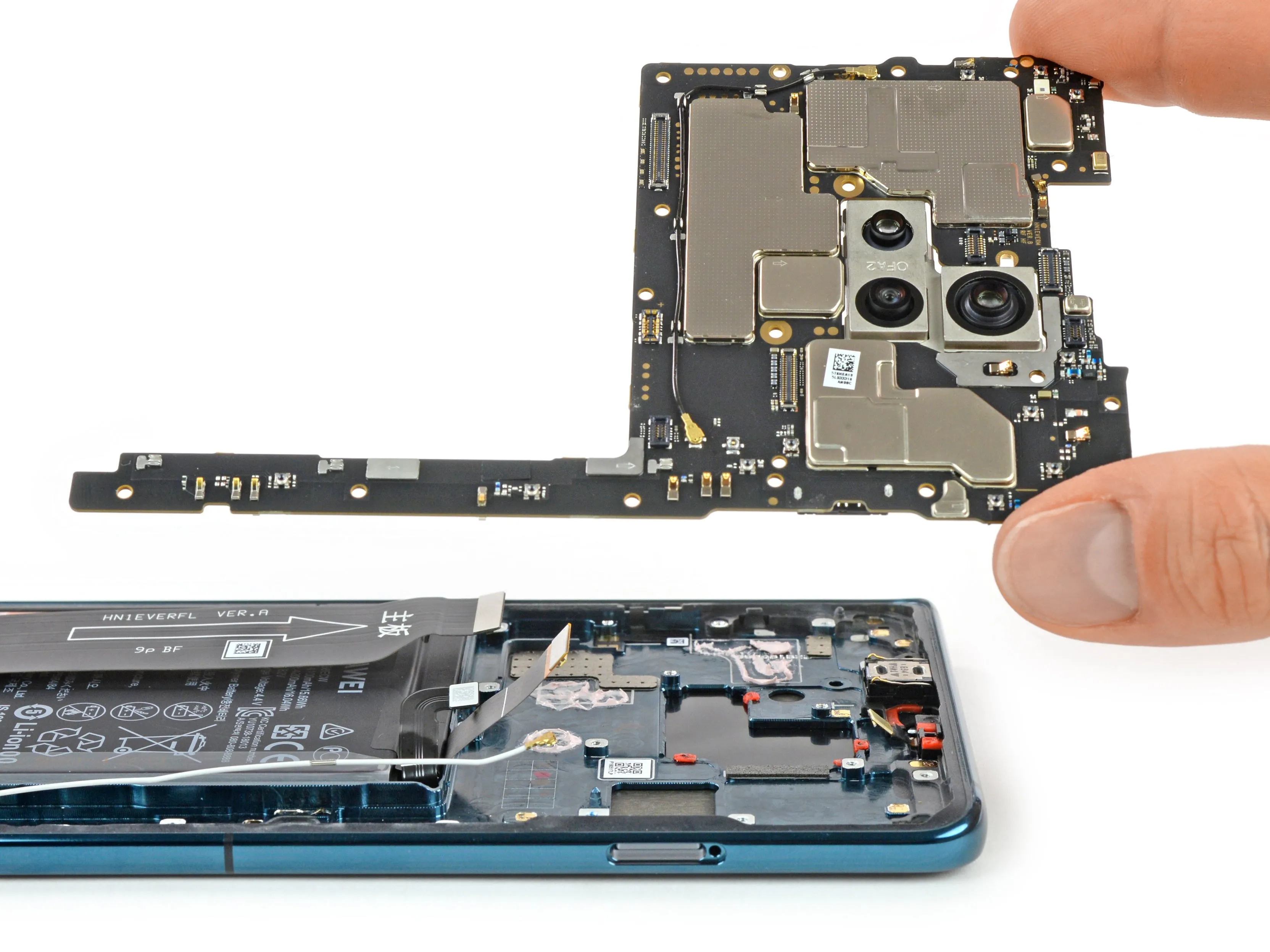

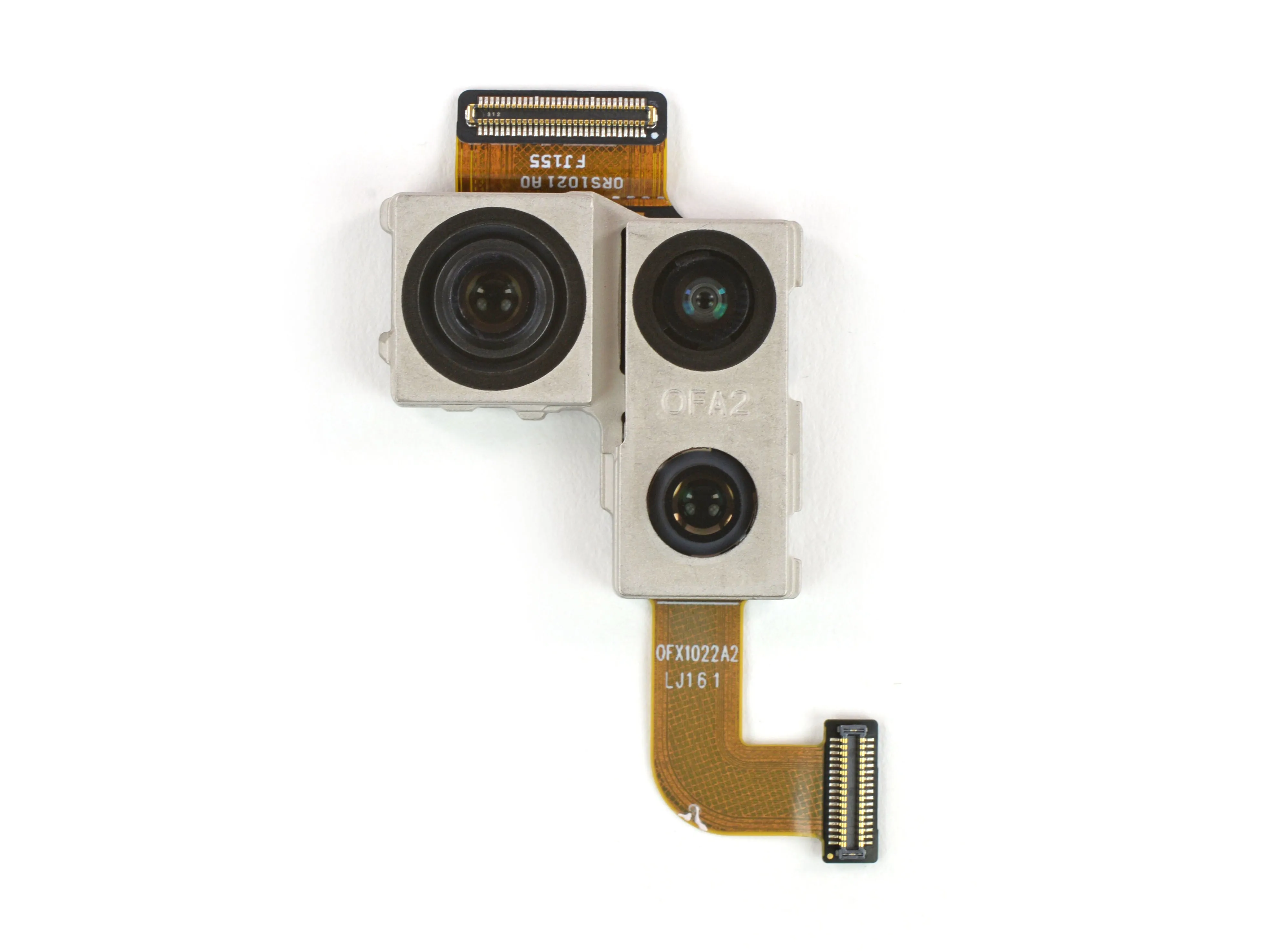

• Материнская плата также легко вынимается, позволяя нам отсоединить трехглазый блок задней камеры с тыльной стороны.

• Это триклоп оснащен ту же технологию, что и в Mate 20 Pro от октября 2018 года - 40 МП ƒ/1,8 широкоугольный, 20 МП ƒ/2,2 сверхширокоугольный и 8 МП ƒ/2,4 телеобъектив.

Шаг 6

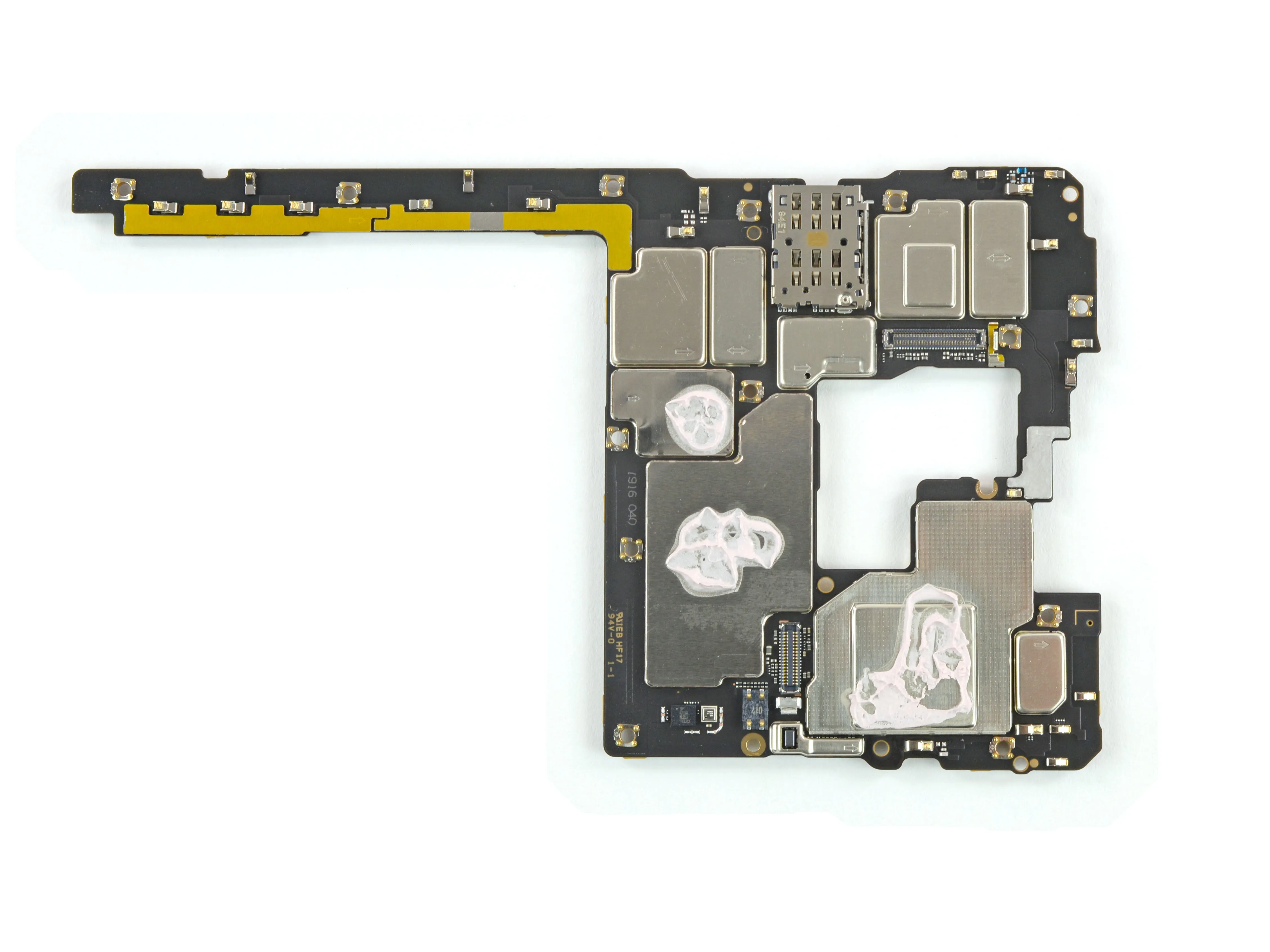

• Наконец, мы добрались до самой сути этой итерации Mate - материнской платы:

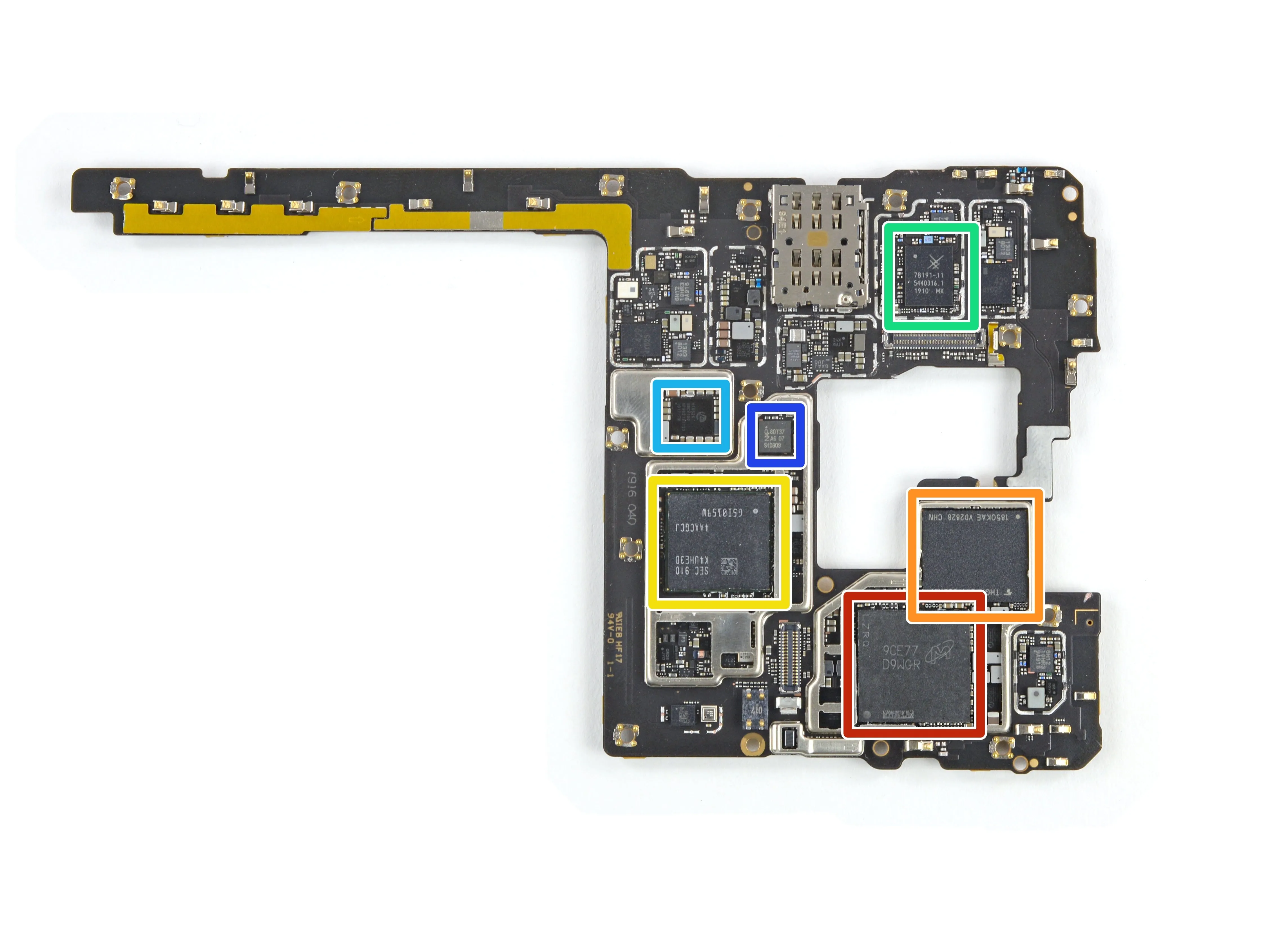

• Micron D9WGR (MT53D1G64D8NZ-046 WT:E) 8 ГБ LPDDR4, под которой установлена SoC Kirin 980.

• Toshiba THGAF8T1T83BAIR 256 ГБ флэш-памяти NAND

• Samsung K4UHE3D4AA-CGCJ 3 ГБ LPDDR4X - подробнее об этом позже

• Skyworks 78191-11 низкочастотный фронтальный модуль для WCDMA/LTE

• HiSilicon Hi6526 PMU

• NXP 80T37 (вероятно, контроллер NFC)

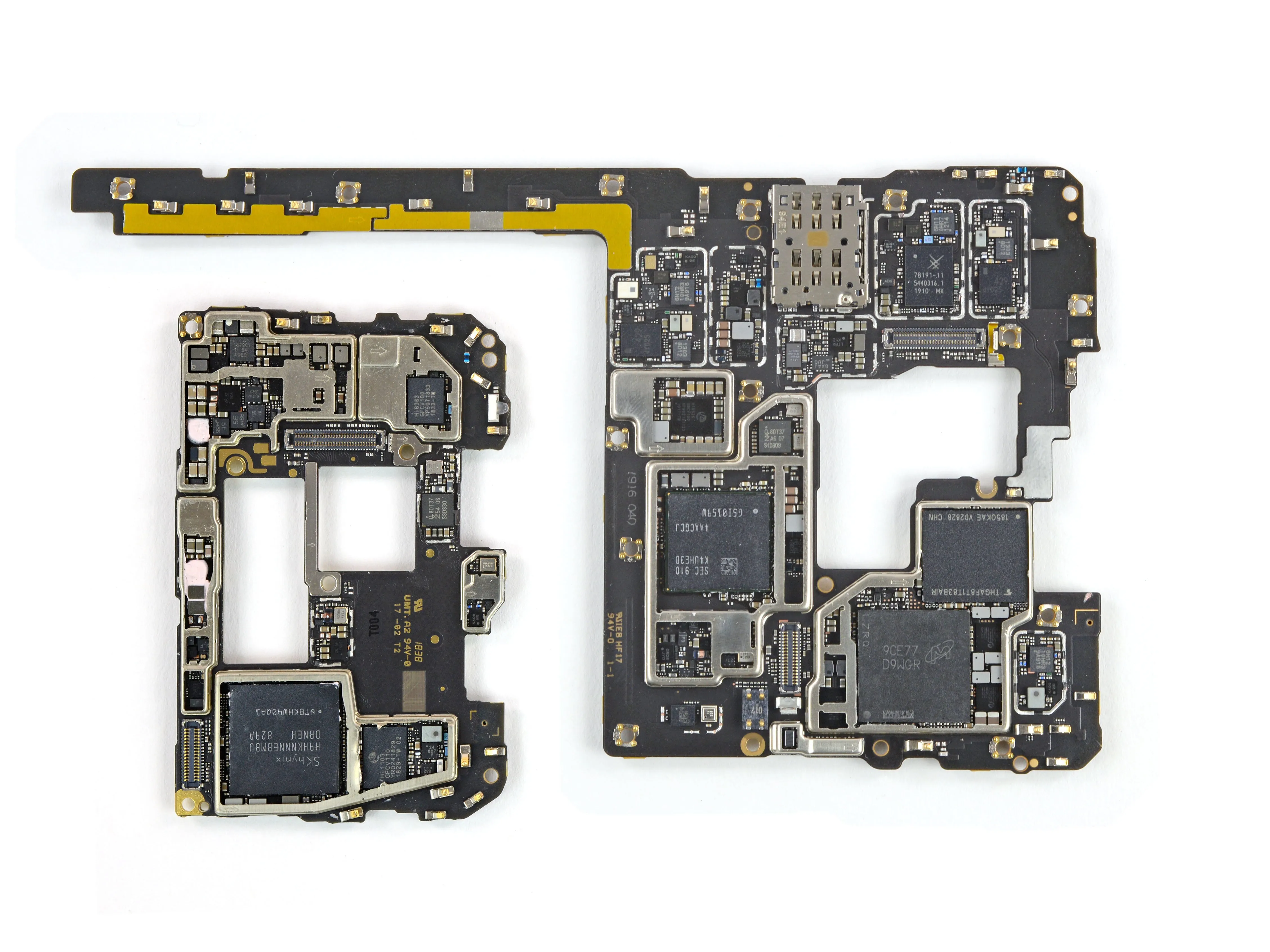

• Для сравнения, меньшая плата в левом нижнем углу принадлежит Mate 20 Pro.

Шаг 7

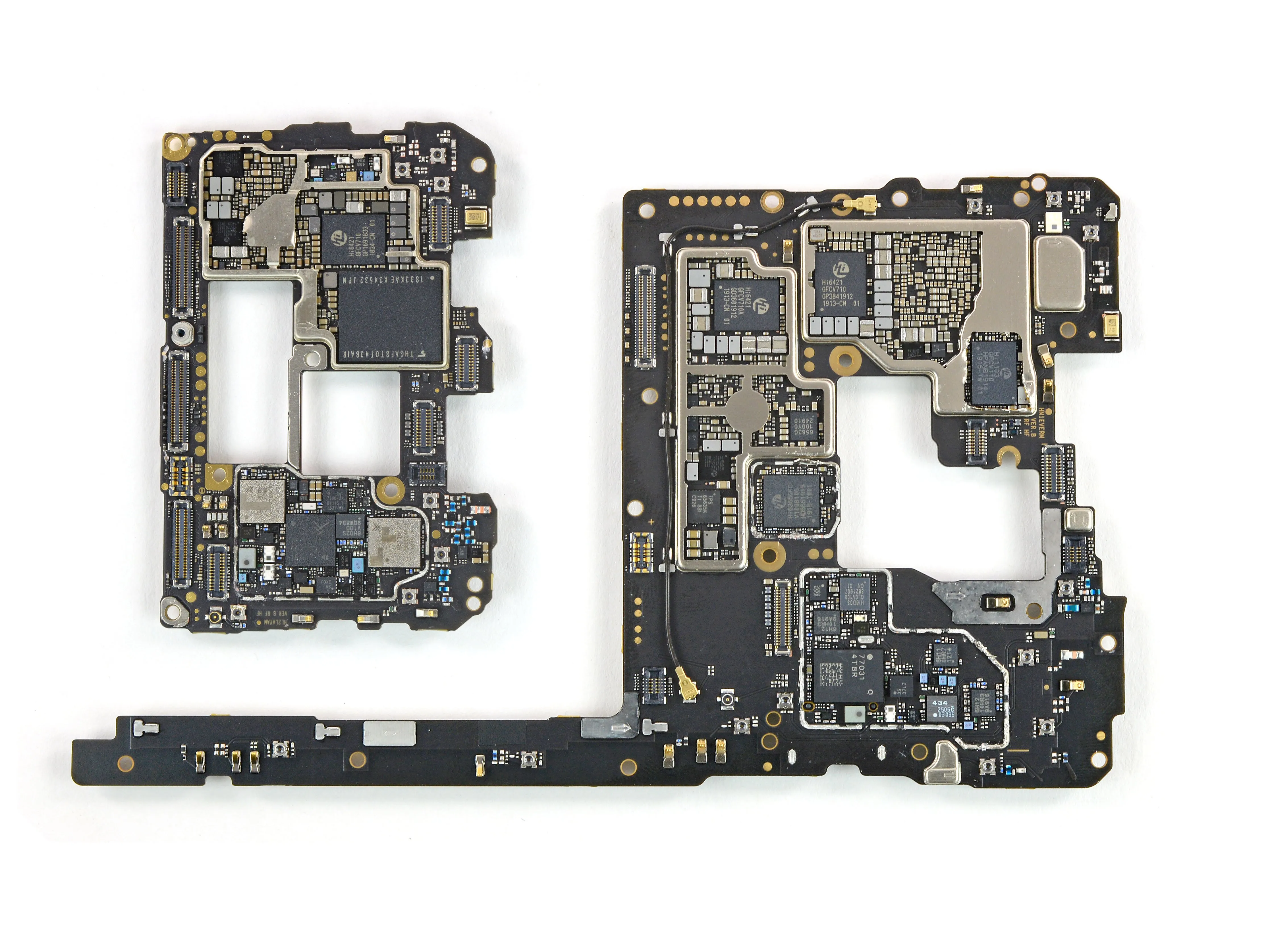

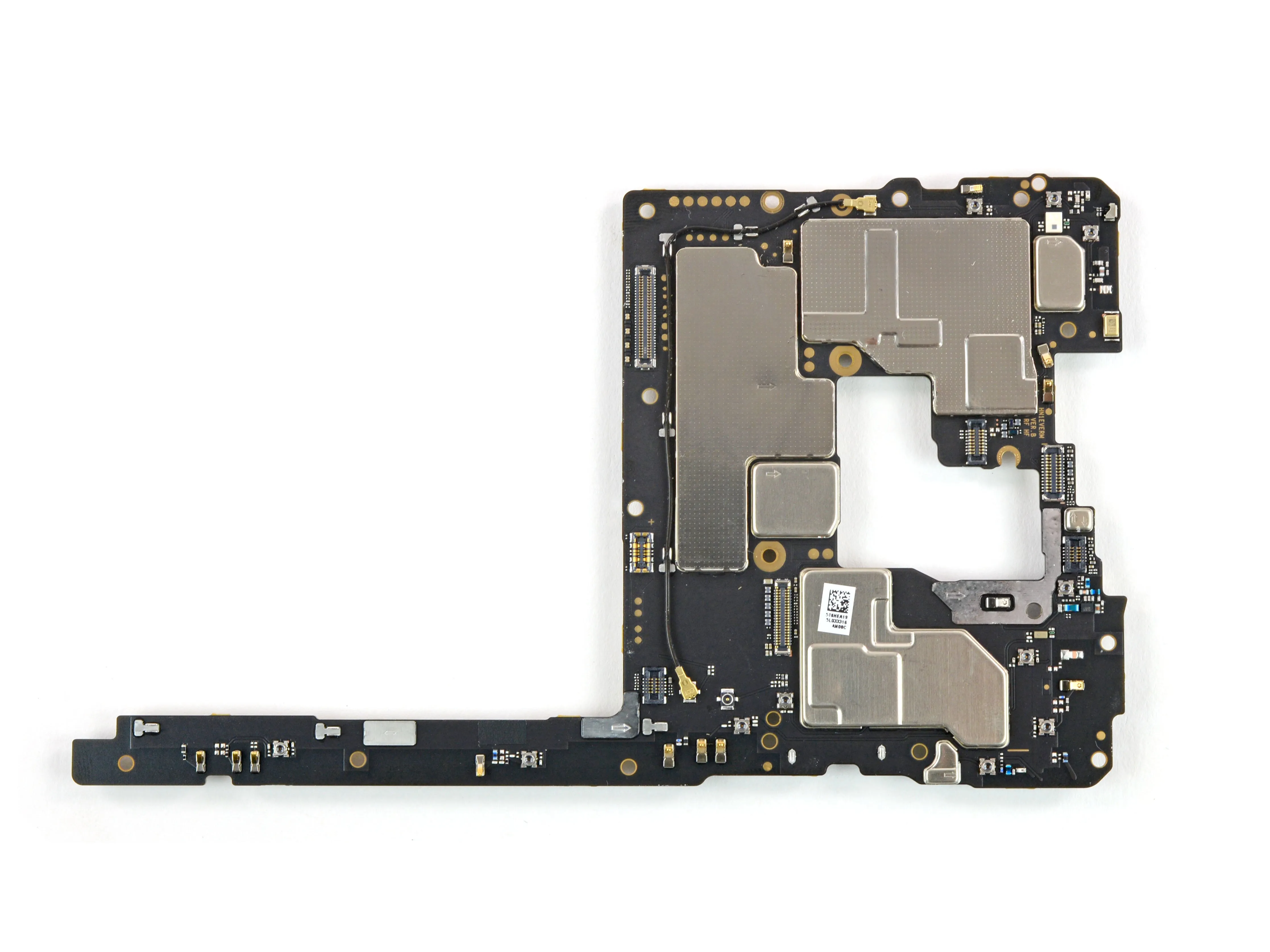

• ... больше на другой стороне платы:

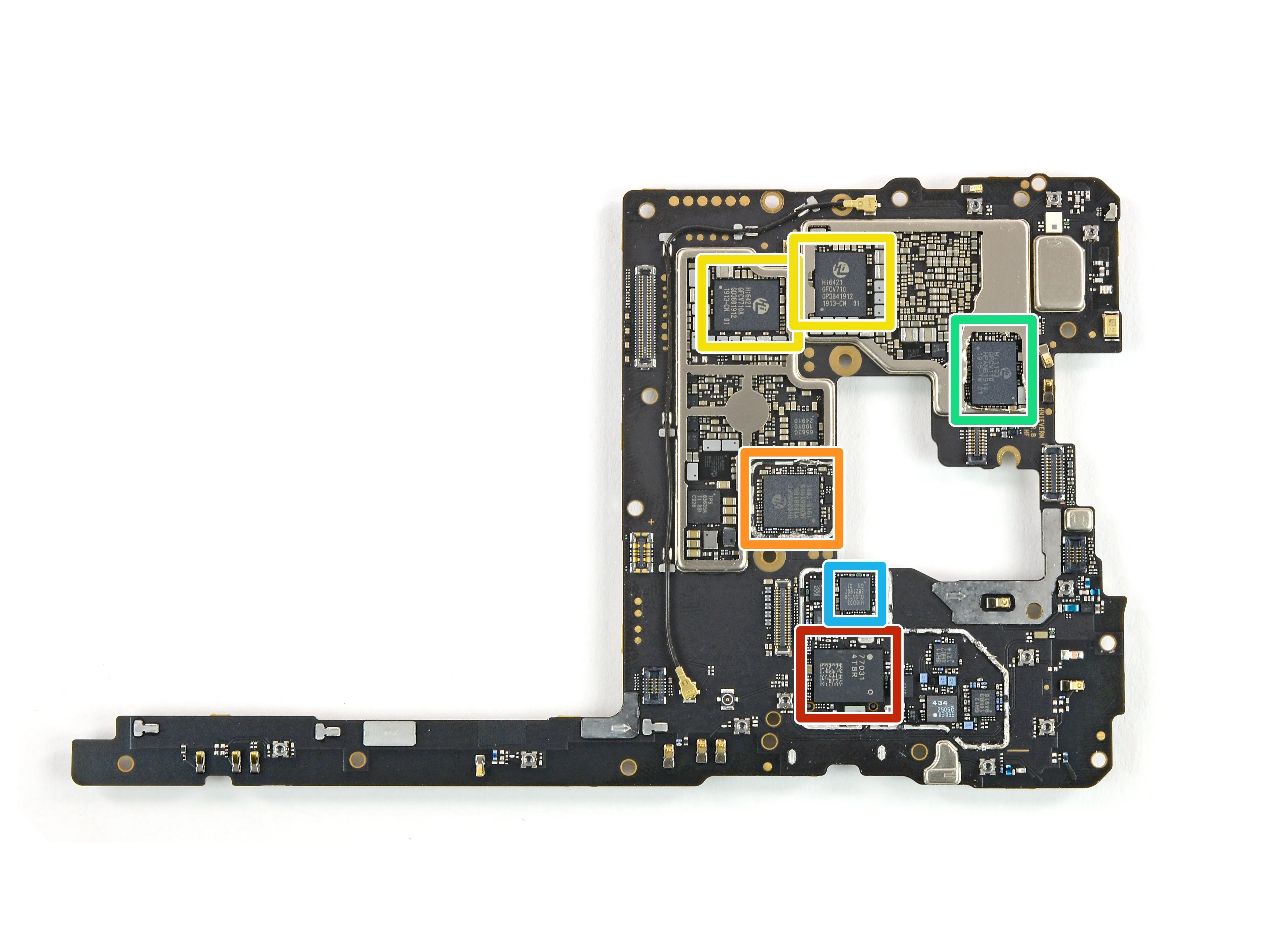

• Qorvo 77031 4T8R модуль среднего/высокого диапазона

• HiSilicon Hi63650

• ИС управления питанием HiSilicon Hi6421

• Модуль Wi-Fi HiSilicon Hi1103

• HiSilicon Hi6D03

• И снова для сравнения материнская плата Mate 20 Pro меньшего размера.

Шаг 8

• Примечательно, что среди наших первых находок чипов отсутствуют Balong 5000многорежимный сетевой чипсет HiSilicon, который должен стать основой этой 5G-ячейки.

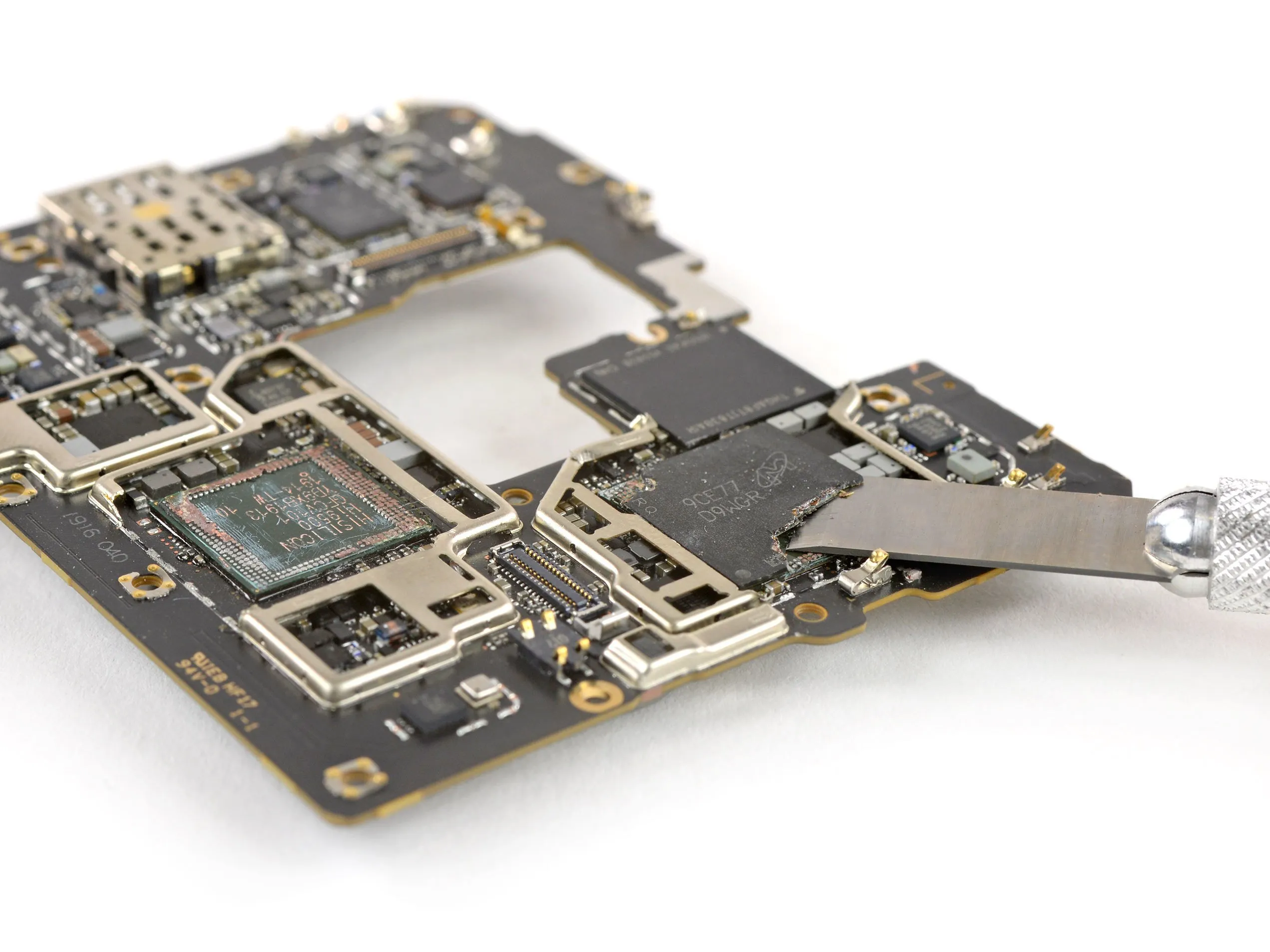

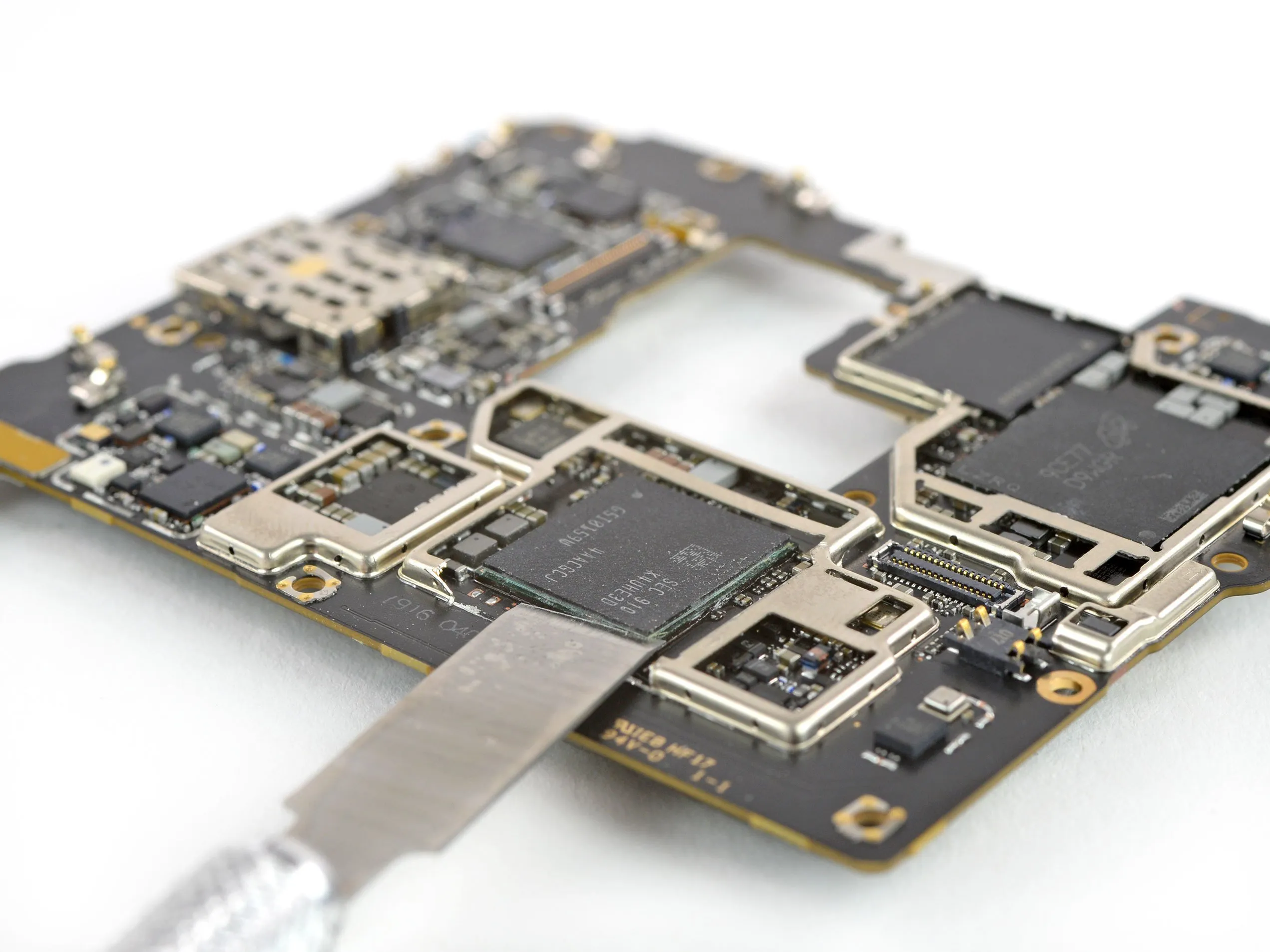

• По наитию мы грубо отрезали лишний чип Samsung LPDDR4X, чтобы найти ...

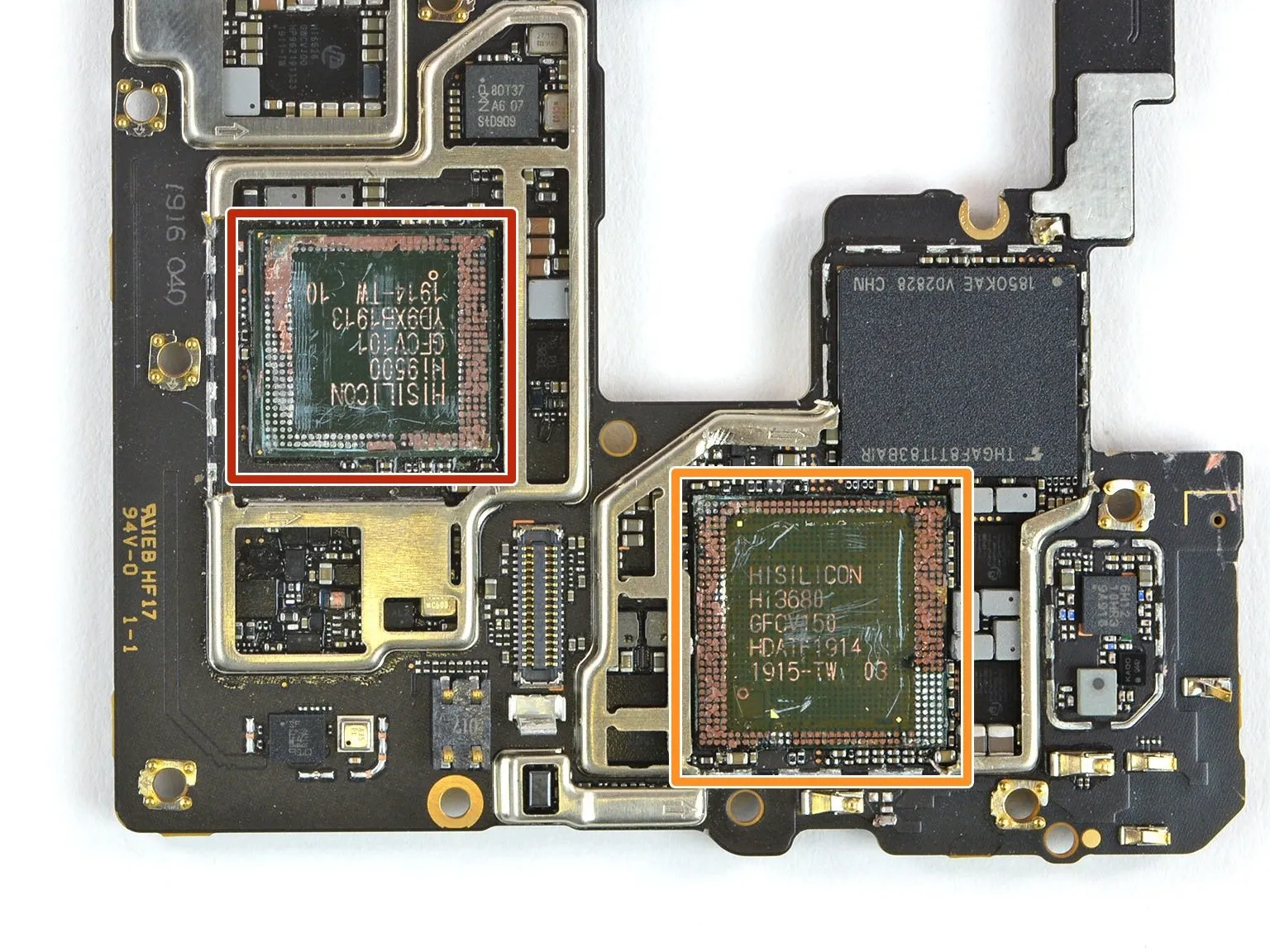

• HiSilicon Hi9500 GFCV101! Скорее всего, это и есть искомый Balong 5000.

• Чтобы убедиться в этом, мы поддеваем и микросхему памяти Micron. Конечно, под ним дремлет HiSilicon Hi3680 GFCV150, также известный как Kirin 980.

• У нашей воздушной станции был выходной. Смиритесь с этим.

• Похоже, что 5G-модем поставляется в комплекте с собственным блоком выделенной памяти LPDDR4X - целых 3 ГБ, если мы правильно расшифровали маркировку упаковки Samsung. Это что, гигантский буфер данных? Это первый модем 5G, который мы увидели вживую, так что пишите в комментариях, если вы знаете больше, чем мы.

Шаг 9

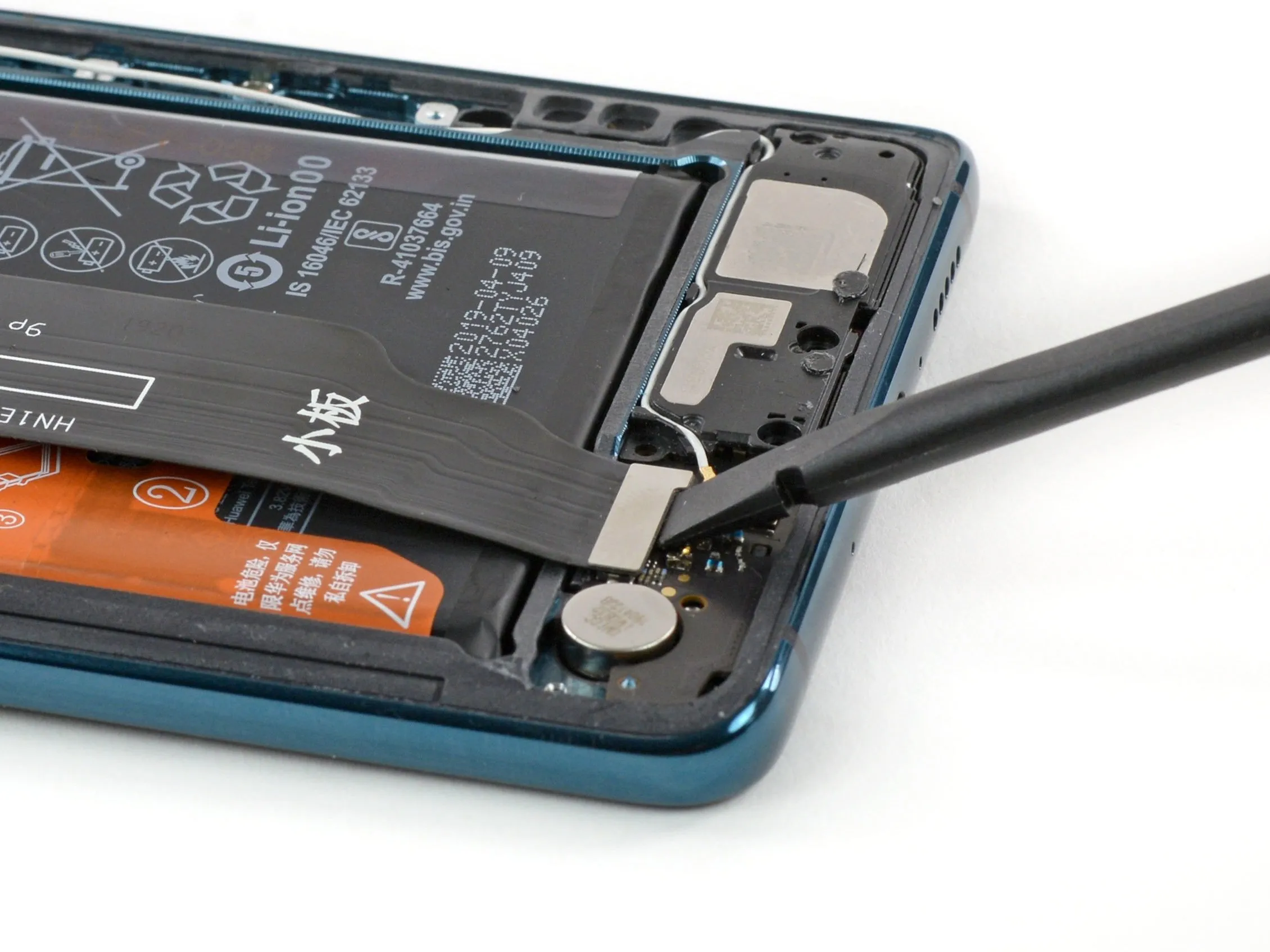

• Чтобы получить беспрепятственный доступ к аккумулятору, отсоединяем соединительный кабель платы.

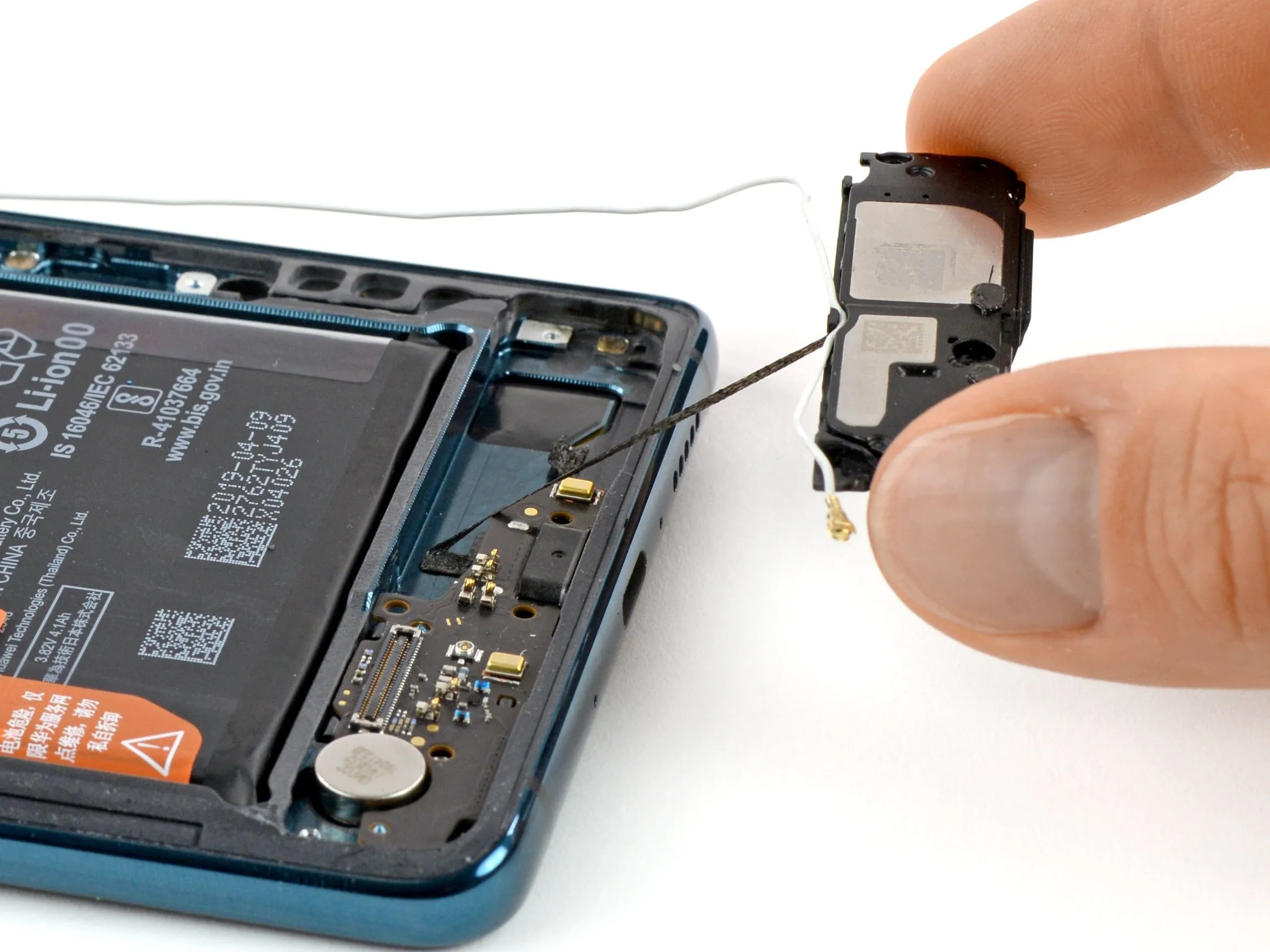

• В процессе работы мы также отклеиваем приклеенный динамик...

• ... и крошечную дочернюю плату с припаянным к ней портом USB-C.

Шаг 10

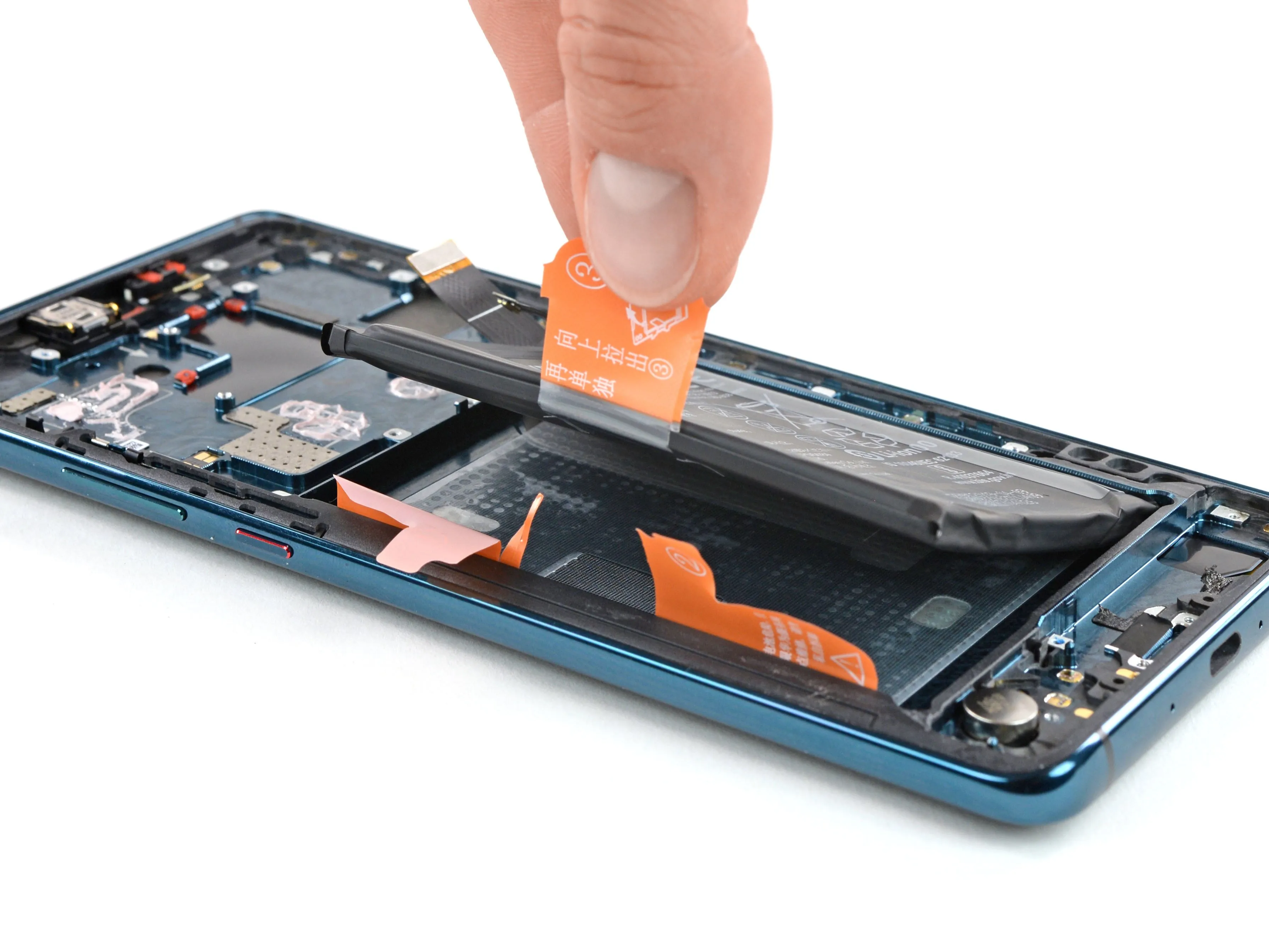

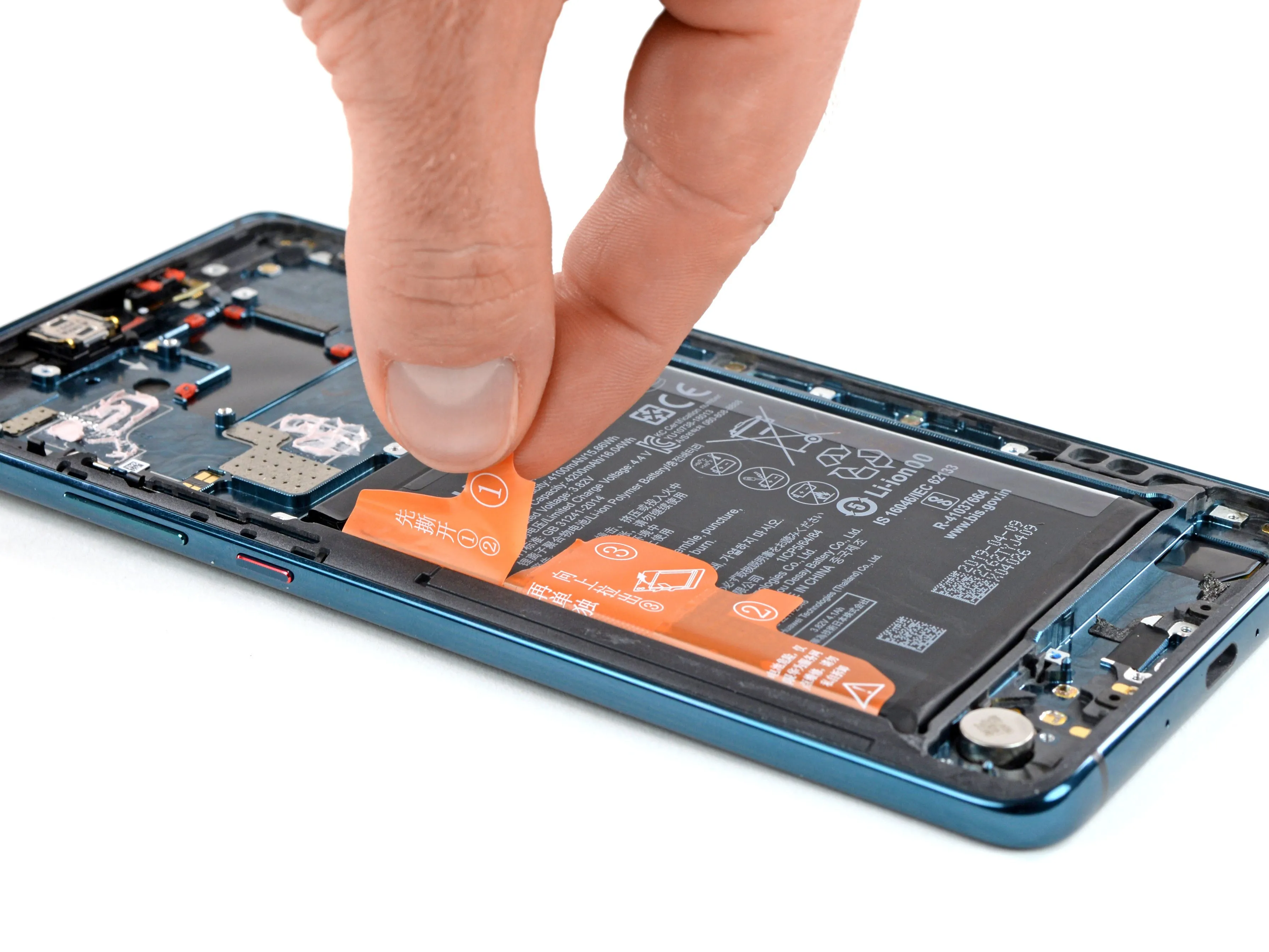

• Мы всегда рады видеть встроенные инструкции по извлечению аккумулятора и следуем им шаг за шагом. Это так же легко, как 1-2-3!

• Хотя в этот раз нам не в этот раз нам не понадобился нагревмы все равно были вознаграждены чистым извлечением батареи.

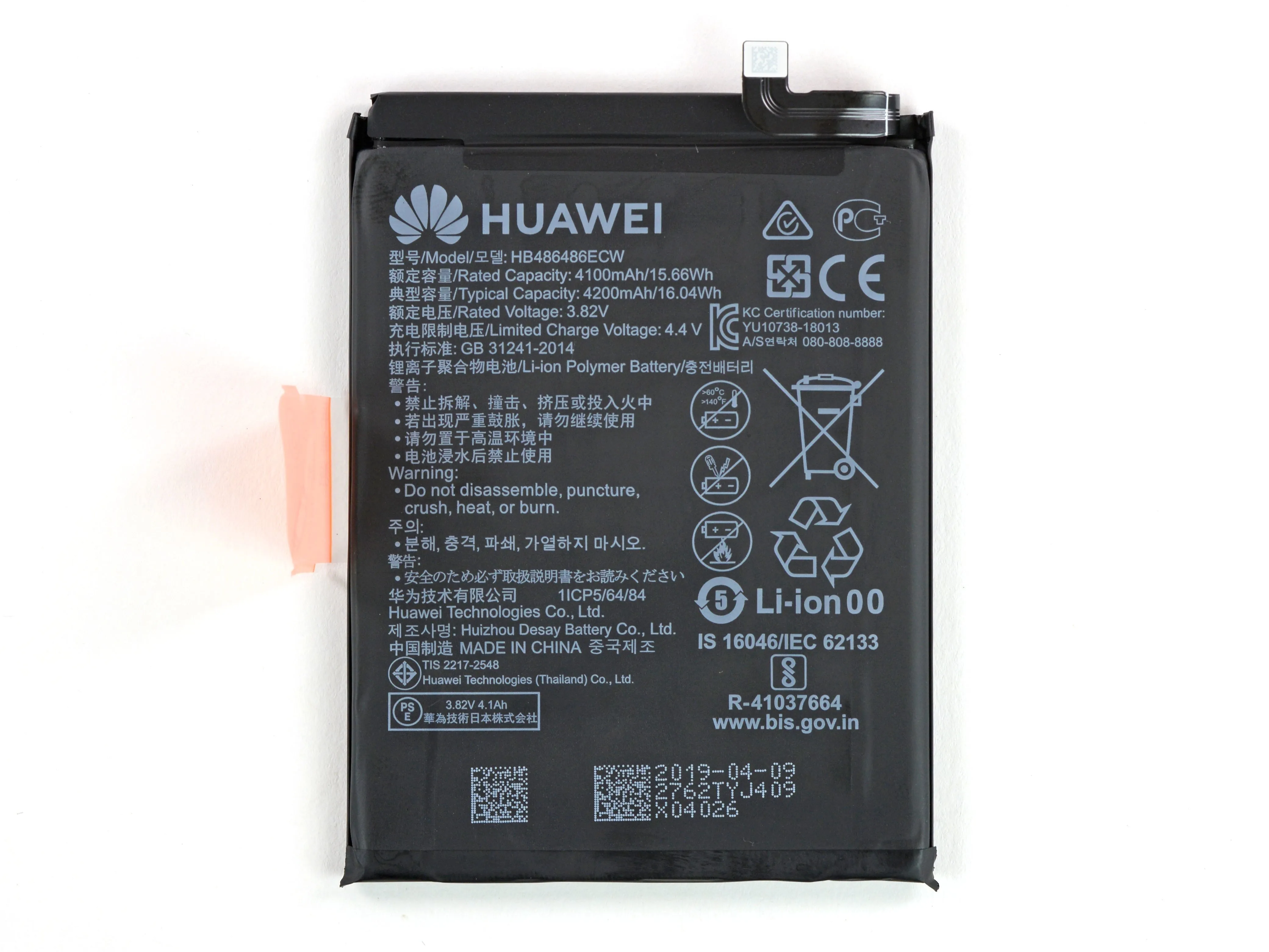

• Это точно такая же батарея, как и в Mate 20 Pro, весом 16,04 Вт-ч (4200 мА-ч @ 3,82 В).

• Это совсем немного до впечатляющего показателя 19,1 Втч (5 000 мАч) в стандартном Mate 20 X - но это все равно монстр по сравнению с двухъячеечной батареей iPhone XS Max, 12,08 Втч (3 179 мАч).

Шаг 11

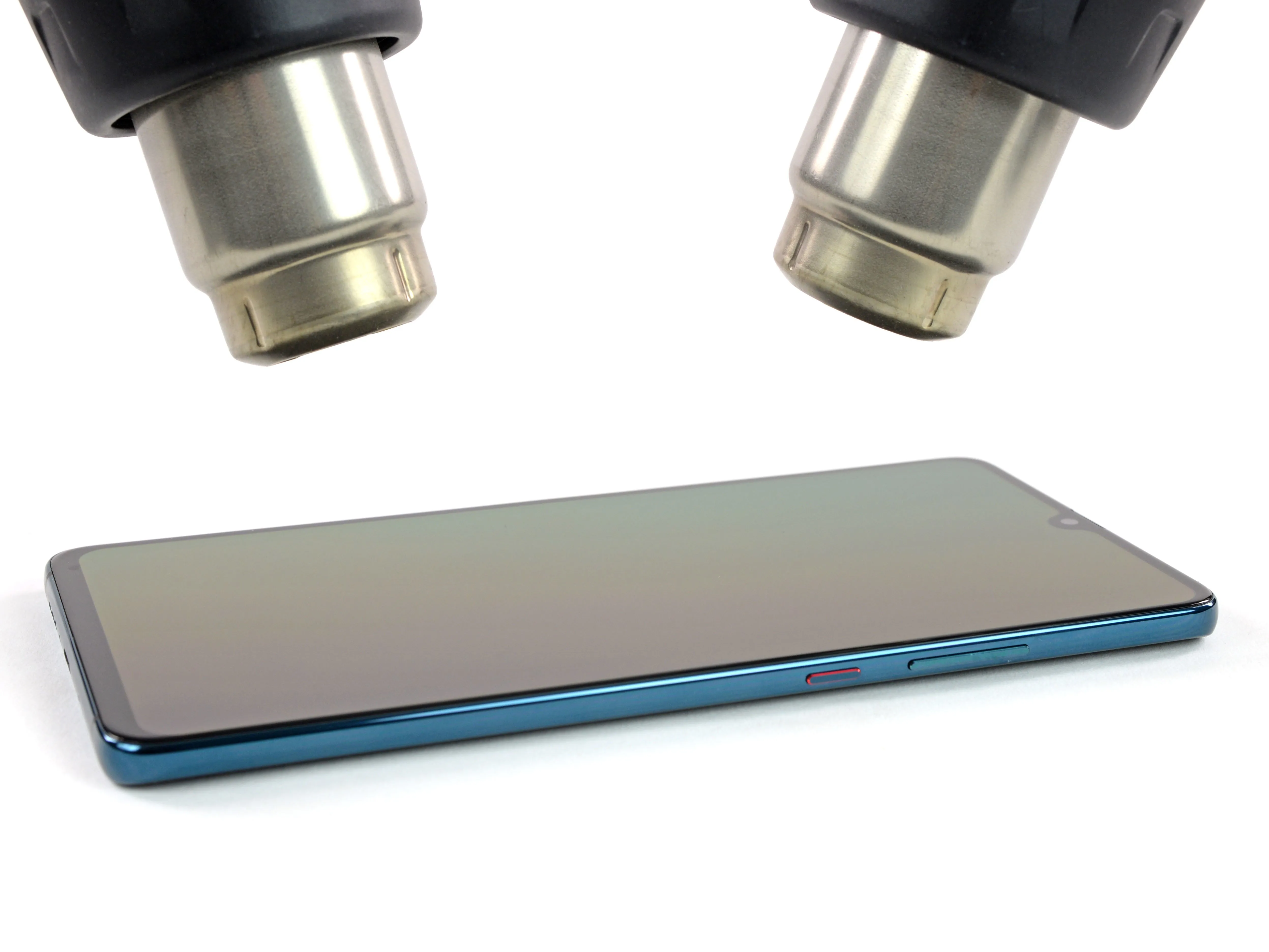

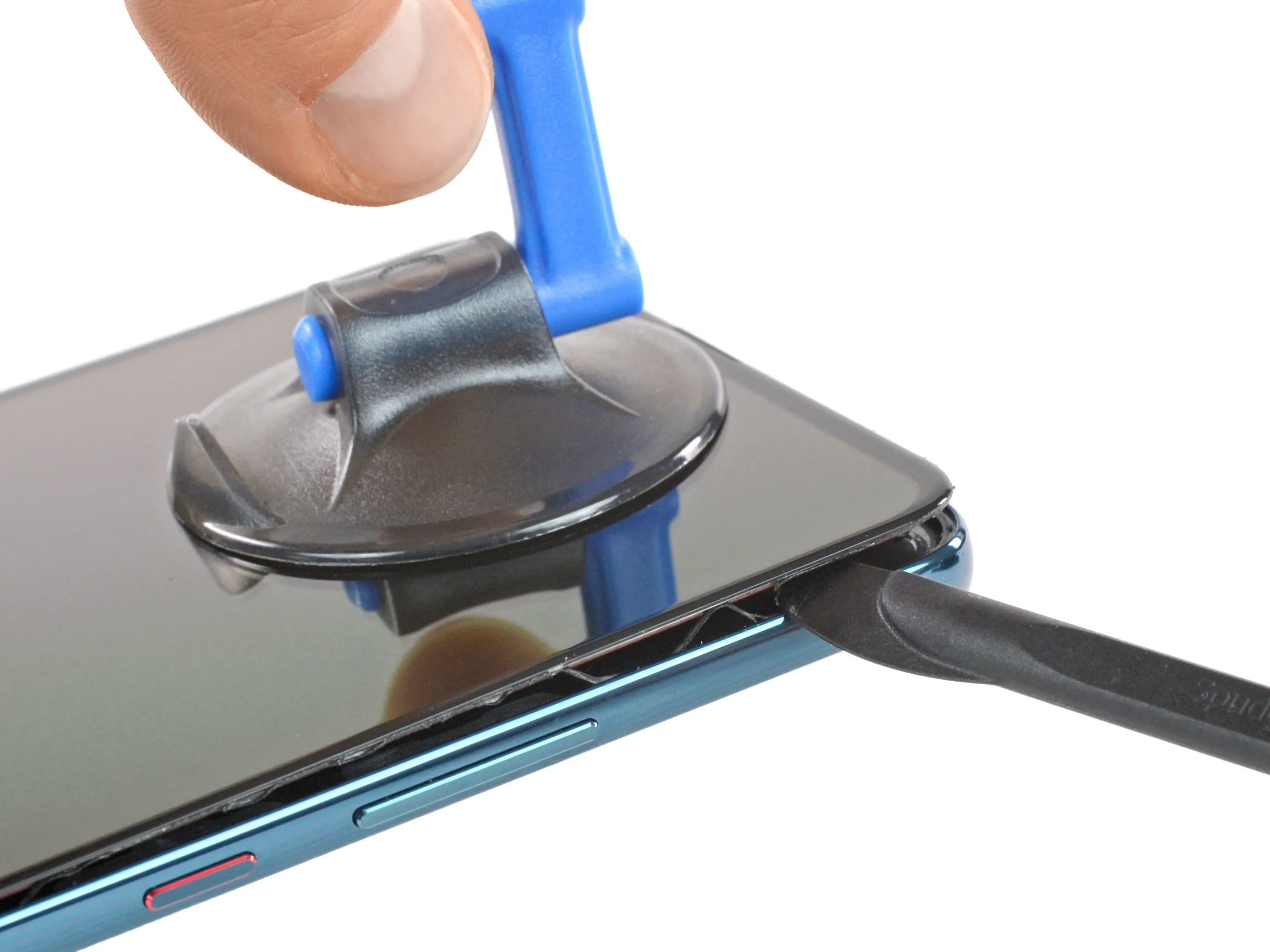

• Клей для дисплея держится немного крепче, чем клей для задней крышки, но после нагрева и умелого удара алебардой он отклеивается.

• У этого Mate нет никакого модного поддисплейного датчика отпечатков пальцев. Есть только пустой OLED-экран и алюминиевая рамка.

• Эта 7,2-дюймовая OLED-панель произведена компанией Samsung.

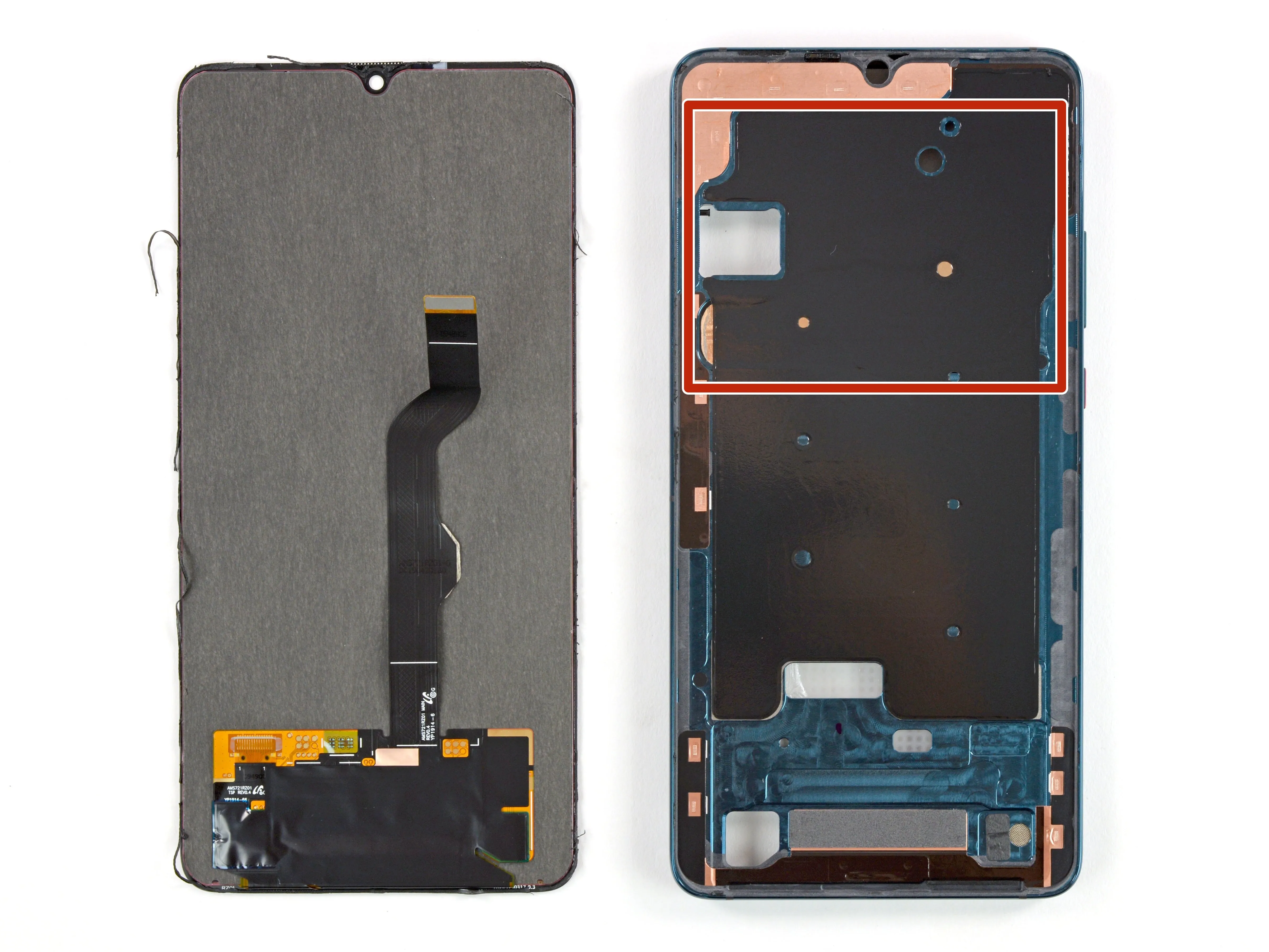

• Как и в стандартном Mate 20 X, здесь есть большая испарительная камера спрятанная на алюминиевой рамке за графитовой фольгой.

Шаг 12

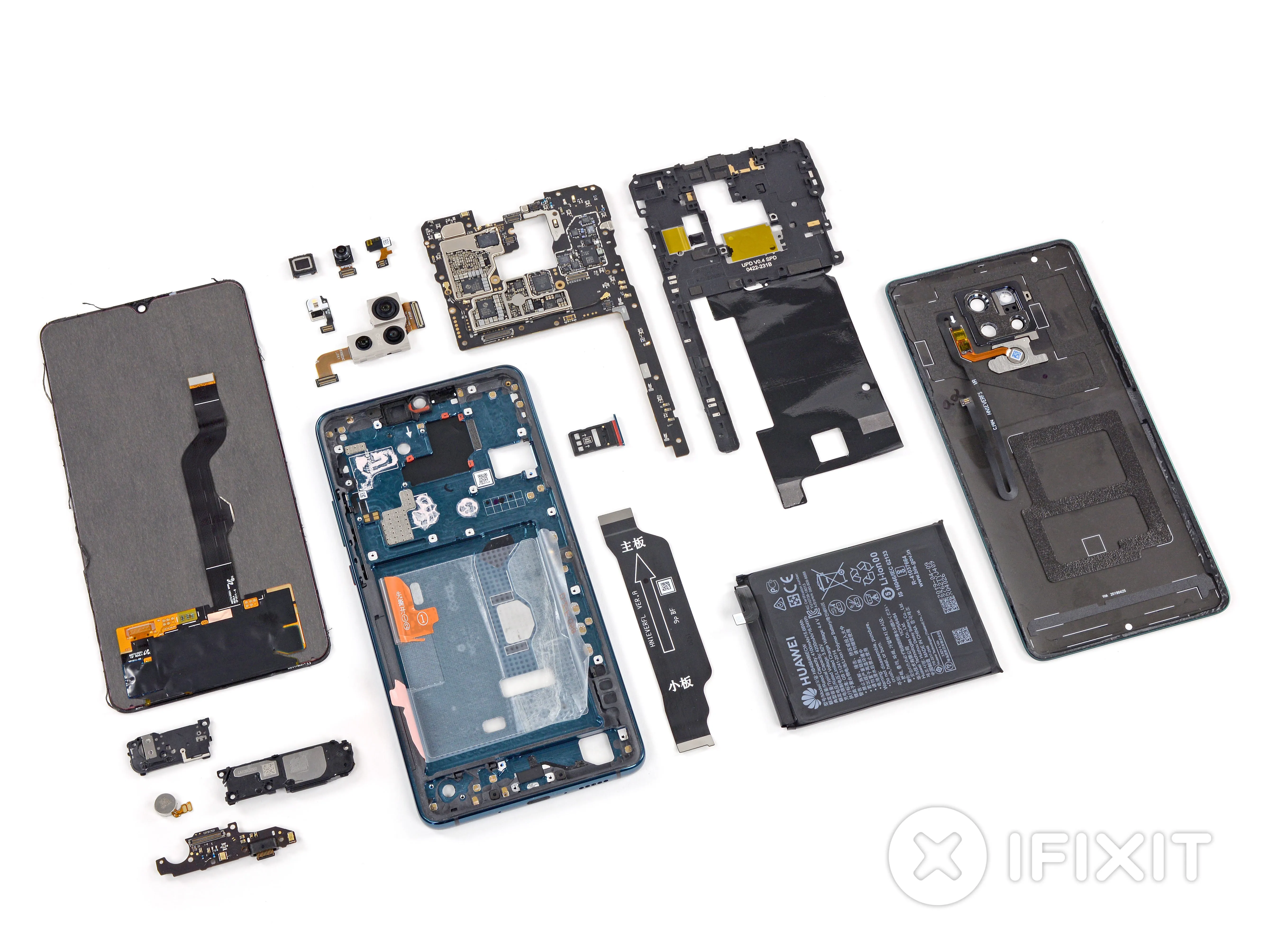

• Когда все детали более или менее аккуратно извлечены, мы получили обзор Huawei, которая собирается войти в сектор мобильного 5G.

• За исключением трех чипов 'американского' производства (Micron, Skyworks и Qorvo) и голландского модуля NXP, в основных разъемах материнской платы доминирует собственный бренд Huawei HiSilicon и другие азиатские производители (Toshiba, Samsung).

• Хотите увидеть будущие 'внутренности' смартфонов от Huawei? Подпишитесь на нашу рассылку и будьте в курсе событий.

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Доступ к аккумулятору открывается после снятия задней крышки и средней рамки, они оснащены выемками.
• Используются стандартные винты Phillips и среднее количество клея.
• Средняя рамка закрывает аккумулятор и разъемы датчика отпечатков пальцев, а также датчики камеры и вспышку.
• Приклеенные переднее и заднее стекла означают повышенный риск поломки и затрудняют начало ремонта.
• Ремонт экрана потребует почти полной разборки.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
