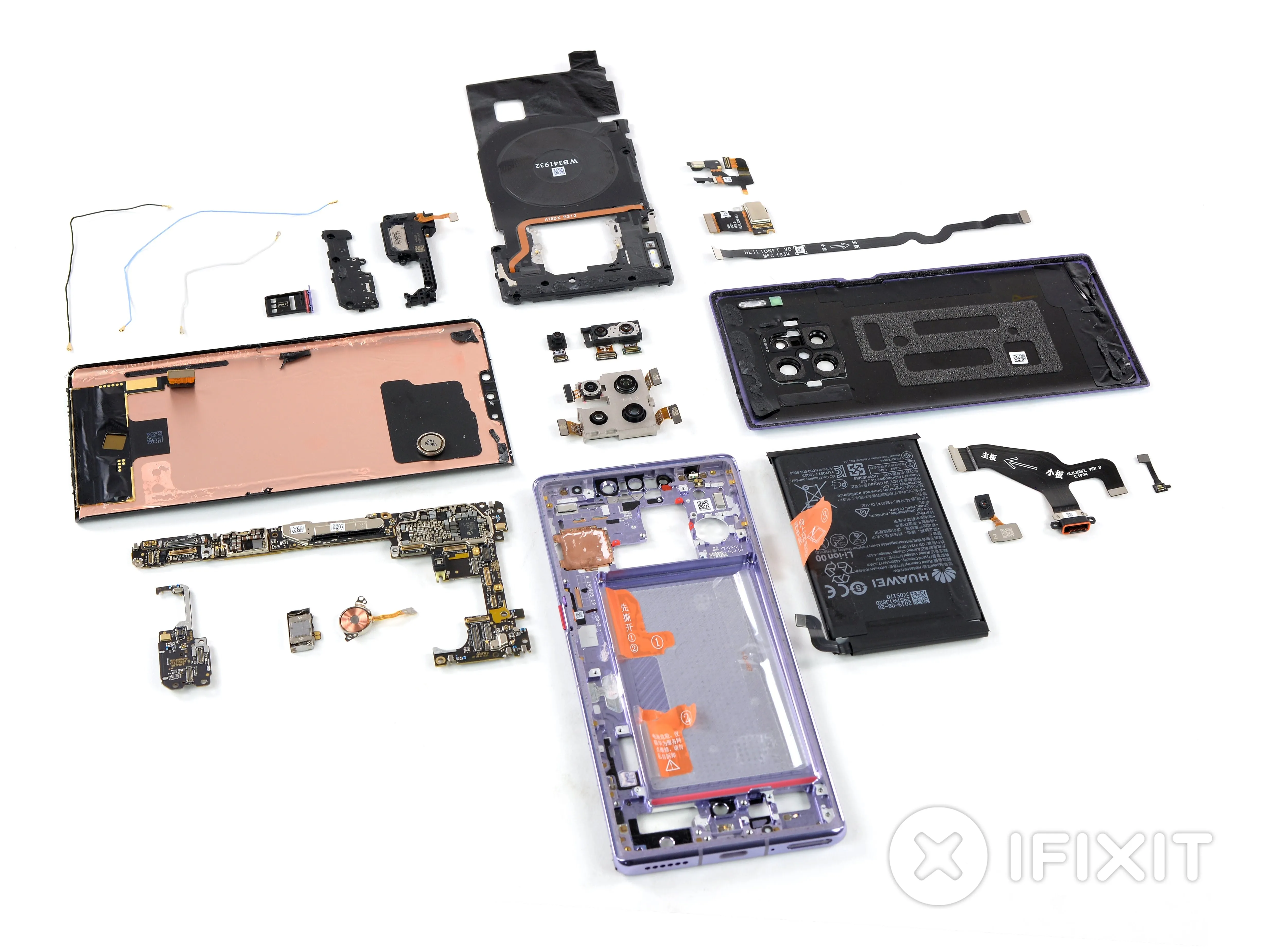

Разборка Huawei Mate 30 Pro

Введение

Под тяжестью множества тарифов и эмбарго компания Huawei выпустила свой Mate 30 Pro под собственной властью. Пока остальной мир гадает, выживет ли эта штука без владыки поисковых систем, мы больше озабочены тем, что находится внутри - только разборка покажет, какое 'сладкое' оборудование упускают все, кто находится за пределами Китая.

Следите за нашими новостями о разборе и ремонте в Instagram, Twitter и Facebook. У нас также есть рассылка, если вы больше любите электронную почту.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка Huawei Mate 30 Pro

• Он может выглядеть как стиральная машина с фронтальной загрузкой, но стирка белья - это единственное, на что этот телефон не способен. Ознакомьтесь с техническими характеристиками нашего разобранного аппарата (китайская модель LIO-AL00):

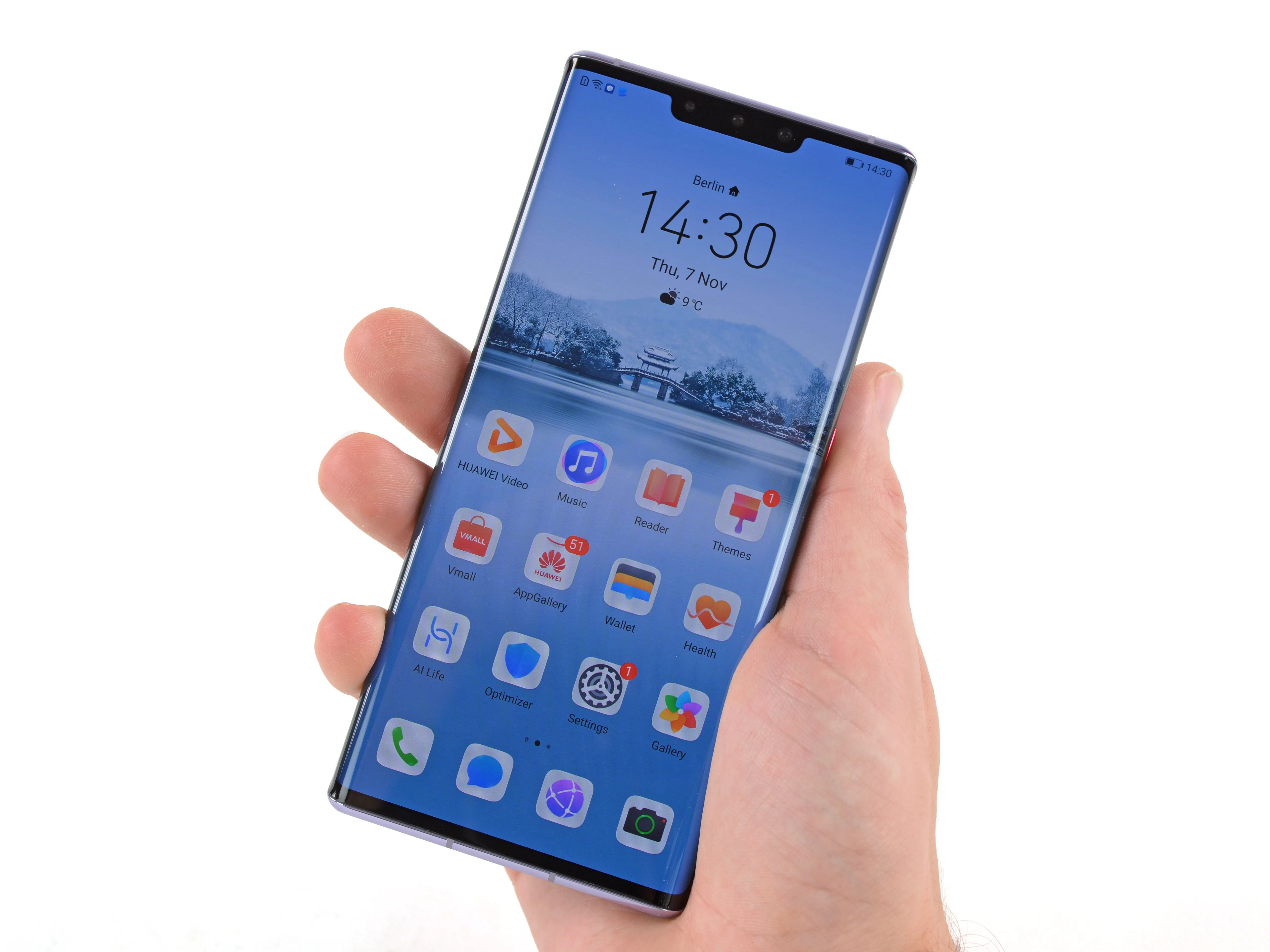

• 6,53-дюймовый OLED-дисплей с разрешением 2400 × 1176 (~409,29 ppi)

• Процессор Huawei Kirin 990 с 8-ядерным CPU, 16-ядерным GPU Mali-G76 и блоком нейронной обработки

• Четырехместные задние камеры - 40 МП ƒ/1,8, 40 МП ƒ/1,6, 8 МП ƒ/2,4 с 3-кратным оптическим зумом и 3D-камерой с датчиком глубины

• 32 МП ƒ/2,0 камера для selfie, а также 3D-камера с функцией определения глубины.

• Степень защиты от пыли/воды IP68, порт USB-C (но без разъема для наушников)

• Аппаратное распознавание лиц, распознавание жестов и датчик отпечатков пальцев под дисплеем

Шаг 2

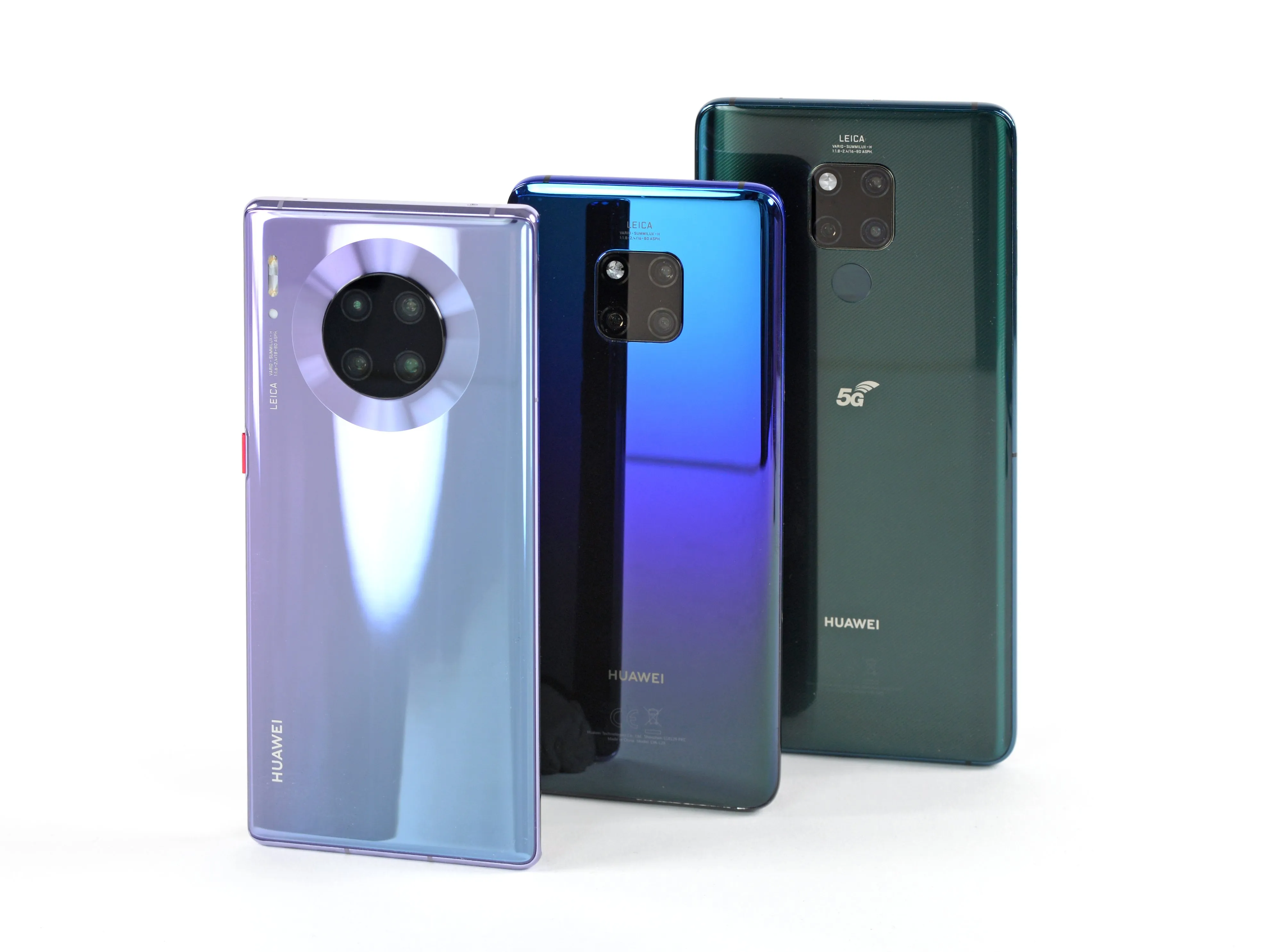

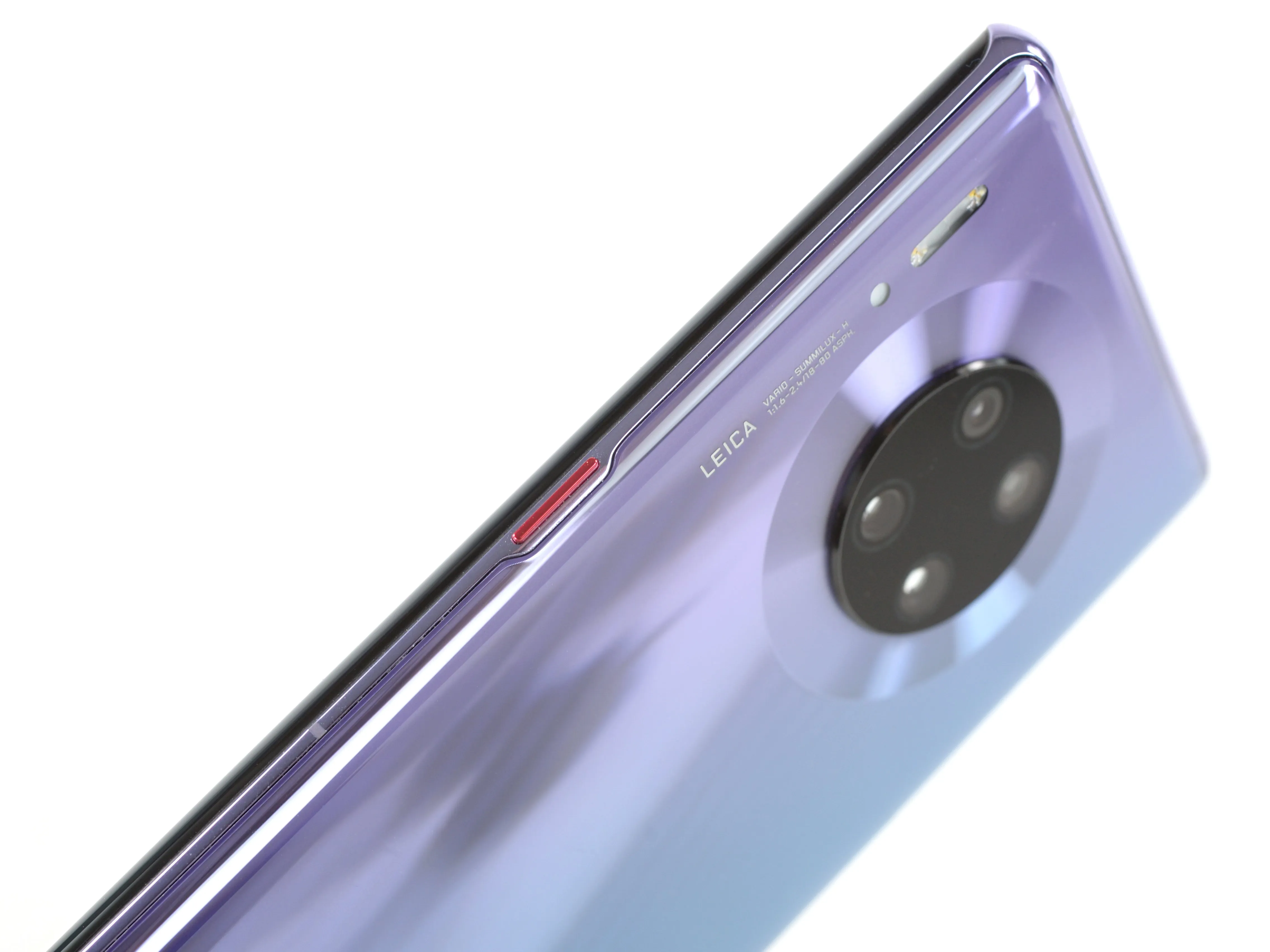

• При сравнении размеров гигантский Mate 20 X 5G все еще превосходит остальные модели линейки Mate, включая наш Mate 30 Pro.

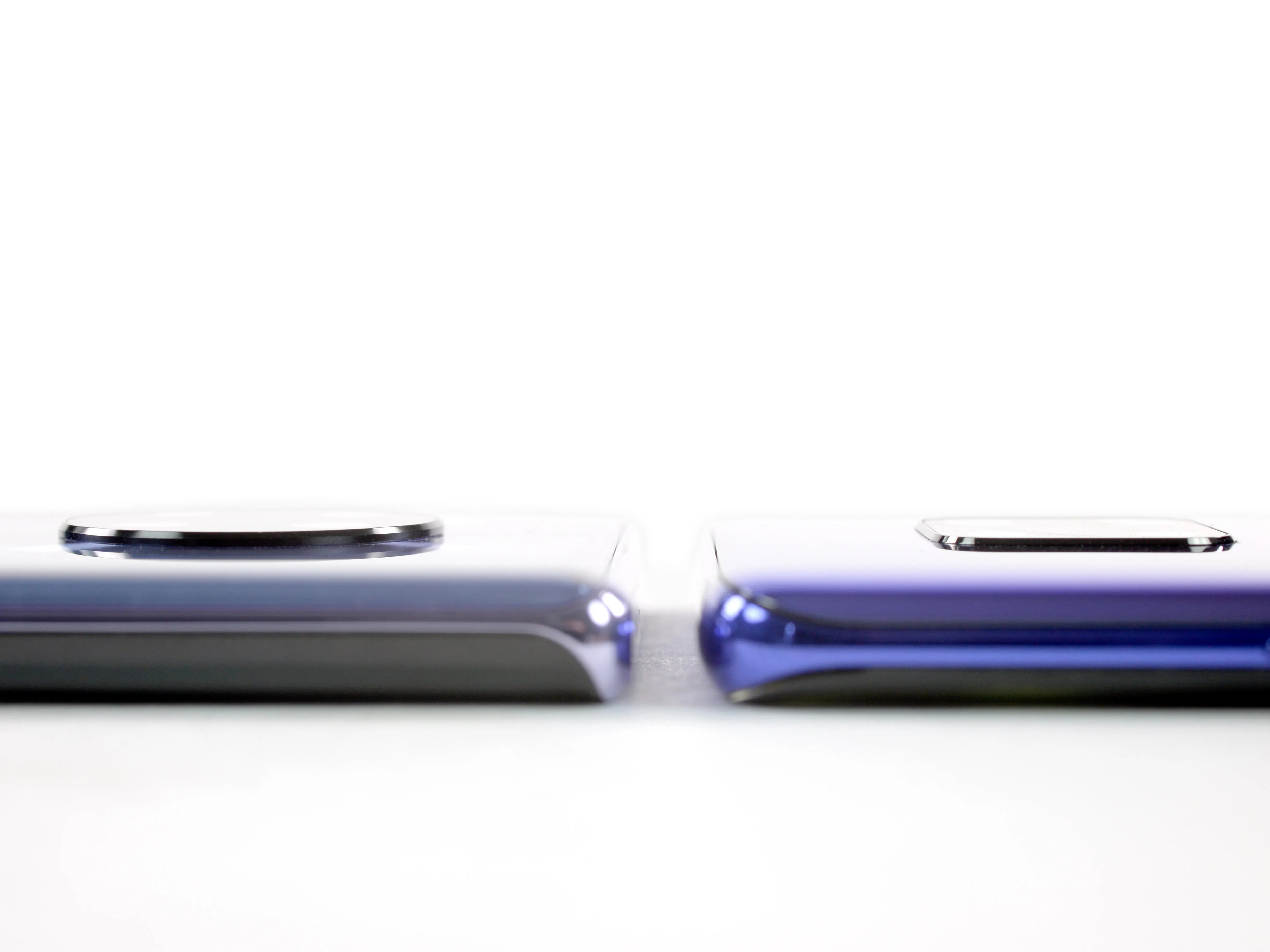

• Но при высоте в 1,1 мм, бугорок камеры 30 Pro более чем в два раза превышает бугорок в 0,4 мм на прошлогоднем ванильном 20 Pro.

• Между тем 'ультраизогнутый' дисплей с углом наклона 88° делает устройство изящным на вид, и вам придется попотеть, чтобы как следует ухватиться за тонкую заднюю панель.

• Он также поставляется в комплекте с бампером с вырезами по бокам для плавной регулировки громкости-потенциально препятствуя функции бампера, и, возможно, даже заслоняя Четырехпальцевое управление играми.

• Нам интересно, как эти изгибы дисплея выглядят изнутри. Исторически сложилось так, что изогнутые дисплеи - это большая боль снимать.

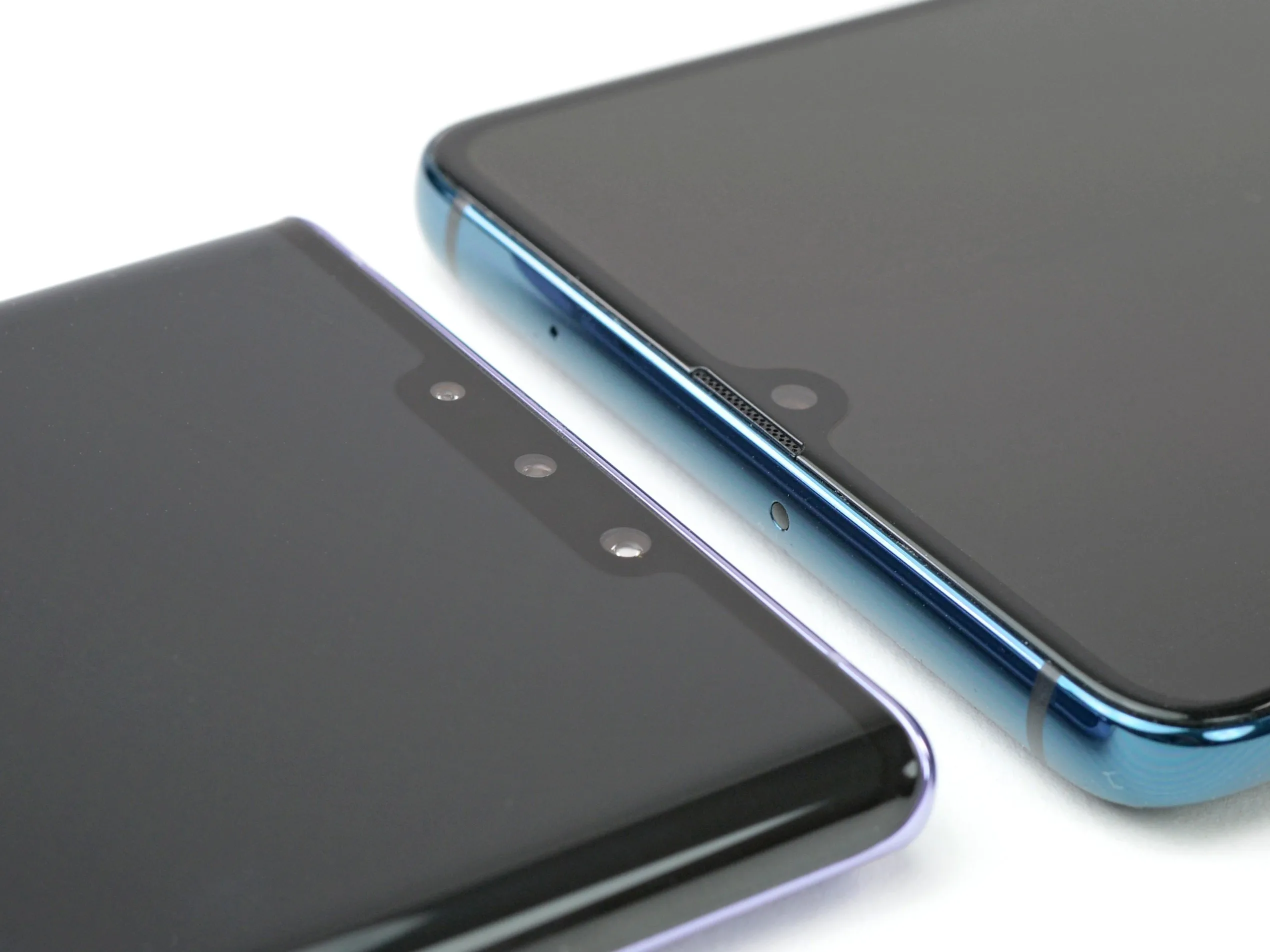

• На верхней грани экрана дополнительная 3D-камера с датчиком глубины Mate 30 Pro занимает гораздо больше места, чем камера в крошечном каплевидном вырезе его предшественника.

Шаг 3

• Каким бы интересным ни был дисплей, мы уверены, что он должен сниматься в последнюю очередь. Вместо этого мы атакуем заднюю крышку нашим классическим приемом: тепловой подъем-ломтик.

• Поскольку датчик отпечатков пальцев находится под дисплеем, мы не должны встретить здесь никаких проводов-ловушек, за исключением, возможно, вспышки камеры...

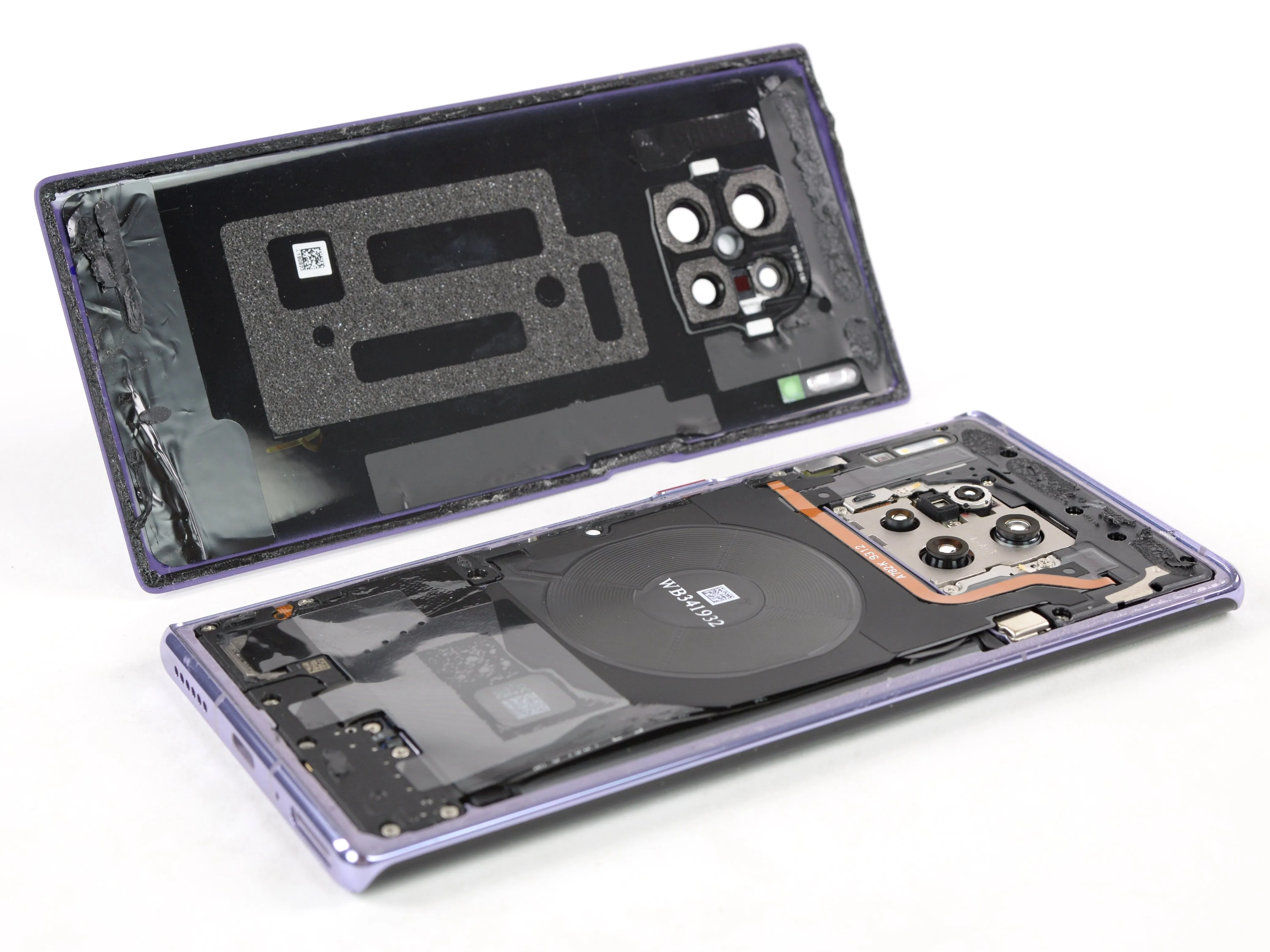

• Мы пройдем через это целыми и невредимыми! Задняя крышка снимается без проблем (с небольшими усилиями). Все, что проглядывает сквозь заднюю крышку, пока она запечатана, либо закреплено в пластиковой рамке камеры, либо надежно спрятано в модуле камеры - никаких кабелей-ловушек здесь нет.

Шаг 4

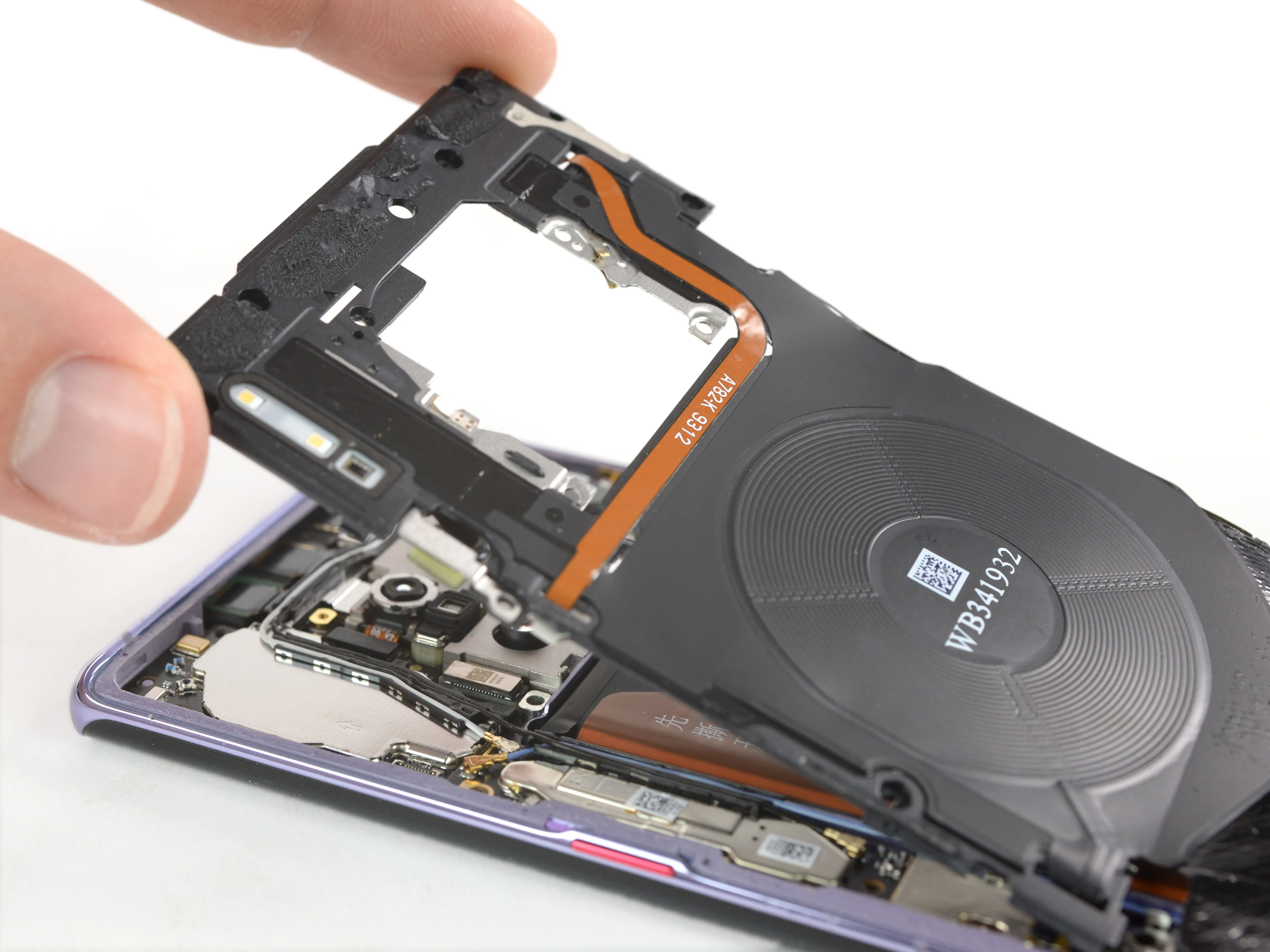

• С помощью нескольких щелчков и взмахов нашей прецизионной насадки мы извлекаем классическую пластиковую комбинированную рамку: вспышку, катушку NFC и катушку беспроводной зарядки.

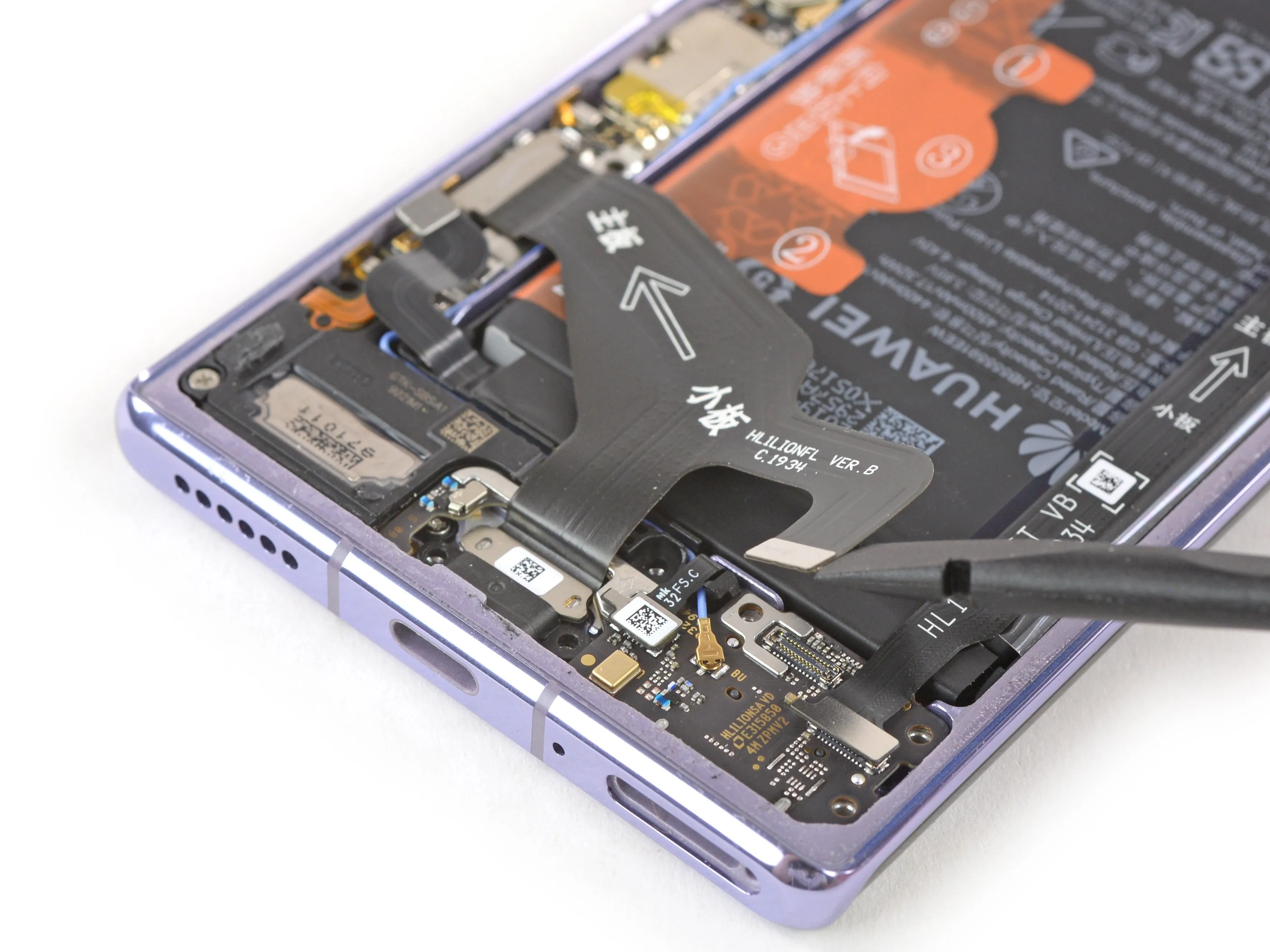

• Убрав рамку, мы извлекаем разросшийся Y-образный соединительный кабель, который... соединяет порт USB-C, материнскую плату и плату аксессуаров. На нем есть удобная стрелка на случай, если электроны заблудятся и им понадобится направление.

Шаг 5

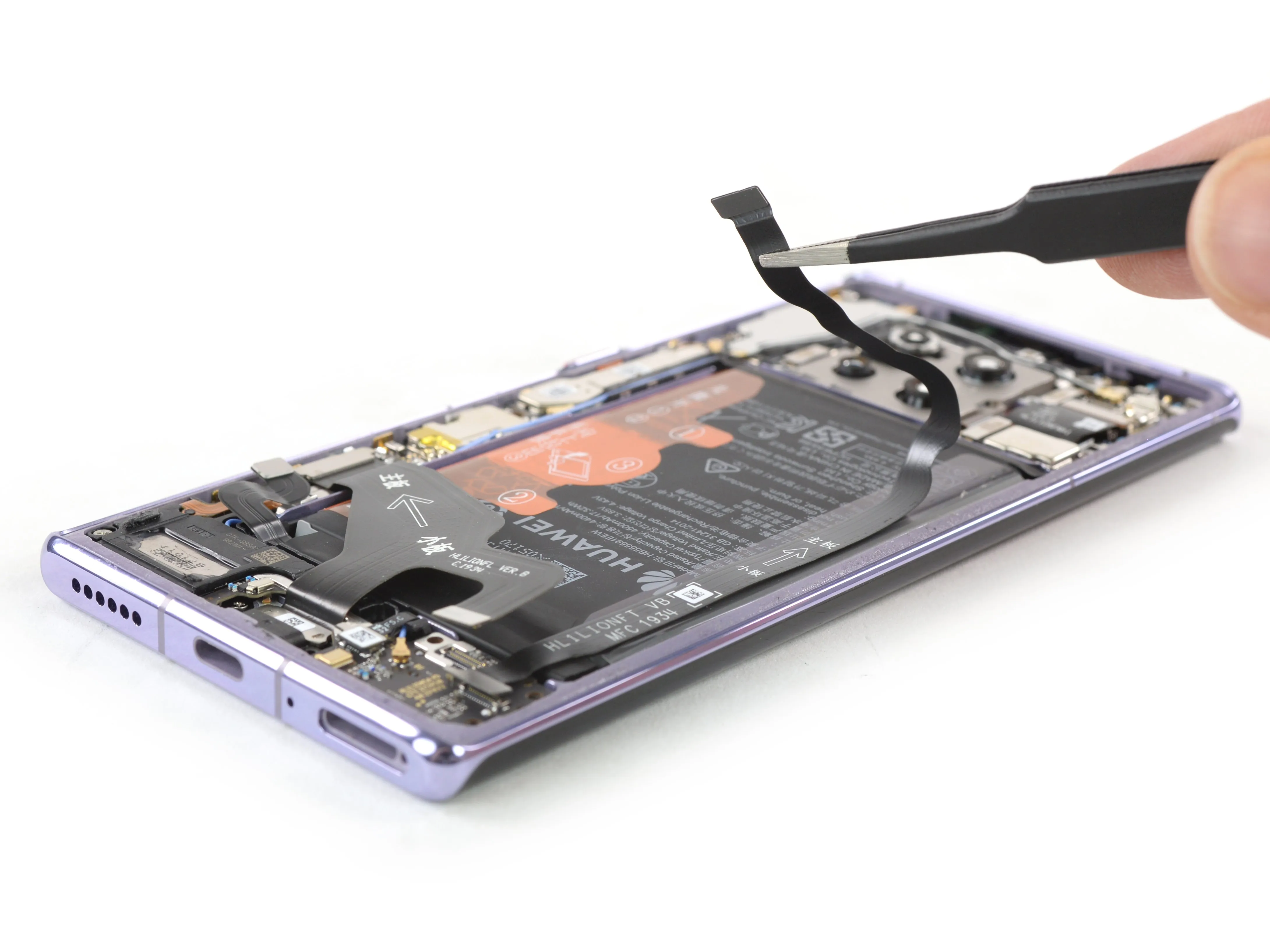

• Единственное, что еще стоит между нами и батареей, - это анаконда кабеля ('змеи на телефоне', кто-нибудь?).

• Хотя это и хлопотно, мы предпочитаем эти легкодоступные соединительные кабели, а не кабели, спрятанные под батареей и готовые случайного проникновения.

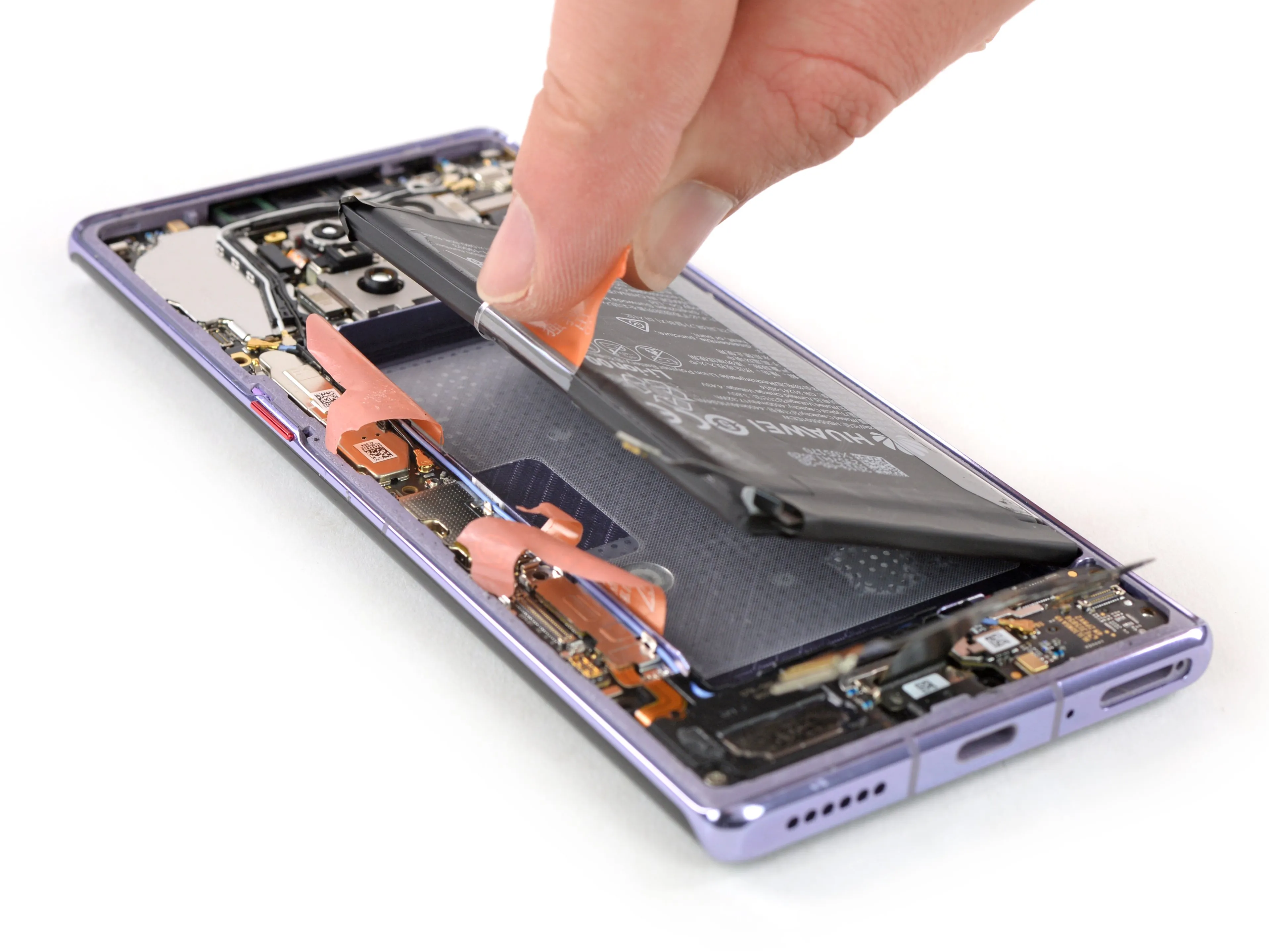

• Аккумулятор поставляется со знакомыми вкладками для отрывания и вытягивания - или это отрывание и вытягивание? Как бы там ни было, она оранжевая, и на ней есть инструкция - лучше, чем ничегоХотя.

• Ячейка емкостью 4500 мАч работает при напряжении 3,85 В и обладает внушительной общей мощностью 17,32 Вт-ч. Это немного больше, чем 16,04 Вт-ч у Mate 20 X Pro или P30 Pro. iPhone 11 Pro Max отстает на 15.04 Вт.

Шаг 6

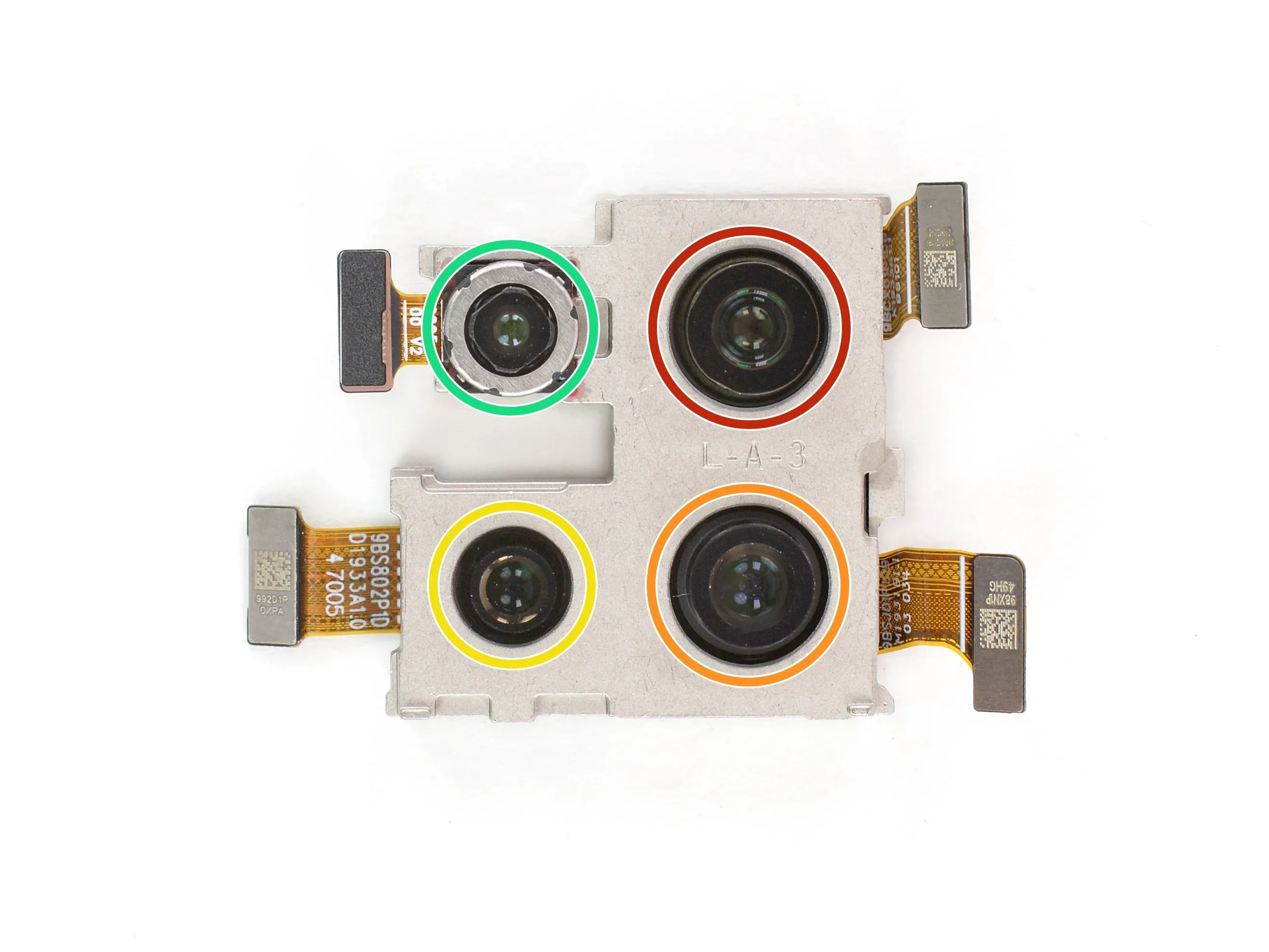

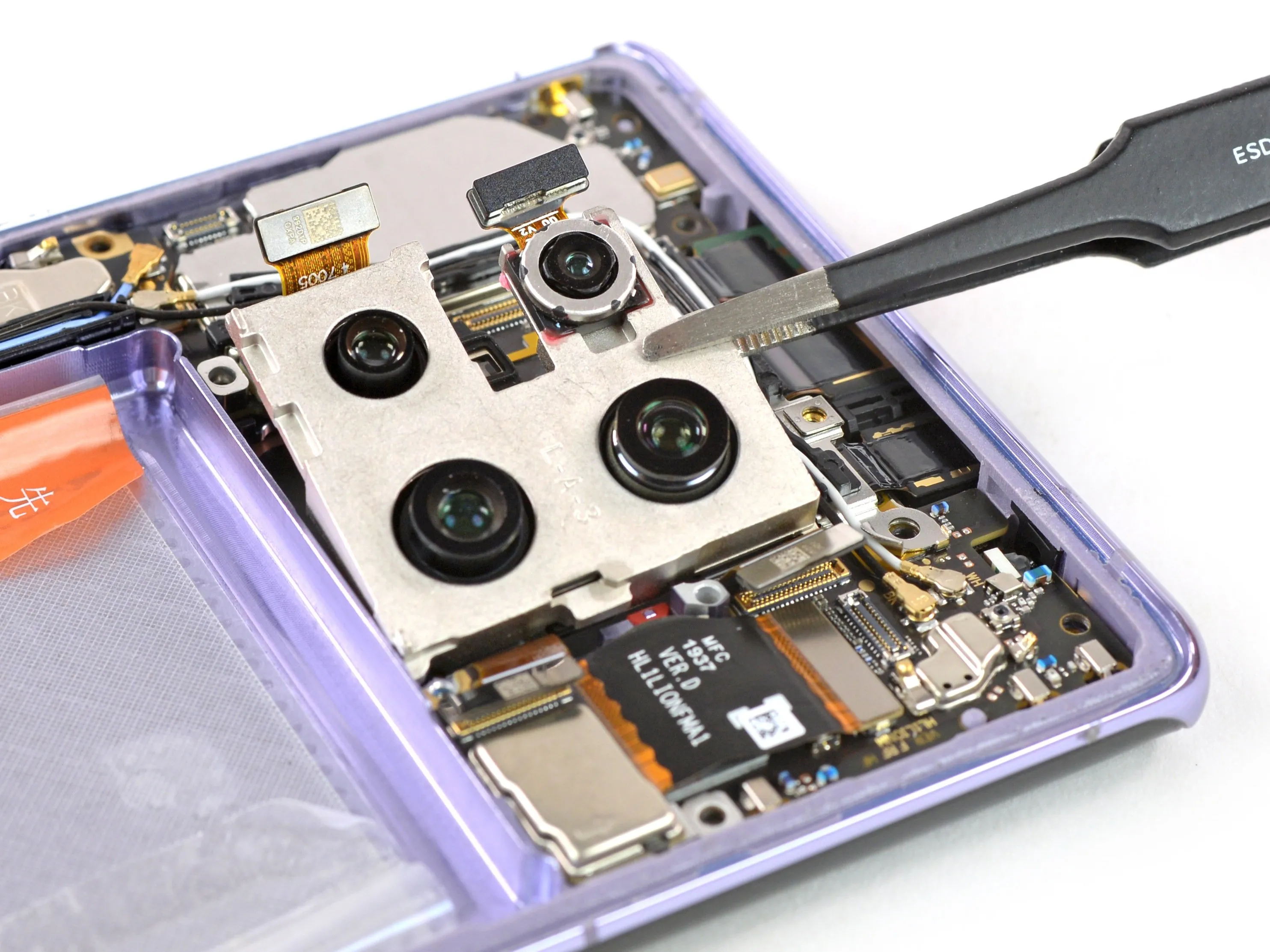

• Эти четыре объектива - лошади в маркетинговой карете Huawei, и на то есть веские причины. Это очень хорошая линейка:

• 40-Мп ƒ/1,8 Cine Camera с классической схемой RGGB на 1/1,54-дюймовом сенсоре IMX608, выдающая формат 3:2

• 40-Мп ƒ/1,6 SuperSensing Camera со специальным шаблоном RYYB и OIS от Huawei на 1/1,7-дюймовом сенсоре IMX600, снимающая в формате 4:3.

• Предположительно, эта камера может снимать 256× Ultra Slow-motion видео @7680 FPSчто может объяснить эту маленькую плату сидящую в середине потока данных от камеры SuperSensing. Это специальный процессор ISP (Image Signal Processor) для интенсивной буферизации и вычисления изображений в режиме slo-mo?

• Телеобъектив 8 МП ƒ/2,4 с OIS на матрице OV08A10, обеспечивающий 3-кратный оптический зум, 5-кратный гибридный зум и до 30-кратного цифрового увеличения

• 3D-камера с датчиком глубины для создания глубоких видеоэффектов в реальном времени с датчиком матрица IMX316

• На материнской плате остался модуль точечного проектора, который дает 3D-камере возможность на что-то смотреть.

Шаг 7

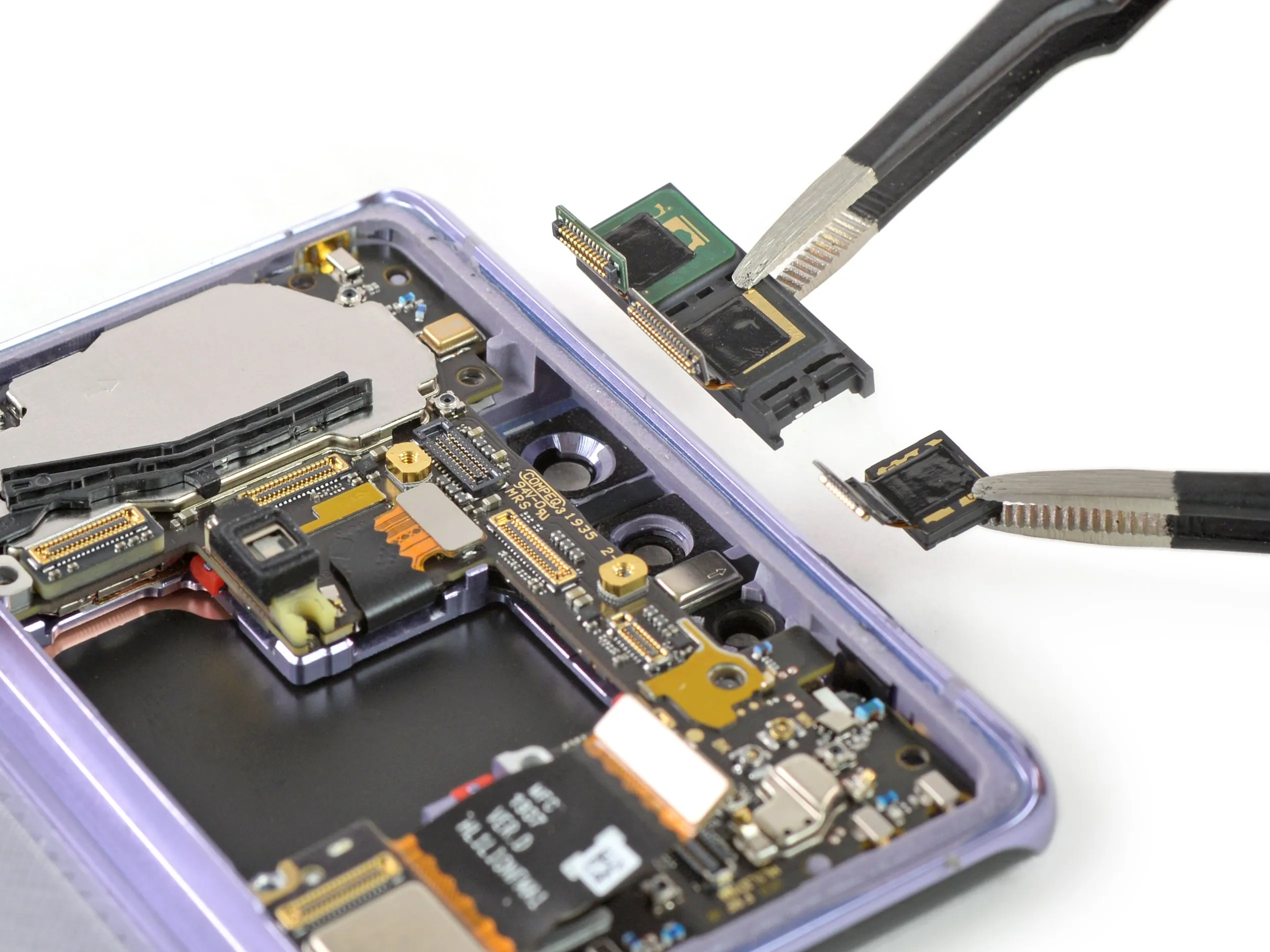

• Упорные усилия тандема разборщиков позволяют отсоединить разъемы фронтальной камеры и освободить три фронтальных глазка.

• Мы на мгновение задумались, почему Huawei указала в спецификации только две фронтальные камеры. спецификацияпока не понимаем, что одна из них должна быть датчиком жестов, упомянутым в другом месте страницы.

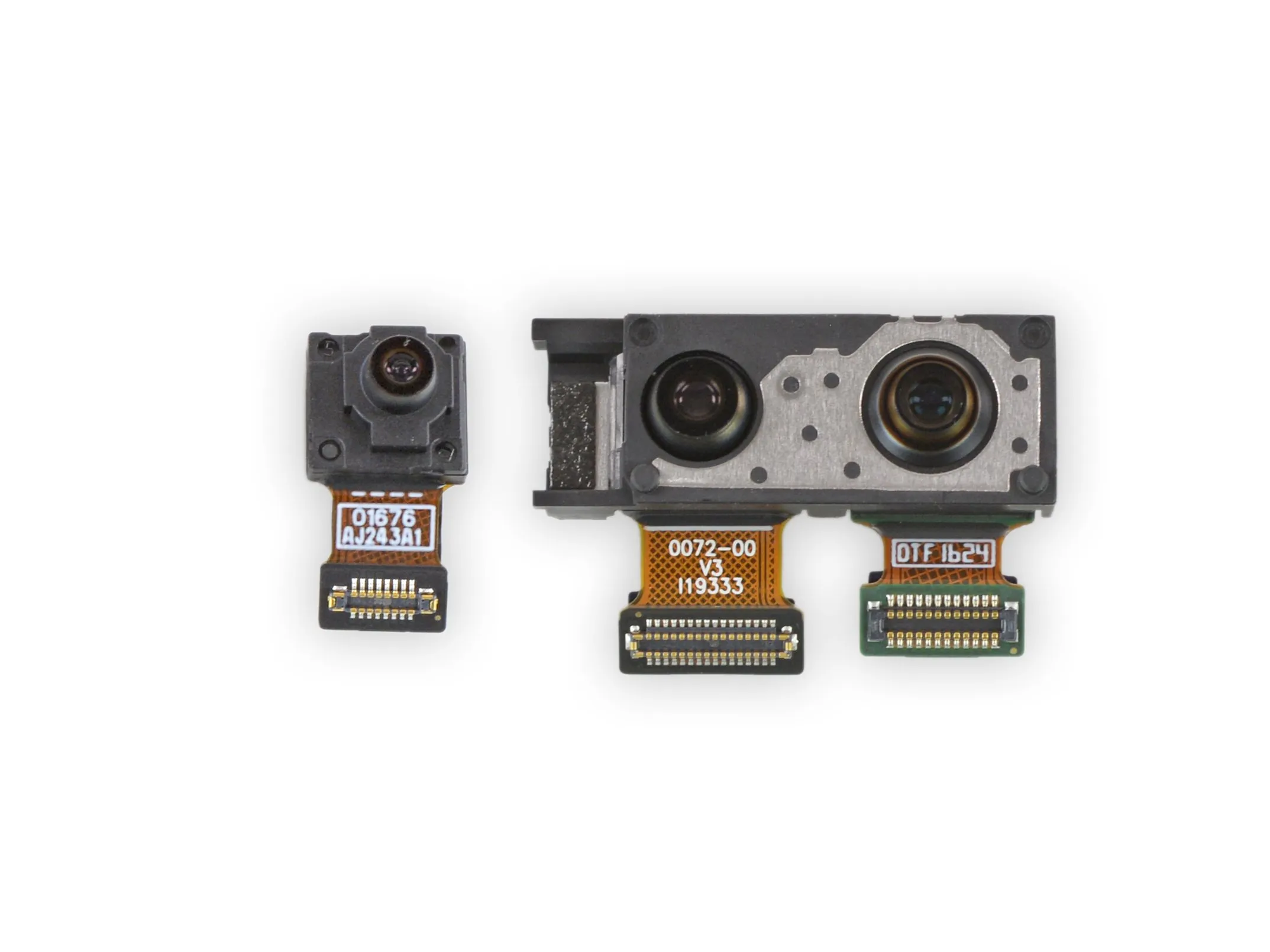

• Двойная пара камер включает в себя большую 32-Мп камеру для selfie ƒ/2.0 справа (1/2,8-дюймовый сенсор IMX616) и вышеупомянутую 2,4-Мп камеру для жестов слева (1/6,95-дюймовый сенсор IMX332).

• Одиночный блок - это 3D-камера с датчиком глубины IMX516, которая, вероятно, используется для разблокировки лица и создания эффектов глубины для ваших селфи.

Шаг 8

• Убрав камеры, мы вспомнили, что этот телефон - нечто большее, чем просто семь камер! Здесь есть много других вещей:

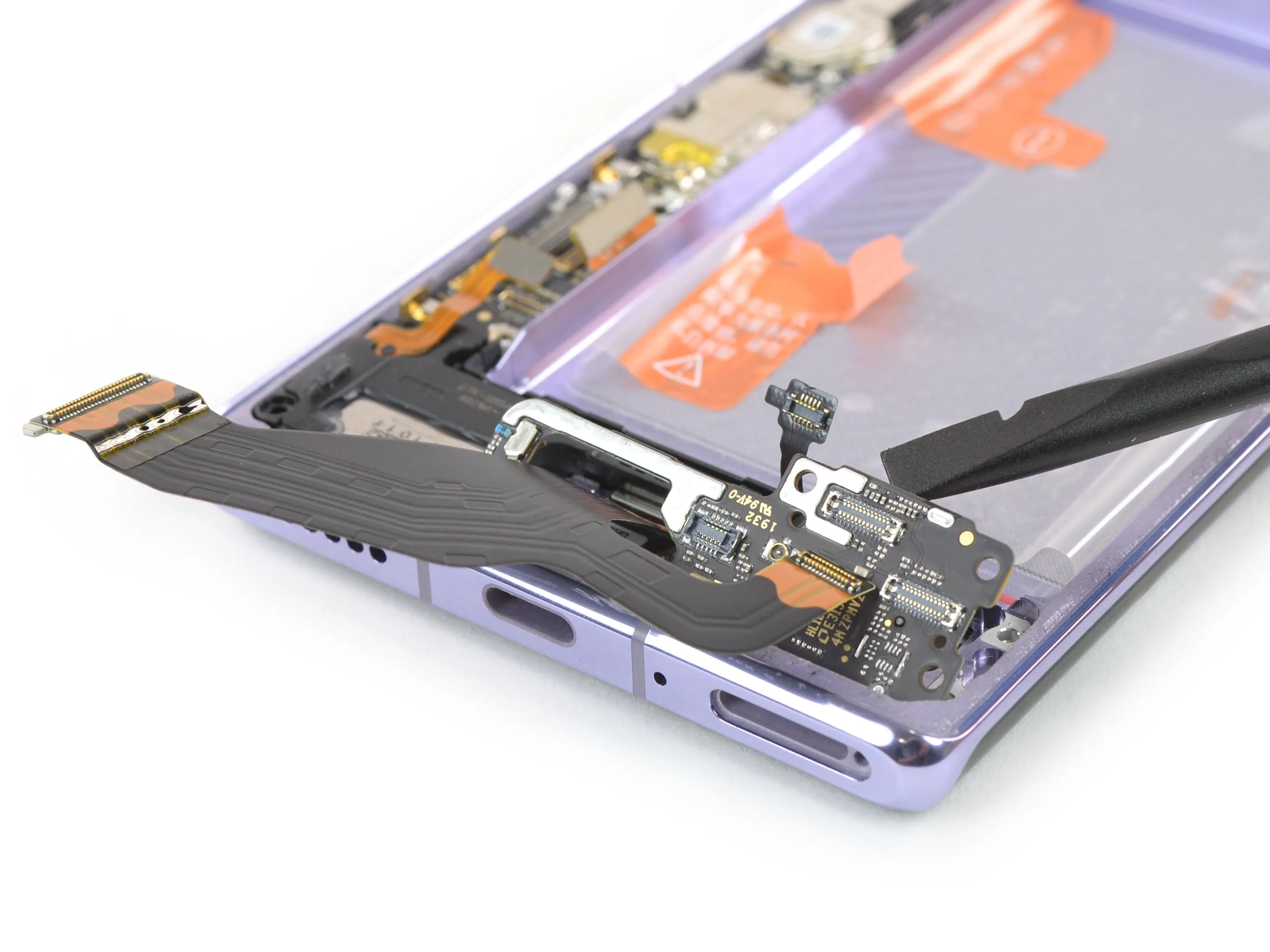

• Порт USB-C и его Y-образный соединительный кабель.

• дочерняя плата со слотом для SIM-карты на задней панели

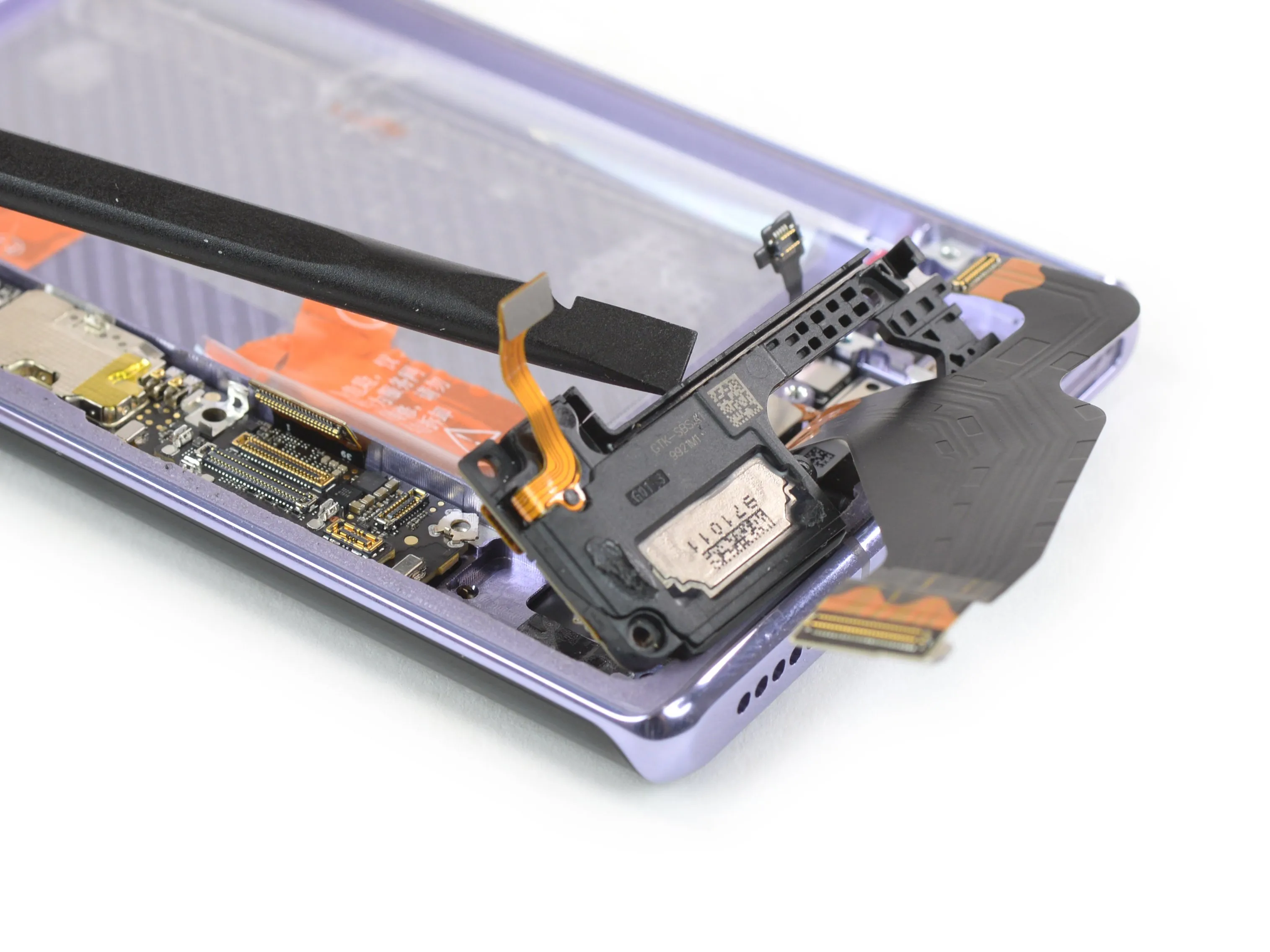

• Динамик в пластиковой рамке

• Оптический сканер отпечатков пальцев (SYNAPTICS S3909).

• Что объединяет все эти детали? Они модульные и независимо заменяемые!

• На северном конце телефона осталась куча извивающихся коаксиальных кабелей.

Шаг 9

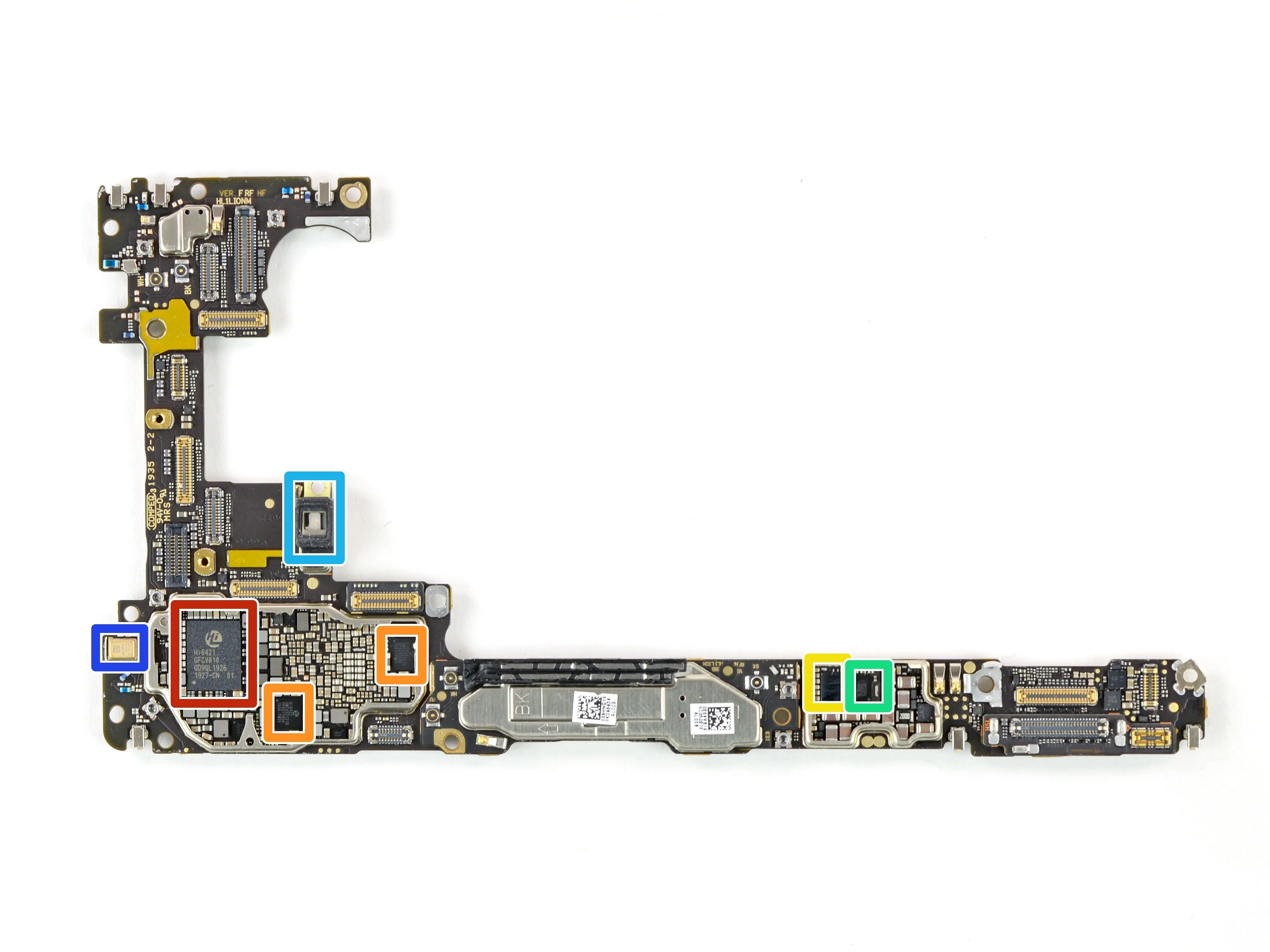

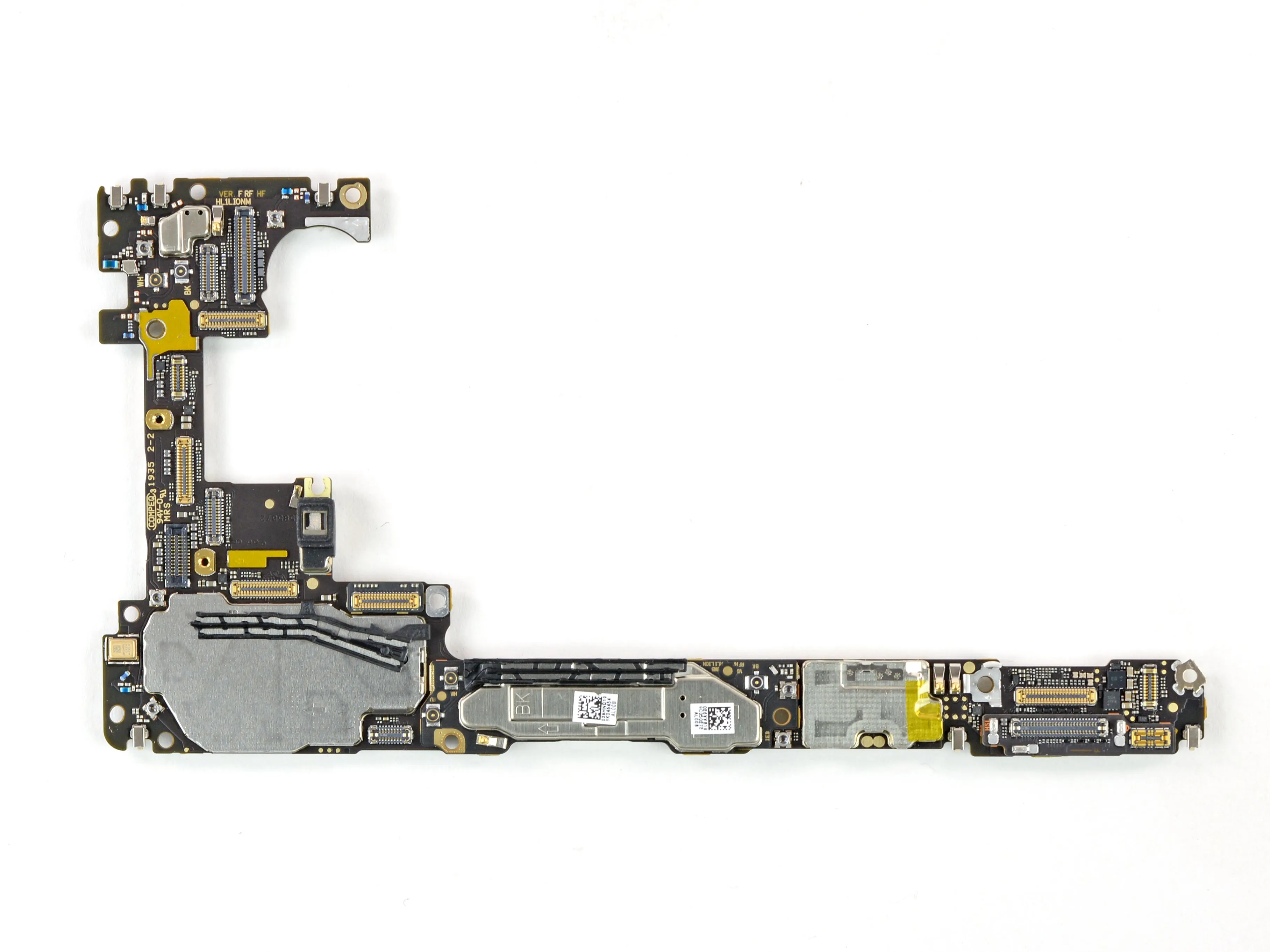

• Когда все эти вещи втиснуты в телефон, материнская плата имеет форму, заполняющую оставшееся пространство. Давайте посмотрим, что интересного можно найти на этой кремниевой планке:

• ИС управления питанием HiSilicon Hi6421

• ИС управления питанием HiSilicon Hi6422

• ИС приемника беспроводной зарядки STMicroelectronics BWL68

• ИС управления аккумулятором Halo Micro HL1506F1

• Точечный проектор

• Микрофон

• Под материнской платой мы видим медную пластину, проходящую по левой стороне рамки. Это похоже на систему жидкостного охлаждения Mate 20 X 5G. жидкостной системы охлаждения.

Шаг 10

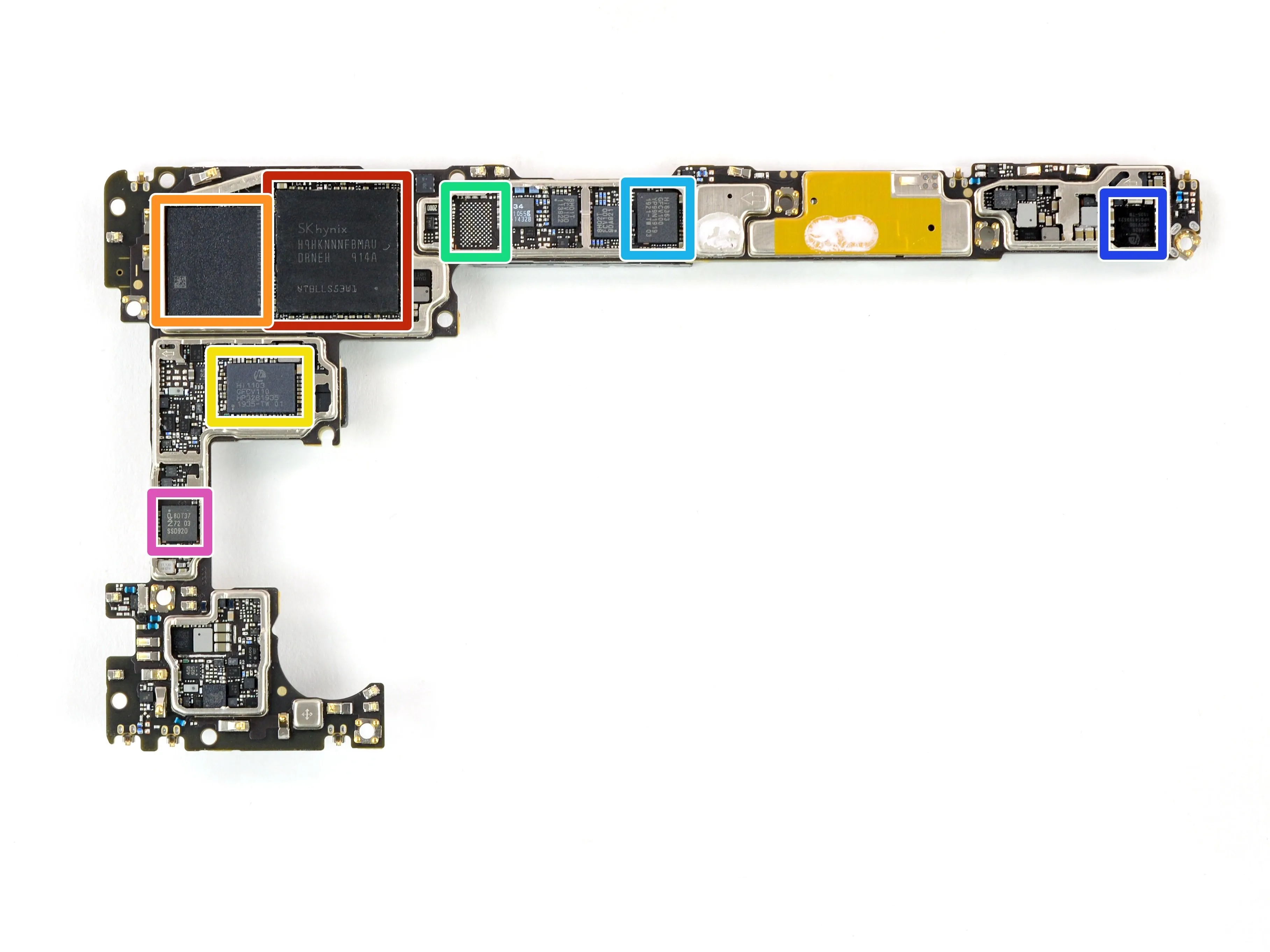

• Другая сторона раскрывается:

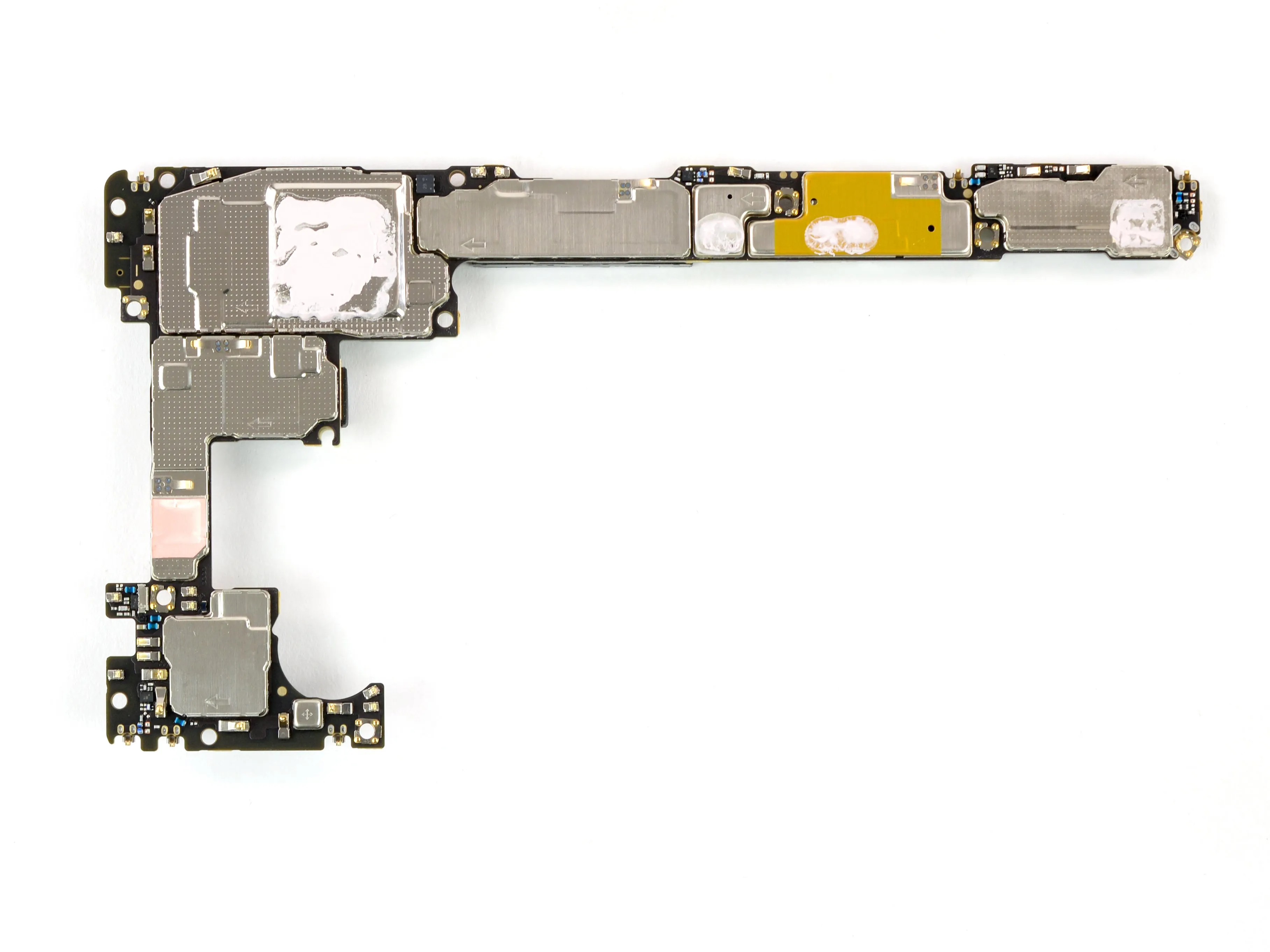

• SKhynix H9HKNNNFBMAU-DRNEH 8 ГБ LPDDR4X SDRAM с SoC Kirin 990 под ней.

• Kioxia (Toshiba) M-CT041930U544311JPN 256 ГБ UFS

• Модуль Wi-Fi HiSilicon Hi1103 (как в Mate 20 X 5G)

• Пустая площадка, на которой, судя по всему, размещается дополнительный фронтальный модуль в 5G-версии этого телефона

• Радиочастотный приемопередатчик HiSilicon Hi6363 (как в Mate 20 Pro)

• ИС управления питанием HiSilicon Hi6526

• NXP 80T37 (вероятно, контроллер NFC)

Шаг 11

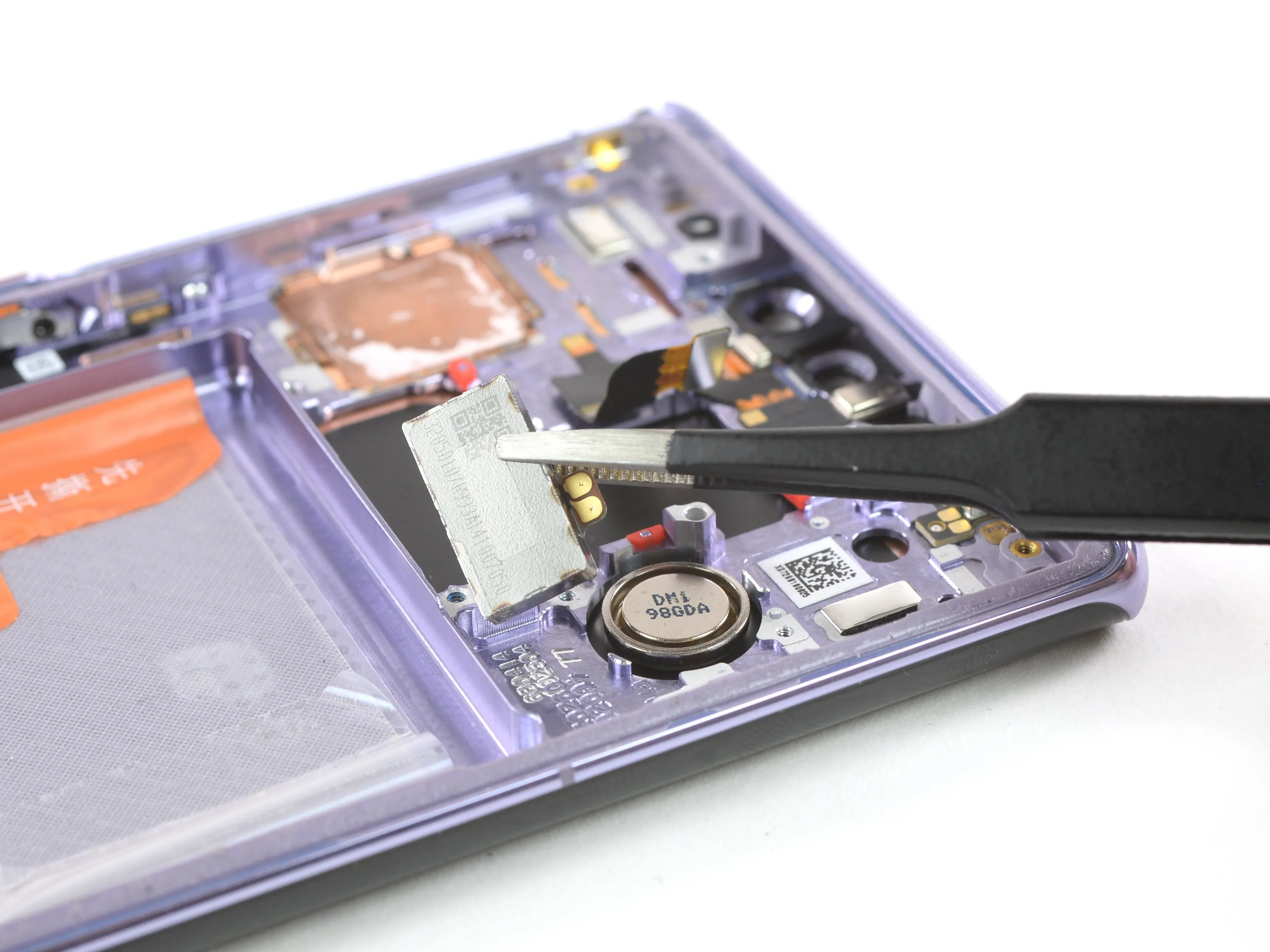

• Далее мы откопаем динамик со структурой, который ранее был показан в Разборка P30 Pro.

• Эта маленькая штучка вибрирует дисплей для создания звука, заменяя традиционный динамик наушника, который мы видим в другие телефоны. Это интересный трюк, но не без минусов: это дополнительный компонент, который нужно заменить вместе с дисплеем, и если вы треснете экран в районе динамика, то, скорее всего, качество звука снизится.

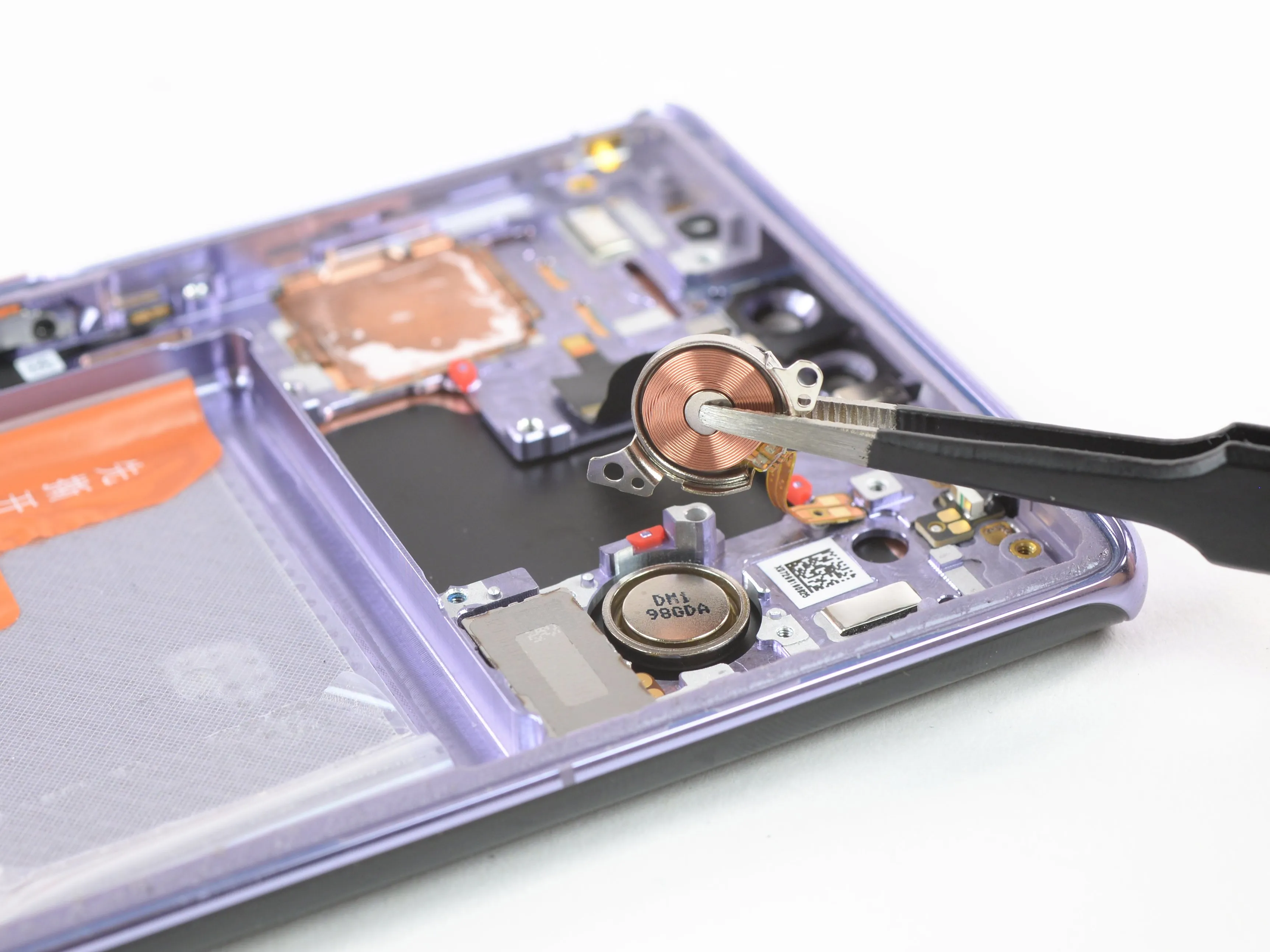

• И что же у нас здесь? Похоже, что это крошечный круглый вибромотор LRA из Приятелипрошлое был усовершенствован до прямоугольного таптический двигатель-зуммер в стиле таптического двигателя.

Шаг 12

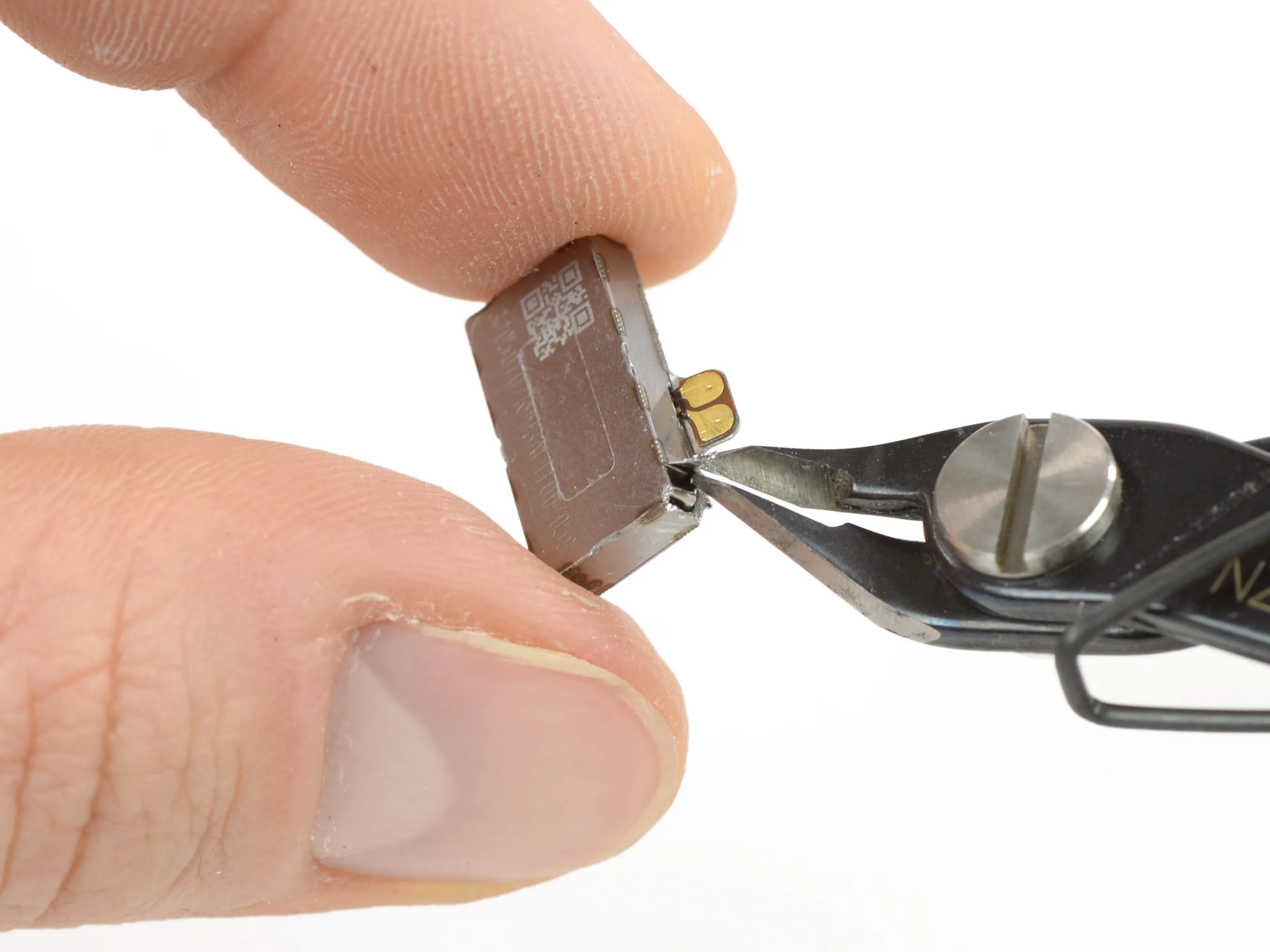

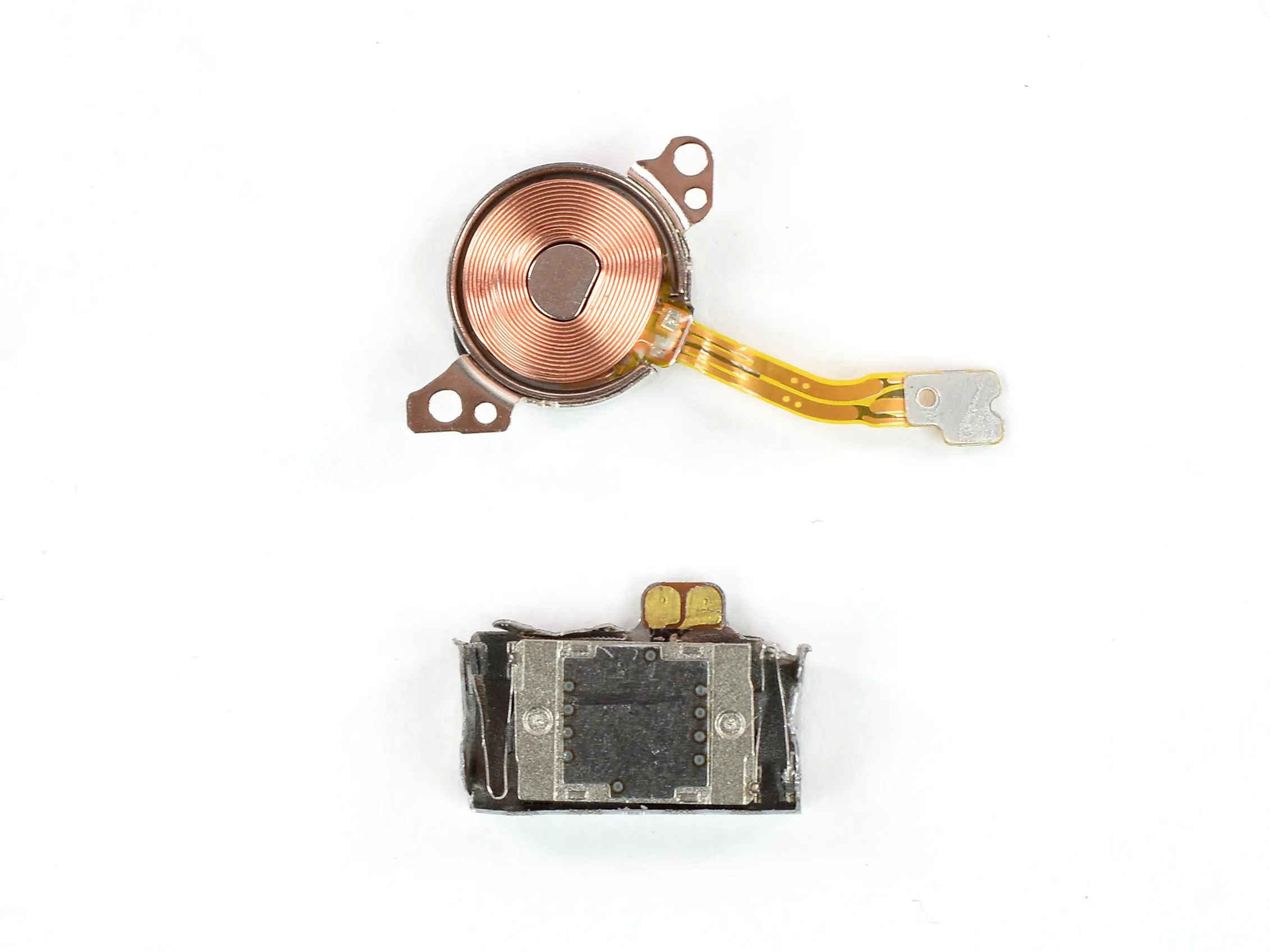

• Раскрывая загадочную коробку с колебаниями, как банку с сардинами, мы действительно обнаруживаем линейный привод по оси x.

• То, что Apple начала делать ещё в 2014 похоже, наконец-то находит отклик у других производителей. С сайта Meizu до Google до Samsungа теперь и Huawei- все согласны с тем, что точные тактильные эффекты (и большие моторы) положительно влияют на взаимодействие с этими карманными компьютерами.

Шаг 13

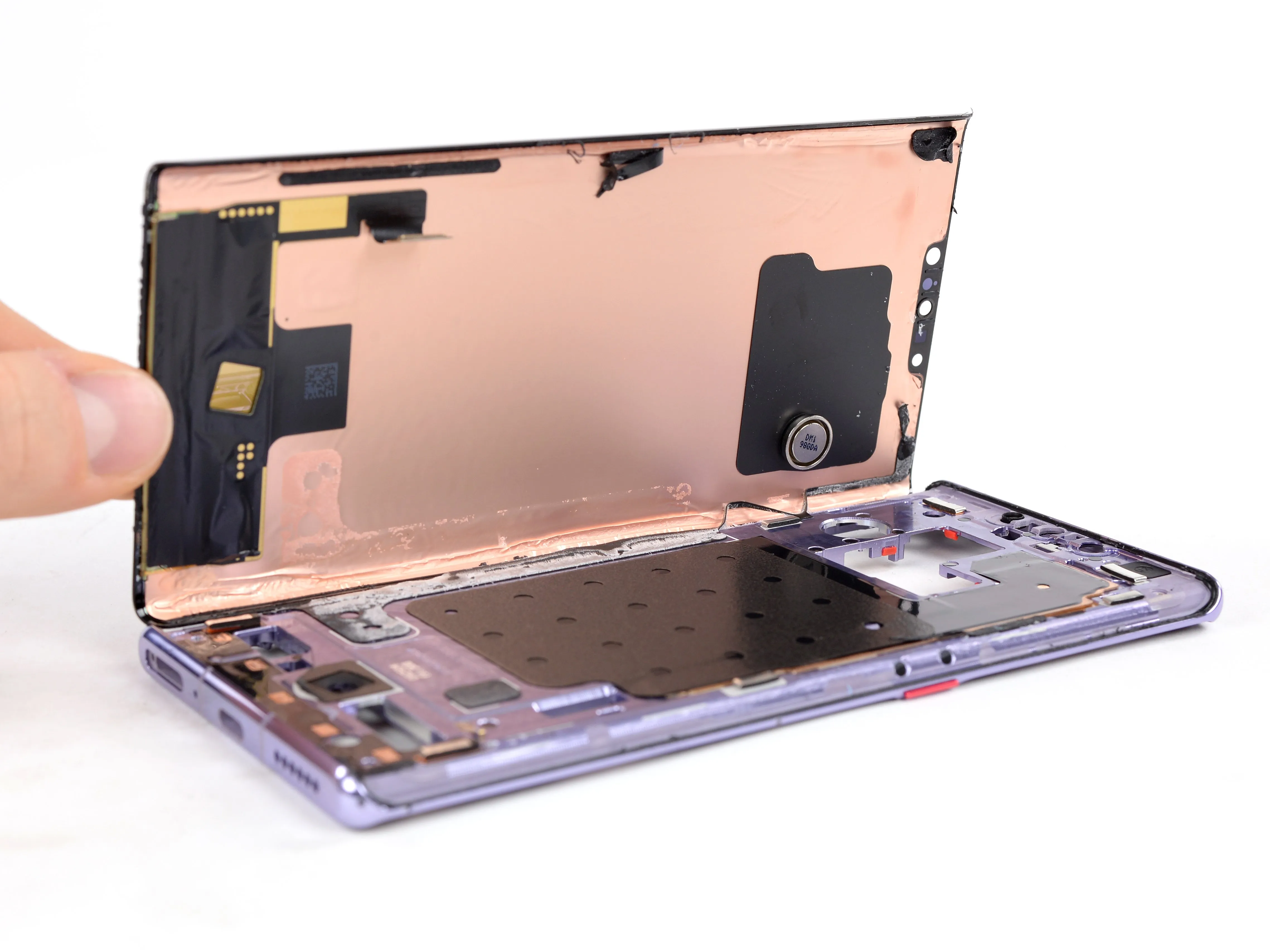

• Далее - ультраизогнутый экран! Мы сталкиваемся с нулевое расстояние между дисплеем и рамкой.

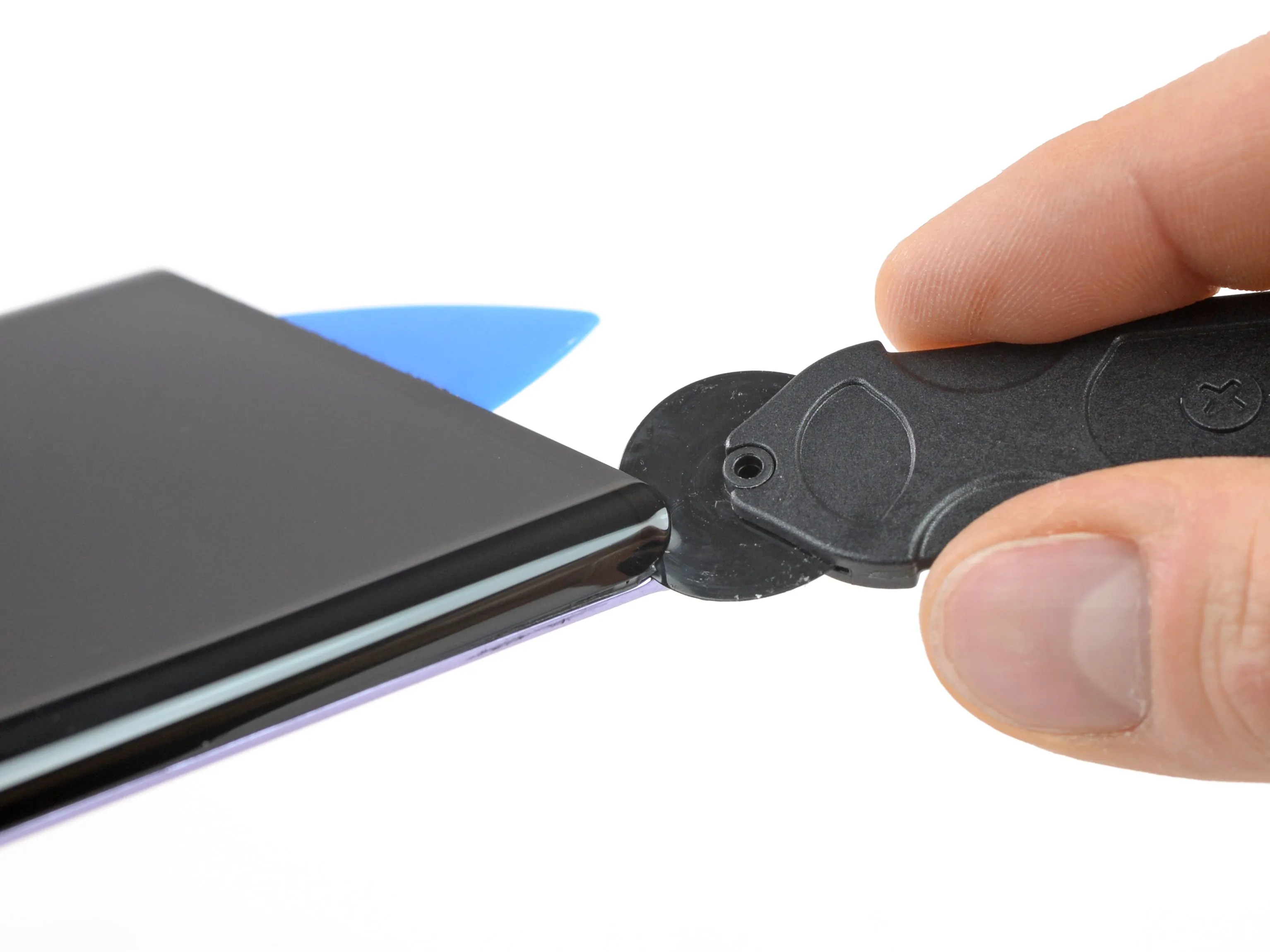

• Терпеливо нагревая и отжимая, мы вводим лапку в шов и начинаем нарезать углы и изгибы с помощью удобного колесика для открывания iMac, которое, кажется, специально предназначено для этой работы.

• Наконец-то наши открывающие резцы могут начать грызть клей за краем...

• ...и в конце концов подарить нам заслуженный успех - открытый дисплей.

• Этот дисплей подключается через один, довольно маленький разъем. Многие современные модели имеют два отдельных разъема для дигитайзера и экрана.

Шаг 14

• Этот телефон полон модульных компонентов и передовых технологий. В кои-то веки мы можем понять, почему в нем не нашлось места для разъема для наушников. (Впрочем, мы, вероятно, будем продолжать сетовать на это).

• Итак, вот краткое изложение наших выводов о ремонтопригодности.

Вывод

• Почти каждый компонент является модульным и может быть заменен самостоятельно.
• Используются только стандартные винты Phillips.
• Выдвижные вкладки позволяют довольно быстро заменить батарею, как только вы вырежете заднюю крышку, пластиковую рамку и некоторые кабели.
• Некоторые компоненты требуют длительной разборки для обслуживания.
• Дисплей можно снять без извлечения аккумулятора, хотя его все еще трудно отсоединить и мешают некоторые кабели.
• Приклеенное переднее и заднее стекло означает повышенный риск поломки, а также усложняет и затягивает ремонт.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - самый простой ремонт)
