Разборка Huawei Mate 40 Pro

Введение

Все еще не имея доступа к сервисам Google, компания Huawei выпустила новый смартфон серии Mate с моделью Mate 40 Pro, заманивая потенциальных покупателей непревзойденными характеристиками и новым блестящим кремнием. Мы хотели провести немного больше времени с Mate, прежде чем решить, действительно ли он наш друг. И под временем, конечно, мы подразумеваем разборку.

Будьте первыми, кто узнает, когда новейшие потребительские технологии попадают на стол для разбора - следите за каналом Делаете.ру на YouTube. YouTube-каналInstagram или Twitter, а также подписывайтесь на нашу рассылку рассылку ..

Что вам понадобится

Инструменты

•

•

•

•

•

•

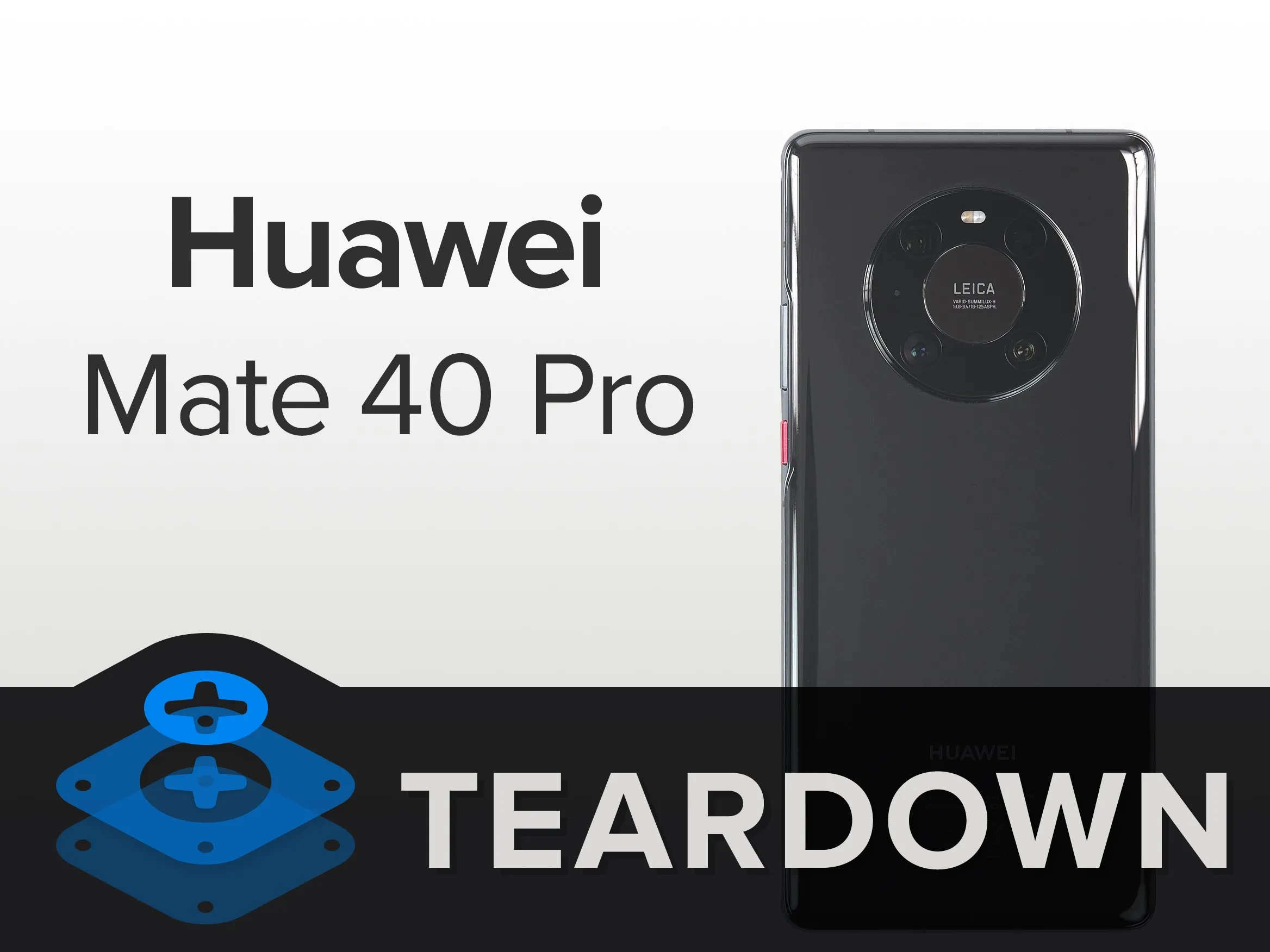

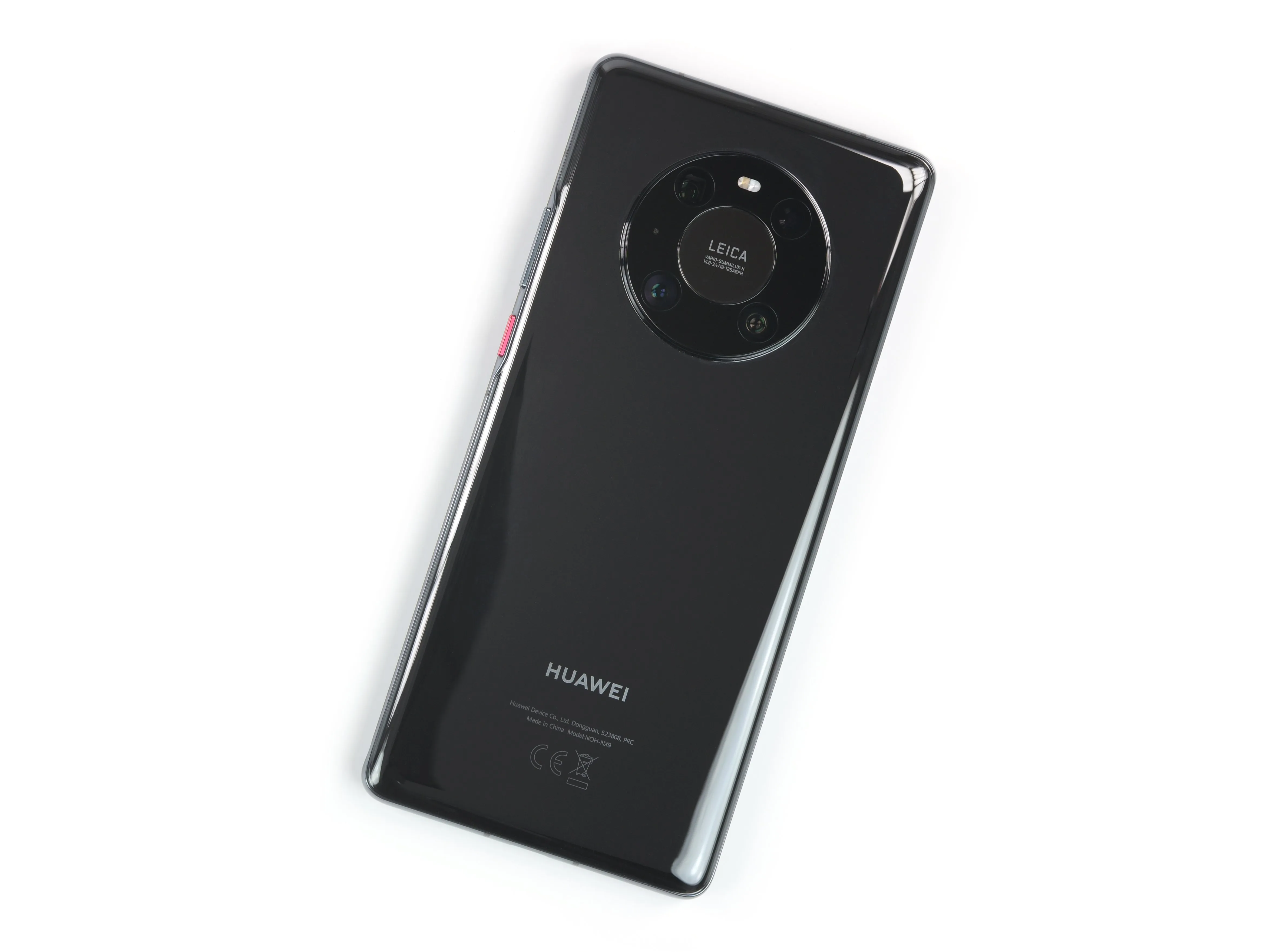

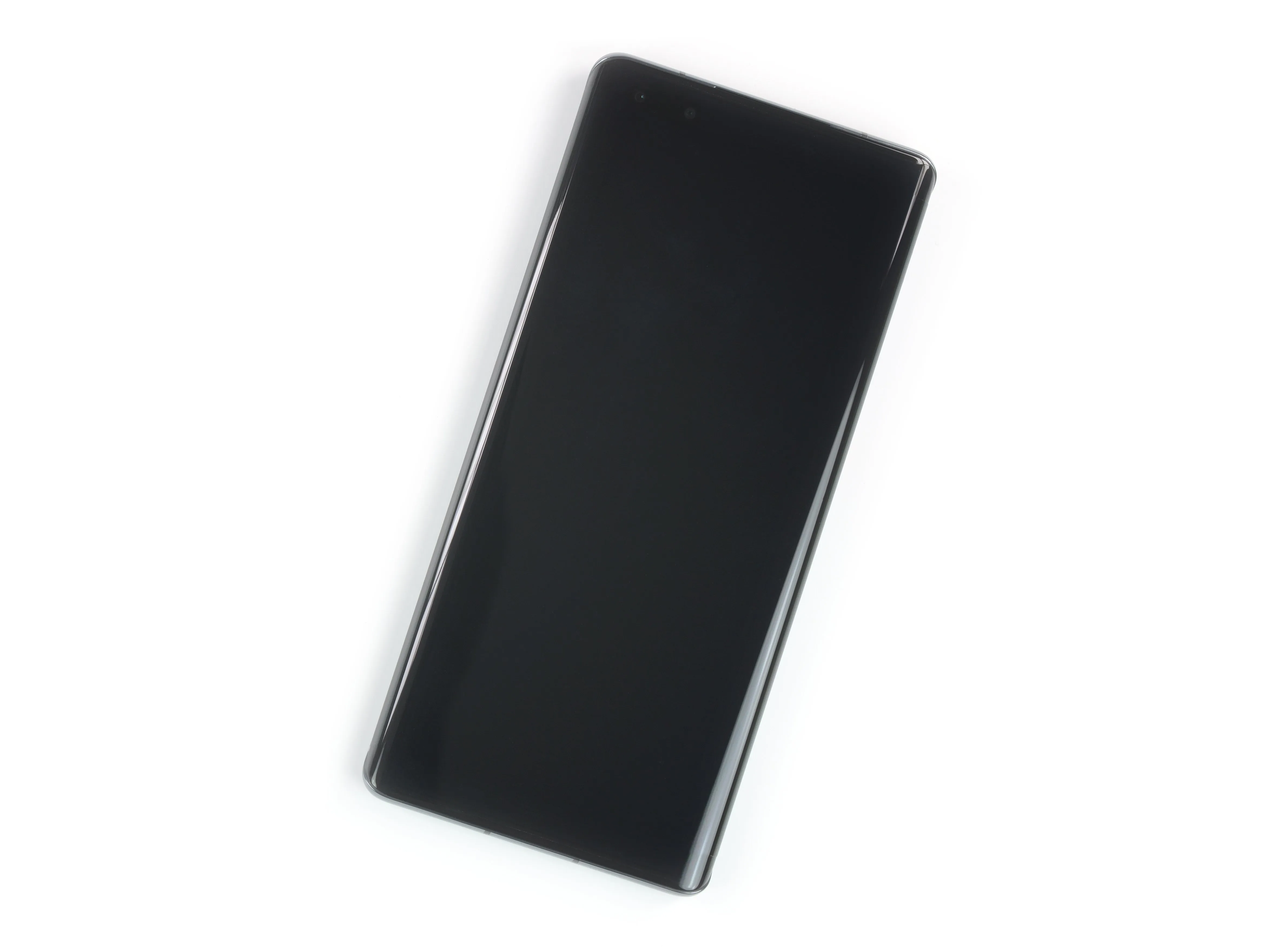

Шаг 1 Разборка Huawei Mate 40 Pro

• В наши дни смартфон не может конкурировать только по техническим характеристикам. Но это не останавливает тех, кто пытается, и Mate 40 Pro, конечно, пытается. Наш разбор включает в себя:

• Окта-ядерная SoC Kirin 9000 с интегрированным модемом 5G и 24-ядерным GPU Mali-G78 MP24

• 6,76-дюймовый OLED-дисплей с разрешением 1344 × 2772, частотой обновления 90 Гц и HDR10

• Тройная тыловая камера с широкоугольным модулем 50 МП ƒ/1,9, перископическим зумом 12 МП ƒ/3,4 и сверхширокоугольным модулем 20 МП ƒ/1,8 и оптикой Leica

• 256 ГБ встроенной памяти плюс возможность расширения Nano Memory еще на 256 ГБ

• Связь 5G 'Sub-6', Wi-Fi 802.11ax 2x2 MIMO, Bluetooth 5.2

• Быстрая зарядка мощностью 66 Вт, быстрая беспроводная зарядка мощностью 50 Вт и обратная беспроводная зарядка мощностью 5 Вт

• 3D-распознавание лиц, оптический датчик отпечатков пальцев под дисплеем и управление жестами

Комментарии к шагу

Какая HW-версия этого телефона? Как я знаю, китайская версия - NOH-AN00.

Здравствуйте, xiajinggai, спасибо за ваш вопрос. Модель, которую мы использовали для разбора в Европе, была: NOH-NX9.

Шаг 2

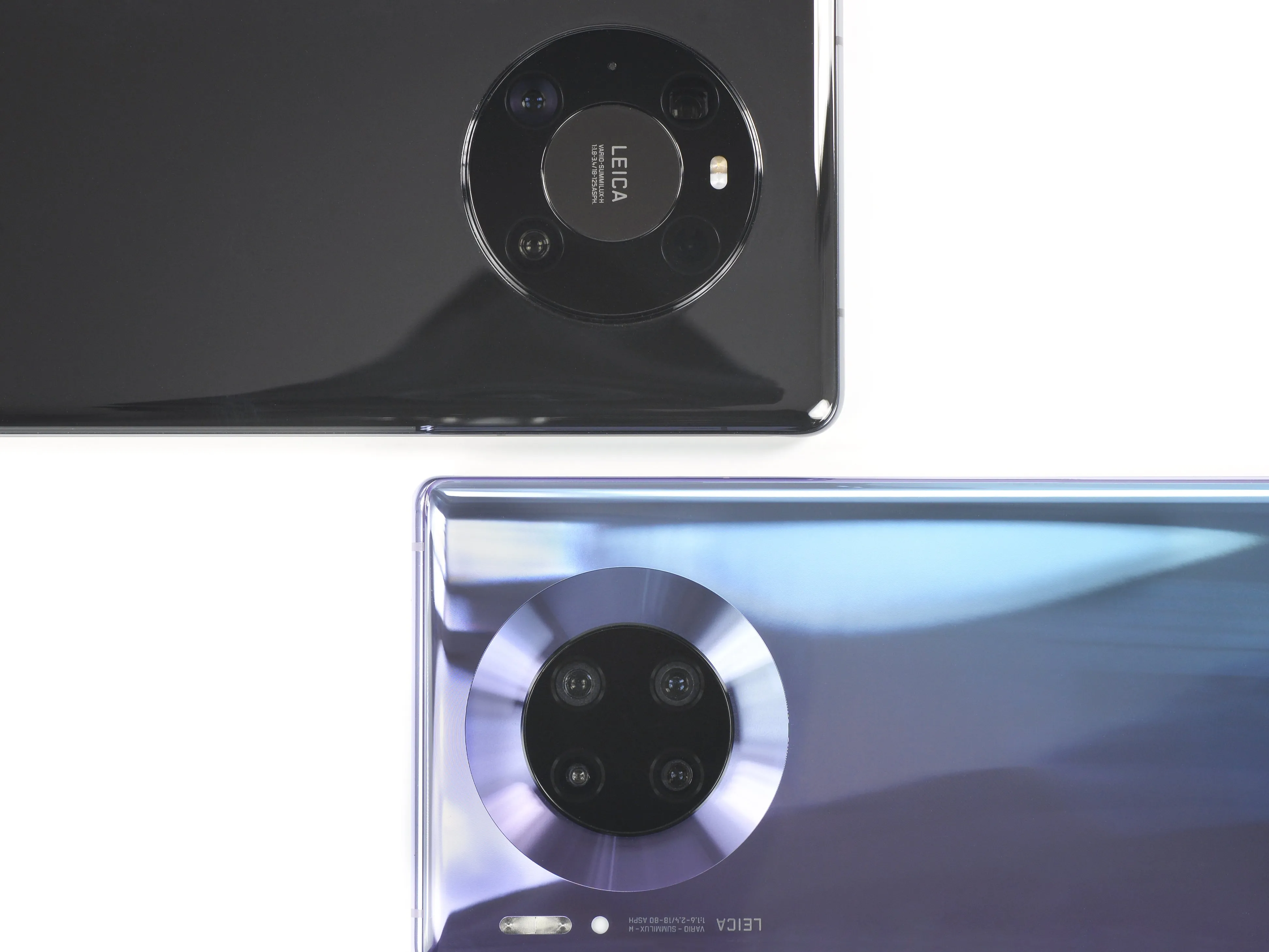

• Давайте проведем небольшое визуальное сравнение Mate 40 Pro с его предшественником Mate 30 Pro а затем рассмотрим его внутреннее устройство. Что нового?

• Массив камер Halo Ring переехал, обзавелся встроенной односветодиодной вспышкой и был переименован в Space Ring.

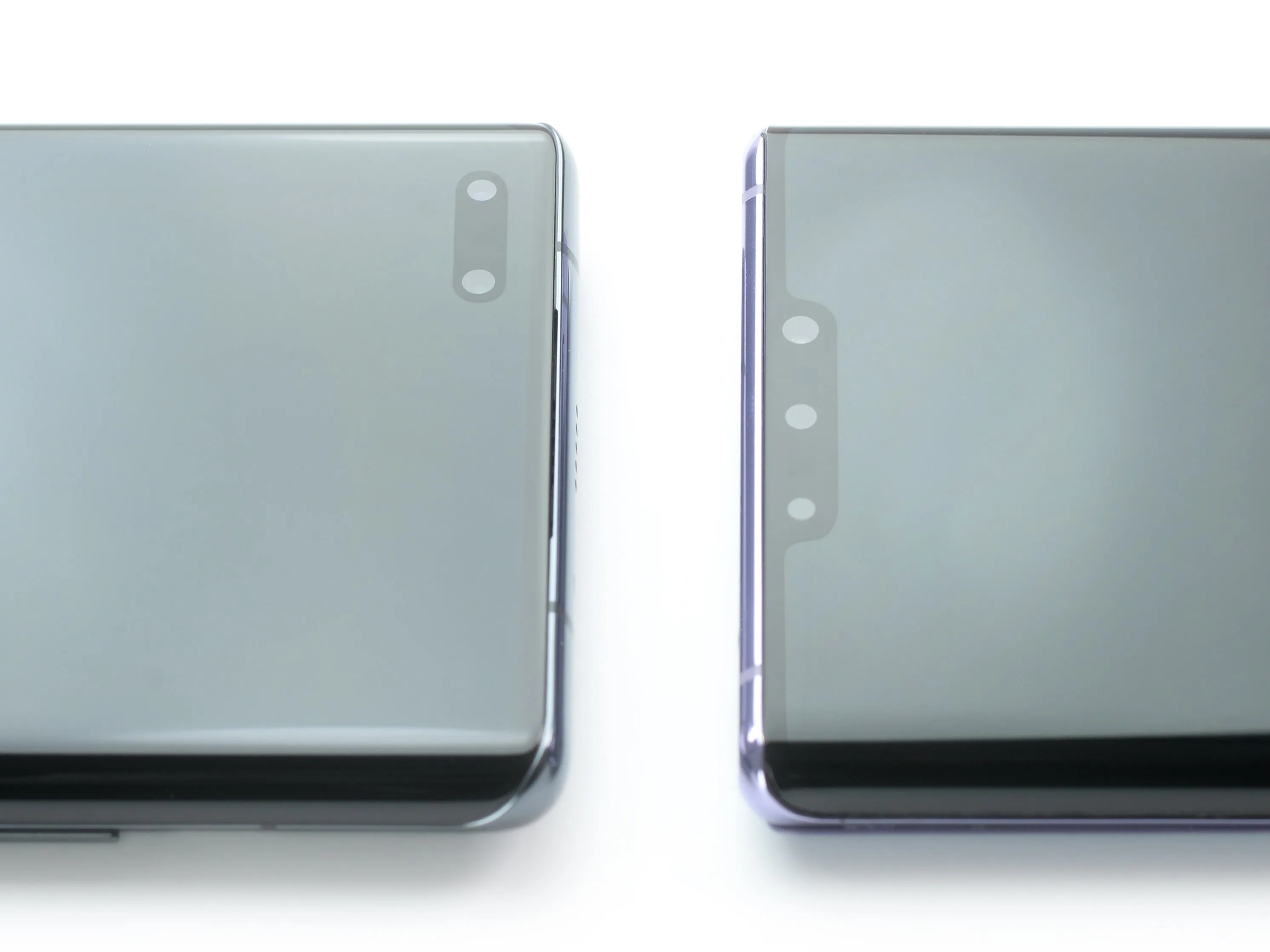

• Mate 40 Pro лишился одной фронтальной камеры, а две оставшиеся теперь располагаются в продолговатом отверстии в левом верхнем углу экрана.

• В отличие от Samsung, Huawei не стала отказываться от изогнутых стеклянных дисплеев. Они красивы, но подвержены случайным прикосновениям, а главное, их до смешного сложно заменить или отремонтировать.

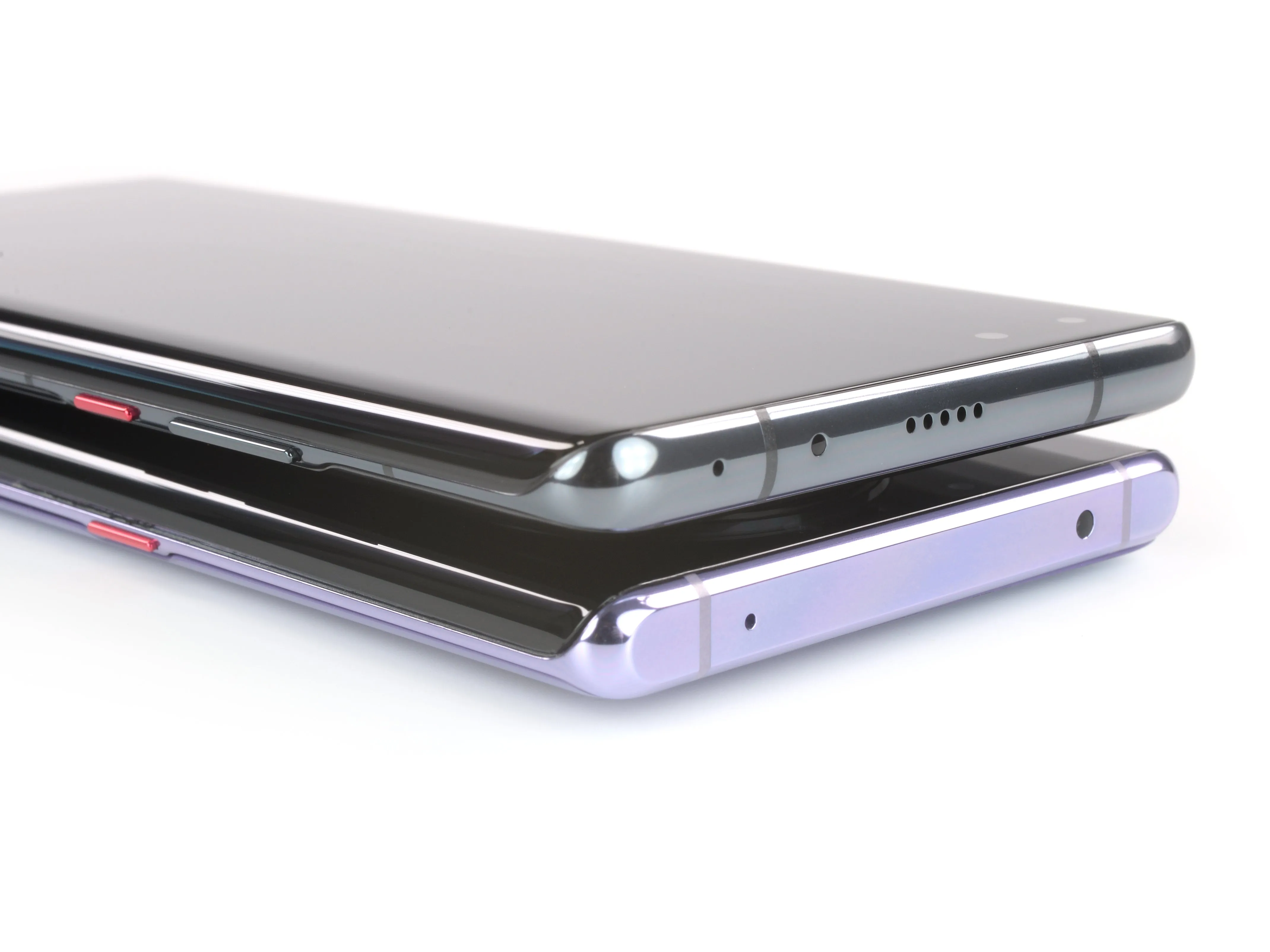

• Несмотря на сильную изогнутость экрана, у Mate 40 Pro есть физические кнопки регулировки громкости и питания, которые прикреплены к рамке на правой грани. Кроме того, на противоположной стороне находится удобная для левшей 'виртуальная кнопка'.

• Наконец, решетка динамика в верхней части наводит на мысль о том, что в Mate 30 Pro динамик с вибрацией экрана в этом году не был использован.

Шаг 3

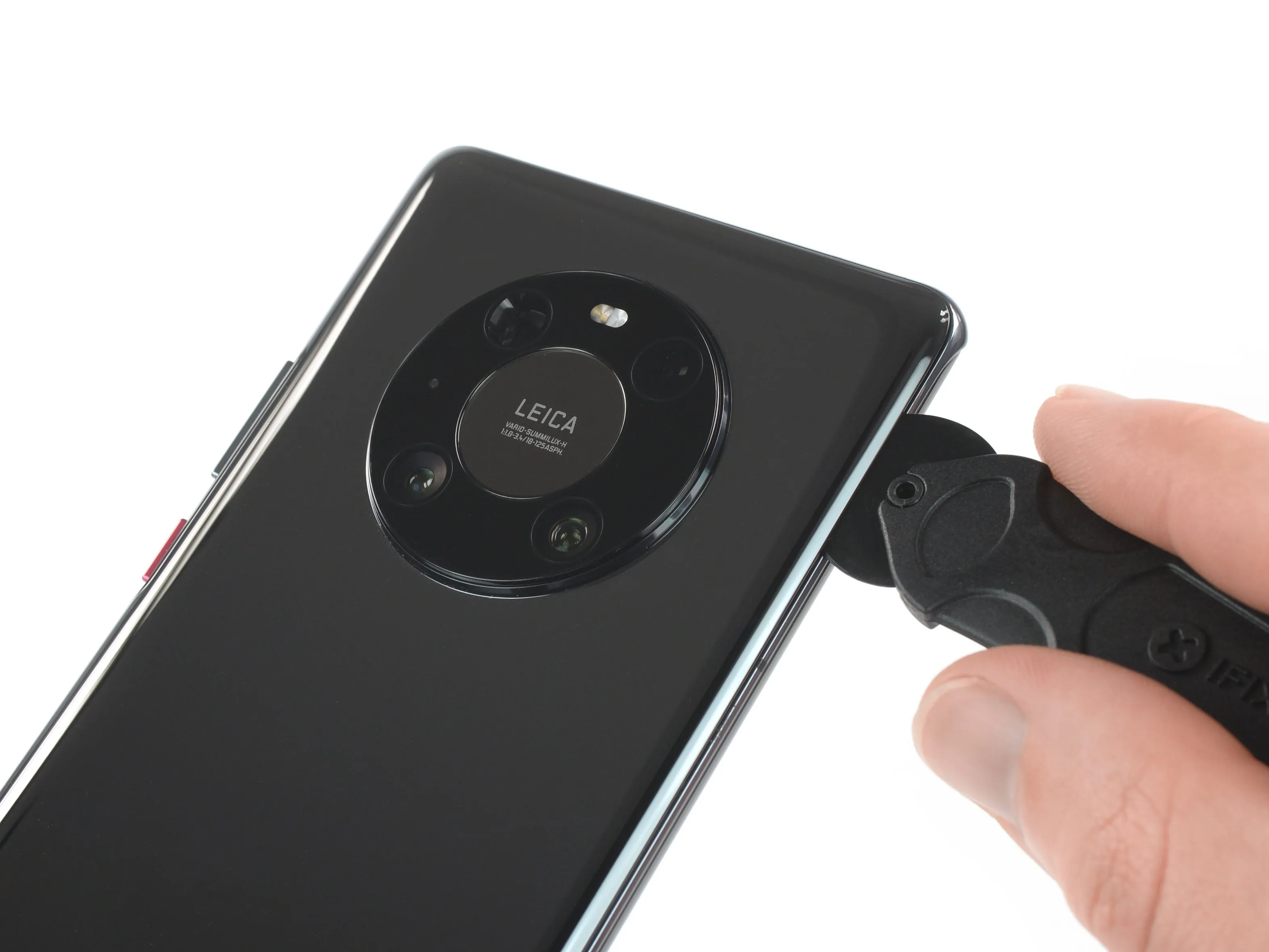

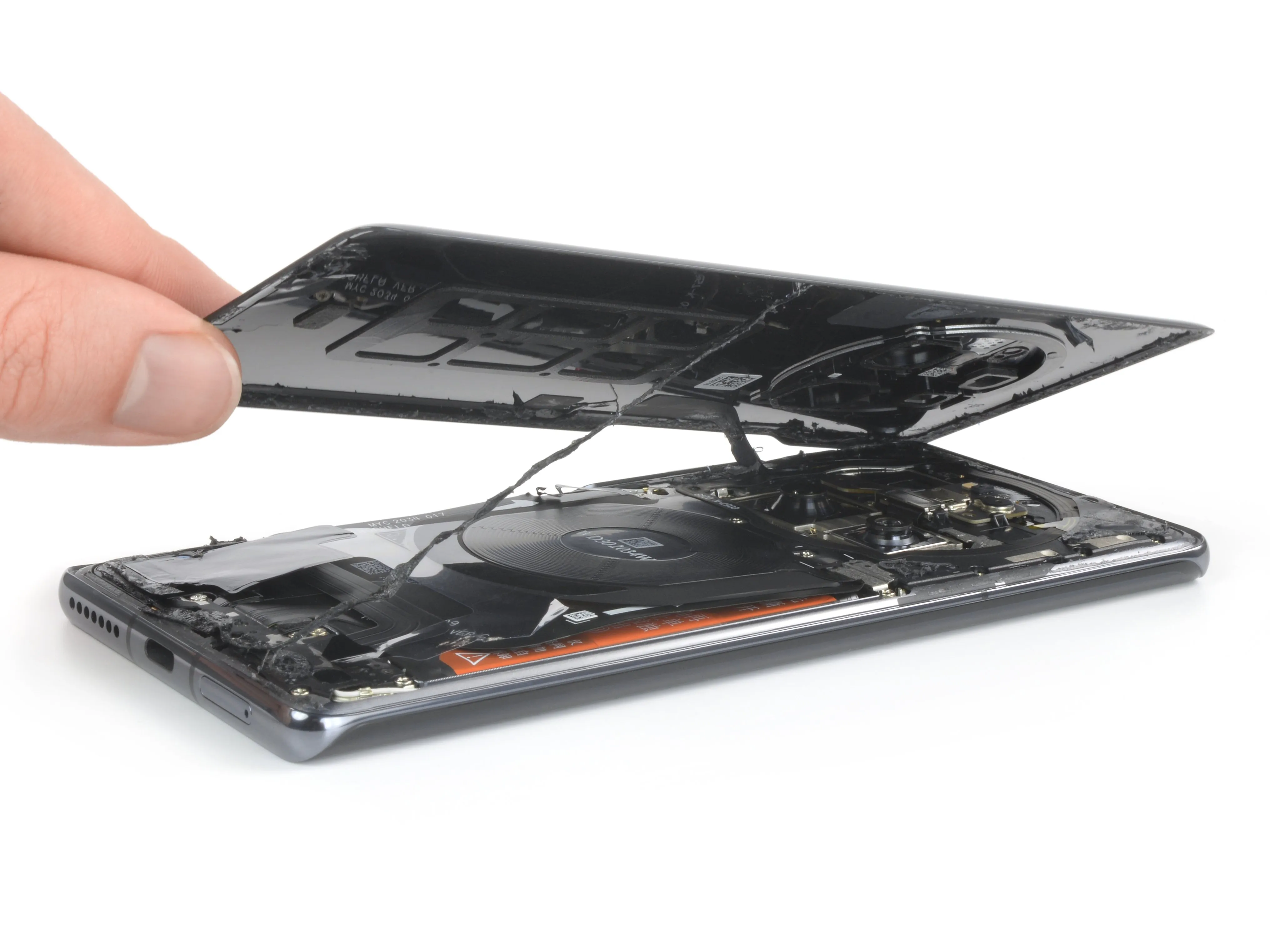

• Наша обычная процедура нагревания, поднятия и нарезания кусочков сегодня не совсем удалась: клей отказывается двигаться под нашей присоской. Но зазор между задним стеклом и средней рамкой достаточно широк, чтобы в него можно было просунуть наше колесико для открывания iMac.

• Не было никаких скрытых кабелей, которые можно было бы случайно перерезать при открытии Mate 30 ProИ поскольку в 40 Pro также имеется сканер отпечатков пальцев под дисплеем, мы не ожидали, что здесь есть какие-то мины-ловушки. Читатель, мы ошиблись.

• Небольшой гибкий кабель рядом с кнопкой питания, к сожалению, оказался... перерезанным.

• Если не считать этой слегка разочаровывающей неудачи, наш вход удался! Внутри мы видим толстые клейкие полоски, которые не давали нам покоя, и четыре немигающих глаза в космическом кольце. Большую часть нашего обзора в этот момент закрывают щиты и катушка беспроводной зарядки.

• Не будем играть в любимчиков, но мы должны признать, что этот первый взгляд менее опрятен, чем чистый новый iPhone линейки.

Шаг 4

• Первым отсоединяется не экран материнской платы или катушка зарядки, а датчик вспышки в сборе.

• На самом деле это хорошая новость, поскольку в прошлом году вспышка была частью корпуса материнской платы, а не модульной, как сейчас. Когда приходит время ремонта, любая дополнительная модульность помогает.

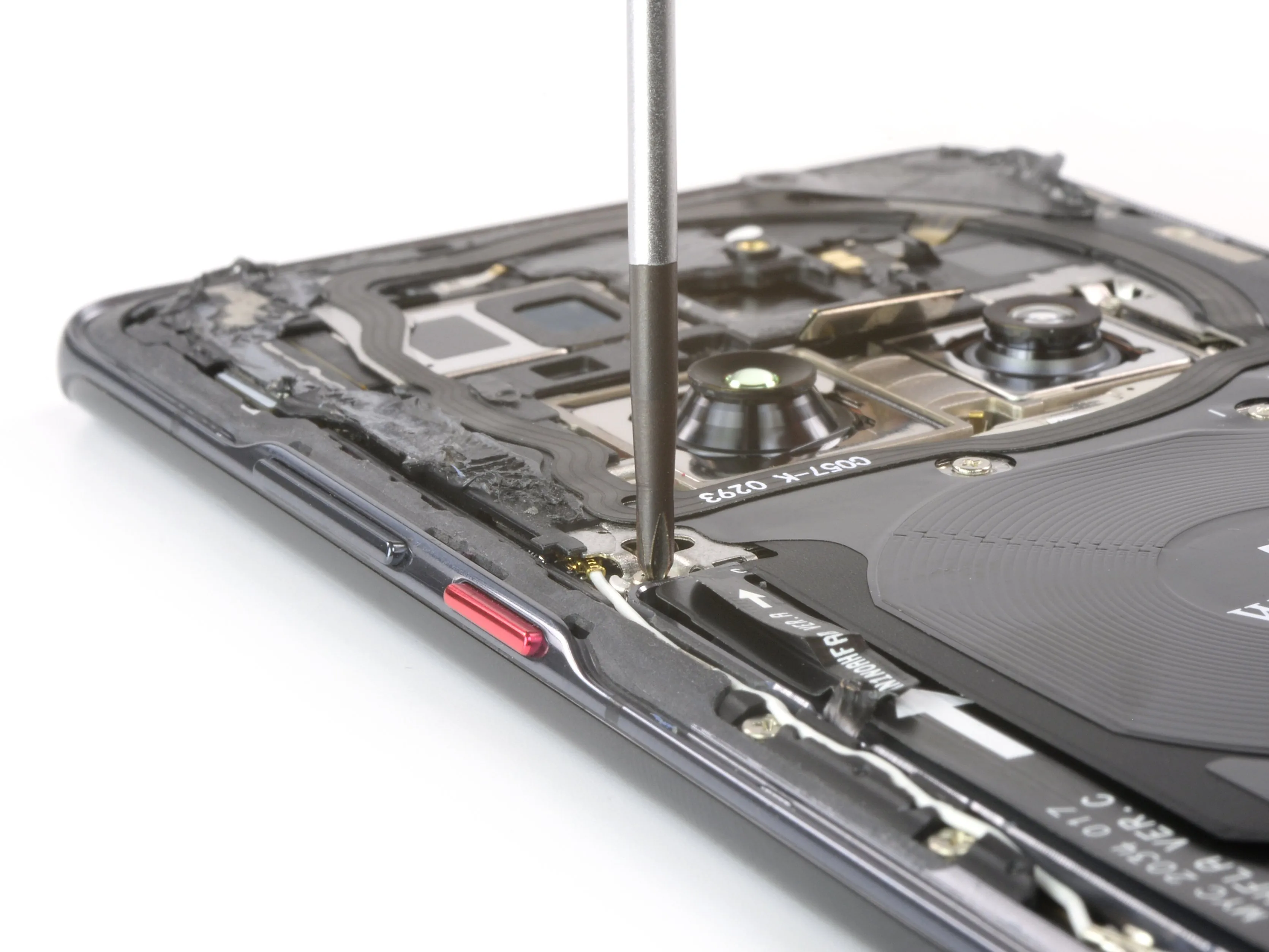

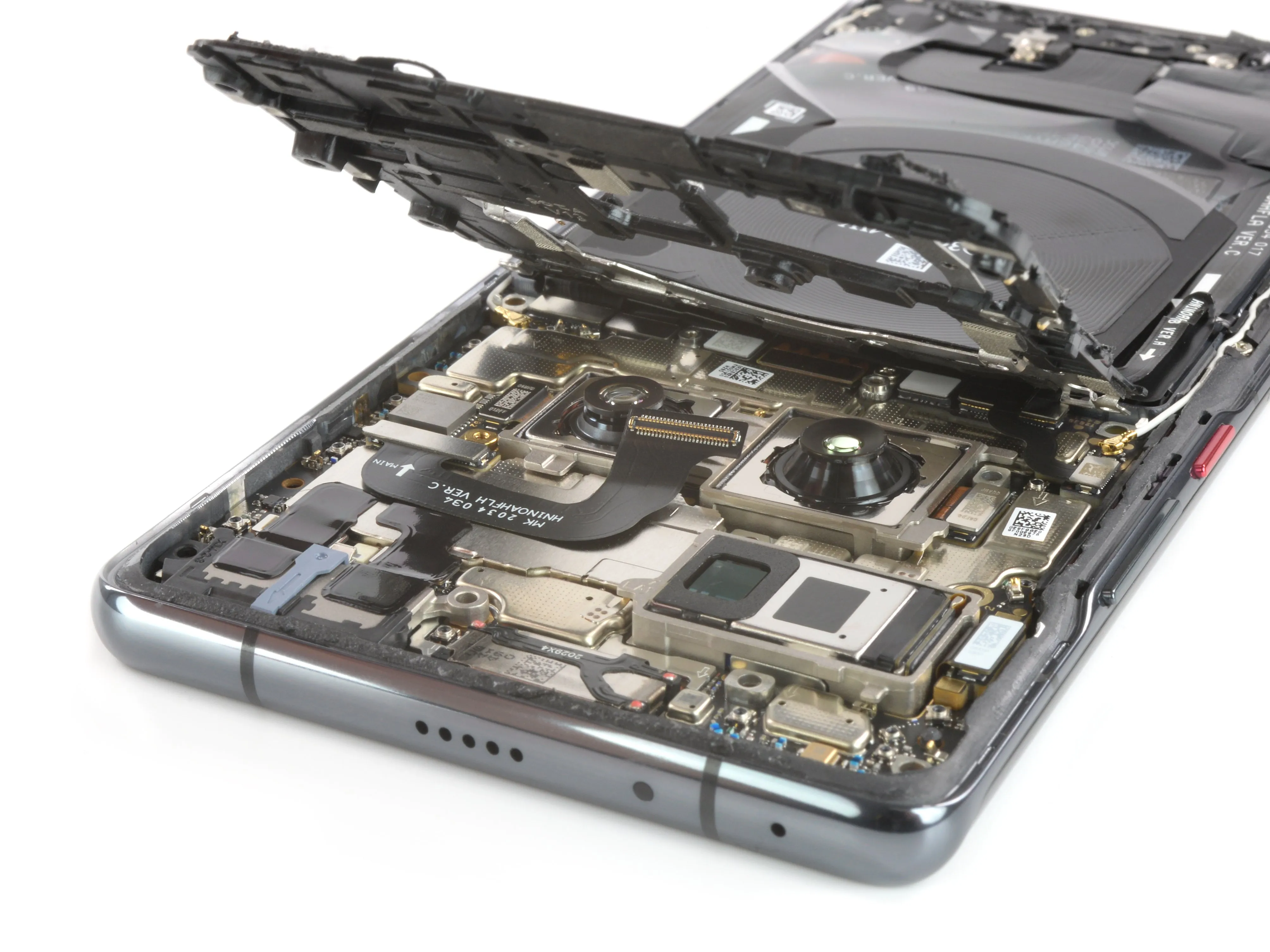

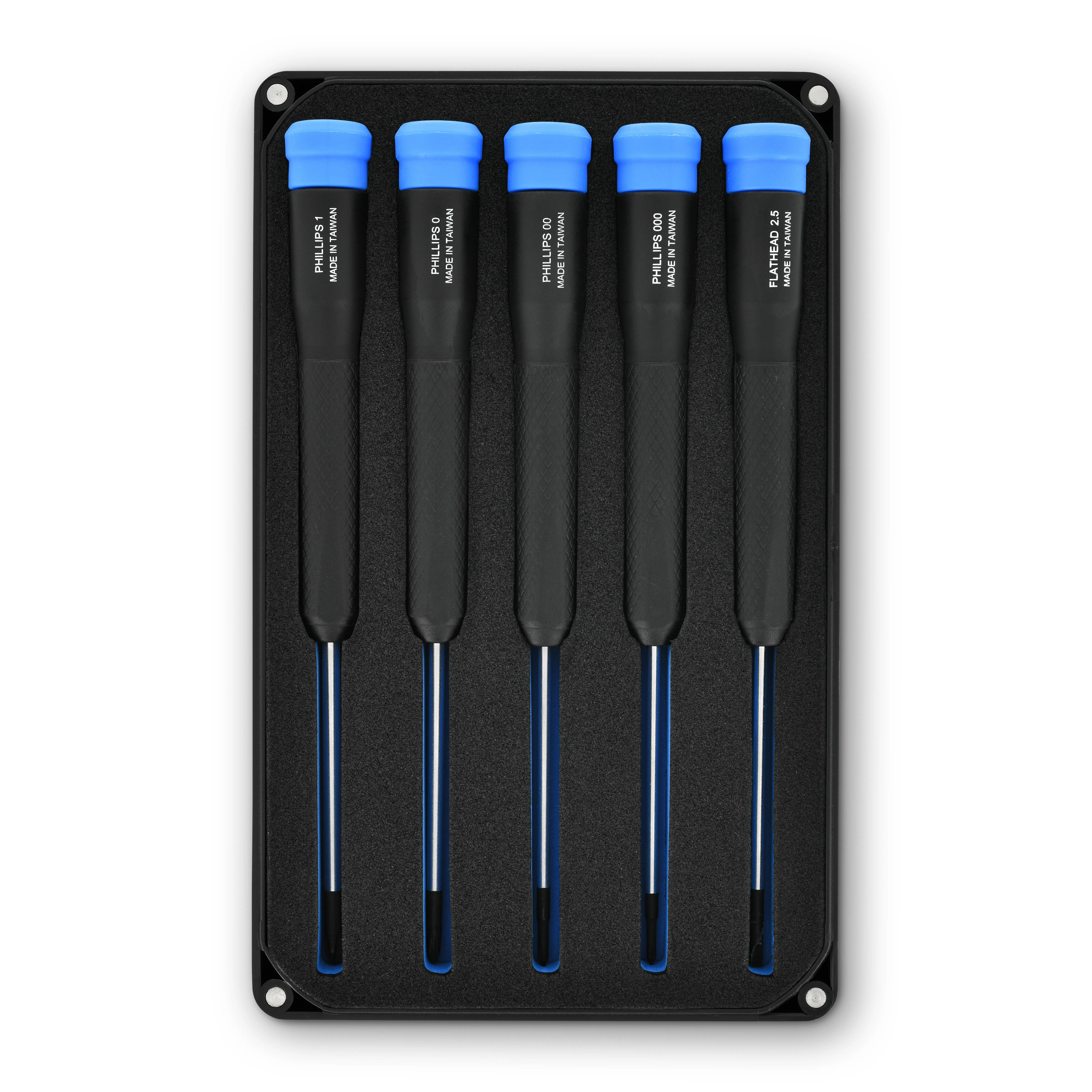

• Далее наш набор отверток Marlin откручивает несколько крестовых винтов, и мы получаем первый взгляд на материнскую плату.

Шаг 5

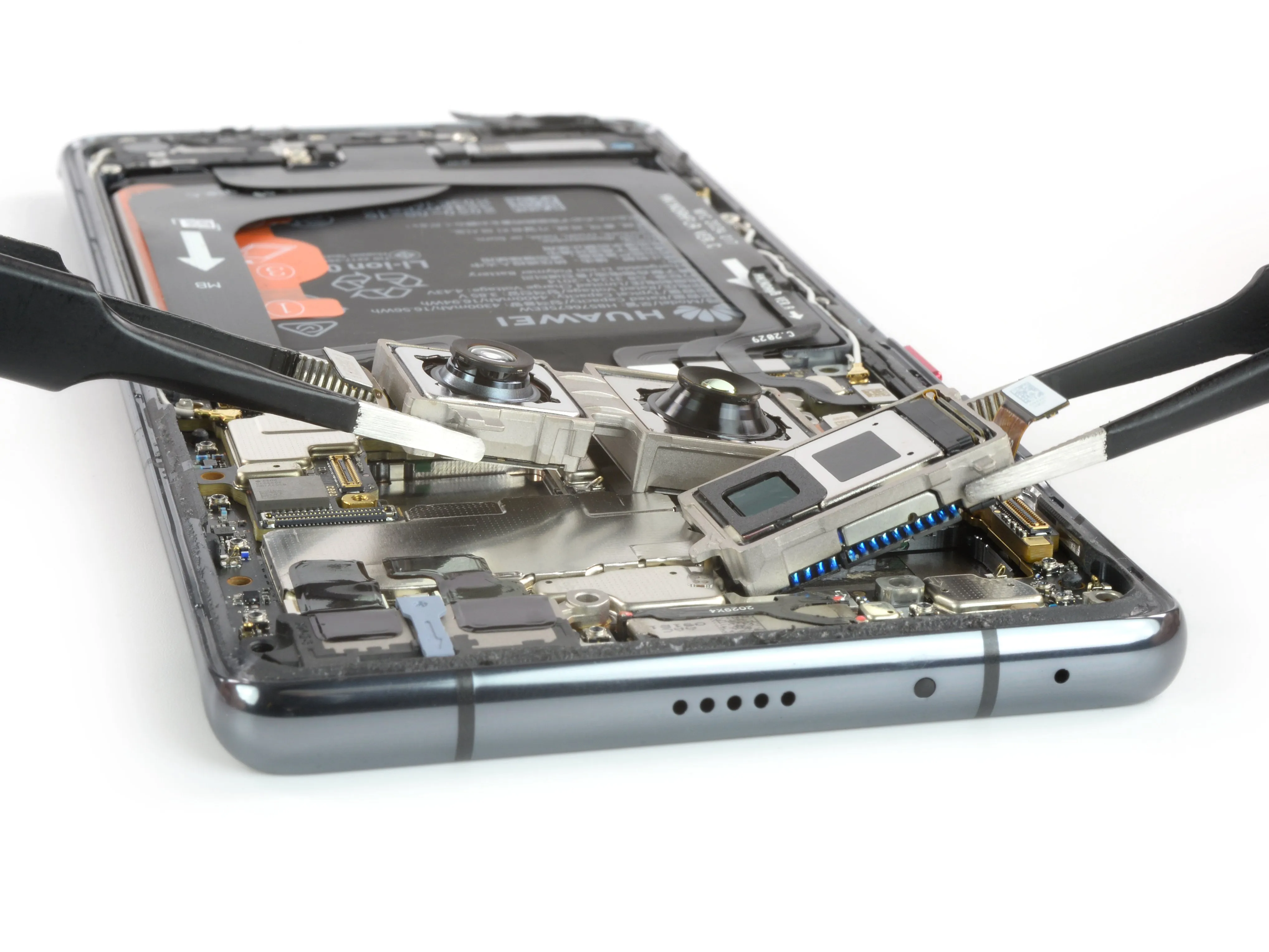

• Теперь мы можем извлечь несколько квадратных модулей камер из их дома в круглом кольце Space Ring.

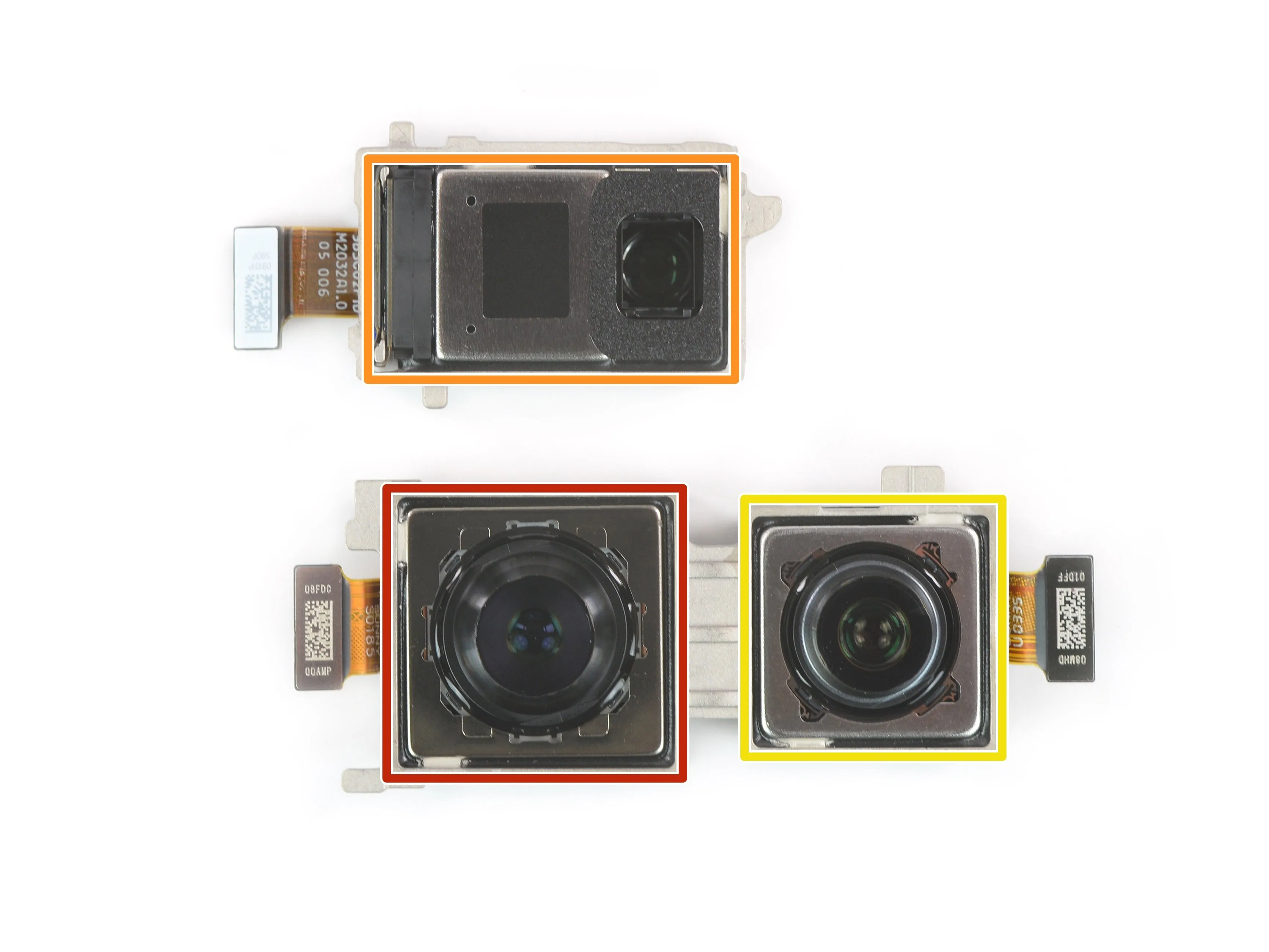

• Вот камеры Mate 40 Pro в голом виде:

• 50 МП, ƒ/1,9 широкоугольная камера (23 мм) с 1/1,28-дюймовым сенсором Sony IMX700Y с рисунком RYYB (размер пикселя 1,22 мкм).

• Для сравнения, новый широкоугольный сенсор в iPhone 12 Pro Max имеет размер пикселя 1,7 мкм, хотя и меньшее разрешение.

• Вообще говоря, более крупные пиксели сенсора камеры способны поглощать больше света и делать более четкие снимки в условиях недостаточной освещенности. Однако размер пикселя не всегда напрямую коррелирует с качеством снимков, особенно при использовании современных приемов вычислительной фотографии.

• 12 МП, ƒ/3,4, телекамера (125 мм) с 5-кратным оптическим зумом и OIS, оснащенная датчиком Sony IMX351Y с рисунком RYYB

• 20 МП, ƒ/1,8, ультраширокоугольная камера (18 мм) с матрицей Sony IMX718 с RGB-шаблоном

• И последнее замечание о камерах - в этом году зум перископа получил собственный корпус, а это значит, что теперь его можно заменить самостоятельно. Ура модульности!

Шаг 6

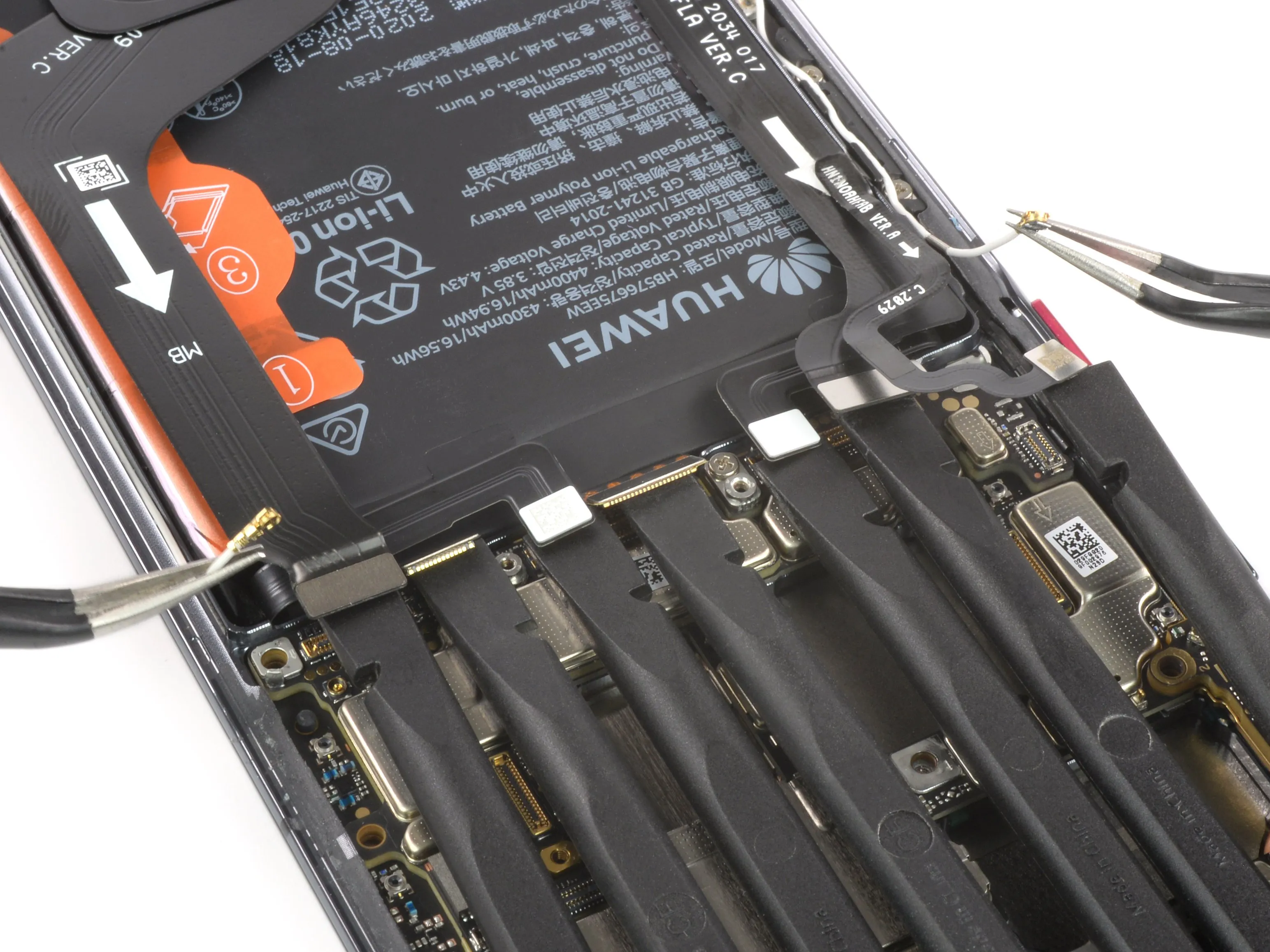

• Как и у большинства смартфонов, у материнской платы Mate 40 Pro на этой вечеринке есть целая куча гибких и антенных кабелей, большинство из которых неудобно преграждают нам путь к силиконовой панели.

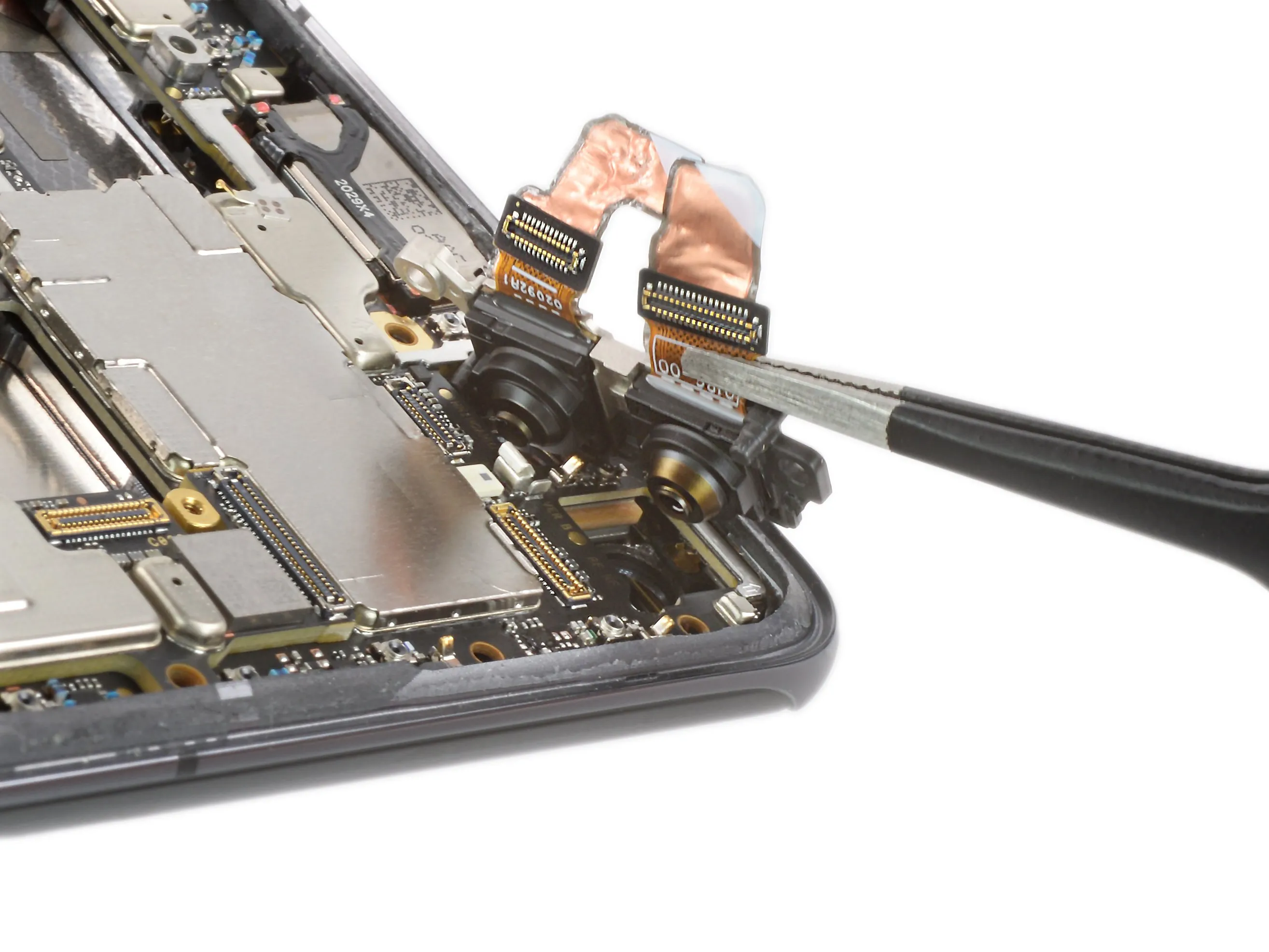

• С помощью целого отряда лопат и пинцетов мы пробираемся сквозь них, на полпути спотыкаясь о камеру selfie:

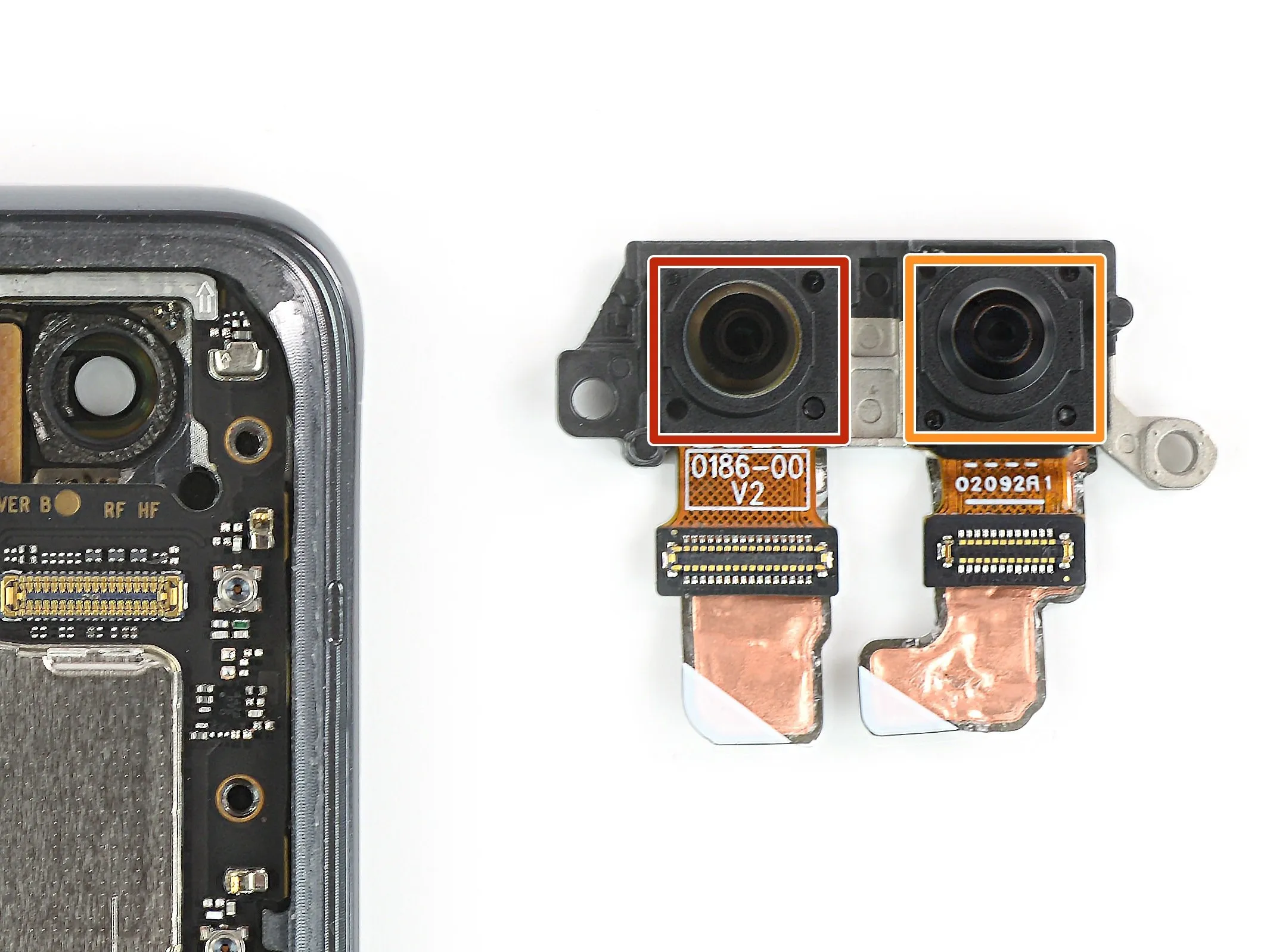

• 13 МП, ƒ/2,4, ultrawide (18 мм), сенсор Sony IMX688 (размер отдельных пикселей 1,22 мкм).

• Это первый раз, когда мы видим объектив с ультрашироким углом обзора в камере selfie телефона Huawei. Это означает, что обе камеры - передняя и задняя - имеют угол обзора до 100° - достаточно широкий, чтобы охватить всех друзей, с которыми вы не виделись несколько месяцев.

• 2 МП ToF-камера для 3D-глубины и биометрии

• Если вы любите селфи-видео в высоком разрешении, Mate 40 Pro может снимать 4k HDR-видео с помощью 13-Мп сенсора. Неплохо, Mate.

Шаг 7

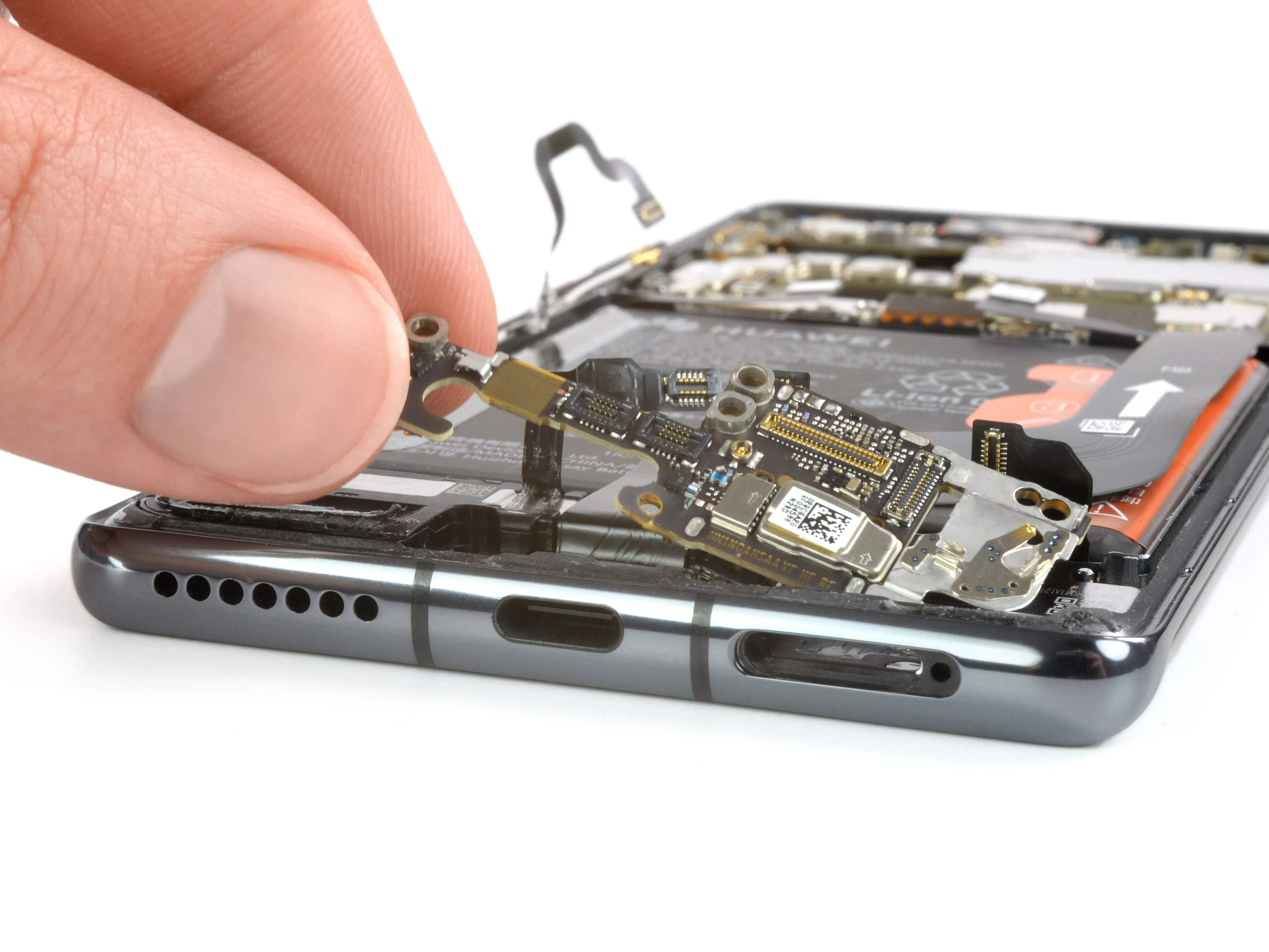

• Далее следует нижняя треть: эти кабели и компоненты могут не бросаться в глаза, но у них есть одна общая черта - модульность.

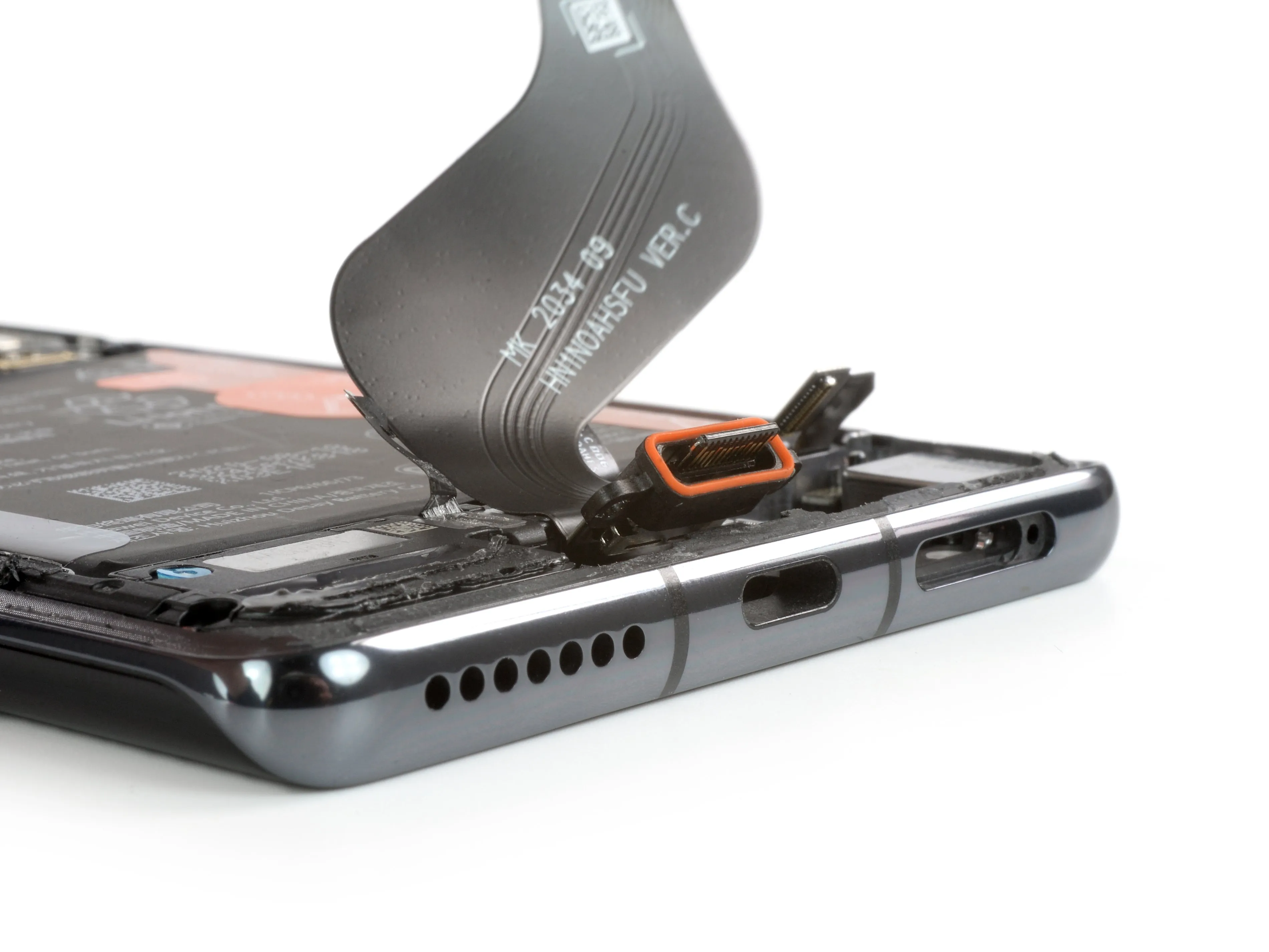

• Небольшая странность заключается в гибком кабеле для порта USB-C, который расширяется в середине, как будто кто-то расплющил его скалкой. Мы не знаем точно, зачем это нужно, но вряд ли Huawei сделала это просто так.

• Между всеми этими кабелями у нас на руках довольно стандартная ситуация с нижней половиной смартфона: SIM-лоток, небольшая дочерняя плата, динамик (32 бит/384 кГц) и немного экранировки.

Шаг 8

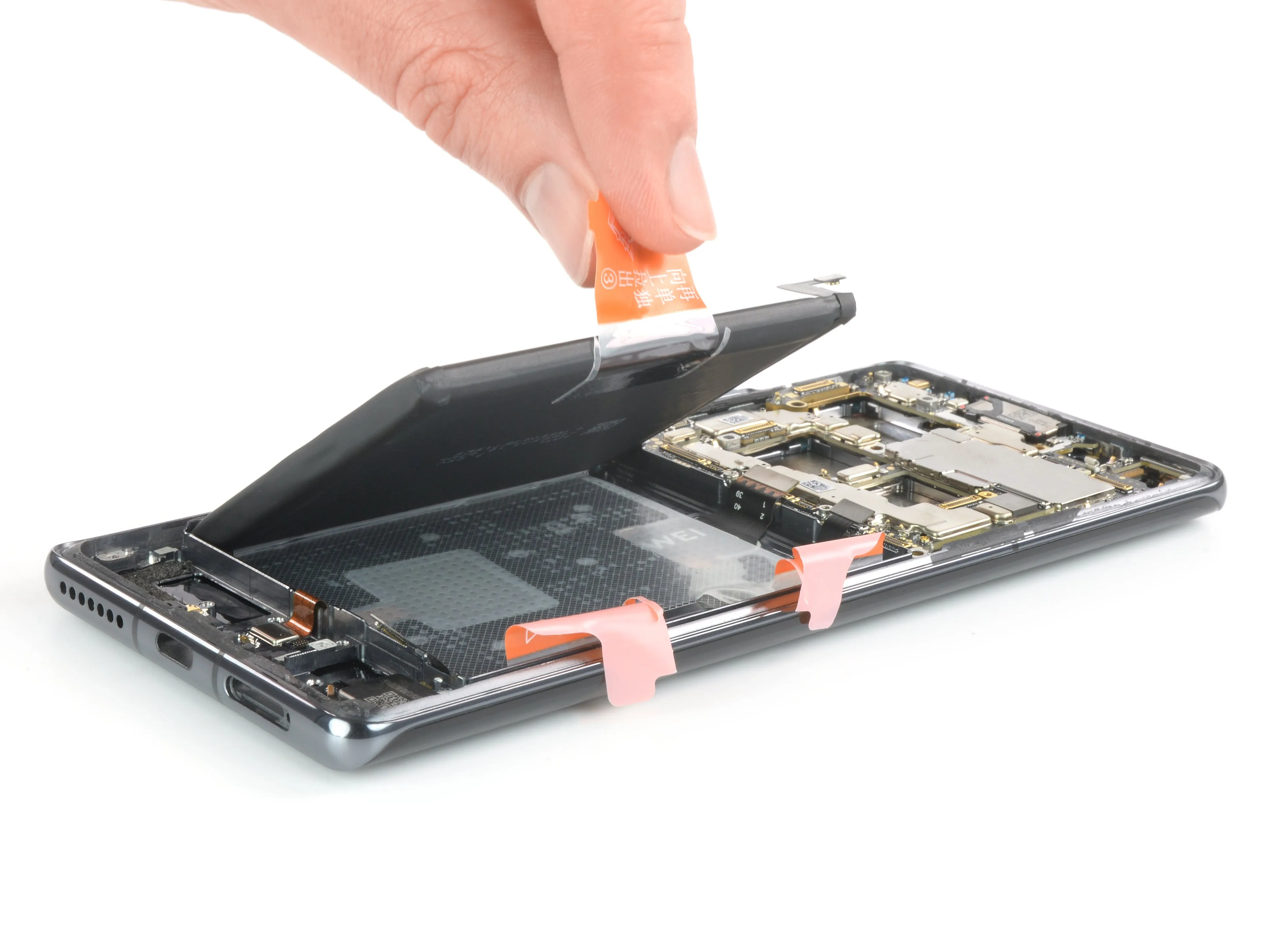

• Дойдя до аккумулятора, мы с радостью видим, что Huawei придерживается своих тыквенного цвета выступов, которые позволяют извлекать батарею без нагрева.

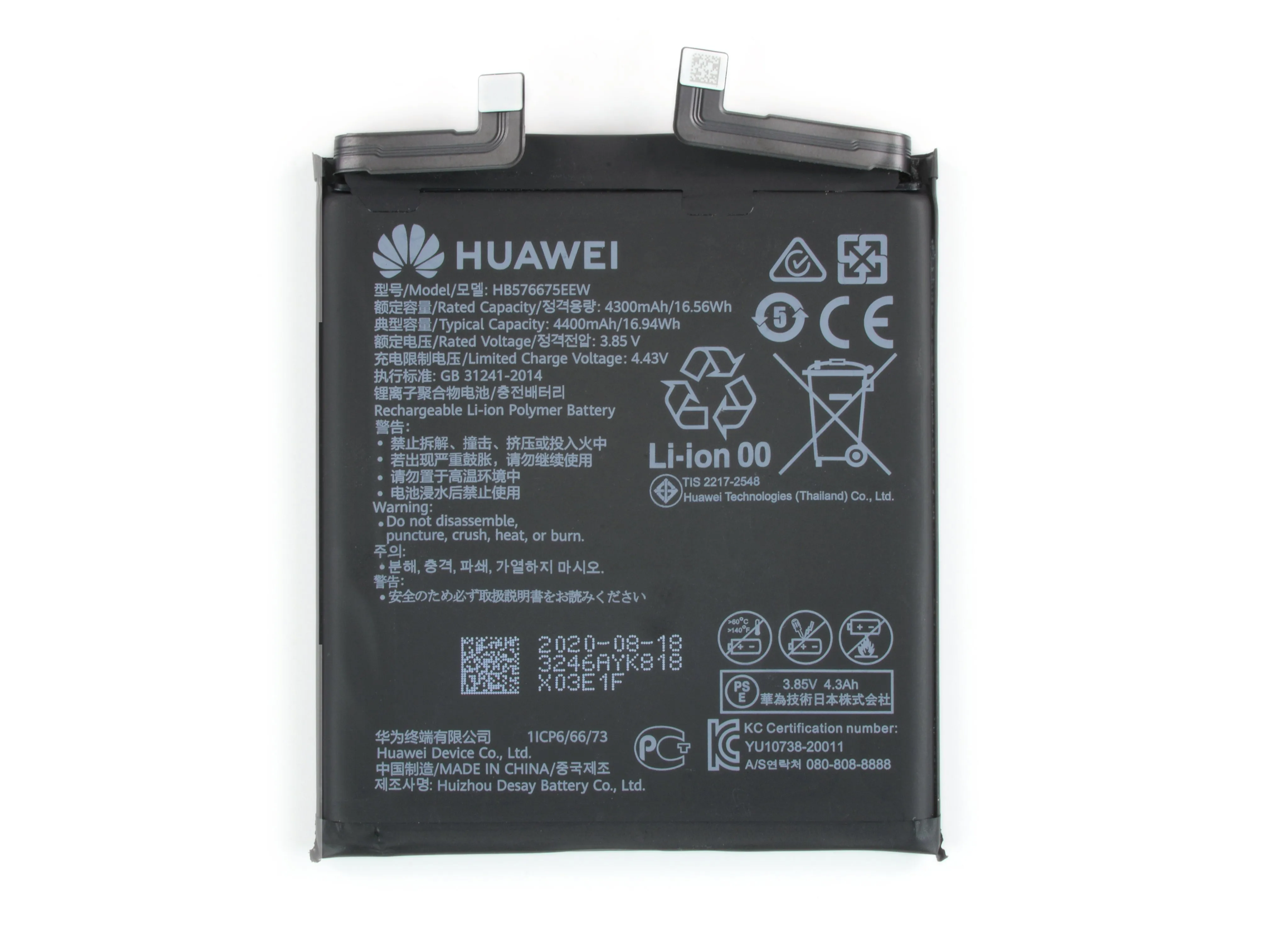

• Литий-ионный аккумулятор в Mate 40 Pro имеет емкость 16,94 Вт-ч (4400 мА-ч, 3,85 В) - немного меньше, чем 17,32 Вт-ч (4500 мА-ч, 3,85 В), который мы обнаружили в Mate 30 Pro. Mate 30 Pro.

• Для большего контекста iPhone 12 Pro Max L-образный аккумулятор емкостью 14,13 Вт-ч (3687 мА-ч), крошечный iPhone 12 mini 8,57 Втч (2227 мАч), а у Samsung Galaxy S20 Ultra - гигантский аккумулятор емкостью 19,30 Вт-ч (5000 мА-ч).

• Эти два разъема, скорее всего, представляют собой два разных маршрута для электронов, поступающих по проводам, и электронов, поступающих по воздуху, как это видно в iPhone 11 Pro.

• Эта батарея может заряжаться на мощности до 66 Вт с помощью кабеля и до 50 Вт по беспроводной сети. Это огромные цифры! 66 Вт - это больше, чем потребляет любой из новых MacBook M1 от своих зарядных кирпичей.

• Mate 40 Pro также может отдать 5 Вт другому устройству с помощью обратной беспроводной зарядки.

Шаг 9

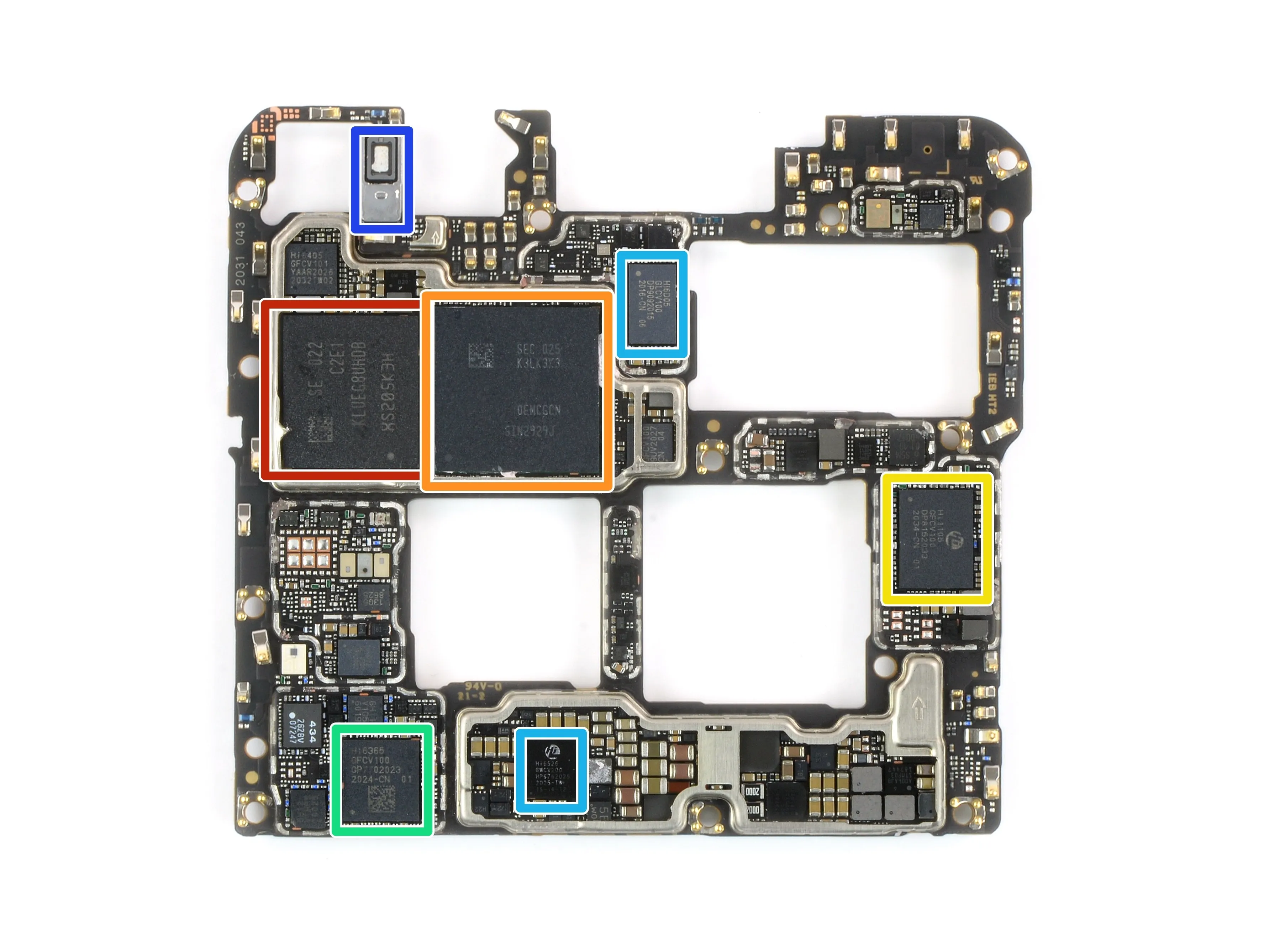

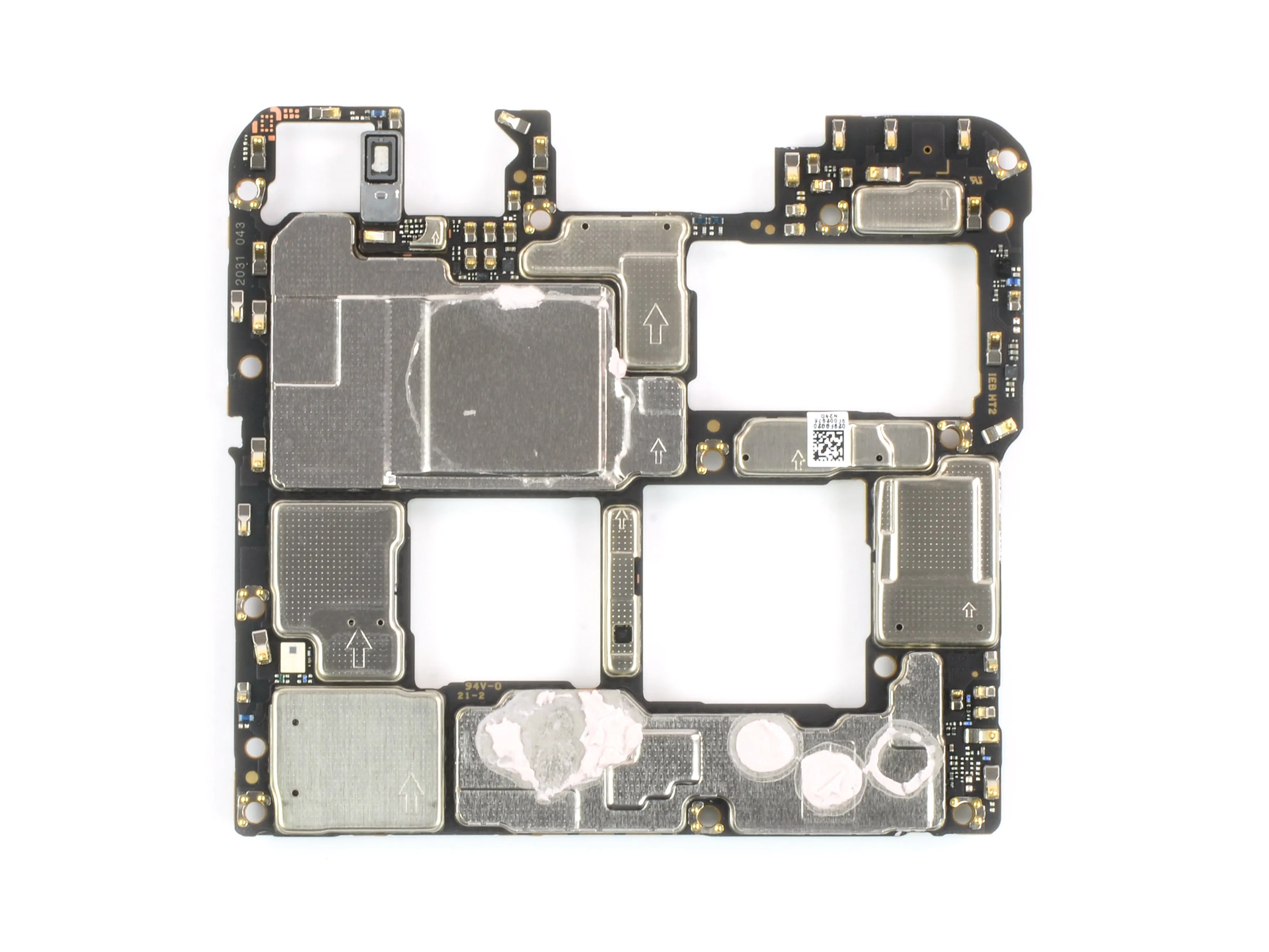

• Теперь, когда мы сняли почти все остальное, можно наконец-то добраться до кремниевой панели. Вот что мы можем предложить сегодня:

• Samsung KLUEG8UHDB-C2E1 256 ГБ UFS 3.1

• Странно, но в моделях Pro+ и RS Samsung заменяет флеш-память SFS 1.0 собственной разработки Huawei, согласно разбору от Gizmochina. Джед Джон Икоба.

• Невиданная ранее LPDDR5 SDRAM Chengyan K3LK3K30EM-CGCN от SEC (Samsung Electronics Corporation), расположенная поверх 5 нм SoC Kirin 9000 5G с восьмиядерным CPU (1x3,13 ГГц Cortex-A77 & 3x2,54 ГГц Cortex-A77 & 4x2,05 ГГц Cortex-A55) & GPU Mali-G78 MP24

• Модуль Wi-Fi 6 HiSilicon Hi1105

• Радиочастотный трансивер HiSilicon Hi6365 (как в Mate 20x)

• Управление питанием HiSilicon Hi6525 (сверху) и усилитель мощности HiSilicon Hi6D05 (снизу)

• Точечный проектор

Шаг 10

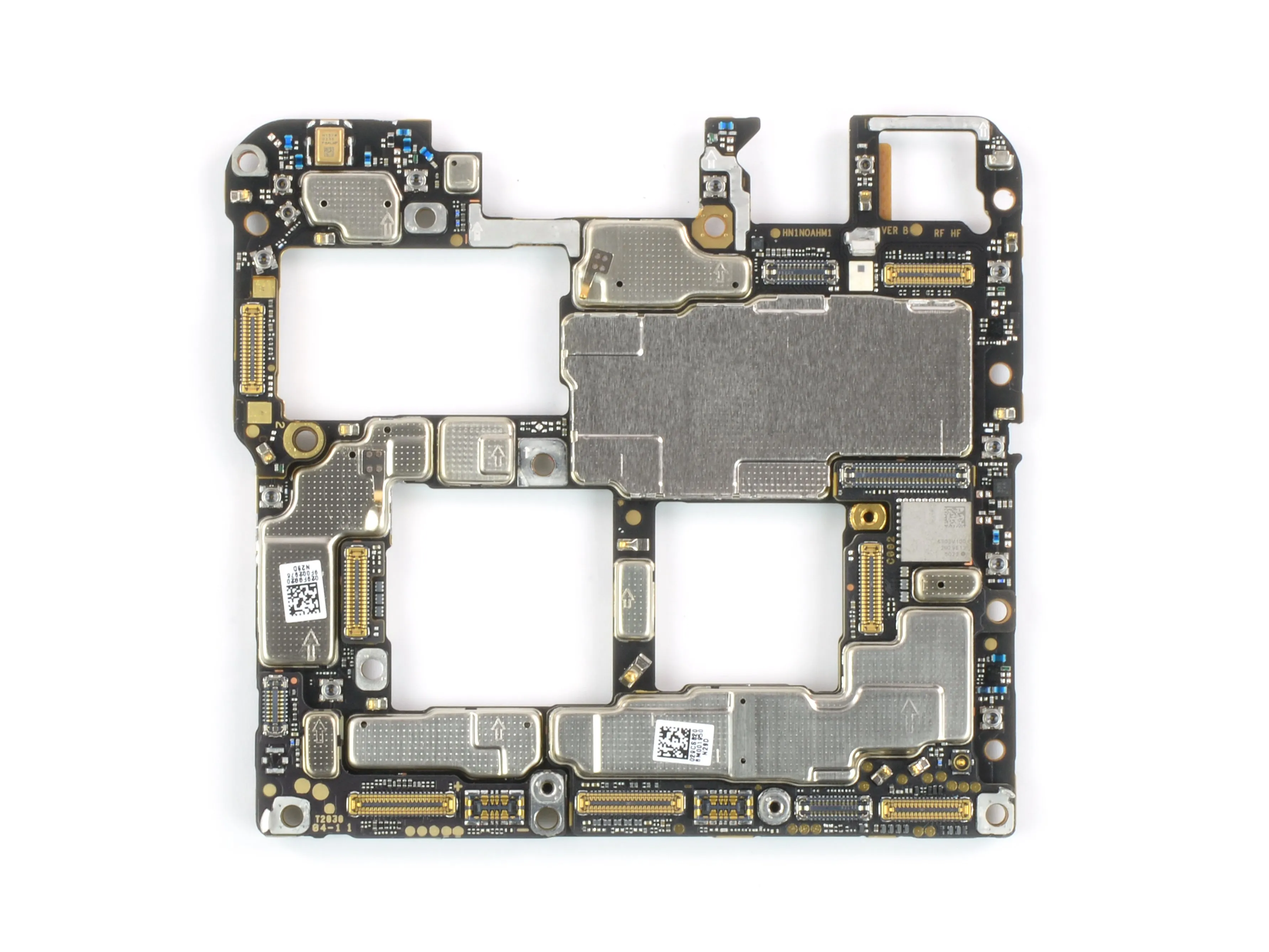

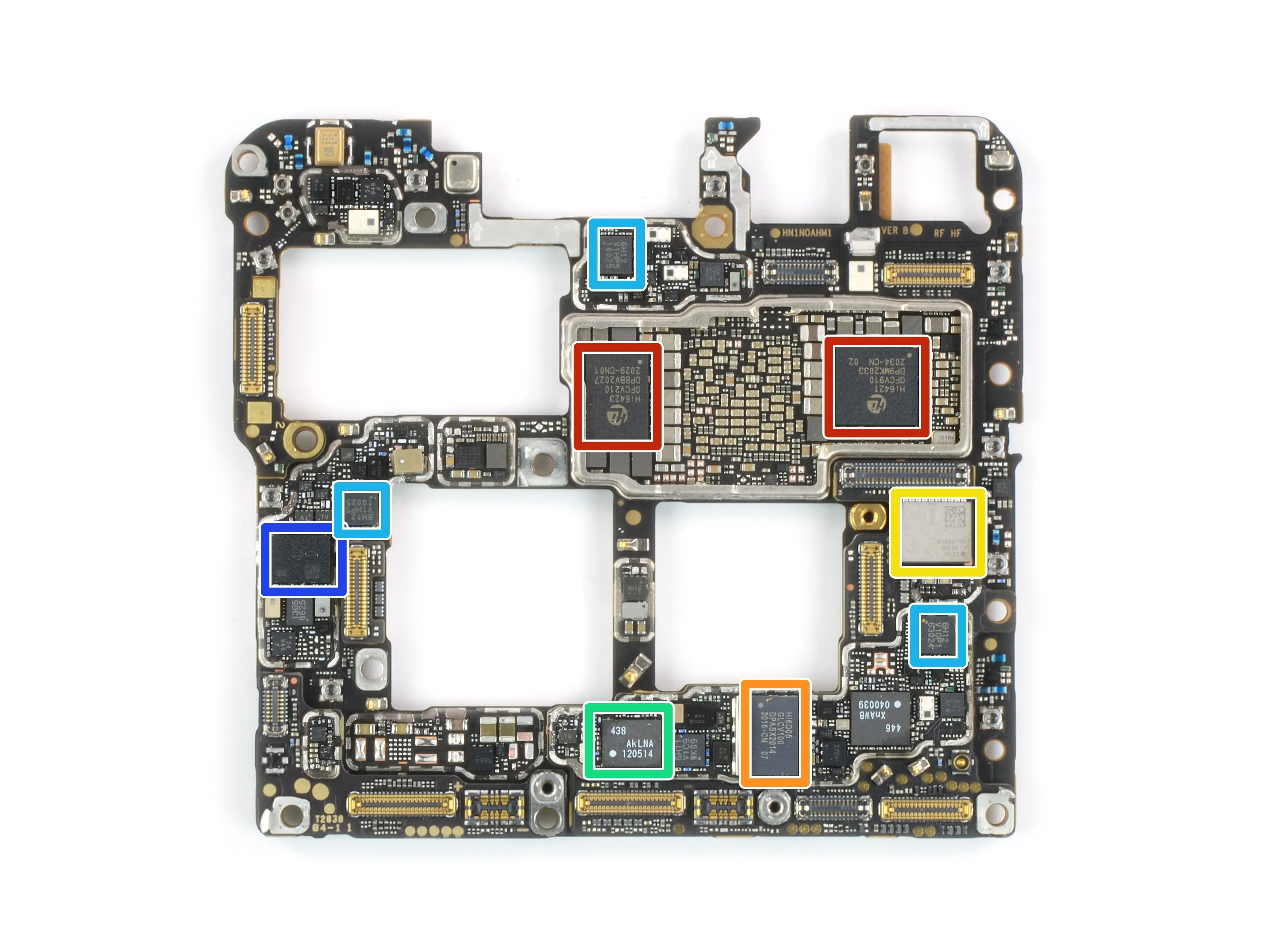

• На другой стороне мы находим еще несколько чипов HiSilicon и несколько загадочных чипов:

• HiSilicon Hi6421 и Hi6423 ИС управления питанием (как в Mate 20x)

• Модуль усилителя мощности HiSilicon Hi6D05

• 6S03V100 2029S13 0022

• 438 АкЛНА 120514

• 6H12 V1GP1 63024/V1HP510025

• Большинство разъемов припаяны к материнской плате, так как вторые слои показывают только контактные площадки под ними.

• Если вы знаете больше, не стесняйтесь помочь нам и оставьте комментарий.

Комментарии к шагу

- Микросхемы в зеленой рамке (438 AkLNA 120514 + 446 XnAWB 040039), скорее всего, от Murata (> согласно разбору de Mate 30 Pro от TechInsights...)

- Микросхемы в светло-голубой рамке (6H12 V1GP163024 + 6H12 V1HP510025 + 6H12 V1HP510025) произведены HiSilicon (дочерняя компания Huawei).

- Совершенно очевидно, что Chengyan K3LK3K3 производится компанией SEC (Samsung Electronics Corporation).

- Два наиболее интересных факта:

1. нет компонентов американских компаний, таких как Skyworks, Qorov, Qualcomm, Cirrus Logis, TI, ...)

2. многие микросхемы HiSilicon впервые произведены в материковом Китае (сокращение: 'CN' в конце описания типа).

Вопрос: Можете ли вы дать нам более подробную информацию о датчике отпечатков пальцев (Goodix или Synaptics)? Я думаю, что Goodix (потому что он необычайно плоский> возможно, 'Goodix Ultra-Thin...', как в P40 Pro, который имеет практически такой же дизайн печатной платы).

Привет, Ай Ланг,

спасибо за ваш комментарий и идентификаторы чипов. Я бы сказал, что это, скорее всего, датчик отпечатков пальцев Goodix. Однако я снял металлический щиток рядом с разъемом для отпечатков пальцев, и номер на чипе гласит 'GD L4CE 2015'. Больше ничего не нашел, но, возможно, это поможет вам точно определить.

6H11/6H12 - это Hi6H11/Hi6H12, малошумящий усилитель, разработанный HiSilicon

Привет, Доминик,

после долгих исследований, вы можете добавить ваше описание следующим образом:

желтая точка: USI (вероятно) 6S03V100 (назначение: неизвестно)

зеленая точка: Murata 438 AkLNA Low Noise Amplifier (вероятно, низкочастотный) [dt. Leistungsverstärker].

синяя точка: HiSilicon Hi5H12 + Hi6H12 LNA/RF Switch

Кроме того (на вашем фото он не в рамке): Переключатель МШУ/РЧ HiSilicon Hi6H11 (возможно, его можно оформить в синюю рамку, как другие переключатели МШУ/РЧ выше)

Кроме того (не в рамке на вашем фото): Murata 446 XnAWB Wideband Amplifier (mid- and highband) [dt. Leistungsverstärker].

Я могу идентифицировать некоторые микросхемы следующим образом:

1. 438 AkLNA 120514 ： Низкополосный FEMid, интегрированный коммутатор и фильтр (SAW, Duplexer, Quaplexer...)

2. 446 - средне- и высокочастотный FEMid

3. 6H11 - низкополосный МШУ

4. 6H12 - банк LNA среднего и высокого диапазонов

5. 429 - модуль PA N77/79

Шаг 11

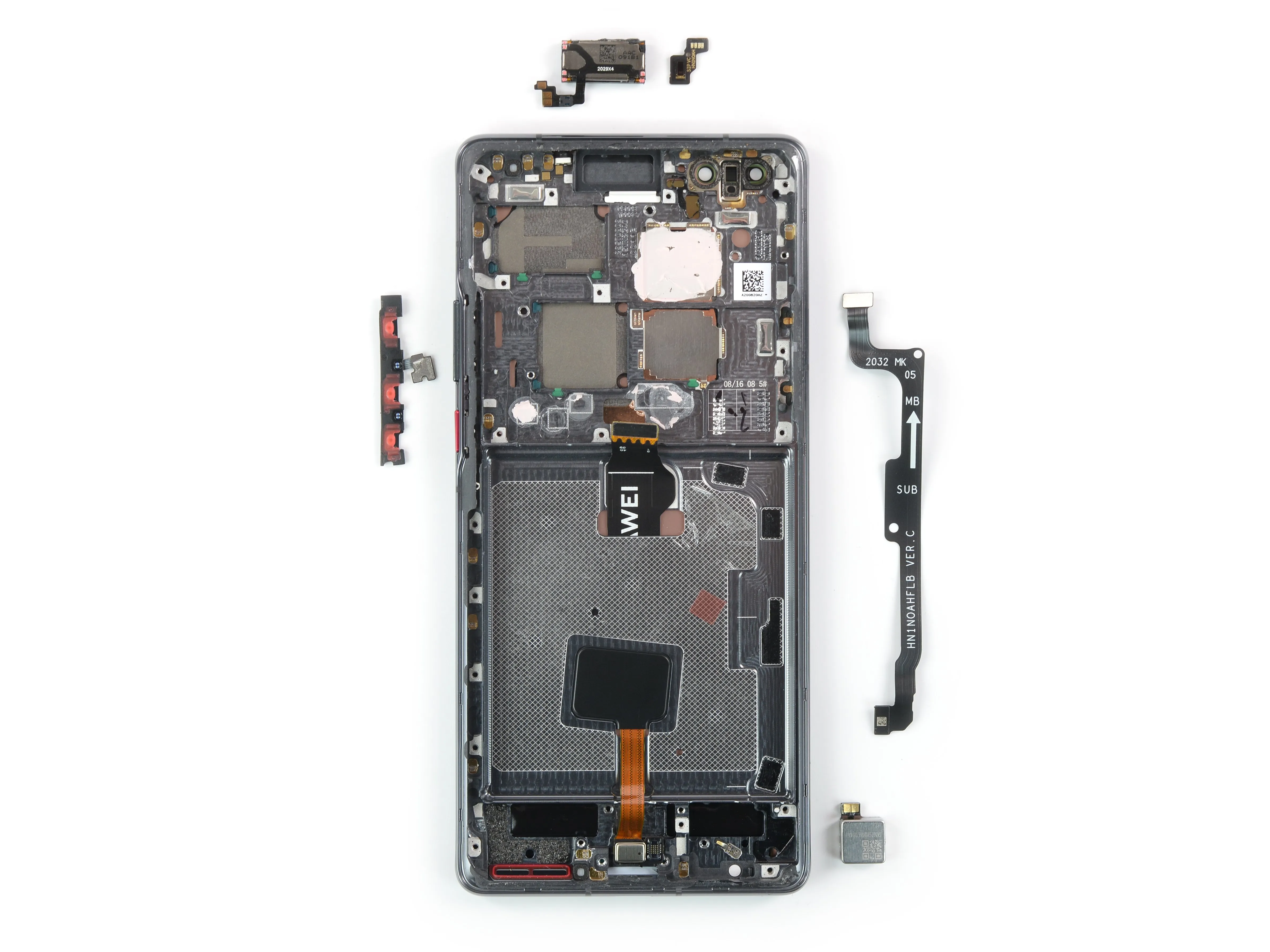

• Наш тест на дружбу почти закончен, но давайте выловим последние оставшиеся компоненты.

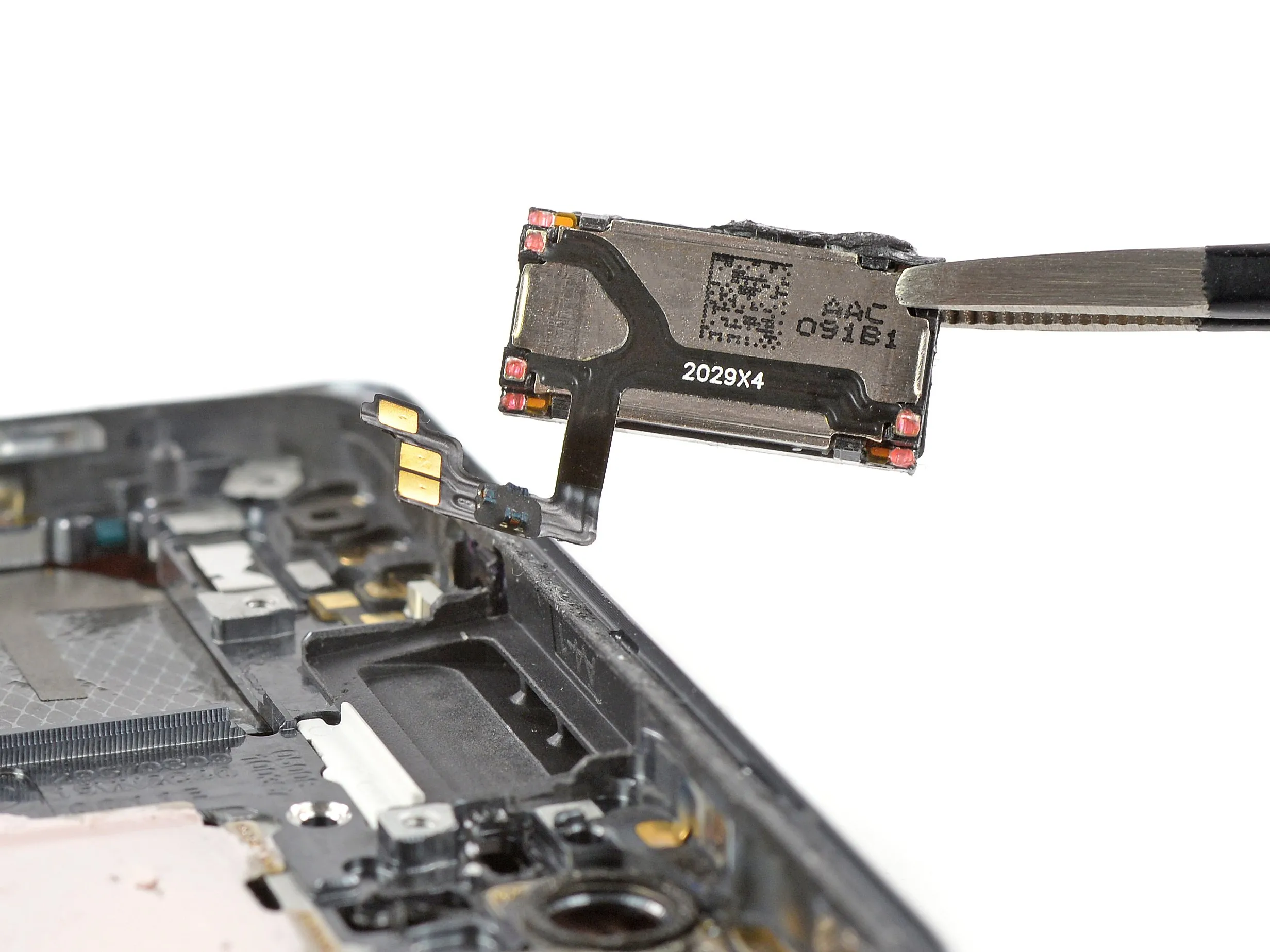

• Первым на крючок попадает второй динамик вдоль верхней грани телефона, выполняющий двойную функцию - и динамика наушников, и второго динамика для стереозвука в ландшафтном режиме.

• Это не только акустическая победа, но и победа в плане ремонтопригодности! Структурный динамик, который мы обнаружили в Mate 30 Pro сложность замены дисплея. Приятно видеть, что Huawei решила отказаться от этой модной (раздражающей) технологии в Mate 40 Pro.

• Вторая загвоздка - крошечный вибромотор с линейным приводом. Поскольку у нас все еще есть все эти iPhone, вот сравнение:

• Моторчик Mate 40 Pro имеет размеры 9,28 мм x 9,28 мм x 3,3 мм, что в два раза меньше и без того миниатюрного Taptic Engine из iPhone 12 mini. iPhone 12 mini.

• Последними компонентами в сетке являются датчик приближения, кабель кнопки питания и громкости, а также последний соединительный кабель.

Шаг 12

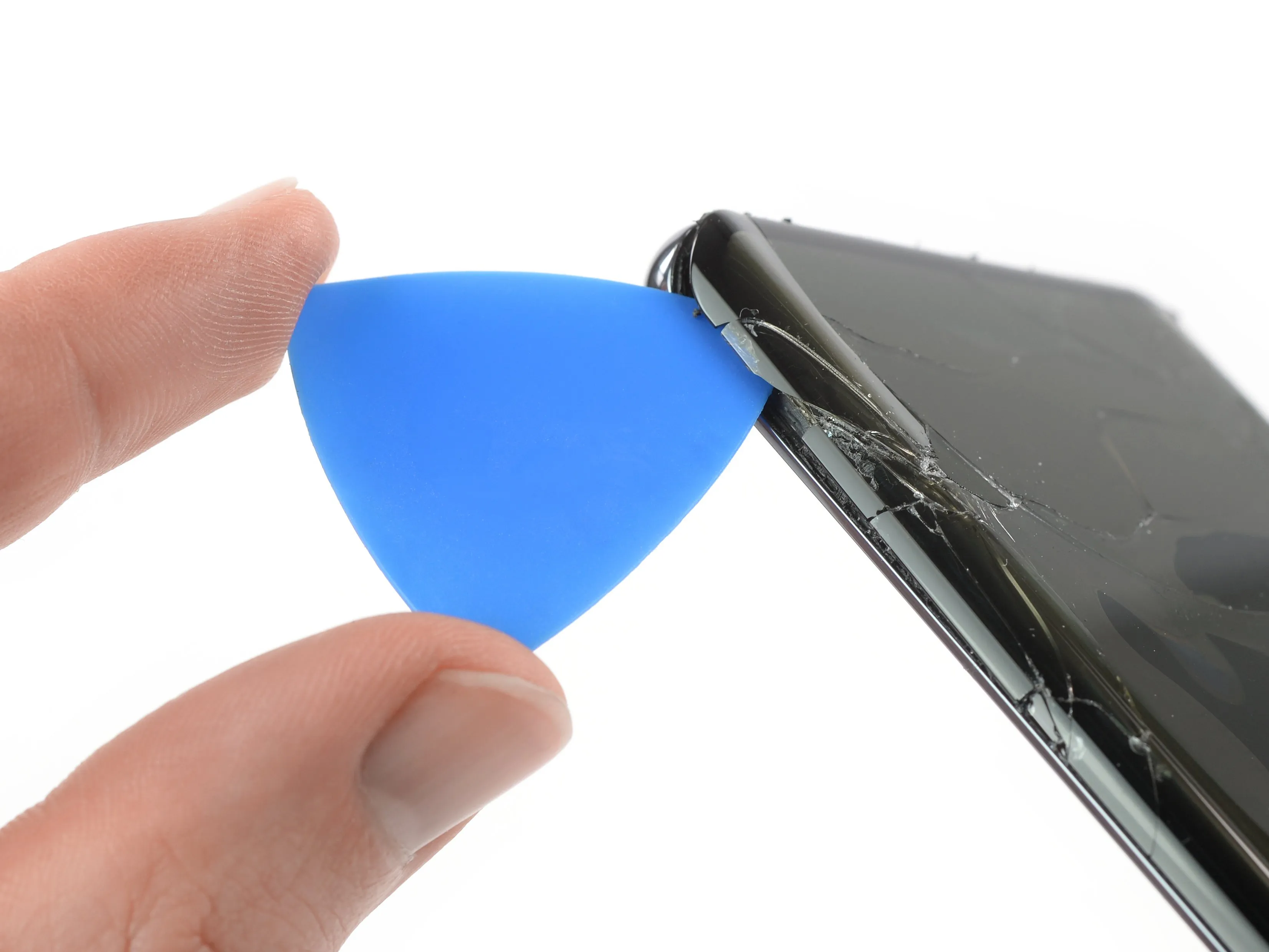

• Для последнего трюка мы попытаемся снять изогнутый на 88° 6,76-дюймовый экран.

• В отличие от последней серии смартфонов Apple, Huawei не стала выбирать между 5G и высокой частотой обновления дисплея - Mate 40 Pro получил и то, и другое! Чтобы сделать работу еще более плавной, дисплей имеет частоту дискретизации касаний 240 Гц.

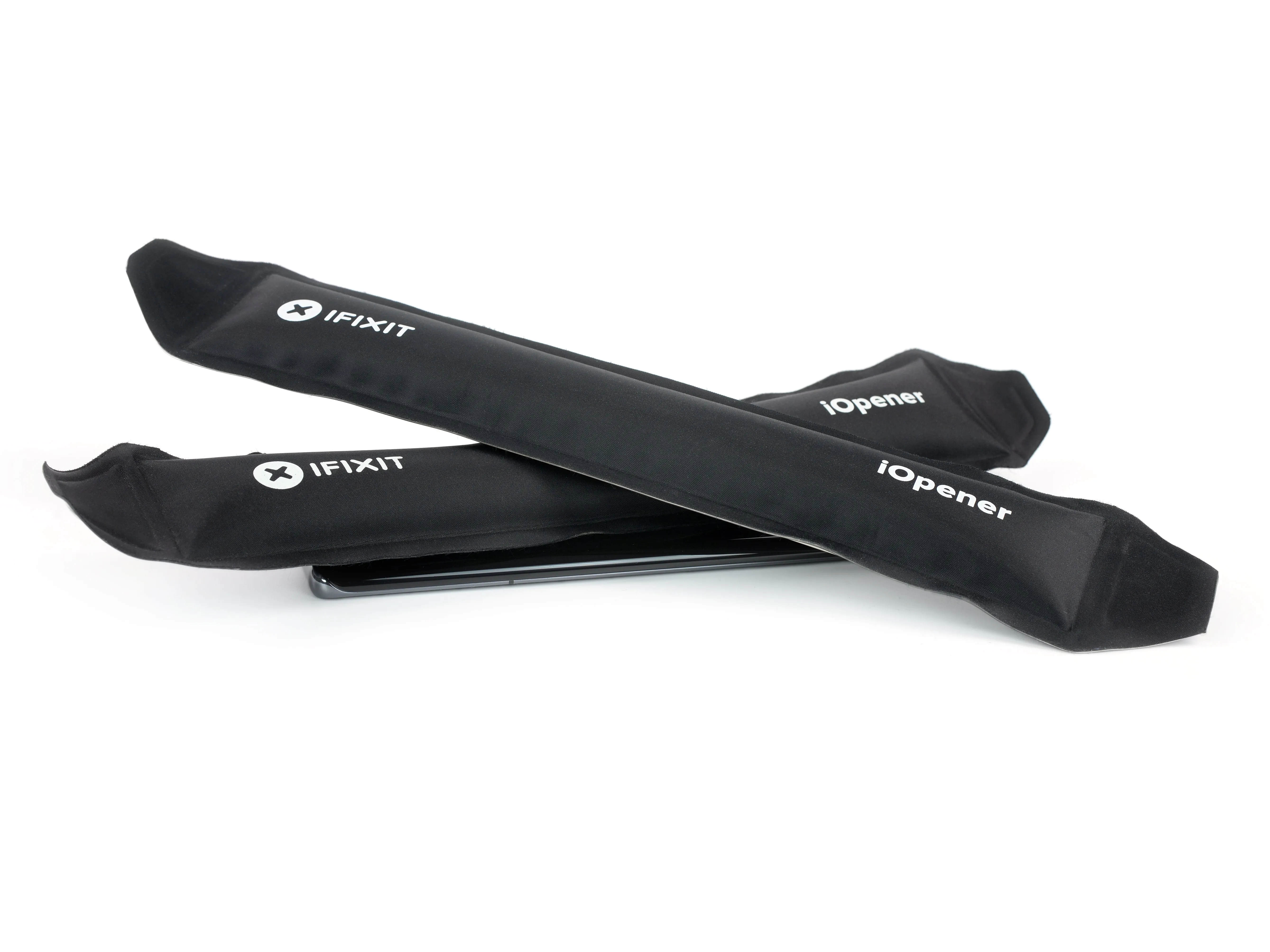

• Сначала мы подвергаем экран обильному нагреву. После нескольких минут упорной работы нам удается нажать на колесико для открывания iMac под экраном... только для того, чтобы увидеть, как стекло тут же разлетается вдребезги.

• Мы догадываемся, что Huawei, возможно, использует новый более сильный клей для дисплея Mate 40 Pro. Даже после сильного нагрева экран отказывается сниматься - независимо от того, какой инструмент мы используем и под каким углом к нему подходим.

• Мы знали, что изогнутые дисплеи - это кошмар, но даже мы не были готовы к тому, насколько ужасным окажется этот. Нет, спасибо, приятель.

Шаг 13

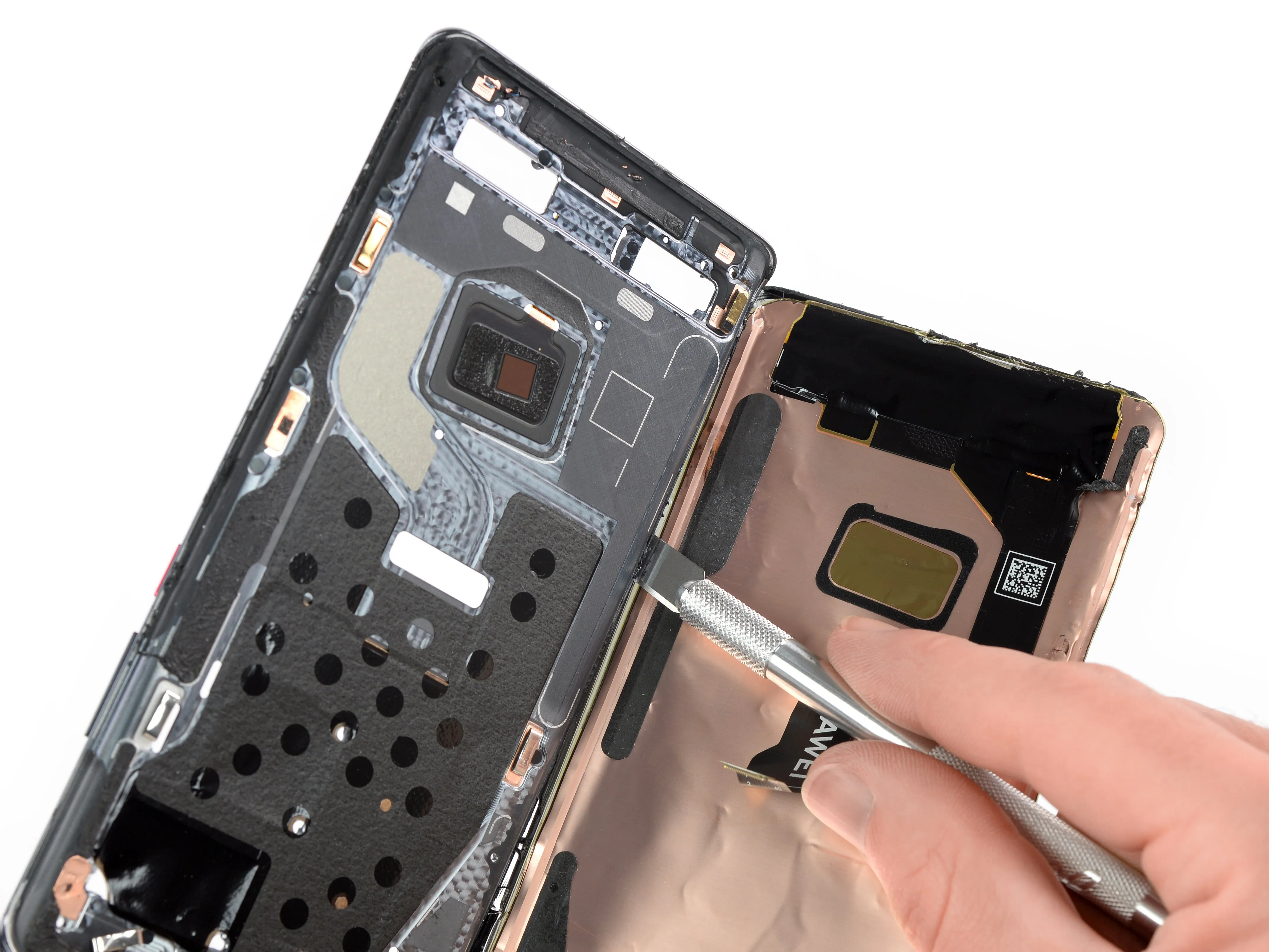

• Мы отказываемся сдаваться после того, как подошли так близко к полной разборке. После еще нескольких трещин и долгих ругательств нам удается отклеить дисплей. Та-да!

• Как ни крути (а мы крутили), замена дисплея на Mate 40 Pro будет ужасной. Не могу сказать, что мы удивлены - просто разочарованы.

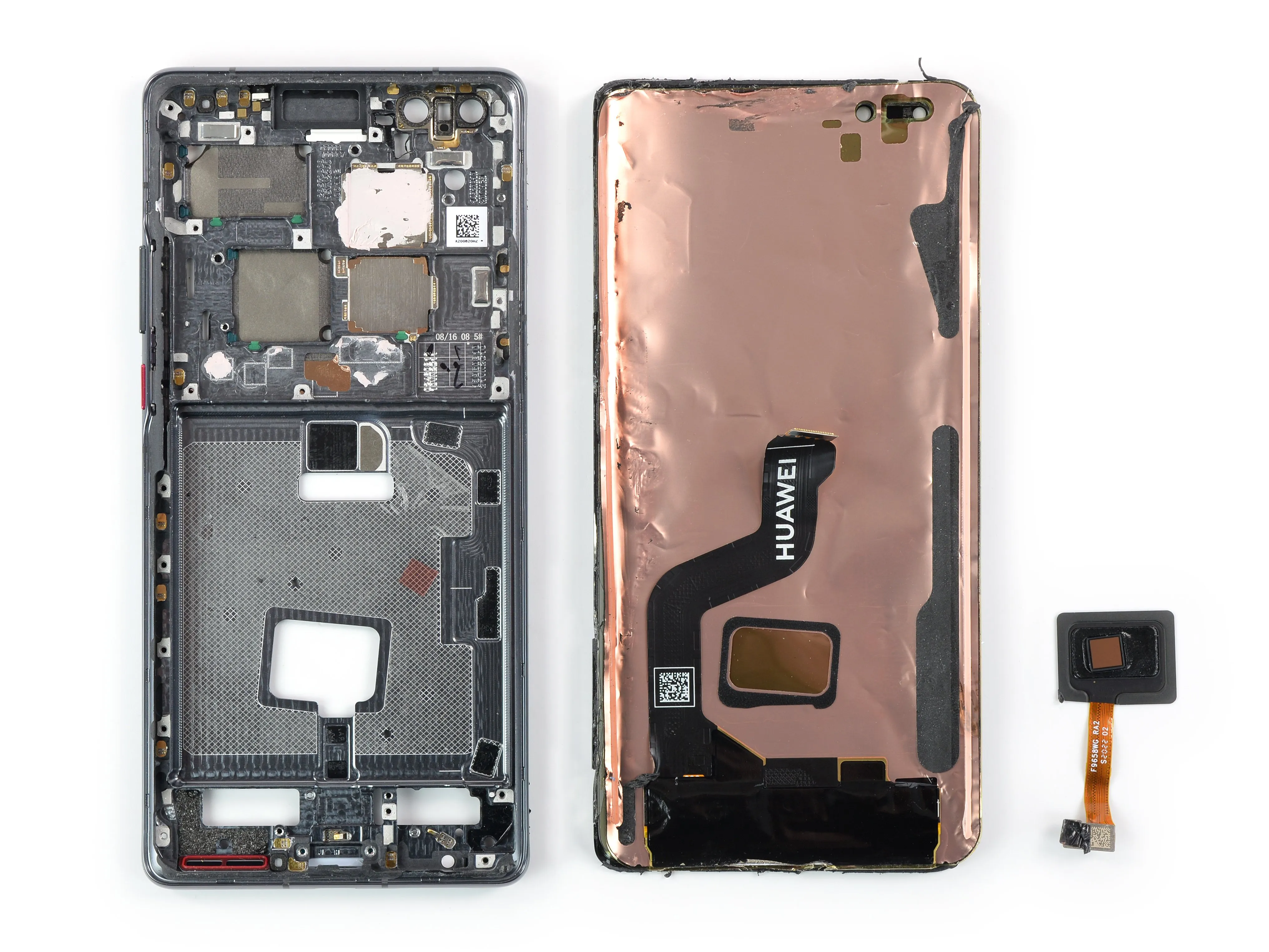

• С последним усталым вздохом мы снимаем расположенный под дисплеем датчик отпечатков пальцев. Заменить эту деталь, не снимая экрана, невозможно, так что... будем надеяться, что она не сломается.

Шаг 14

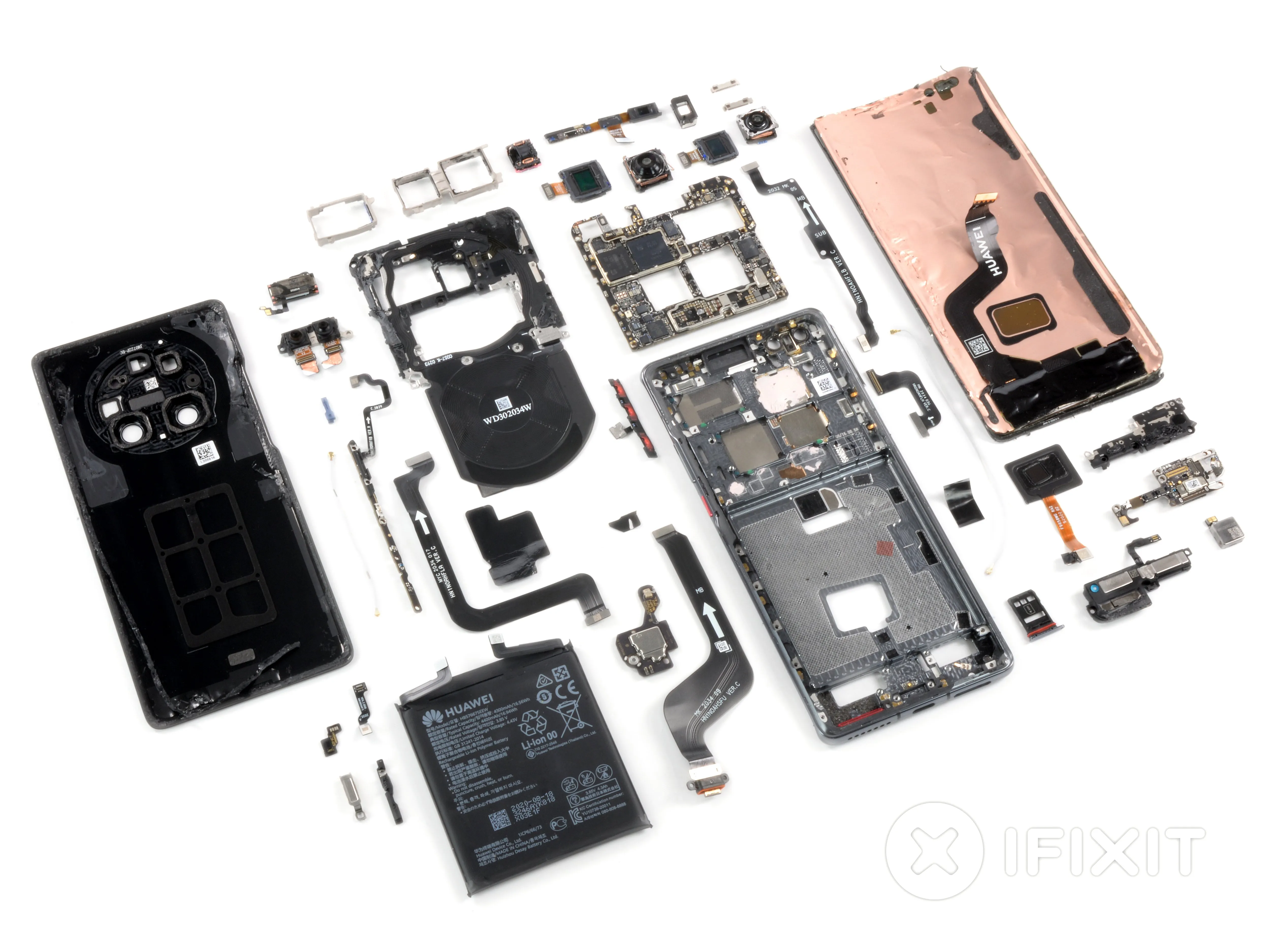

• После фиаско с дисплеем наше путешествие с Mate 40 Pro подходит к мрачному концу. Его многочисленные компоненты мирно лежат перед нами, готовые вынести окончательный приговор.

• Несмотря на то что Mate 40 Pro стремился подружиться с нами, оказалось, что он скрывает несколько неприятных секретов.

• Его относительная модульность и выдвижные вкладки для аккумулятора радуют глаз, но кабели-ловушки и неорганизованный дизайн - первые капли дождя на параде. Однако ливень начинается, когда вы добираетесь до дисплея. Ни один критически важный компонент не должен быть настолько сложным для замены.

• Приятно, что Huawei решила вернуться к оригинальной стереосистеме: новый/старый динамик наушников - это модульная деталь, которая значительно упрощает замену.

• Давайте узнаем, насколько дружелюбным окажется этот Mate к своим будущим владельцам! Продолжайте прокручивать страницу, чтобы узнать нашу оценку ремонтопригодности.

Вывод

• Huawei использует стандартные винты Phillips во всем телефоне.
• Все основные компоненты достаточно модульные и могут быть доступны/заменены самостоятельно... если не легко.
• Выдвижные вкладки облегчают извлечение аккумулятора, но сначала вам придется пробраться через множество кабелей и крышек.
• Стекло на передней и задней панелях удваивает вероятность повреждения при падении.
• Клей для дисплея безумно прочный.
• Дисплей нельзя заменить, не сняв аккумулятор, а расположенный под дисплеем сканер отпечатков пальцев - не сняв дисплей.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)

Комментарии к статье

А разборка ps5?

PlayStation 5 Teardown ;)

Можете ли вы также разобрать двухслойную материнскую плату？

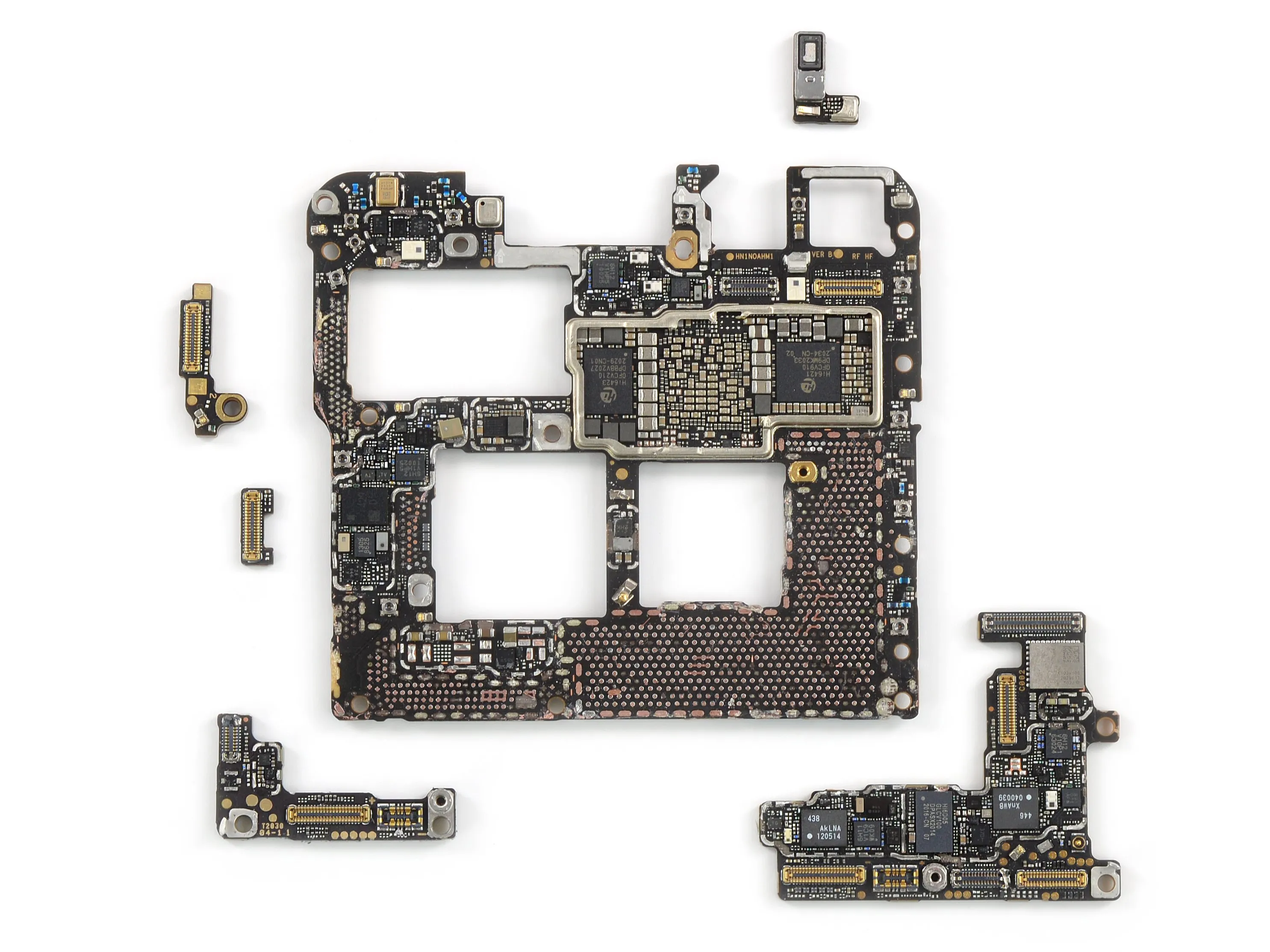

Привет, Чейни Сиань, я добавил фотографию разобранной платы в шаг 10.
