Разборка Huawei Mate 9

Введение

Поскольку запуск Huawei Mate 10 уже не за горами, мы решили, что сейчас самое время осмотреть его предшественника, Huawei Mate 9, выпущенного в ноябре 2016 года. Присоединяйтесь к нам, чтобы поближе заглянуть внутрь этого фаблета, и давайте посмотрим, сможем ли мы получить представление о Huawei Mate 10.

Скучаете в ожидании Mate 10? Заходите к нам на Facebook, Twitter и Instagram чтобы быть в курсе всех событий, связанных с ремонтом!

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Huawei Mate 9

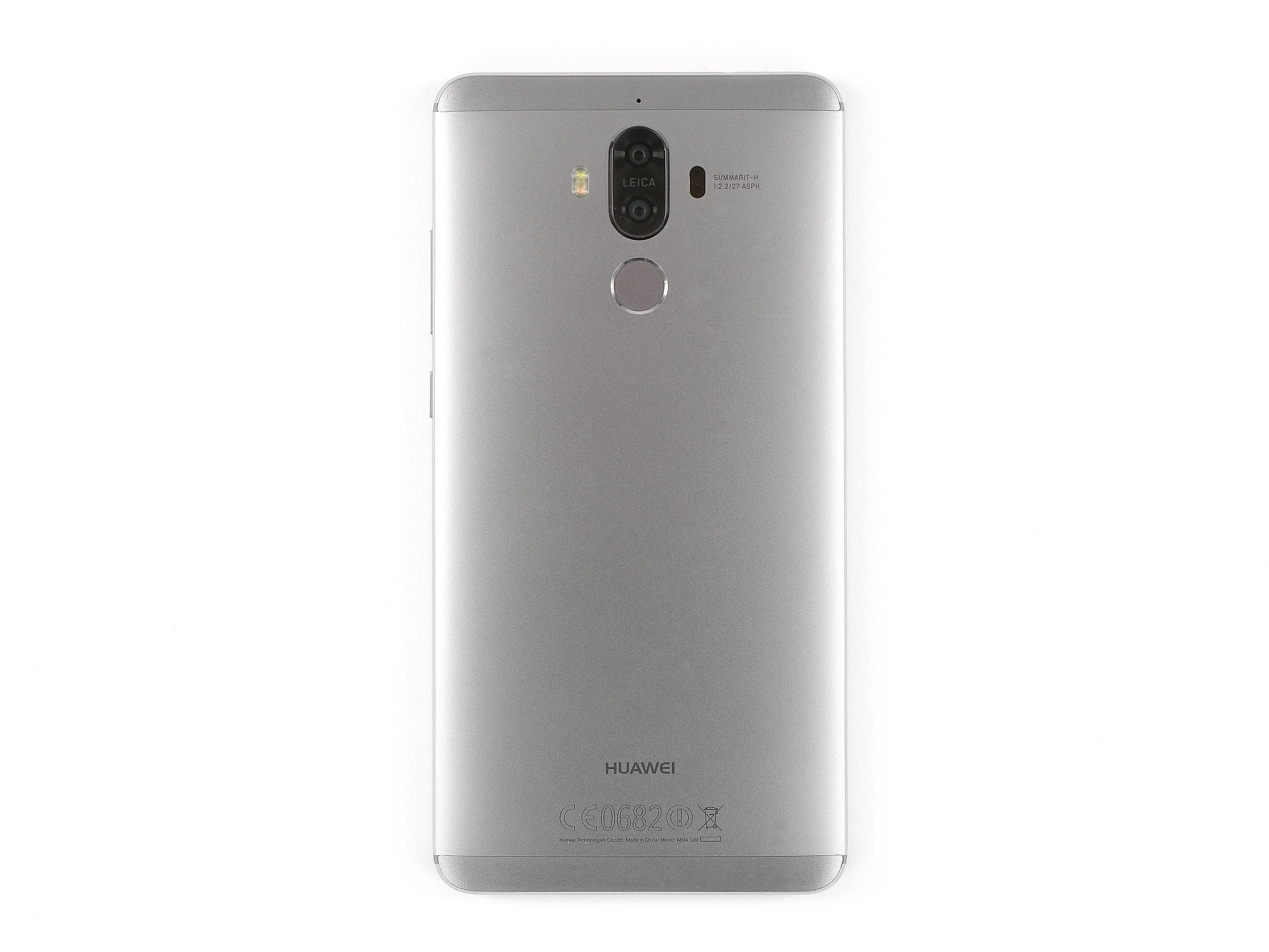

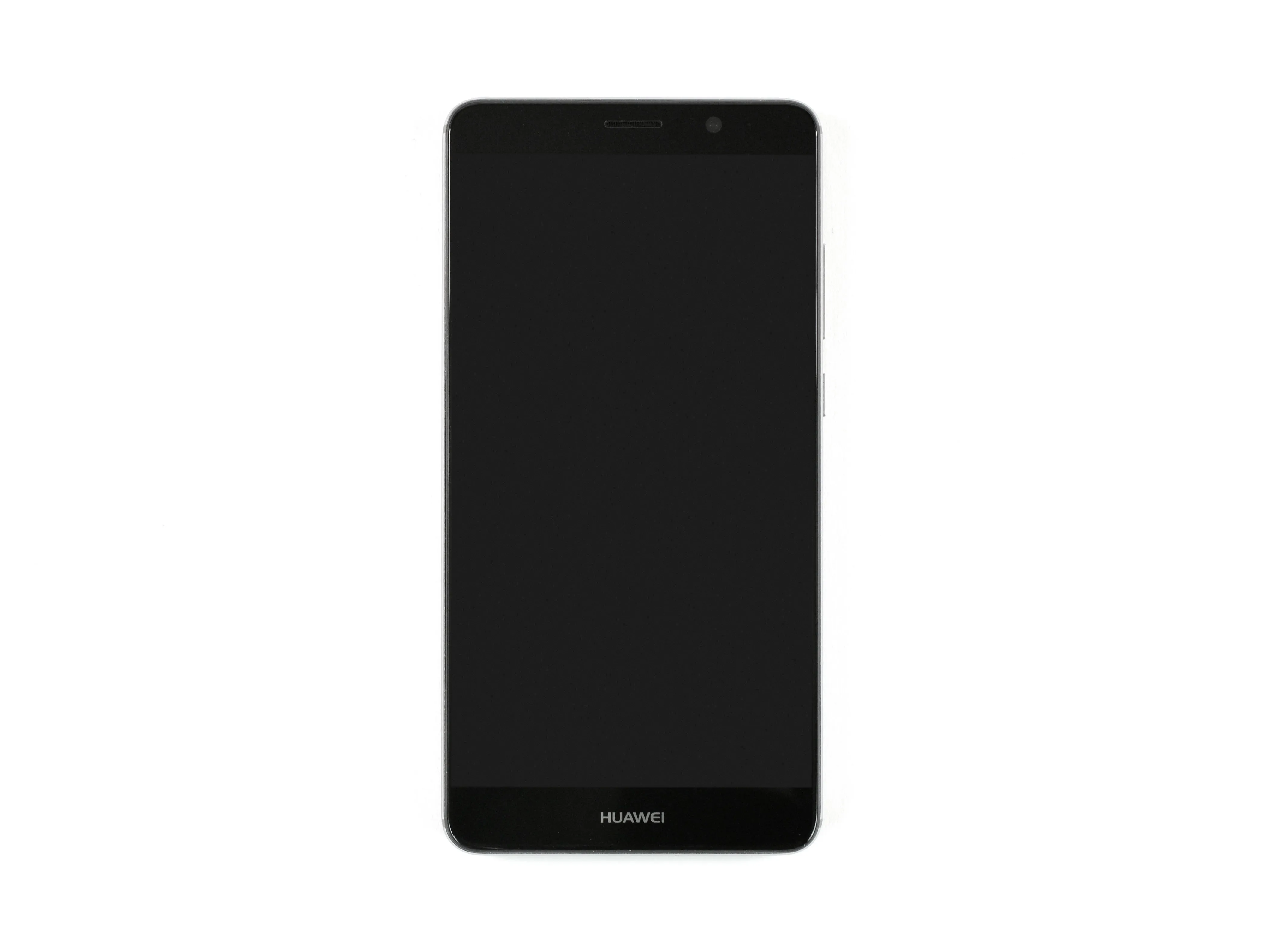

• Что находится в алюминиевом корпусе Mate 9?

• HiSilicon Kirin 960 SoC с восьмиядерным процессором Cortex-A73 и восьмиядерным GPU Mali-G71 (MP8)

• Двойная система камер OIS с объективами Leica на 20 МП и 12 МП с апертурой ƒ/2,2

• Самый маленький дисплей в серии Mate с 5,9-дюймовым IPS LCD и разрешением 1920 × 1080 (373 ppi)

• 64 ГБ встроенной памяти с возможностью расширения с помощью microSD до 256 ГБ

• Аккумулятор емкостью 4000 мАч

Шаг 2 Разборка Huawei Mate 9

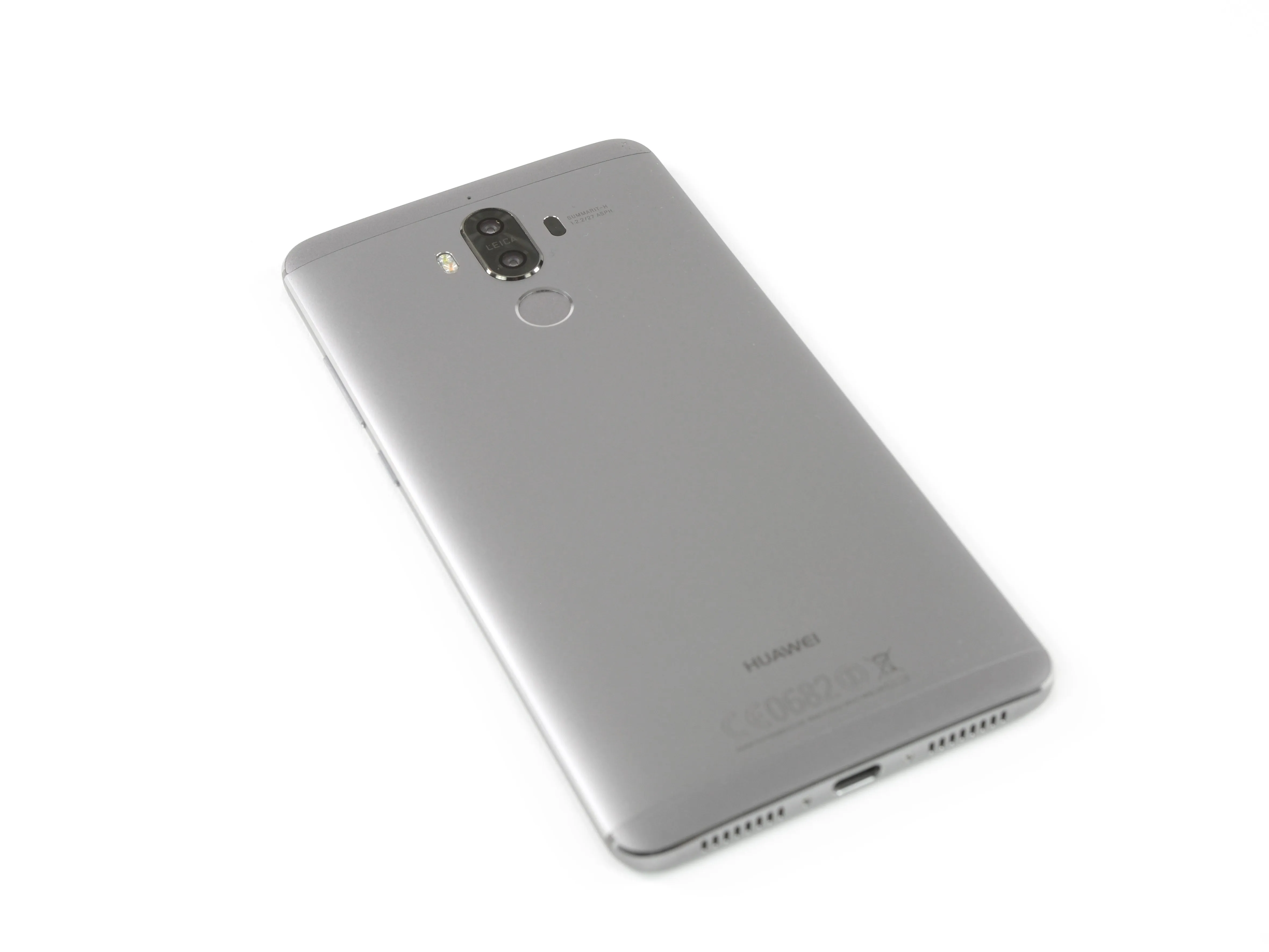

• Холодная серая отделка нашего Huawei Mate 9 вызывает у нас мурашки, когда мы начинаем разборку.

• На задней стороне мы видим (или нас видит) двойную камеру Leica второго поколения. Huawei утверждает, что она 'передает изображения с беспрецедентной детализацией'. На данный момент она побеждает нас в этом небольшом конкурсе взглядов, но мы будем смеяться до последнего, когда извлечем ее для проверки.

• Датчик отпечатков пальцев расположен на задней панели фаблета, прямо под камерой. Лабораторные тесты Huawei утверждают, что он работает на 20 % быстрее по сравнению с датчиком на Mate 8.

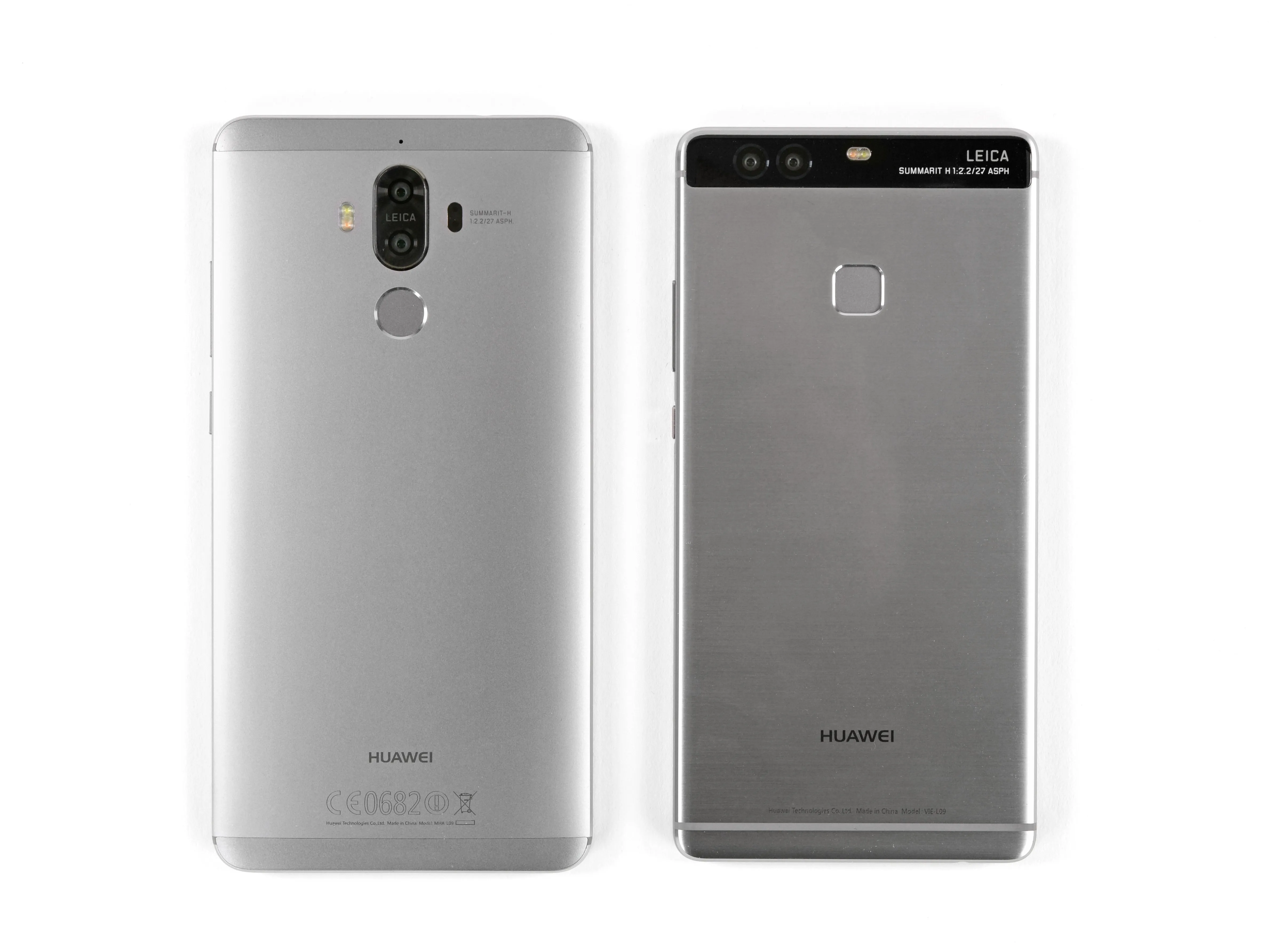

• Прежде чем приступить к разборке, мы поставим Mate 9 рядом с его ближайшим собратом, Huawei 9 Plus, который лишь немного меньше, с диагональю дисплея на 0,4 дюйма меньше. Мы предпочитаем более округлую (и современную на вид?) заднюю панель Mate 9.

Шаг 3

• Первые шаги разборки довольно неинтересны, но дают нам немного больше времени, чтобы полюбоваться элегантным дизайном Mate 9.

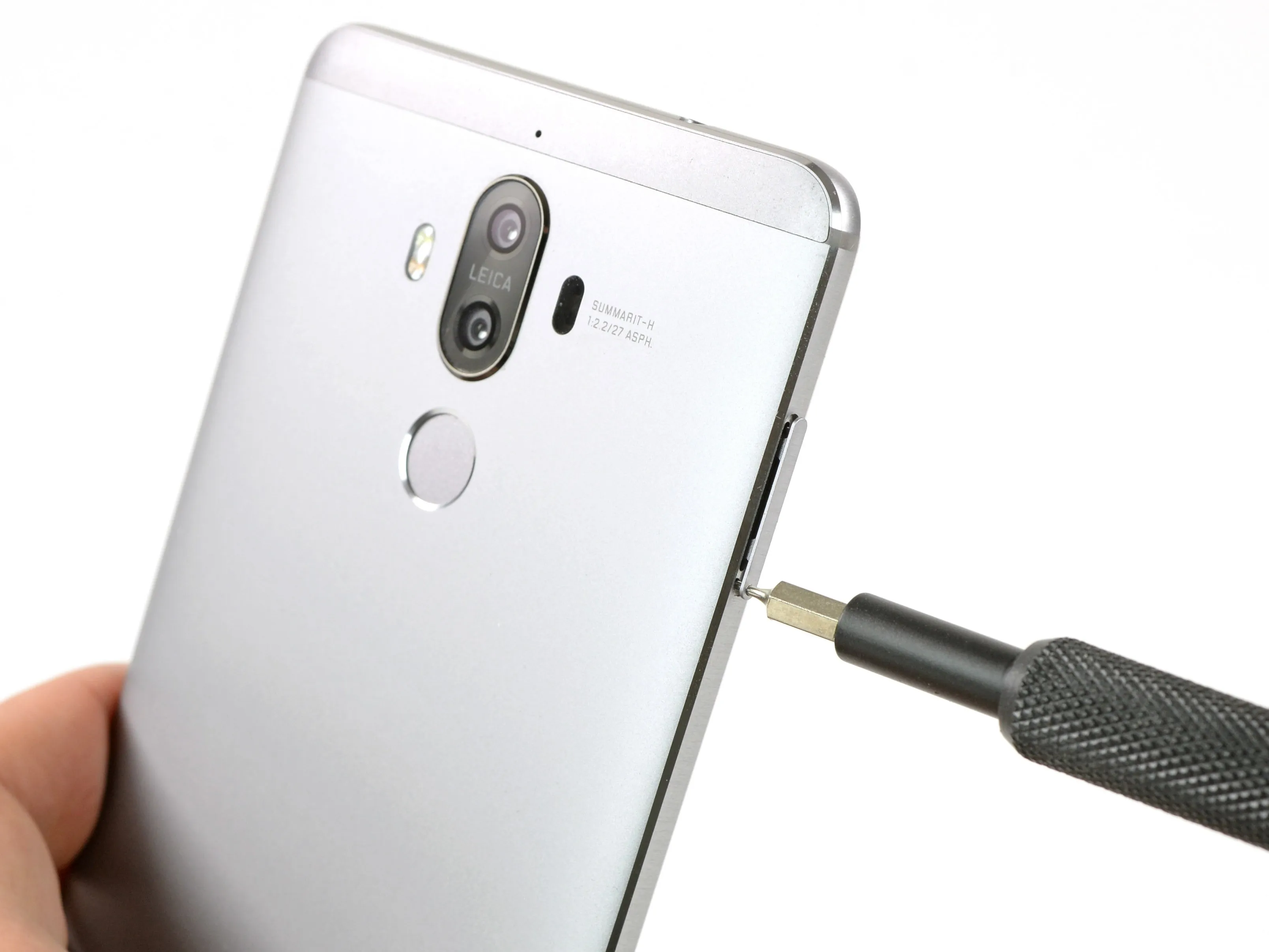

• Мы извлекаем лоток для SIM- и SD-карт, в который (в зависимости от ваших предпочтений) можно установить либо вторую SIM-карту формата nano, либо одну SIM- и одну SD-карту с дополнительным объемом памяти до 256 ГБ.

• На сайте драгоценный Внутренние детали защищены двумя винтами с зубчиками, как у Apple, но это не так, потому что у них по шесть зубчиков.

• Пора открывать, приятель!

Шаг 4

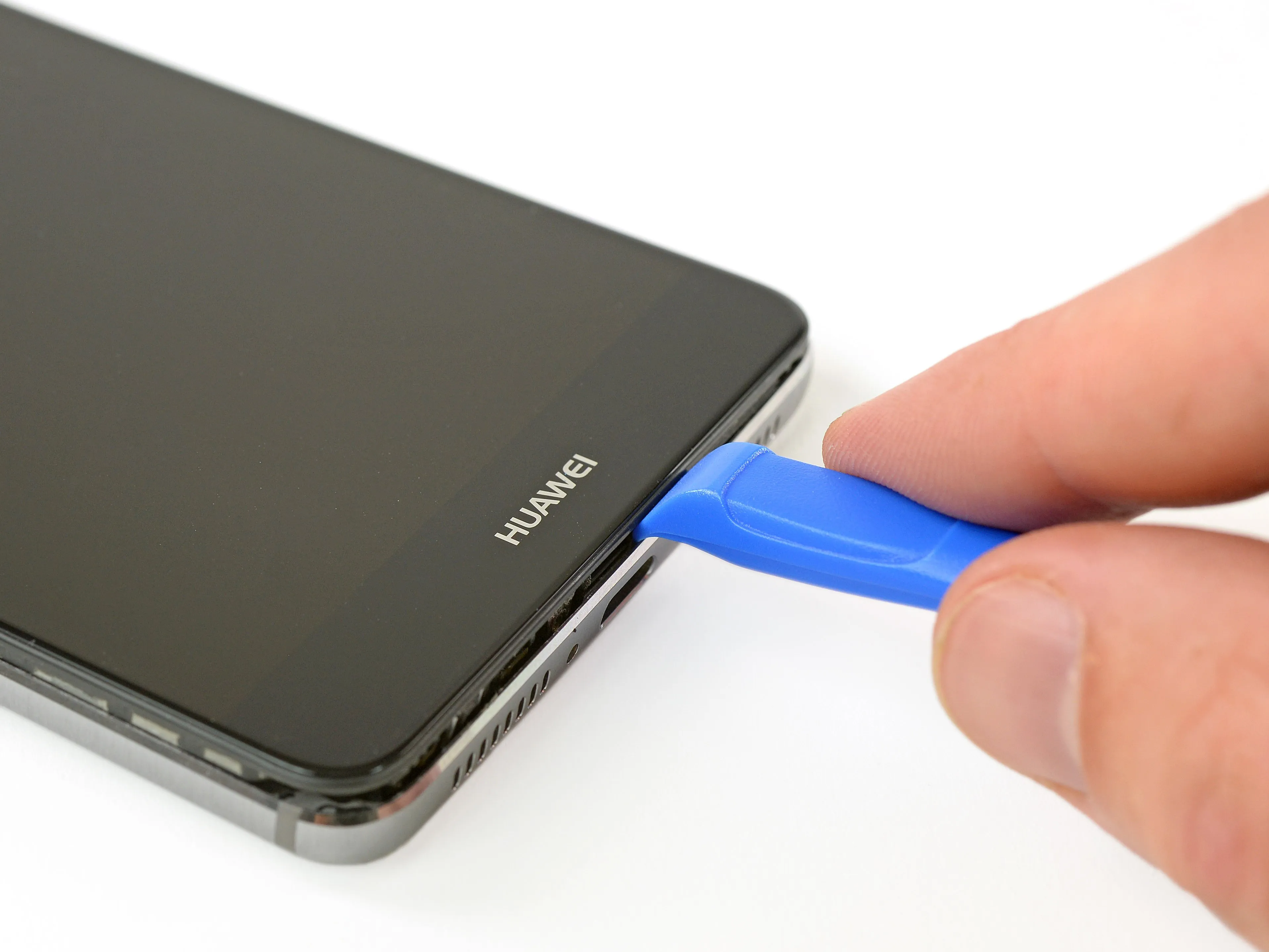

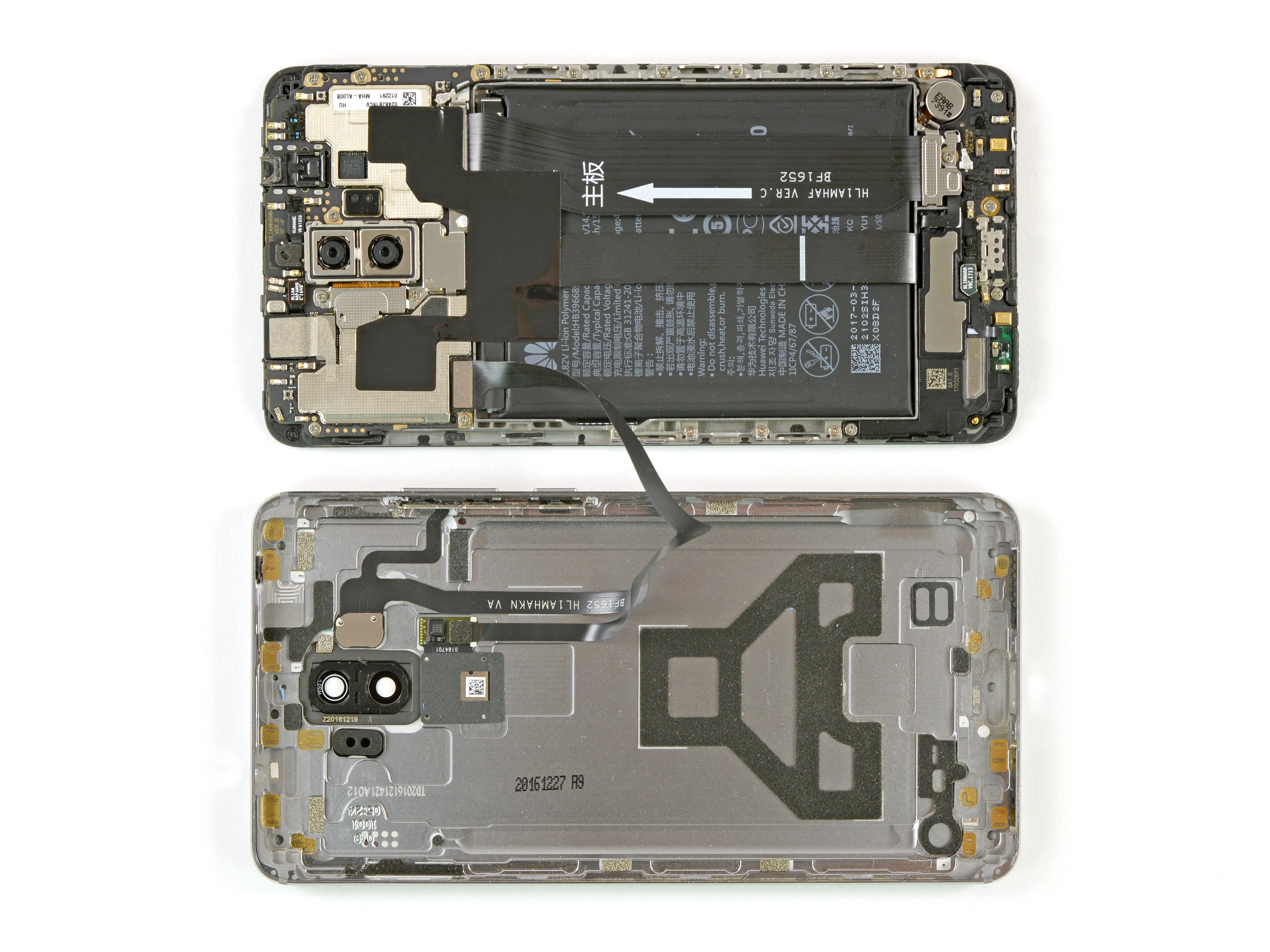

• Открутив винты, мы берем инструмент для вскрытия, чтобы открыть этот фаблет.

• Никаких других инструментов не нужно, и мы внутри... похоже на внутренности телефона! Есть один гибкий кабель, который по-прежнему соединяет заднюю крышку с основным блоком Mate 9.

• Этот единственный гибкий кабель отвечает за фонарик, датчик отпечатков пальцев, а также за кнопки громкости и питания! Какой многофункциональный зверь!

Шаг 5

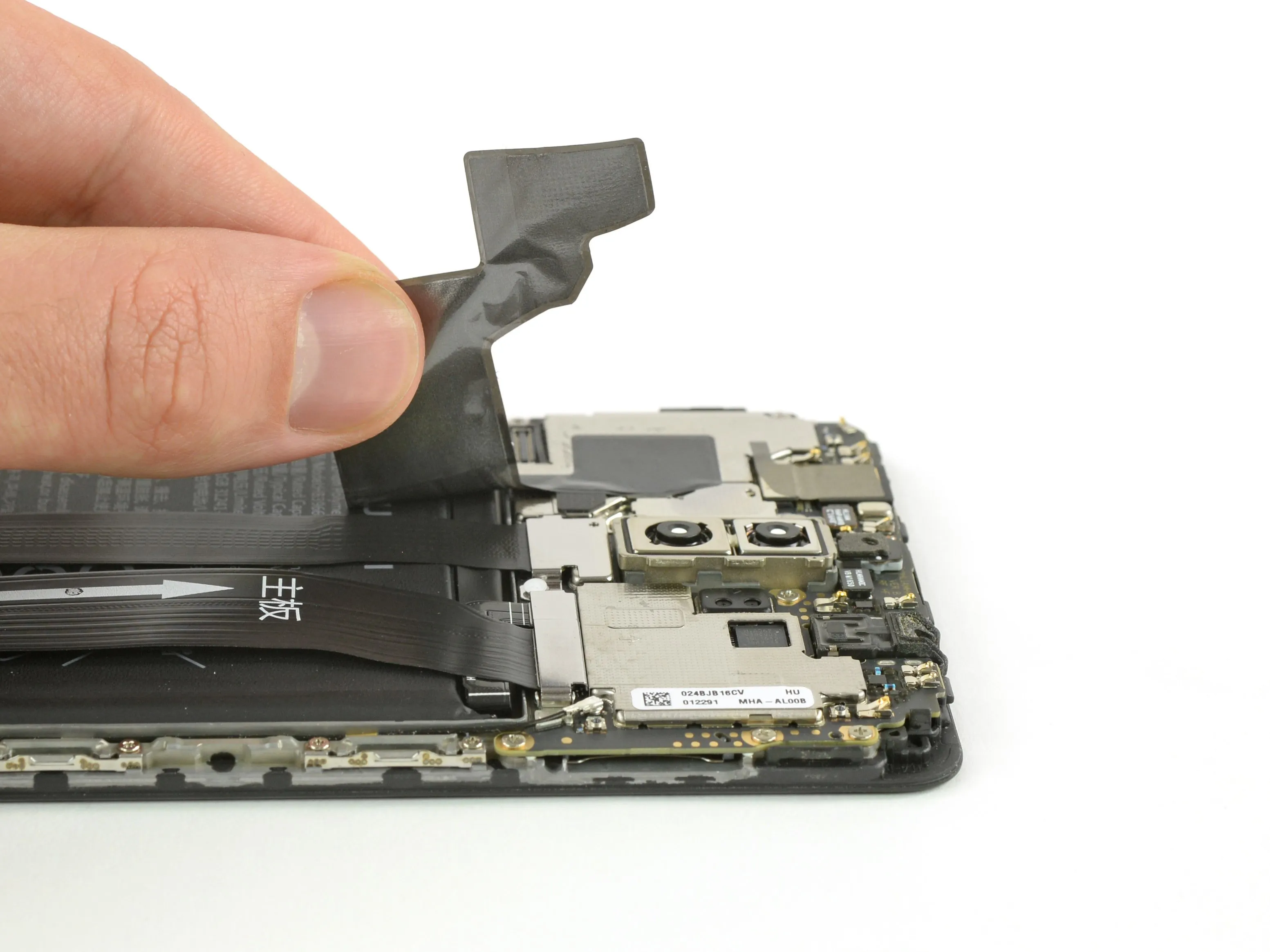

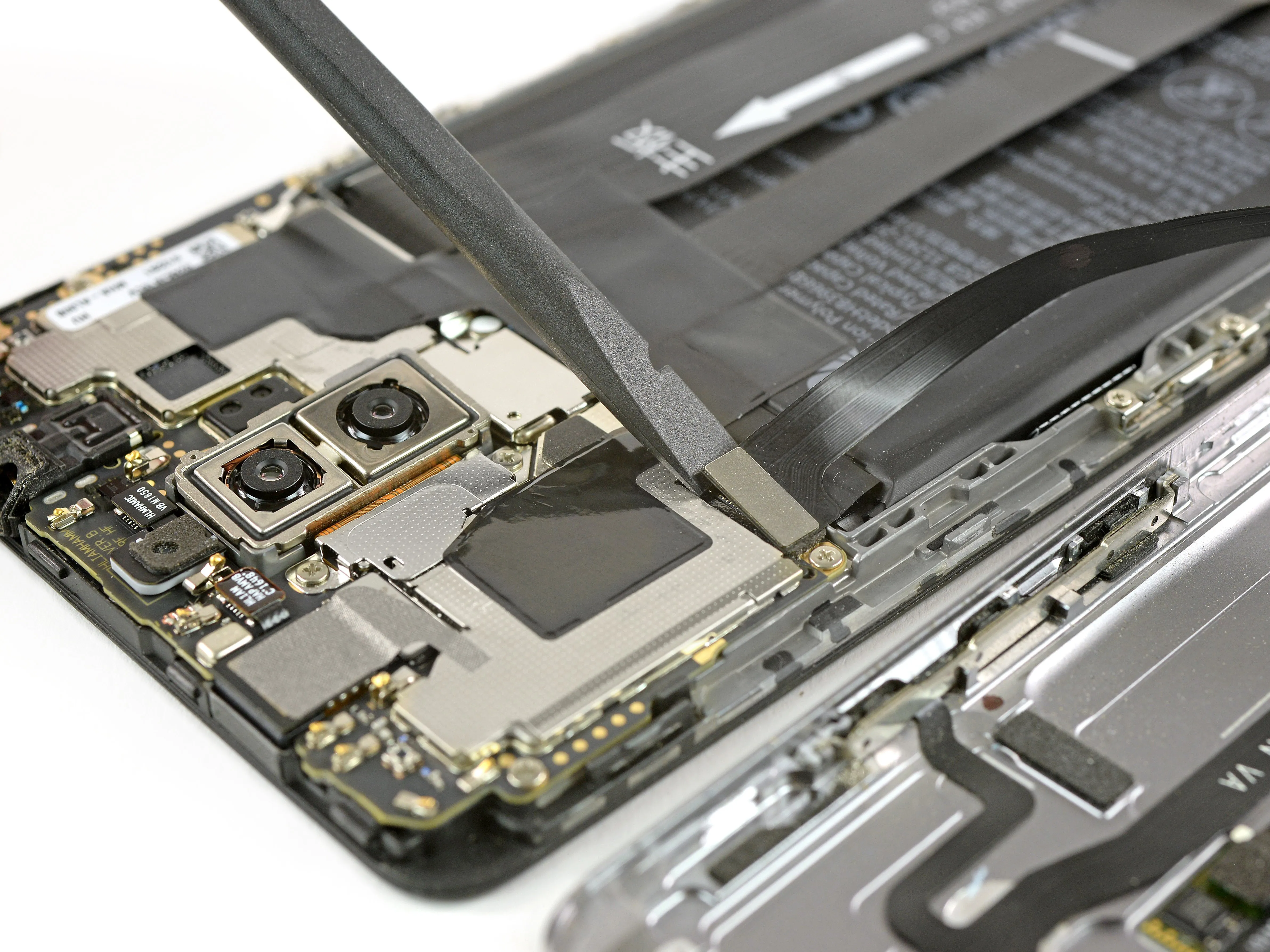

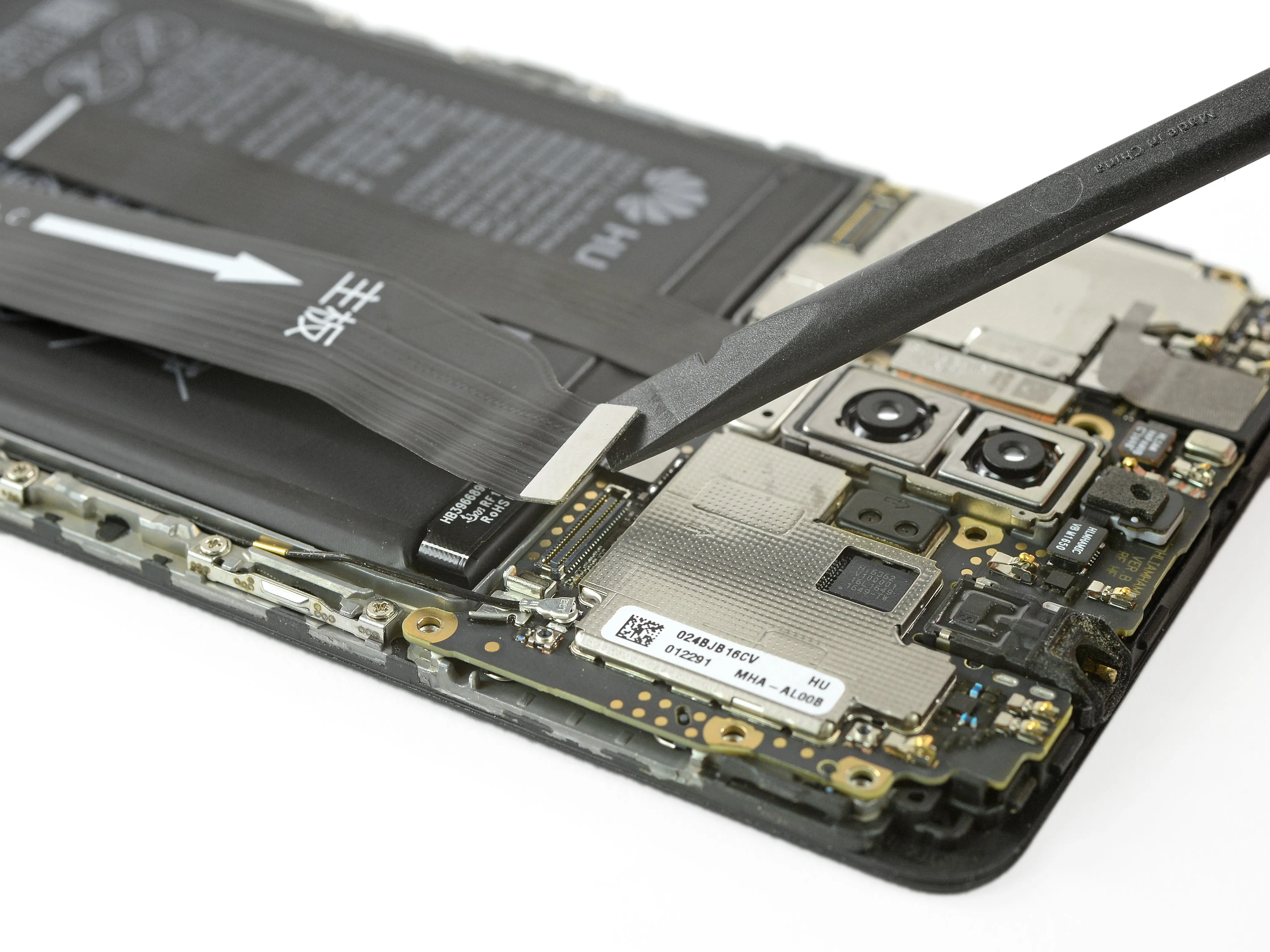

• Прежде чем приступить к удалению всего необходимого, нужно избавиться от кучи винтов Phillips #000 и куска черного клея, закрывающего гибкие кабели.

• После того как мы попрощаемся с некоторыми металлическими скобами, мы можем начать обнажать материнскую плату, отсоединив гибкий кабель дисплея и материнской платы, кабель аккумулятора и антенный кабель.

• До этого момента нам кажется, что мы снимаем батарею с родного брата Mate 9, Huawei 9 Plus.

Шаг 6

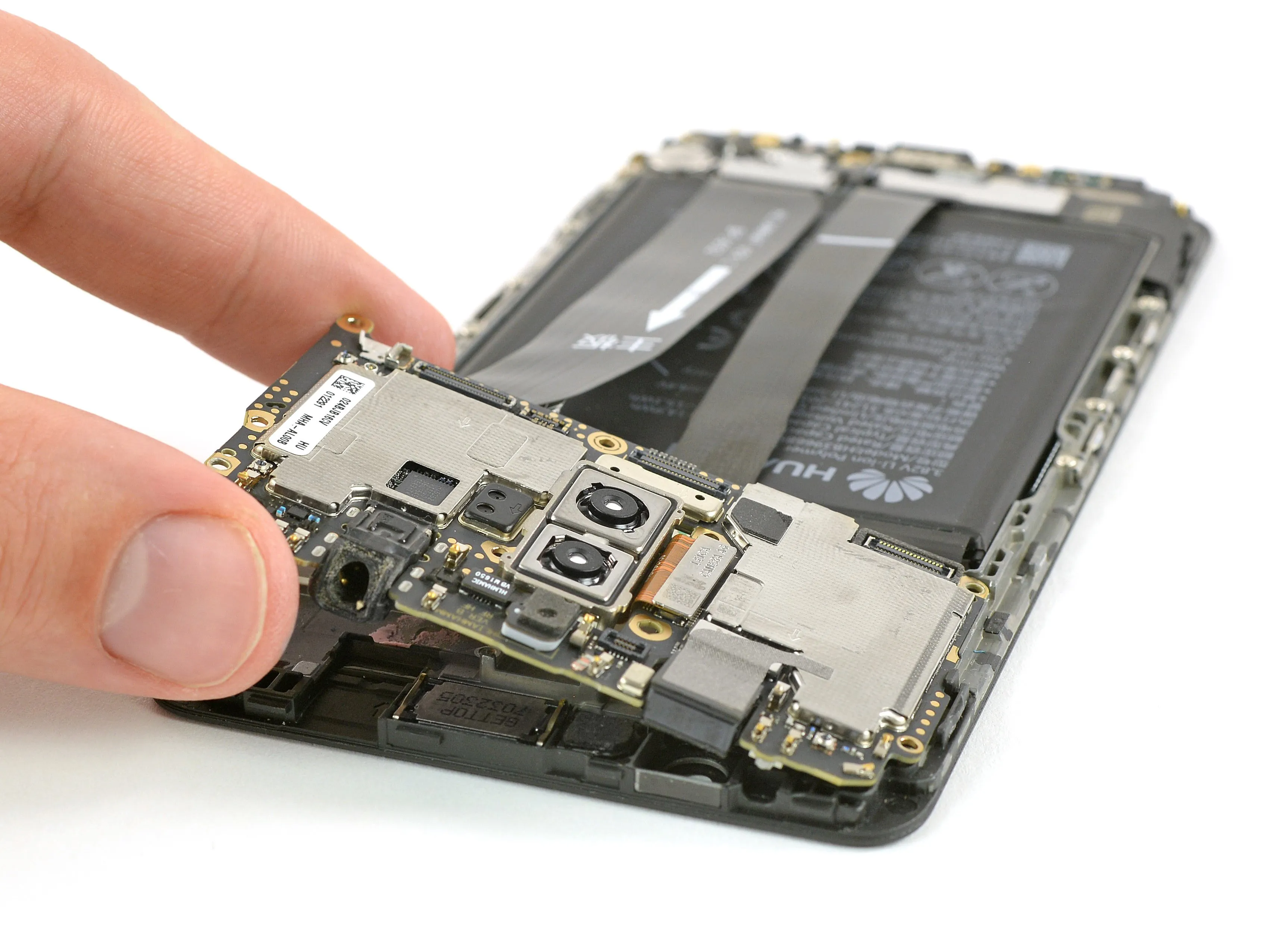

• Снятие материнской платы не составляет труда. Наконец-то мы можем посмотреть на чипсет Mate 9!

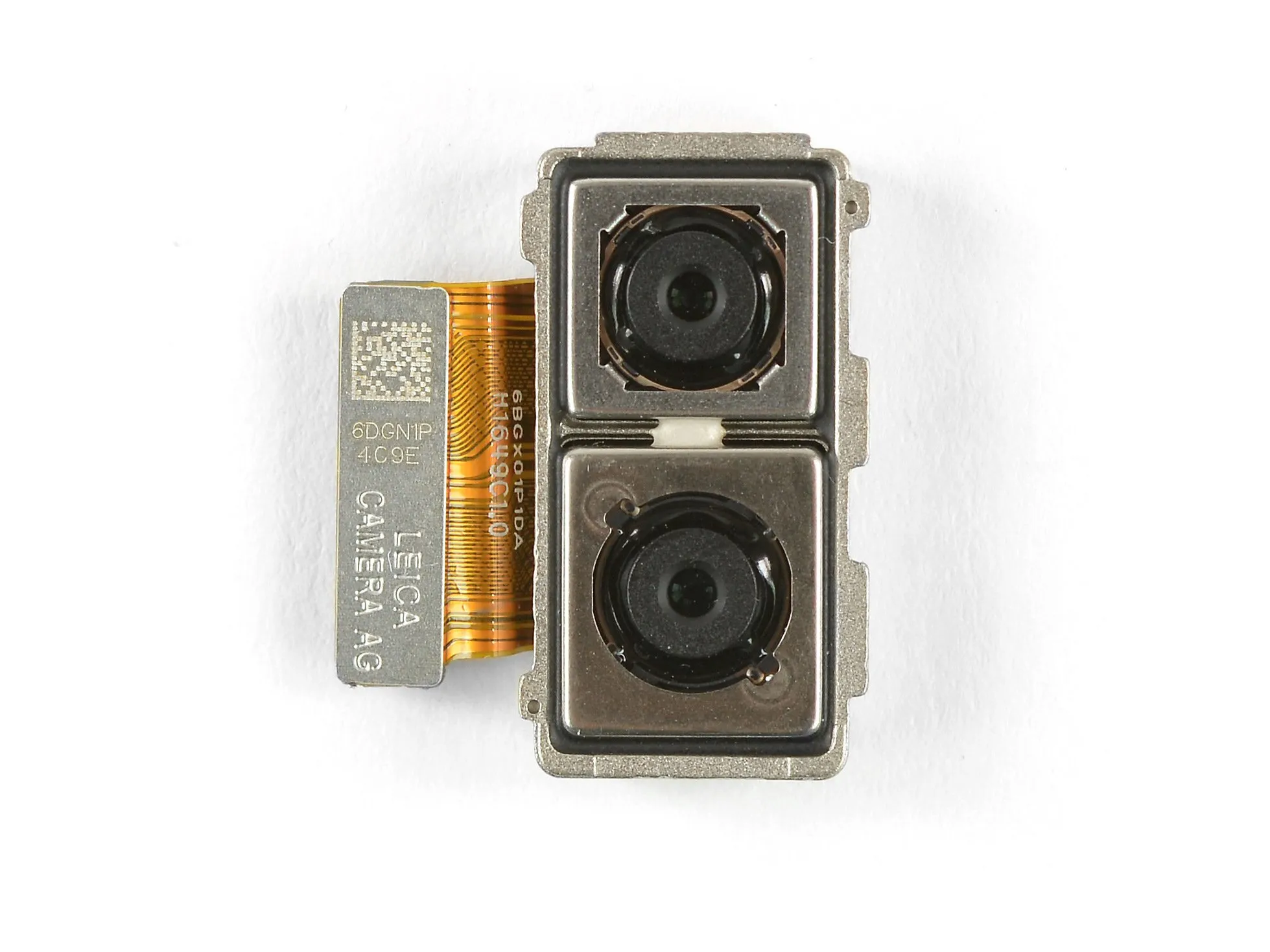

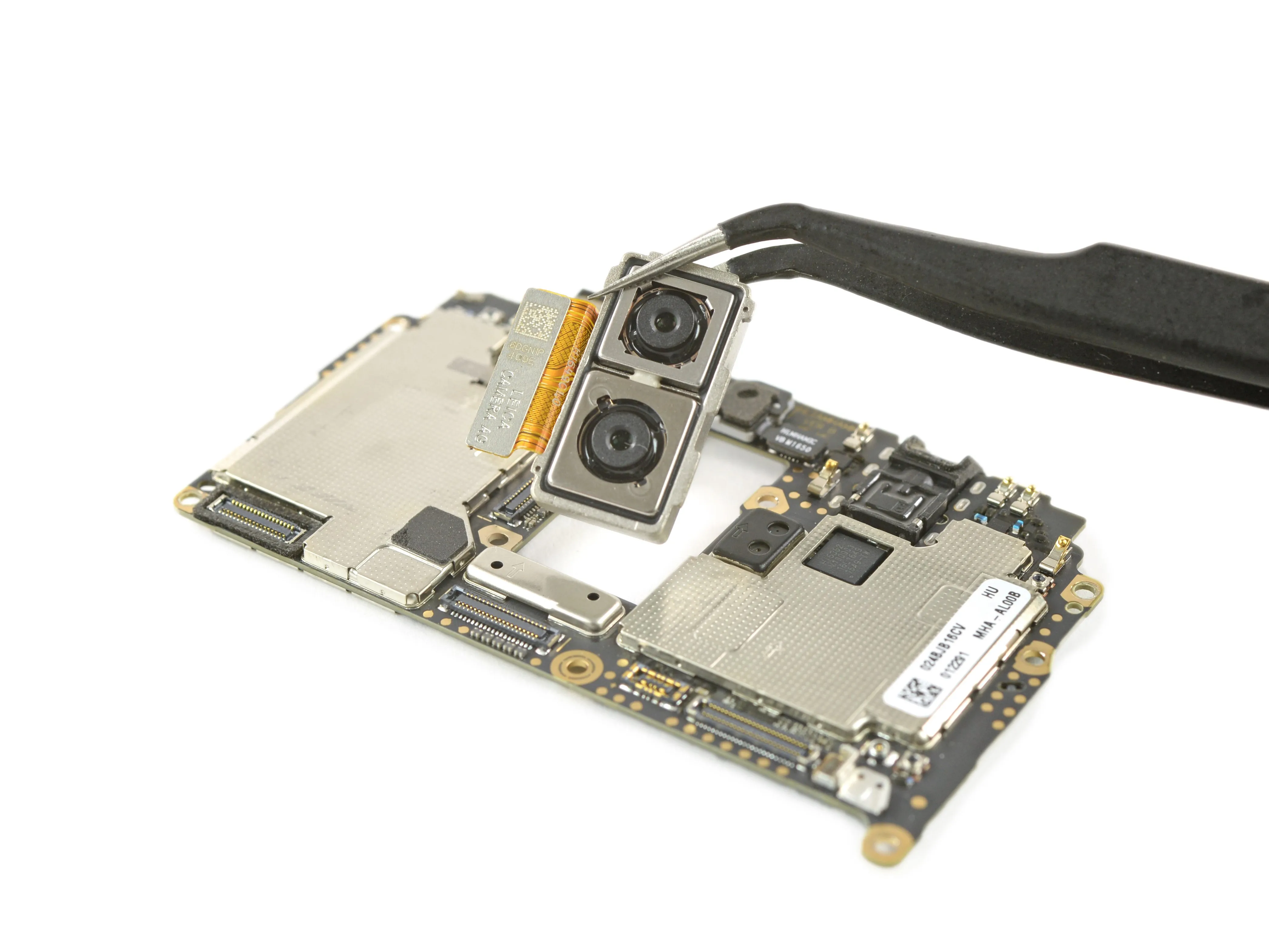

• Но прежде чем перейти к чипам, мы хотим взглянуть на две (точнее, три) камеры Mate 9 - начиная с двойной камеры Leica 2-го поколения!

• Камера состоит из двух однообъективных камер: одна с 12-Мп RGB-сенсором, а другая с 20-Мп монохромным сенсором. RGB-сенсор передает яркие цвета, а монохромный сенсор улавливает мельчайшие детали.

Шаг 7

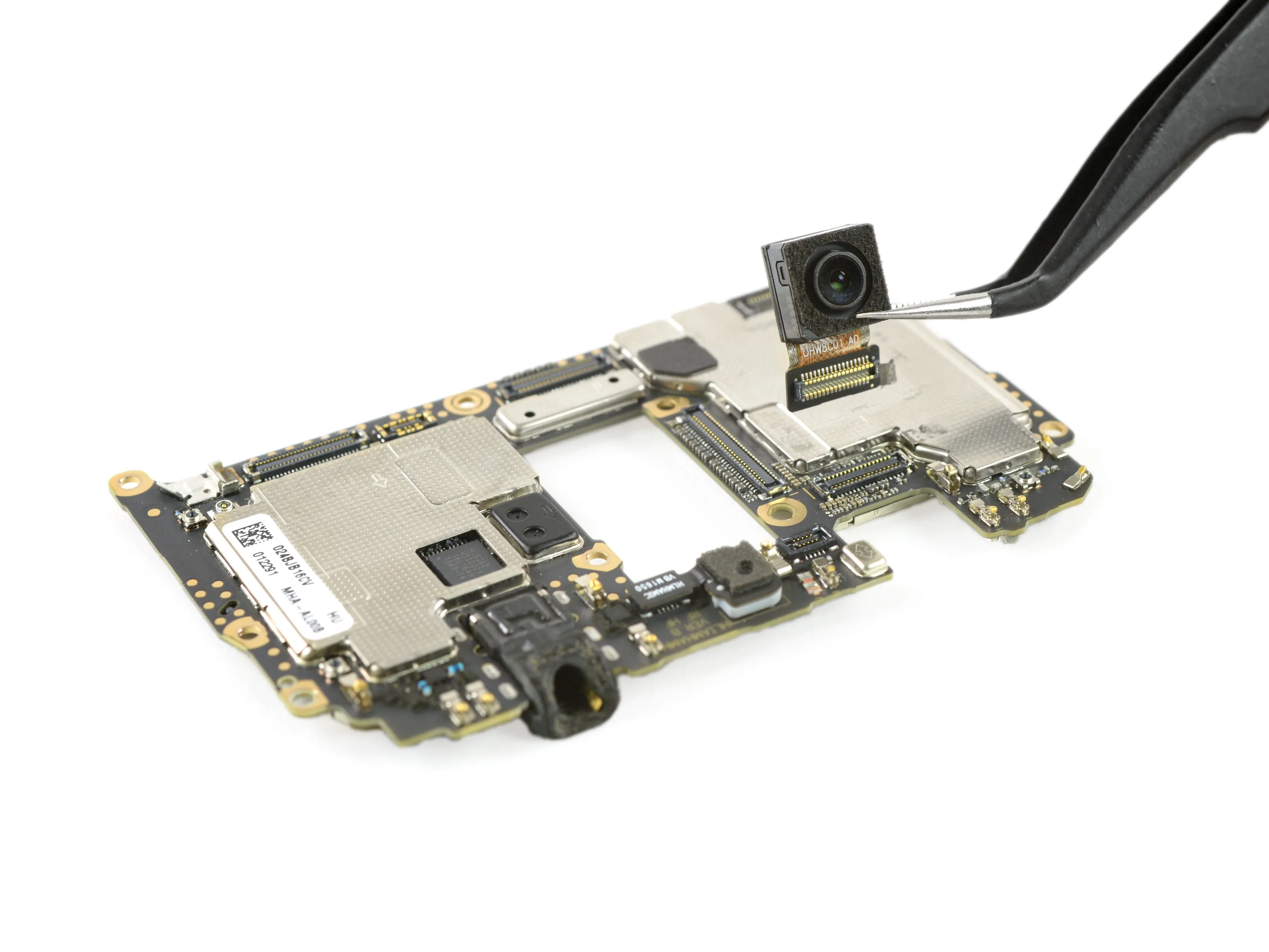

• После того как мы освободим фронтальную камеру от небольшого количества клея, она окажется на виду. Пора навести камеру на нее, чтобы мы могли камера камера камера камера.

• В Huawei Mate 9 используется 8-Мп камера для селфи с автофокусом и рядом функций, которые помогут вам сделать быстрое селфи (на случай, если вам нужно сделать селфи, пока вы бежите к автобусу).

Шаг 8

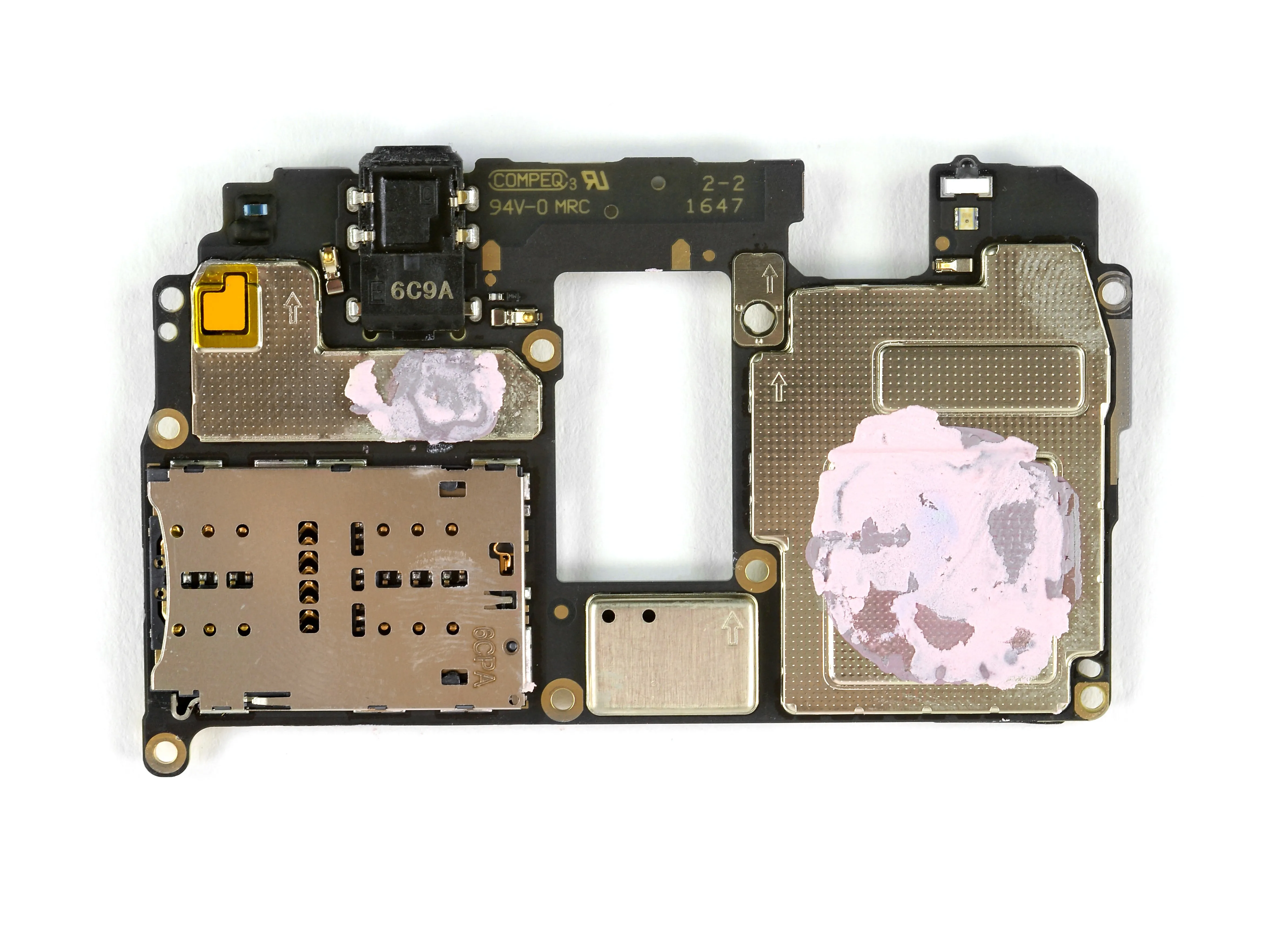

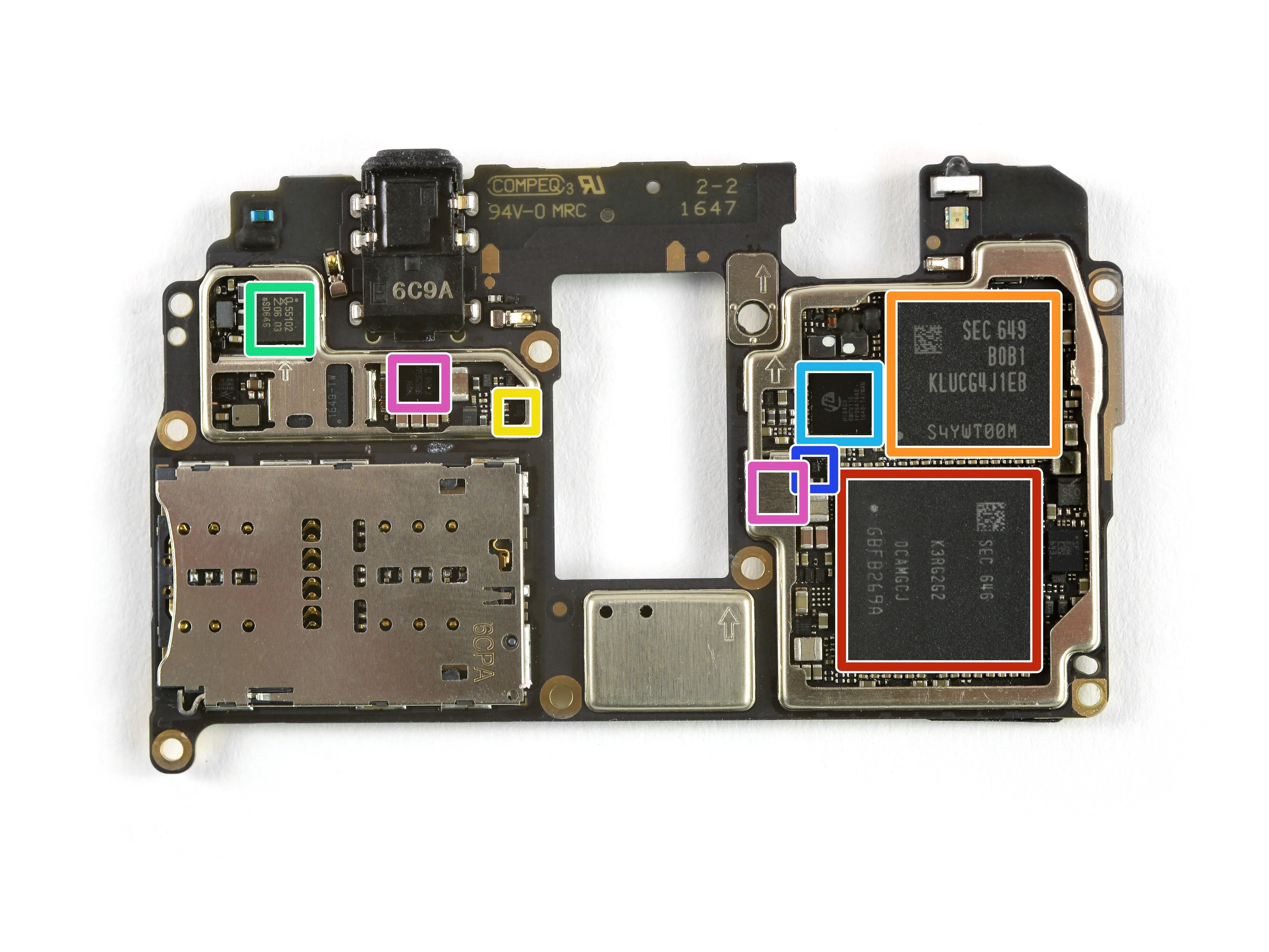

• Фары включены! Время чипов!

• Под 4 ГБ оперативной памяти LPDDR4 Samsung (K3RG2G20CA-MGCJ) скрывается восьмиядерный процессор Kirin 960 (вероятно, Hi3660) с графическим процессором Mali-G71.

• 64 ГБ флэш-памяти Samsung UFS (KLUCG4J1EB-B0B1)

• Maxim Integrated MAX13042E 4-х канальный транслятор 100 Мбит/с

• Контроллер NFC NXP Semiconductor PN64 (PN551)

• Аудиокодек HiSilicon Hi6403

• Maxim Integrated MAX14689 Аналоговый переключатель DPDT

• Maxim Integrated MAX98925EWV монофонический усилитель звука класса DG

Шаг 9

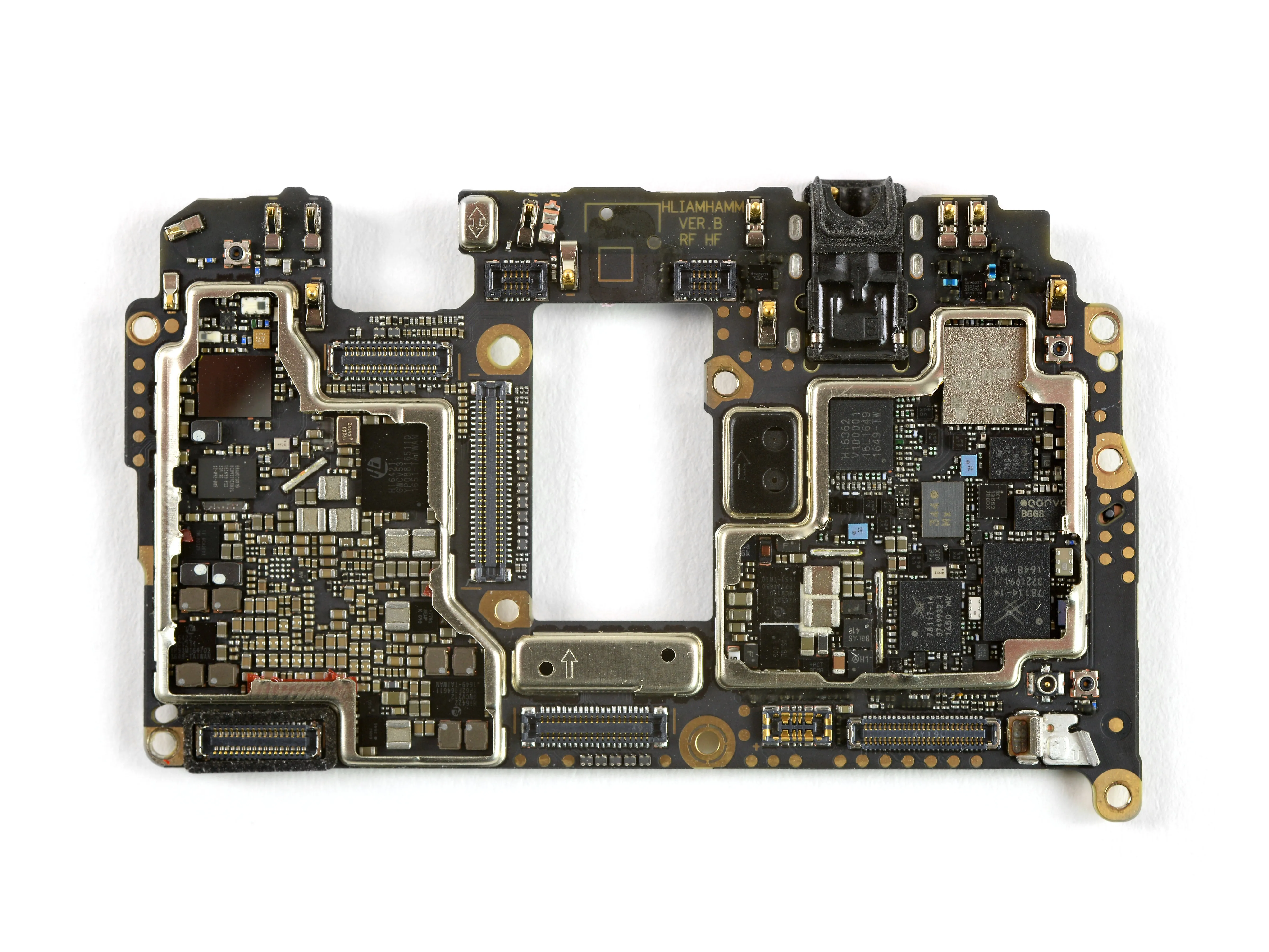

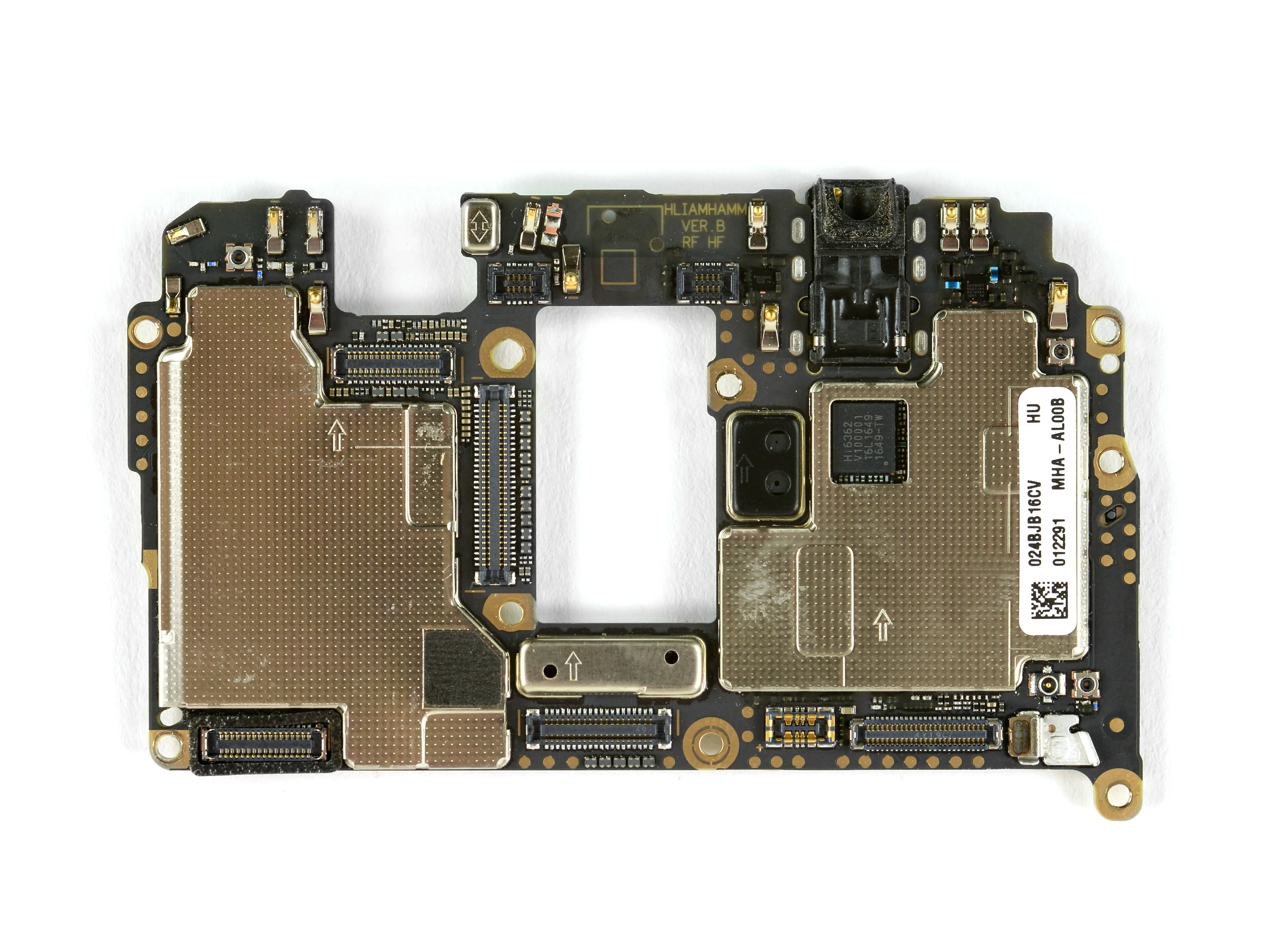

• И на обратной стороне:

• Skyworks SKY78113-1, SKY78117-14 и SKY78114-14 для диапазонов WCDMA / LTE.

• Радиочастотный приемник HiSilicon Hi6362 (возможно, еще один на лицевой стороне)

• ИС управления питанием HiSilicon Hi6421

• HiSilicon Hi6422 управление питанием

• HiSilicon Hi6523 управление питанием

• Микросхема концентратора Broadcom BCM4774IBG2G

• Broadcom BCM43455XKUBG 5G WiFi/BT модуль

Шаг 10

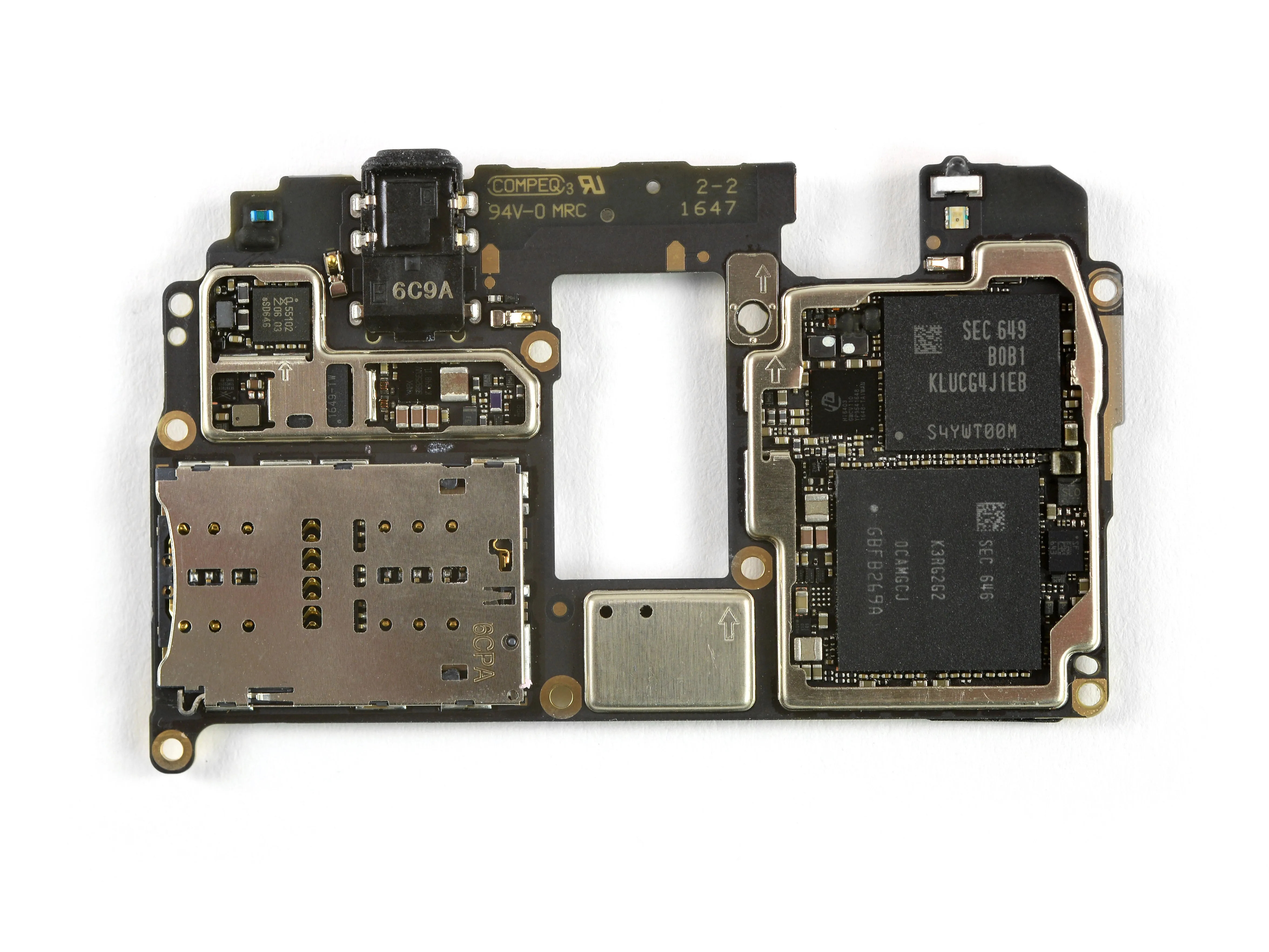

• Идентификация микросхем, часть 2:

• Skyworks SKY77360-12A четырехдиапазонный модуль усилителя мощности

• Антенный коммутатор Skyworks SKY13552-669LF 2x SP6T

• Skyworks SKY13351-378LF GaAs SPDT переключатель

• NXP Semiconductor BGU8009 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/BeiDou

• Texas Instruments TWL80125 управление питанием камеры

• Richtek RT1711H программируемый контроллер подачи питания USB Type-C

• Richtek RT9748 зарядное устройство

Шаг 11

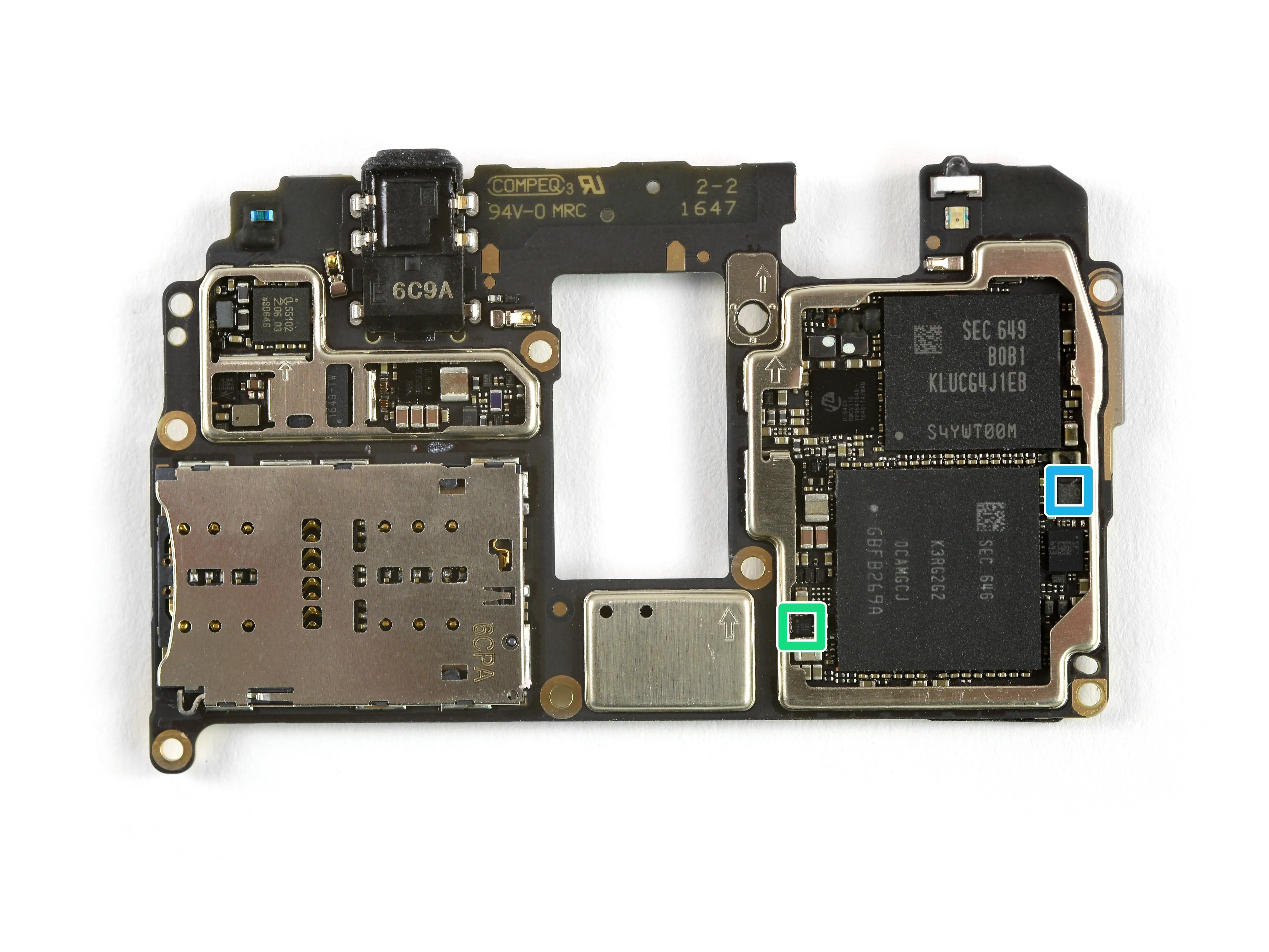

• Идентификация микросхем, часть 3:

• Драйвер светодиодной вспышки AMS AS3643

• Maxim Integrated MAX14654 сильноточный предохранитель от перенапряжения

• Maxim Integrated MAX77813 Преобразователь 2 A buck-boost

• Texas Instruments TPS61256A Повышающий преобразователь с ограничением по току 2,3 А

• Texas Instruments TLV62084 Понижающий преобразователь на 2 А

• Регулятор Texas Instruments (вероятно)

• Антенный тюнер Skyworks

Шаг 12

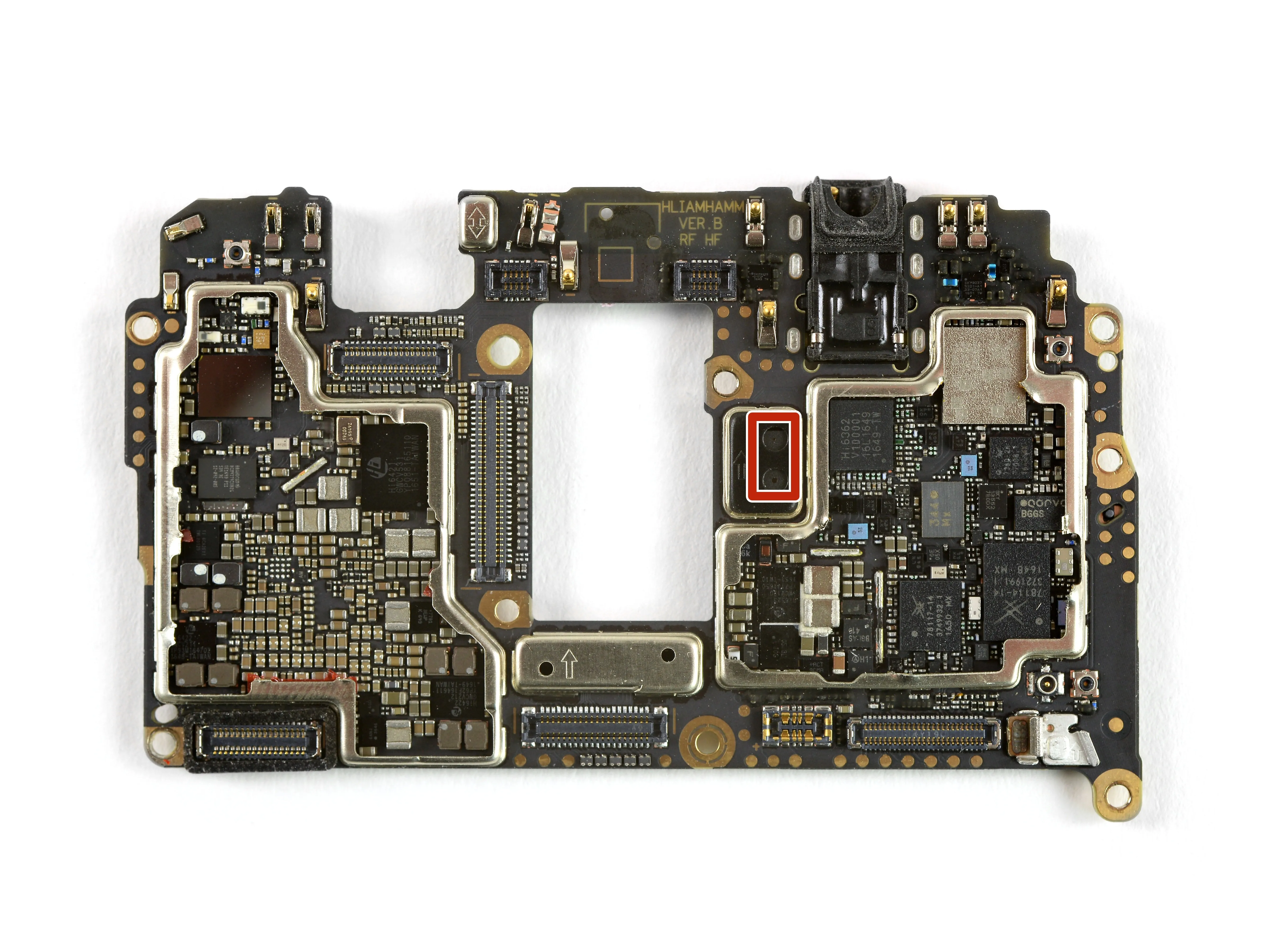

• Идентификация микросхем, часть 4 (датчики):

• STMicroelectronics VL53L0X датчик времени пролета/жеста (вероятно)

• STMicroelectronics LSM6DSM 3-осевой акселерометр/гироскоп (вероятно)

Шаг 13

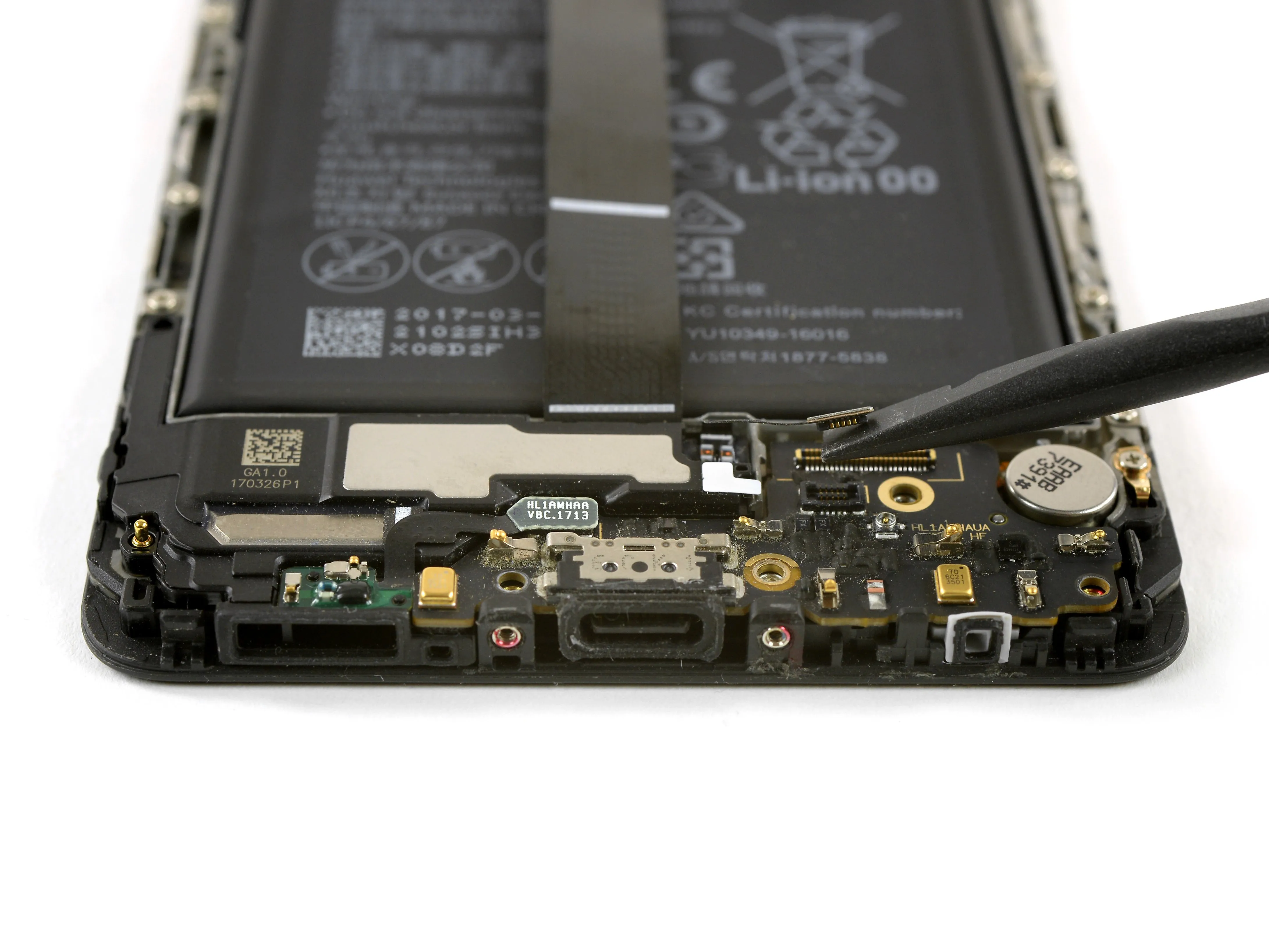

• Заглянув в сердце Mate 9, мы немного успокаиваемся и приступаем к более рутинным действиям - извлечению гибкого кабеля материнской платы и некоторых разъемов.

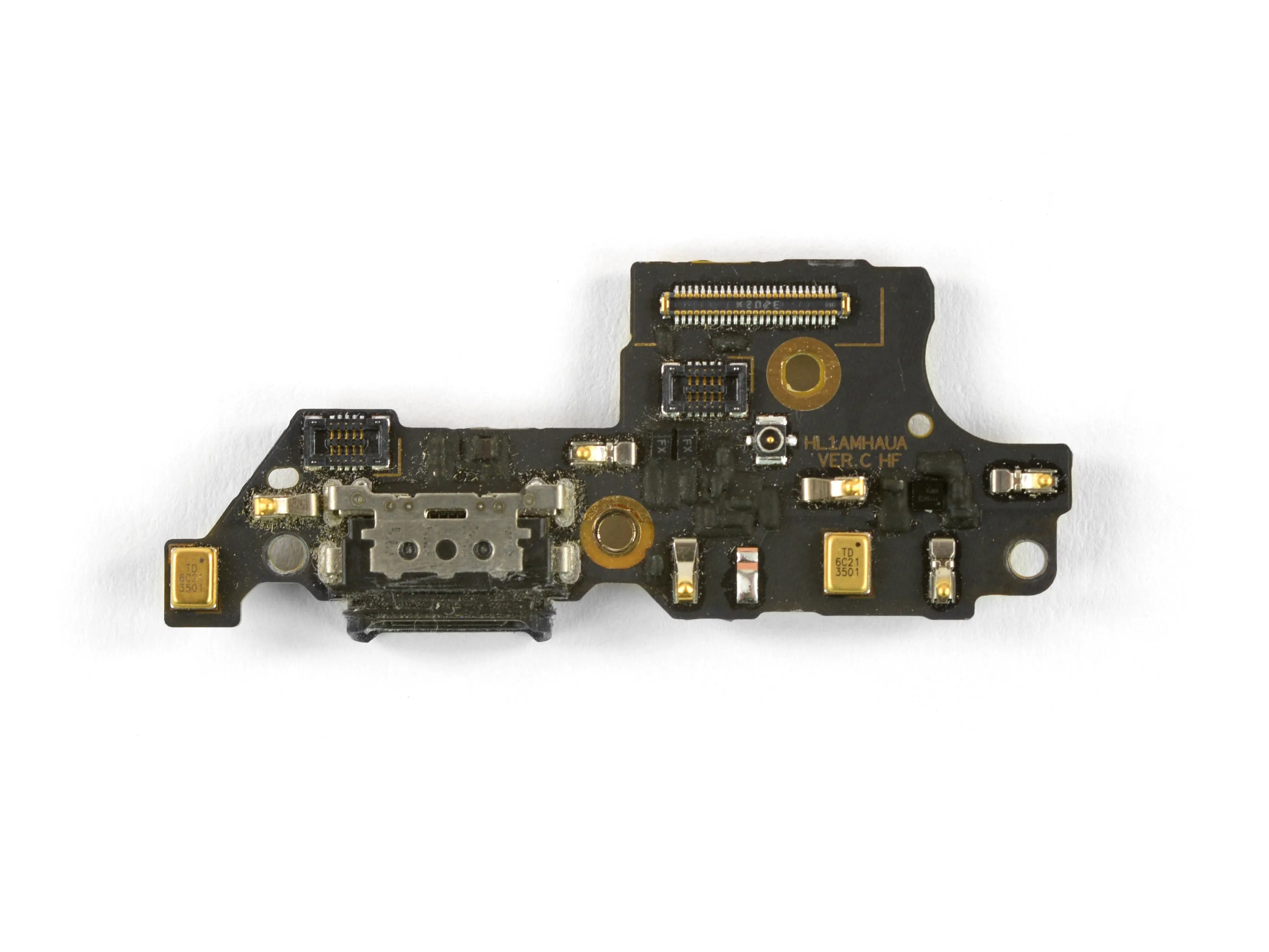

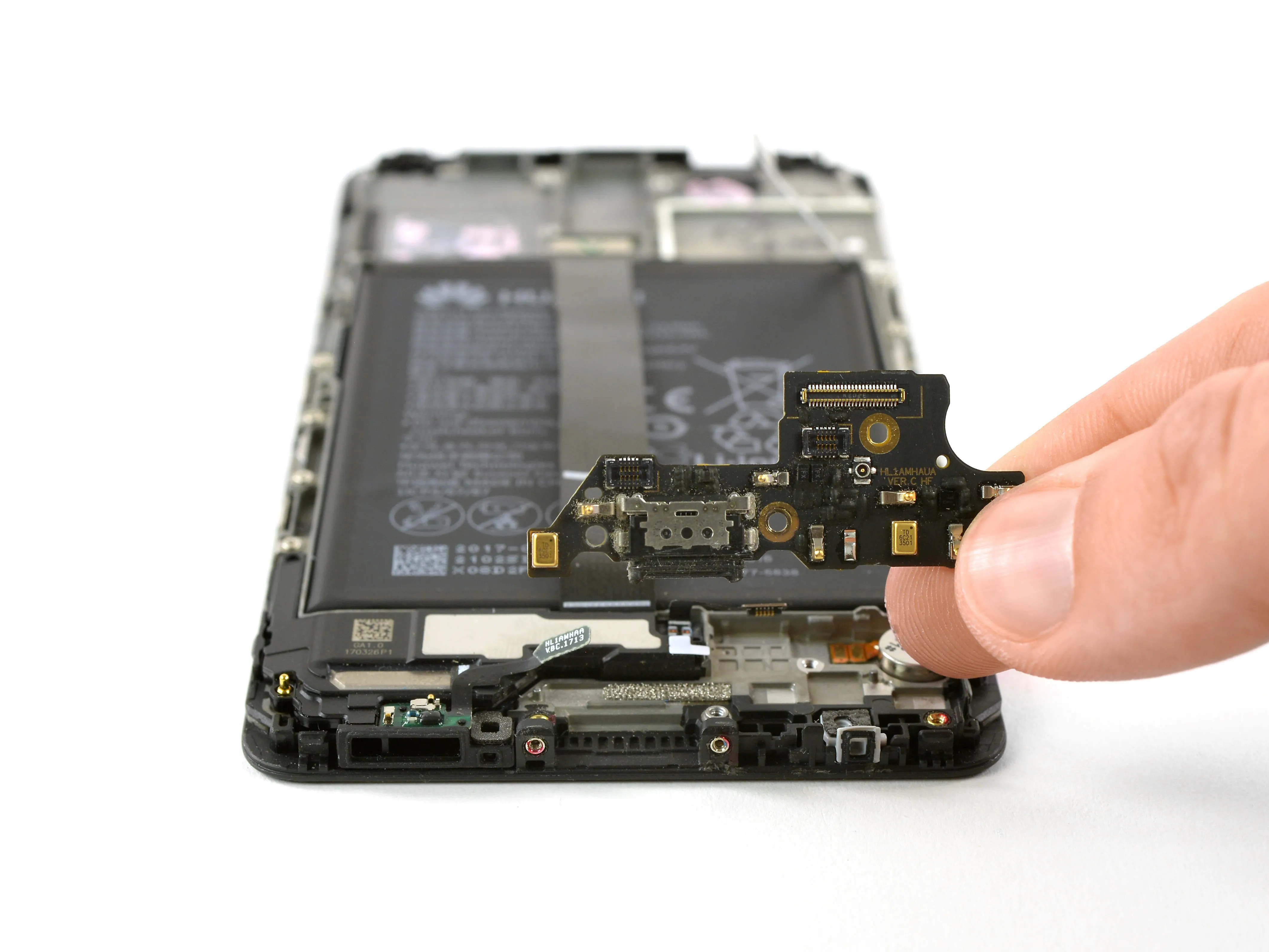

• В наши руки попадает дочерняя плата, и со слезами на глазах мы видим, что к ней припаян порт USB-C.

• Тем не менее, этот порт отвечает за полную зарядку Mate 9 за 90 минут. Довольно удобно, если вы не будете его изнашивать.

• На этой стороне дочерней платы можно увидеть два MEMS-микрофона и, вероятно, антенный тюнер.

Шаг 14

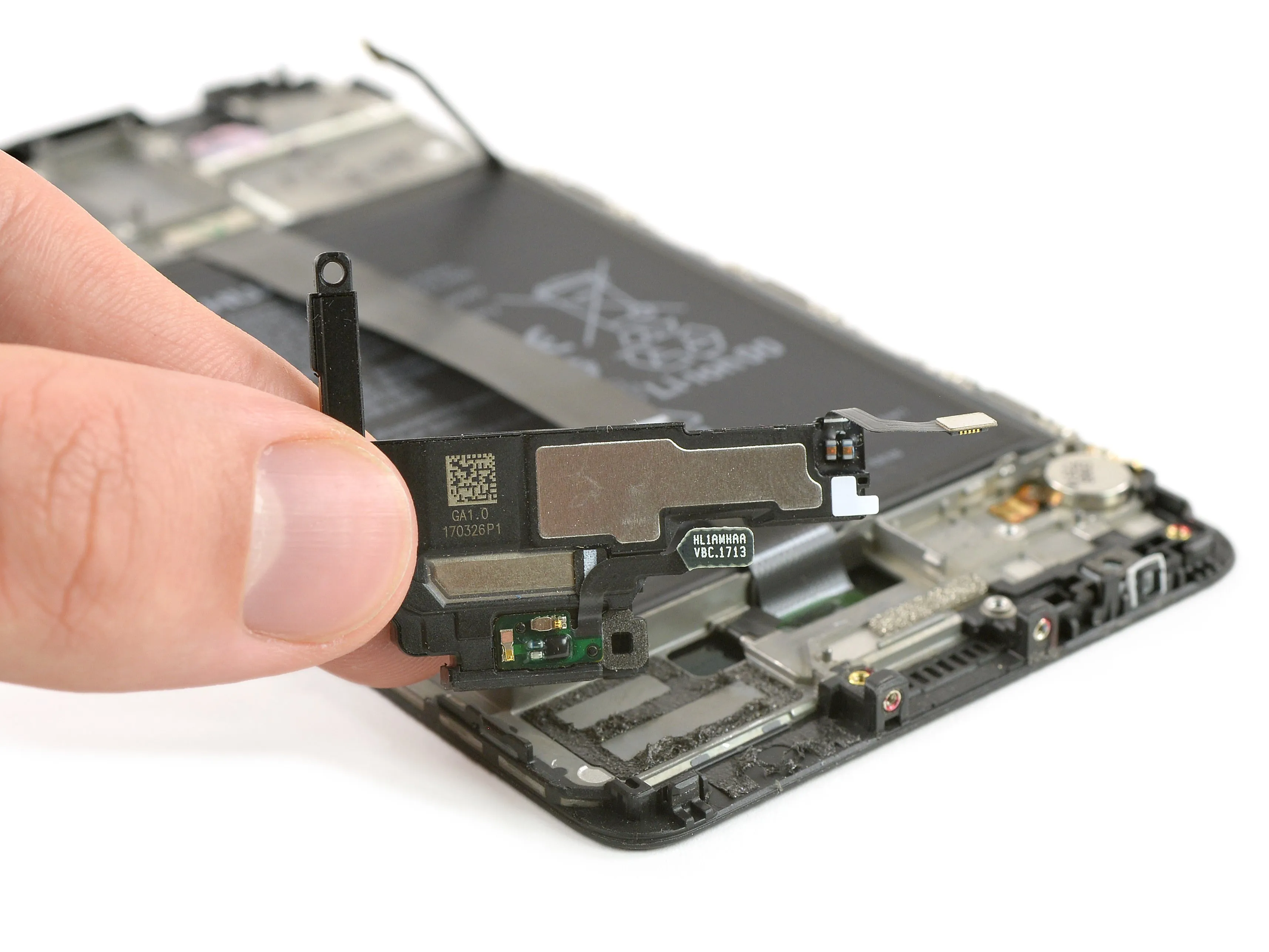

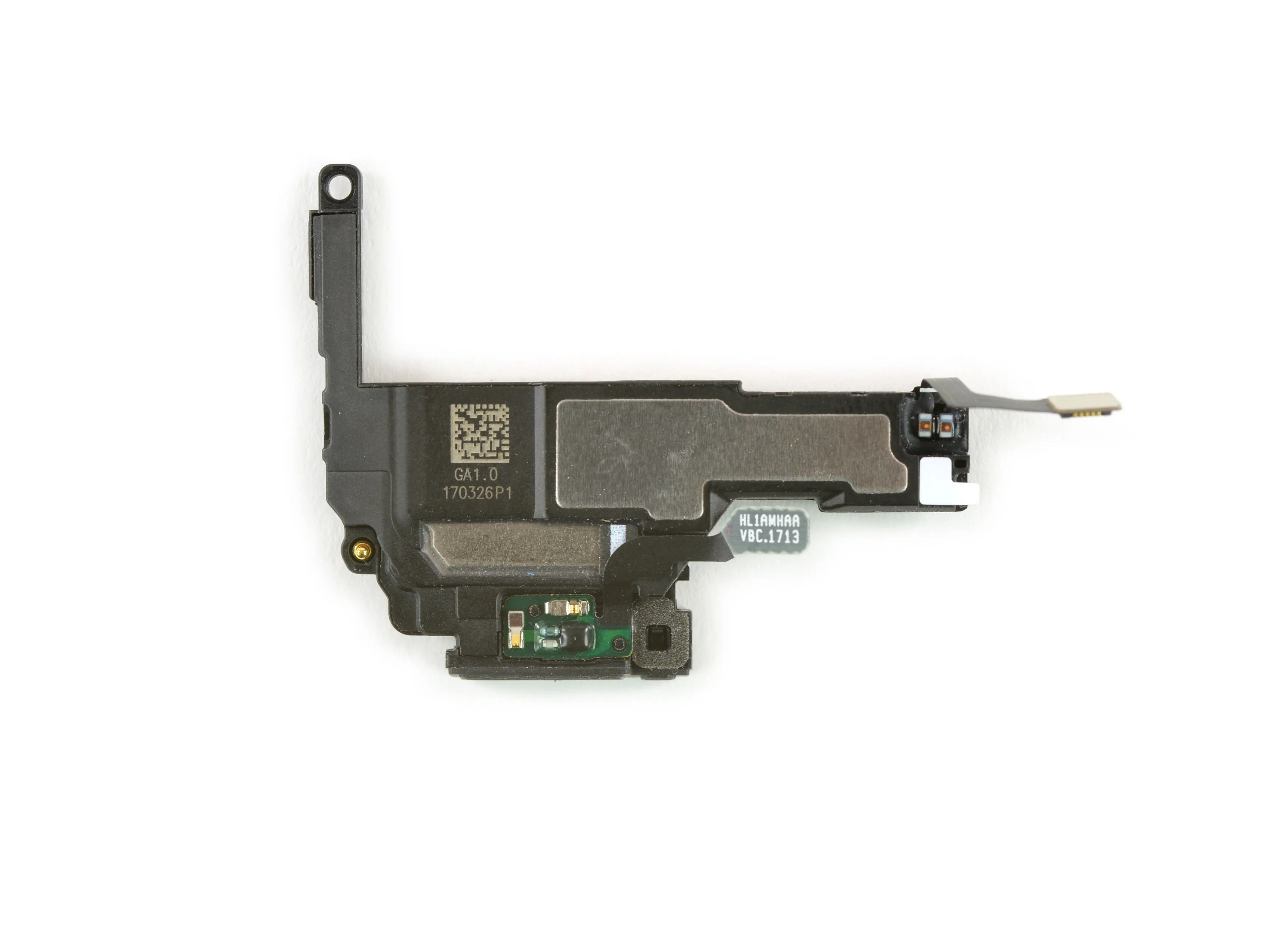

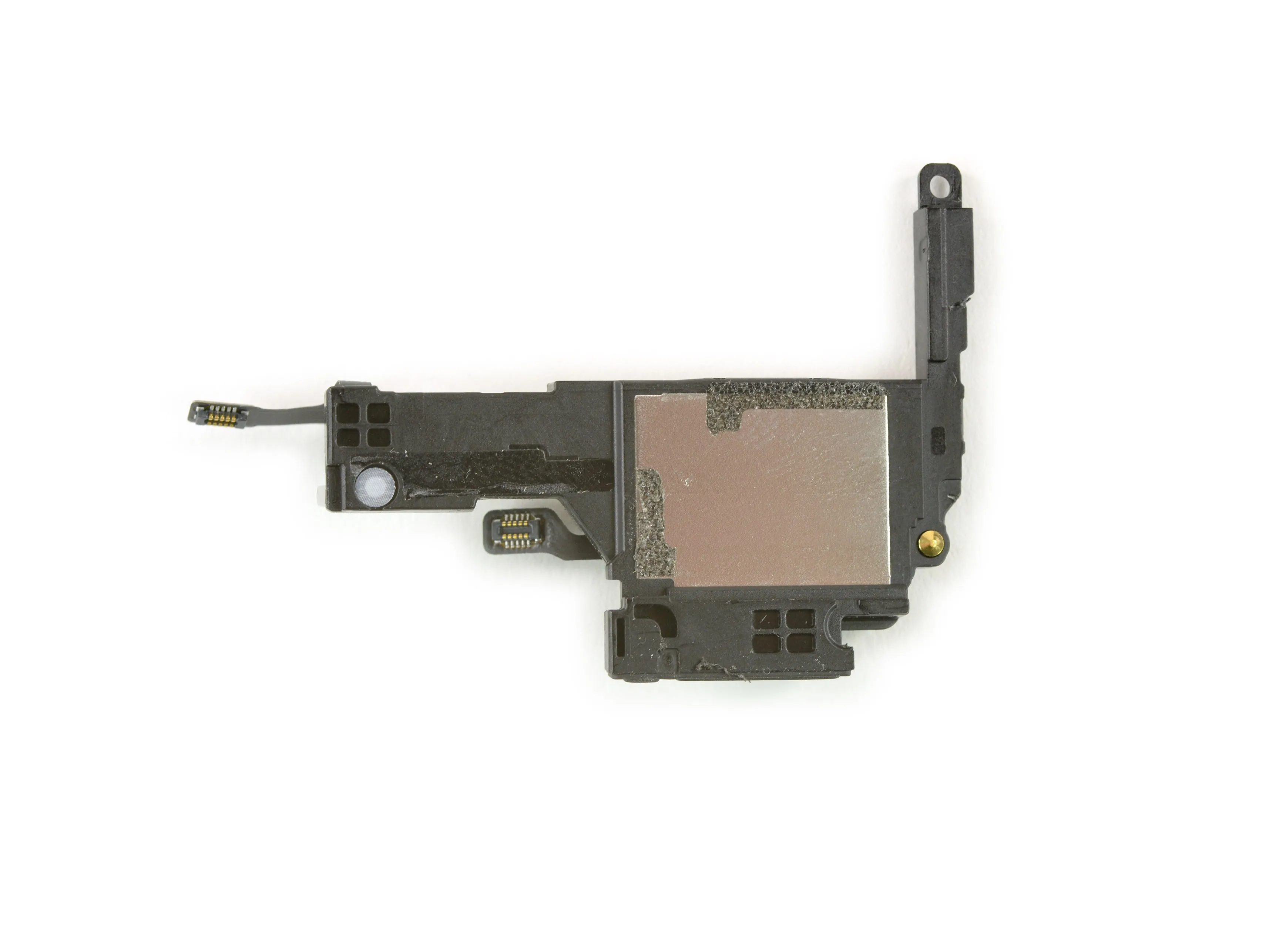

• Сегодняшний совет по разборке: не останавливайтесь, пока не получите достаточно громкоговоритель. В этом устройстве динамик наушников встроен в дисплей, что обеспечивает полноценное аудиовизуальное сопровождение - во всяком случае, когда он не лежит на столе для разборки.

• Хотя на борту есть 3,5-мм разъем для наушников - что в наши дни встречается все реже и реже - качество звука здесь не очень хорошее. Тем временем, когда вы поворачиваете телефон, происходят странные вещи!

Шаг 15

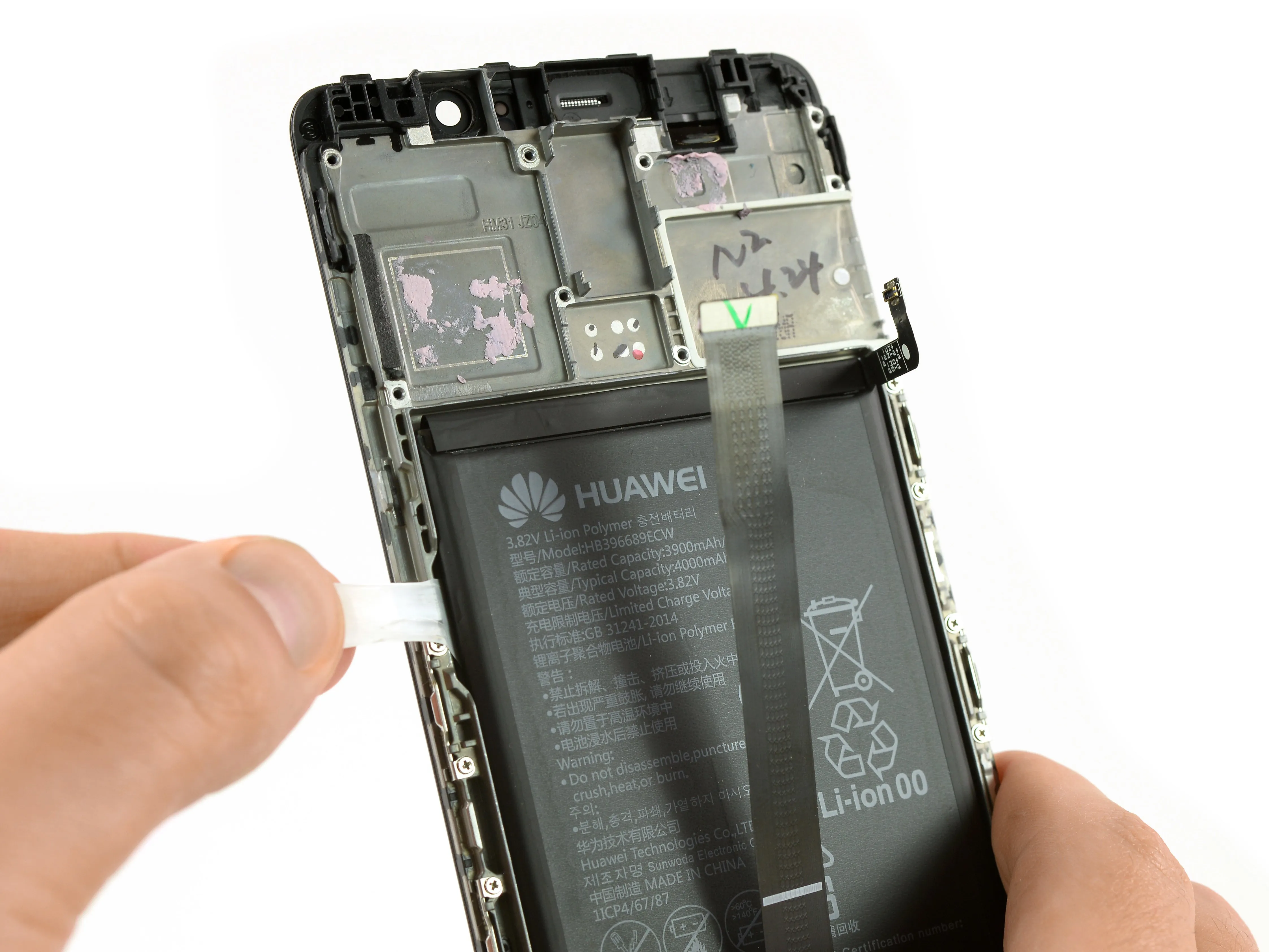

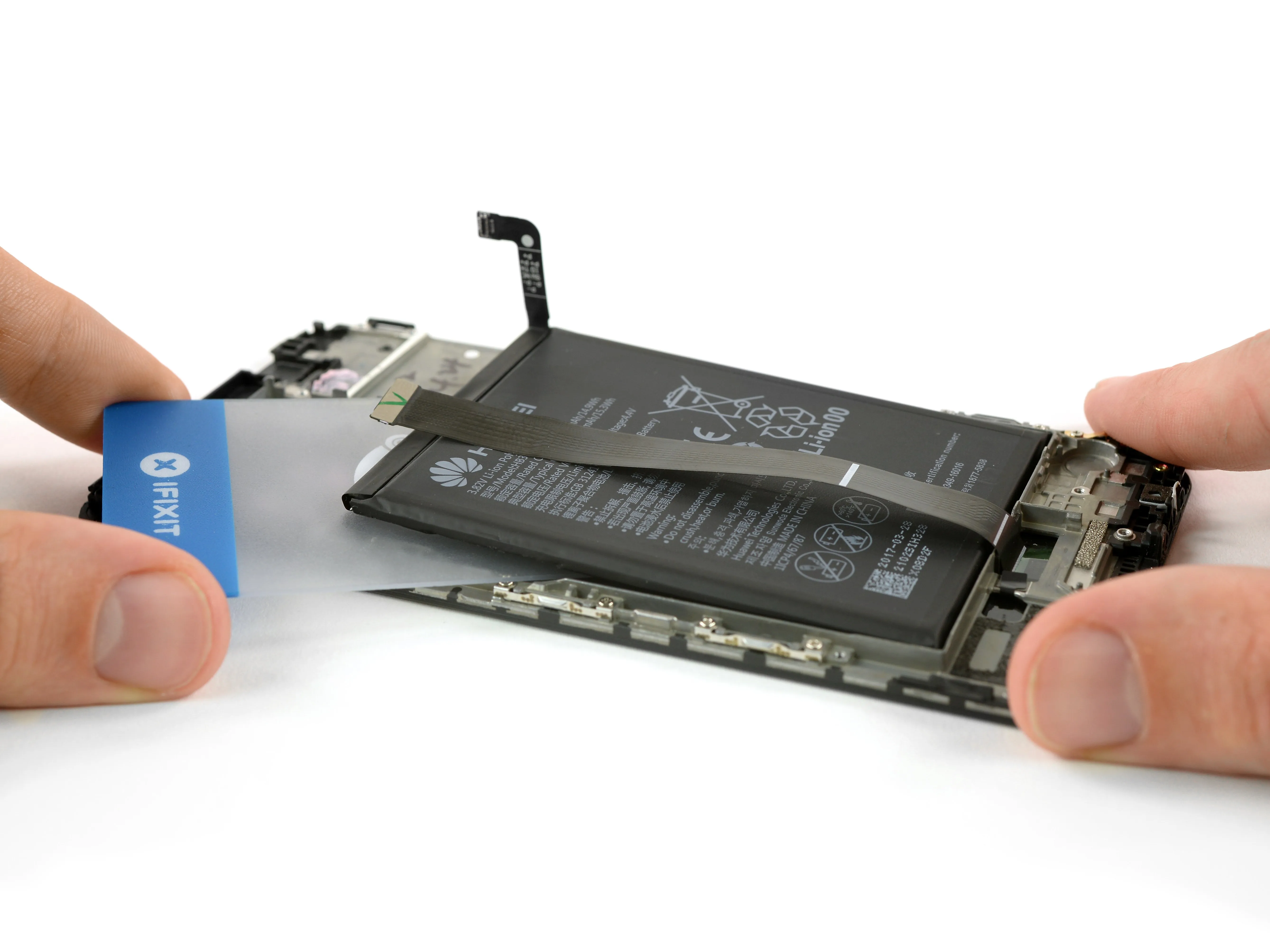

• Когда мы осматриваем батарею, наше сердце на секунду учащенно бьется, поскольку мы видим только одну клейкую полоску, которую нужно вытащить...

• .... Что ж, мы слишком рано обрадовались. Прямо под батареей находится большой и злой кусок клея, с которым нам нужно бороться. К счастью, на помощь приходят наши пластиковые карты!

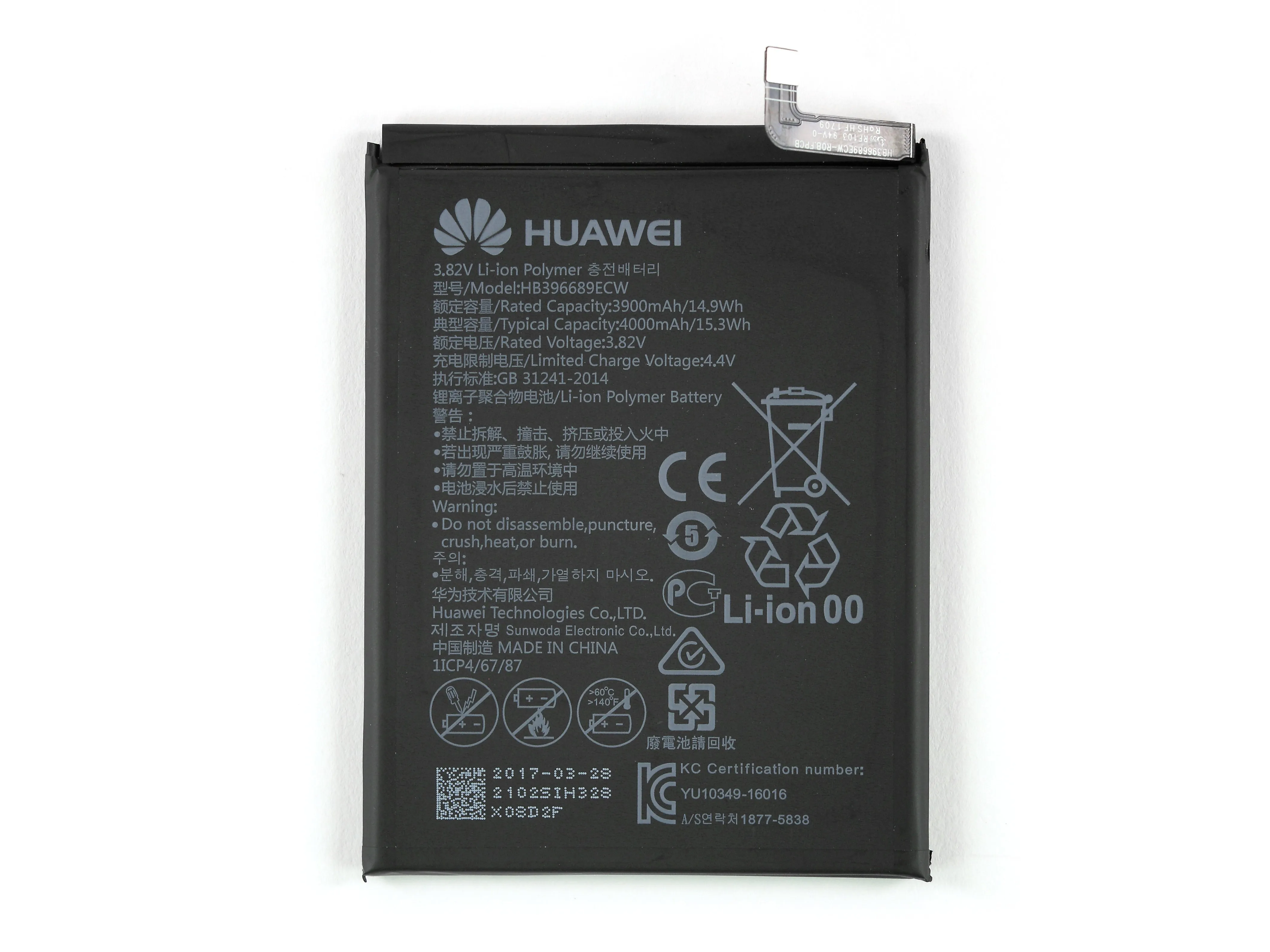

• Теперь, когда батарея извлечена, мы можем сравнить ее с конкурентами! Полностью заправленный, этот элемент 3,82 В, 4000 мАч обеспечивает до 15,3 Вт-ч энергии. Новый iPhone 8 Plus имеет всего 10,28 Вт-ч.

• Huawei утверждает, что у энергичных пользователей батарея будет работать целый день, а если вы пользуетесь телефоном не так регулярно, то заряда хватит на два дня.

Шаг 16

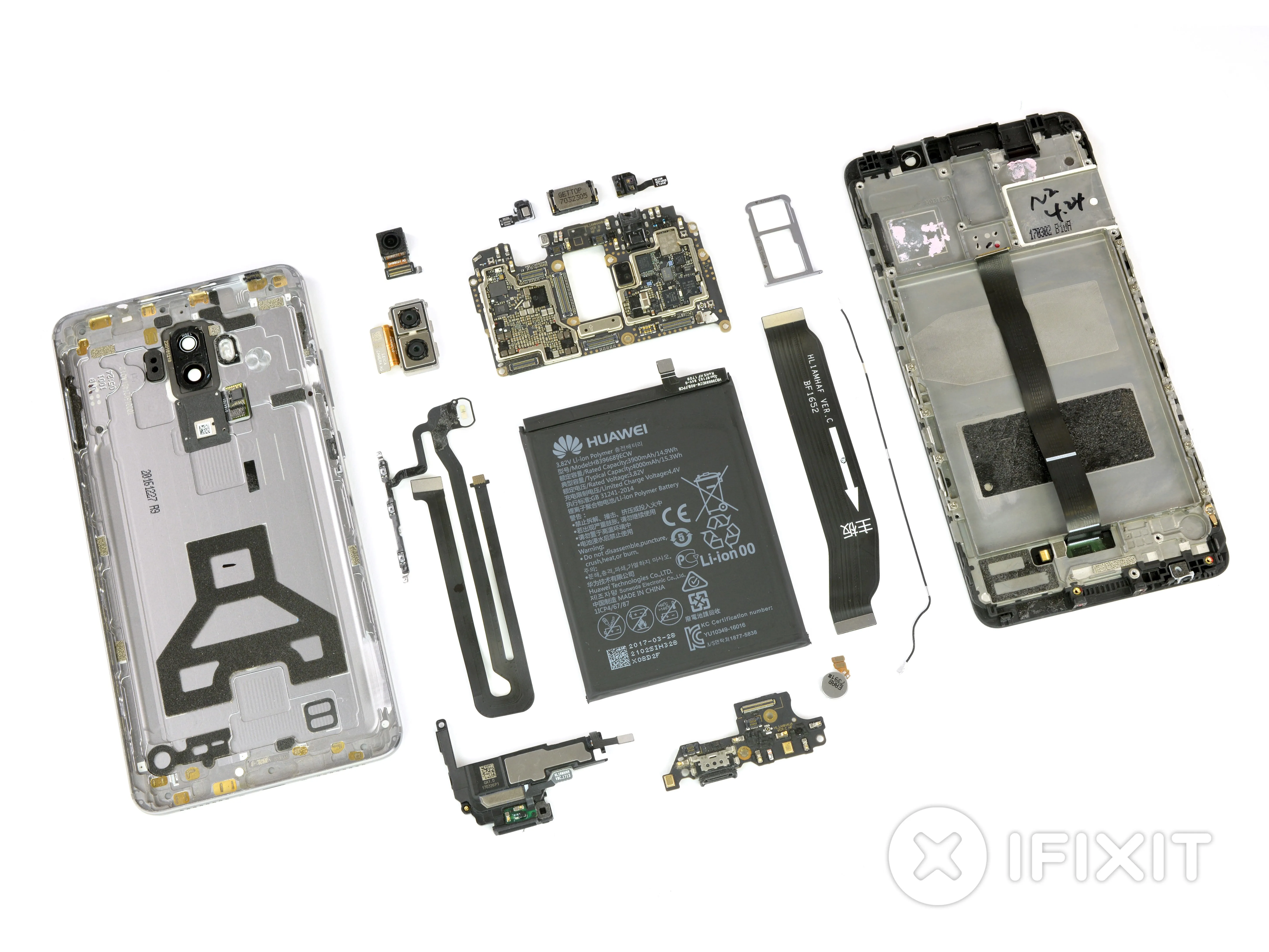

• Разложив основные компоненты для осмотра, мы считаем этот разбор успешным.

• Мы не слишком успешно попытались отделить дисплей от рамки. Эта процедура не вызывает особого интереса, поэтому лучше не разбивать стекло.

Вывод

• Большинство компонентов - оба блока камеры, динамик и плата USB - можно заменить. Даже датчик приближения и антенна NFC являются модульными.
• Несмотря на раздражающие винты с шестигранной головкой, внутри Mate 9 поставляется всего с несколькими стандартными винтами Phillips.
• Аккумулятор спрятан за гибкими кабелями и плотно приклеен, но его можно заменить, когда заряд начнет угасать.
• Хотя мы рады обнаружить разъем для наушников, он припаян к плате и требует особых навыков пайки, если он выйдет из строя.
• Замена разбитого дисплея, один из самых распространенных видов ремонта, станет одним из самых сложных для этого фаблета.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - самый простой ремонт)

Комментарии к статье

На моем Huawei Mate 9 неисправен модуль wifi. Нужно ли менять всю материнскую плату или можно снять модуль и заменить его запчастью?

Здравствуйте, вряд ли вы сможете заменить отдельный модуль. Он припаян к материнской плате, и достать его в качестве запасной части будет сложно. Вы можете попытаться выяснить, действительно ли неисправен модуль или антенна Wifi. Она может быть заменена и доступна в качестве запасной части.

Здравствуйте

Как называется компонент в правом верхнем углу между снятым динамиком и фронтальной камерой на фотографии под шагом 13?

Можно ли его приобрести отдельно?

С уважением

Здравствуйте,

Часть справа от динамика - датчик освещенности и приближения, часть слева - микрофон для шумоподавления. Обратите внимание, что большинство запасных частей для микрофона поставляются без уплотнения, и его необходимо переставлять. В целом, немного порывшись во Всемирной паутине, вы сможете найти обе детали ;)

Есть ли разница между mate 9 и mate 9 pro, с точки зрения комплектующих?

Да, платы usb отличаются, я заказал замену для своего, но мне прислали версию pro, я не знал, пока не открыл ее.
