Разборка Huawei P20 Pro

Введение

Huawei нацелилась на сегмент high-end со своим трехглазым P20 Pro. Они впихнули сюда тонну технологий: три камеры, 24-Мп камера для селфи - и все это на фоне дисплея с насечками. Ненавидим мы его или любим, но мы его разрываем...

Найдите на Facebook, Instagram или Twitter еще больше любимых устройств, чтобы узнать последние новости о разборе.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

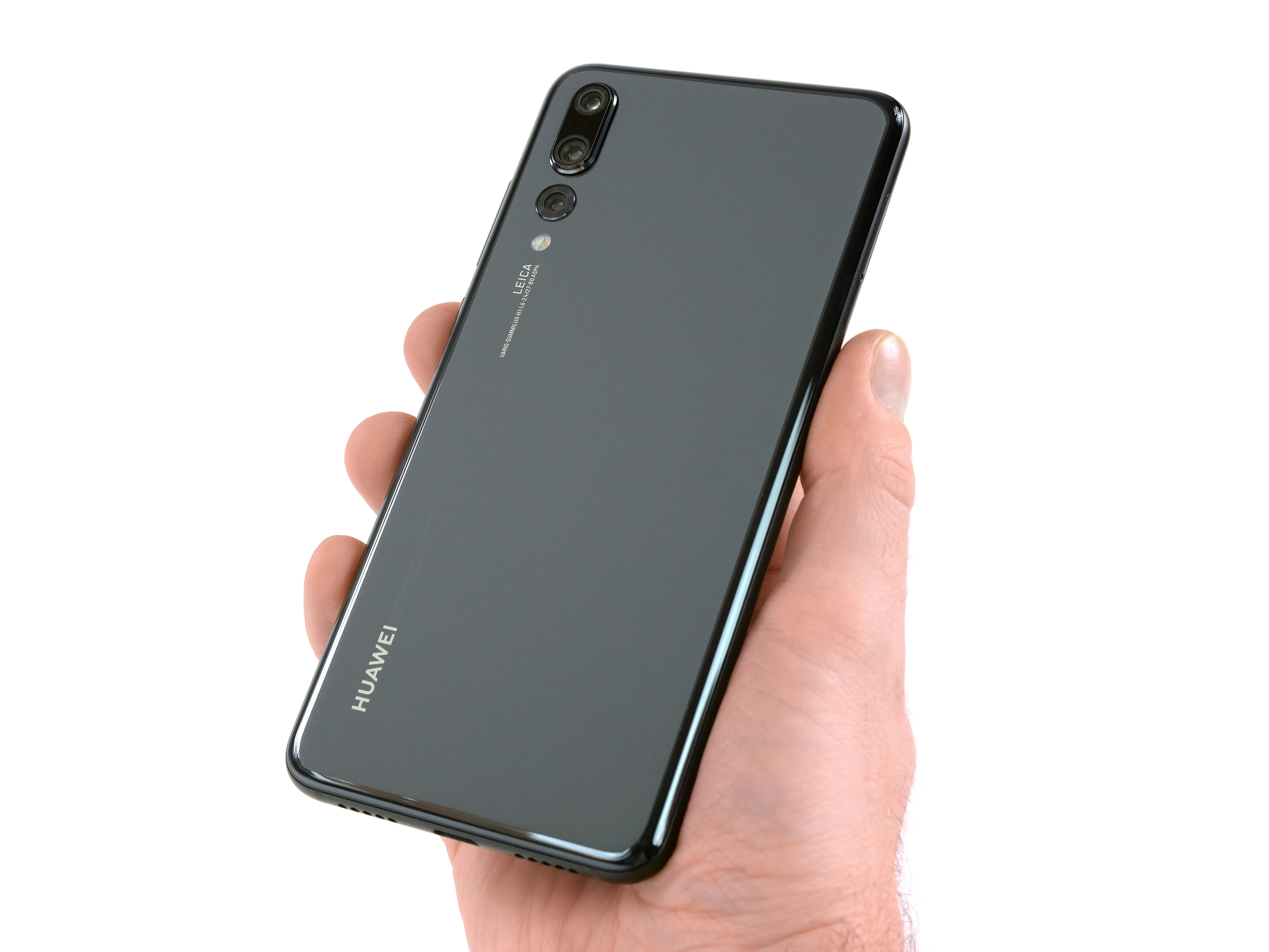

Шаг 1 Разборка Huawei P20 Pro

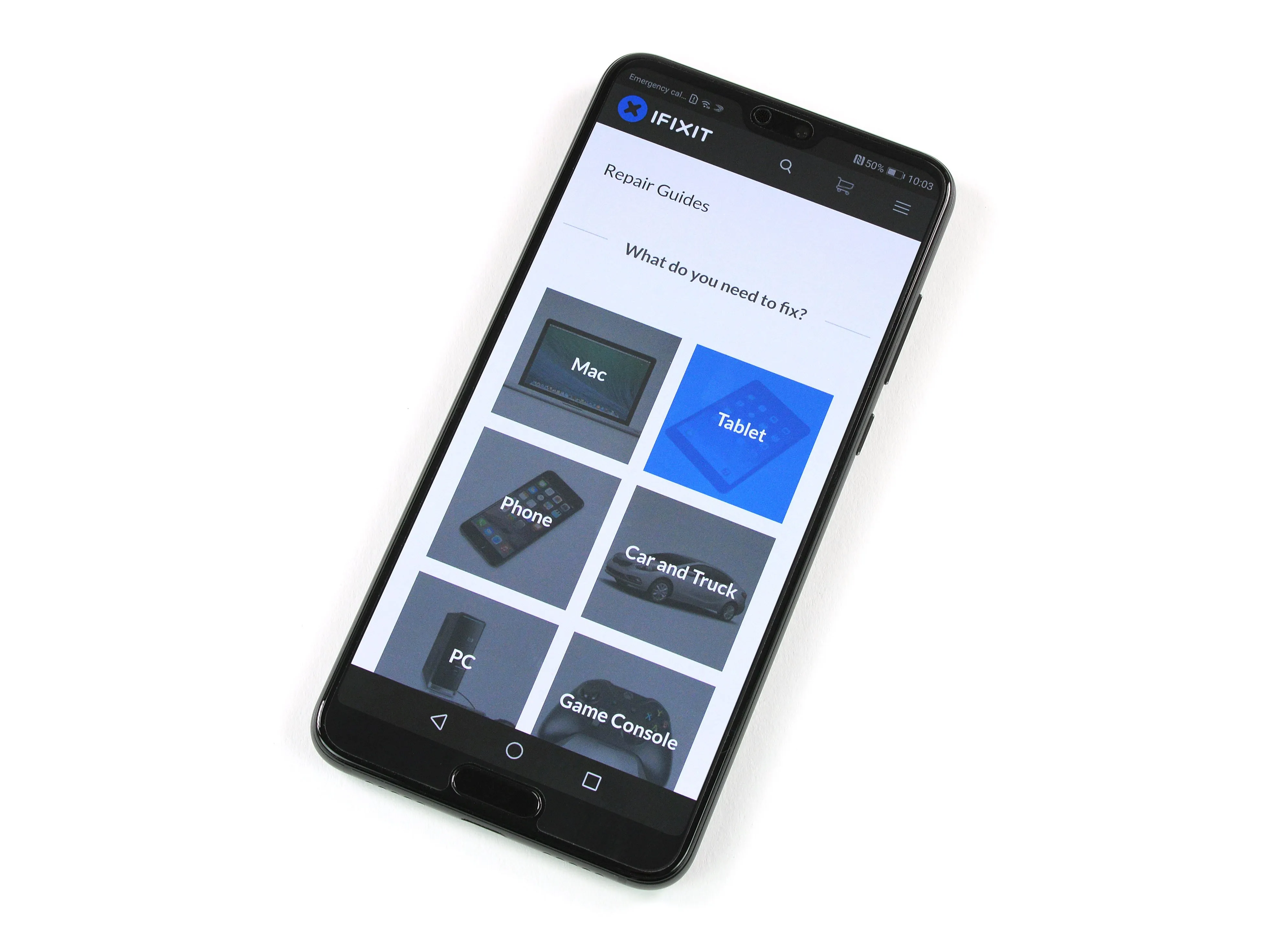

• Приближается весна, а вместе с ней и новый флагман от Huawei. Давайте посмотрим на эти великолепные характеристики:

• 6,1-дюймовый сенсорный OLED-экран с разрешением 2240 × 1080 и соотношением сторон 18,7:9

• Окта-ядерный процессор Kirin 970 с графическим процессором Mali-G72 MP12 и выделенным NPU

• Тройная камера 40 Мп + 8 Мп + 20 Мп, ƒ/1.6 и ƒ/2.4 основная камера от Leica

• 24-мегапиксельная (это не опечатка) ƒ/2,0 selfie-камера

• 128 ГБ хранилища и 6 ГБ оперативной памяти

Шаг 2

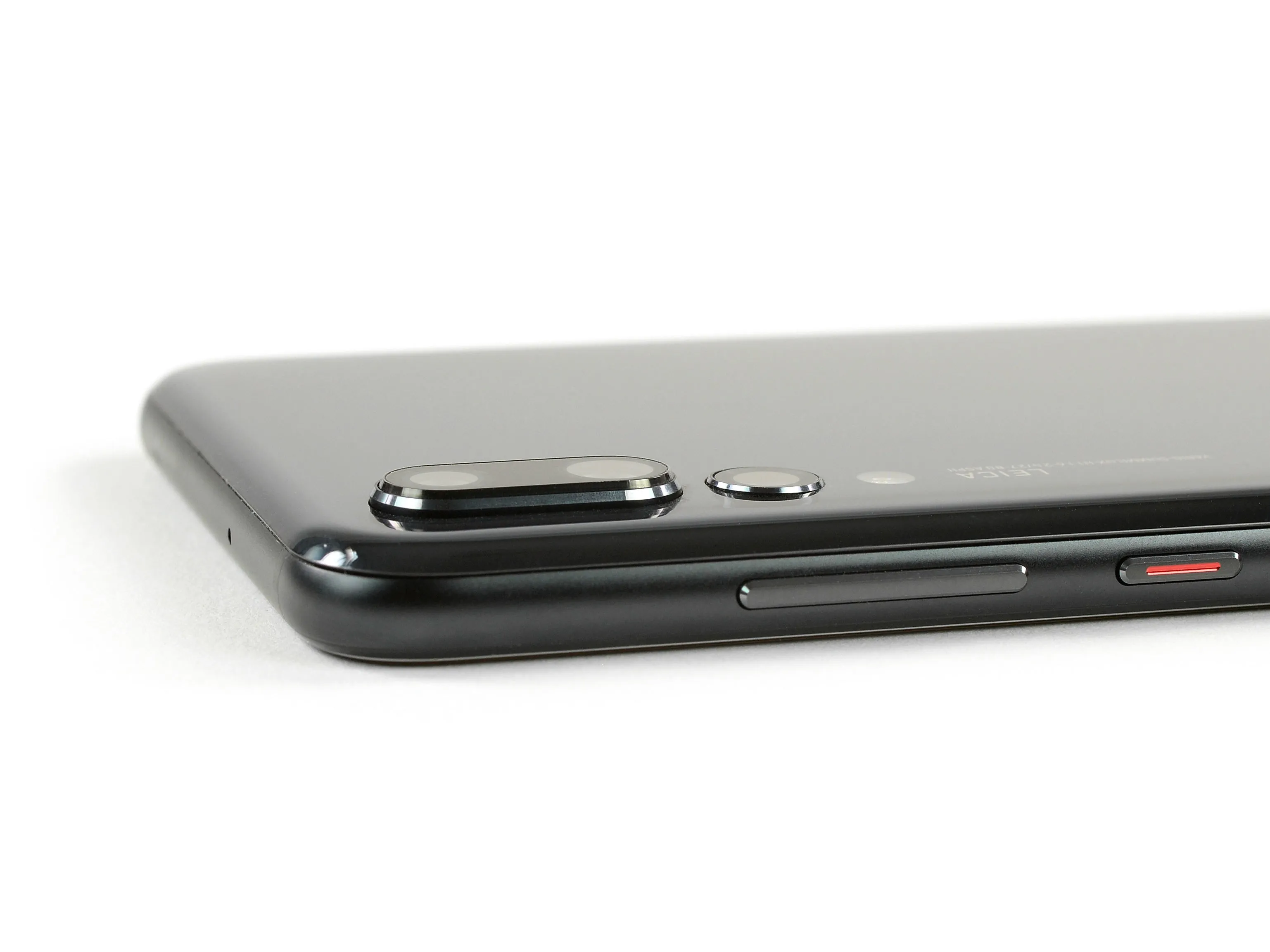

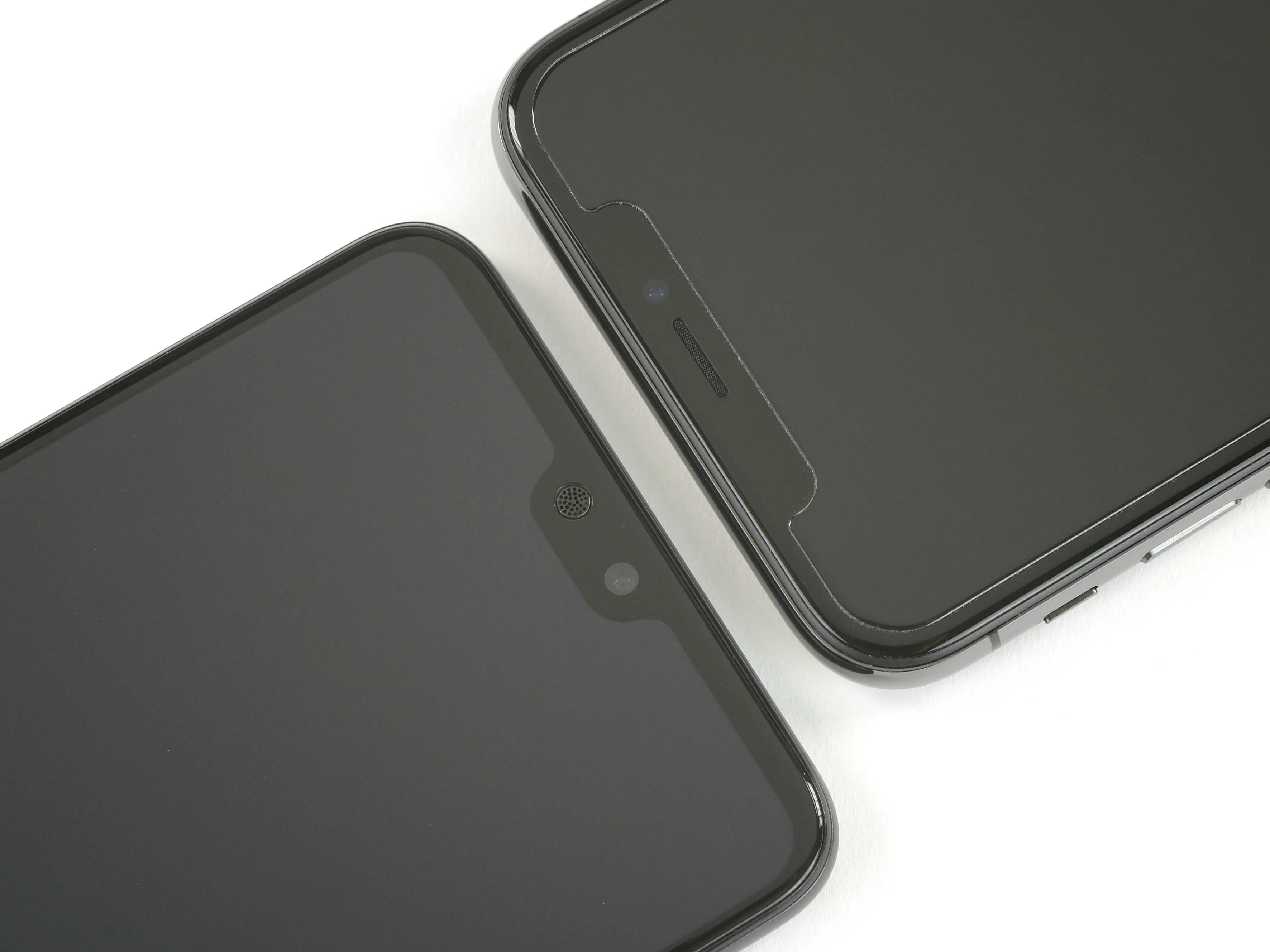

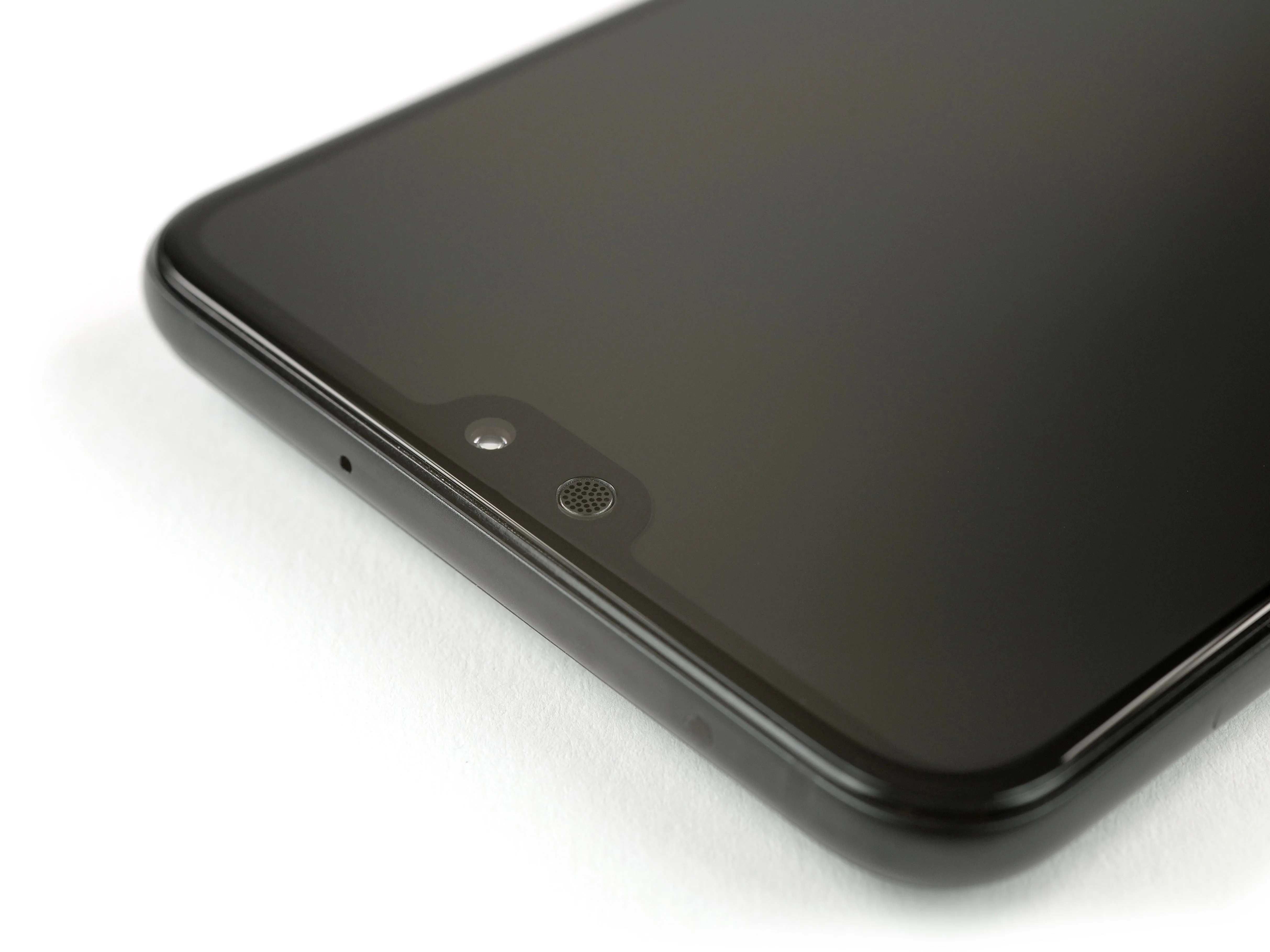

• В отличие от SamsungHuawei предпочла сделать вырез на дисплее вокруг камеры и динамика наушников.

• Тем не менее, P20 Pro кажется немного холодноватым в отношении вырезов. EMUI предлагает пользователю возможность 'скрыть' вырез.

• Вырез - не единственное, что Huawei позаимствовала у Apple. в стиле iPhone X 1,4 мм с двумя камерами и более скромной в стиле iPhone 6 'Кнопка' для монохромного сенсора.

Шаг 3

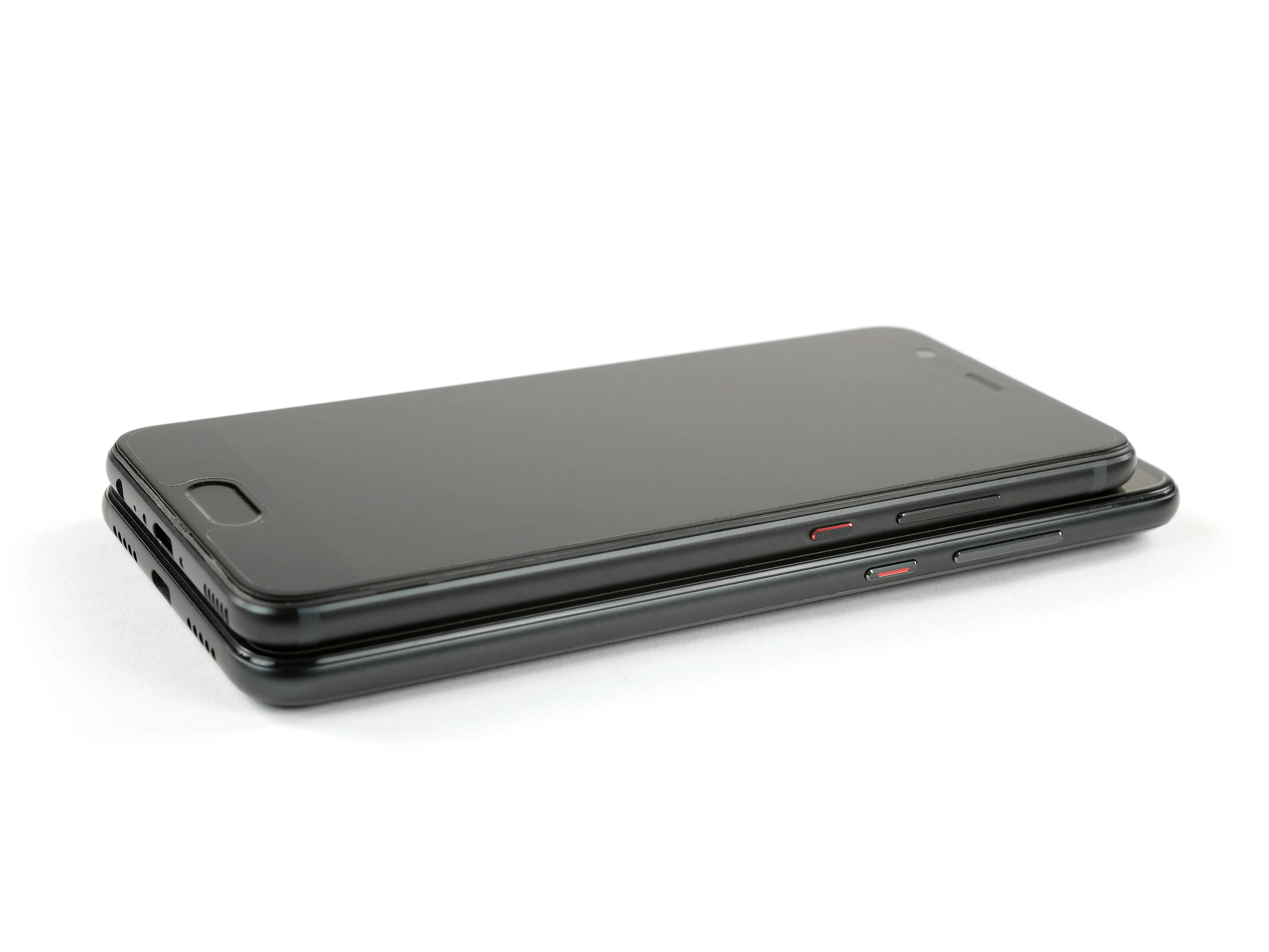

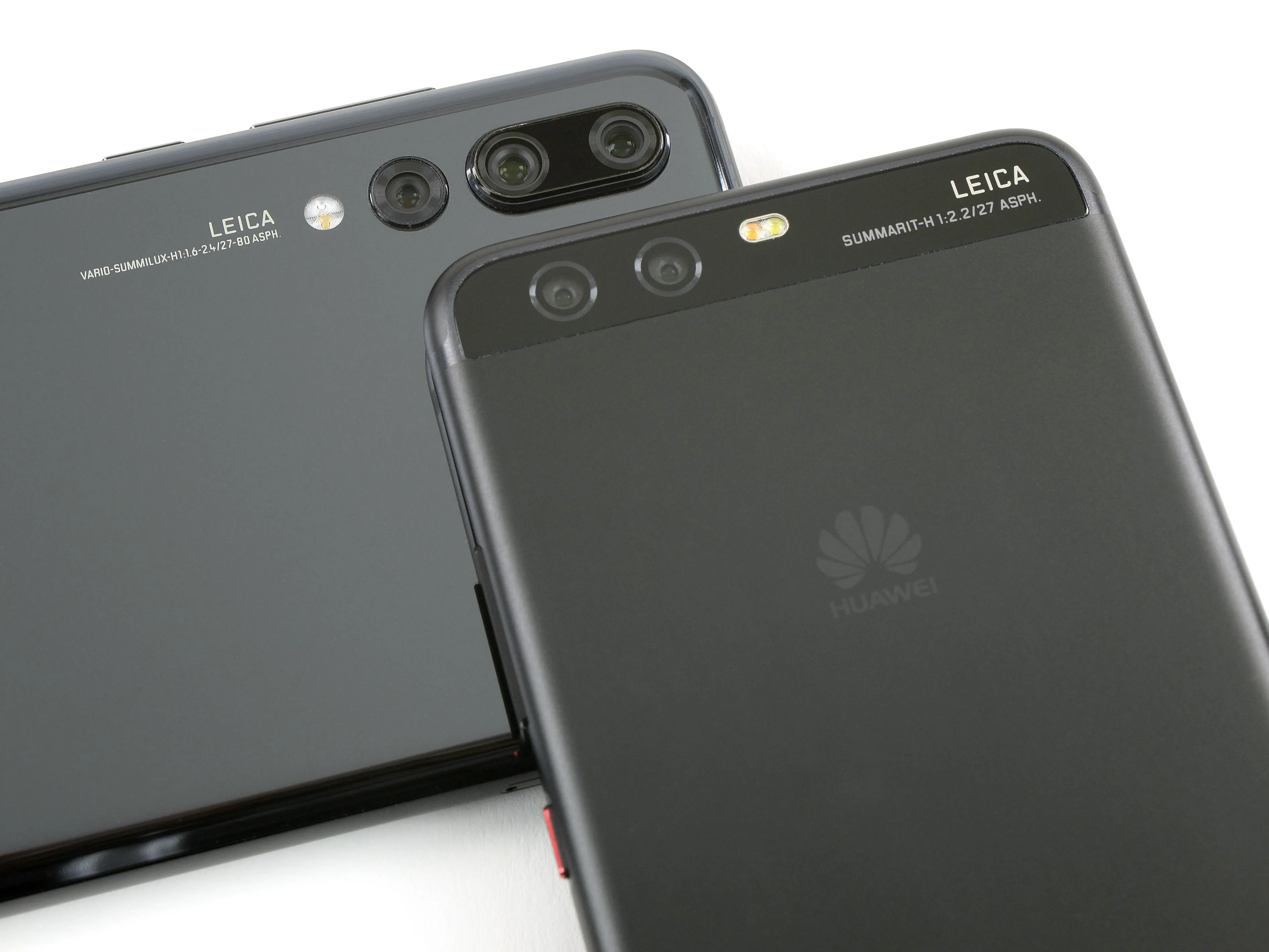

• В сравнении с P10, этот новый Huawei имеет увеличенные размеры: 155 × 73,9 × 7,8 мм (6,10 × 2,91 × 0,31 дюйма) и весом 180 г.

• Перевернув его, мы видим эволюция в действии: Две камеры плохо, три камеры хорошо!

• Камеры 40 МП и 8 МП работают вместе, чтобы получить 3-кратный оптический зум. Монохромная камера на 20 МП обеспечивает больше деталей и дополнительную резкость.

• Поскольку 'лишние' камеры P20 Pro расположены на задней панели и не нуждаются в Face IDто его вырез занимает немного меньше площади, чем у iPhone X, на который он ориентируется (справа).

• Если не принимать во внимание размеры, то здесь также есть несколько интересная геометрия выреза на которую стоит обратить внимание.

Шаг 4

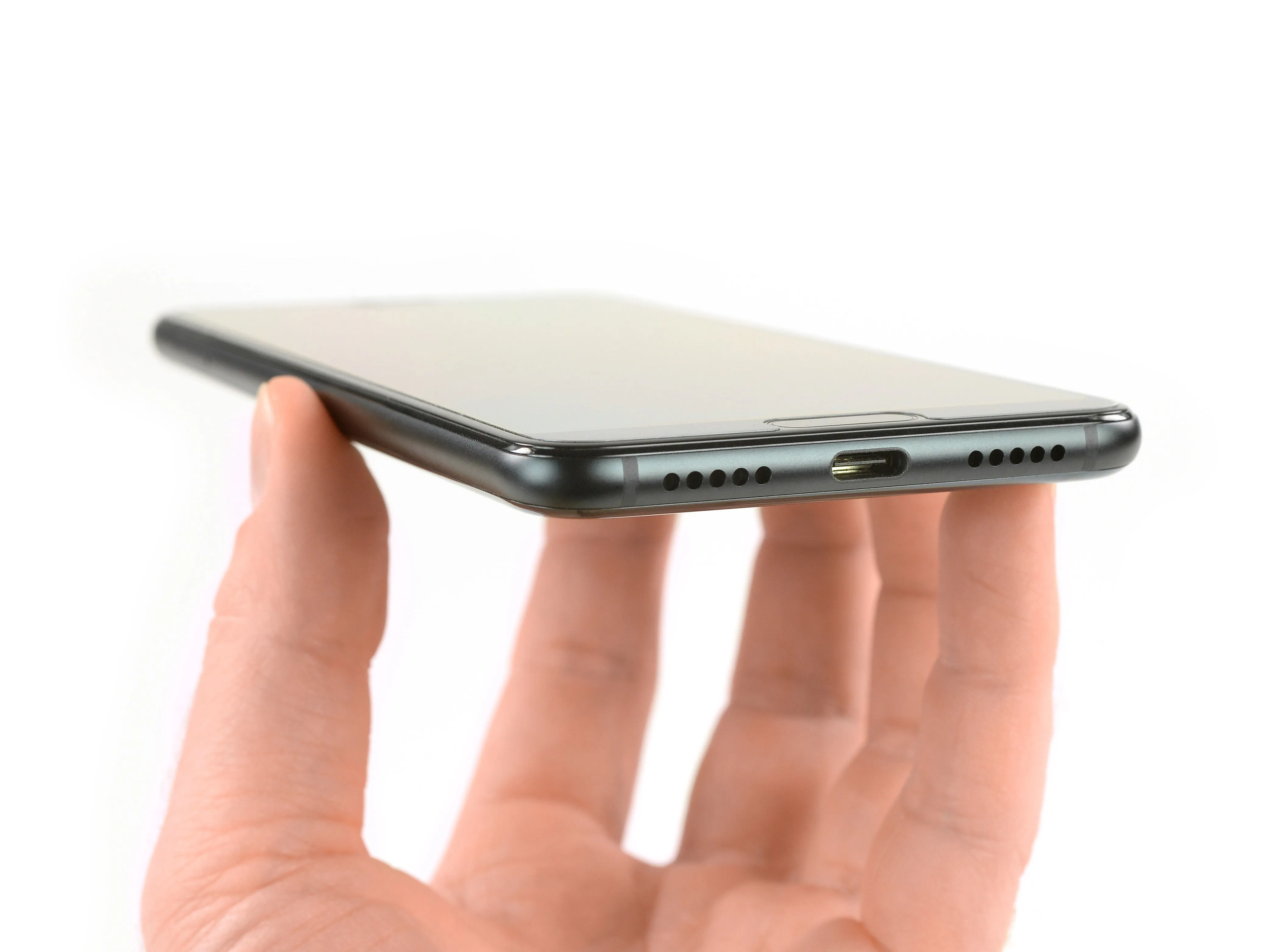

• Но хватит о внешнем виде - в стране разборки важно то, что внутри.

• Устранение надоедливых пенталобов было приятным шагом, но совсем без винтов? Пришло время попытать счастья с помощью верного iSclack.

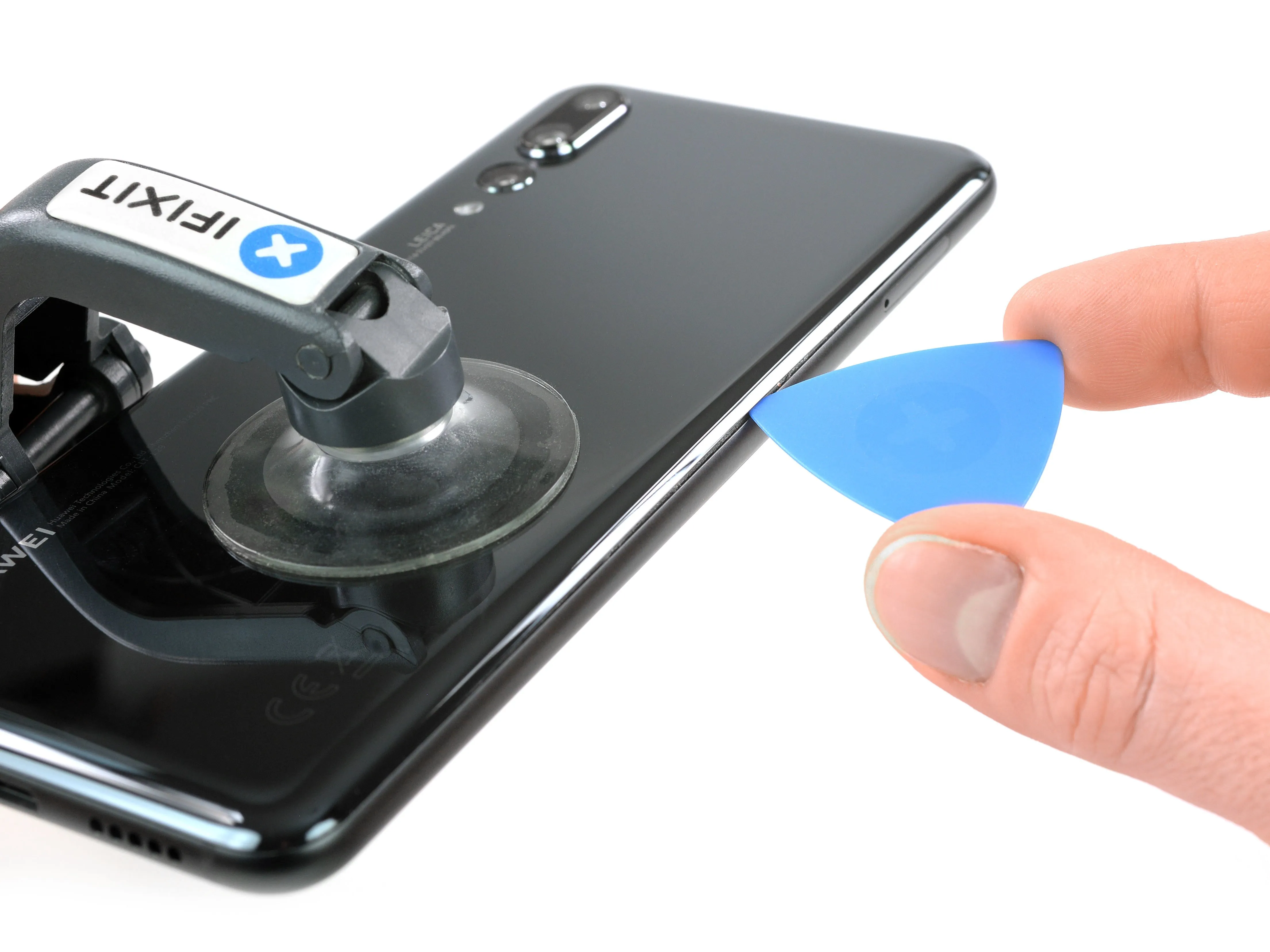

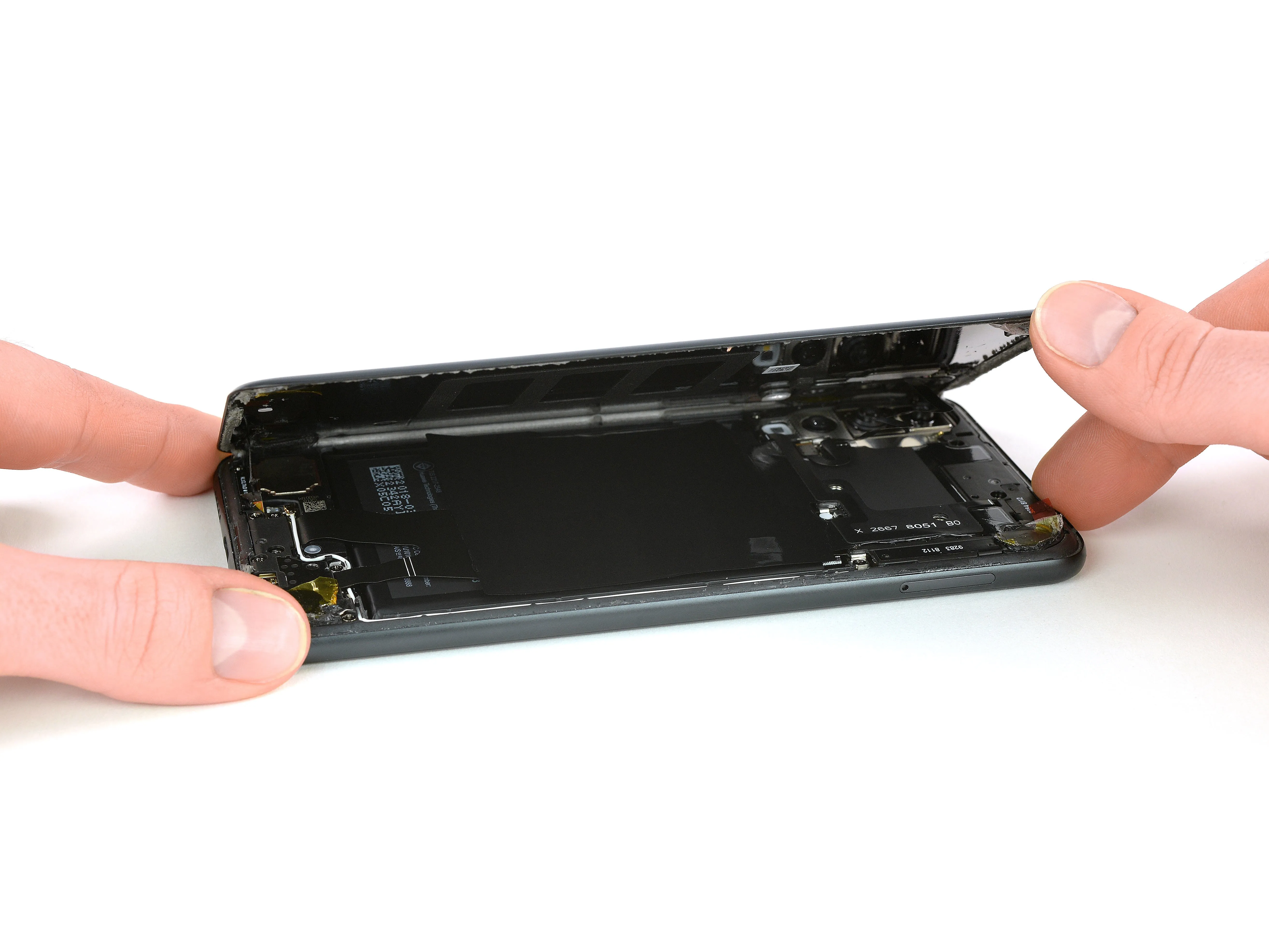

• К нашему удивлению, P20 Pro открывается почти так же легко, как цветок под весенним солнцем. Почти. Нам никогда не приходилось использовать кирку для открытия цветка...

• Эта разборка действительно начинает расцветать, посмотрите на весь этот технологический нектар... эээ, неужели эта метафора ускользает от нас?

Шаг 5

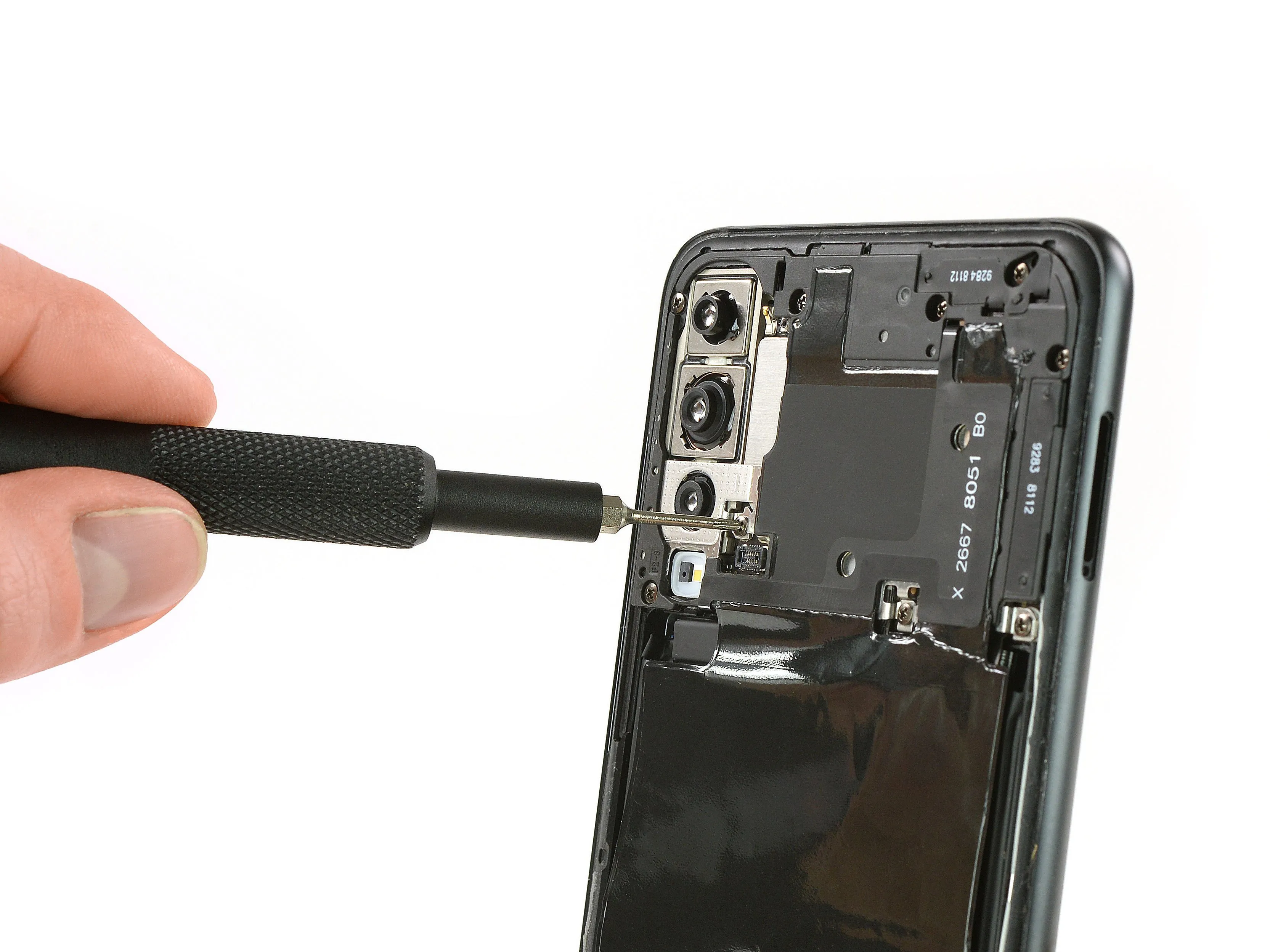

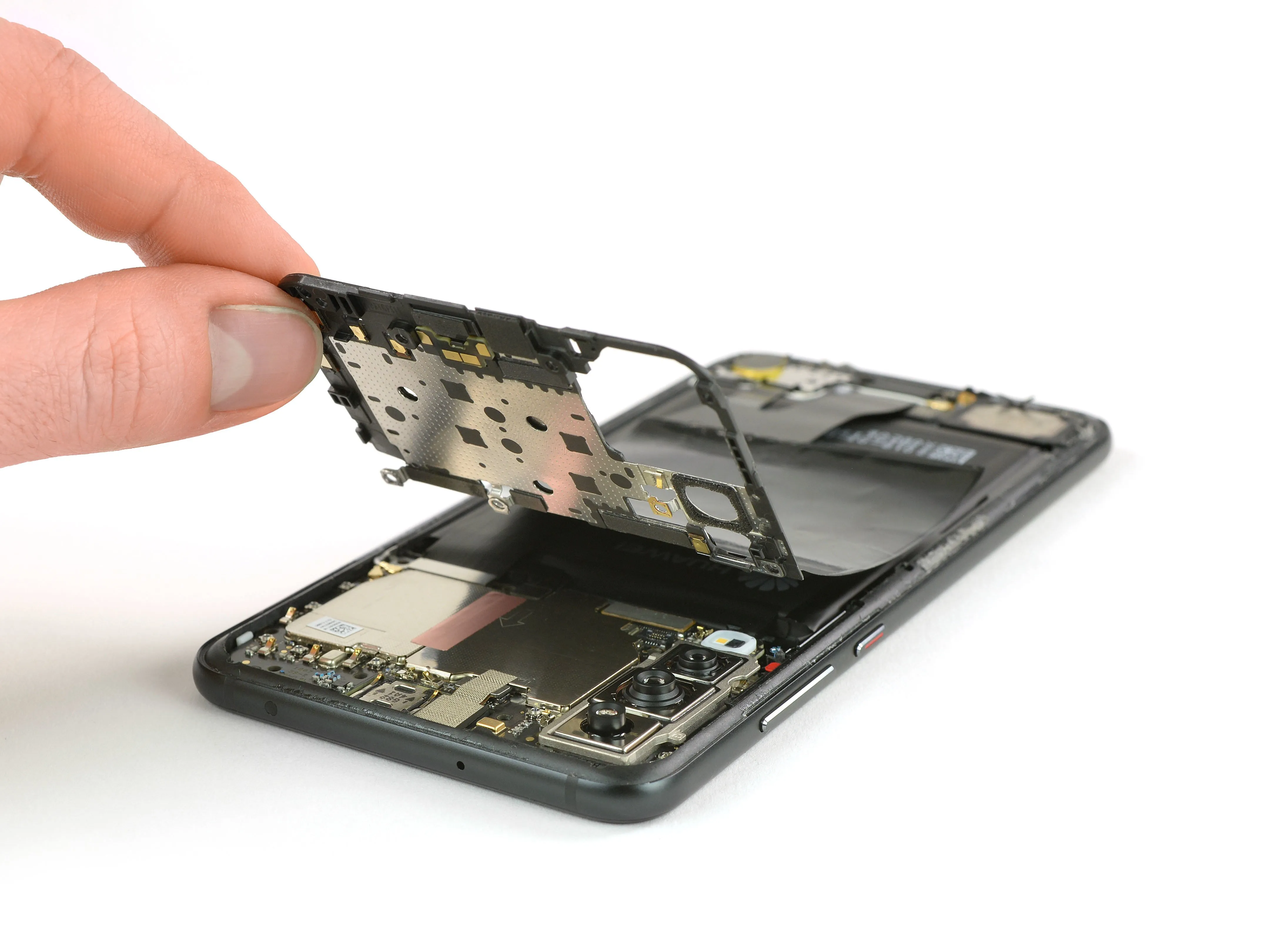

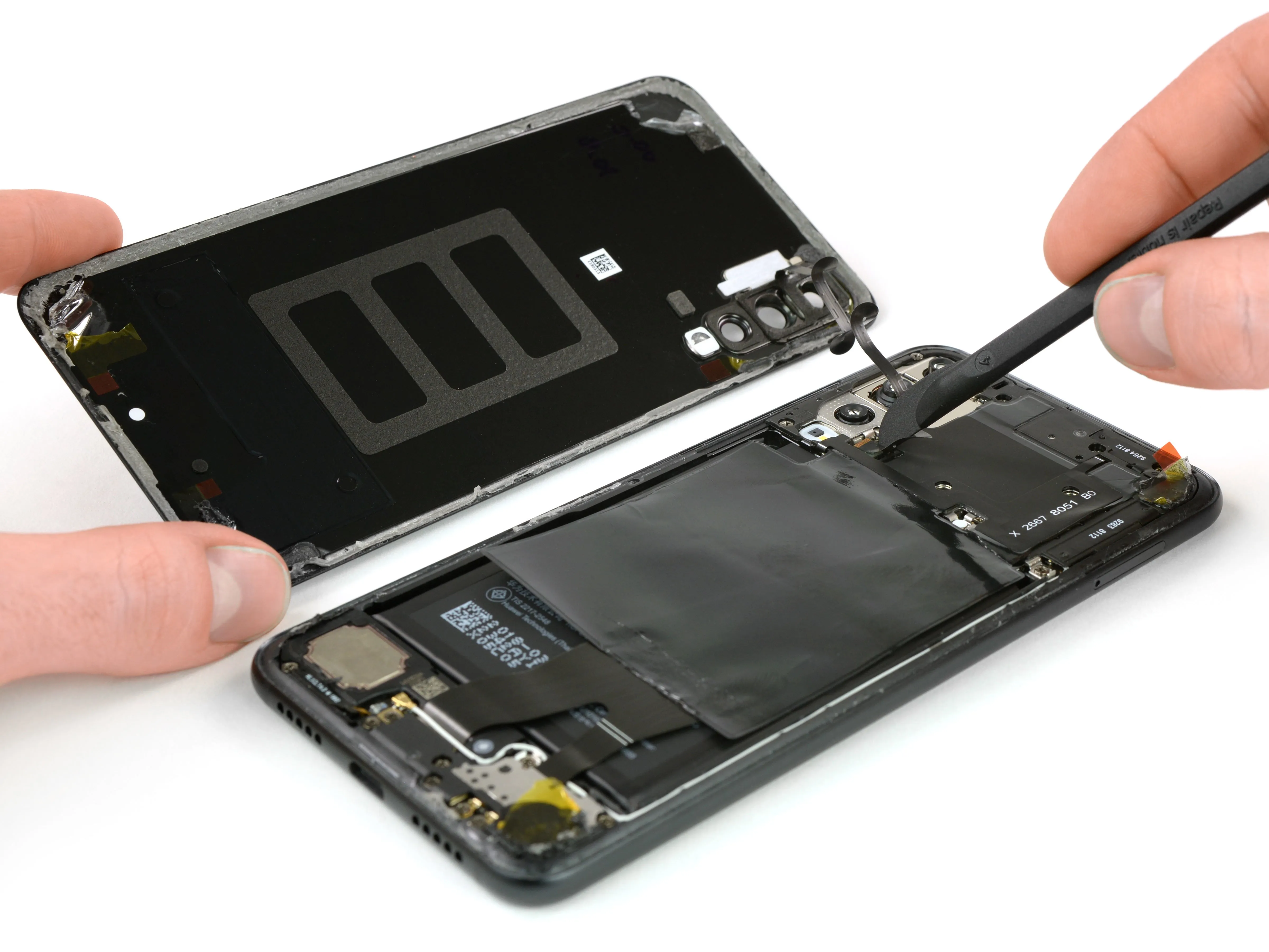

• Мы снимаем заднюю крышку и попадаем впросак! Сканера отпечатков пальцев здесь нет, а кабель, готовый порваться при открытии, остался.

• Похоже, Huawei решила установить лазерный датчик автофокуса на задней крышке, чтобы расположить его над камерами.

• Наконец-то мы получили в свои руки несколько винтов и быстро открутили антенну NFC и экран материнской платы.

• Это антенна NFC, а не катушка беспроводной зарядки - треснувшее стекло задней панели просто для демонстрации и для того, чтобы его можно было разбить...

Комментарии к шагу

Знаете ли вы, почему лазерный датчик автофокуса находится на задней панели, а камеры нужно прикрывать?

Угол обзора датчика - это компромисс с открытием ID?

И когда он будет закрыт? Was ist das genau?

Hallo Susann, в случае с кабелем речь идет о кабеле для лазерного автофокуса для камеры. Если кабель негерметичен, это может привести к тому, что в самых разных ситуациях ваш телефон не будет работать, или вы не сможете сделать ни одной или даже более мелкой фотографии.

Является ли задняя крышка частью антенны для приема и передачи сигнала на сотовую вышку? Я вернул свой телефон после замены задней крышки и экрана, но теперь он очень плохо принимает сотовый сигнал. В чем может быть проблема?

Шаг 6

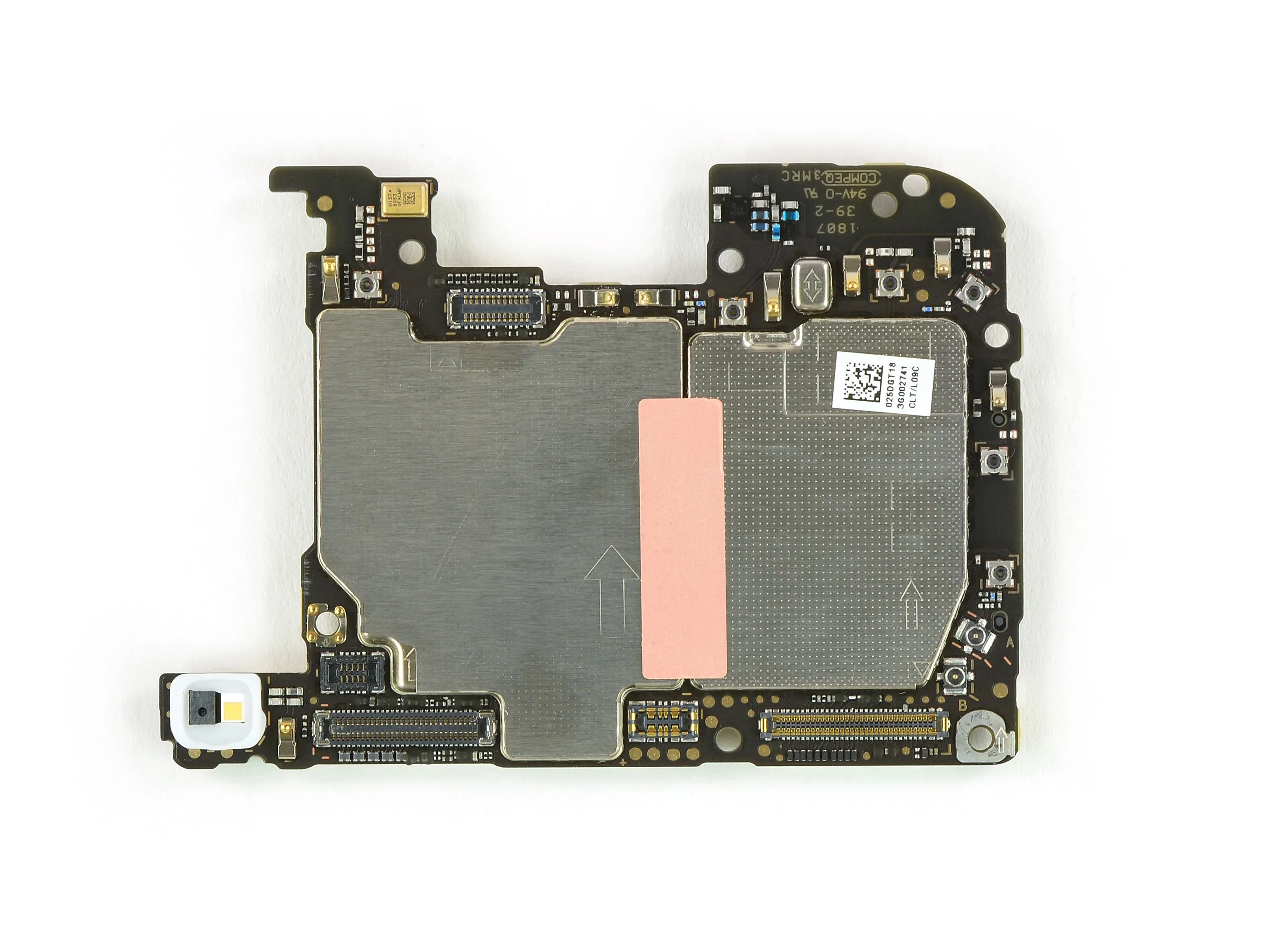

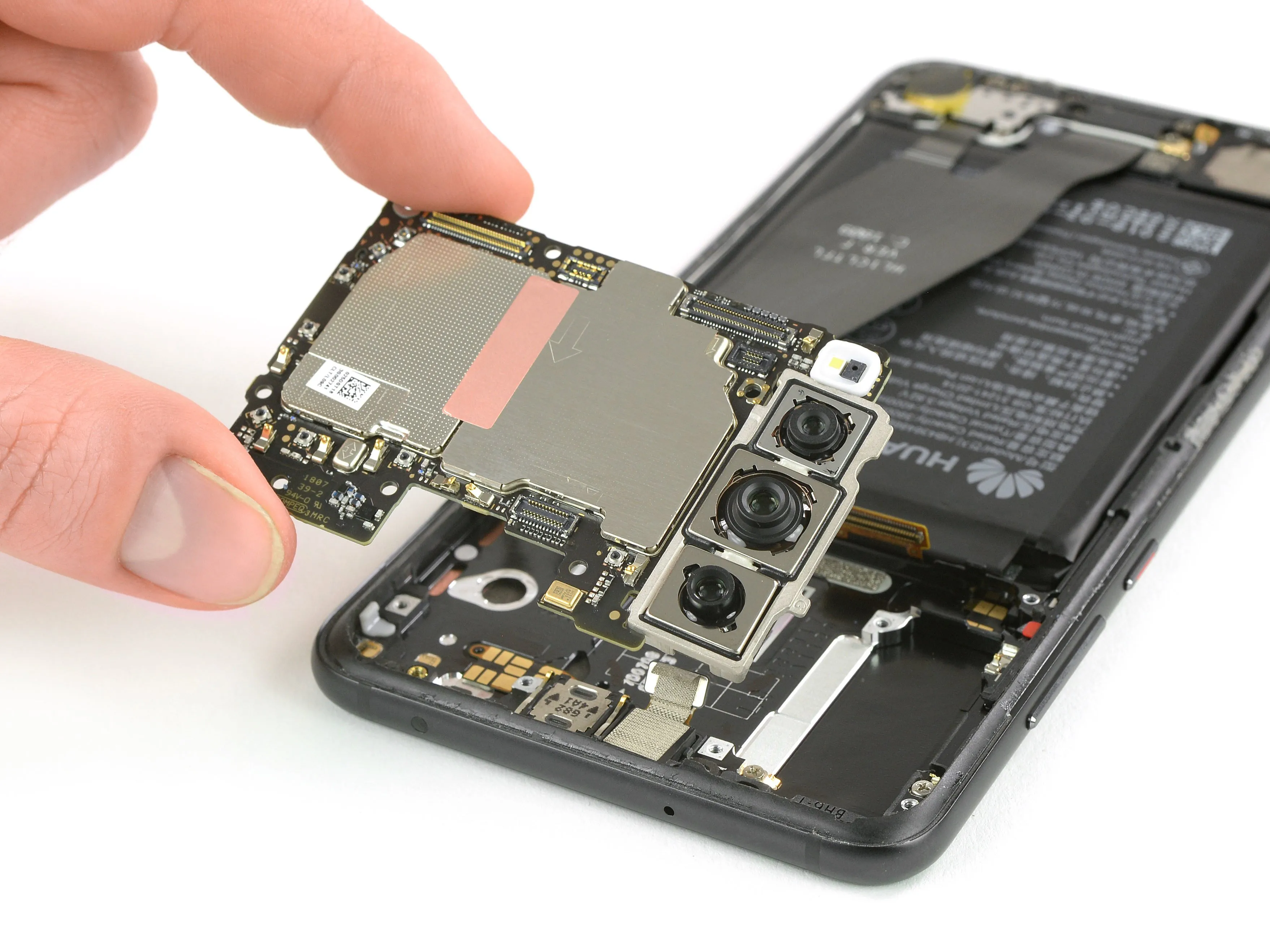

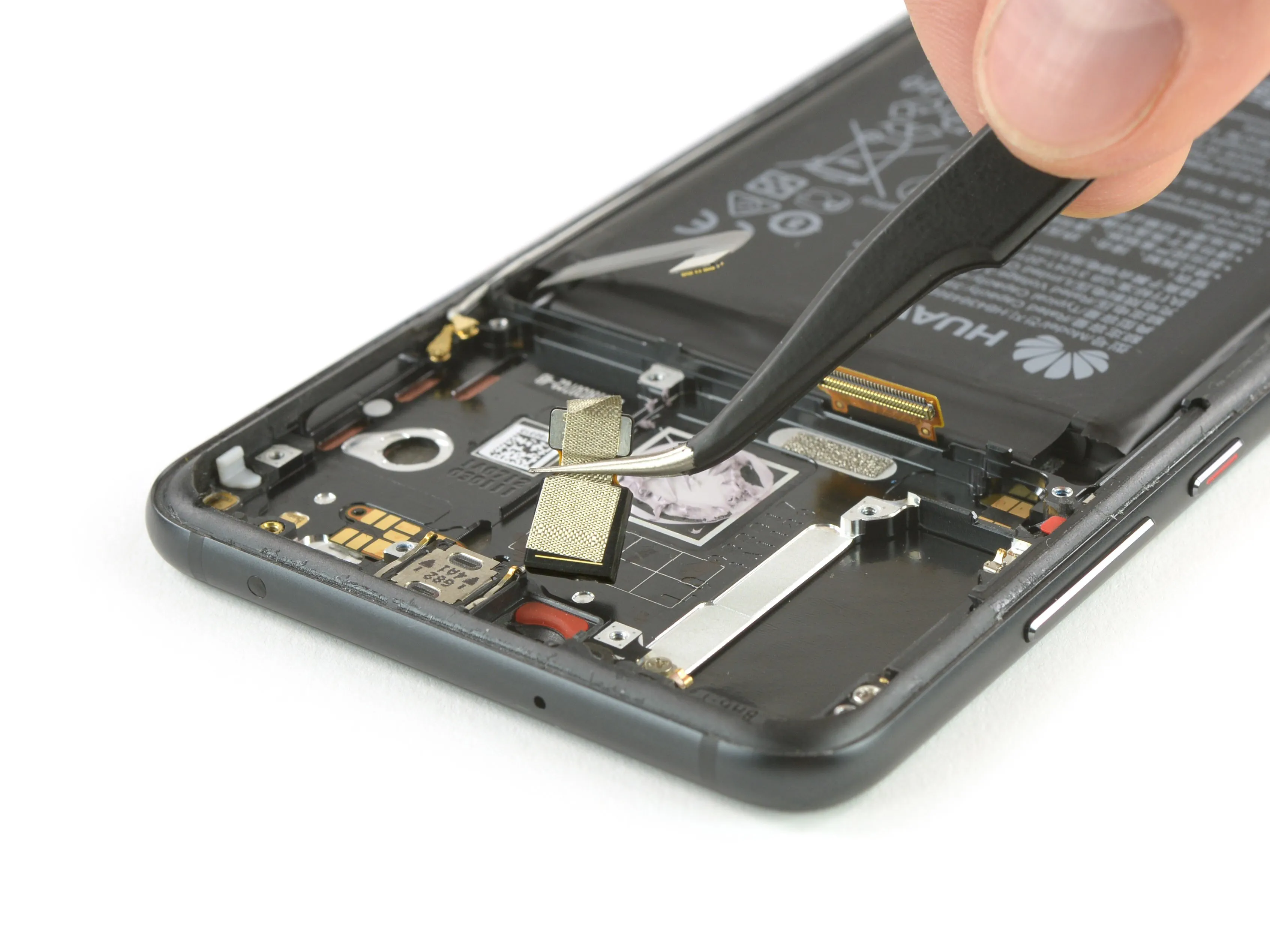

• Наконец, мы подходим к 'мозгу' этой операции - материнской плате - и освобождаем ее от различных разъемов.

• Huawei в очередной раз придерживается своей обычному дизайна материнской платы, выбрав более широкую батарею и меньшую плату, чем некоторыедругие телефонов на базе Android.

• Тройка камер идет рядом, крепко держась за плату, с задним модулем вспышки на буксире.

• Так много вариантов, что же исследовать в первую очередь - камеры или материнскую плату? Мы выбираем 'глазки' и берем с собой в поездку фронтальную камеру.

Шаг 7

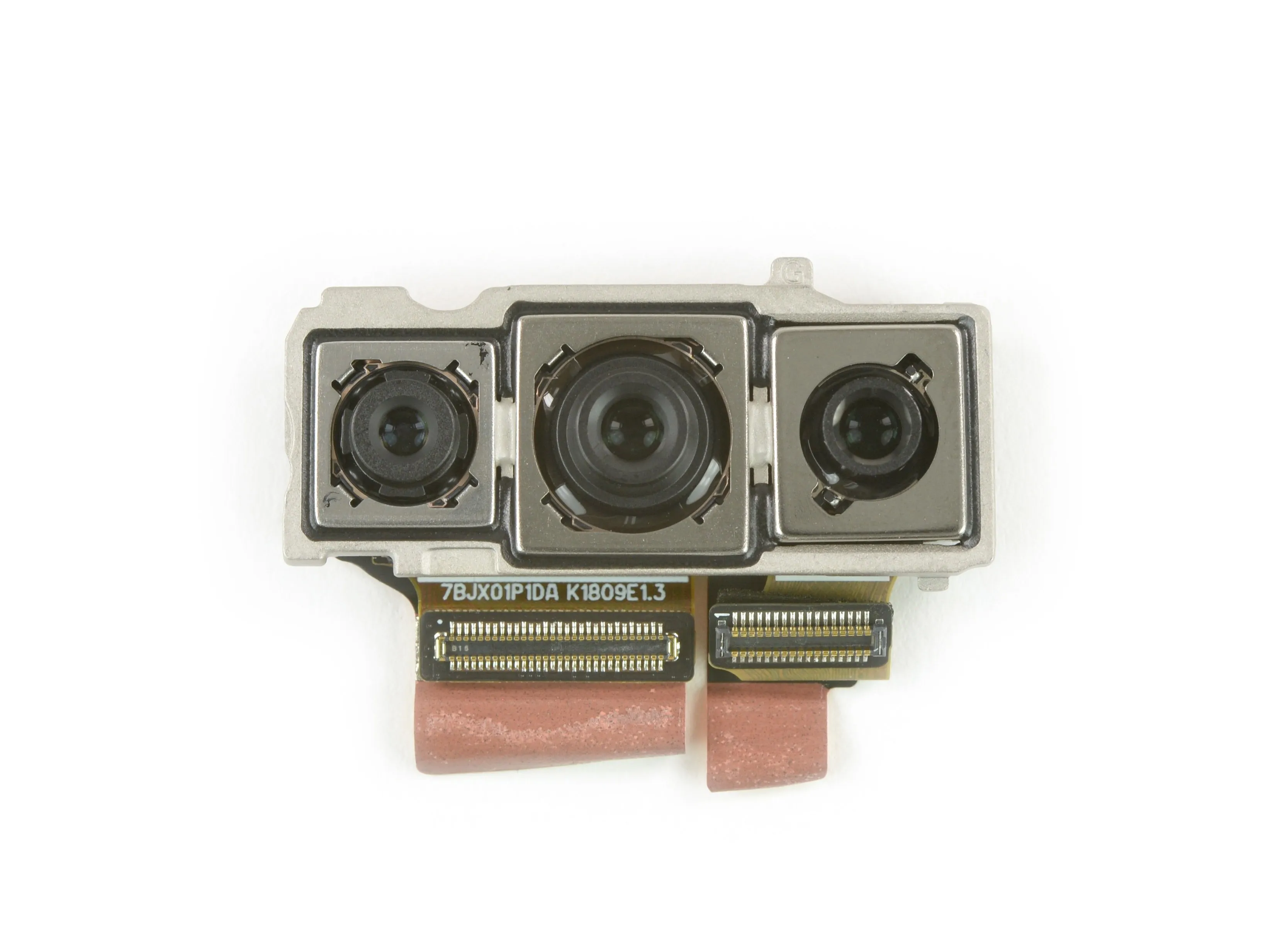

• Три задние камеры имеют всего два разъема - основная и монохромная камеры делят один порт, а телекамера получает второй в свое распоряжение.

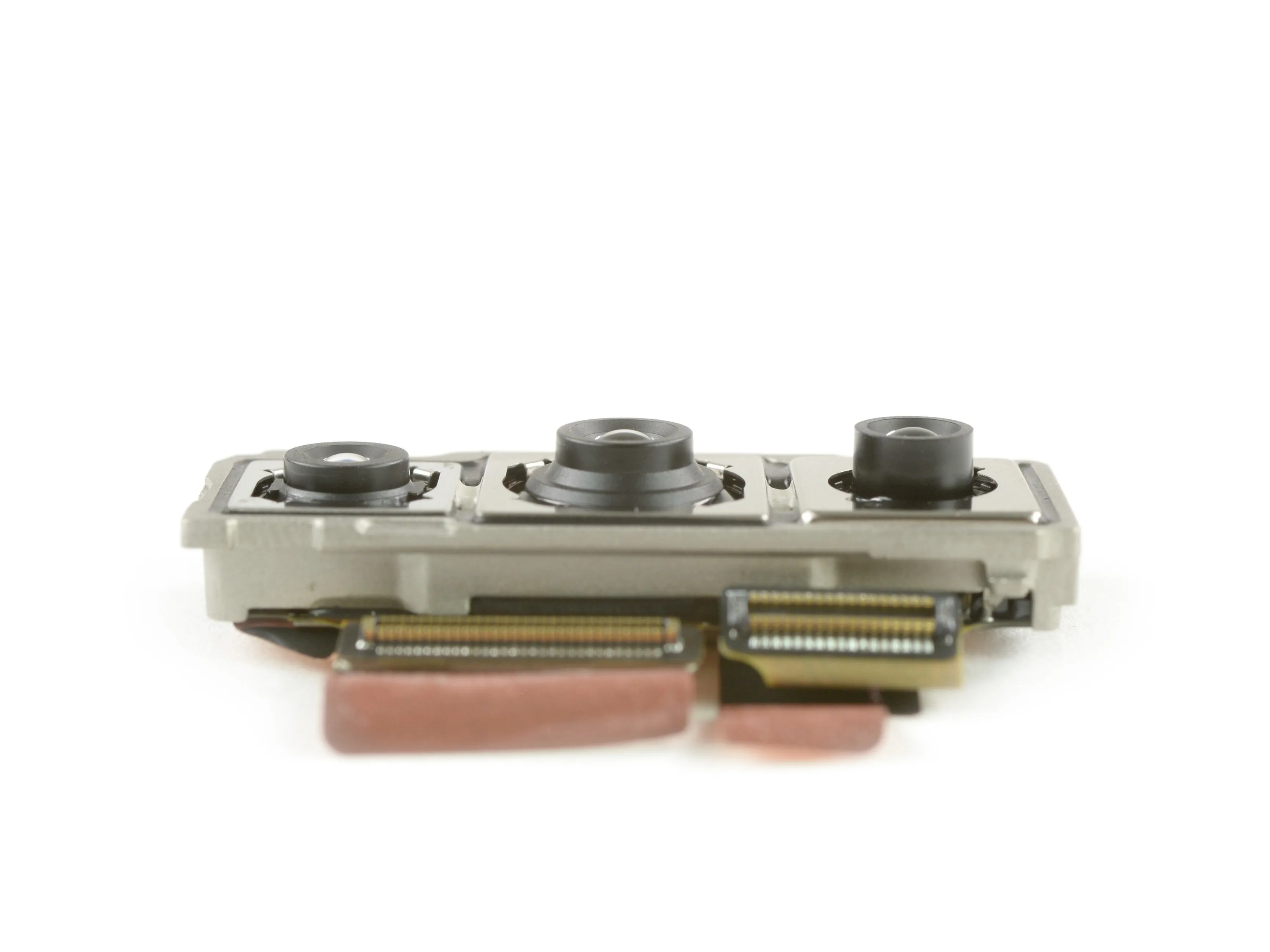

• Сбоку мы можем сравнить относительные высоты:

• Слева: 20 МП (монохромная камера ƒ/1,6). Средний: 40 МП (основная камера ƒ/1,8). Справа: 8 МП (телеобъектив ƒ/2,4).

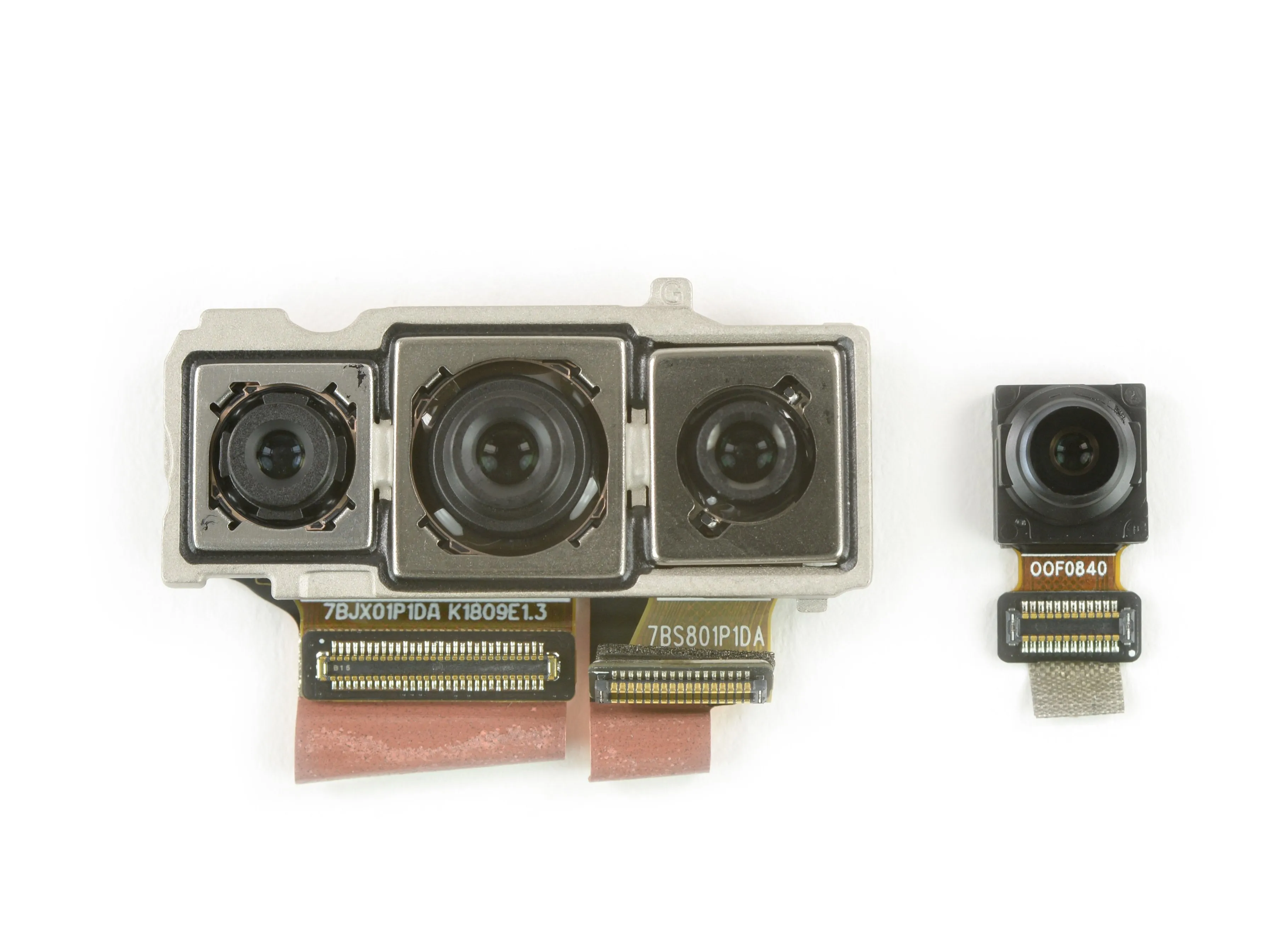

• И наконец, все четыре глаза выстроились для осмотра, включая камеру selfie P20 Pro с разрешением всего 24 МП.

• Время пребывания Samsung на вершине рейтинга камер смартфонов продлилось меньше месяца. Невероятно, но Pixel 2 все еще держится в пятерке лидеров с единственной основной камерой.

Комментарии к шагу

错别字，'难以执行的是 ' 应为 '难以置信的是'。

谢谢指正，已经修改了！下次可以直接点翻译修改过来，这样更快！：）

有几处笔误：引号引错，三星仅在智能手机相机排行榜【榜首】呆/待了不到一个月。

另外翻译腔很有趣......

谢谢指正，已经修订。期待看到你的翻译！

Вы знаете производство датчиков?

И все это, и вы не определили источник датчиков?

Знаете ли вы высоту каждого модуля камеры?

Как снять переднюю камеру? Модуль шатается, но не выходит из рамки. Не хотелось бы отрывать кабель.

Шаг 8

• В P20 Pro может не быть модного объектива с двойной диафрагмойно он умеет фокусироваться лазером. И глубокий фокус. И фазовый фокус. И контрастный фокус. В общем, он делает много быстрой фокусировки..

• Официально только маленькая 8-Мп телекамера оснащена аппаратным OIS - в остальных случаях, по словам Huawei, для таких вещей, как предиктивная фокусировка, настройки для более чем 19 различных сцен и эффекты фильтрации, такие как боке, используется блок нейронной обработки Kirin.

• Тем не менее, для нас это выглядит как аппаратный OIS - точнее, три аппаратных OIS. Huawei, ты что, задерживаешь нас?

• Основная RGB-камера использует сенсор размером 1/1,7 дюйма (для сравнения: iPhone X - 1/2,9 дюйма, Samsung Galaxy S9+ - 1/2,55 дюйма) и имеет максимальное значение ISO 102 400 - для ночных снимков горизонта и вечеринок.

Комментарии к шагу

На самом деле на этом видео видно, что объектив двигается, но мне не хватает препарирования камеры или рентгеновского снимка, чтобы понять, есть ли на самом деле магниты и катушки, которые могли бы поддерживать OIS на 'отключенном' объективе.

Сюрпризное обновление: смотрите следующий шаг...

Шаг 9

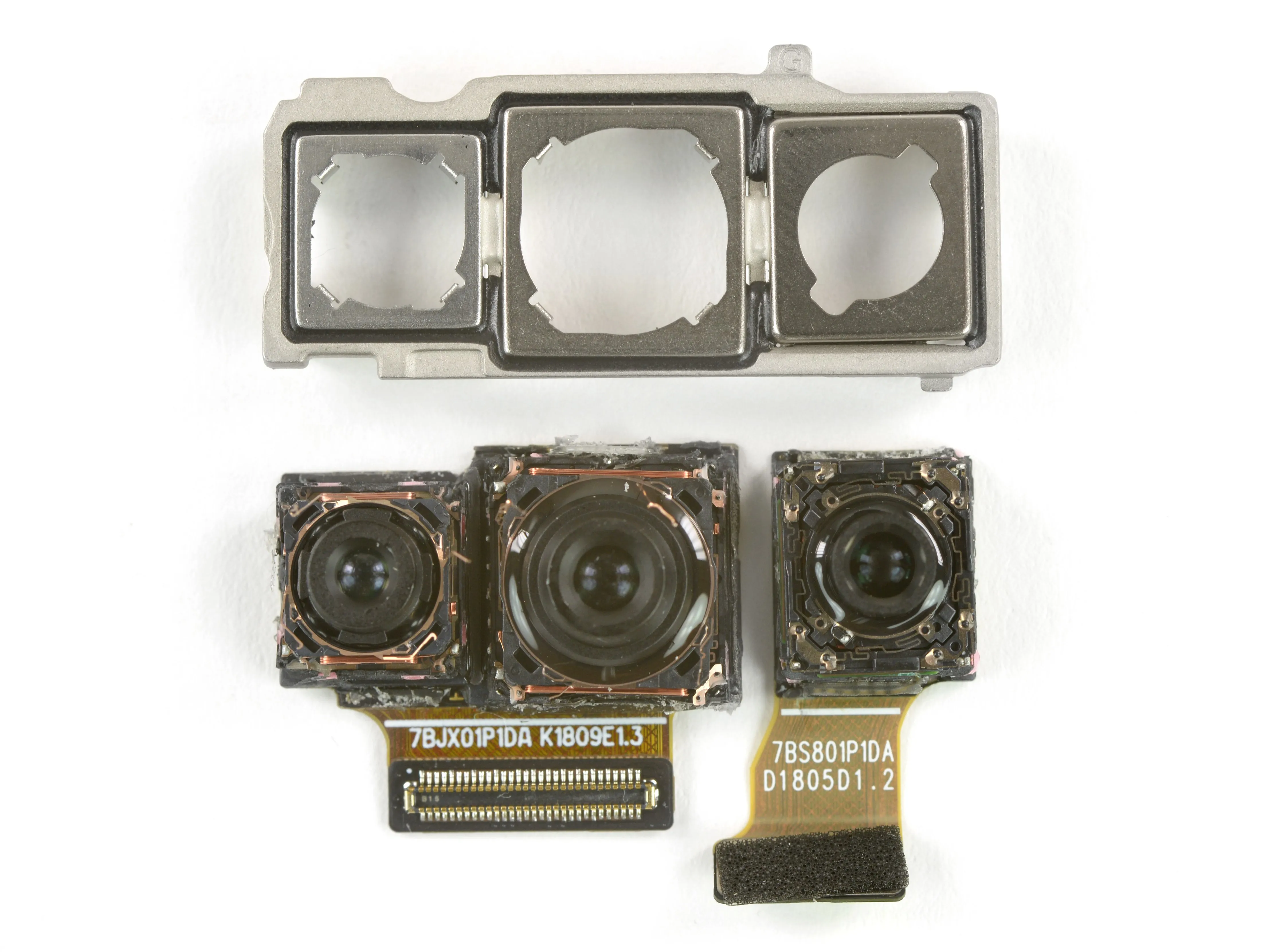

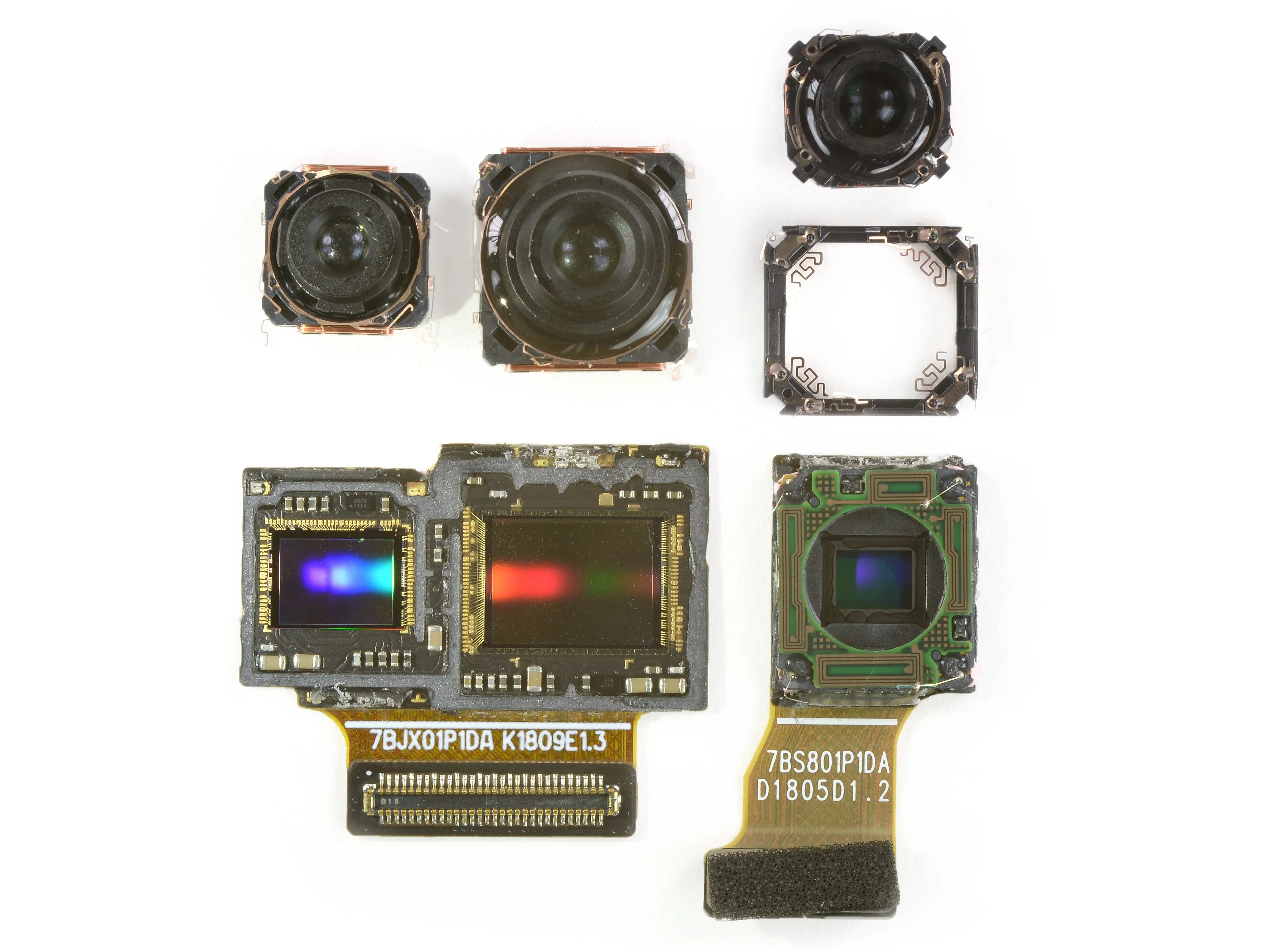

• О, что за черт. Нам так же интересно, как и вам, поэтому мы полностью разобрали эту тройку. За ваши деньги вы не получите больше разбора - подождите, это бесплатно.

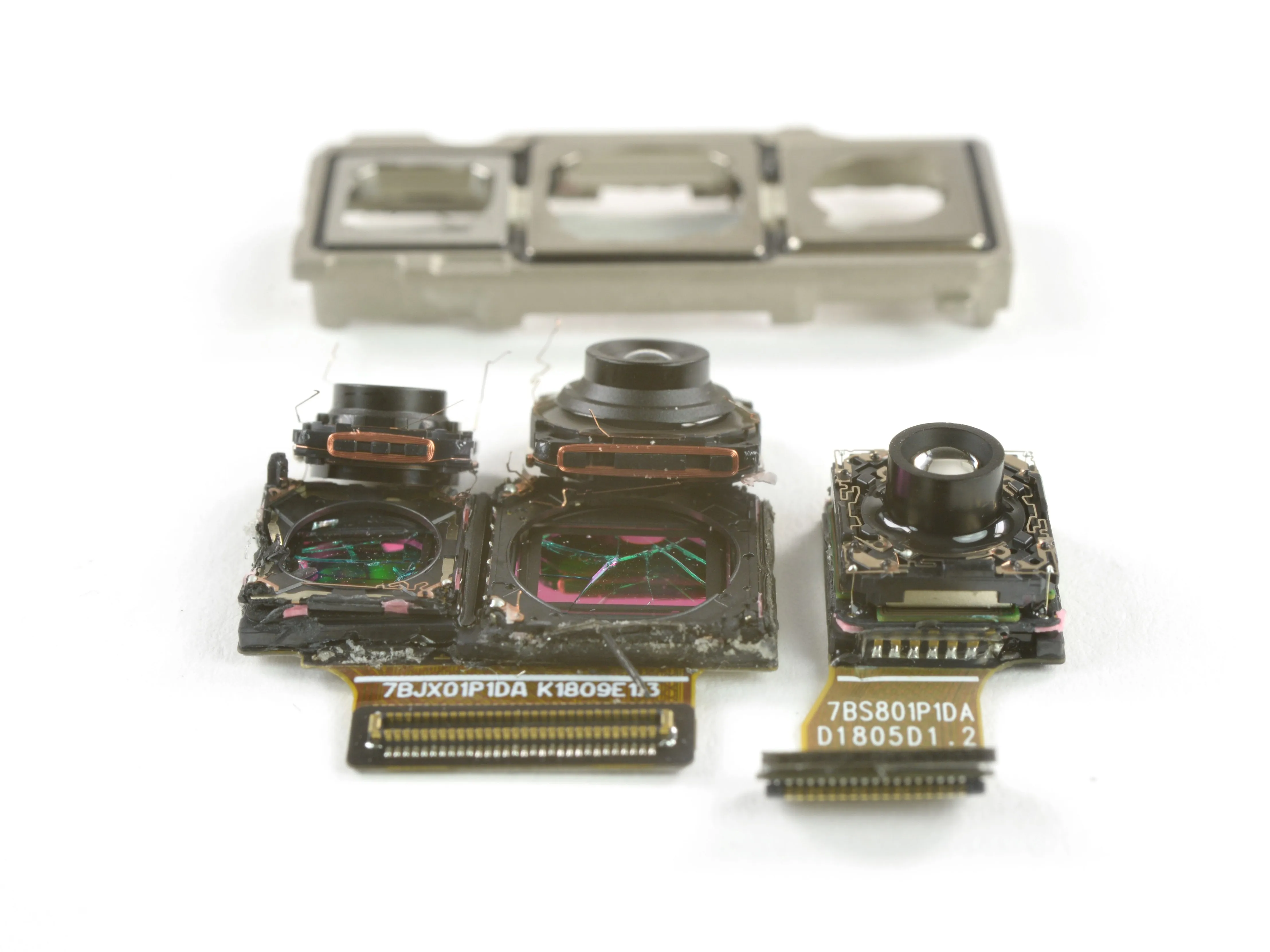

• И раз уж мы заговорили об этом, давайте поближе рассмотрим сенсоры.

• В центре находится 1/1,7-дюймовый RGB-датчик, а слева от него уютно устроился 1/2,7-дюймовый монохромный сенсор. Справа мы видим телеобъектив с 1/4-дюймовым сенсором.

• Вероятно, рядом с датчиками изображения первых двух камер слева находится какая-то память.

Комментарии к шагу

Хорошо, кто сломал два сенсора на среднем снимке ;- }

Виноват, хотя датчики 'в порядке'. Просто стекло сверху датчиков разбилось (между датчиками и стеклом есть небольшой зазор).

Катушки по бокам модулей слева предназначены для автофокуса, поэтому их всего 2 на объектив. Катушки для OIS установлены в нижней части модуля телеобъектива (как вы можете видеть на зеленой печатной плате). Линзы немного покачиваются, потому что для фокусировки они должны свободно двигаться вперед-назад. Есть конструкции, в которых катушки OIS расположены по бокам, но здесь это не тот случай, вам нужно 2 для оси y и 2 для оси x. В тех модулях слева есть VCM только для оси z.

Сейчас все новостные компании публикуют статьи о том, что в P20 Pro есть OIS во всех камерах.

Не могли бы вы поделиться фотографией обратной стороны серебристого держателя, который изображен на фото 1?

Шаг 10

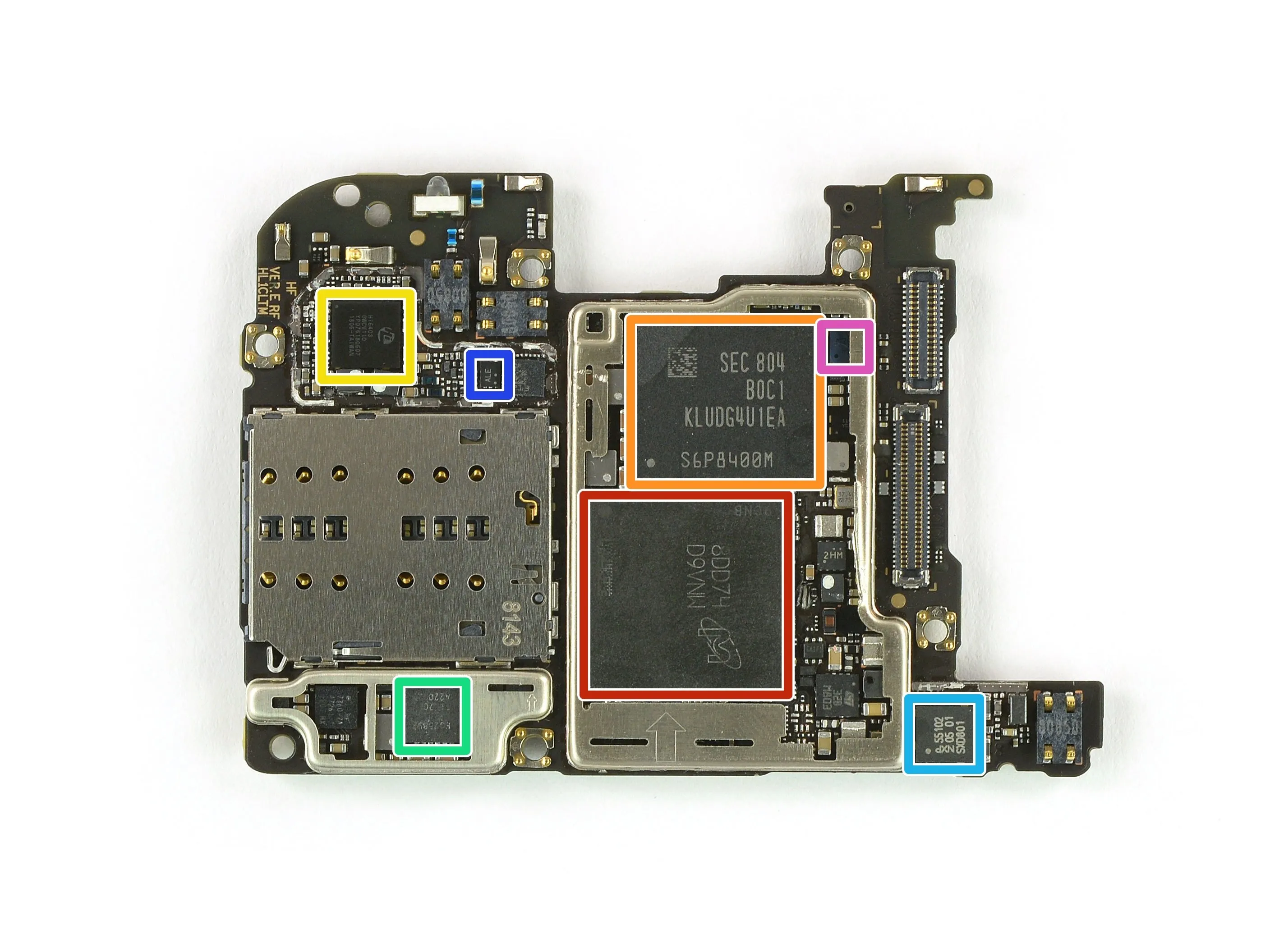

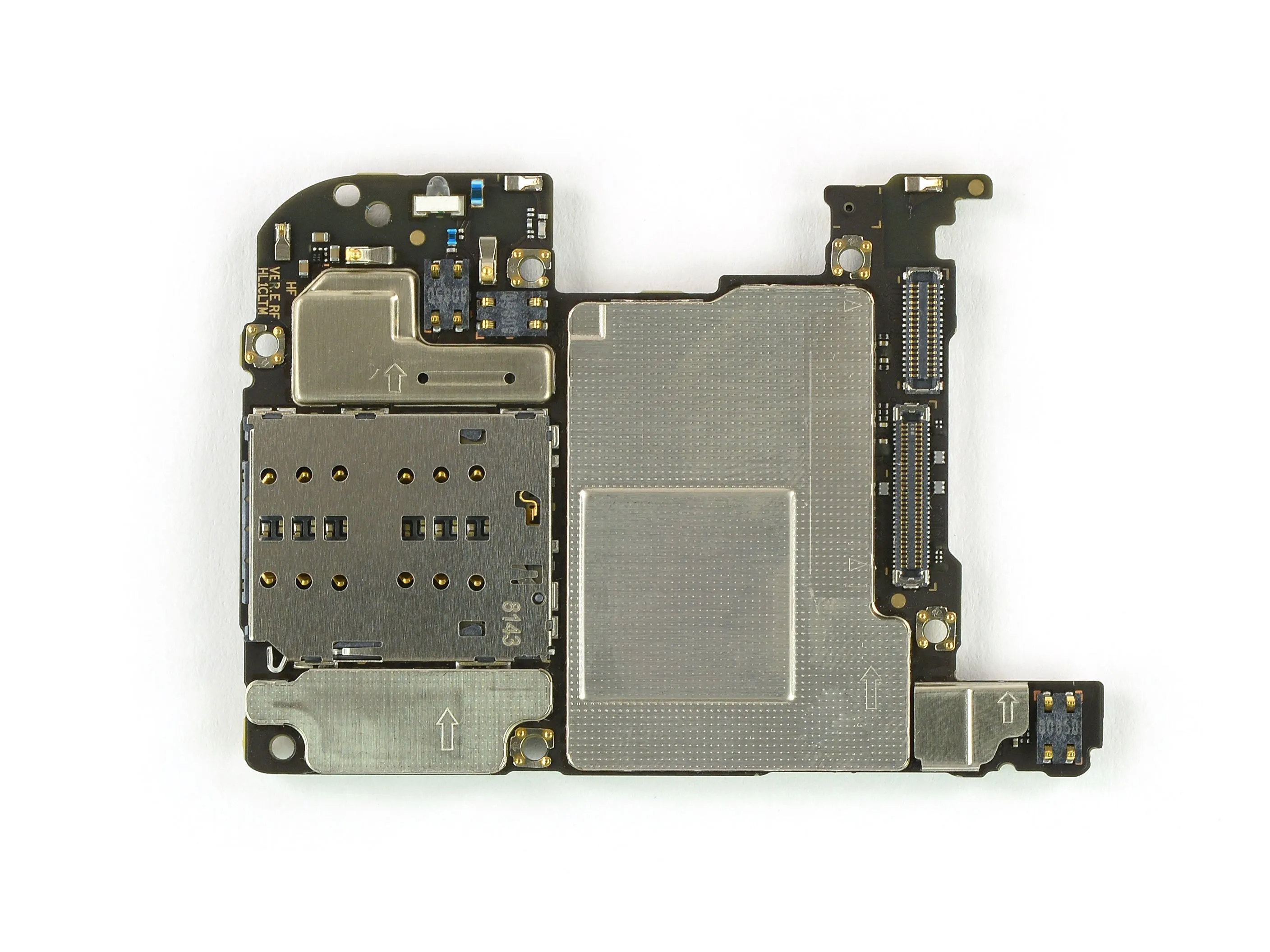

• Что за модные чипы Huawei установила в телефон? Давайте посмотрим:

• Micron MT53D768M64D8WF-053 WT:D 6 ГБ LPDDR4 SDRAM с Kirin 970 SoC под ним

• Samsung KLUDG4U1EA-B0C1 128 ГБ флэш-памяти V-NAND

• HiSilicon Hi6403-GWCV110 звуковая микросхема

• Texas Instruments BQ25895 Контроллер зарядного устройства I2C

• NXP 55102PN548 Контроллер NFC

• ON Semiconductor NLAS2750 двойной аналоговый переключатель SPDT

• ON Semiconductor FSA644UCX Коммутатор на 4 полосы данных 1,5 Гбит/с

Шаг 11

• Перевернем его с помощью лопатки и осмотрим заднюю часть:

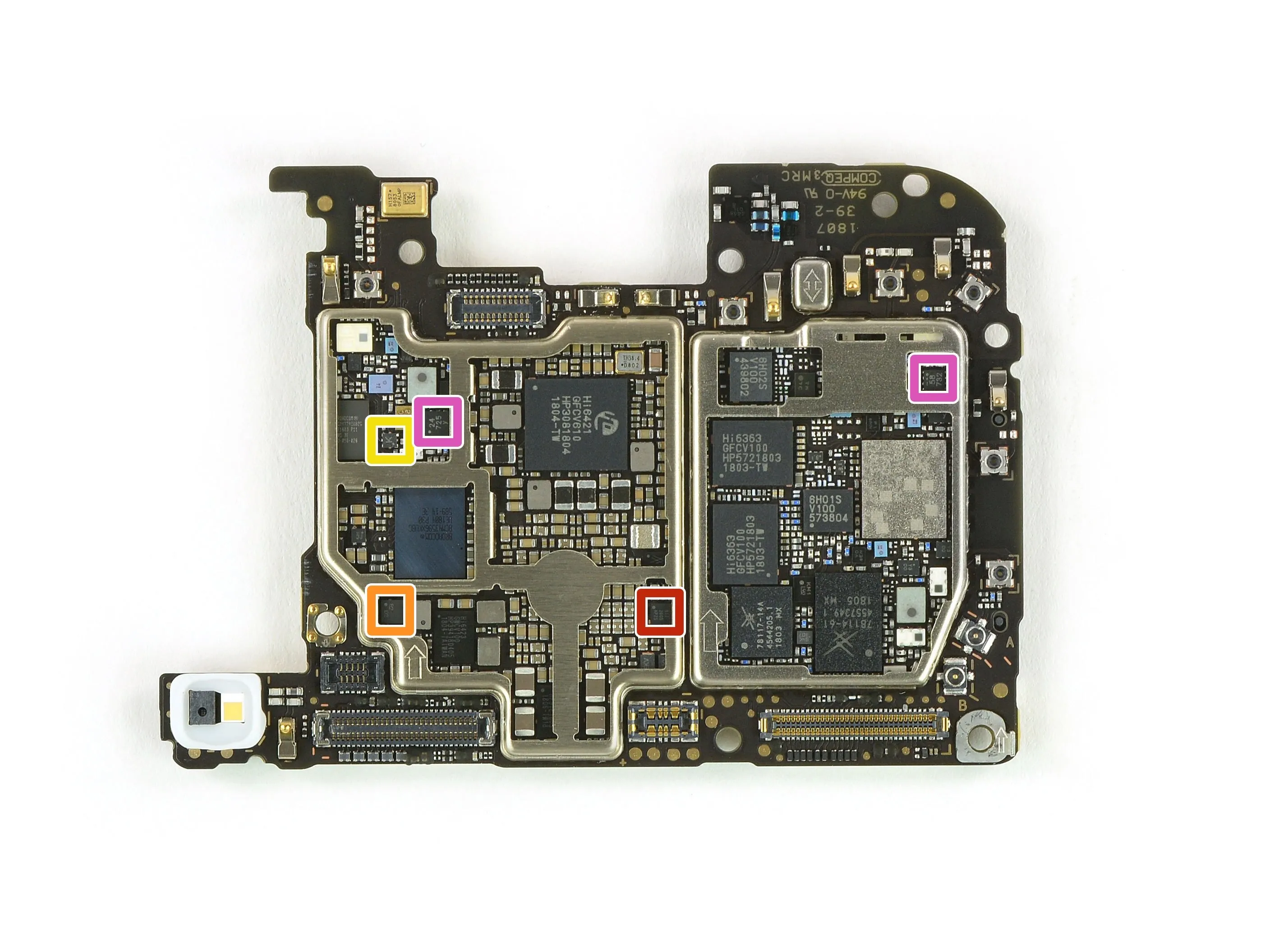

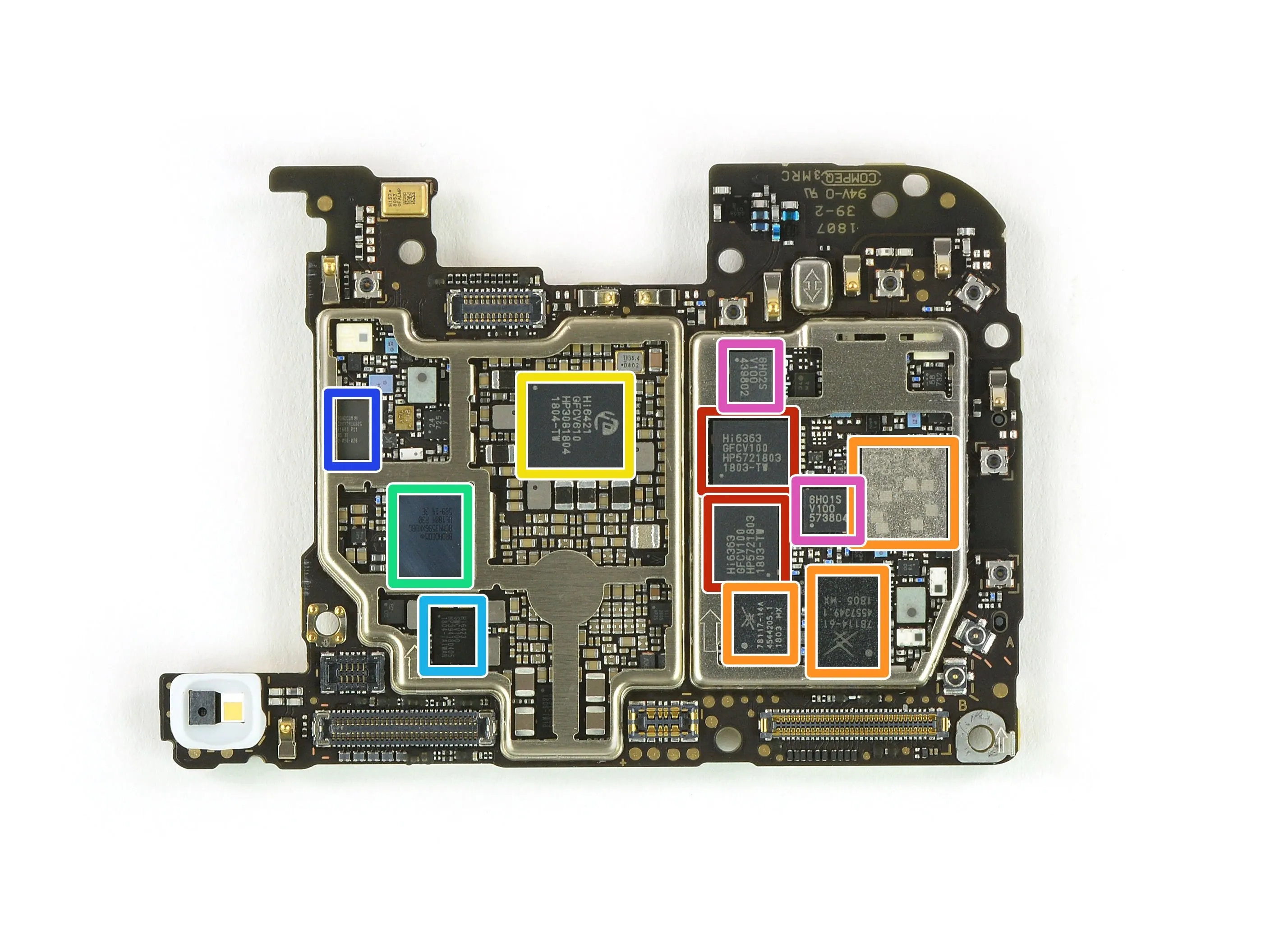

• HiSilicon Hi6363-GFCV100 Радиочастотный приемопередатчик

• Skyworks SKY78113-14, SKY78114-61и SKY78117-4A Модули Skyone Front End LTE

• HiSilicon Hi6421-GFCV810 ИС управления питанием

• Модуль Wi-Fi и Bluetooth Cypress BCM43596

• HiSilicon Hi6423-GWCV100 ИС управления питанием

• Broadcom BCM4774 GNSS-приемник с концентратором датчиков

• HiSilicon Hi6H01S и Hi6H02S RF Switch/LNA

Шаг 12

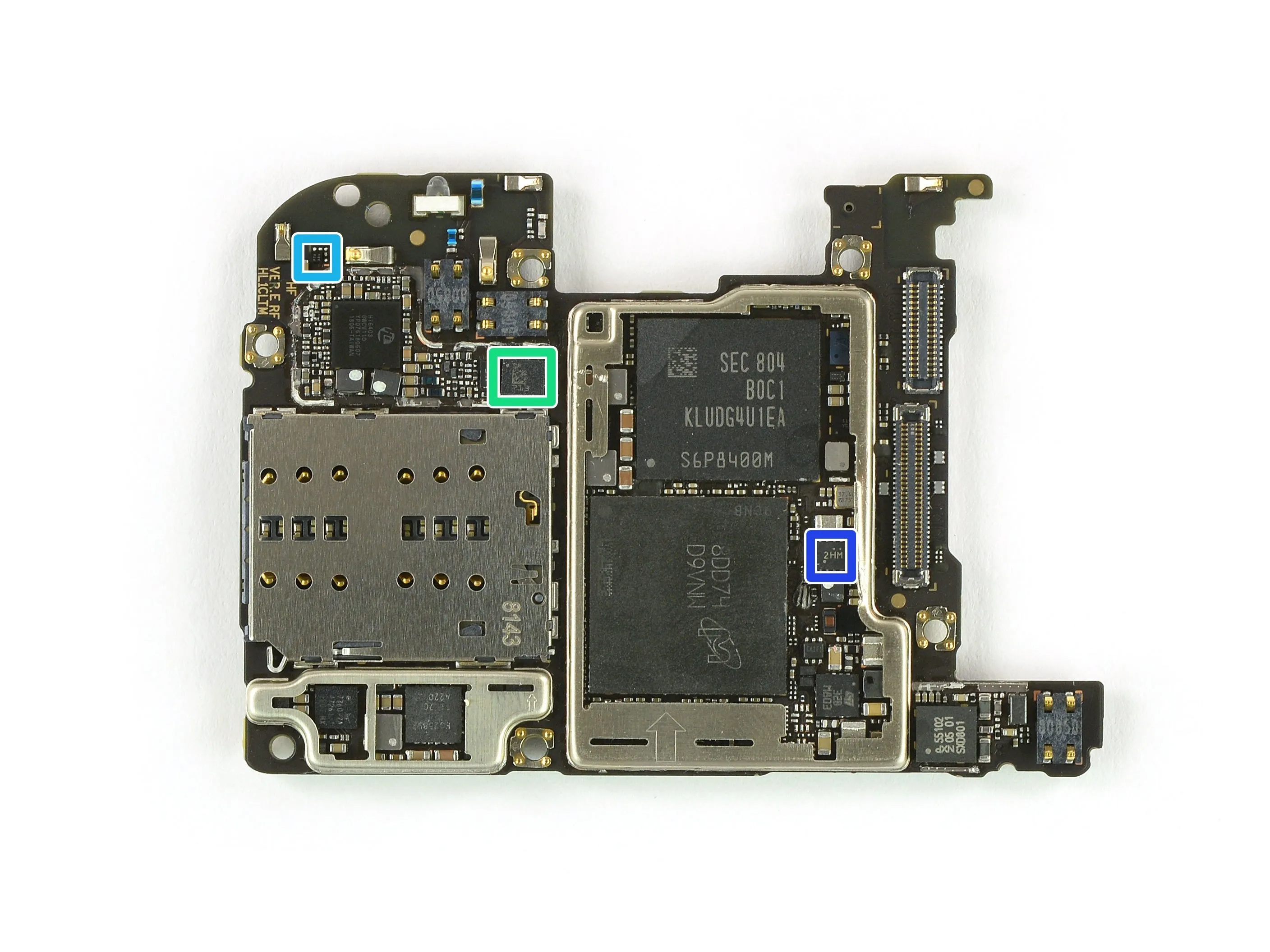

• Идентификация микросхем, продолжение:

• Texas Instruments DRV2605 тактильный драйвер

• Texas Instruments LM3642 повышающий драйвер светодиодной вспышки

• Skyworks SKY13351-378LF GaAs SPDT переключатель

• STMicroelectronics LSM6DSM 3-осевой акселерометр/гироскоп

• AKM Semiconductor AK09918C 3-осевой электронный компас

• Richtek RT8095GQW 2 A синхронный понижающий преобразователь

• Возможно, радиочастотные переключатели

Шаг 13

• Обычно нам не нравятся барьеры между нами и заменой аккумулятора, но для этого модульного порта для зарядки мы сделаем исключение. Это будет безболезненная замена!

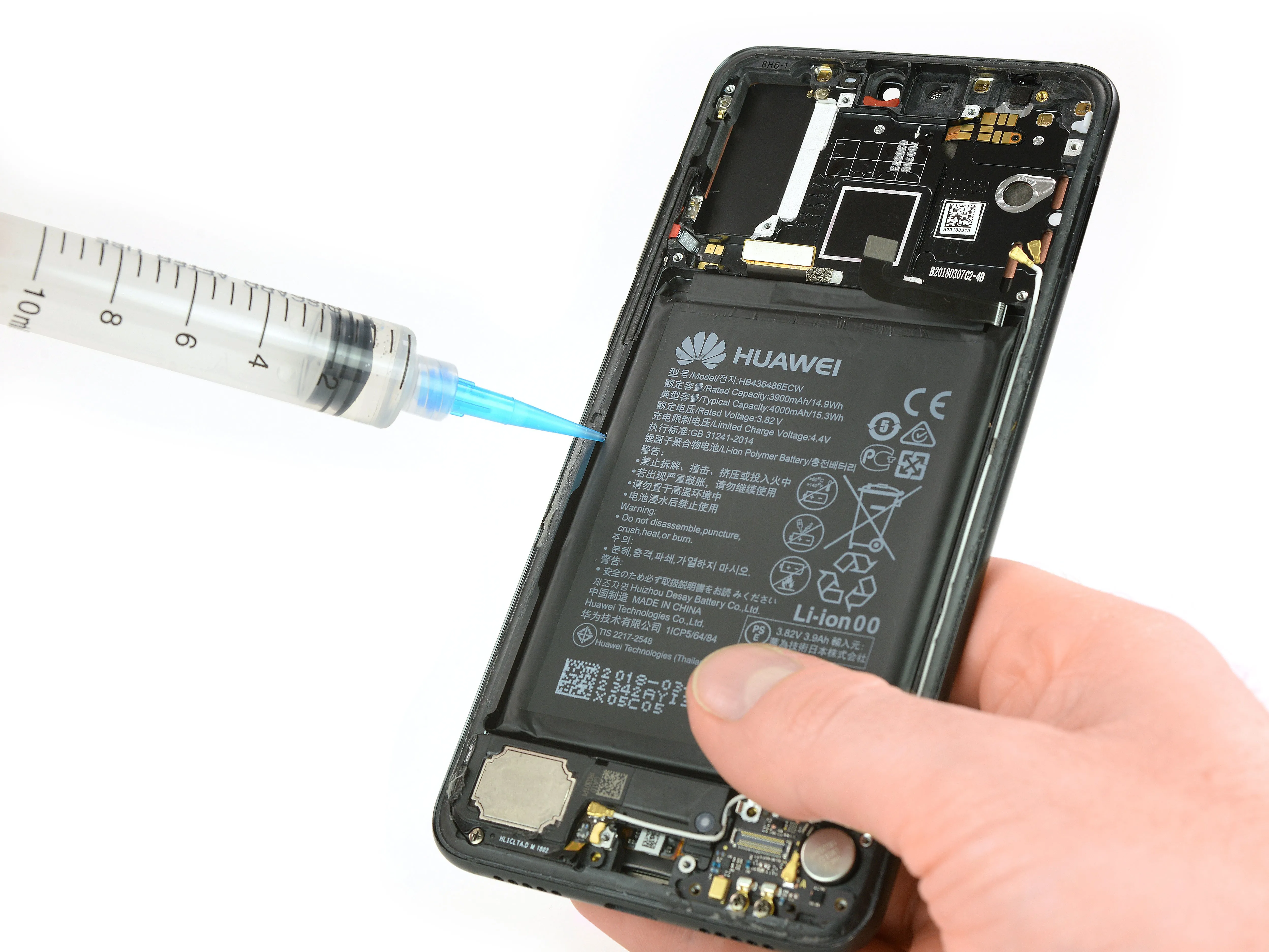

• Раз уж мы так далеко забрались без тепла, остаемся спокойными и атакуем аккумуляторный клей несколькими каплями магии. Подождите немного - и вот, открываем.

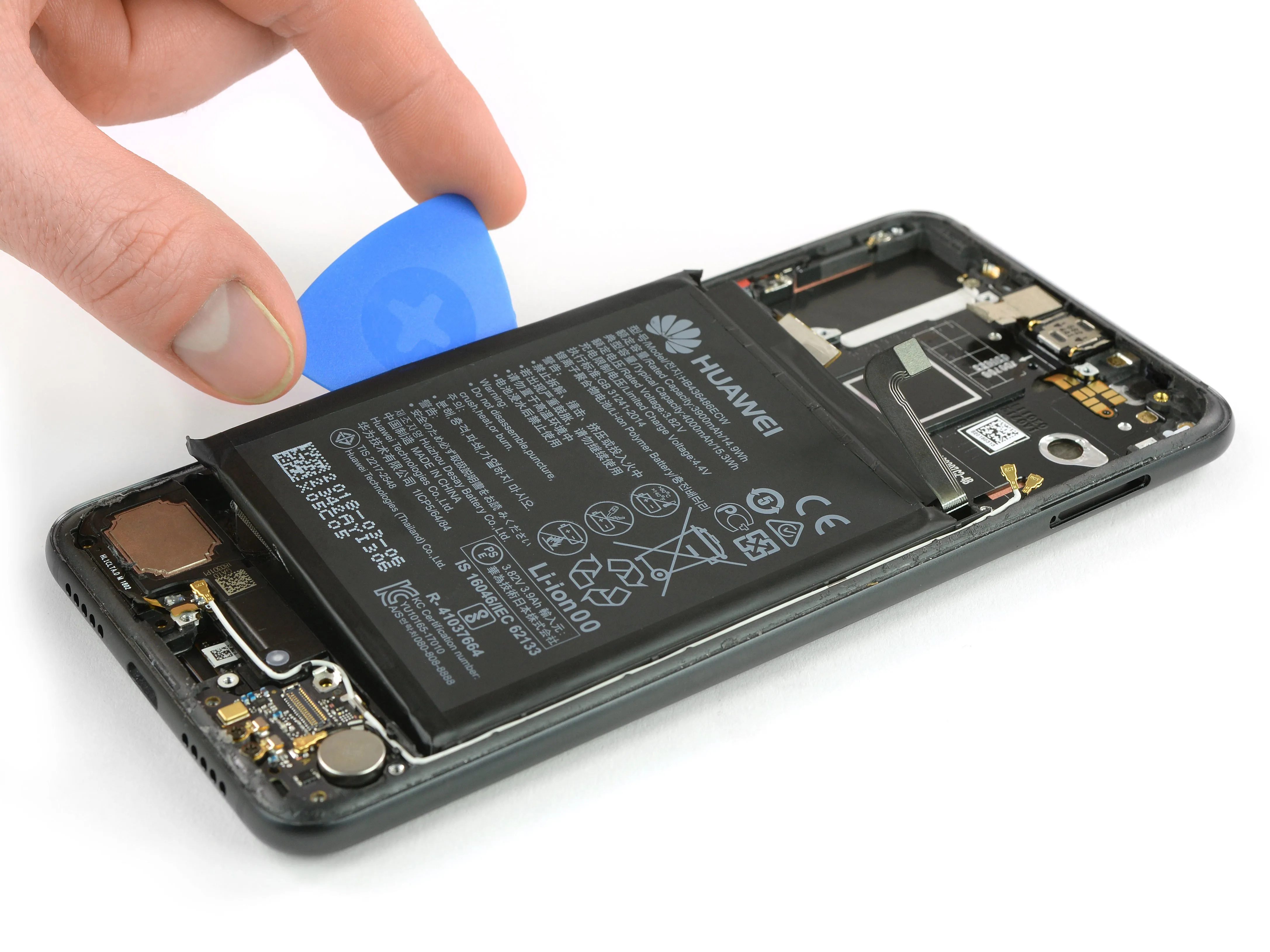

• Аккумуляторы для смартфонов - это тяжелый груз - 4000 мАч при напряжении 3,82 В, или 15,28 Вт-ч.

• Это больше, чем у Samsung Galaxy S9+ (13,48 Вт-ч) и iPhone X (10,35 Втч) и находится на одном уровне со своим родственником Mate 10 Pro. Справедливости ради стоит отметить, что программное обеспечение оказывает большое влияние на энергоэффективность.

Комментарии к шагу

Батарея заискрила, когда я медленно, как ребенок, вытаскивал ее. Мгновенный нагрев? Очевидно, больше нельзя использовать.... Что может произойти, если я попробую. Также, что именно произошло. Он сидит в углу сейчас, вероятно, горячее, чем солнце к настоящему времени

Он взорвется?

Что такое белый кабель выскакивает на картинке? Я немного повредил его, открывая крышку... какая-нибудь помощь, где купить замену?

В любом случае, после закрытия крышки NFC больше не работает... что я мог сделать не так? Белый кабель на фотографии связан с антенной NFC?

Шаг 14

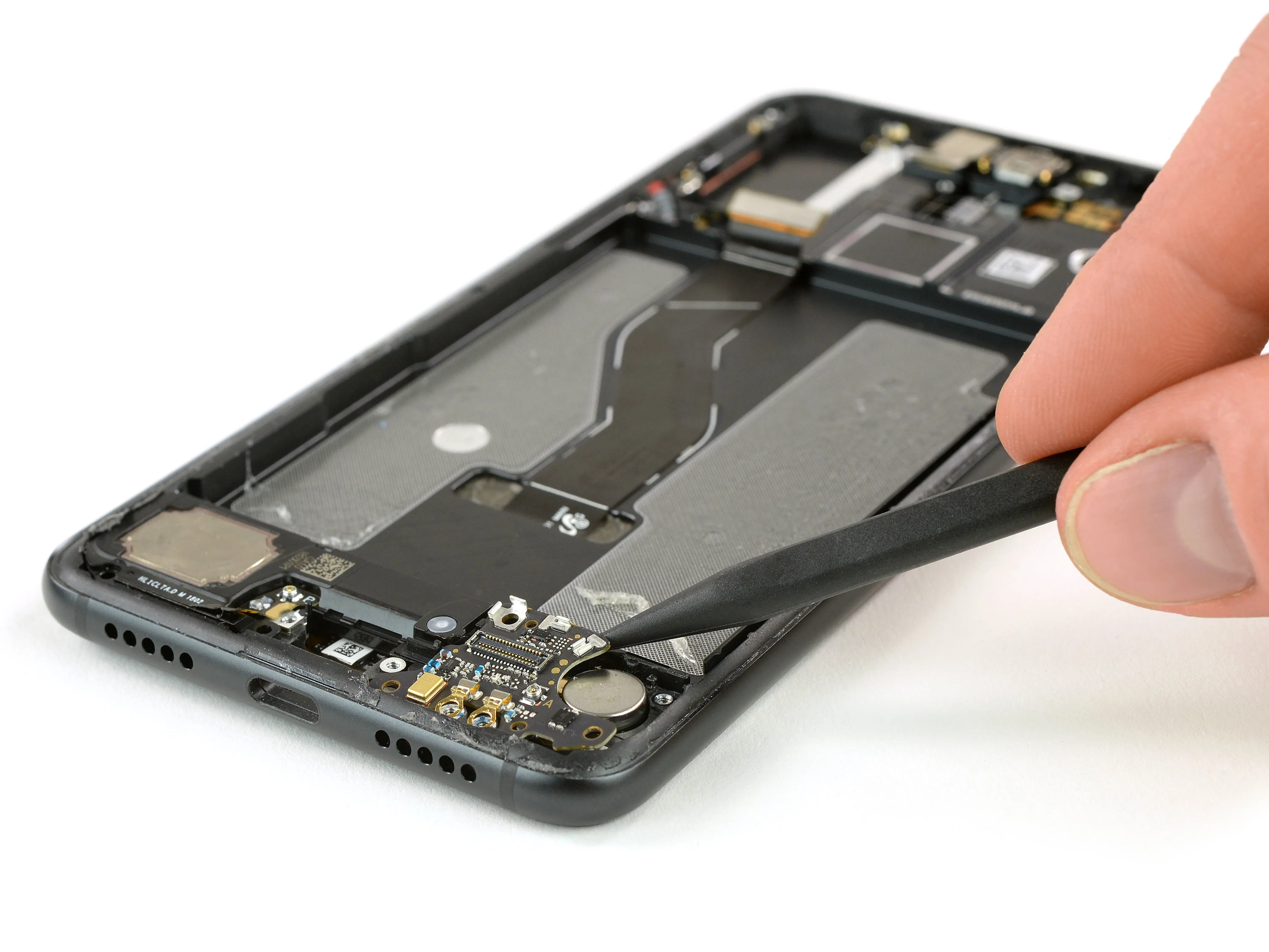

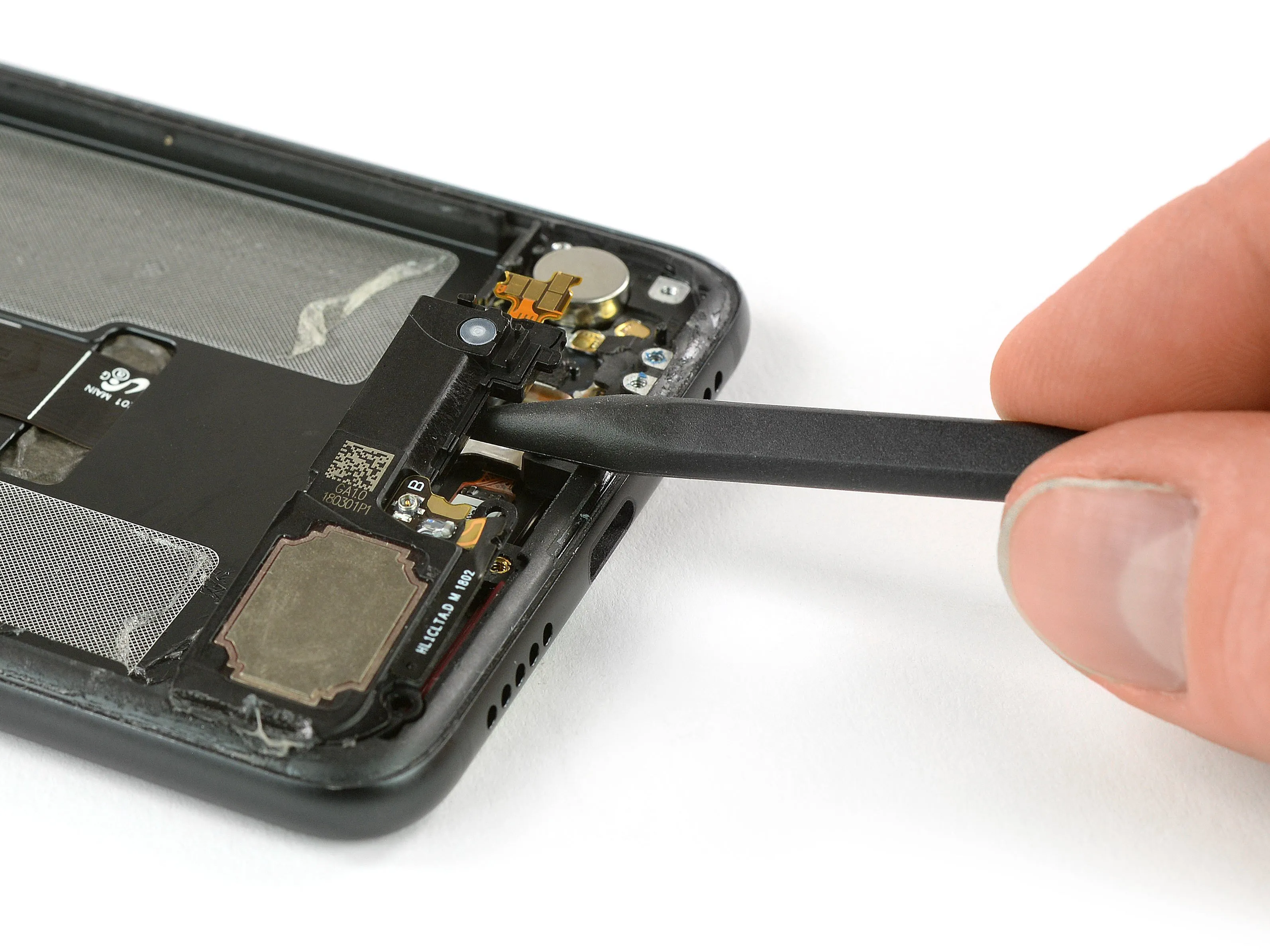

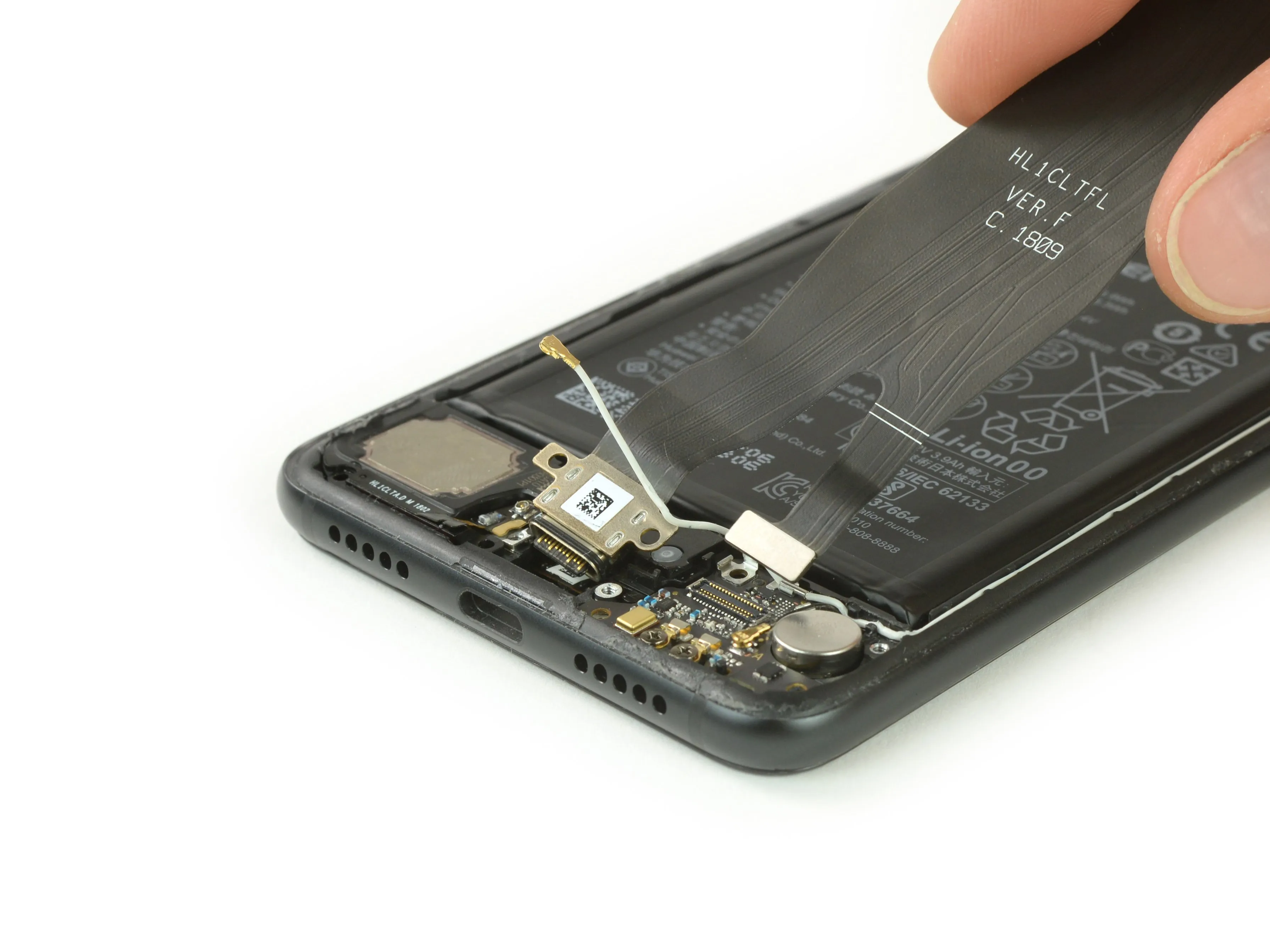

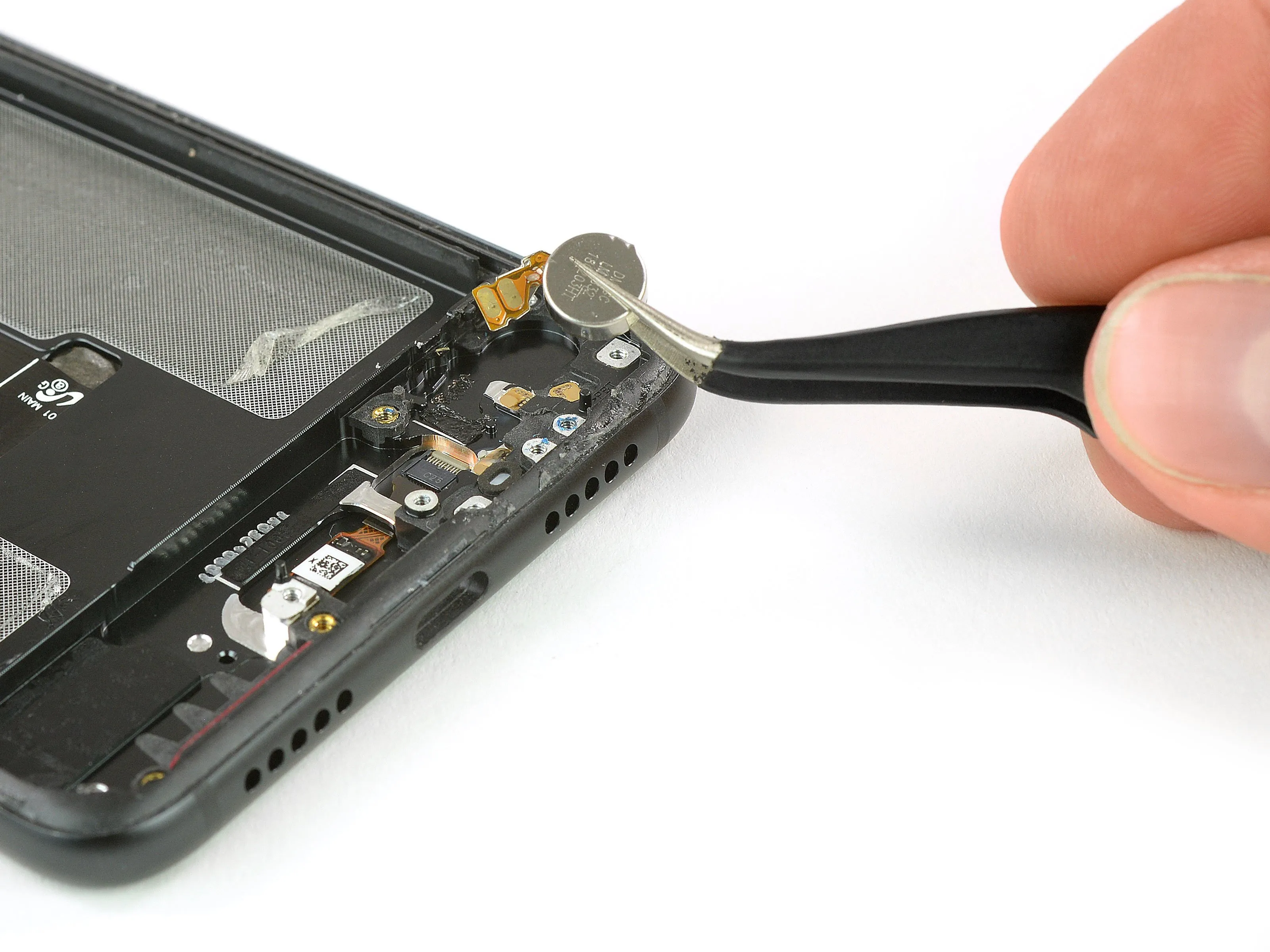

• Мы переводим внимание на нижнюю часть рамки и находим крошечную дочернюю плату, спрятанную среди динамика и вибромотора.

• По сравнению с извлечением аккумулятора, клей, крепящий этот набор деталей, - легкое, хотя и липкое дело.

• Но где же разъем для наушников?

• Только P20 Lite оснащен портом aux, в то время как 'ваниль' и Pro чуть более 'смелые'.

• Хорошо, что порт для зарядки модульный, потому что он будет выполнять двойную работу - с наушниками и кабелями для зарядки!

Комментарии к шагу

У ванильного P20 нет разъема для наушников, как у P20 Pro.

Вы правы, он есть только у P20 Lite. Это было исправлено.

扬声器有细节图吗？哪家供应商

Шаг 15

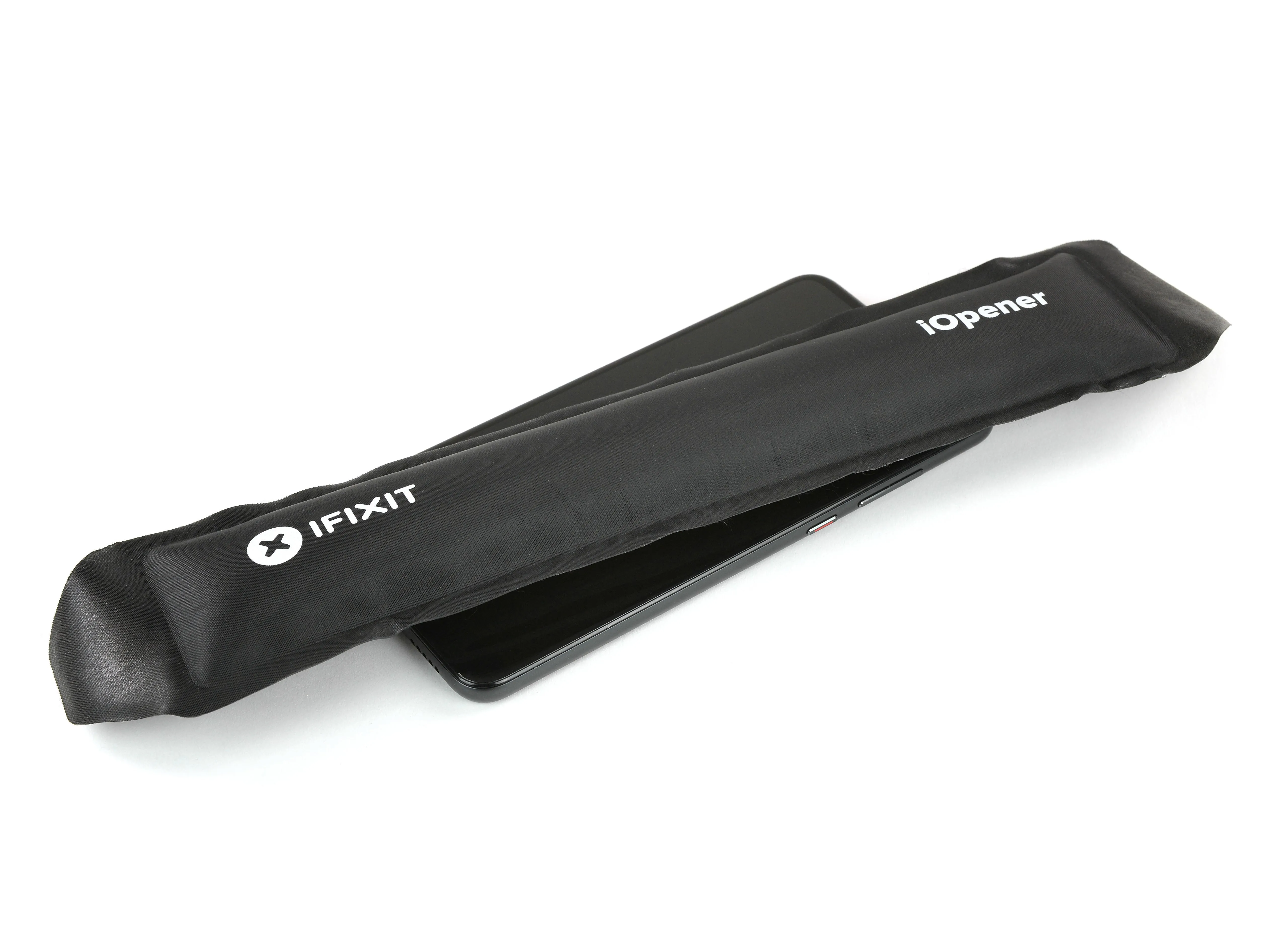

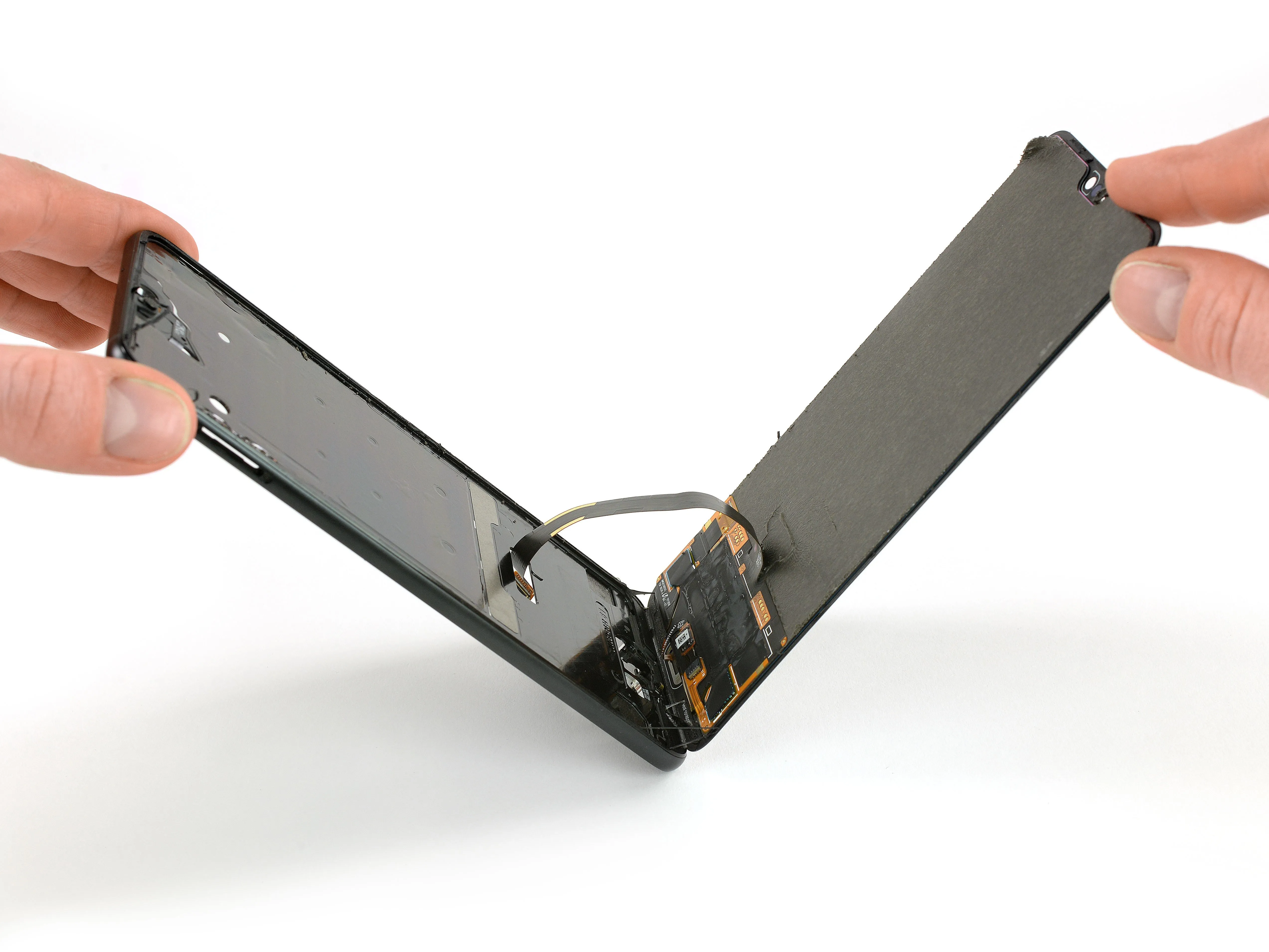

• Пришло время для последней песни и танца iOpener/pick для этого припева: снятие дисплея!

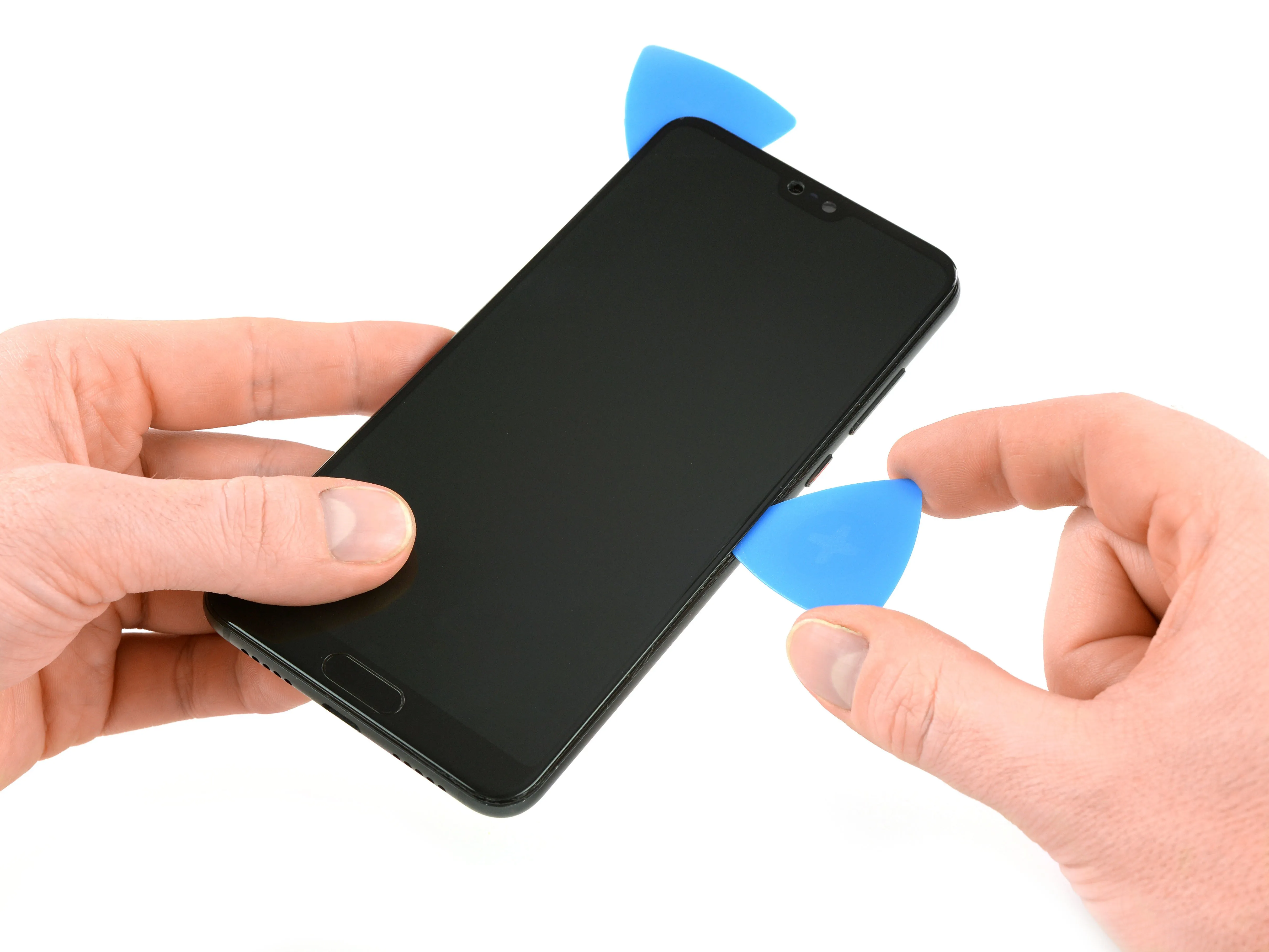

• Мы делаем дисплей похожим на банан и 'разделим'.

• Дисплей вынимается из корпуса, но только после того, как кабель дисплея проделывает нелегкий путь через отверстие в средней рамке.

• К счастью, такой ремонт, скорее всего, произойдет только с разбитым экраном - к несчастью, этот распространенный вид ремонта требует проделывания тоннеля через хорошо приклеенную стеклянную заднюю панель и аккумулятор.

Шаг 16

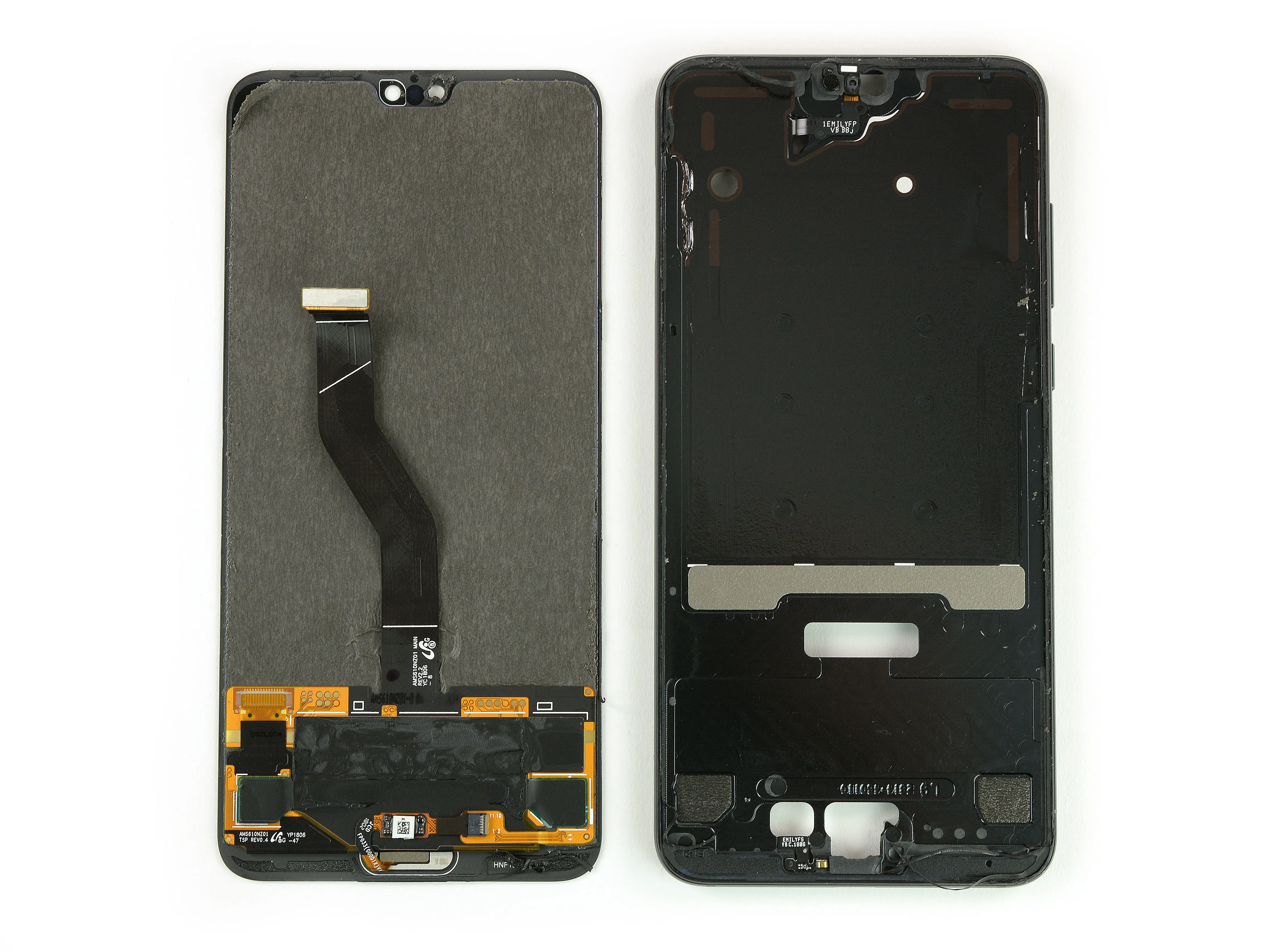

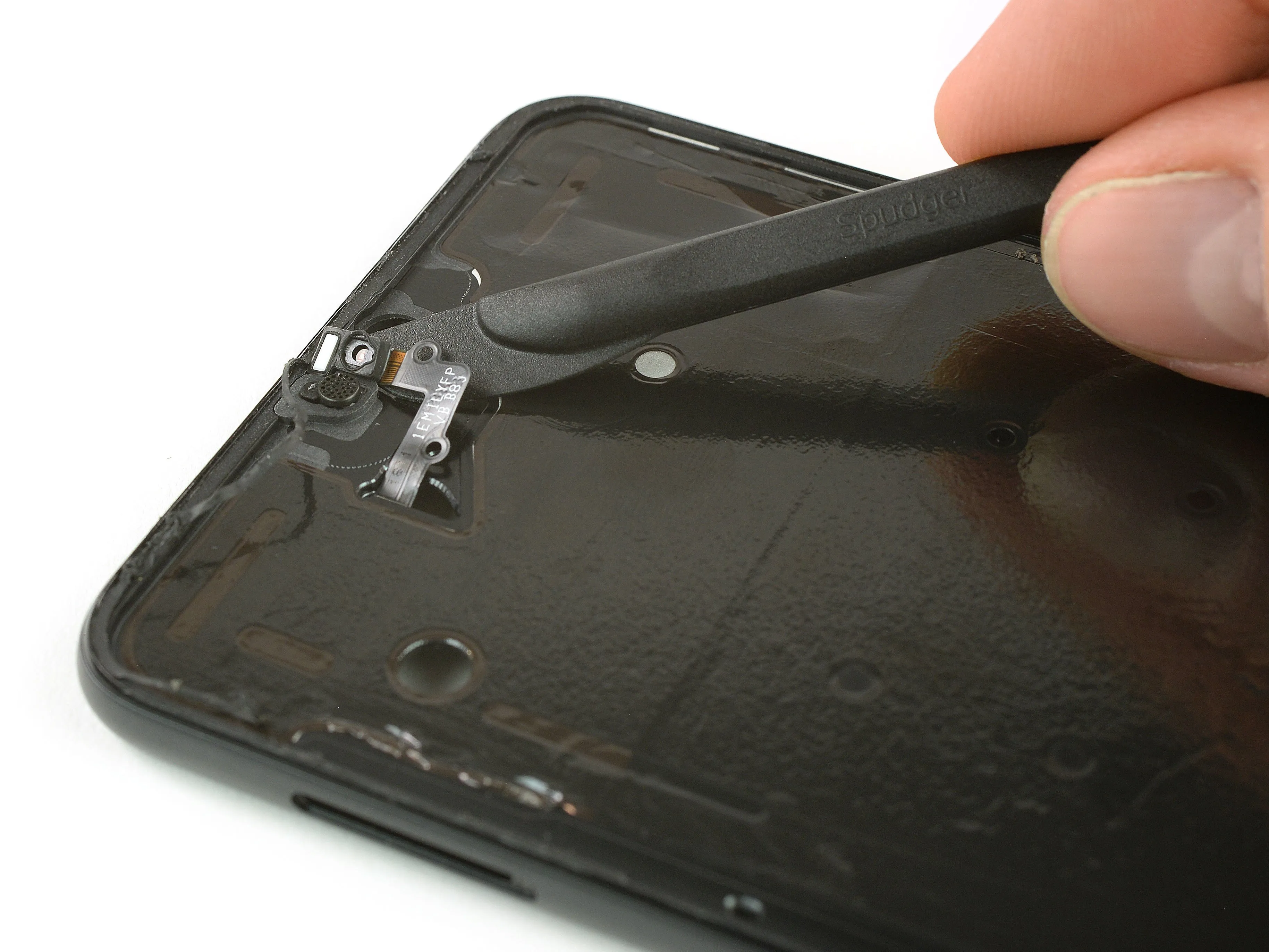

• Дисплей отделен, и у нас осталось не так много информации. Однако один элемент все же остался.

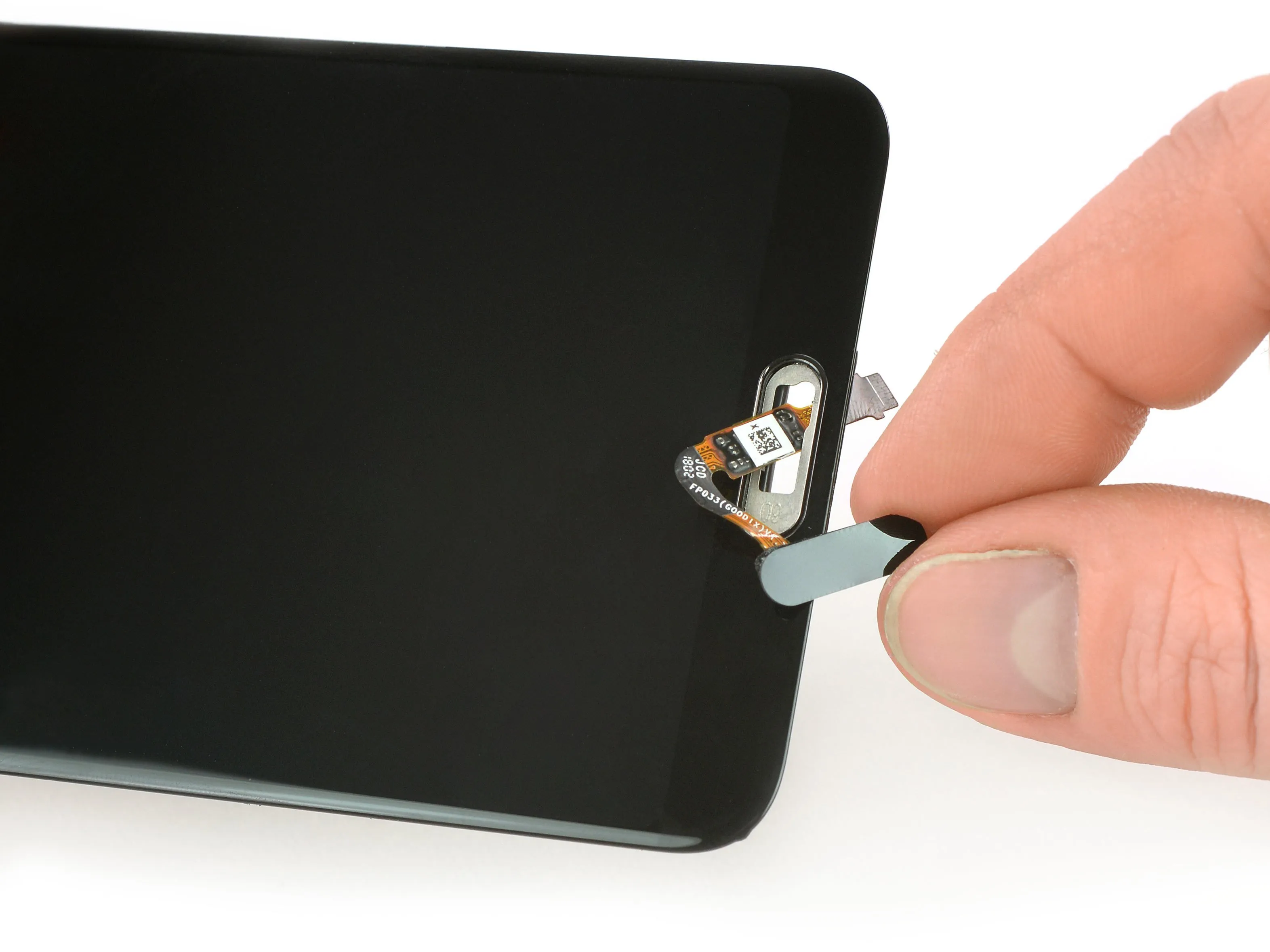

• Немного аккуратного надавливания - и кнопка Home освобождена!

• Не имея аппаратного Face ID или сканирования радужной оболочки глаза, этот телефон по-прежнему использует 'архаичную' физическую кнопку. Нет никаких сведений о том, заблокирована ли она на материнской плате.

• Необычный поворот - датчик приближения и яркости спрятан под дисплеем в средней рамке, что делает наш разбор довольно антиклиматичным.

Шаг 17

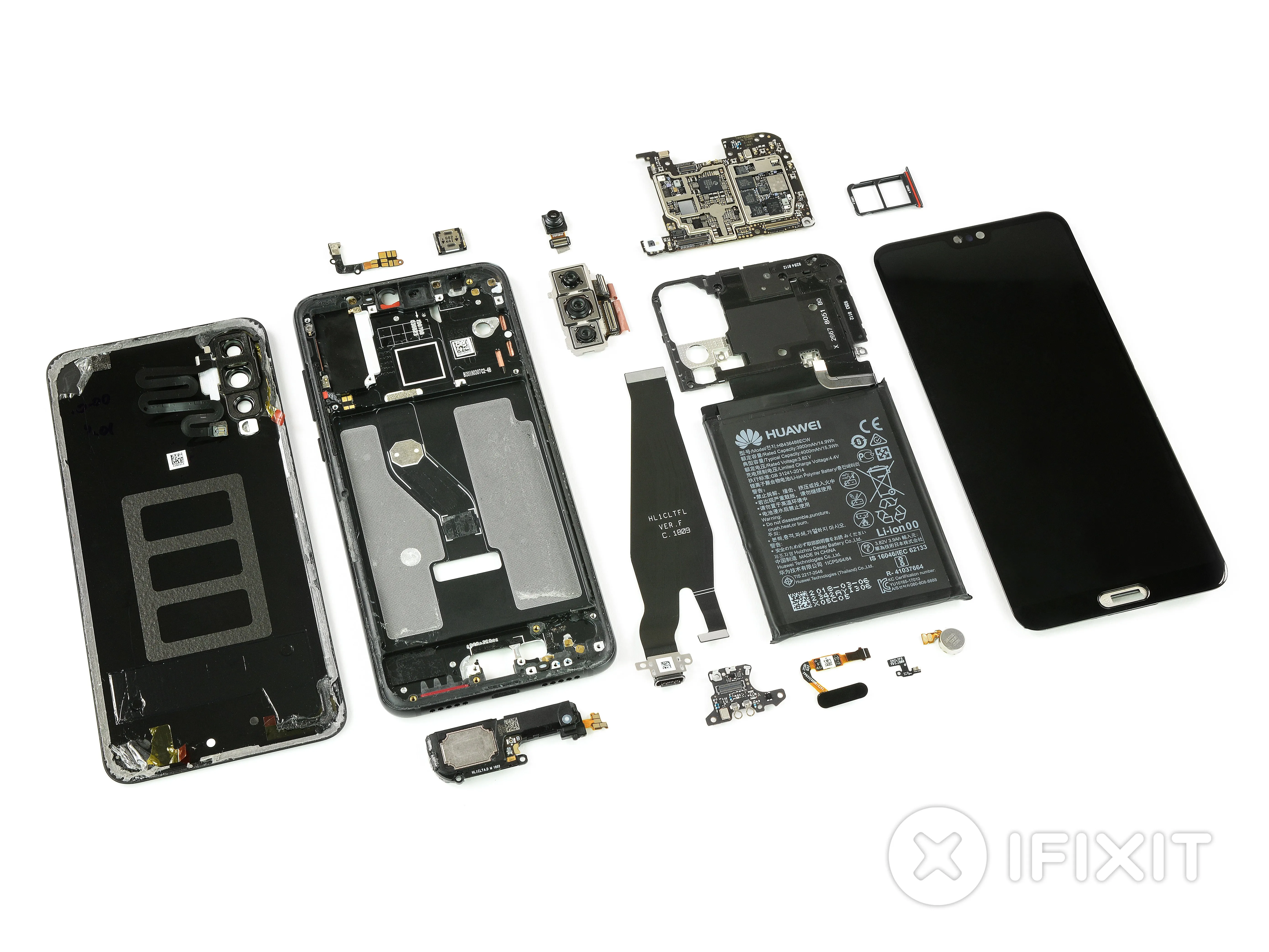

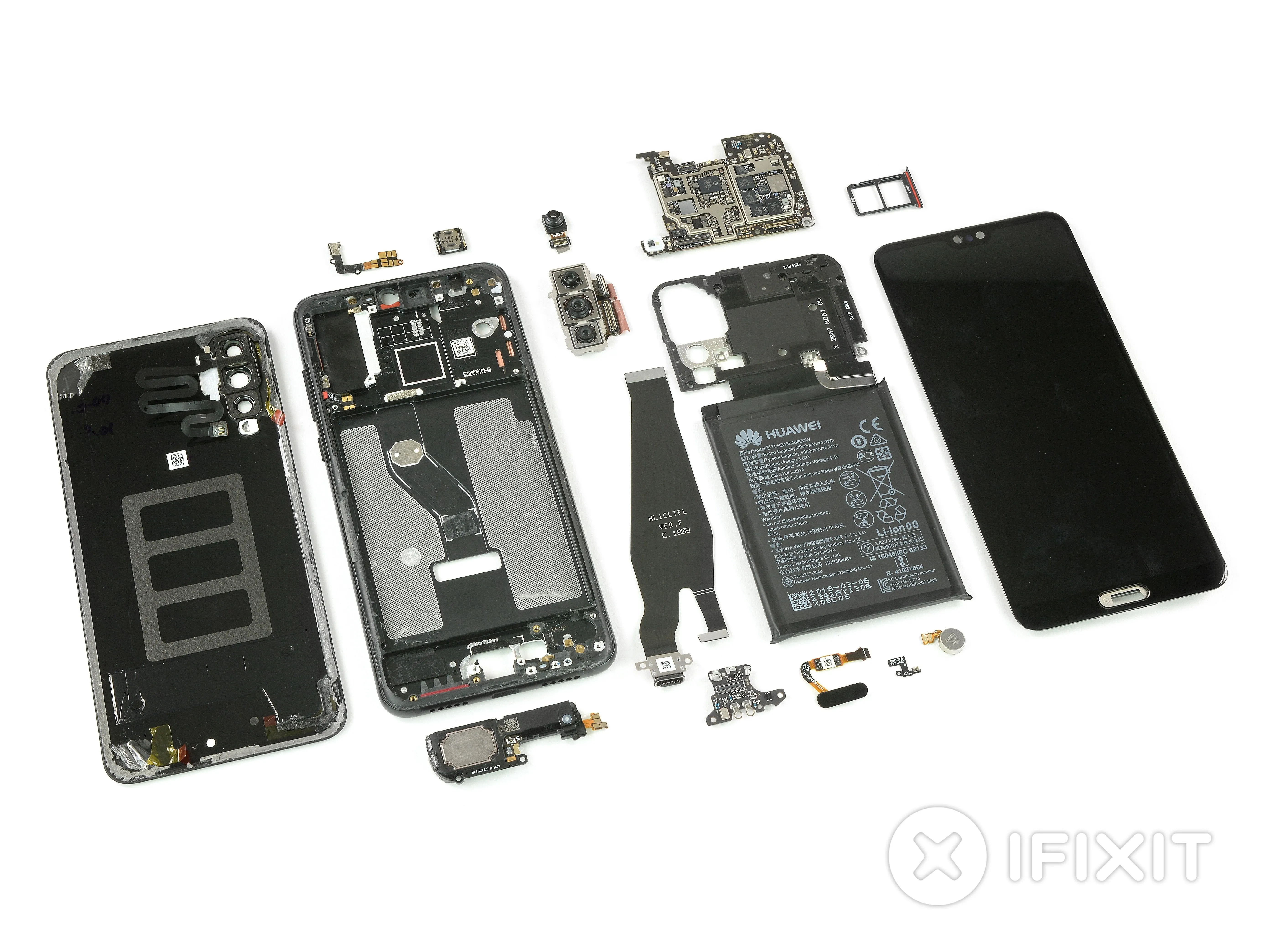

• Пора двигаться дальше! Бросьте последний взгляд на внутренности трехглазого телефона от Huawei и ждите новых разборов от Делаете.ру!

• Хотите заглянуть внутрь своего собственного P20 Pro, не разбирая его? Посмотрите на эти многослойные обои и загрузите его на свой телефон!

• Хотите первыми узнавать новости о разрыве? Подпишитесь на наш пресс-лист и узнайте все подробности!

Комментарии к шагу

Sensore home si smonta in due pezzi?

Нет информации о расположении антенны 4G.

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Замена аккумулятора возможна, но требует определенных затрат времени и сил.
• Стеклянные передняя и задняя панели вдвойне повышают риск поломки.
• Замена экрана требует удаления как минимум двух слоев клея и некоторой разборки.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)
