Разборка Huawei P30 Pro

Введение

Поскольку компания Huawei расширяет границы телефонной фотографии, мы решили заглянуть в P30 Pro. Под 'заглянуть' мы, конечно, подразумеваем полностью разобрать его на части. Судя по всему, в серии P предпочтение отдается какой-то новомодной плоской камере, нафаршированной функциями, управляемыми искусственным интеллектом. Давайте разберем ее по частям.

Не упустите из виду другие интересные новости и разборки: следите за нами в Twitter, Instagram и Facebook или подписывайтесь на нашу рассылку.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка Huawei P30 Pro

• Давайте посмотрим на характеристики Huawei P30 Pro в перспективе:

• 6,47-дюймовый OLED-дисплей с разрешением FHD+ (2340 × 1080)

• 8-ядерный процессор Huawei Kirin 980 с двумя блоками обработки нейросетей и GPU Mali-G76 MP10

• 6 ГБ оперативной памяти и 128 ГБ встроенного хранилища (настраивается до 8 ГБ оперативной памяти и до 512 ГБ хранилища)

• Задняя камера Leica 'квадро' с 40 МП широкоугольной (ƒ/1.6 с OIS) + 20 МП сверхширокоугольной (ƒ/2.2) + 8 МП телефото (ƒ/3.4 с OIS) + модуль Huawei time-of-flight, а также 32 МП камера selfie (ƒ/2.0)

• Новая технология динамика наушников под названием 'Acoustic Display Technology', а также встроенный в дисплей датчик отпечатков пальцев

• Порт для зарядки USB-C (но без разъема для наушников)

• Степень водо-/пылезащищенности IP68

Шаг 2

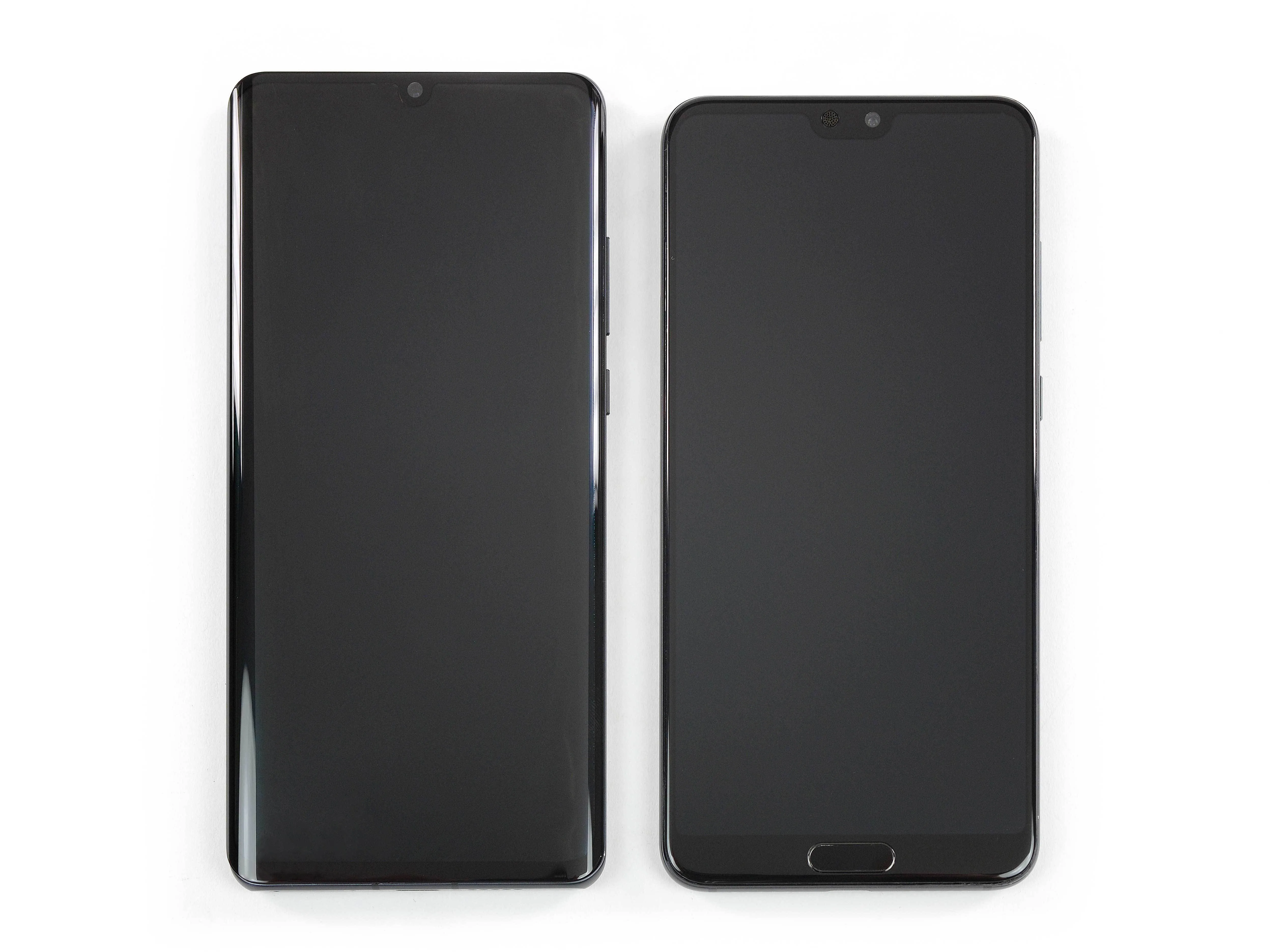

• Мы достали прошлогодний P20 Pro и положили его рядом с последним вундеркиндом Huawei для быстрого сравнения:

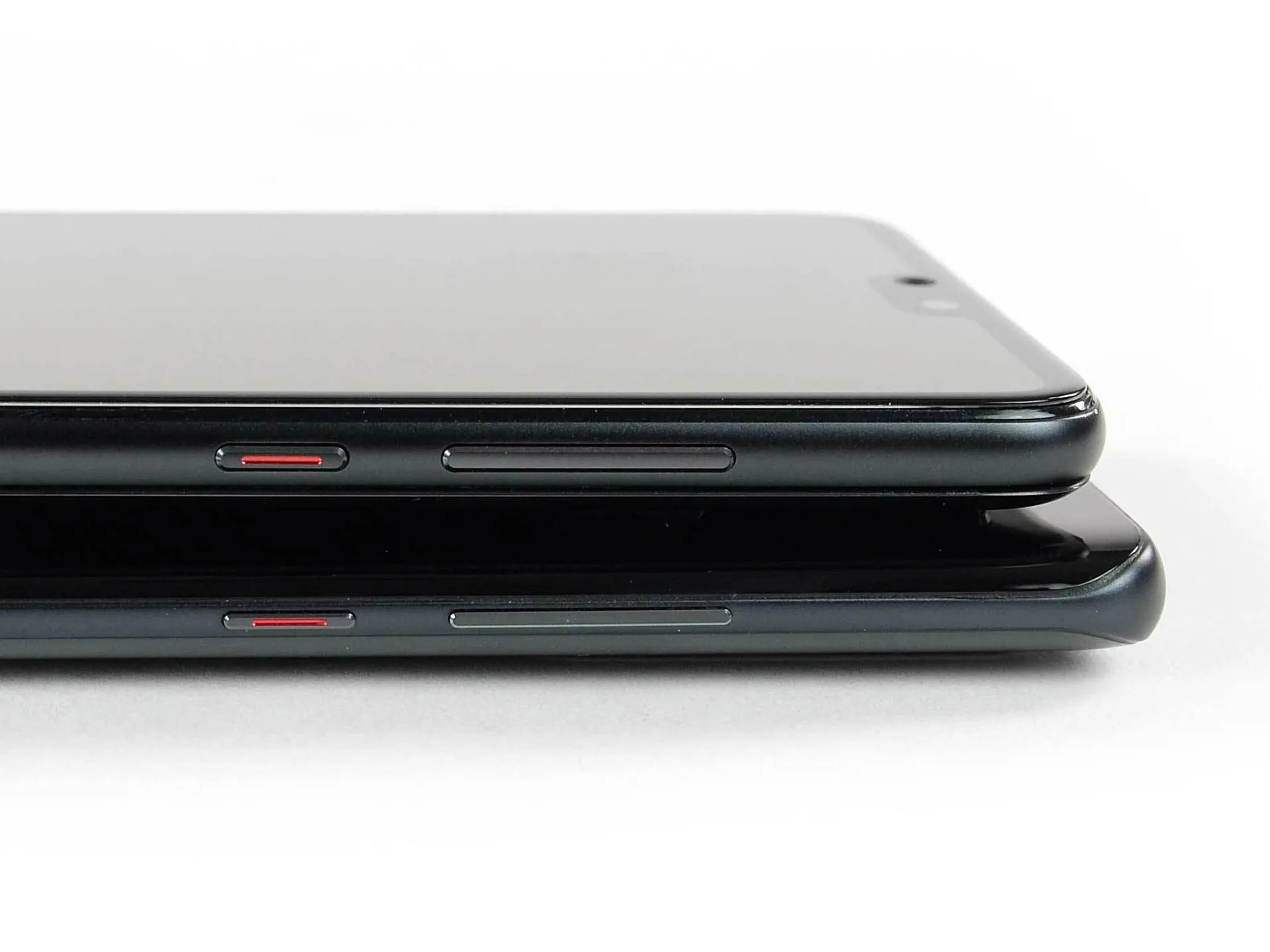

• P30 Pro (слева/снизу) на 3 мм выше, на 0,61 мм толще и немного меньше в ширину (на 0,5 мм), чем его предшественник.

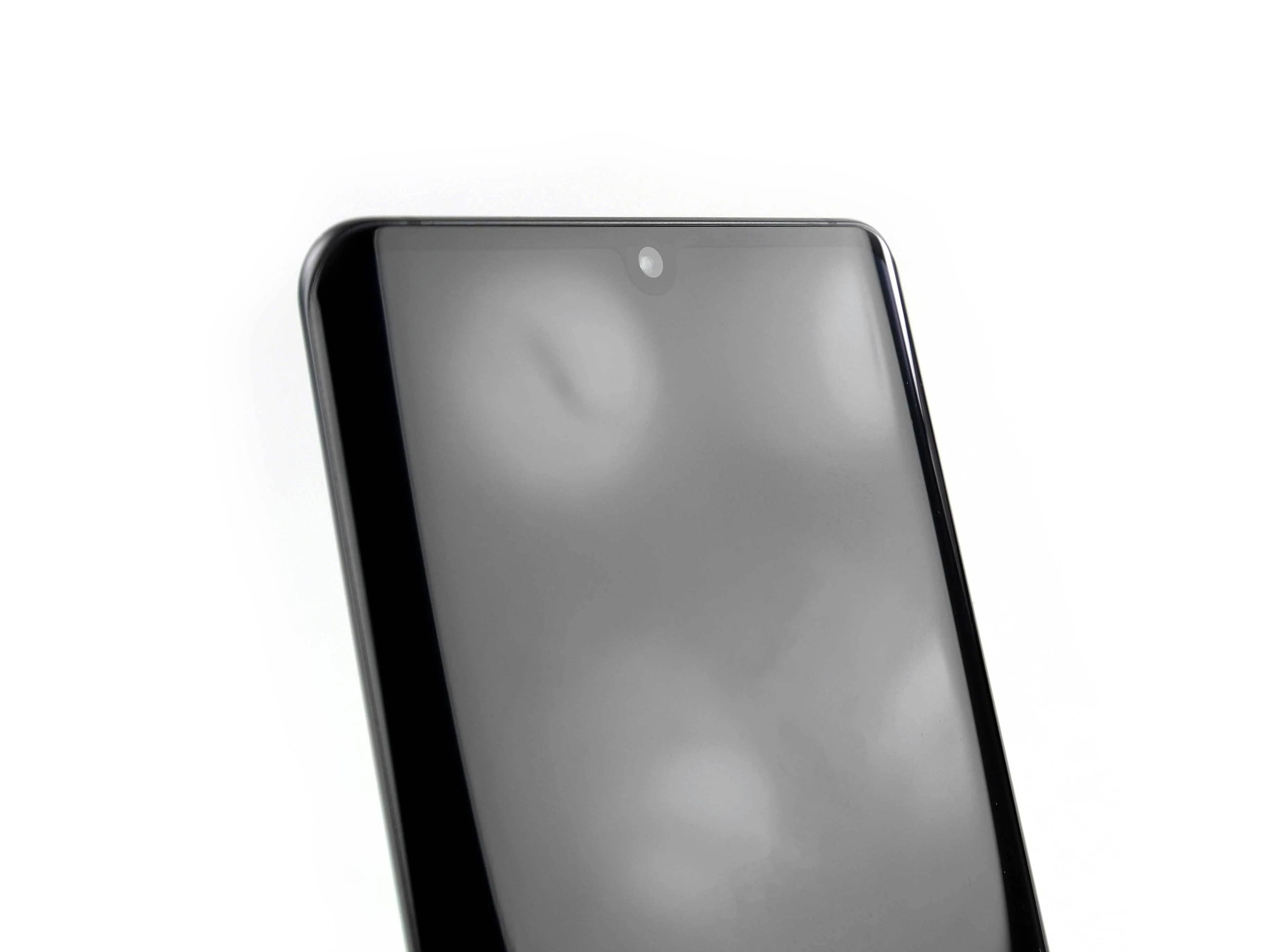

• Несмотря на то, что кнопка 'Домой' и решетка динамика наушников исчезли за экраном, P30 Pro стал выше.

• Кнопки питания и регулировки громкости остались там же, где и в прошлом году.

• Вдоль нижней грани телефона остался порт USB-C, а четыре отверстия микрофона, зеркально отражающие отверстия динамиков, были сокращены до одного, чтобы освободить место для слота SIM-карты.

• Убедитесь, что вы вставили инструмент для извлечения SIM-карты в правильное отверстие...

Комментарии к шагу

Я был невнимателен и вставил инструмент для извлечения SIM-карты в отверстие в правом верхнем углу. Повредил ли я устройство? Для чего это отверстие?

Не беспокойтесь. Это отверстие для верхнего микрофона. И вы не повредили его, так как он установлен под углом, как и микрофон снизу (шаг 9). Все должно работать нормально.

Пользуйтесь ошибкой при установке микрофона. En el orificio del micrófono... Quiero saber si rompí algo internamente

Ничего страшного, если вы положите лавочку SIM в отверстие микрофона, ничего страшного не произойдет.

Я надеюсь, что рентгеновский снимок всего тела будет показан, если это возможно.

Шаг 3

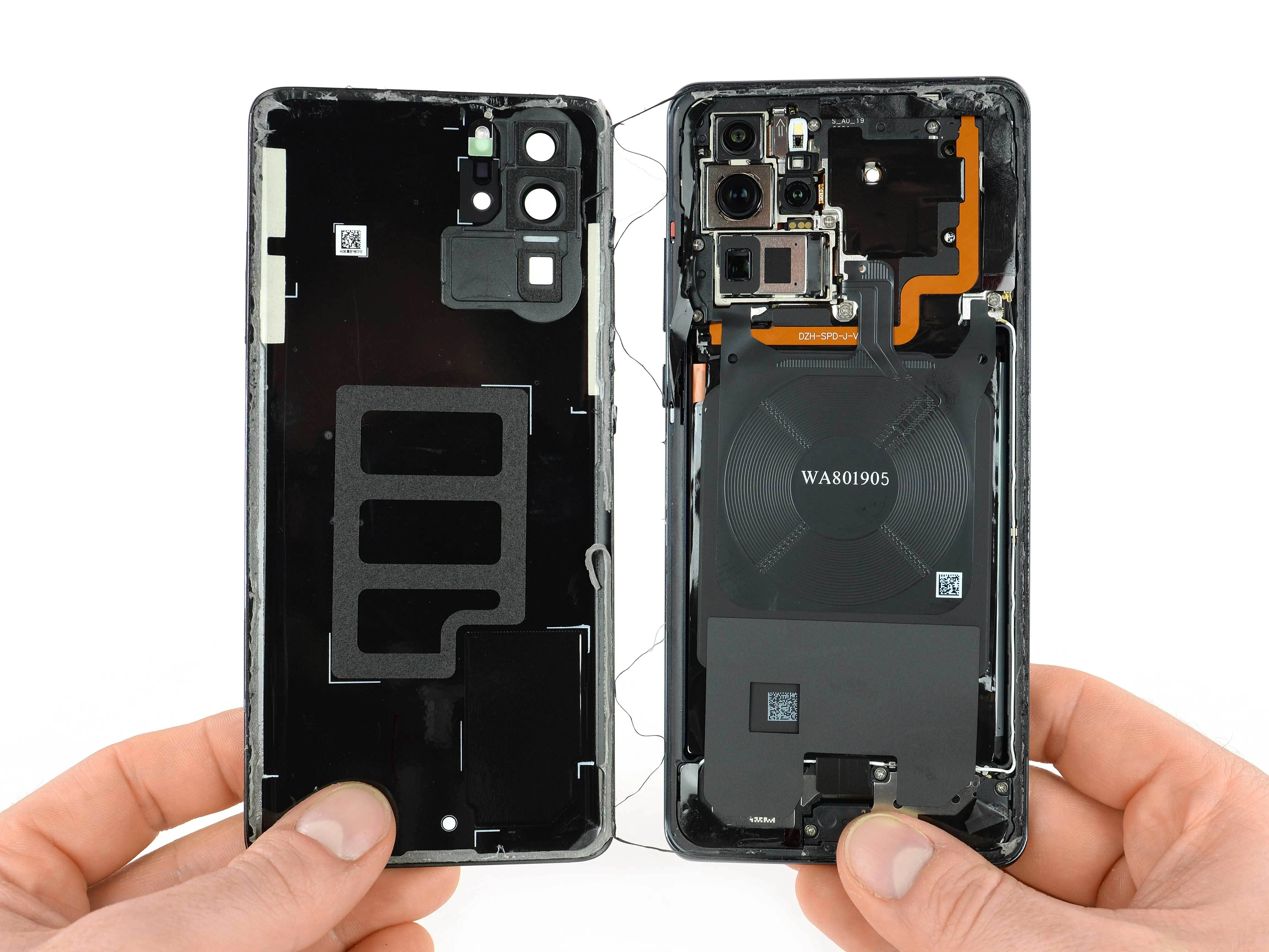

• Приступая к разборке, мы замечаем чрезвычайно узкий зазор между рамкой и задним стеклом, едва заметный невооруженным глазом.

• Производственные допуски, похоже, продолжают уменьшаться, поэтому открыть многие из этих заклеенных устройств становится все сложнее. Неужели это цена за IP68?

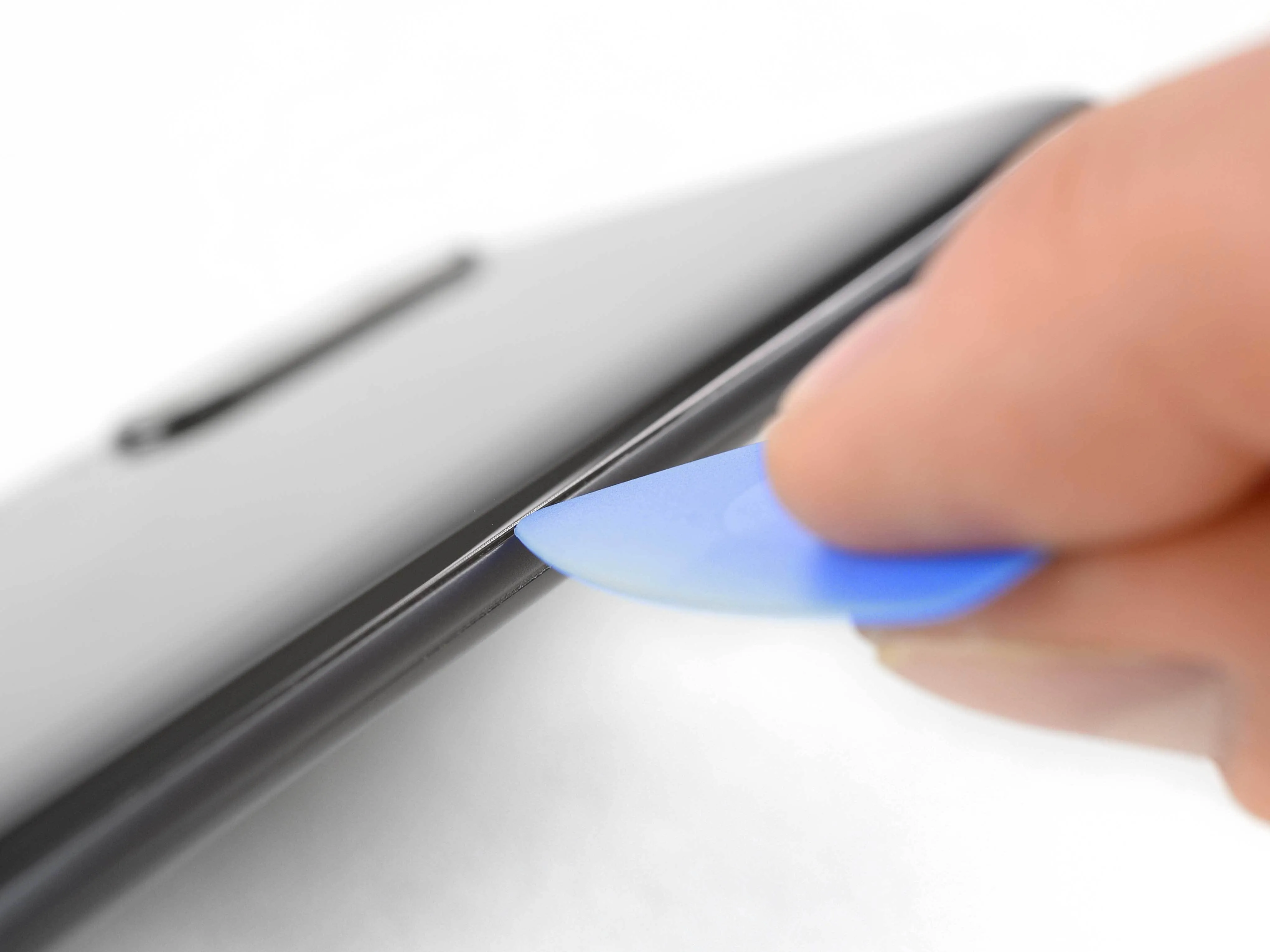

• При немного теплаiSclack и подковыркой нам удалось пробиться сквозь клей задней крышки.

• Конечно, задняя крышка сделана из стекла, чтобы сделать возможной беспроводную зарядку.

Шаг 4

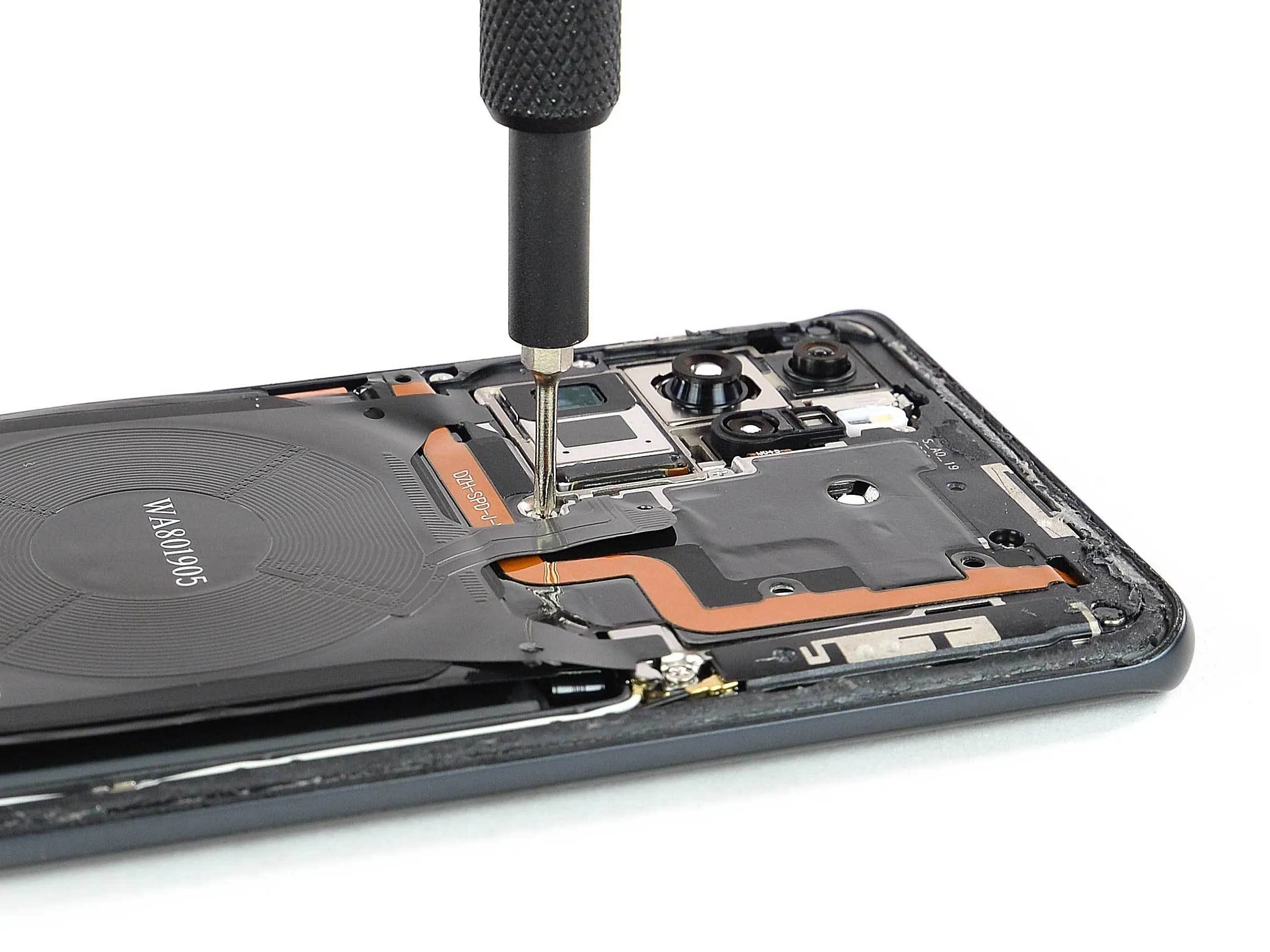

• Вооружаемся прецизионным битовым драйвером и крестообразной битой из набора Mako Driver Set, которая (предупреждение о спойлере) является единственной битой, необходимой нам до конца разборки. Мы довольны.

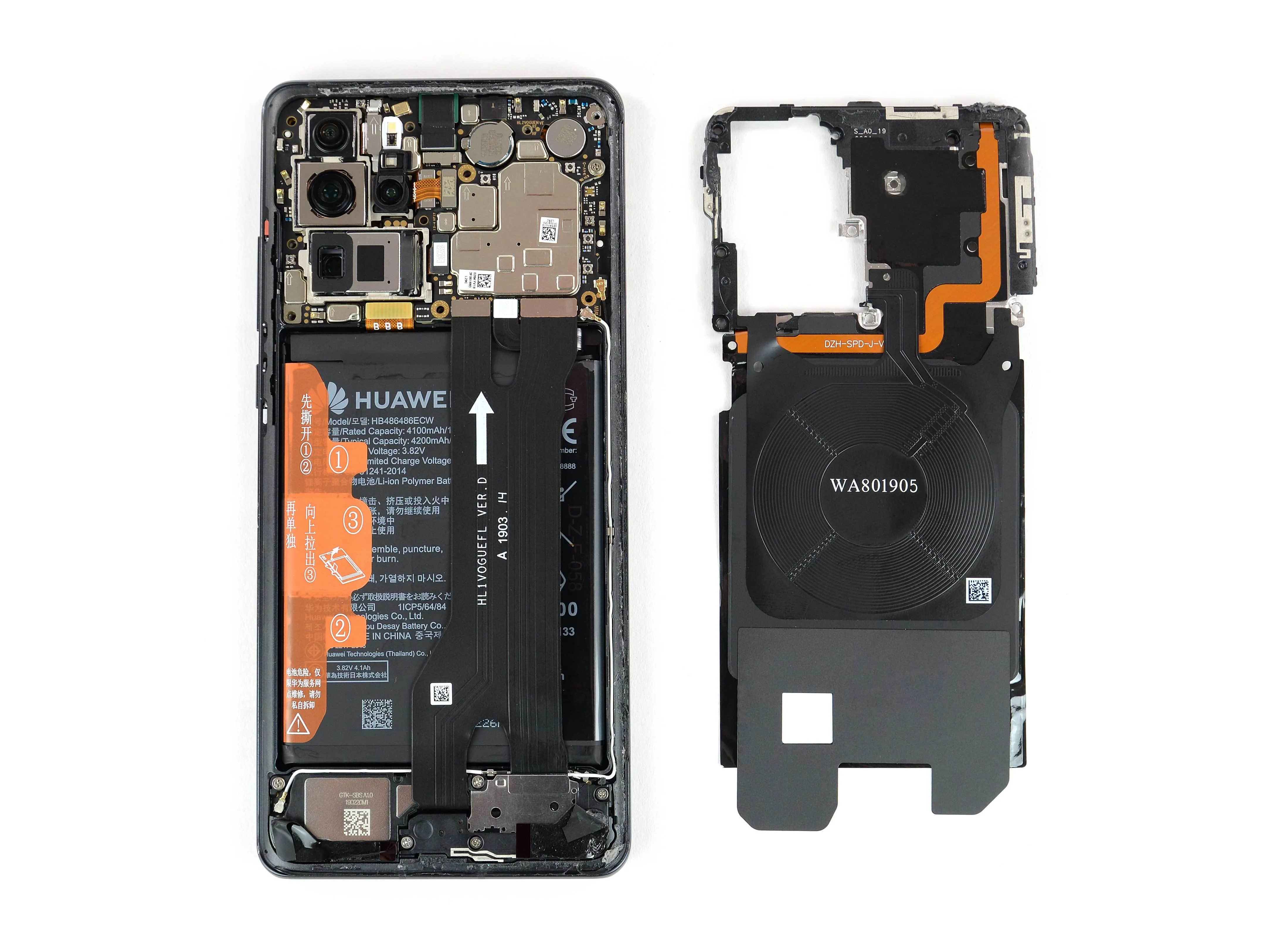

• Далее следует катушка беспроводной зарядки, прикрепленная к крышке материнской платы, которая также содержит несколько антенн и странный оранжевый гибкий кабель, соединяющий два контакта - для чего, мы не знаем.

• Эта зарядная катушка не только заряжает телефон, но и работает в обратном направлении, чтобы зарядить вашу мышь, электробритву или зубную щетку.-Без шуток.

• Похоже, что в 2019 году реверсивная зарядка станет стандартным оборудованием на флагманских телефонов.

Шаг 5

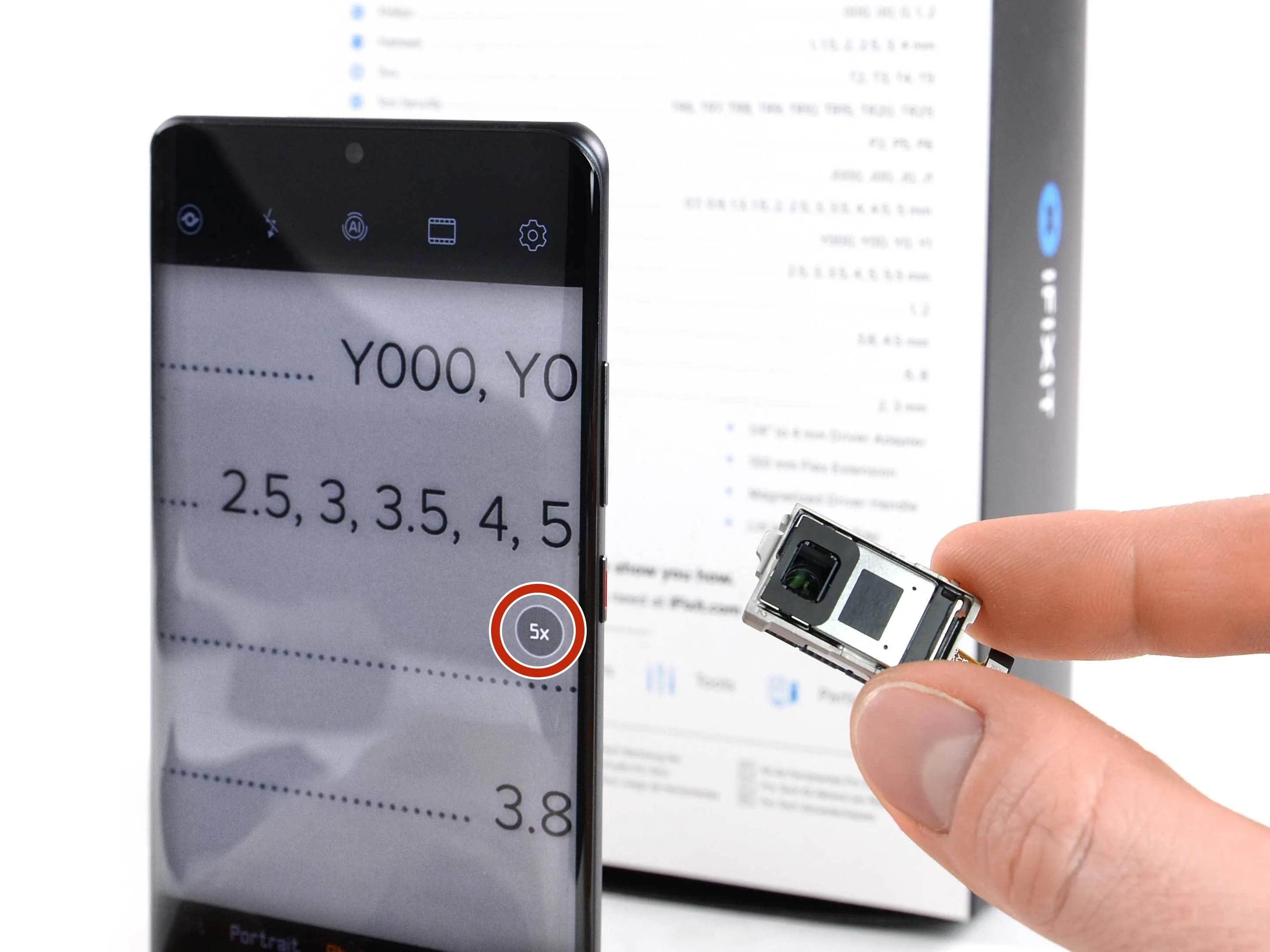

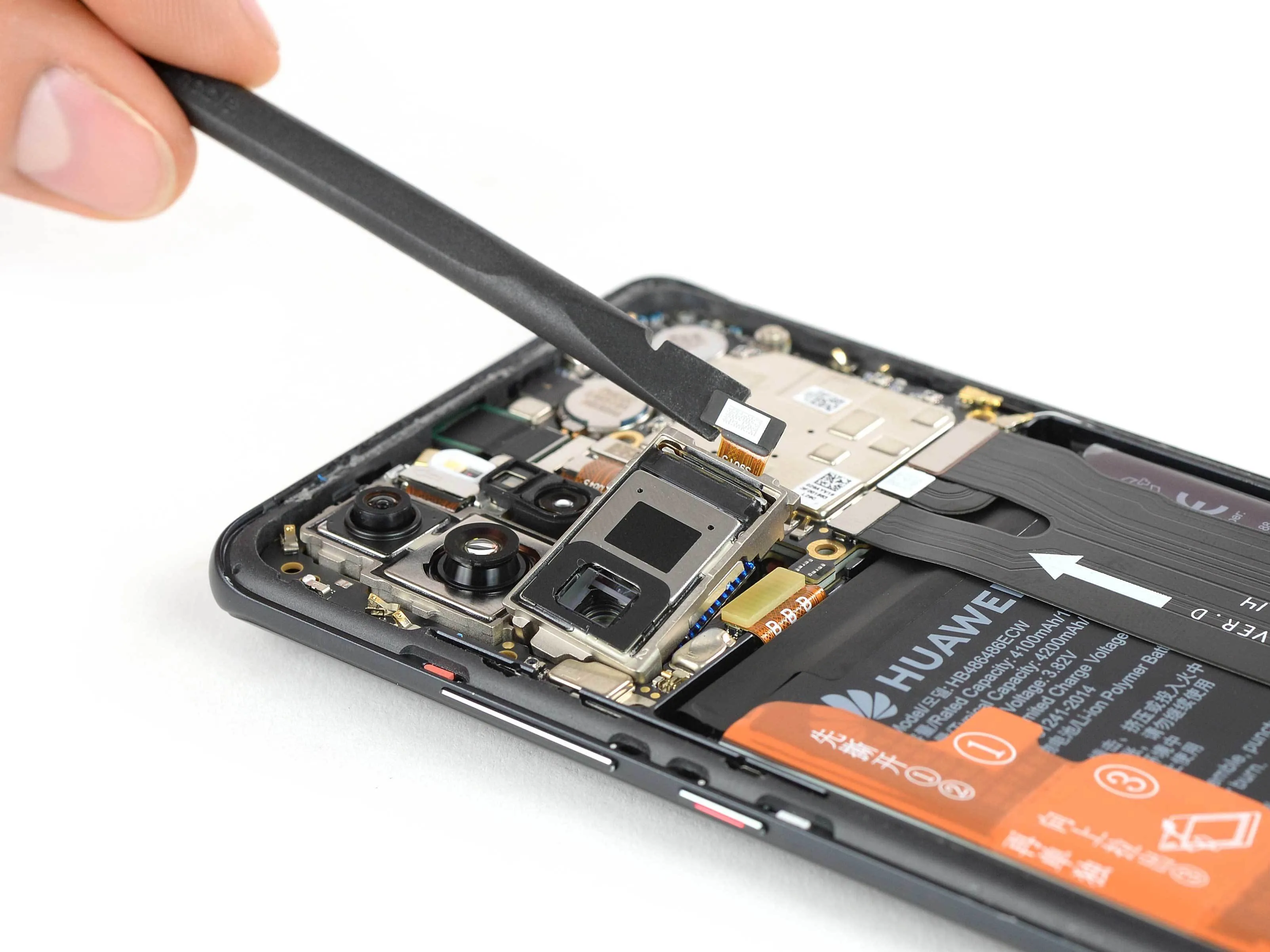

• Теперь, когда телефон полностью открыт, мы переходим к камерам. Первой открывается новая перископ модуль камеры, который, как утверждается, делает возможным 50-кратное увеличение.

• Вместо того чтобы прибегать к помощи массивного бампа камеры, этот модуль повернут на 90° относительно диафрагмы и лежит в телефоне на плоской поверхности с призмой, преломляющей свет на сенсор.

• Но подождите - похоже, что этот модуль не используется в диапазоне 1х-5х зума, вступая в игру только после 5х зума.

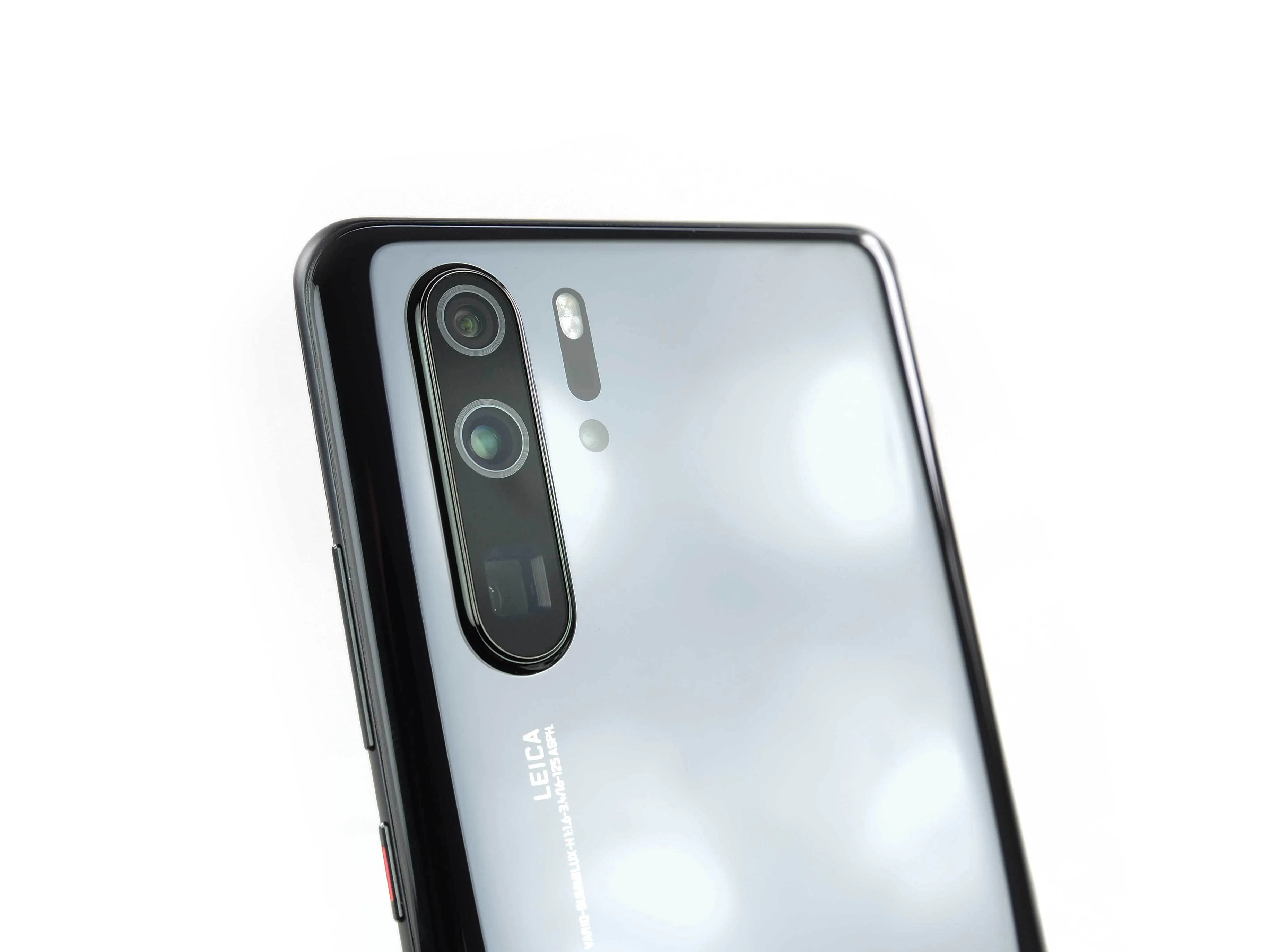

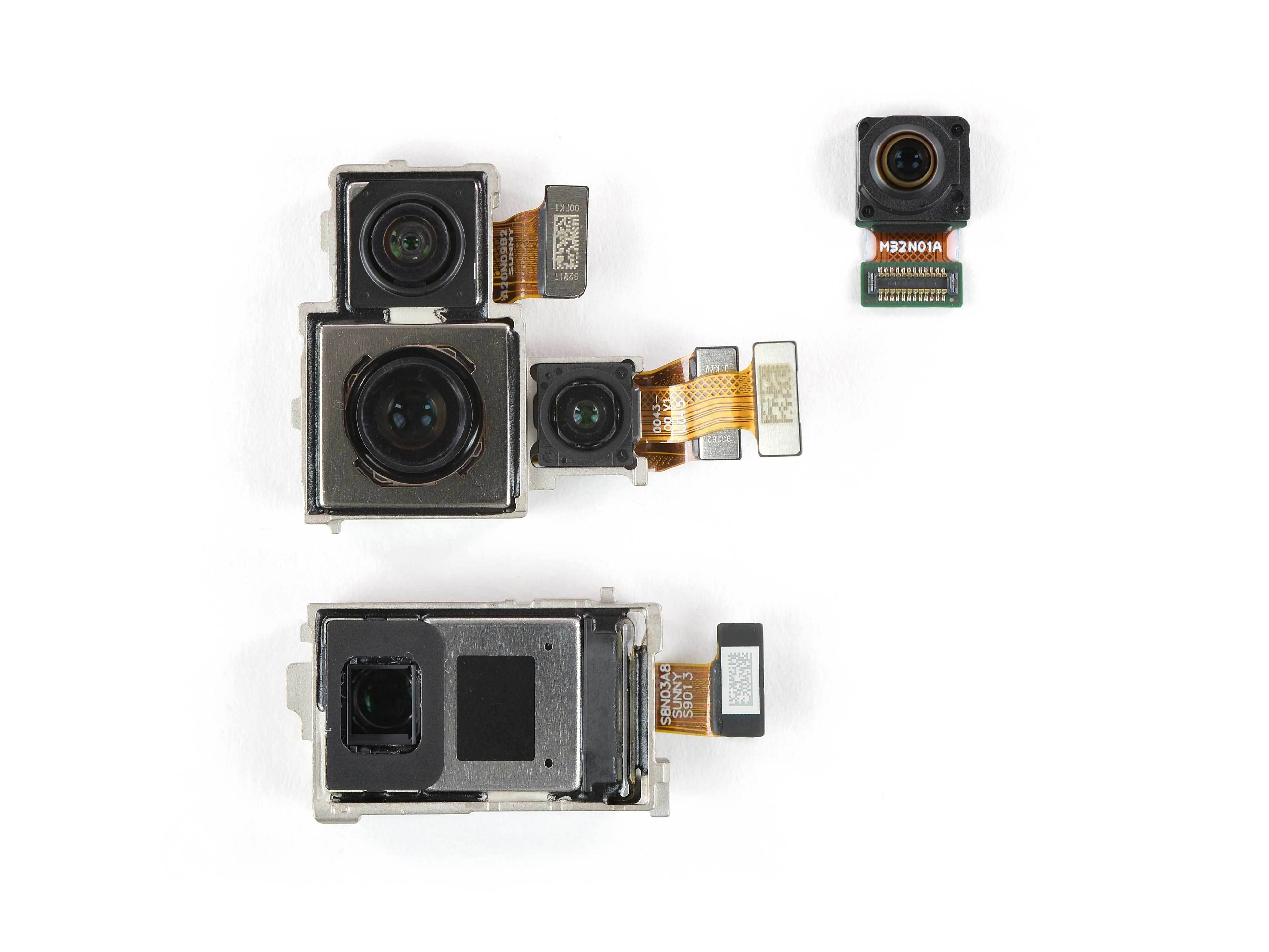

• Всего в P30 Pro пять камер. Начиная с левой верхней: 20 МП сверхширокоугольная40 МП широкоугольная с камерой Time-of-Flight рядом с ней, 8 МП телеобъектив (для съемки до 50x зум), и, конечно, справа вверху - фронтальная камера с впечатляющими 32 МП.

• Интересно, что датчик 40-Мп камеры перешел с RGGB (красный/зеленый/зеленый/синий) многослойный фильтр на RYYB (Red/Yellow/Yellow/Blue). Считается, что такая схема повышает светочувствительность и может помочь с контрастностью, поскольку в прошлогодней модели P20 Pro от монохромного сенсора отказались. P20 Pro.

Комментарии к шагу

Что такое датчик телефото? Каков размер cmos?

Над разъемом для подключения верхней задней камеры есть защитная клипса, похоже, что процедура удаления заключается в том, чтобы сдвинуть ее к нижней части телефона, освободив от верхней крепежной штуковины.

Пока следующий человек не споткнулся об это и не поднял колодку, как я ^^'

Если вы приподнимаете колодку за верхнюю монтажную штуковину: немного суперклея должно быть в порядке, согласно схемам, которые я нашел, колодка ни к чему не подключена, а пружинный контакт прямо рядом с ней, похоже, является GND - так что до тех пор, пока другая монтажная штуковина не является сигнальной или силовой (что не имеет смысла), не должно быть слишком плохо, если только что приклеенная монтажная штуковина коснется этого пружинного контакта.

Постараюсь не забыть отчитаться, если в итоге все получится - но сейчас жду запасных частей.

Это разборки, а не руководства по ремонту. Не стоит использовать их в качестве пошагового руководства по разбору устройства.

Шаг 6

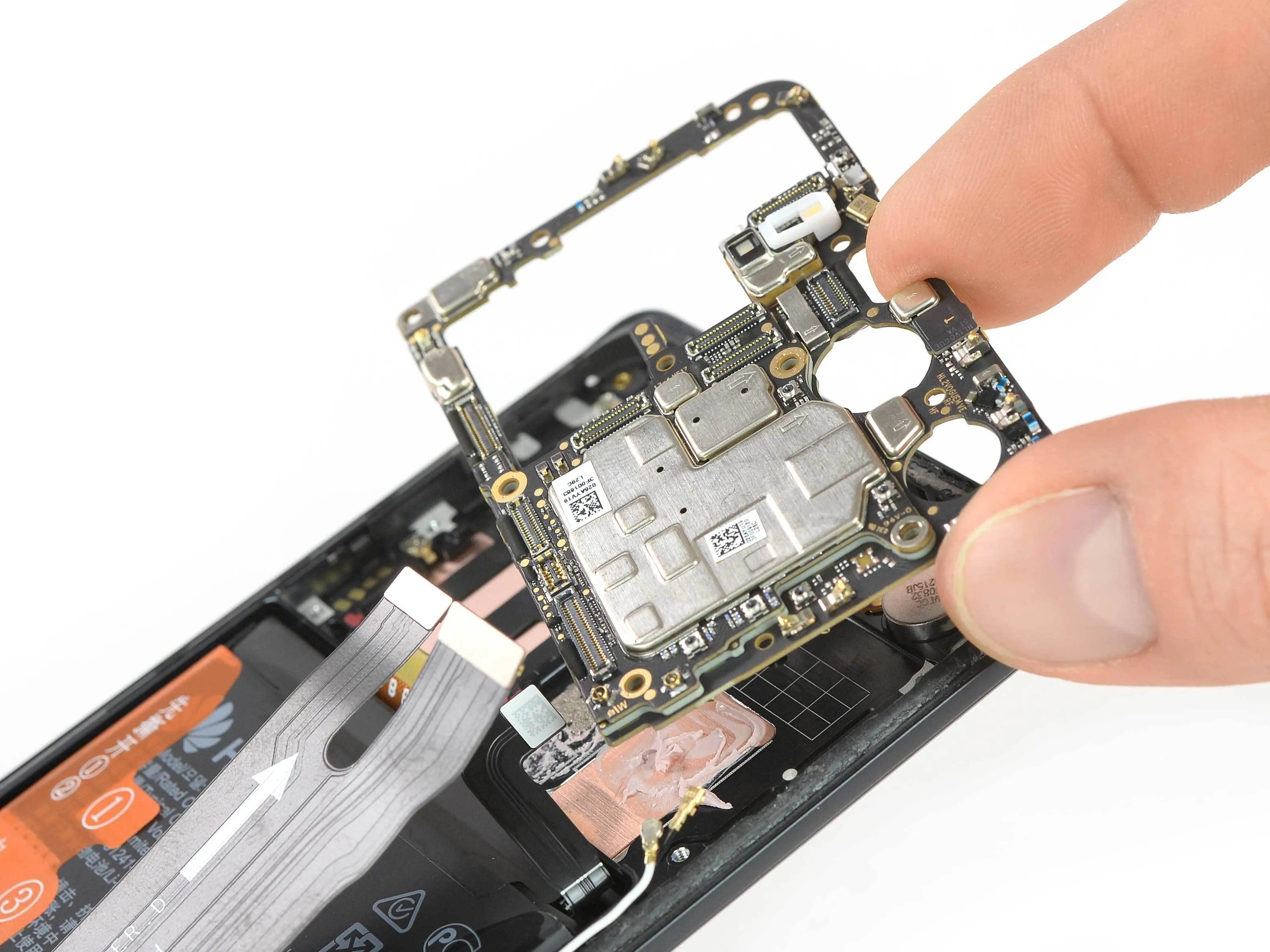

• Осмотр камеры завершен, давайте увеличим и улучшим эту материнскую плату.

• Этот компактный кусок схемотехники поставляется в нескольких стопках. Помимо того, что (скорее всего) многослойные печатные платыэта материнская плата фактически представляет собой две печатные платы, сложенные друг на друга. Да здравствует третье измерение!

Шаг 7

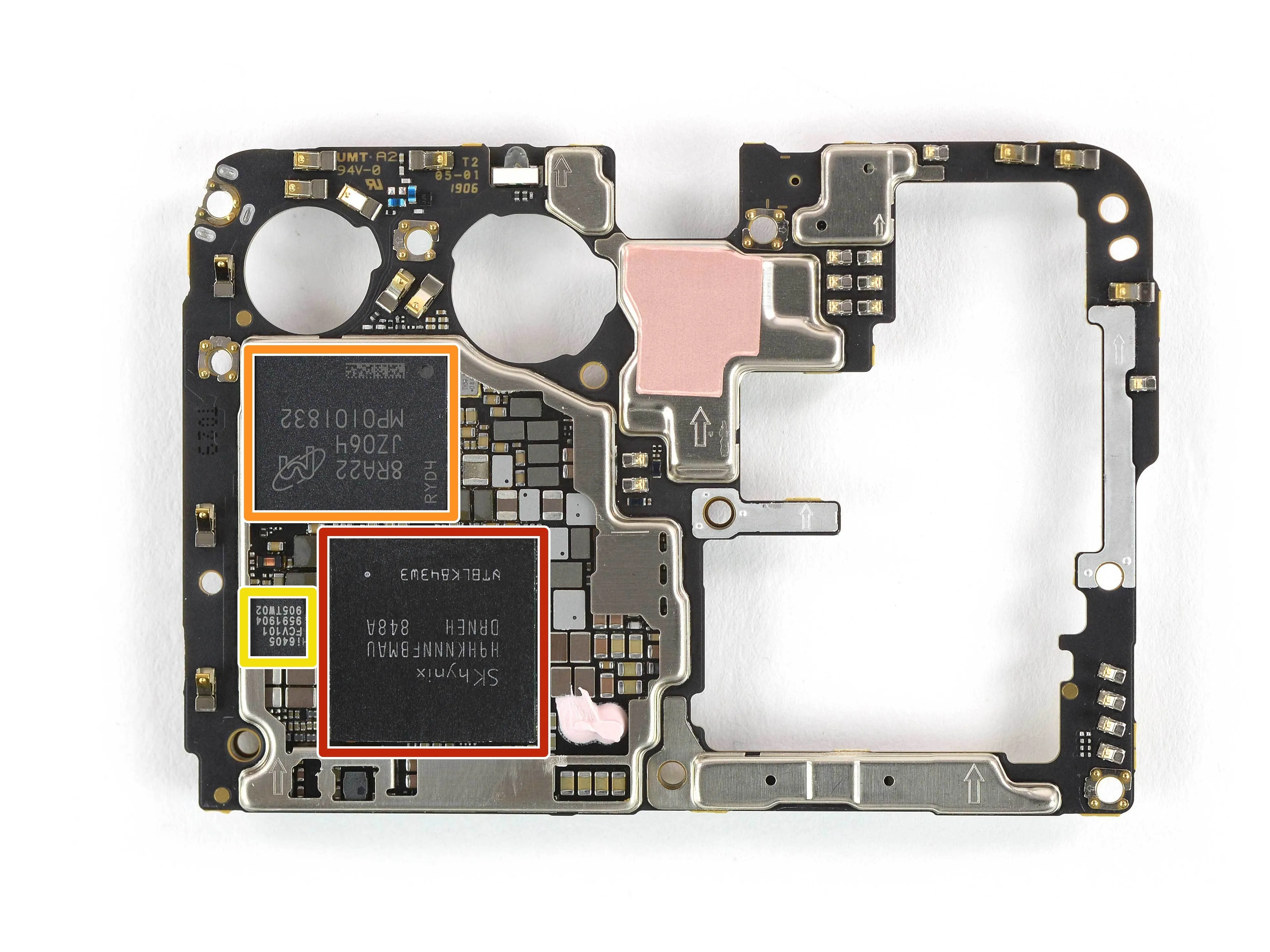

• Чтобы разобраться в этом вопросе, мы снимаем защитные экраны и ищем некоторые чипы:

• SK hynix H9HKNNNFBMAU LPDDR4X - под ней скрывается Huawei Kirin 980

• Флеш-накопитель Micron MTFC128GAOANAM-WT 128 ГБ

• Аудиокодек HiSilicon Hi6405

• Радиочастотный приемопередатчик HiSilicon Hi6363

• Skyworks SKY78191-11 фронтальный модуль для WCDMA/LTE

• Qorvo QM77031 фронтальный модуль

• HiSilicon Hi6H02T и Hi6H01T малошумящие модули усилителя/РЧ-коммутатора

Шаг 8

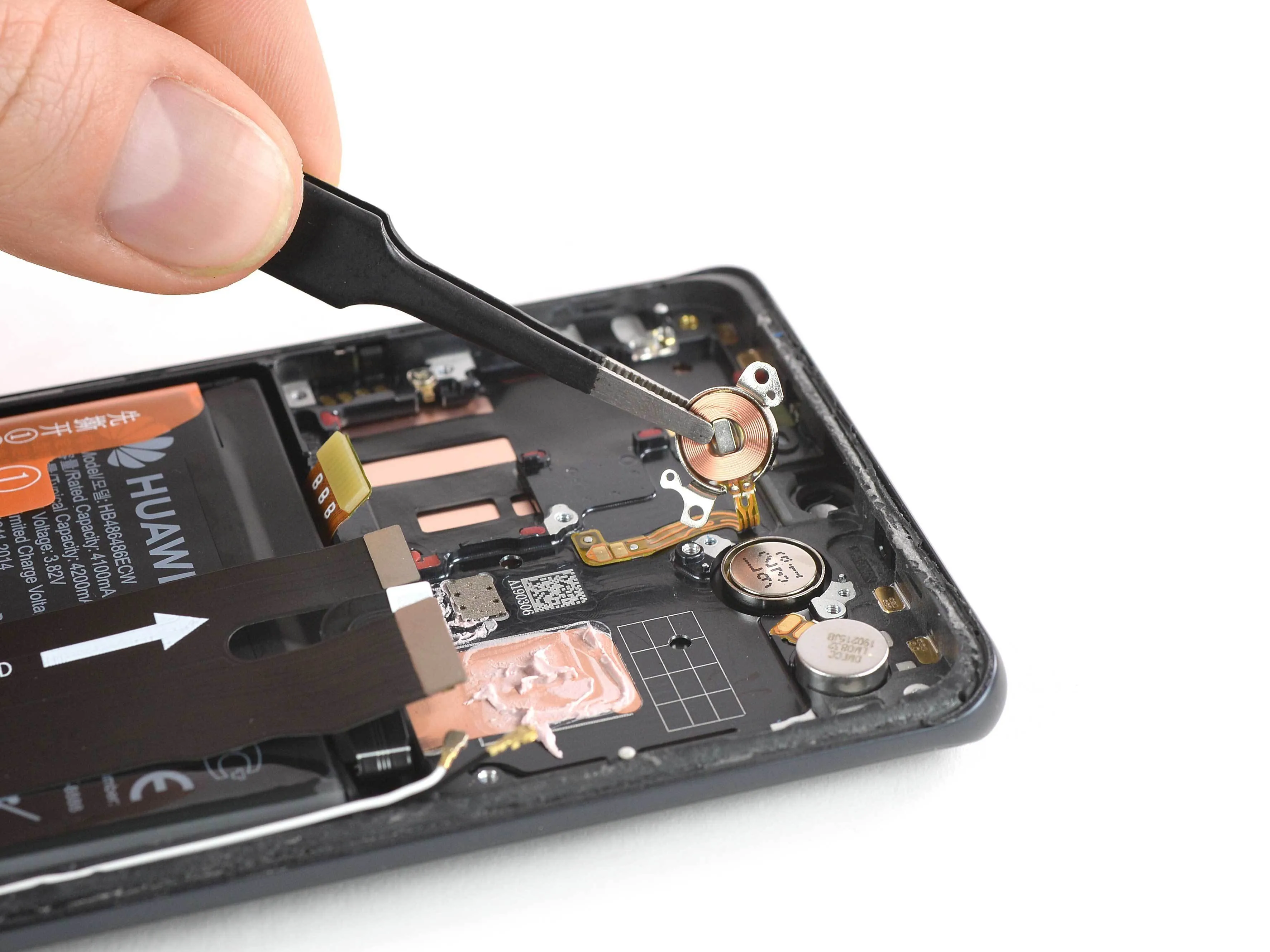

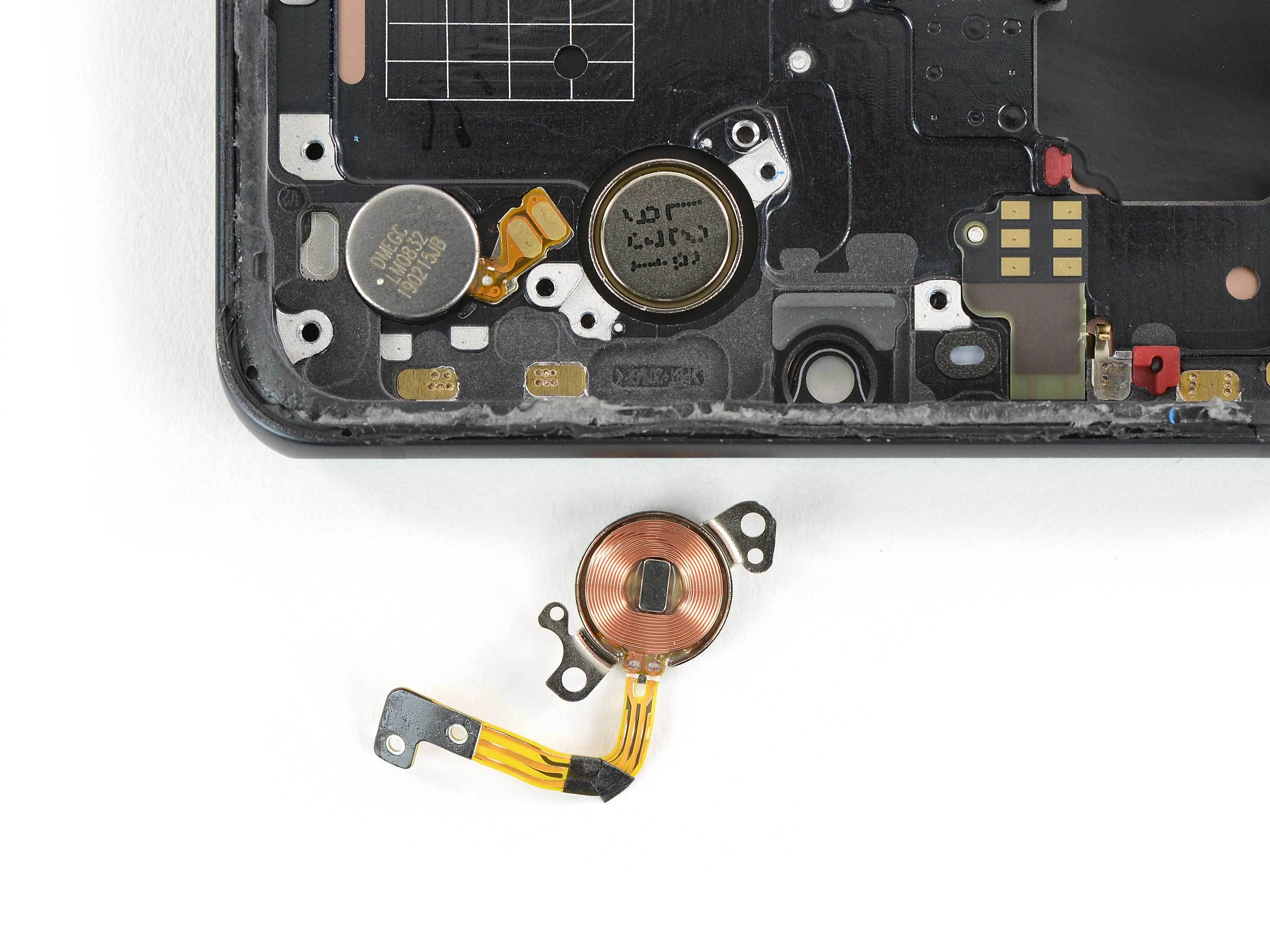

• Помните отсутствующую решетку динамика наушников на передней панели этого телефона? Это благодаря динамику Huawei 'Acoustic Display Technology', который работает как вибрационный динамик (также известный как динамик на основе структуры).

• Он работает почти как 'обычный' динамик, но вместо того, чтобы вибрировать мембраной для получения звуковых волн, он вибрирует жесткой поверхностью (стеклянным экраном), превращая экран в динамик.

• Движущая часть этого модуля состоит из катушки с магнитом посередине. Она соединена с частью, вибрирующей экран, которая приклеена к задней панели дисплея.

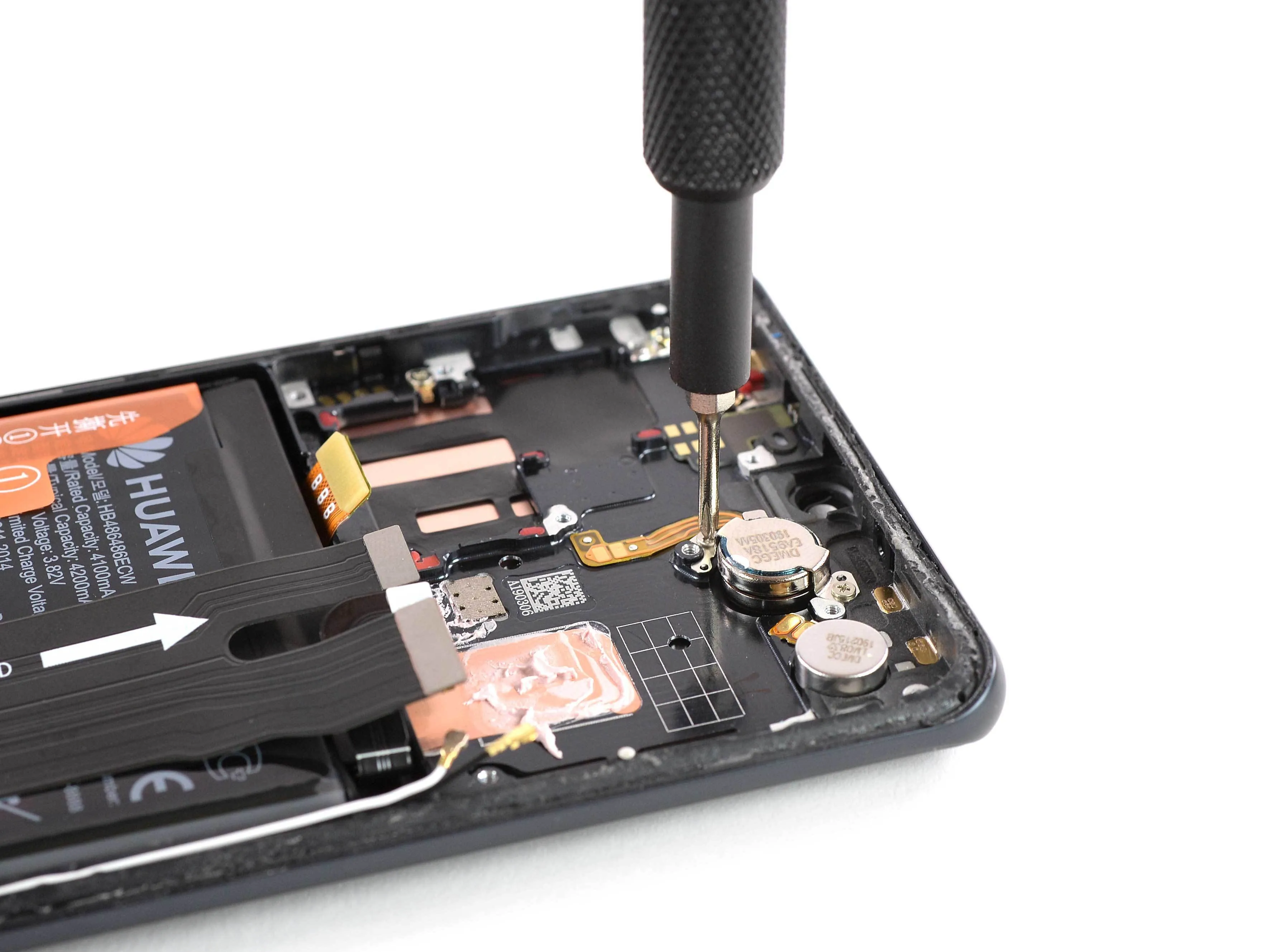

• Не путайте его с обычным вибромотором для оповещений, который установлен на металлической рамке рядом с ним.

Шаг 9

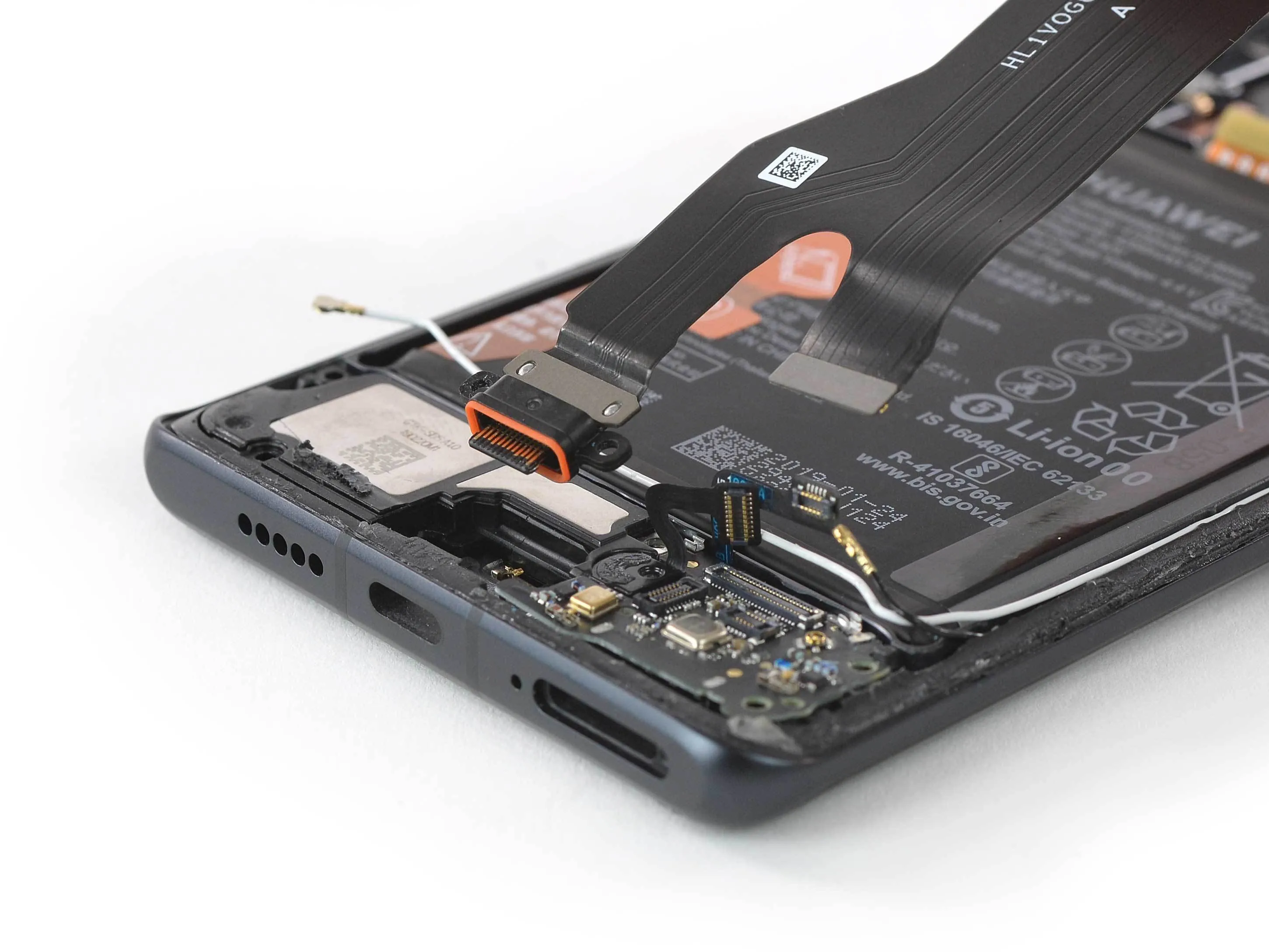

• На пути к датчику отпечатков пальцев мы обнаруживаем порт USB-C, подключенный к длинному соединительному кабелю.

• Если вы выберете беспроводную зарядку, износ этого порта должен быть значительно меньше, но если он все же выйдет из строя, приятно видеть, что он вынимается отдельно от дочерней платы и устройства чтения SIM-карт.

• Мы все выступаем за модульность основных компонентов (или MMCM, как ее никто не называет). Это значительно ускоряет ремонт по сравнению, скажем, припаянными портами в новой линейке Galaxy S10..

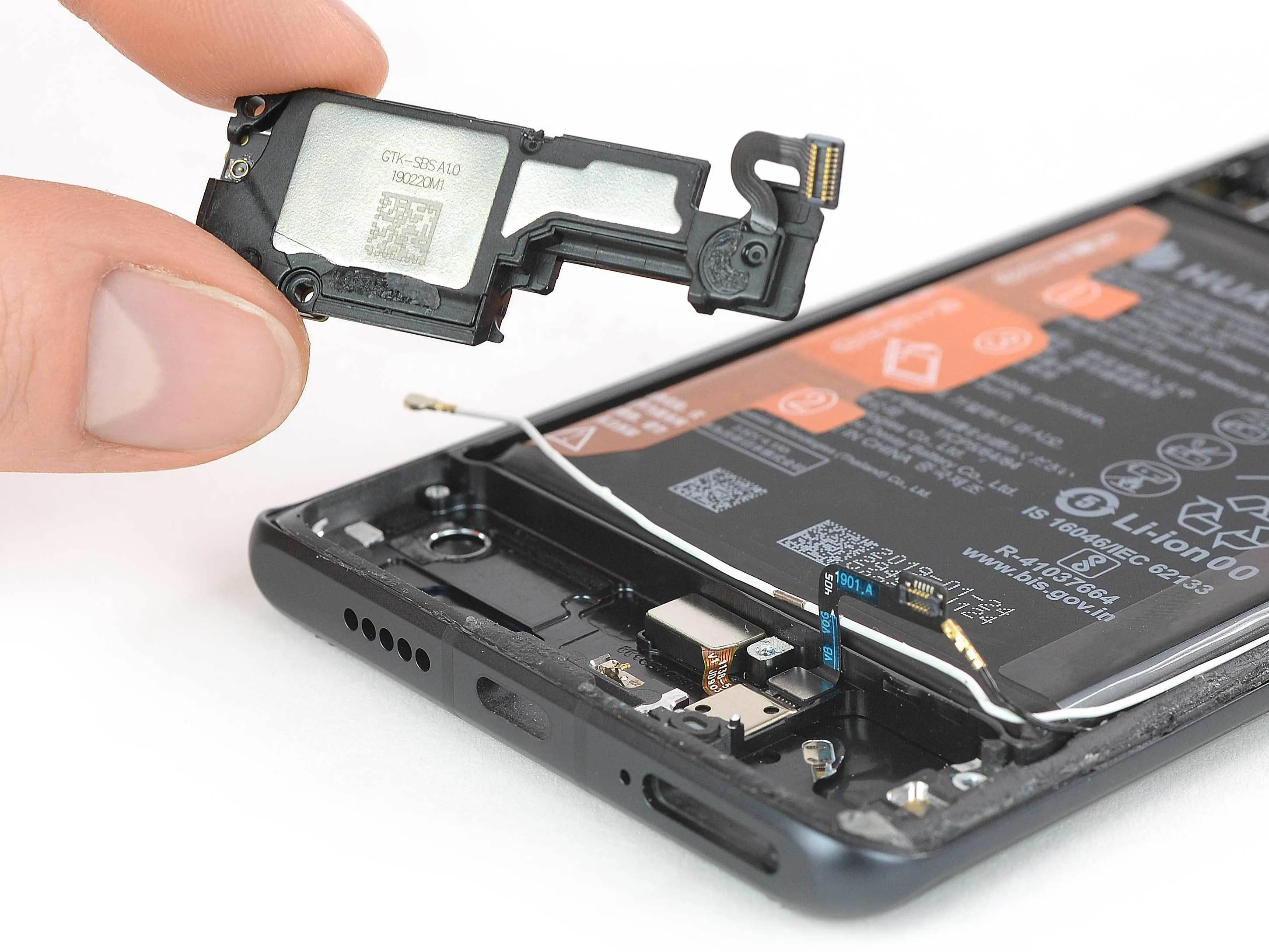

• Пока мы здесь, мы извлекаем традиционный (не дисплейный) модуль динамика.

Шаг 10

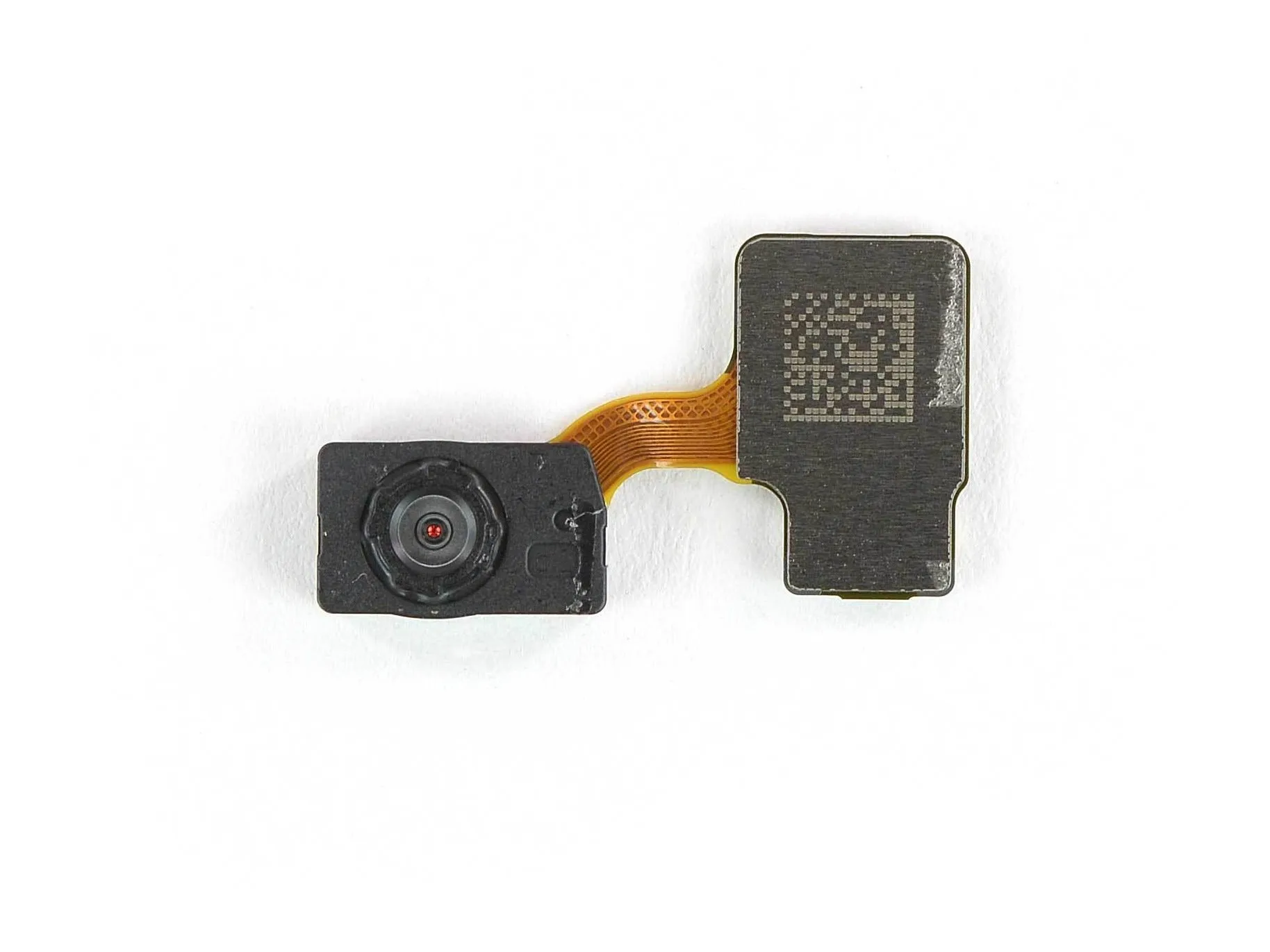

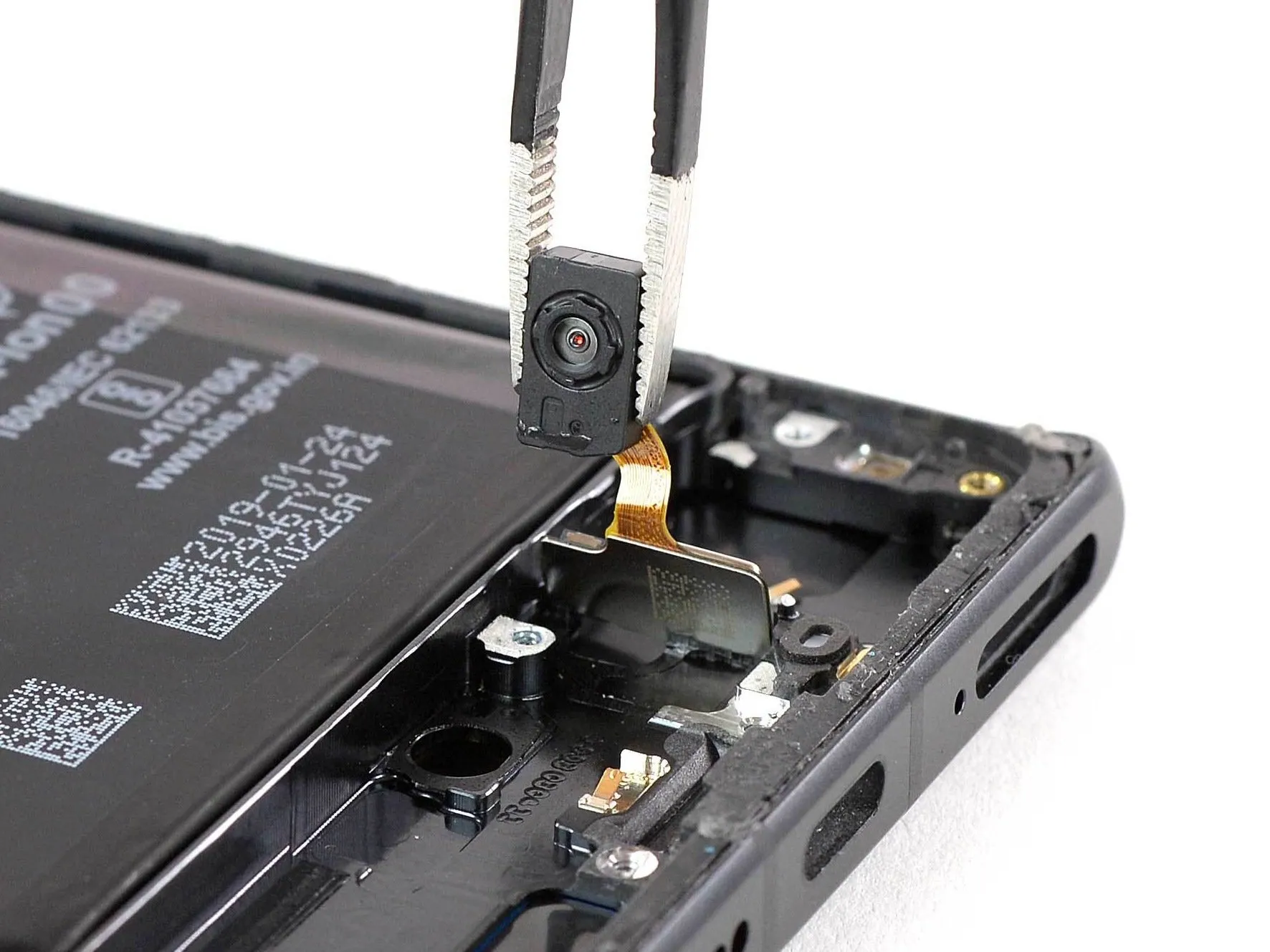

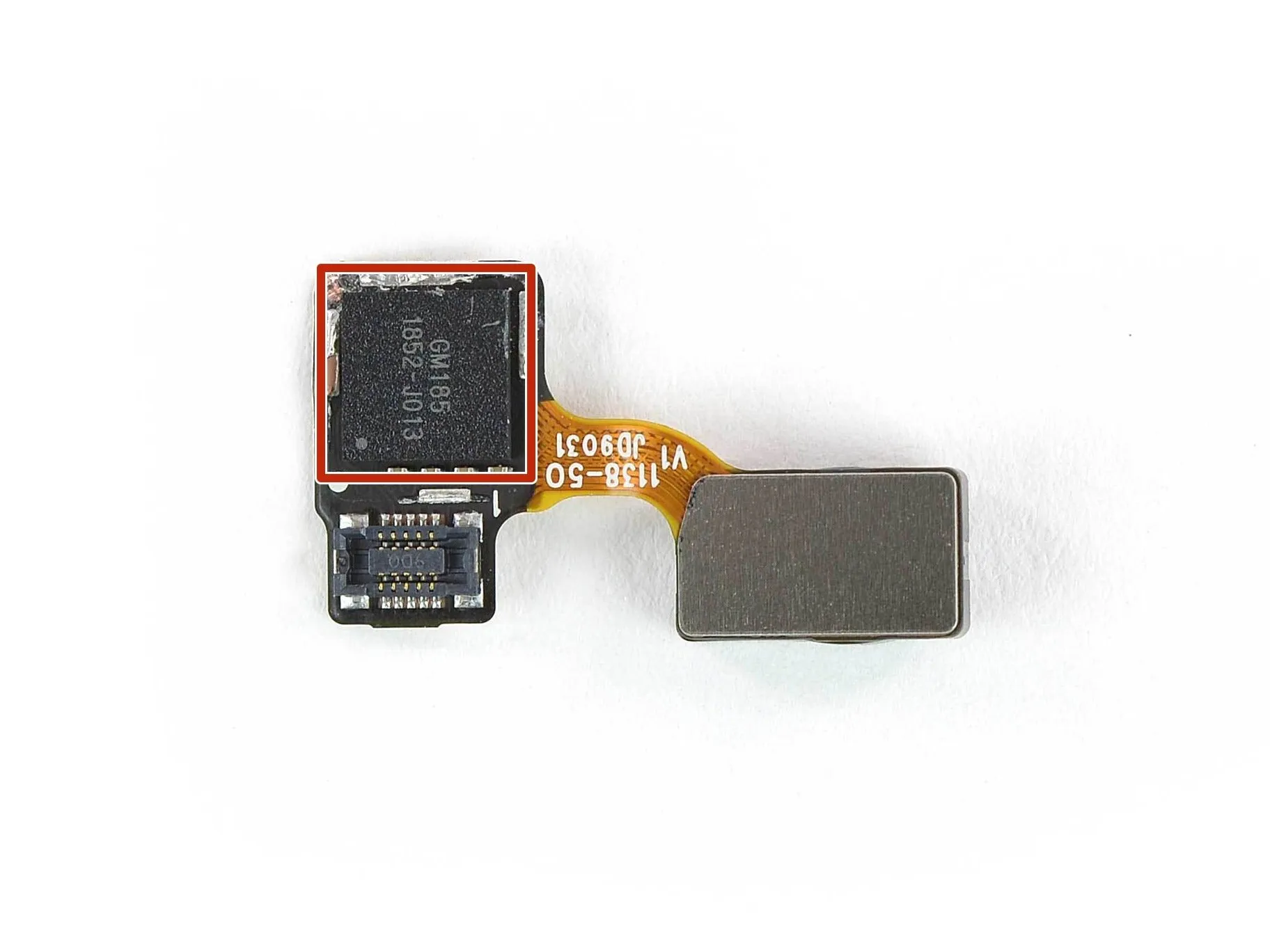

• Наконец-то мы добрались до датчика отпечатков пальцев, установленного довольно близко к нижней грани телефона. Какова максимальная длина пальца здесь для комфортной разблокировки?

• Этот датчик отпечатков пальцев - тот же оптический сканер Goodix GM185, что и в OnePlus 6T. OnePlus 6TXiaomi Mi 9 и Vivo Nex S.

• Оптический датчик, говорите? С технической точки зрения, в этом телефоне шесть камер.

Шаг 11

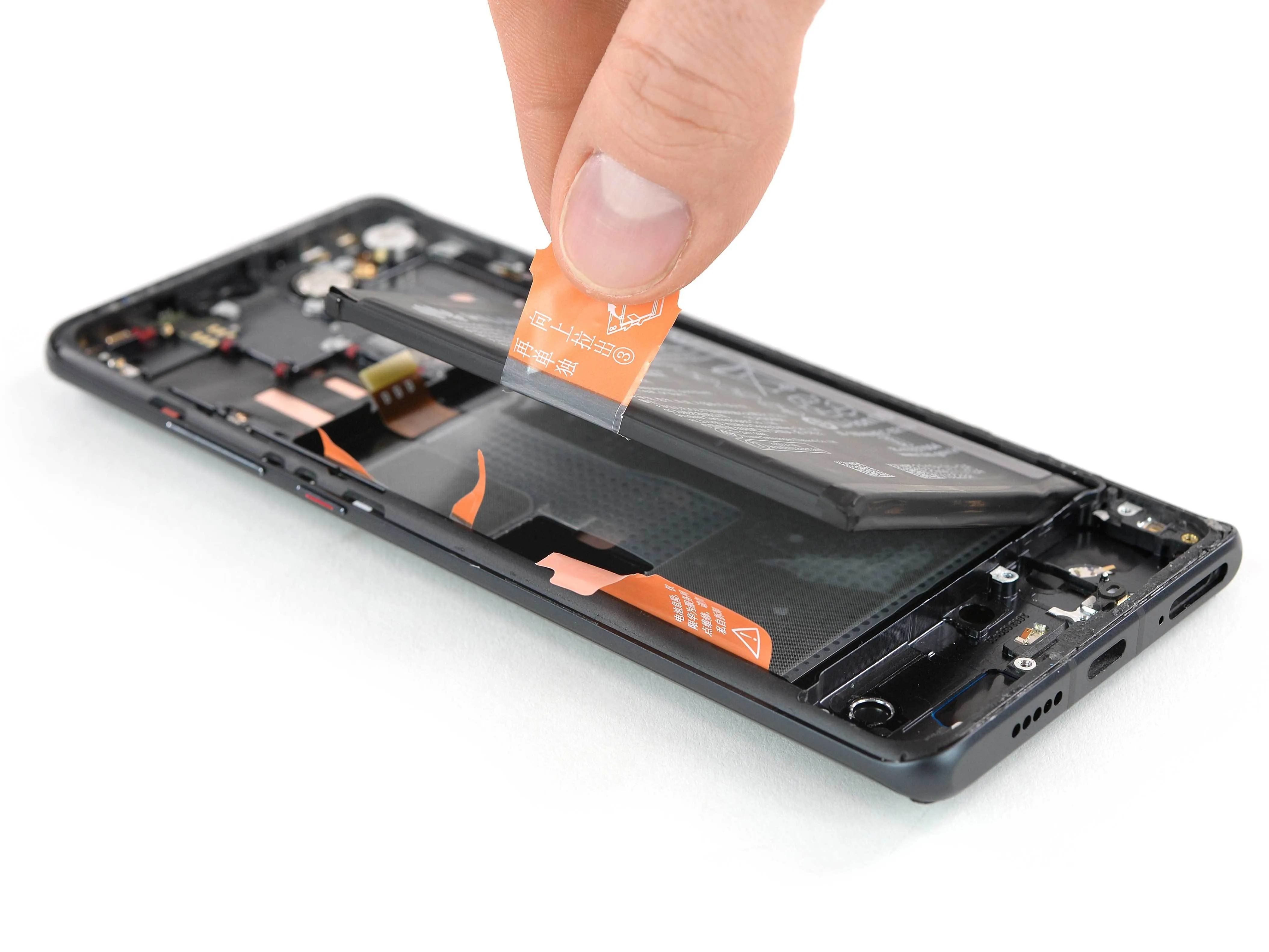

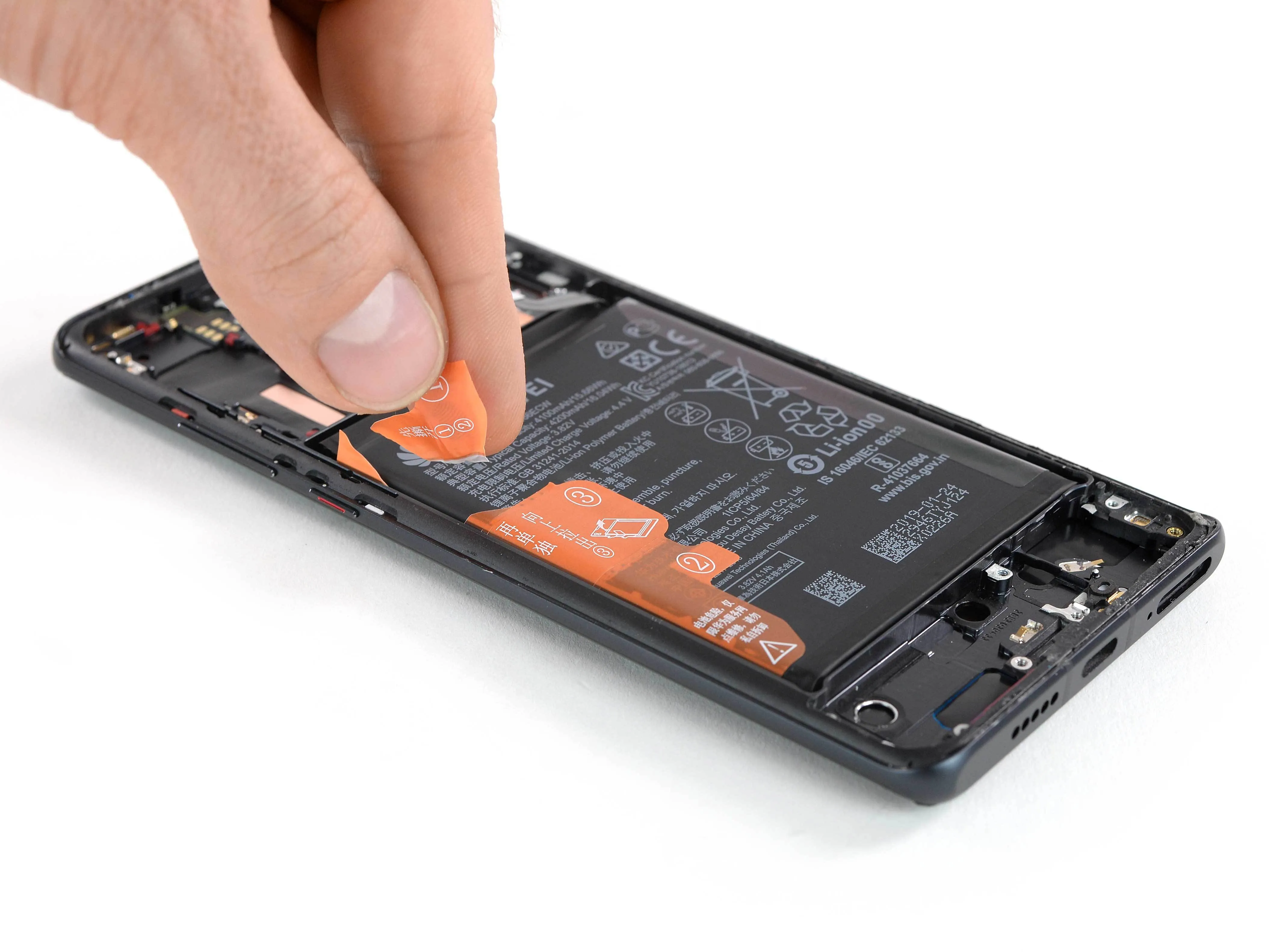

• Аккумулятор поставляется с удобными защелками, которые ранее встречались в Mate 20 Pro.

• В то время как выступы, обозначенные '1' и '2', несколько бесполезны (не путайте их с клейкими выступами), номер 3 помогает нам извлечь энергетический элемент из корпуса.

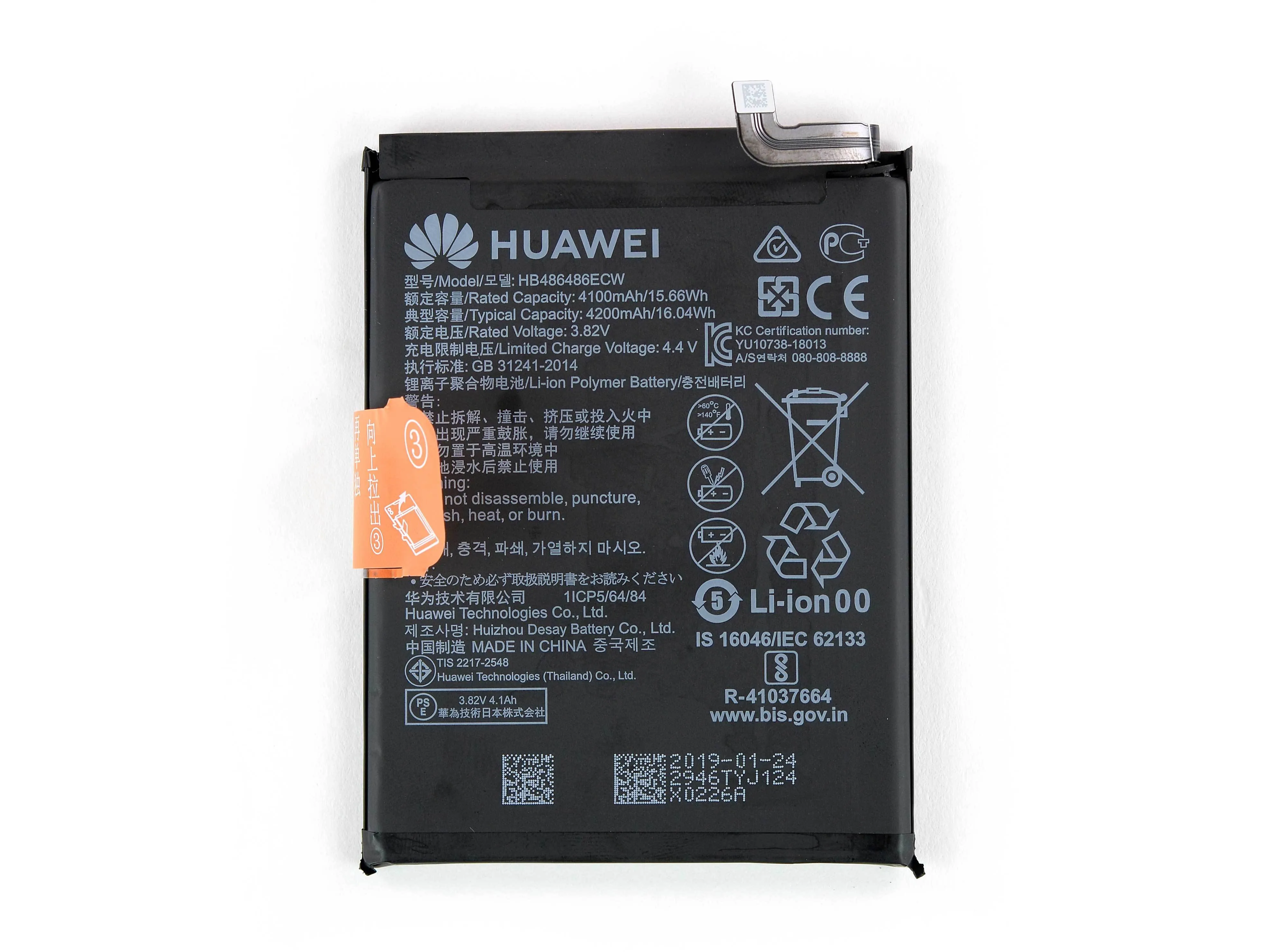

• Эта батарея обеспечивает типичную емкость 16,04 Вт-ч (4200 мА-ч @ 3,82 В) - что соответствует уровню Mate 20 Pro и опережает Galaxy S10+ (15,79 Вт-ч), не говоря уже о iPhone XS Max (12,08 Вт-ч).

Шаг 12

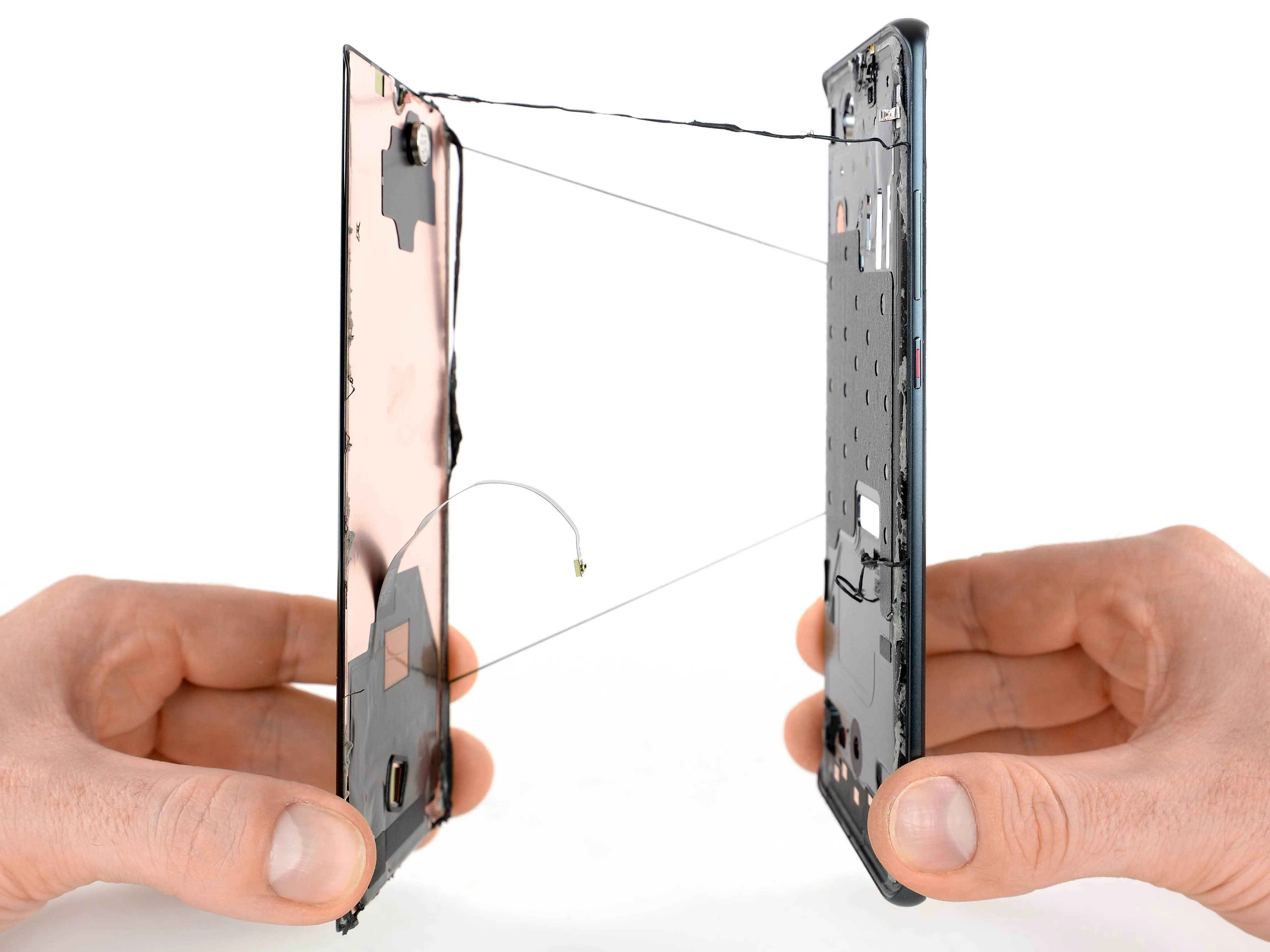

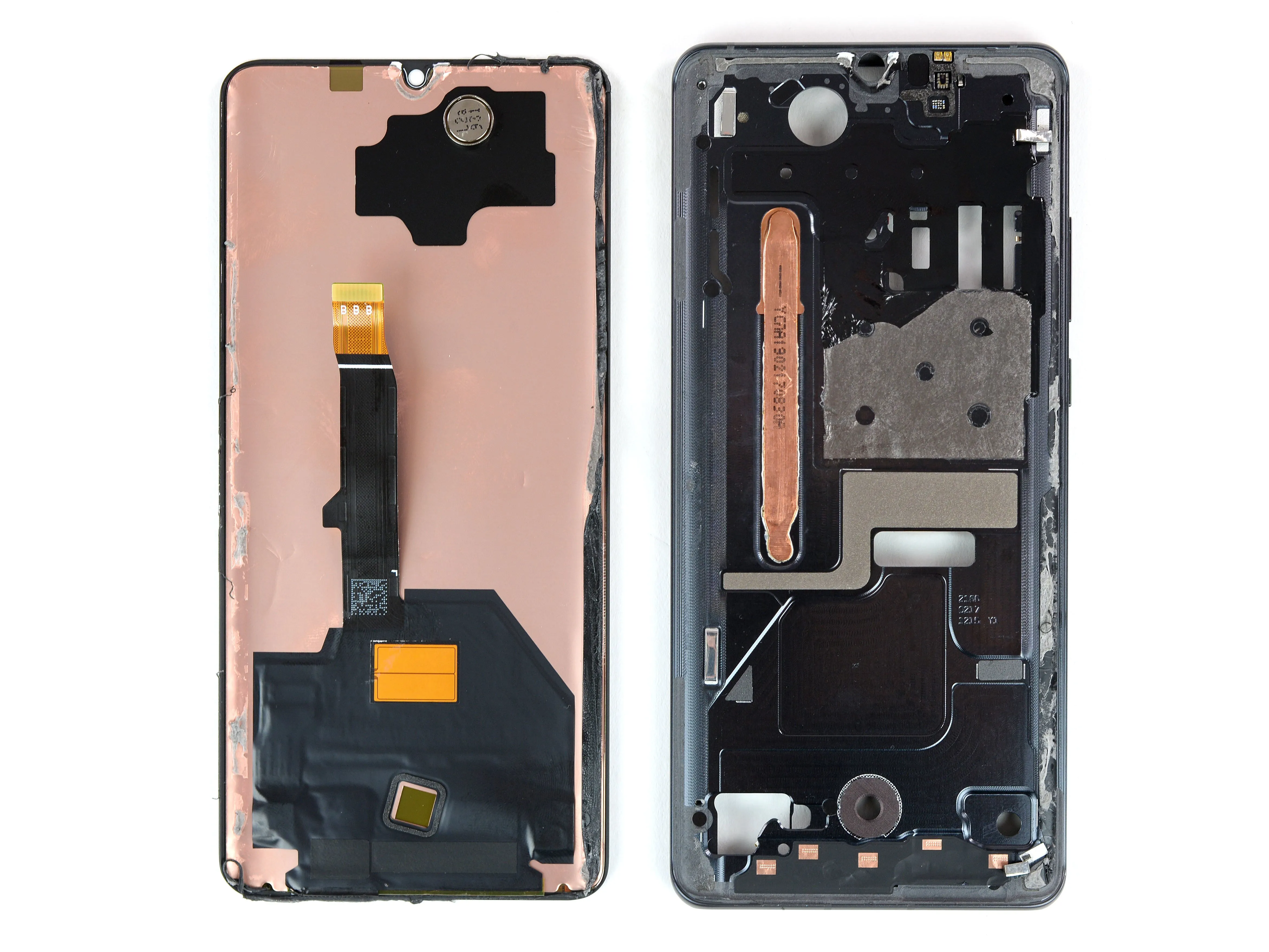

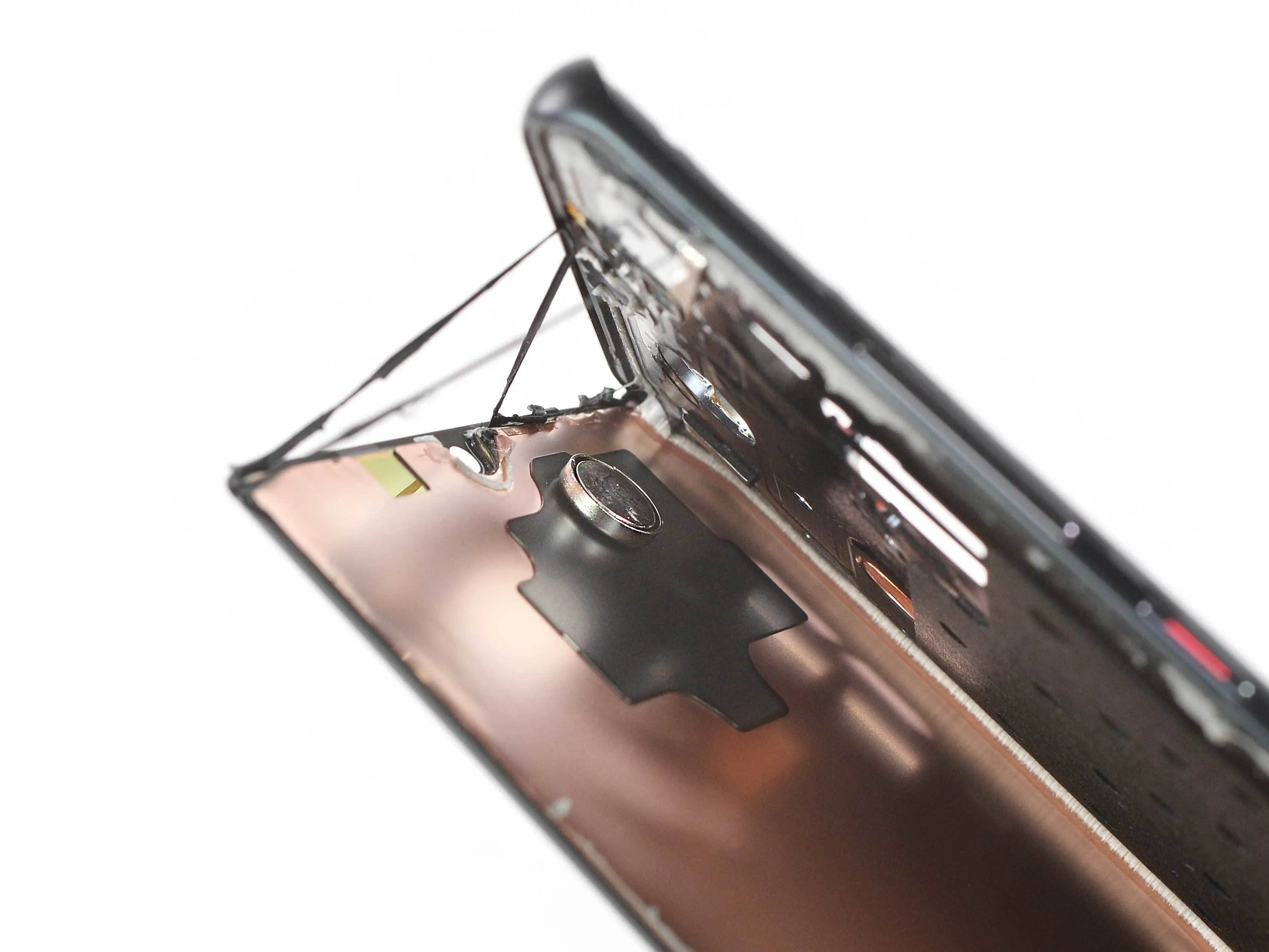

• Перейдя к экрану, мы обнаруживаем, что вторая половина модуля динамика наушников со стеклянными вибрациями прилипла к задней панели дисплея, когда мы боремся с клеем.

• Как и в случае с задней крышкой, зазор между рамкой и дисплеем практически отсутствует, и слегка изогнутые края дисплея тоже не помогают. Мы уверены, что этому дисплею уже ничего не поможет после того, как он подвергся нагреванию, разрезанию и отжиманию.

• Прочные клеевые нити между рамкой и дисплеем сражают нас наповал. Человек-паук, пытающийся собрать лодку.

• Возникает вопрос: Если ваш экран разобьется или треснет в верхней части телефона, будет ли искажаться звук при использовании новой технологии динамика наушников? Будет ли он вообще работать? Мы выясним это - следите за новостями.

Шаг 13

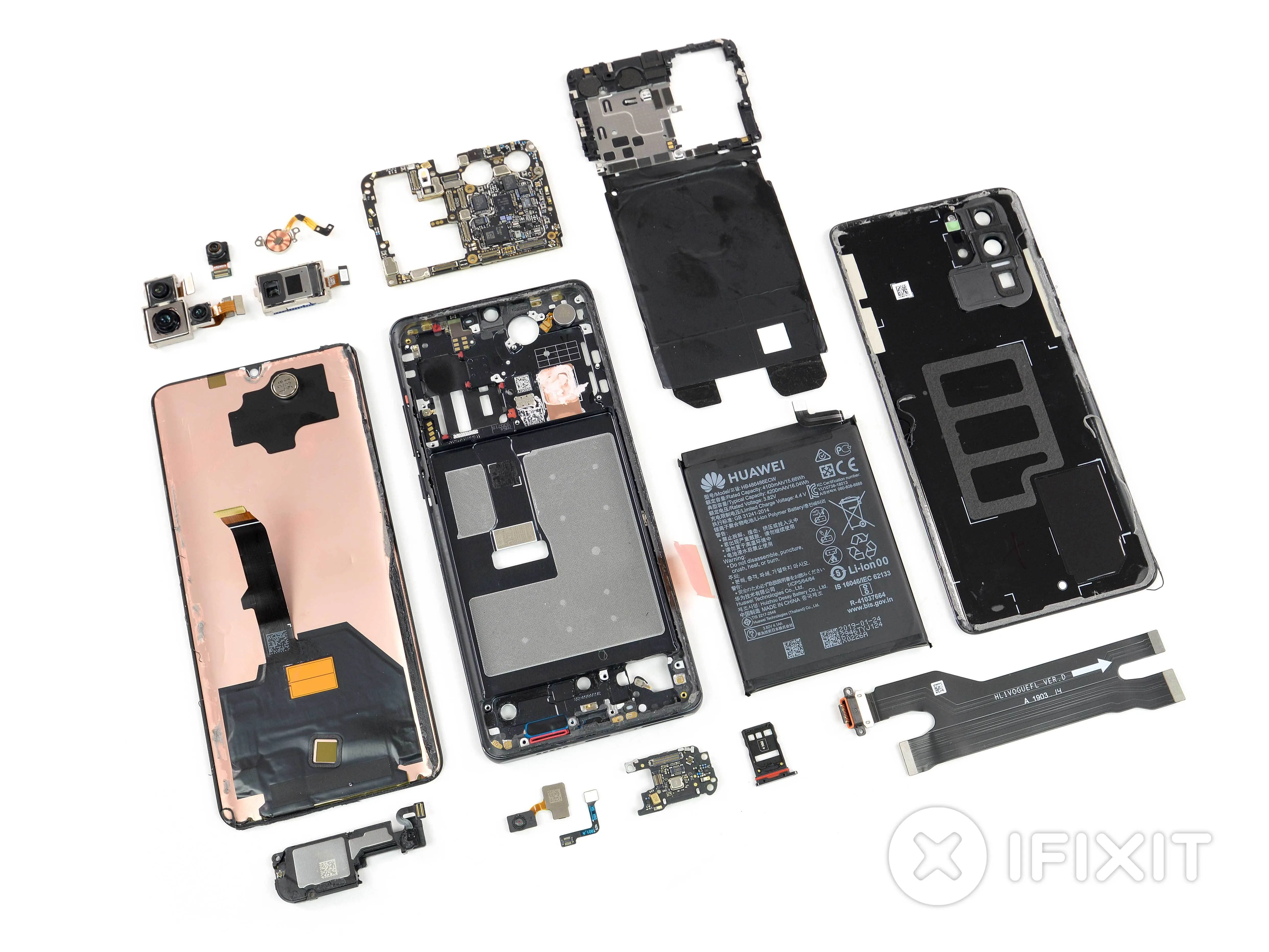

• Закончив с P30 Pro, мы переходим к самому главному:

• Плотно заклеенное устройство с едва заметной щелью для входа.

• Внутренняя часть, напичканная такими полезными оптическими технологиями, как перископическая камера и встроенный в дисплей датчик отпечатков пальцев.

• Аккумулятор увеличенного размера с оттяжками для борьбы с клеем.

• И высокий экран с приклеенным к задней панели динамиком наушников.

• Учитывая все вышесказанное, самое время увеличить оценку.

Вывод

• Для работы с винтами нам понадобится всего одна крестовая отвертка.
• Большинство компонентов являются модульными и могут быть заменены независимо друг от друга, за исключением одной половины динамика наушников.
• Замена аккумулятора возможна, если вы готовы бороться с клеем.
• Сильно вклеенное стекло как спереди, так и сзади означает повышенный риск поломки и затрудняет начало ремонта.
• Ремонт экрана требует много времени на разборку и борьбу с сильным клеем (задней панели, аккумулятора и экрана).

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
