Разборка Huawei P9

Введение

Huawei P9 выглядит стильно, привычно, хорошо собран, и уже успел наделать много шума даже вдали от аудитории, на которую ориентируется Huawei. Насколько далеко зашла компания Huawei, чтобы подражать (и, возможно, превзойти?) iPhone? Пришло время разобрать его на части и выяснить это.

Как всегда, следите за последними технологическими событиями на наших страницах в Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

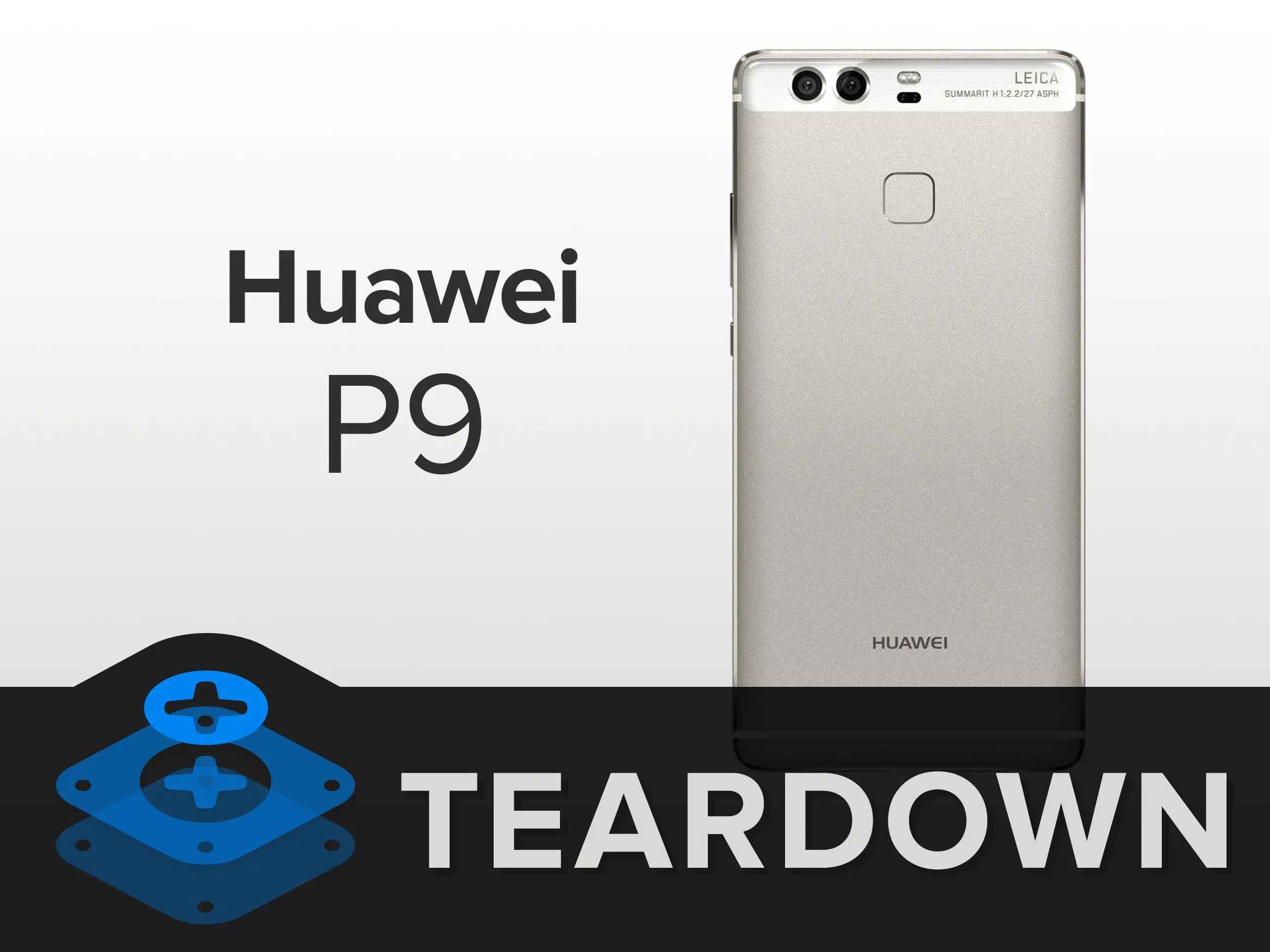

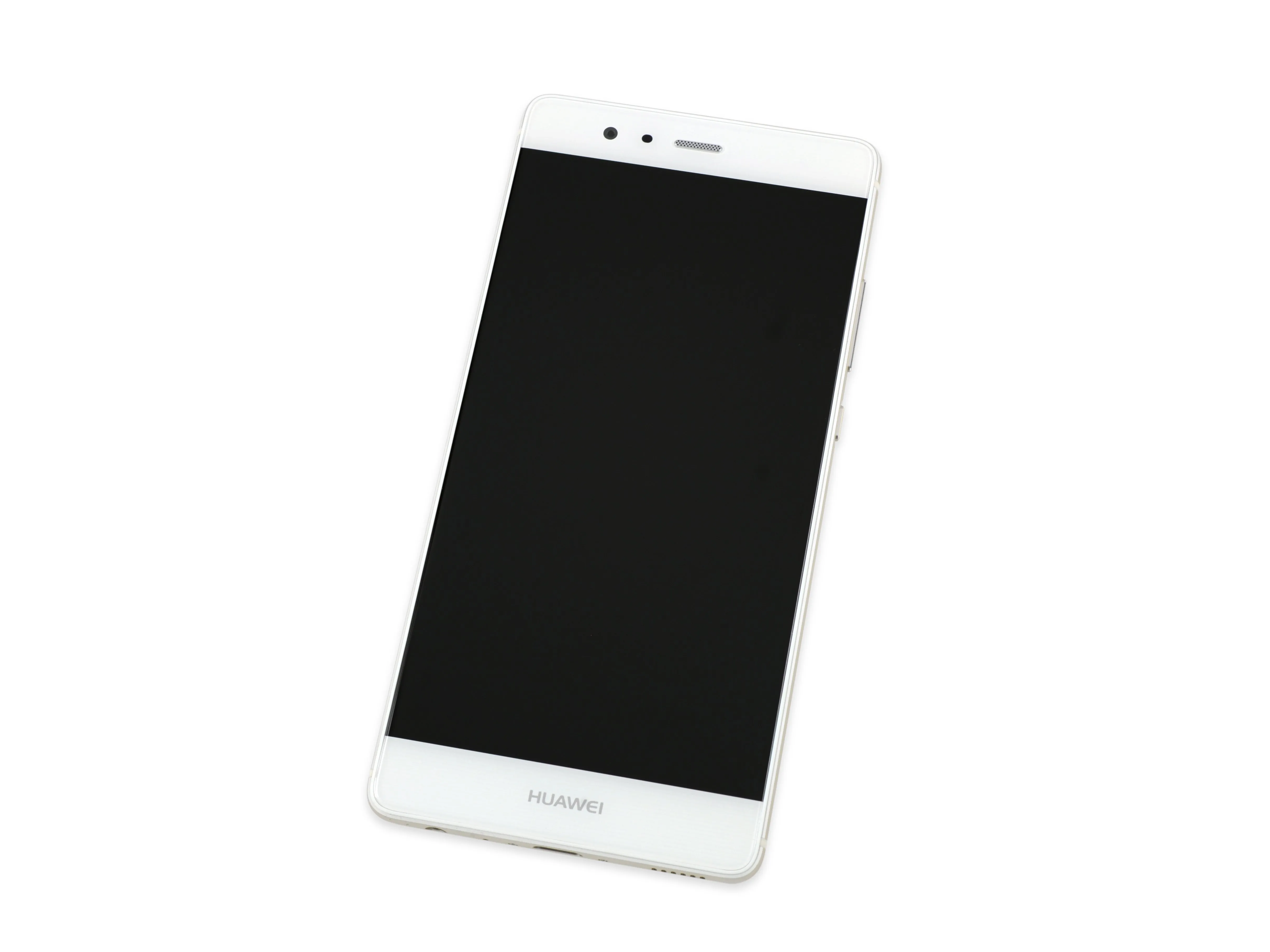

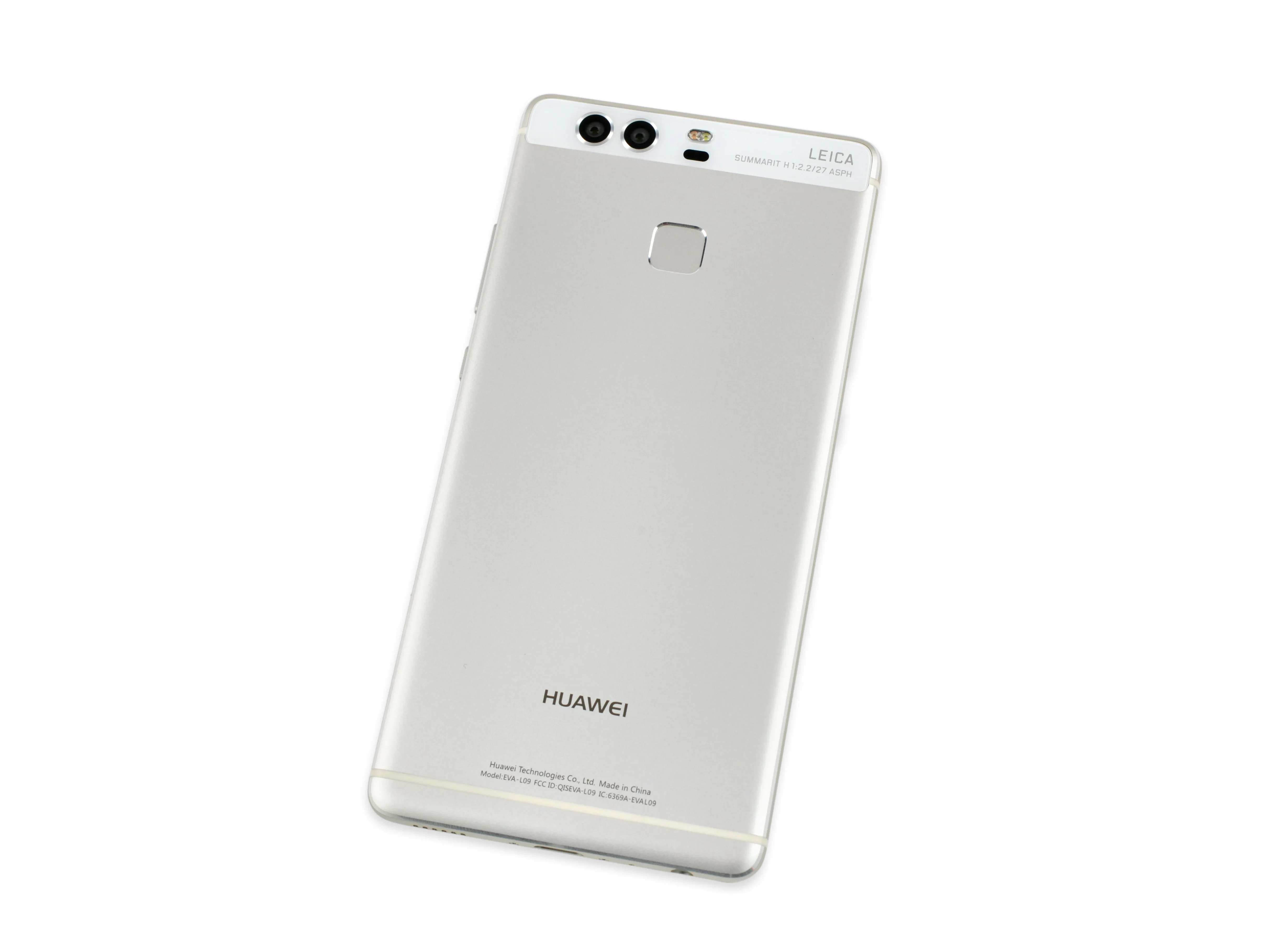

Шаг 1 Разборка Huawei P9

• Huawei выпустила роскошный телефон в корпусе unibody. Так ли красивы характеристики, как корпус?

• 5,2' 1080 x 1920 (~423 ppi) IPS-NEO LCD

• Окта-ядерный процессор Huawei Kirin 955 (4x 2,5 ГГц Cortex-A72 + 4x 1,8 ГГц Cortex-A53) и GPU Mali-T880 MP4

• Двойная камера 12 МП, f/2.2, 27 мм, оптика Leica, двойная светодиодная вспышка; фронтальная камера 8 МП

• Внутренняя память 32 или 64 ГБ, расширяемая с помощью MicroSD (до 128 ГБ дополнительно)

• Установленный на задней панели датчик отпечатков пальцев

• Android 6.0 Marshmallow

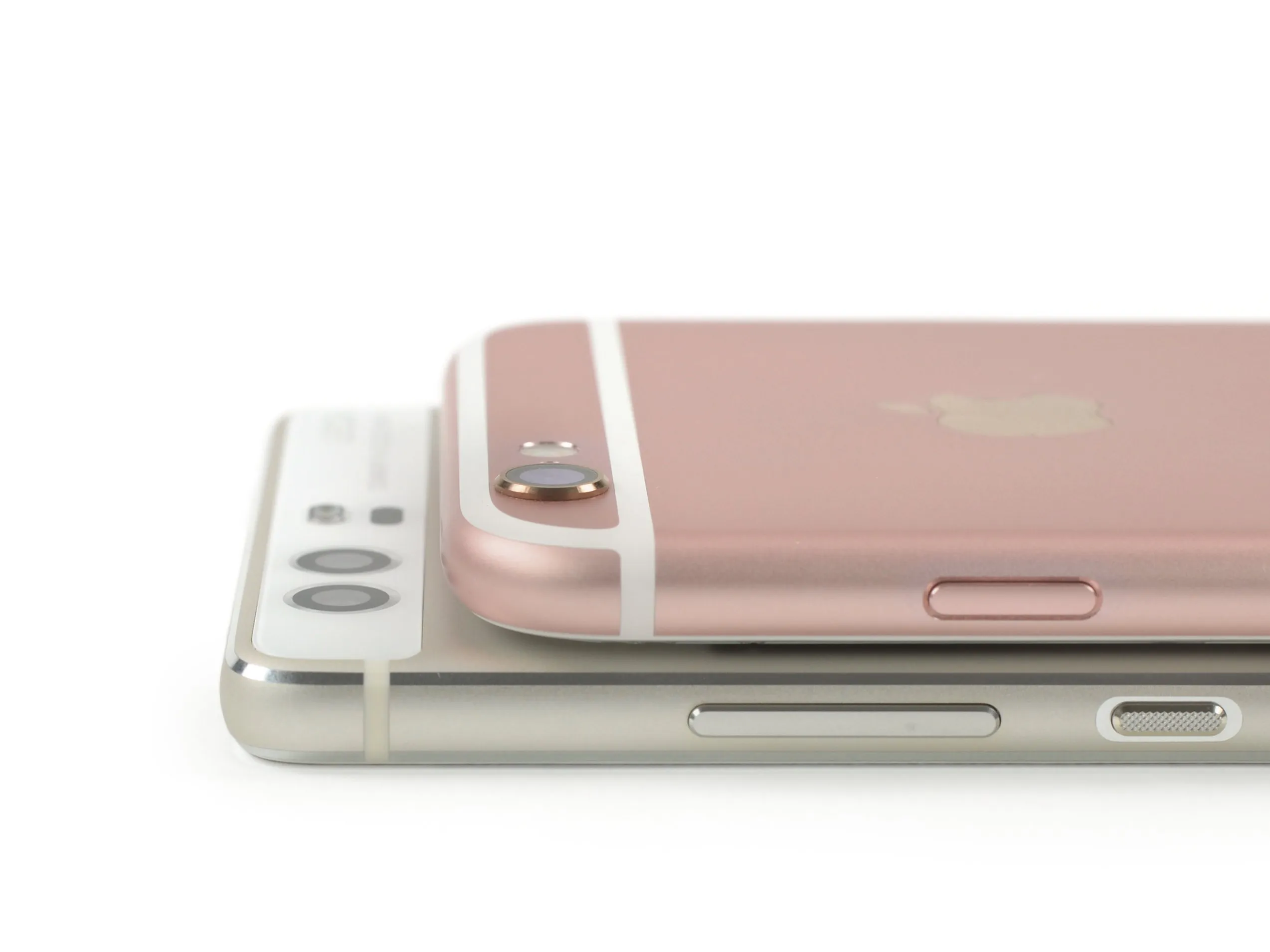

Шаг 2

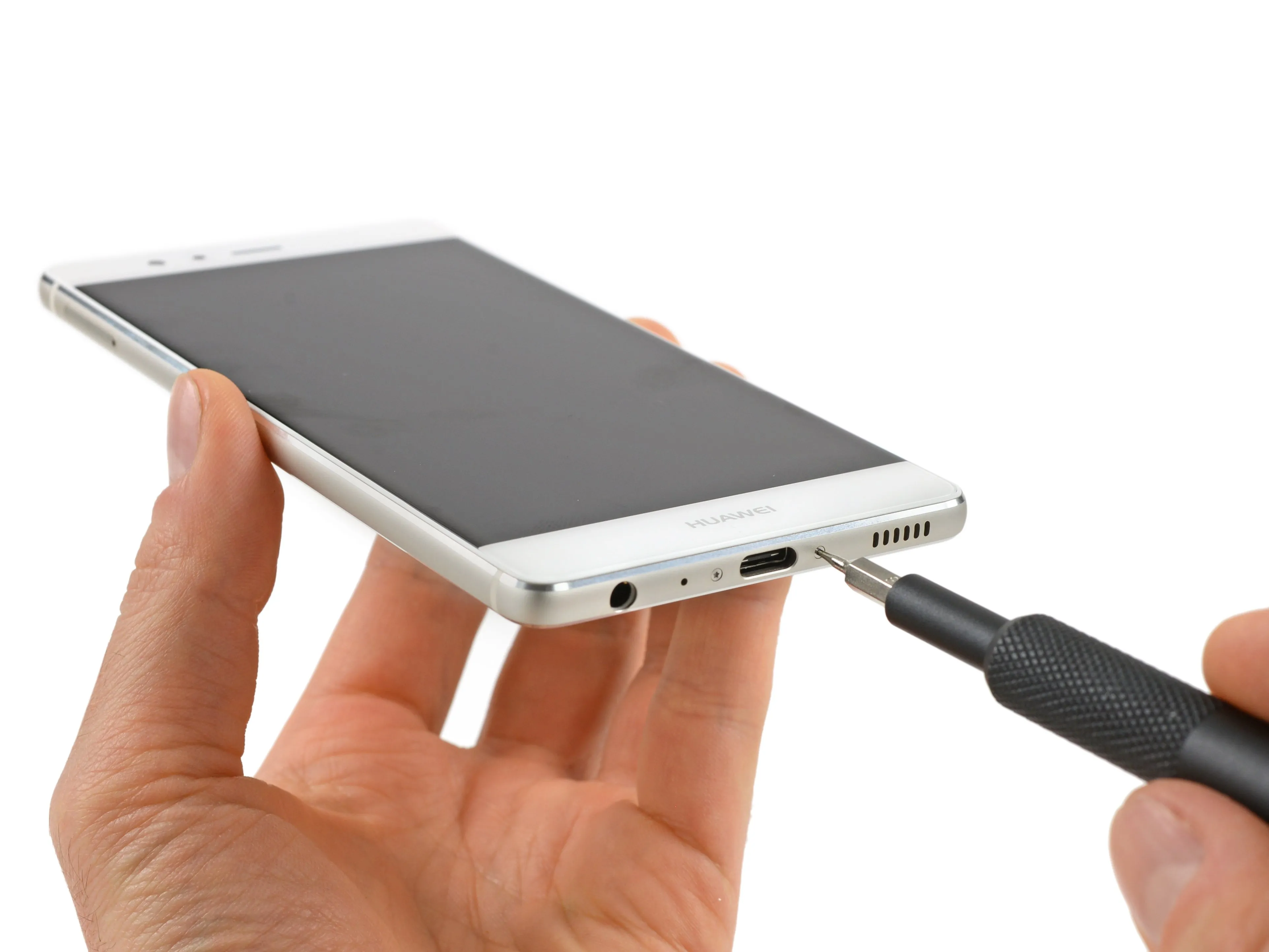

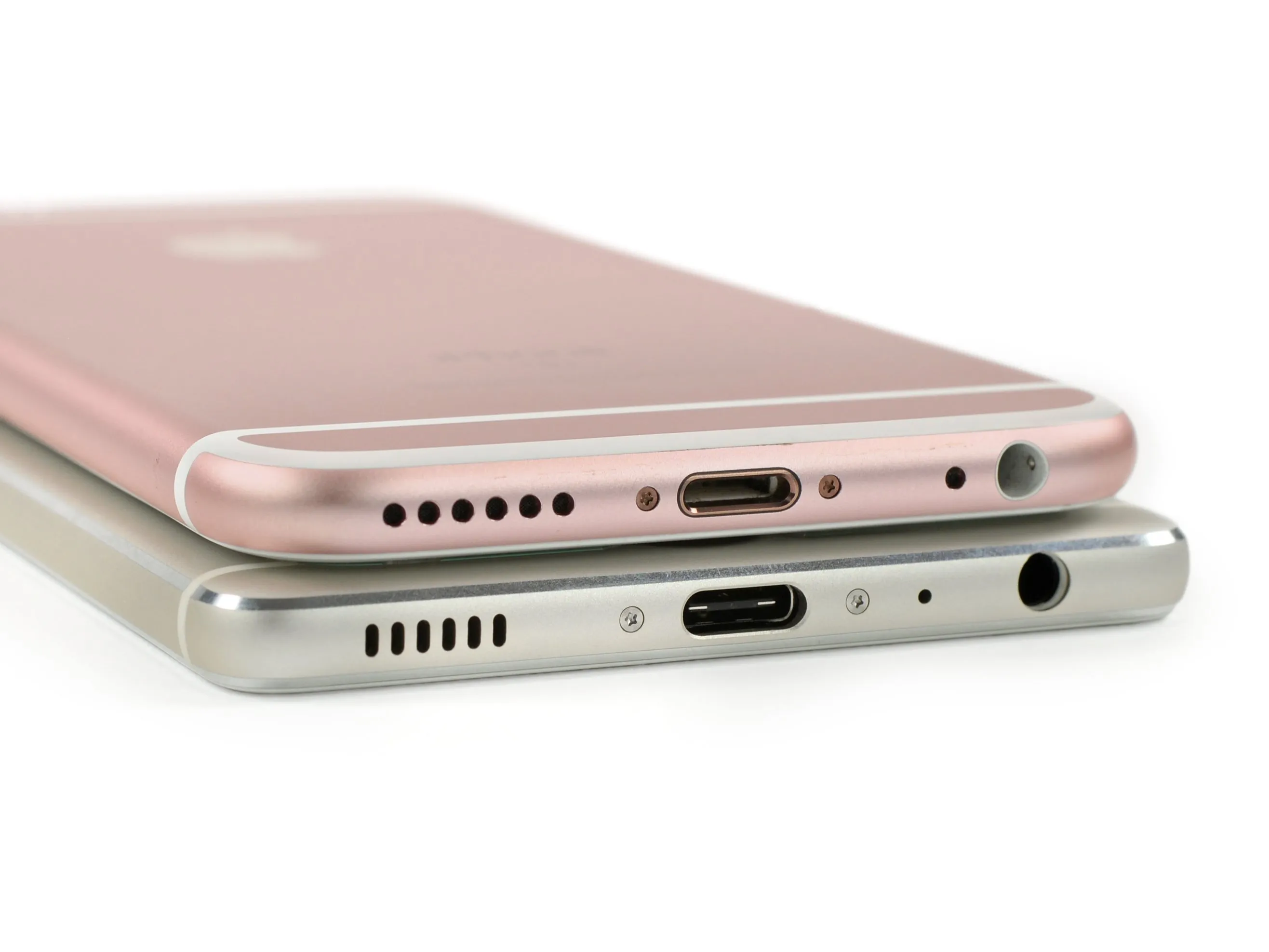

• Huawei опередила Apple по части гладкости задней панели, предложив тонкий телефон без печально известного выступа камеры.

• Полосы антенн, скошенные края, матовый алюминий и пенталобы? Похоже, P9 принял дизайн iPhone как закон, вплоть до неприятных фирменных винтов с пятью зубцами.

• Впервые мы видим такие крошечные винты с зубчиками за пределами экосистемы Apple; остается надеяться, что это исключение, а не тенденция.

• Серьезно, нет никаких веских причин использовать винты pentalobe. Они мелкие и имеют круглые лопасти, поэтому их очень легко сорвать. Единственная причина использовать их - не дать обычному пользователю выкрутить их.

Комментарии к шагу

Винты Pent-a-lobe - это фантастика.

2 винта для проникновения в устройство, на мой взгляд, делают ремонт намного проще, чем типичный для андроидов способ использования клея и стекла.

Кроме того, тот факт, что это 5-лопастной винт, означает, что у него больше точек контакта и меньше шансов закруглиться. Если вам приходится закручивать винты с внутренним шестигранником, значит, вы делаете это неправильно.

Используйте torx plus

Шаг 3

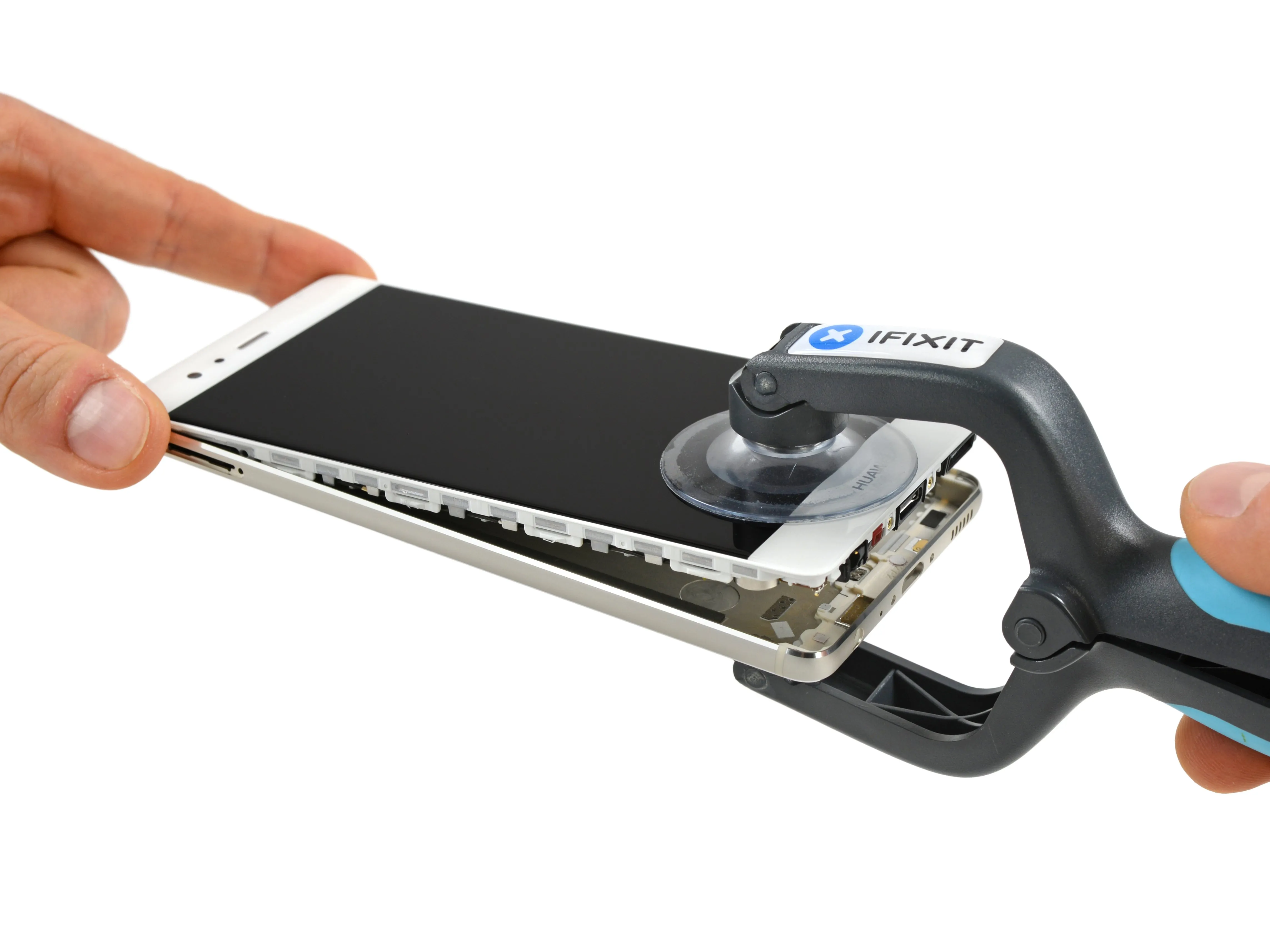

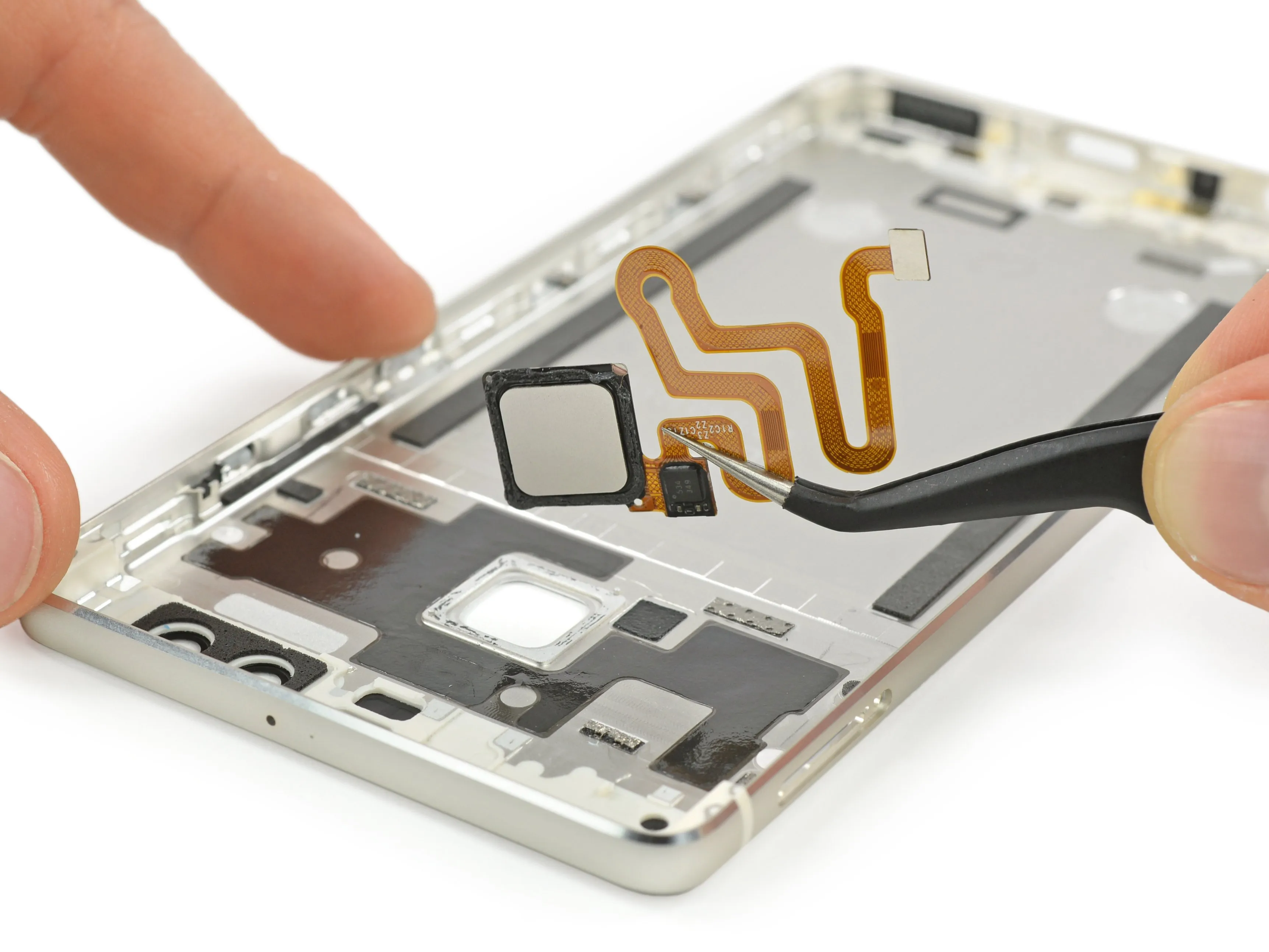

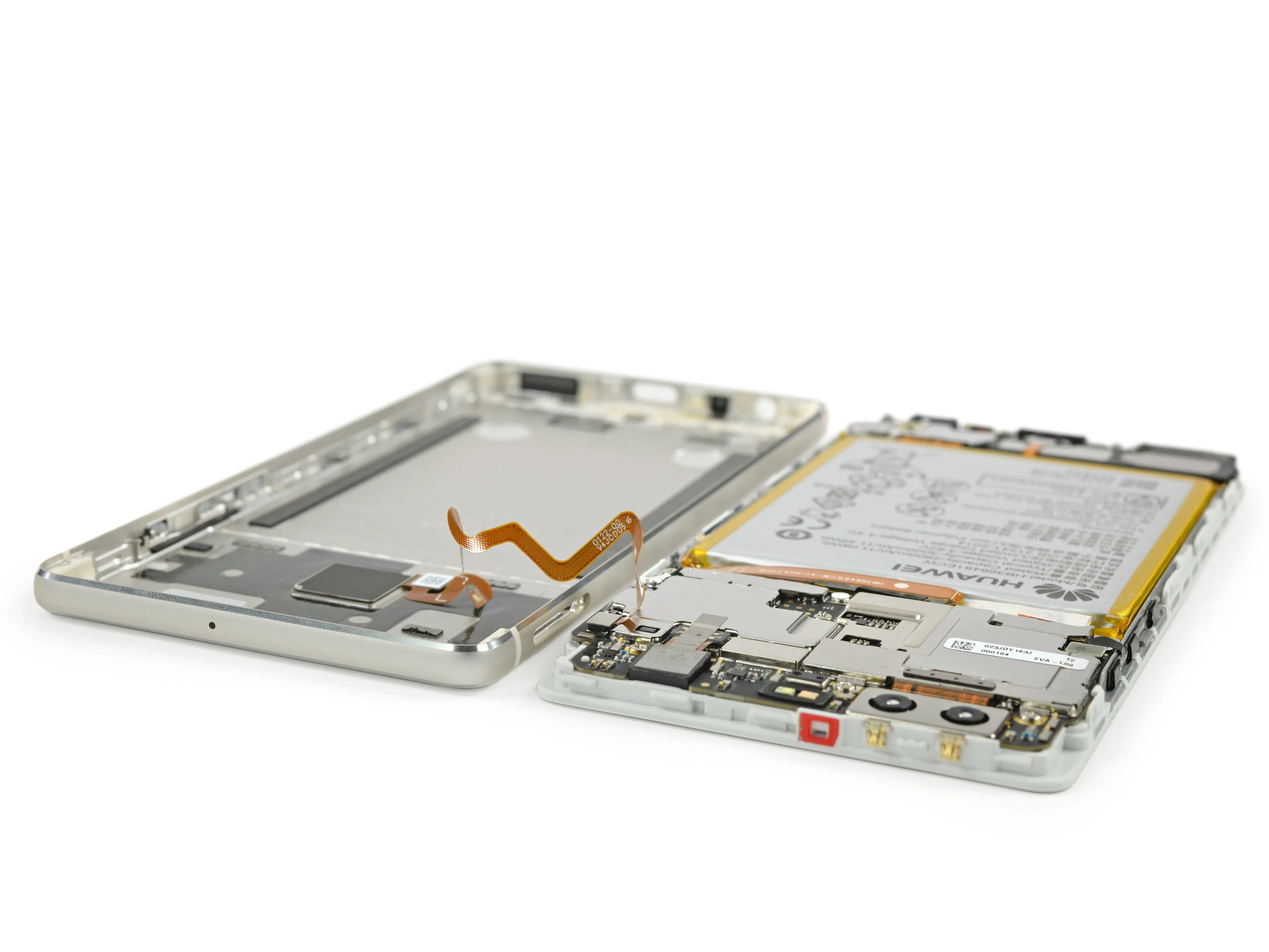

• Следуя нашей догадке о дизайне iPhone, мы достаем iSclack, на всякий случай, чтобы найти коварная ловушка для кабеля датчика отпечатков пальцев..

• Оказывается, Huawei исправила и это! Длинный кабель, похожий на гармошку, позволяет почти полностью отделить задний корпус от остальной части телефона, что упрощает процесс отсоединения.

• Немного нагрев и немного поддев, мы получаем несколько знакомый на вид датчик отпечатков пальцев.

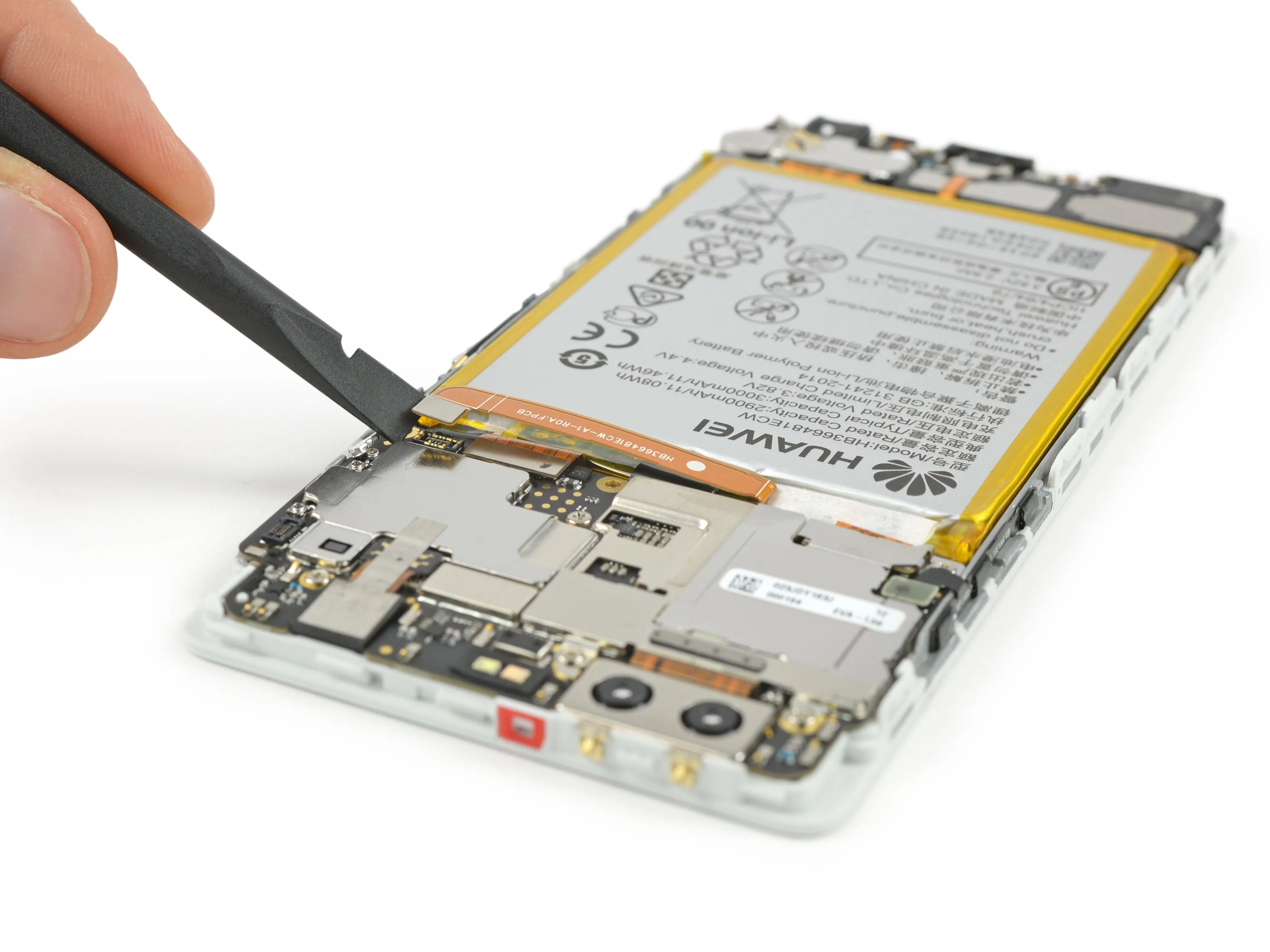

Шаг 4

• Кронштейны и винты начинают лететь, когда мы начинаем копаться в устройстве, отсоединяя для начала аккумулятор.

• Первой падает 8-Мп камера для селфи с разрешением ƒ/2,4, ее разъем закреплен простой изолентой.

• Фронтальная камера симпатична (и обладает высокой плотностью пикселей), но нам нужен ее старший брат (братья).

• Мы немного расстроены тем, что не смогли протестировать модные программные функции, которые дополняют это оборудование. Идеальное селфи подождет.

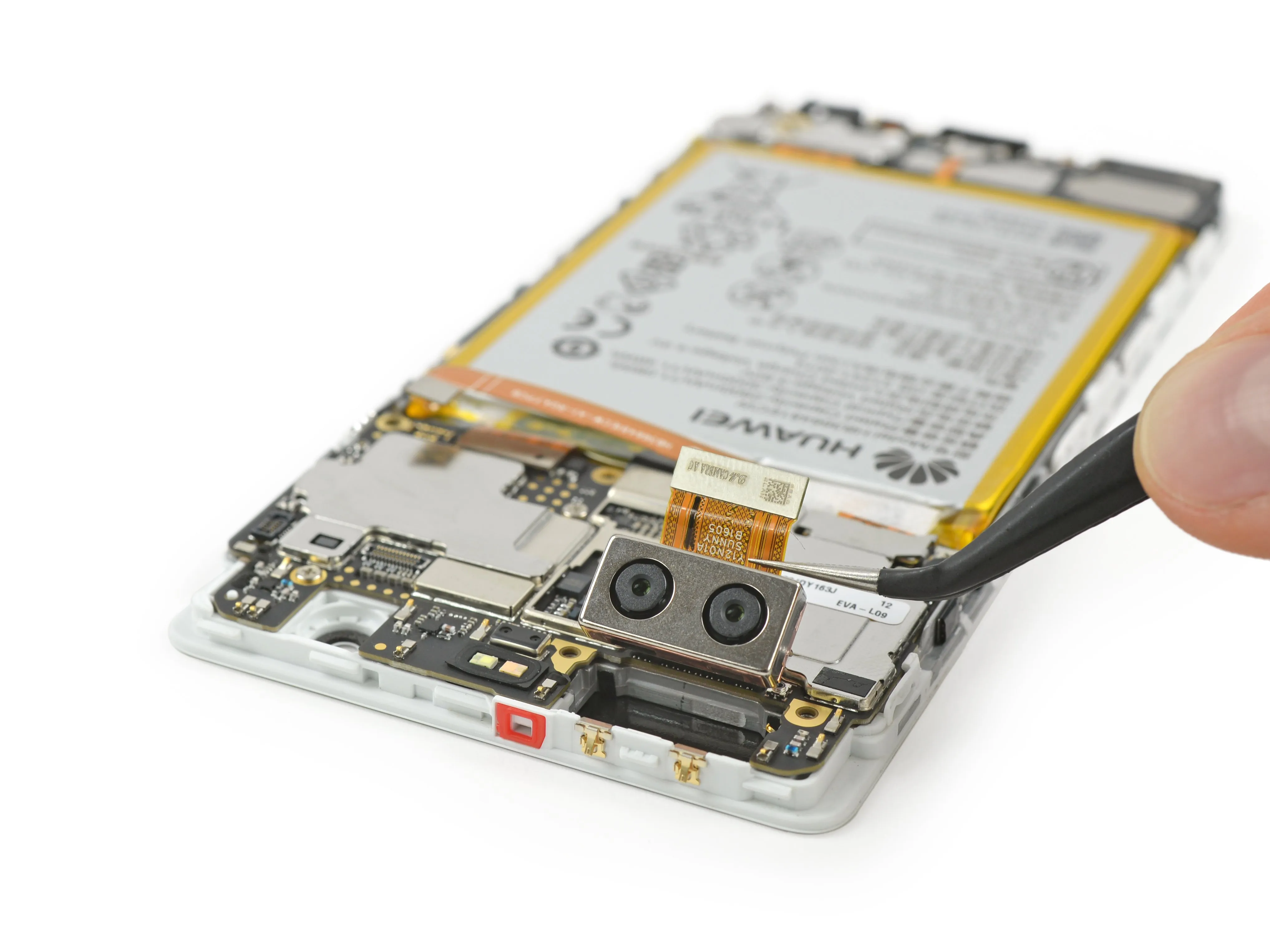

Шаг 5

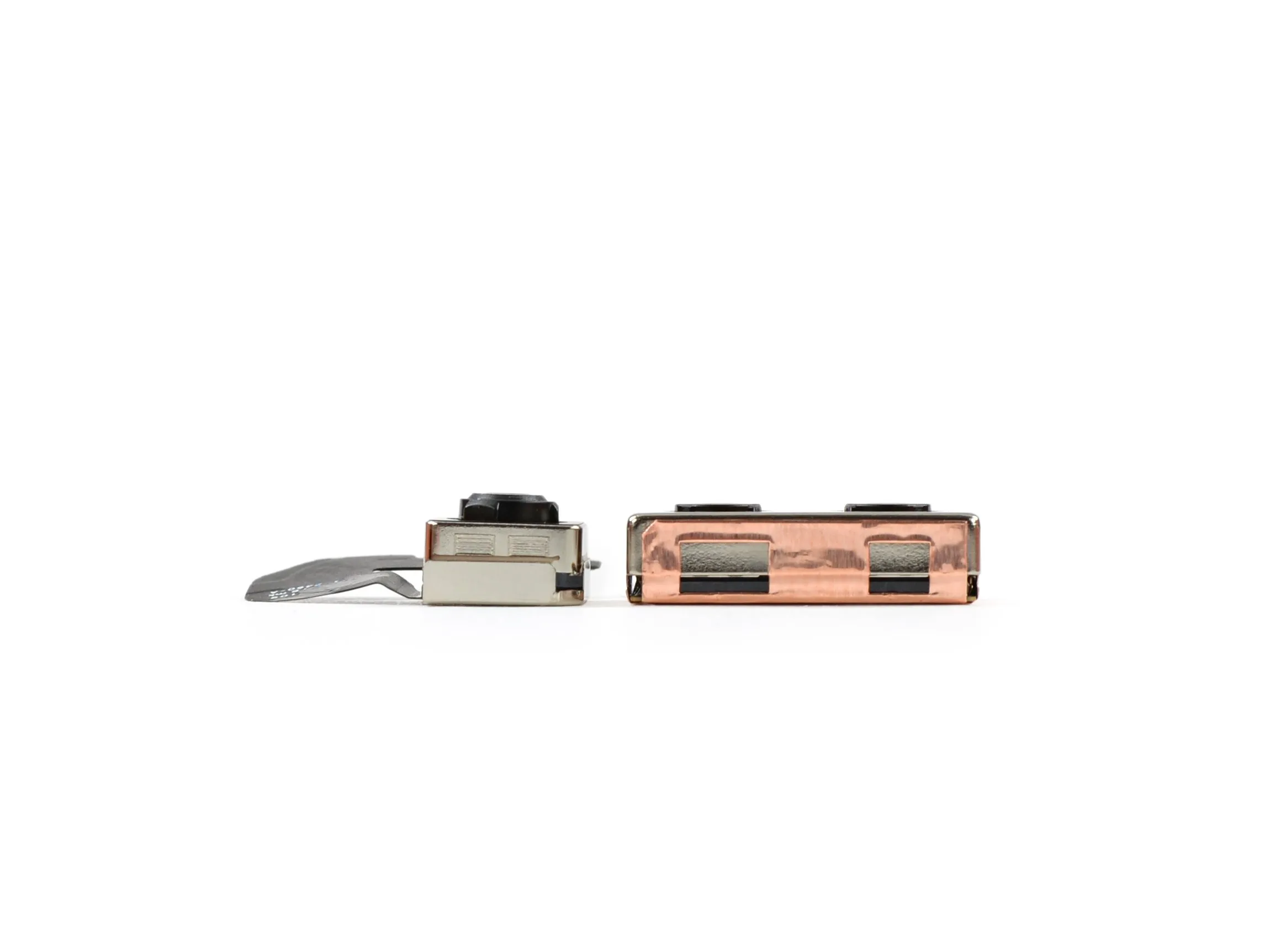

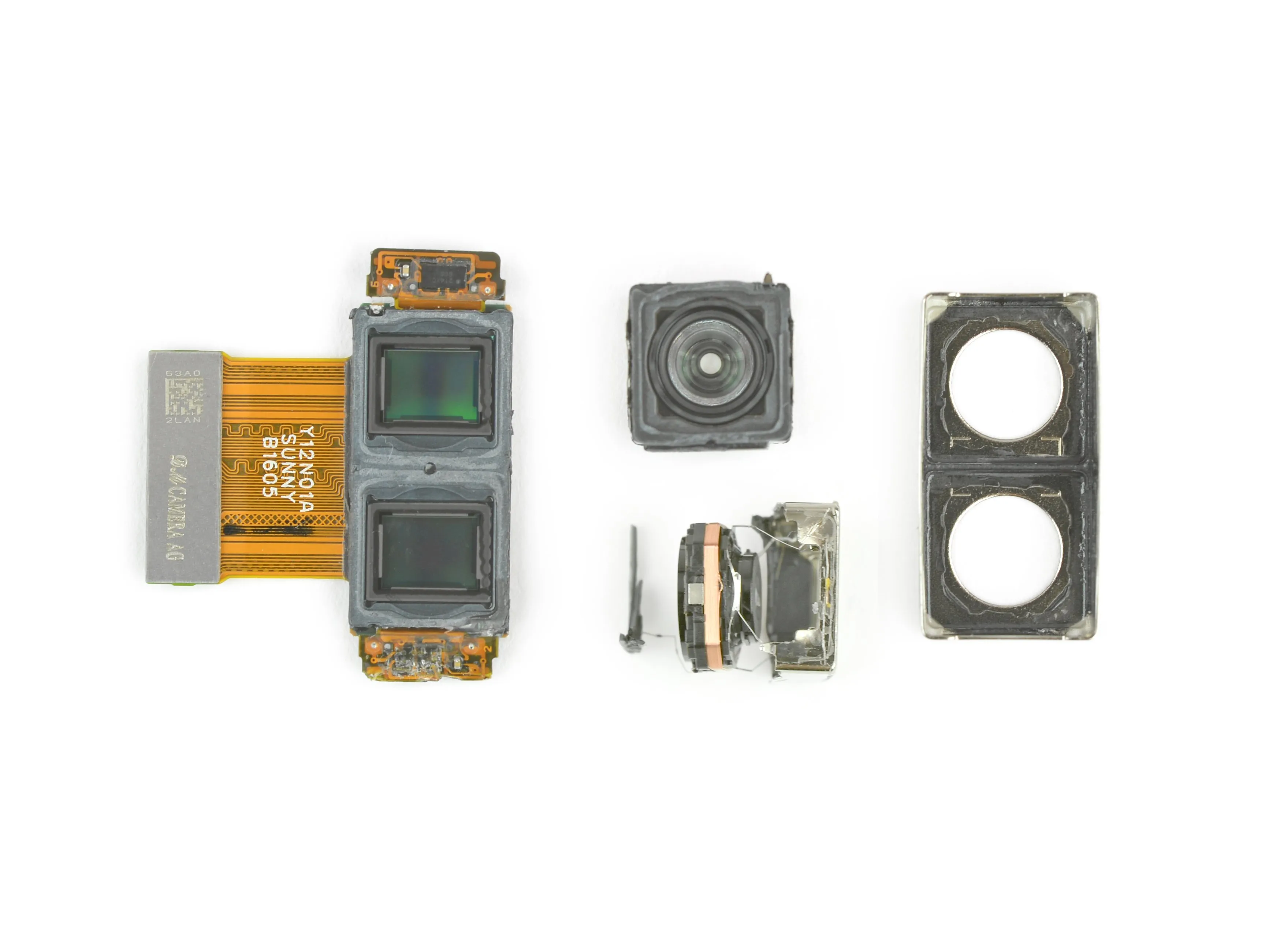

• Причудливая камера с двумя тыльными сторонами расположена на одном ленточном кабеле, поэтому ее легко отсоединить.

• Это (якобы впечатляющий) двойная камера состоит из двух датчиков изображения: Обычный 12-Мп RGB-датчик и 12-Мп монохромный датчик.

• Дополнительный монохромный датчик призван добавить глубину и контрастность цветным фотографиям (при этом он работает и как хорошая черно-белая камера).

• Двойная камера в сборе заметно короче камеры iPhone 6s, но не намного.

Шаг 6

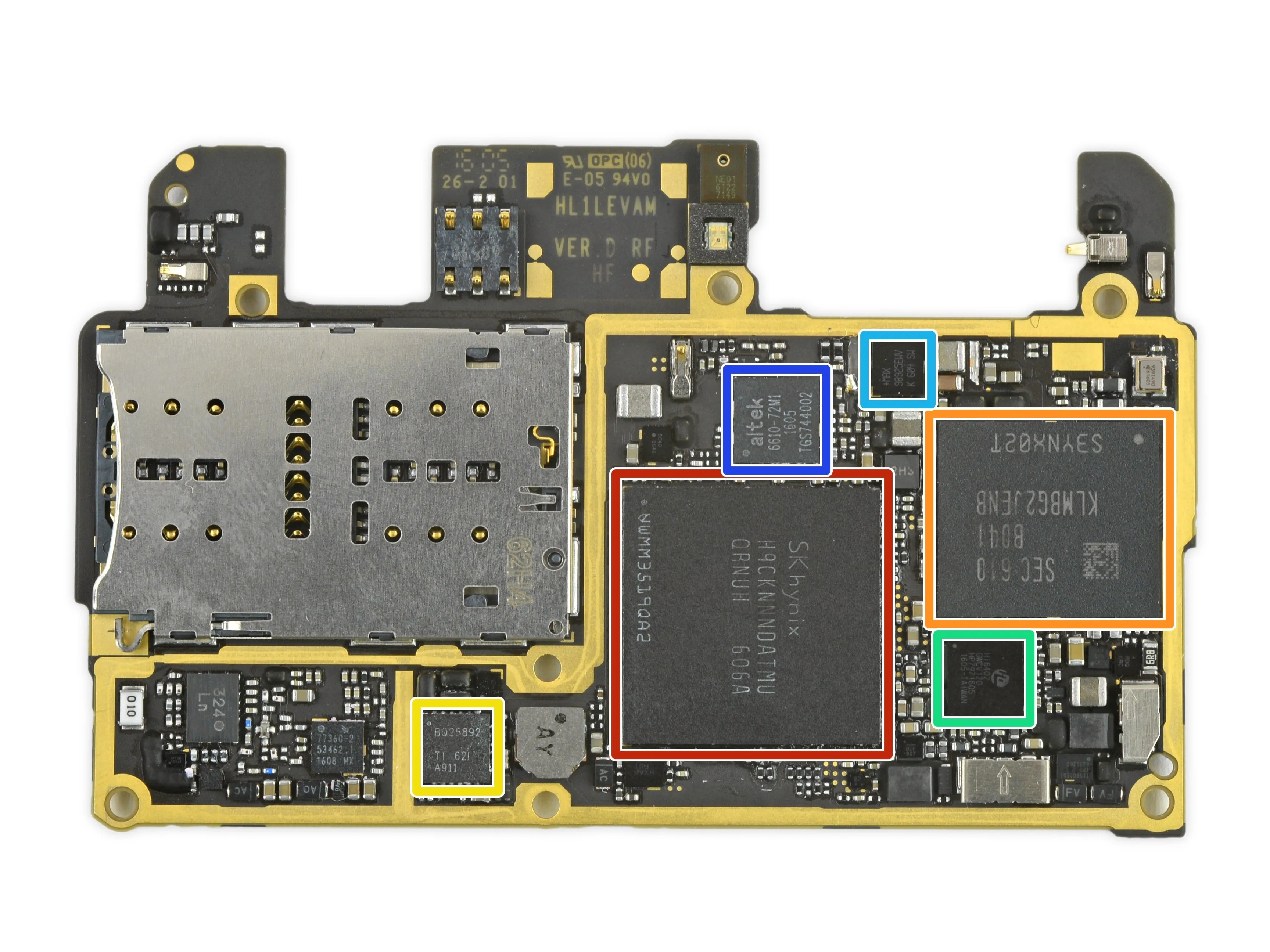

• Кто оставил здесь свою жвачку? Если отделить материнскую плату, то можно обнаружить больше термопасты в телефоне, чем мы видели за последнее время.

• Вот чипы на лицевой стороне:

• Окта-ядерный процессор HiSilicon Kirin 955 (скорее всего, HiSilicon Hi3650) под 3 ГБ оперативной памяти SK Hynix H9CKNNNDATMUQRN-UH LPDDR3.

• Samsung KLMBG2JENB-B041 Флеш-память eMMC NAND объемом 32 ГБ

• Texas Instruments BQ25892 микросхема быстрой зарядки

• Аудиокодек HiSilicon Hi6402

• Аудиоусилитель Maxim Integrated MAX98925

• Процессор камеры Altek AL6610-72M1 AI (вероятно)

Комментарии к шагу

Где находится SOC?

Может быть, в комплекте с оперативной памятью DDR3

Это роскошный телефон в корпусе, почему lpddr3?

Где 55-нм модем VIA CDMA?

Кто-нибудь знает номер детали для NANO SIM / USD держатель?

Я предполагаю, что это TE 2290741-1 или 2295782-1, но он выглядит немного иначе. (Я нашел еще одну разборку, где он выглядит точно так же)

https://www.androidheadlines.com/2016/04...

Могу ли я использовать Arctic Cooling MX-2 для замены розовой резинки?

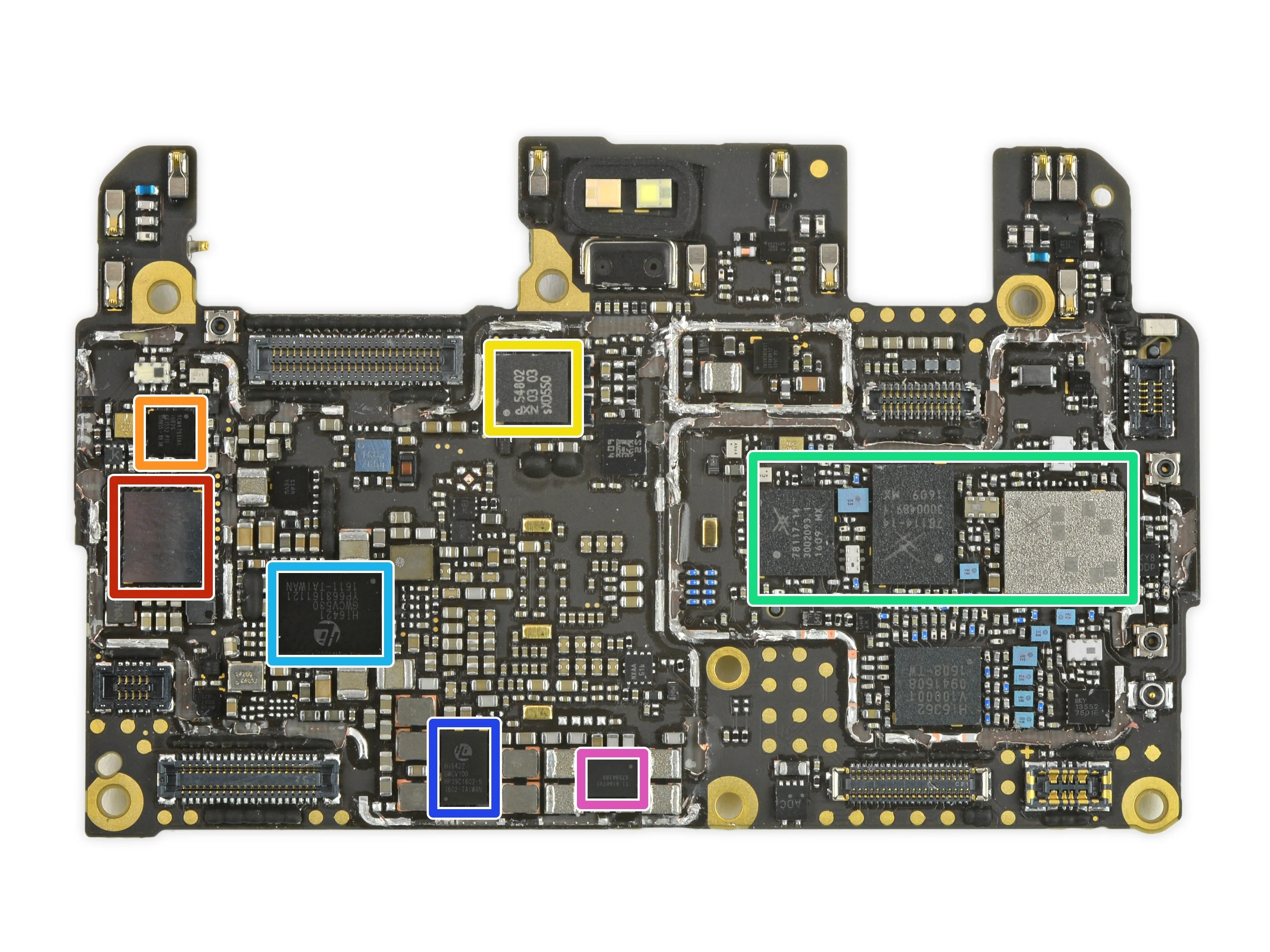

Шаг 7

• И замыкает тройку лидеров:

• Контроллер Broadcom BCM4345 5G Wi-Fi и Bluetooth 4.0

• Broadcom BCM47531A1 - вероятно, аналогичный контроллеру BCM4752 GNSS

• NXP Semiconductor 54802 (PN548) контроллер NFC

• Skyworks SKY78117, SKY78114, и SKY78113 Фронтальные модули SkyOne для WCDMA/LTE и FDD/TDD LTE

• ИС управления питанием HiSilicon Hi6421

• ИС управления питанием HiSilicon Hi6422

• Skyworks SKY87020-13 ИС управления питанием

Шаг 8

• Идентификация микросхем, часть 2:

• Радиочастотный трансивер HiSilicon Hi6362

• Skyworks SKY77360-12 Четырехдиапазонный модуль усилителя мощности GSM

• Skyworks SKY13552-669LF Антенный переключатель DP12T

• Skyworks SKY13351-378LF переключатель

• Skyworks SKY13598-683LF радиочастотный переключатель

• Skyworks SKY19225-001 переключатель настройки антенны

• Skyworks SKY19003-001 шунтирующий переключатель

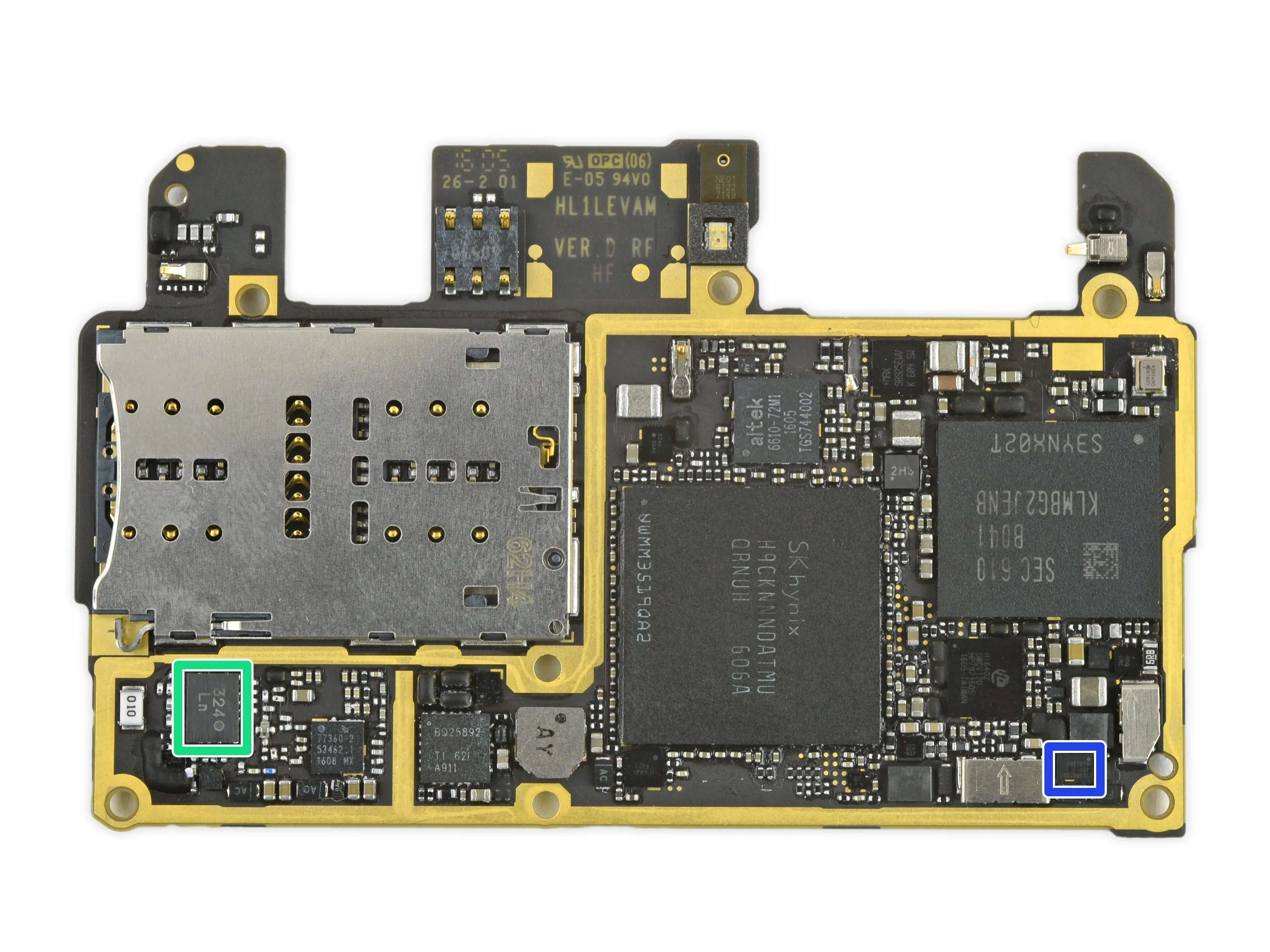

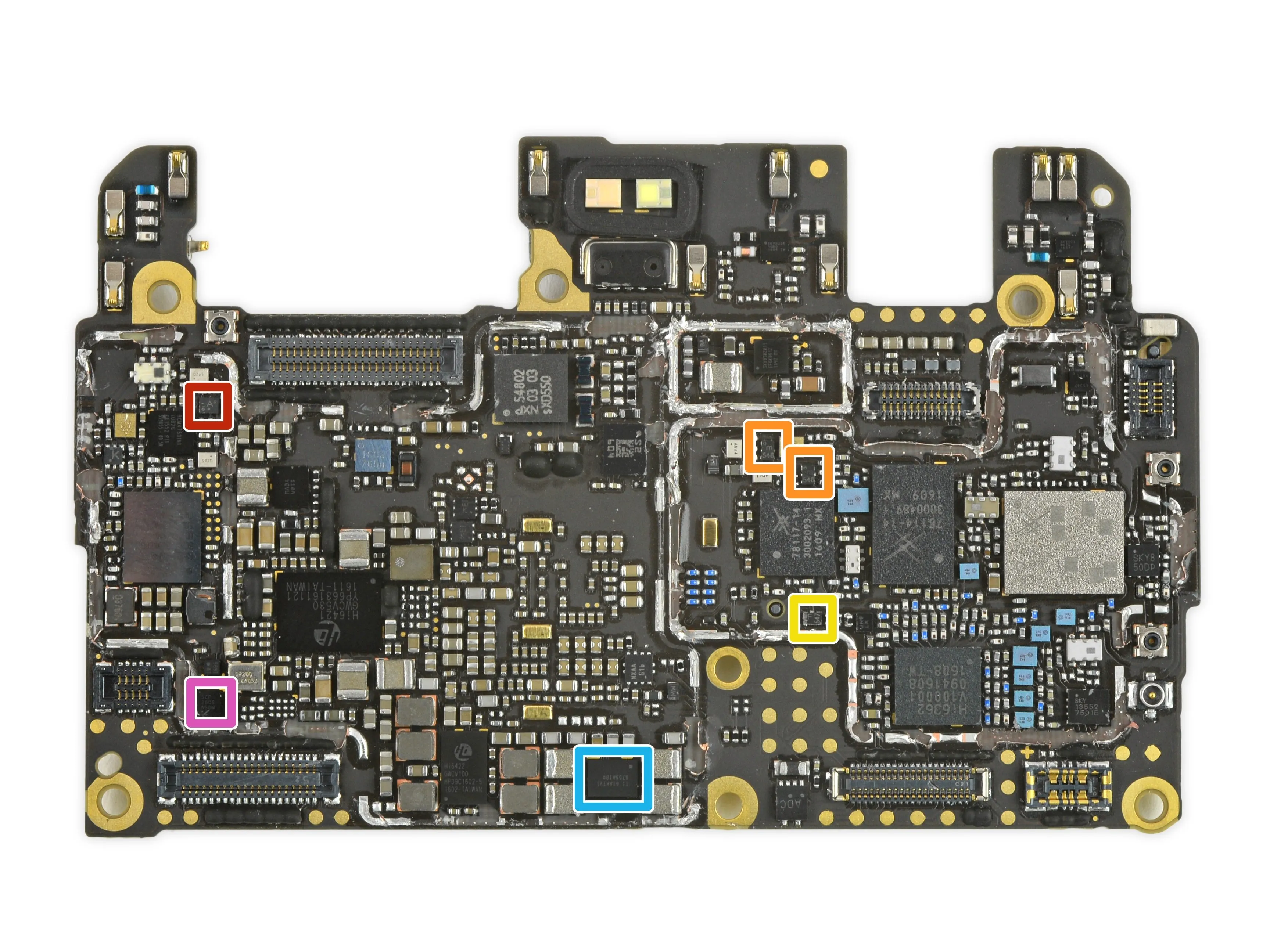

Шаг 9

• Идентификация микросхем, часть 3:

• NXP Semiconductor BGU8009 Малошумящий усилитель (МШУ) GPS/ГЛОНАСС/Галилео/BeiDou

• NXP Semiconductor BGU8M1 МШУ ДЛЯ LTE

• NXP Semiconductor BGU8H1 LTE LNA

• ВЧ-переключатель Murata 324 Ln (вероятно)

• Texas Instruments LP8758-E0 4-числовой понижающий DC-DC преобразователь

• Texas Instruments TPS65132 источник питания дисплея

• Texas Instruments DRV2605 тактильный драйвер

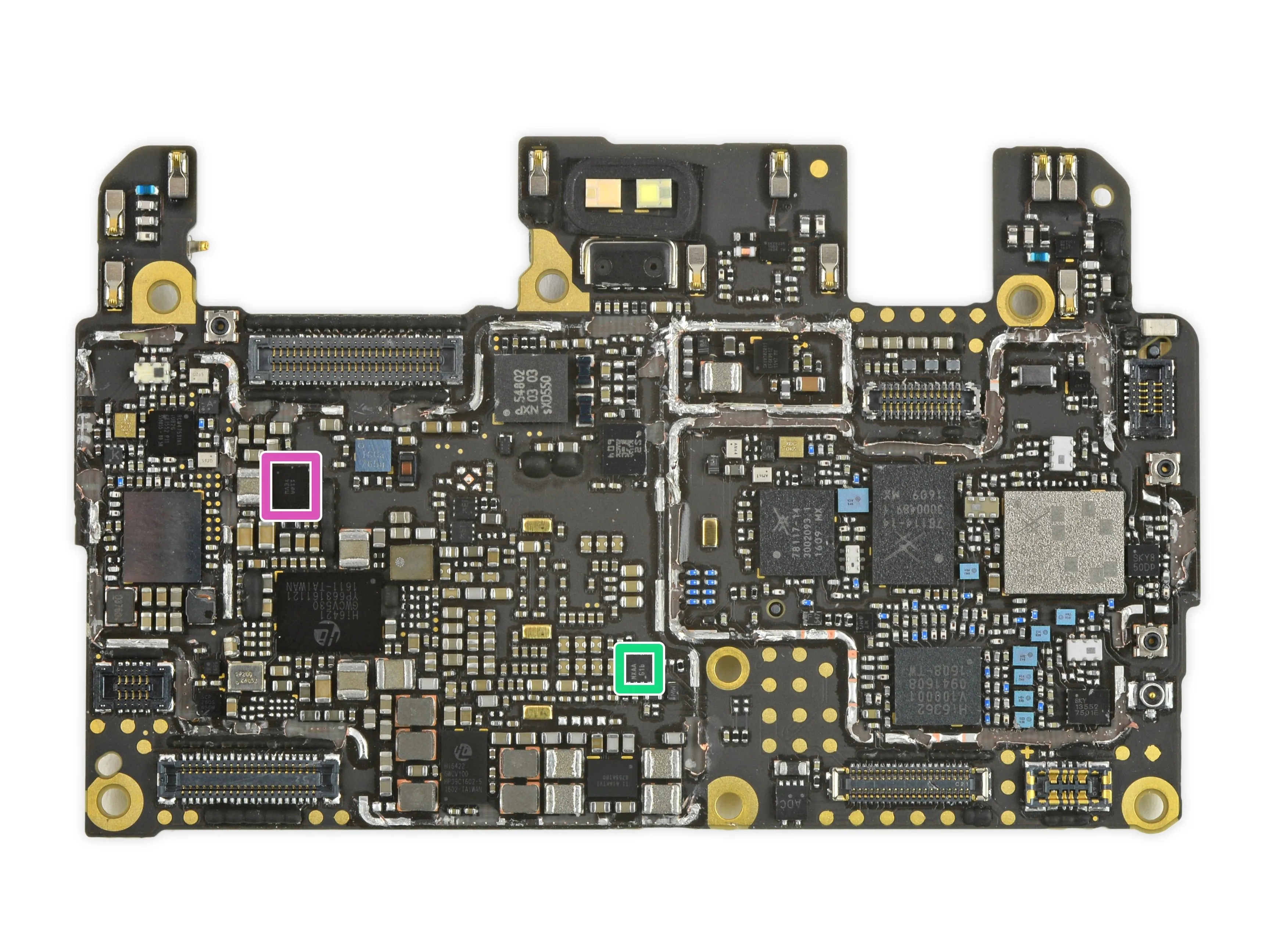

Шаг 10

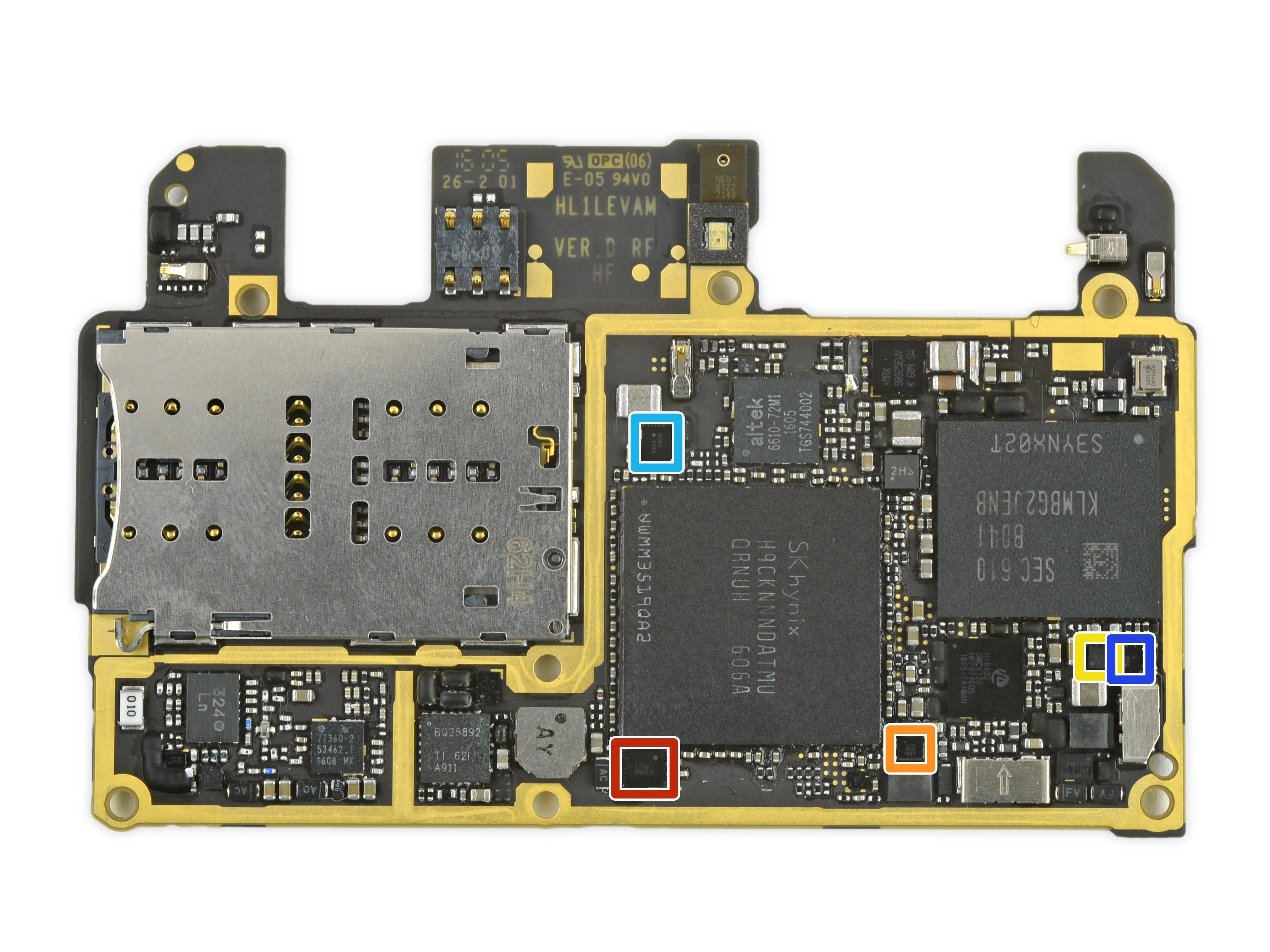

• Идентификация микросхем, часть 4:

• Индикатор заряда батареи ON Semiconductor (вероятно)

• Монолитные системы питания MP3312GC Драйвер светодиода

• Контроллер флэш-памяти Texas Instruments (вероятно)

• ON Semiconductor FUSB301A Контроллер USB-C

• Аналоговый переключатель ANGSemi Microelectronics AS3646B

• Maxim Integrated MAX13042E 4-канальный двунаправленный транслятор уровня

• Renesas (ранее Intersil) ISL91110IIAZ регулируемый регулятор буста

Шаг 11

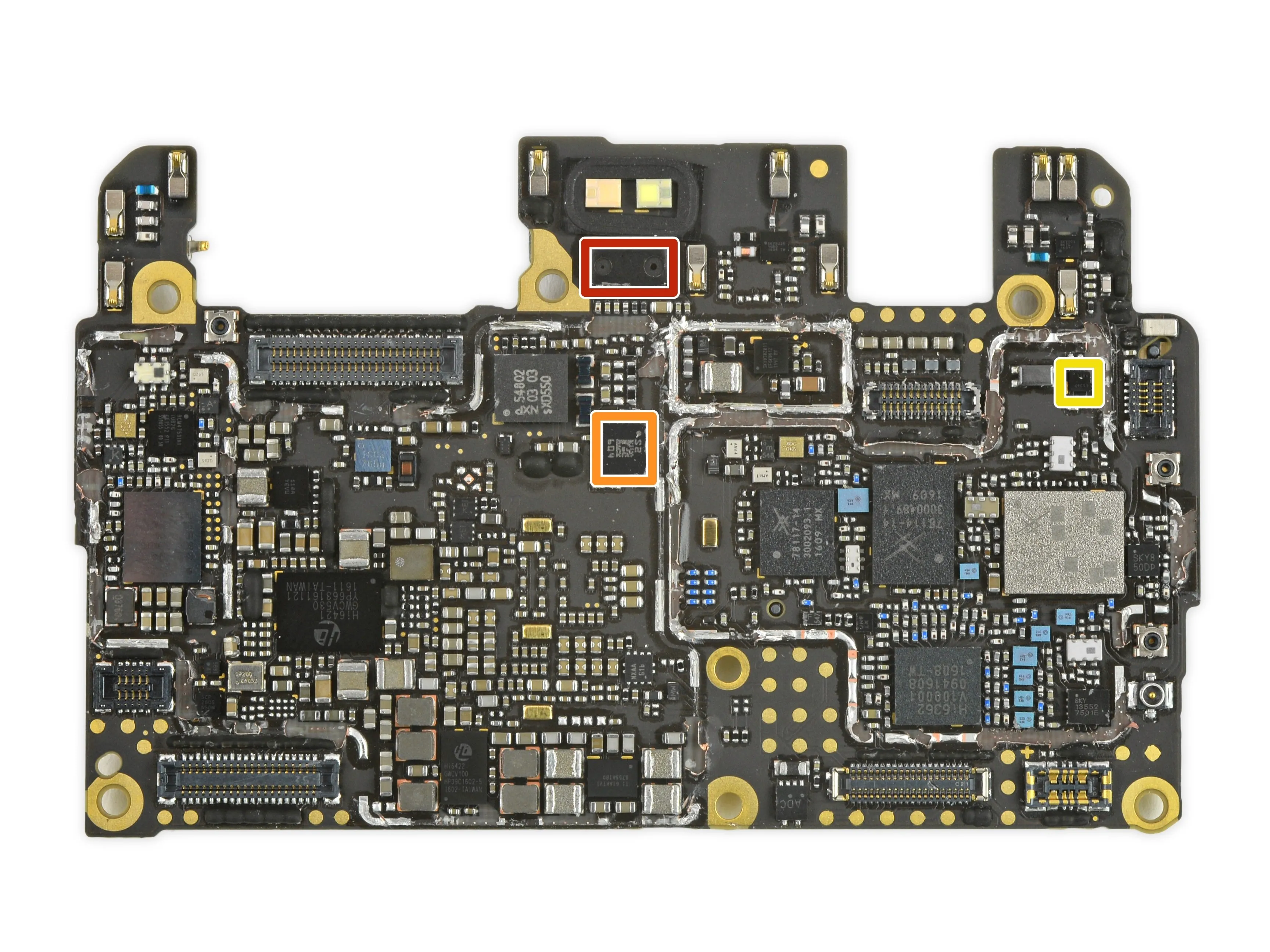

• Идентификация микросхем, часть 5 (датчики):

• STMicroelectronics VL53L0X датчик времени пролета (вероятно)

• STMicroelectronics LSM6DS3 3-осевой акселерометр/гироскоп

• 3-осевой компас AKM Semiconductor AK09911

Шаг 12

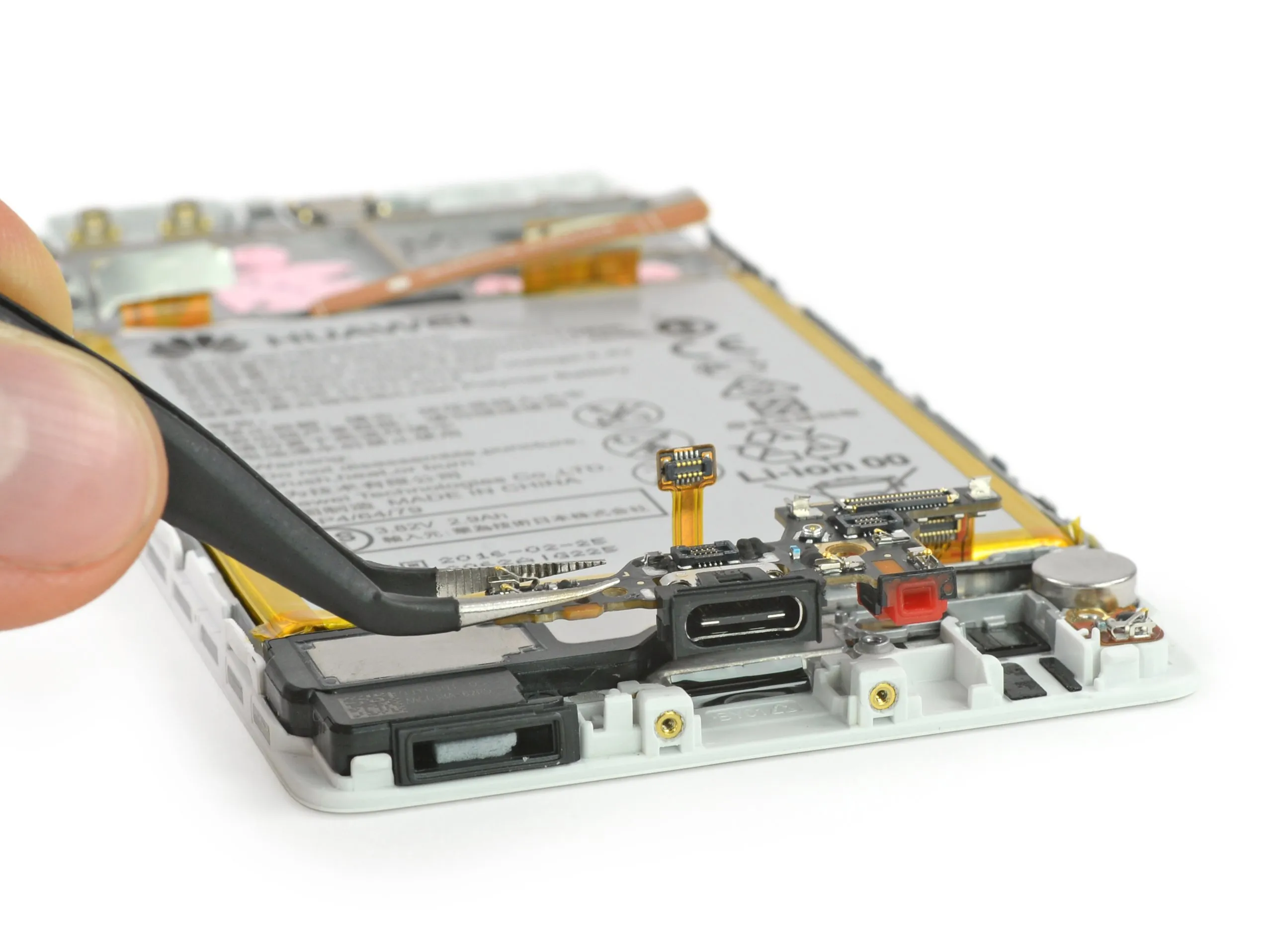

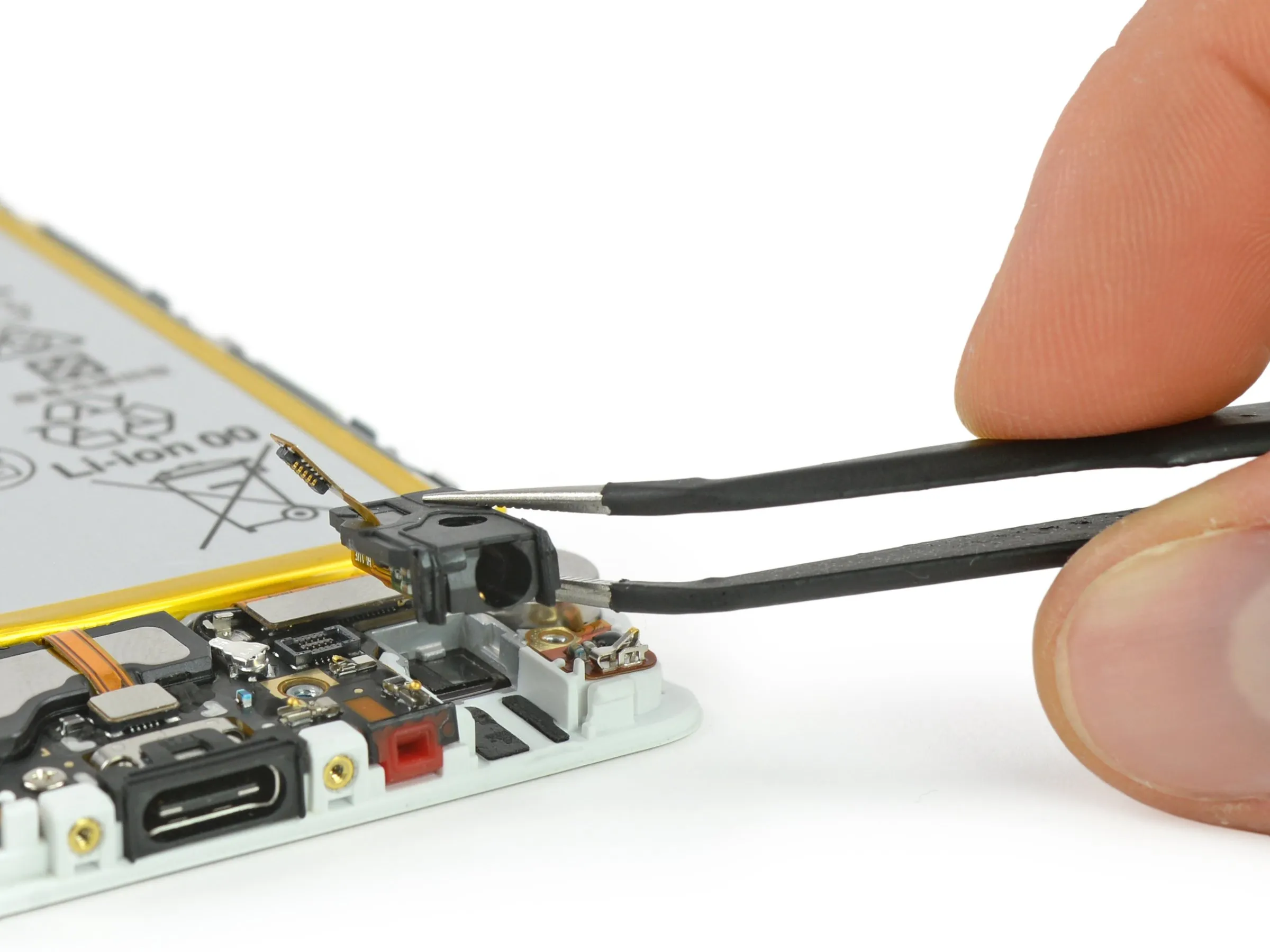

• Huawei устраивает дождь из модульных деталей!

• Несмотря на слухи об отсутствии разъема для наушников в iPhone, P9 оснащен стандартным 3,5 мм аудиоразъемом, совместимым с имеющимися у вас наушниками.

• Кроме того, это независимый модульный компонент, который вынимается без пайки!

• Плата USB-C также поставляется свободно, с минимальными навесными элементами.

• Порты USB классически сильно изнашиваются - мы подключаем к ним наши телефоны по крайней мере раз в день, поэтому приятно видеть отдельный и легко заменяемый порт USB-C.

Комментарии к шагу

Где акселерометр и гироскоп?

В этот момент, когда вы не можете понять, где находятся акселерометр и гироскоп, вы должны смонтировать металлический разъем с круговым контактом, который закрывает/блокирует главный разъем USB, которого у меня нет.

Шаг 13

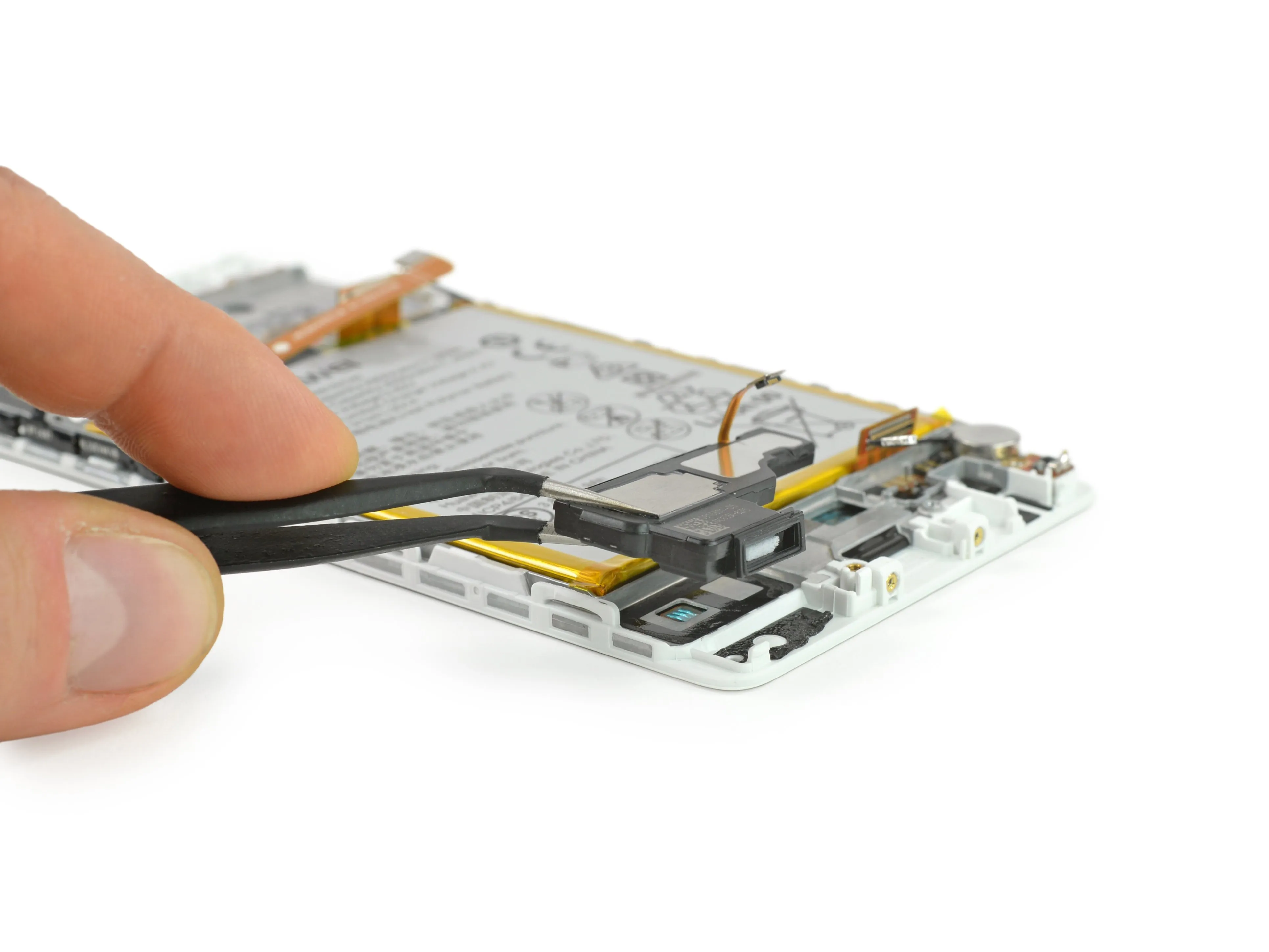

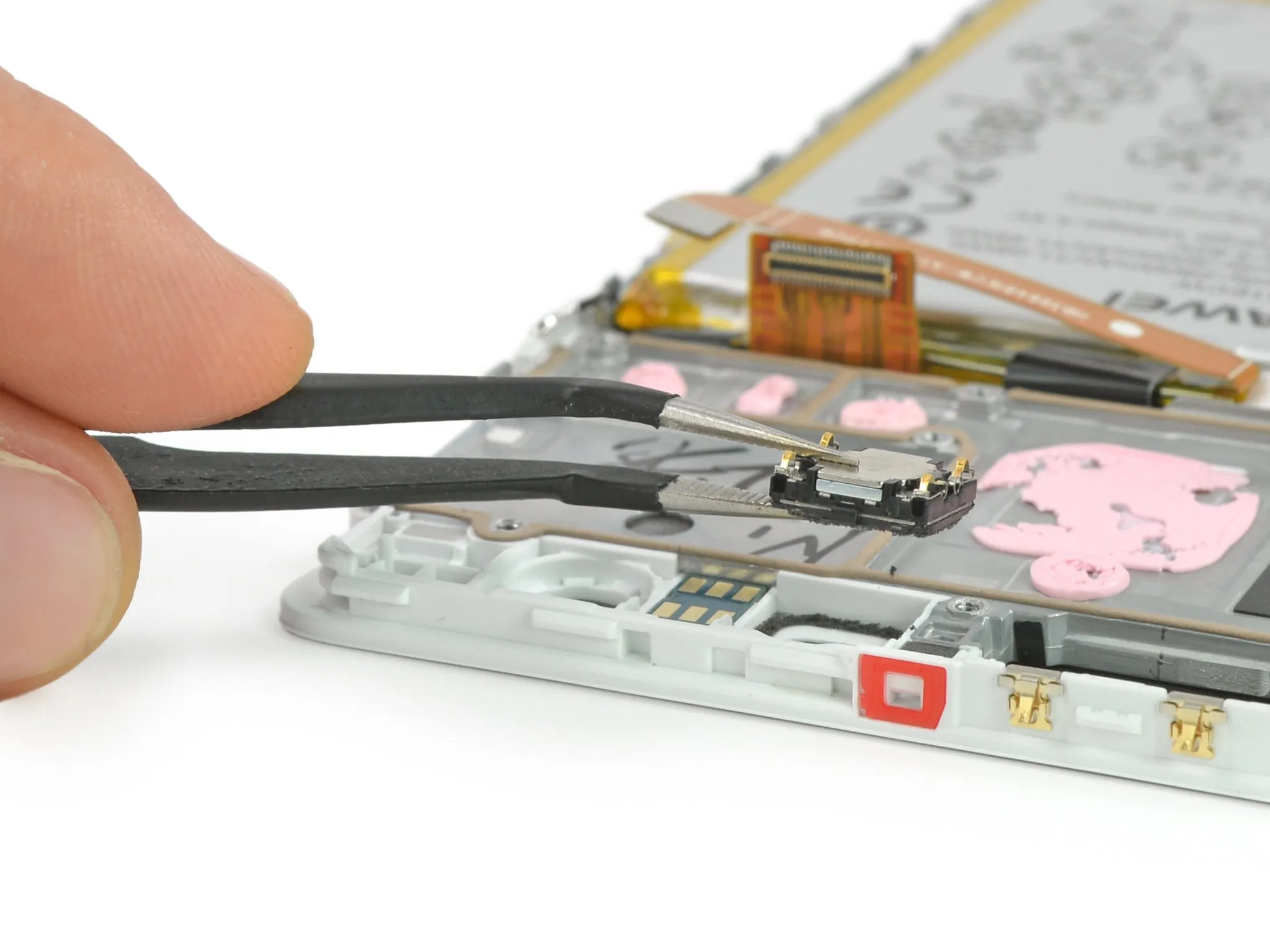

• Маленький динамик наушника с пружинным контактом вынимается прямо из дисплея.

• Пружинные контакты - всегда приятная находка, они делают разборку практически безошибочной.

• Динамик (в комплекте с поролоновой заглушкой) требует небольшой поддержки со стороны пластикового инструмента для открывания, но вскоре также освобождается.

• Возможно, этот кусочек пены служит для защиты динамика от проникновения пыли и острых предметов. Но, по нашему мнению, это выглядит как нечто из ряда вон выходящее.

Шаг 14

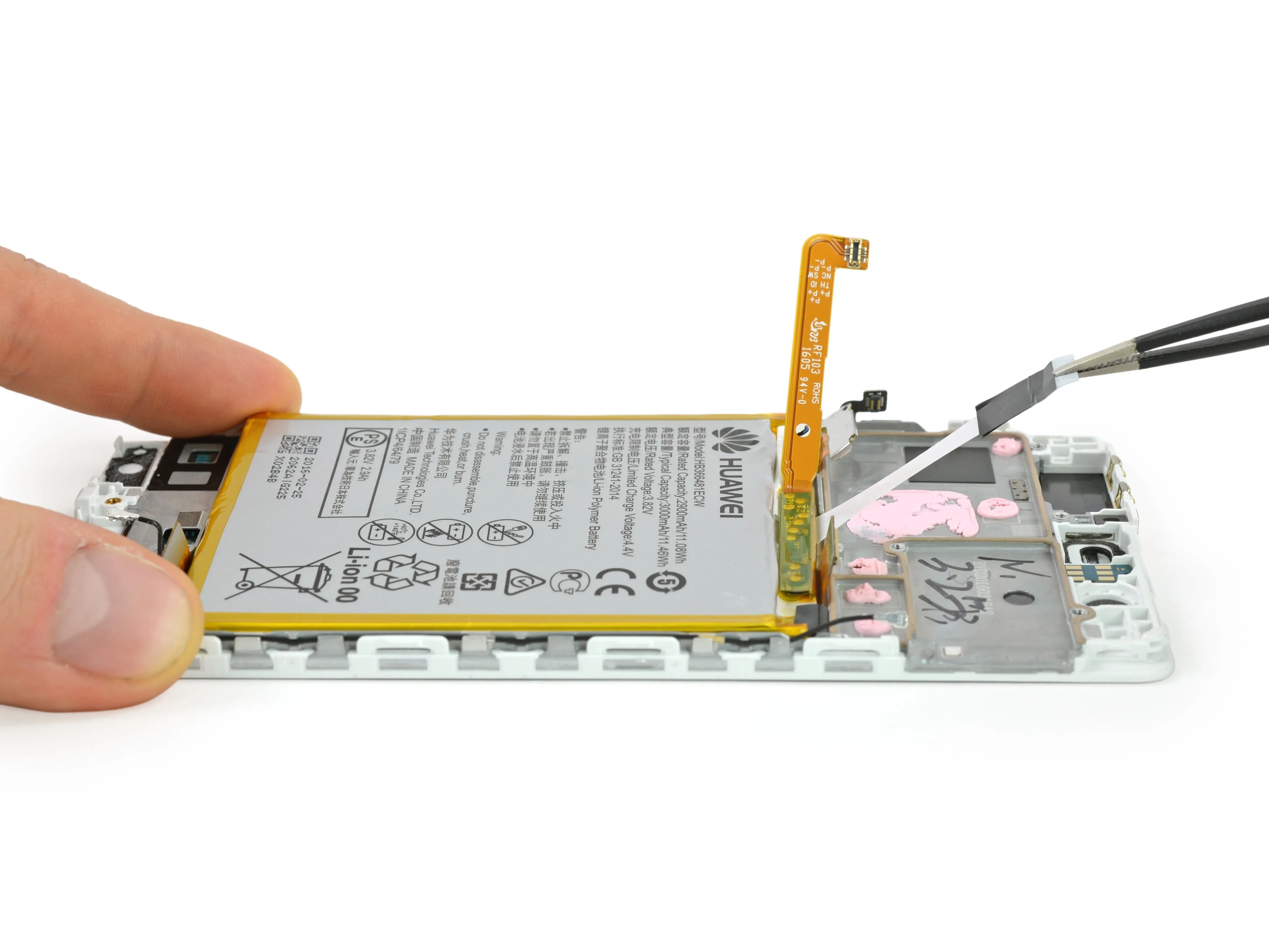

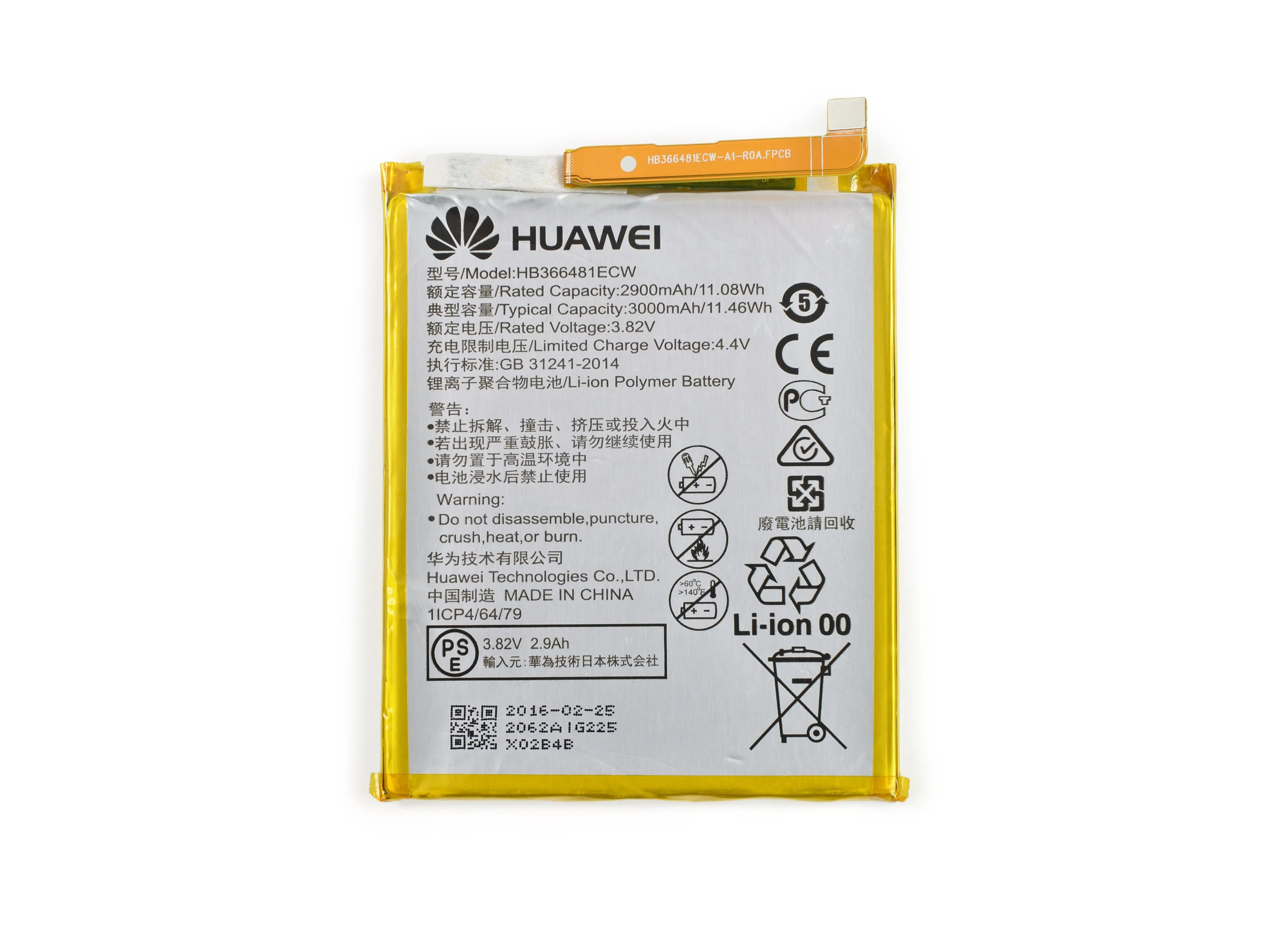

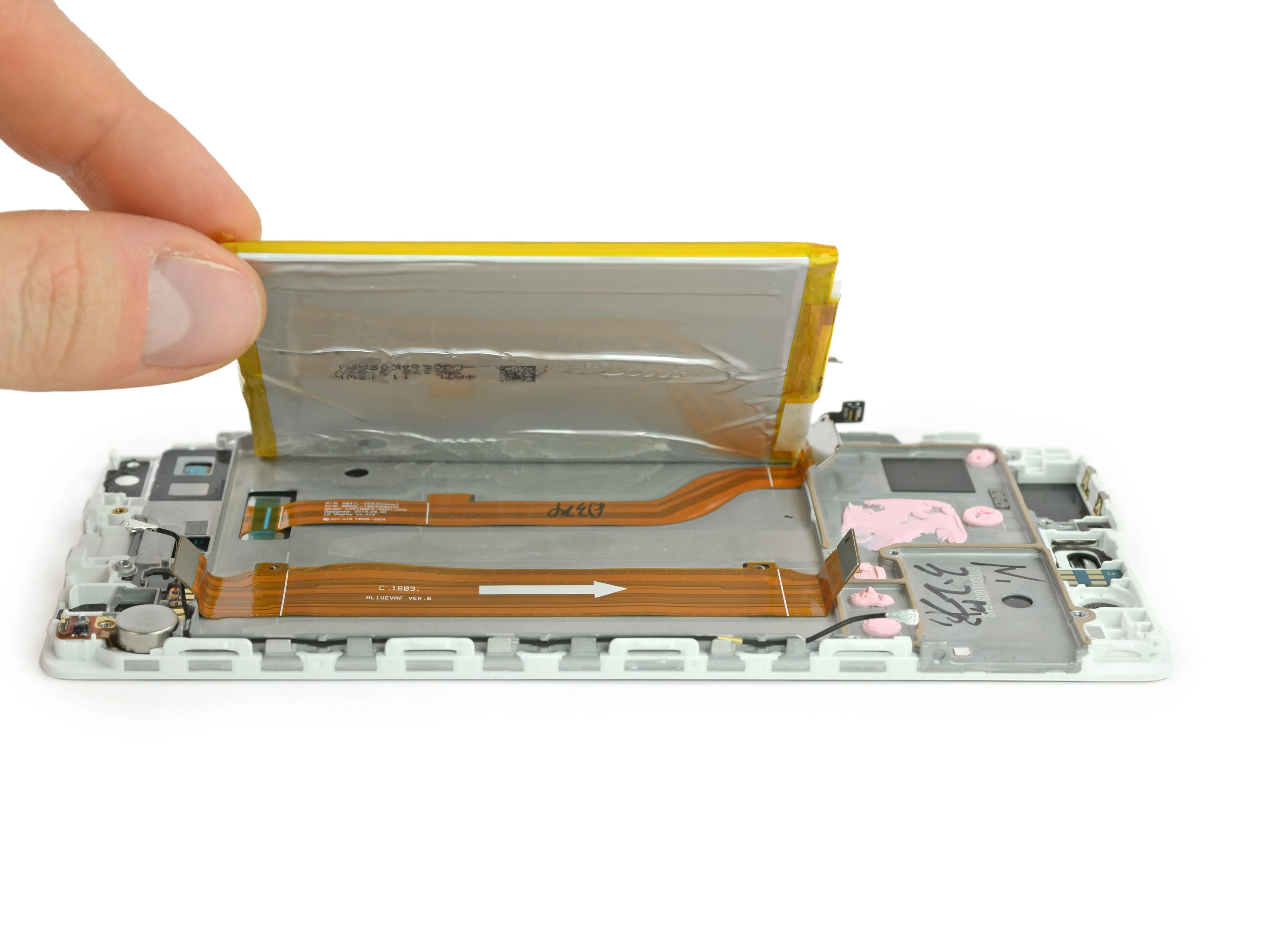

• Потянув за знакомые черные вкладки, мы с радостью обнаружили клейкие вкладки под аккумулятором P9.

• Мы не можем не похвалить эти вкладки. Это простой и недорогой способ закрепить батарею обратимым образом.

• И это хорошо - ведь два оранжевых соединительных кабеля под батареей могут оказаться опасными для здоровья г-на P9.

• Huawei приводит несколько спецификаций своей батареи: 'номинальная емкость' 11,08 Вт-ч и 'типичная емкость' чуть выше - 11,46 Вт-ч.

• По этому показателю батарея P9 опережает iPhone 6s Plus10,45 Вт-ч и чуть меньше, чем у Samsung Galaxy S7с емкостью 11,55 Вт-ч.

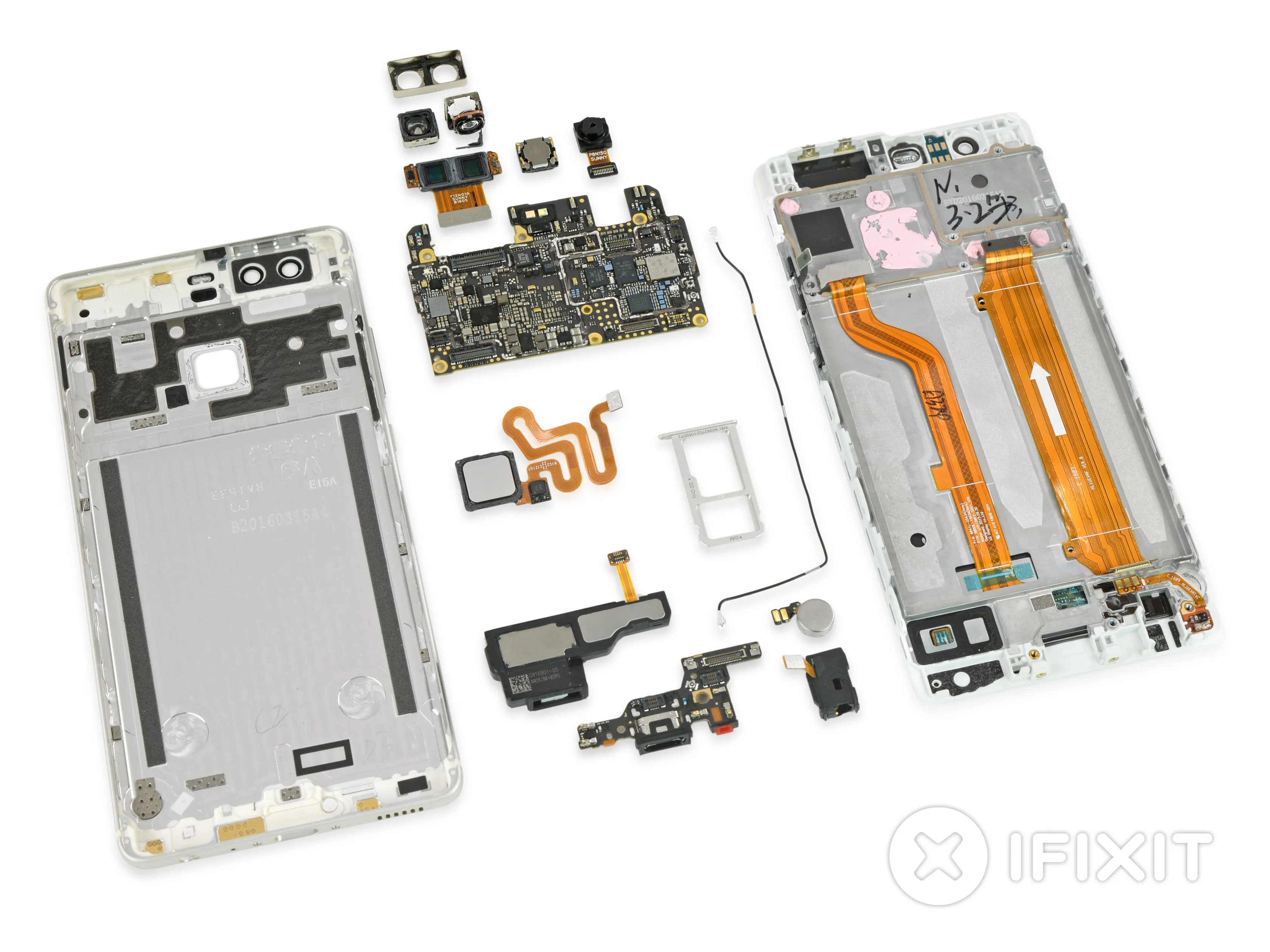

Шаг 15

• Оценка ремонтопригодности Huawei P9: 7 из 10 (10 - самый простой ремонт):

• Модульные компоненты с пружинными контактами, продуманные кабели и минимум клея - все это удешевляет и упрощает ремонт.

• Доступ к аккумулятору прост. Для его извлечения требуется знание техники удаления клея, но это несложно.

• Дисплей в сборе представляет собой сплавленный блок, и его замена требует практически полной разборки телефона.

• Необъяснимым образом в P9 используются винты безопасности Pentalobe на внешней стороне, поэтому для открытия телефона требуется специальная отвертка.
