Разборка Huawei Watch 3

Введение

Новые часы Huawei Watch 3 уже здесь, и они быстро попали на наш стол для разборки, где нас ждут наши самые блестящие инструменты. Давайте посмотрим, насколько сильно они нуждаются в гармонии (на механическом уровне). Время для разбора!

Хотите провести день за просмотром последних разборов? Следите за нами в Twitter, Instagramи Facebook. Если вы делаете.ру доставку, проверьте нашу рассылку.

Что вам нужно

Инструменты

•

•

•

•

•

Шаг 1 Разборка Huawei Watch 3

• Прежде чем мы погрузимся внутрь, давайте немного оценим эту книгу по ее обложке:

• 1,43-дюймовый круглый сенсорный AMOLED-дисплей с разрешением 466 x 466 пикселей (326 ppi) и частотой обновления 60 Гц.

• 2 ГБ оперативной памяти и 16 ГБ встроенной памяти

• Обновленный набор датчиков с новым датчиком температуры

• Беспроводная зарядка мощностью 10 Вт

• Водонепроницаемость 5 АТМ (50 метров)

• Пока все хорошо - давайте копнем глубже!

Шаг 2

• Глядя на эту огромную коробку, мы ожидали, что Huawei Watch 3 будут немного больше - или, по крайней мере, найдут еще пару часов.

• Эта модель получила название GLL-AL04 и оснащена цифровой заводной головкой и боковой кнопкой.

• Напоминает ли вам что-нибудь цифровая заводная головка? Мы не можем определить, что именно.

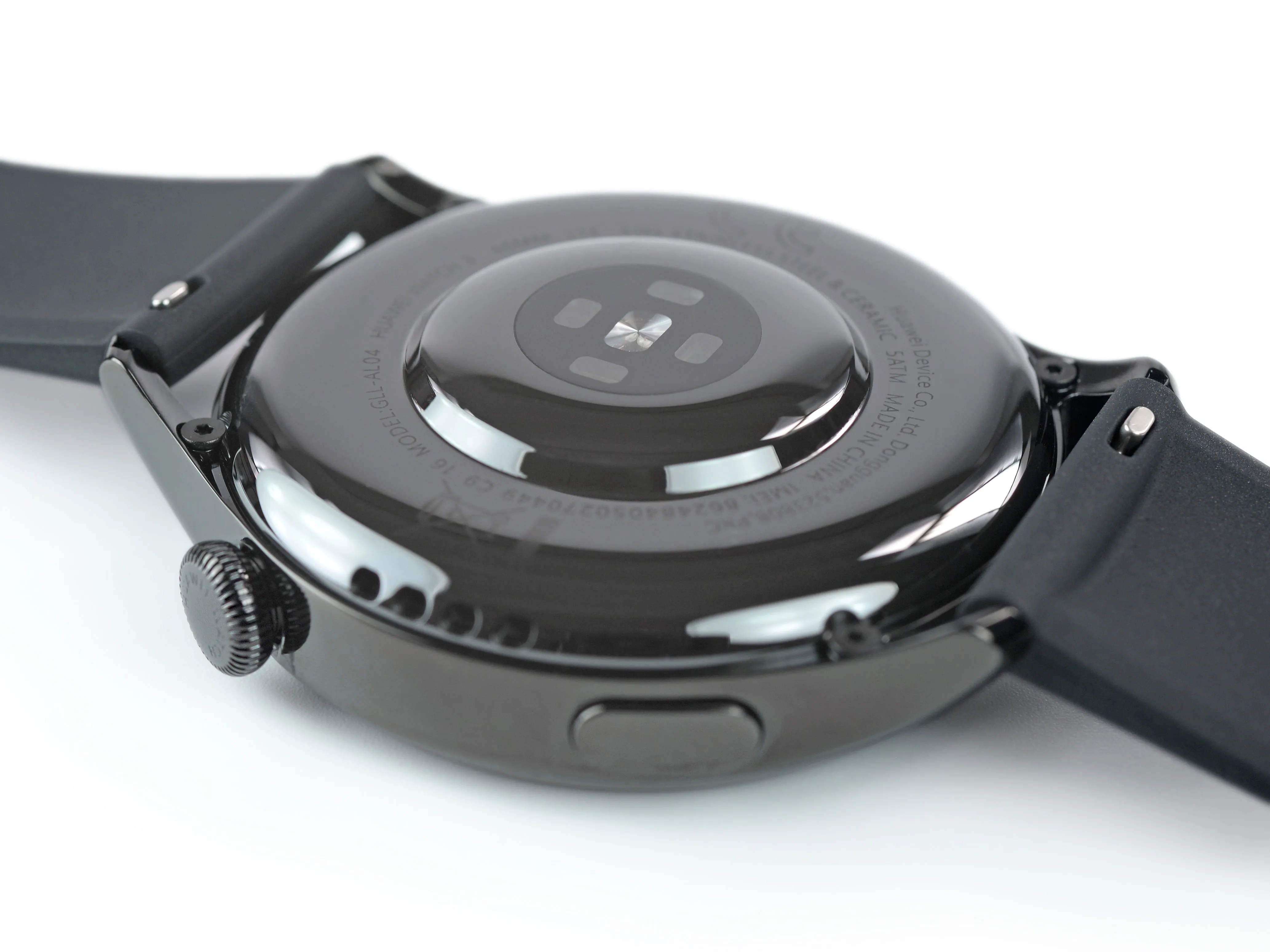

• На задней стороне мы уже можем заметить четыре винта, крепящие заднюю крышку (хороший знак!), но крошечная выемка за верхним ремешком указывает на несколько более... сложную процедуру открытия.

Шаг 3

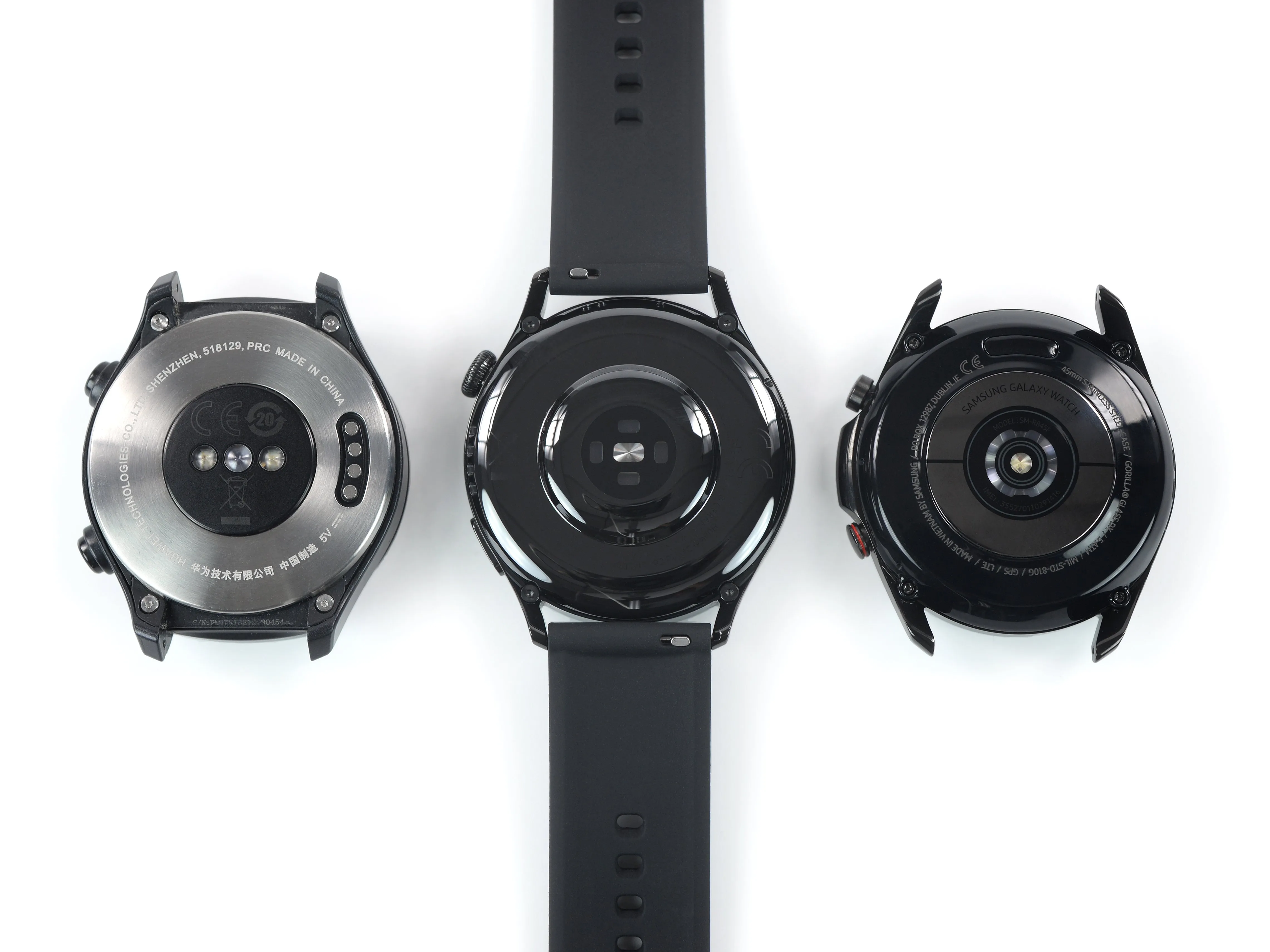

• У часов Watch 3 есть жесткая конкуренция. Слева направо: Huawei Watch 2, Huawei Watch 3 и Galaxy Watch3.

• Мы видим увеличенный размер дисплея по сравнению с предшественником благодаря меньшему ободку.

• Где Galaxy Watch3 использует этот ободок для навигации по меню и прокрутки, в Huawei Watch 3 эти задачи возложены на цифровую заводную головку.

• На задней панели Huawei удвоила количество оптических датчиков и перешла на беспроводную зарядку, поскольку контактных площадок прошлых лет больше нет.

Шаг 4

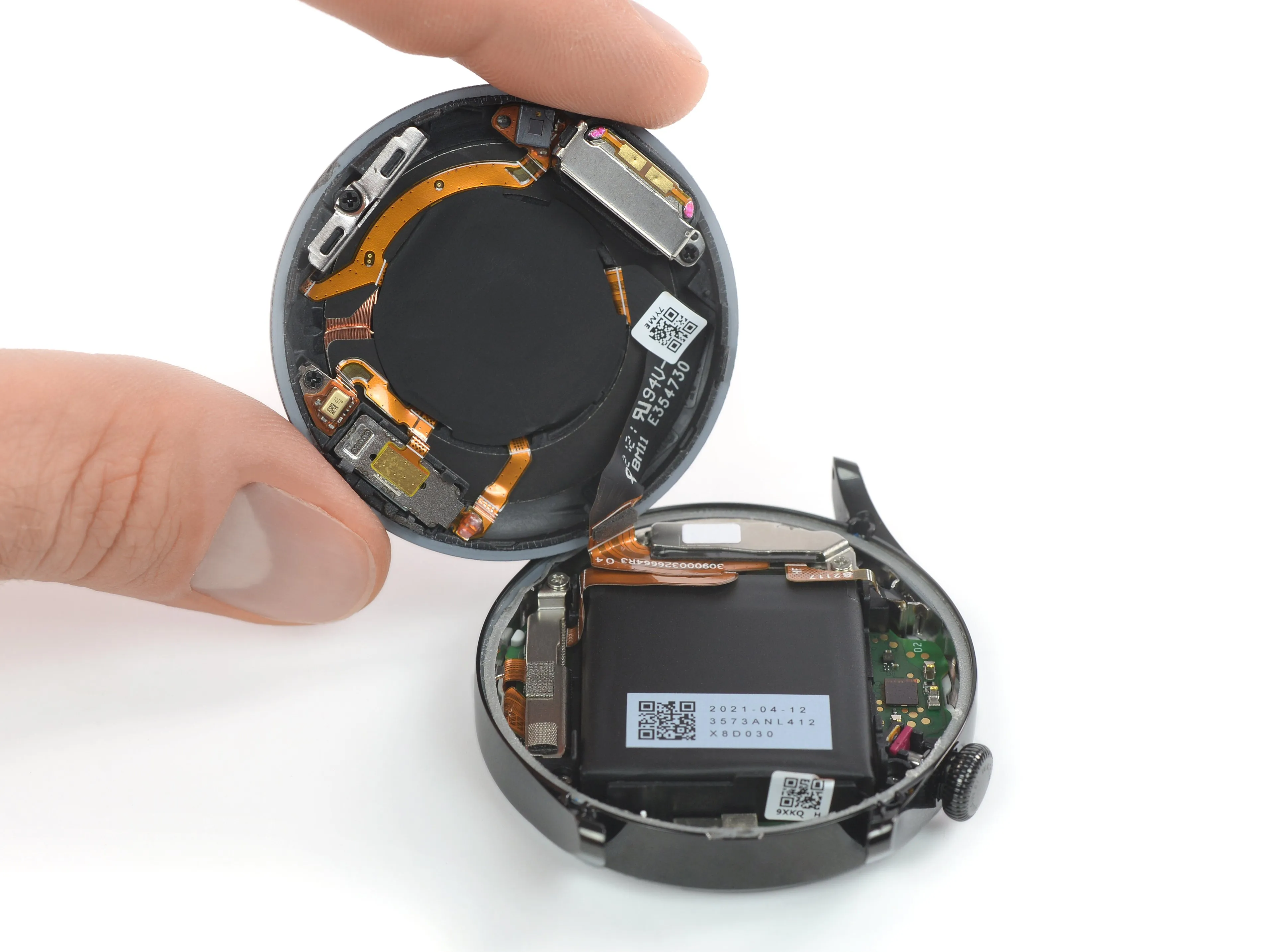

• Выкрутив четыре задних винта Torx, мы надеялись, что сможем добраться до них, используя только инструмент для открывания, но часам Huawei этого года требуется немного больше силы.

• Немного тепла и Джимми, наконец, вскрывают наш моллюск, чтобы обнаружить клей вместо удобной для ремонта резиновая прокладка обеспечивающей герметичность часов.

• Подходящим инструментом для поддевания, вероятно, будет нож часовщика. 'Эй Селиядобавь часовой нож в мой список покупок'.

• Сильный клей в сочетании с гибким кабелем, прикрепленным вплотную к краю крышки, делает процесс открывания очень трудным.

• Перемещение кабеля из опасной зоны и использование многоразовой резиновой прокладки упростит процедуру.

Шаг 5

• После того как часы открыты, Джимми возвращается к более серьезным действиям.

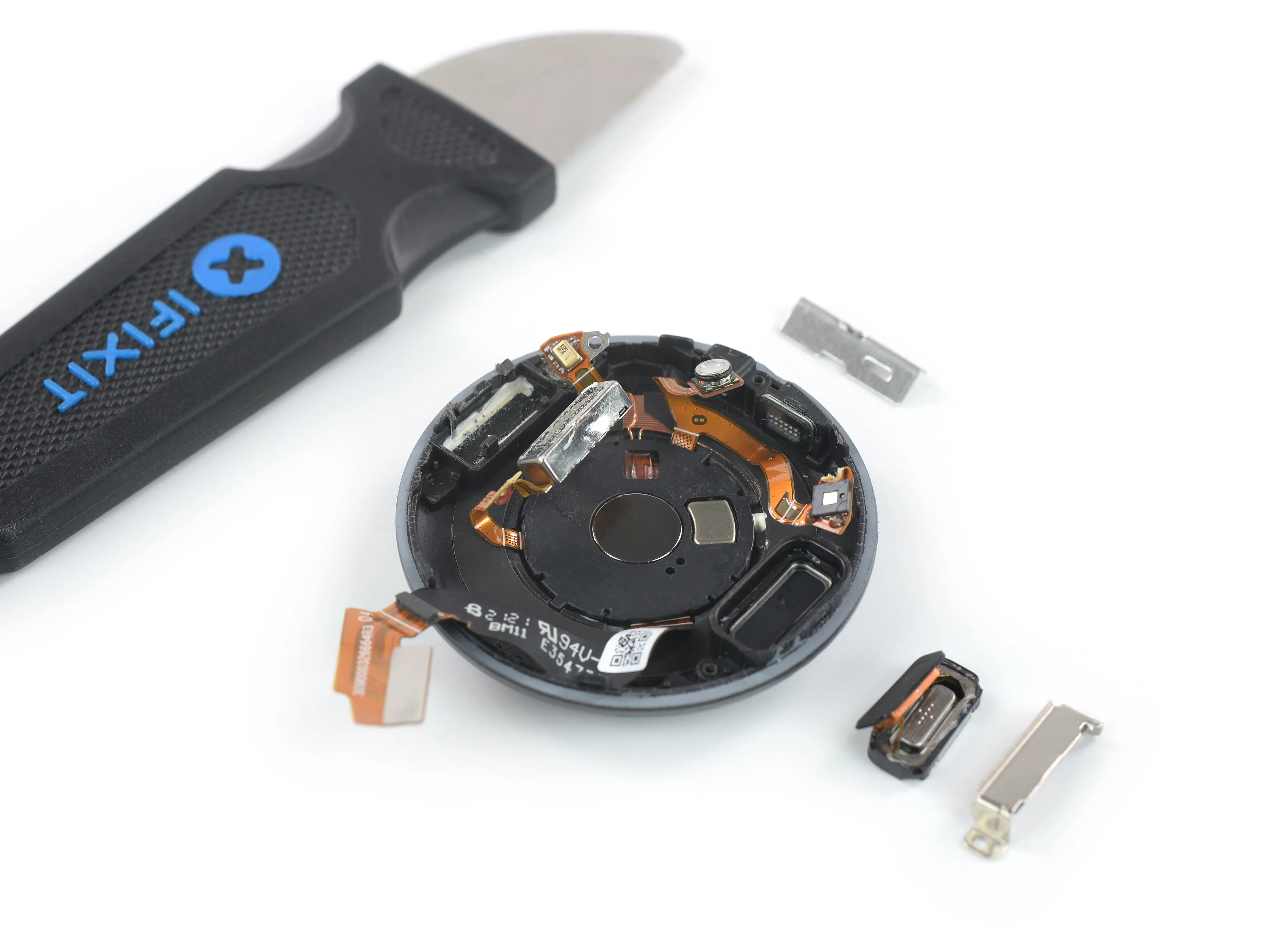

• Большинство компонентов в блоке датчика удерживаются на месте винтами Phillips или скобами, а также парой заклепок. Заклепки! Независимо от крепежа, компоненты застряли на несъемных гибких кабелях, что затрудняет ремонт. Не говоря уже о самой матрице датчиков, которая сильно прикреплена к задней крышке.

• Все наши труды увенчались лишь одной заменяемой деталью на задней крышке - динамиком. По крайней мере, у нас есть хоть что-то.

• Если оптические датчики пульса и кислорода в крови - обычное явление для смарт-часов, то датчик температуры - это что-то новенькое. Возможно, это не самое худшее, чтобы проверять температуру тела время от времени, особенно в наше время.

Шаг 6

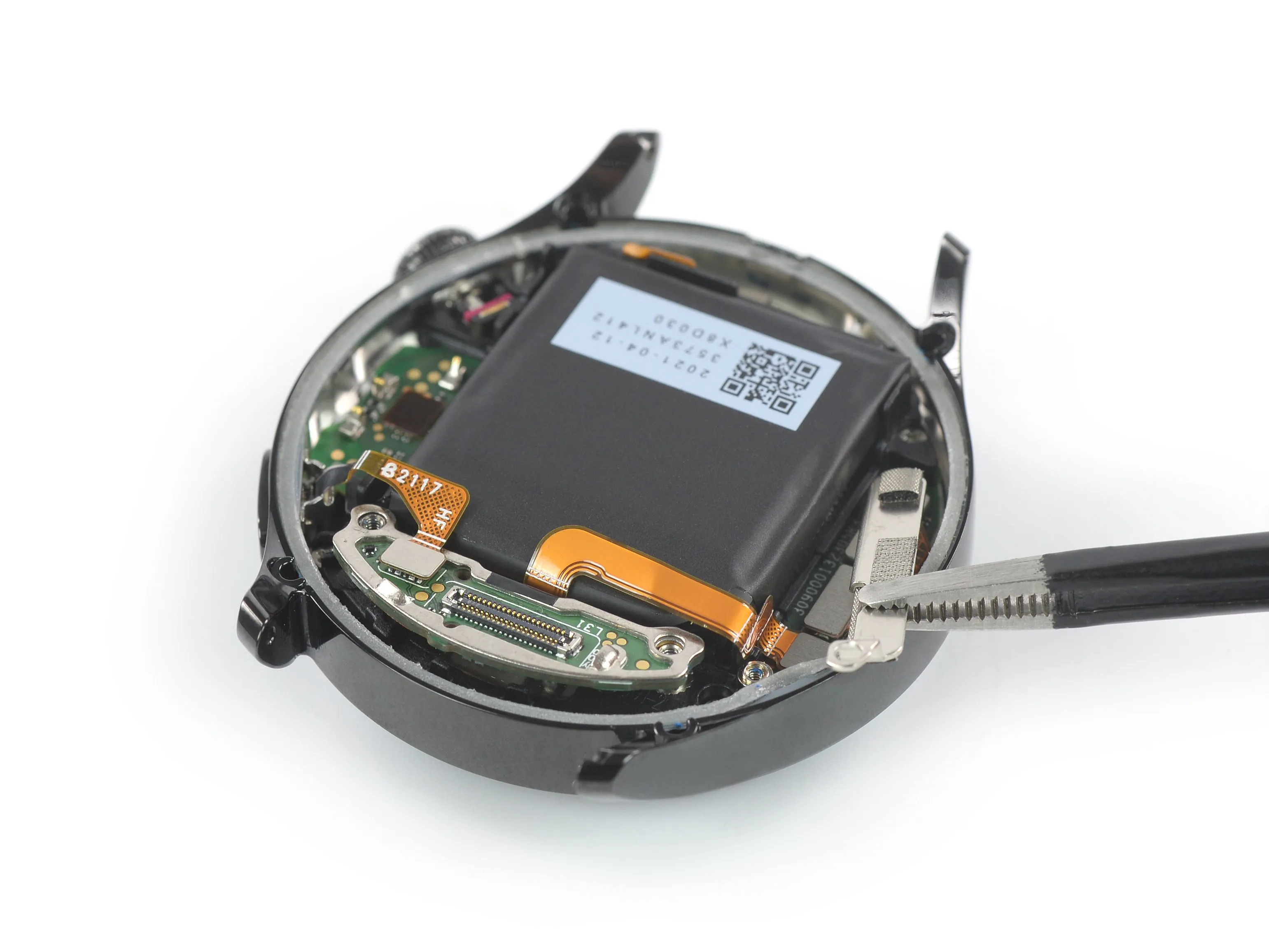

• Убрав еще один небольшой кронштейн, мы получаем полный доступ к аккумулятору. Немного подковыривания здесь, немного подковыривания там, и батарея освобождена от клея.

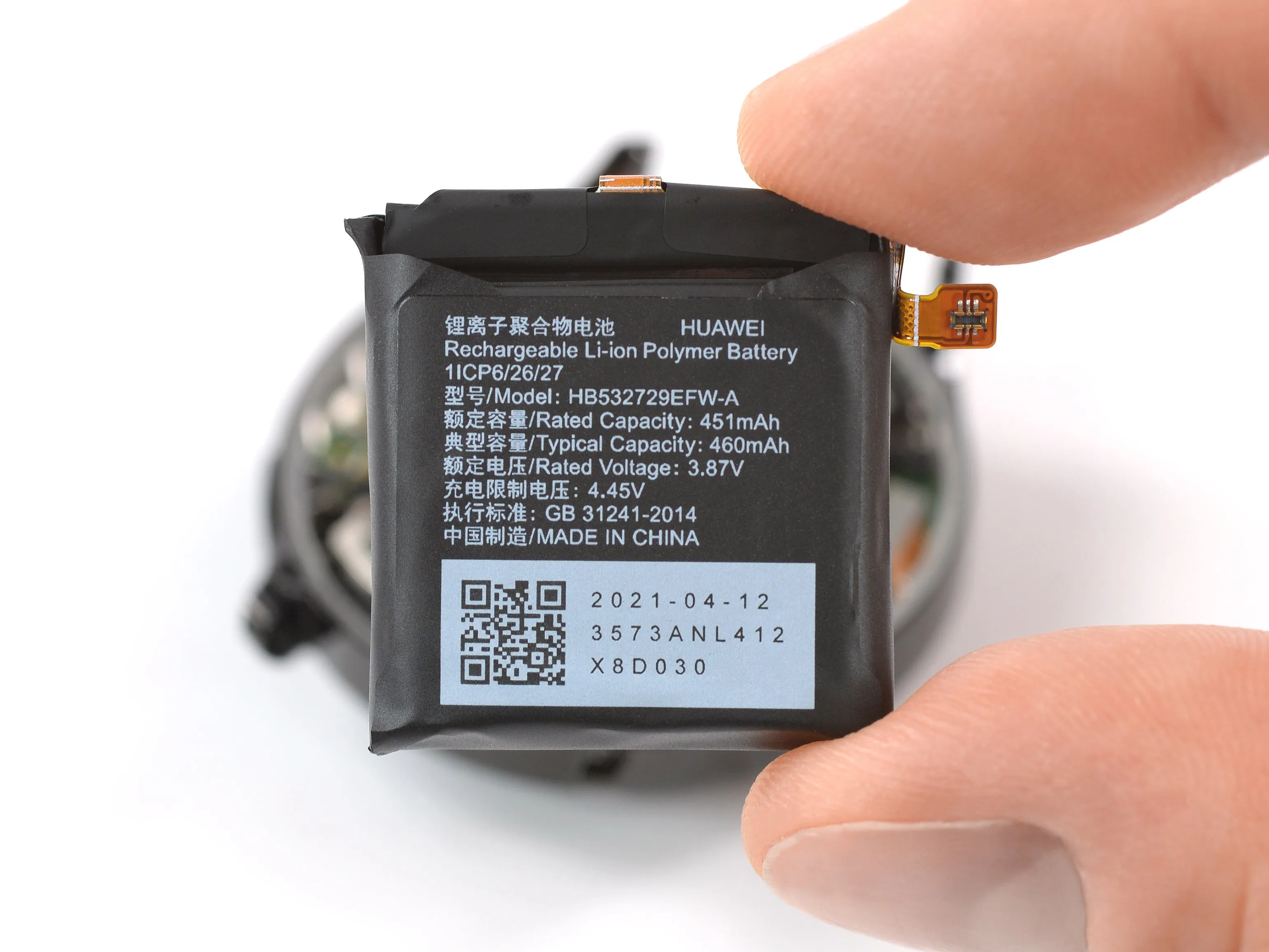

• Мощность батареи составляет 1,78 Вт-ч (460 мА-ч @ 3,87 В), и предполагается, что вы сможете пользоваться смарт-часами 3 дня - или до 14 в 'режиме сверхдлительной работы от батареи!'.

• Для сравнения Xiaomi Mi Watch (2021) аккумулятор емкостью 1,62 Вт-ч, но его якобы хватает на 16 дней - разница в эффективности или маркетинге. На сайте Galaxy Watch3 оснащены аккумулятором емкостью 1,3 Вт-ч, а Apple Watch Series 6 с 1,17 Вт-ч.

• Аккумулятор, как и многие другие, выполнен в классическом мягком корпусе. Это заставляет нас задуматься, почему Apple кажется единственным производителем, экспериментирующим с батареями в металлических чехлах.

Шаг 7

• Материнская плата наконец-то дает нам возможность отдохнуть от выковыривания - для ее освобождения нам понадобится только крестообразная отвертка.

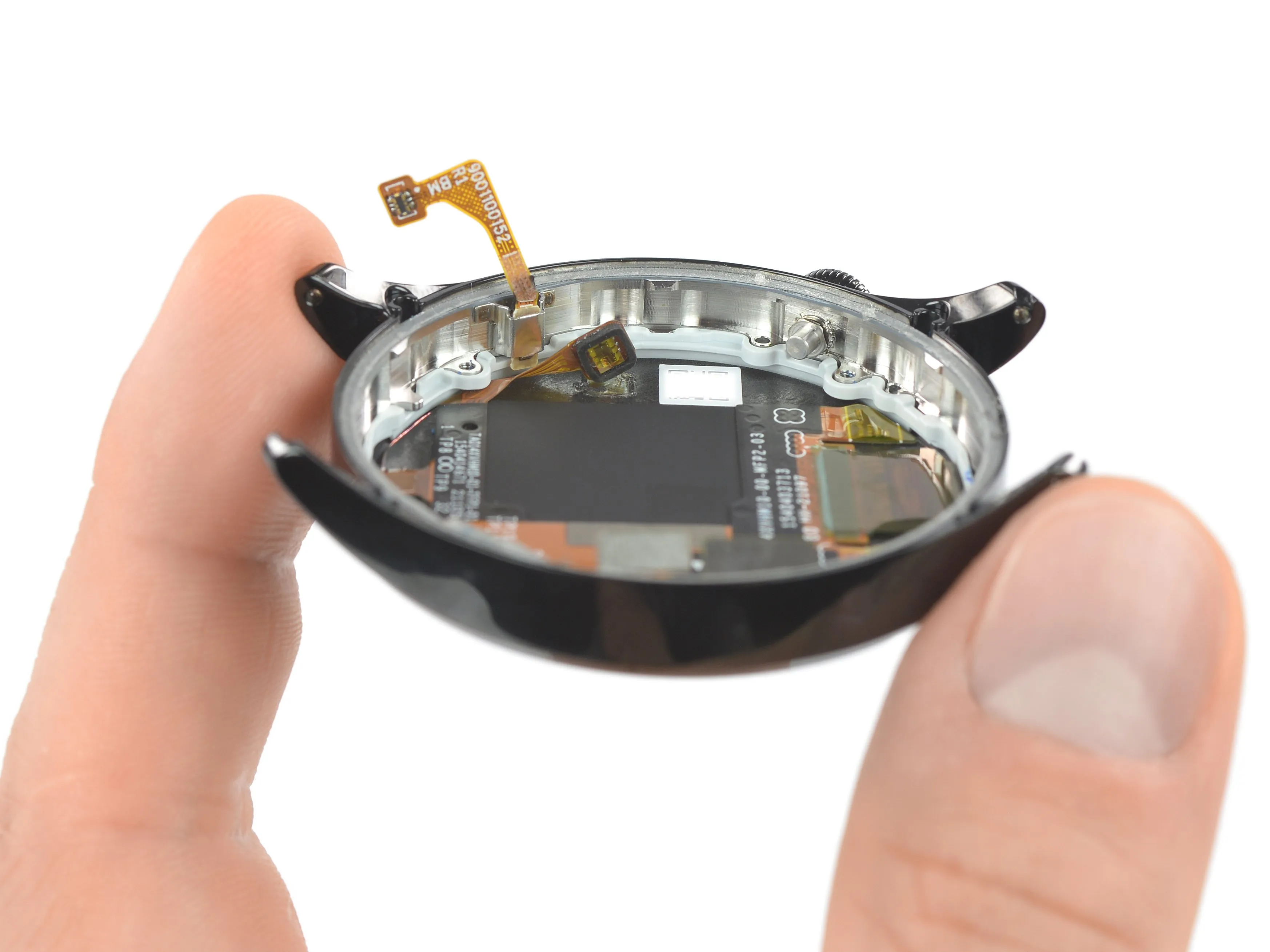

• Материнская плата убрана, мы переходим к 1,43-дюймовому AMOLED-экрану и снова приклеиваем его. Этот дисплей прочно приклеен.

• И нам кажется, или этот датчик освещенности издевательски машет нам рукой?

• Поскольку эти часы выпускаются уже в третьем поколении и имеют множество ответвлений, мы надеемся, что к этому времени появится более удобное для ремонта решение. Может быть, Huawei возьмет пример с Samsung Galaxy Watch из книги Samsung Galaxy Watch?

Шаг 8

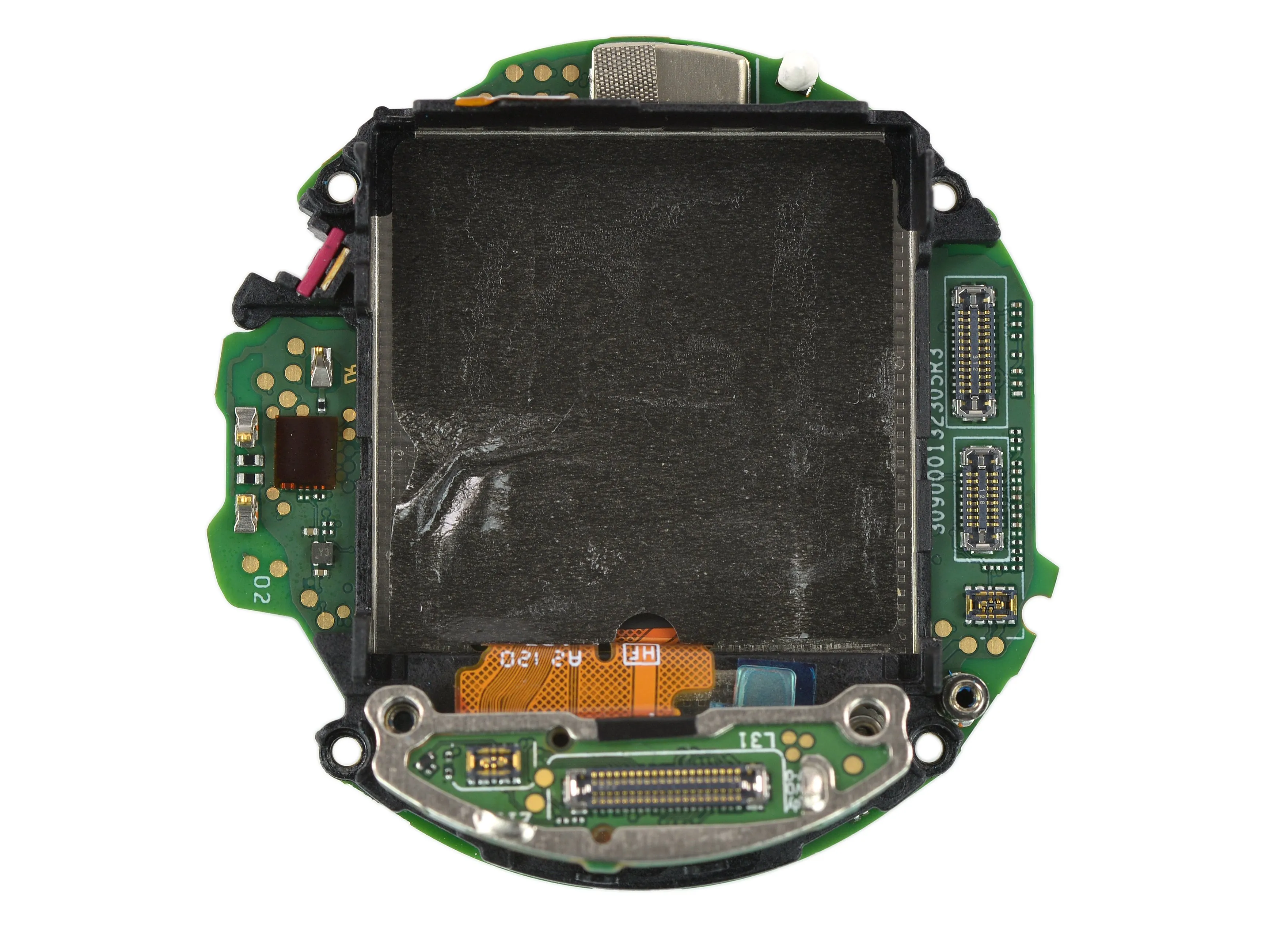

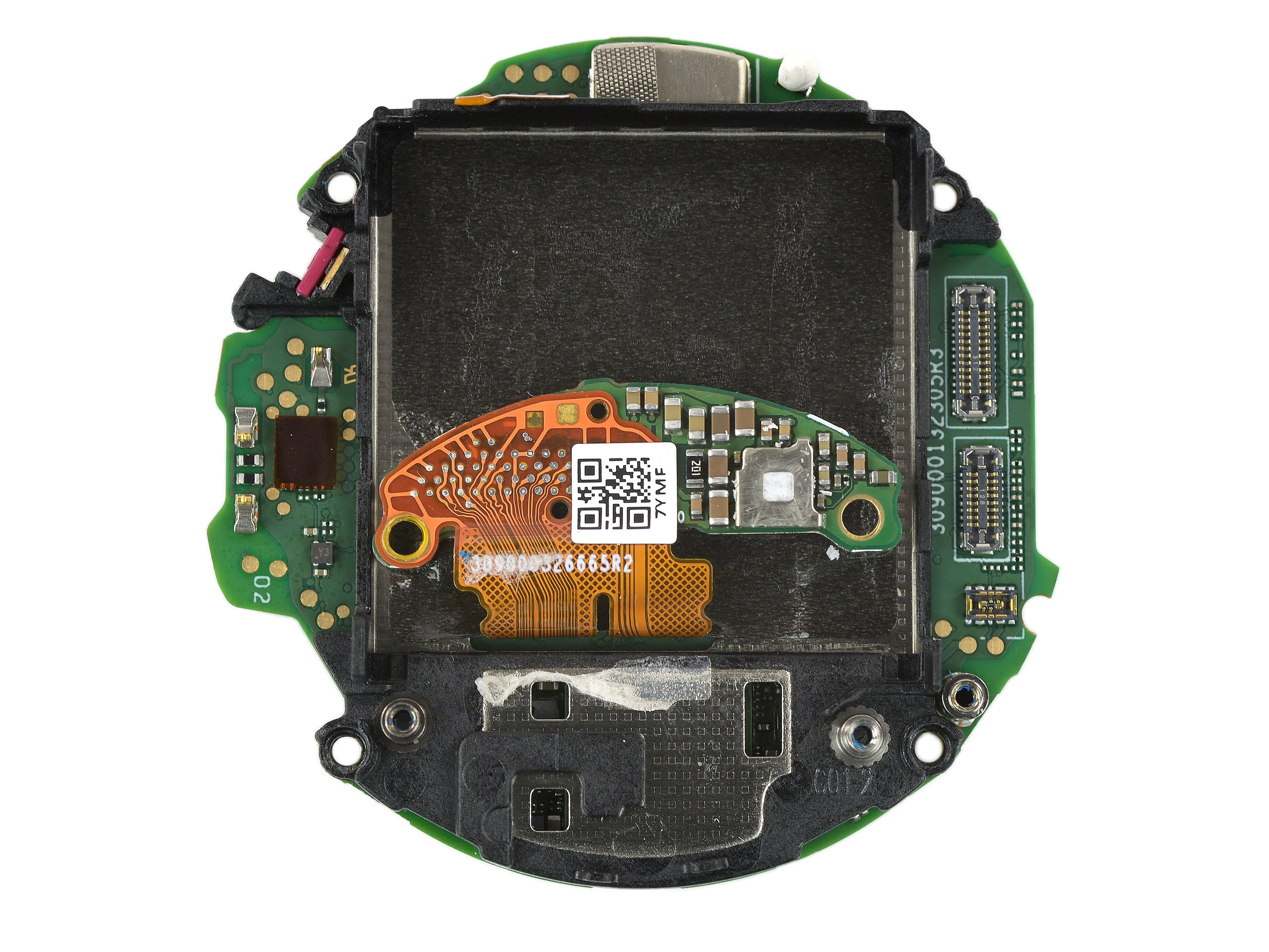

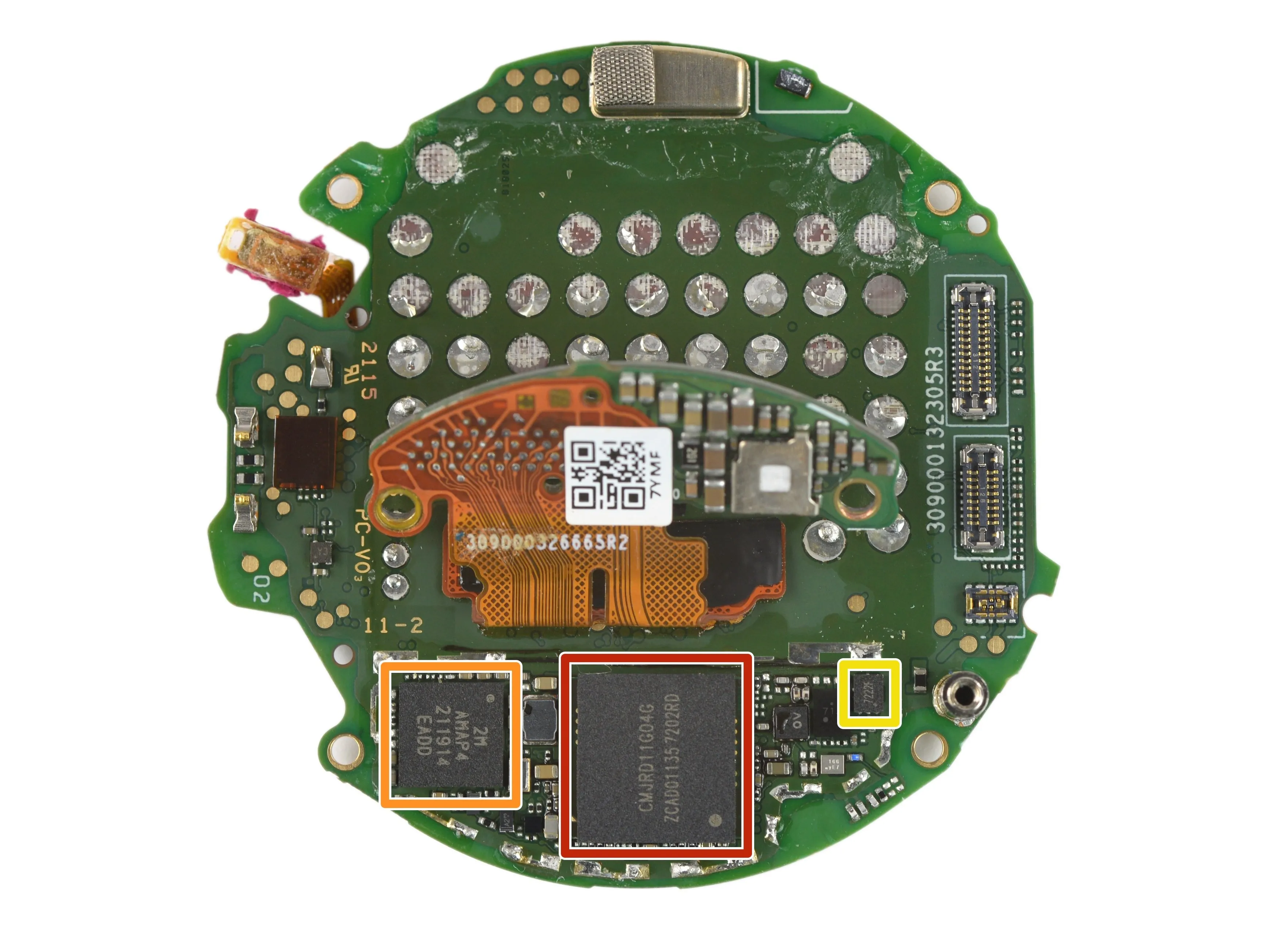

• Вынув материнскую плату, мы обнаруживаем нижнюю часть, на первый взгляд... не впечатляющую. Большое углубление для аккумулятора и все кабельные разъемы расположились здесь лагерем, но еще глубже мы обнаруживаем несколько скрытых микросхем:

• CMJRD11G04G 16 ГБ флэш-памяти NAND (скорее всего), расположенной поверх, возможно, процессора WiFi.

• Ambiq Micro AMAP42 Apollo4 SoC

• Аналоговый переключатель Runic RS7222 USB 2.0 DPDT (вероятно)

• У нас нет настроения долго стоять здесь с ними, поэтому мы спешим к более важным достопримечательностям. Вперед!

Шаг 9

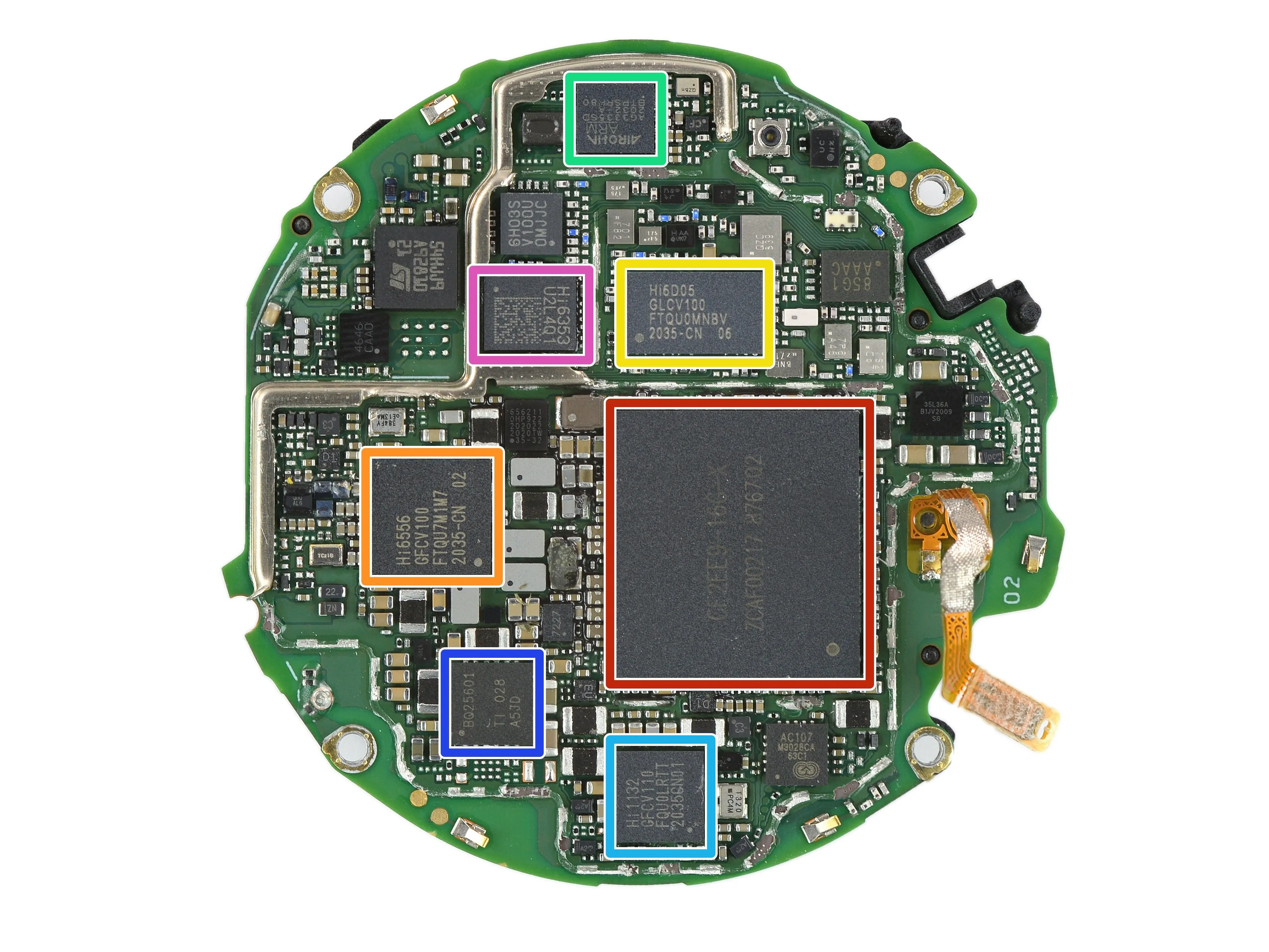

• В верхней части материнской платы находятся следующие важные на вид кремниевые элементы:

• GF2EE1-16G-X 2 ГБ SDRAM (вероятно) с HiSilicon Hi6262 Kirin 710 под слоем.

• ИС питания HiSilicon Hi6556 GFCV100

• Модуль усилителя мощности HiSilicon Hi6D05

• Airoha AG3335SD RFSoC GPS-приемник

• HiSilicon Hi1132 - который, по сути, является Kirin A1 (на базе ARM Cortex-M7 SoC) с контроллером Bluetooth

• Texas Instruments BQ25601 Зарядное устройство для одноячеечной батареи

• Радиочастотный трансивер HiSilicon Hi6353 (скорее всего)

Шаг 10

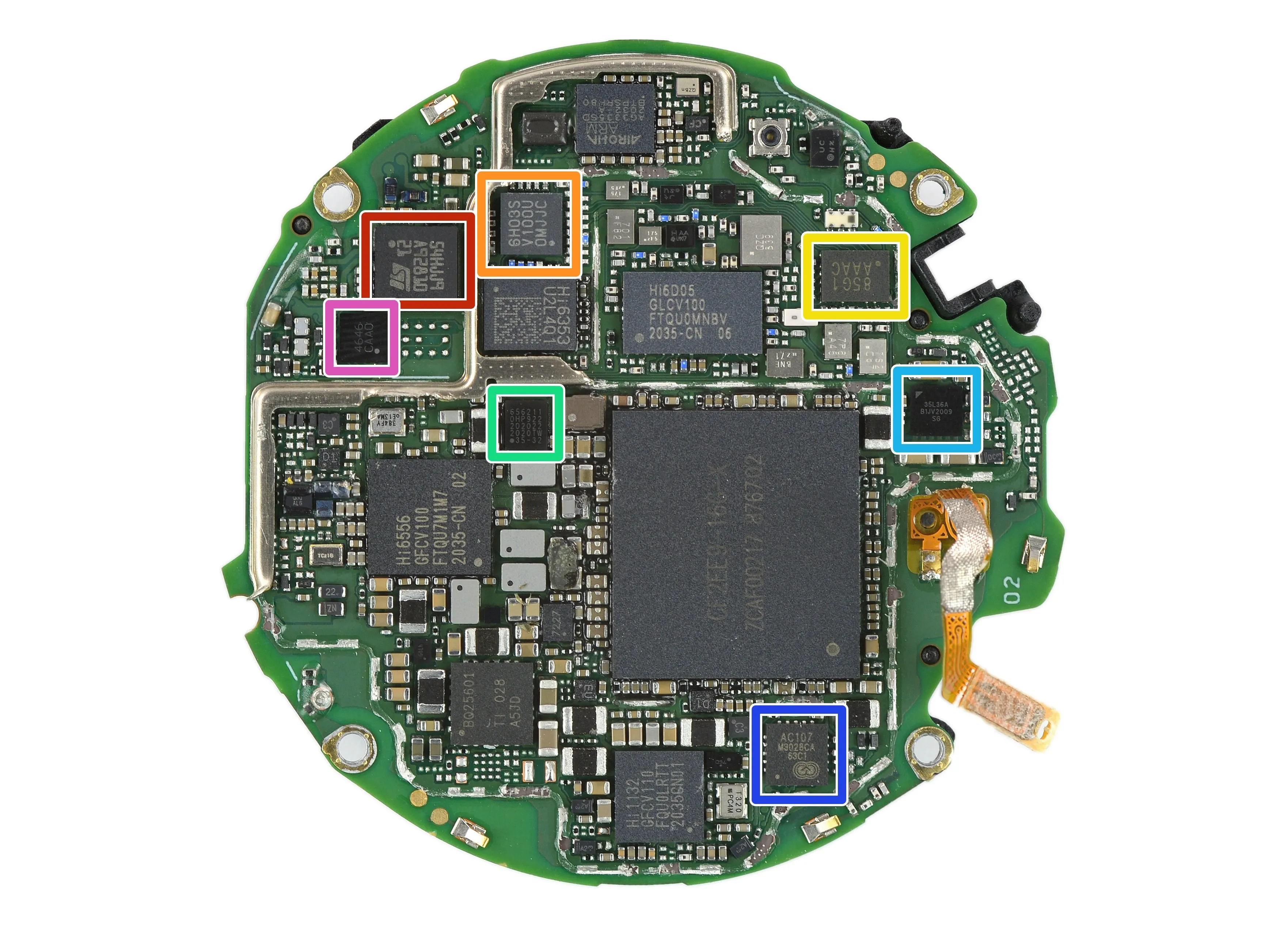

• Более мелкие (но все равно важные!) детали:

• STMicroelectronics 54HJJ9 контроллер NFC

• HiSilicon 6H03S LNA/RF переключатель (вероятно)

• 85G1 AAAC, вероятно, модуль антенного переключателя

• ИС управления питанием HiSilicon 656211

• Аудиоусилитель Cirrus Logic 35L36A

• X-Powers AC107 2-канальный АЦП для захвата звука

• Omnivision Group (ранее Will Semiconductor) WAS4646C Аналоговый переключатель 2:1 SPDT

Шаг 11

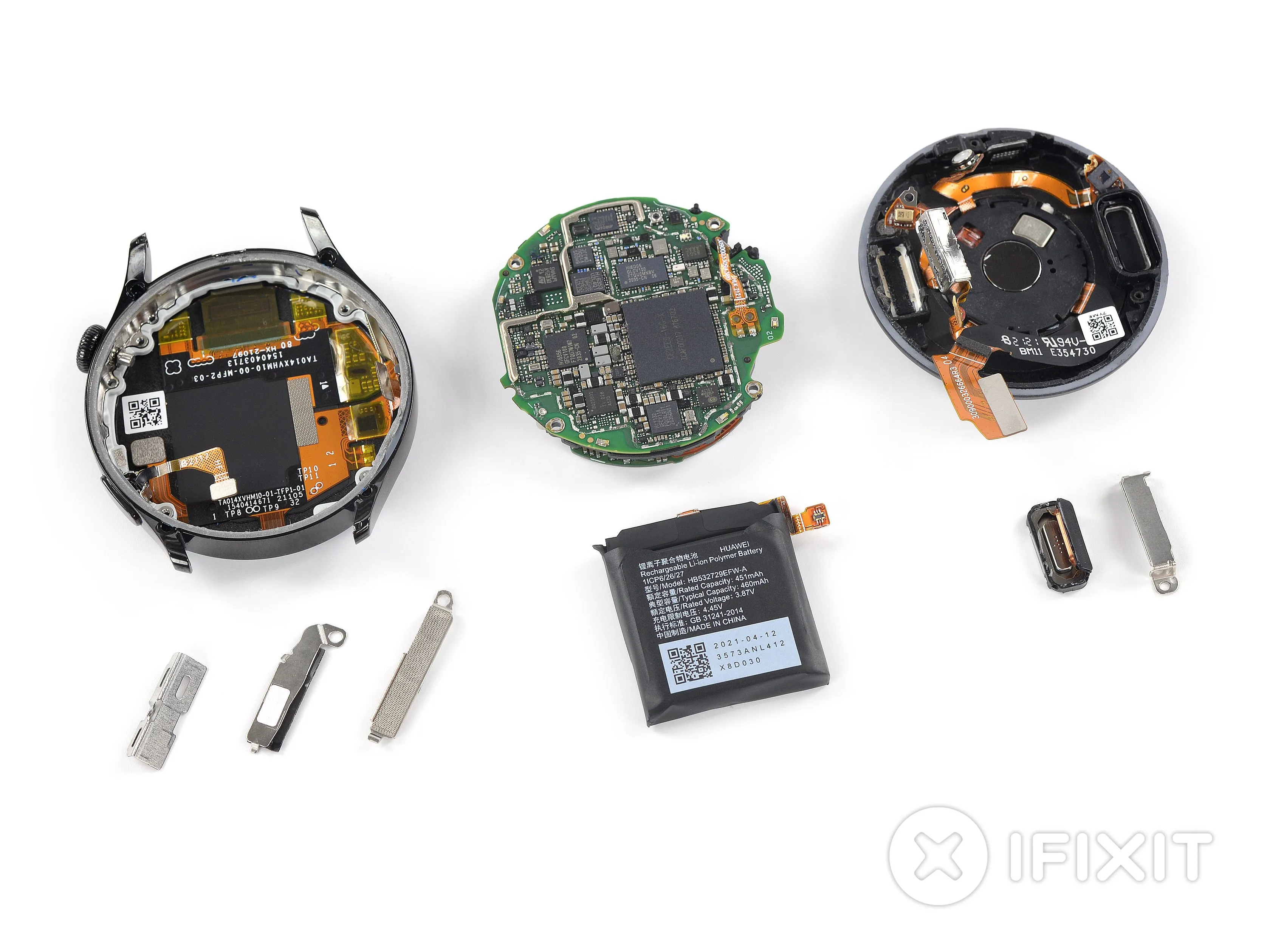

• На этом время пребывания Huawei Watch 3 у нас закончилось. Все эти склеенные и соединенные детали означают, что у нас осталось много крупных кусков, но, по крайней мере, батарея, которая гарантированно рано или поздно выйдет из строя, извлечена из часов.

• К сожалению, в этой серии мы не видим большого развития в области ремонта. Совсем наоборот: больше компонентов, впихнутых в часы, и меньше тех, которые можно заменить самостоятельно.

• Давайте посмотрим, что все это значит для скоринга!

Вывод

• Используются только пресс-фитинговые разъемы без перекрещивающихся кабелей.
• Когда часы открыты, батарею легко достать и заменить.
• Открыть часы можно, но нелегко из-за плотного прилегания задней крышки и использования клея вместо прокладок.
• Единственная отдельно доступная деталь на задней крышке (динамик) требует некоторого копания и приклеена в плотном углублении.
• Разбитый дисплей требует замены основного корпуса часов, в котором находится экран.
• Задняя крышка и прикрепленные к ней датчики требуют полной замены при выходе из строя любого из компонентов.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - легче всего отремонтировать)
