Введение

В этом разделе мы покажем вам все съемные компоненты Humax IRHD 5000C и способы их извлечения.

Что вам понадобится

Инструменты

  • Крестовая отвертка №2
    Отвертка Phillips #2 | Источник - ifixit.com
    Посмотреть
  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com
  • Малые плоскогубцы с цепным носом
    Плоскогубцы с маленьким цепным носом | Источник - ifixit.com
    Посмотреть

Шаг 1: откройте корпус

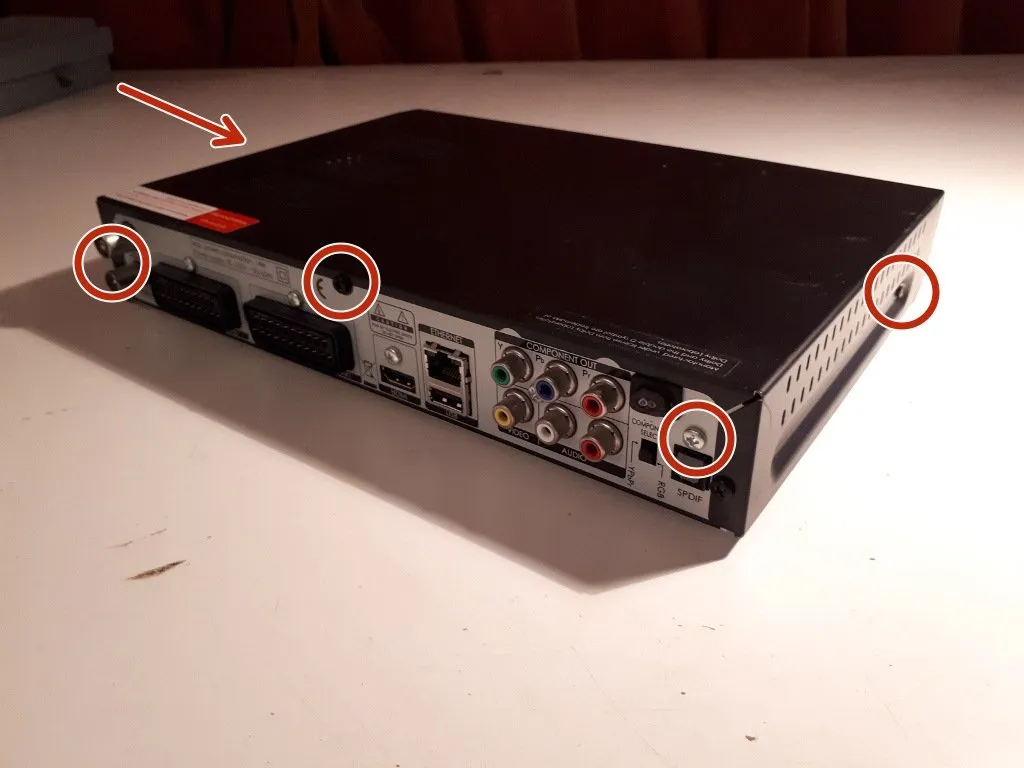

Разборка Humax IRHD 5000C, открываем корпус: шаг 1, изображение 1 из 2
Humax IRHD 5000C Разборка, вскрытие корпуса: шаг 1, изображение 1 из 2 | Источник - ifixit.com

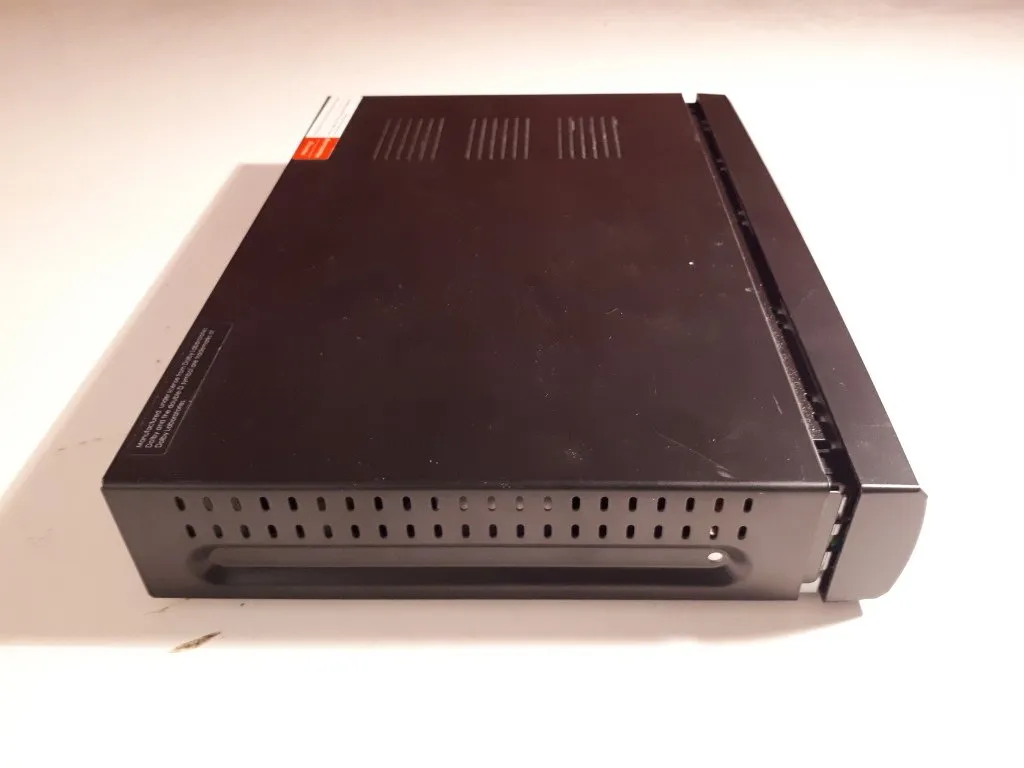

Humax IRHD 5000C Разборка, вскрытие корпуса: шаг 1, изображение 2 из 2
Разборка Humax IRHD 5000C, открываем корпус: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Открутите винты с внешней стороны.

  • Сдвиньте верхнюю крышку немного назад и снимите ее с корпуса.

Шаг 2 извлеките блок питания

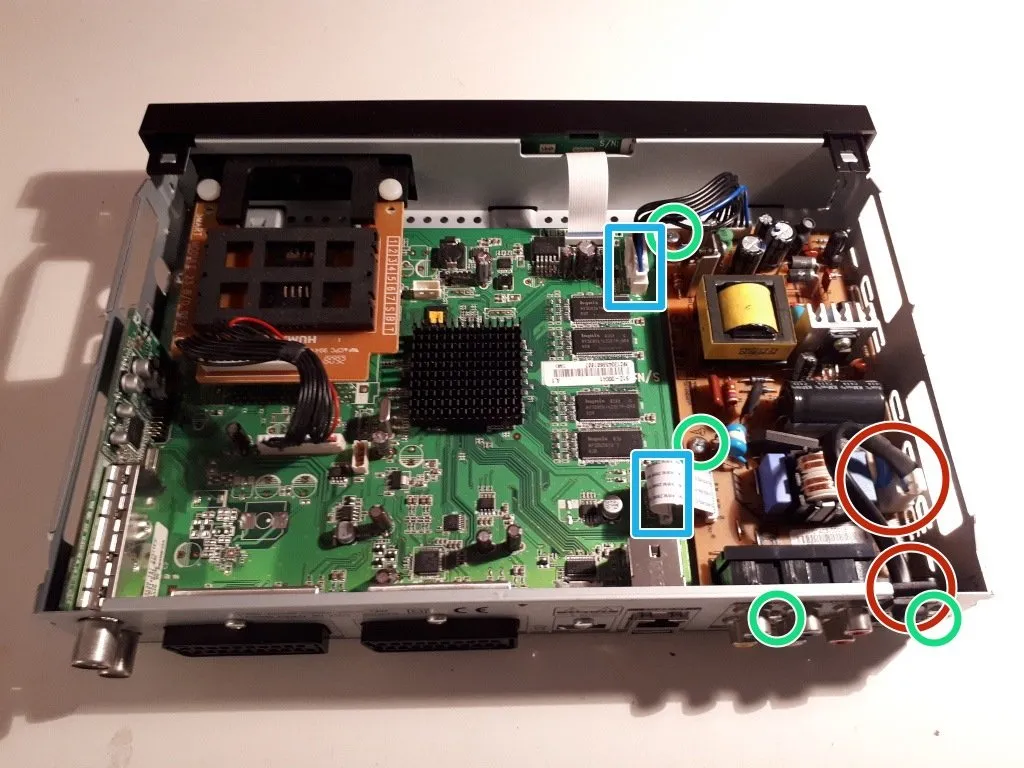

Разборка Humax IRHD 5000C, извлечение блока питания: шаг 2, изображение 1 из 2
Разборка Humax IRHD 5000C, извлечение блока питания: шаг 2, изображение 1 из 2 | Источник - ifixit.com

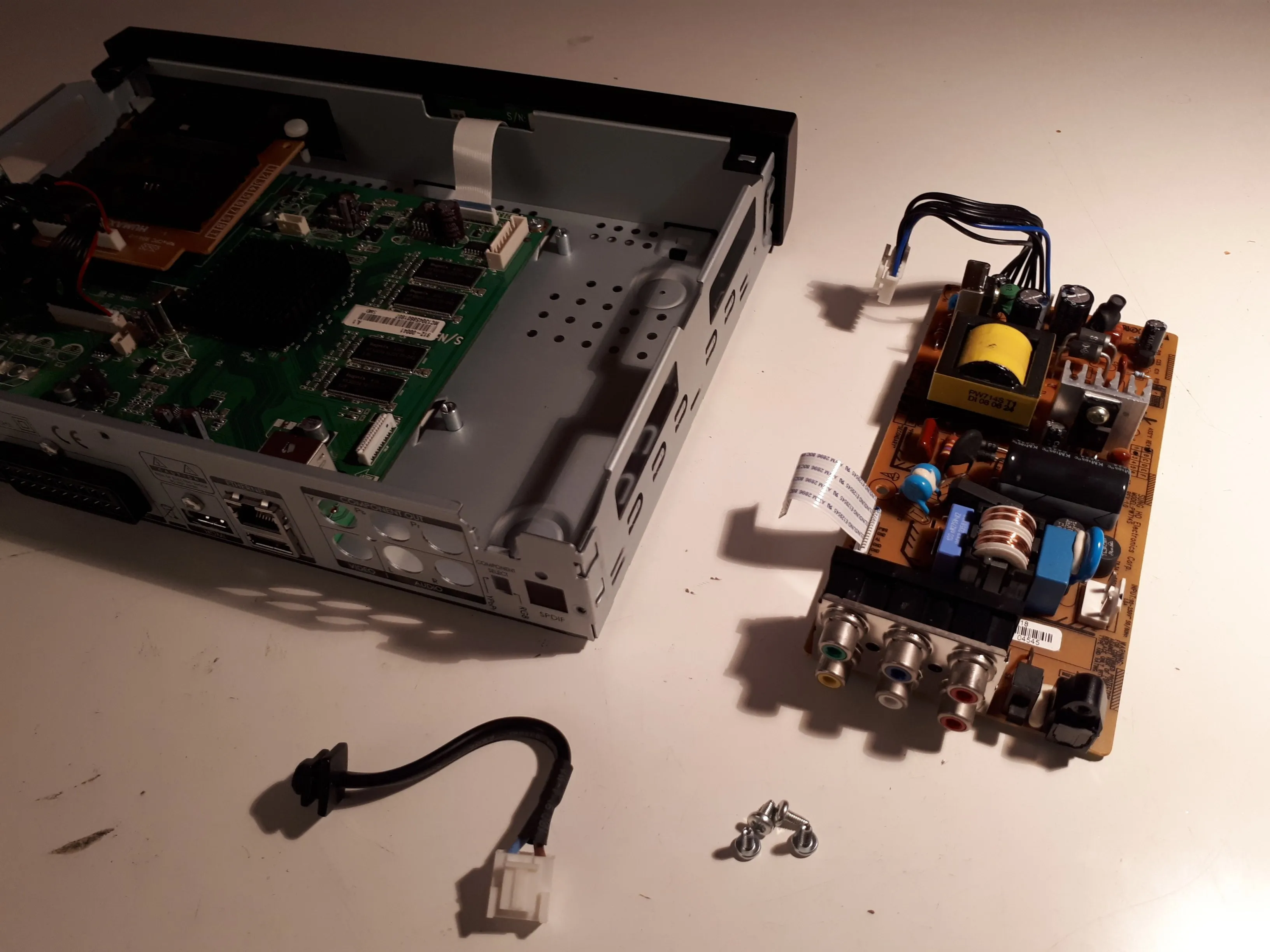

Humax IRHD 5000C Разборка, извлечение блока питания: шаг 2, изображение 2 из 2
Разборка Humax IRHD 5000C, извлечение блока питания: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Снимите различные детали, удерживающие блок питания.

  • Отсоедините кабель питания (на фото он уже отрезан).

  • Открутите винты.

  • Отсоедините кабели материнской платы.

  • Извлеките блок питания из корпуса.

Шаг 3 Снимите переднюю панель

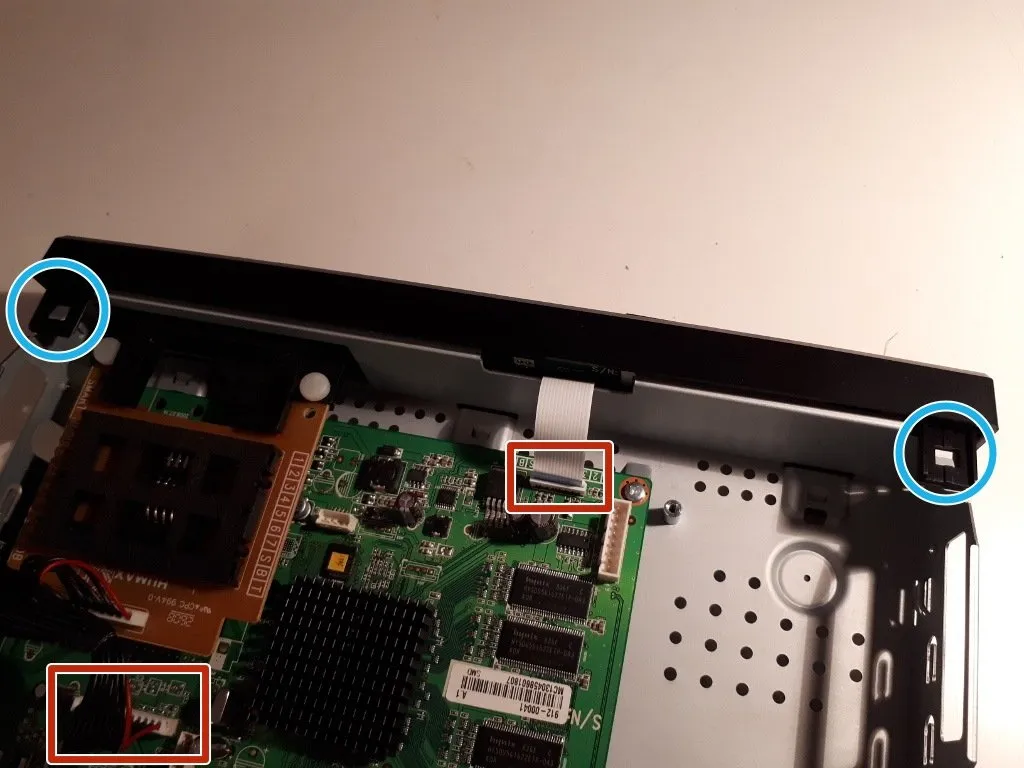

Разборка Humax IRHD 5000C, снятие передней панели: шаг 3, изображение 1 из 2
Humax IRHD 5000C Разборка, снятие передней панели: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Humax IRHD 5000C Разборка, снятие передней панели: шаг 3, изображение 2 из 2
Humax IRHD 5000C разборка, снять переднюю панель: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините кабели, соединяющие материнскую плату с передней панелью.

  • С помощью плоской отвертки отстегните 2 фиксатора на верхней панели и 3 фиксатора на нижней панели корпуса, и передняя панель отсоединится.

Шаг 4 Разборка передней панели

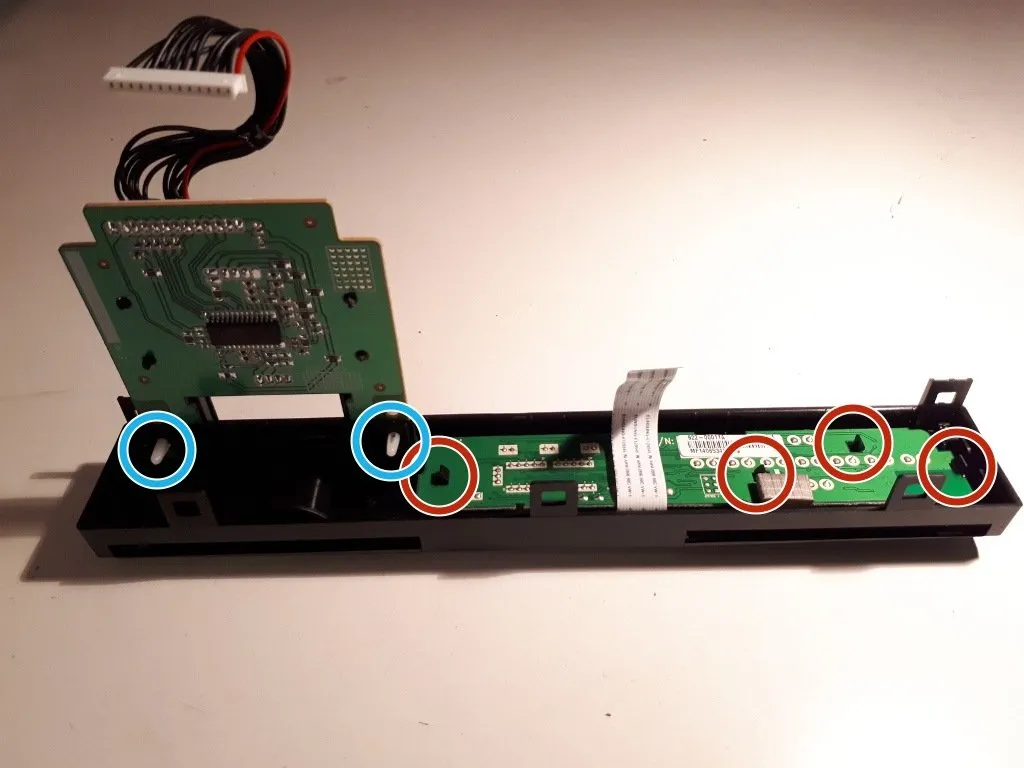

Разборка Humax IRHD 5000C, разборка передней панели: шаг 4, изображение 1 из 3
Humax IRHD 5000C Разборка, разборка передней панели: шаг 4, изображение 1 из 3 | Источник - ifixit.com

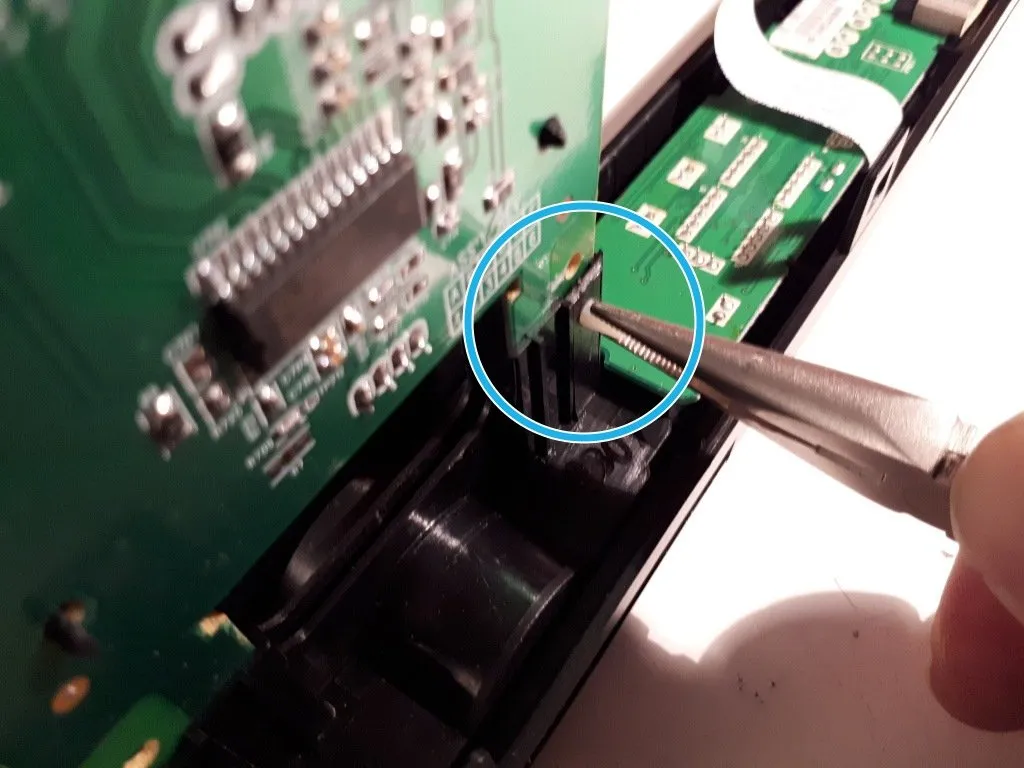

Humax IRHD 5000C Разборка, разборка передней панели: шаг 4, изображение 2 из 3
Humax IRHD 5000C Разборка, разборка передней панели: шаг 4, изображение 2 из 3 | Источник - ifixit.com

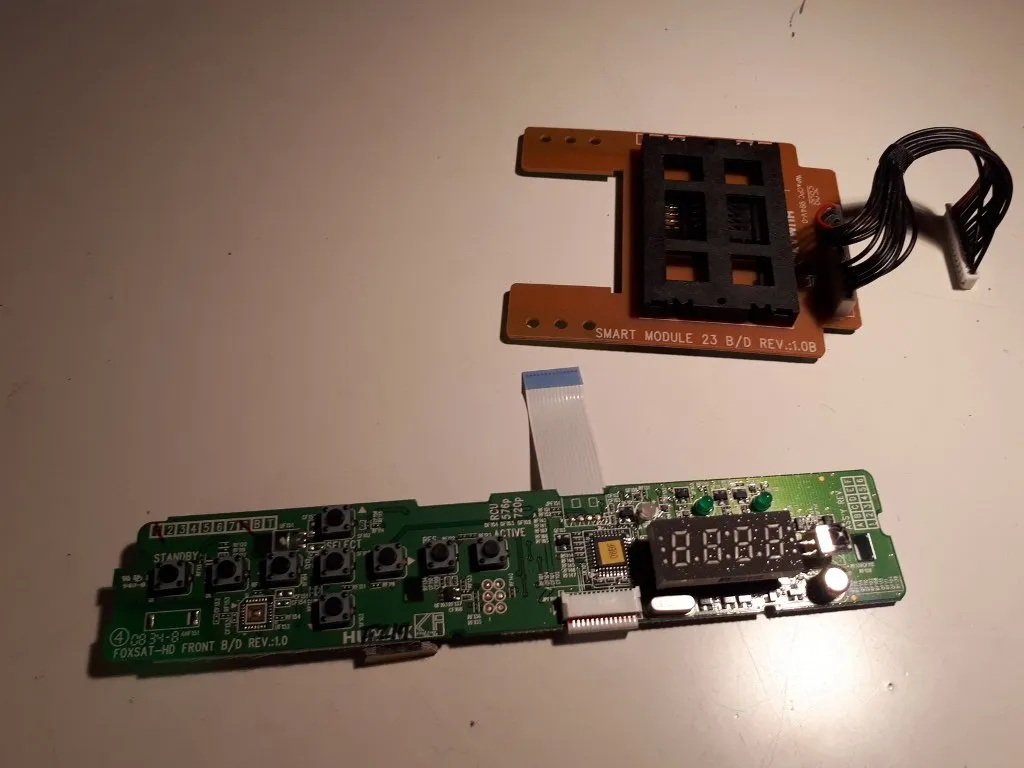

Humax IRHD 5000C Разборка, разборка передней панели: шаг 4, изображение 3 из 3
Humax IRHD 5000C Разборка, разборка передней панели: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Отстегните 4 зажима слева направо и снимите панель.

  • Плоскогубцами зажмите белый разъем и протолкните его.

Шаг 5 Снимите основную плату

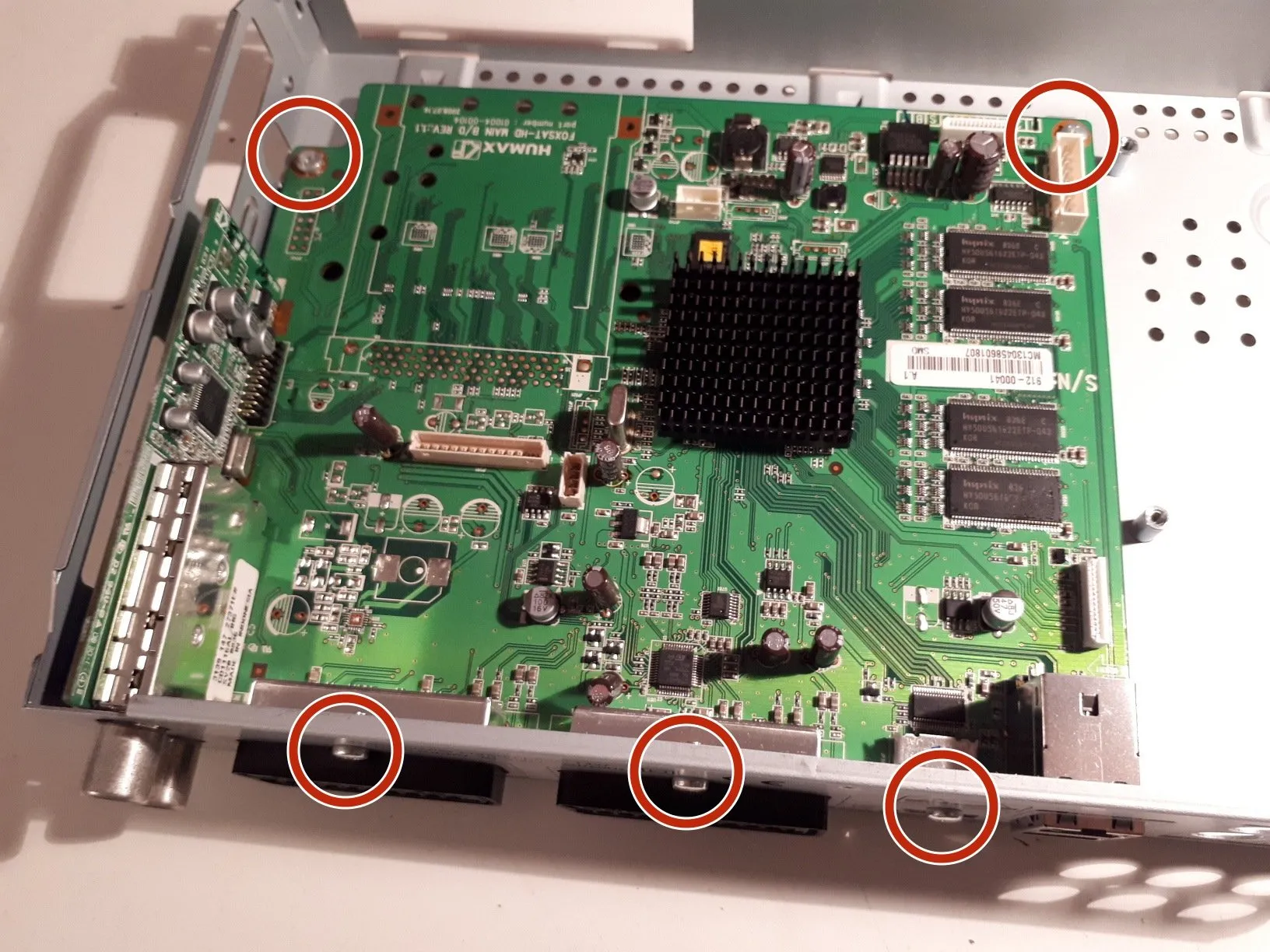

Разборка Humax IRHD 5000C, извлечение основной платы: шаг 5, изображение 1 из 2
Разборка Humax IRHD 5000C, извлечение основной платы: шаг 5, изображение 1 из 2 | Источник - ifixit.com

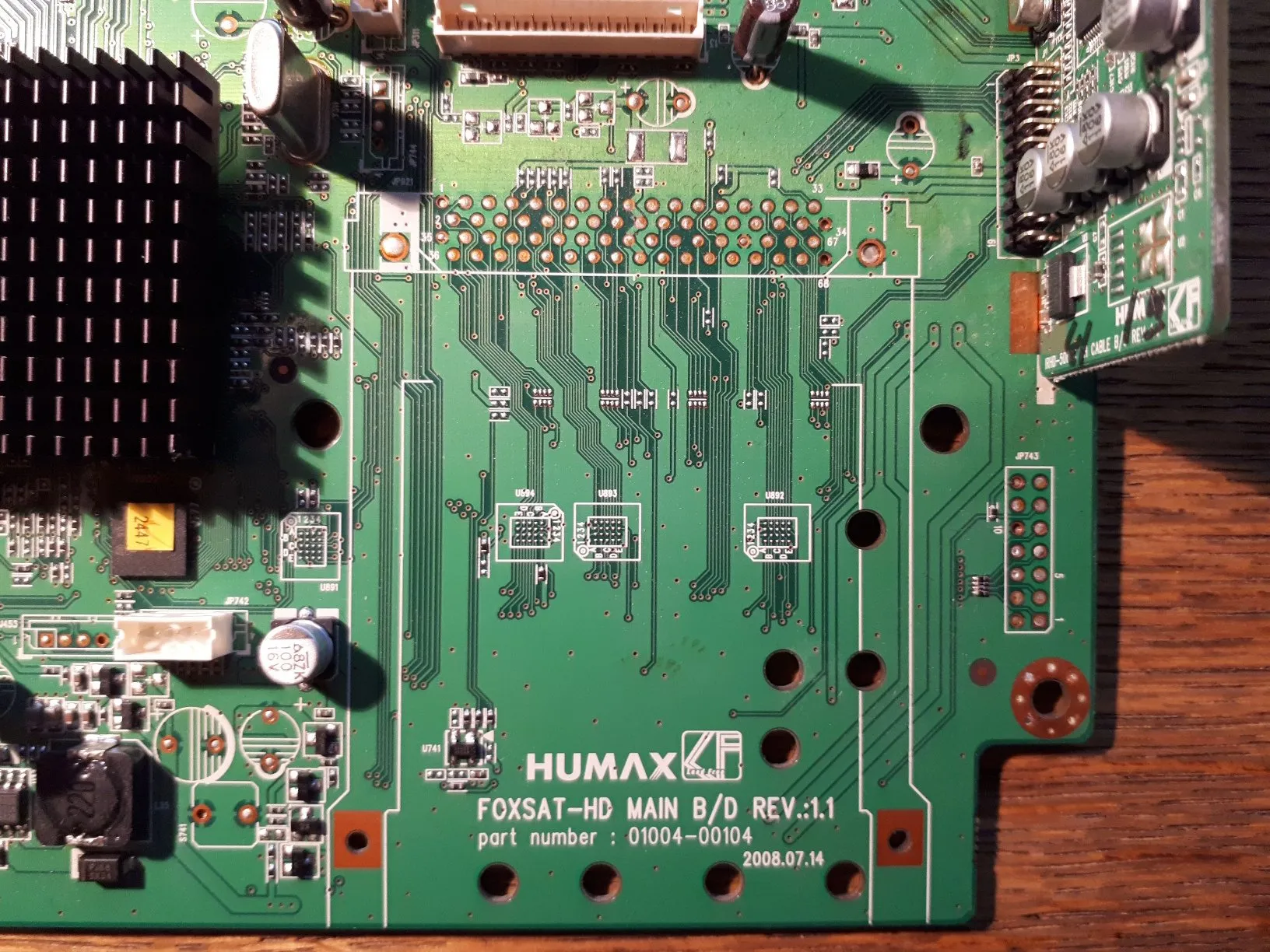

Разборка Humax IRHD 5000C, извлечение основной платы: шаг 5, изображение 2 из 2
Разборка Humax IRHD 5000C, извлечение основной платы: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Открутите винты и извлеките материнскую плату из корпуса.

Комментарии к статье

Для чего нужны эти непаяные разъемы? Жесткий диск?

Не знаю, может быть, это SCSI-диск, там 68 контактов. В последнем шаге я приложил подробную фотографию.
