Разборка Hyperkin Duke

Введение

Этот разбор не может быть использован для OG Xbox Duke.

Для разборки Hyperkin Duke были перечислены отдельные инструменты, однако в наборе Pro Tech Toolkit или Essential Electronics Toolkit есть все необходимые инструменты.

Что вам нужно

Инструменты

•

•

•

•

Шаг 1 Снятие задней крышки

• Желательно проводить разборку на антистатической поверхности или прикрепить антистатический браслет на запястье.

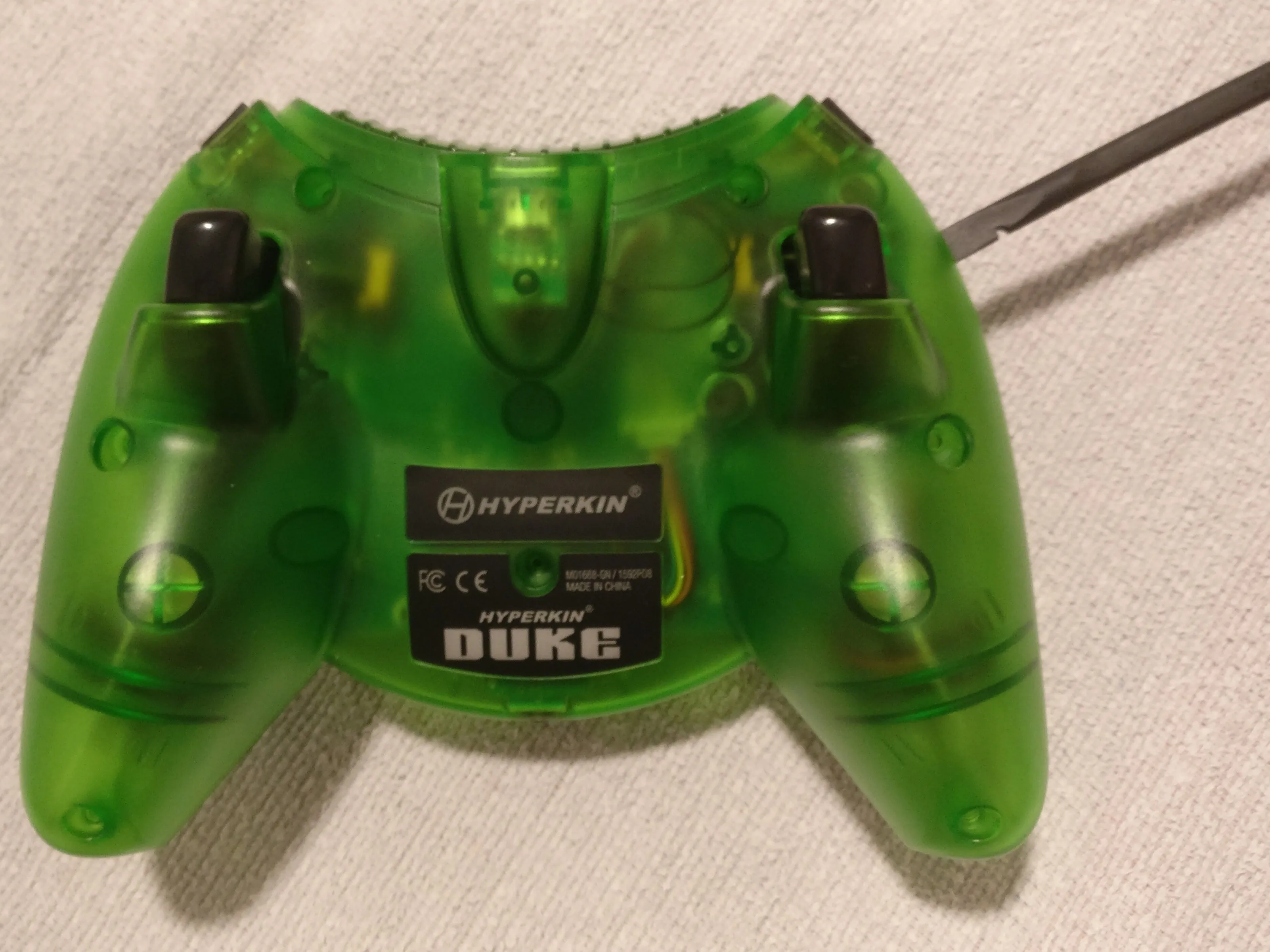

• Положите контроллер лицевой стороной вниз, чтобы обеспечить доступ к задним винтам

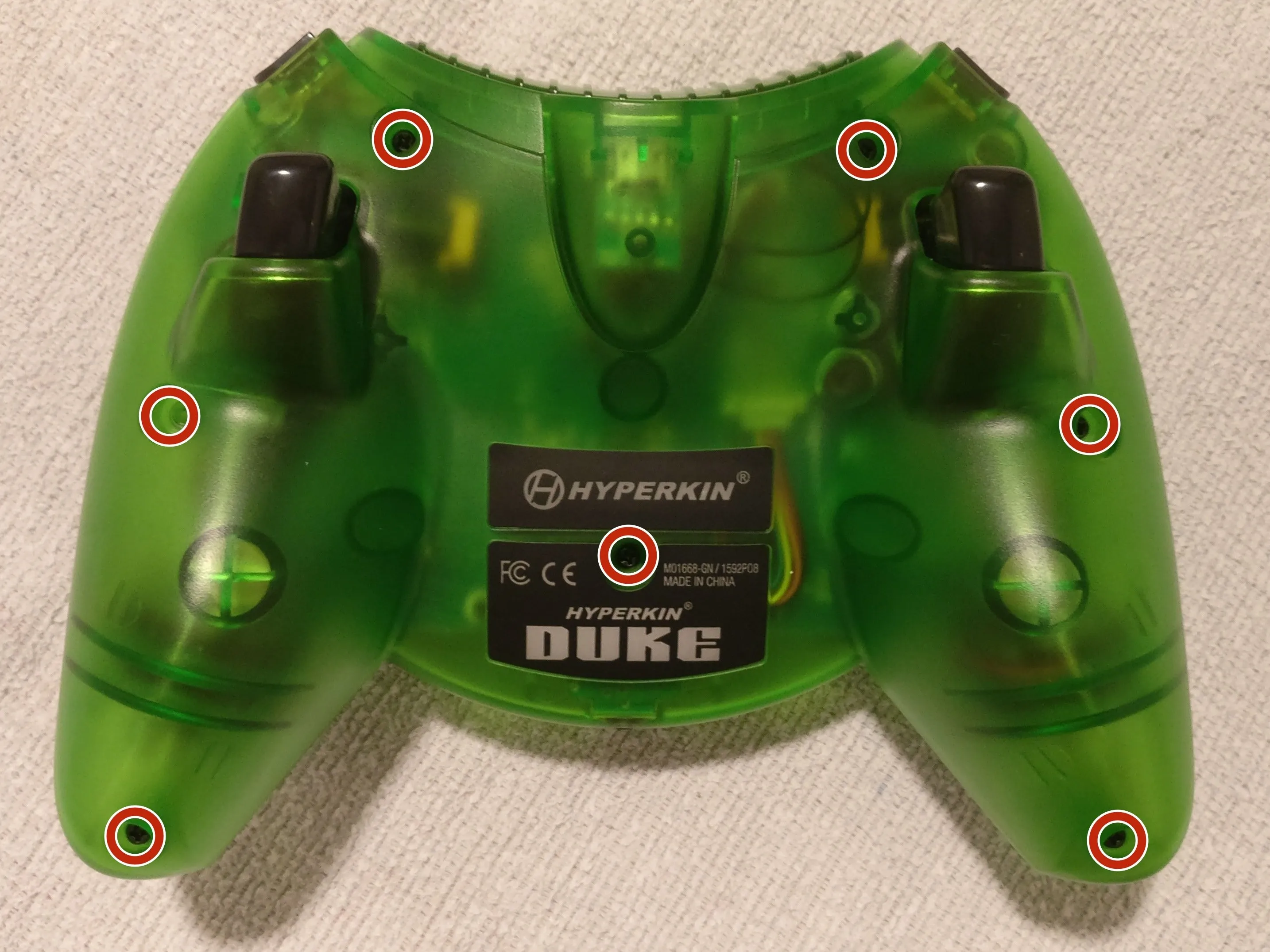

• Используя крестовую отвертку №1, открутите семь винтов, выделенных красным маркером.

• Контроллер должен легко разделиться на две половинки, некоторую помощь можно оказать, вставив пробойник вдоль шва

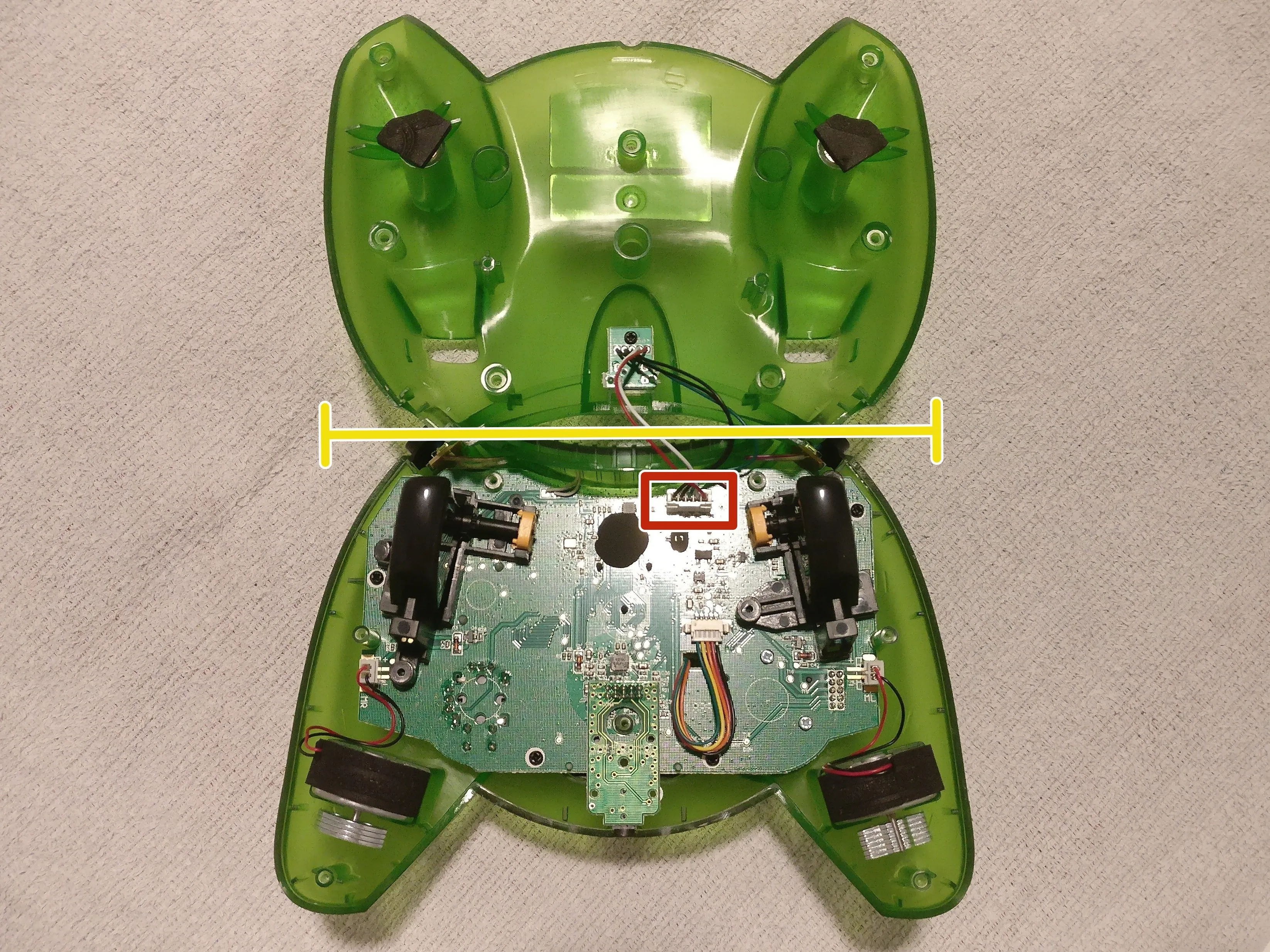

Шаг 2 Открытие контроллера

• Не просто снимите заднюю часть корпуса, это связано с тем, что разъем micro USB закреплен на задней половине контроллера, а кабель подключен к печатной плате на передней половине контроллера.

• Раскройте контроллер как раковину моллюска вдоль выделенной желтым оси

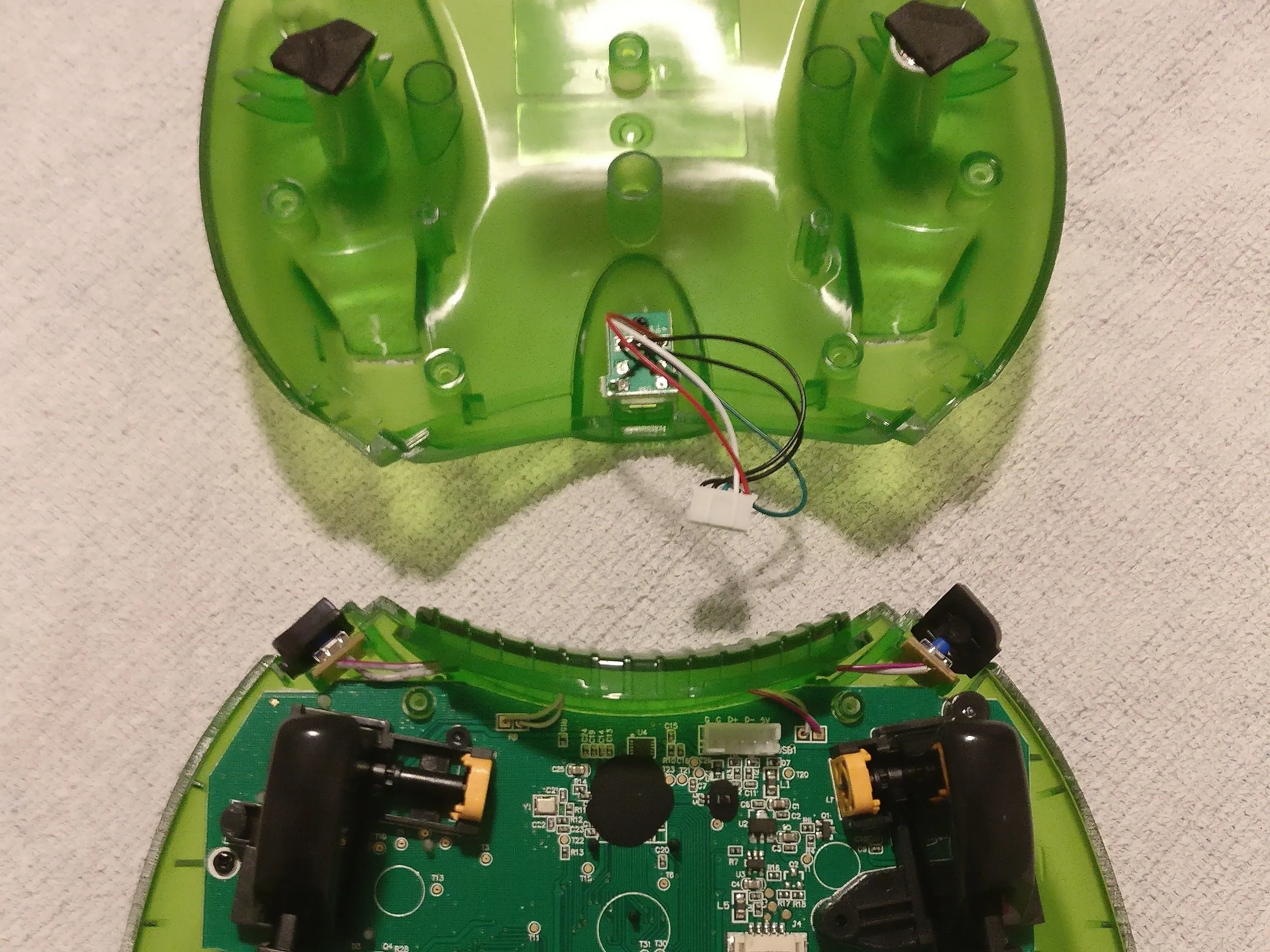

Шаг 3. Извлечение разъема USB

• Угловой пинцет - отличный инструмент для извлечения кабелей из этих разъемов.

• Аккуратно покачайте кабель из стороны в сторону, одновременно оттягивая его от печатной платы, чтобы отделить два элемента.

• Один винт удерживает печатную плату разъема USB на задней панели контроллера

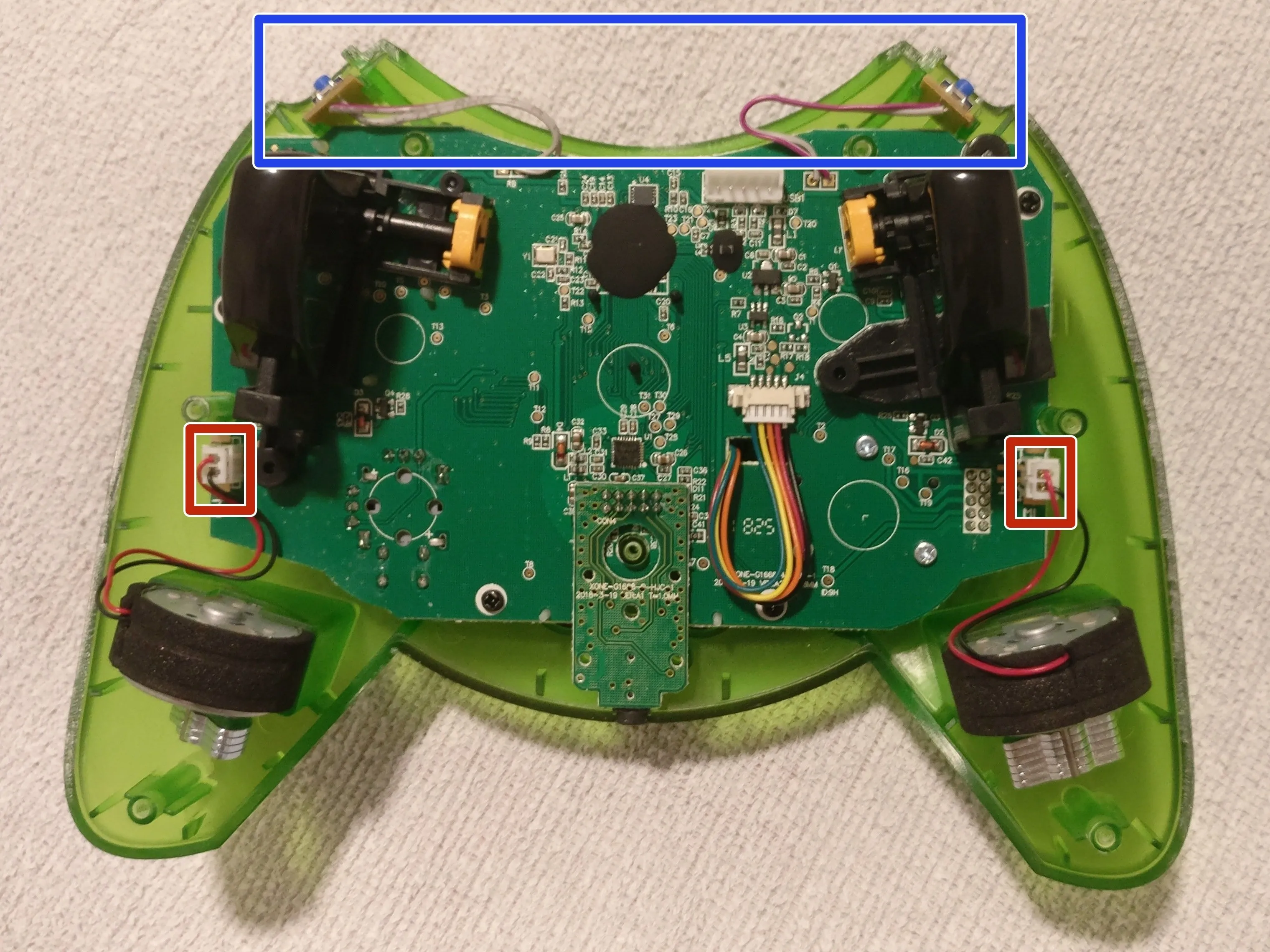

Шаг 4 Снятие основной печатной платы

• Центральная часть, а также левый и правый бамперы были удалены простым сдвигом вверх и в сторону от контроллера

• Для вибромоторов используется кабель/разъем, аналогичный micro USB.

• Используйте угловой пинцет таким же образом, как и раньше, чтобы отделить эти кабели от разъемов печатной платы

• Вибрационные моторы теперь можно извлечь

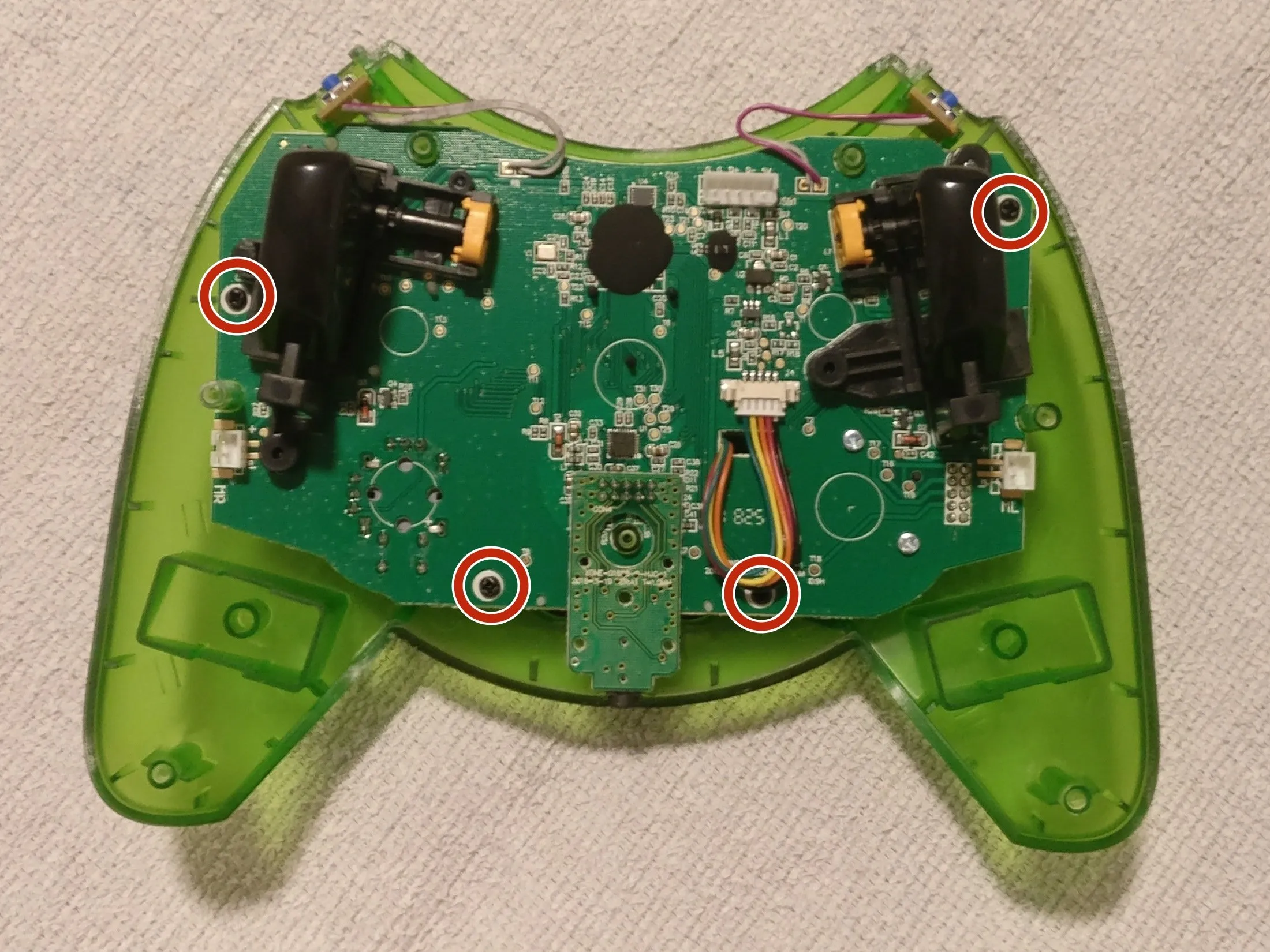

• Открутите четыре винта, крепящие печатную плату к передней половине контроллера

Шаг 5

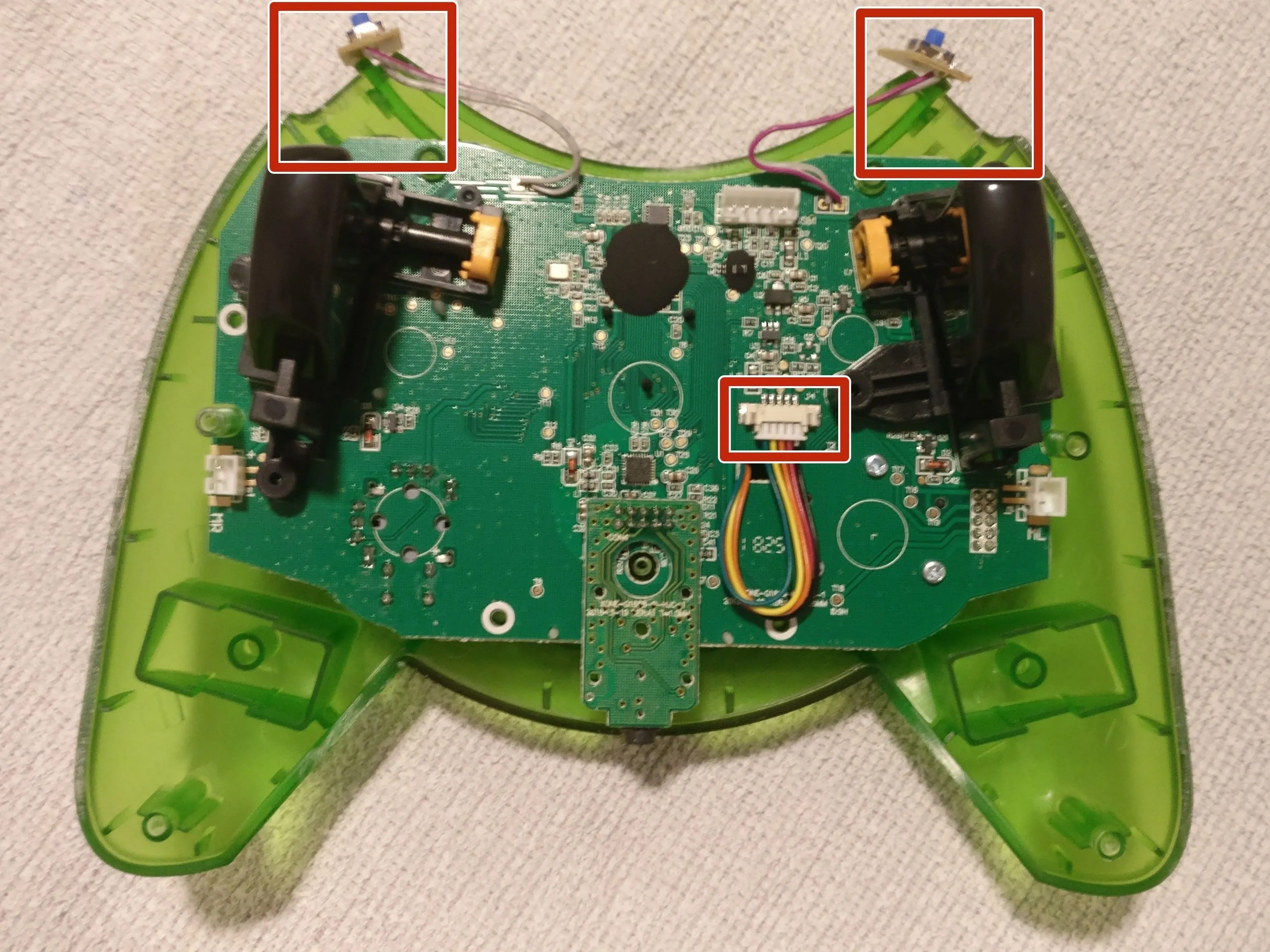

• Печатные платы левой и правой кнопок бампера можно выдвинуть из держателей и расположить в стороне, как показано на рисунке

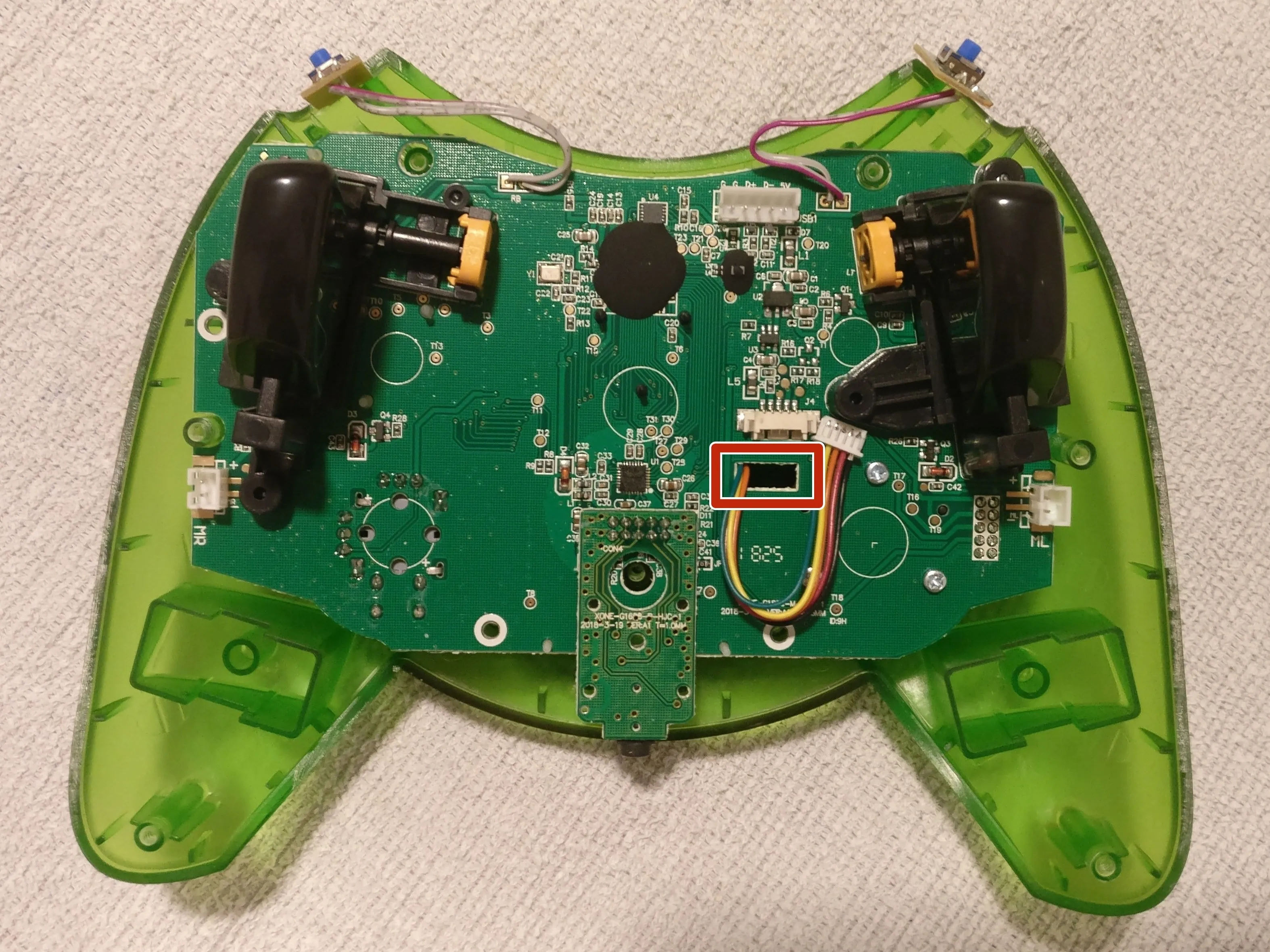

• Разъем в центре основной печатной платы предназначен для ЖК-дисплея. Отсоедините кабель от этого разъема.

• Аккуратно поднимите основную печатную плату от передней половины корпуса контроллера.

• Кабель ЖК-дисплея должен пройти через прямоугольное отверстие в печатной плате, чтобы ее можно было полностью освободить от корпуса контроллера

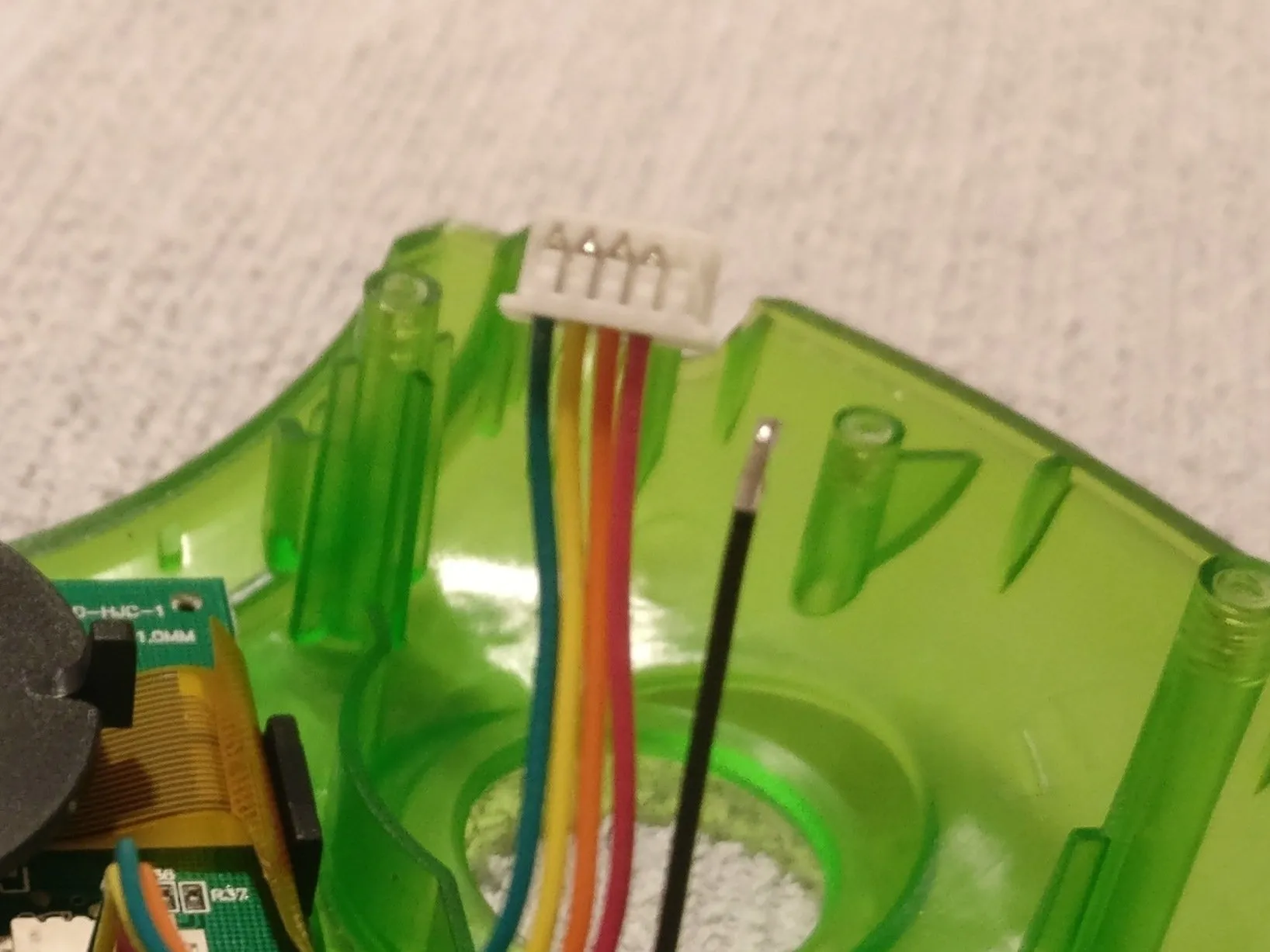

• Как видно на фотографии, один из маленьких проводов отсоединился от разъема ЖК-дисплея. При ближайшем рассмотрении оказывается, что кабель не был правильно закреплен на производстве. Если у вас возникли проблемы с ЖК-дисплеем Duke, это может быть хорошим местом для начала поиска неисправностей.

• Если у вас возникла такая проблема, обратите внимание на то, как установлены другие провода в разъеме, и вставьте свободный провод обратно в разъем так же, как и другие провода. После того как провод будет надежно вставлен в разъем, должен раздаться щелчок/щелчок.

Шаг 6 Снятие ЖК-дисплея

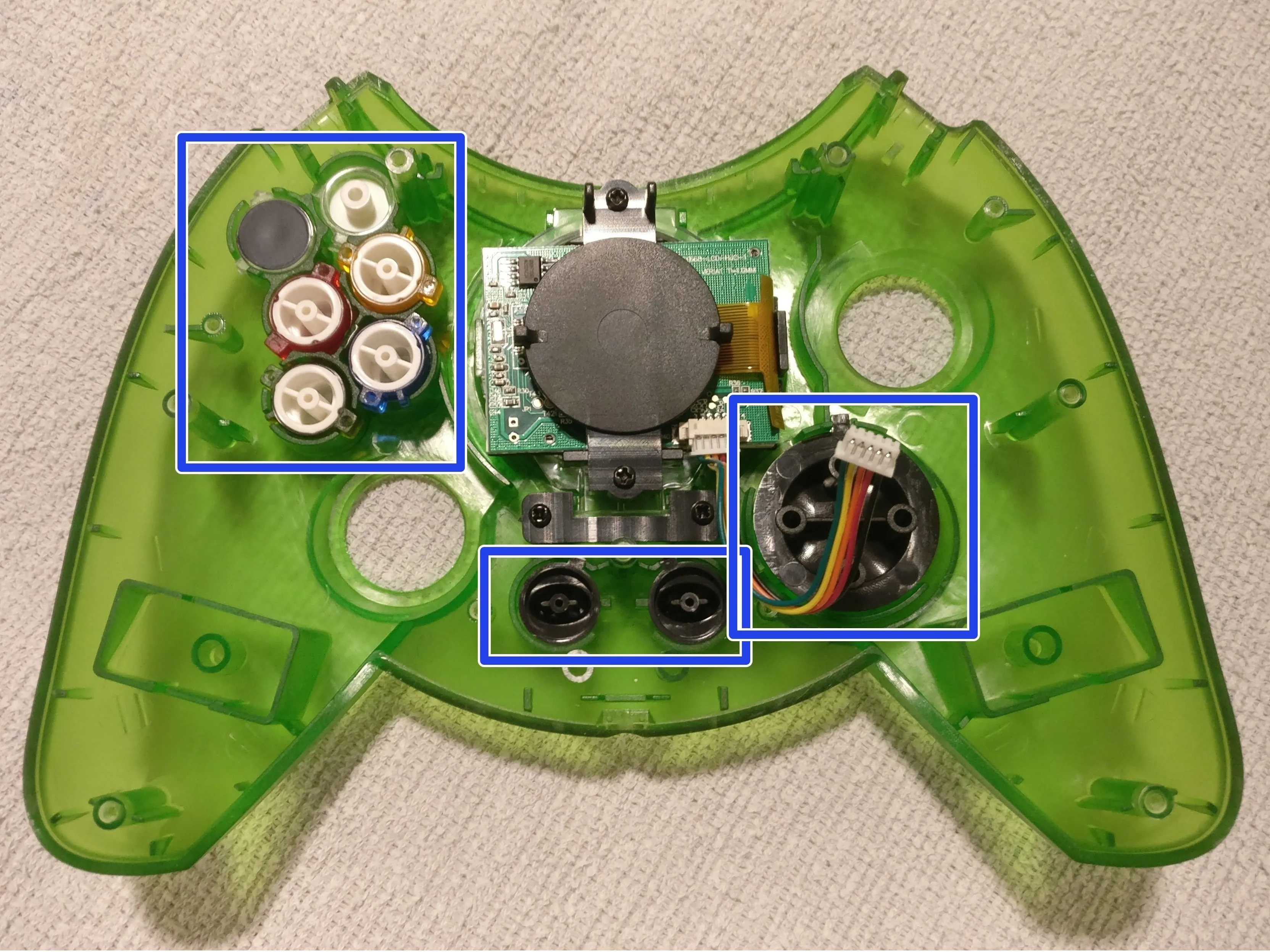

• Выделенные кнопки можно выдвинуть и снять.

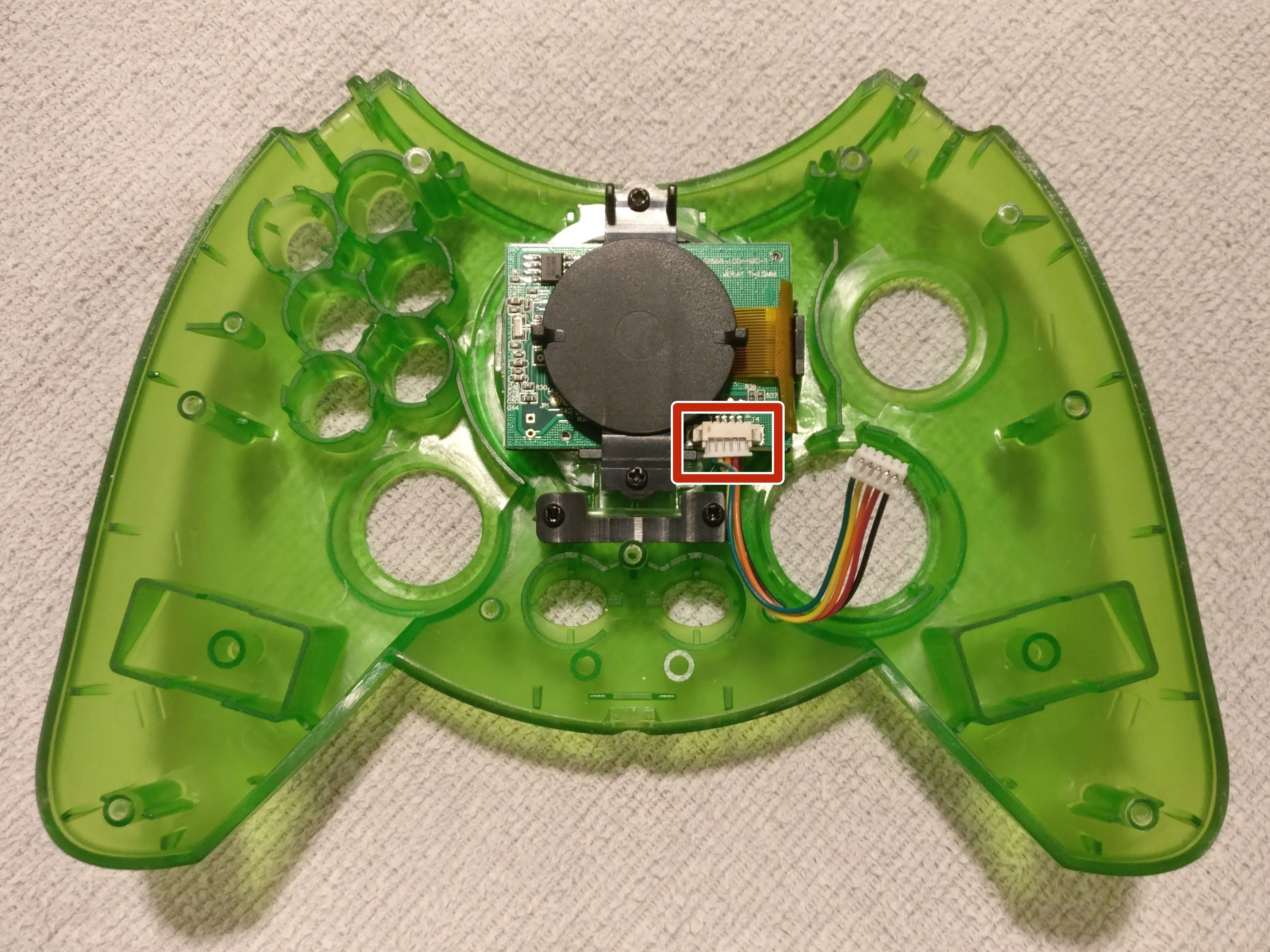

• Отсоедините другой конец кабеля ЖК-дисплея от разъема печатной платы ЖК-дисплея.

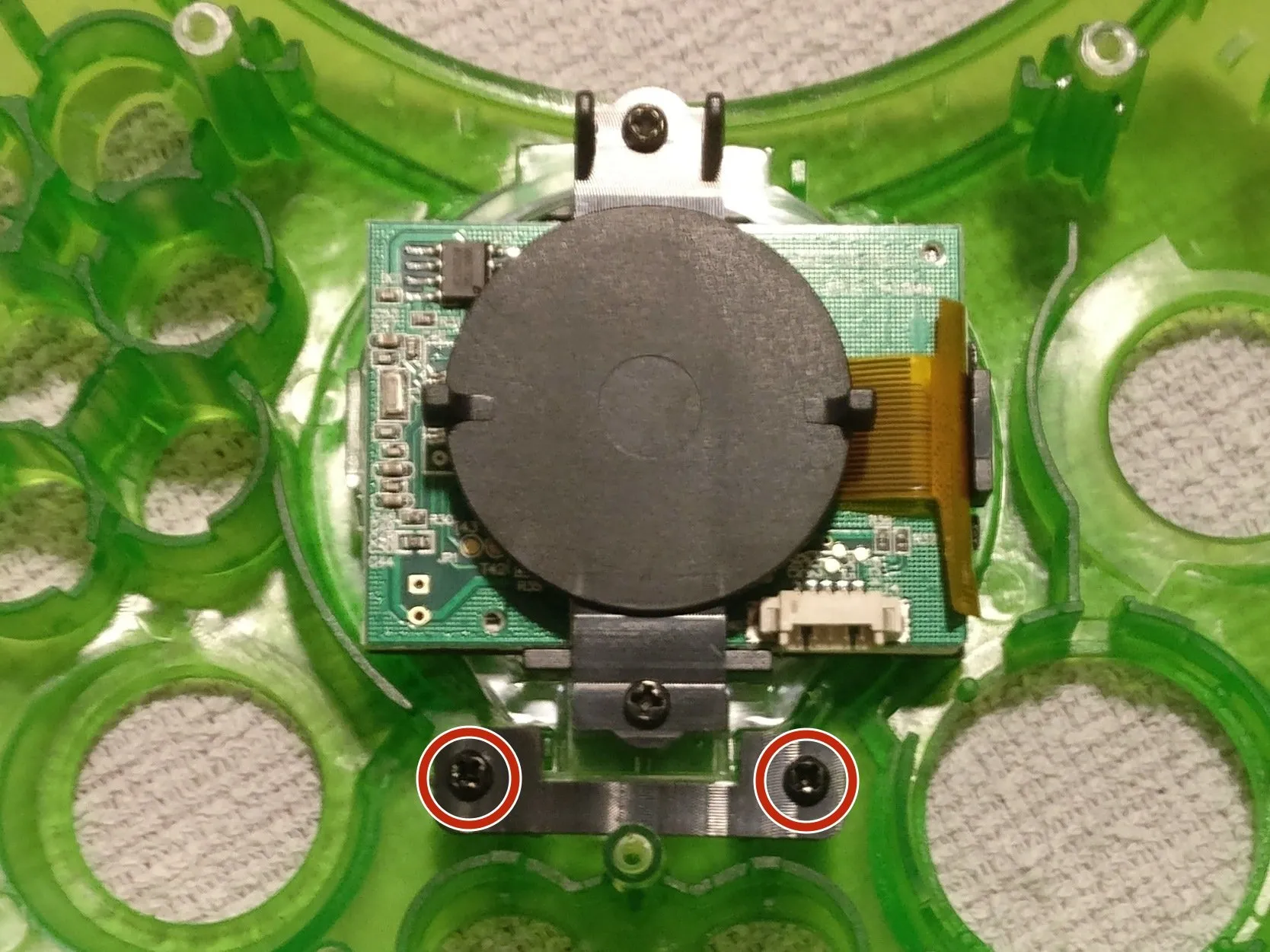

• Небольшой кронштейн с двумя винтами крепит ЖК-дисплей к передней половине контроллера.

• Выкрутите два винта и снимите кронштейн.

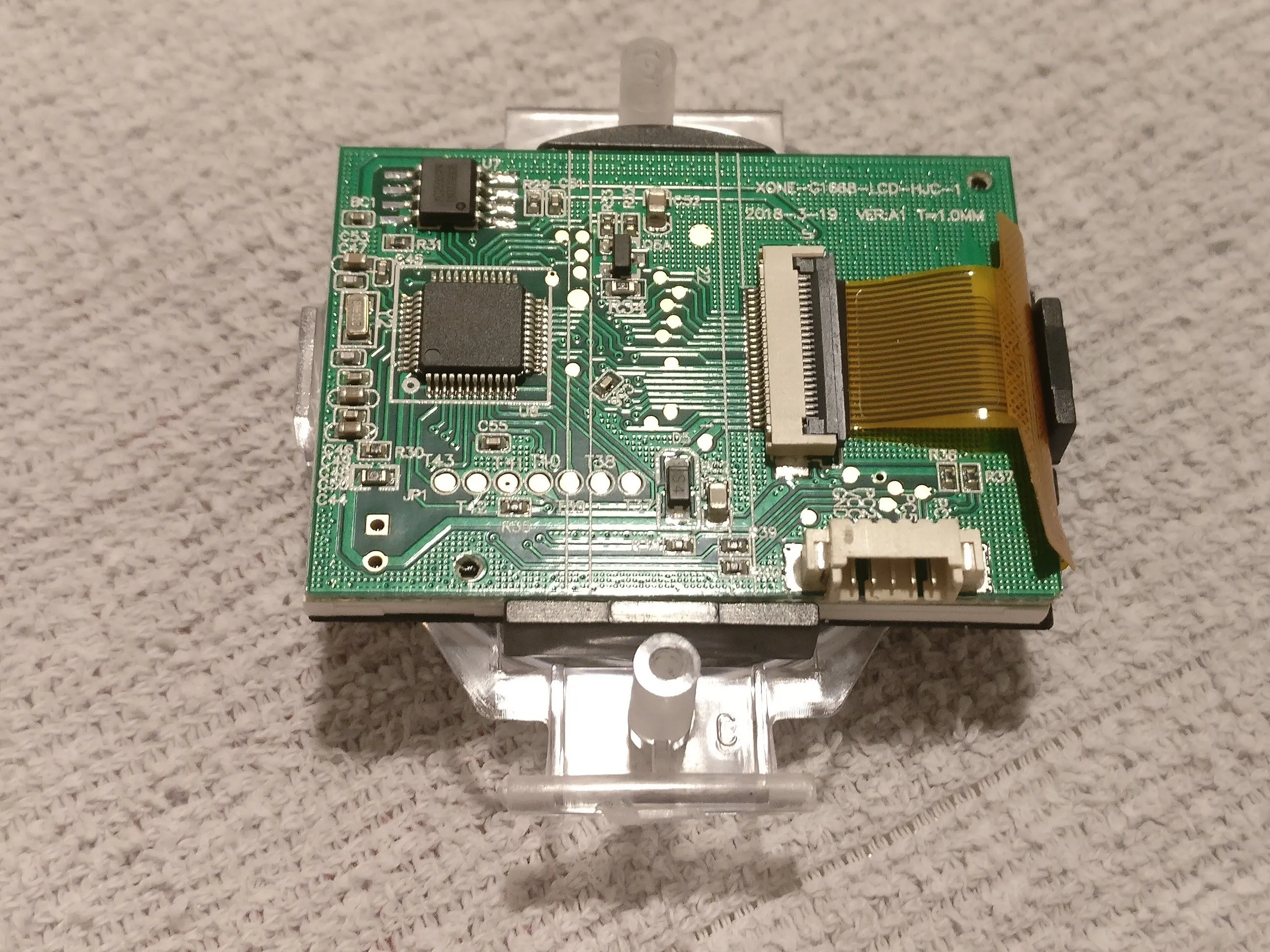

Шаг 7. Снимите подложку ЖК-дисплея

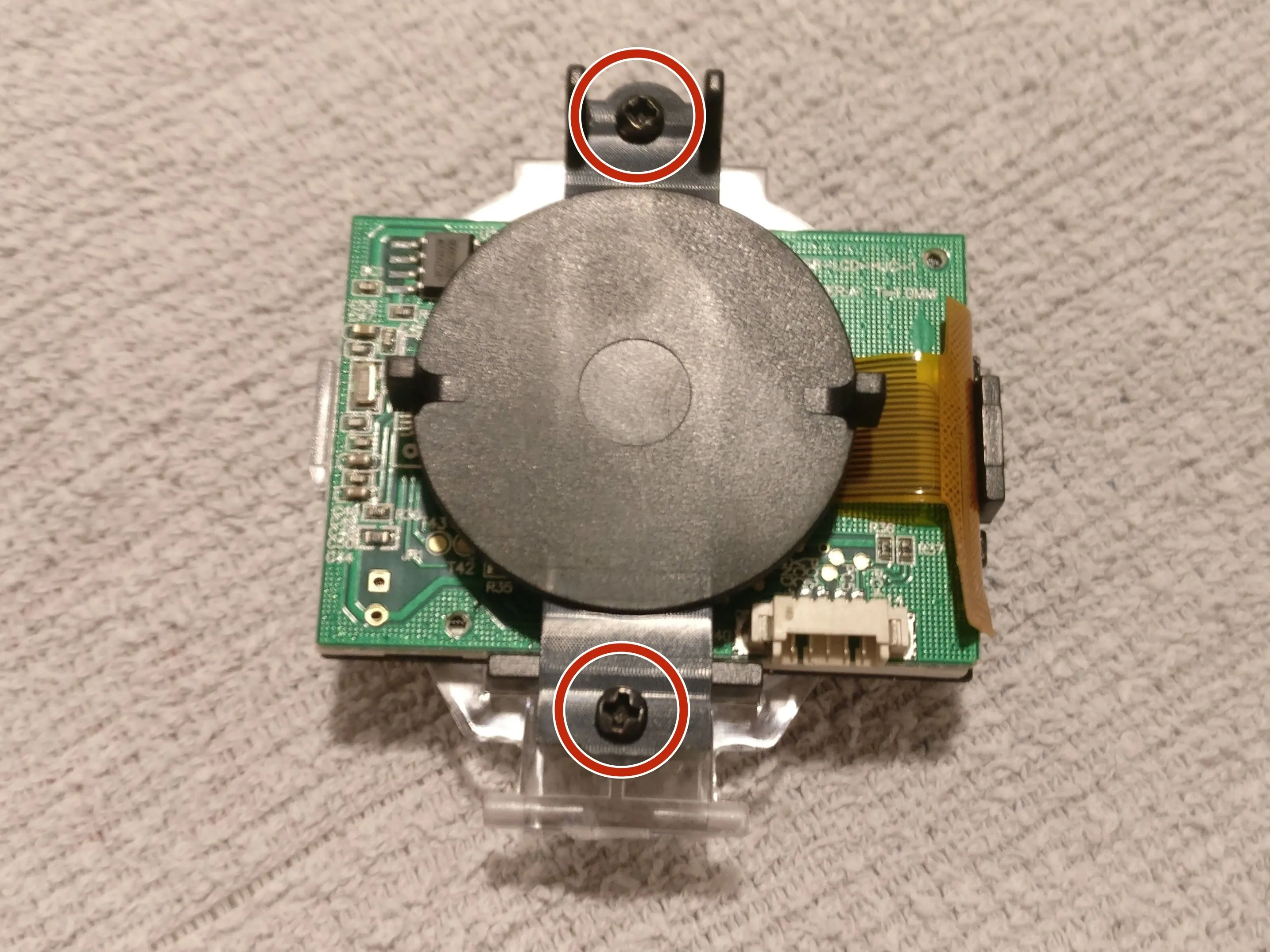

• Открутите два винта, чтобы снять подложку ЖК-дисплея.

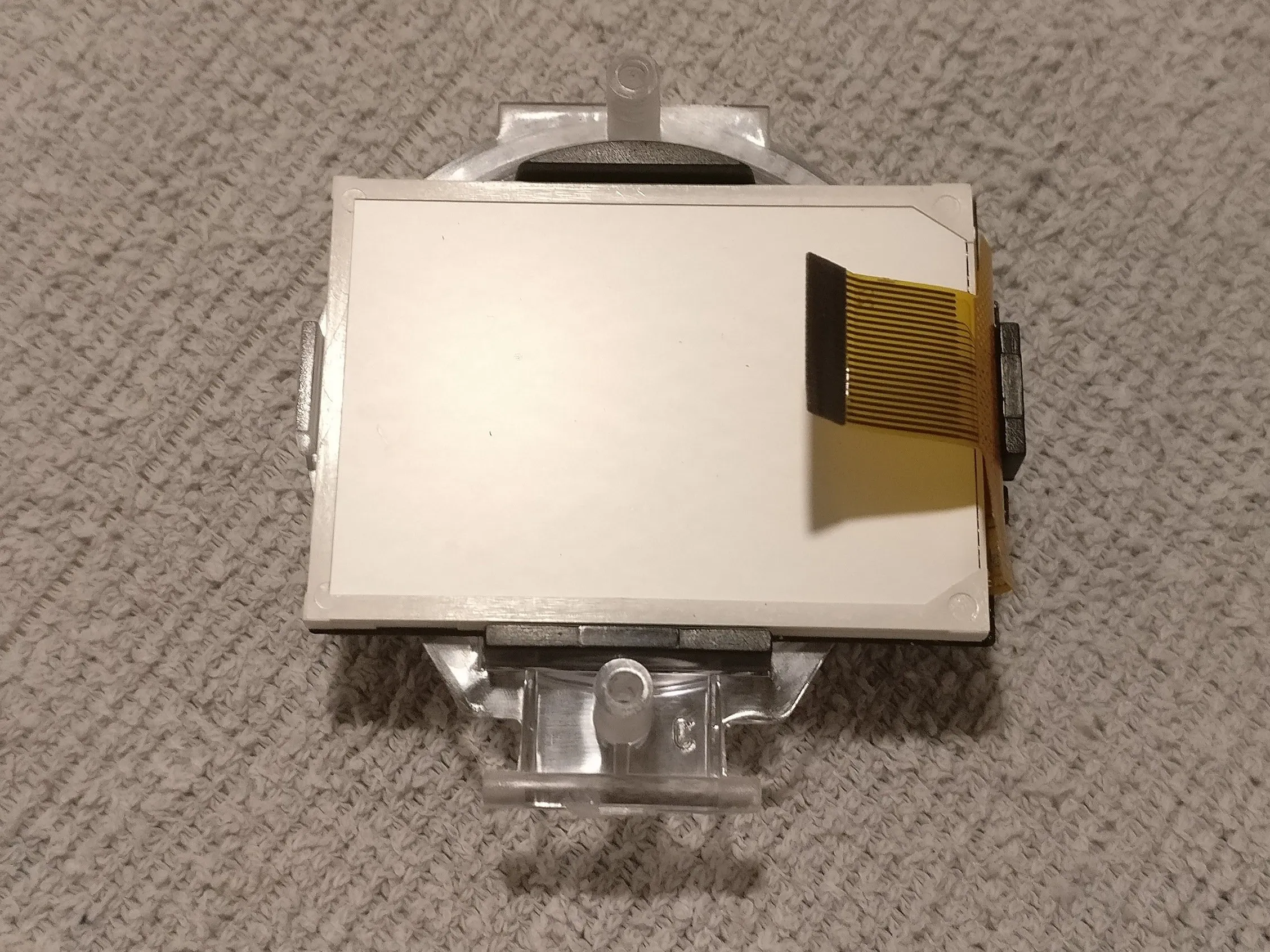

Шаг 8 Снятие печатной платы ЖК-дисплея

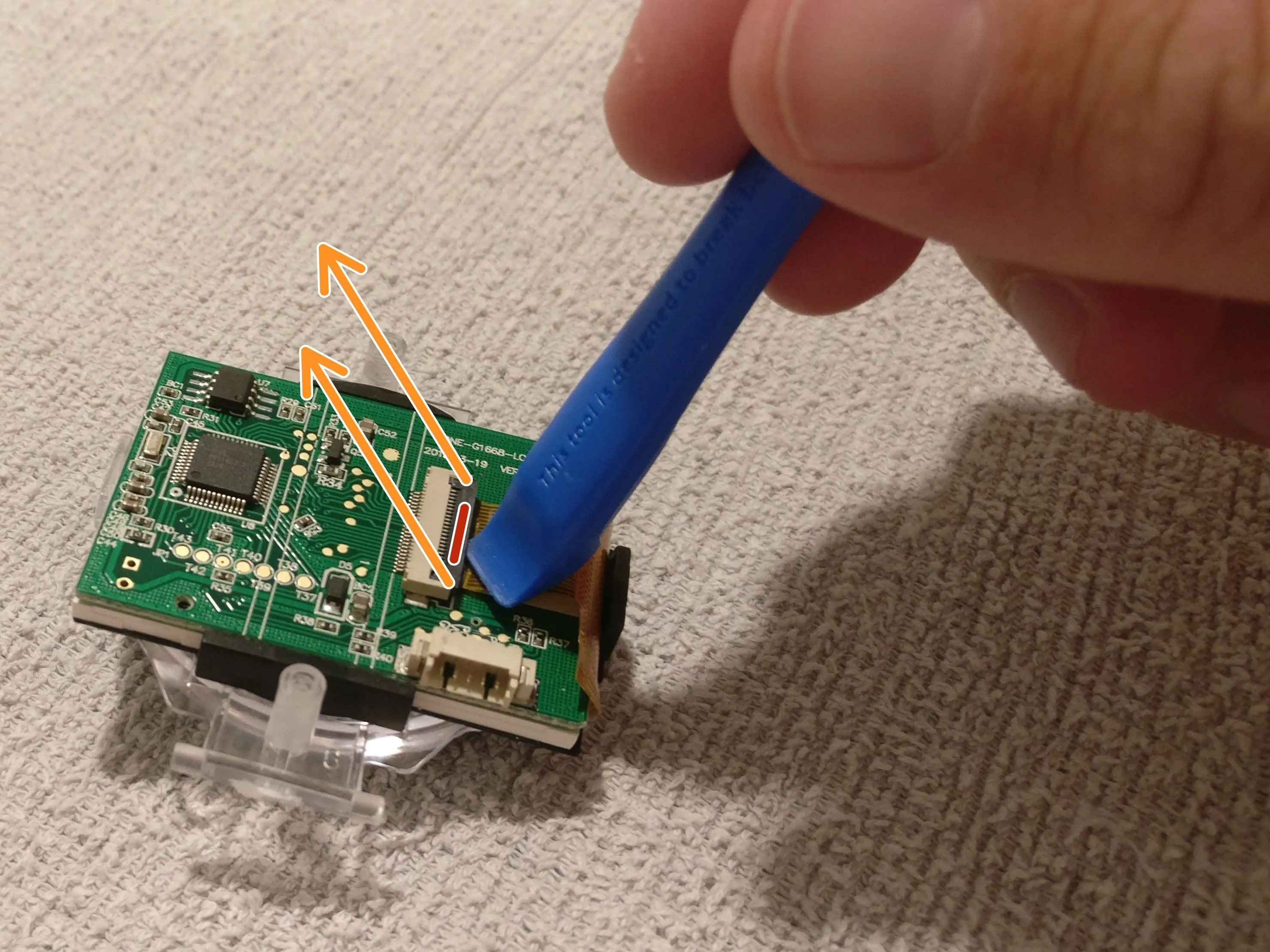

• В разъеме ленточного кабеля есть небольшой рельефный вырез (выделено красным), в который можно вставить уголок инструмента для открывания.

• Поднимите в направлении стрелок, чтобы освободить ленточный кабель из разъема.

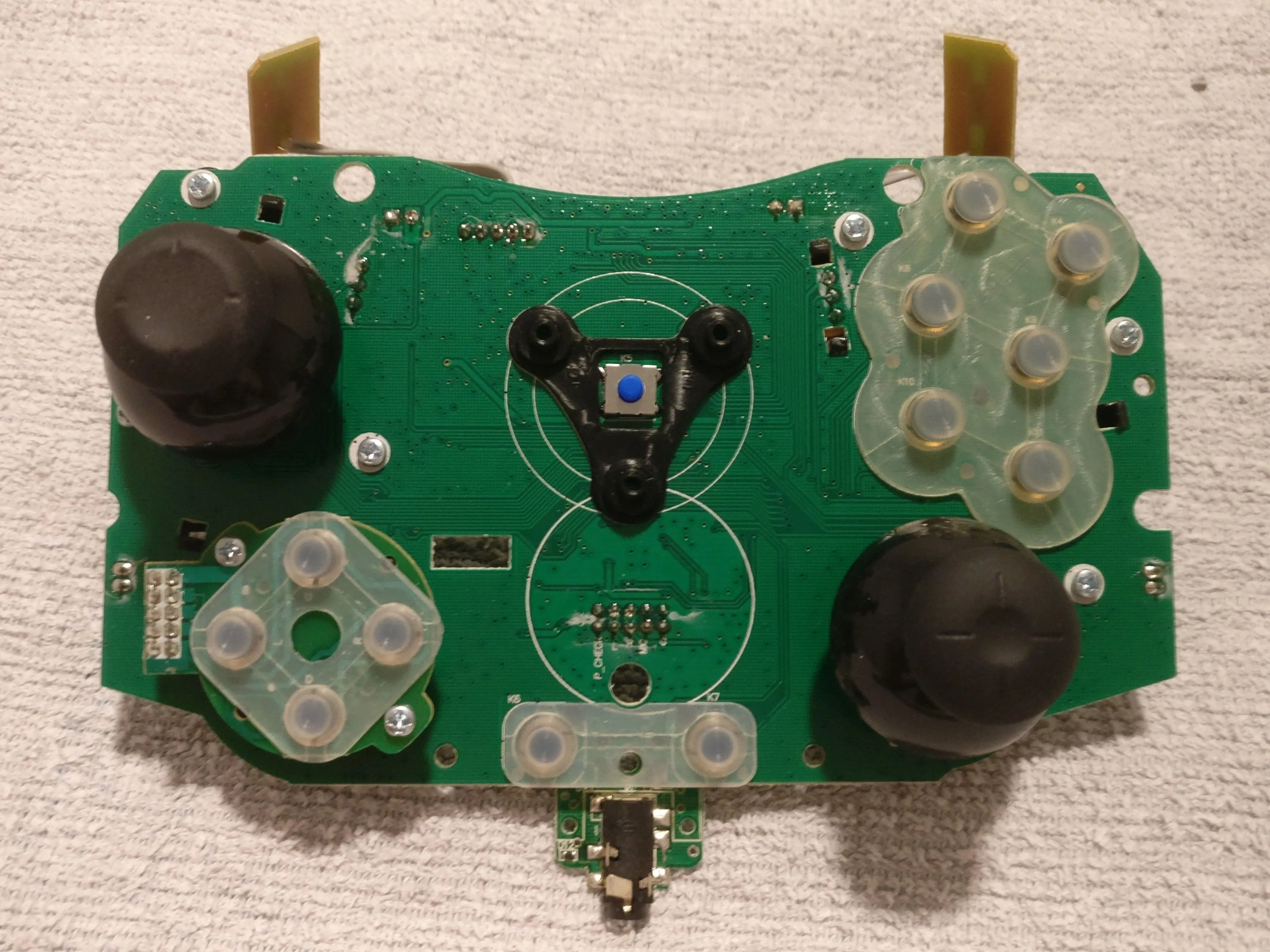

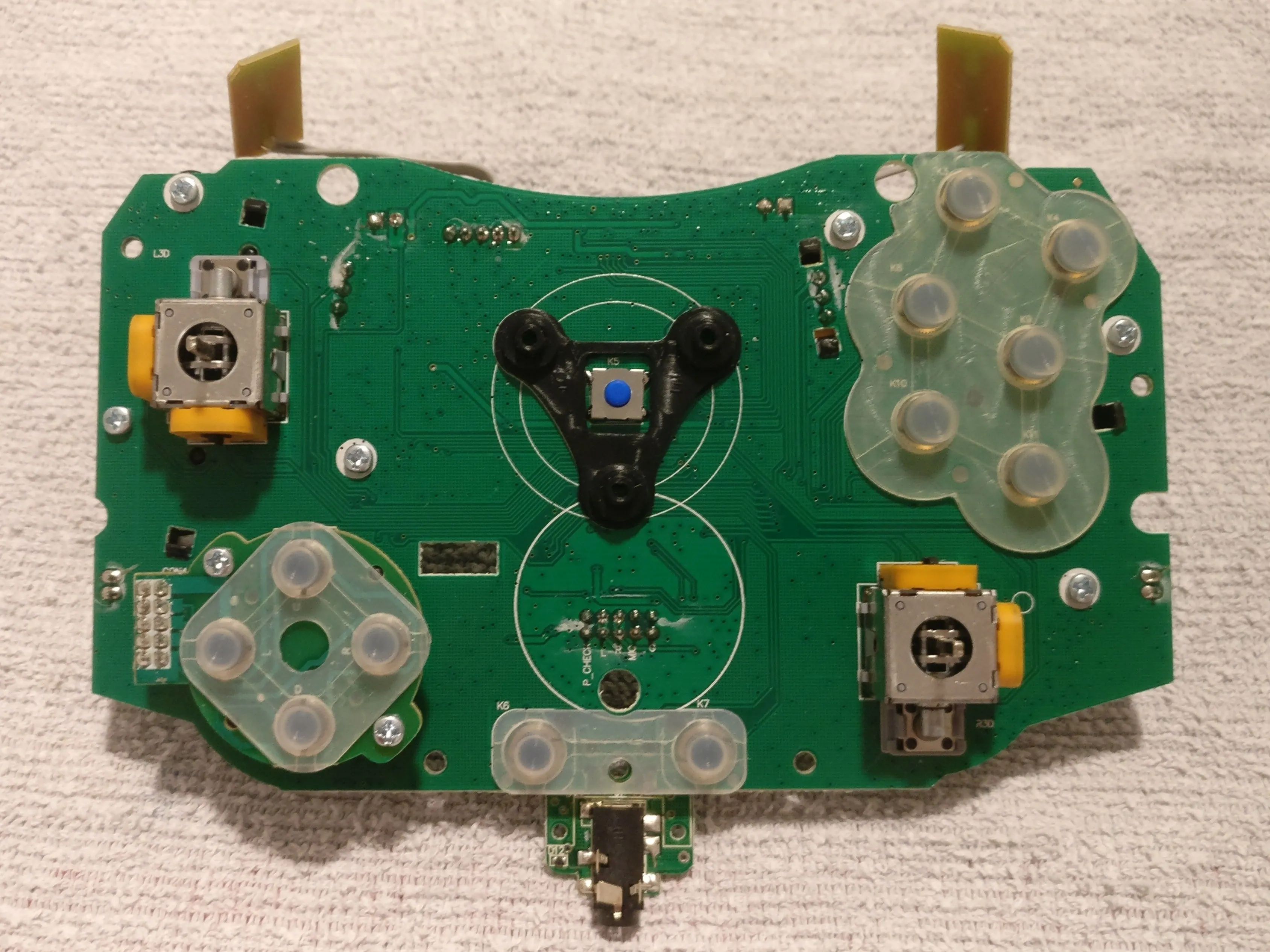

Шаг 9 Извлеките стики для большого пальца

• Возьмитесь за узел стика большого пальца, который прикреплен к печатной плате, и потяните стик большого пальца в сторону от узла

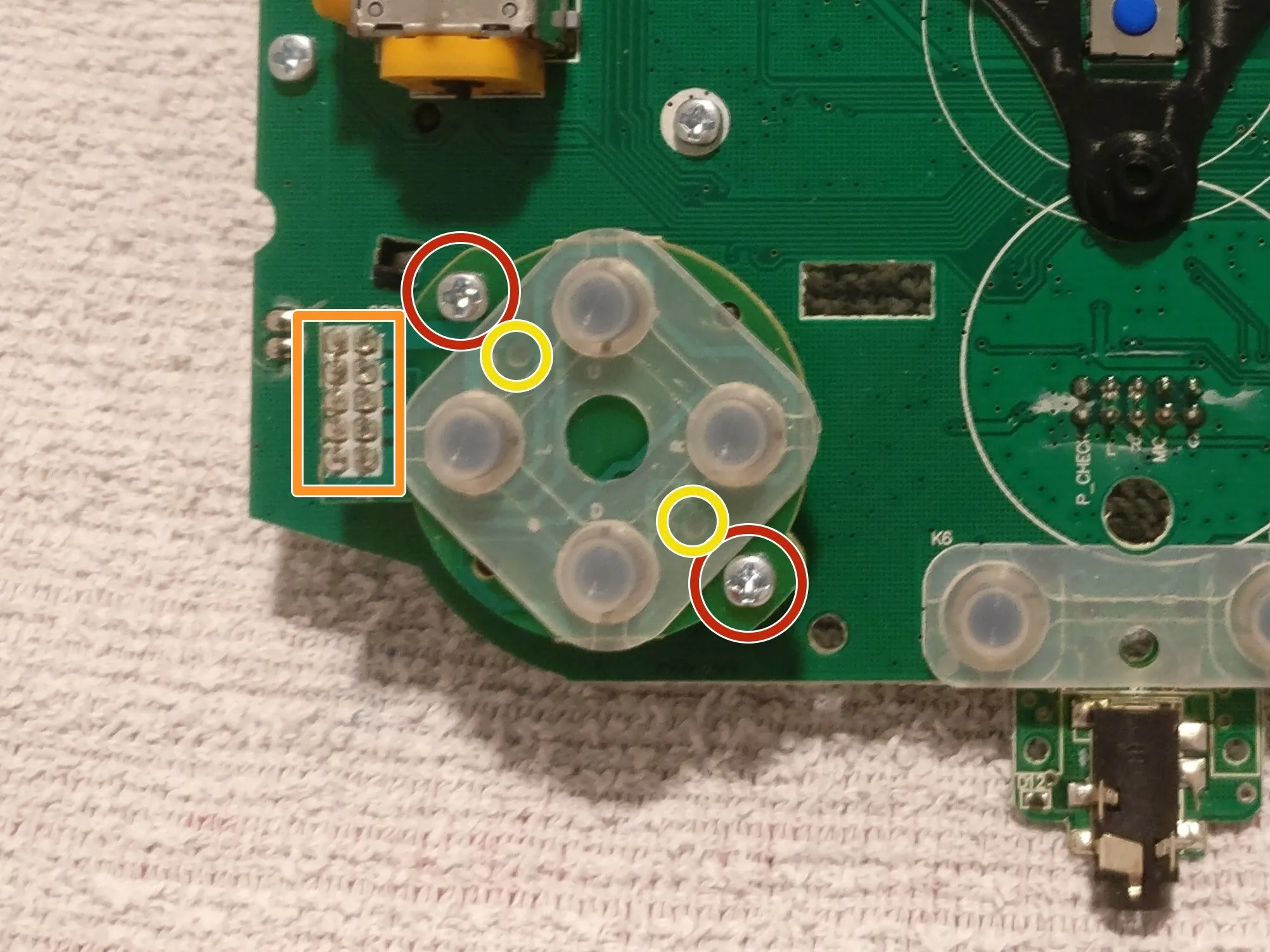

Шаг 10 Снятие блока D-Pad

• Открутите два винта, крепящие сборку к стояку печатной платы.

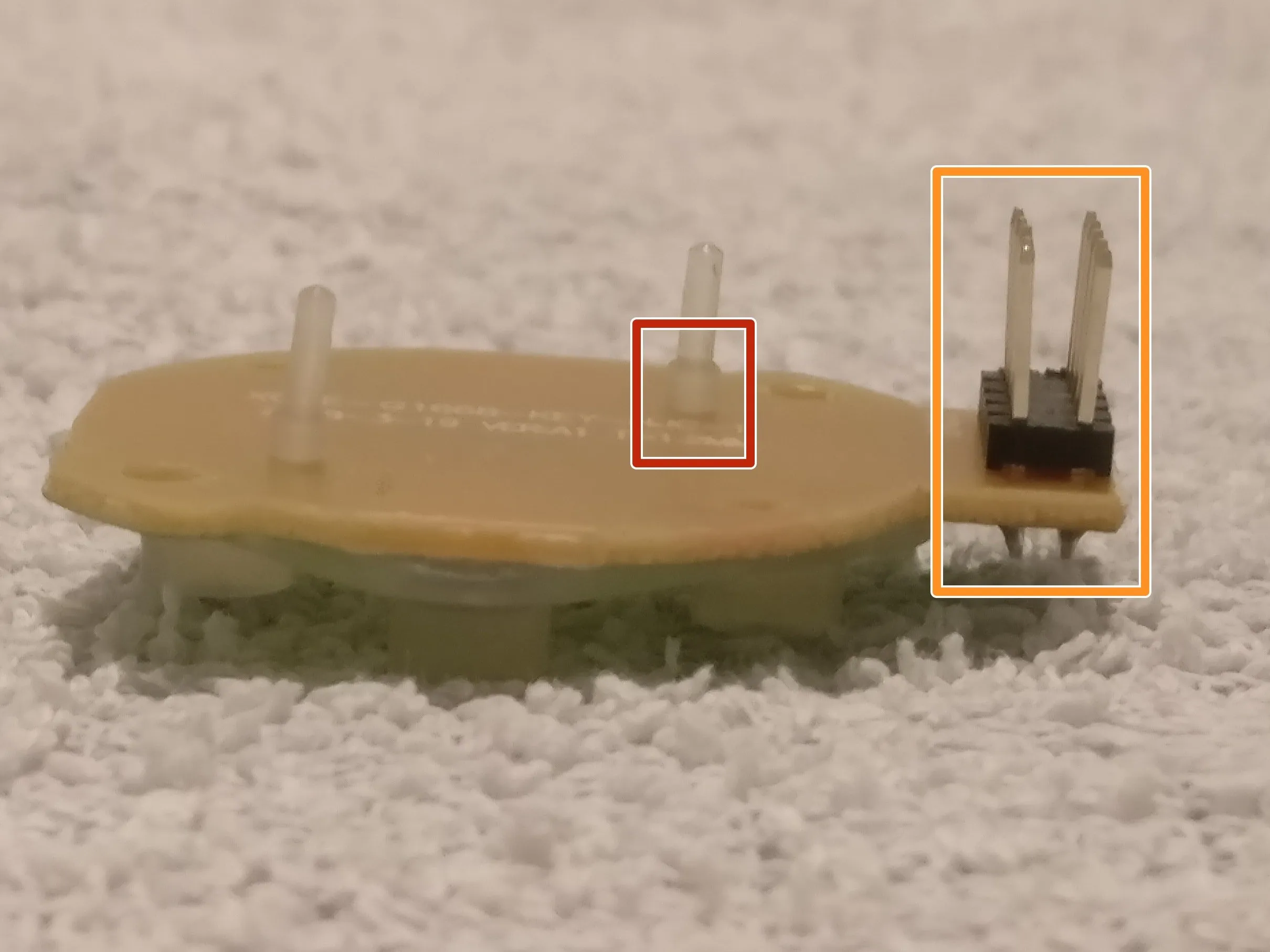

• Блок D-Pad подключается к основной печатной плате через выделенный оранжевым цветом разъем. Чтобы снять, потяните блок D-Pad в сторону от основной печатной платы.

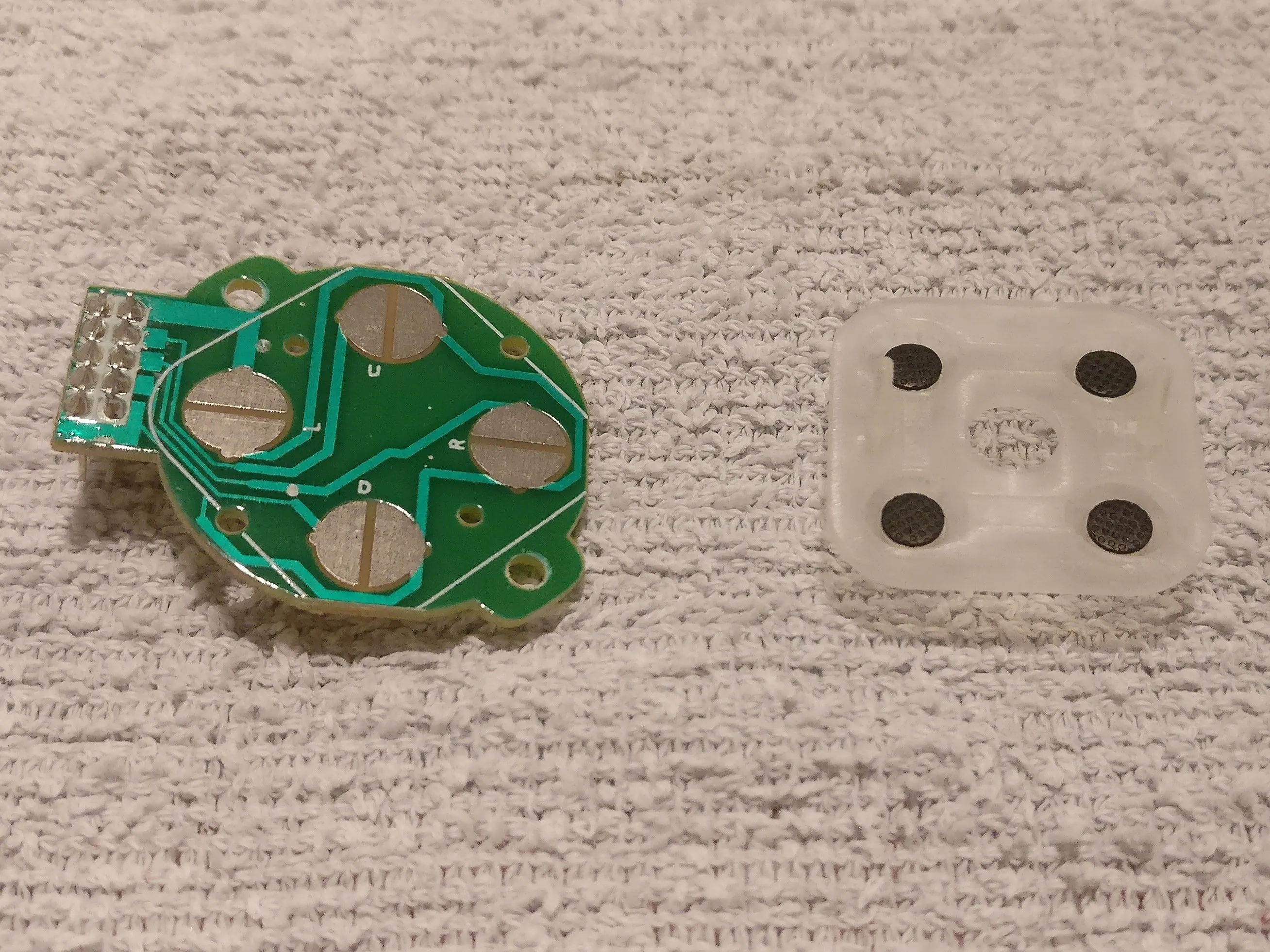

• Токопроводящая резина была прижата к печатной плате

• Чтобы снять, очень аккуратно, как можно ближе к выступающему резиновому ниппелю, потяните проводящую резину в сторону от печатной платы.

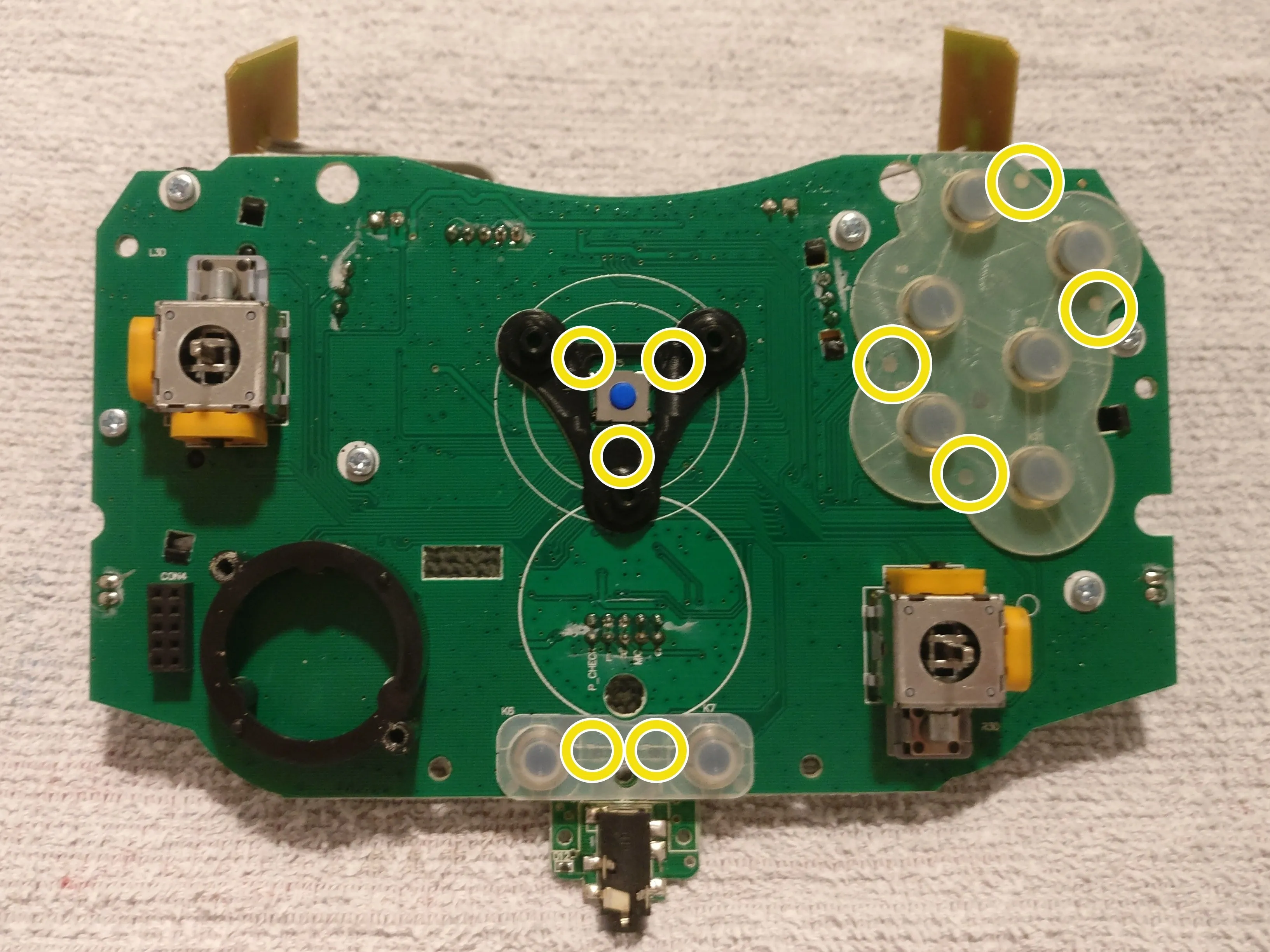

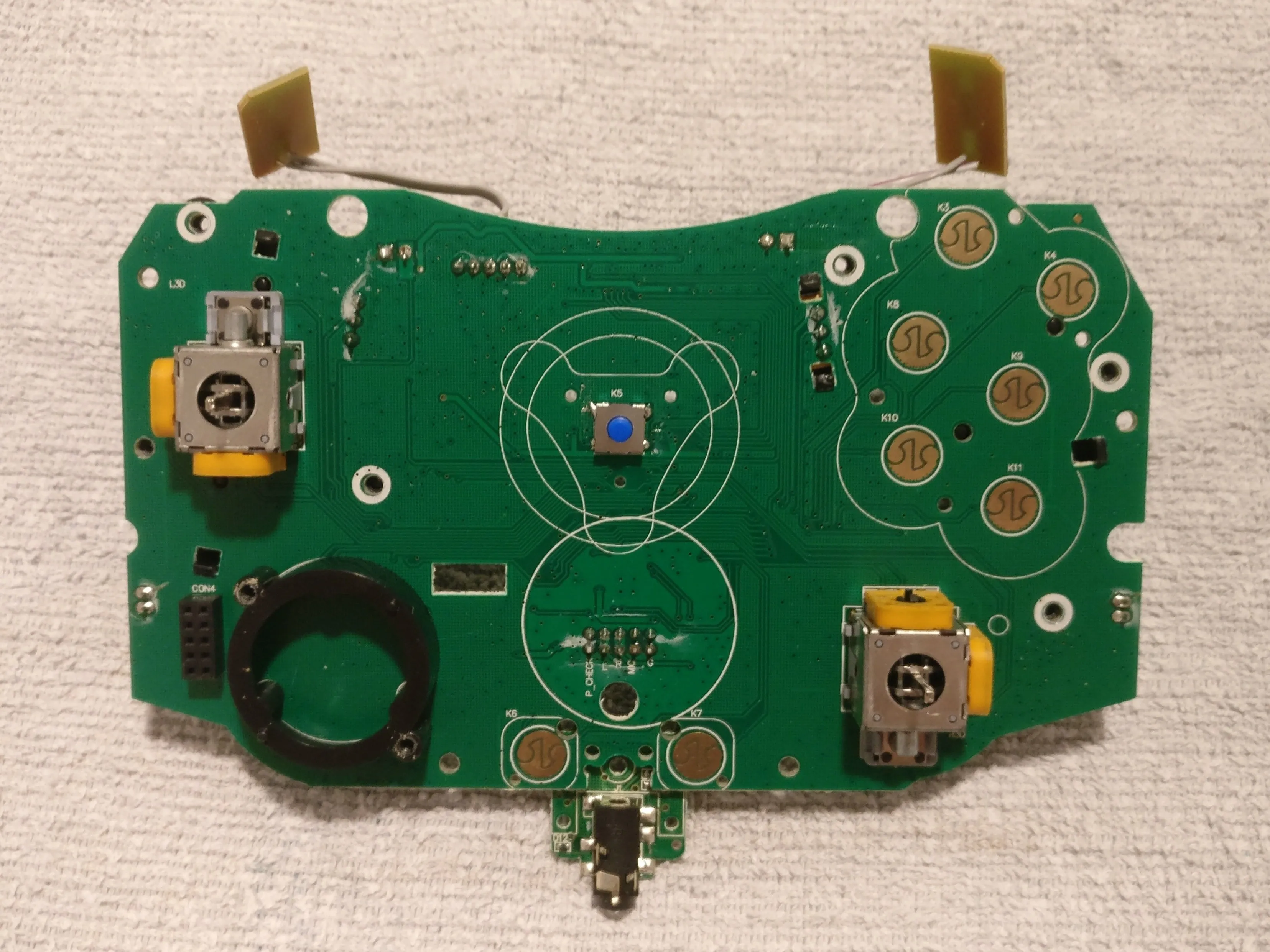

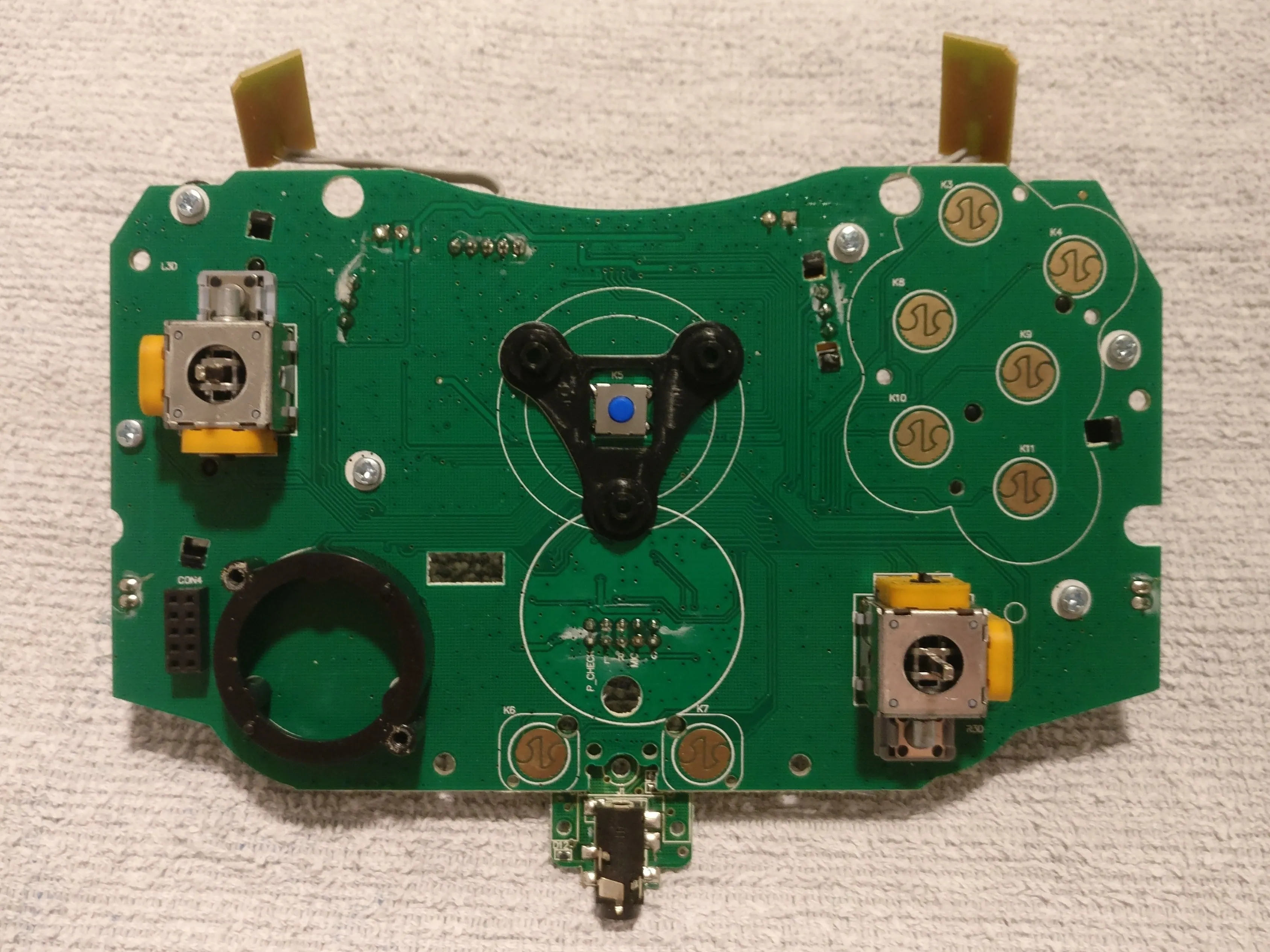

Шаг 11 Удаление других частей токопроводящей резины

• Основные проводящие части печатной платы также могут быть удалены.

• Чтобы снять, очень аккуратно, как можно ближе к выступающему резиновому соску, потяните проводящую резиновую часть в сторону от печатной платы.

• При сборке просуньте резиновый ниппель в соответствующее отверстие печатной платы и аккуратно подденьте пинцетом резиновый ниппель в отверстии печатной платы.

Шаг 12 Разборная схема

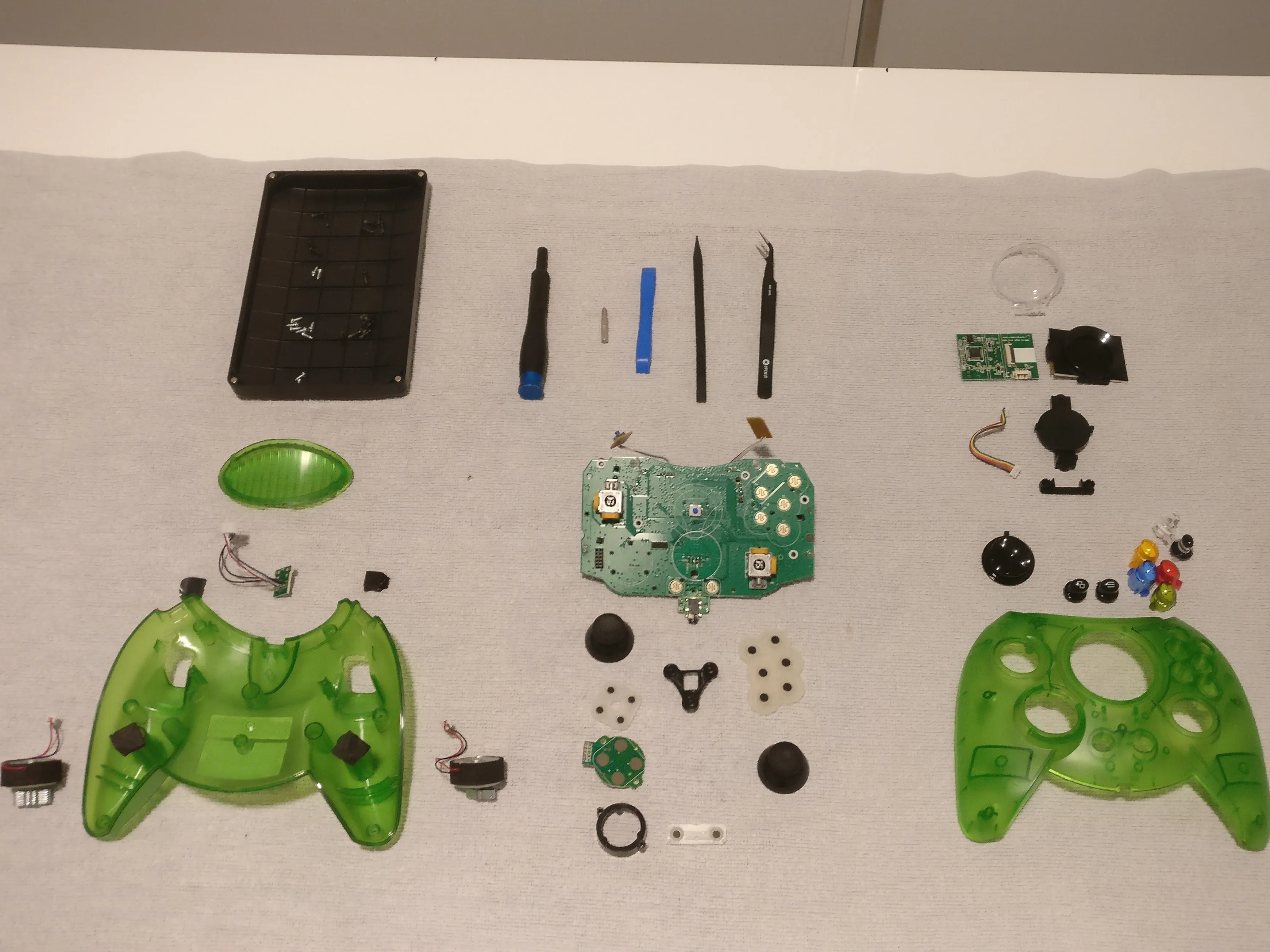

• Вот окончательный макет Hyperkin Duke и используемые инструменты
