Я нашел это устройство на земле и решил разобрать его. Одноразовые устройства такого типа не предназначены для разборки.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com

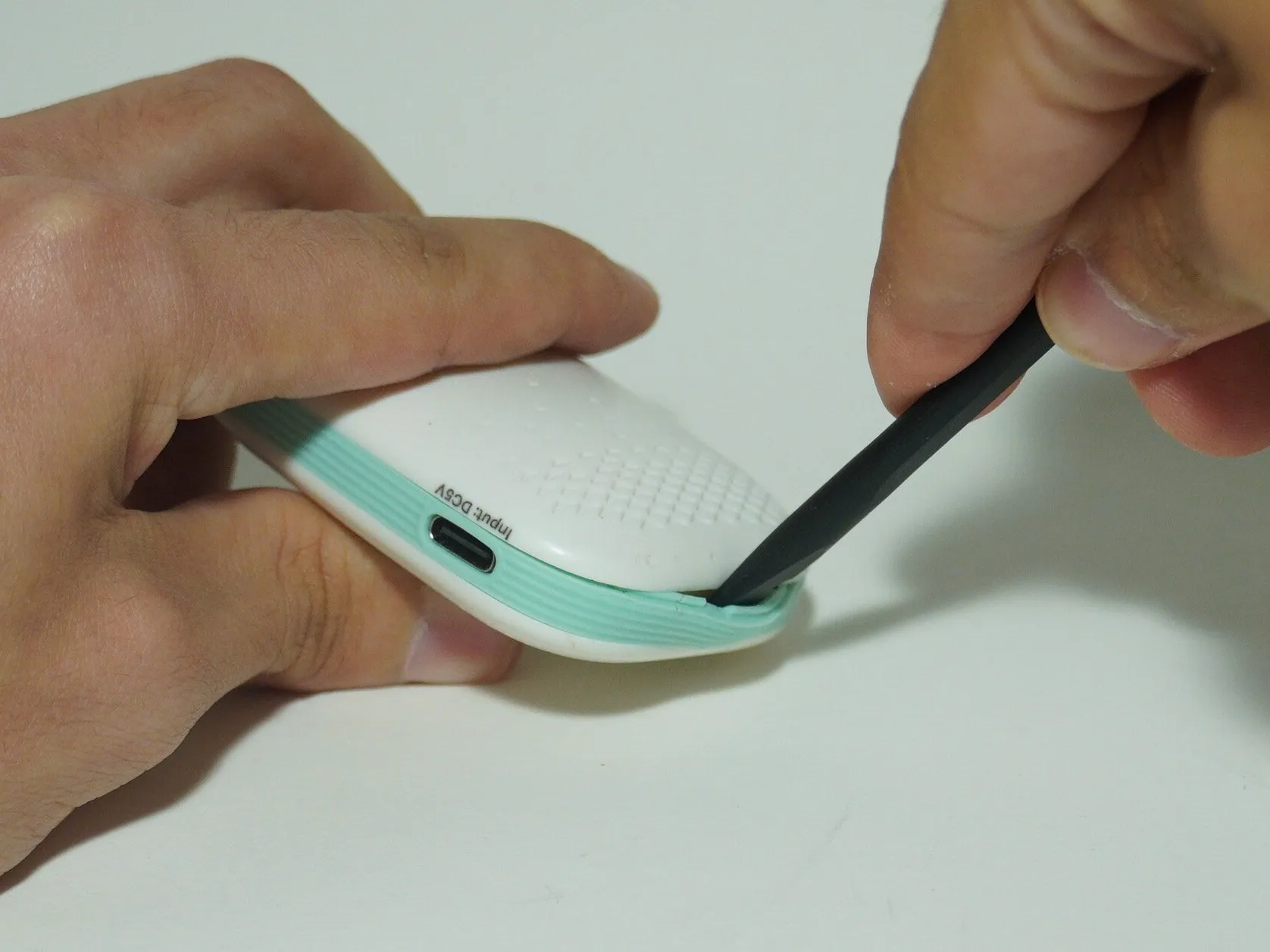

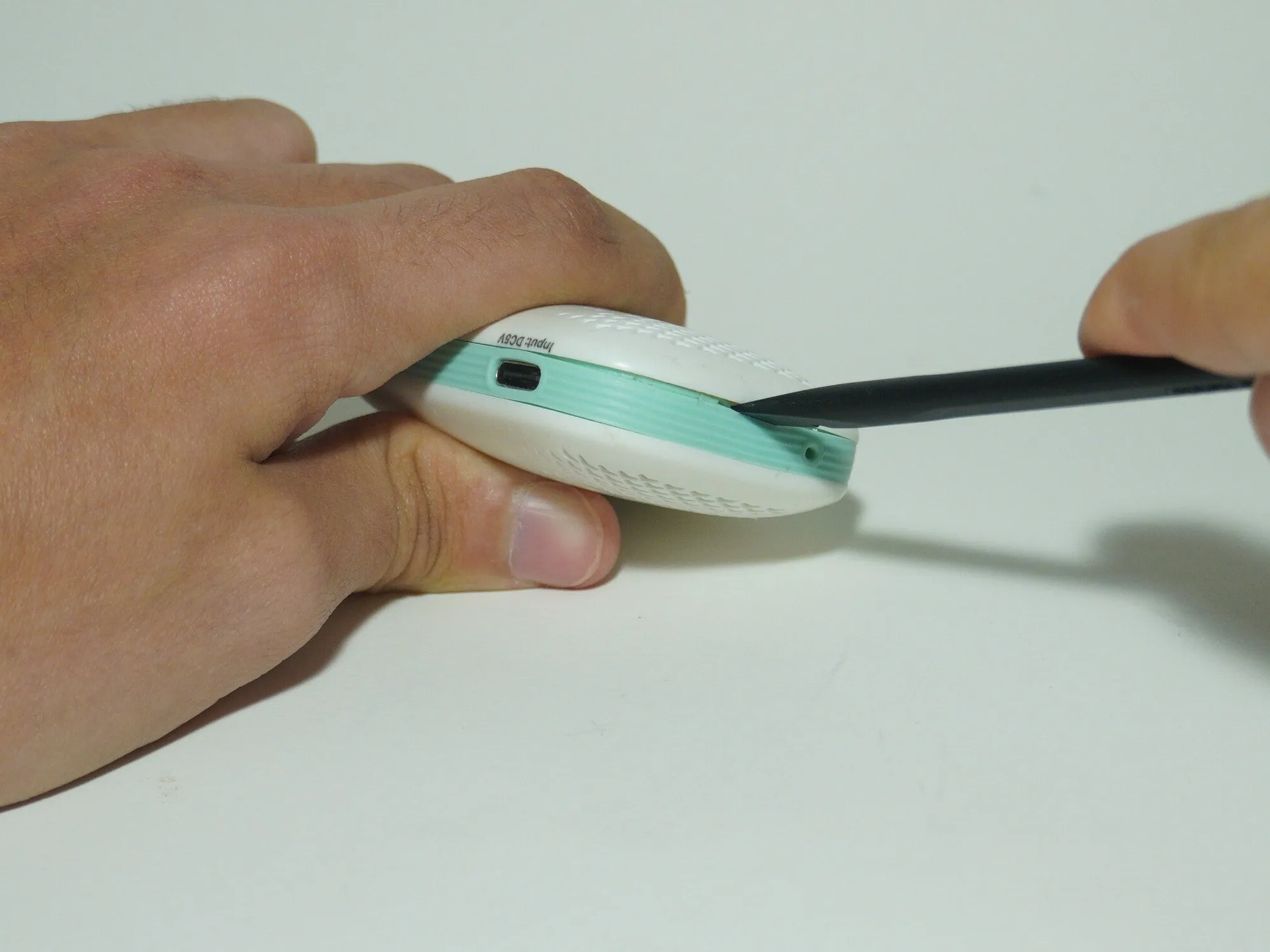

Шаг 1 Снятие бампера
Hyppe Max Air 5000 Разборка, снятие бампера: шаг 1, изображение 1 из 3 | Источник - ifixit.comHyppe Max Air 5000 разборка, снятие бампера: шаг 1, изображение 2 из 3 | Источник - ifixit.comHyppe Max Air 5000 Разборка, снятие бампера: шаг 1, изображение 3 из 3 | Источник - ifixit.com
Снимите резиновый бампер
Шаг 2 Снятие оболочки

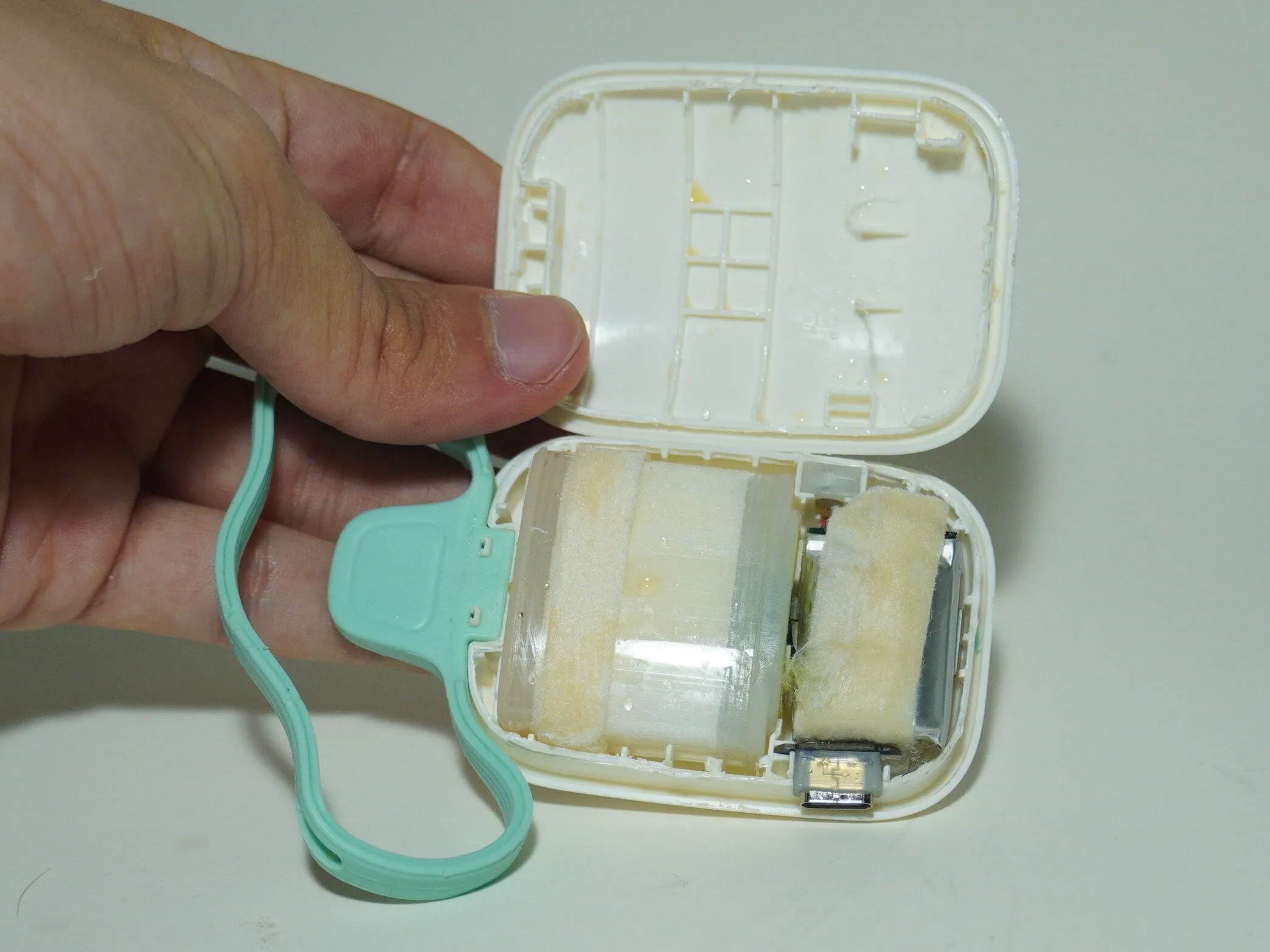

Hyppe Max Air 5000 разборка, снятие корпуса: шаг 2, изображение 1 из 1 | Источник - ifixit.com
Пластиковый корпус сваривается ультразвуком.
Это связано с одноразовым характером устройства
У меня нет изображений процесса удаления, но я использовал бритву, чтобы слегка пройтись по шву, а затем выплюнул его в сторону с помощью лопатки.

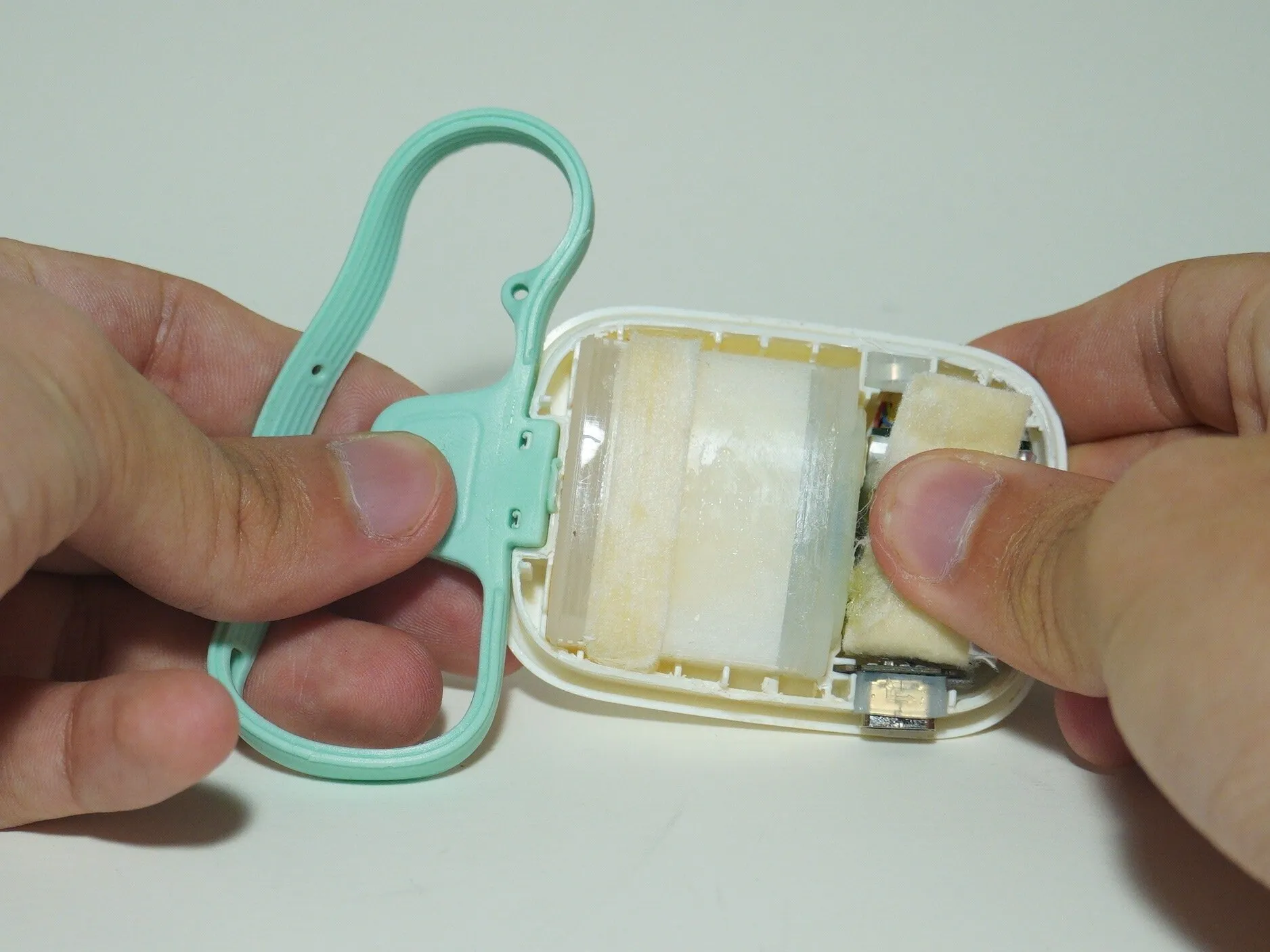

Шаг 3 Снятие мундштука

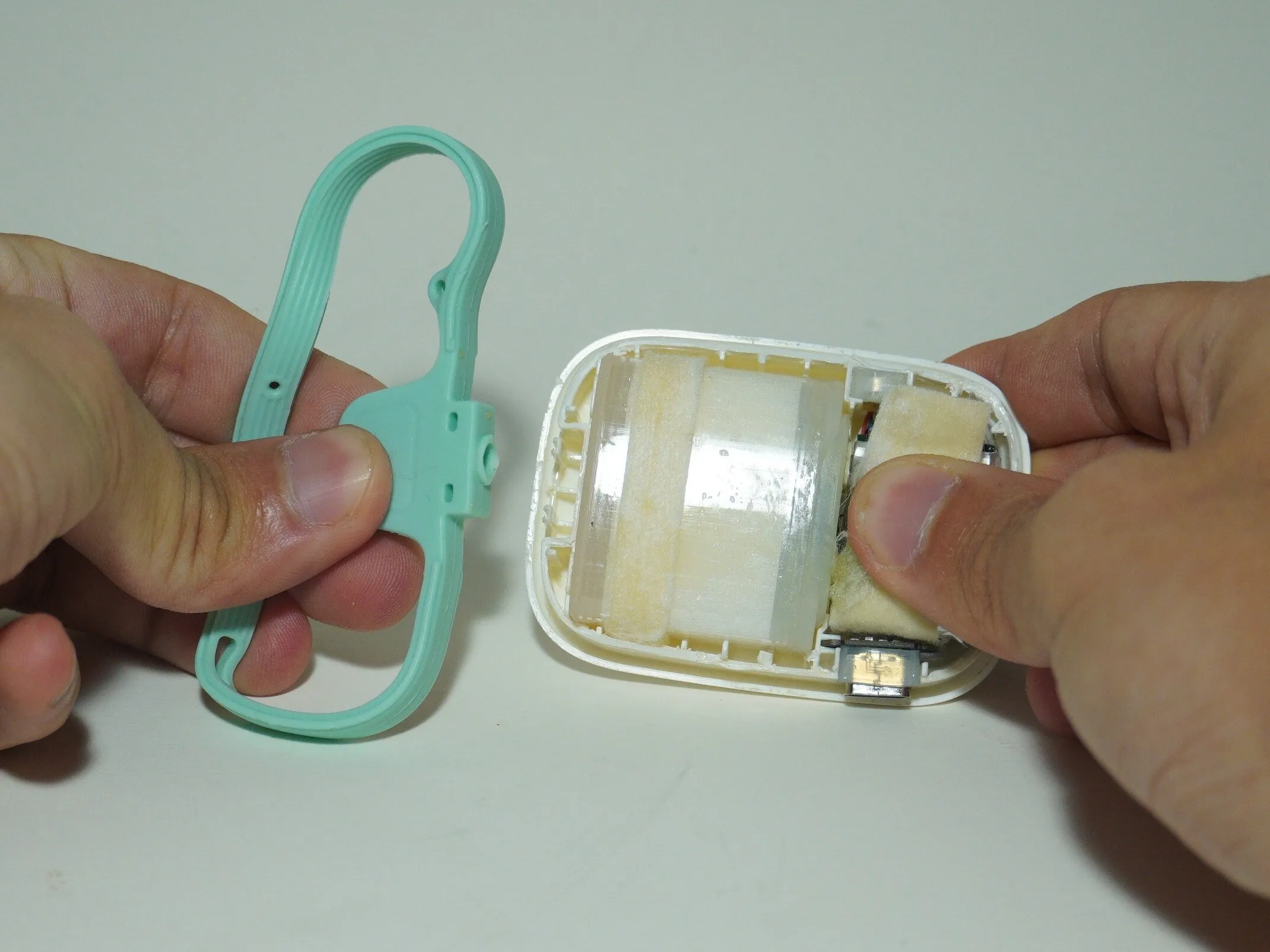

Hyppe Max Air 5000 Разборка, снятие мундштука: шаг 3, изображение 1 из 2 | Источник - ifixit.comHyppe Max Air 5000 разборка, снятие мундштука: шаг 3, изображение 2 из 2 | Источник - ifixit.com
Поднимите вверх

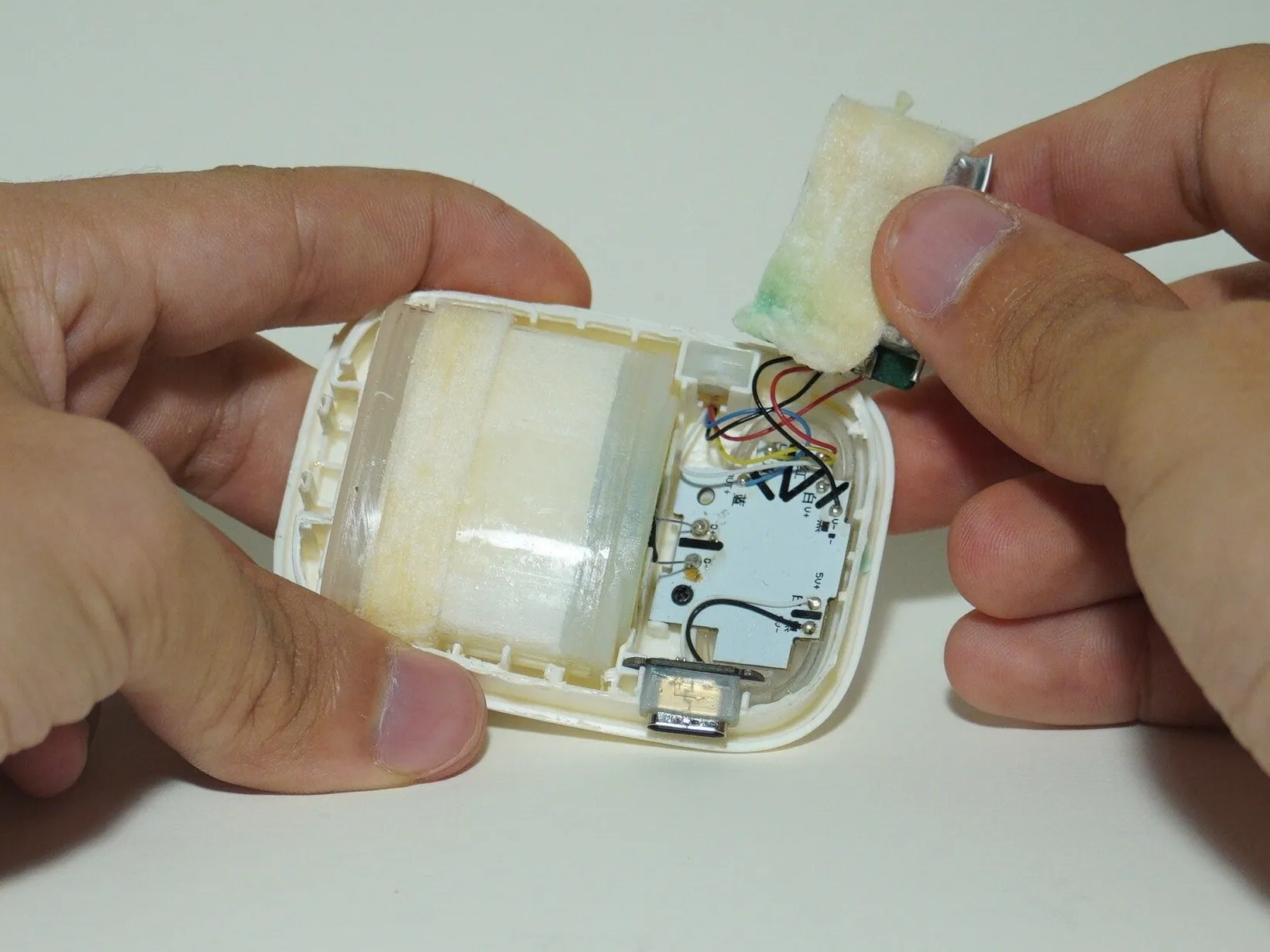

Шаг 4 Снятие аккумулятора
Hyppe Max Air 5000 разборка, извлечение аккумулятора: шаг 4, изображение 1 из 3 | Источник - ifixit.comHyppe Max Air 5000 разборка, извлечение аккумулятора: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазборка Hyppe Max Air 5000, извлечение аккумулятора: шаг 4, изображение 3 из 3 | Источник - ifixit.com
Поднимите батарею
3,7 В 1,85 Втч

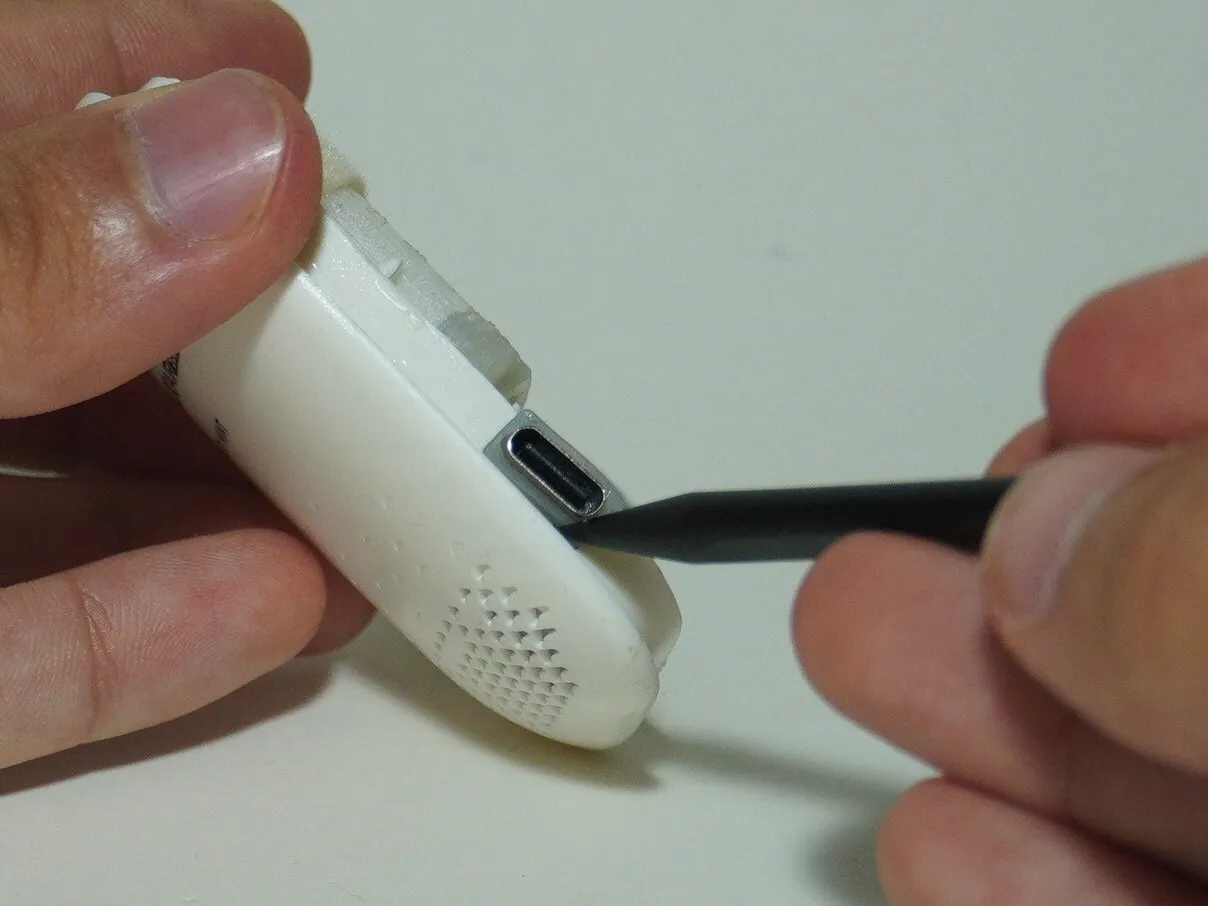

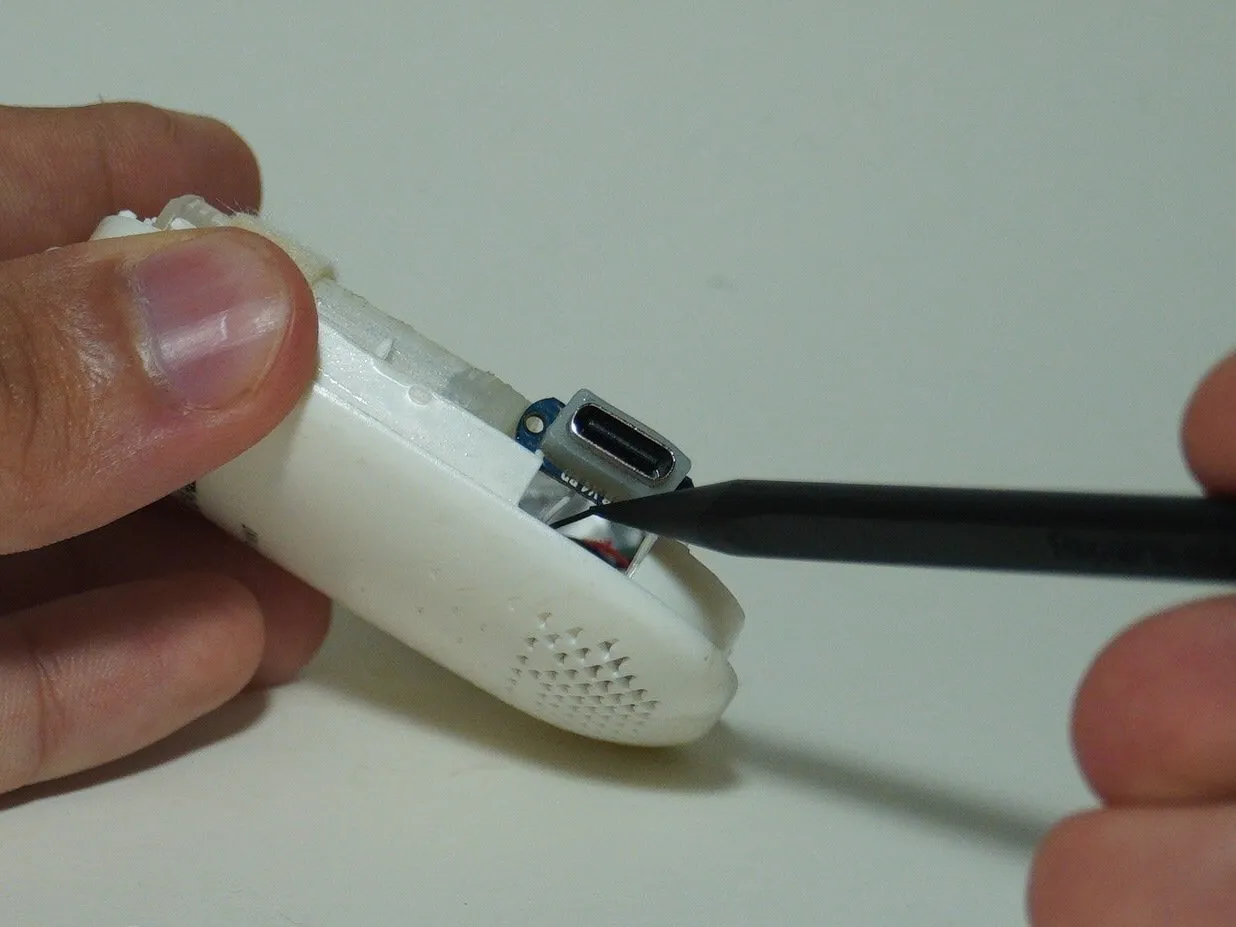

Шаг 5 Снятие порта зарядки
Hyppe Max Air 5000 Teardown, извлечение порта зарядки: шаг 5, изображение 1 из 2 | Источник - ifixit.comHyppe Max Air 5000 разборка, снятие зарядного порта: шаг 5, изображение 2 из 2 | Источник - ifixit.com
Используйте острую часть лопатки, чтобы поддеть порт и поддеть его.

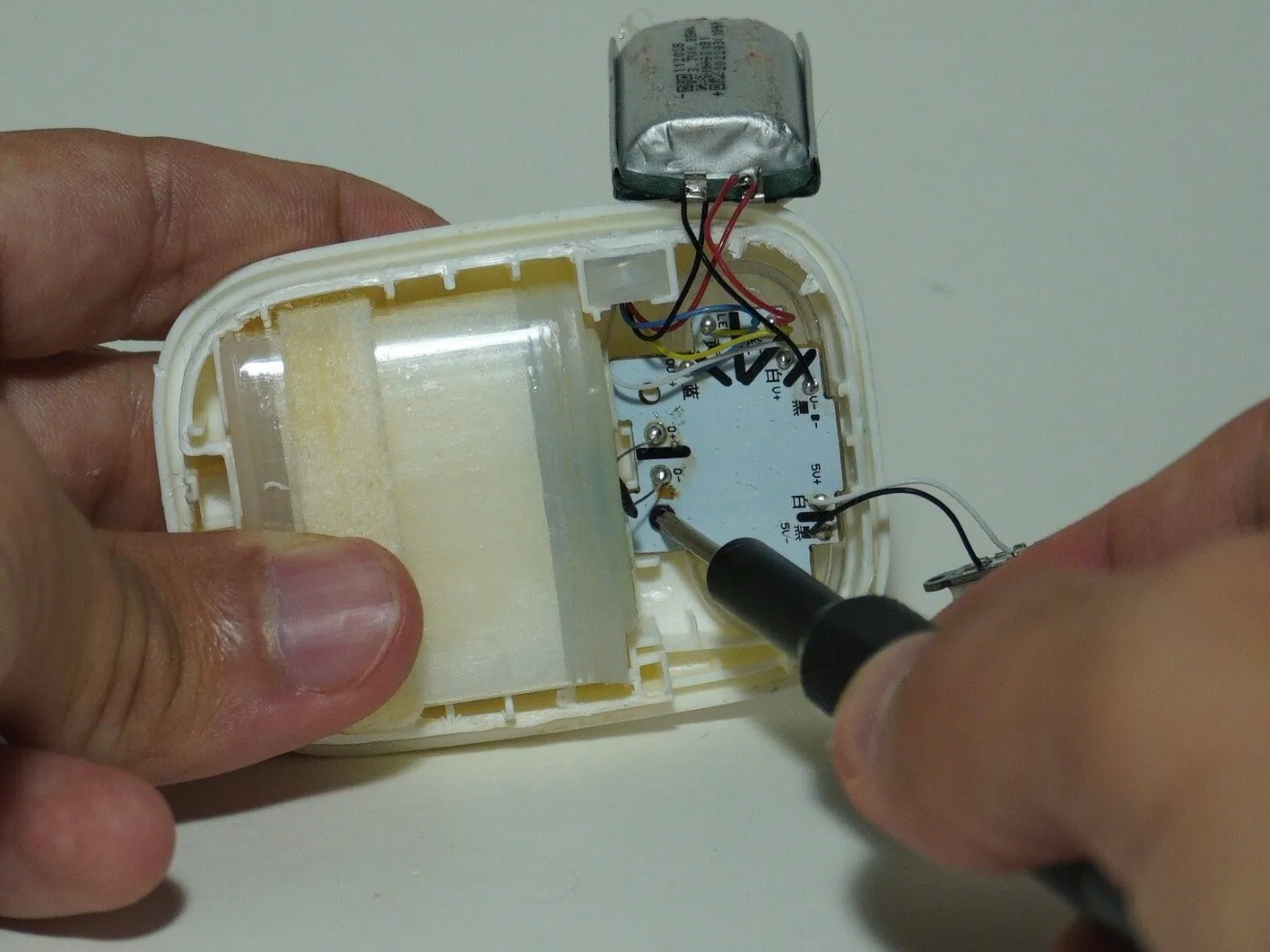

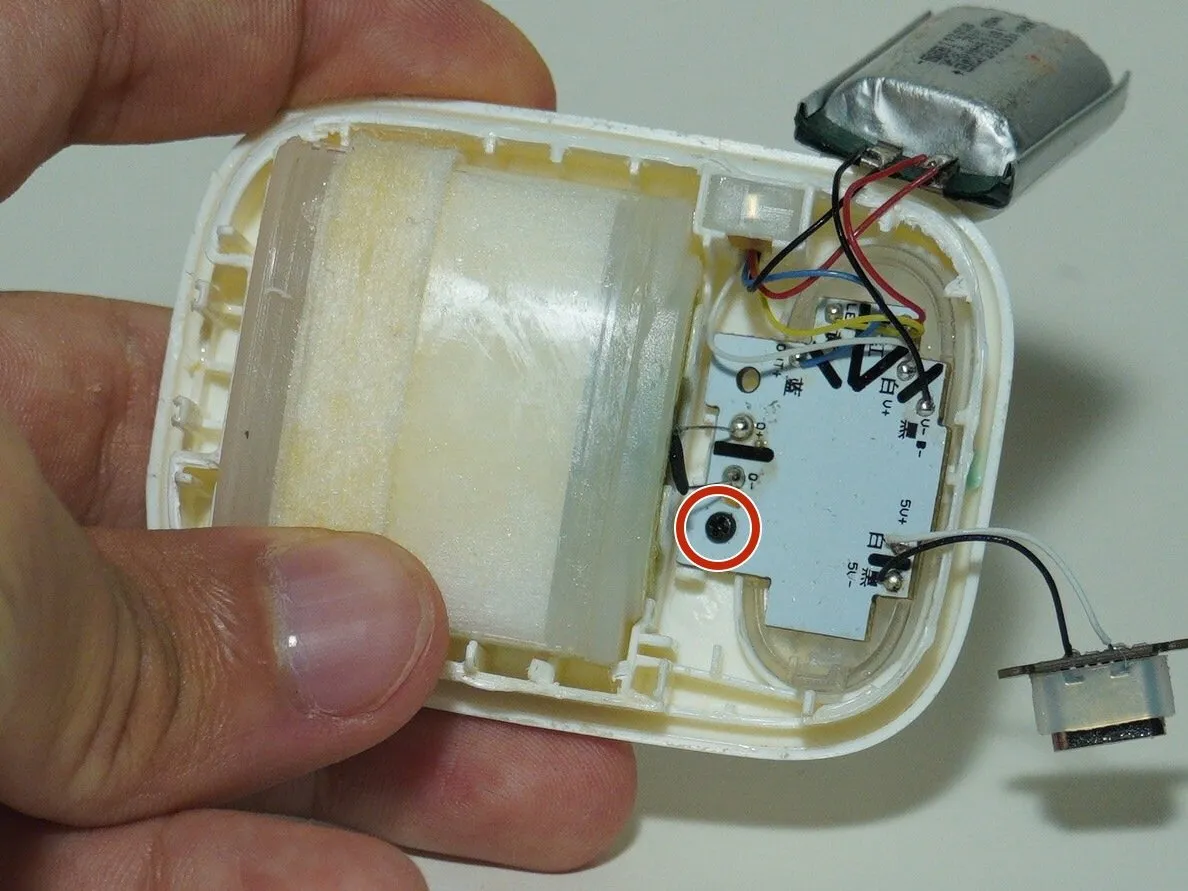

Шаг 6 Винт материнской платы
Hyppe Max Air 5000 Teardown, винт материнской платы: шаг 6, изображение 1 из 2 | Источник - ifixit.comHyppe Max Air 5000 Teardown, винт материнской платы: шаг 6, изображение 2 из 2 | Источник - ifixit.com
Выкрутите винт PH00

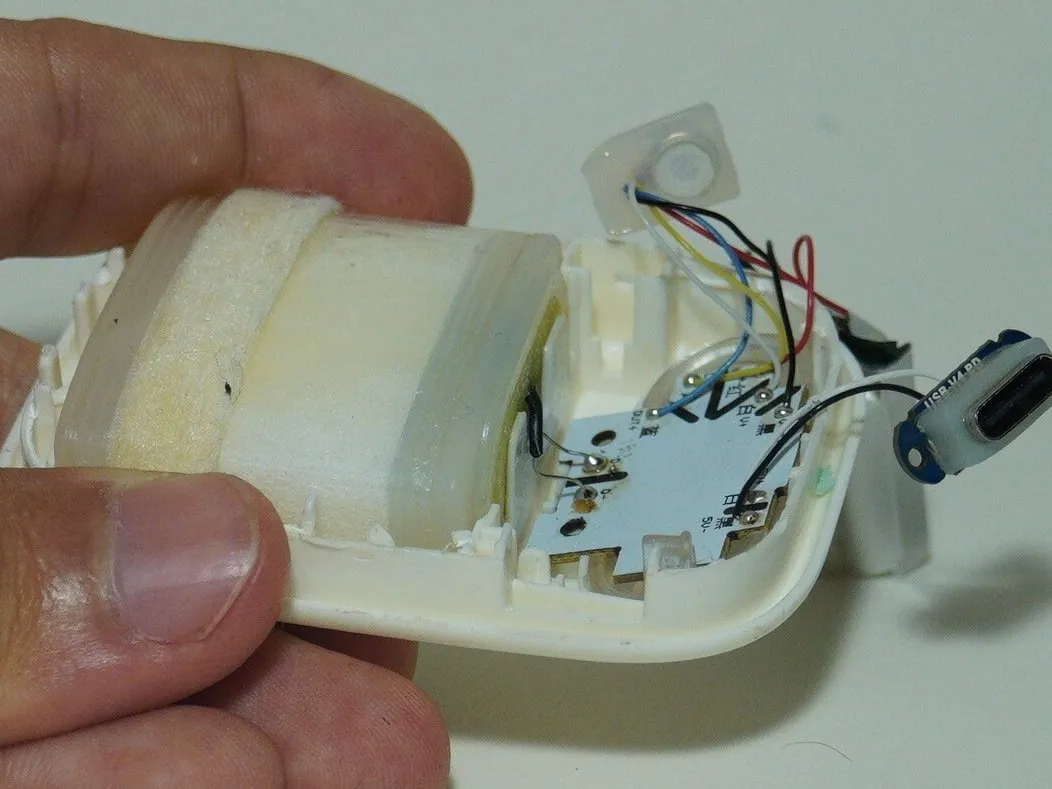

Шаг 7 Датчик воздушного потока

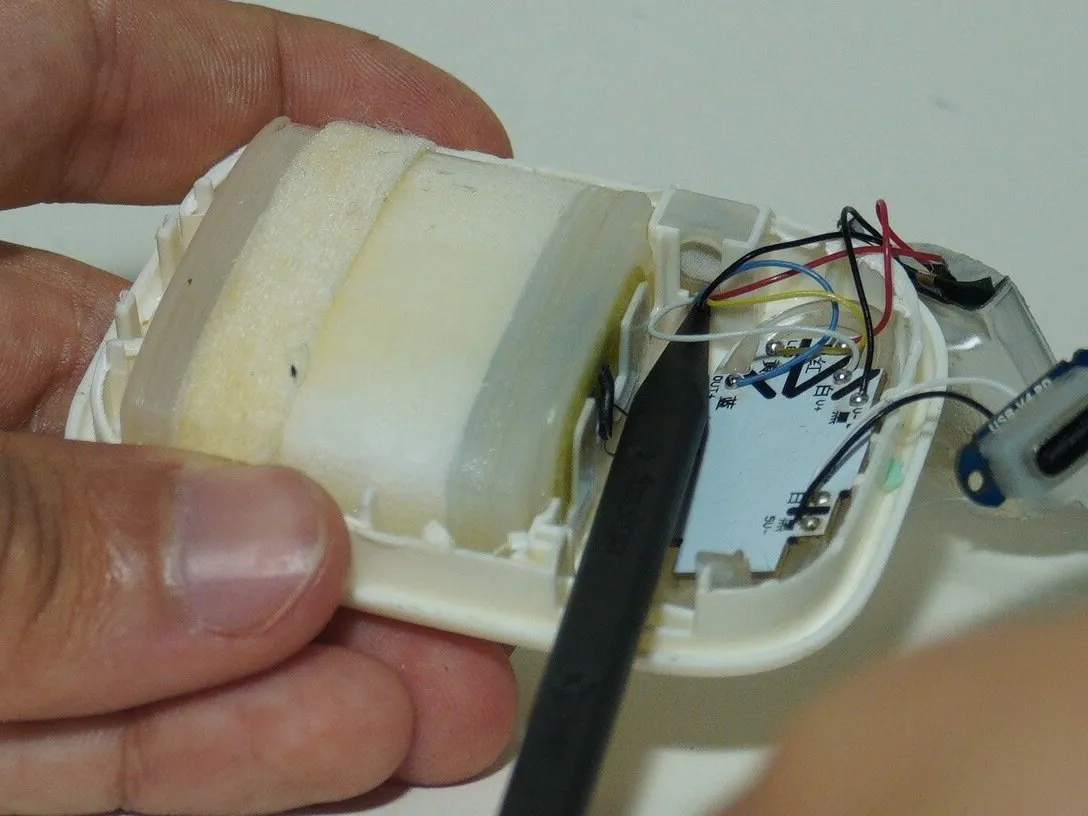

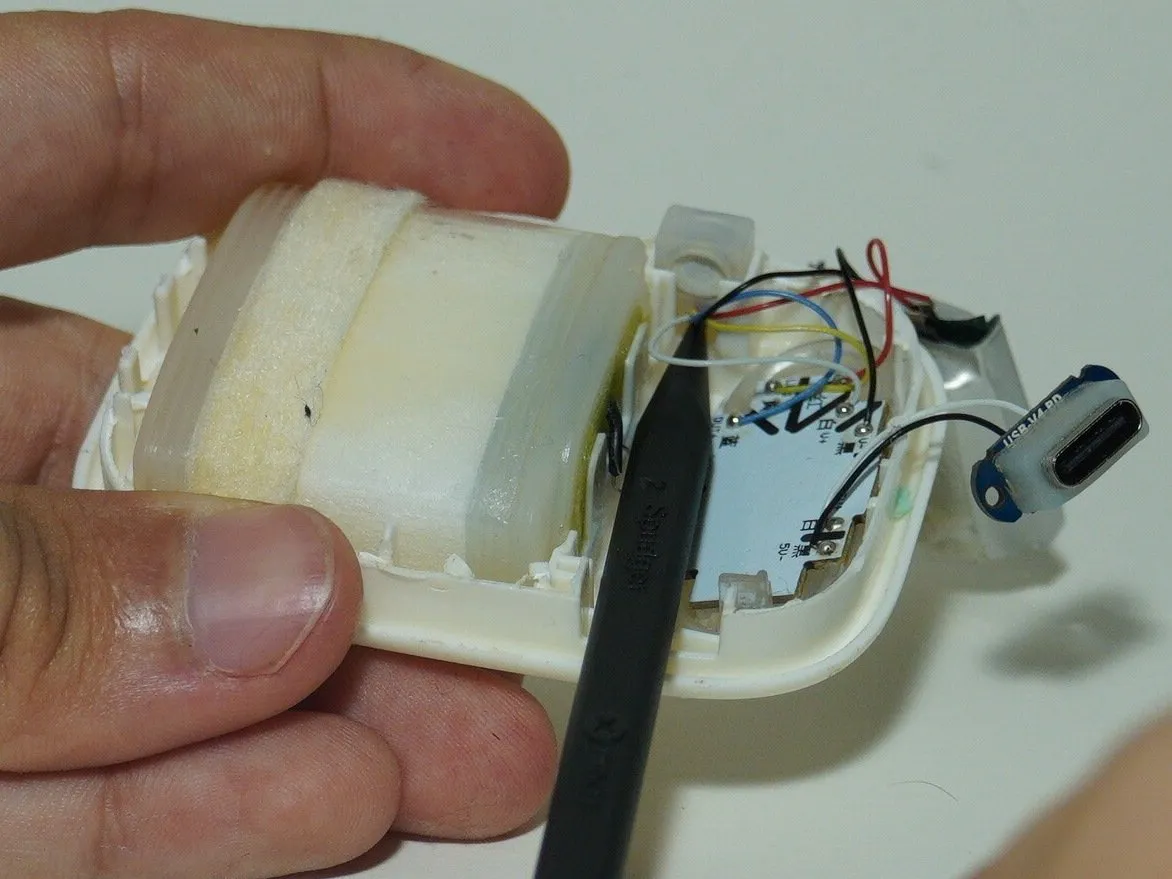

Hyppe Max Air 5000 Teardown, датчик воздушного потока: шаг 7, изображение 1 из 3 | Источник - ifixit.comHyppe Max Air 5000 Teardown, датчик воздушного потока: шаг 7, изображение 2 из 3 | Источник - ifixit.comHyppe Max Air 5000 Teardown, датчик воздушного потока: шаг 7, изображение 3 из 3 | Источник - ifixit.com
С помощью торцевого конца лопатки поднимите датчик потока воздуха.

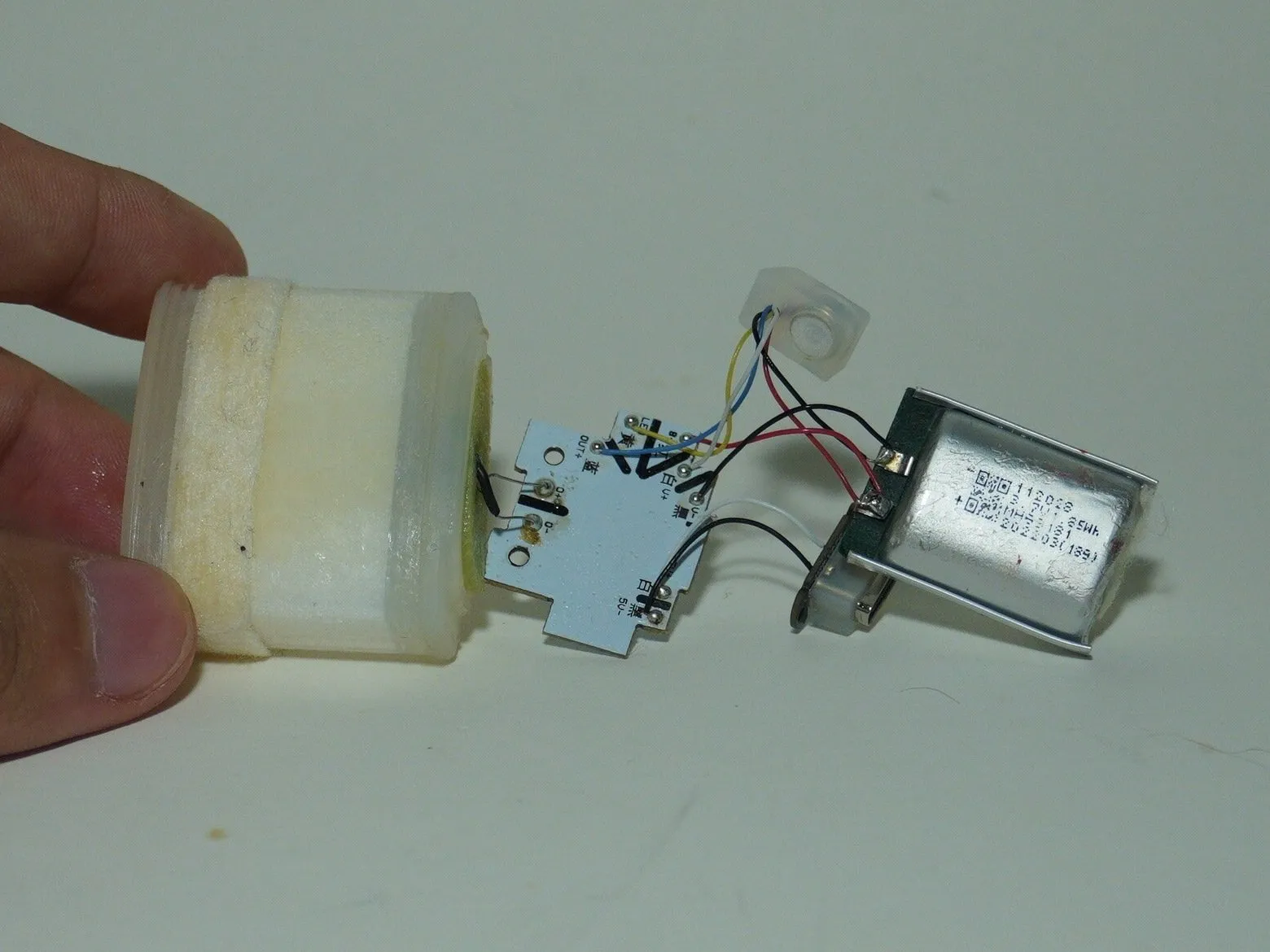

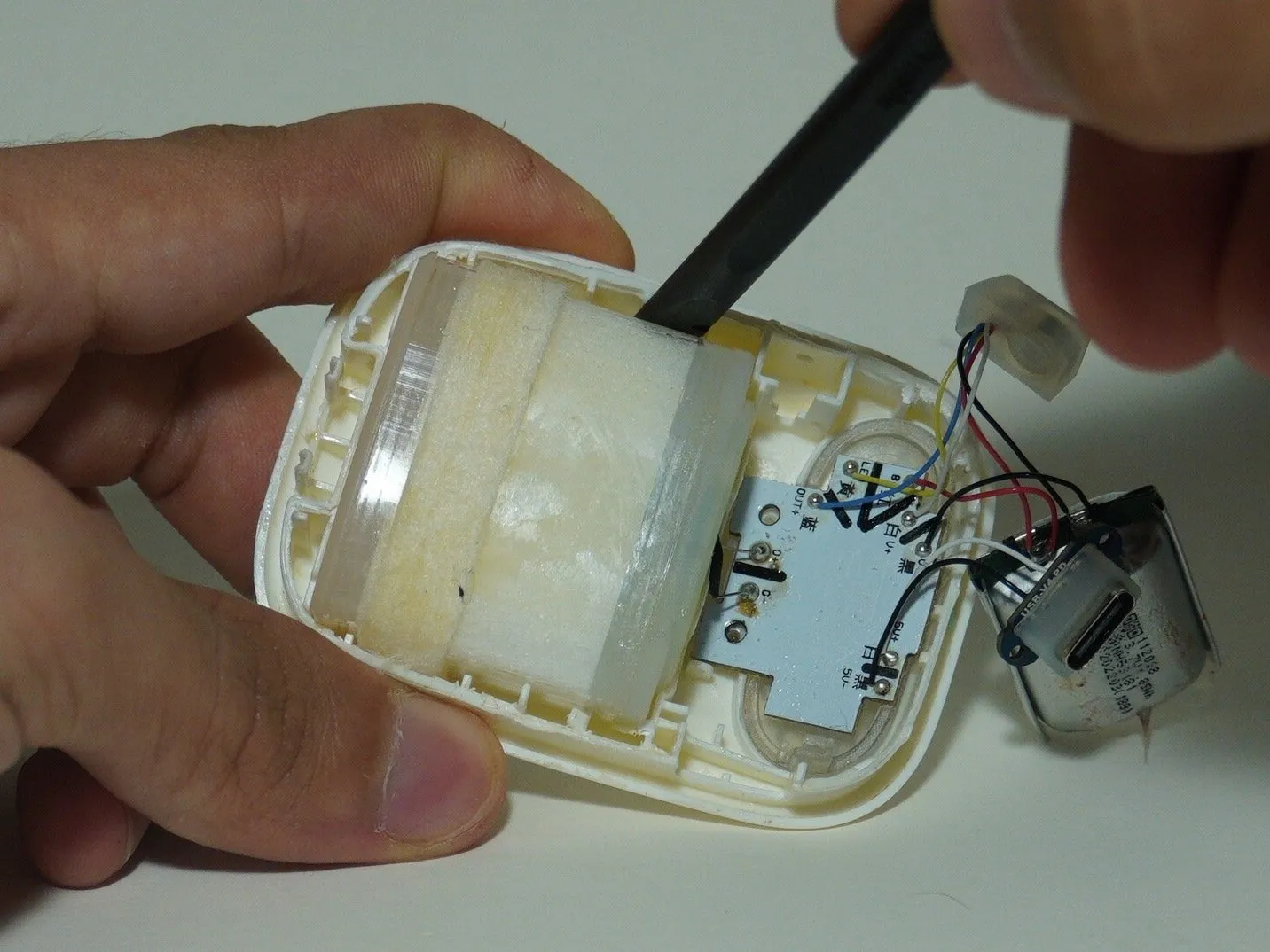

Шаг 8 Снятие электроники
Hyppe Max Air 5000 Разборка, извлечение электроники: шаг 8, изображение 1 из 2 | Источник - ifixit.comHyppe Max Air 5000 разборка, удаление электроники: шаг 8, изображение 2 из 2 | Источник - ifixit.com
Используйте плоский конец пассатижей, чтобы вытолкнуть камеру.
Теперь все должно выйти из пластикового корпуса
Шаг 9 Крупный план печатной платы

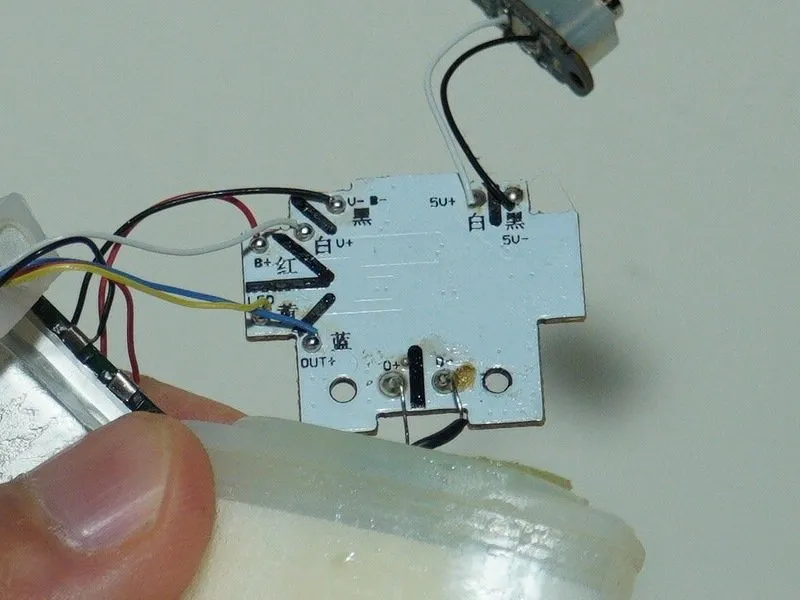

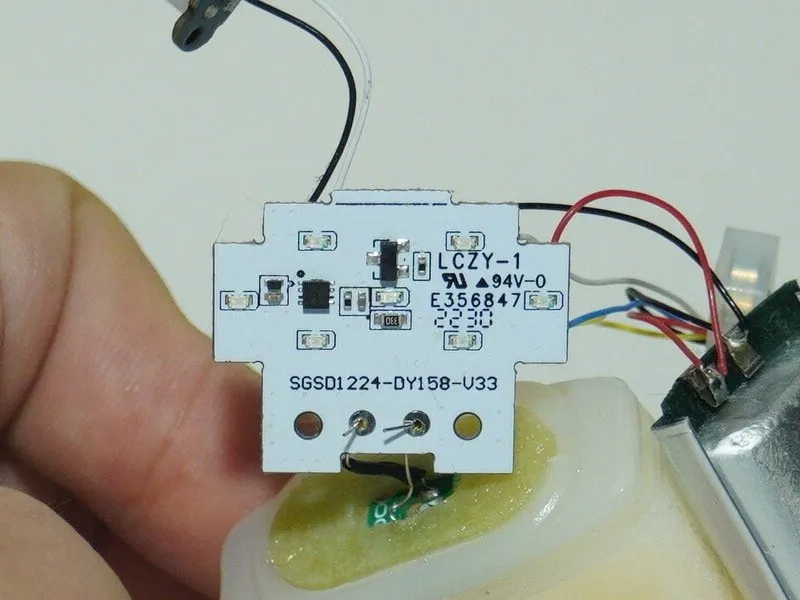

Hyppe Max Air 5000 Teardown, PCB Closeup: шаг 9, изображение 1 из 2 | Источник - ifixit.comHyppe Max Air 5000 Teardown, PCB Closeup: шаг 9, изображение 2 из 2 | Источник - ifixit.com
Несколько изображений печатной платы крупным планом

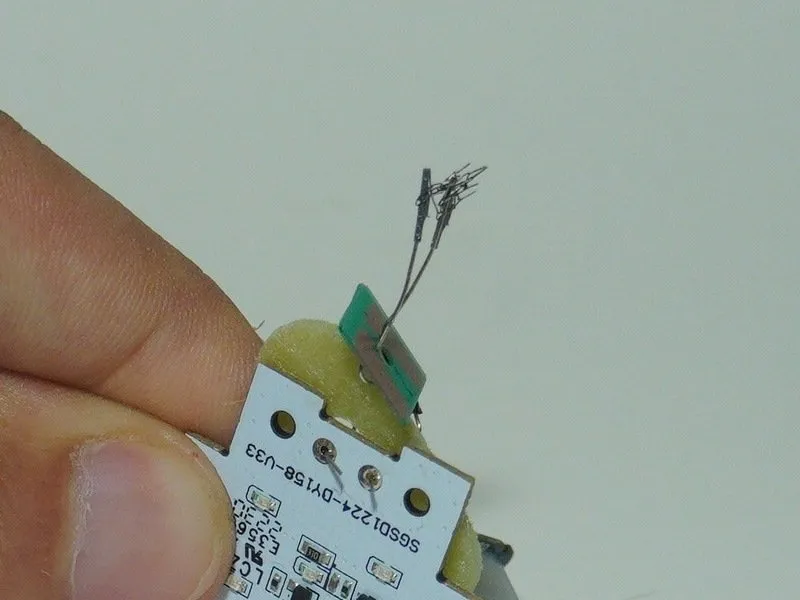

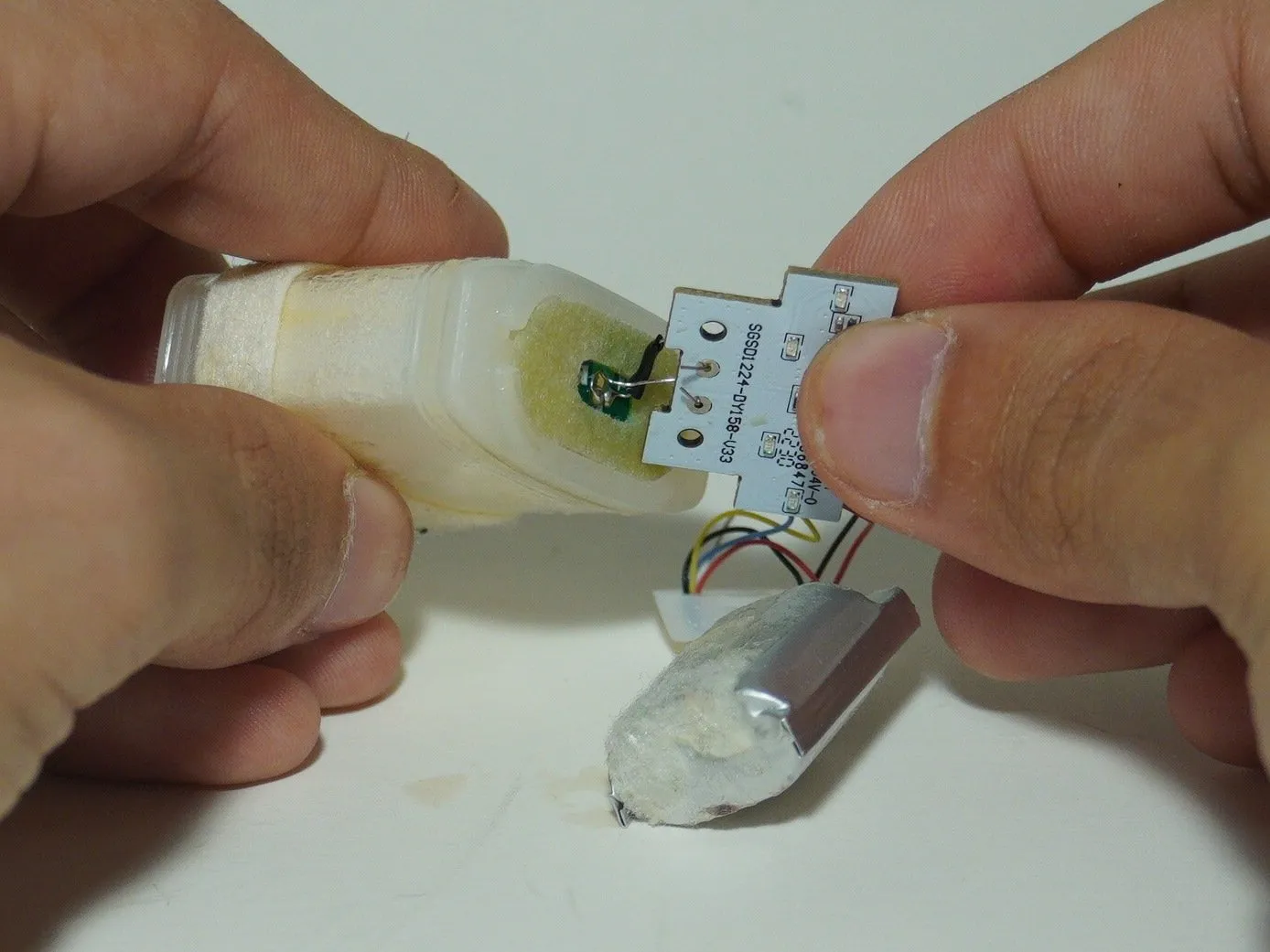

Шаг 10 Снятие радиатора

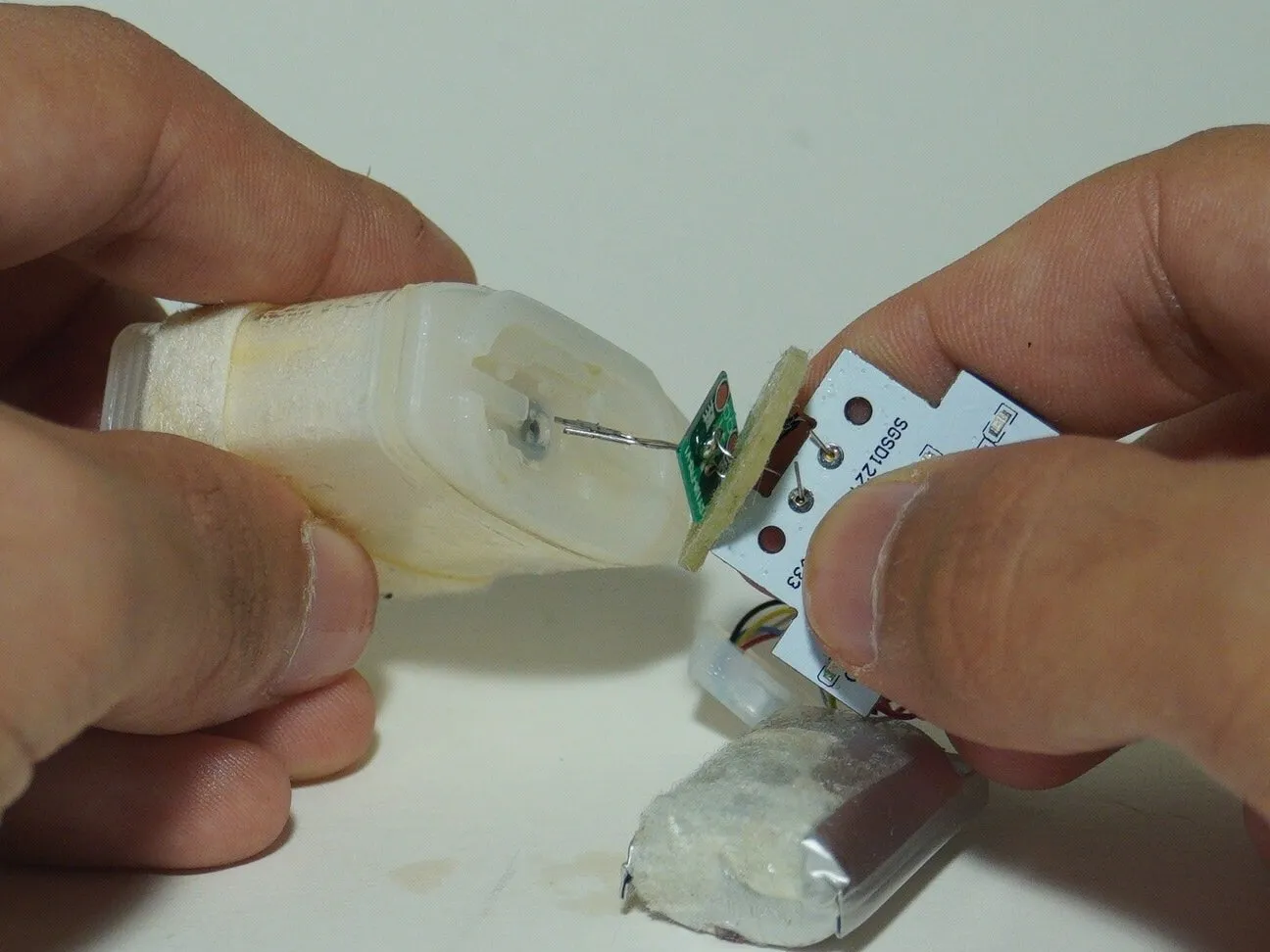

Hyppe Max Air 5000 разборка, снятие радиатора: шаг 10, изображение 1 из 3 | Источник - ifixit.comHyppe Max Air 5000 разборка, снятие радиатора: шаг 10, изображение 2 из 3 | Источник - ifixit.comHyppe Max Air 5000 разборка, снятие радиатора: шаг 10, изображение 3 из 3 | Источник - ifixit.com
Потяните за нагреватель, и он должен просто выскочить
Интересно видеть, что геометрия нагревателя представляет собой просто сетку

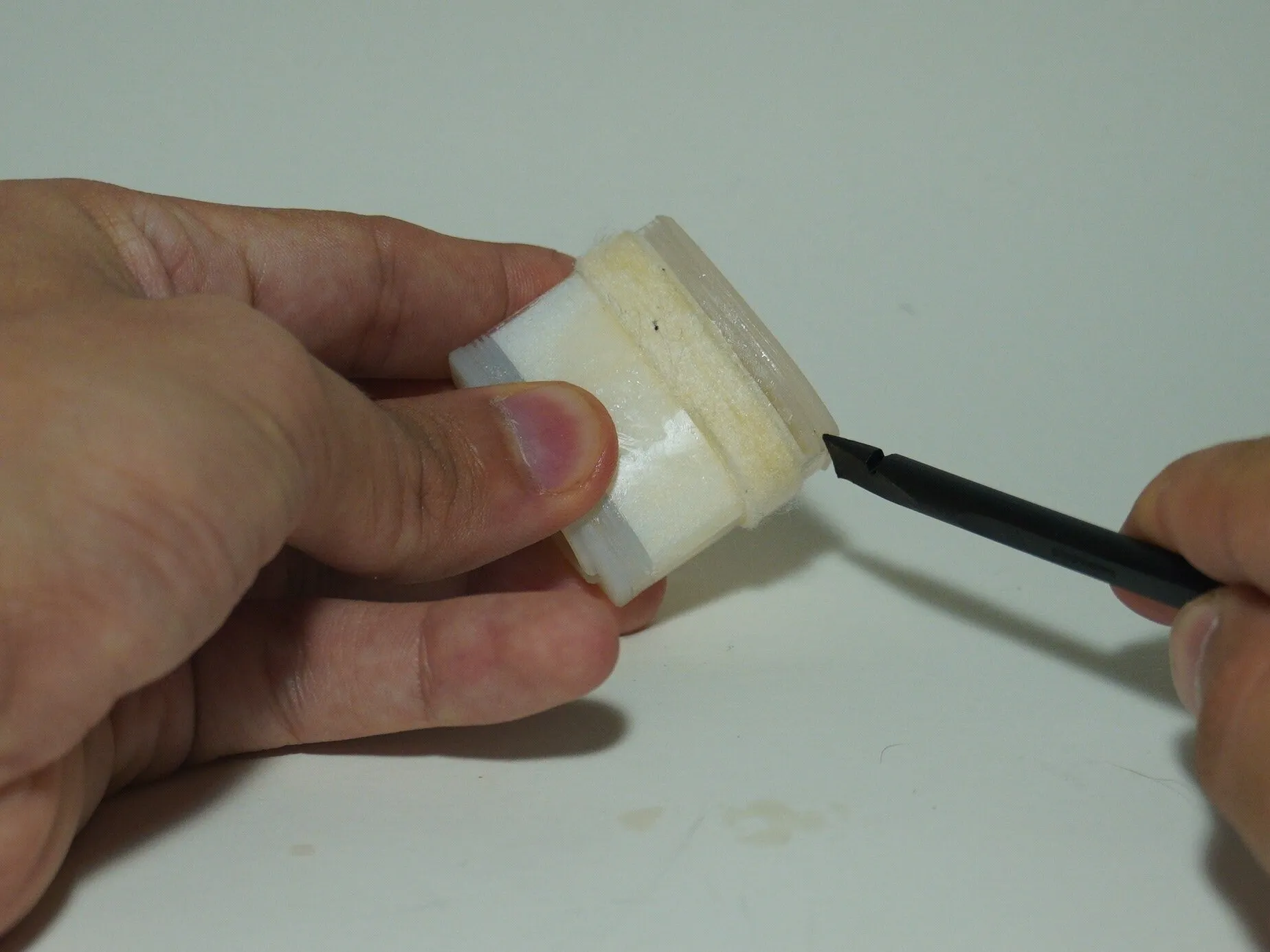

Шаг 11 Снятие крышки камеры

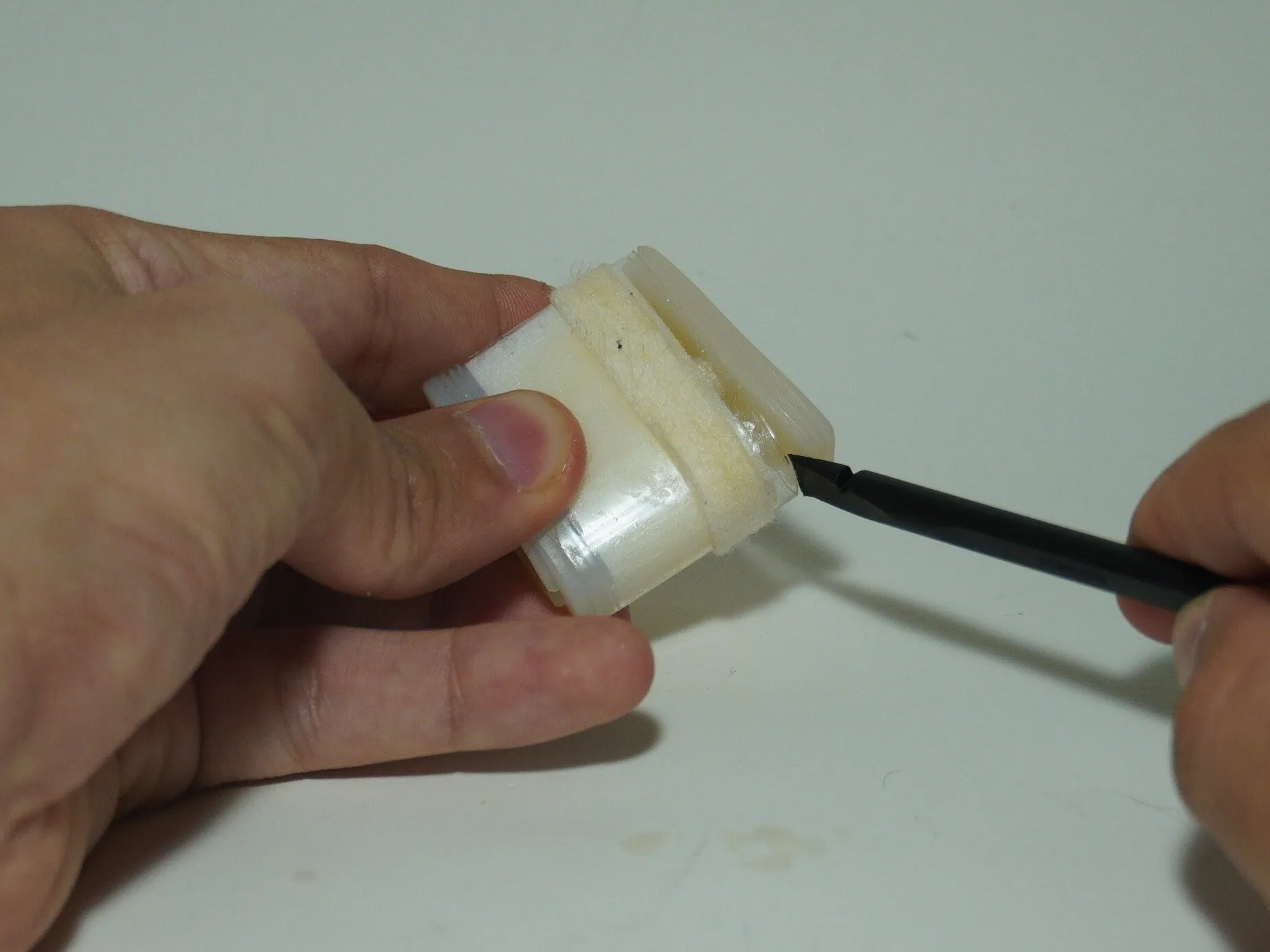

Hyppe Max Air 5000 Teardown, снятие крышки камеры: шаг 11, изображение 1 из 2 | Источник - ifixit.comHyppe Max Air 5000 разборка, снятие крышки камеры: шаг 11, изображение 2 из 2 | Источник - ifixit.com
С помощью пробки подденьте резиновую крышку камеры.

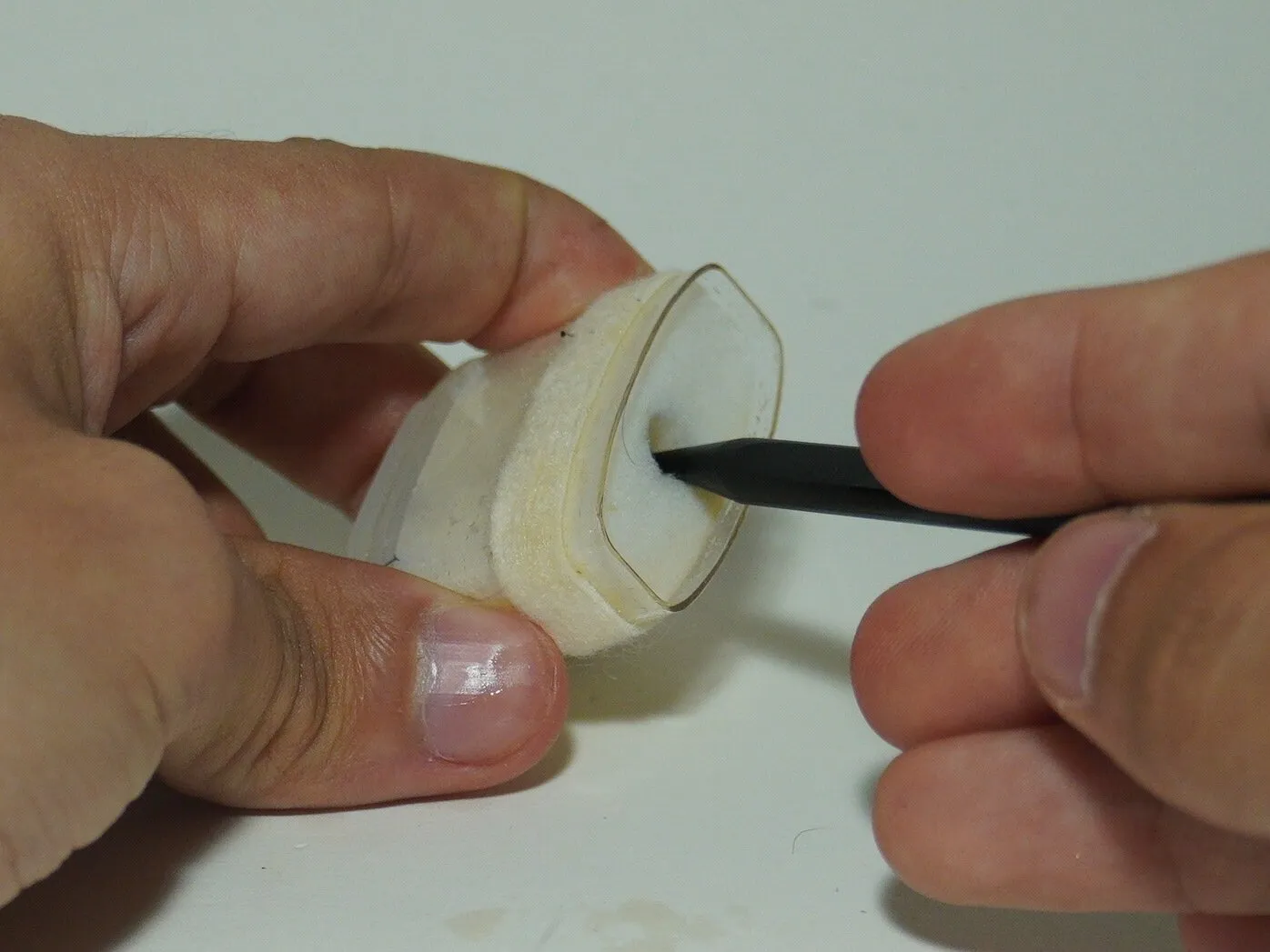

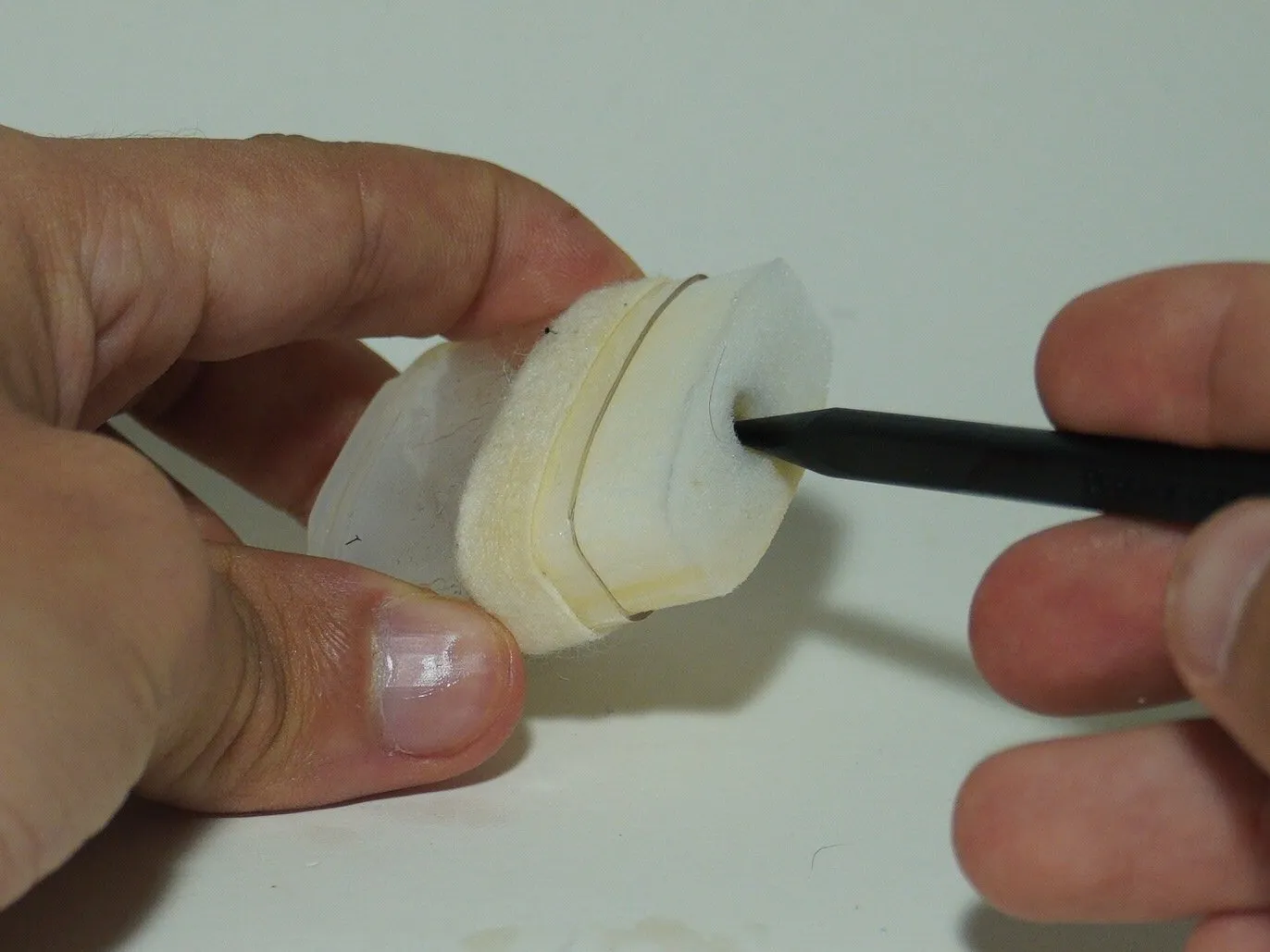

Шаг 12 Фитильный материал
Hyppe Max Air 5000 Teardown, фитильный материал: шаг 12, изображение 1 из 2 | Источник - ifixit.comHyppe Max Air 5000 Teardown, фитильный материал: шаг 12, изображение 2 из 2 | Источник - ifixit.com
Вытащите материал, похожий на пену

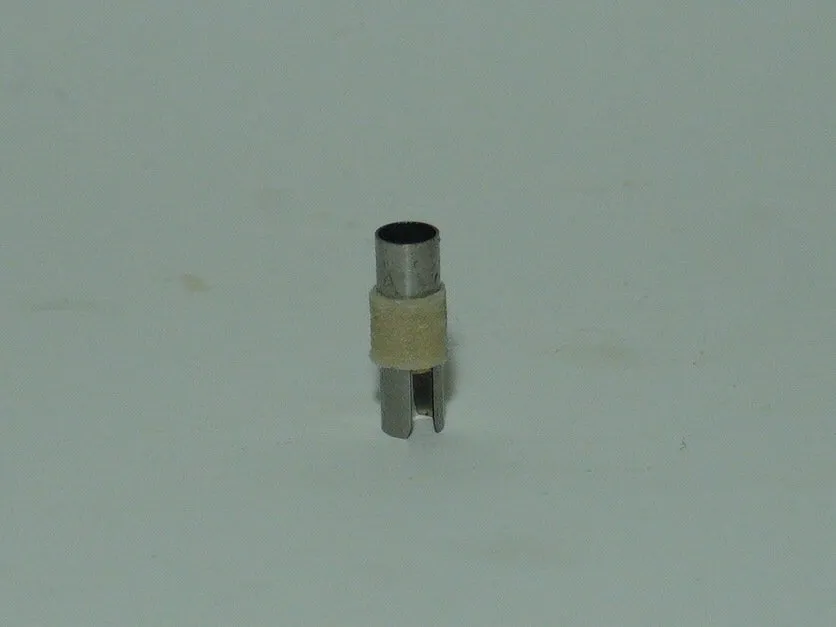

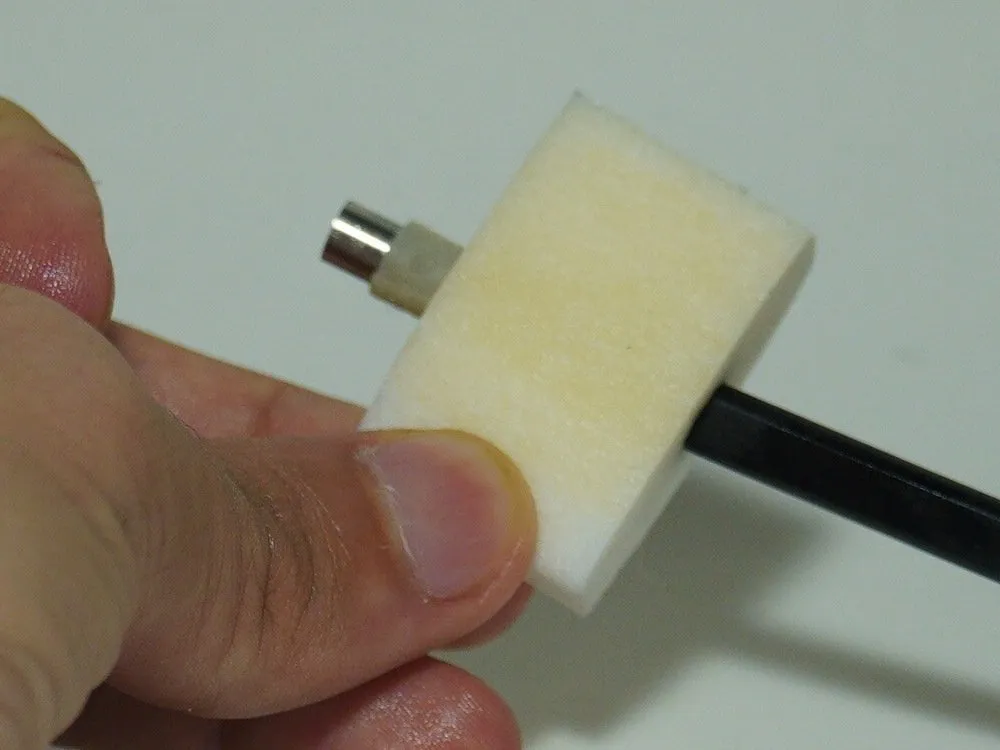

Шаг 13 Металлический сердечник
Hyppe Max Air 5000 Teardown, Metal Core: шаг 13, изображение 1 из 3 | Источник - ifixit.comHyppe Max Air 5000 Teardown, металлический сердечник: шаг 13, изображение 2 из 3 | Источник - ifixit.comРазборка Hyppe Max Air 5000, металлический сердечник: шаг 13, изображение 3 из 3 | Источник - ifixit.com
Вытолкните сердечник с помощью пассатижей
Нагревательный элемент находится внутри гильзы. Внутри есть фитильный материал, чтобы подвести никотиновую жидкость к нагревательной сетке.
