Введение

Вид на чип недоступен из-за низкого качества фотографий. Я займусь этим как можно скорее.

Что вам понадобится

Инструменты

  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Разборка Hyundai H-150

Hyundai H-150 Teardown, Hyundai H-150 Teardown: шаг 1, изображение 1 из 3
Hyundai H-150 Teardown, Hyundai H-150 Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

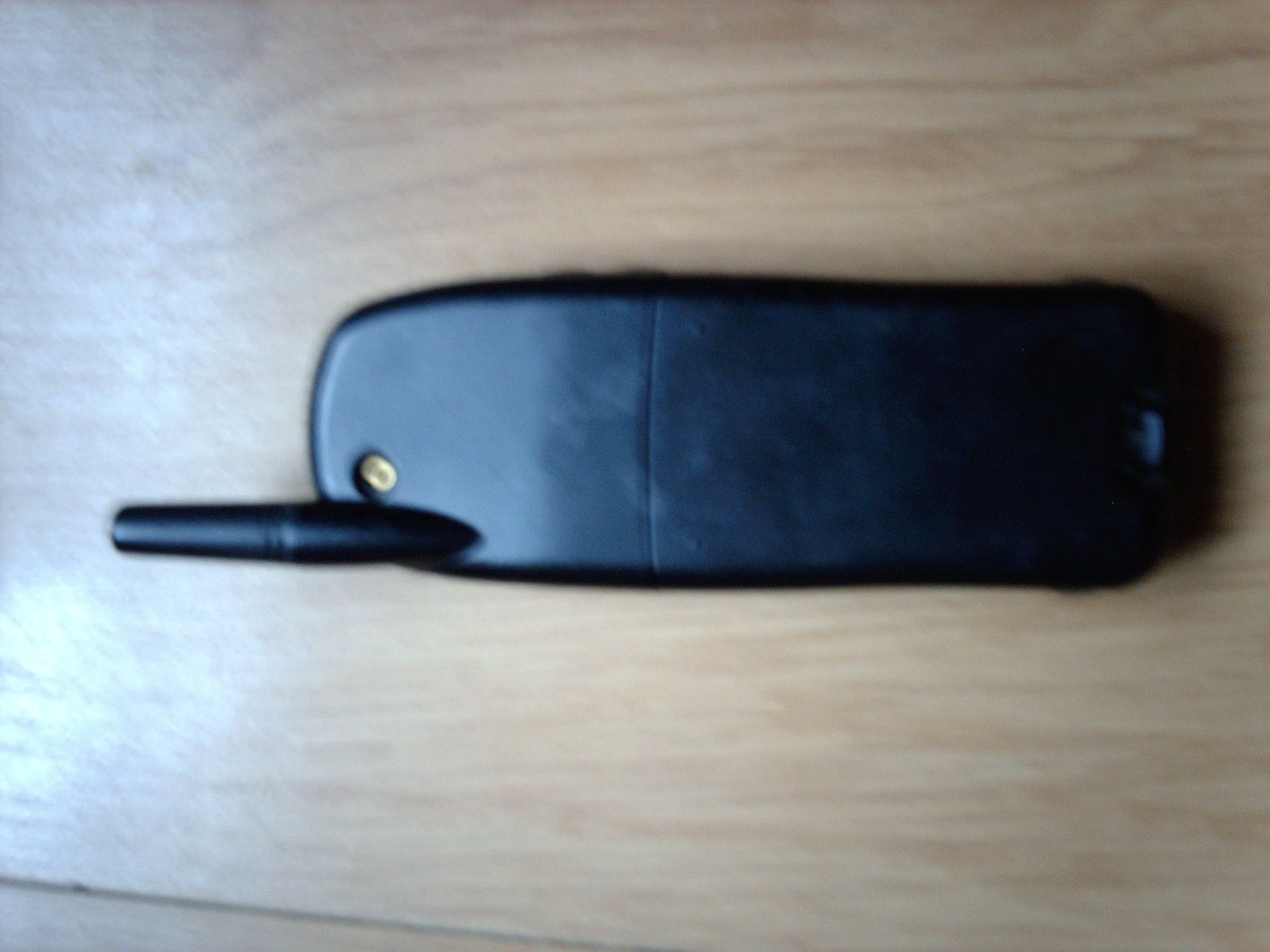

Hyundai H-150 Teardown, Hyundai H-150 Teardown: шаг 1, изображение 2 из 3
Hyundai H-150 Teardown, Hyundai H-150 Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Hyundai H-150 Teardown, Hyundai H-150 Teardown: шаг 1, изображение 3 из 3
Hyundai H-150 Teardown, разбор Hyundai H-150 Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

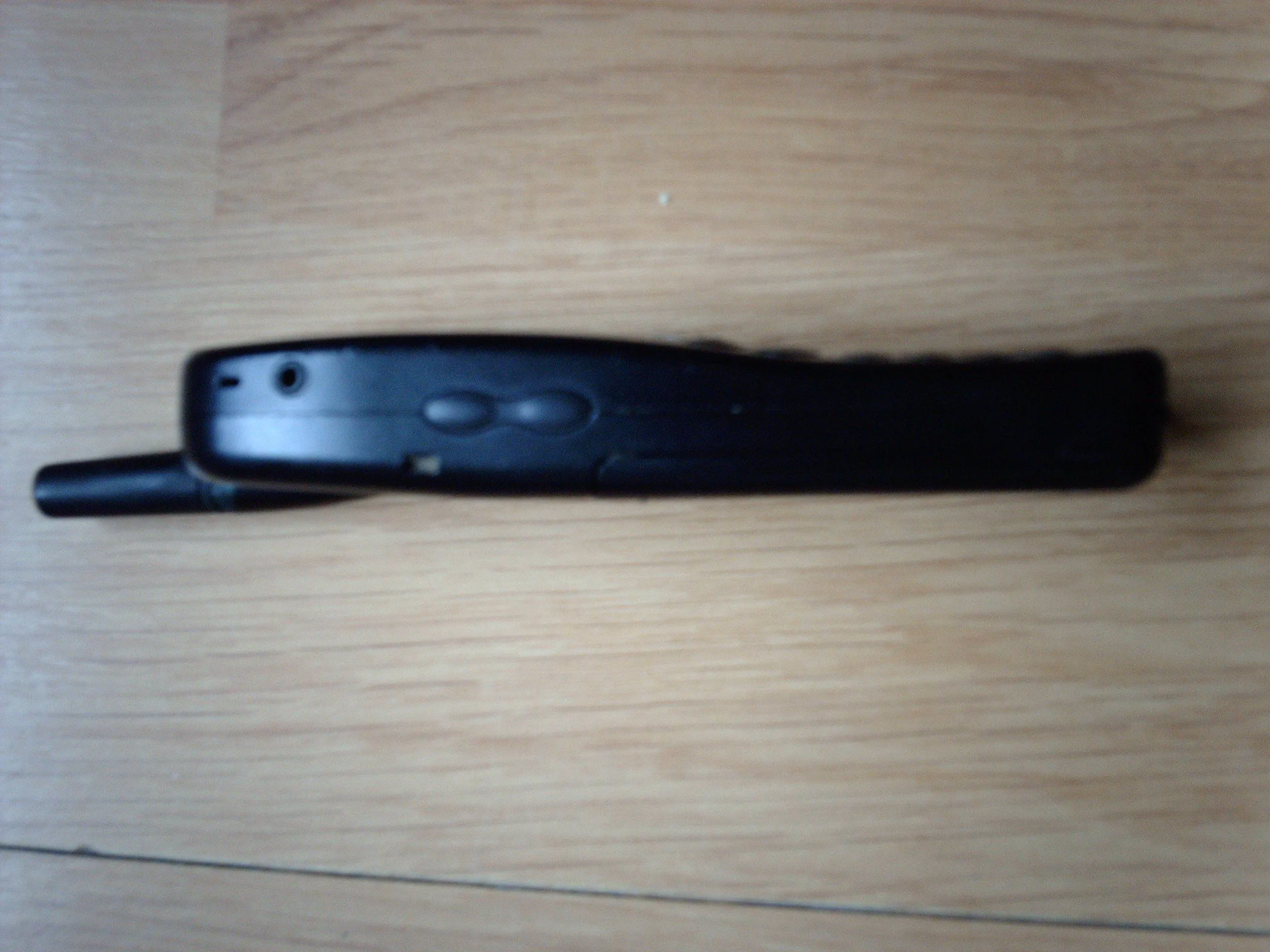

  • Начнем с предварительного просмотра телефона. Здесь показаны вид спереди, сзади и сбоку.

Шаг 2

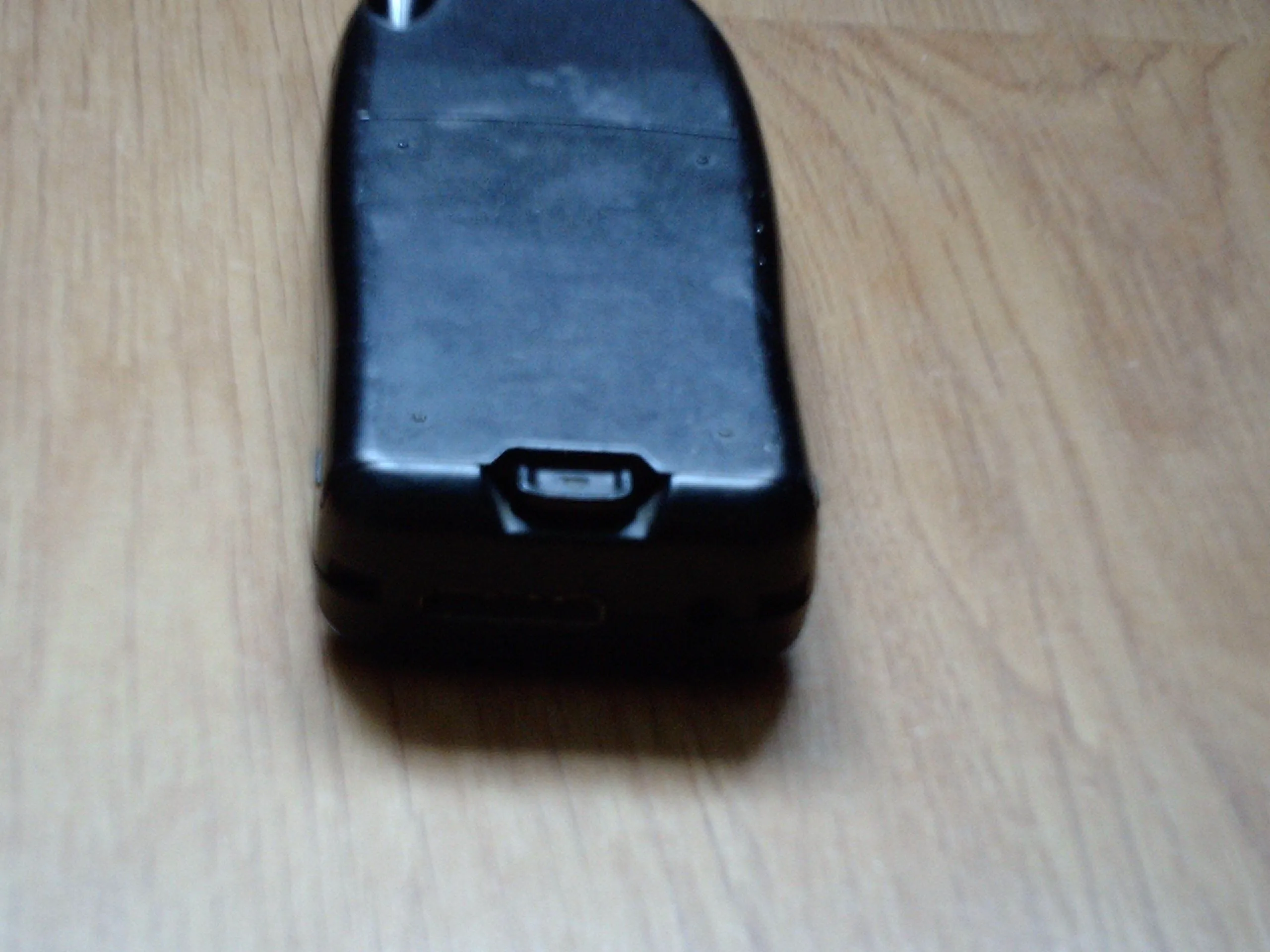

Hyundai H-150 Teardown: шаг 2, изображение 1 из 3
Hyundai H-150 Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Hyundai H-150 Teardown: шаг 2, изображение 2 из 3
Hyundai H-150 Teardown: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Hyundai H-150 Teardown: шаг 2, изображение 3 из 3
Разборка Hyundai H-150: шаг 2, изображение 3 из 3 | Источник - ifixit.com

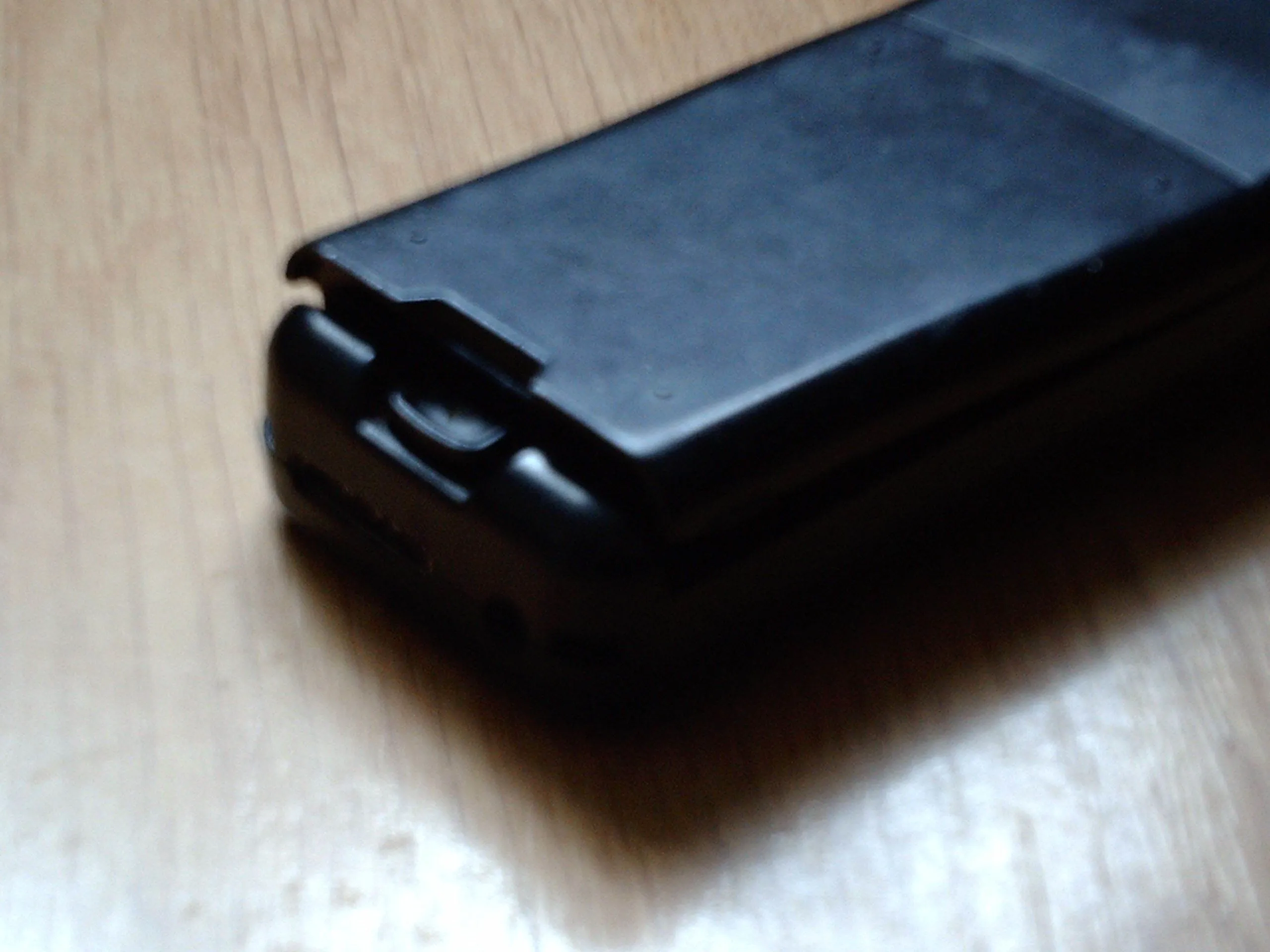

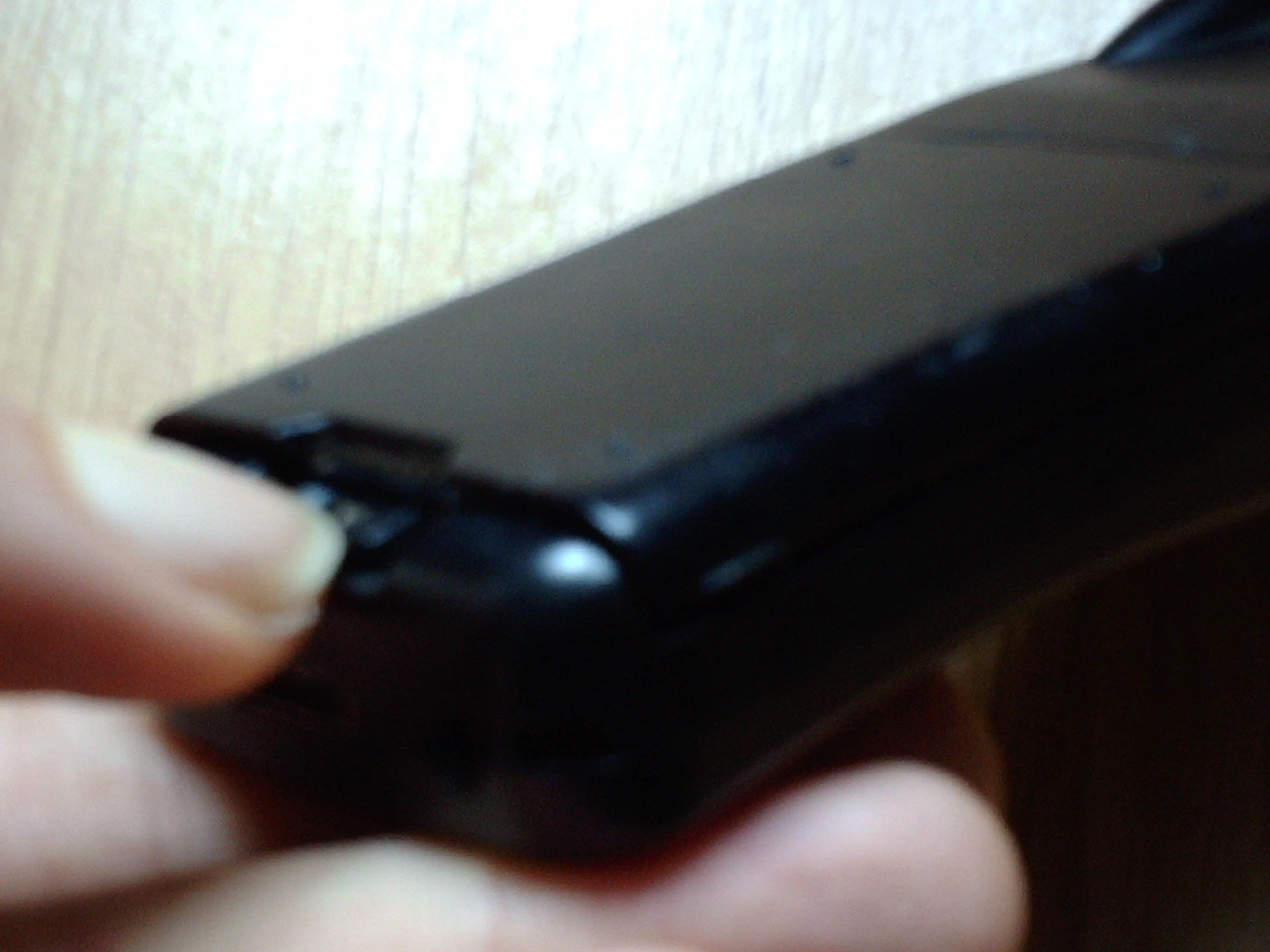

  • Аккумулятор снимается легко. Просто потяните вниз часть с задней стороны, и батарея выйдет наружу.

Шаг 3

Разборка Hyundai H-150: шаг 3, изображение 1 из 3
Разборка Hyundai H-150: шаг 3, изображение 1 из 3 | Источник - ifixit.com

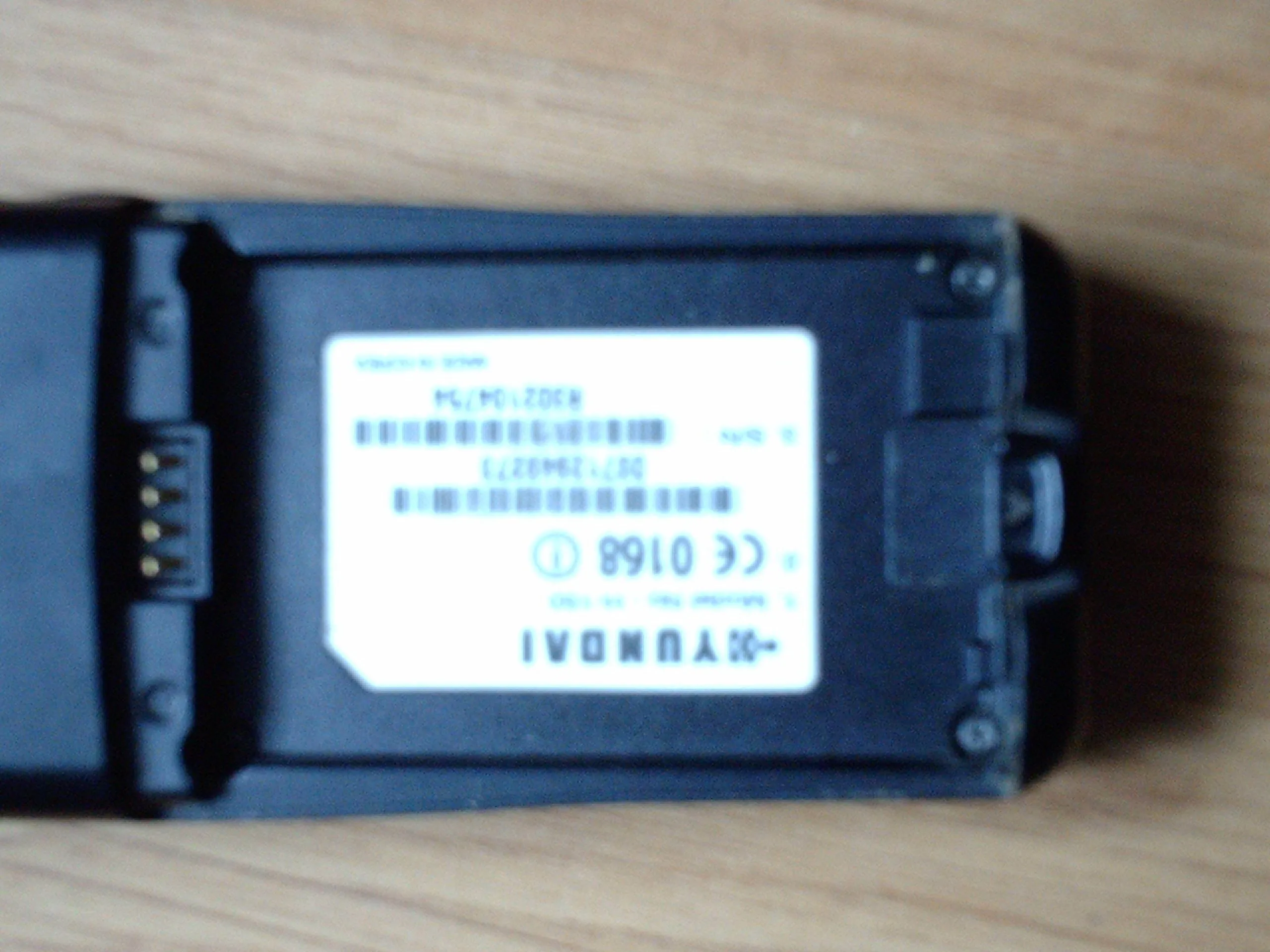

Hyundai H-150 Разборка: шаг 3, изображение 2 из 3
Hyundai H-150 Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com

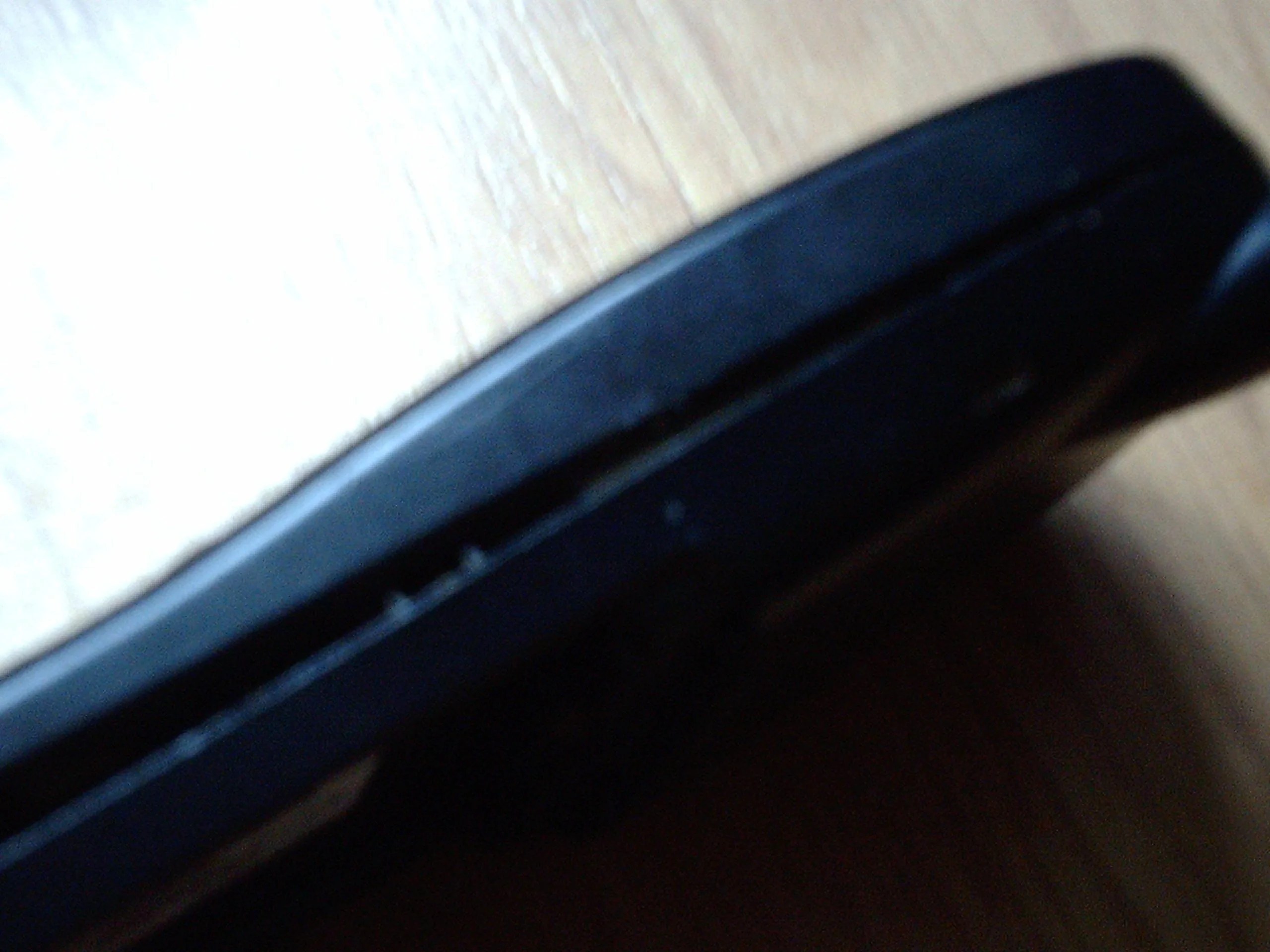

Hyundai H-150 Teardown: шаг 3, изображение 3 из 3
Hyundai H-150 Teardown: шаг 3, изображение 3 из 3 | Источник - ifixit.com

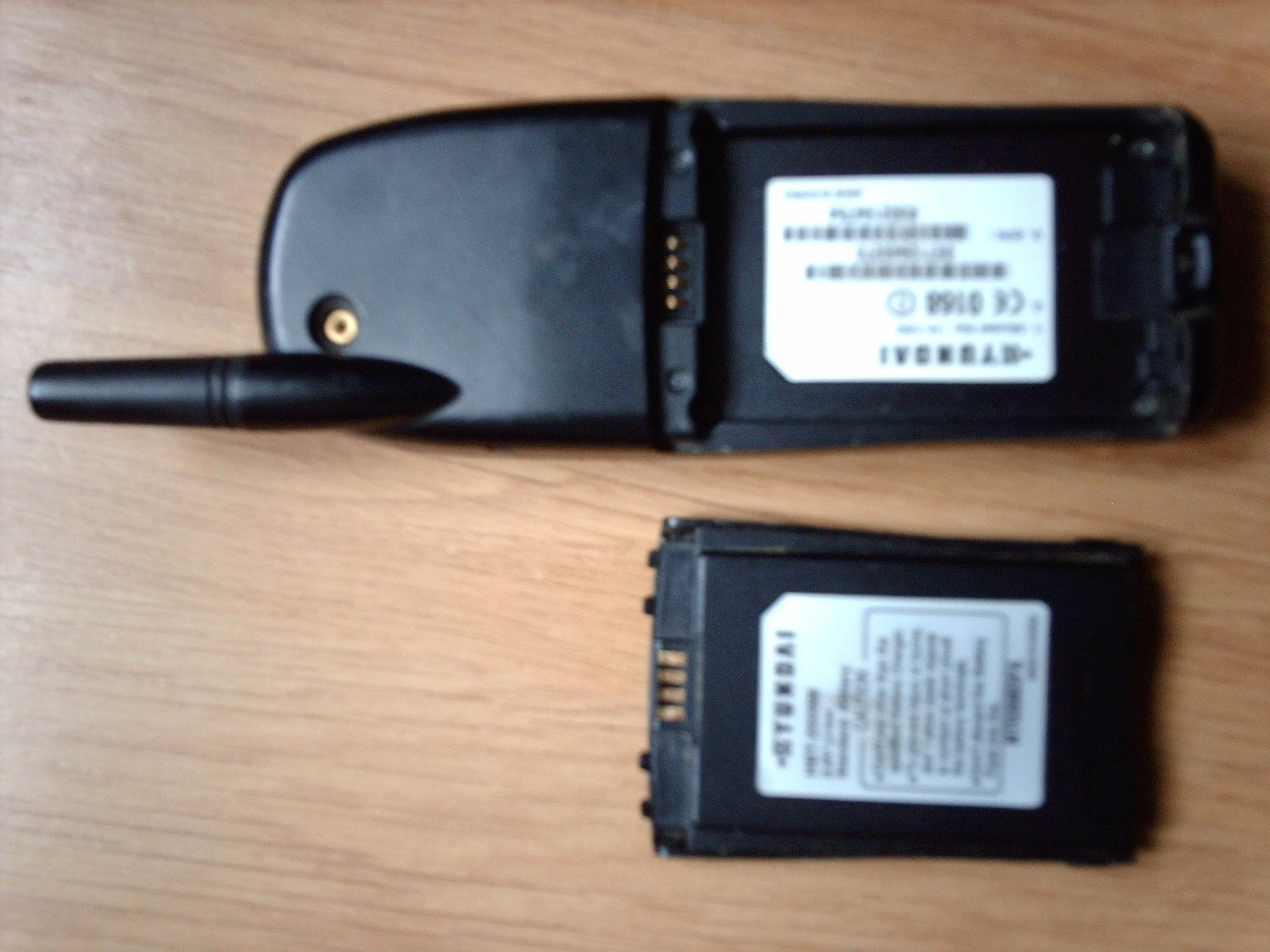

  • После извлечения аккумулятора перед нами открывается пластиковая крышка с информацией о телефоне (номер модели, серийный номер и т.д.).

  • Обратите внимание на 4 винта Philips в каждом из четырех углов. Их нужно открутить.

  • После откручивания вы можете заметить, что крышка снимается не так легко. Четыре зажима удерживают заднюю крышку на передней.

  • Воспользуйтесь пассатижами и отсоедините стороны крышки. Она не должна оказывать большого сопротивления.

Шаг 4

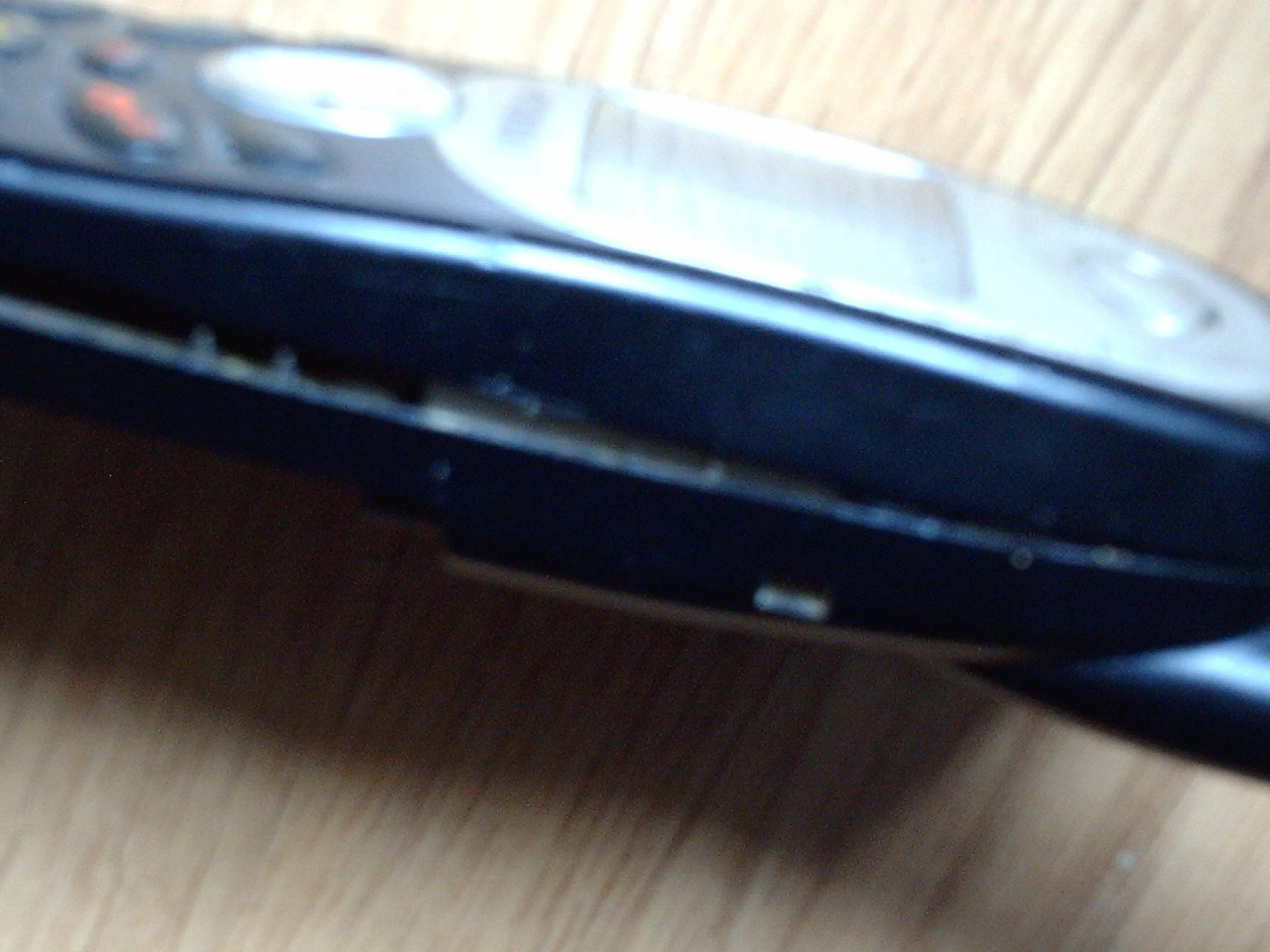

Разборка Hyundai H-150: шаг 4, изображение 1 из 3
Hyundai H-150 Teardown: шаг 4, изображение 1 из 3 | Источник - ifixit.com

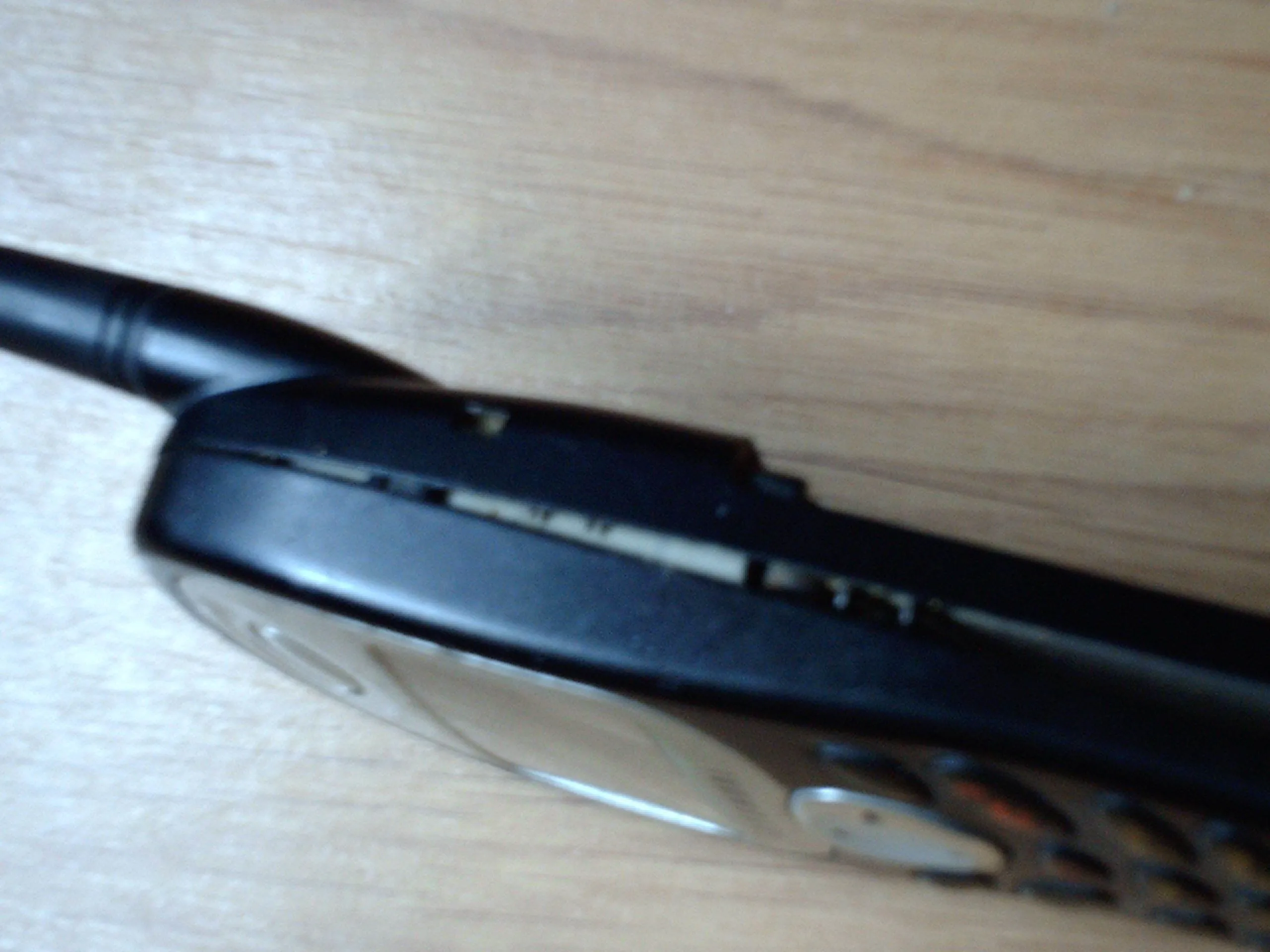

Hyundai H-150 Teardown: шаг 4, изображение 2 из 3
Hyundai H-150 Teardown: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Hyundai H-150 Teardown: шаг 4, изображение 3 из 3
Разборка Hyundai H-150: шаг 4, изображение 3 из 3 | Источник - ifixit.com

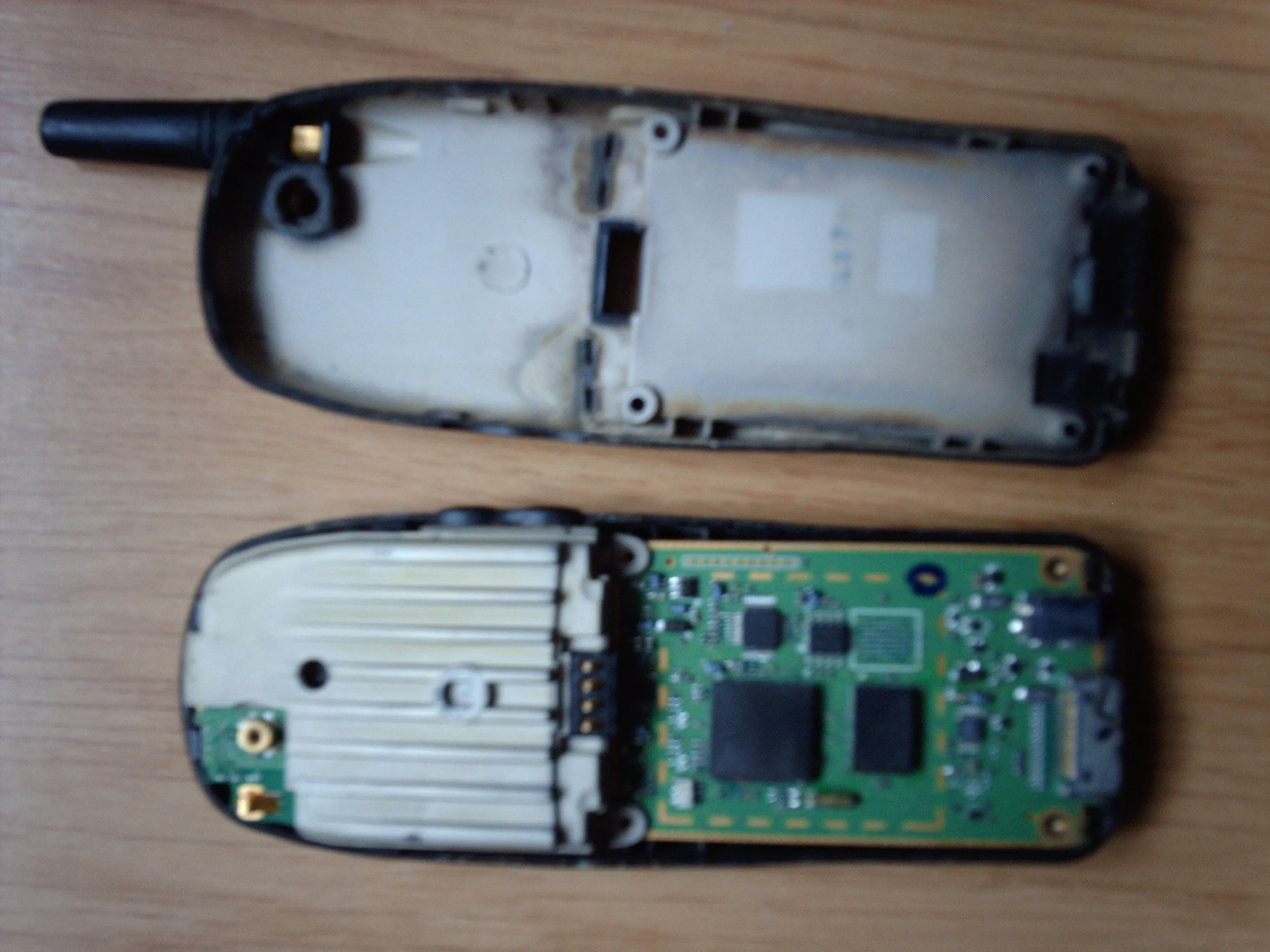

  • Сняв заднюю крышку, можно увидеть материнскую плату и странную металлическую деталь в верхней части телефона. Она служит для усиления антенны, а также для защиты платы.

Шаг 5

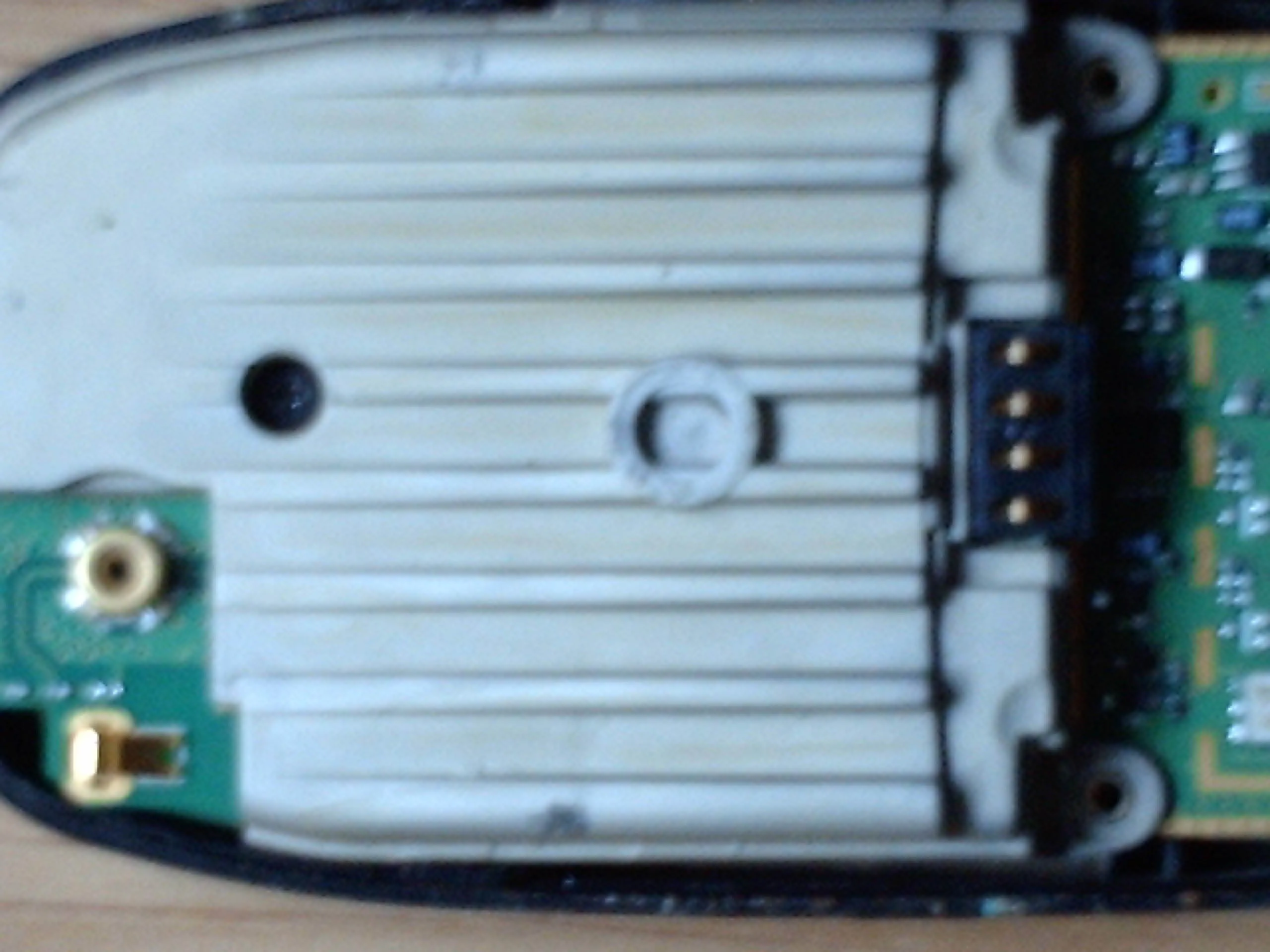

Разборка Hyundai H-150: шаг 5, изображение 1 из 3
Hyundai H-150 Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com

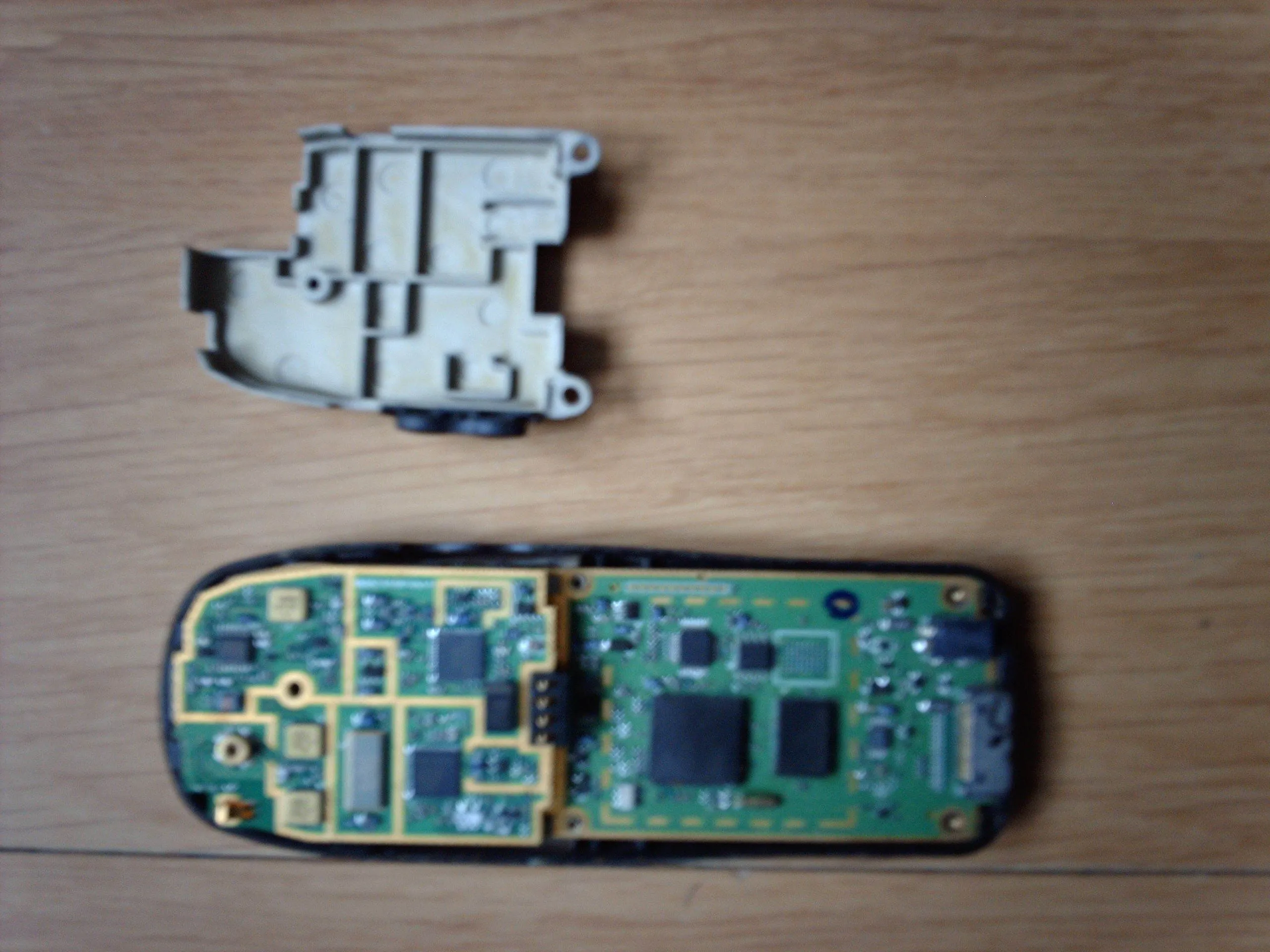

Hyundai H-150 Teardown: шаг 5, изображение 2 из 3
Hyundai H-150 Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com

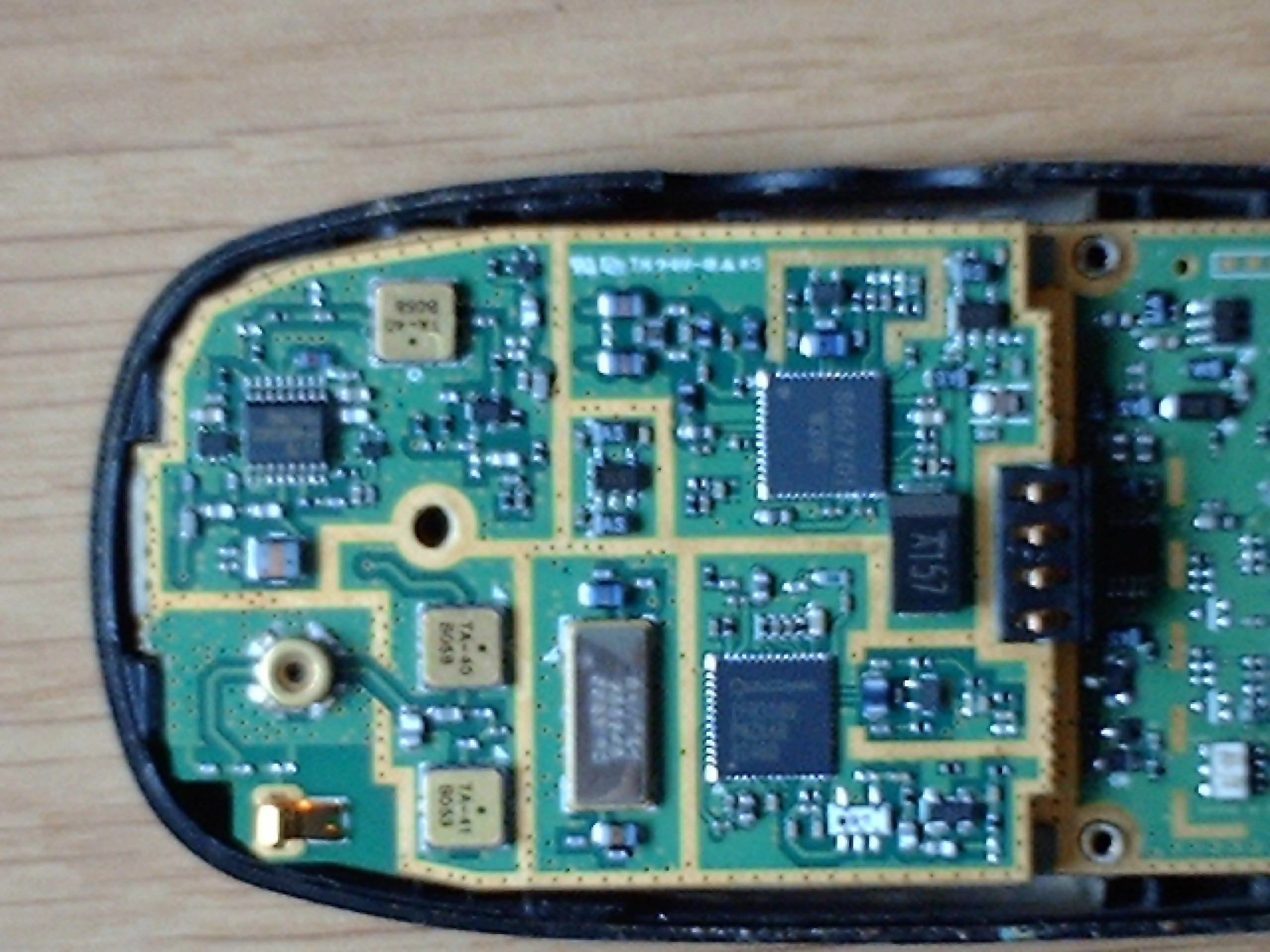

Hyundai H-150 Teardown: шаг 5, изображение 3 из 3
Hyundai H-150 Teardown: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Видите это отверстие в щите? В нем винт. И да, его нужно вынуть.

  • После удаления винта из щита его можно легко поднять с платы, обнажив другую плату под ним.

Шаг 6

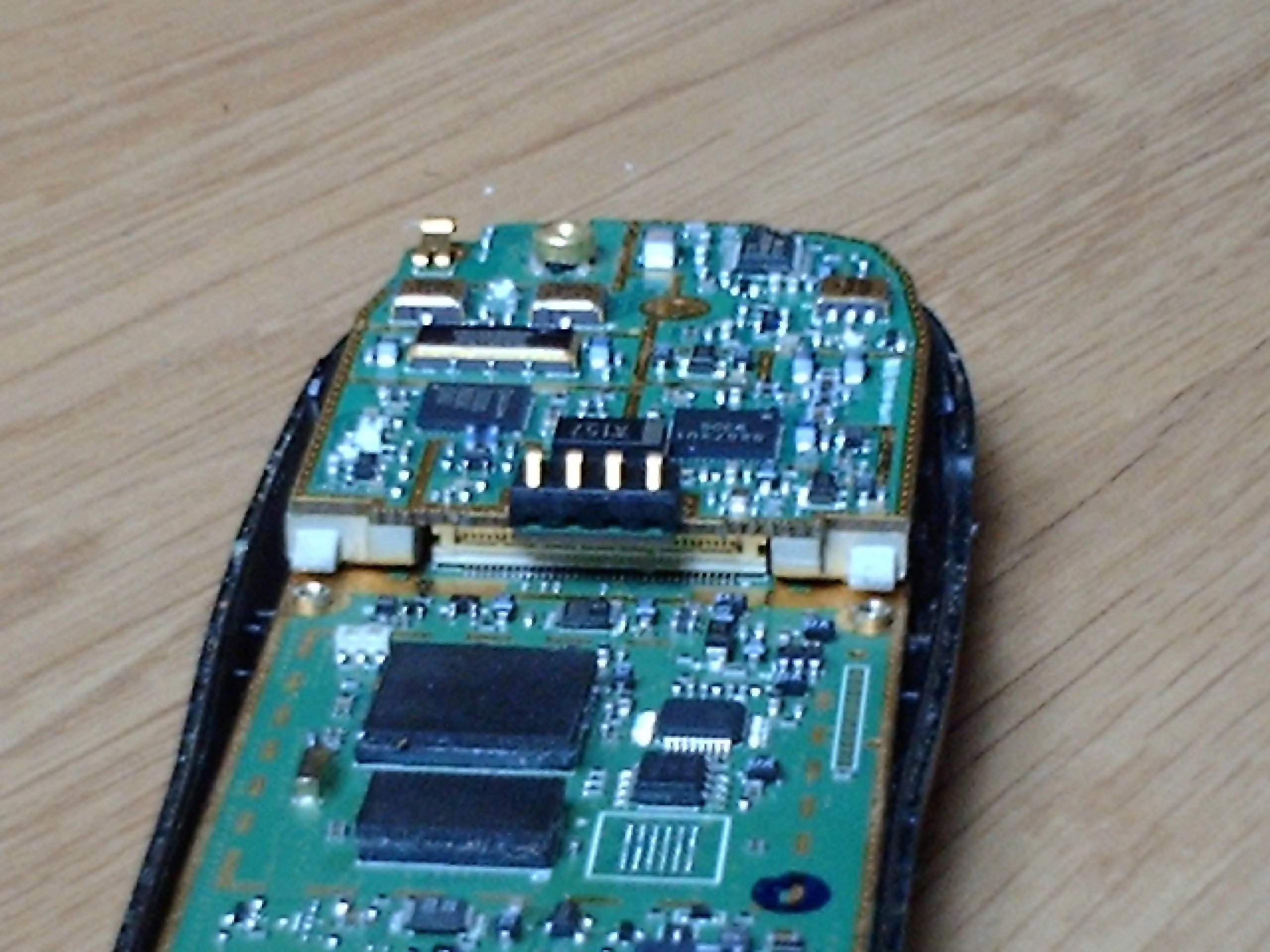

Hyundai H-150 Teardown: шаг 6, изображение 1 из 3
Разборка Hyundai H-150: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Hyundai H-150 Teardown: шаг 6, изображение 2 из 3
Hyundai H-150 Teardown: шаг 6, изображение 2 из 3 | Источник - ifixit.com

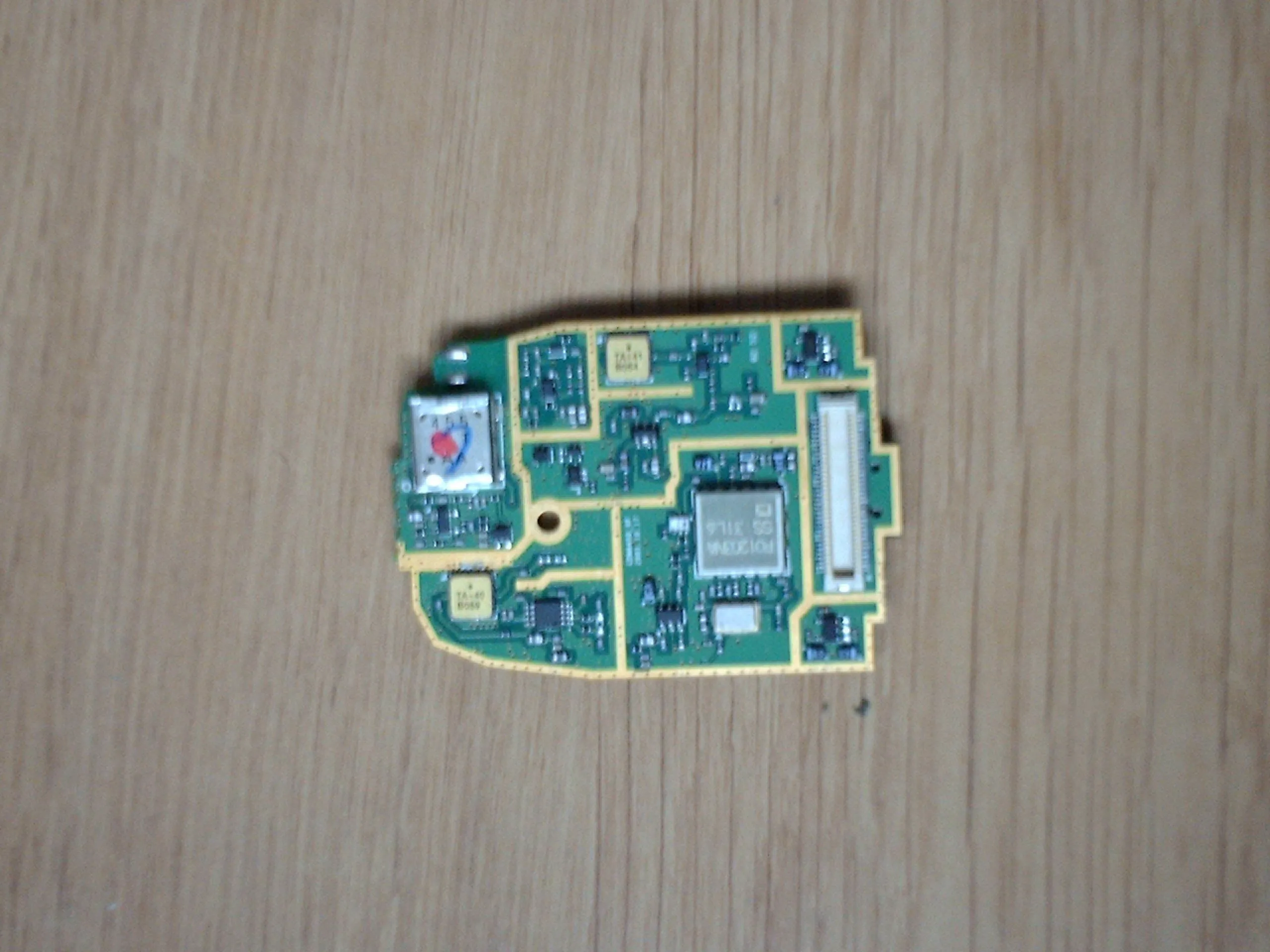

Hyundai H-150 Teardown: шаг 6, изображение 3 из 3
Hyundai H-150 Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

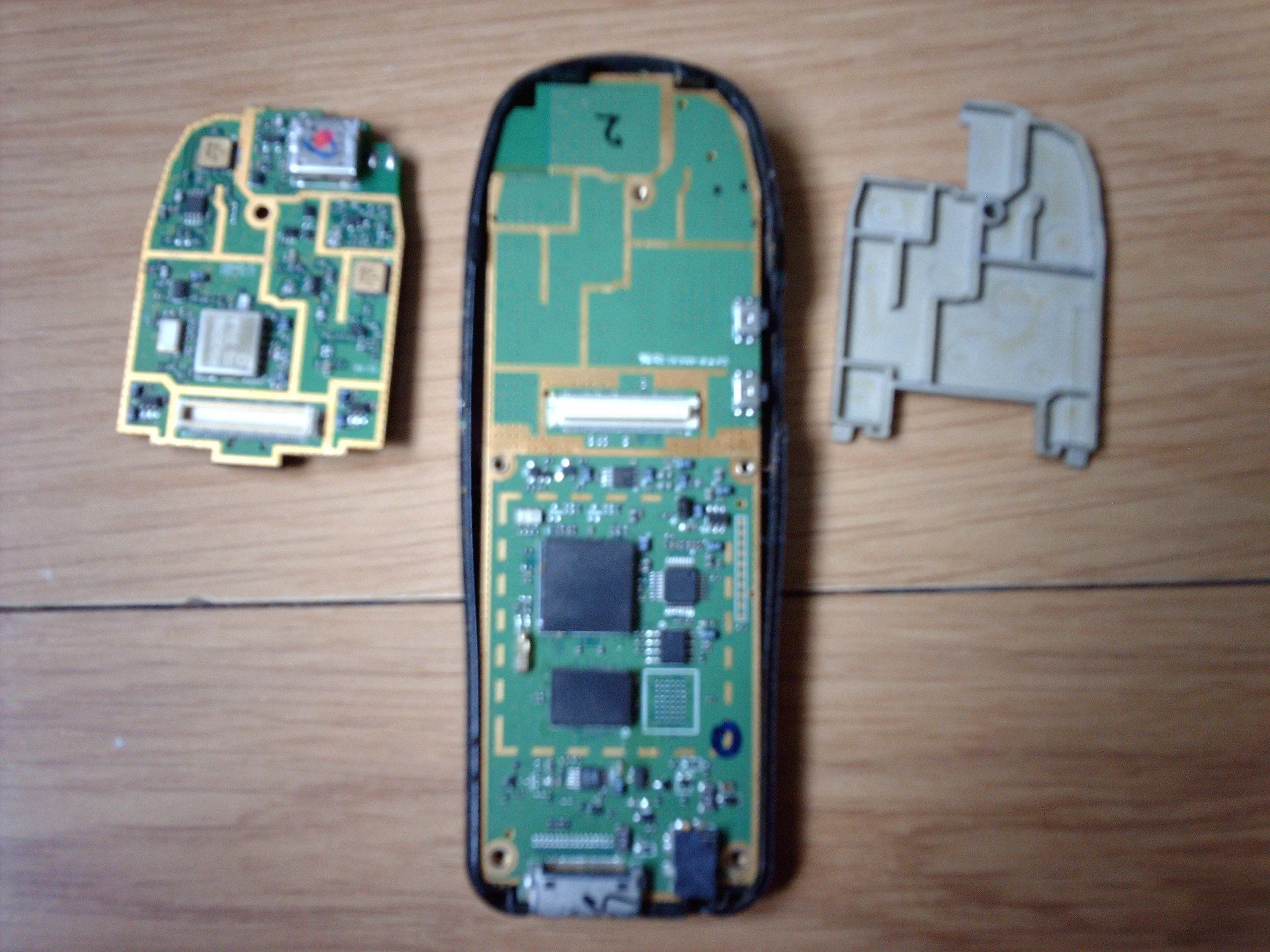

  • Похоже, что эта вторичная плата держится на основной плате с помощью разъема.

  • Осторожно потяните плату, и вы заметите, что она выходит довольно быстро.

Шаг 7

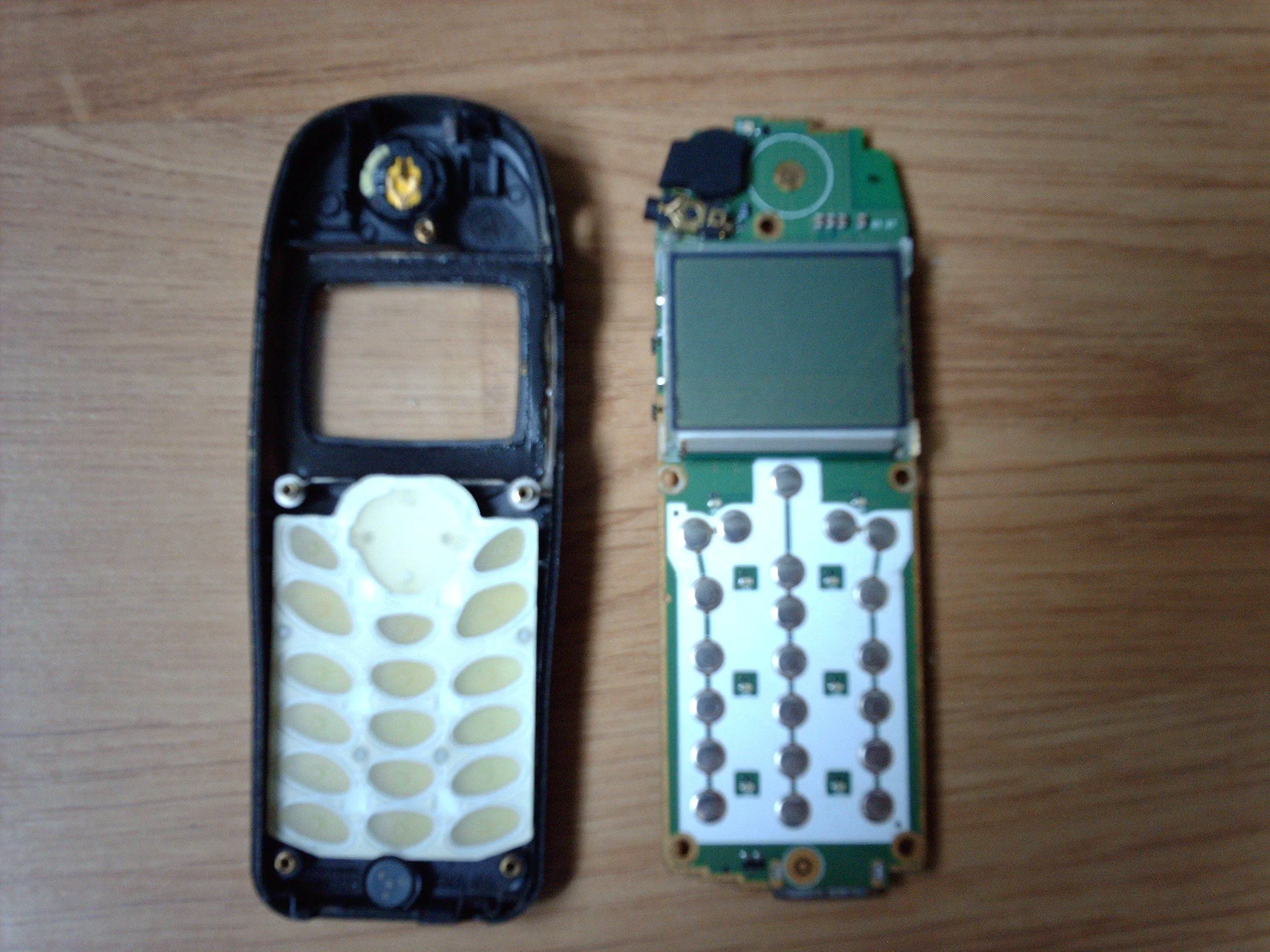

Hyundai H-150 Teardown: шаг 7, изображение 1 из 3
Разборка Hyundai H-150: шаг 7, изображение 1 из 3 | Источник - ifixit.com

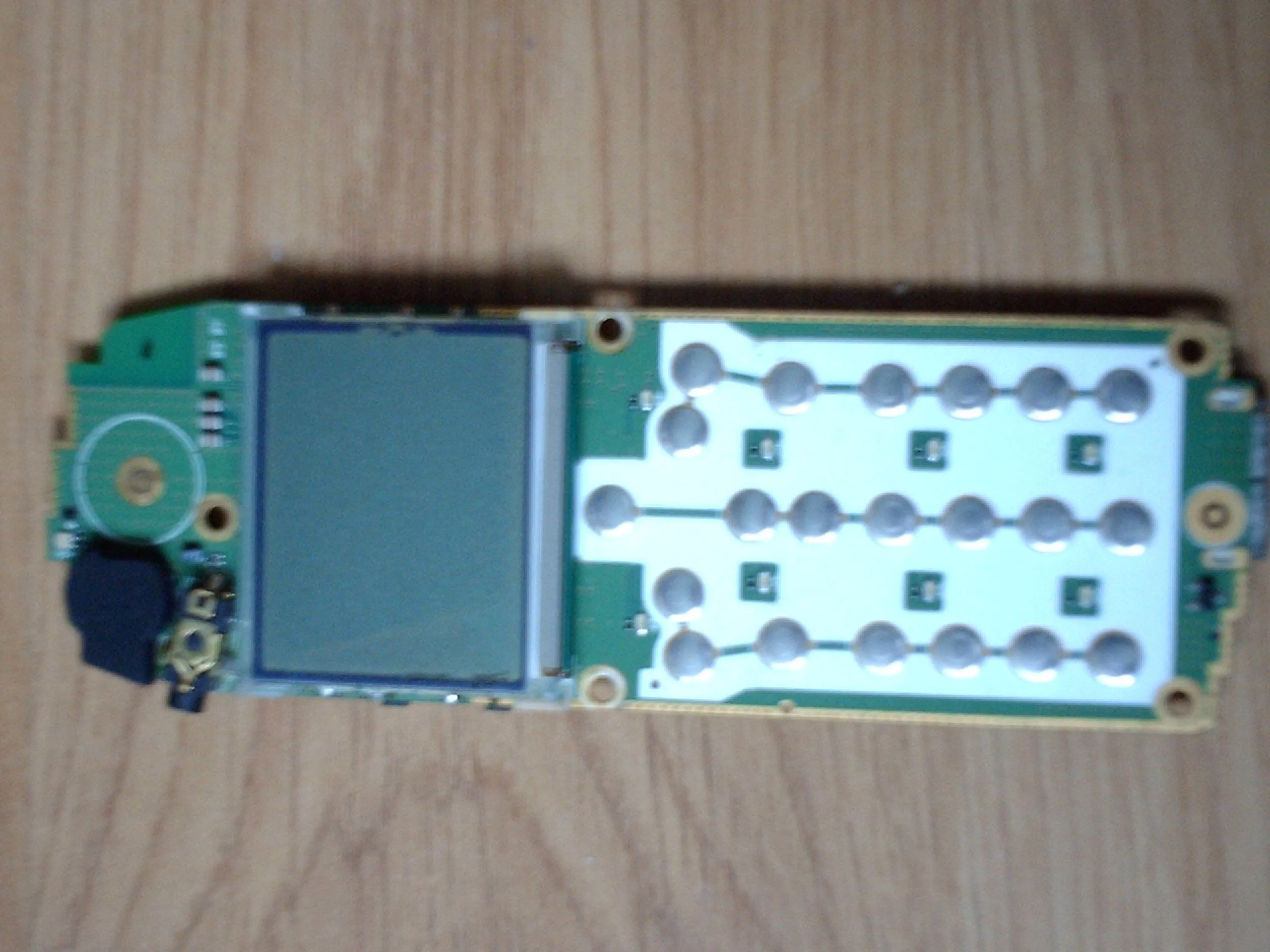

Hyundai H-150 Teardown: шаг 7, изображение 2 из 3
Hyundai H-150 Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com

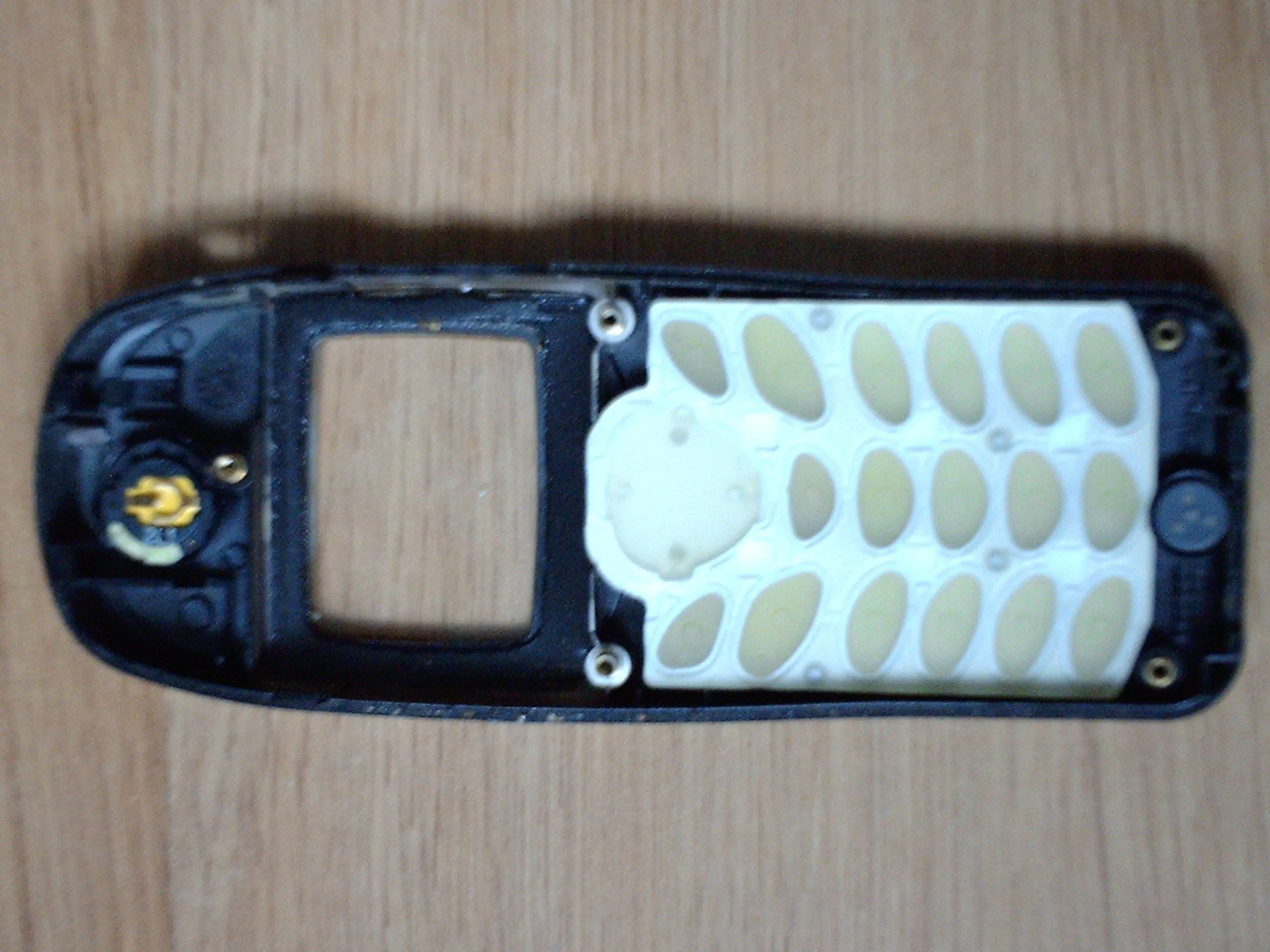

Hyundai H-150 Teardown: шаг 7, изображение 3 из 3
Разборка Hyundai H-150: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • На этом этапе плата просто вынимается из передней части корпуса, обнажая клавиатуру и связанную с ней мембрану.

  • На плате мы видим звонок (вверху слева), вход для наушников/гарнитуры (под звонком) и ЖК-дисплей (который, к сожалению, приклеен к плате, как и мембрана клавиатуры).

  • На корпусе мы видим микрофон (самая нижняя часть корпуса телефона), динамик (самая верхняя часть корпуса телефона)

Шаг 8

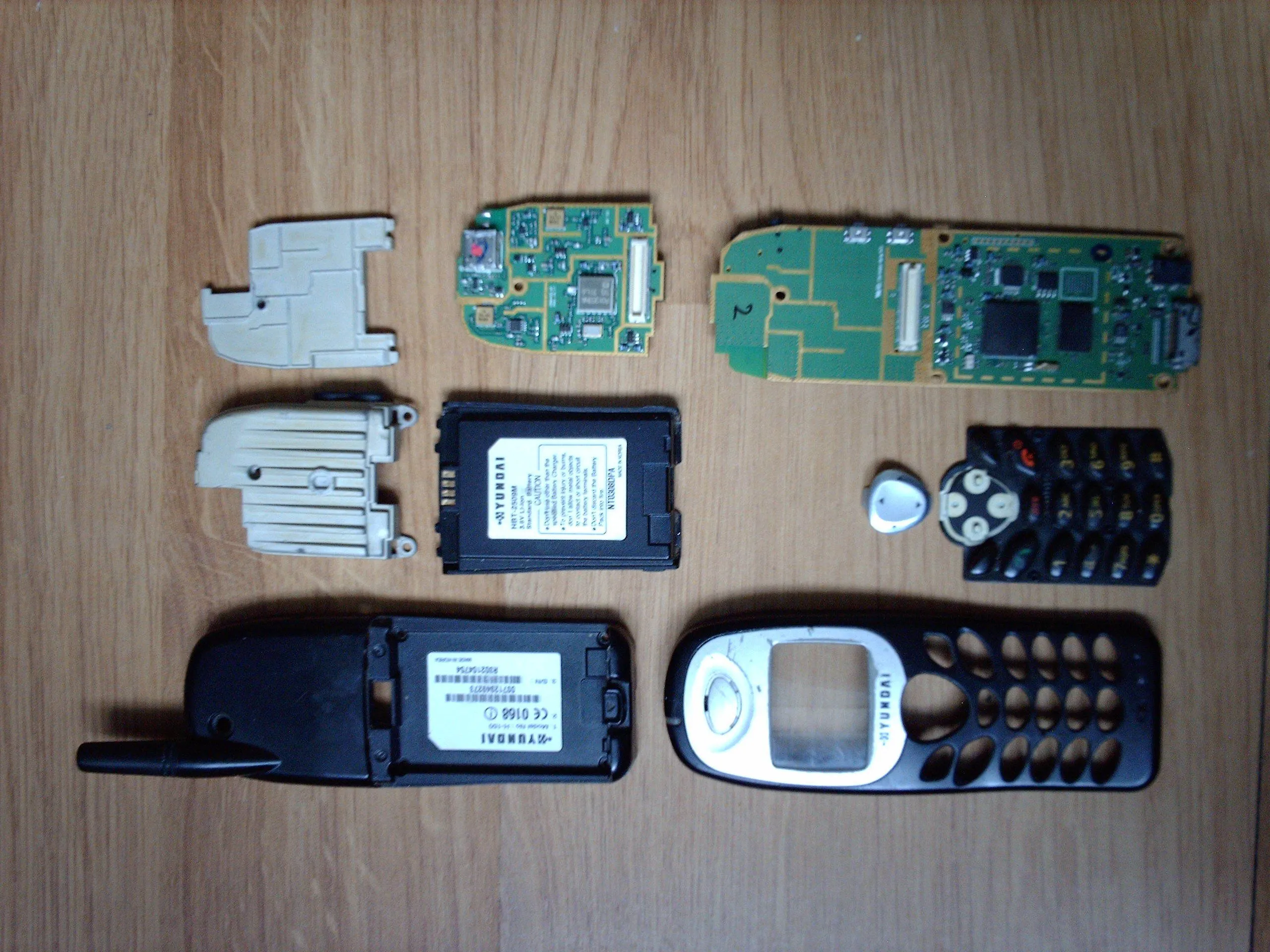

Hyundai H-150 Teardown: шаг 8, изображение 1 из 2
Hyundai H-150 Teardown: шаг 8, изображение 1 из 2 | Источник - ifixit.com

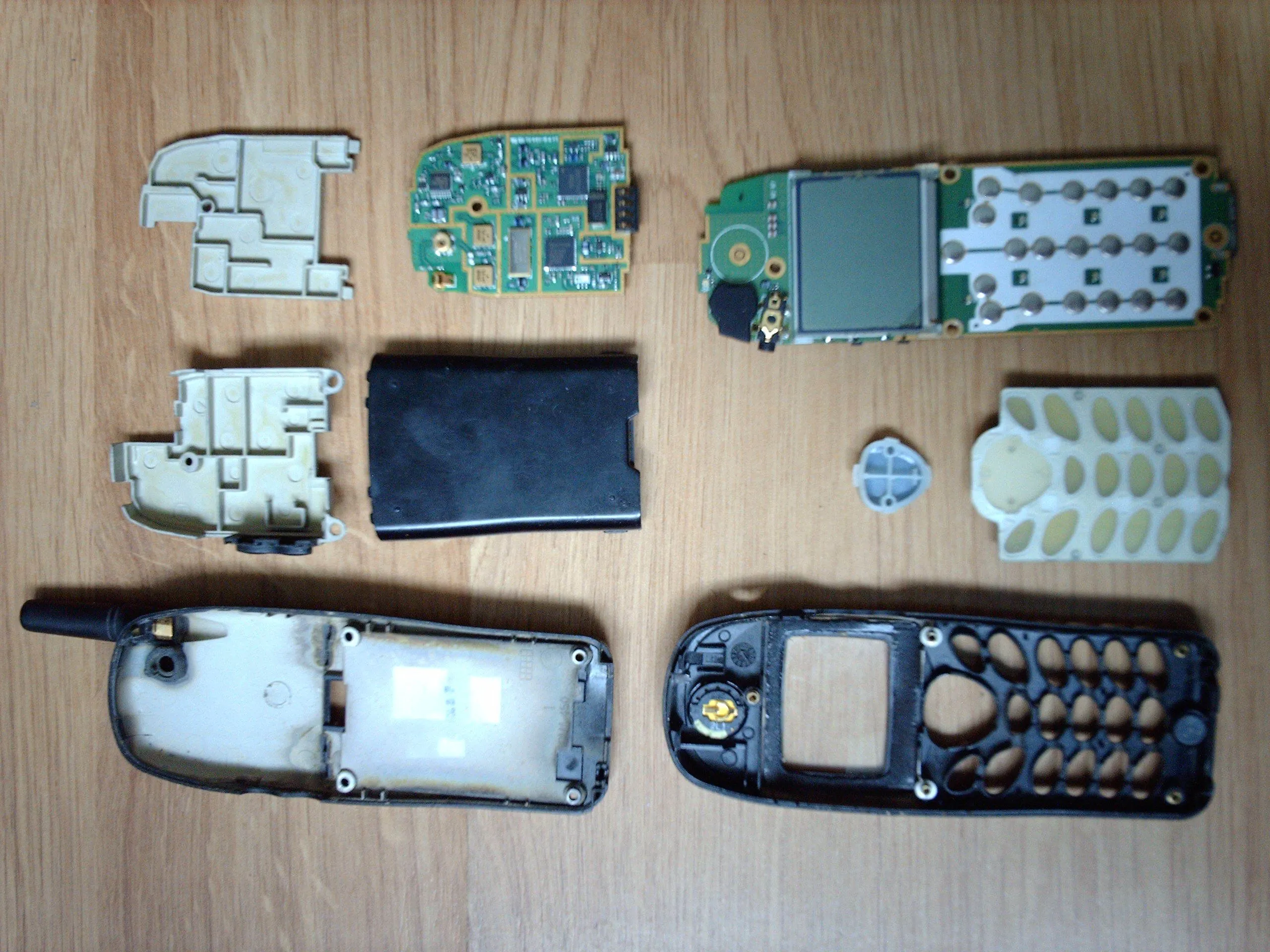

Hyundai H-150 Teardown: шаг 8, изображение 2 из 2
Hyundai H-150 Teardown: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • На этом мы закончим разборку.
