Введение

В этой статье я разберу сдохший жесткий диск IBM Travelstar DJSA-220 объемом 20 ГБ, который был установлен в PowerBook G3 Firewire.

Что вам понадобится

Детали

Инструменты

  • Отвертка T4 Torx
    Отвертка T4 Torx | Источник - ifixit.com
  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com
  • Отвертка TR8 Torx Security Screwdriver
    Отвертка TR8 Torx | Источник - ifixit.com

Шаг 1 Разборка 2,5'' жесткого диска IBM Travelstar DJSA-220

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown: step 1, image 1 of 3
Разборка жесткого диска IBM Travelstar DJSA-220 2.5'', Разборка жесткого диска IBM Travelstar DJSA-220 2.5'': шаг 1, изображение 1 из 3 | Источник - ifixit.com

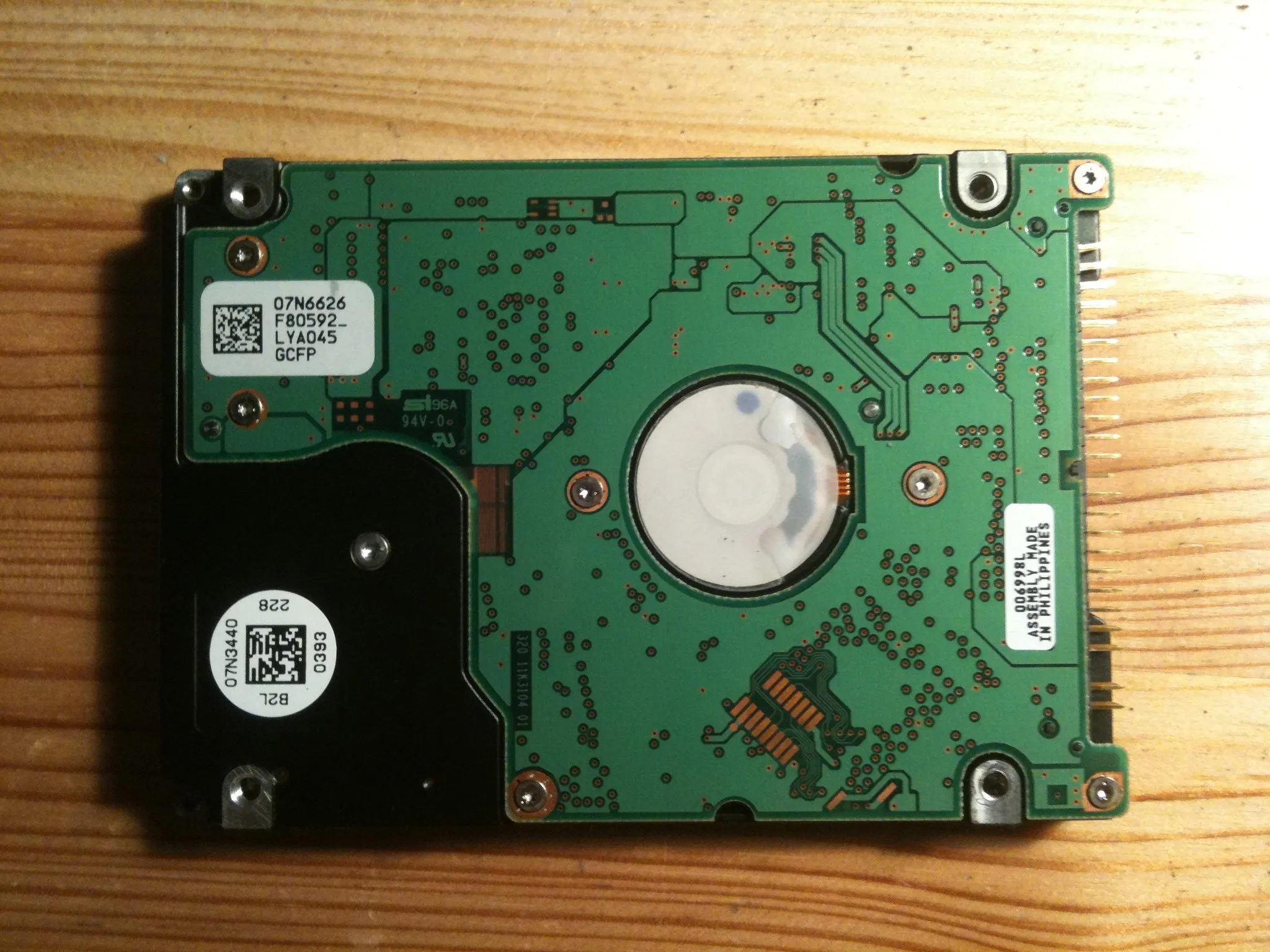

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown: step 1, image 2 of 3
IBM Travelstar DJSA-220 2,5'' жесткий диск разбор, IBM Travelstar DJSA-220 2,5'' жесткий диск разбор: шаг 1, изображение 2 из 3 | Источник - ifixit.com

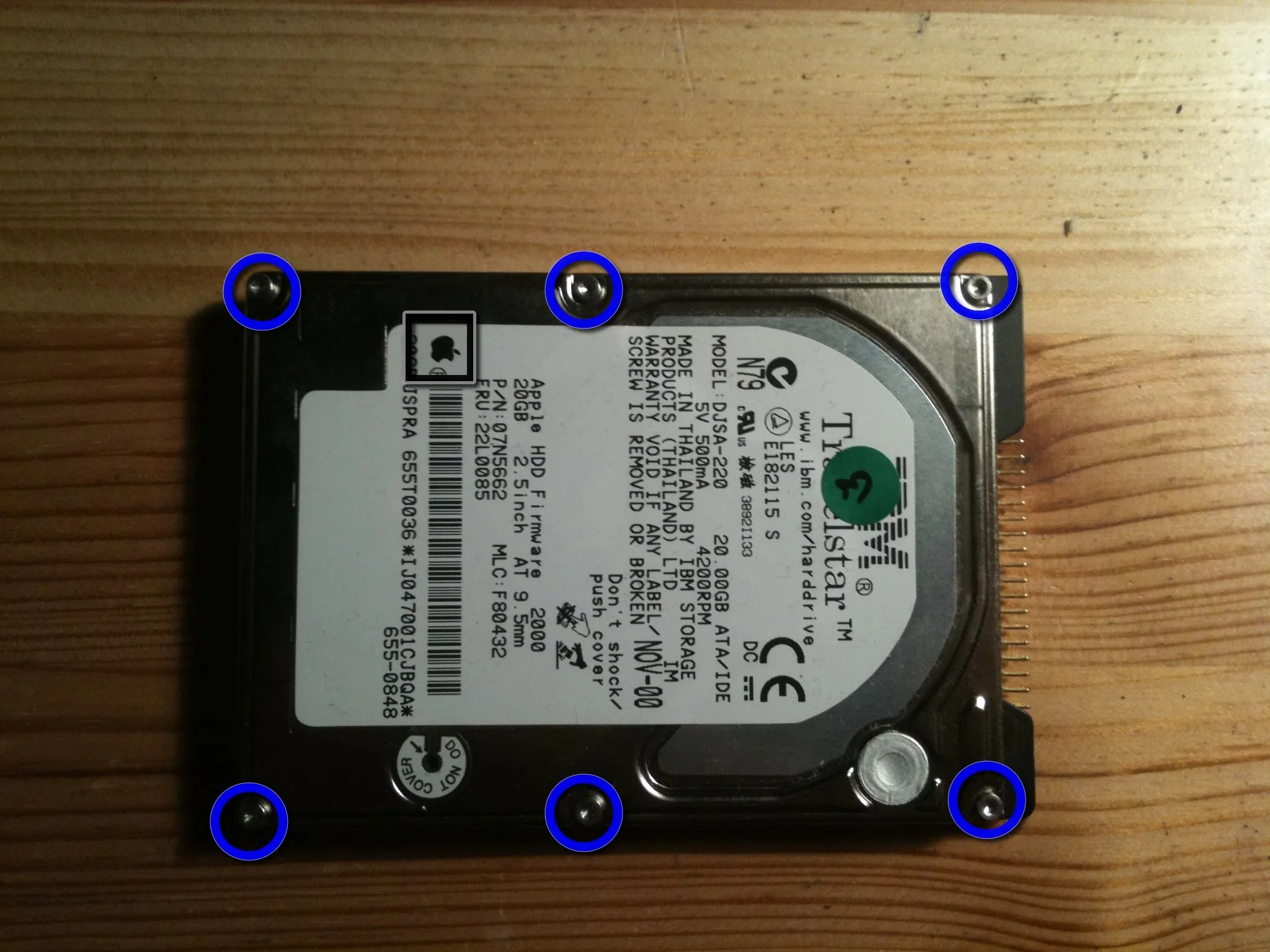

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown: step 1, image 3 of 3
Разборка 2,5'' жесткого диска IBM Travelstar DJSA-220, Разборка 2,5'' жесткого диска IBM Travelstar DJSA-220: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Моя жертва: мертвый IBM Deathstar DJSA-220

  • 20.00GB ATA/IDE

  • 5V 500mA

  • 4200 ОБ/МИН

  • Оригинальный Apple OEM!

  • Откручиваем 7 винтов T6!

Шаг 2 Открытый накопитель

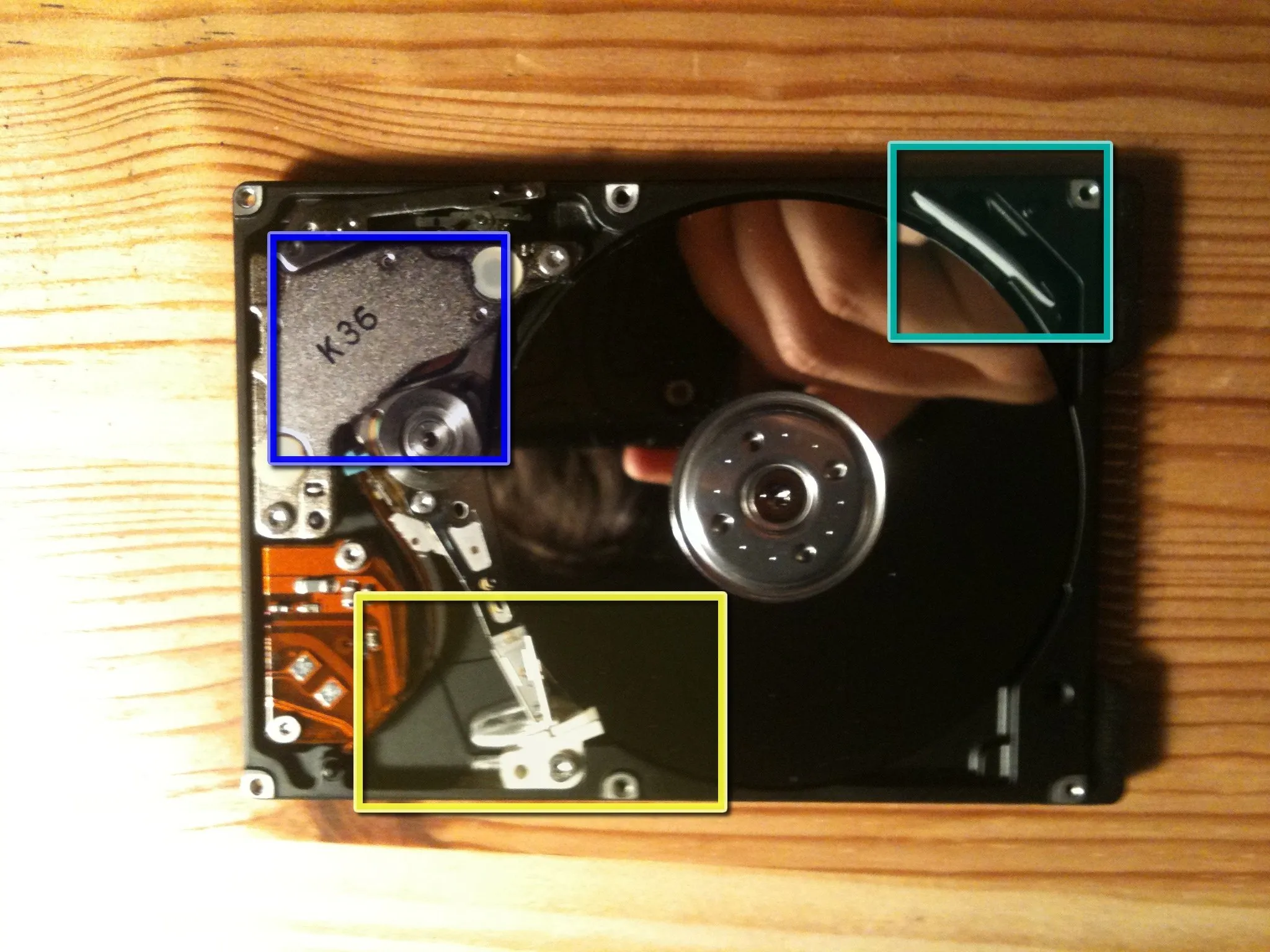

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, The Opened Drive: step 2, image 1 of 2
Разбор жесткого диска IBM Travelstar DJSA-220 2.5'', вскрытие диска: шаг 2, изображение 1 из 2 | Источник - ifixit.com

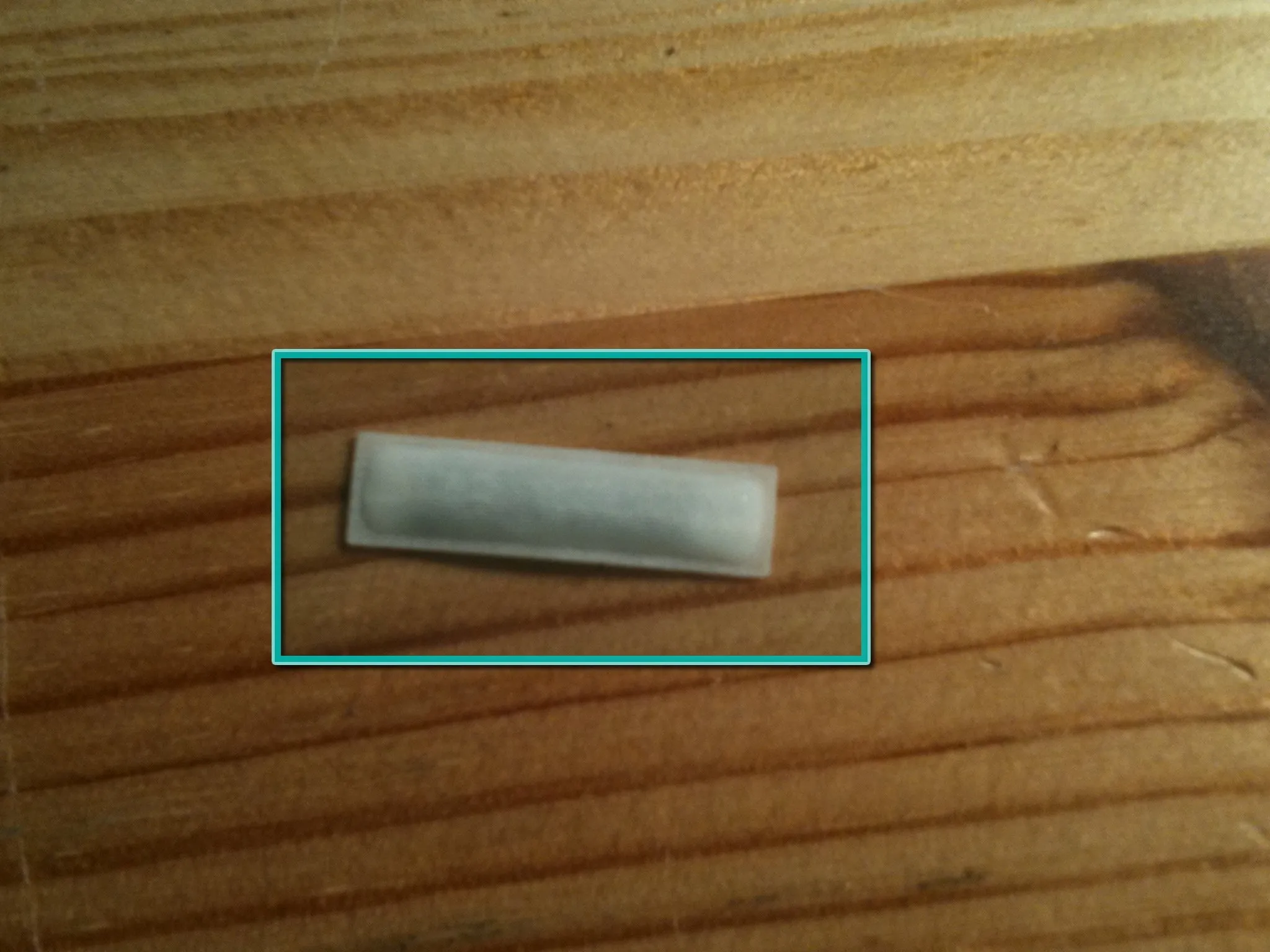

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, The Opened Drive: step 2, image 2 of 2
Разбор жесткого диска IBM Travelstar DJSA-220 2.5'', вскрытие диска: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Поверхность диска зеркальная. Вы даже можете увидеть мой iPhone 3GS!

  • Части устройства

  • Головки.

  • Мотор головки

  • Маленький мешочек, который впитывает влагу.

Шаг 3 Снятие логической платы

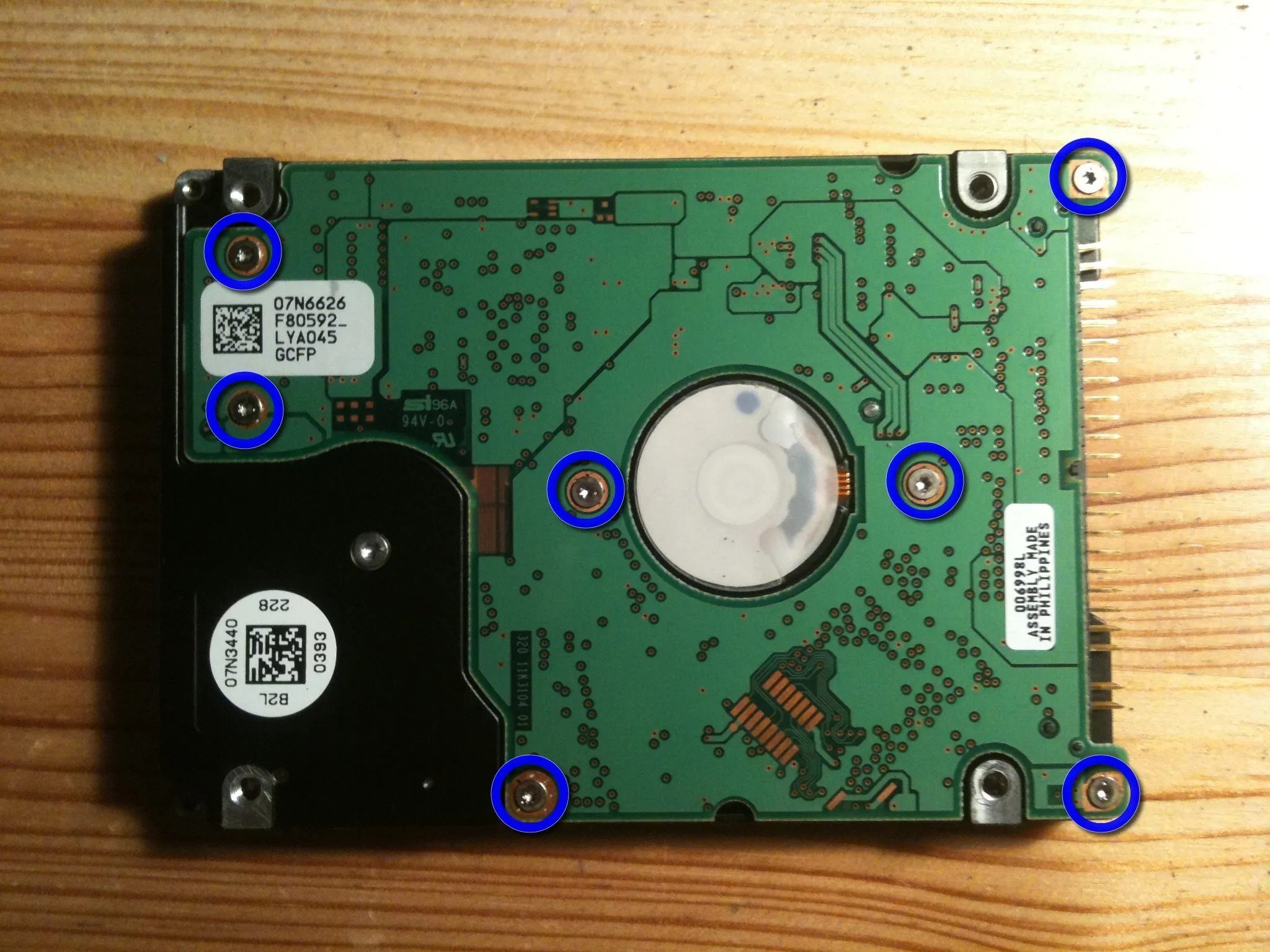

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, Taking off the Logic Board: step 3, image 1 of 3
Разборка жесткого диска IBM Travelstar DJSA-220 2.5'', снятие логической платы: шаг 3, изображение 1 из 3 | Источник - ifixit.com

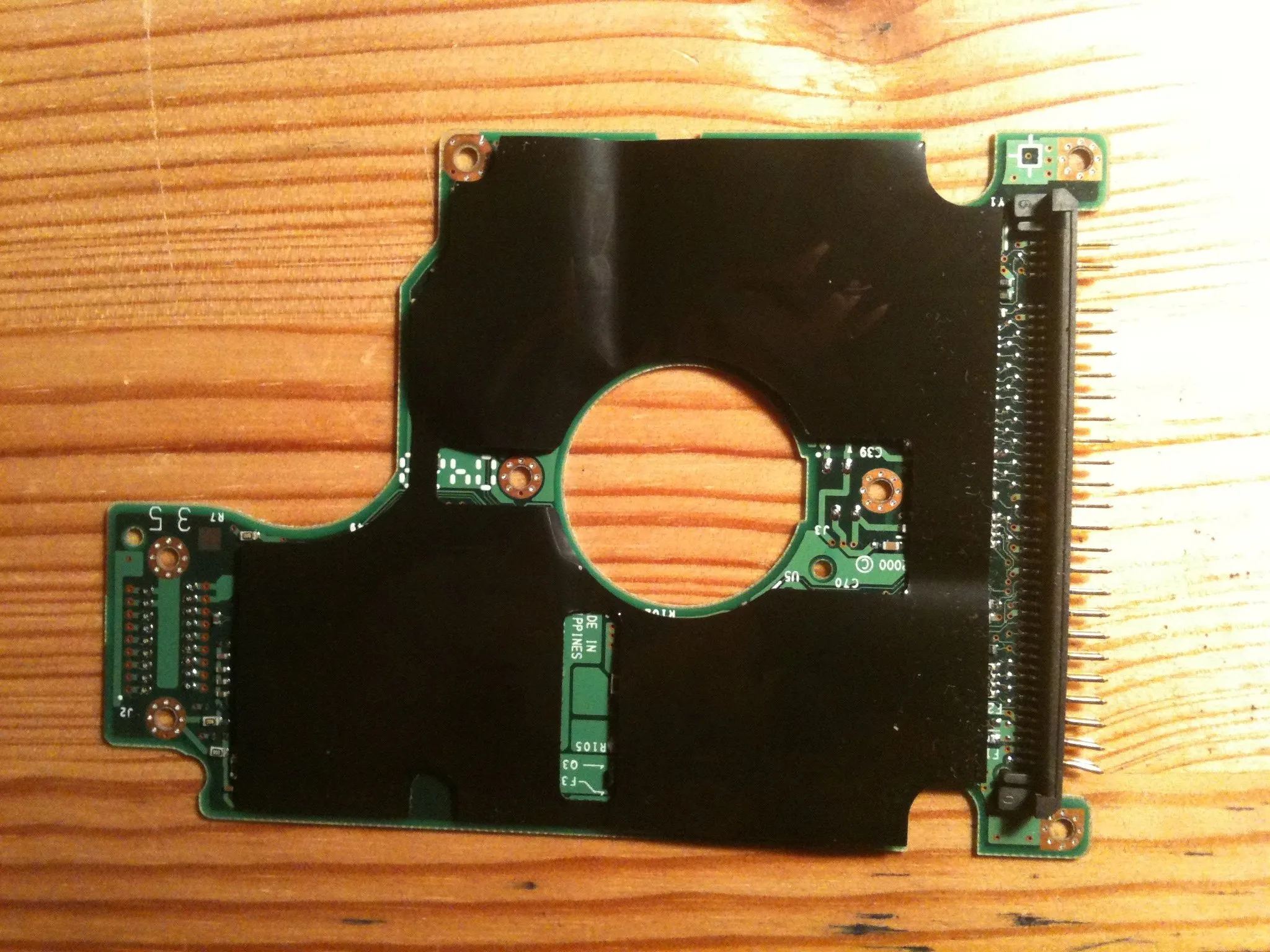

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, Taking off the Logic Board: step 3, image 2 of 3
Разборка 2,5'' жесткого диска IBM Travelstar DJSA-220, снятие логической платы: шаг 3, изображение 2 из 3 | Источник - ifixit.com

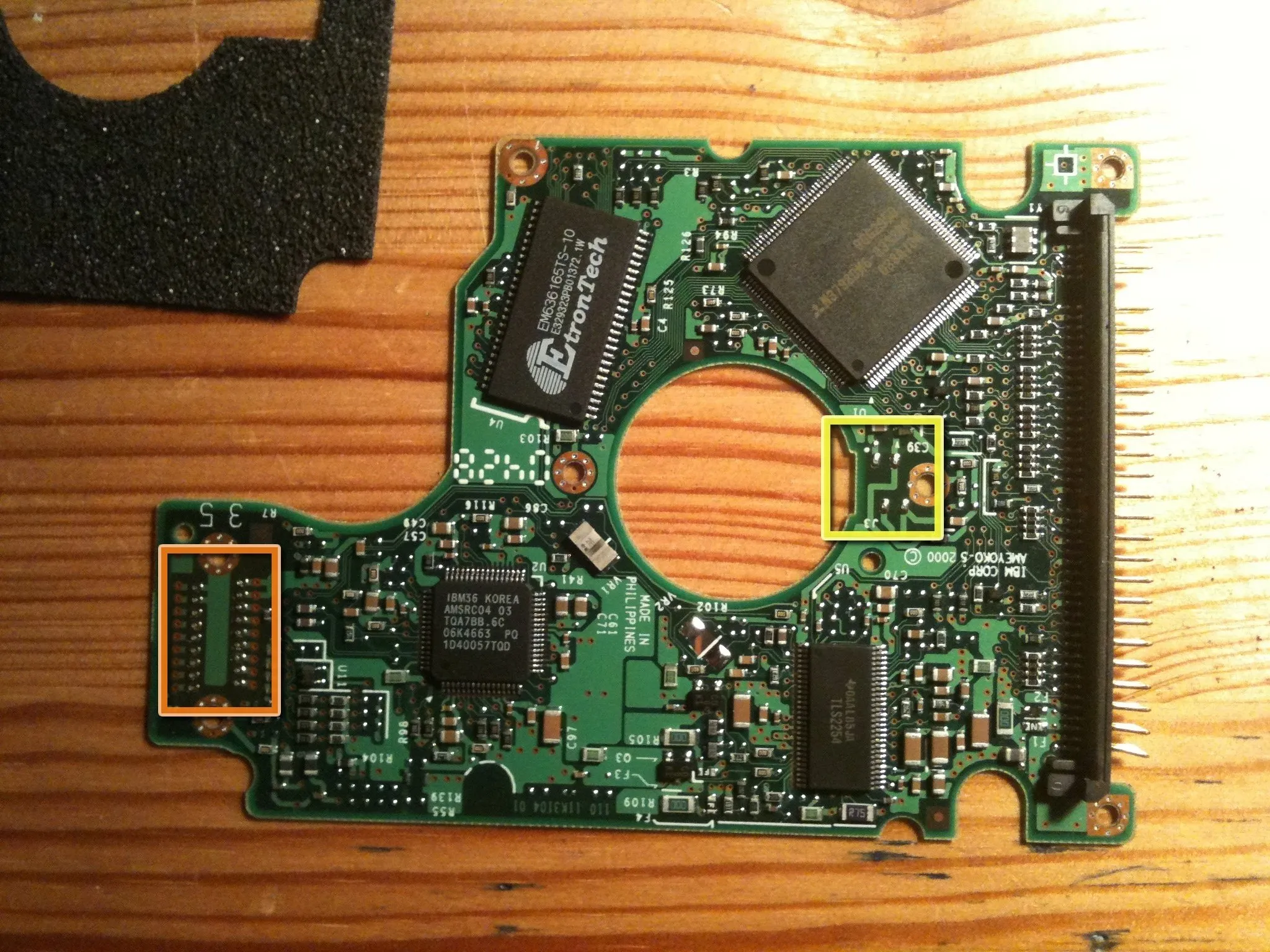

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, Taking off the Logic Board: step 3, image 3 of 3
Разборка жесткого диска IBM Travelstar DJSA-220 2.5'', снятие логической платы: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Переверните диск и открутите 7 винтов T4.

  • Далее идет логическая плата.

  • Черная лента - это всего лишь пена. Она не приклеивается.

  • Контакты для передачи данных и управления головкой

  • Контакты для питания двигателя

  • Если мой сканер снова захочет работать, я выложу скан платы в высоком разрешении.

Шаг 4 Взгляд на накопитель

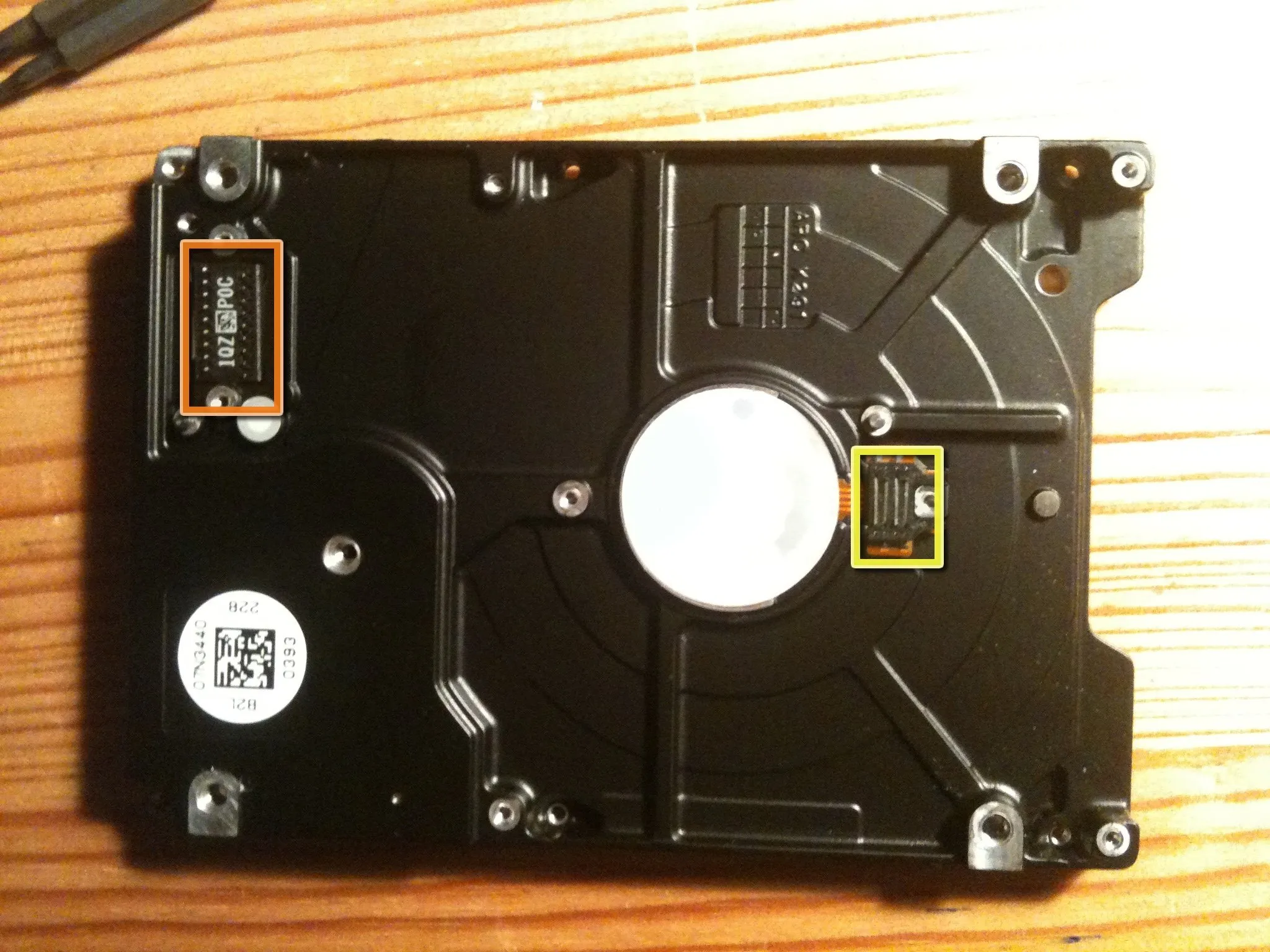

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, Looking at the Drive: step 4, image 1 of 1
Разборка жесткого диска IBM Travelstar DJSA-220 2.5'', взгляд на диск: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Теперь вы видите заднюю часть, без логической платы.

  • Разъем головок, передает команды перемещения головок и данные для хранения и считывания.

  • Разъем двигателя, подает питание для перемещения дисков со скоростью 4200 об/мин.

Шаг 5 Приступаем к работе внутри!

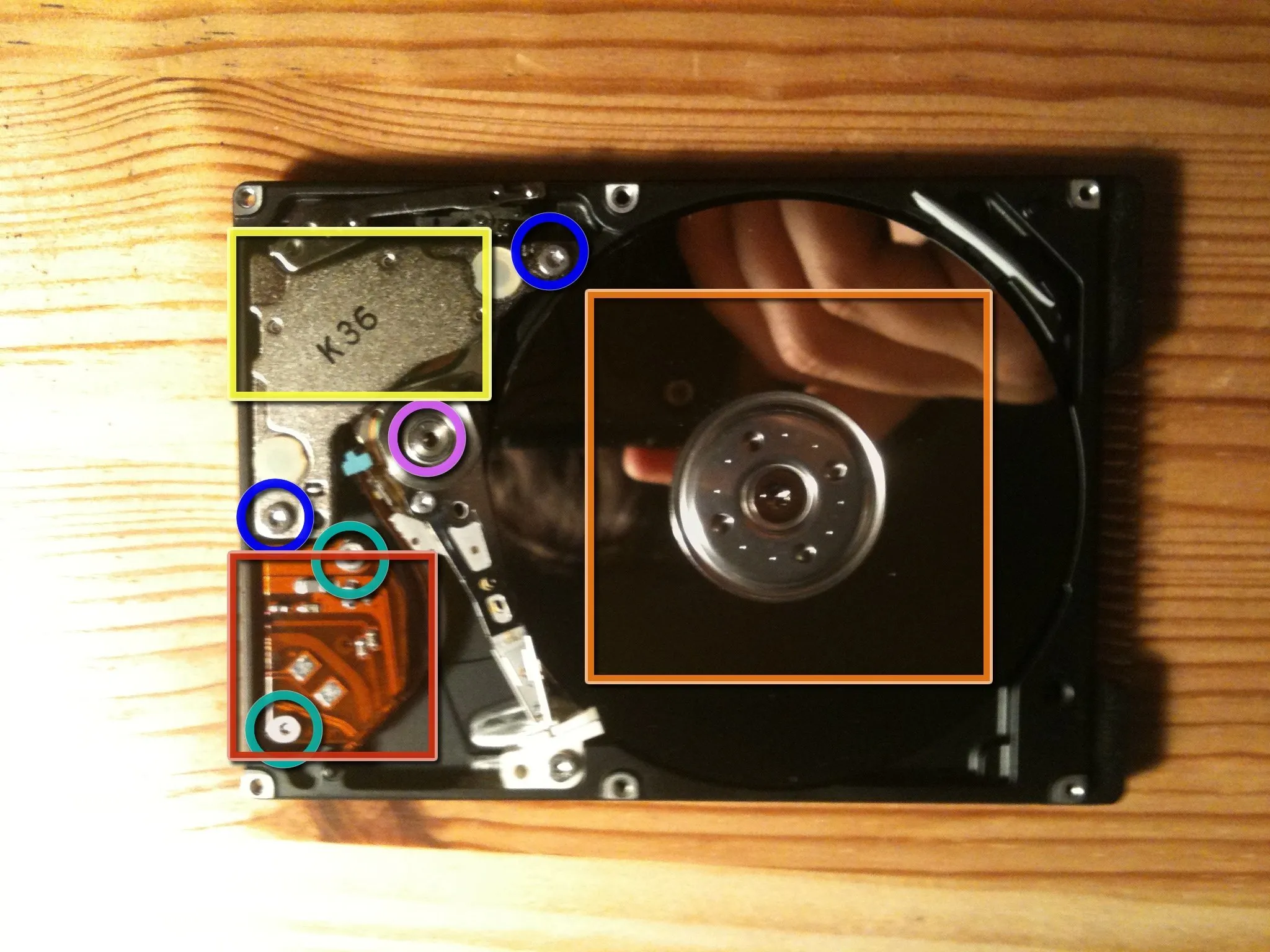

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, Let's attack the inside!: step 5, image 1 of 2
Разборка 2,5'' жесткого диска IBM Travelstar DJSA-220, давайте разберемся с внутренностями!: шаг 5, изображение 1 из 2 | Источник - ifixit.com

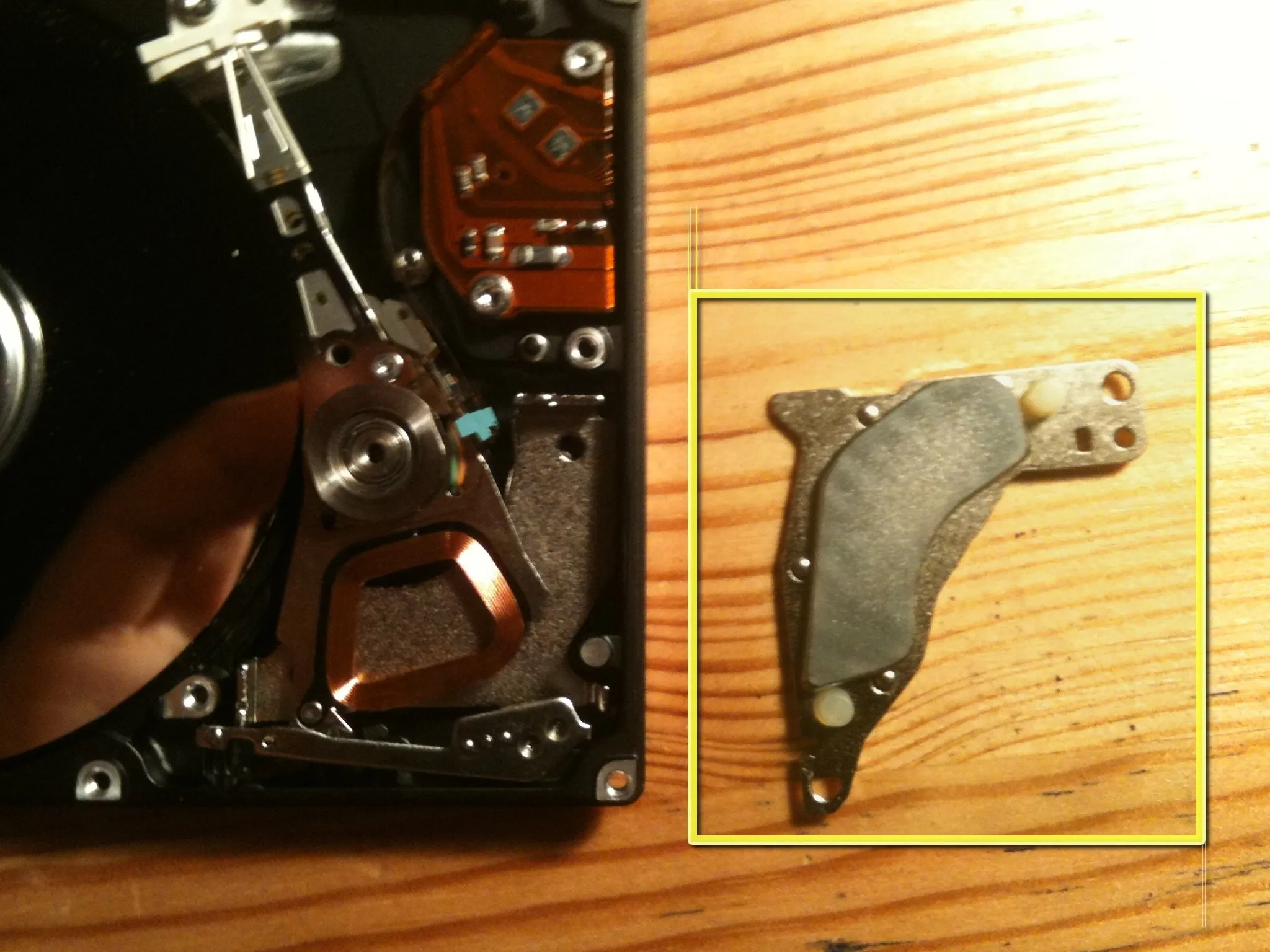

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, Let's attack the inside!: step 5, image 2 of 2
Разборка 2,5'' жесткого диска IBM Travelstar DJSA-220, Давайте атаковать внутренности!: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Атакуем внутренности!

  • Выкрутите два винта T6.

  • Эта деталь является мощным магнитом!

  • Это печатная плата с наклеенным на нее ленточным кабелем

  • Выкрутите два винта T6.

  • Винт на задней панели, тоже T6.

  • Я не смог открутить винт T8, который держит пластины. Они продолжают вращаться с помощью моей отвертки, и я не смог заблокировать их достаточно сильно.

Шаг 6 Головка

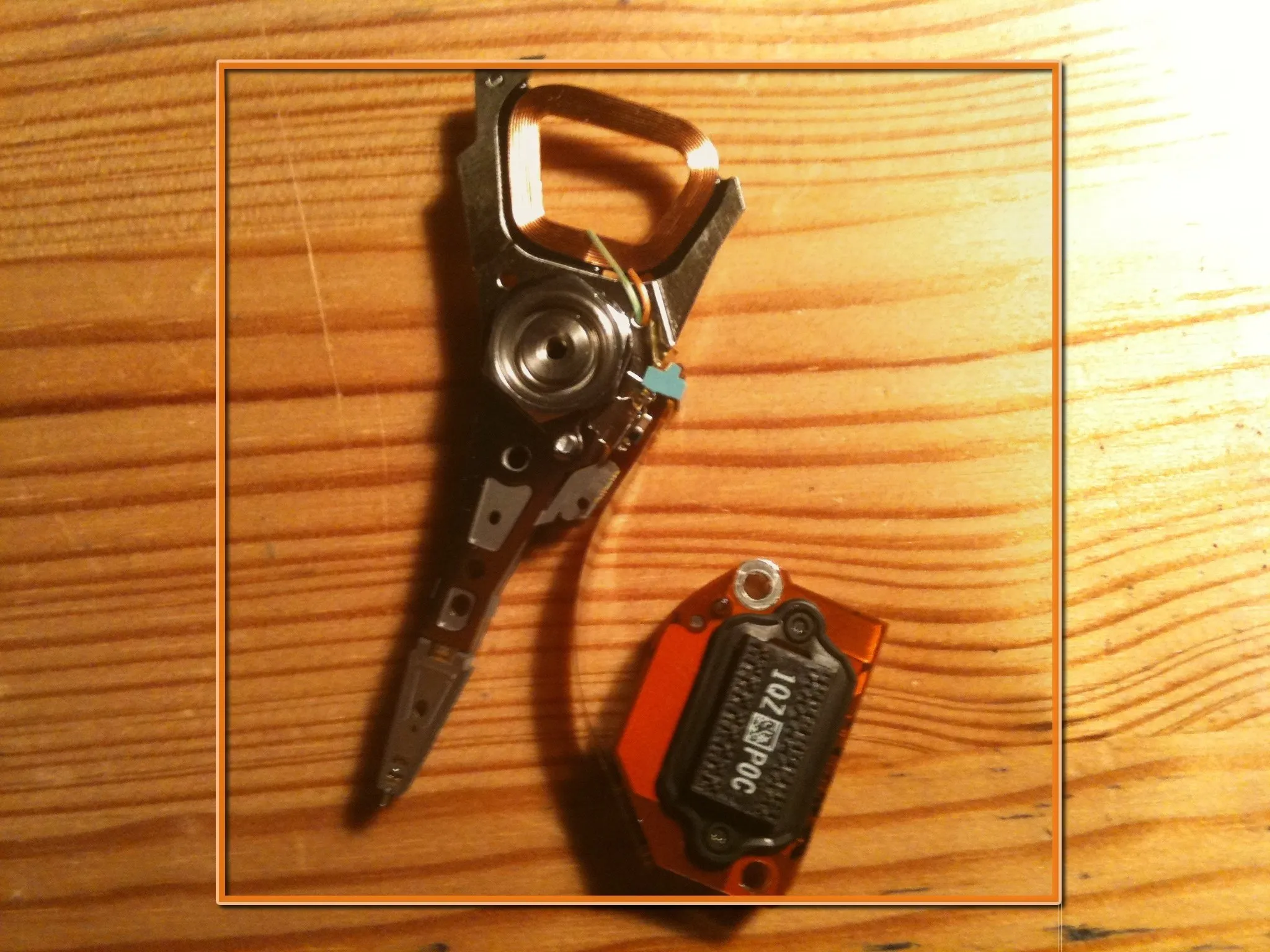

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, The Head: step 6, image 1 of 1
Разборка жесткого диска IBM Travelstar DJSA-220 2.5'', головка: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Головка с разъемом.

Шаг 7 Все готово

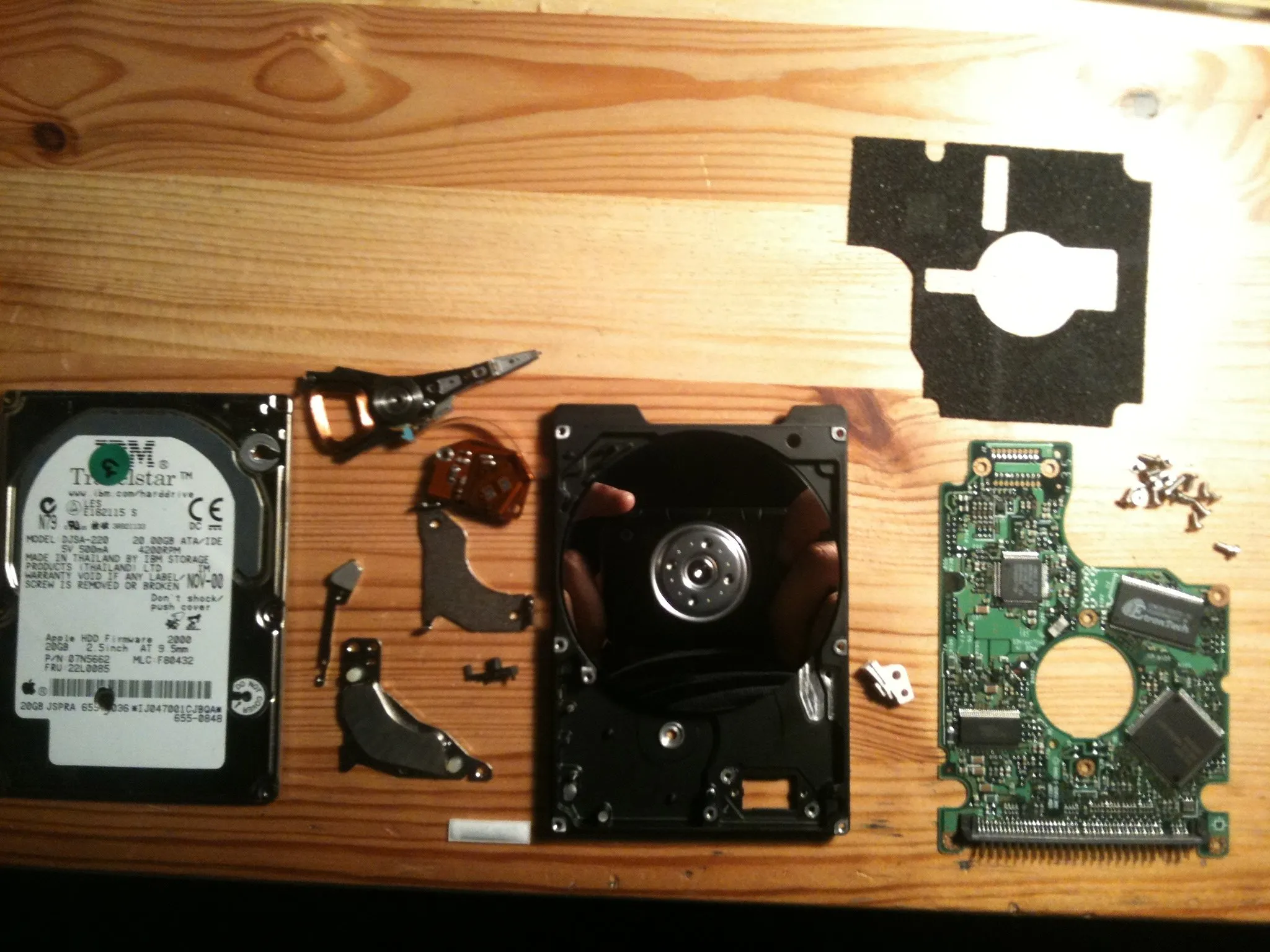

IBM Travelstar DJSA-220 2.5'' Hard Drive Teardown, All Done: step 7, image 1 of 1
Разборка жесткого диска IBM Travelstar DJSA-220 2.5'', все готово: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Готово!

  • Винты:

  • 7 винтов T4.

  • 13 винтов T6.

  • 1 винт T8

  • В этом жестком диске больше винтов, чем в новом MacBook!

  • Спасибо, что прочитали мой первый разбор :-)

Комментарии к шагу

Можно ли добавить еще один винт на диск

Боюсь, что нет. Извините.

Спасибо... Мне нужно это решение......

Я прочитал то, что вы написали, но я хотел удалить диски чтения/записи. Я все еще не могу понять, что это за тип винта. Вы знаете?

Pentalobe P5

Комментарии к статье

Есть ли что-нибудь многоразовое из этих деталей, кроме магнитов? Можете ли вы помочь мне понять, где я мог бы их использовать?

Честно говоря, не очень много. Если логическая плата в порядке, можно сохранить ее на случай, если диск той же модели выйдет из строя с этой стороны. Винты могут пригодиться, если вы имеете дело с небольшими электронными устройствами. Но, конечно, самая интересная часть - это сильный магнит.

Существует ли внешний корпус для этого жесткого диска?

Подойдет любой 2,5-дюймовый IDE-корпус ;-)
