Разборка iClicker

Разборка iClicker

Шаг 1 iClicker Teardown

iClicker Teardown, iClicker Teardown: шаг 1, изображение 1 из 1
Разборка iClicker, разборка iClicker: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Снимите крышку аккумуляторного отсека

Шаг 2

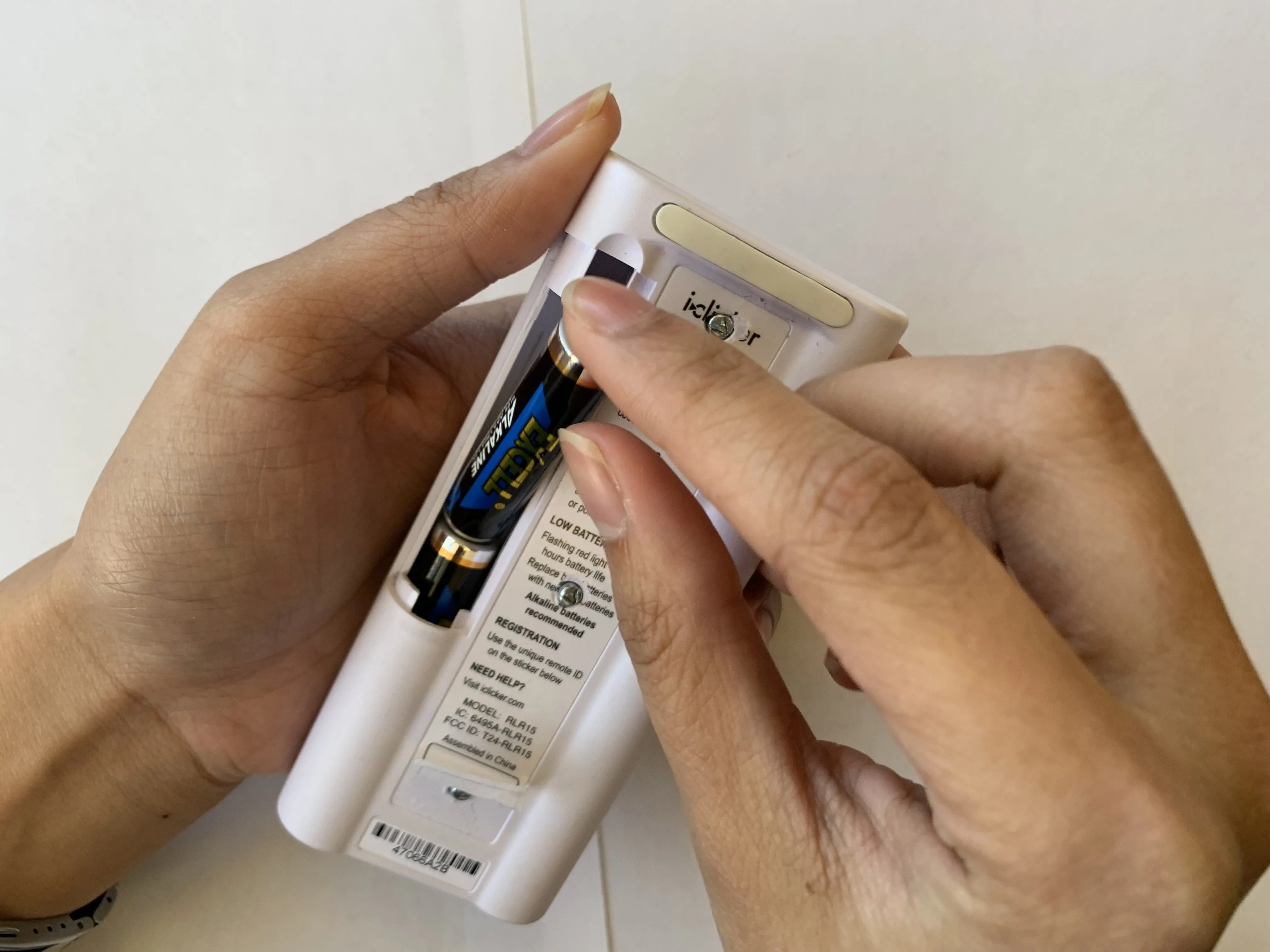

Разборка iClicker: шаг 2, изображение 1 из 2
Разборка iClicker: шаг 2, изображение 1 из 2 | Источник - ifixit.com
iClicker Teardown: шаг 2, изображение 2 из 2
Разборка iClicker: шаг 2, изображение 2 из 2 | Источник - ifixit.com

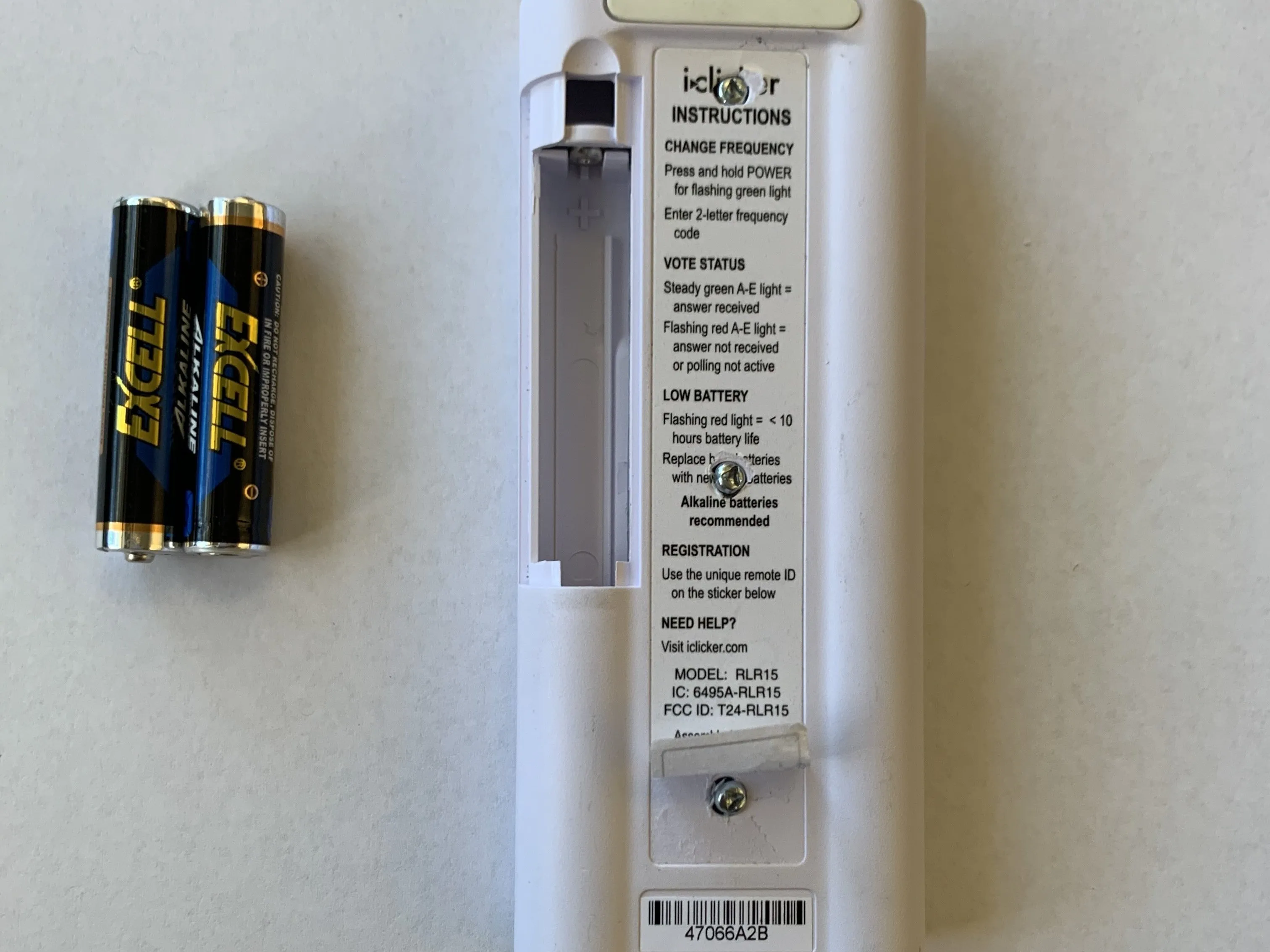

  • Извлеките две батарейки AAA

Шаг 3

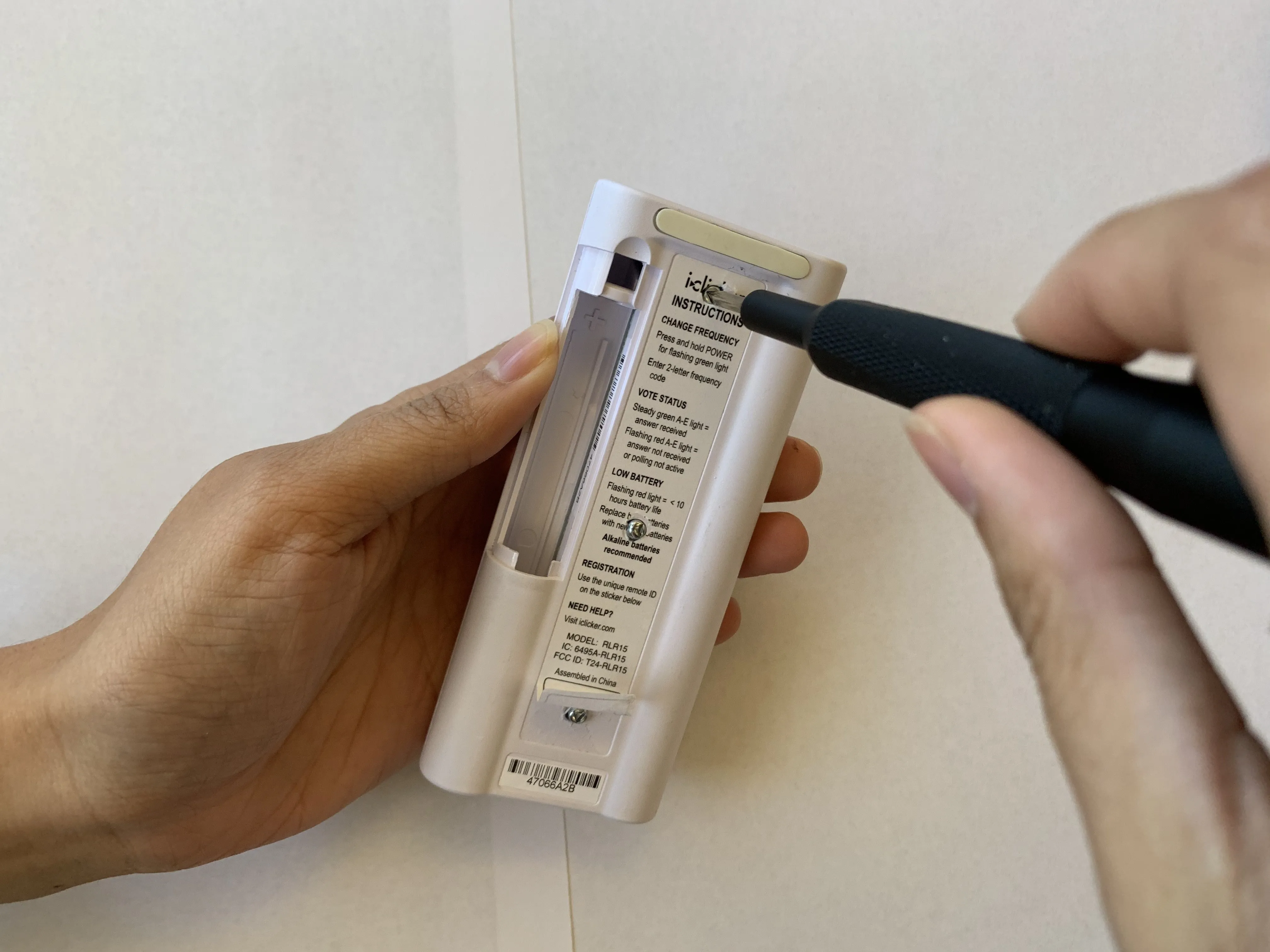

Разборка iClicker: шаг 3, изображение 1 из 3
Разбор iClicker: шаг 3, изображение 1 из 3 | Источник - ifixit.com
iClicker Teardown: шаг 3, изображение 2 из 3
iClicker Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com

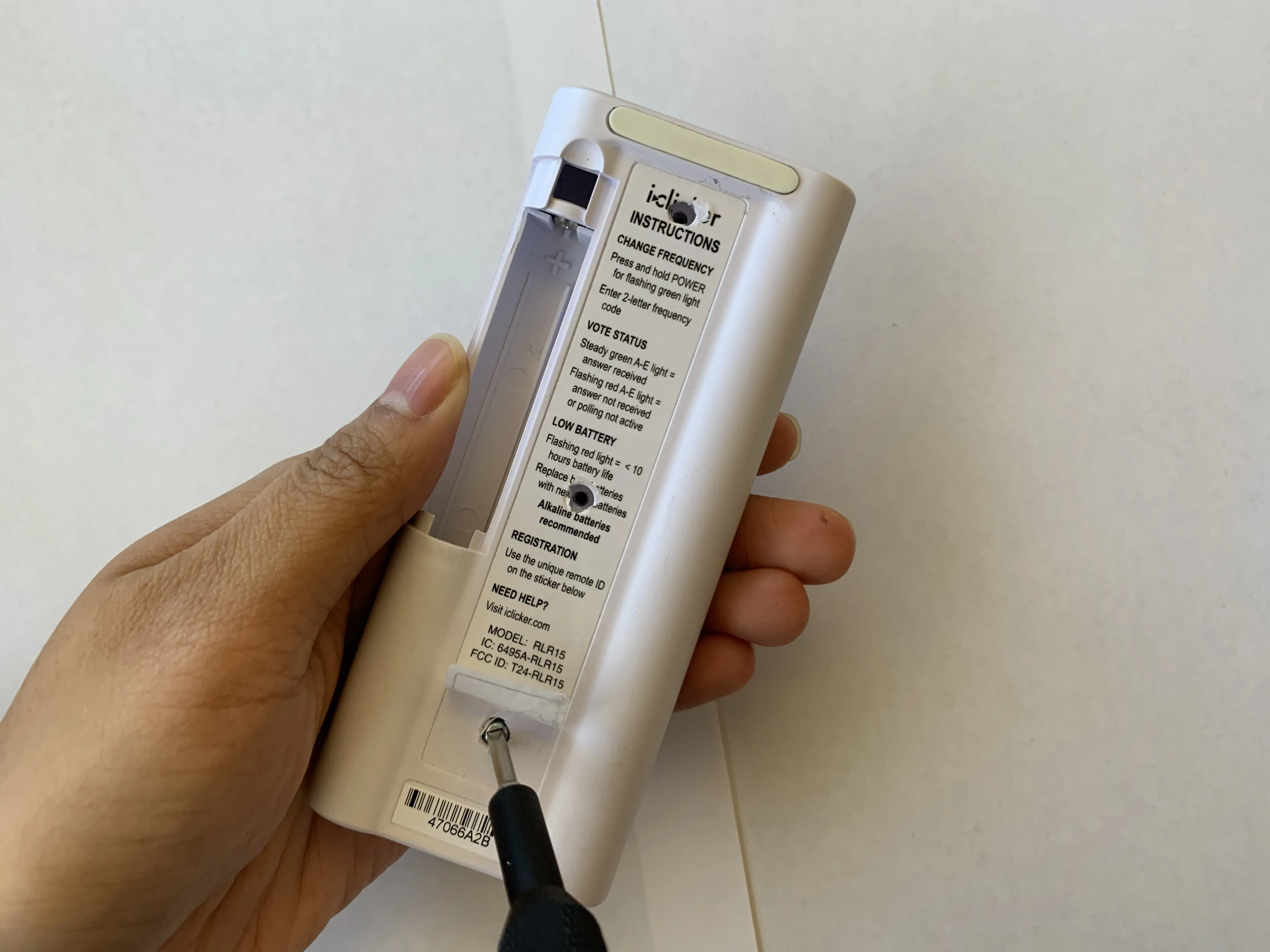

iClicker Teardown: шаг 3, изображение 3 из 3
Разборка iClicker: шаг 3, изображение 3 из 3 | Источник - ifixit.com

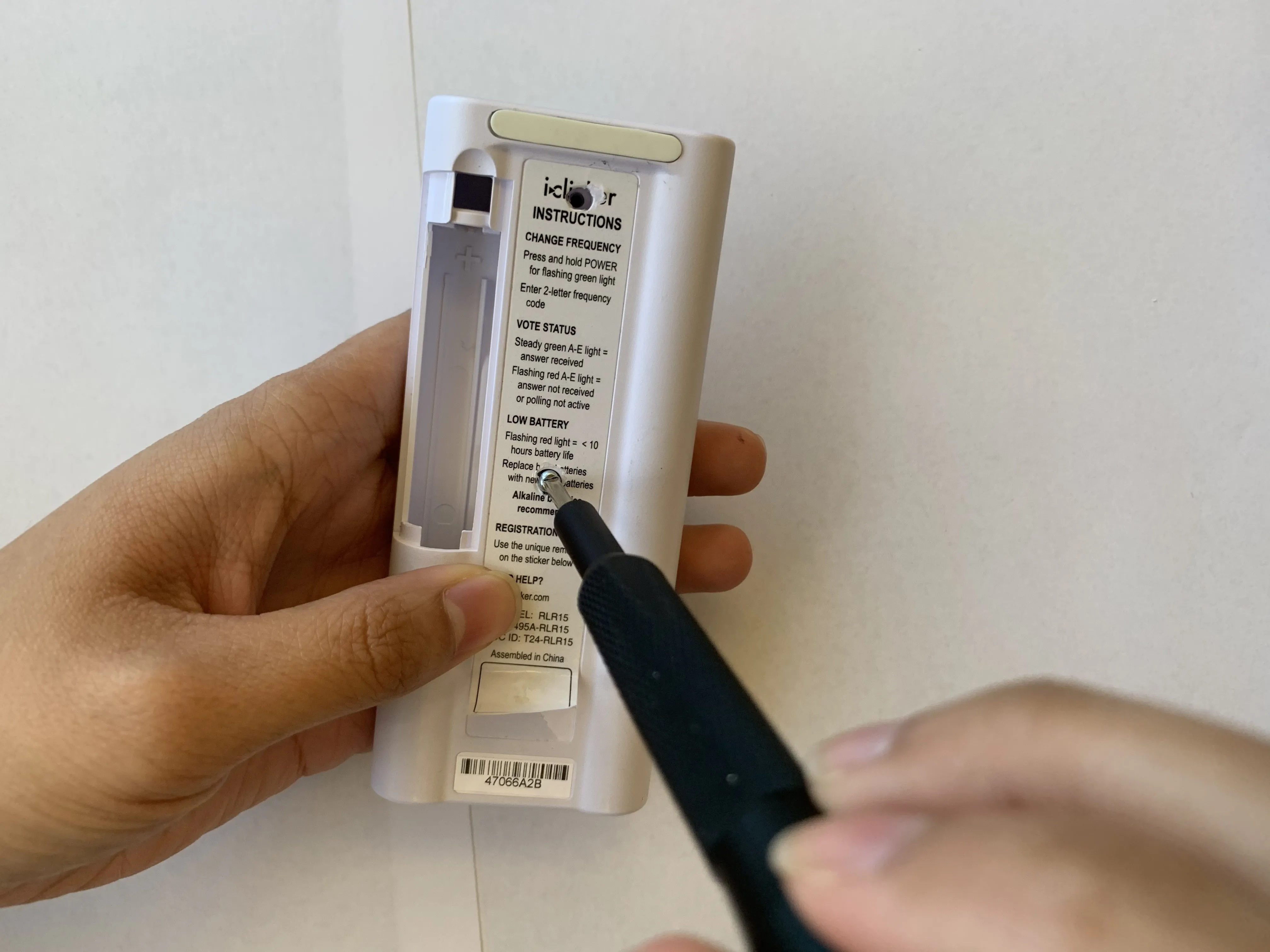

  • Выкрутите три винта с помощью отвертки.

Шаг 4

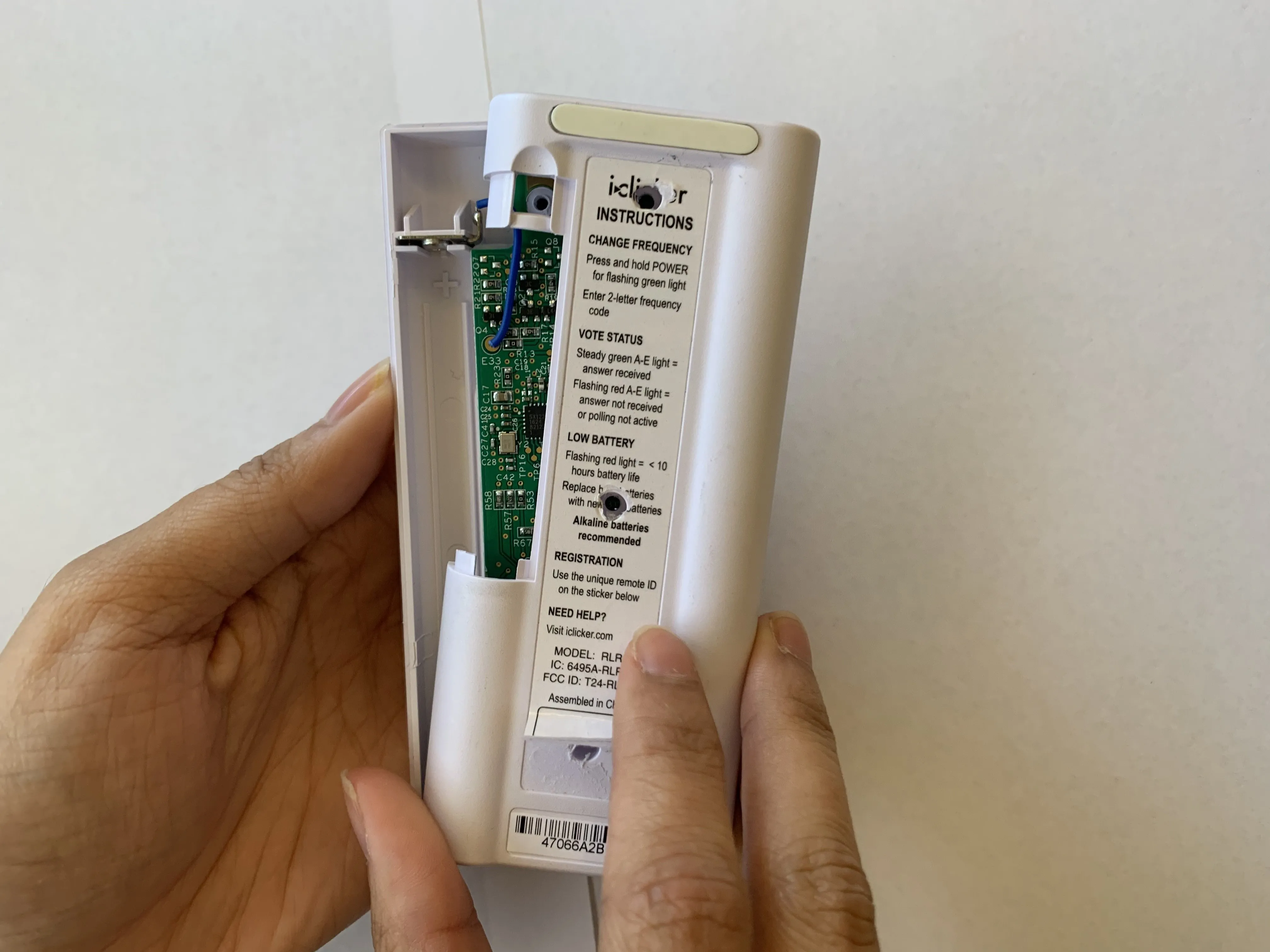

Разборка iClicker: шаг 4, изображение 1 из 2
Разборка iClicker: шаг 4, изображение 1 из 2 | Источник - ifixit.com
iClicker Teardown: шаг 4, изображение 2 из 2
Разборка iClicker: шаг 4, изображение 2 из 2 | Источник - ifixit.com

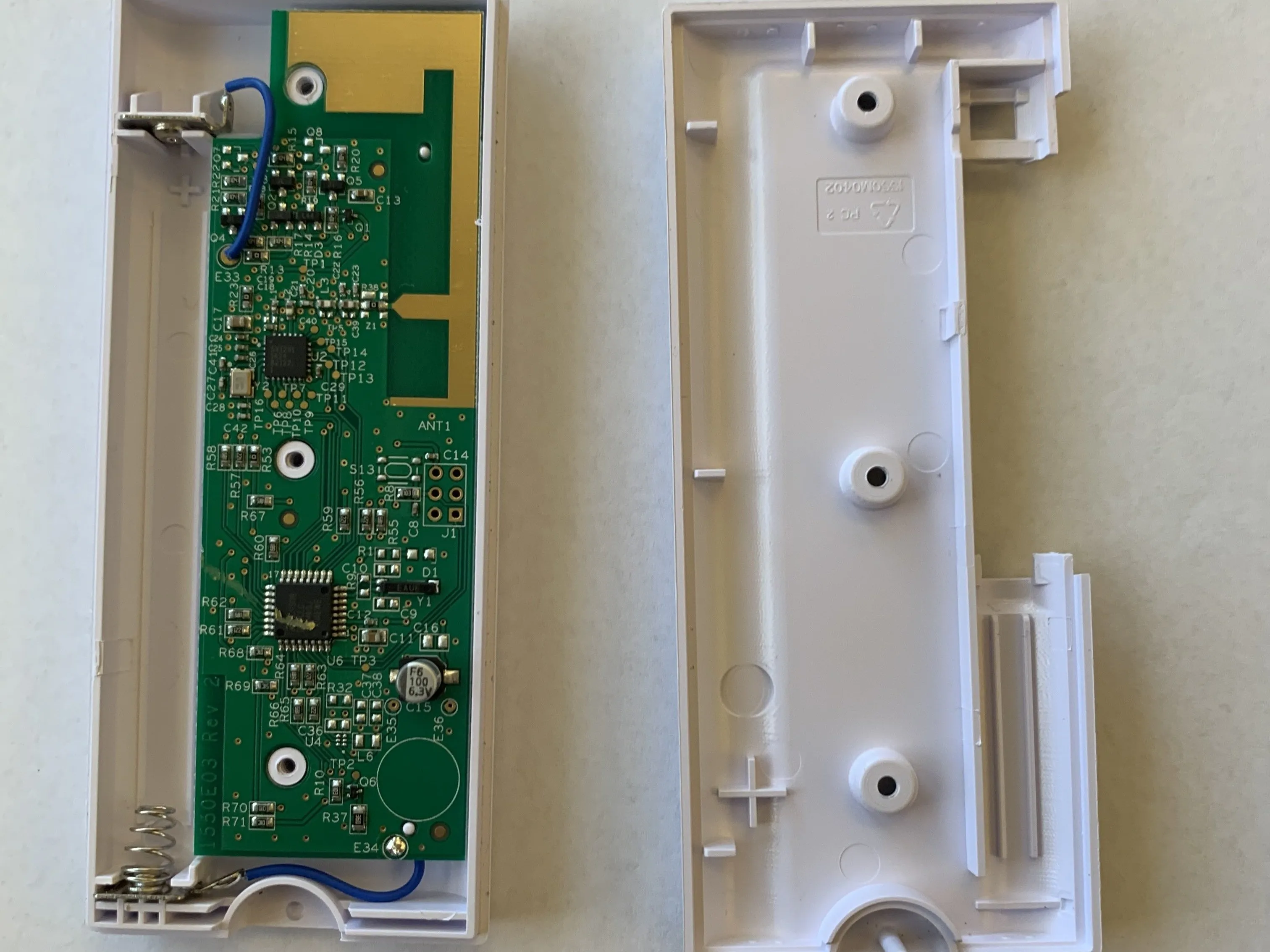

  • Снимите заднюю крышку

Шаг 5

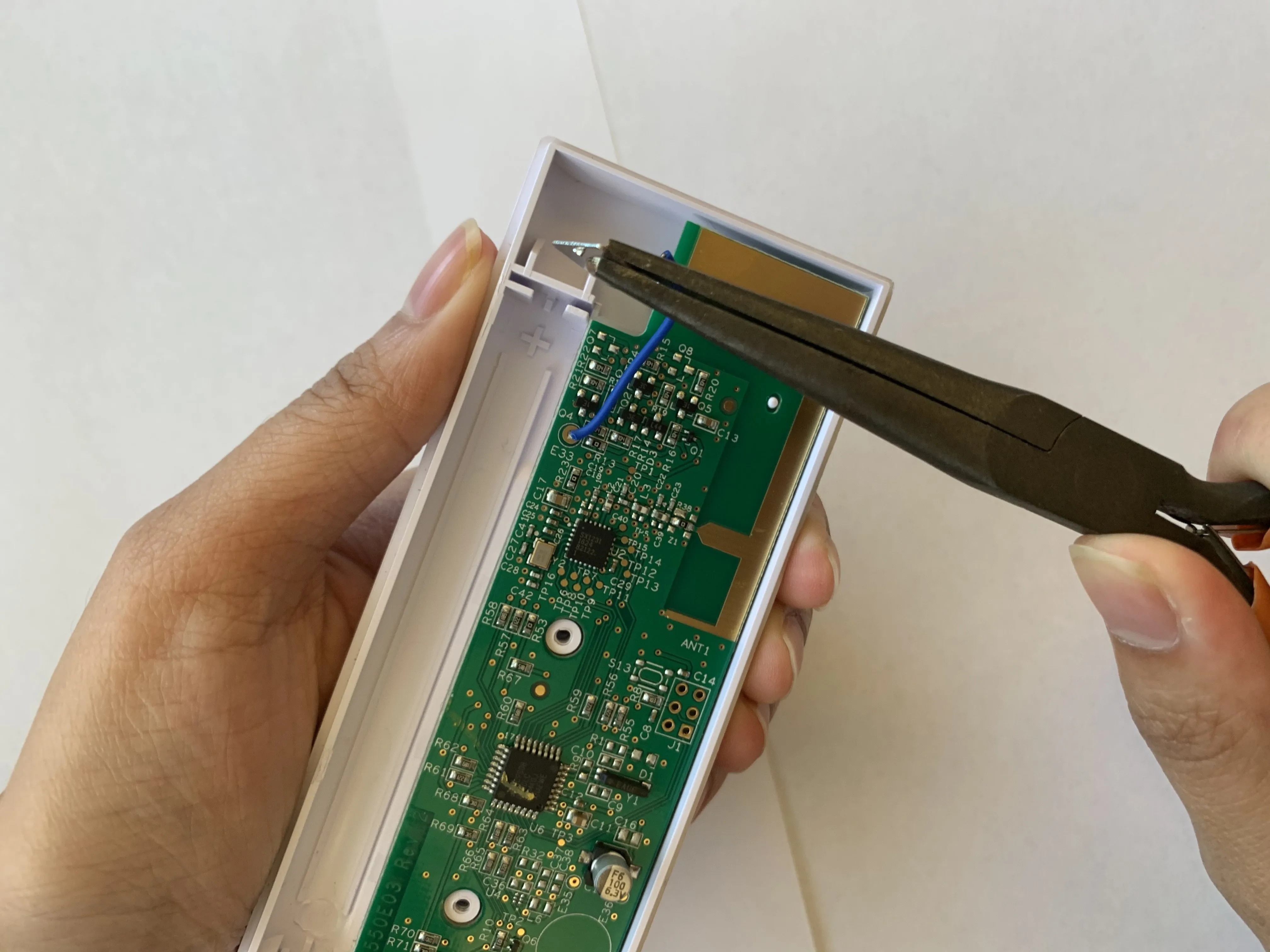

Разбор iClicker: шаг 5, изображение 1 из 2
Разборка iClicker: шаг 5, изображение 1 из 2 | Источник - ifixit.com
iClicker Teardown: шаг 5, изображение 2 из 2
Разборка iClicker: шаг 5, изображение 2 из 2 | Источник - ifixit.com

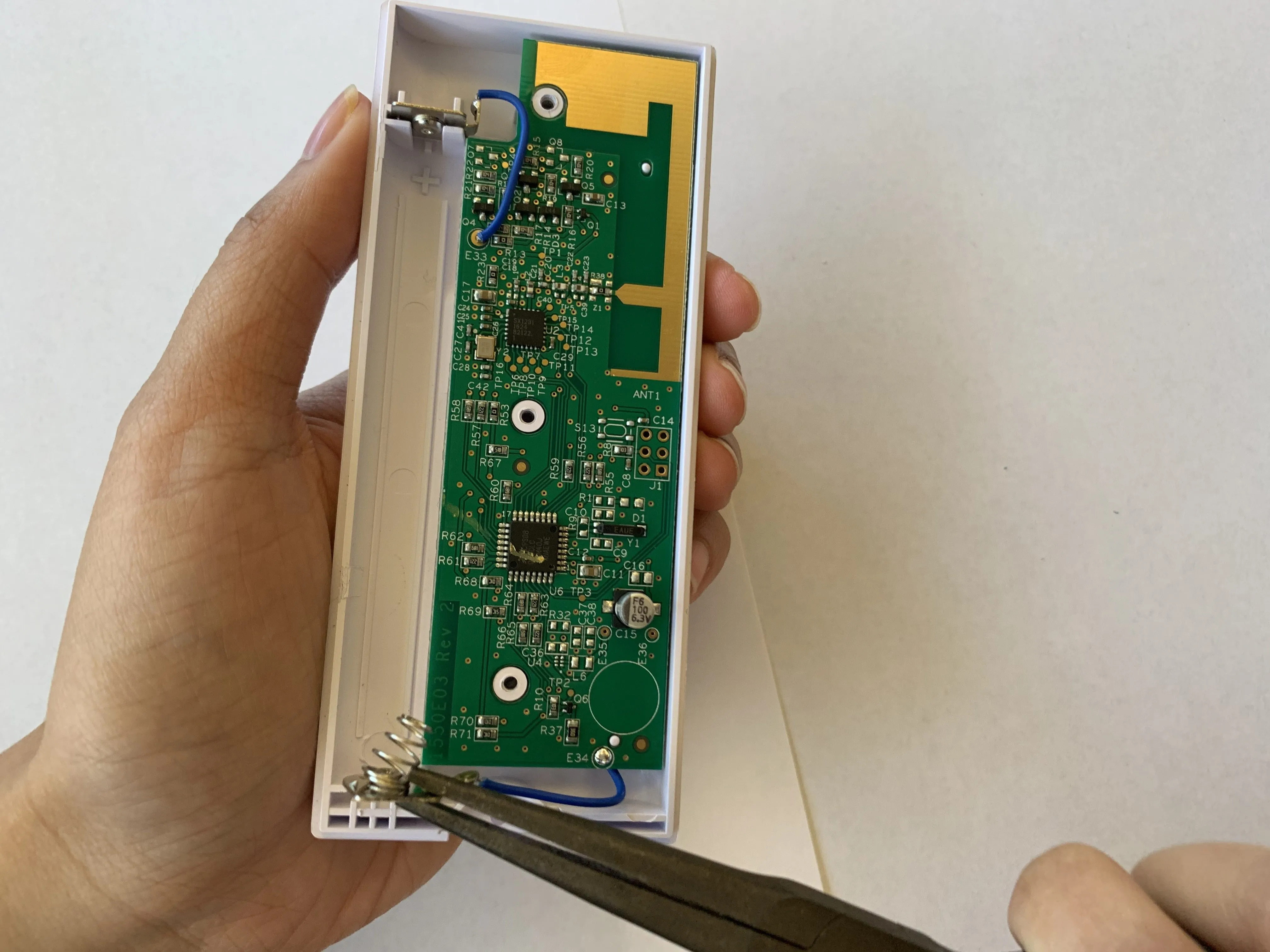

  • Отсоедините положительный и отрицательный контакты аккумулятора с помощью плоскогубцев

Шаг 6

Разбор iClicker: шаг 6, изображение 1 из 1
Разборка iClicker: шаг 6, изображение 1 из 1 | Источник - ifixit.com

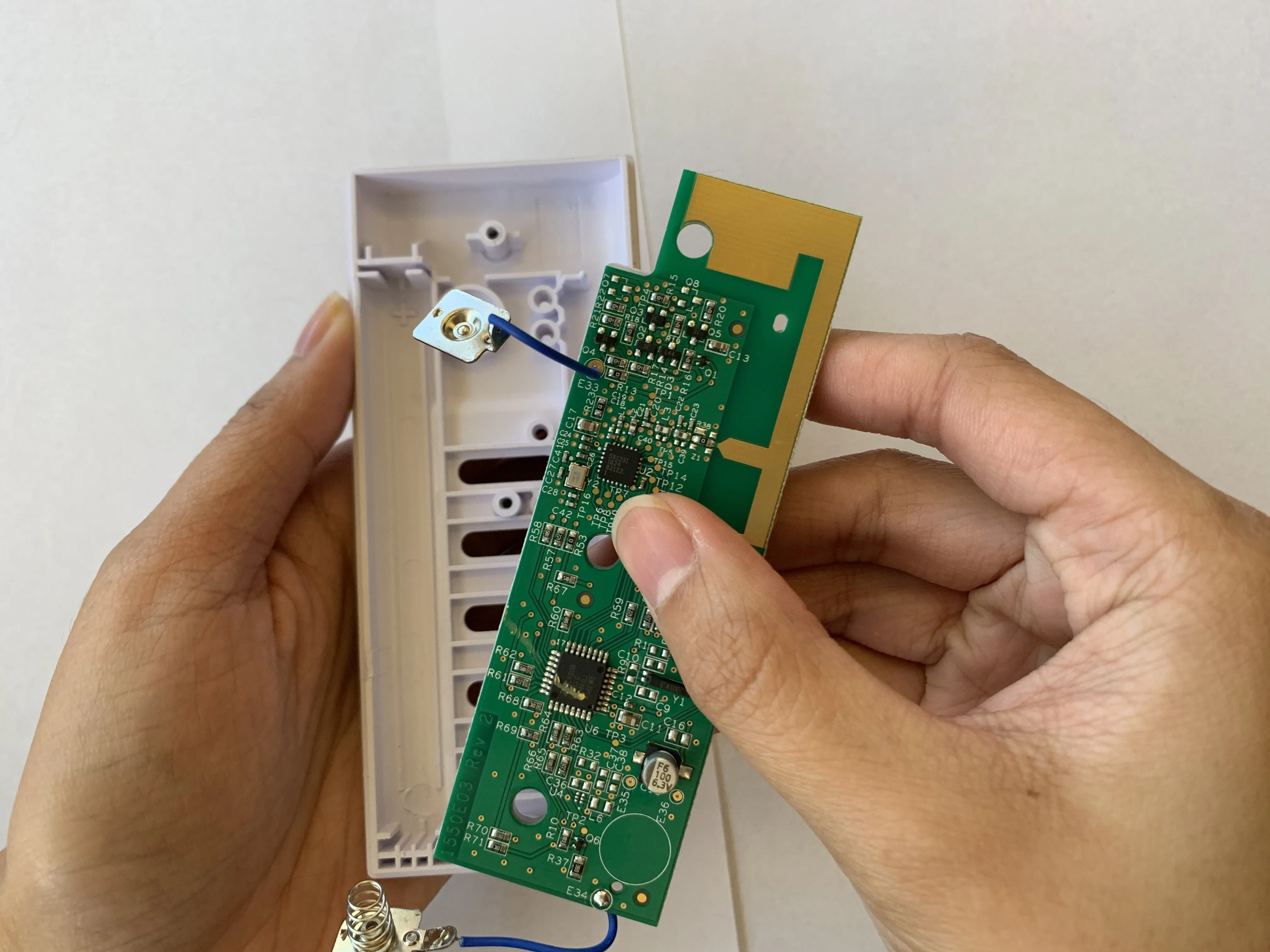

  • Извлеките печатную плату

Шаг 7

Разборка iClicker: шаг 7, изображение 1 из 1
Разборка iClicker: шаг 7, изображение 1 из 1 | Источник - ifixit.com

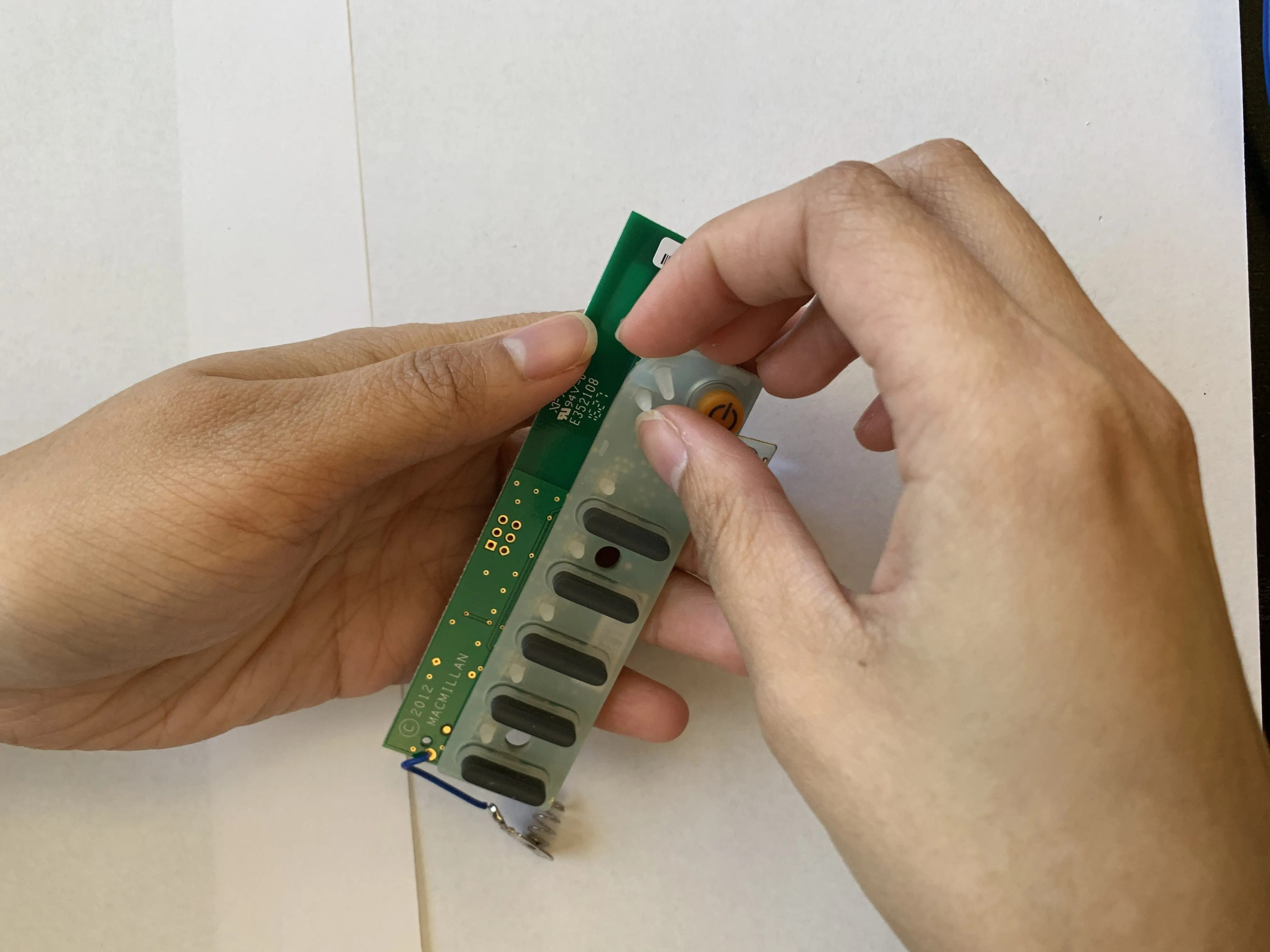

  • Снимите сенсорные кнопки

Шаг 8

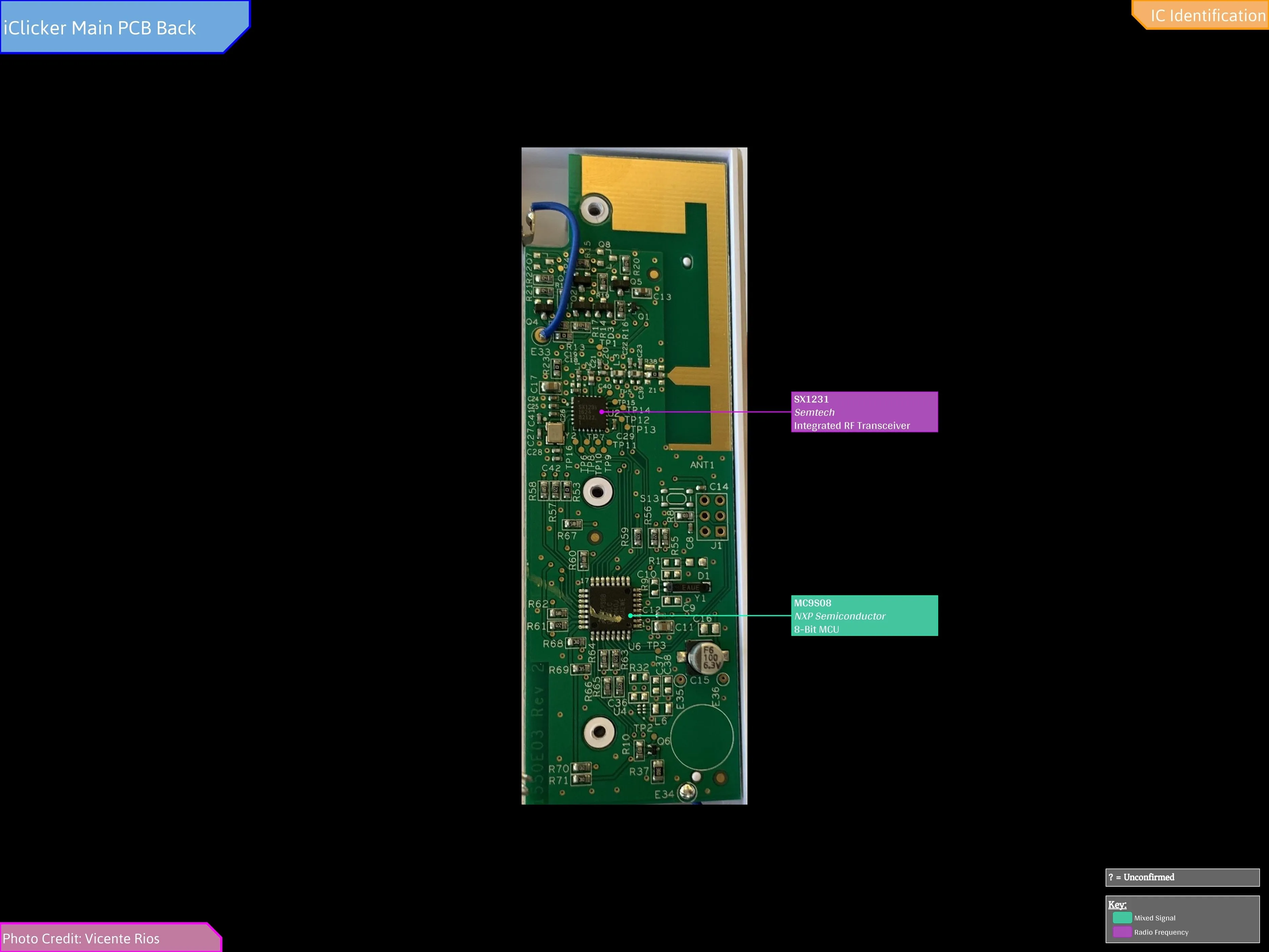

Разборка iClicker: шаг 8, изображение 1 из 2
Разборка iClicker: шаг 8, изображение 1 из 2 | Источник - ifixit.com

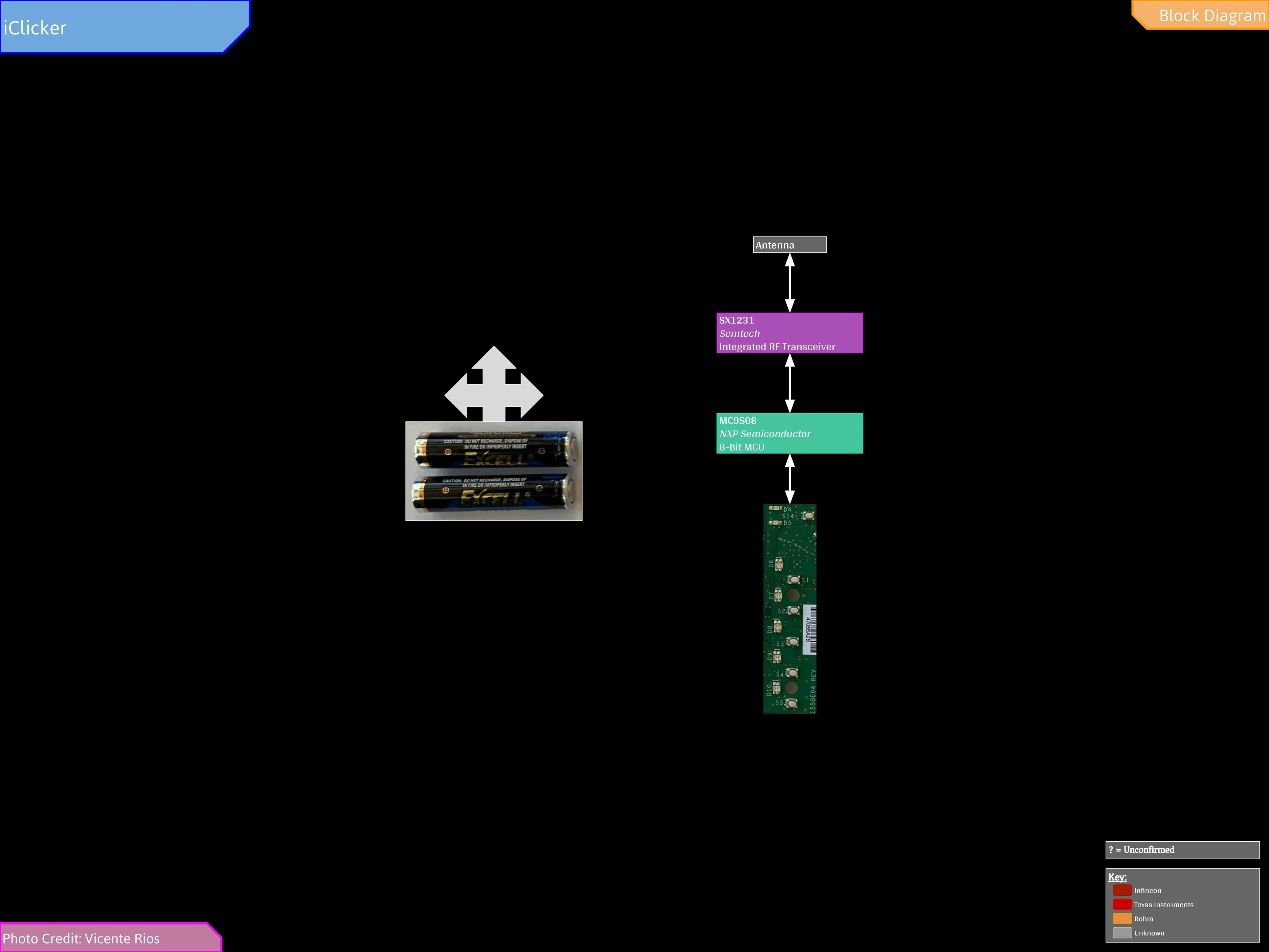

iClicker Teardown: шаг 8, изображение 2 из 2
iClicker Teardown: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Полная идентификация микросхемы:

  • Прогнозируемая блок-схема находится на 2-м изображении.

  • Вам может потребоваться увеличить ее, чтобы увидеть текст.

Шаг 9

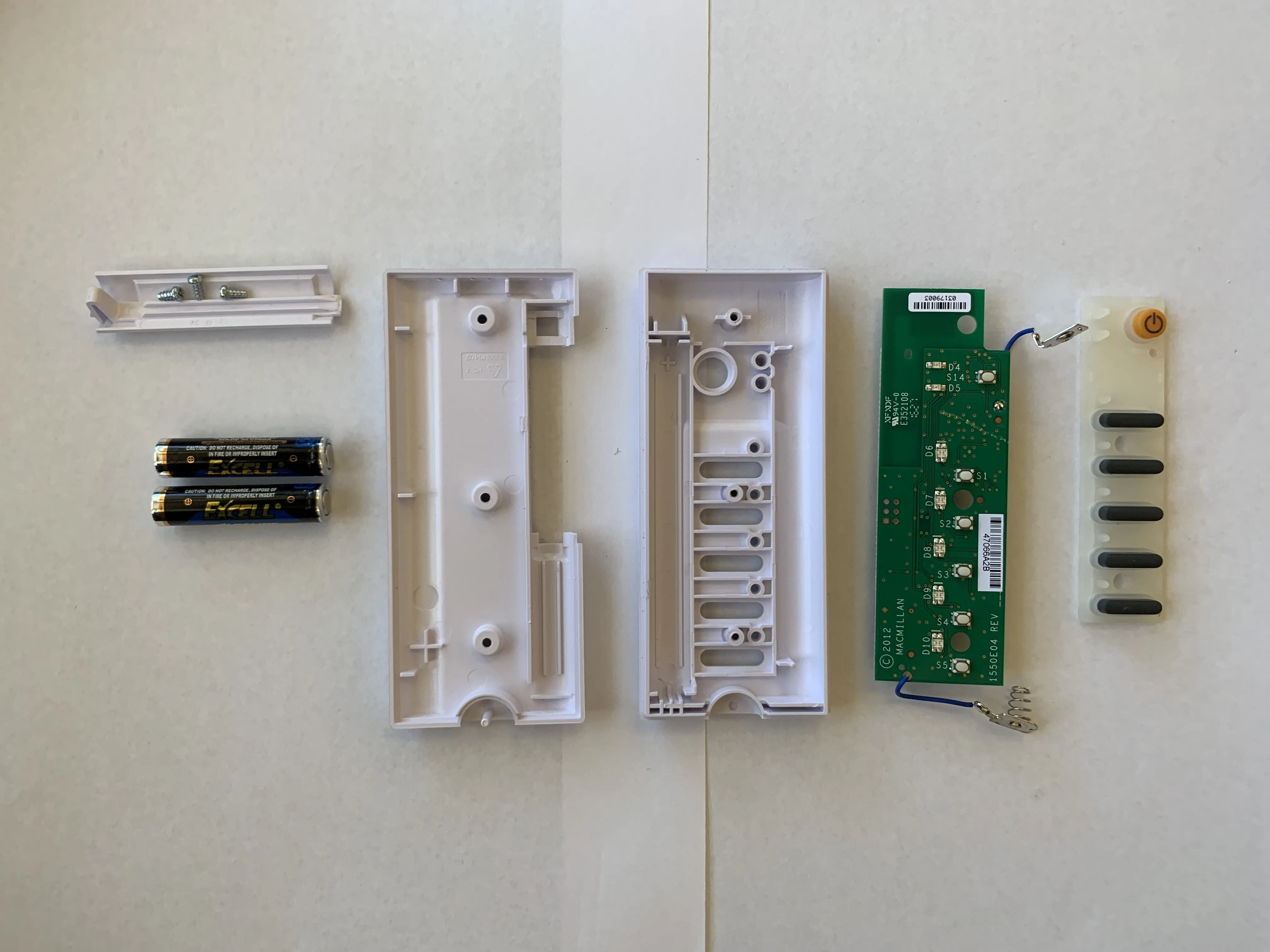

iClicker Teardown: шаг 9, изображение 1 из 1
Разборка iClicker: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Вы закончили!
