Разборка iControl networks Piper 'Home Awareness Device'. Это WiFi видеокамера с датчиком движения, резервным аккумулятором и возможностью подключения к датчикам Z-Wave.

Что вам понадобится

Инструменты

  • Набор инструментов Essential Electronics Toolkit
    Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Раскрытие корпуса

iControl Networks Piper Teardown, Cracking Open The Case: шаг 1, изображение 1 из 1
iControl Networks Piper Teardown, Cracking Open The Case: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Piper держится на четырех винтах 'security Philips', расположенных в корпусе батареи. Каждый винт имеет посередине выступ, предназначенный для того, чтобы предотвратить использование стандартной отвертки. Однако....

  • Если у вас нет подходящей биты, просто воспользуйтесь большой крестовой отверткой №2: бита не войдет достаточно глубоко, чтобы запутаться в защитном элементе.

  • Когда винты будут извлечены, используйте пластиковую лопатку, чтобы поддеть четыре пластиковые клипсы, удерживающие корпус вместе.

Шаг 2 Что внутри

iControl Networks Piper Teardown, что's Inside: step 2, image 1 of 3
iControl Networks Piper Teardown, What's Inside: шаг 2, изображение 1 из 3 | Источник - ifixit.com
iControl Networks Piper Teardown, Что's Inside: step 2, image 2 of 3
iControl Networks Piper Teardown, что внутри: шаг 2, изображение 2 из 3 | Источник - ifixit.com
iControl Networks Piper Teardown, Что's Inside: step 2, image 3 of 3
iControl Networks Piper Teardown, что внутри: шаг 2, изображение 3 из 3 | Источник - ifixit.com

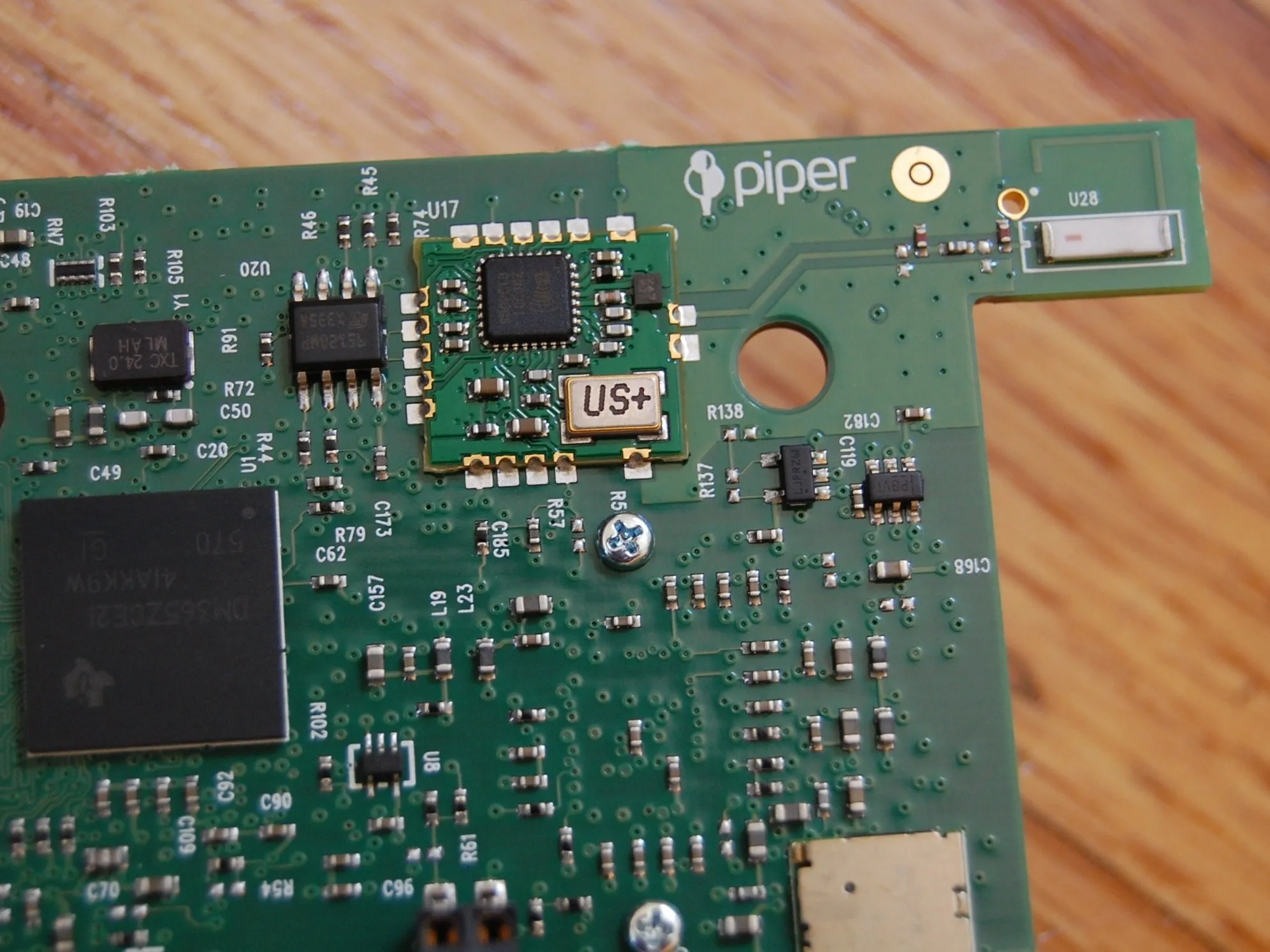

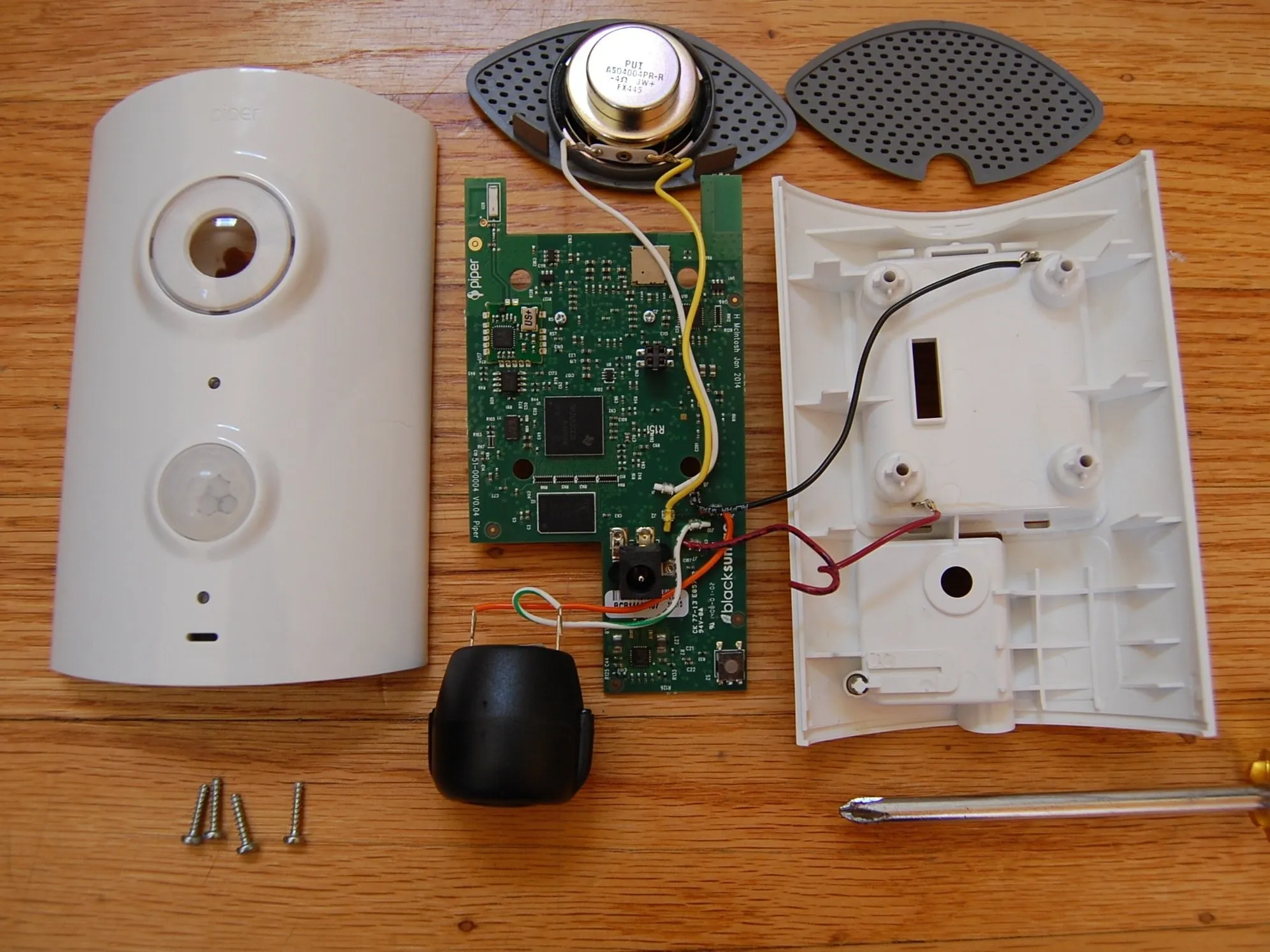

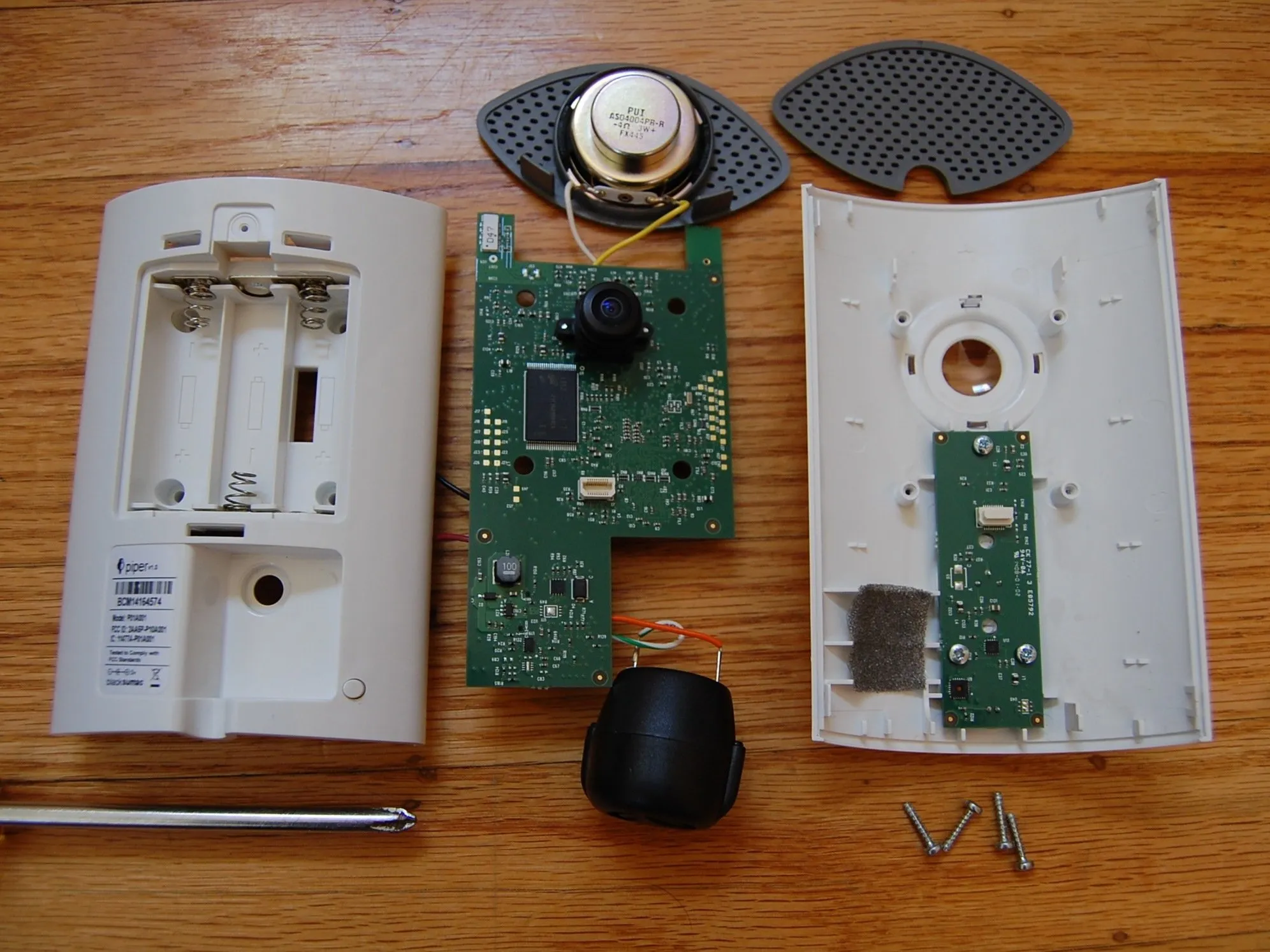

  • В Piper доминирует большой динамик и защитный рупор Mallory PS-953Q. Он очень громкий. В качестве центрального процессора используется медиапроцессор Texas Instruments TMS320DM365 с модулем Z-Wave на базе ZW0301.

  • Piper использует две крошечные антенны, одну для Z-Wave, другую для WiFi.

  • Вот и все... довольно простая схема.
