Разборка IK Multimedia AXE IO

Введение

AXE I/O от IK Multimedia - это цифровой аудиоинтерфейс профессионального уровня, ориентированный на гитаристов и продюсеров. В этом руководстве мы просто разберем этот продукт, чтобы вам не пришлось разбирать свой.

Что вам понадобится

Инструменты

Посмотреть

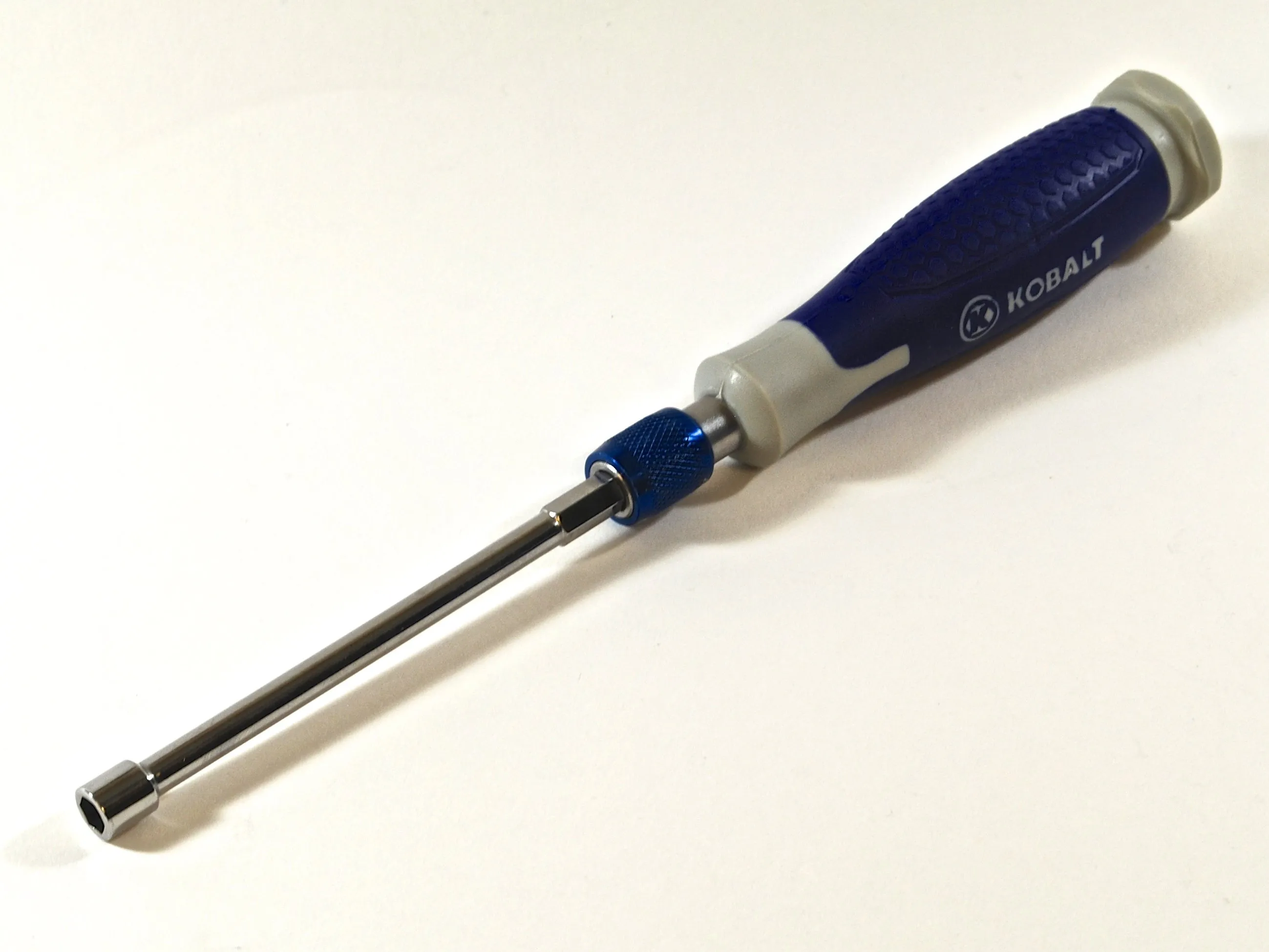

7/32 | Источник - ifixit.com

Шаг 1 Откручивание винтов шасси

IK Multimedia AXE IO Teardown, Удаление винтов шасси: шаг 1, изображение 1 из 2 — IK Multimedia AXE IO Teardown, удаление винтов шасси: шаг 1, изображение 1 из 2 | Источник - ifixit.com

IK Multimedia AXE IO Teardown, удаление винтов шасси: шаг 1, изображение 2 из 2 — IK Multimedia AXE IO Teardown, Удаление винтов шасси: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Открутите винты верхней и нижней пластин

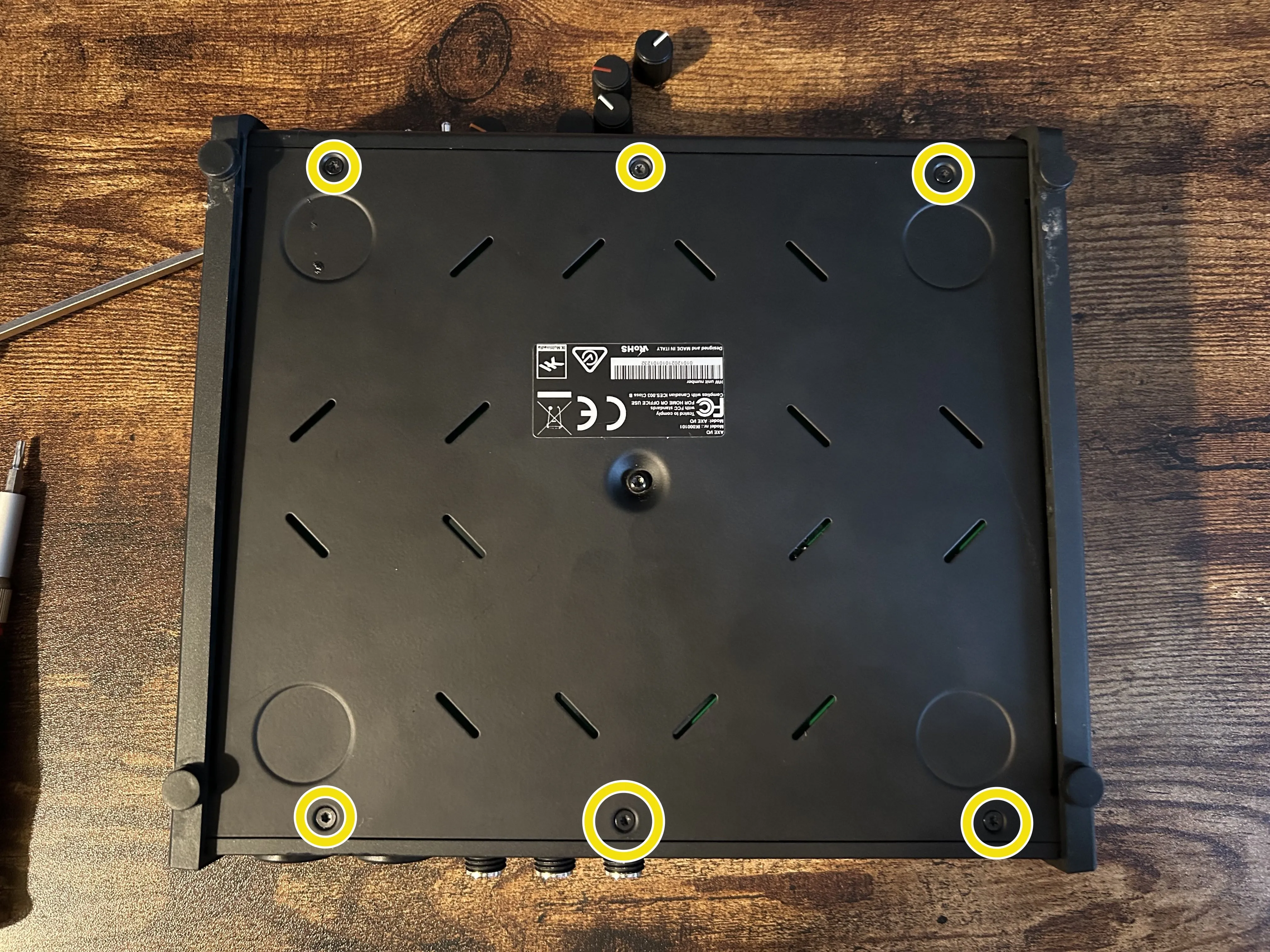

На верхней пластине имеется 8 винтов T9, на нижней - 6 винтов T9.

Шаг 2 Снимите боковые бамперы

IK Multimedia AXE IO Teardown, Снятие боковых бамперов: шаг 2, изображение 1 из 2 — IK Multimedia AXE IO Разборка, снятие боковых бамперов: шаг 2, изображение 1 из 2 | Источник - ifixit.com

IK Multimedia AXE IO Разборка, снятие боковых бамперов: шаг 2, изображение 2 из 2 | Источник - ifixit.com

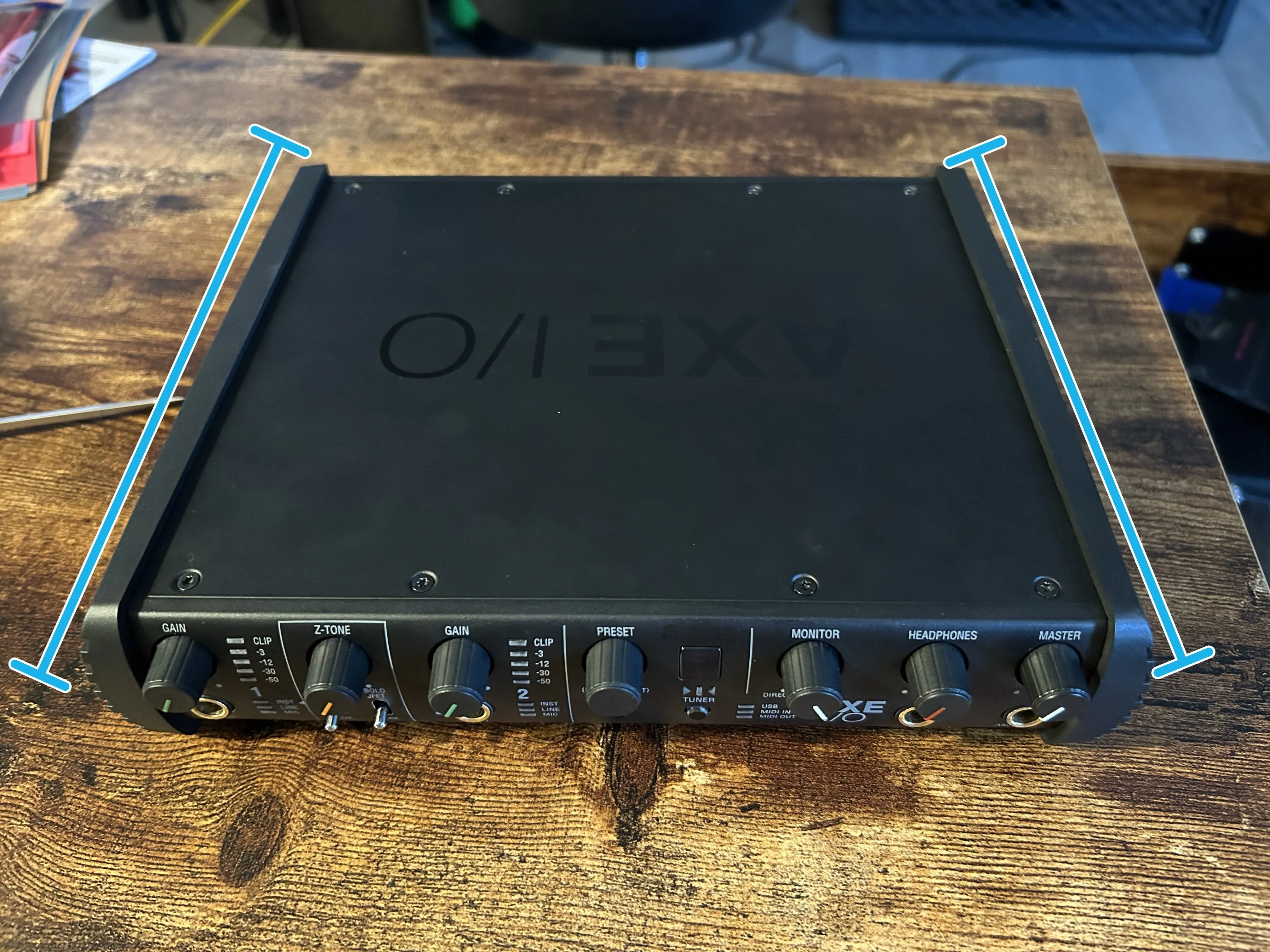

Аккуратно потяните за бамперы. Под бампером есть двусторонний скотч, который удерживает его на месте.

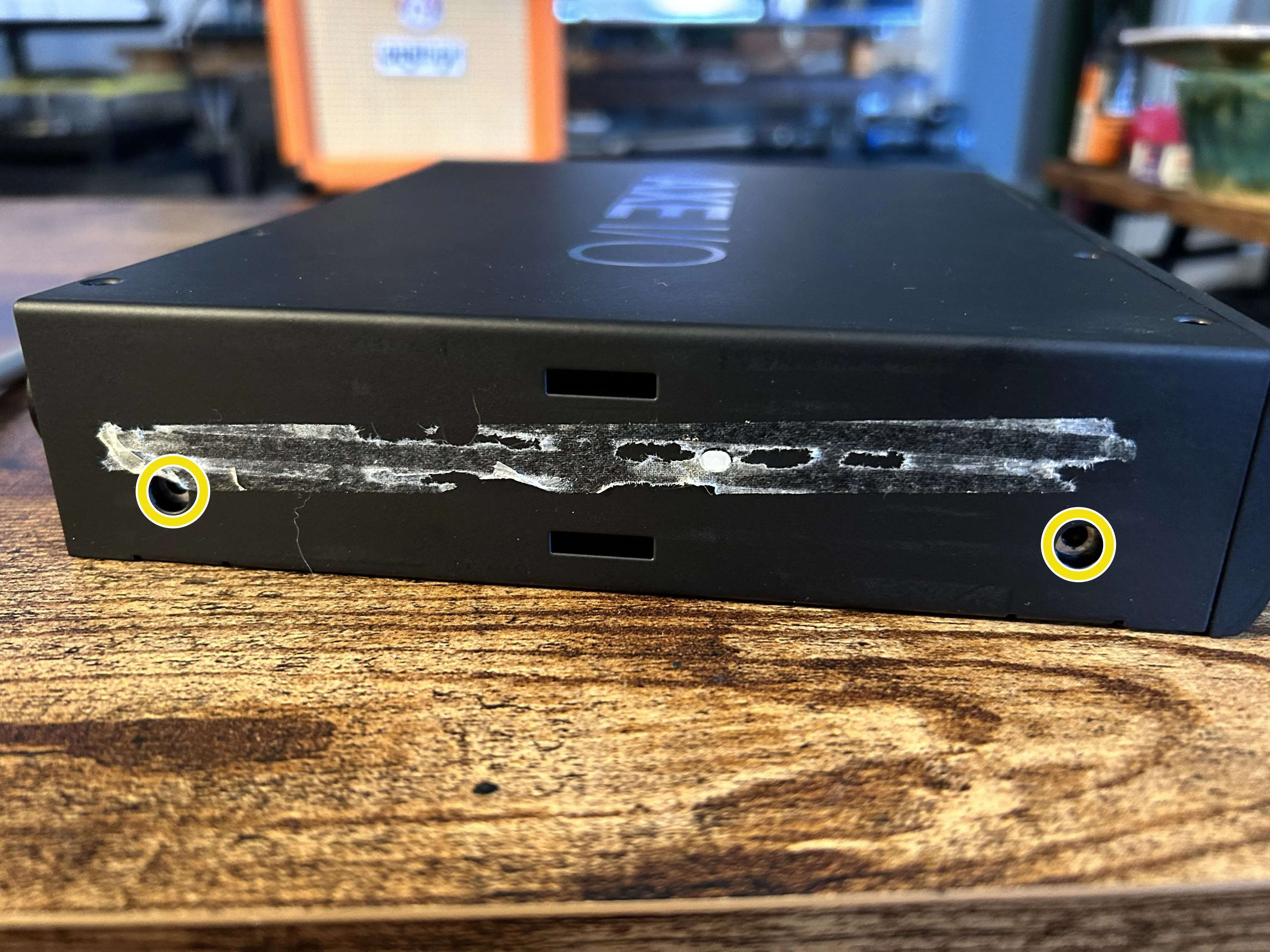

Выкрутите два винта T10 с каждой стороны, которые находятся под только что снятыми бамперами.

Шаг 3 Снимите заднюю панель

IK Multimedia AXE IO Teardown, снятие задней панели: шаг 3, изображение 1 из 1 — Разбор IK Multimedia AXE IO, снятие задней панели: шаг 3, изображение 1 из 1 | Источник - ifixit.com

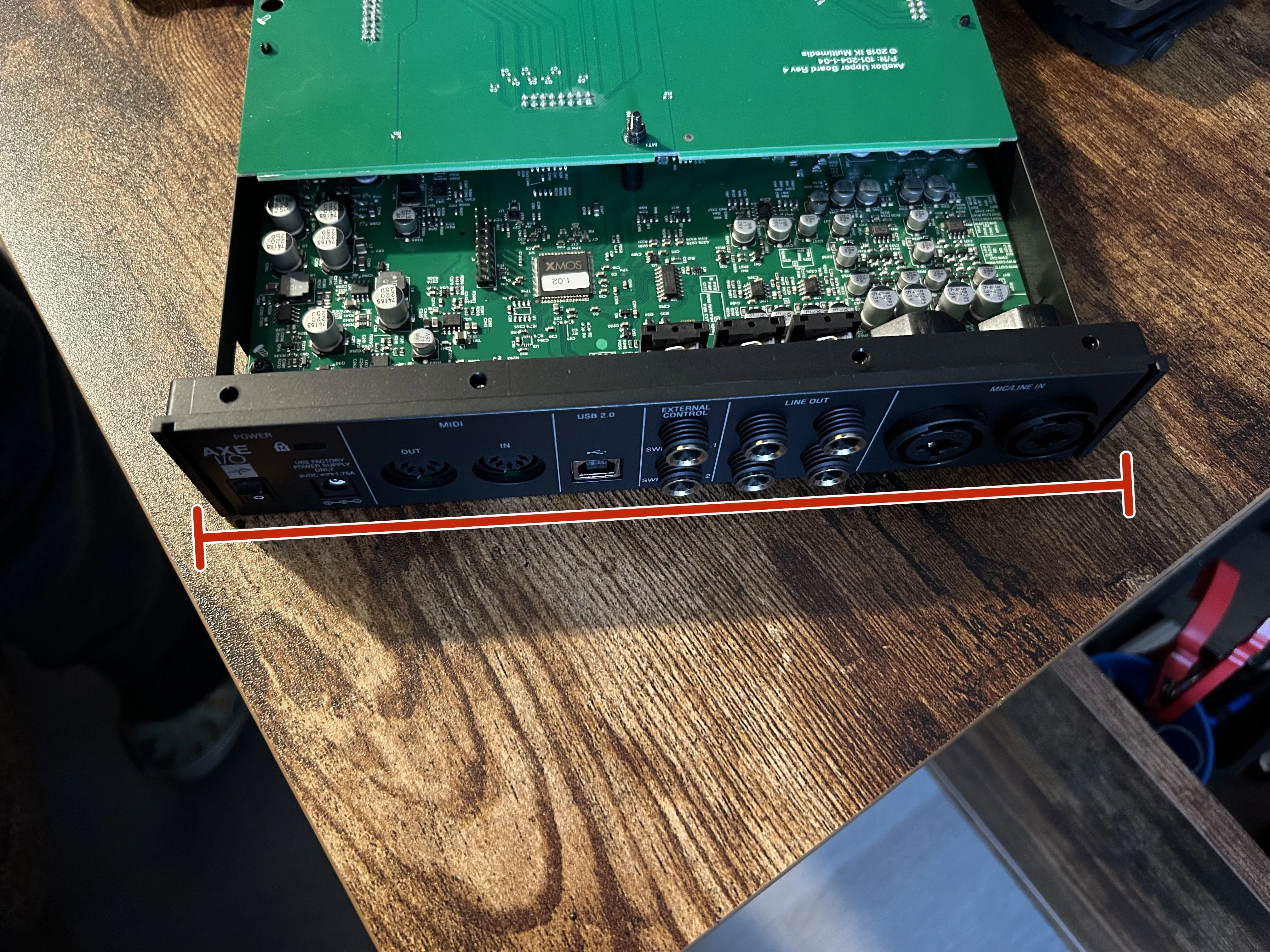

Теперь ничто не держит ее на месте. Аккуратно потяните за заднюю панель после снятия верхней панели.

Шаг 4 Снятие передней платы

IK Multimedia AXE IO Teardown, Снятие передней платы: шаг 4, изображение 1 из 3 | Источник - ifixit.com

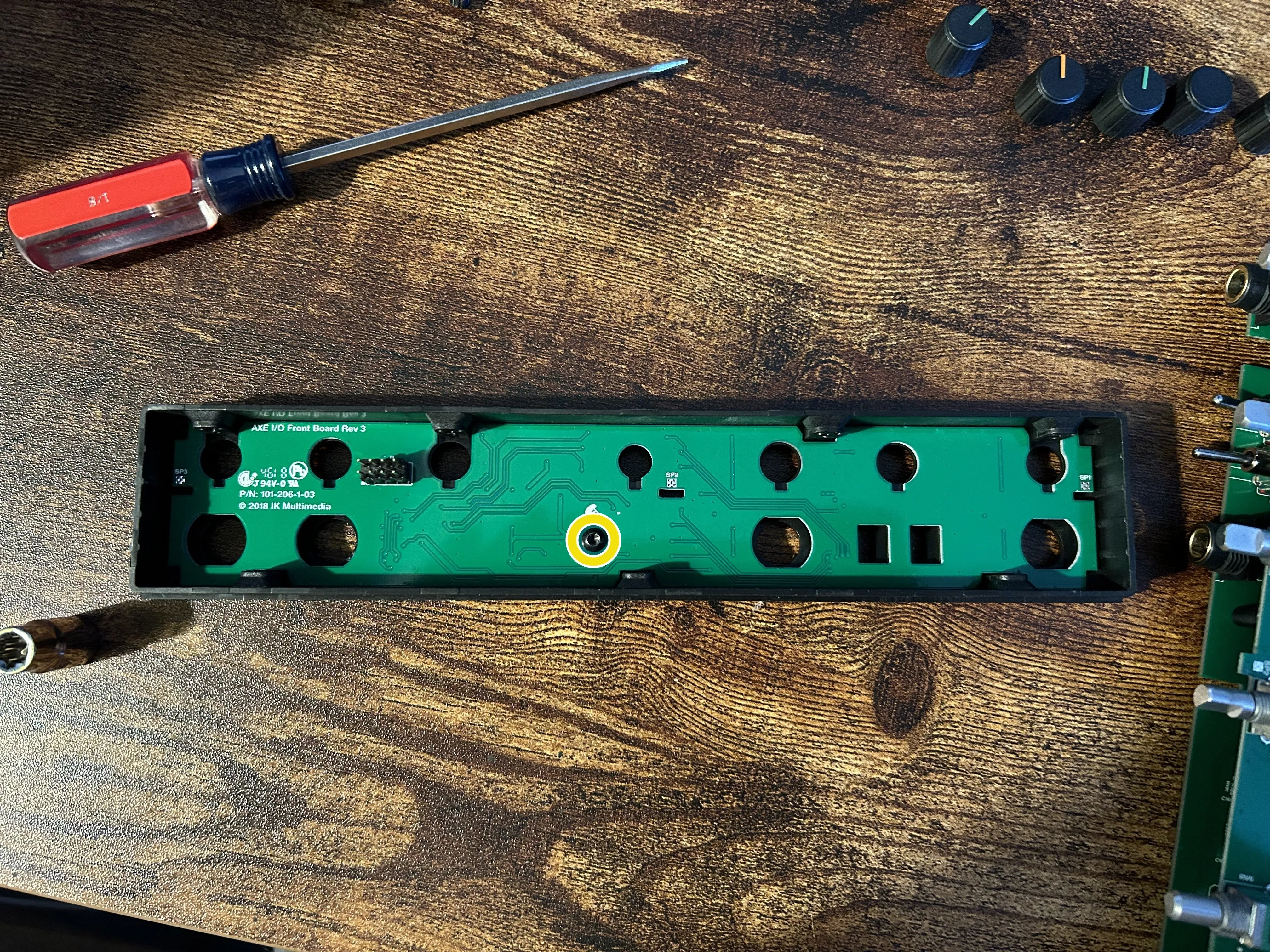

IK Multimedia AXE IO Teardown, снятие передней платы: шаг 4, изображение 2 из 3 | Источник - ifixit.com

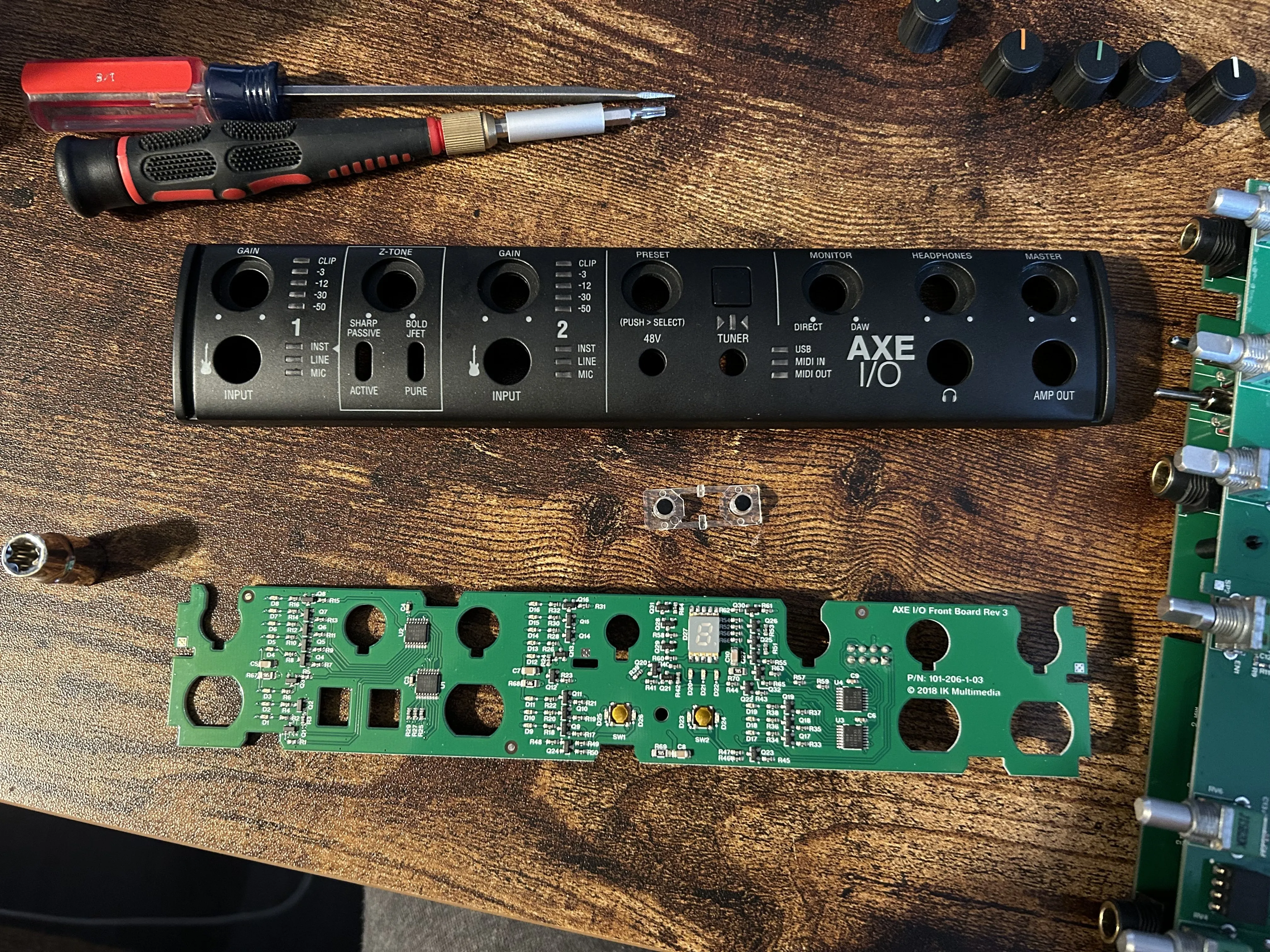

IK Multimedia AXE IO Teardown, снятие передней платы: шаг 4, изображение 3 из 3 — IK Multimedia AXE IO Teardown, Снятие передней платы: шаг 4, изображение 3 из 3 | Источник - ifixit.com

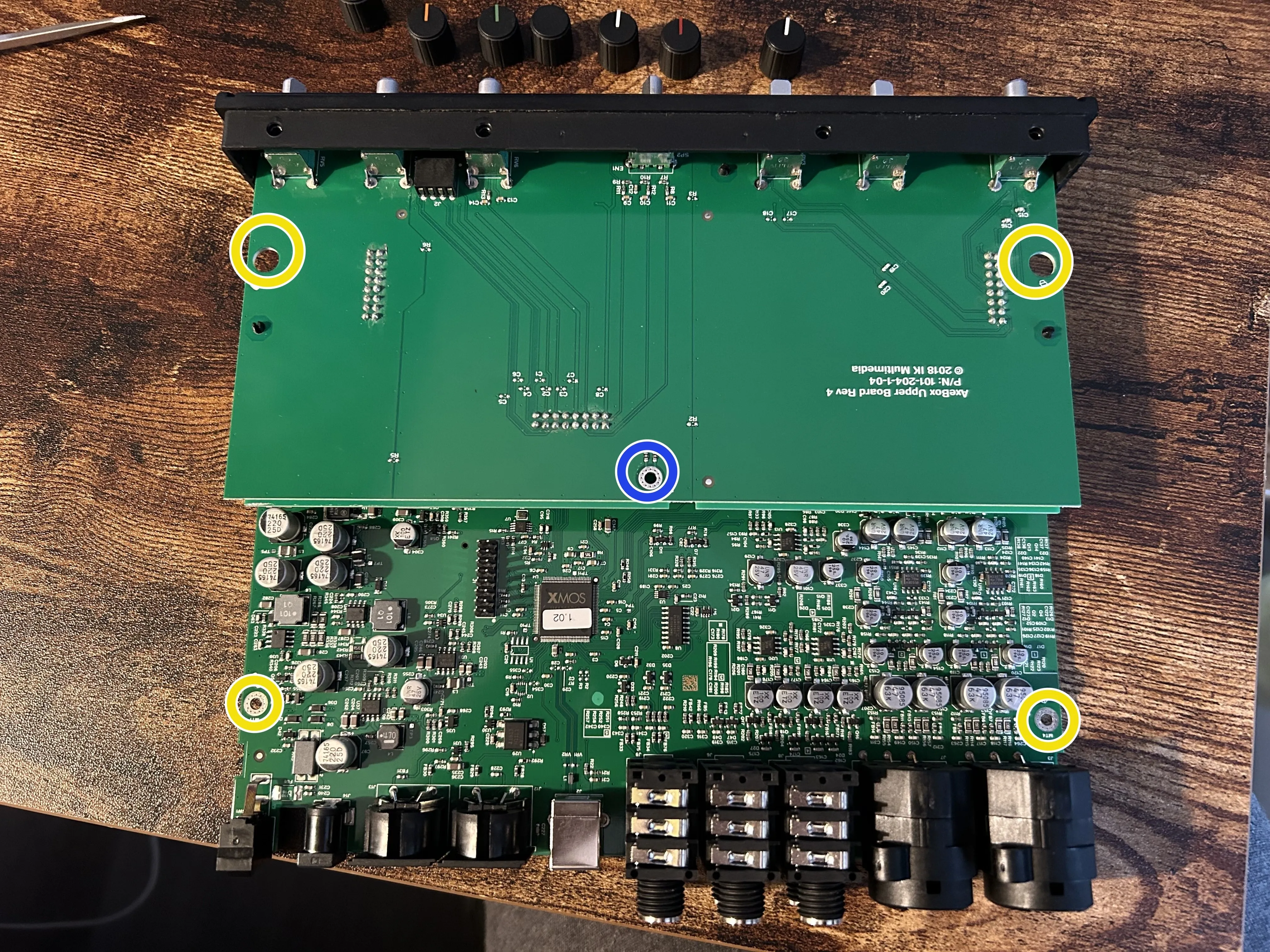

Выкрутите 4 винта T10, удерживающих нижнюю плату на месте, затем выкрутите длинный винт T10 и гайку 5,5 мм (отмечены синим), удерживающие верхнюю плату. Будьте ОЧЕНЬ ОСТОРОЖНЫ, так как этот длинный винт является заземлением корпуса! Очень легко случайно зачистить два резистора, которые находятся рядом с винтом.
Снимите все ручки управления с передней панели, аккуратно потянув за них. Вы также можете аккуратно потянуть за всю переднюю панель, чтобы снять ручки.
Сняв переднюю панель, вы сможете получить доступ к последнему винту T10. Выкрутите его, и передняя плата будет снята с панели.

Шаг 5 Снимите верхнюю плату

IK Multimedia AXE IO Teardown, извлечение верхней платы: шаг 5, изображение 1 из 1 | Источник - ifixit.com

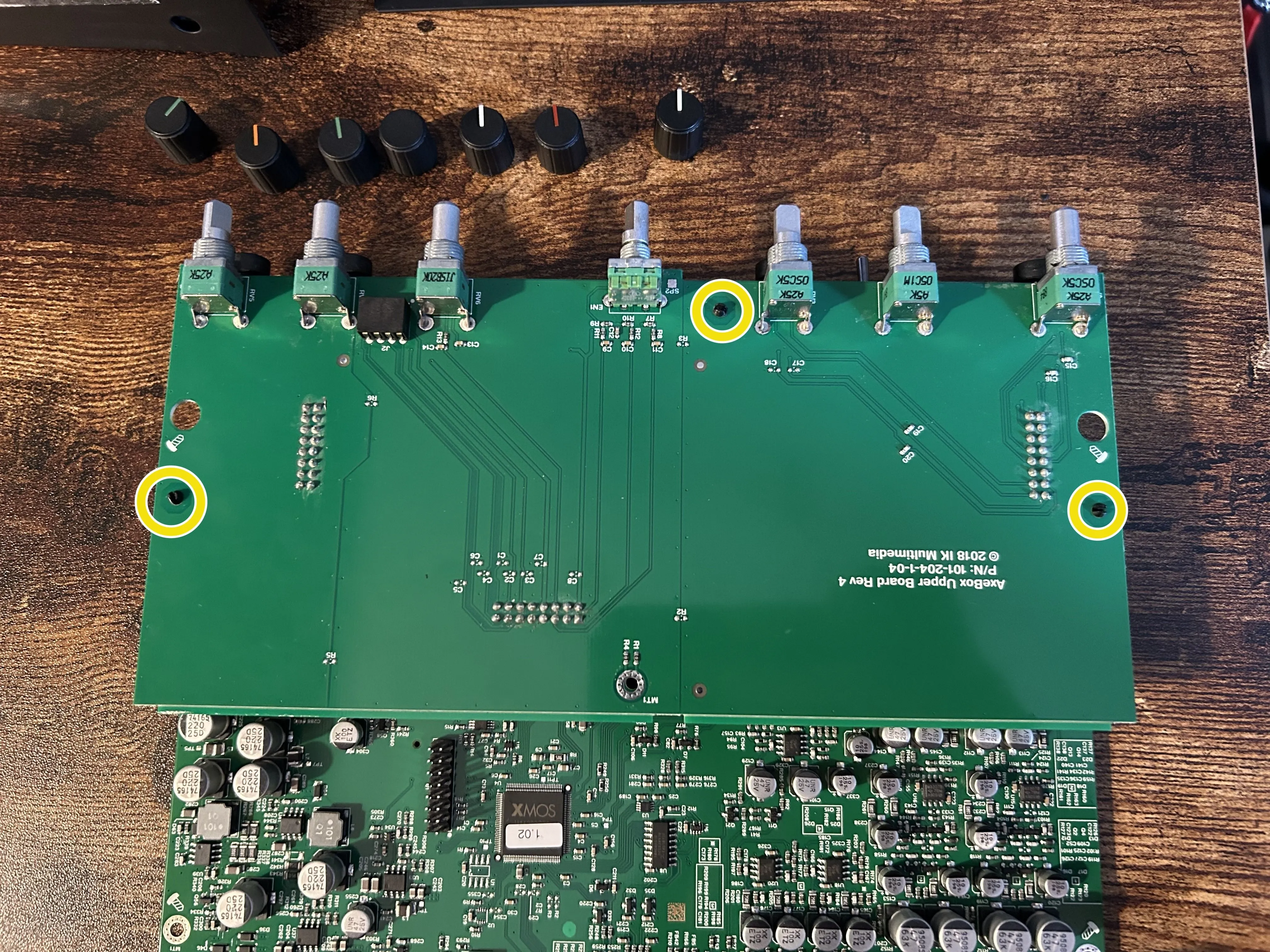

Снимите три стояка с верхней платы. Я подцепил их плоскогубцами и слегка надавил на плату вверх, чтобы снять их. После удаления этих трех стояков плата потянется вверх от нижней платы.

Шаг 6 Разборка завершена!

IK Multimedia AXE IO Teardown, разборка завершена!: шаг 6, изображение 1 из 2 — IK Multimedia AXE IO Разборка, разборка завершена!: шаг 6, изображение 1 из 2 | Источник - ifixit.com

IK Multimedia AXE IO Разборка, разборка завершена!: шаг 6, изображение 2 из 2 — IK Multimedia AXE IO Teardown, разборка завершена!: шаг 6, изображение 2 из 2 | Источник - ifixit.com

Вот и все. Всего несколько винтов, и ваш прекрасный AXE I/O превратился в груду печатных плат и металлических корпусов. Для сборки просто следуйте этому руководству в обратном порядке.

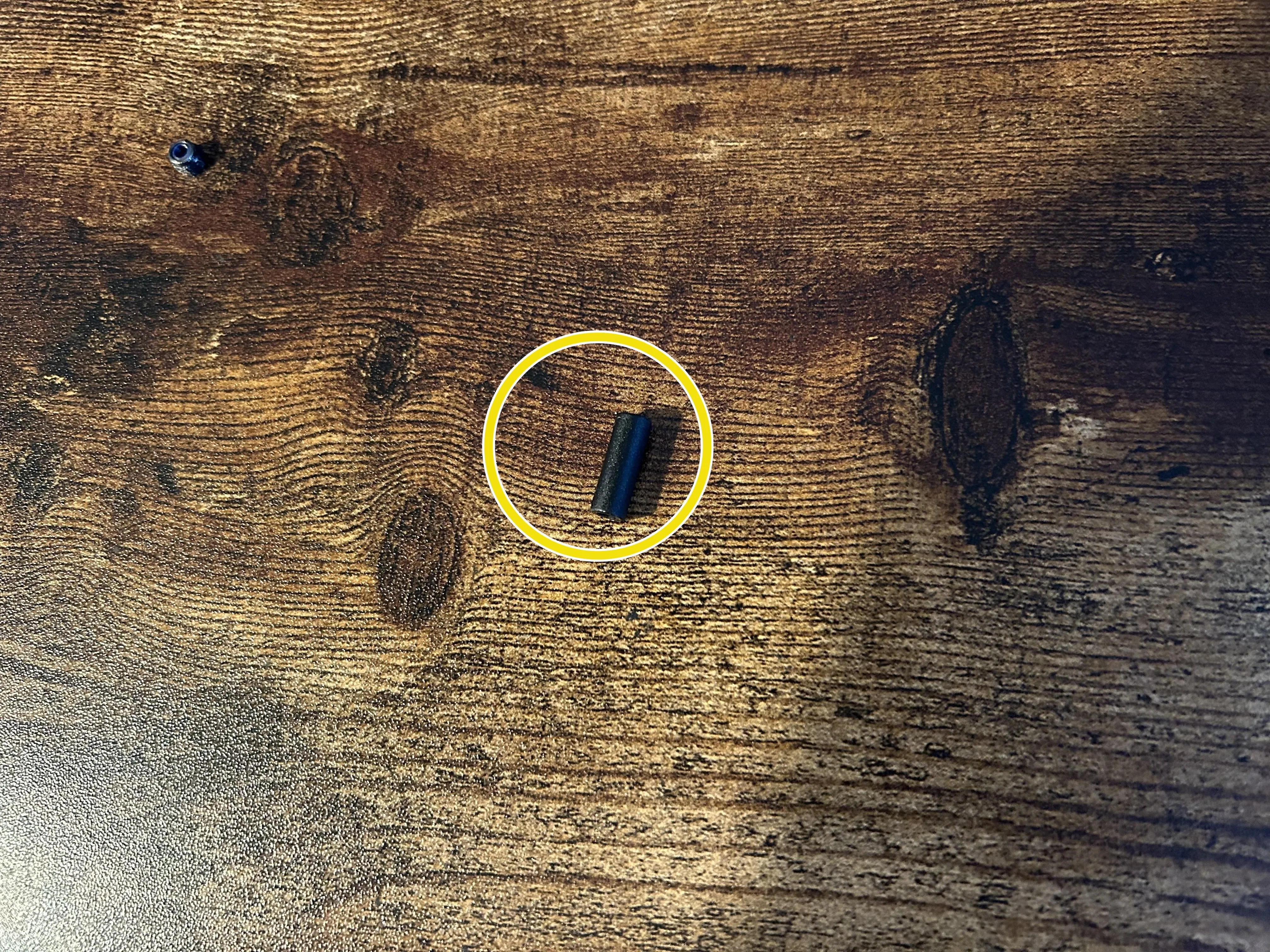

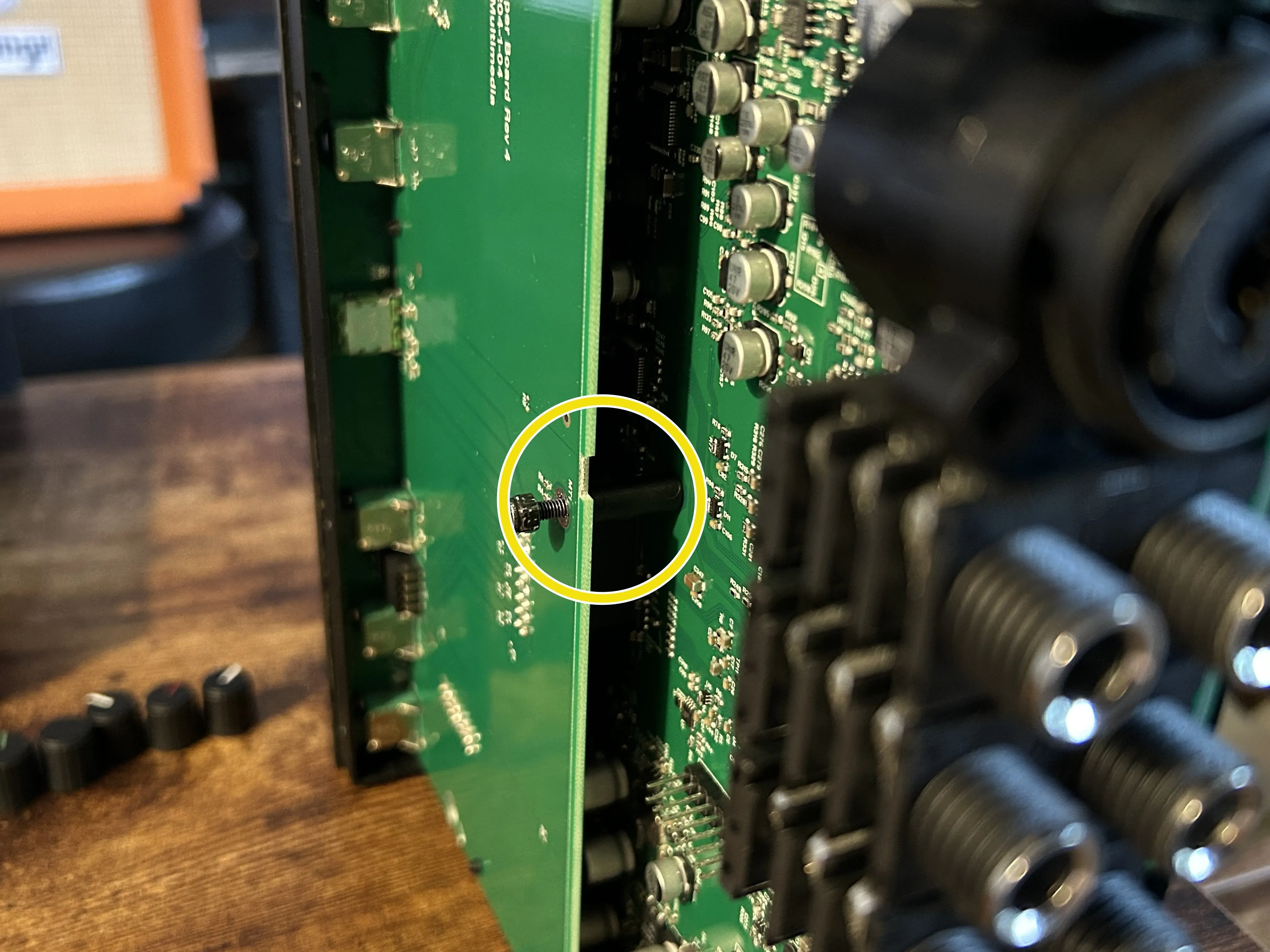

Пожалуйста, обратите особое внимание на установку прокладки между верхней и нижней платой. Это очень важно, так как не дает верхней плате прогибаться под действием винта.
