Разборка контроллера Ikea Bekant

Разборка контроллера Ikea Bekant

Обзор шага 1

Ikea Bekant Controller Teardown, обзор: шаг 1, изображение 1 из 1
Разборка контроллера Ikea Bekant, обзор: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Контроллер состоит из серого корпуса с черным кабелем и разъемом.

  • В корпус вставляется безопасный штырь. Здесь показан запасной штырь, болтающийся слева.

Шаг 2: открываем корпус

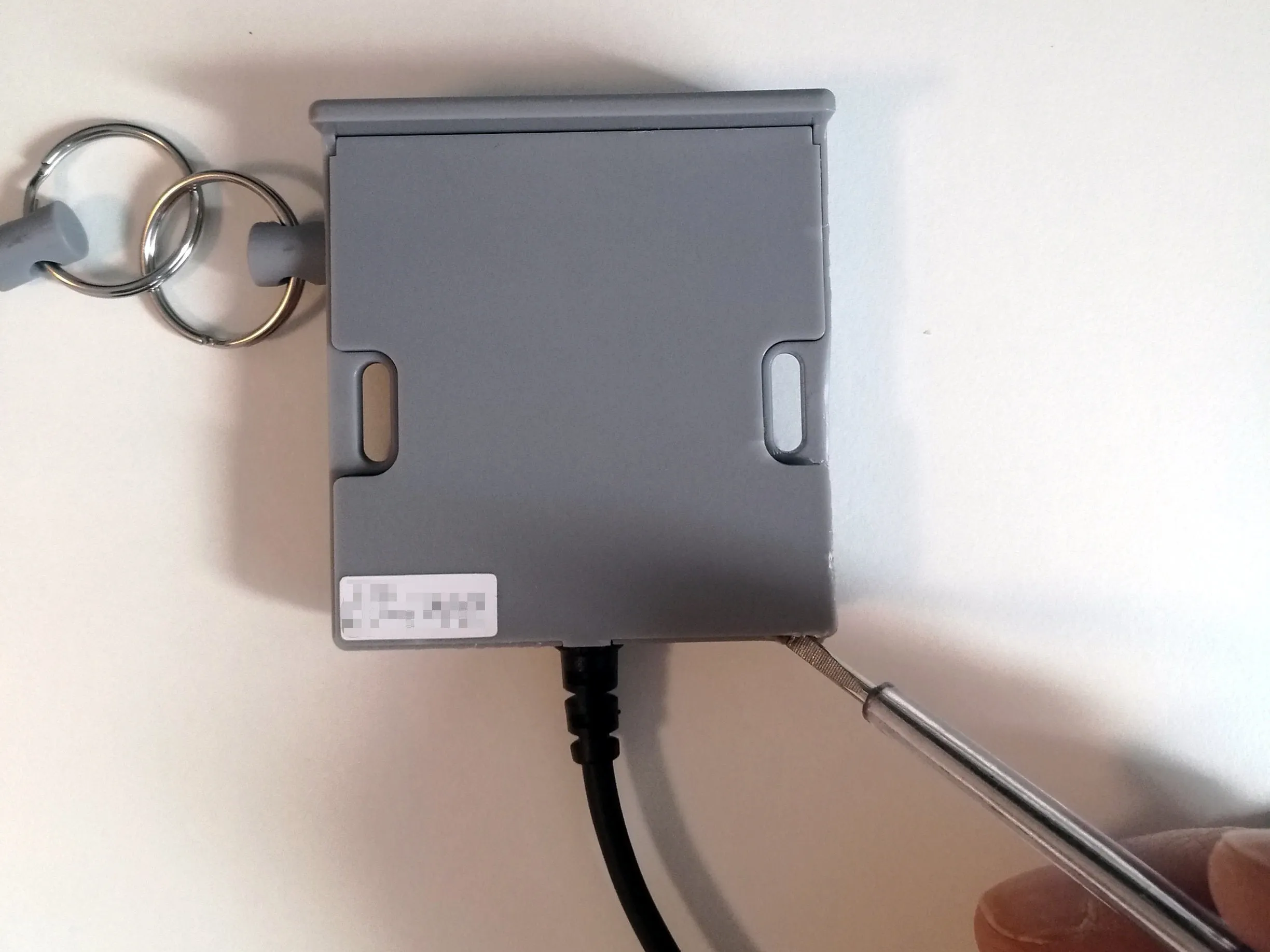

Разбор контроллера Ikea Bekant, открытие корпуса: шаг 2, изображение 1 из 3
Разбор контроллера Ikea Bekant, открытие корпуса: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Ikea Bekant Controller Teardown, открытие корпуса: шаг 2, изображение 2 из 3
Ikea Bekant Controller Teardown, открытие корпуса: шаг 2, изображение 2 из 3 | Источник - ifixit.com

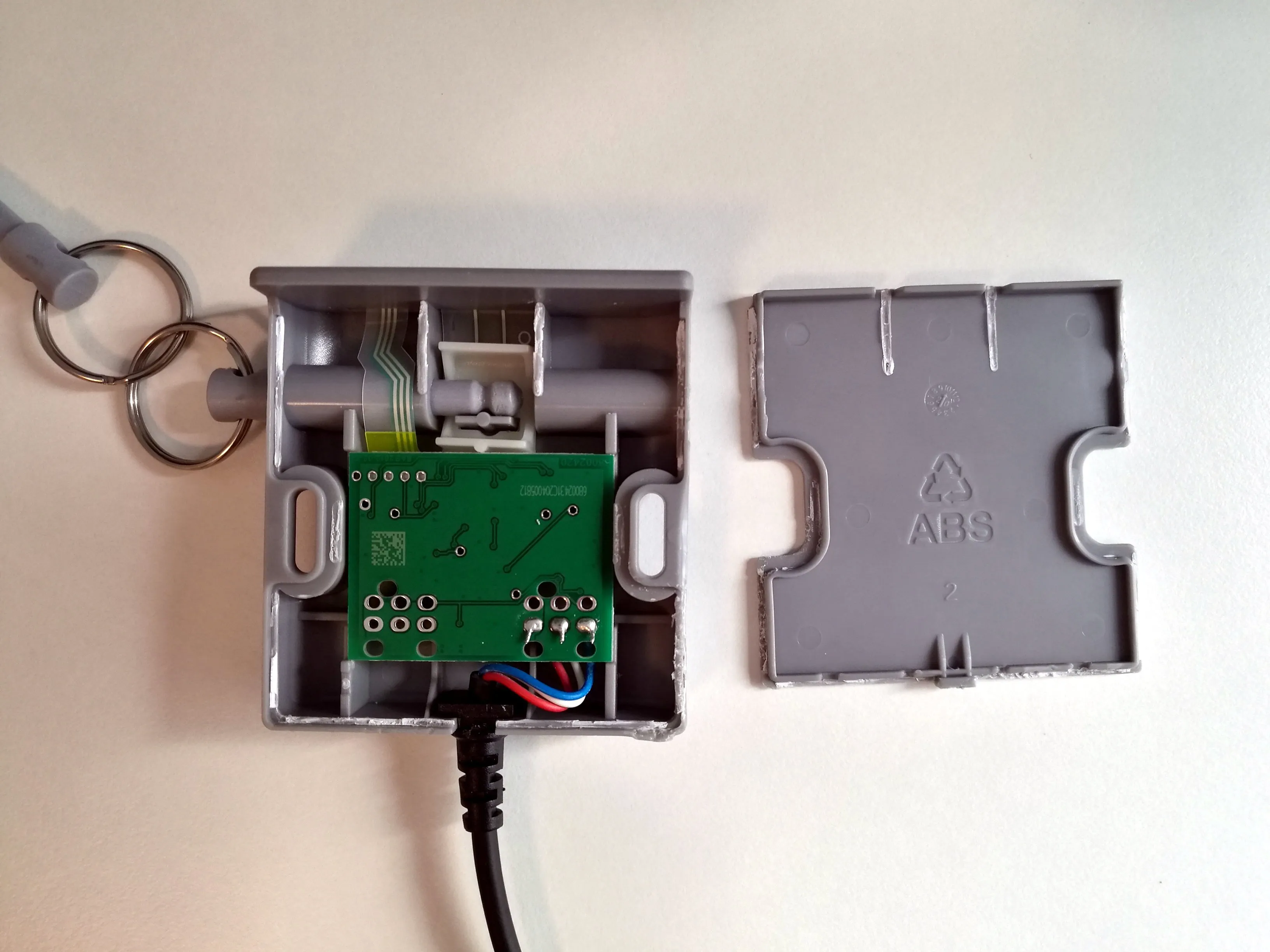

Ikea Bekant Controller Teardown, открытие корпуса: шаг 2, изображение 3 из 3
Ikea Bekant Controller Teardown, открытие корпуса: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Поскольку корпус приклеен, его нужно аккуратно поддеть (возможно, нанеся при этом некоторые повреждения). Для этого подденьте его в одной точке тонкой плоской отверткой.

  • Если отверстие достаточно широкое, можно использовать чип-карту, чтобы свести повреждения к минимуму.

Шаг 3 Извлечение компонентов

Разборка контроллера Ikea Bekant, извлечение компонентов: шаг 3, изображение 1 из 1
Разборка контроллера Ikea Bekant, извлечение компонентов: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Перед извлечением печатной платы необходимо отсоединить ленточный кабель для кнопок.

  • Вытащив предохранительный штифт, снимите белый кусок пластика.

Шаг 4, более детальный взгляд на печатную плату

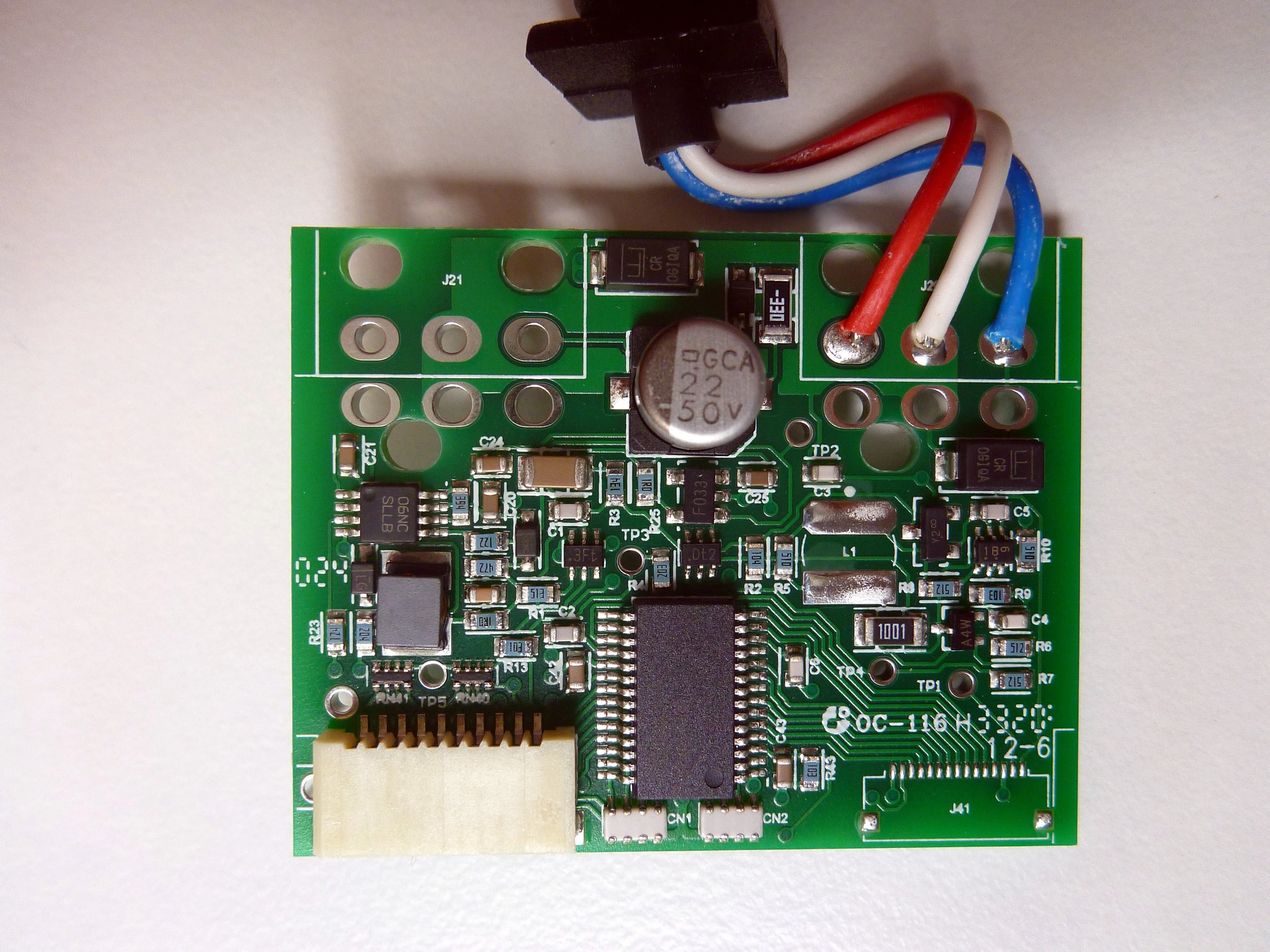

Разборка контроллера Ikea Bekant, более детальный взгляд на печатную плату: шаг 4, изображение 1 из 2
Разборка контроллера Ikea Bekant, взгляд на печатную плату: шаг 4, изображение 1 из 2 | Источник - ifixit.com

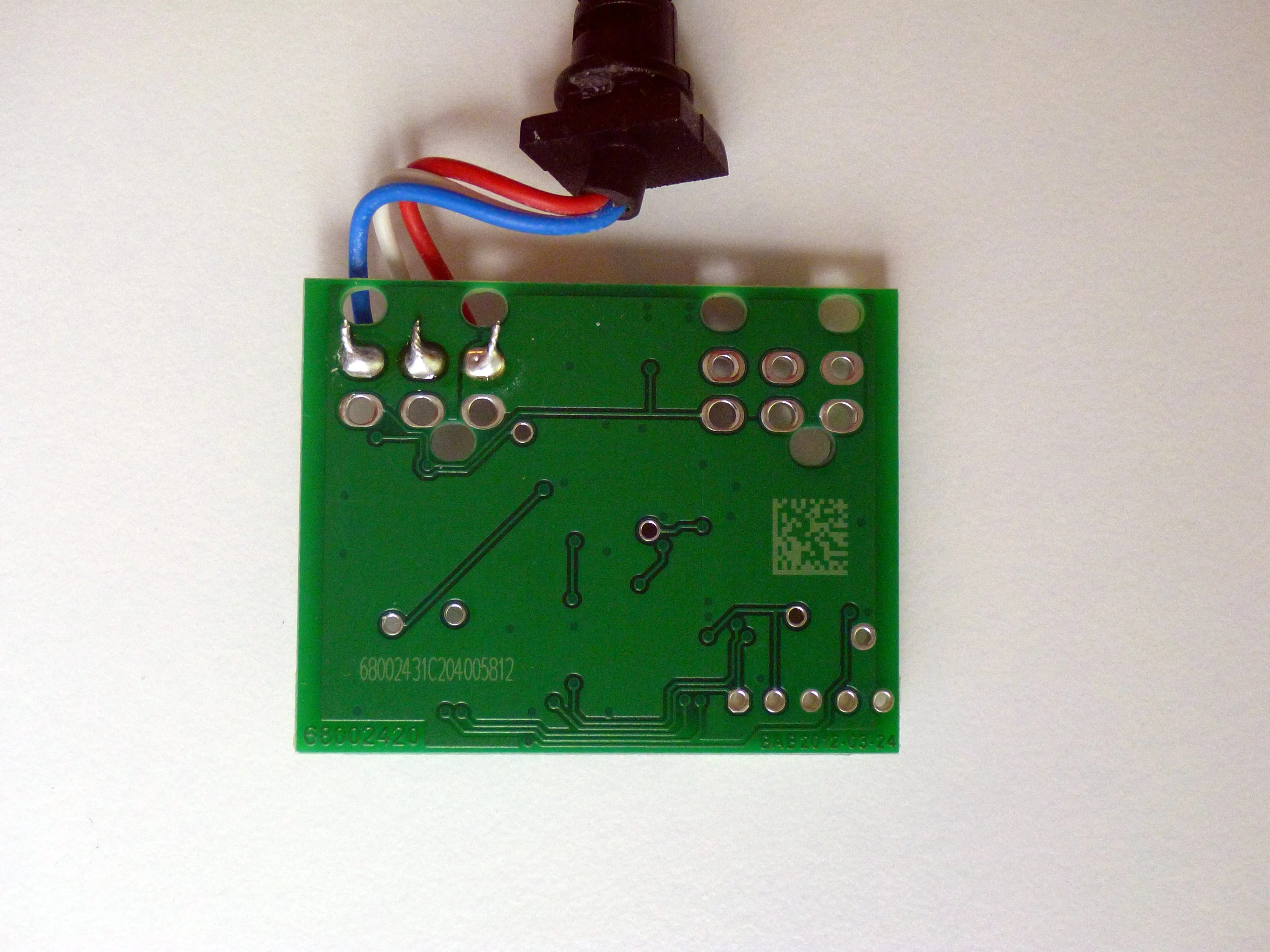

Разборка контроллера Ikea Bekant, взгляд на печатную плату: шаг 4, изображение 2 из 2
Разборка контроллера Ikea Bekant, взгляд на печатную плату: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Наконец, более пристальный взгляд на печатную плату.
