Разборка IKEA Speaker

Введение

В 2018 году компания IKEA вышла на рынок аудиотехники, представив свои первые Bluetooth-колонки, известные как ENEBY 12' и 8', причем последняя была еще и полностью портативной с дополнительным батарейным блоком. Вскоре после этого была представлена третья, более компактная колонка ENEBY, использующая в качестве источника питания обычные батарейки типа ААА.

В 2019 году появились еще две колонки под названием SYMFONISK, созданные в результате сотрудничества с Sonos. Хотя мы не будем рассматривать их в этот раз, вы можете прочитать интересную статью о Sonos в блоге здесь.

В 2020 году в коллекции FREKVENS от IKEA появился еще один набор колонок, разработанный компанией Teenage Engineering, которую вы можете знать по их синтезаторам OP-1 и OP-Z (для которых есть руководства и запчасти).

Поскольку мы очень любим заглядывать внутрь портативных электронных устройств - особенно тех, которые оснащены батарейками и беспроводными возможностями, - мы сделали выбор в пользу портативных Bluetooth-колонок IKEA.

Поскольку большинство товаров IKEA поставляются с инструкцией и не требуют сборки, мы подумали, не может ли это относиться и к этим колонкам - впрочем, смотрите сами.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 ENEBY

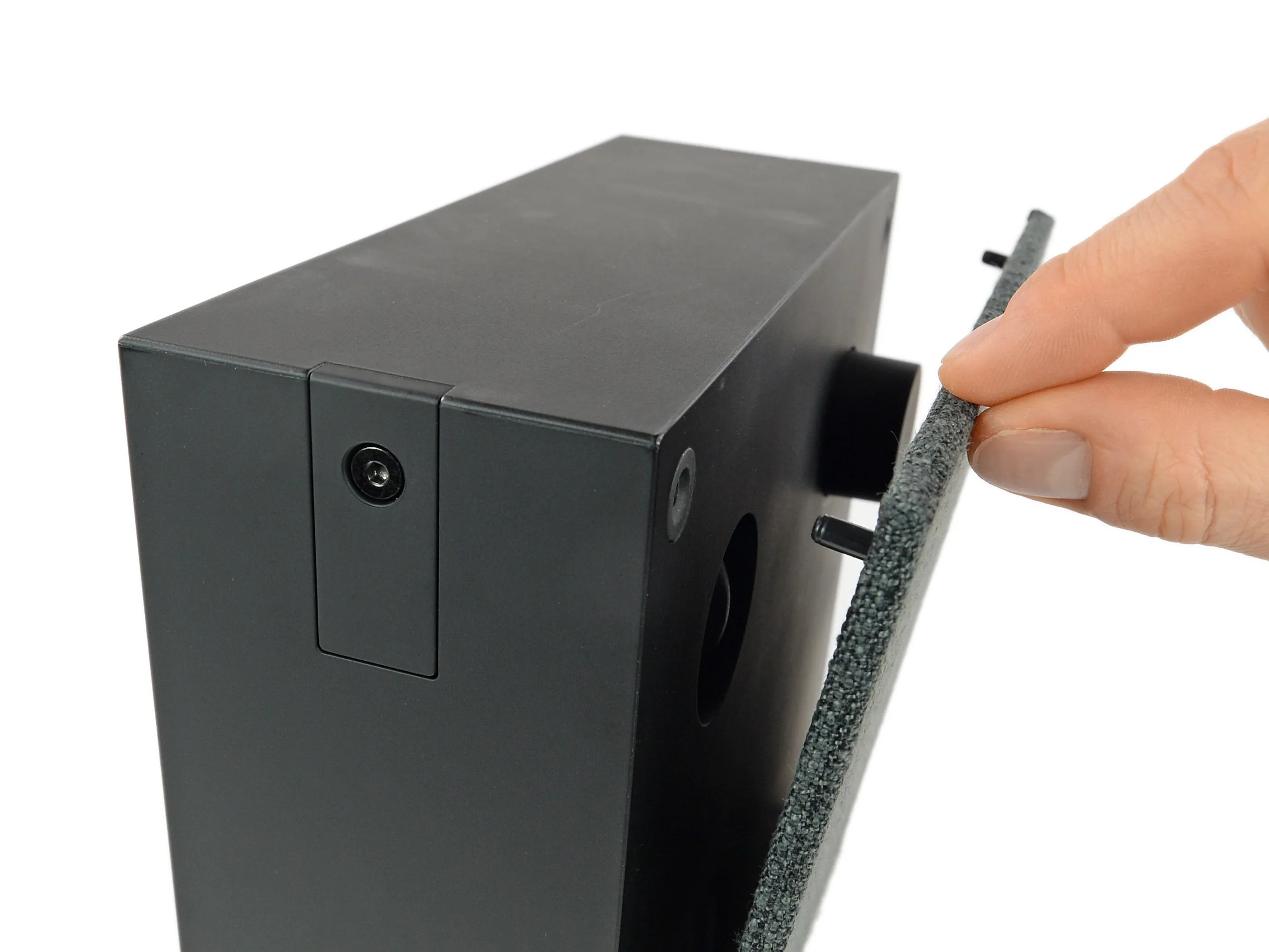

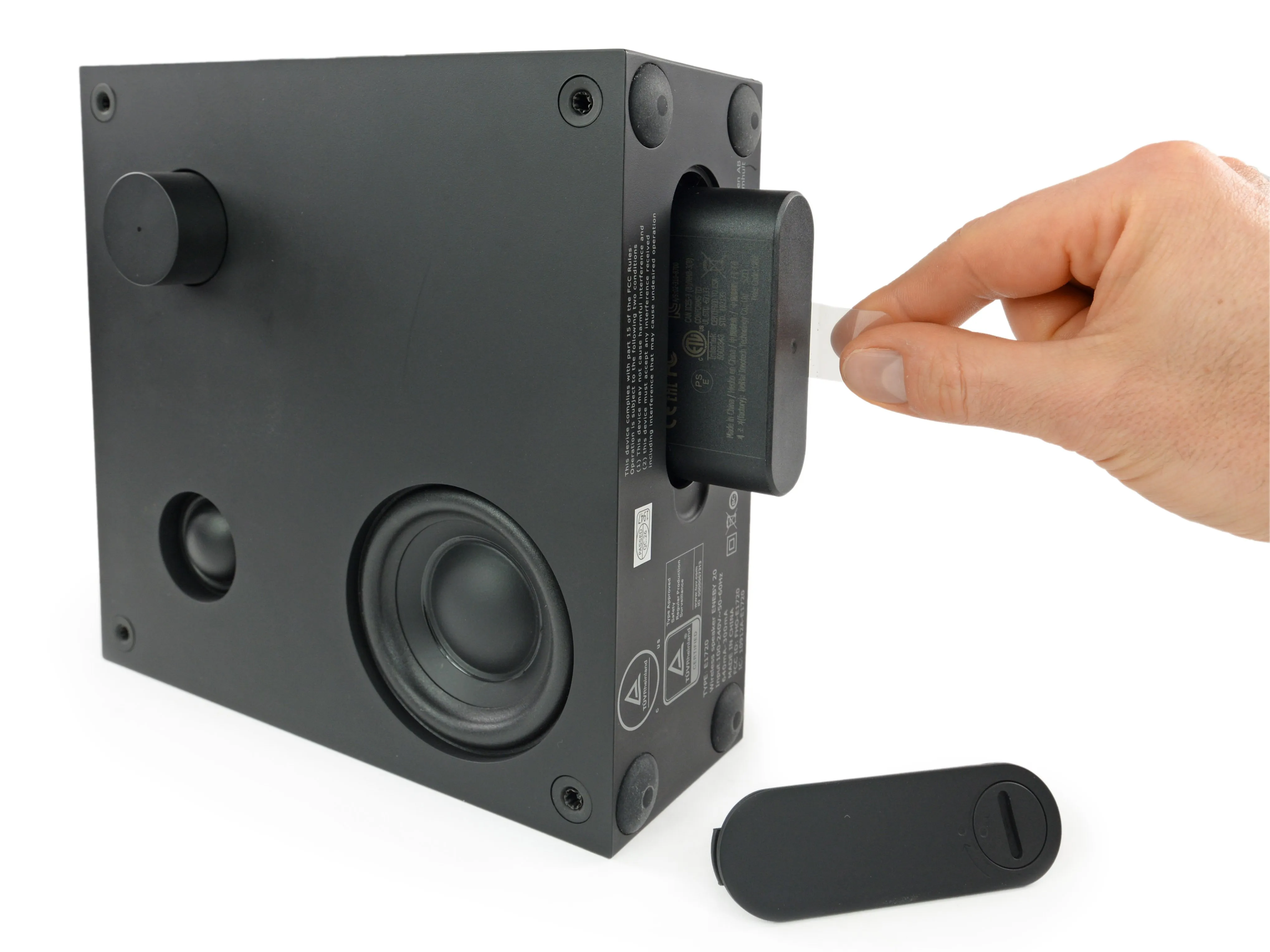

• Наш первый экземпляр, Eneby 8', поставляется с небольшим шестигранным ключом в комплекте, который можно использовать для крепления ручки к боковым сторонам колонки. Это первое знакомство с духом 'собери сам' в духе IKEA, но есть ли в этом что-то большее? Беглый взгляд за съемную переднюю крышку показывает, что внутрь попасть не так-то просто.

• Чтобы пользоваться мобильными возможностями, требуется отдельно приобретаемый в IKEA аккумуляторный блок, хотя порт переменного тока на задней панели позволяет использовать устройство стационарно через розетку.

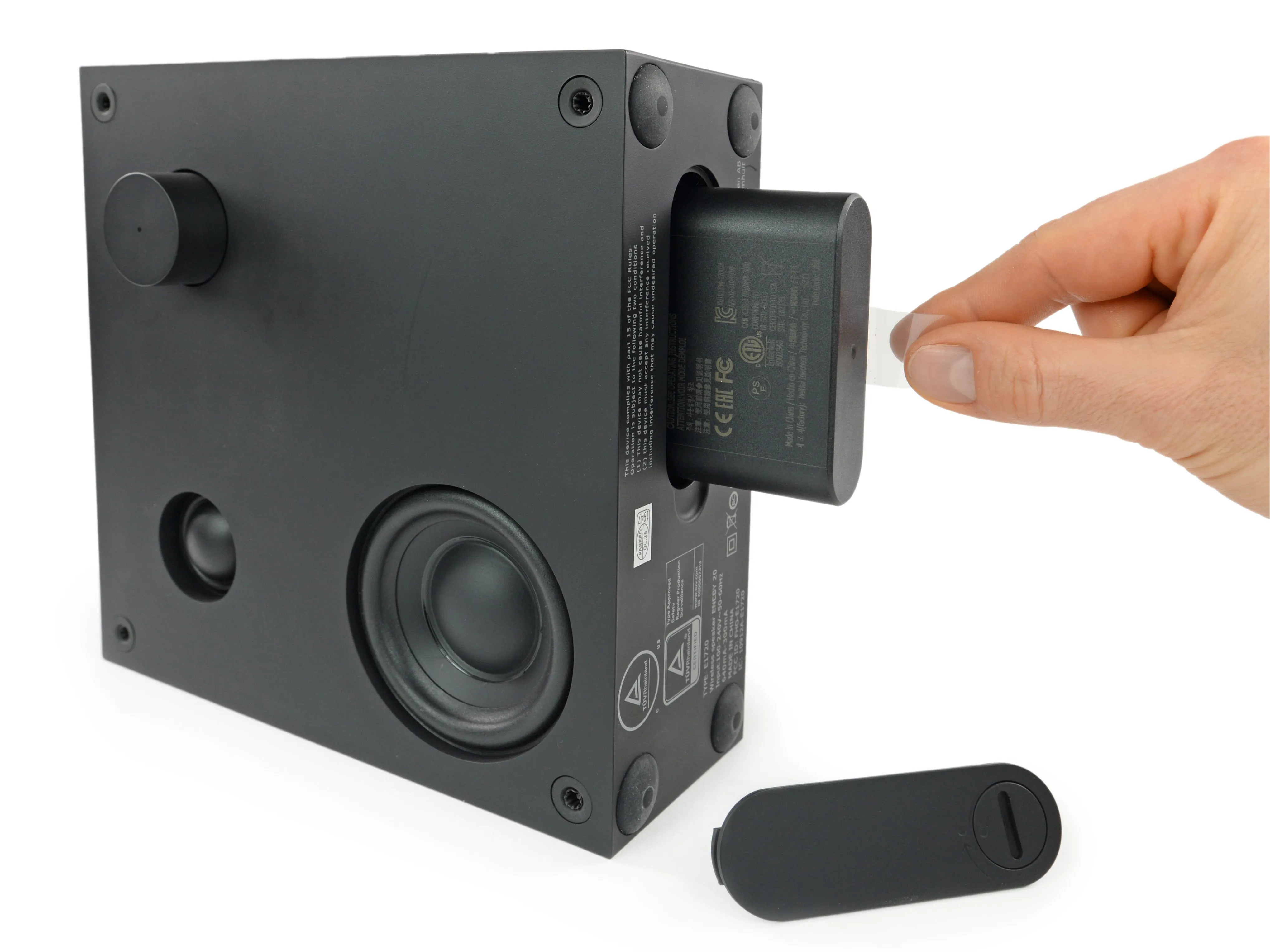

• Установка и извлечение перезаряжаемого литий-ионного аккумулятора емкостью 37,4 Вт-ч (2600 мА @16,8 В) осуществляется быстро и просто - откройте отсек с помощью (крупной) монетой, вставьте батарею, закройте и все готово. Батарея также имеет небольшой выступ для извлечения - вот что мы называем удобством для пользователя.

Шаг 2

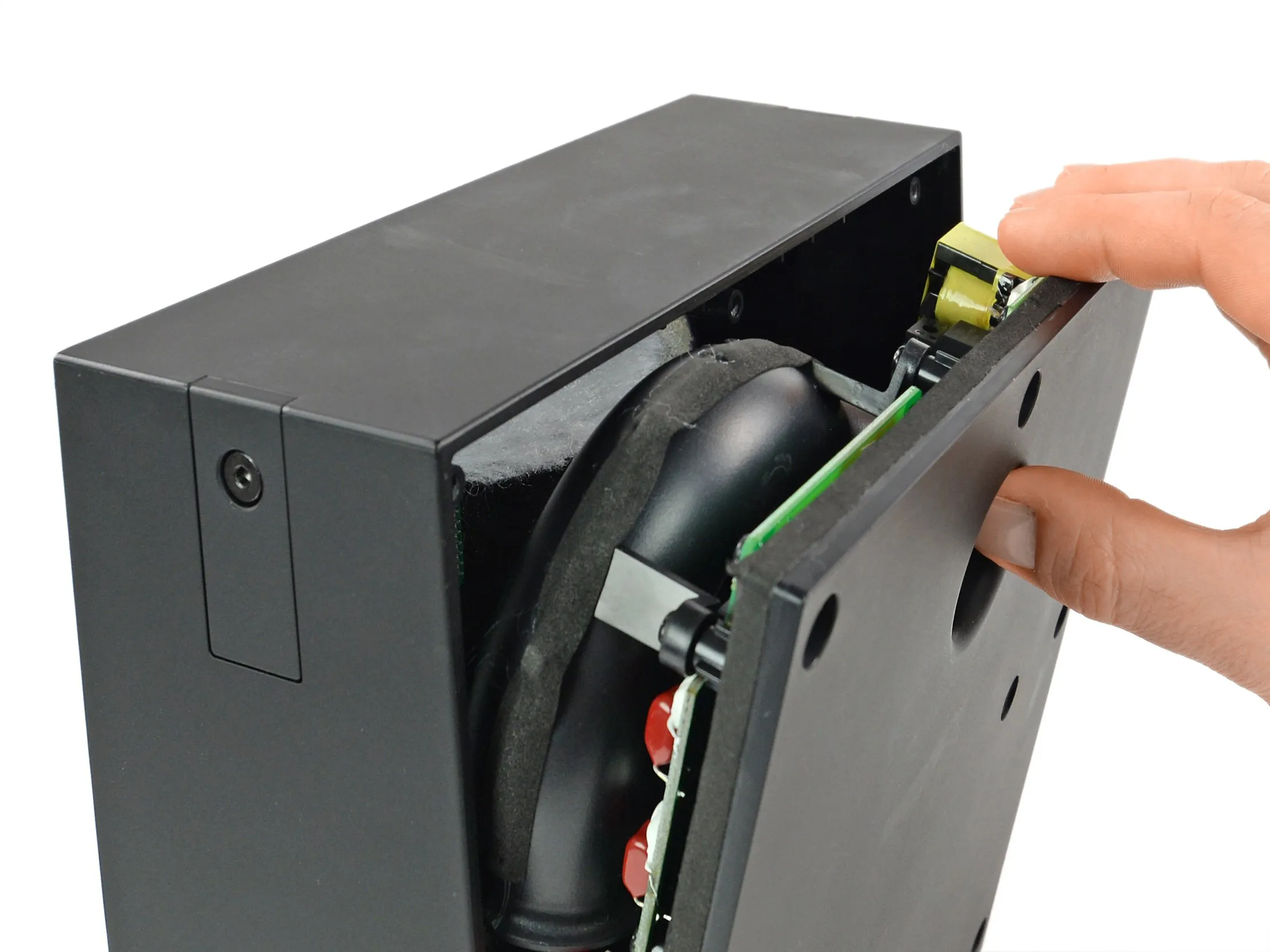

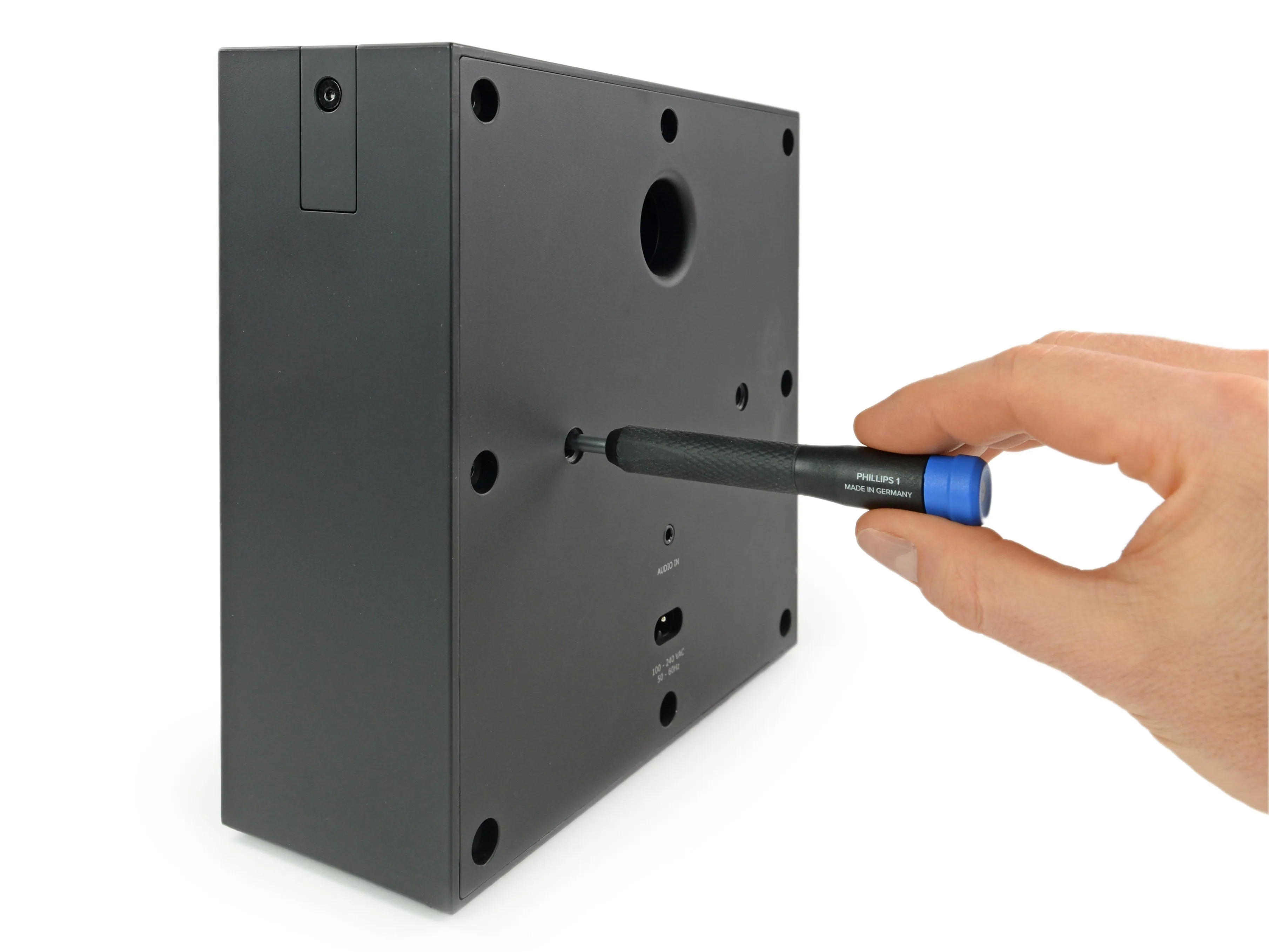

• Десять винтов на задней панели играют с нами в прятки под резиновыми заглушками. И нет, это не тот тип ключа-шестигранника, который входит в комплект.

• С этой задачей справляется обычная отвертка Phillips #1, а осторожное поддевание с помощью вентиляционного отверстия позволяет заглянуть внутрь.

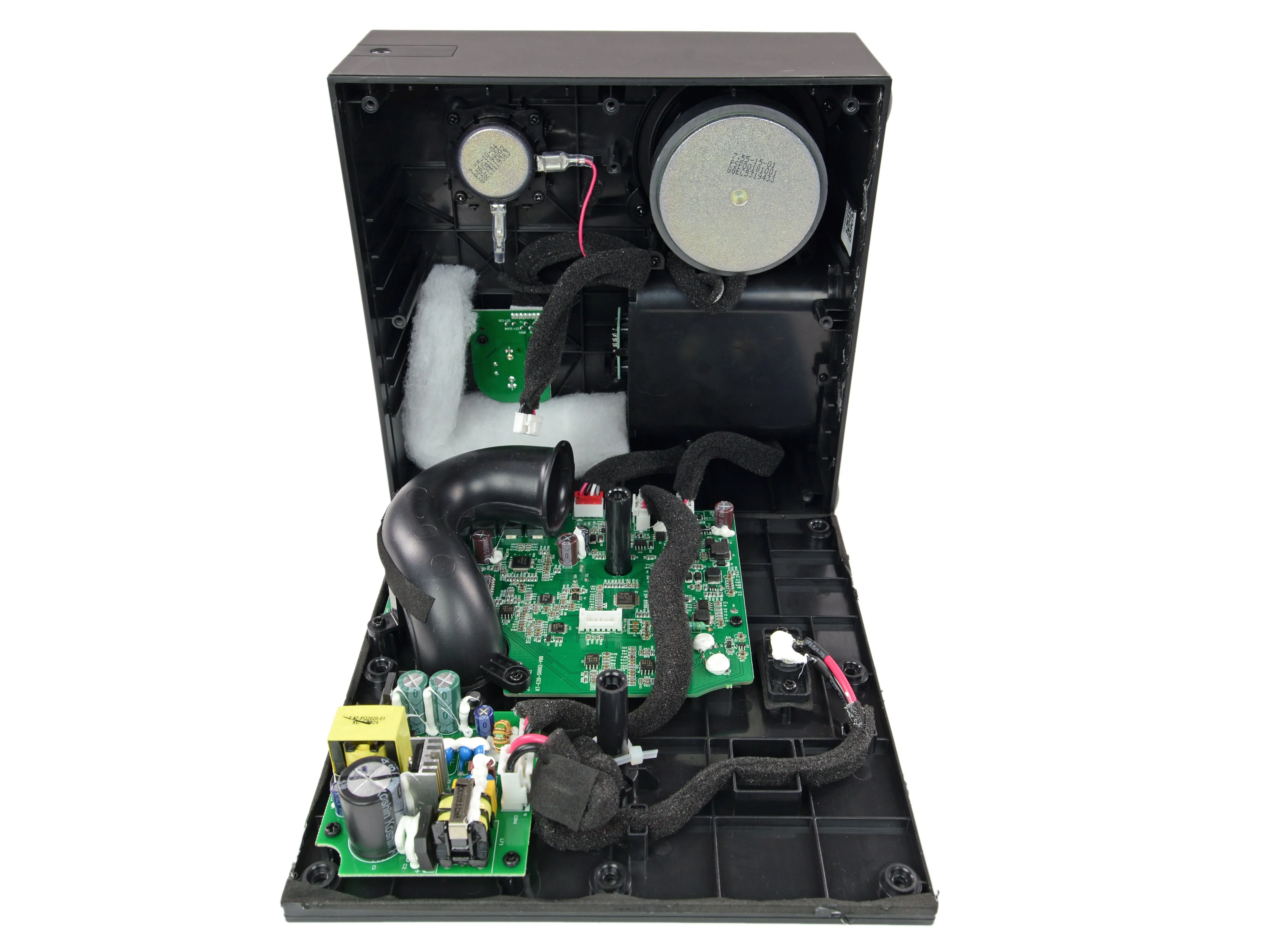

• После снятия задней панели необходимо отсоединить несколько разъемов с механизмами блокировки, чтобы получить полный доступ ко всем компонентам: твитеру и вуферу, материнской плате, отдельной плате для поворотной ручки и линейного входа, а также трубке басового фазоинвертора.

Шаг 3

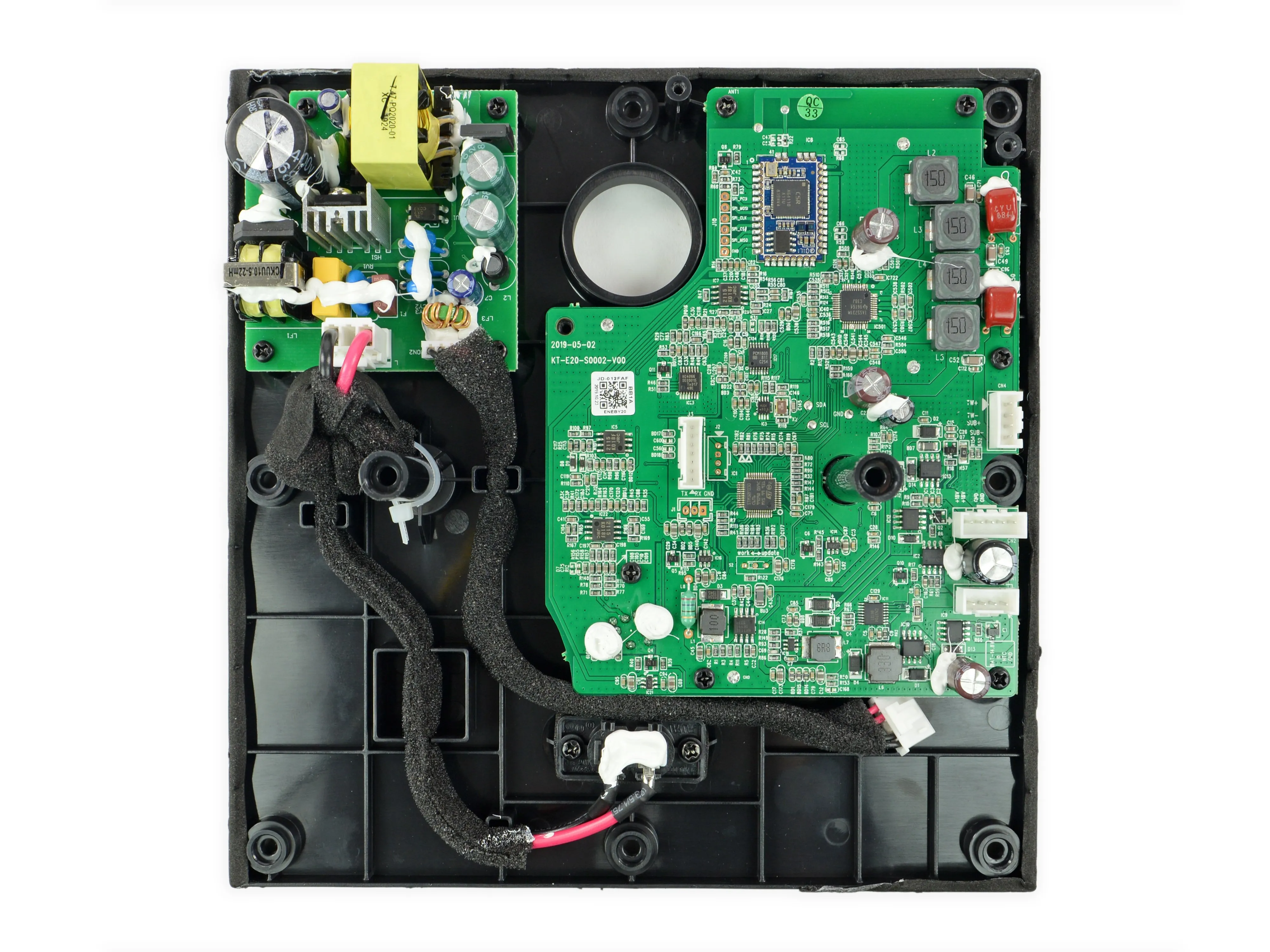

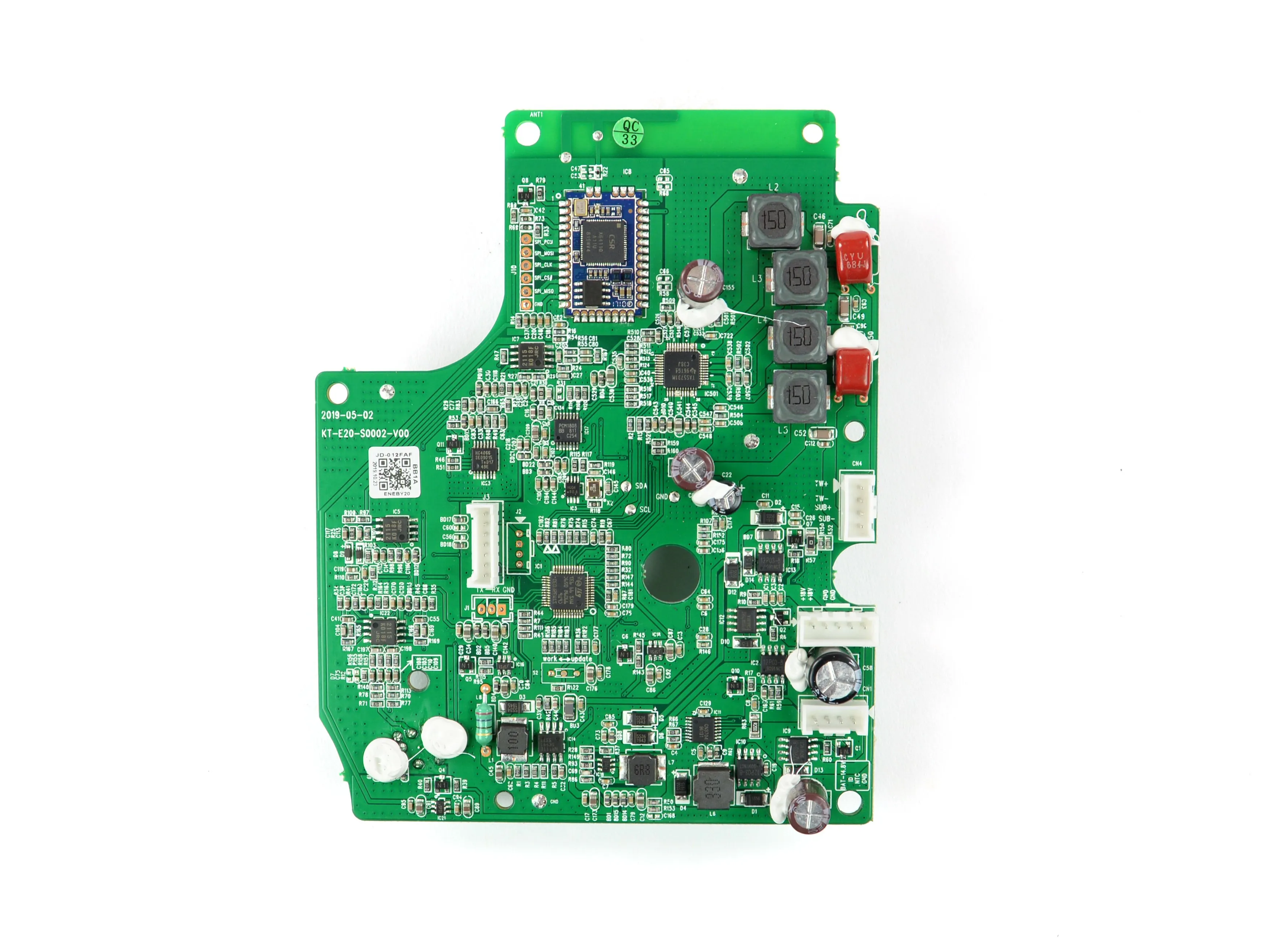

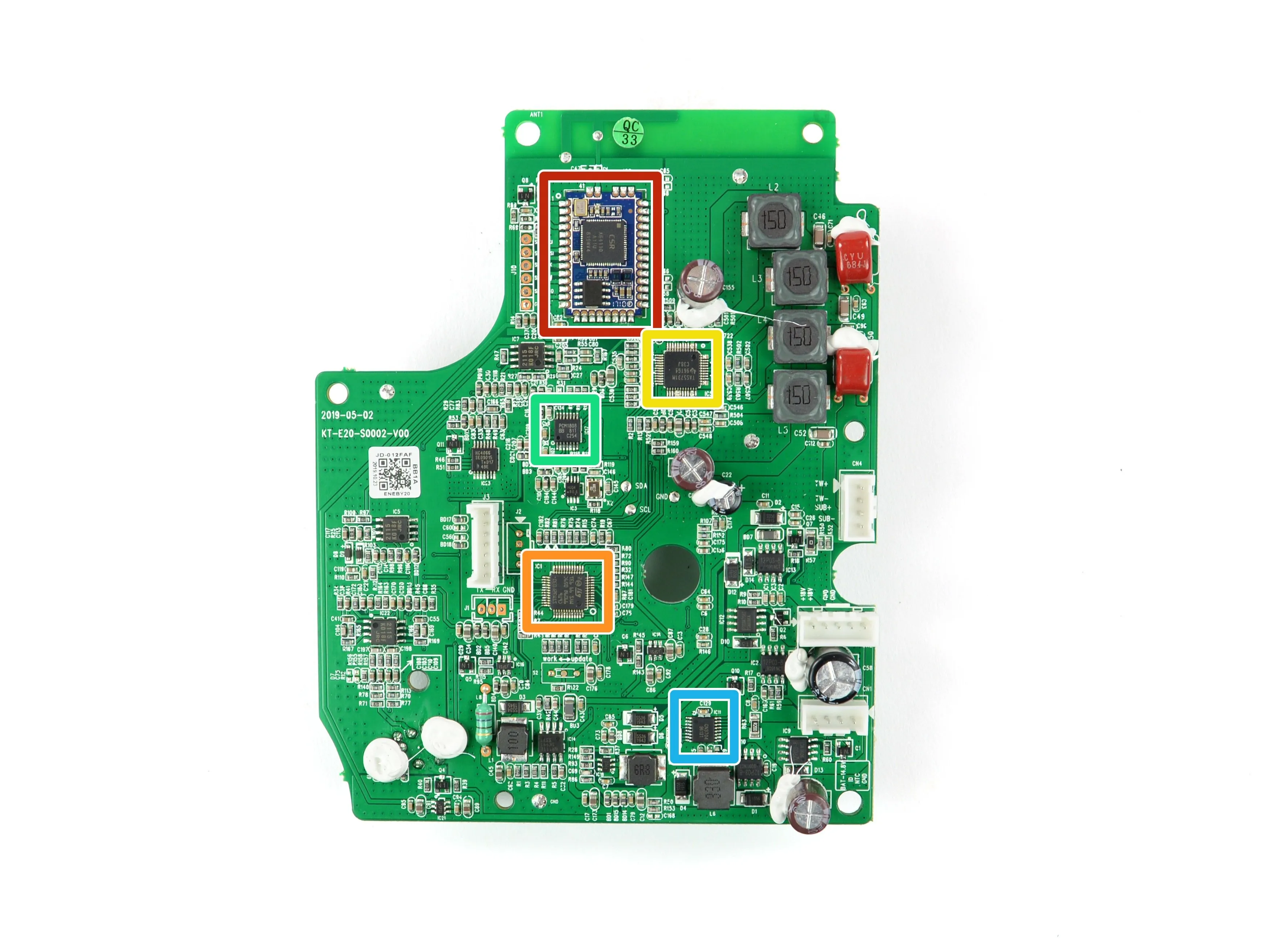

• Плата в левом верхнем углу обеспечивает питание. Плата справа содержит все самое интересное:

• Bluetooth-модуль с монофоническим аудиомодулем CSRA64110, антенна которого проходит вдоль верхнего края печатной платы.

• Чип, найденный в в этом видео из фильма 'Это не вычислить' в модели 2018 года был CSR64215 и теоретически мог поддерживать aptX и стереовыход - похоже, в более поздних моделях IKEA перешла на CSRA64110.

• STM32F030 микроконтроллер на базе Arm® Cortex®-M0

• TAS5731M Стереофонический цифровой аудиоусилитель мощности от Texas Instruments

• PCM1808 Стереофонический АЦП от Texas Instruments

• Согласие Электронное CN3704 Автономное зарядное устройство для литий-ионных аккумуляторов

Комментарии к шагу

Смена модуля bluetooth представляет собой некоторую проблему в некоторых руководствах по модификации, доступных на youtube - будьте осторожны, пытаясь модифицировать одну из новых колонок для поддержки стереопары с USB SPI, поскольку CSRA64110 не поддерживает это, как было указано выше.

На самом деле, при просмотре видео со стереомодом модуль 64110 отображается и в видео, и в утилите для программирования SPI, так что, полагаю, он должен работать? https://www.youtube.com/watch?v=3zQo1gON...

На самом деле, видео This Does Not Compute, связанное на этой странице с разбором, также показывает 64110 на 2:39.

Шаг 4 Портативная колонка ENEBY

• Продолжая хронологию, мы посмотрим на более компактную модель ENEBY Portable. На боковой стороне колонки расположены кнопка включения, линейный разъем, микрофон для звонков в режиме громкой связи и порт microUSB.

• Под ним находится небольшая круглая крышка с выемкой, которая обеспечивает легкий доступ к отсеку для трех стандартных батареек типа ААА - нам нравится!

• Динамик также можно запитать через порт microUSB, если у вас нет под рукой батареек.

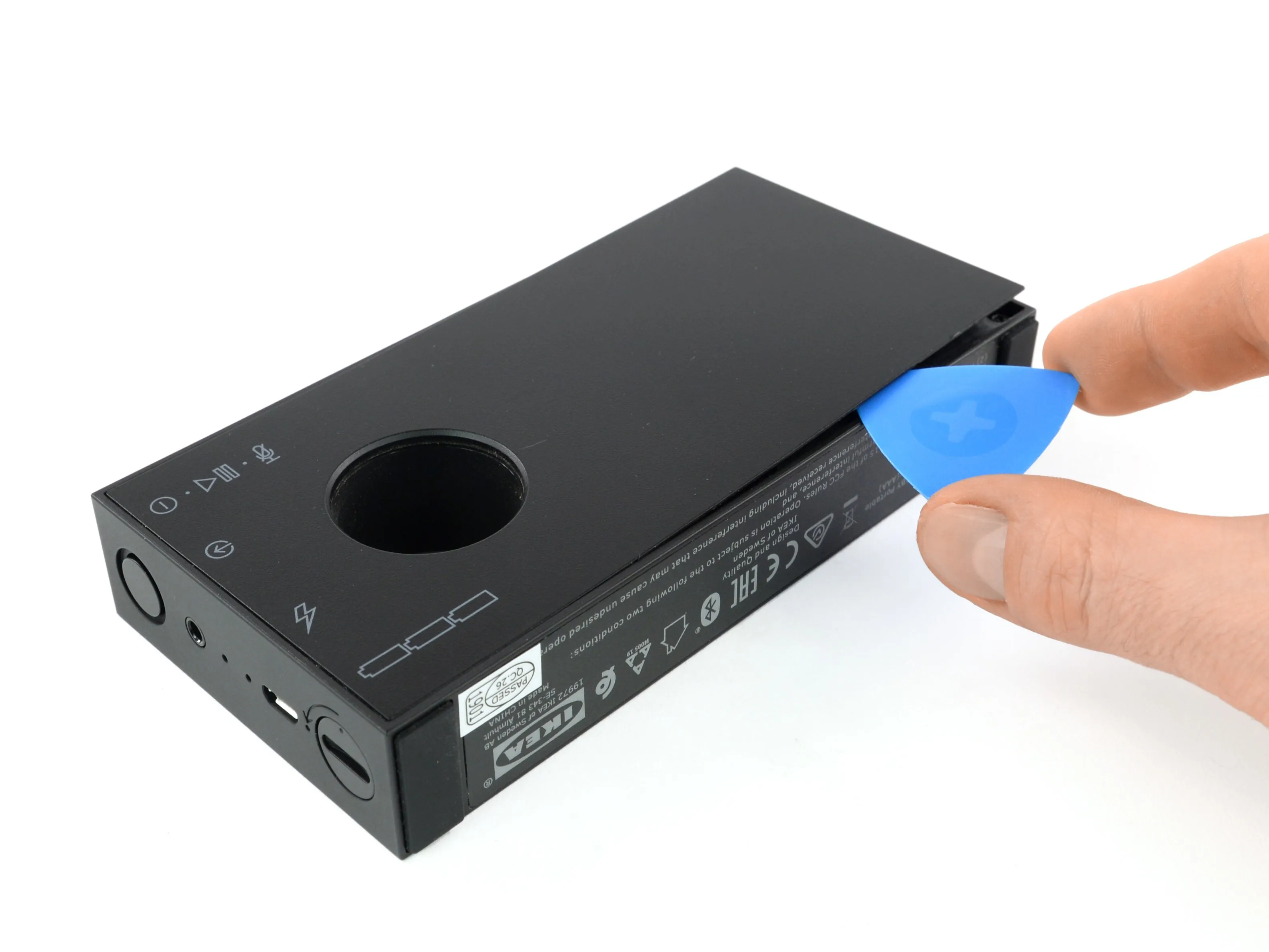

• Попасть внутрь устройства оказалось немного сложнее из-за отсутствия на первый взгляд винтов. Проверив резиновые ножки и нижнюю наклейку (безрезультатно), мы сосредоточили свое внимание на задней крышке.

• Убедительное нагревание и отжимание позволяет обнаружить первый набор винтов, после удаления которых открываются все внутренности.

Шаг 5

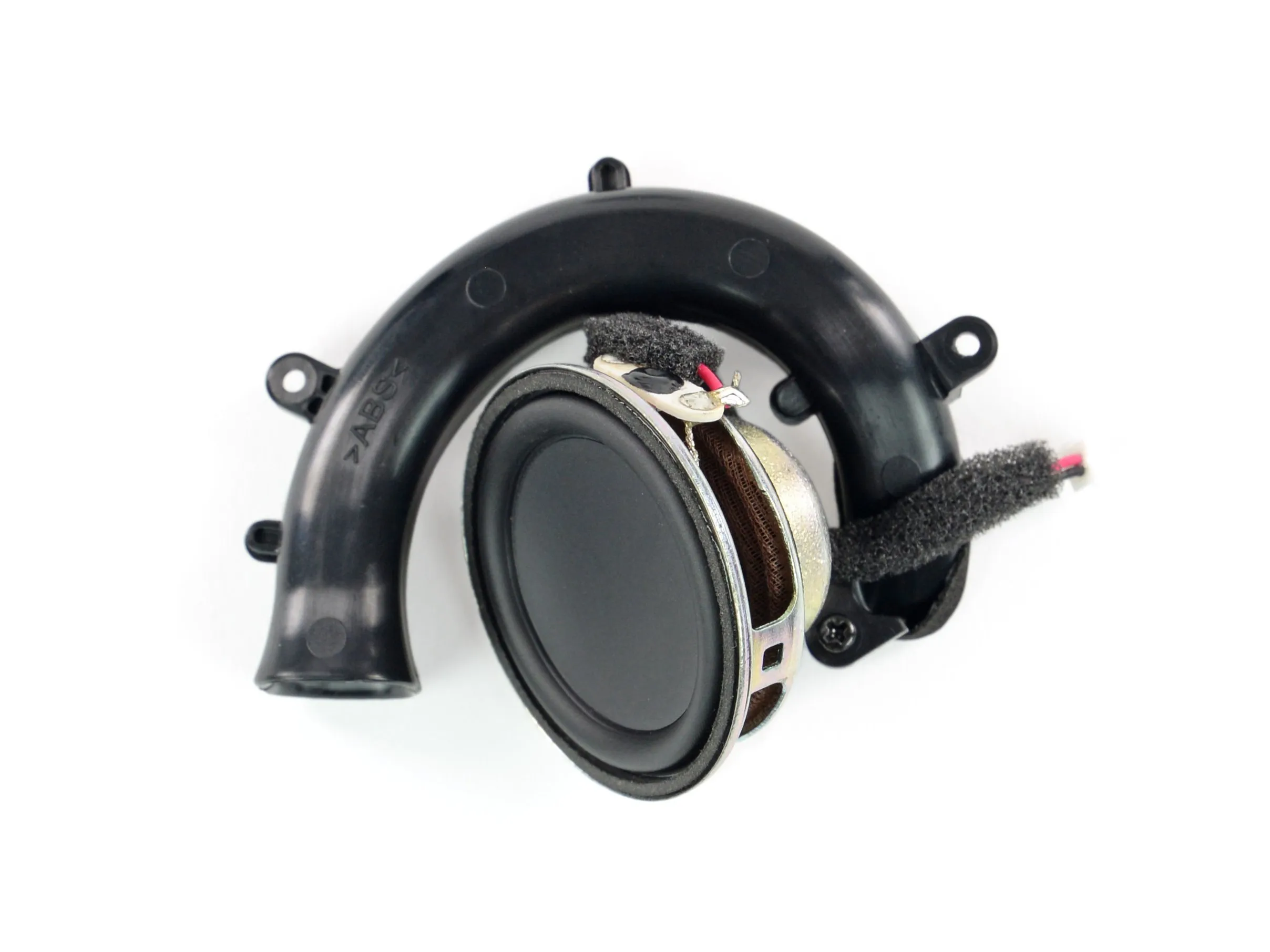

• Вокруг динамика мощностью 2,5 Вт (6 Ом) мы видим небольшую трубку для басового фазоинвертора.

• К сожалению, порт microUSB, кнопка питания, линейный вход, а также микрофон припаяны к материнской плате, что не позволяет произвести самостоятельный ремонт. Но мы все равно рады возможности замены батареи.

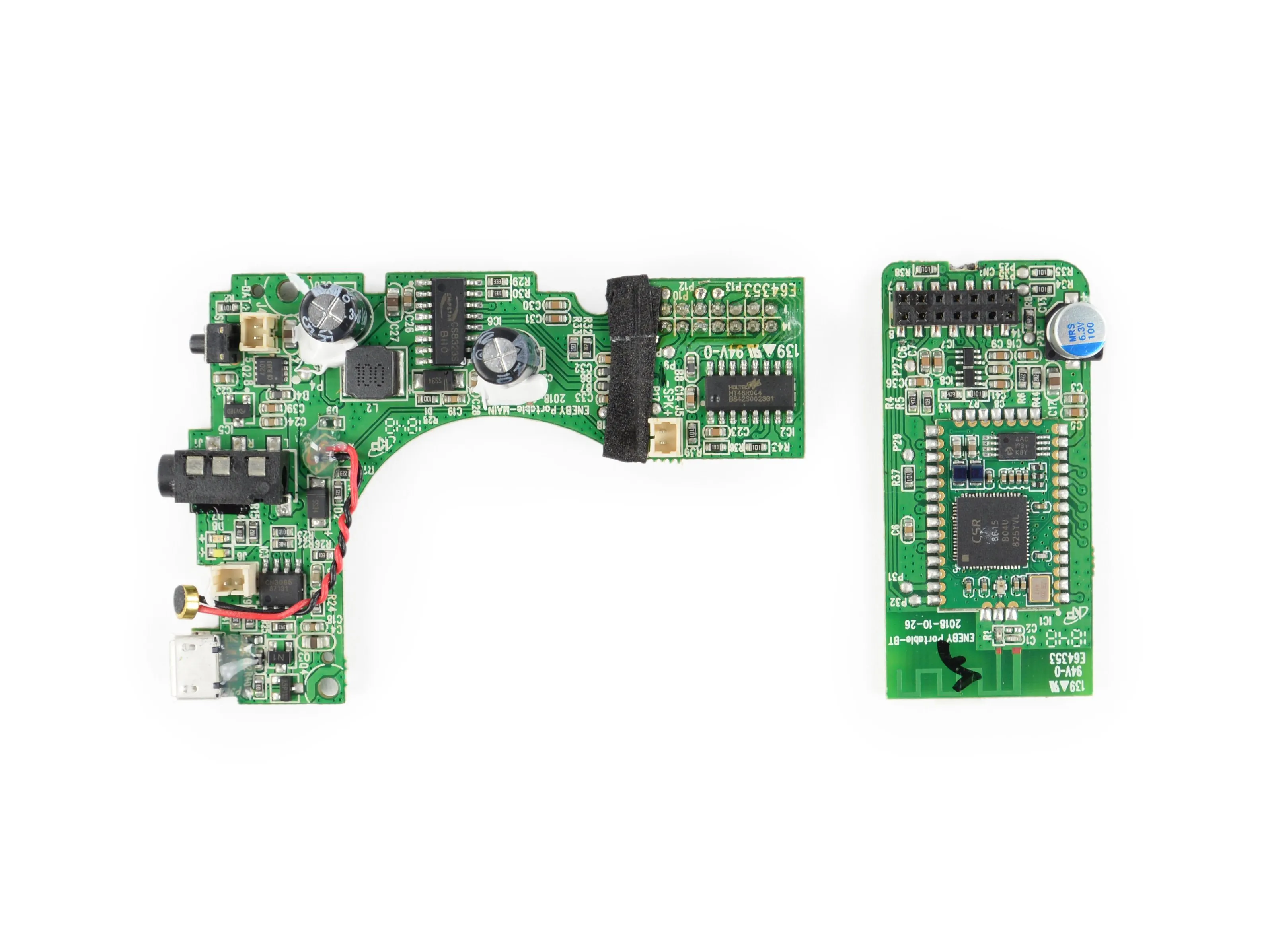

• При более внимательном осмотре плат мы обнаруживаем, что основной процессор расположен на небольшой плате. Микросхемы на обеих платах следующие:

• модуль Bluetooth с CSR8645 с двухрежимным ПЗУ аудио SoC и антенна, проходящая вдоль нижней части.

• Эта SoC поддерживает технологию обработки голоса и кодек aptX.

• HOLTEK HT46R004 A/D 8-Bit MCU (микроконтроллерный блок)

• CHIPSTAR CS8323S Аудиоусилитель

• Consonance Electronic CN3085 ИМС зарядного устройства для никель-металл-гидридных аккумуляторов

Шаг 6 Портативная колонка FREKVENS

• Наш следующий экземпляр - маленькая колонка FREKVENS Portable 2x4'. Он поставляется с клипсой, явно предназначенной для портативности, и, очевидно, со встроенным аккумулятором.

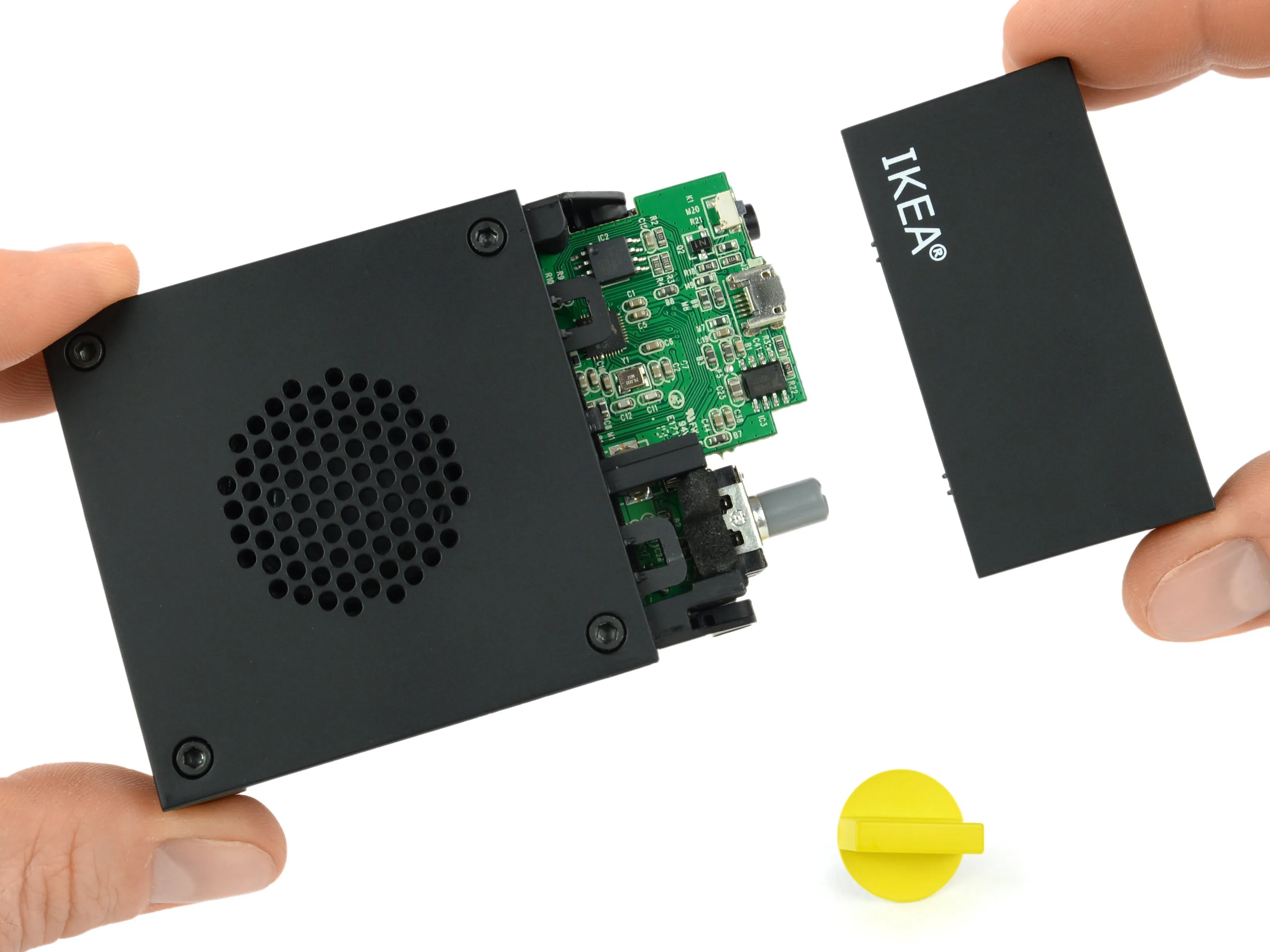

• Путь внутрь этого устройства лежит через верхнюю часть, которая соединяется с двумя нижними половинками с помощью пластиковых зажимов - время для наших вступительных пикировок.

• Открутив четыре шестигранных винта, мы отделяем эти две половинки, открывая динамик, аккумулятор и основную плату.

Комментарии к шагу

Выньте винты. Что-то с киркой? Прибыль...

Что вы делаете с киркой, чтобы открыть его?

Мне пришлось использовать джимми вместо кирки. Я пробовал с одной стороны, потому что на фото не видно, что сзади тоже есть клипсы.

Попробовал заменить батарею двумя разными литиями. Оба работали нормально, но не смогли принять заряд через mini usb. Кому-нибудь повезло с заменой батареи? Что я могу делать неправильно?

Шаг 7

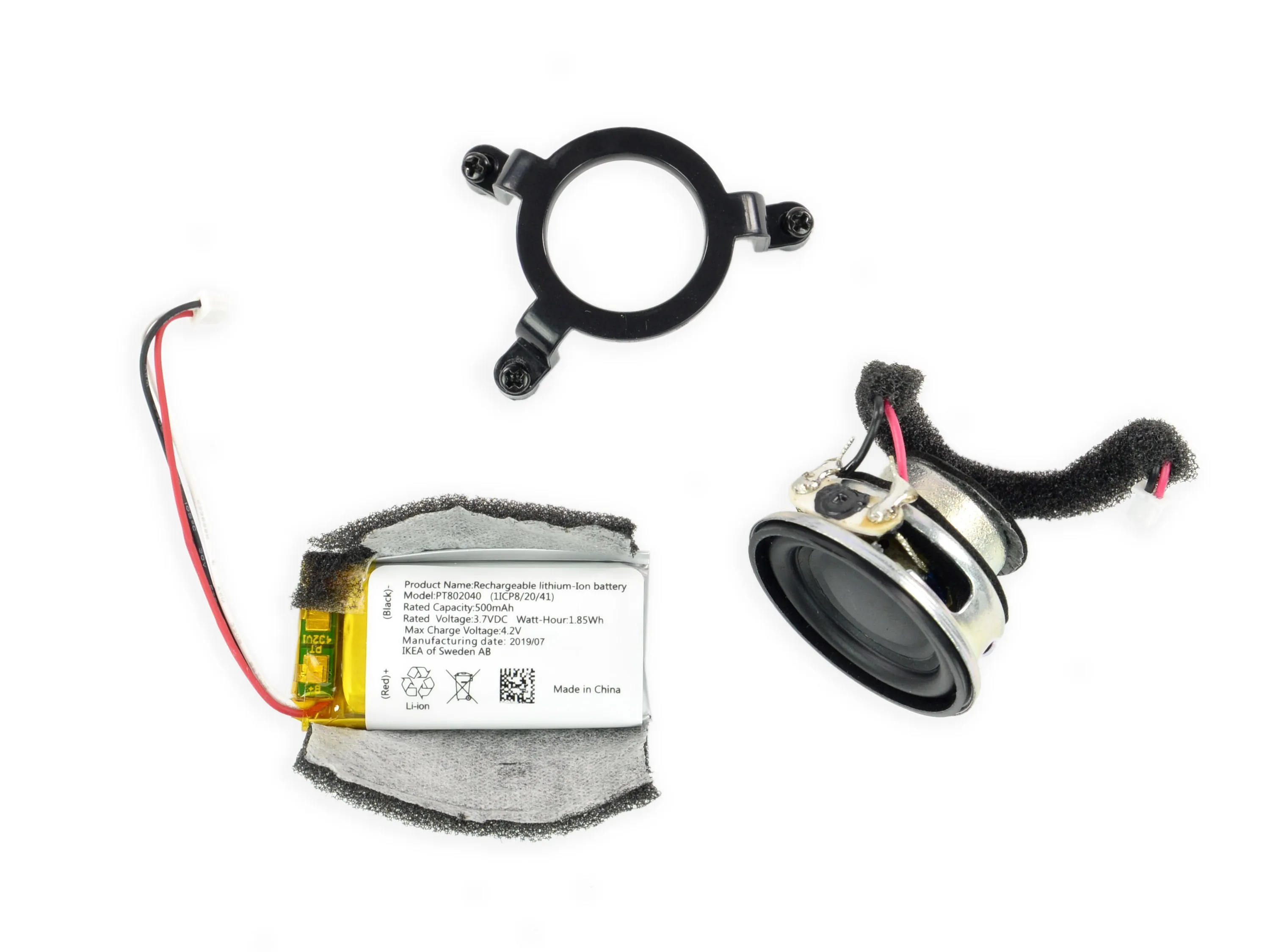

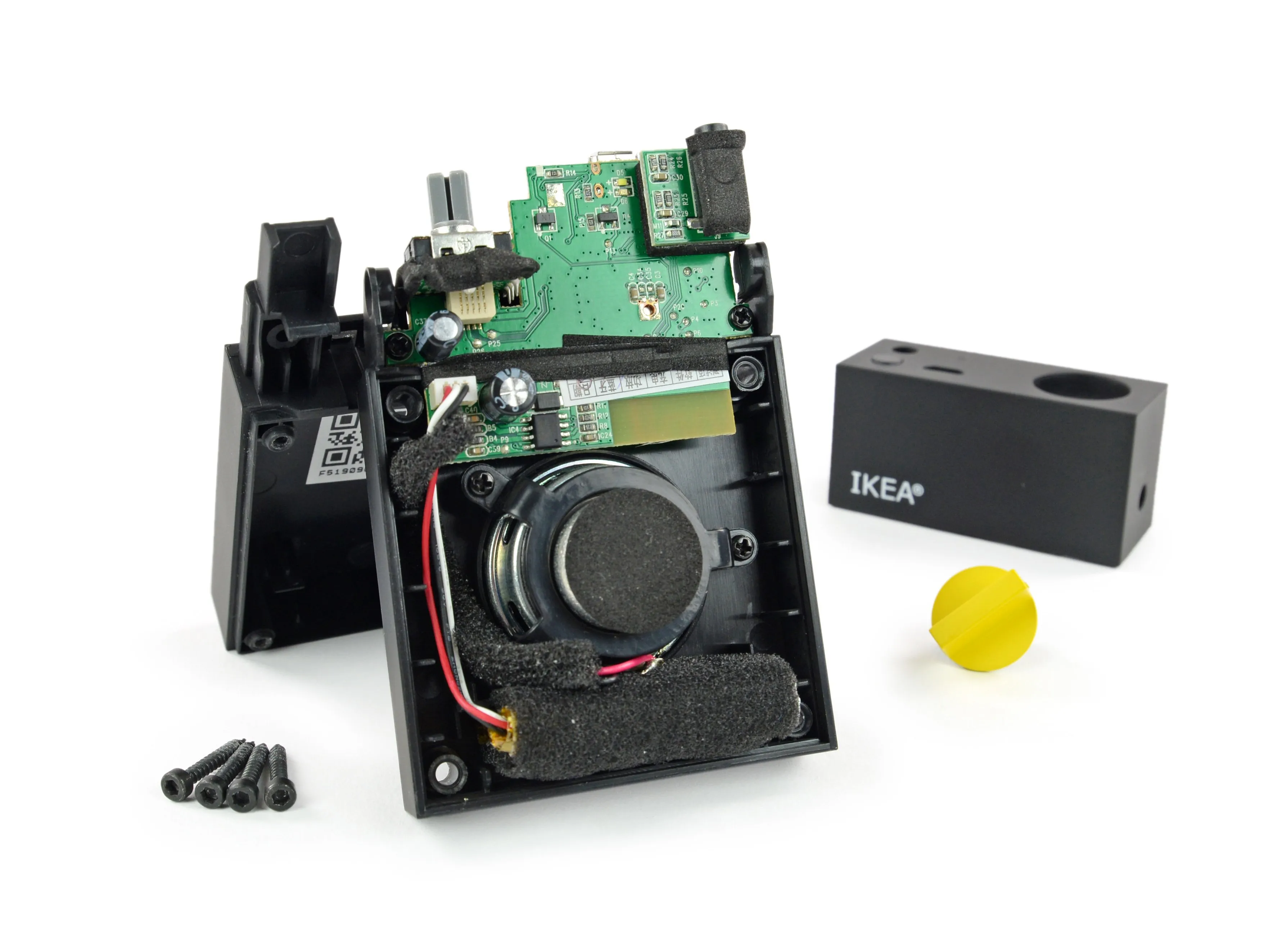

• Литий-ионный аккумулятор можно заряжать через порт microUSB на верхней панели, его емкость составляет 1,58 Вт-ч (500 мА-ч @ 4,2 В, модель PT802040).

• Он подключен к основной плате с помощью разъема JST, что означает, что его можно (теоретически) заменить, когда он деградирует через несколько лет - пайка не требуется, ура.

• Этот маленький динамик с сопротивлением 4 Ом и мощностью 2,5 Вт кажется очень мощным для своего размера по сравнению с Eneby Portable.

• Если вы хотите узнать больше о качестве звука этого маленького парня, вам стоит заглянуть на сайт soundguys.com.

Шаг 8

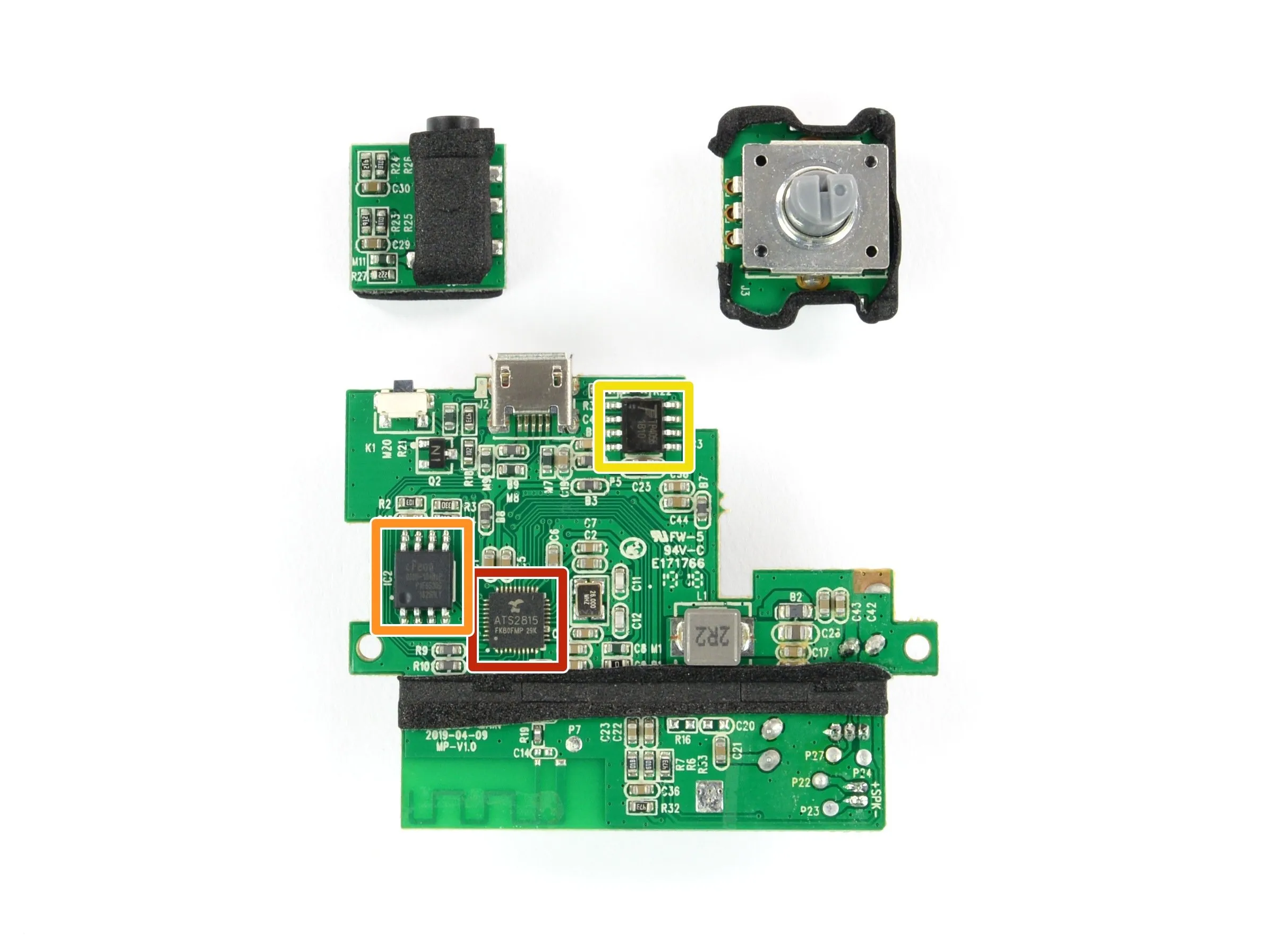

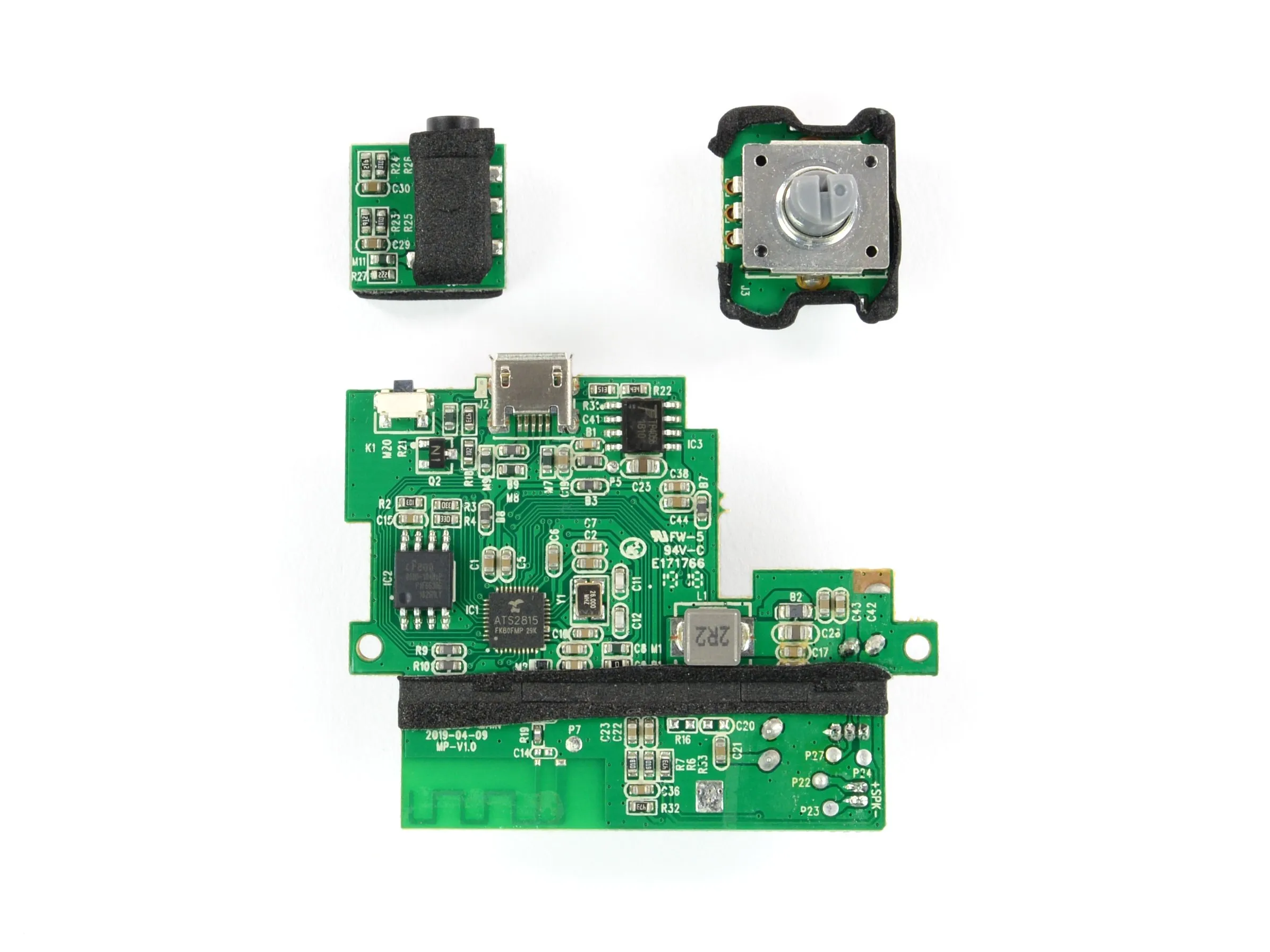

• Регулятор громкости и линейный входной разъем можно снять отдельно. К сожалению, порт microUSB и кнопка питания припаяны к материнской плате. Остается только радоваться и печалиться.

• Вот какие микросхемы мы находим на плате:

• Actions Technology ATS2819 Single-Chip Bluetooth Audio Solution

• cFeon Q80B-104HIP

• ИС зарядного устройства для литий-ионных аккумуляторов TP4056

• На этой плате вы можете увидеть антенну в левом нижнем углу.

Шаг 9 ФРЕКВЕНС

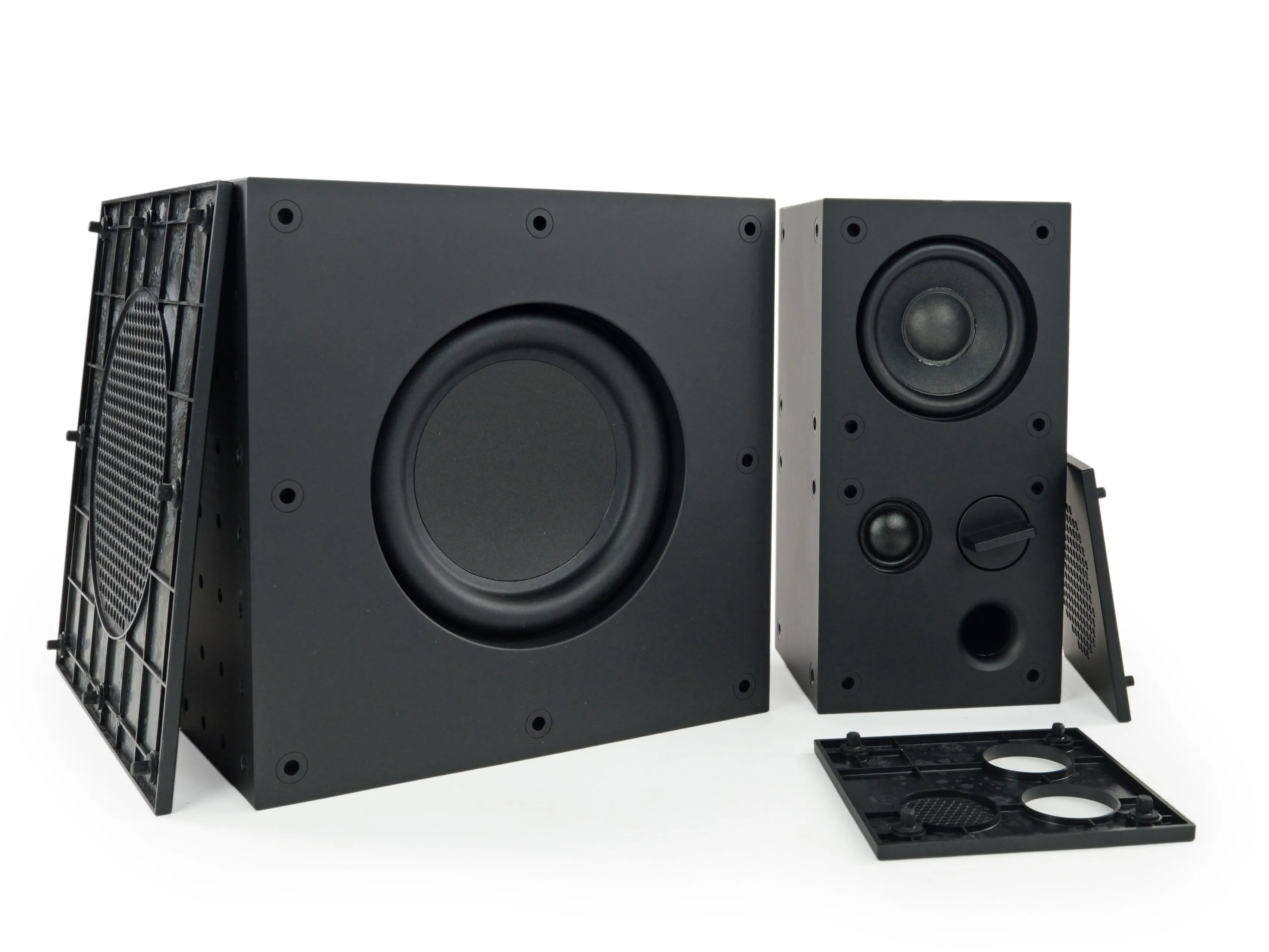

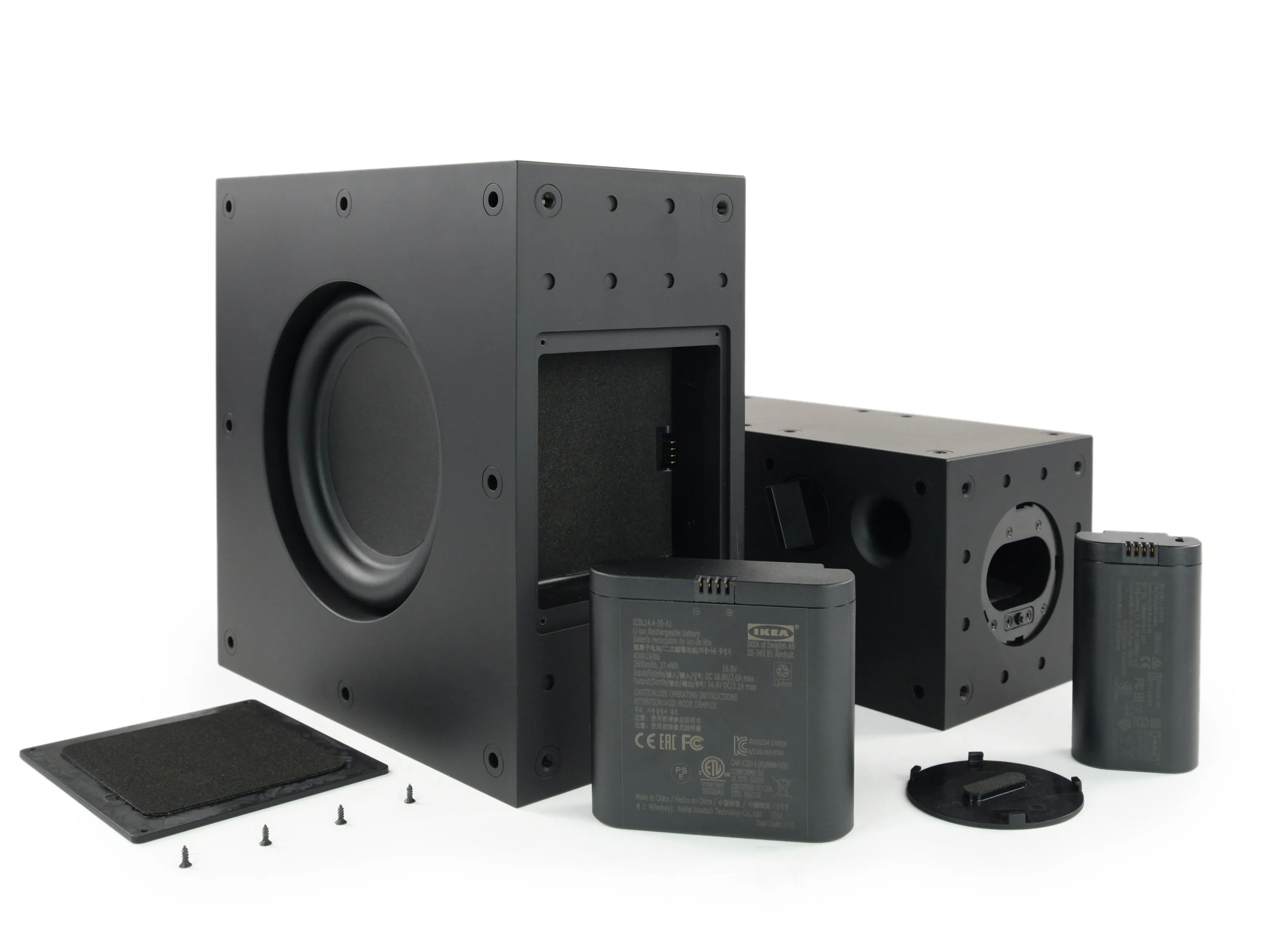

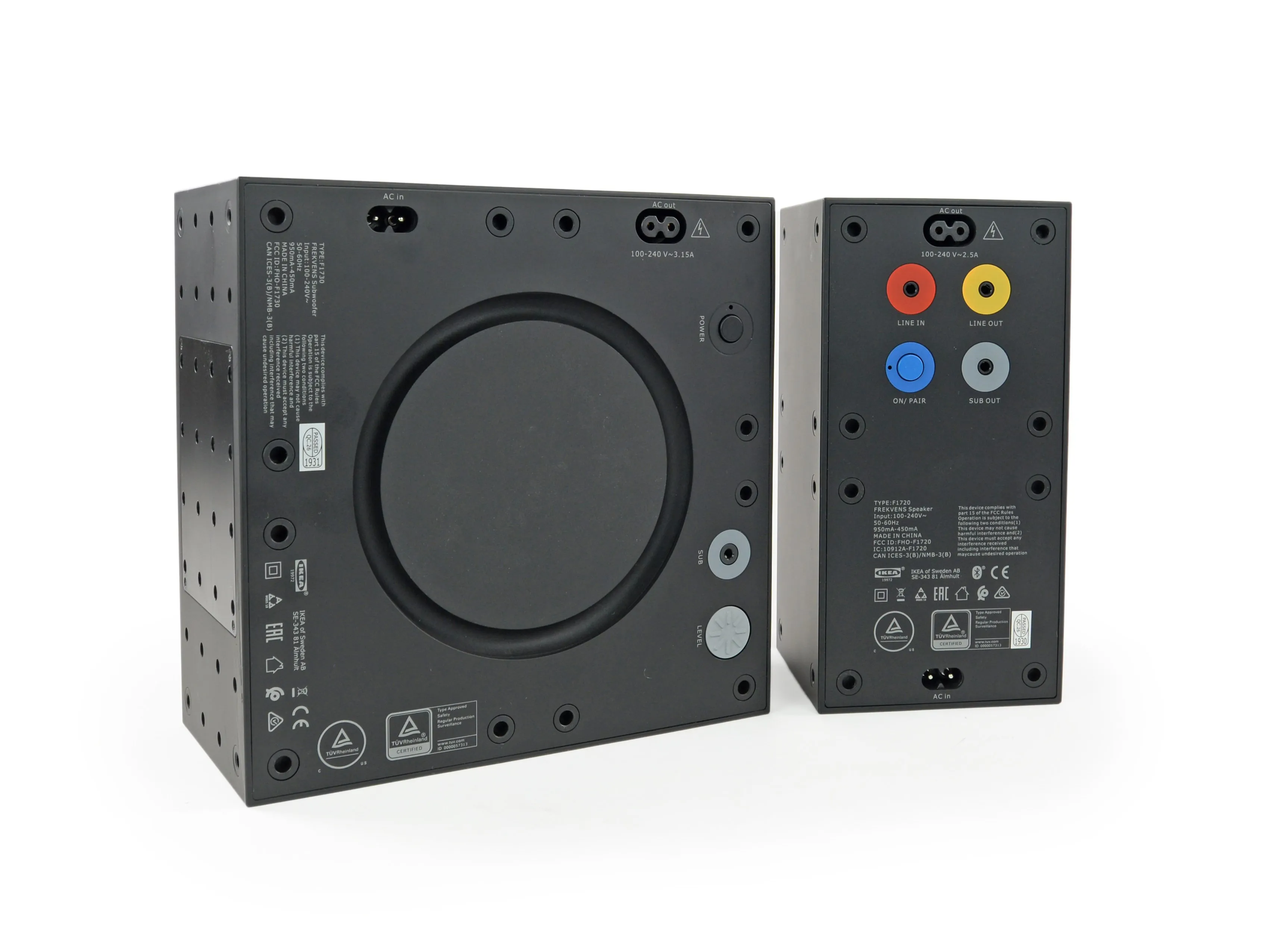

• Переходим к новому комбо FREKVENS и видим, как и на Eneby 8', съемные передние крышки, которые открывают часть динамика и фазоинвертор на меньшем динамике.

• Обе части комбо могут работать от сети переменного тока или от отдельно поставляемого блока аккумуляторов производства IKEA.

• У большего компаньона снизу привинчена крышка, открывающая отсек, в который помещается тот же источник энергии, что и в ENEBY 8'.

• Отсек меньшего компаньона открывается с помощью монеты, и в нем есть место для другого типа батареек IKEA под названием BRAUNIT.

• Как ни странно, эта батарея также подходит для автоматической шторы FYRTUR из серии 'Умный дом' от IKEA.

• Такая взаимозаменяемость батарей между устройствами - это то, что мы хотели бы видеть в электронных устройствах чаще.

Шаг 10 ФРЕКВЕНС 20x20

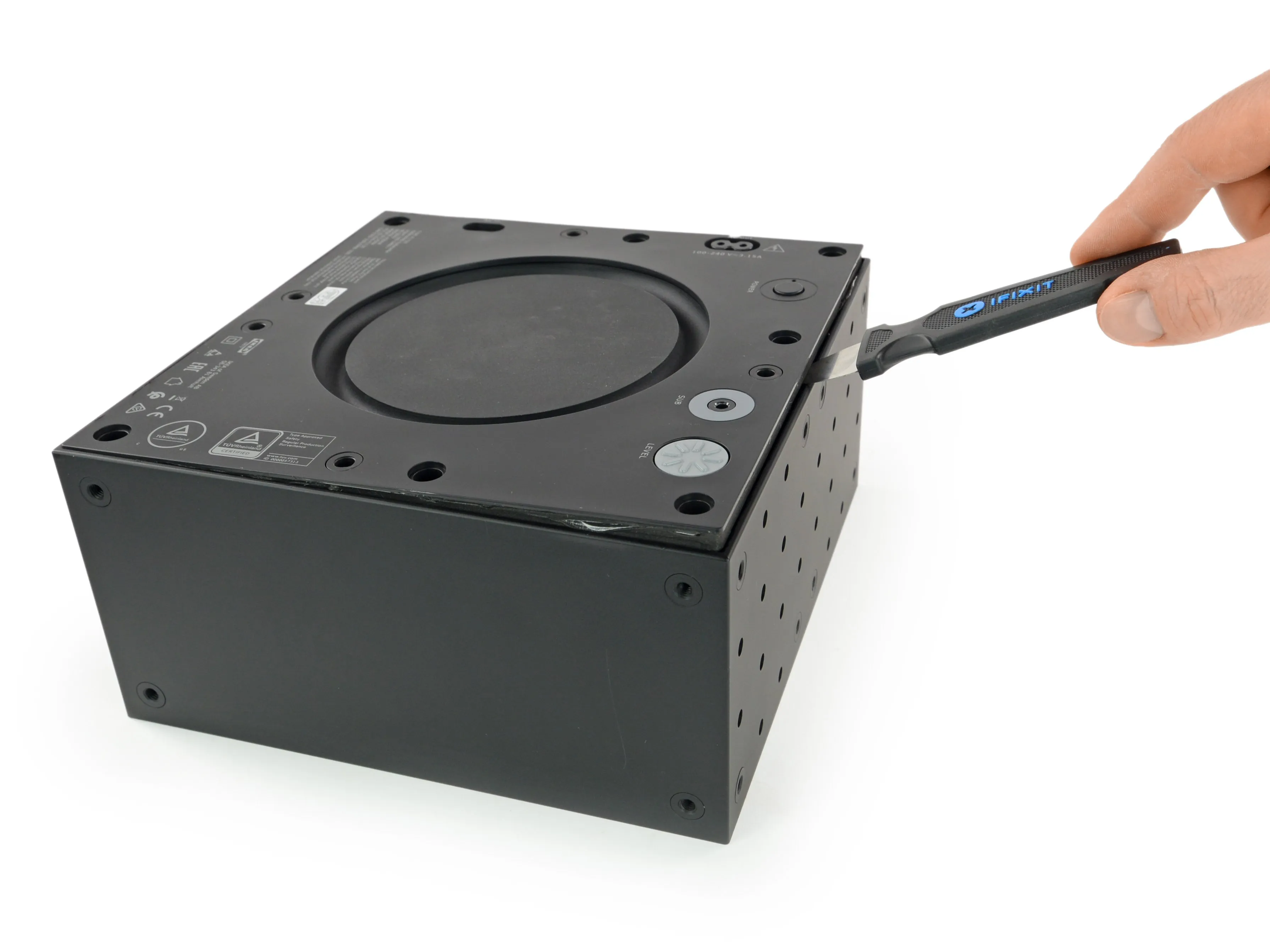

• Сначала мы разбираем НЧ-динамик и снова находим несколько резиновых заглушек, скрывающих винты на задней панели. Наличие под рукой Jimmy значительно облегчает процесс откручивания, поскольку здесь нет вентиляционного отверстия басового фазоинвертора, за которое можно ухватиться.

• Рядом с разводной платой для ввода и управления мы также находим разъемы для маршрутизации питания, а также сам преобразователь питания и основную плату.

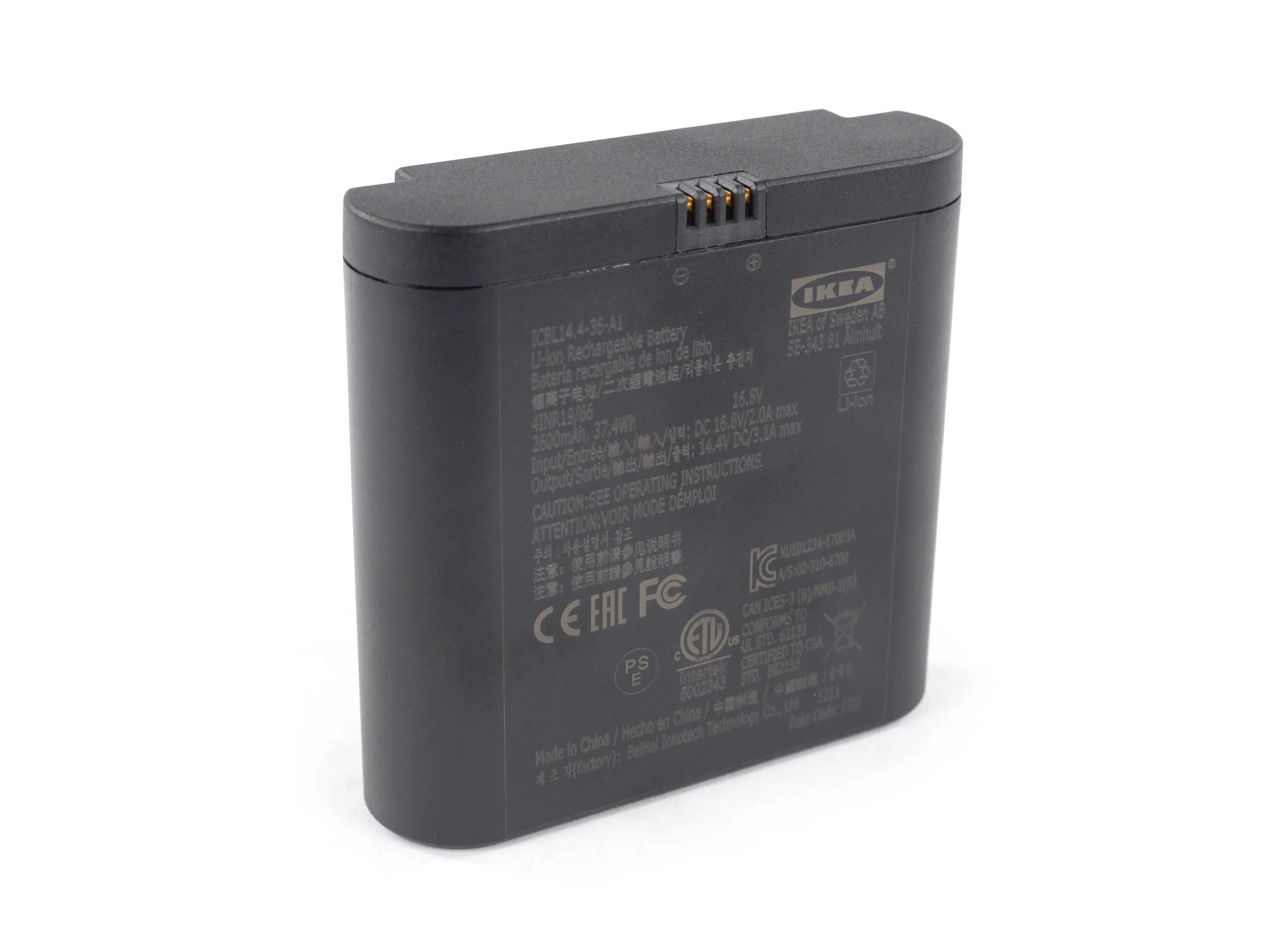

• Этот батарейный блок - тот же литий-ионный аккумулятор емкостью 37,4 Вт-ч (2600 мА @16,8 В), который можно использовать для ENEBY 8'.

Шаг 11

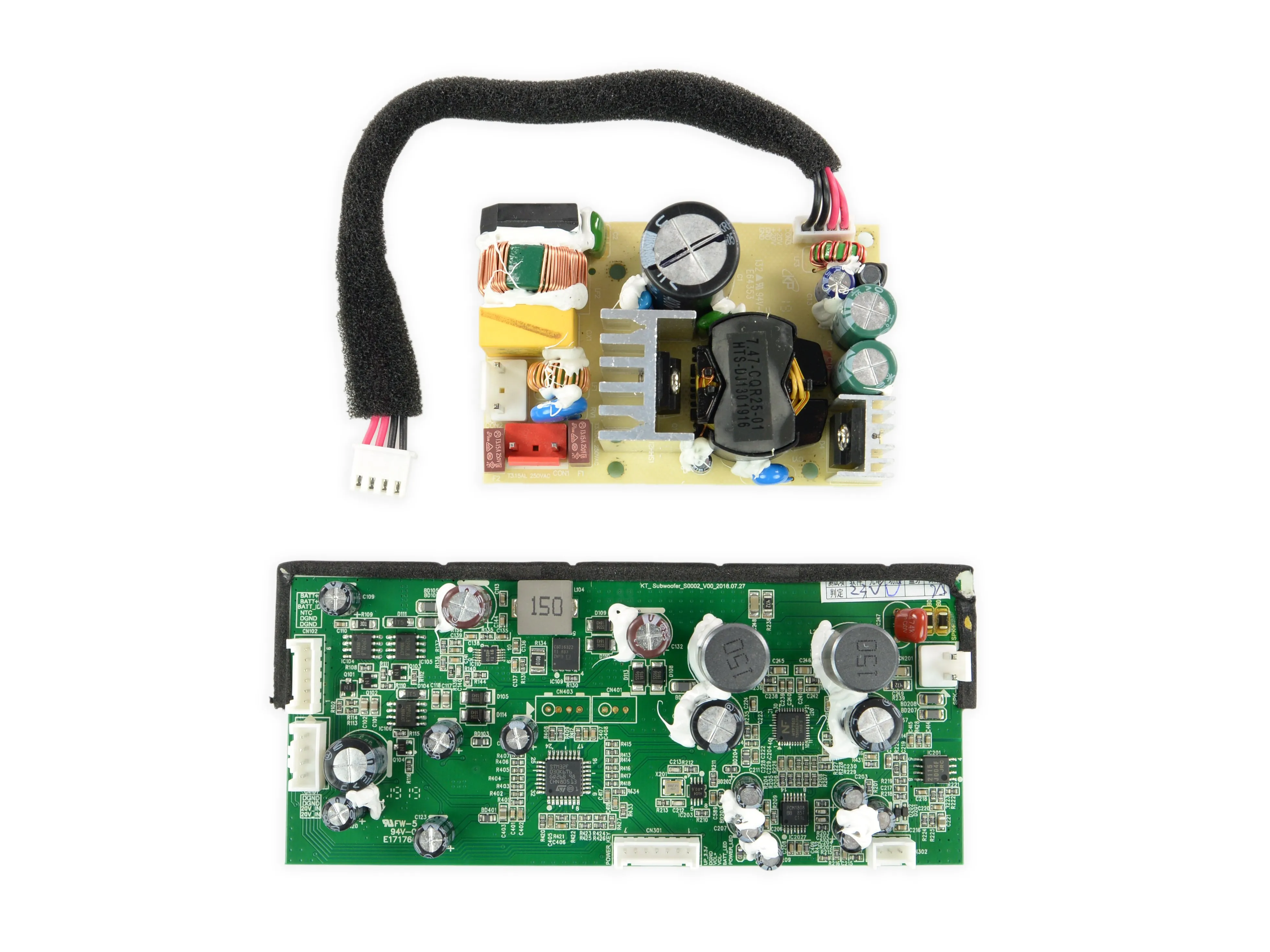

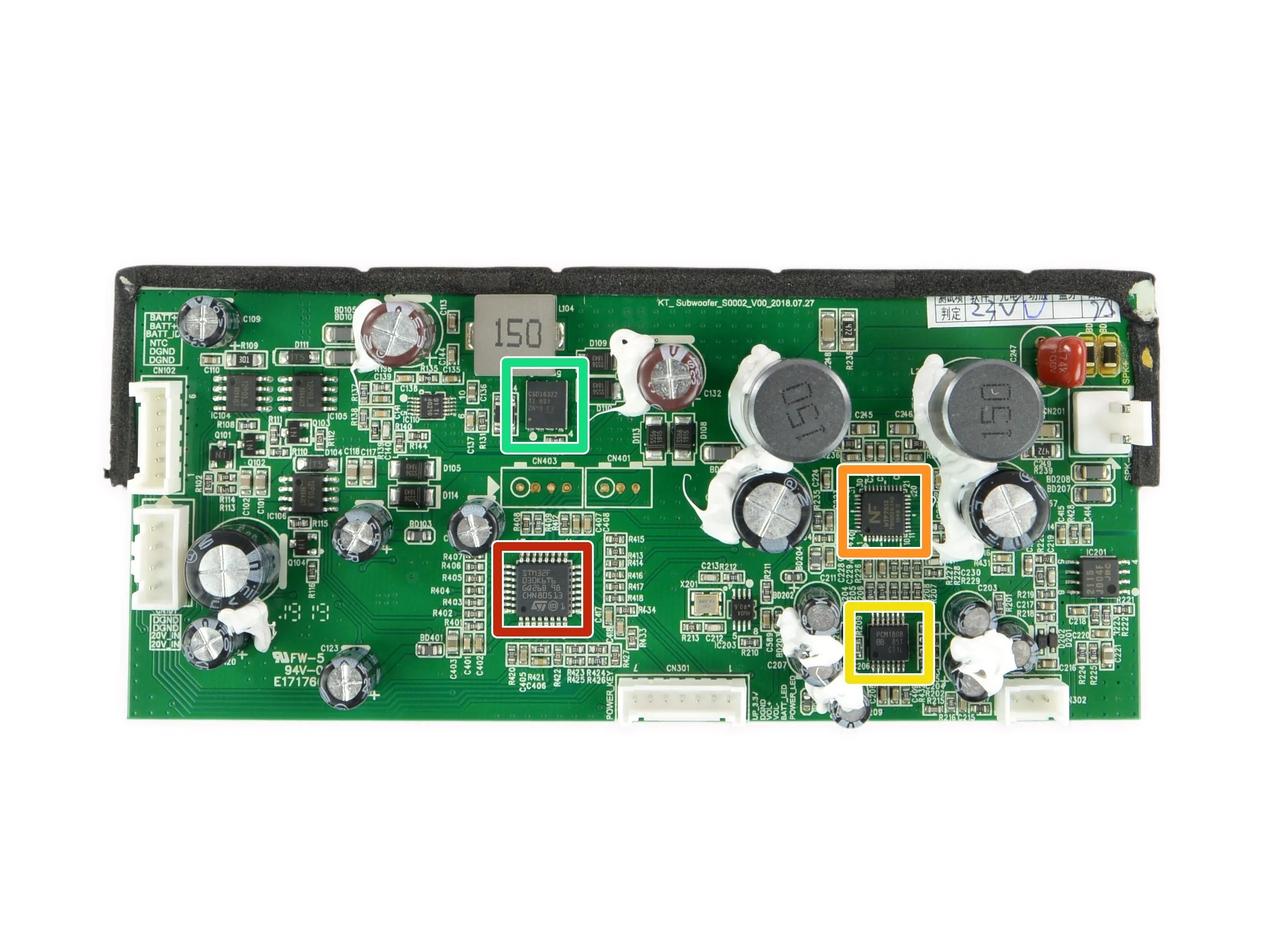

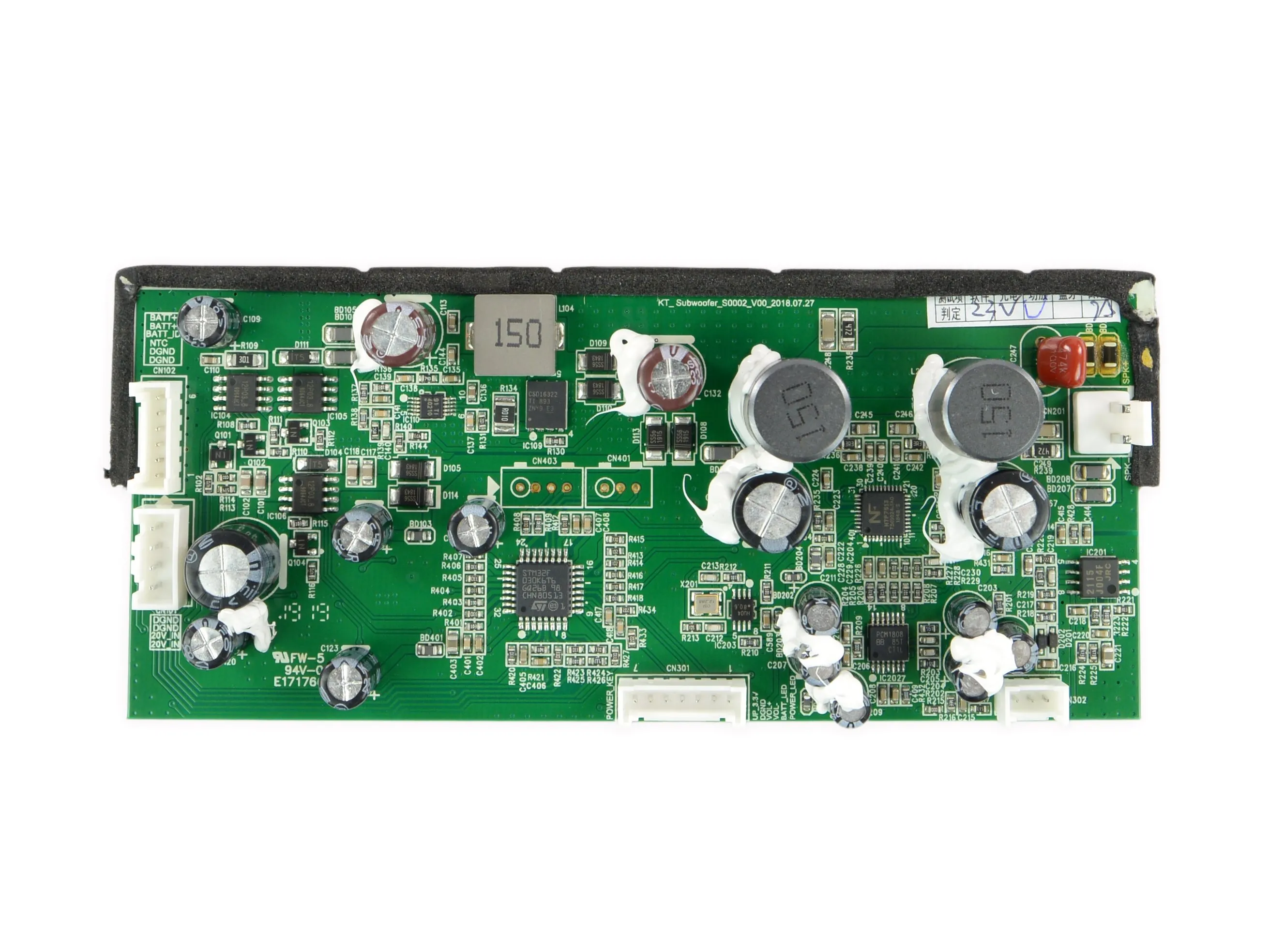

• Сабвуфер работает на этих силиконах:

• 32-битный микроконтроллер STM32F

• Аудиоусилитель NTP7513 от N CITRON (ранее NEOFIDELITY).

• Стереофонический АЦП PCM1808 от Texas Instruments

• Силовой MOSFET CSD16322 от Texas Instruments

• На задней панели находится то же самое автономное зарядное устройство CN3704 для литий-ионных аккумуляторов, что и в модели ENEBY 8'.

Шаг 12

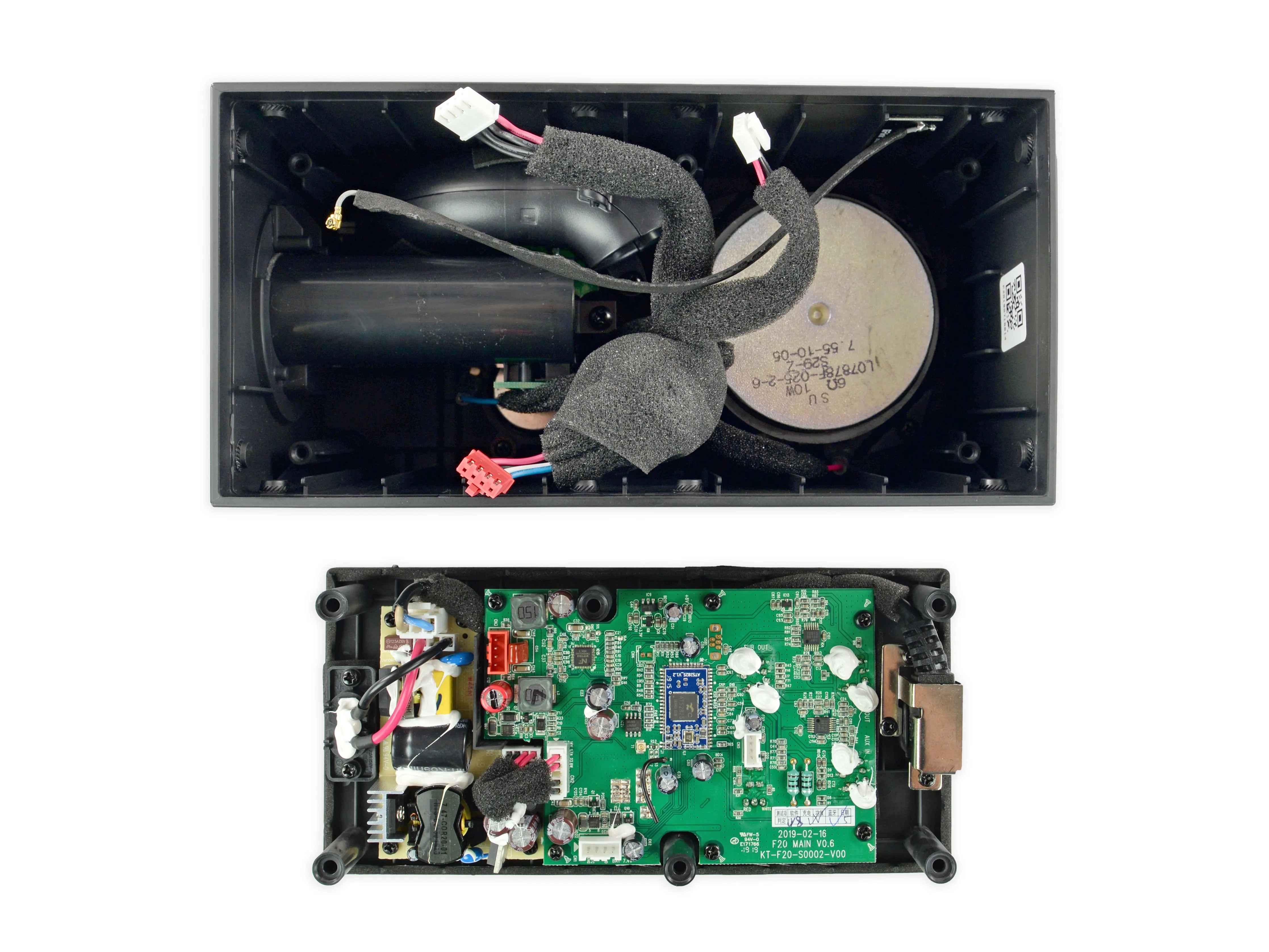

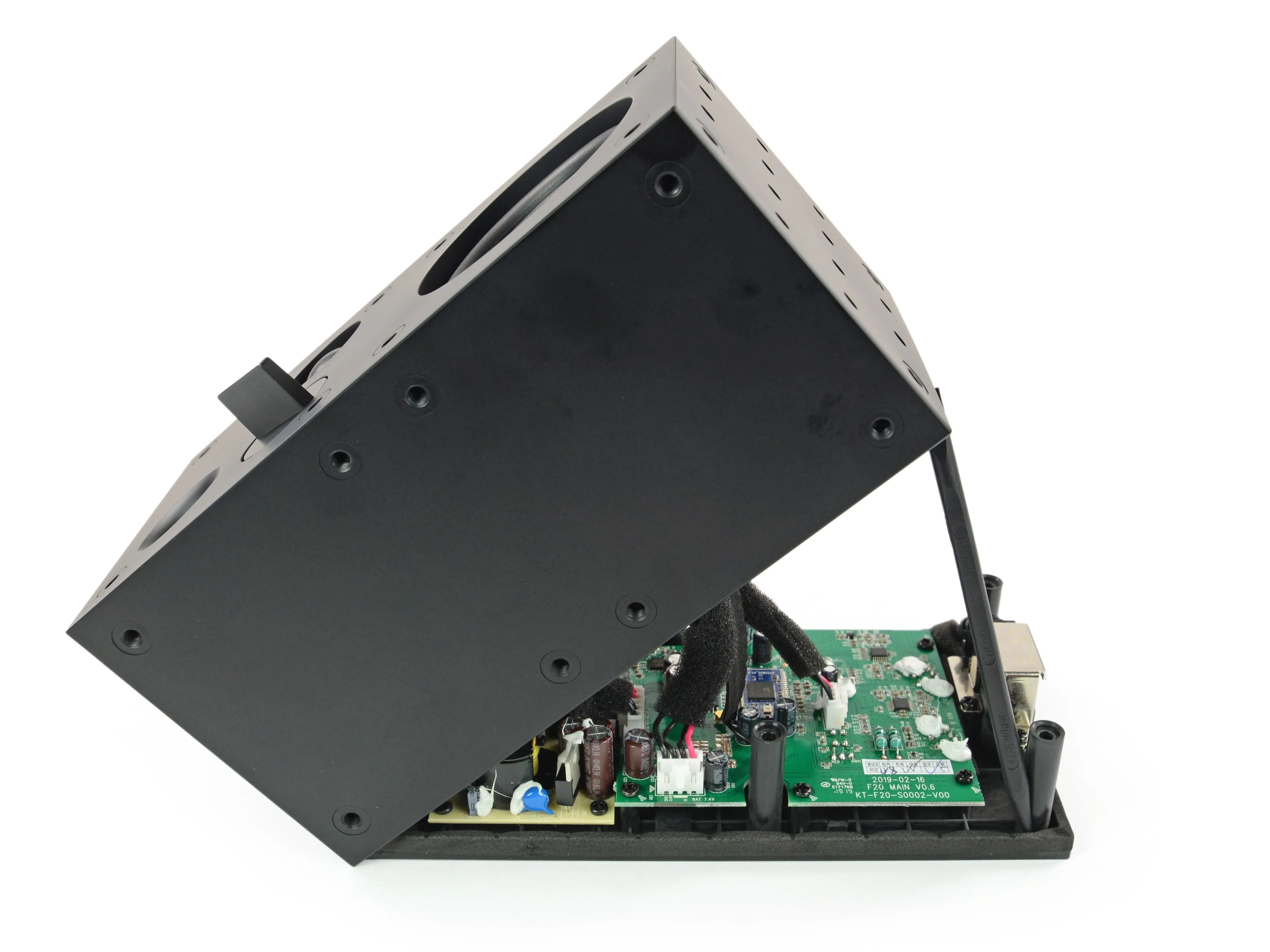

• Более тонкий из двух динамиков сопротивляется, когда мы открываем его через заднюю панель. Разъемы с механизмом блокировки больше не являются проблемой со времен нашей первой встречи в ENEBY, и мы можем быстро осмотреть компоненты внутри.

• Батарейный отсек занимает довольно много места, оставляя басовому фазоинвертору немного места сбоку, прямо под динамиком. Между ними скрывается плата с ручкой управления.

• На задней панели мы находим блок питания, несколько кабелей переменного тока для последовательного подключения и саму материнскую плату.

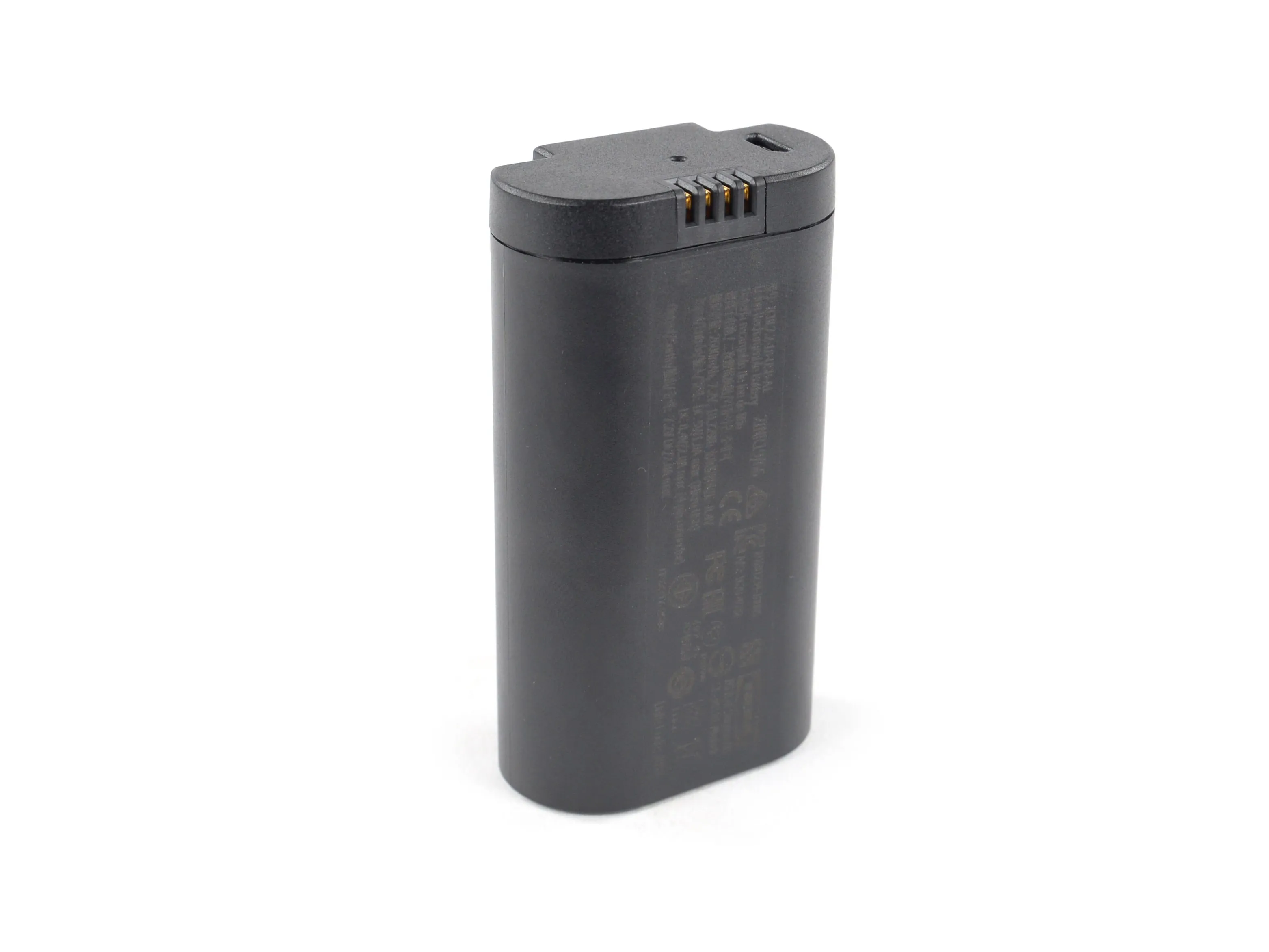

• Аккумуляторная батарея BRAUNIT имеет емкость 18,72 Вт-ч (2600 мА-ч @ 7,2 В) и может заряжаться через встроенный порт microUSB на верхней панели.

• Если вас интересует качество звучания колонки, то soundguys.com протестировал и его..

Шаг 13

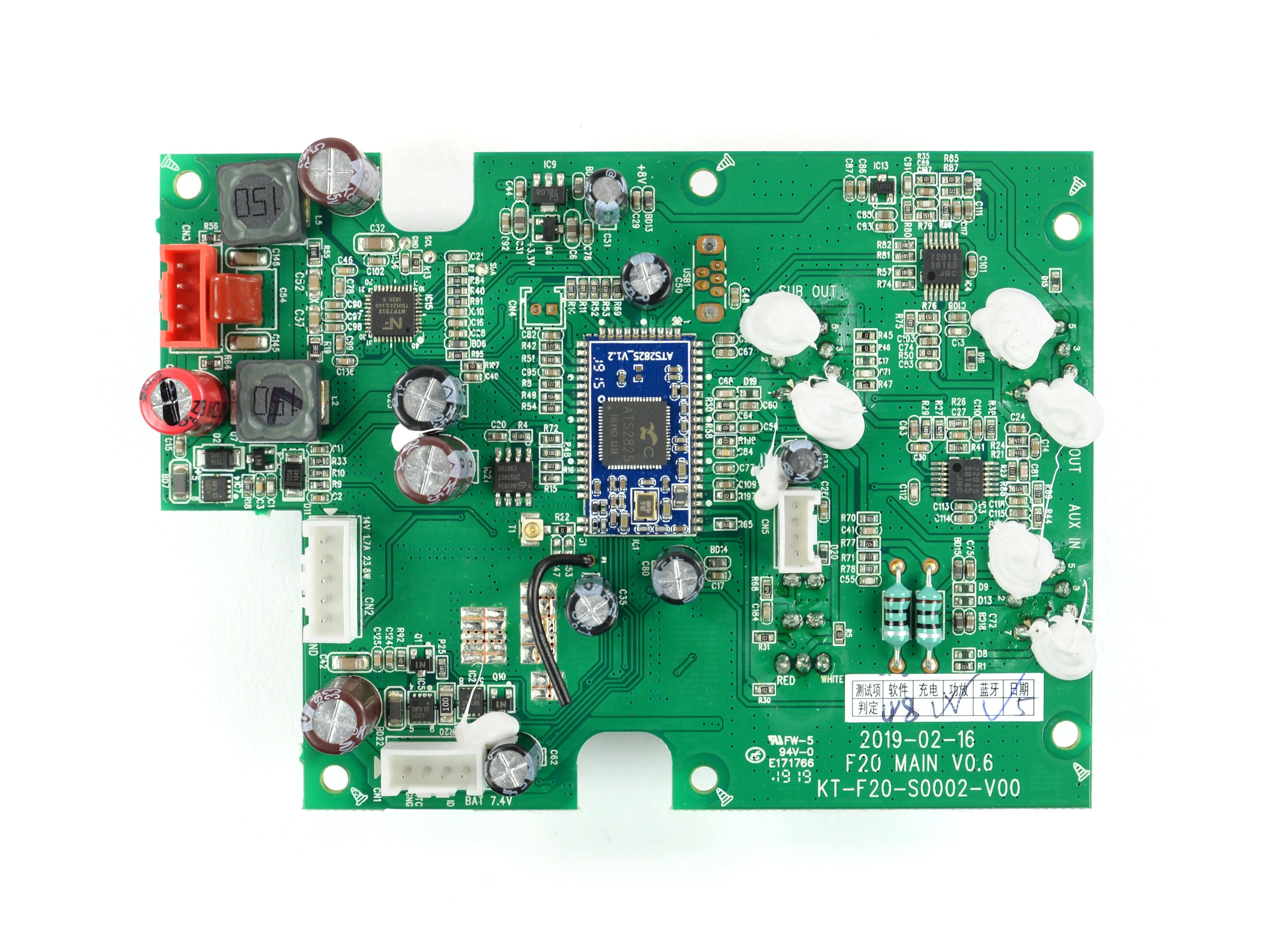

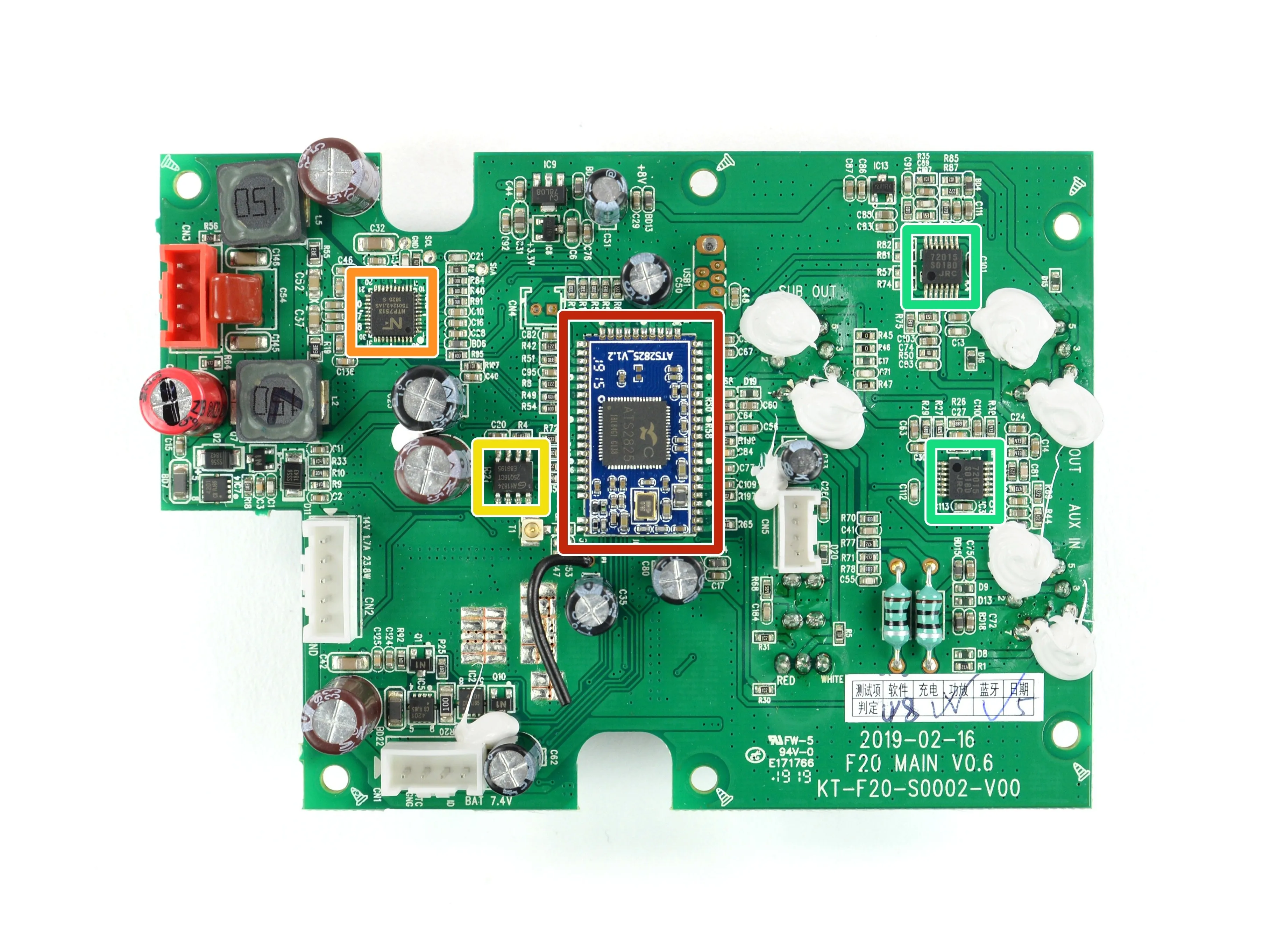

• Помимо аккуратных символов, обозначающих расположение винтов, на материнской плате находятся эти микросхемы:

• ATS2825 Bluetooth Audio Solution от Actions Technology

• Аудиоусилитель NTP7513

• МИКРОСХЕМА AH1834

• Две 72015 S0180 JRC, скорее всего, являются аудиоусилителями от компании New Japan Radio.

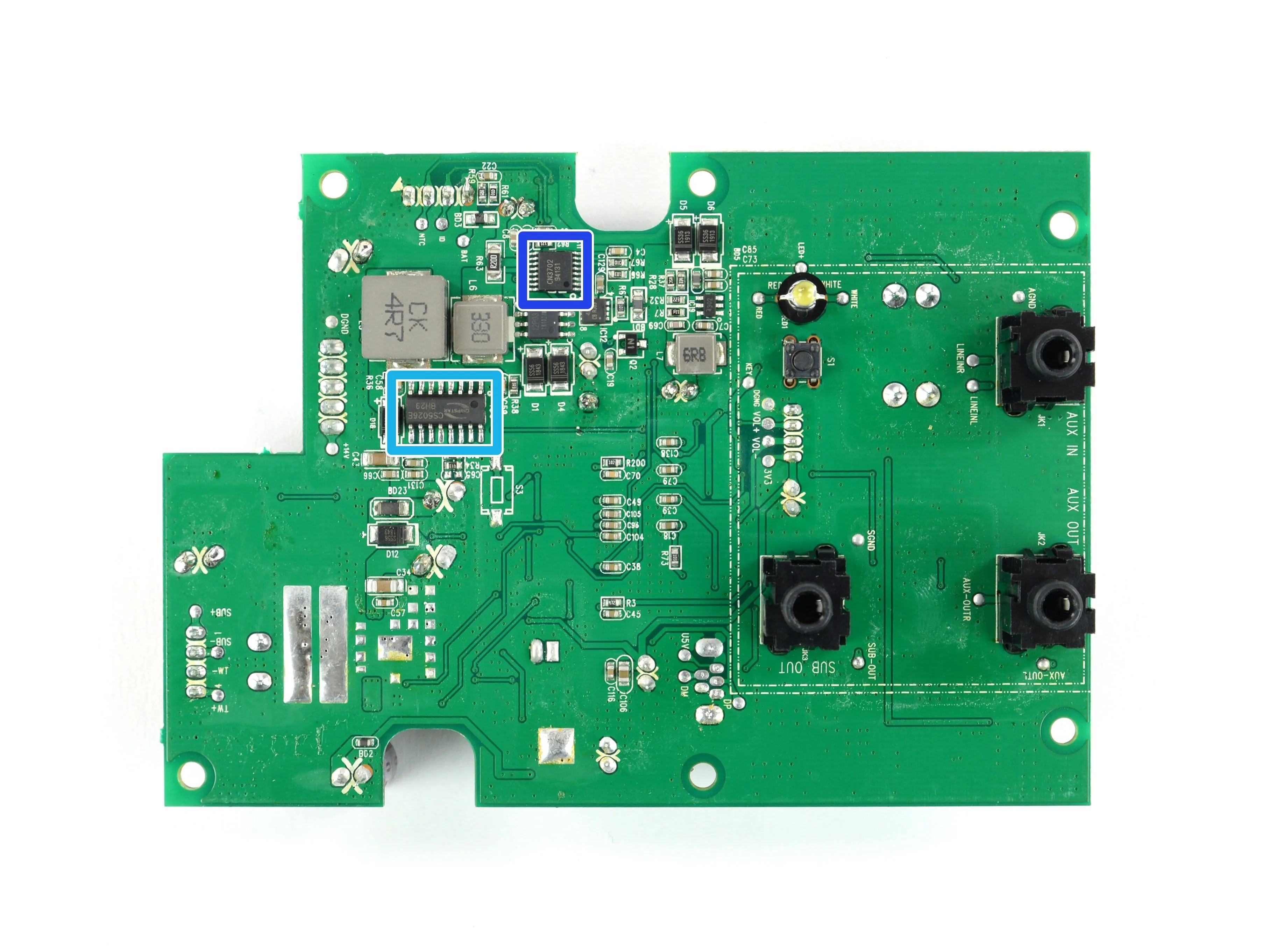

• На задней стороне платы находятся три линейных разъема с надписями 'AUX IN', 'AUX OUT' и 'SUB OUT', кнопка, светодиод и несколько дополнительных микросхем:

• CHIPSTAR CS5026E Audio Amplifier

• И снова автономное зарядное устройство для литий-ионных аккумуляторов CN3704.

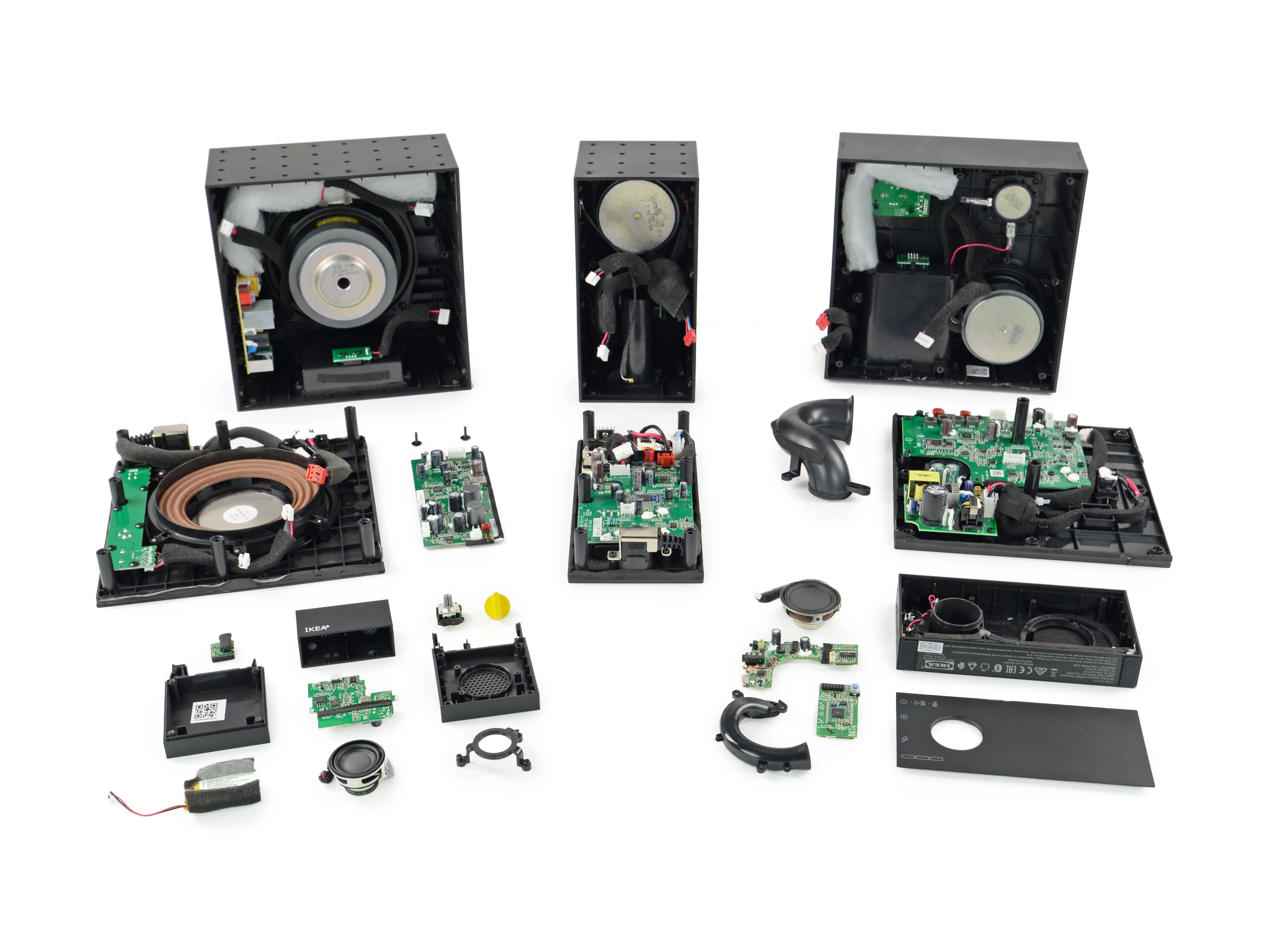

Шаг 14 Заключительные мысли

• Обе колонки ENEBY отличаются умеренной степенью ремонтопригодности и легким доступом к батарее и внутренним компонентам.

• Коллекция FREKVENS, похоже, не только вписывается в ассортимент продукции IKEA, но и использует преимущества ее экосистемы, применяя имеющиеся в наличии батарейные блоки для больших колонок.

• Мы хотели бы, чтобы портативная колонка FREKVENS Portable была проще, но, видя умеренный путь внутрь и подключаемый аккумулятор, мы можем закрыть на это глаза.
