Разборка Ikea TRÅDFRI Gateway

Что вам нужно

Инструменты

•

•

•

Шаг 1 Разборка шлюза Ikea TRÅDFRI

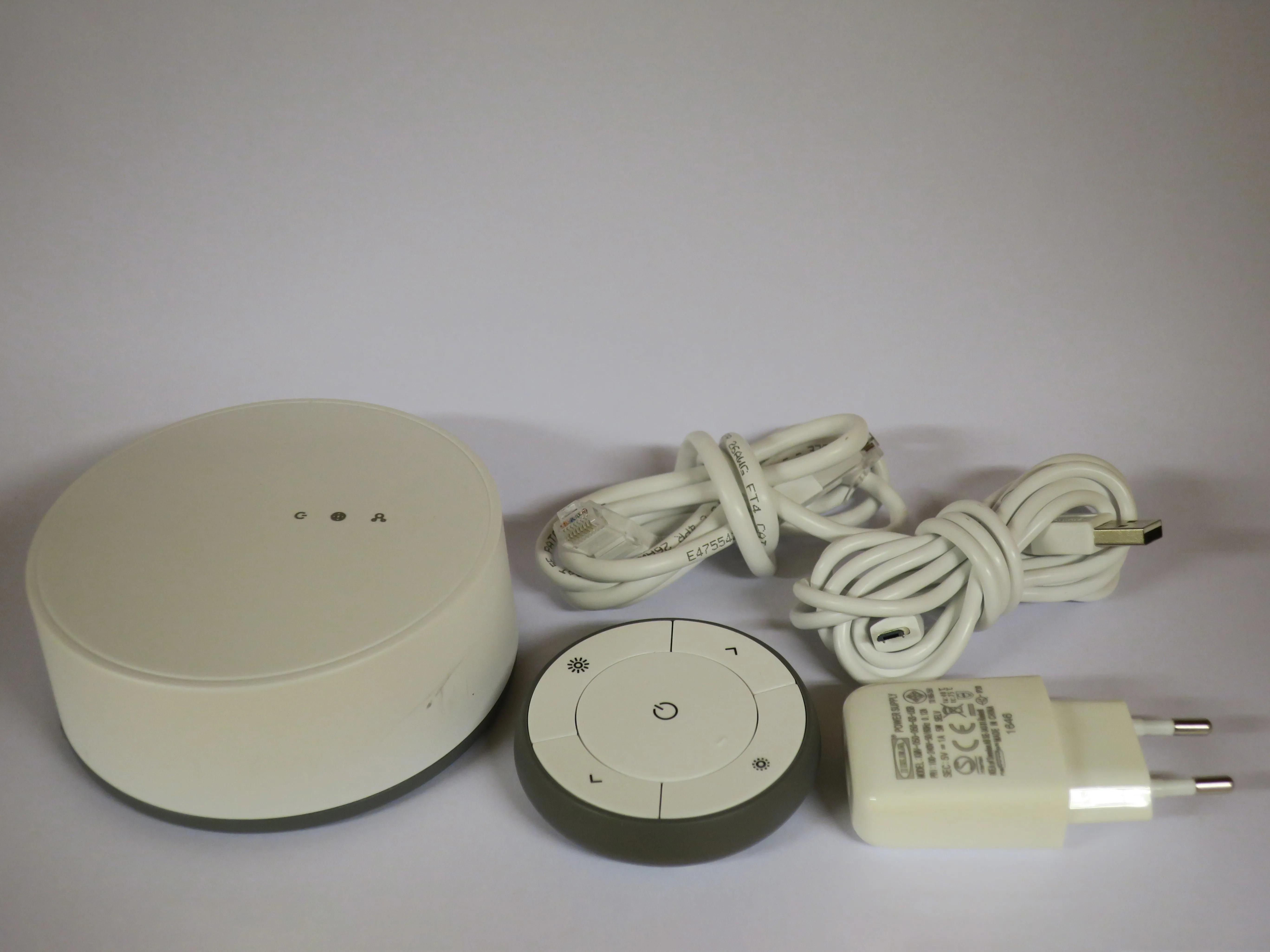

• Шлюз, который я разбираю сегодня, был получен из набора Ikea Gateway Kit, который включает в себя шлюз, две лампочки, пульт дистанционного управления, кабель USB A - Micro-B, кабель Ethernet и зарядное устройство 5V @ 1A.

Шаг 2

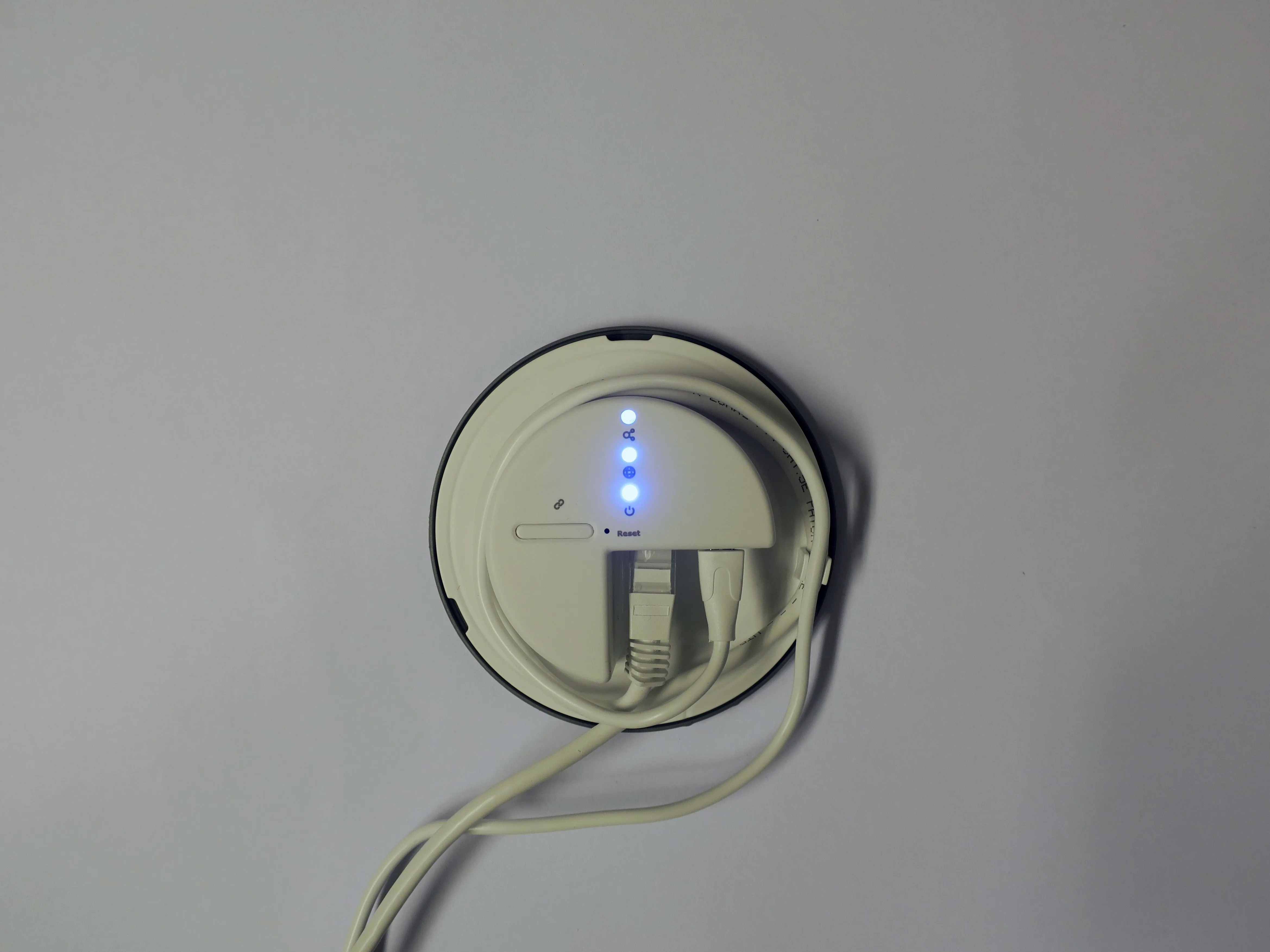

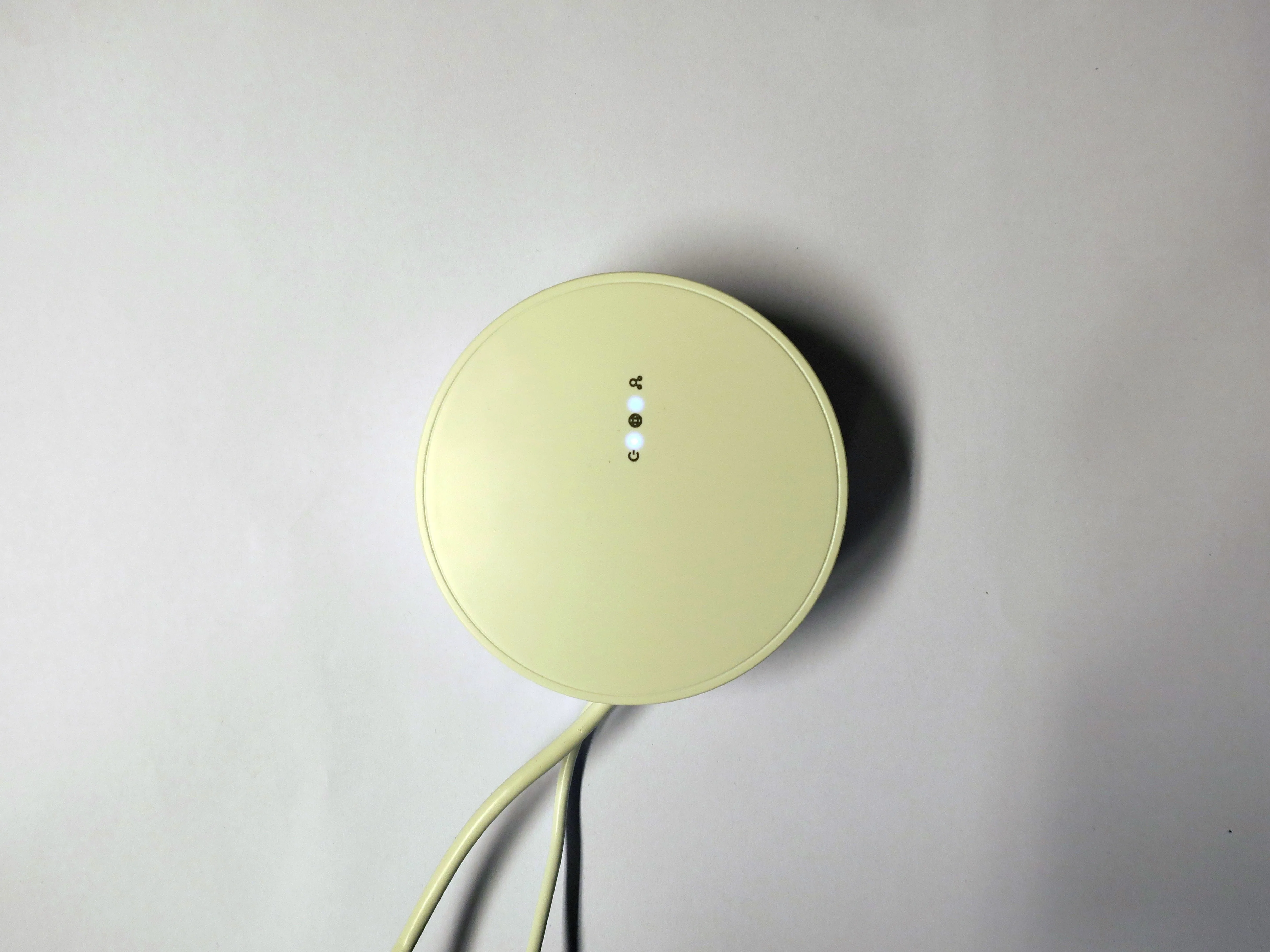

• Шлюз имеет 3 светодиодных индикатора состояния:

• Сеть

• Интернет

• Питание

• Кабели аккуратно укладываются в пластиковый корпус.

Шаг 3

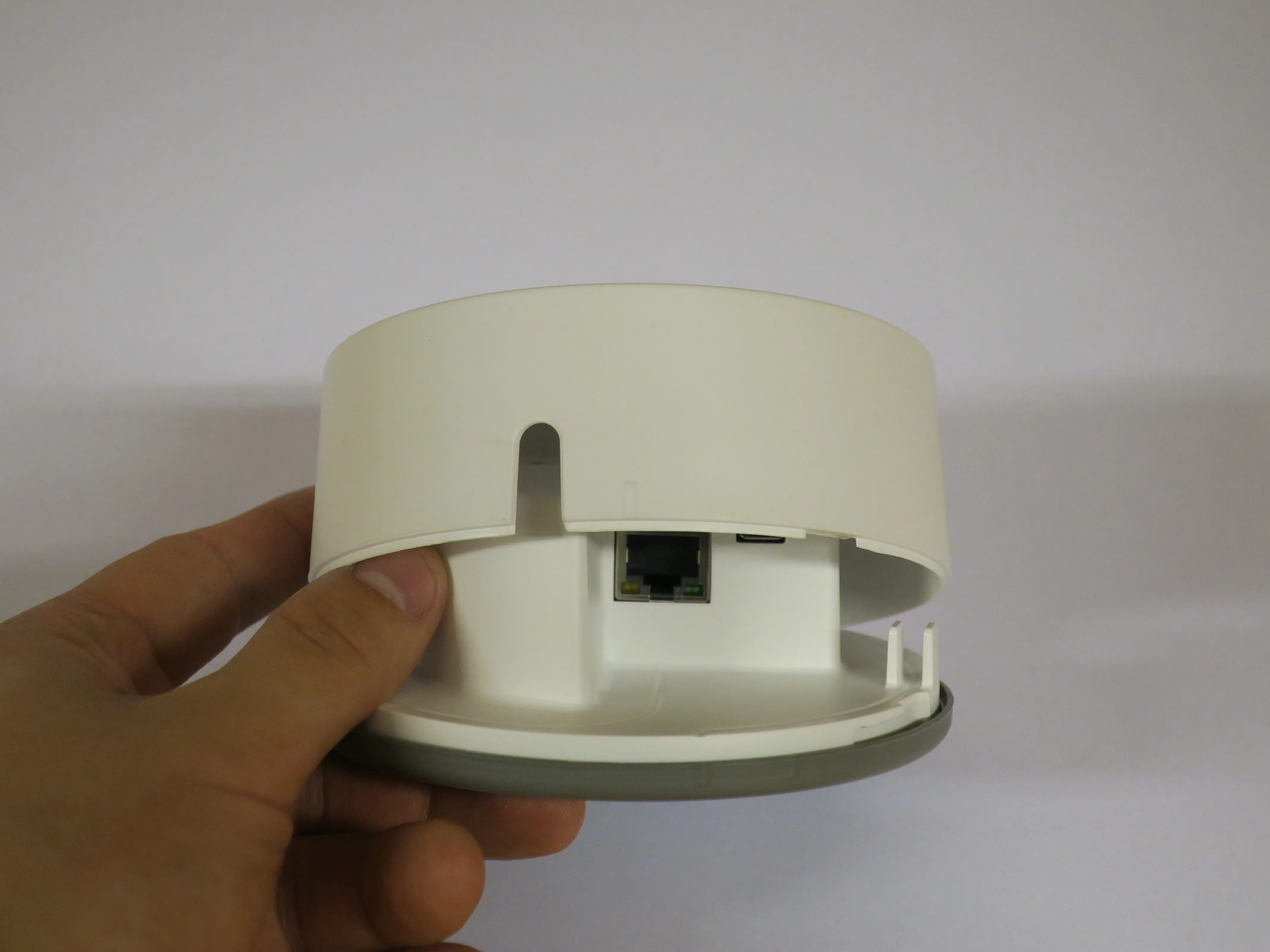

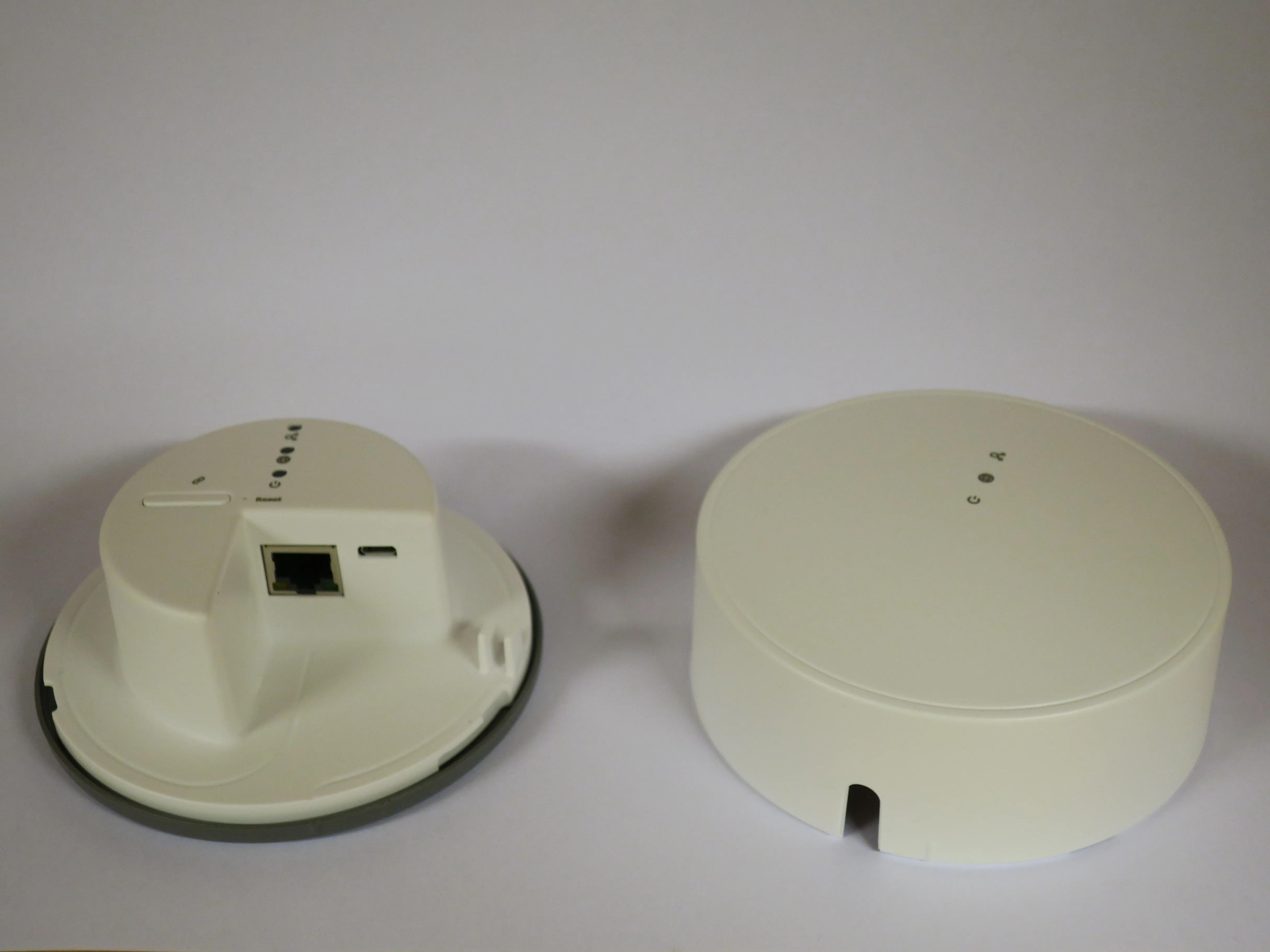

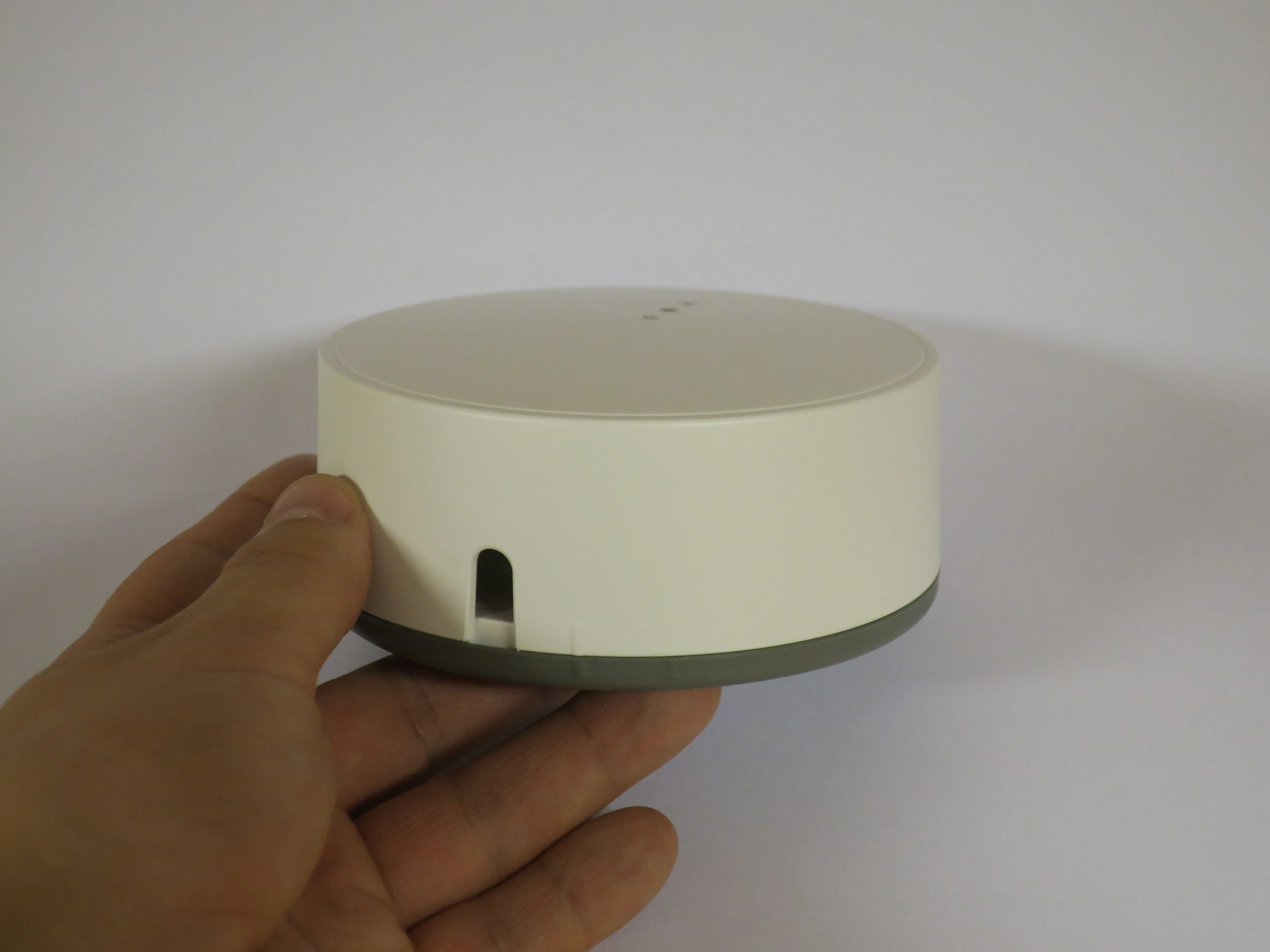

• Верхняя часть шлюза легко снимается после того, как вы слегка повернете ее против часовой стрелки.

• На боковой стороне шлюза есть два полезных маркера: когда верхний маркер совпадает с левым нижним, верх заблокирован, когда совпадает с правым нижним - верх разблокирован.

Шаг 4

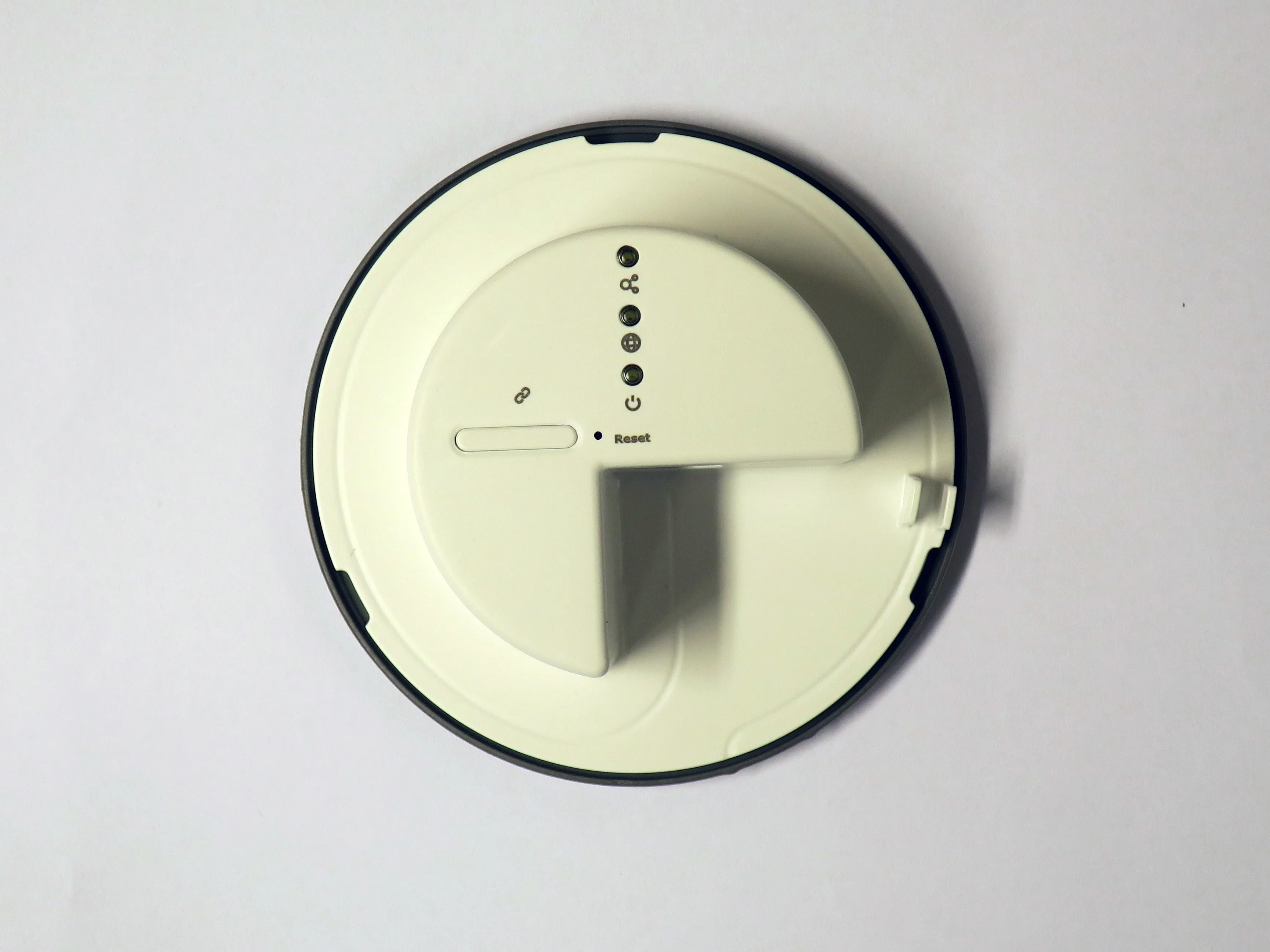

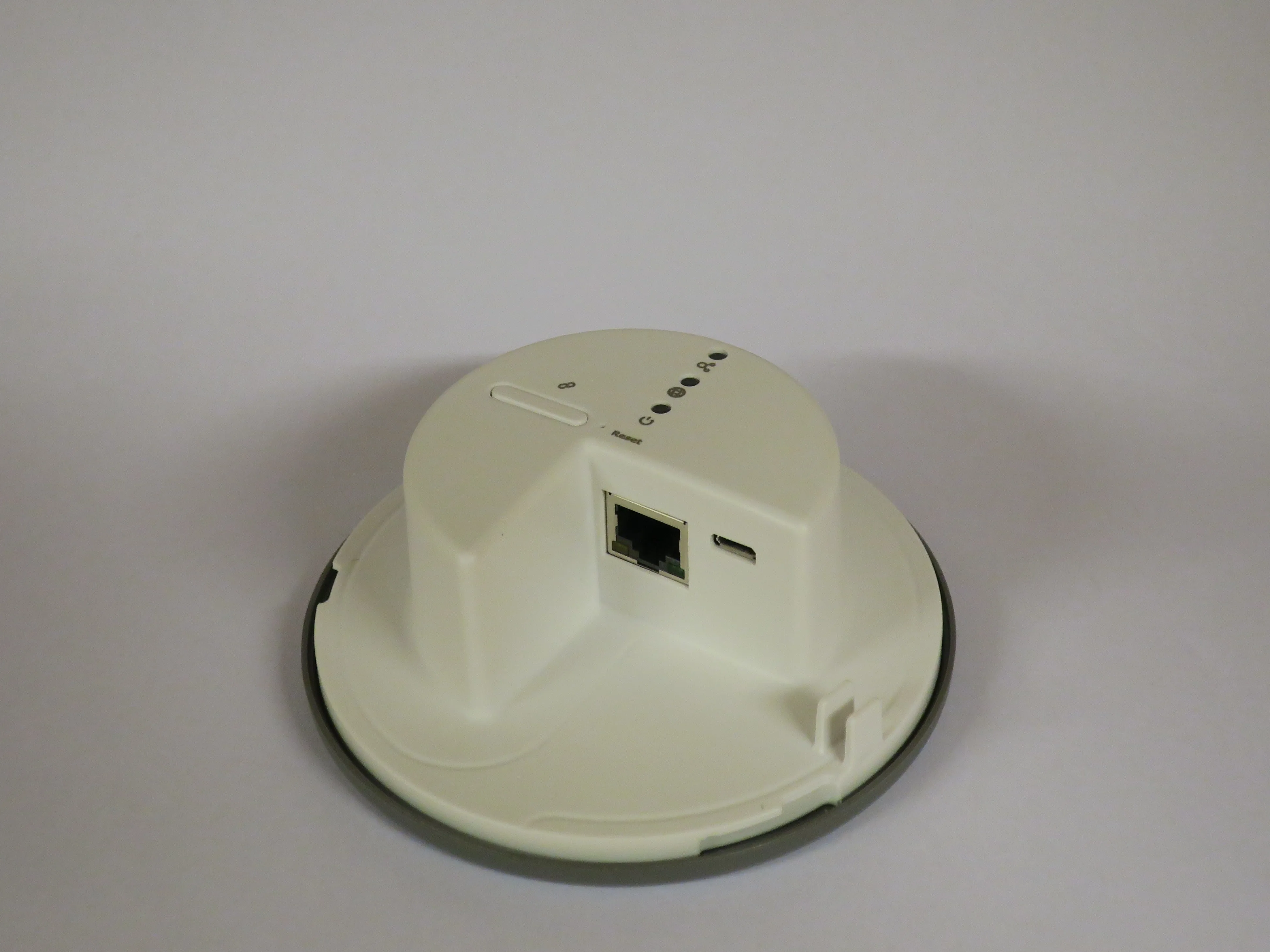

• Более близкий взгляд на основание.

Шаг 5

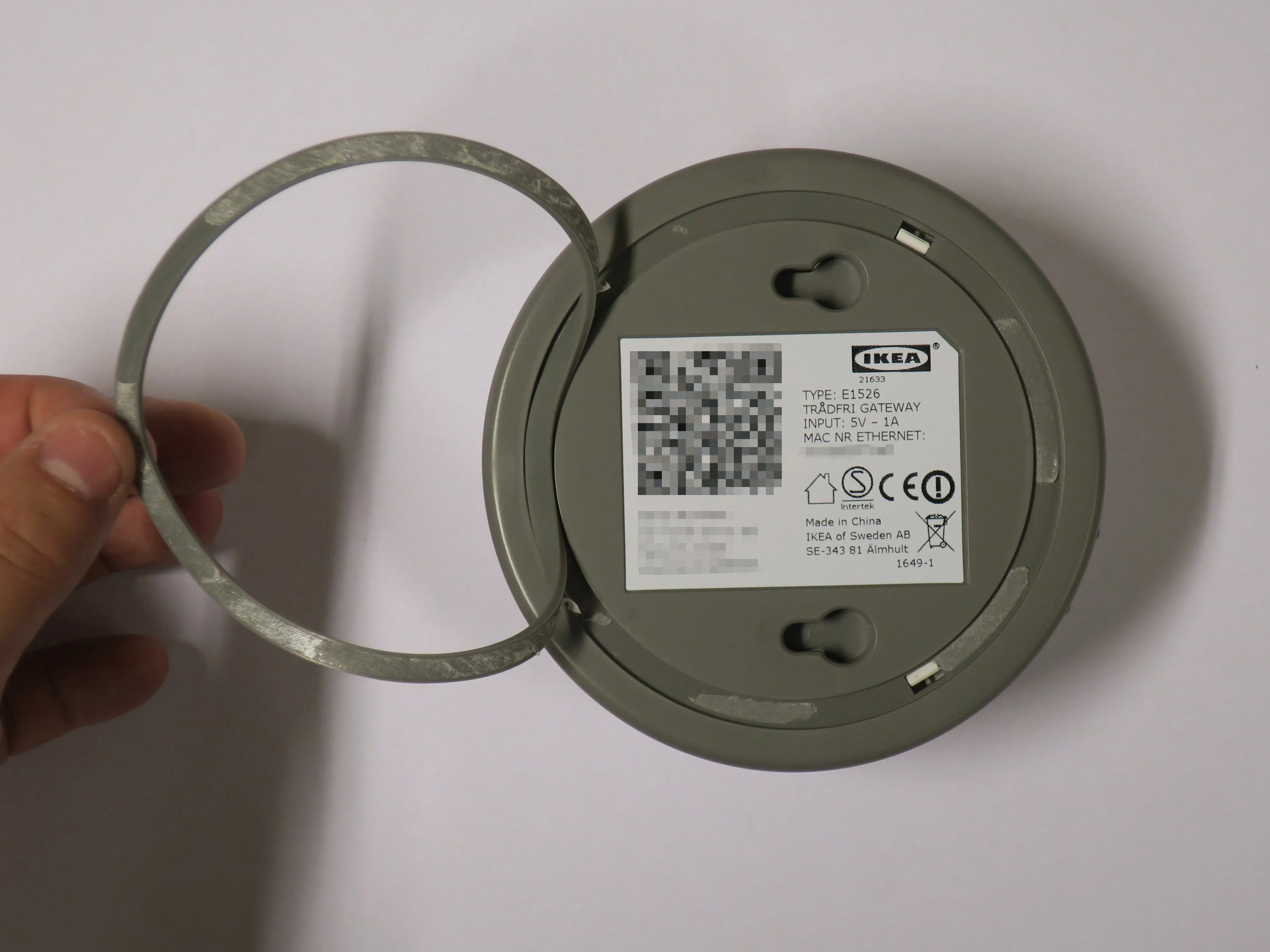

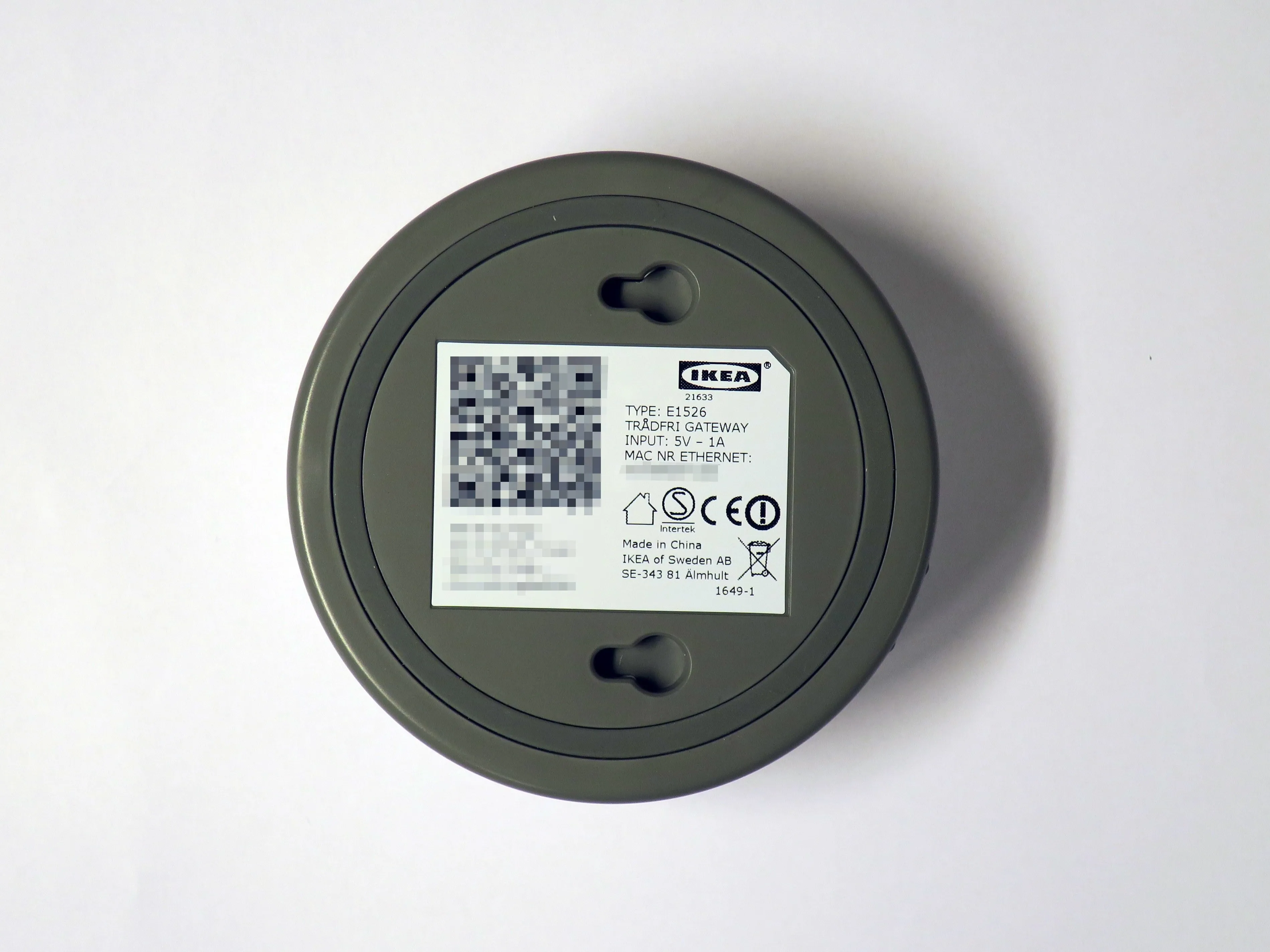

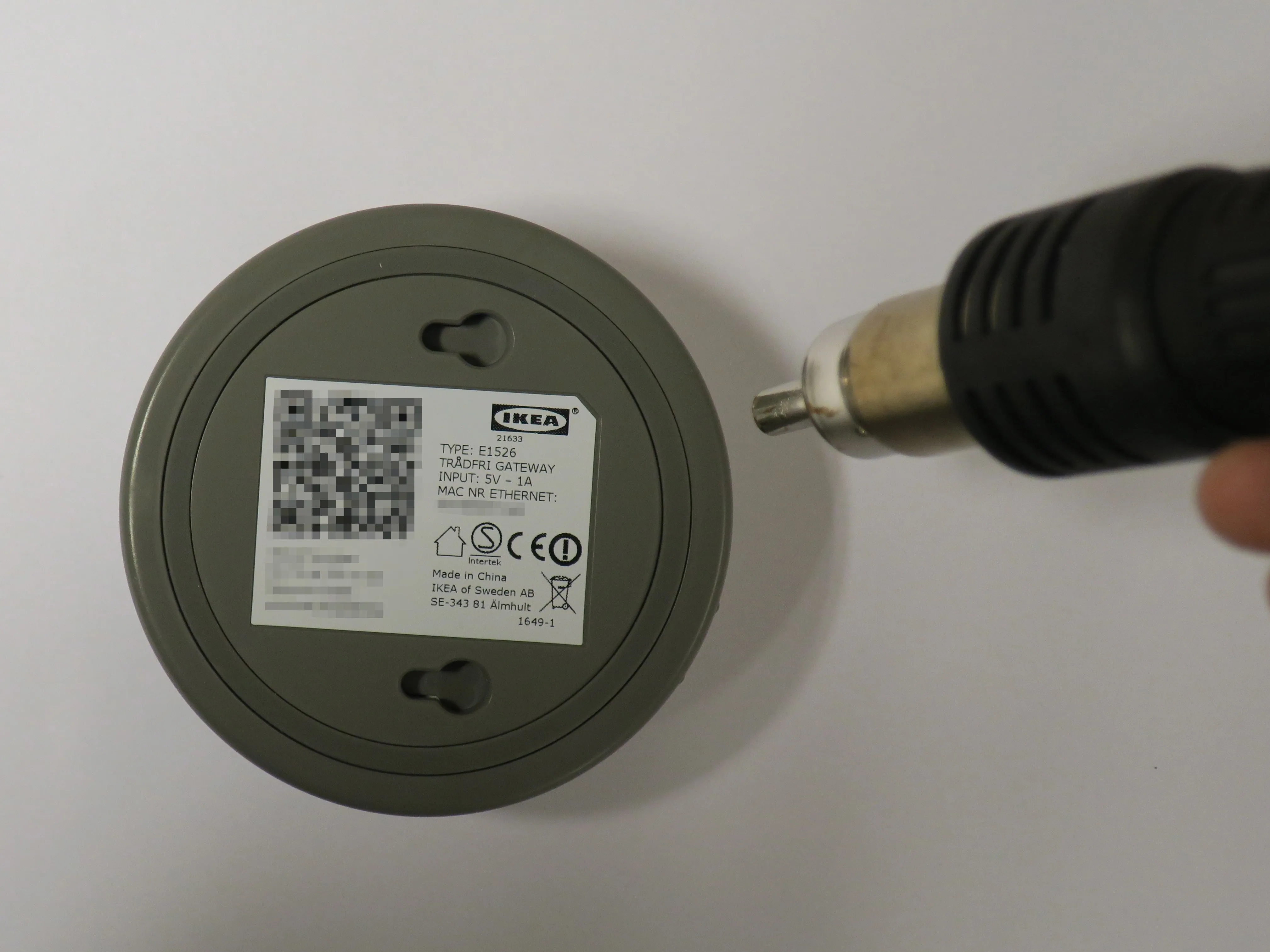

• Переворачиваем основание и видим наклейку с MAC-адресом Ethernet и QR-кодом, использованным при настройке.

• Но не винты!

• Давайте слегка нагреем резиновое кольцо, чтобы размягчить клей, и снимем его.

• Вуаля, пластиковые вкладки.

Шаг 6

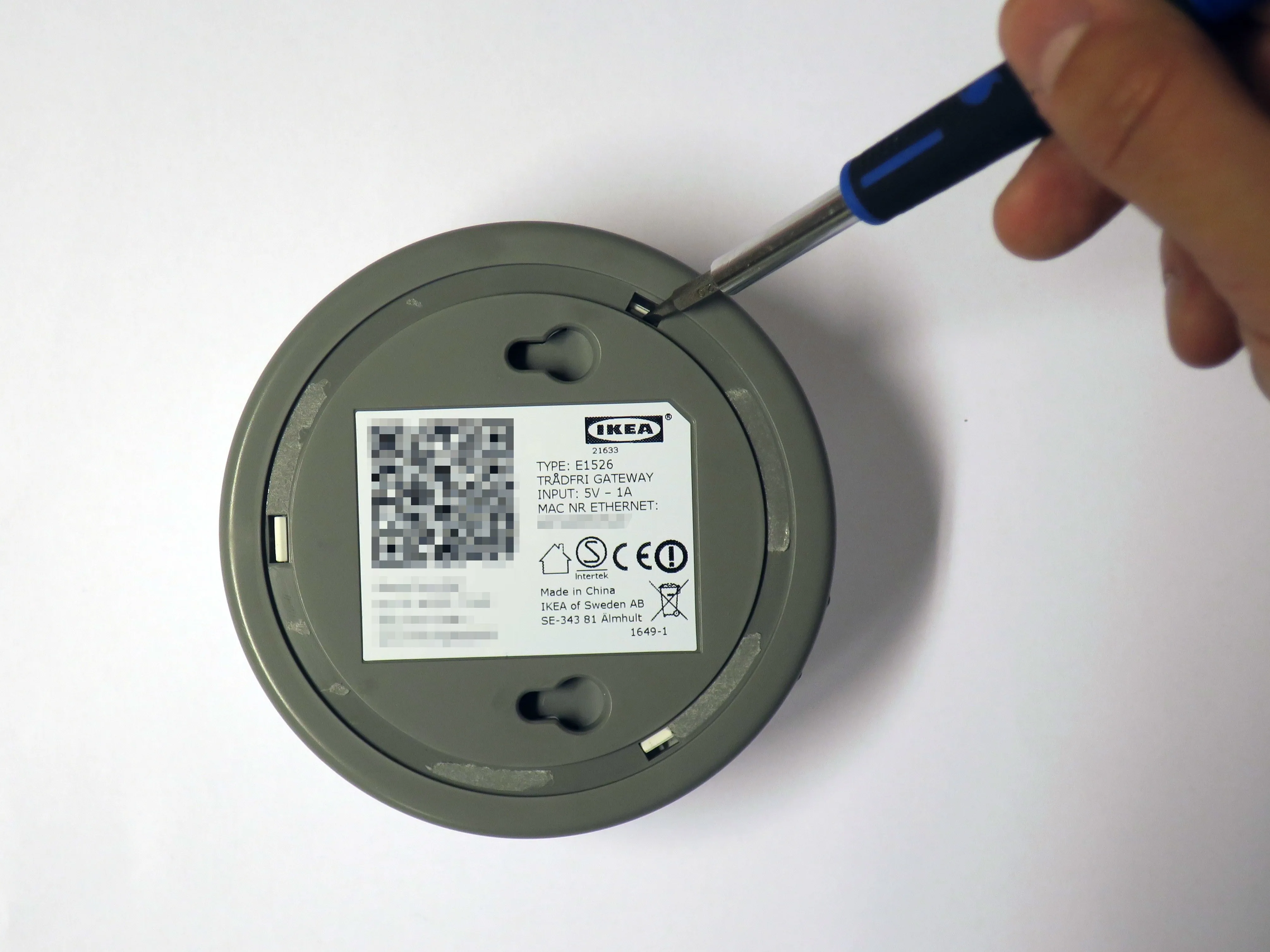

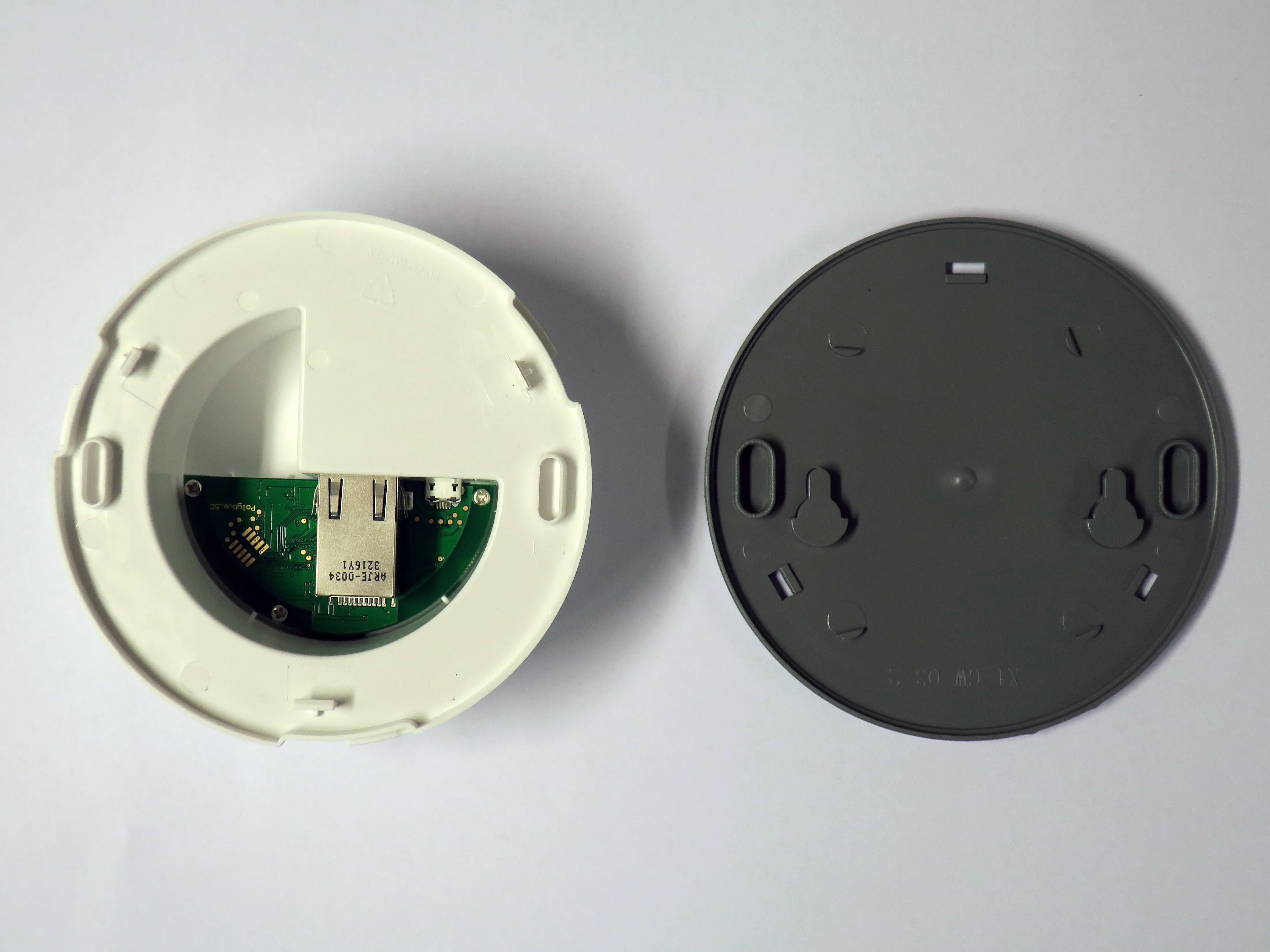

• Мы отщелкиваем 3 вкладки и видим...

• Крошечную печатную плату!

• Ого, это крошечная печатная плата.

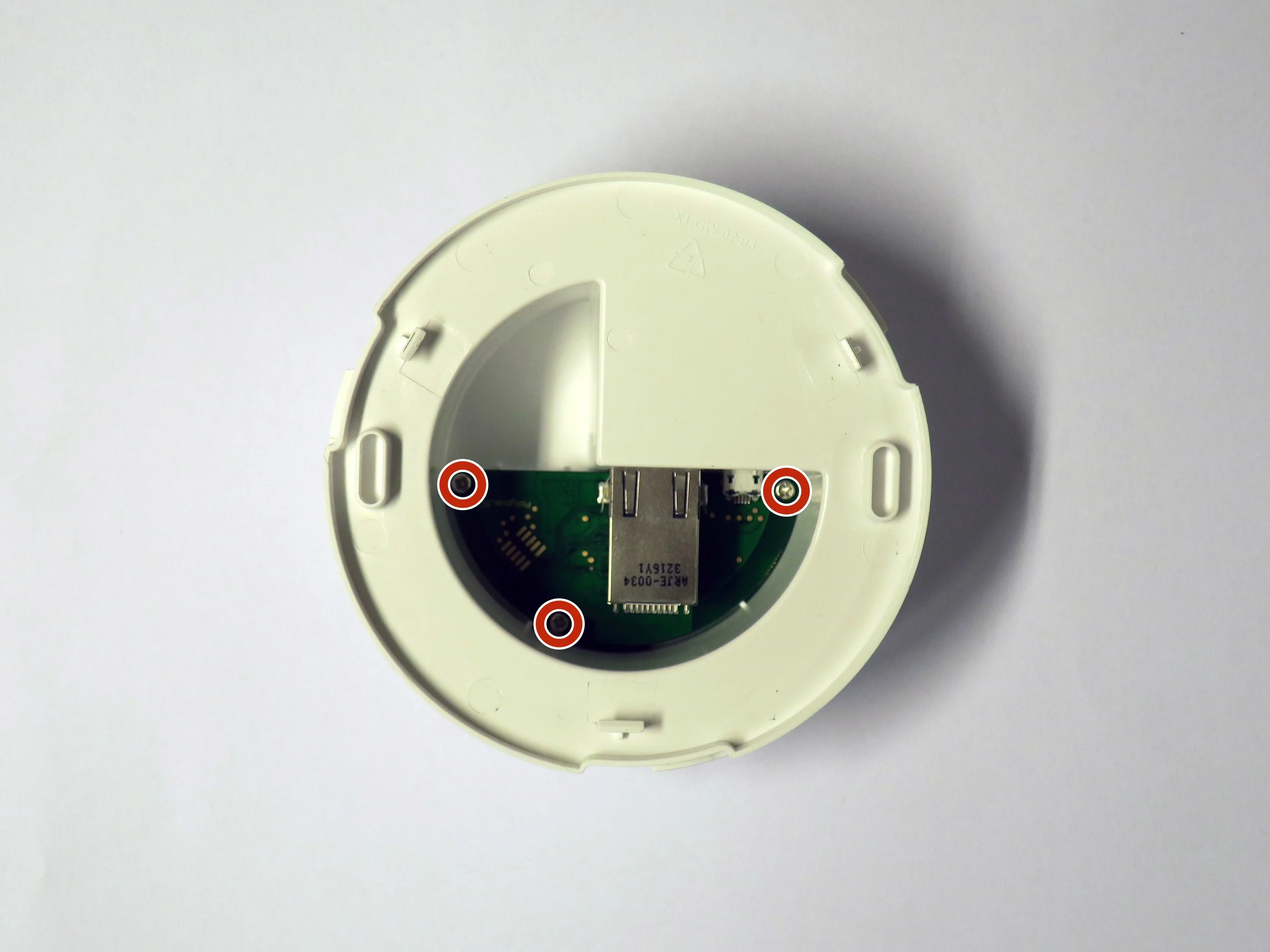

• Печатная плата удерживается на месте 3 винтами с крестообразными головками.

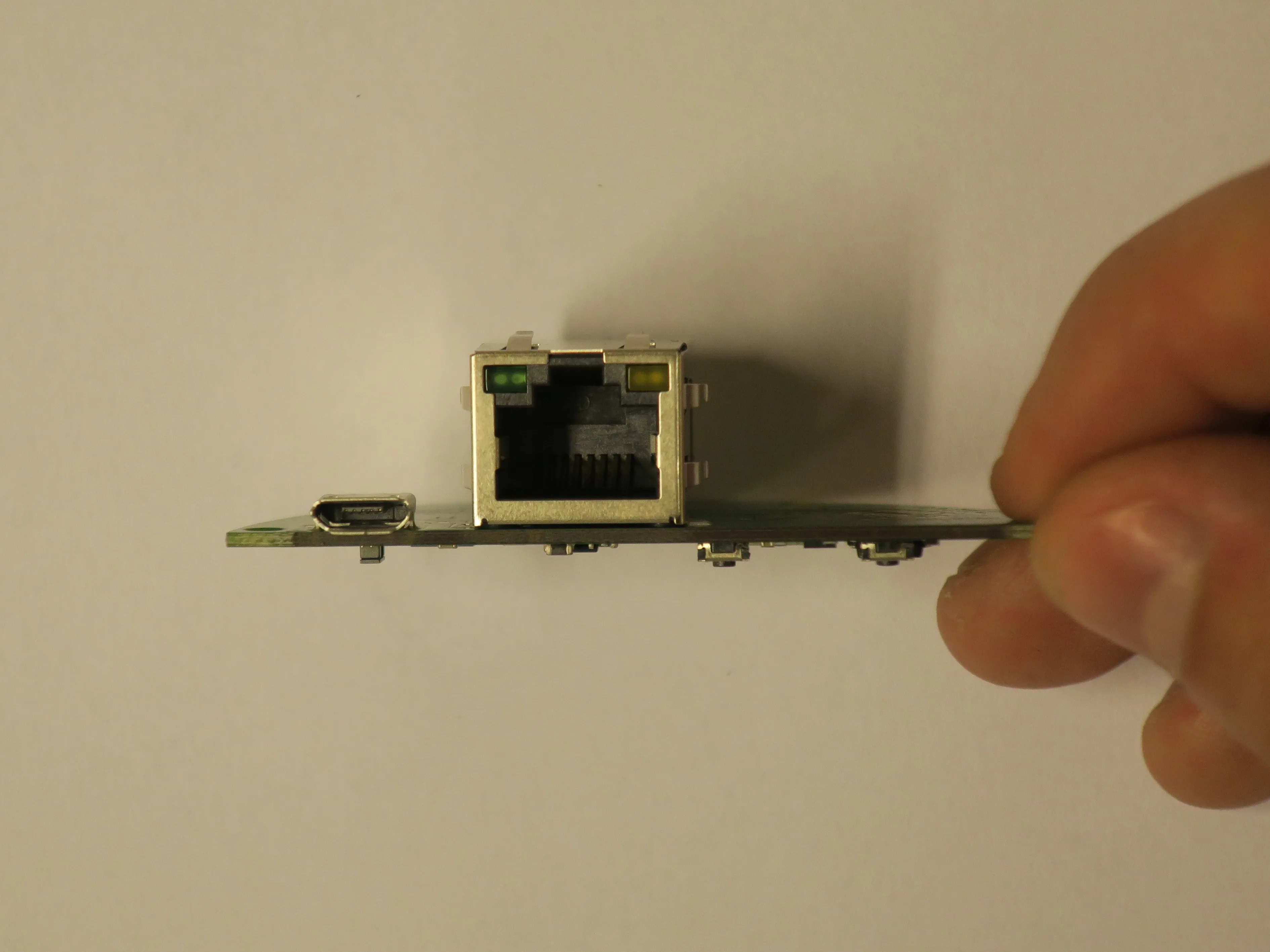

Шаг 7

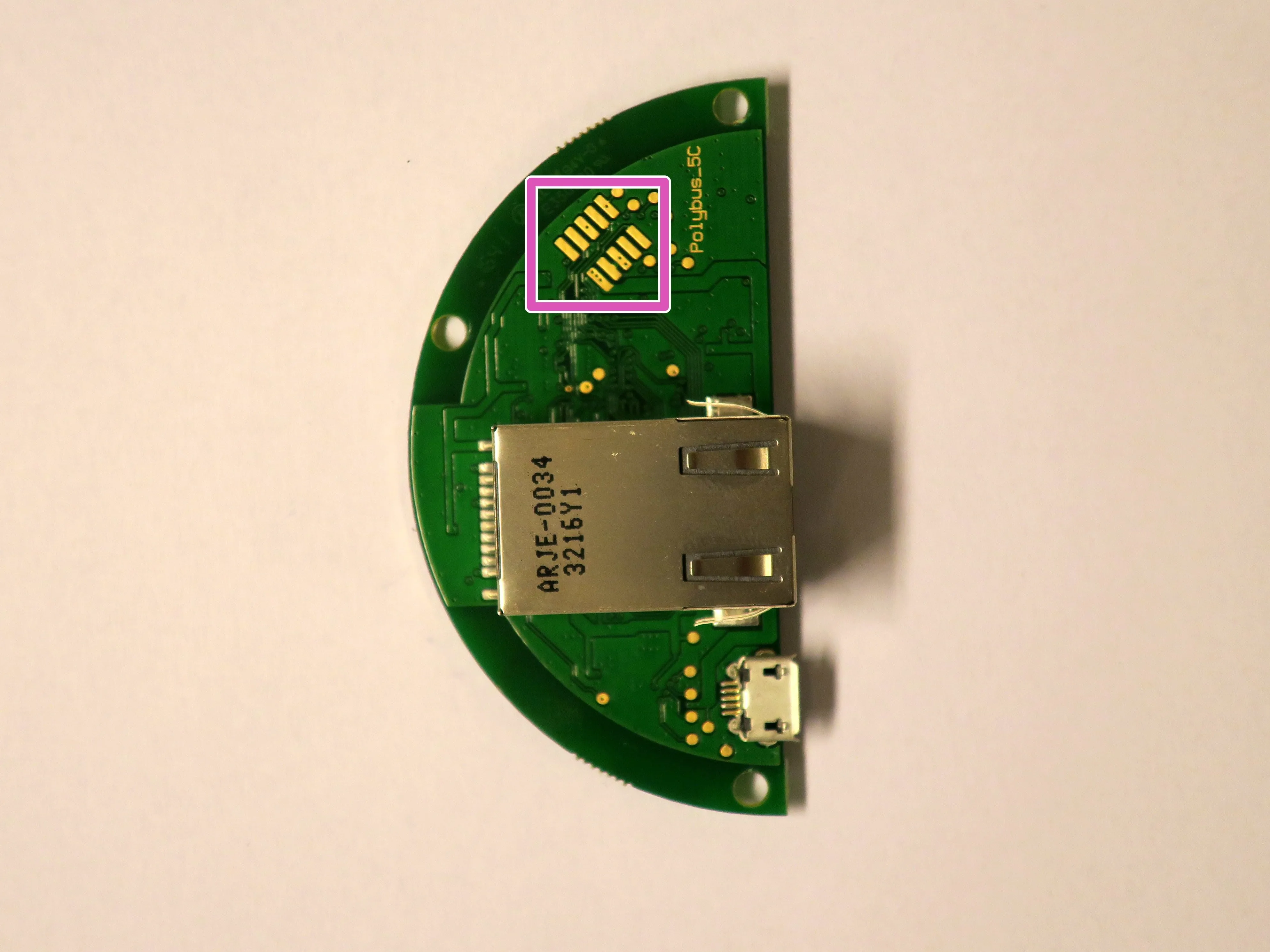

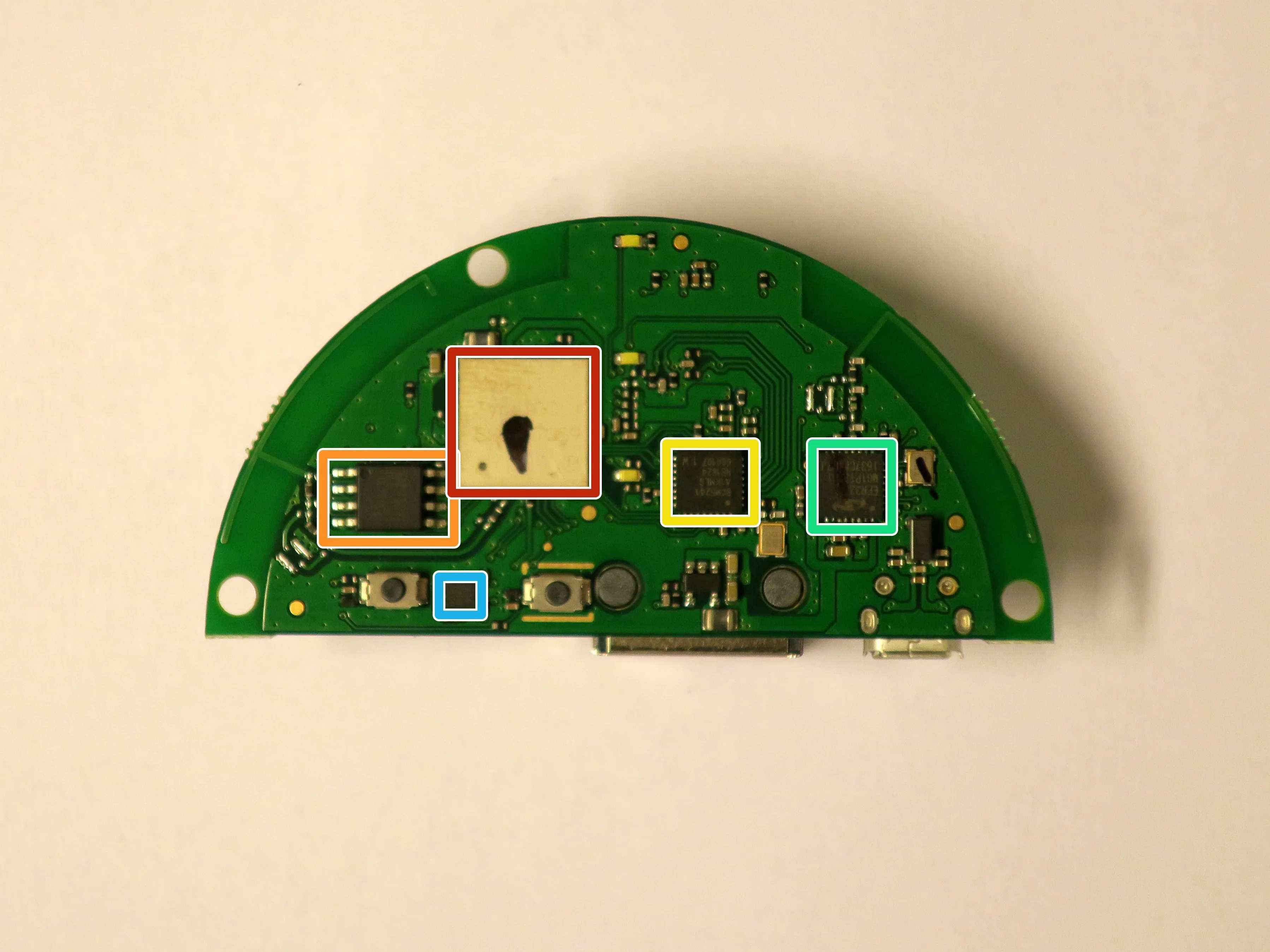

• Загадочный незаполненный след, слышу ли я 'отладочный разъем'?

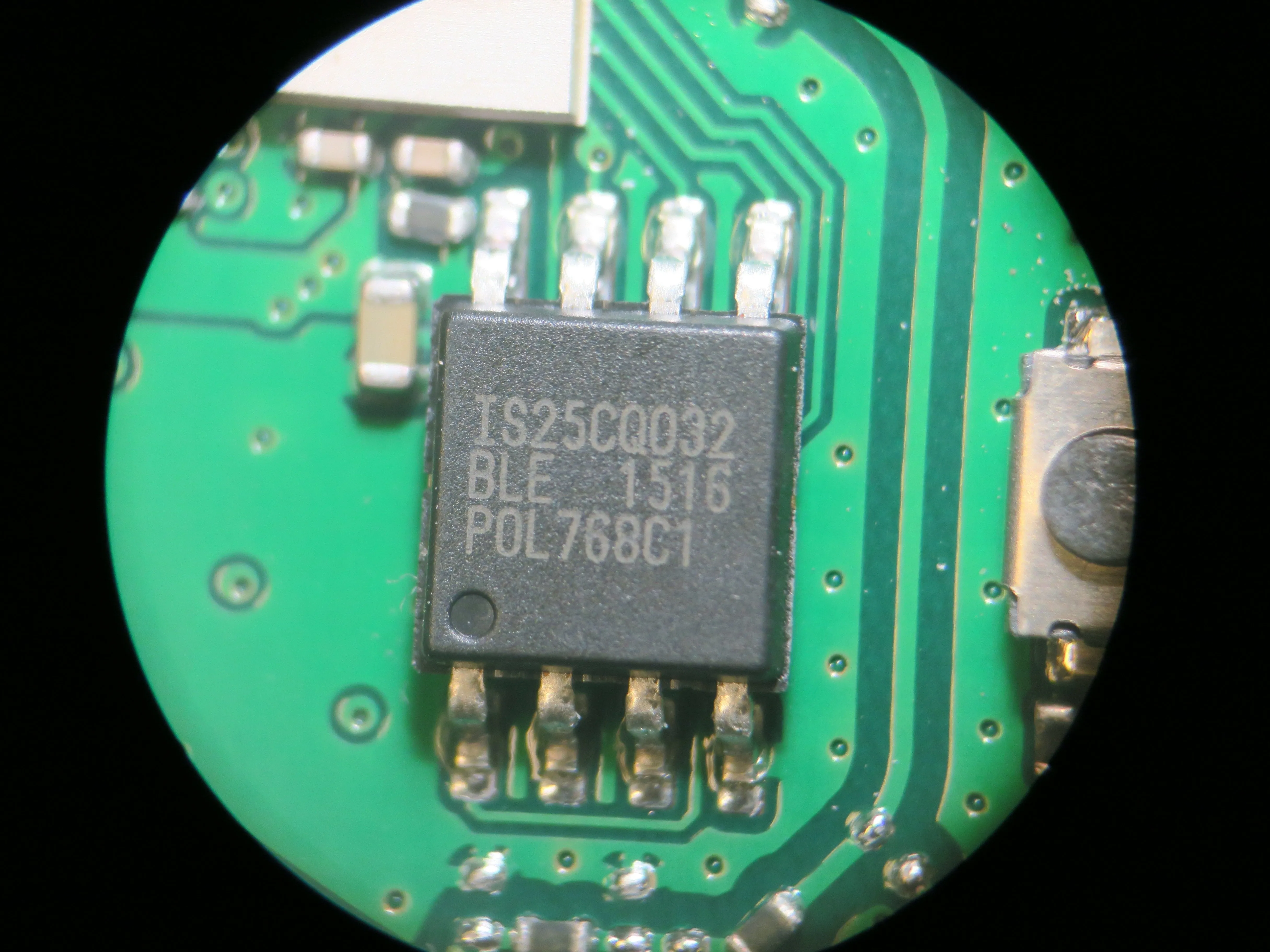

• ISSI IS25CQ032 32 Мбит Quad-SPI Flash

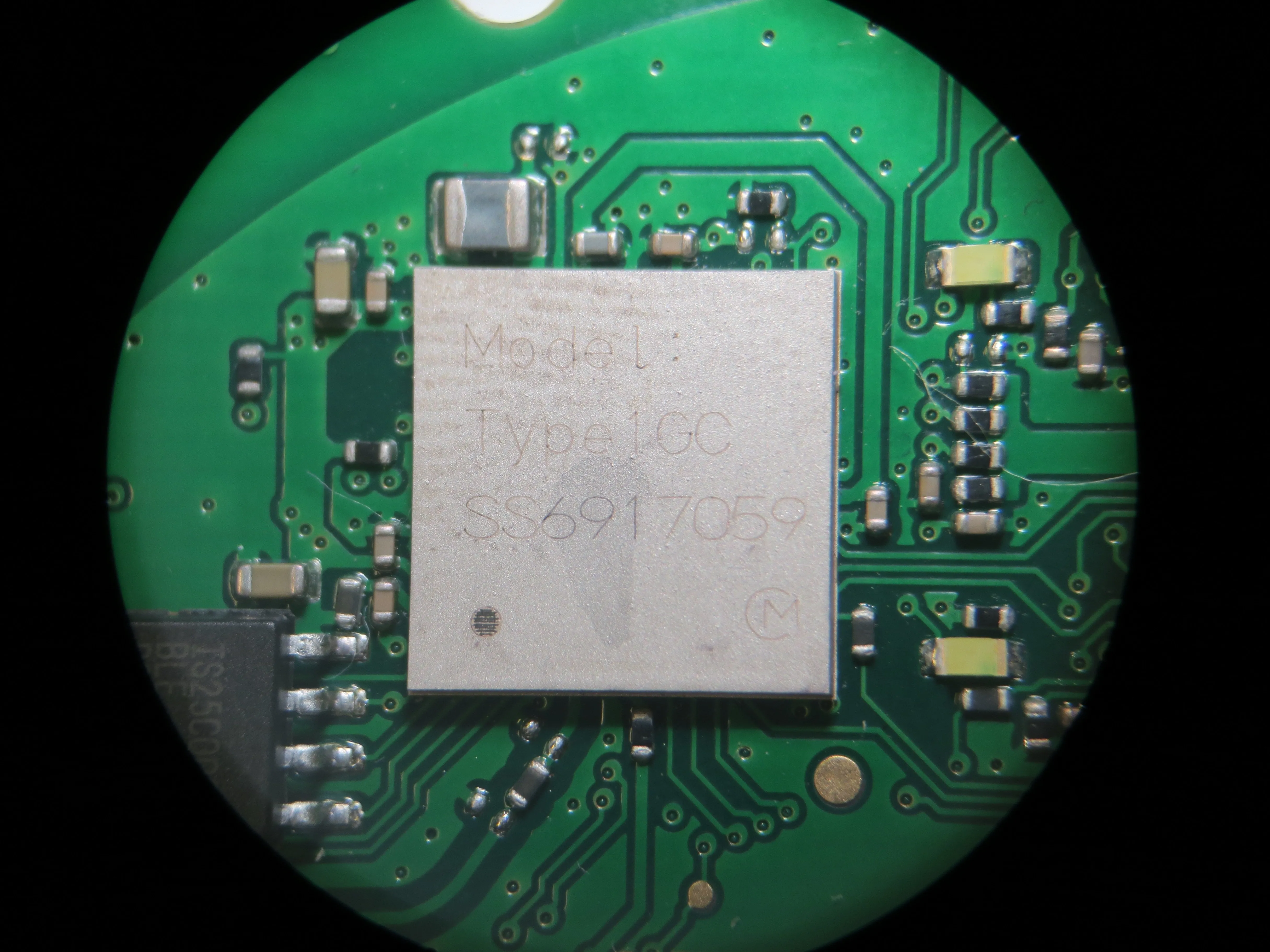

• Murata Type1GC Модуль Wi-FI 2,4 ГГц и 5 ГГц

• Модуль включает в себя микросхемы Cypress BCM43907 SoC для беспроводных систем

• Broadcom BCM5241 Трансивер Fast Ethernet

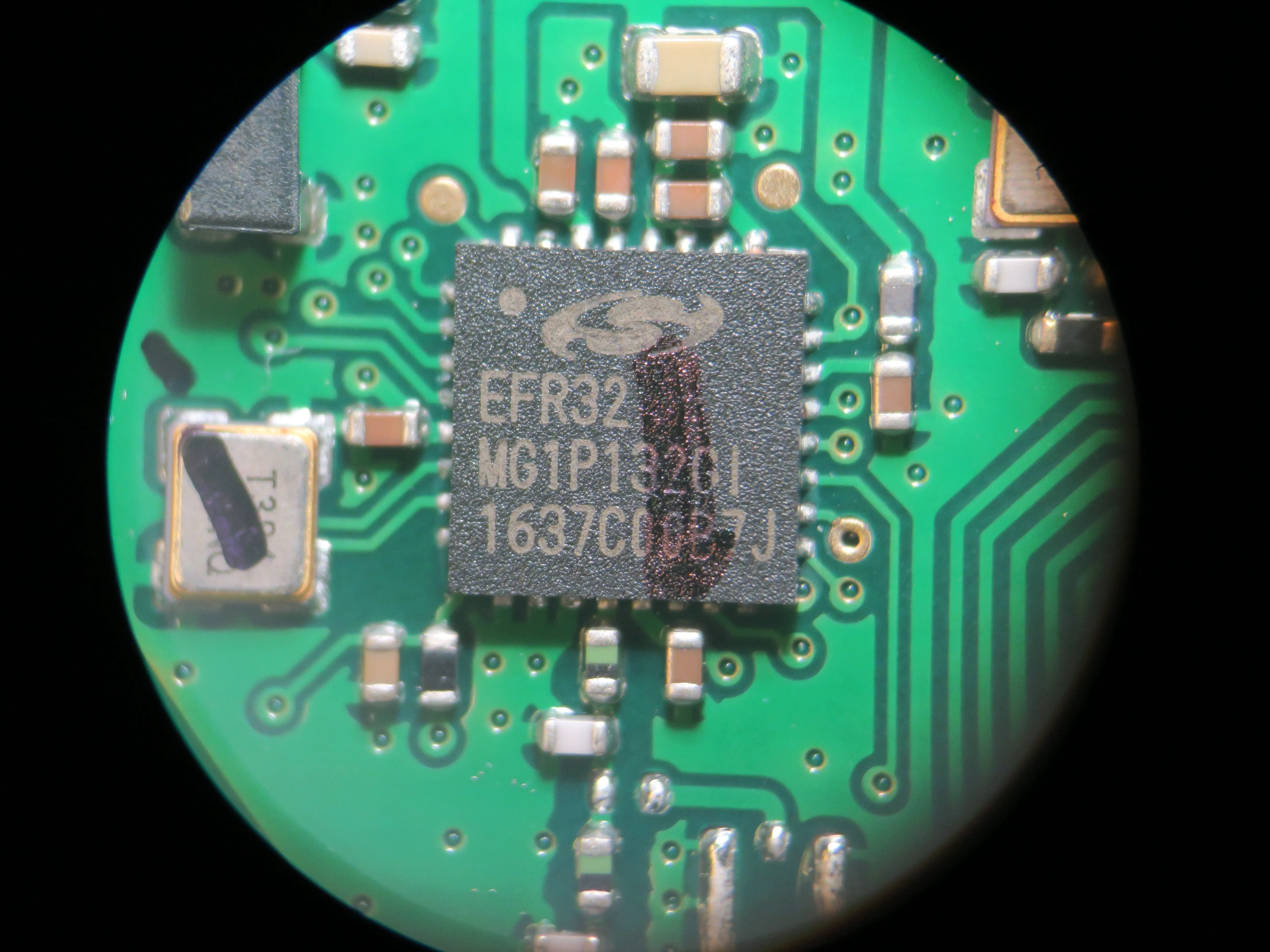

• Silicon Labs Mighty Gecko EFR32MG1P132GI Zigbee и Thread Multiprotocol SoC

• Похоже, это та же SoC, что используется в лампочках Ikea.

• 934 3959 1624 - Учитывая недавнее заявление о том, что шлюз будет работать с HomeKit от Apple, возможно, это чип MFi.

Шаг 8

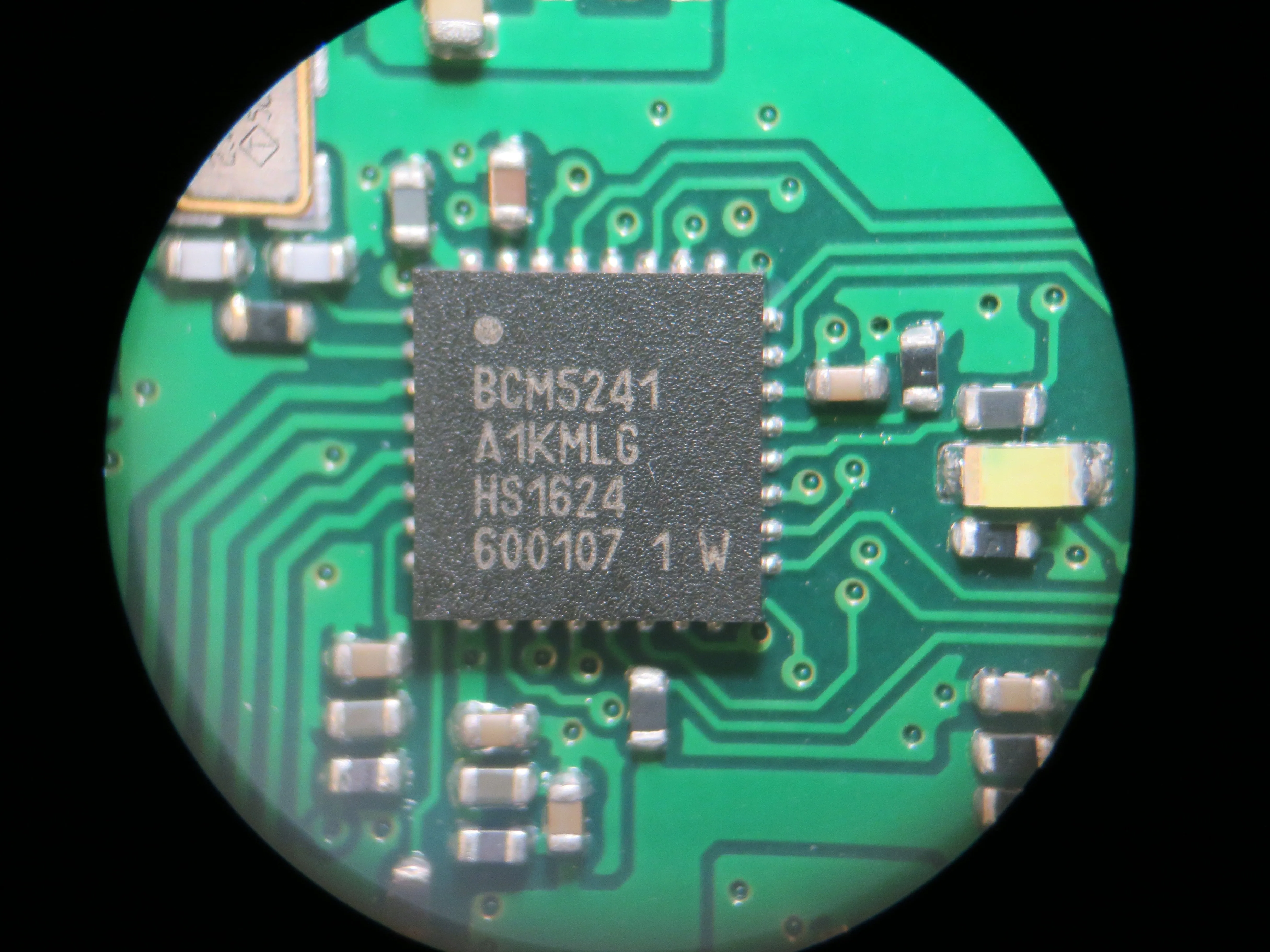

• Пристальный взгляд на детали Wi-Fi/Ethernet/Zigbee.

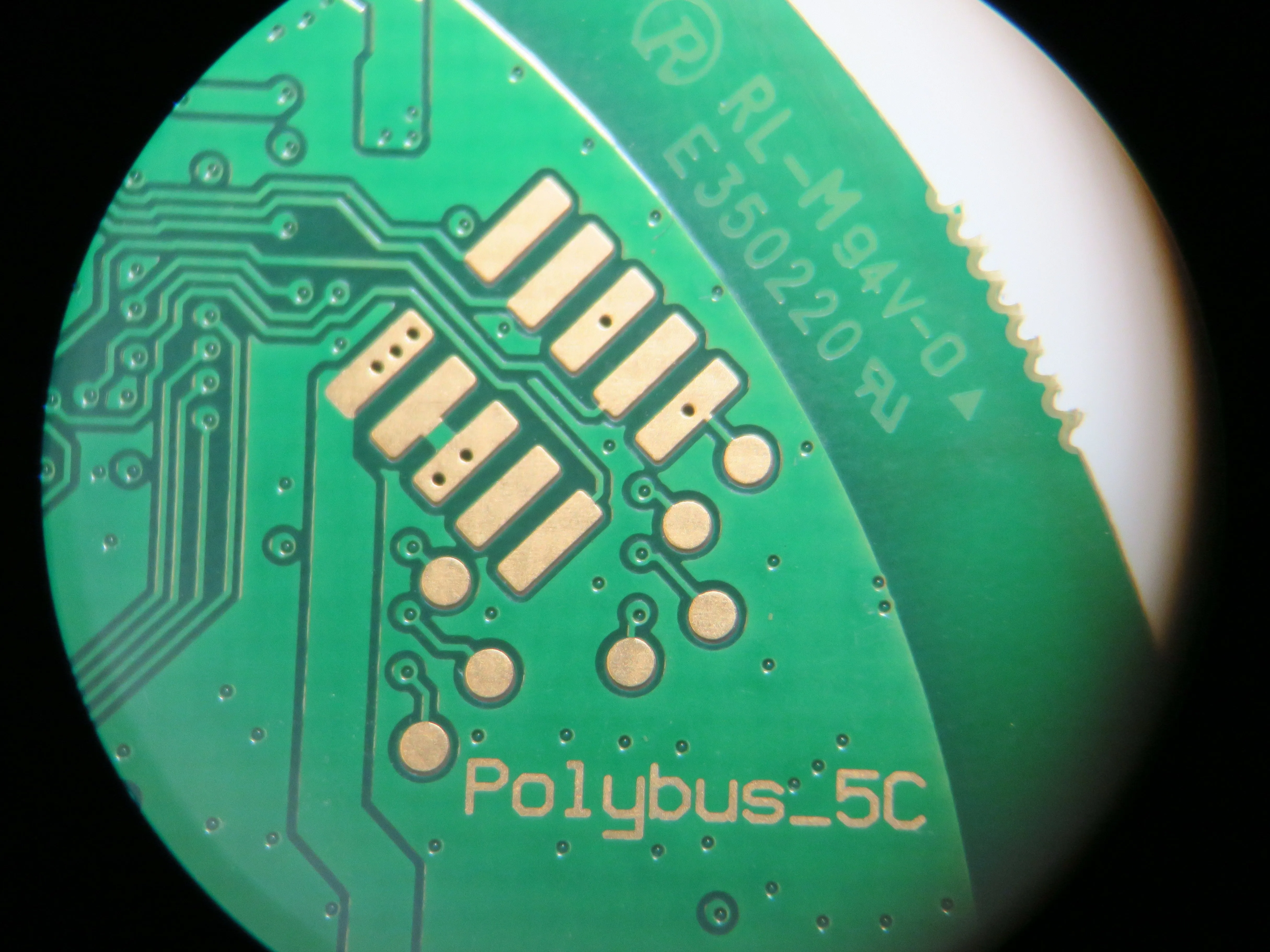

Шаг 9

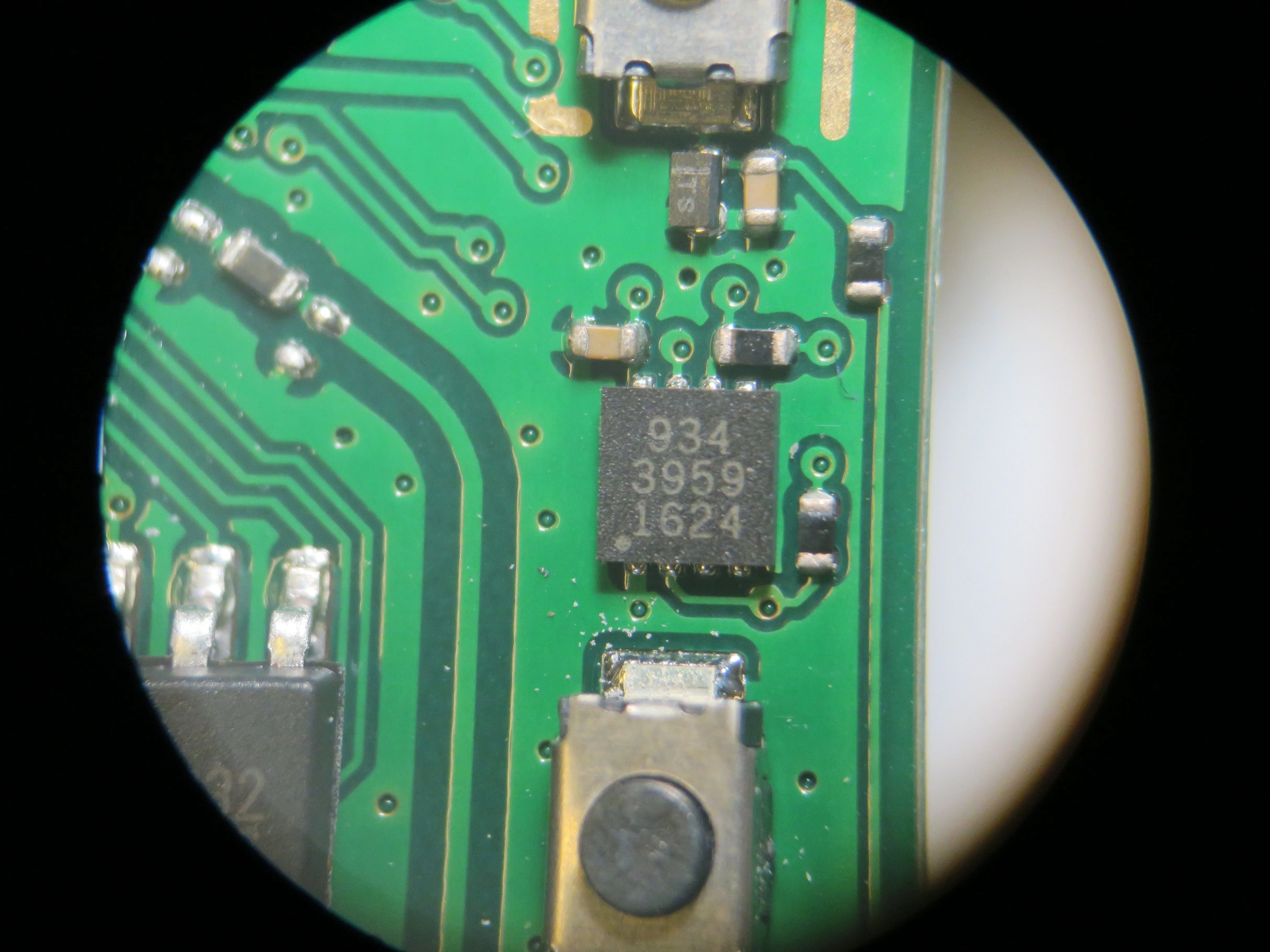

• Еще один взгляд на остальные части.

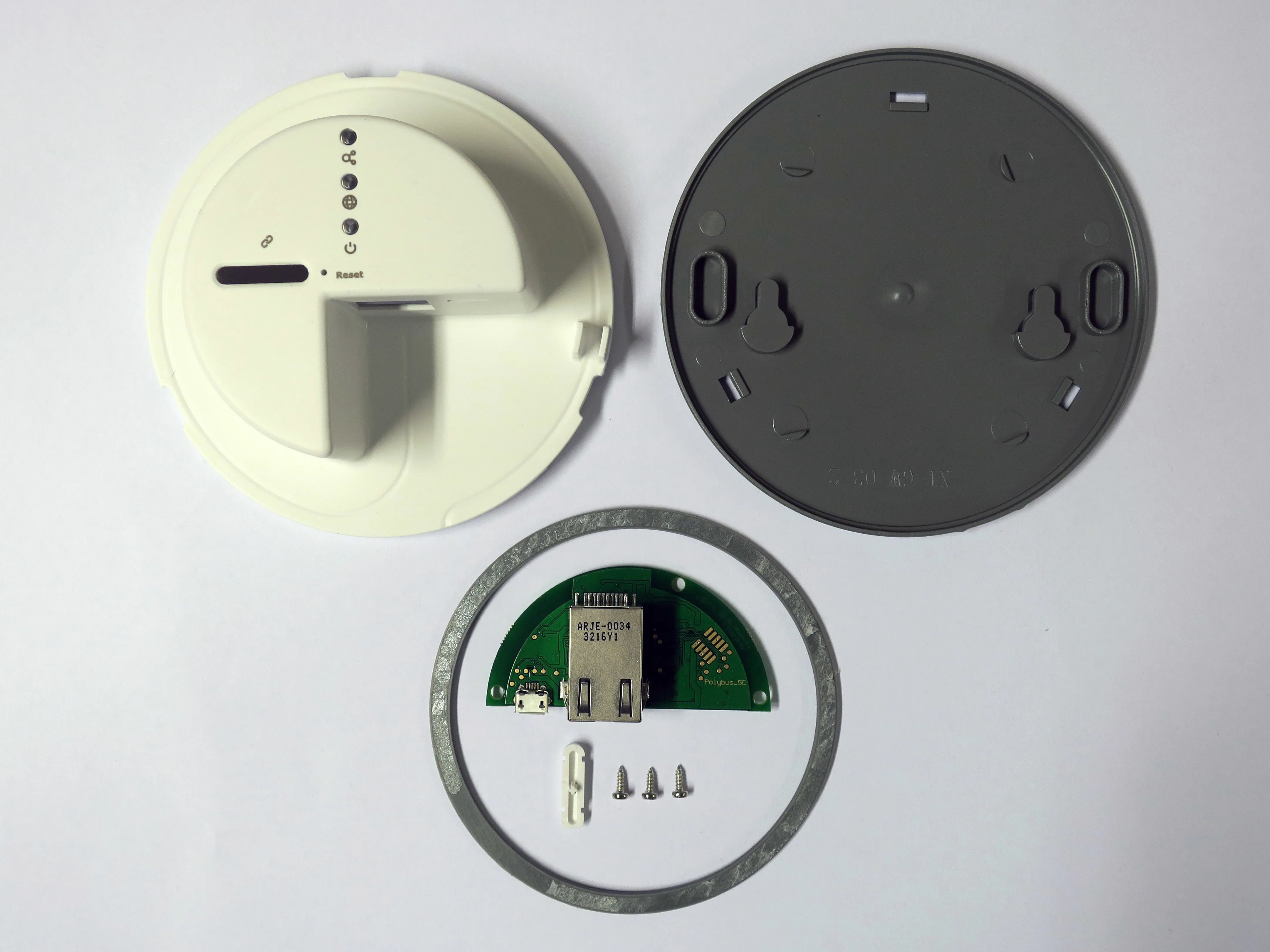

Шаг 10

• На этом разборка завершена.

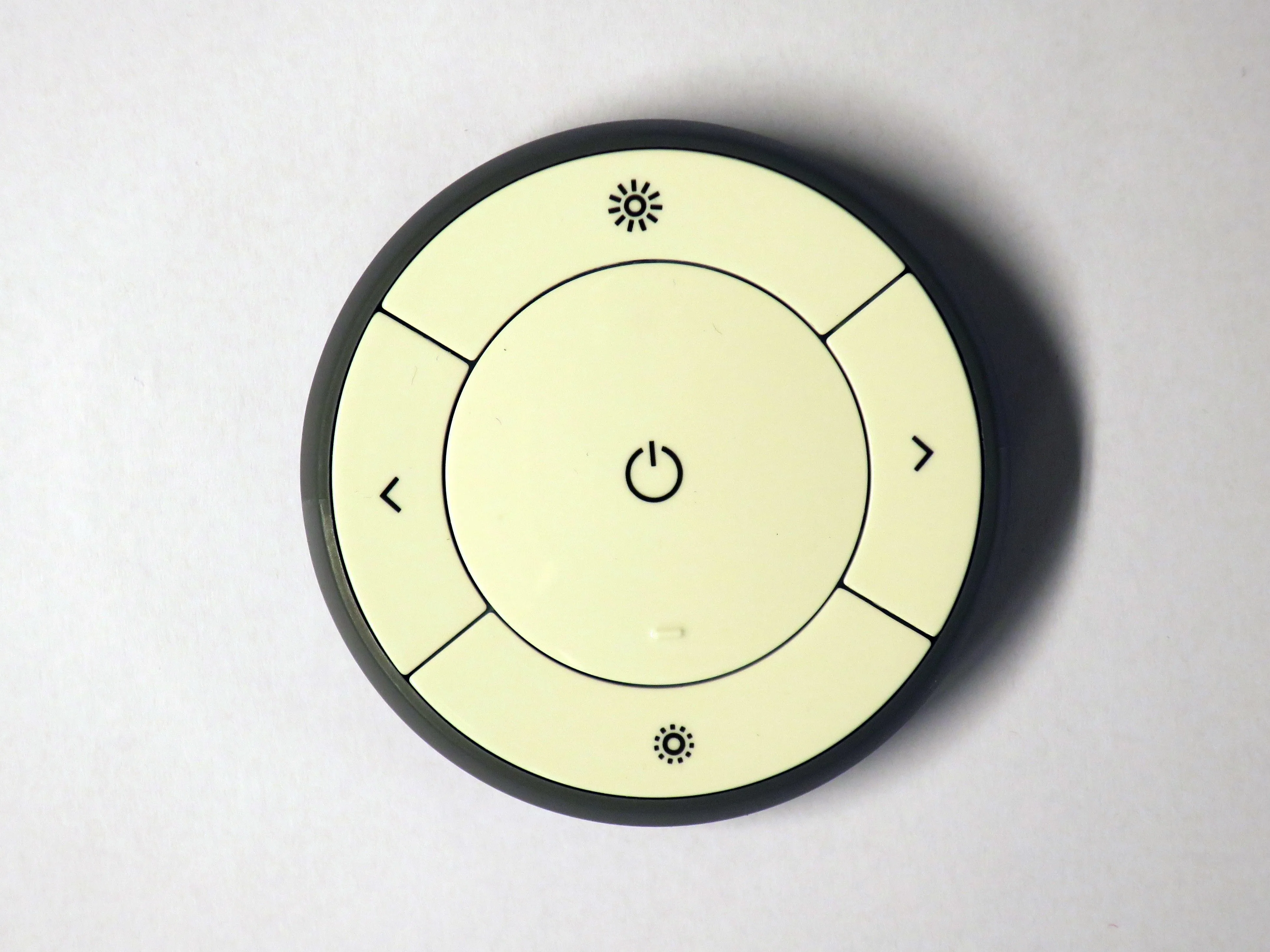

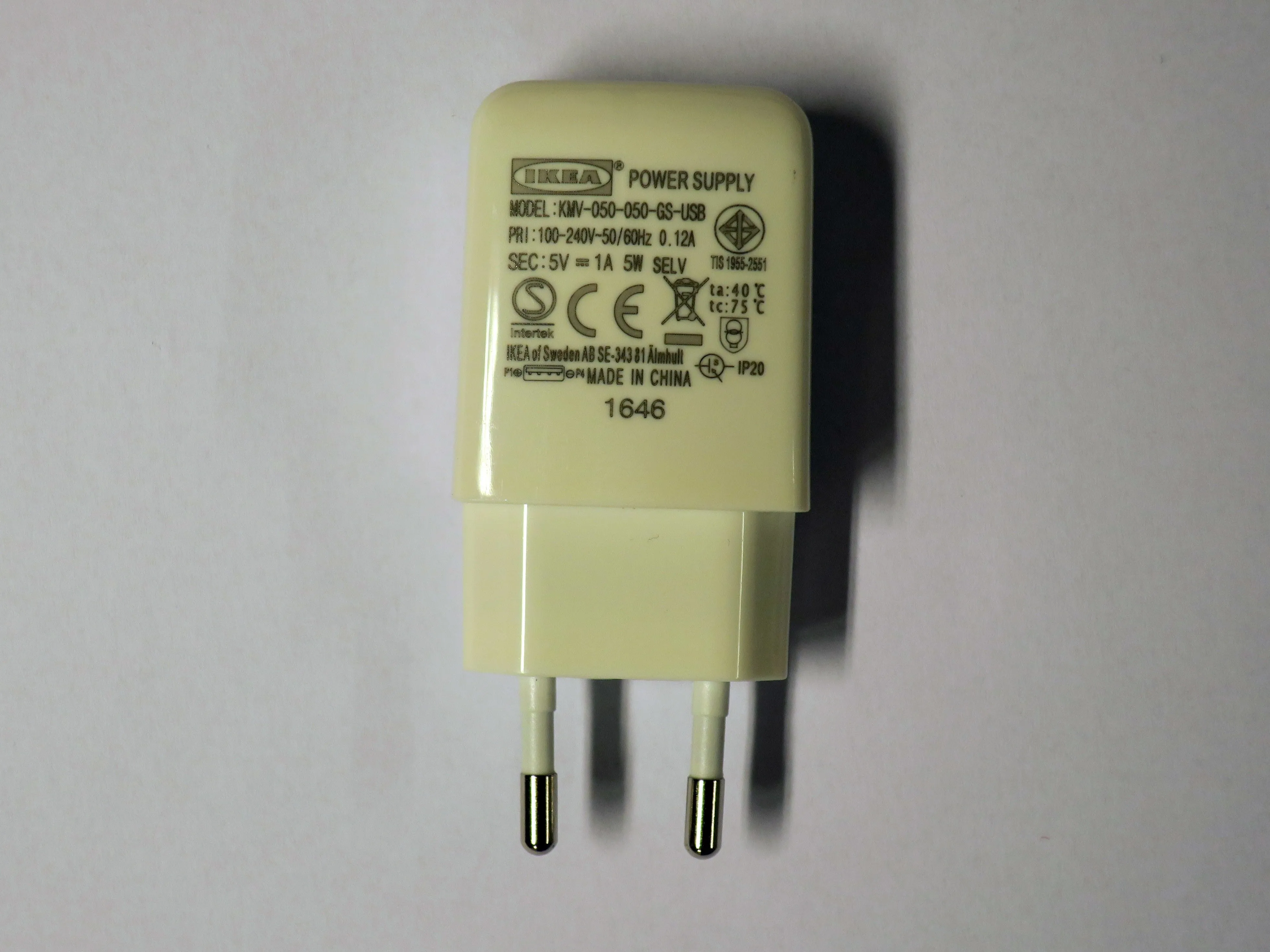

• В качестве бонуса я приложил снимок USB-зарядного устройства и пульта дистанционного управления, которые я сегодня разбирать не буду.
