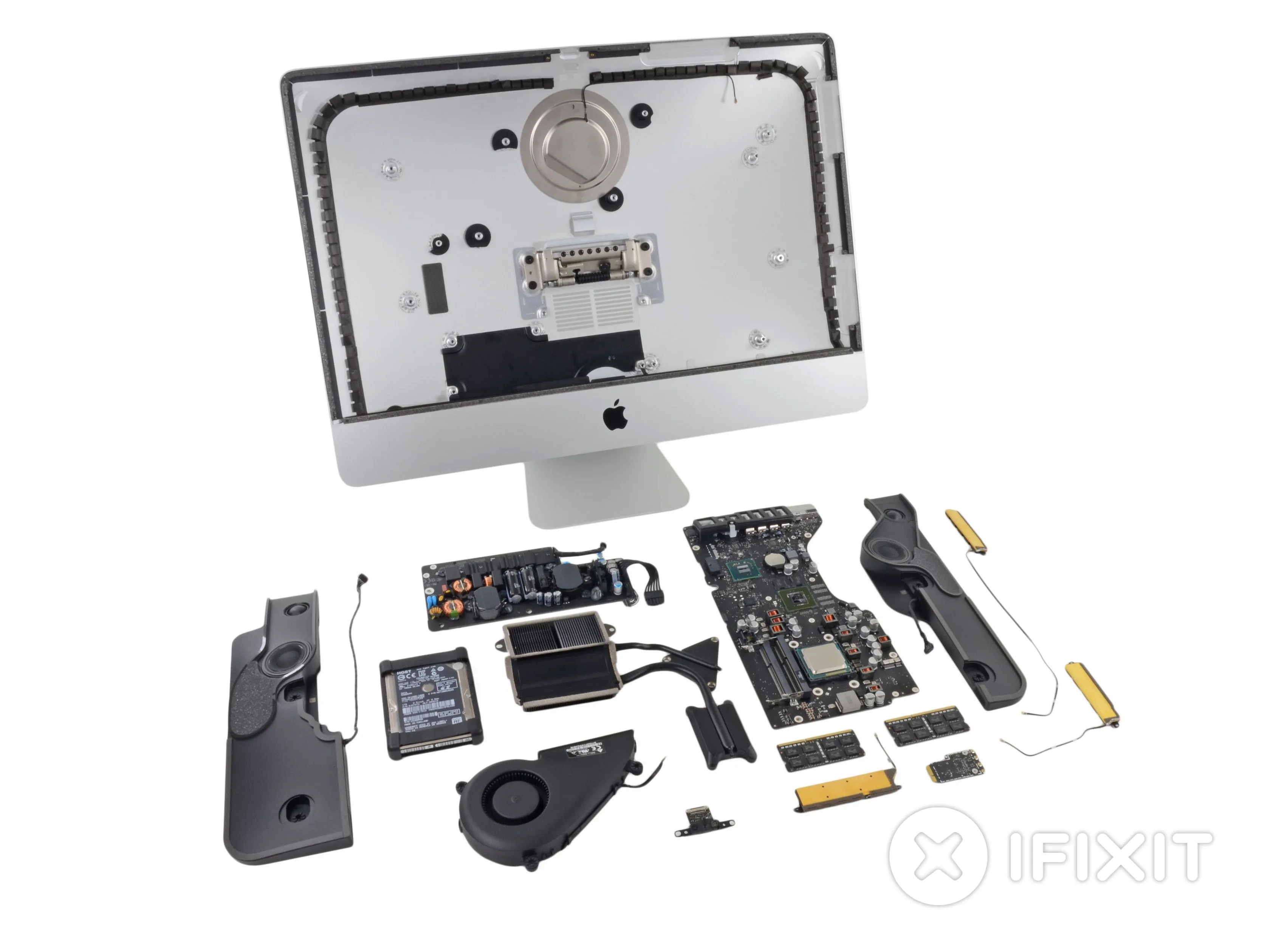

Разборка iMac Intel 21,5" EMC 2544

Введение

Возможно, сезон купальников уже закончился, но новый iMac Apple Late 2012 работает над своим пляжным телом. Уменьшившись до 5 мм по краям, новая итерация iMac стала самой тонкой из своих собратьев. Нам очень любопытно, какая диета могла вызвать столь радикальные изменения, поэтому мы открыли его, чтобы выяснить это!

Все еще хотите узнать больше? Следите за нами на Tweet Machineили ставьте лайк на Face Emporium.

Что вам нужно

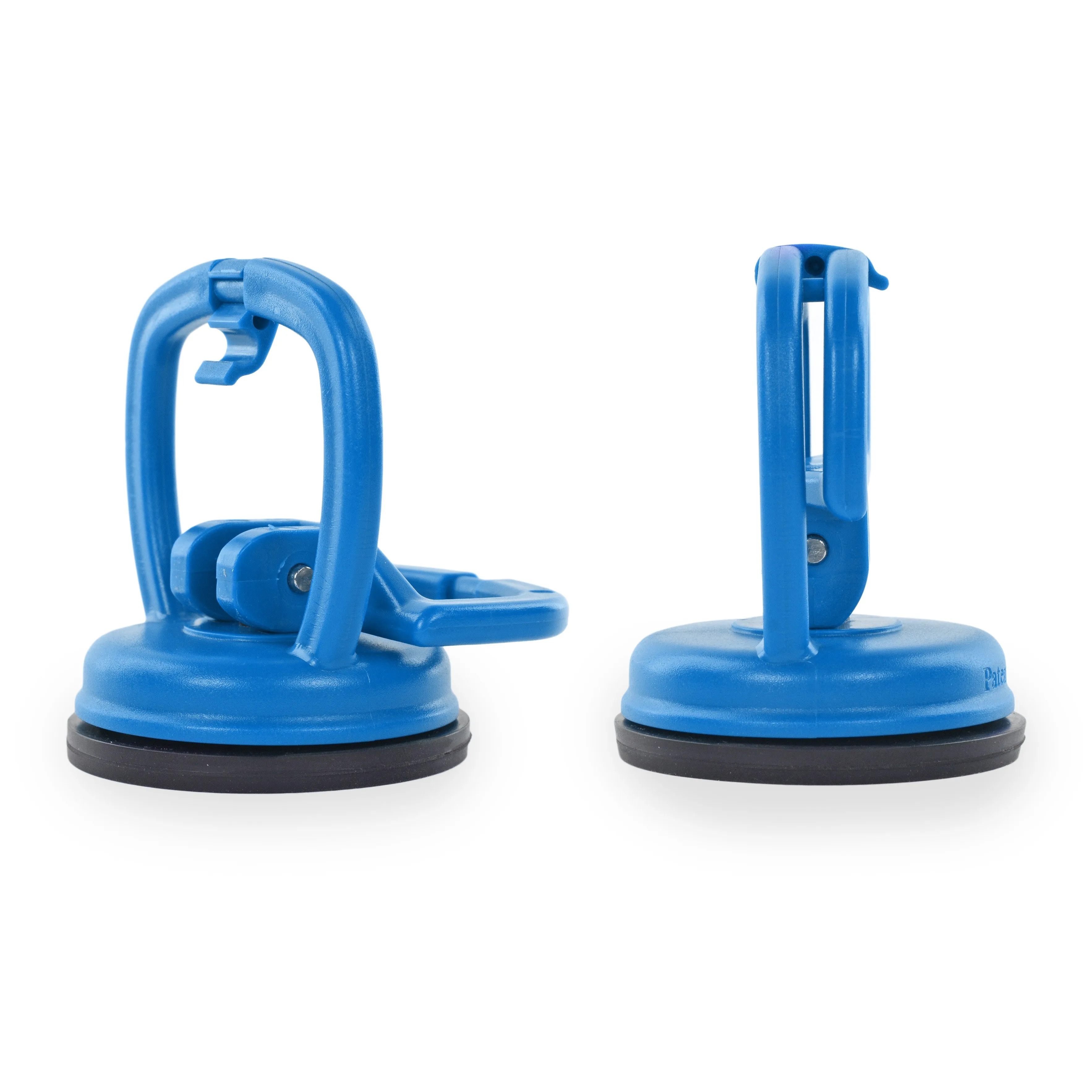

Инструменты

•

•

•

•

•

•

•

•

•

Шаг 1 Разбор iMac Intel 21.5' EMC 2544

• Может быть, у него и нет дисплея Retina, но новый 21,5-дюймовый iMac обладает достойными характеристиками:

• четырехъядерный процессор Intel Core i5 с частотой 2,7 ГГц и 6 МБ кэша L3.

• 8 ГБ оперативной памяти

• Жесткий диск емкостью 1 ТБ (5400 об/мин)

• Графический процессор NVIDIA GeForce GT 640M с 512 МБ выделенной памяти VRAM

• Четыре порта USB 3.0 и два порта Thunderbolt

• Wi-Fi 802.11n и Bluetooth 4.0

Шаг 2

• Если вы еще не слышали, новый iMac очень тонкий... вроде как. В самом тонком месте (по краю) его толщина составляет 5 мм. В самом толстом месте толщина составляет более 4 см, что более чем в 8 раз превышает толщину края.

• Поскольку толщина нового iMac едва превышает толщину компакт-диска, он не оснащен оптическим приводом. Однако он оснащен множеством портов:

• 3,5 мм для наушников

• слот для карт памяти SDXC

• 4x USB 3.0

• 2x Thunderbolt

• Гигабитный Ethernet

Шаг 3

• На задней панели корпуса, скрытой за 'ножкой', мы находим вентиляционные отверстия для охлаждения. В отличие от предыдущих версий, вентиляционное отверстие имеет прямоугольную, а не круглую форму.

• Несмотря на то, что вентиляционные отверстия расположены в нижней части задней панели, мы предполагаем, что вентилятор находится где-то в середине iMac - там, где он наиболее толстый. Вероятно, эти щели являются вытяжными отверстиями, через которые выходит воздух, всасываемый снизу.

• Спрятавшись над логотипом Apple, мы находим маленькие решетки двойного микрофона.

• Оно слушает, оно всегда слушает...

• Модель этого iMac и EMC Номера прячутся на своем обычном месте под ногами: A1418 и EMC 2544.

• Интересно, что этот iMac заявлен как собранный в США.

Шаг 4

• Мы начинаем отдирать клей, удерживающий дисплей на месте.

• В отличие от в предыдущем iMacэто стекло держится на месте не только с помощью магнитов.

• К нашему ужасу, мы вынуждены использовать тепловую пушку и гитарные медиаторы, чтобы справиться с клеем, удерживающим дисплей.

Комментарии к шагу

Дисплей никогда не держался на магнитах... только стекло.

Замечания по открытию нового 21,5-дюймового iMac.

Чтобы открыть новый iMac, вы использовали тепловую пушку и гитарные медиаторы, чтобы справиться с 'клеем', удерживающим дисплей. Вы пришли к выводу, что: 'вам придется мастерски отклеить старую двухстороннюю липкую ленту и наклеить новую, чтобы вернуть iMac в исходное состояние'. Большинство считает, что дисплей каким-то образом приклеен к алюминиевому корпусу, а после операций с внутренностями его нужно приклеить заново.

Внимательно изучив многие из ваших фотографий, а также фотографии Kodawarisan и других, я предполагаю, что соединение дисплея с корпусом может на самом деле представлять собой некую форму простой микролипучки, которую можно отклеить без разрушения от тепла или грубой силы и ненужной замены суставов!

Если липучка действительно прилегает к боковым и верхним сторонам, но не к нижней части дисплея вдоль алюминиевого 'подбородка', то я предлагаю действовать следующим образом: держатели присосок следует прикладывать к нижним квадратным углам дисплея, а не к верхним закругленным углам, как это обычно делается. Усилие, необходимое для открытия корпуса снизу, значительно меньше, чем если бы оно было приложено к верхним закругленным углам - это связано с тем, что вдоль нижнего края дисплея нет подкладки на липучке. Обратите внимание, что в дисплеях с магнитным креплением нет магнитов вдоль нижнего края дисплея. Аналогично, магнитные шарниры можно открыть с гораздо меньшим усилием, если притягивающие присоски прикладывать снизу, а не к верхним закругленным углам. Поиск подходящего варианта такого соединения на липучке значительно упростил бы открытие и закрытие iMac.

Я надеюсь, что вы внимательно изучите ленты, выстилающие дисплей и корпус, и посмотрите, могут ли это быть ленты-липучки. Если это действительно липучки, то это более простой и лучший, а также гораздо более дешевый способ, чем использование магнитов. Все, что нужно, - это знать, как правильно открыть липучку. Возможно, вы сможете отложить в сторону тепловую пушку, гитарные медиаторы и сменные ленты для будущих iMac!

Это отличный анализ и все такое, только это не липучка. Мы бы хотели, чтобы это было так, но это не так.

Сколько градусов?

Шаг 5

• Отклеив клей, похожий на клей для iPad, мы приступаем к тяжелым работам.

• Ремонтные ошибки! Чтобы сэкономить место и устранить зазор между стеклом и пикселями, Apple решила соединить переднее стекло и ЖК-дисплей. Это означает, что если вы хотите заменить одно из них, вам придется заменить оба.

• Утешительный приз: при ремонте больше не придется вытирать пыль и отпечатки пальцев с ЖК-дисплея и стекла при сборке.

• Сплавленный дисплей может выглядеть потрясающе, но какой ценой, Apple? За. Какой. Ценой!?

• Цена быстро становится очевидной: при разрезании дисплея разрушается клейкая пена, фиксирующая его. Чтобы собрать все обратно, придется отклеивать и заменять весь клей, что доставит немало хлопот ремонтникам.

Комментарии к шагу

Приклеивание переднего стекла к ЖК-экрану означает, что дисплей выглядит великолепно, поскольку уменьшается количество отражений, вызванных воздушной прослойкой между передним стеклом и ЖК-экраном. Изображение становится более четким благодаря меньшему количеству отражений. Кроме того, ЖК-дисплей гораздо легче правильно откалибровать с помощью внешнего калибратора. Таким образом, слияние переднего стекла и ЖК-дисплея создает превосходные пользовательские ощущения - ощущения Apple.

Недостатком является то, что для ремонта нельзя использовать готовые детали ЖК-дисплея. Но превосходный пользовательский опыт полностью оправдывает этот компромисс.

Апрель. 2014 г. 21,5 iMac можно заказать с кронштейном VESA вместо ножки.

Шаг 6

• Мы были немало удивлены, увидев, что ЖК-дисплей нового iMac имеет тот же номер модели, что и прошлогодний - LM215WF3 от LG, - несмотря на то, что он на 5 мм тоньше.

• Если он тот же самый, то почему он меньше? Мы предполагаем, что Apple взяла все те же части ЖК-дисплея и поместила их в более компактный корпус.

Шаг 7

• Взглянув на плату управления дисплеем, можно обнаружить пару примечательных микросхем:

• Texas Instruments TPS65161 источник питания смещения

• Парад DP627HDE Контроллер синхронизации DisplayPort LCD

Шаг 8

• Поговорим о подмене лица - ничто внутри этого iMac не напоминает прошлогоднюю модель..

• По мере того как мы будем разбирать эту машину, мы сможем увидеть, как Apple удалось устранить миллиметр здесь и микрон там, по одному компоненту за раз.

• Вот правильно обрезанная (1920x1080) версия внутренностей, которую вы можете использовать в качестве обоев. Мы называем ее 'Обои iMac 21,5' Late 2012'.

Шаг 9

• Нам нравятся жесткие диски и устройства с поддержкой двух жестких дисковдискиПоэтому, естественно, мы начнем с изучения нового накопителя iMac емкостью 1 ТБ.

• Перейдя от традиционного 3,5-дюймового жесткого диска для настольных компьютеров к 2,5-дюймовому диску для ноутбуков, дизайнеры Apple смогли освободить много свободного пространства внутри iMac.

• Кроме того, маленькие жесткие диски для ноутбуков часто работают тише, благодаря меньшему количеству движущихся частей, чем у их старших братьев.

• Apple обратилась к HGST-приобретенной компанией Hitachi-Western Digital, для управления вращающимися накопителями iMac.

Комментарии к шагу

Доступен ли этот 1 ТБ 2,5' @7200rpm доступен для потребителей? Я искал в Newegg и нашел только негабаритные Seagate.

Нужны ли для этого диска специальные кабели или другие устройства, работающие с вентиляторами охлаждения?

Шаг 10

• Резиновый корпус слегка прилегает к краям жесткого диска под верхней и нижней пластиковыми рамками.

• Этот дизайн значительно отличается от того, что мы видели раньше. раньше. Поскольку внутренние компоненты расположены более плотно, чем раньше, небольшие вибрации могут передаваться через большее количество компонентов. Резиновый корпус гасит вибрации от вращающегося жесткого диска, чтобы они не передавались по всему устройству.

Шаг 11

• Возможно, вы уже знаете, что у нас есть 54-битный комплект драйверов чтобы справиться с любыми потребностями в механическом крепеже. Однако вы можете не знать, что входящий в комплект удлинитель можно использовать для обеспечения дополнительного крутящего момента при откручивании сложных винтов - например, тех, что удерживают плату блока питания внутри iMac.

• Эта плата берет доступное переменное напряжение из розетки и преобразует его во вкусное постоянное напряжение для потребления iMac.

• Указанная мощность составляет 12,1 В, 15,4 А.

Шаг 12

• Новый макет для фанатов! Мы - фанаты.

• Компания Apple вносит значительные изменения и перешла от нескольких маленькихвентиляторов к одному централизованному вентилятору.

• '1' может быть самым одиноким числом, но удаление 2/3 вентиляторов значительно экономит место.

• Судя по ориентации беличья клетка вентилятора, мы поняли, что он забирает холодный воздух из нижних вентиляционных отверстий, а затем выдувает горячий воздух из решетки в задней части iMac.

• Мы были правы.

Шаг 13

• Веб-камеры в iMac прошлых лет всегда подключались к логической плате с помощью длинных хрупких кабелей; теперь это не так.

• Ленточный кабель, который мы можем назвать только 'мускулистым', обеспечивает связь камеры FaceTime HD с логической платой.

Шаг 14

• Как мы уже упоминали, новейший iMac оснащен не одним, а двумя микрофонами.

• Технология двойных микрофонов уже много лет используется в мобильных устройствах для отсечения фоновых шумов во время телефонных разговоров. Теперь та же идея применяется и в мобильных устройствах для улучшения качества звука во время интимных разговоров по FaceTime с мамой.

• Нечасто мы видим, что микрофон (микрофоны) и веб-камера компьютера отсоединены друг от друга. Такая модульность означает положительные моменты в плане ремонтопригодности.

Шаг 15

• Три антенны выведены наружу с помощью нескольких щелчков.

• Несмотря на то что основная антенна Wi-Fi, как обычно, спрятана за большим логотипом Apple на задней панели, эти три антенны разделяют обязанности Bluetooth и вторичного Wi-Fi.

Шаг 16

• Время отключить динамики!

• Динамики могут выглядеть просто, но их извлечение - это нервное испытание. По всей видимости, без всякой причины, кроме как для того, чтобы нажать на наши кнопки, Apple добавила заусенец в нижнюю часть динамиков, чтобы их было труднее, чем нужно, извлечь.

• После того как мы изрядно потрепали себе нервы, динамики в сборе позволяют нам извлечь их из больной бит, падающий корпус.

Комментарии к шагу

Какую функцию выполняет верхняя часть/камера динамиков? Кажется, что они отрезаны от динамиков поролоновыми вставками.

Где находится разъем для наушников? Я не вижу его на плате с usb и слотом для SD-карт. Где он находится? Он отдельный?

Похоже, что он интегрирован в динамик.

Читайте сначала, делайте потом......

Я вытащил левый динамик, отсоединил выключатель питания от блока питания и вытащил динамик, Что я не посмотрел на то, что провод не является частью динамика, но обертывается вокруг него и прикрепляется к кнопке питания, Теперь, похоже, мне нужно найти кнопку питания, потому что я вырвал провода довольно трудно.

Удалось ли вам заменить кнопку питания? К сожалению, я сделал то же самое с моим 27'. Я ищу решение. Я слышал, что ее можно отколоть, чтобы припаять обратно.

Шаг 17

• Следующим логичным шагом было снятие логической платы iMac.

• Мы знаем, мы ужасны.

• Мы переворачиваем плату и получаем первый взгляд на 'вкусную' сторону, которая показывает, ну, очень много 'вкусного'.

Шаг 18

• Хорошие новости: Оперативная память iMac 'заменяема пользователем'.

• Плохая новость: для этого вам придется отклеить экран и снять логическую плату.

• Это едва ли менее ужасно, чем припаянная оперативная память, которую невозможно извлечь.

• В нашем дешевом устройстве установлено 8 ГБ оперативной памяти Hynix PC3-12800.

Шаг 19

• Как молодой человек, нервничающий перед танцем на выпускном, карта AirPort незаметно сидит в углу.

• После небольшого перерываBroadcom вернулась, чтобы принести возможности WLAN в iMac.

• Broadcom BCM4331 одночиповое решение WLAN доминирует в крошечной карте AirPort.

• Три антенны Wi-Fi управляются тремя двухдиапазонными фронтальными чипами Skyworks SE5515.

• Новинка прошлогодней моделиBluetooth и Wi-Fi интегрированы в одну карту, а также добавлена микросхема BCM20702 однокристальный процессор Bluetooth 4.0.

Шаг 20

• А вот и тот самый радиатор!

• А вместе с ним... что это... процессор???

• В новом iMac используется подпружиненный радиатор, FCLGA1155 чтобы все эти маленькие электрические сигналы поступали в процессор и выходили из него.

Шаг 21

• Процессор Intel Core i5-3330S Тактовая частота составляет 2,7 ГГц, но при необходимости он может развить частоту до 3,2 ГГц.

• Это нижняя ступенька лестницы процессоров в iMac. Для 21,5-дюймового компьютера можно использовать четырехъядерный Intel Core i7 с частотой 3,1 ГГц и Turbo Boost до 3,9 ГГц.

Шаг 22

• Основные игроки на передней стороне Lo-Bo:

• Nvidia GeForce GT 640M GPU

• Intel E213B384 концентратор контроллера платформы

• Texas Instruments Stellaris LM4FS1AH микроконтроллер

• 2x Hynix H5GQ2H24AFR GDDR5 SGRAM

• National Semiconductor VM22AC

• Delta 8904C-F

• Контроллер гигабитного Ethernet Broadcom BCM57765A1KMLG со встроенным устройством чтения карт памяти SDXC

Шаг 23

• Незаметно спрятанные на обратной стороне логической платы, мы находим еще несколько микросхем:

• Intel DSL3510L Cactus Ridge Контроллер Thunderbolt

• Analog Devices SSM3302 аудиоусилитель

• Vimicro VC0359 процессор для веб-камеры

• Intersil ISL6364 контроллер многофазной широтно-импульсной модуляции (ШИМ)

• Аудиоконтроллер Cirrus Logic 4206BCNZ, тот же чип, что и в прошлогоднем 21,5'

Step 24

• Итак, ммм...

• Видите эти следы на плате?

• Видите еще одно отверстие слева?

• Похоже, именно здесь должен располагаться фирменный разъем SSD от Apple.

• Установка SSD с 13-дюймового MacBook Pro Retina Display подтверждает это предположение. Если ботинок подходит...

• Мы приобрели 'дешевую' версию iMac. Мы предполагаем, что в более дорогой версии - той, что имеет встроенный привод Fusion - этот разъем припаян к плате, а в него вставлен SSD на 128 ГБ.

• Похоже, в этом поколении iMac не будет любви к нашему замечательному двухдисковому комплекту :(.

Комментарии к шагу

Скорее всего, накопитель Fusion - это гибрид, а разъем SSD был намеренно отключен.

Было подтверждено, что технология Fusion Drive основана на программном обеспечении и не является тем же самым, что и гибридный диск. Два диска разделены и работают как один диск с помощью программного обеспечения. Их разделение позволяет использовать оба разъема SATA3 и обеспечивает более эффективную пропускную способность для данных при их перемещении с одного диска на другой. Кроме того, если одна из частей Fusion Drive выйдет из строя, ее можно заменить. Так что Делаете.ру прав в своих предположениях.

Нет

SSD-накопитель был 'намеренно обезлюжен' только потому, что SSD (или Fusion Drive) не является опцией базового 21,5-дюймового iMac.

Простите, если я ошибаюсь, но я вижу пару портов питания и передачи данных SATA сразу слева от микросхем оперативной памяти (как видно на снимках 18 и 21)?

Как бы ни был удобен запасной разъем для SSD (как сказано в шаге 24), возможно ли установить второй SSD через (видимые) порты SATA, о которых я говорил выше, или, возможно, через Y-сплиттер через порт HDD?

Заранее спасибо.

Я вижу только один порт SATA, который уже занят для единственного HDD.

Кабели SATA также нельзя разделить.

Что касается шага 24.

.

.

Не знаете, можно ли установить туда SSD Aura Pro от OWC? Например, если я куплю 21,5-дюймовый iMac со стандартным жестким диском на 1 ТБ со скоростью вращения шпинделя 5200 об/мин, а затем установлю свой собственный SSD в прилагаемый разъем, будет ли он работать?

.

.

Я предполагаю, что в 27-дюймовом iMac этот разъем будет использоваться для флеш-накопителя емкостью 768 ГБ от Apple? Поэтому я также думаю, что было бы гораздо дешевле купить более дешевый SSD в другом месте и установить его самостоятельно? Есть какие-нибудь мысли?

.

.

Твердотельный накопитель Aura Pro 480GB - https://eshop.macsales.com/shop/SSD/OWC/A...

*5400rpm

Я нашел разъем для SSD на моем iMac, который поставлялся с 1TB HDD! Нашел, когда пришлось снимать главную плату, чтобы обновить Wi Fi карту до 802.11ac:) Возможно, мне очень повезло, или некоторые базовые 21,5-дюймовые iMac имеют такой разъем, хотя у того, что показан в этом обзоре, его не было.

Привет, Рунар,

Было бы неплохо узнать, какая у вас версия - базовая (2,7 ГГц) или более мощная (2,9 ГГц).

У меня более мощная, которую можно заказать (BTO) с SSD, но я не нашел никакой информации о подключении SSD, припаянного к логической плате... и ни одной фотографии.

2.7 поставляется как с разъемом PCI-e SSD, так и без него, он должен быть на всех остальных...

Единственный способ узнать - разобрать 2.7 и посмотреть...

PCI-e SSD здесь - https://eshop.macsales.com/shop/ssd/owc/...

У меня iMac 2012Late 13.1 21.5' 2.7GHZ Есть ли способ проверить без снятия материнской платы?

Шаг 25

• Хотя задний корпус - это последняя часть, до которой мы добрались, именно с него начался дизайн нового iMac.

• Для того чтобы аккуратно соединить части корпуса, Apple обратилась к технологии сварке трениемк процессу, который раньше применялся только в судостроении и аэрокосмической промышленности.

• Сварка трением больше похожа на соединение глины, чем на сварку - она не плавит заготовки, а размягчает область между ними и заставляет материал соединяться, создавая прочный сварной шов без ослабленной зоны термического влияния.

Комментарии к шагу

Как насчет снятия ножки/подставки для установки адаптера VESA? Как раньше, с помощью визитной карточки?

Как минимум, вы можете сообщить нам, можно ли снять подставку так же или вообще снять ее для установки адаптера VESA. Если мне придется работать ножовкой с этой штукой, то я передумаю покупать ее с самого начала.

Для чего предназначен разъем в нижней части корпуса (с правой стороны)?

разъем для кабеля наушников

Не могу понять, где вы видите сварку трением. Насколько мне известно, для сборки используется традиционная точечная сварка, которая обычно применяется при сборке металлических листов.

Шаг 26

• iMac 21.5' EMC 2544 Оценка ремонтопригодности: 3 из 10 (10 - самый простой ремонт)

• Вы по-прежнему можете заменить оперативную память, жесткий диск и процессор в этом компьютере.

• Стекло и ЖК-дисплей теперь сплавлены вместе, и больше нет магнитов, удерживающих стекло на месте. Это значит, что пришло время термопистолета!

• Большинство сменных компонентов (например, оперативная память) спрятаны за логической платой, а значит, чтобы получить к ним доступ, вам придется разобрать большую часть iMac.

• Бюджетники больше не смогут добавить второй жёсткий диск в базовый iMac, если только они не очень любят паять недостающие фирменные разъёмы на логической плате.

• Чтобы вернуть iMac в исходное состояние, вам придётся мастерски отклеить старую двустороннюю липкую ленту и наклеить новую.

Комментарии к статье

Май, Вы можете написать немного

еще о - задней - части ЖК-дисплея?

Я предполагаю, что они разбили стекло, поэтому мы не видим дисплей на конечном снимке.

Уильям: Нет, мы просто хотели сделать что-то другое в этот раз. Сделать приличную фотографию такого большого куска отражающего стекла - ужасная морока.

Специально для вас снимок после падения:

https://guide-images.Делаете.ру.net/igi/unNoO...

Не могли бы вы, ребята, получить те же инструменты Apple имеет для своих техников обслуживания, чтобы удалить ЖК-дисплей. Они не используют тепловую пушку вообще. Это типа пластикового круглого колеса, установленного на пластиковой ручке. Они просто больше его вокруг между монитором и шасси конца монитор легко удалить.

В задней части корпуса есть дверца, ее можно открыть, чтобы заменить плунжер, для этого не нужно открывать mac.

Нет на 21,5', дверца есть только на 27'.

Нет в 21,5-дюймовых моделях, только в 27-дюймовых

Это неправда, в этой модели iMac 2013 года оперативная память расположена за логической платой, и доступ к ней можно получить, только разобрав все сначала

Редактировать: очевидно, все мы, комментирующие, не видят эти предыдущие ответы, прежде чем комментировать lol

'В задней части корпуса есть дверца, вы можете открыть ее, чтобы заменить оперативную память, для этого не нужно открывать mac'.

Эта дверца есть только на 27-дюймовом iMac. Как объяснил автор, в 21,5-дюймовом iMac плата оперативной памяти находится ПЕРЕД логической платой, поэтому дверца в любом случае не даст вам доступа.

Задняя часть логической платы обращена к задней панели компьютера, поэтому дверца будет работать. Полагаю, Apple просто решила, что эстетика важнее, чем возможность модернизации.

Вентиляционное отверстие за подставкой было там еще со времен оригинальных iMac с процессором core 2 duo.

Вентиляционное отверстие появилось на iMac g5 в 2004 году.

Я подозреваю, что попытка запечатать такой большой лист стекла после его снятия с большой вероятностью приведет к его повреждению. Вы можете прокомментировать?

Вам придется найти подходящую двустороннюю клейкую ленту и отклеить старую пленку с обеих сторон машины. Затем правильно выровняйте стекло и приклейте его обратно.

Оно не должно быть повреждено, если вы будете очень осторожны при разборке и сборке.

Я отнес свой iMac в Apple Store во Франции для замены материнской платы. Не буду говорить, где именно, но когда я увидел его, на стекле был довольно сильный скол у основания, где металл соприкасается со стеклом. Так что такое случается. У меня состоялся напряженный разговор с менеджером, и они заменили экран/стекло.

Увы, через месяц обнаружились проблемы с оперативной памятью (бип-бип-бип, машина периодически отказывалась работать). Тогда они заменили оперативную память, сказав, что это не связано. Через 3 недели проблема с оперативной памятью возобновилась... AppleCare, к их чести, почти сразу предложила заменить всю машину, чего я не ожидал, но это облегчение. Я уверен, что ситуация с моим iMac была необычной, но не всегда все идет по плану, когда начинаются проблемы и они начинают отклеивать эти машины и переставлять части!

Жаль, что стекло было приклеено! Неужели новый многослойный экран слишком тяжел для магнитов?

Они сказали, что дисплей на 5 мм тоньше, поэтому я предполагаю, что он будет легче. Магниты, конечно, могли бы сработать и здесь.

Однако мне хотелось бы думать, что причина, по которой они использовали клей вместо магнитов, заключается в экономии места по краям, что позволило бы iMac сохранить иллюзию невероятной тонкости.

Не указано, какие винты используются на каждом этапе?

Такие детали не упоминаются в разборах, а скорее в руководствах по ремонту.

Если посмотреть на рисунок в шаге 8 и увидеть, где расположена оперативная память на последующих рисунках, можно ли заменить оперативную память, не снимая логическую плату? Похоже, что там есть щель, достаточно большая, чтобы дотянуться и отсоединить их. И есть ли какие-нибудь особые заморочки с жестким диском (нужно ли использовать диск того же производителя или можно заменить его позже на любой другой)?

Вы можете заменить его на любой HD, снять вентилятор, затем вы можете заменить плунжер, не снимая LB - я так делал.

Кто-нибудь может прокомментировать, совместимы ли новые iMac с VESA? Я хочу установить один из новых 27-дюймовых iMac на существующий поворотный кронштейн, который прикреплен к моей рабочей станции. Из литературы я не могу понять, можно ли на новых моделях снимать основание.

Нет, они не совместимы с Vesa.

Это скорее вопрос к компании Arman. Очевидно, что они не приварили подставку. Поэтому просто сказать 'нет' недостаточно. Можете ли вы хотя бы указать, может ли подставка быть удалена как часть дизайна Apples, и если да, то ответ - да, мы можем изготовить адаптер.

Будучи авантюристом, как и большинство, я решил при замене жесткого диска 1 ТБ на 3 ТБ в моем 27-дюймовом iMac 2010 года выпуска обратиться к официальному дилеру (поэтому проблем с гарантией нет!) и заменить его за 55 долларов (я купил свой диск) .... меньше, чем стоимость комбинированных инструментов Делаете.ру. Гораздо меньше хлопот, если делать это самому. Я смог удовлетворить свою викарную вуайеристскую сущность, глядя на все ваши фотографии разбора!

Это недорогой вариант для тех, кто хочет получить обновление без лишних хлопот и опасений потерять гарантию.

Не то чтобы я был авантюристом, я заменил ЖК-дисплей в своем оригинальном macbook и верхнюю крышку на Power Book, однако чем старше я становлюсь, тем меньше хлопот мне нужно в жизни. Когда я получу свой новый 27-дюймовый ноутбук, я сделаю то же самое, все будет по гарантии Apple Care, а модернизацией займется дилер.

какой толщины был сменный диск 3t
