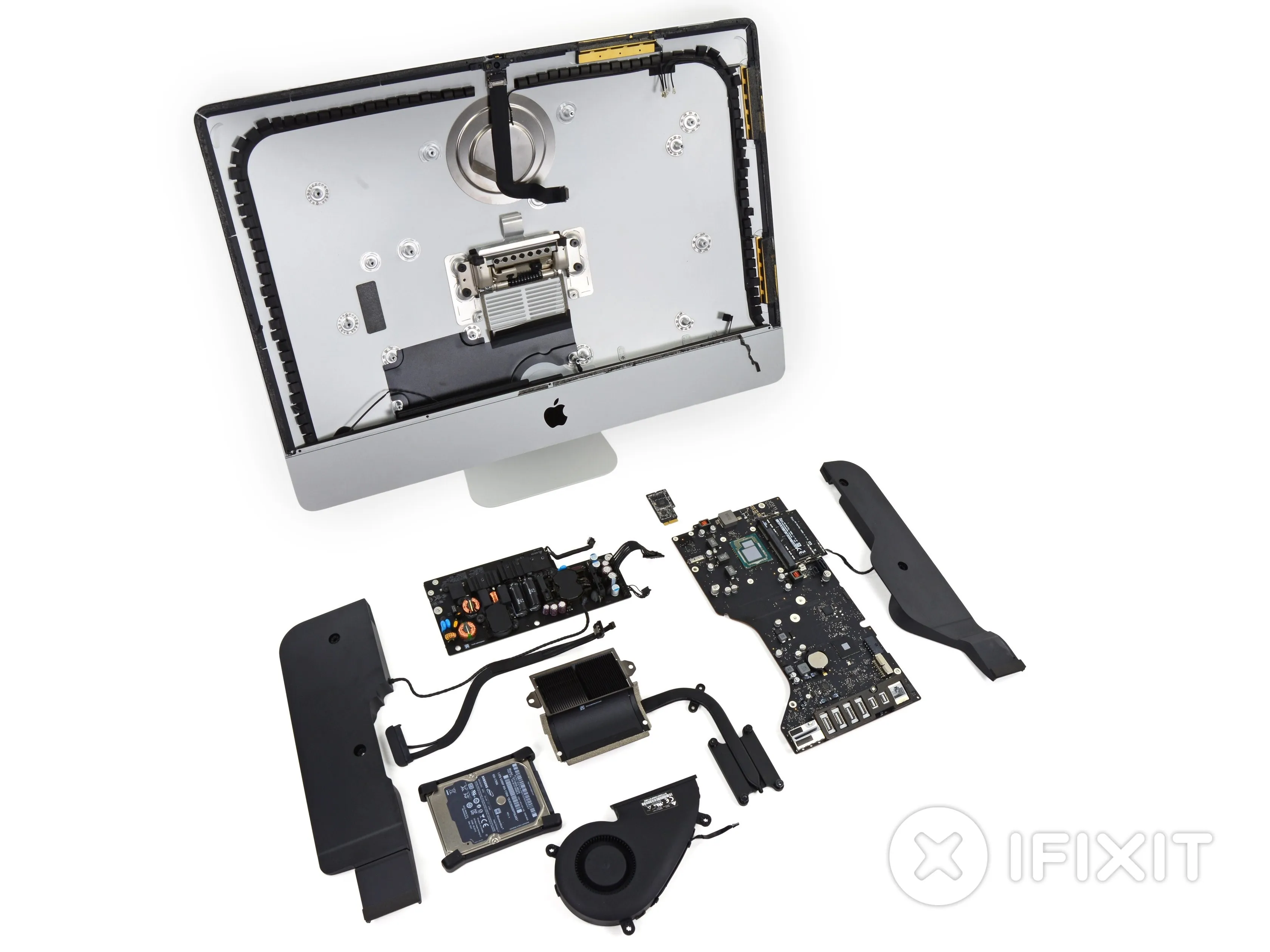

Разборка iMac Intel 21.5" EMC 2638

Введение

Мы на 99 % уверены, что этот iMac на 99 % такой же, как и его предшественник. Что же составляет 1%? Власть? Деньги? Новые разъемы?! Мы знаем только один способ узнать это.

Загляните внутрь небольшого обновления старого друга.

21,5' iMac для вас недостаточно? Мы также получили в свои руки новую 27-дюймовую модель, так что не забудьте ознакомиться с ее большим братом разборка тоже!

Хотите быть на 99% уверенными в том, что вы в курсе последних разборов, фотографий и дружеских встреч Делаете.ру? Пишите нам в Twitter, заглядывайте в наши души в Instagramили подружитесь с нами на Facebook.

Что вам нужно

Набор для починки

В этом наборе содержатся все детали и инструменты, необходимые для выполнения данного руководства.

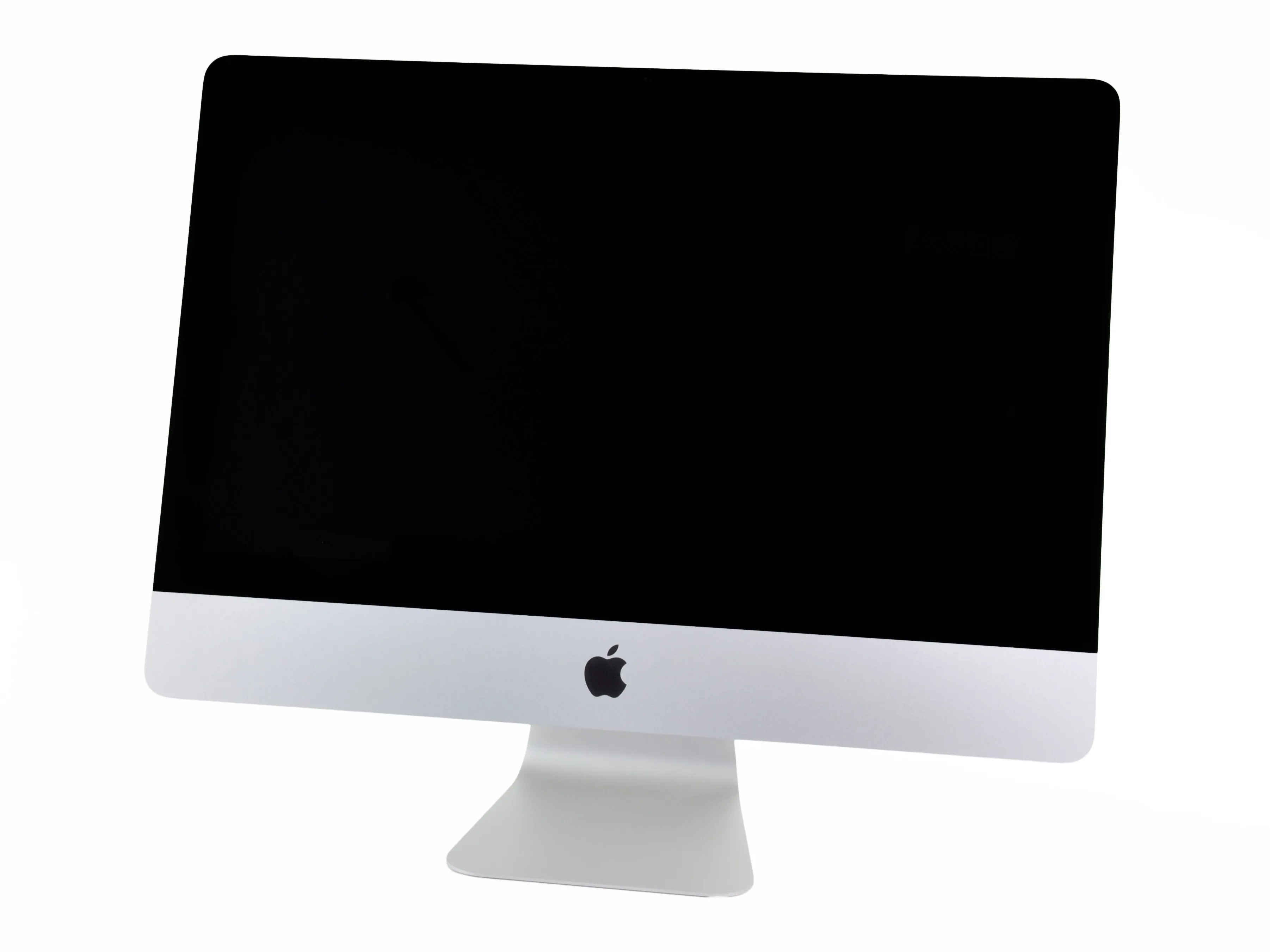

iMac Intel 21.5 | Источник - ifixit.com
Купить сейчас

Детали

iMac Intel 21.5 | Источник - ifixit.com

Инструменты

Колесико для открывания iMac | Источник - ifixit.com
Пластиковые карты | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Отвертка TR8 Torx | Источник - ifixit.com
Отвертка TR10 Torx | Источник - ifixit.com

Шаг 1 iMac Intel 21.5' EMC 2638 Teardown

Обновленные характеристики:
2,7 ГГц четырехъядерный Intel Core i5
Графика Iris Pro
Wi-Fi 802.11ac
Доступны твердотельные накопители с флэш-памятью PCIe
Apple снова использовала забавный вспененный клей для фиксации дисплея на месте. К счастью, у нас есть выход из этой непростой ситуации, на случай если он вам понадобится.
С помощью пары надрезов нам удалось попасть внутрь.
Мы огорчены тем, что Apple не усовершенствовала кабель дисплея iMac, который является хрупким и может быть подвержен катастрофе. Так что если вы попытаетесь сделать это дома, будьте осторожны при открытии!

Шаг 2

Нам пришлось немного покопаться и фактически извлечь логическую плату из iMac. Мы не любим работу. Работа - это тяжело. Но награда, безусловно, стоила затраченных усилий.
В нашей базовой модели 21,5-дюймового iMac теперь есть пустой слот для PCIe SSD, готовый и ждущий жаждущих экономии денег DIY-апгрейдеров.
Это приятный сюрприз по сравнению с прошлым годом, когда мы были разочарованы незаполненными площадками для пайки на логической плате нашего младшего 21.5.

Комментарии к шагу

Не существует отраслевого стандарта для PCIe-накопителей / SSD... На данный момент все они являются проприетарными. Да, сокет защищен, но не интерфейс (как SATA или SAS). Один из них уже на подходе (ботаники сражаются между группами NVMe и SCSIe), будет интересно посмотреть, как производители систем хранения будут поддерживать его до тех пор, и что произойдет на Mac Pro.

Это то, что будет использоваться в Mac Pro, поскольку именно это Apple использует в настоящее время: SATA Express

https://www.sata-io.org/sites/default/fi...

Кто-нибудь знает, какой PCIe SSD можно установить в пустой слот на логической плате? У меня есть 16 Гб оперативной памяти, готовой к установке, но я хотел бы перейти на SSD для одной партии резки.

Я столкнулся с той же проблемой.

Я слышал, что подходит накопитель от MacBook Pro Retina 13, но, учитывая расположение винта, я бы больше склонялся к тому, что туда подойдет SSD от MacBook Air 2012 года.

Я подумываю провести эксперимент.

FIY, я знаю, что этот вопрос был задан два года назад, но я изо всех сил пытался найти прямой ответ, поэтому я подумал, что я размещу его здесь, чтобы другие могли найти его легче, это не macbook air 2012 SSD, это macbook air 2013 SSD. Артикул: SDNEP 655-1837D или SDNEP 655-1837C. Это 12+16 пин. Вы можете найти его на ebay и похожие модели, а также список компьютеров apple, использующих их (довольно много, на самом деле, это совсем не ограничивается macbook air 2013). Я только что установил его в свой (примерно полчаса назад. Система сейчас загружается на нем).

Несколько лет спустя... Возможна ли такая установка в iMac, который поставляется только с HDD? На моей машине есть порт (iMac 14,3). Я уже обновил HDD до SATA SSD и 16 гб RAM и хотел бы продолжать улучшать его, если это возможно, в качестве личного проекта.

Я установил PCIe SSD на эту машину EMC2638. Все работает просто отлично. Используемые детали:

M.2 PCI-e NVMe SSD Adapter Card: https://tinyurl.com/y48xoh9z

Kingston A2000 1TB M.2 PCIe 3.0x4 NVMe (SA2000M8/1000G)

Обязательно приобретите винт torx5, чтобы закрепить карту SSD на своем месте, так как по умолчанию винт в комплект не входит.

Шаг 3

Маркированная как BCM94360CD, эта карта Broadcom AirPort может похвастаться поддержкой нового стандарта Wi-Fi 802.11ac стандарта.
Это не первый Mac, получивший обновление с новым стандартом ac, но мы ожидали увидеть аналогичное оборудование, как в обновлённых MacBook Airs выпущенных в начале этого года.
Что же находится под капотом?
Broadcom BCM4360KML1G 3-потоковый гигабитный приёмопередатчик 5G WiFi 802.11ac - как и ожидалось, это тот же чип, который обеспечивает работу Wi-Fi ac в 11- и 13-дюймовых MacBook Air.
Три чипа Skyworks SE5516: двухдиапазонные фронтальные модули WLAN 802.11a/b/g/n/ac
Broadcom BCM20702 однокристальное решение Bluetooth 4.0 HCI с поддержкой Bluetooth Low Energy (BLE)

Шаг 4

Несмотря на перестановку CPU/GPU, микросхемы на передней панели выглядят очень знакомо:
2,7 ГГц четырехъядерный Intel Core i5 с графическим процессором Intel Iris Pro.
Intel E213B384 концентратор контроллера платформы
Texas Instruments Stellaris LM4FS1AH микроконтроллер
Контроллер гигабитного Ethernet Broadcom BCM57765A1KMLG со встроенным устройством чтения карт памяти SDXC
National Semiconductor VM22AC

Шаг 5

И если передние микросхемы показались нам знакомыми, то посмотрите на задние:
Intel DSL3510L Cactus Ridge Контроллер Thunderbolt
аналоговые устройства SSM3302 аудиоусилитель
Vimicro VC0359 процессор для веб-камеры
Intersil ISL6364 контроллер многофазной широтно-импульсной модуляции (ШИМ)
Аудиоконтроллер Cirrus Logic 4206BCNZ, тот же чип, что и в прошлогоднем 21,5'

Шаг 6

Похоже, Apple одним выстрелом убила двух зайцев - если бы кабели для жестких дисков были птицами. Кабели питания и передачи данных SATA для жестких дисков объединяются в славный союз, позволяя вам сэкономить пару шагов при обновлении.

Комментарии к шагу

Есть ли возможность приобрести эти кабели SATA отдельно?

Чтобы люди могли купить iMac с 256-гигабайтным SSD и добавить к нему свой собственный HDD.

Я поддерживаю этот вопрос, у меня есть 2013 21,5' iMac с 256 ГБ SSD, и я бы хотел добавить накопитель, но когда я открыл его, там нет кабеля, потому что он не нужен. Любое руководство было бы очень признательно.

Вам нужно немного больше, чем кабель! Есть резиновая подставка & металлические кронштейны для крепления накопителя.

● iMac 21.5' Hard Drive Power & Data Cable (923-00035)

● iMac 21.5' Hard Drive Cradle Kit (076-1448)

● iMac 21.5' Кронштейн для крепления жесткого диска левый (076-1448)

● Кронштейн для установки жесткого диска iMac 21,5' справа (076-1448)

Шаг 7

Итеративная оптимизация Apple снова в действии, с более тонким и красивым радиатором процессора.
Мы сравнили этот новый радиатор с большим, более мощным и надежно закрепленным радиатором, выпущенным в ноябре прошлого года. паутинкаи стали задаваться вопросом, что изменилось, чтобы сделать такой тонкий радиатор.
Правда оказалась тревожной - процессор припаян к логической плате, и его нельзя снять, заменить или модернизировать.
Насколько мы можем судить, это первый алюминиевый iMac с припаянным процессором; это тихий, но явный переход к еще более худшим возможностям модернизации iMac.
21,5-дюймовый: процессор corei5 с частотой 2,9 ГГц можно обновить, а двусторонние клейкие полоски, использовавшиеся в модели 2012 года, работают и на этой модели конца 2013 года.

Комментарии к шагу

Причина, по которой процессор припаян, заключается в том, что Intel не предлагает процессоры с сокетами и графическим процессором Iris Pro. Поэтому Apple вынуждена использовать впаянный процессор.

Я согласен с предыдущим комментарием. Если бы кто-нибудь прочитал что-нибудь о Haswell и Iris Pro, он бы уже знал, что это единственный способ, которым Intel позволит OEM-производителям интегрировать этот конкретный пакет CPU/GPU. Я бы поставил хорошие деньги на то, что iMac 21,5' с графикой Nvidia имеет процессор с сокетом.

Ну, а 27-дюймовый iMac имеет процессор с сокетом, потому что он ему не нужен, так что шансы велики...

Значит, если вы выберете новый 21,5 imac с опцией nvidia GT750M, процессор будет с сокетом? Если это правда, то это лучший вариант для 21.5...

почему в шаге 6 обзора есть еще одна материнская плата?

Новый 21,5 imac с опцией nvidia GT750M. можно обновить!!! ДА! Я только что сделал это сегодня утром. Добавил 16 Гб оперативной памяти и новый SSD. Теперь он работает так быстро, как и должен. Собираюсь подождать до следующего года, чтобы обновить процессор, когда цены упадут или процессоры с одинаковым сокетом будут обновлены до более нового процессора.

Шаг 8

iMac 21.5' EMC 2638 Оценка ремонтопригодности: 2 из 10 (10 - самый простой ремонт)
В этом компьютере по-прежнему можно заменить оперативную память и жёсткий диск... с большим количеством клея.
Бюджетники теперь могут добавить второй жесткий диск к базовому iMac, поскольку разъем Fusion Drive больше не отсутствует на логической плате.
Процессор припаян к логической плате, и его нельзя заменить или модернизировать.
Стекло и ЖК-дисплей сплавлены вместе, и больше нет магнитов, удерживающих стекло на месте.
Большинство сменных компонентов (например, оперативная память) спрятаны за логической платой, поэтому, чтобы получить к ним доступ, придется разобрать большую часть iMac.
Вам придется мастерски отклеить старую двустороннюю липкую ленту и наклеить новую, чтобы вернуть iMac в исходное состояние.

Комментарии к статье

Мой вопрос касается хранения. Я знаю, что есть два варианта хранения BTO. . .

- Я знаю, что 1 ТБ Serial ATA - это диск с пластинами.

- Я знаю, что накопитель Fusion Drive емкостью 1 ТБ представляет собой диск с пластинами и флэш-память PCIe, объединенные в CoreStorage.

Я хочу знать следующее. .для вариантов BTO с одним только флеш-накопителем (256 ГБ и 512 ГБ), это SSD форм-фактора 2,5 дюйма или накопители на базе PCIe? Я не видел ничего, что бы указывало на это, а между ними существует большая разница в производительности.

Мое обоснованное - но неподтвержденное - предположение состоит в том, что в свободный слот устанавливают 256-Гбайт PCIe SSD, а в место основного диска - 2,5-дюймовый SSD емкостью 512 Гбайт.
