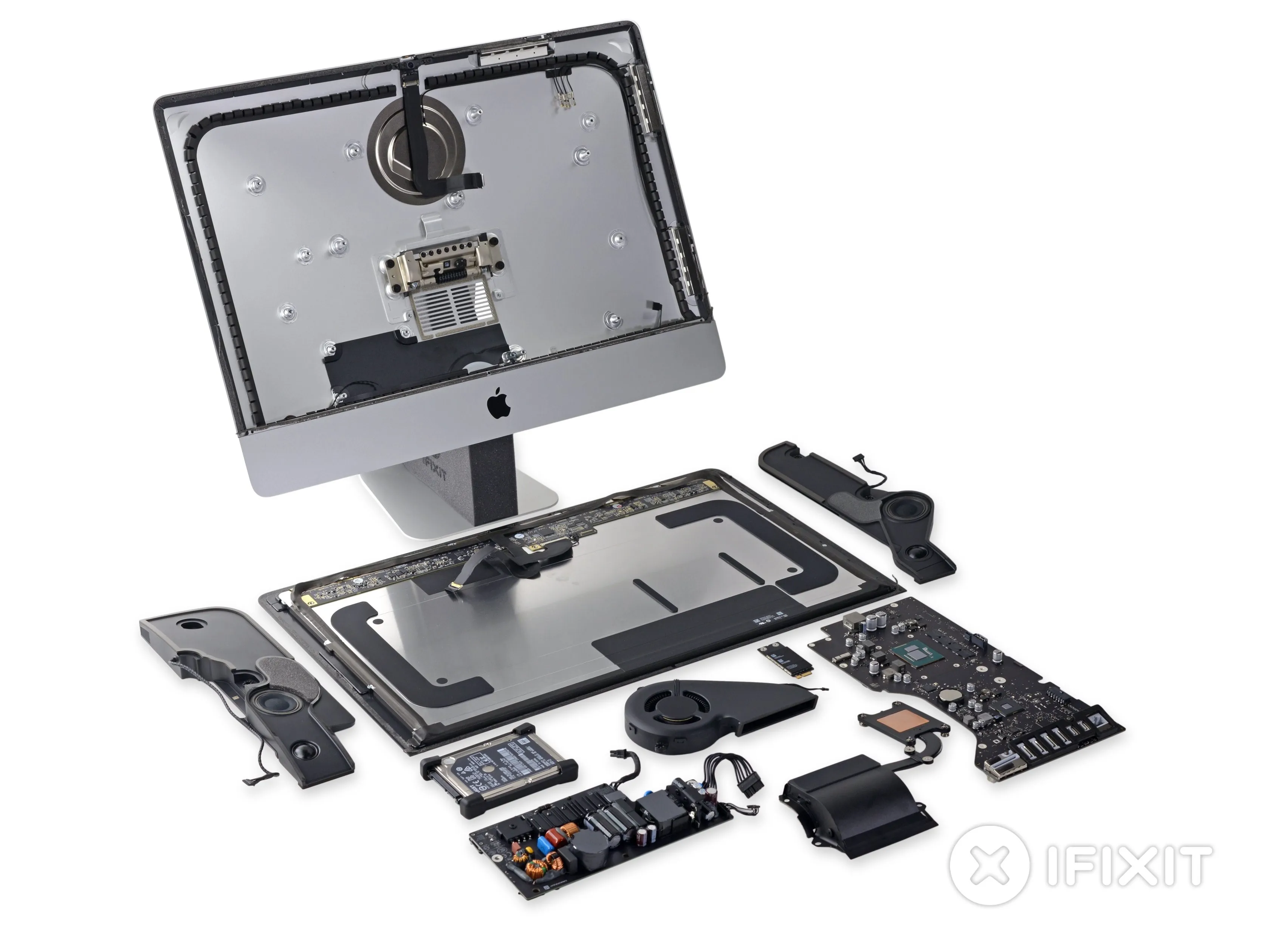

Разборка iMac Intel 21,5" Retina 4K Display

Введение

Рождество для 21,5-дюймового Intel iMac наступило рано: сегодня он получил в подарок дисплей высокой четкости в формате 4K. Если вы просите у Санты эту пиксельную мощь, не забудьте указать, что вам нужен именно 4K, а не его злой брат-близнец - iMac Intel 21,5' EMC 2889. А теперь - самая любимая часть, время разворачивать товар!

Хотите, чтобы в вашей жизни было больше разборов? Не нужно просить Санту, мы все предусмотрели! Следите за нами в Twitter, Instagramи Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

Видеообзор

Шаг 1 Разбор iMac Intel 21,5' Retina 4K Display

• Наряду с впечатляющим дисплеем, 21,5-дюймовый Retina 4K iMac имеет некоторые характеристики нового поколения:

• 3,1 ГГц четырехъядерный процессор Intel Core i5-5675R (Turbo Boost до 3,6 ГГц)

• 8 ГБ оперативной памяти LPDDR3 1867 МГц

• Графика Intel Iris Pro Graphics 6200

• Жесткий диск емкостью 1 ТБ (5400 об/мин) с возможностью расширения до 2 ТБ Fusion Drive или 512 ГБ флэш-памяти.

• Wi-Fi 802.11ac + Bluetooth 4.0

• Новый блестящий номер EMC, 2833 (тот же номер модели A1418).

Шаг 2

• Цвета, Дюк! Цвета!

• Этот новый дисплей (первое изображение) впечатляет, особенно по сравнению с iMac без технологии Retina (второе изображение). Разница - как пиксельная ночь и бесшовный день.

• Мы вплотную подошли к нескольким (более 9 миллионов) пикселям 4K IPS-дисплея. Каждый из них состоит из красной, зеленой и синей полосок - измените их, и вы получите цветной пиксель.

• Этот дисплей с разрешением 4 096 x 2 304 пикселя более чем в 4,5 раза превышает количество пикселей в стандартного 21,5-дюймового дисплея iMac.

Шаг 3

• Двойной инструмент для открытия, двойная скорость открытия! Мы сделали так много таких инструментов, что решили, что нам нужно немного улучшить свою игру.

• Кабель дисплея стал немного шире, чтобы поддерживать все эти дополнительные пиксели. 16,4 мм по сравнению с 12,4 мм у не-Retina 21,5'.

• Мы также отмечаем новый резиновый бампер, приклеенный к верхнему винту вентилятора - вероятно, для дополнительной поддержки всех этих тяжелых новых пикселей.

• На самом деле вес дополнительных пикселей незначителен - бампер служит дополнительной опорой и подушкой для более нового и качественного (и более дорогого) дисплея.

Шаг 4

• Этот экран был изготовлен компанией LG - поставщиком Apple для стандартных и сверхвысокое разрешение iMac.

• В отличие от других iMac, этот оснащен дисплеем DCI-P3 - одним из первых, доступных потребителям, - поэтому мы поспешили избавиться от блестящей металлической крышки, явно скрывающей какие-то вкусные фишки.

Шаг 5

• Как и у его братьев и сестер, у этого 4K-дисплея есть аппаратные средства управления, спрятанные за передней панелью:

• Texas Instruments TPS65168 Высокое разрешение, полностью программируемый LCD Bias

• Texas Instruments TPS54320 Синхронный понижающий SWIFT-преобразователь с входным напряжением 4,5-17 В, 3 А

• Texas Instruments TPS54218 Входной сигнал 4,5-17 В, 3 А Синхронный понижающий SWIFT-преобразователь

• Контроллер синхронизации ЖК-дисплея Parade Technologies DP665 (такой же, как в модели 27' 5K прошлого поколения).

• Мы предполагаем, что это модифицированная Apple версия DP663

• Texas Instruments NH245 55K G4

• Texas Instruments BUF16821 Программируемый генератор гамма-напряжения и калибратор Vcom

Шаг 6

• Обратив внимание на интерьер iMac, мы обнаруживаем ровно то же самое, что и в прошлогоднем 21,5-дюймовом iMac - скучно.

• Как обычно, Apple остается при своем мнении относительно жесткого диска, вентилятора и динамиков, сохраняя их дизайн между поколениями.

• В этой модели снова установлен посредственный жесткий диск со скоростью вращения шпинделя 5400 об/мин - может быть, они подталкивают нас к обновлению диска Fusion?

• Чтобы не было скучно, мы превратили этот шаг в монтаж чтобы перемотать эти скучные фрагменты вперед.

Шаг 7

• Apple снова взялась за старое: В 2012 году, когда Apple выпустила тонкий iMac, наш iMac базового уровня был оснащён пустыми площадками для припоя, где мог бы находиться слот SSD Fusion Drive.

• В следующем году наш разобранный аппарат прибыл с пустым слотом, созревшим для модернизации.

• Мы вернулись к пустым площадкам, и все мечты о покупке по дешевке и самостоятельной модернизации умерли. Если вам нужен Fusion Drive, придется настраивать его при покупке или вооружиться паяльником.

• Изогнутый радиатор немного массивнее, чем мы видели ранее на этой неделеИ это возвращение к дизайну 2013 года; возможно, он поможет новому процессору Broadwell найти более прохладные пастбища.

Шаг 8

• У этой маленькой машинки много 'мускулов', но нам не терпится проверить и ее 'мозги':

• Intel SR2AJ Процессор Core i5-5675R 3,1 ГГц (4 М кэш-памяти, TurboBoost до 3,60 ГГц) с графикой Intel Iris Pro Graphics 6200

• Samsung K4E6E304EE-EGCF 16 Гб LPDDR3 1867 МГц SDRAM (4 чипа общим объемом 8 Гб)

• Контроллер Broadcom BCM5776 Gigabit Ethernet

• Texas Instruments LM4FS1EH SMC

• Texas Instruments HD3SS213 Дифференциальный коммутатор 5,4 Гбит/с DisplayPort 1.2a 2:1/1:2

• Fairchild FDMF6808N сверхмалый, высокопроизводительный, высокочастотный DrMOS-модуль (предположительно, новая итерация FDMF6708N)

Шаг 9

• Intel DSL5520 Контроллер Thunderbolt 2

• Аудиоконтроллер Cirrus Logic 4208-CRZ

• Фильтр Delta 8904C-F

• Vimicro VC0359 Процессор для камеры

• ШИМ-контроллер Intersil ISL6372CRTZ

• Winbond 25064FVIQ

• Международный выпрямитель IRFH3702 30 В Одноканальный N-канальный силовой МОП-транзистор HEXFET

Шаг 10

• iMac Intel 21.5' Retina 4K Display Оценка ремонтопригодности: 1 из 10 (10 - самый простой ремонт)

• Разрезать пленку, чтобы открыть iMac, не так уж сложно (при наличии соответствующих инструментов), но для завершения ремонта ее необходимо заменить.

• Оперативная память все еще припаяна к логической плате - вы останетесь с тем, что купили.

• Разъем Fusion Drive отсутствует на логической плате, что уничтожает все надежды на взлом хранилища.

• Процессор припаян к логической плате, и его нельзя заменить или модернизировать.

• Стекло и дисплей Retina сплавлены вместе, что увеличивает стоимость замены.

Комментарии к шагу

Какой лучший метод или шаги для замены пленки дисплея?

Вы можете следовать этому руководству для замены клея дисплея. Руководство было написано для другой модели iMac, но процедура должна быть такой же. Вы можете приобрести набор клейких полосок для дисплея в нашем магазине.

Комментарии к статье

Странно. Они упоминают все, кроме чипсета Intel.

В Imac используется HM97

Помогите мне прояснить: если я получу любую из моделей с фьюжн-диском, смогу ли я обновить и HD, и флеш-модуль?

Да. Согласно инструкции, оба модуля являются съемными. Если заказать модель с SSD, то, разумеется, в комплекте будет разъем SSD, который отсутствует в стандартных моделях с HDD.

Жесткий диск - да. А вот с твердотельным накопителем я не уверен. Насколько я знаю, Apple использует собственный разъем NVMe для своих твердотельных накопителей, хотя OWC выпускает накопители с фирменным разъемом Apple, но они дорогие - 400 долларов за 480-гигабайтный твердотельный накопитель и 650 долларов за терабайтный твердотельный накопитель.

Может ли iMac конца 2013 года использовать этот 4K-дисплей?

Пожалуйста, позвольте мне уточнить мой вопрос. У меня есть iMac 21,5 конца 2013 года - среднего класса с графикой nVidia. Я хотел бы обновить его дисплей до 4K. Может ли это сработать? Не могли бы вы помочь мне разобраться с этим?

Извините, Cutare, но нет возможности обновить стандартный дисплей до Retina без установки новой логической платы. Дисплей Retina использует больший кабель данных дисплея и физически не может быть подключен к логической плате не-Retina.

Так что помогите мне прояснить: я заказал один из них с 1tb HDD, так что я могу заменить HDD на SSD? Спасибо, ребята

Вы определенно можете заменить HDD на 2,5 мм SATA SSD. Если вы хотите использовать PCIe blade SSD, то вам, скорее всего, не повезло. В нашей базовой модели устройства на логической плате не было слота PCIe SSD. Для этого необходимо приобрести модель с SSD или Fusion Drive.
