Разборка iMac Intel 21,5" Retina 4K Display 2017
Введение
500 нит, 1 миллиард Цвета и два порта Thunderbolt - вот и все, верно? Не так быстро. Apple уже рассказала вам о шикарных характеристиках обновлённого iMac 4K, но мы готовы раскрыть то, чего не было в пресс-релизе. Пришло время разобрать этот универсальный компьютер на множество частей - присоединяйтесь к нам и разберите iMac 4K середины 2017 года.
Не можете насытиться разборкой? Вот где можно получить еще больше разрывов:
Что вам понадобится
Инструменты
Колесико для открывания iMac | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пластиковые карты | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Отвертка TR8 Torx | Источник - ifixit.com
Отвертка TR10 Torx | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Отвертка Phillips #1 | Источник - ifixit.com
Видеообзор
Шаг 1 iMac Intel 21.5' Retina 4K Display 2017 Teardown
Внешний вид, конечно, мало что выдает, но не всегда можно судить о книге по алюминиево-стеклянному корпусу iMac, на котором вы ее читаете. Давайте начнем с того, что нам известно:
Четырехъядерный процессор Intel Core i5 с тактовой частотой 3,0 ГГц (Turbo Boost до 3,5 ГГц)
8 ГБ оперативной памяти DDR4 2400 МГц
Графический процессор Radeon Pro 555 с 2 ГБ VRAM
Жесткий диск емкостью 1 ТБ (5400 об/мин)
Wi-Fi 802.11ac и Bluetooth 4.2
Дисплей на 43% ярче (500 нит) с разрешением 4096 × 2304 и широким цветовым охватом P3
Шаг 2
Взглянув на заднюю панель, можно обнаружить множество портов. Сначала обычные: разъем для наушников, устройство для чтения карт памяти SD, четыре порта USB и разъем Ethernet.
Необычные подозреваемые? Этот iMac оснащен двумя портами Thunderbolt 3. Они поддерживают вдвое большую пропускную способность, чем предыдущее поколение - каждый из этих портов может передавать данные со скоростью 40 Гбит/с.
Этой пропускной способности достаточно для работы с четырьмя внешними мониторами 4K - правда, при такой конфигурации оборудования, Apple утверждает. мы ограничены двумя.
Как же нам обойтись всего тремя 4K-дисплеями? Как?
Подтверждая наши подозрения о том, что это в основном iMac 2015 года с обновлённым внешним видом, этот аппарат имеет тот же номер модели (A1418), но с новым EMC: 3069.
Шаг 3
Мы берем наш iMac Opening Wheel и отправляемся в город. Затем мы приносим его домой и используем, чтобы вскрыть наш новый шикарный iMac.
Мы проходим круг за кругом, и клей, крепящий дисплей по периметру, отваливается.
Когда Apple представила этот форм-фактор в 2012Заменив любимые магниты, мы были огорчены и растеряны. С тех пор мы узнали его секреты, и теперь мы в восторге от того, как легко этот клей прорезается.
Мы бы хотели, чтобы Apple внедрила нечто подобное в другие линейки своих продуктов.
После привычной процедуры открытия мы впервые заглядываем внутрь.
Шаг 4
Когда все стекло и пиксели убраны с дороги, мы сразу же замечаем несколько едва заметных обновлений.
Во-первых, выросла логическая плата - она заняла территорию которую раньше занимал правый динамики даже немного расширилась в сторону вентилятора.
Еще более примечательно, что в центре платы появилась заметная монтажная пластина радиатора. Забавно, но старому радиатору она была не нужна...
И наконец, в центре нижней панели дисплея, прямо под стеклом, находится микрофон! Его ленточный кабель проходит прямо над винтом, что довольно странно.
Комментарии к шагу
Похоже, что для жесткого диска есть специальный кронштейн, вероятно, он будет в комплекте, если вы купите модель только с SSD?
Это обычный 2,5' размер, вы можете использовать любой SSD, физически должен подойти
Что можно обновить в процессоре?
Шаг 5

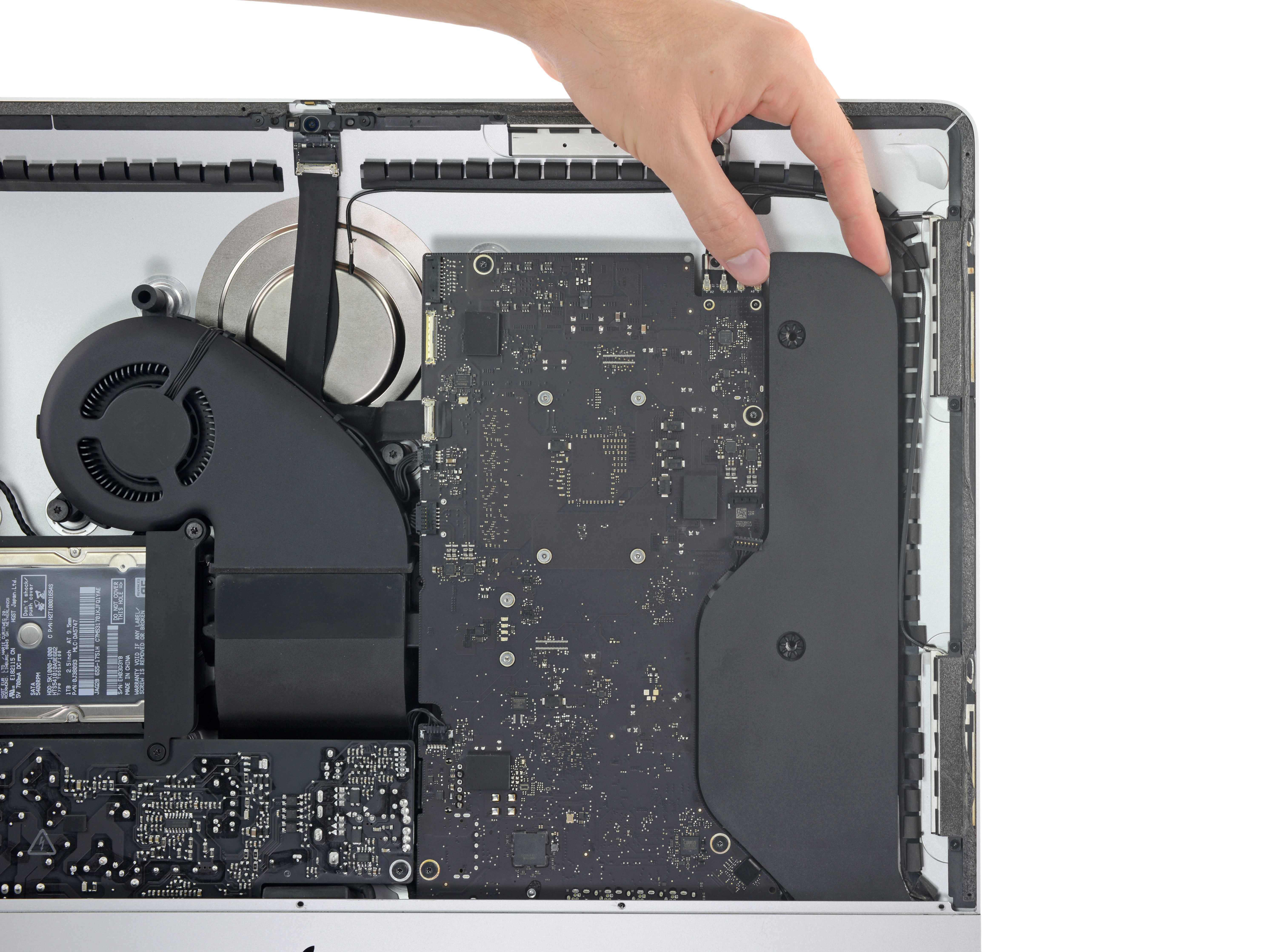

Ну, эта часть обновления не такая освежающая, как хотелось бы - правый динамик больше не снимается сразу. Он довольно прочно удерживается новыми контурами логической платы.
Ничего страшного, просто это означает, что ваш любимый набор руководств по ремонту iMac не будет полностью применим к этой модели. Мы займемся этим для вас.
Комментарии к шагу
Вы все еще работаете над этим?
Тим - Работа завершена, это не руководство по ремонту, чтобы что-то исправить. Это взгляд изнутри и то, что заставляет этот iMac работать!
@Jeff Suovanen Спасибо!
Шаг 6
Остальные части этого iMac разбираются практически так же, как мы ожидаем, и мы без лишних хлопот извлекаем блок питания, жесткий диск и вентилятор.
И, приложив еще немного локтевого жира, мы вынимаем логическую плату из гнезда, чтобы обнаружить... съемную оперативную память? Мы с трудом верим своим глазам.
Да, это модули SO-DIMM. Две штуки.
Что не столь интересно, здесь также есть захватывающий разделенный радиатор. Но если серьезно, посмотрите на эту оперативную память!
Комментарии к шагу
Что находится в левом нижнем углу корпуса? Похоже на mini-pci карту; может быть, wi-fi?
Это Broadcom BCM943602CDP.
Логическая плата (Mainboard / Motherboard) не названа. Кто производитель и какой тип модели?
Например: Gigabyte Maximus IX Formula (плата Intel CPU 1151)
Какой тип логической платы (Mainboard / Motherboard) используется Apple в iMac 21,5 и 27 моделей 2017 года?
Пожалуйста, назовите его. Спасибо.
Например: Gigabyte ASUS MAXIMUS IX FORMULA (Intel использовала 1151)
Шаг 7
Возможно, это не так доступно, как люк для оперативной памяти (очень простой) в 27-дюймовых iMac, но все же это значительный выигрыш в плане возможности обновления по сравнению со всеми 21,5-дюймовыми iMac с припаянной оперативной памятью, с которыми мы сталкивались в последние годы.
Прежде чем двигаться дальше, мы уделим время кремнию, который предлагают эти модули памяти:
SK Hynix H5AN8G6NAFR-UHC 8 Гб DDR4 SDRAM (4 × 8 Гб = 4 Гб на DIMM, 8 Гб всего)
Ablic (ранее Seiko Instruments) S-24C04A Последовательная память EEPROM 4 Кб
Комментарии к шагу
Всего 8 Гб на модели, которая вряд ли может быть начального уровня?
Это SODIMM или DIMM обычного размера?
Шаг 8
Новая конструкция радиатора нас заинтриговала. Что скрывается под ним?
Наклейки, лишающие гарантии, на винтах радиатора? Странно. Может ли это означать...
Да! Процессор тоже модульный! Он снимается вместе с радиатором, открывая стандартный процессорный разъем LGA 1151.
Опять же, это не самая доступная вещь в мире - она находится на обратной стороне логической платы, спрятана за множеством других компонентов и погребена под приклеенным стеклом. Но впервые за многие годы стало возможным заменить или обновить процессор без паяльной станции, и это большая победа.
Комментарии к шагу
Следует отметить, что с юридической точки зрения такие наклейки об аннулировании гарантии недействительны. Закон Магнуссона-Мосса четко дает пользователям право модернизировать, чинить и обновлять свои машины по своему усмотрению, не аннулируя при этом никакой гарантии (если только пользователь сам не сломает что-нибудь в процессе модернизации).
Означает ли все это, что можно купить и установить более мощный процессор? После того как я чуть не угробил свой собственный экземпляр этой 'обновляемой' машины, погнув золотые наконечники, соединяющие кабели антенн BT и WiFi со штырьками на коммуникационной плате, мне, вероятно, не стоит поддаваться искушению, но любопытные умы...
До определенного момента! Вы ограничены серией процессоров Intel Kaby Lake, поскольку прошивка вашей системы предлагает только необходимый микрокод для процессоров Kaby Lake. В основном, эти системы используют iMac18,2
Шаг 9
Этот процессор довольно хорошо термоизолирован в радиаторе; выковырять его оказалось на удивление сложно. Кто-то хочет, чтобы этот процессор был холодным.
Наконец, мы встретились лицом к лицу со звездой этого разбора: Intel SR32W Процессор Core i5-7400 Kaby Lake, 6 М кэш-памяти, до 3,50 ГГц.
Если посмотреть на остальные линейку Kaby Lakeмы не увидим ни одного процессора настольного класса в корпусе BGA. Возможно, Apple вернулась к сокетным процессорам, потому что это все, что Intel предлагает на данный момент.
Но с влиянием Apple и ее известными навыками ведения переговоров, можно подумать, что при желании они смогут получить процессор с сокетами. К тому же есть таинственная модульная оперативная память...
Вы слышали наши мольбы, Apple?
Комментарии к шагу
Одна ветвь коллектора тепловых трубок идет к процессору i5. Что охлаждает вторая ветвь?
Вероятно, графический процессор.
Да, это чип графического процессора AMD Radeon Pro 555, который припаян. Посмотрите видеоролик, где вы сможете лучше рассмотреть его и поддерживающие его чипы VRAM.
Для Apple лучше использовать i5-7400, так как он более дорогой. У Intel есть i5-6585R с лучшими характеристиками.
Интересно, какой апгрейд процессора будет поддерживать этот мобо.... может быть i7-6700?
Мы поставили i7-7700 в наш и он отлично работает :)
Может, они просто поняли, наконец, что дисплей за 4k$ - это слишком много, чтобы выбрасывать его, когда его вычислительный компонент устарел?
Наверняка Apple сделала его модульным, чтобы удешевить гарантийный ремонт.
Да, я думаю, Apple использует модульные процессоры, чтобы сэкономить на компонентах. Новая линейка iMac? То же самое - просто поменяйте процессор! Думаю, они пришли к тому, что стали терять много денег на ремонте.
Я думаю, что Apple видела, как увеличиваются гарантийные расходы на ремонт устройств, находящихся на гарантии, когда процессор или память выходят из строя, а местный магазин Apple не может починить его и может только дать им 'новое-восстановленное' устройство. Затем сломанное устройство должно быть разобрано и отправлено через процесс восстановления, чтобы продать со скидкой. Огромные расходы на гарантийный ремонт. Таким образом, модульная конструкция, но недоступная для простых людей, позволяет местным магазинам ремонтировать эти устройства. Кроме того, Apple видела, как большое количество старых 'яблочников', которые держались за свои старые машины (примерно 2010, 2011), переходили на текущие модели, потому что было трудно оправдать машину, на которой нельзя было увеличить объем оперативной памяти, когда новая версия ОС могла бы выиграть от увеличения объема оперативной памяти. Кроме того, в адрес Apple стали раздаваться упреки в том, что она стала новым подобием Microsoft/Dell (проприетарные, не обновляемые, одноразовые машины по завышенным ценам).
Шаг 10
Последний интересный элемент модульной конструкции на этой плате: CMOS-батарея.
Со всем этим новым модульным оборудованием кажется, что для него почти не осталось места. Он уморительно расположен вертикально в этом милом маленьком слоте для батарейки.
Примечание: пожалуйста, не кладите батарейки в тостер.
Или тост в ваш iMac, если уж на то пошло...
Комментарии к шагу
Неужели у Делаете.ру внезапно появилась команда юристов? :D
Такие слоты очень распространены в серверных материнских платах. Их легче повредить, чем плоские, но они занимают гораздо меньше места на печатной плате.
У меня в iMac уже много лет стоит (Roxio) Toast, и никакого вреда!
Вы не имеете в виду 'хлеб'? Единственный раз, когда я кладу тост в тостер, это если я решаю, что он недостаточно поджарился с первого раза, lol.
Шаг 11
Теперь, когда он очищен от всех элементов, мы можем идентифицировать кремний этой логической платы:
Intel LGA 1151 Процессорный сокет
AMD Radeon Pro 555 ГРАФИЧЕСКИЙ ПРОЦЕССОР
SK hynix H5GC4H24AJR-ROC 4 ГБ GDDR5 2400 МГц SDRAM (4 ГБ × 4 для общего объема 2 ГБ VRAM)
Контроллер Broadcom BCM5776 Gigabit Ethernet
Texas Instruments CD3215C00 (также недавно был замечен в 15-дюймовом MacBook Pro) Контроллер USB Type-C
Intel SR2C9 концентратор контроллера платформы
Комментарии к шагу
Не будет ли это (1 Гб × 4 для общего количества 4 Гб VRAM)?
Здесь важен размер b/B. Маленький b - это бит, а большой B - байт. 8 бит равны одному байту.
Вот полная таблица:
1 байт (B) = 8 бит (b)
1 килобайт (K / KB) = 2^10 байт = 1 024 байта.
1 мегабайт (M / MB) = 2^20 байт = 1 048 576 байт.
1 гигабайт (G / GB) = 2^30 байт = 1 073 741 824 байт.
Есть ли какие-нибудь подсказки по поводу интерфейса на пустых площадках для лезвий SSD? Я надеюсь, что вы, ребята, получите одну из моделей высокого класса с лезвием SSD
Здравствуйте! Что насчет чипсета? Поддерживает ли эта материнская плата 8-е поколение процессоров Intel?
Где находится биос на этих платах?
Texas Instruments CD3215C00 - это контроллер питания. Здесь он обозначен неправильно, а ссылка на 15-дюймовый MacBook Pro с TB.
Шаг 12
Перевернуть плату, чтобы получить больше чипов? Не возражайте, если мы это сделаем:
Vimicro VC0359 процессор камеры
Аудиокодек Cirrus Logic CS42L83
MXIC MX25L6473E 64 МБ последовательной флэш-памяти
Intersil ISL95828 ШИМ-контроллер процессора Intel
NXP Semiconductor CBTL06142E мультиплексор порта дисплея (вероятно)
Intersil ISL6277A многофазный ШИМ-регулятор
МОП-транзистор Fairchild FDH10CJ
Комментарии к шагу
Пропустили контролёр Thunderbolt. Он, судя по всему, расположен рядом с портами Thunderbolt 3.
В левом верхнем углу (рядом с разъемом) есть один неопознанный чип. Это должен быть чип для Thunderbolt 3.
Это было бы логично! Поскольку в PCH он не встроен. Intel заявила, что собирается встроить интерфейс в свои чипы.
Где находится контроллер Wi-Fi+BT? Он где-то интегрирован, или вы его просто пропустили?
Шаг 13
Идентификация микросхем, продолжение:
Контроллер управления системой Texas Instruments LM4FS1EH
Аудиоусилитель Texas Instruments TAS5764L
Intel JHL6540 Контроллер Thunderbolt 3 (вероятно)
Dialog Semiconductor (ранее Adesto) AT45DB021E 2 МБ последовательной флэш-памяти
Winbond W25Q80DW 8 МБ последовательной флэш-памяти NOR
Macronix MX25L1006E 1 МБ последовательной флэш-памяти NOR
Texas Instruments TMP423 тройной дистанционный/локальный датчик температуры
Шаг 14
Идентификация микросхем, продолжение:
Интеллектуальный каскад питания Fairchild FDMF5804
International Rectifier IRF3575 60 A синхронный buck-контроллер
Драйвер МОП-транзистора Texas Instruments LP8565A128
Renesas (ранее Intersil) ISL62383C контроллер питания для ноутбука
Texas Instruments REF3330 Опорное напряжение 3,0 В
Texas Instruments TPS3897 1-канальный супервизор напряжения
Texas Instruments TPS3847108 Монитор напряжения 380 нА
Шаг 15
Идентификация микросхем, продолжение:
Texas Instruments INA210/INA213/INA214 усилитель чувствительности к току, OPA348 операционный усилитель, и TLV3701 высоковольтный компаратор
Texas Instruments TPS51916 источник питания памяти
Texas Instruments TPS54622 Синхронный преобразователь 6 A
Texas Instruments TPS62130B Понижающий преобразователь 3 А
Texas Instruments TPS2557/TPS22990/TPS22966 Переключатели нагрузки
Texas Instruments SN74LVC08A и Nexperia (ранее NXP Semiconductor) 74LVC08A 4-канальный, 2-входной И-гейт
Nexperia (ранее NXP Semiconductor) 74LVC1G99 3-позиционный конфигурируемый функциональный вентиль
Шаг 16
Вернемся к дисплею: новая модная панель предоставлена компанией LG (которая также сделала старую модную панель модная старая панель).
И этот знаменитый W-Fi аллергический внешний монитор...
Этот конкретный ультравысококачественный красавец - модель LM215UH1-SDB1.
Теперь переходим к микросхемам дисплея, читайте дальше!
Шаг 17
Взгляните на то, что питает эти пиксели:
Texas Instruments SN74LVC8T245 8-битный приемопередатчик шины с двумя источниками питания
Texas Instruments BUF16821 программируемый генератор гамма-напряжения и калибратор Vcom
Контроллер синхронизации ЖК-дисплея Parade Technologies DP665 (такой же, как в последнем поколении iMac 4K).
Мы предполагаем, что это модифицированная Apple версия DP663
Texas Instruments TPS54218 Синхронный понижающий SWIFT-преобразователь с входным напряжением 4,5 В на 17 В, 2 А
Texas Instruments TPS54320 Входной сигнал 4,5...17 В, 3 A синхронный понижающий SWIFT-преобразователь
Texas Instruments TPS65168 высокое разрешение, полностью программируемое смещение ЖК-дисплея
Шаг 18
Идентификация микросхем платы контроллера дисплея, продолжение:
Texas Instruments TMP423 тройной дистанционный/локальный датчик температуры
Winbond W25Q40CL 4 МБ последовательной NOR флэш-памяти
Texas Instruments TPS3808 нынешний руководитель
Ricoh R1154N065B LDO-регулятор 150 мА
Texas Instruments SN74AHC1G08 одиночный 2-входовой И-гейт и SN74LVC1G04 двойные инверторы
Texas Instruments SN74LVC1G98 конфигурируемый многофункциональный вентиль
Шаг 19
В предыдущих моделях iMac использовалась двухмикрофонная система: два микрофона скрывались за фронтальной камерой. Два микрофона позволяли устройству отфильтровывать окружающий шум и получать более чистый сигнал.
В этом году, похоже, Apple перешла на один микрофон и переместила его в нижнюю часть дисплея, за стекло.
Возможно, они достаточно улучшили обработку сигнала, чтобы обойтись одним и сэкономить несколько копеек.
Подождем, что скажут первые пользователи, если новая система окажется лучше или хуже.
Комментарии к шагу
Что-нибудь известно о подставке для ног? Во время презентации они сказали, что ножка теперь съемная! А крепление VESA вернется. Посмотрите, пожалуйста, можно ли ее снять!
Дэн, похоже, что ножка не является 'сменной'. Крепежные винты на ножке направлены внутрь iMac, а не прямо вверх, поэтому их нельзя открыть, повернув подставку на шарнире.
Кто-нибудь знает, где можно купить сменный микрофон?
Вы когда-нибудь находили его? Мне тоже нужен такой. Мой перестал работать, и мы определили, что это не проблема программного обеспечения.
Шаг 20

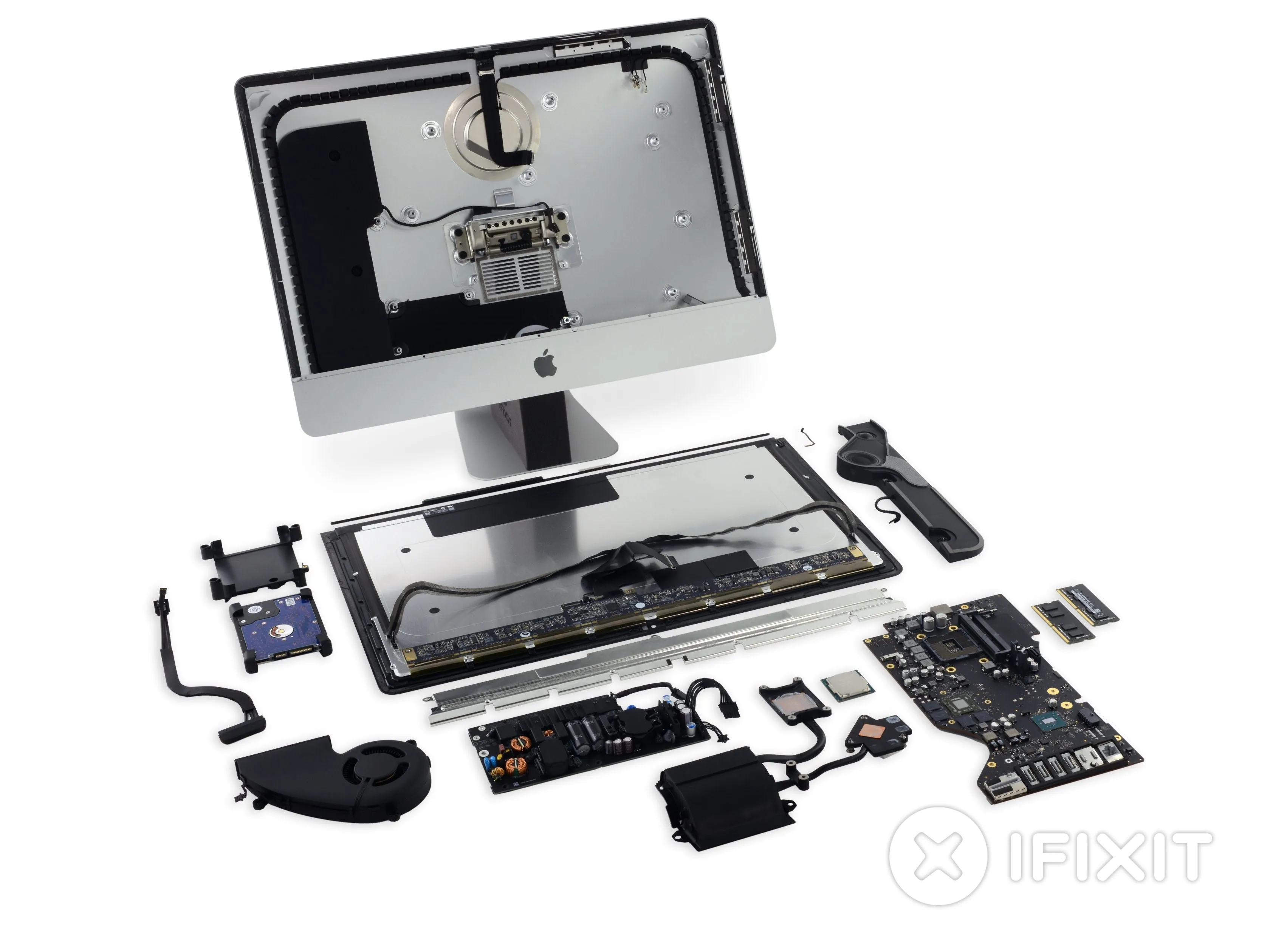

И это все!
Комментарии к шагу
Я не видел, чтобы это обсуждалось, но крепление подставки идентично предыдущим моделям? У меня есть адаптер для крепления, который подходит для моделей 2012-15.
Что это за круглая штука в верхней середине задней панели?
Там находится логотип Apple. Похоже, он может быть с подсветкой.
Каков размер SSD в конфигурациях с Fusion Drive?
Очень обидно, что в статье пропущен модуль Wi-Fi. Я даже не могу найти его на последней фотографии.
Вывод
- Процессор и оперативная память - два компонента, которые вы, скорее всего, будете обновлять в какой-то момент, - являются модульными.
- Стандартный 2,5-дюймовый жёсткий диск SATA можно полностью обновить - хотя вы не сможете добавить твердотельный накопитель благодаря пустой площадке на логической плате.
- Разрезать пленку, чтобы открыть iMac, не так уж сложно (при наличии соответствующих инструментов), но для завершения ремонта ее нужно заменить.
- Большинство заменяемых компонентов (например, оперативная память) спрятаны за логической платой, а значит, чтобы получить к ним доступ, придётся разобрать большую часть iMac.
- Стекло и дисплей Retina Display сплавлены вместе, что увеличивает стоимость замены.
Оценка ремонтопригодности
Ремонтопригодность 3 из 10 (10 - легче всего отремонтировать)
Комментарии к статье
Вы упомянули 3,5' SATA HDD в 'Заключительных мыслях', но, судя по картинке, это 2,5', как и в предыдущих моделях. Не могли бы вы подтвердить это. Спасибо
Я исправил это прямо сейчас!
Apple предлагает Fusion и SSD в качестве опций BTO - так что логическая плата должна быть другой для этого, конечно, как вы сказали, нет слота SSD? Еще один снос через несколько дней/недель!!!?
У версий Fusion-Drive и SSD может быть необходимый разъем, припаянный к плате. На фото вы видите отверстие для крепления твердотельного накопителя Blade.
И вы можете видеть, куда будет припаян разъем в левой нижней части платы.
Возьмите разъем и припаяйте его :-)
Просто спросите всех, зачем десктопу iMac нужна CMOS-батарейка? Разве он не может работать от розетки?
Моана, батарея CMOS служит для сохранения часов и некоторых других настроек при отключении питания. Она не помогает питать систему (посмотрите на ее размер).
Знаете ли вы, какой тип чипсета Wifi/Bluetooth используется в этой версии iMac?
Вы можете обратиться ко 2-й фотографии (фото главной платы), показанной в шаге 6. В левом нижнем углу находится один модуль от Broadcom. Модель BCM943602CDP.
Это BCM94602CDP, но они обновили чипсет Bluetooth на BCM20704.
Не знаете, поддерживают ли новые iMac режим целевого дисплея через USB-C/Thunderbolt 3 при подключении к новому MacBook Pro с TB3?
Некоторое время назад они убрали эту функцию... приятно видеть ее снова.
Со сменным процессорным гнездом я хочу увидеть, с какими другими процессорами можно будет его загрузить! Послепродажная модернизация процессора?
Он должен работать со всеми процессорами Kaby Lake 7-й серии. Но я не думаю, что это будет работать как настольные ПК, где вы можете использовать процессоры Skylake 6-й серии с платой Kaby.
Так можно ли будет обновить материнскую плату, оснащенную fusion, до более емкого SSD?
Должна, да. На пустой площадке будет припаян сокет, в который будет устанавливаться SSD, так что, вероятно, можно будет модернизировать плату.
Не покупайте модель только с HDD, люди!
Любая идея, сколько контроллеров USB 3 эта вещь имеет? поиск устройства, которое имеет 4 выделенных портов USB 3, которые могут работать на полной скорости каждый (macbook pro retina имеет только 2 контроллера и 2 порта mac mini имеет 1 контроллер и 4 порта :( )
Контроллер USB 3 интегрирован в intel Z170.
https://ark.intel.com/products/90591/Inte...
Откуда вы знаете, что материнская плата z170?
Можно ли будет обновить SSD на более емкий другой фирмы (Samsung)?
Я заменил hdd на samsung 1tb SSD, успешно.
Вам придется использовать команду 'trimforce', чтобы включить поддержку TRIM.
Погуглите:
https://www.google.com/search?q=trimforc...
https://blog.macsales.com/31619-how-to-e...
Теоретически, если вы *аккуратно* вырежете дверцу в задней части корпуса, у вас будет прямой доступ к оперативной памяти, чтобы иметь возможность ее заменить?
Это нестандартное мышление!
Я близок к тому, чтобы понравиться, дайте знать, если вы придумали что-то стильное...
Да ладно, это должно быть лучше, чем 3! Это заметное улучшение по сравнению с несколькими последними выпусками iMac, и это заслуживает похвалы и положительного подкрепления.
Зачем давать ему больше 3, iEvan? Если оценивать его по относительной шкале, то это будет выглядеть как поощрение посредственности. Его все еще очень сложно ремонтировать, так как нужно вынимать экран и все остальное. 3 - это правильная оценка, по сравнению с 0 или 1, которую они получили бы, если бы все было припаяно и вы вообще не смогли бы открыть эту штуку.
Хотелось бы увидеть разборку 27-дюймового 5K iMac и подтвердить, что в нем тоже не припаяна оперативная память.
27-дюймовые версии (за исключением грядущего iMac Pro) имеют доступные пользователю слоты SODIMM, к которым можно добраться через небольшой люк на задней панели, как и всегда. Apple не использует конфигурации с памятью вниз (припаянной к логической плате) без разбора. Они идут по этому пути для мобильных платформ ради значительной экономии энергии и места, и я уверен, что мы видели это только в настольных моделях, использующих мобильные процессоры серии U.
На сайте Apple вы также можете найти документацию по обновлению оперативной памяти на iMac. Именно это и привело меня сюда в первую очередь.
Они с любопытством заявили, что 21,5-дюймовый iMac 2017 года можно вернуть в Apple или авторизованный сервисный центр для обновления оперативной памяти. Я подозревал, что это означает сокетную оперативную память, что Делаете.ру и подтвердилось в этом разборе. А вот процессор с сокетами стал приятным сюрпризом!
https://support.apple.com/en-us/HT205040
Спасибо за ответы, видимо, меня смутил термин 'конфигурируемый' на 21,5 и 27 iMac, который обычно означает, что оперативная память припаяна. Спасибо за ссылку на HT205040, которую я раньше не видел.
Значит, потребительская версия потребительской машины имеет сменную оперативную память, а версия Pro - нет? Потому что у 'профи' есть деньги и люди, чтобы сделать это для них?!
См. выше. Я считаю, что вы оказываете большую услугу индустрии. Пожалуйста, продолжайте в том же духе. И мне бы очень хотелось, чтобы вы указывали страну происхождения всех ваших разборов. И считаете ли вы, как и я, что продукты, потребляемые в Северной Америке, должны производиться здесь. В настоящее время большинство потребительских электронных товаров, от смартфонов до серверов X86, производятся в Китае, что для нас неприемлемо. В случае конфликта в этом регионе мы не сможем получать компьютерную продукцию. Этот комментарий идет вразрез с мнением представителей отрасли, которые очень рады, что смогли использовать дешевую рабочую силу, а не автоматизировать производство. Кроме того, большинство из них смогли передать производство на аутсорсинг азиатским ODM-поставщикам, избавившись от необходимости делать такие инвестиции здесь. Что касается новых технологий, то я работаю с Массачусетским технологическим институтом над проектом Silicon Photonics: Будущие серверы будут оснащены световолновыми схемами со скоростью передачи данных Tbps.
Я думаю, что вы все делаете наоборот. Не вдаваясь в подробности, я думаю, что вы слишком сильно обвиняете другие страны и недостаточно автоматизацию, и я думаю, очевидно, что автоматизация имеет более высокие первоначальные инвестиционные затраты, что отпугивает некоторых, но это может измениться. Кроме того, дело не в том, что конфликт с Китаем отрежет нас от потребительских товаров, а в том, что наша взаимозависимость снижает вероятность возникновения крупного конфликта. Я понимаю стремление к протекционизму, но не признавать недостатки, связанные с ростом потребительских цен и снижением эффективности экономики в целом, нечестно.
Производство в США, конечно, может быть хорошей вещью, но его обязательное создание посредством протекционистской политики - это довольно антисвободный рынок.
Какой анализ разъемов необходим? Это стандартные разъемы Intel LGA.
В конце концов, батарея cmos сдохнет, и Imac не будет сохранять информацию при отключении питания.
У Mac'ов долгий срок службы, в отличие от хлама Windows.
Ещё одно решение, ориентированное на клиента, которое мы привыкли ожидать от Apple, - установка в герметичный корпус с нулевым доступом.
Когда же мы увидим настоящее обновление, сервисную дверь!
Mac - это аппаратное обеспечение, а Windows - программное. Есть хорошее оборудование для ПК и не очень хорошее, это не однородный опыт, как в случае с Mac, где все получают практически одинаковое оборудование. Программное обеспечение и операционные системы оказывают гораздо более значимое влияние на срок службы, чем само аппаратное обеспечение (при условии отсутствия колоссальных сбоев в конструкции...).
Можно ли установить на этот 21-дюймовый iMac крепление VESA? Если да, то какие есть варианты и как?
Я видел такую возможность на страницах Apple Store, когда покупал свой. Так что да, есть такие варианты для VESA, но, вероятно, вы должны решить перед покупкой ...
Будет ли проведен обзор нового 21,5-дюймового iMac? Мне интересно узнать, является ли эта модель также модульной? Можно предположить, что это та же логическая плата с другим процессором и стандартным дисплеем.
Мы не будем публиковать полный разбор, но модель начального уровня действительно имеет съемную оперативную память! Однако процессор припаян на место.
Я не очень разбираюсь в компьютерах, но кто-нибудь может сказать мне, будет ли 27-дюймовый iMac поддерживать оперативную память быстрее DDR4-2400? Я бы хотел поставить более быструю оперативную память, но на сайте Apple сказано, что заменять ее только на 2400
Это не поддерживается, но это может быть с другими процессорами. зависимость сидит на стороне процессора. насколько я помню свои уроки, это частота шины фронтальной стороны, которая решает, как быстро взаимодействовать с уровнем (уровнями) памяти.
https://ark.intel.com/products/97123/Int...
Я только что купил версию iMac с Fusion Drive и планирую обновить оба жестких диска. Я не могу найти никакой информации о SSD в моем новом iMac. Только номер модели: APPLE SSD SM0032L. Кажется, невозможно найти твердотельный накопитель с нужным разъемом. Более того, невозможно понять, что это за разъем. Я расстроен, что Делаете.ру не удосужился заказать Fusion Drive iMac.
Обновить 2,5-дюймовый диск очень просто. Есть ли у кого-нибудь информация о SSD-части Fusion Drive в моем новом 2017 4K 21.5 iMac?
Твердотельный накопитель имеет тот же 12+16-контактный разъем, что и SSD-накопители, выпущенные начиная с середины 2013 года. Установленный у вас SSD (SM0032L) - это PCIe 3.0 x4 NVMe SSD, но если бы вы заказали отдельный SSD с завода, то получили бы PCIe 3.0 x4 AHCI SSD. Более подробную информацию об обновлении можно найти по этой ссылке: https://beetstech.com/blog/apple-proprie...
С момента своего выхода новый iMac 2017 5k может получить множество обновлений, о чем Делаете.ру рассказал в разборе.
Поэтому я подумал вот о чем: можно ли заменить i5-7600k или i7-7700k на новые Cannon Lake i5-8600 или i7-8700k (оба имеют одинаковый сокет и одинаковое энергопотребление!), чтобы машина 2017 года стала быстрой машиной 2018 года?
Здравствуйте, Габриэль, у меня такой же вопрос, как и у вас. Некоторые говорят, что это невозможно из-за разной версии биоса чипсета для Cannon Lake. Вы нашли или пробовали обновить его до ядра intel 2018 года?
Можно ли при такой полной поломке снять подставку и установить VESA-крепление?
При покупке iMac вы можете приобрести вариант с креплением VESA. Это означает, что он не будет поставляться с подставкой.
Поэтому при разборке вы можете просто открутить подставку изнутри и установить свою собственную.
Где купить клейкую ленту, чтобы приклеить переднюю панель?
Воспользуйтесь этим руководством по замене клея и купите клейкие полоски в нашем магазине!
Позволяет ли логическая плата использовать pcie и m.2 ssd или только sata ssd?
Apple использует собственный интерфейс лезвийных SSD, который не совпадает с версиями M.2. Если вы купили систему с Fusion Drive'd, то у вас есть разъем, в системе с SATA-приводом есть только SATA-привод, а в системе только с SSD будет необходимый разъем. Просмотрите это замечательное руководство The Ultimate Guide to Apple's Proprietary SSDs.
Можно ли добавить SSD с интерфейсом SATA вместо фьюжн-накопителя?
Фьюжн-накопитель - это когда вы установили оба SATA HDD и Blade SSD, а затем объединили их в ОС (вы видите только HDD, поскольку Blade SSD используется в качестве кэш-диска на рабочем столе, а SSD скрыт). Вам не нужно этого делать!
Многие продвинутые любители и профессионалы предпочитают использовать двухдисковый комплект, в котором каждый диск независим друг от друга (в рабочем столе вы видите два диска).
.
Если у вас установлен только один диск (SATA HDD или blade SSD), его можно заменить на более емкий или, в случае SATA HDD, заменить на SATA SSD. Если у вас система на базе Fusion Drive, то разумнее будет разделить комплект Fusion Drive на отдельные диски, а затем заменить нескромный блейд SSD емкостью 24 ГБ на что-то более емкое! Например, на 500 ГБ или больше. Таким образом, вы используете лопастной SSD для загрузочного диска, а также для приложений, оставляя остальное место пустым! Это позволит ОС и приложениям получить необходимое пространство для виртуальной оперативной памяти, кэширования, подкачки и царапин, если приложение сможет его использовать.
.
Если вы художник, работающий с графикой, фотографиями или видео, вам понадобится что-то побольше, в котором можно будет хранить текущую работу. Если вы занимаетесь музыкой, то вам, скорее всего, понадобится что-то большее для ваших инструментов, а также для произведения, над которым вы работаете.
.
Я модернизирую профессиональные и студенческие системы для нескольких коллажей в этом районе и часто устанавливаю SSD-накопители емкостью 1 или 2 ТБ.
