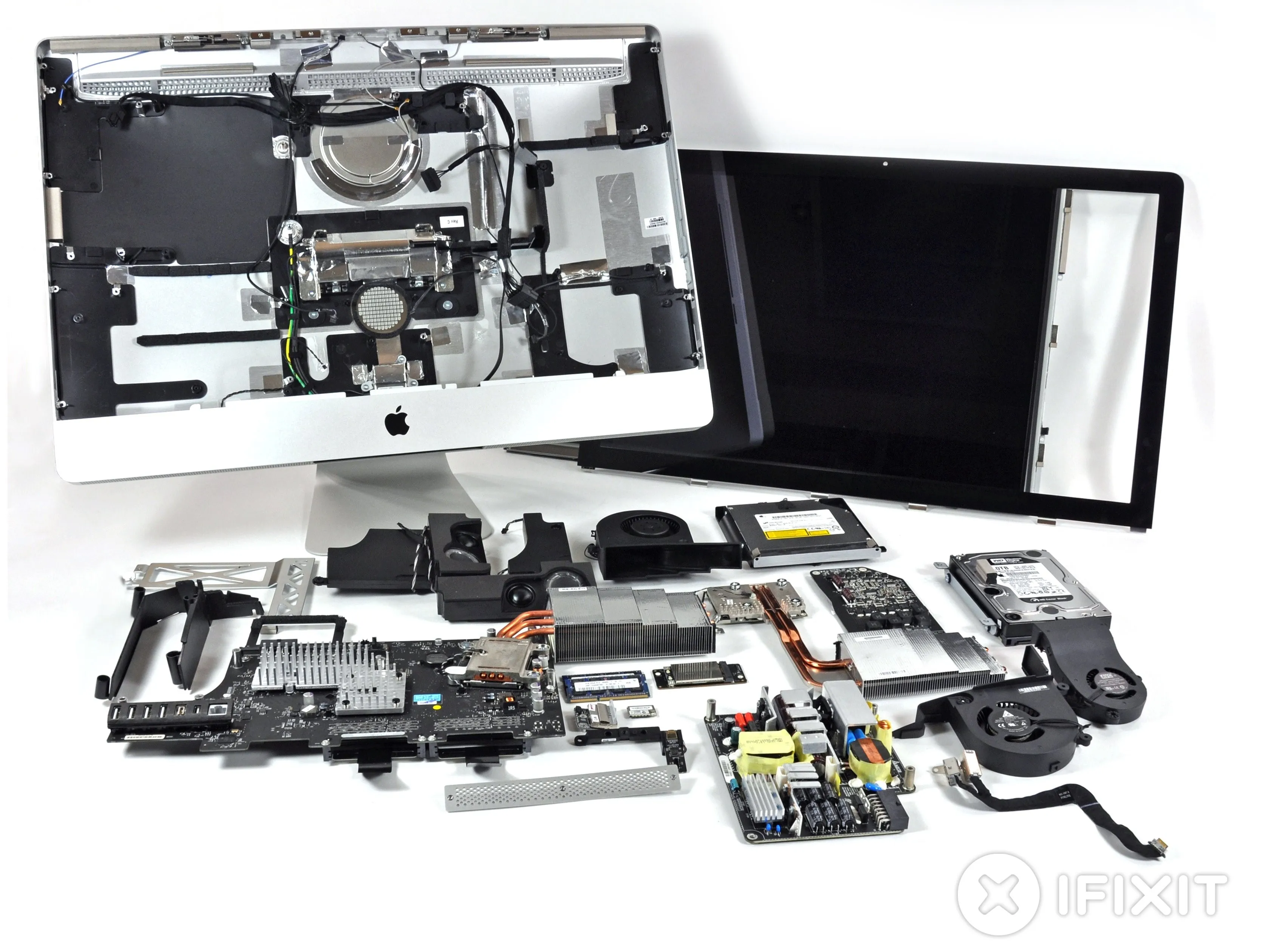

Разборка iMac Intel 27" EMC 2309 и 2374

Введение

Мы разбираем самый новый (и самый большой) iMac в линейке Apple - 27-дюймовый Intel iMac! Мы разобрали этот iMac 21 октября 2009 года.

Хотите получать самые свежие новости? Следите за сайтом @Делаете.ру в twitter.

Посмотрите супербыстрое видео слайд-шоу с демонтажем! В нем есть музыка банджо!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор iMac Intel 27' EMC 2309 и 2374

• Мы не пожалели средств, чтобы представить вам самые последние и лучшие новинки. У нас в студии стоит самый большой iMac, который можно купить за деньги.

• Новый iMac превосходит по размерам 20-дюймовый iMac который мы разбирали в начале этого года.

• Самая очевидная особенность нового iMac - это новый 27-дюймовый дисплей со светодиодной подсветкой. Дисплей имеет разрешение 2560x1440, 16x9 Full HD.

• Также в коробке находится новая мышь Magic Mouse. Мы уже разобрали ее на части.

• На большинстве рекламных фотографий Apple показан iMac в рабочем состоянии и без шнура питания. Так он выглядит гораздо симпатичнее, но, к сожалению, нашему устройству для включения требовался шнур питания.

Комментарии к шагу

Мне не хватает шага распаковки, что внутри и т.д.

Спасибо за хорошую работу!

Блестящая разборка. Пара моментов;

1. Есть ли 'запасной' разъем SATA, и что нужно сделать, чтобы добавить внешний порт? Судя по вашим предыдущим сообщениям, место на задней панели есть.

2. Кабельная разводка - и это всегда было проблемой для всей линейки iMac - почему бы не прорезать щель в подставке, чтобы пропустить все кабели через нее для аккуратности?

3. Проверяли ли вы вход HDMI и как он выглядит? Будете ли вы смотреть телевизор через него, добавив USB-тюнер?

4. Давайте посмотрим, как он собирается обратно...:-)

Серьезно, фантастический разбор. Я показал миссис, и она ударила меня, крича НЕТ, НЕТ... вот так...

Привет, братья,

На ваших фотографиях 24-дюймовая модель отличается от 27,1-дюймовой?

Мне тоже интересно, можно ли как-то добавить порт eSATA. На мой взгляд, это самая большая вещь, которой не хватает в последних моделях Mac. Я слышал о готовящемся оптическом интерфейсе Apple/Intel Light Peak, но ничто не сравнится с родным SATA для внешнего интерфейса хранения данных (не нужен мост/перевод).

Ага! Вот он! Больше, шире и ярче!

На сравнительных снимках 20-дюймовый iMac начала 2009 года рядом с новым 27-дюймовым iMac.

Спасибо! Итак, как владелец 24' я думаю, что 27' не будет таким большим изменением, как я ожидал...

Шаг 2

• Девять портов. Они идентичны предыдущей ревизии, но у Mini DisplayPort есть новый трюк в рукаве.

• В этом iMac появилась новая классная функция, позволяющая выводить видео с внешних источников на внутренний дисплей. По-видимому, это нужно для того, чтобы подключить внешний Blu-ray плеер, так как машина по-прежнему не оснащена внутренним Blu-ray приводом.

• К сожалению, для этой функции требуется адаптер. Где находится адаптер? Не в коробке. В руководстве сказано: 'Необходимые кабели и адаптеры продаются отдельно'. Не то чтобы мы были удивлены: все, что вы получаете из кабелей, - это кабель питания. Да, Apple считает, что кабели - от дьявола.

Комментарии к шагу

Почему 21,5-дюймовый iMac не оснащен видеовходом? В чем разница в этих двух материнских платах?

Вариант, который я вижу, - это возможность подключить второй монитор и или подключить его к телевизору, чтобы получить большой экран.

Шаг 3

• Как и в предыдущих моделях iMac, слоты оперативной памяти скрыты под дверцей доступа в нижней части iMac. С помощью отвертки Phillips #2 можно быстро открутить три винта.

Комментарии к шагу

Какова конфигурация DIMMS? 4x1GB? 2x2GB?

Этот iMac поставляется с чипами 2x2GB.

Является ли это полным шагом для доступа к пространству оперативной памяти, чтобы добавить больше оперативной памяти? (Я планирую добавить еще 2x2GB.) То есть, просто открыть дверцу доступа и там все?

Да, просто снимите дверцу доступа и потяните за черную пластиковую полоску, прикрепленную к каждому лотку оперативной памяти, от нижнего края iMac, чтобы извлечь микросхемы.

Шаг 4

• Теперь вы можете установить в свой iMac 16 ГБ оперативной памяти! Это очень приятный шаг, Apple удвоила количество слотов, позволив установить четыре 4 ГБ чипа PC3-8500.

• Естественно, мы просто обязаны были убедиться в этом сами. Apple не шутит: если у вас есть деньги, вы действительно можете установить в свой iMac 16 ГБ оперативной памяти! 16 ГБ обойдутся вам в 1400 долларов от Apple или 400 долларов от нас.

Шаг 5

• Новый iMac оснащен стеклом от края до края. Это отличается от 4-миллиметрового алюминиевого ободка, который окружал стекло на предыдущем iMac. Надеемся, у Apple есть довольно сильные магниты, чтобы удержать стекло на своем месте. После обновления оперативной памяти в нашем iMac мы заметили, что с одной стороны стекло немного не совпадает.

• Две присоски, две уверенные руки, и огромная стеклянная панель приподнимается.

• Надеемся, вы не следите за этим дома, так как это может быть немного сложно. Если у вас есть старый iMac, который нуждается в операции, у нас есть подробные руководства по ремонту для многих моделей iMac.

Комментарии к шагу

Можно ли заменить оригинальное стекло 'от края до края' на Multi-Touch?!!!? Это был бы возможный макет?!?!! Было бы очень здорово на выставках представлять де-цифровые листовки и кейноты. А дома его можно было бы просто поставить как огромный 'планшет'. дело в том, как сделать его по низкой цене?

привет!

Как стекло крепится к корпусу? Только с помощью магнитов? Это настоящее стекло или плексиглас? Спасибо за ответ!

Роберт

Здравствуйте, не могли бы вы лучше описать, как стекло крепится к раме. Является ли черная рамка на стекле металлической, чтобы оно могло держаться на магнитах. Спасибо.

Я уверен, что это настоящее стекло, и да, оно держится на месте только с помощью магнитов.

У меня 27-дюймовый iMac, у которого стекло от края до края разбито с левой стороны.

Монитор все еще цел. Я не могу понять, как удалить это стекло.

Нужно ли использовать присоски на стекле, чтобы снять его с магнитов? Потому что на фото чашки расположены на мониторе.

Спасибо

На форумах Apple было несколько сообщений о том, что стекло было разбито с левой нижней стороны. Если поблизости есть магазин Apple, вы можете попросить их заменить стекло (им придется доставить стекло в магазин), в противном случае позвоните в службу поддержки Apple, чтобы получить замену устройства.

На самом деле, на обеих фотографиях присоски прикреплены к стеклу. Дисплей утоплен примерно на 0,125 дюйма ниже стеклянной панели, и эти два компонента не соединены. Чтобы снять стекло, положите iMac стороной вниз на стол. Подцепите две присоски к верхнему краю стекла и потяните его в сторону от заднего корпуса iMac. Поверните верхний край стеклянной панели немного в сторону от заднего корпуса iMac, чтобы освободить крепежные штифты, а затем сдвиньте стекло к верхнему краю iMac, чтобы освободить плоские выступы вдоль его нижнего края.

Глянцевый ли сам ЖК-дисплей или только стекло? Я подумываю о приобретении 27-дюймового iMac, но ненавижу глянцевый дисплей - возможно ли запустить его со снятым стеклом? Может быть, заклеить края аккуратно наклеенной электрической лентой или что-то в этом роде...

Да, дисплей тоже глянцевый

Шаг 6

• ЖК-панель удерживается на месте восемью винтами T10 Torx.

• После того как винты освобождены, повернув ЖК-дисплей, можно впервые взглянуть на сокровища, которые скрываются под ним.

• Прежде чем поднять ЖК-дисплей, аккуратно отсоедините кабель вертикальной синхронизации от логической платы.

Комментарии к шагу

Кажется, я сломал кабель синхронизации... Может ли кто-нибудь сказать мне, каковы будут последствия этого? Спасибо.

Странным образом я обнаружил, что при переустановке 8 винтов, удерживающих ЖК-панель на месте, мой T-10 torx продолжает размагничиваться (я лишь слегка намагнитил его, чтобы винты не проваливались внутрь).

Я держу свои инструменты приклеенными к магниту звуковой катушки, которую я вытащил из 3,5-дюймового жесткого диска. До сих пор у меня не было проблем с тем, чтобы отвертка была слишком сильно намагничена.

Шаг 7

• ЖК-панель производства LG весит почти 11 фунтов! И это при том, что это огромный 27-дюймовый красавец.

• Разрешение составляет впечатляющие 2560x1440. Это такое же горизонтальное разрешение, как у 30-дюймового Apple Cinema Display!

• В этом дисплее используется технология In-plane switching (IPS), обеспечивающая более широкий угол обзора и лучшую цветопередачу по сравнению с более дешевой технологией Twisted nematic (TN).

• Панель очень глянцевая. Она отлично подходит для слежки за теми, кто стоит позади вас, а также для просмотра фильмов.

• Похоже, что это модель под номером LM270WQ1. Поиск в Google по этой модели дает пять результатов, и только один из них на английском языке.

Комментарии к шагу

Пожалуйста, скажите мне, что этот дисплей матовый?!

Определенно нет. На самом деле он довольно блестящий.

Черт возьми. На фотографиях он выглядел матовым.

Ах, shite.... Я хочу матовый дисплей!!!

Если вы хотите матовый экран, добавьте свою подробную петицию на https://macmatte.wordpress.com, где есть 600+ подробных петиций.

не видел матовых дисплеев mac с тех пор, как... ЭЛТ

Большинство ЭЛТ, которые у меня были, не были матовыми. Поэтому для большинства из них у меня были противобликовые экраны :)

У 24-дюймовых iMac были матовые дисплеи (идентификатор модели iMac6,1), когда они только появились (все белые)... одна из двух причин, по которой я не обновил свои 6 24-дюймовых iMac.

Другая причина - полноразмерные клавиатуры Bluetooth (модель A1016, белая), которые сегодня доступны только со шнуром USB. У меня нет данных о ширине нового корпуса, но 24-дюймовый iMac имеет ширину почти 23 дюйма. Полноразмерная клавиатура шириной 17 дюймов слишком велика, чтобы поставить ее перед 27-дюймовым iMac?

Прогресс?

Я согласен с отсутствием цифровой клавиатуры - разочаровывает. Интересно, как скоро кто-нибудь сделает подробный обзор этого дисплея? Светодиодные IPS-дисплеи стоят $$$, особенно если этот дисплей передает цвета так же хорошо, как некоторые другие дисплеи высокого уровня. Это делает цену этой машины гораздо более разумной.

Светодиодный дисплей - это RGB LED? Боковая или задняя подсветка?

RGB LCD со светодиодной подсветкой. Это не OLED-дисплей, что является распространенным источником путаницы (OLED vs LCD, LED-подсветка vs CCFL).

Хммм... мой исходный вопрос был не слишком ясен.

Я хотел спросить:

1. использует ли светодиодная подсветка светодиоды 'RGB/tri-color' или только 'белые' светодиоды (как в MacBooks).

2. расположена ли светодиодная подсветка на краю дисплея или на его задней стороне.

LG выпускает 17,1-дюймовую ЖК-панель с разрешением 1920x1200, LGD01b3, с RGB LED-подсветкой, с подсветкой по краям. Дисплей LGD01b3 имеет широкий цветовой охват, высокую контрастность и яркие цвета, но страдает от неравномерного цвета подсветки (я называю это 'диким охватом', потому что никогда не могу правильно настроить цветовой профиль).

Не могу найти никакой информации об этой ЖК-панели LM270WQ1 и надеялся, что ребята из Teardown смогут сказать, используется ли в подсветке RGB-светодиоды и есть ли в панели краевая подсветка.

Эта ЖК-панель - IPS, и если в ней также используется RGB LED, то iMac 27' - это действительно прорыв в цене!

Но, подумав, я просмотрел спецификации и не увидел упоминания о 'широкой гамме' - так что, скорее всего, в этой ценовой категории это просто белая светодиодная подсветка.

Не могли бы вы уточнить, действительно ли экран под ним глянцевый? Не матовый? Если я сниму стекло, будет ли у меня в принципе матовый iMac? Заранее спасибо!

И стекло, и сам ЖК-дисплей очень глянцевые.

Спасибо! И последний вопрос... Могу ли я как-то снять стекло с глянцевого ЖК-дисплея, не испортив монитор? Спасибо!!!

Пожалуйста, не обращайте внимания на предыдущий вопрос. Я просто недостаточно разбираюсь в мониторах и боюсь покупать Mac с глянцевым экраном.

Меня также интересует ответ на вопрос wkchan о том, какая подсветка у imac - белая или трехцветная светодиодная. Спасибо!

Хорошо, я все еще не думаю, что у нас есть окончательный ответ о том, как на самом деле 'подсвечиваются' новые дисплеи. Было ли подтверждено, являются ли экраны с подсветкой по краям или с подсветкой сзади?

Кроме того, по поводу некоторых недавних аномалий дисплея... Я участвовал в нескольких дискуссиях на сайте Ars Technica [URL=https://arstechnica.com/apple/news/2009/1...]здесь[/URL] и [URL=https://episteme.arstechnica.com/eve/foru...]здесь[/URL].

Шаг 8

• Эта часть не так красива, как передняя, но здесь есть несколько моментов, на которые стоит обратить внимание.

• К ЖК-дисплею iMac подключены четыре кабеля:

• DisplayPort

• датчик температуры

• Светодиодная подсветка

• Синхронизация светодиодной подсветки

• Главное, что нужно отметить, - это то, что нет специального короткого пути от ЖК-дисплея к внешнему разъему Mini DisplayPort. Сигнал должен пройти через логическую плату, поэтому для вывода изображения с внешнего видеоисточника необходимо, чтобы iMac был включен.

Комментарии к шагу

Re: Mini DisplayPort, вы пишете:

> Вам нужно будет включить iMac, если вы хотите

> отображение с внешнего источника видео.

Это означает 'включен и работает под управлением OSX', верно?

Значит, этот iMac не станет достойным вторым дисплеем, если логическая плата выйдет из строя, или после того, как четырехъядерные 2,66 ГГц перестанут быть 'достаточно быстрыми', чтобы читать на них электронную почту?

https://support.apple.com/kb/HT3924

Я задаюсь тем же вопросом. Никто еще не рассказал, как работает использование порта дисплея в качестве входа.

Разве нельзя сделать mDP 'HUB' с помощью разъема DisplayPort, показанного на этой картинке?

'DisplayPort имеет прямой привод'

Что такое 'синхронизация подсветки светодиодов'?

ВНИМАНИЕ: будьте очень осторожны при отсоединении большого плоского кабеля от материнской платы. Когда вы пытаетесь отсоединить 4 кабеля, его не нужно сильно тянуть, и это может привести к разрыву/повреждению сокета на материнской плате. Со мной такое случалось :P

Я обнаружил, что плоский кабель (от дисплея к материнской плате) легче удалить (и, что более важно, заменить), если сначала удалить ленту с задней стороны дисплея и отсоединить кабель с этого конца, а не с того, который подключается к материнской плате.

Шаг 9

• Вы когда-нибудь задумывались, что скрывается за монолитным черным дисплеем? Вот, пожалуйста: 27-дюймовый iMac без дисплея. (На самом деле, мы уверены, что измерение 27 дюймов не имеет никакого смысла теперь, когда дисплея нет).

• Обратите внимание, что подставка полностью повернута вверх. Без дополнительного веса ЖК-панели силы, действующей на пружину, недостаточно для поддержания нормальной нейтральной плавучести.

• Жесткий диск занимает центральную часть устройства, а оптический привод и вентилятор хорошо видны справа.

Комментарии к шагу

Если немного поработать, получится отличное изображение для рабочего стола.

Эй, я все еще Биг-Мак!!! Не шутите со мной. У моего брата мини нет дисплея, и всем наплевать ;P

Было бы здорово иметь фотографию внутреннего экрана в высоком разрешении, как у нового 27-дюймового iMac, для фона обоев.

Это выглядело бы очень круто, если бы это было обоями для рабочего стола, как рентгеновское изображение

ПРОДАЕТЕ ЛИ ВЫ ТАКЖЕ МИКРОСХЕМЫ ПАМЯТИ PC3-8500 ОБЪЕМОМ 2 ГБ?

Я весьма раздражен Apple за то, что она не предусмотрела слот для второго 3,5-дюймового диска. Они - мастера жестких ограничений; они явно могли бы еще немного пошалить, чтобы добавить второй отсек для накопителя.

Такой великолепный мультимедийный компьютер просто жаждет двух терабайтных дисков, работающих в RAID-массиве.

Так сколько же вентиляторов у этого iMac? На последнем изображении с аккуратно расставленными деталями кажется, что их три.

Да, всего вентиляторов три. Один для процессора, один для жесткого диска и один возле оптического привода.

Поддерживаю! Это был бы потрясающий фон для экрана.

Хмель.

Я только что обновил процессор моего нового iMac 27' с I5 до I7 2.8 GHZ, но, должно быть, сделал какую-то ошибку, повторно установив его, и экран остается черным и делает один звуковой сигнал каждые 3 секунды.

Какие-нибудь предложения?

[quote|Manuel Agus]Хмель.

Я только что обновил процессор моего нового iMac 27' с I5 до I7 2.8 GHZ, я не могу заставить термостат процессора работать, и я даже не могу найти разъем для него.

Шаг 16

Какой из них является GPU, а какой - процессором? Красный цвет radeon не тамТ_Т

Я заметил, что на фотографии не видно каптоновой ленты на обоих концах кабеля Airport. Это так, как iMac поставляется, или лента была удалена до того, как была сделана фотография?

Шаг 10

• Два винта T10 Torx удерживают жесткий диск на месте.

• После их снятия жесткий диск легко откидывается и вынимается из системы.

• 27-дюймовый iMac поставляется с жестким диском Serial ATA объемом 1 ТБ 7200 об/мин (Apple предлагает опциональный диск объемом 2 ТБ за дополнительные 250 долларов).

• Для второго диска здесь места нет, но вы, конечно, можете заменить его самостоятельно. Гипотетически можно установить SSD, но этот компьютер настолько хорош для мультимедиа, что было бы обидно ограничивать его текущей емкостью SSD.

• Это + это = удобное внутреннее резервное копирование Time Machine!

Комментарии к шагу

Вы говорите, что нет места для другого диска; относится ли это и к 2,5-дюймовым SSD? Есть ли на логической плате дополнительные порты SATA для подключения более чем одного диска?

Вы можете легко заменить оптический привод на 2,5-дюймовый жесткий диск или SSD. Мы продаем корпус, который позволяет установить SATA-диск вместо оптического привода. Никаких дополнительных доступных внутренних портов мы не заметили.

Привет, Люк,

Для подтверждения, этот корпус совместим с последним Quad-Core i7 27' iMac, верно? Кроме того, знаете ли вы какие-нибудь внешние корпуса, в которых я мог бы использовать суперпривод после его извлечения? Или вы можете порекомендовать внешний пишущий DVD-привод, который можно приобрести в качестве замены после замены внутреннего на SSD?

Если я установлю SSD вместо оптического привода, смогу ли я загружать OSX с SSD и использовать внутренний 3,5 HDD для хранения медиафайлов?

Все должно работать отлично. Вы просто выберете SSD в Startup Disk, как только получите диск с установленной OS X.

Какая это модель WD 1 ТБ? Caviar Black или RE4?

Там должен быть 3,5-дюймовый диск с SSD и HDD большой емкости (двойной SATA). SSD не должен быть таким большим, скажем, 32 или 64 ГБ, поскольку на нем будут храниться самые активные файлы и место подкачки. Думаю, это применимо только к iMac.

Учитывая, насколько SSD в моем MBP ускорил работу, я почти чувствую, что установка SSD в новый iMac - это необходимость.

Вам придется уменьшить размер внутреннего жесткого диска до размера, меньшего, чем размер оптического отсека HD, или использовать оптический отсек HD в качестве загрузочного диска для резервного копирования Time Machine.

Диск резервного копирования Time Machine всегда должен быть больше диска, с которого выполняется резервное копирование, AFAIR.

Нет, вы можете выбрать, что именно вы будете резервировать, и если это подходит, то это будет сделано.

Какой жесткий диск емкостью 1 ТБ используется - Hitachi?

И интересно, какой диск они выбрали для варианта на 2 ТБ?

Возможно, вы можете использовать множитель портов SATA, и, судя по фотографиям, я бы сказал, что за тепловыми трубами GPU достаточно места для 2,5' SSD, верно? (хотя, возможно, это не лучшая идея - ставить SSD близко к тепловым трубкам :D)

Это Caviar Black, модель WD1001FALS.

Я бы хотел попробовать следующее:

SATA 1: 120GB OCZ Vertex SSD

SATA 2-> множитель портов

1: 120 ГБ OCZ Vertex SSD

2: SATA на eSATA и кабель для выхода из iMAC

Затем поместите SSD в программный RAID 0 и все равно получите хороший порт eSATA, выходящий наружу...

Конечно, для этого потребуется, чтобы контроллер SATA поддерживал множители портов, есть идеи, какой это чипсет?

HI, нужно ли отключать какой-либо датчик нагрева, если я заменю оптический диск на SSD. Я заметил, что кто-то заменяет HDD на SSD, после чего система отопления сообщает об ошибке и вентиляторы сходят с ума. Так как насчет оптического диска, то же самое?

В частности, какая модель HDD стояла в iMac? И кэш у него тоже 16 или 32 мб?

Спасибо.

Это Seagate емкостью 1 ТБ.

В iMac 2010 года Apple добавила опцию сборки на заказ для SSD на 256 ГБ, и вы можете установить как SSD, так и жесткий диск на 1 или 2 ТБ. Кто-нибудь знает, где находится SSD? Можно ли купить iMac 2010 года без SSD и добавить его самостоятельно?

Эта статья была написана о выпуске 'Late 2009'. В обновлении Mid 2010 теперь есть возможность установки как диска Serial ATA, так и твердотельного накопителя. Как оба этих накопителя помещаются в корпус? Были ли внесены существенные изменения во внутреннюю конструкцию, чтобы сделать это возможным? Можно ли добавить второй диск после покупки?

Шаг 11

• Отсоединение антенн и извлечение карты AirPort.

• Один винт T6 Torx крепит стандартную беспроводную плату PCI-e к пользовательской плате, на которой она установлена.

• Даже после снятия серебряной защиты от электромагнитных помех трудно прочитать основной чип Wi-fi. Это Atheros AR9280.

• Два одинаковых чипа рядом с антенными разъемами - это SiGe Semiconductor 2593A20 усилители мощности.

Шаг 12

• Несколько винтов спустя, и.....

• Блок питания извлечен.

• Ооо, красивые цвета!

• Синяя и красная части - это конденсаторы. К сожалению, на них нет достаточной маркировки, чтобы мы могли определить их емкость.

• Их емкость составляет 27,5 для обоих красных, один синий на плате - 15, а два других видимых синих - 20. (все в микрофарадах).

• Блок питания выдает 25,8 ампера при напряжении 12 вольт, общая мощность - 310 ватт. Это самый большой блок питания, который мы видели в iMac.

Комментарии к шагу

В технических характеристиках 27-дюймового iMac говорится, что его мощность может достигать 365 Вт, поэтому я подозреваю, что вариант с четырехъядерным процессором имеет еще больший блок питания.

Я думаю, что Apple может говорить о входной мощности, а мы - о выходной. Входная мощность 365 Вт и выходная 310 Вт - это 85 % эффективности, что типично для хорошего блока питания.

И я снова узнаю что-то новое на этом сайте :)

Что за вторая плата у PS? Это определенно что-то невиданное.

Думаю, это плата подсветки дисплея.

Почему вы проигнорировали электролитические конденсаторы и их значения?

Эти колпачки являются компонентами, наиболее подверженными поломкам.

Особенно это касается PS, созданных во второй половине 2000-х годов. Где-то с 2006 по 2008 год цепочка поставок электролитических конденсаторов была наводнена колпачками со встроенным механизмом отказа, поскольку они были изготовлены с использованием неполных данных в результате промышленного шпионажа. Мой iMac PS конца 2009 года вышел из строя, и его конденсаторы демонстрировали физические признаки этого механизма отказа. Замена конденсаторов проста и дешева. У меня был телевизор VISIO, в котором были плохие конденсаторы, и он вышел из строя. Ремонт телевизора, который изначально стоил чуть меньше 1000 долларов, обошелся в 15 долларов.

Я понимаю, что эти руководства создаются сообществом, но не могли бы мы поддерживать в них хоть какой-то профессионализм. Я думаю, что создание пунктика 'о, красивые цвета!' не совсем соответствует правильному шагу в любом руководстве. Делаете.ру изначально был сделан как факсимиле внутренних PDF-файлов по ремонту Apple. и они нигде не используют 'оооочень красивые цвета'.

Этому разбору 14 лет... Вы сможете найти нужную информацию, просмотрев другие руководства Делаете.ру для этой машины или поискав в других местах в Интернете.

Кроме того, где находятся точки крепления винтов для разборки. Все, что я вижу, это 'пара винтов позже', что это такое?

Шаг 13

• Плата Bluetooth находится в углу компьютера, заземленная на корпус. Мы начали процедуру извлечения с отсоединения синего кабеля антенны.

• Плата - один из немногих компонентов, удерживаемых на месте винтом T8 (в отличие от T10) Torx.

Шаг 14

• Это, возможно, самый неубедительный компонент в этом iMac - 8x SuperDrive.

• Тот факт, что здесь нет привода Blu-ray, является обидно.

• Да ладно, Apple, iMac в 2005 году оснащались 8-кратными SuperDrive. SuperDrive уже не кажется таким уж суперским.

• Хорошая новость заключается в том, что это стандартный 12,7-миллиметровый оптический привод SATA. Привод, который Apple следовало бы включить в комплект поставки, это Привод Blu-ray Panasonic UJ-135.

• Apple не поддерживает воспроизведение фильмов Blu-ray с защитой от копирования, поэтому, если вы установите привод Blu-ray, вам придется загрузиться в Windows, чтобы насладиться просмотром.

Комментарии к шагу

Есть ли какие-нибудь приводы Blu-ray со слотовой загрузкой, которыми можно заменить этот привод?

Да, на Panasonic UJ-135-A будет работать просто отлично.

Можно ли этот трик сделать также на iMac 24' - 2007 (2.4GHz)?

Дисплей Blu-ray 1080p. Каковы впечатления от просмотра фильма с этой черной полосой? И подождите, я не рассматриваю здесь 'FullScreen' Youtube, мобильное DTV, iTunes Movies и DVD 'Super' Drive. Все это может показаться очень 'искаженным' разрешением 2560x1440. ATI придется изрядно потрудиться, чтобы повысить масштаб всего этого.

Возможно, готовится отдельный Blu-ray, подобный внешним usb/firewire-устройствам для MacBook Air.

Как отметил Стив, встроенные накопители действительно представляют собой 'мешок с мукой'.

Как насчет того, чтобы поставить сюда SSD-накопитель?

На веб-сайте указано 12,7 мм, а на оригинальном диске - 12,5 мм. Небольшая разница, но может быть проблемой закрытия корпуса или выравнивания диска в слоте.

Я думаю, что они просто немного поленились с измерениями... посмотрите на изображение супердиска и погуглите код. Я почти уверен, что на самом деле это 12,7, а не .5 (я никогда не видел 12,5 дисков... нигде), так что он будет идеально подходить.

Я рекомендую UJ-235A, а не 135, о котором говорится в статье, так как он может записывать диски blu-ray со скоростью 4x.

iTems, вы правы, это опечатка. Это действительно 12,7-миллиметровый привод, так что нет никакой разницы между SuperDrive и тонкими Blu-ray приводами Panasonic. Если вы хотите записывать Blu-ray (и имеете больший бюджет), то UJ-235 привод UJ-235 тоже должен работать хорошо.

Привет, Люк,

Только что установил UJ-235A от Panasonic в мой 27-дюймовый iMac & середины 2010 года; он принял диск, но это все, что он делает. Нажав 'Об этом Mac', затем 'Дополнительная информация' & диск обнаружен - OS X распознает его & перечисляет все его возможности, но не может увидеть его в Finder, VLC или любой другой программе. Кнопка извлечения с клавиатуры не работает. Попробовал извлечь диск с помощью команды 'drutil eject'. Диск издает звук, как будто собирается извлечься, но не извлекается.

Устанавливали ли вы или кто-либо другой этот диск & имели ли вы удачу при его использовании.

Буду признателен за любые предложения.

Спасибо! Пол

У imac в 2003 году тоже были супердиски!

Можно ли поставить сюда жесткий диск WD объемом 1 ТБ для ноутбука? Я думаю, вам понадобится какое-то крепление.

Я случайно вставил карту памяти SD в супердиск, думая, что это слот SD. Кто-нибудь знает, можно ли разобрать суперпривод?

Руководство по снятию оптического привода можно найти здесь. Пожалуйста, не используйте эту разборку в качестве руководства по ремонту, так как в ней отсутствуют многие шаги. Как поясняется в верхней части страницы, 'разборка позволяет заглянуть внутрь устройства и не должна использоваться как инструкция по разборке'. Руководство по вскрытию оптического привода можно найти здесь. Надеюсь, это поможет!

Шаг 15

• Apple хорошо использовала дополнительное свободное пространство для установки больших и тихих вентиляторов с большим количеством низкоскоростных лопастей.

Шаг 16

• Для извлечения массивной логической платы потребуются две руки. Открыв полость для оперативной памяти под iMac, попробуйте помочь надавить на плату большим пальцем в верхней части (по направлению к камере isight), чтобы облегчить ее извлечение.

• Обратите внимание, как далеко друг от друга расположены GPU и CPU, и как они имеют отдельные радиаторы, выходящие на противоположные стороны компьютера. Эта довольно сложная теплотехническая работа позволила Apple модернизировать iMac для использования настольных процессоров Intel.

Шаг 17

• Apple наконец-то добавила в iMac слот для карт памяти SD. Это, возможно, одна из самых недорогих функций, которую Apple могла бы добавить, но она должна оказаться очень полезной. Теперь мы можем выбросить все наши USB SD-ридеры!

• Всего один винт T8 крепит слот к корпусу. Микросхема имеет маркировку GL137A.

Шаг 18

• Извлечение инфракрасного (ИК) датчика, необходимого для использования пульта дистанционного управления Apple.

• На втором рисунке мы отсоединяем центральный жгут проводов и вынимаем логическую плату.

• В этом компьютере больше линейных метров проводов, чем в любом iMac, который мы когда-либо разбирали.

Комментарии к шагу

'Провода'? Это просто подвиг!

Как всегда, отличная деконструкция.

Хахаха шаг 23 заставил меня зашипеть... логотип Apple теперь служит секретной антенной для wifi.

Как хитро со стороны Apple.

Просто мысль... Мой Unibody Macbook Pro имеет довольно закрытый дизайн, где внутри находится антенна wifi?

Мне кажется, очень жаль, что Apple пренебрегла потрясающим внутренним дизайном ранних iMac G5!... Внутри они были произведением искусства.

Но теперь... все эти кабели и беспорядок... Я бы не возражал, если бы они сделали imac менее зауженным сзади (он все равно будет самым тонким и потрясающим all-in-one), если бы они улучшили охлаждение и упростили ремонт за счет более удобного расположения внутренних компонентов.

ИМХО.

И все же мне нравится новый iMac!

Если он чем-то похож на оригинальные Macbook Pros, в которых я работал техником, они обматывали кабели антенн по краям экрана. Поскольку теперь эти экраны на 100% стеклянные, я не удивлюсь, если они оставят провода там, поскольку это единственная часть системы, не сделанная из алюминия!

Просто любопытно, как бы вы оценили его стоимость по частям после разбора этого малыша?

В 'Делаете.ру', посвященном разбору unibody MBP, упоминается, что беспроводная антенна находится в черном пластиковом шарнире дисплея.

Да, серьезно!

https://files.macbidouille.com/mbv2/news/...

Полагаю, это прощальная песня для G5 ;)

Внутри все также великолепно, черная печатная плата, очень стильно.

А вот вентиляция - это нечто, не представляю, как 4850 будет использовать медные изделия...

Да, он был и остается красивым, но это во многом благодаря тому, что в нем было несколько 'устанавливаемых пользователем' частей. Например, плата midplane, жесткий диск, оперативная память и т.д. Забавно, но людям все еще требовалась помощь, чтобы просто установить оперативную память! Apple переосмыслила эту стратегию, потому что последующие модели iMac отказались от такого чистого внутреннего дизайна (и такого количества устанавливаемых пользователем деталей).

ну, мне жаль, что вы так считаете, mac был лучшим персональным компьютером 1980-х и начала 1990-х, и я согласен, что технология обычно отстает от стандарта, и цена выше, чем она стоит, но 'фанатики mac' - это преувеличение, конечно, некоторым людям нравятся mac, некоторые любят mac, а некоторые ненавидят mac, но я сам - и PC, и Mac, я занимаюсь PC со времен 486, но у Mac всегда было и есть преимущество перед PC, (мой Core 2 Quad PC превзойдет любой mac mini, в любой день), но у PC есть то, чего никогда не будет у Mac, (открытая разработка, расширяемость, большинство стороннего оборудования и программного обеспечения, и долгое время, стандартная архетектура процессора), и у Mac есть то, чего никогда не будет у PC (надежная и безопасная ОС, элегантный стиль, внешний вид, и вычислительная мощность выше, чем у равноценного по спецификации pc)

[quote|macs have something PC's never have (rock solid, and secure OS, a sleek style, look, and computing power higher than that of an equaly speced pc)[/quote]

Термин PC не означает windows bud. Вы забыли о linux, в основном, Ubuntu. Надежная ОС, открытое программное обеспечение, поддерживаемое сообществом, и скорость, чтобы бегать круги вокруг любого mac равной спецификации, все с гибкостью и низкой ценой сборки ПК по одной части за раз. Вы сами можете выбирать, что именно в него входит.

@Chris - целью моего сообщения было вывести на чистую воду то, что показалось (мне) Mac flame-bait from. 'Фанатик Mac' - это самоуничижительная ссылка, чтобы украсть 'гром' Джо Си, если/когда он сам использует этот термин.

Дело в том, что жизнь не такая уж черно-белая, как 'я Mac'/'я PC' - как проницательно отмечает Джо Си в своем последующем посте об определении 'PC'. Рекламные кампании Apple и Microsoft пытаются разжечь этот устаревший аргумент. Мы знаем, как часто люди работают на Windows PC в офисе и на Mac дома.

Но 'ПК', по статистике, относится к ПК с Windows (учитывая незначительную долю рынка, которую занимает Linux).

(Разумно) технически подкованные пользователи, читающие/постящие на этом сайте, должны быть в некоторой степени осведомлены о том, насколько универсальными, легкими и поддерживаемыми могут быть различные варианты Linux - по сравнению с Mac и/или Windows PC.

Неважно... это пустая трата времени. Извините за тривиальное отвлечение. Спасибо Джо К. Счастливого Нового года.

Шаг 19

• Колонки! Большие динамики.

• Мы протестировали звук до того, как разобрали его, и были весьма впечатлены. Apple увеличила размер аудиосистемы iMac пропорционально увеличению размера экрана.

• Хотя динамики находятся в нижних углах iMac, Apple предусмотрительно разместила микрофон в верхней части (рядом с iSight). Это позволит использовать внутреннюю аудиосистему для видеочатов.

Шаг 20

• Сняв логическую плату, мы получили доступ к еще нескольким вентиляторам.

• Мы открутили винты и вывернули каждый вентилятор из компьютера.

Шаг 21

• У меня есть теплоотвод? Чтобы iMac оставался холодным и счастливым, Apple предусмотрела шесть температурных датчиков, три вентилятора и два гигантских радиатора.

• Чтобы представить огромные размеры радиаторов в перспективе, обратите внимание на относительный размер портов USB в левой нижней части платы.

• Обратите внимание на батарею PRAM на логической плате (круглый серебристый диск) для хранения даты и времени при отключении питания. При замене батареи будьте осторожны, чтобы не надавить на пластиковую крышку, удерживающую батарею на месте.

• Процессор подключен к сокету, но над одним из винтов радиатора имеется наклейка 'Гарантия недействительна, если его снять'.

• Наш процессор E7600 Core 2 Duo с частотой 3,06 ГГц относится к процессорам с разъемом LGA 775 Socket T. Есть несколько чипов Core 2 Quad, которые используют тот же сокет, но мы не знаем, будут ли они работать. Четырехъядерные процессоры i5 и i7, входящие в состав высококлассного 27-дюймового iMac, используют другой сокет - LGA 1156 Socket H.

Комментарии к шагу

Можно ли позже установить четырехъядерный процессор? Я подумываю о том, чтобы купить этот и поставить четырехъядерный позже, когда у меня будут деньги.

Вы имеете в виду, что у этой штуки есть портативная видеокарта универсального размера, которую можно поменять на что-то другое? Блестяще. Нужно было поставлять с картой на 1 ГБ, по крайней мере.

Я очень надеюсь на это. Видеокарта - это единственное, что останавливает меня от покупки прямо сейчас!

Разница в цене между ними не так уж велика - думаю, лучше приобрести ее с первого дня.

Отличная работа, ребята, и сделанная с молниеносной скоростью сразу после релиза. Снимаю шляпу и смотрю на планшет Apple, который будет править всеми, ухмылка

Существует ли какой-нибудь 'чип' контроллера mini-DisplayPort? Я имею в виду, чем отличается материнская плата, чтобы не разрешить видеовход в 21,5' iMac. Очень хочется!!! Какова спецификация и модель mDP? Это mDP 1.0 или 1.2? Совместим ли он с HDMI 1.4?

Использует ли 21,5-дюймовая модель также сокетный процессор? У меня есть маломощный четырехъядерник (Q9550S), который ждет достойного дома...

Нет. В этом iMac используется другой сокет, чем в i5 или i7. Если вам нужен четырехъядерный iMac, просто купите его ;)

Какой чипсет используется в логической плате Core2Duo?

Существуют четырехъядерные чипы, которые не являются i5 или i7. Мне также интересно, каков тип сокета, если это LGA 755, то я мог бы поставить Q9550S.

Я так хочу установить Q9550 в свой новый iMac. Если бы не эта наклейка, лишающая гарантии... Кто-нибудь хочет попробовать? Теоретически она должна работать. В моем хакинтоше работает просто отлично.

Можем ли мы поставить экстремальный i7 в четырехъядерную модель??? и как насчет ATI Mobility Radeon HD 4870 X2 вместо существующей карты 4850????

Ладно, с процессором все ясно, так что давайте заменим его на 2.93ghz i7 и видеокарту 4870 x2.

Давайте, ребята, покажите нам, что находится под радиаторами, это было бы здорово, я хочу обновить свой процессор, но сначала я хочу увидеть его.

О, замечательная идея! Я бы хотел, чтобы люди из Делаете.ру попробовали это и сообщили об изменениях в производительности. Тогда они смогут продать нам подходящий процессор и предоставить инструкции по выполнению этой задачи.

Кто-нибудь знает, есть ли на материнской плате (вне видеокарты) графические чипы (например, масштабатор), или сигналы DisplayPort направляются напрямую от GPU к ЖК-панели и разъему DisplayPort?

Что касается замены четырехъядерных процессоров C2D:

После детального изучения спецификаций процессоров для частей E7600 и E8600 C2D и сравнения их с различными доступными частями C2Q, кажется, что для работы требуется одна из 45-нм частей QxxxxS, причем Q9505S или Q9550S - наиболее вероятные из них. Характеристики регулятора питания и т.д. отличаются для деталей, не относящихся к классу S.

Я буду рад попробовать, но уверен, что самое худшее, что произойдет, это то, что он не загрузится из-за отсутствия поддержки C2E (Stop-Grant) или путаницы с наличием 4 ядер вместо 2. Он также может появиться, но отказаться распознавать другие 2 ядра.

Хм. Является ли процессор Q9550S единственным, чего вам не хватает?

Здравствуйте, можно ли заменить USB-порты на этом Mac? У меня 2 из 4 не работают, и это сводит меня с ума!!!

'Просмотрите снимки высокого разрешения передней и задней частей'.

Извините, но эти ссылки 'спереди' и 'сзади' не работают. Пожалуйста, добавьте новые ссылки. Это очень важные фотографии. Спасибо.

Шаг 22

• Извлечение дочерней платы GPU.

• Наша младшая 27-дюймовая модель поставляется с графическим процессором ATI Radeon HD 4670, оснащенным 256 МБ памяти GDDR3.

• Количество этикеток на задней панели графической платы просто ошеломляет. О чем они только думали?

• (Очевидно, что инженеры Apple не разрабатывали эту дочернюю плату. Это стандартная плата, используемая во многих продуктах).

Комментарии к шагу

можно ли удалить видеокарту и заменить ее на такую же, но с 512mb vram?

Мне было бы интересно узнать, можно ли заменить ее на более качественную. Вы говорите, что это универсальные детали? Где мы можем их достать? Или они доступны только производителям?

Я действительно хочу знать, правда ли это!? Мне нужно обновить... плохо.

Пожалуйста, добавьте фотографии со снятыми радиаторами как для GPU, так и для логической платы.

Так это все еще карта для ноутбука, или, как и в случае с proc, мы теперь получаем карты настольного класса?

Согласен! Вы никогда не снимаете радиаторы! Да ладно!

Как называется этот якобы стандартизированный слот? Я только видел, как Apple его использует; помнится, в предыдущих двух ревизиях он тоже был таким же.

AXIOM (ATI), соответственно MXM (NVIDIA). ЕСЛИ Apple использует его (использует ли?)

Я не понимаю. В этой модели можно менять видеокарту?

Так можно ли заменить видеокарту в любом 27-дюймовом imac?

Я был очень огорчен, когда увидел, что в модели i7 стоит карта на 512 Мб.

Кто-нибудь знает, какого размера винты с потайной головкой крепят радиатор GPU? Я сорвал один на выходных, когда разбирал корпус, чтобы заново нанести термопасту.

Подумайте, что делать, если корпус для батареи Pram слегка отсоединился?

Привет чип efi????

Шаг 23

• Это антенна, ведущая к заднему логотипу Apple? Мы думаем, что да... интересно, почему?

• Логотип Apple теперь не только для внешнего вида, но и для работы. Предыдущие алюминиевые iMac имели алюминиевую переднюю панель и пластиковую заднюю. В отличие от них, этот iMac имеет полностью алюминиевый корпус, что отлично подходит для внешнего вида, но ужасно для Wi-Fi. Логотип Apple - единственная пластиковая область на задней панели iMac, и Apple интегрировала в это пространство антенну AirPort.

Шаг 24

• После такой утомительной разборки вы не можете винить нас за то, что мы просто собрали все в одну огромную кучу деталей.

• Однако, проклиная свою совесть, будучи хорошими и замечательными профессионалами, мы чувствовали желание и легкое чувство ответственности сделать все правильно.

• Финальная фотография макета для всеобщего обозрения. Наслаждайтесь!

• Если вы чувствуете, что этого разбора недостаточно, чтобы удовлетворить вашу жажду, побалуйте себя публикацией Magic Mouse teardownлюбезно предоставленный вашим дружелюбным соседом Делаете.ру.

Комментарии к шагу

Привет, я недавно поменял логическую плату на одном из этих imac, и MacOS так и не запустился... Всегда остается в логотипе яблока... И он очень горячий с левой стороны (блок питания)... Есть идеи?

Я перезагрузился с помощью ALT, но начался процесс обновления прошивки.

Update1: Восстановление COMMAND+R работает, открываю Disk Utility, Machintohs HD не монтируется... Проблема с серийной информацией?

UPDATE2: Наконец-то с помощью сериализатора пустой платы я ввел серийную информацию и все работает отлично

Комментарии к статье

Потрясающие фотографии... Я очень хочу один из этих iMac.

Не было упомянуто: какой марки внутренний HD?

Apple western digital/seagate в зависимости от места установки.

У Apple есть возможность установки как Serial ATA Drive, так и Solid State Drive. Как оба этих диска помещаются в корпус? Можно ли добавить второй после покупки?

Было бы интересно узнать. Похоже, что добавить этот SSD будет довольно просто.

Просто любопытно, разбирал ли кто-нибудь iMac и использовал его внутренности для создания другого ПК без внутреннего дисплея?

Пол,

Это интересная идея (забыть о внутреннем дисплее и использовать остальную часть в другом корпусе с отдельным дисплеем, подключенным через порт Displayport/Thunderbolt). Так получилось, что у меня есть iMac с плохим внутренним видео (черный экран, горят только два светодиода на материнской плате). Я попробую подключить дисплей Displayport, который есть у меня здесь, и, если устройство действительно работает, я начну разборку и переупаковку, используя запасной корпус ПК, который есть у меня в гараже. Отличная идея для проекта!

Я пытаюсь снять подставку, но мои винты сорваны. Есть ли способ снять подставку изнутри?

Пнойз... у вас что-нибудь получилось...
