В период затишья после бури с iPhone 5s/c компания Apple решила пронести мимо нас пару новых iMac. Настало время поднапрячься и открыть 27-дюймовый iMac нового поколения для быстрого осмотра основных моментов.
Мы также разобрали на части недавно обновлённый младший брат iMac 21,5' - перейдите к его . и посмотрите его тоже.
Не можете насытиться нашим репортажем? Покажите нам свое игровое лицо в Twitter, Instagram или Facebook.
Что вам нужно
Набор для починки
В этом наборе содержатся все детали и инструменты, необходимые для выполнения данного руководства.
iMac Intel 27 | Источник - ifixit.comКупить сейчас
Детали
iMac Intel 27 | Источник - ifixit.com
Инструменты

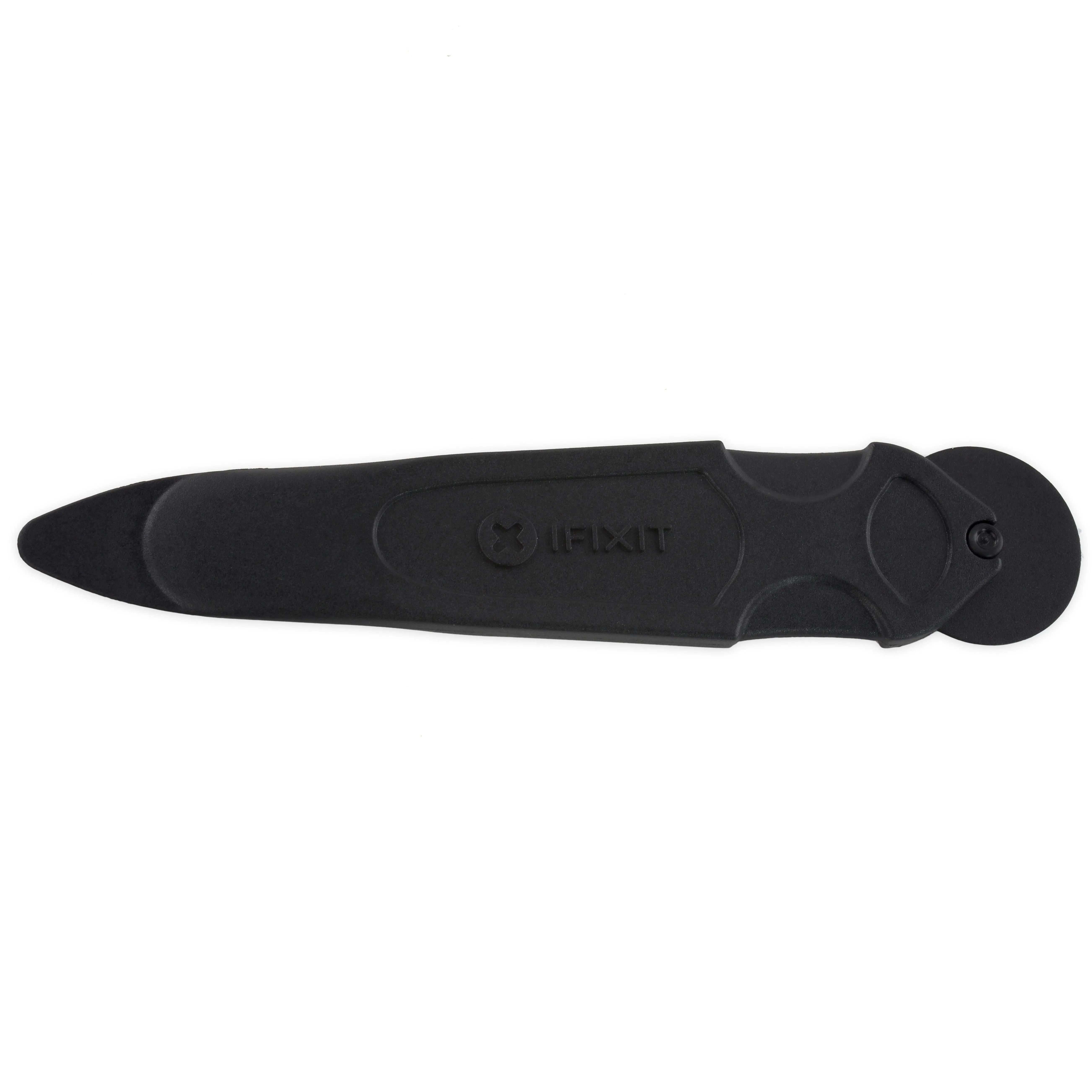

iMac Opening Wheel | Источник - ifixit.com
Пластиковые карты | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Отвертка TR8 Torx | Источник - ifixit.com
Отвертка TR10 Torx | Источник - ifixit.com

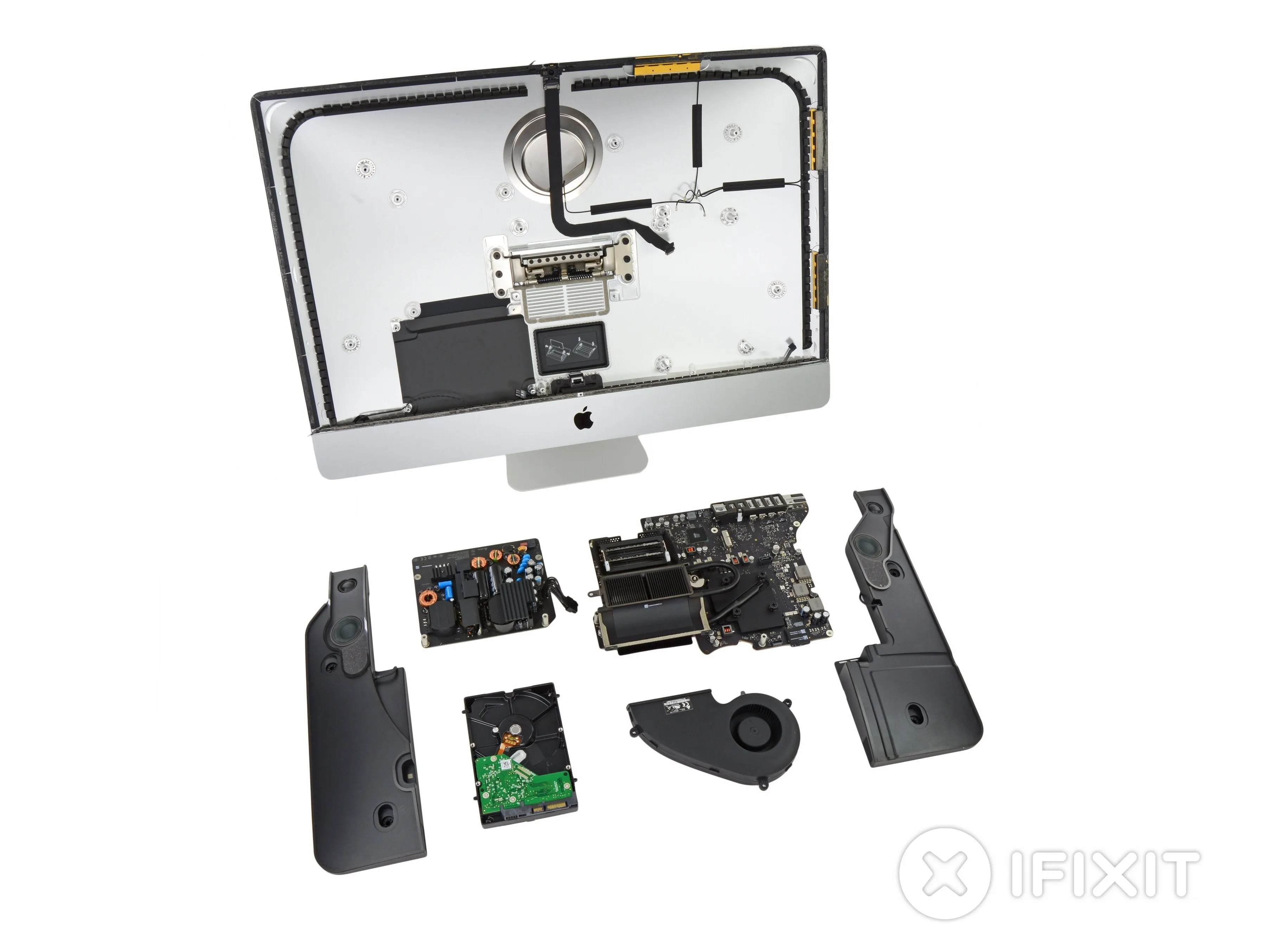

Шаг 1 Разборка iMac Intel 27' EMC 2639
iMac Intel 27 | Источник - ifixit.com
Внешне iMac Intel 27' EMC 2639 выглядит идентично предыдущему поколению, но внутренние спецификации были обновлены:
четырёхъядерный процессор Intel Core i5 с тактовой частотой 3,2 ГГц (Turbo Boost до 3,6 ГГц) и кэшем L3 объёмом 6 МБ.
Графический процессор NVIDIA GeForce GT 755M с 1 ГБ памяти GDDR5
Wi-Fi 802.11ac
Твердотельный накопитель с флэш-памятью PCIe
Комментарии к шагу
отличная работа!!! спасибо большое, но я хочу знать, могу ли я обновить мою видеокарту до NVIDIA GeForce GTX 780M 4 гига памяти моя 2 гига любой совет или как это сделать plz?!
Здравствуйте, подскажите, возможно ли изменить порт thunderbolt? для этого mac
iMac Intel 27 | Источник - ifixit.comiMac Intel 27 | Источник - ifixit.comiMac Intel 27 | Источник - ifixit.com
После быстрой нарезки с помощью нашего удобного инструмента для вскрытия iMac мы открываем крышку и испытываем сильное чувство дежавю.
Шаг 3
iMac Intel 27 | Источник - ifixit.comiMac Intel 27 | Источник - ifixit.com
Карта AirPort/Bluetooth, соответствующая стандарту Wi-Fi 802.11ac по-прежнему прикреплена к задней части логической платы, что делает её замену не проще, чем раньше.
Это не первый Mac, получивший обновление с новым стандартом ac, и мы ожидали увидеть аналогичное оборудование, как в обновлённом MacBook Airs выпущенных в начале этого года.
Чипы из нового блока:
Broadcom BCM4360KML1G 5G WiFi 3-Stream 802.11ac Gigabit Transceiver - как и ожидалось, это тот же чип, который обеспечивает работу Wi-Fi ac в 11- и 13-дюймовых MacBook Air.
Broadcom BCM20702 Одночиповое решение Bluetooth 4.0 HCI с поддержкой Bluetooth Low Energy (BLE)
Шаг 4
iMac Intel 27 | Источник - ifixit.com
Как и положено всем новым iMac, новый iMac 27' оснащен поддержкой флэш-памяти на базе PCIe. Это приятный сюрприз по сравнению с прошлогодней 21,5-дюймовой моделью, когда мы были мы были сильно разочарованы незаполненными площадками припоя на нашей низкокачественной логической плате.
По словам Apple, включение флэш-памяти PCIe позволяет увеличить скорость работы на 50 % по сравнению с предыдущим поколением.
Сайт накопитель Fusion Drive сочетает в себе большую ёмкость жёсткого диска и высокую производительность флэш-памяти, что позволяет сократить время загрузки и ускорить доступ к приложениям и файлам.
Комментарии к шагу
Я хотел бы знать, продают ли они ssd, который может быть установлен в этот слот в шаге 4.
Это m.2 или mSata?
Где я могу приобрести SSD, чтобы использовать этот слот?
Шаг 5
iMac Intel 27 | Источник - ifixit.comiMac Intel 27 | Источник - ifixit.com
Обновление iMac от Apple включает в себя несколько незаметных изменений в 21,5-дюймовой моделии мы были более чем обеспокоены, обнаружив впаянный процессор.
К счастью, его 27-дюймовый старший брат был спасен от той же участи, и опытные пользователи по-прежнему смогут обновить свой процессор без пайки.
Комментарии к шагу
Я никогда не слышал, чтобы кто-то, покупая Mac, рассчитывал обновить процессор (или чтобы его вообще пришлось заменить).
Не говоря уже о том, что причина, по которой процессор впаян в 21,5-дюймовый iMac, заключается в том, что это единственный форм-фактор, в котором Intel продает процессор с графикой Iris Pro. Вы не можете получить этот чип с сокетом. Ни за что, ни за что.
Учитывая, что этому iMac не нужна графика Intel, Apple выбрала традиционный сокетный дизайн.
Вините в этом Intel, а не Apple.
(Хотя я согласен - действительно ли люди обновляют свои процессоры? Если не считать энтузиастов, которые обновляют процессоры каждые 6 месяцев (которые в любом случае никогда бы не купили iMac...), то к тому времени, когда процессор становится слишком медленным, уже пора обновлять всю машину. Даже на ПК вам, скорее всего, придется заменить материнскую плату, так что паяная она или нет...).
Известно ли, какой i7 они используют в 27-дюймовой модели?
могу ли я поставить эту wifi карту в мой 2010 imac 27 i7 2.93 ghz?
Я уже делал это раньше. Если вы довольны оболочкой, это отличный способ потратить 10 % стоимости замены компьютера и при этом насладиться скачком производительности на поколение вперед. Мой G4 прожил 10 лет благодаря обновлению оперативной памяти, видеокарты и процессора. Это то же самое. Я купил Haswell iMac 27 только потому, что его экран намного лучше, чем у моего iMac 24. В противном случае я бы придумал, как растянуть свои инвестиции в $2400, сделанные в 2008 году. То же самое я сделал и с Macintosh Plus. Ну, апгрейд на 2 Мб и отрезание 256-килобайтного резистора. Но все равно. Мне всегда нравилось возиться с 'нестандартными' устройствами.
Шаг 6
iMac Intel 27 | Источник - ifixit.comiMac Intel 27 | Источник - ifixit.com
Сверхмощные микросхемы:
Четырехъядерный процессор Intel Core i5 с тактовой частотой 3,2 ГГц.
Концентратор контроллера платформы Intel
Как и было заявлено, iMac 27' теперь оснащен новым графическим процессором:
Четыре микросхемы SK hynix H5GQ2H24AFR 256 МБ GDDR5 SGRAM составляют 1 ГБ графической оперативной памяти.
Комментарии к шагу
Добрый день!
Есть ли информация о том, какой именно северный мост установлен на данной модели (ссылка на: Intel platform controller hub)?
Сегодня получил свой iMac 1419 из неофициального сервиса и заметил, что он работает медленнее и изображение на экране обновляется очень медленно по сравнению с iMac конца 2011 года, который прислали рядом с этим.
Hola Tocayo, excelente explicación pero me podrìas orientar de como quitar el CPU, lo quiero actualizar a un core i7, gracias
iMac Intel 27 | Источник - ifixit.comiMac Intel 27 | Источник - ifixit.com
iMac 27' EMC 2639 Оценка ремонтопригодности: 5 из 10 (10 - самый простой ремонт)
Оперативную память можно заменить, не открывая корпус, благодаря задней дверце доступа.
Вы также можете заменить жесткий диск и процессор внутри этой машины, хотя и с некоторым разрезанием клея.
Компоненты модульные и довольно легко снимаются.
Бюджетники теперь могут добавить второй жесткий диск к базовому iMac, поскольку разъем Fusion Drive больше не отсутствует на логической плате.
Стекло и ЖК-дисплей сплавлены вместе, и больше нет магнитов, удерживающих стекло на месте.
Вам придётся мастерски отклеить старую двустороннюю липкую ленту и наклеить новую, чтобы вернуть iMac в исходное состояние.
Комментарии к статье
Вы забыли упомянуть о том, КАК установить дополнительный SSD в новый порт.
Нужно ли снимать ЖК-панель или есть слот, к которому можно получить доступ через заднюю панель, как в случае с оперативной памятью?
Вам нужно будет снять ЖК-дисплей и покопаться внутри.
В модели BTO 'SSD только с флэш-памятью' SSD подключен к заднему порту PCIe, оставляя пустой порт SATA? Чтобы кто-то мог добавить дополнительный SATA-диск?
Thx
Я также ищу ту же информацию. У кого-нибудь есть ответ?
Что нужно для установки второго диска? Я хотел бы оставить стандартный 1tb hdd и добавить Samsung S30 SSD.
Кто-нибудь знает, как добавить второй диск?
1) Чтобы 'обновить' процессор, вы просто 'вытащите' текущий i5/i7 и поставите новый? Некоторые из них не будут работать? Нужно ли делать какие-либо обновления программного обеспечения и т.д.?
2) Тот же вопрос относительно слота для фьюжн-накопителя. Будет ли он работать только с флэш-накопителем apple fusion? Можно ли просто вставить SSD от samsung и т. д.? Есть ли максимальный объем памяти?
В этом или любом другом iMac, за исключением самых ранних моделей G3 и G4, нет возможности 'вынуть или вставить' сменный процессор. Если вы собираетесь обновить процессор, то планируйте замену материнской платы в сборе, а затем только той платы, которая подходит для этой же модели компьютера. Это единственный способ обновления без большого опыта работы на уровне платы, который здесь не рассматривается. Замена платы в сборе - это только для различных вариантов ПК, но в мире Mac мы не видим ничего общего и обыденного.
У меня iMac 27 середины 2010 года, внутри которого установлен обычный жесткий диск объемом 2 ТБ, а вместо DVD-привода - SSD-накопитель на 240 ГБ. Мне предложили iMac 27 конца 2013 года. Есть ли смысл установить в него 2 ТБ и SSD-накопитель от моей модели 2010 года. Есть ли для этого место и разъемы? Мысли других?
С уважением,
Терри
Прошел год с тех пор, как вы написали это... отличное время, чтобы использовать Big Sur hack... В 2013 году, который я только что приобрел, не было установленного порта SATA. Но на Amazon и eBay он был. Вытащите логическую плату и подключите его. Затем наслаждайтесь дополнительным подключением данных. Адаптер Nvme к яблочному SSD работает без проблем со сном и пробуждением.
Заменил процессор на Xeon 1231 v3... пока что он не проходит POST и не включается. Это заставляет меня верить/надеяться, что я не подключил блок питания хорошо. Я немного устал, это была сложная работа, завтра будет другой день. До тех пор приветствуются советы.
Вернулся обратно, согнул несколько штырьков CPU...., аккуратно поставил их на место. Приступайте к загрузке. Рекомендую снять пластиковую обойму и начать прикреплять процессор со стороны, ближайшей к краю. Я не могу подтвердить, что Xeon не работал, я не видел смысла в тестировании слишком переменных параметров для ремонта и еще одной операции после этого.
