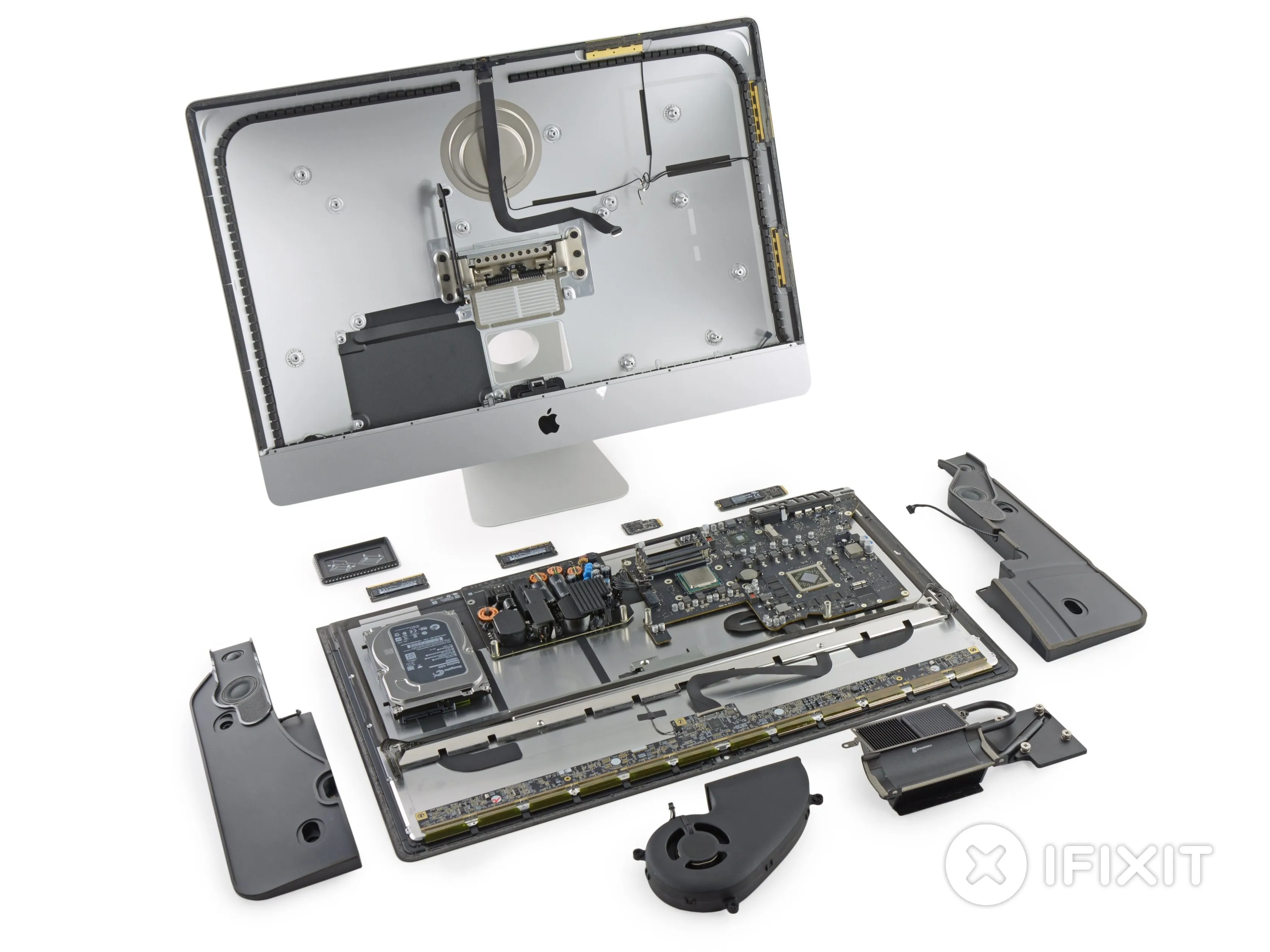

Разборка iMac Intel 27" Retina 5K Display

Введение

Представьте себе самый красочный и сияющий дисплей, который вы когда-либо видели. А теперь отбросьте это воспоминание и посмотрите на новейший iMac Intel 27' с дисплеем Retina 5K от Apple. Мы не говорим о 1080p или 4K, мы говорим о 5K - миллионы и миллионы пикселей на 27-дюймовом дисплее. Повлияет ли добавление дисплея высокого разрешения на ремонтопригодность новейшего iMac Intel 27'? Давайте узнаем!

Что вам понадобится

Инструменты

•

•

Видеообзор

Шаг 1 Разбор iMac Intel 27' Retina 5K Display

• Как собрать воедино 14,7 миллиона пикселей? Можно вежливо попросить, а можно продемонстрировать сверхмощное оборудование. Внутри Retina 5K iMac:

• четырехъядерный процессор Intel Core i5 с частотой 3,5 ГГц и Turbo Boost до 3,9 ГГц.

• 8 ГБ (2x4 ГБ) оперативной памяти DDR3 1600 МГц

• Графический процессор AMD Radeon R9 M290X с 2 ГБ видеопамяти GDDR5

• Wi-Fi 802.11ac + Bluetooth 4.0

• SSD-накопитель на базе PCIe и жесткий диск SATA

Шаг 2

• Не желая тратить хороший номер модели на одно устройство, Apple снова использует A1419.

• Для уникального идентификатора это EMC 2806.

• На задней панели iMac мы находим множество портов ввода-вывода и одинокий слот для карт памяти SDXC:

• Разъем для наушников / оптический цифровой аудиовыход

• Слот для карт памяти SDXC

• Четыре порта USB 3.0

• Два порта Thunderbolt 2.0

• Гигабитный порт ethernet

Комментарии к шагу

На фото шага 2 мы можем прочитать 'Собрано в США'.

Это будет одинаково для всех Retina 5K iMac? Все сделаны в США?

Я бы не сказал, что все они собраны в США. Если вы посмотрите на шаг 5, там говорится о сборке в Китае.

Вы увидите, насколько это дешевый китайский кусок дерьма.

Какого технологического гиганта вы предпочитаете вместо этого, который не отправляет свою продукцию в Китай? Пожалуйста, назовите хоть одного. Затем, после того как вы не сможете назвать ни одного, решите, кто из них собирает лучший компьютер Made in China. Вы поймете, почему Apple iMac превзошел все остальные компьютеры 'все в одном'. Они просто лучшие в своем классе (All-in-One).

Шаг 3

• Чиновники ликуют! Дисплей iMac Intel 27' Retina 5K сохранил привычный и легкодоступный слот для обновления оперативной памяти, который был у iMac прошлых лет.

• Для тех, кому требуется помощь в замене модулей оперативной памяти, Apple постаралась дать некоторые указания, которые вы увидите уже после того, как пройдете половину пути.

• Для тех, кто предпочитает руководствоваться великолепными изображениями высокого разрешения и любовно составленным текстом, это тоже доступно.

Шаг 4

• Мы уже достаточно хорошо знаем, как вскрывать iMac с помощью нашего модного инструмента для вскрытия iMac и нашей благородной пластиковой карты.

• Хотя процедура по-прежнему требует твердой руки и готовности заменить вырезанную на заказ двустороннюю клейкую ленту, в остальном она довольно проста и не отличается от предыдущих моделей.

• Когда клейкая лента снята, мы получаем первый взгляд на аппаратную часть Retina 5K iMac.

Комментарии к шагу

Нужно ли повторно наносить клей, когда вы устанавливаете экран обратно в рамку?

Да! Вот как это сделать на модели Late 2013: iMac Intel 27' EMC 2639 Adhesive Strips Replacement.

Точно такая же процедура будет проделана на Retina 5K.

Вам не хватает картинки... Куда подключается дисплей и как его снять?

Если вы ищете пошаговую инструкцию, посмотрите здесь. Разборки не предназначены для использования в качестве руководства по ремонту.

Если я возьму в руки дисплей 5k retina 2014 года. Будет ли он работать в моем 27-дюймовом iMac конца 2015 года?

😁

Шаг 5

• В первую очередь необходимо выяснить, работает ли этот 5K-дисплей на настоящей магии или на чем-то более подверженном препарированию.

• Этот конкретный дисплей был произведен компанией LG Display. (Итак, магия выглядит менее вероятной).

• С помощью нескольких поворотов отвертки мы обнаружили очень длинную и очень тонкую плату дисплея.

Комментарии к шагу

Значит, этот imac использует ту же панель LM270QQ1, что и будущий монитор Dell Ultrasharp 5K?

(так же, как Dell UltraSharp U2711 использовал LM270WQ1 в обычном 27-дюймовом imac)?

Мой iMac Late 2013 (не 5K) дисплей поврежден нуждается в замене, и я собираюсь заказать новый дисплей в сборе.

Глупый вопрос, могу ли я заменить стандартный QHD дисплей на 5K дисплей - будет ли это работать?

Привет, вы сделали изменение вашего iMac 27 'поздний 2013 с 5k ? У меня есть то же самое, и я не знаю, работает или нет !!!

Спасибо

Для тех, кто задумывается, можно ли просто установить ЖК-панель 5k в iMac без 5k, ответ: НЕТ - НЕ РАБОТАЕТ. См. шаг № 7... Разъемы LVDS отличаются из-за разных требований к пропускной способности.

Где можно купить запасную панель 5K? Если плата контроллера повреждена, ее тоже можно купить отдельно?

Я обнаружил, что одна из моих лент на этой плате сломана. Можно ли ее заменить?

Шаг 6

• Давайте посмотрим на аппаратное обеспечение, которое позволяет получить 14,7 млн пикселей с разрешением 5120 x 2880 на 27-дюймовом дисплее:

• Texas Instruments NH245 8-разрядный трансивер шины с двумя источниками питания

• Texas Instruments BUF16821 Программируемый генератор гамма-напряжения и калибратор Vcom

• Parade Technologies DP665 LCD Контроллер синхронизации

• Мы предполагаем, что это модифицированная Apple версия DP663 LCD Timing Controller

• Texas Instruments TPS65270 Монолитный двойной синхронный Buck-регулятор

• Texas Instruments TPS65168 Полностью программируемая микросхема стабилизации ЖК-дисплея высокого разрешения для телевизоров

Комментарии к шагу

Нет ли способа взломать эту деталь, чтобы она работала как отдельный дисплей?

Я обнаружил, что одна из моих лент на этой плате сломана. Нельзя ли ее заменить?

Я, как и Рой, хотел бы узнать, существует ли плата-переходник или распиновка разъема displayport или hdmi (сомнительно)?

Возможно, когда-нибудь мы сможем втиснуть сюда плату ITX, когда 4-ядерные Coffee Lake покажут свой возраст (16-ядерные AMD в низкопрофильных платах ITX уже доступны!).

Шаг 7

• За исключением нового дисплея, аппаратная часть iMac Intel 27' Retina 5K Display выглядит практически так же, как и прошлогодний 27-дюймовый iMac.

• На самом деле, когда мы погружаемся глубже, мы понимаем, что оно почти полностью совпадает.

• Мы бы задокументировали снятие логической платы, но мы уже это сделали! Мы будем следовать прошлогоднему руководству по извлечению логической платы - ознакомьтесь с ним и вернитесь сюда, пока мы переходим к делу.

• И вот, следуя руководству до мелочей, мы получили данные о различиях внутри:

• Кабель данных дисплея Retina 5K немного шире - для поддержки дополнительных пикселей.

Шаг 8

• Давайте посмотрим, какими микросхемами укомплектована эта неудивительно знакомая логическая плата:

• AMD Radeon R9 M290X ГРАФИЧЕСКИЙ ПРОЦЕССОР

• Intel Core i5-4690 Процессор

• Как и в прошлом году, процессор не припаян к логической плате и может быть легко заменен (мы просто оставили его в сокете для фотографии).

• SK Hynix H5GC2H24BFR 256 МБ GDDR5 SGRAM (256 МБ x 8 модулей = 2 ГБ всего)

• Delta Electronics 8904CF 143003

• Концентратор контроллеров платформы Intel DH82Z87 (Z87)

• Fairchild Semiconductor DE32GV

Комментарии к шагу

Какова модель этой логической платы и где я могу найти такую же? Подскажите модель или артикул платы для 4.0ghz с 4gb памяти?

В процессоре нет кулера. Накрылся процессор? Может быть, i7 нуждается в кулере, а i5 может работать без кулера?

Очень впечатляюще видеть разлоченный процессор.

Молодцы iFixed!

Вероятно, они почистили его для того, чтобы сфотографировать.

jussnf прав, мы счистили термопасту, чтобы прочитать маркировку.

См. шаг 7 ... Снятие логической платы - это еще одно руководство. Там есть радиатор.

Может быть очень интересной заменой процессора, когда появится следующий core i7!

Но будет ли полная совместимость?

Также может быть интересно купить этот iMac, а позже перейти на следующие поколения Mac Pro и использовать этот 'старый iMac' как Retina Display.

@Faiolo

Эти новые iMac нельзя использовать в качестве внешних дисплеев. Текущая версия DisplayPort не может обеспечить пропускную способность, необходимую для 5k-дисплеев через один разъем, поэтому Apple решила отказаться от этой функции, вместо того чтобы поддерживать только разрешение 4k или требовать два разъема. Таким образом, экран застрял в этом компьютере, и вы не сможете использовать его с другим.

Процессор выглядит обновляемым!

Можно ли его обновить до нового 8-ядерного i7?

Скорее всего, нет. Я полагаю, что процессоры, доступные для этого компьютера, имеют максимальное TDP 84 и 88 Вт, в то время как 8-ядерный I7 может потреблять до 140 Вт. Скорее всего, он не сможет рассеивать тепло под нагрузкой.

Является ли гнездо для наушников частью правого динамика? На логической плате его, похоже, нет.

Является ли GPU съемным для модернизации?

Я бы хотел поднять графику для работы с VR :)

Это дополнительный порт SATA? Или этот порт уже используется? Я сделал двойное обновление SSD на моем 2011 - интересно, может ли этот сделать это.

Это один порт SATA... Но вы не захотите его трогать (или просто использовать для медленного хранения данных, например, дешевый 2 ТБ QLC-накопитель).

Вместо этого купите адаптер NVMe M.2 PCIe, установите диск PCIe 3.0 NVMe и наслаждайтесь чтением/записью со скоростью ~2500 МБ/с.

Шаг 9

• Лицевая сторона логической платы:

• Broadcom BCM5776 Gigabit Ethernet Controller

• Аудиоконтроллер Cirrus Logic 4206BCNZ

• Intel DSL5520 Контроллер Thunderbolt 2

• LMF4S1EH 5BBCIG 47A6HPW

• Микрочиповая технология 1428-7 420BE5A BMY Датчик температуры для шины управления системой (SMBus)

• Intersil ISL6327 Усовершенствованный 6-фазный ШИМ-контроллер

Комментарии к шагу

LMF4S1EH 5BBCIG 47A6HPW - это микросхема SMC ;-)

Вот правильный URL для Buck-регулятора напряжения Intersil: ISL6327 URL и вот спецификация в формате PDF: ISL6327 PDF

К сожалению, этот номер детали для датчика температуры, похоже, недействителен. У Microchip нет записей о таком изделии, и эта ссылка не ведет на продукт. У меня открыт тикет с Microchip, чтобы попытаться правильно определить деталь, но ответа пока нет.

Я получил 17,1 iMac, и обе платы 820-3298 и 820-3299 выглядят как на этой картинке (за исключением GPU RAM), но моя плата отличается.

На этой картинке в нижней части платы находится J2550. Справа от него находится один из U7000, и, в отличие от картинки (и от вида платы), на моей плате резисторы припаяны над ним, а не вокруг. И это была такая огромная боль, чтобы сделать все правильно, что я даже не знаю, как мне удалось заставить свою плату снова работать - могу только надеяться, что она будет достаточно хороша, чтобы прослужить несколько лет...

Шаг 10

• Похоже, это точно такой же твердотельный накопитель SanDisk PCIe, как и тот, что установлен в MacBook Pro 13' Retina Display Late 2013.

• Неудивительно, что мы находим точно такие же микросхемы:

• SanDisk 05131 016G 16 ГБ NAND Flash (по четыре с каждой стороны, всего 8 x 16 ГБ = 128 ГБ)

• SK Hynix H5TQ2G63DFR 2 ГБ DDR3 SDRAM

• Marvell 88SS91383 Контроллер твердотельных накопителей PCIe

Комментарии к шагу

Для чего это? Извините, если это глупый вопрос.

Fusion Drive от Apple - они объединяют SSD и вращающийся диск в один логический том. Они используют различные эвристики, чтобы сохранить 'наиболее часто используемые' файлы на SSD. Большинство системных файлов оказываются на нем, как и большинство моих документов.

Какой это порт подключения? Карта выглядит длиннее, чем обычные mini pcie, имеет выемку для вкручивания, но разъем больше похож на pcie.

Подержанный ssd из Macbook Pro 13 конца 2013 года или новее будет работать с 5k imac конца 2015 года? А те адаптеры, которые продают на eBay, чтобы использовать обычный m2 ssd?

Привет, это то же самое, что и iMac конца 2013 года? thx

Какова максимальная емкость SSD?

Все ли 27-дюймовые iMac конца 2015 года оснащены портом M.2 для установки ssd-карты? Или это доступно только для моделей с фьюжн-диском?

Шаг 11

• Карта AirPort/Bluetooth, идентифицируемая по номеру модели BCM94360CD, является точно такая же что и в прошлогоднем iMac Intel 27 дюймов:

• Broadcom BCM4360KML1G Гигабитный трансивер 5G WiFi 3-Stream 802.11ac

• Skyworks SE5516 Двухдиапазонный фронтальный модуль WLAN 802.11a/b/g/n/ac

• Broadcom BCM20702 Одночиповое решение Bluetooth 4.0 HCI с поддержкой Bluetooth Low Energy (BLE)

Комментарии к шагу

и какой порт подключения для этого?

есть ли какой-нибудь переходник с этого порта на pcie mini?

Шаг 12

• Дисплей iMac 27' Retina 5K Оценка ремонтопригодности: 5 из 10 (10 - самый простой ремонт)

• Оперативную память можно заменить, не открывая корпус, благодаря задней дверце доступа.

• Вы также можете заменить жесткий диск и процессор внутри этой машины, хотя и с некоторым количеством клея.

• Компоненты являются модульными и довольно легко снимаются.

• Стекло и ЖК-дисплей сплавлены вместе, и больше нет магнитов, удерживающих стекло на месте.

• Вам придется мастерски отклеить старую двустороннюю липкую ленту и наклеить новую, чтобы вернуть iMac в исходное состояние.

Комментарии к шагу

Многие люди, как и я, хотят купить в магазине модель со стандартной конфигурацией, а затем самостоятельно обновить оперативную память и хранилище. В этом обзоре утверждается, что это можно сделать. Но мне интересно, можно ли получить больше информации о хранилище.

Диск fusion выглядит как обычный жесткий диск, подключаемый к материнской плате. Что произойдет, если мы заменим обычный диск на SSD. Будет ли Fusion SSD по-прежнему работать независимо, что означает увеличение общего объема памяти SSD? Пострадает ли что-нибудь из программного обеспечения?

Я как бы сам ответил на свой вопрос. Я хочу приобрести стандартный iMac, чтобы получить доставку сегодня, что означает получение фьюжн-накопителя на 1 ТБ. Мне было интересно, как обновить обычный жесткий диск в накопителе fusion.

Я не такой умный, поэтому не понимал, что такое PCIe, но теперь вижу, что это просто карта. Твердотельный накопитель Retina работает на базе PCIe...., то есть если вы хотите обновить SSD-часть фьюжн-накопителя, вы просто покупаете большую карту PCIeSSD. Google Mercury Accelsior E2

Вы также можете обновить старую HD-часть уравнения.

Но вот в чем дело. Есть кое-что еще лучше. Вы можете поместить эти SSD-карты с интерфейсом PCIe во внешний корпус и получить доступ к ним через порт Thunderbolt. Это обеспечит вам наилучшую производительность... лучше, чем переход на SSD от Apple.

Короче говоря, если вы торопитесь и хотите новый iMac retina 5K, покупайте его, зная, что вы сможете не только обновить внутренние SSD и HD, но и получить доступ к еще более быстрому решению для хранения данных через порт Thunderbolt.

Опасайтесь заявлений о том, что Thunderbolt будет быстрее, чем скорость внутреннего диска Apple. Потому что в большинстве корпусов с интерфейсом Thunderbolt для каждого слота накопителя предусмотрен порт PCIe 2.0. Скорость работы с внутренними дисками начинает превышать внутреннюю только после того, как вы начнете чередовать диски. Одна полоса PCIe 2.0 составляет около 500 МБ/с с 20% на четность по thunderbolt. Мой новый 2TB EVO получает только около 370 МБ/с RW, в то время как мой старый RAID0-набор из 2 неработающих дисков получает от 660 МБ/с до 700 МБ/с.

Я планирую заменить свой ssd на samsung 950.

Очень хотелось бы узнать: Можно ли открутить и снять подставку после разборки? Я вижу, что есть 3 винта с каждой стороны внутреннего крепления пружины, но даже если они удалены, мне неясно, можно ли затем отсоединить подставку от большой металлической подложки, если винты / пружины удалены. Похоже, что ее можно снять?

Да, ее можно легко отсоединить. Но будьте осторожны, это долгая и деликатная работа, чтобы добраться туда и обратно.
