Разборка iMac M1 24"

Введение

Является ли новый iMac M1 просто iPad глупого размера, MacBook с отсоединенной клавиатурой M1, Mac Mini M1, растянутый как тесто для пиццы? Мы узнаем это, только забравшись внутрь, как бы трудно это ни было. Пришло время для разбора.

Чтобы узнать больше о разборке и ремонте, загляните на наш канал YouTubeнаш Instagram и наш Twitter. А чтобы получать информацию о Делаете.ру прямо в свой цифровой почтовый ящик, подпишитесь на нашу рассылку ..

Что вам понадобится

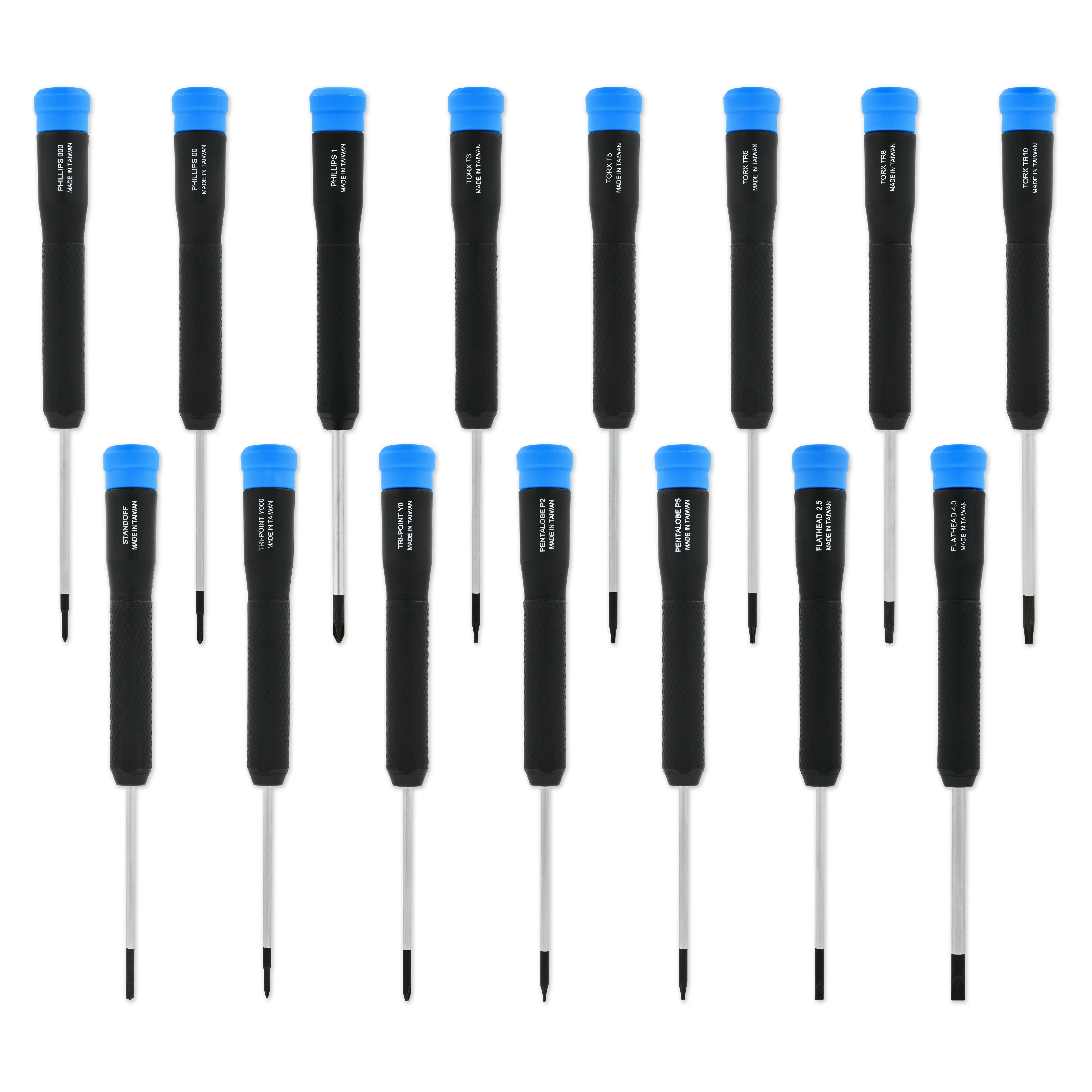

Инструменты

•

•

•

•

•

•

•

•

•

•

Шаг 1 Разборка iMac M1 24'

• Вы можете получить этот сноуборд в любом цвете, лишь бы он был фиолетовым. Мы выбрали модель среднего уровня со следующими характеристиками:

• Чип Apple M1 с 8-ядерным процессором (четыре производительных и четыре эффективных ядра) и 16-ядерным нейронным движком

• Интегрированный 8-ядерный графический процессор Apple M1

• 8 ГБ объединённой памяти

• 23,5-дюймовый (по диагонали) дисплей True Tone с разрешением 4480 × 2520 и поддержкой одного миллиарда цветов (цветовая гамма P3)

• 256 ГБ SSD-накопитель

• Если отбросить технические характеристики, то на первый взгляд этот iMac до ужаса похож на iPad на подставке. Если вы когда-нибудь пытались разобрать iPad, вы знаете, почему мы немного сомневаемся, стоит ли копаться в этой узкой плите.

Шаг 2

• Мы занимаемся разбором iMac уже давноно если вам не терпится, ничто не сравнится с рентгеновским снимком. Посмотрите на эту красоту от наших друзей из Creative Electron.

• По сравнению с рентгеновским снимком 27-дюймового Intel iMac, мы заметили:

• В интерьере нового iMac доминируют две огромные металлические пластины. Для чего они нужны?

• Логотип Apple обеспечивает удобный радиочастотный проход для некоторых антенн - но в отличие от прошлых моделей, сама антенна не имеет формы Apple.

• Почти весь кремний сосредоточен в узких горизонтальных полосках сверху (плата дисплея) и снизу (основная логическая плата). Если вы видели другие наши обзоры M1 Mac, вы могли ожидать этого.

• PS: А эти два круга в центре - это батарейки для монет?

Комментарии к шагу

PS: Эти два кружочка в середине - это батарейки для монетных ячеек? -Да! Для NVRAM

Моя теория о двух металлических пластинах: камеры для динамиков.

Это рентгеновский снимок 2-портовой модели? Похоже, что у нее только 1 вентилятор и нет печатной платы, расположенной в вырезе металлической пластины, которая видна на фото в Шаге 5. (Что мне тоже интересно - целая дополнительная плата? Для чего она?)

Хороший глаз! Да, Creative Electron сделал рентгеновский снимок базовой модели, поэтому в нашем обзоре есть некоторые отличия от устройства среднего уровня - в основном это аппаратное охлаждение и порты.

Я действительно не могу понять, почему они не поместили логотип Apple по центру, теперь, когда шарнир ниже и центр свободен, в самом центре iMac находятся две батареи-кнопки... и что случилось, когда они закончились?

Кнопочные батарейки обычно служат около 10 лет, обычно обеспечивая питание внутренних часов реального времени и сохраняя некоторые системные настройки, когда компьютер выключен и не подключен к сети. На старом оборудовании Apple севшая батарейка приводит к тому, что компьютер просто забывает время и подключение к Wi-Fi, когда его отключают от сети. Интересно, будет ли новое оборудование вести себя подобным образом?

Кнопочные элементы питания использовались в подобных компьютерах всегда.

Логотип, похоже, расположен вертикально в пространстве над шарниром, в центре он выглядел бы странно.

Я также думаю, что эти большие участки металла являются резонансными камерами для динамиков.

Кто-нибудь догадался, для чего нужны эти две огромные металлические пластины? Моя догадка восходит к приятелю, который сделал электронную штуковину и показал прототип своему боссу, который просто взвесил ее в руке и сказал: 'Добавьте фунт'. Никто не платит за легкий комплект, если в нем нет необходимости!

Некоторые полноразмерные (6 футов в высоту) домашние колонки состоят из двух больших (1 фут в ширину), но очень тонких (5 мм) пластин в каждой колонке. Они могут быть громкими (100-200 Вт). Вы рассказали нам, какая технология используется в колонках M1 iMac? Это тоже просто большие пьезодинамики, или две камеры с обеих сторон являются увеличителями для традиционных динамиков?

Шаг 3

• Входящая в комплект Magic Keyboard получила первое обновление с 2017 года: теперь она имеет более округлые углы, подходящие для iMac цветовые решения и реорганизованные функциональные клавиши.

• Не говоря уже о новых блестящих идентификационных номерах: модель A2449 и EMC 3579.

• Новый датчик Touch ID в правом верхнем углу совсем не похож на MacBook Touch ID - фактически, это мертвый звоночек для домашней кнопки iPhone. Это первое появление Touch ID в периферийных устройствах, что имеет некоторые интересные последствия для безопасности/ремонта.

• Apple всегда блокировала оригинальную кнопку Touch ID на логической плате каждого устройства во имя безопасности, делая замену в лучшем случае проблематичной. А что же с периферийными устройствами, которые подключаются по беспроводной сети?

• Мы вернемся к разборке клавиатуры и тестированию Touch ID в ближайшее время!

Шаг 4

• Наше устройство среднего класса оснащено двумя портами Thunderbolt 4 и двумя обычными портами USB-C. Это вдвое больше, чем у базовой модели, но для настольного компьютера это не так уж и много. Может быть, внутри есть место для расширения?

• Но если вам нужны именно цветовые решения, то вам повезло - их здесь больше, чем портов.

• Круглый порт питания выглядит как нечто из Матрицы. Лучше побыстрее разобрать этот iMac, пока он не научился кунг-фу.

• На ножке указан новый номер модели: A2438 плюс уникальный EMC 3663, а также надпись 'Made in Thailand'.

• Исторически iMac собирались в Китае, а некоторые из них были собранывШтатах. Китай может оказаться в стороне из-за недавней напряженности (и тарифов).

• M1 iMac - это два iPad в толщину.недостаточно глубокий для разъема для наушников, поэтому Apple повернула разъем боком, чтобы он поместился.

Комментарии к шагу

Некоторые из них (как и мой) также были построены в Корке, Ирландия.

Не могли бы вы не участвовать в нелепом олицетворении продуктов Apple? Несмотря на нейроблабла аппаратного обеспечения, они не обладают сознанием, поэтому заслуживают отдельной статьи: '*этот* iMac повернул свой разъем набок'.

Вы обижаетесь из-за персонификации компьютера? lol

На Ближнем Востоке сделанный в Китае iMac серьезно

Шаг 5

• Ура! В M1 iMac по-прежнему используется классический клей для iMac - это не совсем липкий кошмар для iPad, которого мы опасались.

• Мы не любим склеенные вместе настольные компьютеры, но если вы настаиваете, то такой клей из вспененного материала, удобный для разделения, мы рекомендуем с тех пор, как впервые столкнулись с ним в модели iMac 2012 года. Он легко вырезается с помощью нашего удобного отрезного диска.

• Однако это не все. Удивительно неглубокое режущее действие доставляет неудобства - к счастью, наш резак для пиццы просто катается по ряду защитных пластиковых стоек для винтов, ничего хрупкого.

• В отличие от прошлых моделей iMac, здесь имеется цельный кусок стекла - никаких металлических 'подбородков', закрывающих доступ к внутренним компонентам. Хорошая слабина в кабелях и никаких ловушек!

• Нам не терпится взглянуть на эти похожие на радиаторы элементы - может быть, это камеры динамиков?

Комментарии к шагу

А можно увидеть заднюю часть подбородка?

Возможно, эти камеры - адаптация Apple к конструкции линии передачи для увеличения мощности в самых низких октавах.

Можно ли получить несколько крупных планов белой/серой (неважно) окантовки. Сложно ли будет поменять их на черные?

Наконец, вы не рассказали нам о двух 'радиаторах'. Не могу дождаться, чтобы узнать!!!

'Радиаторы' могут быть акустическими усилителями низких частот, использующими резонанс Гельмгольца, связанный с активной отменой звука в двух динамиках, используемой в последних колонках продукции Apple?

Стекло разбивается от малейшего толчка. У меня первая трещина появилась через 2 дня после покупки :(

Есть ли какие-либо кабели, соединяющие дисплей с материнской платой?

Да! Между дисплеем и материнской платой проложены несколько кабелей. Они довольно длинные, поэтому их можно увидеть и отсоединить, если медленно открыть iMac.

Как вы отсоединили экран от логической платы, блока питания и т. д.? Трудно ли было добраться до кабелей?

Этот разбор - первый образовательный взгляд на устройство, в котором мы отмечаем интересные особенности и даем оценку ремонтопригодности. Он не предназначен для использования в качестве руководства по ремонту - следите за нашими руководствами по ремонту!

Шаг 6

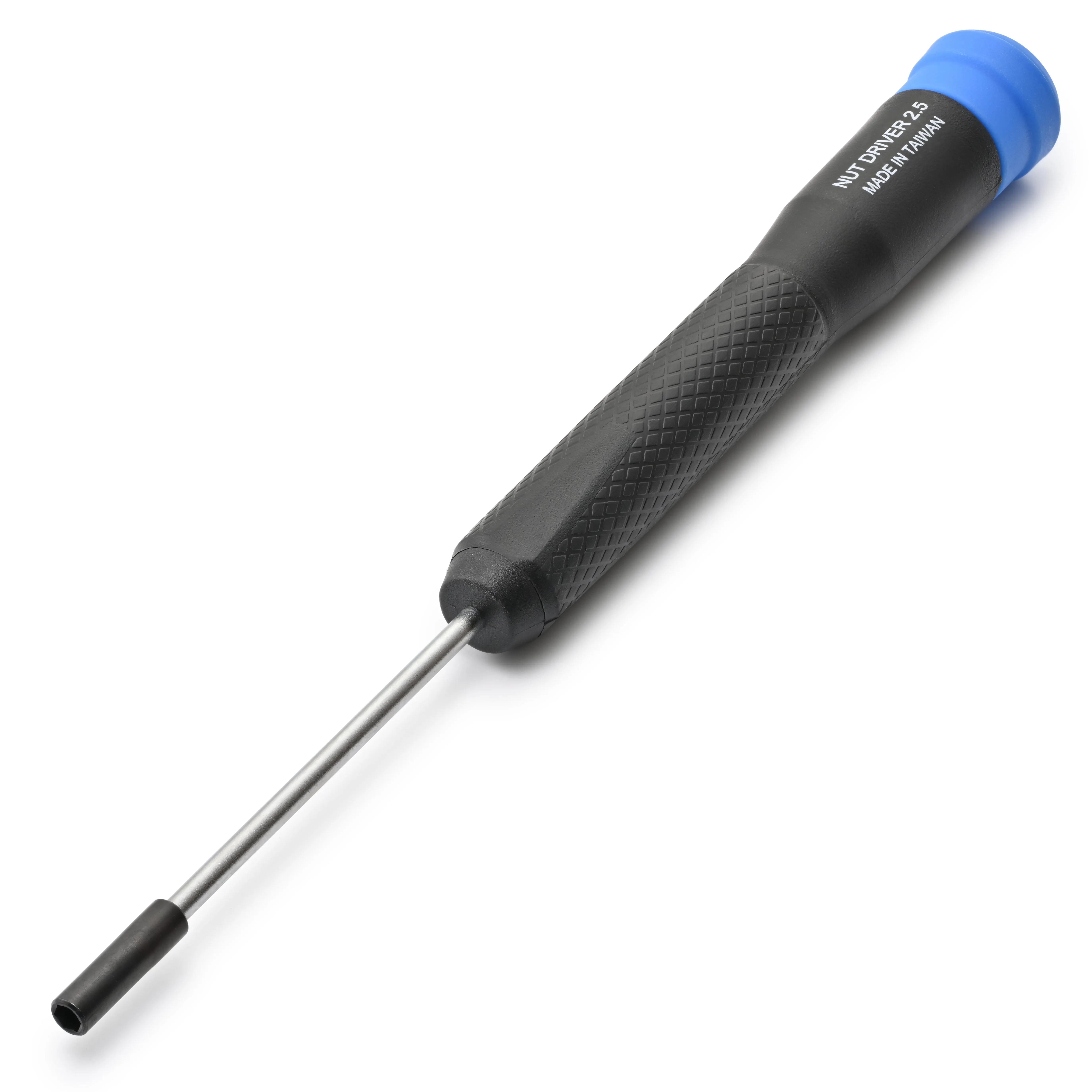

• Наш 2,5-миллиметровый гайковерт появляется редко (вы можете помнить его роль в Разбор iPhone 6s) - для откручивания винтов крепления логической платы. Благодаря нашему набору iPhone Marlin, мы подстраховались!

• Приятно видеть, что невероятно тонкие компьютеры предпочитают винты клею. Привет, команда iPadПримите к сведению?

• В искусственном 'подбородке' iMac разместилась безвентиляторная логическая плата M1 размером с MacBook Air.

• В отличие от той, что установлена в MacBook Air, эта M1 активно охлаждается парой вентиляторов. Каждый вентилятор дует внутрь логической платы.Радиатор отводит тепло от M1 с помощью медной тепловой трубки и двух коротких радиаторов.

• Мы вернемся позже, чтобы поближе рассмотреть эти вентиляторы, но мы не можем устоять перед голой логической платой!

Шаг 7

• Благодаря архитектуре M1 это самая маленькая логическая плата iMac. Давайте рассмотрим ее поближе:

• Apple APL1102/339S00817 64-разрядная 8-ядерная SoC (система на кристалле) M1.

• Память SK Hynix H9HCNNNCRMMVGR-NEH 8 ГБ (2 x 4 ГБ) LPDDR4

• Kioxia KICM225VE4779 128 ГБ флэш-памяти NAND

• Модуль Wi-Fi/Bluetooth Murata 339S00763

• ИС управления питанием Apple APL1096/343S00474

• ИС управления питанием Apple APL1097/343S00475

• ИС управления питанием Richtek RT4541GQV

Комментарии к шагу

Может быть, это действительно LPDDR4X, как в MacBook M1? SK Hynix продает оба варианта, но декодер моделей SK Hynix указывает на то, что это может быть LPDDR4X. H9HCNNNCRMMVGR-NEH и 10-я цифра: U - LPDDR4, M - LPDDR4X.

Что это за круг на правой стороне чипа m1？

Эта круглая штука похожа на странный разъем питания, показанный на фото № 1 в шаге 4.

Круг - это разъем питания. В моделях, оснащенных Ethernet, кабель Ethernet подключается к адаптеру питания, а затем входит в компьютер через кабель питания/круглый разъем.

Шаг 8

• Давайте положим эту штуку, перевернем ее и перевернем:

• Kioxia KICM225VE4779 128 ГБ флэш-памяти NAND

• Macronix MX25U6472F 64 МБ последовательной NOR флэш-памяти

• Контроллер Ethernet Broadcom BCM57762

• Infineon (ранее Cypress Semiconductor) CYPDC1185B2-32LQXQ Контроллер кабеля USB-C

• Texas Instruments TPS259827ON 15-амперный предохранитель eFuse с контролем тока нагрузки и управлением переходными процессами

• Аудиокодек Cirrus Logic CS42L83A

• Загадочная кнопка с тремя светодиодами под ней - для чего она может быть предназначена? Диагностика? Секретная прямая линия Морзе-кода к Тиму Куку? Оставляйте свои мысли в комментариях!

Комментарии к шагу

Таинственная кнопка', о которой вы упоминаете, на самом деле является диагностическим светодиодом (обычным для всех настольных компьютеров Apple). На приведенном здесь изображении крайний правый светодиод - это светодиод 1, средний - светодиод 2, а левый - светодиод 3. Apple описывает их индикацию следующим образом:

Светодиод 1 = Связь с адаптером питания в порядке.

Светодиод 2 = Компьютер может находиться в спящем режиме или выключен.

Светодиод 3 = Компьютер бодрствует.

Чтобы просмотреть диагностические светодиоды, как описано ниже, используйте черную палочку для нажатия на кнопку диагностического светодиода.

- Светодиод 1 Указывает на то, что адаптер питания подключен к электрической розетке и напряжение от адаптера питания обнаружено главной логической платой. Этот светодиод загорится, когда вы подключите iMac и адаптер питания к источнику переменного тока.

- Светодиод 2 указывает на то, что компьютер находится в спящем режиме или выключен. Если компьютер был выключен правильно, поведение светодиода 2 может отличаться: Если в System Preferences/Energy Saver запланировано событие запуска, то светодиод 2 будет гореть после корректного выключения. Если в System Preferences/Energy Saver не запланировано событие запуска, то светодиод 2 погаснет и будет гореть до тех пор, пока iMac и адаптер питания будут оставаться подключенными и будет присутствовать источник переменного тока. Если отключить адаптер питания или источник переменного тока от адаптера питания, а затем подключить его обратно, этот индикатор снова загорится, даже если компьютер все еще выключен. После отключения и повторного подключения источника переменного тока этот индикатор может оставаться выключенным: Если источник питания отсутствует или адаптер питания отсоединен.Если логическая плата отсоединена от адаптера питания.Если адаптер питания неисправен.

- Светодиод 3 Указывает на то, что компьютер не спит. Этот светодиод горит, когда компьютер включен и генерируется видеосигнал. Если светодиод 3 горит, а изображения на дисплее нет, то, возможно, дисплей или кабели между дисплеем и логической платой установлены неправильно или требуют замены.

Отлично! Спасибо, что подтвердили и поделились этой информацией!

M1... что это может быть B? Подождите... M1B... MIB! Никогда не нажимайте на кнопку, по крайней мере, пока ваш обучающий агент не скажет вам это сделать. Это соединяет с ИИ, у которого петабайтная скорость передачи данных. Действительно, Матрица. Агент Смит тоже был бывшим агентом МИБ...?

Да! Индикаторы светодиодные и кнопка, для размагничивания MLB. Эта кнопка используется до MacBook Air 2018 года и по сей день.

Возможно, поклонник Мисси Эллиотт!

Мой находится в магазине Apple для замены логической платы, так как imac не загружается. Полагаю, если что-то одно, например, память или хранилище, выходит из строя, нужно менять все. Логические платы на 2 порта стоят 310 фунтов плюс 85 фунтов за работу по замене.

Шаг 9

• Давайте поговорим о портах! Платы USB-C откидываются, как крышки гнезд прикуривателя в автомобиле. Оттуда они легко отсоединяются от (безумно тонкой) соединительной платы.

• Даже у 'Pro' iMac все порты припаяны к логической плате. Хотя для настольного компьютера износ портов менее вероятен, чем для мобильного устройства, всегда приятно иметь возможность их замены.

• Даже эти маленькие ребята подобраны по цвету. Мы не всегда согласны с выбором Apple, но нельзя отрицать, что они приложили к этому усилия.

Шаг 10

• Вынув эту тонкую межплатную плату, перейдем ко второй порции идентификации чипов:

• ASMedia ASM3142 Контроллер PCIe-USB 3.1 Gen 2

• Контроллер порта/питания USB-C Texas Instruments CD3218B12

• Intel JHL8040R Ретиммер Thunderbolt 4

• ASMedia ASM1543 Коммутатор 10 Гбит/с 4:2 mux с совместимостью с USB-C 3.1

• Analog Devices (ранее Linear Technology) LTC3890-2 двухфазный синхронный понижающий преобразователь

• Texas Instruments TMP464 пятиканальный датчик температуры

• Analog Devices SSM3515B 31-ваттный аудиоусилитель класса D

Шаг 11

• Но подождите, это еще не все! За низкую, низкую цену в ноль долларов у нас есть целое справочное руководство, полное идентифицированного кремния iMac M1. У нас не было места для всего этого здесь, так что наша потеря - ваша выгода!

Шаг 12

• Если вы, как и мы, и некоторые остроглазые твиттеряне-догадались, что эти блестящие металлические камеры являются частью новой акустической системы, то вы не ошиблись!

• Они невероятно тонкие (около 1,5 мм в отверстии), но их огромная площадь поверхности означает довольно большой внутренний объем, а значит, больше воздуха и более насыщенный звук. Довольно интересное использование того, что в противном случае могло бы оказаться пустым пространством!

• Одержимость Apple качеством звука проявляется во всей линейке продуктов, о чем свидетельствуют недавние разборы наушников до AirTags.

• К слову о воздухе, наш iMac среднего уровня оснащен двумя небольшими вентиляторами (против одного в базовой модели). Это первый случай установки двух вентиляторов на M1 - и этого должно быть более чем достаточно, учитывая, насколько хорошо работает полностью безвентиляторный M1 MacBook Air с точно таким же чипом.

Комментарии к шагу

Одержимость Apple качеством звука угасла, когда в 2015 году они тихо убрали цифровые аудиовыходы из всех своих устройств.

Что вы имеете в виду? Цифровой аудиовыход доступен через различные типы USB-портов, которыми оснащено большинство устройств. Если я правильно понимаю, порт Lightning для iPhone и iPad имеет только цифровой аудиовыход и требует адаптера для вывода аналогового аудиовыхода, подходящего для наушников или гарнитуры (при условии, что устройство не имеет разъема для наушников).

Должна быть причина для включения одного или двух вентиляторов, хотя в других устройствах M1 они не требуются. Интересно, может быть, Apple увеличила тактовую частоту процессора M1 для повышения производительности с одним вентилятором и еще больше увеличила ее с двумя вентиляторами? Полагаю, это станет ясно в ходе эталонных тестов процессора M1.

Ваши левый и правый динамики звучат одинаково? В моем больше басов в правом и больше высоких частот в левом. Как вы думаете, может ли это быть аппаратной проблемой, например, левый динамик не был 'прикреплен' к металлической камере во время сборки? Или, возможно, у меня просто какая-то другая проблема с динамиками с одной стороны. Они не звучат 'сломанными', просто как будто совершенно разные. Темный справа, светлый слева.

Шаг 13

• Далее давайте увеличим масштаб платы аккумулятора. На двух контактах выходного разъема показано 3 В, что говорит о том, что это, скорее всего, CMOS-батареи, подключенные параллельно. Но почему их две? И почему такое странное расположение в центре корпуса?

• Обычно мы ожидаем увидеть одну батарейку CR2032, защищающую NVRAM, как в предыдущих моделях iMac. предыдущих iMac..

• Лучшее предположение: конструкция нового iMac оказалась слишком тонкой для установки CR2032 на основной плате. Именно так - они не смогли втиснуть туда батарейку от AirTag. Поэтому Apple использовала две половинчатые CR2016, и спрятала их здесь, на видном месте.

• При ближайшем рассмотрении под платой аккумулятора обнаруживается замаскированная клейкая защелка - такая же, как та, что крепятся аккумуляторы iPhone.

• Мы являемся поклонниками этого растягивающегося клея, когда альтернативой ему является отклеивание и отклеивание батареи смартфона, но его использование здесь кажется... странным.

• И снова тонкость подсказывает ответ: Это тонкая плата, закрепленная на месте с помощью исчезающе тонкой полоски клея.

• Вы не можете полностью извлечь или заменить аккумулятор, пока плата приклеена. К счастью, замены не должны быть частыми, но они, безусловно, будут неудобными.

Комментарии к шагу

Наверное, не для избыточности, а для емкости.

CR2032 слишком толстые для этой модели, поэтому вместо них использовали 2 CR2016, что примерно одно и то же.

Я думаю, это та же самая идея. Емкость CR2032 составляет 220 мАч, а CR2016 - 90 мАч.

CR2016 тоньше, чем CR2032, но меньшая емкость сокращает время сохранения CMOS-памяти менее чем на 5 лет (предполагаемое время жизни этой продукции).

И да, для любого, кто думает об этом, CMOS батарея является одним из параметров 'запланированного устаревания'.

Я понимаю, что для CMOS нужны какие-то батареи, но их размещение, похоже, гарантирует, что машина в конечном итоге будет окирпичена (или, по крайней мере, сильно повреждена) из-за того, что они разрядились и их почти невозможно заменить. Почему бы не сделать их доступными для обслуживания?

Честно говоря, я не думаю, что это 'почти невозможно заменить'. Он находится буквально в центре, как только вы снимаете экран.

Также не похоже, что это приводит к поломке устройства. В большинстве случаев вы получаете неточные часы, когда отключаете компьютер от питания, и все.

Сомнительно, что севшая батарейка CMOS приведет к поломке компьютера. В современных системах они обычно нужны только для того, чтобы поддерживать часы реального времени, когда устройство выключено и не подключено к сети. На самом деле, если ваш Mac подключен к сети, нагрузка на батареи, скорее всего, равна нулю, поэтому часы (каламбур не уместен) начинают существенно разряжаться только тогда, когда машина выводится из строя. Эти литиевые элементы имеют безумно долгий срок хранения; у меня есть копия Legend of Zelda конца 80-х годов, в которой до сих пор сохранились сохранения игр, запитанные от CR2032. RTC потребляют немного больше тока, но он все равно невелик.

Я не ожидаю, что эти батареи станут проблемой в течение нескольких десятилетий.

Это для find-my imac (реклама bluetooth le)?

Зачем им RTC, если у них есть интернет?

Шаг 14

• Что еще мы можем узнать об этом iMacPad? Мы находим:

• Модульный разъем для наушников. Хорошая новость, учитывая, что этот порт может быть наиболее востребованным. В тонкости корпуса есть и положительная сторона: разъем для наушников находится не на задней панели.

• Кнопка питания, установленная на прочном металлическом кронштейне, который приклеен непосредственно к корпусу. Она приводится в действие на небольшом шарнире.

• Тройной микрофон 'студийного качества': два сверху и один, направленный вперед, рядом с камерой.

Шаг 15

• Логотип Apple на задней панели, возможно, не светится, как на классических MacBook, но он определенно излучает свет. Как и в прошлых моделях iMac, здесь есть вырез, который служит удобным окном для коммутационной антенны.

• Экран дисплея имеет два горизонтальных паза, которые держатся на соответствующих выступах в корпусе - дисплей надежно закреплен. ИсторияВ качестве вероятного производителя этой панели можно назвать компанию LG Display, однако маркировка отсутствует.

• Шарнирное крепление подставки больше не доступ к нему снаружипоэтому выбирайте VESA с самого начала или навсегда сохраните свой покой или колесико для открывания iMac.

Комментарии к шагу

Продает ли Apple отдельную подставку для крепления к VESA, на случай если вы передумаете в будущем?

Я читал, что вы можете отнести его в Genius Bar, и они поставят подставку, если вы передумали использовать VESA на iMac, но я не проверял эту теорию.

Спросил у них, сколько стоит поставить подставку vesa на мою, пока она находится в ремонте. Они предложили мне 125 фунтов, так что это можно сделать. Хотя я не уверен, сколько стоит замена vesa на подставку.

Шаг 16

• Как и было обещано, давайте снова окунемся в эту новую блестящую клавиатуру! Несмотря на обновление, она остается крепким орешком.Но трифекта из мощного отсоса, изопропилового спирта и терпения оправдывает себя.

• Сверху клавиша Touch ID может выглядеть как обычный колпачок, но внутренняя часть очень похожа на датчик Touch ID iPhone 7.

• Что происходит, когда вы меняете местами датчики Touch ID на клавиатуре? Они прекрасно подключаются и регистрируют нажатия клавиш Touch ID, но, увы, не хотят иметь ничего общего с нашими отпечатками пальцев. Похоже, что каждый датчик Touch ID сопряжен со своей оригинальной клавиатурой.

• Это не является полной неожиданностью: Сенсоры Touch ID уже много лет криптографически сопряжены с оригинальным оборудованием. Но эти периферийные устройства Touch ID - новинка, поэтому мы продолжили тестирование:

• Два iMac, одна клавиатура: если клавиатура сопряжена с iMac, то для сопряжения с другим iMac её нужно отсоединить. При отсоединении клавиатуры профиль Touch ID, сохраненный на iMac, становится недействительным, даже если впоследствии клавиатура будет сопряжена с той же самой.

Комментарии к шагу

Что еще там есть?! Какие чипы в нем используются?

в чем разница между внутренним устройством клавиатуры magic keyboard и touch id? Есть ли новый чип безопасности?

Шаг 17

• Новый блок питания (плюс встроенный разъем ethernet) теперь может жить снаружи, но от наших инструментов он не уйдет! Пришлось применить тяжелые инструменты, но оно того стоит.

• Преимущества ремонтопригодности: Если блок питания iMac сдохнет, вы сможете легко его заменить. Кроме того, отсутствие больших открытых конденсаторов внутри самого iMac (как это было в предыдущих поколениях) означает, что вам будет безопаснее там ковыряться.

• С другой стороны, больше никаких замен конденсаторов - вы не сможете проникнуть внутрь этой штуки, не разрушив ее.

• Внутренности выглядят так же, как и у стандартного блока питания блок питания Apple MacBookхотя и с проходящим через него сетевым кабелем.

• Крошечная плата ethernet, скорее всего, укрепляет и передает интернет через пучок черных проводов.

• Красные провода подают питание в небезопасный для магов магнитный пуповину.

• Блок питания способен выдавать здоровые 143 Вт, но в наших тестах iMac потреблял не более 60 Вт. Это большой запас для энергоемких периферийных устройств с интерфейсом USB-C.

Комментарии к шагу

Как коаксиальный магнитный разъем на (не изображенном) другом конце кабеля соединяет (предположительно) восемь проводов (четыре витые пары) для гигабитного Ethernet? Есть ли крошечные пальчики во внутренней трубке гнездового разъема на процессорной плате iMac? Вы можете взглянуть?

Если внимательно посмотреть на рентгеновскую фотографию или фотографию материнской платы крупным планом, то можно увидеть 12 металлических контактов по окружности. Обычно сигнальная линия Ethernet имеет форму 2x4, но я полагаю, что они сделали ее 3x4, чтобы она была эквивалентной, даже если повернуть разъем на 180 градусов. С другой стороны, я думаю, что постоянный ток 15,9 В9 А подается через центральный электрод (положительный) и окружающие цилиндрические электроды (отрицательные).

Спасибо за это. Может быть, дополнительные четыре контакта предназначены для таких целей, как определение ориентации, связь с блоком питания, резервное питание, измерение напряжения ...

Здравствуйте, можно ли увидеть, что находится под черным герметизирующим клеем на верхней стороне печатной платы? Близкие металлические радиаторы, где расположены индукторы первичной стороны. Спасибо!

Меня интересует, что несут разъемы в кабеле питания:

Подключен ли центральный металлический штырь в разъеме на конце iMac к проводнику в кабеле?

Четыре красных провода несут постоянный ток от блока питания.

Являются ли оставшиеся восемь проводов проводниками ethernet, т. е. четырьмя витыми парами? Если это так, то приемопередатчик ethernet находится на логической плате iMac, а плата ethernet в блоке питания является лишь пассивным разъемом?

По слухам, в готовящемся к выпуску Mac Mini 'M1X' будет использоваться такой же магнитный разъем питания. Будет ли кабель питания ethernet способен передавать 10 Гбит ethernet - опция, которую они, должно быть, планируют предоставить, поскольку она является опцией на существующем Mac Mini M1?

Да, поскольку на главной логической плате установлен чип контроллера Ethernet Broadcom BCM57762, компоненты ethernet в блоке питания должны быть полностью пассивными.

Привет, Джеймс! Это отличное наблюдение и вывод!

Какова ширина в миллиметрах разъема на стороне дисплея?

Вы записали, какие напряжения/амперы постоянного тока подаются на iMac? У меня есть безумная идея переделать один из них для использования в 12-вольтовом автофургоне, и я хотел бы знать это до того, как начну разбирать!

Является ли 16-контактный чип на нижней стороне трансформатором линии ethernet?

Если да, можете ли вы проверить соединения? На вашей фотографии 2 из них выглядят очень сомнительно.

Мой iMac не может получить более 100 М через этот разъем, и я предполагаю, что одно из этих соединений плохое и на моем кирпиче питания. Возможно, у Apple проблемы с качеством (хотя многие не заметят падения скорости, даже если будут использовать этот нишевый порт).

Теперь я вижу, что это не трансформатор... вероятно, он встроен в разъем RJ45. Витые пары, похоже, находятся в черном жгуте, который идет к RJ45 на отдельной маленькой плате со странным окончанием жгута... Тем не менее, между ним и микросхемой Broadcom на другом конце оплетки кабеля есть много мест для разрыва или плохого соединения.

Шаг 18

• На этом мы завершаем наш самый 'фиолетовый' разбор на сегодняшний день - извините. Pixel.

• Новейший iMac от Apple следует за другими машинами M1 по интересному, но ещё менее ремонтопригодному пути.

• Много впечатляющих инженерных решений было использовано для того, чтобы сделать его как можно более тонким, но действительно ли кому-то нужен более тонкий настольный компьютер 'всё в одном'? Приоритеты Apple продолжают удивлять.

• Следите за новостями! Следующими на стол разбора попадут новые Apple TV и Siri Remote, а возможно, даже iPad Pro - так что следите за новостями.

• Как всегда, последнее слово остается за нашей шкалой ремонтопригодности.

Комментарии к шагу

С точки зрения маркетинга, тонкость просто великолепна. Нужен ли нам более тонкий iMac? Нет! Выглядит ли он чертовски круто? Да!!!

Erstaunlich genug, daß Ihr für dieses 'Bic Einwegfeuerzeug ' eine 2 gebt!!! Eine 0 wäre wohl gerechter, denn ' REPARIEREN ' läßt sich das Teil ja wohl nicht mehr, nur wegwerfen und neukaufen! ƒ¨ç∆ Åππ@€!

Вывод

• Вентиляторы, порты USB, разъем для наушников, кнопка питания, динамики и веб-камера - все это достаточно модульные элементы, которые можно починить в случае необходимости.
• Внешний блок питания легко заменить, но очень сложно обслуживать.
• Снимать и заменять дисплей очень сложно, но это самый доступный компонент.
• Внутреннее хранилище невозможно изменить, что сильно затрудняет ремонт, модернизацию, восстановление данных и даже безопасность.
• Память припаяна непосредственно к корпусу M1, что делает ее замену или обновление практически невозможным.
• Единственный путь проникновения - через клей для дисплея, что делает ремонт очень утомительным.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - самый простой ремонт)

Комментарии к статье

Клей... хамство! Дайте мне магниты.

Зачем? В корпусе нет ничего, что можно было бы модернизировать. Нельзя обновить SSD или RAM, так какой смысл лезть внутрь, кроме как в редких случаях, чтобы вычистить пыль?

Да, это правда... иметь тонну пространства внутри и не иметь даже обновляемого слота m.2 - это очень плохо. Я имею в виду, что они должны были дать запасной слот где-то.

Можно ли изменить цвет стеклянного подбородка?

Это именно то, что я тоже хочу знать! :)

На самом деле мне интересно узнать, покрашен ли он или это клейкий пластик. Было бы неплохо, чтобы подбородок был прозрачным, чтобы вы могли видеть динамики, вентилятор и хотя бы металлическую защиту вокруг материнской платы.

Ну а если вам нужен черный цвет и вы готовы мириться с особенно неаккуратной веб-страницей, загляните на dbrand.com.

Только если вы замените весь дисплей.

Интересный взгляд на крепление подставки. Замена ножки на крепление VESA потребует демонтажа дисплея.

Крепление VESA для iMac - это специальная опция, которую Apple изготавливает на заказ. Она не является опцией, устанавливаемой пользователем.

Появилась информация о том, что твердотельные накопители M1 имеют проблему преждевременного износа? Вы проводили тесты на износ твердотельных накопителей M1?

https://bartechtv.com/m1-mac-ssd-wear-pr...

Проблемы с записью на SSD-диски были исправлены в 11.4, которая вышла сегодня. Человек, который первым обнаружил проблему, говорит, что это было результатом ошибки в ядре. Он также сказал, что в 11.4 устранена проблема чрезмерной записи на SSD. Смотрите его заявление в твиттере по ссылке ниже.

Люди на MacRumours, у которых стоит 11.4, также говорят, что записи на SSD стали намного меньше, чем до обновления.

https://twitter.com/marcan42/status/1396...

Мне нравятся цвета, но отсутствие возможности обновления не заставляет меня спешить с покупкой. Я бы хотел, чтобы они сохранили более толстый дизайн с магнитами в экране. Настольная машина не обязательно должна быть ультратонкой. Пожалуйста, Apple, откажитесь от тренда на тонкие и легкие устройства'.

Я согласен с вами. Но даже если бы он был толще, что было бы неплохо, потому что не было бы аудиокабеля, торчащего сбоку для подключения колонок, кремниевая платформа Apple означает отсутствие обновлений. Впаянная оперативная память и впаянный накопитель с этого момента. Придётся платить Apple за увеличение объёма оперативной памяти и накопителей. В этом Mac нет ничего ремонтопригодного, кроме дисплея. Что-то пошло не так - новая материнская плата.

'В этом Mac нет ничего ремонтопригодного, кроме дисплея'.

Блок питания и вентиляторы - наиболее вероятные (но всё же маловероятные) вещи, которые могут выйти из строя со временем. Блок питания внешний, а вентиляторы можно заменить.

Я бы хотел видеть обновляемую оперативную память, но, похоже, времена для этого прошли. Кроме того, оперативная память вряд ли выйдет из строя со временем.

Если бы цены Apple были более разумными, я бы вообще не заботился об этом, просто купите достаточное количество при покупке компьютера.

Как человек, починивший бесчисленное количество iMac за последние 6 лет, начиная с моделей 2007 года и заканчивая моделями 2020 года, я могу с уверенностью сказать, что клей здесь и останется, и это хорошо. Время ремонта на моделях 2007-2011 годов значительно выше и более раздражающее. Клей, честно говоря, удобен и приятен: 3-4 разреза - и весь дисплей снят. Обновление SSD на iMac 2015 года можно сделать за 25 минут, на iMac 2011 года тот же ремонт займет 45 минут.

Мне кажется, или на рентгеновском снимке M1 не хватает второго вентилятора? Похоже, что он есть только с левой стороны.

В комментариях выше говорится, что X-Ray - это базовая модель с двумя портами и одним вентилятором. Это не та модель, которую снесли.

Буквально нет причин для того, чтобы там был подбородок.

По нескольким причинам: 1) пользователь может видеть цвет, 2) iMac мгновенно узнаваем, вместо совершенно обычного экрана, и 3) Apple это нравится. Технических причин для подбородка нет, так как все компоненты четко помещаются под экраном, но есть эстетические.

Видите дополнительное место для будущей выделенной видеокарты?

Надеюсь, дополнительное место предназначено для батареи. На Apple подадут в суд за ложную рекламу, показывая эти устройства включенными без шнура питания, и ей придется отозвать их и установить аккумулятор.

Я бы добавил к резюме, что размещать расходные детали, такие как два монетных элемента, за всем этим клеем - это просто издевательство над ремонтопригодностью. Поговорим об инженерных решениях, рассчитанных на определенный срок службы.

Эти батареи должны быть нужны только при потере энергии, а этого, вероятно, достаточно для того, чтобы не отключать устройство от сети в течение 10 лет.

На самом деле я немного разочарован. Я был уверен, что Apple сможет опустить его ниже 2/10 по системе оценок Делаете.ру. О чем они думали?

Правильно. Я думаю, что все эти детали, подобранные по цвету, повысили модульность.

Если я не смогу вынуть внутреннюю память из корпуса, прежде чем отправлю устройство в ремонт, моя компания не будет их покупать, а значит, они фактически одноразовые.

Неуклюжее решение: Приобретите наименьший объем памяти, который они предлагают, используйте его только для системы и приложений, а для всего остального используйте внешнее хранилище.

>В наших тестах iMac потребляет не более 60 Вт.

Это с 31-ваттным аудиоусилителем класса D Analog Devices SSM3515B, работающим на полную мощность? Значит ли это, что без усилителя он будет потреблять всего 29 Вт? А без дисплея? Есть ли в Mini такой же усилитель?

И что делают эти микросхемы без батареи? Есть ли они и в Mini?

>ИС управления питанием Apple APL1096/343S00474

>ИС управления питанием Apple APL1097/343S00475

>ИС управления питанием Richtek RT4541GQV

Хороший вопрос, Джон! Мы тестировали iMac в основном на самом ярком дисплее и при полностью загруженных ядрах процессора. При этом мы не додумались увеличить громкость до 11! Это, вероятно, добавило бы значительное количество ватт.

Это не компьютер!

Вы должны иметь возможность открыть крышку, вставить новый SSD и т. д.

Возможно, он станет хорошей офисной машиной, будет отлично смотреться на столе администратора и т. д., но очень мало подойдет тем, кто увлекается компьютерами.

Похоже, Mac mini - мой единственный вариант - предполагаю, что M1 Mac pro будет стоить слишком дорого $$$$$.

На Mini тоже нельзя установить новый SSD.

Так что это iPad с большим экраном. Apple действительно хочет иметь 100% одноразовых устройств, не так ли? Это просто смешно. Это даже хуже, чем покупать машину, где шины постоянно прикреплены, а масло нельзя поменять. О, но вы можете заменить зеркала! Да, как будто кому-то придется это делать, если только он не попадет в аварию... 2/10 - это смехотворно щедро. Это должно быть 0/10.

Каждый, кто говорит: 'Так это же iPad с большим экраном', доказывает, что Apple виновна в ложной рекламе за то, что показала их включенными, с заставкой, без подключения к сети. Сколько людей будут разочарованы тем, что у него нет батареи? Думаю, Apple придется отозвать их и вставить недостающую батарею.

Это большой шаг для компании Apple. Они улучшили систему безопасности, чтобы полностью защитить свои устройства от вмешательства недобросовестных потребителей, которые ошибочно полагают, что только потому, что они купили устройство, у них есть какое-то право на его обновление или ремонт. Apple прекрасно знает, что найдется немало глупцов, которые не обратят внимания на это ограничение, потому что оно ПУРПЛЮСНОЕ.

Вот в чем дело: Единственная разница в ремонтопригодности между этим и предыдущими iMac заключается в том, что вы не можете заменить память или накопитель. Это связано с увеличением скорости работы за счет наличия SOC, а не с тем, чтобы сделать его одноразовым. Хотя ремонтопригодность - это хорошо, как и скорость.

Жаль, что все это не ZIF.

По сути, это превращается в гигантский смартфон.

Лол, ты хоть что-то знаешь об этой штуке? То, что в ней используется набор инструкций ARM, не означает, что это смартфон.

Для чего в '&&*' батарея? Что происходит, когда они разряжены?

Это для часов, когда вы отключаете его от сети.

Можно ли купить клавиатуру TouchID отдельно, если оригинальная не работает? Я ищу на сайте Apple, и, похоже, ее нет в наличии, по крайней мере, на данный момент.

Она свободно заменяется, никакой специальной блокировки нет.

Как давний пользователь Apple, это издевательство над компьютером, мой нынешний iMac имеет 20 Гб памяти и все еще работает без проблем после 10 лет, каков срок службы этой машины, 2 года, максимум 3, очевидно, что каждая новая итерация macosx будет превращать ее в кирпич, только чтобы убедить вас купить другой Mac... какая трата ресурсов и денег.

Если вы купите high-end версию, она прослужит гораздо дольше, чем 3 года - 16 ГБ будет достаточно. Полагаю, около восьми лет, не меньше, чем у большинства Mac.

Apple делает одни из самых неуклюжих машин в индустрии.

Они могли бы легко сделать так, чтобы стекло крепилось на магнитах и позволяло обновлять оперативную память и SSD. Безнадежно.

А вот и нет. Разрешение на обновление оперативной памяти и SSD замедлило бы работу компьютера и уменьшило бы огромное преимущество M1 в скорости.

Более легкие и тонкие компьютеры требуют меньше упаковки, а также меньше места, топлива и энергии, необходимых для их хранения и транспортировки. Огромное преимущество для всех в мире, а не только для их владельцев.

Кроме того, хотя люди не так часто перемещают настольные компьютеры, когда это приходится делать, всегда приятно, когда они легче и их проще переносить. Например, если вы работаете в ИТ-отделе и вам приходится их устанавливать.

Другими словами, да, есть люди, и есть веские причины желать, чтобы эта тенденция продолжалась не только в Apple, но и у других производителей компьютеров.

Много пользы от этого, если компьютеры придется выбросить, потому что их нельзя модернизировать или отремонтировать. Именно такие люди, как вы, ответственны за 'водосберегающие' душевые лейки. Они могут использовать на 20% меньше воды, но вам придется в 2 раза дольше стоять в душе, чтобы удалить мыло с волос. Отличная работа. То же самое с супертонкой туалетной бумагой. Неужели вы думаете, что люди будут ходить с дерьмом на заднице только потому, что на 5 квадратов обычной туалетной бумаги уходит больше времени, чем на 2 мили? Нет. Все, что это делает, это тратит время каждого. Если вы сделаете сумки для покупок тоньше, люди будут просто складывать их в двойные пакеты.

Люди не будут просто жить со своим медленным/неработающим компьютером, если его нельзя починить или обновить. Они купят новый. Вот вам и теория 'энергосбережения'. Единственное, что это делает, - увеличивает прибыль Apple за счет всех остальных.

Вспомните, как начинался Macintosh. Он всегда был прост: Простота установки из коробки. Простота использования некомпьютерными пользователями. Готово.

В дальнейшем Apple расширила свою концепцию простоты Macintosh до его конструкции: Если нет возможности обновления/расширения, устройство становится еще более простым. Каким вы его купите, таким оно и останется на всю жизнь... обычно.

Наконец, по мере развития технологий, позволивших создать практически 'твердотельный' компьютер (спасибо SSD и спасибо необходимости внутреннего вентилятора (вентиляторов)), мы оказались чуть южнее, чем Apple, мечтавшая о компьютерной нирване: Никаких движущихся частей. Никаких возможностей для модернизации. Нет возможности обслуживания. И (надеемся) отсутствие необходимости в обслуживании.

Я помню свой первый полупроводниковый транзисторный радиоприемник. Размером в одну десятую от моего настольного радиоприемника. У него был хороший звук как в AM, так и в FM, он мог принимать мини-наушники и работал в течение месяца периодического использования на двух батарейках AA.

Видение и стремление Apple к этой цели сохранится... пока есть Apple, которая будет этим заниматься.

Все нужно будет обслуживать: случаются аварии и плохие партии, и если единственный выход - менять всю технику, то это противоположно экологичной компании, какой они себя называют... И если мы хотим продолжать жить в этой вселенной, то лучше вернуться к ремонтопригодным вещам, а иначе просто уничтожить друг друга, чтобы ускорить наш конец

Нога съемная?

Нет, ножка не съемная. Вы можете купить его либо с этой подставкой, либо с подставкой VESA. Но пользователь/потребитель не может снять подставку.

Для чего нужны батарейки CR2016? Мой iMac заблокировался и после перезагрузки больше не включается. Восстановление или перезагрузка не помогают. Может ли быть так, что батарейки CR2016 разрядились? iMac большую часть времени не подключен к сети, я использую его во втором доме. Питание на iMac подается только тогда, когда я нахожусь там.

CR2016 отвечает за CMOS (который сохраняет/сохраняет время, настройки, выбор загрузочного диска и т. д.). Поэтому, если он долгое время был отключен от сети, скорее всего, он разрядился.

Пора его заменить.
