Разборка iMac Pro

Введение

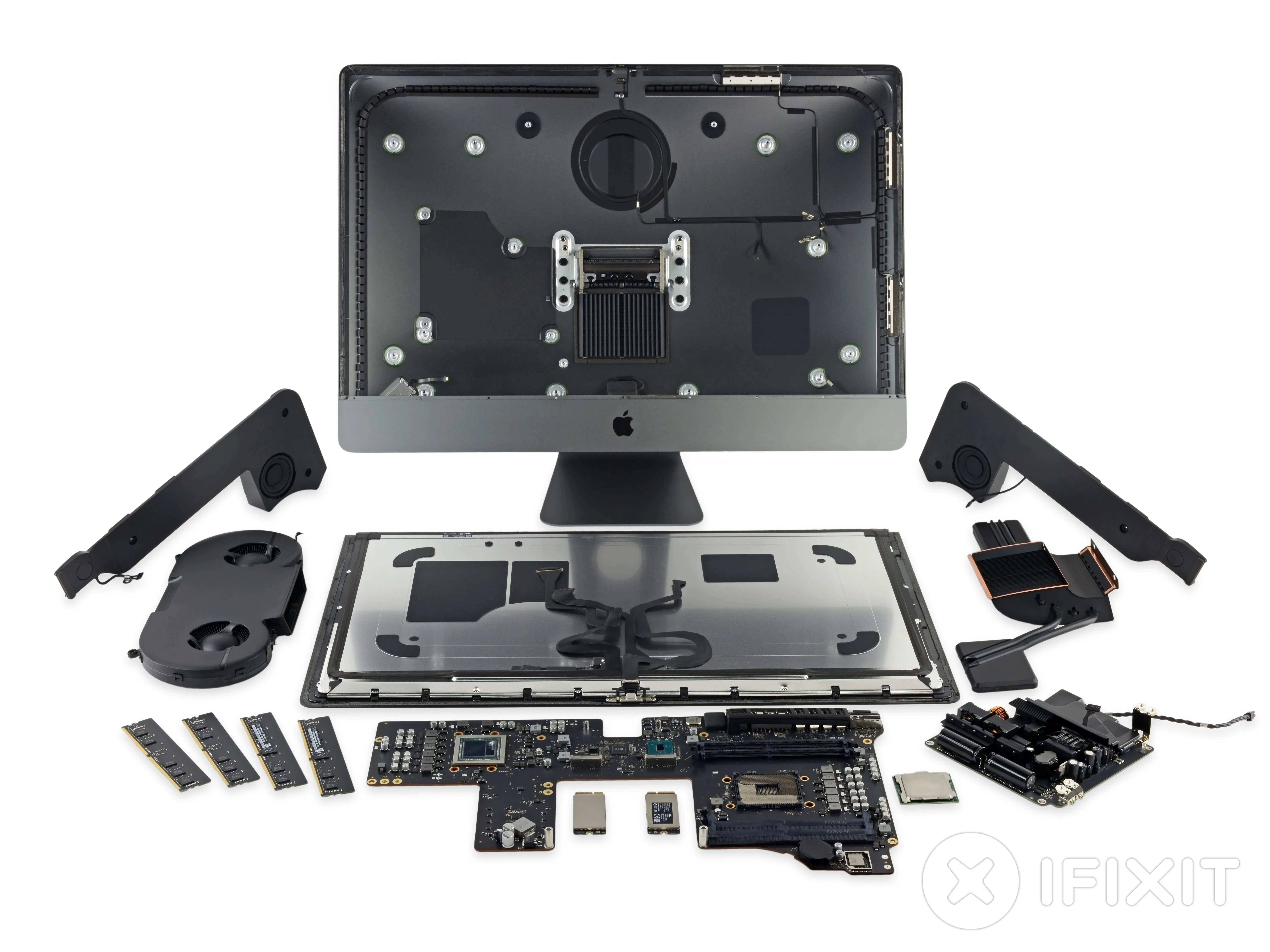

Мы выложили 4 999 долларов, чтобы получить в свои руки новые Magic Mouse и Magic Keyboard космического серого цвета, а Apple оказалась достаточно щедрой, чтобы добавить к ним совершенно новый iMac Pro без дополнительной платы! Давайте разберем его на части и посмотрим, как он устроен.

Следите за нами на Facebook, Instagram и Twitter, чтобы узнавать последние новости о разборке.

Что вам понадобится

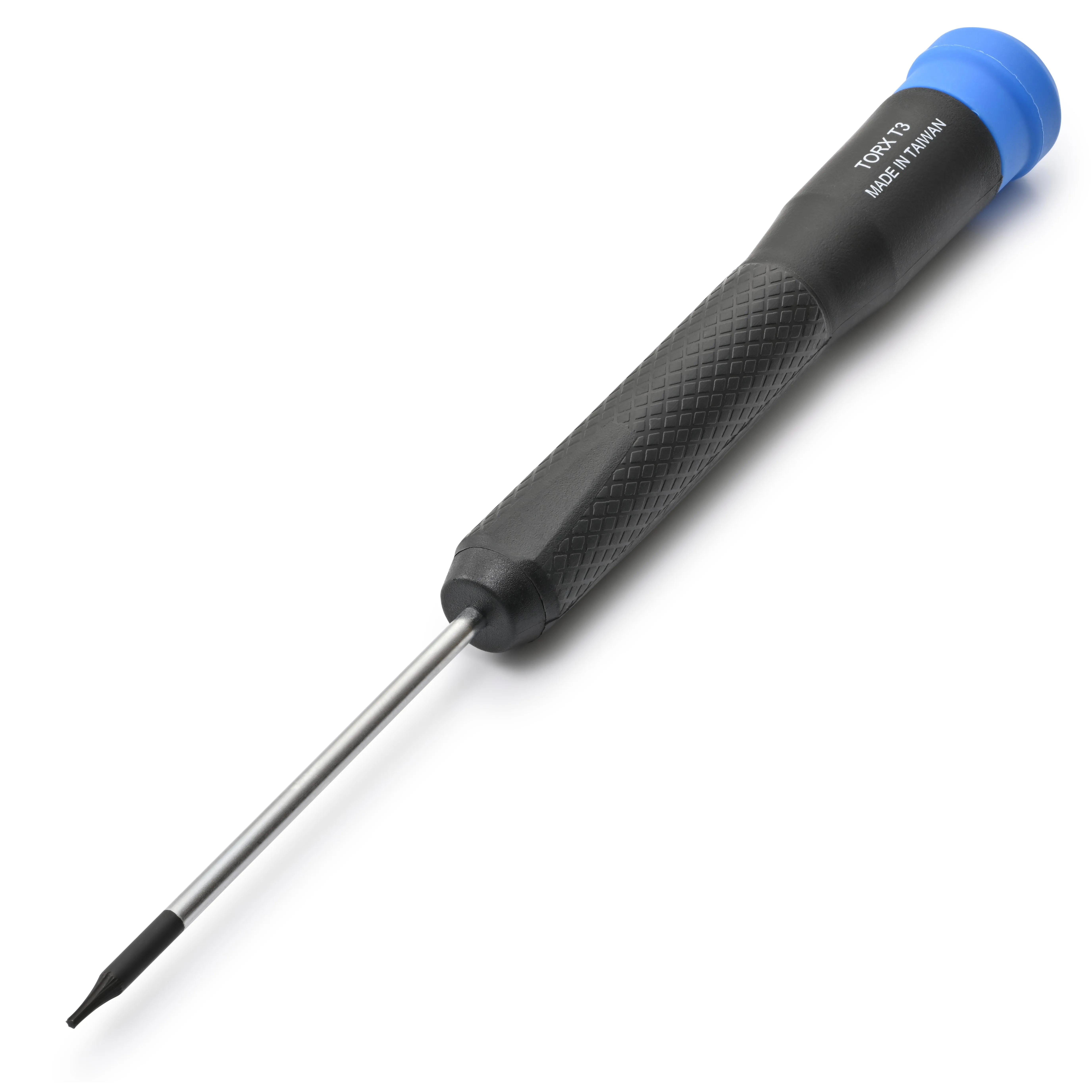

Инструменты

•

•

•

•

•

•

•

•

•

•

•

Шаг 1 Разборка iMac Pro

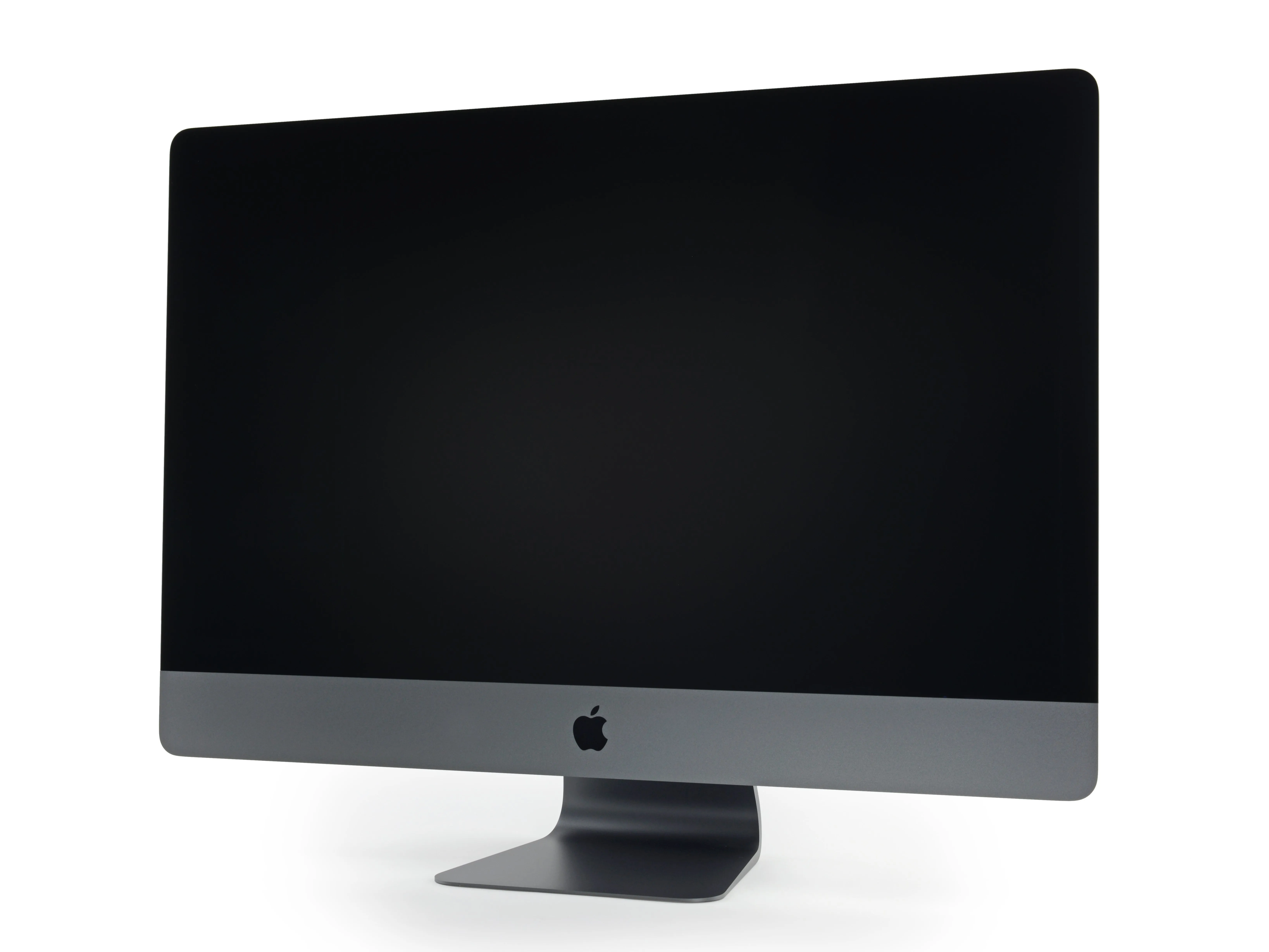

• Наш iMac Pro имеет такие характеристики 'начального уровня':

• 8-ядерный процессор Intel Xeon W с частотой 3,2 ГГц и функцией Turbo Boost до 4,2 ГГц

• 32 ГБ (4 × 8 ГБ) оперативной памяти DDR4 ECC с частотой 2 666 МГц

• Графический процессор AMD Radeon Pro Vega 56 с 8 ГБ памяти HBM2

• 27-дюймовый дисплей с разрешением 5120 × 2880 и поддержкой одного миллиарда цветов (цветовая гамма P3)

• ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ЕМКОСТЬЮ 1 ТБ

• Более дорогие конфигурации с 18 процессорными ядрами будут доступны через несколько недель - если вы хотите потратить 13 000 долларов США или больше.

• Мы готовы пожертвовать этим устройством во имя науки... но надеемся, что этого не произойдет. Скрестим пальцы, чтобы он снова стал целым и невредимым!

Шаг 2

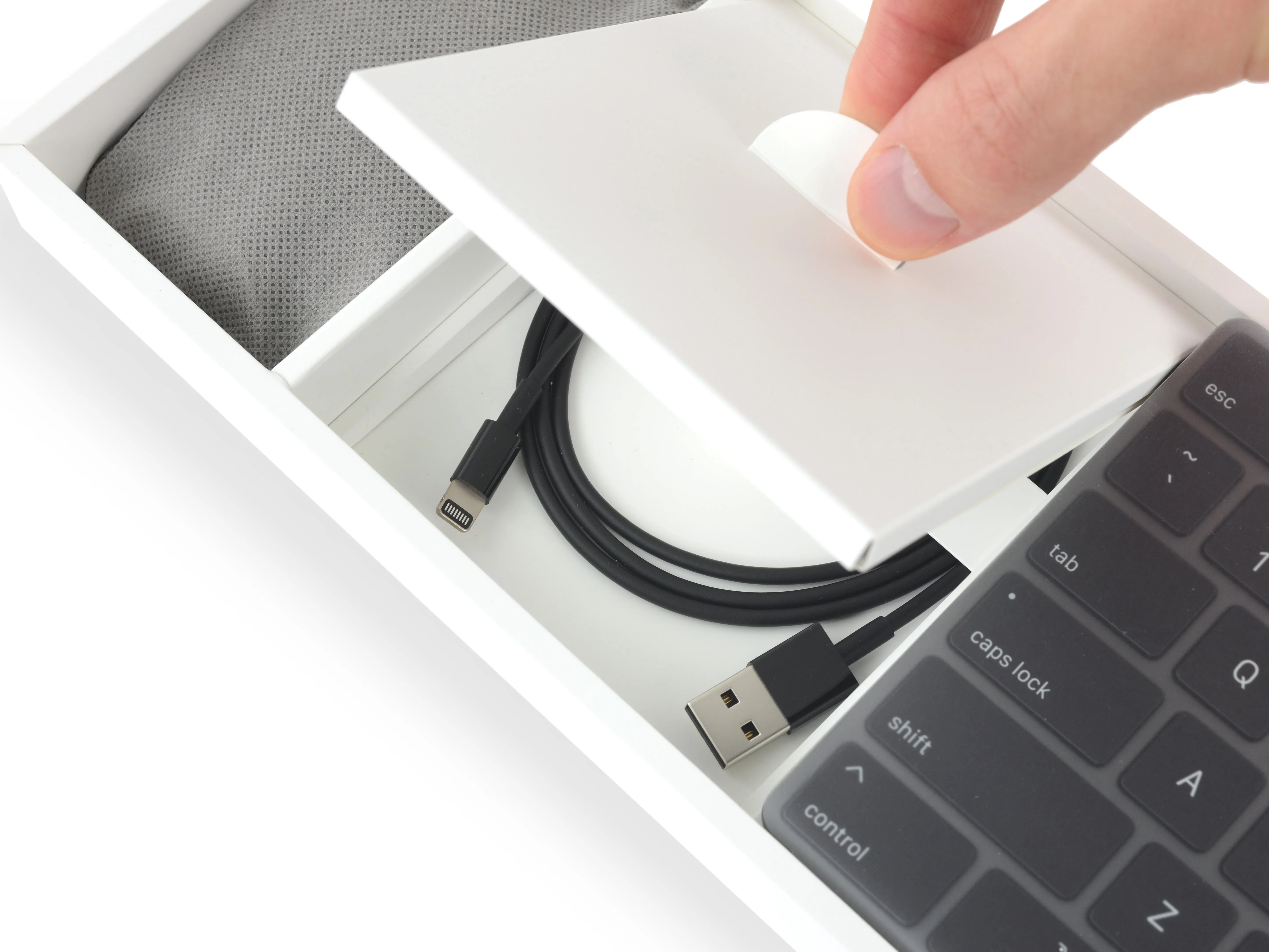

• Мы с трудом сдерживаем волнение, когда достаем из коробки великолепные аксессуары цвета Space Gray - волшебную мышь, волшебную клавиатуру и *gasp*

• ...черный кабель Lightning-to-USB.

• Мы вернемся, чтобы продолжить разборку, когда оправимся от шока и выглянем в окно в поисках признаков копытных животных в воздухе.

• Странно, но в iMac Pro до сих пор нет абсолютно никаких возможностей для использования наушников Lightning EarPods, которые вы получаете вместе с iPhone 7, 8 или X. Не кажется ли вам странным, что эти несовместимые продукты исходят от Apple?

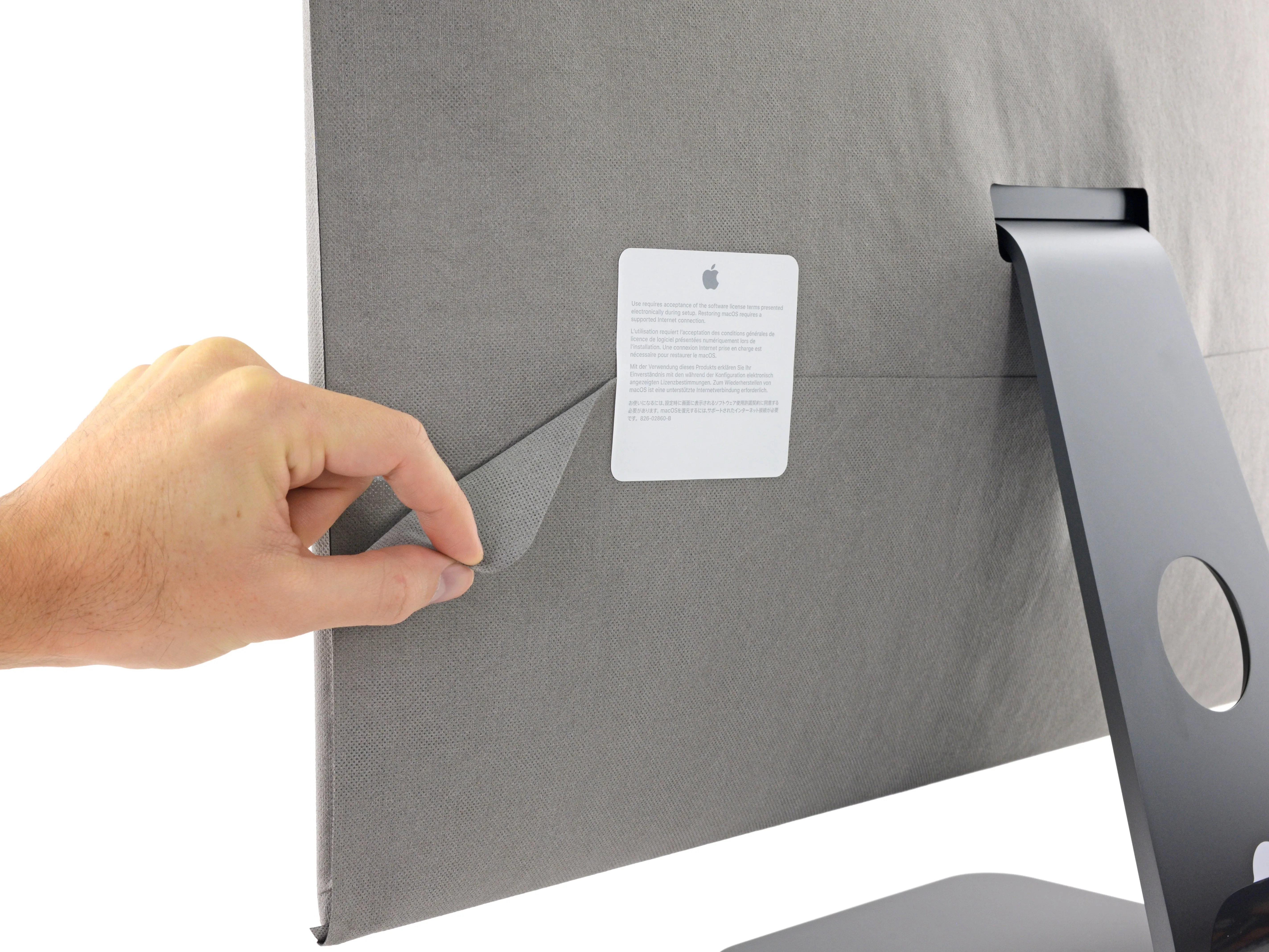

• Давайте отклеим модную тканевую упаковку iMac Pro и проверим, как обстоят дела с портами... просто чтобы убедиться.

Комментарии к шагу

У каждого iPhone есть переходник для разъема для наушников прямо на задней панели, где он всегда и находился.

Это не так, Девин. Этот адаптер предназначен для подключения обычных наушников к iPhone, а не Lighting EarPods к Mac, например.

Не будьте человеком, который использует бесплатные EarPods на компьютере стоимостью более $5000.

Шаг 3

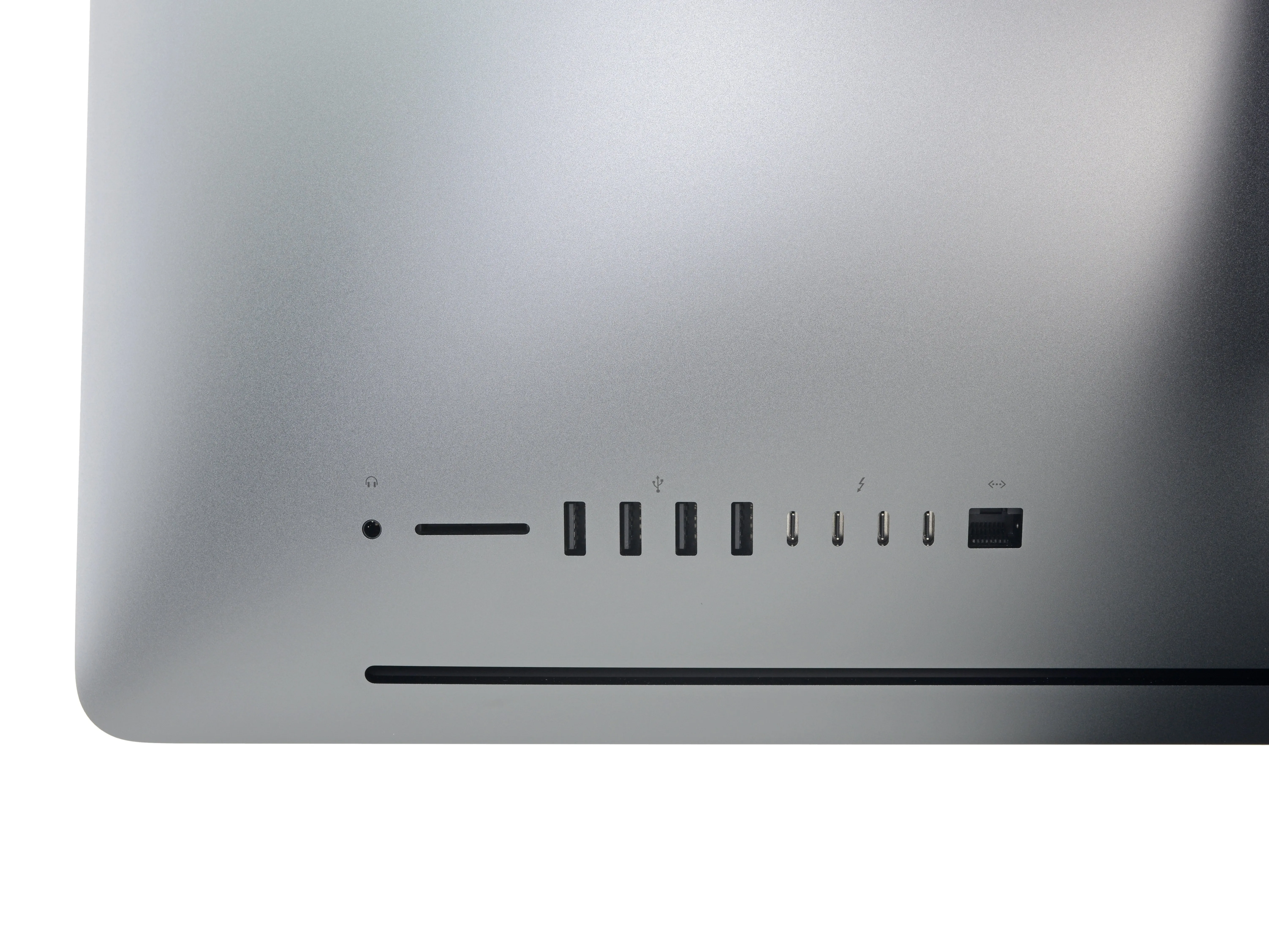

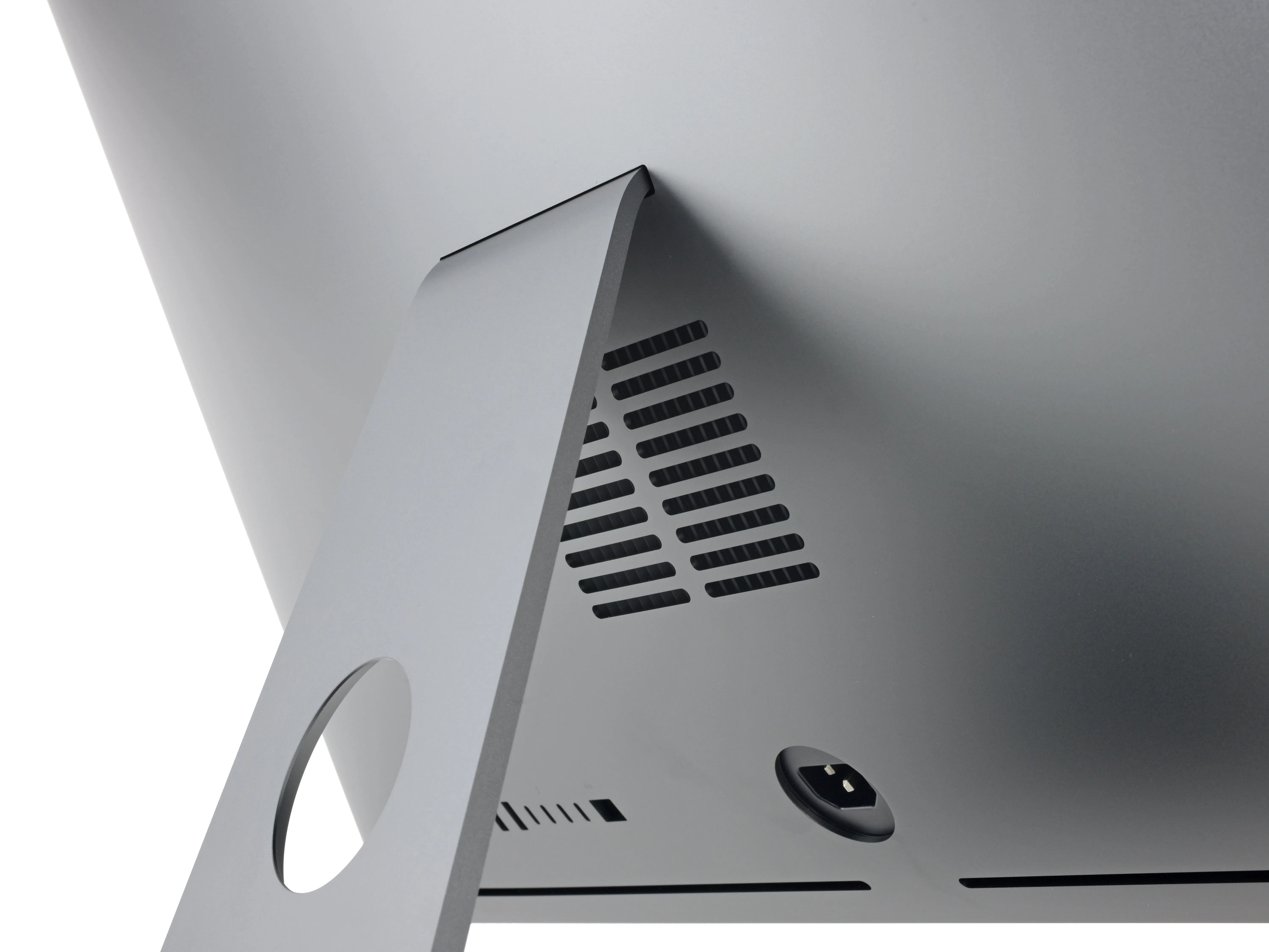

• Вот информация о подключении:

• 3,5-мм разъем для наушников

• Слот для карт памяти SDXC

• Четыре порта USB 3

• Четыре порта Thunderbolt 3 (USB-C)

• Порт Ethernet 10 Гб

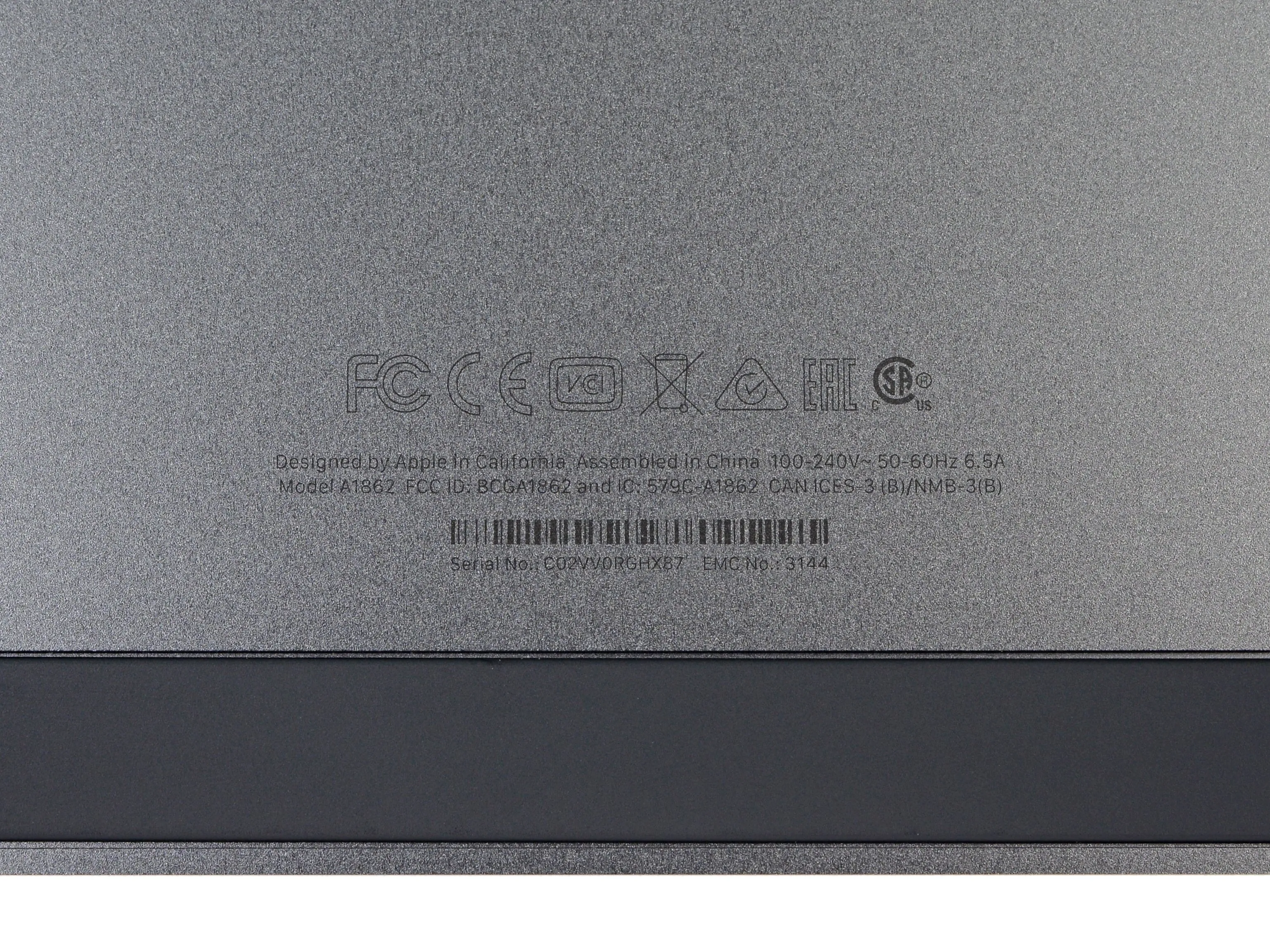

• Если вам интересно, это модель Apple под номером A1862.

• Мы попробовали вставить оперативную память в эти слоты на задней панели. Ничего не вышло.

Комментарии к шагу

Хм. Должно быть, DDR6.

Джордж заявил: 'Apple использует стандартные 288-контактные планки оперативной памяти DDR4 ECC'.

Юмор ценят, но иногда не понимают...

Дэн и Джордж, я почти уверен, что это DDR7. Apple никогда бы не попалась с чем-то настолько устаревшим, как DDR6, в такой высококлассной машине, как эта.

Если кто-то вспомнит об этих комментариях в 2040 году, когда DDR6/7 SDRAM будет совершенно новой вещью, вы, ребята, сильно их запутаете.

Любопытно, что касается 3,5-мм разъема, есть ли у него оптическая поддержка? Или его можно заменить на другой? :)

Шаг 4

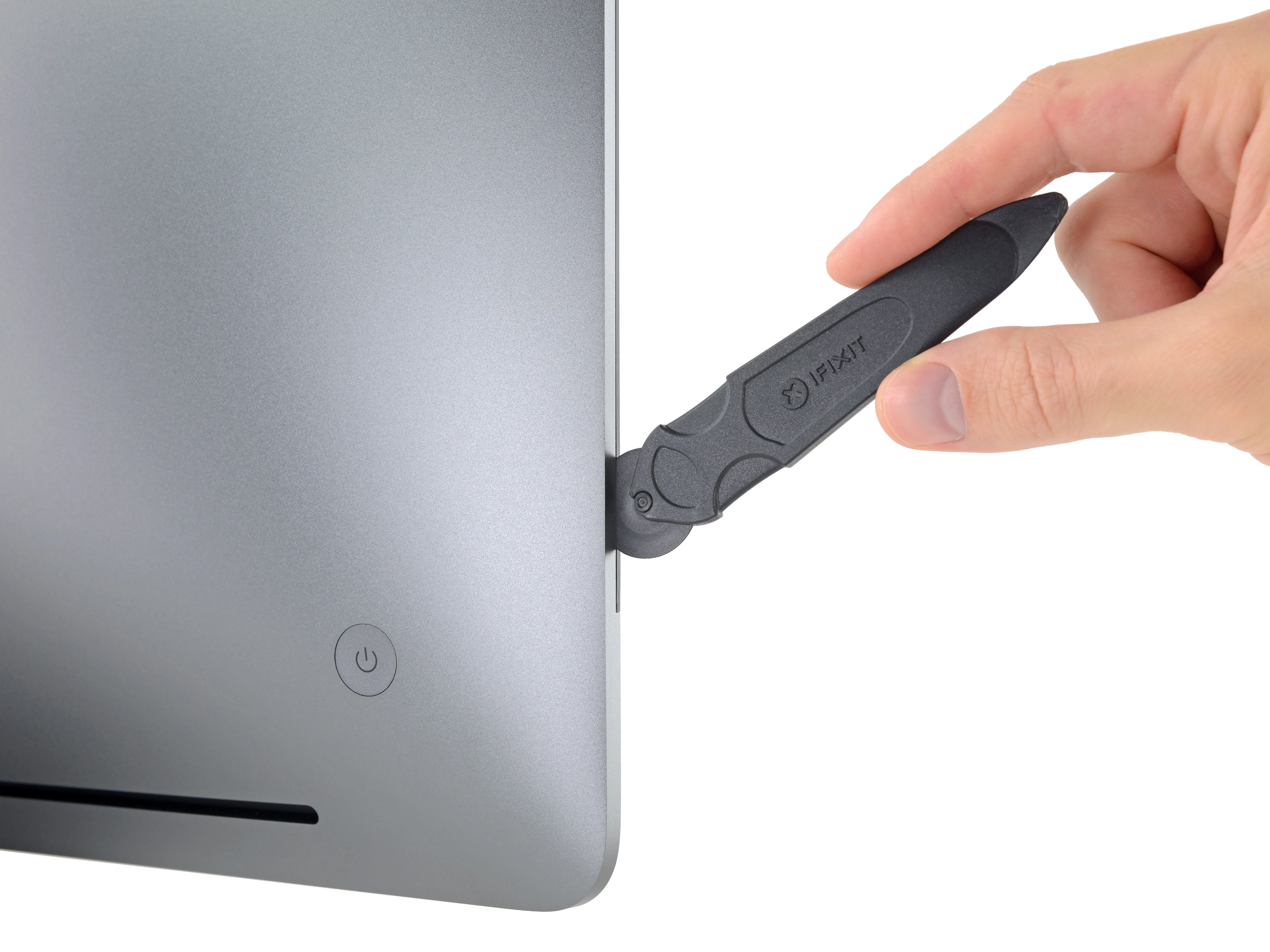

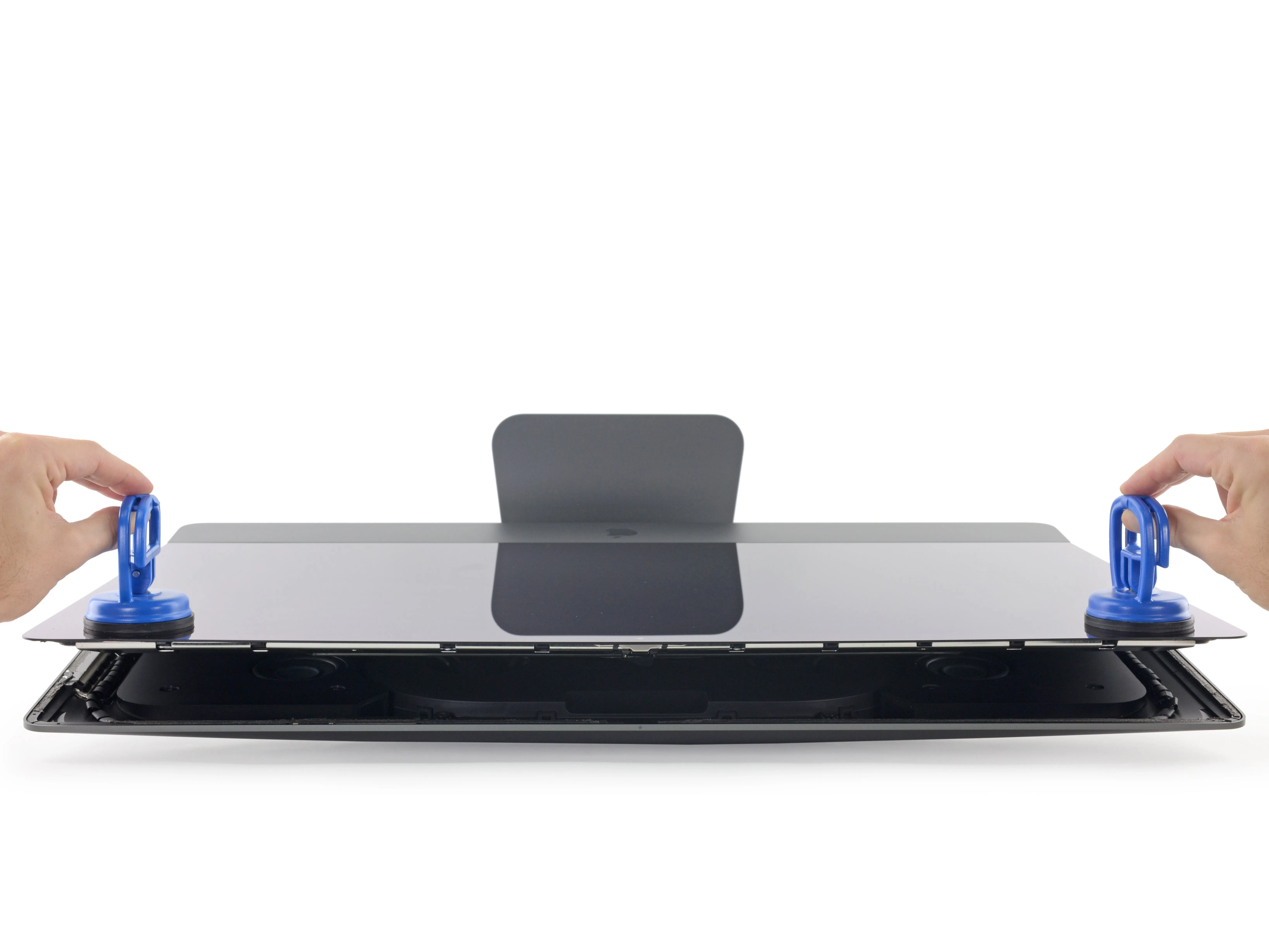

• Мы уверены, что процедура вскрытия будет такой же, как и в случае с iMac 5K - то есть если вы умеете пользоваться ножом для пиццы, то сможете вскрыть и iMac Pro.

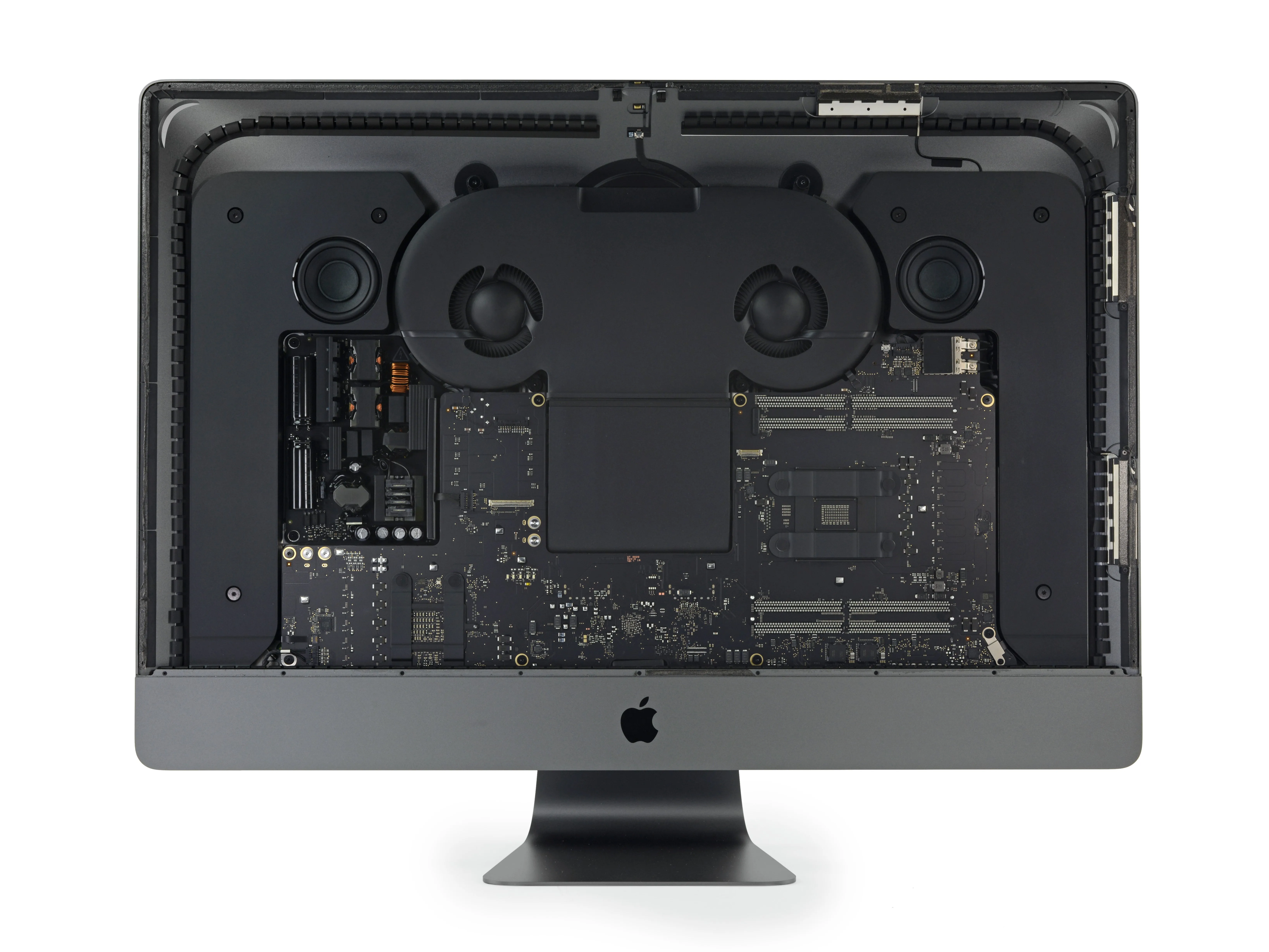

• Убрав все это стекло, мы получили прекрасный вид на нетронутый интерьер iMac Pro. Скажите, разве это не станет прекрасными обоями для кого-то?

Комментарии к шагу

'Скажите, разве это не станет прекрасными обоями для кого-нибудь?' - Так где же изображение 5120x2880, на котором изображено то, что находится за стеклом? Вы знаете, мы хотим его!

Оно находится на моем iMac Pro. Сразу после публикации этого руководства я потратил много времени, тщательно подбирая размер изображения и обрезая его, чтобы сделать 'как надо' - и это потрясающе. Команда Делаете.ру может связаться со мной, и я с радостью предоставлю им копию для распространения (поскольку я не являюсь владельцем авторских прав на это изображение).

Шаг 5

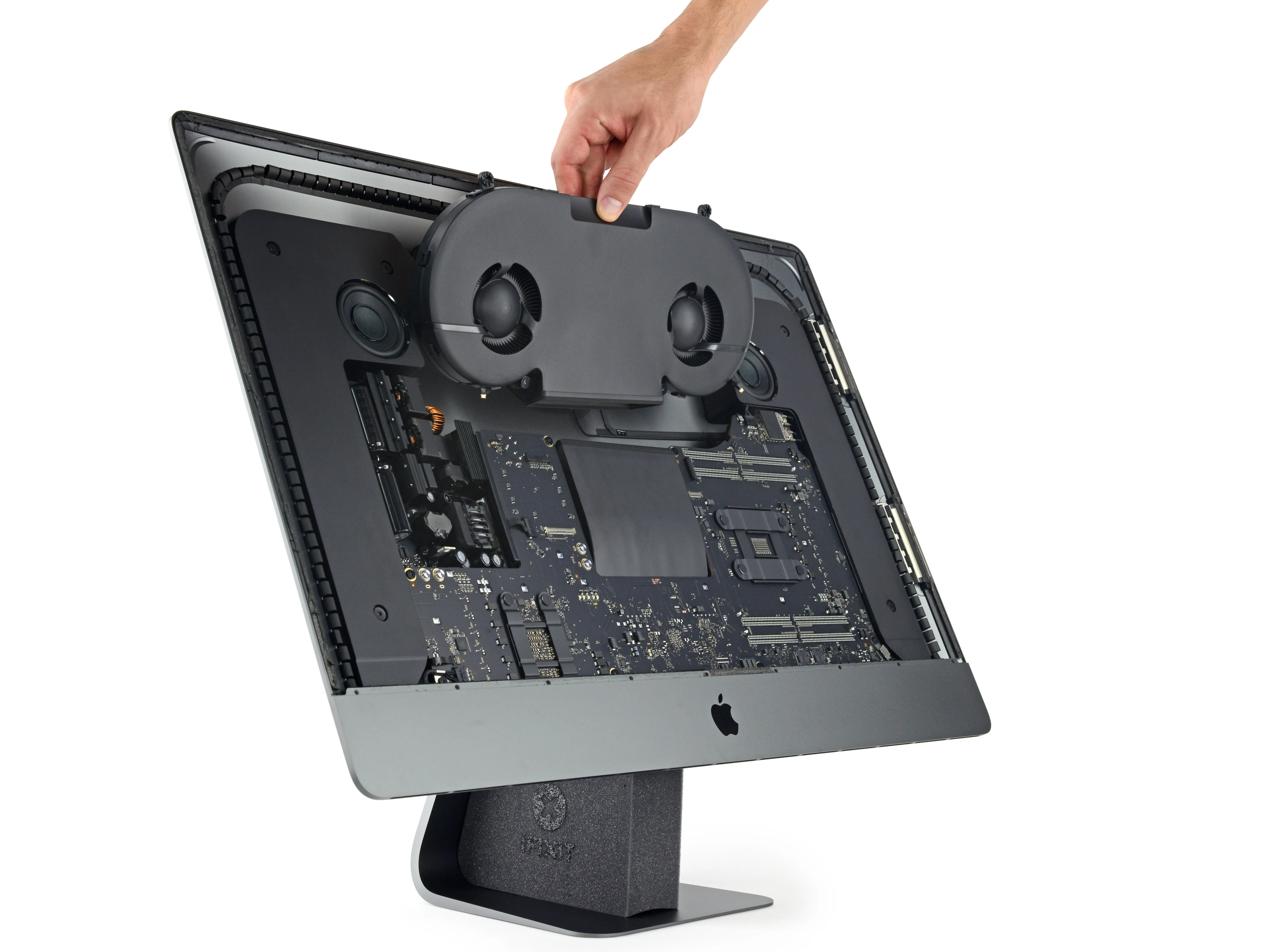

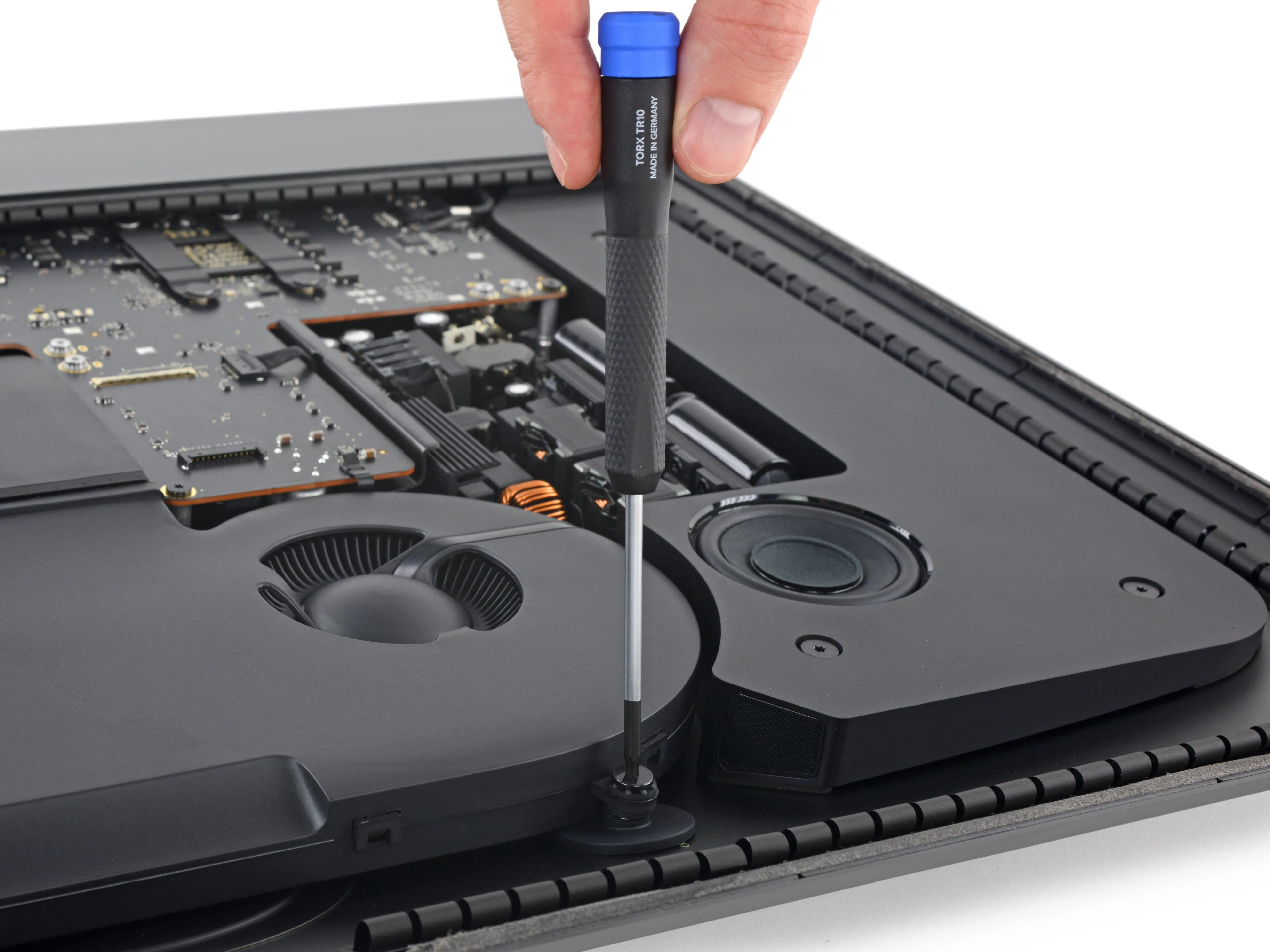

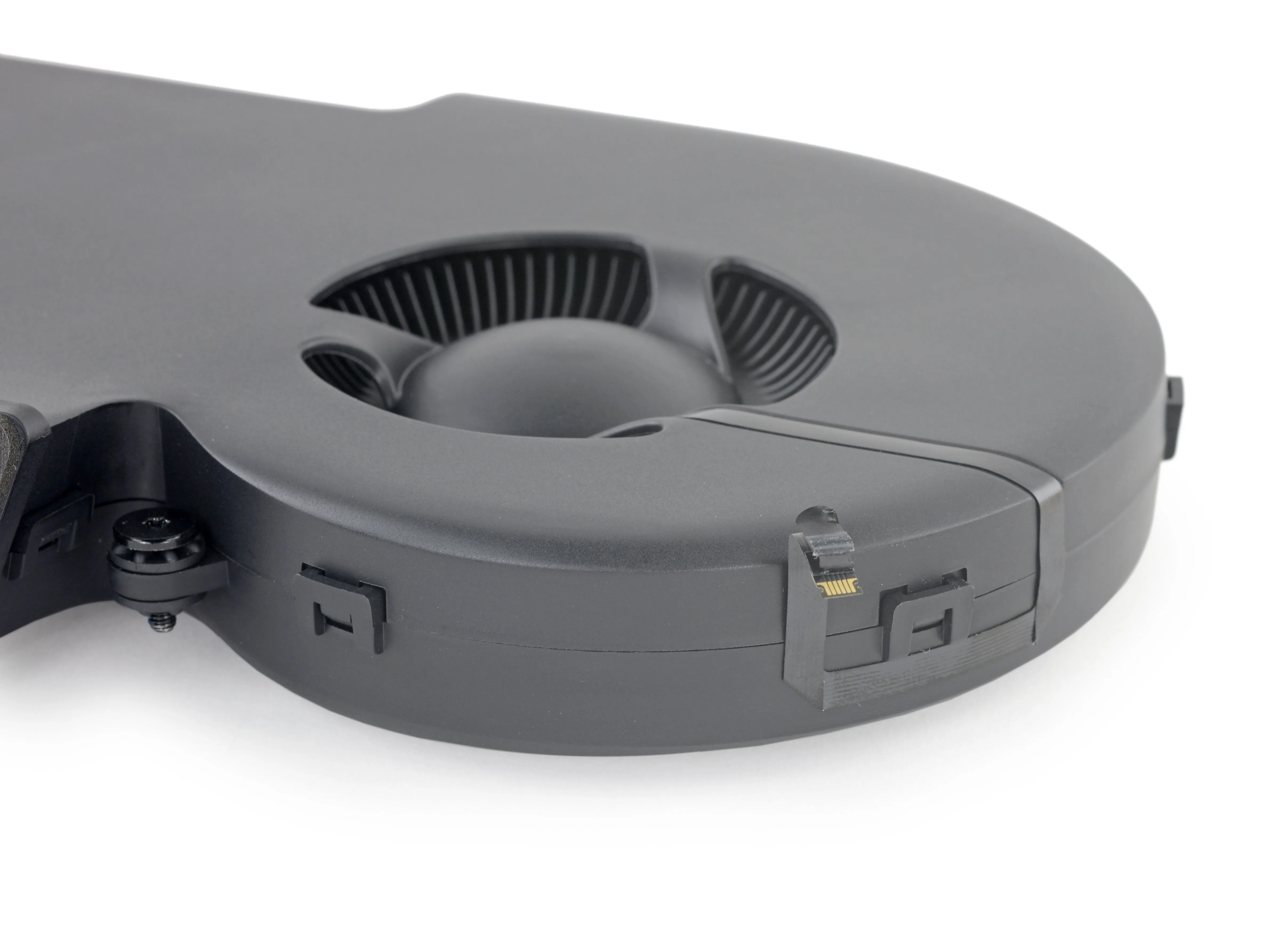

• Первый компонент - огромный кулер с двумя вентиляторами.

• Похоже, Apple пожертвовала полноразмерным жёстким диском для настольных ПК в модели 5K. полноразмерным жестким диском для настольных ПК (не то чтобы он был нужен в профессиональной машине), чтобы освободить здесь место.

• Также в жертву богам охлаждения принесен люк для доступа к внешней оперативной памяти. Грустное лицо.

• Взамен мы получаем большое заднее вентиляционное отверстие и увеличение мощности охлаждения на 80 %.

Комментарии к шагу

По сравнению с Tower-Workstation решение для охлаждения крошечное для 120-140 Вт TDP Xeon и 175 Вт Vega 56 PRO!

Одна из проблем заключается в том, что очень крошечные и очень хрупкие разъемы проводов очень легко повредить. Ужасный дизайн. Я бы не стал пробовать снова.

Вы полностью пропустили, как удалить супер маленький разъем камеры iSight с основной платы. Я никогда не видел таких разъемов и понятия не имею, как их снять, до сих пор ищу в интернете.

Это разборка, а не руководство по ремонту

Шаг 6

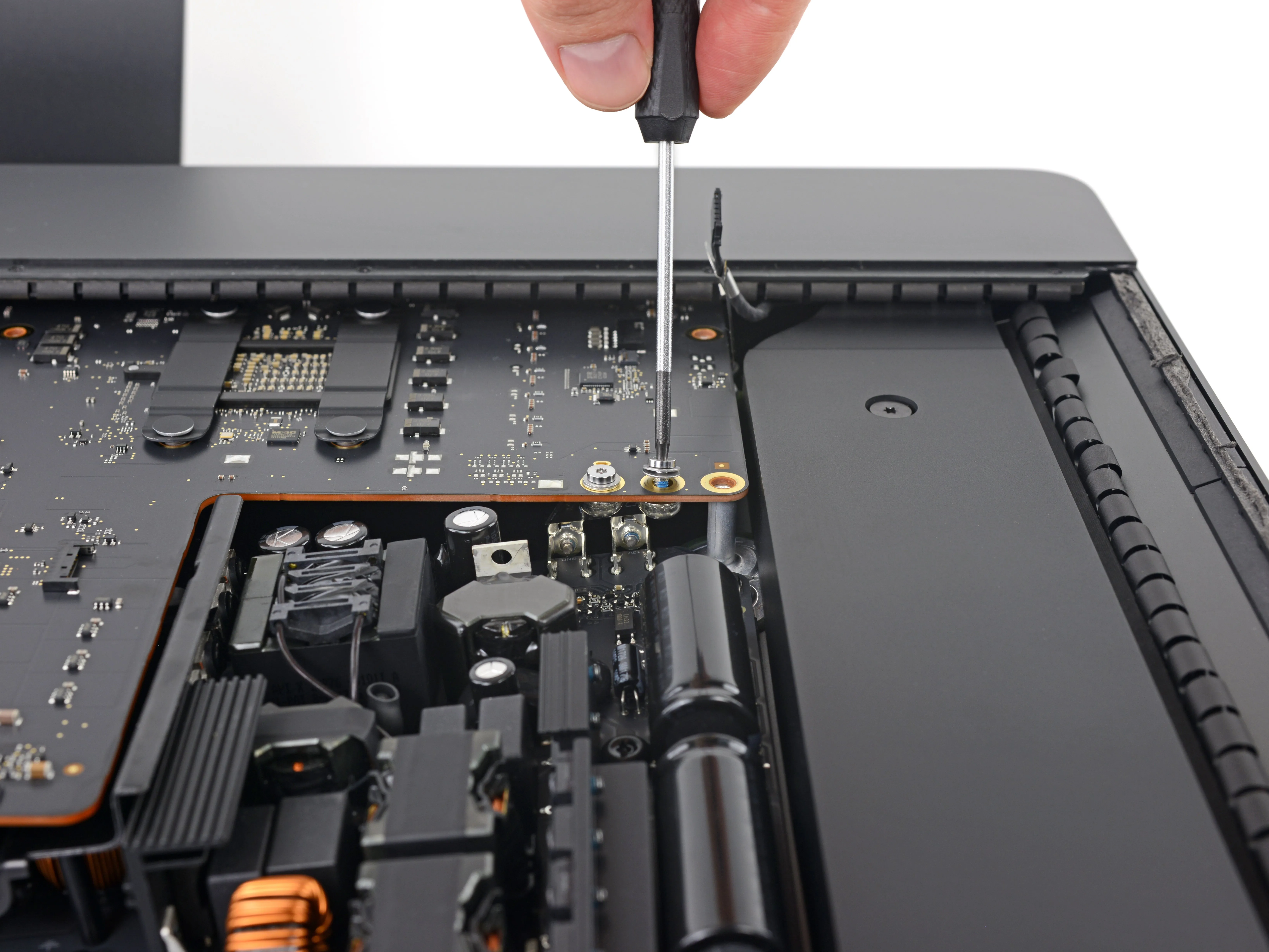

• Функции карты AirPort вынесены на основную плату - по какой-то непонятной причине Apple отказалась от модульности в модели 5K. Зато мы нашли новый забавный зажим для коаксиальных кабелей.

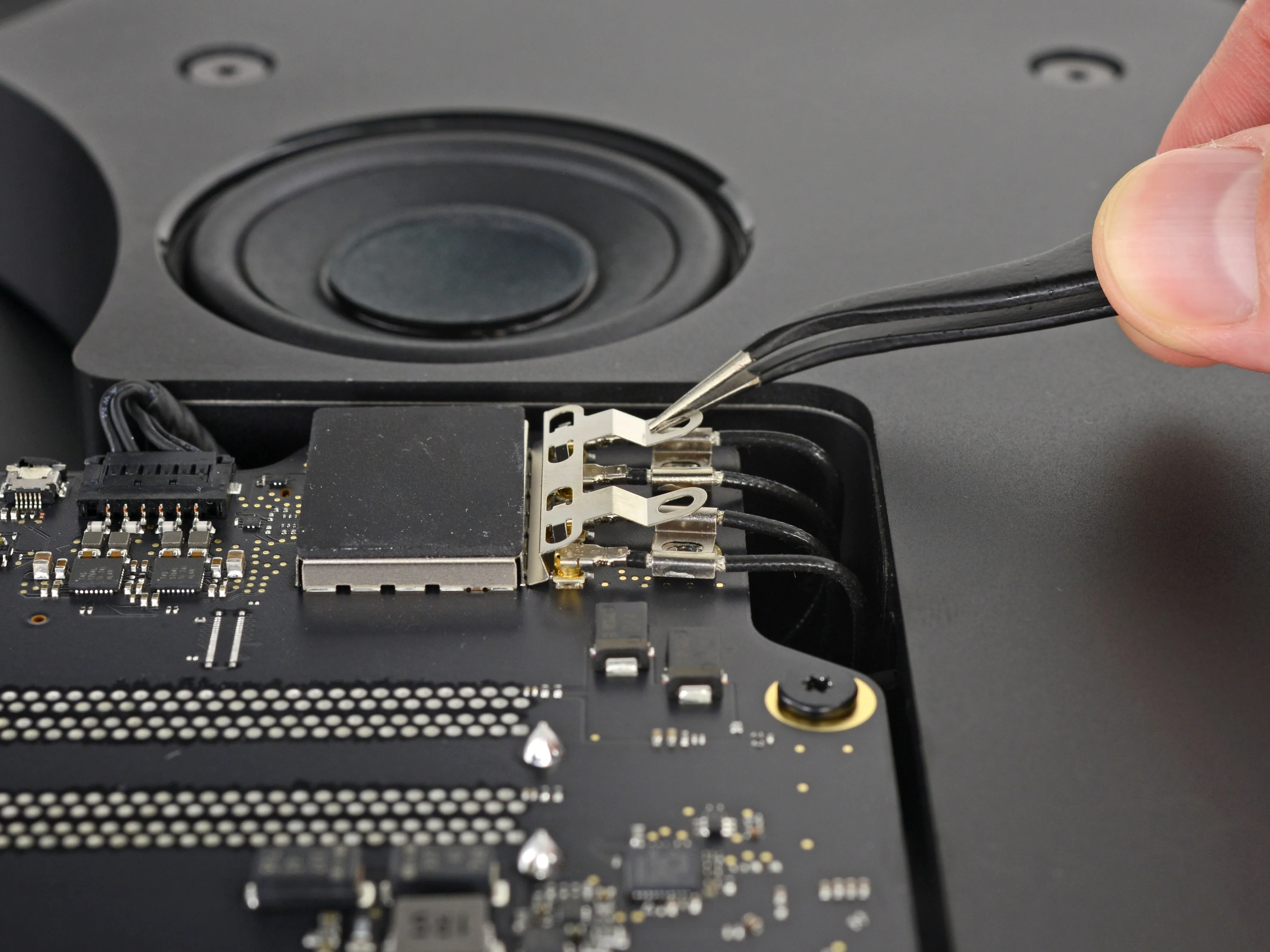

• Блок питания подключается к логической плате с помощью не одной, не двух, а четырех блестящих клемм, закрепленных винтами Torx.

• Такой дизайн гораздо ближе к тому, что мы видели на Mac Pro 2013 года, чем пластиковые разъемы, которые мы привыкли вырывать из iMac 5K.

• Кроме того, это значительно упрощает доступ к компонентам логической платы (помимо оперативной памяти, конечно). Засунув блок питания обратно в задний кожух, мы можем сразу же извлечь плату. Давайте сделаем это!

Комментарии к шагу

По крайней мере, коаксиальные разъемы не отваливаются ;- } Не то чтобы они имели тенденцию к этому, так что это уже перебор.

Два других разъема легко вынимаются.

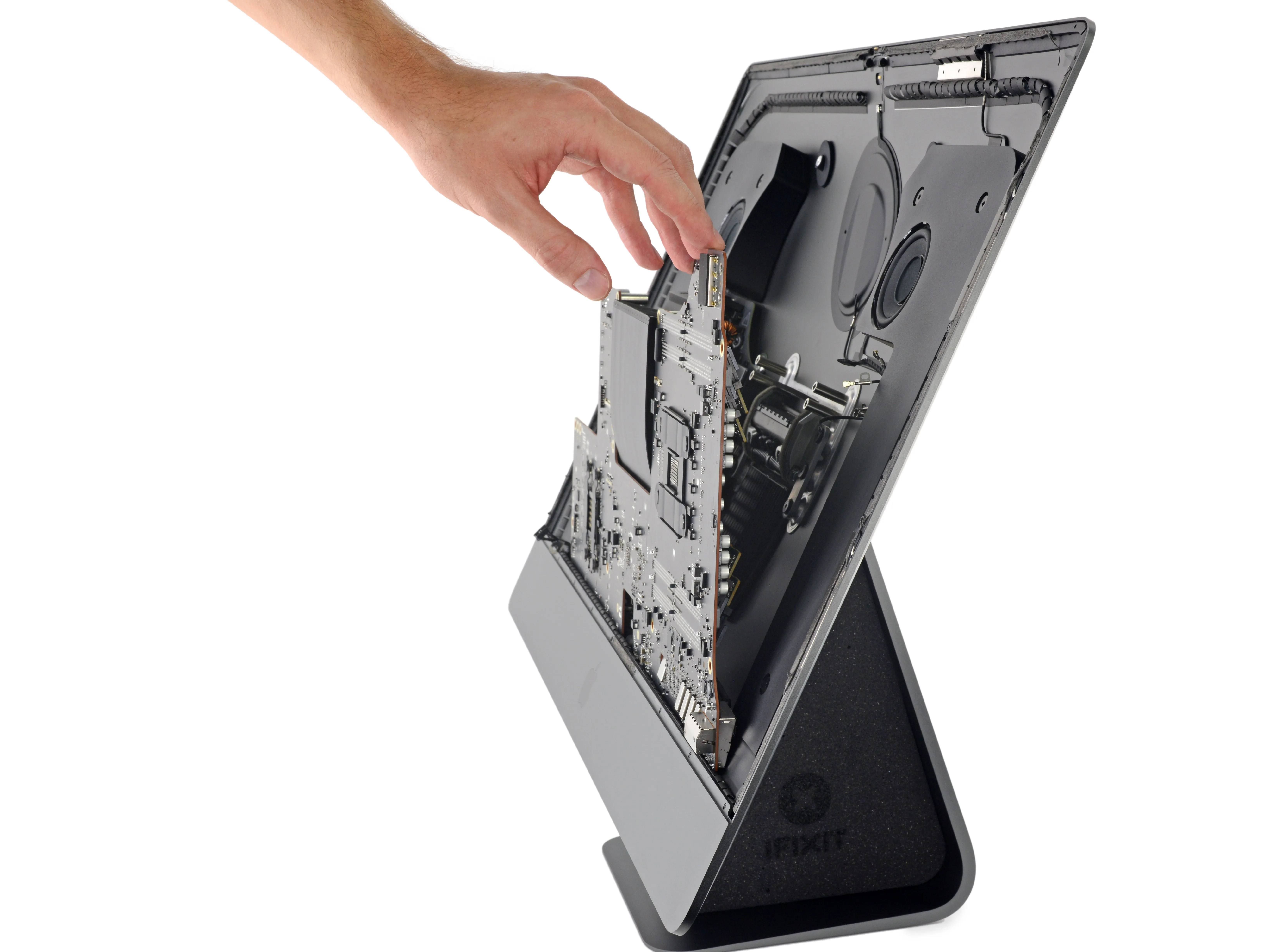

Чтобы вытащить материнскую плату, нужно открутить довольно много винтов. Чтобы вытащить плату, нужно наклонить ее вправо, аккуратно сдвигая. Это непросто, поскольку порты usb и thunderbolt находятся прямо там. В итоге я повредил порт ethernet, делая эту деталь. Никогда бы не сделал этого снова! Я настоятельно рекомендую не делать эту модернизацию самостоятельно. Мне пришлось вернуть устройство обратно реселлеру и отремонтировать его за $129, которые я заплатил за случайный ущерб. По словам реселлера, эта операция полностью аннулирует гарантию Apple, так как вы снимаете материнскую плату, и они узнают об этом из-за неэппловской оперативной памяти.

Шаг 7

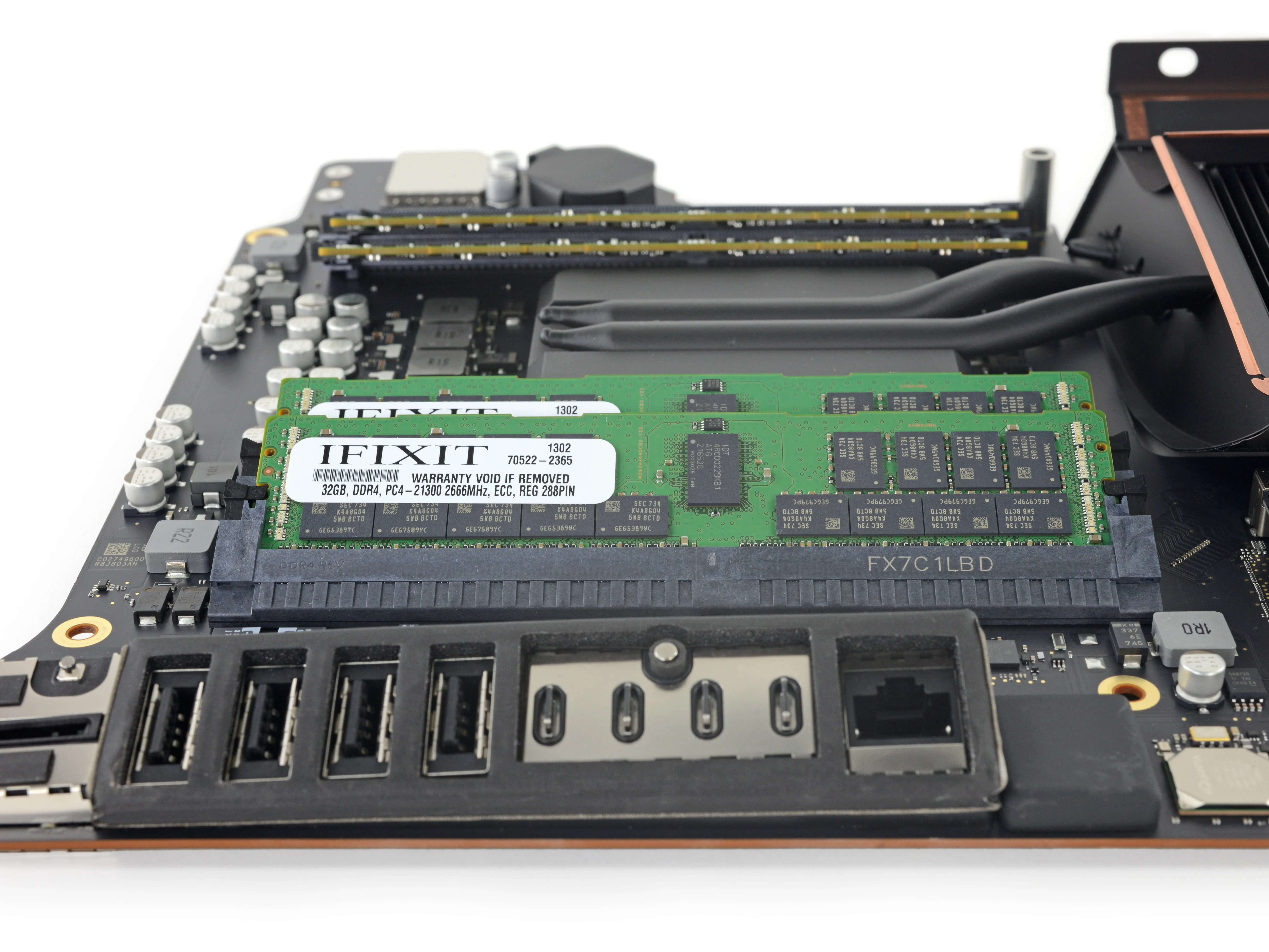

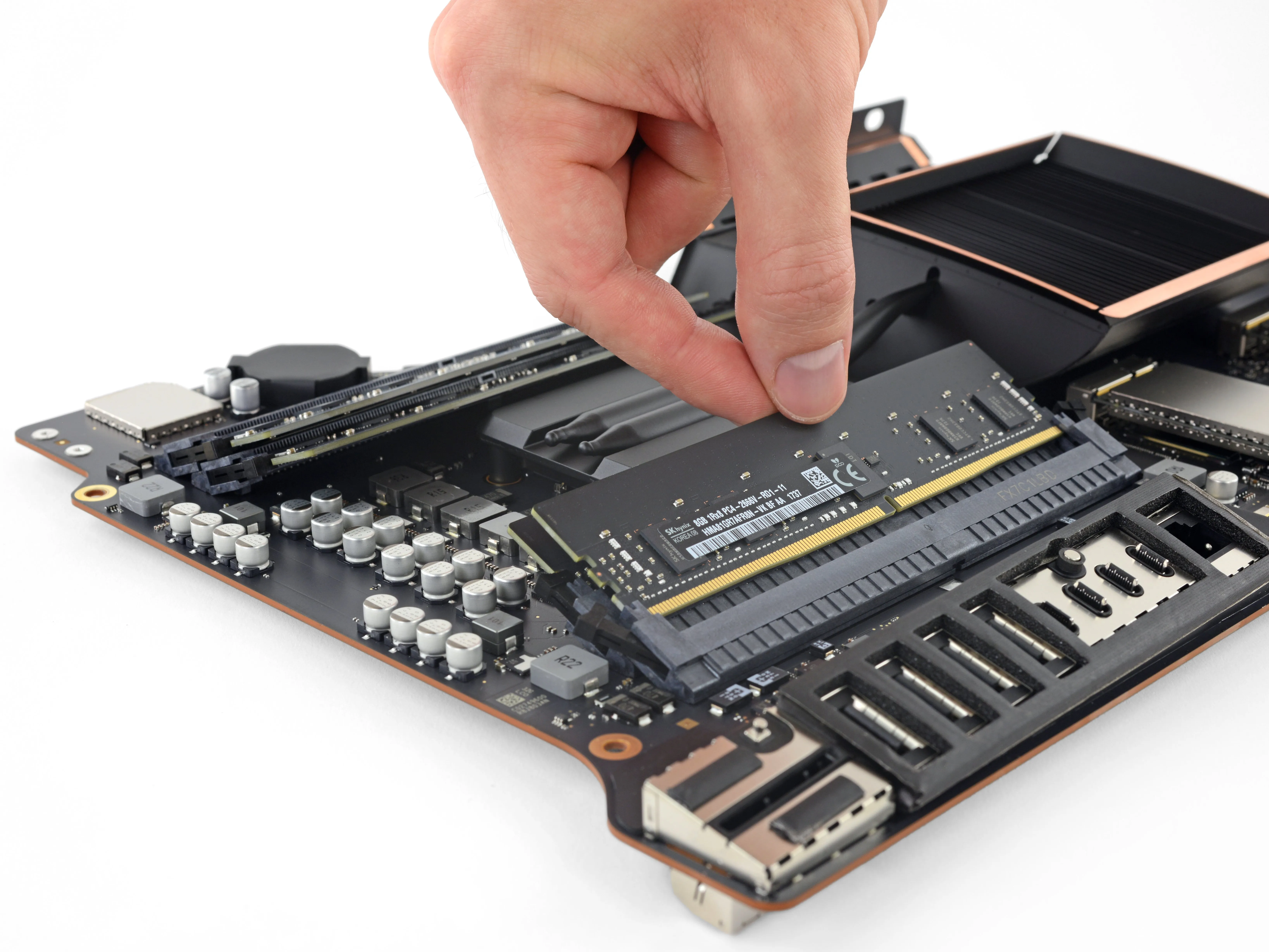

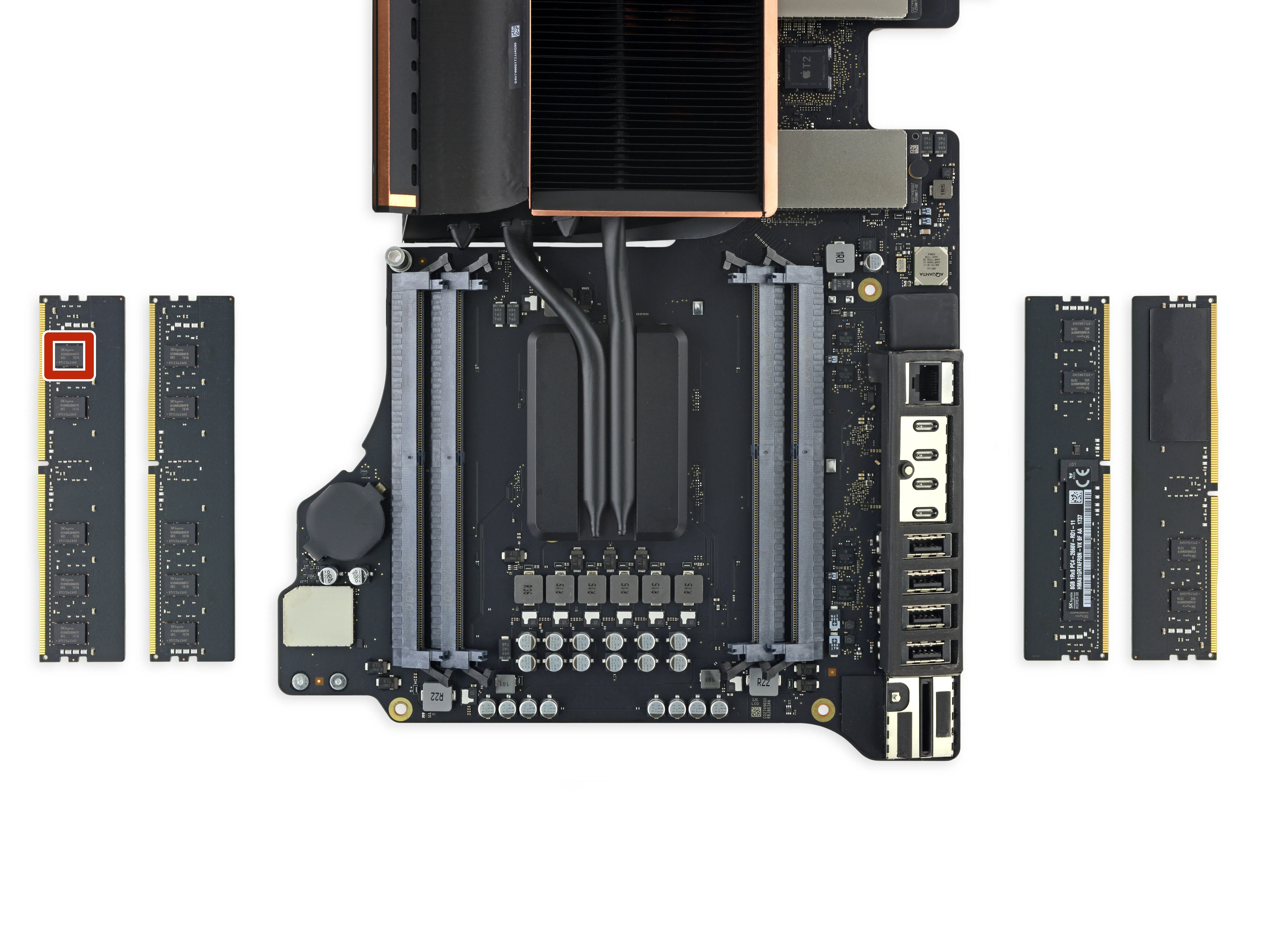

• Вытащив плату, первым делом проверяем оперативную память.

• Без этого не обойтись: добраться до нее оказалось непростой задачей по сравнению с дохленьким лючком для доступа к ОЗУ на задней панели всех предыдущих 27-дюймовых iMac.

• Тем не менее, есть и хорошие новости: это стандартные 288-контактные планки оперативной памяти DDR4 ECC, со стандартными чипами на борту:

• SKhynix H5AN8G8NAFR-VKC 2 666 МГц DDR4

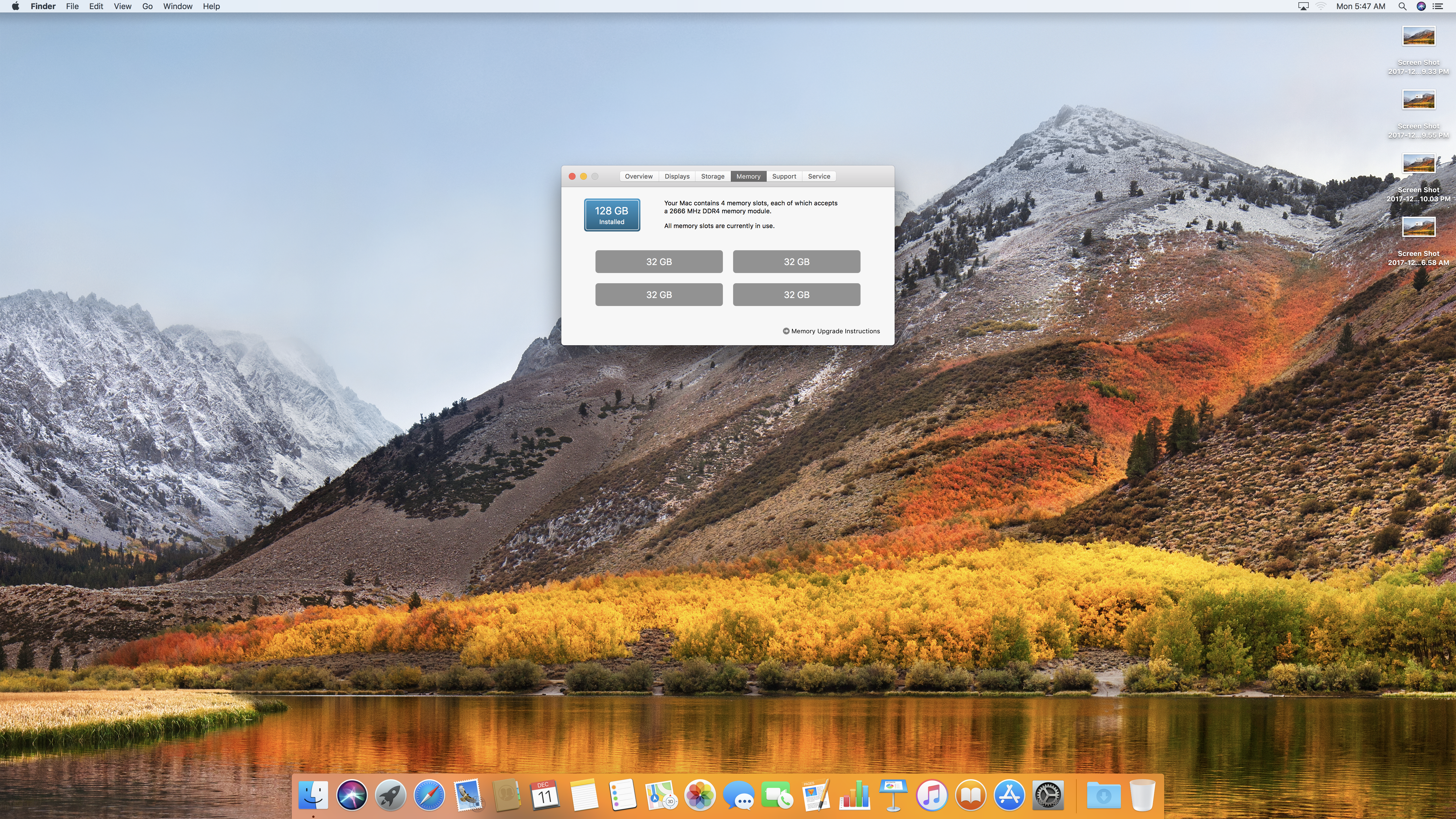

• Не теряя времени, мы тестируем небольшой апгрейд: как вам четыре модуля по 32 Гбайт для 'Maxxed' общим объемом 128 Гбайт?

• После быстрой сборки мы с радостью сообщаем, что результат эпичен. Если вы хотите попробовать сделать это дома, купите набор для модернизации оперативной памяти Memory Maxxer.

Комментарии к шагу

Есть идеи, для чего предназначена крайняя правая черная наклейка (щиток) модуля оперативной памяти? Не похоже, что он многого стоит, поскольку не связан с землей шасси.

Тепловые трубки расположены поверх термоблока? Половина трубок охлаждает воздух, а не процессор?!

Неужели инженеры Apple совсем тупые, или у них были другие проблемы, или это было самое дешевое решение?

Если вы посмотрите на любой хороший пользовательский процессорный кулер, то тепловые трубки касаются непосредственно радиатора не просто так.

@Animarkzero Noctua использует такое же расположение в своих высококлассных воздушных кулерах - тепловые трубки поверх термоблока.

Шаг 8

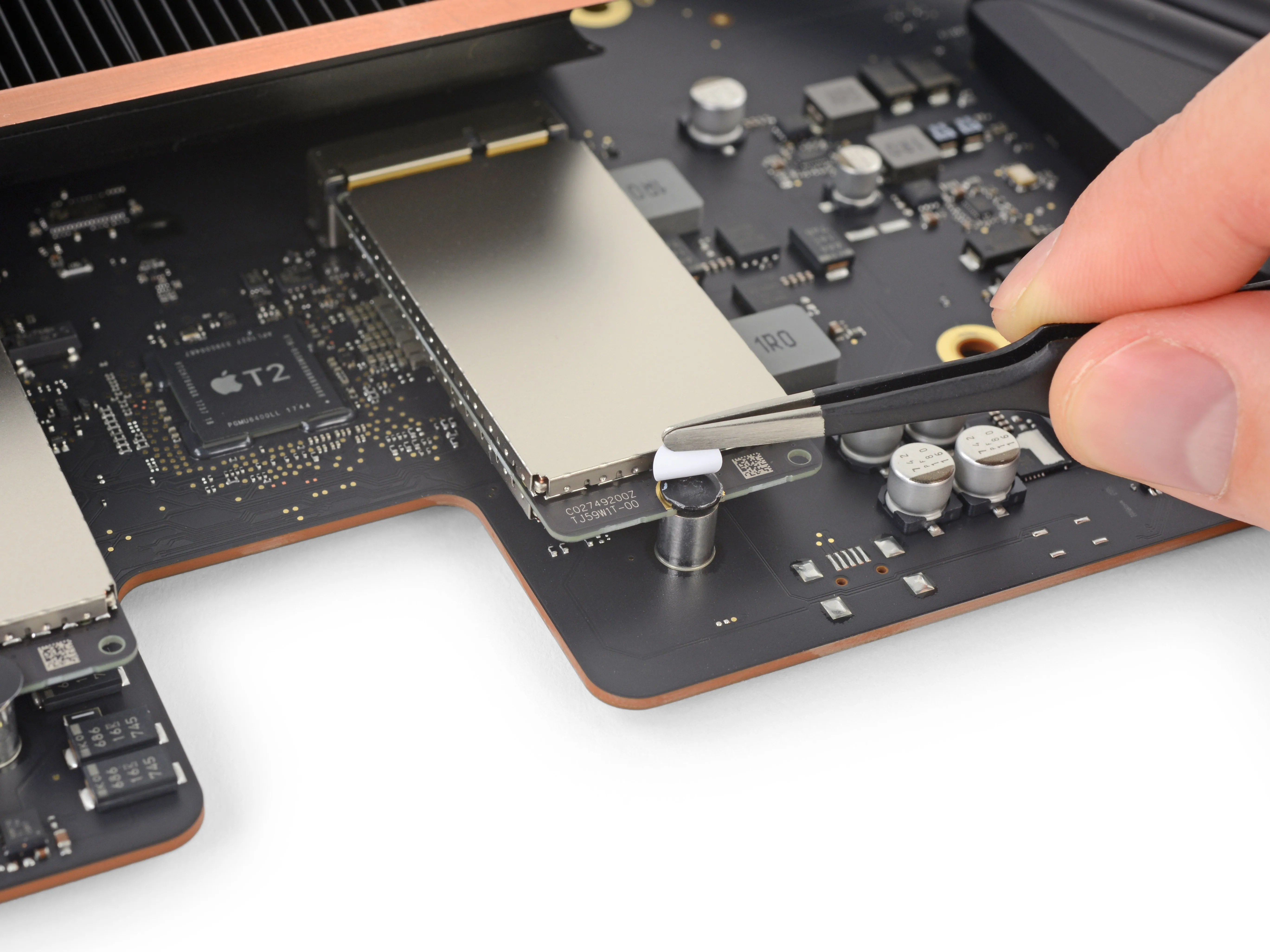

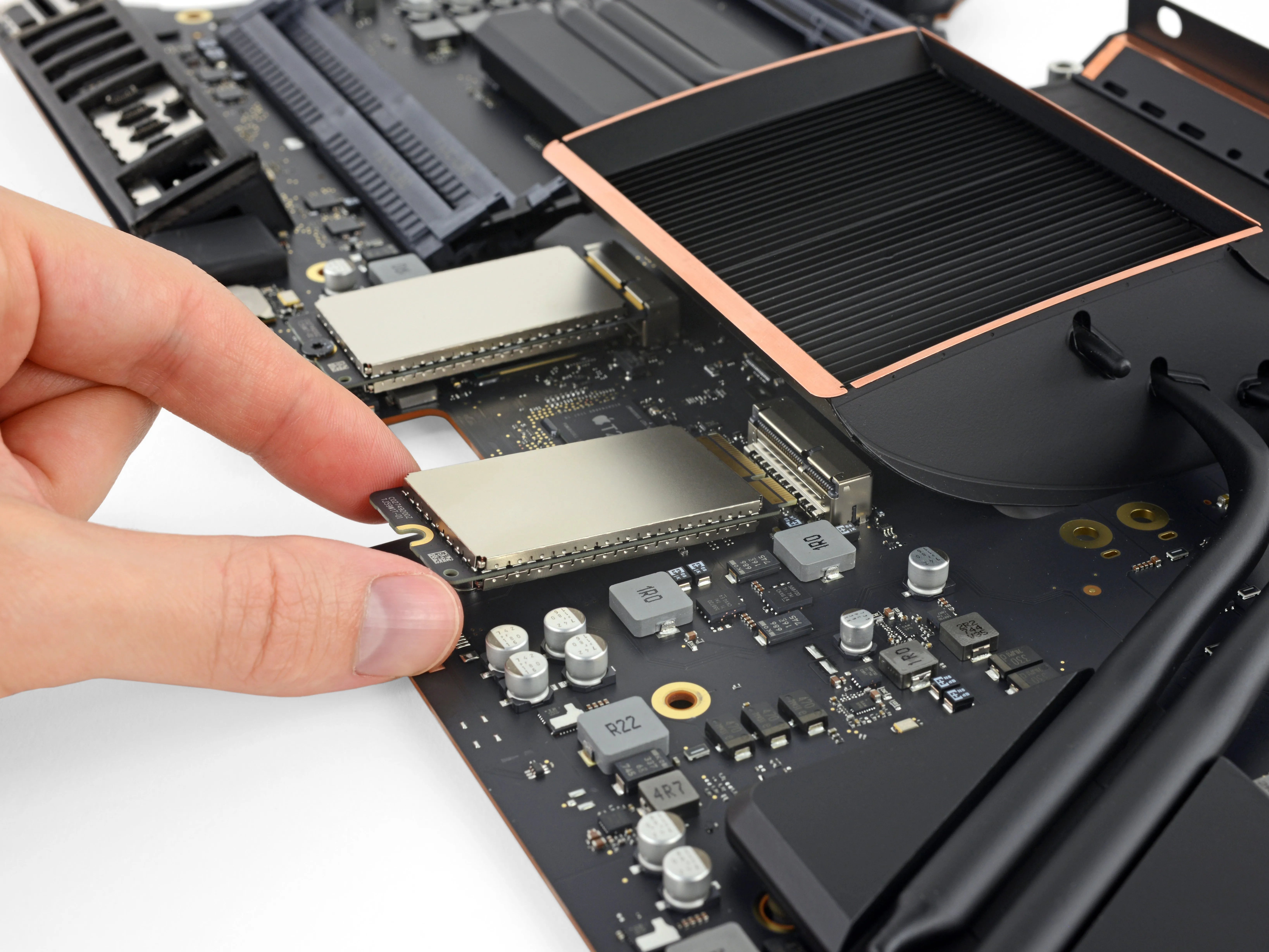

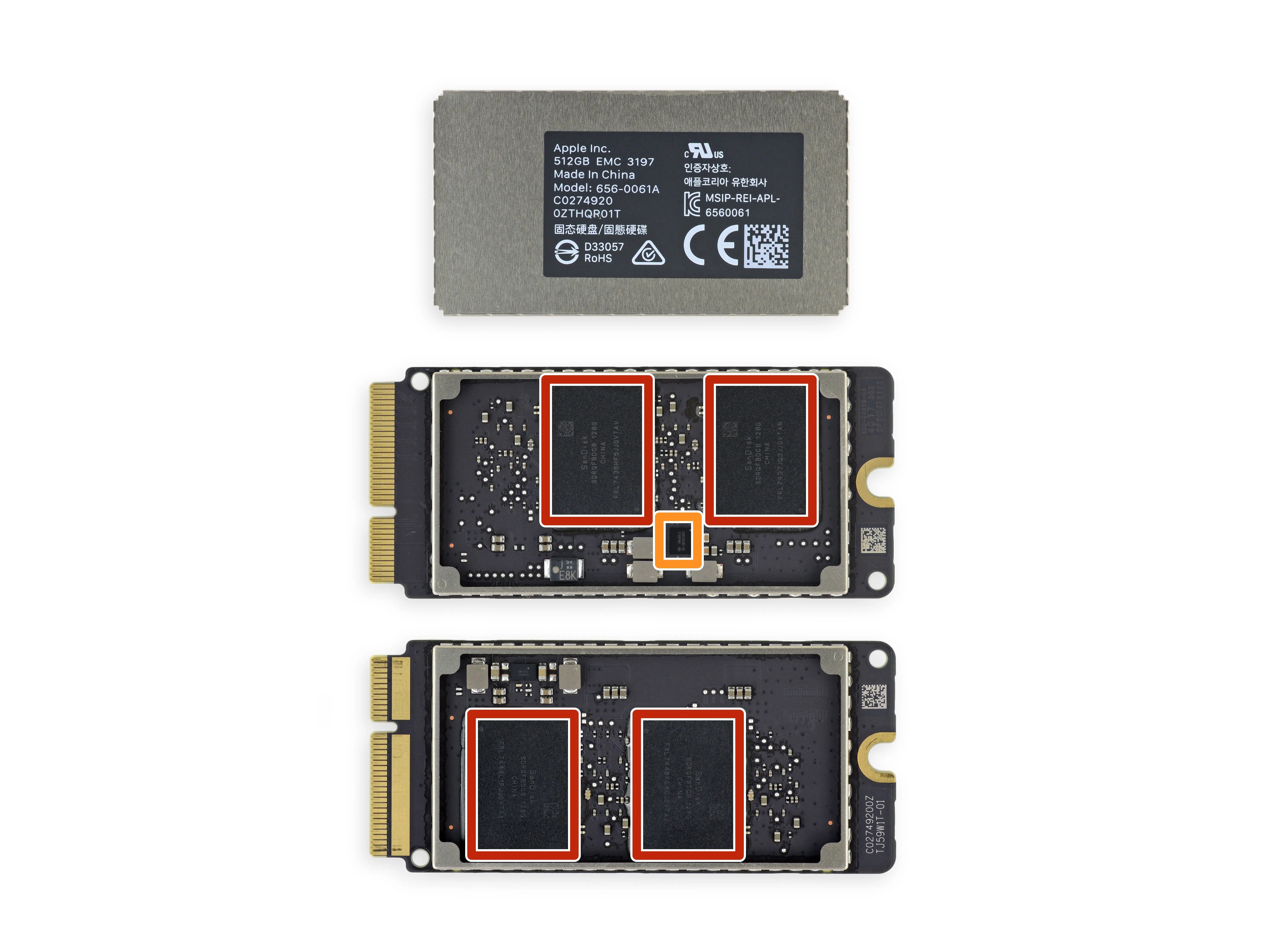

• Вернемся к разборке: на очереди - эти сдвоенные 'SSD'.

• В отличие от стандартных SSD, у которых логика контроллера находится на борту, у этих необработанных флеш-модулей есть только интерфейсный буфер - контроллер PCIe/NVMe находится в другом месте. Подробнее об этом чуть позже.

• Под парой наклеек мы находим несколько винтов Torx. Откручиваем их!

• Каждое лезвие имеет обозначение Apple EMC 3197, модель 656-0061A.

• Сняв защитные экраны, мы обнаруживаем несколько микросхем:

• SanDisk SDRQF8DC8-128G (четыре на карту, две верхние и две нижние, всего 512 ГБ × 2 = 1024 ГБ)

• ИС управления питанием Apple 338S00285 (вероятно)

Комментарии к шагу

Конечно, поскольку контроллер SSD отсутствует (см. ниже), назвать их 'NVMe SSSD' нельзя. Это флэш-накопители, но они образуют 'SSD' только при подключении к контроллеру, который является частью T2. А шина PCIe (если предположить, что это PCIe) переносит данные между флеш-чипами и контроллером SSD, что означает, что это точно не NVMe.

Похоже, это новая и уникальная система хранения данных на флеш-памяти, разработанная Apple.

Но теоретически обновление может обойтись дешевле, чем обычно, поскольку для замены флеш-плат не потребуются контроллеры SSD (конечно, при условии, что пользовательский чип Apple не окажется слишком дорогим для реинжиниринга).

Да, не NVMe/PCIe SSD-накопитель! Просто необработанные чипы флэш-памяти в рамке. Ширина данных тоже довольно узкая...

Дизайн MacBook 13' SSD с функциональными клавишами сильно отличается от дизайна MacBook 13'. https://d3nevzfk7ii3be.cloudfront.net/ig... В его конструкции, как оказалось, шина PCIe шире (x8).

Вопрос в том, насколько широка шина ввода/вывода, ведь именно она будет ограничивать размеры флэш-накопителя, помимо ограничений по физическим размерам. Зачем Apple использовать такой маленький блок? По крайней мере, сделайте пространство больше, чтобы в будущем можно было установить более крупный блок. Похоже, здесь нет места для установки более крупного блока.

Вот пример подобного устройства 'Linus TechTips: DIY SSD из SD-карт!': https://www.youtube.com/watch?v=3frnBoqq...

Здесь используются SD-карты с контроллером SATA. В случае Apple используется интерфейс PCIe через T2.

Чтобы получить скорость, превышающую ту, которую могут предложить другие NVMe/PCIe SSD, Apple чередует два флеш-модуля. Вспомните, как чередуется оперативная память. https://en.wikipedia.org/wiki/Interleave... Здесь Apple использует ту же технику.

Есть идеи, какая это флэш-память - MLC или TLC?

Шаг 9

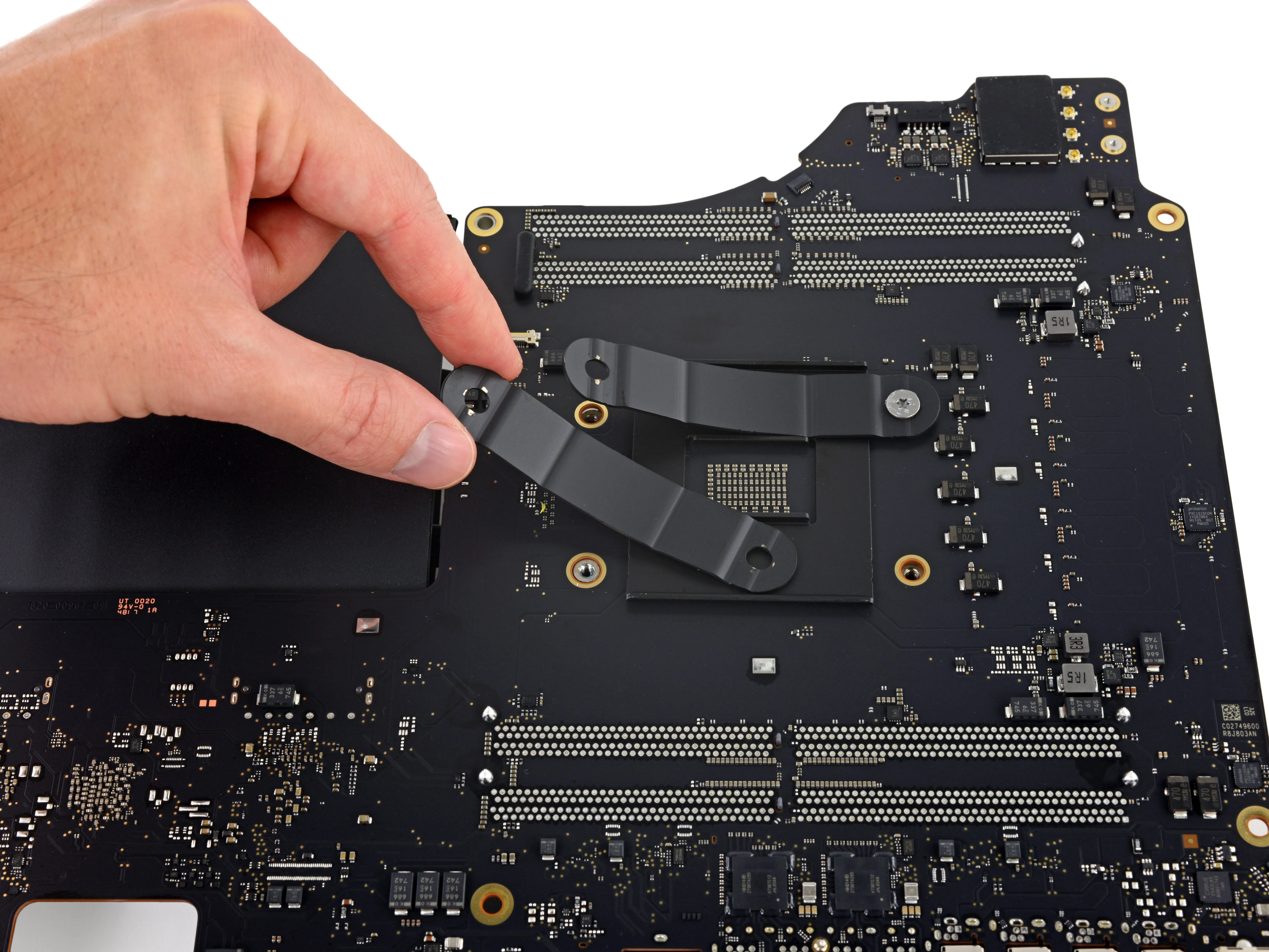

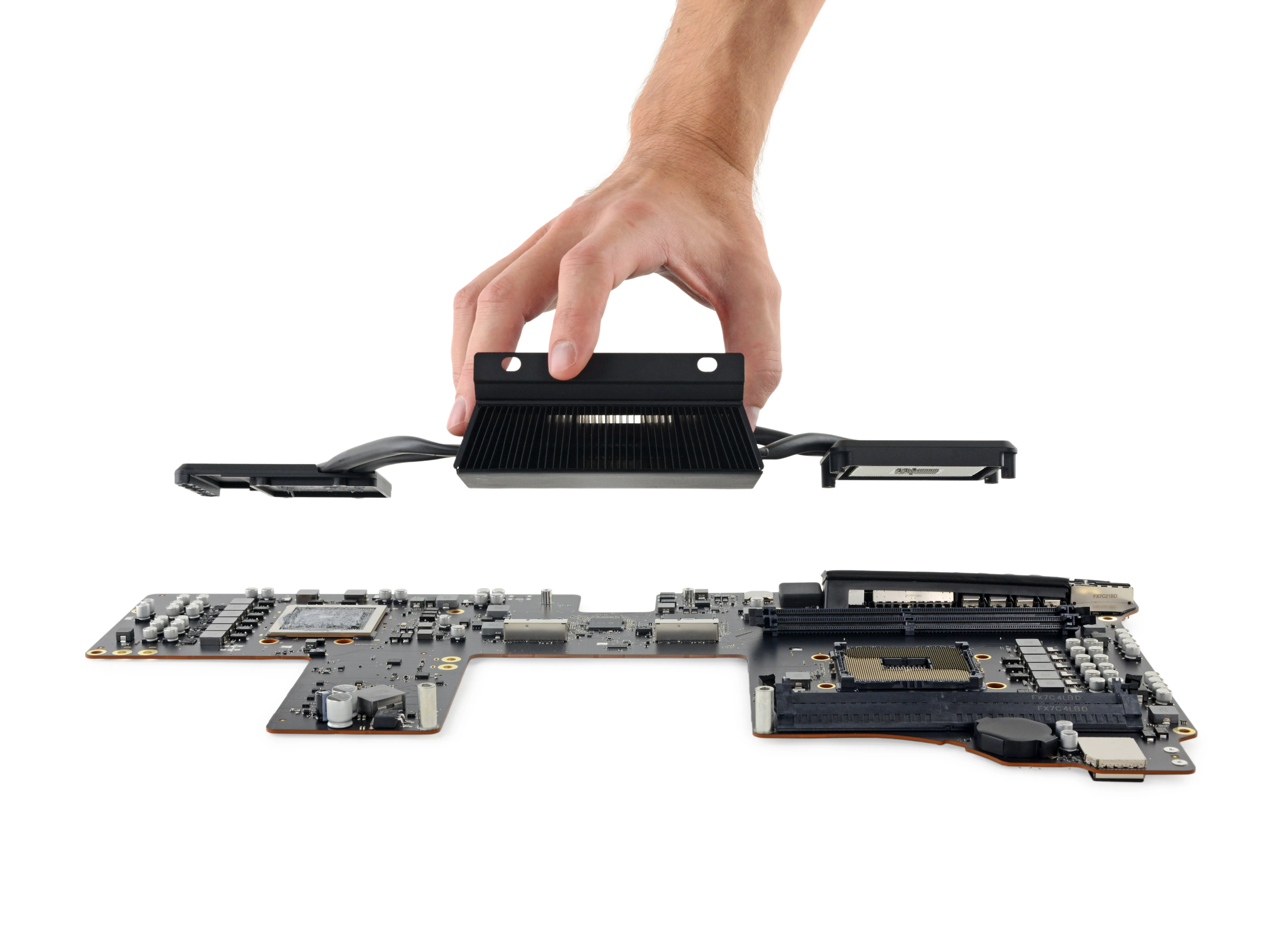

• Хотите узнать, что скрывается под этим огромным радиатором? Мы тоже хотим. Открутив еще несколько винтов Torx и отбросив в сторону крепежные пружины, мы получили ответ:

• Один графический процессор, который, к сожалению, припаян на место. А на противоположной стороне - один процессор Xeon класса рабочей станции, не припаянный на место.

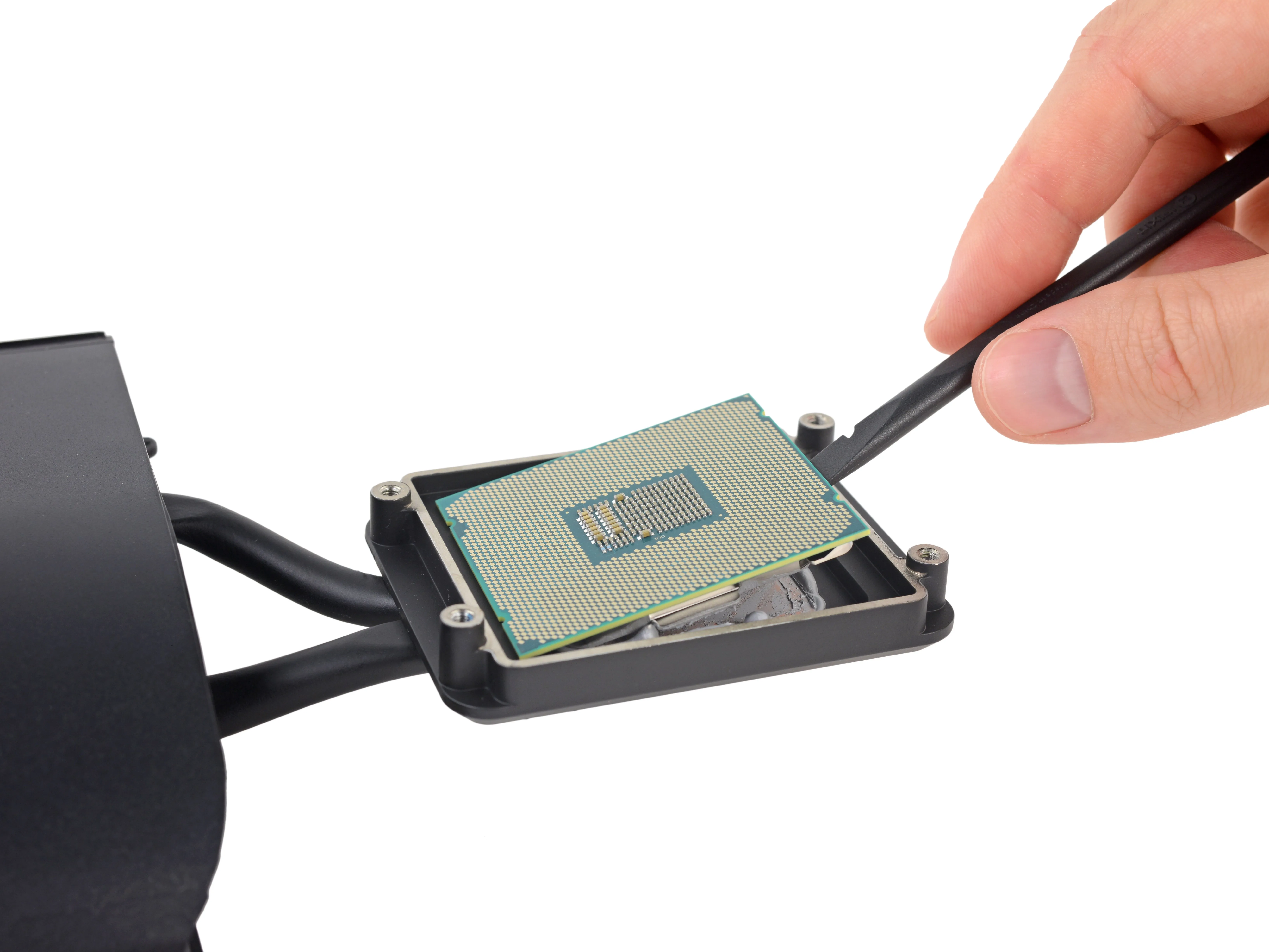

• Пока рано говорить о возможности обновления процессора - чип, судя по всему, изготовлен Intel специально для Apple. Но модернизация, по крайней мере, теоретически возможна.

• Было бы неплохо, если бы ваша рабочая станция стоимостью более 5 000 долларов могла время от времени обновляться, а не полностью заменяться... не так ли?

Комментарии к шагу

Нужны защитные очки, чтобы защитить глаза от вылетающих винтов ;- } Не потеряйте их!

Какой тип сокета у процессора Xeon? Есть ли у него встроенный теплораспределитель?

Это LGA 2066. Смотрите:https://www.youtube.com/watch?v=WvvBh3CI...

Шаг 10

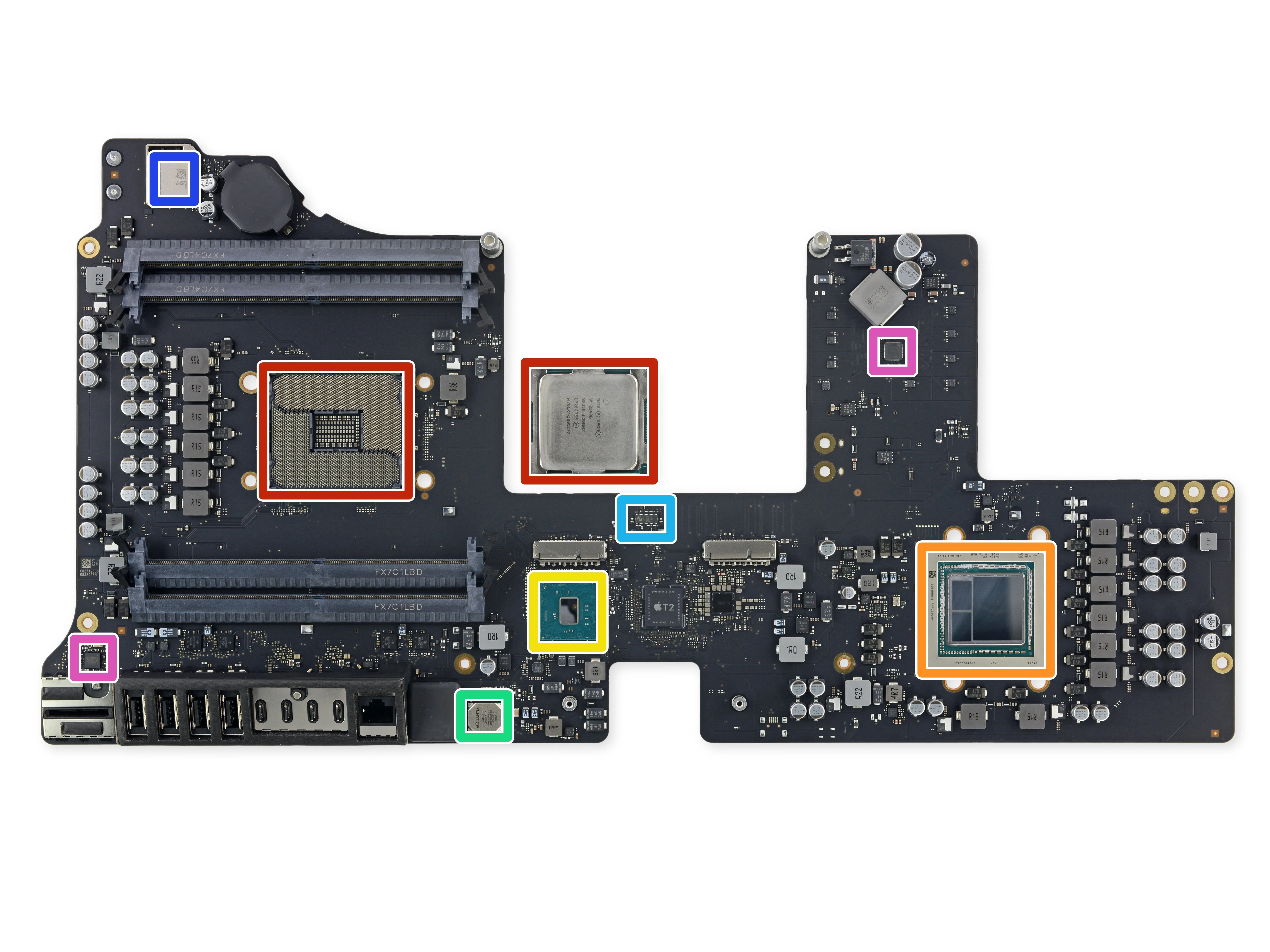

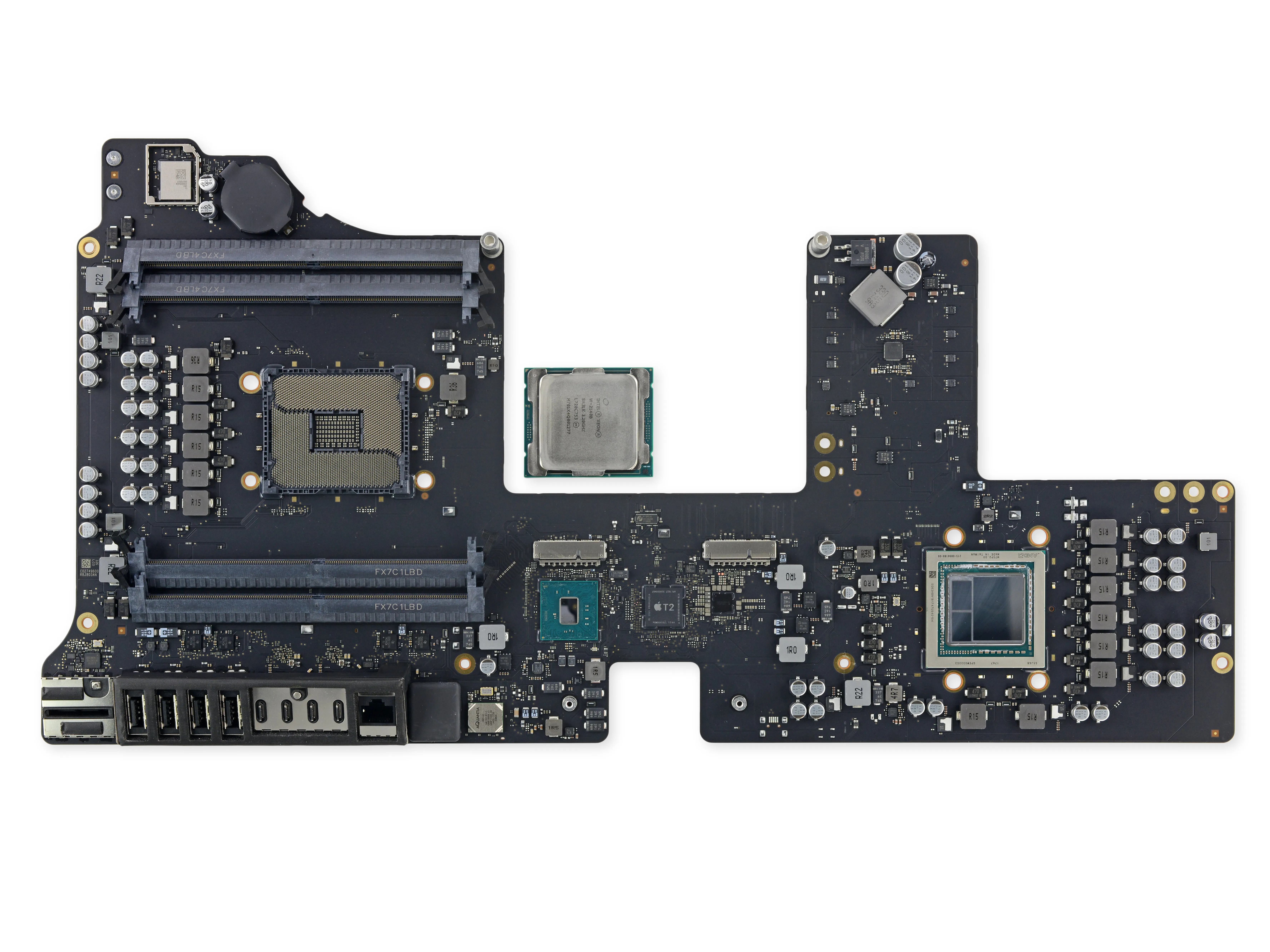

• Мы очистили плату, и теперь пришло время просмотреть кремний:

• Intel Xeon W-2140B (Skylake, 14 нм - скорее всего, разогнанный W-2145 для поддержания температуры), процессор 3,2 ГГц с Turbo Boost до 4,2 ГГц, в паре с тем, что вполне может быть стандартным LGA 2066 сокет

• AMD S5J68 1747 GPEW0333S3 SS63HBN181747US40104 Radeon Pro Vega 56 Графический процессор с интегрированными 8 ГБ памяти HBM2 (в комплекте)

• Intel X723D733 E1 05780 (SR3PV?) - вероятный концентратор контроллера платформы

• AQUANTIA AQtion AQC107-B1-C Контроллер PCIe для мультигигабитного Ethernet

• Pericom Semiconductors PI3PCIE3412AZHE Коммутатор PCIE 3.0 mux/demux

• Apple/Universal Scientific Industrial (USI) 339S00428 00012021 Модуль Wi-Fi/Bluetooth

• Genesys Logic GL3227A Контроллер карт памяти SD 4.0 и Texas Instruments LP8565A13 (вероятно, драйвер светодиодной подсветки)

Комментарии к шагу

Концентратор контроллера платформы - если он такой же, как и на других материнских платах LGA2066 - я был бы готов попробовать другой процессор LGA2066, если все остальное подтвердится. К счастью, я использую ПК, который можно полностью обновить.

Кто-то может использовать эту плату для создания супер-ноутбука. В ней есть все, что нужно, на 2 платах. Она даже не такая большая.

О, здорово, а есть фото с оперативной памятью и процессором?

(Ладно, может, не процессор, его легко прифотошопить).

Сборщики FoxCon переборщили с термопастой на GPU! Она попадает на все крышки! Надеюсь, это не токопроводящая паста!

Дэн - все GPU имеют гораздо больше термопасты, чем нужно, потому что у них нет встроенного теплораспределителя, как у xeon, показанного ранее. Это помогает охлаждать их, и токопроводящая термопаста не используется.

Интересный вопрос, связанный с T2 и SSD, - зачем им Pericom PCIe mux. Из предыдущего раздела следует, что сборки SSD представляют собой необработанные флэш-корпуса или, в крайнем случае, пользовательский чип Apple, выполняющий переключение на флэш-память и PCIe на T2. Одна из возможностей заключается в том, что mux позволяет одному слоту SSD быть незаполненным - если он пуст, mux настраивает 2x полосы PCIe для T2 из одного заполненного слота. Другая возможность заключается в том, что при некоторых обстоятельствах mux может перенаправлять SSD на Intel PCH в обход T2. Было бы интересно проследить за следами и получить блок-схему PCH, T2, Pericom mux и SSD.

Майк, переключатель Pericom PCIe, скорее всего, предназначен для портов USB-C.

imac pro 不是万兆网卡么 千兆芯片什么鬼

原文为PCIe - мультигигабитный контроллер Ethernet，更正为PCIe至多千兆位以太网控制器。感谢指正！

Дополнительные характеристики микропроцессора xeon W-2140B:

https://en.wikichip.org/wiki/intel/xeon_...

чипсет c422?

Монетная батарея в этой модели - BR2450A

Шаг 11

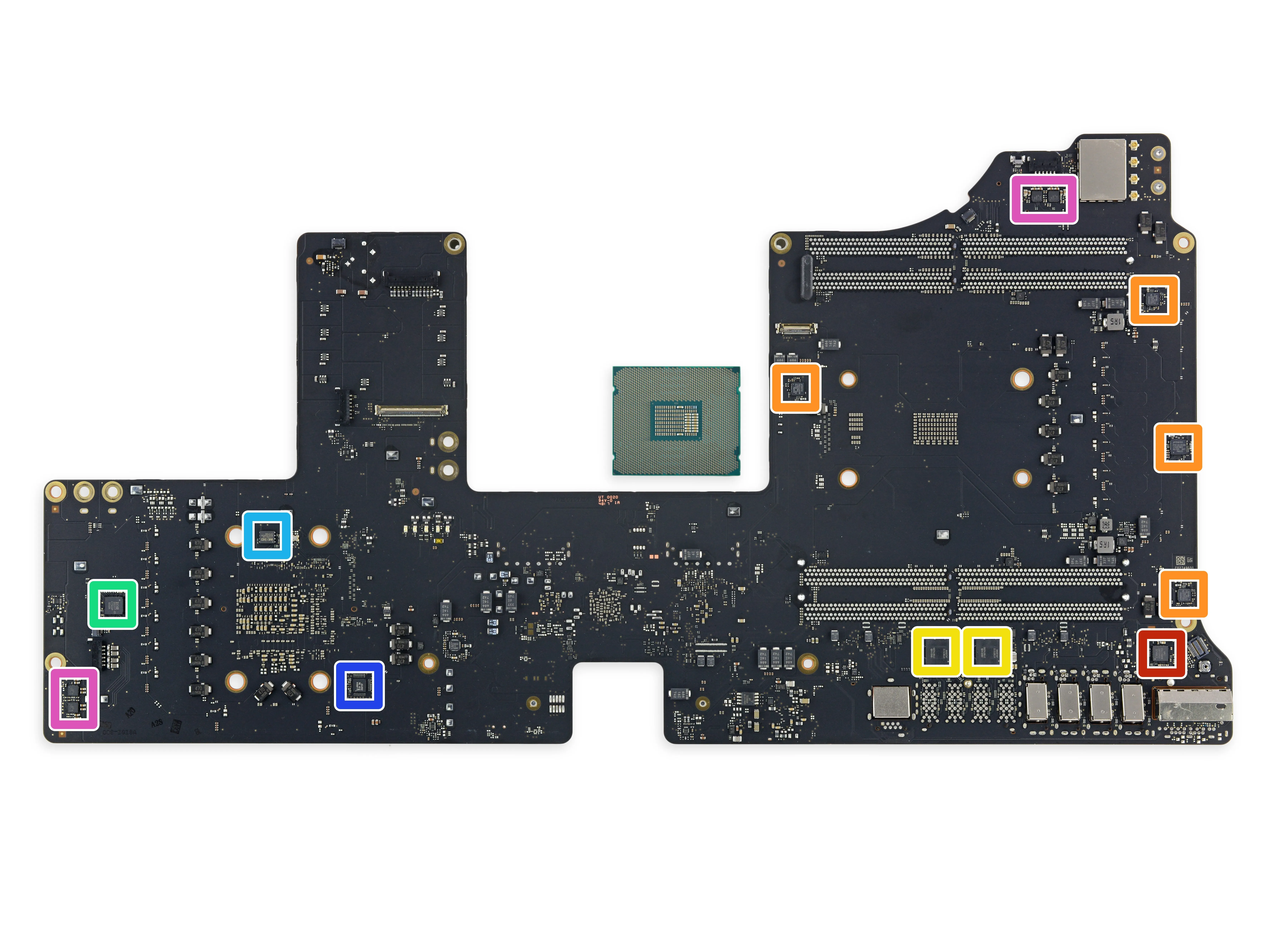

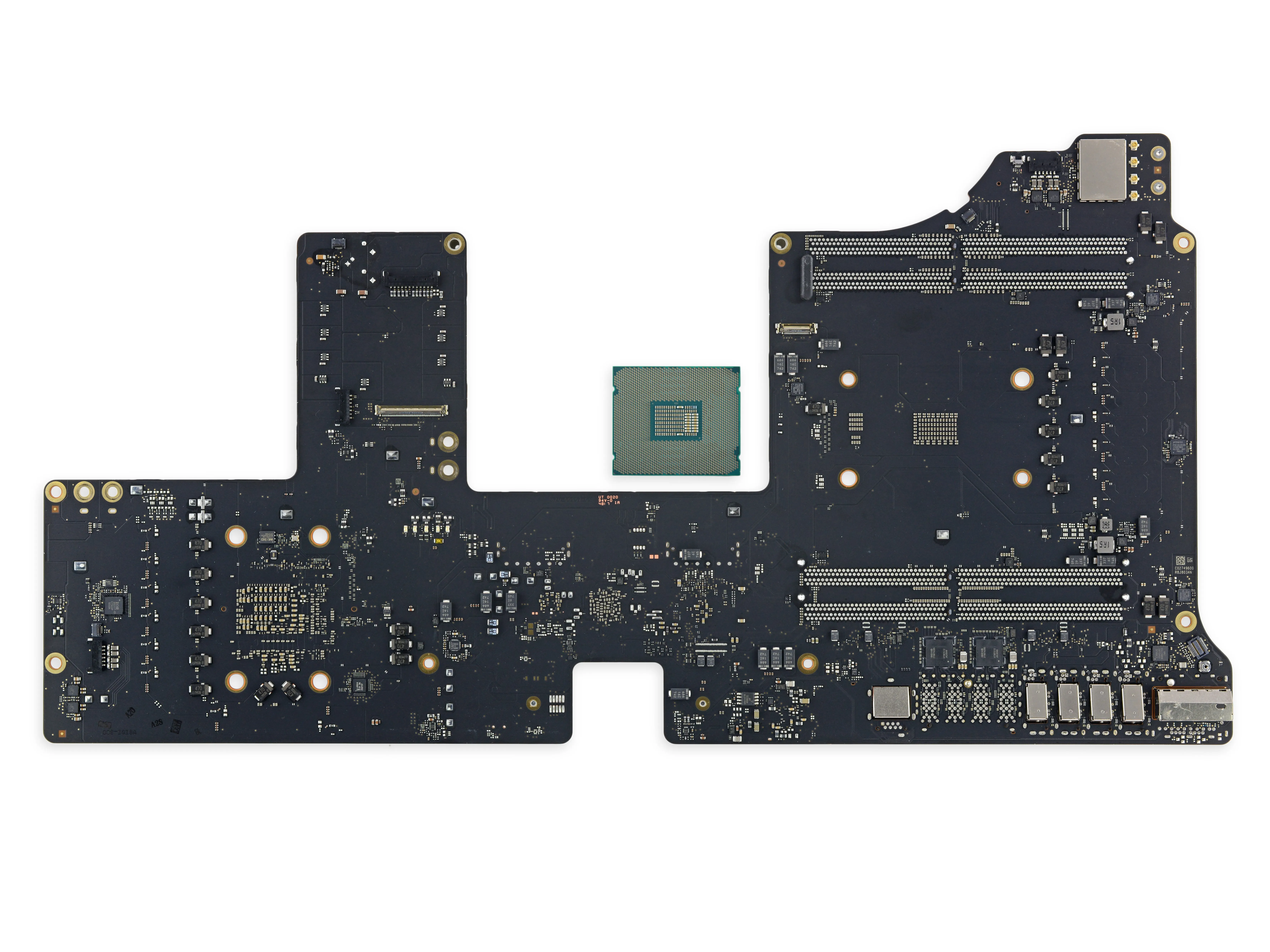

• Обратная сторона:

• Аудио/ЦАП Cirrus Logic CS42L83

• 3x Infineon (ранее Primarion) PXE1110CDM и PXE1610CDN многофазные цифровые контроллеры

• 2х Intel JHL6540 Контроллер Thunderbolt 3

• Контроллер каскада питания International Rectifiers IR35217

• КМОП последовательная флэш-память Macronix MXIC MX25L4006EZNI

• NXP PCAL6524 Расширитель входов/выходов

• 4x аудиоусилители Texas Instruments TAS5764L

Комментарии к шагу

Должно быть Cirrus Logic CS42L83 аудио/ЦАП

Как насчет объяснения того, что такое 'PXE1110CDM 1YUS7Q84 H1746 8F4 PMC005'?

Это решение 'Digital DC-DC Multiphase Controller' от infineon.

https://www.infineon.com/cms/en/product/...

Что означает маркировка шелкографией на 2 устройствах (динамиках) в левом нижнем углу печатной платы?

Шаг 12

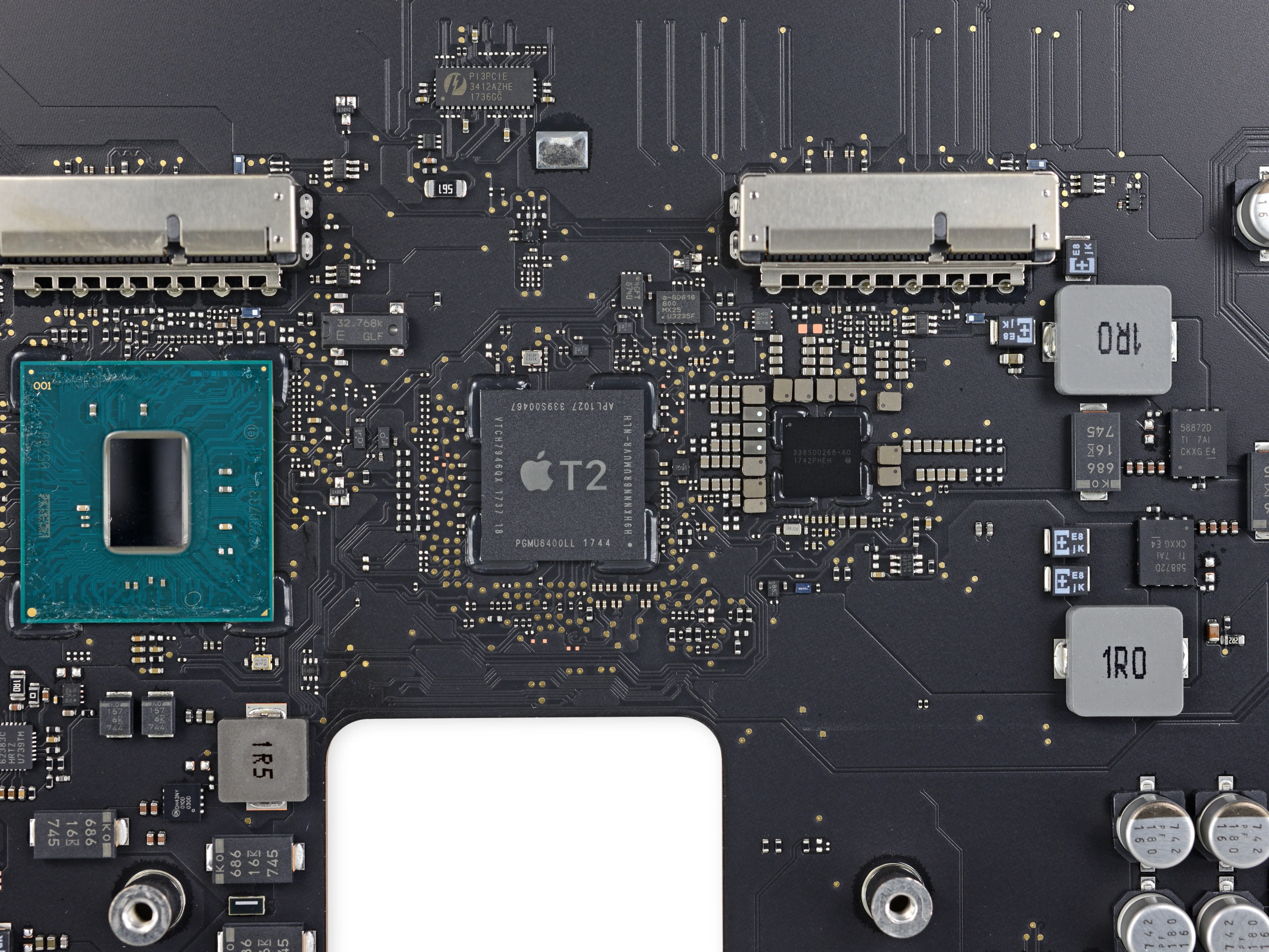

• И последнее, но далеко не самое важное: рядом со слотами SSD находятся два пользовательских чипа Apple:

• Apple T2 339S00467, установленный поверх SK Hynix H9HKNNNBRUMUVR-NLH LPDDR4.

• Apple 338S00268 - этот чип немного загадочен. В своем первоначальном восторге мы подумали, что это сопроцессор A10 Fusion, о котором ходят слухи и который впервые был замечен в iPhone 7Но размер корпуса слишком мал (примерно 7,4 мм с каждой стороны). Лучшее предположение: это микросхема управления питанием от Apple/Dialog Semi.

• Преемник чипа T1, представленного в MacBook Pro 2016 года с Touch Bar, T2 выполняет все функции SMCобработка сигналов изображения для камеры, управление звуком, контроллер SSD, а также Secure Enclave и аппаратный механизм шифрования. Ух ты!

• Недостатком всей этой дополнительной функциональности и безопасности является то, что большая головная боль, если ваш iMac Pro когда-нибудь придется восстанавливать.

Комментарии к шагу

Я считаю, что это шина ввода-вывода.

Разве T2 не должен быть тем, о чем ходили слухи как об A10 (iBridge)?

Шаг 13

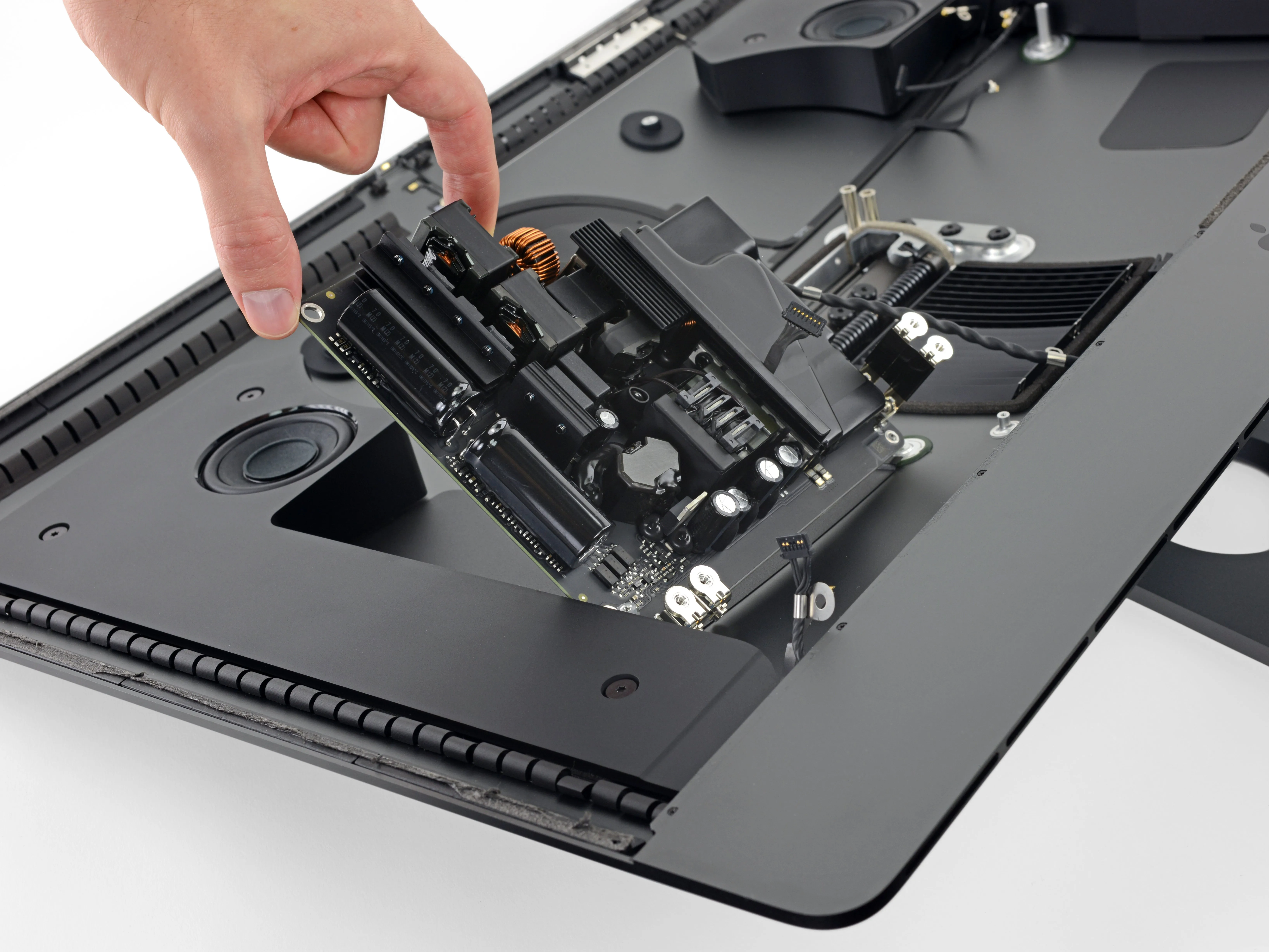

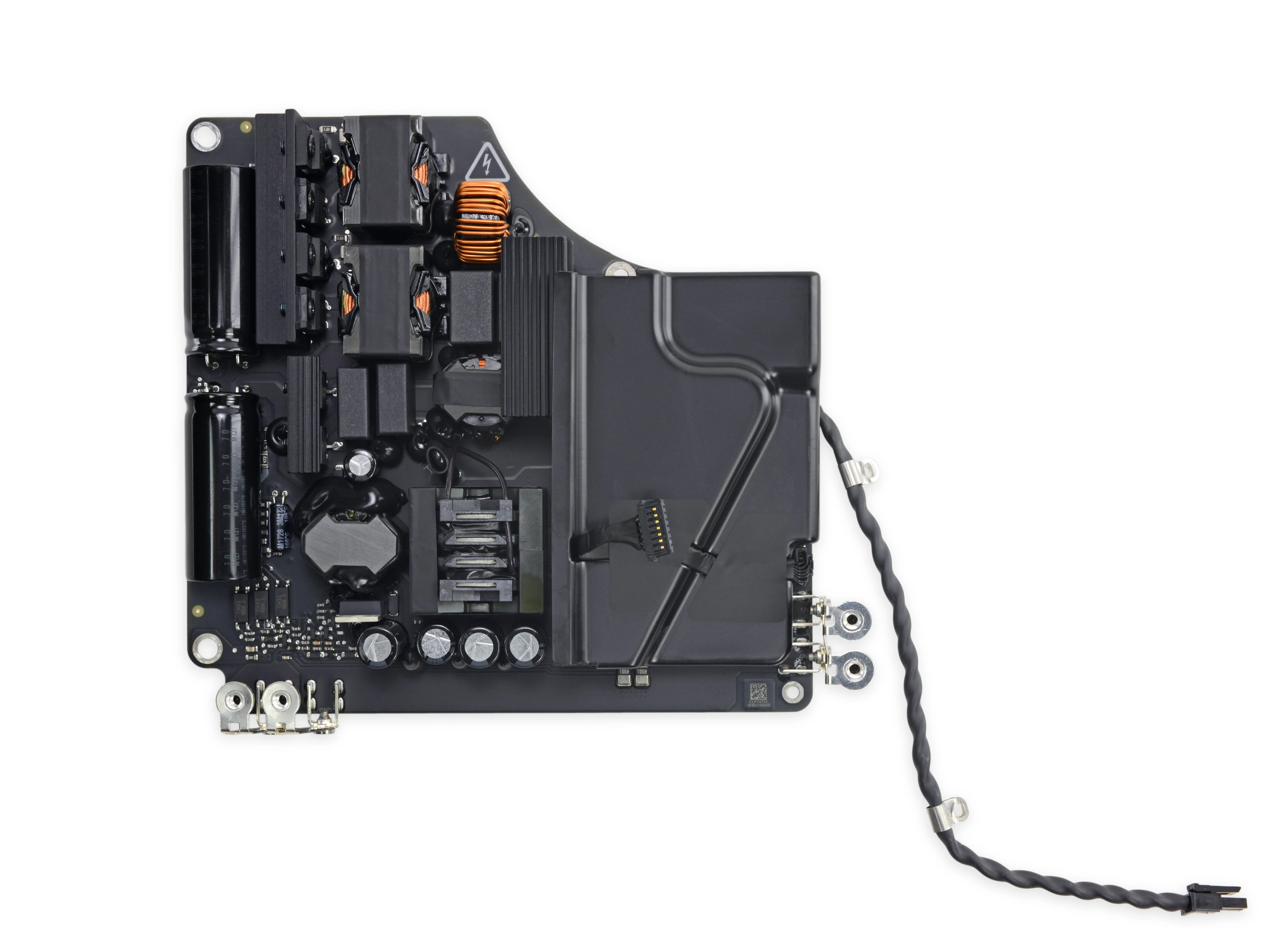

• Вынув логическую плату, мы можем извлечь блок питания мощностью 500 Вт.

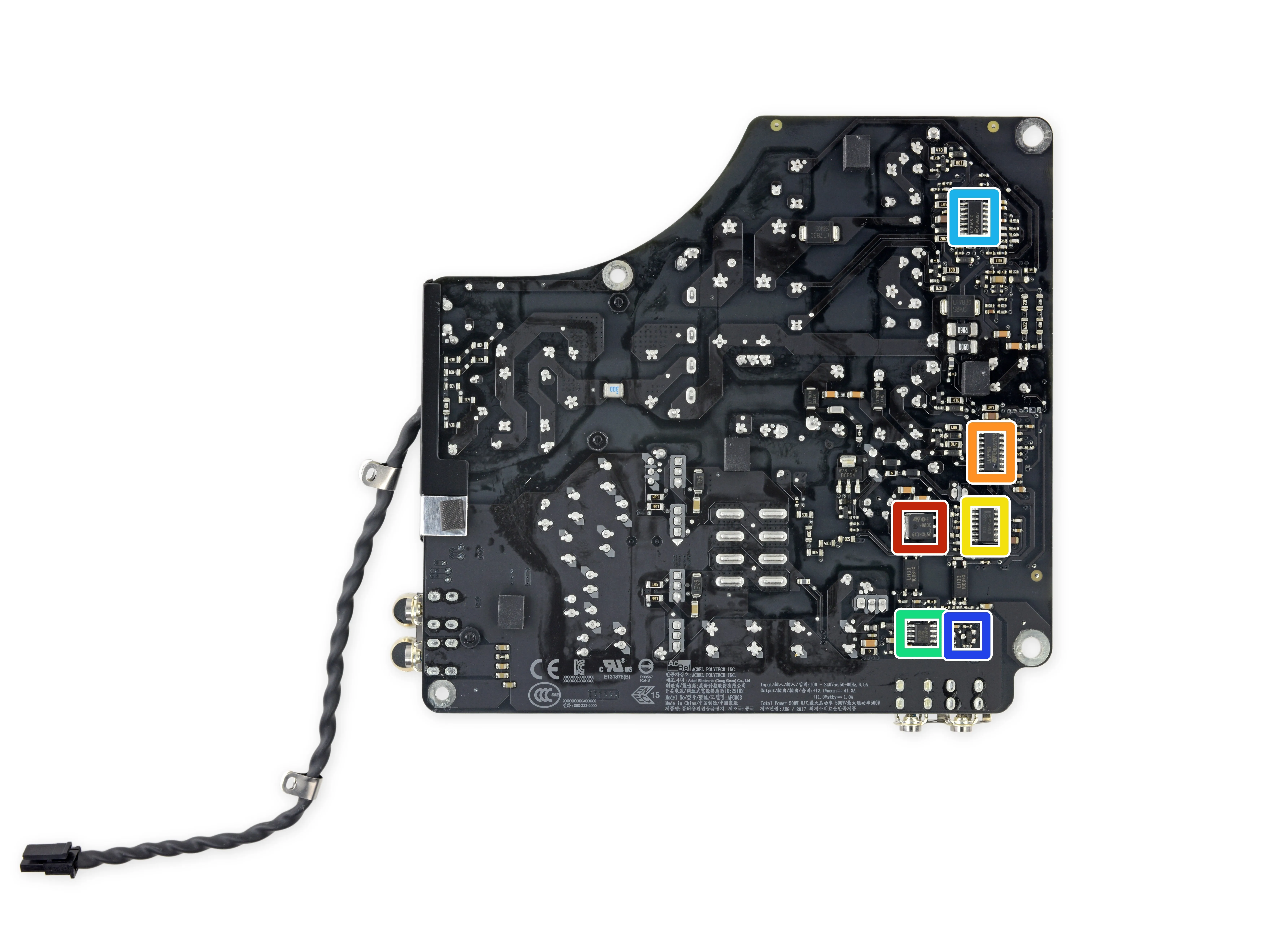

• Он производится компанией AcBel Polytech Inc. и работает от сети переменного тока 100-240 вольт, а также содержит немного кремния:

• STMicroelectronics STD4N80K5 3 A N-канальный МОП-транзистор

• STMicroelectronics L6599A высоковольтный резонансный контроллер

• ON Semiconductor NCP1336B контроллер токового режима

• Diodes Incorporated AP4310A двойной операционный усилитель с опорным напряжением

• ON Semiconductor NCP1631 2-фазный регулятор коэффициента мощности

• Diodes Incorporated AP2125K-4.2TRG1 LDO-регулятор 300 мА

Комментарии к шагу

Устройство имеет два источника питания, один из которых четко обозначен как 12 В. Является ли другой также 12 В?

Вы должны предупредить людей о том, что не следует прикасаться к схемам AC/DC PSU. Прикасаться к некоторым частям внутренних компонентов блоков питания AC/DC для ПК опасно, даже если блок питания долгое время оставался в покое, конденсаторы все еще могут держать заряд. Вы не только показываете людям, как получить доступ к БП, но и не предупреждаете их о необходимости быть крайне осторожными в обращении с ним.

Вы правы насчет опасности, и, как указано в баннере вверху, это не предназначено для использования в качестве руководства. Здесь нет инструкций, а значит, и указаний, что делать или не делать. Делаете.ру разборки - это первый взгляд на аппаратуру и особенности конструкции, не более того.

Шаг 14

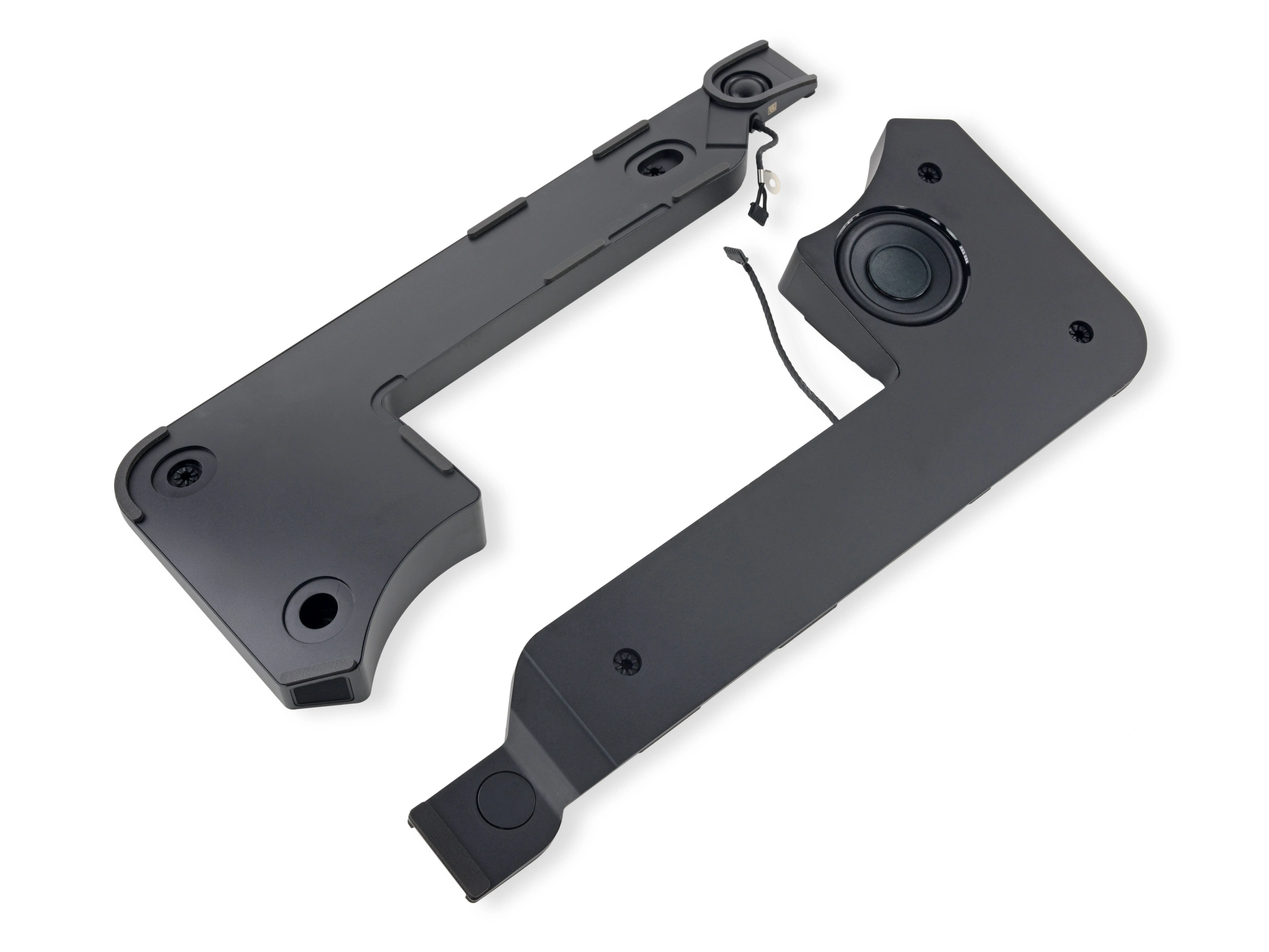

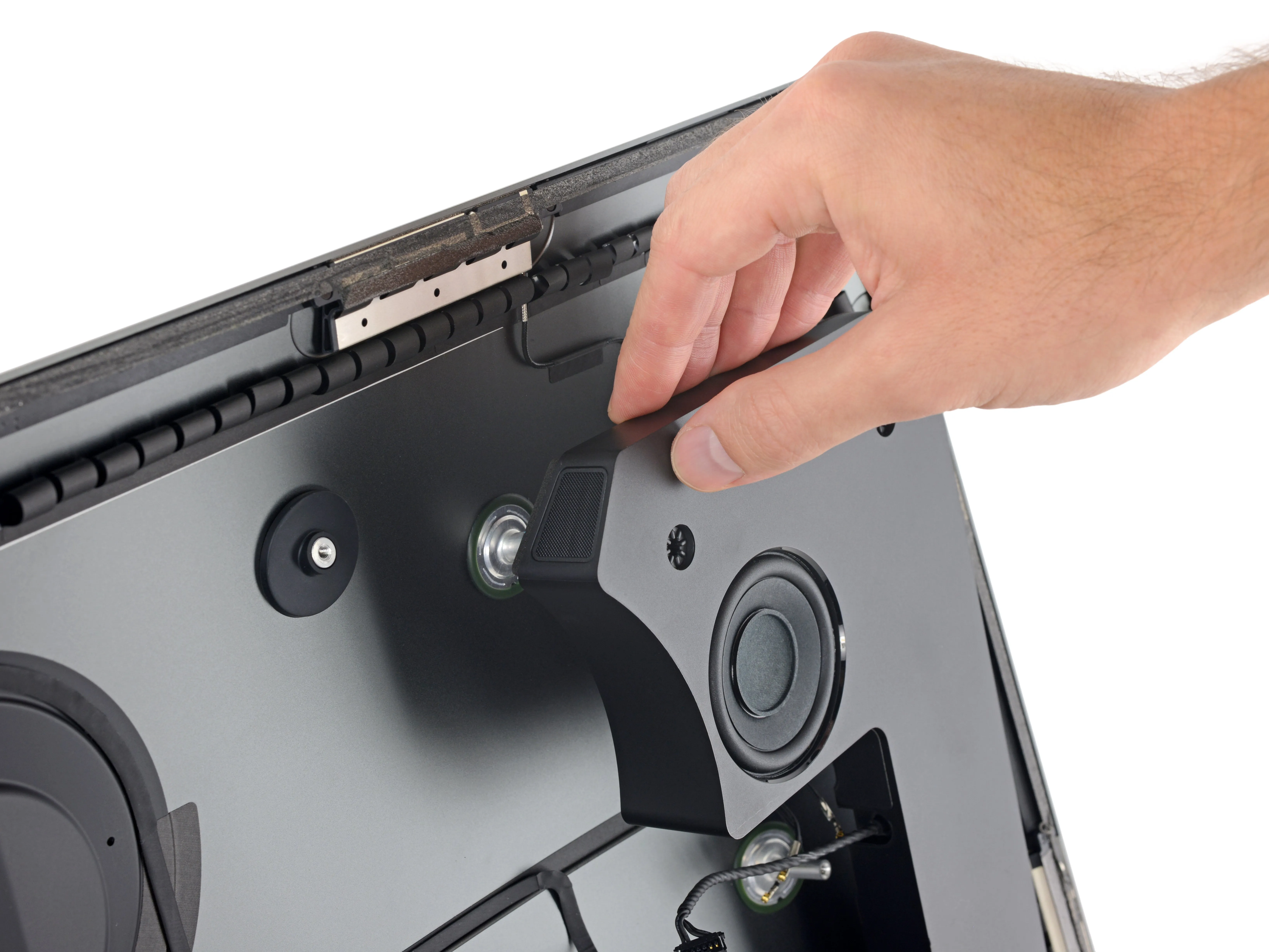

• Корпус этого iMac выглядит немного голым, но мы ещё не закончили: на очереди 'улучшенные стереодинамики'.

• По первым отзывам, эти динамики оправдывают ожидания: они лучшие колонки, которые вы можете получить на Mac..

• ...пока, как мы подозреваем, вы не сможете использовать их в паре с Homepod-что должно вывести все впечатления на новый уровень. Мы не будем знать наверняка, пока Homepod не появится на полках магазинов в 2018 году. (Может, это просто совпадение, что он немного похож на Mac Pro?)

Шаг 15

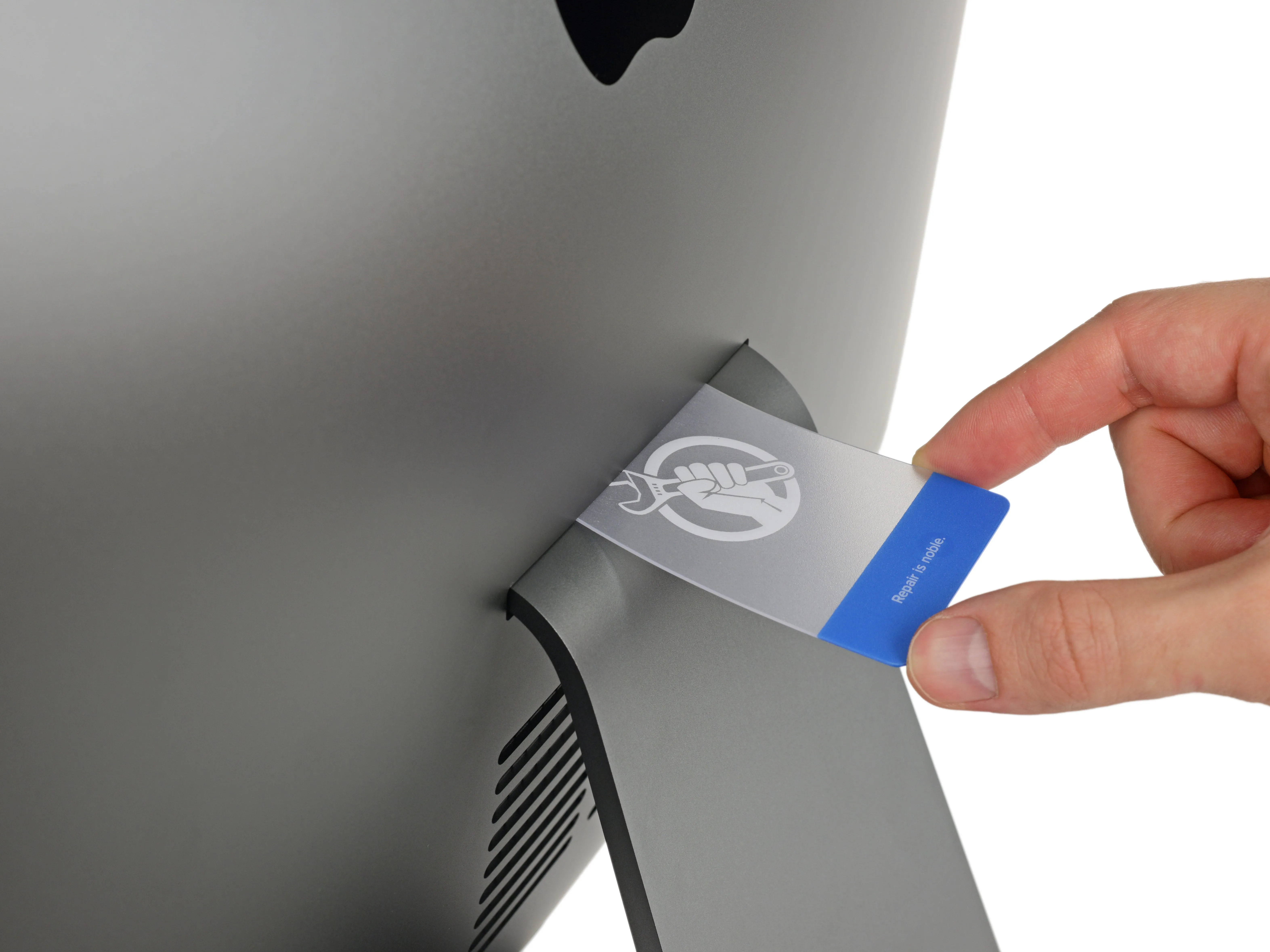

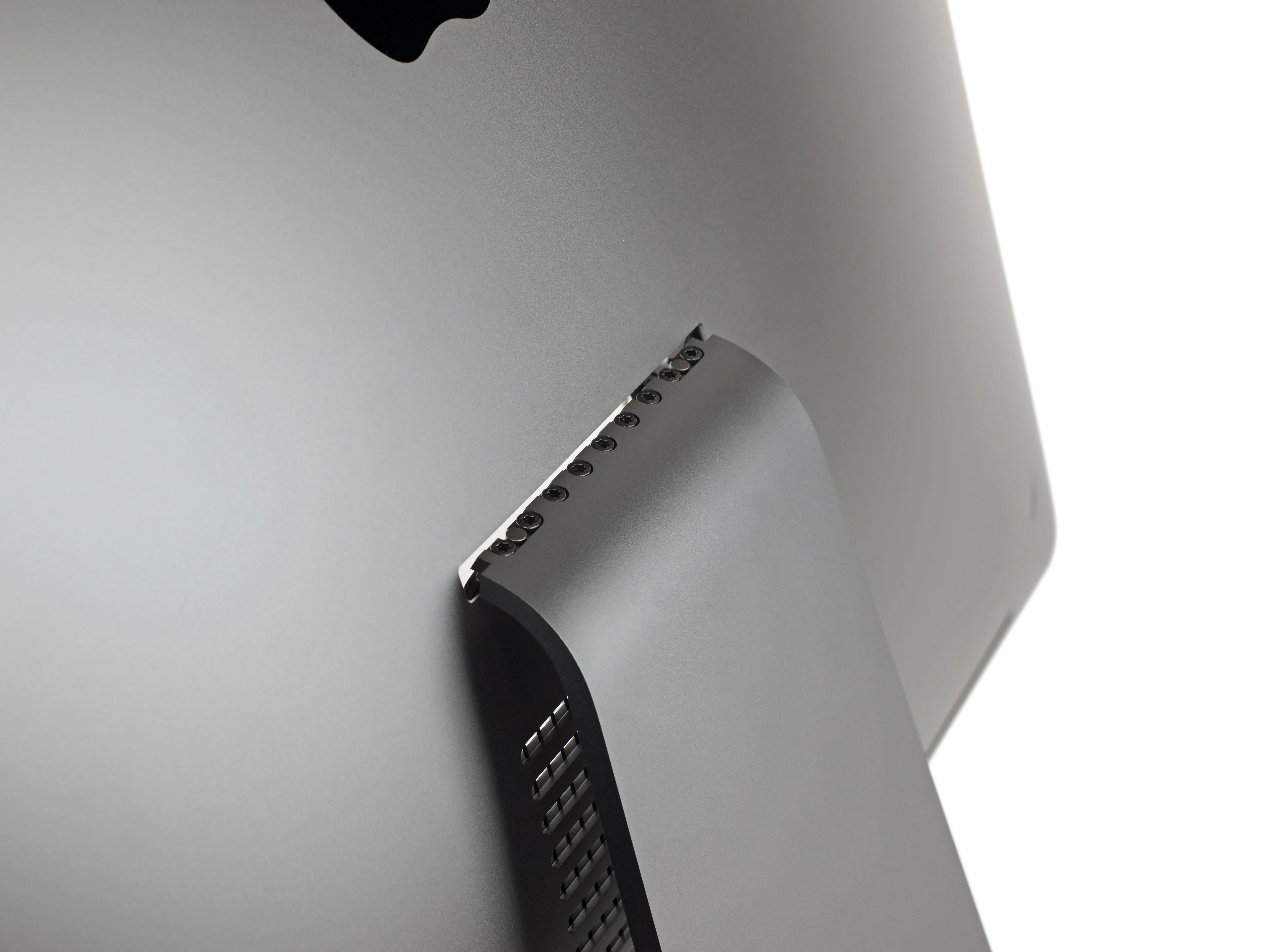

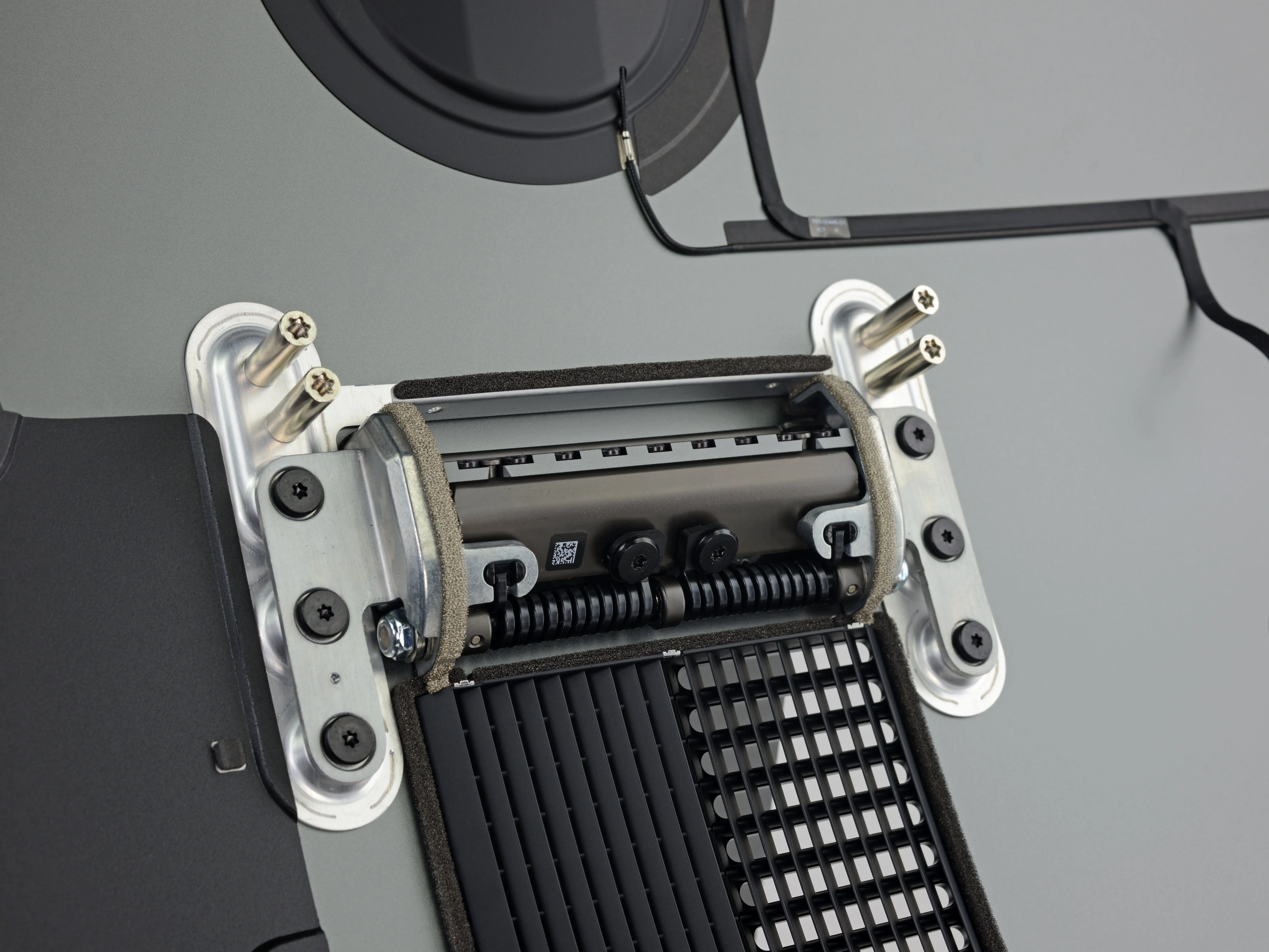

• Мы проверили этот корпус на наличие деталей, и их осталось совсем немного - за исключением потрясающего пружинного шарнирного механизма, который поддерживает дисплей.

• Если вы выберете для Apple комплект адаптеров для крепления VESAто сможете насладиться редким моментом санкционированной Apple разборки iMac Pro: вставляя карту в заднюю часть, вы отключаете пружину, обнажая ряд винтов Torx, крепящих подставку.

• Это, пожалуй, единственный и неповторимый случай, когда Apple продаст вам отвертку и скажет, чтобы вы ею занимались.

• Конечно, если вы читаете эту статью, велика вероятность, что вы уже полностью подготовились.

Комментарии к шагу

Старая ножка дизайна iMac 2011 года вернулась!!! Спасибо Apple!!!

Теперь люди могут упаковать свои системы в гораздо меньший жесткий кейс, когда им нужно путешествовать с ними! Или передумать между ножкой и креплением VESA в любом случае!

Вы можете использовать этот адаптер для iMac 21.5' (2017)?

Извините, Гай, но шарнир - это внутренняя часть, которую нужно будет заменить на другую версию.

Интересно, можно ли заказать этот пружинный механизм в качестве запасной части и установить его в обычный 5k 27' iMac?

Зная Apple, я сомневаюсь, что он механически подойдет! Нужно подождать, пока мы не увидим листинг деталей для системы.

К вашему сведению: существующие крепления на ножках/VESA для 21,5- или 27-дюймовых тонких Mac'ов являются специализированными. Они не являются взаимозаменяемыми, как у iMac Pro!

Шаг 16

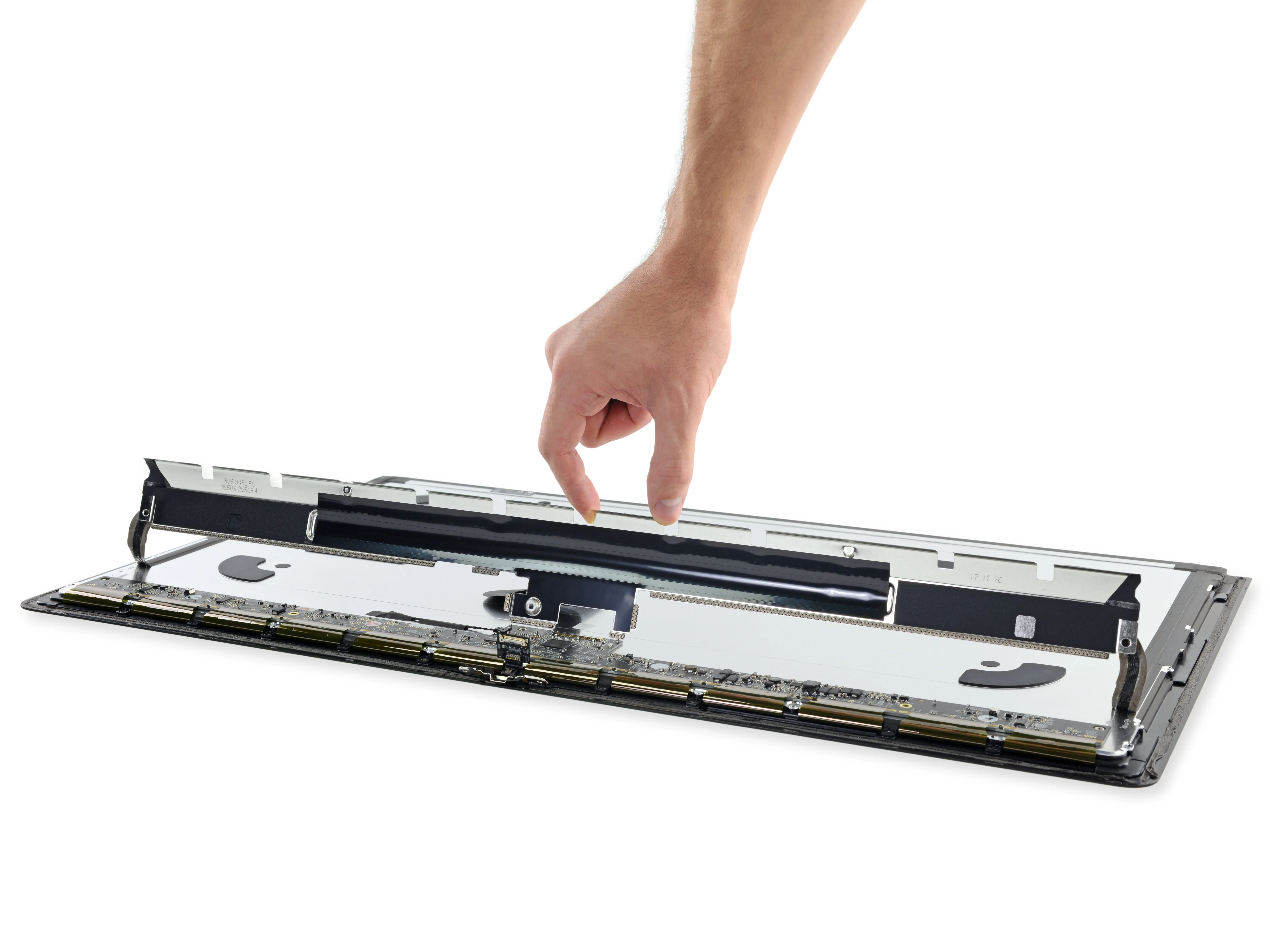

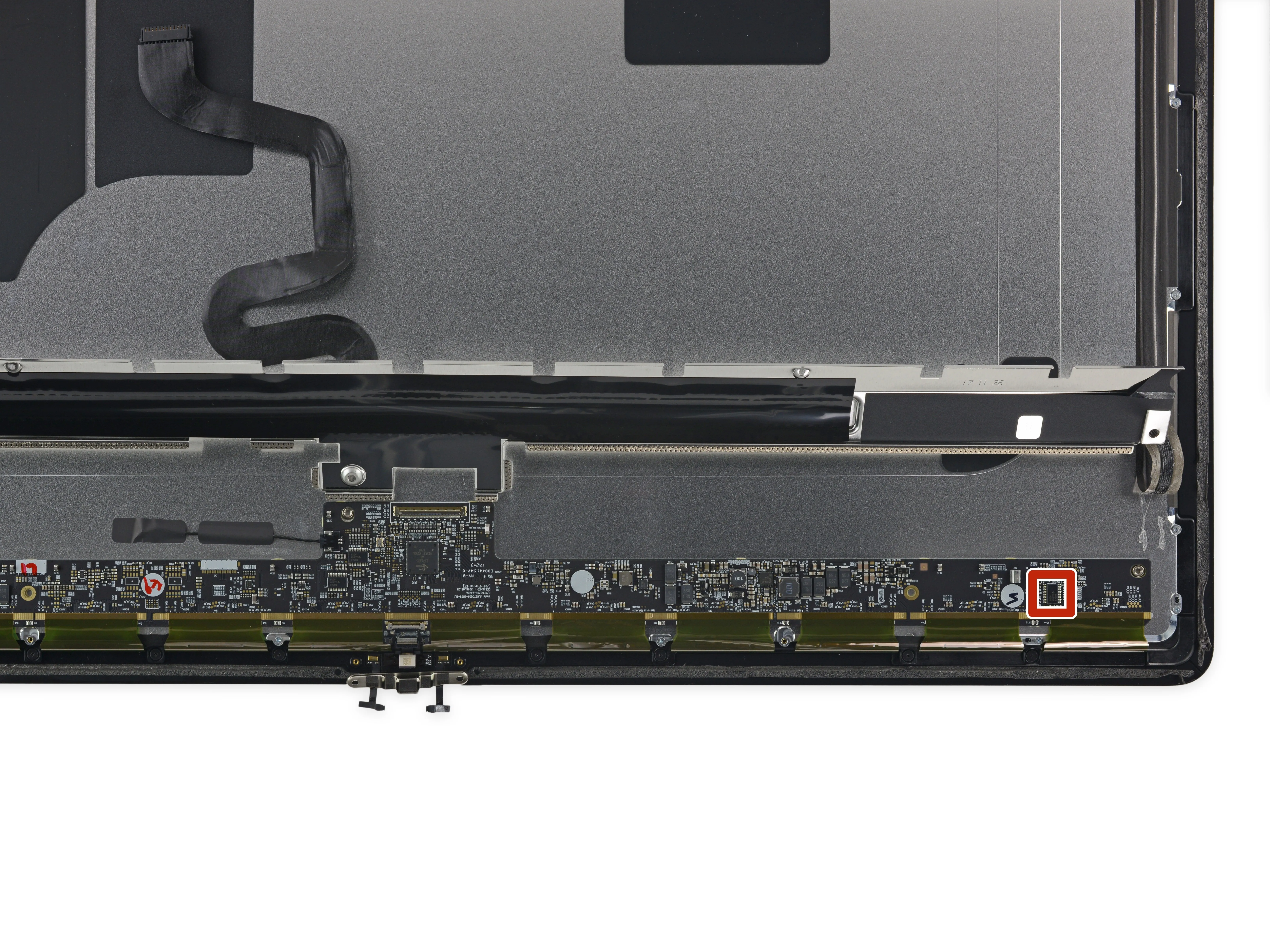

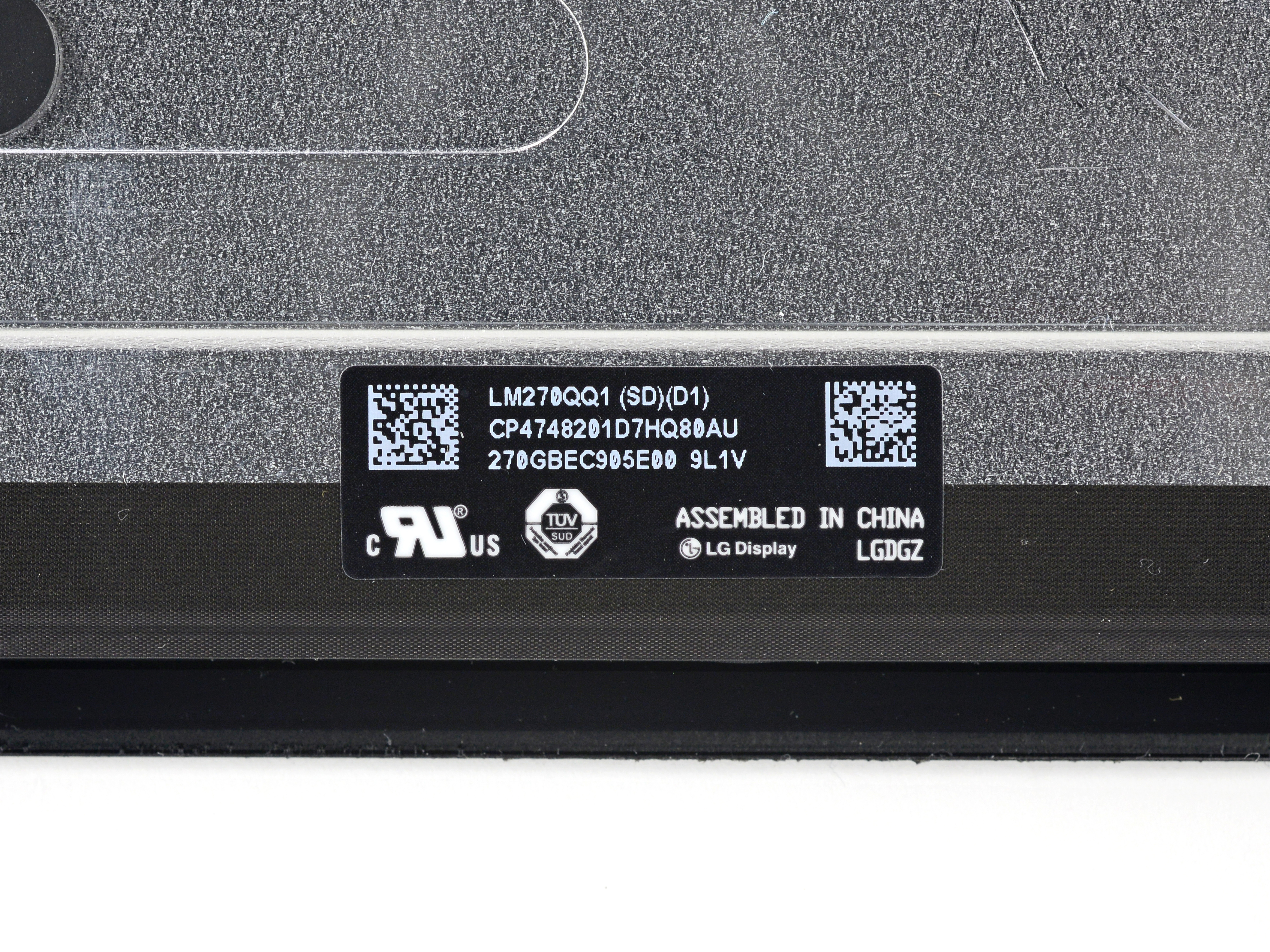

• Пора взглянуть на дисплей поближе. Оказывается, в нем используется та же дисплейная панель, которую мы нашли в iMac 5K: LG Display модели LM270QQ1.

• При этом расположение кабелей и аппаратная часть веб-камеры были изменены, поэтому вы не сможете менять дисплеи между моделями.

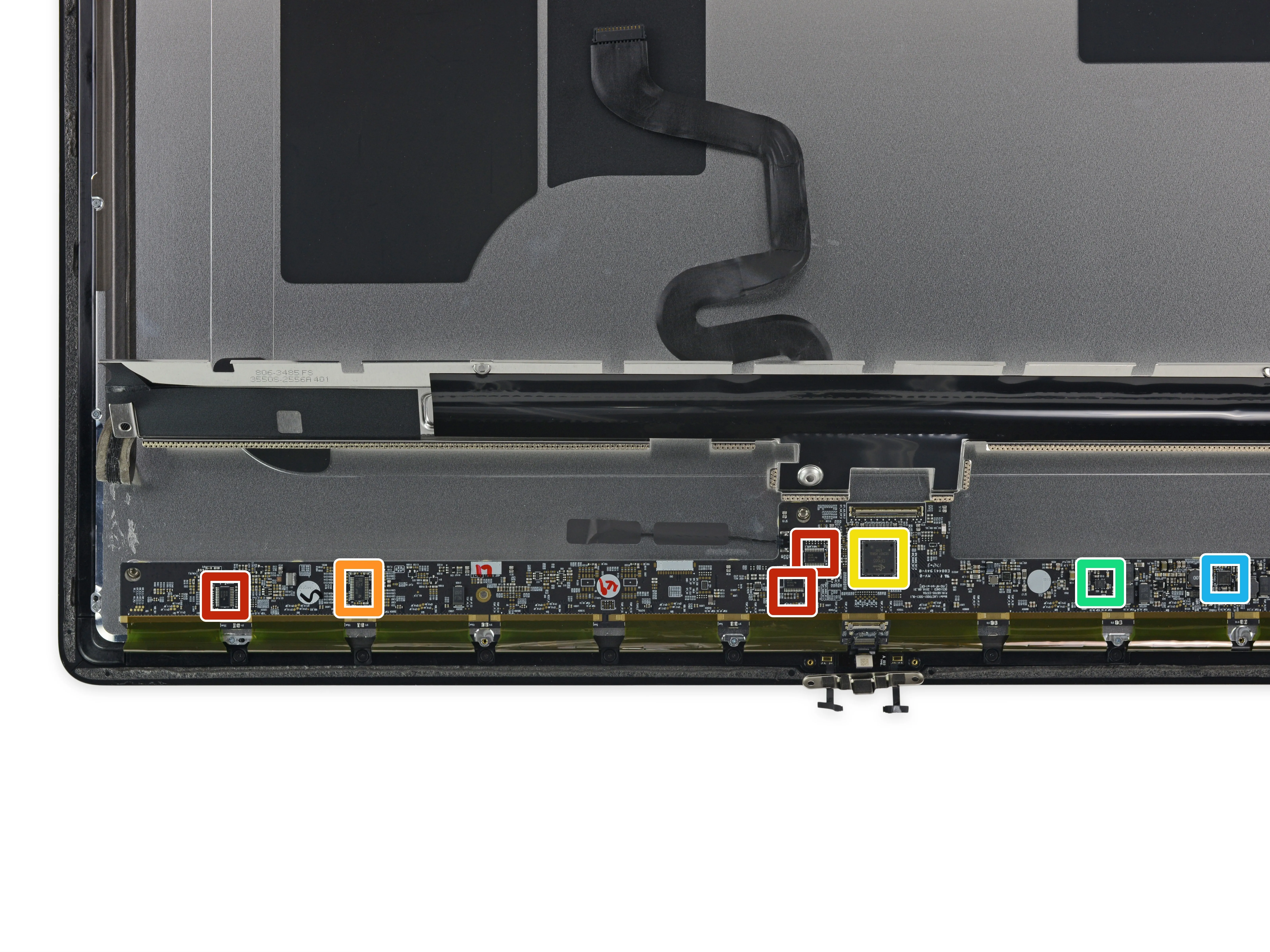

• Отклеиваем длинную защитную полосу вдоль дна, чтобы обнаружить микросхемы:

• Texas Instruments NH245 8-разрядный трансивер шины с двумя источниками питания

• Texas Instruments BUF16821 Программируемый генератор гамма-напряжения и калибратор Vcom

• Parade Technologies DP665 LCD Контроллер синхронизации

• Texas Instruments TPS54320 Синхронный понижающий преобразователь SWIFT™ на 3 А

• Texas Instruments TPS65168 Полностью программируемая микросхема стабилизации ЖК-дисплея высокого разрешения для телевизоров

Шаг 17

• Вот и все, друзья. Пора собрать этого зверя со свежей термопастой и посмотреть, как он проявит себя в качестве игрового компьютера.

• Если вам интересно: Да, он прекрасно собирается обратно. Скоро мы подготовим для вас пошаговое руководство по обновлению!

Вывод

• Оперативная память и процессор - модульные, что означает, что ремонт и модернизацию можно проводить без проблем, несмотря на то, что говорит вам Apple.
• Два SSD-накопителя тоже модульные, но изготовлены Apple на заказ, что усложняет их замену.
• Разрезать пленку, чтобы открыть iMac, не так уж сложно (при наличии соответствующих инструментов), но для завершения ремонта ее нужно заменить.
• Ключевые заменяемые компоненты спрятаны за логической платой, что требует значительной разборки для доступа к ним.
• Отсутствие люка для доступа к внешней оперативной памяти значительно усложняет модернизацию по сравнению с 27-дюймовым iMac 5K.
• Графический процессор имеет BGA-пайку - потенциально серьезный недостаток для 'профессиональной' рабочей станции. Простой апгрейд графики невозможен, поэтому выбирайте конфигурацию с умом.

Оценка ремонтопригодности

Ремонтопригодность 3 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

О, первый комментарий! В любом случае, Apples все ближе и ближе к тому моменту, когда mac будет буквально состоять из одной единственной части, которая не будет модульной ни в коем случае. Apple говорит о том, что бережет окружающую среду настолько, насколько это возможно, и при этом замалчивает тот факт, что их машины настолько трудно починить, насколько это возможно.

Вау, вы пришли первыми!

С большинством новых архитектур Apple то и дело мечется между большей и меньшей модульностью. Утверждать, что здесь есть какая-то очевидная тенденция, глупо и необоснованно.

Этот комментарий выдержан, как изысканное вино, с выходом iMac на базе M1.

Жидкостное охлаждение? SSD в RAID 0?

Это один контроллер SSD на двух палочках тупой NAND, RAID не нужен.

Жидкостное охлаждение требует довольно большого радиатора/помпы! Так что НЕТ, это невозможно в этом очень плотно упакованном перегретом ALL-IN-ONE-MAC(PC)!

Твердотельные накопители T2 аппаратно зашифрованы. Если диск(ы) извлечь, данные не будут прочитаны.

Модули - это просто Raw Flash, это не настоящий SSD.

Каждая палочка NAND, не имеющая контроллера SSD, подтверждает мои мысли. Поскольку в T2 находится контроллер SSD, называть это RAID-массивом не совсем правильно, поскольку у каждого диска нет своего контроллера, это просто один контроллер в двух местах.

Думайте об этом скорее как о банке оперативной памяти. Каждая операция переключается между двумя модулями (inter-leaved).

Модули DIMM (PC4-2666V-RD1-11) - это не DDR4 ECC (Unbufferd) RAM, а DDR4 ECC-Registered.

Правильно! Думаю, Джордж пошутил.

'Это один контроллер SSD на двух палочках тупой NAND, нет необходимости в RAID'.

Правда? Вы имеете в виду, что iMac Pro имеет скорость чтения 2,8 ГБ/с и записи 3,3 ГБ/с без RAID 0? Почему бы тогда не использовать один SSD-накопитель вместо двух?

Думайте об этом как о банке оперативной памяти. Каждая операция перебрасывается между двумя модулями (inter-leaved).

Не стоит удивляться тому, что Raid 0 не нужен, ведь стандартные iMac и MacBook Pro имеют схожую скорость флеш-памяти и с одним SSD.

Можно ли запустить на нем Windows 10 через Bootcamp?

Не вижу причин для отказа!

Привет!

Может быть, вместо того, чтобы разбирать весь iMac, проще было бы вырезать отверстия в задней части вокруг оперативной памяти?

Надеюсь, вы шутите!

Химм нет ARM процессора A10? Где ложные слухи?

APU для iPhone не будет, но чип T2 имеет микроконтроллер (SMC), а также занимается шифрованием, и обе эти функции могут быть выполнены на базе ARM.

T2 может иметь некоторое сходство с A10, так же как T1 имел сходство с SiPs Apple Watch. Возможно, именно отсюда и пошли слухи.

Он такой красивый... Только черный, от материнской платы до оперативной памяти, от вентиляторов до динамиков.

Попробуйте сделать ремонт на черном PCB..... приятное напряжение глаз!

2 вещи. Во-первых, неужели вам не пришло в голову заменить процессор на стандартный Xeon? Во-вторых, кто-нибудь документировал установку крепления VESA?

Если вы посмотрите на инструкцию по установке VESA-крепления, которая прилагается к Apple VESA-креплению для iMac 27' 2011 года, то это точно такая же деталь! Apple была готова перейти на фиксированную ножку или фиксированное крепление VESA. Это заняло некоторое время!

Но я думаю, что если людям это действительно нужно, то можно обновить старые модели 27' 2012> 2017, используя те же детали, что и в этой модели, так как это выглядит как те же точки крепления. Нужно проверить, чтобы быть уверенным,

В этом дизайне нет ничего 'профессионального'. Apple ничему не научилась. Они хотят продолжать продавать свое суперпроприетарное оборудование. Как профессионал, вы ожидаете легко заменяемых, совместимых компонентов, таких как оперативная память, процессор, графический процессор, жесткие диски, слоты PCIe, 2 x 16x и т.д. В соответствии с самыми высокими стандартами. Новый Mac 'Pro' - это просто новый обычный iMac. Готов поспорить, что грядущий MacPro будет полной катастрофой.

'Pro' - это не универсальный термин. Для некоторых пользователей этот Mac будет прекрасен. Для других - не очень. То, что нужно вам, не нужно всем остальным.

Цифры говорят нам, что это более мощный компьютер, чем все, что Apple выпускала до сих пор. Так что с этой точки зрения это коробка Pro.

Что же касается того, какой коробкой будет владеть профессионал, то это зависит от его/ее потребностей. Эта система будет служить многим пользователям профессионального уровня.

Но она всё равно не удовлетворит настоящих тяжеловесов, и, очевидно, это закрытая система с ограниченной возможностью модернизации. Именно Mac Pro станет настоящей расширяемой системой.

Я надеюсь, что мы увидим в нём процессор AMD ThreadRipper! Тяжелым профи нужно много потоков и дорожек PCIe, а ThreadRipper - это то, что нужно!

У @DAN Threadripper TDP составляет 180 Вт!

Как вы думаете, чем все это закончится для Mac Pro (sumer), если Apple не хочет охлаждать Xeon W в iMac Pro должным образом!

Рад, что вам удалось собрать его обратно! Я бы не хотел потерять машину за $5K без веской причины :/

Это нормально, если это во имя науки!

Мне интересно узнать о твердотельном накопителе. Мне не нравится идея RAID-0 в 'профессиональной' машине. Вдвое больше шансов на отказ, а отказ одного диска означает потерю данных на обоих. Я надеюсь, что его можно настроить как два отдельных диска, чтобы иметь половину ТБ для macOS и половину ТБ для Bootcamp/Windows10/Autodesk bloatware, например Revit. Любопытно, как работает надпись и в Bootcamp. Требуется ли для этого какой-то специальный драйвер Windows для контроллера T2 SSD? Я получил его сегодня, на 2 дня раньше, но у меня не было времени на то, чтобы открыть коричневую коробку. Это было ошибкой, потому что теперь я буду смотреть на картинку на внутренней коробке в течение трех дней, прежде чем я смогу установить его. Агония. ;)

Также любопытно, как скоро кто-то с максимальной машиной разобьет экран, спишет все это дело, а детали 'upgrade CPU and SSD' будут доступны из вторых рук. Я предполагаю, что вы даже можете заменить MB таким образом, чтобы обновить GPU. Это будет нишевый рынок в нишевом рынке, но это будет рынок.

Пожалуйста, сообщите, можно ли настроить его как два отдельных SSD.

Вы уже можете открыть еще одну коробку, пока пишете это... :D

Это не RAID'ed диск, но что-то похожее! Подумайте о том, как работает распределение оперативной памяти между двумя накопителями - именно так поступает Apple. Операции распределяются между двумя SSD.

Что касается RAID, то тип RAID имеет большое значение! Как и то, какие диски используются. Использование SSD-накопителей гораздо надежнее, чем вращающихся дисков HDD. Так что если бы это был диск RAID 0, у меня бы не было с ним проблем. Кроме того, в Apple появилась новая файловая система! Она обеспечивает лучшую операцию записи, поэтому потеря данных менее вероятна. У нас есть несколько больших наборов дисков RAID 0 (все SSD), и они очень надежны. Наши HDD RAID-наборы - это RAID 5, и мы синхронизируем их попарно, чтобы ничего не потерять.

Честно говоря, надежность вашего питания будет большим риском! Надеюсь, у вас есть хороший ИБП с резервным питанием для вашей новой системы.

Мини-накопитель U.2 PCIe NVME SSD?

Нет, что-то новенькое! Необработанная флэш-память, соединенная между собой. Чип T2 управляет чтением/записью модулей. Если вы помните, во времена IBM PC мы вставляли DIP-память в гнезда на логической плате. В какой-то момент мы собрали стопку микросхем, припаянных друг к другу! Apple использует тот же подход, только в рамках Flash.

Вот хорошее изображение старых микросхем в стопке: https://eda360insider.files.wordpress.co...

Немного грустно делать 'PRO'-машину с разогнанным XEON, чтобы держать температуру под контролем.

В Apple преобладает форма над функцией

Почему вы так говорите?

Конечно, серверные чипы работают быстрее, но за это приходится платить - требуется больше энергии и выделяется больше тепла. Чипы класса Workstation имеют смысл.

Главный вопрос заключается в том, когда он дросселируется (по нагрузке). Если нет, то Apple нашла оптимальное решение для этого дизайна. Поэтому нам нужно дождаться результатов тестирования.

Конечно, я думаю, что многие люди ждут, когда упадёт другой ботинок - спецификации нового Mac Pro!

Почему? Чем это будет отличаться от того, если бы они использовали разогнанную версию более медленного чипа? Скорость такая, какая она есть, тщательно сбалансированная с другим системным оборудованием.

'Думайте об этом как о банке оперативной памяти. Каждая операция перебрасывается между двумя модулями (inter-leaved)'.

Тогда в плане защиты данных это эквивалентно RAID 0: если один SSD выйдет из строя, все будет потеряно. Или если выйдет из строя микросхема контроллера. Или если выйдет из строя основная плата, поскольку SSD работает в паре с ней. Вы не сможете извлечь SSD для устранения неполадок, восстановления данных или загрузки другого Mac.

Это ничем не отличается от одноплатного SSD, точек отказа не больше. Это не жесткие диски, где каждый HDD добавляет вращающийся диск и удваивает риск отказа.

@dgramatzki

Я вижу большую разницу. Если данные разделены между двумя SSD, это похоже на RAID 0 для защиты данных по определению.

Данные не чередуются. Как уже говорилось, это подразумевает наличие отдельных контроллеров на двух отдельных дисках. В данном случае один контроллер обращается к микросхемам на двух отдельных платах. Как указал предыдущий плакат, это ничем не отличается от размещения всех чипов на одной плате, просто менее гибко с точки зрения пространства, которое в этом корпусе на высоте.

Вы сказали: 'Данные не чередуются'. Как уже говорилось, это подразумевает наличие отдельных контроллеров на двух отдельных дисках. Это один контроллер, обращающийся к микросхемам на двух отдельных платах. Как указал предыдущий плакат, это ничем не отличается от размещения всех чипов на одной плате, просто менее гибко с точки зрения пространства. которое в этом корпусе на высоте'.

Данные не стираются на SSD? У вас есть доказательства этого? Как он может достичь скорости записи 3,3 ГБ/с и чтения 2,8 ГБ/с без RAID 0?

В любом случае, даже если данные не чередуются, вы имеете в виду, что если один SSD выйдет из строя, данные можно будет восстановить на другом? Если нет, то это похоже на RAID 0 в отношении защиты данных.

Чередующаяся вспышка - это не то же самое, что RAID!

В RAID 0 нет возможности восстановления, вы думаете о RAID 1 (зеркалирование). Риск здесь очень мал, HDD гораздо более подвержены сбоям, чем SSD. В любом случае у вас должна быть актуальная резервная копия.

Скучаю по 'старому' Mac Pro 2008-2012 годов. Подумайте, каким мог бы быть этот Mac с обновленным оборудованием.

Я думаю, что Apple не любит компании и 'про'. Определенно.

. ОК. Я куплю собранный ПК.

Все вы, жалующиеся, похоже, не слышали, что в будущем выйдет новый Mac Pro, который, как объявила Apple, будет модульным и модернизируемым?

(Я отвечаю 'dgramatzki' ... )

'The Outsider' говорит о прекрасном модульном дизайне более чем десятилетней давности...

С тех пор ничего особенного не происходило, пока в 2013 году не появился первый раунд...

Apple теперь так щедро изобретает модульную систему .... снова в ..... 2018?

Да, есть на что жаловаться...

Какой iMac десятилетней давности имел 'красивый, модульный дизайн'?

Не могу представить, чтобы пара тепловых трубок имела достаточную мощность охлаждения. У меня такое чувство, что он будет перегреваться, как MAC mini. Почему они никогда не используют какой-нибудь автономный жидкостный кулер?

В старых Mac pros был 'самодостаточный жидкостный кулер'.

https://everymac.com/images/other_images...

Те модели Power Mac G5 с жидкостным охлаждением были сущим кошмаром. Конструкция располагала кулер прямо над 1000-ваттным блоком питания. Затем жидкостный кулер начал протекать. Это приводило к короткому замыканию в блоке питания, что часто приводило к гибели всей машины. У Apple была программа замены, согласно которой при обнаружении любого признака утечки они заменяли все устройство, независимо от того, хотел этого клиент или нет. Самое интересное, что это происходило в середине перехода с PPC на Intel, поэтому большинство профессиональных приложений клиентов были бесполезны на Intel Mac Pro. Это была полная катастрофа. Жидкостное охлаждение - не самая лучшая идея в таком маленьком корпусе с таким маленьким блоком питания.

Как человек, ожидающий замены для своего Mac Pro Tower 2010 года, я огорчён тем, что всё это в одном, потому что у меня есть iMac, сидящие в коробках, потому что экраны сварились вместе с некоторыми внутренностями. За эти годы мой Tower пережил 3 монитора, которые я по дешевке заменил.

Каждый из этих iMac можно отремонтировать. На каком сайте вы снова находитесь?

Просто смотрю на скорость процессора на сайте Apple. Как уже говорилось здесь, 8-ядерный процессор - это не та же самая часть, которая доступна для всех от intel. Он медленнее. 10-ядерный также медленнее. Но 14- и 18-ядерные чипы, которые использует Apple, соответствуют скорости, указанной на сайте intel. Более быстрые 8 и 10, а также 14 и 18 работают на одной и той же проектной мощности 140 Вт. Таким образом, Apple не может использовать более низкоскоростные 8 и 10 ядра для экономии тепла. Скорее всего, Apple приходится иметь дело с 140-ваттным TDP 14 и 18.

Возможно, Apple экономит деньги, покупая у intel 8/10-ядерные чипы, которые не проходят первый тест?

Казалось бы, так оно и есть, если не учитывать размеры кэша.

Apple имеет гораздо больший кэш L3, чем Intel предлагает в своих Xeon Ws.

Здравствуйте, дисплей определенно отличается от Late 2014/2015 iMac. В этом разборе вы разместили изображение наклейки с номером модели/серийным номером дисплея. Буду очень признателен, если вы сделаете то же самое для iMac Pro.

@knyc Конечно! Вот, пожалуйста.

Спасибо, Джефф, я не думаю, что вы знаете, где найти спецификацию для этой панели? Я пытаюсь понять разницу в технологии подсветки между этой и моделью 2014 года.

К сожалению, нет, я пока нигде не видел спецификацию. Есть несколько предыдущих ревизий перечисленных на публичных сайтах вроде Panelookно они не включают панель iMac Pro... пока что.

Было бы неплохо увидеть больше информации о дисплее, просто погуглив LG LM270QQ1, можно найти -SDA2, -SDB1, -SDC1 и т. д.

Смотрите первую ссылку в шаге 16 - панель обозначена как LM270QQ1 (SD)(D1).

¡Excelente, solo recomendaría el uso de pulsera anti-estatica o guantes anti-estaticos, por lo demás muy buena guía, gracias!

Hola buen día, gracias David por tus comentarios estamos a la orden, saludos

сделайте руководство по замене экрана!!!

Кто-нибудь знает, можно ли приобрести в качестве запчасти камеру FaceTime HD 1080p на iMac Pro?

Размышляю над идеей установить ее в старый iMac. (Если она совместима.)

Вы когда-нибудь находили такую? Пожалуйста, ответьте https://www.reddit.com/r/mac/comments/st... здесь нам нужна помощь!
