Как я вскрыл зарядное устройство iMuto, чтобы посмотреть, что находится внутри, и найти свободную часть сломанного входного порта зарядки micro USB.

Что вам понадобится

Инструменты

Шаг 1 Портативное зарядное устройство iMuto 20000 мАч

Разбор портативного зарядного устройства iMuto 20000mAh, портативное зарядное устройство iMuto 20 000mAh: шаг 1, изображение 1 из 2
iMuto 20000mAh портативное зарядное устройство Teardown, iMuto 20,000mAh портативное зарядное устройство: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Портативное зарядное устройство iMuto 20000mAh Teardown, Портативное зарядное устройство iMuto 20000mAh: шаг 1, изображение 2 из 2
Разбор портативного зарядного устройства iMuto 20000mAh, портативное зарядное устройство iMuto 20,000mAh: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Портативное зарядное устройство iMuto 20 000 мАч

Шаг 2 Рубите!

Портативное зарядное устройство iMuto 20000mAh Teardown, Chop Chop!: шаг 2, изображение 1 из 1
iMuto 20000mAh портативное зарядное устройство Teardown, Chop Chop!: шаг 2, изображение 1 из 1 | Источник - ifixit.com

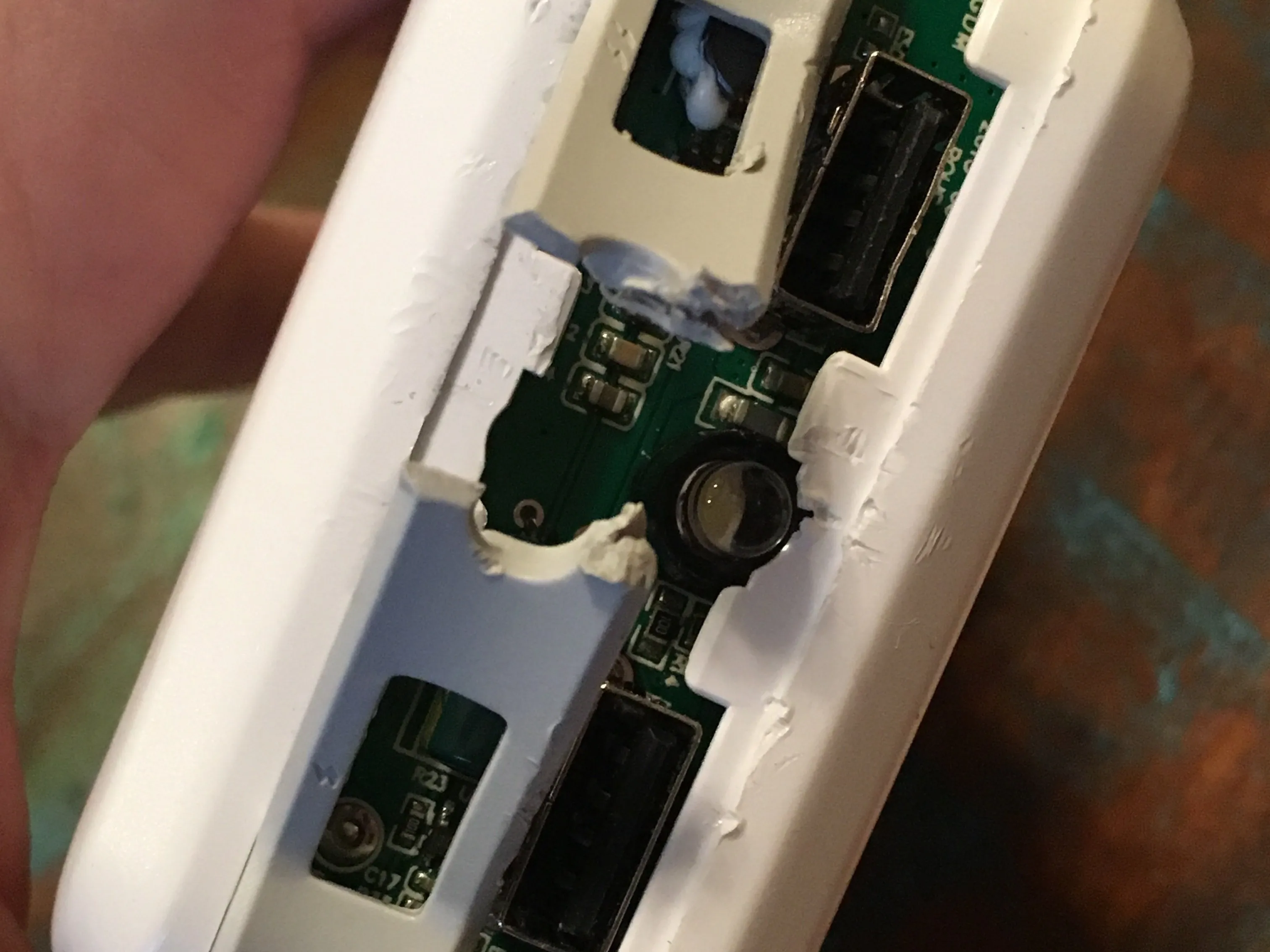

  • Используя микроотвертки, плоскогубцы и диагональные ножницы... Надавите на пластиковую ленту и подденьте ее, пока не сможете подрезать ее диагональными кусачками.

Шаг 3 Подденьте верхнюю часть корпуса с помощью отвертки.

Разбор портативного зарядного устройства iMuto 20000mAh, отделите верхнюю часть корпуса с помощью отвертки.: шаг 3, изображение 1 из 1
Разбор портативного зарядного устройства iMuto 20000mAh, отделите крышку корпуса с помощью отвертки.: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • С помощью отвертки зажмите ее между пластиковой полосой и крышкой корпуса, а затем крутящими движениями, как при закручивании шурупа, пройдитесь по корпусу, отделяя крышку корпуса от средней пластиковой полосы.

Шаг 4 Это зарядное устройство не предназначено для разборки.

Разборка портативного зарядного устройства iMuto 20000mAh, это зарядное устройство не предназначено для разборки't Meant For Disassembly.: step 4, image 1 of 1
iMuto 20000mAh Portable Charger Teardown, This Charger Isn't Meant For Disassembly.: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Как только вы неловко отделите корпус от зарядного устройства, вы увидите, почему оно не предназначено для разборки или ремонта. На корпусе есть зажимы, которые удерживают корпус вместе, и эти зажимы не могут быть легко расстегнуты.

Шаг 5 Много клея...

Разборка портативного зарядного устройства iMuto 20000mAh, много клея...: шаг 5, изображение 1 из 1
Разборка портативного зарядного устройства iMuto 20000mAh, много клея...: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Если вы с трудом отрываете корпус, это из-за клея, который держит его вместе... Отрывайте сильнее!

Шаг 6 Главная печатная плата

Разборка портативного зарядного устройства iMuto 20000mAh, основная печатная плата: шаг 6, изображение 1 из 1
Разбор портативного зарядного устройства iMuto 20000mAh, основная печатная плата: шаг 6, изображение 1 из 1 | Источник - ifixit.com

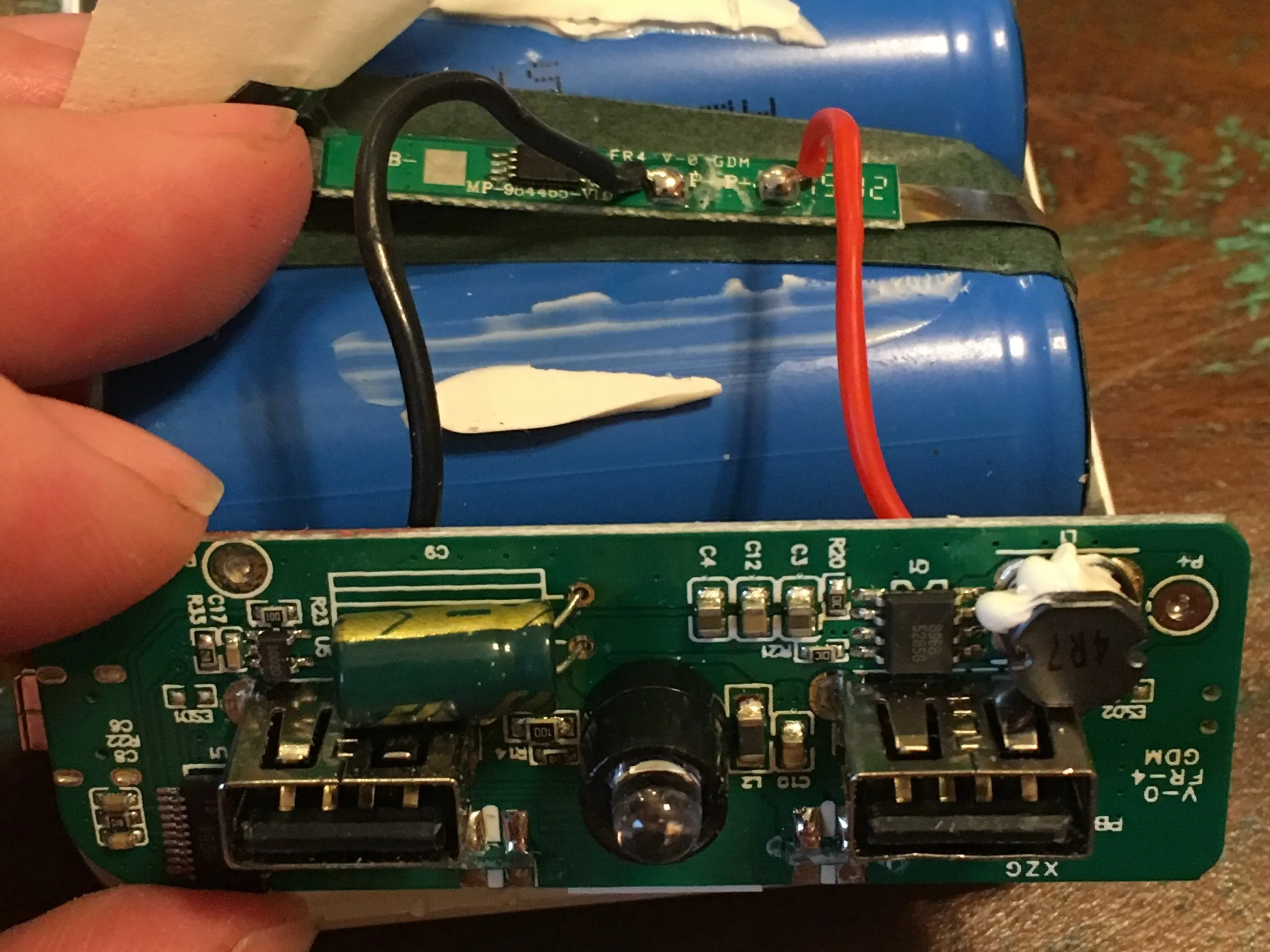

  • Вот взгляд на главную печатную плату. Порт зарядки micro USB спрятан слева, два основных порта USB находятся спереди по обе стороны от индикатора, а дисплей с цифрами спрятан внизу.

Шаг 7 Плата аккумулятора

Разбор портативного зарядного устройства iMuto 20000mAh, плата аккумулятора: шаг 7, изображение 1 из 1
Разборка портативного зарядного устройства iMuto 20000mAh, плата аккумулятора: шаг 7, изображение 1 из 1 | Источник - ifixit.com

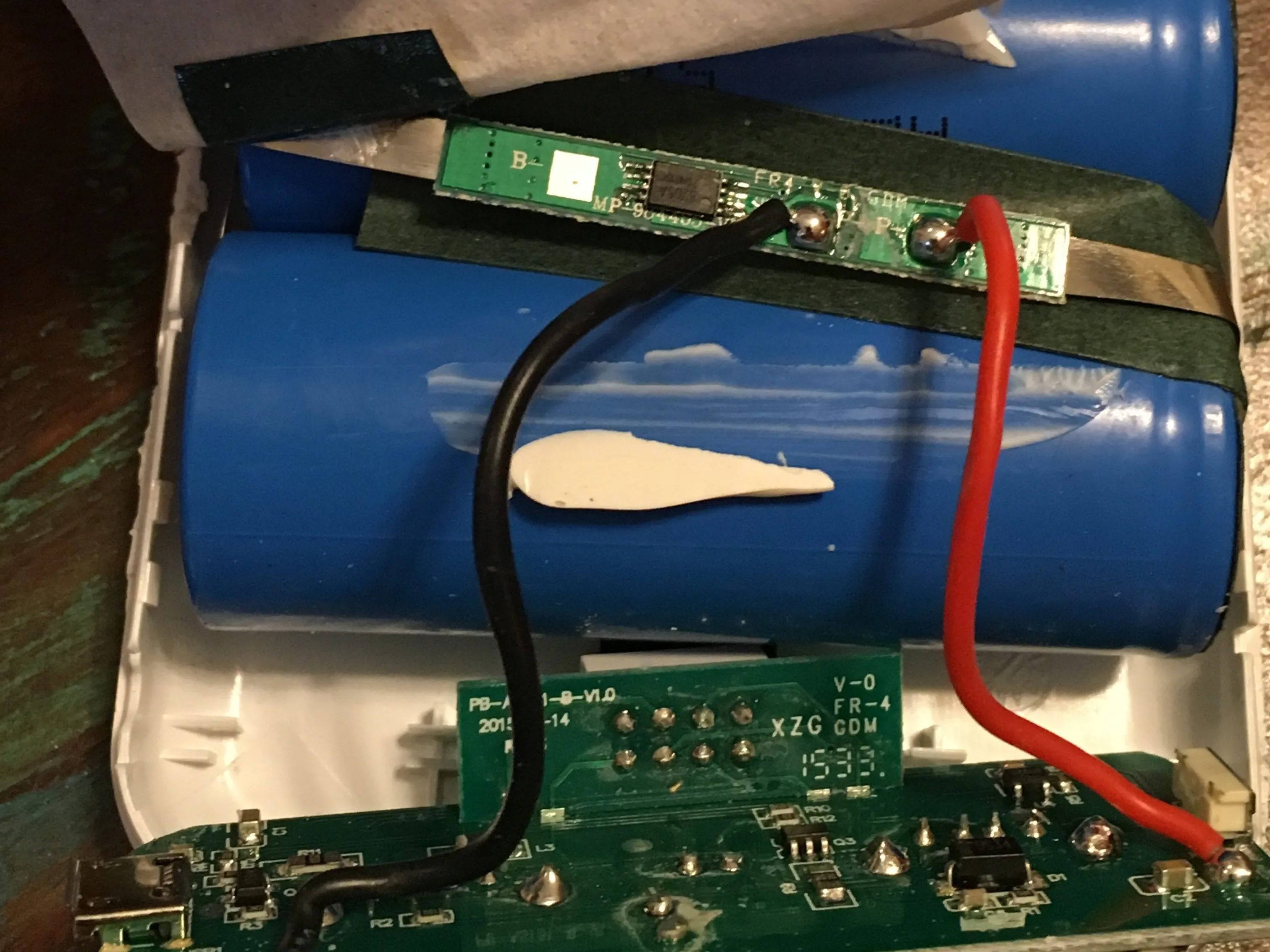

  • Есть еще одна плата меньшего размера, предположительно для регулировки напряжения, которая подключается к аккумулятору, а затем, через красный и черный провода, к основной плате.

Шаг 8 Дисплей с цифрами

Разбор портативного зарядного устройства iMuto 20000mAh, отображение номеров: шаг 8, изображение 1 из 1
Разбор портативного зарядного устройства iMuto 20000mAh, индикация номера: шаг 8, изображение 1 из 1 | Источник - ifixit.com

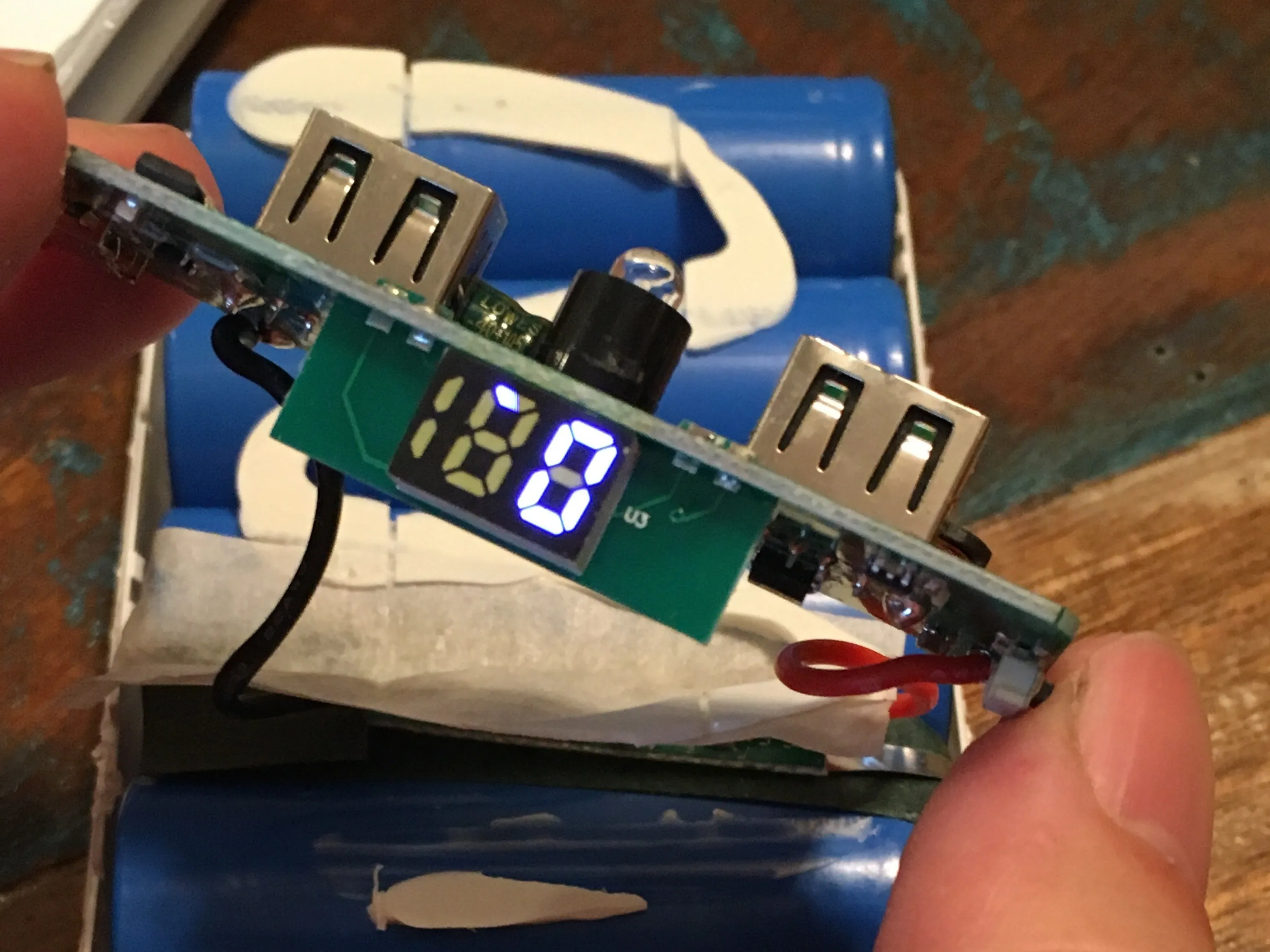

  • Вот светодиодный дисплей с цифрами. Обратите внимание, что я ненадолго нажал на маленькую кнопку с правой стороны, и на дисплее отобразился нулевой заряд.

Шаг 9 Виновник

iMuto 20000mAh Portable Charger Teardown, The Culprit: шаг 9, изображение 1 из 1
Разбор портативного зарядного устройства iMuto 20000mAh, виновник: шаг 9, изображение 1 из 1 | Источник - ifixit.com

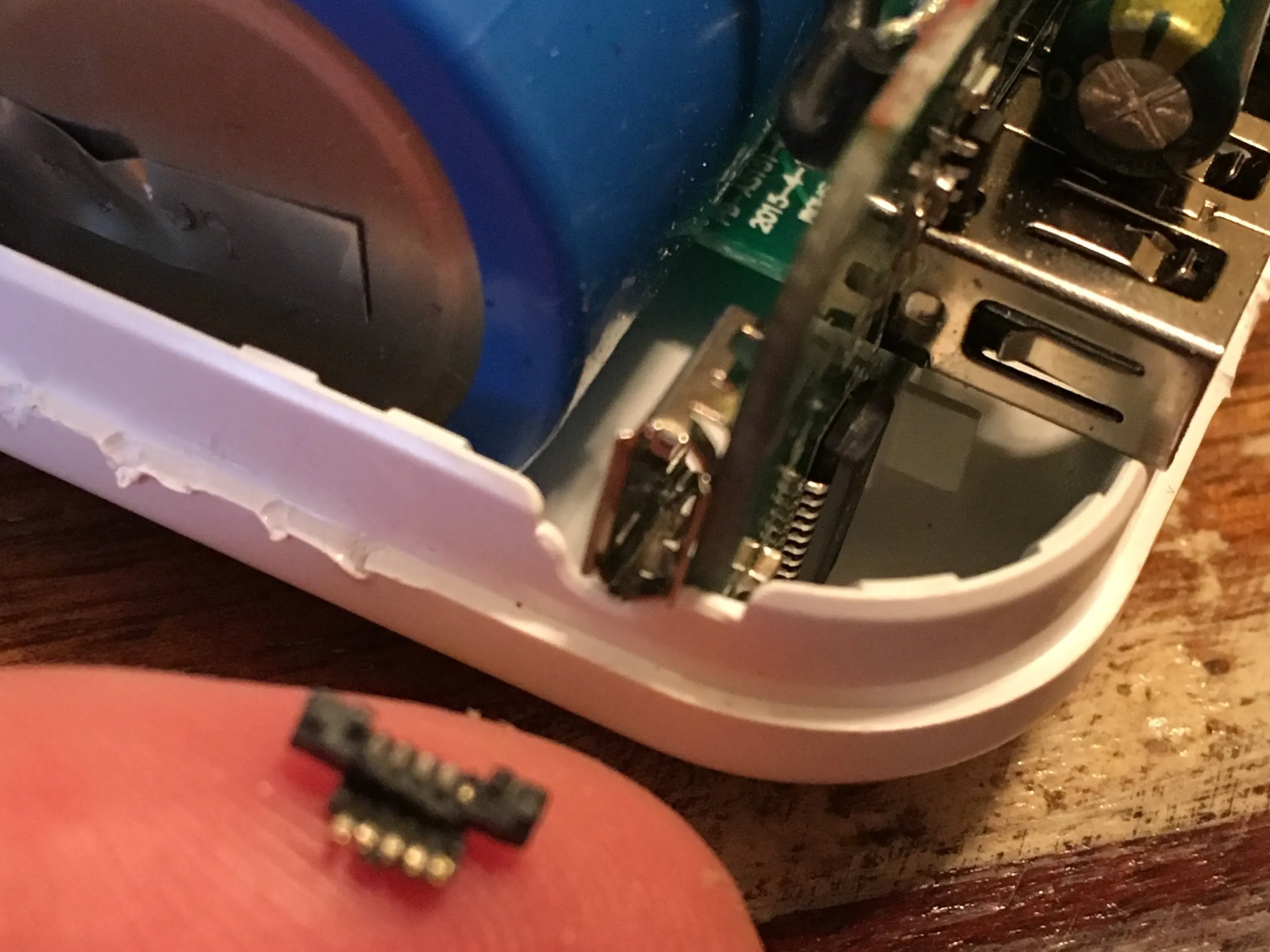

  • Вот почему я не смог зарядить зарядное устройство iMuto... Маленький пятиконтактный металлический разъем (на кончике моего пальца), который находится внутри порта micro USB (на левой стороне основной печатной платы, чуть выше кончика моего пальца), отломился и упал внутрь зарядного устройства iMuto.

Шаг 10 Заключение.

Разбор портативного зарядного устройства iMuto 20000mAh, вывод, на данный момент.: шаг 10, изображение 1 из 1
Разбор портативного зарядного устройства iMuto 20000mAh, вывод, на данный момент.: шаг 10, изображение 1 из 1 | Источник - ifixit.com

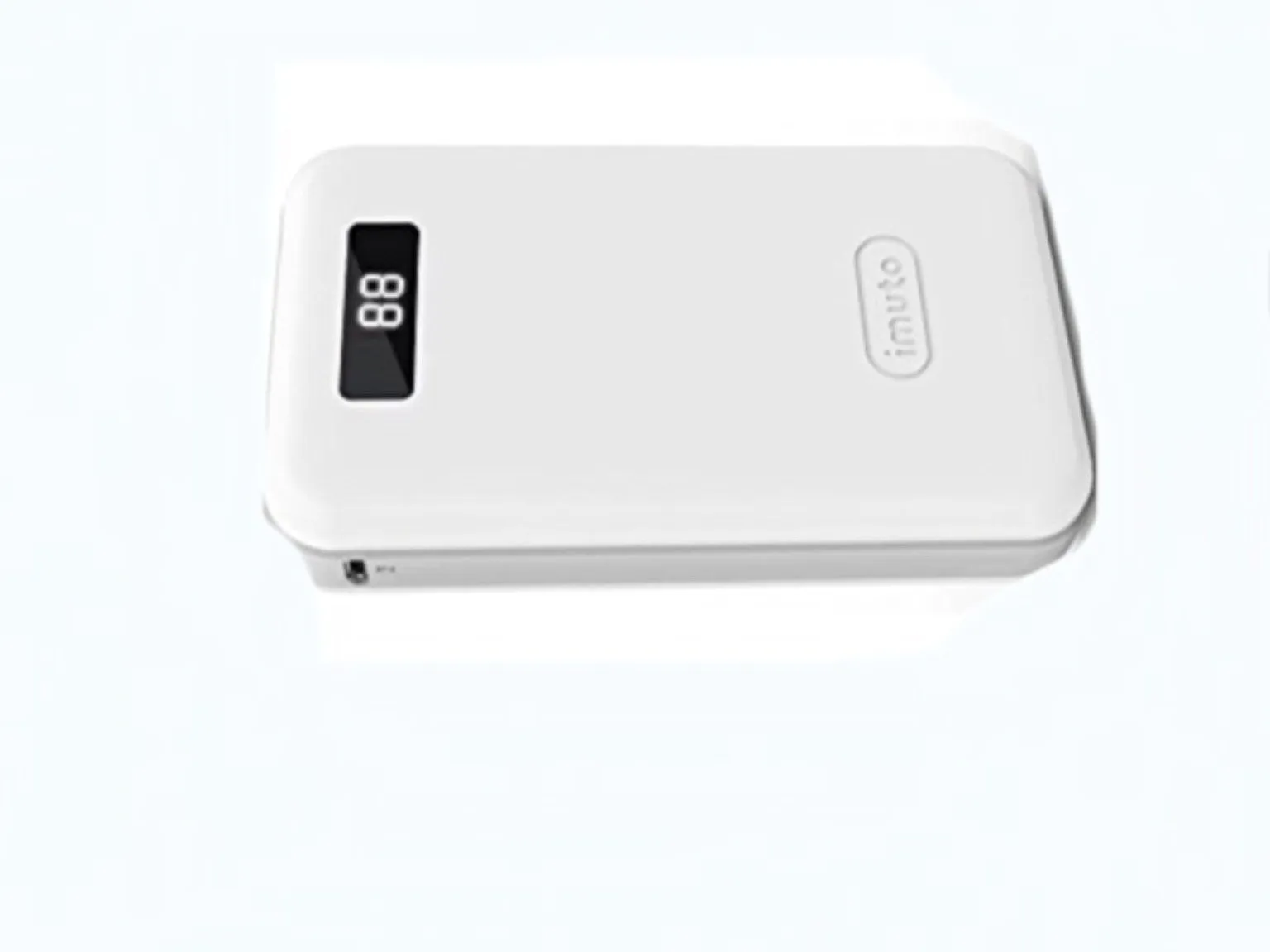

  • Это можно исправить, припаяв новый порт разъема micro USB к основной печатной плате, но после сборки это будет выглядеть некрасиво!
