Разборка док-станции Innovative Technology iPod Docking Station IT-5022WHT
Что вам нужно
Инструменты

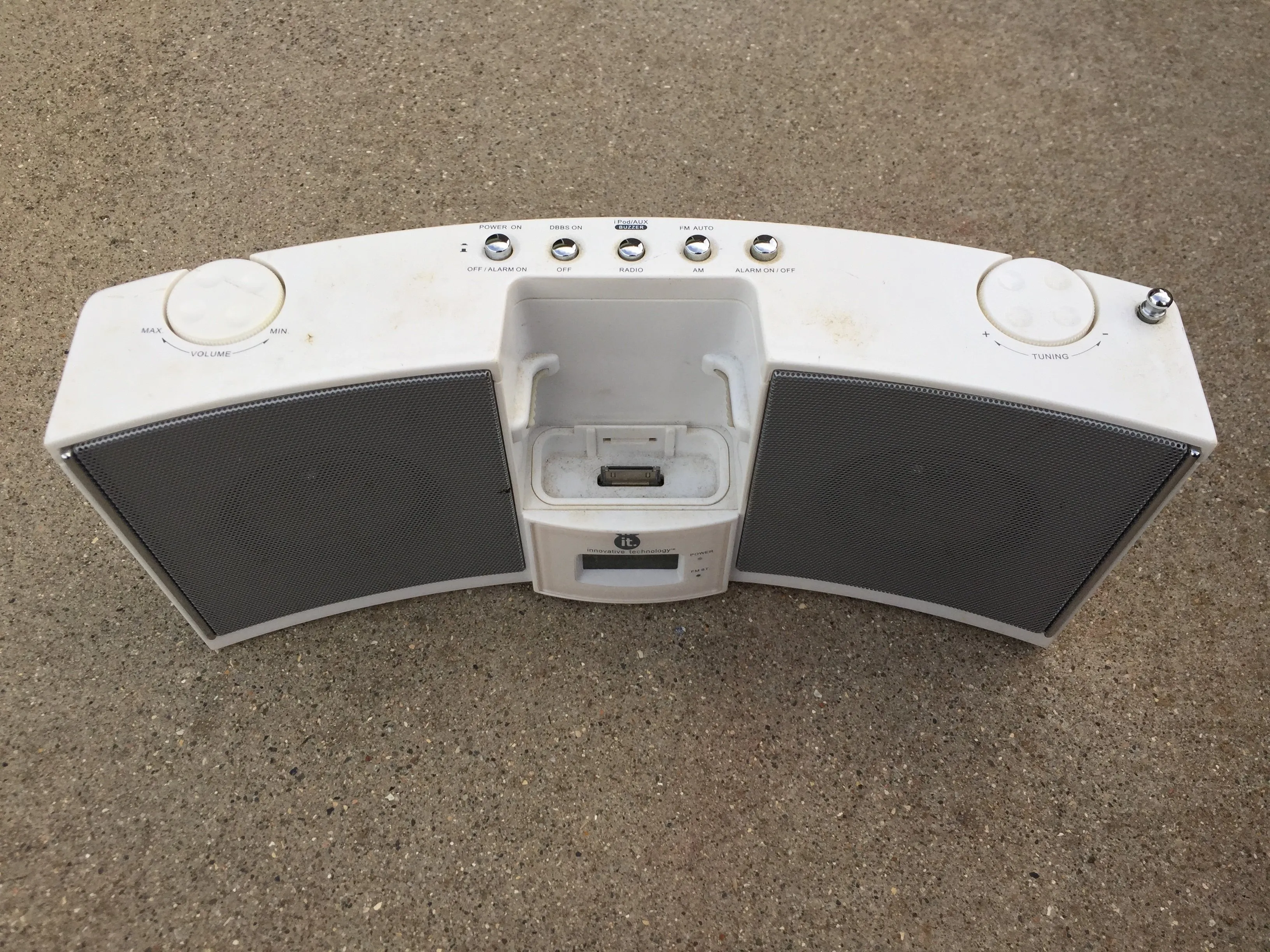

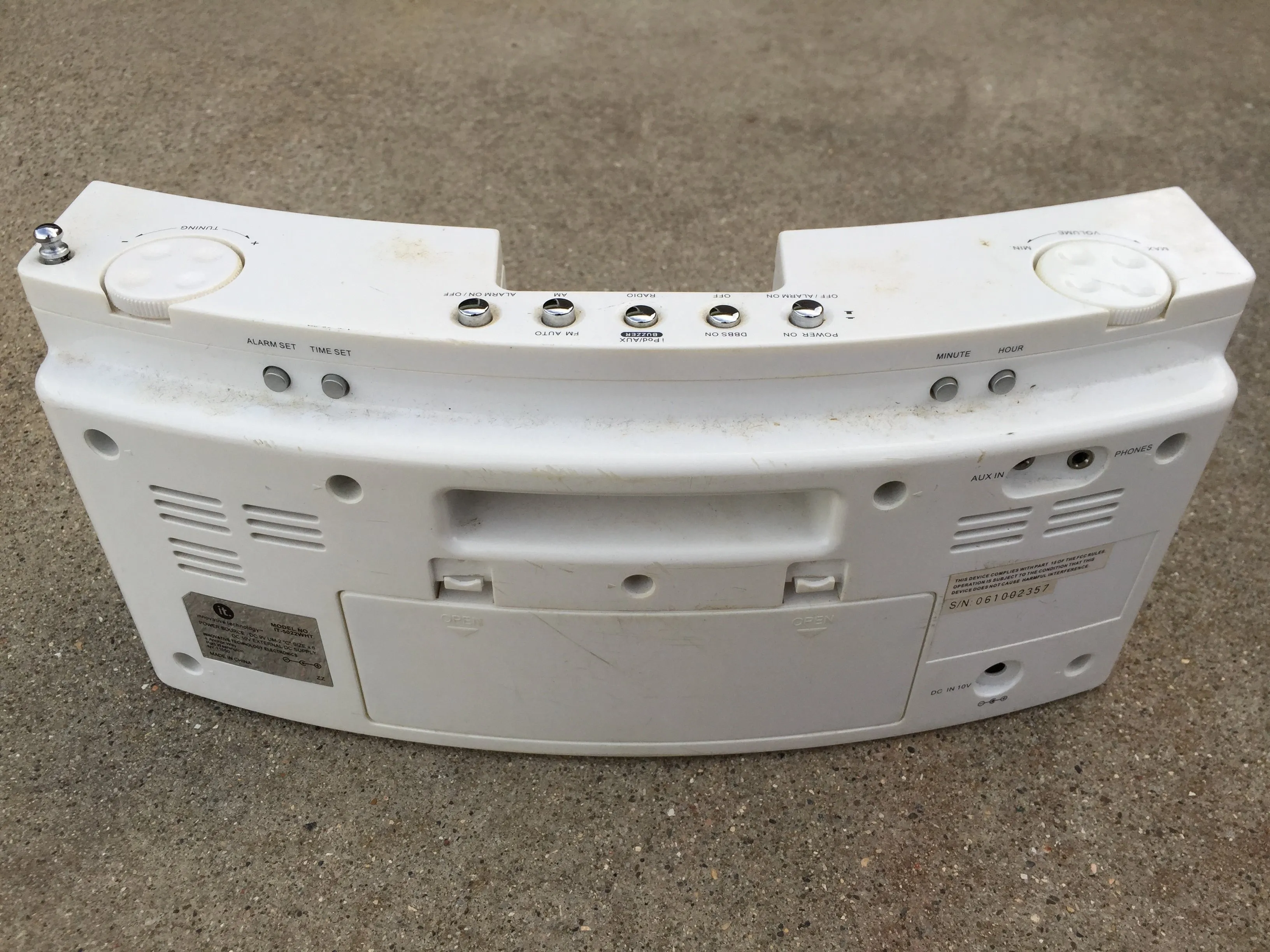

Обзор шага 1
Перед разборкой
Состояние: Хорошо использовалась
Замеченная проблема: статический звук при регулировке громкости.

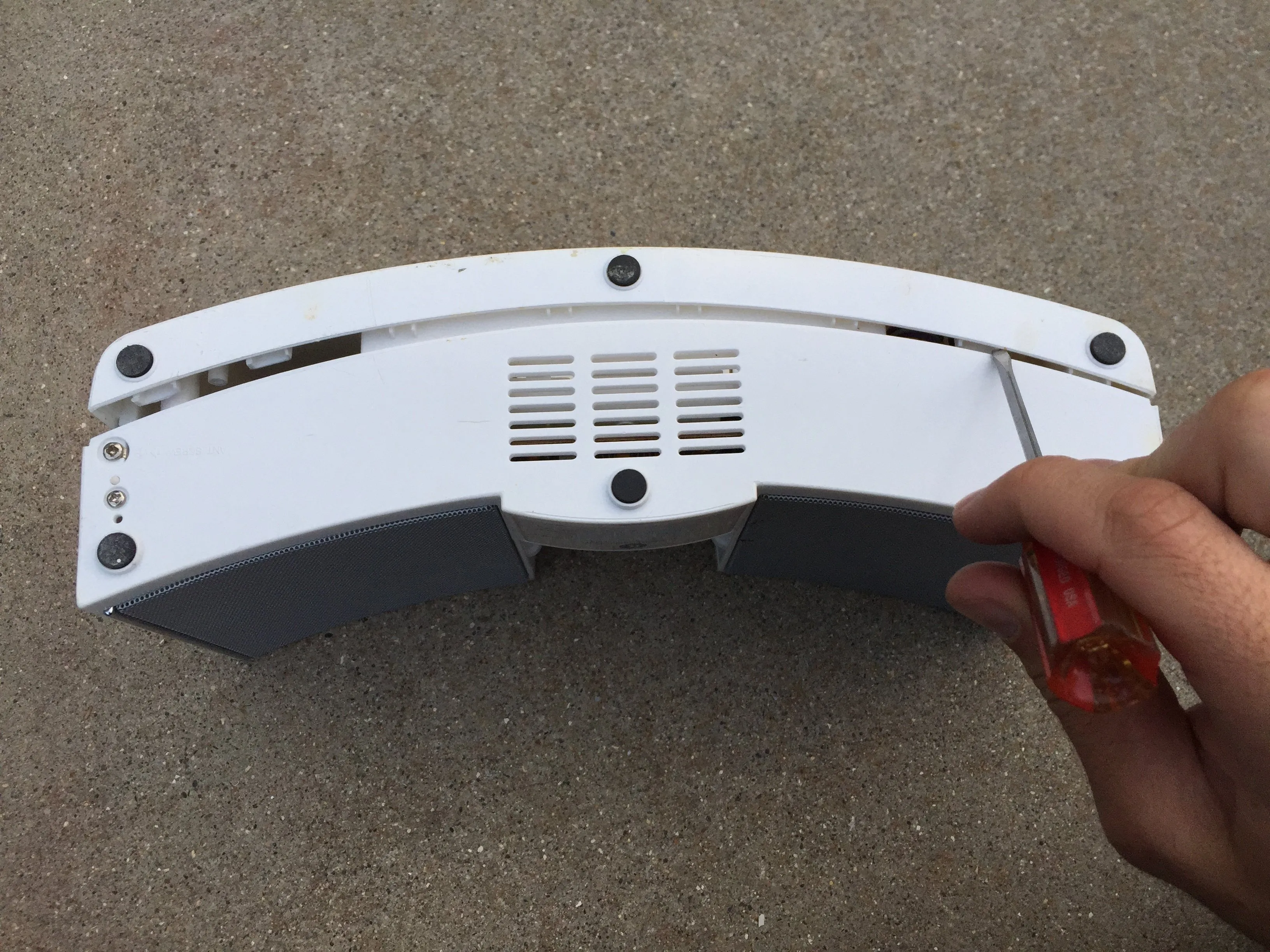

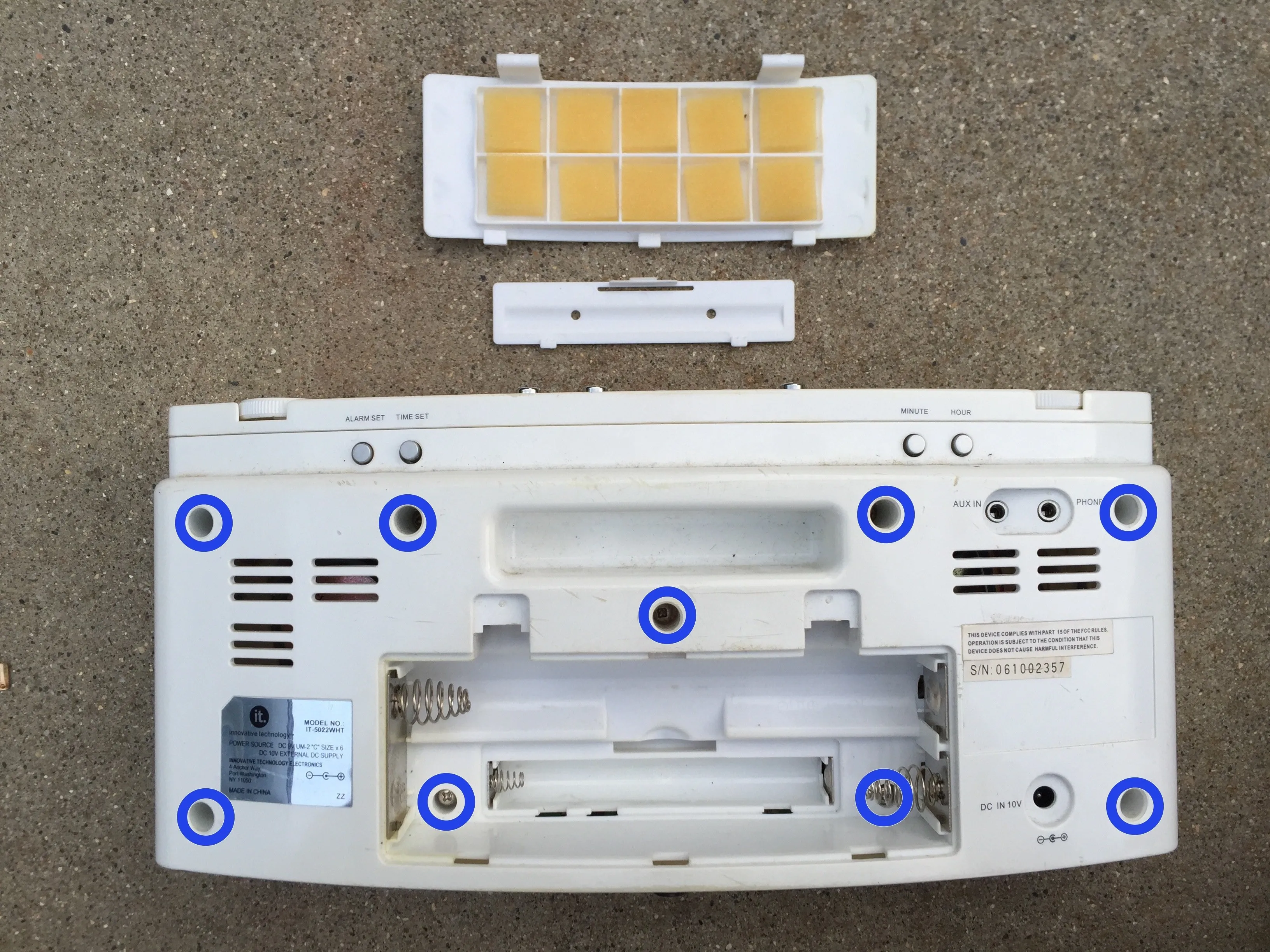

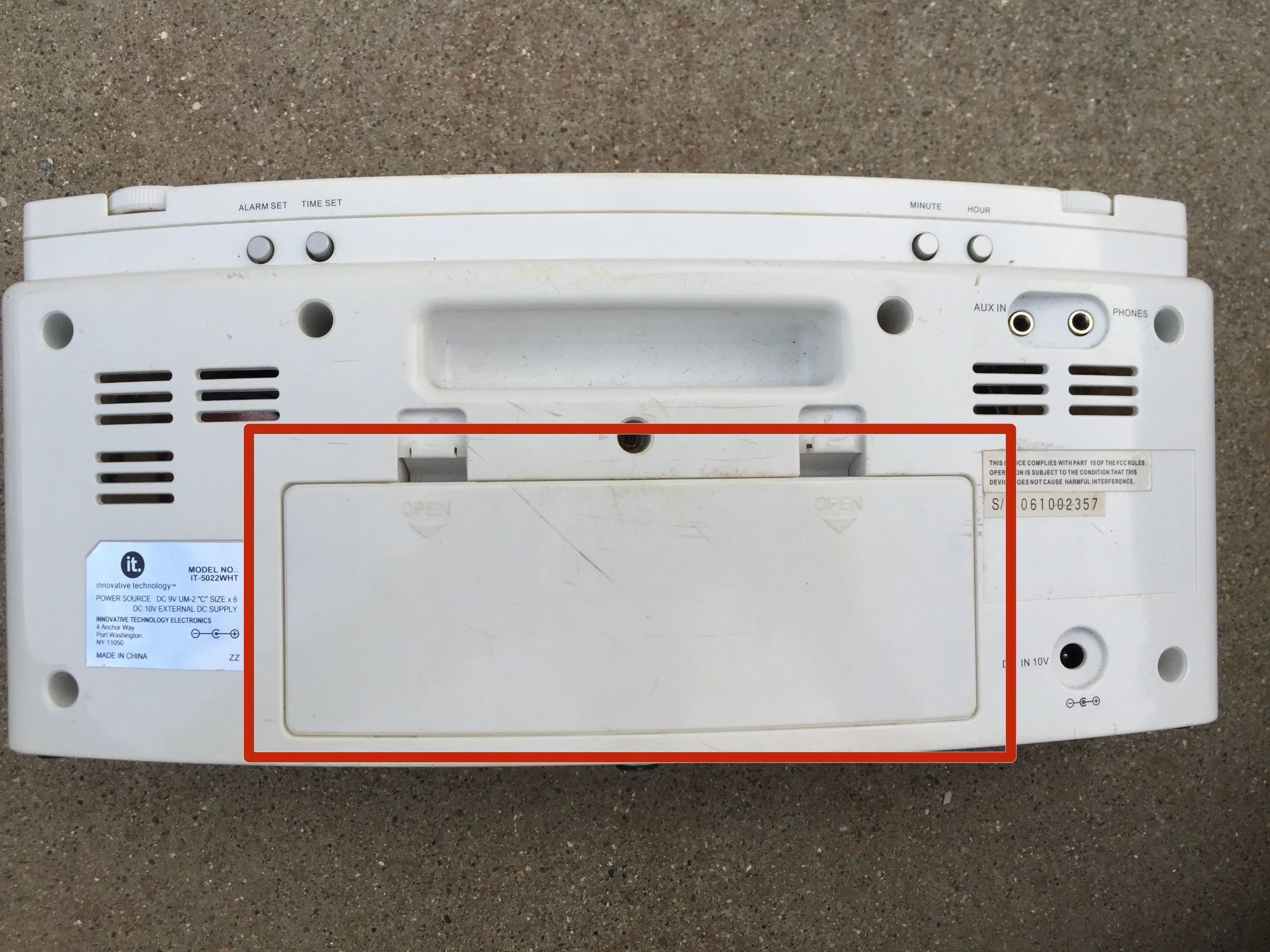

Шаг 2 Открытие задней панели
Снимите задние панели аккумуляторов. Их две: основная панель и меньшая резервная панель за основной.
Выкрутите 9 крестообразных винтов.

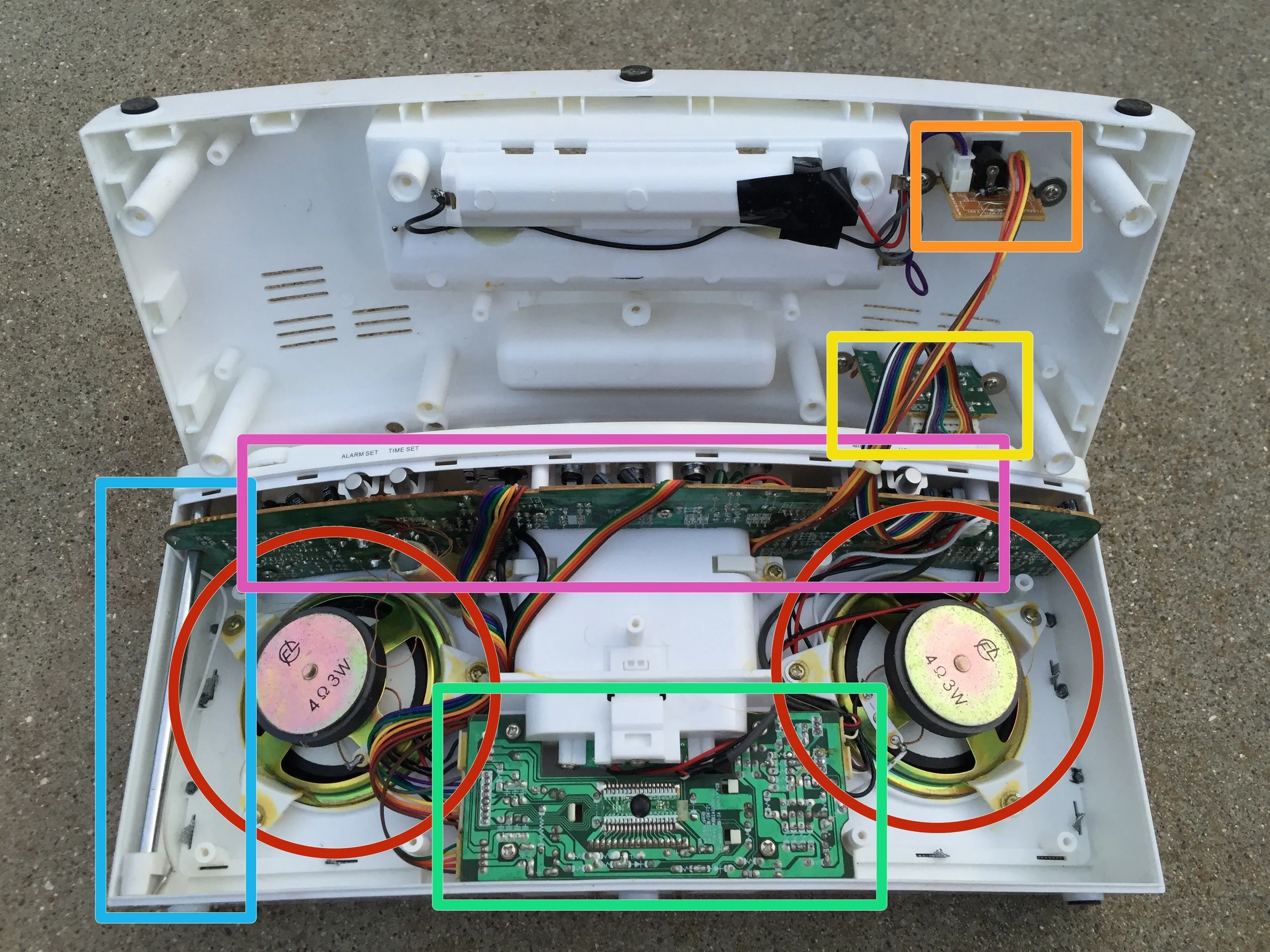

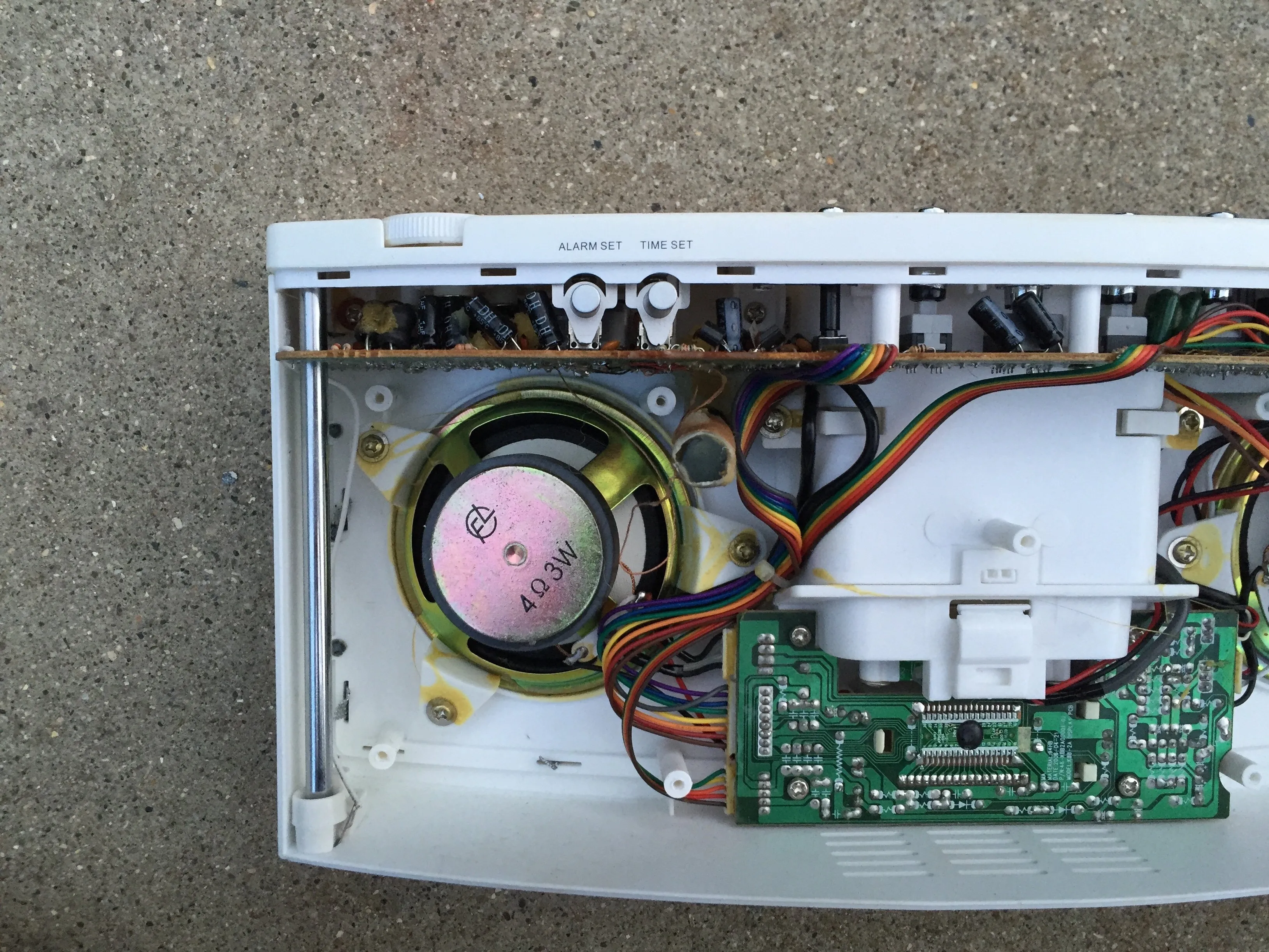

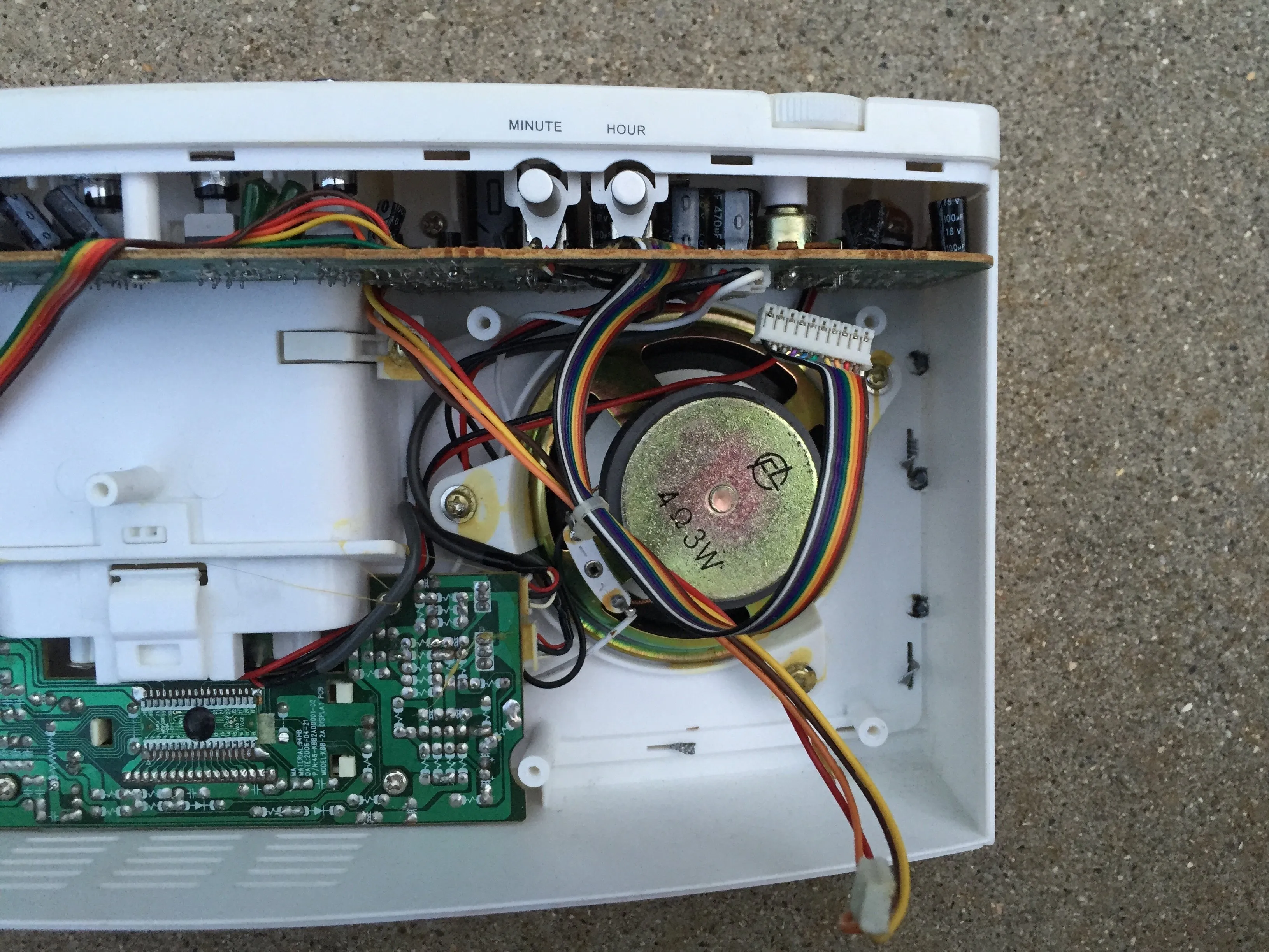

Шаг 3 Взгляните на внутренности
Динамики
Дисплей и логическая плата
Плата кнопок верхней панели
Аудиоразъемы
Разъем питания постоянного тока
Антенна

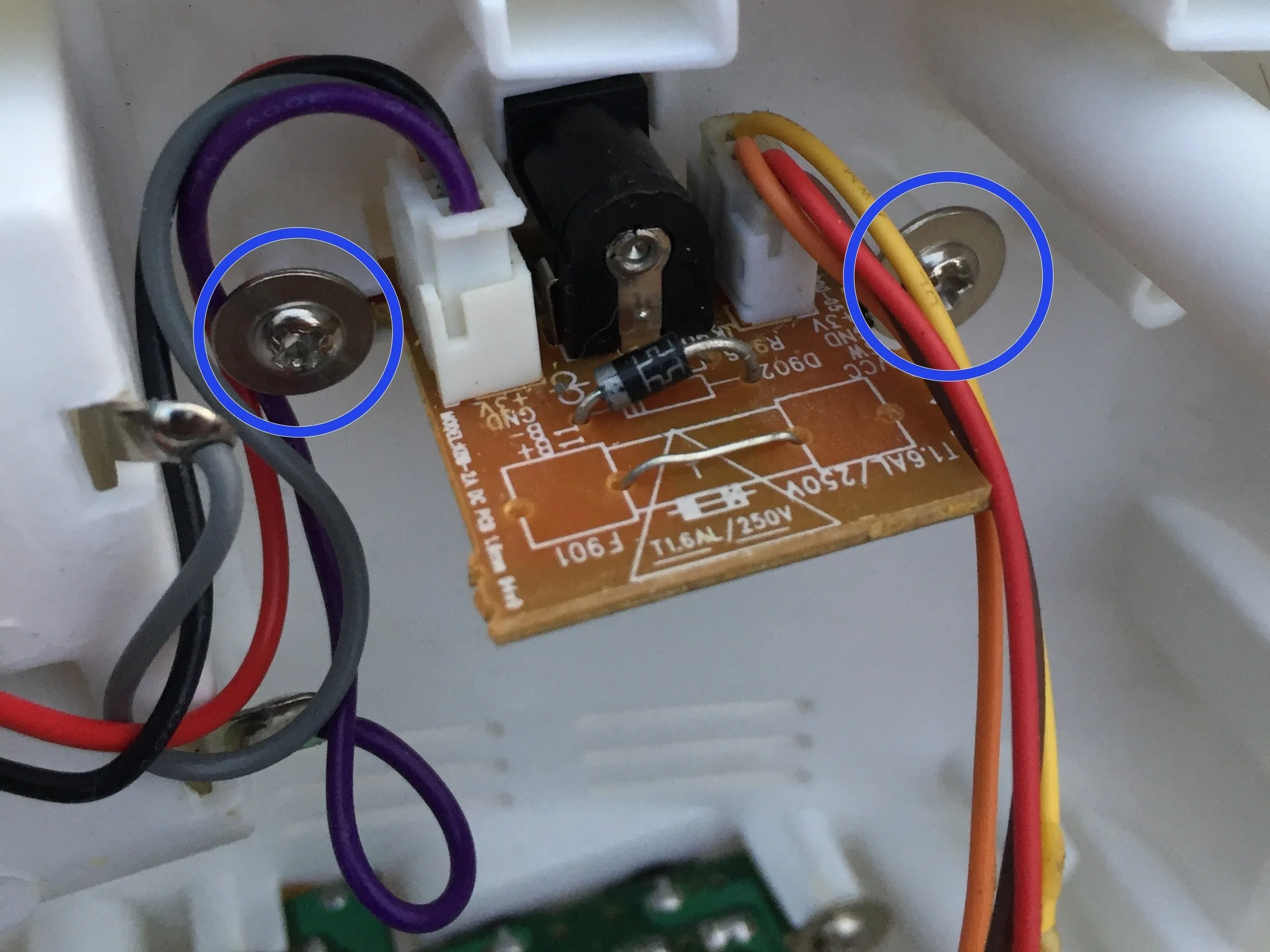

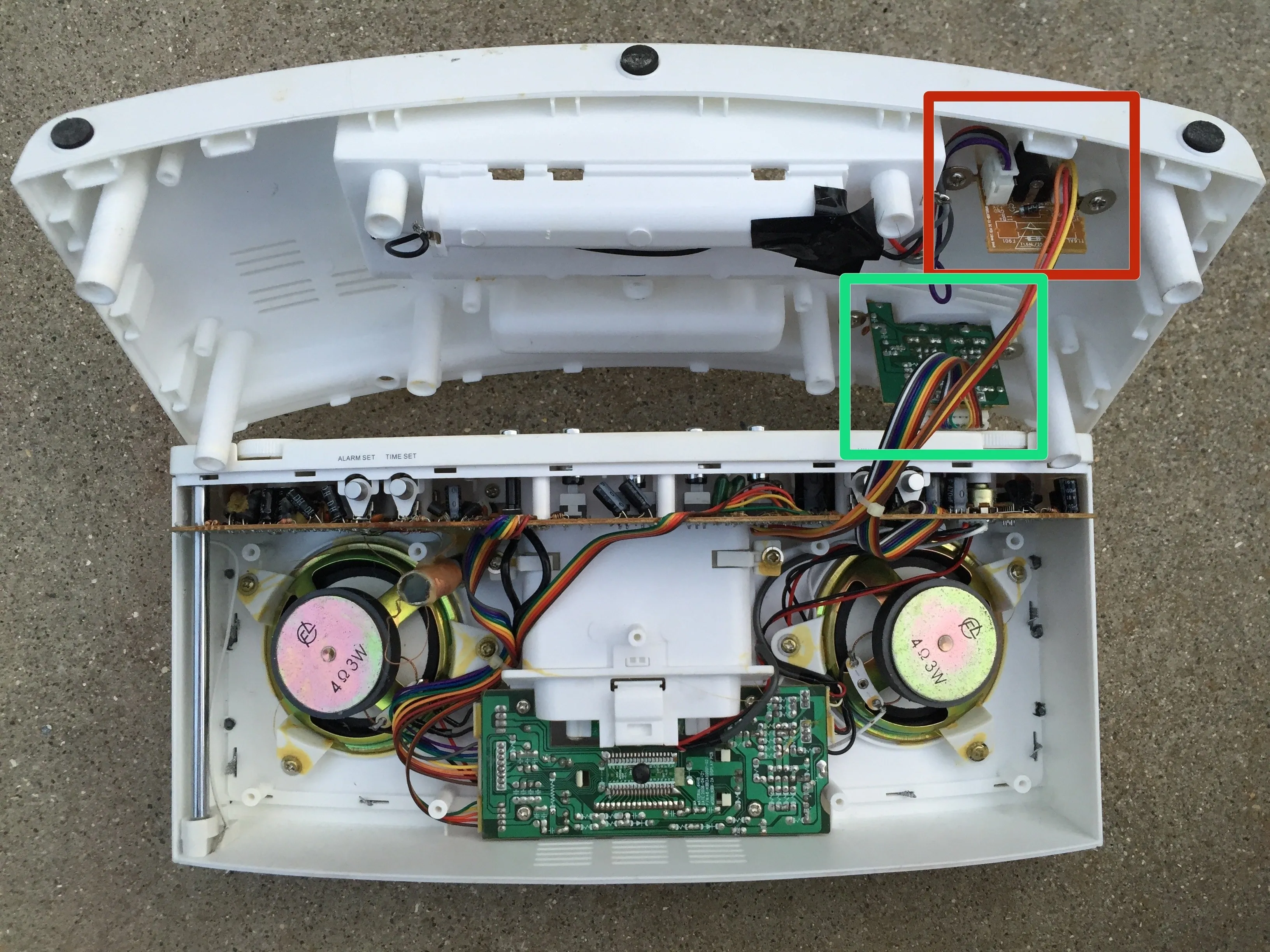

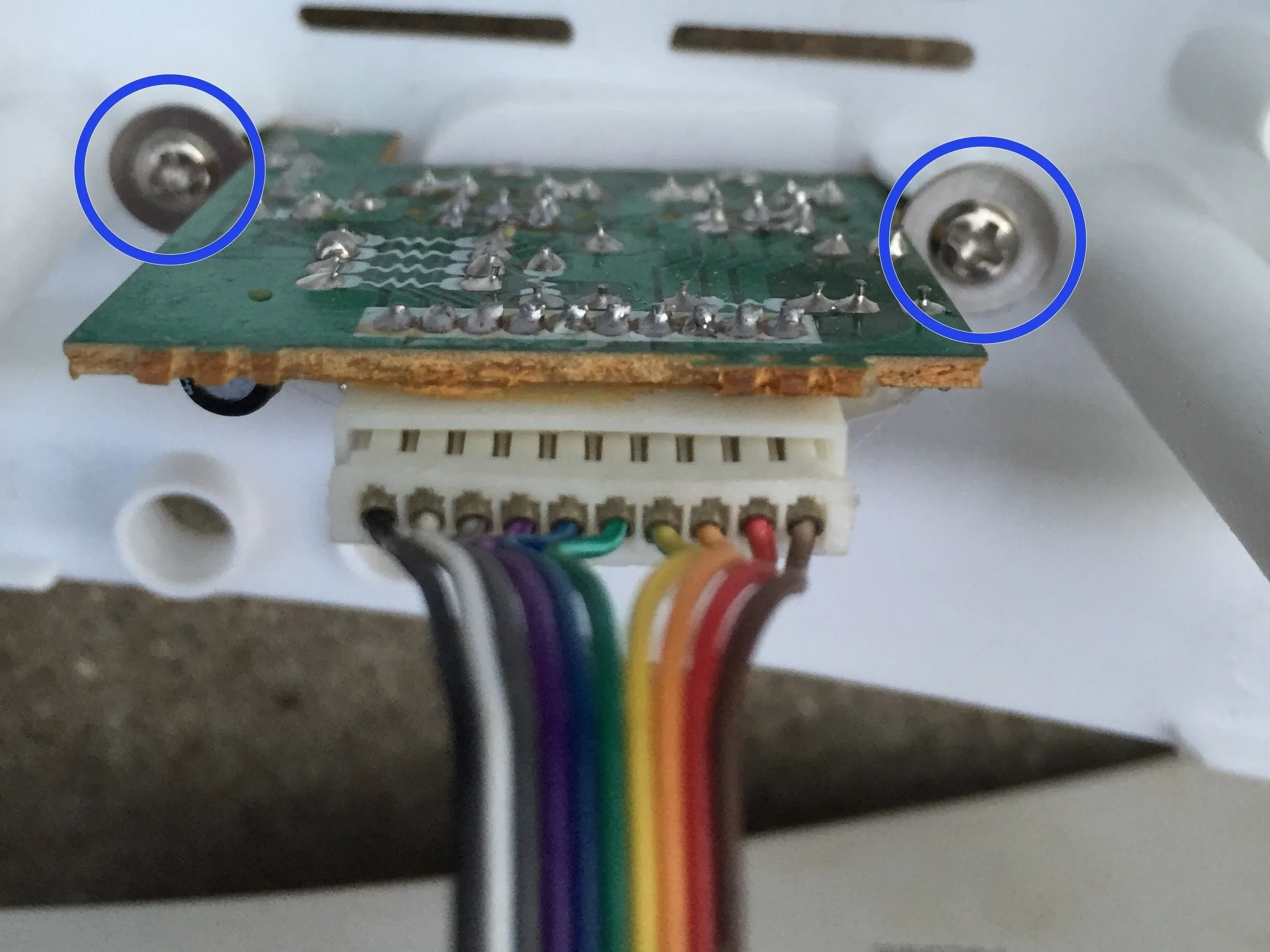

Шаг 4 Плата питания постоянного тока и аудиоразъемы
Плата питания постоянного тока
Плата аудиоразъемов
Открутите два винта
Платы приклеены, поэтому аккуратно выньте их из корпуса.

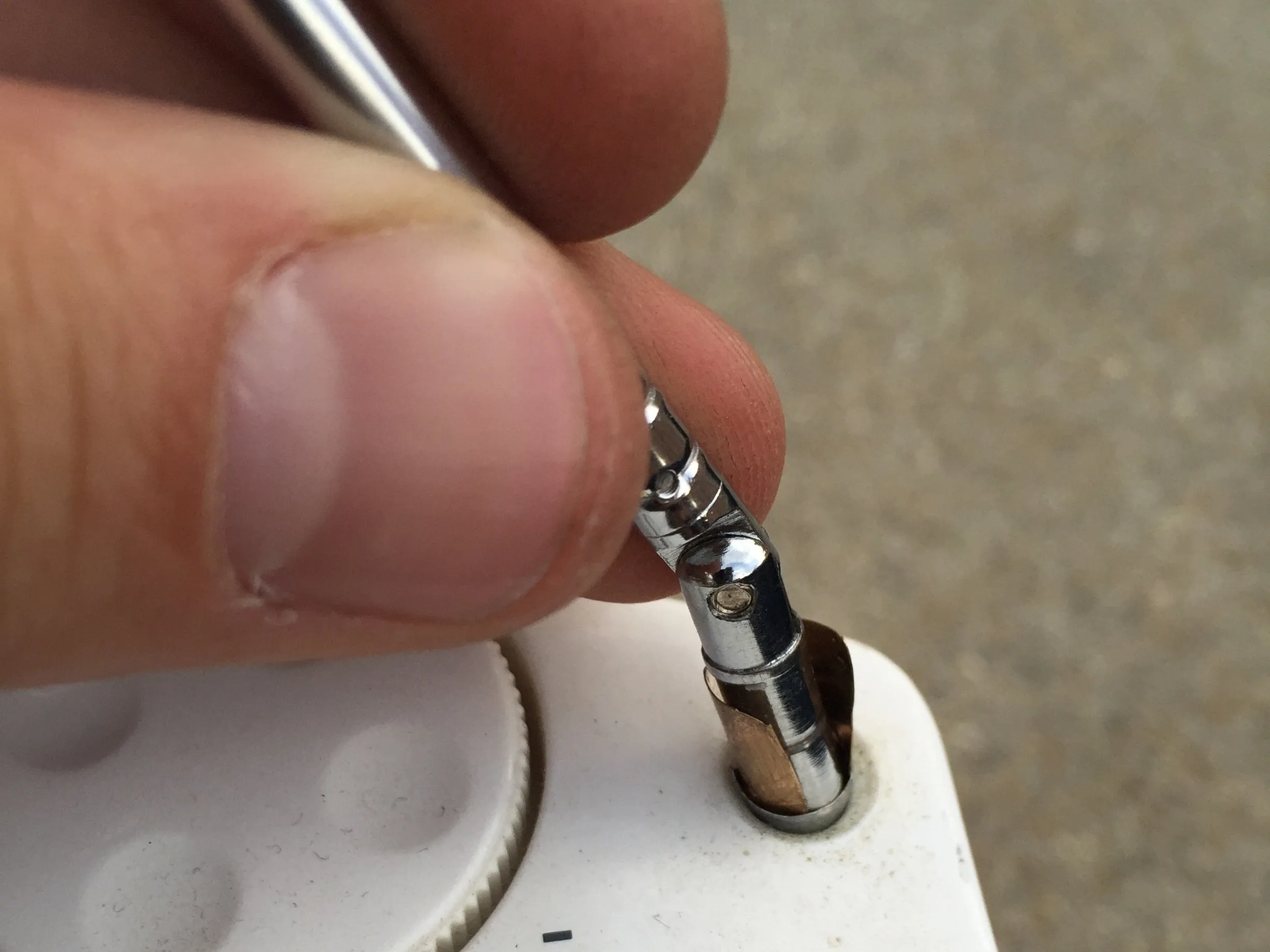

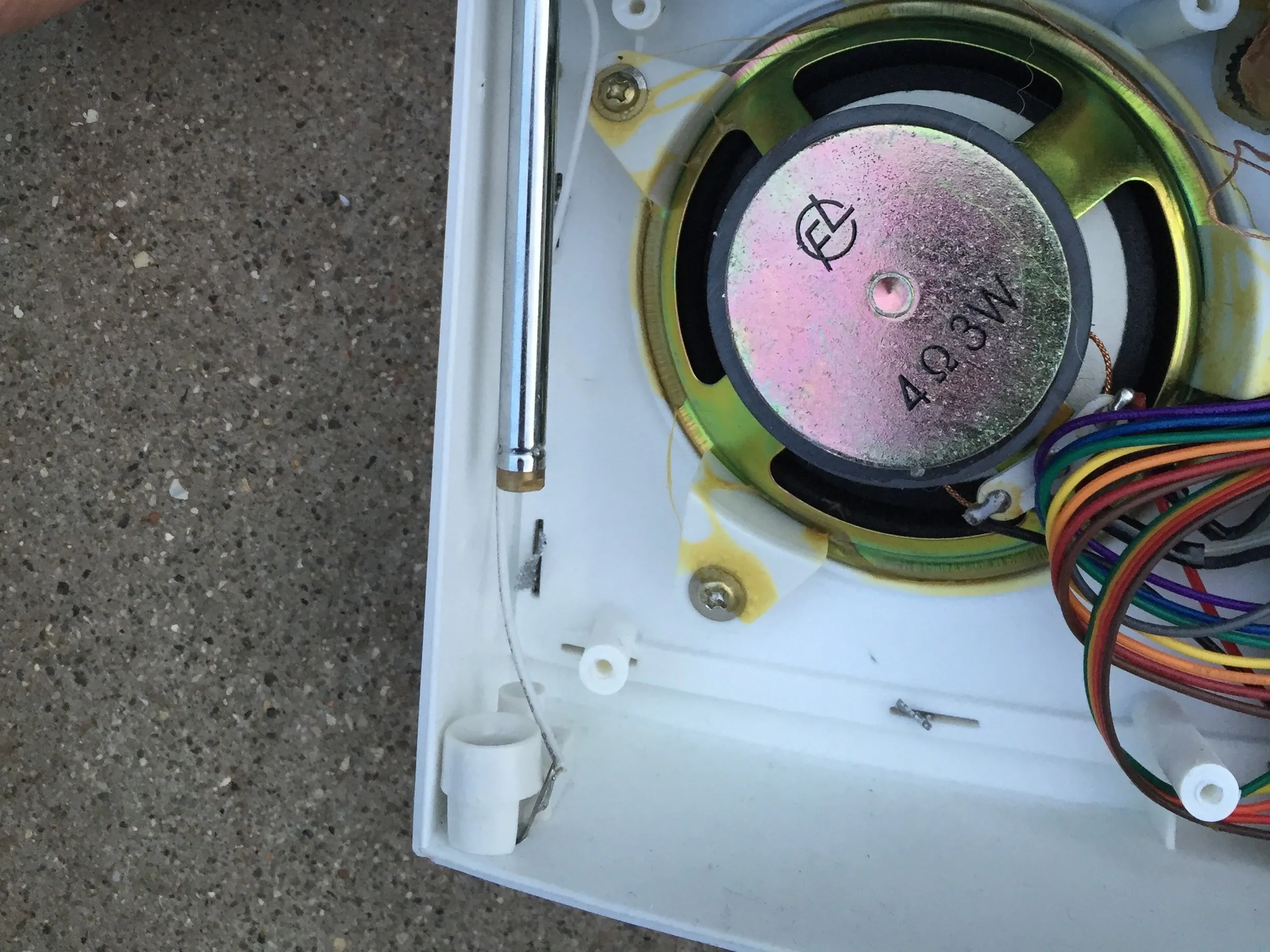

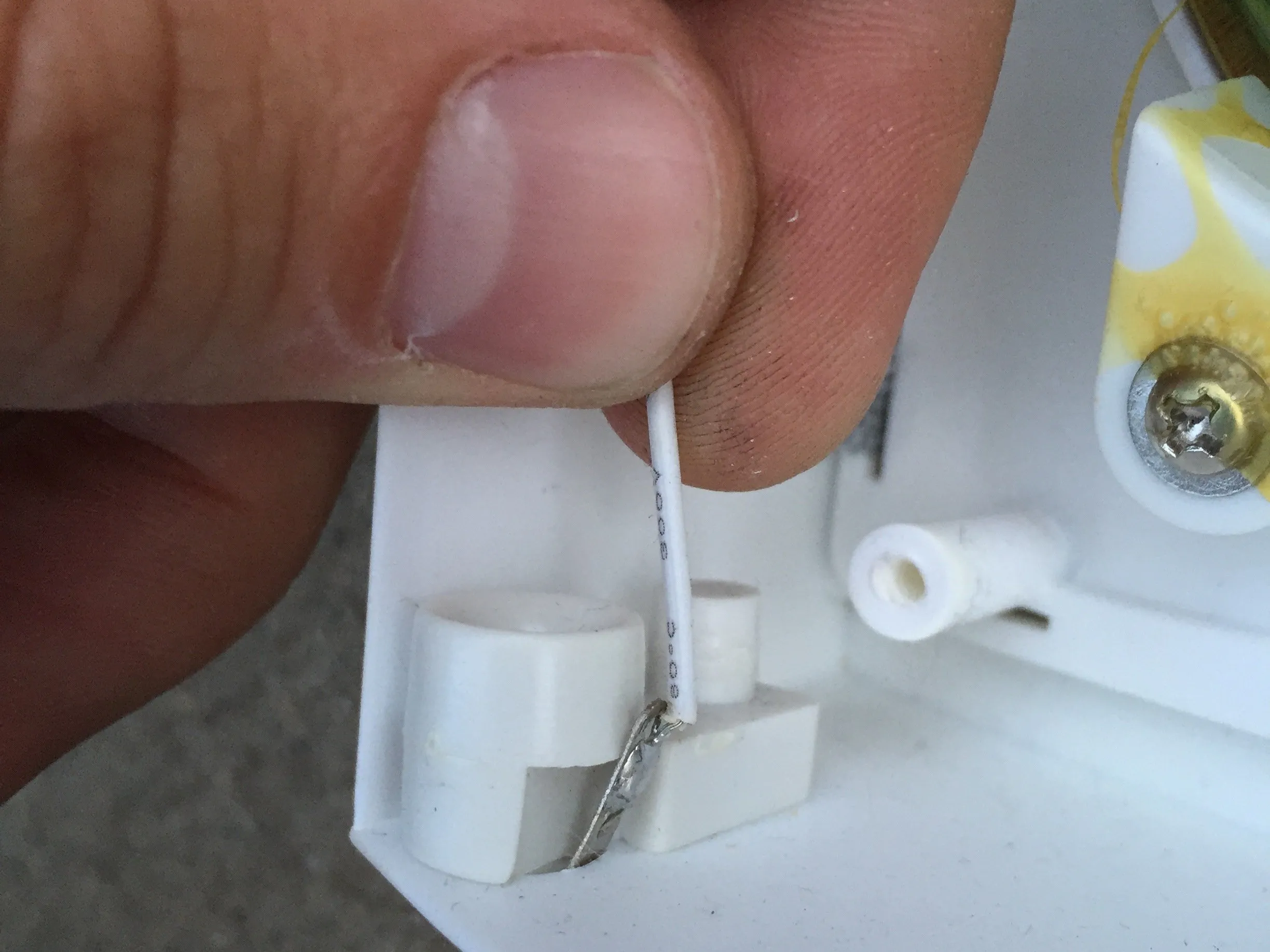

Шаг 5 Снятие антенны
Антенну можно отсоединить, не открывая весь корпус. Это удобно, если погнута только часть антенны.
Для полного извлечения открутите винт в нижней части коробки с надписью 'антенна' и выдвиньте антенну из верхней части.
Коаксиальный кабель соединяет антенну со схемой настройки на верхней печатной плате.

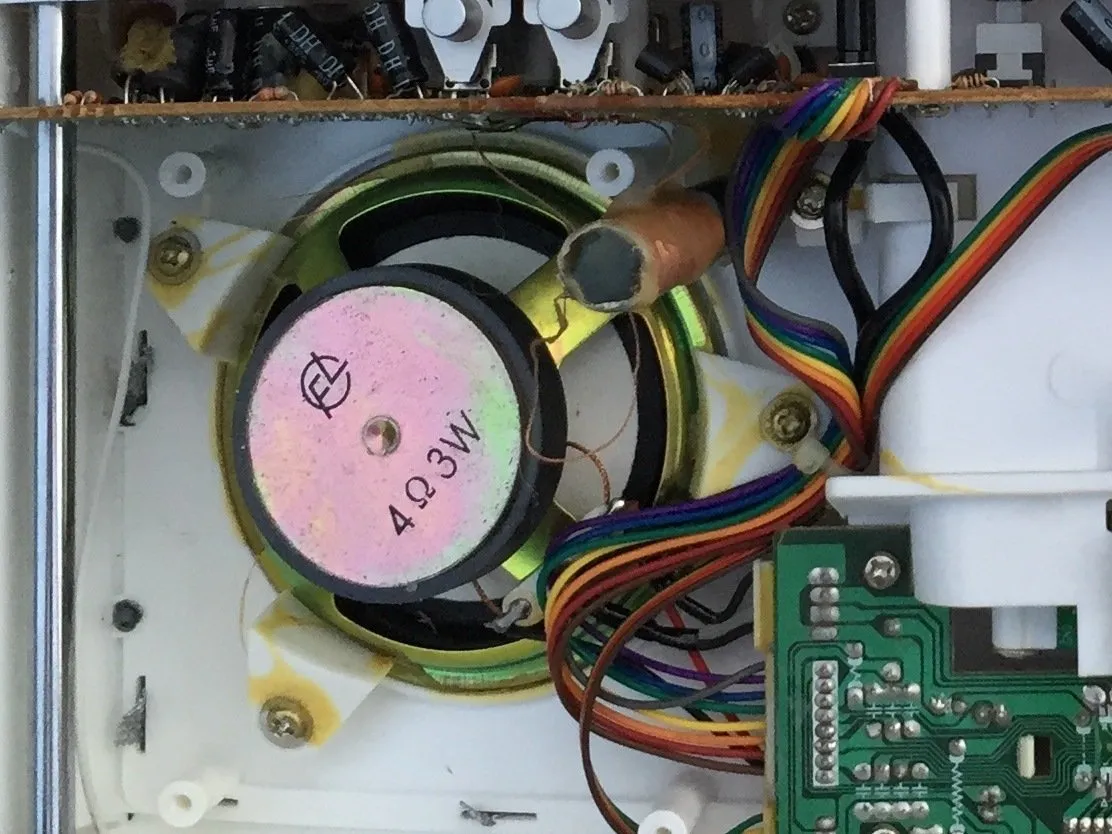

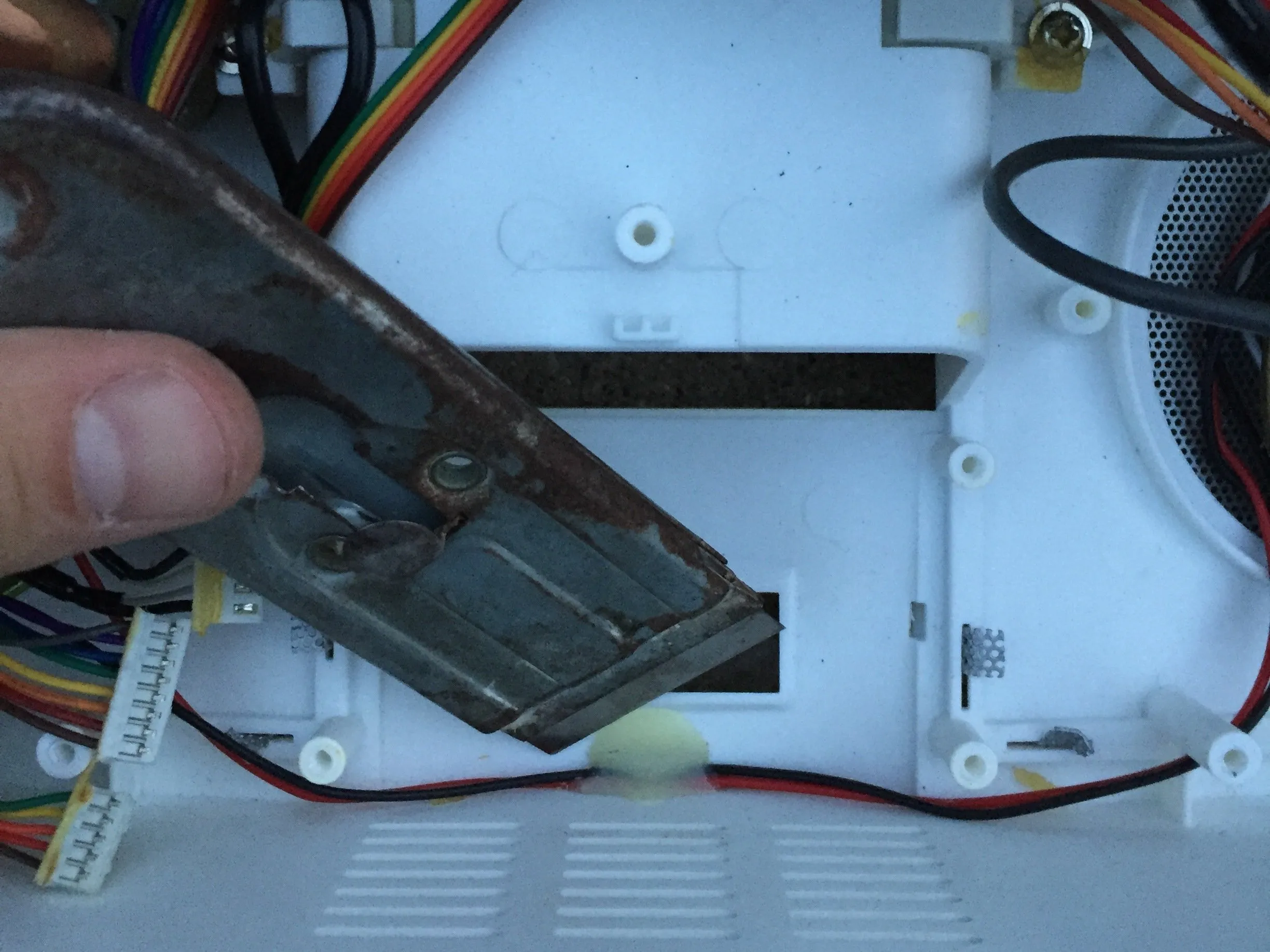

Шаг 6 Акустические системы

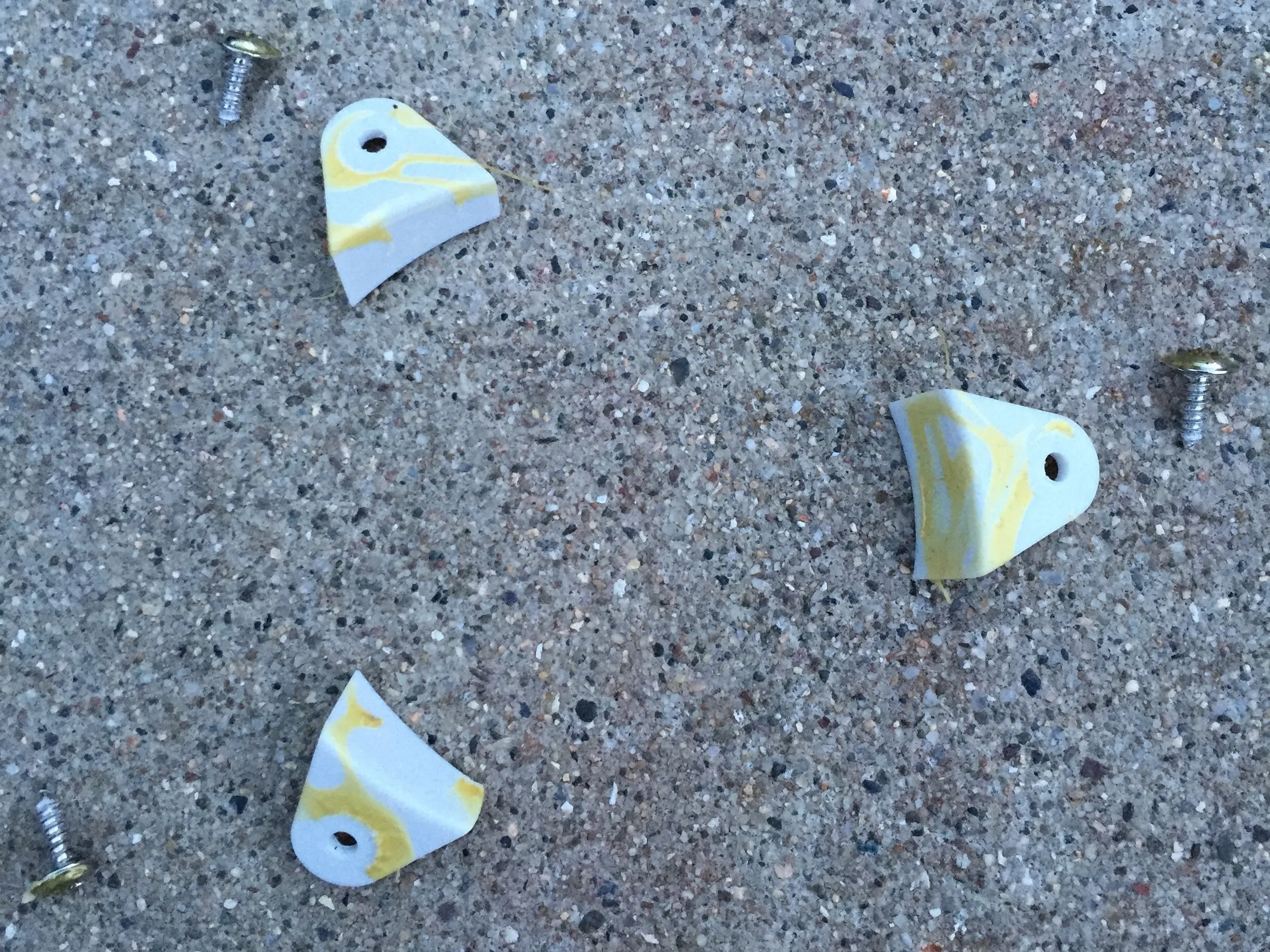

Выкрутите три винта, крепящие три монтажных кронштейна для каждого динамика.
С помощью ножа удалите клей, удерживающий провода динамиков.
Осторожно подденьте динамики, так как они приклеены.

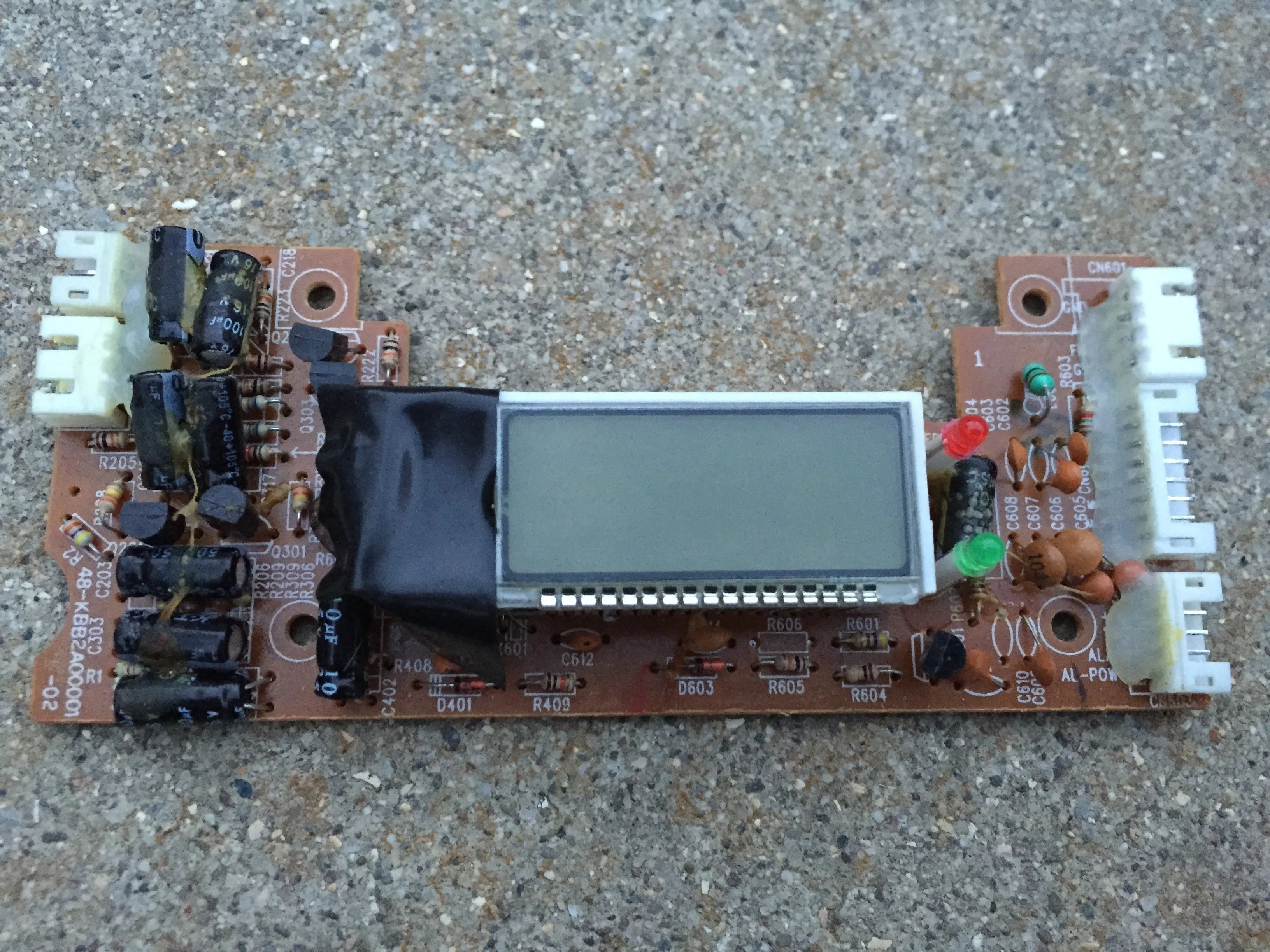

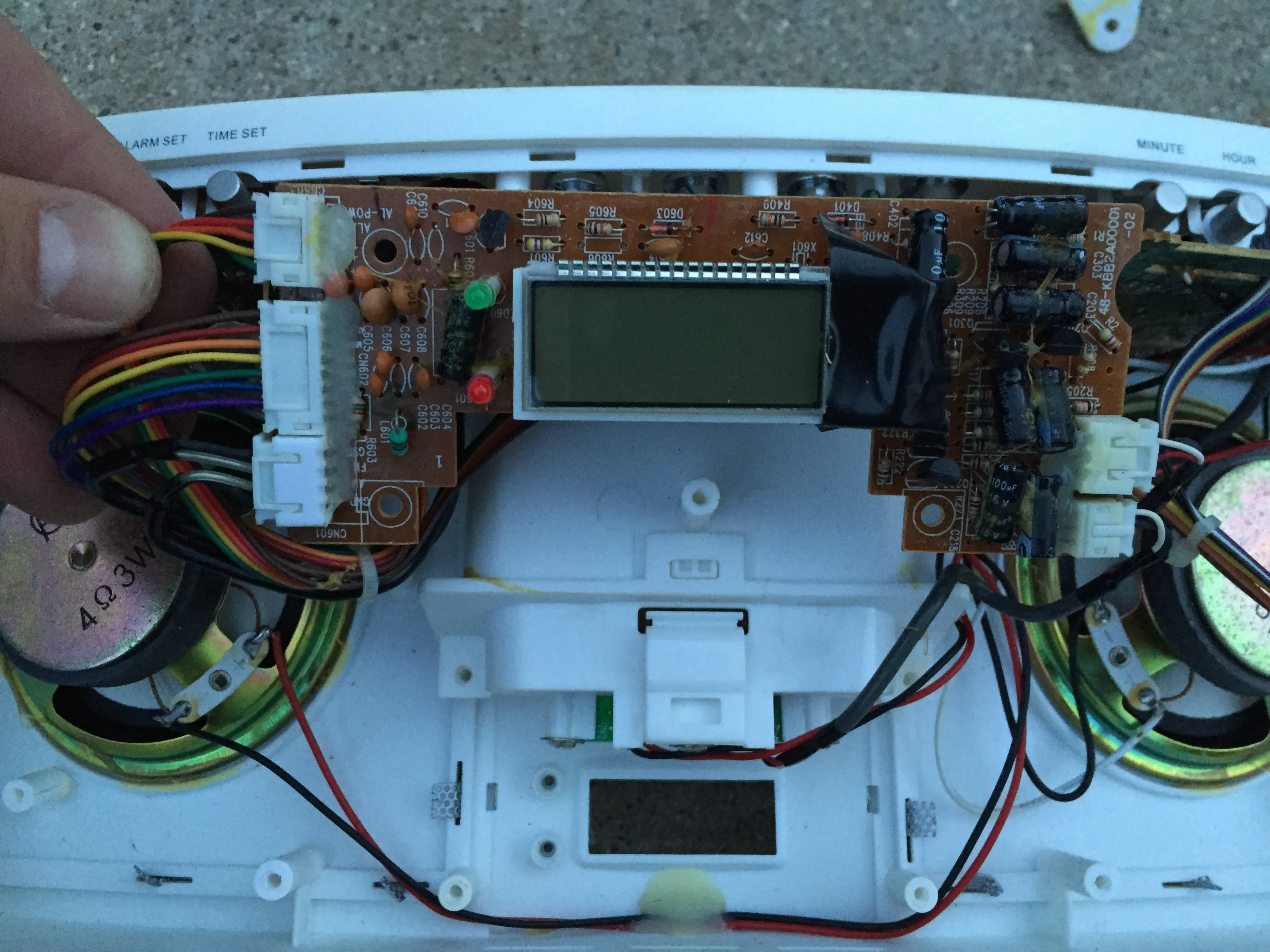

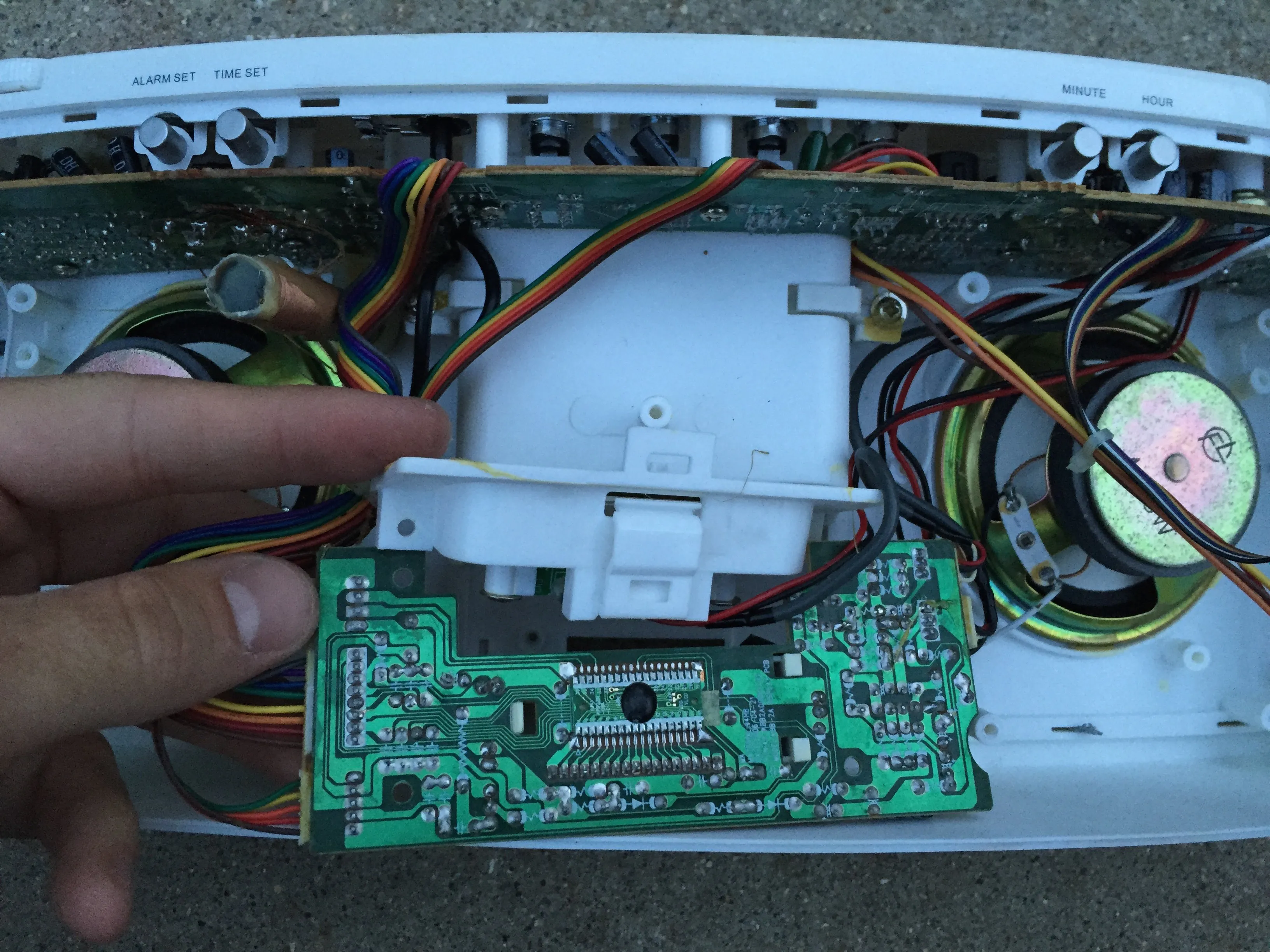

Шаг 7 ЖК-панель и логическая плата
Снятие ЖК-панели и материнской платы.

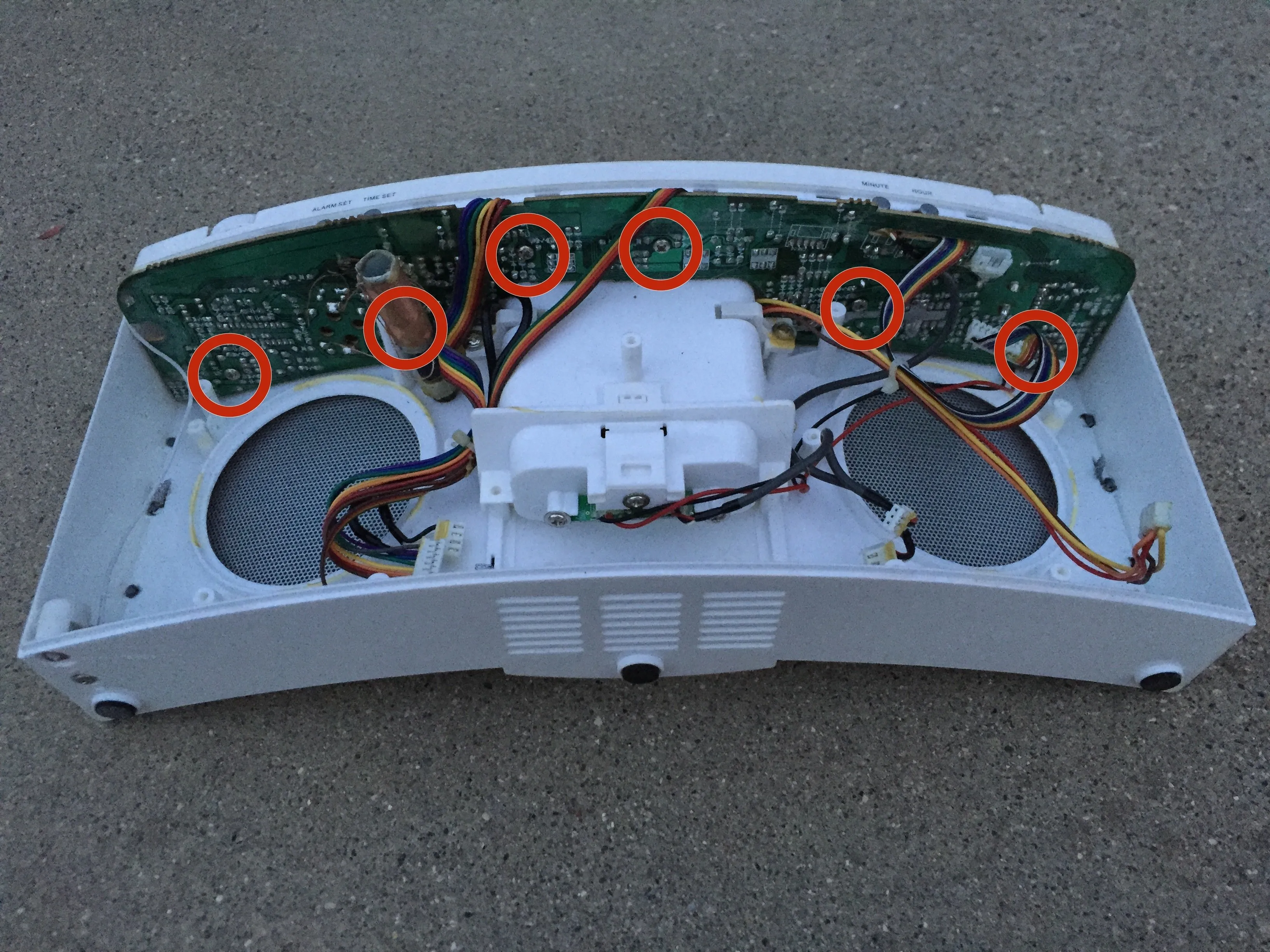

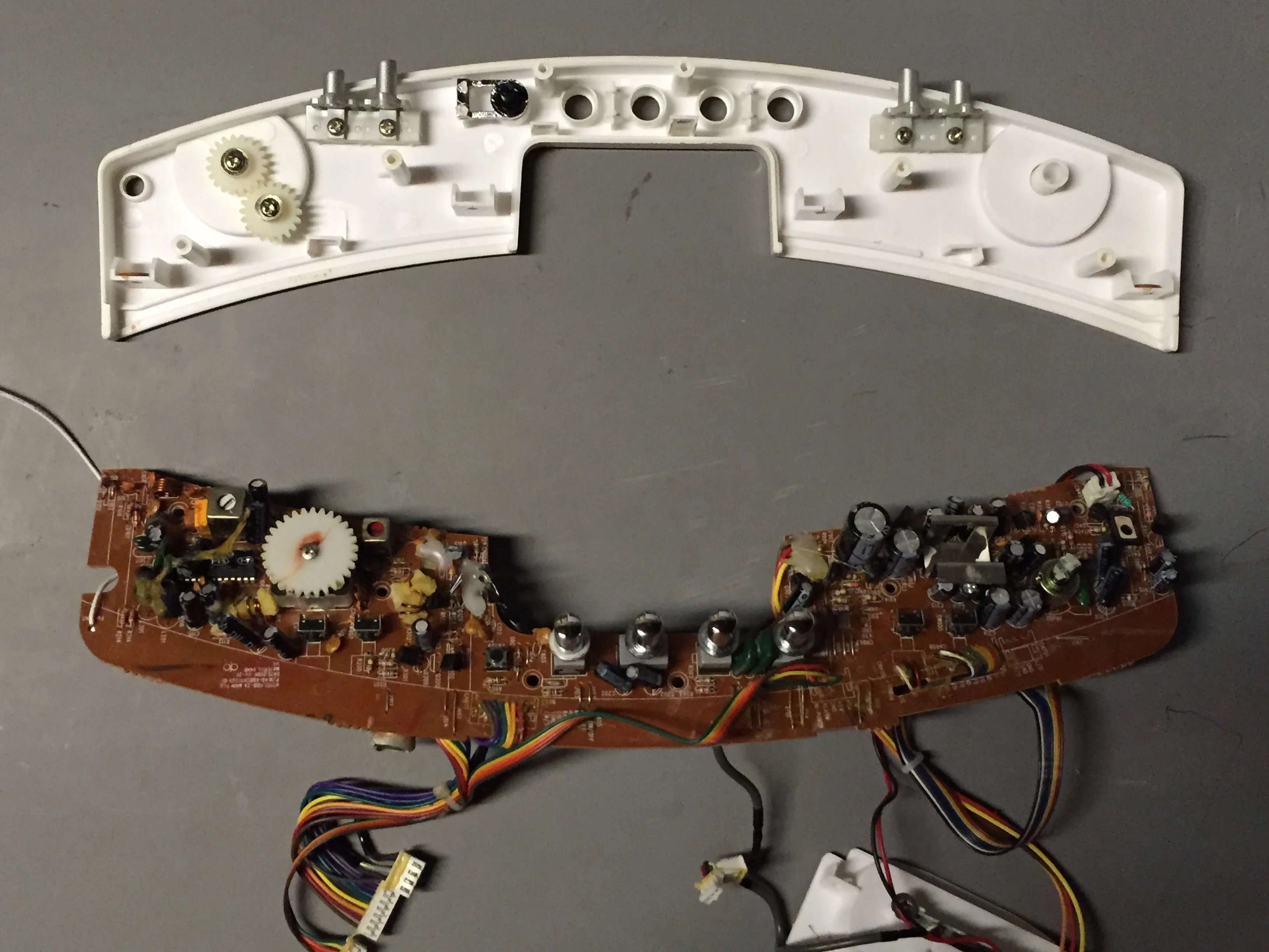

Шаг 8 Верхняя панель Кнопки Плата
Выкрутите 6 винтов
Подденьте панель рукой
Осторожно с регуляторами громкости и настройки, когда тянете плату вниз

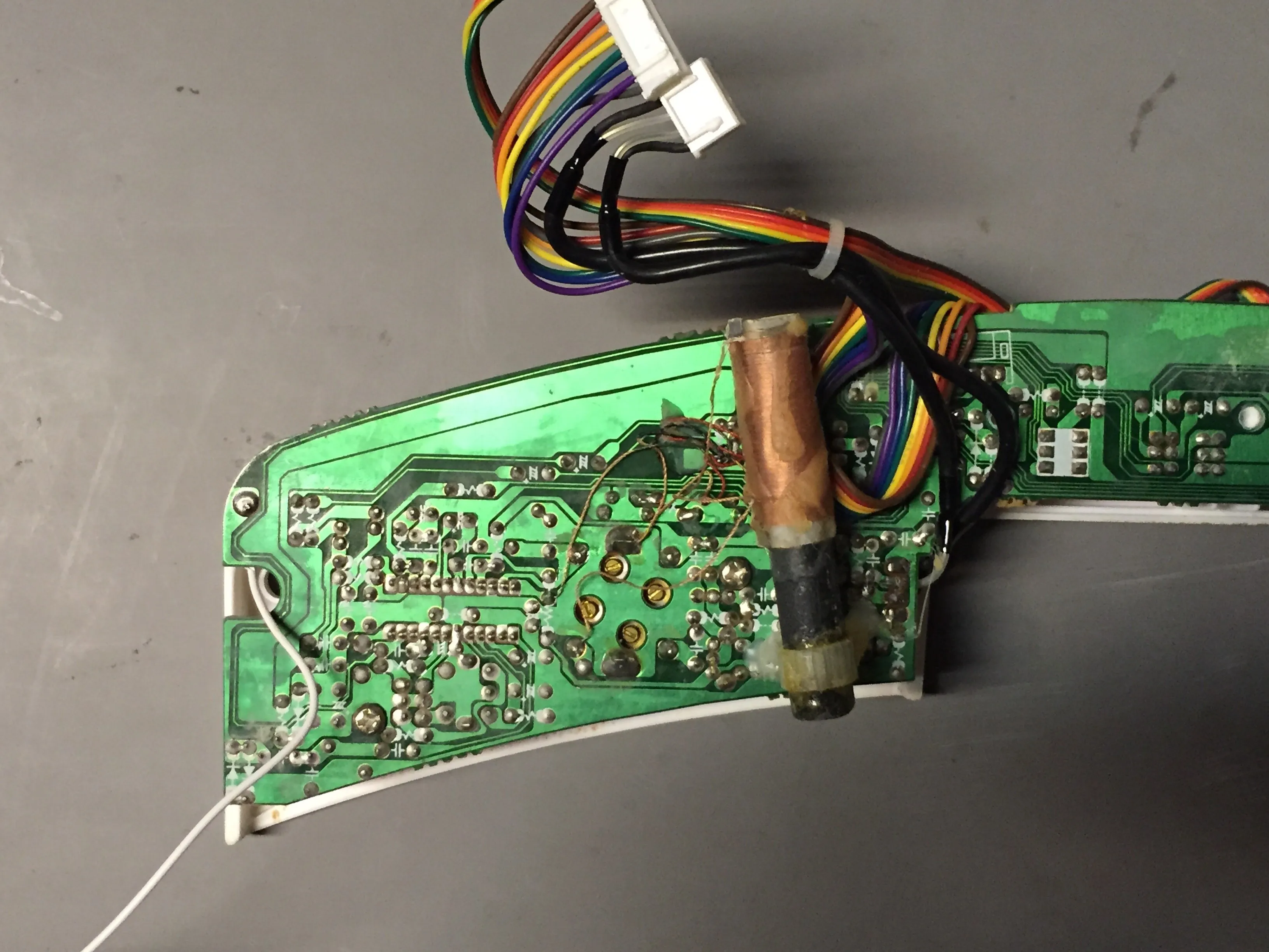

Проверьте катушку
Комментарии к шагу
Привет, просто хочу спросить. У меня такой же блок, но у меня сломаны резисторы: 1) R902 и 2) R908. Не могли бы вы помочь мне определить значение этих двух резисторов? Заранее большое спасибо. Вы можете ответить через мой e-mail: july_477@yahoo.com.
Привет, Лео. У меня больше нет этого продукта, но резисторы всегда имеют цветовой код на них. В Интернете есть инфографика, которая объясняет цветовой код. Это лучшее, что я могу предложить.

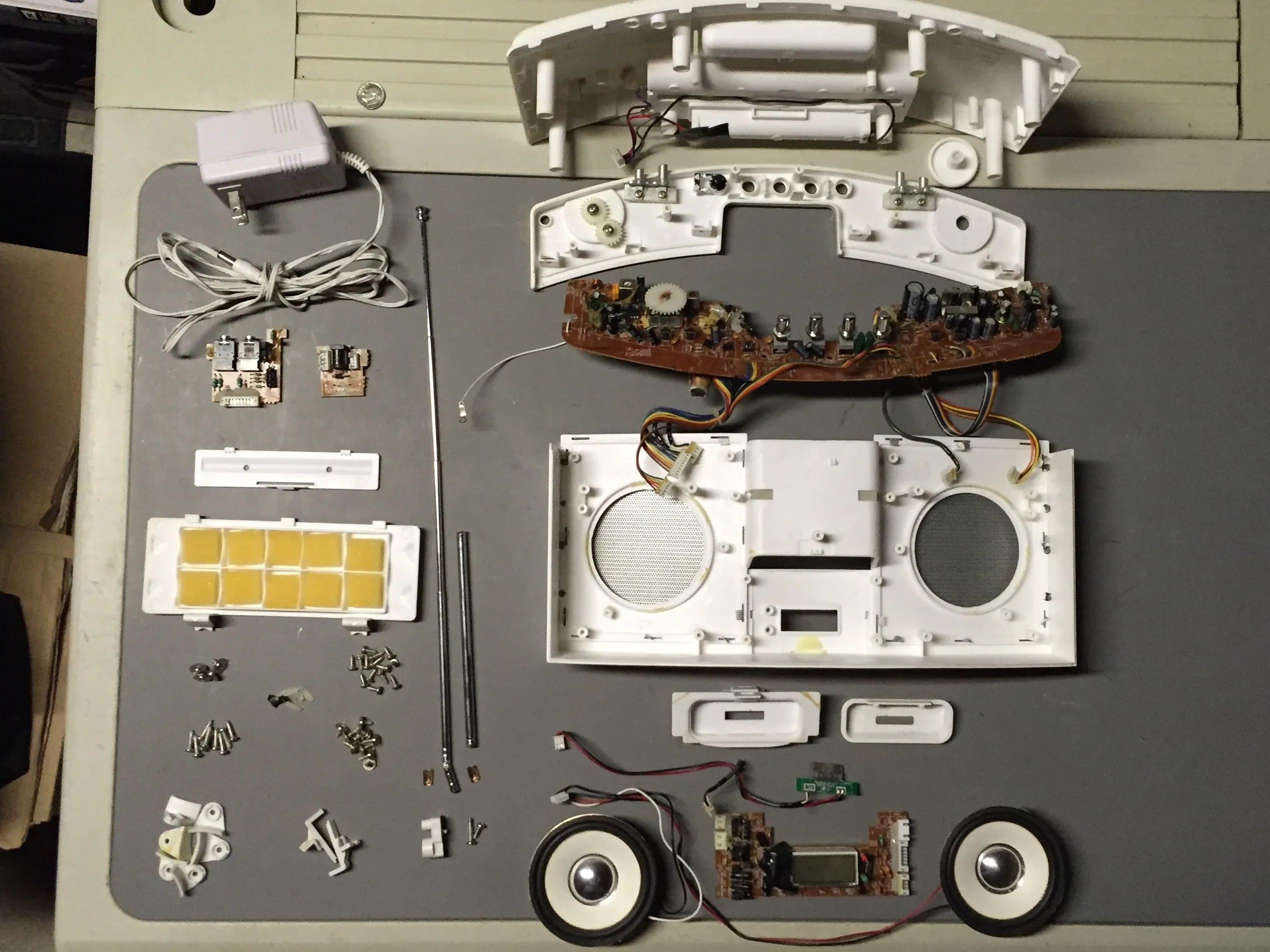

Шаг 9 Взрывной вид
В целом этот продукт было довольно легко разобрать.
Внутренние компоненты было довольно легко определить по их расположению и внешнему виду.
Одним из недостатков было то, что динамики были приклеены. Клей предотвращает дребезжание, но делает динамики более труднодоступными. При замене динамиков следует использовать немного клея.
8/10 ремонтопригодность
