Введение

Это руководство содержит подборку фотографий и краткую информацию об идентификации микросхем на логической плате iPad 10.

Шаг 1 Сторона 1 главной платы

Идентификатор микросхемы iPad 10, сторона 1 главной платы: шаг 1, изображение 1 из 2
Идентификация микросхемы iPad 10, сторона главной платы 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Идентификатор микросхемы iPad 10, сторона главной платы 1: шаг 1, изображение 2 из 2
Идентификатор микросхемы iPad 10, сторона основной платы 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Идентификация микросхемы, часть 1:

  • Шестиядерный процессор Apple APL1W01/339S00803 A14 для приложений, расположенный под SK hynix H9HKNNNCRMMVFR-NEH, вероятно, 4 ГБ памяти LPDDR4X SDRAM.

  • Kioxia K5A2JW30I8TAI2217 ? 64 ГБ флэш-памяти NAND

  • Управление питанием Apple APL1094/343S00564

  • Управление питанием Apple APL1099/343S00565

  • Зарядное устройство Texas Instruments SN2610A0

  • Контроллер сенсорного экрана Broadcom BCM15957A0

  • Контроллер USB Type-C Texas Instruments CD3217B13

Шаг 2

Идентификатор микросхемы iPad 10: шаг 2, изображение 1 из 1
Идентификация микросхемы iPad 10: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Идентификация микросхемы, часть 2:

  • Аудиоусилитель Analog Devices MAX98709B

  • Winbond W25Q80DV 1 МБ последовательной NOR флэш-памяти

  • Управление питанием Apple/Cirrus Logic 343S00377

  • Двойной повторитель USB 2.0 от Texas Instruments

  • Драйвер светодиодов подсветки Texas Instruments LM3638

  • Texas Instruments TPS61230A Повышающий преобразователь 6 А / 5 В

  • DC-DC преобразователь Texas Instruments SN1705004A0 (вероятно)

Шаг 3

Идентификатор микросхемы iPad 10: шаг 3, изображение 1 из 1
Идентификация микросхемы iPad 10: шаг 3, изображение 1 из 1 | Источник - ifixit.com

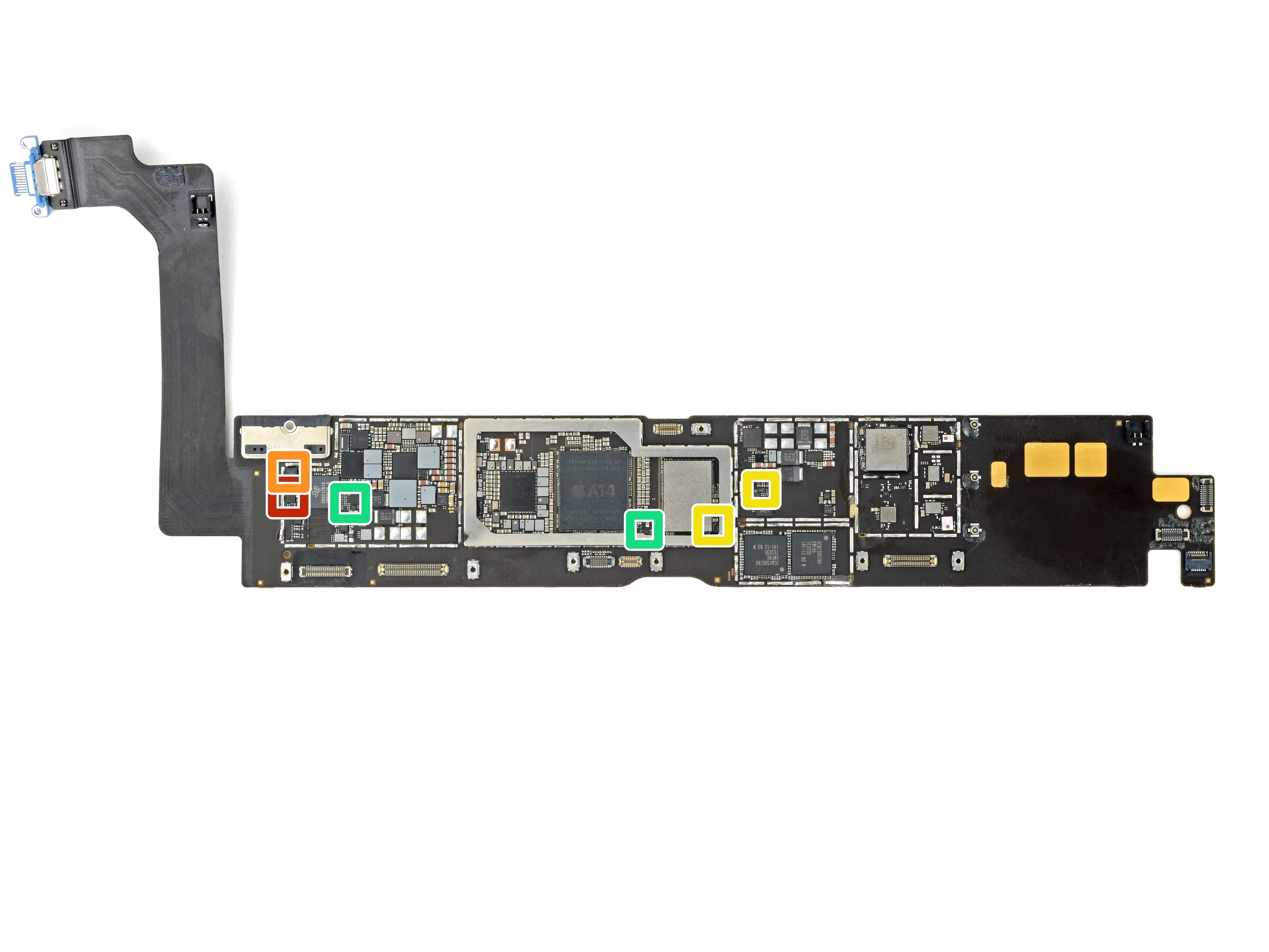

  • Идентификация микросхемы, часть 3:

  • Texas Instruments TPD4S311A Защитное устройство для порта USB Type-C

  • Texas Instruments TVS2200 защита от перенапряжения

  • Транслятор уровня напряжения/трансивер Nexperia 74AVC1T45 с двумя источниками питания

  • 1-битный мультитранслятор уровня напряжения Nexperia LSF0101

Шаг 4

Идентификатор микросхемы iPad 10: шаг 4, изображение 1 из 1
Идентификация микросхемы iPad 10: шаг 4, изображение 1 из 1 | Источник - ifixit.com

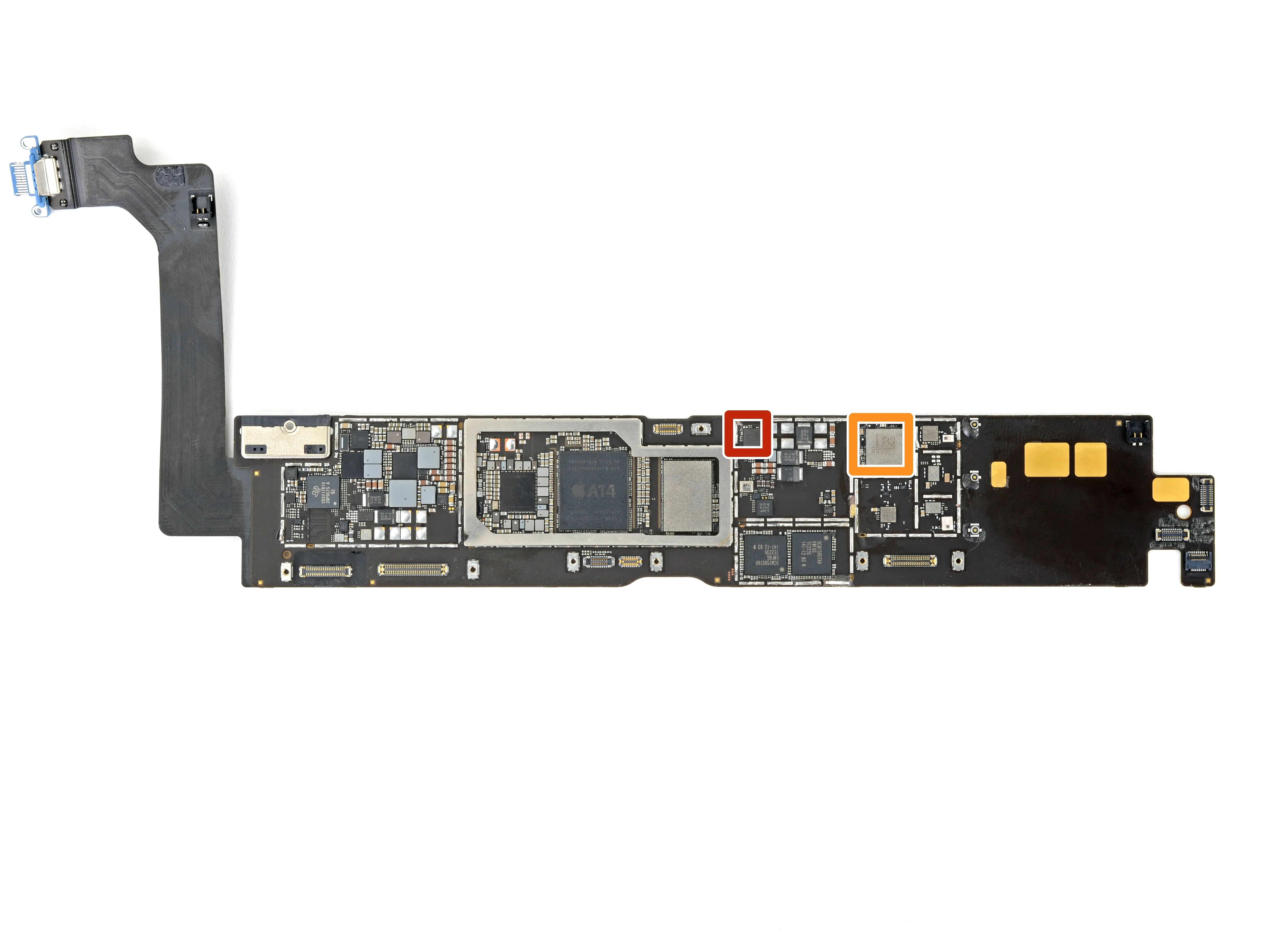

  • Идентификация микросхемы, часть 4 - подключение:

  • NXP Semiconductor SN210 NFC-контроллер с защищенным элементом

  • Модуль WiFi/Bluetooth USI 339S01015

Шаг 5

Идентификация микросхемы iPad 10: шаг 5, изображение 1 из 1
Идентификация микросхемы iPad 10: шаг 5, изображение 1 из 1 | Источник - ifixit.com

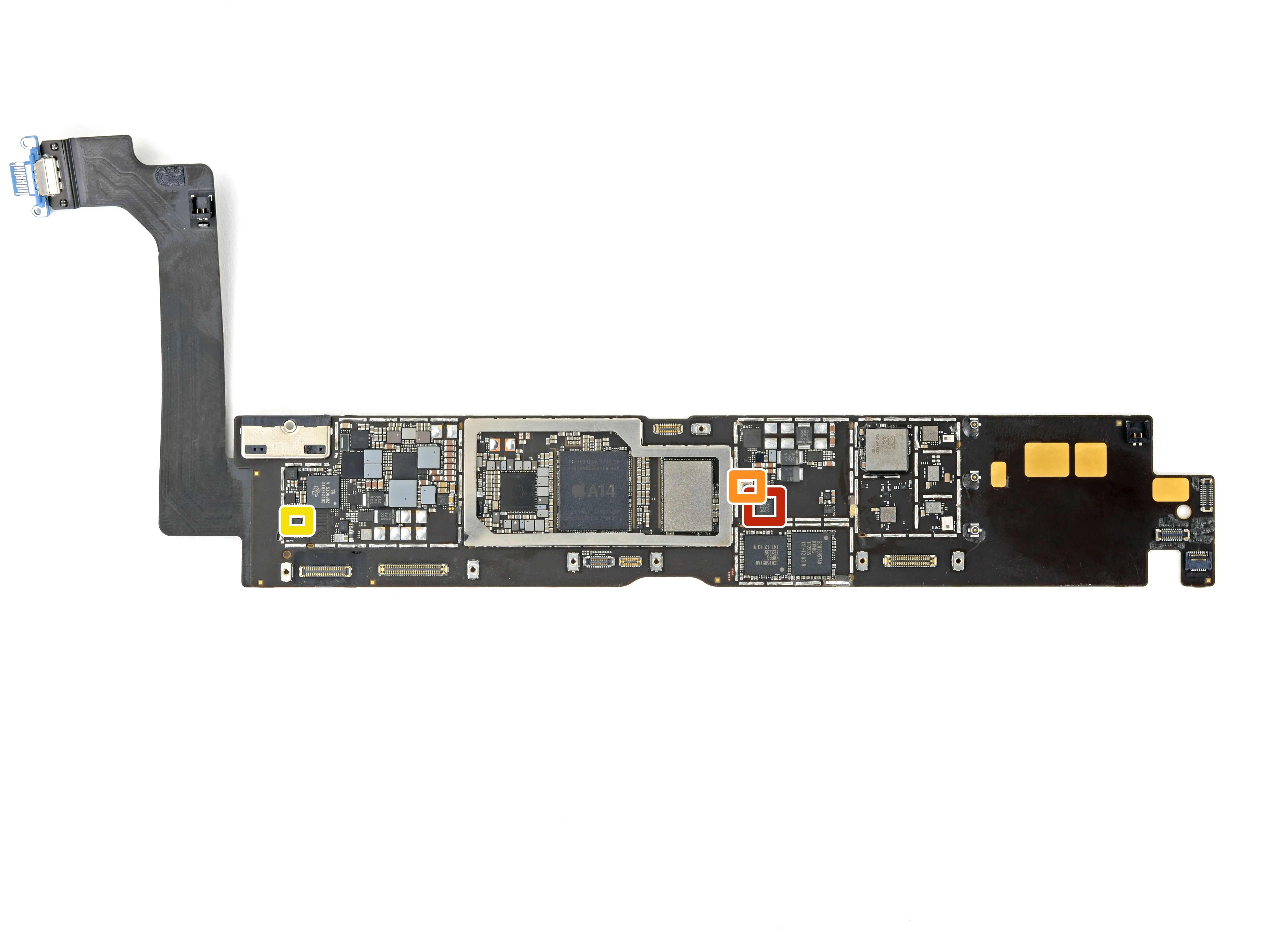

  • Идентификация чипа, часть 5 - датчики:

  • 6-осевой акселерометр/гироскоп Bosch Sensortec BMI282

  • Датчик давления Bosch Sensortec

  • Датчик Холла Alps
