Разборка iPad 2 3G GSM & CDMA

Введение

Apple решила предложить iPad 2 в нескольких вариантах, которыми могла бы гордиться компания Baskin Robbins: два цвета, три объема накопителя и три варианта подключения (только Wi-Fi, 3G GSM на AT&T и 3G CDMA на Verizon). В общем, это 18 различных версий одного и того же устройства.

Наш оригинальный разборка iPad 2 был представлен в чёрном цвете, 16 Гб, версия только с Wi-Fi. Нет абсолютно никаких причин разбирать 17 других iPad, но мы посчитали нужным хотя бы задокументировать различия между версиями только с Wi-Fi, GSM и CDMA.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разбор iPad 2 3G GSM & CDMA

• Если сравнивать GSM и CDMA версии iPad 2, то самое очевидное различие - это слот microSIM.

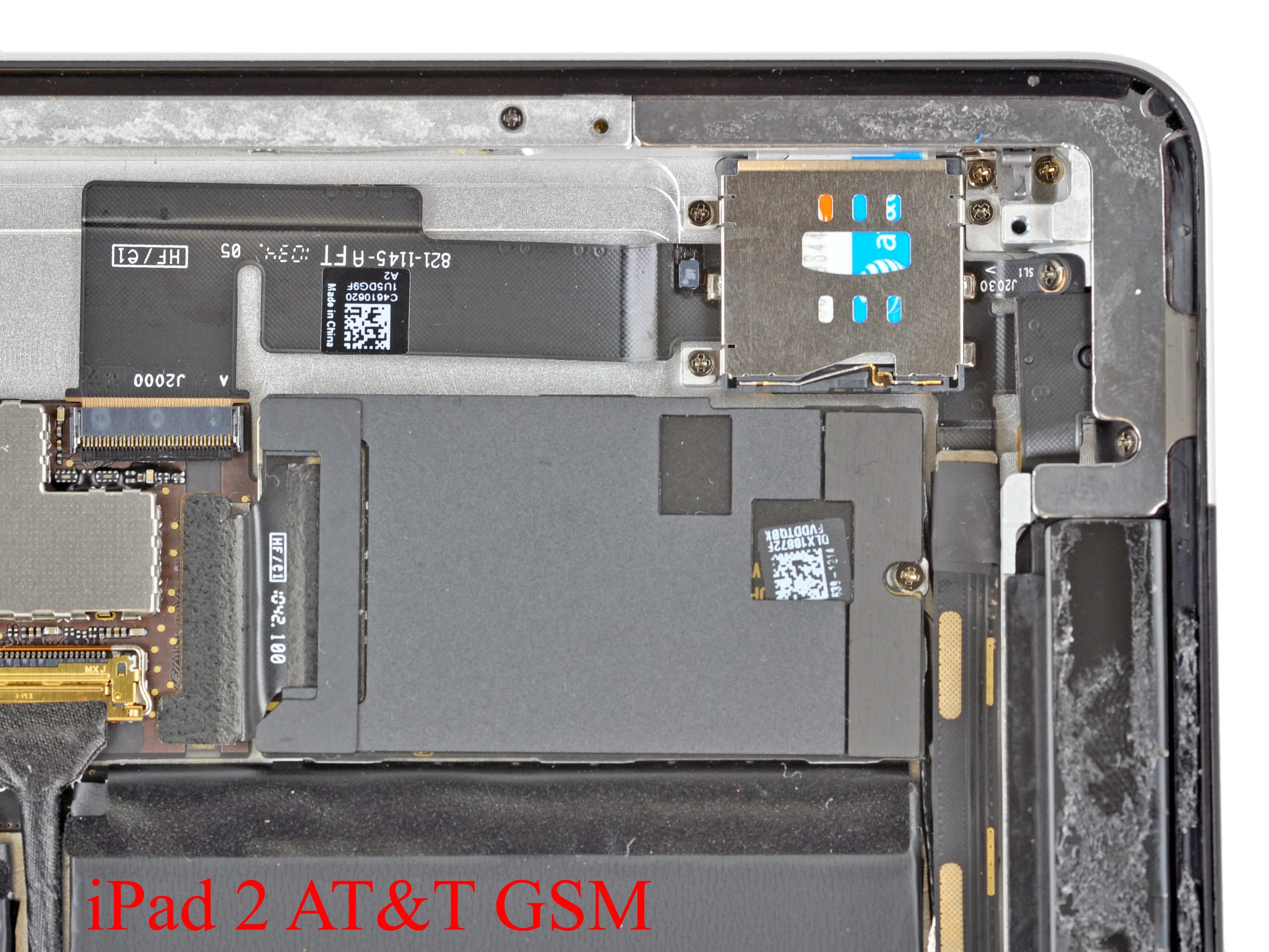

• Слот microSIM расположен в левом верхнем углу GSM iPad 2. В моделях GSM корпус обработан в этой области уникальным образом, чтобы вместить механизм извлечения SIM-карты и лоток для SIM-карты.

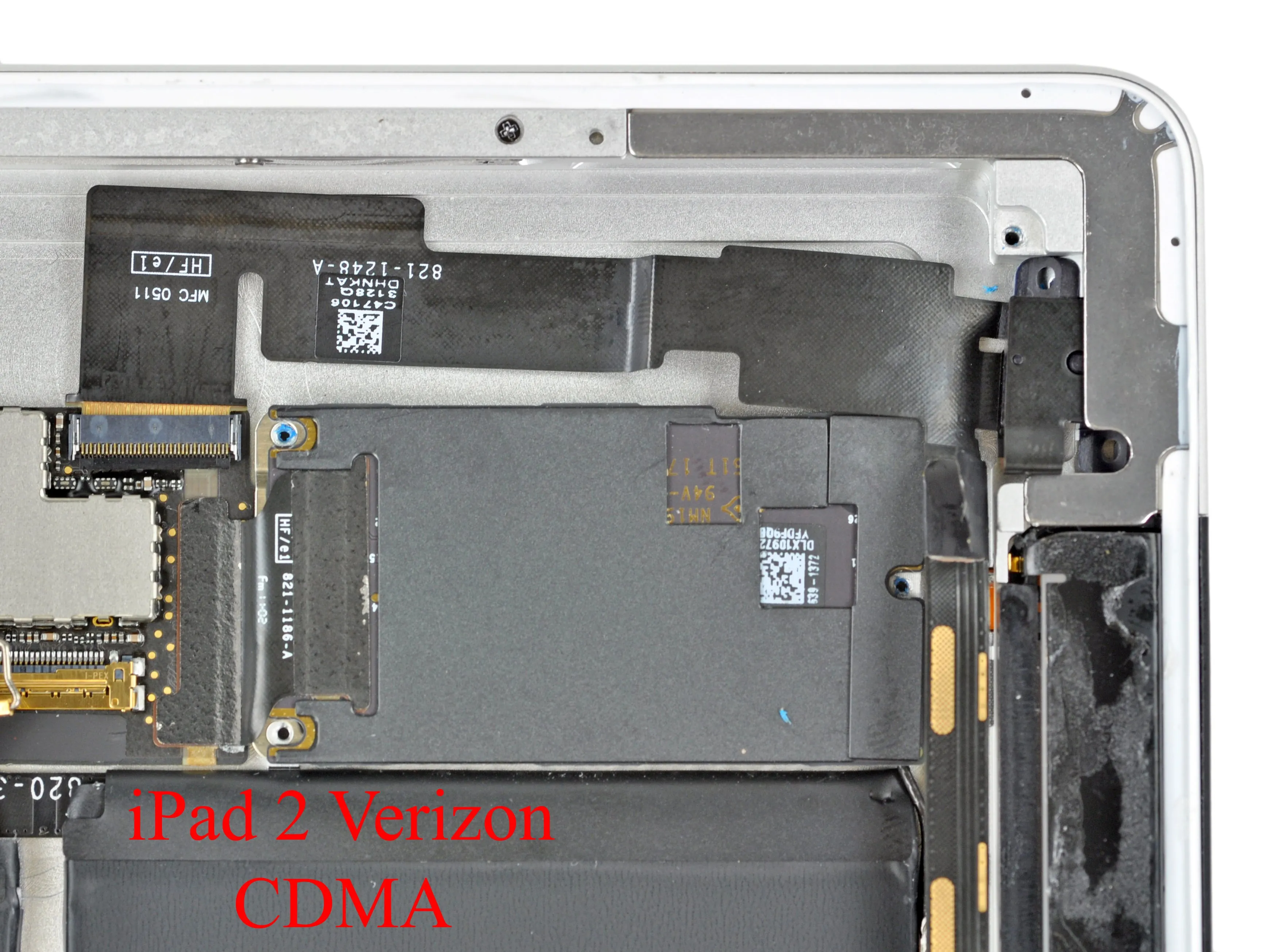

• В отличие от этого, CDMA-версия не использует SIM-карты и использует схему на плате WWAN для передачи пользовательской информации. Таким образом, во внешнем корпусе над платой WWAN образуется пустое пространство, где в GSM-версии был установлен слот microSIM.

Шаг 2

• Сверху вниз - сравнение антенн WWAN в версиях GSM, CDMA и Wi-Fi соответственно.

• В CDMA-версии iPad 2 есть еще одна антенна, которая похожа на конфигурацию антенны Verizon iPhone 4.

• Для получения дополнительной информации о том, почему для GSM и CDMA требуется разная геометрия антенн, ознакомьтесь с нашим Разбор iPhone 4 Verizon.

• Очевидно, что у версии Wi-Fi нет антенны WWAN, а значит, нет и черного пластикового окошка для антенны вдоль верхней кромки корпуса. Вместо этого она обходится цельным алюминиевым корпусом.

• Из всех трех вариантов только Wi-Fi-версию лучше держать в нагрудном кармане, если кто-то решит в вас выстрелить.

Шаг 3

• Здесь показаны показаны логические платы в моделях Wi-Fi, GSM и CDMA (перечислены сверху вниз).

• Делаете.ру показана 6-дюймовая металлическая линейка для обеспечения масштаба.

• Платы WWAN в моделях 3G подключены к своим логическим платам с помощью ленточных кабелей, смонтированных на поверхности.

• Благодаря этим кабелям плата WWAN не подлежит замене пользователем, поскольку кабели надежно (и навсегда) прикрепляют плату WWAN к логической плате.

Шаг 4

• Чипы, обеспечивающие 3G-подключение для CDMA iPad 2, включают:

• Qualcomm MDM6600 Базовый диапазон/РЧ-приемопередатчик

• Qualcomm PM8028 ИС управления питанием

• Toshiba Y890A111222KA, вероятно, DRAM + флеш MCP

• Skyworks 77710 Модуль усилителя мощности

• Skyworks 77711 Модуль усилителя мощности

• Неудивительно, что все эти чипы встречаются в Verizon iPhone 4.

Шаг 5

• Основные игроки на плате GSM iPad 2 3G включают:

• Intel 36MY1EF, содержащий 128 Мб NOR-флэш-памяти Numonyx и DDR SDRAM Elpida Mobile.

• Infineon 337S3833 Baseband Processor

• Модули передачи Skyworks & TriQuint

• Трансивер GSM/W-CDMA Infineon 338S0626

• Интегрированный монолитный GPS-приёмник Broadcom BCM4751; обновление BCM4750, установленного в iPhone 4. iPhone 4.

Шаг 6

• Сравнение разъёмов для наушников (сверху вниз): Wi-Fi, CDMA и GSM.

• По большому счету, разъемы для наушников идентичны, за исключением GSM-версии, в которой есть слот для карты microSIM.

• Поскольку CDMA-версия не имеет слота для microSIM-карты, в ней используется точно такой же разъем для наушников, как и в Wi-Fi версии.

• Внимательные читатели также заметят отсутствие разъёма для наушников в GSM-версии. Он стал жертвой нашей статьи о разъеме для наушников в iPad 2.
