Разборка iPad 2 Smart Cover

Введение

Значительную часть шумихи вокруг iPad 2 от Apple составляет загадочная обложка Smart Cover. Как она работает? Куда она крепится? Что она делает? Как такая простая вещь может быть такой многофункциональной?

Присоединяйтесь к нам, чтобы выяснить, насколько умной на самом деле является Smart Cover.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор iPad 2 Smart Cover

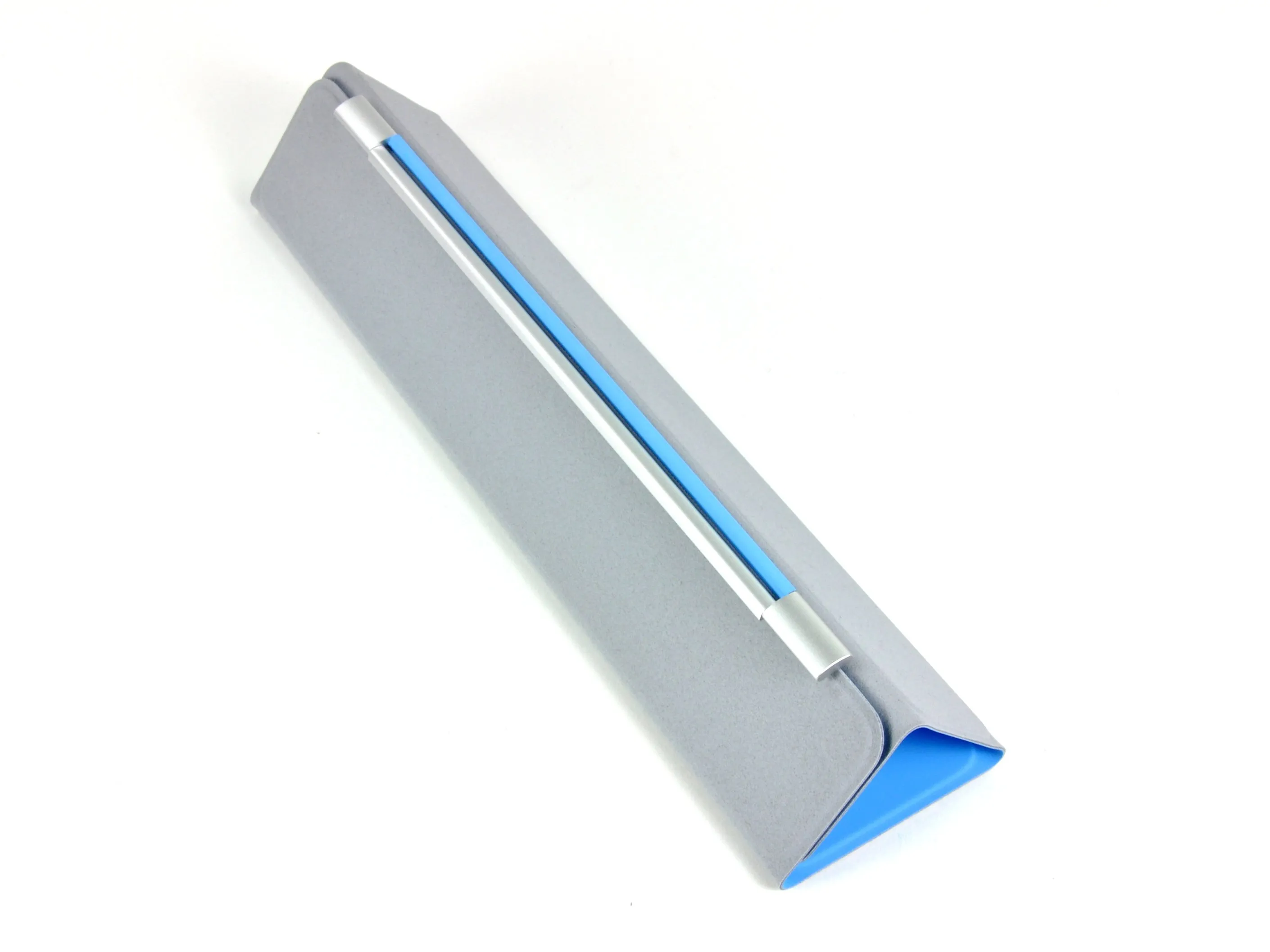

• Когда Apple анонсировала iPad 2, Стив Джобс отметил, что этот аксессуар был разработан вместе с iPad 2 ('...считайте их одним устройством'), и сделал его предметом первой необходимости.

• Мы поиграли с ним, и, похоже, он отлично сочетается с новым iPad 2. Но 'как это работает?' - задались мы вопросом...

• Нам также было интересно узнать, использует ли Apple магниты с особыми свойствами - такие, как удивительные коррелированные магниты, разработанные компанией CMR -- для обложки Smart Cover. Коррелированные магниты имеют несколько полюсов, что может способствовать уникальной функциональности этого чехла.

Шаг 2

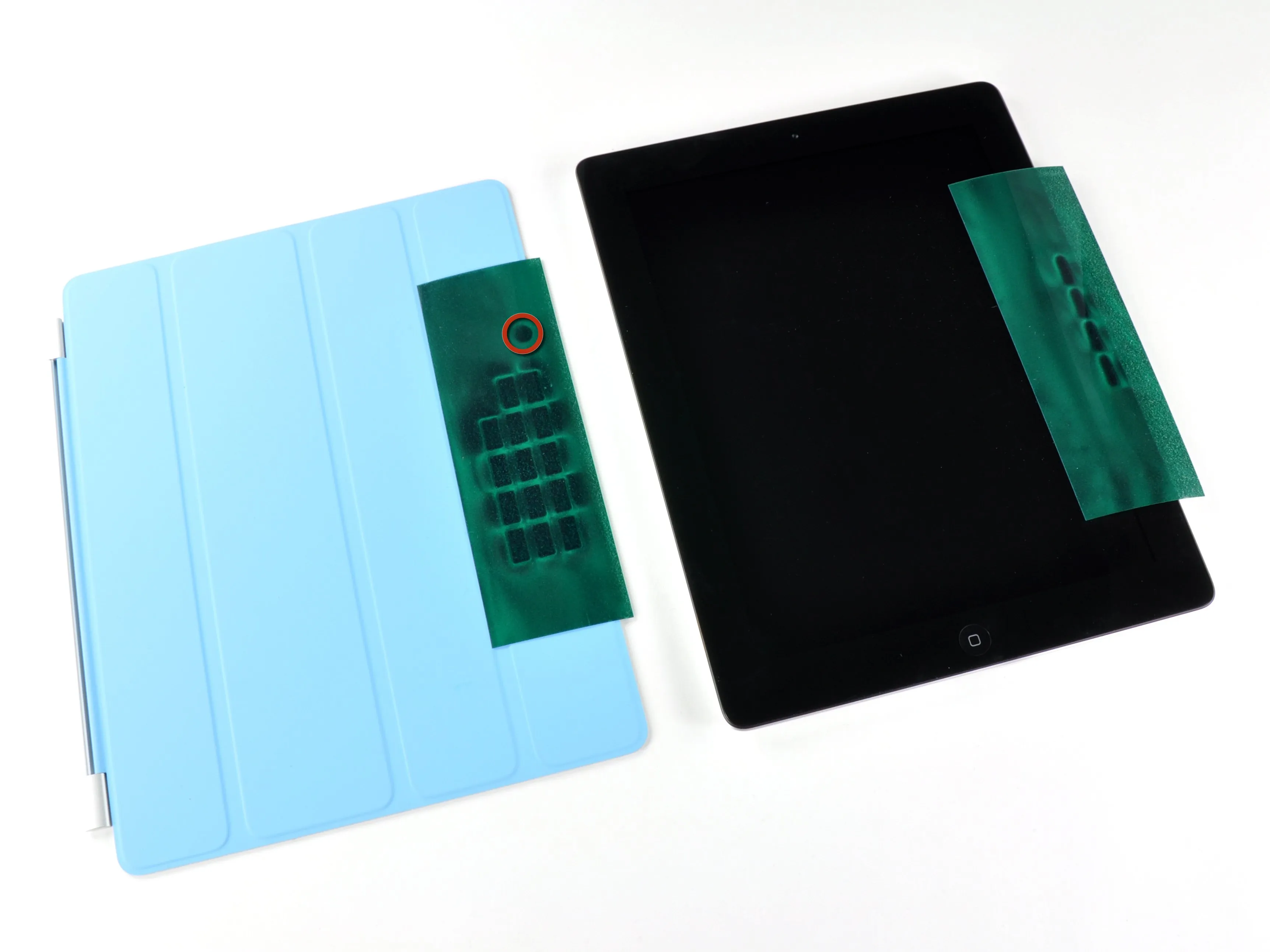

• Немного магнитной пленки творит чудеса, обнаруживая магниты, спрятанные под обложкой Smart Cover и iPad 2.

• Магнитная смотровая пленка обладает особые свойства которые позволяют ей реагировать на полюса магнита.

• В обложке Smart Cover есть один магнит, который отключает экран iPad 2. Остальные используются либо для крепления к iPad с правой стороны (крайний правый столбик магнитов), либо для формирования треугольной формы, используемой для создания подставки для iPad 2.

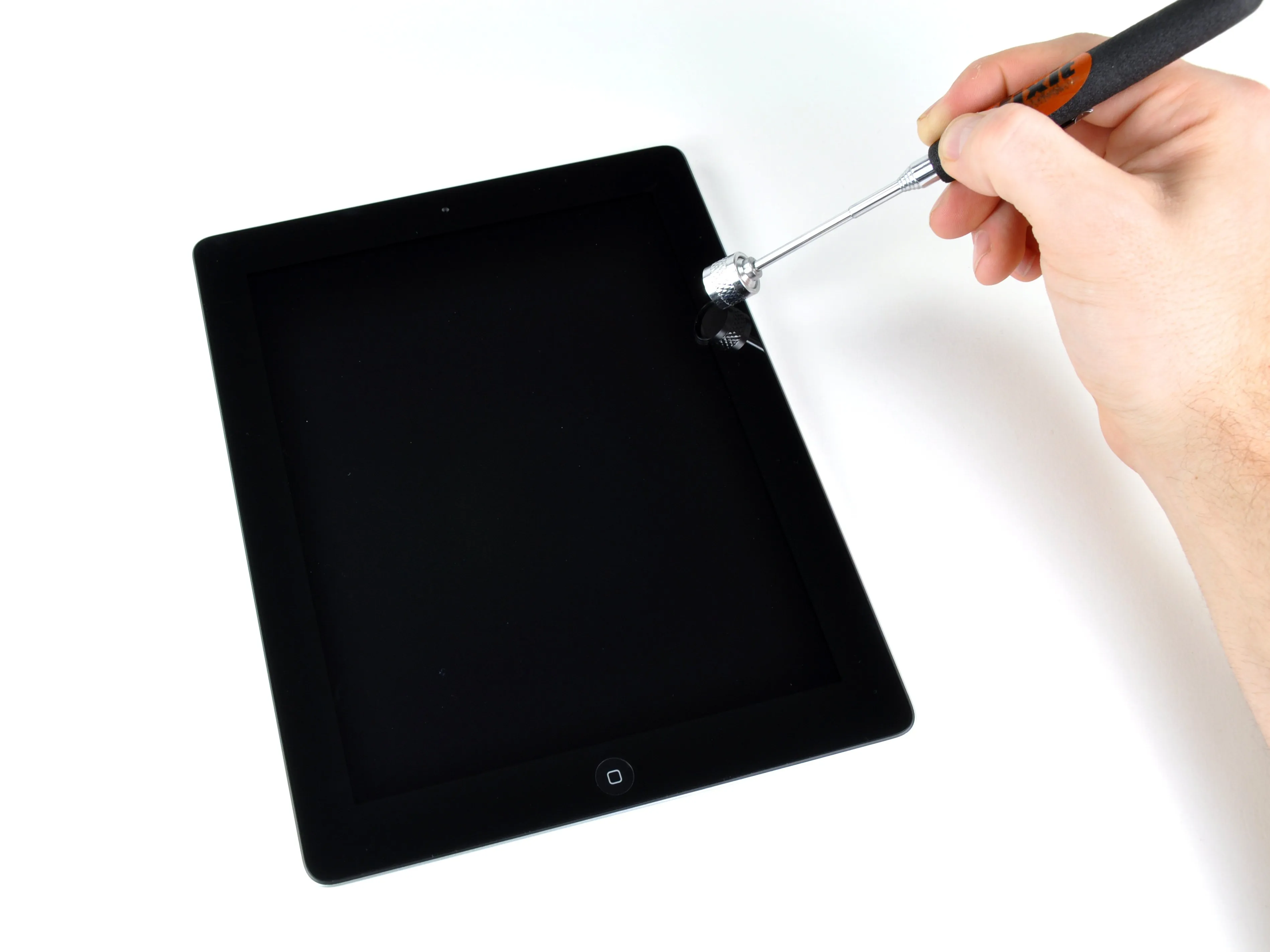

• На самом деле, чтобы включить или выключить экран iPad 2, Smart Cover не нужен. Мы использовали удобный магнитный инструмент Делаете.ру, чтобы активировать датчик сна на iPad 2.

Шаг 3

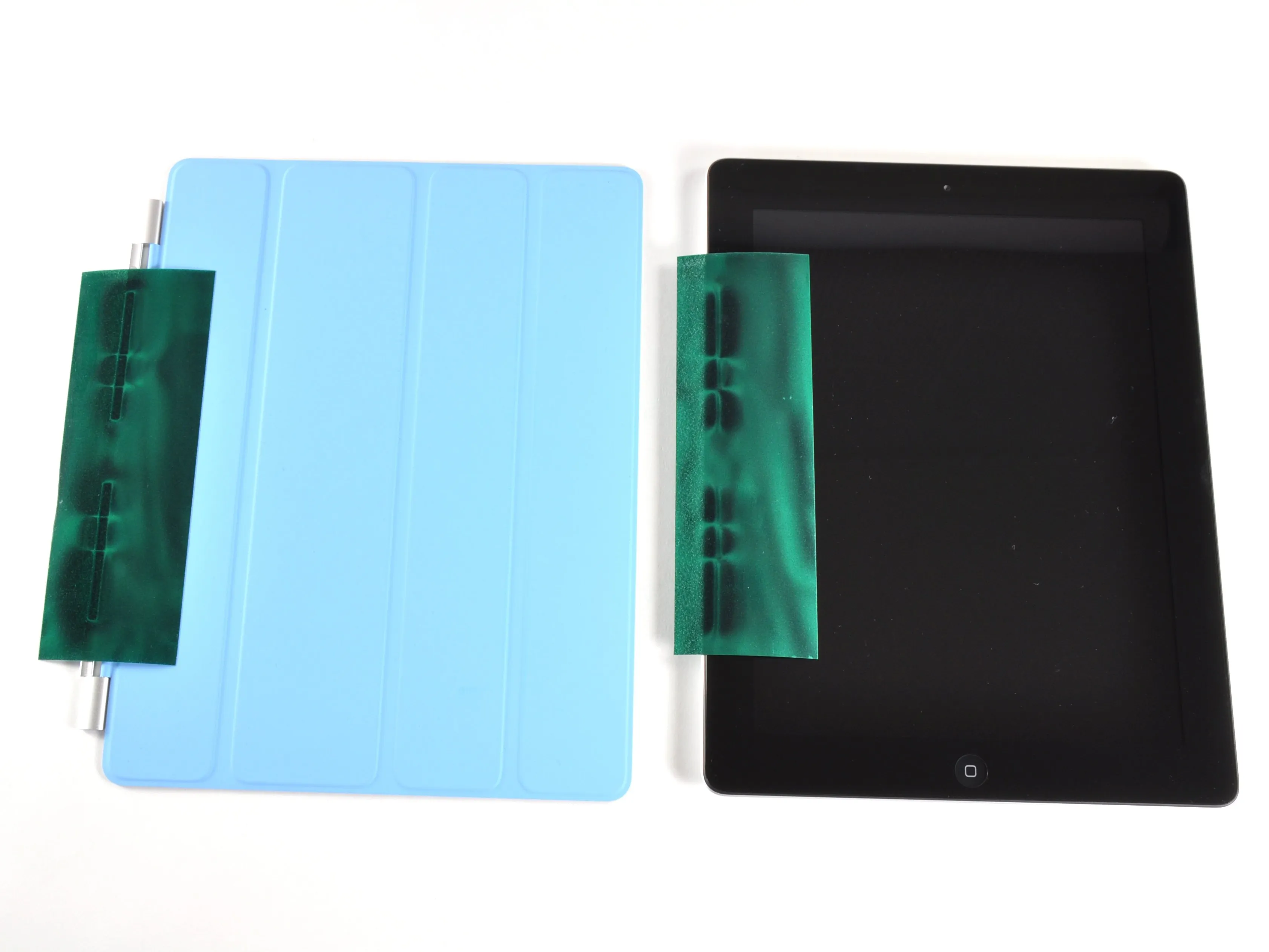

• На левой стороне обоих устройств также есть ряд магнитов. Магниты iPad 2 на самом деле встроены в боковую поверхность устройства и используются для надёжного крепления iPad 2 к Smart Cover.

• Геометрия этих магнитных массивов кажется странной: два комплекта длинных магнитов соседствуют с двумя короткими. (Подсказка: мы объясним это позже...)

Шаг 4

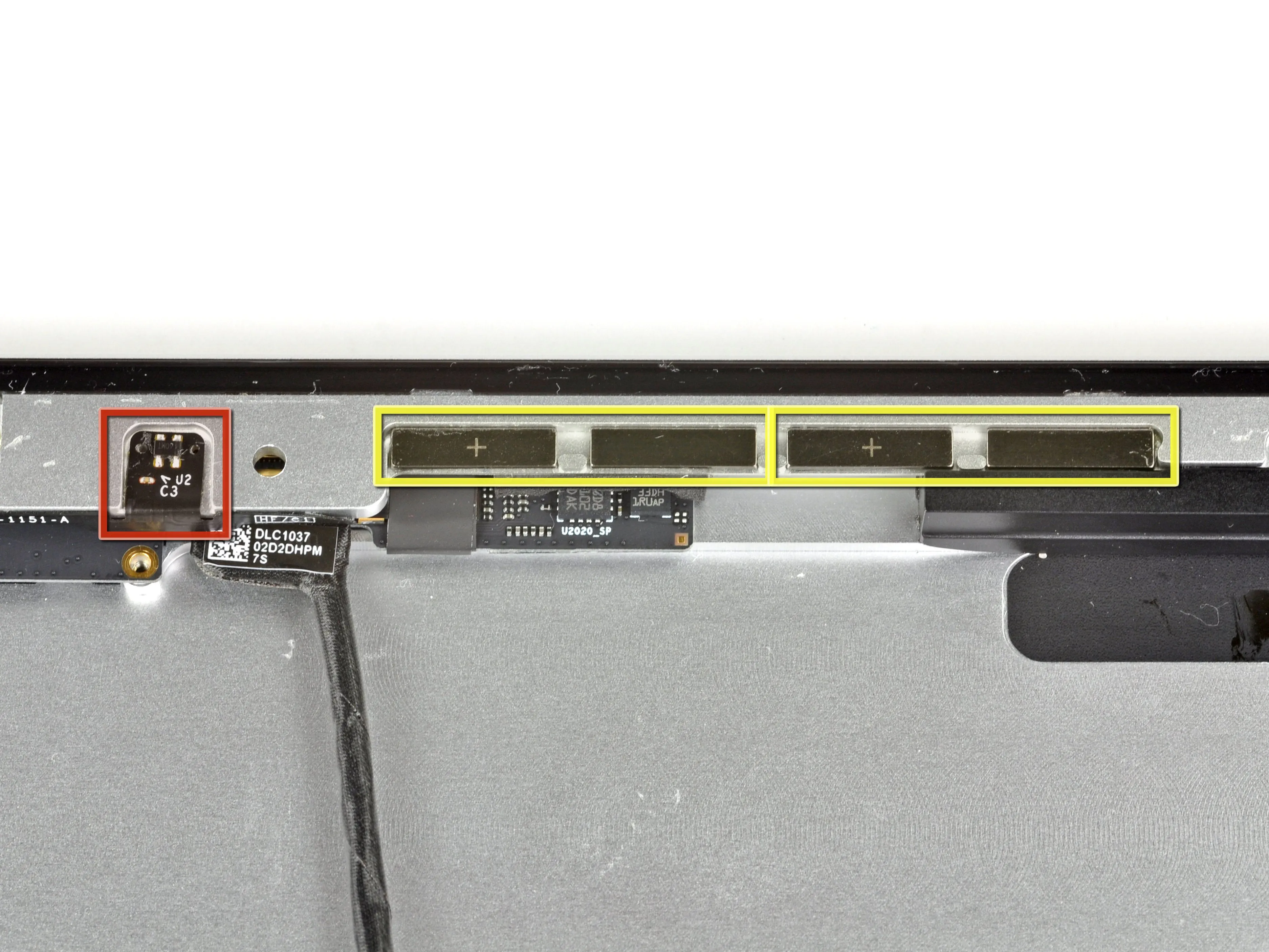

• Мы уже разбирали iPad во время разборкитак что вот вам взгляд на все самое интересное изнутри...

• Датчик сна. Это маленький датчик, который реагирует на круглый магнит Smart Cover для включения/выключения экрана iPad 2.

• Этот ряд магнитов плотно прижимает обложку Smart Cover к iPad 2 (с правой стороны). Обратите внимание, что на магнитах указана их полярность, и они чередуются: + - + - .

• Попеременная полярность магнитов в iPad 2 дополняется противоположной полярностью магнитов в Smart Cover (- + + - +), благодаря чему Smart Cover всегда сидит в одной и той же ориентации.

Шаг 5

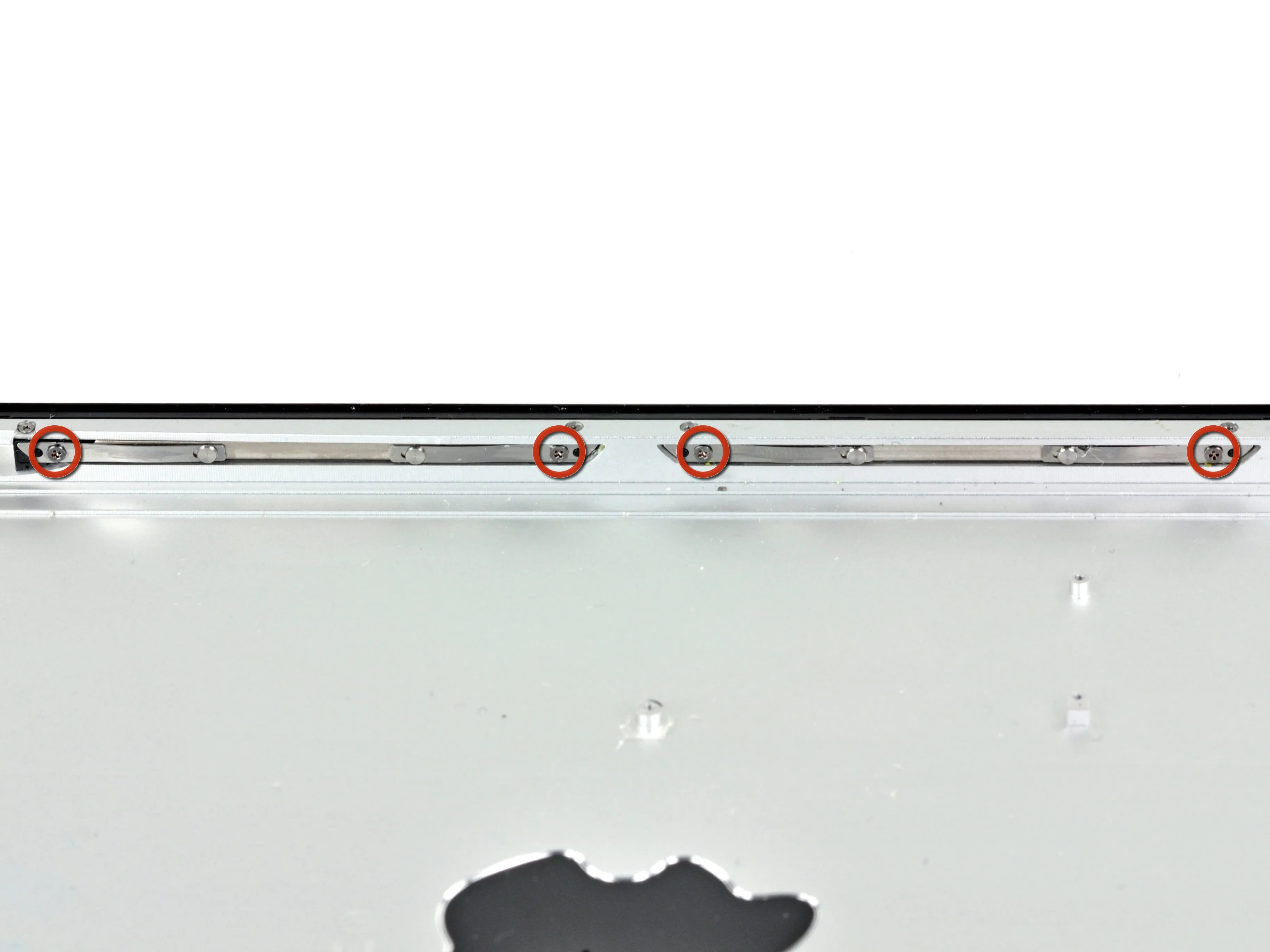

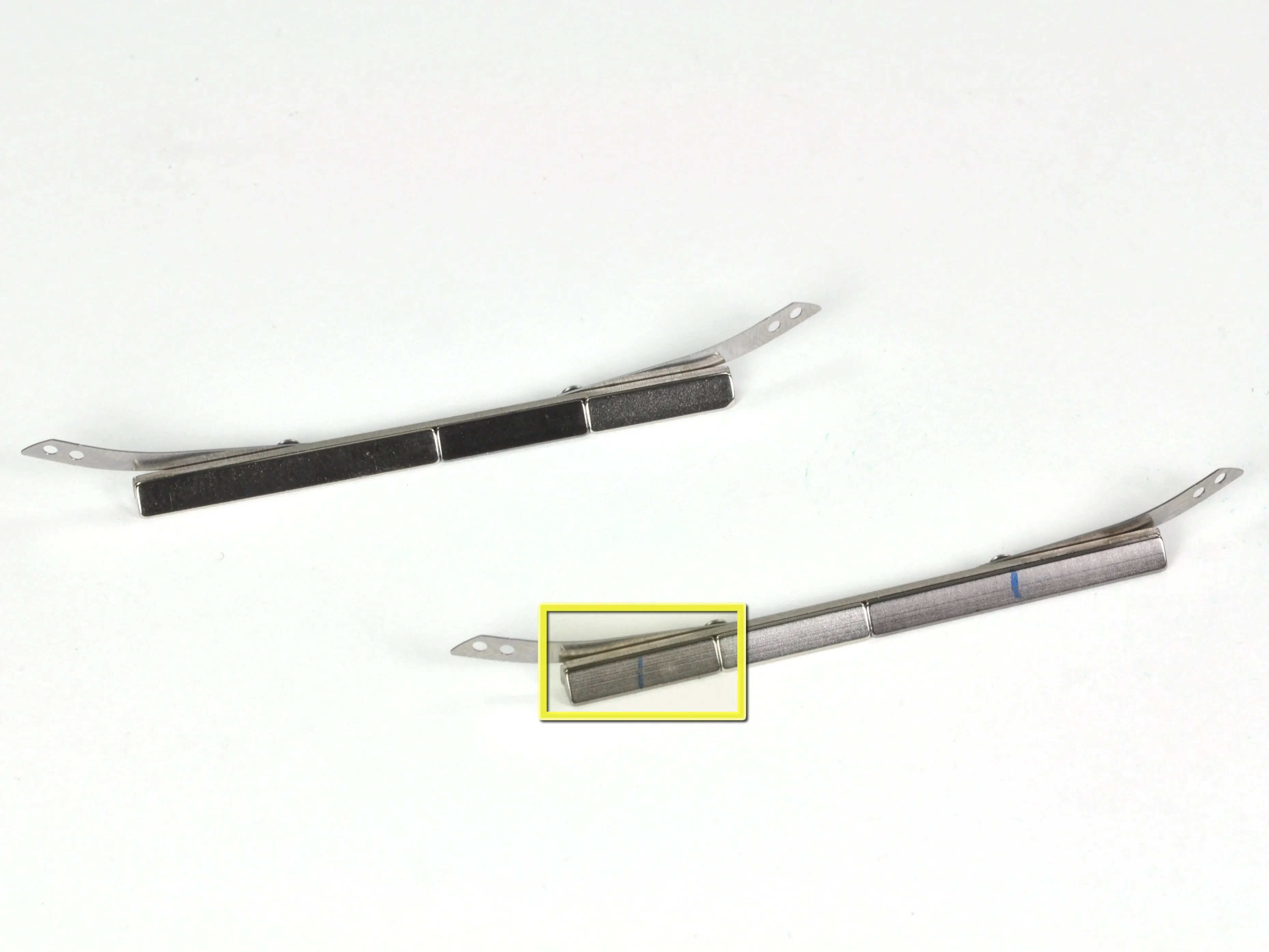

• Это магниты на левой стороне iPad 2 - те самые, которые притягивают рамку Smart Cover. Они встроены в заднюю крышку iPad 2 и удерживаются на месте четырьмя винтами Phillips #00.

• Эти магниты имеют такой же округлый контур, как и внешняя поверхность алюминиевого корпуса iPad 2. Это позволяет обеспечить наилучшее соединение между магнитами в iPad 2 и магнитами в рамке Smart Cover.

• Интересно, что полярность этих магнитов была отмечена вручную - синей черточкой, написанной маркером, - вместо того, чтобы полярность была нанесена на них машинным способом.

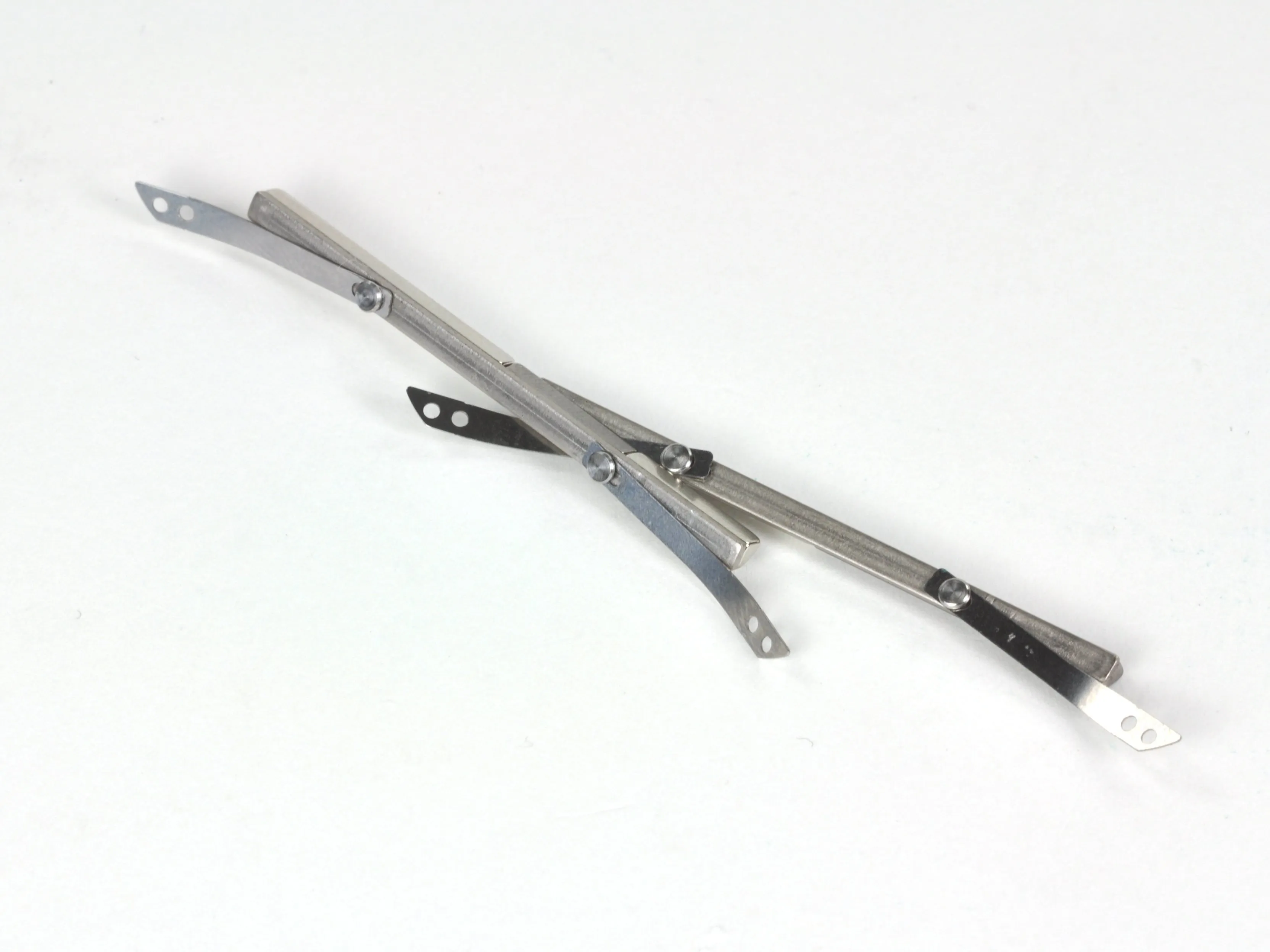

• Примерно через 10 секунд после того, как мы сделали второй снимок, магниты естественным образом притянулись друг к другу и соединились - они очень сильные!

Шаг 6

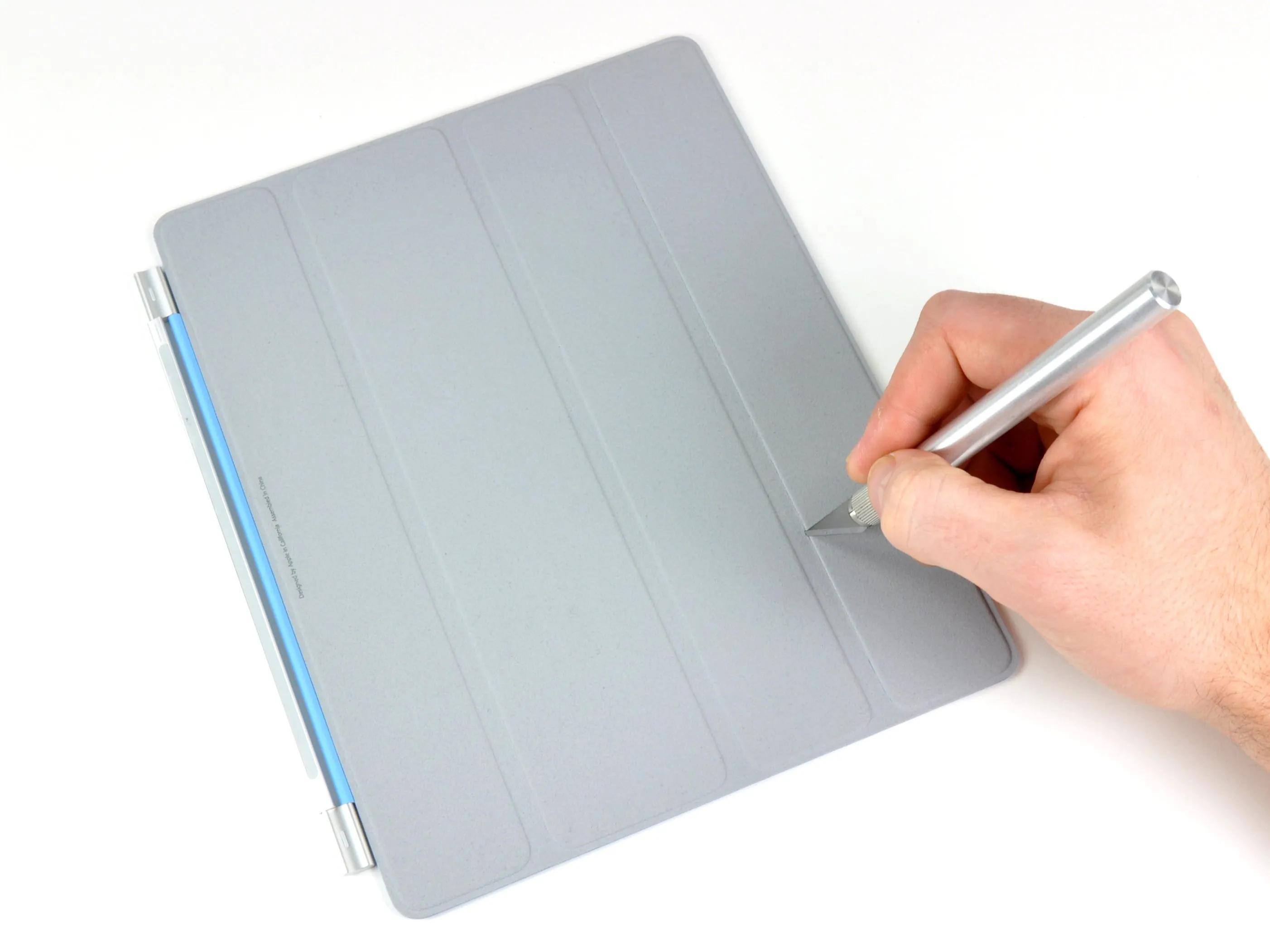

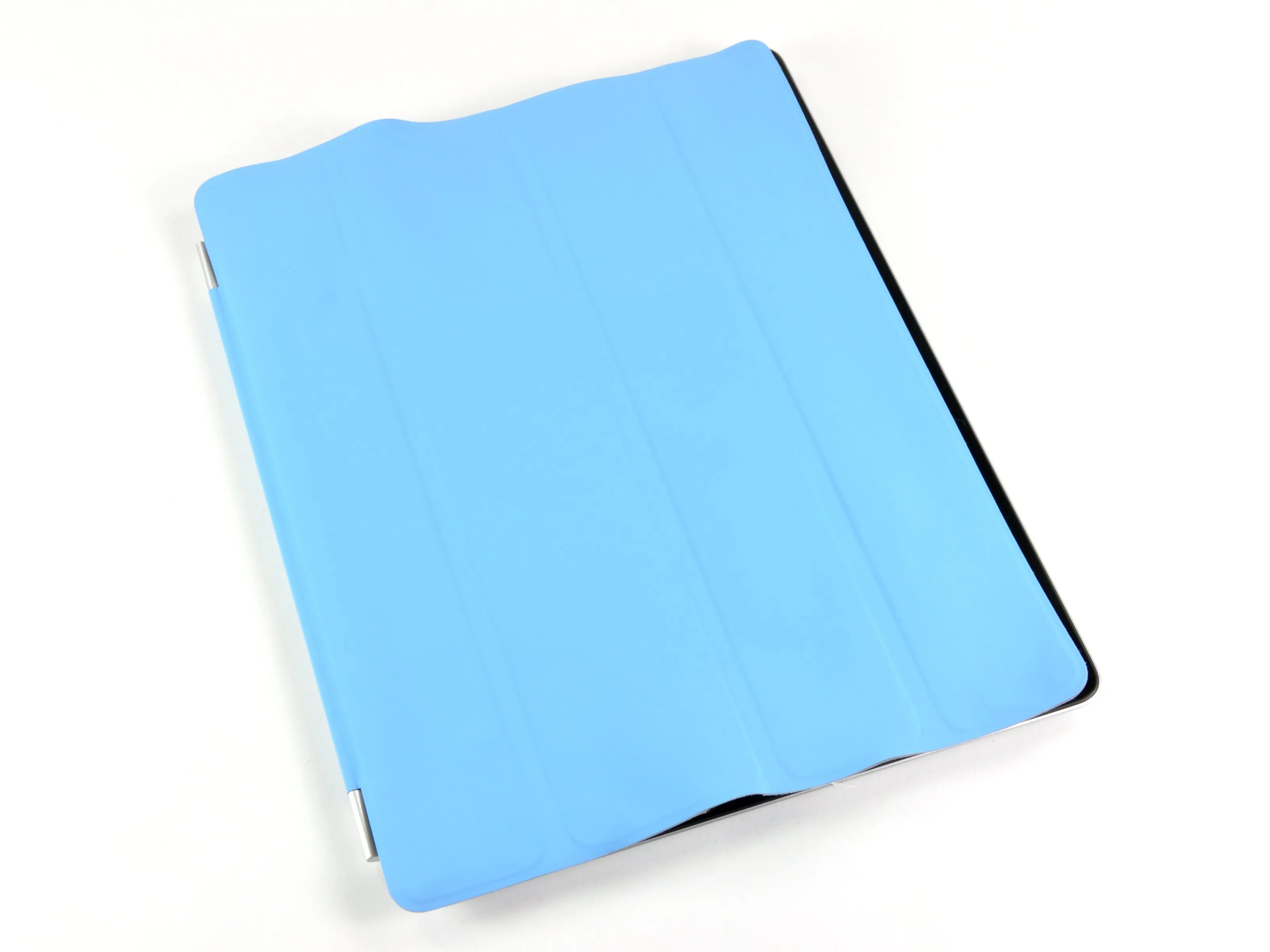

• На этом разборка iPad завершена. А что же с обложкой Smart Cover? Есть только один способ выяснить это - подвергнуть ее скальпелю.

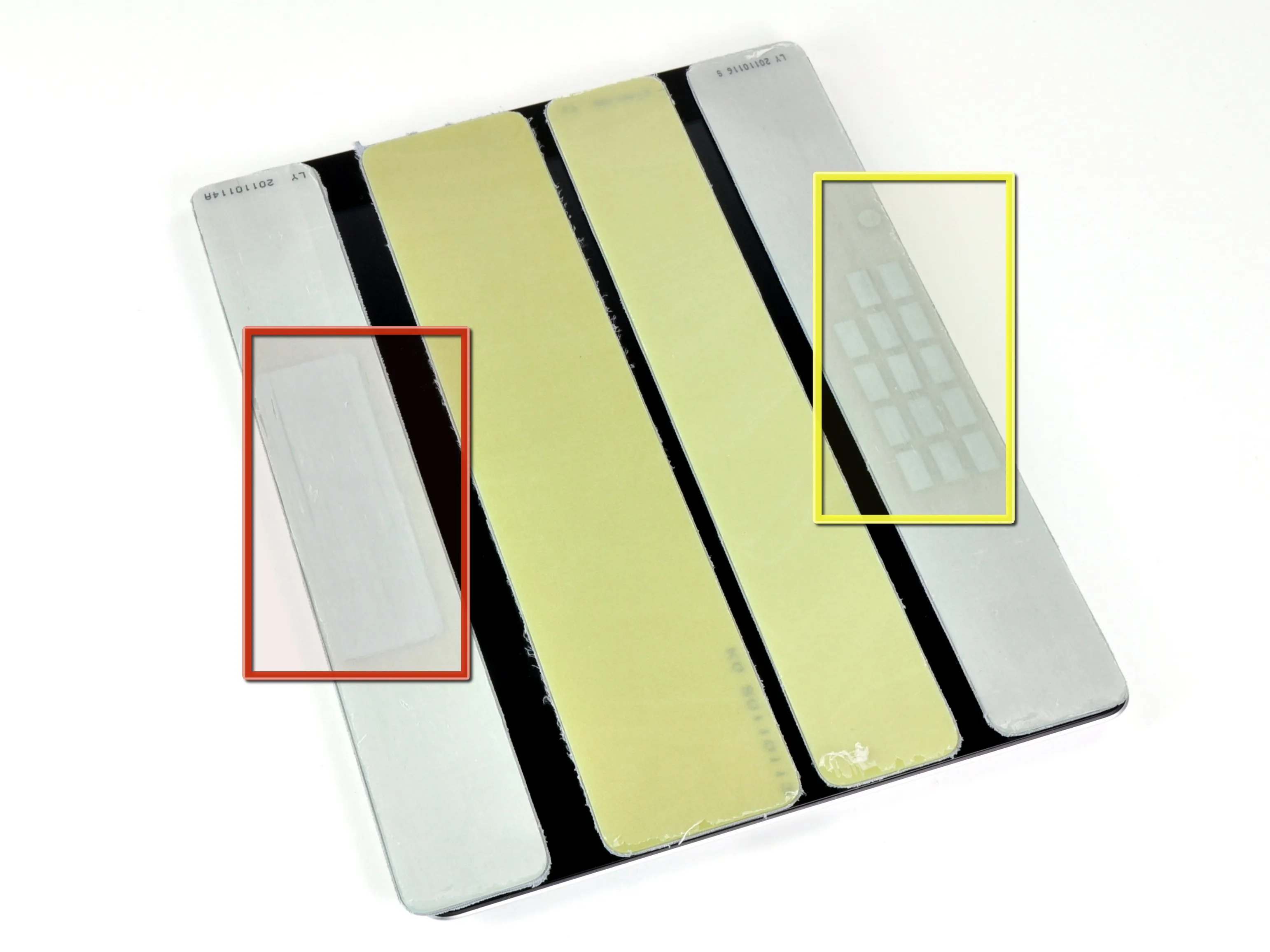

• Внутри обложки Smart Cover мы обнаружили следующее:

• Большую металлическую пластину, заключённую в пластик, которая крепится к магнитам, образуя подставку.

• Две желтые пластиковые пластины посередине, которые служат исключительно для поддержки конструкции.

• Стопка магнитов, которую мы обнаружили ранее с помощью нашей магнитной пленки для просмотра.

• Ранее нам было интересно, почему Apple решила использовать так много магнитов на правой стороне Smart Cover. Им нужно было как минимум четыре, чтобы дополнить те, что были в iPad 2, но зачем еще десять?

• Для формирования треугольной подставки использовалось соединение стали с магнитом (которое слабее, чем соединение магнита с магнитом), и поэтому им понадобилось больше магнитов, чтобы чехол не развалился на части во время использования.

• Оказалось, что чехол работает не так хорошо, когда вы вынимаете магниты, стальную пластину и пластиковые структурные опоры.

Шаг 7

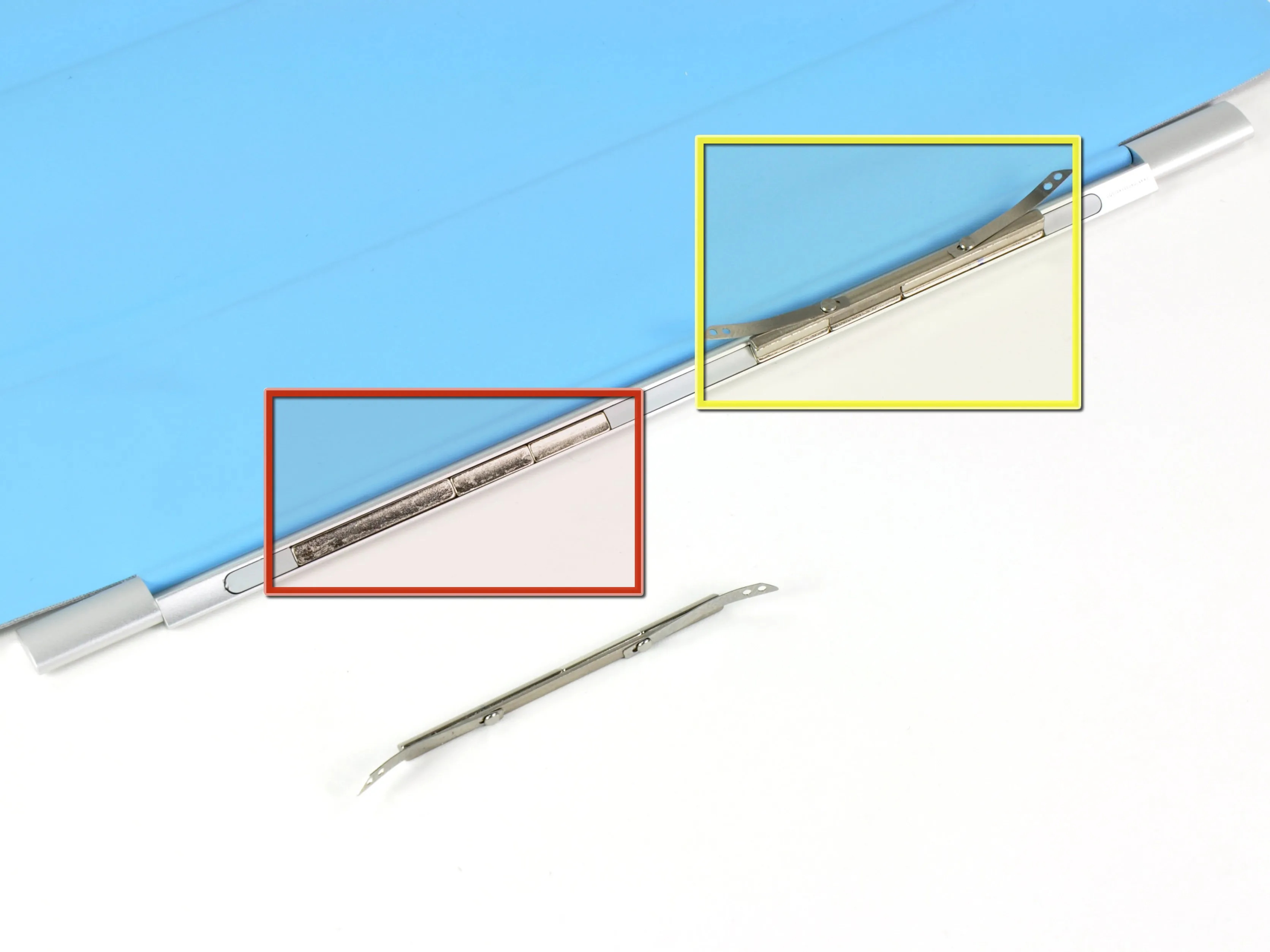

• Левая рамка обложки Smart Cover содержит в общей сложности шесть магнитов - два больших и четыре поменьше.

• Мы просто не можем оторвать эти штуки друг от друга! Магниты в рамке iPad 2 к моменту съёмки совершили солидный двухдюймовый прыжок по столу. Их притяжение друг к другу просто поразительно!

• Обратите внимание на дополняющую форму и полярность. Эти массивы магнитов специально разработаны так, чтобы прикрепляться только к одному другому массиву, поэтому прикрепить Smart Cover неправильно (вверх ногами, со смещением на пару дюймов и т. д.) будет довольно сложно.

Шаг 8

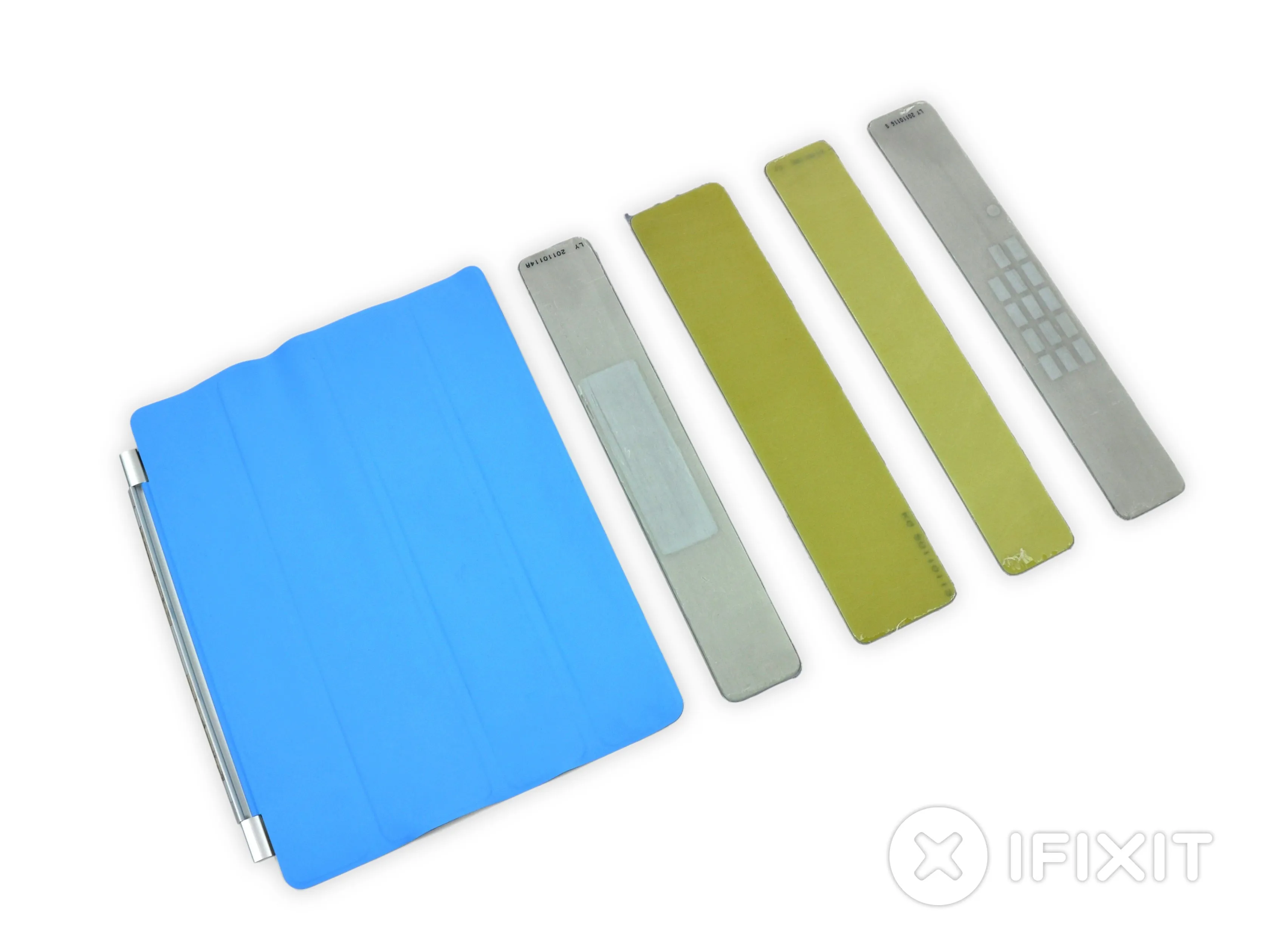

• Оценка ремонтопригодности умной крышки iPad 2: 0 из 10 (10 - самый простой ремонт)

• В этом устройстве практически нечего ремонтировать. Apple явно не задумывалась о ремонте при его разработке.

• Разрезав его, вы уже не сможете вернуться назад - вы не сможете собрать его снова.

• Внутри не было найдено ни одного коррелирующего магнита. Apple предпочла использовать скучные, стандартные двухполюсные магниты внутри iPad 2 и Smart Cover.

• Конечно, мы полностью шутим с оценкой ремонтопригодности.
