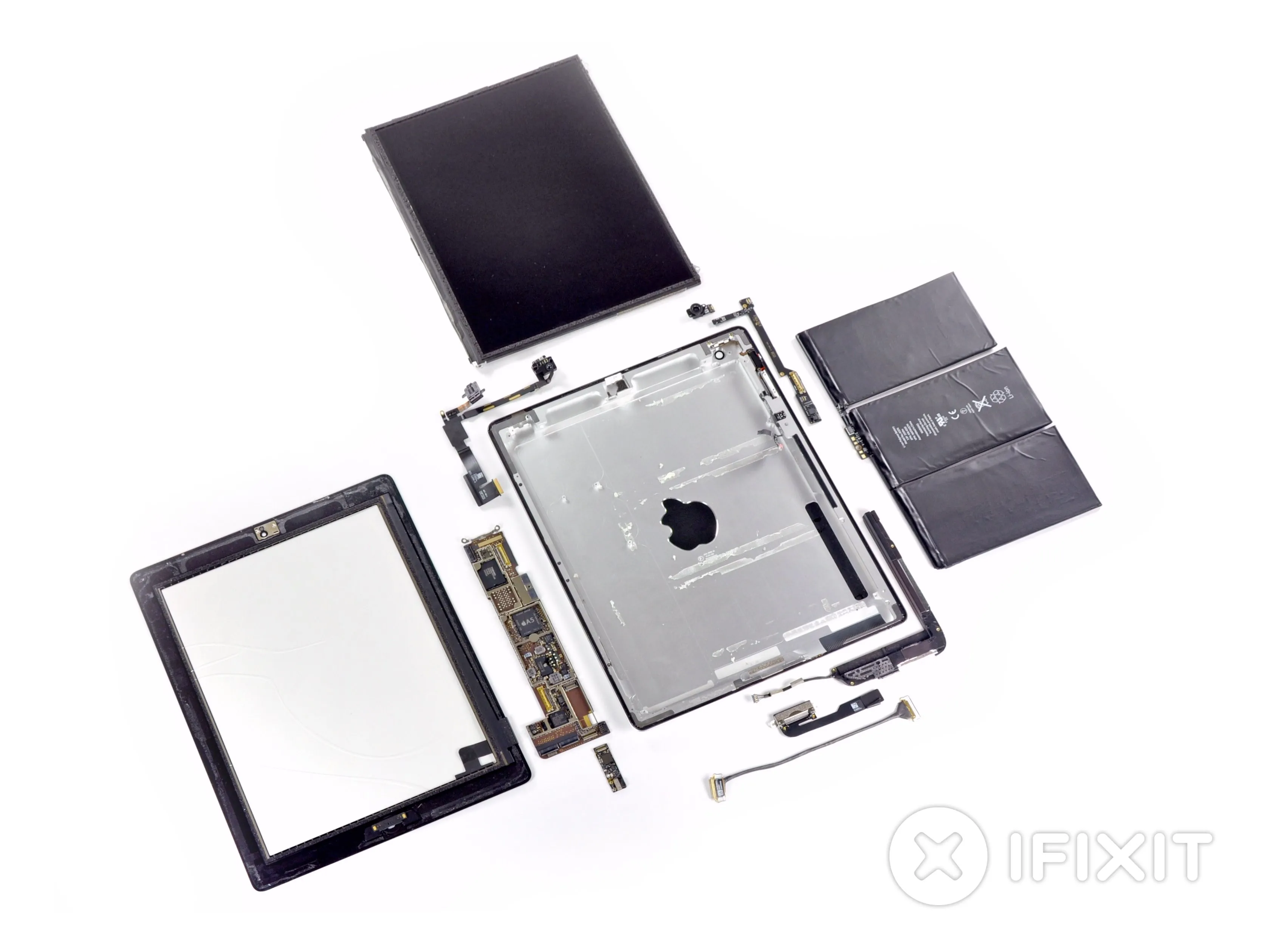

Разборка iPad 2 Wi-Fi EMC 2415

Введение

Мы получили в свои руки новейший планшет Apple, iPad 2, 11 марта 2011 года. Следите за нами в Twitter чтобы получать все последние обновления.

Посмотрите видеоанализ MJ видеоанализ всех крутых вещей, которые мы нашли в iPad 2!

Что вам нужно

Инструменты

•

•

•

•

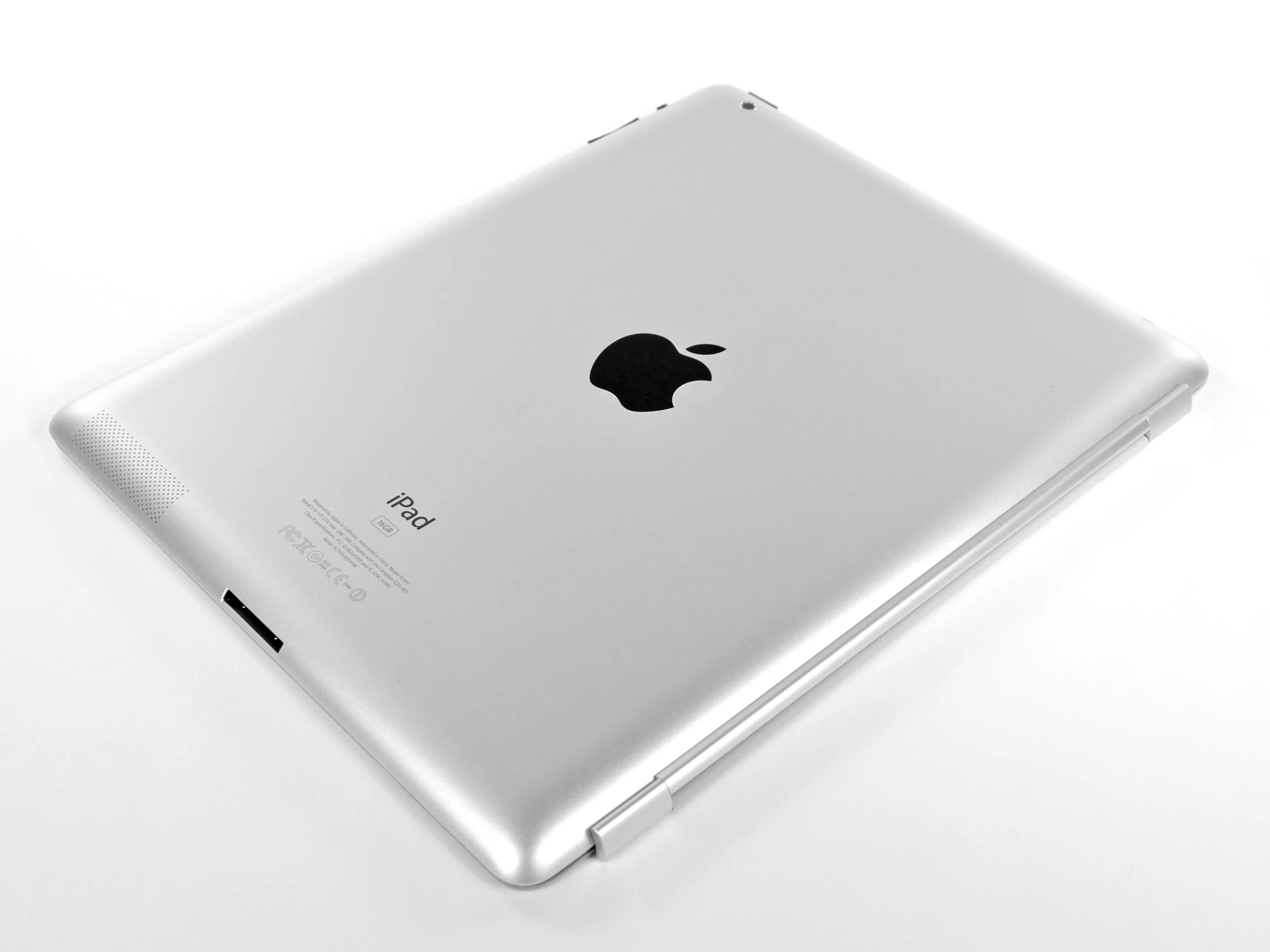

Шаг 1 Разборка iPad 2 Wi-Fi EMC 2415

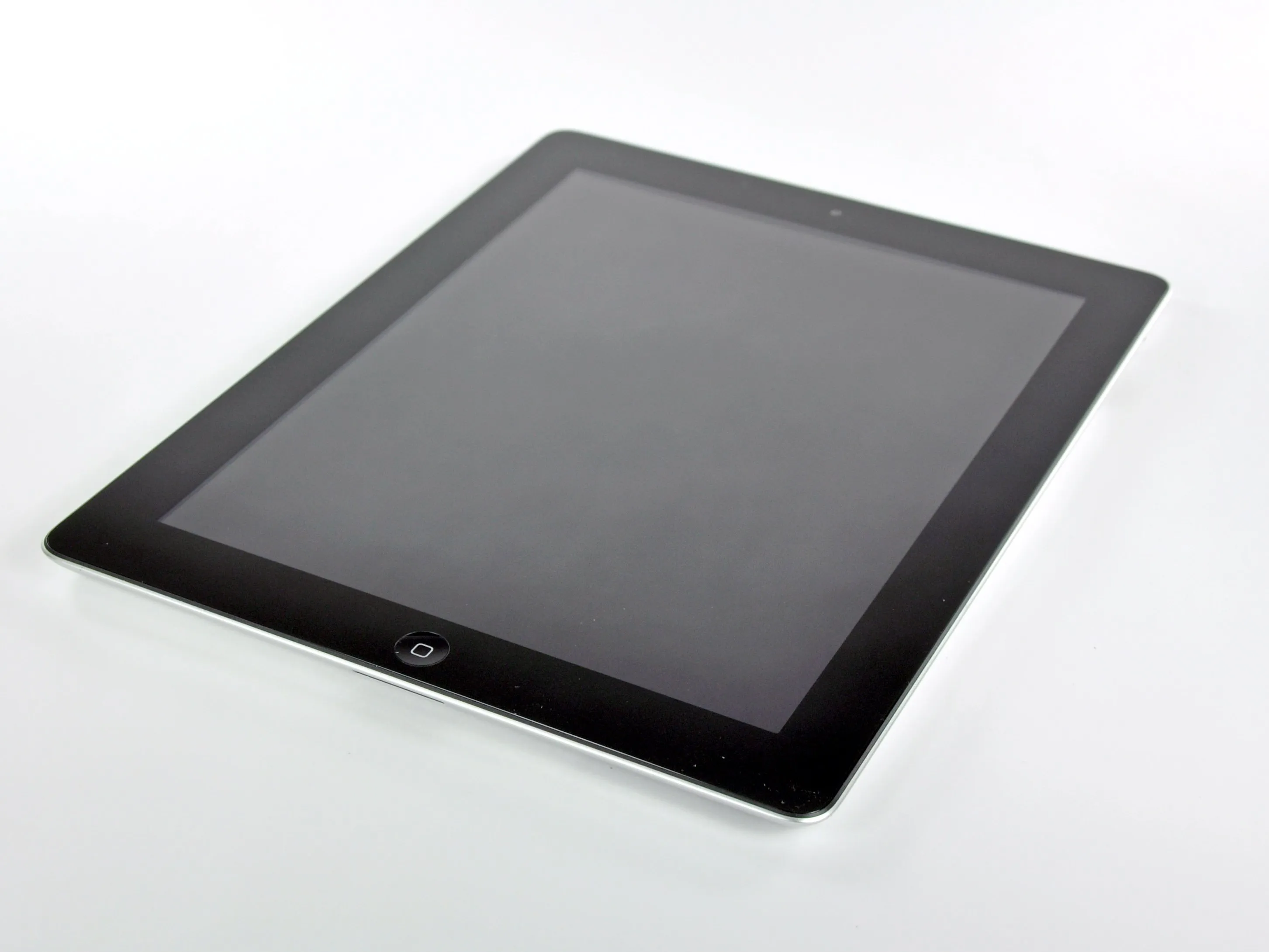

• Наконец-то!!! iPad вернулся в Делаете.ру! И на этот раз в его названии появилась цифра 2, а значит, iPad 2!

• После долгожданного дебюта iPad 2 должен заполнить пробелы, оставленные iPad первого поколения.

• Технические характеристики:

• Двухъядерный процессор Apple A5 с тактовой частотой 1 ГГц

• 512 МБ оперативной памяти LPDDR2

• 16/32/64 ГБ внутренней памяти

• 9,7-дюймовый глянцевый Multi-Touch дисплей со светодиодной подсветкой и технологией IPS (1024 x 768)

• Задняя камера HD (720p) + фронтальная камера VGA

Шаг 2

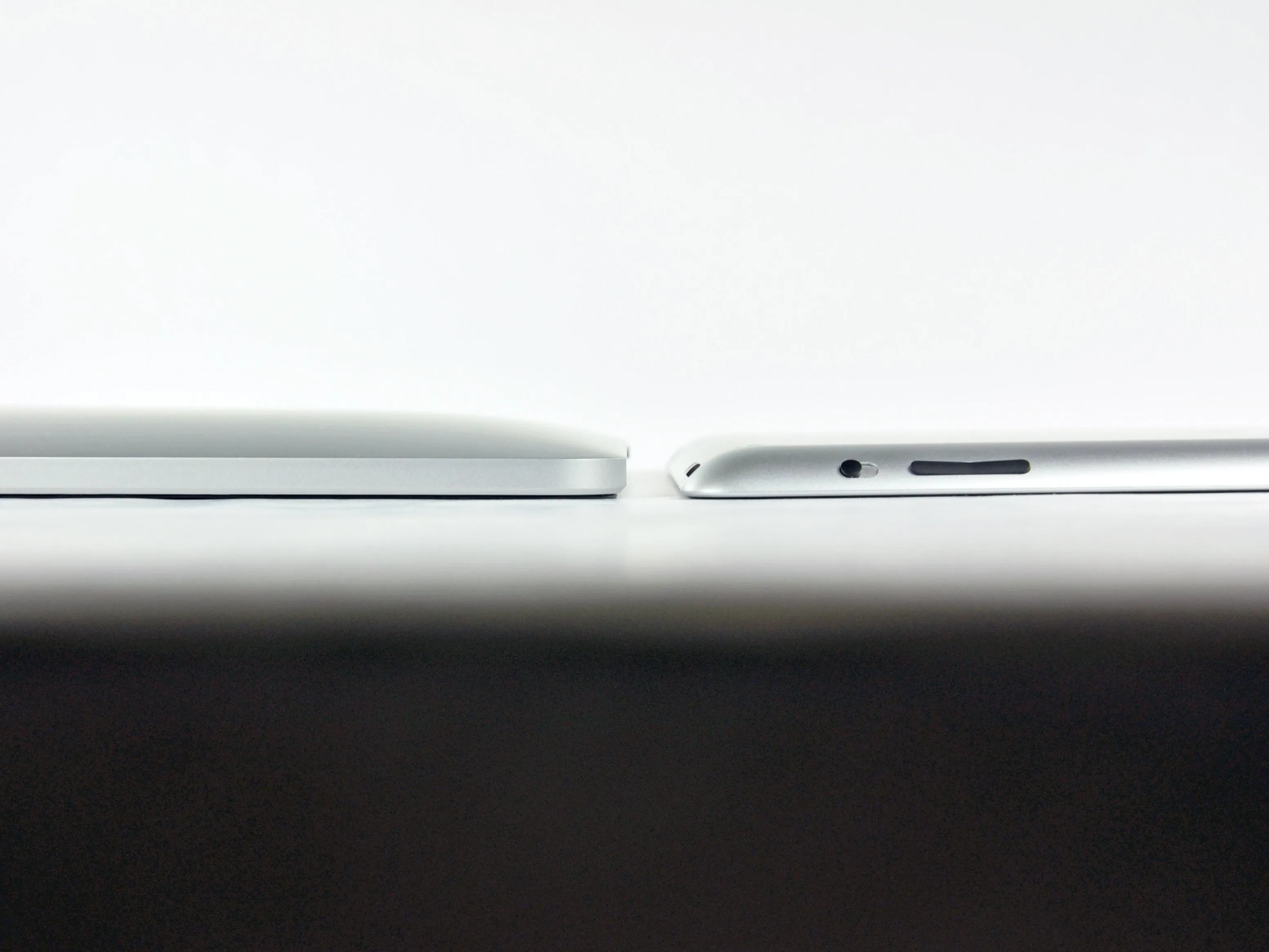

• Сравнение толщины. Вы определённо можете увидеть сужающийся край iPad 2, когда он находится рядом со старой версией.

• Мы предполагаем, что больше нет зажимов, удерживающих переднюю панель на месте - теперь она приклеена, как у 4-го поколения iPod Touch.

• Новый форм-фактор iPad с коническими краями, большой iPod Touch шутки, конечно же, не утихают.

• Apple обобщила изменения в 6 коротких фразах. 'Тоньше. Легче. Быстрее. FaceTime. Умные чехлы. 10-часовая батарея'.

• Время автономной работы 10 часов - это то же самое, что и у оригинального iPad, но это впечатляет, учитывая, что устройство стало тоньше, легче и быстрее.

Шаг 3

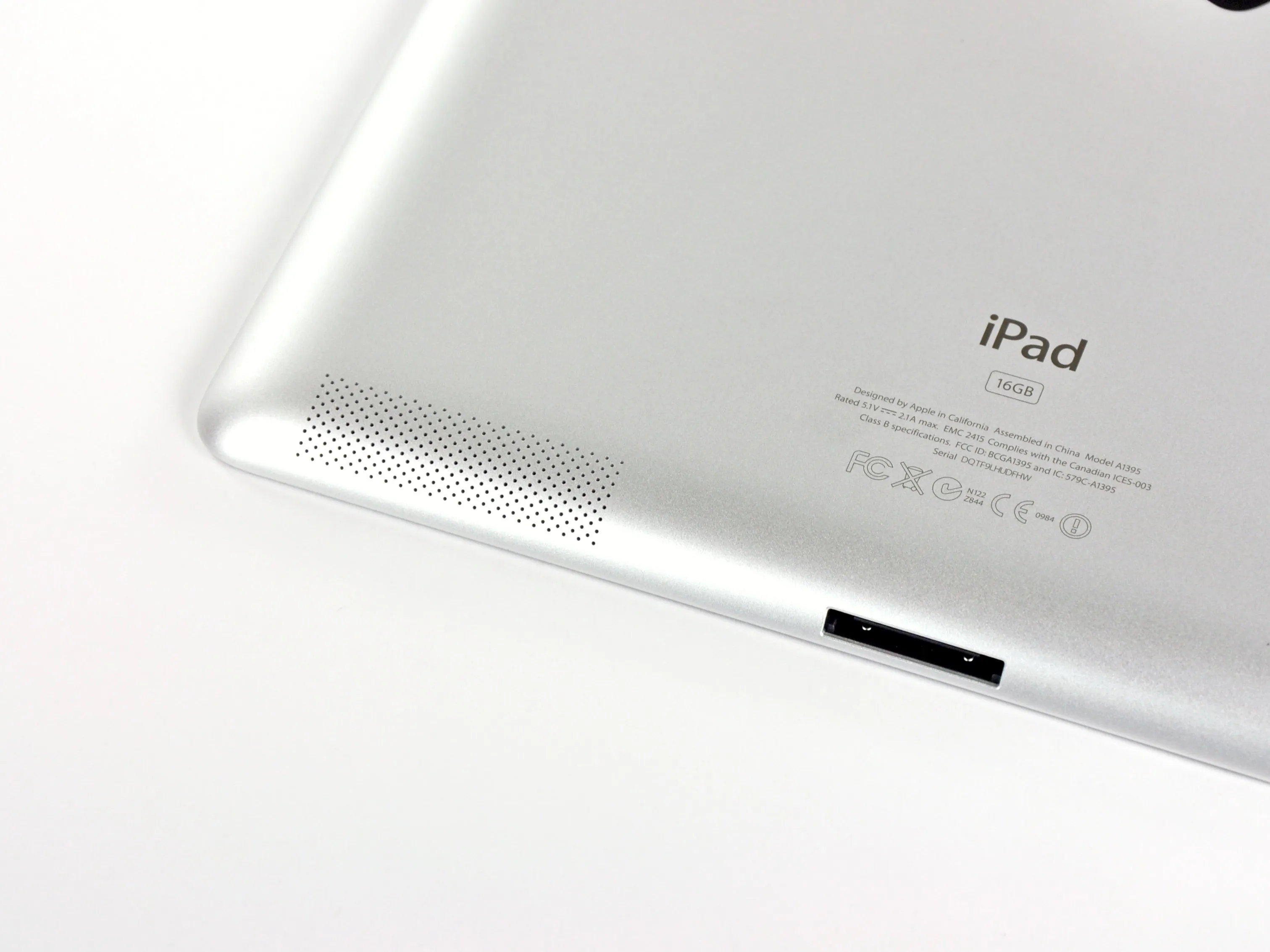

• Новый номер модели украшает iPad 2: A1395. Спасибо, Apple! Это гораздо приятнее, чем двадцать шестьмиллиардовитераций MacBook Pros, которые вы назвали моделью A1286.

• Очевидно, что iPad 2 не такой 1337 как оригинальный iPad.

• Единственная решетка динамика находится в левом нижнем углу задней панели iPad 2. Мы не являемся поклонниками монофоническихно стерео придется подождать до iPad 3.

Шаг 4

• Без лишних слов, давайте начнем разбирать iPad 2 на части!

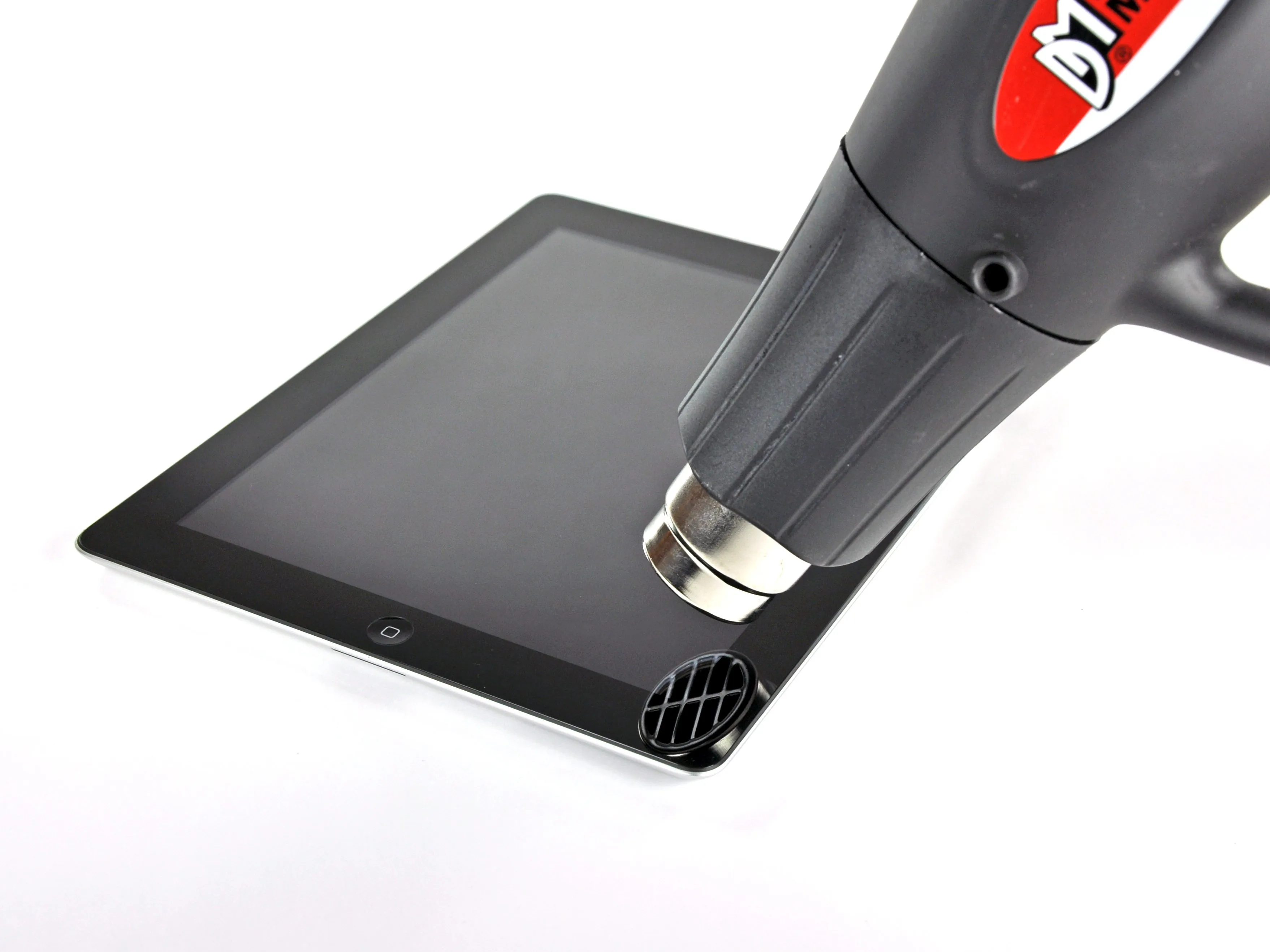

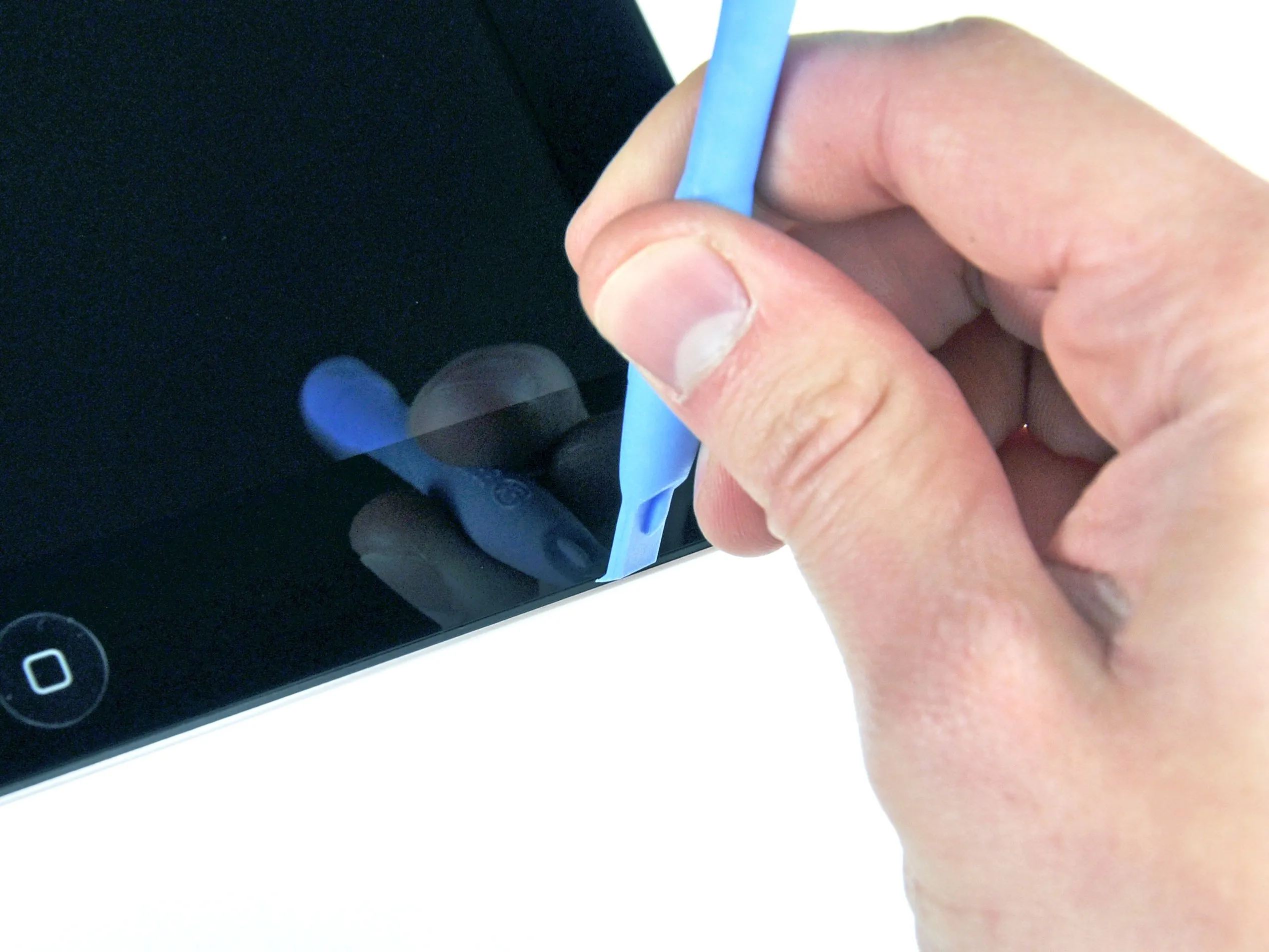

• В отличие от оригинального iPadпохоже, что для снятия передней панели нам понадобится помощь удобной тепловой пушки.

• После того как клей ослабнет под воздействием тепла, мы начнем поддевать переднюю панель с помощью инструмента для открывания пластика.

Комментарии к шагу

Теперь я понимаю, почему передняя панель моего белого iPad 2 отклеилась после того, как я оставил его в жаркой солнечной машине. Дурацкий клей.

Что еще можно использовать, чтобы открыть iPad 2? Фен? Мне нужно открыть iPad 2, но я не могу купить тепловую пушку в этой стране -_-.

У меня есть станция для обработки горячим воздухом, могу ли я использовать ее на низкой температуре? Насколько горячий воздух - это слишком горячий? Например, 200° по Цельсию? Меньше?

Шаг 5

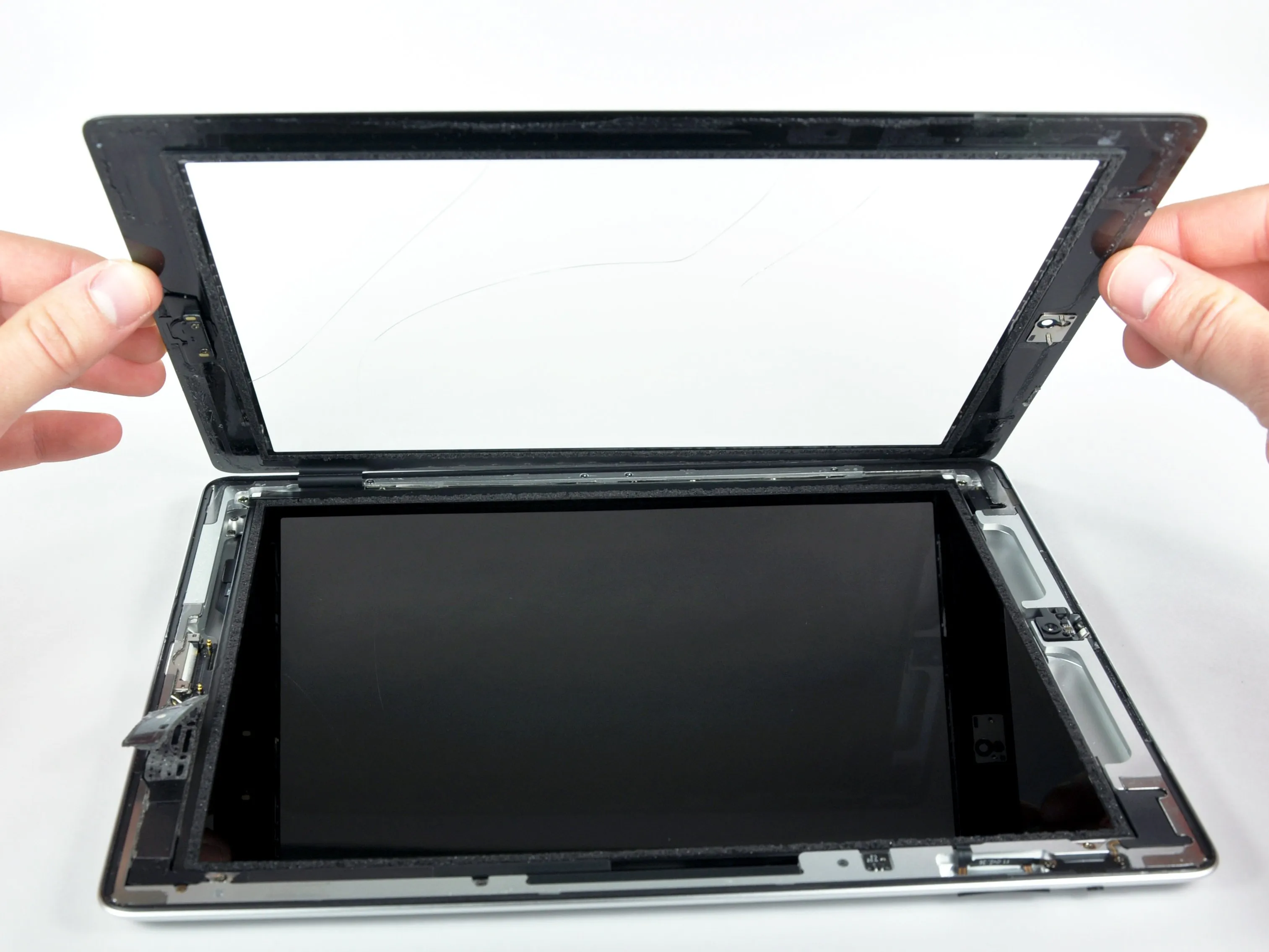

• И вот он открыт. Никаких зажимов, только тонны клея.

• Как бы мы ни ненавидели попытки удалить зажимы в оригинальном iPad, такое количество клея - это еще большее мучение. Будьте готовы к тому, что передняя панель треснет, если вы решитесь ее открыть! В ближайшие несколько недель мы изучим лучший способ проникнуть внутрь.

Комментарии к шагу

При сборке вы использовали новый клей или он многоразовый?

Никому не удалось заменить экран. Поэтому ответа на этот вопрос нет. У меня есть стекло, чтобы сделать эту работу, но поскольку никто до сих пор не справился с ней, и нет никаких указаний на то, как новое стекло удерживается на месте, я просто покрою треснувшие недостающие куски стекла клейкой лентой и покажу, насколько плохо сделаны iPad.

Не могли бы вы сообщить мне, есть ли пластиковая рамка между сенсорным экраном и ЖК-дисплеем, как в IPAD 1?

Спасибо

Лично мне проще использовать 4 пластиковых выколотки. Как только вы вставили первый, нагрейте эту область, чтобы можно было вставить второй. Затем начните медленно выкручивать инструмент, затем сдвиньте его вправо, нагревая по мере продвижения и добавляя новый инструмент в середине каждой стороны. Работает как шарм, и никакого разбитого экрана.

Так что я, возможно, использовал металлический инструмент, чтобы открыть его БЕЗ НАГРЕВАТЕЛЯ и выбил половину нижнего 'ободка' :|.

Шаг 6

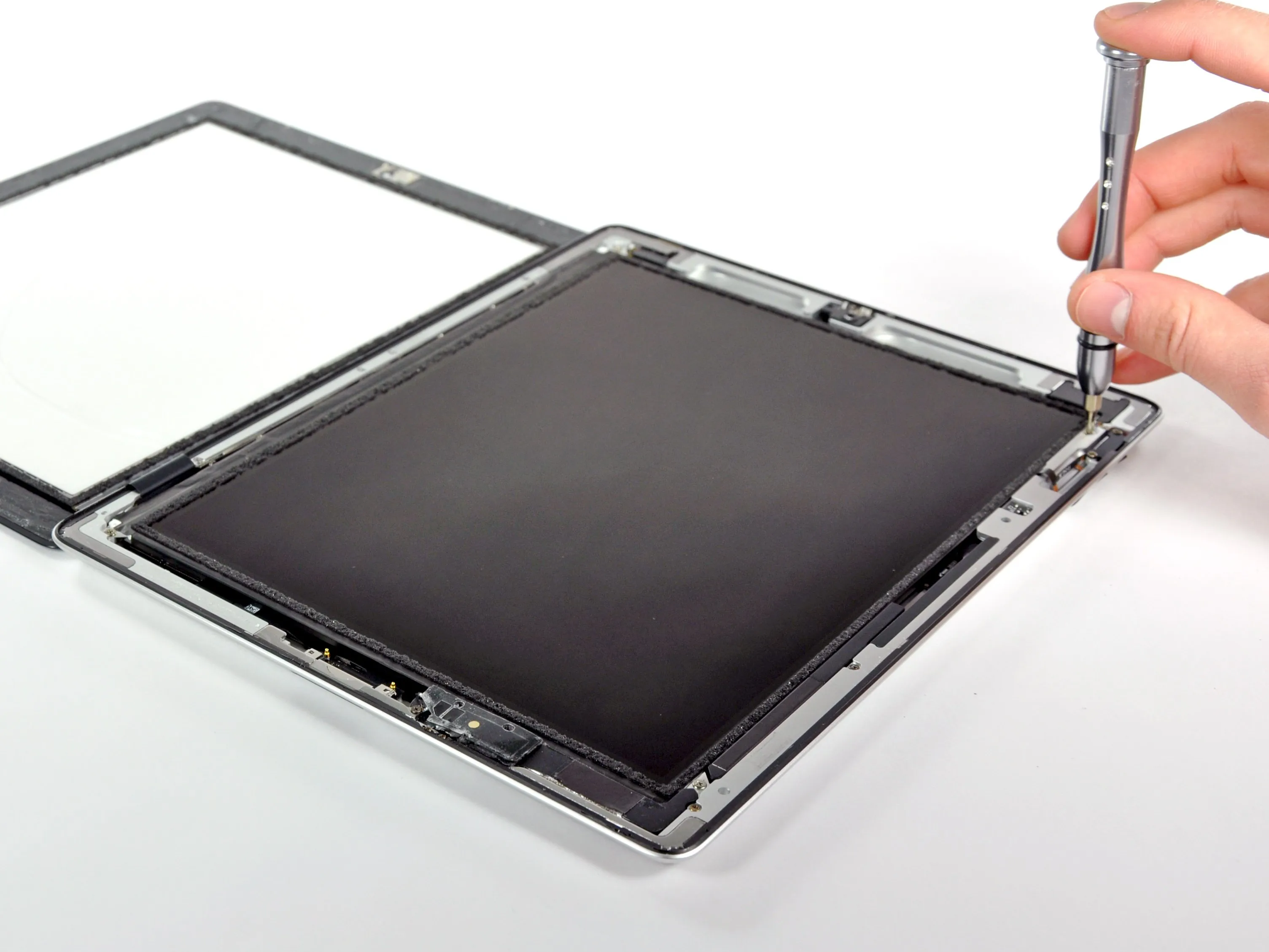

• Несколько винтов здесь и там удерживают ЖК-экран. Это не проблема для набора бит-драйверов Делаете.ру из 54 штук.

Шаг 7

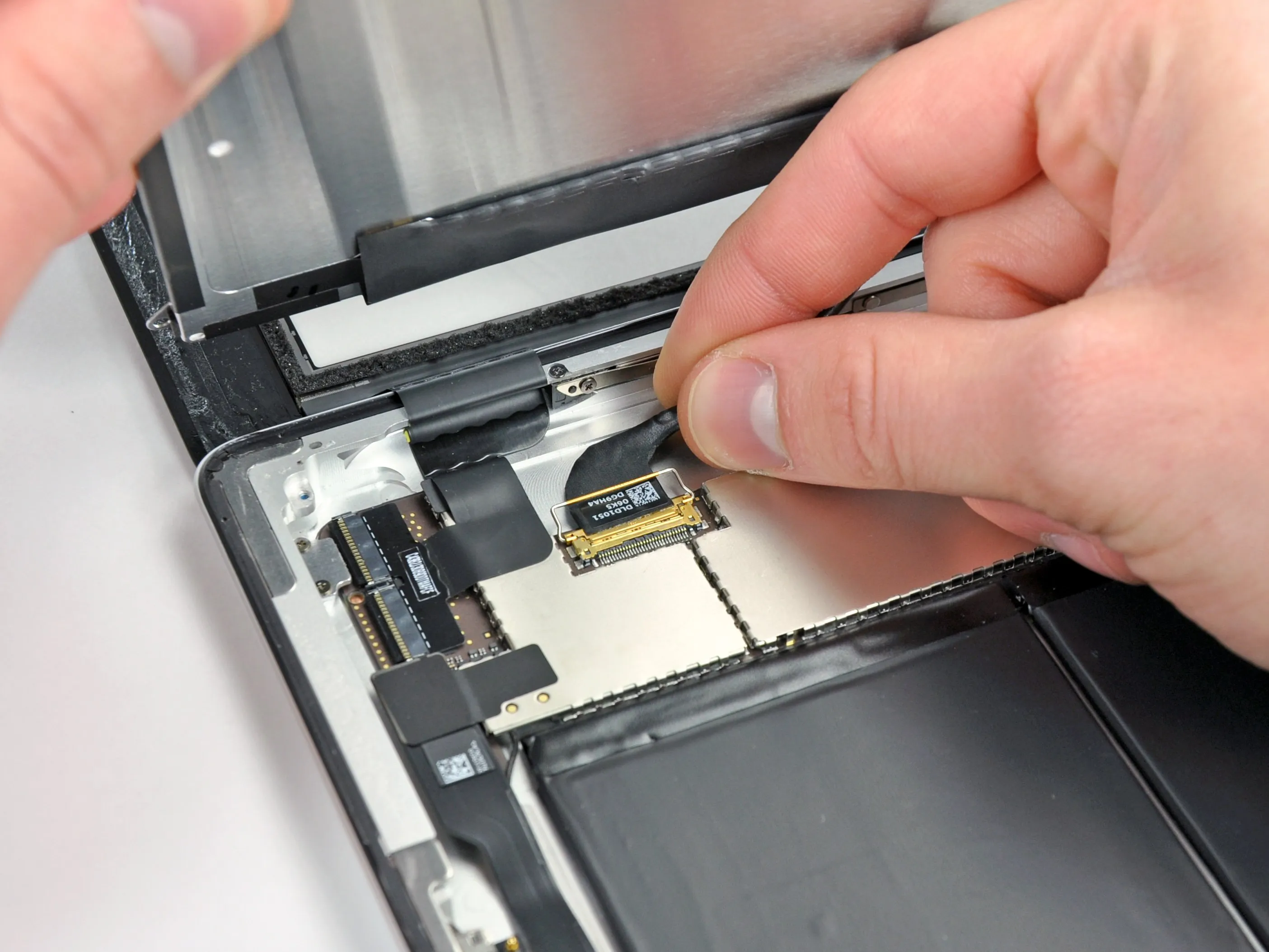

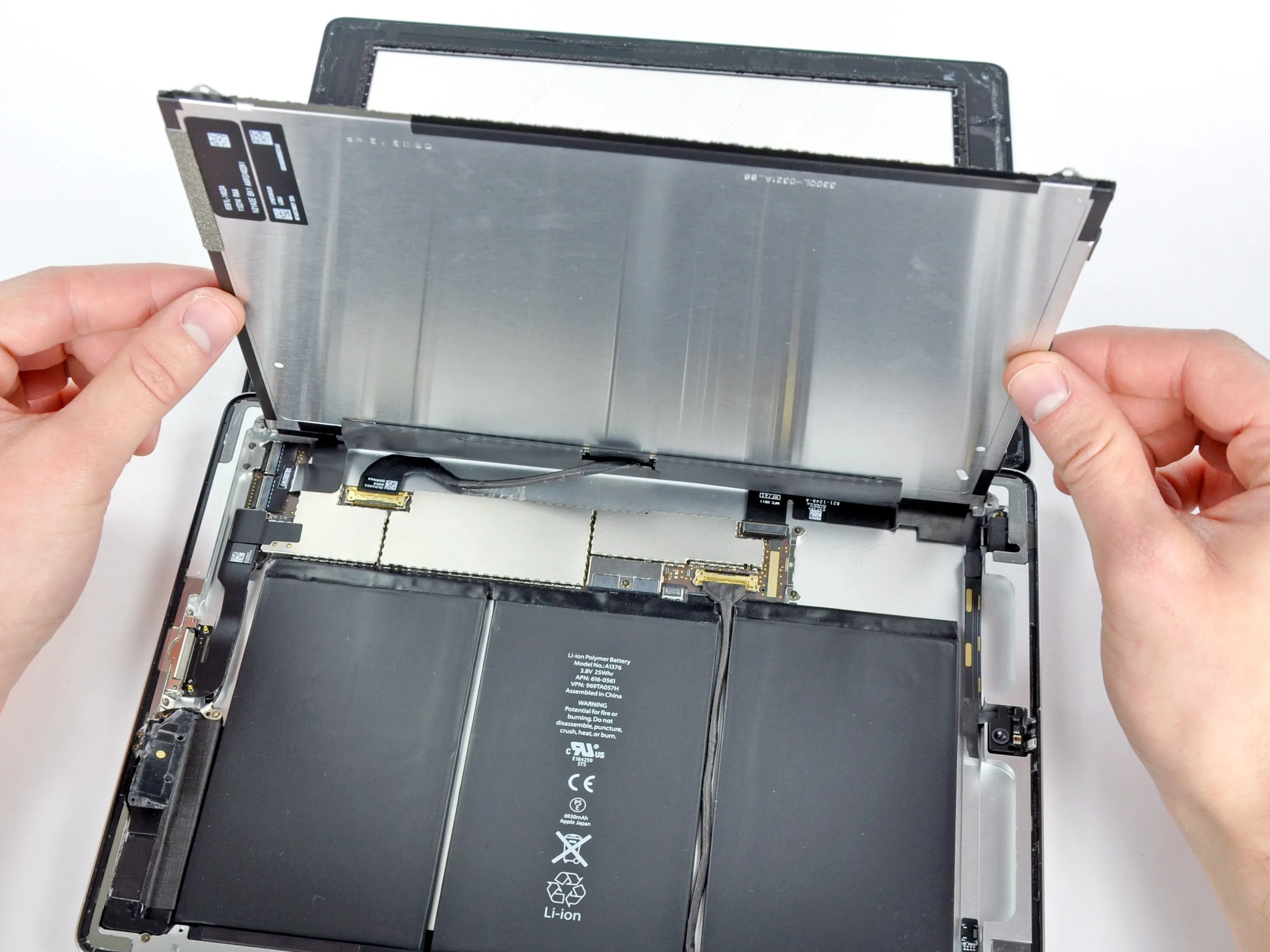

• Сняв ЖК-дисплей, вы увидите аккумулятор iPad 2: 3,8 В, 25 ватт-часов. Это всего на чуть-чуть больше, чем 24,8 Вт-ч у оригинального iPad, так что улучшение работы батареи можно отнести к программным и другим аппаратным улучшениям.

• Также на аккумуляторе указана емкость 6930 мАч, что может показаться противоречащим уже упомянутым 25 Вт-ч при напряжении 3,8 В ((25 Вт-ч/3,8 В)*1000=6579 мАч), но 3,8 В - это номинальное, а не среднее напряжение. Среднее напряжение батареи при полном заряде/разряде ближе к 3,6 В, что дает более точный расчет ((25 Втч/3,6 В)*1000=6944 мАч).

• После отсоединения кабеля дисплей можно снять с iPad 2.

Шаг 8

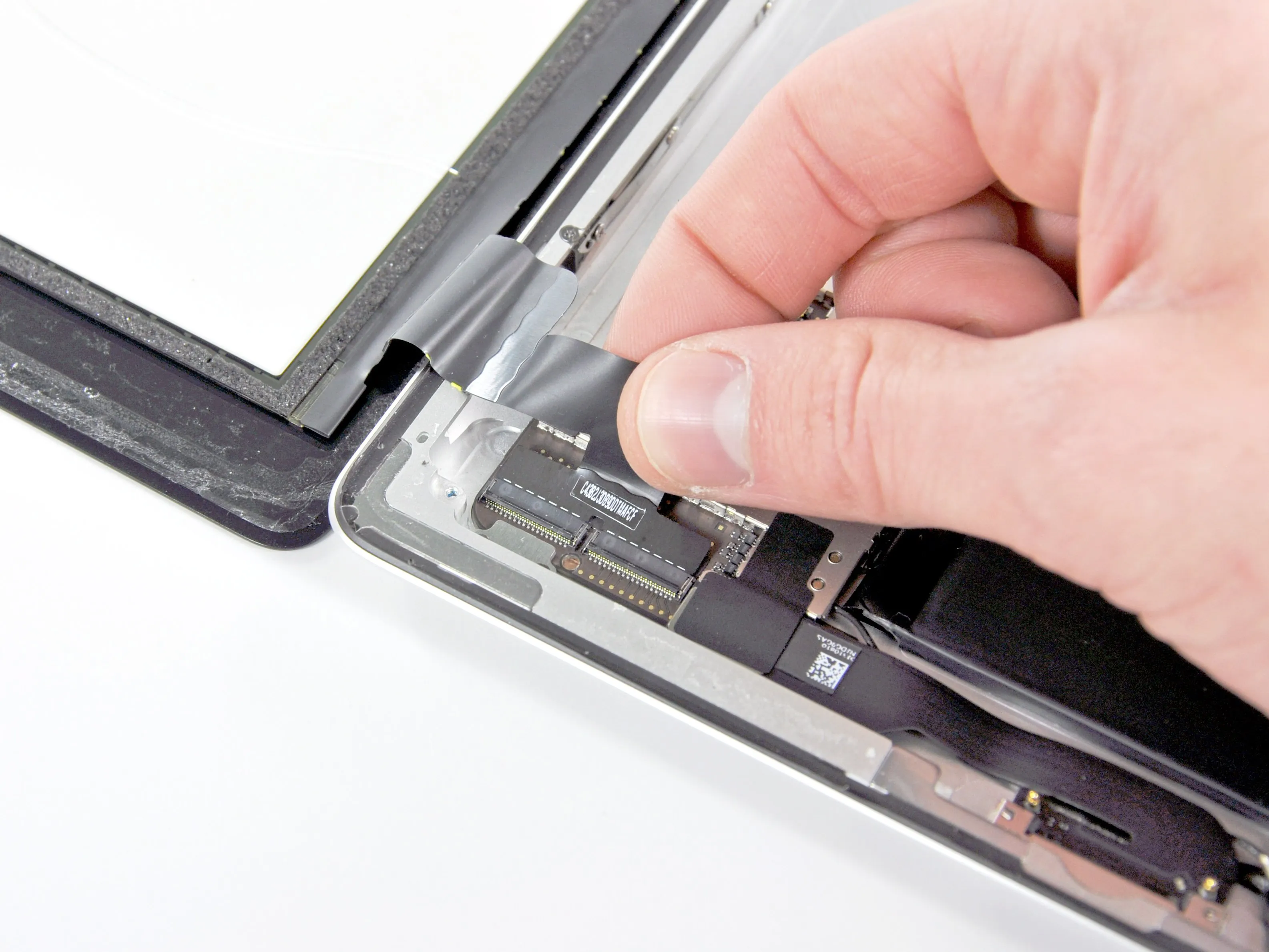

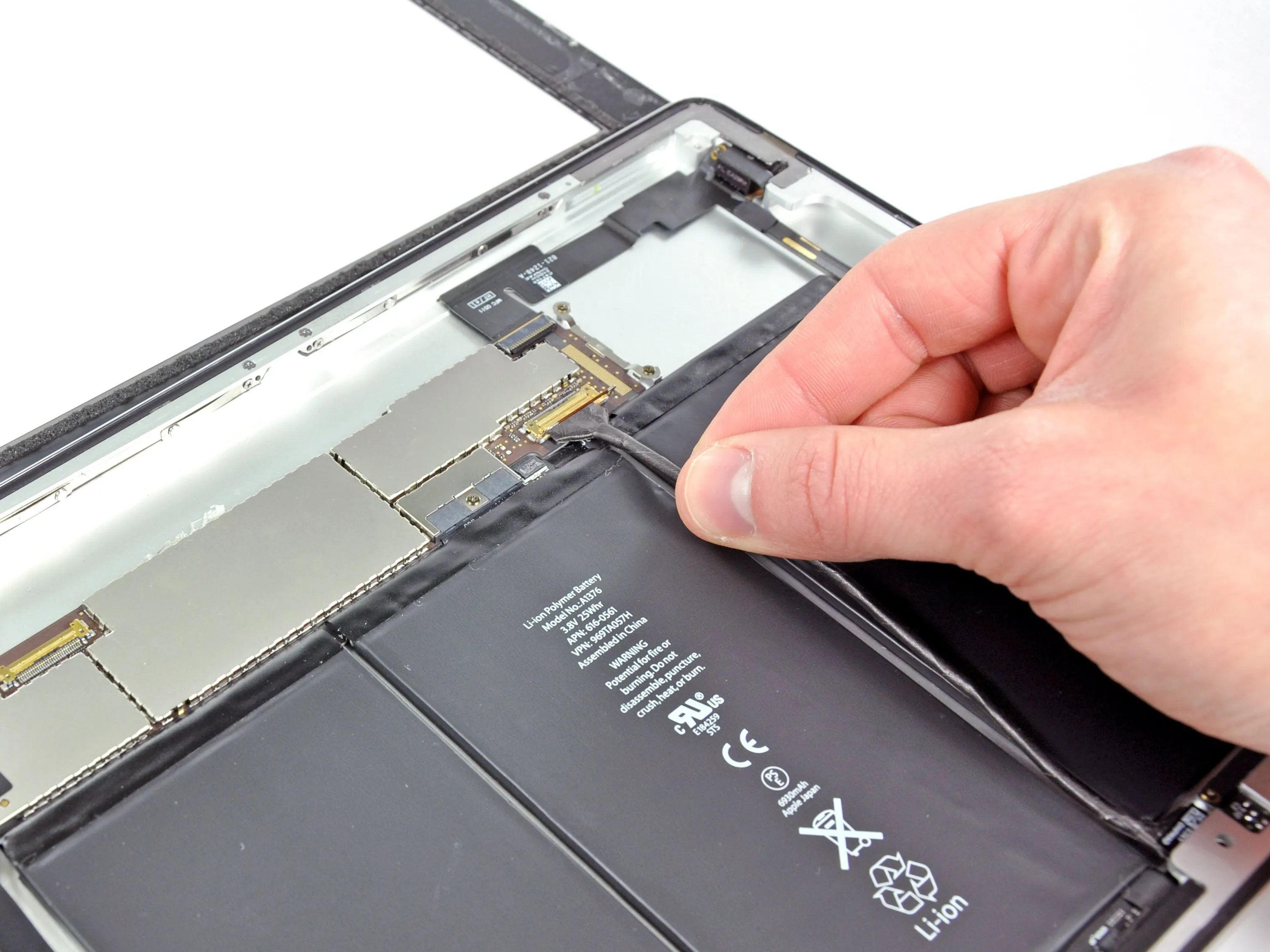

• Отсоединяем ленточный кабель сенсорного экрана от разъёма на логической плате.

• Устройство Apple просто не может быть полноценным без Multi-Touch. В этом нет ничего удивительного.

• Отсоедините разъем дочерней платы камеры/контроллера громкости от логической платы.

Шаг 9

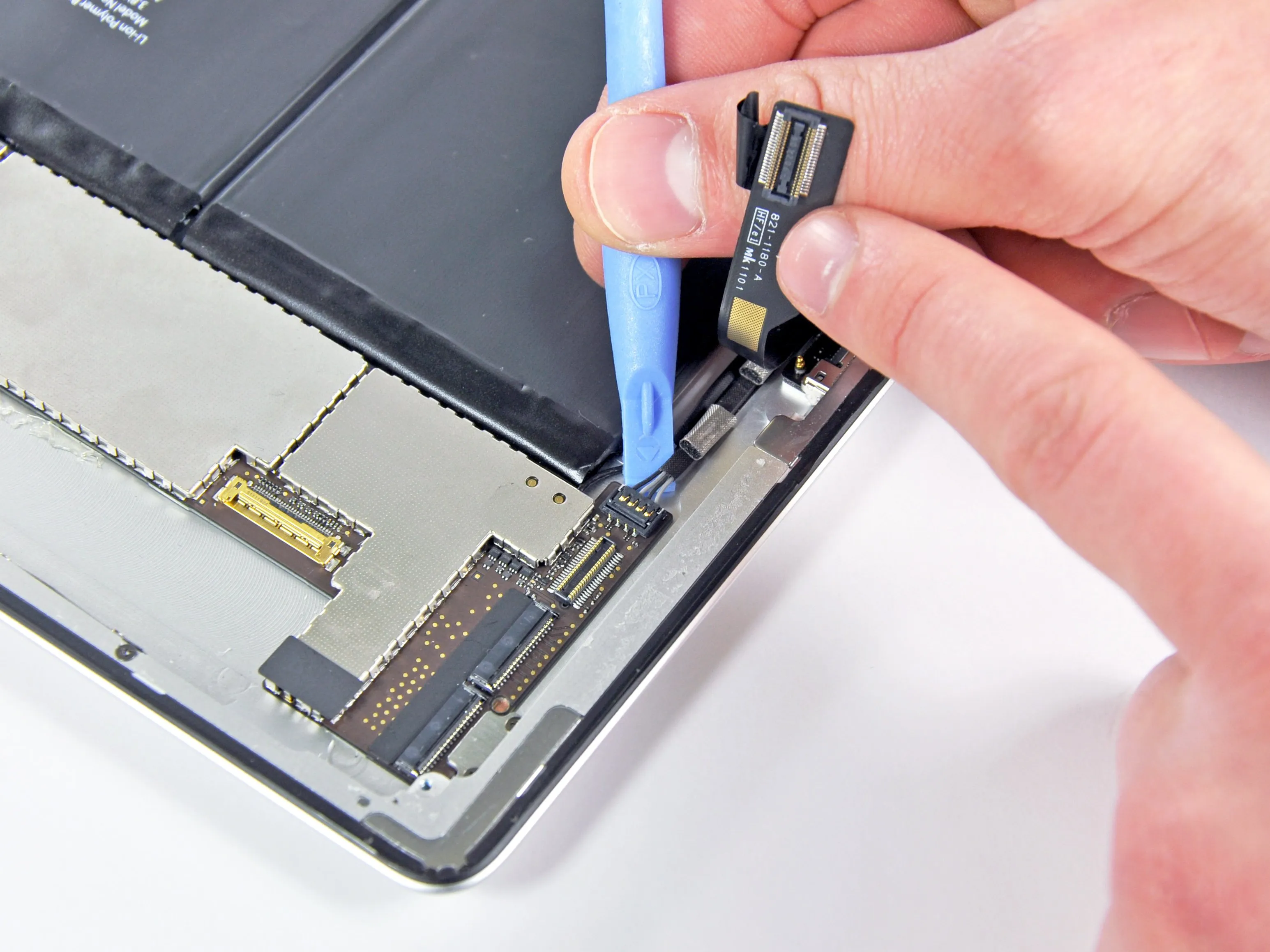

• Далее мы отсоединяем ленточный кабель док-разъёма от логической платы.

• После отсоединения док-разъема отсоединяем разъем динамика.

Шаг 10

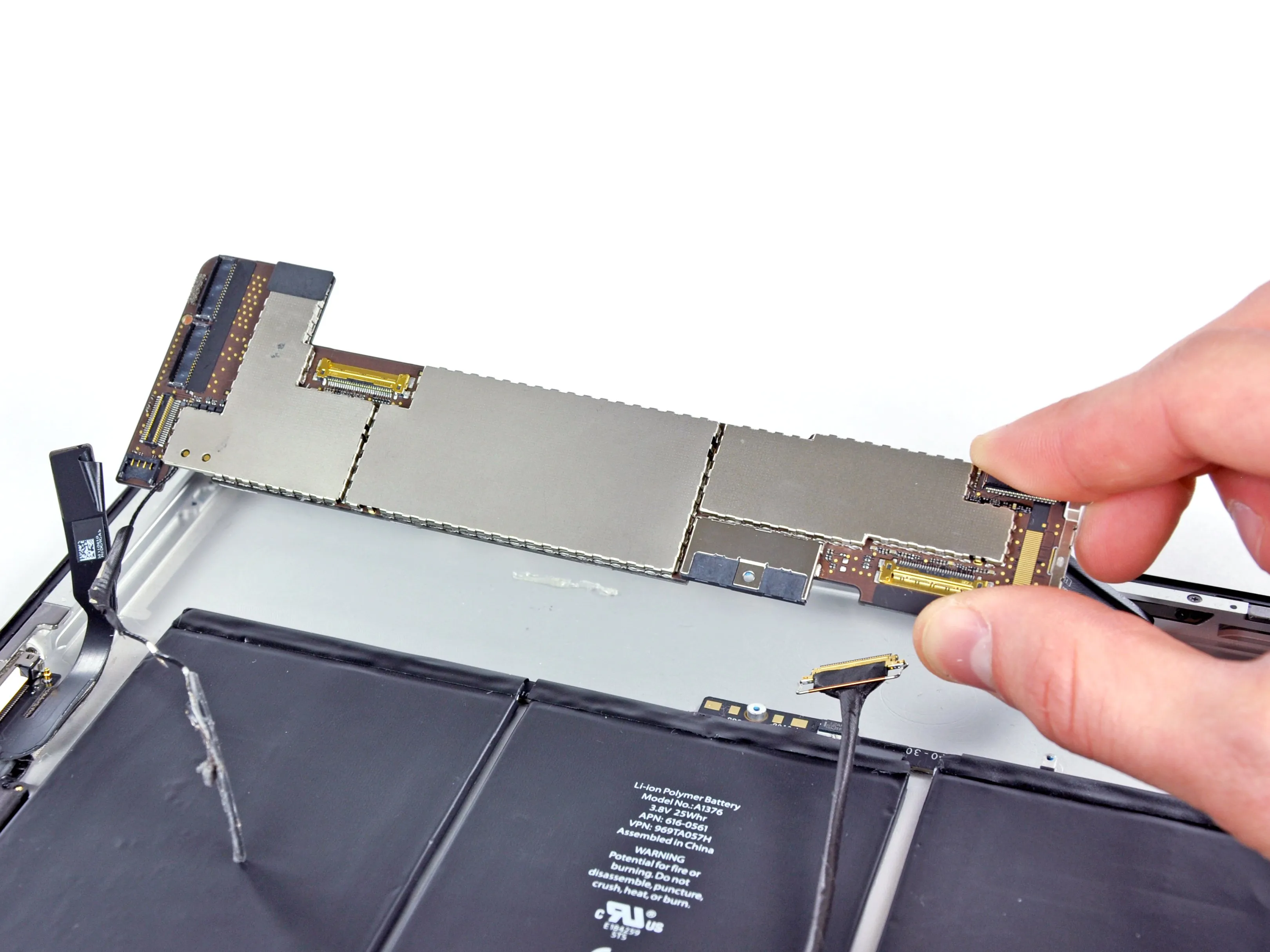

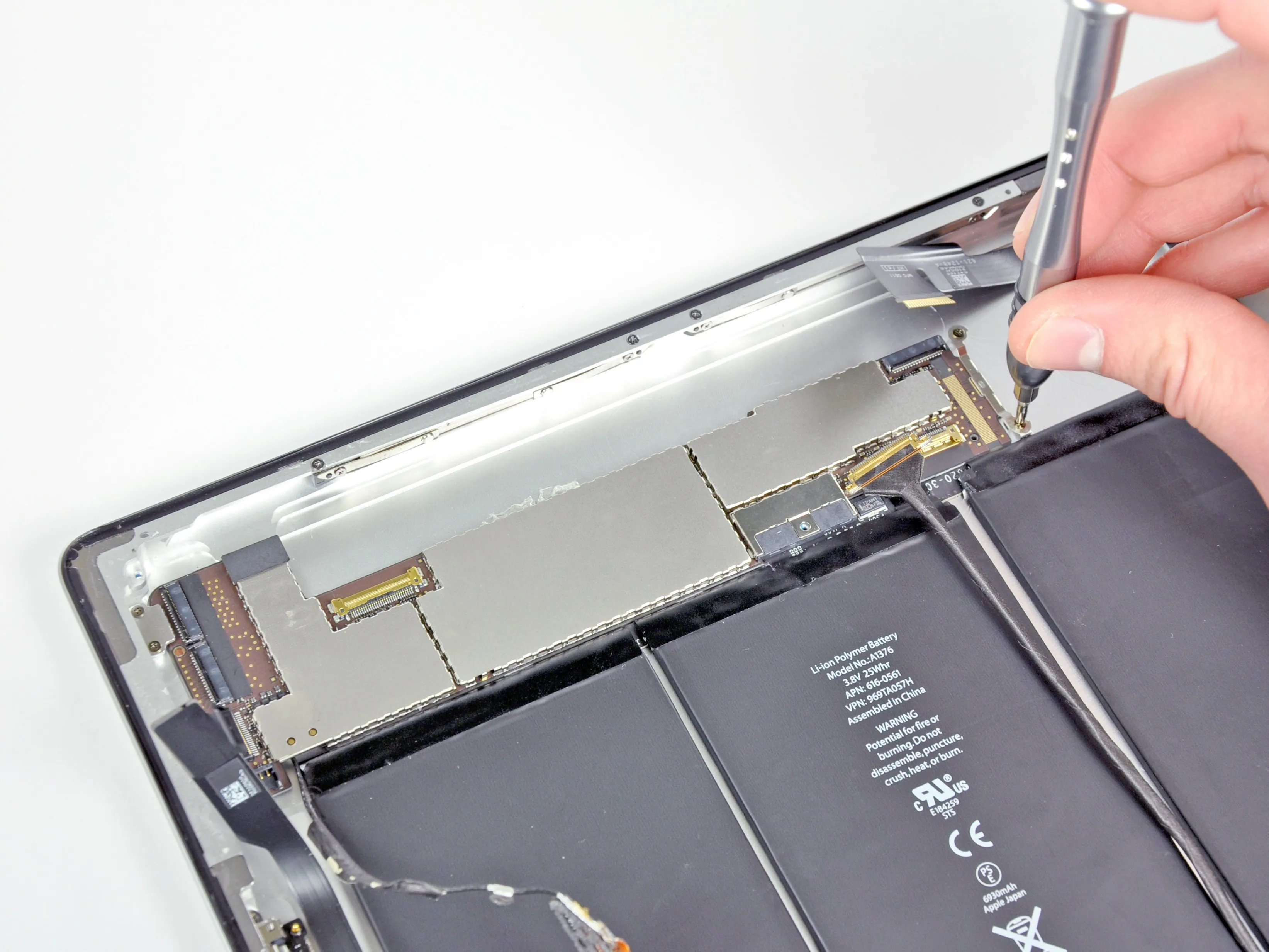

• Логическая плата вынимается без проблем после откручивания крестообразных винтов, крепящих её к корпусу.

Шаг 11

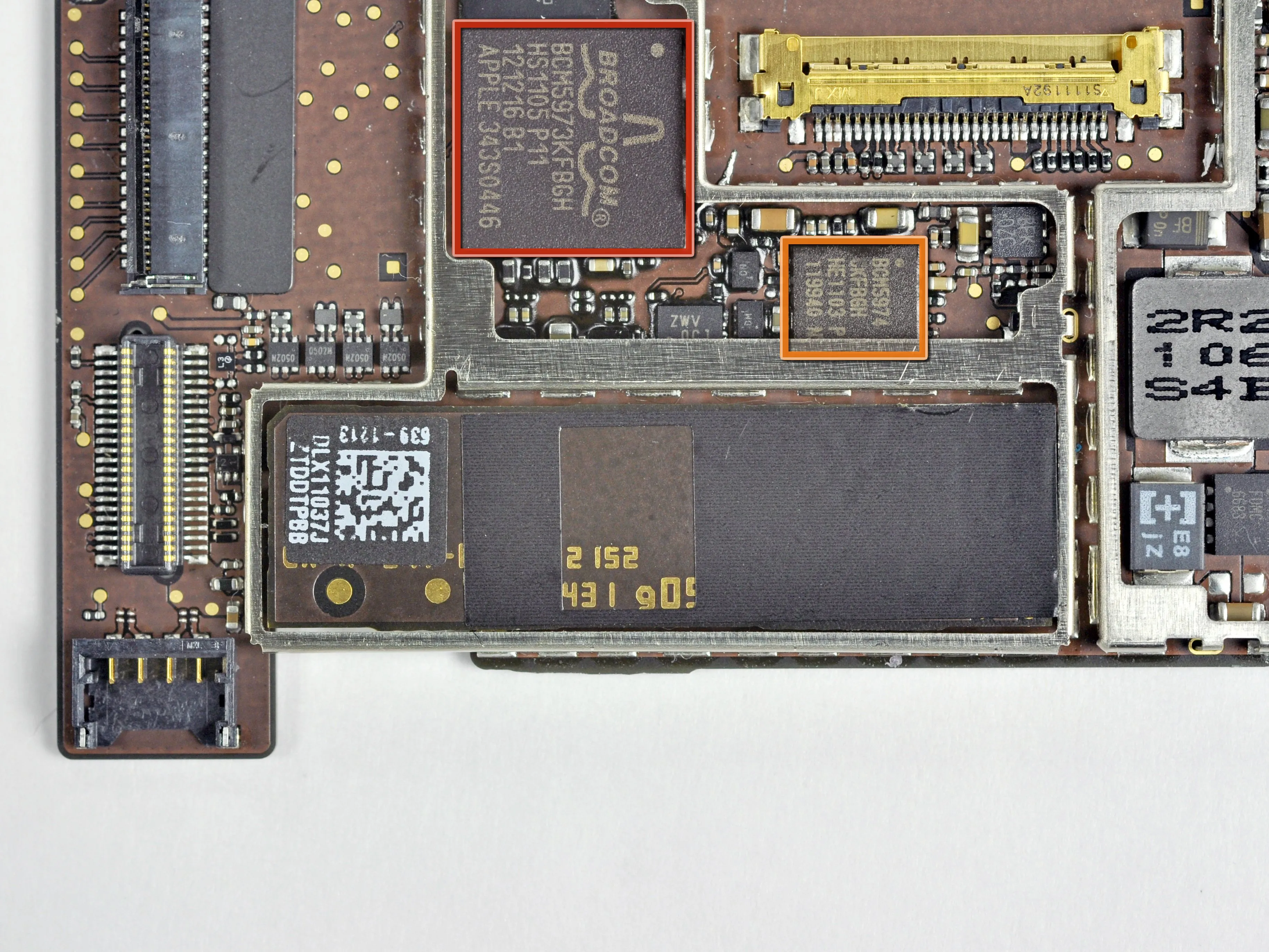

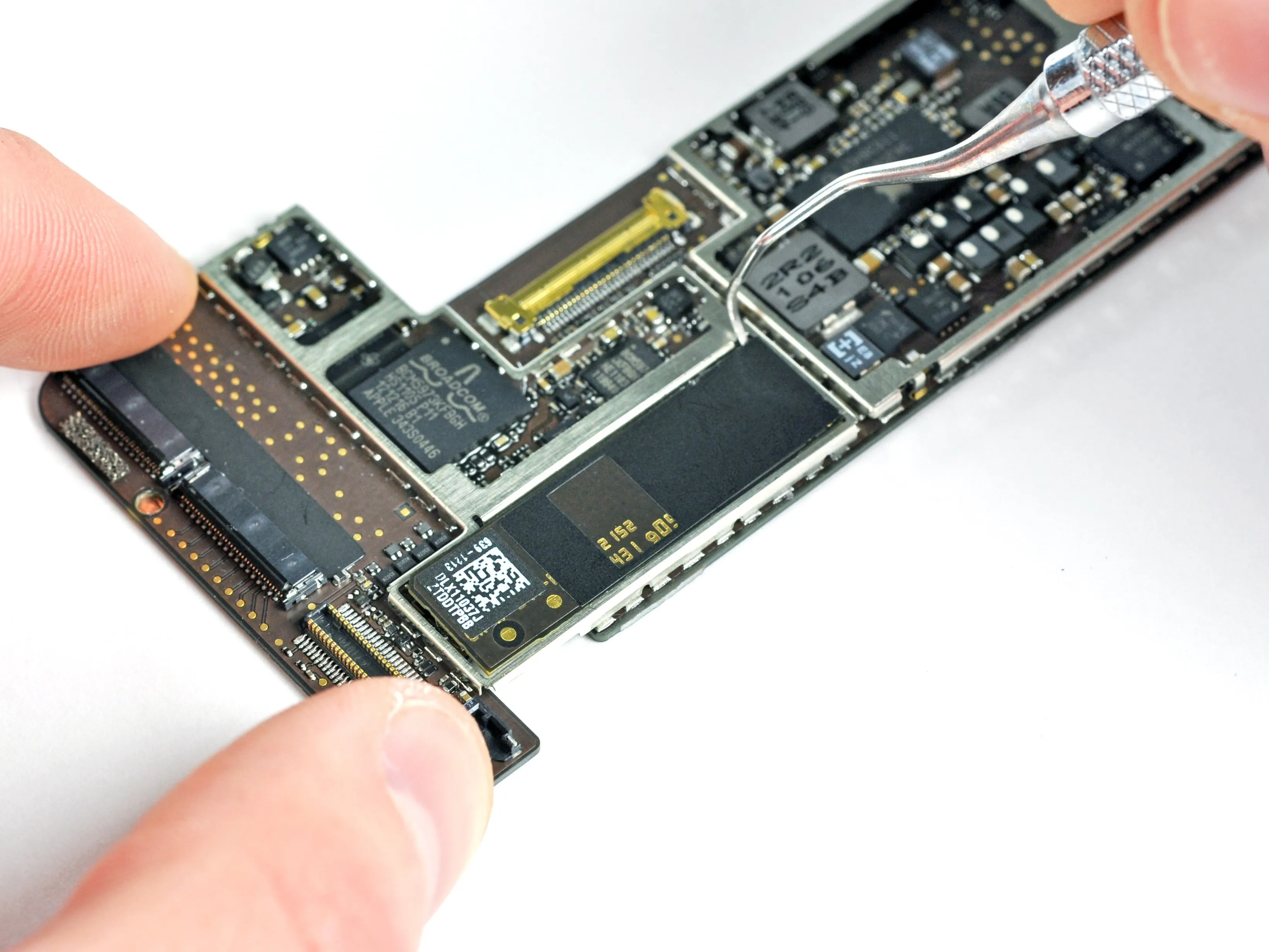

• После снятия нескольких экранов EMI мы можем рассмотреть микросхемы на логической плате. К ним относятся:

• Микроконтроллер Broadcom BCM5973KFBGH, используемый для сенсорного экрана

• Контроллер емкостного сенсорного экрана Broadcom BCM5974 CKFBGH

• Это та же комбинация, что и в оригинальном iPad - ничего нового!

• Интересно, что плата Wi-Fi прикреплена к логической плате под одним из экранов EMI. Ее можно легко выдернуть из гнезда.

Шаг 12

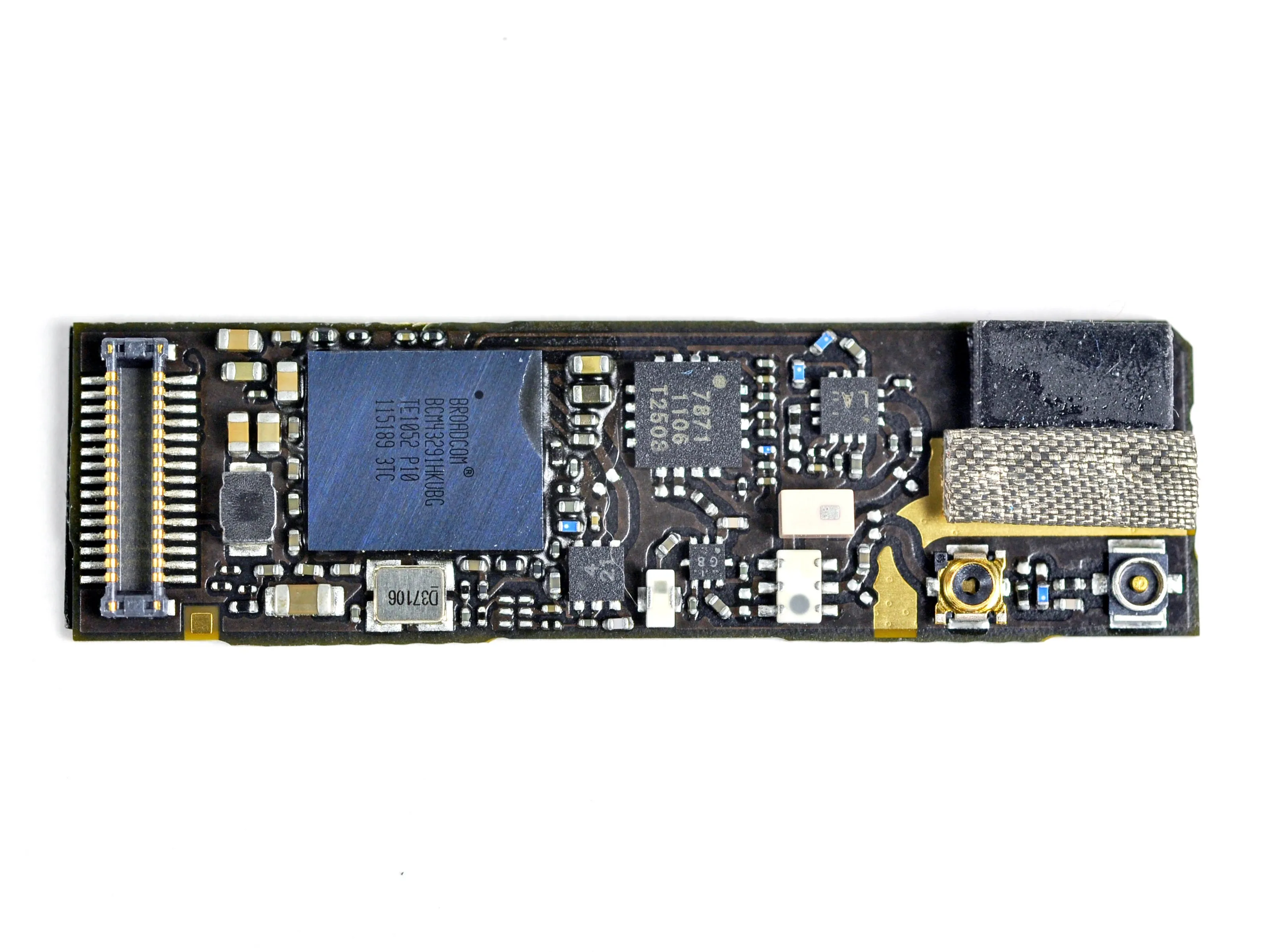

• Плата Wi-Fi питается от другого чипа Broadcom, BCM43291HKUBC. Broadcom сделала этот комбинированный чип Wi-Fi/Bluetooth/FM-тюнера повсеместной деталью для смартфонов - много дизайнерских побед.

• Именно этот чип Apple использовала в первом iPad и iPhone 4.

Комментарии к шагу

Этот шаг должен располагаться после шага 12.

Этот шаг наступает слишком рано. Он должен быть расположен после шага 12.

Шаг 13

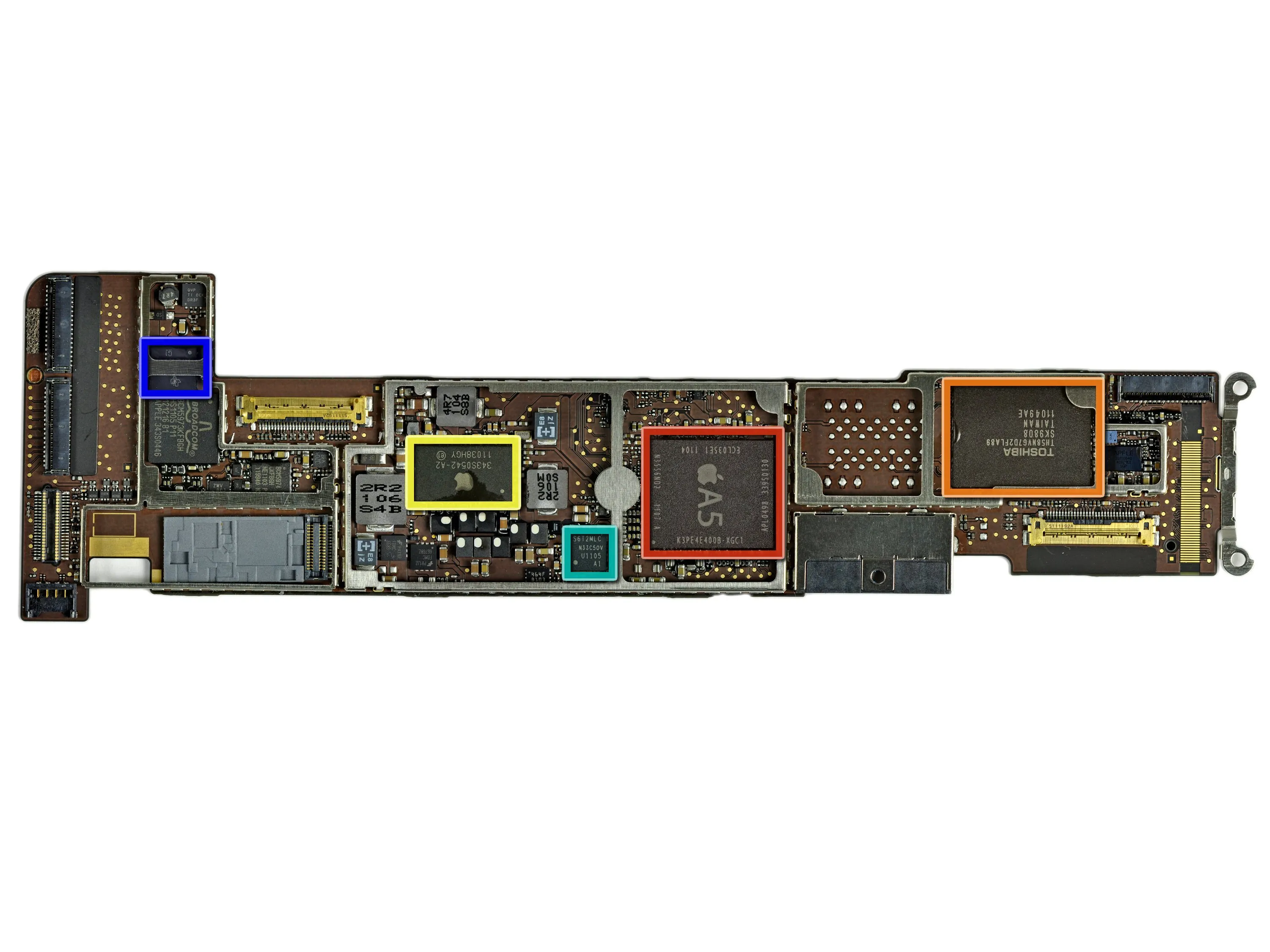

• Примечательные микросхемы, найденные на логической плате (нажмите здесь для мегаразмера):

• Двухъядерный процессор Apple A5 с частотой 1 ГГц и шиной 200 МГц и 512 МБ оперативной памяти производства Samsung.

• Toshiba TH58NVG7D2FLA89 16 ГБ NAND Flash

• Apple 343S0542 - похоже на микросхему управления питанием Dialog Semi, установленную в прошлогоднем iPad, - все эти индукторы и конденсаторы вокруг нее дают о себе знать.

• Драйвер линии тачскрина Texas Instruments CD3240B0 11AZ4JT G1, работающий с чипами Broadcom BCM5973 и BCM5974, показанными выше.

• ИС управления питанием S6T2MLC N33C50V

• Дата выпуска процессора A5 - конец января и середина февраля 2011 года. Очевидно, что производство наращивалось до последней минуты. Похоже, что процессор A5 - это APL0498, заменивший A4/APL0398, который используется в iPad 1 и iPhone.

• SGP 338S0940 A0BZ1101 под брендом Apple. Похоже на аудиокодек Cirrus. Chipworks найденный в iPhone Verizon, но чтобы убедиться в этом, его нужно снять с платы.

Комментарии к шагу

Код, написанный на A5, идентифицирует плунжер

K3PE4E400B - XGC1

K3: Samsung Mobile DRAM Stac

P: MDDR2-P(※S4)+MDDR2-P(※S4)

E4: A-Port I/F & Density & Vcc& Org (?)

E4: B-Port I/F & Density & Vcc& Org (?)

0: Зарезервировано

0: Интерпозиционный вход/выход (0: нет)

B: Плашка поколения B

X: Упаковка (?)

G: Температура (G : -25 ~ 85℃)

C1: Скорость (C1: 2,5 нс@RL6, TRCD18ns, TRP18ns)

Какая камера использовалась для получения мега-изображения?

Похоже, что в iPad 2 установлена другая версия Apple A5:

- Apple PN - 339S0137 (вместо 339S0130 выше).

- DRAM PN - Elpida B4064B2PF-8D-F (вместо Samsung K3PE4E400B-XGC1 выше)

где именно находится разъем питания платы? Как загрузить логическую плату с моим блоком питания?

Шаг 14

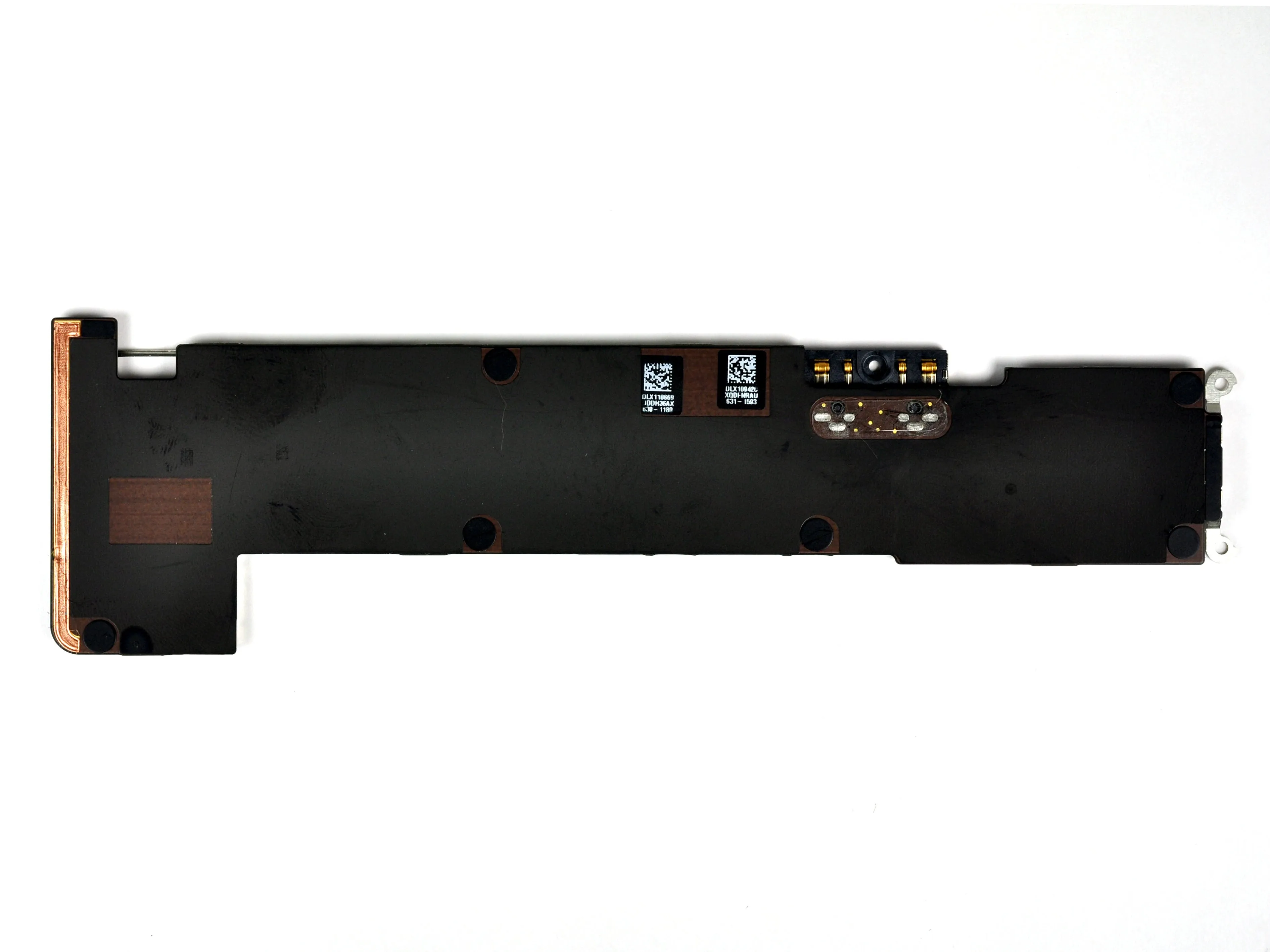

• Обратная сторона логической платы.

• Вот и все. Здесь нечего смотреть, двигайтесь дальше!

Шаг 15

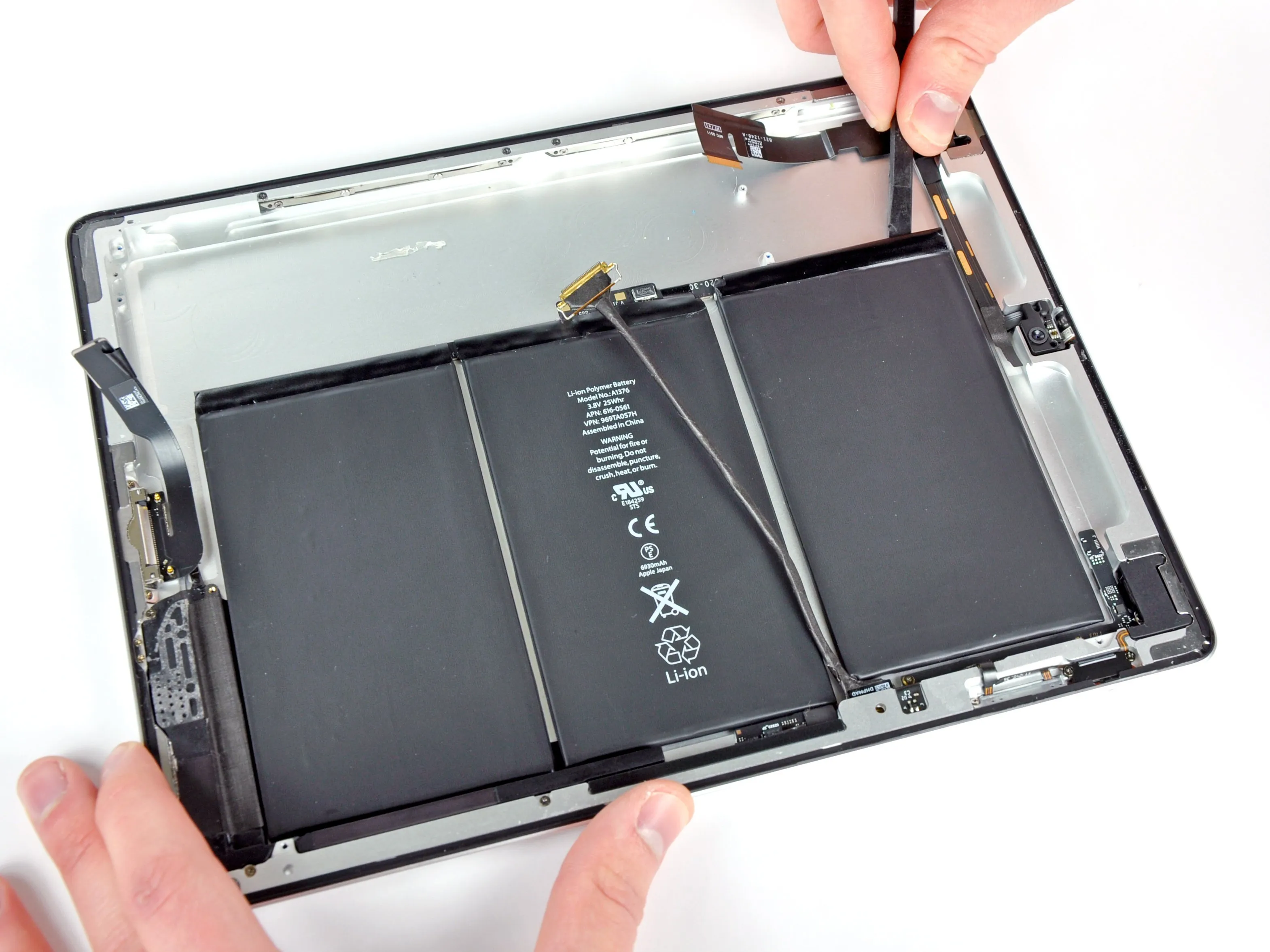

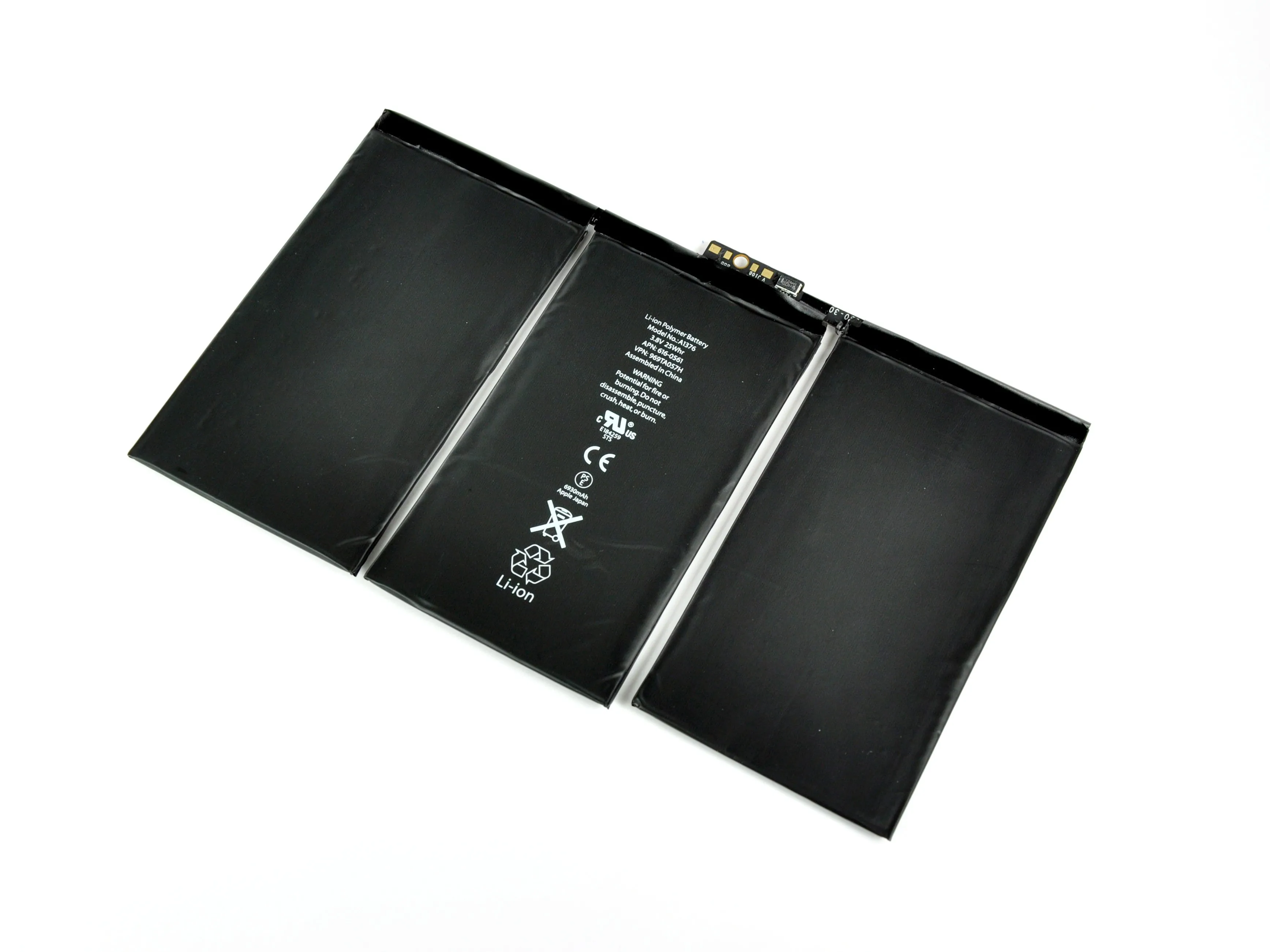

• Вынимаем литий-ионный полимерный аккумулятор 3,8 В 25 Вт-ч из задней крышки.

• В iPad 2 используются три массивных литий-ионных элемента, обеспечивающих впечатляющие 10 часов автономной работы.

Комментарии к шагу

В Ipad 1 было 2 (возможно, более толстых) ячейки. И в корпусе оставалось свободное место. Вероятно, Apple удалось использовать это свободное пространство, установив 3 более тонких элемента питания и обеспечив тем самым такое же время автономной работы устройства.

Один очевидный вопрос... сколько весит батарея? Размышляя о том, как Apple может снизить вес будущих iPad, стоит обратить внимание на вес батареи, алюминиевой рамки и переднего дисплея. Вы получили это в оригинальном разборе iPad...

Шаг 16

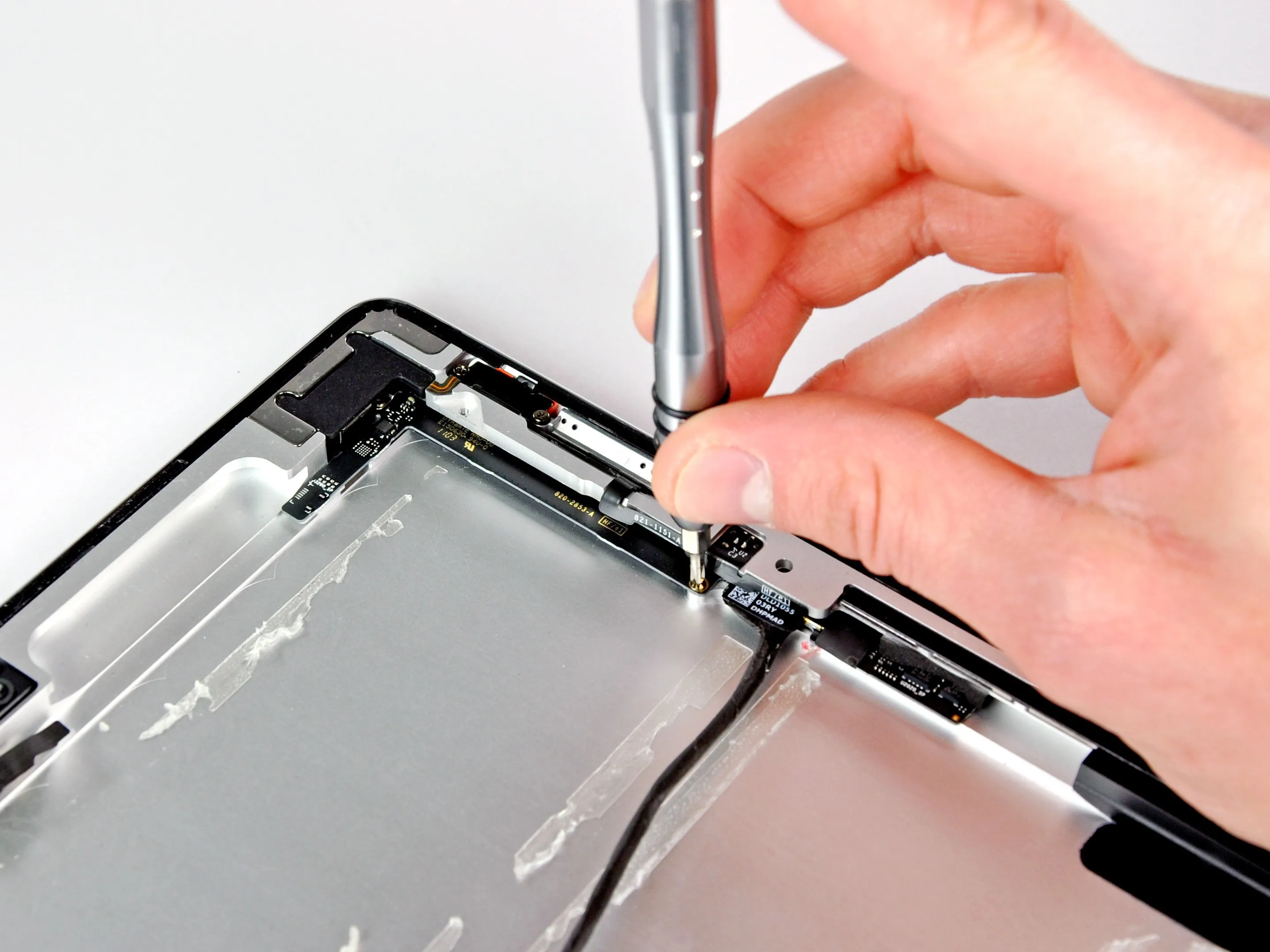

• Открутите винт, крепящий плату регулятора громкости к корпусу.

Шаг 17

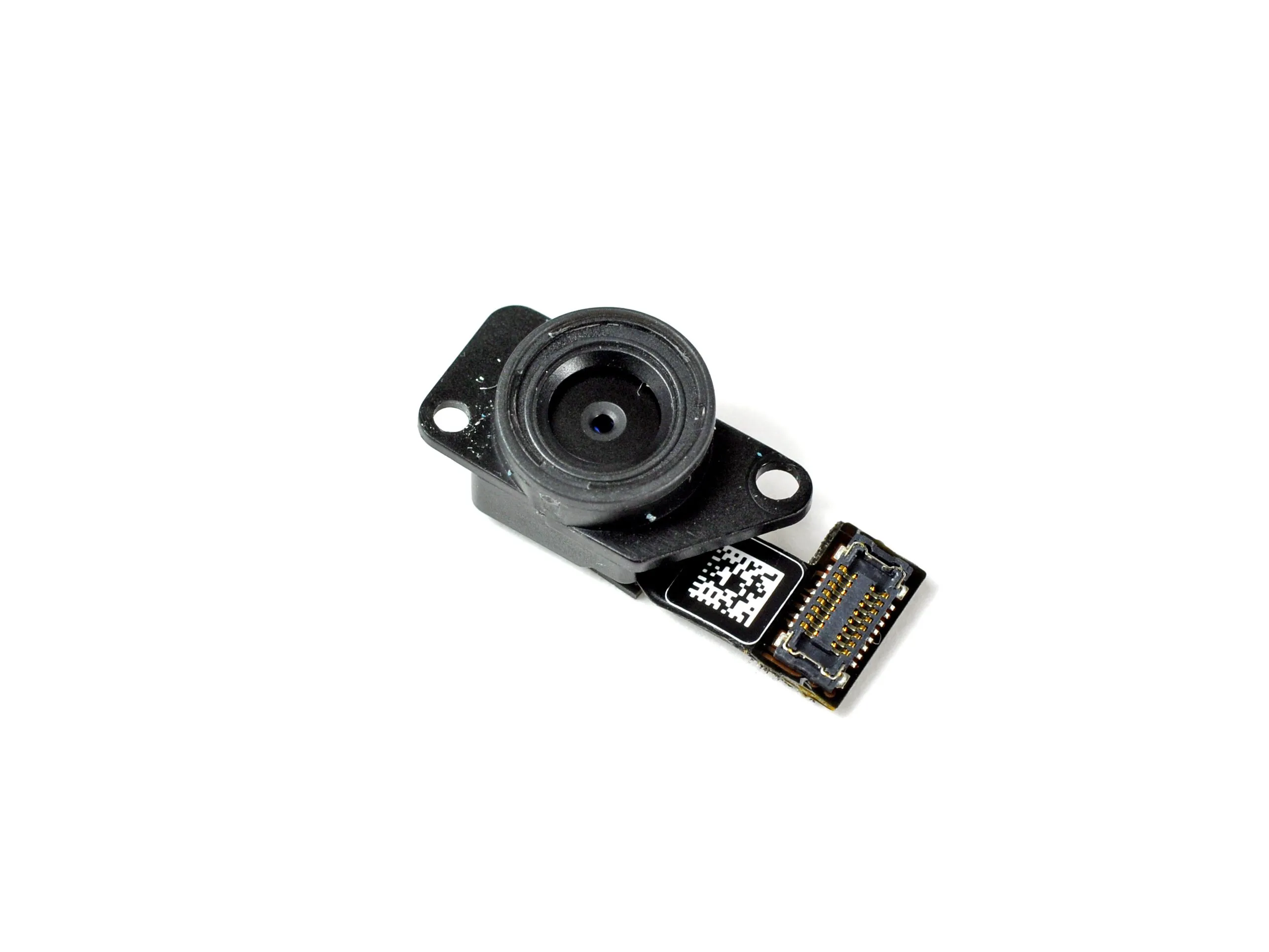

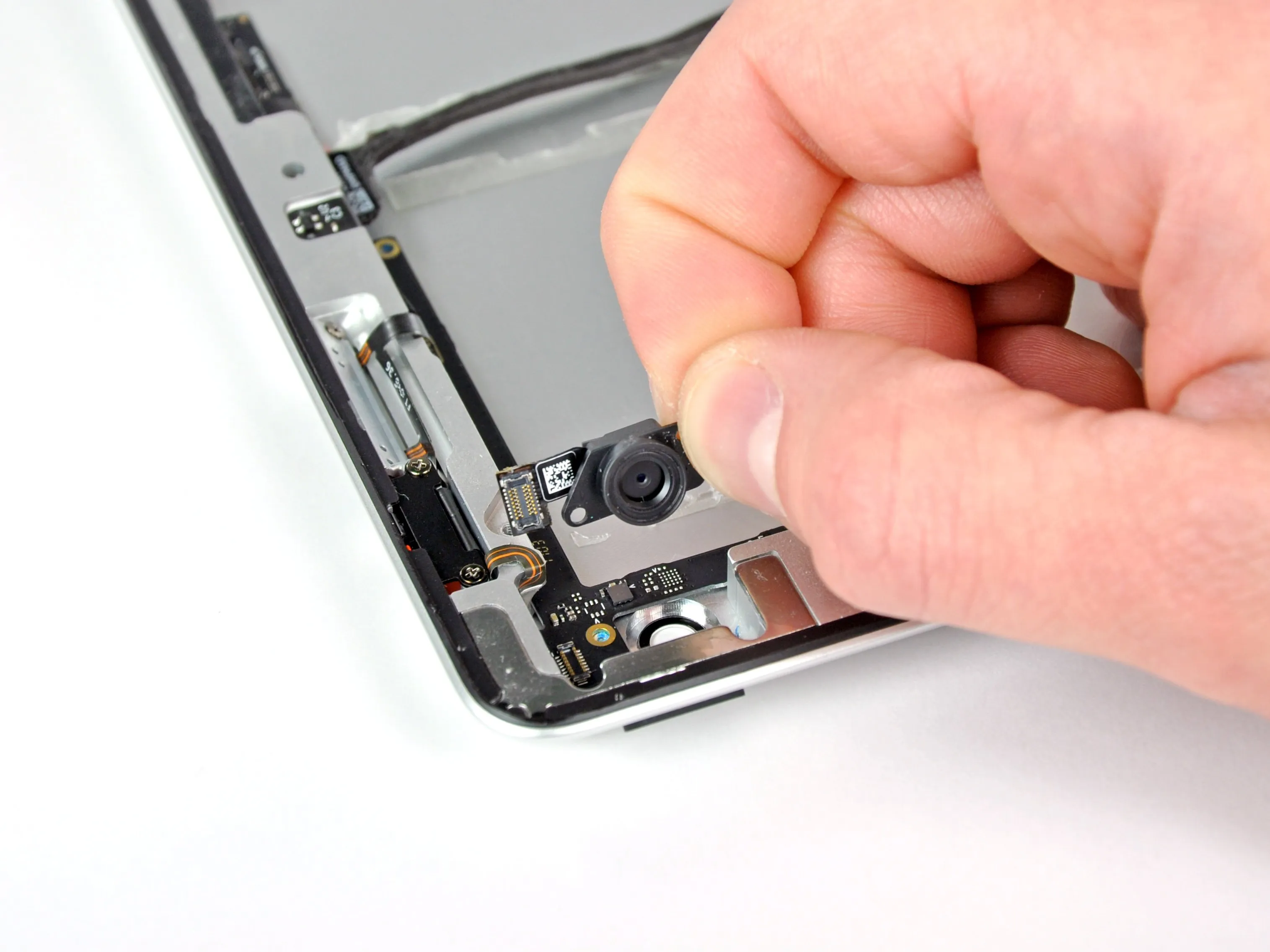

• Задняя камера выходит из своего углубления.

Комментарии к шагу

Не знаете, кто производит этот датчик? Omnivision?

Есть идеи, насколько реально заменить эту камеру на ту, что предназначена для iPhone4? Готов поспорить, что у программного обеспечения будет приличный шанс распознать ее, если физический размер и электрические соединения совпадают. Я бы с удовольствием модифицировал свой iPad2 с обновлённой камерой, но в идеале я хотел бы знать, есть ли у неё хоть какие-то шансы на работу, прежде чем я потенциально уничтожу её.

Вот почему мы обсуждаем возможность приобретения оригинального iPad. Не платить лишнего за то, что тебе не нужно.

Серьезно, пожалуйста, кто-нибудь из Делаете.ру - одинаковы ли соединения и физическая форма задних камер iPhone4 и iPad2? Можно ли их поменять местами, если предположить, что проблем с программным обеспечением нет?

Привет. Похоже, что разъемы между задними камерами iPhone 4 (слева) и iPad 2 (справа) отличаются. https://bit.ly/fyFx9M

Шаг 18

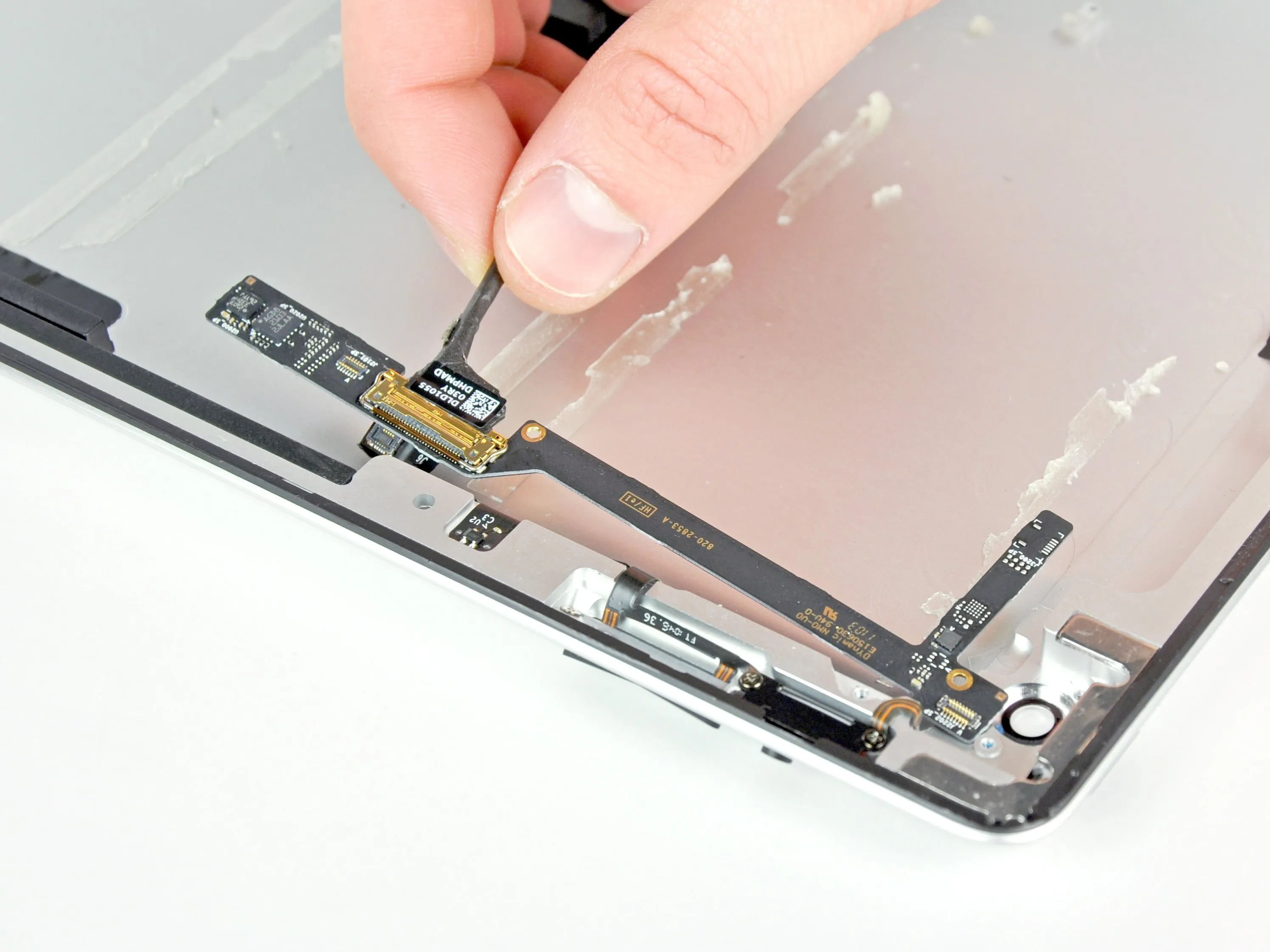

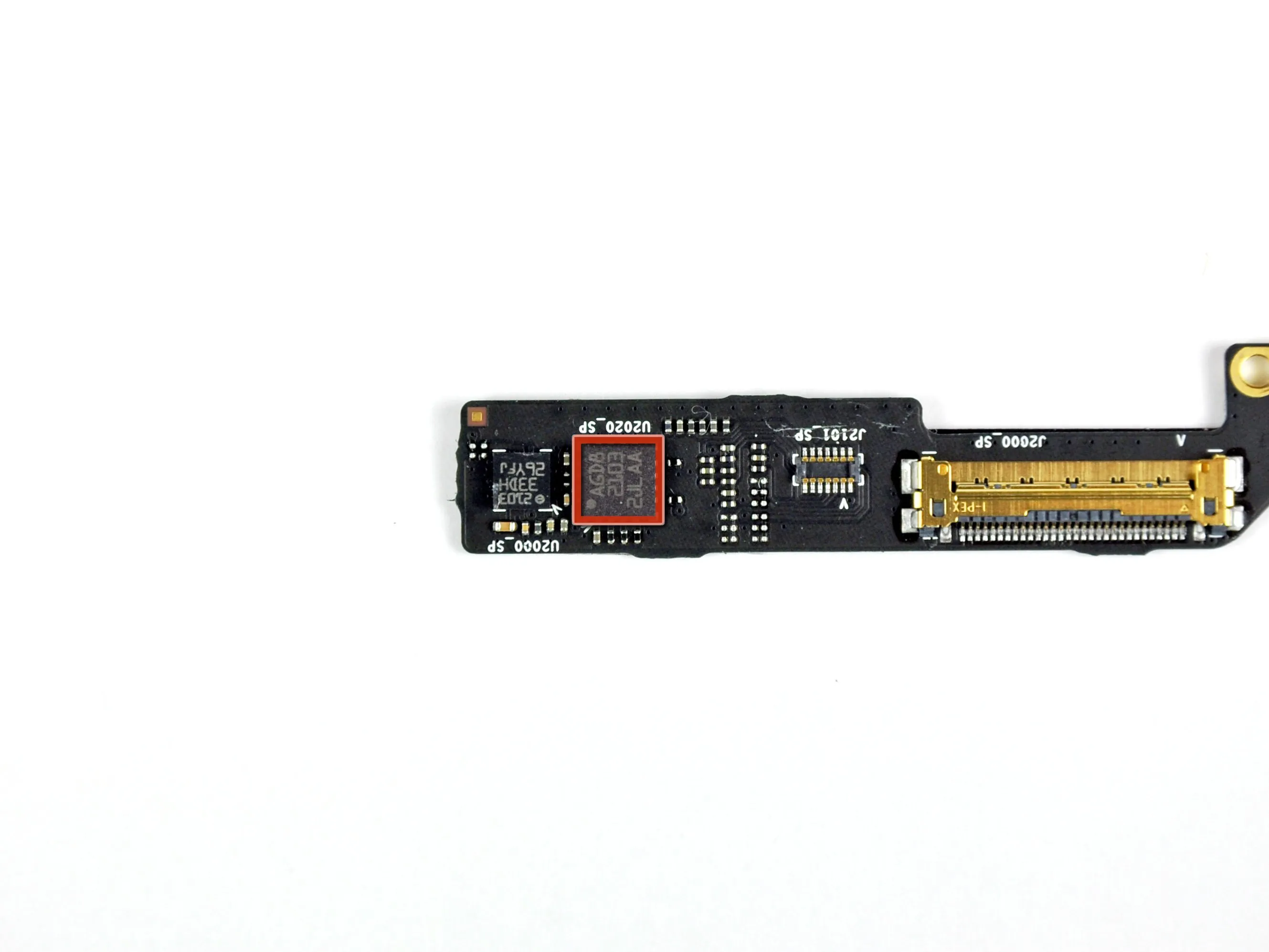

• Снимаем плату, на которой расположены регулятор громкости и кнопка блокировки поворота экрана.

• На этой маленькой плате красуется гироскоп AGD8 2103, соседствующий с акселерометром LIS331DLH, оба производства STMicroelectronics.

Комментарии к шагу

Это оказалось не так просто, как кажется. Плата приклеена к боковой стенке корпуса, и мне пришлось немного нагреть ее, чтобы она вышла. Также не забудьте снять корпус фронтальной камеры.

Я не показал, что это один из этапов. Перед тем как снять его полностью, убедитесь, что вы сняли черную ленту и отсоединили разъем питания, иначе вы можете порвать его, и вам придется покупать новый, как это сделал я.

Шаг 19

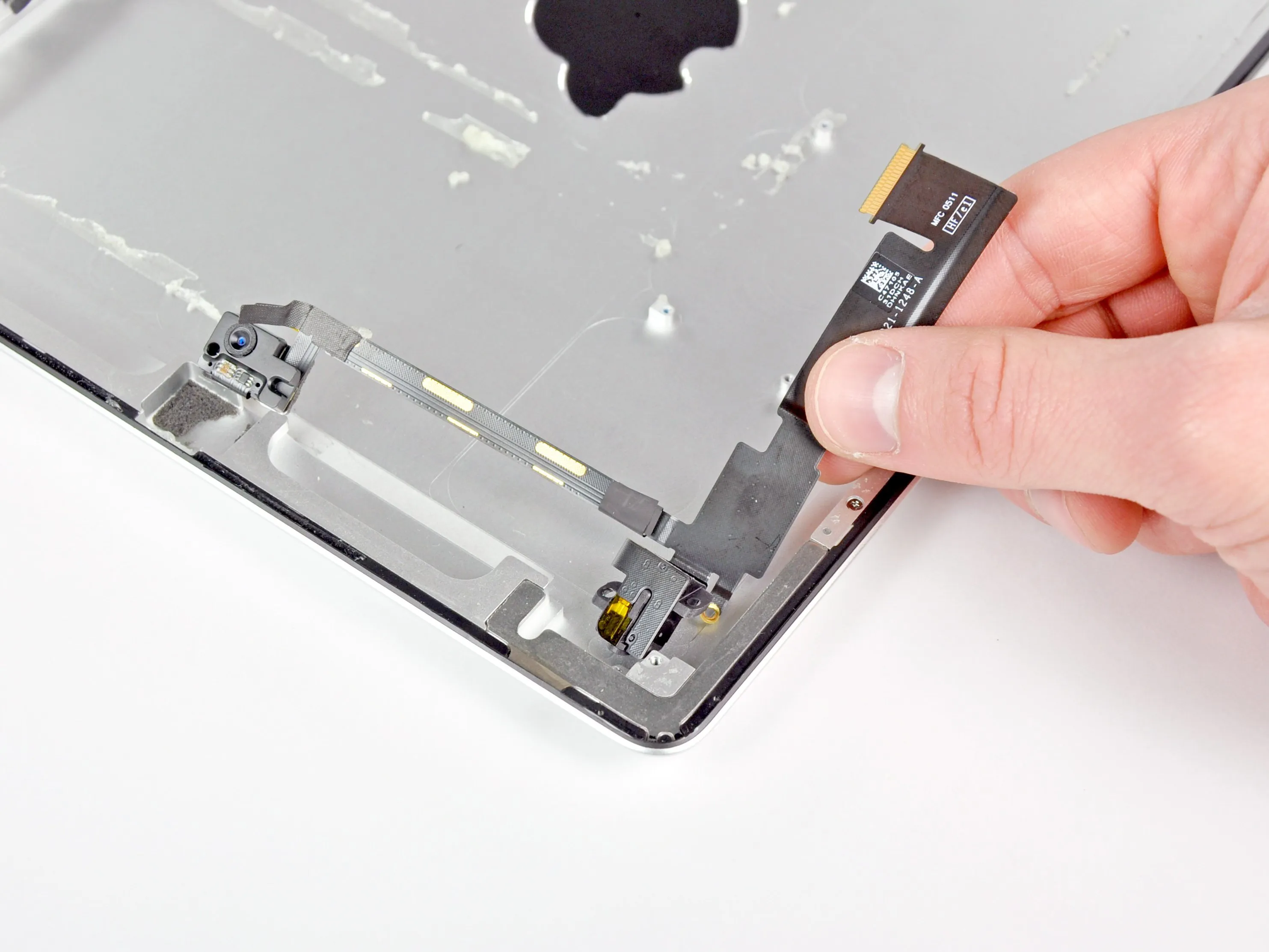

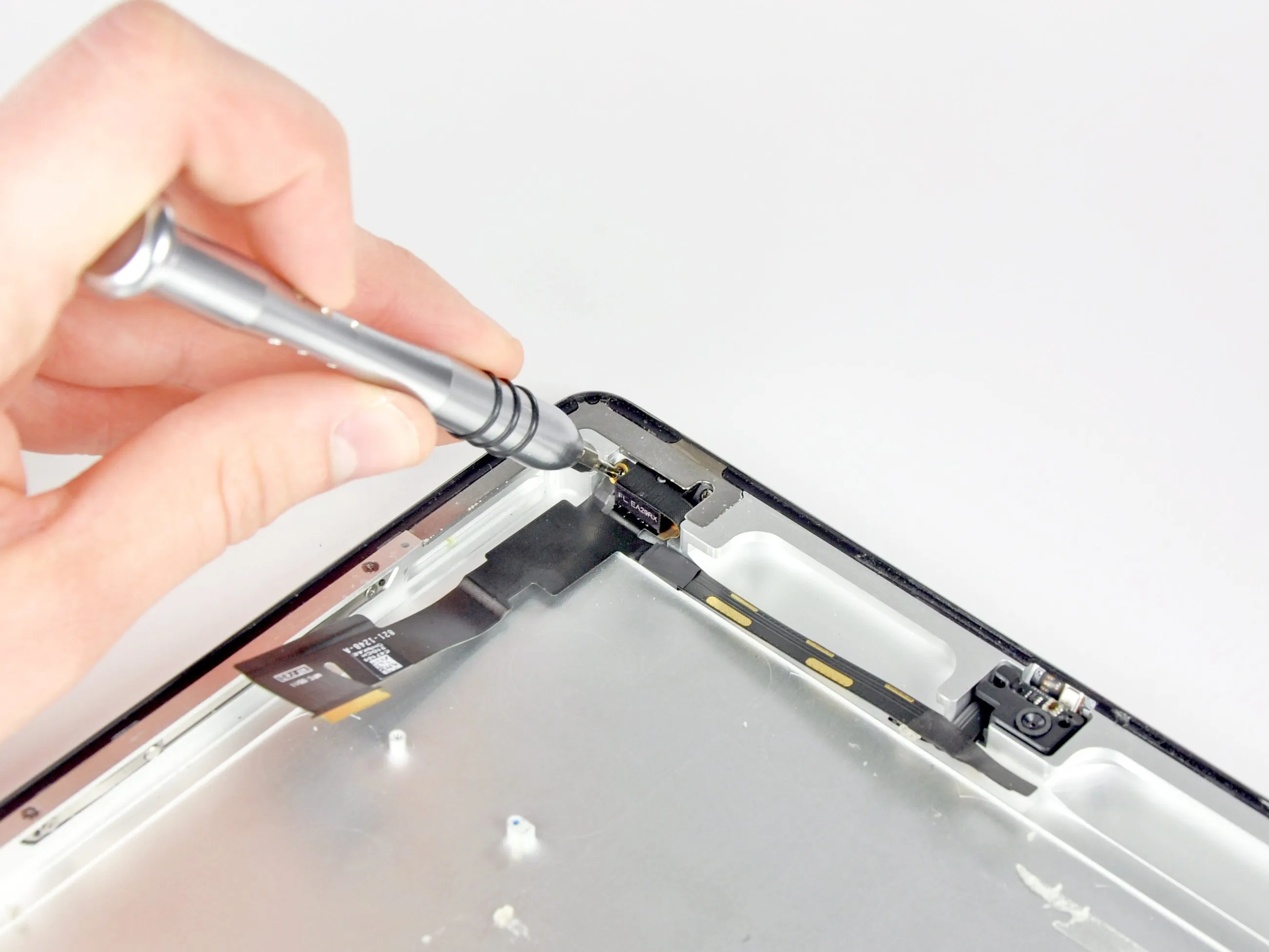

• Открутив винт, крепящий блок фронтальной камеры к корпусу, и отклеив еще немного клея, блок можно снять.

Шаг 20

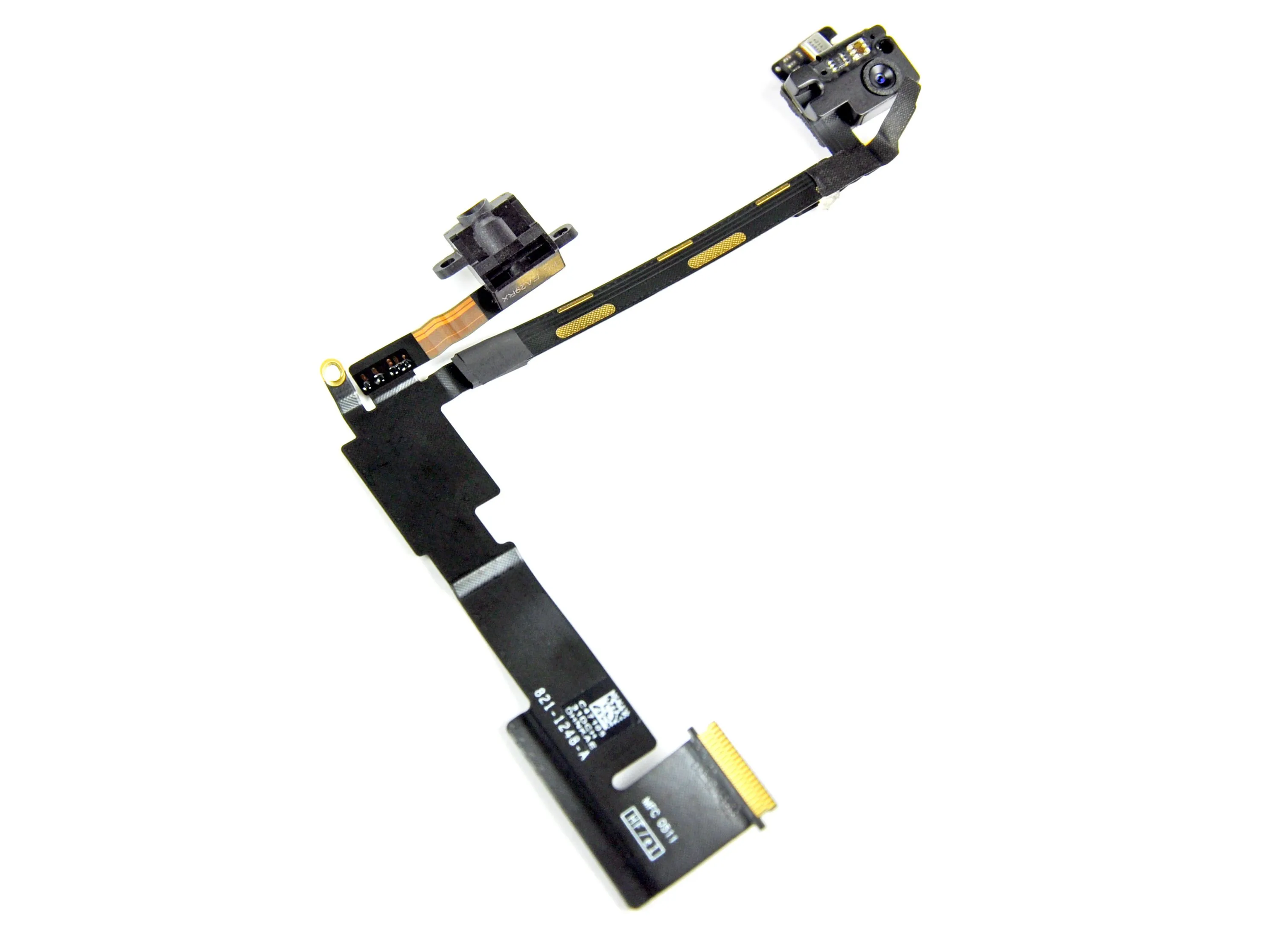

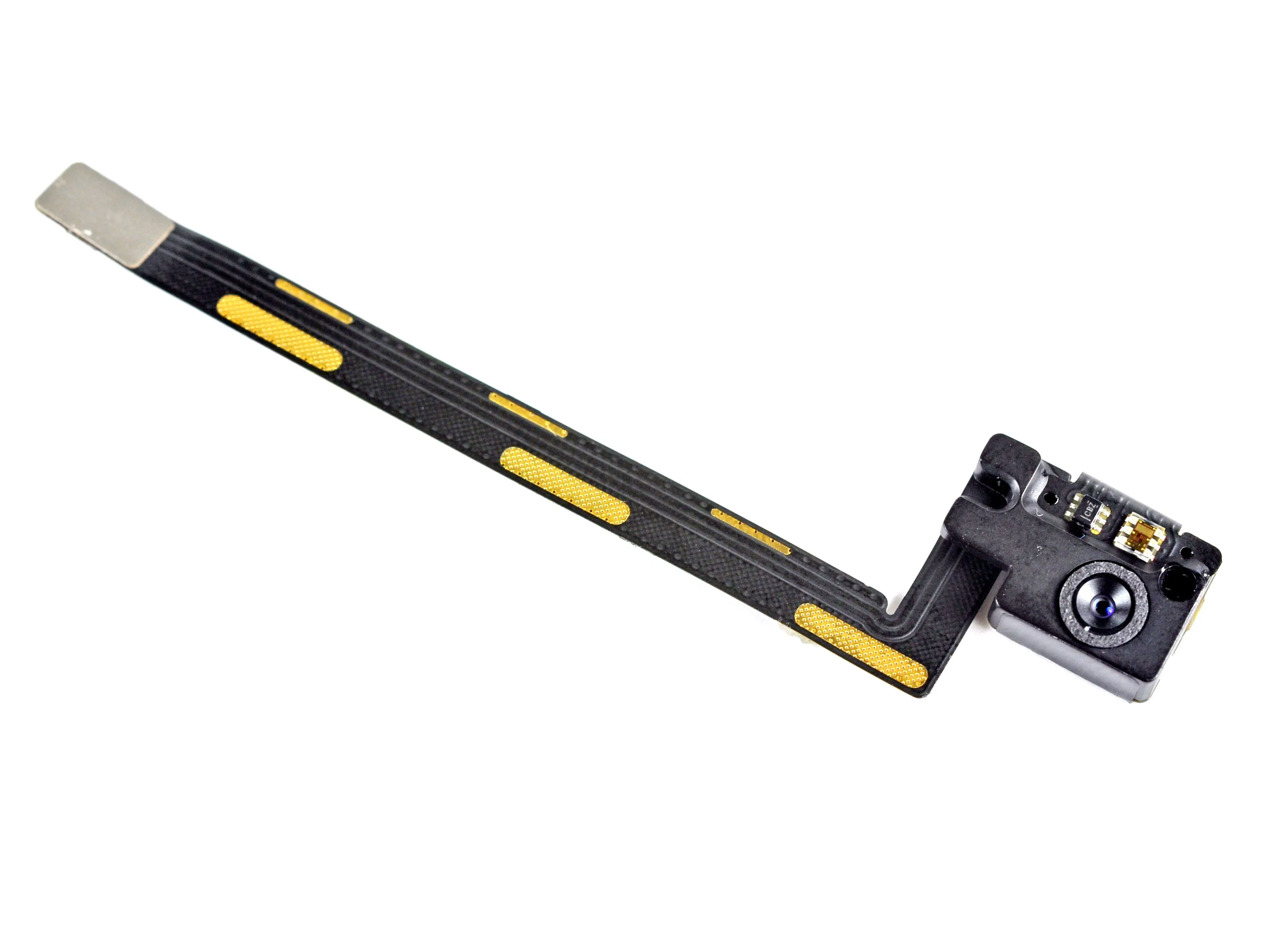

• Блок фронтальной камеры включает в себя камеру, гнездо для наушников и микрофон.

• Фронтальная камера.

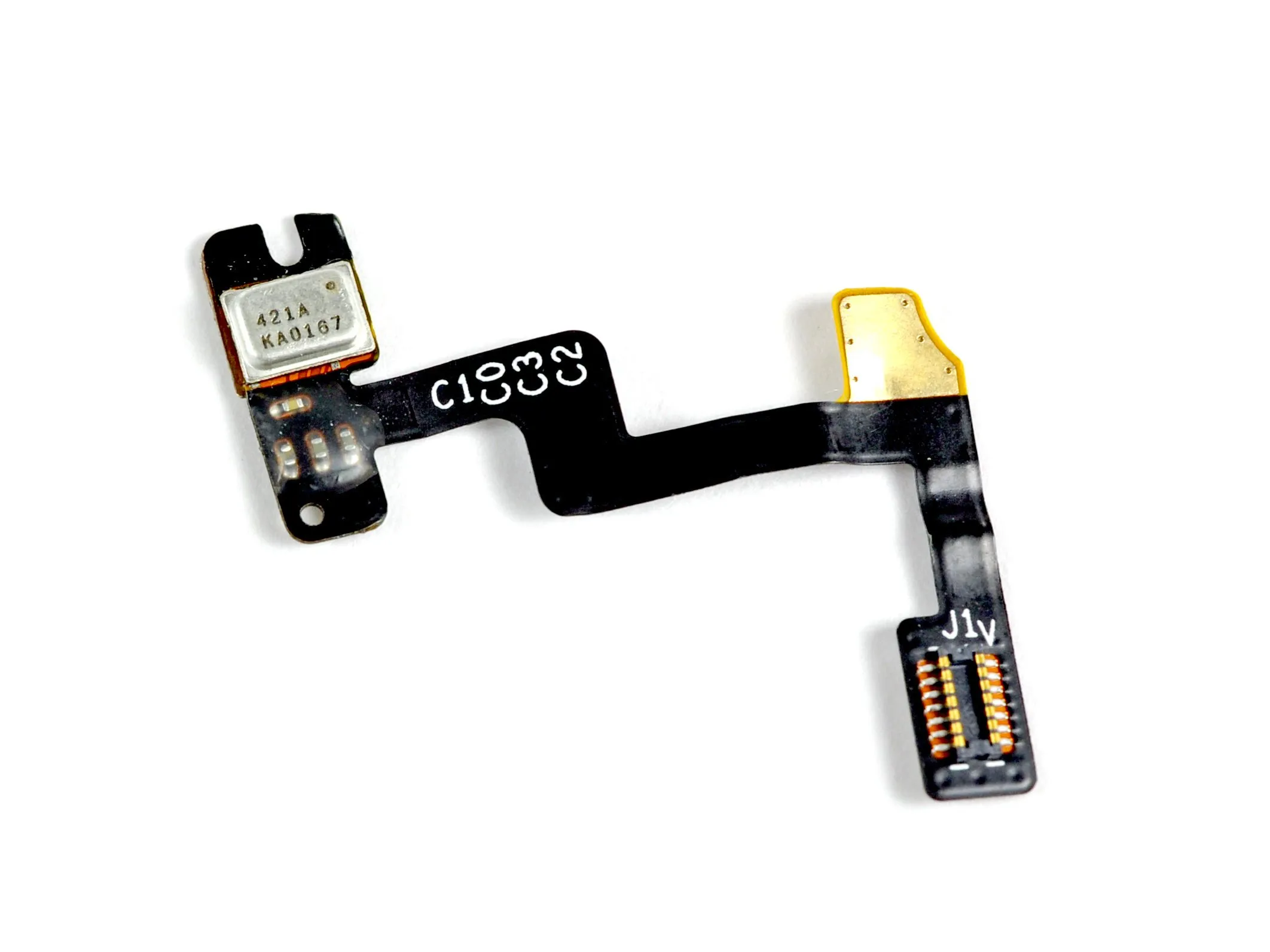

• Микрофон.

Шаг 21

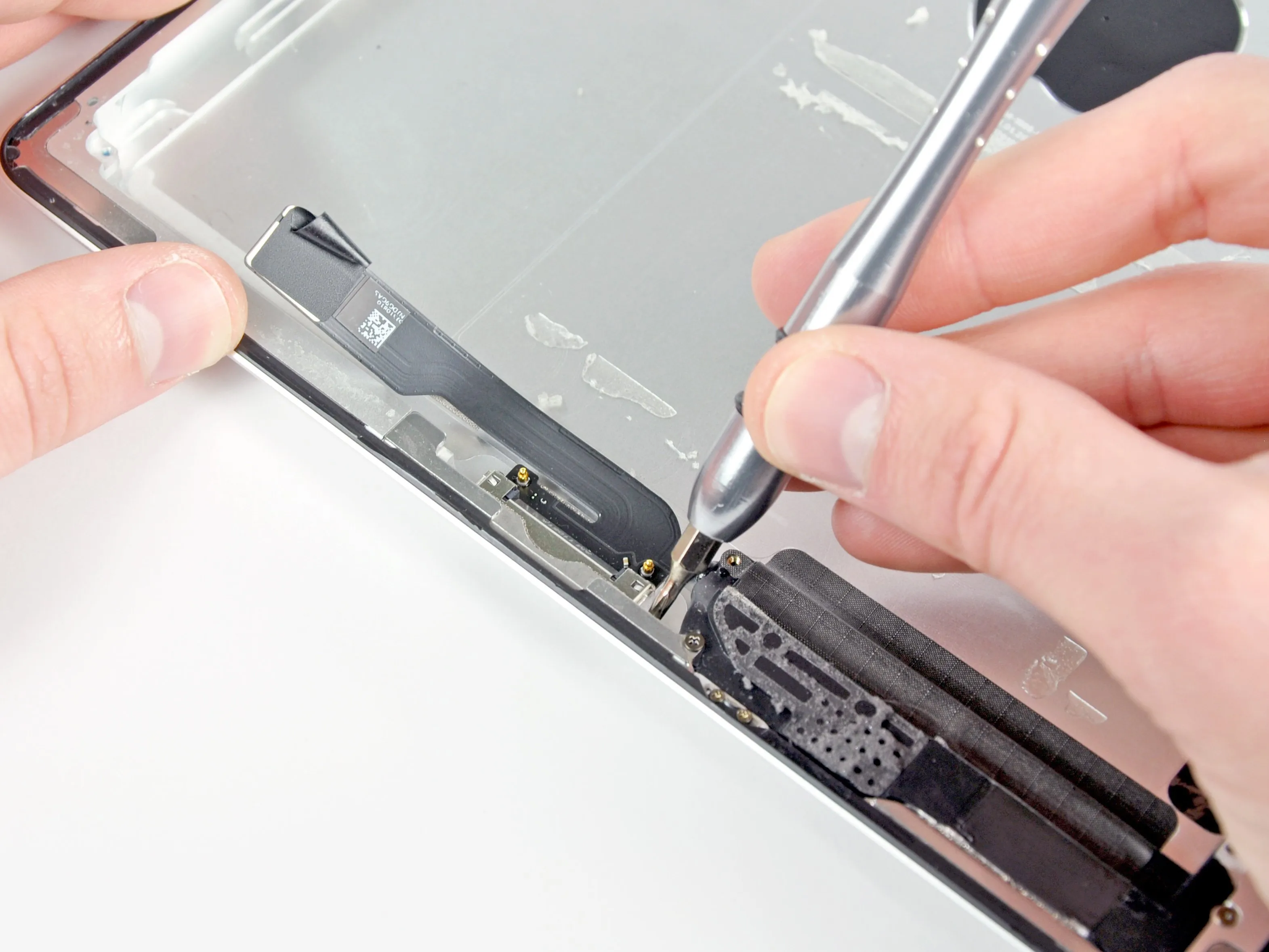

• Открутите два винта, крепящие док-коннектор к корпусу.

Комментарии к шагу

Микрофон

https://www.analog.com/en/mems/microphone...

2 доллара за микрофон... лучше звучать хорошо

Шаг 22

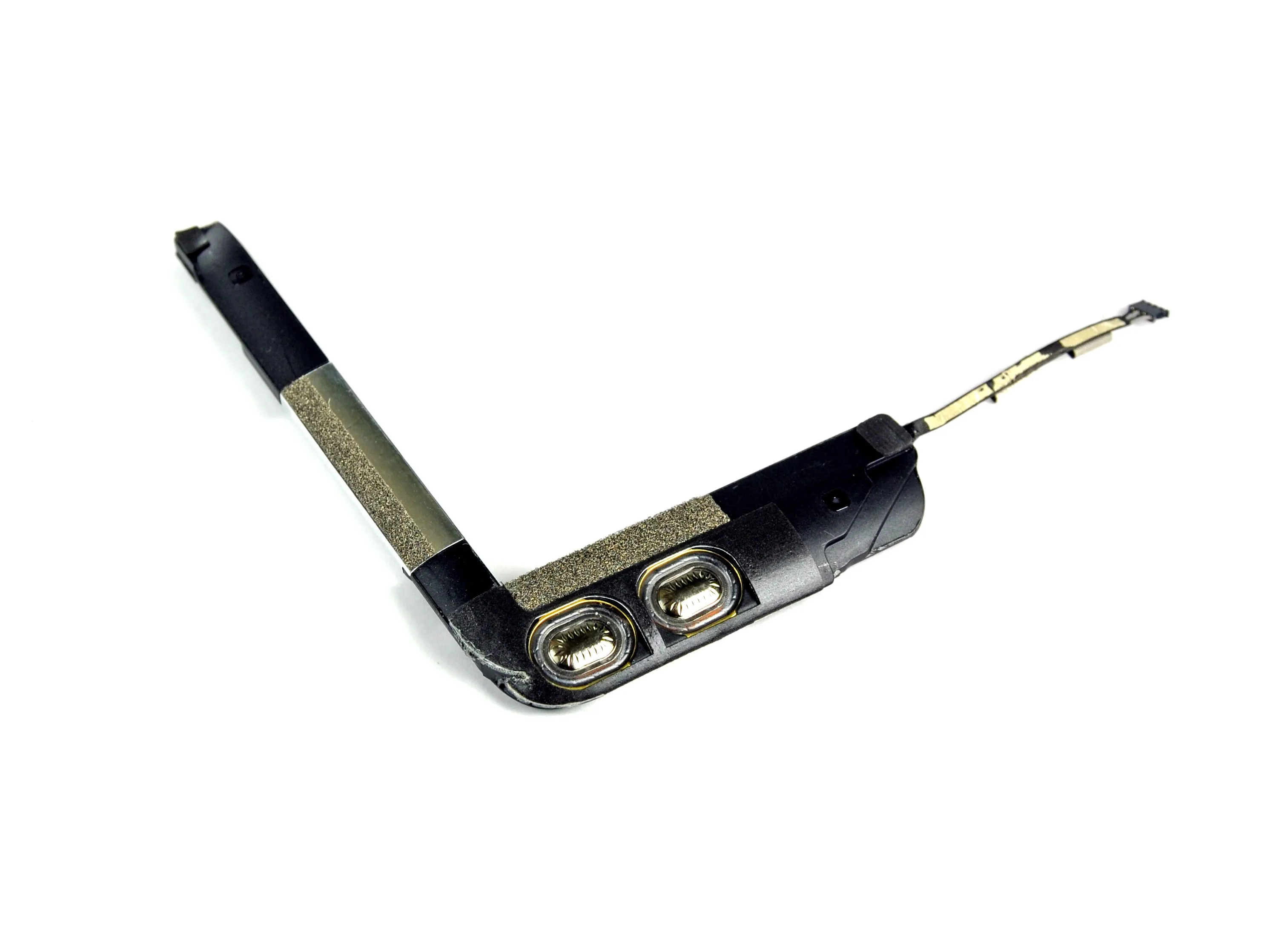

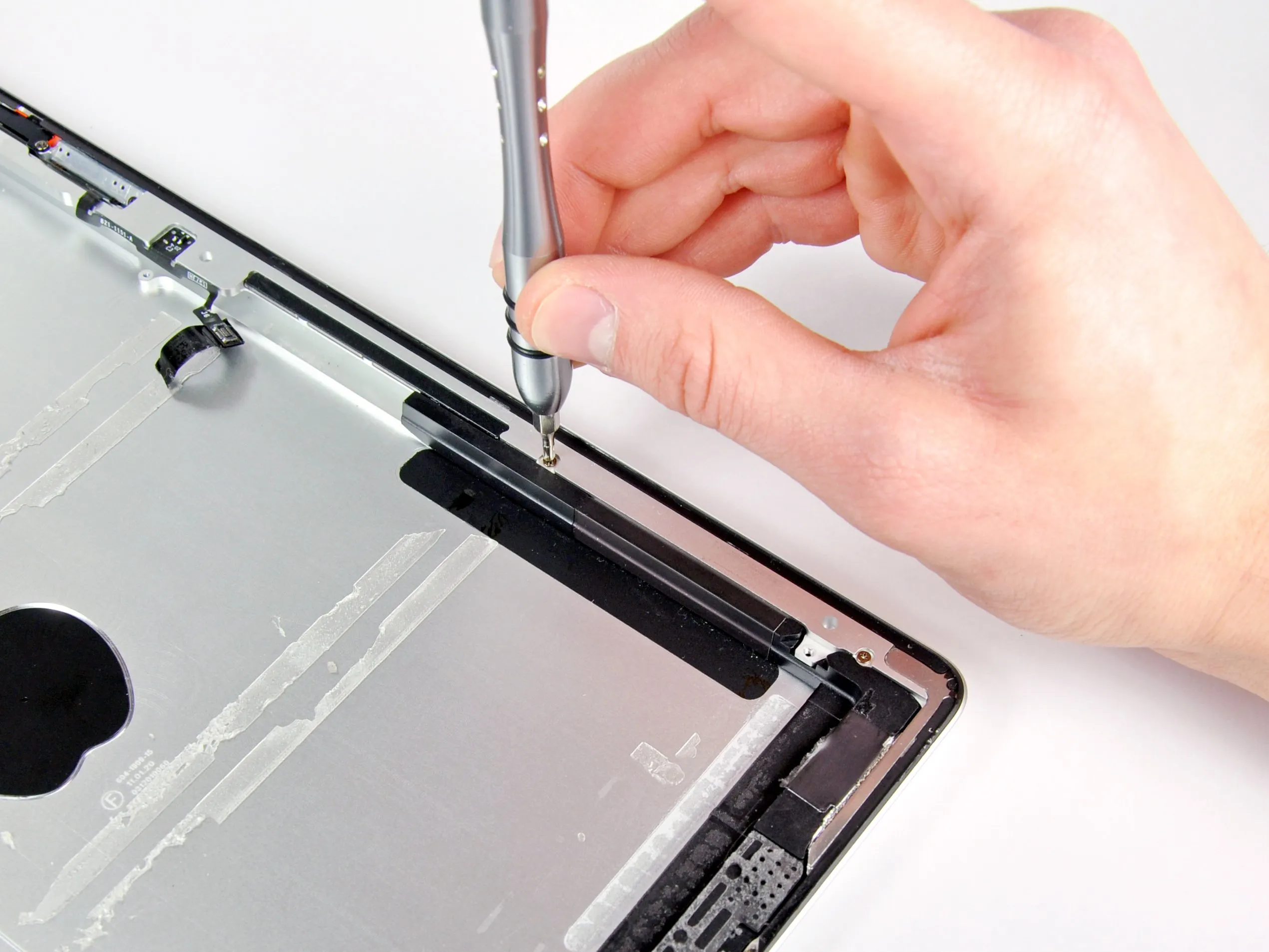

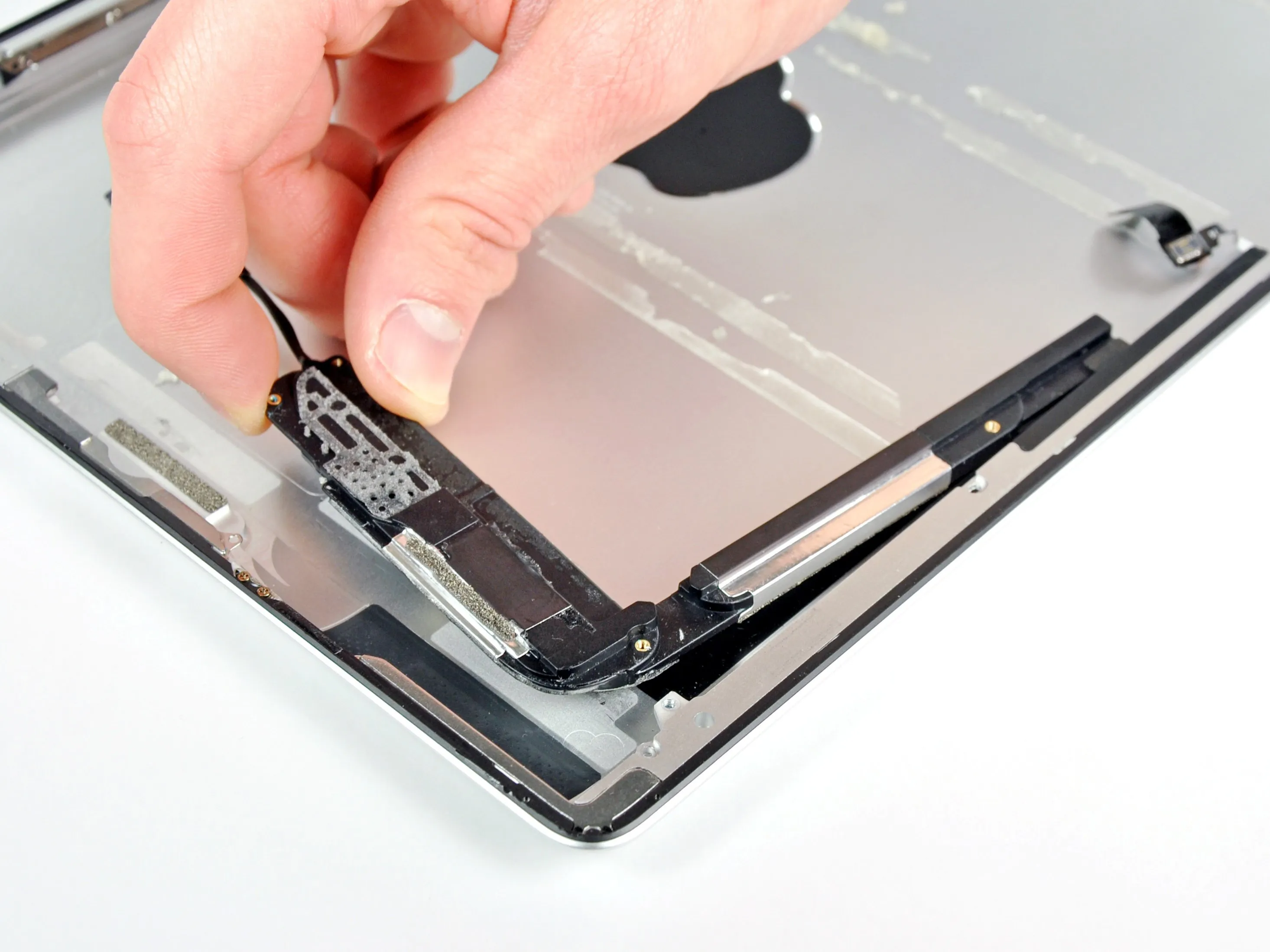

• После откручивания нескольких винтов блок динамиков извлекается из корпуса.

• Динамики очень маленькие, как будто они были добавлены в качестве дополнения.

Комментарии к шагу

Динамики!!!?

Я также хотел бы узнать больше о магнитах и о решении, которое они используют для автоматического пробуждения / сна iPad (оно не использует камеру, так как для этого нужно открыть только первую треть крышки, но камера остается скрытой

В iPad есть датчик приближения, аналогичный тому, что используется в iPhone. Когда крышка надета, датчик закрыт, а когда она снята, датчик открывается и устройство просыпается.

Это похоже на то, как iPhone или большинство других смартфонов выключают экран во время звонков, когда вы подносите устройство к лицу.

Интересная особенность магнитов / смарт-обложки заключается в том, что если вы попытаетесь прикрепить ее к правой стороне устройства, а не к левой, как положено, она переведет iPad в спящий режим, как только вы приложите их друг к другу на расстояние четверти дюйма или около того. Наверняка здесь замешана магнитная полярность.

У BlackBerries тоже есть такая функция в корпусе, это разновидность датчика приближения, я согласен. И вы должны быть в состоянии вырезать этот кусок и быть в состоянии спать/будить iPad только с этим куском, для удовольствия. Просто умные чехлы, похоже, более или менее бесполезны.

Шаг 23

• Оценка ремонтопригодности iPad 2: 2 из 10 (10 - самый простой ремонт)

• После снятия передней панели ЖК-дисплей очень легко снять.

• Использовались только стандартные винты Phillips - никаких пенталобулярных или трехкрылых.

• Передняя панель теперь приклеена к остальной части устройства, что значительно увеличивает шансы расколоть стекло при попытке снять ее.

• ЖК-дисплей приклеен к передней панели вспененной липкой лентой, что увеличивает шансы разбить его при разборке.

• Аккумулятор очень надежно приклеен к задней панели, и для его извлечения необходимо снять логическую плату.

• Доступ к разъему на передней панели возможен только после снятия ЖК-дисплея.

• Историческая справка: изначально мы поставили iPad 2 4 балла из 10, но в процессе написания руководства по ремонту поняли, что отремонтировать его гораздо сложнее, чем предполагалось изначально.
