Разборка iPad 3 4G

Введение

Это 'новый iPad?' 'iPad HD?' 'iPad 3?' Какая разница? Мы знаем только одно: Он здесь!

Присоединяйтесь к нам для разбора iPad 3 4G. Следите за . Делаете.ру в twitter, чтобы получать самые свежие новости.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad 3 4G

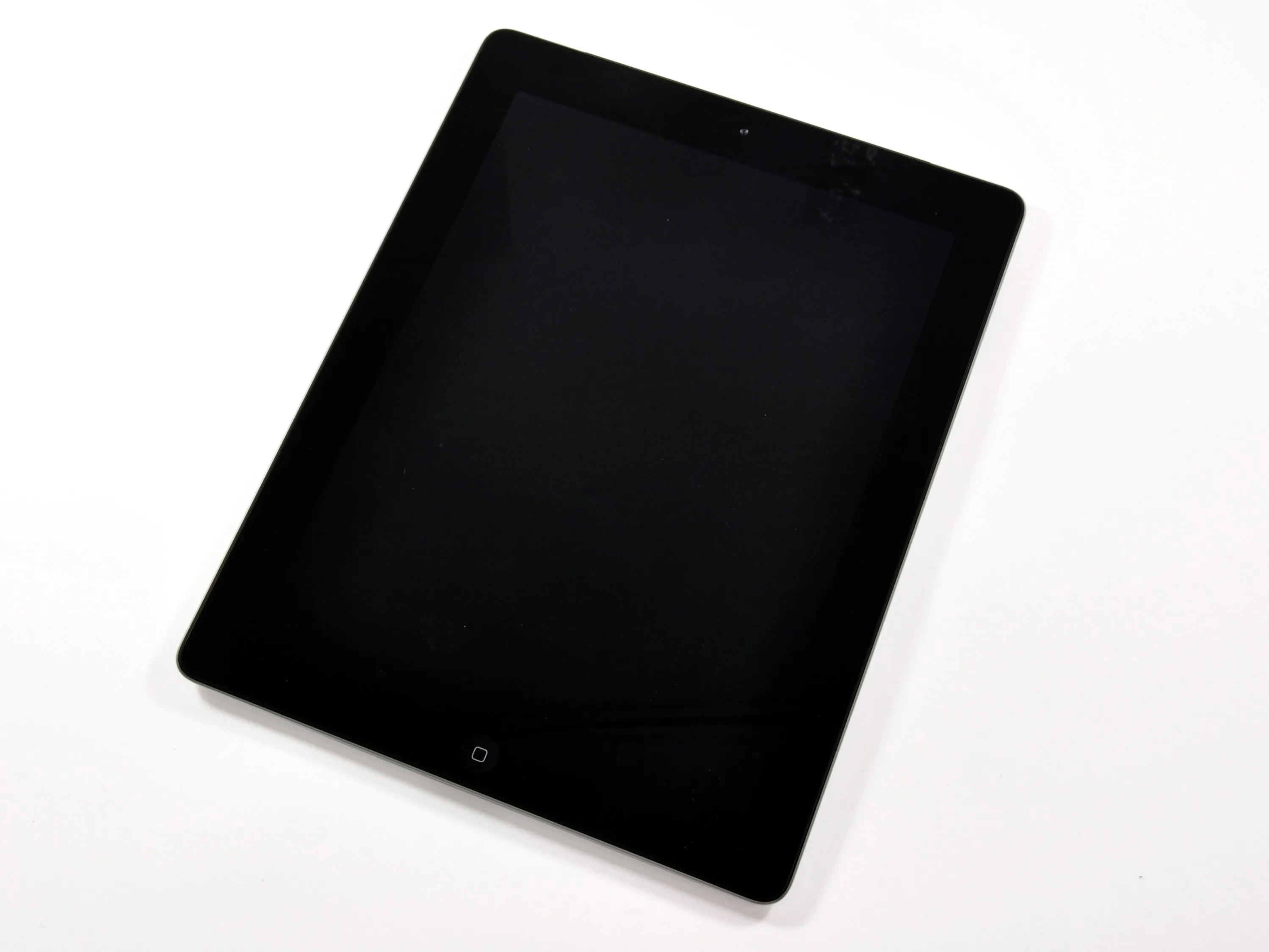

• Люк прилетел в магазин Telstra в Мельбурне, Австралия, и первым встал в очередь, чтобы получить iPad 3 для нашего деконструктивного удовольствия.

• Большое спасибо австралийскому магазину Macfixit за то, что позволили нам использовать их помещение для разбора!

• Технические характеристики:

• Двухъядерный процессор Apple A5X

• 9,7-дюймовый ЖК-дисплей со светодиодной подсветкой с переключением в плоскости экрана и Retina-дисплеем с разрешением 2048×1536 пикселей

• Четырехъядерный графический процессор

• 16, 32 или 64 ГБ флэш-памяти

• 5 МП HD-камера на задней панели

Шаг 2

• Время действовать! Что нужно эксперту по разборке Делаете.ру, чтобы расчленить новейший iPad в полночь на другом конце света?

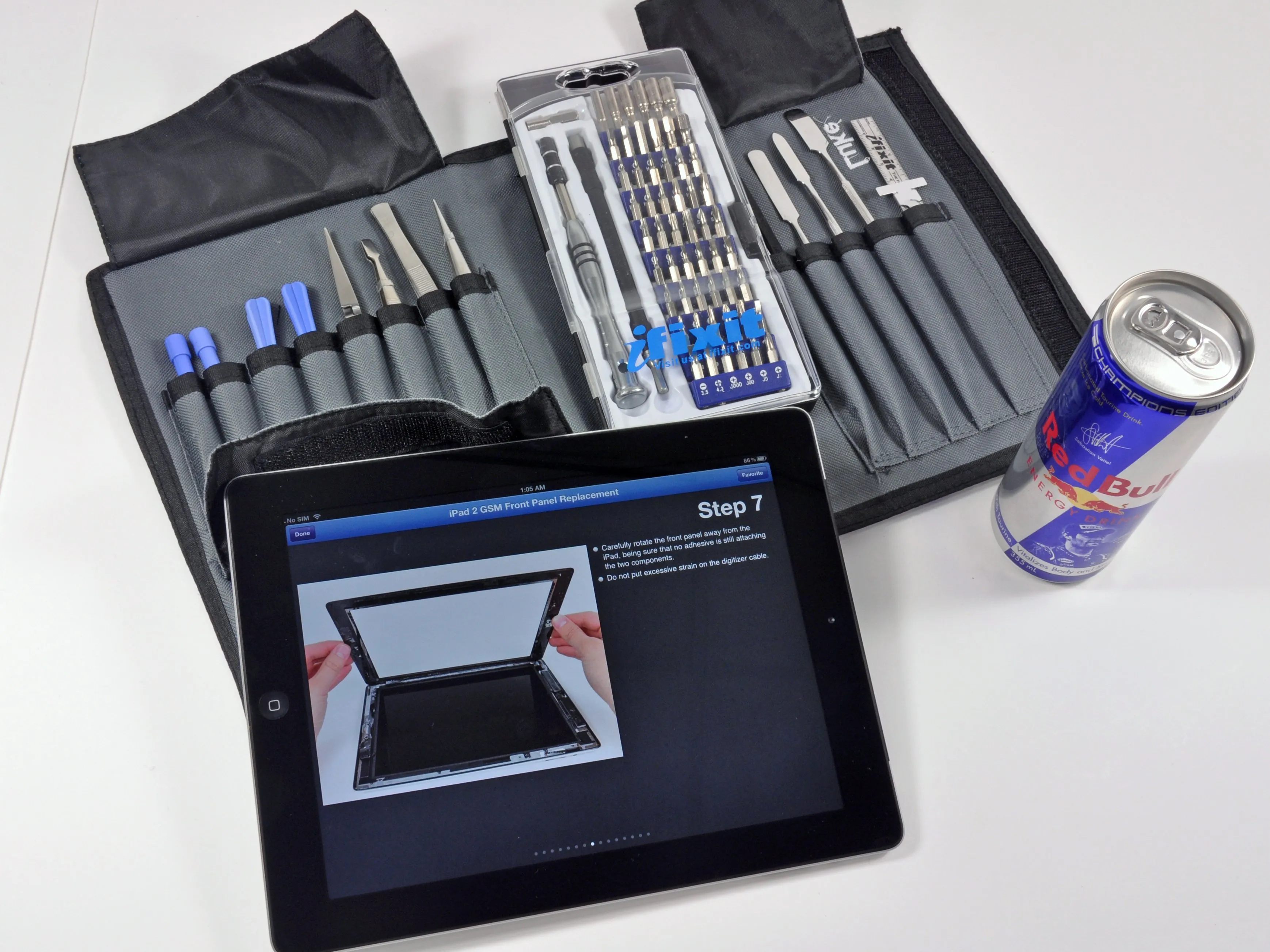

• Ответ: Набор инструментов Pro Tech Toolkit, немного старого доброго Red Bull и, конечно же, iPad 3.

• Несмотря на то, что наш офис находится в США, а iPad 3 дебютировал в Австралии, мы уверены, что он все еще будет работать.

Шаг 3

• Мы заговорили слишком рано. Оказывается, 4G LTE на iPad 3 на самом деле не работает в стране Оз.

• О-о, какой же это iPad? iPad 2 3G? iPad 3 4G? iPad N (N+1)G?

• К счастью для всех, номер модели уникален, в отличие от некоторых других продуктов Apple. Номер модели - A1430.

Шаг 4

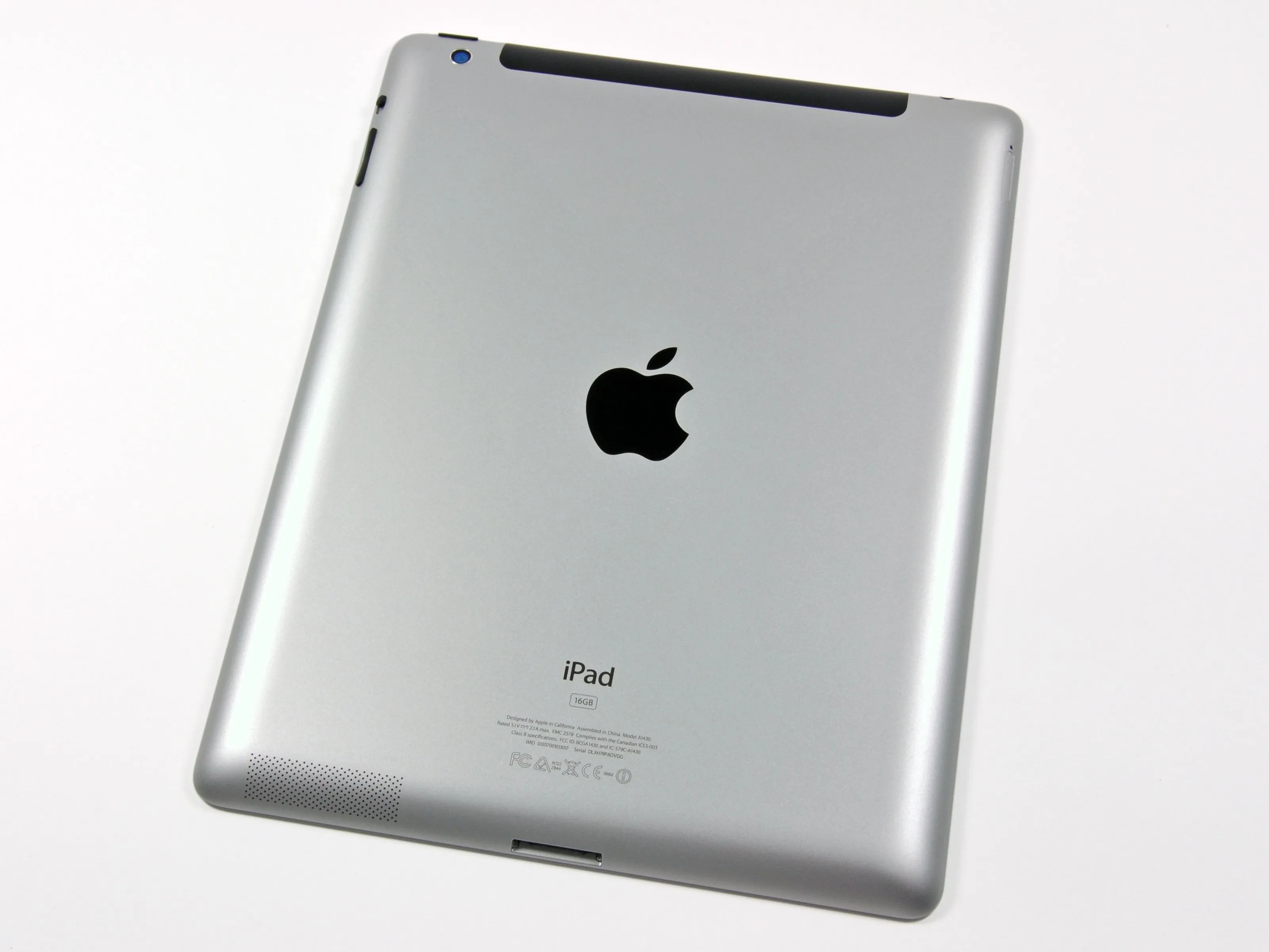

• Вот так выглядит задняя панель нового 'нового iPad'. Знаете ли вы, что она как бы напоминаетнамо?

• Задняя камера iSight с разрешением 5 МП может похвастаться автофокусом, функцией распознавания лиц, записью HD-видео в формате 1080p и стабилизацией видео. Определенно, это большое улучшение по сравнению с прошлогодней слабой камерой 0,7 МП на задней панели.

• Дисплей Retina с разрешением 2048×1536 пикселей не слишком поражает нас после выключения iPad, но мы пролетели полмира не только для того, чтобы поиграть в Ударь хипстера.

Шаг 5

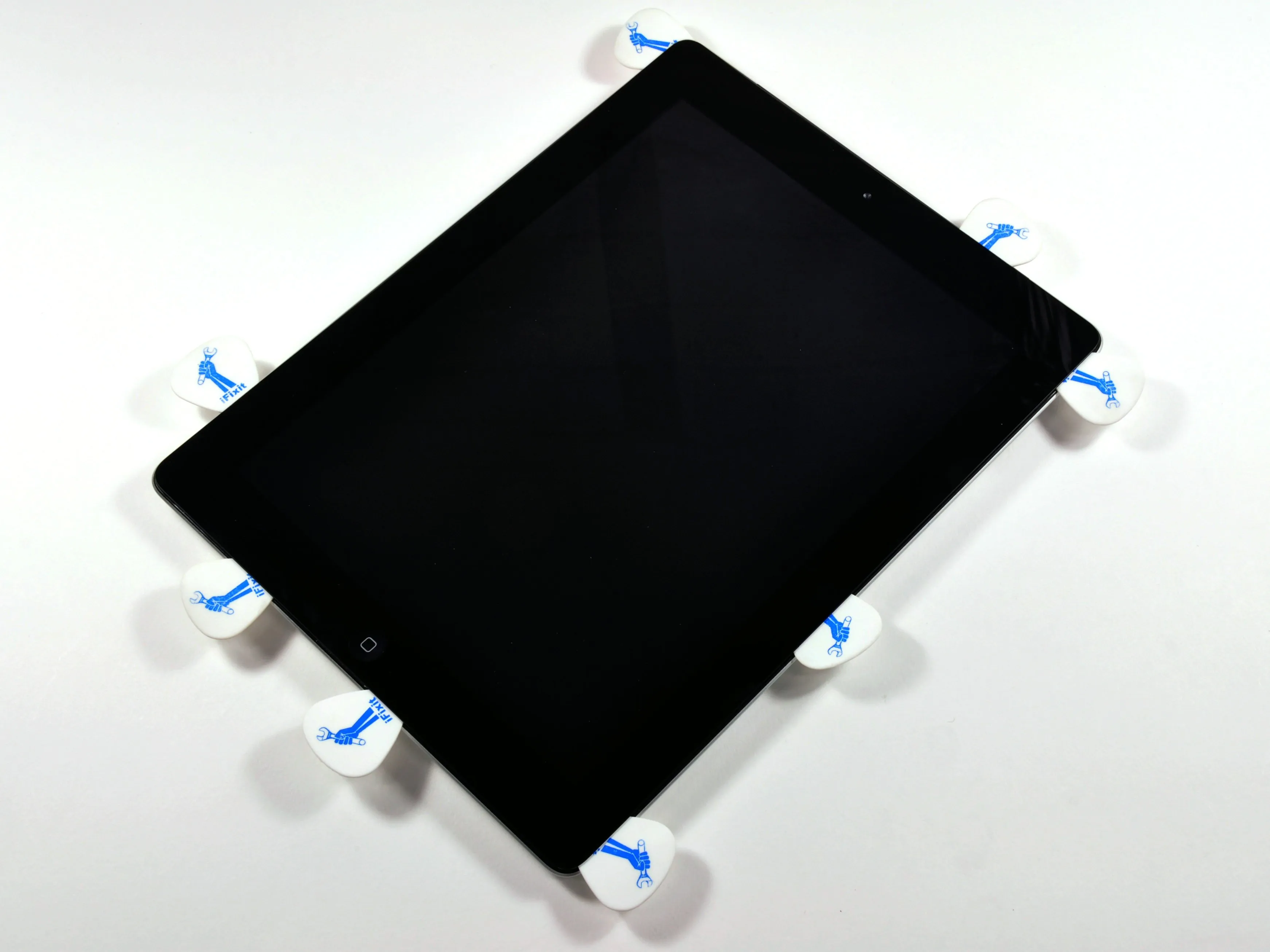

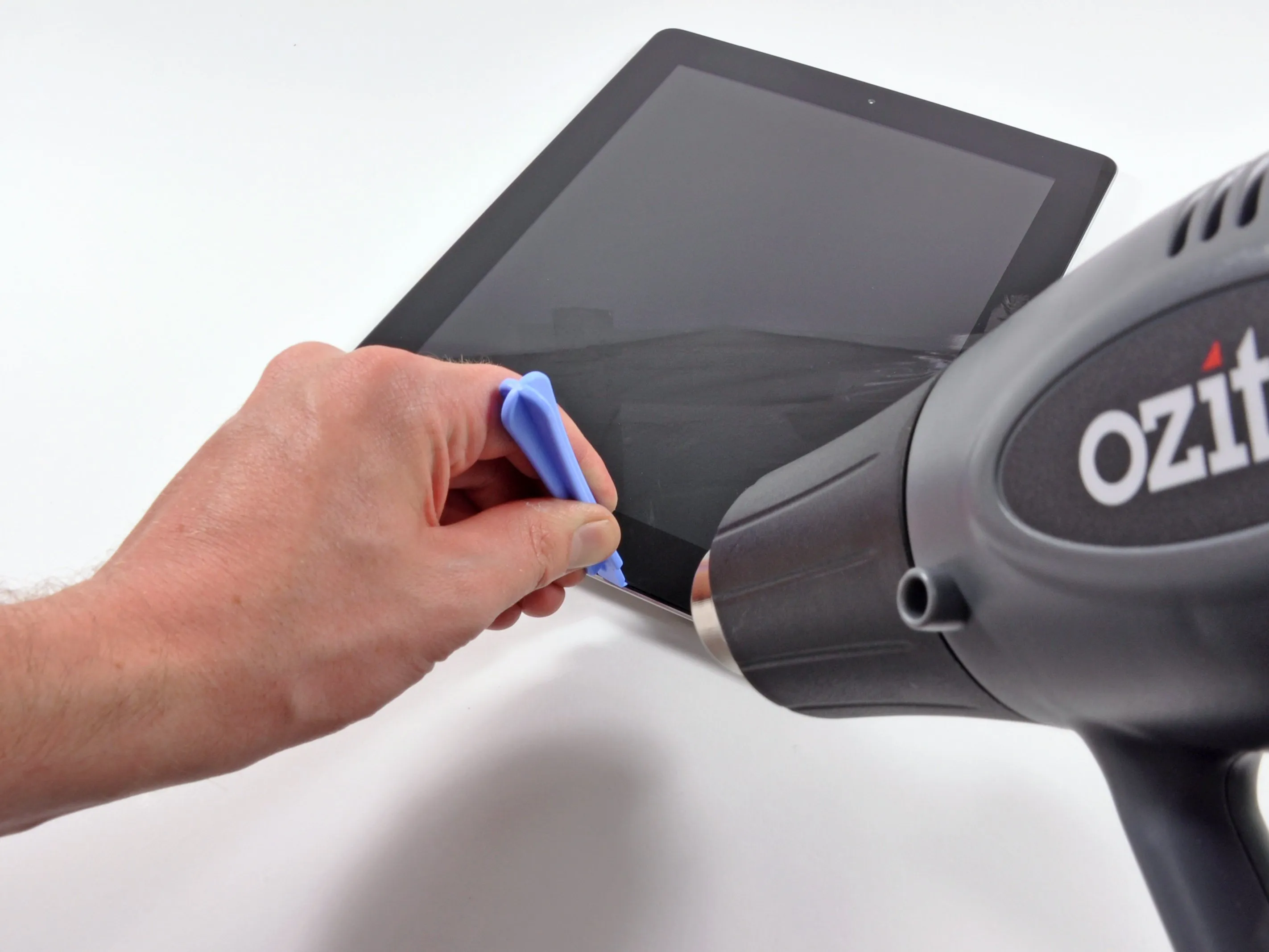

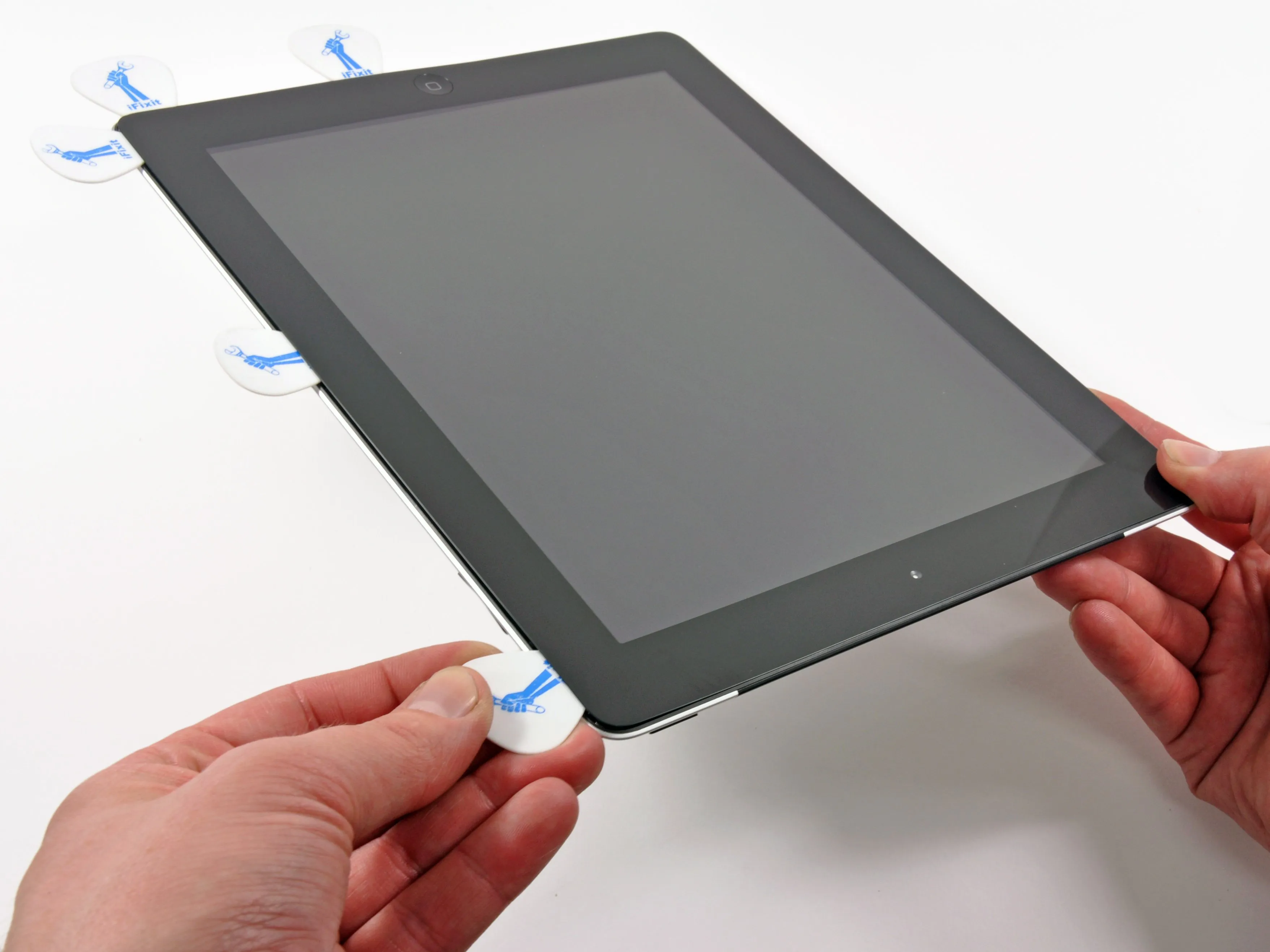

• С помощью тепла, гитарных медиаторов и пластикового инструмента для открывания передней панели.

Шаг 6

• Как и его предшественник, новый iPad очень сложно разобрать. Клей прикрепляет стекло к корпусу, что затрудняет обычный ремонт и замену батареи.

• Предполагается, что в день запуска Apple отгрузит 1 миллион устройств, и влияние этого неудачного выбора дизайна на окружающую среду будет значительным.

• Мы подробно писали о проблемах с трудноремонтируемым дизайном iPad от Apple на сайте Делаете.ру.org:

• Вы когда-нибудь ломали учебник, который невозможно починить? Теперь, с iBooks, вы можете!

• Да, iPad можно починить, но только с трудом.

Шаг 7

• Тяжелый дисплей следует снимать только с помощью тяжелых присосок.

• Первый законно купленный, законно принадлежащий iPad 3 теперь стал и первым законно открытым iPad... в мире.

• Судя по всему, у нового iPad есть лицо, и оно недовольно. Знакомо?

Шаг 8

• А теперь, сообщение от нашего спонсора: мы!

• Мы не просто делаем потрясающие разборки - мы продаем запчасти. И инструменты! Много-много инструментов.

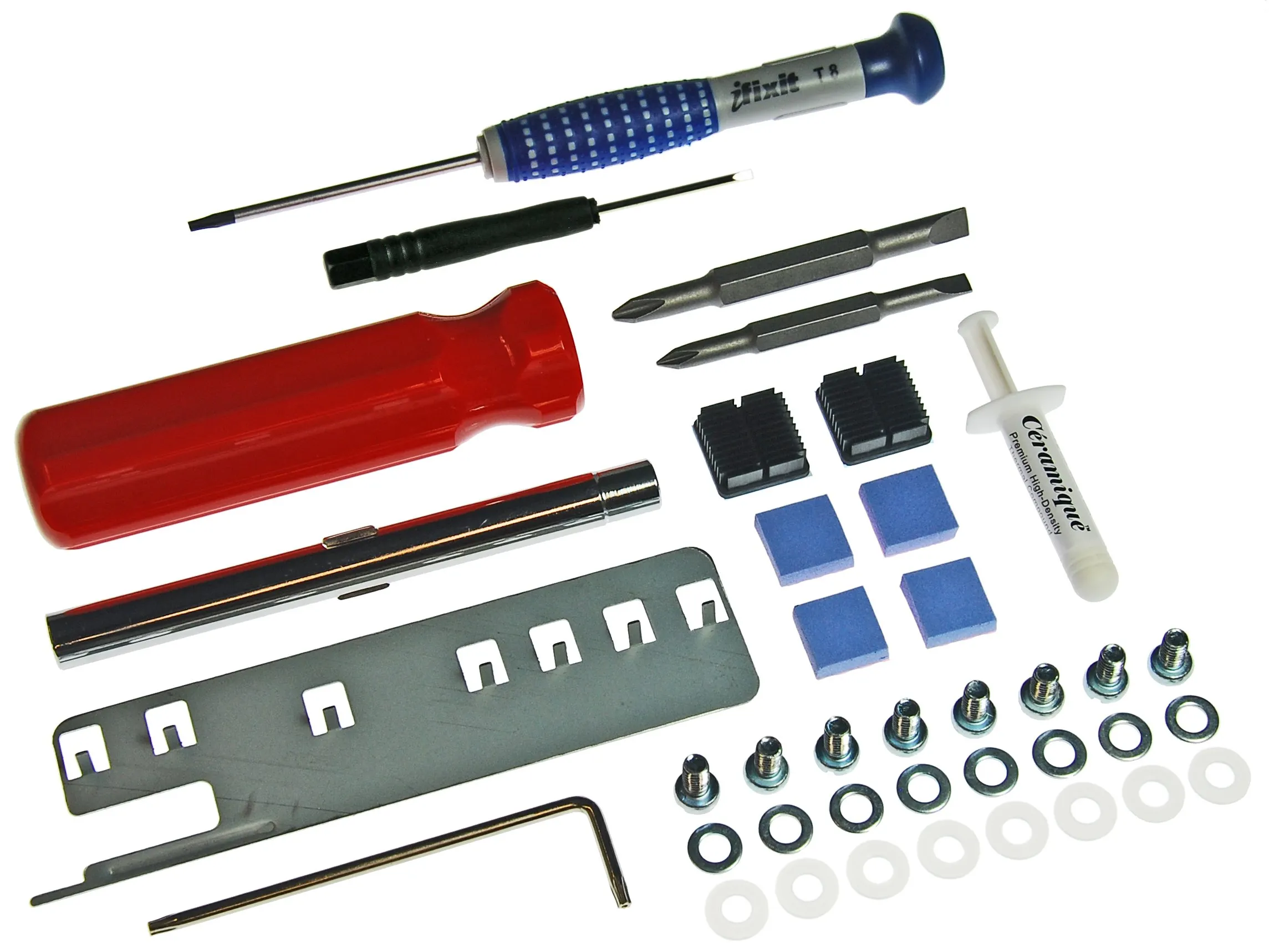

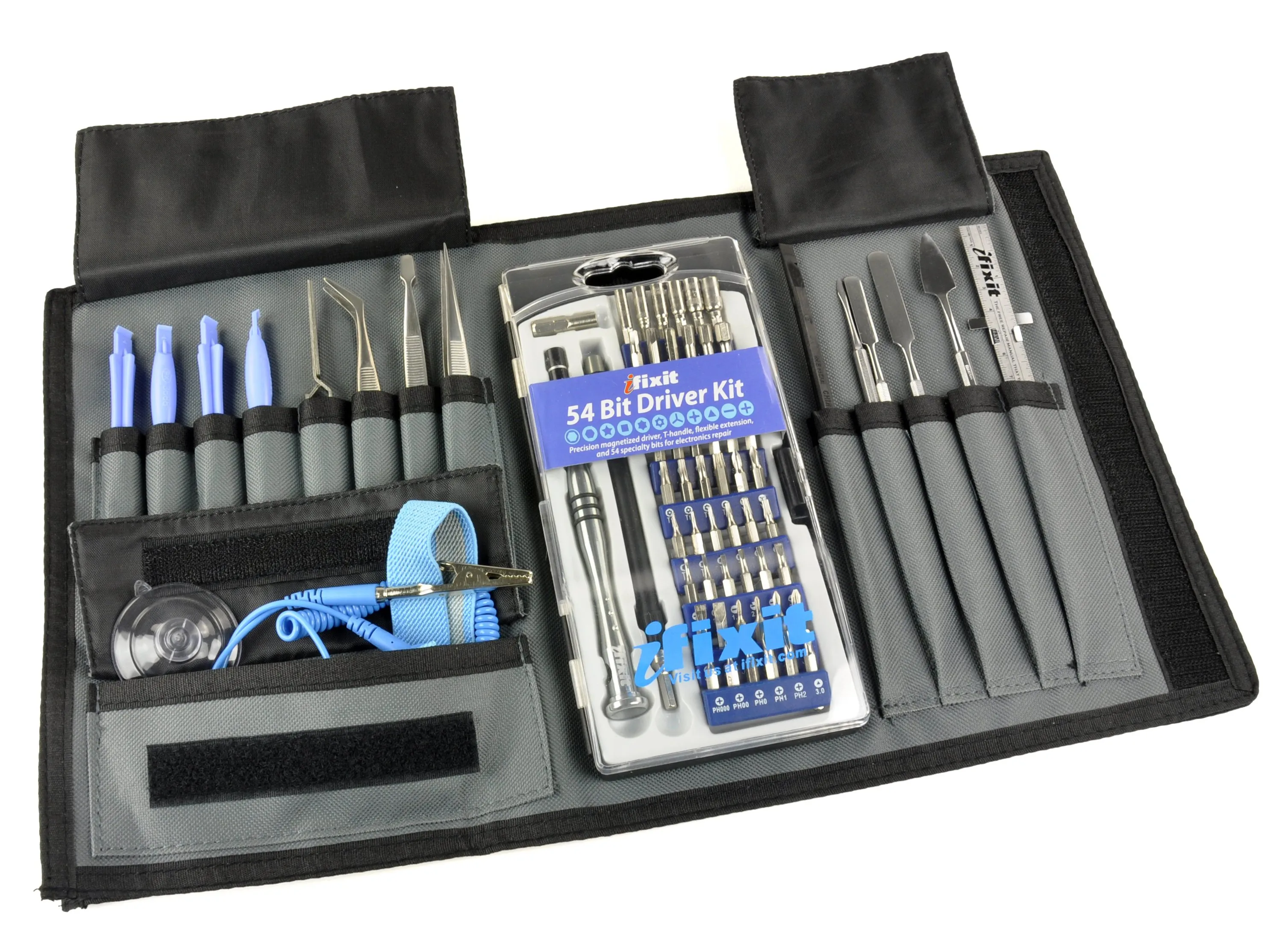

• Например, этот удобный набор инструментов для электроники, который мы использовали, чтобы разобрать новый iPad. Вы знаете, что хотите такой же. Он окупится с первого раза, когда вы им воспользуетесь!

• Мы продаем запчасти и обновления для Mac, детали для ремонта экрана iPhone, наборы для починки печально известного красного кольца смерти Xbox и многое другое.

• Нам нужна ваша поддержка, чтобы продолжать создавать бесплатное руководство по ремонту всего на свете.

Шаг 9

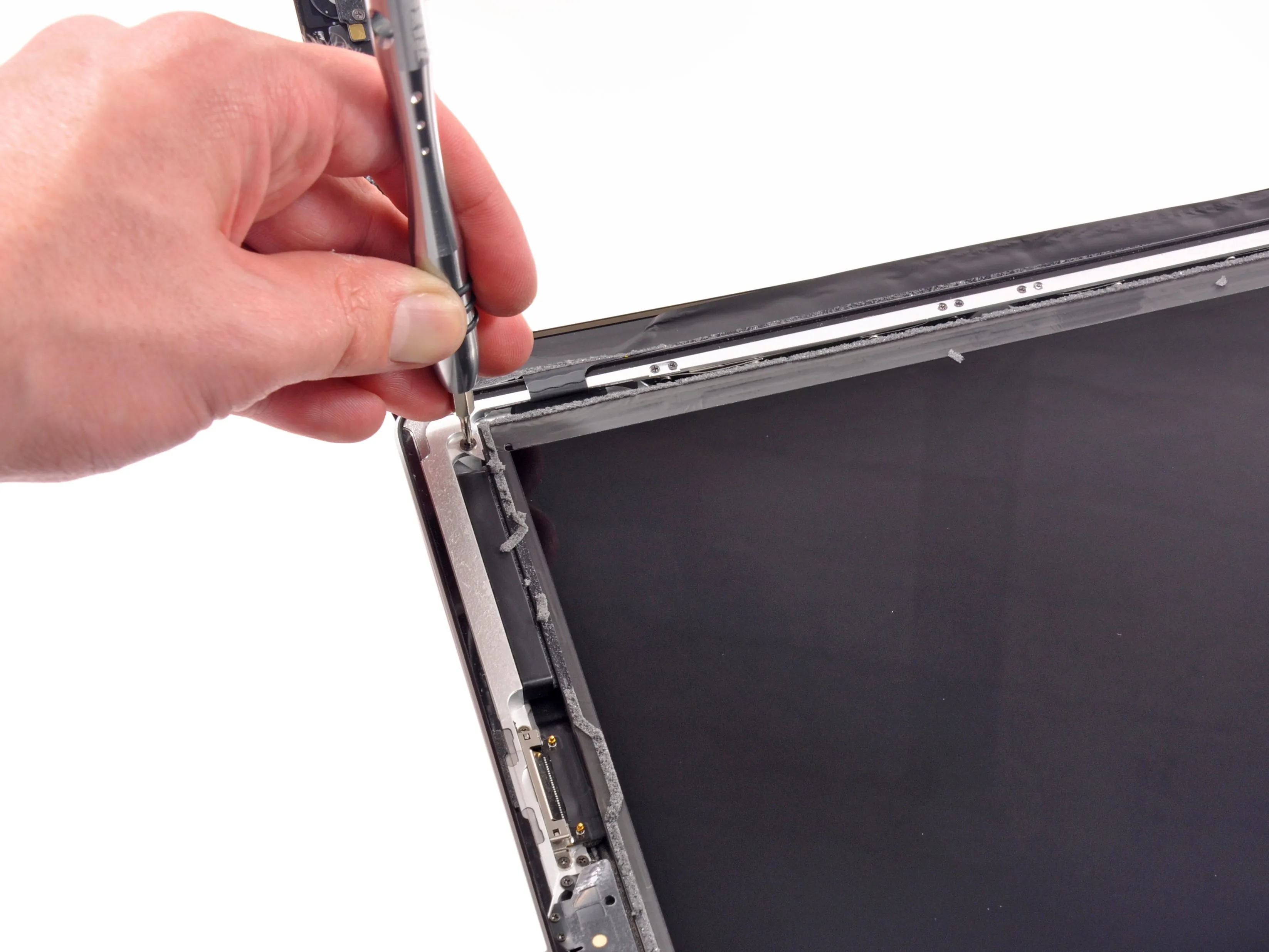

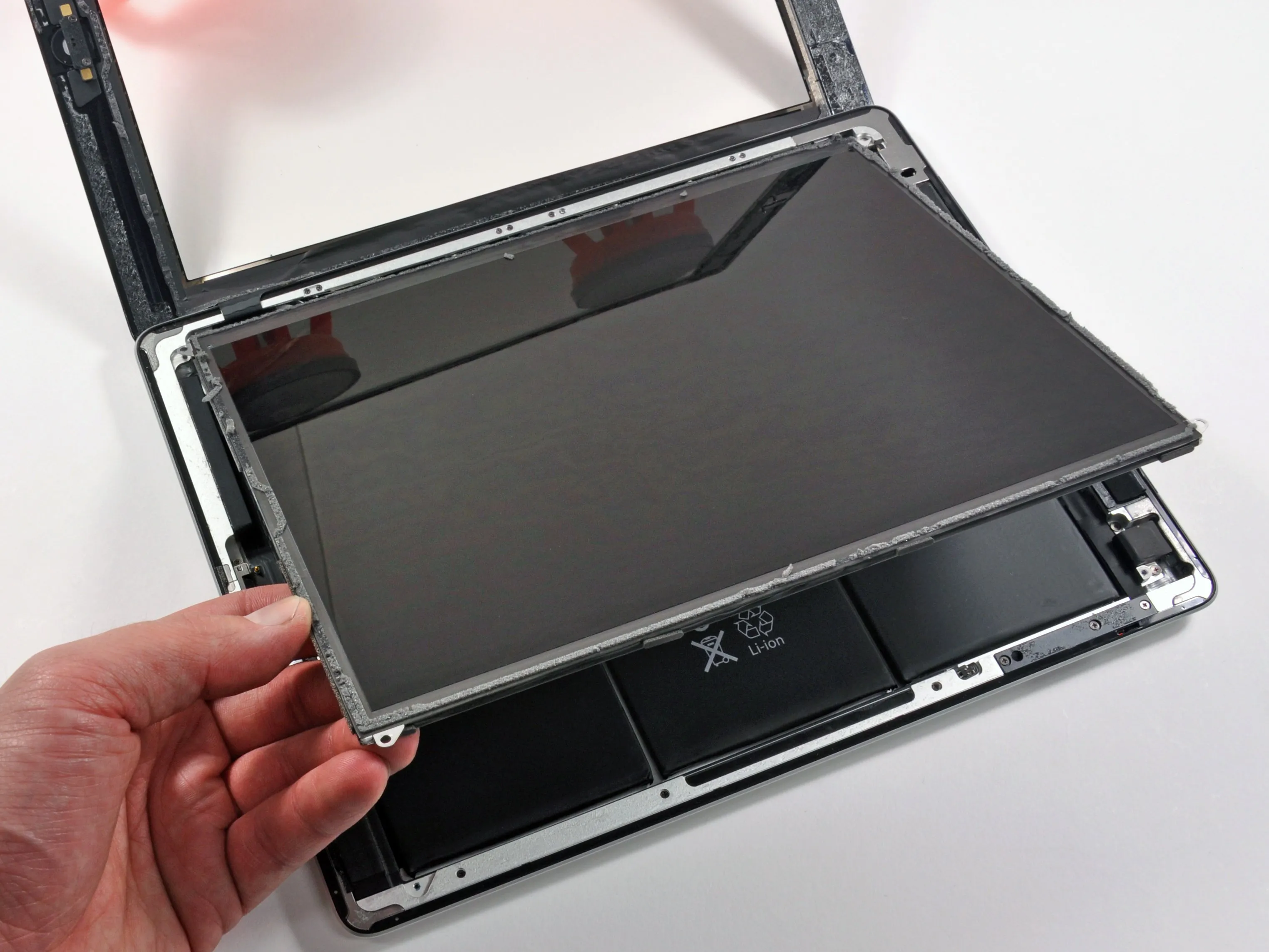

• Ну, этот дисплей прикручен... к корпусу. К счастью, у нас есть степень бакалавра по откручиванию винтов, так что это не составит труда.

• Вместо того чтобы наслаждаться 264 пикселями на дюйм на этом новом устройстве, мы решили снять хваленый дисплей. Почему? Потому что мы Делаете.ру, и это то, как мы работаем.

• Когда мы поднимаем ЖК-дисплей, мы слышим крики 3 145 728 пикселей, покидающих свои дома внутри iPad 3.

Комментарии к шагу

После того как вы сняли экран, вам следовало бы сфотографировать внутренности, которые находились внутри до снятия.

Можете ли вы сказать, используется ли в ЖК-панели двойная светодиодная подсветка, как предполагается?

Шаг 10

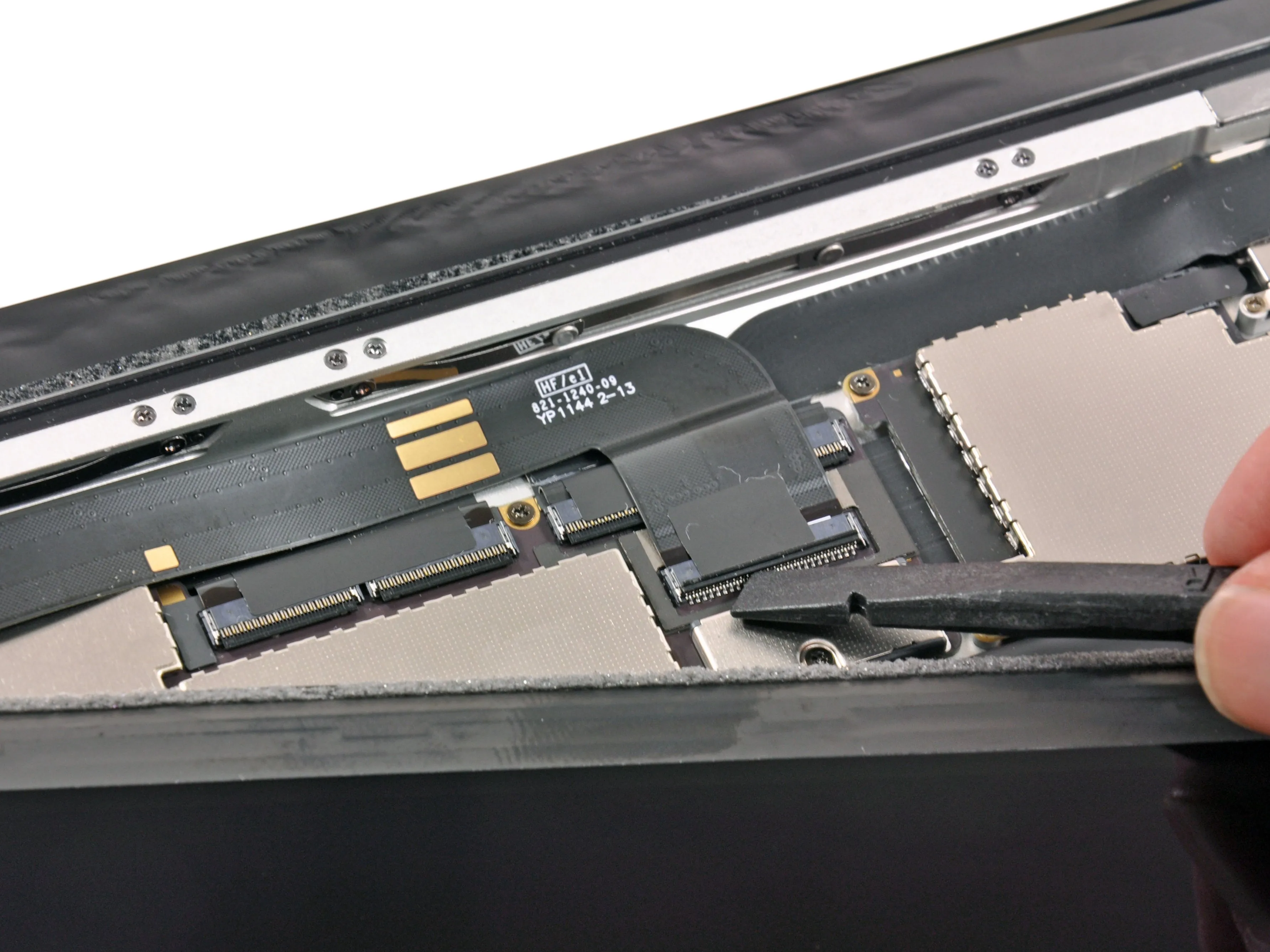

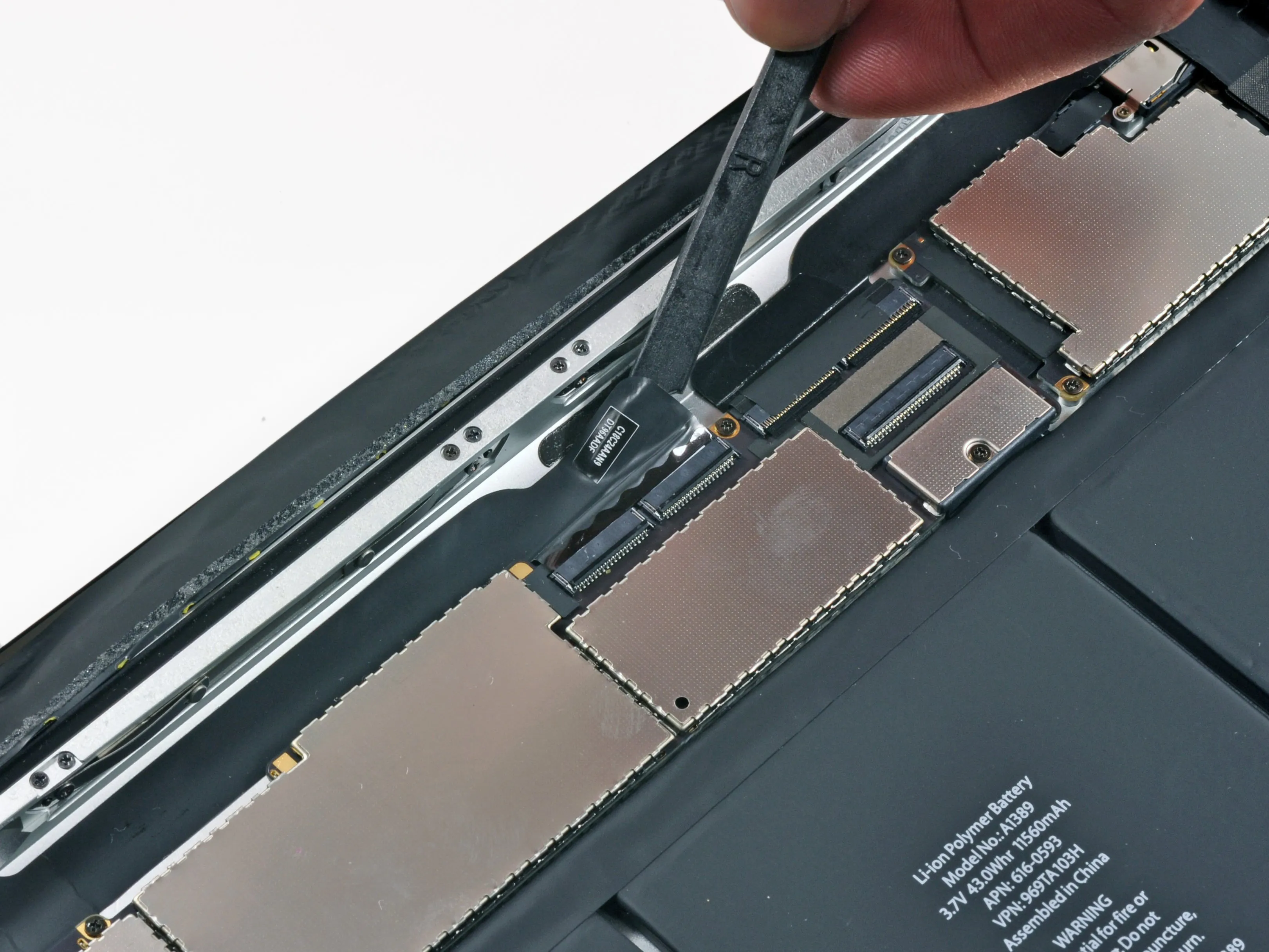

• Пришло время отсоединить пуповину на дисплее и тачскрине.

• Как мы уже упоминали в нашем обзорном видеоразъёмы дисплея в iPad 2 и iPad 3 отличаются, а значит, два дисплея несовместимы... пока что.

Шаг 11

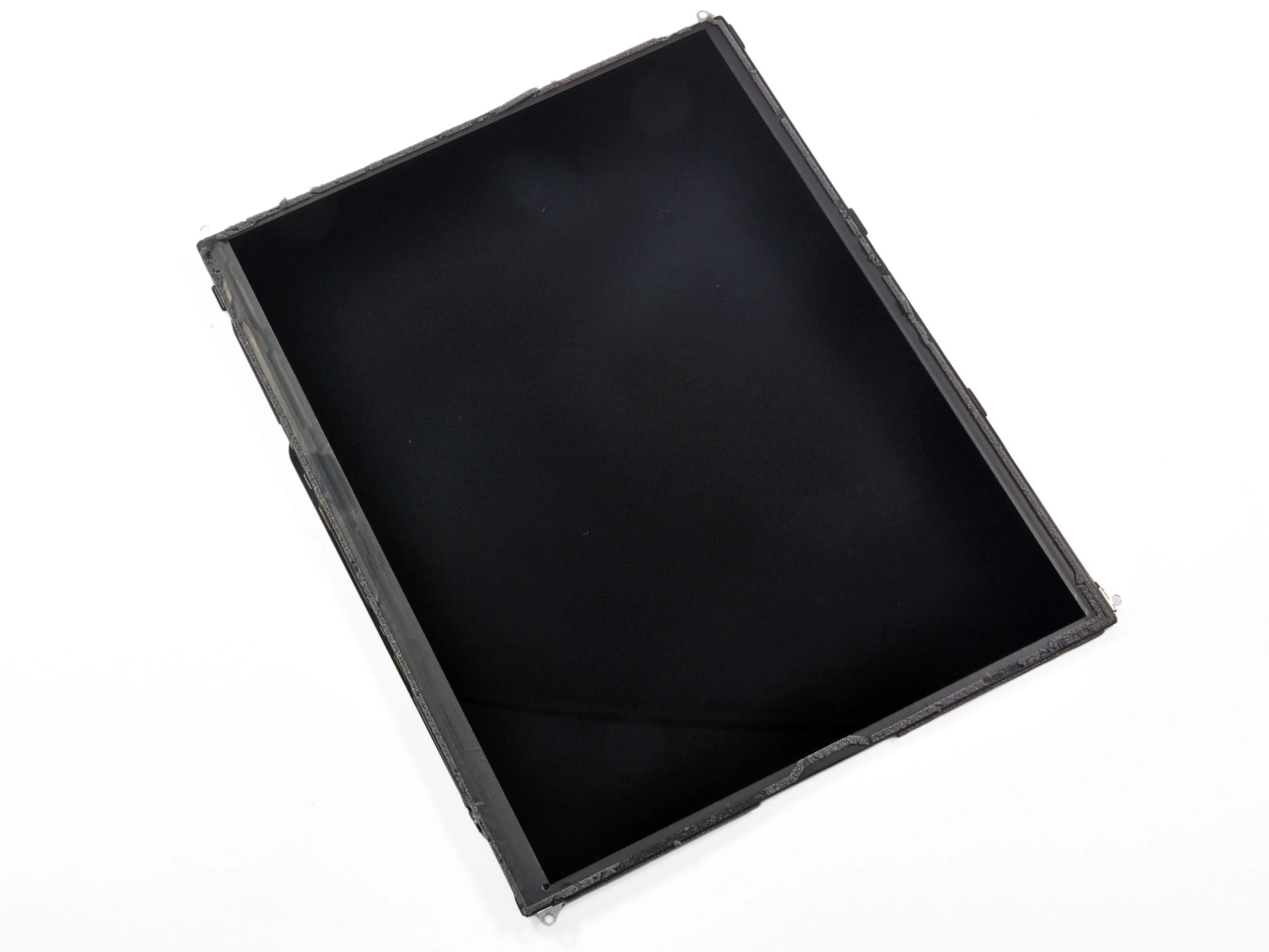

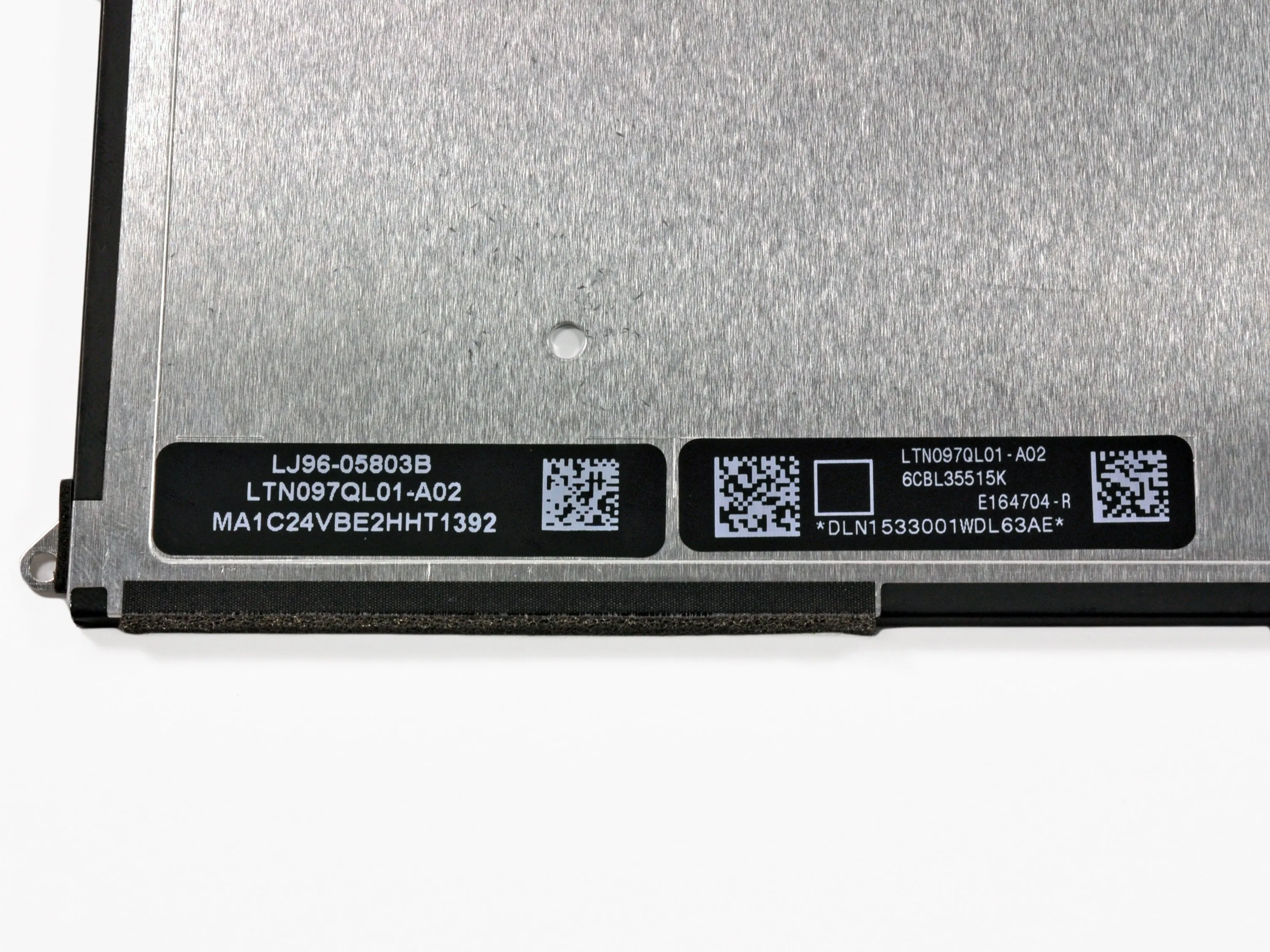

• Номера моделей на задней панели 9,7-дюймового ЖК-дисплея заставляют нас предположить, что это ЖК-дисплей Samsung.

• Рядом с номерами мы находим три загадочных матричных штрих-кода. Они манят эксперта по разборке, что является сомнительным отвлекающим маневром. Что они делают? Наше лучшее предположение: сломают ваш iPhone или превратят его в iPad... сканируйте на свой страх и риск.

Комментарии к шагу

Это не QR-коды, а коды Data Matrix. Слева направо они расшифровываются как MA1C24VBE2HHT1392, DLN1533001WDL63AE и 6CBL35515K.

Вы собираетесь разбирать экран? Мне очень любопытно, используются ли две светодиодные подсветки для того, чтобы прокачать достаточно света через дисплей Retina.

В 'реморсфере' постоянно упоминалось, что получение достаточного количества подсветки в iPad было одной из главных проблем, которую нужно было преодолеть, чтобы интегрировать дисплей Retina.

В PDF-файле, ссылка на который приведена в шаге 11, упоминается дисплей с обозначением LTN097XL01-A01, а не LTN097QL01-A02, указанный на этой странице. Возможно, это вариант, но в технической информации также указано разрешение '1024 x 768 пикселей'.

Шаг 12

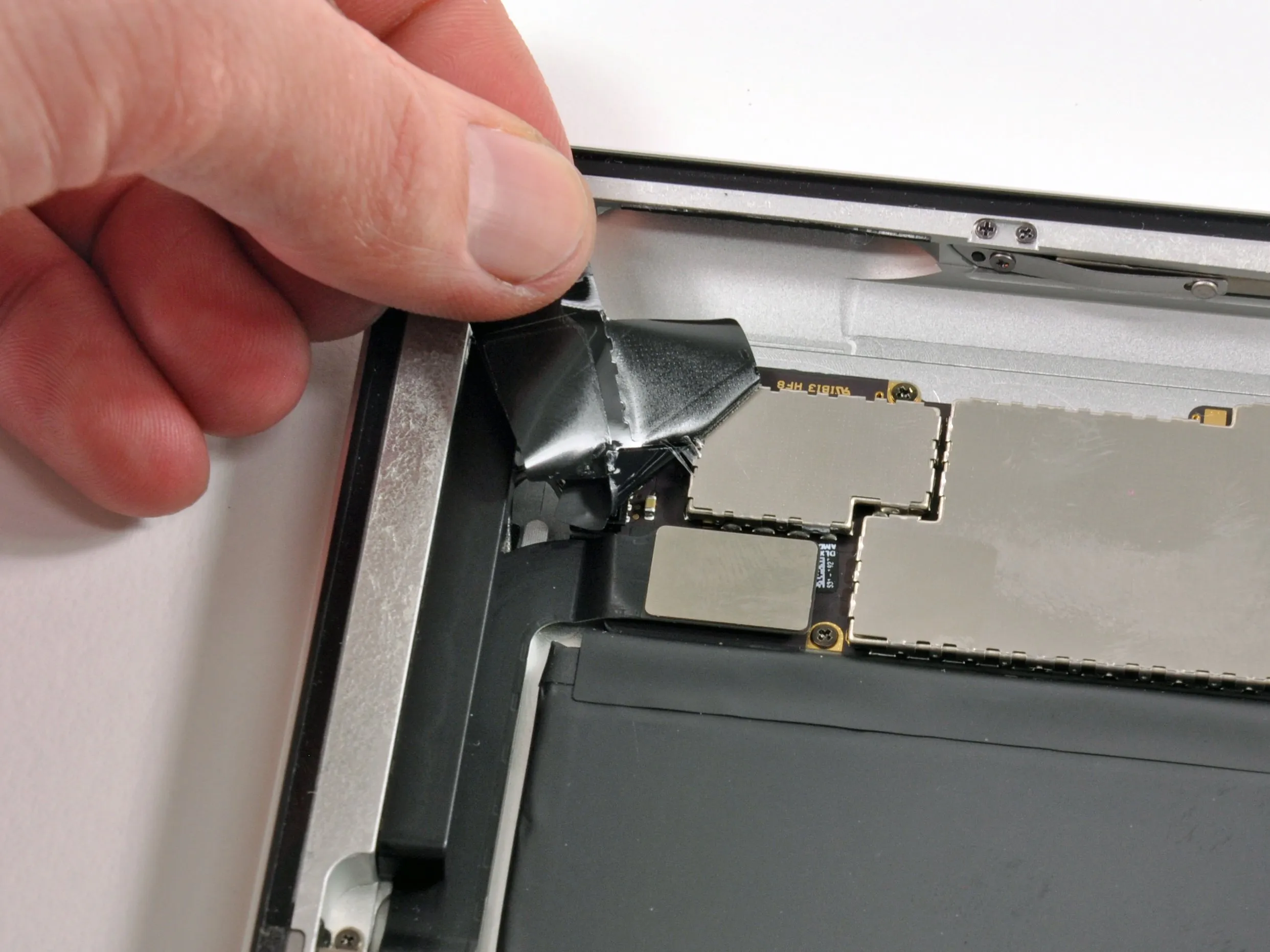

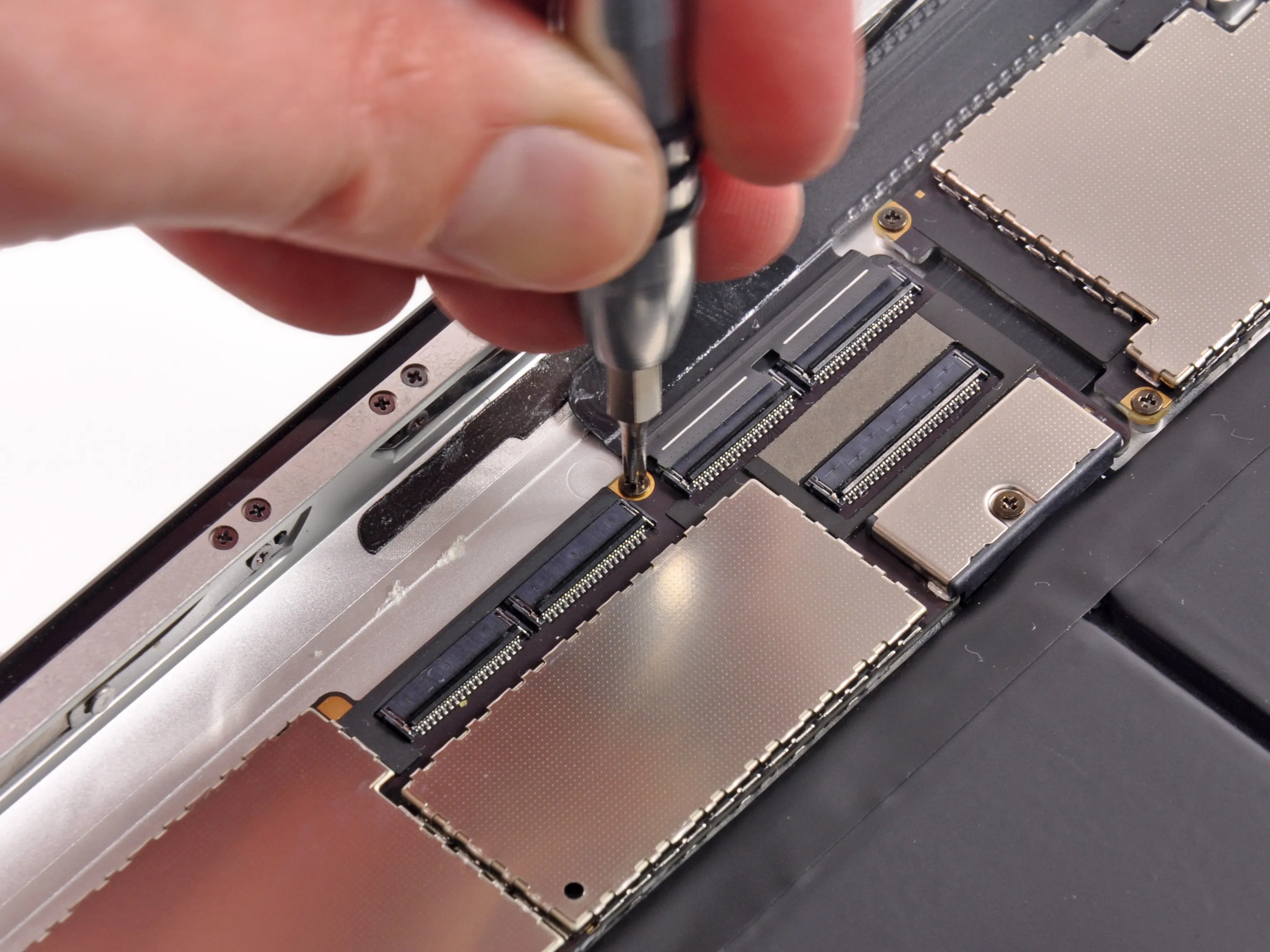

• Разъемы и винты, разъемы и винты, чтобы закрепить логическую плату, вот что вы используете!

• Может, мы и не очень хорошо пишем стихи, но со шпателем и отверткой в руках мы мастера своего дела.

Шаг 13

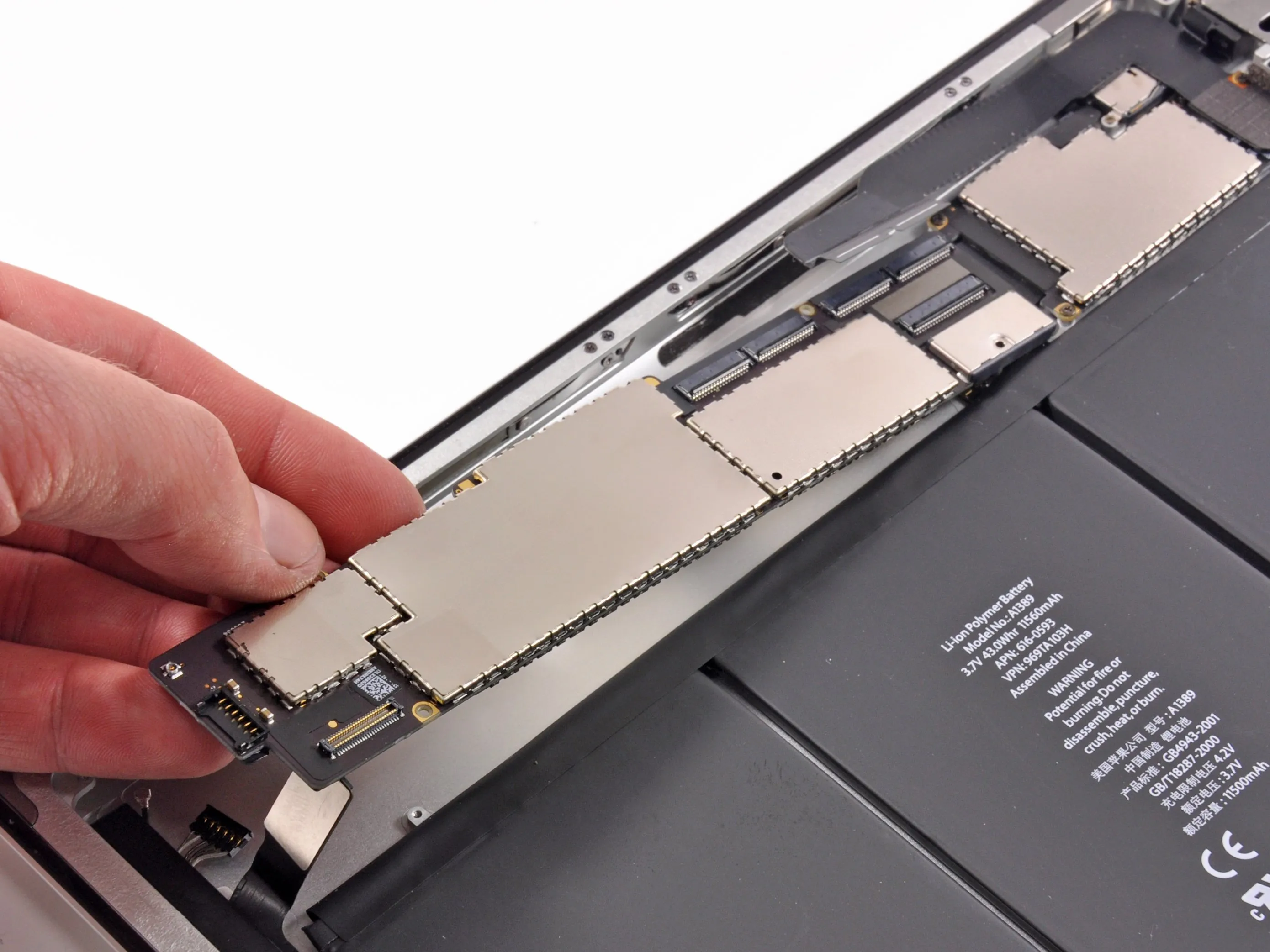

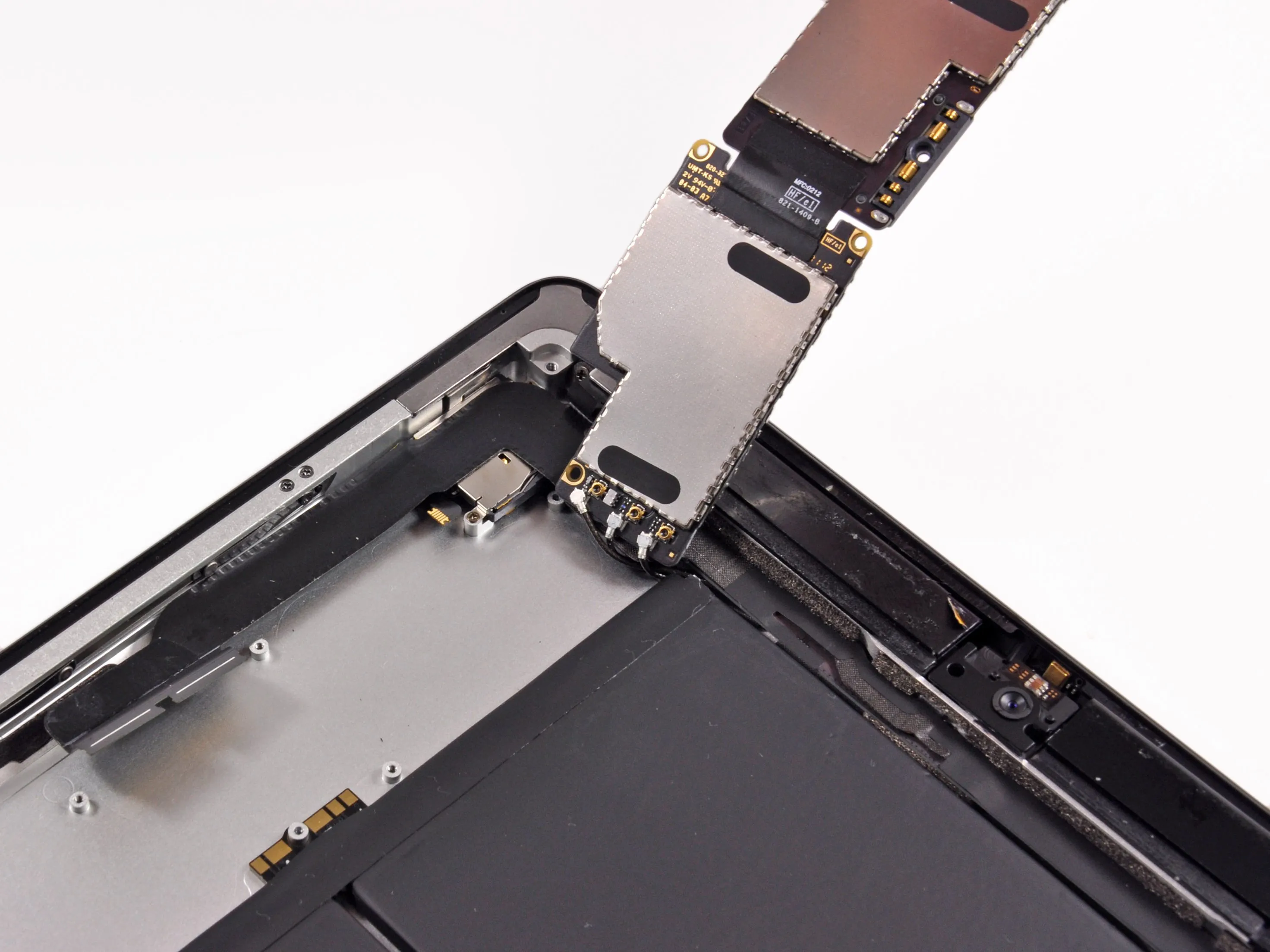

• Ну же, iPad. Отпусти свою логическую плату, пожалуйста.

• Спасибо, Сири... Siri? Ты здесь? (тишина)

Шаг 14

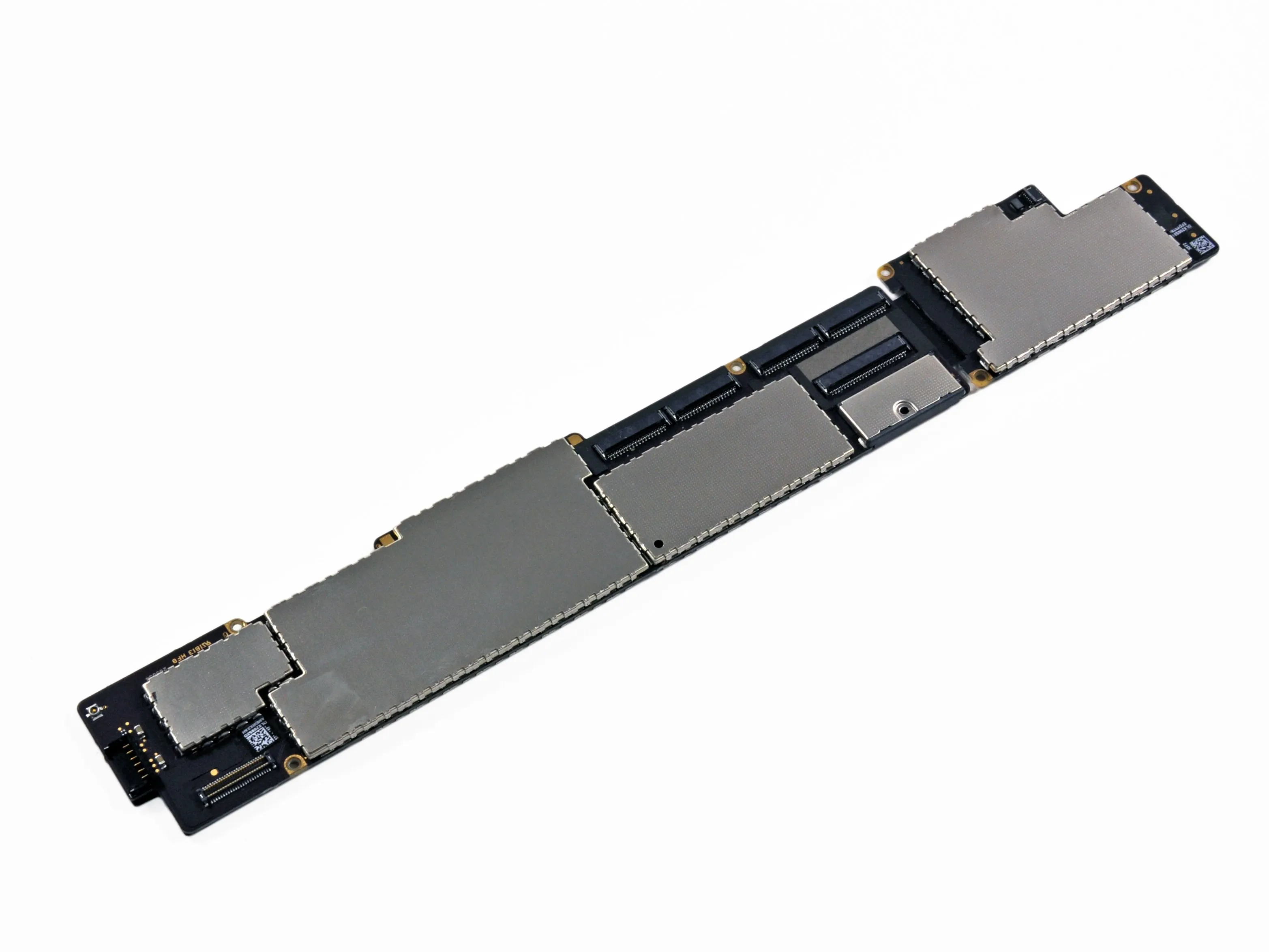

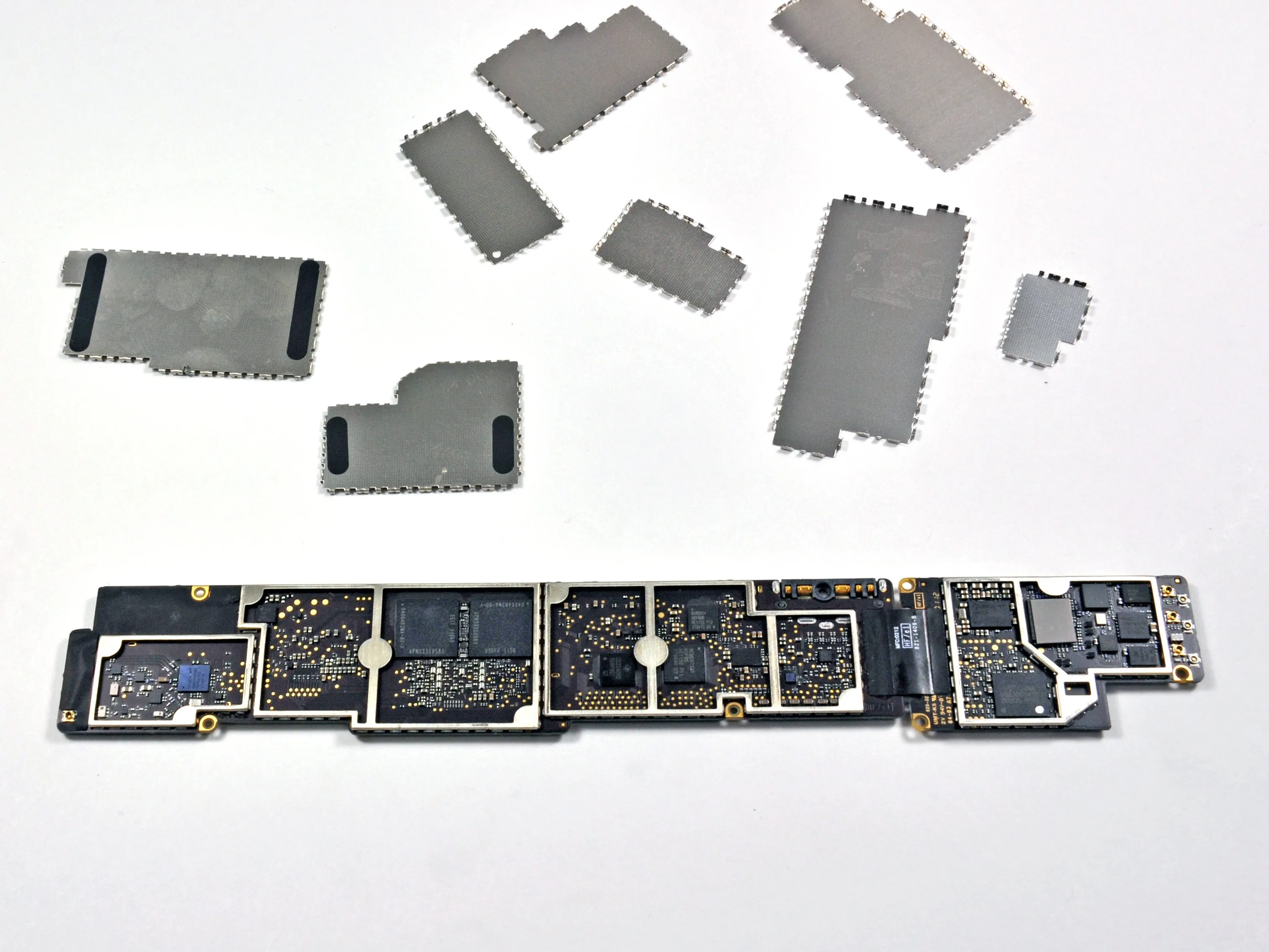

• Логическая плата извлечена!

• Используя немного пыли, оставшейся от нашего разборки iPhone 4Sмы удалим электромагнитные экраны, чтобы они отлетели и мы смогли заглянуть на логическую плату.

Шаг 15

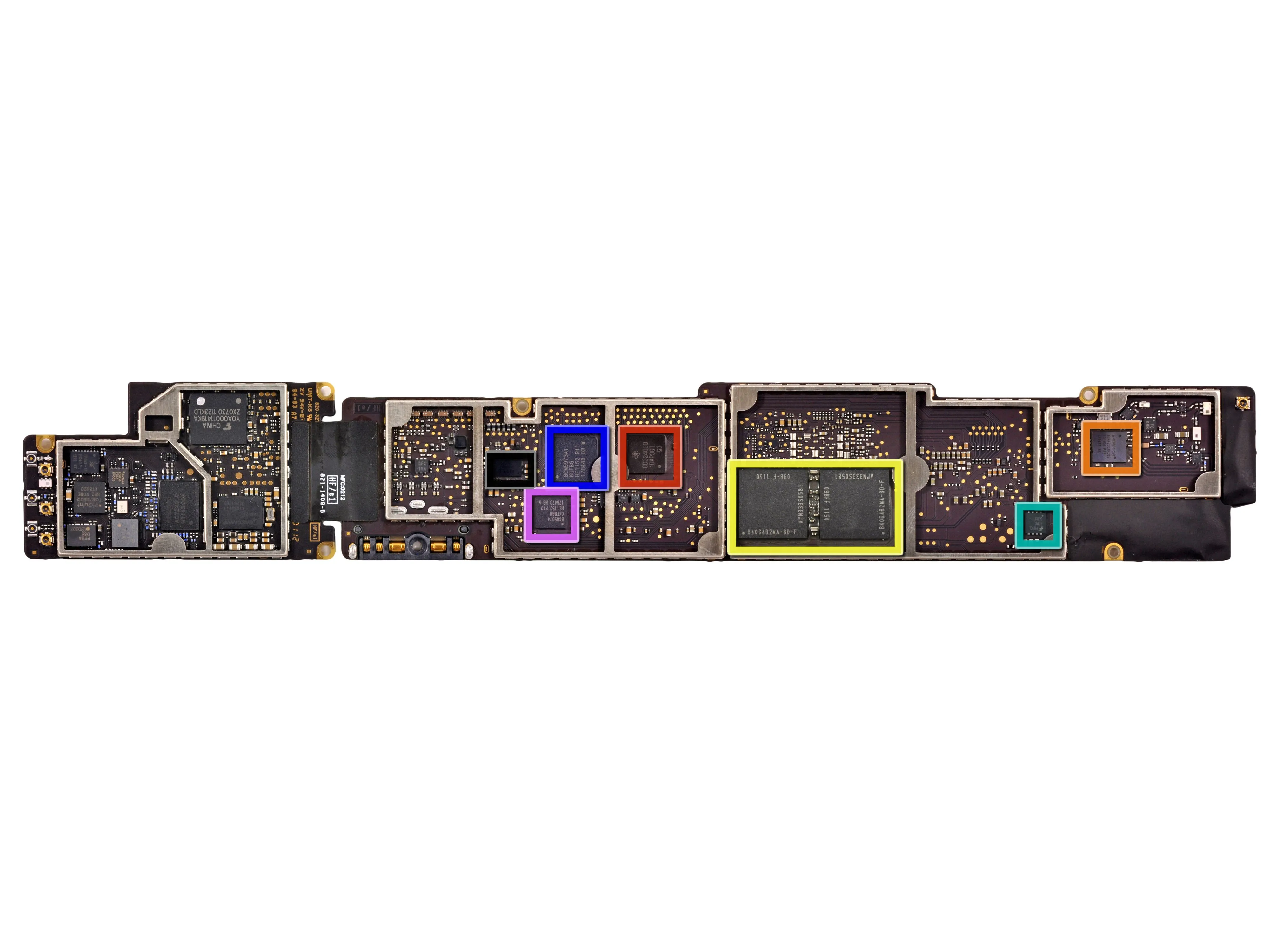

• Чипсы, чипсы, чипсы. Вот немного сальсы на стороне логической платы без A5X:

• Драйвер Texas Instruments CD3240

• Broadcom BCM4330 802.11a/b/g/n MAC/baseband/radio с интегрированным Bluetooth 4.0+HS и FM-трансивером

• 2 x 4Gb Elpida LP DDR2 = 1 GB DRAM в отдельных корпусах в 64-битной конфигурации

• Fairchild FDMC 6683

• Контроллер ввода/вывода Broadcom BCM5973

• Микропроцессор Broadcom BCM5974

• Apple 338S0987 (аудиокодек Cirrus Logic)

Комментарии к шагу

Судя по спецификациям (https://www.broadcom.com/products/Wireles...), чипсет WiFi способен работать на частоте 5 Ghz 'N'. Кто-нибудь может подтвердить, так ли это? Все предыдущие устройства iOS работают только на частоте 2,4 ГГц.

Оригинальный iPad и iPad 2 также способны работать с WiFi на частоте 5 ГГц.

...где же A5X?

Чип TriQuint, похоже, представляет собой модуль линейного усилителя мощности TQM7M5013 Quad-Band GSM / GPRS / EDGE.

Я не могу точно сказать, к каким моделям относятся чипы Avago и Syworks.

FM-трансивер? Используется ли он чем-то неочевидным? Или это просто артефакт готового чипа. Было бы замечательно, если бы разработчики могли писать приложения для FM-передатчиков (для трансляции на автомобильную стереосистему, как это могут делать внешние устройства). Или, может быть, принимать FM-передачи и использовать приложение 'Радиотюнер'.

Если я правильно понял, оперативная память Elpida имеет маркировку -8D, что делает ее LPDDR2-800. Это означает, что скорость/пропускная способность оперативной памяти не изменилась по сравнению с Apple A5, что разочаровывает, учитывая большую потребность в питании графического процессора.

Перешла ли оперативная память из A5? Или это дополнительный баран, что было бы здорово?

Thx

Согласно этому листу данных (https://omapworld.com/4430_8Gb__DDR_PoP_1...), каждый чип SDRAM имеет два 32-битных канала данных, что означает, что пропускная способность в два раза больше, чем у iPad 2 / A5!

Два чипа, каждый с двумя 32-битными интерфейсами, означают, что A5X имеет интерфейс шириной 128 бит (подтверждается анализом плана кристалла UBM). При скорости 800 МТ/с (на тактовой частоте 400 МГц) это соответствует 12,8 ГБ/с!

Шаг 16

• У нас есть еще одно сообщение от нашего тщеславного спонсора.

• Мы также делаем программное обеспечение для обучения людей делать что-то. Dozuki позволяет легко создавать яркие руководства.

• Dozuki отлично подходит для:

• Стандартизированных рабочих инструкций: повышение качества за счет документирования того, как делать все по шагам.

• Создание сайтов поддержки продукта: заставьте своих клиентов полюбить вас, научив их делать удивительные вещи.

• Программное обеспечение для обучения и электронного обученияС помощью Dozuki мы научили более десяти миллионов человек ремонтировать электронику.

• Платформа онлайн-сообществаСоздайте базу экспертных знаний с помощью Answers - движка Q&A, на котором работает популярный сайт Делаете.ру Answers.

• Многое другое: Dozuki отлично проявляет себя в любой ситуации, когда вам нужно использовать знания экспертов, чтобы научить людей делать что-то в реальном мире.

Шаг 17

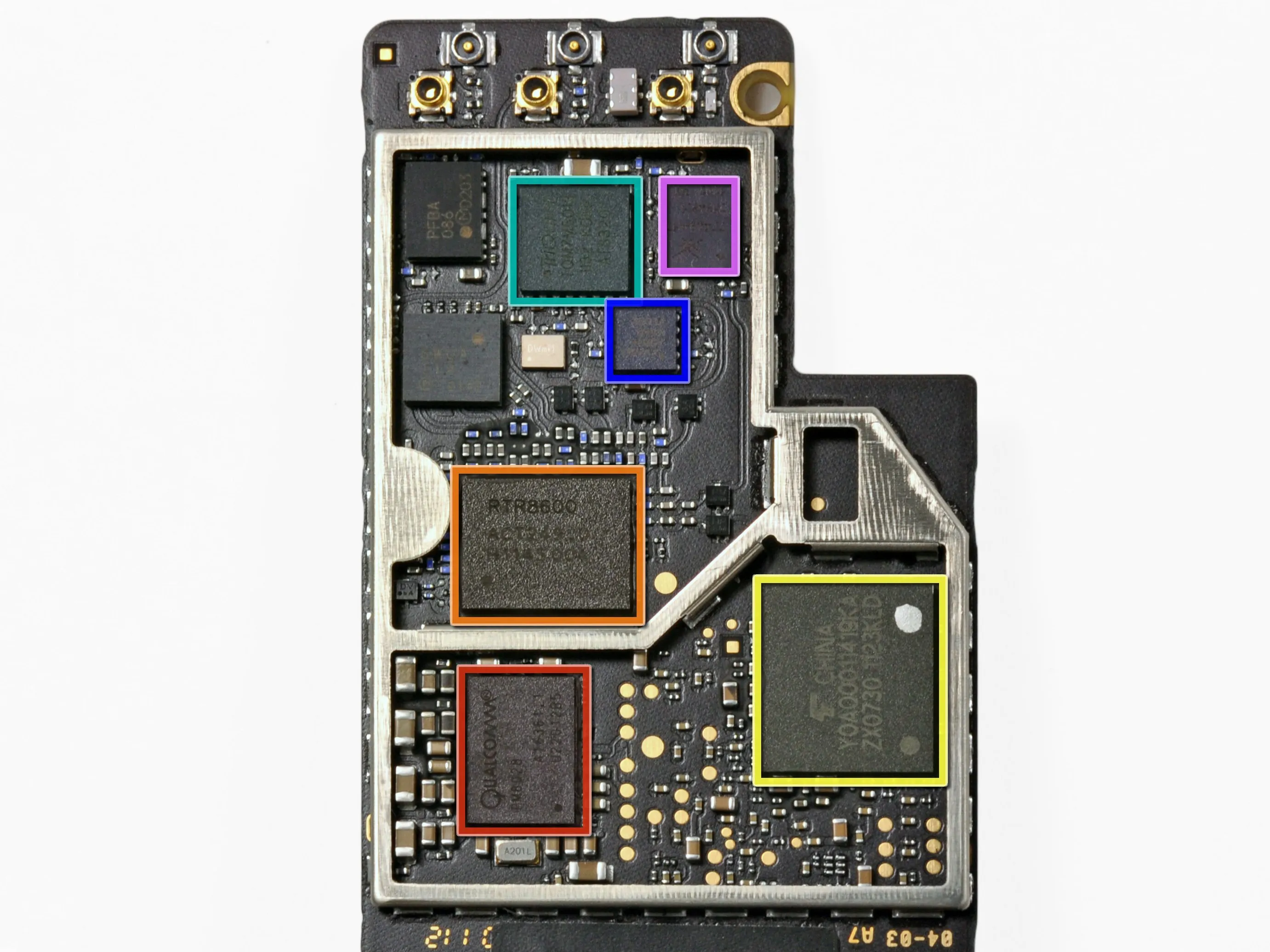

• ...А вот еще немного сальсы с другой стороны, не-A5X:

• Qualcomm PM8028 Power Management IC

• Многодиапазонный/режимный радиочастотный трансивер Qualcomm RTR8600 для диапазонов 3G и 4GLTE

• Toshiba Y0A0000 Memory MCP

• Triquint TQM7M5013 четырехдиапазонный модуль линейного усилителя мощности

• Avago A5904

• Модуль фронтального усилителя Skyworks SKY77468-17

Шаг 18

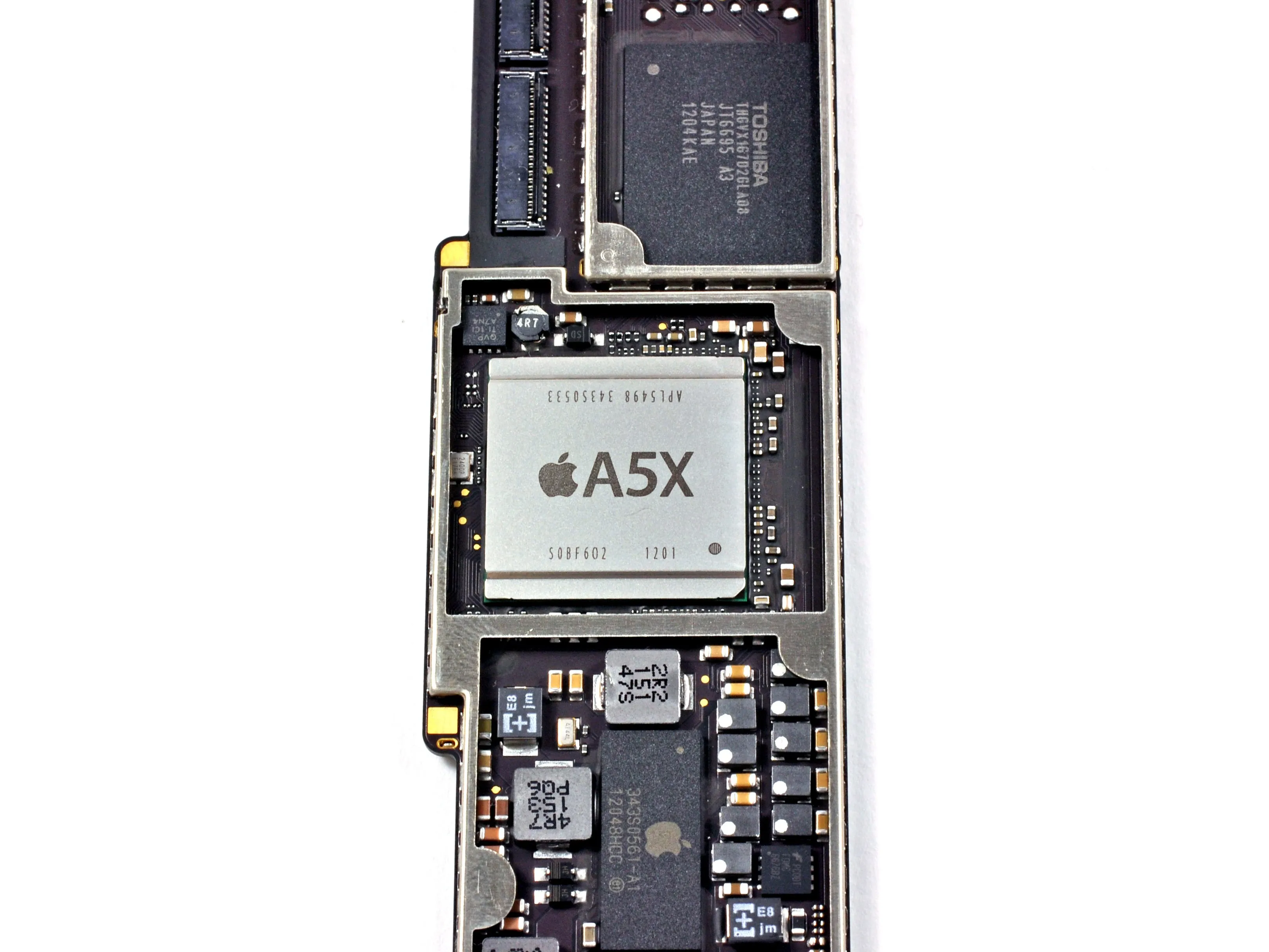

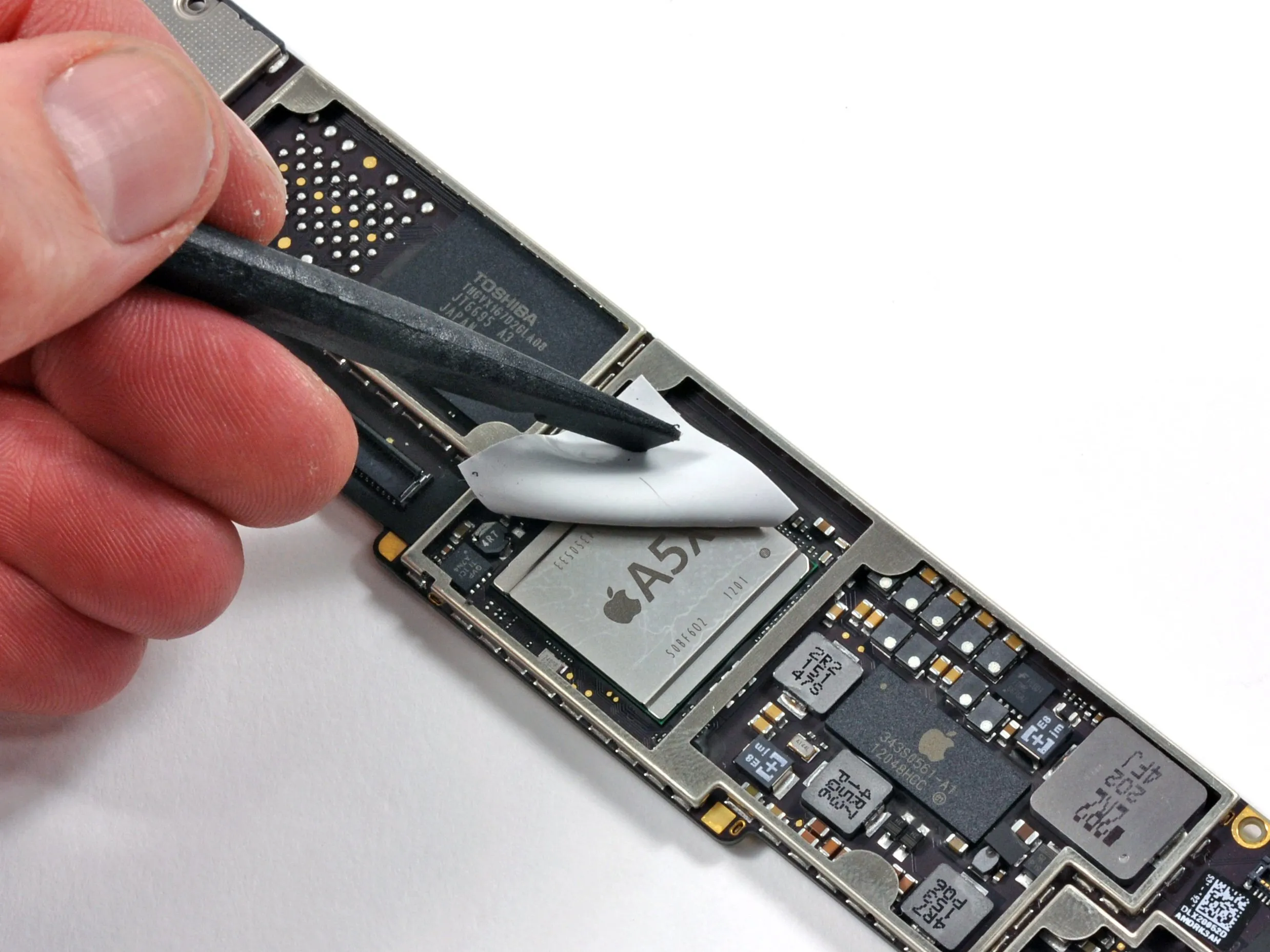

• Некоторые хитроумные манипуляции показывают процессор A5X во всей его красе.

• Как и A5, система A5X оснащена двухъядерным процессором с частотой 1 ГГц. Модернизация, благодаря которой она получила 'X', - это новый графический процессор, который, как утверждает Apple. утверждает, что превосходит даже процессор Tegra 3 от Nvidia.

• Этот конкретный чип был произведен в первую неделю 2012 года. Возможно, наш iPad знаменует собой начало конца света.

• Не готовы? Есть приложение или два для этого...

Комментарии к шагу

дополнительные 0,2 ГГц? Значит, это A5 с частотой 1,2 ГГц? Я думал, что она не должна была измениться.

Похоже, DRAM больше не находится внутри процессорного модуля Package-On-Package в A5X:

- пакет другого типа

- существование обеих упаковок DRAM

Тепловыделение могло сыграть роль в принятии решения о разделении процессора и DRAM

Извините, я все еще застрял на 0,2 ГГц... результаты Geekbench от Tinhte показывают 1 ГГц чипа A5. Кто-нибудь может подтвердить или опровергнуть это?

Шаг 19

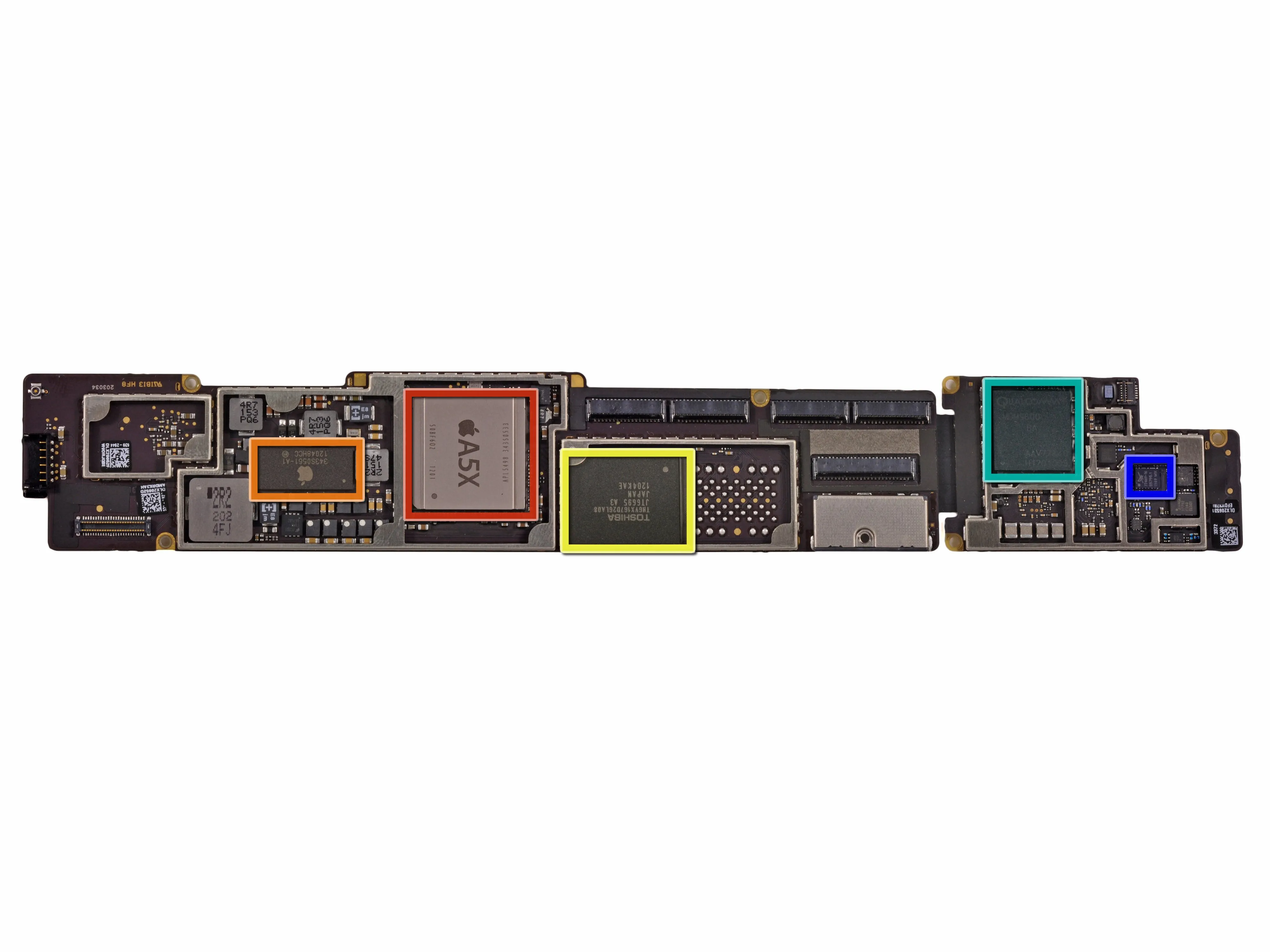

• Совершенно новая сторона логической платы:

• процессор Apple A5X

• Apple 343S0561 - эта микросхема выглядит как обновленная версия 343S052, которую мы нашли в iPad 2, и используется для управления питанием.

• NAND, артикул THGVX1G7D2GLA08, представляет собой 16 ГБ 24 нм MLC Flash от Toshiba.

• Qualcomm MDM9600 - модем беспроводной связи 3G и 4G

• Skyworks 77469

• Avago A7792

• Большое и сердечное спасибо Chipworks за помощь в идентификации этих чипов!

Шаг 20

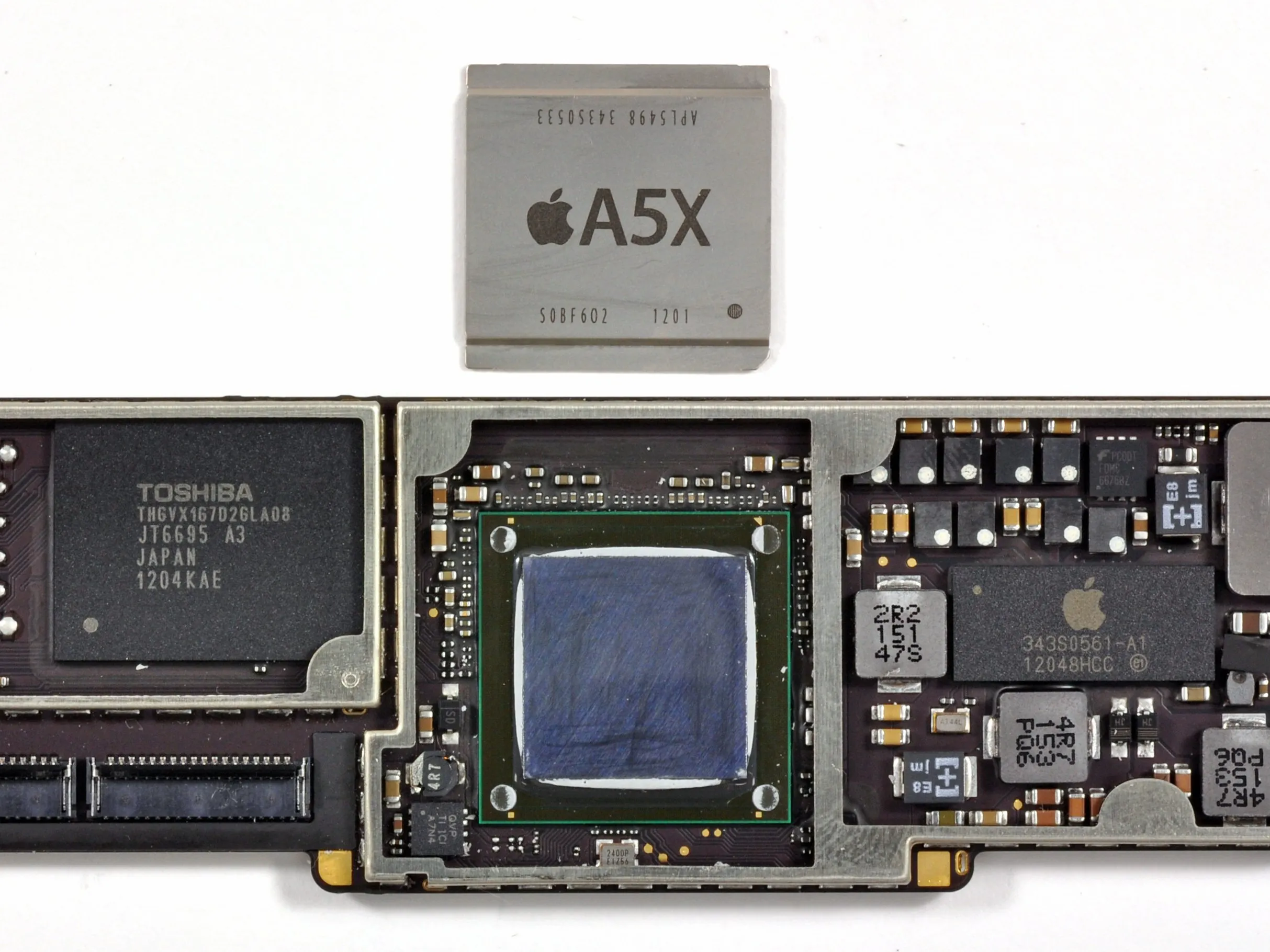

• А вот и бонус для всех вас: крышка A5X снята.

• Под крышкой мы обнаруживаем флип-чип процессора A5X, установленный на несущую PWB.

• Можно с уверенностью сказать, что крышка A5X является радиатором для процессора, учитывая наличие термопасты под ней и термопрокладки на верхней части крышки.

• A5X имеет размеры 12,82 мм x 12,71 мм (162 мм^2), что на 36 % больше, чем у A5.

Шаг 21

• Как и в случае с большинство планшетовiPad 3 на самом деле является просто гигантской батареей.

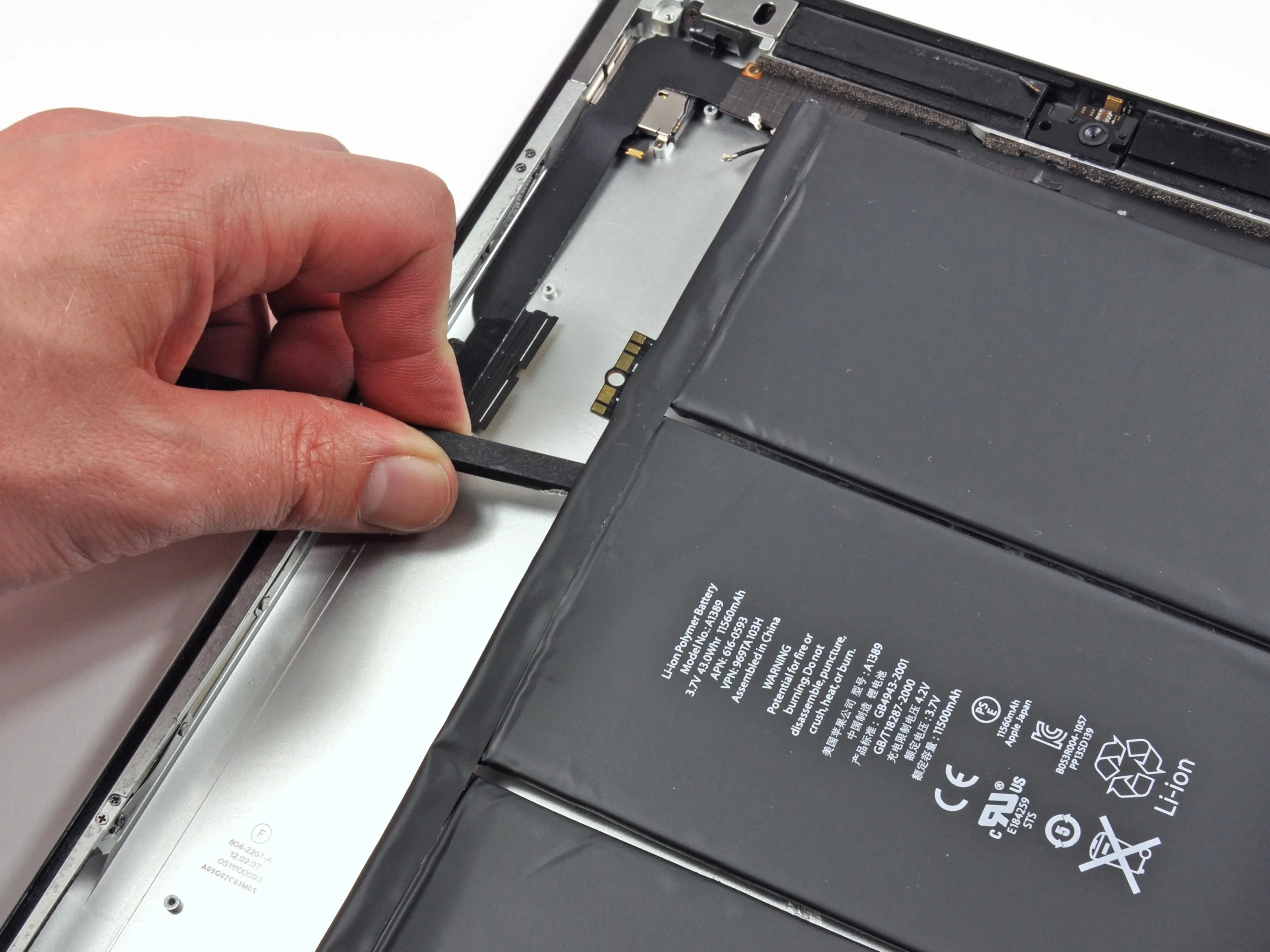

• С помощью нашего пассатижей мы сможем извлечь батарею из устройства для дальнейшего осмотра.

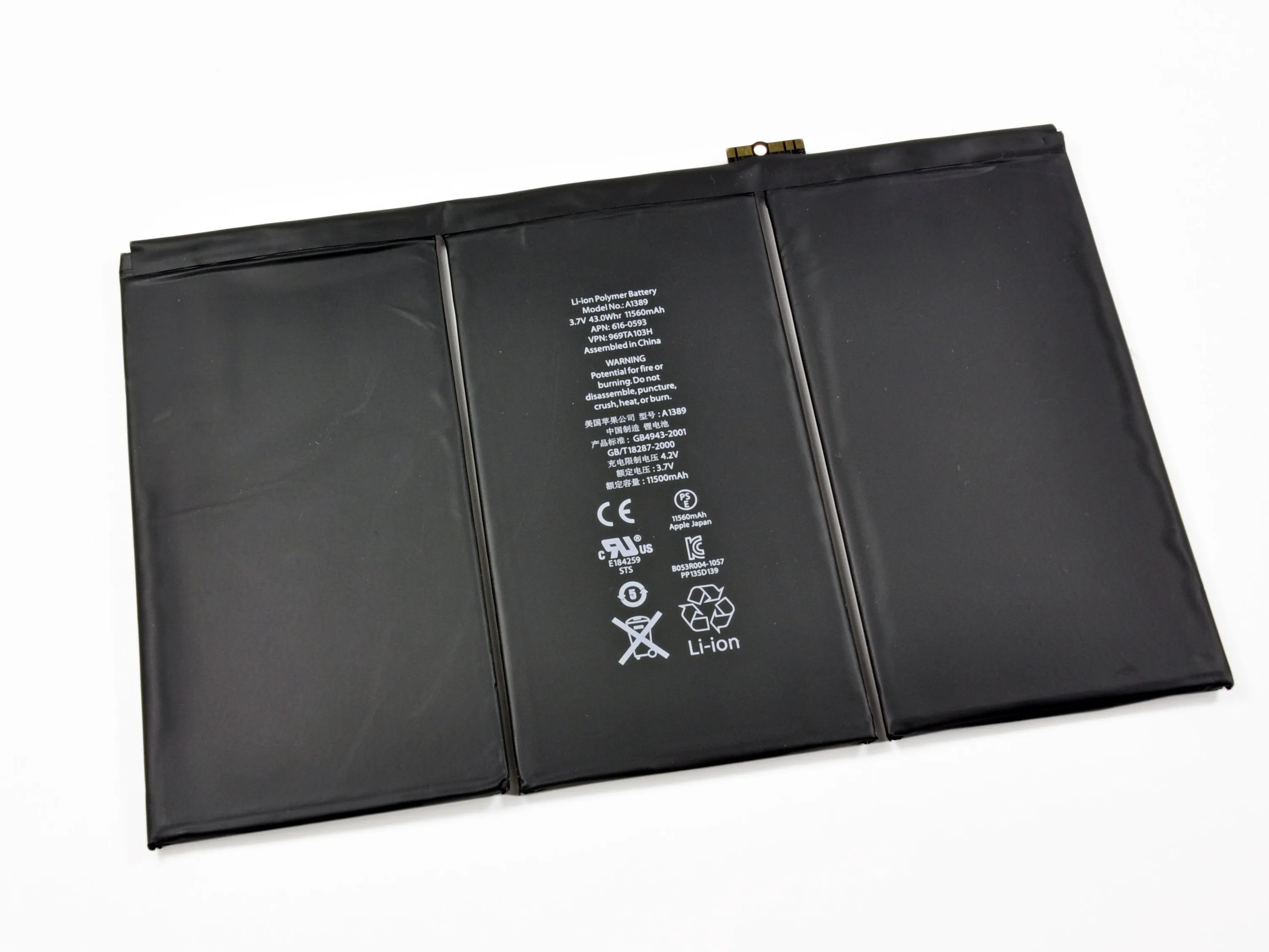

• Если в iPad 2 стояла внушительная литий-ионная батарея емкостью 25 ватт-часов, то в iPad 3 ее мощность возросла до 42,5 ватт-часов.

• Его напряжение 3,7 вольта и предполагаемые 10 часов работы (9 при использовании сотовой сети) сопоставимы с iPad 2, но мы предполагаем, что дополнительные 17,5 ватт-часов будут использоваться для питания дополнительной оперативной памяти и значительно улучшенного графического процессора.

• Батарея состоит из трех ячеек, каждая размером примерно 12,5 см x 6,5 см x 4 мм. У iPad 2 ячейки батареи были размером 10,8 см x 6,3 см x 2,7 мм.

Комментарии к шагу

Лол... В китайском варианте батарея на 60 мАч больше...

Меня действительно интересует разница в физических размерах между iPad 2 и этой батареей. В основном вес. Это какая-то новая технология изготовления батареи или та же технология, просто больше материала для батареи? Поскольку она почти вдвое больше по емкости - 42 ватт-часа против 25 у iPad 2.

Спасибо - Тодд

Поддерживаю просьбу о весе батареи и сравнении с iPad2.

Мне также было бы интересно узнать, является ли батарея более массивной, чем у iPad 2. Многие 'технологии' аккумуляторов заключаются в электрохимии, и если нет значительной разницы в массе между старым и новым аккумулятором, значит, Apple перешла на более продвинутую химию LiIon.

Это очень круто, ребята, спасибо большое!

Новый дисплей также может требовать больше энергии, чем старый. В конце концов, в 4 раза больше транзисторов.

Если бы вы сделали снимок сразу после снятия Retina LCD, то могли бы дать нам непосредственное представление о размере батарей. Точно так же, как это было сделано в разборе iPhone 4 - 'святая батарея'.

Шаг 22

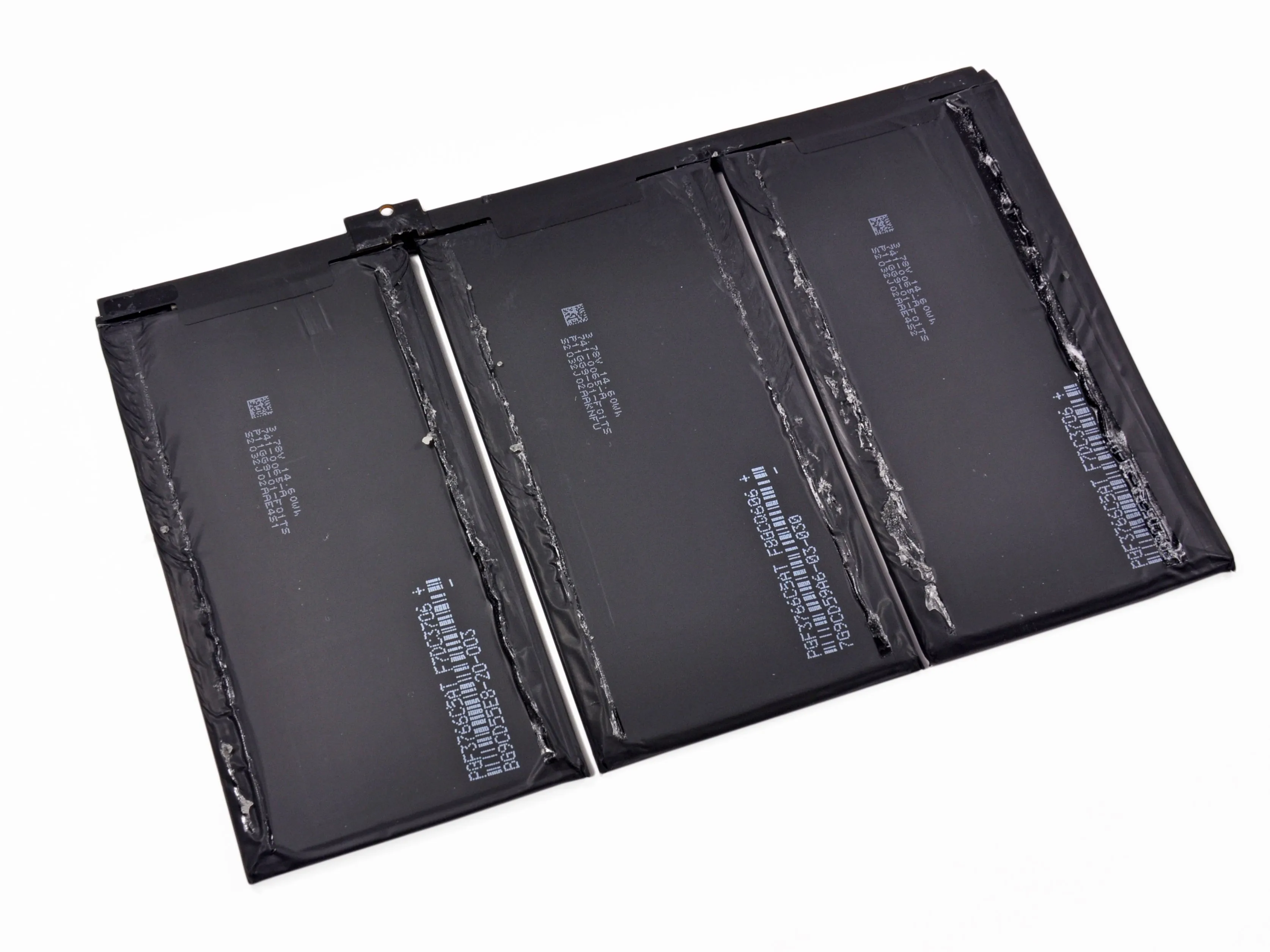

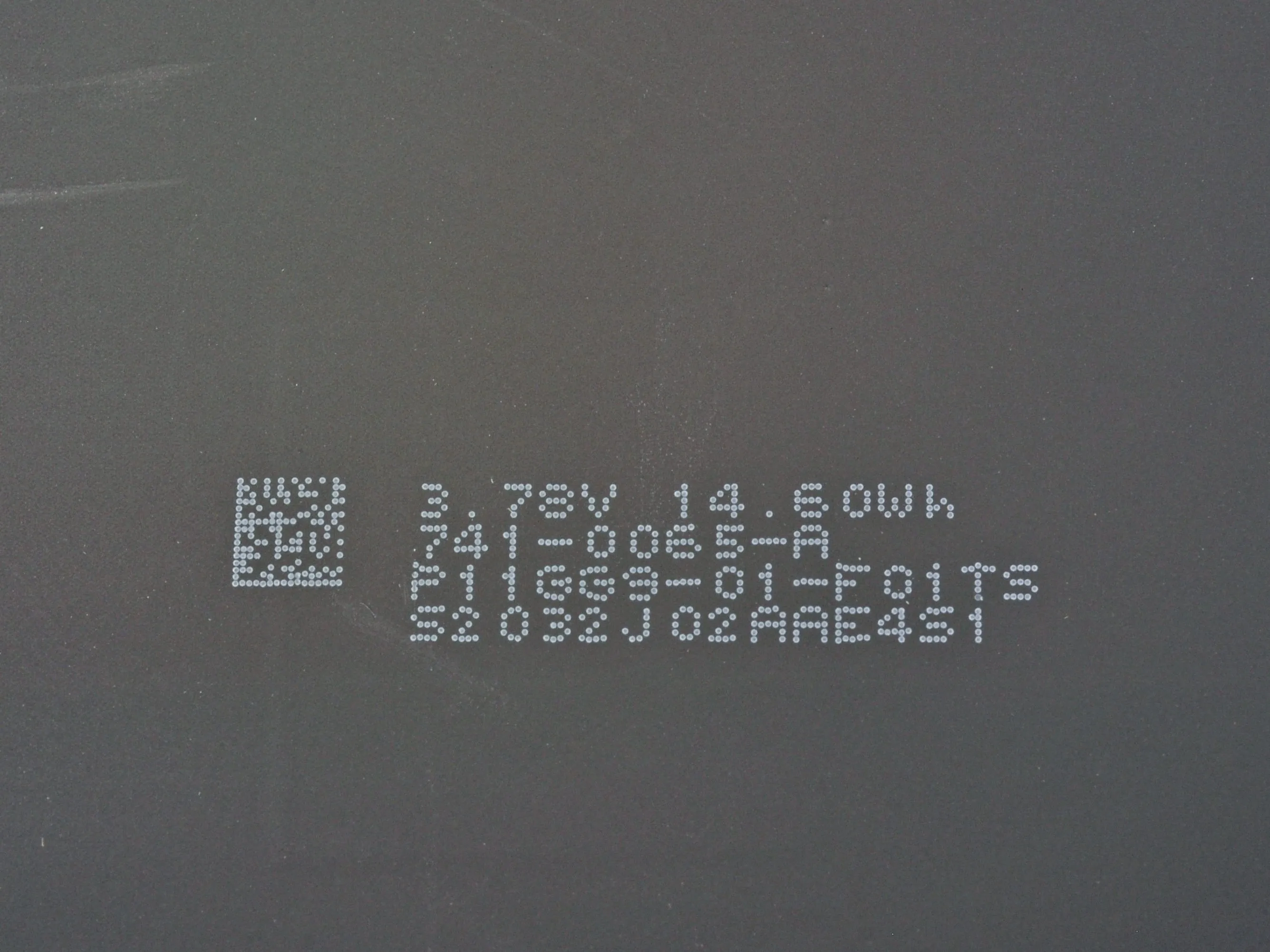

• Каждая отдельная ячейка имеет номинал 3,78 вольта и 14,60 ватт-часа. Они украшены еще несколькими матричными штрих-кодами и замечательными надписями, которые гласят 741-0065-A P11GG9-01-F01TS. Обморок.

• Крис Форесман из Ars Technica сравнил плотность энергии с батареей в iPad 2, и получилось примерно то же самое - около 0,0014 ватт-часа / мм^3.

• Apple физически увеличила размер каждого элемента примерно на 70%, что объясняет большой скачок с 25 до 42 ватт-часов.

• Apple утверждает, что новый iPad экологически безопасен благодаря 'корпусу из алюминия и стекла, пригодного для вторичной переработки'. Материалы могут быть переработаны, но собранное устройство - нет. Вчера мы поговорили со Стивом Скурнаком, президентом SIMS Recycling Solutions - одной из крупнейших компаний по переработке электроники в мире. Он сказал нам: 'Герметичные устройства затрудняют извлечение батарей. С точки зрения переработчика, опасные компоненты [такие как батареи] должны быть легко отделены или удалены'.

Комментарии к шагу

На случай, если вы захотите попробовать, они выглядят как коды DataMatrix, а не QR-коды. Обычно они содержат просто машиночитаемую версию цифр, напечатанных рядом с ними.

Если не планируется ремонт и, следовательно, не нужно быть деликатным, можно ли с помощью двух массивных присосок на противоположных плоских поверхностях открыть его, не вынимая, например, батареи?

Сфотографируйте, пожалуйста, после снятия черной прокладки на плате батарейного модуля.

Какие детали используются на плате батарейного модуля?

Шаг 23

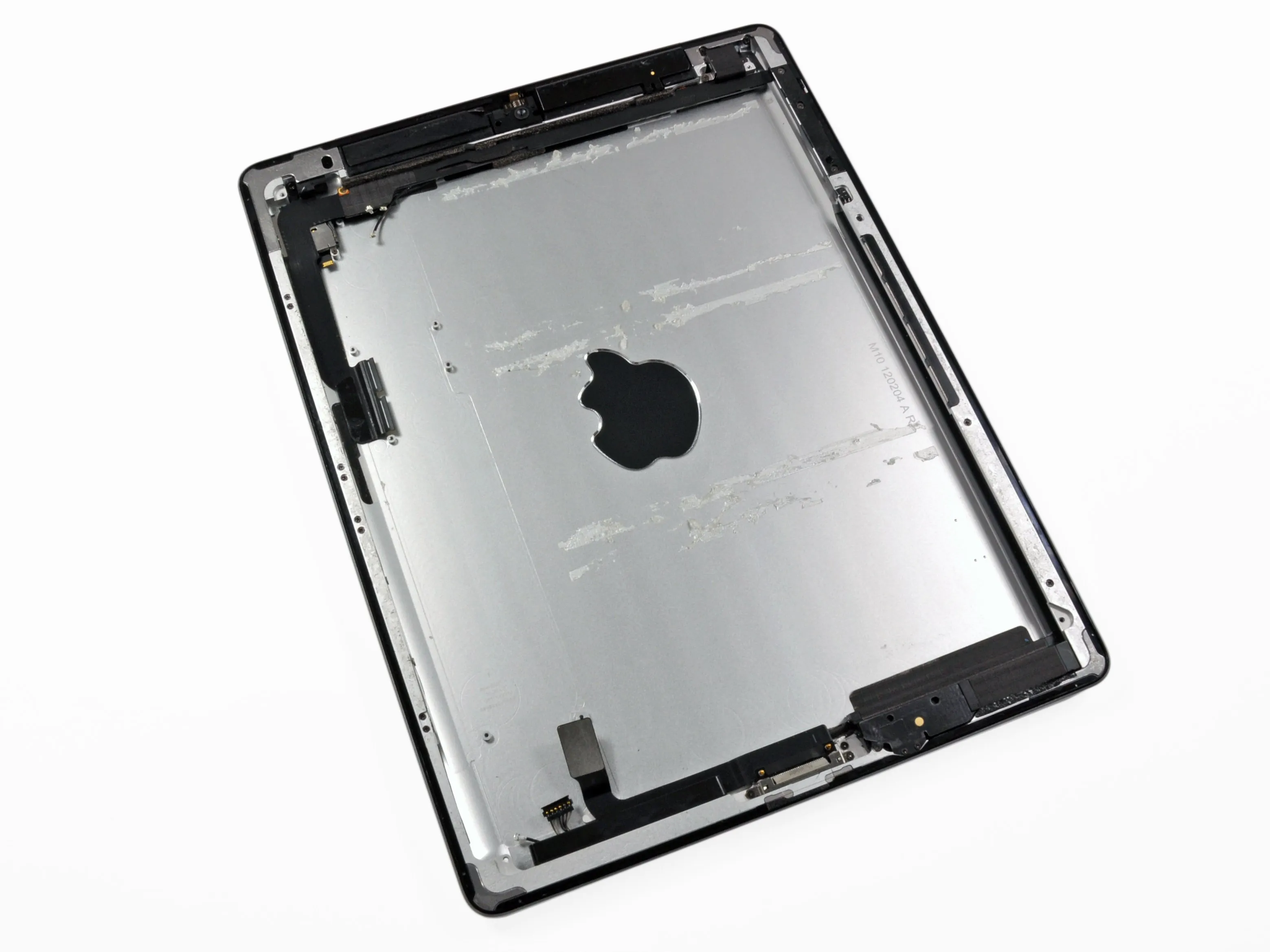

• По мере того, как мы разбираем устройство, от некогда могучего iPad остается лишь тушка.

• Будучи стервятниками, давайте продолжим ковыряться в останках этого алюминиевого зверя... Первым в нашем списке стоит док-коннектор.

• Похоже, что у док-разъёма такое же расположение контактов, как и у iPad 2, но нам ещё предстоит выяснить, можно ли менять док-разъёмы местами.

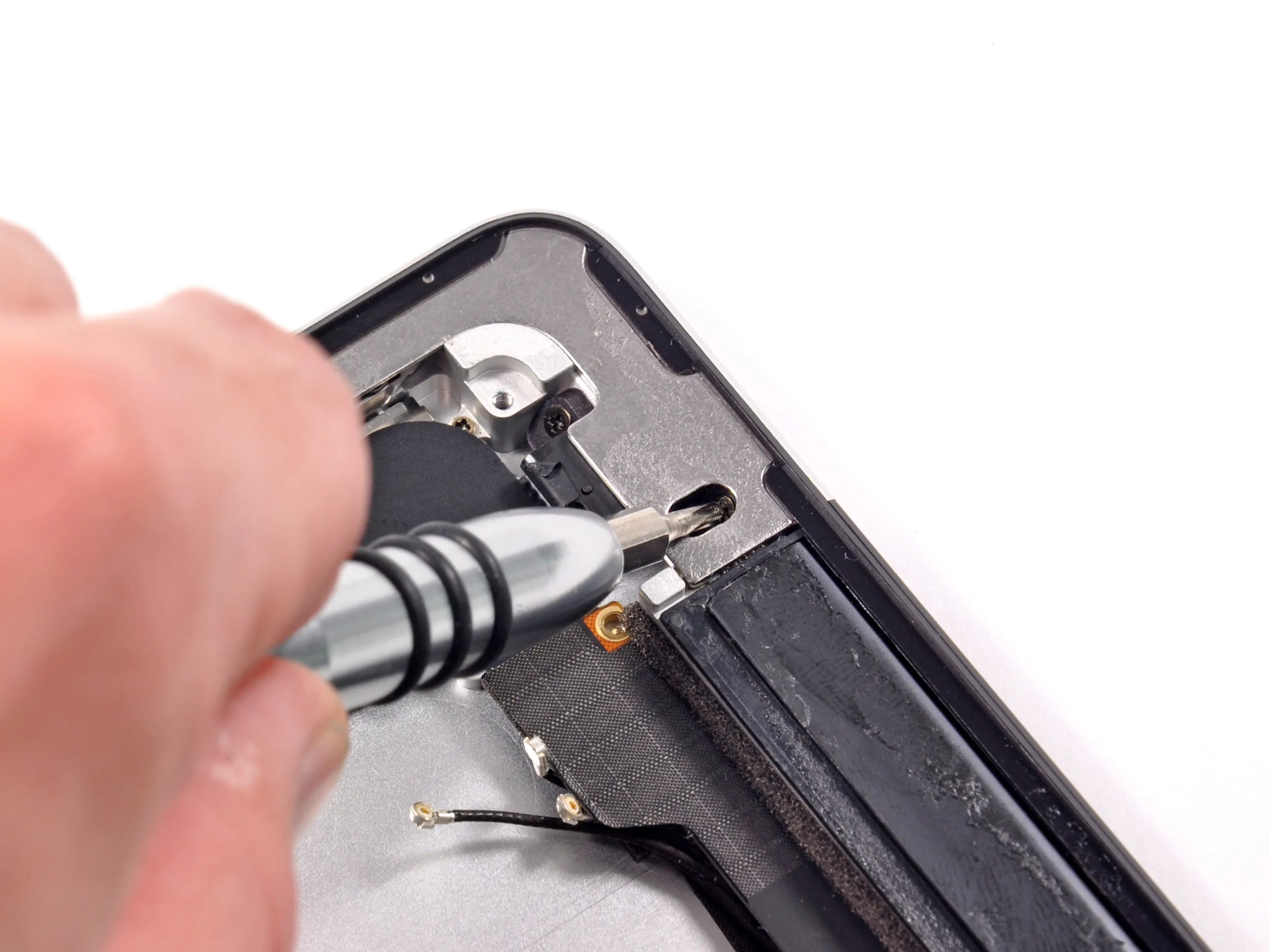

• Надоедливые, привередливые винты! Уйдите и дайте нам спокойно снять антенну.

Шаг 24

• Прочь с дороги, ленточный кабель! Давайте посмотрим на слот для карты micro-SIM.

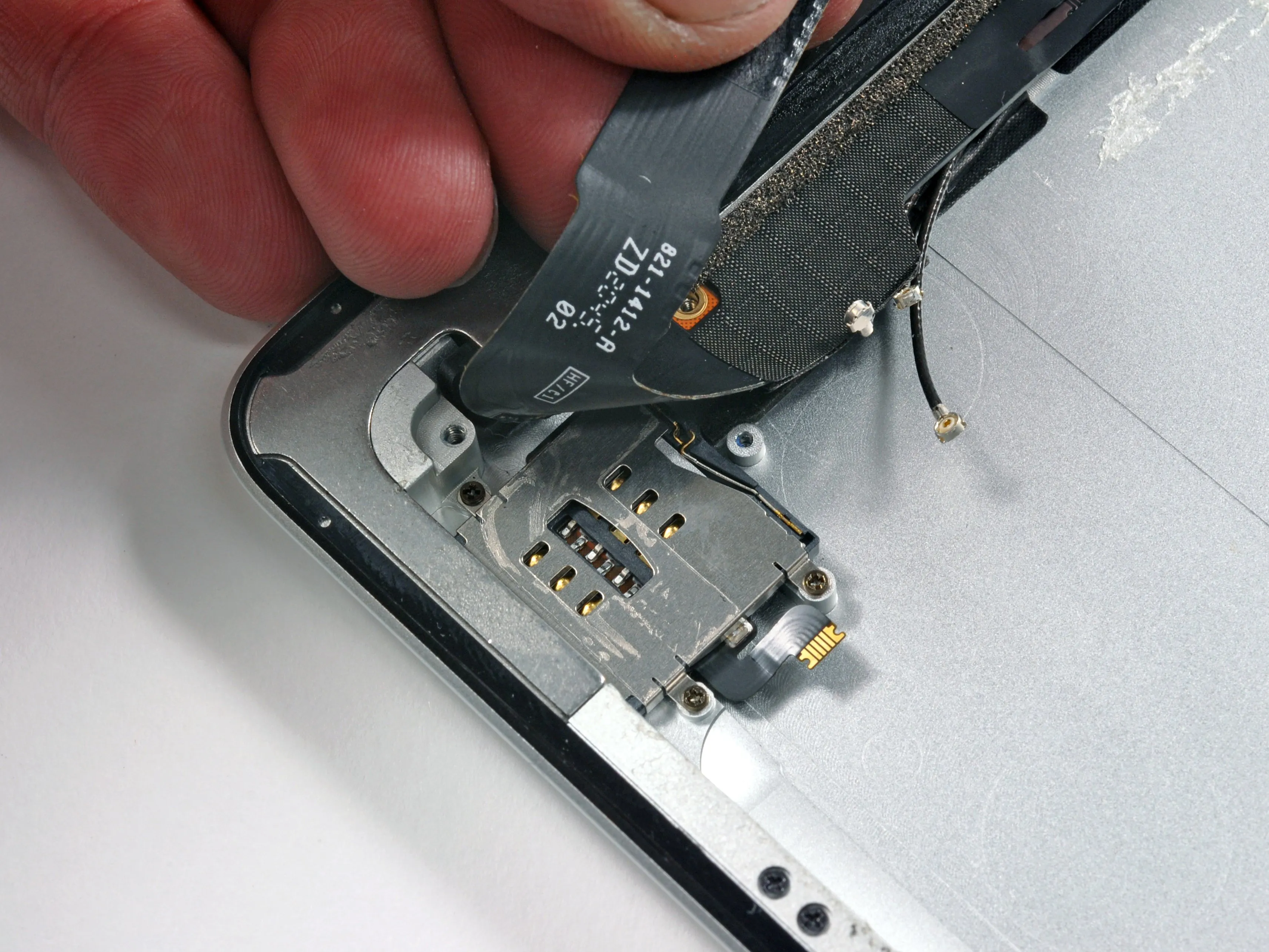

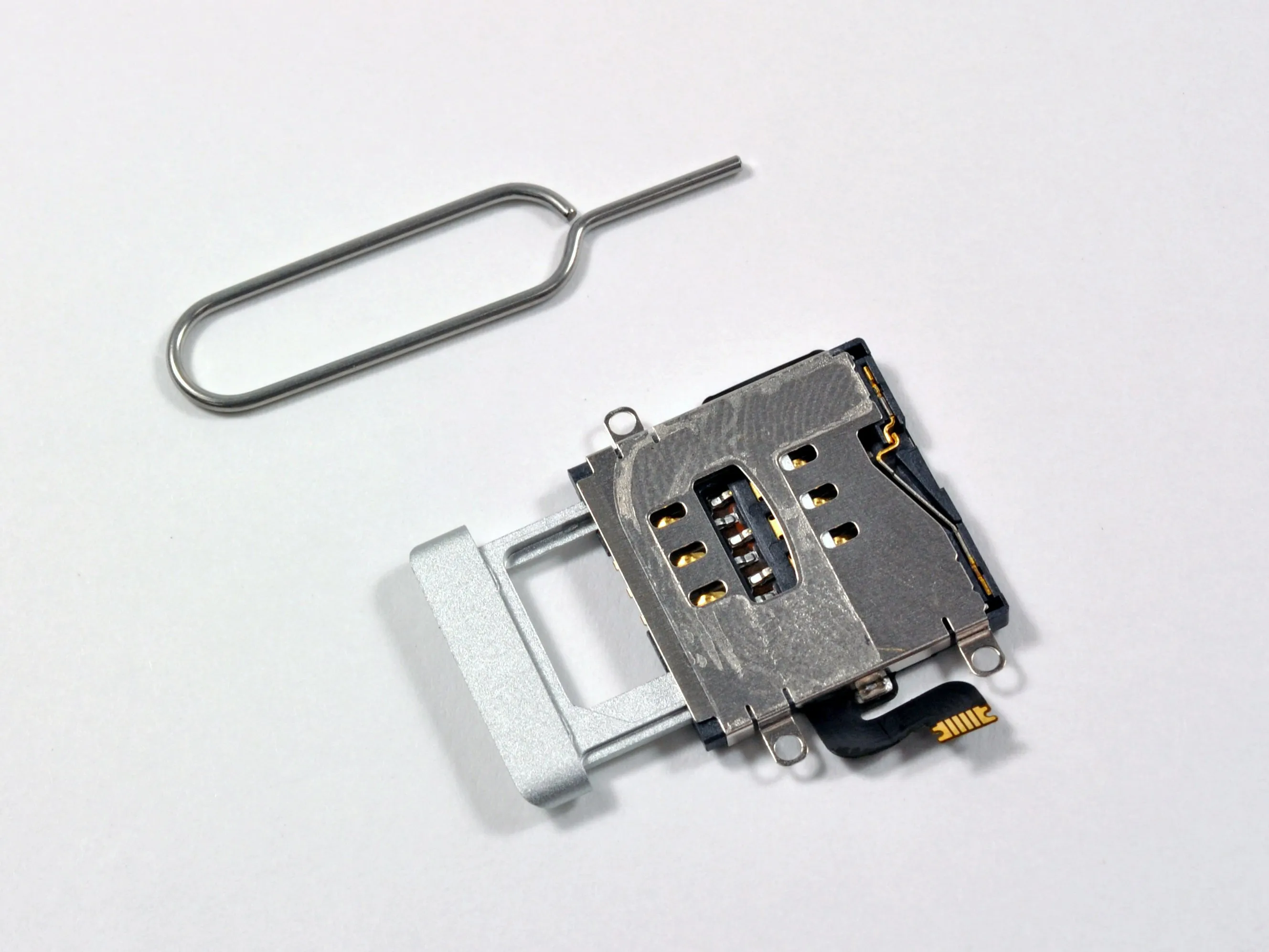

• Как и другие iPad с картами micro-SIM, iPad 3 4G имеет доступный пользователю слот для карты micro-SIM, который можно извлечь с помощью удобного инструмента для извлечения SIM-карт.

• Извините, бывшие Amp'd Mobile пользователи, этот iPad можно использовать только в сетях AT&T и Verizon.

Шаг 25

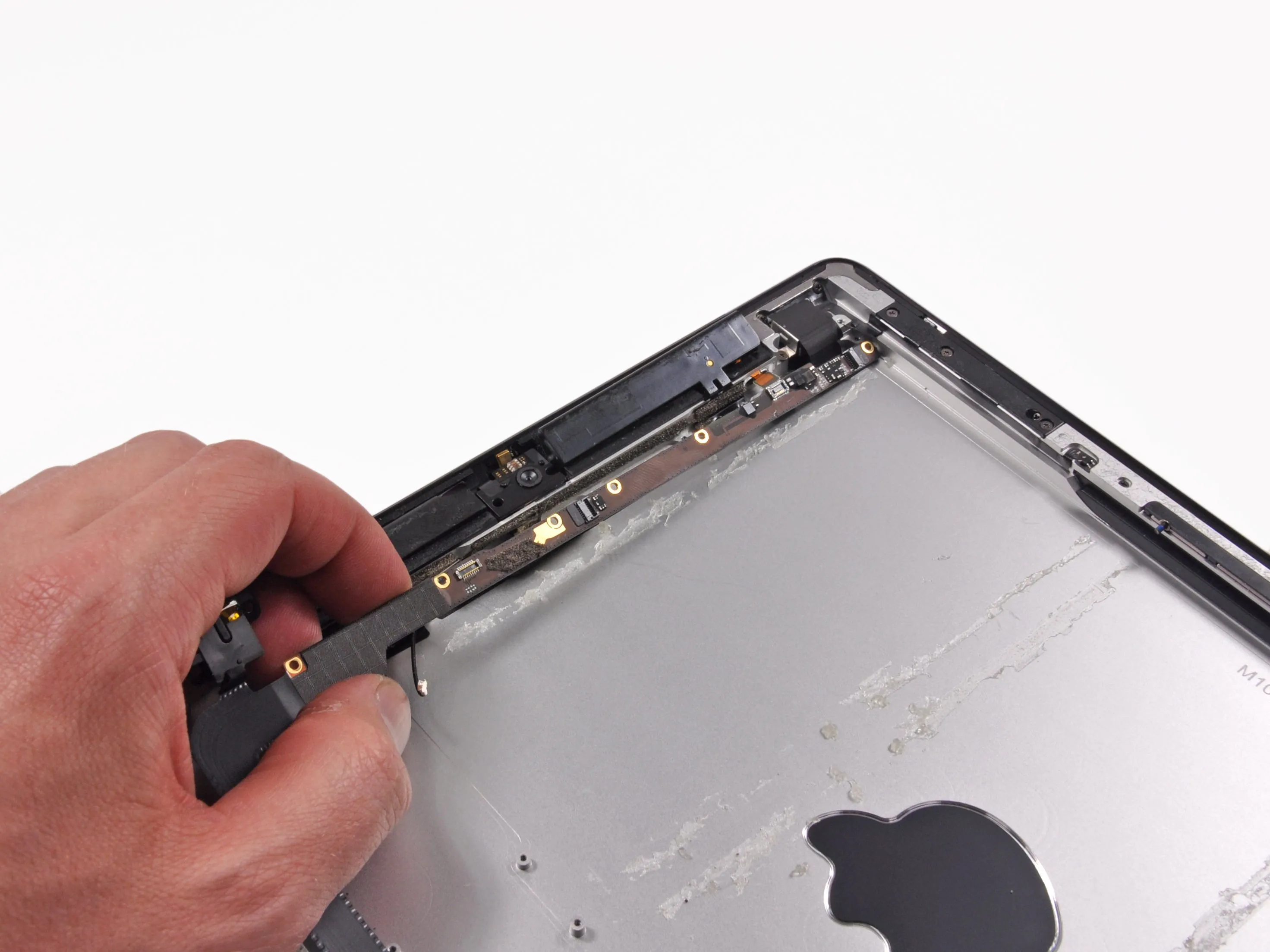

• Разъем для наушников и одна из многочисленных беспроводных антенн выходят наружу как единое целое. Облом.

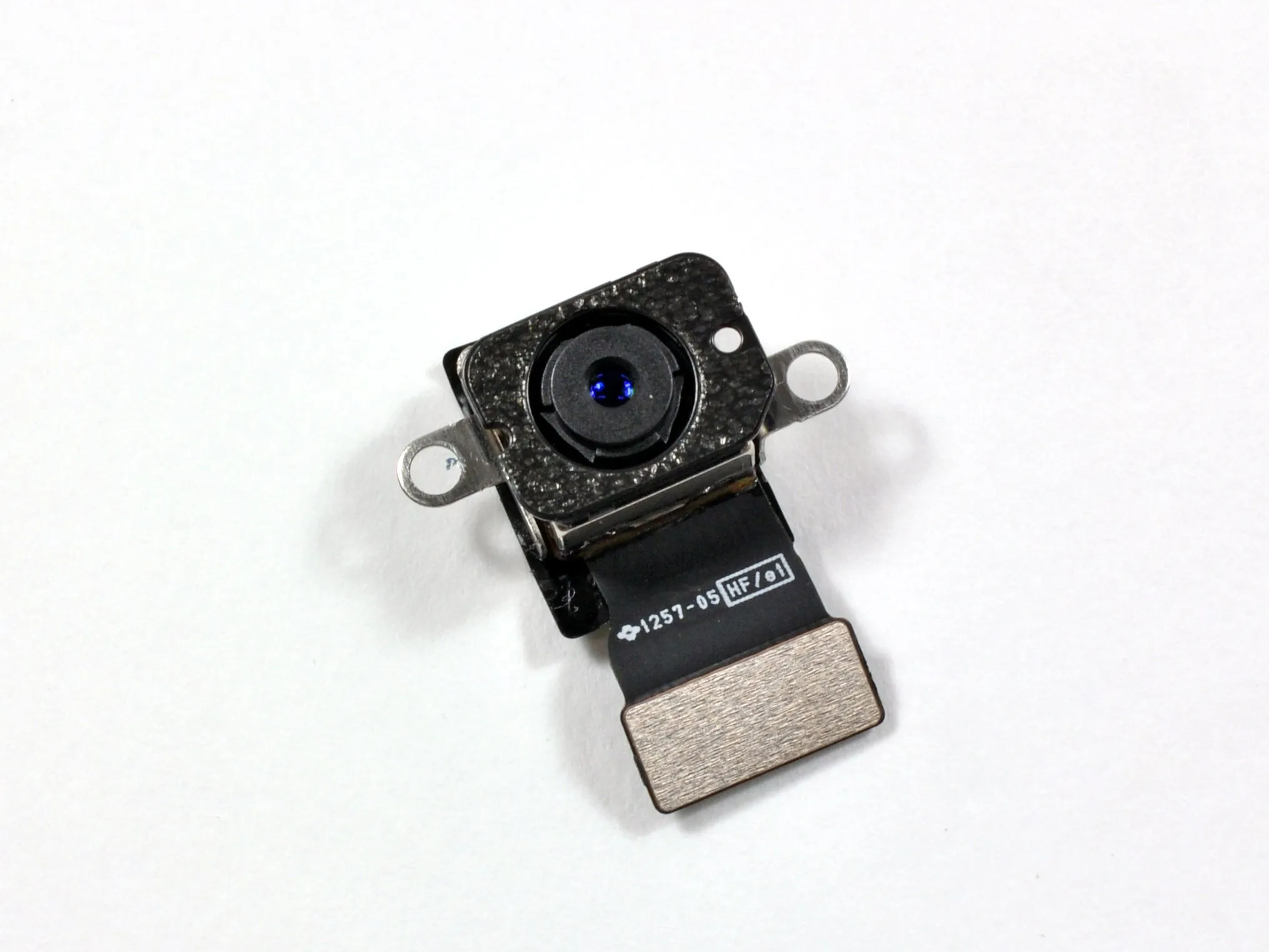

• Ну, привет! Приятно познакомиться с камерой iSight.

• Какие у вас характеристики? О, 5-элементный объектив, ИК-фильтр и автоматическая экспозиция. Прекратите, iSight, вы заставляете нас краснеть...

• UPDATE:Chipworks выяснил, что основная камера - это действительно тот же датчик изображения, который Apple использовала в iPhone 4: Omnivision OV5650, шаг пикселя 1,75 мкм, 5 МП CMOS-сенсор с задней подсветкой.

• Вторичный датчик изображения - тоже Omnivision, OV297AA. 0,3 Мп, шаг пикселя 3,0 мкм, КМОП-сенсор изображения

Комментарии к шагу

Есть ли какие-либо признаки того, что матрица модуля камеры 5 Мп - это Omnivision OV5690?

Разъем для наушников также является своего рода концентратором, который объединяет множество мелких разъемов в один большой разъем для материнской платы.

Производитель камеры?

Поставляется ли новый iPad с каким-либо LCI?

Шаг 26

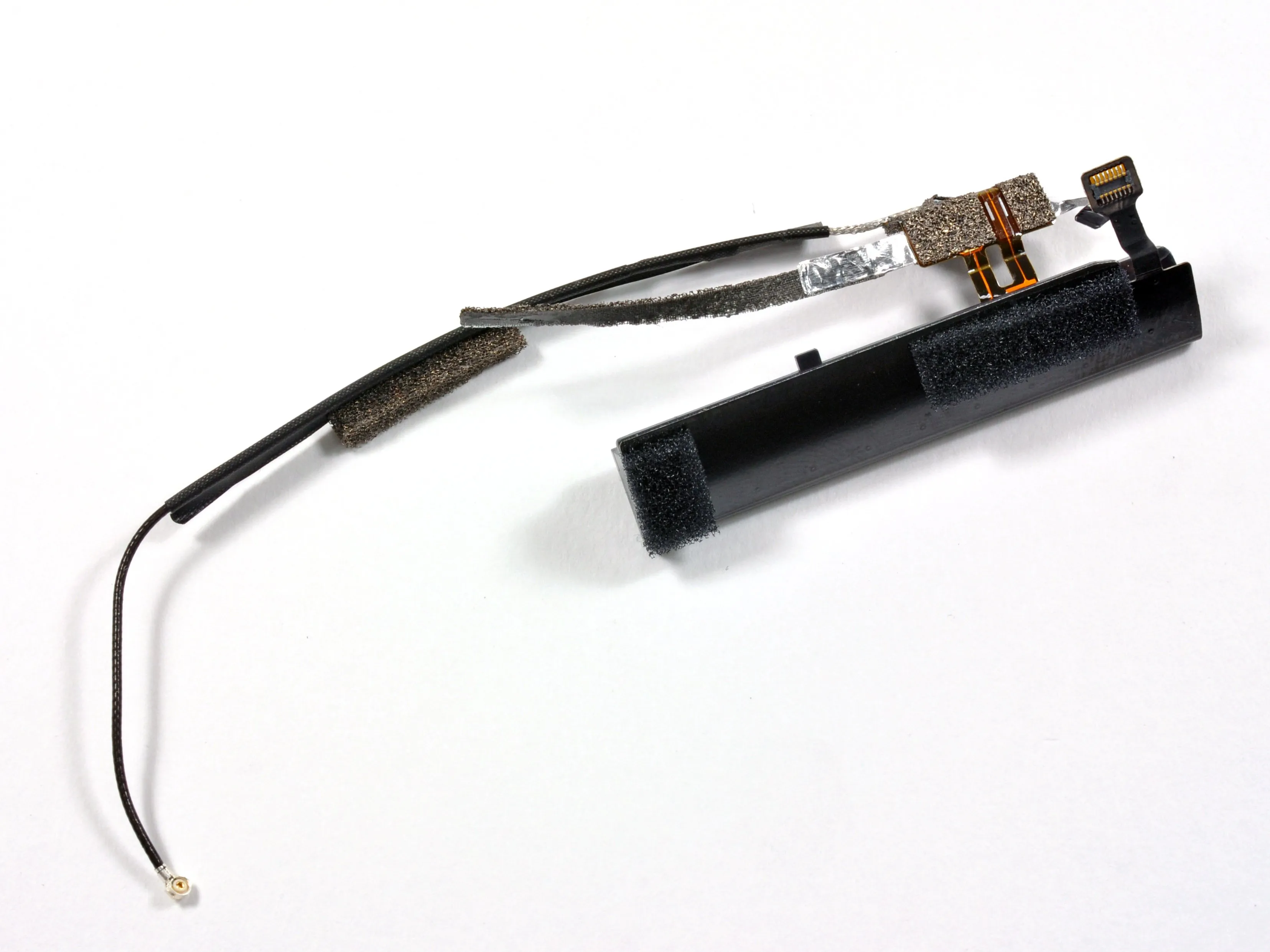

• Вытаскиваем другие мелкие детали, такие как фронтальная камера и антенна.

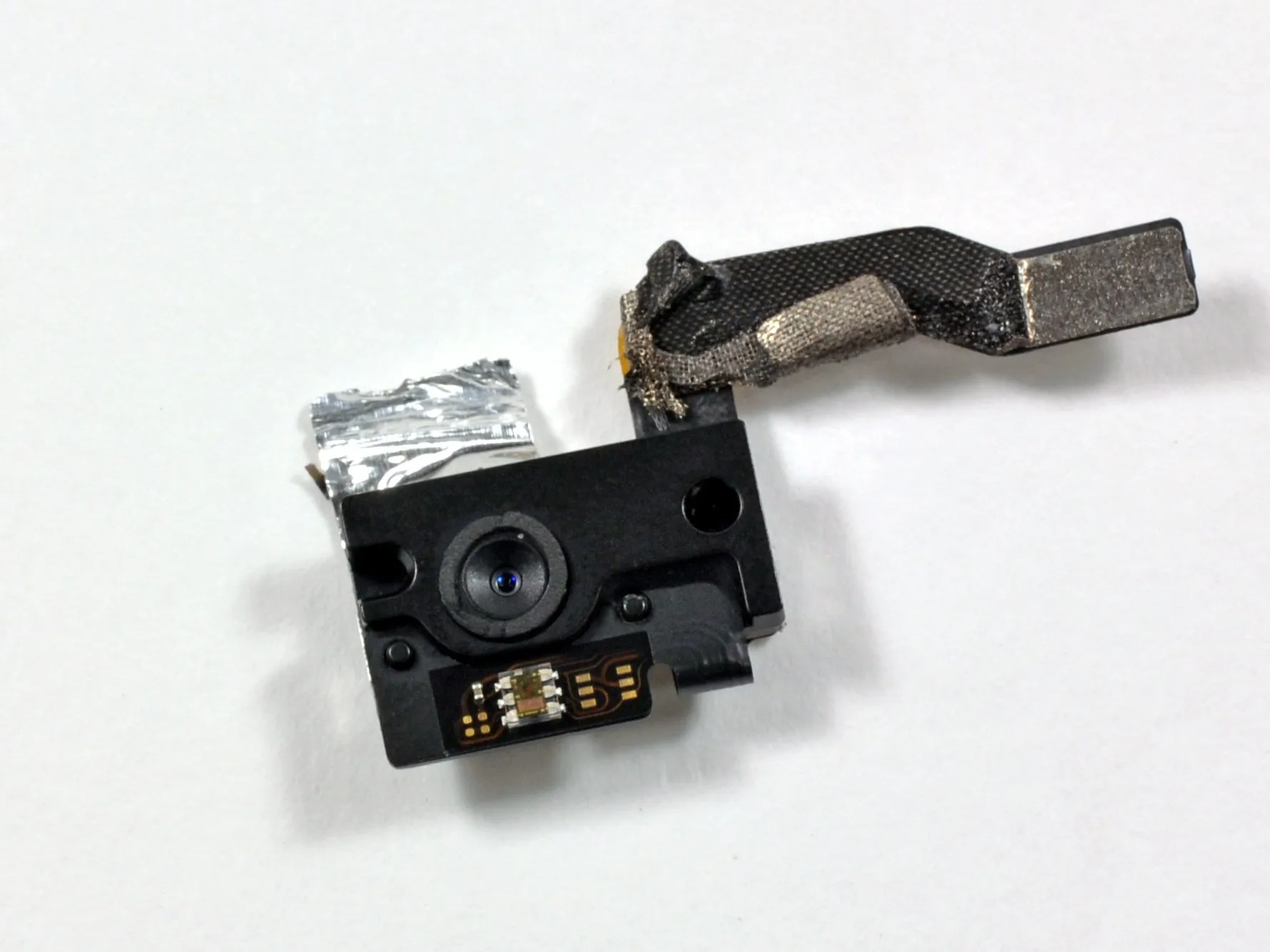

• Если вы общаетесь по видеосвязи или поправляете прическу, фронтальная камера наверняка удовлетворит все ваши потребности в фото- и видеосъемке с низким разрешением.

Комментарии к шагу

Планируете ли вы разбирать фронтальную камеру? Мне бы очень хотелось узнать, кто делает 5-мегапиксельный сенсор.

Спасибо. Джим

Повторяю просьбу о том, кто производит CMOS-датчики изображения.

В-третьих.

Похоже, что под камерой находится датчик приближения.

Будете ли вы собирать айпад?

Шаг 27

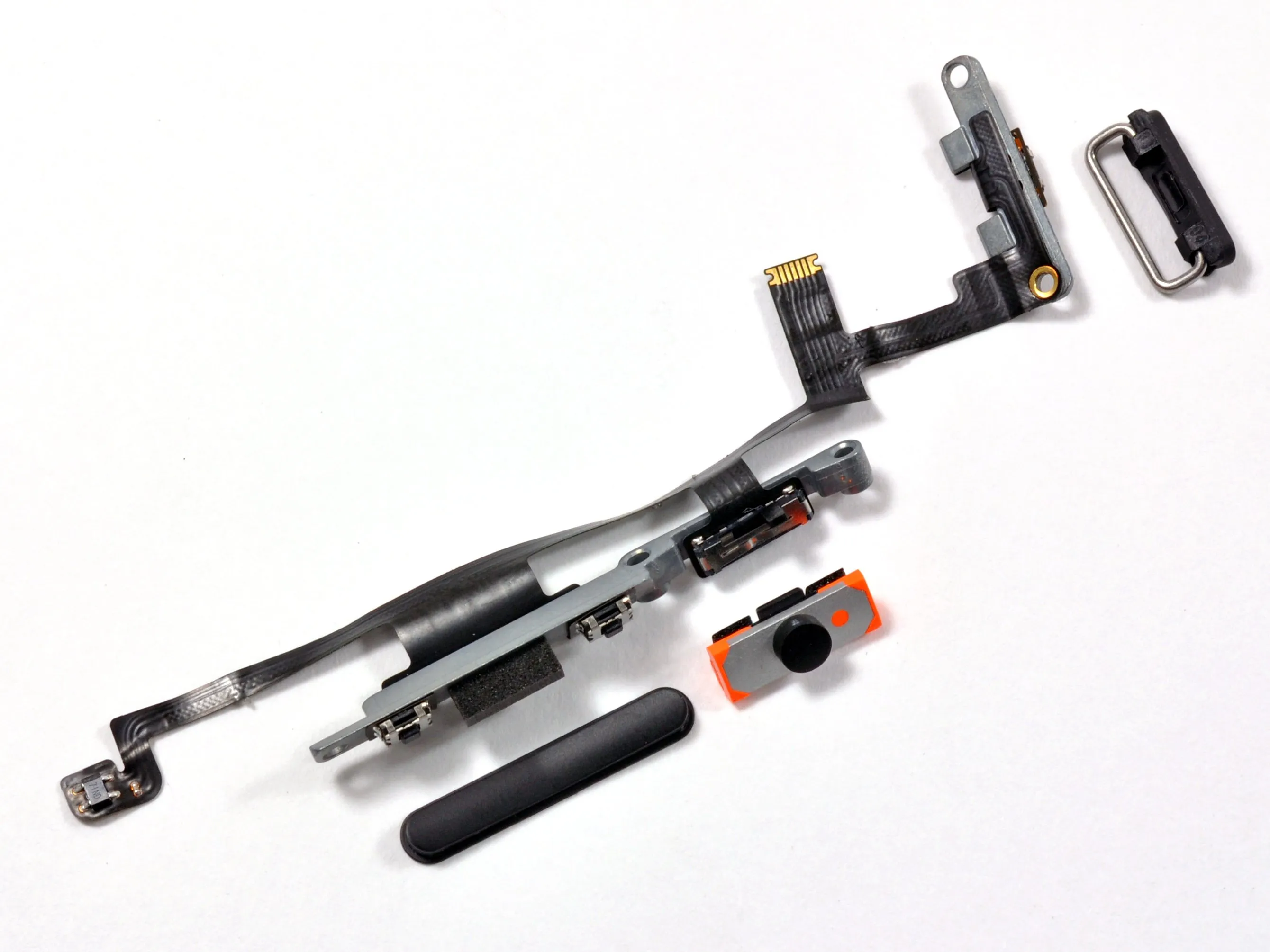

• Какое множество кнопок и переключателей! На это действительно стоит посмотреть. Кнопки всех видов. Переключатели всех типов. Так много!

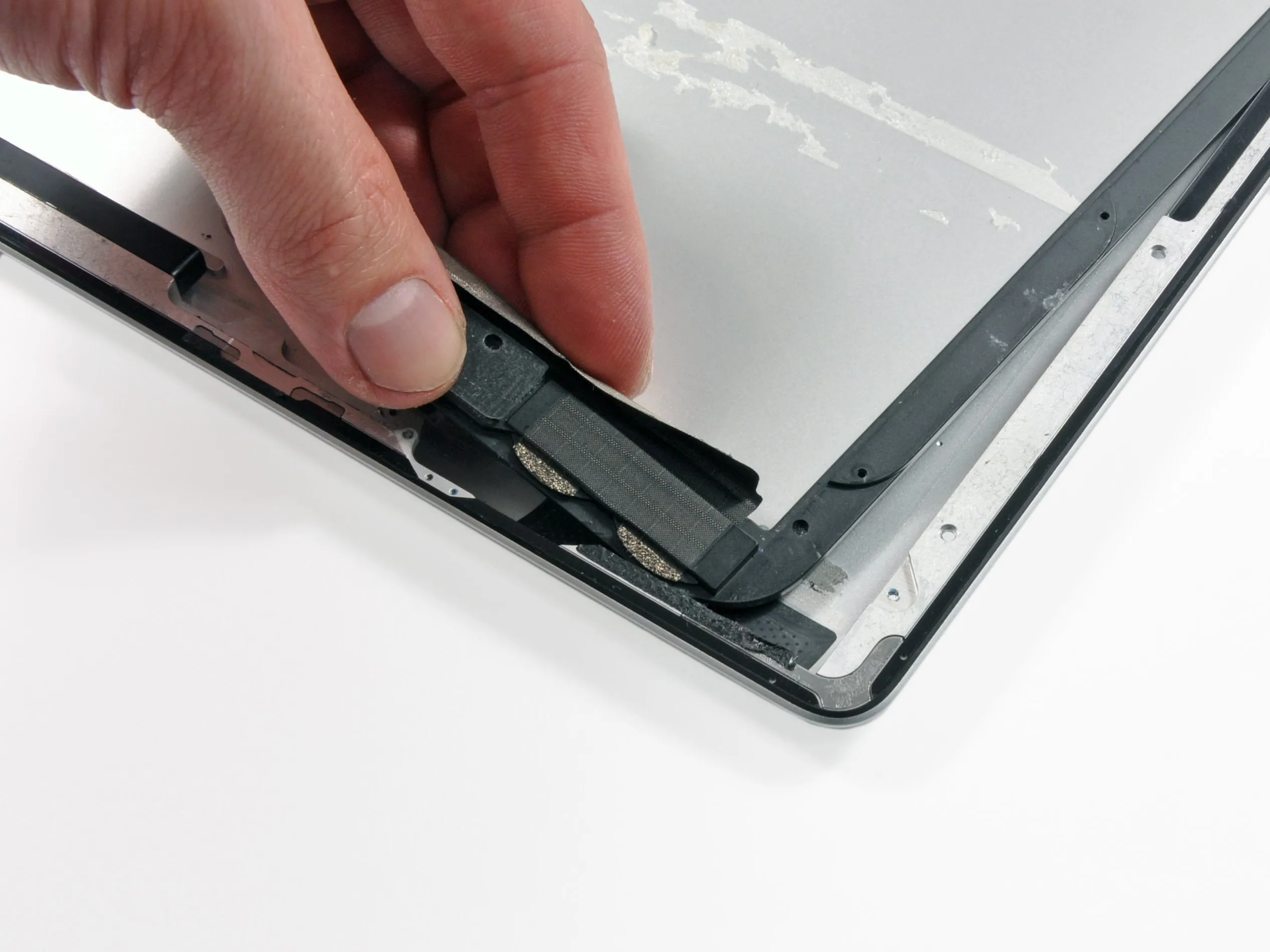

• Сборка динамиков - следующая жертва в нашем списке. Прощайте, динамики!

Шаг 28

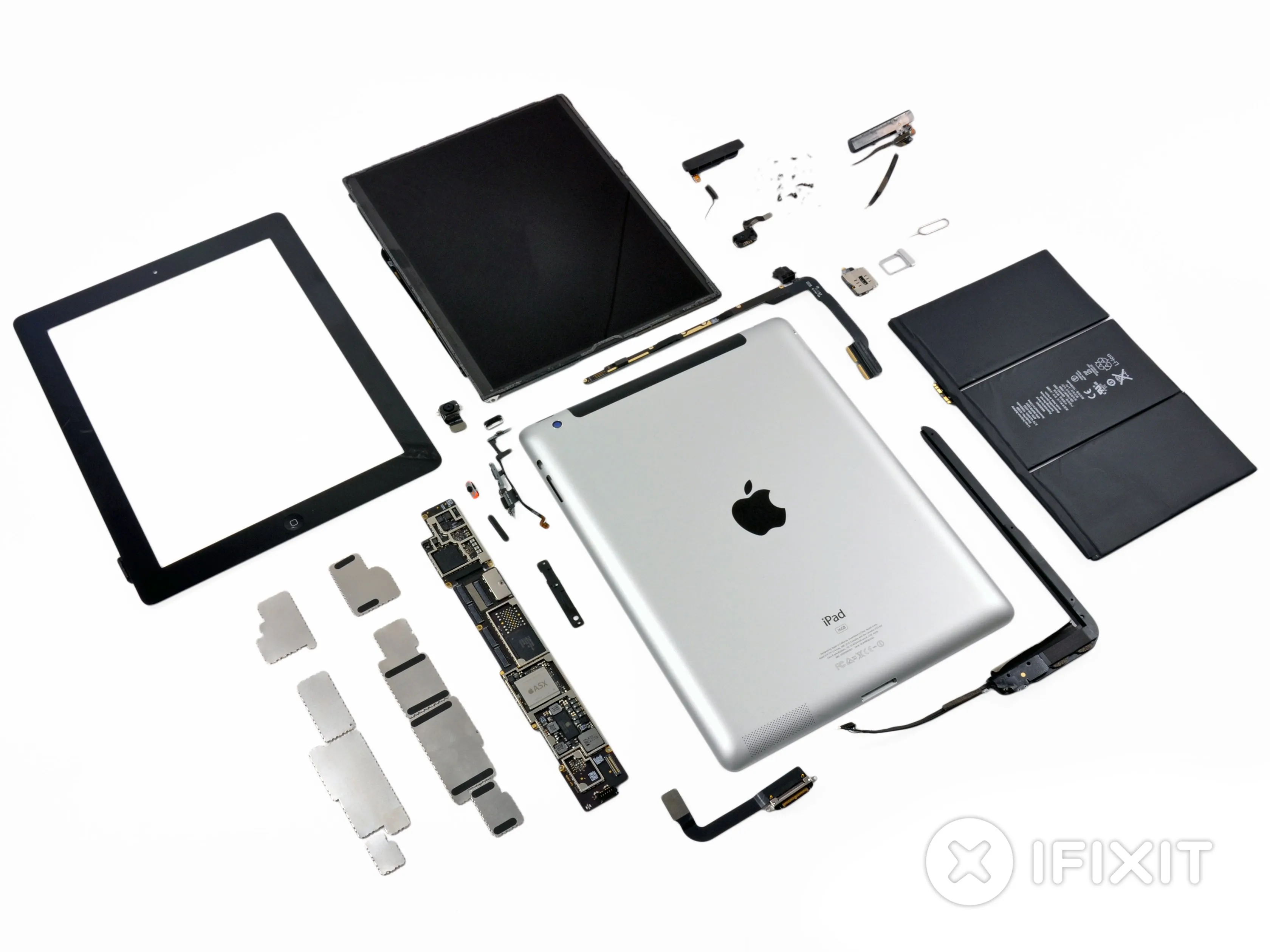

• Оценка ремонтопригодности iPad 3: 2 из 10 (10 - самый простой ремонт)

• ЖК-дисплей легко снимается после того, как снята передняя панель.

• Аккумулятор не припаян к логической плате, что делает процесс замены немного менее сложным.

• Как и в iPad 2, передняя панель приклеена к остальной части устройства, что значительно повышает вероятность расколоть стекло при попытке снять его.

• Много, много и много клея удерживают все на месте, включая склонную к возгоранию при проколе батарею.

• ЖК-дисплей прикреплен к передней панели клейкой лентой, что увеличивает вероятность того, что при разборке передняя панель будет разбита.

• Вы не сможете получить доступ к разъему на передней панели, пока не снимите ЖК-дисплей.

Комментарии к статье

Вы можете измерить батарею? x,y,z? Это было бы замечательно!

В новой батарее 3 элемента, каждый размером 12,5 см x 6,5 см x 4 мм.

Можете ли вы взвесить всю батарею?

У нас нет весов в Австралии; мы взвесим ее завтра, как только получим их в Калифорнии.
