Разборка iPad 3G
Введение
Пока весь мир с трепетом ожидает презентации iPad, мы получили в свои руки недавно выпущенный iPad 3G.
Хотите быть в курсе последних событий в мире аппаратного обеспечения? Следите за сайтом @Делаете.ру!
Что вам нужно
Инструменты
Металлический шпатель | Источник - ifixit.com
Отвертка Phillips #000 | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка iPad 3G
Долгожданный iPad 3G наконец-то в руках Делаете.ру!
iPad с поддержкой Wi-Fi и 3G. Мы получили с внутренним устройством этого планшета месяц назад, порывшись в базе данных FCC.

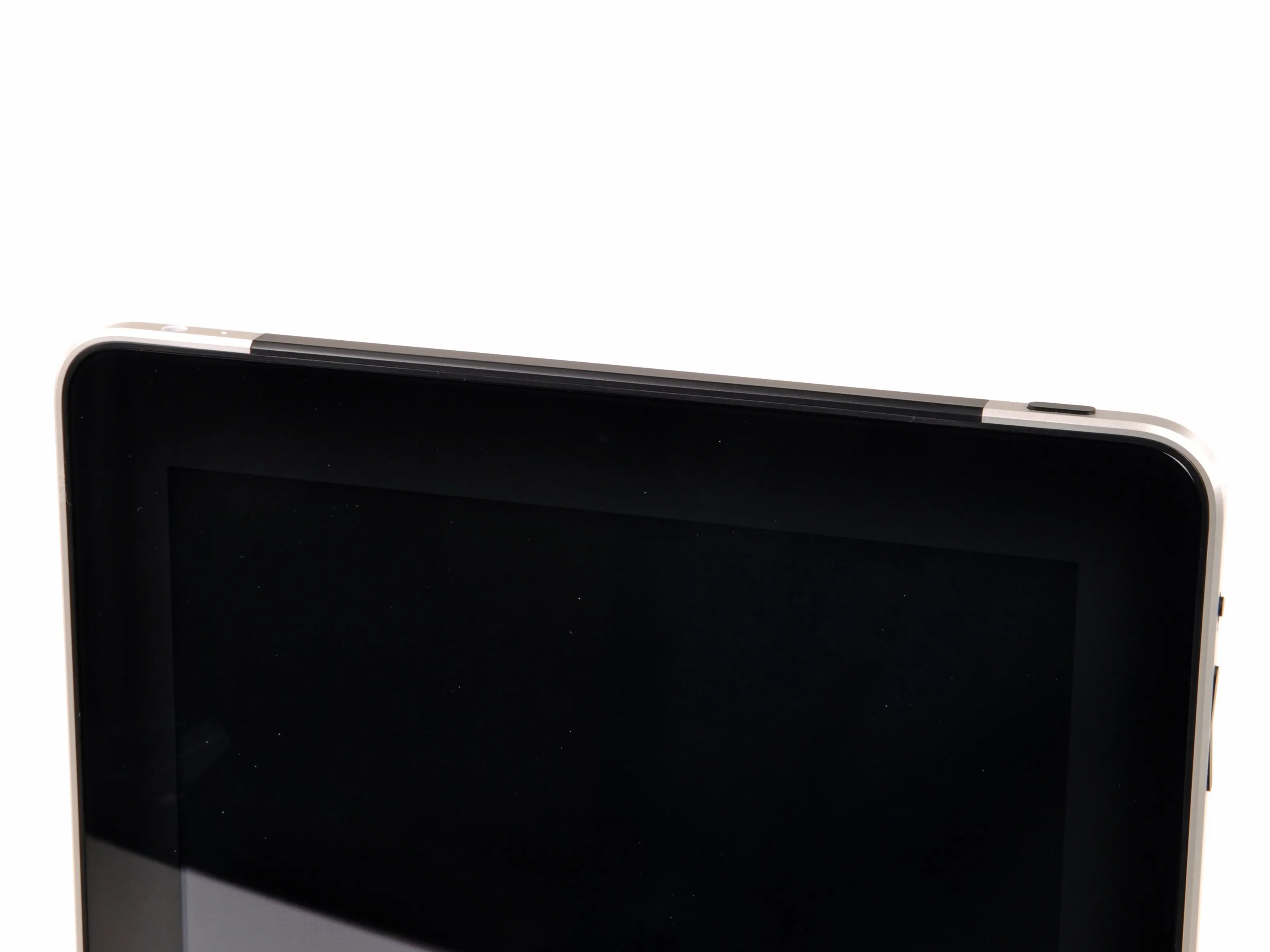

Визуально 3G iPad отличается от своего Wi-Fi-собратья черным пластиковым окошком радиочастотного диапазона.
3G iPad поддерживает UMTS/HSDPA на частотах 850, 1900 и 2100 МГц и GSM/EDGE на частотах 850, 900, 1800 и 1900 МГц.
Кардинально меняя ситуацию для Apple, iPad разблокирован и не привязан к конкретному оператору связи.
Увы, в США AT&T - единственный оператор, который работает в сетях 3G на частотах, поддерживаемых iPad. T-Mobile должен работать, но только в более медленной сети EDGE.
Комментарии к шагу
Если только T-Mobile теперь не предлагает карты micro-SIM. AT&T все еще имеет эксклюзив на это устройство Apple.
Насколько я знаю, 'микро' находится только в прилегающей к 'электронной' части, так что правильно вырезанные большие SIM-карты будут преобразованы в микро-SIM.
Да и частоты 3G у них несовместимы.
.
Это очень просто, так что HP и Google скоро смогут сделать два недорогих клона с webOS и ChromeOS.
.
Я действительно вижу, как многие пользователи обрезают свои SIM-карты, чтобы они подходили. Очень практично. Дайте мне знать, когда кто-нибудь действительно сделает это.
Вы можете сделать свой собственный микросим...
инструкции для всех SIM-карт (стандартного размера) здесь:
https://www.touchuserguide.com/2010/04/05...
Отличная статья и изображения... Здесь определенно есть место для USB-порта, хаха
Да, точно... А также клон iPhone OS?
У tmobile теперь есть микросим, но больше нет 3g
Шаг 2

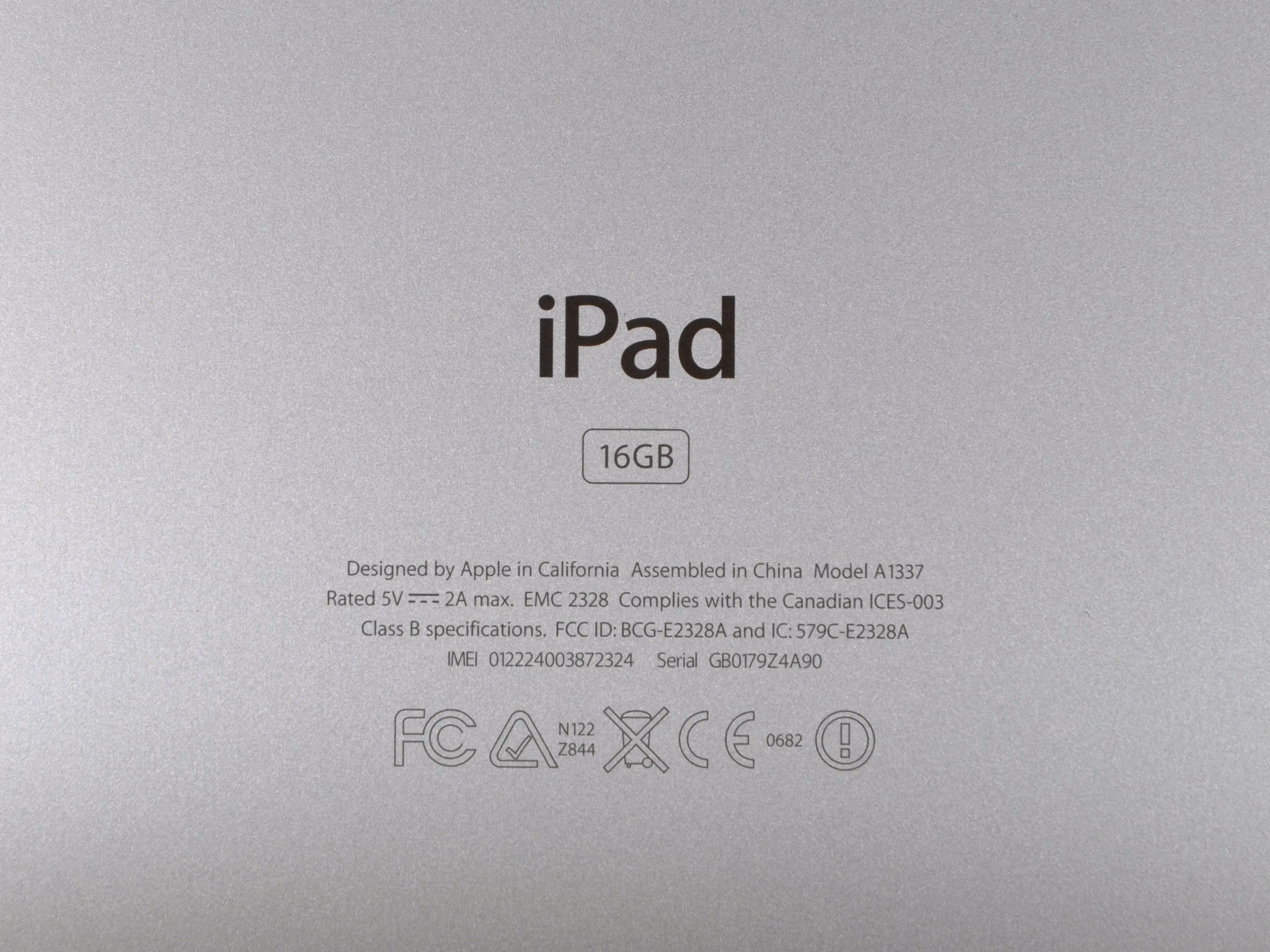

Номер модели iPad - A1337, как и предполагалось ранее. документация FCC. Да, мы думаем, что это l33t.
Не стоит терять время, давайте посмотрим, что заставляет этого щенка рычать.
Мы будем сравнивать внутренности этого серийного устройства с предварительными фотографиями FCC, которые мы эксклюзивно представили месяц назад.
Шаг 3

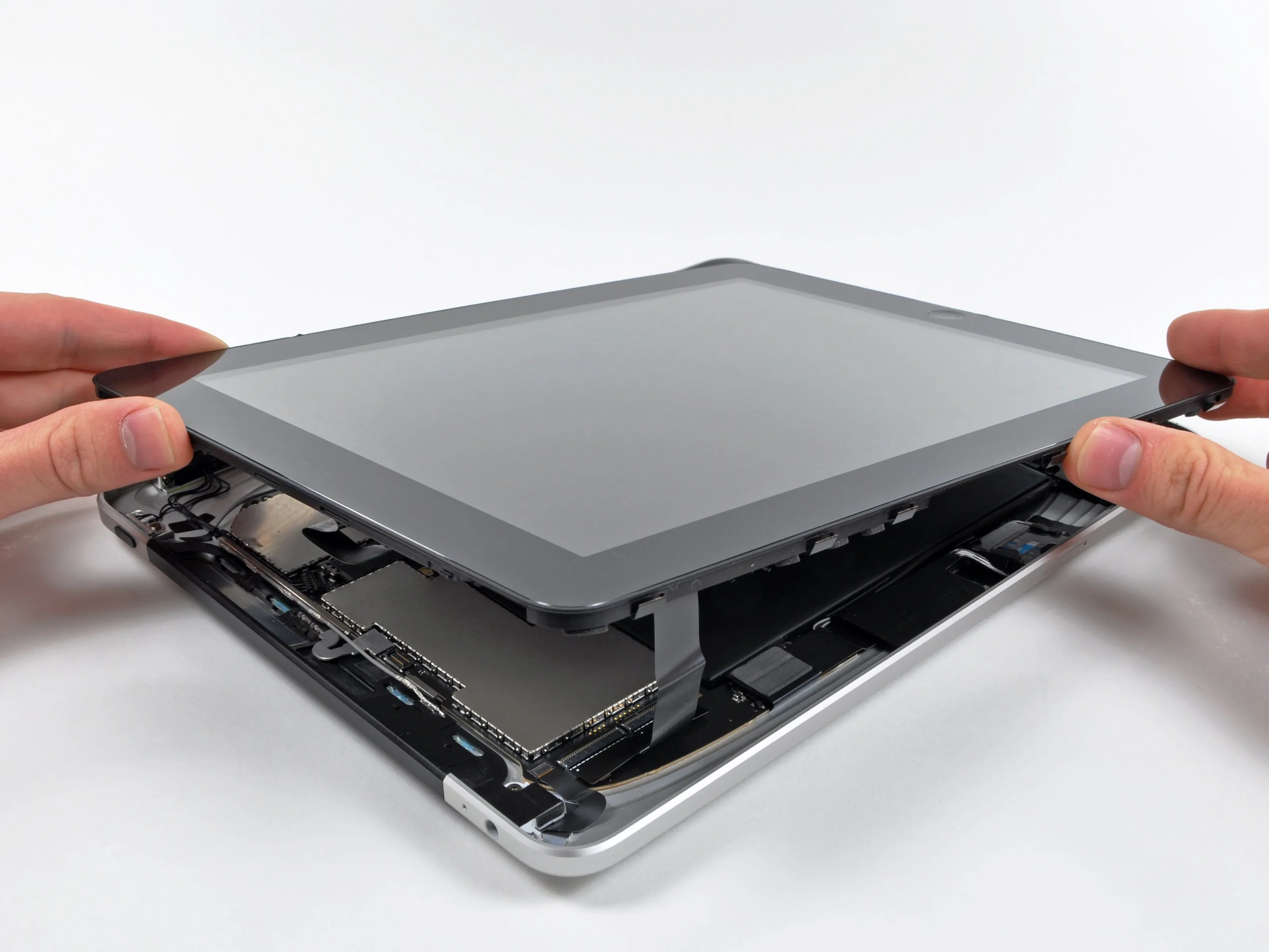

После некоторого осторожного поддевания металлической лопаткой дисплей можно извлечь из задней панели.
В связи с добавлением возможности подключения к 3G имеется дополнительный антенный кабель, который необходимо отсоединить, прежде чем освободить две половинки.
Шаг 4

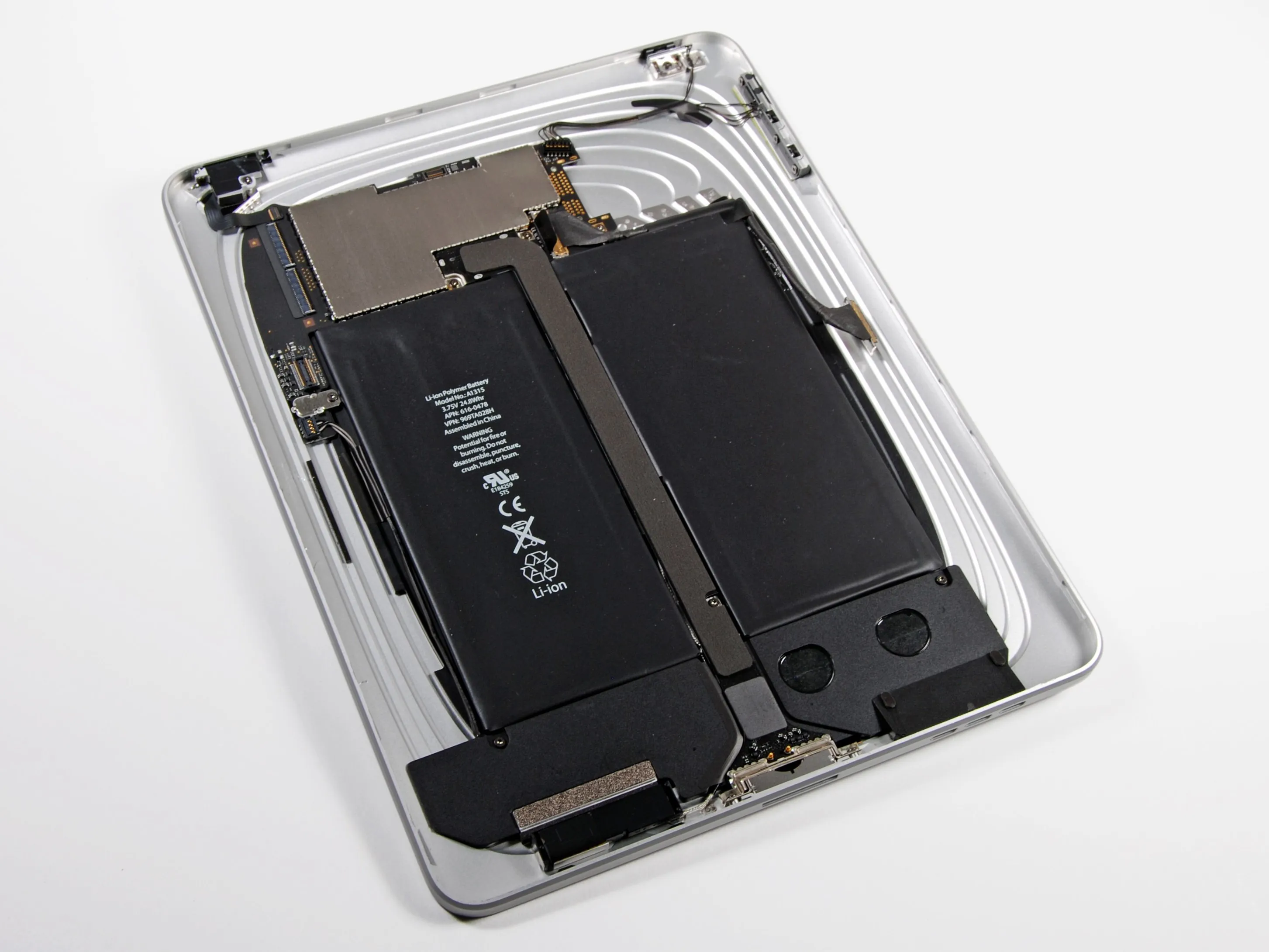

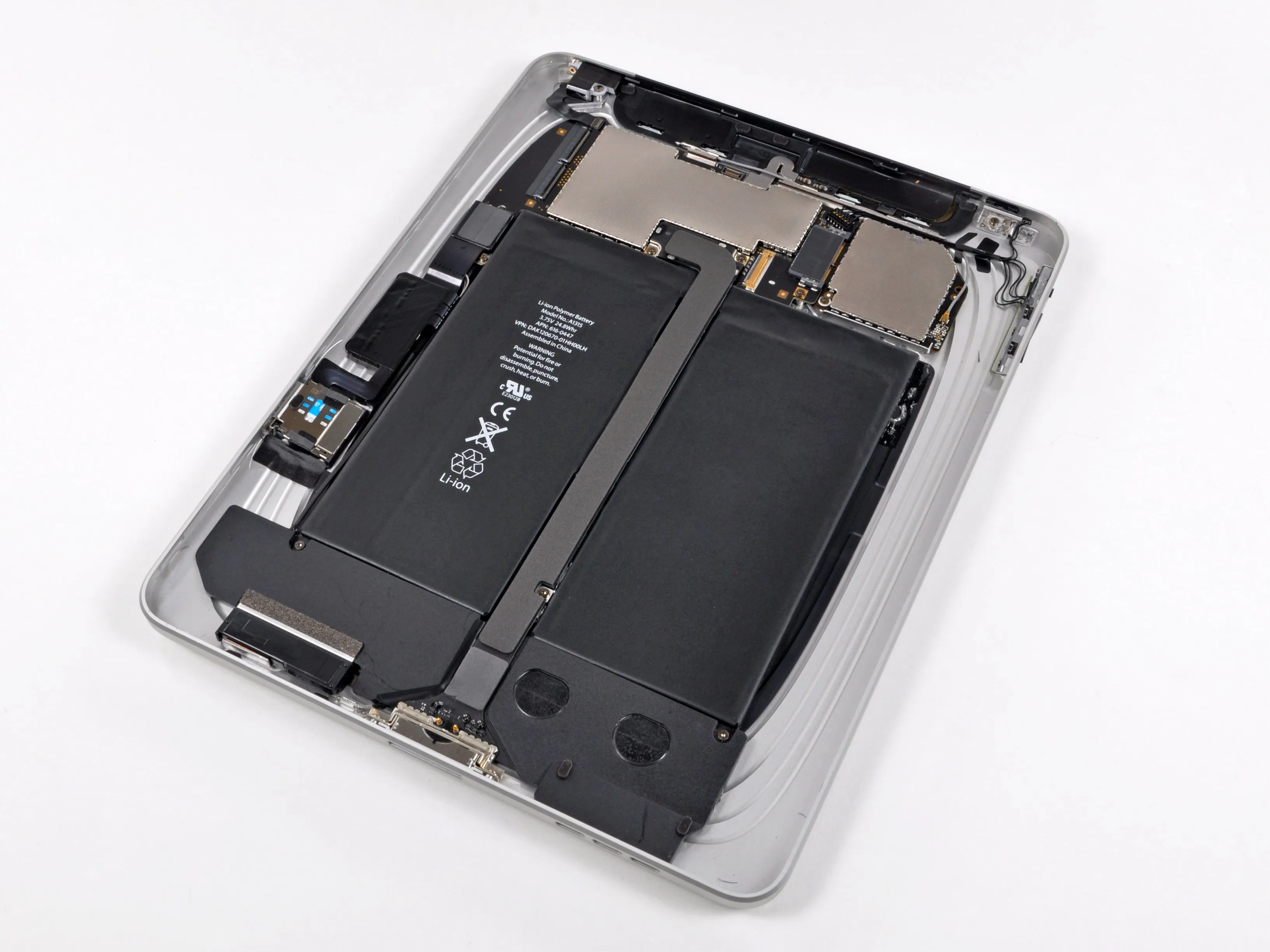

Внутренности iPad 3G (слева) и iPad Wi-Fi (справа).
Среди основных отличий - чип 3G, плата SIM-карты и пластиковая крышка антенны в верхней части корпуса.
Внутри iPad 3G не так пусто, как в iPad с Wi-Fi, но всё же не так много.
Шаг 5

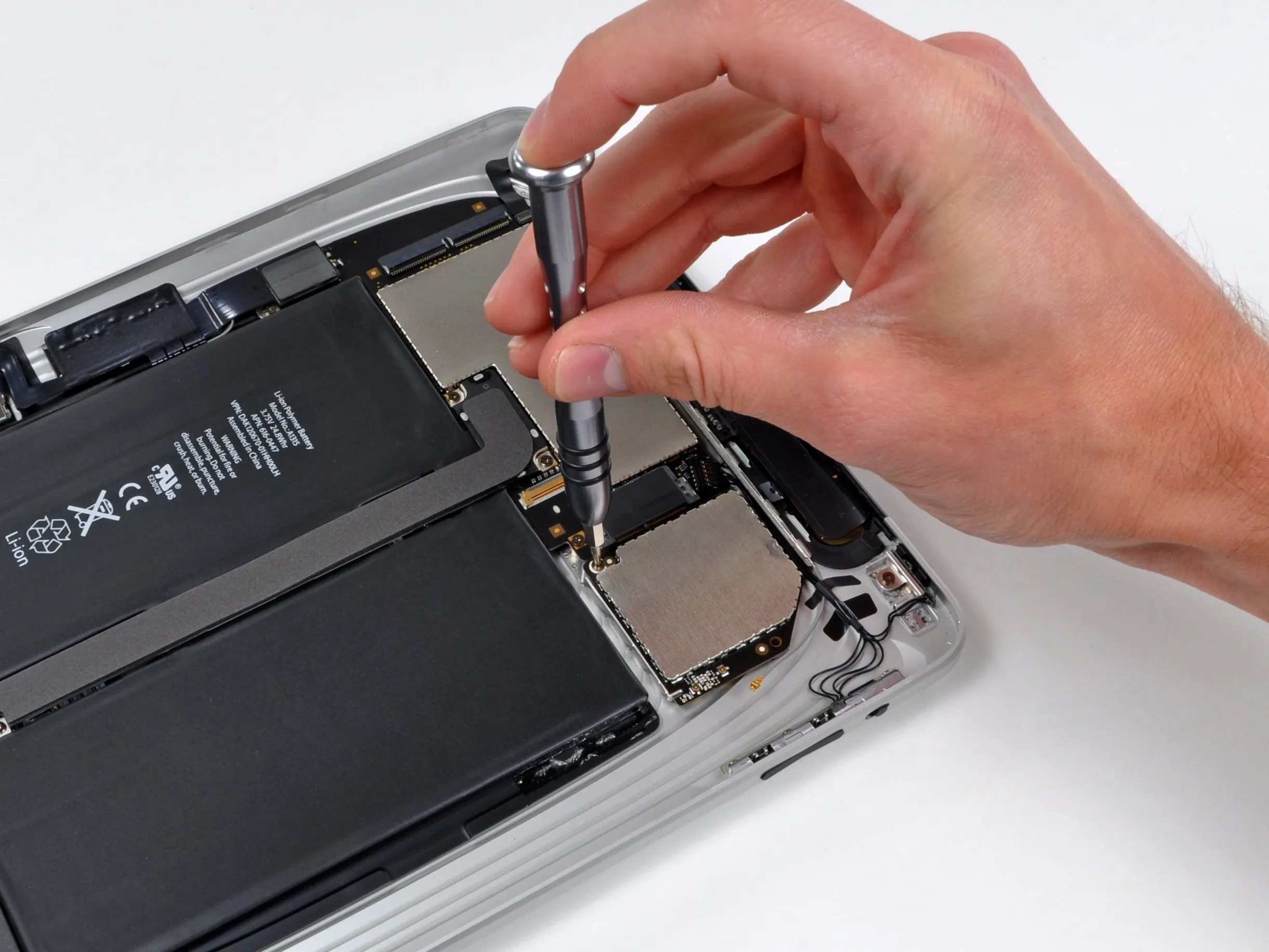

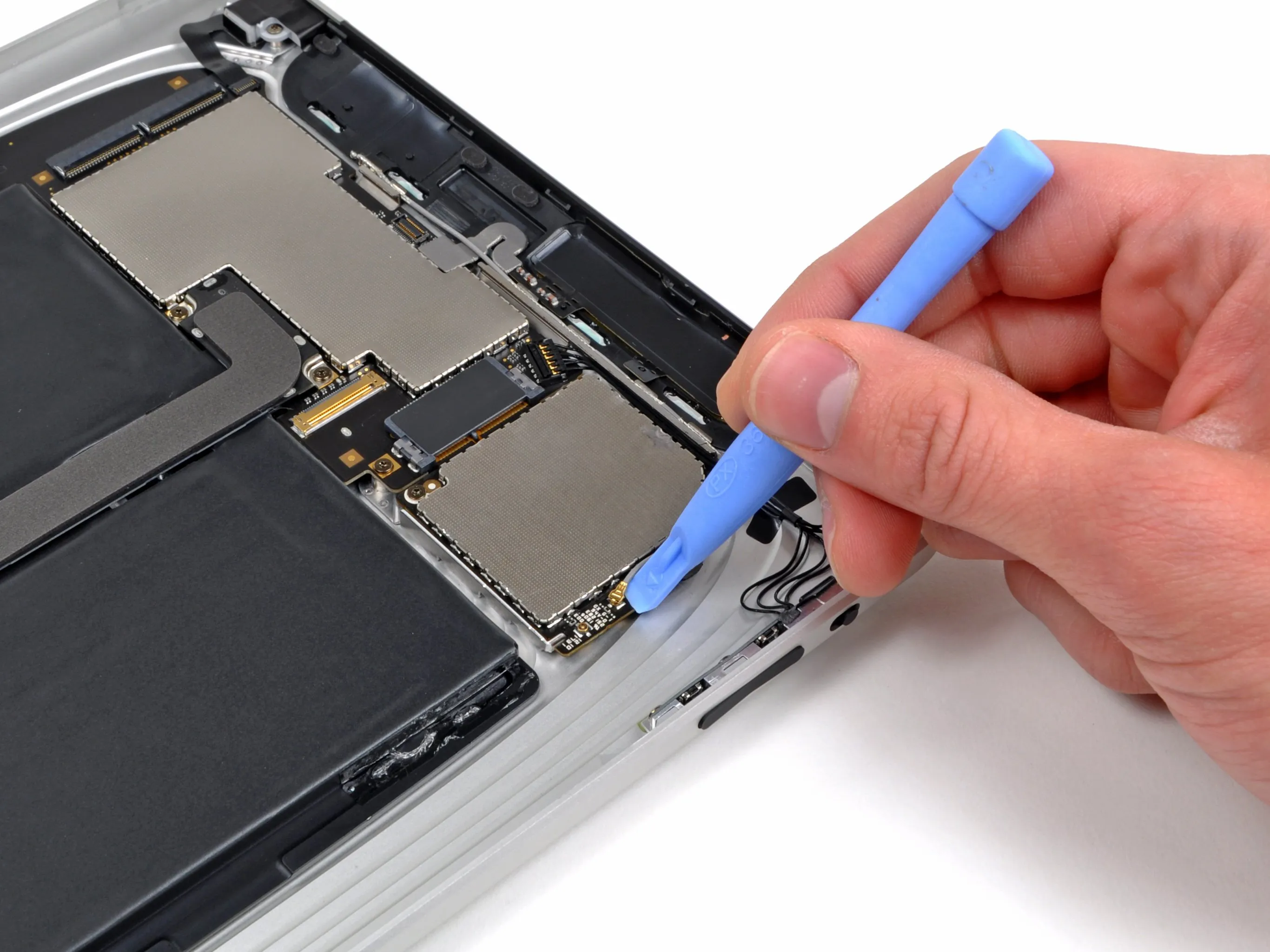

Подденьте антенну на коммуникационной плате с помощью пластикового инструмента для открывания. Это одна из двух антенн на плате связи.
Плата связи крепится винтами T4 Torx.

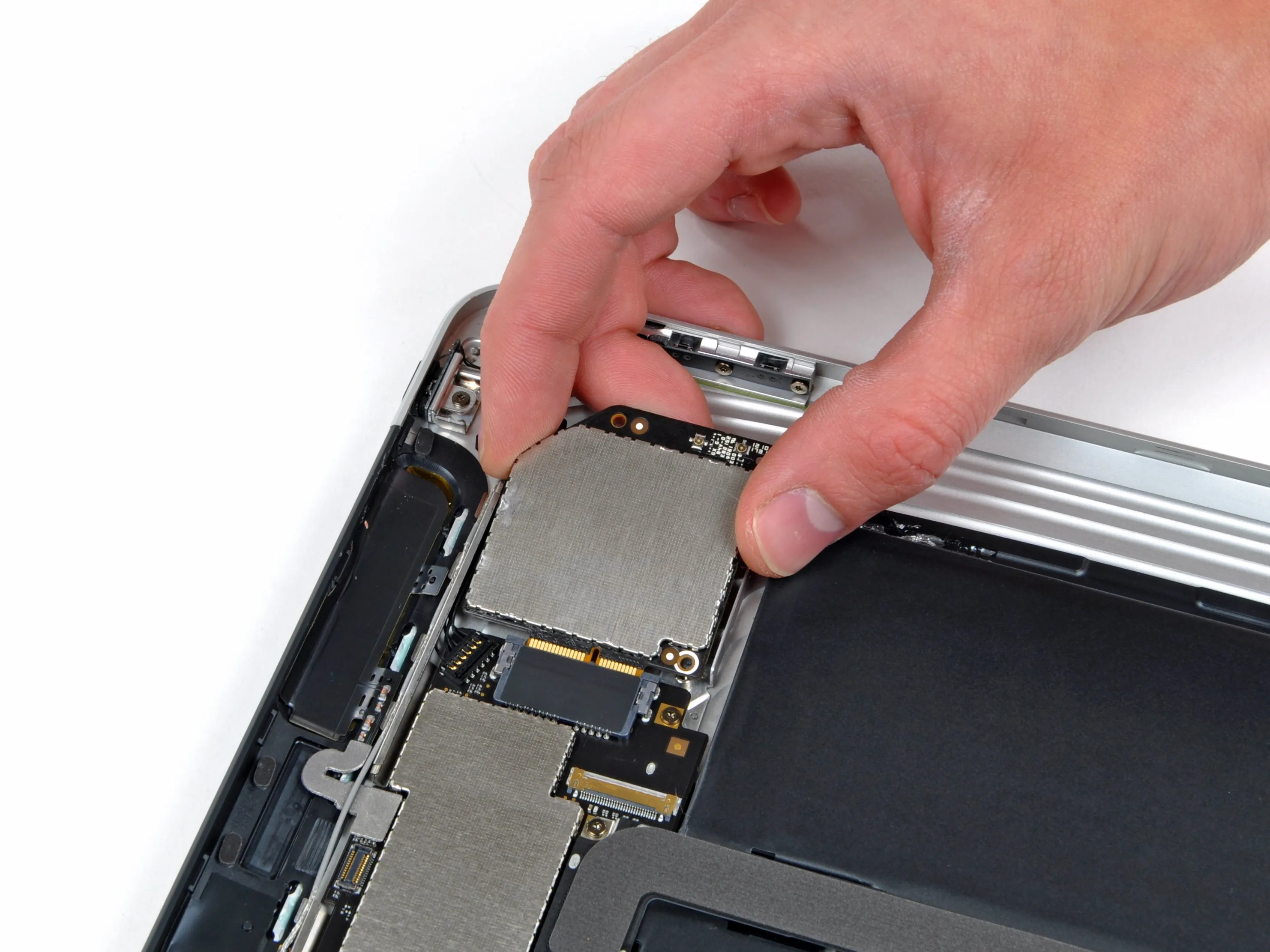

После откручивания винтов плата связи выскользнет из своего гнезда на логической плате. По стилю гнездо похоже на карту Mini PCI Express.
Шаг 6

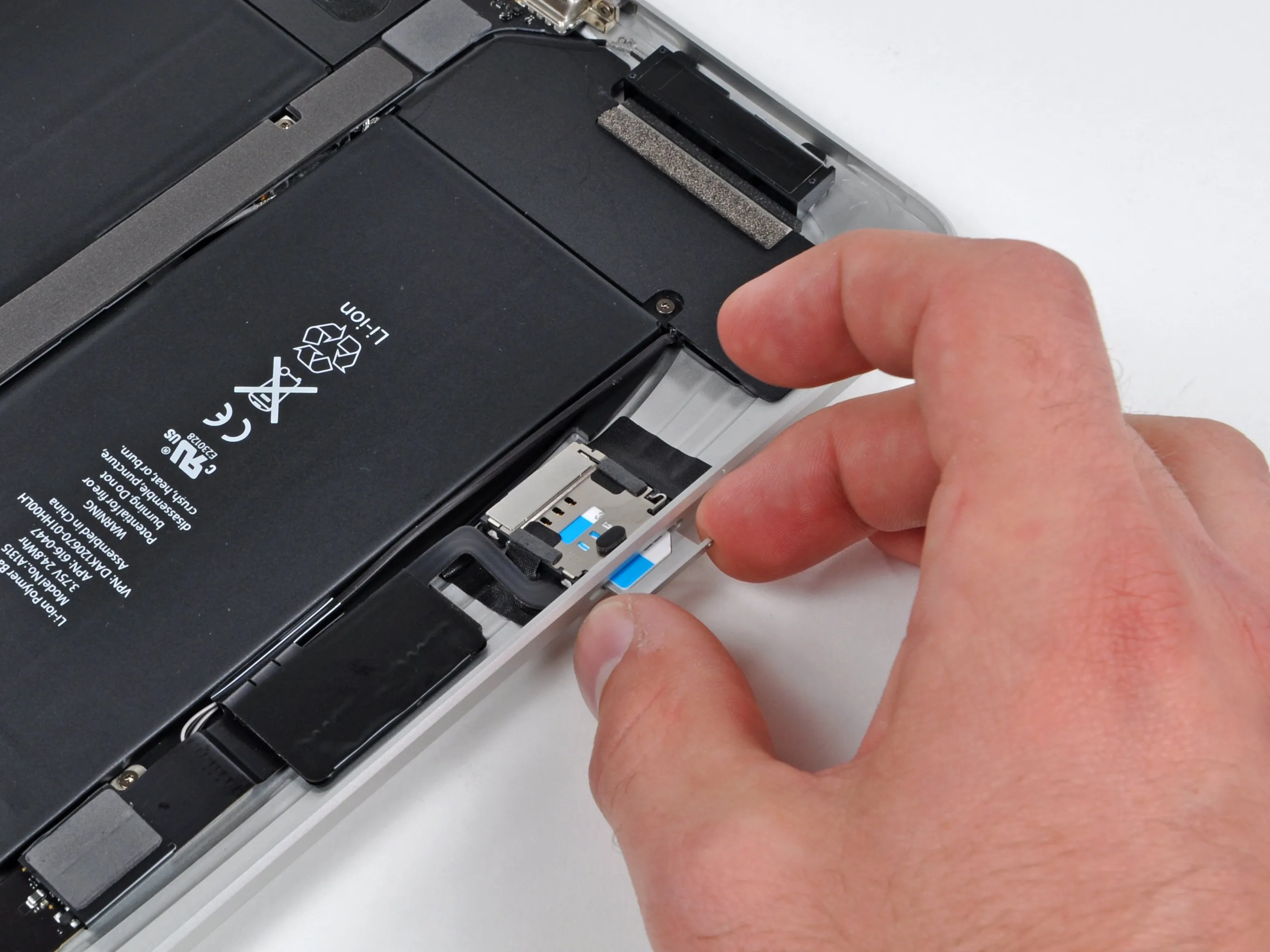

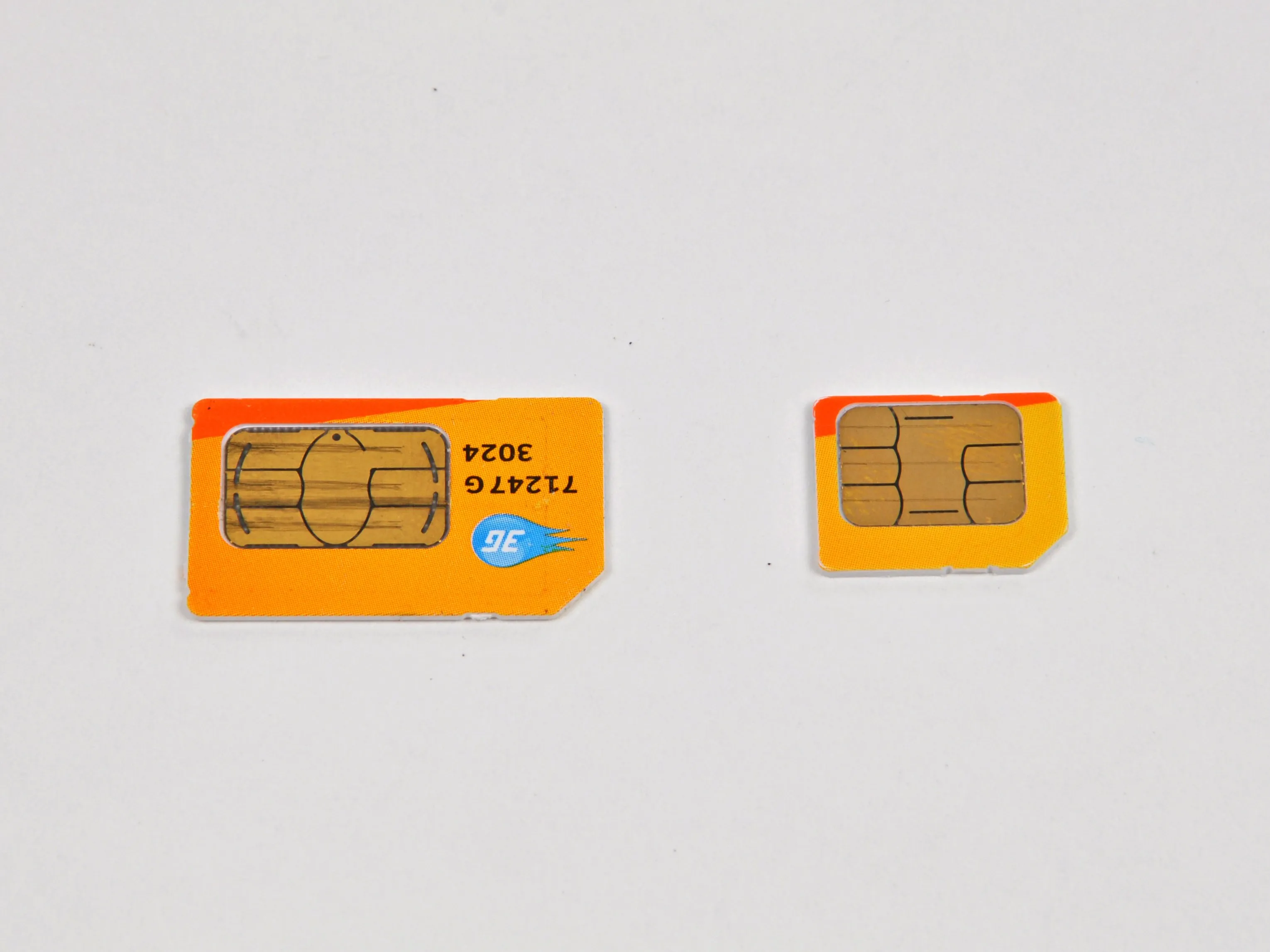

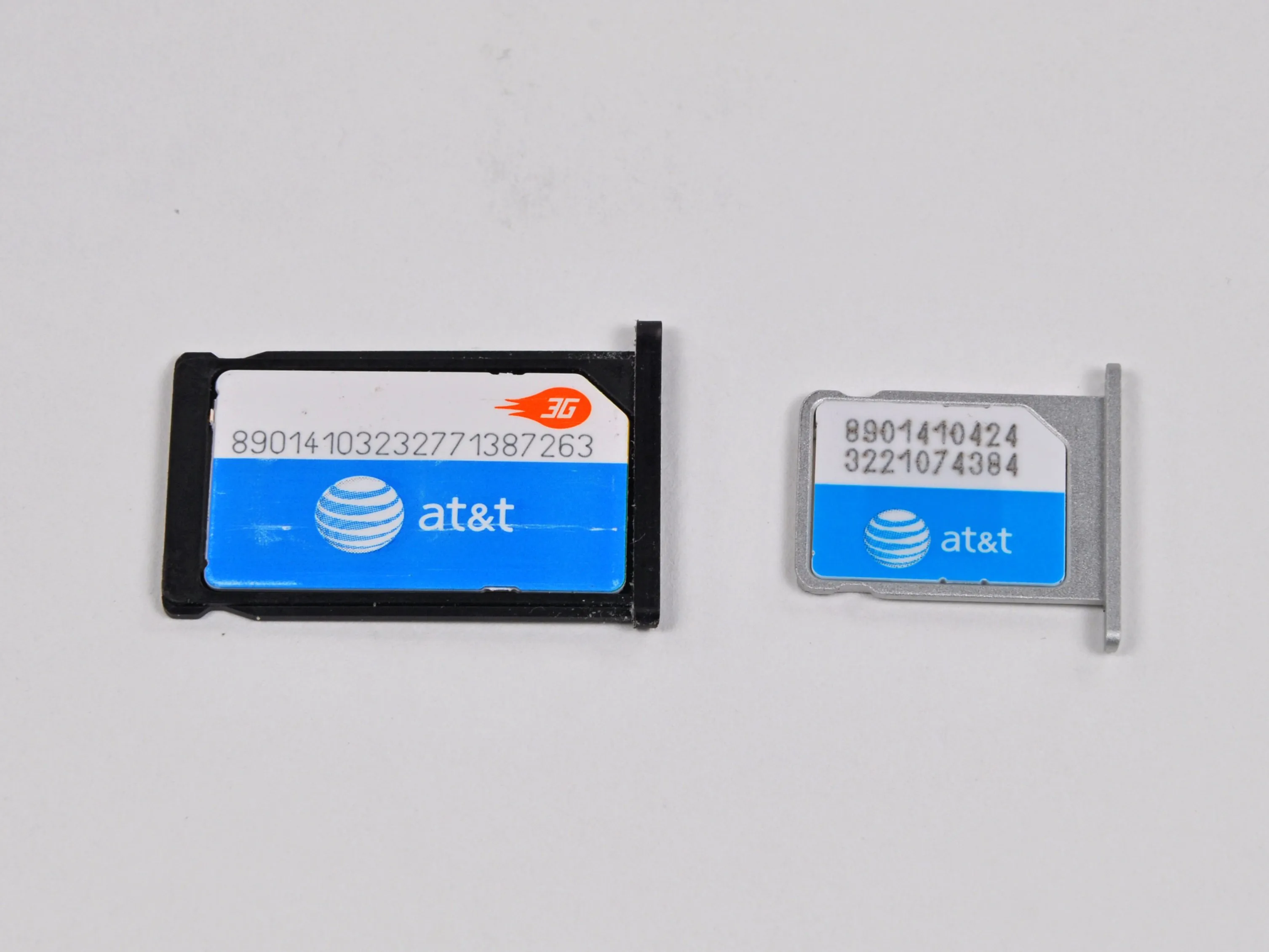

Извлечение карты micro-SIM. Это действительно маленькая SIM-карта!
SIM-карта iPad имеет размеры 12 мм x 15 мм. Это чуть меньше половины размера SIM-карты стандартного размера из iPhone 3GS.
Вы можете разрезать полноразмерную SIM-карту и превратить ее в Micro-SIM. Контакты полностью совместимы.
Комментарии к шагу
Разъемы для SIM-карты и микро-SIM одинаковы. Вы можете обрезать полноразмерную SIM-карту, и она будет работать.
Выводы, тактовая частота и т.д. одинаковы; я не думаю, что уже более десяти лет существует SIM-карта, чей чип был бы больше контактной площадки, поэтому аккуратно обработайте ее шлифовальной машинкой, сошлифуйте и вуаля.
Шаг 7

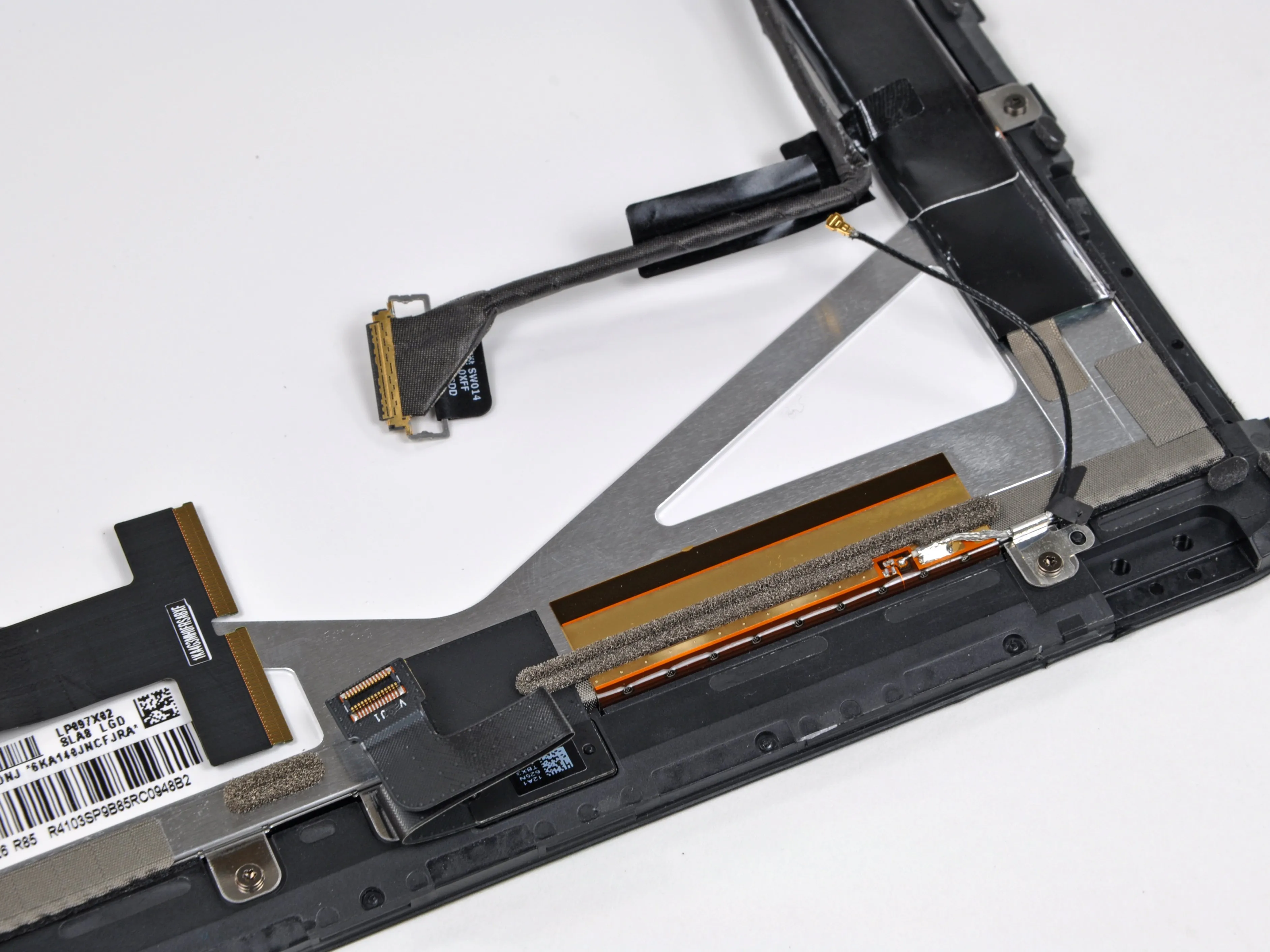

В iPad 3G появилась антенна, прикреплённая к задней стороне дисплея. Кусочек медной фольги, который вы видите на фотографии, соединяется с серебристой металлической рамкой ЖК-дисплея. Apple ловко использовала один и тот же кусок металла как для структурных, так и для электрических целей.
Комментарии к шагу
Не знаю, что это за антенна. В этом руководстве показаны все 3 антенны (wifi, gps, 3g), но эта не указана. Любая помощь будет оценена по достоинству.
Этот кабель в шаге 7 отломан от гнезда goldegn,
как мне его починить?
Thx
Шаг 8

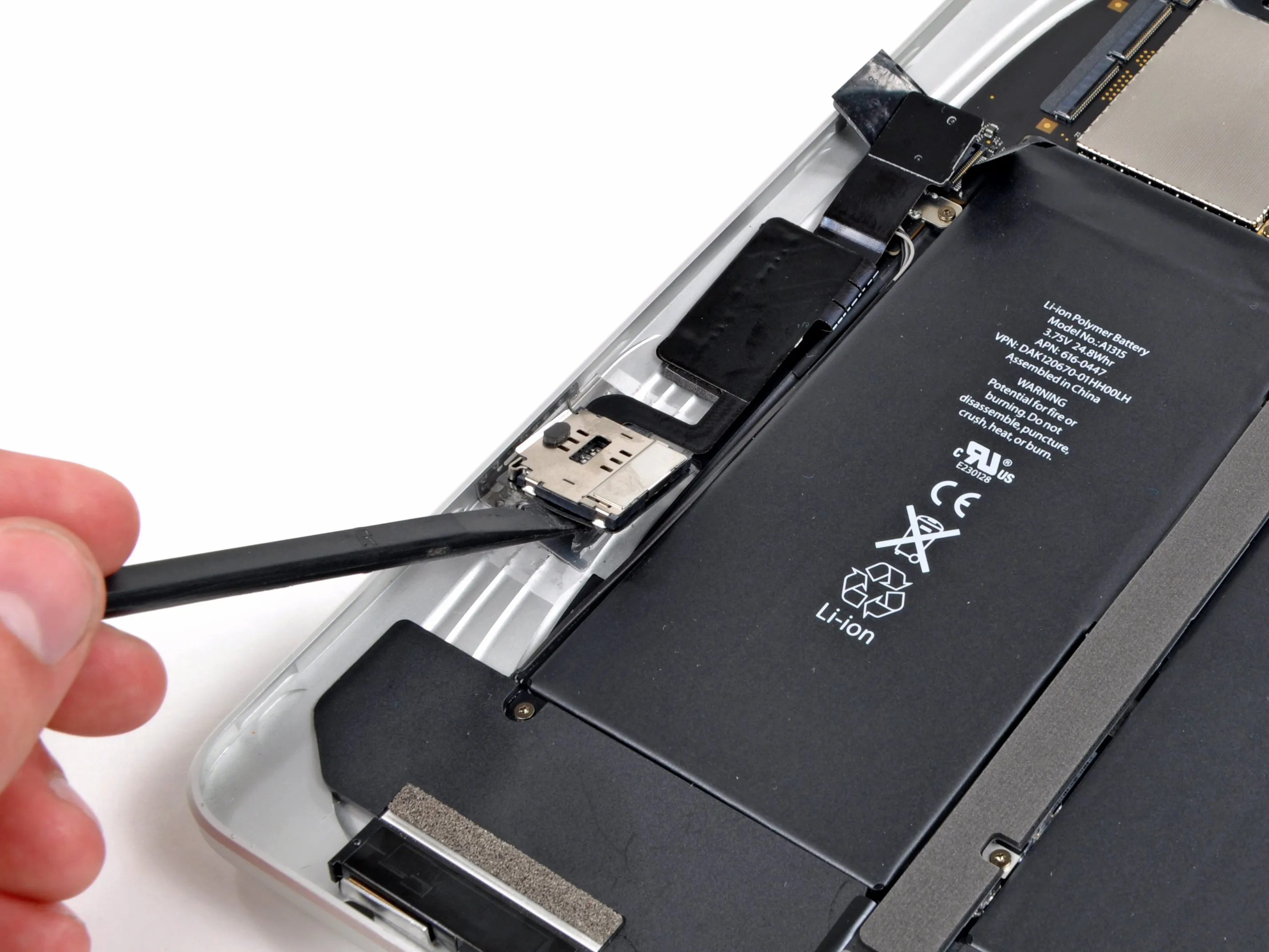

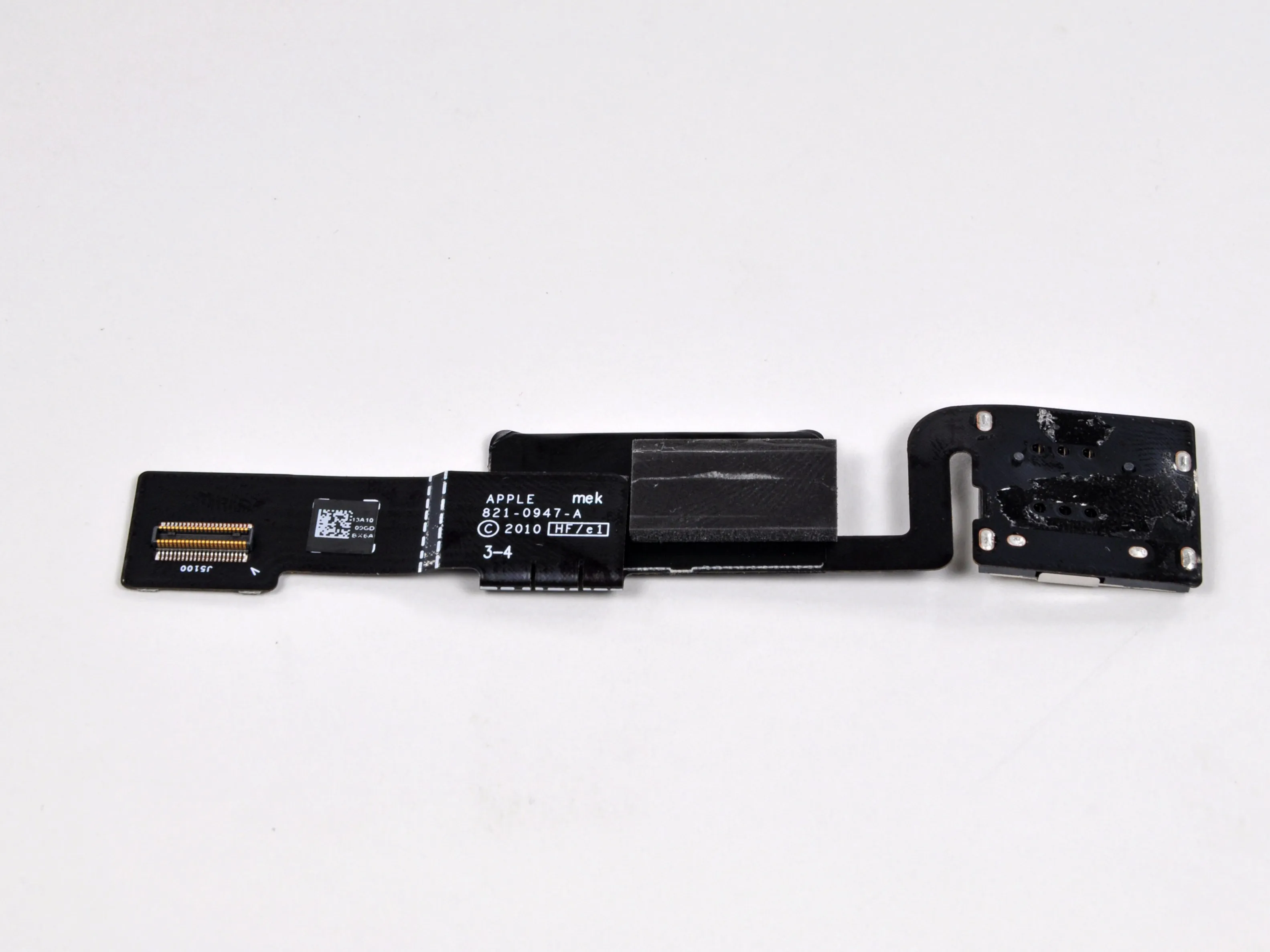

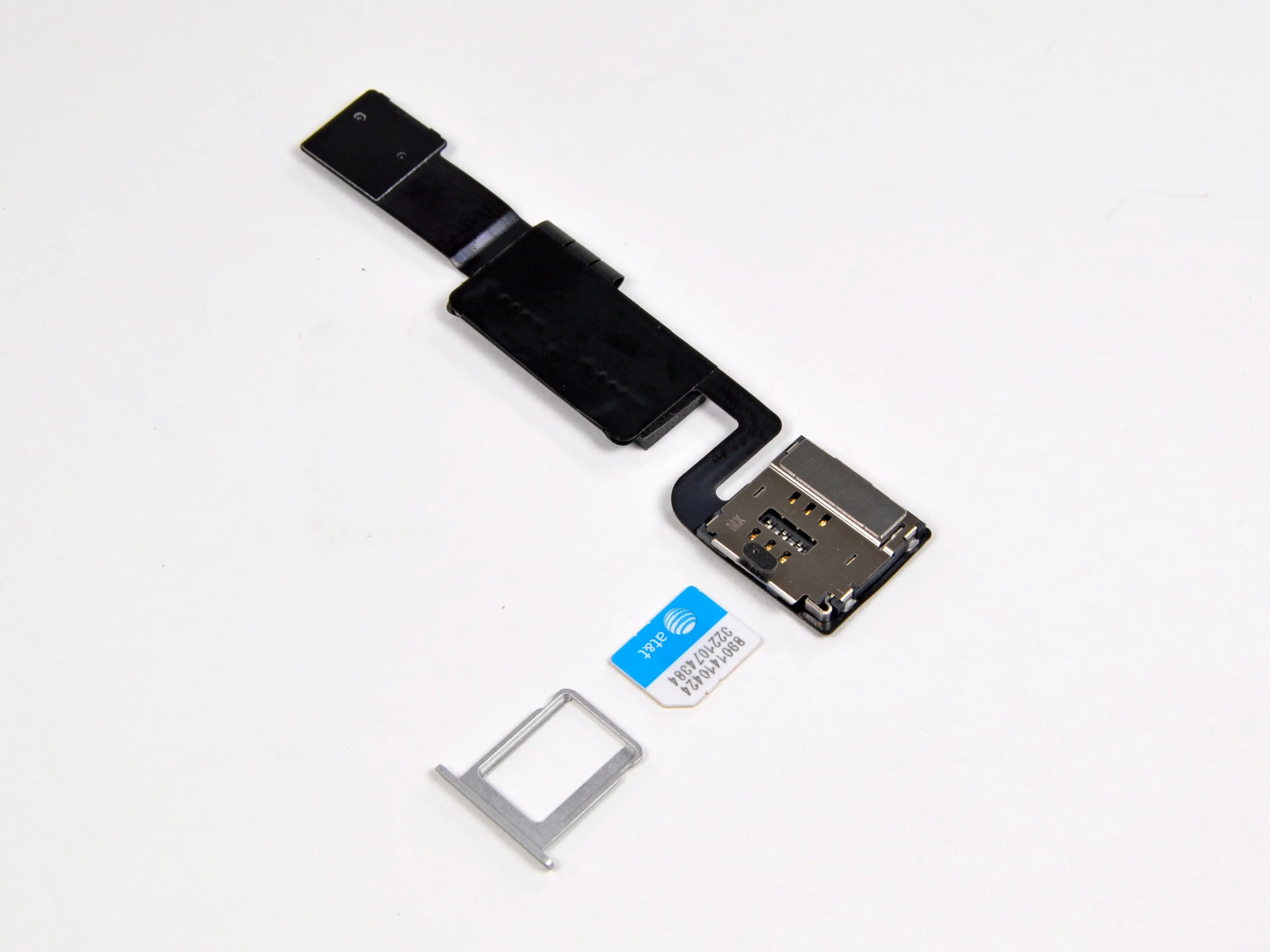

С помощью плоского конца лопатки подденьте слот для SIM-карты и отделите его от заднего корпуса.
Не похоже, чтобы Apple испытывала нехватку места. Насколько нам известно, единственное назначение этой платы - подключение SIM-карты к логической плате.
Шаг 9

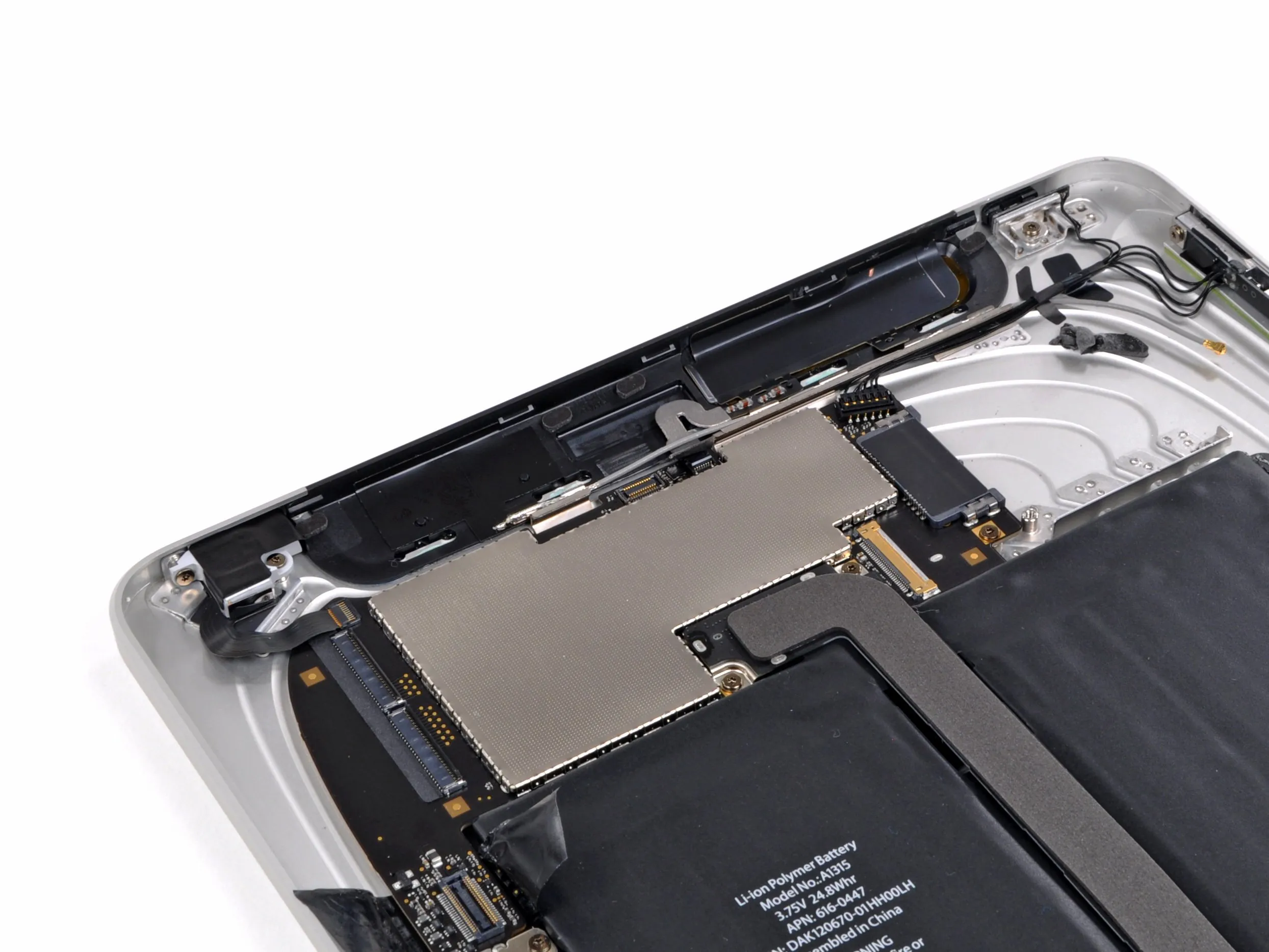

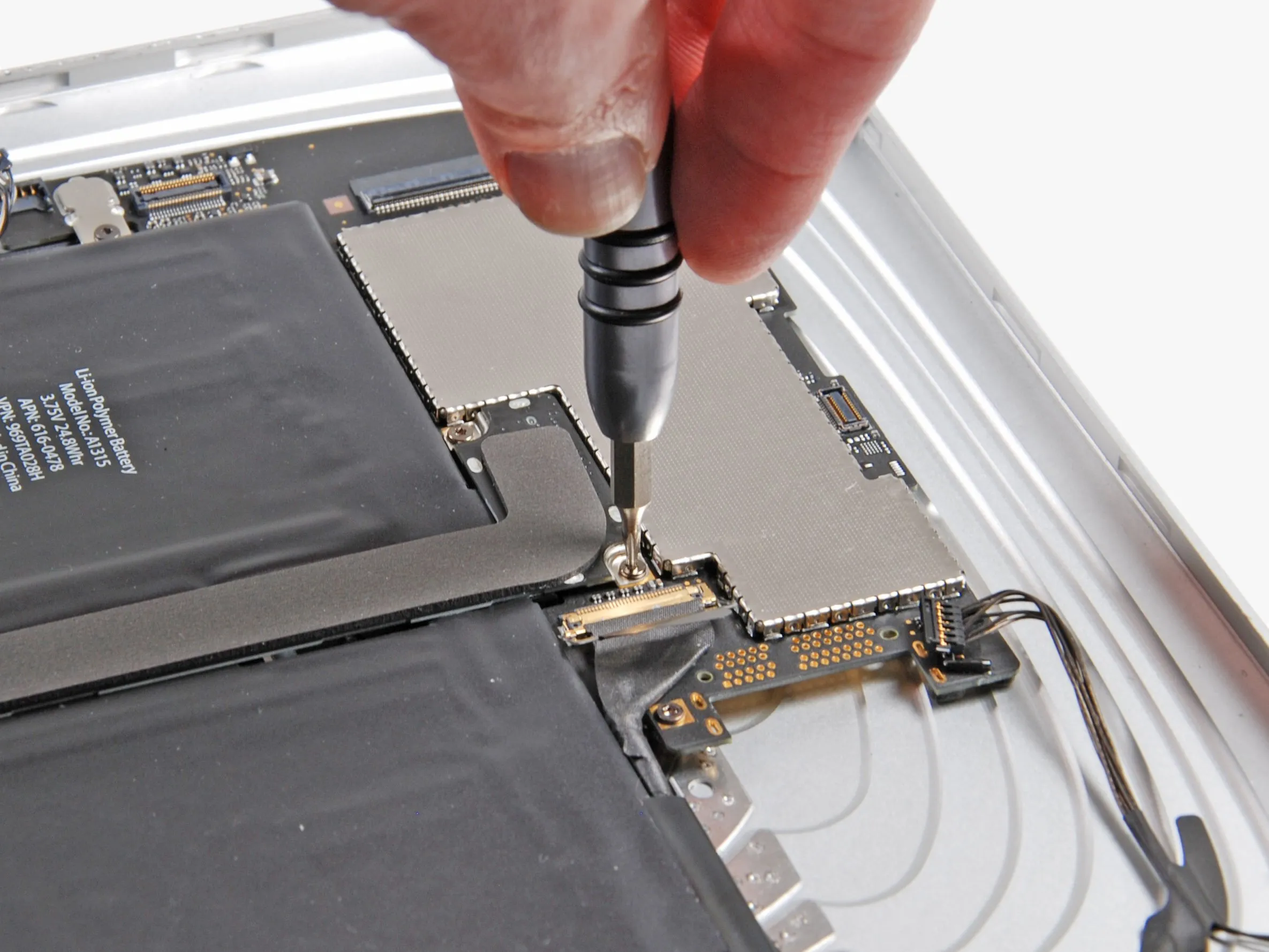

Сравнение логической платы iPad 3G (слева) и iPad Wi-Fi (справа).
Если сравнивать эти две модели, то верхняя половина заднего корпуса Wi-Fi имеет большое количество свободного пространства.
Комментарии к шагу
Комментарий здесь не соответствует картинке.
О, неважно; теперь я вижу разницу. Казалось, что комментарий относится к шагу 13.
Шаг 10

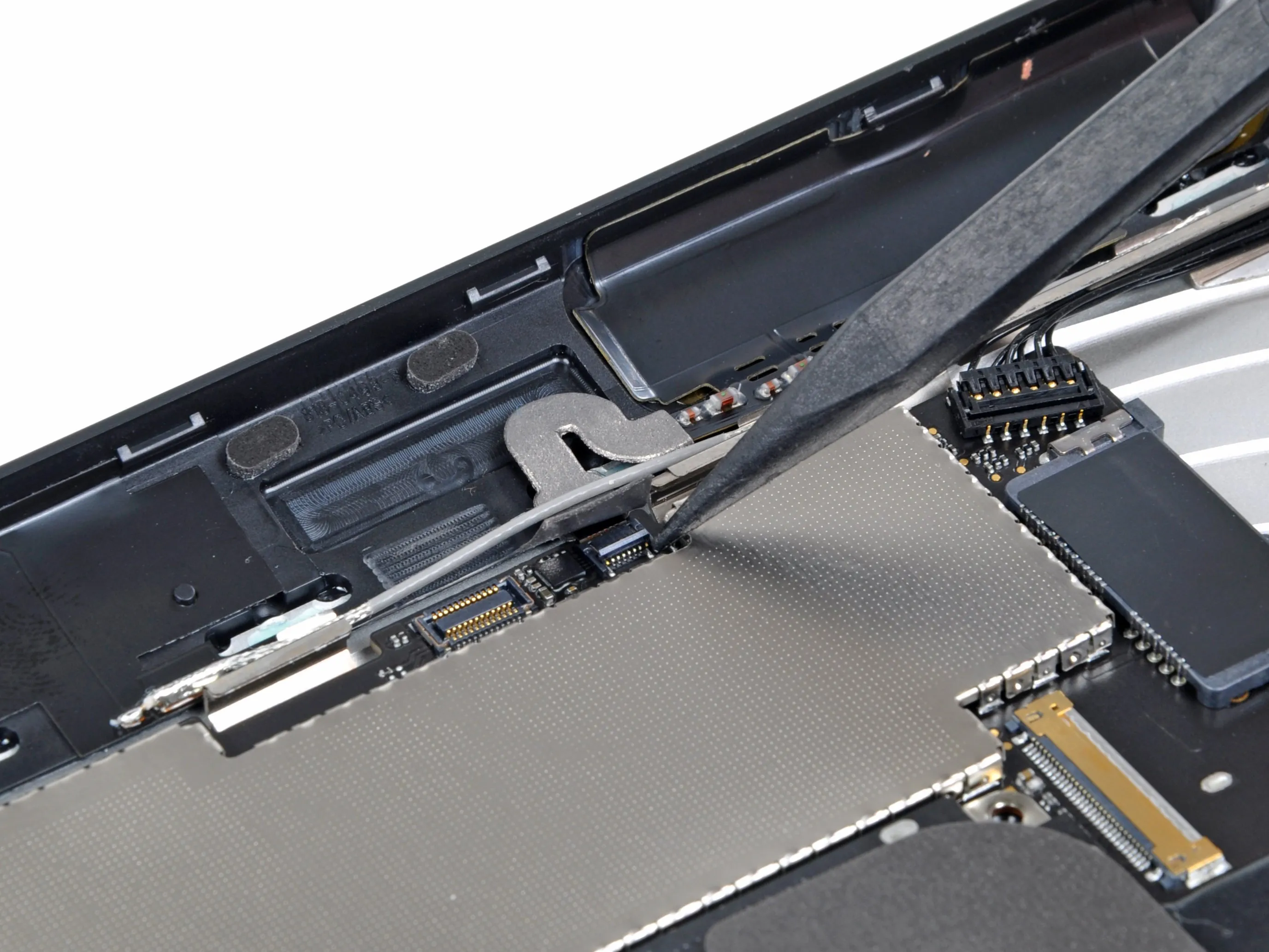

С помощью наконечника шила отсоедините разъем ZIF кабеля GPS-антенны.

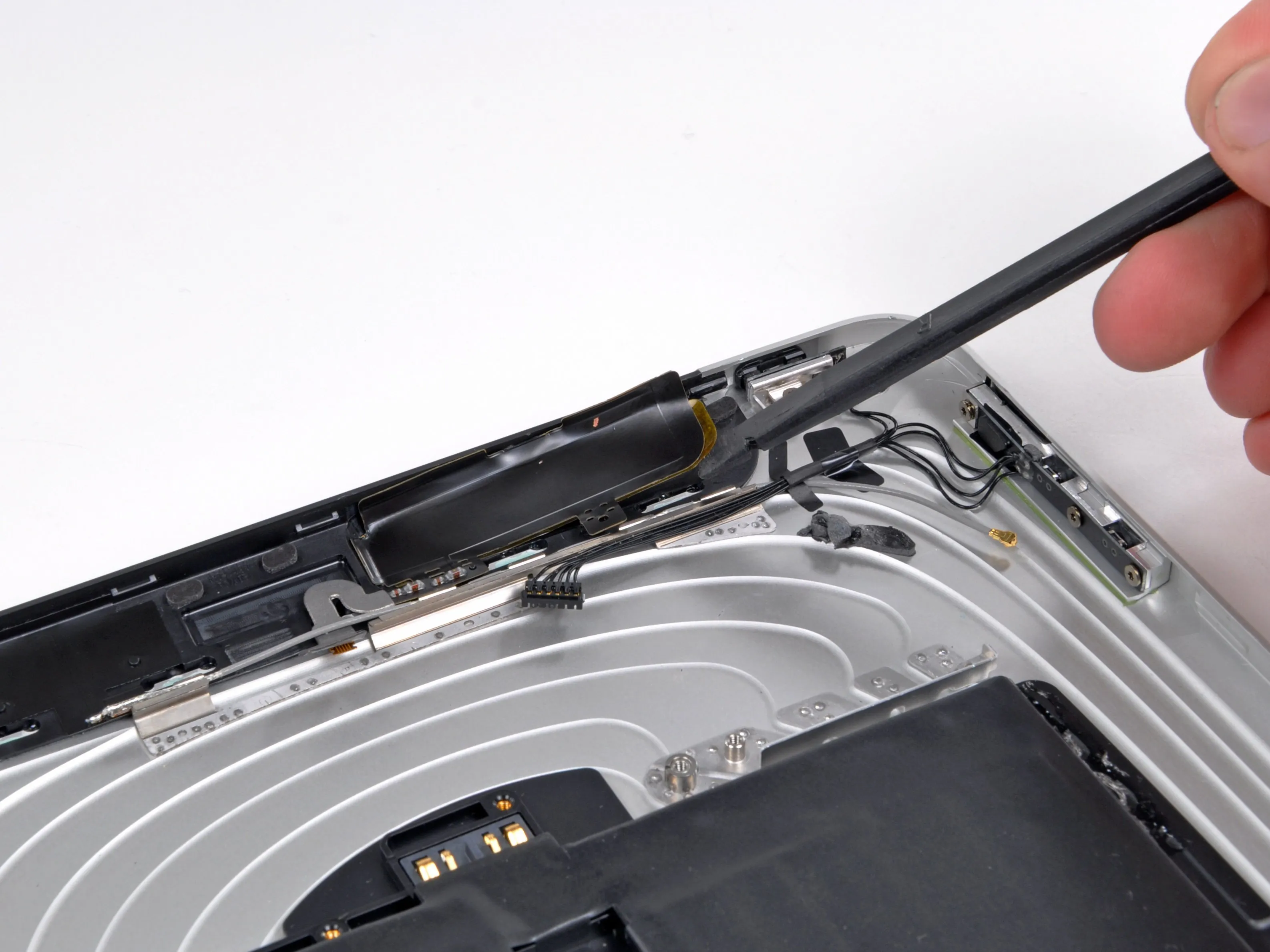

Плоским концом шила можно отсоединить антенну GPS от пластикового кожуха антенны.
Шаг 11

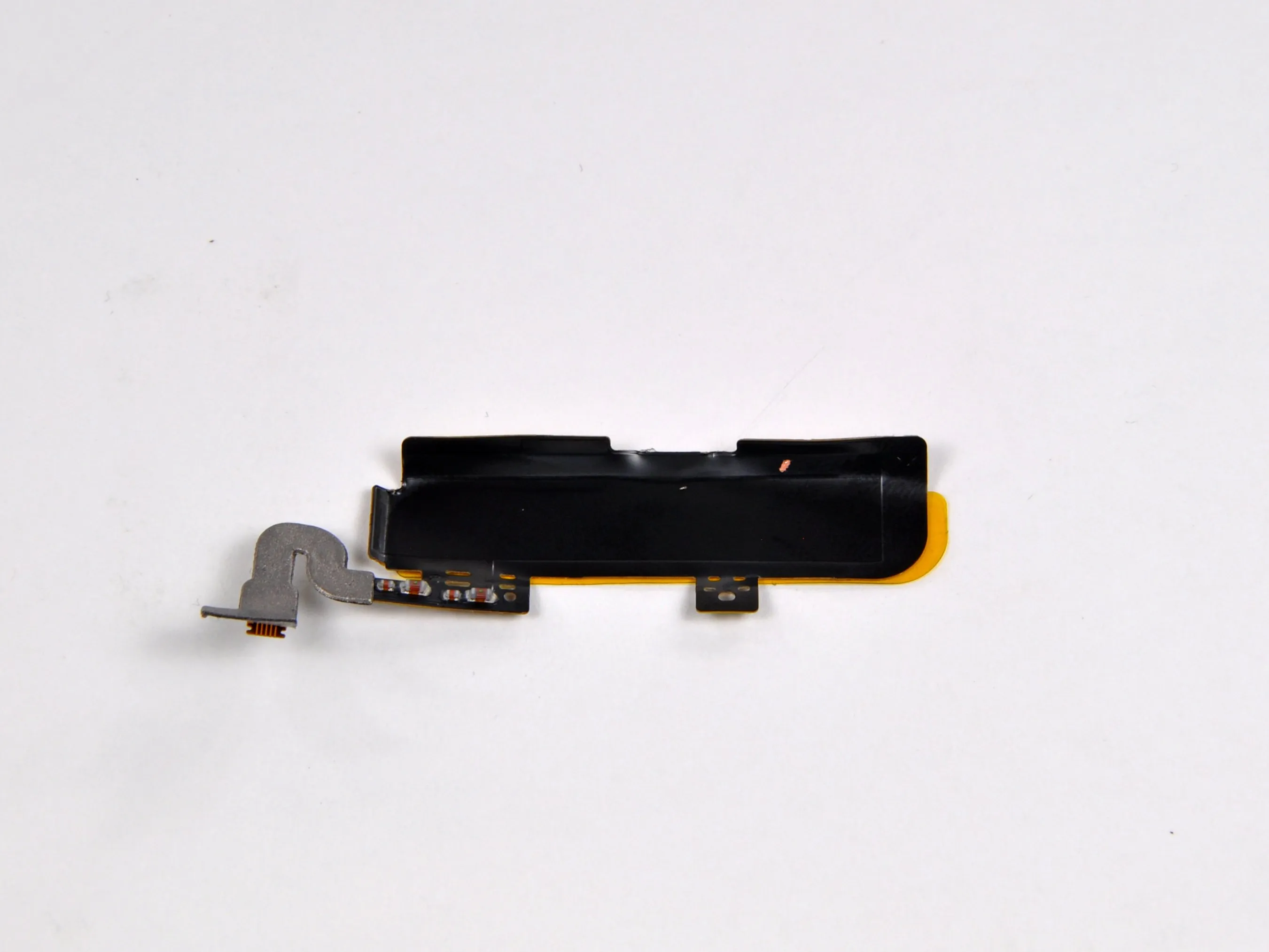

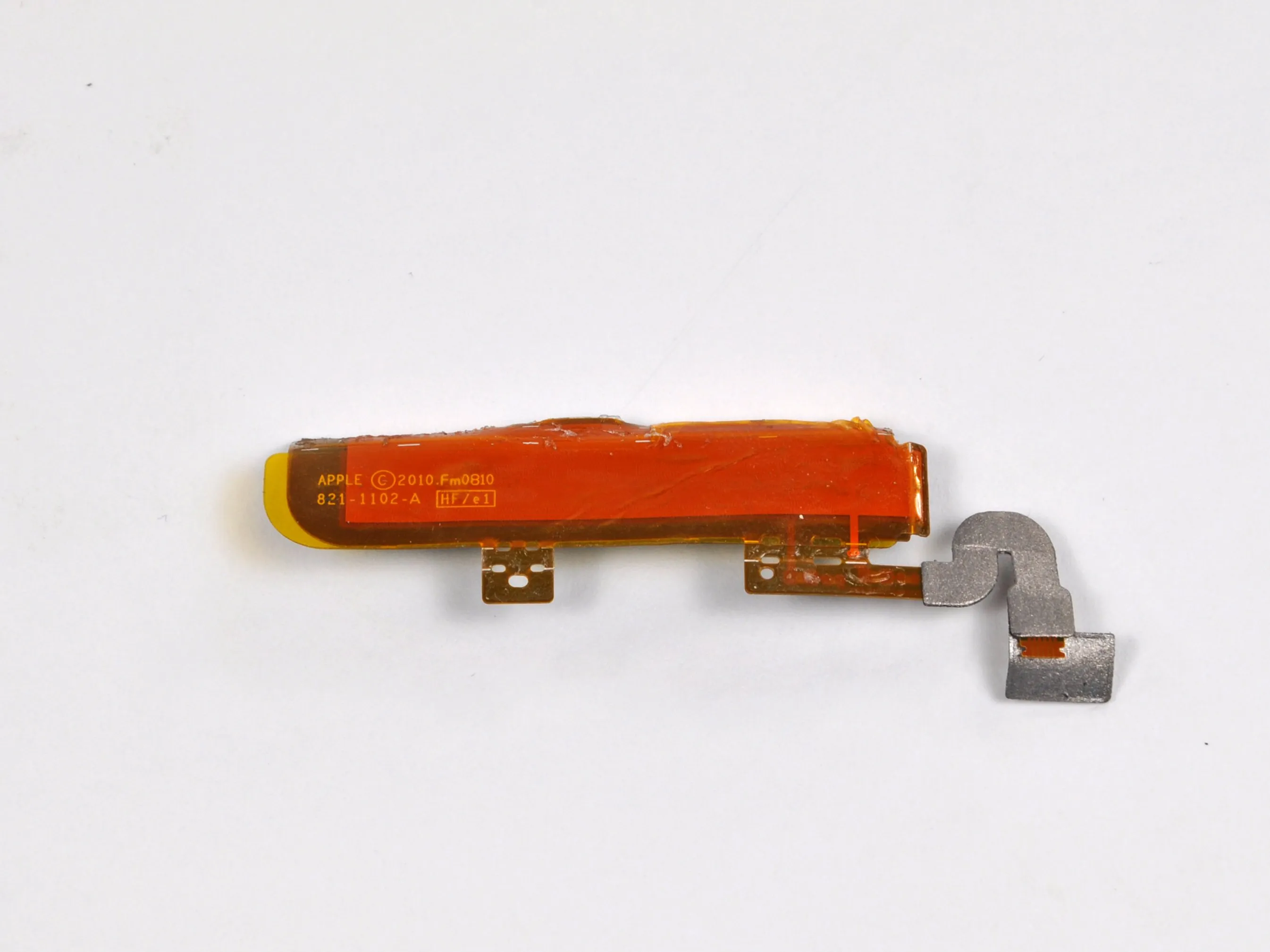

Передняя и задняя части антенны GPS в сборе.
Комментарии к шагу
Я не думаю, что это антенна GPS. Предположительно, это датчик емкости для определения приближения.
Да, вы правы.
Шаг 12

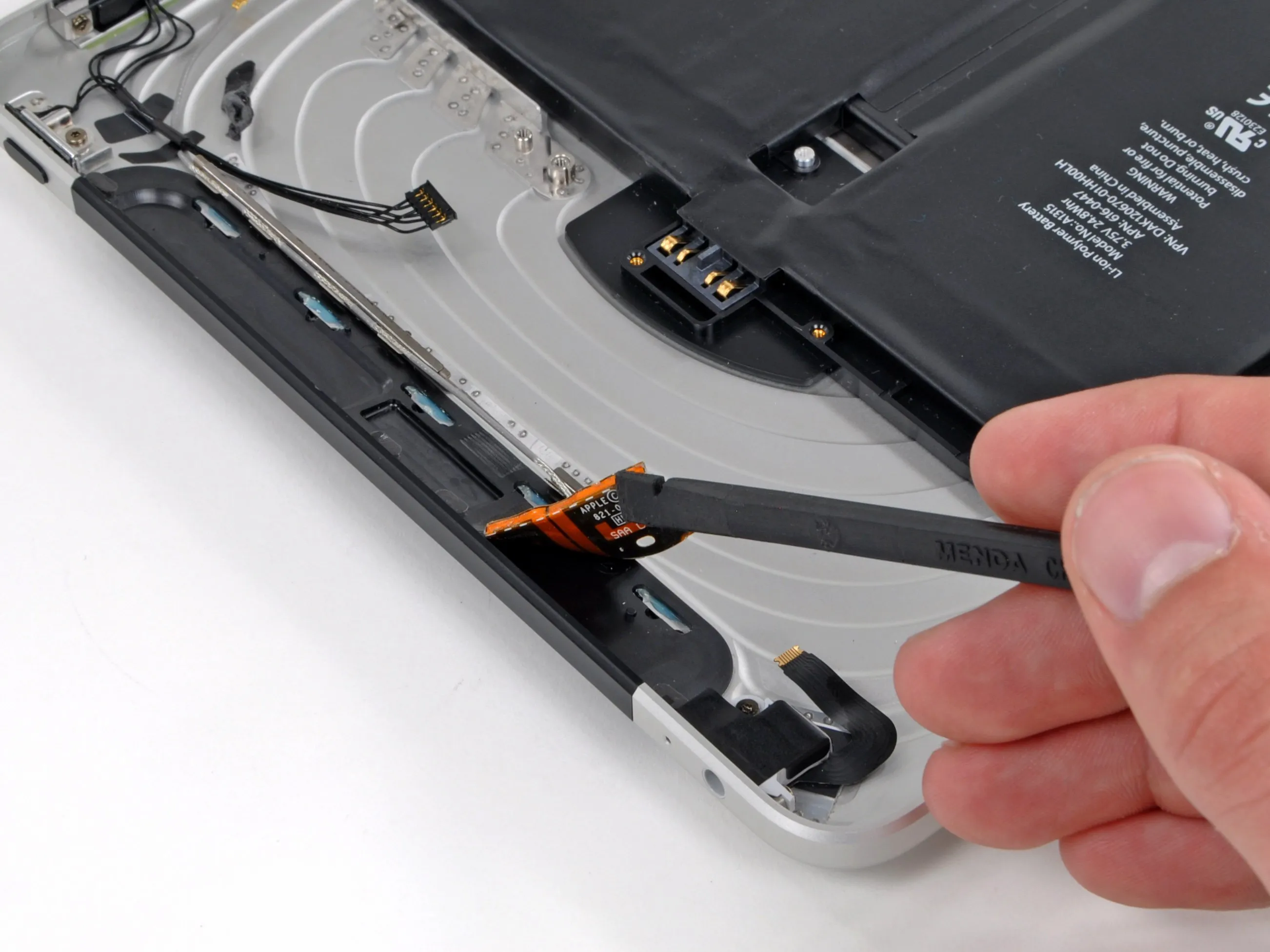

Выньте антенну сотовой связи из корпуса.

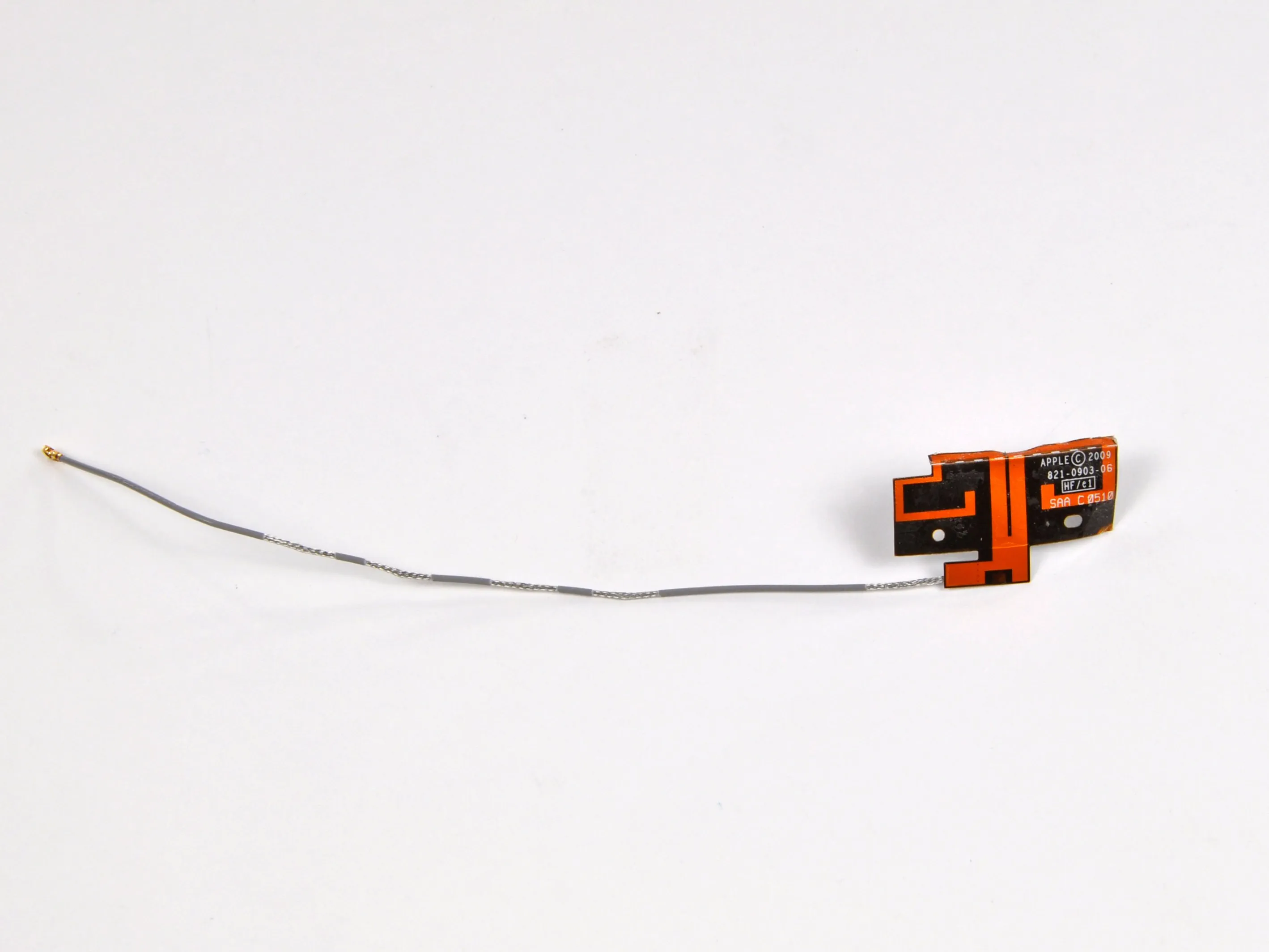

Антенна сотовой связи останется.

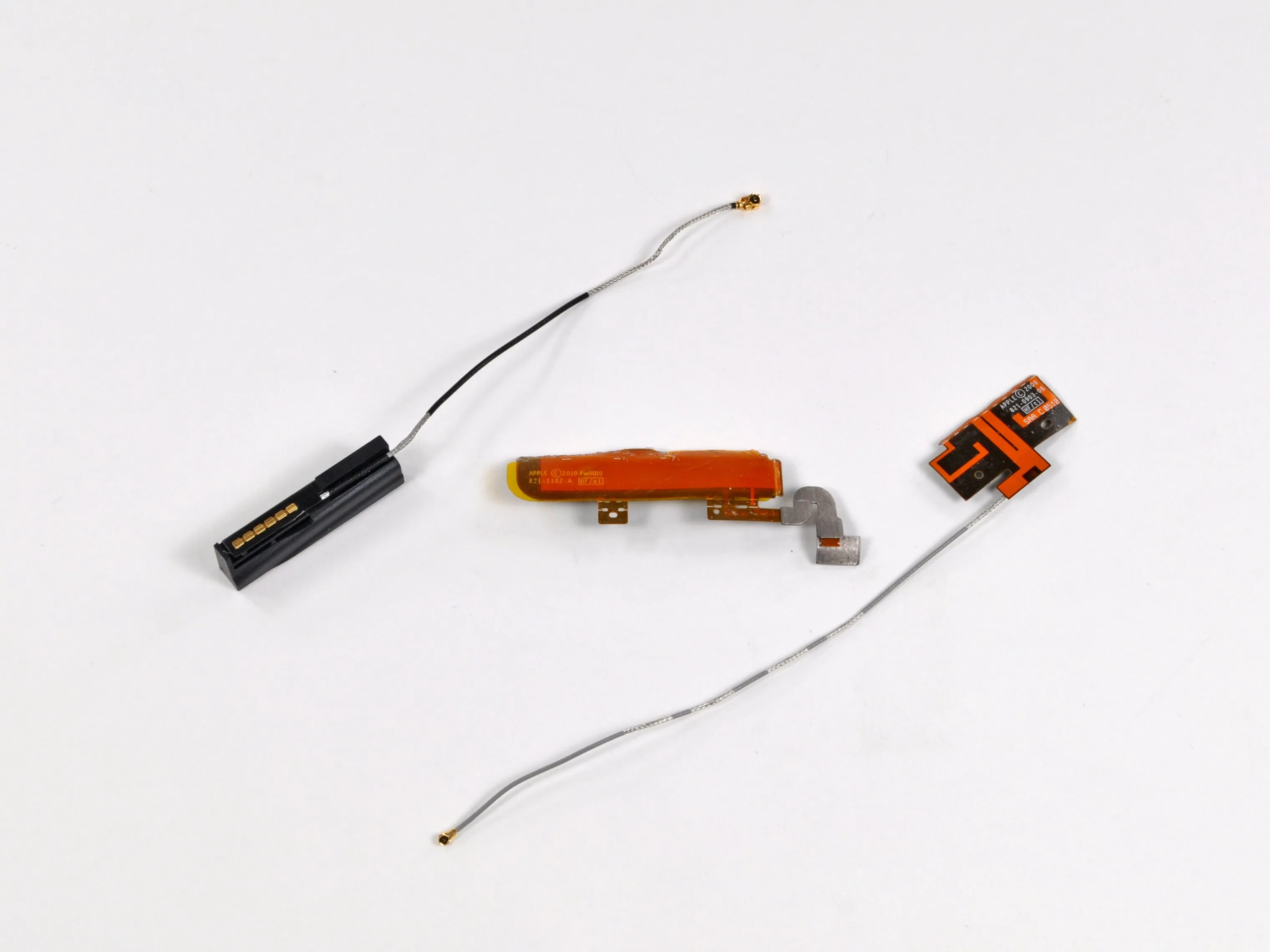

Слева направо: антенны Wi-Fi/Bluetooth, GPS и 3G соответственно.
Комментарии к шагу
Антенна Wi-Fi находится в области логотипа Apple или в верхней части вместе с антеннами GPS и 3G? Это должно улучшить прием Wi-Fi.
Пожалуйста, подскажите, где именно на плате находится чипсет A-GPS?
Спасибо
Фрэнсис
Это часть Broadcom в левом верхнем углу платы, слева от чипа Skyworks.
Спасибо, и я полагаю, что Infineon PMB6952 находится между этими двумя, в средней левой части платы. Так ли это?
Мне также интересно, где находится антенна WiFi. Она по-прежнему находится только за Apple на задней панели, или она отличается в модели 3G от модели только с WiFi?
Я не понимаю. GPS-антенна подключена на основной плате, рядом с микросхемой, отсутствующей в Wifi версии, но микросхема AGPS находится на плате 3G связи. Аналоговый сигнал GPS передается между платами?
Это так странно!!! Я также не могу понять, как радиосигнал GPS попадает в чип! GPS-антенна с разъемом B2B (большинство используют для передачи логического сигнала), а не RF-коаксиальный кабель для подачи в. Может ли кто-нибудь объяснить, почему Apple использует такой способ передачи GPS-сигнала?
Стоит отметить, что вы показываете только одну из антенн wifi/BT (нижнюю), а не ту, что находится за логотипом Apple.
Я почти уверен, что GPS-антенна - это та, что на экране. Антенна на разъеме ZIF, похоже, является FM-антенной, а часть BGA - FM-приемником?
Если это все антенны, может ли кто-нибудь сказать нам, какая антенна показана в шаге 7? Спасибо.
Шаг 13

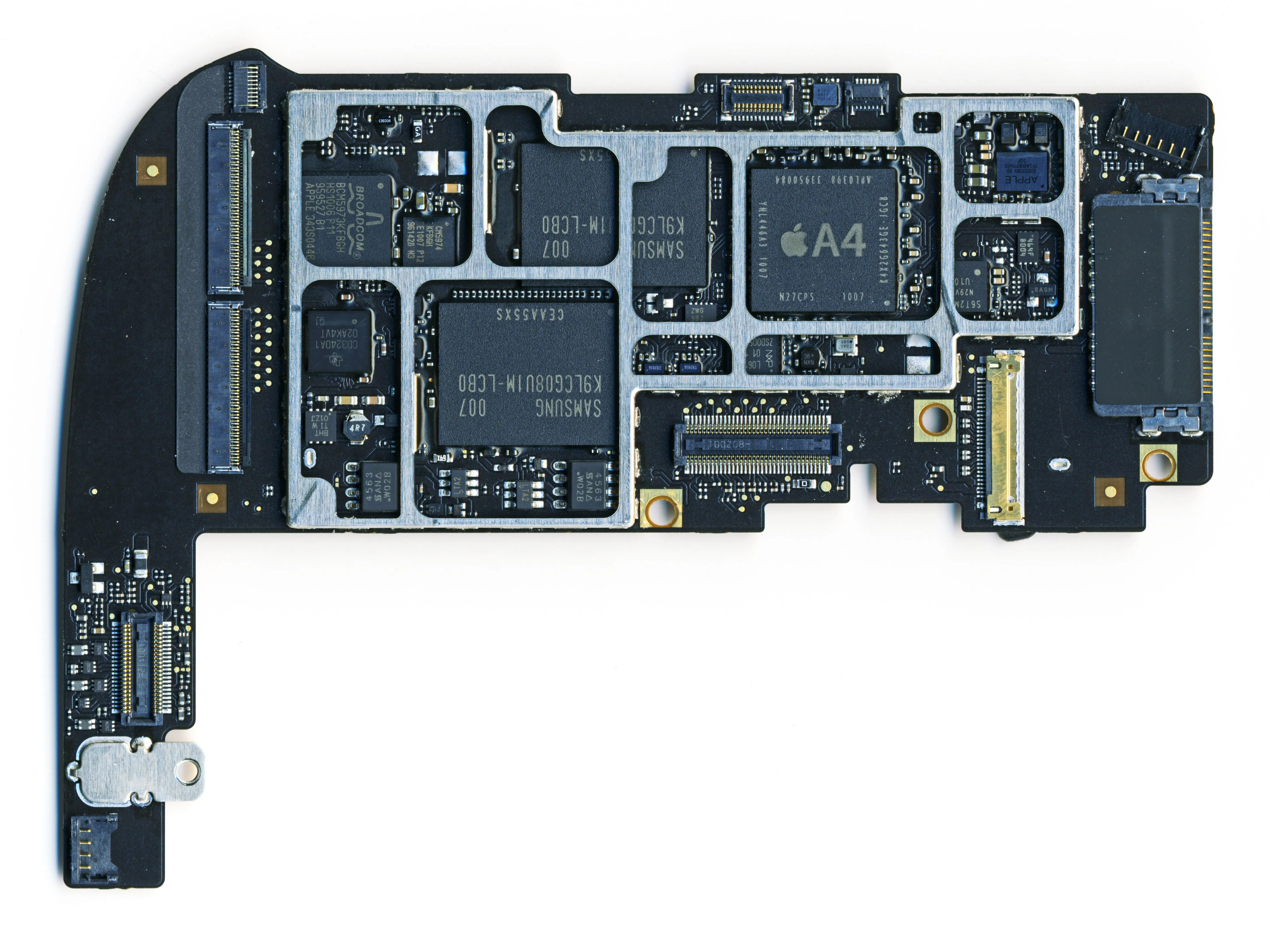

Плата 3G с процессором A4.

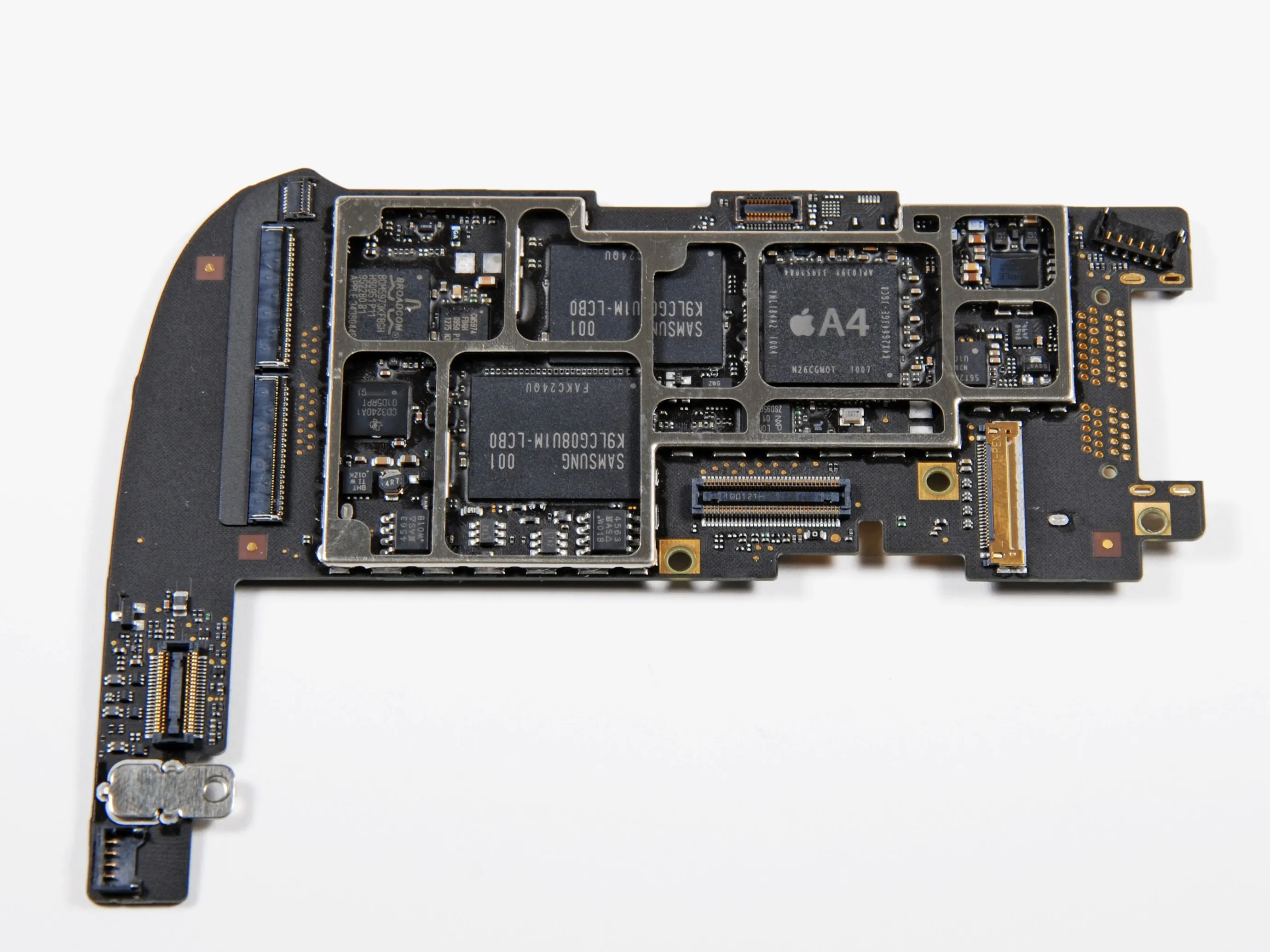

На втором снимке - основная плата от iPad с Wi-Fi.
Ключевые отличия?
Самое очевидное изменение - добавление разъема для коммуникационной платы на правой стороне платы.
Более заметным является дополнительная маленькая микросхема над чипом A4 рядом с разъемом для GPS-антенны. Возможно, это сигнальный процессор, но мы не можем его точно идентифицировать: T3J 927 632567.
Шаг 14

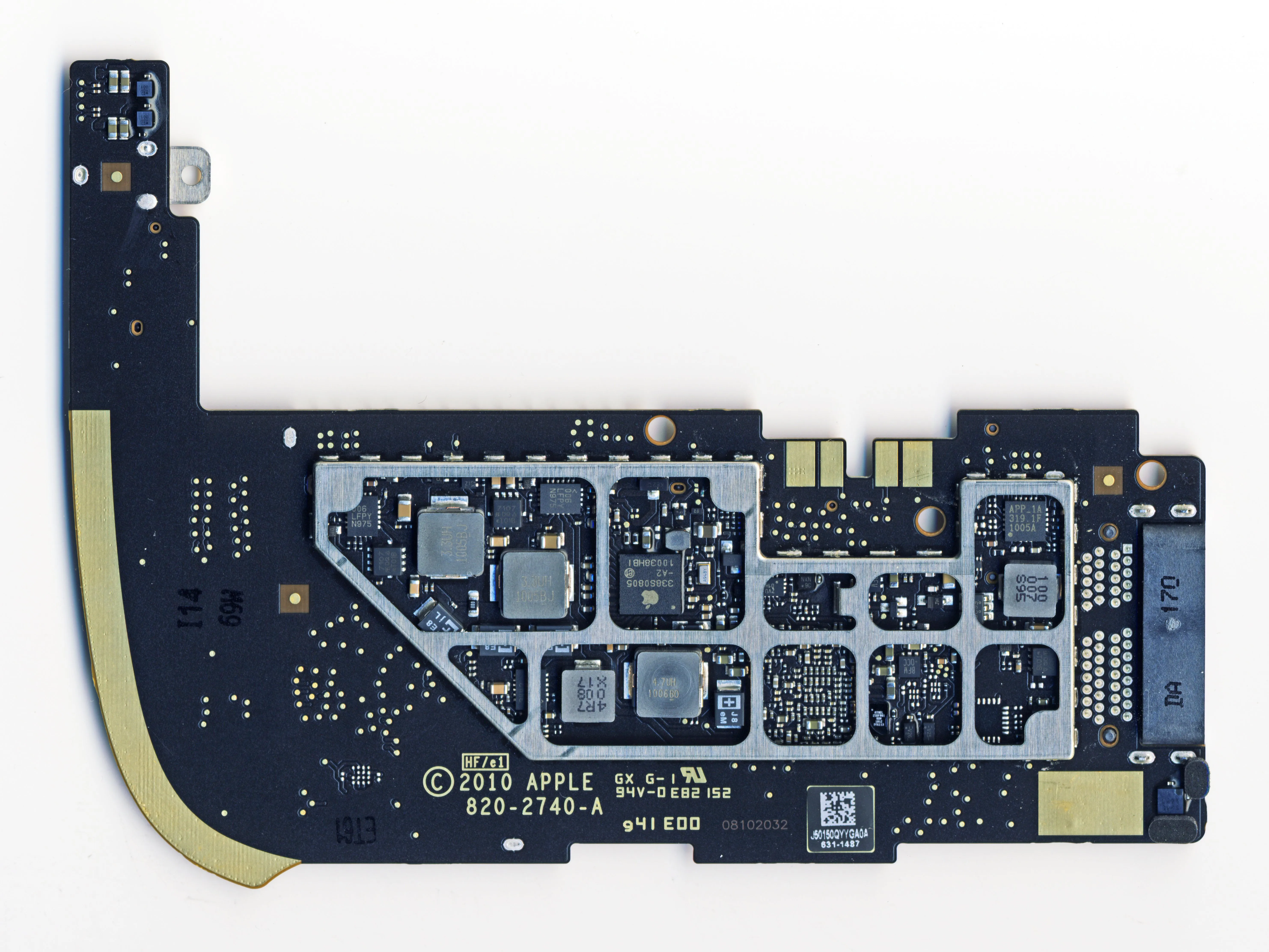

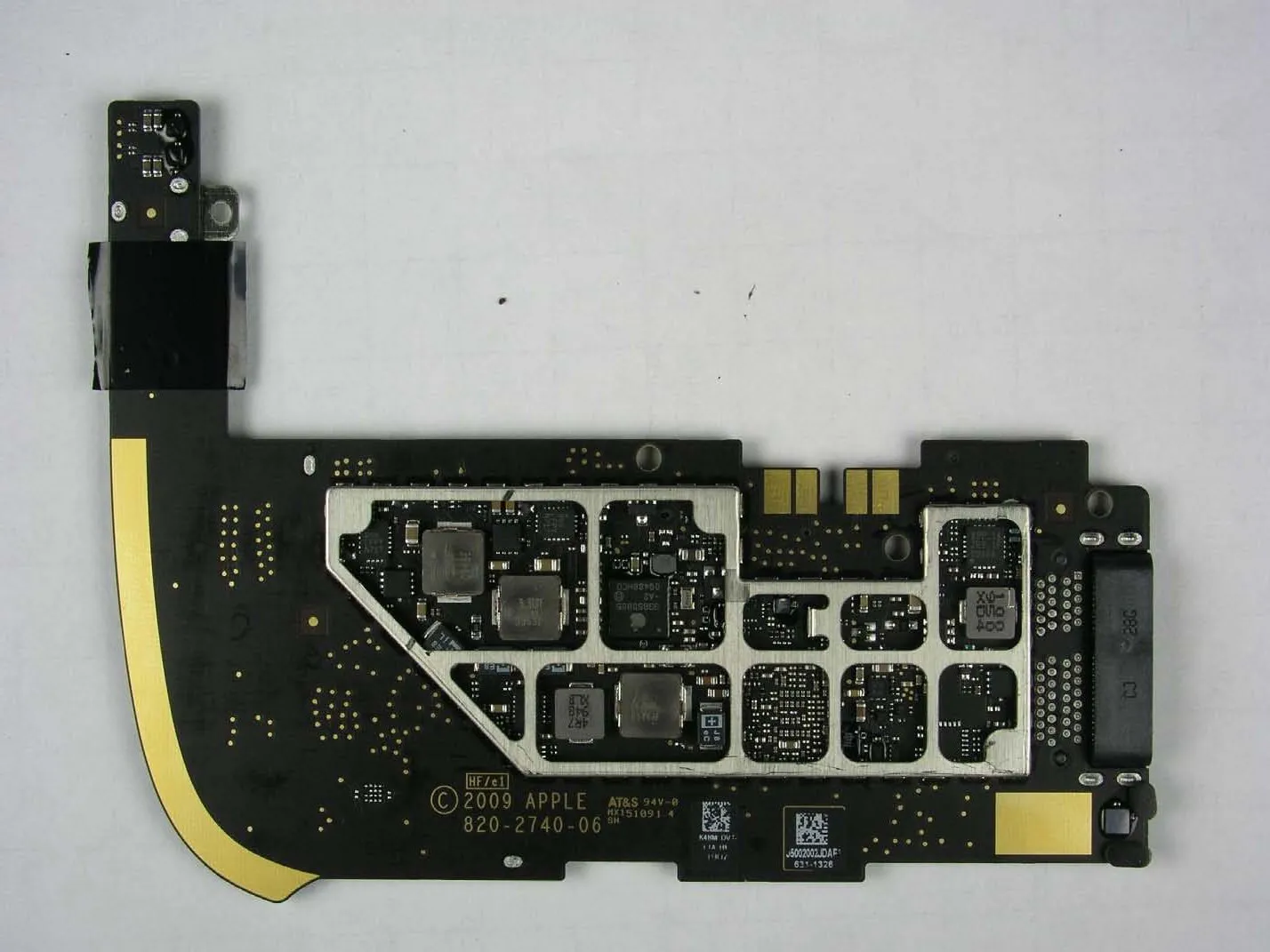

Нижняя часть основной платы.
Здесь особо смотреть не на что, она точно такая же, как и плата Wi-Fi.
Комментарии к шагу
Обратите внимание на даты копирайта между двумя платами. Возможно, это говорит о том, что 3g-версию дорабатывали дольше, что объясняет более позднюю дату выпуска.
Более поздняя дата выпуска была связана с разрешением FCC IIRC.
Шаг 15

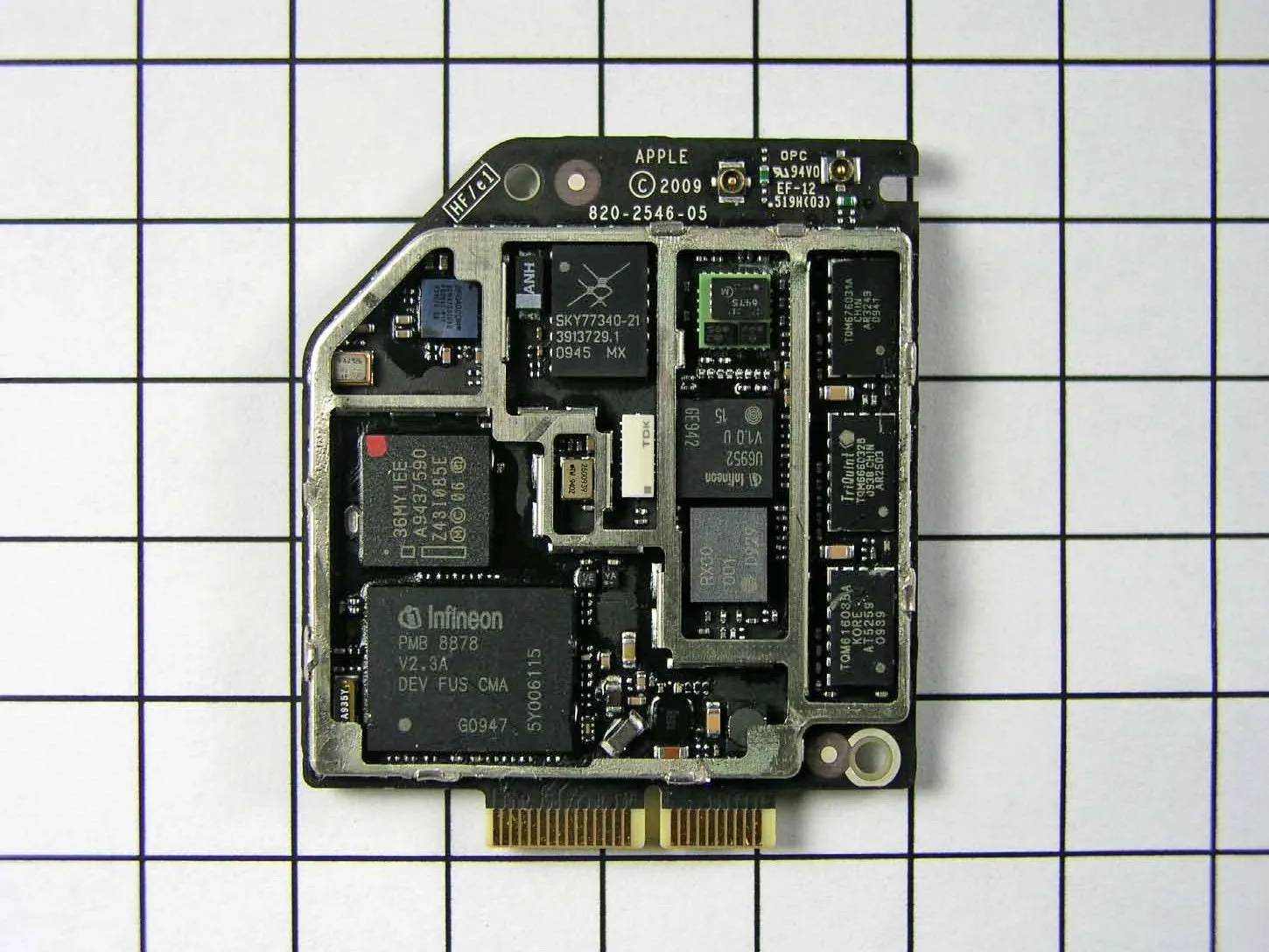

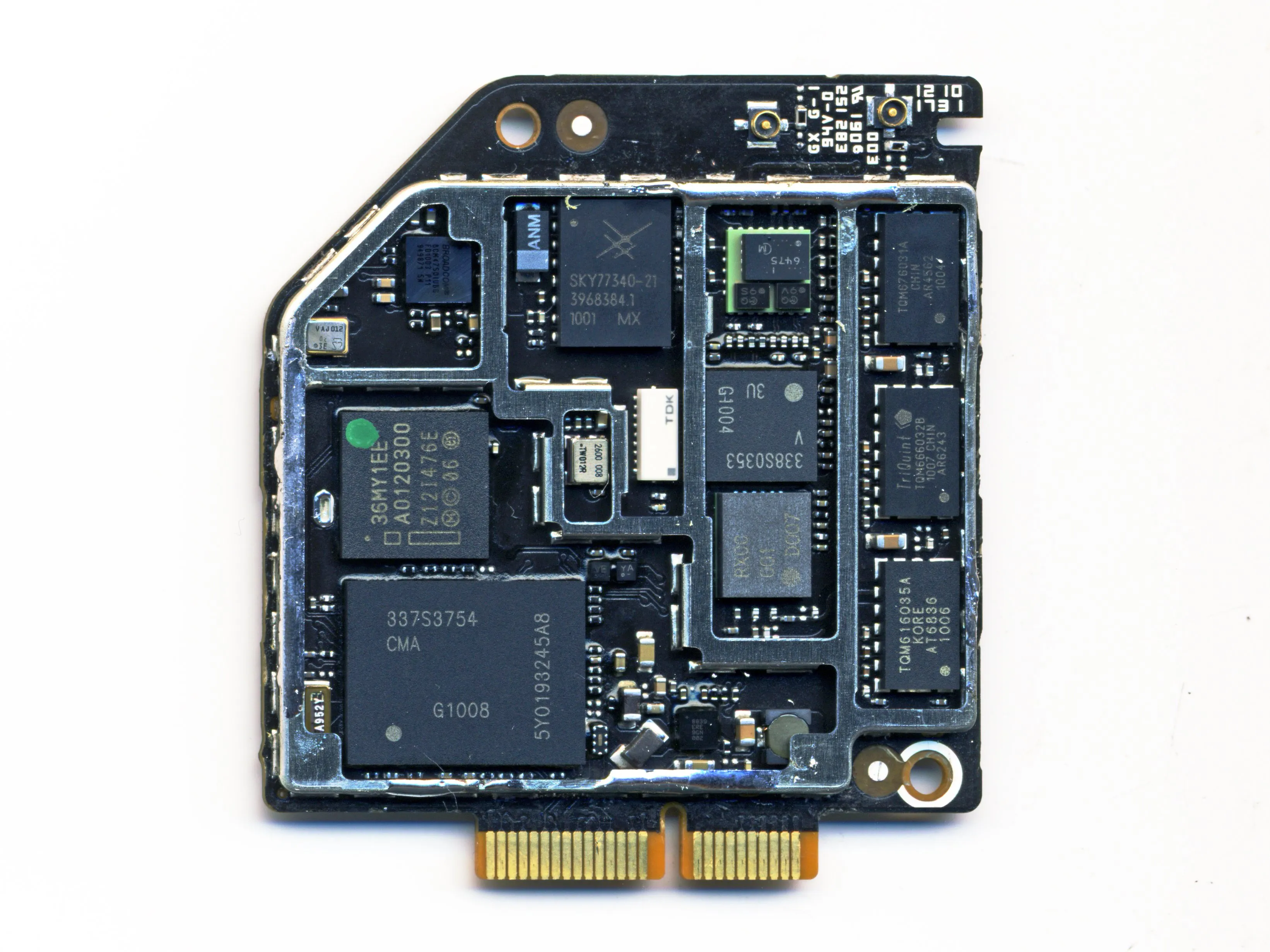

Apple припаяла EMI-экран к коммуникационной плате, из-за чего мы не смогли показать вам микросхемы. Несмотря на эти трудности, мы упорно шли вперед, бесстрашно выпаивая плату, чтобы показать ее вам:
Infineon 337S3754 PMB 8878 X-Gold baseband IC 5Y06115. На предсерийных образцах эта деталь имела логотип Infineon, но Apple нанесла на неё белую метку, чтобы скрыть производителя. Это точно такой же процессор baseband, как и в iPhone 3GS.
Skyworks SKY77340 Модуль усилителя мощности
Три усилителя мощности / фильтра Triquint.
Infineon U6952
Numonyx 36MY1EE
Справа расположены три усилителя мощности TriQuint: TQM616035A, TQM666032B и TQM676031A. Это те же три чипа, которые Apple использовала в iPhone 3G почти 2 года назад.
Broadcom A-GPS BCM47501UBG F01003 P11 949871 SN
Шаг 16

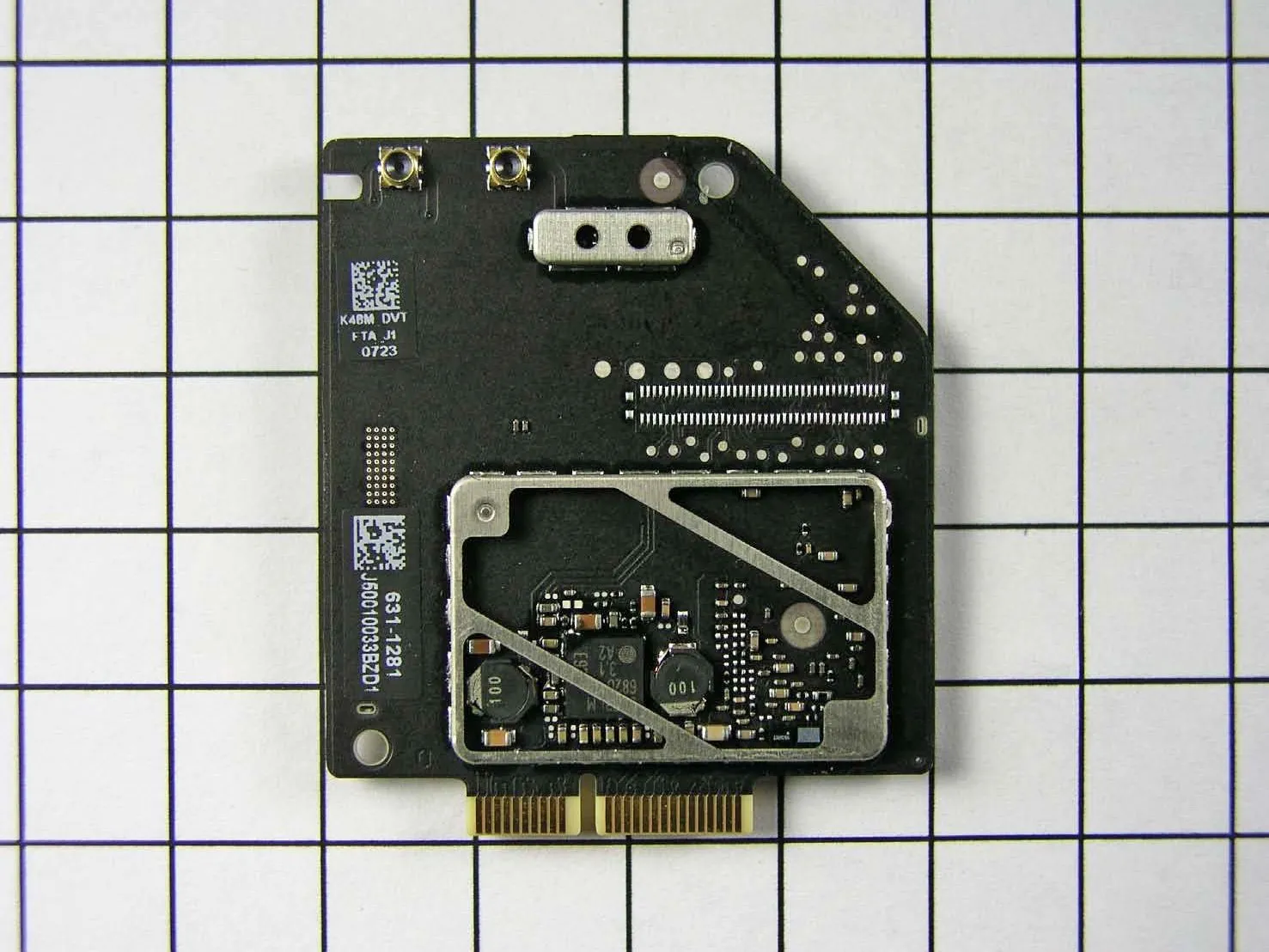

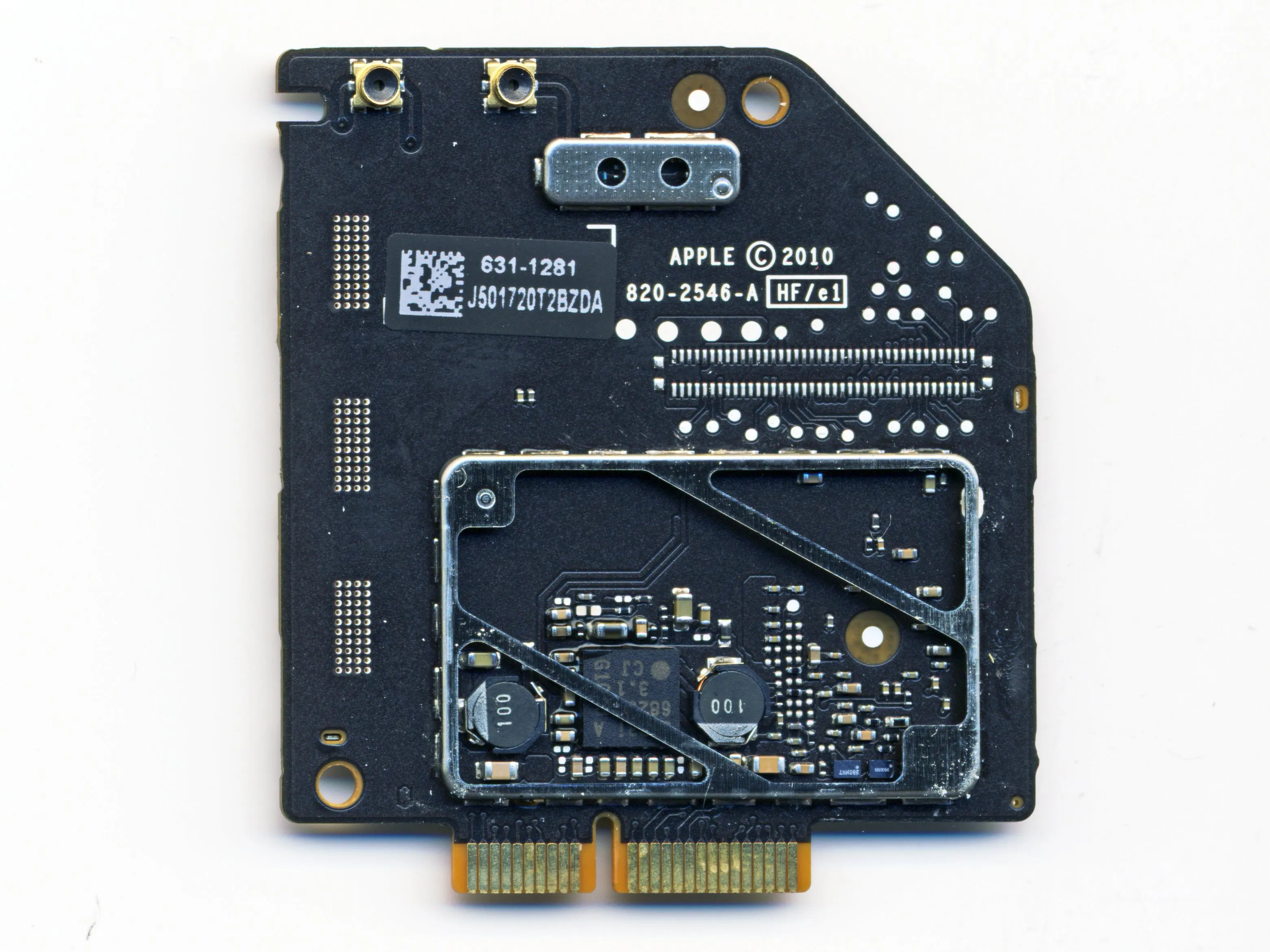

Нижняя часть коммуникационной платы.
Вторая фотография сделана с предрелизного устройства FCC. На нижней части нашей платы есть дополнительная маркировка номера детали, но в остальном она идентична предсерийному устройству.
Важно отметить, что пакет Broadcom A-GPS находится на коммуникационной плате, что объясняет, почему iPad только с Wi-Fi не имеет GPS.
Шаг 17

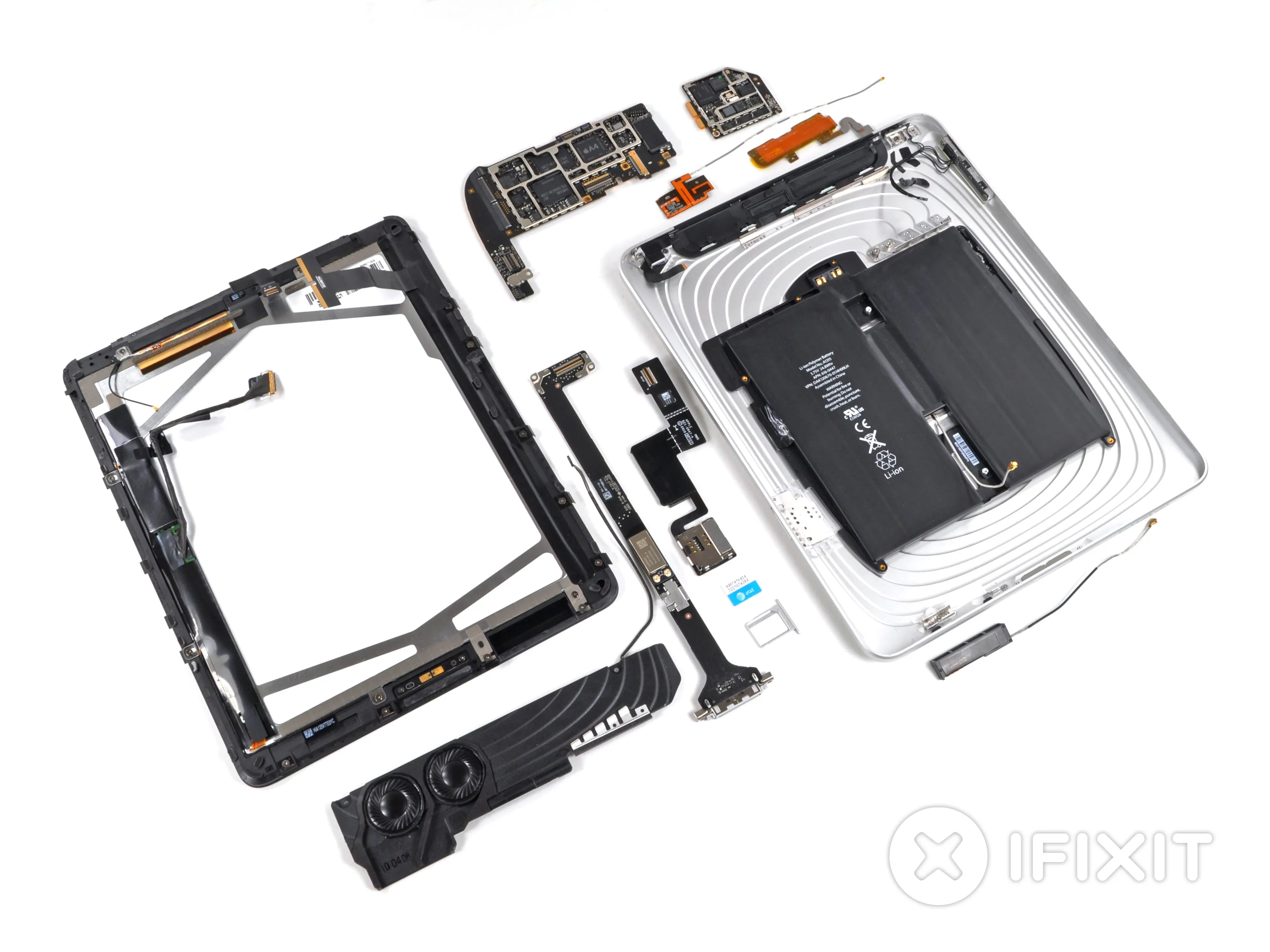

На этом мы завершаем разборку iPad 3G.
Не забудьте взглянуть на его двоюродного брата, iPad Wi-Fi. iPad Wi-Fi Teardown где вы найдете еще больше интересного о iPad.
Комментарии к шагу
Какой чип ЦАП используется? Тот же, что и в iPhone?
Что мне действительно интересно, так это добавление 3G в iPad с поддержкой только WiFi-соединения. Можно ли просто прикрепить дополнительные необходимые детали к логической плате?
Скорее всего, нет. Чтобы распознать его, вам потребуется программное обеспечение низкого уровня. Кроме того, не забывайте, что разъема 'PCI-e like' на самом деле нет в модели WiFi, так что вам придется вручную паять специальный разъем (где бы вы его взяли) - или обходить разъем - и в любом случае паять сложный чип. В любом случае вам придется покупать каждое издание iPad, чтобы изучить распиновку и понять, где что находится.
Конформное покрытие нанесено на все детали или только на некоторые участки?
Есть ли шанс получить данные о весе этой версии, чтобы сравнить с WF?
50 грамм дополнительно. Это написано прямо на странице технических характеристик Apple, и я не вижу причин, по которым они могли бы врать об этом :) Кажется, что вес дополнительных деталей примерно соответствует действительности.
Где находится жесткий диск? Кто-нибудь пробовал установить жесткий диск большего размера?
Стандартного жесткого диска нет. Он прошит на основе твердотельной памяти, как в iPhone, что означает, что вы не можете его обновить.
Хорошо, значит, его нельзя обновить, но он ударопрочный. Кто-нибудь знает, если подключить внешний HD через usb-адаптер, будет ли он его читать?
То, как он говорит, что читает вашу камеру, наводит на мысль, что он просто поддерживает USB Mass Storage через этот USBHost, так что технически в аппаратном обеспечении и даже в драйверах он должен быть в состоянии. А вот сможет ли он программно сделать с данными что-то большее, чем вытащить с них фотографии - это уже другой вопрос.
Кое-кто уже работал над этим с помощью взломанного программного обеспечения. Просто это не очень просто.
