Разборка iPad 4 Wi-Fi

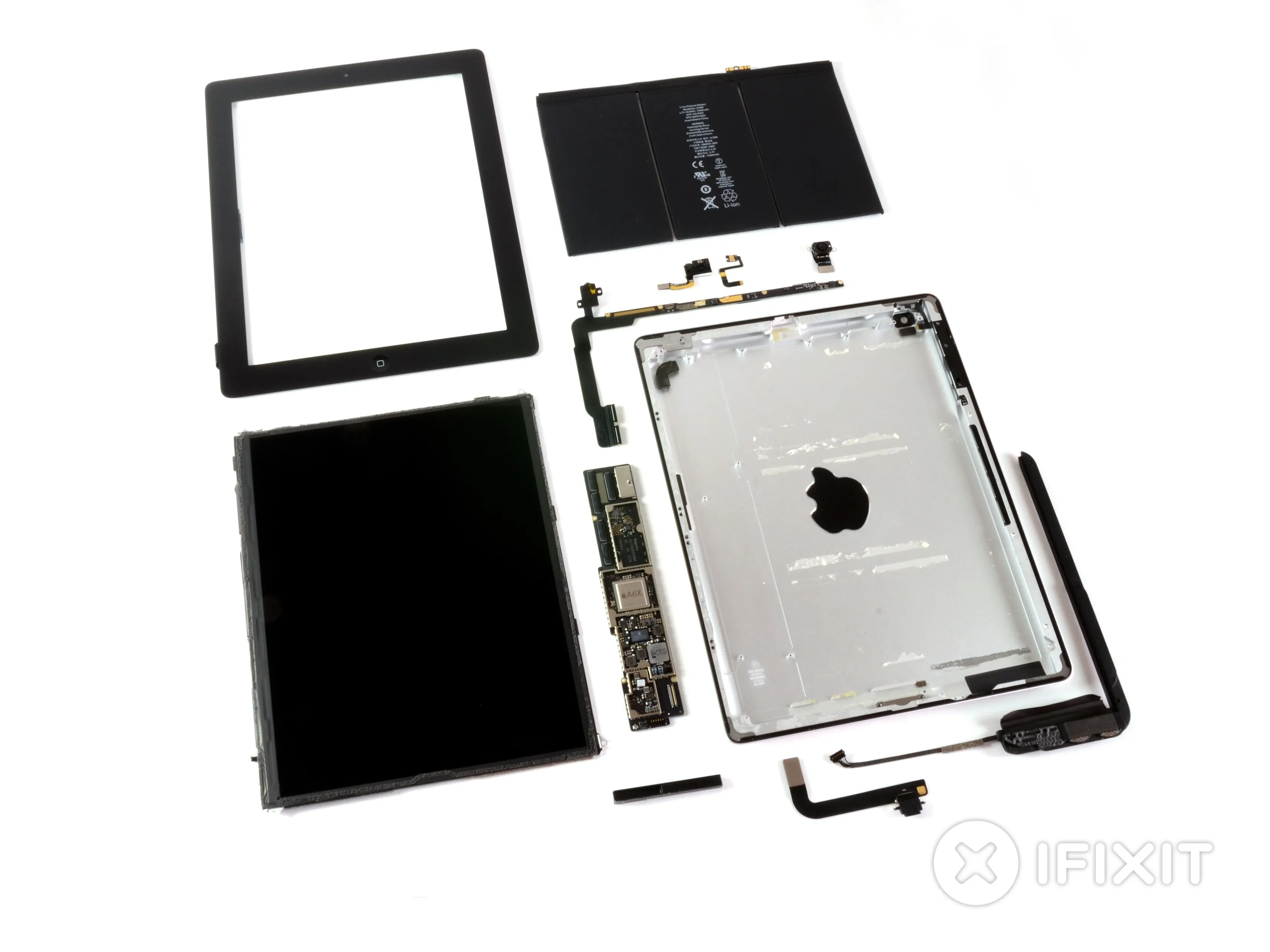

Введение

К нам в руки попало четвертое поколение iPad, назовем его iPad 4. iPad 4 - это как четвертая книга в трилогии: ее выход был немного внезапным и неожиданным, но, тем не менее, это часть группы. Четвертая итерация iPad имеет много общего с предыдущей версией, поэтому вместо традиционного, исследовательского разбора мы сыграем в 'найди отличия', проиллюстрировав все изменения по сравнению с прошлым поколением.

Нужно больше разборов в вашей жизни? Следите за нами в Twitter, ставьте лайк на Facebook или подписывайтесь на наш YouTube-канал. Черт возьми, вы даже можете сделать все три!

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка iPad 4 Wi-Fi

• Добро пожаловать, дамы и господа.

• Apple снова ошеломила мир технологий. Спустя всего 7 месяцев после анонса iPad 3, 23 октября 2012 года был представлен iPad 4.

• Технические характеристики:

• Двухъядерный процессор A6X с четырёхъядерным GPU

• 9,7-дюймовый ЖК-дисплей со светодиодной подсветкой с переключением в плоскости экрана и Retina-дисплеем с разрешением 2048×1536 пикселей

• 16, 32 или 64 ГБ флэш-памяти (при запуске)

• Задняя камера 5 МП

• Разъем Lightning

Шаг 2

• Одно из главных различий между iPad 3-го и 4-го поколений - это разъем. У 3-го поколения (сверху) 30-контактный док-разъем, а у 4-го (снизу) - разъем Lightning.

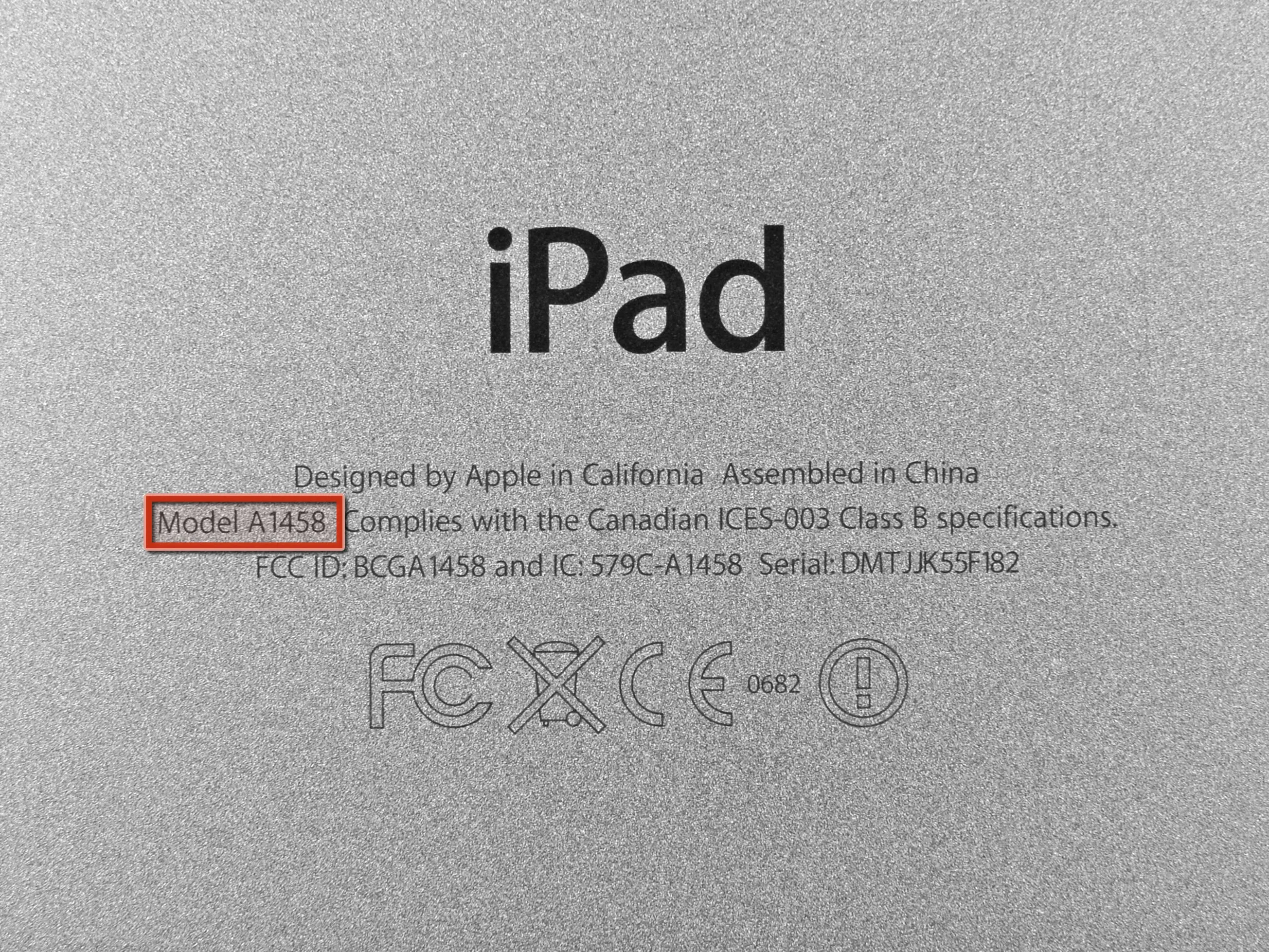

• iPad 4 имеет новый номер модели, A1458.

Шаг 3

• ПродолжениетенденциятенденциюЭтот iPad закрыт клеем. Это не первый наш iPad с клеем, и мы пытались придумать, как сделать болезненный процесс вскрытия намного проще.

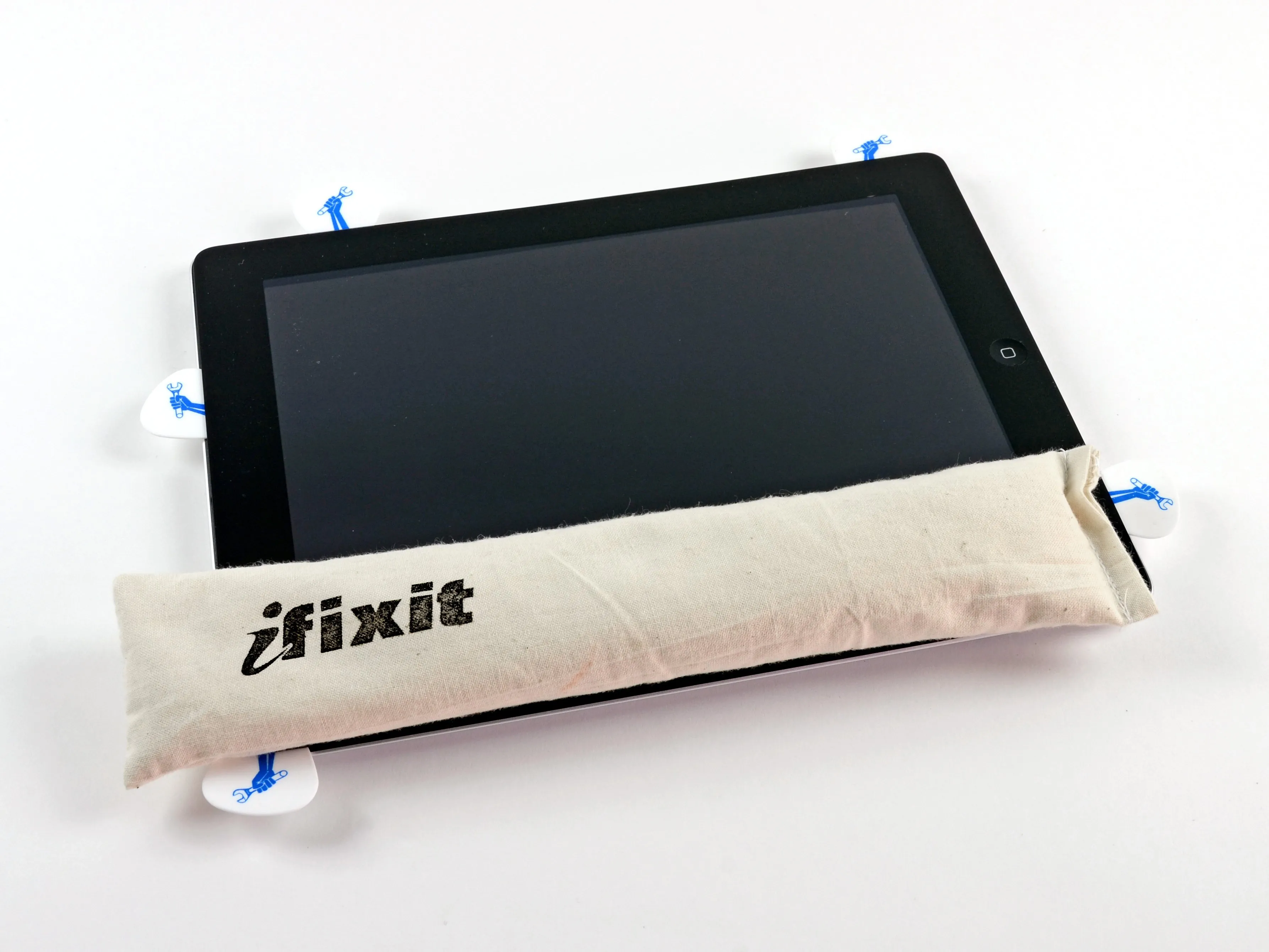

• Наш нагретый iOpener позволяет применить тепло именно там, где это необходимо, размягчая проблемный клей. Как только мы просунули в шов несколько гитарных медиаторов, мы практически свободны.

• Мы рады сообщить, что ни один iPad не треснул во время этой разборки. Мы не всегда не всегда так везло.

Шаг 4

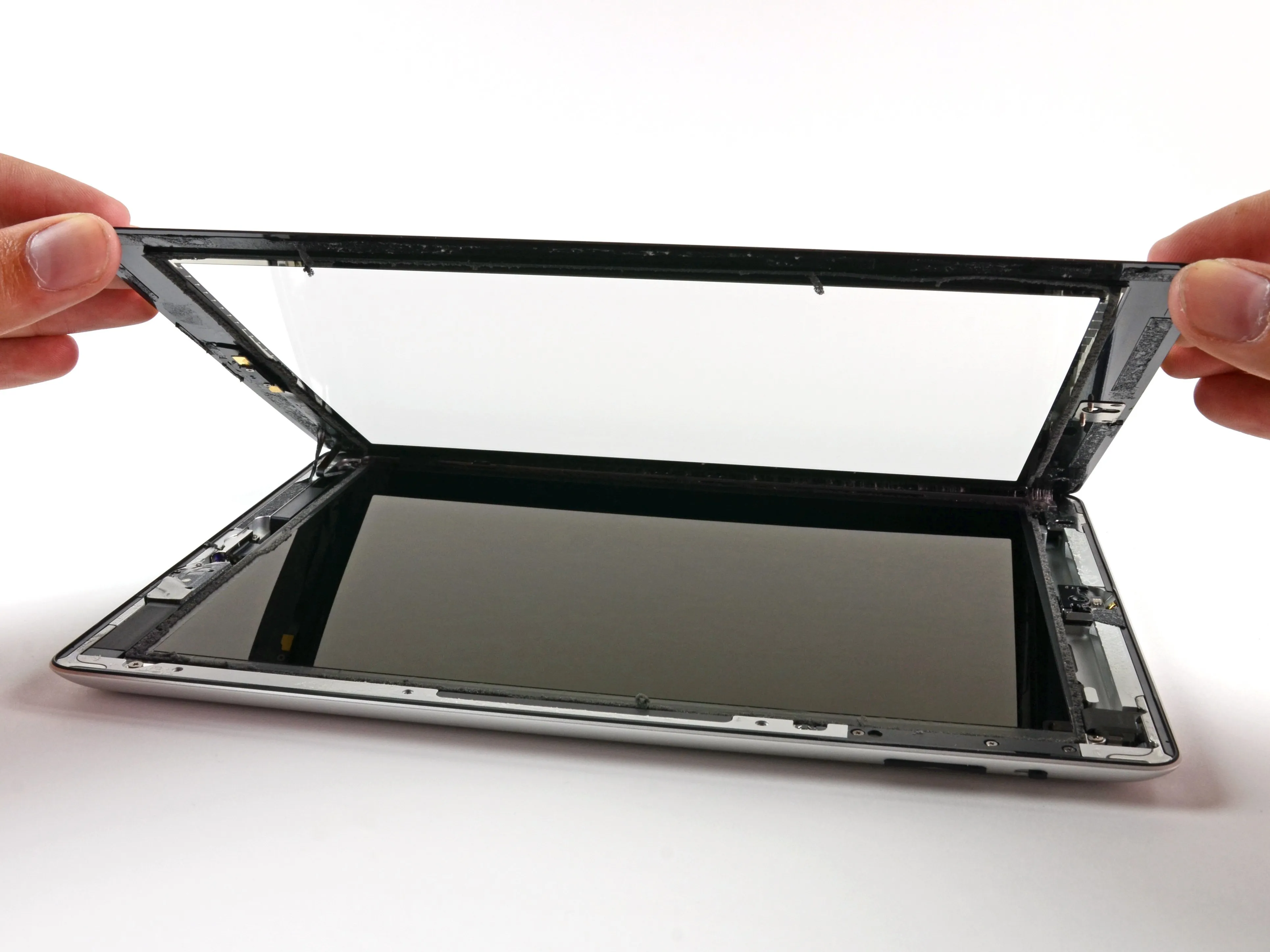

• Отклеив клей, мы открываем iPad.

• Как и ожидалось, этот этап ничем не отличается от предыдущего поколения.

• Теперь, когда самое сложное позади, самое время передохнуть с чашечкой горячего питьевого шоколада.

Комментарии к шагу

Совместима ли эта панель дигитайзера с ipad 3gen?

Дигитайзер ipad3 такой же, как и ipad4. Я уже установил три дигитайзера для ipad4 и использовал те же детали, что и для ipad3.

Шаг 5

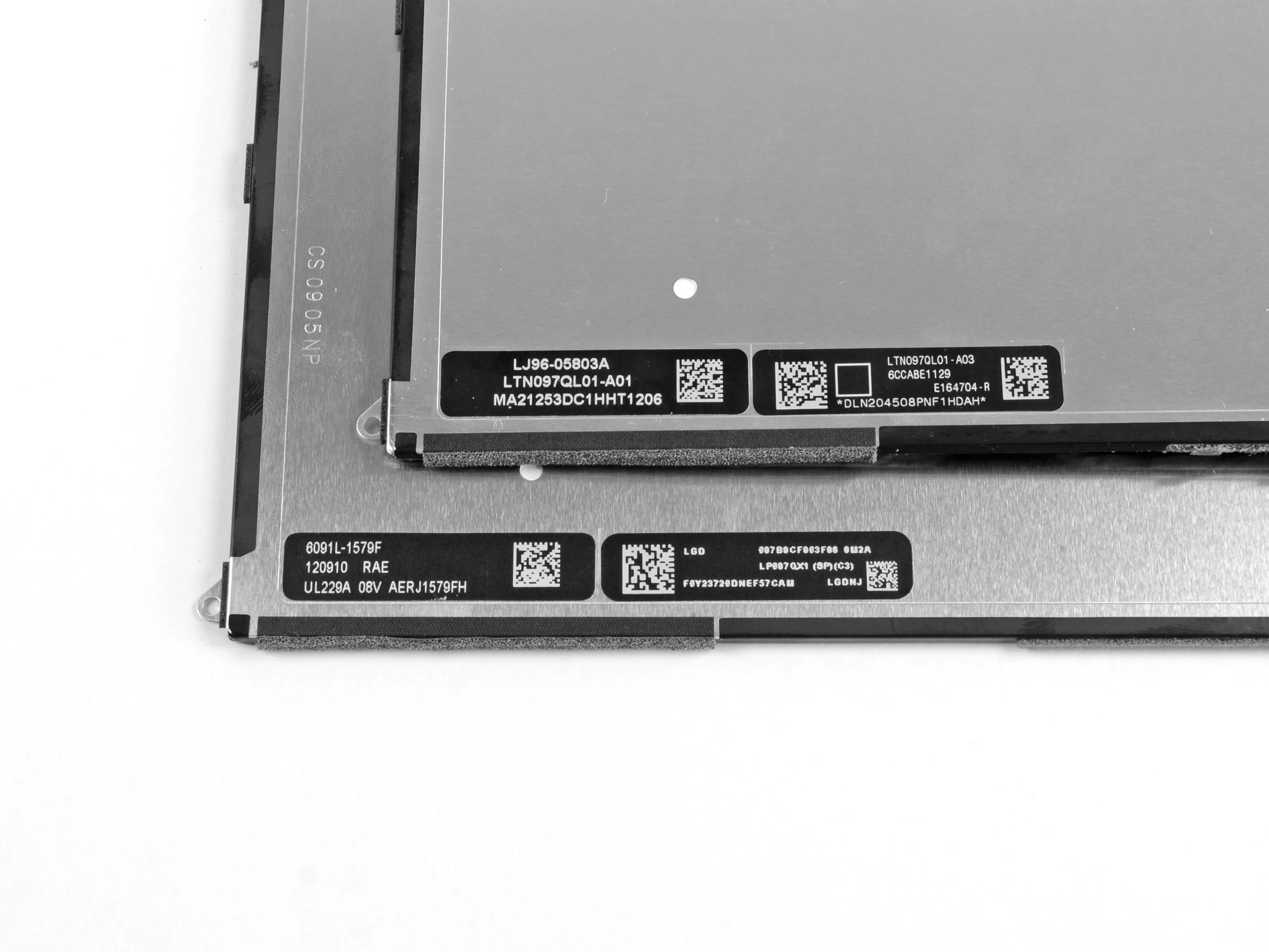

• В отличие от дисплея Samsung, который мы видели в iPad 3, ЖК-дисплей нового iPad изготовлен компанией LG.

• По слухам, Apple стремится отойти от Samsung в качестве основного поставщика, поэтому дисплей LG не удивителен. Однако Apple часто полагается на нескольких поставщиков одного компонента, а значит, вполне вероятно, что внутри других iPad 4 скрываются другие производители ЖК-дисплеев.

Шаг 6

• Продолжаем рассматривать различия в ЖК-кабелях...

• Apple использовала шарпи другого цвета.

Шаг 7

• Поднимаем ЖК-дисплей, чтобы открыть аккумулятор.

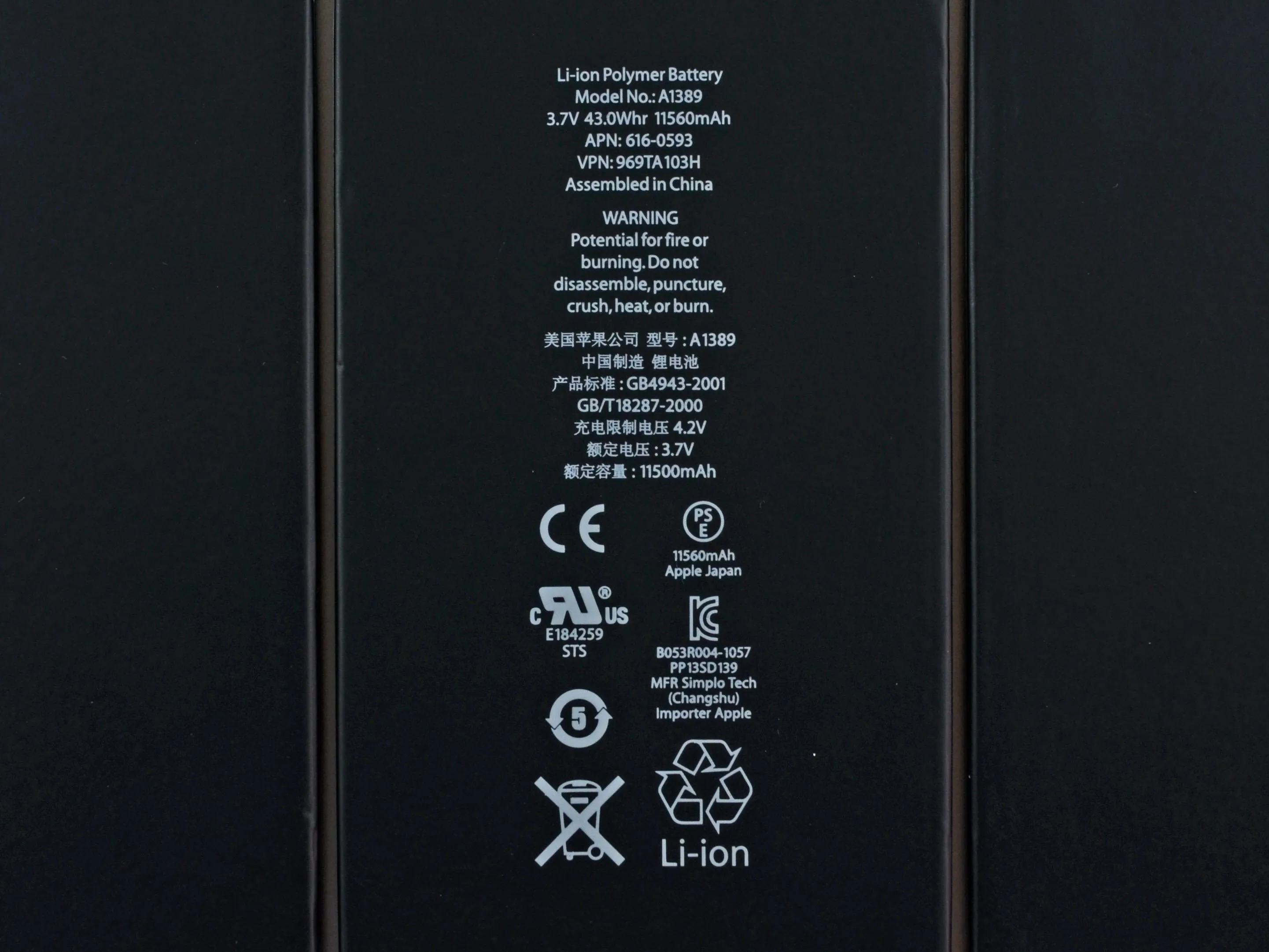

• На батарее указан тот же номер модели (A1389), что и в последний раундПоэтому неудивительно, что это еще одна батарея на 3,7 В, 43 Вт-ч.

• Как и в iPad 3, батарея очень надежно приклеена к задней панели корпуса. Поскольку батареи - это расходные материалы, которые изнашиваются, тенденция приклеивания труднодоступных аккумуляторов в iPad и других устройствах Apple вызывает сожаление.

Шаг 8

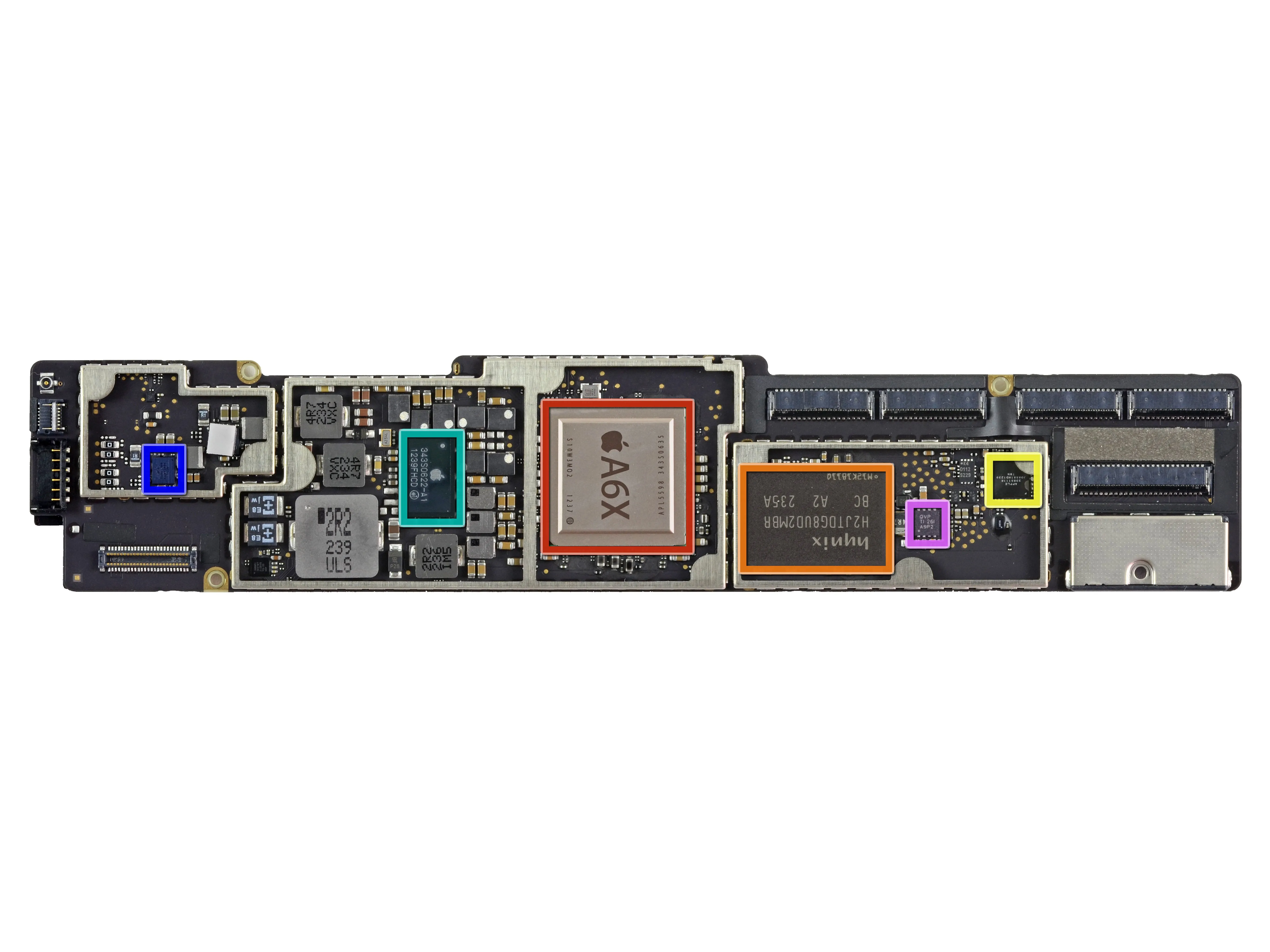

• Переходя к самому интересному, мы вкратце рассмотрим самое большое улучшение в iPad 4 - A6X и поддерживающее его аппаратное обеспечение:

• Процессор Apple A6X

• SK Hynix H2JTDG8UD2MBR 16 ГБ флэш-памяти NAND

• Apple 338S1116 Аудиокодек Cirrus Logic

• 343S0622-A1 Dialog Semi PMIC

• Apple 338S1077 Cirrus Logic Аудиоусилитель класса D

• QVP TI 261 A9P2 Boost Converter (вероятно)

Шаг 9

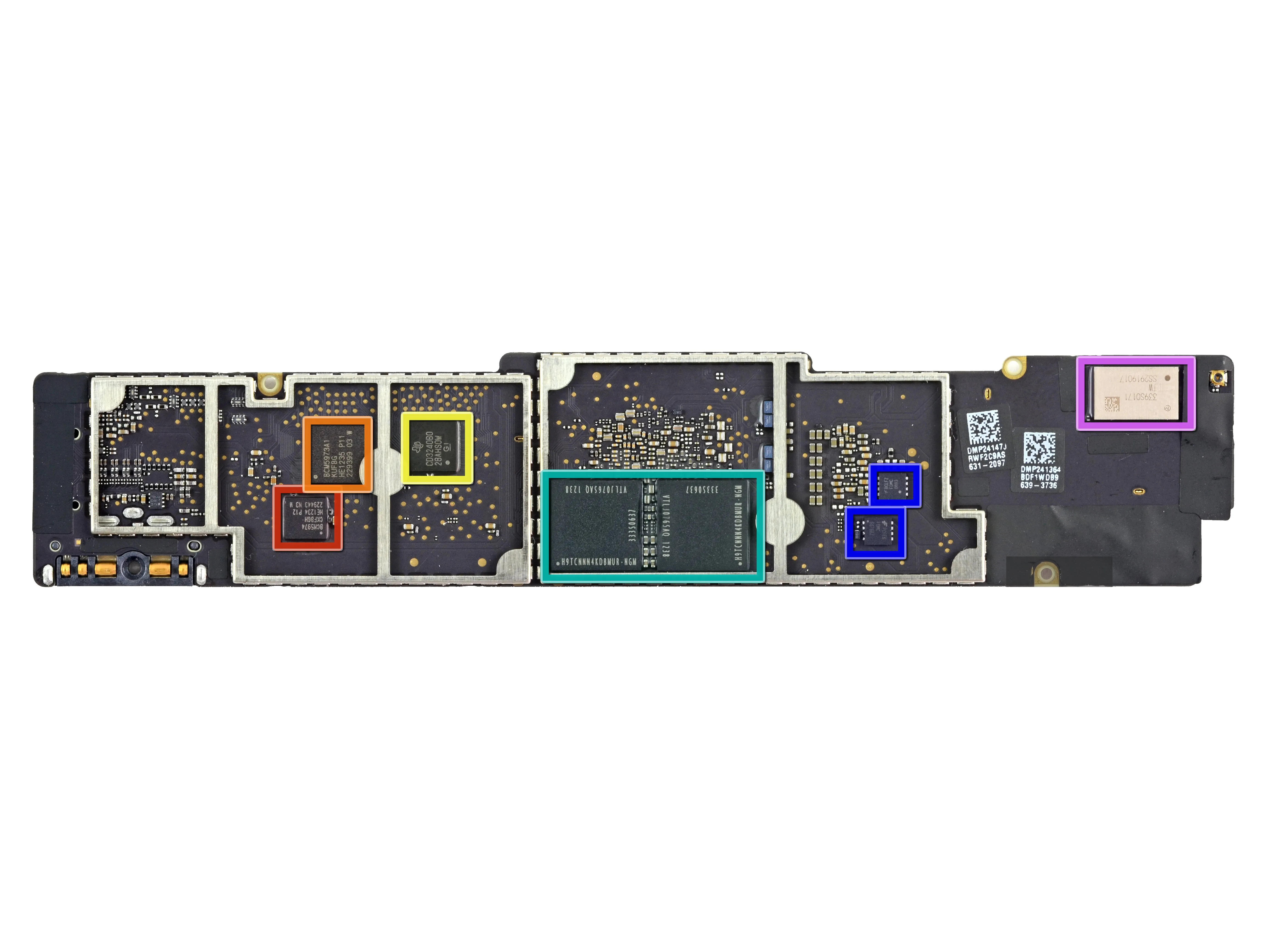

• Обратная сторона платы, однако, не может похвастаться значительными улучшениями:

• Broadcom BCM5974 Контроллер сенсорного экрана

• Контроллер сенсорного дисплея Broadcom BCM5973A1

• Линейный драйвер сенсорного экрана Texas Instruments CD3240B0

• 2 x 4Gb Elpida LP DDR2 = 1 GB DRAM в отдельных корпусах в 64-битной конфигурации

• 2 x Fairchild BCHAH/FDMC Регулятор напряжения / эталон

• Murata 339S0171 Модуль WiFi Broadcom BCM4334

Комментарии к шагу

Какая модель камеры была использована для получения таких четких фотографий?

Хотел узнать, как называется деталь, так как я ищу ее, но не могу найти из-за того, что не знаю ее правильного названия....

Часть, которая на одном конце прикреплена к ленте для наушников, проходит через верх, а на другом конце кнопки питания и громкости подключаются, чтобы получить питание.....HRLP В ОТЧАЯНИИ НУЖНО ЗНАТЬ

Шаг 10

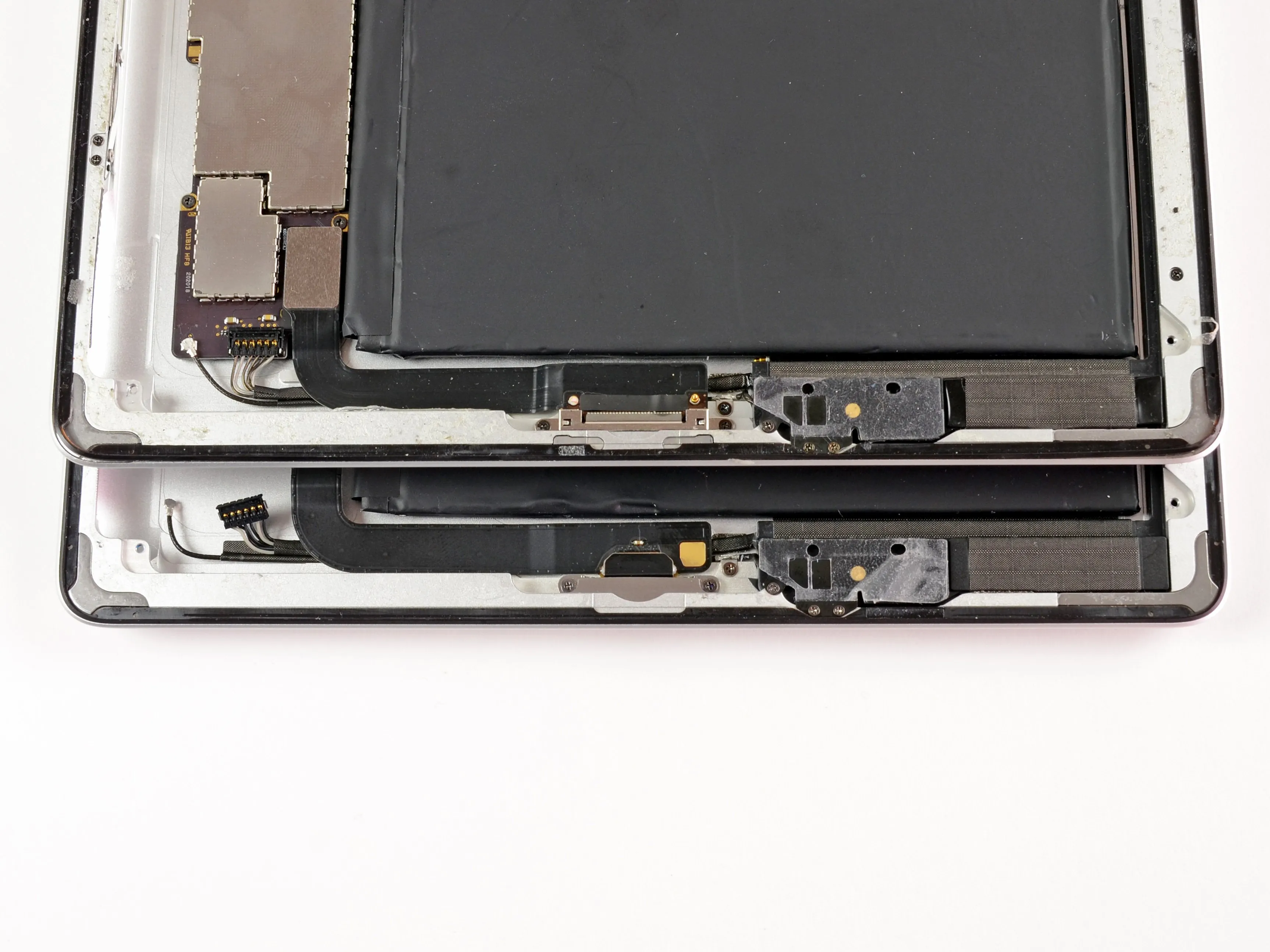

• Apple не стала экономить место, перейдя на меньший разъем Lightning (внизу); вместо этого кабель Lightning поместили в рамку того же размера, что и 30-контактный док-разъем (вверху).

• Мы надеялись, что экономия места позволит получить более крупные и качественные динамики. Действительно, очень разочаровывает.

Шаг 11

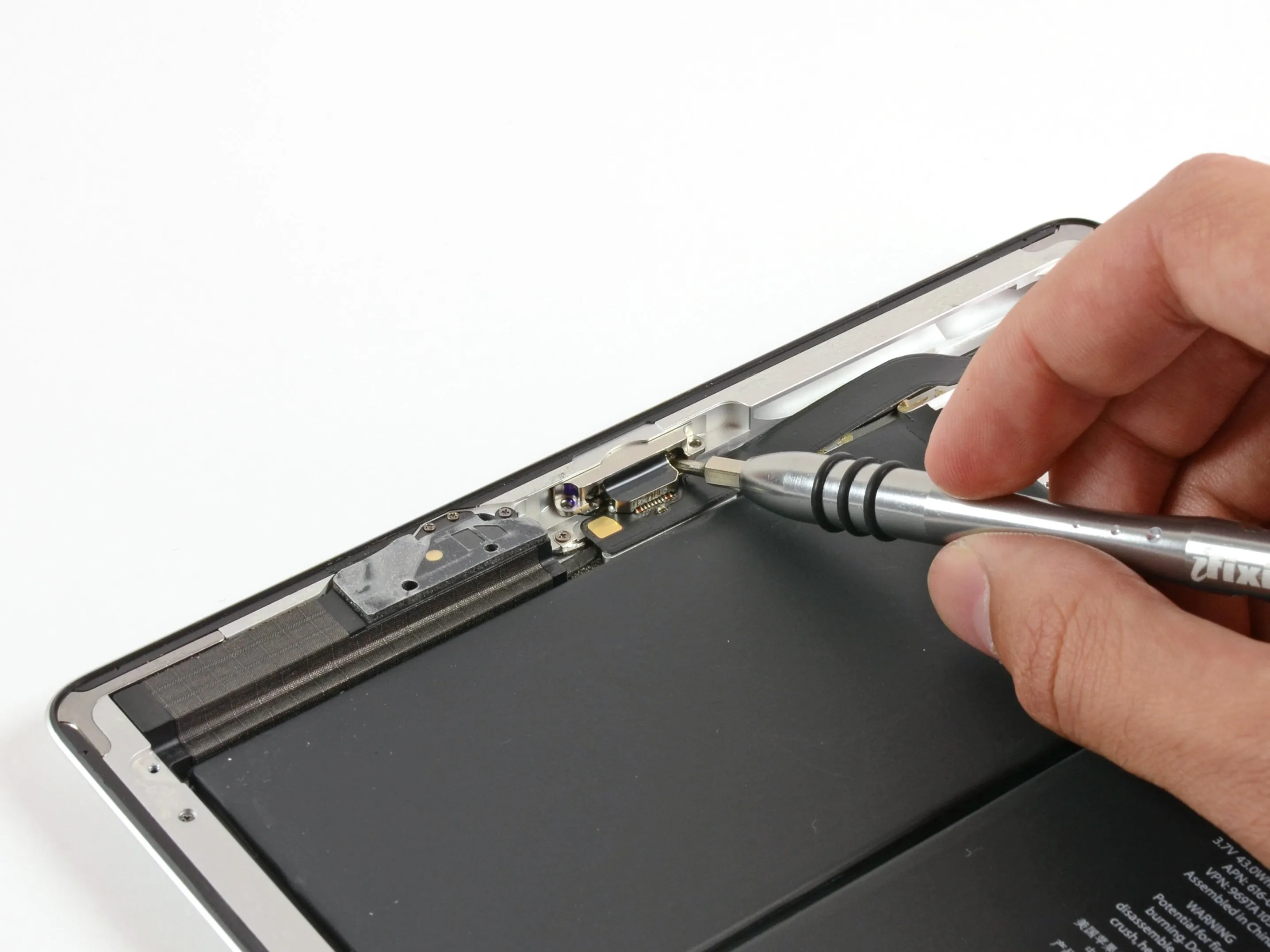

• Если вы новичок на нашем сайте, мы откроем вам небольшой секрет: мы любим наш набор драйверов на 54 бита. С его помощью можно быстро освободить разъем Lightning, даже с помощью пары труднодоступных винтов.

• На разъеме есть немного клея, но это не сравнится с некоторыми компонентами, которые мы видели. виделидо ..

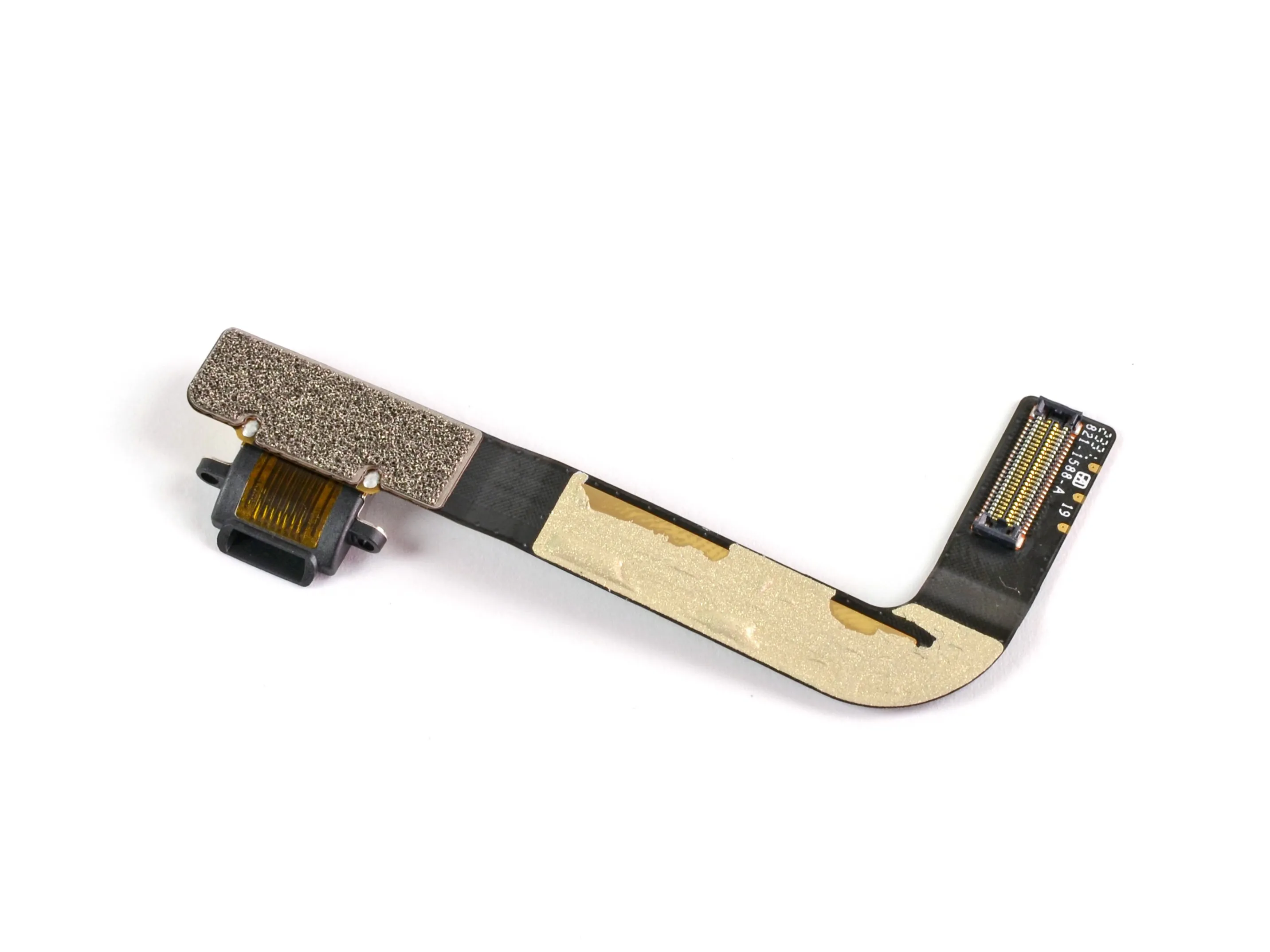

• Ремонтники, DIY-щики и неуклюжие пользователи iPad, ликуйте! Разъём Lightning находится на своём собственном ленточном кабеле, а это значит, что покупка сменного разъёма обойдётся вам совсем недорого.

Шаг 12

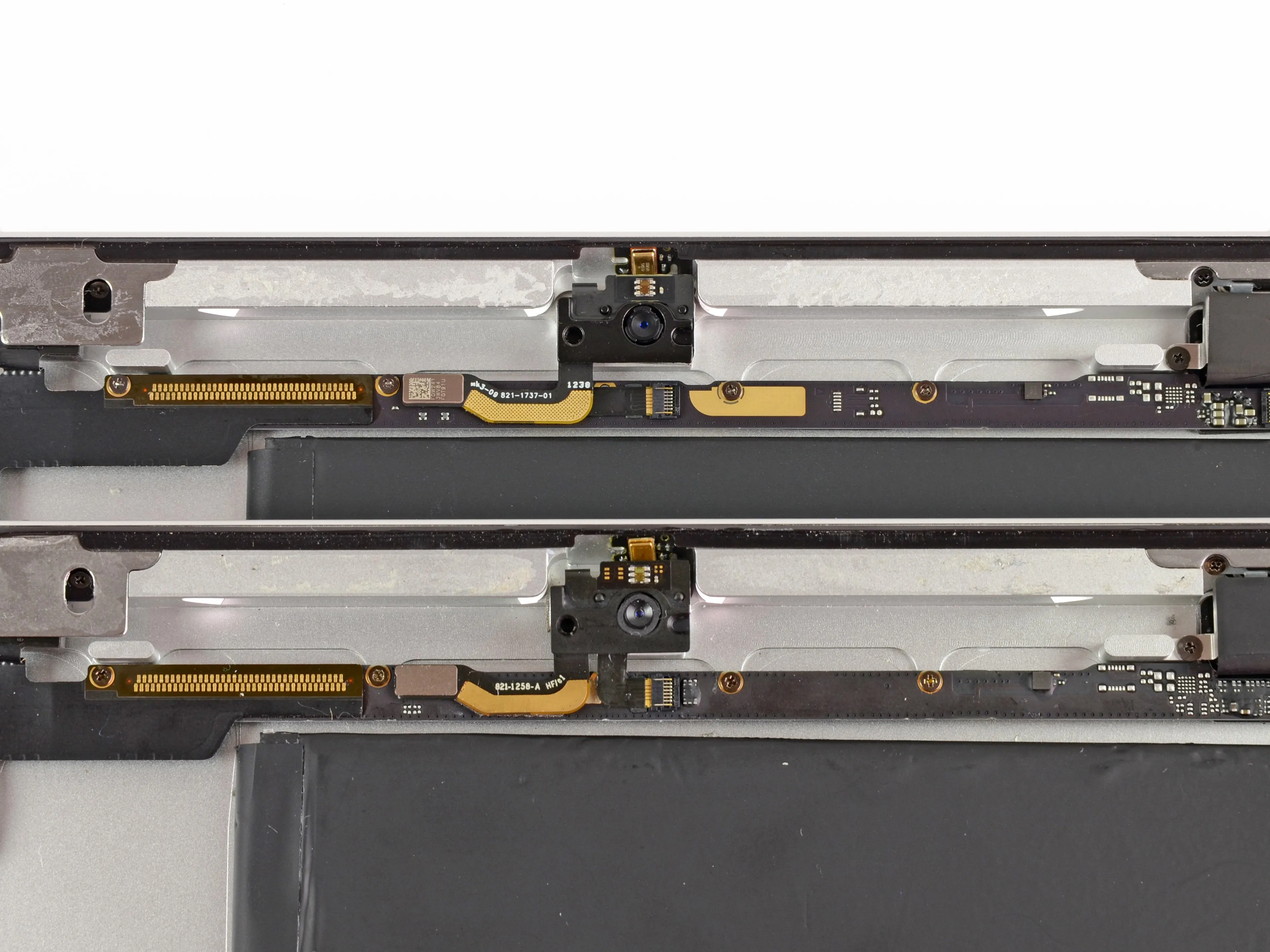

• Несмотря на то, что на этом снимке они выглядят практически одинаково, мы все же заметили еще одно различие между 3-м (сверху) и 4-м (снизу) поколениями: фронтальная камера!

• Здесь установлена 1,2-Мп камера FaceTime HD с возможностью съемки HD-видео в формате 720p. Это значительное улучшение по сравнению с 3-Мп камерой FaceTime в iPad 3.

• По сравнению с iPad 3 эта камера стала немного толще (на 0,4 мм), но все равно уместилась в том же пространстве.

Комментарии к шагу

Если я не ошибаюсь, эта штуковина на верхней части фронтальной камеры, с медной пластиной поверх трех резисторов и крошечным компонентом справа? Приклеенная к камере светлым клеем и удерживаемая на месте этими двумя острыми кусочками, она является датчиком освещённости (который говорит вашему iPad регулировать яркость экрана в зависимости от окружающего освещения. Кто-нибудь знает, прав ли я?

У меня есть iPad, который не реагирует на окружающий свет, так что мне нужно выяснить это наверняка. Но в этом есть смысл - на переднем дисплее прямо над отверстием камеры есть небольшое отверстие, за которым находится то, что выглядит почти как бумажный фильтр - это соответствует тому, что я видел для датчиков внешней освещенности в iPhone. Я пойду проверю руководство по фронтальной камере и посмотрю, смогу ли я узнать больше... Я вернусь, если найду.

Проведя пару часов, я так и не нашел ничего, что говорило бы о том, что делает этот маленький модуль. Он очень похож на вспышку. Итак... датчик освещенности, вспышка или и то, и другое?

Поэтому я сделал то, что, вероятно, должен был сделать в первую очередь. Я подошел к своему рабочему iPad и попытался сделать снимок спереди в темной комнате. Вспышки не было. Тогда я зашел на панель управления в раздел 'Дисплей и яркость', и, конечно, там есть тумблер автоматической яркости, и он работает. В темной комнате экран становится тусклее, а в хорошо освещенной - ярче. Это происходит только в том случае, если тумблер установлен в положение 'Вкл.'.

Таким образом, мои полевые испытания позволяют предположить, что у iPad 4 есть автояркость, но нет фронтальной вспышки. Поскольку вскрытие неработающего iPad 4 не выявило других кандидатов, я пришел к выводу, что маленький модуль на фронтальной камере - это датчик освещенности.

Теперь я заменю его на iPad 4 без автояркости. Если это решит проблему и вопрос будет окончательно решен, я вернусь...

В итоге я заменил модуль фронтальной камеры. Я пытался разобрать его и снять 'штуковину', но 1) это было очень больно, и 2) мне так и не удалось отделить модуль от флекса камеры. Я думаю, что это возможно, но это черная лента на черной ленте, и я не смог отделить их.

Но когда я заменил весь модуль передней камеры, БИНГО, я получил функцию датчика освещенности обратно!!!

Поэтому лично я считаю, что модуль над фронтальной камерой, который выглядит как три параллельных резистора с блестящей квадратной штукой сверху, и есть датчик освещенности!!! Я помещу такую заметку в руководство по замене передней камеры.

[Модераторы, если есть возможность изменить 'Замена передней камеры' на 'Замена передней камеры и датчика освещенности' в списке руководств, я думаю, это было бы полезно. На самом деле это не требует отдельного руководства, но, возможно, это поможет другим людям узнать, где находится датчик внешнего освещения и как его поменять].

Шаг 13

• Оценка ремонтопригодности iPad 4: 2 из 10 (10 - самый простой ремонт)

• ЖК-дисплей легко снимается после того, как снята передняя панель.

• Батарея не припаяна к логической плате, что делает процесс замены немного менее сложным.

• Как и в iPad 2 и 3, передняя панель приклеена к остальным частям устройства, что значительно увеличивает шансы расколоть стекло при попытке снять его.

• Много, много и много клея удерживают все на месте, включая склонную к возгоранию при проколе батарею.

• ЖК-дисплей прикреплен к передней панели клейкой лентой, что увеличивает вероятность его разбития при разборке.

• Вы не сможете получить доступ к разъему на передней панели, пока не снимите ЖК-дисплей.
